Guia do Usuário do P320

Tipos de Máquinas: 30BJ, 30BK e 30BS

Nota: Antes de usar estas informações e o produto por elas abordado, certifique-se de ler e entender as

"Leia isto primeiro: informações de segurança importantes" na página v e o Apêndice G "Avisos" na página

129.

Quarta Edição (Maio 2018)

© Copyright Lenovo 2017, 2018.

AVISO DE DIREITOS LIMITADOS E RESTRITOS: Se dados ou software forem fornecidos de acordo com um contrato de

Administração de Serviços Geral, ou "GSA", o uso, a reprodução ou a divulgação estarão sujeitos às restrições definidas

no Contrato N° GS-35F-05925.

Conteúdo

Leia isto primeiro: informações de

segurança importantes . . . . . . . . . v

Antes de usar este manual . . . . . . . . . . . v

Serviços e upgrades . . . . . . . . . . . . . . v

Prevenção contra eletricidade estática . . . . . . . vi

Adaptadores e cabos de energia . . . . . . . . . vi

Cabos de extensão e dispositivos relacionados . . . vii

Plugues e tomadas . . . . . . . . . . . . . . vii

Dispositivos externos . . . . . . . . . . . . viii

Aquecimento e ventilação do produto . . . . . . viii

Avisos de posicionamento do computador . . . . . ix

Ambiente operacional . . . . . . . . . . . . . ix

Declaração de conformidade do laser . . . . . . . ix

Declaração de risco de energia. . . . . . . . . . x

Aviso sobre baterias de células de lítio do tipo

moeda . . . . . . . . . . . . . . . . . . . x

Usando fones de ouvido ou um headset . . . . . . xi

Limpeza e manutenção . . . . . . . . . . . . . xi

Capítulo 1. Visão geral do produto . . . 1

Locais de hardware . . . . . . . . . . . . . . 1

Vista frontal . . . . . . . . . . . . . . . 1

Vista traseira . . . . . . . . . . . . . . . 2

Componentes do computador . . . . . . . . 5

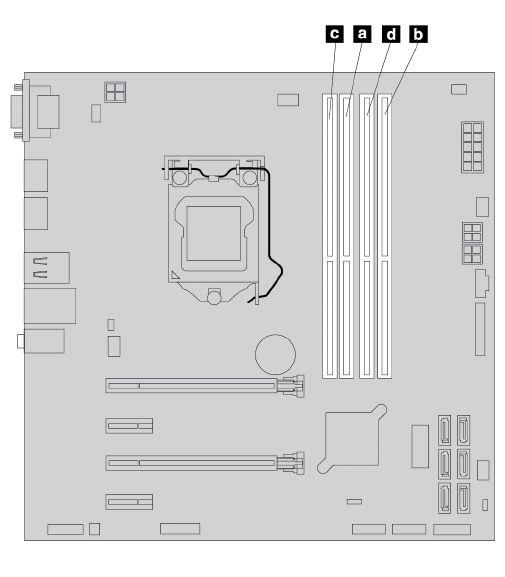

Componentes na placa-mãe . . . . . . . . . 6

Unidades de armazenamento internas . . . . . 7

Etiqueta de tipo e modelo da máquina . . . . . 8

Recursos do computador . . . . . . . . . . . . 9

Especificações do computador. . . . . . . . . 12

Programas. . . . . . . . . . . . . . . . . 13

Acessando um programa em seu

computador . . . . . . . . . . . . . . 13

Instalando um programa que está pronto para

ser instalado (somente Windows 7) . . . . . 14

Introdução aos programas da Lenovo . . . . 14

Capítulo 2. Usando o computador . . 17

Registrando o computador . . . . . . . . . . 17

Configurando o volume do computador . . . . . 17

Usando um disco . . . . . . . . . . . . . . 17

Diretrizes sobre o uso da unidade óptica . . . 17

Manuseando e armazenando um disco . . . . 17

Reproduzindo e removendo um disco . . . . 18

Gravando um disco . . . . . . . . . . . 18

Conectando-se a uma rede . . . . . . . . . . 19

Capítulo 3. Você e seu

computador . . . . . . . . . . . . . . 21

Organizando Sua Área de Trabalho . . . . . . . 21

Brilho e Iluminação. . . . . . . . . . . . 21

Circulação de Ar. . . . . . . . . . . . . 21

Locais de tomadas elétricas e comprimentos

dos cabos . . . . . . . . . . . . . . . 21

Conforto . . . . . . . . . . . . . . . . 21

Informações sobre acessibilidade. . . . . . . . 22

Limpando o computador . . . . . . . . . . . 25

Manutenção . . . . . . . . . . . . . . . . 25

Dicas básicas de manutenção . . . . . . . 26

Práticas adequadas de manutenção . . . . . 26

Mantendo o computador atualizado . . . . . 26

Movendo o seu computador . . . . . . . . . . 27

Capítulo 4. Segurança. . . . . . . . . 29

Bloqueando seu computador . . . . . . . . . 29

Conectando um cadeado . . . . . . . . . 29

Conectando uma trava de cabo estilo

Kensington . . . . . . . . . . . . . . . 29

Conectando uma trava de cabo. . . . . . . 30

Visualizando e alterando as configurações de

segurança no programa Setup Utility . . . . . . 31

Uso de senhas e contas Windows . . . . . . . 31

Usando a autenticação por impressões digitais . . 32

Usando o sensor de presença da tampa . . . . . 32

Usando firewalls . . . . . . . . . . . . . . 32

Protegendo dados contra vírus . . . . . . . . . 33

Software Computrace Agent integrado ao

firmware. . . . . . . . . . . . . . . . . . 33

TPM (Trusted Platform Module). . . . . . . . . 33

Capítulo 5. Configuração

avançada. . . . . . . . . . . . . . . . 35

Usando o programa Setup Utility . . . . . . . . 35

Iniciando o programa Setup Utility. . . . . . 35

Alterando o idioma de exibição do programa

Setup Utility . . . . . . . . . . . . . . 35

Ativando ou desativando um dispositivo . . . 35

Ativando ou desativando a inicialização

automática do computador . . . . . . . . 35

Ativando ou desativando o modo de

compatibilidade ErP LPS . . . . . . . . . 36

Alternando entre melhor desempenho

acústico e melhor desempenho térmico . . . 36

Ativando ou desativando o sistema para

registro de logs de alerta térmico . . . . . . 37

Ativando ou desativando a detecção de

alterações de configuração . . . . . . . . 37

© Copyright Lenovo 2017, 2018 i

Alterando as configurações do BIOS antes de

instalar um novo sistema operacional . . . . 37

Usando senhas de BIOS . . . . . . . . . 38

Selecionando um dispositivo de

inicialização . . . . . . . . . . . . . . 39

Saindo do programa Setup Utility . . . . . . 40

Atualizando e recuperando o BIOS . . . . . . . 40

Configurando o RAID . . . . . . . . . . . . 41

Nível de RAID . . . . . . . . . . . . . . 41

Configurando o BIOS do Sistema para Ativar

a Funcionalidade RAID SATA. . . . . . . . 42

Criando volumes RAID . . . . . . . . . . 42

Excluindo volumes RAID . . . . . . . . . 42

Redefinindo os discos para não usar RAID . . 43

Capítulo 6. Solução de problemas,

diagnóstico e recuperação . . . . . . 45

Procedimento básico para resolução de

problemas do computador . . . . . . . . . . 45

Problemas de inicialização . . . . . . . . . . 45

Problemas de inicialização. . . . . . . . . 46

Problemas com o áudio . . . . . . . . . . 46

Problemas com o CD ou DVD . . . . . . . 47

Problemas intermitentes . . . . . . . . . 48

Problemas em unidade de armazenamento . . 49

Problemas com a LAN Ethernet. . . . . . . 49

Problema com LAN Wireless . . . . . . . . 50

Problemas com o Bluetooth . . . . . . . . 50

Problemas de desempenho . . . . . . . . 52

Serial connector problem . . . . . . . . . 53

Problemas em dispositivos USB . . . . . . 53

Problemas de software e de driver. . . . . . 53

Diagnosticando problemas . . . . . . . . . . 54

Informações de recuperação . . . . . . . . . 55

Capítulo 7. Remoção e instalação de

hardware . . . . . . . . . . . . . . . . 57

Manuseando dispositivos sensíveis à eletricidade

estática . . . . . . . . . . . . . . . . . . 57

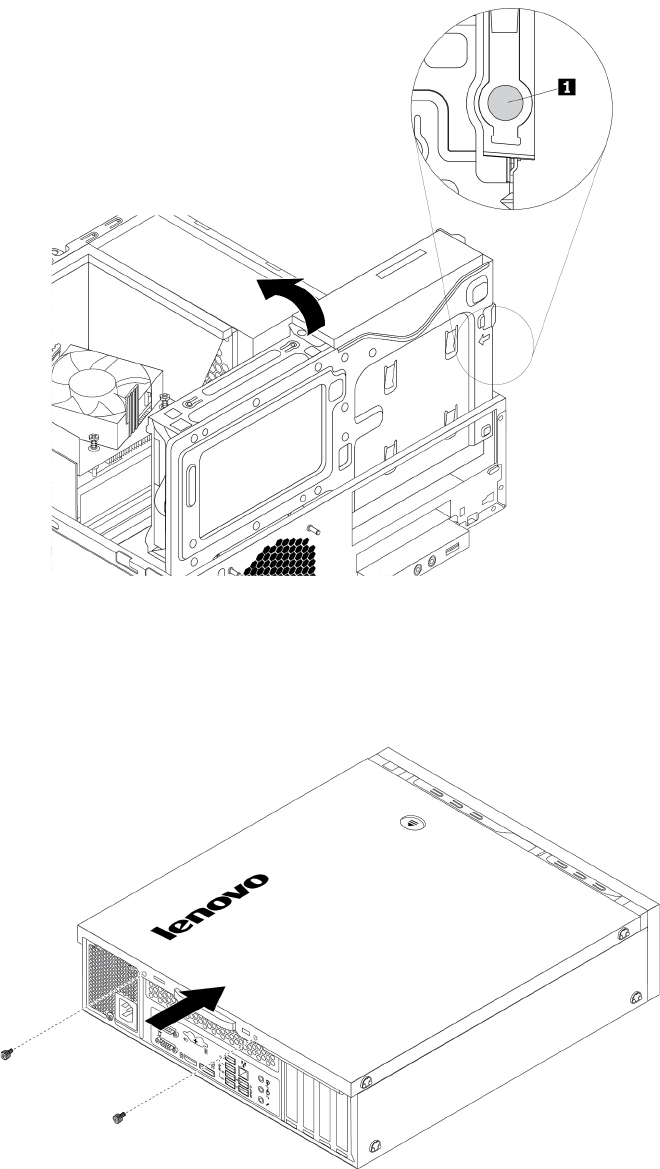

Preparando seu computador e removendo a

tampa do computador . . . . . . . . . . . . 57

Instalando ou substituindo hardware . . . . . . 58

Opcionais externos . . . . . . . . . . . 58

Painel frontal . . . . . . . . . . . . . . 58

Placa PCIe . . . . . . . . . . . . . . . 60

Unidade de estado sólido M.2 . . . . . . . 61

Bateria de célula do tipo moeda. . . . . . . 64

Módulo de memória . . . . . . . . . . . 65

Unidade óptica . . . . . . . . . . . . . 68

Unidade de disco rígido no gabinete de

armazenamento com acesso frontal . . . . . 71

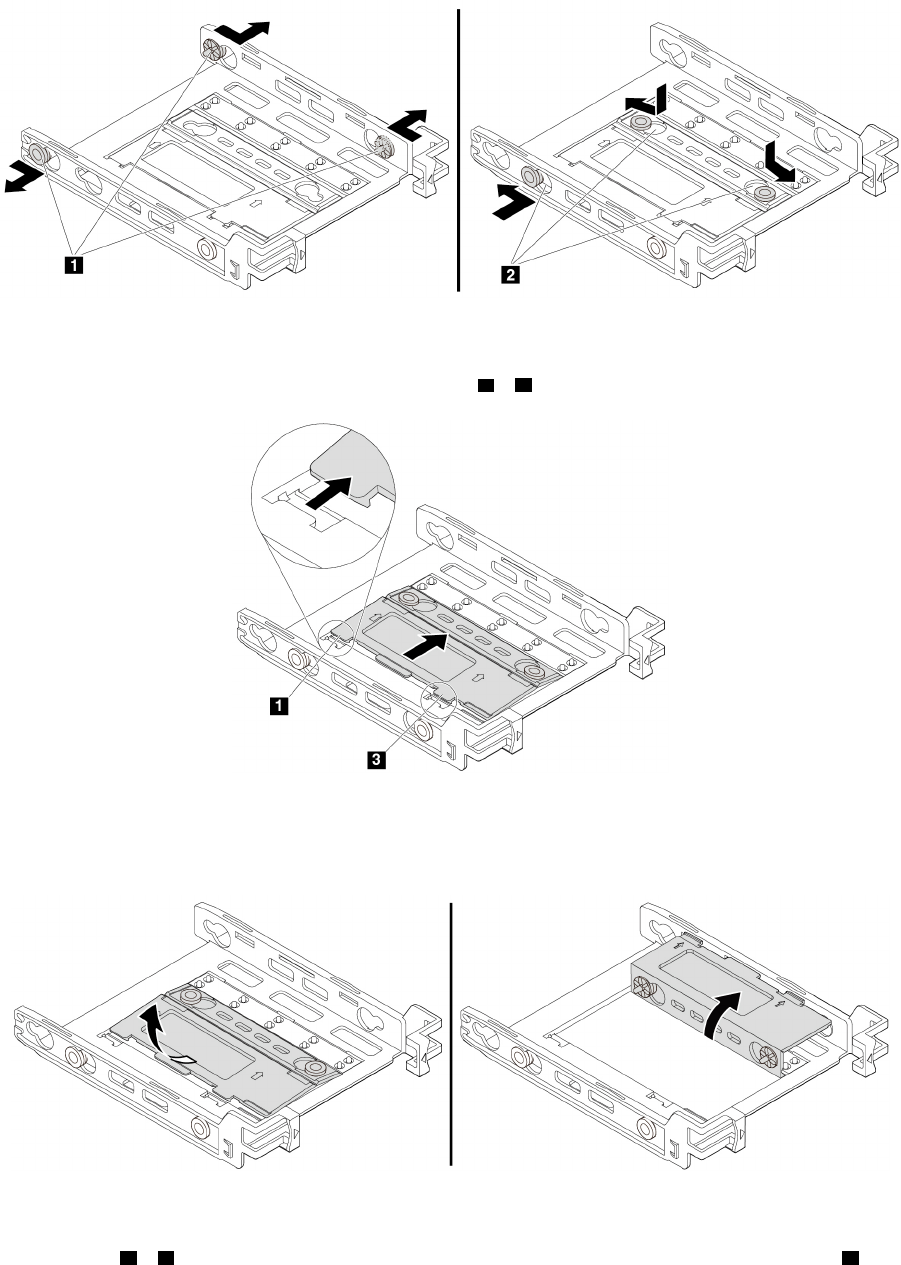

Dispositivo no kit de conversão de várias

unidades. . . . . . . . . . . . . . . . 77

Unidade de estado sólido . . . . . . . . . 89

Conjunto de dissipador de calor e

ventilador . . . . . . . . . . . . . . . 93

Conjunto da fonte de alimentação . . . . . . 95

Unidade de disco rígido principal . . . . . . 100

Unidade de disco rígido secundária . . . . . 102

Concluindo a substituição das peças . . . . . . 106

Capítulo 8. Obtendo informações,

ajuda e serviços . . . . . . . . . . . . 109

Recursos de Informações . . . . . . . . . . . 109

Acessando o guia do usuário em vários

idiomas . . . . . . . . . . . . . . . . 109

Sistema de ajuda do Windows . . . . . . . 109

Segurança e Garantia. . . . . . . . . . . 109

Web site da Lenovo . . . . . . . . . . . 109

Web site de suporte da Lenovo . . . . . . . 110

Perguntas frequentes. . . . . . . . . . . 110

Ajuda e serviços . . . . . . . . . . . . . . 110

Chamando o serviço . . . . . . . . . . . 110

Utilizando outros serviços . . . . . . . . . 111

Adquirindo serviços adicionais . . . . . . . 111

Apêndice A. Velocidade da Memória

do Sistema . . . . . . . . . . . . . . . 113

Apêndice B. Informações

complementares sobre o sistema

operacional Ubuntu . . . . . . . . . . 115

Apêndice C. Informações

regulatórias . . . . . . . . . . . . . . 117

Aviso de classificação de exportação . . . . . . 117

Avisos sobre emissão eletrônica . . . . . . . . 117

Declaração de conformidade da Federal

Communications Commission . . . . . . . 117

Marca de conformidade da Eurásia . . . . . . . 119

Aviso de áudio para o Brasil . . . . . . . . . . 119

Informações sobre conformidade com rádio

wireless no México . . . . . . . . . . . . . 120

Informações regulatórias adicionais . . . . . . . 120

Apêndice D. Informações sobre

WEEE e reciclagem . . . . . . . . . . 121

Informações importantes sobre WEEE . . . . . . 121

Informações sobre reciclagem para o Japão . . . 122

Informações sobre reciclagem para o Brasil . . . . 122

Informações sobre reciclagem da bateria para

Taiwan . . . . . . . . . . . . . . . . . . 122

Informações sobre reciclagem da bateria para a

União Europeia . . . . . . . . . . . . . . . 123

ii Guia do Usuário do P320

Apêndice E. Diretiva de Restrição de

Substâncias Perigosas (RoHS) . . . . 125

Apêndice F. Informações sobre o

modelo ENERGY STAR . . . . . . . . 127

Apêndice G. Avisos . . . . . . . . . . 129

Apêndice H. Marcas registradas . . . 131

© Copyright Lenovo 2017, 2018 iii

iv Guia do Usuário do P320

Leia isto primeiro: informações de segurança importantes

Este capítulo contém informações de segurança com as quais você deve se familiarizar.

Antes de usar este manual

CUIDADO:

Antes de usar este manual, certifique-se de ler e entender todas as informações de segurança

relacionadas a este produto. Consulte as informações desta seção e as informações de segurança

fornecidas no Guia de Segurança, Garantia e Configuração recebido com este produto. A leitura e a

compreensão dessas informações reduzem o risco de lesões corporais e danos no produto.

Se você não possuir mais uma cópia do Guia de Segurança, Garantia e Configuração, poderá obter uma

versão em PDF no Web site de suporte da Lenovo® em https://support.lenovo.com. O Web site de suporte da

Lenovo também fornece o Guia de Segurança, Garantia e Configuração e este Guia do Usuário em outros

idiomas.

Serviços e upgrades

Não deve-se tentar fazer manutenção em um produto, a menos que haja uma instrução para fazê-lo, dada

pelo Centro de Suporte ao Cliente ou pela documentação. Utilize somente um Provedor de Serviços

aprovado para reparar seu produto em particular.

Nota: Algumas peças do computador podem ser atualizadas ou substituídas pelo cliente. Normalmente, os

upgrades são denominados opcionais. As peças de substituição aprovadas para a instalação pelo cliente

são denominadas Unidades Substituíveis pelo Cliente ou CRUs. A Lenovo fornece uma documentação com

instruções sobre quando é apropriado que os clientes instalem opcionais ou substituam CRUs. É necessário

seguir exatamente todas as instruções ao instalar ou substituir peças. O estado Desligado de um indicador

de energia não significa necessariamente que os níveis de voltagem dentro de um produto sejam zero. Antes

de remover as tampas de um produto equipado com um cabo de energia, sempre certifique-se de que a

alimentação esteja desligada e de que o produto esteja desconectado de qualquer fonte de alimentação.

Para obter mais informações sobre CRUs, consulte Capítulo 7 "Remoção e instalação de hardware" na

página 57. Em caso de dúvidas ou preocupações, entre em contato com o Centro de Suporte ao Cliente.

Embora não existam peças em movimento no computador após a desconexão do cabo de energia, os

avisos a seguir são necessários para a sua segurança.

CUIDADO:

Mantenha os dedos e outras partes do corpo longe de peças móveis perigosas. Se você sofrer algum

dano, procure cuidados médicos imediatamente.

CUIDADO:

Evite contato com componentes quentes dentro do computador. Durante a operação, alguns

componentes ficam quentes o suficiente para queimar a pele. Antes de abrir a tampa do computador,

desligue o computador, desconecte a energia e aguarde 10 minutos até que os componentes esfriem.

CUIDADO:

Após a substituição de uma CRU, reinstale todas as tampas de proteção, incluindo a tampa do

computador, antes de conectar a energia e operar o computador. Essa ação é importante para ajudar

© Copyright Lenovo 2017, 2018 v

a evitar choque elétrico inesperado e para ajudá-lo a garantir a retenção de incêndio inesperado que

pode acontecer em condições extremamente raras.

CUIDADO:

Ao substituir CRUs, tenha cuidado com arestas cortantes ou cantos que podem causar dano. Em

caso de danos, procure imediatamente cuidados médicos.

Prevenção contra eletricidade estática

A eletricidade estática, embora inofensiva ao Cliente, pode danificar seriamente os componentes e

opcionais do computador. A manipulação inadequada de peças sensíveis à estática pode danificar a peça.

Ao desembalar um opcional ou uma CRU, não deve-se abrir a embalagem de proteção contra estática que

contém a peça até que as instruções indiquem que o Cliente a instale.

Ao manipular opcionais ou CRUs, ou desempenhar qualquer trabalho dentro do computador, tome as

seguintes precauções para evitar danos por eletricidade estática:

• Limite o seu movimento. O movimento pode fazer com que a eletricidade estática seja estabelecida ao

seu redor.

• Sempre manipule os componentes com cuidado. Manipule adaptadores, módulos de memória e outras

placas de circuito pelas extremidades. Nunca toque nos circuitos expostos.

• Evite que outras pessoas toquem os componentes.

• Ao instalar um opcional ou CRU sensível à estática, encoste o pacote de proteção estática que contém a

peça em uma tampa metálica do slot de expansão ou em outra superfície metálica não pintada do

computador por, pelo menos, dois segundos. Isto reduz a eletricidade estática no pacote e em seu corpo.

• Quando possível, remova a peça sensível à estática da embalagem de proteção contra estática e instale-

a sem colocá-la em qualquer superfície. Quando isto não for possível, coloque a embalagem de proteção

contra estática em uma superfície uniforme e nivelada e coloque a peça sobre ela.

• Não coloque a peça sobre a tampa do computador ou em outra superfície metálica.

Adaptadores e cabos de energia

Utilize apenas os cabos e os adaptadores de energia fornecidos pelo fabricante do produto. Não utilize o

cabo de energia CA para outros dispositivos.

Os cabos de energia devem ter aprovação de segurança. Na Alemanha, eles devem ser do tipo H05VV-F,

3G, 0,75 mm2, ou superiores. Em outros países, os tipos apropriados devem ser utilizados adequadamente.

Jamais enrole um cabo de energia em torno de um adaptador de energia ou outro objeto. Isso pode

desgastar o cabo, fazendo com que ele se desencape, rache ou dobre. Isso pode representar um risco de

segurança.

Passe os cabos de energia por lugares em que eles não sejam pisados, não causem tropeços nem sejam

pressionados por objetos.

Proteja o cabo de energia e os adaptadores de energia de líquidos. Por exemplo, não deixe o cabo ou o

adaptador de energia próximo a pias, banheiras, banheiros ou em pisos que sejam limpos com limpadores

líquidos. Líquidos podem causar curto-circuito, especialmente se o cabo ou adaptador de energia sofreu

fadiga com o uso impróprio. Líquidos também podem causar corrosão gradual nos terminais do cabo de

alimentação e/ou nos terminais do conector do adaptador de energia, que podem eventualmente resultar

em superaquecimento.

vi Guia do Usuário do P320

Certifique-se de que todos os conectores de cabos de alimentação estejam firmemente encaixados nos

receptáculos.

Não utilize adaptadores de energia que demonstrem corrosão nos pinos de entrada de corrente alternada ou

sinais de superaquecimento (como plástico deformado) na entrada de corrente alternada ou em qualquer

lugar no adaptador de energia.

Não utilize cabos de energia nos quais os contatos elétricos nas duas extremidades apresentem sinais de

corrosão ou superaquecimento ou onde o cabo de energia parece ter sido danificado de alguma forma.

Cabos de extensão e dispositivos relacionados

Assegure-se de que os cabos de extensão, os protetores contra oscilações de tensão, fontes de

alimentação ininterruptas e cabos de energia utilizados estejam classificados para suportar os requisitos

elétricos do produto. Jamais sobrecarregue esses dispositivos. Se forem utilizados cabos de energia, a

carga não deverá exceder a taxa de entrada do cabo. Consulte um eletricista para obter informações

adicionais se tiver dúvidas sobre cargas elétricas, requisitos de alimentação e taxas de entrada.

Plugues e tomadas

Se um receptáculo (tomada de energia) que o Cliente pretende utilizar com seu equipamento no computador

parecer danificado ou corroído, a tomada não deve ser utilizada até que ela seja substituída por um

eletricista qualificado.

Não envergue ou modifique o plugue. Se o plugue estiver danificado, entre em contato com o fabricante

para obter uma substituição.

Não compartilhe a tomada elétrica com outros aparelhos domésticos ou comerciais que consumam grandes

quantidades de eletricidade. Caso contrário, a voltagem instável pode danificar o computador, os dados ou

os dispositivos conectados.

Alguns produtos são equipados com um plugue de três pinos. Esse plugue serve apenas em uma tomada

aterrada. Esse é um recurso de segurança. Não desmonte esse recurso tentando inseri-lo em uma tomada

não aterrada. Caso o Cliente não consiga inserir o plugue na tomada, deve entrar em contato com um

eletricista para obter um adaptador de tomada aprovado ou substituir a tomada por uma que possua esse

recurso de segurança. Nunca se deve sobrecarregar uma tomada. A carga geral do sistema não deve

exceder 80 por cento da taxa do circuito de ramificação. Deve-se consultar um eletricista para obter

informações adicionais caso o Cliente tenha dúvidas sobre cargas elétricas e taxas do circuito de

ramificação.

Certifique-se de que a tomada de energia utilizada esteja cabeada adequadamente, tenha fácil acesso e

esteja localizada próxima ao equipamento. Não estique totalmente os cabos de energia para não forçá-los.

Certifique-se de que a tomada de energia forneça a voltagem e a corrente corretas para o produto que

estiver sendo instalado.

Conecte e desconecte o equipamento da tomada cuidadosamente.

© Copyright Lenovo 2017, 2018 vii

Dispositivos externos

Não conecte ou desconecte cabos de dispositivos externos que não sejam cabos USB enquanto o

computador estiver ligado. Caso contrário, o computador poderá ser danificado. Para evitar possíveis danos

aos dispositivos conectados, aguarde pelo menos cinco segundos após desligar o computador para

desconectar os dispositivos externos.

Aquecimento e ventilação do produto

Computadores, adaptadores de energia e muitos acessórios podem gerar aquecimento quando ligados e

quando baterias estão sendo carregadas. Siga sempre estas precauções práticas:

• Não deixe seu computador, seu adaptador de energia ou acessórios em contato com o seu colo ou

qualquer parte de seu corpo por um período estendido quando os produtos estiverem funcionando ou

quando a bateria estiver sendo carregada. O seu computador, adaptador de energia e muitos acessórios

produzem aquecimento durante operação normal. O contato prolongado com o corpo pode causar

desconforto ou potencialmente uma queimadura.

• Não carregue a bateria nem opere seu computador, adaptador de energia ou acessórios próximo a

materiais inflamáveis ou em ambientes explosivos.

• Slots de ventilação, ventiladores e dissipadores de calor são fornecidos com o produto para segurança,

conforto e operação confiável. Esses recursos podem ser bloqueados inadvertidamente colocando-se o

produto em uma cama, sofá, carpete ou outra superfície flexível. Nunca bloqueie, cubra ou desative estes

recursos.

Pelo menos uma vez a cada três meses faça uma inspeção em seu computador para ver se há poeira

acumulada. Antes de inspecionar o computador, desligue a energia e desconecte seu cabo de energia da

tomada; então, remova a poeira das aberturas e perfurações no painel. Caso o Cliente observe poeira

acumulada na parte externa, deve examinar e remover a poeira de dentro do computador, incluindo as

aletas de entrada do dissipador de calor, os orifícios da fonte de alimentação e os ventiladores. Sempre

desligue e desconecte o computador antes de abrir a tampa. Se possível, evite operar o computador a uma

distância aproximada de 60 cm de áreas de tráfego intenso. Se tiver que operar seu computador em uma

área de tráfego intenso ou próximo a ela, inspecione e, se necessário, limpe seu computador com mais

frequência.

Para sua segurança e para manter um ótimo desempenho do computador, sempre siga estas precauções

básicas com seu computador desktop:

• Mantenha a tampa do computador fechada sempre que o computador estiver conectado.

• Inspecione regularmente a parte externa do computador em busca de acúmulo de poeira.

• Remova a poeira das saídas de ar e quaisquer perfurações no painel. Poderão ser necessárias limpezas

mais frequentes em computadores localizados em áreas empoeiradas e de tráfego intenso.

• Não restrinja ou bloqueie qualquer abertura de ventilação.

• Não guarde ou opere o computador dentro de móveis, pois isso pode aumentar o risco de

superaquecimento.

• As temperaturas do fluxo de ar no computador não devem exceder 35 °C (95 °F).

• Não instale dispositivos de filtragem de ar. Eles podem interferir no resfriamento adequado.

viii Guia do Usuário do P320

Avisos de posicionamento do computador

O posicionamento incorreto do computador pode causar danos às crianças.

• Coloque o computador em um móvel baixo resistente ou em um móvel que foi fixado.

• Não coloque o computador na borda de móveis.

• Mantenha os cabos do computador fora do alcance de crianças.

• Alguns itens, como brinquedos, podem atrair crianças. Mantenha esses itens longe do computador.

Supervisione crianças em salas onde as instruções de segurança acima não podem ser completamente

implementadas.

Ambiente operacional

O ambiente ideal de utilização do computador é de 10 °C a 35 °C (50 °F a 95 °F) com variação de umidade

entre 35% e 80%. Se o computador for armazenado ou transportado em temperaturas inferiores a 10 °C (50

°F), aguarde ele retornar lentamente à temperatura operacional ideal de 10 °C a 35 °C (50 °F a 95 °F) antes

de utilizá-lo. Esse processo pode levar duas horas em condições extremas. Caso você não permita que o

computador aumente para uma temperatura operacional ideal antes de utilizá-lo, isso poderá resultar em um

dano irreparável no computador.

Se possível, coloque o computador em uma área seca e bem ventilada, sem exposição direta à luz solar.

Mantenha equipamentos elétricos tais como ventilador elétrico, rádio, alto-falantes de alta potência, ar-

condicionado e forno de micro-ondas longe do computador, pois os fortes campos magnéticos gerados por

esses equipamentos podem danificar o monitor e os dados na unidade de armazenamento.

Não coloque bebidas em cima ou ao lado do computador ou de outros dispositivos conectados. Se líquido

for derramado sobre ou dentro do computador ou de um dispositivo conectado, poderá ocorrer um curto-

circuito ou outro dano.

Não coma ou fume sobre o teclado. As partículas que caem no teclado podem causar danos.

Declaração de conformidade do laser

CUIDADO:

Quando produtos a laser (como CD-ROMs, unidades de DVD, dispositivos de fibra óptica ou

transmissores) estão instalados, observe o seguinte:

• Não remova as tampas. A remoção das tampas do produto a laser pode resultar em exposição

prejudicial à radiação de laser. Não há peças que permitam manutenção no interior do dispositivo.

• A utilização de controles ou ajustes ou a execução de procedimentos diferentes daqueles

especificados aqui pode resultar em exposição perigosa à radiação.

PERIGO

Alguns produtos a laser contêm um diodo de laser Classe 3A ou Classe 3B integrado. Observe o

seguinte:

Radiação a laser quando aberta. Não olhe diretamente para o feixe a olho nu ou com instrumentos

ópticos e evite exposição direta ao feixe de laser.

© Copyright Lenovo 2017, 2018 ix

Declaração de risco de energia

PERIGO

Desconecte todos os cabos de alimentação das tomadas elétricas antes de remover a tampa do

computador ou qualquer peça que tenha a etiqueta acima afixada.

NÃO desmonte os componentes com a etiqueta acima afixada. Não existem peças no interior desses

componentes que possam ser consertadas.

O produto foi projetado para uso seguro. No entanto, quaisquer componentes que tenham esta etiqueta

anexada possuem interiormente voltagem, corrente e níveis de energia perigosos. Desmontar esses

componentes pode causar incêndio ou mesmo resultar em morte. Se o Cliente suspeitar de algum problema

com uma dessas peças, deve entrar em contato com um técnico de serviço.

Aviso sobre baterias de células de lítio do tipo moeda

PERIGO

Perigo de explosão se a bateria for substituída de forma incorreta.

Ao substituir a bateria de célula do tipo moeda de lítio, utilize apenas o mesmo tipo ou um tipo equivalente

recomendado pelo fabricante. A bateria contém lítio e pode explodir se não for utilizada, manuseada ou

descartada de maneira correta. Engolir a bateria de célula do tipo moeda de lítio causará choque ou

queimaduras internas graves em apenas duas horas e pode até resultar em morte.

Mantenha as baterias longe do alcance de crianças. Se a bateria de célula do tipo moeda de lítio for engolida

ou colocada dentro de qualquer parte do corpo, procure cuidados médicos imediatamente.

Não:

• Jogue ou coloque na água

• Aqueça a mais de 100 °C (212 °F).

• Conserte nem desmonte

• Deixe em um ambiente com pressão de ar extremamente baixa

• Deixe em um ambiente com temperatura extremamente alta

• Comprima, perfure, corte nem incinere

Descarte a bateria conforme as leis ou regulamentos locais.

A declaração a seguir se aplica aos usuários do estado da Califórnia, EUA.

Informações sobre Perclorato na Califórnia:

xGuia do Usuário do P320

Produtos que contêm baterias de células de lítio do tipo moeda com dióxido de manganês podem conter

perclorato.

Material com perclorato - manuseio especial pode ser necessário, consulte https://www.dtsc.ca.gov/

hazardouswaste/perchlorate/.

Usando fones de ouvido ou um headset

• Se o seu computador possui um conector de fone de ouvido e um conector de saída de áudio, use

sempre o conector de fone de ouvido ao ligar fones de ouvido ou um headset. No entanto, o conector de

fone de ouvido não oferece suporte ao microfone do headset.

• Se o seu computador possui um conector de headset e um conector de saída de áudio, use sempre o

conector de headset ao ligar fones de ouvido ou um headset.

CUIDADO:

A pressão sonora excessiva dos fones de ouvido pode causar perda de audição. Ajustar o equalizador

para o máximo aumenta a voltagem de saída dos fones de ouvido e headphones e, portanto, o nível

de pressão sonora. Assim, proteja sua audição ao ajustar o equalizador para um nível apropriado.

O uso excessivo de fones de ouvido por um longo período de tempo em alto volume pode ser perigoso se a

saída dos conectores de fones de ouvido não estiverem em conformidade com as especificações EN 50332-

2. O conector de saída do fone de ouvido do computador está em conformidade com o EN 50332-2

Subcláusula 7. Essa especificação limita a voltagem máxima de saída RMS real de banda larga do

computador a 150 mV. Para ajudá-lo a se proteger contra a perda de audição, certifique-se de que seus

fones de ouvido também estejam em conformidade com a EN 50332-2 (Limites da Cláusula 7) ou com uma

voltagem característica de faixa ampla de 75 mV. O uso de headphones fora de conformidade com EN

50332-2 pode ser perigoso devido a níveis excessivos de pressão sonora.

Se seu computador Lenovo vier acompanhado de fones de ouvido no pacote, como um conjunto, a

combinação dos fones de ouvido com o computador já estará em conformidade com a especificação de EN

50332-1. Se diferentes fones de ouvido forem utilizados, assegure-se de que eles sejam compatíveis com a

EN 50332-1 (Cláusula 6.5 - Valores de Limitação). O uso de fones de ouvido que não estejam em

conformidade com a EN 50332-1 pode ser perigoso devido a níveis de pressão sonora excessivos.

Limpeza e manutenção

Mantenha o seu computador e seu espaço de trabalho limpos. Desligue o computador e, em seguida,

desconecte o cabo de energia antes de limpar o computador. Não borrife líquido detergente diretamente no

computador e nem utilize qualquer detergente que contenha material inflamável para limpa-lo. Borrife o

detergente em um pano macio e então limpe as superfícies do computador.

© Copyright Lenovo 2017, 2018 xi

xii Guia do Usuário do P320

Capítulo 1. Visão geral do produto

Este capítulo fornece informações básicas para ajudá-lo a se familiarizar com o computador.

Locais de hardware

Esta seção fornece informações sobre os locais de hardware do computador.

Vista frontal

Nota: O hardware do computador pode ser um pouco diferente da ilustração.

Figura 1. Posições dos conectores, controles e indicadores frontais

1 Botão de abrir/fechar unidade óptica 2 Indicador de energia

3 Botão liga/desliga 4 Indicador de atividade da unidade de armazenamento

5 Conector USB 3.0 6 Conector do microfone

7 Conector do fone de ouvido 8 Conector USB 3.0

9 Leitor de cartões (alguns modelos)

1 Botão de abrir/fechar unidade óptica

Pressione o botão para ejetar ou fechar a bandeja da unidade óptica.

2 Indicador de energia

Quando o indicador de energia está aceso, o computador está ligado.

3 Botão liga/desliga

© Copyright Lenovo 2017, 2018 1

Pressione o botão de energia para ligar o computador. Se seu computador estiver congelado, você poderá

desligá-lo ao pressionar o botão de energia por quatro ou mais segundos.

4 Indicador de atividade da unidade de armazenamento

Esse indicador mostra o status das unidades de armazenamento internas (como unidades de disco rígido ou

unidades de estado sólido).

Ligado: as unidades de armazenamento estão ativas e os dados estão sendo transferidos.

Desligado (quando o computador está ligado): nenhum dado está sendo transferido ou nenhuma unidade

de armazenamento está em uso.

5 8 Conector USB 3.0

Use esse conector para conectar um dispositivo USB compatível, como teclado, mouse, unidade de

armazenamento ou impressora USB.

6 Conector do microfone

Use esse conector para conectar um microfone a seu computador, quando quiser gravar sons ou se usar

software de reconhecimento de fala.

7 Conector do fone de ouvido

Use esse conector para conectar um fone de ouvido ao computador.

9 Leitor de cartões (disponível em alguns modelos)

Este é um leitor de cartões 9 em 1. Usado para inserir mídia de armazenamento em formato de cartão para

ler os dados nela contidos.

Vista traseira

Alguns conectores na parte posterior do computador são codificados por cores para ajudá-lo a determinar

onde conectar os cabos no computador.

Nota: O hardware do computador pode ser um pouco diferente da ilustração.

2Guia do Usuário do P320

Figura 2. Painel traseiro

1 Conector do cabo de alimentação 2 Conector VGA

3 Conector serial 4 Conectores DisplayPort® (2)

5 Conectores USB 3.0 (4) 6 Conectores USB 2.0 (2)

7 Conector do microfone 8 Conector de saída de áudio

9 Conector de entrada de áudio 10 Área da placa PCIe*

11 Conector serial opcional 12 Conector Ethernet

13 Slots para trava de cabos (2) 14 Conectores de teclado e mouse PS/2 (em alguns

modelos)

15 Slot da trava de segurança 16 Loop de cadeado

Notas: * Uma placa gráfica ou um adaptador de rede avulsos podem ser instalados no slot para cartões

PCI-Express (PCIe) apropriado. Se uma placa estiver instalada, use os conectores na placa em vez dos

conectores correspondentes no computador para otimizar o desempenho. Dependendo do modelo do seu

computador, as placas pré-instaladas podem variar. Uma ou mais placas gráficas poderão estar instaladas

para fornecer os seguintes conectores:

• Conector Digital Visual Interface (DVI)

• Conector DisplayPort®

• Conector Mini DisplayPort®

1 Conector do cabo de alimentação

Conecte o cabo de alimentação ao computador para o fornecimento de energia.

2 Conector VGA

Usado para conectar um monitor VGA ou outros dispositivos que usam conector VGA.

Capítulo 1.Visão geral do produto 3

3 Conector serial

Use esse conector para conectar um modem, uma impressora serial ou outros dispositivos externos que

usam um conector serial de 9 pinos.

4 Conector DisplayPort (2)

Use esse conector para conectar um monitor de alto desempenho, um monitor de unidade direta ou outros

dispositivos compatíveis.

5 Conectores USB 3.0 (4)

Use esse conector para conectar um dispositivo USB compatível, como teclado, mouse, unidade de

armazenamento ou impressora USB.

6 Conectores USB 2.0 (2)

Use esse conector para conectar um dispositivo USB compatível, como teclado, mouse, unidade de

armazenamento ou impressora USB.

7 Conector do microfone

Use esse conector para conectar um microfone a seu computador, quando quiser gravar sons ou se usar

software de reconhecimento de fala.

8 Conector de saída de áudio

O conector de saída de áudio é usado para enviar sinais de áudio do computador para dispositivos externos,

como fones de ouvido.

9 Conector de entrada de áudio

O conector de entrada de áudio é usado para receber sinais de áudio de um dispositivo de áudio externo,

como um sistema de som. Ao conectar um dispositivo de áudio externo, uma conexão a cabo é

estabelecida entre o conector de saída de áudio do dispositivo e o conector de entrada de áudio do

computador.

10 Área para placas PCIe (diferentes placas oferecem diferentes conectores)

Para melhorar o desempenho de operação do computador, você pode instalar ou substituir placas

Peripheral Component Interconnect Express (PCIe) nessa área. Dependendo do modelo de computador, as

placas nessa área podem variar.

Nota: Uma placa gráfica separada, uma placa da interface de rede ou um cartão de áudio pode ser

instalado no slot para placa PCIe apropriado. Se uma placa estiver instalada, certifique-se de usar os

conectores na placa em vez dos conectores correspondentes no computador.

12 Conectores Ethernet

Conecte um cabo Ethernet para uma rede local (LAN).

Nota: Para operar o computador dentro dos limites da Classe B da FCC (Federal Communications

Commission), use um cabo Ethernet Categoria 5.

13 Slots para trava de cabos (2)

Usado para prender determinados cabos. Consulte "Conectando uma trava de cabo" na página 30.

4Guia do Usuário do P320

14 Conector de teclado e mouse PS/2 (disponível em alguns modelos)

Use esse conector para conectar um teclado Personal System/2 (PS/2) ou um mouse PS/2.

15 Slot para trava de segurança

Conecte um cabo de segurança Kensington ao slot de segurança para prender seu computador. Para obter

informações adicionais, consulte o "Conectando uma trava de cabo estilo Kensington" na página 29.

16 Trava de cadeado

Conecte um cadeado para prender seu computador. Para obter informações adicionais, consulte o

"Conectando um cadeado" na página 29.

Componentes do computador

Notas:

• Dependendo do modelo, seu computador pode parecer ligeiramente diferente da ilustração.

• Para remover a tampa do computador, consulte "Preparando seu computador e removendo a tampa do

computador" na página 57.

Figura 3. Locais dos Componentes

1 Conjunto de dissipador de calor e ventilador* 2 Conjunto da fonte de alimentação

3 Módulos de memória* 4 Unidade óptica*

5 Leitor de cartões* 6 Montagem frontal de áudio e USB

7 Painel frontal 8 Ventilador do sistema*

9 Sensor térmico 10 Alto-falante interno

11 Sensor de presença da tampa (sensor de intrusão)* 12 Unidade de disco rígido

13 Placa PCIe (alguns modelos) 14 Duto do dissipador de calor

Capítulo 1.Visão geral do produto 5

* A configuração varia de acordo com o modelo de computador.

Componentes na placa-mãe

Nota: A placa-mãe pode ser um pouco diferente das ilustrações.

A ilustração a seguir mostra as localizações dos componentes na placa-mãe.

Figura 4. Componentes na placa-mãe

1 Conector PS/2 de teclado e mouse 2 Conector de energia de 4 pinos

3 Microprocessador 4 Conector de ventilador do microprocessador

5 Bateria 6 Slot de memória 1 (DIMM1)

7 Slot de memória 2 (DIMM2) 8 Slot de memória 3 (DIMM3)

9 Slot de memória 4 (DIMM4) 10 Conector de sensor térmico

11 Conector de energia de 10 pinos 12 Conector do ventilador da unidade de disco rígido

13 Conectores de energia SATA de 4 pinos 14 Conector Thunderbolt™

15 Conector paralelo 16 Conector eSATA

17 Conectores SATA 18 Conector do ventilador de energia

19 Cabeçalho de desativação de hardware USB 20 Conector do painel frontal (para conectar os

indicadores de LED e o botão de energia)

21 Conector USB 3.0 frontal (para ligar os conectores no

painel frontal)

22 Conectores USB 2.0 (para conectar o conector USB

frontal 2.0, o conector do leitor de cartões ou o conector

Bluetooth)

23 Jumper de limpeza de CMOS/Recuperação 24 Conector Serial (COM2)

6Guia do Usuário do P320

25 Conector do alto-falante interno 26 Conector de áudio frontal

27 Slot para cartões 4 PCIe x1 28 Slot para cartões 3 PCIe x4 (largura de link negociável

x4, x1)

29 Slot para cartões 2 PCIe x1 30 Slot para cartões 1 PCIe x16 (placa gráfica disponível

em alguns modelos)

31 Conector do ventilador do sistema 32 Conector do sensor de presença da tampa (conector

de sensor de intrusão)

Unidades de armazenamento internas

Unidades internas são dispositivos que seu computador usa para ler e armazenar dados. Você pode incluir

unidades em seu computador para aumentar a capacidade de armazenamento e permitir que seu

computador leia outros tipos de mídia. As unidades internas são instaladas nos compartimentos.

Ao instalar ou substituir uma unidade interna, observe o tipo e o tamanho da unidade que cada

compartimento suporta e conecte corretamente os cabos necessários. Consulte a seção apropriada em

Capítulo 7 "Remoção e instalação de hardware" na página 57 para obter instruções sobre como instalar ou

substituir unidades internas de seu computador.

A ilustração a seguir mostra os locais dos compartimentos de unidade.

Nota: O hardware do computador pode ser um pouco diferente das ilustrações.

Figura 5. Locais dos compartimentos de unidades

1 Compartimento de unidade óptica 2 Compartimento do leitor de cartões (disponível em

alguns modelos)

3 Compartimento de unidade de disco rígido secundária 4 Compartimento de unidade de disco rígido primária

5 Slots para cartões PCIe (4)

Capítulo 1.Visão geral do produto 7

1 Compartimento de unidade óptica

O compartimento de unidade óptica é compatível com os seguintes dispositivos. Dependendo de seu

modelo de computador, um ou ambos poderão estar instalados:

• Unidade óptica

• Módulo flexível de 5,25 pol. equipado com alguns ou todos os seguintes componentes:

– Unidade óptica slim

– Leitor de cartões (9 em 1)

– Conector eSATA

– Conector IEEE 1394

– Kit do adaptador Thunderbolt

• Gabinete de armazenamento com acesso frontal

• Adaptador da unidade óptica slim

• Kit de conversão de várias unidades

2 Compartimento do leitor de cartões (disponível em alguns modelos)

Um leitor de cartões pode ser instalado nesse compartimento.

3 Compartimento de unidade de disco rígido secundário

Uma unidade de disco rígido ou unidade de estado sólido de 2,5 pol. podem ser instaladas neste

compartimento.

4 Compartimento de unidade de disco rígido principal

Uma unidade de disco rígido de 3,5 pol., uma unidade híbrida de 3,5 pol. ou uma unidade de estado sólido

de 2,5 pol. podem ser instaladas neste compartimento.

5 Slots para cartões PCIe (4)

Unidades de estado sólido PCIe ou outras placas PCIe podem ser instaladas nos slots.

Etiqueta de tipo e modelo da máquina

A etiqueta do tipo de máquina e do modelo identifica o seu computador. Quando você entrar em contato

com a Lenovo para obter ajuda, as informações do tipo de máquina e do modelo ajudarão os técnicos de

suporte a identificar seu computador e prestar o serviço mais rápido.

A etiqueta de tipo e modelo de máquina está presa na frente do seu computador, conforme mostrado.

8Guia do Usuário do P320

Figura 6. Etiqueta de tipo e modelo da máquina

Recursos do computador

Dependendo de seu modelo de computador específico, alguns recursos podem variar ou não se aplicarem.

Informações sobre seu computador

• Para visualizar informações básicas (como informações do microprocessador e da memória) em seu

computador, faça o seguinte:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do seu sistema operacional Microsoft® Windows®, execute um dos seguintes

procedimentos:

– No Windows 7: clique com o botão direito em Computador e em seguida clique em

Propriedades.

– No Windows 10: clique em Configurações ➙ Sistema ➙ Sobre.

• Para obter informações detalhadas sobre os dispositivos (como unidade óptica e adaptadores de rede)

em seu computador, faça o seguinte:

1. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique no botão Iniciar para abrir o menu Iniciar. Clique com o botão direito em

Computador e em seguida clique em Propriedades.

– No Windows 10: clique no botão direito do mouse em Iniciar para abrir o menu de contexto Iniciar.

2. Clique em Gerenciador de Dispositivos.

3. Localize seu dispositivo e clique nele duas vezes em Gerenciador de Dispositivos para exibir as

propriedades do dispositivo. Digite a senha de administrador ou forneça a confirmação se solicitada.

Memória

Seu computador suporta até quatro UDIMMs (unbuffered dual inline memory modules) DDR4 (data rate 4)

não ECC (error correction code).

Capítulo 1.Visão geral do produto 9

Unidades de armazenamento

Seu computador oferece suporte às seguintes unidades de armazenamento:

• Leitor de cartões (9 em 1, disponível em alguns modelos)

• Unidade óptica (disponível em alguns modelos)

• Unidade de disco rígido SATA (Serial Advanced Technology Attachment)

• Unidade híbrida SATA (disponível em alguns modelos)

• Unidade de estado sólido SATA (disponível em alguns modelos)

• Unidade de estado sólido PCIe (unidade de estado sólido M.2) (disponível em alguns modelos)

• Memória Intel® Optane™ (disponível em alguns modelos)

Para visualizar a quantidade de espaço da unidade de armazenamento, faça o seguinte:

1. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique no botão Iniciar para abrir o menu Iniciar. Clique com o botão direito em

Computador e em seguida clique em Gerenciar.

• No Windows 10: clique no botão direito do mouse em Iniciar para abrir o menu de contexto Iniciar.

2. Clique em Gerenciamento de disco e siga as instruções na tela.

Recursos de vídeo

• Placas gráficas integradas são compatíveis com os seguintes conectores sem seu computador:

– Conector DisplayPort

– Conector VGA

• Placa gráfica separada instalada em um dos slots para placas gráficas PCIe x16 (disponíveis em alguns

modelos) (os conectores variam de acordo com a placa gráfica)

Recursos de áudio

• O controlador de áudio integrado oferece suporte aos seguintes conectores e dispositivos em seu

computador:

– Conector de entrada de áudio

– Conector de saída de áudio

– Conector de fone de ouvido

– Alto-falante interno

– Conector de microfone

• Placa de áudio separada instalada em um dos slots para placas PCIe (disponíveis em alguns modelos) (os

conectores variam de acordo com a placa de áudio)

Recursos de entrada/saída (E/S)

• Conector Ethernet de 100/1000 Mbps

• Conectores de áudio (conector de entrada de áudio, conector de saída de áudio, conector de microfone e

conector de fone de ouvido)

• Conectores de vídeo (conector DisplayPort e conector VGA) (variam de acordo com a placa gráfica)

• Conector de teclado PS/2

• Conector de mouse PS/2

• Conectores seriais

• Conectores USB

10 Guia do Usuário do P320

Expansão

• Compartimento do leitor de cartões (disponível em alguns modelos)

• Compartimentos de unidades de disco rígido

• Slots de memória

• Compartimentos de unidades ópticas

• Slots para cartões PCIe x1

• Slot para cartões PCIe x4 (largura de link negociável x4, x1)

• Slot para cartões PCIe x16 (placa gráfica disponível em alguns modelos)

Fonte de alimentação

Seu computador vem com uma das seguintes fontes de alimentação:

• Fonte de alimentação de 210 W com 85% de detecção automática de tensão

• Fonte de alimentação de 210 W com 92% de detecção automática de tensão

Recursos sem fio

Dependendo de seu modelo de computador, os seguintes recursos wireless são aceitos:

• Rede local wireless (LAN)

• Bluetooth

Recursos de gerenciamento do sistema

• Capacidade de armazenar os resultados do teste de hardware POST (power-on self-test)

• Desktop Management Interface (DMI)

A Desktop Management Interface fornece um caminho comum para usuários acessarem informações

sobre todos os aspectos de um computador. As informações incluem tipo de processador, data de

instalação, impressoras e outros periféricos conectados, fontes de alimentação e histórico de

manutenção.

• Modo de compatibilidade ErP LPS

O modo de conformidade com o estado de energia mais baixo (LPS) da diretiva de produtos elétricos

(ErP) reduz o consumo de eletricidade quando seu computador está no modo de suspensão ou

desligado.

• Intelligent Cooling Engine (ICE)

O Intelligent Cooling Engine é uma solução de gerenciamento térmico que permite ao computador

funcionar com um melhor desempenho térmico e acústico. A função ICE também monitora o

desempenho térmico do seu computador para identificar eventuais problemas térmicos.

• Intel® Standard Manageability (ISM)

A Intel Standard Manageability incorpora algumas funcionalidades no hardware e no firmware do

computador. Com isso, os custos com computadores são menores para as empresas e o

monitoramento, a manutenção, o upgrade e os reparos são mais fáceis.

• Intel Active Management Technology (Intel AMT)

Com os recursos específicos da plataforma Intel e os aplicativos de segurança e gerenciamento de

terceiros, a Intel Active Management Technology permite que os administradores de TI ou provedores de

serviços gerenciados facilmente descubram, reparem e protejam os ativos de computação em rede

remotamente.

• Intel Matrix Storage Manager

Capítulo 1.Visão geral do produto 11

O Intel Matrix Storage Manager é um driver de dispositivo que oferece suporte a arrays RAID 5 em

placas-mãe específicas com chipset Intel para aprimorar o desempenho do disco rígido.

• Preboot Execution Environment (PXE)

O Preboot Execution Environment permite que você inicie computadores usando uma interface de rede. É

uma forma independente de iniciar computadores de dispositivos de armazenamento de dados (como

uma unidade de disco rígido) ou sistemas operacionais instalados.

• System Management (SM) Basic Input/Output System (BIOS) e software SM

A especificação SM BIOS define as estruturas de dados e os métodos de acesso em um BIOS. Portanto,

um usuário ou um aplicativo pode armazenar e recuperar informações específicas sobre o computador

em questão.

• Wake on LAN (WOL)

Wake on LAN é um padrão de rede Ethernet que permite que um computador seja ligado ou ativado por

uma mensagem da rede. A mensagem é geralmente enviada por um programa executado em outro

computador na mesma rede local.

• Wake on Ring

Wake on Ring, algumas vezes denominado Wake on Modem, é uma especificação que permite que os

computadores e os dispositivos com suporte saiam do modo de inatividade ou de hibernação.

• Windows Management Instrumentation (WMI)

Windows Management Instrumentation é um conjunto de extensões do Windows Driver Model. Ele

oferece uma interface de sistema operacional por meio da qual os componentes instrumentados

fornecem informações e notificação.

Recursos de segurança

• Capacidade de ativar e desativar um dispositivo

• Capacidade de ativar e desativar conectores USB individualmente

• Programa antivírus

• Software Computrace Agent integrado ao firmware

• Chave de presença da tampa (também chamada de chave de intrusão)

• Senhas do BIOS e contas do Windows para impedir o uso não autorizado do computador

• Autenticação por impressões digitais (disponível em alguns modelos)

• Firewalls

• Controle da sequência de inicialização

• Inicialização sem teclado ou mouse

• Suporte para trava de cabo estilo Kensington

• Suporte para um cadeado

• TPM (Trusted Platform Module)

Sistema operacional pré-instalado

Seu computador é pré-instalado com o sistema operacional Windows 7 ou Windows 10. Sistemas

operacionais adicionais podem ser identificados pela Lenovo como compatíveis com seu computador. Para

determinar se um sistema operacional foi certificado ou testado quanto à compatibilidade, verifique o

website do fornecedor do sistema operacional.

Especificações do computador

Esta seção lista as especificações físicas do seu computador.

12 Guia do Usuário do P320

Dimensões

• Largura: 100 mm (3,94 pol.)

• Altura: 339 mm (13,35 pol.)

• Profundidade: 381 mm (15 pol.)

Peso

Configuração máxima conforme fornecido: 7,8 kg (17,2 lb)

Ambiente

• Temperatura do ar:

– Operação: 10 °C (50 °F) a 35 °C (95 °F)

– Armazenamento na embalagem original: -40 °C (-40 °F) a 60 °C (140 °F)

– Armazenamento fora da embalagem: -10 °C (14 °F) a 60 °C (140 °F)

• Umidade:

– Operacional: 20% a 80% (sem condensação)

– Armazenamento: 20% a 90% (sem condensação)

• Altitude:

– Operacional: -15,2 m (-50 pés) a 3.048 m (10.000 pés)

– Armazenamento: -15,2 m (-50 pés) a 10.668 m (35.000 pés)

Entrada elétrica

• Tensão de entrada: 100 Vca a 240 Vca

• Frequência de entrada: 50/60 Hz

Programas

Esta seção fornece informações sobre os programas no computador.

Acessando um programa em seu computador

Nota: No Windows 7, dependendo do modelo do seu computador, alguns dos programas da Lenovo

podem estar prontos para serem instalados; assim, você deve instalá-los manualmente. Em seguida, você

poderá acessar e usar esses programas.

Para acessar um programa em seu computador, faça o seguinte:

• A partir da Pesquisa do Windows:

1. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique no botão Iniciar para abrir o menu Iniciar e digite o nome do programa na

caixa de pesquisa.

– No Windows 10: digite o nome do programa na caixa de pesquisa ao lado do botão Iniciar.

2. Nos resultados da pesquisa, clique no nome do programa desejado para iniciar o programa.

• A partir do menu Iniciar ou do Painel de Controle:

1. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique no botão Iniciar para abrir o menu Iniciar. Se o nome do programa não for

exibido, clique em Todos os programas para exibir a lista de programas. Em seguida, clique no

nome do programa desejado para iniciá-lo.

Capítulo 1.Visão geral do produto 13

– No Windows 10: clique no botão Iniciar para abrir o menu Iniciar. Em seguida, clique no nome do

programa desejado para iniciá-lo.

2. Se o nome do programa não for exibido no menu Iniciar, acesse o programa a partir do Painel de

Controle.

a. Clique no botão Iniciar para abrir o menu Iniciar.

b. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Painel de Controle.

– No Windows 10: clique em Sistema do Windows ➙ Painel de Controle.

c. Exiba o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique no

nome do programa desejado para iniciá-lo.

Instalando um programa que está pronto para ser instalado (somente

Windows 7)

No sistema operacional Windows 7, para instalar um programa pronto para ser instalado, faça o seguinte:

1. Abra o programa de ferramentas Lenovo ThinkVantage®. Consulte "Acessando um programa em seu

computador" na página 13.

2. Clique em Exibir ➙ Lado a Lado para exibir os ícones do programa.

3. Siga as instruções nos ícones esmaecidos para localizar o ícone do programa desejado. Em seguida,

clique duas vezes no ícone para instalar o programa.

Introdução aos programas da Lenovo

Esta seção fornece informações sobre os principais programas da Lenovo disponíveis em seu sistema

operacional.

Nota: Dependendo do modelo de computador, alguns dos seguintes programas podem não estar

disponíveis.

14 Guia do Usuário do P320

Fingerprint Manager Pro ou

ThinkVantage Fingerprint Software

(Windows 7)

Os programas Fingerprint Manager Pro ou ThinkVantage Fingerprint

Software permite a utilização de um leitor de impressões digitais. O leitor de

impressões digitais integrado fornecido em alguns teclados permite

inscrever suas impressões digitais e associá-las a sua senha de inicialização,

senha do disco rígido e senha do Windows. Como resultado, a autenticação

de impressões digitais pode substituir senhas e possibilitar acesso simples e

seguro ao usuário.

Lenovo Vantage

(Windows 10)

Os melhores recursos e capacidades de seu computador devem ser fáceis

de acessar e entender. Com Lenovo Vantage, eles são.

Use o Lenovo Vantage para:

• Gerenciar atualizações, obter os drivers mais recentes e manter atualizado

o software em seu computador.

• Proteger-se de redes Wi-Fi mal-intencionadas.

• Otimizar o desempenho do computador, monitorar a integridade do

computador e gerenciar atualizações.

• Acessar o guia do usuário, verificar o status da garantia e exibir

acessórios personalizados para o computador.

• Ler artigos explicativos, explorar fóruns da Lenovo e manter-se em dia

com notícias de tecnologia graças aos artigos e blogs de fontes

confiáveis.

• Defina as configurações de hardware.

• Crie e gerencie seu Lenovo ID.

O aplicativo está repleto de conteúdo exclusivo da Lenovo para ajudá-lo a

aprender mais sobre o que é possível fazer com seu computador Lenovo.

Lenovo PC Experience

(Windows 7)

Este programa ajuda a trabalhar com facilidade e segurança fornecendo fácil

acesso a vários programas.

Nota: Não é possível encontrar este programa na lista de todos os

programas ou na caixa de pesquisa. Para acessar o programa, vá para o

Painel de Controle. Visualize o Painel de Controle por Categoria, clique em

Hardware e Sons ➙ Dispositivos e Impressoras e clique duas vezes no

dispositivo com o nome do seu computador.

Lenovo PowerENGAGE

(Windows 7)

O programa Lenovo PowerENGAGE ministra a função de gerenciamento de

energia

Lenovo Solution Center

(Windows 7)

O programa Lenovo Solution Center permite a você identificar e resolver

problemas do computador. Ele combina testes de diagnóstico, coleta de

informações do sistema, status de segurança e informações de suporte, bem

como dicas para proporcionar o desempenho máximo do sistema.

Lenovo ThinkVantage Tools

(Windows 7)

O programa Lenovo ThinkVantage Tools fornece acesso fácil a várias

ferramentas para ajudá-lo a trabalhar de forma mais fácil e segura.

Recovery Media

(Windows 7)

O programa Recovery Media permite restaurar o conteúdo da unidade de

disco rígido para as configurações padrão de fábrica.

System Update

(Windows 7)

O programa System Update fornece acesso regular a atualizações do

sistema para seu computador, como atualizações de drivers de dispositivo,

atualizações de software e atualizações BIOS. O programa reúne

informações a partir do Lenovo Help Center sobre novas atualizações para

seu computador e, em seguida, classifica e exibe as atualizações para

download e instalação. Você tem total controle de quais atualizações fará

download e instalará.

Capítulo 1.Visão geral do produto 15

16 Guia do Usuário do P320

Capítulo 2. Usando o computador

Este capítulo fornece informações para ajudá-lo a usar os diversos recursos fornecidos pelo computador.

Registrando o computador

Ao registrar seu computador com a Lenovo, você insere as informações necessárias em um banco de dados

da Lenovo. As informações permitem que a Lenovo o contate quando houver um recall ou outro problema

grave e forneça serviços mais rápidos quando você ligar para obter ajuda. Além disso, alguns locais

oferecem privilégios e serviços estendidos para usuários registrados.

Para registrar seu computador na Lenovo, acesse https://support.lenovo.com/productregistration e siga as

instruções na tela.

Configurando o volume do computador

Para configurar o volume do computador, faça o seguinte:

1. Clique no ícone de volume na área de notificação do Windows da barra de tarefas.

Nota: Se o ícone de volume não for exibido na área de notificação do Windows, adicione o ícone na

área de notificação. Consulte o sistema de ajuda do Windows.

2. Siga as instruções na tela e no texto suspenso para ajustar o volume e silenciar ou ativar o som do alto-

falante.

Usando um disco

Esta seção fornece instruções sobre como usar um disco e a unidade óptica.

Diretrizes sobre o uso da unidade óptica

Ao usar a unidade óptica, siga estas diretrizes:

• Não coloque o computador em um local onde a unidade fique exposta a qualquer uma das seguintes

condições:

– Temperatura elevada

– Umidade elevada

– Poeira excessiva

– Vibração excessiva ou choque repentino

– Uma superfície inclinada

– Luz direta do sol

• Não insira nenhum objeto que não seja um disco na unidade.

• Não insira discos danificados na unidade. Discos empenados, arranhados ou sujos podem danificar a

unidade.

• Antes de mover o computador, remova o disco da unidade.

Manuseando e armazenando um disco

Ao manusear e armazenar um disco, siga estas diretrizes:

© Copyright Lenovo 2017, 2018 17

• Segure o disco pelas extremidades. Não toque na superfície do lado sem etiqueta.

• Para remover pó ou marcas de dedo, limpe o disco do centro para a borda com um pano macio e limpo.

Limpar o disco com um movimento circular pode causar perda de dados.

• Não escreva nem cole uma etiqueta no disco.

• Não arranhe nem marque o disco.

• Nunca coloque ou armazene o disco sob a luz direta do sol.

• Não utilize benzina, thinners ou outros produtos de limpeza para limpar o disco.

• Não envergue o disco nem o deixe cair.

Reproduzindo e removendo um disco

Para reproduzir um disco, faça o seguinte:

1. Com o computador ligado, pressione o botão Ejetar/Fechar na parte frontal da unidade óptica. A

bandeja desliza para fora da unidade.

2. Insira um disco na bandeja. Algumas unidades ópticas possuem um hub de encaixe no centro da

bandeja. Se a sua unidade possuir um hub de encaixe, segure a bandeja com uma mão e pressione o

centro do disco até ele encaixar no lugar.

3. Pressione o botão Ejetar/Fechar novamente ou empurre a bandeja para a frente com cuidado até fechá-

la. O programa de reprodução de discos será iniciado automaticamente. Para obter mais informações,

consulte o sistema de ajuda do programa de reprodução de discos.

Para remover um disco da unidade óptica, faça o seguinte:

1. Com o computador ligado, pressione o botão Ejetar/Fechar na parte frontal da unidade óptica. A

bandeja desliza para fora da unidade.

2. Remova o disco da bandeja com cuidado.

3. Pressione o botão Ejetar/Fechar novamente ou empurre a bandeja para a frente com cuidado até fechá-

la.

Nota: Se a bandeja não deslizar para fora da unidade ao pressionar o botão Ejetar/Fechar, desligue seu

computador. Em seguida, insira um clipe de papel no orifício de ejeção emergência adjacente ao botão

Ejetar/Fechar. Use a ejeção de emergência apenas em uma emergência.

Gravando um disco

Se a unidade óptica fornecer suporte para gravação, você pode gravar um disco.

Gravando um disco utilizando as ferramentas do Windows

Para gravar um disco usando as ferramentas do Windows, faça o seguinte:

• Grave um disco usando a janela de reprodução automática.

1. Certifique-se de que o disco seja executado automaticamente.

a. Clique no botão Iniciar para abrir o menu Iniciar.

b. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Painel de Controle. Visualize o Painel de Controle usando Ícones

grandes ou Ícones pequenos e, em seguida, clique em Reprodução Automática.

– No Windows 10: clique em Configurações ➙ Dispositivos ➙ Reprodução Automática.

c. Selecione ou ligue Usar a Reprodução Automática para todas as mídias e dispositivos.

2. Insira um disco gravável na unidade óptica com suporte para gravação. A janela de reprodução

automática é exibida.

18 Guia do Usuário do P320

3. Siga as instruções na tela.

• Grave um disco usando o Windows Media® Player.

1. Insira um disco gravável na unidade óptica com suporte para gravação.

2. Abra o Windows Media Player. Consulte "Acessando um programa em seu computador" na página

13.

3. Siga as instruções na tela.

• Grave um disco a partir de um arquivo ISO.

1. Insira um disco gravável na unidade óptica com suporte para gravação.

2. Clique duas vezes no arquivo ISO.

3. Siga as instruções na tela.

Gravando um disco usando programas pré-instalados

Para gravar um disco usando programas pré-instalados, faça o seguinte:

1. Insira um disco gravável na unidade óptica com suporte para gravação.

2. Abra o programa PowerDVD Create, PowerProducer ou Power2Go. Consulte "Acessando um programa

em seu computador" na página 13.

3. Siga as instruções na tela.

Conectando-se a uma rede

Esta seção fornece instruções sobre como conectar-se a uma rede.

Conectando-se a uma LAN Ethernet

Você pode conectar o computador a uma LAN Ethernet conectando um cabo Ethernet ao conector Ethernet.

PERIGO

Para evitar o risco de choques elétricos, não conecte o cabo telefônico ao conector Ethernet.

Conectando-se a uma LAN wireless

Você pode conectar o computador a uma LAN wireless sem o uso de um cabo Ethernet, mas por meio de

ondas de rádio apenas.

Nota: O recurso de LAN wireless está disponível somente em alguns modelos.

Para estabelecer uma conexão de LAN wireless, faça o seguinte:

1. Certifique-se de que uma LAN wireless esteja disponível e que o recurso LAN wireless em seu

computador esteja funcionando.

2. Clique no ícone de status de conexão de rede sem fio na área de notificação do Windows para exibir a

lista de redes sem fio disponíveis.

Nota: Se o ícone de status de conexão de rede sem fio não for exibido na área de notificação do

Windows, adicione o ícone na área de notificação. Consulte o sistema de ajuda do Windows.

3. Clique em uma LAN wireless e, em seguida, clique em Conectar para conectar seu computador a ela.

Forneça as informações necessárias, se for o caso.

Capítulo 2.Usando o computador 19

Conectando-se a um dispositivo habilitado para Bluetooth

O Bluetooth é uma tecnologia de comunicação wireless de curta distância. Use o Bluetooth para estabelecer

uma conexão sem fio entre seu computador e outro dispositivo habilitado para Bluetooth a uma distância de

cerca de 10 m (32,8 pés).

Nota: O recurso de Bluetooth está disponível somente em alguns modelos.

Para conectar um dispositivo habilitado para Bluetooth, faça o seguinte:

1. Ligue o recurso Bluetooth do computador. Certifique-se de que o dispositivo habilitado para Bluetooth

esteja localizado em uma distância de cerca de 10 metros (32,8 pés) do computador.

2. Clique no ícone de Bluetooth na área de notificação do Windows da barra de tarefas. Em seguida,

clique em Adicionar dispositivo e siga as instruções na tela.

Nota: Se o ícone de Bluetooth não for exibido na área de notificação do Windows, adicione o ícone na

área de notificação. Consulte o sistema de ajuda do Windows.

20 Guia do Usuário do P320

Capítulo 3. Você e seu computador

Este capítulo fornece informações sobre acessibilidade, ergonomia, e limpeza e manutenção.

Organizando Sua Área de Trabalho

Organiza seu espaço de trabalho para atender às suas necessidades e o tipo de trabalho que você faz. Esta

seção fornece informações sobre os fatores que afetam o modo de organizar seu espaço de trabalho.

Brilho e Iluminação

Posicione o monitor de forma a reduzir o brilho e os reflexos de luzes do teto, da janela e de outras fontes de

iluminação. A luz refletida de superfícies brilhantes pode causar reflexos perturbadores na tela. Quando

possível, posicione o monitor em um ângulo reto em relação a janelas e outras fontes de luz. Se necessário,

reduza a iluminação do teto, desligando as luzes ou utilizando lâmpadas de menor potência. Se o monitor

for instalado perto de uma janela, utilize cortinas ou persianas para bloquear a luz do sol. Você pode ajustar

os controles de brilho e contraste de seu monitor à medida em que a iluminação da sala muda durante o dia.

Quando for impossível evitar reflexos ou ajustar a iluminação, um filtro anti-reflexo colocado sobre a tela

pode ser útil. No entanto, esses filtros podem afetar a claridade da imagem na tela; utilize-os somente após

ter exaurido outros métodos de redução de brilho.

Circulação de Ar

Seu computador produz calor. O computador tem um ventilador que puxa ar fresco para dentro e força ar

quente para fora por meio de exaustões de ar. Bloquear as ventilações de ar pode causar

superaquecimento, o que pode resultar em mau funcionamento ou dano. Posicione o computador de forma

que nada bloqueie as exaustões de ar; geralmente, 51 mm (2 pol.) de espaço de ar são suficientes.

Certifique-se de que o ar ventilado não esteja sendo dirigido às pessoas.

Locais de tomadas elétricas e comprimentos dos cabos

Os seguintes fatores podem determinar o posicionamento final do computador:

• Locais de tomadas elétricas

• Comprimento dos cabos de alimentação ou dos adaptadores de energia

• Comprimento dos cabos conectados a outros dispositivos

Para mais informações sobre cabos de alimentação ou adaptadores de energia, consulte "Adaptadores e

cabos de energia" na página vi.

Conforto

Apesar de não haver uma única posição de trabalho ideal para todo mundo, aqui estão algumas diretrizes

para ajudá-lo a encontrar uma posição à qual você melhor se adeque. A figura a seguir configura um

exemplo para sua referência.

© Copyright Lenovo 2017, 2018 21

• Posição da tela: mantenha a tela em uma distância de visualização confortável, em geral a 51–61 cm (20–

24 polegadas). Em seguida, ajuste a tela de forma que a parte superior fique no nível do olho ou um

pouco abaixo desse nível para que você pode vê-la sem torcer seu corpo.

• Posição da cadeira: utilize uma cadeira que forneça um bom apoio para as costas e um ajuste de altura

do assento. Utilize os ajustes da cadeira para que se ajustem na melhor postura desejada.

• Posição da cabeça: mantenha a cabeça e o pescoço em uma posição confortável e neutra (vertical ou

ereta).

• Posição dos braços e mãos: mantenha os antebraços, pulsos e mãos em uma posição neutra e relaxada

(horizontal). Digite com um toque leve sem golpear as teclas.

• Posição da perna: mantenha suas coxas paralelas ao chão e seus pés retos no chão ou em um descanso

para os pés.

Faça pequenas modificações em sua postura de trabalho para impedir o início do desconforto causado por

longos períodos de trabalho na mesma posição. Paradas curtas e frequentes também ajudarão a evitar

qualquer desconforto associado à postura de trabalho.

Informações sobre acessibilidade

A Lenovo tem o compromisso de fornecer maior acesso às informações e tecnologias aos usuários com

limitações auditivas, visuais e de mobilidade. Esta seção fornece informações sobre os meios para os

usuários obterem o máximo de seu computador. Você também pode encontrar as informações mais

atualizadas sobre acessibilidade no seguinte Web site:

https://www.lenovo.com/accessibility

Atalhos de teclado

A lista a seguir contém atalhos de teclado que podem facilitar o uso do computador.

Nota: Dependendo do seu teclado, alguns dos atalhos do teclado a seguir podem não estar disponíveis.

• Tecla de logotipo do Windows+U: abre a Central de Facilidade de Acesso

• Shift Direita por oito segundos: ativa ou desativa Teclas de Filtro

• Shift cinco vezes: ativa ou desativa Teclas de Aderência

• Bloqueio Numérico por cinco segundos: ativa ou desativa Teclas de Alternância

• Alt Esquerda+Shift Esquerda+Bloqueio Numérico: ativa ou desativa Teclas do Mouse

• Alt Esquerda+Shift Esquerda+PrtScn (ou PrtSc): ativa ou desativa o Alto Contraste

Para obter mais informações, acesse https://windows.microsoft.com/ e, em seguida, faça uma pesquisa

usando uma das seguintes palavras-chaves: atalhos do teclado, combinações de teclas, teclas de atalho.

22 Guia do Usuário do P320

Central de Facilidade de Acesso

A Central de Facilidade de Acesso no sistema operacional Windows permite configurar seu computador

para atender às suas necessidades físicas e cognitivas.

Para utilizar a Central de Facilidade de Acesso, siga estes procedimentos:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Painel de Controle. Exiba o Painel de Controle usando Ícones grandes ou

Ícones pequenos e, em seguida, clique em Central de Facilidade de Acesso.

• No Windows 10: clique em Configurações ➙ Facilidade de acesso.

3. Escolha a ferramenta apropriada seguindo as instruções na tela.

A Central de Facilidade de Acesso inclui principalmente as seguintes ferramentas:

• Lupa

A Lupa é um utilitário conveniente que amplia parte ou toda a tela para que você possa ver melhor os

itens.

• Narrador

O Narrador é um leitor de tela que lê em voz alta o que é exibido na tela e descreve eventos como

mensagens de erro.

• Teclado virtual

Para inserir dados no computador usando um mouse, um joystick ou outro dispositivo apontador em vez

de um teclado físico, você pode usar o Teclado Virtual.

• Alto Contraste

O Alto Contraste é um recurso que aprimora o contraste de cores de alguns textos e imagens na tela.

Como resultado, os itens ficam mais distintos e fáceis de identificar.

• Teclado personalizado

Ajuste as Configurações do teclado para facilitar o uso do teclado. Por exemplo, você pode utilizar o

teclado para controlar o ponteiro e digitar determinadas combinações de teclas no teclado de maneira

mais fácil.

• Mouse personalizado

Ajuste as Configurações do mouse para facilitar o uso do mouse. Por exemplo, você pode alterar a

aparência do ponteiro e fazer com que seja mais fácil gerenciar as janelas com o mouse.

Reconhecimento de fala

O reconhecimento de fala permite controlar o computador pela voz.

Usando apenas sua voz, é possível iniciar programas, abrir menus, clicar em objetos na tela, ditar texto em

documentos, além de escrever e enviar emails. Tudo o que você faz com o teclado e o mouse pode ser feito

somente com sua voz.

Para usar o Reconhecimento de Fala, siga estes procedimentos:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Painel de Controle.

• No Windows 10: clique em Sistema do Windows ➙ Painel de Controle.

Capítulo 3.Você e seu computador 23

3. Exiba o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Reconhecimento de Fala.

4. Siga as instruções na tela.

Tecnologias de leitores de tela

As tecnologias de leitores de tela são voltadas principalmente para interfaces de programas de software,

sistemas de informações de ajuda e vários documentos on-line. Para obter informações adicionais sobre os

leitores de tela, consulte o seguinte:

• Usando PDFs com leitores de tela:

https://www.adobe.com/accessibility.html?promoid=DJGVE

• Usando o leitor de tela JAWS:

https://www.freedomscientific.com/Products/Blindness/JAWS

• Usando o leitor de tela NVDA:

https://www.nvaccess.org/

Resolução de tela

É possível facilitar a leitura dos textos e imagens na tela ajustando a resolução de tela do computador.

Para ajustar a resolução de tela, siga estes procedimentos:

1. Clique com o botão direito do mouse uma área em branco na área de trabalho.

2. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Resolução de Tela.

• No Windows 10: clique em Configurações de vídeo ➙ Exibir.

3. Siga as instruções na tela.

Nota: Configurar a resolução muito baixa pode impedir que alguns itens caibam na tela.

Tamanho de item personalizável

Você pode fazer com que seja mais fácil ler os itens na tela mudando o tamanho do item.

• Para alterar temporariamente o tamanho do item, utilize a ferramenta Lupa na Central de Facilidade de

Acesso.

• Para alterar o tamanho de um item permanentemente, siga estes procedimentos:

– Alterar o tamanho de todos os itens na tela.

– No Windows 7:

1. Clique com o botão direito do mouse uma área em branco na área de trabalho.

2. Clique em Resolução de tela ➙ Ampliar ou reduzir texto e outros itens.

3. Siga as instruções na tela para alterar o tamanho do item.

4. Clique em Aplicar. Essa alteração terá efeito na próxima vez que você efetuar login no sistema

operacional.

– No Windows 10:

1. Clique com o botão direito do mouse uma área em branco na área de trabalho.

2. Clique em Configurações de vídeo ➙ Exibir.

3. Siga as instruções na tela para alterar o tamanho do item. Em alguns aplicativos, é possível que

a configuração não entre em vigor até que você saia e entre novamente.

– Alterar o tamanho dos itens em uma página da Web.

24 Guia do Usuário do P320

Pressione e segure Ctrl e, em seguida, pressione a tecla com o sinal de mais (+) para ampliar ou a tecla

com o sinal de menos (-) para reduzir o tamanho do texto.

– Alterar o tamanho dos itens na área de trabalho ou em uma janela.

Nota: Esta função pode não funcionar em algumas janelas.

Se você utilizar um mouse com roda, pressione e segure Ctrl e, em seguida, gire a roda para alterar o

tamanho do item.

Conectores padrão do setor

Seu computador fornece conectores padrão da indústria que permitem conectar dispositivos de assistência.

Para obter mais informações sobre a localização e a função de cada conector, consulte "Locais de

hardware" na página 1.

Modem de conversão de TTY/TDD

Seu computador oferece suporte ao uso de um telefone de texto (TTY) ou ao modem de conversão de

dispositivo de telecomunicações para surdos (TDD). O modem deve estar conectado entre o computador e

um telefone TTY/TDD. Em seguida, você poderá digitar uma mensagem em seu computador e enviá-la ao

telefone.

Documentação em formatos acessíveis

A Lenovo fornece documentação eletrônica em formatos acessíveis como arquivos PDF corretamente

marcados ou arquivos HyperText Markup Language (HTML). A documentação eletrônica da Lenovo foi

desenvolvida para garantir que os usuários com incapacidade visual possam ler a documentação através de

um leitor de tela. Cada imagem na documentação também inclui texto alternativo adequado para que

usuários com incapacidade visual possam compreendê-la ao usar um leitor de tela.

Limpando o computador

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v. Remova ou instale a tampa do

computador corretamente. Consulte Capítulo 7 "Remoção e instalação de hardware" na página 57.

CUIDADO:

Remova todas as mídias das unidades e desligue todos os dispositivos conectados e o computador.

Em seguida, desconecte todos os cabos de alimentação das tomadas elétricas e também todos os

cabos conectados ao computador.

É uma boa prática limpar o computador periodicamente para proteger as superfícies e garantir uma

operação sem problemas. Use somente soluções de limpeza neutras e um pano úmido para limpar as

superfícies pintadas do computador.

O acúmulo de poeira aumenta os problemas associados ao brilho, portanto, lembre-se de limpar

periodicamente a tela. Esfregue a superfície da tela gentilmente com um pano macio e seco sobre ela ou

sopre a tela para remover detritos e outras partículas soltas. Dependendo do tipo de tela, umedeça um pano

macio e sem fiapos com uma solução de limpeza para LCD ou um limpa-vidros e passe sobre a superfície

da tela.

Manutenção

Com o cuidado e a manutenção adequados, seu computador funcionará de forma confiável. Esta seção

fornece instruções sobre como administrar o computador para que ele possa se manter funcionando em

melhor condição.

Capítulo 3.Você e seu computador 25

Dicas básicas de manutenção

Estas são algumas considerações básicas sobre como manter o funcionamento adequado do seu

computador:

• Mantenha o computador em um ambiente limpo e seco. Certifique-se de que o computador esteja sobre

uma superfície plana e estável.

• Não cubra nenhuma das exaustões de ar. Essas exaustões de ar permitem o fluxo de ar para proteger

seu computador contra superaquecimento.

• Mantenha alimentos e bebidas longe de todas as peças do computador. Partículas de alimentos e

líquidos derramados podem grudar no teclado e no mouse e inutilizá-los.

• Não molhe os interruptores nem outros controles. A umidade pode danificar essas peças e expor o

equipamento a um risco elétrico.

• Sempre desconecte o cabo de alimentação ao segurar o plugue em vez do cabo.

Práticas adequadas de manutenção

Seguindo algumas práticas adequadas de manutenção, você poderá manter o bom desempenho do seu

computador, proteger seus dados e se preparar para falhas do computador.

• Esvazie a lixeira regularmente.

• Ocasionalmente, use o recurso de desfragmentação ou otimização de discos do sistema operacional a

fim de evitar problemas de desempenho causados por excesso de arquivos fragmentados.

• Limpe regularmente as pastas Caixa de Entrada, Itens Enviados e Itens Excluídos do seu aplicativo de e-

mail.

• Faça backup de dados críticos regularmente em memória de mídia removível, como discos e dispositivos

de armazenamento USB, em intervalos regulares e armazene essa mídia em um local seguro. A

frequência com que essas cópias devem ser feitas depende do quão críticos os dados são para você ou

sua empresa.

• Faça backup regularmente de seus dados na unidade de armazenamento.

• Mantenha seu software de computador, drivers de dispositivos e sistema operacional atualizados.

• Mantenha um livro de registro. As entradas podem incluir alterações importantes de hardware ou

software, atualizações de drivers de dispositivos, problemas intermitentes e o que você fez para resolvê-

los, além de problemas que você possa ter enfrentado. A causa do problema pode ser uma alteração no

hardware, uma alteração no software ou todas as outras ações que possam ter ocorrido. Um livro de

registros pode ajudá-lo ou um técnico da Lenovo a determinar a causa do problema.

• Crie discos do Product Recovery.

Mantendo o computador atualizado

Na maioria dos casos, é uma boa prática ter os mais recentes patches de atualização de sistema

operacional, de programas de software e de drivers de dispositivo. Esta seção fornece instruções sobre

como obter as atualizações mais recentes para seu computador.

Obtendo as atualizações mais recentes do sistema

Para obter as atualizações de sistema mais recentes para o computador, verifique se ele está conectado à

Internet e execute um dos seguintes procedimentos:

• Use o programa correspondente da Lenovo para obter atualizações do sistema, como atualizações de

driver de dispositivo, atualizações de software e atualizações do BIOS:

– No Windows 7: use o programa System Update.

– No Windows 10: use o programa Lenovo Vantage.

26 Guia do Usuário do P320

Para abrir o System Update ou o programa Lenovo Vantage, consulte "Acessando um programa em seu

computador" na página 13. Para obter mais informações sobre o uso do programa, consulte o sistema de

ajuda do programa.

• Utilize as Atualização do Windows para obter as atualizações do sistema, como correções de segurança,

novas versões de componentes do Windows e atualizações de driver de dispositivo.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

–No Windows 7: clique em Painel de Controle. Exiba o Painel de Controle usando Ícones grandes

ou Ícones pequenos e, em seguida, clique em Windows Update.

– No Windows 10: clique em Configurações ➙ Atualização e Segurança ➙ Windows Update.

3. Siga as instruções na tela.

Nota: Os drivers de dispositivo fornecidos pela Atualização do Windows podem não ser testados pela

Lenovo. Recomenda-se a obtenção de drivers de dispositivo por meio dos programas da Lenovo ou no Web

site da Lenovo em https://support.lenovo.com.

Obtendo as atualizações mais recentes do sistema

Para obter as atualizações de sistema mais recentes para o computador, verifique se ele está conectado à

Internet e execute um dos seguintes procedimentos:

• Use o programa correspondente da Lenovo para obter atualizações do sistema, como atualizações de

driver de dispositivo, atualizações de software e atualizações do BIOS:

– No Windows 7: use o programa System Update.

– No Windows 10: use o programa Lenovo Vantage.

Para abrir o programa System Update ou Lenovo Vantage, consulte "Acessando um programa em seu

computador" na página 13. Para obter mais informações sobre o uso do programa, consulte o sistema

de ajuda do programa.

• Utilize as Atualização do Windows para obter as atualizações do sistema, como correções de segurança,

novas versões de componentes do Windows e atualizações de driver de dispositivo.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

–No Windows 7: clique em Painel de Controle. Exiba o Painel de Controle usando Ícones grandes

ou Ícones pequenos e, em seguida, clique em Windows Update.

– No Windows 10: clique em Configurações ➙ Atualização e segurança ➙ Atualização do

Windows.

3. Siga as instruções na tela.

Nota: Os drivers de dispositivo fornecidos pela Atualização do Windows podem não ser testados pela

Lenovo. Recomenda-se a obtenção de drivers de dispositivo por meio dos programas da Lenovo ou no Web

site da Lenovo em http://www.lenovo.com/support.

Movendo o seu computador

Antes de mover seu computador, tome as seguintes precauções:

1. Faça backup dos dados na unidade de armazenamento.

2. Remova todas as mídias das unidades e desligue todos os dispositivos conectados e o computador.

Em seguida, desconecte todos os cabos de alimentação das tomadas elétricas e também todos os

cabos conectados ao computador.

Capítulo 3.Você e seu computador 27

3. Se você tiver guardado as caixas e os materiais de embalagem originais, utilize-os para embalar as

unidades. Se estiver usando caixas diferentes, proteja as unidades para evitar dano.

Levando seu computador para outro país ou região

Ao levar seu computador para outro país ou região, você deverá considerar os padrões elétricos locais. Se o

estilo da tomada elétrica local for diferente do atual, use um adaptador de tomada elétrica ou um novo cabo

de alimentação. Para comprar esses itens, entre em contato com o Centro de Suporte ao Cliente Lenovo.

Para obter uma lista dos números de telefone do suporte da Lenovo para seu país ou região, acesse http://

www.lenovo.com/support/phone. Se você não conseguir encontrar o número de telefone do suporte para seu

país ou região, entre em contato com o revendedor da Lenovo.

28 Guia do Usuário do P320

Capítulo 4. Segurança

Este capítulo fornece informações sobre como proteger seu computador contra uso não autorizado.

Bloqueando seu computador

Esta seção fornece instruções sobre como bloquear o computador com dispositivos de bloqueio para

manter o computador seguro.

Conectando um cadeado

O travamento da tampa do computador ajuda a evitar que pessoas não autorizadas obtenham acesso aos

seus componentes internos. Seu computador vem com uma trava de cadeado para que a tampa não possa

ser removida quando um cadeado for instalado.

Figura 7. Cadeado

Conectando uma trava de cabo estilo Kensington

Você pode usar uma trava de cabo estilo Kensington para prender seu computador a uma bancada, mesa

ou outra fixação não permanente. O cabo de segurança é conectado ao seu slot na parte traseira do

computador. Dependendo do tipo selecionado, o cabo de segurança pode ser operado com uma chave ou

combinação. A trava do cabo também trava os botões utilizados para abrir a tampa do computador. Este é o

mesmo tipo de trava usado com vários computadores notebook. Você pode fazer o pedido de um cabo de

segurança diretamente da Lenovo ao procurar Kensington em:

http://www.lenovo.com/support

© Copyright Lenovo 2017, 2018 29

Figura 8. Trava de cabo estilo Kensington

Conectando uma trava de cabo

Uma trava de cabo pode ser usada para proteger dispositivos, como o teclado e o mouse, ao prender os

cabos dos dispositivos ao computador. A trava de cabo conecta-se aos slots de trava existentes na parte

traseira do computador.

Para colocar um cabo de segurança, faça o seguinte:

1. Insira o clipe 1 no slot da trava de segurança 4.

2. Puxe os cabos que deseja travar pelos dentes da trava de cabo.

3. Pressione o clip 2 no slot da trava de cabo 3 até encaixá-lo na posição final.

30 Guia do Usuário do P320

Figura 9. Cabo de segurança

Visualizando e alterando as configurações de segurança no programa

Setup Utility

Para visualizar e alterar as configurações de segurança no programa Setup Utility, faça o seguinte:

1. Inicie o programa Setup Utility. Consulte "Iniciando o programa Setup Utility" na página 35.

2. Selecione Security.

3. Siga as instruções no lado direito da tela para visualizar e alterar as configurações de segurança. Você

pode consultar "Usando o programa Setup Utility" na página 35 para obter informações básicas sobre

as principais configurações de segurança.

4. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Uso de senhas e contas Windows

Você pode usar as senhas BIOS e as contas Windows para impedir o acesso não autorizado ao computador

e aos dados. Para usar as senhas do BIOS ou as contas do Windows, faça o seguinte:

• Para usar senhas BIOS, consulte "Usando senhas de BIOS" na página 38.

• Para usar as contas Windows, faça o seguinte:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Painel de Controle ➙ Contas de usuário.

– No Windows 10: clique em Configurações ➙ Contas.

Capítulo 4.Segurança 31

3. Siga as instruções na tela.

Usando a autenticação por impressões digitais

Se seu teclado possuir um leitor de impressões digitais, você pode utilizar a autenticação por impressões

digitais para substituir senhas para acesso do usuário simples e seguro. Para usar a autenticação por

impressões digitais, primeiro registre suas impressões digitais e associe-as a suas senhas (como a senha de

inicialização, senha do disco rígido e senha do Windows). Use o leitor e o programa de impressões digitais

para finalizar este procedimento.

Para usar a a autenticação por impressões digitais, faça o seguinte:

• No Windows 7: use o programa Fingerprint Manager Pro ou o ThinkVantage Fingerprint Software

fornecidos pela Lenovo. Para abrir o programa, consulte "Acessando um programa em seu computador"

na página 13. Para obter mais informações sobre o uso do programa, consulte o sistema de ajuda do

programa.

• No Windows 10: use a ferramenta de impressões digitais fornecida pelo sistema operacional Windows.

Clique no botão Iniciar para abrir o menu Iniciar e, em seguida, clique em Configurações ➙ Contas ➙

Opções de entrada. Siga as instruções na tela.

Para usar o leitor de impressões digitais, consulte a documentação que acompanha o teclado de

impressões digitais ou que está localizada no Web site de Suporte da Lenovo em https://

pcsupport.lenovo.com/solutions/pd014444.

Usando o sensor de presença da tampa

A chave de presença da tampa impede que o computador efetue login no sistema operacional quando a

tampa não está instalada ou fechada corretamente.

Para usar o sensor de presença da tampa, primeiramente ative o conector do sensor de presença da tampa

na placa-mãe. Para fazer isso, faça o seguinte:

1. Inicie o programa Setup Utility. Consulte "Iniciando o programa Setup Utility" na página 35.

2. Selecione Security ➙ Chassis Intrusion Detection e pressione Enter.

3. Selecione Enabled e pressione Enter.

4. Para salvar as configurações e sair do programa Setup Utility, pressione F10, selecione Yes na janela

exibida e pressione Enter. O conector do sensor de presença da tampa na placa-mãe é ativado.

Nota: Para alguns teclados, pode ser necessário pressionar Fn+F10 para sair do programa Setup

Utility.

O sensor de presença da tampa começa a funcionar. Se o sensor detectar que a tampa do computador não

está corretamente instalada ou fechada, uma mensagem de erro será exibida no momento em que o

computador for ligado. Para corrigir o erro e fazer login no sistema operacional, faça o seguinte:

1. Instale ou feche a tampa do computador corretamente. Consulte Capítulo 7 "Remoção e instalação de

hardware" na página 57.

2. Inicie e, em seguida, saia do programa Setup Utility. Consulte "Iniciando o programa Setup Utility" na

página 35 e "Saindo do programa Setup Utility" na página 40.

Usando firewalls

Um firewall poderá ser um hardware, um software ou uma combinação de ambos, dependendo do nível de

segurança necessário. Os firewalls operam com base em um conjunto de regras para determinar quais

32 Guia do Usuário do P320

conexões de entrada e saída são autorizadas. Se o seu computador possuir um programa de firewall pré-

instalado, ele ajudará a protegê-lo contra ameaças à segurança e ataques da Internet, acesso não

autorizado e invasões. Ele também protegerá sua privacidade. Para obter mais informações sobre como

usar o programa de firewall, consulte o sistema de ajuda desse programa.

Para usar o Windows Firewall, faça o seguinte:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Painel de Controle.

• No Windows 10: clique em Sistema do Windows ➙ Painel de Controle.

3. Exiba o Painel de Controle, usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Windows Defender Firewall.

4. Siga as instruções na tela.

Protegendo dados contra vírus

O seu computador vem com um programa antivírus pré-instalado para ajudá-lo a se proteger contra vírus,

bem como detectá-los e eliminá-los.

A Lenovo fornece uma versão completa do software antivírus em seu computador com uma assinatura

grátis válida por 30 dias. Após 30 dias, você deverá renovar a licença para continuar a receber as

atualizações do software antivírus.

Nota: Os arquivos de definição de vírus devem ser mantidos atualizados para garantir a proteção contra

novos vírus.

Para obter mais informações sobre como usar seu software antivírus, consulte o sistema de ajuda de seu

software antivírus.

Software Computrace Agent integrado ao firmware

O software Computrace Agent é uma solução de recuperação de roubos de computadores e de

gerenciamento de ativos de TI. O software detecta se foram efetuadas alterações no computador, como

alterações de hardware, de software ou no seu local de chamada. Talvez você precise comprar uma

assinatura para ativar o software Computrace Agent.

TPM (Trusted Platform Module)

O TPM é um processador de criptografia seguro que armazena chaves criptográficas, as quais, por sua vez,

protegem as informações armazenadas no computador.

Capítulo 4.Segurança 33

34 Guia do Usuário do P320

Capítulo 5. Configuração avançada

Este capítulo fornece as informações para ajudá-lo a fazer configurações adicionais no computador.

Usando o programa Setup Utility

O programa Setup Utility é usado para visualizar e alterar as opções de configuração do computador. Esta

seção fornece informações apenas sobre as principais opções de configuração disponíveis no programa.

Nota: As configurações do sistema operacional podem substituir quaisquer configurações semelhantes no

programa Setup Utility.

Iniciando o programa Setup Utility

Para iniciar o programa Setup Utility, faça o seguinte:

1. Ligue ou reinicie seu computador.

2. Antes da inicialização do Windows, pressione e solte repetidamente F1 ou Fn+F1 (dependendo do

teclado) até que o programa Setup Utility seja exibido. Se uma senha BIOS tiver sido definida, o

programa Setup Utility não abrirá até que a senha correta seja inserida. Para obter informações

adicionais, consulte o "Usando senhas de BIOS" na página 38.

Para visualizar e alterar as definições da configuração, siga as instruções no lado direito da tela. As teclas

utilizadas para executar diversas tarefas são exibidas na parte inferior da tela.

Alterando o idioma de exibição do programa Setup Utility

O programa Setup Utility oferece suporte a três idiomas de exibição: inglês, francês e chinês simplificado.

Para alterar o idioma de exibição do programa Setup Utility, faça o seguinte:

1. Inicie o programa Setup Utility. Consulte "Iniciando o programa Setup Utility" na página 35.

2. Na interface principal, localize System Language e selecione o idioma de exibição de acordo com suas

necessidades.

Ativando ou desativando um dispositivo

Esta seção fornece informações sobre como ativar ou desativar o acesso do usuário a dispositivos de

hardware (como conectores USB ou unidades de armazenamento).

Para ativar ou desativar um dispositivo, faça o seguinte:

1. Inicie o programa Setup Utility. Consulte "Iniciando o programa Setup Utility" na página 35.

2. Selecione Devices.

3. Selecione o dispositivo que deseja ativar ou desativar e pressione Enter.

4. Selecione a configuração desejada e pressione Enter.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Ativando ou desativando a inicialização automática do computador

O item Automatic Power On no programa Setup Utility fornece várias opções para fazer com que seu

computador inicie automaticamente.

© Copyright Lenovo 2017, 2018 35

Para ativar ou desativar os recursos de Automatic Power On, execute um dos seguintes procedimentos:

1. Inicie o programa Setup Utility.

2. Selecione Power ➙ Automatic Power On e pressione Enter.

3. Selecione o recurso que deseja ativar ou desativar e pressione Enter.

4. Selecione a configuração desejada e pressione Enter.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Ativando ou desativando o modo de compatibilidade ErP LPS

Os computadores Lenovo atendem aos requisitos de design ecológico da regulamentação ErP Lot 3. Para

obter mais informações, acesse:

http://www.lenovo.com/ecodeclaration

Você pode ativar o modo de compatibilidade com a diretiva ErP LPS no programa Setup Utility para ajudar a

reduzir o consumo de eletricidade quando seu computador está desligado ou no modo de suspensão.

Para ativar ou desativar o modo de compatibilidade ErP LPS, faça o seguinte:

1. Inicie o programa Setup Utility.

2. Selecione Power ➙ Enhanced Power Saving Mode e pressione Enter.

3. Selecione Enabled ou Disabled dependendo de suas necessidades e, depois, pressione Enter. Se

selecionar Enabled, você também pode precisar ativar o recurso Wake on LAN.

4. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Quando o modo de compatibilidade ErP LPS está ativado, você pode despertar seu computador ao fazer o

seguinte:

• Pressione o botão liga/desliga.

• Ative o recurso Wake Up on Alarm para fazer o computador despertar em um horário definido.

• Ative o recurso After Power Loss para fazer o computador despertar quando a alimentação de energia for

retomada após uma queda repentina de eletricidade.

Para ativar o recurso After Power Loss, faça o seguinte:

1. Inicie o programa Setup Utility.

2. Selecione Power ➙ After Power Loss e pressione Enter.

3. Selecione Power On e pressione Enter.

4. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Alternando entre melhor desempenho acústico e melhor desempenho

térmico

Você pode ajustar o desempenho acústico e térmico do seu computador no menu ICE Performance Mode.

Há duas opções disponíveis:

• Better Acoustic Performance (configuração padrão): o computador funciona com menos ruído em um

nível térmico normal.

• Better Thermal Performance: o computador funciona em um nível térmico melhor com desempenho

acústico normal.

36 Guia do Usuário do P320

Para alternar entre o melhor desempenho acústico e o melhor desempenho térmico, faça o seguinte:

1. Inicie o programa Setup Utility.

2. Selecione Power ➙ Intelligent Cooling Engine (ICE) e pressione Enter.

3. Selecione ICE Performance Mode e pressione Enter.

4. Selecione Better Acoustic Performance ou Better Thermal Performance conforme desejado e

pressione Enter.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Ativando ou desativando o sistema para registro de logs de alerta

térmico

Quando o recurso de alerta térmico ICE é ativado, se ocorrer uma situação térmica crítica, um log de alerta é

registrado no log do sistema do Windows. O log de alerta pode ajudar a identificar problemas térmicos,

como ventiladores com defeito, temperatura anormalmente alta ou desempenho insuficiente de

resfriamento.

Para ativar ou desativar o sistema para registro de logs de alerta térmico, faça o seguinte:

1. Inicie o programa Setup Utility.

2. Selecione Power ➙ Intelligent Cooling Engine (ICE) e pressione Enter.

3. Selecione ICE Thermal Alert e pressione Enter.

4. Selecione a configuração desejada e pressione Enter.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Ativando ou desativando a detecção de alterações de configuração

Com a detecção de alterações de configuração habilitada, se o POST detectar as alterações de

configuração de alguns dispositivos de hardware (como unidades de armazenamento ou módulos de

memória), uma mensagem de erro será exibida.

Para ativar ou desativar a detecção de alterações de configuração, faça o seguinte:

1. Inicie o programa Setup Utility.

2. Selecione Security ➙ Configuration Change Detection e pressione Enter.

3. Selecione a configuração desejada e pressione Enter.

4. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Para ignorar essa mensagem de erro e efetuar login no sistema operacional, faça o seguinte:

• Pressione F2 ou Fn+F2 (dependendo das configurações do teclado).

• Inicie e, em seguida, saia do programa Setup Utility.

Alterando as configurações do BIOS antes de instalar um novo sistema

operacional

As configurações do BIOS variam de acordo com o sistema operacional. Altere as configurações do BIOS

antes de instalar um novo sistema operacional.

Para alterar as configurações do BIOS, faça o seguinte:

Capítulo 5.Configuração avançada 37

1. Inicie o programa Setup Utility.

2. Na interface principal, selecione Exit ➙ OS Optimized Default e pressione Enter.

3. Dependendo do sistema operacional a ser instalado, execute um dos seguintes procedimentos:

• Para instalar o sistema operacional Windows 10 (64 bits), selecione Enabled e pressione Enter.

• Para instalar um sistema operacional diferente do Windows 10 (64 bits), selecione Disabled e

pressione Enter.

4. Selecione Yes na janela que é exibida e pressione Enter para confirmar sua seleção.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Usando senhas de BIOS

Ao usar o programa Setup Utility, é possível configurar as senhas para impedir o acesso não autorizado ao

computador e aos dados.

Não é necessário definir senhas para usar o computador. No entanto, usar senhas melhora a segurança do

computador. Se você optar por definir senhas, leia os tópicos a seguir.

Tipos de senha

Os seguintes tipos de senha estão disponíveis no programa Setup Utility:

• Senha de inicialização

Quando uma senha de inicialização for definida, você deverá fornecer uma senha válida sempre que o

computador for ligado. O computador não poderá ser usado até que a senha válida seja fornecida.

• Senha de administrador

A configuração de uma senha de administrador impede que usuários não autorizados alterem as

configurações. Se você for responsável por manter as configurações de vários computadores, talvez

deseje definir uma senha de administrador.

Quando uma senha de administrador for definida, você deverá fornecer uma senha válida sempre que

tentar acessar o programa Setup Utility. O programa Setup Utility não poderá ser acessado até que uma

senha válida seja inserida.

Se ambas as senhas de inicialização e administrador estiverem definidas, você poderá fornecer qualquer

uma delas. No entanto, você deverá usar sua senha de administrador para alterar quaisquer

configurações.

• Senha de disco rígido

A definição de uma senha de disco rígido impede o acesso não autorizado aos dados na unidade de

armazenamento interna (por exemplo, unidade de disco rígido). Quando uma senha de disco rígido for

definida, você deverá fornecer uma senha válida sempre que tentar acessar a unidade de

armazenamento.

Notas:

– Mesmo se a unidade de armazenamento for removida de um computador e instalada em outro, a

senha do disco rígido ainda é válida.

– Se a senha do disco rígido for esquecida, não será possível reconfigurá-la ou recuperar os dados da

unidade de armazenamento.

Considerações sobre senhas

Uma senha pode ser qualquer combinação de até 64 caracteres alfabéticos e numéricos. Por motivos de

segurança, é aconselhável utilizar uma senha forte que não possa ser facilmente comprometida.

38 Guia do Usuário do P320

Nota: As senhas do programa Setup Utility diferenciam maiúsculas de minúsculas.

Para definir uma senha forte, considere estas diretrizes:

• Possuem, no mínimo, oito caracteres de comprimento

• Conter, no mínimo, um caractere alfabético e um caractere numérico

• Não ser o seu nome ou seu nome de usuário

• Não ser uma palavra comum ou um nome comum

• Ser significativamente diferentes das senhas anteriores

Configurando, alterando ou excluindo uma senha

Para definir, alterar ou excluir uma senha, faça o seguinte:

1. Inicie o programa Setup Utility.

2. Selecione Security.

3. Dependendo do tipo de senha, selecione Set Power-On Password, Set Administrator Password ou

Hard Disk Password e pressione Enter.

4. Siga as instruções no lado direito da tela para configurar, alterar ou excluir uma senha.

Nota: Uma senha pode ser qualquer combinação de até 64 caracteres alfabéticos e numéricos.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Apagando Senhas Perdidas ou Esquecidas (Limpando o CMOS)

Esta seção fornece instruções sobre como apagar senhas perdidas ou esquecidas, tais como uma senha de

usuário.

Nota: As instruções nesta seção não se aplicam à senha de disco rígido.

Para apagar uma senha perdida ou esquecida, faça o seguinte:

1. Remova todas as mídias das unidades e desligue todos os dispositivos conectados e o computador.

Em seguida, desconecte todos os cabos de alimentação das tomadas elétricas e também todos os

cabos conectados ao computador.

2. Remova a tampa do computador.

3. Localize o jumper Clear Complementary Metal Oxide Semiconductor (CMOS) /de recuperação na placa-

mãe.

4. Mova o jumper da posição padrão (pino 1 e pino 2) para a posição de manutenção (pino 2 e pino 3).

5. Recoloque a tampa do computador e conecte o cabo de energia.

6. Ligue o computador e deixe-o ligado por, aproximadamente, 10 segundos. Em seguida, desligue o

computador ao pressionar o botão de energia por aproximadamente cinco segundos.

7. Repita as etapas 1 e 2.

8. Mova o jumper de Limpeza da CMOS/Recuperação de volta para a posição padrão (pino 1 e pino 2).

9. Recoloque a tampa do computador e conecte o cabo de energia.

Selecionando um dispositivo de inicialização

Se o computador não for inicializado a partir do dispositivo esperado, você pode alterar a sequência de

dispositivo de inicialização ou selecionar um dispositivo de inicialização temporário.

Capítulo 5.Configuração avançada 39

Alterando permanentemente a sequência de dispositivos de inicialização

Para alterar permanentemente a sequência de dispositivos de inicialização, faça o seguinte:

1. Dependendo do tipo de dispositivo de armazenamento, execute uma das seguintes opções:

• Se o dispositivo de armazenamento for interno é, vá para a etapa 2.

• Se o dispositivo de armazenamento for um disco, certifique-se de que o computador está ligado. Em

seguida, insira o disco na unidade óptica.

• Se o dispositivo de armazenamento for um dispositivo externo que não seja um disco, conecte o

dispositivo de armazenamento ao computador.

2. Inicie o programa Setup Utility.

3. Selecione Startup.

4. Siga as instruções no lado direito da tela para alterar a sequência de dispositivos de inicialização.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as configurações e sair do programa

Setup Utility. Em seguida, selecione Yes na janela exibida e pressione Enter.

Selecionando um dispositivo de inicialização temporário

Nota: Nem todos os discos e unidades de armazenamento são inicializáveis.

Para selecionar um dispositivo de inicialização temporário, faça o seguinte:

1. Dependendo do tipo de dispositivo de armazenamento, execute uma das seguintes opções:

• Se o dispositivo de armazenamento for interno é, vá para a etapa 2.

• Se o dispositivo de armazenamento for um disco, certifique-se de que o computador está ligado. Em

seguida, insira o disco na unidade óptica.

• Se o dispositivo de armazenamento for um dispositivo externo que não seja um disco, conecte o

dispositivo de armazenamento ao computador.

2. Ligue ou reinicie o computador. Antes da inicialização do Windows, pressione e solte repetidamente

F12 ou Fn+F12 (dependendo das configurações de teclado) até que o Startup Device Menu seja

exibido.

3. Selecione o dispositivo de armazenamento desejado e pressione Enter. O computador inicializará a

partir do dispositivo selecionado.

Se desejar selecionar um dispositivo de inicialização permanente, selecione Enter Setup no Startup Device

Menu e pressione Enter para iniciar o programa Setup Utility.

Saindo do programa Setup Utility

Para sair do programa Setup Utility, faça o seguinte:

• Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as novas configurações. Em seguida,

selecione Yes na janela exibida e pressione Enter.

• Se não desejar salvar as novas configurações, selecione Exit ➙ Discard Changes and Exit e pressione

Enter. Em seguida, selecione Yes na janela exibida e pressione Enter.

Atualizando e recuperando o BIOS

O BIOS é o primeiro programa que é executado quando o computador é ligado. O BIOS inicializa os

componentes de hardware e carrega o sistema operacional e outros programas.

40 Guia do Usuário do P320

Atualizando o BIOS

Quando um novo programa, driver de dispositivo ou hardware são instalados, você pode ser solicitado a

atualizar o BIOS. Você pode atualizar o BIOS a partir do sistema operacional ou de um disco flash de

atualização (disponível apenas em alguns modelos).

Para atualizar o BIOS, faça o seguinte:

1. Acesse http://www.lenovo.com/support.

2. Para atualizar o BIOS do sistema operacional, baixe o driver de atualização flash do BIOS conforme a

versão do sistema operacional. Para atualizar o BIOS de um disco flash de atualização, baixe a versão

da imagem ISO (usada para criar o disco flash de atualização). Em seguida, baixe as instruções de

instalação para o driver de atualização flash do BIOS.

3. Imprima o arquivo de instruções de instalação baixado e siga as instruções para atualizar o BIOS.

Nota: Se você deseja atualizar o BIOS a partir de um disco flash de atualização, as instruções de

instalação podem não fornecer instruções sobre como gravar o disco de atualização.

Recuperando de uma falha de atualização do BIOS

Para recuperar de uma falha de atualização do BIOS, faça o seguinte:

1. Remova todas as mídias das unidades e desligue todos os dispositivos conectados e o computador.

Em seguida, desconecte todos os cabos de alimentação das tomadas elétricas e também todos os

cabos conectados ao computador.

2. Remova a tampa do computador.

3. Localize o jumper de Limpeza CMOS/Recuperação na placa-mãe. .

4. Remova quaisquer peças e cabos que possam impedir seu acesso ao jumper de limpeza de CMOS/

recuperação.

5. Mova o jumper da posição padrão (pino 1 e pino 2) para a posição de manutenção (pino 2 e pino 3).

6. Reinstale as peças e os cabos que foram removidos.

7. Reinstale a tampa do computador e reconecte quaisquer cabos que foram desconectados.

8. Ligue o computador e insira o disco de atualização BIOS na unidade óptica. Aguarde alguns minutos. O

processo de recuperação será iniciado. Após a conclusão do processo de recuperação, seu

computador irá desligar automaticamente.

Nota: Se o computador não inicializar a partir do disco, selecione o disco como o dispositivo de

inicialização.

9. Repita as etapas 1–4.

10. Mova o jumper de Limpeza da CMOS/Recuperação de volta para a posição padrão (pino 1 e pino 2).

11. Repita as etapas 6 e 7. Em seguida, ligue o computador.

Configurando o RAID

Este capítulo fornece informações sobre como configurar o RAID (Redundant Array of Independent Disks)

em seu computador.

Nível de RAID

Seu computador deve ter o número mínimo de unidades de disco rígido SATA instaladas para o nível

suportado de RAID abaixo:

• Nível de RAID 0 – Matriz de discos em faixas

Capítulo 5.Configuração avançada 41

– Um mínimo de duas unidades de disco rígido

– Melhor desempenho sem tolerância a falhas

• Nível de RAID 1 – Matriz de discos espelhados

– Um mínimo de duas unidades de disco rígido

– Desempenho de leitura aprimorado e 100% de redundância

Para instalar uma unidade de disco rígido secundária, consulte "Unidade de disco rígido secundária" na

página 102.

Configurando o BIOS do Sistema para Ativar a Funcionalidade RAID

SATA

Esta seção descreve como configurar o BIOS do sistema para ativar a funcionalidade RAID SATA.

Nota: Utilize as teclas de seta no teclado para fazer seleções.

Para ativar a funcionalidade RAID SATA, faça o seguinte:

1. Inicie o programa Setup Utility. Consulte "Iniciando o programa Setup Utility" na página 35.

2. Selecione Devices ➙ ATA Drive Setup.

3. Selecione Configure SATA as e pressione Enter.

4. Selecione RAID e pressione Enter.

5. Pressione F10 ou Fn+F10 (dependendo do teclado) para salvar as novas configurações e sair do

programa Setup Utility.

Criando volumes RAID

Para criar volumes RAID, faça o seguinte:

1. Pressione Ctrl+I quando solicitado a entrar na opção ROM Configuration Utility do Intel Matrix Storage

Manager durante a inicialização do computador.

2. Utilize as teclas de seta para cima e para baixo para selecione Create RAID Volume e pressione Enter.

3. Digite um nome do Volume RAID apropriado no campo Name e pressione Tab.

4. Utilize as teclas de seta para selecionar um nível do RAID no campo RAID Level e pressione Tab.

5. Se apropriado, utilize as teclas de seta para selecionar um Tamanho de Faixa no campo Stripe Size e

pressione Tab.

6. Digite um tamanho de volume no campo Capacity e pressione Tab.

7. Pressione Enter para iniciar a criação de volume.

8. Quando for solicitado, pressione Y para aceitar a mensagem de aviso e criar o volume.

9. Retorne à etapa 2 para criar volumes RAID adicionais ou selecione Exit e pressione Enter.

10. Pressione Y quando for solicitado a confirmar a saída.

Excluindo volumes RAID

Para excluir volumes RAID, faça o seguinte:

1. Pressione Ctrl+I quando solicitado a entrar na opção ROM Configuration Utility do Intel Matrix Storage

Manager durante a inicialização do computador.

2. Utilize as teclas de seta para cima e para baixo para selecionar Delete RAID Volume e pressione Enter.

3. Utilize as teclas de seta para selecionar o volume RAID a ser excluído e pressione Delete.

42 Guia do Usuário do P320

4. Quando for solicitado, pressione Y para confirmar a exclusão do volume RAID selecionado. A exclusão

de um volume RAID reconfigurará as unidades de disco rígido como não RAID.

5. As opções possíveis depois de excluir um volume RAID são:

• Retorne à etapa 2 para excluir volumes RAID adicionais.

• Consultar "Criando volumes RAID" na página 42, sobre a criação de volume RAID.

• Utilize as teclas de seta para cima e para baixo para selecionar Exit e pressione Enter.

Redefinindo os discos para não usar RAID

Para reconfigurar suas unidades de disco rígido para não usar RAID, faça o seguinte:

1. Pressione Ctrl+I quando solicitado a entrar na opção ROM Configuration Utility do Intel Matrix Storage

Manager durante a inicialização do computador.

2. Utilize as teclas de seta para cima e para baixo para selecionar Reset Disks to Non-RAID e pressione

Enter.

3. Utilize as teclas de seta e a tecla de espaço para marcar unidades de disco rígido físicas individuais a

serem reconfiguradas e, em seguida, pressione Enter para concluir a seleção.

4. Quando for solicitado, pressionar Y para confirmar a ação de reconfiguração.

5. Após redefinir suas unidades de disco rígido para uma configuração não RAID, você pode:

• Consulte "Excluindo volumes RAID" na página 42 para saber como excluir volumes RAID.

• Consultar "Criando volumes RAID" na página 42, sobre a criação de volume RAID.

• Utilize as teclas de seta para cima e para baixo para selecionar Exit e pressione Enter.

Capítulo 5.Configuração avançada 43

44 Guia do Usuário do P320

Capítulo 6. Solução de problemas, diagnóstico e recuperação

Este capítulo fornece soluções para solucionar os problemas do computador. Siga as etapas no

procedimento básico para resolver os problemas do computador, que ajuda você a fazer um bom uso da

solução de problemas, do diagnóstico e das informações de recuperação.

Procedimento básico para resolução de problemas do computador

Recomenda-se usar o seguinte procedimento para resolver os problemas que o computador está tendo:

1. Certifique-se de que:

a. Os cabos de todos os dispositivos ligados estão corretamente conectados e presos.

b. Todos os dispositivos conectados que necessitem de alimentação CA estão conectados a tomadas

elétricas devidamente aterradas e funcionais.

c. Todos os dispositivos conectados estão ativados nas configurações do BIOS do computador.

Se essas ações não solucionarem o problema, continue na próxima etapa.

2. Use um programa antivírus para verificar se o computador foi infectado por um vírus. Se o programa

detectar um vírus, remova-o. Se o programa de antivírus não corrigir o problema, continue na próxima

etapa.

3. Vá para o tópico de Solução de problemas e siga as instruções para o tipo de problema que você está

encontrando. Se essas instruções de solução de problemas não solucionarem o problema, continue na

próxima etapa.

4. Execute o programa de diagnóstico. Se o programa de diagnóstico não corrigir o problema, continue na

próxima etapa.

5. Recuperação do sistema operacional.

6. Se nenhuma dessas ações solucionar o problema, entre em contato com o Centro de Suporte ao

Cliente Lenovo. Para obter uma lista dos números de telefone do suporte da Lenovo para seu país ou

região, acesse http://www.lenovo.com/support/phone.

Problemas de inicialização

O computador não inicializa quando você pressiona o botão de energia.

Soluções:

Certifique-se de que:

• O cabo de energia está conectado corretamente à parte traseira do computador e a uma tomada

funcionando.

• Se seu computador tiver uma chave de alimentação secundária na parte traseira, certifique-se de que ela

esteja ligada.

• O indicador de energia na parte frontal do computador está ligado.

• A voltagem do computador corresponde à voltagem disponível na tomada para seu país ou região.

O sistema operacional não foi inicializado.

Solução:

© Copyright Lenovo 2017, 2018 45

Certifique-se de a sequência de dispositivos de inicialização definida no programa Setup Utility inclua o

dispositivo no qual o sistema operacional reside. Geralmente, o sistema operacional está na unidade de

armazenamento interna.

O computador emite diversos sinais sonoros antes de o sistema operacional inicializar.

Solução:

Verifique se não há teclas presas.

Problemas de inicialização

O computador não inicializa quando você pressiona o botão de energia.

Soluções:

Certifique-se de que:

• O cabo de energia está conectado corretamente à parte traseira do computador e a uma tomada

funcionando.

• Se seu computador tiver uma chave de alimentação secundária na parte traseira, certifique-se de que ela

esteja ligada.

• O indicador de energia na parte frontal do computador está ligado.

• A voltagem do computador corresponde à voltagem disponível na tomada para seu país ou região.

O sistema operacional não foi inicializado.

Solução:

Certifique-se de a sequência de dispositivos de inicialização definida no programa Setup Utility inclua o

dispositivo no qual o sistema operacional reside. Geralmente, o sistema operacional está na unidade de

armazenamento interna.

O computador emite diversos sinais sonoros antes de o sistema operacional inicializar.

Solução:

Verifique se não há teclas presas.

Problemas com o áudio

Não é possível ouvir o áudio no sistema operacional Windows.

Soluções:

• Se estiver usando alto-falantes externos amplificados com um controle liga/desliga, certifique-se de que:

– O controle liga/desliga esteja configurado na posição Ligado.

– O cabo de alimentação do alto-falante esteja conectado a uma tomada elétrica corretamente aterrada

e funcional.

• Se os alto-falantes externos tiverem um controle de volume, verifique se esse o volume não está muito

baixo.

• Clique no ícone de volume na área de notificação do Windows da barra de tarefas. Certifique-se de que

as configurações de silenciamento de alto-falantes não estejam selecionadas e nenhuma das

configurações de volume esteja muito baixa.

46 Guia do Usuário do P320

Nota: Se o ícone de volume não for exibido na área de notificação do Windows, adicione o ícone na área

de notificação. Consulte o sistema de ajuda do Windows.

• Para alguns computadores com um painel de áudio frontal, verifique se o volume não está muito baixo.

• Certifique-se de que seus alto-falantes externos (e os fones de ouvido, se usados) estejam ligados aos

conectores de áudio corretos no computador. A maioria dos cabos de alto-falantes são codificados por

cores que correspondem aos conectores.

Nota: Quando cabos de fones de ouvido ou de alto-falantes externos estiverem conectados aos

conectores de áudio, o alto-falante interno, se presente, é desativado. Na maioria dos casos, se houver

um adaptador de áudio instalado em um dos slots de expansão, a função de áudio integrada à placa-mãe

será desativada. Portanto, você deverá usar os conectores de áudio no adaptador de áudio.

• Verifique se o programa que você está executando foi desenvolvido para ser usado no sistema

operacional Windows. Se o programa for projetado para execução no DOS, ele não usará o recurso do

som do Windows. O programa deverá ser configurado para usar a emulação Sound Blaster Pro ou Sound

Blaster.

• Verifique se os drivers de dispositivos de áudio estão corretamente instalados.

O som sai de um alto-falante externo.

Soluções:

• Verifirque se o cabo do alto-falante está totalmente inserido no conector localizado no computador.

• Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique no ícone de volume na área de notificação do Windows da barra de tarefas. Em

seguida, clique no ícone do alto-falante sobre o controle de volume.

– No Windows 10: clique com o botão direito do mouse no ícone de volume na área de notificação do

Windows da barra de tarefas. Em seguida, clique em Abrir o Mixer de Volume e selecione o alto-

falante desejado.

Clique na guia Níveis e verifique se as configurações de balanço estão definidas corretamente.

Nota: Se o ícone de volume não for exibido na área de notificação do Windows, adicione o ícone na área

de notificação. Consulte o sistema de ajuda do Windows.

Problemas com o CD ou DVD

Um CD ou DVD não funciona.

Soluções:

• Verifique se o cabo de alimentação e o de sinal estão conectados firmemente à unidade.

• Verifique se o disco está inserido corretamente, com a etiqueta voltada para cima.

• Verifique se o disco que você está usando está limpo. Para remover pó ou marcas de dedo, limpe o disco

do centro para a borda com um pano macio e limpo. Limpar um disco com um movimento circular pode

causar perda de dados.

• Verifique se o disco que você está usando não está arranhado ou danificado. Tente inserir outro disco

que esteja em bom estado. Se não for possível ler um disco em bom estado, talvez haja um problema

com sua unidade óptica ou cabeamento para essa unidade.

• Se houver várias unidades de CD ou de DVD instaladas (ou uma combinação de unidades de CD e de

DVD), tente inserir o disco na outra unidade. Em alguns casos, somente uma das unidades está

conectada ao subsistema de áudio.

Capítulo 6.Solução de problemas, diagnóstico e recuperação 47

Não é possível utilizar uma mídia de recuperação inicializável, como o CD do Product Recovery, para

iniciar o computador.

Solução:

Certifique-se de que a unidade de CD ou DVD está configurada como a prioridade em Boot Priority Order no

programa Setup Utility.

Nota: Em alguns modelos de computador, essa sequência está configurada permanentemente e não pode

ser alterada.

Uma tela preta é exibida em vez do vídeo do DVD.

Soluções:

• Reinicie o programa de reprodução de DVD.

• Tente usar configurações mais baixas de resolução da tela ou de profundidade de cores.

• Feche quaisquer arquivos abertos e, em seguida, reinicie o computador.

Um filme em DVD não é reproduzido.

Soluções:

• Certifique-se de que a superfície do disco esteja limpa e não esteja arranhada.

• Verifique a codificação regional indicada no disco ou no pacote. Talvez seja necessário comprar um disco

com a codificação específica da região em que você está usando o computador.

Não há áudio ou somente um áudio intermitente é emitido durante a reprodução de um filme em DVD.

Soluções:

• Verifique as configurações de controle de volume do computador e dos alto-falantes.

• Certifique-se de que a superfície do disco esteja limpa e não esteja arranhada.

• Verifique todos as conexões de cabo dos alto-falantes.

• Use o menu DVD do vídeo para selecionar outra faixa de áudio.

A reprodução está muito lenta ou entrecortada.

Soluções:

• Desative todos os programas em segundo plano, como Antivírus ou Temas da Área de Trabalho.

• Verifique se a resolução do vídeo está menor que 1152 x 864 pixels.

Uma mensagem indicando disco inválido ou disco não localizado é exibida.

Soluções:

• Certifique-se de que o disco esteja na unidade com o lado espelhado voltado para baixo.

• Verifique se a resolução do vídeo está menor que 1152 x 864 pixels.

• Certifique-se de que o DVD ou o CD estejam inseridos em uma unidade óptica apropriada. Por exemplo,

não insira um DVD em uma unidade exclusiva de CD.

Problemas intermitentes

Os problemas intermitentes ocorrerem apenas ocasionalmente e são difíceis de repetirem.

Soluções:

• Verifique se todos os cabos estão firmemente conectados ao computador e aos dispositivos conectados.

48 Guia do Usuário do P320

• Verifique se, quando o computador está ligado, a grade do ventilador não está bloqueada (há um fluxo de

ar passando pela grade) e se os ventiladores estão funcionando. Se o fluxo de ar estiver bloqueado ou se

os ventiladores não estiverem funcionando, o computador poderá superaquecer.

• Se houver dispositivos Small Computer System Interface (SCSI) instalados, verifique se o último

dispositivo externo em cada cadeia SCSI está com a terminação correta. Para obter mais informações,

consulte a documentação de SCSI.

Problemas em unidade de armazenamento

Algumas ou todas as unidades de armazenamento estão ausentes no programa Setup Utility.

Soluções:

• Certifique-se de que os cabos de sinal e de alimentação de todas as unidades de armazenamento

estejam conectados corretamente.

• Se o computador estiver instalado com unidades de armazenamento SAS, certifique-se de que o

adaptador AVAGO MegaRAID SAS esteja corretamente conectado.

Não é possível inicializar o computador pela unidade de armazenamento correta ou a mensagem "No

Operating System Found" é exibida.

Soluções:

• Certifique-se de que os cabos de sinal e de alimentação de todas as unidades de armazenamento

estejam conectados corretamente.

• Certifique-se de que o computador seja inicializado a partir da unidade de armazenamento correta. Defina

a unidade de armazenamento na qual o sistema operacional reside como o primeiro dispositivo de

inicialização no programa Setup Utility.

Nota: Em casos caros, a unidade de armazenamento que contém o sistema operacional pode se estar

corrompida ou danificada. Se esse problema ocorrer, substitua a unidade de armazenamento.

Problemas com a LAN Ethernet

O computador não pode ser conectado a uma LAN Ethernet.

Soluções:

• Conecte o cabo do conector Ethernet ao conector RJ45 do hub.

• Ative o recurso LAN Ethernet no programa Setup Utility.

• Ative o adaptador de LAN Ethernet.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Painel de Controle.

– No Windows 10: clique em Sistema do Windows ➙ Painel de Controle.

3. Visualize o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Central de Rede e Compartilhamento ➙ Alterar as configurações do adaptador.

4. Clique com o botão direito do mouse no ícone do adaptador de LAN Ethernet e clique em Ativar.

• Atualize ou reinstale o driver de LAN Ethernet. Consulte "Mantendo o computador atualizado" na página

26.

• Instale todo o software de rede necessário ao seu ambiente. Verifique o software de rede necessário com

o administrador da LAN.

Capítulo 6.Solução de problemas, diagnóstico e recuperação 49

• Defina o mesmo duplex para a porta do switch e o adaptador. Se você tiver configurado o adaptador

como full duplex, certifique-se de que a porta do comutador também esteja configurada dessa maneira. A

configuração incorreta do modo duplex pode comprometer o desempenho, provocar perda de dados ou

resultar em conexões perdidas.

Quando um computador modelo Gigabit Ethernet for usado a uma velocidade de 1.000 Mbps, a

conexão LAN Ethernet falhará ou ocorrerão erros.

Solução:

Conecte firmemente o cabo de rede ao conector Ethernet usando cabeamento de Categoria 5 e um hub/

switch 100 BASE-T (não 100 BASE-X).

Um computador modelo Gigabit Ethernet deve ser conectado à rede a uma velocidade de 1.000 Mbps,

mas apenas a 100 Mbps.

Soluções:

• Tente usar outro cabo.

• Defina o parceiro do link para negociação automática.

• Defina o switch como compatível com 802.3ab (gigabit sobre cobre).

O recurso Wake On LAN não funciona.

Solução:

Ative o recurso Wake on LAN no programa Setup Utility.

Problema com LAN Wireless

Nota: O recurso de LAN wireless está disponível somente em alguns modelos.

O recurso LAN wireless não funciona.

Soluções:

• Ative o recurso LAN wireless no programa Setup Utility.

• No Windows 10, ative o recurso LAN wireless em Configurações do Windows. Clique no botão Iniciar

para abrir o menu Iniciar e, em seguida, clique em Configurações ➙ Rede e Internet ➙ Wi-Fi. Ligue o

recurso de Wi-Fi.

• Ative o adaptador de LAN wireless.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Painel de Controle.

– No Windows 10: clique em Sistema do Windows ➙ Painel de Controle.

3. Visualize o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Central de Rede e Compartilhamento ➙ Alterar as configurações do adaptador.

4. Clique com o botão direito do mouse no ícone do adaptador de LAN wireless e clique em Ativar.

• Atualize ou reinstale o driver de LAN wireless. Consulte "Mantendo o computador atualizado" na página

26.

Problemas com o Bluetooth

Nota: O recurso de Bluetooth está disponível somente em alguns modelos.

50 Guia do Usuário do P320

O recurso de Bluetooth não funciona.

Soluções:

• Ative o recurso de Bluetooth no programa Setup Utility.

• Ative os dispositivos Bluetooth. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7:

1. Clique no botão Iniciar para abrir o menu Iniciar. Clique com o botão direito em Computador e em

seguida clique em Propriedades.

2. Clique em Gerenciador de Dispositivos. Digite a senha de administrador ou forneça a

confirmação se solicitada.

3. Expanda Rádios Bluetooth para exibir os dispositivos Bluetooth. Em seguida, clique com o botão

direito do mouse em cada dispositivo Bluetooth e clique em Ativar.

4. Expanda Adaptadores de rede. Em seguida, clique com o botão direito do mouse em cada

dispositivo Bluetooth e clique em Ativar.

– No Windows 10:

1. Clique com o botão direito do mouse no botão Iniciar para abrir o menu de contexto Iniciar.

2. Clique em Gerenciador de Dispositivos. Digite a senha de administrador ou forneça a

confirmação se solicitada.

3. Expanda Bluetooth para exibir os dispositivos Bluetooth. Em seguida, clique com o botão direito

do mouse em cada dispositivo Bluetooth e clique em Ativar dispositivo.

4. Expanda Adaptadores de rede. Em seguida, clique com o botão direito do mouse em cada

dispositivo Bluetooth e clique em Ativar dispositivo.

• Ative o rádio Bluetooth no Windows 10. Faça o seguinte:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Clique em Configurações ➙ Dispositivos ➙ Bluetooth e outros dispositivos.

3. Ative a opção Bluetooth para ativar o recurso Bluetooth.

• Atualize ou reinstale o driver de Bluetooth. Consulte "Mantendo o computador atualizado" na página 26.

Não sai nenhum som do headset ou dos fontes de ouvido via Bluetooth.

Solução:

Configure o headset ou fones de ouvido via Bluetooth como o dispositivo padrão.

1. Saia do aplicativo que utiliza o dispositivo de som (por exemplo, Windows Media Player).

2. Clique com o botão direito do mouse no ícone de volume na área de notificação do Windows da barra

de tarefas.

Nota: Se o ícone de volume não for exibido na área de notificação do Windows, adicione o ícone na

área de notificação. Consulte o sistema de ajuda do Windows.

3. Clique em Dispositivos de Reprodução.

4. Se você estiver usando o perfil de fone de ouvido, selecione Bluetooth e Áudio Mãos Livres e clique

em Definir Padrão. Se você estiver usando o perfil AV, selecione Áudio Estéreo e clique em Definir

Padrão.

5. Clique em OK.

Capítulo 6.Solução de problemas, diagnóstico e recuperação 51

Problemas de desempenho

Existem arquivos fragmentados em excesso nas unidades de armazenamento.

Solução:

Use o recurso de desfragmentação ou otimização de disco do Windows para limpar os arquivos.

Nota: Dependendo do volume das unidades de armazenamento e da quantidade de dados armazenados

nessas unidades, o processo de desfragmentação de disco poderá levar várias horas.

1. Feche quaisquer programas e janelas abertos.

2. Clique no botão Iniciar para abrir o menu Iniciar.

3. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Computador.

• No Windows 10: clique em Sistema do Windows ➙ Explorador de Arquivos ➙ Este PC.

4. Clique com o botão direito do mouse na unidade C e, em seguida, clique em Propriedades.

5. Clique na guia Ferramentas.

6. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Desfragmentar agora.

• No Windows 10: clique em Otimizar. Selecione a unidade desejada e, em seguida, clique em

Otimizar.

7. Siga as instruções na tela.

O espaço livre na unidade de armazenamento é insuficiente.

Soluções:

Libere espaço da unidade de armazenamento.

• Limpe as pastas Caixa de Entrada, Itens Enviados e Itens Excluídos do seu aplicativo de e-mail.

• Limpe a unidade C.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Computador.

– No Windows 10: clique em Sistema do Windows ➙ Explorador de Arquivos ➙ Este PC.

3. Clique com o botão direito do mouse na unidade C e, em seguida, clique em Propriedades.

4. Verifique a quantidade de espaço livre e, em seguida, clique em Limpeza de disco.

5. Uma lista das categorias de arquivo desnecessárias é exibida. Selecione cada categoria de arquivo

que deseja excluir e clique em OK.

• Desative alguns recursos do Windows ou remova alguns programas desnecessários.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

– No Windows 7: clique em Painel de Controle.

– No Windows 10: clique em Sistema do Windows ➙ Painel de Controle

3. Exiba o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Programas e Recursos.

52 Guia do Usuário do P320

4. Execute uma das seguintes opções:

– Para desligar alguns recursos do Windows, clique em Ligar ou desligar recursos do Windows.

Siga as instruções na tela.

– Para remover alguns programas desnecessários, selecione o programa que deseja remover e, em

seguida, clique em Desinstalar/Alterar ou Desinstalar.

O espaço de memória livre é insuficiente.

Soluções:

• Clique com o botão direito do mouse uma área em branco da barra de tarefas e abra o gerenciador de

tarefas. Em seguida, finalize algumas tarefas que você não executando.

• Instale módulos de memória adicionais. Para comprar módulos de memória, acesse:

http://www.lenovo.com

Serial connector problem

Problemas em dispositivos USB

Não é possível acessar um dispositivo USB.

Soluções:

• Conecte o cabo USB do conector USB ao dispositivo USB. Se o dispositivo de USB tiver seu próprio

cabo de alimentação, conecte o cabo de alimentação a uma tomada elétrica aterrada.

• Ligue o dispositivo USB e mantenha o dispositivo online.

• Instale todos os drivers de dispositivo ou programas fornecidos com o dispositivo USB. Consulte a

documentação que acompanha o dispositivo USB para obter mais informações.

• Desconecte e reconecte o conector USB para redefinir o dispositivo USB.

O sistema operacional Windows 7 não pode ser instalado de uma unidade óptica externa ou de um

dispositivo USB externo.

Solução:

Acesse https://support.lenovo.com/us/en/documents/ht104142 para obter mais informações.

Problemas de software e de driver

Para alguns programas, as datas não podem ser classificadas na ordem correta.

Solução:

Alguns programas desenvolvidos antes do ano 2000 usam apenas os últimos dois dígitos do ano para

classificar datas, presumindo sempre que os dois primeiros dígitos são 19. Consequentemente, as datas

não podem ser ordenadas corretamente atualmente. Verifique com o fabricante do software se há

atualizações disponíveis. Vários fabricantes de software disponibilizam atualizações na World Wide Web.

Alguns programas não funcionam conforme o esperado.

Soluções:

1. Verifique se o problema é causado por um programa.

a. Certifique-se de que o software seja compatível com seu computador. Consulte as informações

fornecidas com o software para obter mais informações.

Capítulo 6.Solução de problemas, diagnóstico e recuperação 53

b. Verifique se outros tipos de software funcionam corretamente no computador.

c. Verifique se o software que você está usando funciona em outro computador.

2. Se o problema for causado por um programa:

•Consulte a documentação impressa fornecida com o programa ou sistema de ajuda do programa

para informações sobre como solucionar problemas.

• Atualize o programa. Consulte "Mantendo o computador atualizado" na página 26.

• Desinstale o programa e reinstale-o. Para fazer o download de um programa que está pré-instalado

no computador, acesse https://support.lenovo.com e siga as instruções na tela.

Um dispositivo não funciona adequadamente devido a problemas de driver de dispositivo.

Solução:

Atualize o driver de dispositivo. Consulte "Mantendo o computador atualizado" na página 26.

Diagnosticando problemas

Vários problemas do computador podem ser resolvidos sem auxílio externo. Caso ocorra algum problema

com seu computador, consulte primeiro as informações sobre solução de problemas na documentação do

seu computador. Se você suspeitar de um problema de software, consulte a documentação, inclusive os

arquivos leia-me e os sistemas de informações de ajuda, fornecida com o sistema operacional ou programa.

Os computadores notebooks ThinkStation são fornecidos como um conjunto de programas de diagnóstico

que você pode usar para ajudá-lo a identificar problemas de hardware.

Diagnosticando problemas com o Lenovo Solution Center no sistema operacional Windows 7

O Lenovo Solution Center é pré-instalado em seu computador e também está disponível para download em:

http://www.lenovo.com/diags

Notas:

• Se estiver usando um sistema operacional Windows diferente do Windows 7, as informações mais

recentes de diagnóstico para seu computador podem ser encontradas em:

http://www.lenovo.com/diagnose

• Se você não for capaz de isolar e reparar o problema após executar o Lenovo Solution Center, salve e

imprima os arquivos de log criados por ele. Você precisa dos arquivos de log ao entrar em contato com o

representante de suporte técnico da Lenovo.

O Lenovo Solution Center permite a você identificar e resolver problemas do computador. Ele combina

testes de diagnóstico, coleta de informações do sistema, status de segurança e informações de suporte,

bem como dicas para proporcionar o desempenho otimizado do sistema.

Quando você estiver configurando seu computador, o programa Lenovo Solution Center solicita a criação

de uma mídia de recuperação. Você pode usar a mídia de recuperação para restaurar as configurações

padrão de fábrica da unidade de armazenamento.

Para obter informações adicionais, consulte o sistema de ajuda do Lenovo Solution Center.

Diagnosticando problemas com o Lenovo Vantage no sistema operacional Windows 10

O Lenovo Vantage está pré-instalado em seu computador e também está disponível para download em:

https://shop.lenovo.com/us/en/accessories/software/apps/lenovo-apps/companion/

54 Guia do Usuário do P320

Nota: Se você não for capaz de isolar e reparar o problema depois de executar o Lenovo Vantage, salve e

imprima os arquivos de log criados pelo programa. Você precisa dos arquivos de log ao entrar em contato

com o representante de suporte técnico da Lenovo.

O Lenovo Vantage dá suporte à função de verificação de hardware. Ele combina testes de diagnóstico,

coleta de informações do sistema, status de segurança e informações de suporte, bem como dicas para

proporcionar o desempenho otimizado do sistema.

As informações de solução de problemas, ou os programas de diagnóstico, podem dizer se você precisa de

drivers de dispositivos adicionais ou atualizados ou outro software. É possível obter as informações técnicas

mais recentes e fazer download de drivers de dispositivos e de atualizações a partir do Web site de Suporte

da Lenovo em:

http://www.lenovo.com/support

Para obter informações adicionais, consulte o sistema de ajuda do Lenovo Vantage.

Informações de recuperação

Esta seção fornece instruções sobre como recuperar o sistema operacional.

Nota: Se um dispositivo não funcionar corretamente após a recuperação do sistema operacional, faça a

atualização do driver de dispositivo. Consulte "Mantendo o computador atualizado" na página 26.

Informações de recuperação para Windows 7

Para recuperar o sistema operacional do Windows 7, use uma das seguintes soluções:

• Use as soluções de recuperação do Windows.

– Use a Restauração do sistema para restaurar os arquivos do sistema e configurações para um ponto

anterior.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Clique em Painel de Controle. Exiba o Painel de Controle usando Ícones grandes ou Ícones

pequenos e, em seguida, clique em Recuperação ➙ Abrir Restauração de Sistema.

3. Siga as instruções na tela.

– Use o ambiente de recuperação do Windows ao executar uma das seguintes opções:

– Após várias tentativas consecutivas com falha de inicialização, o ambiente de recuperação do

Windows pode iniciar automaticamente. Siga as instruções na tela para escolher a solução de

recuperação apropriada.

– Ligue ou reinicie seu computador. Em seguida, pressione e solte repetidamente F8 ou Fn+F8

(dependendo das configurações de teclado) até a janela Opções avançadas de inicialização ser

exibida. Selecione Reparar seu computador, pressione Enter e siga as instruções na tela para

escolher a solução de recuperação apropriada.

• Use a mídia de recuperação criada anteriormente com o programa Recovery Media Creator para

restaurar apenas a unidade C ou toda a unidade de armazenamento para as configurações padrão de

fábrica.

1. Selecione a mídia de recuperação como o dispositivo de inicialização.

2. Siga as instruções na tela para escolher a solução de recuperação apropriada.

• Use o conjunto de discos de recuperação fornecido pela Lenovo para restaurar toda a unidade de

armazenamento para as configurações padrão de fábrica.

Capítulo 6.Solução de problemas, diagnóstico e recuperação 55

– Se seu computador vier com o conjunto de discos de recuperação, siga as instruções enviadas junto

com o conjunto de discos.

– Se seu computador não vier com o conjunto de discos de recuperação, entre em contato com o

Centro de Suporte ao Cliente Lenovo para solicitar um conjunto de discos de recuperação.

Informações de recuperação para Windows 10

Para recuperar o sistema operacional do Windows 10, use uma das seguintes soluções:

• Use as soluções de recuperação do Windows.

– Use as soluções de recuperação nas configurações do Windows.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Clique em Configurações ➙ Atualização e Segurança ➙ Recuperação.

3. Siga as instruções na tela para escolher a solução de recuperação apropriada.

– Use a Restauração do sistema para restaurar os arquivos do sistema e configurações para um ponto

anterior.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Clique em Sistema do Windows ➙ Painel de Controle.

3. Exiba o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Recuperação ➙ Abrir Restauração de Sistema.

4. Siga as instruções na tela.

– Utilize a ferramenta Histórico de Arquivos para restaurar os arquivos de um backup.

Nota: Se você utilizar a ferramenta Histórico de Arquivos para restaurar os arquivos de um backup,

certifique-se de ter feito antes o backup de seus dados com a ferramenta.

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Clique em Sistema do Windows ➙ Painel de Controle.

3. Exiba o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Histórico de Arquivos ➙ Restaurar arquivos pessoais.

4. Siga as instruções na tela.

– Use o ambiente de recuperação do Windows ao executar uma das seguintes opções:

– Após várias tentativas consecutivas com falha de inicialização, o ambiente de recuperação do

Windows pode iniciar automaticamente. Siga as instruções na tela para escolher a solução de

recuperação apropriada.

– Selecione a mídia de recuperação criada anteriormente com a ferramenta do Windows como o

dispositivo de inicialização. Em seguida, siga as instruções na tela para escolher a solução de

recuperação apropriada.

• Use o conjunto de chaves USB de recuperação fornecido pela Lenovo para restaurar toda a unidade de

armazenamento para as configurações padrão de fábrica.

– Se seu computador vier com o conjunto de chaves USB de recuperação, siga as instruções enviadas

junto com o conjunto de chaves USB.

– Se seu computador não vier com o conjunto de chaves USB de recuperação, entre em contato com o

Centro de Suporte ao Cliente Lenovo para solicitar um conjunto de chaves USB de recuperação.

56 Guia do Usuário do P320

Capítulo 7. Remoção e instalação de hardware

Este capítulo fornece instruções sobre como remover e instalar hardware no seu computador.

Manuseando dispositivos sensíveis à eletricidade estática

Não abra a embalagem antiestática que contém a nova peça até que a peça com defeito tenha sido

removida do computador e você estiver pronto para instalar a nova peça. A eletricidade estática, embora

inofensiva ao Cliente, pode danificar seriamente os componentes e opcionais do computador.

Ao manusear os opcionais e outros componentes do computador, tome estas precauções para evitar danos

por eletricidade estática:

• Limite o seu movimento. O movimento pode fazer com que a eletricidade estática seja estabelecida ao

seu redor.

• Sempre manuseie os opcionais e os demais componentes do computador com cuidado. Manuseie as

placas PCI/PCIe, módulos de memória, placas-mãe e microprocessadores pelas bordas. Nunca toque os

circuitos expostos.

• Evite que outras pessoas toquem nos opcionais e outros componentes do computador.

• Toque com a embalagem antiestática que contém a peça em uma tampa metálica do slot de expansão ou

em outra superfície metálica não pintada do computador por pelo menos dois segundos. Isso reduz a

eletricidade estática da embalagem e seu corpo antes de instalar ou substituir uma peça nova.

• Quando possível, remova a nova peça da embalagem antiestática e instale-a diretamente no computador,

sem colocá-la em outro lugar. Quando isto não for possível, coloque a embalagem antiestática em uma

superfície uniforme e nivelada e coloque a peça sobre a embalagem.

• Não coloque a peça sobre a tampa do computador ou em outra superfície metálica.

Preparando seu computador e removendo a tampa do computador

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

CUIDADO:

Evite contato com componentes quentes dentro do computador. Durante a operação, alguns

componentes ficam quentes o suficiente para queimar a pele. Antes de abrir a tampa do computador,

desligue o computador, desconecte a energia e aguarde 10 minutos até que os componentes esfriem.

Antes de instalar ou remover qualquer componente de hardware do computador, faça o seguinte para

preparar o computador e remover a tampa:

1. Remova qualquer mídia das unidades e desligue todos os dispositivos conectados e o computador. Em

seguida, desconecte todos os cabos de alimentação das tomadas elétricas e também todos os cabos

conectados ao computador.

2. Solte qualquer dispositivo de trava que prenda a tampa do computador. Consulte "Bloqueando seu

computador" na página 29.

3. Remova os dois parafusos que prendem a tampa do computador.

4. Pressione o botão de liberação da tampa na lateral do computador e deslize a tampa do computador

para trás para removê-la.

© Copyright Lenovo 2017, 2018 57

Figura 10. Removendo a tampa do computador

Instalando ou substituindo hardware

Esta seção fornece instruções sobre como instalar ou substituir o hardware para seu computador. É possível

expandir os recursos de seu computador e manter seu computador instalando ou substituindo o hardware.

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Notas:

• Dependendo do modelo de computador, algumas peças de hardware nesta seção podem não estar

disponíveis.

• Use peças de computador fornecidas somente pela Lenovo.

• Ao instalar ou substituir um opcional, use as instruções apropriadas nesta seção juntamente com as

instruções que são fornecidas com o opcional.

• Na maior parte do mundo, a Lenovo exige a devolução da CRU com defeito. As informações sobre isso

estarão incluídas com a CRU ou serão enviadas poucos dias após a CRU chegar.

Opcionais externos

É possível conectar opcionais externos em seu computador, como alto-falantes externos, uma impressora

ou um scanner. Para alguns opcionais externos, você deve instalar software adicional, além de realizar a

conexão física. Ao instalar um opcional externo, consulte "Vista frontal" na página 1 e "Vista traseira" na

página 2 para identificar o conector necessário. Em seguida, utilize as instruções fornecidas com o opcional

para ajudá-lo a estabelecer a conexão e instalar qualquer software ou drivers de dispositivo necessários

para o opcional.

Painel frontal

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Para remover reinstalar o painel frontal, faça o seguinte:

58 Guia do Usuário do P320

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Solte as três guias plásticas na parte superior do painel e gire-o para frente para removê-lo do

computador.

Figura 11. Removendo o Painel Frontal

3. Para reinstalar o painel frontal, primeiramente alinhe as três guias plásticas na parte inferior do painel

frontal com os orifícios correspondentes no chassi. Em seguida, gire o painel frontal para dentro até que

se encaixe na posição.

Figura 12. Reinstalando o painel frontal

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Capítulo 7.Remoção e instalação de hardware 59

Placa PCIe

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Seu computador possui dois slots para cartões PCIe x1, um slot para cartões PCIe x4 (largura de link

negociável com x4, x1) e um slot para placa gráfica PCIe x16.

Para instalar ou substituir uma placa PCIe, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Gire o retentor da placa PCIe para a posição aberta. Para instalar ou substituir uma placa PCIe, siga um

destes procedimentos, dependendo da operação que você está executando:

• Se você estiver instalando uma placa PCIe, remova a tampa do slot metálico apropriado.

• Se você estiver substituindo uma placa PCIe antiga, segure essa placa e puxe-a gentilmente para

fora do slot.

Figura 13. Removendo uma placa PCIe

Notas:

– A placa se encaixa firmemente no slot. Se necessário, mova um pouco cada lado da placa até ela

ser removida do slot.

– Se a placa estiver presa no local através de uma trava de retenção, solte a trava que prende a

placa no slot para cartões PCIe. Em seguida, segure a placa e puxe-a com cuidado para fora do

slot.

Figura 14. Soltando a trava de retenção da placa

3. Remova a nova placa PCIe de sua embalagem antiestática.

4. Instale a nova placa no slot apropriado na placa-mãe. Consulte "Componentes na placa-mãe" na

página 6. Gire o retentor da placa PCIe para a posição fechada.

60 Guia do Usuário do P320

Figura 15. Instalando uma placa PCIe

Nota: Se estiver instalando uma placa gráfica PCIe x16, certifique-se de que os clipes de retenção do

slot de memória estejam fechados antes de instalar a placa gráfica para evitar qualquer interferência

durante a instalação.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade de estado sólido M.2

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

As instruções sobre como instalar ou substituir uma unidade de estado sólido M.2 também se aplicam à

memória Intel Optane. Antes de substituir a memória Intel Optane, certifique-se de desabilitar a memória

Intel Optane no Console Intel Rapid Storage Technology (Intel RST). Caso contrário, todos os dados na

unidade de armazenamento serão perdidos. Para obter mais informações, consulte as instruções em https://

www.intel.com/content/www/us/en/support/memory-and-storage/intel-optane-memory/000023989.html.

Para instalar ou substituir uma unidade de estado sólido M.2, faça o seguinte:

Nota: As instruções sobre como instalar ou substituir uma unidade de estado sólido M.2 também se

aplicam à memória Intel Optane.

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Vire o computador sobre sua lateral para facilitar o acesso à placa-mãe.

3. Dependendo se você está instalando ou substituindo uma unidade de estado sólido M.2, execute uma

destas ações:

• Se você estiver substituindo uma unidade de estado sólido M.2, faça o seguinte:

Capítulo 7.Remoção e instalação de hardware 61

a. Localize e remova o adaptador da unidade de estado sólido M.2. Consulte "Placa PCIe" na

página 60.

b. O dissipador de calor está fixado por duas hastes de montagem. Aperte os clipes das hastes para

dentro 1 e empurre-as para cima 2 para liberar o dissipador de calor. Depois, retire o dissipador

de calor do adaptador da unidade de estado sólido M.2 3.

Figura 16. Removendo o dissipador de calor do adaptador da unidade de estado sólido M.2

c. A unidade de estado sólido M.2 é fixada por uma trava de retenção. Puxe a alça da trava de

retenção para fora para liberar a unidade de estado sólido M.2. Em seguida, remova a unidade de

estado sólido M.2 do slot M.2.

Figura 17. Removendo a unidade de estado sólido M.2

• Se você estiver instalando uma unidade de estado sólido M.2, puxe para fora a alça da trava de

retenção no adaptador da unidade de estado sólido M.2.

4. Certifique-se de que um estofado térmico esteja colocado na posição no adaptador da unidade de

estado sólido M.2.

62 Guia do Usuário do P320

Figura 18. Instalando o estofado térmico

5. Insira a nova unidade de estado sólido M.2 no slot M.2. Em seguida, insira o plugue da trava de

retenção no orifício para fixar a nova unidade.

Figura 19. Instalando a unidade de estado sólido M.2

6. Posicione o dissipador de calor no adaptador da unidade de estado sólido M.2. Certifique-se de que as

duas hastes de montagem no dissipador de calor estejam alinhadas aos orifícios no adaptador da

unidade de estado sólido M.2. Em seguida, empurre as hastes de montagem para cima para fixar o

dissipador de calor no adaptador.

Capítulo 7.Remoção e instalação de hardware 63

Figura 20. Instalando o dissipador de calor

7. Instale o adaptador da unidade de estado sólido M.2 no slot apropriado para cartões PCIe na placa-

mãe. Consulte "Placa PCIe" na página 60.

Nota: Recomenda-se instalar o adaptador da unidade de estado sólido M.2 no slot para cartões PCIe

x4. Consulte "Componentes na placa-mãe" na página 6.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Bateria de célula do tipo moeda

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Seu computador possui um tipo especial de memória que mantém a data, a hora e as configurações dos

recursos internos. A bateria de célula do tipo moeda mantém estas informações ativas quando o

computador está desligado.

A bateria de célula do tipo moeda normalmente não requer troca ou manutenção durante sua vida útil;

entretanto, nenhuma bateria dura para sempre. Se a bateria de célula do tipo moeda falhar, a data, a hora e

as informações de configuração (incluindo senhas) serão perdidas. Uma mensagem de erro aparecerá

quando você ligar o computador.

Consulte o "Aviso sobre baterias de célula de lítio do tipo moeda" no Guia de Segurança, Garantia e

Configuração para obter informações sobre substituição e descarte da bateria do tipo moeda.

Para substituir a bateria de célula do tipo moeda, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Localize a bateria de célula do tipo moeda. Consulte "Componentes na placa-mãe" na página 6.

3. Remova a bateria de célula do tipo moeda antiga.

64 Guia do Usuário do P320

Figura 21. Removendo a bateria de célula do tipo moeda antiga

4. Instale uma nova bateria de célula do tipo moeda.

Figura 22. Instalando uma nova bateria de célula do tipo moeda

5. Reinstale a tampa do computador e conecte os cabos. Consulte "Concluindo a substituição das peças"

na página 106.

Nota: Quando o computador é ligado pela primeira vez após a substituição da bateria de célula do tipo

moeda, uma mensagem de erro pode ser exibida. Isto é normal após a substituição da bateria de célula

do tipo moeda.

6. Ligue o computador e todos os dispositivos conectados.

7. Utilize o programa Setup Utility para definir a data, a hora e quaisquer senhas. Consulte "Usando o

programa Setup Utility" na página 35.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Módulo de memória

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Seu computador possui quatro slots de memória para instalação ou substituição de UDIMMs DDR4 que

fornecem um máximo de 64 GB de memória do sistema.

Ao instalar ou substituir um módulo de memória, use UDIMMs DDR4 de 4 GB, 8 GB ou 16 GB em qualquer

combinação até um máximo de 64 GB. Não faça qualquer combinação de UDIMMs ECC e UDIMMs não

ECC no mesmo computador.

Nota: Sempre instale os módulos de memória na ordem alfabética como mostrado.

Capítulo 7.Remoção e instalação de hardware 65

Figura 23. Ordem de instalação de módulos de memória

Para instalar ou substituir um módulo de memória, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Vire o computador sobre sua lateral para facilitar o acesso à placa-mãe.

3. Localize os slots de memória. Consulte "Componentes na placa-mãe" na página 6.

4. Remova quaisquer peças que possam impedir o acesso aos slots de memória. Dependendo de seu

modelo de computador, pode ser necessário remover a placa gráfica PCIe x16 para facilitar o acesso

aos slots de memória. Consulte "Placa PCIe" na página 60.

5. Para instalar ou substituir um módulo de memória, siga um destes procedimentos, conforme adequado:

• Se estiver substituindo um módulo de memória antigo, abra os clipes de retenção e puxe gentilmente

o módulo de memória para fora do slot de memória.

66 Guia do Usuário do P320

Figura 24. Removendo um Módulo de Memória

• Se estiver instalando um módulo de memória, abra os clipes de retenção do slot de memória no qual

deseja instalar o módulo de memória.

Figura 25. Abrindo os clipes de retenção

6. Posicione o novo módulo de memória sobre o slot de memória. Certifique-se de que o entalhe 1 do

módulo de memória esteja alinhado com a chave 2 do slot. Empurre o módulo de memória diretamente

para baixo no slot até que os clipes de retenção fechem por completo.

Capítulo 7.Remoção e instalação de hardware 67

Figura 26. Instalando um Módulo de Memória

7. Reinstale a placa gráfica PCIe x16 caso a tenha removido.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade óptica

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Em alguns modelos de computador, o compartimento de unidade óptica pode ser instalado com os

seguintes dispositivos: unidade óptica, módulo flexível de 5,25 pol., gabinete de armazenamento com

acesso frontal, adaptador da unidade óptica slim ou kit de conversão de várias unidades.

Esta seção fornece instruções sobre como instalar ou substituir uma unidade óptica. Em qualquer outro

dispositivo no compartimento de unidade óptica, o procedimento de instalação ou substituição é

semelhante.

Para instalar ou substituir uma unidade óptica, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Remova o painel frontal. Consulte "Painel frontal" na página 58.

3. Pressione a aba de liberação 1 conforme mostrado e gire o conjunto do compartimento de unidade

para cima.

68 Guia do Usuário do P320

Figura 27. Girando o conjunto do compartimento de unidade para cima

4. Dependendo se você está instalando ou substituindo uma unidade óptica, faça um dos seguintes:

• Se você estiver instalado uma nova unidade óptica, faça o seguinte:

a. Remova a cobertura estática metálica do compartimento.

b. Localize o retentor da unidade óptica da lateral esquerda do computador. Empurre o retentor da

unidade óptica para baixo para desbloquear o retentor. Em seguida, eleve o retentor da unidade

óptica para fora do chassi.

• Se você estiver substituindo uma unidade óptica, faça o seguinte:

a. Desconecte todos os cabos da parte traseira da unidade óptica.

b. Pressione a trava da unidade óptica 1 existente no lado direito do conjunto do compartimento de

unidade e deslize a unidade óptica para fora do compartimento. Em seguida, remova o retentor

da unidade óptica da lateral esquerda da unidade óptica.

Capítulo 7.Remoção e instalação de hardware 69

Figura 28. Removendo a unidade óptica

5. Instale o retentor da unidade óptica na lateral da nova unidade óptica.

Figura 29. Instalando o retentor da unidade óptica

6. Deslize a nova unidade óptica em seu compartimento até encaixá-la.

70 Guia do Usuário do P320

Figura 30. Instalando a Unidade Óptica

7. Conecte os cabos necessários. Conecte o cabo de alimentação e o cabo de sinal à parte traseira da

unidade óptica.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade de disco rígido no gabinete de armazenamento com acesso

frontal

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

É possível instalar ou substituir uma unidade de armazenamento no gabinete de armazenamento com

acesso frontal. A unidade de armazenamento também pode ser compatível com hot-swap, o que significa

que você pode instalar ou substituir a unidade sem sequer desligar o computador. Portanto, trave a tampa

do gabinete para impedir a remoção inesperada. As chaves estão conectadas na parte traseira do

computador. Guarde as chaves em um local seguro.

A unidade de disco rígido no gabinete de armazenamento com acesso frontal é compatível com hot-swap

somente quando os seguintes requisitos são atendidos:

• O cabo SATA do gabinete de armazenamento com acesso frontal está conectado ao conector eSATA na

placa-mãe. Para verificar a conexão do cabo, consulte "Preparando seu computador e removendo a

tampa do computador" na página 57 e "Componentes na placa-mãe" na página 6 para obter mais

informações.

• O sistema operacional do computador não reside na unidade de disco rígido instalada no gabinete de

armazenamento com acesso frontal.

Atenção: Se qualquer um dos requisitos acima não for atendido, não instale ou substitua a unidade de

disco rígido quando o computador estiver ligado. Caso contrário, os dados existentes na unidade de disco

rígido poderão ser danificados.

Capítulo 7.Remoção e instalação de hardware 71

Unidade de armazenamento de 3,5 polegadas

Para remover ou instalar uma unidade de armazenamento de 3,5 polegadas, faça o seguinte:

1. Antes de remover uma unidade de armazenamento de 3,5 polegadas antiga, primeiro ejete-a do sistema

operacional com segurança. Para obter mais informações, consulte o sistema de ajuda do Windows.

2. Desbloqueie a tampa do gabinete com a chave fornecida, como mostrado. Pressione o entalhe a para

abrir a tampa do gabinete.

Figura 31. Abrindo a tampa do gabinete de armazenamento com acesso frontal

3. Pressione a depressão na tampa do suporte e, em seguida, segure a tampa inclinada para remover o

suporte do gabinete de armazenamento com acesso frontal.

Figura 32. Removendo ao suporte do gabinete de armazenamento com acesso frontal

4. Para remover a unidade de armazenamento de 3,5 polegadas, flexione os dois lados do suporte para

remover do suporte a unidade de armazenamento de 3,5 polegadas.

Figura 33. Removendo a unidade de armazenamento de 3,5 polegadas do suporte

5. Para instalar uma nova unidade de armazenamento de 3,5 polegadas, flexione as duas laterais do

suporte e alinhe os pinos 1 no suporte com os orifícios correspondentes na nova unidade.

Notas:

• Certifique-se de que a placa de circuito esteja voltada para baixo e os conectores estejam voltados

para a parte traseira do suporte.

72 Guia do Usuário do P320

• Não toque na placa de circuito na unidade de armazenamento durante a operação.

Figura 34. Instalando a unidade de armazenamento de 3,5 polegadas no suporte

6. Deslize o suporte com a nova unidade de armazenamento de 3,5 polegadas no gabinete de

armazenamento com acesso frontal até encaixá-lo na posição. Pressione o entalhe para fixar a tampa

do gabinete e travá-la com a chave.

Figura 35. Instalando a unidade de armazenamento de 3,5 polegadas no gabinete de armazenamento com acesso

frontal

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade de armazenamento de 2,5 polegadas

Para remover ou instalar uma unidade de armazenamento de 2,5 polegadas, faça o seguinte:

1. Antes de remover uma unidade de armazenamento de 2,5 polegadas antiga, primeiro ejete-a do sistema

operacional. Para obter mais informações, consulte o sistema de ajuda do Windows.

2. Desbloqueie a tampa do gabinete com a chave fornecida, como mostrado. Pressione o entalhe a para

abrir a tampa do gabinete.

Capítulo 7.Remoção e instalação de hardware 73

Figura 36. Abrindo a tampa do gabinete de armazenamento com acesso frontal

3. Pressione a depressão na tampa do suporte e, em seguida, segure a tampa inclinada para remover o

suporte do gabinete de armazenamento com acesso frontal.

Figura 37. Removendo ao suporte do gabinete de armazenamento com acesso frontal

4. Para remover a unidade de armazenamento de 2,5 polegadas, faça o seguinte:

a. Flexione as duas laterais do suporte para remover do suporte a unidade de armazenamento de 2,5

polegadas.

Figura 38. Removendo a unidade de armazenamento de 2,5 polegadas do suporte

b. Levante a guia 1 do suporte de metal e pressione o suporte de metal com força conforme mostrado.

Em seguida, deslize a unidade e remova-a da estrutura de plástico.

74 Guia do Usuário do P320

Figura 39. Removendo o suporte de metal da estrutura plástica do conversor

c. Flexione com cuidado as duas laterais do suporte metálico para remover do suporte a unidade de

armazenamento.

Figura 40. Removendo a unidade de armazenamento do suporte metálico

5. Para instalar uma nova unidade de armazenamento de 2,5 polegadas no gabinete de armazenamento

com acesso frontal, faça o seguinte:

a. Flexione cuidadosamente as laterais do suporte metálico e alinhe as quatro guias 1 no suporte

metálico com os orifícios correspondentes na nova unidade de armazenamento.

Nota: Certifique-se de que os conectores da unidade de armazenamento estejam voltados para a

aba do suporte metálico.

Figura 41. Instalando a unidade de armazenamento de 2,5 polegadas no suporte metálico

Capítulo 7.Remoção e instalação de hardware 75

b. Insira as quatro traves 1 no suporte de metal nos slots correspondentes na estrutura plástica,

conforme indicado.

Figura 42. Inserindo o suporte de metal na estrutura plástica do conversor

c. Puxe o suporte de metal para baixo até a aba 1 ficar levemente curvada. Em seguida, empurre o

suporte com a unidade de armazenamento para frente, como mostrado, até a aba 1 se encaixar na

posição.

Figura 43. Instalando o suporte de metal na estrutura plástica do conversor

d. Flexione as laterais do suporte plástico e alinhe os pinos 1 no suporte plástico com os orifícios

correspondentes na estrutura de plástico do conversor.

Notas:

• Certifique-se de que a placa de circuito esteja voltada para baixo e os conectores estejam

voltados para a parte traseira do suporte.

• Não toque na placa de circuito na unidade de armazenamento durante a operação.

76 Guia do Usuário do P320

Figura 44. Instalando o conversor com a unidade de armazenamento de 2,5 polegadas no suporte plástico

6. Deslize o suporte plástico com a nova unidade de armazenamento de 2,5 polegadas no gabinete de

armazenamento com acesso frontal até encaixá-lo na posição. Pressione o entalhe para fixar a tampa

do gabinete e travá-la com a chave.

Figura 45. Instalando o suporte com a unidade de armazenamento de 2,5 polegadas no gabinete de armazenamento

com acesso frontal

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Dispositivo no kit de conversão de várias unidades

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

O kit de conversão de várias unidades (daqui em diante chamado de kit) pode estar equipado com um ou

ambos dos seguintes componentes:

• Unidade óptica slim

• Unidade interna de armazenamento (como unidade de disco rígido, unidade de estado sólido ou unidade

híbrida)

Unidade óptica slim

Para instalar ou substituir uma unidade óptica slim no kit, faça o seguinte:

Capítulo 7.Remoção e instalação de hardware 77

Nota: As instruções sobre como instalar ou substituir uma unidade óptica slim no kit também se aplicam ao

adaptador de unidade óptica slim.

1. Deslize o kit para fora do chassi. Consulte "Unidade óptica" na página 68.

2. Se você estiver substituindo uma unidade óptica slim antiga, faça o seguinte:

a. Pressione o clipe pelo orifício na parte superior do kit como mostrado e empurre a unidade óptica

slim para frente. Em seguida, deslize a unidade óptica slim para fora do kit.

Figura 46. Removendo a unidade óptica slim do kit

b. Puxe o suporte conforme mostrado para removê-lo da unidade óptica slim.

Figura 47. Removendo o suporte da unidade óptica slim

3. Alinhe as três guias no suporte com os orifícios correspondentes na nova unidade óptica slim e instale o

suporte nesta unidade.

78 Guia do Usuário do P320

Figura 48. Instalando o suporte na nova unidade óptica slim

4. Insira a nova unidade óptica slim no kit até ouvir um clique. A unidade óptica slim está fixada no lugar.

Figura 49. Instalando a unidade óptica slim no kit

Unidade de armazenamento interna de 3,5 pol.

Para instalar ou substituir uma unidade interna de armazenamento de 3,5 polegadas no kit, faça o seguinte:

1. Deslize o kit para fora do chassi. Consulte "Unidade óptica" na página 68.

2. Pressione o clipe conforme mostrado para abrir a tampa traseira do kit.

Capítulo 7.Remoção e instalação de hardware 79

Figura 50. Abrindo o kit da parte traseira

3. Se você estiver substituindo uma unidade interna de armazenamento antiga de 3,5 polegadas, faça o

seguinte:

a. Pressione os dois clipes simultaneamente em direção a eles mesmos e deslize a unidade interna de

armazenamento de 3,5 polegadas para fora da parte traseira do kit.

Figura 51. Removendo a unidade interna de armazenamento de 3,5 polegadas da parte traseira

b. Flexione as duas laterais do suporte para remover a unidade interna de armazenamento de 3,5

polegadas do suporte. Não toque na placa de circuito 1 na unidade interna de armazenamento.

80 Guia do Usuário do P320

Figura 52. Flexionando as duas laterais do suporte para remover a unidade interna de armazenamento de 3,5

polegadas

4. Flexione o suporte e alinhe os pinos 1, 2, 3 e 4 no suporte com os orifícios correspondentes na nova

unidade interna de armazenamento de 3,5 polegadas. Em seguida, instale a nova unidade interna de

armazenamento de 3,5 polegadas no suporte. Não toque na placa de circuito 5 na unidade interna de

armazenamento.

Figura 53. Instalando a nova unidade interna de armazenamento de 3,5 polegadas no suporte

5. Deslize a nova unidade interna de armazenamento de 3,5 polegadas no kit da parte traseira até que ela

se encaixe na posição.

Capítulo 7.Remoção e instalação de hardware 81

Figura 54. Deslizando a nova unidade interna de armazenamento de 3,5 polegadas no kit

6. Mova a tampa traseira do kit para dentro até ouvir um clique. A tampa traseira está fixada no lugar.

Figura 55. Movendo a tampa traseira para dentro

Unidade de armazenamento interna de 2,5 pol.

Para instalar ou substituir uma unidade interna de armazenamento de 2,5 polegadas no kit, faça o seguinte:

1. Deslize o kit para fora do chassi. Consulte "Unidade óptica" na página 68.

2. Pressione o clipe conforme mostrado para abrir a tampa traseira do kit.

82 Guia do Usuário do P320

Figura 56. Abrindo o kit da parte traseira

3. Se você estiver substituindo uma unidade interna de armazenamento antiga de 2,5 polegadas, faça o

seguinte:

a. Pressione os dois clipes simultaneamente em direção a eles mesmos e deslize a unidade interna de

armazenamento de 2,5 polegadas para fora da parte traseira do kit.

Figura 57. Removendo a unidade interna de armazenamento de 2,5 polegadas da parte traseira

b. Flexione as duas laterais do suporte para remover a unidade interna de armazenamento de 2,5

polegadas do suporte.

Capítulo 7.Remoção e instalação de hardware 83

Figura 58. Flexionando as duas laterais do suporte para remover a unidade interna de armazenamento de 2,5

polegadas

4. Flexione o suporte e alinhe os pinos 1, 2, 3 e 4 no suporte com os orifícios correspondentes na nova

unidade interna de armazenamento de 2,5 polegadas. Em seguida, instale a nova unidade interna de

armazenamento de 2,5 polegadas no suporte. Não toque na placa de circuito 5 na unidade interna de

armazenamento.

Figura 59. Instalando a nova unidade interna de armazenamento de 2,5 polegadas no suporte

5. Deslize a nova unidade interna de armazenamento de 2,5 polegadas no kit da parte traseira até que ela

se encaixe na posição.

84 Guia do Usuário do P320

Figura 60. Deslizando a nova unidade interna de armazenamento de 2,5 polegadas no kit

6. Mova a tampa traseira do kit para dentro até ouvir um clique. A tampa traseira está fixada no lugar.

Figura 61. Movendo a tampa traseira para dentro

Substituindo uma unidade interna de armazenamento de 3,5 polegadas por uma de 2,5 polegadas

Para substituir uma unidade interna de armazenamento de 3,5 polegadas por uma de 2,5 polegadas, faça o

seguinte:

1. Primeiro, certifique-se de que a unidade interna de armazenamento de 3,5 polegadas seja removida do

suporte. Consulte "Unidade de armazenamento interna de 3,5 pol." na página 79.

2. Remova três pinos 1 e instale-os nos slots 2.

Capítulo 7.Remoção e instalação de hardware 85

Figura 62. Removendo três pinos e instalando-os nos slots novos

3. Gire o suporte conforme mostrado para soltar as guias 1 e 3 dos slots.

Figura 63. Girando o suporte

4. Dobre o suporte conforme mostrado.

Figura 64. Dobrando o suporte

5. Insira as guias 1 e 3 nos slots correspondentes até ouvir um clique. Certifique-se de que a guia 2

esteja presa no lugar.

86 Guia do Usuário do P320

Figura 65. Inserindo as guias 1 e 3 nos slots correspondentes

6. Instale uma unidade interna de armazenamento de 2,5 polegadas no suporte. Consulte "Unidade de

armazenamento interna de 2,5 pol." na página 82.

Substituindo uma unidade interna de armazenamento de 2,5 polegadas por uma de 3,5 polegadas

Para substituir uma unidade interna de armazenamento de 2,5 polegadas por uma de 3,5 polegadas, faça o

seguinte:

1. Certifique-se de que a unidade interna de armazenamento de 2,5 polegadas seja removida do suporte.

Consulte "Unidade de armazenamento interna de 2,5 pol." na página 82.

2. Remova três pinos 1 e instale-os nos slots 2.

Figura 66. Removendo três pinos 1 e instalando-os nos slots novos 2

3. Solte as guias 1, 2 e 3 dos slots correspondentes.

Capítulo 7.Remoção e instalação de hardware 87

Figura 67. Soltando as guias 1, 2 e 3 dos slots correspondentes

4. Desdobre o suporte conforme mostrado.

Figura 68. Desdobrando o suporte

5. Insira as guias 1 e 3 nos slots correspondentes. Certifique-se de que a guia 2 esteja presa no lugar.

88 Guia do Usuário do P320

Figura 69. Inserindo as guias 1 e 3 nos slots correspondentes

6. Instale uma unidade interna de armazenamento de 3,5 polegadas no suporte. Consulte "Unidade de

armazenamento interna de 3,5 pol." na página 79.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade de estado sólido

A unidade de estado sólido está disponível apenas em alguns modelos.

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Instalação da unidade de estado sólido

Para instalar a unidade de estado sólido, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Instale a unidade de estado sólido no conversor de armazenamento fornecido com a unidade de estado

sólido. Em seguida, instale os quatro parafusos para prender a unidade de estado sólido no conversor.

Capítulo 7.Remoção e instalação de hardware 89

Figura 70. Instalação da unidade de estado sólido no conversor de armazenamento

3. Remova do chassi o suporte da unidade de armazenamento de 3,5 polegadas.

4. Para instalar o conversor de armazenamento no suporte para unidade de armazenamento de 3,5

polegadas, flexione o suporte e alinhe os pinos 1, 2, 3 e 4 no suporte aos orifícios correspondentes

do conversor de armazenamento.

Figura 71. Instalando o conversor de armazenamento juntamente com a unidade de estado sólido no suporte da

unidade de armazenamento

5. Instale o conversor de armazenamento com o suporte no compartimento da unidade de

armazenamento desejado. Consulte "Unidade de disco rígido principal" na página 100 ou "Unidade de

disco rígido secundária" na página 102.

90 Guia do Usuário do P320

6. Conecte o cabo de sinal e o cabo de energia à unidade de estado sólido.

Substituindo a unidade de estado sólido

Para substituir a unidade de estado sólido, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Localize o compartimento da unidade de armazenamento desejado. Consulte "Unidades de

armazenamento internas" na página 7.

3. Desconecte o cabo de sinal e o cabo de alimentação da unidade de estado sólido.

4. Remova o conversor de armazenamento com a unidade de estado sólido do compartimento da unidade

de armazenamento. Consulte "Unidade de disco rígido principal" na página 100 ou "Unidade de disco

rígido secundária" na página 102.

5. Flexione as laterais do suporte plástico da unidade de armazenamento de 3,5 polegadas para remover o

conversor do suporte.

Figura 72. Removendo o conversor de armazenamento do suporte da unidade de armazenamento de 3,5 pol.

6. Remova os quatro parafusos que fixam a unidade de estado sólido. Em seguida, remova a unidade de

estado sólido do conversor de armazenamento.

Capítulo 7.Remoção e instalação de hardware 91

Figura 73. Removendo a unidade de estado sólido do conversor de armazenamento.

7. Instale a nova unidade de estado sólido no conversor de armazenamento. Em seguida, instale os quatro

parafusos para prender a nova unidade de estado sólido ao conversor.

Figura 74. Instalando a nova unidade de estado sólido no conversor de armazenamento

8. Para instalar o conversor de armazenamento no suporte para unidade de armazenamento de 3,5

polegadas, flexione o suporte e alinhe os pinos 1, 2, 3 e 4 no suporte aos orifícios correspondentes

do conversor de armazenamento.

92 Guia do Usuário do P320

Figura 75. Instalando o conversor de armazenamento com a nova unidade de estado sólido no suporte da unidade

de armazenamento

9. Instale o conversor de armazenamento com o suporte no compartimento da unidade de

armazenamento. Consulte "Unidade de disco rígido principal" na página 100 ou "Unidade de disco

rígido secundária" na página 102.

10. Conecte o cabo de sinal e o cabo de energia à unidade de estado sólido.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Conjunto de dissipador de calor e ventilador

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

CUIDADO:

Evite contato com componentes quentes dentro do computador. Durante a operação, alguns

componentes ficam quentes o suficiente para queimar a pele. Antes de abrir a tampa do computador,

desligue o computador, desconecte a energia e aguarde 10 minutos até que os componentes esfriem.

Para substituir o conjunto de dissipador de calor e ventilador, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Vire o computador sobre sua lateral para facilitar o acesso à placa-mãe.

3. Localize o conjunto de dissipador de calor e ventilador. Consulte "Componentes na placa-mãe" na

página 6.

4. Desconecte o cabo do conjunto de dissipador de calor e ventilador do conector do ventilador do

microprocessador na placa-mãe. Consulte "Componentes na placa-mãe" na página 6.

Capítulo 7.Remoção e instalação de hardware 93

5. Gire para fora os dois clipes de retenção plásticos que prendem o duto do ventilador do dissipador de

calor. Em seguida, remova o duto do ventilador do dissipador de calor do conjunto de dissipador de

calor e ventilador que falhou.

Figura 76. Removendo o duto do ventilador do dissipador de calor

6. Siga esta sequência para remover os quatro parafusos que prendem o conjunto do ventilador e

dissipador de calor à placa-mãe.

a. Remova parcialmente o parafuso 1 e, em seguida remova totalmente o parafuso 2. Finalmente,

remova totalmente o parafuso 1.

b. Remova parcialmente o parafuso 3 e, em seguida remova totalmente o parafuso 4. Finalmente,

remova totalmente o parafuso 3.

Nota: Remova cuidadosamente os quatro parafusos para evitar quaisquer possíveis danos à placa-

mãe. Os quatro parafusos não podem ser removidos do conjunto de dissipador de calor e ventilador.

Figura 77. Os parafusos que seguram o conjunto de dissipador de calor e ventilador

7. Retire o conjunto do dissipador de calor e do ventilador com defeito da placa-mãe.

Notas:

94 Guia do Usuário do P320

• Pode ser necessário ter de girar cuidadosamente o conjunto de dissipador de calor e ventilador para

liberá-los do microprocessador.

• Não toque na pasta térmica durante a manipulação do conjunto de dissipador de calor e ventilador.

8. Posicione o novo conjunto de dissipador de calor e ventilador na placa-mãe de modo que os quatro

parafusos fiquem alinhados aos orifícios na placa-mãe.

Nota: Certifique-se de que o cabo do dissipador de calor e do conjunto do ventilador está voltado para

o conector do ventilador do microprocessador na placa-mãe.

9. Siga esta sequência para instalar os quatro parafusos que prendem o novo conjunto do ventilador e

dissipador de calor. Não aperte demais os parafusos.

a. Aperte parcialmente o parafuso 1 e, em seguida aperte totalmente o parafuso 2. Finalmente, aperte

totalmente o parafuso 1.

b. Aperte parcialmente o parafuso 3 e, em seguida aperte totalmente o parafuso 4. Finalmente, aperte

totalmente o parafuso 3.

10. Conecte o cabo do conjunto de dissipador de calor e ventilador ao conector do ventilador do

microprocessador na placa-mãe. Consulte "Componentes na placa-mãe" na página 6.

11. Abaixe e posicione o duto do ventilador do dissipador de calor sobre o conjunto de dissipador de calor

e ventilador até encaixá-lo na posição.

Figura 78. Instalando o duto do conjunto do dissipador de calor

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Conjunto da fonte de alimentação

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

CUIDADO:

Capítulo 7.Remoção e instalação de hardware 95

Mantenha os dedos e outras partes do corpo longe de peças móveis perigosas. Se você sofrer algum

dano, procure cuidados médicos imediatamente.

PERIGO

Desconecte todos os cabos de alimentação das tomadas elétricas antes de remover a tampa do

computador ou qualquer peça que tenha a etiqueta acima afixada.

NÃO desmonte os componentes com a etiqueta acima afixada. Não existem peças no interior desses

componentes que possam ser consertadas.

O produto foi projetado para uso seguro. No entanto, quaisquer componentes que tenham esta etiqueta

anexada possuem interiormente voltagem, corrente e níveis de energia perigosos. Desmontar esses

componentes pode causar incêndio ou mesmo resultar em morte. Se o Cliente suspeitar de algum problema

com uma dessas peças, deve entrar em contato com um técnico de serviço.

Para substituir a montagem da fonte de alimentação, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Remova o painel frontal. Consulte "Painel frontal" na página 58.

3. Gire gentilmente para fora os dois clipes de retenção plásticos que prendem o duto do ventilador do

dissipador de calor e, em seguida, erga o duto para fora do chassi.

Figura 79. Removendo o duto do ventilador do dissipador de calor

4. Pressione a aba de liberação 1 conforme mostrado e gire o conjunto do compartimento de unidade

para cima.

96 Guia do Usuário do P320

Figura 80. Girando o conjunto do compartimento de unidade para cima

5. Registre o caminho e as conexões dos cabos. Em seguida, desconecte os cabos do conjunto da fonte

de alimentação de todas as unidades e da placa-mãe. Consulte "Componentes na placa-mãe" na

página 6.

6. Solte os cabos do conjunto da fonte de alimentação de qualquer clipe ou braçadeira.

7. Na parte traseira do computador, remova os três parafusos que prendem o conjunto da fonte de

alimentação. Pressione o clipe da fonte de alimentação para baixo 1 para soltar o conjunto da fonte de

alimentação e, em seguida, deslize o conjunto da fonte para a frente do computador. Erga o conjunto da

fonte de alimentação para fora do computador.

Capítulo 7.Remoção e instalação de hardware 97

Figura 81. Removendo a montagem da fonte de alimentação

8. Certifique-se de que a nova montagem da fonte de alimentação seja a substituta correta.

9. Instale o novo conjunto da fonte de alimentação no chassi de modo que os furos dos parafusos do novo

conjunto da fonte de alimentação estejam alinhados aos furos correspondentes existentes na parte

traseira do chassi. Em seguida, instale os três parafusos para prender o novo conjunto da fonte de

alimentação no lugar.

Nota: Use apenas os parafusos fornecidos pela Lenovo.

98 Guia do Usuário do P320

Figura 82. Instalando o conjunto da fonte de alimentação

10. Conecte os cabos do novo conjunto da fonte de alimentação a todas as unidades e à placa-mãe.

Consulte "Componentes na placa-mãe" na página 6.

11. Pressione a aba de liberação 1 conforme mostrado e gire o conjunto do compartimento de unidade

para baixo até encaixá-lo na posição correta.

Figura 83. Girando o conjunto do compartimento de unidade para baixo

Capítulo 7.Remoção e instalação de hardware 99

12. Posicione o duto do ventilador do dissipador do calor sobre o dissipador de calor, conforme mostrado.

Em seguida, pressione o duto do ventilador do dissipador de calor diretamente para baixo até encaixá-

lo no lugar.

Figura 84. Instalando o duto do conjunto do dissipador de calor

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade de disco rígido principal

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Para substituir a unidade de disco rígido principal, faça o seguinte:

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Remova o painel frontal. Consulte "Painel frontal" na página 58.

3. Pressione a aba de liberação 1 conforme mostrado e gire o conjunto do compartimento de unidade

para cima.

100 Guia do Usuário do P320

Figura 85. Girando o conjunto do compartimento de unidade para cima

4. Localize a unidade de disco rígido principal. Consulte "Unidades de armazenamento internas" na página

7.

5. Desconecte o cabo de sinal e o cabo de energia da unidade de disco rígido.

6. Puxe para baixo a alça azul para deslizar a unidade de disco rígido para fora da gaiola de unidade.

Figura 86. Removendo a Unidade de Disco Rígido Principal

7. Flexione as laterais do suporte azul para remover a unidade de disco rígido do suporte.

8. Para instalar uma nova unidade de disco rígido no suporte azul, flexione o suporte e alinhe o pino 1,

pino 2, pino 3 e pino 4 no suporte com os orifícios correspondentes na unidade de disco rígido. Não

toque na placa de circuito 5 na parte inferior da unidade de disco rígido.

Capítulo 7.Remoção e instalação de hardware 101

Figura 87. Instalando a Unidade de Disco Rígido no Suporte

9. Deslize a nova unidade de disco rígido na baia para unidades até que ela se encaixe na posição.

Figura 88. Instalando a Unidade de Disco Rígido Principal

10. Conecte o cabo de sinal e o cabo de alimentação à nova unidade de disco rígido.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Unidade de disco rígido secundária

Atenção: Não abra seu computador nem tente executar nenhum reparo antes de ler e compreender as

"Leia isto primeiro: informações de segurança importantes" na página v.

Nota: A unidade de disco rígido secundária está disponível somente em alguns modelos.

Para substituir a unidade de disco rígido secundária, faça o seguinte:

102 Guia do Usuário do P320

1. Prepare o computador. Consulte "Preparando seu computador e removendo a tampa do computador"

na página 57.

2. Remova o painel frontal. Consulte "Painel frontal" na página 58.

3. Pressione a aba de liberação 1 conforme mostrado e gire o conjunto do compartimento de unidade

para cima.

Figura 89. Girando o conjunto do compartimento de unidade para cima

4. Localize a unidade de disco rígido secundária. Consulte "Componentes do computador" na página 5.

5. Desconecte o cabo de sinal e o cabo de energia da unidade de disco rígido.

6. Remova o prendedor do cabo na parte inferior do compartimento da unidade de disco rígido principal,

conforme mostrado.

Figura 90. Removendo o prendedor do cabo.

Capítulo 7.Remoção e instalação de hardware 103

7. Alinhe os quatro orifícios na gaiola de unidade de disco rígido secundária com as quatro abas

correspondentes na parte inferior do compartimento, conforme mostrado. Em seguida, posicione a

gaiola na parte inferior do compartimento da unidade de disco rígido principal de modo que as abas do

compartimento passem pelos furos da gaiola.

Figura 91. Posicionando a gaiola na parte inferior do compartimento da unidade de disco rígido principal.

8. Deslize a gaiola da unidade de disco rígido secundária para a esquerda do chassi até ela encaixar na

posição e o orifício do parafuso 1 na gaiola estar alinhado ao orifício do parafuso 2 no compartimento.

Figura 92. Instalando a gaiola da unidade de disco rígido secundária

9. Instale o parafuso para prender a gaiola da unidade de disco rígido secundária no chassi.

104 Guia do Usuário do P320

Figura 93. Instalando o parafuso que prende a gaiola da unidade de disco rígido secundária

10. Para instalar uma nova unidade de disco rígido no suporte azul, flexione o suporte e alinhe o pino 1,

pino 2, pino 3 e pino 4 no suporte com os orifícios correspondentes na unidade de disco rígido. Não

toque na placa de circuito 5 na parte inferior da unidade de disco rígido.

Figura 94. Instalando a Unidade de Disco Rígido no Suporte

11. Deslize a nova unidade de disco rígido secundária para a gaiola da unidade de disco rígido até ela

encaixar.

Capítulo 7.Remoção e instalação de hardware 105

Figura 95. Instalando a Unidade de Disco Rígido Secundária

12. Conecte o cabo de sinal e o cabo de alimentação à nova unidade de disco rígido secundária.

O que Fazer em seguida:

• Para trabalhar com outra peça do hardware, acesse a seção apropriada.

• Para concluir a instalação ou substituição, vá para "Concluindo a substituição das peças" na página 106.

Concluindo a substituição das peças

CUIDADO:

Após a substituição de uma CRU, reinstale todas as tampas de proteção, incluindo a tampa do

computador, antes de conectar a energia e operar o computador. Essa ação é importante para ajudar

a evitar choque elétrico inesperado e para ajudá-lo a garantir a retenção de incêndio inesperado que

pode acontecer em condições extremamente raras.

Após concluir a instalação ou a substituição de todas as peças, reinstale a tampa do computador e

reconecte os cabos. Dependendo das partes instaladas ou substituídas, talvez seja necessário confirmar as

informações atualizadas no programa Setup Utility. Consulte "Usando o programa Setup Utility" na página

35.

Para reinstalar a tampa e reconectar cabos ao computador, faça o seguinte:

1. Assegure-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma

ferramenta ou nenhum parafuso perdido tenha ficado no interior do computador. Consulte

"Componentes do computador" na página 5 para obter os locais de vários componentes em seu

computador.

2. Certifique-se de que os cabos sejam roteados corretamente antes de reinstalar a tampa do

computador. Mantenha os cabos longe das juntas e laterais do chassi do computador para evitar

interferência ao reinstalar a tampa do computador.

3. Pressione a aba de liberação 1 conforme mostrado e gire o conjunto do compartimento de unidade

para baixo até encaixá-lo na posição correta.

106 Guia do Usuário do P320

Figura 96. Girando o conjunto do compartimento de unidade para baixo

4. Posicione a tampa do computador no chassi para que as guias de trilho na parte inferior da tampa do

computador encaixem nos trilhos no chassi. Em seguida, empurre a tampa para a parte frontal do

computador até ela encaixar na posição.

Figura 97. Reinstalando a tampa do computador

5. Instale os parafusos para segurar a tampa do computador.

6. Coloque o computador em uma posição vertical.

Capítulo 7.Remoção e instalação de hardware 107

7. Se um dispositivo de travamento estiver disponível, trave a tampa do computador. Consulte

"Bloqueando seu computador" na página 29.

8. Reconecte os cabos externos e os cabos de alimentação nos conectores correspondentes no

computador. Consulte "Locais de hardware" na página 1.

9. Atualize a configuração de seu computador. Consulte "Usando o programa Setup Utility" na página 35.

10. Se um componente de hardware recém-instalado não funcionar corretamente, atualize o driver de

dispositivo. Consulte "Mantendo o computador atualizado" na página 26.

108 Guia do Usuário do P320

Capítulo 8. Obtendo informações, ajuda e serviços

Este capítulo fornece informações sobre como obter ajuda e suporte da Lenovo.

Recursos de Informações

É possível usar as informações desta seção para acessar recursos úteis relacionados às suas necessidades

de computação.

Acessando o guia do usuário em vários idiomas

Para acessar o guia do usuário em vários idiomas, vá para:

https://support.lenovo.com

Sistema de ajuda do Windows

O sistema de ajuda do Windows fornece informações detalhadas sobre o uso do sistema operacional

Windows.

Para acessar o sistema de ajuda do Windows, faça o seguinte:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Ajuda e Suporte. É possível escolher utilizar a ajuda online ou offline na

parte inferior da tela.

• No Windows 10: clique em Obter Ajuda.

Nota: Para utilizar a ajuda online para Windows 7 ou a ajuda para Windows 10, é necessária uma conexão

ativa com a Internet.

Segurança e Garantia

O Guia de Segurança, Garantia e Configuração fornecido com seu computador contém importantes

informações de segurança, termos da garantia do produto, procedimento de configuração inicial e avisos

legais. Certifique-se de que você leu e entendeu todas as informações de segurança no Guia de Segurança,

Garantia e Configuração antes de usar o computador.

Além de isso, leia e compreenda "Leia isto primeiro: informações de segurança importantes" na página v

antes de utilizar o computador. Este prefácio fornece informações de segurança adicionais que se aplicam

aos tópicos e às tarefas descritos neste Guia do Usuário.

Web site da Lenovo

O Web site da Lenovo (https://www.lenovo.com) fornece informações e serviços atualizados para ajudá-lo a

comprar, fazer upgrade e manter o seu computador. Você também pode fazer o seguinte:

• Comprar computadores desktop e notebook, monitores, projetores, upgrades e acessórios para o seu

computador, além de ofertas especiais.

• Comprar serviços adicionais, como suporte para hardware, sistemas operacionais, programas, instalação

e configuração de rede e instalações personalizadas.

• Comprar upgrades e serviços de reparo estendidos.

© Copyright Lenovo 2017, 2018 109

• Acessar informações de solução de problemas e suporte para o seu modelo de computador e outros

produtos suportados.

• Localizar um Provedor de Serviços perto de você.

Web site de suporte da Lenovo

Informações de suporte técnico estão disponíveis no Web site de Suporte da Lenovo em:

https://support.lenovo.com

Este Web site está atualizado com as informações de suporte mais recentes, como:

• Drivers e software

• Soluções de diagnóstico

• Garantia de produtos e serviços

• Detalhes de produtos e peças

• Guias e manuais do usuário

• Base de dados de conhecimento e perguntas frequentes

• Números de telefone do Suporte da Lenovo

Perguntas frequentes

Para consultar as respostas às perguntas frequentes sobre o computador, vá para:

http://www.lenovo.com/support/faq

Ajuda e serviços

Esta seção fornece informações sobre a obtenção de ajuda e serviço.

Chamando o serviço

Durante o período de garantia, você pode obter ajuda e informações por telefone no Centro de Suporte ao

Cliente. Para ver o período de garantia do computador, acesse https://www.lenovo.com/warranty-status. Para

obter uma lista dos números de telefone do suporte da Lenovo, acesse https://pcsupport.lenovo.com/

supportphonelist.

Nota: Os números de telefone estão sujeitos a alterações sem aviso prévio. Se o número de seu país ou

região não for informado, entre em contato com seu revendedor ou representante de marketing Lenovo.

Os serviços a seguir estão disponíveis durante o período de garantia:

• Determinação de Problemas - Uma equipe de serviços treinada está disponível para ajudá-lo na

determinação do problema de hardware e na decisão da ação necessária para corrigir o problema.

• Reparo de Hardware - Se o problema for causado pelo hardware sob garantia, uma equipe de serviços

treinada estará disponível para fornecer o nível de serviço aplicável.

• Gerenciamento de alterações de engenharia - Podem ocorrer alterações que são necessárias após a

venda de um produto. A Lenovo ou seu revendedor fará as alterações de engenharia (ECs) selecionadas

disponíveis aplicáveis ao seu hardware.

Estes itens não são cobertos pela garantia:

• Substituição ou uso de peças não fabricadas para ou pela Lenovo ou peças Lenovo sem garantia

• Identificação de origens de problemas de software

• Configuração do BIOS como parte de uma instalação ou atualização

• Alterações, modificações ou atualização dos controladores de dispositivo

110 Guia do Usuário do P320

• Instalação e manutenção de sistemas operacionais de rede (NOS)

• Instalação e manutenção de programas

Se possível, esteja próximo do computador quando ligar. Tenha as seguintes informações à mão:

• Modelo e Tipo de Máquina

• Números de série dos produtos de hardware

• Descrição do problema

• Palavras exatas das mensagens de erro

• Informações de configuração de hardware e software

Utilizando outros serviços

Talvez você viaje ou o realoque o seu computador para outro país ou região onde o tipo de máquina de seu

computador desktop ou notebook é vendido. Nesse caso, seu computador poderá ter direito ao

International Warranty Service o que automaticamente o habilita a obter serviço de garantia durante todo o

período de garantia. O serviço será executado por fornecedores de serviços autorizados a executar serviços

de garantia.

Os métodos de serviço e procedimentos variam por país e alguns serviços podem não estar disponíveis em

todos os países. O Serviço de Garantia Internacional é entregue através do método de serviço (como

manutenção no depósito ou no local) que é fornecido no país de manutenção. Os centros de serviço em

determinados países podem não conseguir efetuar o serviço em todos os modelos de um tipo de máquina

específico. Em alguns países, podem ser aplicadas taxas e restrições no momento da manutenção.

Para determinar se o computador está qualificado para o Serviço de Garantia Internacional e exibir uma lista

com países ou regiões onde o serviço está disponível, acesse https://support.lenovo.com.

Para obter assistência técnica com a instalação ou questões relacionadas a Service Packs para o produto

Microsoft Windows pré-instalado, acesse https://support.microsoft.com. Você também pode entrar em

contato com o Centro de Suporte ao Cliente Lenovo para obter ajuda. É possível que algumas taxas se

apliquem.

Adquirindo serviços adicionais

Durante e após o período de garantia, é possível adquirir serviços adicionais. Exemplos desses serviços

adicionais incluem:

• Suporte para hardware, sistemas operacionais e programas

• Serviços de instalação e configuração de rede

• Serviços de reparo de hardware atualizados ou estendidos

• Serviços de instalação personalizados

A disponibilidade e o nome dos serviços podem variar de acordo com o país ou a região. Para obter mais

informações sobre esses serviços, visite o Web site da Lenovo em:

https://www.lenovo.com

Capítulo 8.Obtendo informações, ajuda e serviços 111

112 Guia do Usuário do P320

Apêndice A. Velocidade da Memória do Sistema

As famílias de microprocessadores Intel Xeon®, Intel Core™ e Intel Pentium® compatíveis com este

computador ThinkStation apresentam um controlador de memória integrado. O controlador de memória

fornece ao microprocessador acesso direto à memória do sistema. Portanto, a velocidade da memória do

sistema será determinada pelo tipo de módulo de memória, frequência, tamanho (capacidade), número de

módulos de memória instalados e modelo de microprocessador.

Consulte as seguintes informações sobre os módulos de memória do sistema:

• Tipo de módulo de memória: UDIMM DDR4

• Voltagem de operação do módulo de memória: 1,2 V

• Frequência do módulo de memória: 2400 MT/s

• Modelo do microprocessador:

– Intel Xeon:

– Para modelos com o sistema operacional Windows 10: E3-1280 v6, E3-1275 v6, E3-1270 v6, E3-

1245 v6, E3-1240 v6, E3-1230 v6, E3-1225 v6, E3-1220 v6

– Para modelos com o sistema operacional Windows 7: E3-1270 v5, E3-1245 v5, E3-1240 v5, E3-

1230 v5, E3-1225 v5, E3-1220 v5

– Intel Pentium (para modelos com o sistema operacional Windows 10): G4560

– Intel Core:

– Para modelos com o sistema operacional Windows 10: i7-7700K, i7-7700, i5-7600, i5-7500, i5-

7400, i3-7300, i3-7100

– Para modelos com o sistema operacional Windows 7: i7-6700, i5-6500, i5-6400, i3-6100

© Copyright Lenovo 2017, 2018 113

114 Guia do Usuário do P320

Apêndice B. Informações complementares sobre o sistema

operacional Ubuntu

Em países ou regiões limitadas, a Lenovo oferece aos clientes uma opção para solicitar computadores com

o sistema operacional Ubuntu® pré-instalado.

Se o sistema operacional Ubuntu estiver disponível em seu computador, leia as informações a seguir antes

de utilizar o computador. Ignore informações relacionadas aos programas baseados no Windows, utilitários

e aplicativos pré-instalados da Lenovo nesta documentação.

Acessando a Garantia Limitada Lenovo

Este produto está coberto pelos termos da Garantia Limitada Lenovo (LLW), versão L505-0010-02 08/2011.

A LLW está disponível em vários idiomas no Web site a seguir. Leia a Garantia Limitada da Lenovo em:

https://www.lenovo.com/warranty/llw_02

A LLW também está pré-instalada no computador. Para acessar a LLW, vá até o diretório:

/usr/share/doc/lenovo-doc

Se você não conseguir exibir a LLW no Web site nem no seu computador, entre em contato com o escritório

ou revendedor Lenovo local para obter uma versão impressa gratuita da LLW.

Acessando o sistema de ajuda do Ubuntu

O sistema de ajuda do Ubuntu fornece informações sobre como usar o sistema operacional Ubuntu. Para

acessar o sistema de ajuda da Unity, mova o ponteiro para a barra de inicialização e clique no ícone Ajuda.

Se você não conseguir localizar o ícone Ajuda na barra de inicialização, clique no ícone Pesquisar e digite

Ajuda para pesquisar.

Para aprender mais sobre o sistema operacional Ubuntu, acesse:

https://www.ubuntu.com

Obtendo informações de suporte

Se precisar de ajuda, serviços, assistência técnica ou mais informações sobre o sistema operacional Ubuntu

ou outros aplicativos, entre em contato com o provedor do sistema operacional Ubuntu ou o provedor do

aplicativo. Se precisar de assistência e suporte de componentes de hardware fornecidos com seu

computador, entre em contato com a Lenovo. Para obter mais informações sobre como entrar em contato

com a Lenovo, consulte o Guia do Usuário e o Guia de Segurança, Garantia e Configuração.

Para acessar o mais recente Guia do Usuário e Guia de Segurança, Garantia e Configuração, acesse:

https://support.lenovo.com

Nota: Para obter informações sobre configuração RAID no ambiente Linux®, entre em contato com um

fornecedor de software Linux.

© Copyright Lenovo 2017, 2018 115

116 Guia do Usuário do P320

Apêndice C. Informações regulatórias

As informações sobre conformidade mais recentes estão disponíveis em:

https://www.lenovo.com/compliance

Aviso de classificação de exportação

Este produto está sujeito às EARs (Export Administration Regulations) dos Estados Unidos e possui um

ECCN (Export Classification Control Number) de 5A992.c. Ele pode ser reexportado, exceto para qualquer

um dos países sob embargo na lista de países EAR E1.

Avisos sobre emissão eletrônica

Declaração de conformidade da Federal Communications Commission

As informações a seguir referem-se aos tipos de máquinas de computadores pessoais da Lenovo 30BJ,

30BK e 30BS.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to

Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the interference by

one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult an authorized dealer or service representative for help.

Lenovo is not responsible for any radio or television interference caused by using other than specified or

recommended cables and connectors or by unauthorized changes or modifications to this equipment.

Unauthorized changes or modifications could void the user's authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)

this device may not cause harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

Responsible Party:

Lenovo (United States) Incorporated

1009 Think Place - Building One

Morrisville, NC 27560

Phone Number: 919-294-5900

Declaração de conformidade de emissão Classe B da Industry Canada

CAN ICES-3(B)/NMB-3(B)

© Copyright Lenovo 2017, 2018 117

Conformidade com a União Europeia

Contato na UE: Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakia

Declaração da Diretiva EMC: Este produto está em conformidade com os requisitos de proteção da

Diretiva EMC do Conselho da UE 2014/30/EU sobre a aproximação das leis dos Estados Membros em

relação à compatibilidade eletromagnética.

Este produto foi testado e considerado em conformidade com os limites para equipamentos Classe B de

acordo com os Padrões Europeus harmonizados nas Diretivas em conformidade. Os requisitos da Classe B

do equipamento têm a finalidade de oferecer proteção adequada aos serviços de transmissão em ambientes

residenciais.

Declaração da Diretiva de Equipamentos de Rádio: este produto está em conformidade com todos os

requisitos e normas essenciais que se aplicam à Diretiva de Equipamentos de Rádio do Conselho da UE

2014/53/EU sobre a aproximação das leis dos Estados Membros relativas aos equipamentos de rádio. O

texto completo de declaração de conformidade da UE para sistemas e as declarações de módulos sem fio

da UE estão disponíveis nos seguintes endereços da internet: http://www.lenovo.com/eu-doc-workstations

A Lenovo não pode assumir responsabilidade por qualquer falha para preencher os requisitos de proteção

resultantes de uma modificação não recomendada do produto, incluindo a instalação de cartões de opção

de outros fabricantes.

Declaração de conformidade Classe B da Alemanha

Deutschsprachiger EU Hinweis:

Hinweis für Geräte der Klasse B EU-Richtlinie zur Elektromagnetischen Verträglichkeit

Dieses Produkt entspricht den Schutzanforderungen der EU-Richtlinie 2014/30/EU zur Angleichung der

Rechtsvorschriften über die elektromagnetische Verträglichkeit in den EU-Mitgliedsstaaten und hält die

Grenzwerte der Klasse B der Norm gemäß Richtlinie.

Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu

betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo

übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne

Zustimmung der Lenovo verändert bzw. wenn Erweiterungskomponenten von Fremdherstellern ohne

Empfehlung der Lenovo gesteckt/eingebaut werden.

Deutschland:

Einhaltung des Gesetzes über die elektromagnetische Verträglichkeit von Betriebsmitteln

Dieses Produkt entspricht dem „Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln“

EMVG (früher „Gesetz über die elektromagnetische Verträglichkeit von Geräten“). Dies ist die Umsetzung der

EMV EU-Richtlinie 2014/30/EU in der Bundesrepublik Deutschland.

Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit von

Betriebsmitteln, EMVG vom 20. Juli 2007 (früher Gesetz über die elektromagnetische Verträglichkeit von

Geräten), bzw. der EMV EU Richtlinie 2014/30/EU, für Geräte der Klasse B.

118 Guia do Usuário do P320

Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen -

CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo

(Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart.

Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4:

Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55032 Klasse B.

Informações sobre conformidade com rádio wireless na Coreia

Declaração de conformidade Classe B VCCI do Japão

Declaração de conformidade do Japão para produtos conectados à alimentação elétrica com

corrente nominal igual ou inferior a 20 A por fase

Aviso para o Japão sobre o cabo de alimentação CA

The ac power cord shipped with your product can be used only for this specific product. Do not use the ac

power cord for other devices.

Informações de serviço de produtos Lenovo para Taiwan

Declaração de Conformidade do Teclado e do Mouse para Taiwan

Marca de conformidade da Eurásia

Aviso de áudio para o Brasil

Ouvir sons com mais de 85 decibéis por longos períodos pode provocar danos ao sistema auditivo.

Apêndice C. Informações regulatórias 119

Informações sobre conformidade com rádio wireless no México

Advertencia: En Mexico la operación de este equipo estásujeta a las siguientes dos condiciones: (1) es

posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe

aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Informações regulatórias adicionais

Para obter informações regulatórias adicionais, consulte o Aviso Regulatório que acompanha seu

computador. Dependendo da configuração do seu computador e do país ou da região em que ele foi

comprado, é possível que você tenha recebido avisos regulatórios impressos adicionais. Todos esses avisos

estão disponíveis em formato eletrônico no Web site de Suporte da Lenovo. Para acessar cópias eletrônicas

da documentação, acesse https://support.lenovo.com.

120 Guia do Usuário do P320

Apêndice D. Informações sobre WEEE e reciclagem

A Lenovo estimula os proprietários de equipamentos de TI (Tecnologia da Informação) a reciclar com

responsabilidade o equipamento quando não for mais necessário. A Lenovo oferece vários programas e

serviços para auxiliar proprietários de equipamentos a reciclarem seus produtos de TI. As informações

ambientais mais recentes estão disponíveis em:

https://www.lenovo.com/ecodeclaration

Informações importantes sobre WEEE

A marca WEEE nos produtos Lenovo aplica-se a países com regulamentações de WEEE e lixo eletrônico

(por exemplo, a Diretiva Europeia WEEE, as Regras de Gerenciamento de Lixo Eletrônico da Índia). Os

dispositivos são etiquetados de acordo com as regulamentações locais relacionadas ao descarte de

equipamentos elétricos e eletrônicos (WEEE). Essas regulamentações determinam a estrutura para o retorno

e a reciclagem de equipamentos usados, conforme aplicáveis em cada geografia. Esta etiqueta é aplicada a

vários produtos para indicar que o produto não deve ser jogado fora, mas sim enviado para os sistemas de

coleta estabelecidos para recuperação de produtos no final da vida útil.

Os usuários de equipamentos elétricos e eletrônicos (EEE) com a marca WEEE não devem descartar tais

equipamentos na forma de lixo comum sem classificação, mas utilizar a estrutura de coleta disponível para

devolver, reciclar e recuperar equipamentos com o objetivo de minimizar seus possíveis efeitos sobre o

ambiente e a saúde humana causados pela presença de substâncias perigosas. Equipamentos elétricos e

eletrônicos (EEE) da Lenovo podem conter peças e componentes que, no final da vida útil, podem ser

classificados como resíduos perigosos.

Os EEEs e os equipamentos elétricos e eletrônicos de descarte (WEEE) podem ser entregues gratuitamente

ao revendedor ou a qualquer fornecedor que comercialize equipamentos elétricos e eletrônicos da mesma

natureza e função dos EEEs ou WEEEs usados.

Para obter informações adicionais sobre WEEE, acesse:

https://www.lenovo.com/recycling

Informações sobre WEEE para a Hungria

A Lenovo, como produtora, é responsável pelo custo incorrido em relação ao cumprimento de suas

obrigações nos termos da Lei n° 197/2014 (VIII.1.), subseções (1) a (5) da seção 12, da Hungria.

© Copyright Lenovo 2017, 2018 121

Informações sobre reciclagem para o Japão

Collecting and recycling a disused Lenovo computer or monitor

If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of

the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources.

Computers and monitors are categorized as industrial waste and should be properly disposed of by an

industrial waste disposal contractor certified by a local government. In accordance with the Law for

Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and

Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details,

visit the Lenovo Web site at https://www.lenovo.com/recycling/japan. Pursuant to the Law for Promotion of

Effective Utilization of Resources, the collecting and recycling of home-used computers and monitors by the

manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used

computers sold after October 1, 2003. For details, visit the Lenovo Web site at https://www.lenovo.com/

recycling/japan.

Disposing of Lenovo computer components

Some Lenovo computer products sold in Japan may have components that contain heavy metals or other

environmental sensitive substances. To properly dispose of disused components, such as a printed circuit

board or drive, use the methods described above for collecting and recycling a disused computer or monitor.

Disposing of disused lithium batteries from Lenovo computers

A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer

clock while the computer is off or disconnected from the main power source. If you need to replace it with a

new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused

lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal

operator, and follow their instructions. Disposal of a lithium battery must comply with local ordinances and

regulations.

Informações sobre reciclagem para o Brasil

Declarações de Reciclagem no Brasil

Descarte de um Produto Lenovo Fora de Uso

Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de

coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas

especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de

acordo com a legislação local.

A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um

produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para:

reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções

para o correto descarte do seu produto Lenovo.

Informações sobre reciclagem da bateria para Taiwan

122 Guia do Usuário do P320

Informações sobre reciclagem da bateria para a União Europeia

Aviso: esta marca se aplica apenas a países da UE (União Europeia).

As baterias ou embalagens das baterias são rotuladas de acordo com a Diretiva Europeia 2006/66/EC sobre

baterias e acumuladores e descarte de baterias e acumuladores. A diretiva determina a estrutura para o

retorno e a reciclagem de baterias e acumuladores usados, conforme aplicáveis, em toda a União Europeia.

Este rótulo é aplicado em várias baterias para indicar que ela não deve ser jogada fora, mas sim recuperada

no fim de sua vida útil, de acordo com esta Diretiva.

De acordo com a Diretiva Europeia 2006/66/EC, baterias e acumuladores são rotulados para indicar que eles

devem ser coletados separadamente e reciclados no final da vida útil. O rótulo na bateria também pode

incluir um símbolo químico do metal presente na bateria (Pb para chumbo, Hg para mercúrio e Cd para

cádmio). Usuários de baterias e acumuladores não devem descartar baterias e acumuladores no lixo

doméstico comum, mas sim usar a estrutura de coleta disponível para os clientes para fins de retorno,

reciclagem e tratamento de baterias e acumuladores. A participação dos clientes é importante para

minimizar quaisquer efeitos potenciais de baterias e acumuladores sobre o ambiente e a saúde humana

devido à presença potencial de substâncias perigosas.

Antes de inserir equipamentos elétricos e eletrônicos (EEE) no fluxo de coleta de resíduos ou em unidades

de coleta de resíduos, o usuário final de equipamentos que contêm baterias e/ou acumuladores deve

remover as baterias e os acumuladores para coleta separada.

Descarte de baterias de lítio e baterias de produtos Lenovo

Uma bateria de célula do tipo moeda de lítio pode ser instalada em seu produto Lenovo. Você pode

encontrar detalhes sobre a bateria na documentação do produto. Se for necessário substituir a bateria, entre

em contato com o ponto de venda ou com a Lenovo. Se você precisar descartar uma bateria de lítio, isole-a

com uma fita de vinil, entre em contato com o ponto de venda ou com um operador de descarte de resíduos

e siga as instruções fornecidas.

Descarte de baterias de produtos Lenovo

Seu dispositivo Lenovo pode conter uma bateria de íons de lítio ou de hidreto de metal níquel. Você pode

encontrar detalhes sobre a bateria na documentação do produto. Se você precisar descartar uma bateria,

isole-a com fita de vinil, entre em contato com o departamento de vendas ou de atendimento da Lenovo,

com o ponto de venda ou com um operador de descarte de resíduos e siga as instruções fornecidas. Você

também pode consultar as instruções fornecidas no Guia do Usuário do seu produto.

Para obter informações sobre coleta e tratamento adequados, acesse:

https://www.lenovo.com/environment

Apêndice D. Informações sobre WEEE e reciclagem 123

124 Guia do Usuário do P320

Apêndice E. Diretiva de Restrição de Substâncias Perigosas

(RoHS)

As informações ambientais mais recentes estão disponíveis em:

https://www.lenovo.com/ecodeclaration

RoHS da União Europeia

Este produto da Lenovo, com as peças inclusas (cabos e outros), atende às exigências da diretiva 2011/65/

EU quanto à restrição de uso de certas substâncias nocivas em equipamentos elétricos e eletrônicos

("RoHS recast" ou "RoHS 2").

Para obter mais informações sobre a conformidade mundial da Lenovo quanto aos requisitos RoHS, acesse:

https://www.lenovo.com/rohs-communication

RoHS da China

RoHS da Turquia

The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use

of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE).

© Copyright Lenovo 2017, 2018 125

RoHS da Ucrânia

RoHS da Índia

RoHS compliant as per E-Waste (Management) Rules.

RoHS de Taiwan

126 Guia do Usuário do P320

Apêndice F. Informações sobre o modelo ENERGY STAR

ENERGY STAR® é um programa conjunto da Agência de Proteção Ambiental dos Estados Unidos e do

Departamento de Energia dos Estados Unidos cujo objetivo é economizar dinheiro e proteger o ambiente

por meio de produtos e práticas de energia eficazes.

A Lenovo tem orgulho de oferecer aos nossos clientes produtos com designação compatível com ENERGY

STAR. Alguns modelos dos tipos de máquinas a seguir foram projetados e testados para estar em

conformidade com os requisitos do programa ENERGY STAR para computadores no momento da

fabricação: 30BJ, 30BK e 30BS. Para obter mais informações sobre classificações do ENERGY STAR para

computadores Lenovo, acesse:

http://www.lenovo.com

Ao utilizar produtos compatíveis com ENERGY STAR e aproveitar os benefícios dos recursos de

gerenciamento de energia do seu computador, o Cliente reduz o consumo de eletricidade. O consumo

reduzido de energia elétrica contribui para uma possível economia financeira, um ambiente mais limpo e

para a redução de emissão de gases de efeito estufa.

Para obter mais informações sobre o ENERGY STAR, acesse:

http://www.energystar.gov

A Lenovo o incentiva a transformar o uso eficiente de energia em parte integrante de suas operações do dia

a dia. Para ajudá-lo com esta tarefa, configure os seguintes recursos de gerenciamento de energia para

terem efeito quando seu computador estiver inativo por um período de tempo especificado:

Tabela 1. Recursos de gerenciamento de energia ENERGY STAR

Sistema operacional Windows 7 ou Windows 10

Plano de energia: padrão

• Desligar o monitor: Após 10 minutos

• Colocar o computador no modo de hibernação: Após 25 minutos

• Configurações de energia avançadas:

– Desligar unidades de disco rígido: Após 20 minutos

– Hibernação: Nunca

Para despertar seu computador do modo de suspensão, pressione qualquer tecla em seu teclado.

Para alterar as configurações de energia, faça o seguinte:

1. Clique no botão Iniciar para abrir o menu Iniciar.

2. Dependendo da versão do Windows, faça o seguinte:

• No Windows 7: clique em Painel de Controle.

© Copyright Lenovo 2017, 2018 127

• No Windows 10: clique em Sistema do Windows ➙ Painel de Controle.

3. Exiba o Painel de Controle usando Ícones grandes ou Ícones pequenos e, em seguida, clique em

Opções de Energia.

4. Siga as instruções na tela.

128 Guia do Usuário do P320

Apêndice G. Avisos

É possível que a Lenovo não ofereça os produtos, serviços ou recursos discutidos nesta publicação em

todos os países. Consulte um representante Lenovo local para obter informações sobre produtos e serviços

disponíveis atualmente em sua área. Qualquer referência a produtos, programas ou serviços Lenovo não

significa que apenas produtos, programas ou serviços Lenovo possam ser usados. Qualquer produto,

programa ou serviço funcionalmente equivalente, que não infrinja nenhum direito de propriedade intelectual

da Lenovo poderá ser usado em substituição a este produto, programa ou serviço. Entretanto, a avaliação e

a verificação da operação de qualquer produto, programa ou serviço são de responsabilidade do usuário.

A Lenovo pode ter patentes ou solicitações de patentes pendentes relativas a assuntos tratados nesta

publicação. O fornecimento desta publicação não lhe garante direito algum sobre tais patentes. Pedidos de

licença devem ser enviados, por escrito, para:

Lenovo (United States), Inc.

1009 Think Place - Building One

Morrisville, NC 27560

U.S.A.

Attention: Lenovo Director of Licensing

A LENOVO FORNECE ESTA PUBLICAÇÃO "NO ESTADO EM QUE SE ENCONTRA", SEM GARANTIAS DE

NENHUM TIPO, SEJAM EXPRESSAS OU IMPLÍCITAS, INCLUINDO, SEM SE LIMITAR A, GARANTIAS

IMPLÍCITAS DE NÃO INFRAÇÃO, COMERCIALIZAÇÃO OU ADEQUAÇÃO FINS ESPECÍFICOS. Alguns

países não permitem a exclusão de garantias expressas ou implícitas em certas transações; portanto, essa

disposição pode não se aplicar ao Cliente.

Essas informações podem conter imprecisões técnicas ou erros tipográficos. São feitas alterações

periódicas nas informações aqui contidas; tais alterações serão incorporadas em futuras edições desta

publicação. A Lenovo pode, a qualquer momento, aperfeiçoar e/ou alterar os produtos e/ou programas

descritos nesta publicação, sem aviso prévio.

Os produtos descritos nesta publicação não são destinados para uso em implantações ou em outras

aplicações de suporte à vida, nas quais o mau funcionamento pode resultar em ferimentos ou morte. As

informações contidas nesta publicação não afetam ou alteram as especificações ou garantias do produto

Lenovo. Nada nesta publicação deverá atuar como uma licença expressa ou implícita ou como indenização

em relação aos direitos de propriedade intelectual da Lenovo ou de terceiros. Todas as informações

contidas nesta publicação foram obtidas em ambientes específicos e representam apenas uma ilustração. O

resultado obtido em outros ambientes operacionais pode variar.

A Lenovo pode usar ou distribuir as informações fornecidas da forma que julgar apropriada sem incorrer em

qualquer obrigação para com o Cliente.

Referências nesta publicação a Web sites não Lenovo são fornecidas apenas por conveniência e não

representam de forma alguma um endosso a esses Web sites. Os materiais contidos nesses Web sites não

fazem parte dos materiais desse produto Lenovo e a utilização desses Web sites é de inteira

responsabilidade do Cliente.

Todos os dados de desempenho aqui contidos foram determinados em um ambiente controlado. Portanto,

o resultado obtido em outros ambientes operacionais pode variar significativamente. Algumas medidas

podem ter sido tomadas em sistemas em nível de desenvolvimento e não há garantia de que estas medidas

serão iguais em sistemas geralmente disponíveis. Além disso, algumas medidas podem ter sido estimadas

por extrapolação. Os resultados reais podem variar. Os usuários deste documento devem verificar os dados

aplicáveis para seu ambiente específico.

© Copyright Lenovo 2017, 2018 129

130 Guia do Usuário do P320

Apêndice H. Marcas registradas

Os termos a seguir são marcas registradas da Lenovo nos Estados Unidos e/ou em outros países:

Lenovo

O logotipo Lenovo

ThinkStation

O logotipo ThinkStation

ThinkVantage

Microsoft, Windows e Windows Media são marcas comerciais do grupo de empresas Microsoft.

Intel, Intel Xeon, Intel Core, Intel Pentiumare, Optane e Thunderbolt são marcas registradas da Intel

Corporation nos Estados Unidos e/ou em outros países.

Linux é marca registrada da Linus Torvalds.

DisplayPort é uma marca registrada da Video Electronics Standards Association.

Ubuntu é uma marca registrada da Canonical Ltd.

Outros nomes de empresas, produtos ou serviços podem ser marcas registradas ou marcas de serviços de

terceiros.
