V530S-07ICB Benutzerhandbuch und
Hardware-Wartungshandbuch
Energy Star-Maschinentypen: 10TX, 10TY, 10XV und 10XW
Anmerkung: Vor Verwendung dieser Informationen und des darin beschriebenen Produkts sollten Sie das
Handbuch mit wichtigen Produktinformationen und Anhang A „Hinweise“ auf Seite 49 lesen und verstehen.
Erste Ausgabe (Juli 2018)
© Copyright Lenovo 2018.
HINWEIS ZU EINGESCHRÄNKTEN RECHTEN: Werden Daten oder Software gemäß einem GSA-Vertrag (General
Services Administration) ausgeliefert, unterliegt die Verwendung, Vervielfältigung oder Offenlegung den in Vertrag Nr.
GS-35F-05925 festgelegten Einschränkungen.
Inhaltsverzeichnis
Kapitel 1. Überblick . . . . . . . . . . . 1
Vorderansicht . . . . . . . . . . . . . . . . 1
Rückansicht . . . . . . . . . . . . . . . . . 3
Systemplatine . . . . . . . . . . . . . . . . 5
Etikett für Computertyp und -modell. . . . . . . . 6
Kapitel 2. Technische Daten . . . . . . 7
Kapitel 3. Computerverriegelung . . . . 9
Kapitel 4. Hardware austauschen. . . 11
Vor dem Austauschen von Hardware . . . . . . 11
Kennen von FRUs (inkl. CRUs) . . . . . . . . . 11

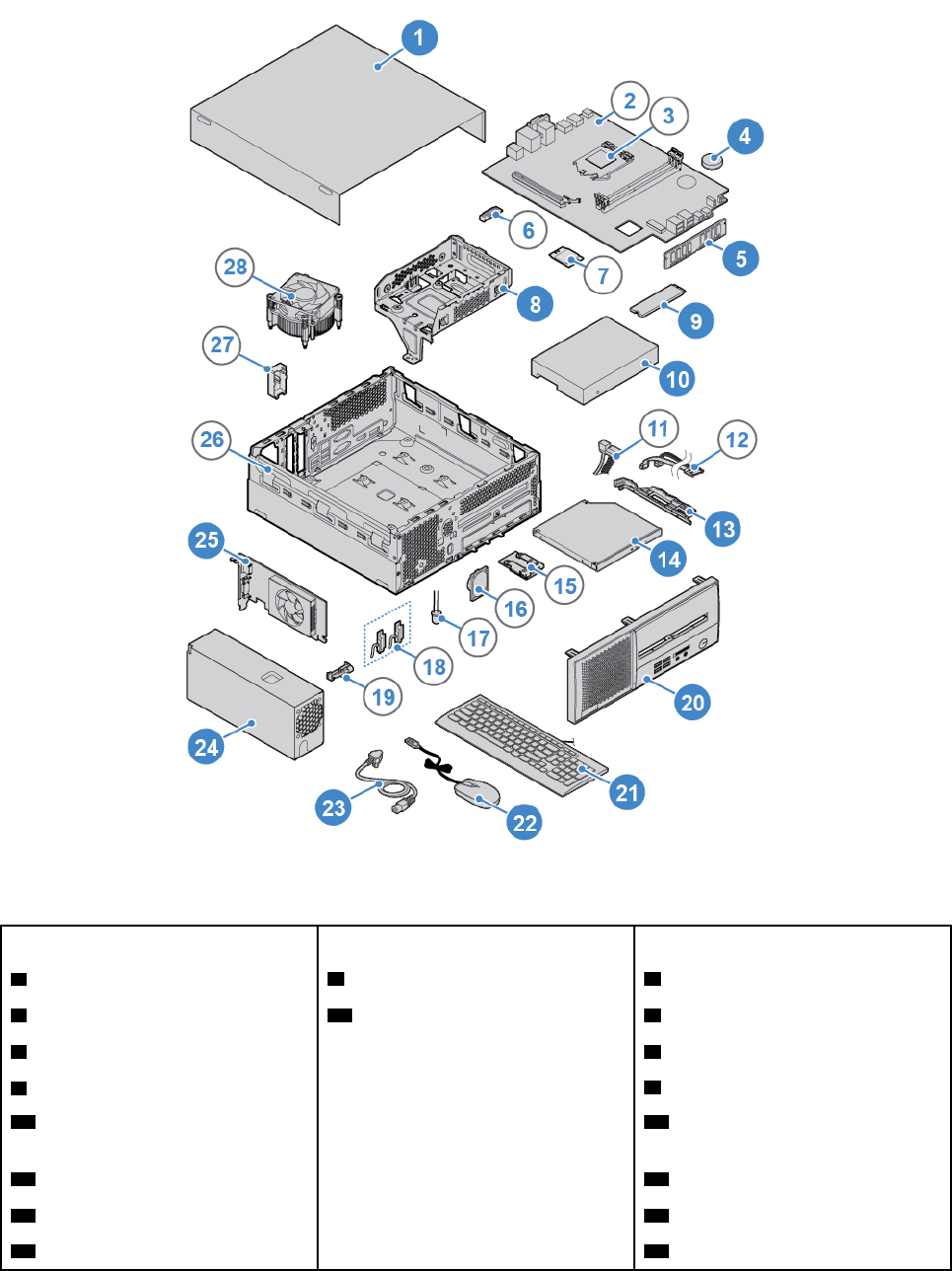

Positionen von FRUs (inkl. CRUs) . . . . . . . . 12

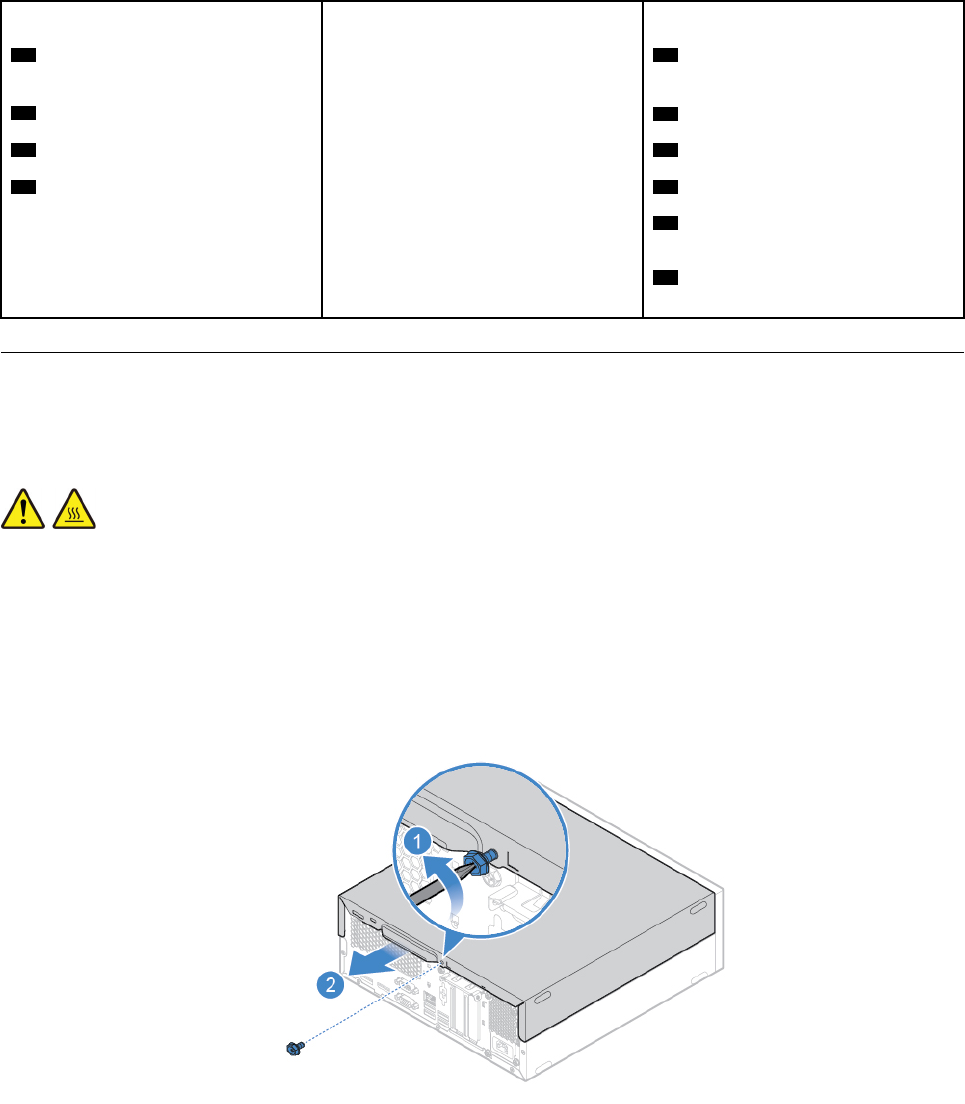

Computerabdeckung entfernen . . . . . . . . 14

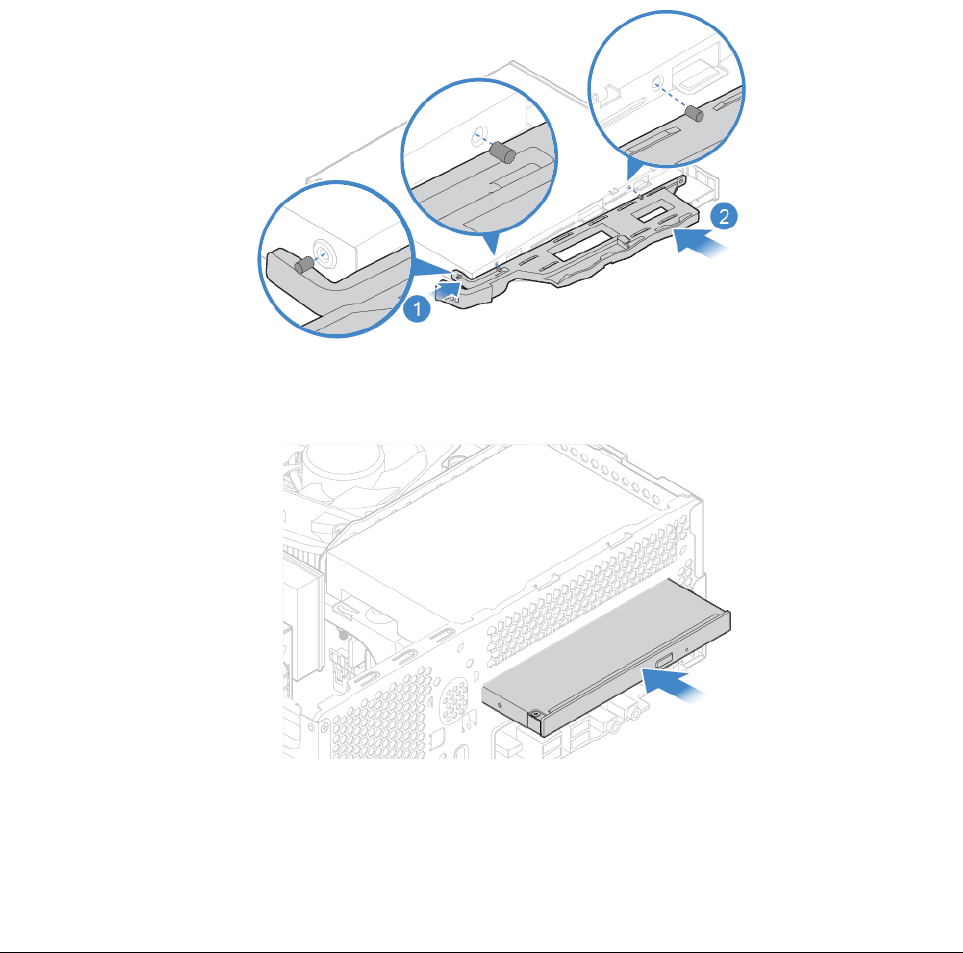

Frontblende austauschen . . . . . . . . . . . 15
Optisches Laufwerk austauschen . . . . . . . . 16

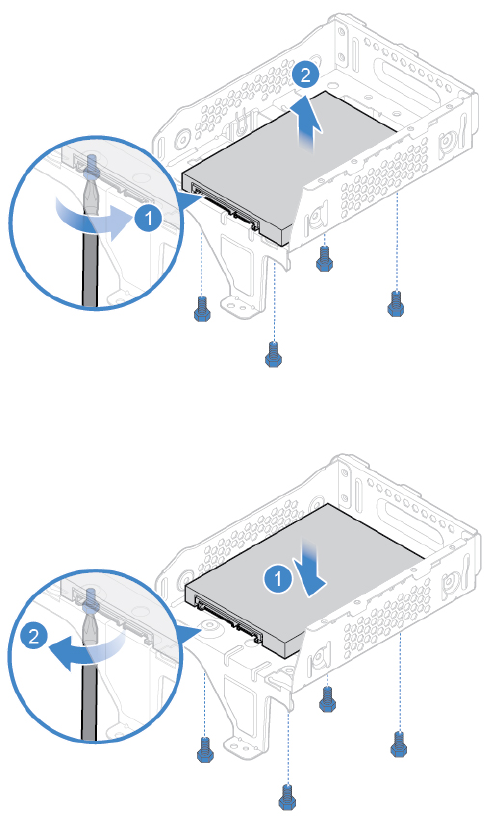

Speicherlaufwerk austauschen . . . . . . . . . 17

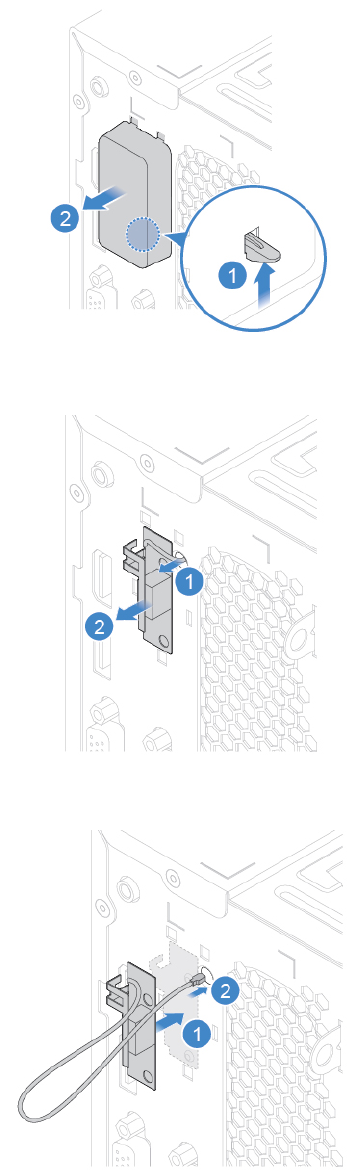

Lesegerät für Speicherkarten austauschen . . . . 21
Speicherlaufwerk-Aktivitätsanzeige
austauschen . . . . . . . . . . . . . . . . 23
Internen Lautsprecher austauschen . . . . . . . 24
Temperatursensor austauschen . . . . . . . . 25
Wi-Fi-Karte austauschen . . . . . . . . . . . 26
Wi-Fi-Antennen austauschen . . . . . . . . . 28

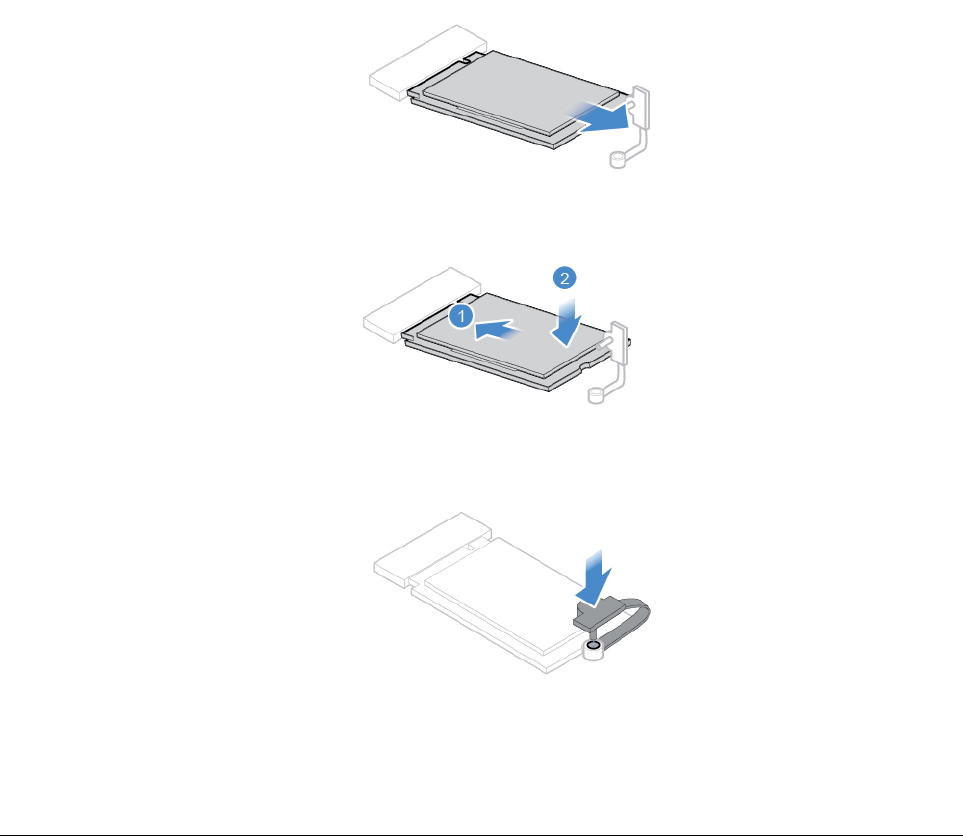

M.2-Solid-State-Laufwerk austauschen . . . . . 31
Knopfzellenbatterie austauschen . . . . . . . . 33
Speichermodul austauschen. . . . . . . . . . 35

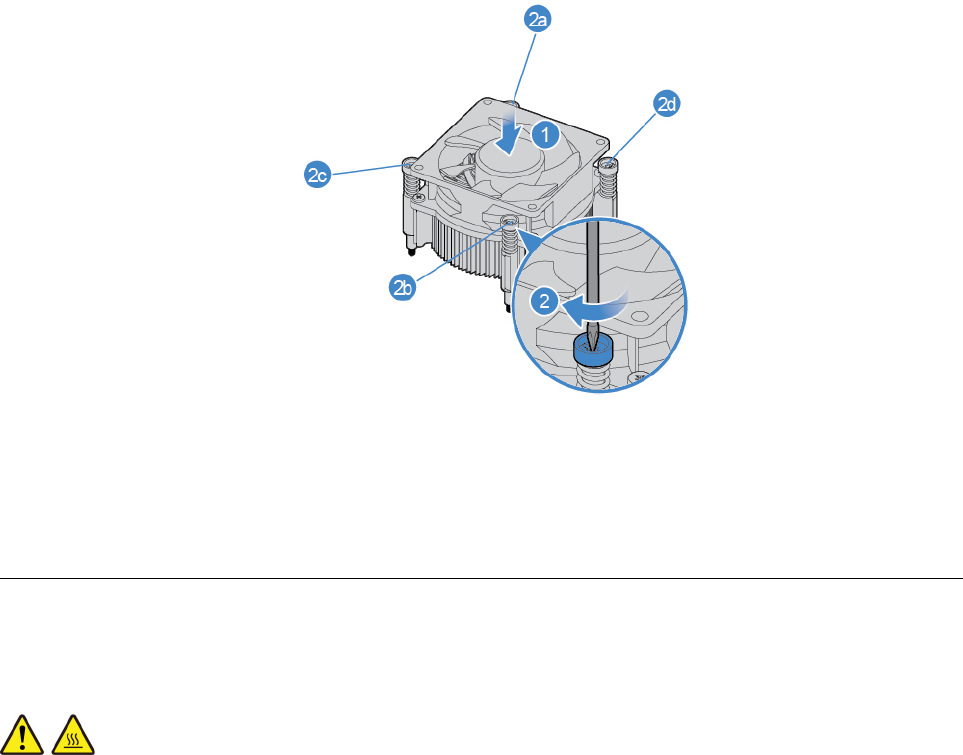

Kühlkörper- und Lüftungsbaugruppe
austauschen . . . . . . . . . . . . . . . . 37
Mikroprozessor austauschen . . . . . . . . . 38
PCI-Express-Karte austauschen . . . . . . . . 42
Netzteil austauschen . . . . . . . . . . . . . 43

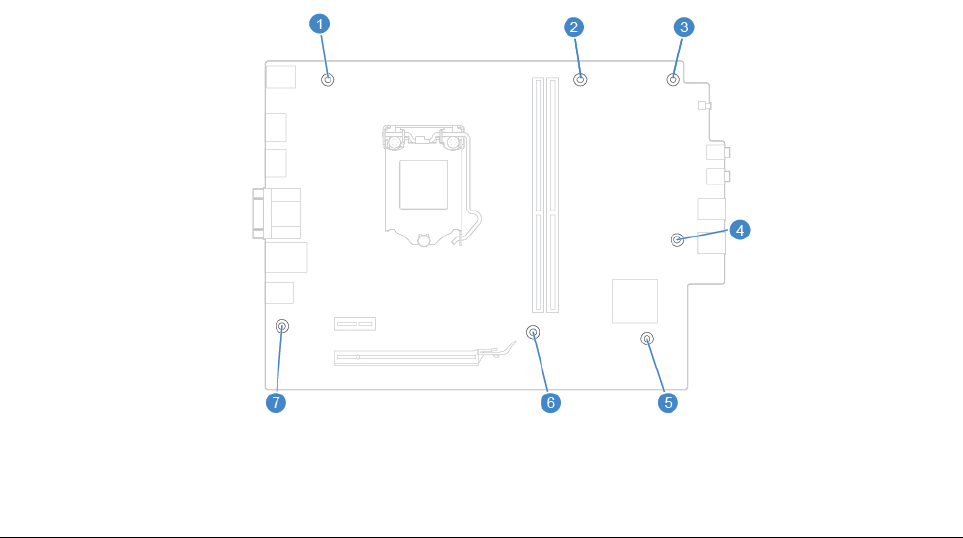

Systemplatine austauschen . . . . . . . . . . 45
Austausch von Komponenten abschließen . . . . 46
Anhang A. Hinweise . . . . . . . . . . 49
Anhang B. Marken. . . . . . . . . . . 51
© Copyright Lenovo 2018 i
ii V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Kapitel 1. Überblick
Dieses Kapitel enthält grundlegende Informationen, die Sie mit Ihrem Computer vertraut machen sollen.
Vorderansicht
Anmerkung: Möglicherweise sieht Ihr Computermodell etwas anders aus, als in der Abbildung dargestellt.
Abbildung 1. Vorderansicht
1 Entnahme-/Schließentaste des optischen Laufwerks 2 Betriebsanzeige des optischen Laufwerks
3 Steckplatz für ein Lesegerät für Speicherkarten
(optional)
4 Speicherlaufwerk-Aktivitätsanzeige
5 Betriebsanzeige 6 Netztaste
7 Mikrofonanschluss 8 Headset-Anschluss (auch
Kombinationsaudioanschluss genannt)
9 USB 3.1 Gen 1-Anschlüsse (2) 10 USB 3.1 Gen 2-Anschlüsse (2)
1 Entnahme-/Schließentaste des optischen Laufwerks
© Copyright Lenovo 2018 1
Wird verwendet, um den Schlitten des optischen Laufwerks auszufahren. Nachdem Sie einen Datenträger in
den Laufwerkschlitten eingelegt haben, drücken Sie die Entnahme-/Schließentaste, um den Schlitten zu
schließen.
2 Betriebsanzeige des optischen Laufwerks
Diese Anzeige leuchtet, wenn das optische Laufwerk in Betrieb ist.
3 Steckplatz für Lesegerät für Speicherkarten
Dient zum Lesen von Daten aus einer unterstützten Speicherkarte.
4 Speicherlaufwerk-Aktivitätsanzeige
Diese Anzeige leuchtet, wenn das Speicherlaufwerk in Betrieb ist.
5 Betriebsanzeige
Diese Anzeige leuchtet, wenn der Computer eingeschaltet ist.
6 Netzschalter
Wird zum Einschalten des Computers verwendet. Wenn Sie den Computer nicht über das Betriebssystem
herunterfahren können, halten Sie den Netzschalter mindestens vier Sekunden lang gedrückt, um den
Computer auszuschalten.
7 Mikrofonanschluss
Dient zum Anschließen eines Mikrofons, wenn Sie Ton aufnehmen oder mit dem Computer über eine
Spracherkennungssoftware interagieren möchten.
8 Headset-Anschluss
Wird verwendet, um ein Headset oder einen Kopfhörer an den Computer anzuschließen.
9 USB 3.1 Gen 1-Anschluss
Wird verwendet, um ein USB-kompatibles Gerät anzuschließen. Um eine optimale Datenübertragung
sicherzustellen, müssen Sie die USB 3.1 Gen 1-Einheit an einen USB 3.1 Gen 2- oder USB 3.1 Gen 1-
Anschluss (und nicht an den einen USB 2.0-Anschluss) anschließen.
10 USB 3.1 Gen 2-Anschluss
Wird verwendet, um ein USB-kompatibles Gerät anzuschließen. Um eine optimale Datenübertragung
sicherzustellen, müssen Sie die USB 3.1 Gen 2-Einheit an einen USB 3.1 Gen 2-Anschluss (und nicht an den
einen USB 3.1 Gen 1- oder USB 2.0-Anschluss) anschließen.
2V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Rückansicht
Anmerkung: Möglicherweise sieht Ihr Computermodell etwas anders aus, als in der Abbildung dargestellt.
Abbildung 2. Rückansicht
1 Audioausgangsanschluss 2 HDMITM 1.4-Ausgangsanschluss
3 DisplayPort® 1.2 Ausgangsanschluss 4 VGA-Ausgangsanschluss
5 USB 2.0-Anschlüsse (2) 6 USB 3.1 Gen 1-Anschlüsse (2)
7 Netzkabelanschluss 8 Serieller Anschluss
9 Ethernet-Anschluss 10 Kabelklemmenschlitze (3)
11 Öse für ein Vorhängeschloss 12 Schlitz für Sicherheitsschloss
13 Serieller Anschluss (optional) 14 PCI-Express-Kartenbereich
1 Audioausgangsanschluss
Dient zum Senden von Tonsignalen vom Computer an externe Einheiten, z. B. an Stereolautsprecher mit
eigener Stromversorgung, Kopfhörer oder Multimediatastaturen. Um eine Stereoanlage oder eine andere
externe Aufnahmeeinheit anzuschließen, müssen Sie den Audioeingangsanschluss der Einheit und den
Audioausgangsanschluss des Computers mit einem Kabel verbinden.
Kapitel 1.Überblick 3
Anmerkung: Wenn der Computer sowohl über einen Audio-Line-Out-Anschluss und einen Headset- oder
Kopfhöreranschluss verfügt, verwenden Sie für Kopfhörer oder Headsets immer den Headset- oder
Kopfhöreranschluss. Der Kopfhöreranschluss unterstützt keine Headsetmikrofone.
2 HDMI 1.4-Ausgang
Wird verwendet, um Audio- und Videosignale vom Computer zu einer anderen Audio- oder Videoeinheit zu
senden, beispielsweise zu einem Hochleistungsbildschirm.
3 DisplayPort 1.2 Ausgangsanschluss
Wird verwendet, um Audio- und Videosignale vom Computer zu einer anderen Audio- oder Videoeinheit zu
senden, beispielsweise zu einem Hochleistungsbildschirm.
4 VGA-Ausgangsanschluss
Wird verwendet, um Videosignale vom Computer zu einer anderen Videoeinheit zu senden, beispielsweise zu
einem Bildschirm.
5 USB 2.0-Anschluss
Dient zum Anschließen einer Einheit, für die ein USB 2.0-Anschluss erforderlich ist.
6 USB 3.1 Gen 1-Anschluss
Wird verwendet, um ein USB-kompatibles Gerät anzuschließen. Um eine optimale Datenübertragung
sicherzustellen, müssen Sie die USB 3.1 Gen 1-Einheit an einen USB 3.1 Gen 2- oder USB 3.1 Gen 1-
Anschluss (und nicht an den einen USB 2.0-Anschluss) anschließen.
7 Netzkabelanschluss
Wird verwendet, um das Netzkabel für die Stromversorgung an Ihrem Computer anzuschließen.
8 Serieller Anschluss
Dient zum Anschließen eines externen Modems, eines seriellen Druckers oder anderer Einheiten, die einen
seriellen Anschluss verwenden.
9 Ethernet-Anschluss
Dient zum Anschließen eines Ethernet-Kabels für den Netzwerkzugriff.
10 Kabelklemmenschlitze
Werden zum Anbringen einer Kabelklemme verwendet.
11 Öse für ein Vorhängeschloss
Dient zum Anbringen eines Vorhängeschlosses.
12 Schlitz für Sicherheitsschloss
Wird verwendet, um eine Kabelverriegelung (Kensington-Schloss) anzubringen.
13 Serieller Anschluss
4V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Dient zum Anschließen eines externen Modems, eines seriellen Druckers oder anderer Einheiten, die einen
seriellen Anschluss verwenden.
14 PCI-Express-Kartenbereich
Wenn Sie die Computerleistung verbessern möchten, können Sie in diesem Bereich PCI-Express-Karten
anschließen. Je nach Computermodell unterscheiden sich die Anschlüsse in diesem Bereich.

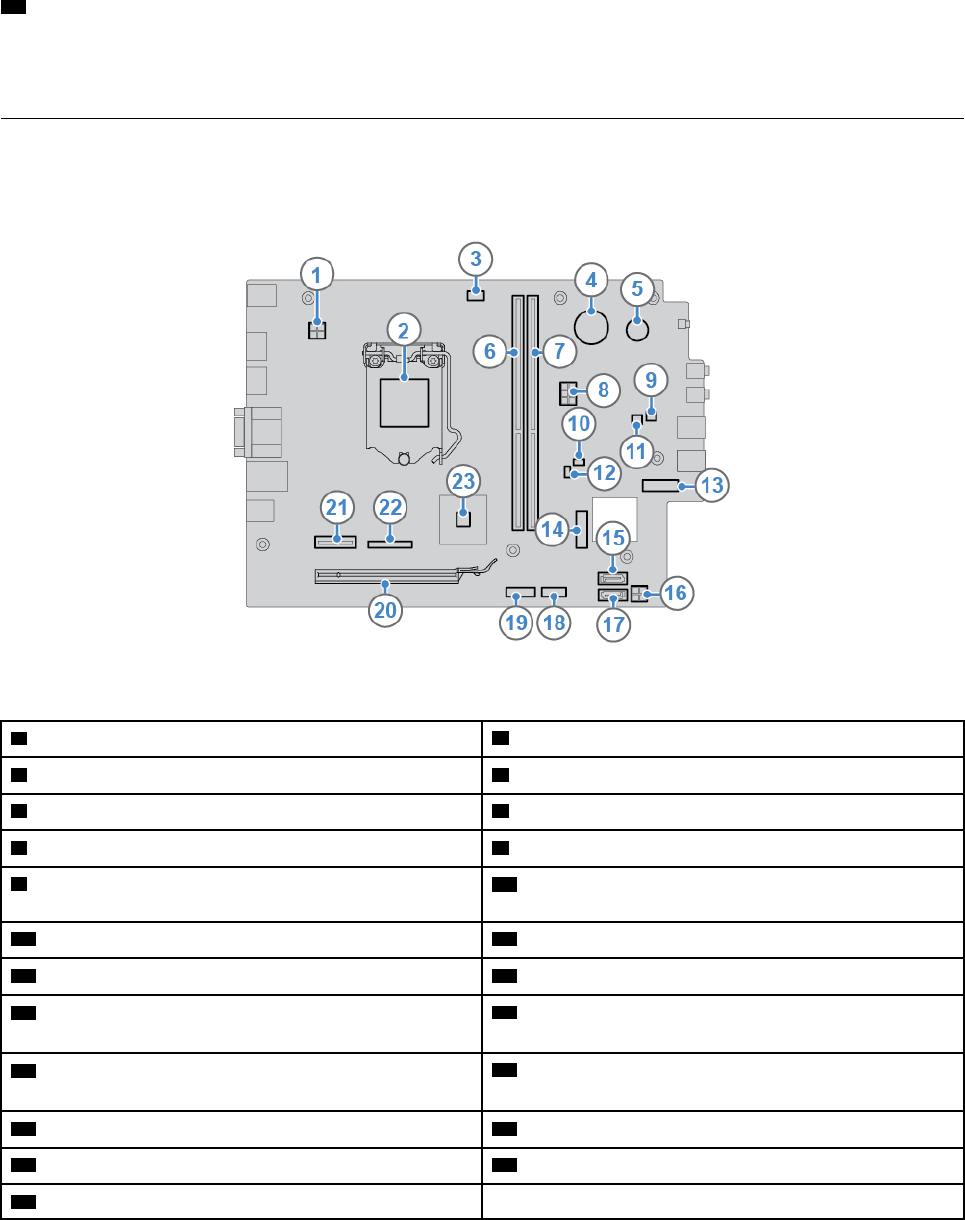

Systemplatine
Anmerkung: Zusätzliche Komponentenbeschreibungen finden Sie unter „Vorderansicht“ oder
„Rückansicht“.
Abbildung 3. Systemplatine
1 Netzteilanschluss mit 4 Kontaktstiften 2 Mikroprozessorstecksockel
3 Anschluss für Mikroprozessorlüfter 4 Knopfzellenbatterie
5 Summer 6 Speichersteckplatz (DIMM1)
7 Speichersteckplatz (DIMM2) 8 Netzteilanschluss mit 6 Kontaktstiften
9 Anschluss für internen Lautsprecher 10 Brücke zum Löschen/zur Wiederherstellung des
CMOS
11 Anschluss für Speicherlaufwerk-Aktivitätsanzeige 12 Temperatursensoranschluss
13 Schacht für M.2-Solid-State-Laufwerk 14 M.2 Wi-Fi-Kartensteckplatz
15 SATA-Anschluss (Verbindung mit dem
Speicherlaufwerk)
16 SATA-Netzteilanschluss
17 SATA-Anschluss (Verbindung mit dem optischen
Laufwerk)
18 Anschluss für Kartenleser
19 Serieller Anschluss (COM2) 20 Steckplatz für PCI-Express-x16-Grafikkarte
21 Steckplatz für PCI-Express-x1-Karte 22 Paralleler Anschluss
23 PCH
Kapitel 1.Überblick 5

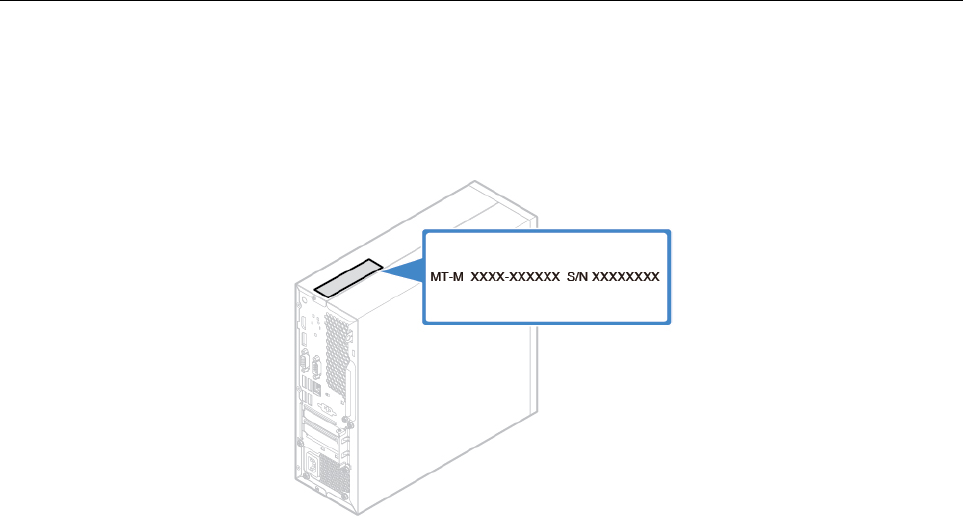

Etikett für Computertyp und -modell
Das Etikett mit der Angabe von Maschinentyp und Modell identifiziert den Computer. Wenn Sie sich an
Lenovo wenden, um Unterstützung zu erhalten, können die Supportmitarbeiter den Computer anhand des
Computertyps und der Modellinformationen identifizieren und Sie schneller unterstützen. Das Etikett mit
Maschinentyp und Modell ist wie abgebildet am Computers angebracht.
Abbildung 4. Etikett für Computertyp und -modell
6V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Kapitel 2. Technische Daten
Netzteil
180-Watt-Netzteil mit automatischer Spannungsprüfung
Speicherlaufwerke
• 3,5-Zoll-Speicherlaufwerk (optional)
• 2,5-Zoll-Speicherlaufwerk (optional)
• M.2-Solid-State-Laufwerk (optional)
Videofunktionen
• Die integrierte Grafikkarte unterstützt Folgendes:
– DisplayPort 1.2-Ausgangsanschluss
– HDMI 1.4-Ausgangsanschluss
– VGA-Ausgangsanschluss
• Die optionale dedizierte Grafikkarte bietet erweiterte Videofunktionen.
Audiofunktionen
• Die integrierte Audiokarte unterstützt Folgendes:
– Audioausgangsanschluss
– Headset-Anschluss
– Interner Lautsprecher (optional)
– Mikrofonanschluss
• Die optionale separate Audiokarte bietet erweiterte Audiofunktionen.
Ein-/Ausgabefunktionen (E/A)
• Audioanschlüsse (Audioausgang-, Headset- und Mikrofonanschluss)
• Steckplatz für Lesegerät für Speicherkarten (optional)
• Bildschirmanschlüsse (DisplayPort 1.2-Ausgang, HDMI 1.4-Ausgang und VGA-Ausgang)
• Ethernet-Anschluss
• Serieller Anschluss
• USB-Anschlüsse
Erweiterung
• Kartenleser
• Hauptspeichersteckplätze
• Optisches Laufwerk (optional)
• PCI Express x1-Kartensteckplatz
• Steckplatz für PCI Express x16-Grafikkarte
• Speicherlaufwerkposition
Netzwerkfunktionen
• Ethernet-LAN
© Copyright Lenovo 2018 7
• Drahtloses LAN (optional)
• Bluetooth (optional)
Physische Abmessungen
• Breite: 100,0 mm
• Höhe: 274,8 mm
• Tiefe: 304,4 mm
Gewicht (ohne Verpackung)
Maximalkonfiguration bei Lieferung: 4,2 kg
8V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Kapitel 3. Computerverriegelung

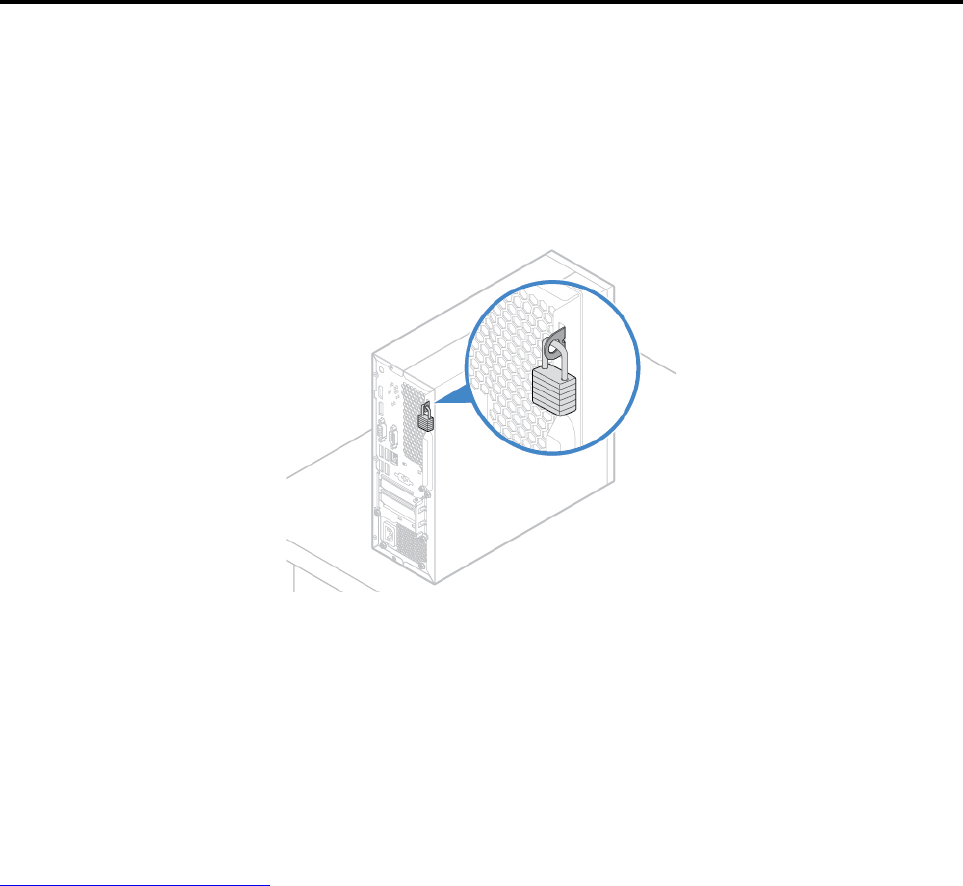

Computerabdeckung verriegeln
Durch Verriegeln der Computerabdeckung kann verhindert werden, dass Unbefugte Zugriff auf das Innere
des Computers erhalten. Der Computer verfügt über eine Öse für ein Vorhängeschloss, sodass die
Computerabdeckung bei angebrachtem Vorhängeschloss nicht entfernt werden kann.
Abbildung 5. Computerabdeckung verriegeln

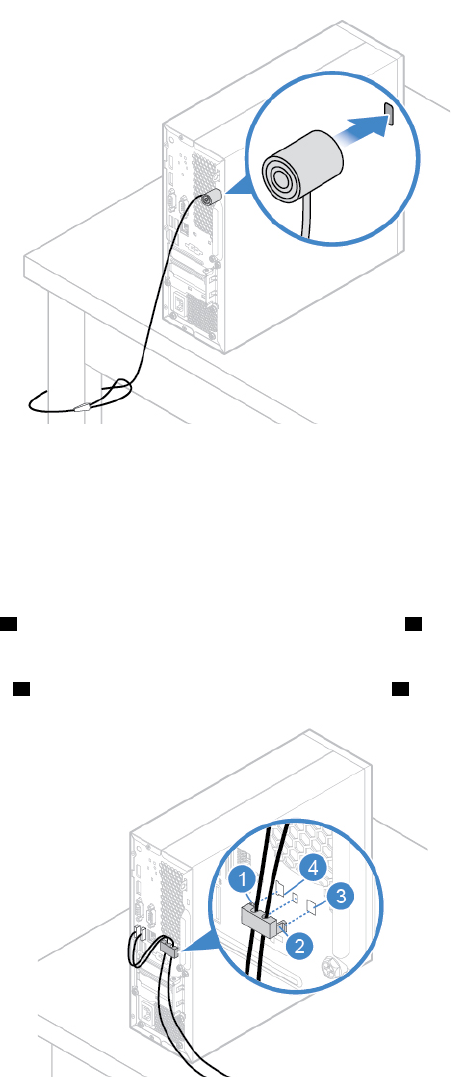

Kabelverriegelung (Kensington-Schloss) anbringen
Sie können ein Kensington-Schloss verwenden, um Ihren Computer an einem Tisch oder an einer anderen
geeigneten Vorrichtung zu befestigen. Die Kabelverriegelung wird an einen Schlitz für das Sicherheitsschloss
an der Rückseite des Computers angeschlossen. Je nach ausgewähltem Typ kann die Kabelverriegelung mit
einem Schlüssel oder einer Zahlenkombination versehen werden. Die Kabelverriegelung sperrt auch die
Knöpfe, die zum Öffnen der Computerabdeckung dienen. Es handelt sich um die gleiche Art von
Verriegelung, die bei vielen Notebook-Computern Verwendung findet. Eine solche Kabelverriegelung kann
direkt bei Lenovo bestellt werden. Suchen Sie auf der folgenden Website nach dem Begriff Kensington:
http://www.lenovo.com/support
© Copyright Lenovo 2018 9
Abbildung 6. Kabelverriegelung (Kensington-Schloss) anbringen

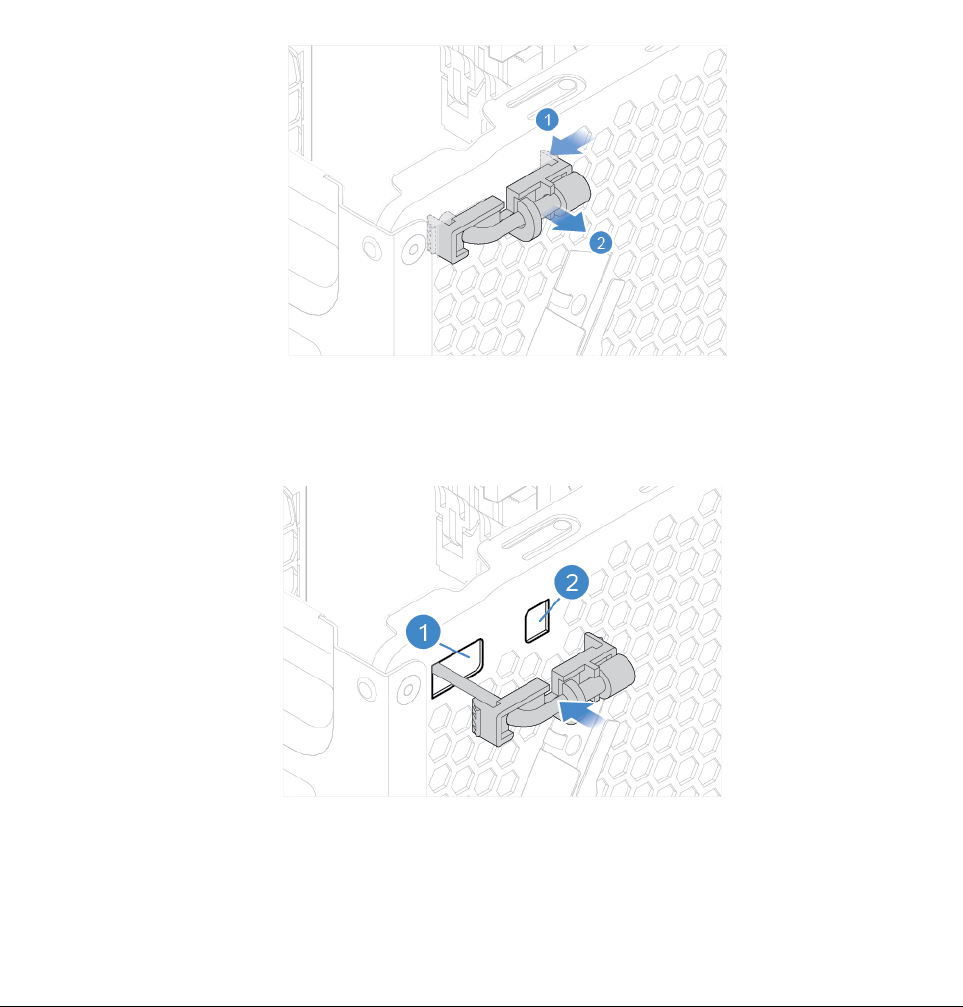

Eine Kabelklemme anbringen
Mit einer Kabelklemme können Sie Geräte wie die Tastatur und die Maus sichern. Sie fixiert die Kabel der
Geräte am Computer. Die Kabelklemme wird an die Kabelverriegelungsschlitze an der Rückseite des
Computers angeschlossen. Um eine Kabelklemme anzubringen, gehen Sie wie folgt vor:
1. Setzen Sie die Klemme 1 in den Steckplatz für die Kabelverriegelung 4 ein.
2. Ziehen Sie die Kabel, die Sie sperren möchten, durch die Aussparungen der Kabelklemme.
3. Drücken Sie die Klemme 2 in den Steckplatz der Kabelverriegelung 3, bis sie einrastet.
Abbildung 7. Eine Kabelklemme anbringen
10 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Kapitel 4. Hardware austauschen
In diesem Kapitel finden Sie Anweisungen zum Austauschen von Hardware für den Computer.
Vor dem Austauschen von Hardware
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie diesen Abschnitt und das Handbuch mit wichtigen Produktinformationen gelesen haben.
Hinweise vor dem Austauschen von Hardware
• Verwenden Sie nur Komponenten von Lenovo.
• Gehen Sie beim Installieren oder Austauschen von Zusatzeinrichtungen gemäß den Anweisungen in
diesem Handbuch und den mit der Zusatzeinrichtung gelieferten Anweisungen vor.
• In den meisten Ländern und Regionen der Welt ist es erforderlich, dass fehlerhafte CRUs an Lenovo
zurückgesendet werden. Informationen hierzu sind im Lieferumfang der CRU enthalten oder werden Ihnen
gesondert einige Tage nach Erhalt der CRU zugeschickt.
Hinweise zum Umgang mit aufladungsempfindlichen Einheiten
Bewahren Sie die neue Komponente in ihrer antistatischen Schutzhülle auf, und öffnen Sie die antistatische
Schutzhülle erst, wenn die fehlerhafte Komponente entfernt wurde und die neue Komponente installiert
werden kann. Statische Aufladung ist harmlos für den Menschen, kann jedoch Computerkomponenten und
Zusatzeinrichtungen stark beschädigen.
Treffen Sie beim Umgang mit Zusatzeinrichtungen und anderen Computerkomponenten die folgenden
Sicherheitsvorkehrungen, um Schäden durch statische Aufladung zu vermeiden:
• Bewegen Sie sich möglichst wenig. Durch Bewegung kann sich die Umgebung um Sie herum statisch
aufladen.
• Gehen Sie mit Zusatzeinrichtungen und anderen Computerkomponenten immer vorsichtig um. Fassen Sie
PCI-/PCIe-Karten, Speichermodule, Systemplatinen und Mikroprozessoren nur an den Kanten an.
Berühren Sie keine offen liegende Schaltlogik.
• Achten Sie darauf, dass die Zusatzeinrichtungen und andere Computerkomponenten nicht von anderen
Personen berührt werden.
• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, mindestens zwei
Sekunden lang eine Metallabdeckung am Erweiterungssteckplatz oder eine andere unlackierte
Metalloberfläche am Computer. Dadurch wird die statische Aufladung der Schutzhülle und Ihres Körpers
verringert, bevor Sie eine neue Komponente installieren oder austauschen.
• Entnehmen Sie die neue Komponente der antistatischen Schutzhülle und installieren Sie sie direkt im
Computer, nach Möglichkeit ohne sie zuvor abzusetzen. Sollte dies nicht möglich sein, legen Sie die
antistatische Schutzhülle auf eine glatte und ebene Fläche und das Teil auf die Schutzhülle.
• Legen Sie die Komponente nicht auf der Computeroberfläche oder auf einer anderen Metalloberfläche ab.
Kennen von FRUs (inkl. CRUs)
• Durch den Kundendienst austauschbare Funktionseinheiten (FRUs) sind Computerteile, die
normalerweise von geschulten Technikern ausgetauscht werden können. FRUs umfassen alle CRUs. Eine
vollständige Auflistung mit FRU-Informationen, wie FRU-Teilenummern und unterstützte
Computermodelle, finden Sie unter:
http://www.lenovo.com/serviceparts-lookup
© Copyright Lenovo 2018 11
• Bei CRUs (Customer Replaceable Units, durch den Kunden austauschbare Funktionseinheiten) handelt es
sich um Computerkomponenten, die vom Benutzer aufgerüstet oder ausgetauscht werden können.
– Self-Service-CRUs: Sie können Self-Service-CRUs auf einfache Weise installieren. Diese CRUs können
eigenständig, mit Verriegelungen versehen oder durch maximal zwei Schrauben gesichert sein.
Beispiele für Self-Service-CRUs umfassen die Tastatur, die Maus sowie beliebige USB-Geräte. Sie sind
für den Austausch aller Self-Service-CRUs selbst verantwortlich.
– Optional-Service-CRUs: Der Umgang mit Optional-Service-CRUs erfordert bestimmte technische
Kenntnisse und einfache Werkzeuge (z. B. einen Schraubendreher). Diese CRUs sind isolierte
Komponenten innerhalb des Computers. Sie sind in der Regel von einer Zugangsabdeckung verdeckt,
die durch mehrere Schrauben gesichert ist. Sie müssen die Schrauben und die Zugangsabdeckung
entfernen, um auf die jeweilige CRU zuzugreifen. Optional-Service-CRUs können vom Benutzer oder
während des Garantiezeitraums von einem Lenovo Kundendiensttechniker ausgebaut und installiert
werden.
Vor dem Austauschen von FRUs
Bevor Sie FRUs austauschen, lesen Sie Folgendes:
• Nur zertifiziertes und qualifiziertes Personal darf Wartungsarbeiten am Computer durchführen.
• Bevor Sie eine FRU austauschen, lesen Sie den gesamten Abschnitt über das Austauschen der
Komponente.
• Seien Sie daher bei Schreiboperationen wie Kopieren, Speichern oder Formatieren äußerst vorsichtig.
Möglicherweise wurde die Reihenfolge der Laufwerke im Computer, den Sie warten, geändert. Daten oder
Programme könnten überschrieben werden, wenn Sie ein falsches Laufwerk auswählen.
• Ersetzen Sie eine FRU nur durch eine andere FRU des richtigen Modells.
Wenn Sie eine FRU ersetzen, stellen Sie sicher, dass das Computermodell und die FRU-Teilenummer
korrekt sind.
• Eine FRU sollte nicht aufgrund eines einzelnen, nicht reproduzierbaren Fehlers ersetzt werden.
Einzelne Fehler können aus verschiedenen Gründen auftreten, die nichts mit einem Hardwaredefekt, wie
kosmischer Strahlung, elektrostatischer Entladung oder Softwarefehlern zu tun haben. Überlegen Sie nur
dann, eine FRU auszutauschen, wenn ein Problem wiederholt auftritt. Wenn Sie vermuten, dass eine FRU
defekt ist, löschen Sie das Fehlerprotokoll und führen Sie den Test erneut aus. Wenn der Fehler nicht
wieder auftritt, tauschen Sie die FRU nicht aus.
• Tauschen Sie nur eine defekte FRU aus.
Positionen von FRUs (inkl. CRUs)
Anmerkungen:
• Einige der folgenden Komponenten sind optional.
• Um eine Komponente auszutauschen, die nicht in der Liste unten aufgeführt ist, wenden Sie sich an einen
Lenovo Kundendiensttechniker. Eine Liste der Telefonnummern für den Lenovo Support finden Sie unter:
http://www.lenovo.com/support/phone
12 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 8. Positionen von FRUs (inkl. CRUs)
Self-Service-CRUs Optional-Service-CRUs Nicht-CRUs
1 Computerabdeckung 4 Knopfzellenbatterie 2 Systemplatine
5 Speichermodul 24 Netzteil 3 Mikroprozessor
8 Halterung für Speicherlaufwerk 6 Abdeckung der Wi-Fi-Karte
9 M.2-Solid-State-Laufwerk 7 Wi-Fi-Karte
10 Speicherlaufwerk (2,5- oder 3,5-
Zoll-Speicherlaufwerk)
11 Kabel für das Speicherlaufwerk
13 Halterung für optisches Laufwerk 12 Kabel für das optische Laufwerk
14 Optisches Laufwerk 15 Kartenleser
20 Frontblende 16 Interner Lautsprecher
Kapitel 4.Hardware austauschen 13
Self-Service-CRUs Optional-Service-CRUs Nicht-CRUs
21 Tastatur 17 Speicherlaufwerk-
Aktivitätsanzeige
22 Maus 18 Wi-Fi-Antennen (2)
23 Netzkabel 19 Temperatursensor
25 PCI-Express-Karte 26 Gehäuse
27 Wi-Fi-Antennenabdeckung auf
der Rückseite
28 Kühlkörper- und
Lüftungsbaugruppe
Computerabdeckung entfernen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Vorsicht:
Schalten Sie den Computer aus und warten Sie einige Minuten, damit der Computer abkühlen kann,
bevor Sie die Computerabdeckung öffnen.
1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten
und den Computer aus.
2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel vom Computer ab.
3. Entsperren Sie alle Verriegelungseinheiten, mit denen die Computerabdeckung gesichert ist.
4. Entfernen Sie die Computerabdeckung.
Abbildung 9. Computerabdeckung entfernen
5. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von
Komponenten abschließen“ auf Seite 46.
14 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Frontblende austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Tauschen Sie die Frontblende aus.
Abbildung 10. Frontblende entfernen
Abbildung 11. Frontblende installieren
3. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von
Komponenten abschließen“ auf Seite 46.
Kapitel 4.Hardware austauschen 15
Optisches Laufwerk austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Ziehen Sie das Signalkabel und das Netzkabel vom optischen Laufwerk ab.
4. Tauschen Sie das optische Laufwerk aus.
Abbildung 12. Optisches Laufwerk entfernen
Abbildung 13. Halterung für optisches Laufwerk entfernen
16 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 14. Halteklammer des optischen Laufwerks installieren
Abbildung 15. Optisches Laufwerk installieren
5. Schließen Sie das Signalkabel und das Netzkabel an das neue optische Laufwerk an.
6. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Speicherlaufwerk austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Ziehen Sie das Signalkabel und das Netzkabel vom Speicherlaufwerk ab.
5. Tauschen Sie das Speicherlaufwerk aus.
• 3,5-Zoll-Speicherlaufwerk
Kapitel 4.Hardware austauschen 17

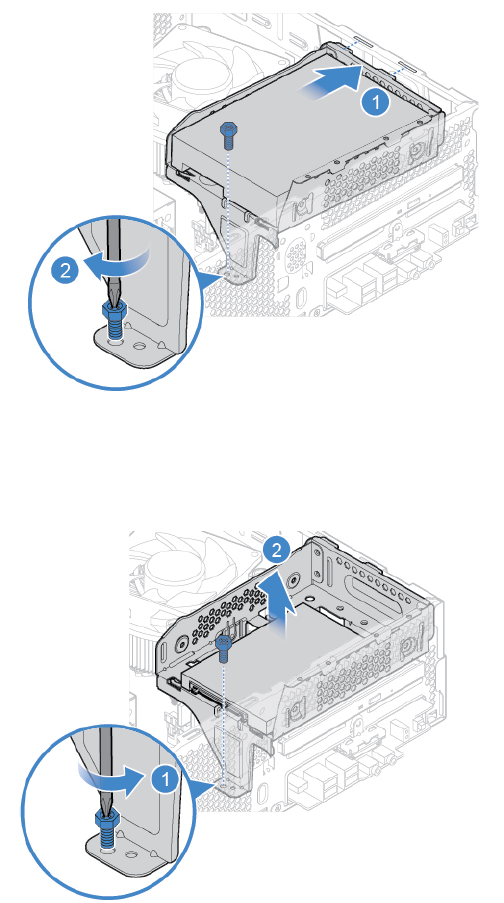

Abbildung 16. Halterung für das Speicherlaufwerk entfernen
Abbildung 17. 3,5-Zoll-Speicherlaufwerk entfernen
Abbildung 18. 3,5-Zoll-Speicherlaufwerk installieren
18 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 19. Halterung des Speicherlaufwerks installieren
• 2,5-Zoll-Speicherlaufwerk
Abbildung 20. Halterung für das Speicherlaufwerk entfernen
Kapitel 4.Hardware austauschen 19
Abbildung 21. 2,5-Zoll-Speicherlaufwerk entfernen
Abbildung 22. 2,5-Zoll-Speicherlaufwerk installieren
20 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 23. Halterung des Speicherlaufwerks installieren
6. Schließen Sie das Signalkabel und das Netzkabel an das neue Speicherlaufwerk an.
7. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Lesegerät für Speicherkarten austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Ziehen Sie das Kabel für den Kartenleser von der Systemplatine ab.
6. Tauschen Sie den Kartenleser aus.
Kapitel 4.Hardware austauschen 21
Abbildung 24. Halterung des Kartenlesers entfernen
Abbildung 25. Kartenleser entfernen
Abbildung 26. Kartenleser installieren
22 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 27. Halterung des Kartenlesers installieren
7. Schließen Sie das neue Kabel für den Kartenleser an die Systemplatine an.
8. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Speicherlaufwerk-Aktivitätsanzeige austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Ziehen Sie das Kabel der Speicherlaufwerk-Aktivitätsanzeige von der Systemplatine ab.
6. Tauschen Sie die Speicherlaufwerk-Aktivitätsanzeige aus.
Abbildung 28. Entfernen der Speicherlaufwerk-Aktivitätsanzeige
Kapitel 4.Hardware austauschen 23
Abbildung 29. Installieren der Speicherlaufwerk-Aktivitätsanzeige
7. Verbinden Sie das neue Kabel der Speicherlaufwerk-Aktivitätsanzeige mit der Systemplatine.
8. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Internen Lautsprecher austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Ziehen Sie das Kabel des internen Lautsprechers von der Systemplatine ab.
6. Tauschen Sie den internen Lautsprecher aus.
Abbildung 30. Internen Lautsprecher entfernen
24 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 31. Internen Lautsprecher installieren
7. Schließen Sie das neue Kabel des internen Lautsprechers an die Systemplatine an.
8. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Temperatursensor austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Ziehen Sie das Temperatursensorkabel von der Systemplatine ab.
6. Tauschen Sie den Temperatursensor aus.
Kapitel 4.Hardware austauschen 25
Abbildung 32. Temperatursensor entfernen
Abbildung 33. Temperatursensor installieren
7. Verbinden Sie das neue Temperatursensorkabel mit der Systemplatine.
8. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Wi-Fi-Karte austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
26 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
5. Tauschen Sie die Wi-Fi-Karte aus.

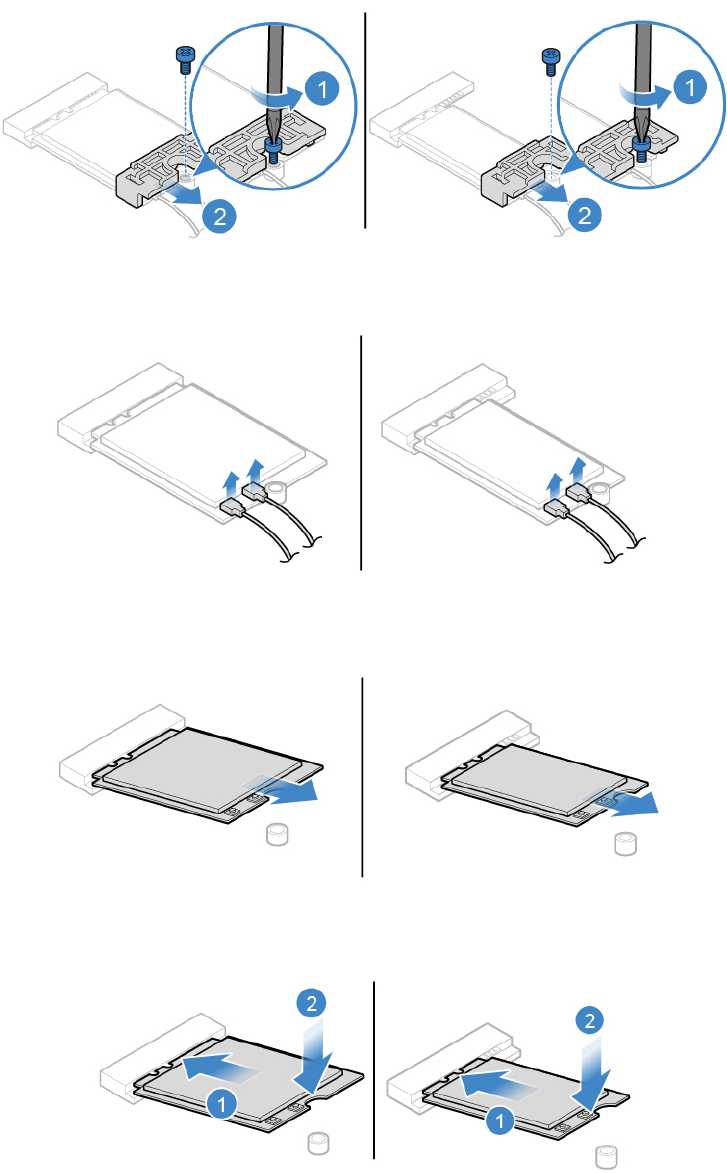

Abbildung 34. Abdeckung der Wi-Fi-Karte entfernen
Abbildung 35. Wi-Fi-Antennenkabel entfernen
Abbildung 36. Wi-Fi-Karte entfernen

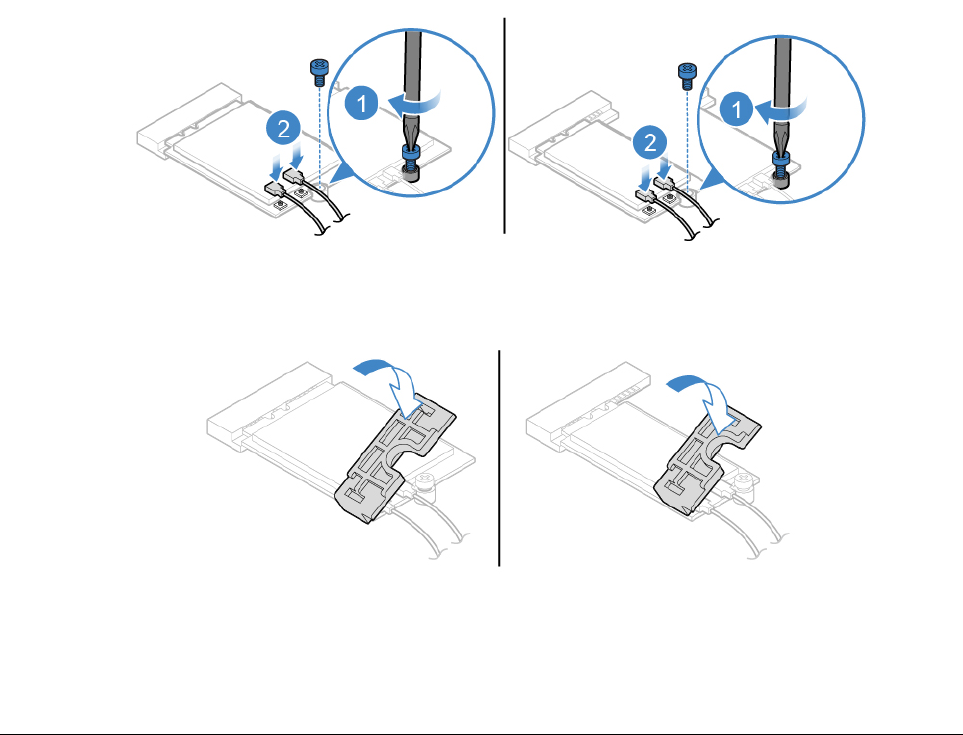

Abbildung 37. Wi-Fi-Karte installieren
Kapitel 4.Hardware austauschen 27
Abbildung 38. Wi-Fi-Antennenkabel anschließen
Abbildung 39. Abdeckung der Wi-Fi-Karte installieren
6. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Wi-Fi-Antennen austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Ziehen Sie die Wi-Fi-Antennenkabel von der Wi-Fi-Karte ab. Informationen hierzu finden Sie im
Abschnitt „Wi-Fi-Karte austauschen“ auf Seite 26.
6. Je nach Computermodell erhalten Sie im Folgenden Informationen zum Austauschen der Wi-Fi-
Antennen.
• Vordere Wi-Fi-Antenne
28 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch

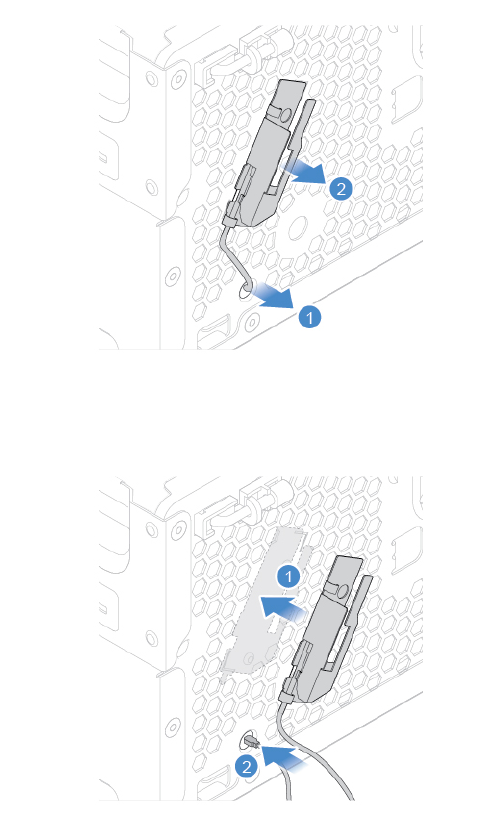

Abbildung 40. Vordere Wi-Fi-Antenne entfernen
Abbildung 41. Vordere Wi-Fi-Antenne anbringen
• Hintere Wi-Fi-Antenne
Kapitel 4.Hardware austauschen 29
Abbildung 42. Abdeckung der hinteren Wi-Fi-Antenne entfernen
Abbildung 43. Hintere Wi-Fi-Antenne entfernen
Abbildung 44. Hintere Wi-Fi-Antenne anbringen
30 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 45. Abdeckung der hinteren Wi-Fi-Antennen installieren
7. Verbinden Sie die neuen Kabel der Wi-Fi-Antennen mit der Wi-Fi-Karte.
8. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
M.2-Solid-State-Laufwerk austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Je nach Computermodell erhalten Sie im Folgenden Informationen zum Austauschen des M.2 Solid-
State-Laufwerks.
• Typ 1
Abbildung 46. Schraube entfernen
Kapitel 4.Hardware austauschen 31
Abbildung 47. M.2-Solid-State-Laufwerk entfernen
Abbildung 48. M.2-Solid-State-Laufwerk installieren
Abbildung 49. Schraube installieren
• Typ 2
Abbildung 50. Den Stopper herausziehen
32 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 51. M.2-Solid-State-Laufwerk entfernen
Abbildung 52. M.2-Solid-State-Laufwerk installieren
Abbildung 53. Den Stopper einsetzen
6. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Knopfzellenbatterie austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Anmerkung: Informationen zum Entsorgen der Knopfzellenbatterie finden Sie im Handbuch Sicherheit und
Garantie im Abschnitt „Hinweise zur Lithiumknopfzellenbatterie“.
Ihr Computer besitzt eine spezielle Art von Speicher, in dem Datum, Uhrzeit und die Einstellungen für
integrierte Komponenten, u. a. die Zuordnungen (Konfiguration) der Parallelanschlüsse, gespeichert sind.
Durch eine Knopfzellenbatterie bleiben die Informationen auch dann erhalten, wenn Sie den Computer
ausschalten.
Die Knopfzellenbatterie muss nicht geladen oder gewartet werden. Keine Knopfzellenbatterie hält jedoch
ewig. Wenn die Knopfzellenbatterie leer ist, gehen Datum, Uhrzeit und Konfigurationsdaten (einschließlich
der Kennwörter) verloren. Wenn Sie den Computer einschalten, wird eine Fehlernachricht angezeigt.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
Kapitel 4.Hardware austauschen 33
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Tauschen Sie die Knopfzellenbatterie aus.
Abbildung 54. Verriegelung entfernen
Abbildung 55. Knopfzellenbatterie entfernen
Abbildung 56. Knopfzellenbatterie installieren
34 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 57. Knopfzellenbatterie mit der Verriegelung befestigen
6. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Speichermodul austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Stellen Sie sicher, die in der folgenden Abbildung gezeigte Installationsreihenfolge für Speichermodule zu
befolgen.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Tauschen Sie ein Speichermodul aus.
Kapitel 4.Hardware austauschen 35
Abbildung 58. Verriegelungen entfernen
Abbildung 59. Speichermodul entfernen
Abbildung 60. Speichermodul installieren
36 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 61. Speichermodul mit den Verriegelungen befestigen
6. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Kühlkörper- und Lüftungsbaugruppe austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Vorsicht:
Der Kühlkörper und der Mikroprozessor sind möglicherweise sehr heiß. Schalten Sie den Computer
aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die
Computerabdeckung öffnen.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Ziehen Sie das Kabel für den Mikroprozessorlüfter von der Systemplatine ab.
3. Tauschen Sie den Kühlkörper und die Lüftungsbaugruppe aus.
Abbildung 62. Kühlkörper- und Lüftungsbaugruppe entfernen
Kapitel 4.Hardware austauschen 37
Abbildung 63. Kühlkörper- und Lüftungsbaugruppe installieren
4. Schließen Sie das Kabel für den neuen Mikroprozessorlüfter wieder an der Systemplatine an.
5. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.

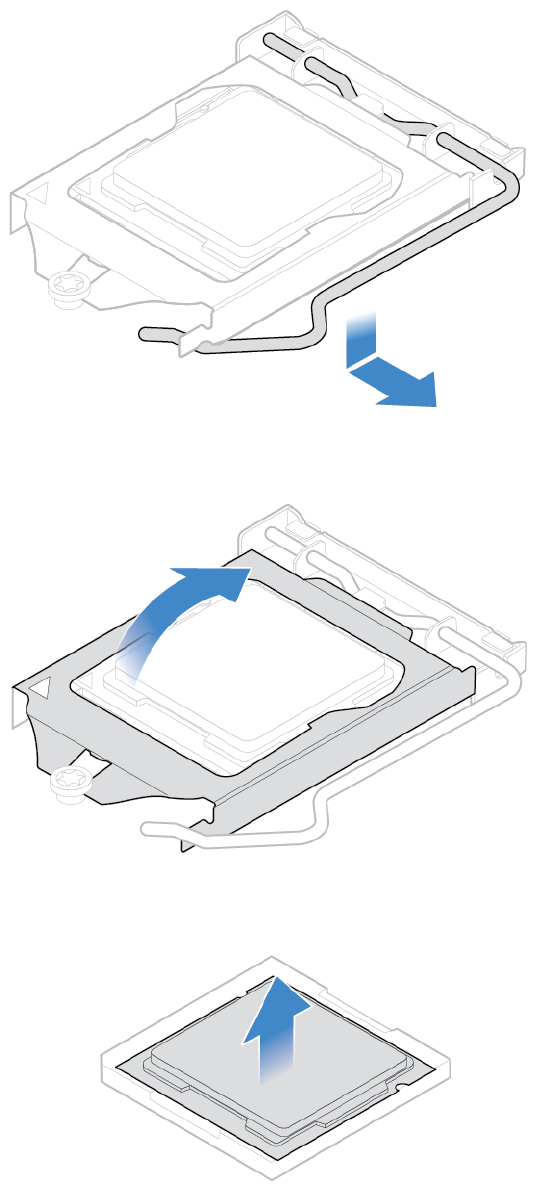

Mikroprozessor austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Vorsicht:
Der Kühlkörper und der Mikroprozessor sind möglicherweise sehr heiß. Schalten Sie den Computer
aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die
Computerabdeckung öffnen.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie den Kühlkörper und die Lüftungsbaugruppe. Informationen hierzu finden Sie im Abschnitt
„Kühlkörper- und Lüftungsbaugruppe austauschen“ auf Seite 37.
3. Notieren Sie sich die Kabelführung sowie die Kabelanschlüsse und trennen Sie anschließend alle Kabel
von der Systemplatine. Informationen hierzu finden Sie im Abschnitt „Systemplatine“ auf Seite 5.
4. Tauschen Sie den Mikroprozessor aus.
Anmerkungen:
• Der Mikroprozessor und der Mikroprozessorstecksockel Ihres Servermodells sehen möglicherweise
anders aus als die in dieser Abbildung dargestellten Komponenten.
• Berühren Sie nur die Kanten des Mikroprozessors. Berühren Sie nicht die vergoldeten Kontakte an
der Unterseite.
• Lassen Sie nichts auf den ungeschützten Mikroprozessorstecksockel tropfen oder fallen. Die
Kontaktstifte des Stecksockels müssen so sauber wie möglich bleiben.
38 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 64. Griff lösen
Abbildung 65. Halterung öffnen
Abbildung 66. Mikroprozessor entfernen
Kapitel 4.Hardware austauschen 39
Abbildung 67. Mikroprozessor installieren
40 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 68. Halterung schließen
Abbildung 69. Halterung mit dem Griff befestigen
5. Verlegen Sie alle Kabel, die Sie von der Systemplatine abgezogen haben und schließen Sie sie wieder an
die Systemplatine an.
6. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Kapitel 4.Hardware austauschen 41
PCI-Express-Karte austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Tauschen Sie eine PCI-Express-Karte aus.

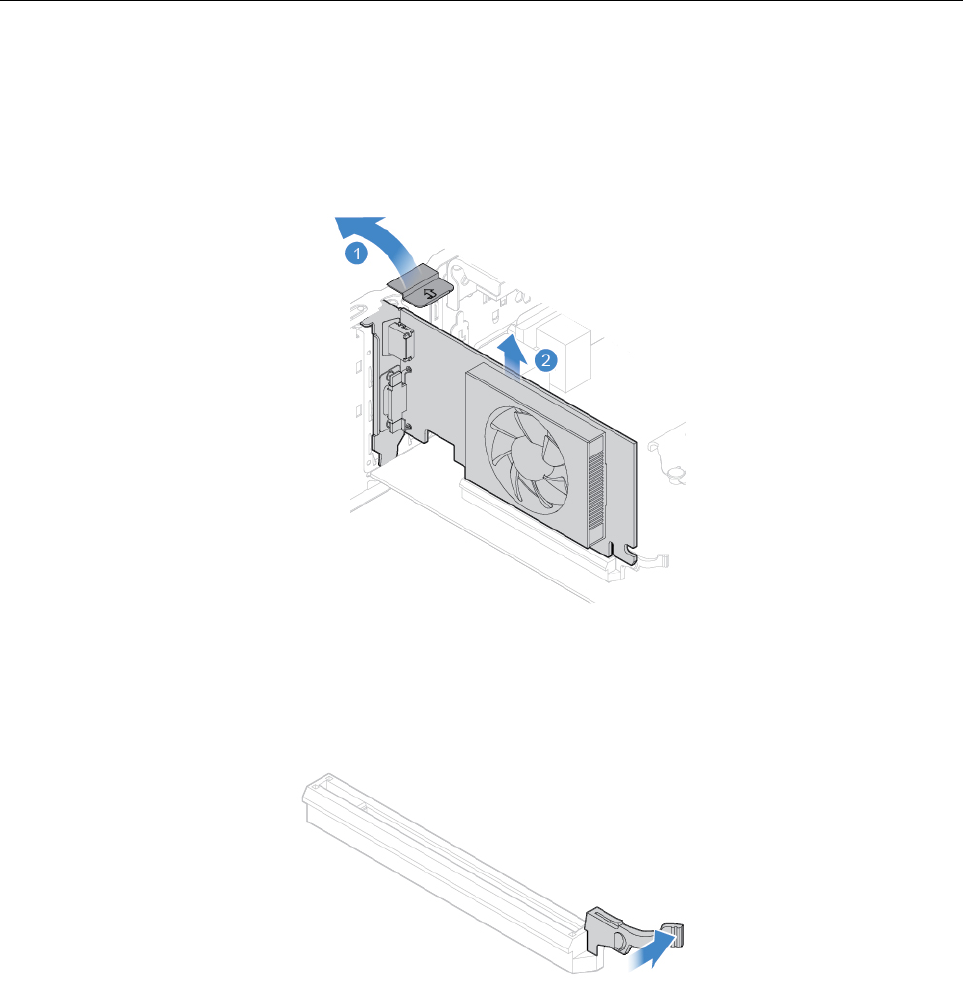

Abbildung 70. PCI-Express-Karte entfernen
Anmerkung: Wenn die Karte durch eine Sicherungsverriegelung in Position gehalten wird, drücken Sie
die Verriegelung wie dargestellt, um sie zu lösen. Entfernen Sie Karte aus dem Steckplatz.
42 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch

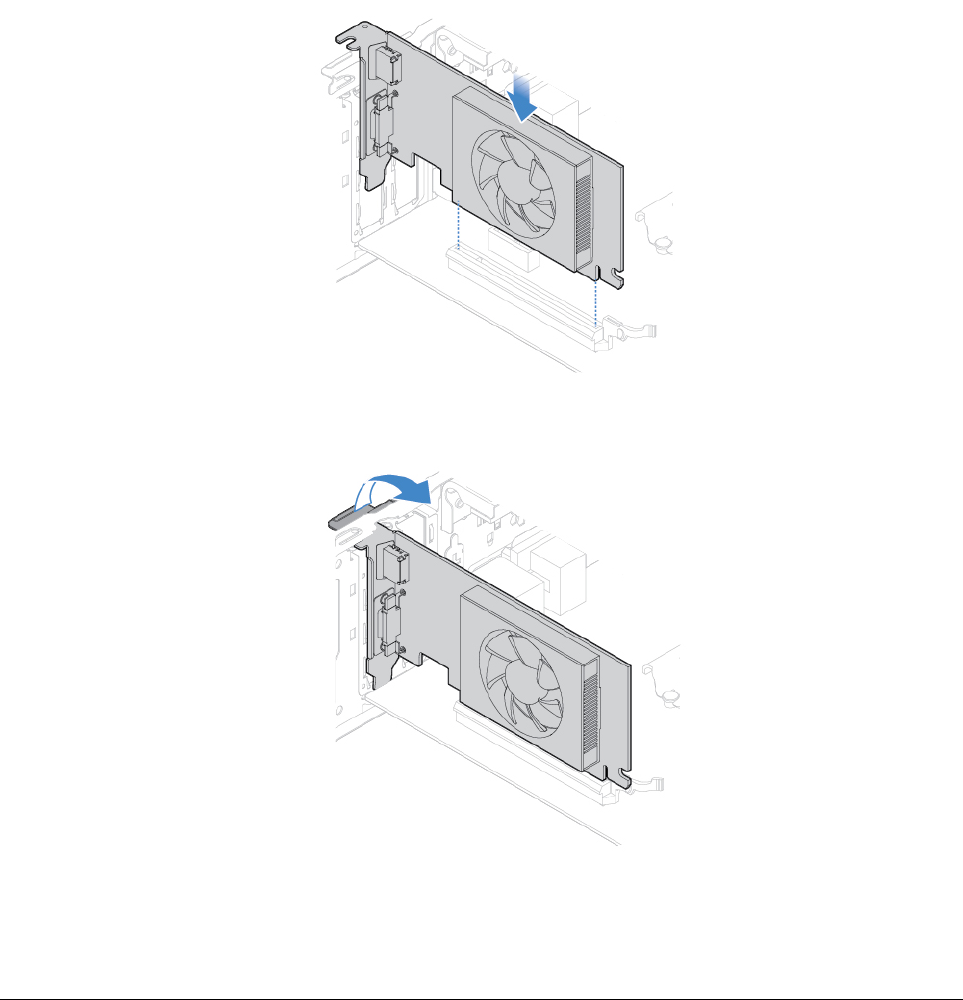

Abbildung 71. PCI-Express-Karte installieren
Abbildung 72. PCI-Express-Karte mit der Verriegelung befestigen
3. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Netzteil austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Obwohl sich nach dem Abziehen des Netzkabels keine Teile im Computer mehr bewegen, sind die folgenden
Warnhinweise für Ihre Sicherheit und die UL-Zertifizierung (Underwriters Laboratories) nötig.
Vorsicht:
Kapitel 4.Hardware austauschen 43
Gefahr durch bewegliche Teile. Nicht mit den Fingern oder anderen Körperteilen berühren.
Vorsicht:
Niemals die Abdeckung eines wie folgt gekennzeichneten Netzteils oder eines Teils davon entfernen.
In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese
Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers
an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Ziehen Sie die Kabel des Netzteils von der Systemplatine ab.
6. Tauschen Sie das Netzteil aus.
Abbildung 73. Netzteil entfernen
44 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 74. Netzteil installieren
7. Verbinden Sie die neuen Kabel des Netzteils mit der Systemplatine.
8. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Systemplatine austauschen
Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen,
wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt
„Computerabdeckung entfernen“ auf Seite 14.
2. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende austauschen“
auf Seite 15.
3. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk
austauschen“ auf Seite 16.
4. Entfernen Sie die Halterung des Speicherlaufwerks. Informationen hierzu finden Sie im Abschnitt
„Speicherlaufwerk austauschen“ auf Seite 17.
5. Entfernen Sie das Lesegerät für Speicherkarten. Informationen hierzu finden Sie im Abschnitt „Lesegerät
für Speicherkarten austauschen“ auf Seite 21.
6. Entfernen Sie die Wi-Fi-Karte. Informationen hierzu finden Sie im Abschnitt „Wi-Fi-Karte austauschen“
auf Seite 26.
7. Entfernen Sie das M.2-Solid-State-Laufwerk. Informationen hierzu finden Sie im Abschnitt „M.2-Solid-
State-Laufwerk austauschen“ auf Seite 31.
8. Entfernen Sie alle Speichermodule. Informationen hierzu finden Sie im Abschnitt „Speichermodul
austauschen“ auf Seite 35.
9. Entfernen Sie den Kühlkörper und die Lüftungsbaugruppe. Informationen hierzu finden Sie im Abschnitt
„Kühlkörper- und Lüftungsbaugruppe austauschen“ auf Seite 37.
10. Entfernen Sie den Mikroprozessor. Informationen hierzu finden Sie im Abschnitt „Mikroprozessor
austauschen“ auf Seite 38.
11. Entfernen Sie alle PCI-Express-Karten. Informationen hierzu finden Sie im Abschnitt „PCI-Express-Karte
austauschen“ auf Seite 42.
12. Notieren Sie sich die Kabelführung sowie die Kabelanschlüsse und trennen Sie anschließend alle Kabel
von der Systemplatine. Informationen hierzu finden Sie im Abschnitt „Systemplatine“ auf Seite 5.
13. Tauschen Sie die Systemplatine aus.
Kapitel 4.Hardware austauschen 45
Anmerkungen:
• Die Zahlen in der folgenden Abbildung geben die Positionen der Schrauben an, nicht die Reihenfolge
zum Entfernen und Wiederbefestigen der Schrauben.
• Fassen Sie die Systemplatine vorsichtig an den Kanten an.
• Bei der Rückgabe muss die fehlerhafte Systemplatine mit einer Mikroprozessorstecksockel-
Abdeckung versehen werden, um die Kontaktstifte während des Versands und der weiteren
Handhabung zu schützen.
14. Verlegen Sie alle Kabel und schließen Sie sie an die neue Systemplatine an.
15. Installieren Sie die entfernten Komponenten wieder. Informationen zum Abschließen des
Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 46.
Austausch von Komponenten abschließen
Bringen Sie nach dem Installieren oder Austauschen aller Komponenten die Computerabdeckung wieder an
und schließen Sie die Kabel erneut an.
1. Vergewissern Sie sich, dass alle Komponenten wieder ordnungsgemäß im Computer installiert wurden
und dass Sie keine Werkzeuge oder Schrauben im Inneren des Computers liegen lassen haben.
2. Stellen Sie vor dem Wiederanbringen der Computerabdeckung sicher, dass die Kabel richtig verlegt
sind. Halten Sie die Kabel von den Scharnieren und den Seiten des Computergehäuses fern, um
Probleme beim Wiederanbringen der Computerabdeckung zu vermeiden.
3. Installieren Sie erneut die Computerabdeckung.
46 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Abbildung 75. Computerabdeckung wieder anbringen
4. Stellen Sie den Computer in eine aufrechte Position.
5. Wenn eine Verriegelungseinheit zur Verfügung steht, schließen Sie den Computer ab.
6. Schließen Sie alle externen Kabel und Netzkabel wieder an die entsprechenden Anschlüsse am
Computer an.
Kapitel 4.Hardware austauschen 47
48 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Anhang A. Hinweise
Möglicherweise bietet Lenovo die in dieser Dokumentation beschriebenen Produkte, Services oder
Funktionen in anderen Ländern nicht an. Informationen über die gegenwärtig im jeweiligen Land verfügbaren
Produkte und Services sind beim Lenovo Ansprechpartner erhältlich. Hinweise auf Lenovo Lizenzprogramme
oder andere Lenovo Produkte bedeuten nicht, dass nur Programme, Produkte oder Services von Lenovo
verwendet werden können. Anstelle der Lenovo Produkte, Programme oder Services können auch andere
ihnen äquivalente Produkte, Programme oder Services verwendet werden, solange diese keine gewerblichen
oder anderen Schutzrechte von Lenovo verletzen. Die Verantwortung für den Betrieb der Produkte,
Programme oder Services in Verbindung mit Fremdprodukten und Fremdservices liegt beim Kunden, soweit
solche Verbindungen nicht ausdrücklich von Lenovo bestätigt sind.
Für in diesem Handbuch beschriebene Erzeugnisse und Verfahren kann es Lenovo Patente oder
Patentanmeldungen geben. Mit der Auslieferung dieser Dokumentation ist keine Lizenzierung dieser Patente
verbunden. Lizenzanfragen sind schriftlich an folgende Adresse zu richten (Anfragen an diese Adresse
müssen auf Englisch formuliert werden):
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO STELLT DIESE VERÖFFENTLICHUNG IN DER VORLIEGENDEN FORM (AUF „AS-IS“-BASIS) ZUR
VERFÜGUNG UND ÜBERNIMMT KEINE GARANTIE FÜR DIE HANDELSÜBLICHKEIT, DIE
VERWENDUNGSFÄHIGKEIT FÜR EINEN BESTIMMTEN ZWECK UND DIE FREIHEIT DER RECHTE
DRITTER. Einige Rechtsordnungen erlauben keine Garantieausschlüsse bei bestimmten Transaktionen, so
dass dieser Hinweis möglicherweise nicht zutreffend ist.
Trotz sorgfältiger Bearbeitung können technische Ungenauigkeiten oder Druckfehler in dieser
Veröffentlichung nicht ausgeschlossen werden. Die Angaben in diesem Handbuch werden in regelmäßigen
Zeitabständen aktualisiert. Lenovo kann jederzeit Verbesserungen und/oder Änderungen an den in dieser
Veröffentlichung beschriebenen Produkten und/oder Programmen vornehmen.
Die in diesem Dokument beschriebenen Produkte sind nicht zur Verwendung bei Implantationen oder
anderen lebenserhaltenden Anwendungen, bei denen ein Nichtfunktionieren zu Verletzungen oder zum Tod
führen könnte, vorgesehen. Die Informationen in diesem Dokument beeinflussen oder ändern nicht die
Lenovo Produktspezifikationen oder Garantien. Keine Passagen in dieser Dokumentation stellen eine
ausdrückliche oder stillschweigende Lizenz oder Anspruchsgrundlage bezüglich der gewerblichen
Schutzrechte von Lenovo oder von anderen Firmen dar. Alle Informationen in dieser Dokumentation
beziehen sich auf eine bestimmte Betriebsumgebung und dienen zur Veranschaulichung. In anderen
Betriebsumgebungen werden möglicherweise andere Ergebnisse erzielt.
Werden an Lenovo Informationen eingesandt, können diese beliebig verwendet werden, ohne dass eine
Verpflichtung gegenüber dem Einsender entsteht.
Verweise in dieser Veröffentlichung auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen
und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material
ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf
eigene Verantwortung.
Alle in diesem Dokument enthaltenen Leistungsdaten stammen aus einer gesteuerten Umgebung. Die
Ergebnisse, die in anderen Betriebsumgebungen erzielt werden, können daher erheblich von den hier
© Copyright Lenovo 2018 49
erzielten Ergebnissen abweichen. Einige Daten stammen möglicherweise von Systemen, deren Entwicklung
noch nicht abgeschlossen ist. Eine Garantie, dass diese Daten auch in allgemein verfügbaren Systemen
erzielt werden, kann nicht gegeben werden. Darüber hinaus wurden einige Daten unter Umständen durch
Extrapolation berechnet. Die tatsächlichen Ergebnisse können abweichen. Benutzer dieses Dokuments
sollten die entsprechenden Daten in ihrer spezifischen Umgebung prüfen.
50 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch
Anhang B. Marken
Die folgenden Ausdrücke sind Marken der Lenovo Group Limited in den USA und/oder anderen Ländern:
Lenovo
Das Lenovo Logo
DisplayPort und Mini DisplayPort sind Marken der Video Electronics Standards Association.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sind Marken oder eingetragene Marken
von HDMI Licensing LLC in den USA und/oder anderen Ländern.
Weitere Unternehmens-, Produkt- oder Servicenamen können Marken anderer Hersteller sein.
© Copyright Lenovo 2018 51
52 V530S-07ICB Benutzerhandbuch und Hardware-Wartungshandbuch

Navigation menu
