PARTS MANUAL

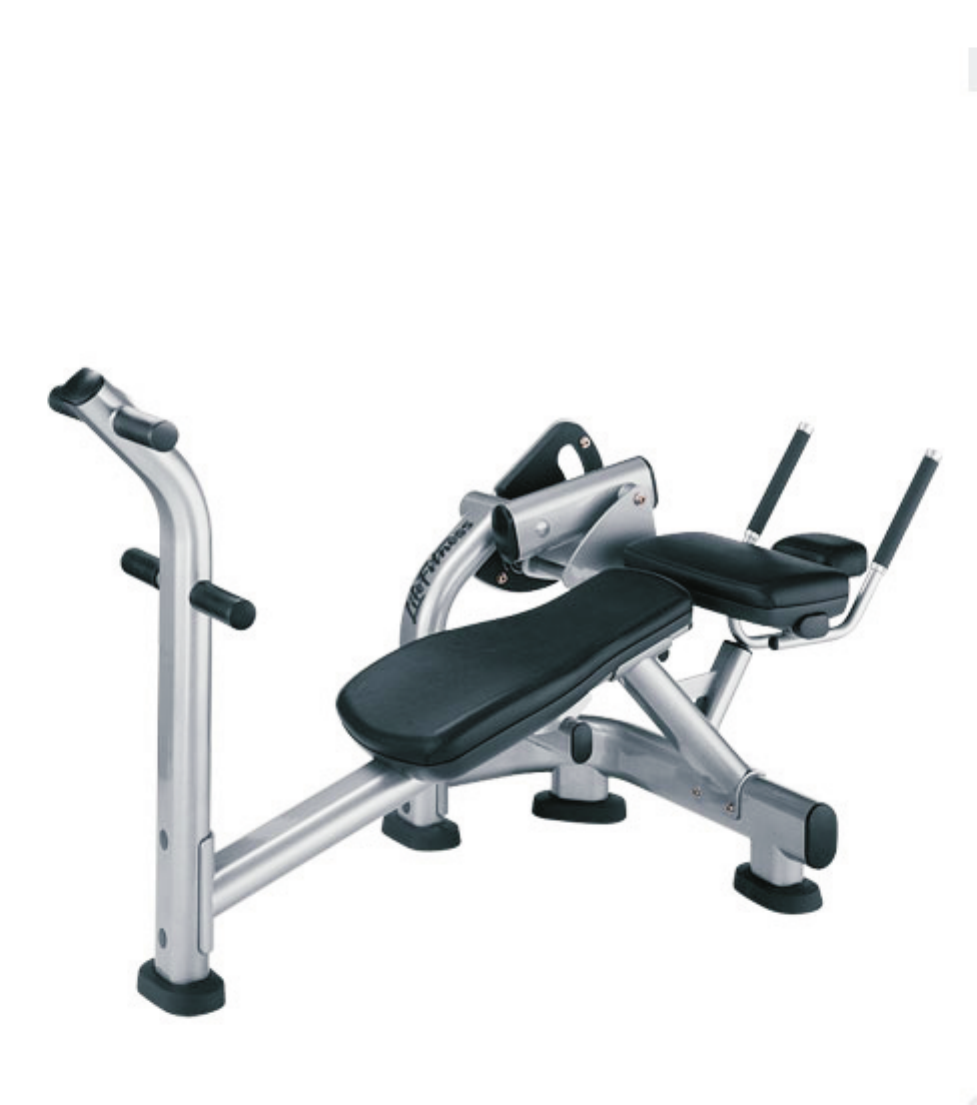

ABDOMINAL CRUNCH BENCH
SABC
Page 2
CONTENTS
______________________________________
SABC ABDOMINAL CRUNCH
PAGE
COMPONENT ASSEMBLY 3
COMPONENT ASSEMBLY LEGEND 4
FOOT REST ASSEMBLY 5
BACK SUPPORT ASSEMBLY 6
WORK ARM STOP ASSEMBLY 7
LOWER SUPPORT ASSEMBLY 8
CROSS MEMBER ASSEMBLY 9
CAM FOLLOWER 10
WORK ARM 11
WORK ARM ASSEMBLY LEGEND 12
IMAGE 13
NOTE: ITEMS ENDING IN ‘XX’ INDICATE COLOR OPTION
18
8
10
9
20
19
7
6
5
17
16
15
4
3
2
1
14
13
12
11
21
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
17
19
11
Page 3

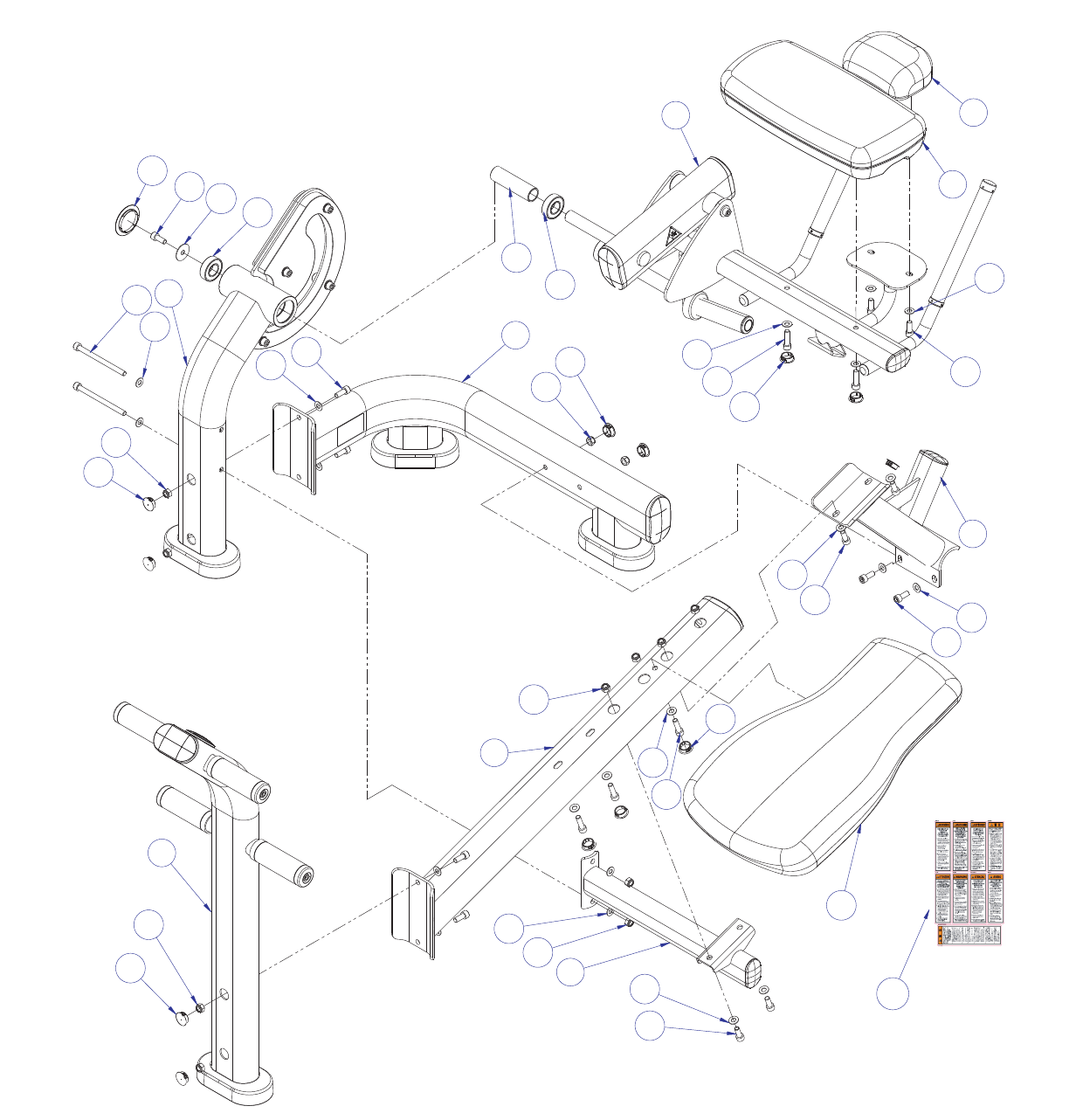

SABC ABDOMINAL CRUNCH

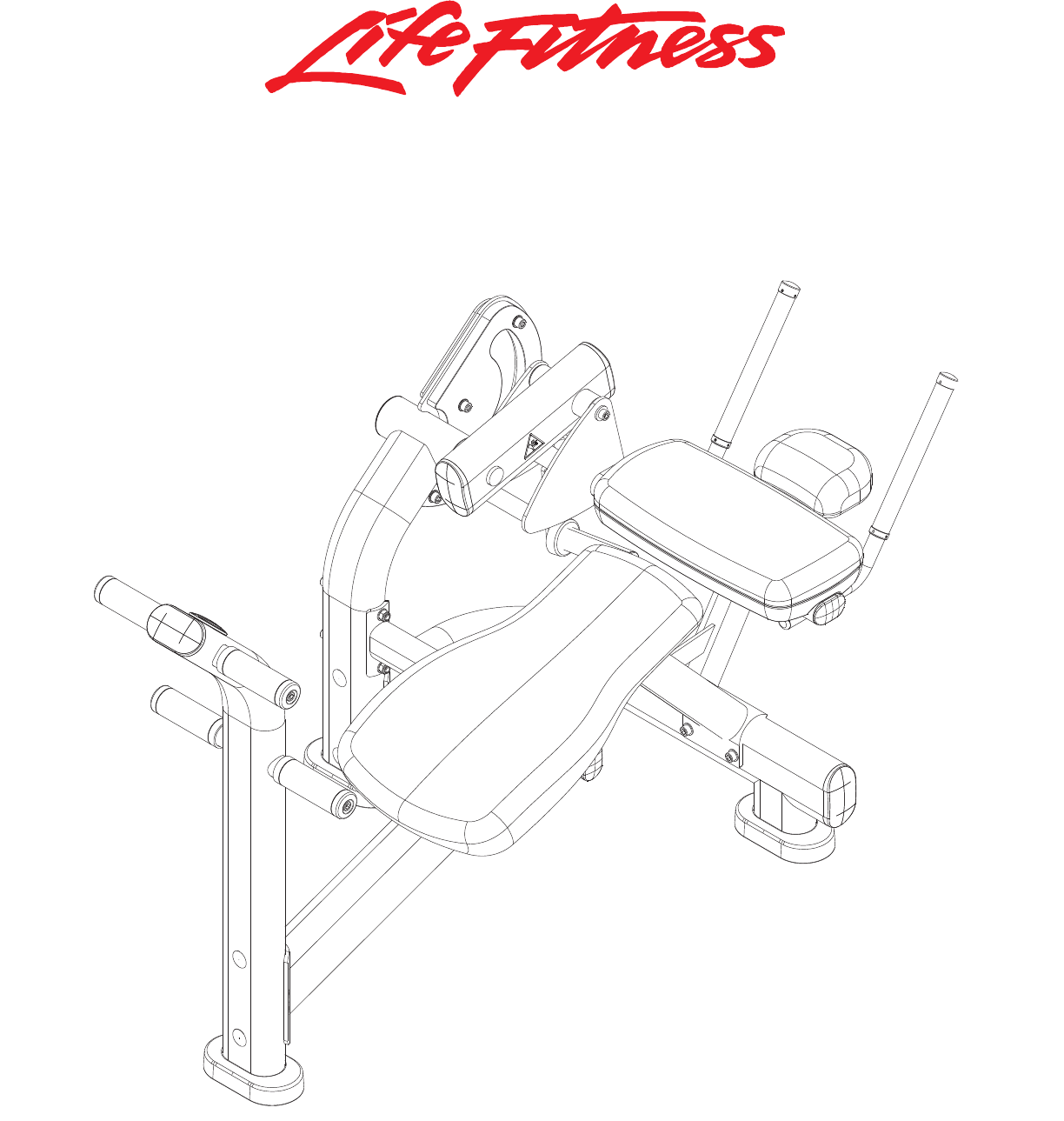

COMPONANT ASSEMBLY
______________________________________
LEGEND ON PAGE 4
SABC ABDOMINAL CRUNCH
COMPONANT ASSEMBLY LEGEND
______________________________________
Page 4
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA78094XX PTD ASSY, FOOT REST SABC
2 1 LEA78095XX PTD ASSY, BACK SUPPORT SABC
3 1 LEA78099XX PTD ASSY, WORK ARM STOP SABC
4 1 LEA78096XX PTD ASSY, LOWER SUPPORT SABC
5 1 LEA78097XX PTD ASSY, CROSS MEMBER SABC
6 1 LEA78093XX PTD ASSY, CAM FOLLOWER SABC
7 1 LEA78098XX PTD ASSY, WORK ARM SABC
8 1 73933XX PAD, ARM REST
9 1 74689XX PAD 18 X 9 CONVEX
10 1 74741XX PAD, LARGE BACK
11 2 3235601 BEARING, 6205 BALL
12 1 7799501 SPACER, INTERNAL
13 1 7308701 CAP, BEARING HOUSING
14 2 3251721 SCREW, M10 X1.5 135MM
15 21 3102514 WASHER, FLAT 3/8" SAE ST ZN
16 12 3242002 NUT, M10 X 1.5 HEX NYLOCK
17 13 3251702 SCREW, M10 X1.5 25MM
18 12 3237403 PLUG, 1" HOLE
19 5 3251704 SCREW, M10 X1.5 35MM
20 1 3252001 WASHER, FENDER 3/8" ST ZN
21 1 8137801 DECAL, WARNING, VERT, MULTI-LANG SHEET
______________________________________

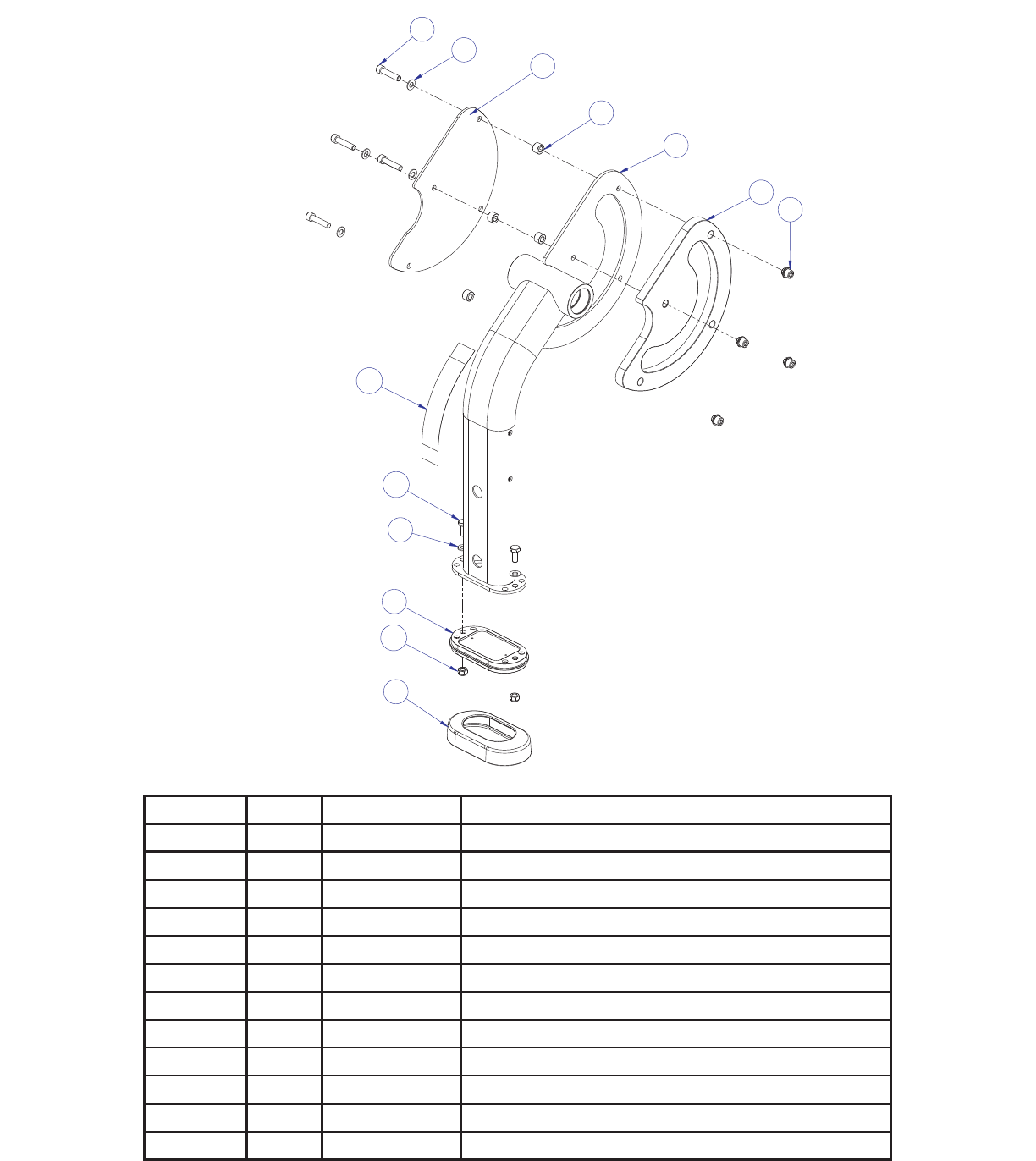

FOOT REST ASSEMBLY - LEA78094XX
Page 5
SABC ABDOMINAL CRUNCH
2
1
12
11
8
10
97
6
5
4
3
10
5
9
5
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA78094XX PTD ASSY, FOOT REST SABC
2 1 7340201 COVER, FOOT - STRAIGHT
3 1 7763001 FOOT, 2.50 X 4.49 FLOV
4 2 3251202 SCREW, M10 X1.5 X 25MM UNS HEX CS ST ZN
5 6 3102514 WASHER, FLAT 3/8" SAE ST ZN
6 2 3242002 NUT, M10 X 1.5 HEX NYLOCK
7 1 AK58-00245-0000 MEDALLION;"BUG"; PUR
8 1 7800401 CAP, LRG FLOV END
9 4 7800101 GRIP, 1.50 ID FOOT
10 4 3251702 SCREW, M10 X1.5 25MM
11 1 7847101 LABEL, SABC PLACARD
12 1 7002401 LABEL, V WARNING 4.5 X 1.625
______________________________________

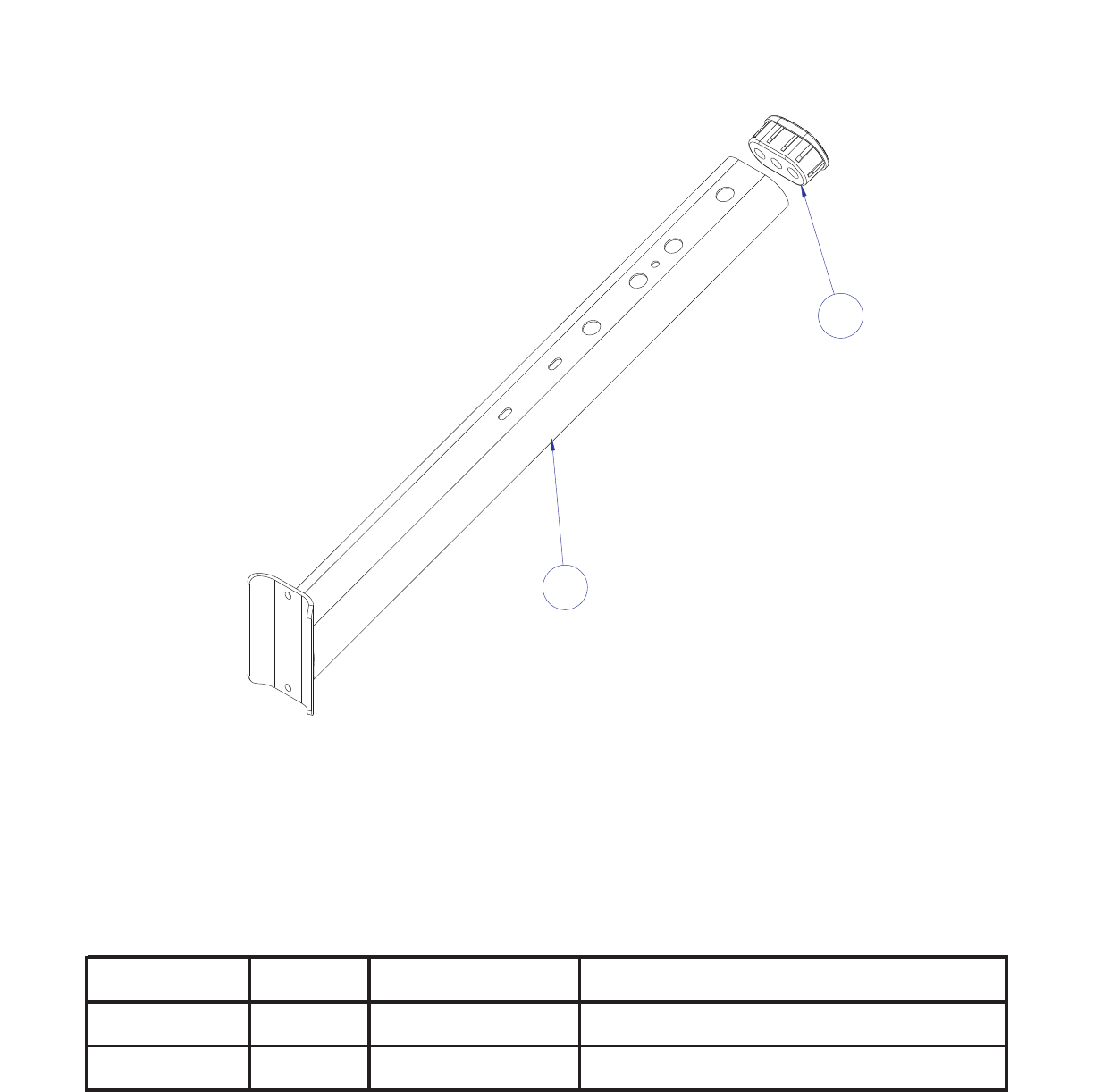

BACK SUPPORT ASSEMBLY - LEA78095XX
Page 6
SABC ABDOMINAL CRUNCH
2
1
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA78095XX PTD ASSY, BACK SPPRT SABC
2 1 7800401 CAP, LRG FLOV END
Page 7

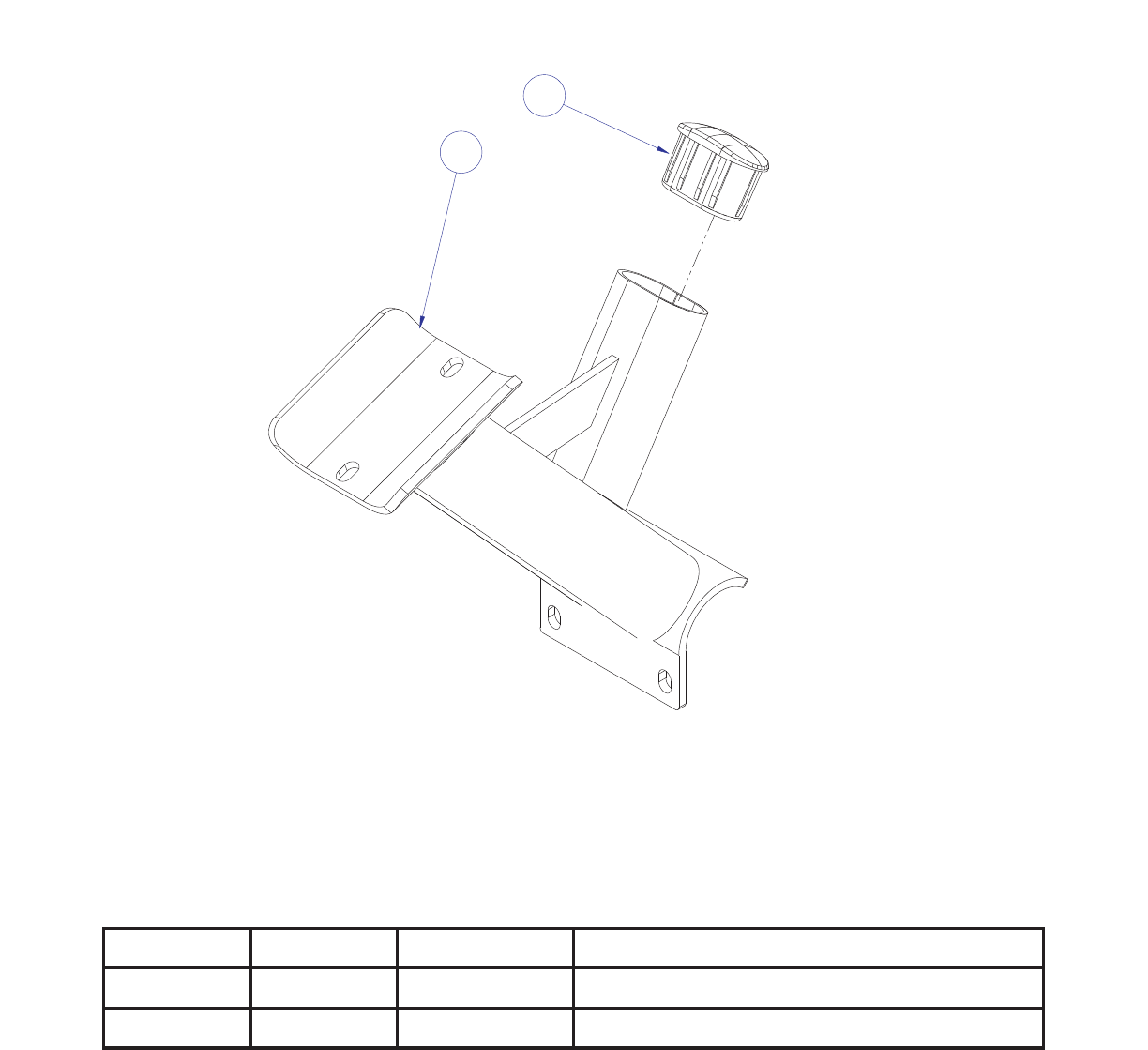

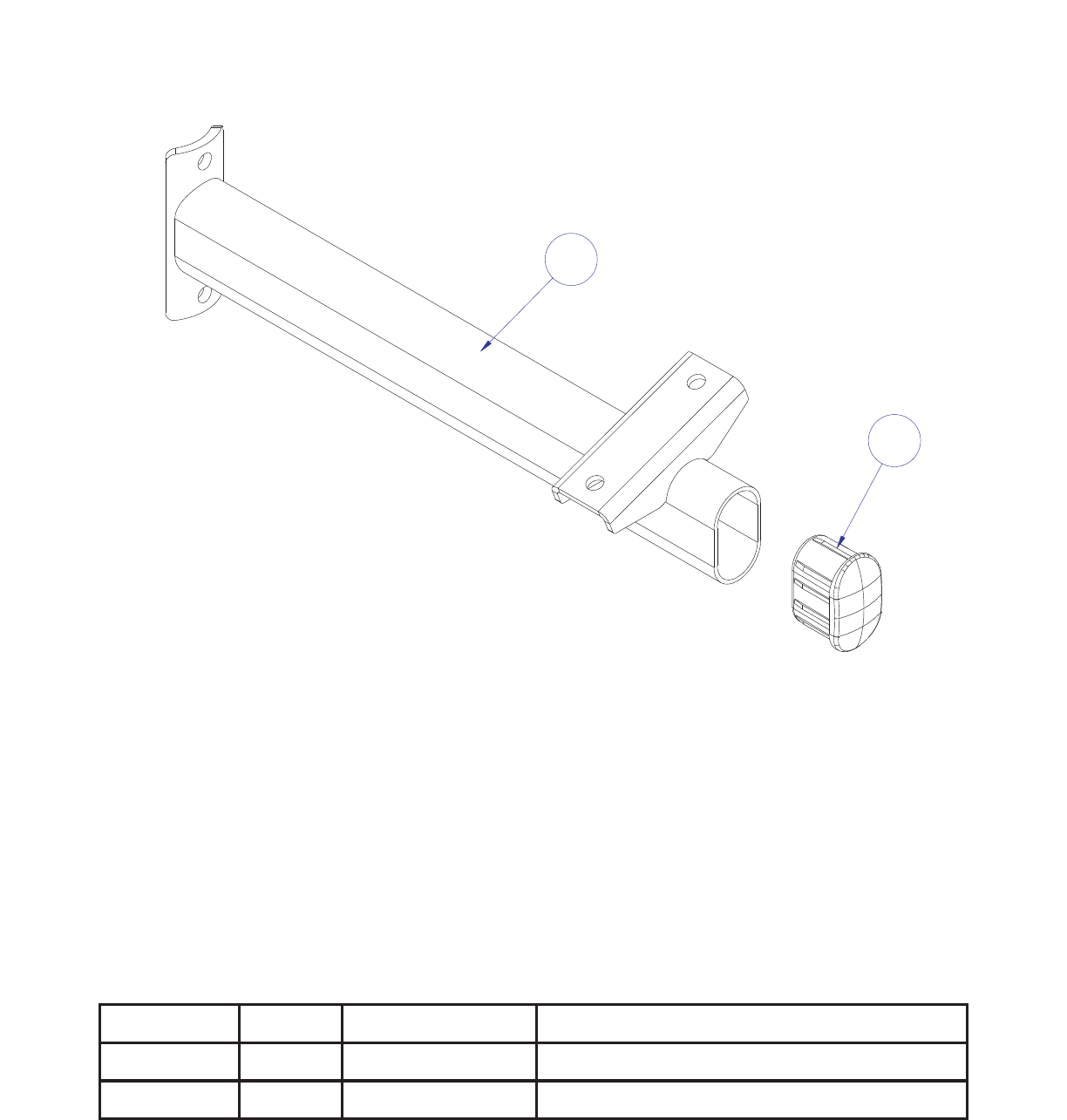

WORK ARM STOP ASSEMBLY - LEA78099XX
______________________________________
SABC ABDOMINAL CRUNCH
2
1
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA78099XX PTD ASSY, WORK ARM STOP SABC
2 1 7800501 CAP, SML FLOV END
______________________________________
Page 8
LOWER SUPPORT ASSEMBLY - LEA78096XX
SABC ABDOMINAL CRUNCH
2
1
8
7
6
5
4
3
54
6
2
3
4
5
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA78096XX PTD ASSY, LOWER SPPRT SABC
2 2 7340201 COVER, FOOT - STRAIGHT
3 2 7763001 FOOT, 2.50 X 4.49 FLOV
4 4 3251202 SCREW, M10 X1.5 X 25MM UNS HEX CS ST ZN
5 4 3102514 WASHER, FLAT 3/8" SAE ST ZN
6 4 3242002 NUT, M10 X 1.5 HEX NYLOCK
7 1 7800401 CAP, LRG FLOV END
8 1 8106801 LABEL, SERIAL NUMBER, LARGE
Page 9
______________________________________

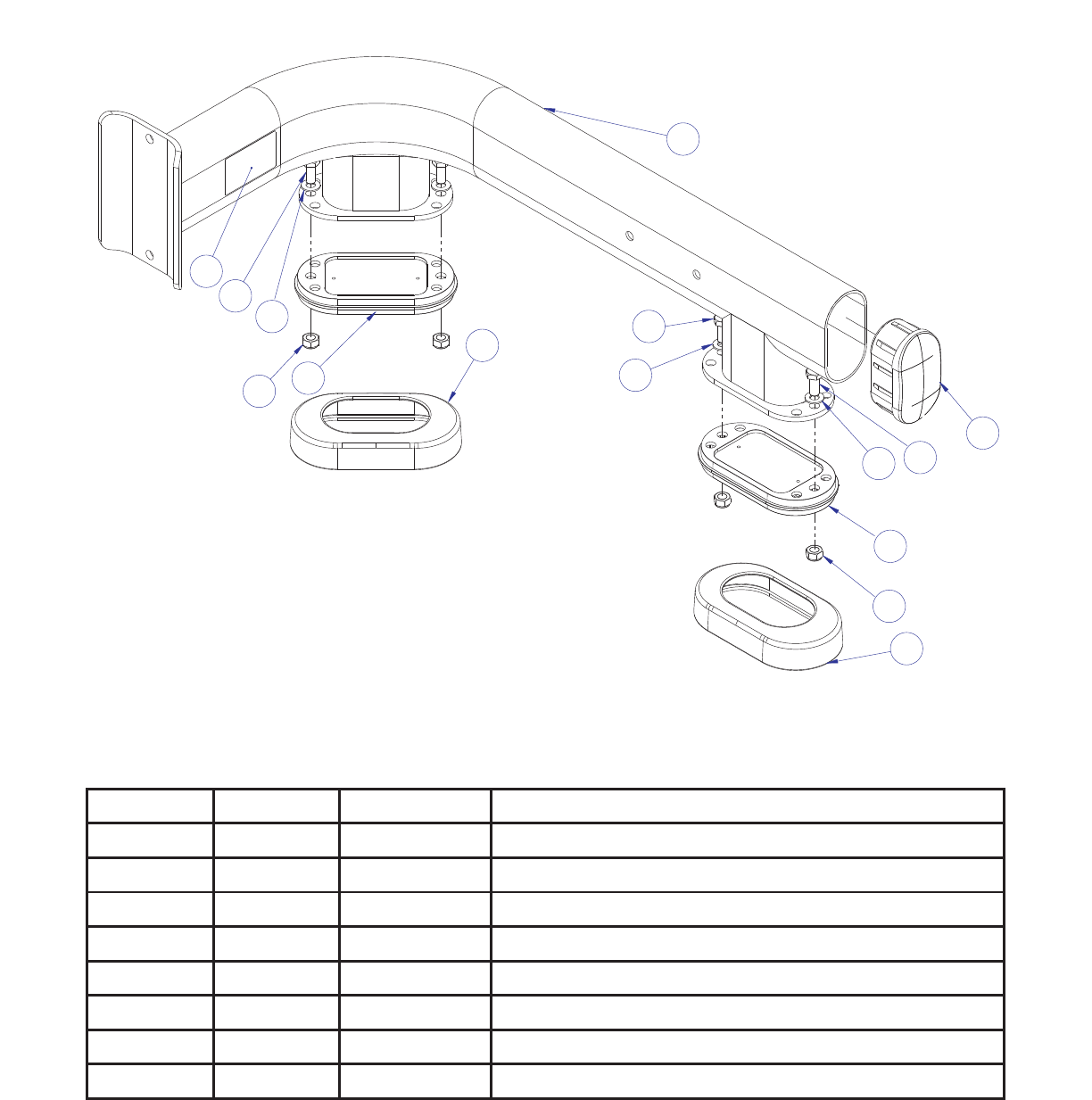

CROSS MEMBER ASSEMBLY - LEA78097XX
SABC ABDOMINAL CRUNCH
2
1
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA78097XX PTD ASSY, CROSS MEMBER SABC
2 1 7800501 CAP, SML FLOV END
2
1
12
11
8
10
9
7
6
5
4
3
9
______________________________________
Page 10
CAM FOLLOWER ASSEMBLY - LEA78093XX
SABC ABDOMINAL CRUNCH
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA77979XX WLDMT, AB CAM FOLLOWER
2 1 7810701 CAM, FOLLOWER SABC
3 1 7340201 COVER, FOOT - STRAIGHT
4 1 7763001 FOOT, 2.50 X 4.49 FLOV
5 1 8353101 SHROUD, FZAB CAM
6 4 7821603 SPACER, .406 X .750 X .500
7 4 7821401 NUT, M10 X 1.5 SOCKET HEAD
8 4 3251706 SCREW, M10 X1.5 45MM
9 6 3102514 WASHER, FLAT 3/8" SAE ST ZN
10 2 3251202 SCREW, M10 X1.5 X 25MM UNS HEX CS ST ZN
11 2 3242002 NUT, M10 X 1.5 HEX NYLOCK
12 1 7865201 LABEL, LIFE FITNESS LOGO
______________________________________
Page 11

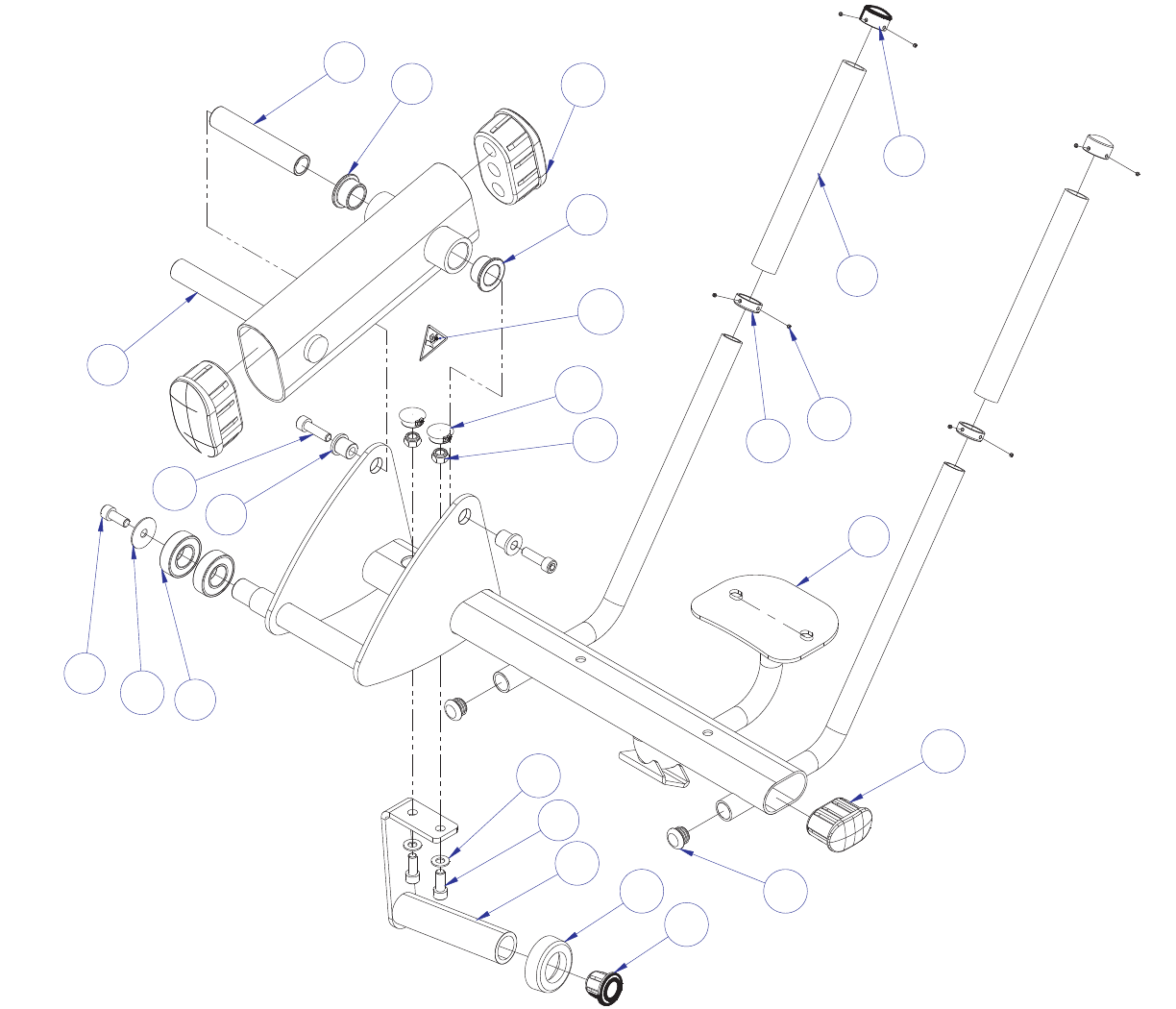

WORK ARM ASSEMBLY - LEA78098XX
SABC ABDOMINAL CRUNCH
3
2
1
13
23
12
11
22
21
18
8
10
9
20
19
7
6
5
17
16
15
4
14
6
7
LEGEND ON PAGE 12
______________________________________
WORK ARM ASSEMBLY LEGEND
SABC ABDOMINAL CRUNCH
Page 12
ITEM NO. QTY. PART NO. DESCRIPTION
1 1 LEA80602XX WLDMT, AB WORK ARM
2 1 LEA77985XX WLDMT, AB PIVOT ARM
3 2 3235601 BEARING, 6205 BALL
4 2 7821501 SPACER, FLANGE ST ZN
5 1 7764301 SHAFT, TAPPED 1 DIA X 5.330
6 2 3104903 1.00" ID 1.25" OD BRONZ BUSHING
7 3 3251702 SCREW, M10 X1.5 25MM
8 2 7799401 GRIP, HAND
9 2 7662901 CAP, GRIP 1.25 OD
10 2 7662801 RING, GRIP 1.25 OD
11 1 3252001 WASHER, FENDER 3/8" ST ZN
12 2 3119304 CAP, END 1.00 DIA RD 10-12 GA
13 8 3247701 M4 X .7 HXS NO CUP ST BO
14 1 LEA77997XX WLDMT, AB WEIGHT HORN
15 1 7800501 CAP, SML FLOV END
16 2 7800401 CAP, LRG FLOV END
17 1 7800201 RING, WT HORN
18 1 7800301 PLUG, WT HORN
19 2 3102514 WASHER, FLAT 3/8" SAE ST ZN
20 2 3242002 NUT, M10 X 1.5 HEX NYLOCK
21 2 3237403 PLUG, 1" HOLE
22 1 8039501 LABEL, WARNING,TRIANGLE
23 2 3251704 SCREW, M10 X1.5 35MM
