Liftmaster 8550 Owners Manual 114A4243

2014-07-19

: Liftmaster Liftmaster-8550-Owners-Manual liftmaster-8550-owners-manual liftmaster pdf

Open the PDF directly: View PDF .
Page Count: 82

English
French
Spanish

CONTENTS

Preparation. . . . . . . . . . . . . . . .2-3

Assembly . . . . . . . . . . . . . . . . .4-5

Installation . . . . . . . . . . . . . . .6-13

Install the Door Control. . . . . . 14-16

Install the Protector System®. . 17-20

Power. . . . . . . . . . . . . . . . . . 21-22

Adjustments . . . . . . . . . . . . . 23-25

Battery Backup*. . . . . . . . . . . 26-27

Operation . . . . . . . . . . . . . . . . . 28

Features . . . . . . . . . . . . . . . . . . 29

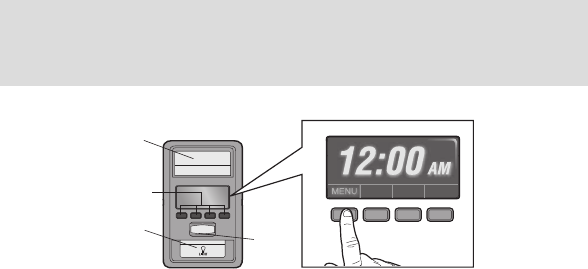

Door Control . . . . . . . . . . . . . 30-31

Remote Control . . . . . . . . . . . 32-33

To Erase the Memory . . . . . . . . . 33

To Open the Door Manually . . . . . 34

Maintenance . . . . . . . . . . . . . . . 34

Troubleshooting. . . . . . . . . . . 35-36

Accessories. . . . . . . . . . . . . . . . 37

Warranty. . . . . . . . . . . . . . . . . . 38

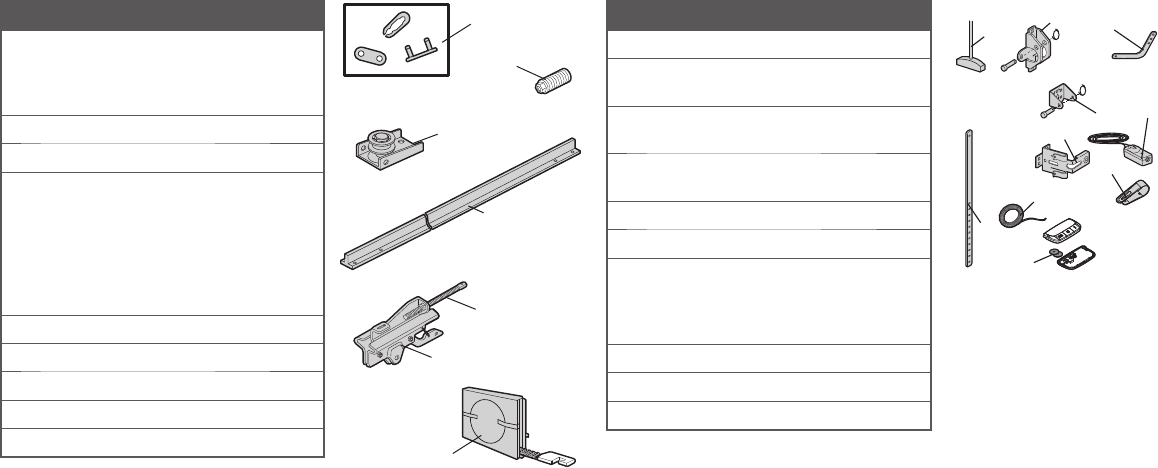

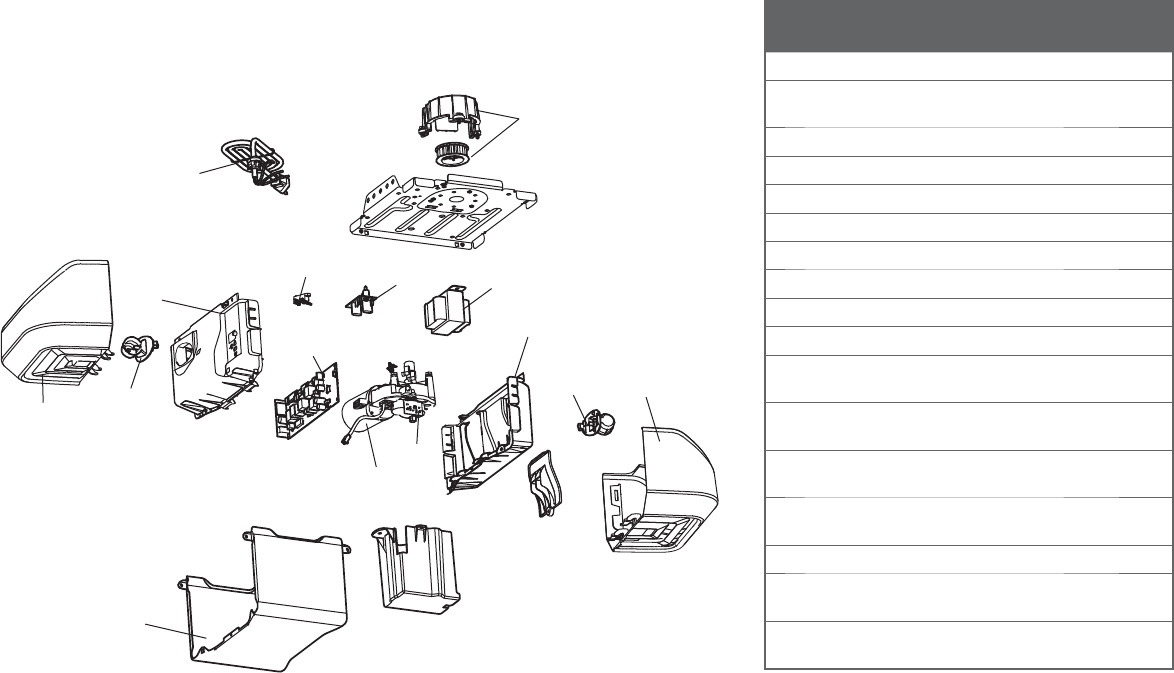

Repair Parts . . . . . . . . . . . . . 39-41

* If applicable

ELITE Series

Garage Door Opener

The Chamberlain Group, Inc.

845 Larch Avenue

Elmhurst, Illinois 60126-1196

■ Please read this manual and the enclosed safety materials carefully!

■ Fasten the manual near the garage door after installation.

■ The door WILL NOT CLOSE unless the Protector System® is connected and properly

aligned.

■ Periodic checks of the garage door opener are required to ensure safe operation.

■ The model number label is located on the left side panel of your garage door opener.

■ This garage door opener is ONLY compatible with MyQ® and Security✚ 2.0™

accessories.

■ DO NOT enable the Timer-to-Close feature if you are installing the garage door

opener on a one-piece door. The Timer-to-Close is to be used ONLY with

sectional doors.

NOTE: If you are installing the garage door opener on a one-piece door, visit

www.liftmaster.com for installation instructions.

www.liftmaster.com

Serial Number:

Date of Purchase:

Models

• 8550 - DC Belt Drive

with Battery Backup

• 8557 - 3/4 hp

Belt Drive

FOR RESIDENTIAL USE ONLY

Write down the following information for

future reference:

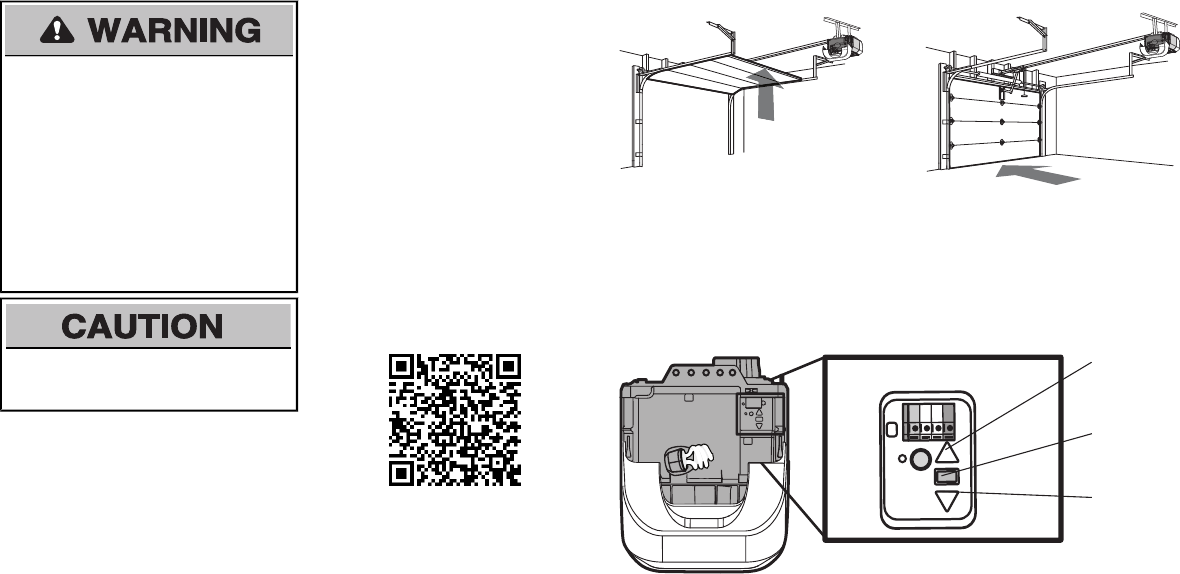

Safety Symbol and Signal

Word Review

This garage door opener has been designed and

tested to offer safe service provided it isinstalled,

operated, maintained and tested in strict

accordance with the instructionsand warnings

contained in this manual.

When you see these Safety Symbols and Signal

Words on the following pages, they will alert you

to the possibility ofserious injury or death if you

do notcomply with the warnings that accompany

them. The hazard may come from something

mechanical or from electric shock. Read the

warnings carefully.

Mechanical

Electrical

When you see this Signal Word on the following

pages, itwill alertyou to the possibility ofdamage

to your garage door and/or the garage door

opener if you do notcomplywith the cautionary

statements that accompany it. Read them

carefully.

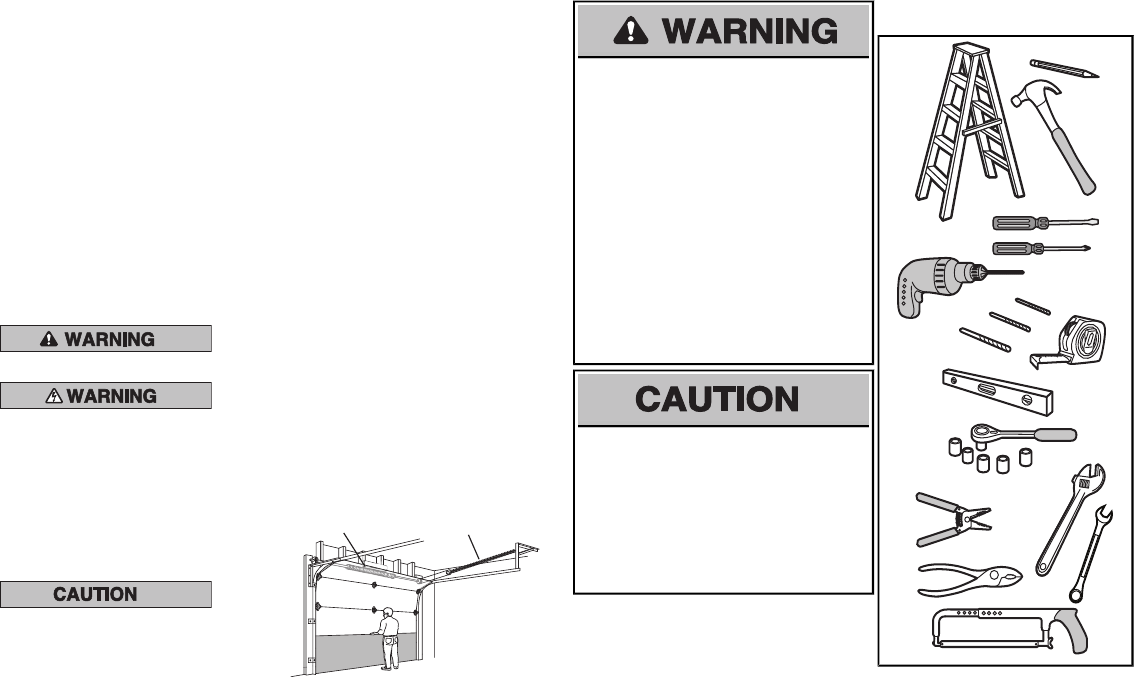

Check the Door

1. Disable locks and remove any ropes

connected to the garage door.

2. Lift the door halfway up. Release the

door. If balanced, it should stay in

place, supported entirely by its springs.

3. Raise and lower the door to checkfor

binding or sticking.Ifyour door binds,

sticks, or is out of balance, call a trained

door systems technician.

4. Check the seal on the bottom ofthe

door.Any gap between the floor and

the bottom of the door must not exceed

1/4 inch (6 mm).Otherwise, the safety

reversal system may not work properly.

5. The opener should be installed above

the center of the door.If there is a

torsion spring or center bearing plate

in the way ofthe header bracket,itmay

be installed within 4 feet (1.2 m) to the

left or right of the door center. See

page 7.

Torsion Spring Extension Spring

To prevent possible SERIOUSINJURYor

DEATH:

• ALWAYS call a trained door systems

technician if garage door binds, sticks, or is

outof balance.An unbalanced garage

door may NOT reverse when required.

• NEVER tryto loosen, move or adjust

garage door, door springs, cables, pulleys,

brackets or their hardware, ALLof which

are under EXTREMEtension.

• Disable ALLlocksand remove ALLropes

connected to garage door BEFORE

installation and operating garage door

opener to avoid entanglement.

To prevent damage to garage door and

opener:

• ALWAYS disable locksBEFORE installing

and operating the opener.

• ONLY operate garage door opener at

120 V,60 Hzto avoid malfunction and

damage.

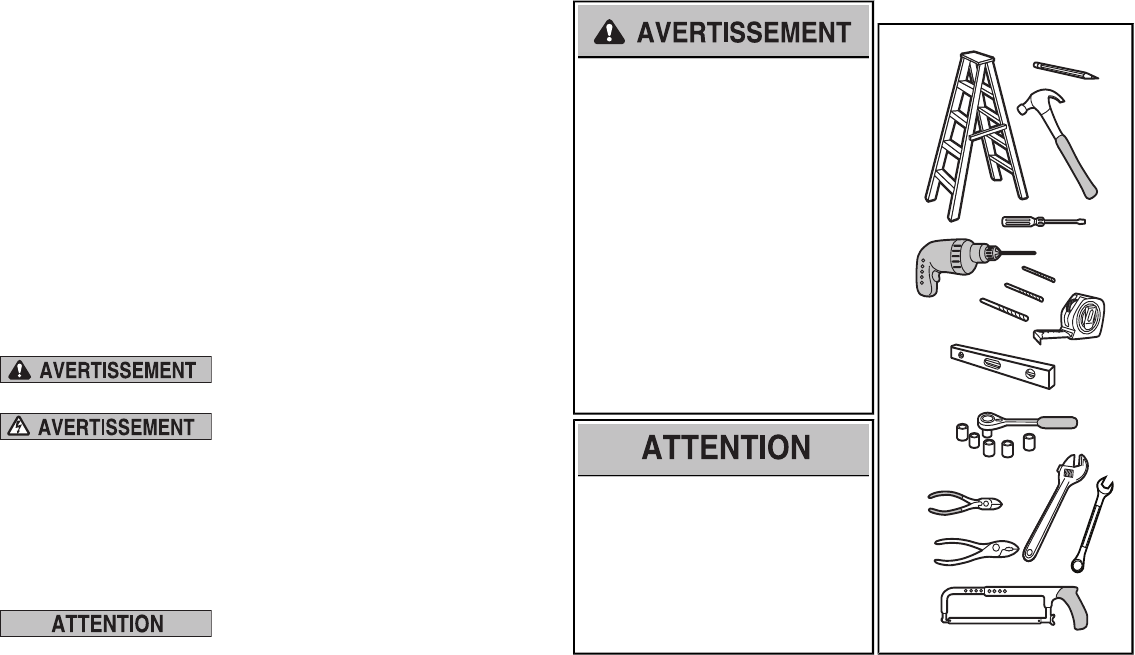

Tools Needed

3/16

7/16

1/2

5/32

5/16

5/8

9/16

1/4

7/16

Preparation

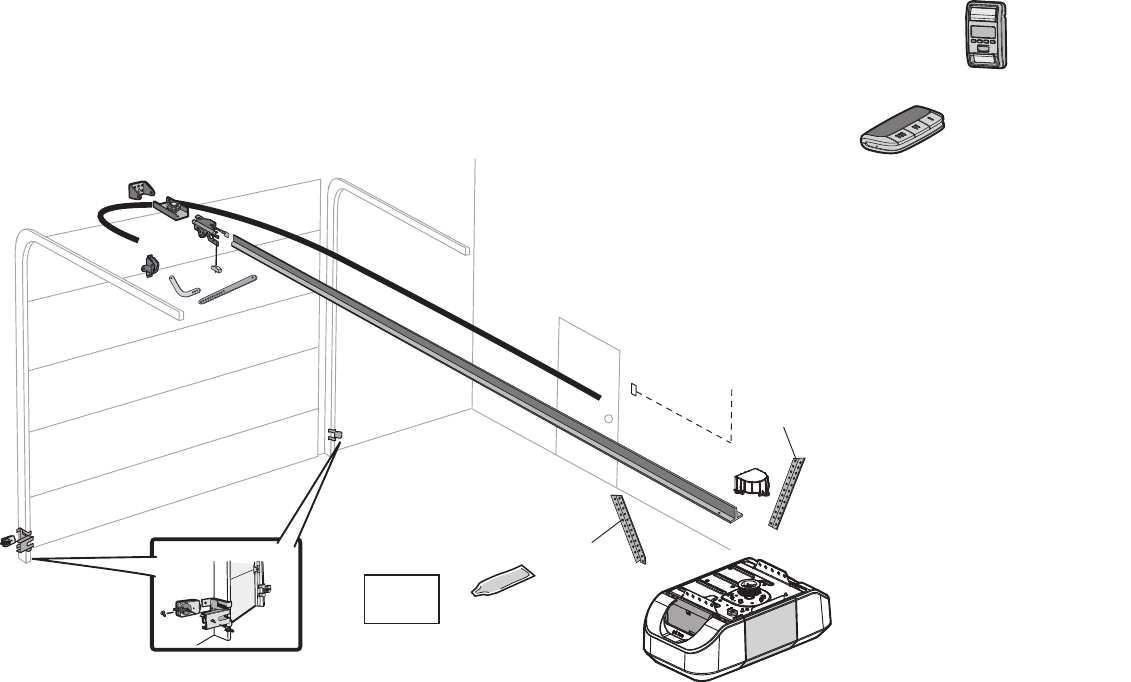

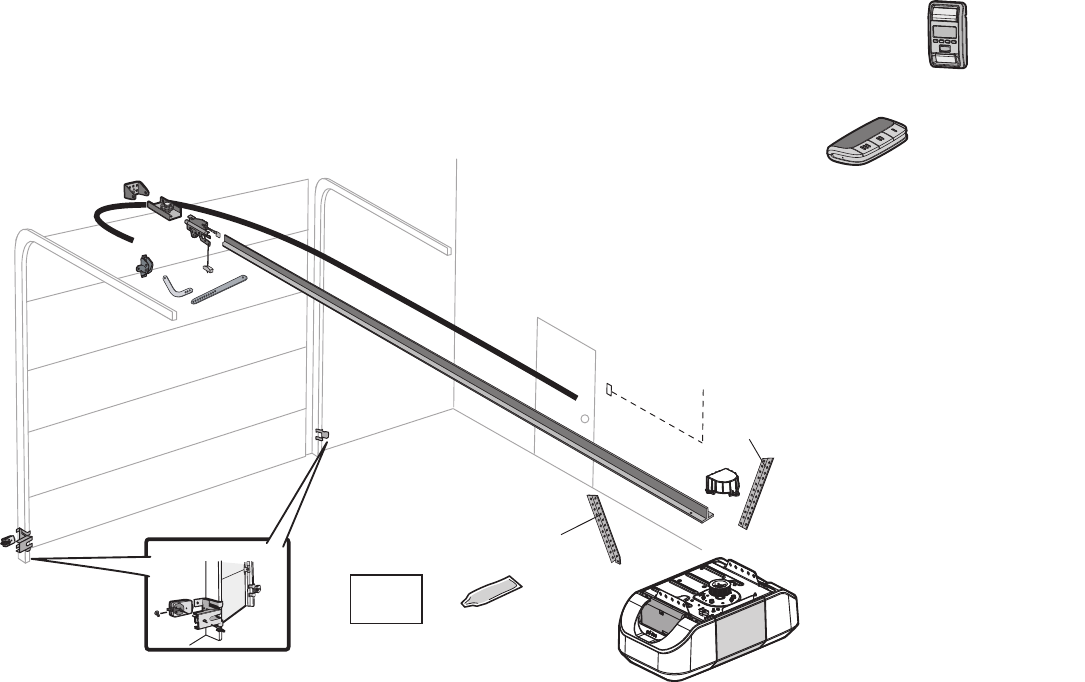

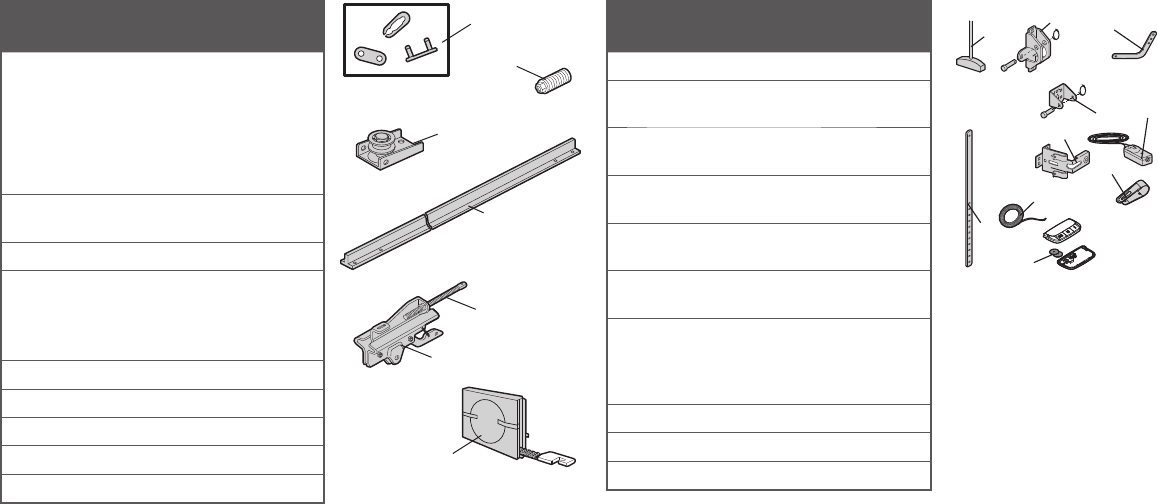

Carton Inventory

A.tekcarb redaeH

B. Pulley and bracket

C.tekcarb rooD

D.mra rood devruC

E.mra rood thgiartS

F.yellorT

G. Emergency release rope and handle

H. Rail

I.renepo rood egaraG

NOTE: Accessories will vary depending on the garage door opener model purchased. Depending on your specific model, other accessories

may be included with your garage door opener. The instructions for these accessories will be attached to the accessory and are not included

in this manual. The images throughout this manual are for reference and your product may look different.

J. swercs dna revoc tekcorpS

K.tleB

L.lortnoc rooD

M. eriw etihw/der dna etihW

srosnes gnisrever ytefaS with white and white/black wire attached:

Sending Sensor (1) Receiving Sensor (1)

and Safety Sensor Brackets (2)

O.erutaretil dna slebal ytefaS

P.Rail grease

Not Provided

Hardware

895MAX

Remote Control

880LM

Smart Control

Panel®829LM

Garage Door

Monitor

SECURITY✚ 2.0TM

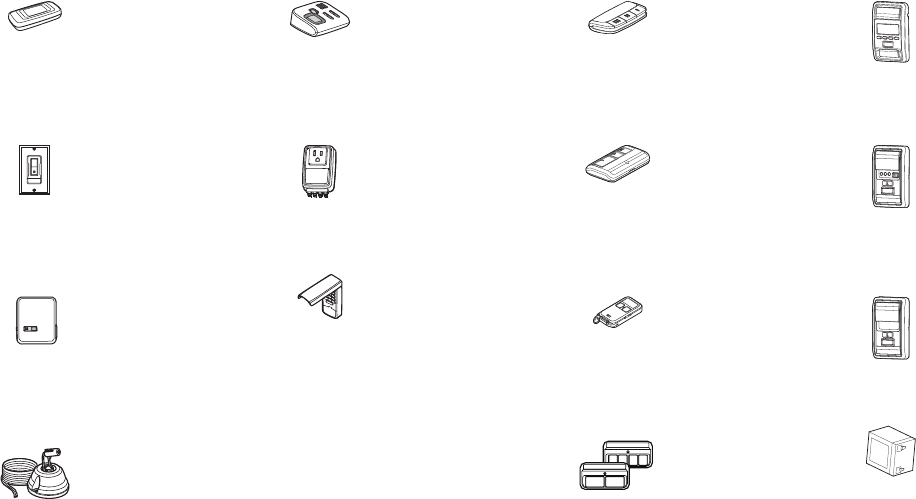

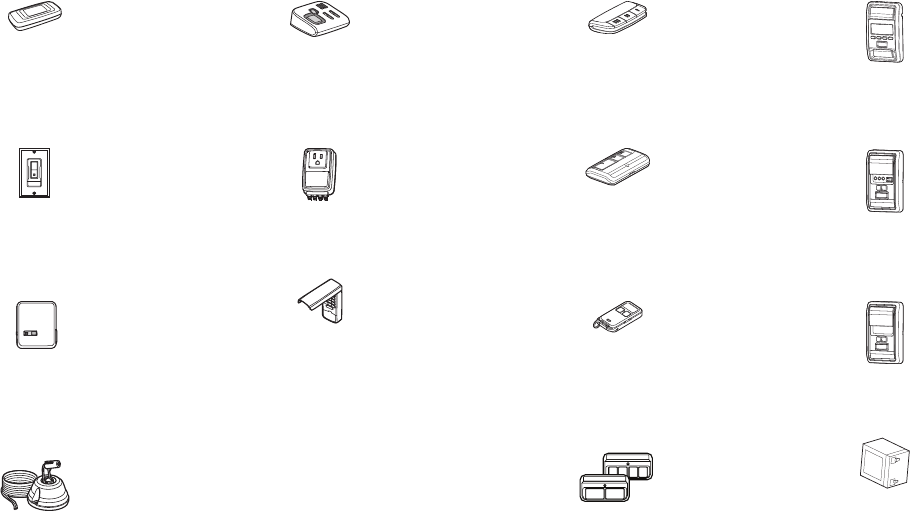

ACCESSORIES

The Protector System®

Installation

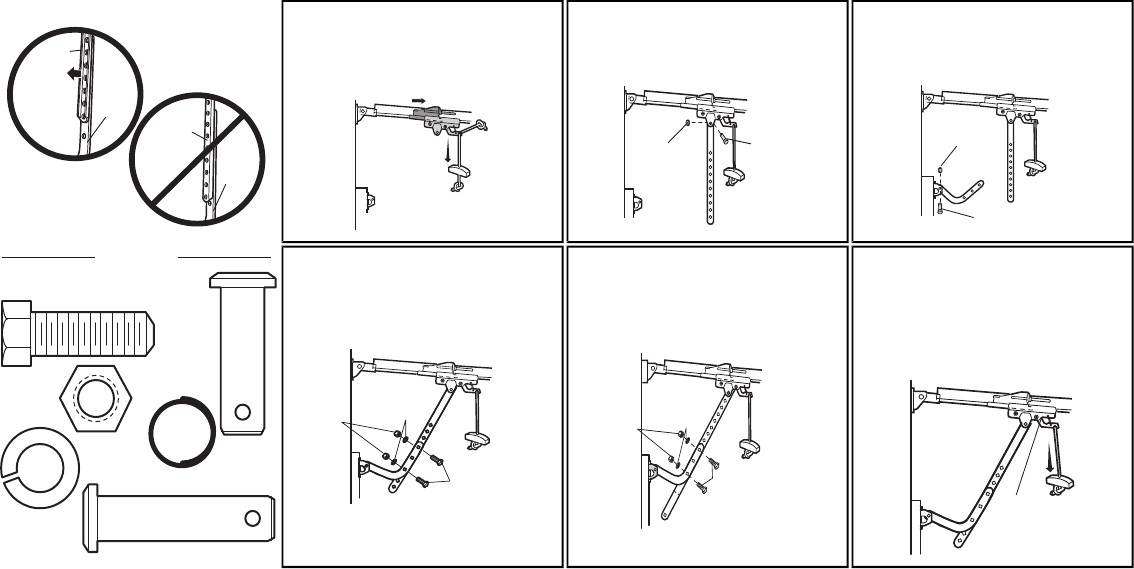

Hex Bolt 5/16"-18 x 7/8" (4)

Lag Screw 5/16"-9 x 1-5/8" (2)

Clevis Pin 5/16" x 2-3/4" (1)

Clevis Pin 5/16" x 1-1/4" (1)

Clevis Pin 5/16" x 1" (1)

Nut 5/16"-18 (4)

Lock Washer 5/16" (4)

Self-Threading Screw 1/4"-14 x 5/8" (2)

Ring Fastener (3)

Carriage Bolt 1/4"-20 x 1/2" (2)

Wing Nut 1/4"-20 (2)

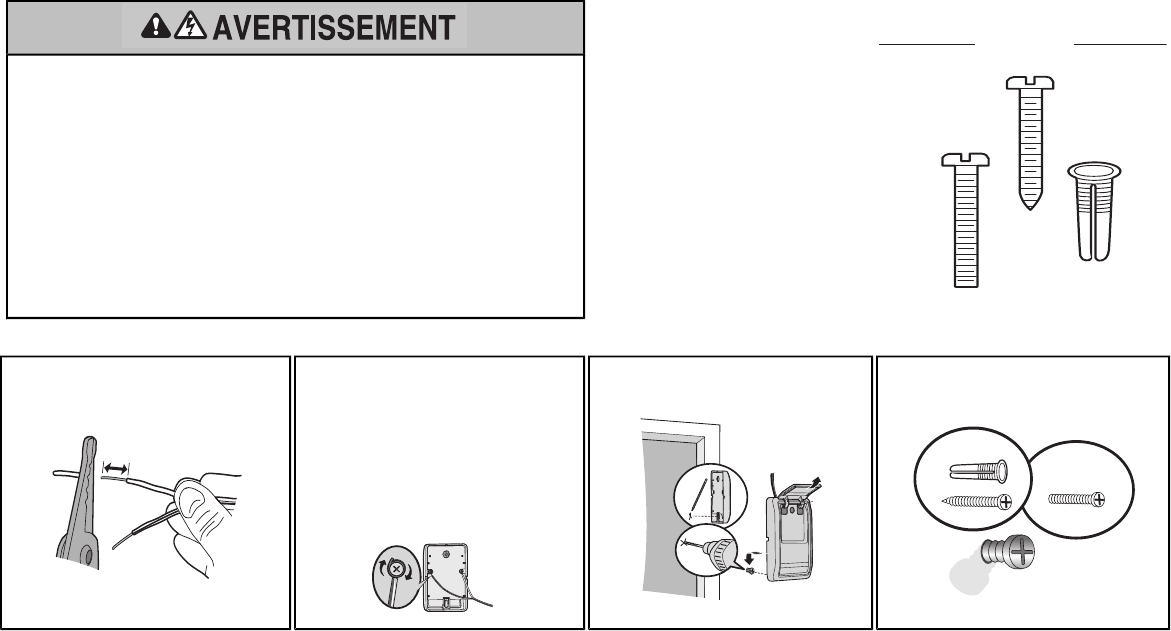

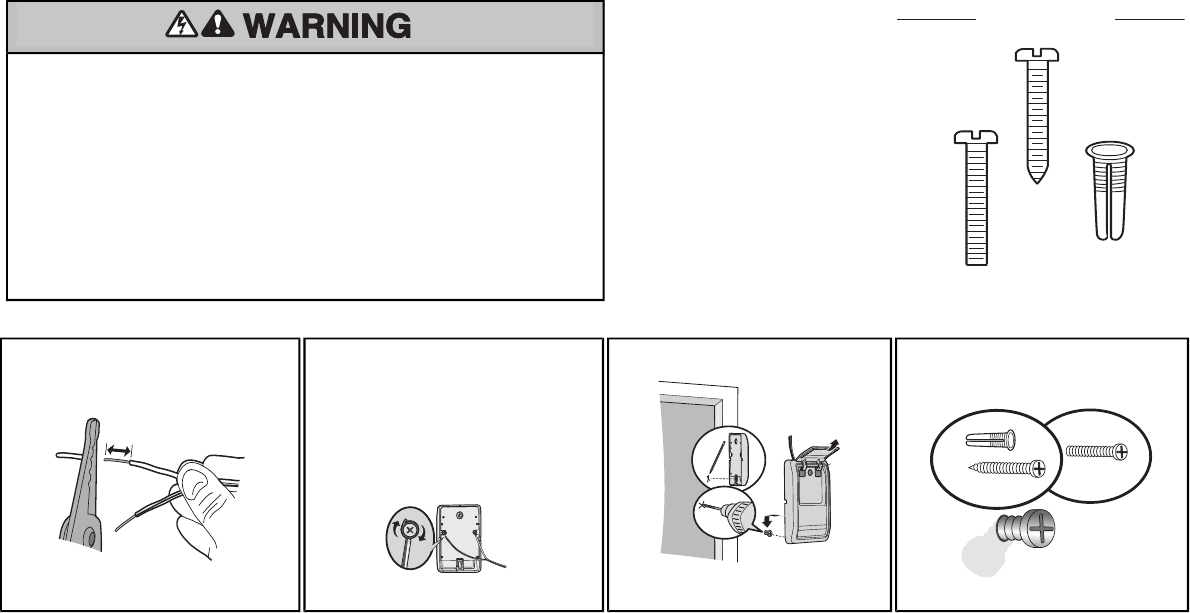

Door Control Hardware

Screw 6AB x 1" (2)

Screw 6-32 x 1" (2)

Drywall Anchors (2)

Insulated Staples

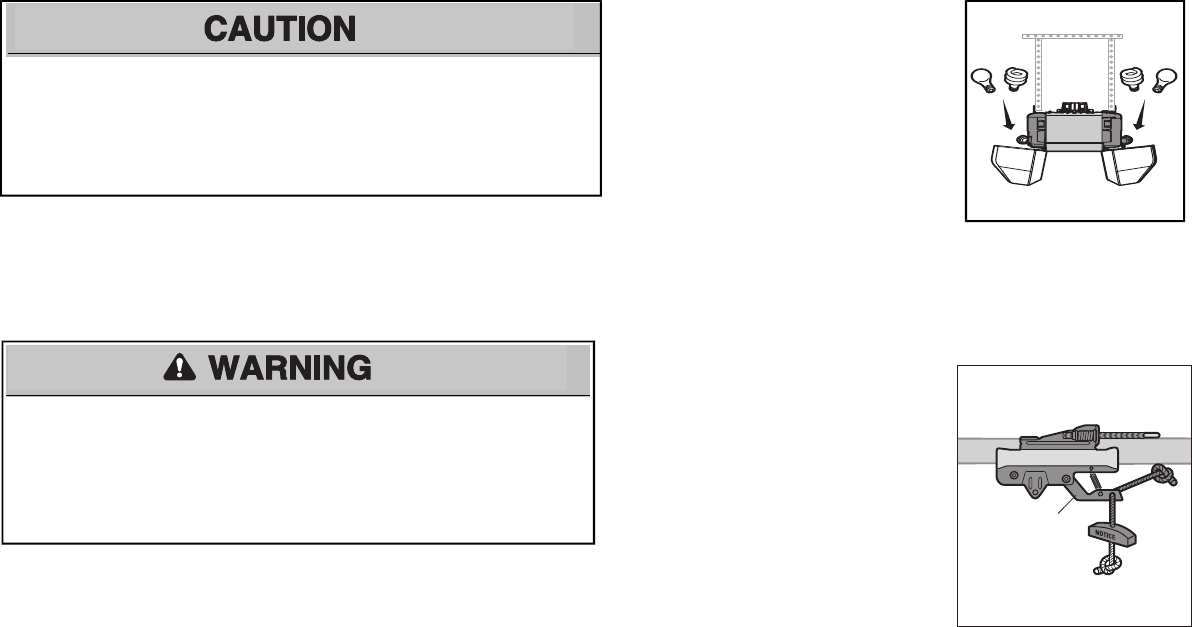

To avoid possible SERIOUS INJURY to finger from

moving garage door opener:

• ALWAYS keep hand clear of sprocket while

operating opener.

• Securely attach sprocket cover BEFORE

operating.

To avoid SERIOUS damage to garage door

opener, use ONLY those bolts/fasteners

mounted in the top of the opener.

Washered Bolt

5/16"-18x1/2"

(Mounted in the

garage door opener)

Model 8550 (2)

Model 8557 (1)

HARDWARE

Hex Screw

#8x3/8"

(Packed with the

sprocket cover)

Lock Nut

(Mounted in the

garage door opener)

Model 8557 (1)

NOTE: ONLY use the bolts removed from the

garage door opener.Place the garage door

opener on the packing material to prevent

scratching.

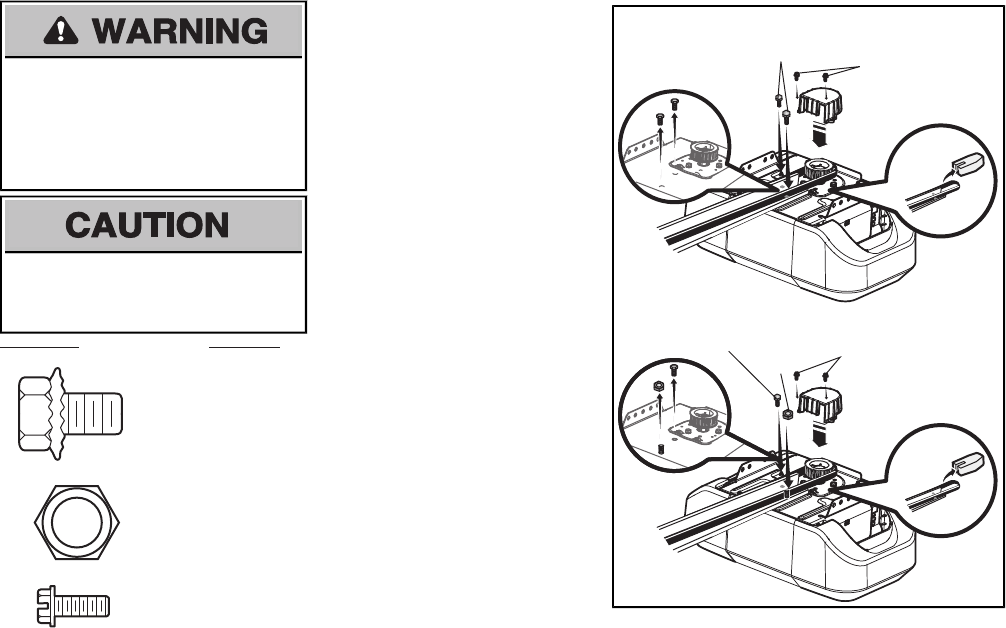

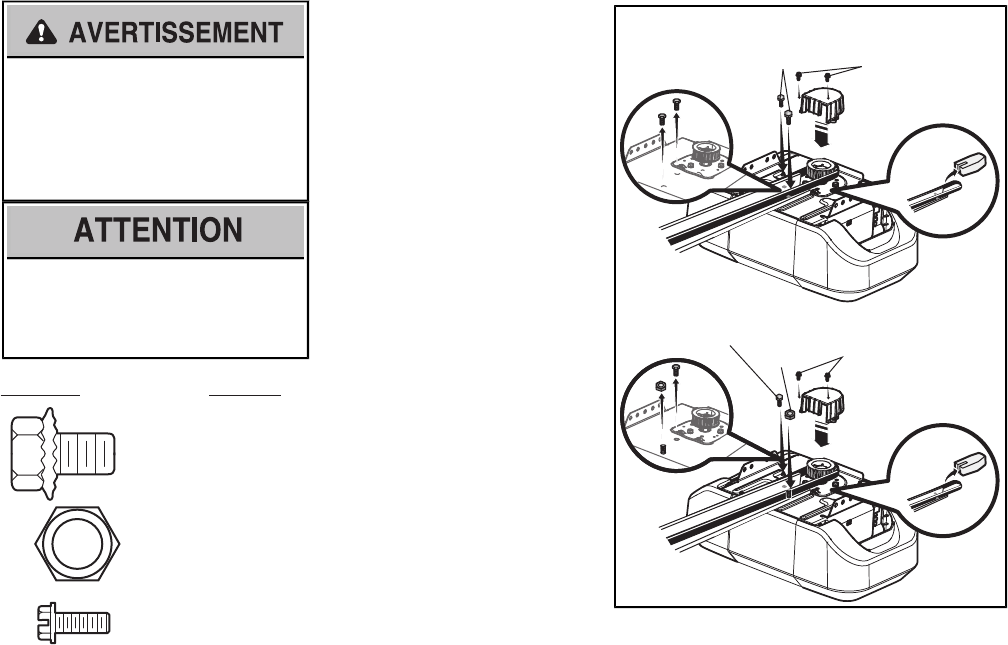

1.1 Remove the two bolts from the top ofthe

garage door opener.

1.2 Align the rail and the styrofoam over the

sprocket. Cut the tape fromthe rail, belt,

and styrofoam.

1.3 Model 8550:

Fasten the rail with the previously

removed bolts.

Model 8557:

Fasten the rail with the previously

removed washer bolt and lock nut.

1.4 Position the beltaround the garage

door opener sprocket.

1.5 Attach the sprocket cover over the

garage door opener sprocket and

attach with hex screws.

Model 8550

Model 8557

Washered Bolt

5/16"-18x1/2" Hex Screw

#8x3/8"

Washered Bolt

5/16"-18x1/2" Hex Screw

#8x3/8"

Lock Nut

Assembly

1Attach the rail to the garage door opener

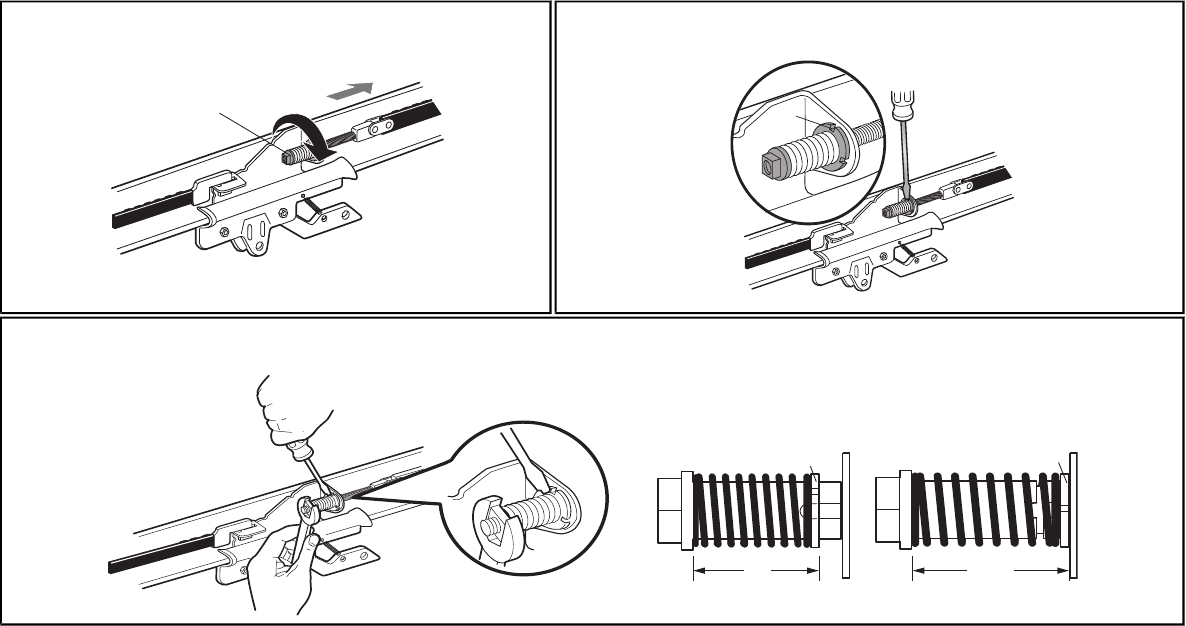

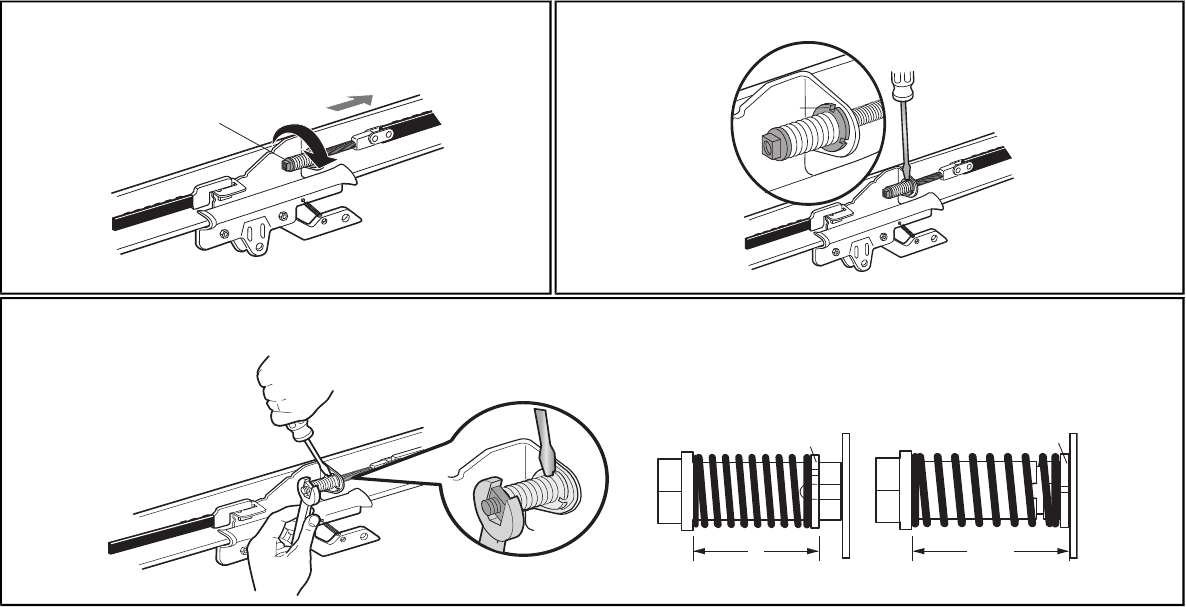

2Tighten the Belt

2.1 By hand, thread the spring trolley nut on the threaded shaft until it is finger tight against

the trolley. Do not use anytools.

Spring Trolley Nut

(To motor unit)

2.2 Insert a flathead screwdriver tip into one of the nut ring slots and brace it firmlyagainstthe trolley.

Nut ring

slot

2.3 Tighten the spring trolley nut with an adjustable wrench or a 7/16" open end wrench about a quarter turn until the spring releasesand snapsthe nut ring againstthe trolley. This sets the spring to

optimum belt tension.

Nut Ring Nut Ring

AFTER RELEASE

1-1/4"

(3.18 cm)

BEFORE

(2.5 cm)

IMPORTANT INSTALLATION INSTRUCTIONS

WARNING

To reduce the risk of SEVERE INJURY or DEATH:

1. READ AND FOLLOW ALL INSTALLATION WARNINGS AND INSTRUCTIONS.

2. Install garage door opener ONLY on properlybalanced and lubricated garage door.An

improperly balanced door may NOT reverse when required and could result in SEVERE

INJURY or DEATH.

3. ALL repairsto cables,spring assembliesand other hardware MUST be made by a trained

door systems technician BEFORE installing opener.

4. Disable ALL locks and remove ALL ropes connected to garage door BEFORE installing

opener to avoid entanglement.

5. Install garage door opener 7 feet(2.13 m) or more above floor.

6. Mount the emergency release within reach, butat least6 feet (1.83 m) above the floor and

avoiding contact with vehicles to avoid accidental release.

7. NEVER connectgarage door opener to power source until instructed to do so.

8. NEVERwear watches, rings or loose clothing while installing or servicing opener.They could

be caught in garage door or opener mechanisms.

9. Install wall-mounted garage door control:

• within sight ofthe garage door.

• out of reach of children at minimum height of 5 feet (1.5 m).

• away from ALL moving parts of the door.

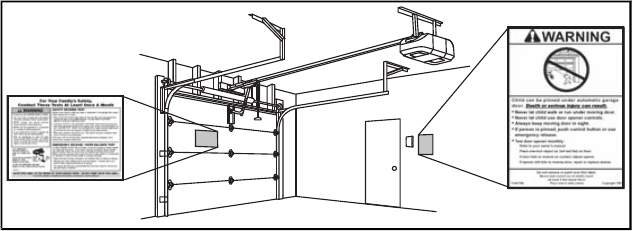

10. Place entrapment warning label on wall next to garage door control.

11. Place manual release/safety reverse test label in plain viewon inside ofgarage door.

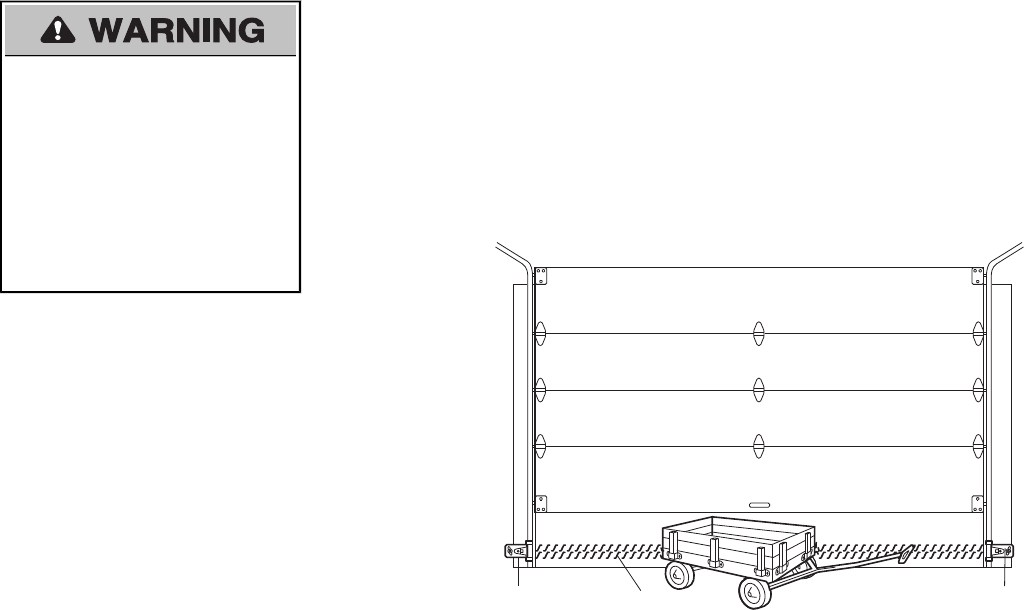

12. Upon completion of installation, test safety reversal system. Door MUST reverse on contact with

a 1-1/2" (3.8 cm) high object (or a 2x4 laid flat) on the floor.

13. To avoid SERIOUS PERSONAL INJURY or DEATH from electrocution,disconnectALL

electric and battery power BEFORE performing ANY service or maintenance.

14. DO NOTenable the Timer-to-Close functionality if operating either one-piece or swinging

garage doors.To be enabled ONLY when operating a sectional door.

NOTE:If you are installing the garage door opener on a one-piece door, visit www.liftmaster.com for installation instructions.

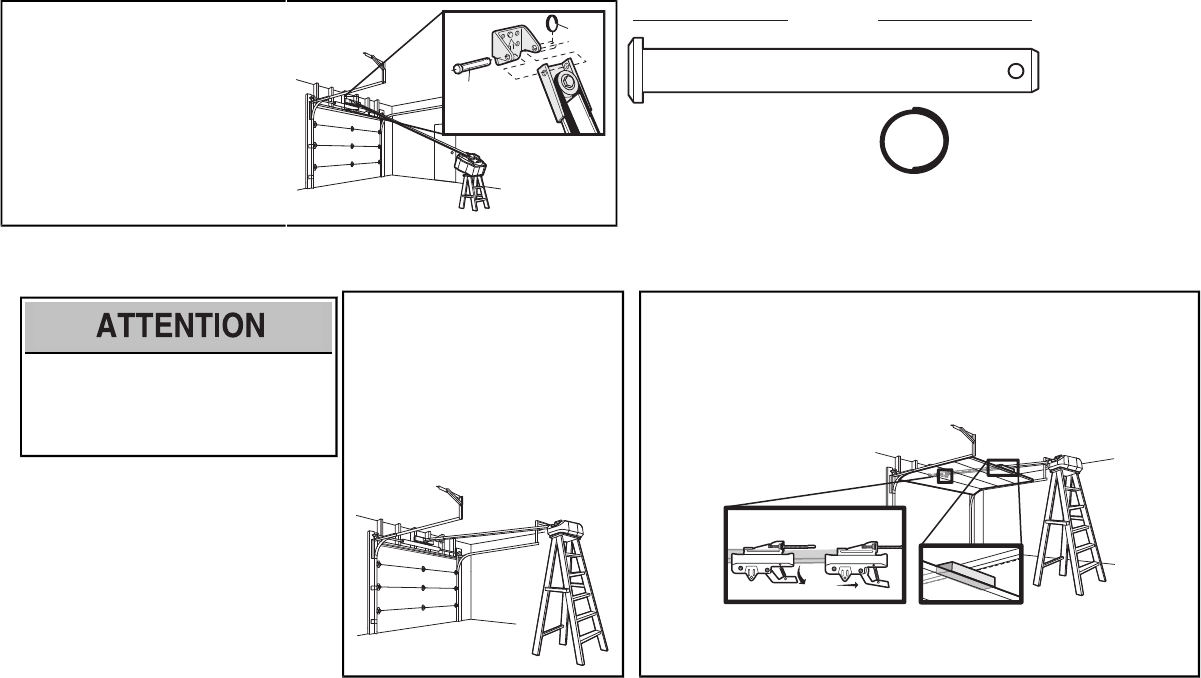

Installation

To preventpossible SERIOUS INJURY or

DEATH:

• Header bracket MUST be RIGIDLY

fastened to structural support on header

wall or ceiling, otherwise garage door might

NOT reverse when required. DO NOT

install header bracket over drywall.

• Concrete anchors MUSTbe used if

mounting header bracketor 2x4 into

masonry.

• NEVER tryto loosen, move or adjust

garage door, springs, cables, pulleys,

brackets, or their hardware, ALL of which

are under EXTREME tension.

• ALWAYS call a trained door systems

technician if garage door binds, sticks, or is

outof balance.An unbalanced garage

door might NOT reverse when required.

• DO NOT enable the Timer-to-Close

functionality if operating either one-piece or

swinging garage doors. To be enabled

ONLY when operating a sectional door.

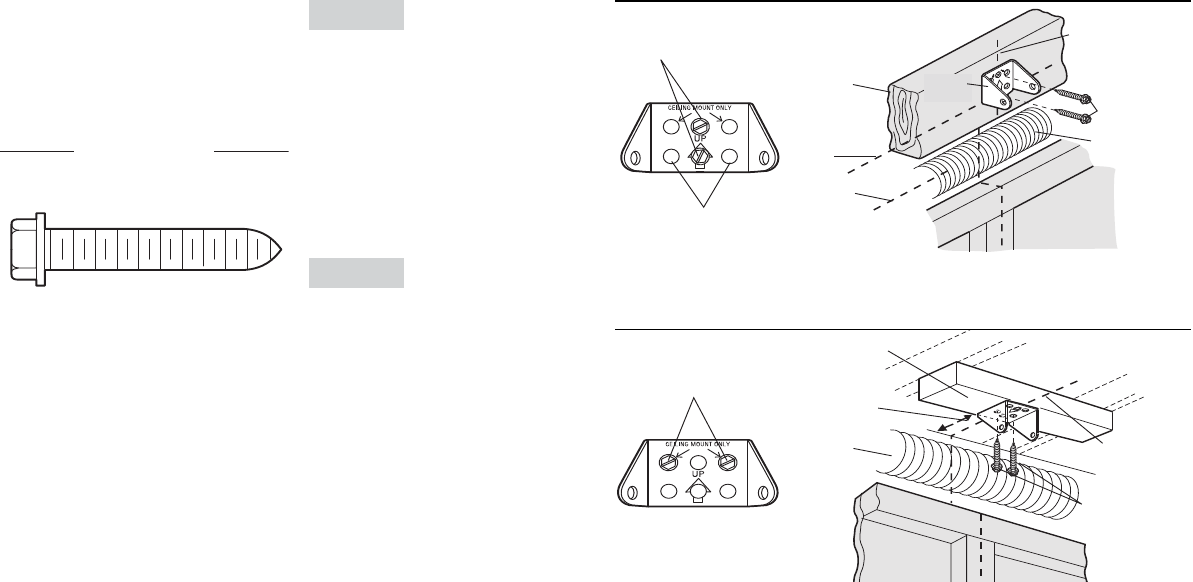

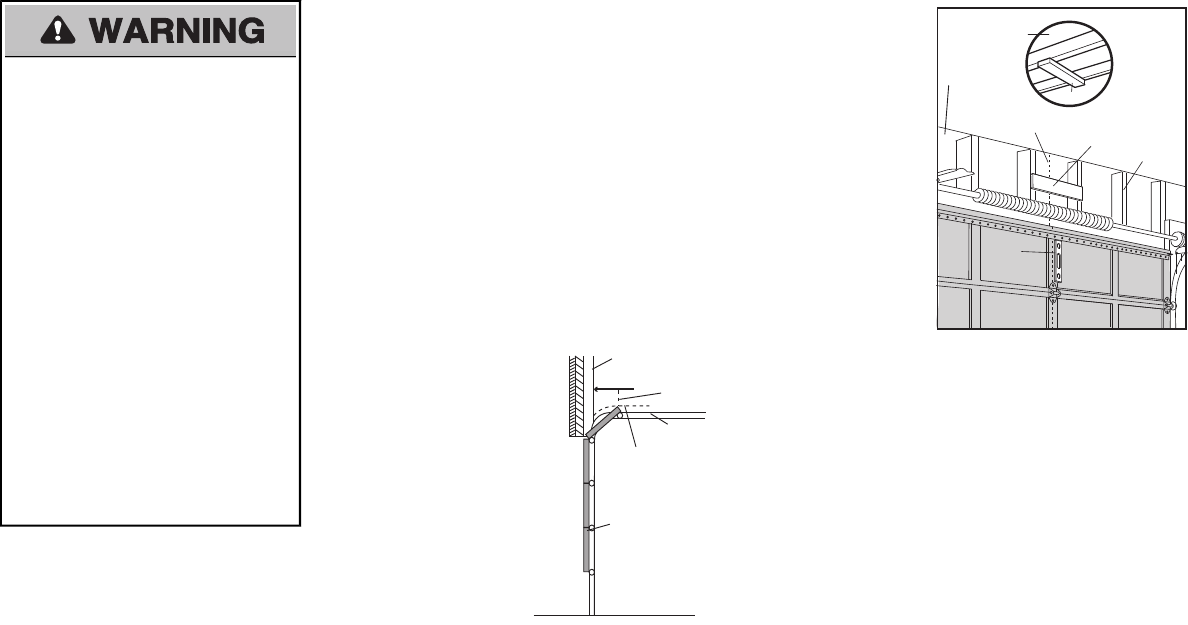

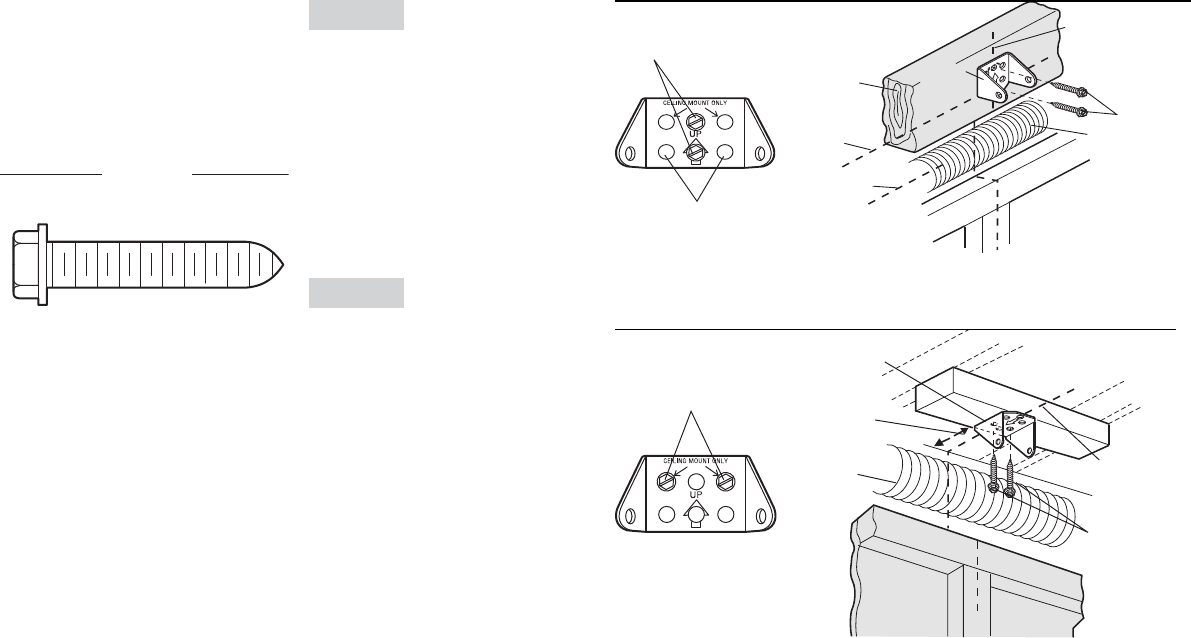

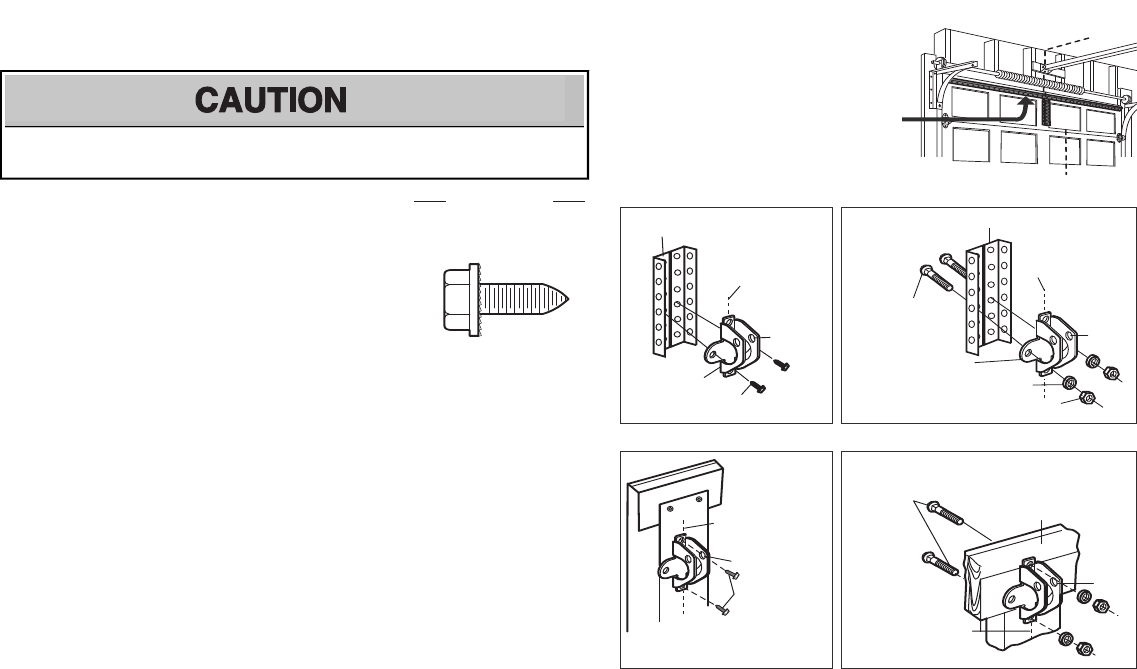

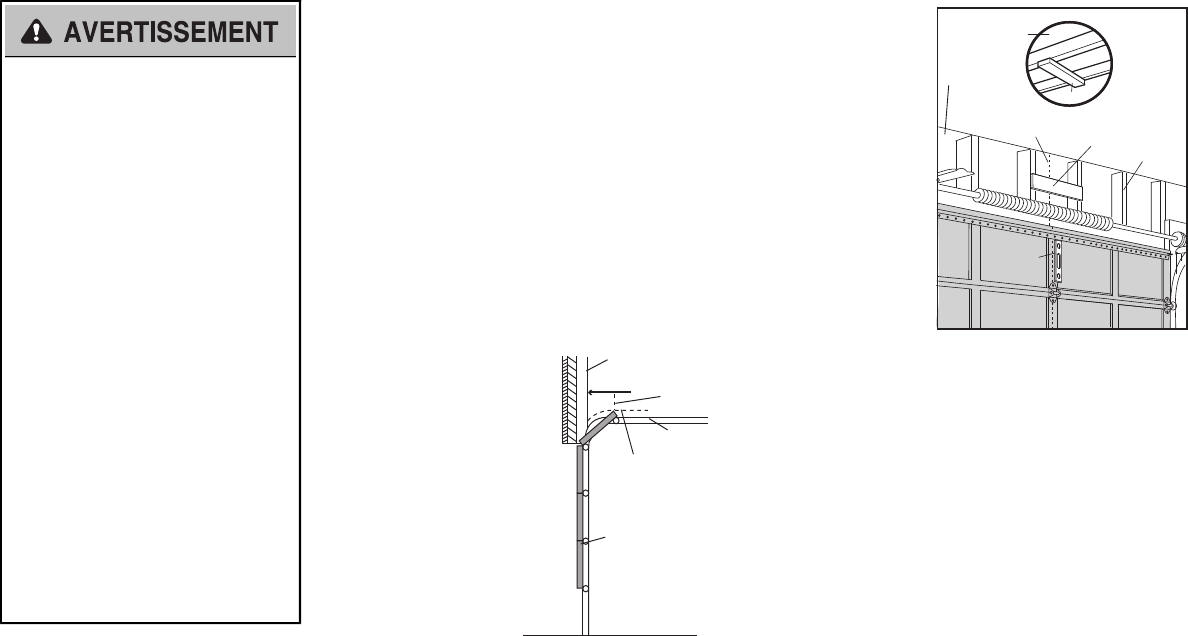

1Determine the header bracket location

NOTE: If you are installing the garage door opener on a one-piece door, visit www.liftmaster.com for

installation instructions.

1.1 Close the door and markthe inside vertical centerline ofthe garage door.

1.2 Extend the line onto the header wall above the door.

Youcan fasten the headerbracket within 4 feet (1.22 m) of the left orright of the door

center only if a torsion spring orcenter bearingplate is in the way; or you can attach it to

the ceiling whenclearance is minimal. (It may be mountedonthe wall upside down if

necessary, to gain approximately 1/2" (1 cm).

If you need to install the header bracket on a 2x4 (on wall or ceiling), use lag screws (not

provided) to securely fasten the 2x4 to structural supports.

1.3 Open your door to the highestpoint of travel as shown.Draw an intersecting horizontal line on

the header wall 2" (5 cm) above the high point. This height will provide travel clearance for the

top edge ofthe door.

NOTE: If the total number of inches exceeds the height available in your garage, use the maximum

height possible, or refer to page 8 for ceiling installation.

Sectional door with curved track

Header Wall

Track

2" (5 cm)

Highest Point

of Travel

Door

Header Wall

Unfinished

Ceiling

Vertical Centerline

of Garage Door 2x4

2x4

Structural

Supports

Level

(Optional)

OPTIONAL

CEILING

MOUNT FOR

HEADER

BRACKET

You can attach the header bracket either to the

wall above the garage door, or to the ceiling.

Follow the instructionswhich will workbestfor

your particular requirements. Do not install the

header bracket over drywall. If installing into

masonry, use concrete anchors (not provided).

HARDWARE

Lag Screw

5/16" - 9 x 1-5/8"

OPTION A WALL INSTALLATION

2.1A Center the bracket on the vertical

centerline with the bottom edge of the

bracketon the horizontal line as shown

(with the arrow pointing toward the

ceiling).

2.2A Mark the vertical set of bracket holes (do

not use the holes designated for ceiling

mount). Drill 3/16" pilot holes and fasten

the bracket securely to a structural

supportwith lag screws.

OPTION B CEILING INSTALLATION

2.1B Extend the vertical centerline onto the

ceiling as shown.

2.2B Center the bracket on the vertical mark,

no more than 6" (15 cm) from the wall.

Make sure the arrow ispointing toward

the wall.The bracketcan be mounted

flush againstthe ceiling when clearance

is minimal.

2.3B Mark the side holes. Drill 3/16" pilot holes

and fasten bracketsecurely to a structural

supportwith lag screws.

Wall Mount

Optional

Mounting

Holes

Vertical

Centerline of

Garage Door

(Header Wall)

Header

Bracket

2x4 Structural

Support

Door Spring

(Garage Door)

Highest Point of

Garage Door

Travel

Horizontal

Line

Lag Screw

5/16" - 9 x 1-5/8"

(Header Wall)

Ceiling Mounting Holes

(Finished Ceiling)

Vertical

Centerline of

Garage Door

Header

Bracket

6" (15 cm)

Maximum

Door Spring

(Garage Door)

Lag Screw

5/16" - 9 x 1-5/8"

Installation

2 Install the Header Bracket

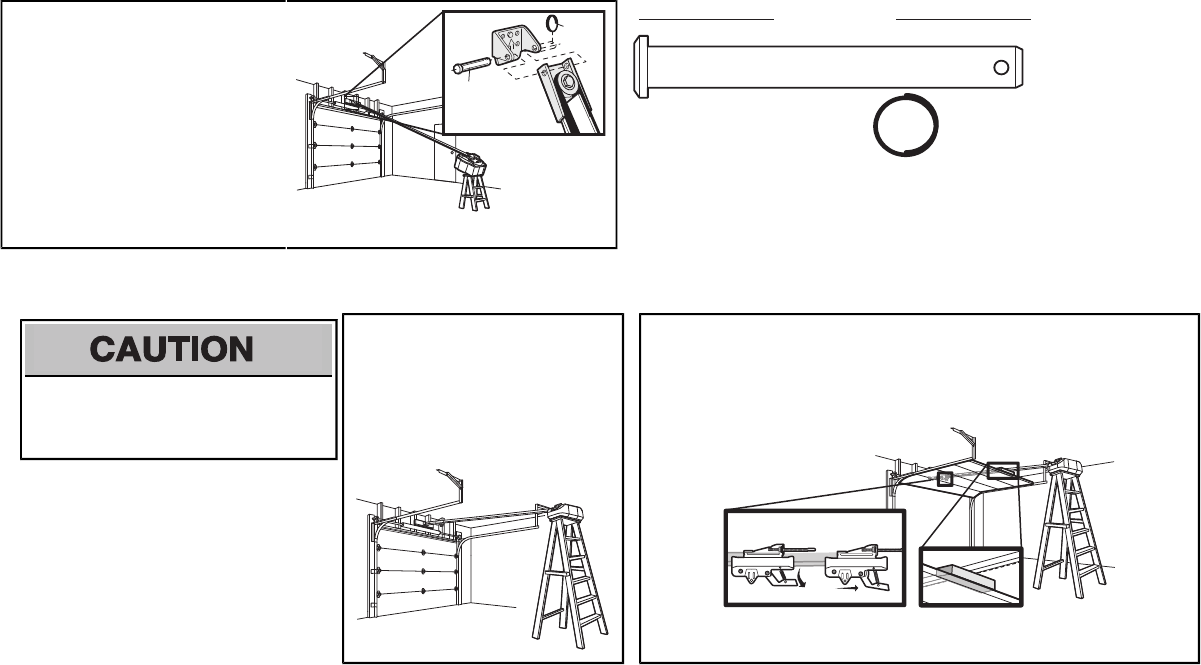

3.1 Align the rail with the header bracket.

Insert the clevis pin through the holesin

the header bracket and rail. Secure

with the ring fastener.

NOTE: Use the packing material as a

protective base for the garage door opener.

Ring

Fastener

Clevis Pin

5/16" X 2-3/4"

HARDWARE

Clevis Pin

5/16" x 2-3/4" Ring Fastener

4Position the garage door opener

To prevent damage to garage door,restgarage

door opener rail on 2x4 placed on top section of

door.

4.1 Remove the packing material and liftthe

garage door opener onto a ladder.

NOTE: A 2x4 is ideal for setting the distance

between the rail and the door. If the ladder is

not tall enough you will need help at this point.

4.2 Fullyopen the door and place a 2x4 (laid flat) under the rail.

NOTE: If the door hits the trolley when it is raised, pull the trolley release arm down to

disconnectthe inner and outer trolley. Slide the outer trolley toward the garage door opener.

The trolley can remain disconnected until instructed.

Connected Disconnected

3Attach the rail to the header bracket

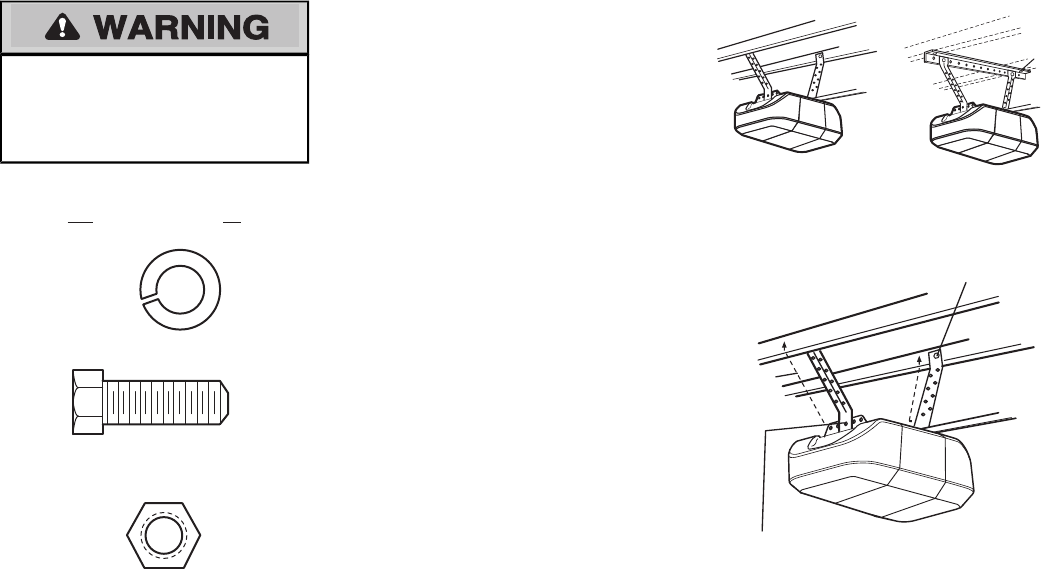

5Hang the garage door opener

To avoid possible SERIOUS INJURY from a falling

garage door opener, fasten it SECURELY to

structural supports of the garage. Concrete anchors

MUST be used ifinstalling ANY bracketsinto

masonry.

HARDWARE

Hex Bolt 5/16"- 18x7/8"

Nut 5/16"-18

Lock Washer

5/16"

Installation

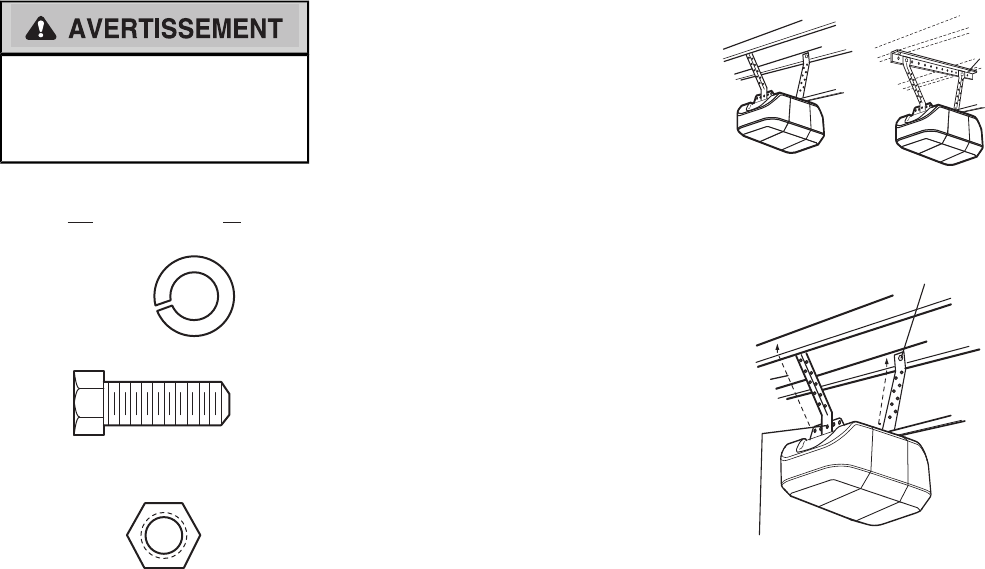

Hanging your garage door opener will varydepending on your

garage. Two representative installations are shown. Yours may

be different.Hanging bracketsshould be angled (Figure 1) to

provide rigid support. On finished ceilings (Figure 2), attach a

sturdy metal bracket to structural supportsbefore installing the

opener.Thisbracket and fastening hardware are notprovided.

Instructions beloware for attaching the garage door opener

directly to structural supports.

5.1 Measure the distance from each side of the motor unitto

the structural support.

5.2 Cut both piecesof the hanging bracket to required lengths.

5.3 Drill 3/16" pilot holes in the structural supports.

5.4 Attach one end ofeach bracket to a support with 5/16"-

18x1-7/8" lag screws (not provided).

5.5 Fasten the opener to the hanging brackets with 5/16"-

18x7/8" hex bolts, lock washers and nuts.

5.6 Check to make sure the rail is centered over the door (or in

line with the header bracketifthe bracketis not centered

above the door).

5.7 Remove the 2x4. Operate the door manually. Ifthe door

hitsthe rail,raise the header bracket.

NOTE: DO NOT connect power to opener at this time.

FIGURE 1 FIGURE 2

(Not Provided)

Lag Screws

5/16"- 18x1-7/8"

Measure

Distance

Hex Bolt 5/16"- 18x7/8", Lock Washer 5/16", Nut 5/16"-18

FIGURE 3

Not Provided

Finished Ceiling

Unfinished Ceiling

To prevent possible OVERHEATING of the end panel or lightsocket:

• Use ONLY A19 incandescent (100Wmaximum) or compact fluorescent (26Wmaximum) light

bulbs.

• DO NOT use incandescent bulbs larger than 100W.

• DO NOT use compact fluorescent light bulbs larger than 26W (100W equivalent).

• DO NOT use halogen bulbs.

• DO NOT use short neck or specialty light bulbs.

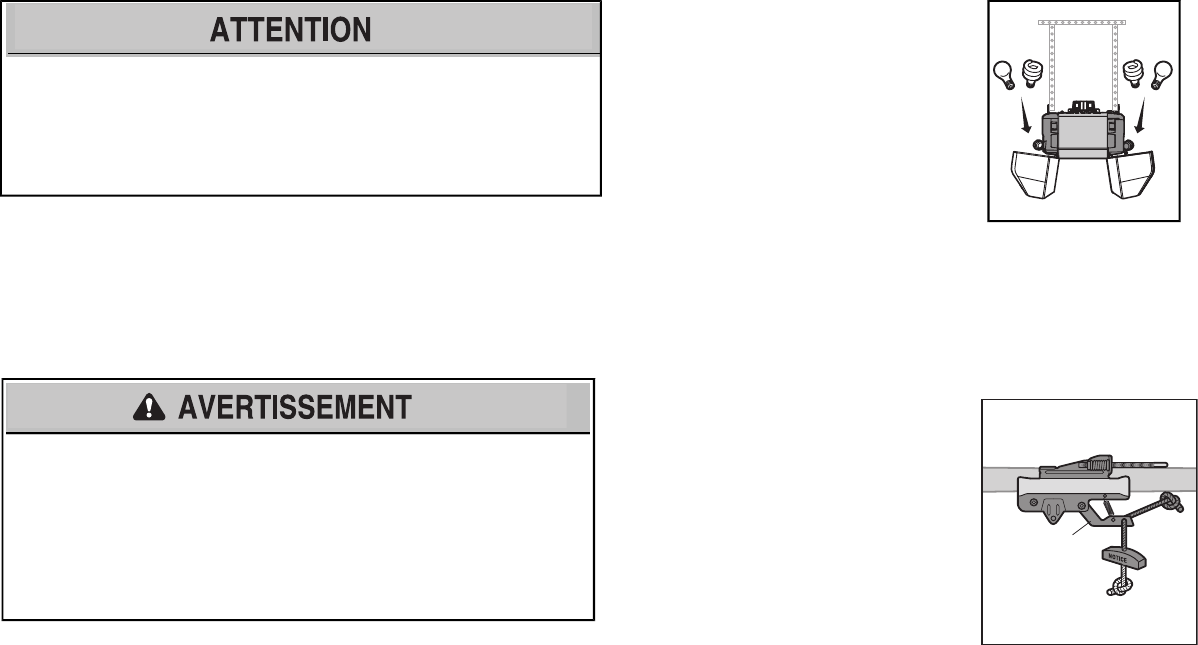

6.1 Pull on the top center of the lightlens and rotate the

light lens down.

6.2 Insert an A19 incandescent (100W maximum) or

compact fluorescent (26W, 100Wequivalent)light

bulb into the light socket.

NOTE: Do not use halogen, short neck, or specialty light

bulbs as these may overheat the end panel or light socket.

Do not use LED bulbs as they may reduce the range or

performance of your remote control(s).

6.3 Rotate the lens up to close.

or or

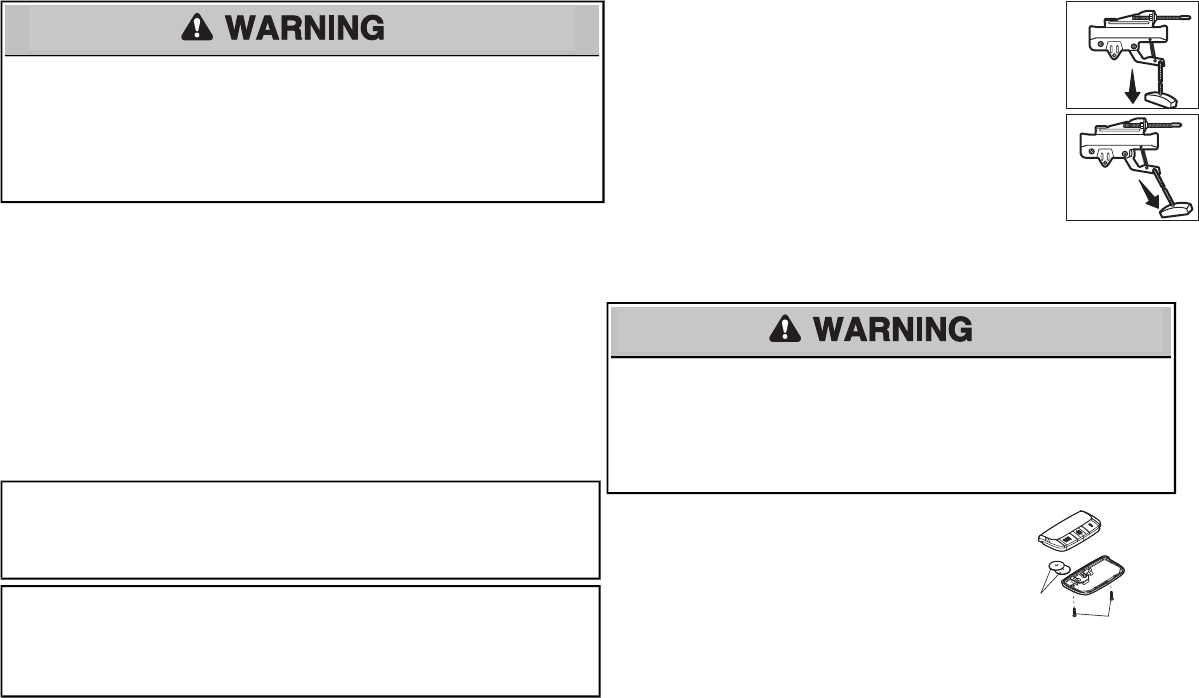

7Attach the emergency release rope and handle

To prevent possible SERIOUS INJURY or DEATH from a falling garage door:

• If possible, use emergencyrelease handle to disengage trolley ONLY when garage door is

CLOSED. Weak or broken springs or unbalanced door could result in an open door falling

rapidlyand/or unexpectedly.

• NEVER use emergency release handle unless garage doorway is clear of persons and

obstructions.

• NEVER use handle to pull door open or closed. Ifrope knotbecomes untied,you could fall.

7.1 Insert one end of the emergency release rope

through the handle. Make sure that “NOTICE” is

rightside up.Tie a knotat least1 inch (2.5 cm) from

the end of the emergency release rope.

7.2 Insert the other end of the emergency release rope

through the hole in the trolley release arm.Mount

the emergency release within reach, but at least 6

feet (1.83 m) above the floor, avoiding contact with

vehiclesto preventaccidental release and secure

with a knot.

NOTE: If it is necessary to cut the emergency release rope,

seal the cut end with a match or lighter to prevent

unraveling. Ensure the emergency release rope and

handle are above the top of all vehicles to avoid

entanglement.

Trolley

Release Arm

6Install the light bulbs

Fiberglass, aluminum or lightweight steel garage doors WILLREQUIRE reinforcement BEFORE

installation ofdoor bracket.Contact your door manufacturer for reinforcementkit.

Figure 1 showsone piece of angle iron as the horizontal brace.

For the vertical brace, 2 piecesofangle iron are used to create a

U-shaped support. The bestsolution is to check with your garage

door manufacturer for an opener installation door reinforcement

kit.

NOTE: Many door reinforcement kits provide for direct attachment

of the clevis pin and door arm. In this case you will not need the

door bracket; proceed to the next step.

Self-Threading Screw

1/4"-14x5/8"

HARDWARE

SECTIONALDOORS

8.1 Center the door bracket on the previously marked vertical centerline used for the header bracket

installation. Note correct UP placement, as stamped inside the bracket.

8.2 Position the top edge of the bracket2"-4" (5-10 cm) below the top edge ofthe door, OR directlybelow

any structural supportacross the top of the door.

8.3 Mark, drill holes and install as follows, depending on your door’s construction:

Metal orlight weight doors usinga verticalangle ironbrace between the door panelsupport

and the door bracket:

• Drill 3/16" fastening holes.Secure the door bracketusing the two selfthreading screws.

(Figure 2)

• Alternately, use two 5/16" bolts, lock washers and nuts (not provided). (Figure 3)

Metal, insulated or light weight factory reinforced doors:

• Drill 3/16" fastening holes.Secure the door bracketusing the self-threading screws.(Figure 4)

Wood Doors:

• Use top and bottom or side to side door bracketholes. Drill 5/16” holes through the door and

secure bracket with 5/16"-18x2" carriage bolts, lock washers and nuts (not provided). (Figure 5)

NOTE: The 1/4"-14x5/8" self-threading screws are not intended for use on wood doors.

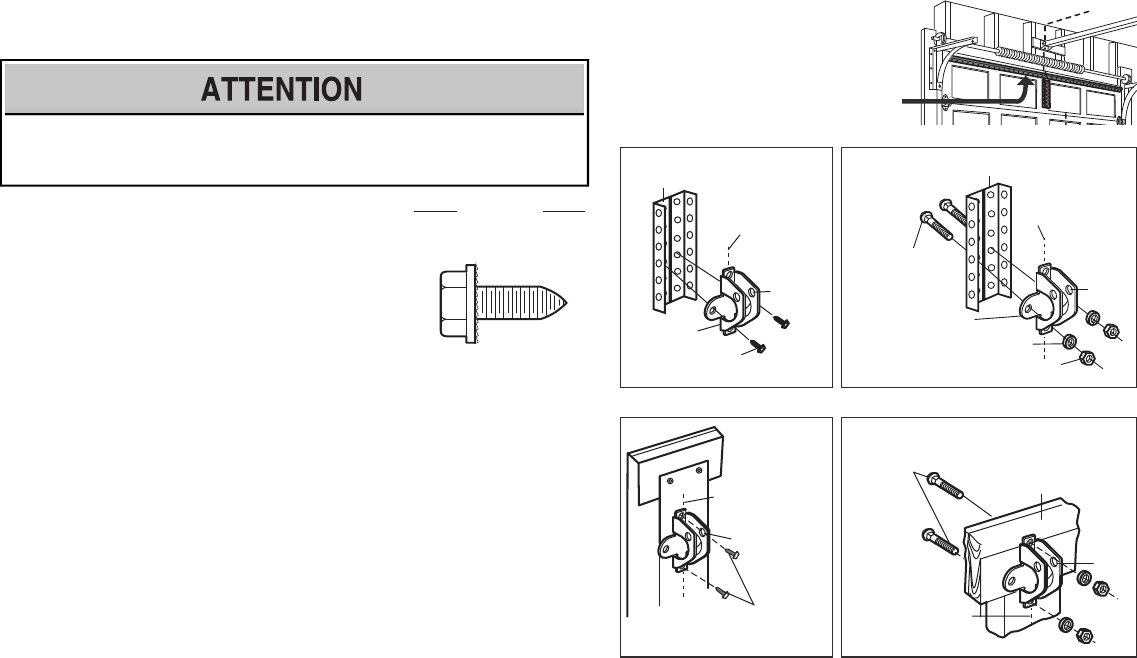

8Install the door bracket

A horizontal and vertical reinforcement

is needed for lightweight garage doors

(ﬁ berglass, aluminum, steel, doors

with glass panel, etc.) (not provided).

A horizontal reinforcement brace

should be long enough to be secured

to two or three vertical supports.

A vertical reinforcement brace should

cover the height of the top panel.

FIGURE 1

FIGURE 2

FIGURE 4 FIGURE 5

FIGURE 3

Vertical Reinforcement

Vertical Centerline

of Garage Door

Door Bracket

Self-Threading Screw

1/4" - 14x 5/8"

Self-Threading

Screw

1/4" - 14x 5/8"

Vertical Reinforcement

Bolt 5/16"-18x2"

(Not provided)

Lock Washer 5/16"

Nut 5/16"-18

Door Bracket

Vertical Centerline

of Garage Door

Vertical

Centerline of

Garage Door

Bolt 5/16"-18x2"

(Not provided)

Inside Edge of Door or

Reinforcement Board

Vertical Centerline

of Garage Door

Installation

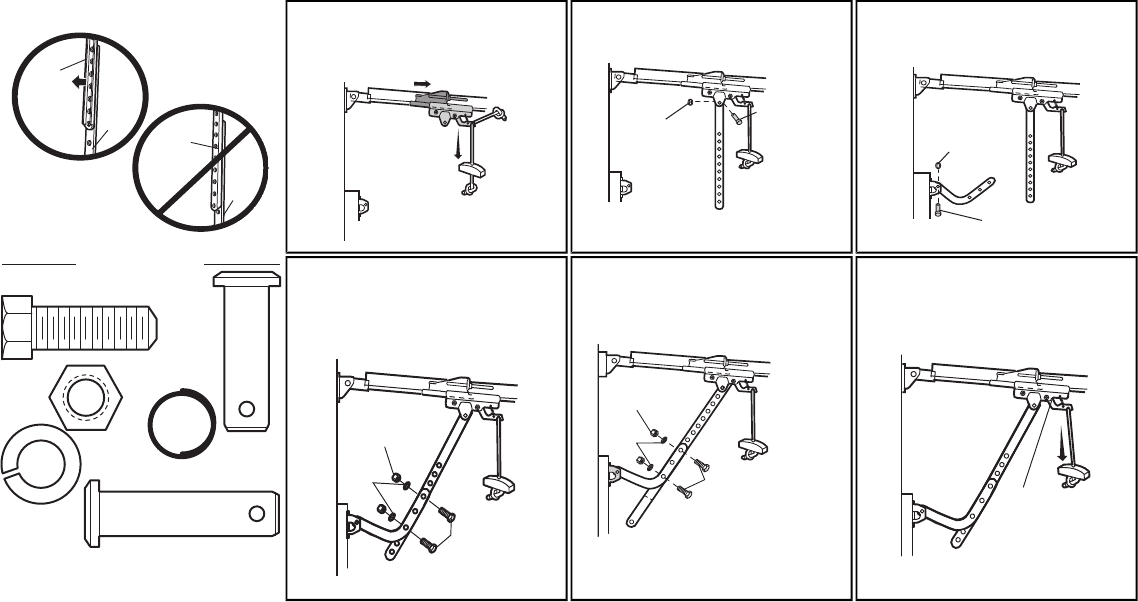

IMPORTANT: The groove on the straight door arm MUST face away from the curved door arm.

Straight

Door Arm Curved

Door

Arm

(Groove

facing out)

CORRECT

INCORRECT

Straight

Door

Arm Curved

Door

Arm

9.1 Close the door.Disconnect the trolley by

pulling the emergency release handle.

Slide the outer trolley back (away from

the door) about 2" (5 cm).

9.2 Attach the straight door arm to the outer

trolley using the clevis pin. Attach with

the ring fastener.

Ring

Fastener

Clevis Pin

5/16" x 1"

9.3 Attach the curved door arm to the door

bracketusing the clevis pin. Attach with

the ring fastener.

Ring

Fastener

Clevis Pin

5/16" x 1-1/4"

HARDWARE

Hex Bolt 5/16"-18x7/8"

Nut

5/16"-18

Lock

Washer

5/16"

Clevis Pin

5/16"x1"

Clevis Pin 5/16"x1-1/4"

Ring Fastener

9.4 Align the straightdoor armwith the

curved door arm. Select two aligned

holes (as far apart as possible) and

attach using the bolts, nuts and lock

washers.

Nut 5/16" - 18

Lock

Washer

5/16"

Hex Bolt

5/16" - 18 x 7/8"

NOTE: If the holes do not line up, reverse the

straight door arm. Select two aligned holes (as

far apart as possible) and attach using the

bolts, nuts and lock washers.

If the straight door arm is hanging

down too far, you may cut 6 inches

(15 cm) from the solid end.

Nut 5/16" - 18

Lock

Washer

5/16"

Hex Bolt

5/16" - 18 x 7/8"

9.5 Pull the emergency release handle

toward the garage door opener until the

trolley release arm is horizontal. The

trolley will re-engage automatically when

the garage door opener isactivated.

Trolley

release arm

9 Connect the door arm to the trolley

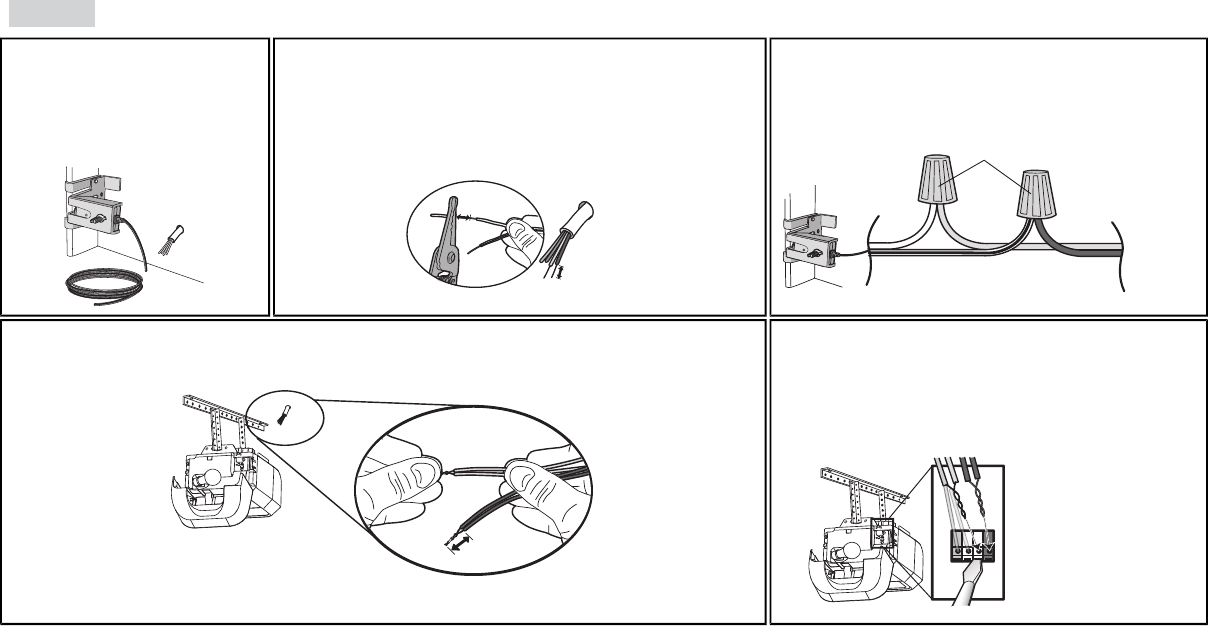

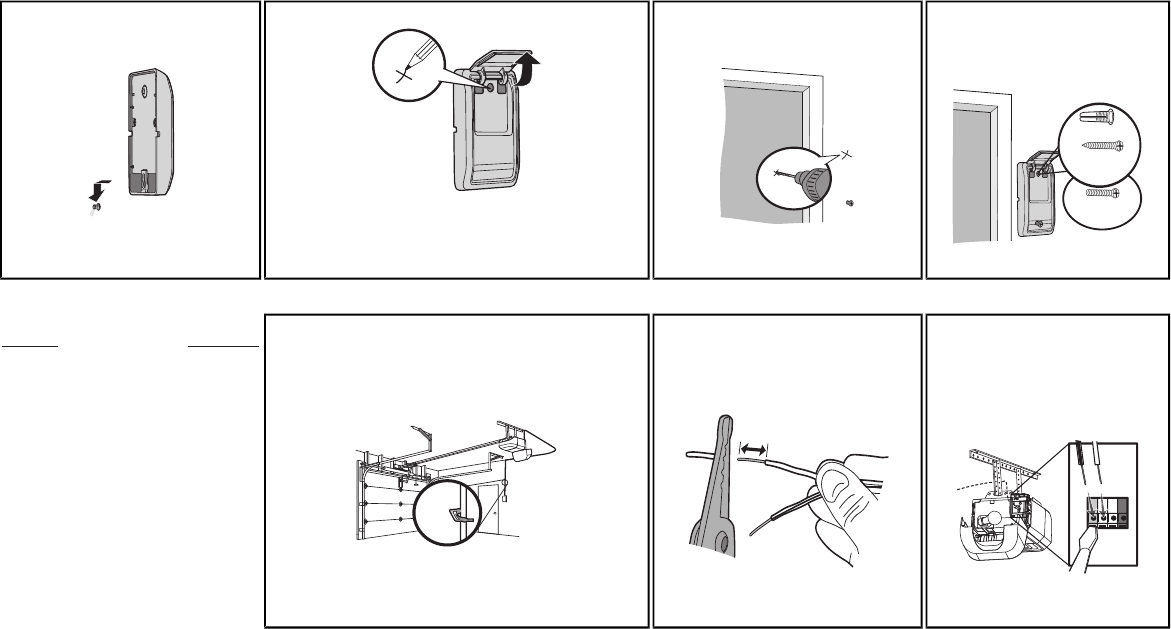

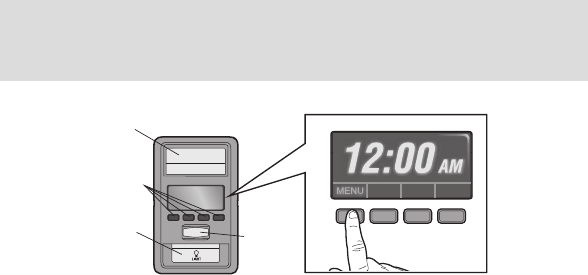

1Install the door control

Install the Door Control

To preventpossible SERIOUS INJURY or DEATH from electrocution:

• Be sure power is NOT connected BEFORE installing door control.

• Connect ONLY to 12 VOLT low voltage wires.

To prevent possible SERIOUS INJURY or DEATH from a closing garage door:

• Install door control within sight of garage door, out of reach of children at a minimum height of 5 feet

(1.5 m), and away from ALL moving parts ofdoor.

• NEVER permitchildren to operate or playwith door control push buttons or remote control

transmitters.

• Activate door ONLY when it can be seen clearly,isproperly adjusted, and there are no

obstructions to door travel.

• ALWAYS keep garage door in sight until completelyclosed. NEVER permit anyone to cross path of

closing garage door.

INTRODUCTION

Compatible with MyQ®and Security+2.0™

accessories, see page 37. Your garage door

opener is compatible with up to 2 SmartControl

Panels or 4 of any other Security+2.0™ door

controls. NOTE:Older LiftMaster door controls

and third party products are not compatible.

Install the door control within sightof the door at

a minimumheight of5 feet (1.5 m) where small

children cannot reach, and away from the

moving parts of the door.

NOTE: Your product may look different than

moving parts of the door the illustrations.

Screw

6ABx1"

HARDWARE

Drywall

Anchors

Screw

6-32x1"

NOTE: For gang box installations it is not necessary to drill holes or install the drywall anchors. Use the existing holes in the gang box.

1.1 Strip 7/16 inch (11 mm) of insulation from

one end of the wire and separate the wires.

7/16"

(11 mm)

1.2 Connectone wire to each of the two screws

on the backofthe door control. The wires

can be connected to either screw.

PRE-WIREDINSTALLATIONS:Choose

any two wires to connect, note which wires

are used so the correctwires are connected

atthe garage door opener in a later step.

1.3 Markthe location of the bottommounting

hole and drill a 5/32 inch (4 mm) hole.

Wall

1.4 Install the bottom screw, allowing 1/8 inch

(3 mm) to protrude from the wall.

Screw

6-32 x 1"

DRYWALL GANG BOX

Screw

6AB x 1"

Drywall Anchor

Install the Door Control

1.5 Position the bottom hole of the door

control over the screw and slide

down into place.

1.6 Lift the push bar up and mark the top hole. 1.7 Remove the door control from the wall

and drill a 5/32 inch (4 mm) hole for

the top screw.

1.8 Position the bottom hole of the

door control over the screw and

slide down into place.Attach the

top screw.

DRYWALL

Drywall Anchor

Screw

6-32 x 1"

Screw

6AB x 1"

GANG BOX

2Wire the door control to the garage door opener

HARDWARE

Insulated Staple

(Not shown)

PRE-WIRED INSTALLATIONS: When wiring

the door control to the garage door opener

make sure you use the same wires that are

connected to the door control.

2.1 Run the white and red/white wire from the door control to

the garage door opener.Attach the wire to the wall and

ceiling with the staples (not applicable for gang boxor

pre-wired installations). Do not pierce the wire with the

staple as this may cause a shortor an open circuit.

Staple

2.2 Strip 7/16 inch (11 mm) of insulation

from the end of the wire near the

garage door opener.

7/16"

(11 mm)

2.3 Connectthe wire to the red and

white terminals on the garage

door opener.To insertor

release wires from the terminal,

push in the tab with screwdriver

tip.

RED

WHITE

GREY

WHI

WHITE

Install the Door Control

3Attach the warning labels

3.1 Attach the entrapment warning label on the wall near the door control with tacksor

staples.

3.2 Attach the manual release/safetyreverse test label in a visible location on the inside of

the garage door.

Introduction

Be sure power is NOT connected to the garage

door opener BEFORE installing the safety

reversing sensor.

To preventSERIOUS INJURY or DEATH from

closing garage door:

• Correctlyconnect and align the safety

reversing sensor.This required safety

device MUST NOT be disabled.

• Install the safety reversing sensor so beam

is NO HIGHER than 6" (15 cm) above

garage floor.

Install the Protector System®

IMPORTANTINFORMATIONABOUTTHESAFETYREVERSINGSENSORS

The safety reversingsensors must be connected and aligned correctly before the garage dooropener will move in the down direction.

The sending sensor (with an amber LED) transmits an invisible light beam to the receiving sensor (with a green LED).If an obstruction breaksthe light

beam while the door is closing, the door will stop and reverse to the full open position, and the garage door opener lightswill flash 10 times.

NOTE: For energy efficiency the garage door opener will enter sleep mode when the door is fully closed. The sleep mode shuts the garage door

opener down until activated. The sleep mode is sequenced with the garage door opener light bulb; as the light bulb turns off the sensor LEDs will turn

off and whenever the garage door opener lights turn on the sensor LEDs will light. The garage door opener will not go into the sleep mode until the

garage door opener has completed 5 cycles upon power up.

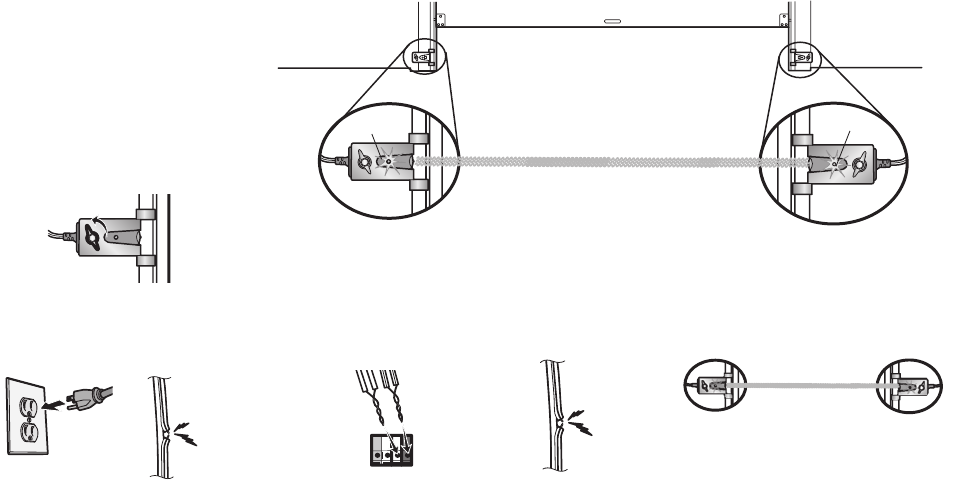

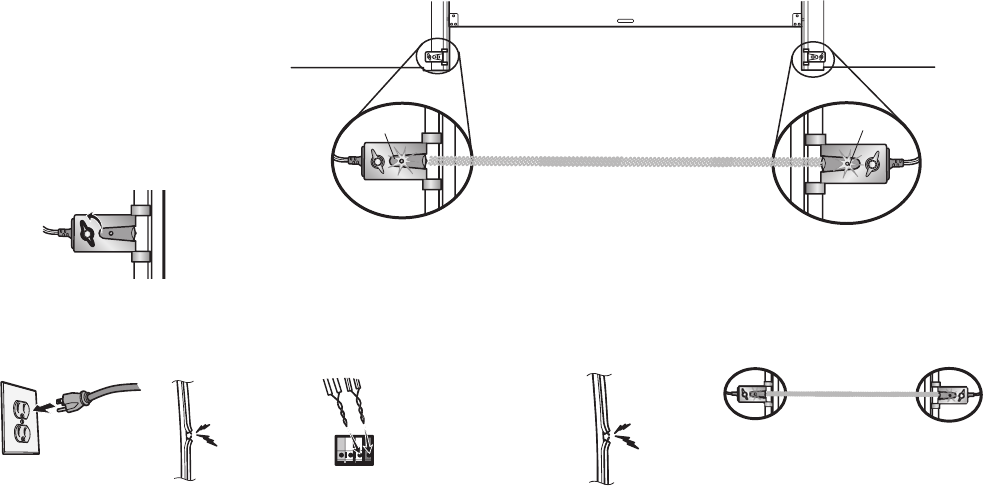

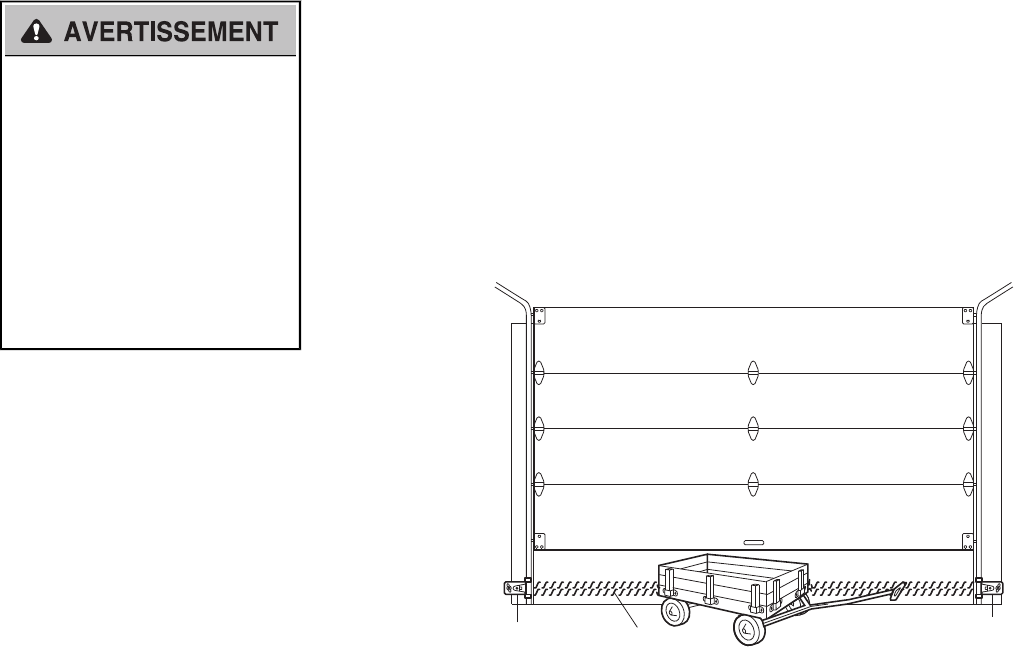

When installing the safety reversingsensors check the following:

• Sensors are installed inside the garage, one on either side of the door.

• Sensors are facing each other with the lensesaligned and the receiving sensor lensdoes not receive direct sunlight.

• Sensors are no more than 6 inches (15 cm) above the floor and the lightbeam isunobstructed.

Invisible Light Beam

Protection Area

Safety Reversing Sensor

6" (15 cm) max. above floor Safety Reversing Sensor

6" (15 cm) max. above floor

Install the Protector System®

1Install the Safety Reversing Sensors

The safety reversing sensors can be attached to the door track, the wall,or the floor. Ifthe door trackwill not supportthe sensor bracketa wall installation isrecommended. Choose one ofthe following installations.

HARDWARE

Carriage Bolt

1/4"-20x1/2"

Wing Nut

1/4"-20

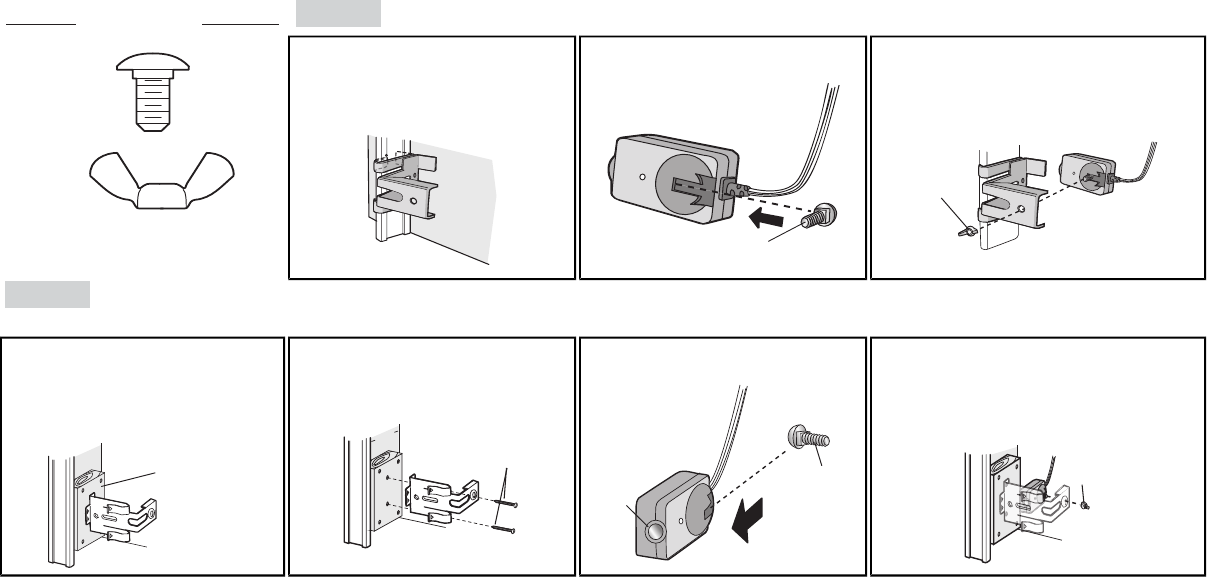

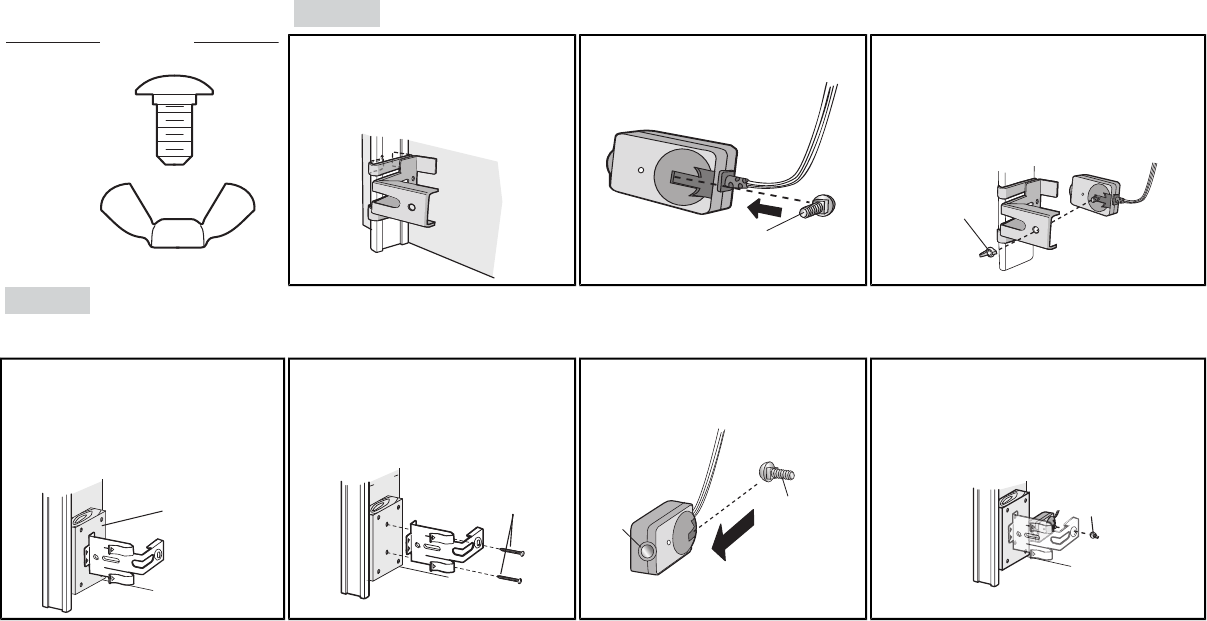

OPTION A DOOR TRACK INSTALLATION

1.1A Slide the curved arms ofthe sensor

bracket around the edge of the door

track.Snap into place so that the

sensor bracket is flush against the

track.

1.2A Slide the carriage bolt into the slot on

each sensor.

Carriage Bolt

1/4" - 20 x 1/2"

1.3A Insert the bolt through the hole in the sensor

bracketand attach with the wing nut.The lenses

on both sensorsshould point toward each other.

Make sure the lens is not obstructed by the

sensor bracket.

Wing Nut

1/4" - 20

OPTION B WALLINSTALLATION

If additional clearance is needed an extension bracket(notprovided) or wood blockscan be used. Make sure each brackethas the same amount ofclearance so theywill align correctly.

1.1B Position the sensor bracket against the

wall with the curved armsfacing the

door.Make sure there is enough

clearance for the beam to be

unobstructed. Mark holes.

(not provided)

1.2B Drill 3/16 inch pilotholes for each sensor

bracketand attach the sensor brackets

to the wall using lag screws(not

provided).

Inside

Garage

Wall

(not provided)

1.3B Slide the carriage bolt into the slot on

each sensor.

Lens

Carriage Bolt

1/4" - 20 x 1/2"

1.4B Insert the bolt through the hole in the sensor

bracketand attach with the wing nut.The lenses

on both sensorsshould point toward each

other. Make sure the lens isnot obstructed by

the sensor bracket.

Wing Nut

1/4" - 20

Install the Protector System®

1 Install the Safety Reversing Sensors

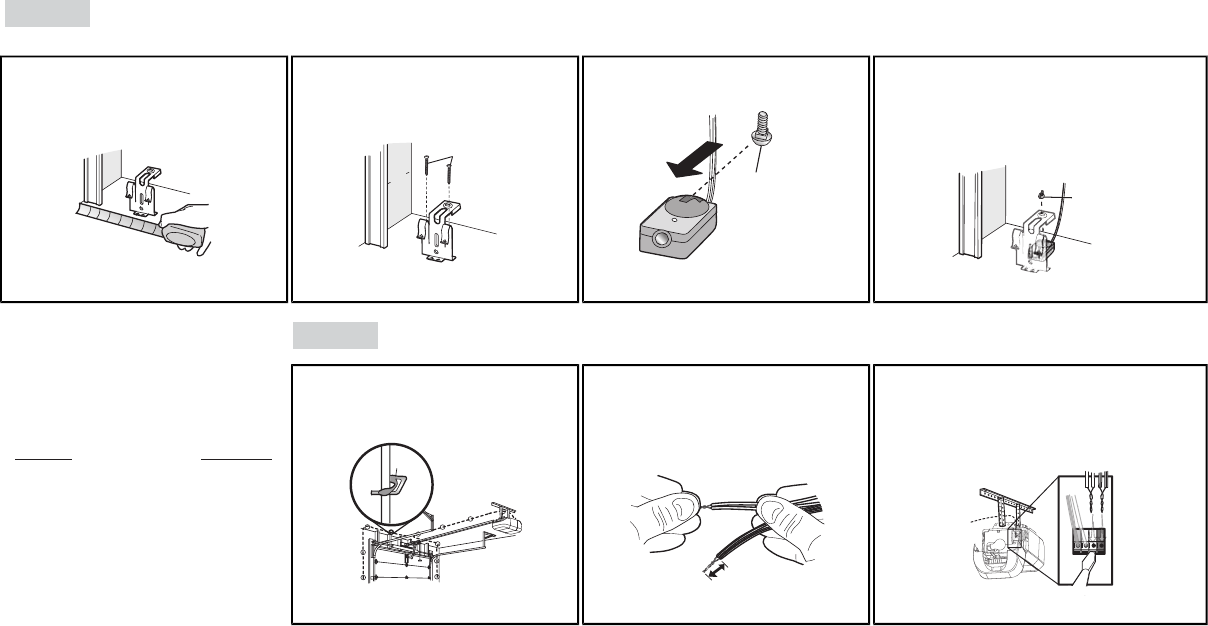

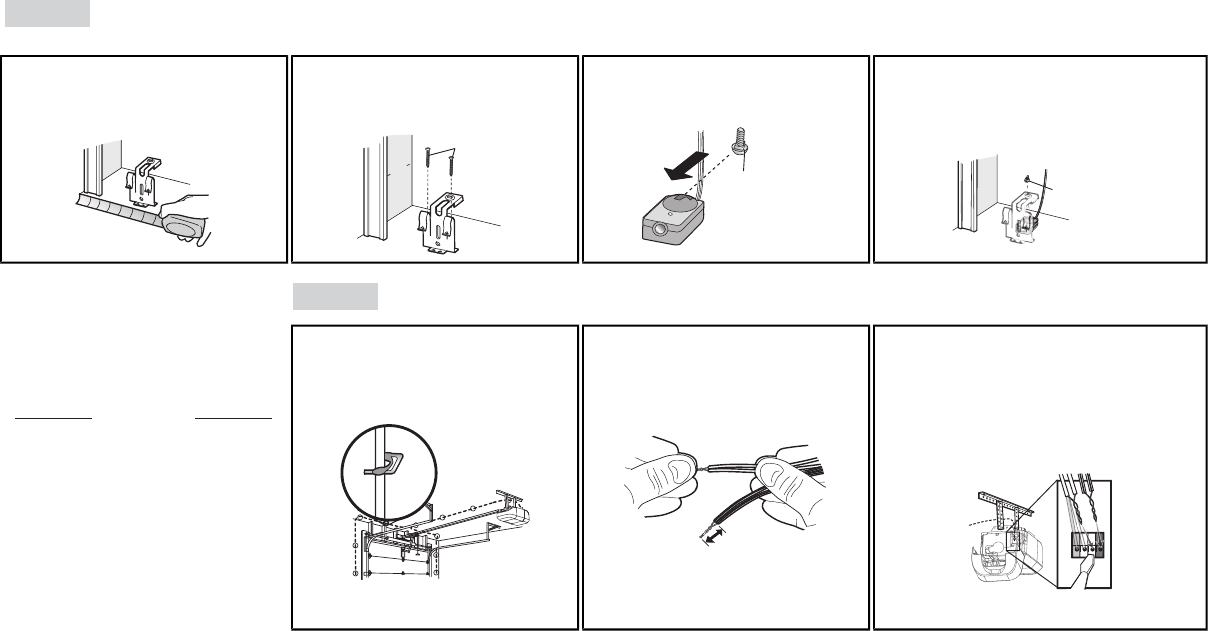

OPTION C FLOOR INSTALLATION

Use an extension bracket(notprovided) or wood block to raise the sensor bracket if needed.

1.1C Carefullymeasure the position ofboth

sensor bracketsso they will be the same

distance fromthe wall and unobstructed.

1.2C Attach the sensor brackets to the floor

using concrete anchors (not

provided).

Inside

Garage

Wall

(not provided)

1.3C Slide the carriage bolt into the slot on

each sensor.

Carriage Bolt

1/4" - 20 x 1/2"

1.4C Insert the bolt through the hole in the sensor

bracketand attach with the wing nut.The lens

on both sensorsshould point toward each

other. Make sure the lens isnot obstructed by

the sensor bracket.

Wing Nut

1/4" - 20

2 Wire the Safety Reversing

Sensors OPTION A INSTALLATION WITHOUT PRE-WIRING

PRE-WIRED INSTALLATIONS: If your garage

already has wires installed for the safety reversing

sensors, see page 20.

HARDWARE

Insulated Staple

(Not shown)

2.1A Run the wire from both sensors to the

garage door opener. Attach the wire to

the wall and ceiling with the staples.

Staple

2.2A Strip 7/16 inch (11 mm) ofinsulation

from each set of wires. Separate the

wires. Twist the white wires together.

Twist the white/black wires together.

7/16"

(11 mm)

2.3A Insert the white wires into the white terminal on

the garage door opener. Insert the white/black

wires into the grey terminal on the garage door

opener. To insert or remove the wires from the

terminal, push in the tab with a screwdriver tip.

RED

WHITE

GREY

RED

WHITE

GREY

Install the Protector System®

OPTION B PRE-WIRED INSTALLATION

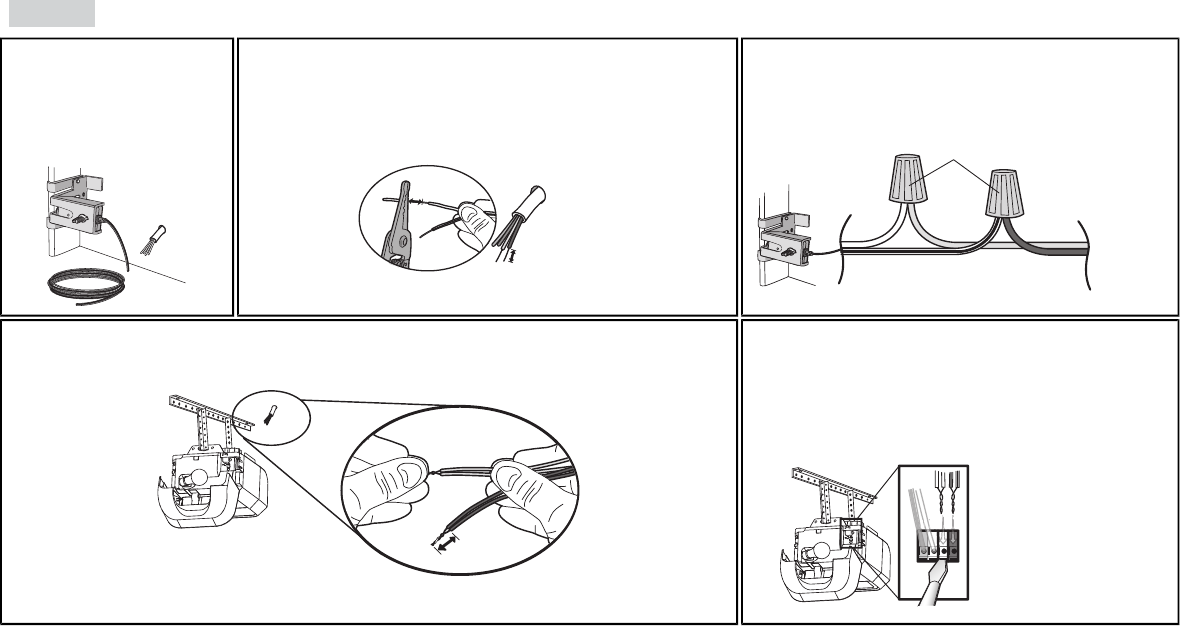

2.1B Cut the end ofthe safety

reversing sensor wire, making

sure there is enough wire to

reach the pre-installed wires

from the wall.

2.2B Separate the safetyreversing sensor wires and strip 7/16 inch (11 mm) of

insulation fromeach end.Choose two of the pre-installed wires and strip 7/16

inch (11 mm) of insulation from each end. Make sure that you choose the

same color pre-installed wires for each sensor.

7/16"

(11 mm)

7/16"

(11 mm)

Safety reversing sensor wires

Pre-installed

wires

2.3B Connectthe pre-installed wires to the sensor wires with wire nuts

making sure the colors correspond for each sensor. For example,

the white wire would connectto the yellow wire and the white/black

wire would connectto the purple wire.

White

White/Black

Yellow

(for example)

Purple

(for example)

Not Provided

Pre-installed

wires

Safety reversing sensor wires

2.4B At the garage door opener,strip 7/16 inch (11 mm) of insulation from each end of the wires previouslychosen for the

safety reversing sensors. Twist the like-colored wires together.

7/16"

(11 mm)

Yellow

Purple

2.5B Insert the wiresconnected to the white safetysensor wiresto the

white terminal on the garage door opener.Insert the wires that are

connected to the white/black safetysensor wires to the grey

terminal on the garage door opener.

RED

WHITE

GREY

RED

Purple

(for example)

Yellow

(for example)

To insert or remove the wires

from the terminal, push in the

tab with a screwdriver tip.

WHITE

GREY

Power

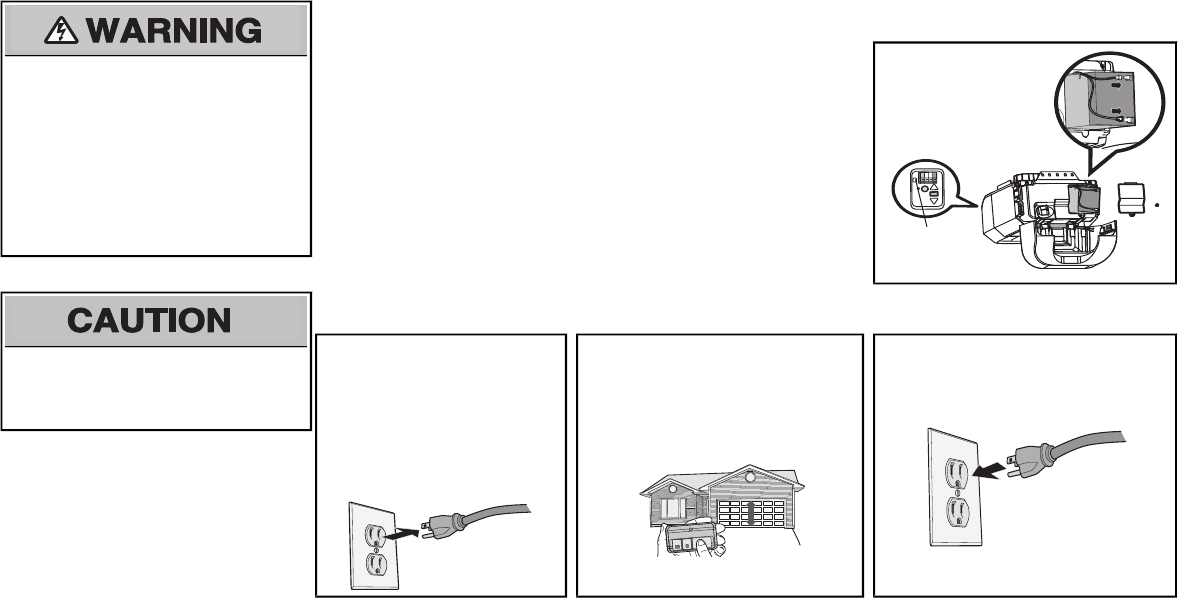

1 Connect Power

To prevent possible SERIOUS INJURY or DEATH

from electrocution or fire:

• Be sure power is NOT connected to the opener,

and disconnect power to circuit BEFORE

removing cover to establish permanent wiring

connection.

• Garage door installation and wiring MUST be in

compliance with ALL local electrical and building

codes.

• NEVER use an extension cord, 2-wire adapter, or

change plug in any way to make it fit outlet. Be

sure the opener is grounded.

To avoid installation difficulties, do not activate the garage door opener at this time.

To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This

plug will only fit into a grounding type outlet. If the plug doesn’t fit into your outlet, contact a qualified electrician to install

the proper outlet.

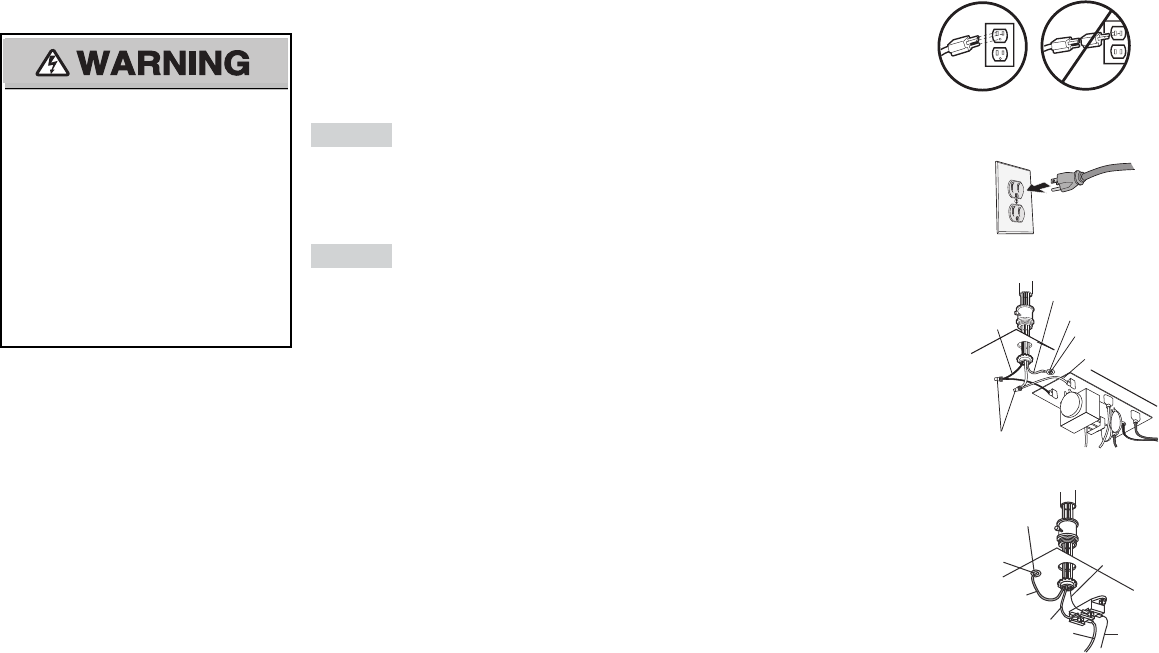

THERE ARE TWO OPTIONS FOR CONNECTINGPOWER:

OPTION A TYPICAL WIRING

Ground Tab

Green Ground

Screw

Green

Ground

Screw

Ground Wire

Ground

Wire

Black

Wire

White Wire

PERMANENT WIRING (Filter Board)

PERMANENT WIRING (Terminal Block)

Wire Nuts

TYPICAL WIRING

Black

Wire

Black

Wire

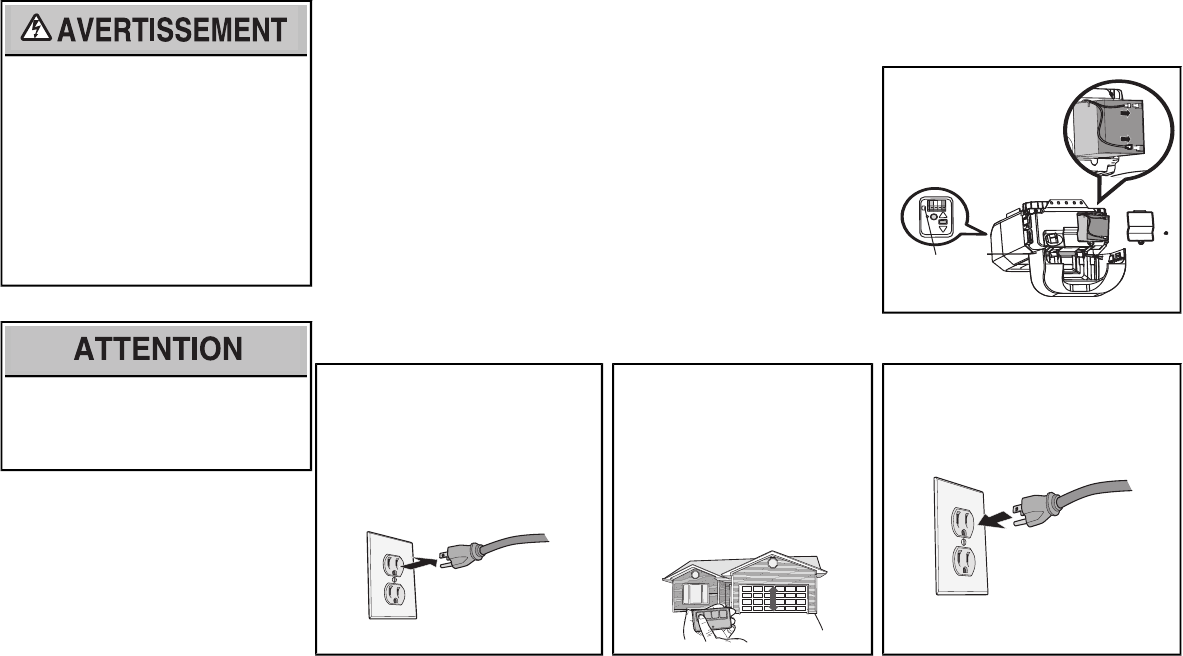

1.1A Plug in the garage door opener into a grounded outlet.

1.2A DO NOT run garage door opener at this time.

OPTION B PERMANENT WIRING

If permanent wiring is required by your local code, refer to the following procedure.

To make a permanent connection through the 7/8 inch hole in the top of the motor unit (according to local code):

Wiring through a filter board (8550 models manufactured before April 12, 2013):

1.1B Be sure power is NOT connected to the opener, and disconnect power to circuit.

1.2B Remove the garage door opener cover and set aside.

1.3B Remove the attached green ground terminal.

1.4B Cut black and white wires. Strip away 1/2 inch (1 cm) of insulation, 3 inches (7.5 cm) before spade terminals.

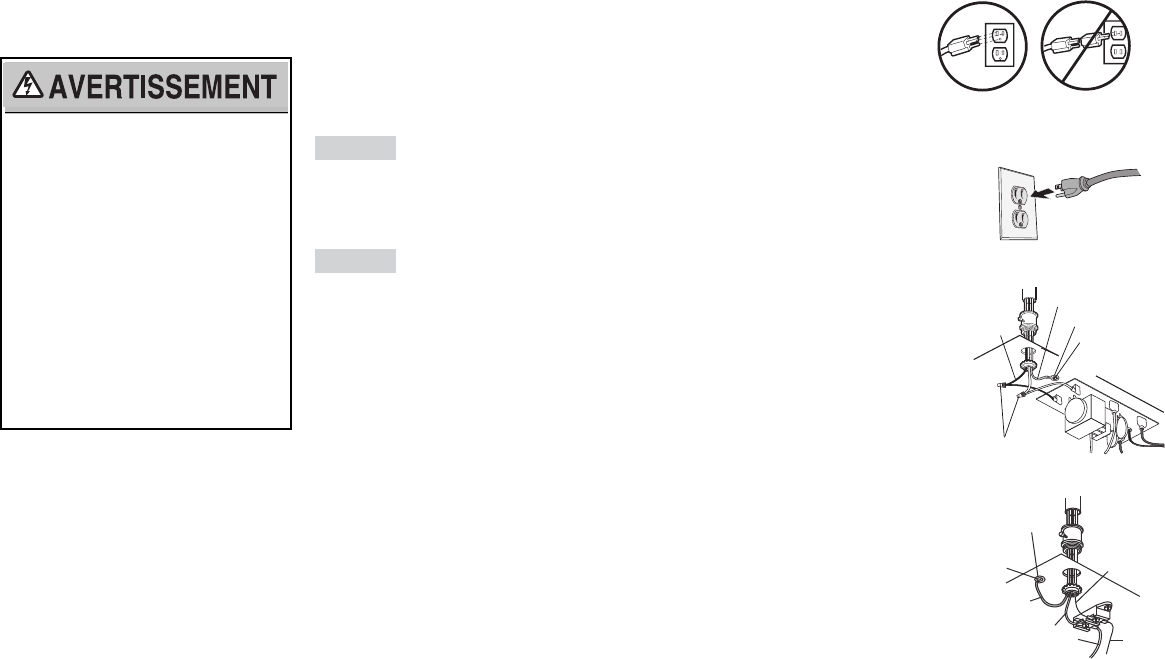

1.5B Remove the power cord from opener.

1.6B Install a conduit or flex cable adapter to the 7/8 inch hole.

1.7B Run wires through conduit, cut to proper length and strip insulation.

1.8B Attach with wire nuts provided. Attach the ground wire to the green ground screw. The opener must be

grounded.

1.9B Properly secure wire under plastic ties so that wire does not come in contact with moving parts.

1.10B Reinstall the cover. DO NOT run garage door opener at this time.

Wiring througha terminalblock (8550 models manufactured after April 12,2013 and all8557 models):

1.1B Remove the motor unit cover screws and set the cover aside.

1.2B Remove the attached 3-prong cord.

1.3B Connect the black (line) wire to the screw on the brass terminal; the white (neutral) wire to the screw on the silver

terminal; and the ground wire to the green ground screw. The opener must be grounded.

1.4B Reinstall the cover.

2Ensure the Safety Reversing Sensors are aligned

The door willnot close if the sensors

have not been installed and aligned

correctly.

When the light beam isobstructed or

misaligned while the door is closing, the

door will reverse and the garage door

opener lights will flash ten times. Ifthe door

is already open, it will not close. The

sensors can be aligned by loosening the

wing nuts, aligning the sensors, and

tightening the wing nuts.

2.1 Check to make sure the LEDsin both sensors are glowing steadily. The LEDs in both sensorswill glow steadily ifthey

are aligned and wired correctly.

Green LED

ROSNES GNIVIECERROSNES GNIDNES

Amber LED

If the receiving sensor is in

direct sunlight, switch it with

sending sensor so it is on the

opposite side of the door.

(invisible light beam)

IF THE AMBER LED ON THE SENDING SENSOR IS NOT GLOWING: IF THE GREEN LED ON THE RECEIVING SENSOR IS NOT GLOWING:

Make sure there is

power to the garage

door opener.

Make sure the

sensor wire is not

shorted/broken.

RED

WHITE

GREY

Make sure the sensor has been wired

correctly: white wires to white terminal

and white/black wires to grey terminal.

Make sure the sensors are aligned.Make sure the sensor wire is

not shorted/broken.

3Ensure the Door Control is wired correctly

If the door control hasbeen installed and wired correctly a message will display on the screen.

Power

Without a properly installed safety reversal

system, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by a

closing garage door.

• Incorrect adjustment of garage door travel

limits will interfere with proper operation of

safety reversal system.

• After ANY adjustments are made, the safety

reversal system MUST be tested. Door

MUST reverse on contact with 1-1/2" (3.8

cm) high object(or 2x4 laid flat) on floor.

To prevent damage to vehicles, be sure fully

open door providesadequate clearance.

INTRODUCTION

Your garage door opener isdesigned with

electronic controls to make setup and

adjustments easy. The adjustments allow you

to programwhere the door will stop in the

open (UP) and close (DOWN) position. The

electronic controls sense the amountofforce

required to open and close the door.The

force is adjusted automatically when you

program the travel.

NOTE: If anything interferes with the door’s

upward travel it will stop. If anything interferes

with the door’s downward travel, it will reverse.

To watch a short instructional video on

programming your newgarage door opener

use your smartphone to read the QR Code

below:

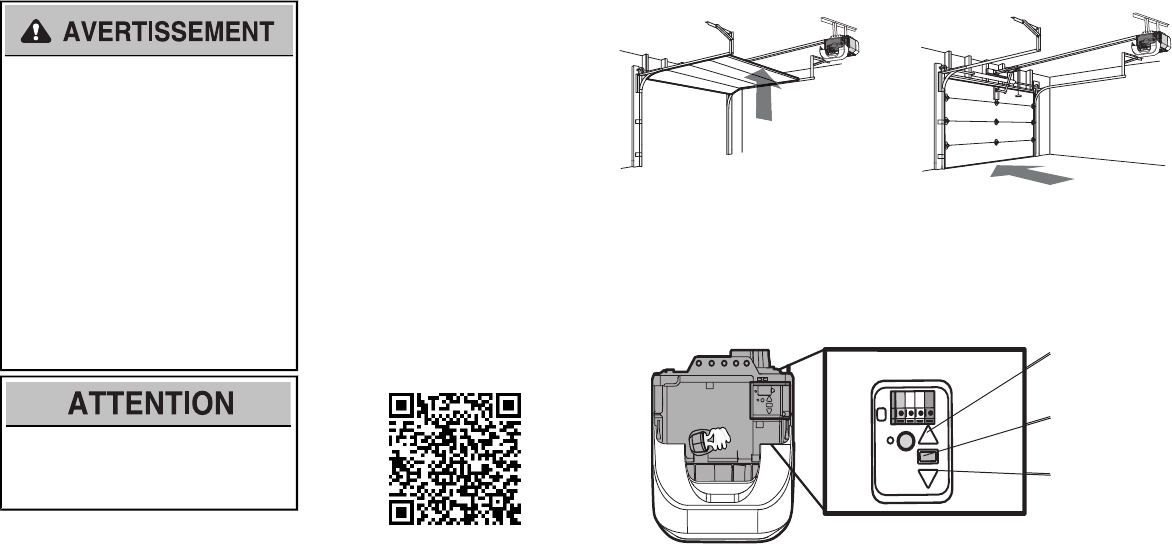

PROGRAMMING BUTTONS

The programming buttons are located on the

leftside panel ofthe garage door opener and

are used to program the travel.

UP (Open) DOWN (Close)

UP Button

Adjustment

Button

DOWN Button

PROGRAMMING BUTTONS

Adjustments

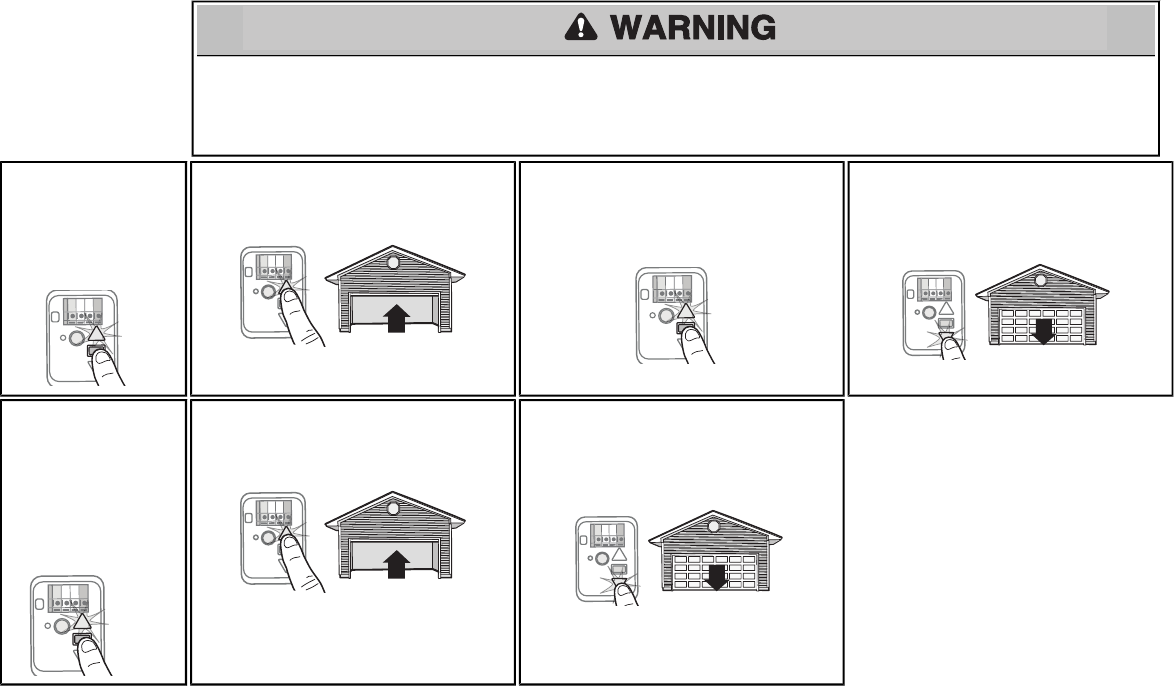

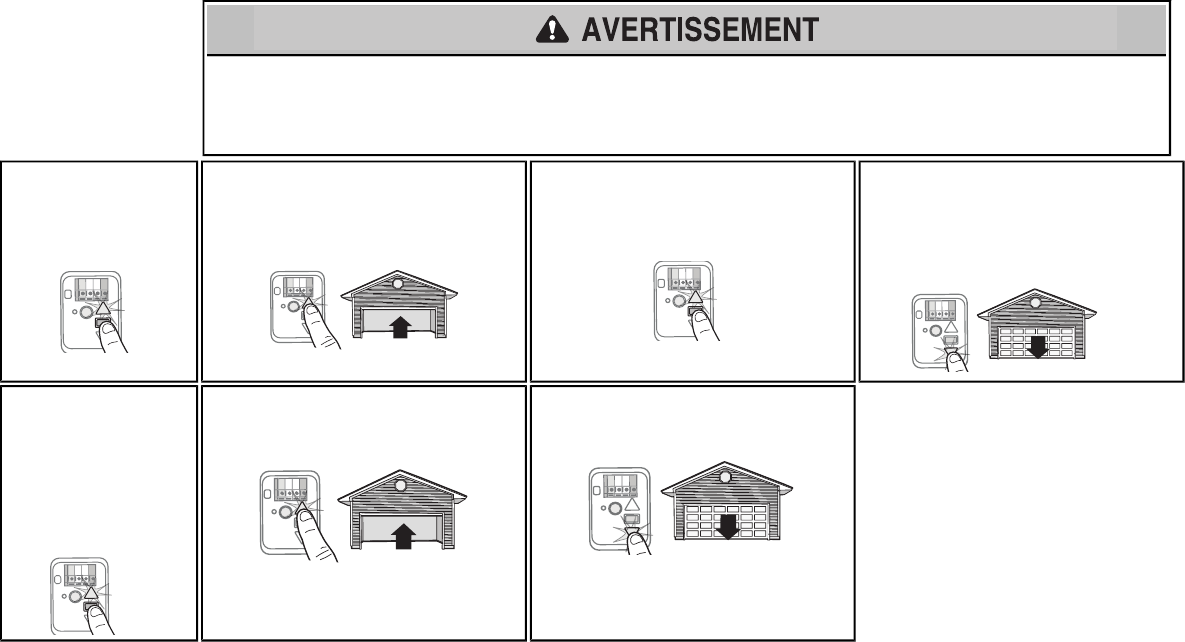

1Program the

Travel

Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.

• Incorrectadjustmentof garage door travel limitswill interfere with proper operation ofsafety reversal system.

• After ANY adjustments are made, the safety reversal system MUSTbe tested. Door MUST reverse on contact with 1-1/2" (3.8 cm) high object(or 2x4 laid flat) on

floor.

1.1 Pressand hold the

Adjustment Button until

the UP Button begins to

flash and/or a beep is

heard.

1.2 Pressand hold the UP Button until the door isin

the desired UP position.

NOTE: The UPand DOWNButtons can be

used to move the door up and down as needed.

1.3 Once the door is in the desired UP position

press and release the Adjustment Button. The

garage door opener lights will flash twice and

the DOWN Button will begin to flash.

1.4 Pressand hold the DOWN Button until the door

is in the desired DOWNposition.

NOTE: The UPand DOWNButtons can be

used to move the door up and down as needed.

1.5 Once the door is in the

desired DOWN position

press and release the

Adjustment Button. The

garage door opener

lights will flash twice

and the UP Button will

begin to flash.

1.6 Pressand release the UP Button.When the

door travels to the programmed UP position, the

DOWN Button will begin to flash.

1.7 Pressand release the DOWN Button. The door

will travel to the programmed DOWNposition.

Programming is complete.

If the garage door opener lights are flashing 5 times

during the stepsfor Program the Travel,the

programming has timed out.Ifthe garage door opener

lights are flashing 10 times during the steps for

Program the Travel, the safety reversing sensors are

misaligned or obstructed (refer to page 22).When the

sensorsare aligned and unobstructed, cycle the door

through a complete up and down cycle using the

remote control or the UP and DOWN buttons.

Programming is complete.Ifyou are unable to operate

the door up and down, repeatthe stepsfor

Programming the Travel.

Adjustments

2Test the Safety Reversal System

Without a properly installed safety reversal system,

persons (particularly small children) could be

SERIOUSLY INJURED or KILLED by a closing

garage door.

• Safety reversal system MUSTbe tested every

month.

• After ANY adjustments are made, the safety

reversal system MUST be tested. Door MUST

reverse on contactwith 1-1/2" (3.8 cm) high

object (or 2x4 laid flat) on the floor.

2.1 With the door fully open, place a 1-1/2

inch (3.8 cm) board (or a 2x4 laid flat) on

the floor,centered under the garage

door.

2.2 Pressthe remote control push button to

close the door.The door MUST reverse

when it makescontactwith the board.

If the door stops and does not reverse on

the obstruction, increase the down travel

(refer to Adjustment Step 1).

Repeat the test.When the door reverses

upon contactwith the 1-1/2 inch board,

remove the board and open/close the

door 3 or 4 times to testthe adjustment.

Ifthe garage door opener continues to fail

the safety reversal test,call a trained door

systems technician.

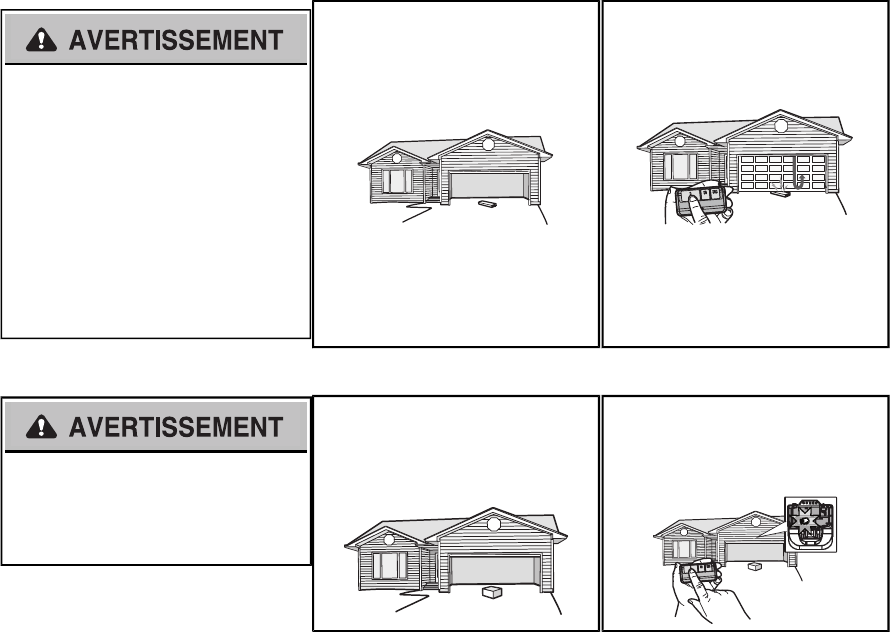

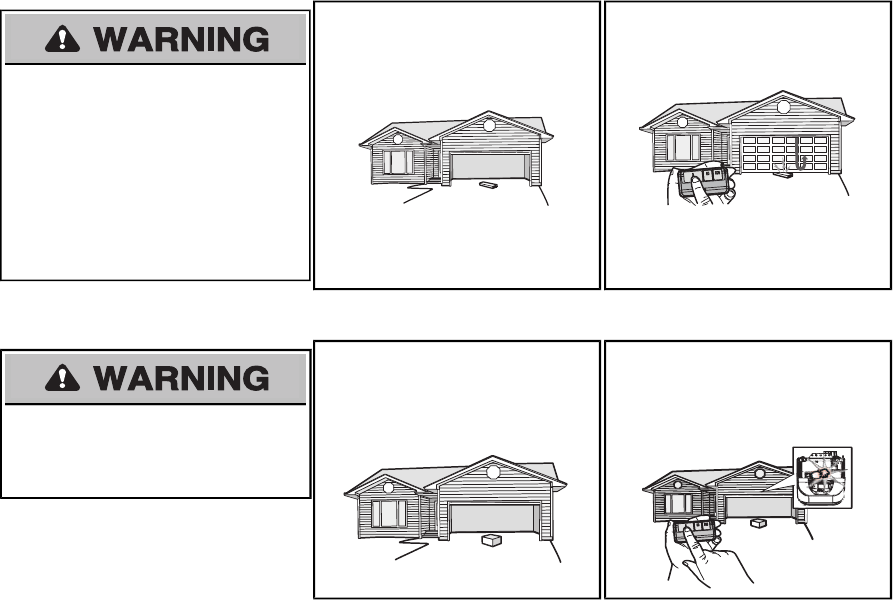

3Test the Protector System®

Without a properly installed safety reversing

sensor, persons (particularly small children) could

be SERIOUSLY INJURED or KILLED by a closing

garage door.

3.1 Open the door. Place the garage door

opener carton in the path of the door. 3.2 Pressthe remote control push button to

close the door.The door will notmove

more than an inch (2.5 cm), and the

garage door opener lights will flash 10

times.

The garage door opener will not close

from a remote control if the LEDin either

safety reversing sensor is off (alerting you

to the factthatthe sensor is misaligned or

obstructed).

Ifthe garage door opener closesthe door

when the safety reversing sensor is

obstructed (and the sensors are no more

than 6 inches [15 cm]above the floor), call

for a trained door systems technician.

Adjustments

To reduce the risk of FIRE or INJURY to persons:

• Disconnect ALL electric and battery power

BEFORE performing ANY service or

maintenance.

• Use ONLY LiftMaster part # 485LM for

replacement battery.

• DO NOT dispose of battery in fire. Battery may

explode. Check with local codes for disposal

instructions.

1Install the battery

1.1 Unplug the garage door opener.

1.2 Open the light lenson the right side panel of the garage door opener. Use a Phillips

head screwdriver to remove the battery cover on the garage door opener.

1.3 Partially insertthe battery into the battery compartmentwith the terminalsfacing out.

1.4 Connectred (+) and black (-) wiresfrom the garage door opener to the

corresponding terminals on the battery.

1.5 Replace the battery cover.

1.6 Plug in the garage door opener.

1.7 Waitfor the green BatteryStatus LED to startflashing before proceeding to test the

battery.

Battery

Status LED

ALWAYS wear protective gloves and eye

protection when changing the battery or working

around the battery compartment.

*If applicable.

2Test the battery

2.1 Unplug the garage door

opener. The battery status LED

will either glow solid orange

indicating opener isoperating

on batterypower or will flash

indicating low battery power.

NOTE: Make sure the garage

door opener is unplugged.

2.2 Open and close the door using the

remote control or door control.

NOTE: The garage door opener may

run slower if the battery is not fully

charged. The battery will take 24 hours

to fully charge.

2.3 Plug in the garage door opener. Verify

the battery status LED flashing green,

indicating the battery is charging.

Battery Backup*

Charge the Battery

The battery chargeswhen the garage door opener

is plugged into a 110Vac electrical outlet that has

power and requires 24 hours to fully charge. A fully

charged battery supplies 12Vdc to the garage door

opener for one to two days ofnormal operation

during an electrical power outage. After the

electrical power has been restored, the battery will

recharge within 24 hours. The batterywill last

approximately 1 to 2 yearswith normal usage.

Instructions for replacement are provided with the

battery.To obtain maximum batterylife and prevent

damage, disconnectthe battery when the garage

door opener isunplugged for an extended period

of time,such as a summer or winter home.

NOTE: When the garage door opener isin battery

backup mode the garage door opener lights,

Timer-to-Close, and Remote Close features are

unavailable.

*Ifapplicable,part number 485LM.

Battery Status LED

GREEN LED:

All systems are normal.

• A solid green LED light indicates the batteryis

fully charged.

• A flashing green LED indicates the battery is

being charged.

ORANGE LED:

The garage door opener has lostpower and is in

battery backup mode.

• A solid orange LEDwith beep, sounding

approximately every 2 seconds, indicates the

garage door opener isoperating on battery

power.

• A flashing orange LED with beep,sounding

every 30 seconds, indicates the battery is low.

RED LED:

The garage door opener's 12V battery needsto be

replaced.

• A solid red LED with beep, sounding every 30

seconds, indicates the 12V battery will no

longer hold a charge and needsto be

replaced. Replace the battery back up to

maintain the battery backup feature.

NOTE: The Battery Status LED is most visible with

the garage door opener light off. Battery does not

have to be fully charged to operate the garage

door opener.

Battery Status LED

Battery Backup*

IMPORTANT SAFETYINSTRUCTIONS

WARNING

To reduce the risk of SEVERE INJURY or DEATH:

1. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS.

2. ALWAYS keep remote controls out of reach of children. NEVER permit children to operate or

play with garage door control push buttons or remote controls.

3. ONLY activate garage door when it can be seen clearly,it isproperly adjusted, and there are

no obstructions to door travel.

4. ALWAYS keep garage door in sight and away from people and objectsuntil completely

closed.NO ONE SHOULDCROSS THE PATHOF THE MOVING DOOR.

5. NO ONE SHOULD GO UNDER A STOPPED, PARTIALLY OPENED DOOR.

6. If possible, use emergencyrelease handle to disengage trolley ONLY when garage door is

CLOSED. Use caution when using this release with the door open. Weak or broken springs

or unbalanced door could resultin an open door falling rapidlyand/or unexpectedlyand

increasing the risk ofSEVERE INJURY or DEATH.

7. NEVER use emergency release handle unless garage doorway is clear of persons and

obstructions.

8. NEVER use handle to pull garage door open or closed. Ifrope knotbecomes untied, you

could fall.

9. After ANY adjustmentsare made, the safetyreversal system MUSTbe tested.

10. Safety reversal system MUST be tested every month. Garage door MUST reverse on

contactwith 1-1/2" (3.8 cm) high object (or a 2x4 laid flat) on the floor.Failure to adjustthe

garage door opener properlyincreasesthe risk ofSEVERE INJURY or DEATH.

11. ALWAYS KEEP GARAGE DOOR PROPERLY BALANCED (see page 2). An improperly

balanced door may NOT reverse when required and could result in SEVERE INJURY or

DEATH.

12. ALL repairs to cables, spring assemblies and other hardware, ALL of which are under

EXTREME tension, MUSTbe made by a trained door systems technician.

13. To avoid SERIOUS PERSONAL INJURY or DEATH from electrocution,disconnectALL

electric and battery power BEFORE performing ANY service or maintenance.

14. This operator systemis equipped with an unattended operation feature. The door could

move unexpectedly.NO ONE SHOULD CROSS THE PATH OF THE MOVING DOOR.

15. DO NOTenable the Timer-to-Close functionality if operating either one-piece or swinging

garage doors.To be enabled ONLY when operating a sectional door.

16. SAVE THESE INSTRUCTIONS.

Operation

Your garage door opener is equipped with features to provide you with greater control over your

garage door operation.

Alert2Close

The Alert2Close feature provides a visual and an audible alert that an unattended door is closing.

Timer-to-Close (TTC)

The TTCfeature automaticallycloses the door after a specified time period thatcan be adjusted using a

TTC enabled door control (Models 881LM or 880LM).Prior to and during the door closing the garage

door opener lightswill flash and the garage door opener will beep.

MyQ®

MyQ®technology usesa 900MHz signal to provide two-way communication between the garage door

opener and MyQ®enabled accessories. Your garage door opener is compatible with up to 16 MyQ®

accessories.

SECURITY+2.0™REMOTE CONTROLS AND DOOR CONTROLS

Your garage door opener hasalreadybeen programmed atthe factoryto operate with your remote

control,which changeswith each use,randomly accessing over 100 billion new codes. Compatible with

MyQ®and Security+ 2.0™ accessories,see page 37.

NOTE: Older LiftMaster remote controls, door controls, and third party products are not compatible.

SECURITY+2.0TM

Accessories MEMORY CAPACITY

Remote Controls Up to 40

Door Controls Up to 2 Smart Control Panels or 4 of any other Security+ 2.0™ door controls

Keyless Entries Up to 4

THE PROTECTOR SYSTEM®(SAFETY REVERSING SENSORS)

When properly connected and aligned,the safety reversing sensors will detect an obstruction in the

path of the infrared beam.Ifan obstruction breaks the infrared beam while the door is closing, the door

will stop and reverse to full open position, and the opener lightswill flash 10 times. Ifthe door is fully

open, and the safetyreversing sensorsare not installed, or are misaligned, the door will notclose from

a remote control. However, you can close the door if you hold the button on the door control or keyless

entry until the door is fully closed. The safety reversing sensors do not affect the opening cycle.

ENERGY CONSERVATION

For energy efficiencythe garage door opener will enter sleep mode when the door isfullyclosed.The

sleep mode shuts the garage door opener down until activated. The sleep mode is sequenced with the

garage door opener lightbulb; asthe light bulb turns off the sensor LEDs will turn offand whenever the

garage door opener lights turn on the sensor LEDswill light. The garage door opener will not go into

the sleep mode until the garage door opener hascompleted 5 cyclesupon power up.

LIGHTS

The garage door opener light bulbs will turn on when the opener is initiallyplugged in;power is

restored after interruption, or when the garage door opener is activated.The lights will turn off

automatically after 4-1/2 minutes. An incandescentA19 lightbulb (100 watt maximum) or for maximum

energy efficiency a 26W (100W equivalent) compact fluorescent light (CFL) bulb may be used.

Light Feature

The garage door opener isequipped with an added feature;the lights will turn on when someone

enters through the open garage door and the safetyreversing sensor infrared beam isbroken. For

added control over the lightbulbs on your garage door opener, see page 30.

USING YOUR GARAGE DOOR OPENER

The garage door opener can be activated through a wall-mounted door control,remote control,

wireless keyless entry or MyQ®accessory.When the door is closed and the garage door opener is

activated the door will open. Ifthe door sensesan obstruction or is interrupted while opening the door

will stop.When the door is in any position other than closed and the garage door opener is activated

the door will close. Ifthe garage door opener sensesan obstruction while closing, the door will reverse.

If the obstruction interruptsthe sensor beamthe garage door opener lightswill blink10 times.However,

you can close the door ifyou hold the button on the door control or keylessentry until the door is fully

closed.The safetyreversing sensors do not affectthe opening cycle.The safetyreversing sensor must

be connected and aligned correctly before the garage door opener will move in the down direction.

BATTERY BACKUP*

The battery backup system allowsaccess in and out ofyour garage,even when the power is out. When

the garage door opener isoperating on battery power,the garage door opener will run slower,the light

will not function, the Battery Status LED will glow solid orange,and a beep will sound approximately

every 2 seconds.

* If applicable.

Features

USING THE DOOR CONTROL

SYNCHRONIZETHEDOORCONTROL

To synchronize the door control to the garage door opener,press the push bar until the garage door

opener activates (itmay take up to 3 presses). Testthe door control by pressing the push bar, each

press ofthe push bar will activate the garage door opener.

Push Bar

LIGHT

button

Screen

Motion

Sensor

Navigation

Buttons

PUSH BAR

Press the push bar to open or close the door.

NAVIGATION BUTTONS

Use the navigation buttons to make selections and program features.

LIGHT BUTTON

Press the LIGHT button to turn the garage door opener lightson or off.When the lights are turned on

they will stay on until the LIGHT button is pressed again, or until the garage door opener is activated.

Once the garage door opener is activated the lightswill turn off after the specified period of time (the

factorysetting is 4-1/2 minutes). The LIGHTbutton will notcontrol the lights when the door isin motion.

The duration ofthe lighttiming can be adjusted byaccessing the menu using the navigation buttons.

SCREEN

The screen will display the time and temperature until the menu button ispressed,and then itwill

display the menu options. Ifthere is a problem with the garage door opener the screen will displaythe

Diagnostic Code.Refer to the Troubleshooting section.

The following features are accessible through the screen using the navigation buttons:

LEARN A DEVICE

Any compatible remote controls, wireless keyless entry, or MyQ®accessories can be programmed to

the garage door opener byaccessing the menu and using the navigation buttons.

LOCK

The LOCK feature isdesigned to prevent activation ofthe garage door opener from remote controls

while still allowing activation from the door control and keyless entry. This feature is useful for added

peace of mind when the home is empty(i.e. vacation).

TIMER-TO-CLOSE (TTC)

DO NOT enable TTCifoperating a one-piece door. TTC isto be used ONLY with sectional doors.

Factory defaultis set to off.TTC can be set to automatically close your garage door from the fully open

position after a specified period of time (1,5,10 minute intervals).The garage door opener will Beep

and the lights will Flash before closing the door. The screen on the door control can displaythe status of

the TTC. TTC WILL NOT work if the garage door opener is operating by battery power or if the safety

reversing sensorsare misaligned. This feature is NOT intended to be the primarymethod of closing the

door.A keyless entry should be installed in the event of an accidental lock out when using this

feature.

NOTE: Before enabling the TTC for the first time, or if you experience a power outage, cycle the garage

door opener open and closed to allow the TTC to set.

AUTOMATIC LIGHT

Motion Sensor

Factory default is set to on. This feature automatically turns on the garage door opener lights when

motion is sensed. The lights will come on for the set period oftime, then shut off. Ifusing the garage door

opener light as a work light disable the motion sensor, otherwise the light will turn off automatically if you

are beyond the range of the sensor.

Light Feature

The lightswill turn on when someone enters through the open garage door and the safetyreversing

sensor infrared beam is broken.

MAINTENANCE ALERT (MAS)

This feature assiststhe homeowner in ensuring the garage door opener system stays in good working

condition. A maintenance alertmessage will display on the screen indicating the garage door opener

maybe in need of maintenance. The factory setting for the MASfeature is off and can be activated at

time of installation. Contact your installing dealer for service.

Door Control

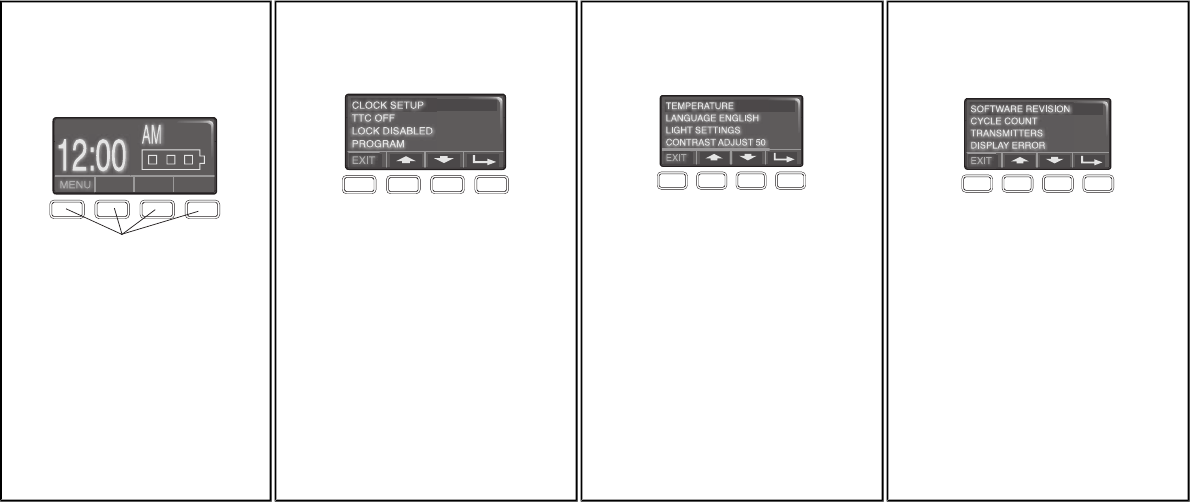

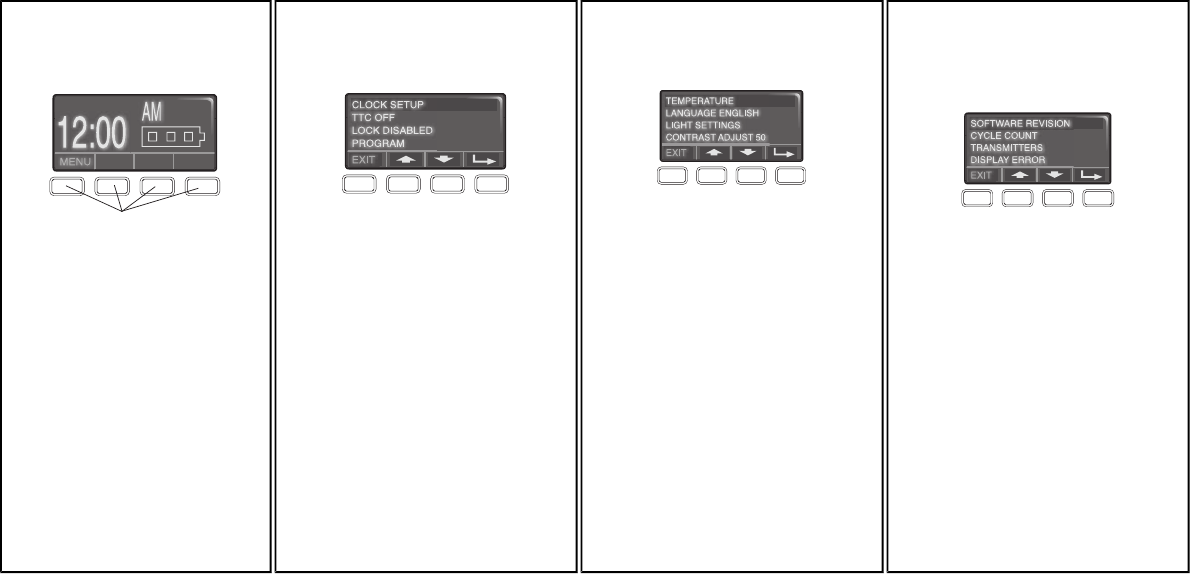

Smart Control Panel Setup

The featureson the door control can be programmed through a seriesof menus on the screen and the navigation buttons.Refer to the descriptions below.

SCREEN

The main screen displaysthe time,

temperature, and current battery charge (if

applicable).

Navigation Buttons

FEATURES

Press the navigation button below "MENU" to view

the Features menu.

CLOCK SETUP: Set the time, choose 12 or 24

hour clock and show/hide clock.

TTC SETTINGS (for sectional doors ONLY):

Set the Timer-to-Close feature off/on and setthe

time interval before door closes.NOTE: DO NOT

enable TTC if operating a one-piece door. TTC is

to be used ONLY with sectional doors.

LOCK: Enable/disable lock.

PROGRAM: Add remote controls, MyQ®devices,

an extra remote button to control your garage door

opener lights,or a keylessentry.

SETTINGS

Press the navigation button below the down arrow

till you see TEMPERATURE to view the Settings

menu.

TEMPERATURE: Display the temperature in

Fahrenheit or Celsius and show/hide the

temperature.

LANGUAGE: Selecta language.

LIGHT SETTINGS: Setduration for garage door

opener light to stay on after operation, selectable

range of 1-1/2 to 4-1/2 minutes.Turn the Motion

sensor off/on, and turn the entry light feature off/on.

CONTRAST: Adjust the contrast of the screen.

SERVICE

Press and hold the second navigation button, then

press the LIGHT button to view the Service menu.

SOFTWARE REVISION: Displays software version

information.

CYCLE COUNT ON/OFF: Turn the Maintenance

Alert (MAS) on/off.

TRANSMITTERS: Displays the number of remote

controls, MyQ®devices, door controls and keyless

entries currently programmed to operate the

garage door opener.

DISPLAYERROR: Displays any errors that have

occurred.

To program a remote control or keyless entry to the garage door opener using the door control, see page 32.

Door Control

Your remote control has been programmedat the factory to operate with yourgarage door opener.

Older LiftMaster remote controlsare NOTcompatible,see page 37 for compatible accessories. Programming can be done through the door control or the learn button the garage door opener. To program

additional accessoriesrefer to the instructions provided with the accessory or visit www.liftmaster.com.Ifyour vehicle isequipped with a Homelink®, you mayrequire an external adapter depending on the

make, model, and year of your vehicle. Visit www.homelink.com for additional information.

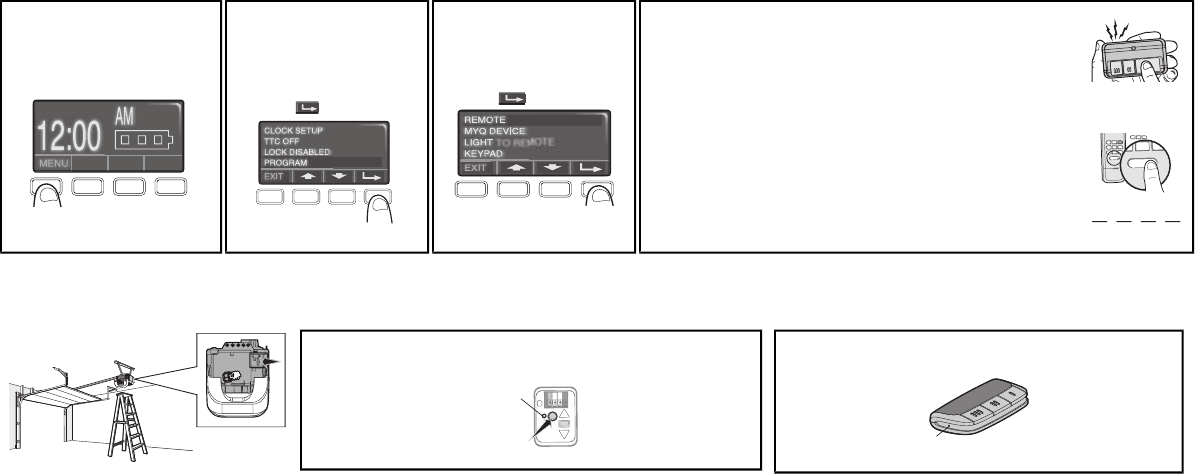

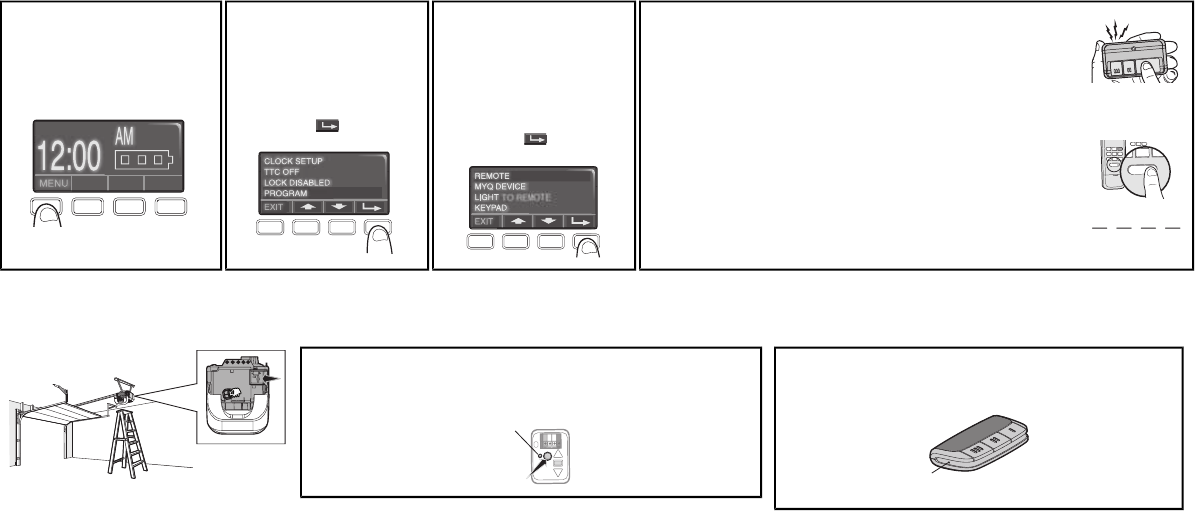

TO ADD, REPROGRAM, OR CHANGE A REMOTE CONTROL/KEYLESS ENTRY PIN USING THE DOOR CONTROL

1Press the navigation button

below "MENU" to view the

Features menu.

2Use the navigation buttons

to scroll to "PROGRAM".

press

to continue.

3Select "REMOTE"or

"KEYPAD" to program from

the program menu.

TO REMOTE

press to continue.

4Remote Control:

Press the button on the remote control thatyou wish to operate your

garage door.

Keyless Entry:

Enter a 4-digit personal identification number (PIN) of your choice on

the keyless entry keypad. Then press the ENTERbutton.

The garage door opener lights will flash (or two clicks will be heard) when

the code has been programmed.

Repeat the steps for programming additional remote controls or keyless

entry devices. If programming is unsuccessful, program the remote using

the learn button.

? ? ? ?

12ABC 3DEF

4GHI 5JKL 6MNO

7PRS 8TUV 9WXY

0 QZ

ENTER

0 QZ

ENTER

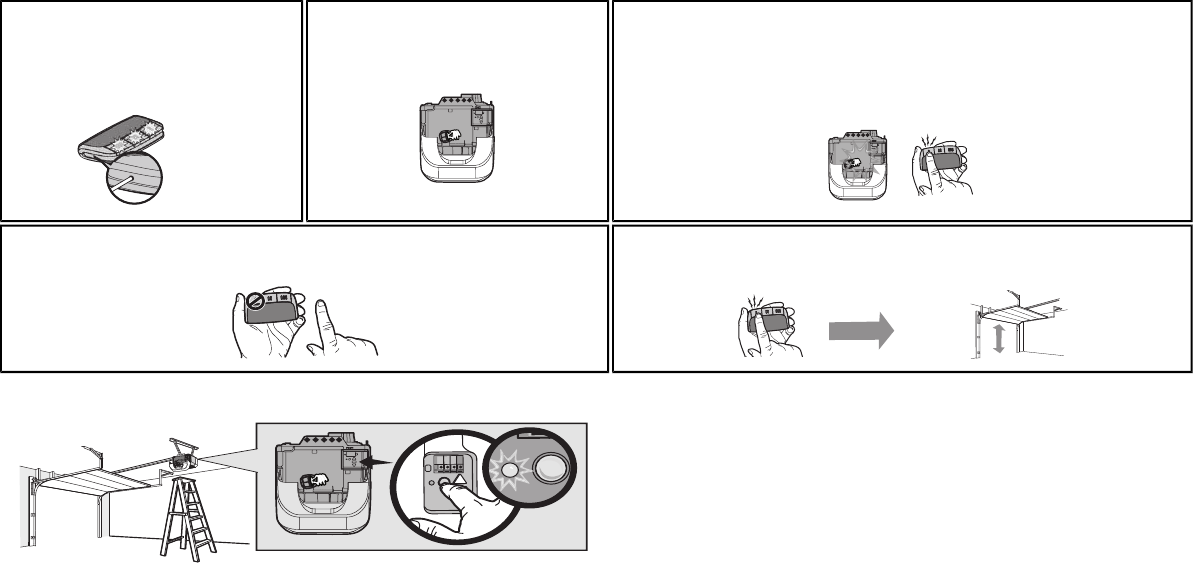

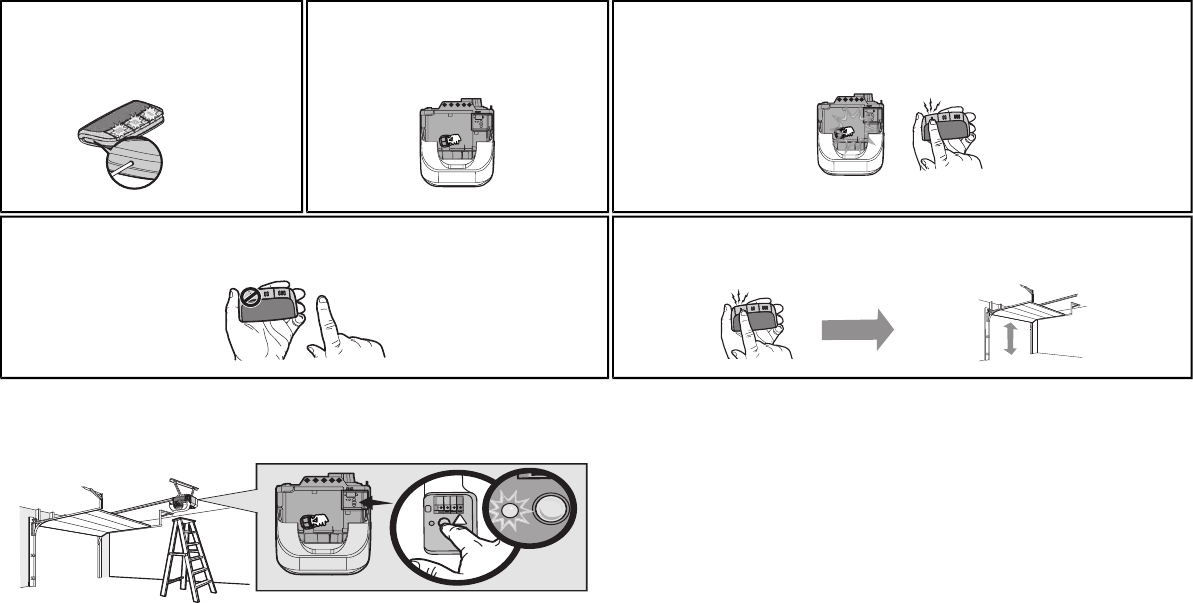

PROGRAM A REMOTE CONTROL USING THE LEARN BUTTON ONTHEGARAGEDOOROPENER

1Locate the Learn button on the garage door opener.NOTE:Your garage

door opener may look different.

Learn

DEL

Yellow

2Locate the Program Button on the side ofthe remote control.

Program Button

Remote Control

3Using a safetypin or paper clip,press the

program button until the LEDs on the front of

the remote control turn on.

4Press and release the Learn button on the

garage door opener. The Learn LEDwill light.

Within 30 seconds...

5Press and release the remote control button you wantto use...

Check to see ifthe garage door opener lightbulb blinks.Ifnot, wait for the remote control LEDto

light solid then slowly pressand release the remote control button again.

Repeat until the lightbulb blinks. DONOTpress the button after the light bulb blinks.

6To exit programming mode, press any remote control button except the button that was just

programmed. 7To test, pressthe programmed button on the remote control...The garage door opener will

activate.

To Erase the Memory

ERASE ALL REMOTE CONTROLS AND KEYLESS ENTRIES

1Press and hold the learn button on garage door opener until the learn LEDgoes out

(approximately 6 seconds). All remote control and keyless entry codes are now erased.

Reprogram any accessoryyou wish to use.

ERASE ALL DEVICES (Including MyQ®enabled accessories)

1Press and hold the learn button on garage door opener until the learn LEDgoes out

(approximately 6 seconds).

2Immediately press and hold the learn button again until the learn LED goes out. All codes are

nowerased.

Reprogram any accessoryyou wish to use.

Remote Control

To prevent possible SERIOUS INJURY or DEATH from a falling garage door:

• If possible, use emergencyrelease handle to disengage trolley ONLY when garage door is

CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly

and/or unexpectedly.

• NEVER use emergency release handle unless garage doorway is clear of persons and

obstructions.

• NEVER use handle to pull door open or closed. Ifrope knotbecomes untied,you could fall.

DISCONNECT THE TROLLEY

1The door should be fullyclosed ifpossible.

2Pull down on the emergencyrelease handle.

RECONNECT THE TROLLEY

The lockout feature preventsthe trolley from reconnecting automatically.

1Pull the emergencyrelease handle down and back (toward the

opener). The door can then be raised and lowered manuallyasoften

as necessary.

2To disengage the lockout feature, pull the handle straight down.

The trolley will reconnect on the next UP or DOWN operation, either

manuallyor by using the door control or remote control.

NOTICE

Maintenance

EVERY MONTH

• Manuallyoperate door. Ifit isunbalanced or binding, call a trained door systems technician.

• Check to be sure door opens and closes fully.Adjust ifnecessary, see page 24.

• Test the safety reversal system. Adjust if necessary, see page 25.

EVERY YEAR

• Oil door rollers,bearingsand hinges.The garage door opener does notrequire additional

lubrication. Do notgrease the door tracks.

• Test the battery and consider replacing the batteryto ensure the garage door opener will operate

during an electrical power outage, see page 26 to test the battery backup.

EVERY TWO TO THREE YEARS

• Use a rag to wipe away the existing grease from the garage door opener rail. Reapply a small layer

of white lithium grease to the top and underside ofthe rail surface where the trolleyslides.

NOTICE: To comply with FCC and/orIndustry Canada (IC) rules,adjustment or modificationsof thistransceiver are prohibited. THERE

ARE NO USER SERVICEABLE PARTS. Any changes or modifications not expresslyapproved by the party responsible for compliance

could void the user'sauthorityto operate the equipment.

Thisdevice complieswith Part 15 of the FCC rulesand IC RSS-210. Operation issubjectto the following two conditions: (1)thisdevice may

not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause

undesiredoperation.

ThisClassBdigitalapparatuscomplieswith Canadian ICES-003.

AVIS: Lesrèglesde la FCC et/ou d’Industrie Canada (IC)interdisent tout ajustementou toute modification de ce récepteur. IL N’EXISTE

AUCUNEPIÈCESUSCEPTIBLED’ÊTREENTRETENUEPAR L’UTILISATEUR. Tout changement ou toute modification non

expressément approuvé parla partie responsablede la conformité peut avoirpourrésultat d'annulerl'autorité de l'utilisateurde faire

fonctionnerl'équipement.

Cet appareilest conforme auxdispositionsde la partie 15 du règlementde la FCCet de l'norme ICRSS-210. Son utilisation estassujettie

aux deux conditoinssuivantes :(1)ce dispositif ne peut causer desinterférencesnuisibles, et (2) ce dispositif doit accepter toute

interférence recue, ycomprisune interférence pouvant causerun fonctionnement non souhaité.

Cet appareilnumerique de la classe Best conforme a la norme NMB-003 du Canada.

THE REMOTE CONTROL BATTERY

To preventpossible SERIOUS INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor.

To reduce risk of fire, explosion or chemical burn:

• Replace ONLY with 3V2016 coin batteries.

• DO NOT recharge, disassemble, heat above 212°F (100°C) or incinerate.

To replace the batteries,remove the two screws and open the remote

control housing. Push the battery out of the holder for removal. Insert

replacementbatteries positive side up (+).

Replace the batteries with only 3V2016 coin cell batteries.Dispose of

old batteries properly.

Batteries

Screws (2)

To Open the Door Manually

Diagnostic Chart

Your garage door opener isprogrammed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door opener flash the diagnosticcodes.

DIAGNOSTIC CODE SYMPTOM SOLUTION

Up Arrow

Flash(es)

Down Arrow

Flash(es)

1 1 The garage door opener will notclose and the light

bulbs flash.

Safety sensors are not installed, connected or wires may be cut. Inspect sensor wires for a disconnected

or cut wire.

1 2 The garage door opener will notclose and the light

bulbs flash.

There is a short or reversed wire for the safetysensors. Inspect safety sensor wire atall staple points

and connection points and replace wire or correctasneeded.

1 3 The door control will not function. The wires for the door control are shorted or the door control is faulty.Inspectsafetysensor wire at all

staple points and connection pointsand replace wire or correctasneeded.

1 4 The garage door opener will notclose and the light

bulbs flash.

Safety sensors are misaligned or were momentarily obstructed. Realign both sensors to ensure both

LEDs are steady and not flickering.Make sure nothing is hanging or mounted on the door that would

interruptthe sensorspath while closing.

1 5 Door moves 6-8" stops or reverses. Manuallyopen and close the door.Checkfor binding or obstructions, such asa broken spring or door

lock, correct as needed. Check wiring connections at travel module and at the logic board. Replace

travel module if necessary.

No movement, only a single click. Manually open and close the door.Checkfor binding or obstructions,such asa broken spring or door

lock, correct as needed. Replace logic board if necessary.

Opener hums for 1-2 seconds no movement. Manuallyopen and close the door.Checkfor binding or obstructions, such asa broken spring or door

lock, correct as needed. Replace motor if necessary.

1 6 Door coast after ithas come to a complete stop. Program travel to coasting position or have door balanced by a trained technician.

2 1-5 No movement or sound. Replace logic board.

3 2 Unable to set the travel or retain position. Check travel module for proper assembly,replace ifnecessary.

3 3 The battery status LED* is constantly flashing green. Battery backup charging circuit error, replace logic board. *(if applicable)

Troubleshooting

DIAGNOSTIC CODE SYMPTOM SOLUTION

Up Arrow

Flash(es)

Down Arrow

Flash(es)

4 1-4 Door is moving stops and or reverses. Manuallyopen and close the door.Checkfor binding or obstructions, such asa broken spring or door lock,

correct as needed. If the door is binding or sticking contact a trained door systems technician. If door is not

binding or sticking attempt to reprogram travel (refer to page 24 ).

4 5 Opener runs approximately 6-8", stops and reverses. Communication error to travel module. Check travel module connections, replace module if necessary.

4 6 The garage door opener will notclose and the light

bulbs flash.

Safety sensors are misaligned or were momentarily obstructed. Realign both sensors to ensure both LEDs

are steadyand not flickering.Make sure nothing is hanging or mounted on the door that would interrupt

the sensor's path while closing.

The garage door opener can beep for several reasons:

• (If applicable) Operating on battery power or the 12 Vdc battery needs to be replaced,

see page 27.

• Garage door opener has been activated through a device or feature such as Timer-to-

Close, garage door monitor or LiftMaster InternetGateway, see page 29.

My remote control will not activate the garage door:

• Verify the lock feature is not activated on the door control.

• Reprogram the remote control.

• Ifthe remote control will still notactivate the door checkthe diagnostic codes to ensure

the garage door opener isworking properly.

My doorwill not close and the light bulbs blink on my motor unit:

The safety reversing sensor must be connected and aligned correctlybefore the garage

door opener will move in the down direction.

• Verify the safety sensors are properly installed, aligned and free of any obstructions.

My garage door opener light(s) will not turn off when the door is open:

The garage door opener isequipped with a feature that turns the lighton when the safetyreversing sensors

have been obstructed or when the motion sensor on the door control detectsmovementin the garage.These

features can be disabled using the door control,see page 31 .

My neighbor’s remote controlopens my garage door:

Erase the memoryfrom your garage door opener and reprogram the remote control(s).

The LEDs onthe door control blink:

If you have a Smart Control Panel installed and the TTCisset to a custom time,pressthe ONbutton on the

PremiumMotion-Detecting Control Panel to setthe time properly.

My vehicle's Homelink®is not programmingtomy garage dooropener:

Depending on the make, model,and year of your vehicle an external adapter maybe required.Visit

www.homelink.com for additional information.

Troubleshooting

828LM LiftMaster®Internet Gateway:

Internet enabled accessory

which connects to the computer

and allowsyou to monitor and

control garage door openers

and lighting accessories enabled

by MyQ®technology.

829LM Garage and Gate Monitor:

Monitor open/closed status for up to

4 MyQ®compatible garage door

openersor gate operatorsand

close them from anywhere in the

home.

895MAX 3-Button Premium

MAXRemote Control:

Compatible with LiftMaster®

garage door openers

manufactured since 1993.

Includes visor clip.

880LM Smart Control Panel®:

Displays temperature, time and system

diagnostics;includesa push bar to open

and close the door and a lock feature for

extra security. SECURITY+2.0™

compatible.

823LM Remote Light Switch:

Automatically control your lights

using your garage door opener,

a SECURITY+2.0™remote

control or a LiftMaster®Internet

Gateway. Simply replaces your

current wired wall switch.

990LM Surge Protector:

The Garage Door Opener Surge

Protector is designed to protect

LiftMaster®garage door openers

againstdamage from lightning and

power surges. Easy to install.

893MAX 3-Button MAX Remote

Control:

Compatible with LiftMaster®

garage door openers

manufactured since 1993.

Includes visor clip.

881LM Motion Detecting Control Panel with

Timer-to-Close Control:

Multi-function door control with motion

sensor that automaticallyturns opener lights

on when it detects a person entering the

garage. SECURITY+2.0™compatible.

825LM Remote Light Control:

Automatically control your lights

using your garage door opener,

a SECURITY+2.0™remote

control or a LiftMaster®

Internet Gateway. Plugs into any

interior outlet.

877MAX MAXWireless Keyless Entry:

For use outside of the home to

enable accessto the garage using

a 4-digit PIN. Works with ALL

LiftMaster®openers from 1993-

present.

890MAX Mini 3-Button MAXRemote

Control:

Compatible with LiftMaster®

garage door openers

manufactured since 1993.

886LM Motion Detecting ControlPanel:

Multi-function door control with motion

sensor that automaticallyturns opener lights

on when it detects a person entering the

garage. SECURITY+2.0™compatible.

975LM Laser Garage Parking Assist:

Laser enableshomeownersto

precisely park vehicles in the

garage.

892LT/894LT 2 & 4 Button Learning Remote

Controls:

Compatible with LiftMaster®

garage door openers

manufactured since 1997. Also

compatible with Encrypted DIP

for gate applications.

485LM 12V Battery for Backup System:

Providesbackup power to the garage

door opener (ifapplicable).

Accessories

LIFTMASTER®FIVE YEAR LIMITED WARRANTY

LIFETIME MOTOR AND BELT LIMITED WARRANTY

ONE YEAR LIMITED WARRANTY FOR THEBATTERYBACKUP SYSTEM

The Chamberlain Group, Inc. (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defects in materials and/or

workmanship for a period offive years from the date ofpurchase,except that the motor and belt are warranted to be free from defects in materials and/or workmanship for the lifetime of the productwhile

you own your residence,and the Battery Backup Systemis warranted to be free fromdefectsin materials and/or workmanship for a period of one year fromthe date ofpurchase.The proper operation of

thisproduct is dependent on your compliance with the instructions regarding installation, operation,and maintenance and testing. Failure to comply strictly with those instructions will void this limited

warranty in its entirety.

If,during the limited warranty period, this product appears to contain a defect covered by this limited warranty, call 1-800-528-9131, toll free, before dismantling this product. You will be advised of

disassemblyand shipping instructions when you call.Then send the productor component, pre-paid and insured, asdirected to our service center for warrantyrepair. Please include a briefdescription

of the problem and a dated proof-of-purchase receipt with any product returned for warranty repair. Productsreturned to Seller for warranty repair, which upon receipt by Seller are confirmed to be

defective and covered by this limited warranty,will be repaired or replaced (at Seller’ssole option) at no cost to you and returned pre-paid.Defective parts will be repaired or replaced with new or

factory-rebuilt parts at Seller’s sole option. [You are responsible for any costs incurred in removing and/or reinstalling the productor any component .]

ALL IMPLIED WARRANTIES FOR THE PRODUCT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE

LIMITED IN DURATION TO THE APPLICABLE LIMITED WARRANTY PERIOD SET FORTH ABOVE FOR THE RELATED COMPONENT(S), AND NO IMPLIED WARRANTIES WILL EXIST OR APPLY

AFTER SUCH PERIOD. Some States do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. THIS LIMITED WARRANTY DOES NOT

COVER NON-DEFECT DAMAGE, DAMAGE CAUSED BY IMPROPER INSTALLATION, OPERATION OR CARE (INCLUDING, BUT NOT LIMITED TO ABUSE, MISUSE, FAILURE TO PROVIDE

REASONABLE AND NECESSARY MAINTENANCE, UNAUTHORIZED REPAIRS OR ANY ALTERATIONS TO THIS PRODUCT), LABOR CHARGES FOR REINSTALLING A REPAIRED OR

REPLACED UNIT,REPLACEMENT OF CONSUMABLE ITEMS (E.G., BATTERIES IN REMOTE CONTROL TRANSMITTERS AND LIGHT BULBS), OR UNITS INSTALLED FOR NON-RESIDENTIAL

USE. THIS LIMITED WARRANTY DOES NOTCOVER ANY PROBLEMS WITH, OR RELATING TO,THE GARAGE DOOR OR GARAGE DOOR HARDWARE,INCLUDING BUT NOT LIMITEDTO THE

DOOR SPRINGS, DOOR ROLLERS, DOOR ALIGNMENT OR HINGES. THIS LIMITED WARRANTY ALSO DOES NOT COVER ANY PROBLEMS CAUSED BY INTERFERENCE. UNDER NO

CIRCUMSTANCES SHALL SELLER BE LIABLE FOR CONSEQUENTIAL,INCIDENTAL OR SPECIALDAMAGES ARISING IN CONNECTION WITHUSE, ORINABILITY TO USE, THIS PRODUCT.IN

NO EVENT SHALL SELLER’S LIABILITY FOR BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE OR STRICT LIABILITY EXCEED THE COST OF THE PRODUCT COVERED

HEREBY. NO PERSON IS AUTHORIZED TO ASSUME FOR US ANY OTHER LIABILITY IN CONNECTION WITH THE SALE OF THIS PRODUCT.

Some states do not allow the exclusion or limitation of consequential,incidental or special damages, so the above limitation or exclusion may notapply to you.This limited warranty gives you specific

legal rights, and you may also have other rights,which vary from state to state.

Warranty

Repair Parts

Rail Assembly Parts Installation Parts

NOTICE

CEILING MOUNT ONLY

Description Part Number

1 Belt - for 7 foot door 41A5434-11

Belt - for 8 foot door 41A5434-13

Belt - for 10 foot door 41A5434-14

2 Belt Pulley Bracket 41B5424

3 Master Link 4A1008

4 One-Piece Rail

7 feet (2.1 m)

2777BD

One-Piece Rail

8 feet (2.4 m)

2778BD

One-Piece Rail

10 feet (3 m)

2770BD

5 Trolley Assembly 41B3869-3A

6 Tensioner Assembly 41B4103

7 Trolley Threaded Shaft 109B48

Not Shown

Owner’s Manual 114A4243

Description Part Number

1 Curved Door Arm 178B35

2 Door Bracket with Clevis

Pin and Fastener

41A5047-1

3 Emergency Release Rope

and Handle

41A2828

4 Header Bracket with

Clevis Pin and Fastener

41A4353-1

5 Remote Control Visor Clip 29B137

6 Safety Sensor Bracket 41A5266-1

7 Safety Sensor Kit

Receiving and sending

sensors with 2-conductor

wire

41A5034

8 Straight Door Arm 178B34

9 White and Red/White Wire 41B4494-1

10 3V2016 Lithium Battery 10A19

12a

12b

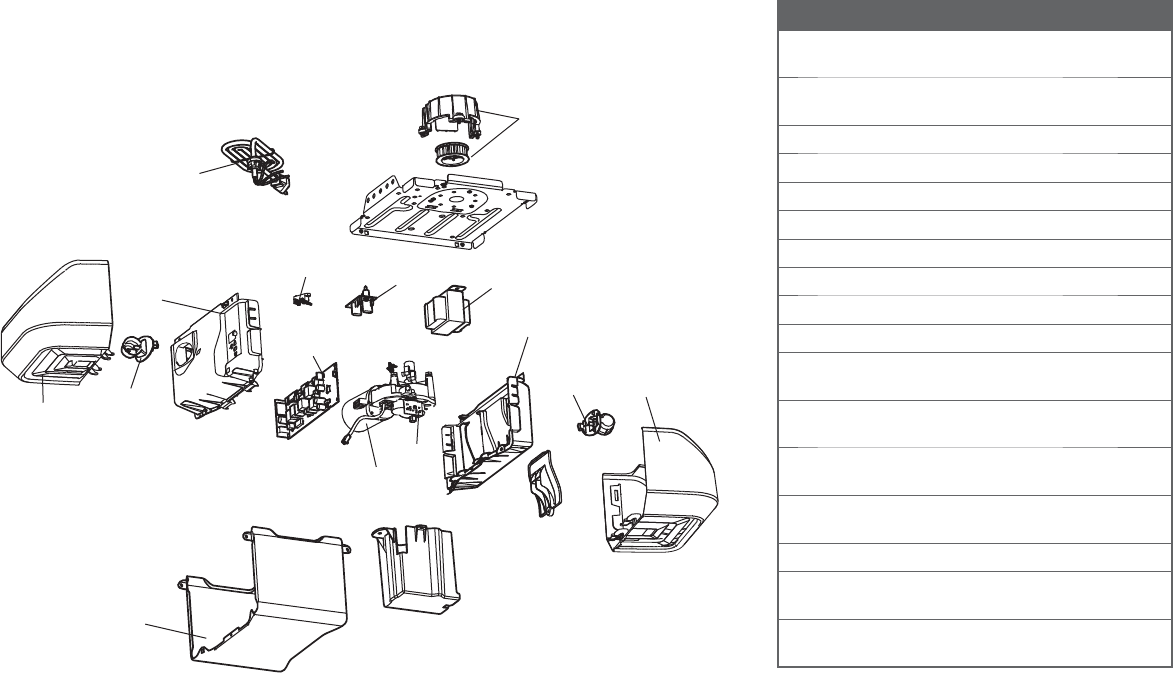

Repair Parts Description Part Number

1 Sprocket and Sprocket Cover with

Screws

41C589-2

2 End Panel with battery cover and light

socket

41D217

3 Light Lens 41A7562

4 Light Socket 41C279

5 Transformer 41A7635

6 Cover 41A7619-2

7 Motor and Travel Module 41D1739-1

8 Travel Module 41A7114-7

9 End Panel and light socket 41D216

10 Receiver Logic Board 45DCT

11a Line Cord (Models manufactured

before April 12, 2013)

41B135

11b Line Cord (Models manufactured after

April 12, 2013)

41B4245-1

12a Filter Board with Screws (Models

manufactured before April 12, 2013)

41B7611

12b Terminal Block (Models manufactured

after April 12, 2013)

41A3150

Not Shown

Wire Harness with Screws (Models

manufactured before April 12, 2013)

41B7418

Wire Harness with Screws (Models

manufactured after April 12, 2013)

41B7610-1

Garage Door Opener Parts - MODEL 8550

14 15

Repair Parts

Garage Door Opener Parts - MODEL 8557

Contact Information

Before calling, please have the model number of the garage door opener. If you are calling

about a Troubleshooting issue, it is recommended that you have access to your garage

door opener while calling. If you are ordering a repair part please have the following

information: part number, part name, and model number.

Address repair parts order to:

The Chamberlain Group, Inc.

6050 S. Country Club Rd.

Tucson, AZ 85706

For installation and service

information call:

1-800-528-9131

Or visit us online at:

www.liftmaster.com

DESCRIPTION Part Number

1 Cover with screws 41A4371

2 Gear and sprocket 41A4885-5

3Drive and Worm Gear 41A2817

4 Line Cord 41B4245-1

5 End panel 41A7756

6 Light Socket 41C279

7 Light Lens 41A7562

8 Capacitor 30B652

9 Gear Case 41A5532

10 Terminal Block 41A3150

11 Motor 41A7767

12 Travel Module 41D7742-5

13 Cover 41A7619-4

14 Logic Board 45ACT

15 Logic Board End Panel 41D216

Not Shown

Dual Wire Harness Kit 41A7814

MATIÉRES

Préparation. . . . . . . . . . . . . . . .2-3

Montage . . . . . . . . . . . . . . . . . .4-5

Pose. . . . . . . . . . . . . . . . . . . .6-13

Pose de la commande de porte 14-16

Pose du Protector System® . . . 17-20

Alimentation . . . . . . . . . . . . . 21-22

Réglages . . . . . . . . . . . . . . . 23-25

Pile de seccours*. . . . . . . . . . 26-27

Fonctionnement. . . . . . . . . . . . . 28

Fonctions . . . . . . . . . . . . . . . . . 29

Commande de porte . . . . . . . . 30-31

Télécommande . . . . . . . . . . . 32-33

Pour effacer la mémorie . . . . . . . 33

Ouverture manuelle de la porte . . 34

Entretien. . . . . . . . . . . . . . . . . . 34

Dépannage . . . . . . . . . . . . . . 35-36

Accessoires. . . . . . . . . . . . . . . . 37

Garantie . . . . . . . . . . . . . . . . . . 38

Pièces de rechange . . . . . . . . 39-41

*S’il y a lieu

Ouvre-porte de garage

Série ELITE

The Chamberlain Group, Inc.

845 Larch Avenue

Elmhurst, Illinois 60126-1196

■ Lire attentivement ce manuel ainsi que les consignes de sécurité!

■ Après la pose, accrocher ce manuel près de la porte de garage pour s’y reporter

ultérieurement.

■ La porte NE SE FERMERA PAS si le Protector System® n’est pas branché et réglé

correctement.

■ Pour un bon fonctionnement en toute sécurité de cet ouvre-porte de garage, le vérifier et

le régler périodiquement.

■ L’étiquette du numéro de modèle est située sur le panneau gauche de votre ouvre-

porte.

■ Les ouvre-portes de garage est compatible UNIQUEMENT avec les accessoires MyQ® et

Security✚ 2.0™.

■ NE PAS activer la minuterie à fermer fonction (TTC) si vous installez l’ouvre-porte de

garage sur une porte d’une seule pièce. Le TTC doit être utilisé UNIQUEMENT avec

des portes articulées.

www.liftmaster.com

N° de Série :

Date d’achat :

Modéles

• 8550 - À courroie à CC

avec pile de seccours

• 8557 - 3/4 hp

à courroie

POUR RÉSIDENCES SEULEMENT

Notez les informations suivantes pour

référence future :

REMARQUE : Si on installez l’ouvre-porte de garage sur une porte monobloc, consulter le

site www.liftmaster.com pour obtenir les instructions d’installation.

Revue des symboles de

sécurité et des mots de

signalement

Cetouvre-porte de garage a été conçu etmis à

l'essai dansle but d'offrir un service sûr à

condition qu'il soit installé, utilisé, entretenu et mis

à l'essai en stricte conformité avec lesinstructions

et les avertissements contenus dans le présent

manuel.

Lorsque vous verrez ces symboles de sécurité et

ces mots de signalement sur les pages suivantes,

ils vous aviseront de la possibilité de blessures

graves ou de mort si vous ne vous conformez

pasauxavertissementsqui lesaccompagnent. Le

danger peutprovenir de source mécanique ou

d’un choc électrique. Lisez attentivement les

avertissements.

MÉCANIQUE

ALIMENTATION ÉLECTRIQUE

Lorsque vous verrez ce mot de signalement sur

les pages suivantes, il vous avisera de la

possibilité de dommages à votre porte de garage

ou ouvre-porte de garage, ou les deux,si vous ne

vous conformez pas aux énoncés de mise en

garde qui l'accompagnent. Lisez-les

attentivement.

Vérification de la porte

1. Désactivez les serrures et retirer toute

corde raccordée à la porte de garage.

2. Soulevezla porte à moitié.Relâchez-

la. Si elle est équilibrée, elle devrait

rester en place, entièrement supportée

par ses ressorts.

3. Faites monter et descendre la porte

pour vousassurer qu'elle ne force pas.

Si votre porte force ou est

déséquilibrée,appelezun technicien

formé en systèmes de porte.

4. Vérifiez le joint d'étanchéité situé sur la

partie inférieure de la porte. Tout

écartement entre le sol et le bas de la

porte ne doitpas dépasser 6mm

(1/4po).Sinon le système inverseur de

sécurité pourrait ne pas bien

fonctionner.

5. L'ouvre-porte doitêtre posé au-dessus

de l'axe de la porte. S'il y a un ressort

de torsion ou une plaque d'appui

centrale dans le chemin du support de

linteau, il peut être posé à moins de

1,2m (4pi) vers la gauche ou la droite

de l'axe de la porte. Voir page 7.

Mesurespour éviter desBLESSURES GRAVES

ou FATALES:

• Appelez TOUJOURS un technicien formé en

systèmes de porte si la porte de garage force

ou est déséquilibrée.Une porte de garage

déséquilibrée peutne pas remonter, au

besoin.

• Ne JAMAIS tenter de desserrer, déplacer ou

régler la porte de garage ainsi que les

ressorts, câbles, poulies, supports de porte

ou leurs ferrures de montage, lesquels sont

TOUS sous une tension EXTRÊME.

• Désactiver TOUTES les serrures et retirer

TOUTES les cordes raccordéesà la porte de

garage AVANTde poser et d'utiliser l'ouvre-

porte de garage afin d'éviter un

emmêlement.

Pour prévenir les dommages à la porte de

garage et à l'ouvre-porte :

• TOUJOURS désactiver les serrures AVANT

de poser etd'utiliser l'ouvre-porte.

• Faire fonctionner l'ouvre-porte de garage

UNIQUEMENTà une tension de

120 V, 60 Hz pour éviter les défauts de

fonctionnementetlesdommages.

Outils nécessaires

3/16

7/16

1/2

5/32

5/16

5/8

9/16

1/4

7/16

Préparation

REMARQUE : Accessoires varient selon le modèle acheté porte de garage. En fonction de votre modèle spécifique, peuvent être inclus avec

votre ouvre-porte de garage. Les instructions pour ces accessoires seront attachés à l'accessoire et ne sont pas inclus dans ce manuel.

Les illustrations de ce mode d’emploi ne servent qu’à titre de référence. Votre appareil peut avoir un aspect différent.

Aperçu/Contenu de la boîte

B. Support de poulie et courroie

H. Rail

Protector System ®

Matériel

Matériel de la commande de porte

Installation

Vis hexagonale de 5/16 po-18 x 7/8 po (4)

Tire-fond de 5/16 po-9x1-5/8 po (2)

Axe de chape de 5/16 po x 2-3/4 po (1)

Axe de chape de 5/16 po x 1-1/4 po (1)

Axe de chape de 5/16 po x 1 po(1)

Écrou de 5/16 po-18 (4)

Rondelle frein de 5/16 po (4)

Vis autotaraudeuse 1/4 po-14 x 5/8 po (2)

Anneau d’arrêt (3)

Boulon à tête bombée et collet carré

de 1/4 po-20 x 1/2 po (2)

Écrou à oreilles 1/4 po-20 (2)

Vis 6AB x 1 po (2)

Vis 6-32 x 1 po (2)

Chevilles pour murs secs (2)

Agrafes isolées

895MAX

Télécommande

880LM

Smart Control

Panel®

829LM

™SECURITY✚2.0

ACCESSORIES

Support de la porte Chariot

Support de linteau

Biellette courbée

Biellette droite

Poignée de déclenchement d’urgence et corde

Ouvre-porte de garage

Carter du pignon et vis

Courroie

Commande de porte

Non Fournis

Fil blanc et blanc/rouge

(2) Capteurs d’inversion de sécurité

(1 ceil de transmission et 1 ceil de

réception) avec fi l de sonnerie blanc

et blanc/noir à deux con ducteurs fixé (2)

Documentation et étiquettes de sécurité

Moniteur de porte

de garage

P.Graisse sur le rail

Pour éviter d'éventuelles BLESSURES GRAVES

aux doigtspar suite du mouvementde l'ouvre-

porte:

• TOUJOURS garder la main à l'écart du pignon

lorsque l'ouvre-porte fonctionne.

• Fixer solidement le carter du pignon AVANT

de faire fonctionner l'ouvre-porte.

Afin d'éviter d'endommager SÉRIEUSEMENT

l'ouvre-porte de garage,utiliser UNIQUEMENT

les boulons et les fixations montés sur le dessus

de l'ouvre-porte.

Contre-écrou

(Monté dans la porte

de garage)

Modéle 8557 (1)

Boulon à rondelle de blocage

5/16 po-18 x 1/2 po

(Monté dans la porte

de garage)

Modèle 8550 (2)

Modéle 8557 (1)

Vis á tête hexagonale

n° 8x3/8 de po

(Emballé avec le couvercle

du pignon)

MATÉRIEL

REMARQUE : Utilisez SEULEMENT les

boulons retirés de l'ouvre-porte de garage.

Placez l'ouvre-porte de garage sur le matériel

d'emballage pour éviter les rayures.

1.1 Retirer lesdeux boulonsdu haut de

l'ouvre-porte de garage.

1.2 Aligner le rail etla mousse de

polystyrène sur le pignon. Couper le

ruban du rail,de la courroie et de la

mousse de polystyrène.

1.3 Modèle 8550 :

Fixez le rail avec les boulons retirés

précédemment.

Modèle 8557 :

Fixez le rail avec le boulon et contre-

écrou retirés précédemment.

1.4 Placer la courroie au-dessus le pignon

du ouvre-porte de garage.

1.5 Fixez le carter de pignon sur le pignon

de l'ouvre-porte de garage etfixez-le

avec des vis à tête hexagonale.

Modèle 8550

Modèle 8557

Contre-écrou

Vis á tête hexagonale

no 8x3/8 de po

Vis á tête hexagonale

no 8x3/8 de po

Boulon à rondelle

de blocage

5/16 po-18 x 1/2 po

Boulon à rondelle

de blocage

5/16 po-18 x 1/2 po

Montage

1Fixation du rail au ouvre-porte de garage

2Serrage de la courroie

2.1 A la main, visser l'écrou à ressortdu chariotsur l'arbre fileté jusqu'à ce qu'il soit serré

contre le chariot. Ne pas utiliser d'outils.

Écrou de chariot à ressort

(Vers Tête de puissance)

2.2 Insérez la pointe d'un tournevis plat dans l'une des fentes pour bague et la tenir fermement contre le

chariot.

Fentes

d’anneau

d’écrou

2.3 Serrer l'écrou à ressort du chariot avec une clé à molette ou une clé à fourche de 7/16po d'un quart de tour jusqu'à ce que le ressortse dégage etenclenche la bague sur le chariot.Ceci règle le

ressort à la tension optimale.

D’écrou D’écrou

APRÉS LE RELÂCHEMENT

1-1/4 po

(3,18 cm)

AVANT

1 po

(2,5 cm)

IMPORTANTES INSTRUCTIONS CONCERNANT LA POSE

Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES:

1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS DE POSE.

2. Poser l'ouvre-porte de garage uniquementsur une porte de garage bien équilibrée et

lubrifiée.Une porte mal équilibrée peutNE PAS inverser sa course en cas de besoin et peut

être à l'origine de BLESSURES GRAVES,VOIRE MORTELLES.

3. TOUTES les réparations aux câbles, ensembles de ressort et autres ferrures de montage

DOIVENT être confiées à un technicien formé en systèmes de porte AVANTde poser l'ouvre-

porte.

4. Désactiver TOUTES les serrures et retirer TOUTES les cordes raccordées à la porte de

garage AVANTde poser l'ouvre-porte afin d'éviter un emmêlement.

5. Poser l'ouvre-porte de garage à au moins 2,13m(7pi) au-dessusdu sol.

6. Laisser le déverrouillage de secours à portée de main, mais à au moins 1,83m(6pi) du sol et

éviter tout contact avec des véhicules afin d'éviter tout déclenchement accidentel.

7. Ne JAMAIS raccorder l'ouvre-porte de garage à une source de courant avantd'avoir reçu

l'instruction de le faire.

8. Ne JAMAIS porter de montres, bagues ou vêtementsamplesdurant la pose ou l'entretien de

l'ouvre-porte. Ils pourraient être happés par la porte de garage ou les mécanismes de l'ouvre-

porte.

9. Poser la commande de porte murale :

• bien en vue de la porte de garage;

• horsde la portée des enfants,à une hauteur minimale de 1,5m(5pi);

• à l'écart de toutes les pièces mobiles de la porte.

10. Placer l'étiquette d'avertissement de prise au piège sur le mur à côté de la commande de la

porte de garage.

11. Placer l'étiquette d'essai d'inversion de sécurité/ouverture manuelle bien en vue sur le côté

intérieur de la porte de garage.

12. Au terme de la pose, faire l'essai du système d'inversion de sécurité. La porte DOITremonter

au contact d'un objet d'une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

13. Pour éviter desBLESSURES GRAVES ou une MORT possibles par électrocution,

débrancher TOUTE alimentation électrique etles batteries AVANTTOUTE intervention.

14. N'activezPAS la minuterie de fermeture si vousutilisez une porte de garage monobloc ou

battante. Elle doit être activée UNIQUEMENT lorsqu'on utilise une porte articulée.

REMARQUE:Si vous installez l'ouvre-porte de garage sur une porte monobloc, consultez le site www.liftmaster.com pour obtenir les instructions d'installation.

Installation

Pour éviter desBLESSURES GRAVES,

VOIRE MORTELLES :

• Le support de linteau DOIT être fixé DE

MANIÈRE RIGIDE à la solive sur le linteau

ou le plafond, sinon la porte de garage

pourraitne pas remonter, au besoin.

N'INSTALLEZ PAS le supportde linteau

sur une cloison sèche.

• Des ancrages en béton DOIVENT ÊTRE

UTILISÉS en cas de montage sur un

supportde linteau ou sur un 2 x 4 dans la

maçonnerie.

• Ne tentez JAMAIS de desserrer,déplacer

ou régler la porte de garage ainsi que les

ressorts, câbles, poulies, supports de porte

ou leurs ferrures de montage, lesquels sont

tous sous une tension EXTRÊME.

• Appelez TOUJOURS un technicien formé

en systèmesde porte si la porte de garage

force ou est déséquilibrée. Une porte de

garage déséquilibrée peutne pas

remonter, au besoin.

• N'activez PAS la minuterie de fermeture si

vous utilisezune porte de garage

monoblocou battante. Elle doitêtre activée

UNIQUEMENTlorsqu'on utilise une porte

articulée.

1Déterminer l'emplacement du support de linteau

REMARQUE : Si vous installez l'ouvre-porte de garage sur une porte monobloc, consultez le site

www.liftmaster.com pour obtenir les instructions d'installation.

1.1 Fermez la porte etmarquezl'axe vertical intérieur de la porte du garage.

1.2 Prolongez cet axe sur le linteau, au-dessusde la porte.

N'oubliezpas que l'onne peut fixer le support dulinteauà moins de 1,22m (4pi) à droite ou

à gauche de l'axe de la porte que si un ressort de torsionou une plaque d'appui centrale

gêne; sinon, vous pouvez le fixer au plafondsi le dégagement n'est pas suffisant.(Il peut

être monté à l'envers sur un mur,au besoin, pour gagner environ 1cm (1/2po).

Si vous devez poser le support de linteau sur un 2x4 (au mur ou au plafond), utilisez des tire-

fond (non fournis) pour vousassurer que le 2x4 est bien retenu sur les solives.

1.3 Ouvrez la porte jusqu'à son pointde course le plus haut, tel qu'illustré.Tracez une ligne

horizontale d'intersection sur le linteau à 5cm (2po) au-dessusdu pointle plus haut : Cette

hauteur permettra d'obtenir un dégagementsuffisantpour le passage de la partie supérieure

de la porte.

REMARQUE : Si le nombre total de pouces (centimètres) dépasse la hauteur disponible dans le

garage, utiliser la hauteur maximum ou se reporter à la page 8 pour la pose au plafond.

Porte articulée avec guide courbé

Linteau

Guide

2 po (5 cm)

Point de

course le

plus haut

Porte

Linteau

Plafond non fini

Ligne du centre vertical

de la porte de garage

2 x 4

Solives

Niveau de

menuisier

(Facultatif)

MONTAGE DU

SUPPORT DE

LINTEAU AU

PLANFOND

EN OPTION

Le supportde linteau peutêtre fixé soitsur le

mur,au-dessus de la porte, soit sur le plafond.

Suivre les instructions qui répondent le mieux

aux besoins particuliers. Ne pas poser le

support de linteau sur des plaques de

placoplâtre. Utiliserdes ancrages de béton

(non fournis) pour la pose dans la maçonnerie.

MATÉRIEL

Tire-fond de

5/16 po-9 x 1-5/8 po

OPTION A INSTALLATION MURALE

2.1A Centrer le support par rapport à l'axe

vertical, la partie inférieure du support

étant alignée avec la ligne horizontale,

comme illustré (la flèche du supportdoit

être orientée vers le plafond).

2.2A Marquer la série verticale de trous de

support (ne pas utiliser les trous destinés

au montage sur le plafond).Percer des

avant-trous de 3/16po et fixer fermement

le support sur une solive avec les tire-

fonds.

OPTION B INSTALLATION AU

PLAFOND

2.1B Prolonger l'axe vertical sur le plafond,

comme illustré.

2.2B Centrer le supportsur l'axe vertical à

15cm (6po) au maximum du mur.

S'assurer que la flèche est orientée dans

au mur. Le support peut être encastré

dansle plafond si le dégagementn'est

pas suffisant.

2.3B Marquer les trous latéraux. Percer des

avant-trous de 3/16po et fixer fermement

le support sur une solive du plafond à

l'aide des tire-fonds.

Trous de

fixation

au mur

(Linteau)

Ressort de la porte

(Porte de garage)

Axe horizontaux

Axe vertical

de la porte

du garage

Point de course le

plus haut (de la

porte du garage)

Trous de fixation

au mur en option

2 x 4 fixé

de sur les

poteaux

Support

de linteau Tire-fond de

5/16 po-9 x

1-5/8 po

(Linteau)

Trous de fixation au plafond

(Planfond Fini)

6 po (15 cm)

Maximum

Ressort de

la porte

(Porte de

garage)

Support de

linteau

Axe vertical

de la porte du

garage

Tire-fond de

5/16 po-9 x

1-5/8 po

Installation

2 Fixation du support de linteau

3.1 Alignement du rail sur le support de

linteau. Insérez l'axe de chape dans les

trous du support de linteau et du rail.

Fixez-le avecun anneau d'arrêt.

REMARQUE : Utilisez une des boîtes

d'emballage pour protéger l'ouvre-porte de

garage.

Axe de chape de

5/16 po x 2-3/4 po

Anneau

d’arrêt

MATÉRIEL

Axe de chape de

5/16 po x 2-3/4 po Anneau d’arrêt

4Positionnement de l'ouvre-porte

Pour éviter tous dommagesà l'ouvre-porte de

garage, faire reposer le rail de l'ouvre-porte de

garage sur un 2 x 4 placé sur la section supérieure

de la porte.

4.1 Retirez la boîte d'emballage,puis

soulevez l'ouvre-porte de garage sur

une échelle.

REMARQUE : Un 2 x 4 est idéal pour régler la

distance entre le rail et la porte. Si l'échelle

n'estpas assez haute, vous aurez besoin

d'aide à ce stade.

4.2 Ouvrez complètementla porte et placezun 2 x 4 (à plat) sous le rail.

REMARQUE : Si la porte frotte contre le chariot quand elle s'ouvre, tirez le bras de

dégagement du chariot vers le bas pour dégager le chariot intérieur et extérieur. Faites glisser

le chariot extérieur vers l'ouvre-porte de garage. Vous pouvez le laisser le chariot dégagé

jusqu'à ce que vous ayez de nouvelles instructions.

Connecté Déconnecté

3Fixation du rail sur le support de linteau

5Accrochage de l’ouvre-porte

Pour éviter d’éventuelles BLESSURES GRAVES

par suite de la chute d’un ouvre-porte de garage,

fixer l’ouvre-porte SOLIDEMENT aux solives du

garage. On DOIT utiliser des ancrages de béton si

lessupportssont posésdans la maçonnerie.

MATÉRIEL

Boulon hexagonal de

5/16 po-18 x 7/8 po

Écrou de 5/16 po-18

Rondelle frein

de 5/16 po

Installation

La suspension de l'ouvre-porte de garage variera en fonction de

votre garage. Les illustrations représentent deux poses types. La

pose peut toutefois être différente.Les supportsde suspension

doivent être inclinés (Figure 1) pour assurer un support rigide.

Dans le cas d’un plafond fini (Figure 2), fixer une cornière aux

solivesdu plafond avant de poser l’ouvre-porte. La cornière et les

fixations ne sont pas fournies.

Les instructions ci-dessous indiquent comment attacher votre

ouvre-porte de garage directement à des supportde structures.

5.1 Mesurer,de chaque côté de l’ouvre-porte,la distance entre

l’ouvre-porte et les solives.

5.2 Couper lesdeux supportsde suspension à la longueur

requise.

5.3 Percer des avant-trous de 3/16 pouce dans les solives.

5.4 Fixer une extrémité de chaque support de suspension sur

une solive avec des tire-fond de 5/16 po -18 x1-7/8 po.

(non fournis).

5.5 Fixer l’ouvre-porte aux supports de suspension à l’aide de

boulonshexagonauxde 5/16 po-18 x 7/8 po, de rondelles-

frein et d’écrous.

5.6 S’assurer que le rail est centré au-dessus de la porte (ou

dansle prolongementdu supportde linteau si le support

n’est pascentré au dessus de la porte).

5.7 Retirer le 2 x 4.Faire fonctionner la porte manuellement. Si

la porte frappe le rail, lever le supportde linteau.

REMARQUE : NE PAS mettre l’ouvre-porte sous tension à ce

stade.

FIGURE 1 FIGURE 2

FIGURE 3

Plafond fini

Plafond Non-fini

Mesurer

la distance

(Non fournie)

Tire-fond de

5/16 po-18x1 7/8po

Boulon de 5/16 po-18 x 7/8 po, Rondelle frein de 5/16 po, Écrou de 5/16 po-18

(Non fournie)

Pour éviter toute SURCHAUFFE éventuelle du panneau d'extrémité ou de la douille d'éclairage:

• Utiliser UNIQUEMENT une ampoule à incandescence de type A19 (100 W maximum) ou une

ampoule fluorescente compacte (26 W maximum).

• NE PAS utiliser des ampoules à incandescence de plusde 100W.

• NE PAS utiliser des ampoules fluorescentes compactes de plus de 26W (100W) ou l'équivalent.

• NE PAS utiliser d'ampoules halogènes.

• NE PAS utiliser d'ampoules à col court ou de forme spéciale.

6.1 Tirezsur la partie centrale supérieure de la lentille et

tourner la lentille versle bas.

6.2 Insérer une ampoule à incandescence A19 (100 W

maximum) ou une ampoule fluorescente compacte (26

W maximum) dans la douille.

REMARQUE : L'utilisation d'ampoules halogènes, à col court

ou d'ampoules spécialisées peut causer une surchauffe du

panneau d'extrémité ou de la douille. Ne pas utiliser

d’ampoules à DEL sous risque de réduire la portée ou le

rendement de votre ou vos commandes à distance.

6.3 Faites tourner la lentille vers le haut pour la fermer.

ou ou

7Pose de la corde et de la poignée de déclenchement d'urgence

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d'une porte

de garage :

• Si possible,utilisez la poignée de déclenchementd'urgence pour dégager le chariot

UNIQUEMENTlorsque la porte de garage estFERMÉE.Des ressorts faiblesou brisésou une

porte déséquilibrée peuvent provoquer la chute rapide et/ou imprévue d'une porte ouverte.

• N'utilisez JAMAIS la poignée de déclenchementd'urgence à moins que rien ou personne

n'obstrue la trajectoire de la porte.

• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte.Il y a risque de chute si le nœud de

la corde se défait.

7.1 Insérez une extrémité de la corde de déclenchement

d'urgence dans la poignée. Assurez-vous que le message

«AVIS» està l'endroit.Fixer à l'aide d'un nœud simple à

au moins 1 po (2,5 cm) de l'extrémité de la corde de

déclenchementd'urgence.

7.2 Passer l'autre extrémité de la corde dans le trou du levier

de déclenchementdu chariot. Monter le déverrouillage de

secoursà portée de main,mais à au moins 6 pi (1,83 m)

du sol; éviter tout contact avec des véhicules afin d'éviter

toutdéclenchementaccidentel et fixer par un nœud.

REMARQUE : Si la corde doit être coupée, brûler légèrement

l'extrémité coupée avec une allumette ou un briquet pour

empêcher qu'elle s'effiloche. S'assurer que la corde et la

poignée ne risquent pas de toucher au capot d'aucun véhicule

pour éviter qu'elle s'emmêle.

Levier de

déclenchement

du chariot

6Fixation des ampoules

Les portes de garage en fibre de verre, en aluminium ou en acier léger ont BESOIN d'être renforcées AVANT la

fixation du support de porte. Il est conseillé de s'adresser au fabricant de la porte pour obtenir un nécessaire de

renforts.

La Figure 1 illustre un morceau de cornière utilisé en tant que renfort

horizontal. Pour le renfort vertical, 2 morceaux de cornière sont utilisés de

façon à créer un support en forme de U. La meilleure solution consiste à

s'adresser au fabricant de la porte de garage pour obtenir un nécessaire de

renforts de porte afin de pouvoir poser l'ouvre-porte de garage.

REMARQUE : Bon nombre de nécessaires de renforts de porte prévoient

la fixation directe de l'axe de chape et de la biellette de porte. Dans ce cas,

vous aurez besoin du support de porte; passez à l'étape suivante.

Vis autotaraudeuse

1/4 po-14 x 5/8 po

MATÉRIEL

PORTES ARTICULÉES

8.1 Centrer le support de la porte avec l'axe vertical précédemment tracé et utilisé pour la pose du support de linteau. Il

convient de noter le positionnement correct de « UP » (vers le haut), comme estampillé à l'intérieur du support.

8.2 Positionner le bord supérieur du support de 2 à 4 pouces (5 cm - 10 cm) plus bas que le bord supérieur de la porte,

OU directement sous toute solive à travers le haut de la porte.

8.3 Marquer, percer des trous et poser comme indiqué ci-après, selon la construction de votre porte :

Portes métalliques ou légères utilisant une ferrure angulaire verticale entre le support du panneau de

porte et le support de porte :

• Percer des trous de fixation de 3/16 po. Fixer le support de porte à l'aide des vis autotaraudeuses. (Figure 2)

• On peut également utiliser deux boulons de 5/16 po, des rondelles de blocage et des écrous (non fournis).

(Figure 3)

Portes métalliques, isolées ou légères renforcées à l'usine :

• Percer des trous de fixation de 3/16 po. Fixer le support de porte à l'aide des vis autotaraudeuses. (Figure 4)

Portes en bois :

• Utiliser les trous supérieurs et inférieurs ou latéraux de support de porte. Percer des trous de 5/16 po à

travers la porte et fixer le support à l'aide de boulons à tête bombée et à collet carré de 5/16 po -18 x 2 po, des

rondelles de blocage et des écrous (non fournis). (Figure 5)

REMARQUE : Les vis autotaraudeuses de 1/4 po-14 x 5/8 po ne sont pas destinées à être utilisées sur des portes en bois.

8Fixation du support de linteau

Un renfort horizontal et vertical est nécessaire

pour les portes de garage légères (en fibre de verre,

aluminium, acier, portes avec panneau de verre,

etc.) (non fourni).

Un renfort horizontal doit être suffisamment long

pour être fixé à deux ou trois supports verticaux.

Un renfort vertical doit couvrir la hauteur du

panneau supérieur.

FIGURE 1

FIGURE 2

FIGURE 4 FIGURE 5

FIGURE 3

Renforts verticaux

Ligne du centre

vertical de la porte

de garage

Support

de la porte

Renforts verticaux

Ligne du centre

vertical de la porte

de garage

Boulon 5/16

po-18 x 2 po

(Non fournis)

Rondelle de blocage

de 5/16 de po

Écrou de 5/16 de po-18

Support de la porte

Ligne du centre

vertical de la

porte de garage

Ligne du centre

vertical de la

porte de garage

Boulon 5/16 de po

x 2 po (Non fournis)

Bord intérieur de la

porte ou morceau de

bois de renfort

Vis autotaraudeuse

1/4 po-14 x 5/8 po

Vis autotaraudeuse

1/4 po-14 x 5/8 po

INSTALLATION

IMPORTANT: La rainure de la biellette de porte droite DOIT pointer loin de la biellette de porte courbée.

(Rainure

faisant

face a

l’oppose)

BON

MAUVAIS

Biellette

droite

Biellette

droite

Biellette

courbée

Biellette

courbée

9.1 Fermez la porte.Débranchezle chariot

en tirant la poignée de déverrouillage

de secours. Faitesreculer le chariot

extérieur (en l'éloignantde la porte)

d'environ 5cm (2po).

9.2 Fixez la biellette droite sur le chariot

extérieur à l'aide d'un axe de chape.

Fixez-la avecun anneau d'arrêt.

Anneau d’arrêt

Axe de

chape

5/16 po

x 1 po

9.3 Fixez la biellette courbée sur le

supportde porte à l'aide d'un axe de

chape. Fixez-la avec un anneau

d'arrêt.

Axe de chape

5/16 po x 1-1/4 po

Anneau d’arrêt

Écrou de

5/16 po-18

Rondelle-frein

de 5/16 po

Axe de

chape

5/16 po

x 1 po

Axe de chape 5/16 po x 1-1/4 po

Anneau d’arrêt

MATÉRIEL

Boulon hexagonal

de 5/16 po-18 x 7/8 po

9.4 Alignez la biellette droite avec la

biellette courbée.Sélectionnezdeux

trous alignés (aussi loin que possible)

et fixez-les avec les boulons, les

écrous et les rondelles.

Écrou de

5/16 po-18

Rondelle-frein

de 5/16 po

Boulon hexagonal

de 5/16 po-18 x 7/8 po

REMARQUE : Si les trous ne s'alignent pas,

inverser la biellette droite. Sélectionnez deux

trous alignés (aussi loin que possible) et fixez-

les avec les boulons, les écrous et les

rondelles.

Si les trous de la biellette courbée

sont trop hauts, démonter la biellette

droite et couper 6 po (15 cm) du bout.

Écrou de

5/16 po-18

Rondelle-frein

de 5/16 po

Boulon hexagonal

de 5/16 po-18 x 7/8 po

9.5 Tirezla poignée de déverrouillage de

secours vers l'ouvre-porte de garage de

façon à ce que la biellette de

dégagement du chariot soit horizontale.

Le chariot se réenclenchera

automatiquement lorsque l'ouvre-porte

de garage fonctionnera.

Biellette de

dégagement

du chariot

9 Fixation de la biellette de la porte au chariot

1Pose de la commande de porte

Pose de la commande de porte

Pour prévenir d'éventuelles BLESSURES GRAVES, voire MORTELLES suite à une électrocution :

• S'assurer que l'alimentation estcoupée AVANT d'installer la commande de la porte.

• Raccorder UNIQUEMENTà desfilsbasse tension de 12 V.

Pour prévenir d'éventuelles BLESSURES GRAVESou LA MORTpar suite d'une porte de garage

qui se ferme :

• Poser la commande de porte bien en vue de la porte de garage,horsde la portée des enfants

à une hauteur minimale de 1,5m (5pi) età l'écartde TOUTES lespièces mobiles de la porte.

• NE JAMAIS laisser des enfants faire fonctionner les boutons-poussoirs de la commande de

porte ou lesémetteurs de la télécommande, ni jouer avec ceux-ci.

• Actionner la porte UNIQUEMENT lorsqu'on la voitclairement, qu'elle estbien réglée et que rien

ne gêne la course de la porte.

• TOUJOURS garder la porte de garage bien en vue jusqu'à sa fermeture complète. NE JAMAIS

laisser personne croiser le chemin d'une porte de garage qui se ferme.

INTRODUCTION

Compatible avec les accessoires MyQ®et

Security+2.0™, voir page 37. Votre porte de

garage estcompatible avecun maximum de 2

panneauxSmart Control ou 4 commandesde

porte Security+2.0™. REMARQUE : Les

anciens commandes de porte LiftMaster,et les

produits de tiers ne son pas compatibles.

Poser la commande de la porte dans un endroit

où on pourra la voir de la porte,à au moins

1,5m (5 pi) du sol,là où lesenfantsne pourront

pas l'atteindre et loin de toutes les pièces

mobiles de la porte.

REMARQUE : Votre produit peut différer

légèrement de l'illustration des pièces mobiles

de la porte.

Vis 6AB x 1 po

MATÉRIEL

Vis 6-32 x 1 po Chevilles à

murs secs

REMARQUE : Pour les installations de boîte simple, il n'est pas nécessaire de percer des trous ou d'installer des ancrages pour cloisons sèches.Utiliser les trous existants de la boîte simple.

1.1 Enlever 11mm (7/16 po) d'isolation à

l'extrémité du fil, puis séparer les fils.

11 mm

(7/16 po)

1.2 Connecter un fil à chacun des deux vis

situées sur le dosde la commande de

porte. Les fils peuvent être connectés à

l'un ou l'autre vis.

INSTALLATIONS PRÉCÂBLÉES:

Choisir deux fils à connecter, noter les fils

qui sont utilisés pour que les bons fils

soient connectésà l'ouvre-porte de

garage dansune étape ultérieure.

1.3 Marquer l'emplacement de l'orifice

inférieur de montage et percer un trou de

4mm (5/32po) de diamètre.

Mur

1.4 Visser la visinférieure en laissant3 mm

(1/8po) dépasser de la surface du mur.

MUR SEC

RACCORDEMENT

BOÎTIER

Chevilles à

murs secs

Vis 6AB x 1 po

Vis 6-32

x 1 po

Pose de la commande de porte

1.5 Placer le trou inférieur de la

commande de porte sur la viset

faites glisser en place.

1.6 Soulever la barre-poussoir et marquer le trou supérieur. 1.7 Retirer la commande de la porte du

mur etpercer un trou de 4mm(5/32

po) pour la vis du haut.

1.8 Placer le trou inférieur de la

commande de porte sur la viset

faites glisser en place.Fixer la vis

du haut.

MUR SEC

RACCORDEMENT

BOÎTIER

Chevilles à murs secs

Vis 6AB x 1 po

Vis 6-32

x 1 po

2Raccordement des fils de la commande de porte à l'ouvre-porte de garage

Agrafe isolée

(Non illustrés)

MATÉRIEL

INSTALLATIONS PRÉCÂBLÉES: Lors du

raccordement des fils de la commande de

porte à l'ouvre-porte de garage,s'assurer

d'utiliser les mêmes fils qui sont connectés à

la commande de porte.

2.1 Acheminer les fils blanc et rouge/blanc de la commande

de porte vers l'ouvre-porte de garage. Fixer le fil au mur

et au plafond avec des agrafes (cette procédure ne

s'applique pas à la boîte simple ou auxinstallations

précâblées).Ne pas percer le fil avec une agrafe, car

cela créerait un court-circuitou un circuit ouvert.

Agrafe isolée

2.2 Enlever 11mm (7/16 po) d'isolation

à l'extrémité du fil,près de l'ouvre-

porte de garage.

11 mm

(7/16 po)

2.3 Relier le fil aux bornes rouge et

blanche de l'ouvre-porte de

garage. Pour insérer les fils ou

leslibérer de la borne,appuyer

sur la languette avecla pointe

du tournevis.

BLANC

ROUGE

BLANC

GRIS

3Fixation des étiquettes d'avertissement

Pose de la commande de porte

3.1 Fixer l'étiquette d'avertissementsur le mur,près de la commande de porte,avec des

punaisesou des agrafes.

3.2 Placer l'étiquette concernant l'essai d'inversion de sécurité/ouverture manuelle bien

en vue sur le côté intérieur de la porte de garage.

Introduction

S'assurer que l'ouvre-porte de garage est hors

tension AVANT de poser le capteur d'inversion

de sécurité.

Pour prévenir des BLESSURES GRAVES ou

LA MORTpar suite d'une porte de garage qui

se ferme :

• Raccorder et aligner correctementle

détecteur inverseur de sécurité.Ce

dispositif de sécurité requis NE DOIT PAS

être désactivé.

• Poser le capteur d'inversion de sécurité de

manière à ce que le faisceau NE SOITPAS

À UNE HAUTEURde plus de 15cm (6po)

au-dessus du plancher du garage.

Pose le Protector System®

INFORMATIONS IMPORTANTES AU SUJET DU CAPTEUR D'INVERSION DE SÉCURITÉ

Le détecteurinverseur de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de garage n'entame le mouvement de

fermeture.

Le capteur de transmission (doté d'un témoin DEL ambré) transmet un faisceau de lumière invisible au capteur de réception (muni d'un témoin DEL

vert). Si un obstacle brise le faisceau de lumière pendantque la porte se ferme,la porte s'arrêtera et remontera jusqu'à la position entièrement

ouverte etl'éclairage de l'ouvre-porte clignotera 10 fois.

REMARQUE : Pour une efficacité énergétique, l'ouvre-porte de garage se met en mode de veille lorsque la porte est complètement fermée. Le mode

de veille ferme l'ouvre-porte de garage jusqu'à ce qu'il soit activé. Le mode veille estséquencé à l'ampoule d'éclairage de l'ouvre-porte de garage;

lorsque l'ampoule s'éteint, le témoin DEL du capteur s'éteint et chaque fois que l'éclairage de l'ouvre-porte de garage s'allume, le témoin DEL du

capteur s'allume. L'ouvre-porte de garage ne se mettra en mode veille que lorsqu'il a achevé cinq cycles de mise sous tension.

Lors de l'installation des capteurs d'inversion de sécurité, vérifier les points suivants:

• Les capteurs sont installés à l'intérieur du garage, un de chaque côté de la porte.

• Les capteurs sont face à face avec leslentillesalignées et la lentille du détecteur de réception ne reçoitpas de lumière directe du soleil.

• Les capteurs sontpas plus de 15cm(6po) au-dessus du plancher etle faisceau lumineux estdégagé.

Zone de protection du

faisceau lumineux invisible

Détecteur inverseur

de sécurité 6 po (15 cm)

max au-dessus du sol

Détecteur inverseur

de sécurité 6 po (15 cm)

max au-dessus du sol

Pose le Protector System®

1Pose des capteurs d'inversion de sécurité

Les capteurs d'inversion de sécurité peuventêtre fixésau guide de porte,au mur ou au sol.Si votre guide de porte ne supporte pas solidement le supportde capteur, une pose murale estrecommandée.Choisir

l'une des installations suivantes.

MATÉRIEL

Boulon à tête

bombée et à

collet carré

1/4 po-20 x 1/2 po

Écrou à oreilles

de 1/4 po-20

OPTION A INSTALLATION DES GUIDES DE PORTE

1.1A Faites glisser les bras courbés du

supportde capteur sur le pourtour du

guide de la porte. Enclencher en

place afin que le supportde capteur

soitbien appliqué contre le guide.

1.2A Faire glisser le boulon à tête bombée

dansla fente de chaque capteur.

Boulon à tête bombée et à collet carré

1/4 po-20 x 1/2 po

1.3A Insérer le boulon dans le trou du supportde

capteur et le fixer avec l'écrou à oreilles.Les

lentillesdes deuxcapteurs doiventpointer l'une

vers l'autre. S'assurer que la lentille n'est pas

obstruée par le supportde capteur.

Écrou à oreilles

de 1/4 po-20

OPTION B INSTALLATION MURALE

Si une profondeur supplémentaire estnécessaire, on peut employer un support de rallonge (non fourni) ou desblocs en bois.S'assurer que chaque support a la même quantité de jeu, de sorte qu'ils soient

correctement alignés.

1.1B Placer le support de capteur contre le

mur, les bras courbés étant dirigés vers

la porte. S'assurer qu'il y a un

dégagement suffisantet qu'aucun

obstacle n'est dans le parcours du

faisceau du capteur. Marquer les trous.

(non fournie)

1.2B Percer desavant-trousde 3/16po pour

chaque support de capteur et fixer les

supports sur le mur avec les tire-fond

(non fournis).

Mur

intérieur

du garage

(non fournis)

1.3B Faire glisser le boulon à tête bombée

dansla fente de chaque capteur.

Lens

Boulon à tête

bombée et à

collet carré

1/4 po-20 x 1/2 po

1.4B Insérer le boulon dans le trou du supportde

capteur et le fixer avec l'écrou à oreilles.Les

lentillesdes deuxcapteurs doiventpointer l'une

vers l'autre. S'assurer que la lentille n'est pas

obstruée par le supportde capteur.

Écrou à oreilles

de 1/4 po-20

Pose le Protector System®

1 Pose des capteurs d'inversion de sécurité

OPTION C INSTALLATION AU SOL

Utiliser un support de rallonge (non fourni) ou un bloc de bois pour soulever le supportde capteur,au besoin.

1.1C Mesurer soigneusement la position des

deux supports de capteurs de sorte

qu'ils seront à la même distance du mur

etdégagés.

1.2C Fixer les supports de capteurs au sol

avec des ancrages de béton (non

fournis).

(non fournis)

Mur

intérieur

du garage

1.3C Faire glisser le boulon à tête bombée

dansla fente de chaque capteur.

Boulon à tête

bombée et à

collet carré

1/4 po-20 x 1/2 po

1.4C Insérer le boulon dans le trou du supportde

capteur et le fixer avec l'écrou à oreilles.Les

lentillesdes deuxcapteurs doiventpointer l'une

vers l'autre. S'assurer que la lentille n'est pas

obstruée par le supportde capteur.

Écrou à oreilles

de 1/4 po-20

2 Câblage des capteurs

d'inversion de sécurité OPTION A INSTALLATION SANS CÂBLES PRÉINSTALLÉS

INSTALLATIONS PRÉCÂBLÉES : Si des câbles

pour les capteurs de l'inverseur de sécurité sont

déjà installés dans votre garage, voir page 20.

Agrafe isolée

(Non illustrés)

MATÉRIEL

2.1A Faire acheminer le câble des deux

capteurs vers l'ouvre-porte de garage.

Fixer le câble au mur et au plafond avec

desagrafes.

Agafe

Isolée

2.2A Enlever 11mm(7/16po) d'isolation de

chaque ensemble de fils.Séparer les

fils. Torsader les fils blancs ensemble.

Torsader les fils blanc-noir ensemble.

11 mm

(7/16 po)

2.3A Insérer les fils blanc dans la borne blanche de

l'ouvre-porte de garage. Insérer les fils blanc-

noir dans la borne grise de l'ouvre-porte de

garage. Pour insérer ou retirer lesfils de la

borne,appuyer sur la languette avecla pointe

du tournevis.

ROUGE

BLANC

GRIS

Pose le Protector System®

OPTION B INSTALLATION PRÉCÂBLÉE

2.1B Couper l'extrémité du câble du

capteur d'inversion de sécurité en

s'assurant qu'il reste suffisamment

de longueur pour atteindre les

câbles préinstallés du mur.

2.2B Séparer les câbles du capteur d'inversion de sécurité et enlever 11mm

(7/16po) d'isolant de chaque extrémité. Choisir deux des câbles

préinstallés etenlever 11mm (7/16po) d'isolantde chaque extrémité.

S'assurer de choisir les filspréinstallés de même couleur pour chacun des

capteurs.

11 mm

(7/16 po)

11 mm

(7/16 po)

Câbles

préinstallés

Câbles du capteur de l’inverseur de sécurité

2.3B Connecter les fils préinstallés aux fils des capteurs avec un

capuchon de connexion en s'assurant que les couleurs

correspondent sur chaque capteur. Par exemple, le fil blanc se

raccorde au fil jaune et le fil blanc/noir se raccorde au fil violet.

Blanc

Blanc / Noir

Non Fournis

Câbles

préinstallés

Câbles du capteur de l’inverseur de sécurité

Violet

(par exemple)

Jaune

2.4B Au niveau de l'ouvre-porte de garage, enlever 11mm (7/16po) d'isolation de chaque extrémité des fils choisis

précédemment pour les capteurs d'inversion de sécurité. Torsader les fils de même couleur.

11 mm

(7/16 po)

Jaune

Violet

2.5B Insérer les fils reliés aux fils blancs des capteurs de sécurité à la

borne blanche de l'ouvre-porte de garage. Insérer les fils reliés

aux fils blancs/noirs des capteurs de sécurité à la borne grise de

l'ouvre-porte de garage.

ROUGE

BLANC

GRIS

Violet

(par exemple)

Jaune

(par exemple)

Poussez sur la patte avec le

bout du tournevis pour

insérer ou libérer le fil.

ROUGE

ROUGEROUGE

Alimentation

1 Raccordement de

l'alimentation

Pour prévenir d'éventuelles BLESSURES

GRAVES ou LA MORTpar suite d'électrocution

ou d'un incendie :

• Assurez-vousque l'ouvre-porte est hors

tension etcoupez l'alimentation du circuit

AVANT de retirer le couvercle pour

procéder à un branchement permanent.

• La pose etle câblage de la porte de garage

DOIVENT être conformes à tous les codes

électriques et de construction locaux.

• N'utilisez JAMAIS de cordon de rallonge ou

d'adaptateur bifilaire ni modifier la fiche de

quelque manière que ce soit pour l'insérer

dans la prise. Assurez-vous que l'ouvre-

porte estmis à la terre.

Pour éviter les difficultés pendant la pose, ne faites pas fonctionner l'ouvre-porte de garage pour le moment.

Afin de minimiser les risques de chocs électriques, le cordon d'alimentation de l'ouvre-porte de garage comporte une fiche

à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant mise à la

terre. Si la fiche ne peut pas être branchée dans la prise de courant, adressez-vous à un électricien qualifié pour faire

poser une prise de courant adéquate.

IL Y A DEUX OPTIONS CONCERNANT LA PRISE D'ALIMENTATION:

OPTION A CÂBLAGE TYPIQUE

Borne de Terre

Vis de Terre Verte

Vis de Terre

Verte

Fil de Terre

Fil

Noir

Fil

Noir

Fil

Noir

Fil Blanc

Attaches

CÂBLAGE TYPIQUE

CÂBLAGE PERMANENT (Carton-filtre)

CÂBLAGE PERMANENT (Bornier à vis)

1.1A Branchez l’ouvre-porte de garage dans une prise mise à la terre.

1.2A NE FAITES PAS fonctionner l'ouvre-porte de garage pour le moment.

OPTION B CÂBLAGE PERMANENT

Si les codes municipaux exigent une installation électrique permanente, procédez comme suit.

Pour procéder à un branchement permanent par le trou de 7/8 po pratiqué dans le dessus du moteur

(conformément au code local):

Câblage à un carton-filtre (Modèles 8550 construits avant avril, 12 2013) :

1.1B Assurez-vous que l'ouvre-porte est hors tension et coupez le courant au circuit.

1.2B Retirez le couvercle de l'ouvre-porte de garage et mettez-le de côté.

1.3B Retirez la borne de terre verte qui est jointe.

1.4B Coupez les fils noir et blanc et dénudez l'isolant jusqu'à 1cm (1/2po), 7,5cm (3po) avant les cosses.

1.5B Retirez le cordon d'alimentation de l'ouvre-porte.

1.6B Installez un conduit ou un adaptateur de câble flexible dans le trou de 7/8po.

1.7B Faites passer les fils dans le conduit, coupez-les jusqu'à la bonne longueur et dénudez l'isolant.

1.8B Poser les écrous à oreilles qui sont fournis. Brancher le fil verte de terre sur la vis verte de terre. L'ouvre-porte

doit obligatoirement être mis à la terre.

1.9B Fixez correctement le fil avec des attaches en plastique pour qu'il n'entre pas en contact avec les pièces mobiles.

1.10B Reposez le couvercle. NE FAITES PAS fonctionner l'ouvre-porte de garage pour le moment.

Câblage à un bornier à vis (Modèles 8550 construits après le avril 12, 2013 et tout les modèles 8557) :

1.1B Retirer les vis du couvercle du moteur et mettre le couvercle de côté.

1.2B Débrancher le cordon à 3 fils.

1.3B Brancher le fi l noir (courant secteur) sur la vis de la borne en laiton; le fi l blanc (neutre) sur la vis de la borne en

argent, puis le fi l de terre sur la vis verte de terre. L’ouvre-porte doit obligatoirement être mis à la terre.

1.4B Reposer le couvercle.

2Câblage des capteurs d'inversion de sécurité

La porte ne se fermera pas si les

détecteurs n'ont pas été installés et

alignés correctement.

Si le faisceau lumineux estobstrué ou mal

aligné quand la porte se ferme,celle-ci va

revenir en arrière et les lumières de

l'ouvre-porte de garage vont clignoter dix

fois. Si la porte est déjà ouverte,elle ne se

fermera pas. On peut aligner les détecteurs

en desserrant les écrous à oreilles, en

alignant les détecteurs, puis en serrant les

écrous en question.

2.1 Assurez-vous que les témoins DEL des deux détecteurs sont allumés. Les témoins DEL des deux détecteurs s'allumeront

en continu s'ils sont alignés et bien câblés.

Verte DEL

Ambre DEL

Si détecteur récepteur est á la

lumiére du soleil direct, commutez-la

avec détecteur émetteur ainsi il est du

bord opposé de la porte.

(faisceau de lumiére invisible)

DÉTECTEUR RÉCEPTEURDÉTECTEUR ÉMETTEUR

SI LE TÉMOIN DEL ORANGE DU DÉTECTEUR ÉMETTEUR NE S'ALLUME PAS : SI LE TÉMOIN DEL VERT DUDÉTECTEUR RÉCEPTEUR NE S'ALLUME PAS :

ROUGE

BLANC

GRIS

Assurez-vous qu’il y

puissance à l’ouvre-porte

de garage.

Assurez-vous que le fil

d’inverseur n’est pas

court-circuité ou n’est

pas cassé.

Assurez-vous que l’inverseur été

câblé correctemente : fil blanc à

terminal blanc et fil blanc/noir

à terminal gris. Assurez-vous que les inverseurs sont alignés.

Assurez-vous que le fil

d’inverseur n’est pas

court-circuité ou n’est

pas cassé.

3Assurez-vous que la commande de porte est correctement raccordée

Un message s'affiche sur l'écran lorsque l'installation et le câblage de la commande de porte ont été effectués correctement.

Alimentation

Sansun système d'inversion de sécurité bien

installé, des personnes (plus particulièrement les

petits enfants) pourraient être GRIÈVEMENT

BLESSÉES ou TUÉES par une porte de garage

qui se referme.

• Un réglage erroné descoursesde la porte

de garage gênera un fonctionnement

approprié du système d'inversion de

sécurité.

• Après avoir effectué quelque réglage que ce

soit, on DOITfaire l'essai du système

d'inversion de sécurité. La porte de garage

DOIT remonter au contact d'un objet d'une

hauteur de 3,8cm (11/2po) (ou un 2 x4

posé à plat) du sol.

Pour prévenir les dommages aux véhicules,

s'assurer que la porte entièrement ouverte offre

un dégagement suffisant.

INTRODUCTION

Votre ouvre-porte de garage est conçu avec

descommandesélectroniques pour rendre la

configuration et les réglages faciles. Les

réglages vous permettent de programmer là

où la porte s'arrêtera en position d'ouverture

(UP) et de fermeture (DOWN). Les

commandesélectroniques détectentla

puissance du courant nécessaire à l'ouverture

et à la fermeture de la porte. La puissance est

ajustée automatiquementlorsqu'on

programme la course.

REMARQUE : Si quoi que ce soit gêne

l’ouverture de la porte, elle s’arrêtera. Si quoi

que ce soit gêne la fermeture de la porte, elle

remontera.

Pour observer un vidéo d'instruction court sur

programmer votre nouvel ouvre porte de

garage employez votre smartphone pour lire

le code de QR ci-dessous :

BOUTONS DE

PROGRAMMATION

Les boutons de programmation sont situés sur

le panneau gauche de l'ouvre-porte de

garage et servent à programmer la course.

d’ouverture « UP » fermeture « DOWN »

Bouton UP

Bouton de réglage

Bouton DOWN

BOUTONS DE PROGRAMMATION

Réglages

1Programmation de

la course

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES

par une porte de garage qui se referme.

• Un réglage erroné descourses de la porte de garage gênera un fonctionnementapproprié du système d'inversion de sécurité.

• Après avoir effectué quelque réglage que ce soit, le système d'inversion de sécurité DOIT être testé.La porte de garage DOIT remonter au contactd'un objet d'une

hauteur de 3,8cm (11/2po) (ou un 2 x4 posé à plat) du sol.

1.1 Appuyer sur le bouton de

réglage et le maintenir

enfoncé jusqu'à ce que le

bouton UP commence à

clignoter ou qu'un bip se fait

entendre.

1.2 Appuyer sur le bouton UP et le maintenir enfoncé

jusqu'à ce que la porte soit à la position d'ouverture

désirée.

REMARQUE: On peut utiliser les boutons UP et

DOWN pour déplacer la porte vers le haut et le bas, au

besoin.

1.3 Une fois que la porte est dans la position d'ouverture

désirée, appuyer sur le bouton de réglage et le

relâcher. L'éclairage de l'ouvre-porte de garage

clignotera deux fois et le bouton DOWN commencera à

clignoter.

1.4 Appuyer sur le bouton DOWN et le maintenir enfoncé

jusqu'à ce que la porte soit à la position de fermeture

désirée.

REMARQUE: On peut utiliser les boutons UP et

DOWN pour déplacer la porte vers le haut et le bas, au

besoin.

1.5 Une fois que la porte est dans

la position de fermeture

désirée, appuyer sur le

bouton de réglage et le

relâcher. L'éclairage de

l'ouvre-porte de garage

clignotera deux fois et le

bouton UP commencera à

clignoter.

1.6 Appuyer et relâcher le bouton UP. Lorsque la porte se

déplace à la position UP programmée, le bouton

DOWN commencera à clignoter.

1.7 Appuyer et relâcher le bouton DOWN. La porte se

déplacera jusqu'à la position de fermeture programmée.

La programmation est terminée

Si l'éclairage de l'ouvre-porte de garage clignote 5 fois au

cours des étapes de programmation de la course, le délai de

programmation a expiré. Si l'éclairage de l'ouvre-porte de

garage clignote 10 fois au cours des étapes de programmation

de la course, les capteurs d'inversion de sécurité sont mal

alignés ou obstrués (voir page 22). Lorsque les capteurs sont

alignés et dégagés, effectuer un cycle d'ouverture et de

fermeture complet de la porte en utilisant la télécommande ou

les boutons UP et DOWN. La programmation est terminée. Si

on ne parvient pas à actionner la porte, répéter les étapes de

la programmation de la course.

Réglages

2Essai du système d'inversion de sécurité

Sansun système d'inversion de sécurité bien

installé, des personnes (plus particulièrement les

petits enfants) pourraient être GRIÈVEMENT

BLESSÉES ou TUÉES par une porte de garage

qui se referme.

• Le système d’inversion de sécurité DOIT être

testé chaque mois.

• Après avoir effectué quelque réglage que ce

soit, on DOITfaire l'essai du système

d'inversion de sécurité. La porte de garage

DOIT remonter au contact d'un objet d'une

hauteur de 3,8cm (11/2po) (ou un 2 x4 posé

à plat) du sol.

2.1 La porte étantentièrementouverte,

placer une planche de 3,8cm (11/2po)

d'épaisseur (ou un 2 x 4 à plat) sur le

plancher, centrée sousla porte de

garage.

2.2 Appuyer sur le bouton-poussoir de la

télécommande pour fermer la porte.La

porte DOIT remonter quand elle entre en

contact avec la planche.

Si la porte s'arrête etne remonte pas en

raison de l'obstruction, augmenter la

course de fermeture (voir l'étape de

réglage nº1).

Répéter l'essai.Lorsque la porte remonte

au contact de la planche de 3,8cm

(11/2po), retirer la planche et ouvrir-

fermer la porte 3 ou 4 fois afin de vérifier

le réglage.

Si le ouvre-porte de garage l'essai du

système d'inversion de sécurité échoue,

appeler un technicien formé en systèmes

de porte.

3Essai du Systéme Protector®

Sansun système d'inversion de sécurité bien

installé, des personnes (plus particulièrement les

petits enfants) pourraient être GRIÈVEMENT

BLESSÉES ou TUÉES par une porte de garage

qui se referme.

3.1 Ouvrir la porte. Mettre la boîte en carton

de l'ouvre-porte sur le chemin de la

porte.

3.2 Appuyer sur le bouton-poussoir de la

télécommande pour fermer la porte.La

porte ne se déplacera pas plus de 2,5cm

(1po) et l'éclairage de l'ouvre-porte de

garage clignotera 10 fois.

L'ouvre-porte de garage ne se fermera

pas à l'aide d'une télécommande si le

témoin DEL d'un des deux capteurs

d'inversion est éteint (ce qui avertit que le

détecteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte

lorsque le capteur d'inversion de sécurité

est obstrué (et que les capteurs ne sont

pas à plus de 15cm (6 po) du sol),

appeler un technicien formé en systèmes

de porte.

Réglages

Pour réduire le risque d'INCENDIE ou de

BLESSURES :

• Débranchez TOUTE alimentation électrique et

piles AVANT d’effectuer TOUT entretien ou

maintenance.

• Utilisez UNIQUEMENT la pièce LiftMaster

nº485LM pour remplacer la pile.

• Ne jetezPAS la pile dans le feu. La pile peut

exploser. Pour connaître les instructions

relatives à son élimination, vérifiez les codes

locaux.

1Pose de la batterie

1.1 Débranchez l’ouvre-porte de garage.

1.2 Ouvrez la lentille de la lampe située sur le panneau droit de l'ouvre-porte de garage.

Utilisezun tournevis cruciforme pour retirer le couvercle de la pile de l'ouvre-porte de

garage.

1.3 Insérez partiellement la pile dans son compartiment en faisant pointer les bornes vers

l'extérieur.

1.4 Reliez les fils rouge (+) et noir (-) de l'ouvre-porte de garage aux bornes

correspondantesde la FONCTIONNEMENTpile.

1.5 Remettez en place le couvercle du batterie.

1.6 Branchezl’ouvre-porte de garage.

1.7 Attendezque le témoin DEL vert de la pile commence à clignoter avantde passer à la

mise à l'essai de la pile.

Statut de

batterie DEL

Portez TOUJOURS des gants de protection et des

lunettes de sécurité lorsque vous changez la pile

ou travaillez aux alentours du compartiment de

pile.

* S'il y a lieu.

2Mise à l'essai de la pile

2.1 Débranchez l’ouvre-porte de garage.

Le témoin DEL de la pile s'allumera

en orange foncé, ce qui indique que

l'ouvre-porte fonctionne sur pile ou

clignotera pour indiquer que la pile

est faible.

REMARQUE : Assurez-vous que

l'ouvre-porte du garage est débranché.

2.2 Ouvrez etfermez la porte à l'aide

de la télécommande ou de la

commande de porte.

REMARQUE : L'ouvre-porte de

garage fonctionnera plus

lentement si la pile n'est pas

complètement chargée. La durée

de recharge complète de la pile est

de 24heures.

2.3 Branchezl’ouvre-porte de garage.

Vérifiez si le témoin DEL de la pile

clignote en vert, ce qui indique que la

pile se recharge.

Pile de Secours*

Recharge de la Pile

La pile se recharge lorsque l'ouvre-porte de

garage estbranché dans une prise de courant de

110V c.a. sous tension. La recharge complète de

la pile prend 24heures.Une pile complètement

chargée fournit une tension de 12V c.c. à l'ouvre-

porte de garage pendantune ou deux journées de

fonctionnementnormal lors d'une panne de

courant.Une foisque l'alimentation électrique a été

rétablie, la pile se rechargera dans les24 heures.

La pile durera durera environ un à deux anspour

un usage normal. Les instructions de

remplacement sont fournies avec la pile. Pour

obtenir une longévité maximale de la pile etéviter

des dommages, débranchez la pile si l'ouvre-porte

de garage doitrester débranché pendant une

longue période de temps, par exemple pour les

résidences secondaires.

REMARQUE : Lorsque l'ouvre-porte de garage

est en mode d'alimentation par pile de secours, les

fonctions d'eclairage, de minuterie de fermeture et

de fermeture a distance de l'ourve-porte de

garage ne sont pas disponsibles.

* S'il y a lieu, numéro du parte 485LM.

Del d'état de charge de la pile

DEL VERT:

Tous les systèmes fonctionnent normalement.

• Une DEL de couleur vert foncé indique que la

pile est complètement chargée.

• Une DEL de couleur verte qui clignote indique

que la pile esten cours de recharge.

DEL ORANGE:

L'ouvre-porte de garage a perdu l'alimentation

électrique et est en mode d'alimentation par pile

de secours.

• Une DEL de couleur orange foncé,

accompagnée d'un bip qui retentit toutesles

deuxsecondes environ,indique que l'ouvre-

porte de garage fonctionne sur pile.

• Une DEL de couleur orange qui clignote,

accompagnée d'un bip qui retentit toutesles

30secondesindique que la pile estfaible.

DEL ROUGE:

La pile de 12V de l'ouvre-porte de garage doit

être remplacée.

• Un témoin DEL de couleur rouge foncé,avec

un bip qui résonne toutesles30 secondes,

indique que la pile 12V ne peutplusêtre

rechargée et doit être remplacée. Remplacez

la pile de secours pour maintenir la fonction

d'alimentation par pile de secours.

REMARQUE : La DEL d'état de charge de la pile

est plus visible lorsque la lampe de l'ouvre-porte

de garage est éteinte. La pile n'a pas besoin d'être

complètement chargée pour faire fonctionner

l'ouvre-porte de garage.

Statut de batterie DEL

Pile de Secours*

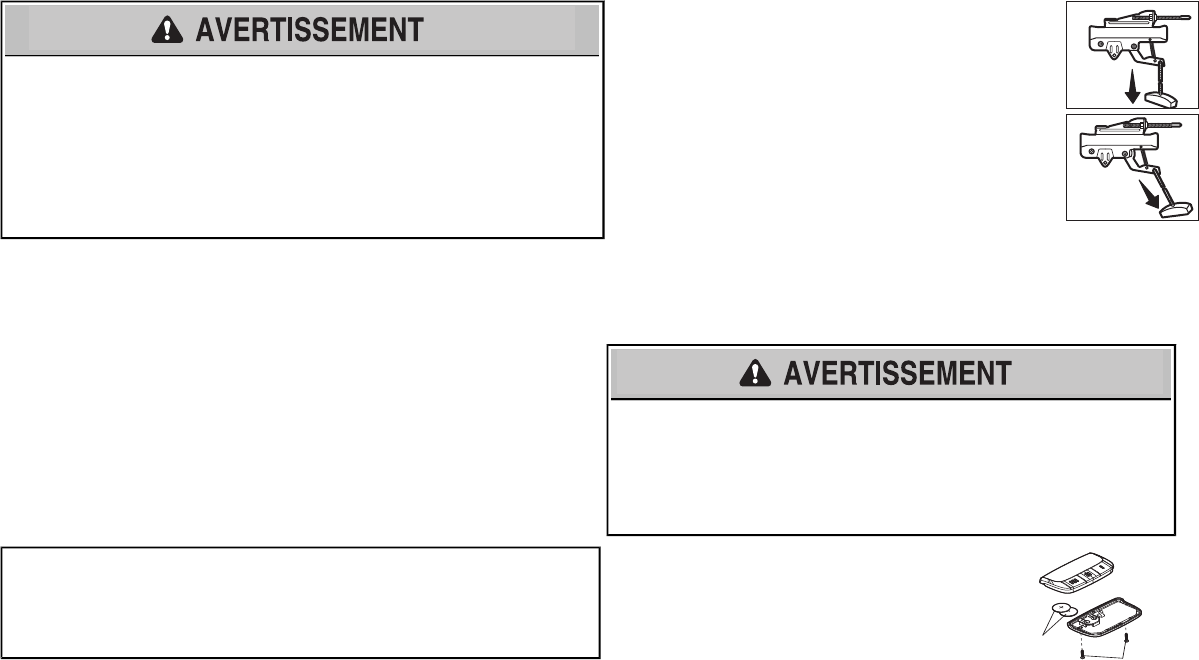

IMPORTANTES CONSIGNES DE SÉCURITÉ

Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES:

1. LISEZ ETSUIVEZTOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS.

2. Gardez EN TOUT TEMPS la télécommande hors de portée des enfants. Ne JAMAIS laisser

les enfants faire fonctionner les télécommandes ou les boutons-poussoirs de la commande

de porte ou jouer avec ceux-ci.

3. Actionnez la porte de garage UNIQUEMENTlorsqu'on peut la voir clairement,qu'elle estbien

réglée et qu'aucun objetn'obstrue sa course.

4. Gardez TOUJOURS la porte de garage en vue toute personne ou TOUT objet à l'écart de la

porte jusqu’à sa fermeture complète. PERSONNE NE DOIT CROISER LA TRAJECTOIRE DE

LA PORTE EN MOUVEMENT.

5. PERSONNE NE DOITPASSER SOUS UNE PORTE ARRÊTÉE OU PARTIELLEMENT

OUVERTE.

6. Si possible,utilisezla poignée de déclenchement d'urgence pour dégager le chariot

UNIQUEMENTlorsque la porte de garage estFERMÉE.Faites preuve de prudence lorsque

vous utilisez cette poignée lorsque la porte est ouverte. Des ressorts affaiblis ou brisés ou une

porte déséquilibrée peuvent entraîner la chute rapide et/ou inattendue de la porte et accroître

le risque de BLESSURES GRAVES, voire MORTELLES.

7. N'utilisez JAMAIS la poignée de déclenchementd'urgence à moins que rien ou personne

n'obstrue la trajectoire de la porte.

8. N'utilisez JAMAIS la poignée pour ouvrir ou fermer la porte de garage. Il ya risque de chute si

le nœud de la corde se défait.

9. Après avoir effectué quelque réglage que ce soit,le système d'inversion de sécurité DOIT être

testé.

10. Le système d’inversion de sécurité DOIT être testé chaque mois. La porte de garage DOIT

pouvoir inverser sa course au contact d’un objetde 3,8cm (1½po) (ou d’une planche de

2x4) posé(e) sur le sol. À défautde régler l’ouvre-porte de garage correctement,le risque

de BLESSURE GRAVE ou de MORT ACCIDENTELLE sera accru.

11. GARDEZ TOUJOURS LA PORTE DE GARAGE BIEN ÉQUILIBRÉE (voir la page 2).Une

porte mal équilibrée peut ne PAS inverser sa course en cas de besoin et peut entraîner

des BLESSURES GRAVES, voire MORTELLES.

12. TOUTES les réparations sur les câbles, les ressorts et la quincaillerie, et de TOUT ce qui se

trouve sous une tension EXTRÊME, DOIVENTêtre confiées à des techniciens formésà cet

effet.

13. Pour éviter desBLESSURES GRAVES ou la MORTpar électrocution, débranchez

TOUTE alimentation électrique ainsi que les piles AVANT TOUTE intervention.

14. Ce système opérateur estéquipé d'un dispositifde fonctionnement sans surveillance. La

porte estsusceptible de se mettre en mouvementinopinément.NE LAISSEZ PERSONNE

TRAVERSER LA TRAJECTOIRE DE LA PORTE EN MOUVEMENT.

15. N'activezPAS la minuterie de fermeture si vousutilisez une porte de garage monobloc ou

battante. Elle doit être activée UNIQUEMENT lorsqu'on utilise une porte articulée.

16. CONSERVEZ CES

INSTRUCTIONS.

FONCTIONNEMENT

Votre porte de garage est dotée de fonctions qui vous offrent un meilleur contrôle du fonctionnement de votre porte de

garage.

Alert2Close (Alerte de fermeture)

La fonction d'alerte de fermeture fournit une alerte visuelle et audible vous avertissant de la fermeture d'une porte non

surveillée.

Minuterie de Fermeture (TTC)

La minuterie de fermeture ferme automatiquement la porte après une période déterminée qu'on peut régler en utilisant

la commande de porte avec TTC (Modele 881LMou 880LM). Avant et pendant la fermeture de la porte, l'ouvre-porte

de garage émet des bips et l'éclairage se met à clignoter.

MyQ®

La technologie MyQ®utilise un signal de 900 MHz pour fournir une communication bidirectionnelle entre l'ouvre-porte

de garage et les accessoires MyQ®. Votre porte de garage est compatible avec un maximum de 16accessoires

MyQ®.

TÉLÉCOMMANDES ET COMMANDES DE PORTE SECURITY+2.0TM

L'ouvre-porte de garage a été programmé en usine de manière à fonctionner avec la télécommande, qui change à

chaque utilisation, accédant au hasard à plus de 100milliards de nouveaux codes. Compatible avec les accessoires

MyQ®et Security+ 2.0™, voir le page 37.

REMARQUE : Les anciens telecommandes, commandes de porte LiftMaster, et les produits de tiers ne son pas

compatibles.

Accessories

SECURITY+2.0TM CAPACITÉ DE MISE EN MÉMOIRE

Télécommandes Jusqu'à 40

Commandes de porte Jusqu'à 2 panneaux Smart Control ou 4 commandes de portes

Secuirty+ 2.0™

Ouvre-porte sans fil Jusqu'à 4

LESYSTÈME PROTECTOR®(CAPTEURSD'INVERSIONDESÉCURITÉ)

Lorsqu'il est bien connecté et bien aligné, le capteur d'inversion détectera un obstacle sur le passage de son faisceau

infrarouge. Si un obstacle brise le faisceau infrarouge pendant que la porte se ferme, la porte s'arrêtera et remontera

jusqu'à la position entièrement ouverte et les lumières de l'ouvre-porte clignoteront 10 fois. Si la porte est

complètement ouverte et que les capteurs d'inversion ne sont pas installés ou sont mal alignés, la porte ne se ferme

pas à partir d'une télécommande. Cependant, vous pouvez fermer la porte si vous maintenez le bouton de la

commande de porte ou la commande de télédéverrouillage jusqu'à ce que la porte soit totalement fermée. Le capteur

d'inversion n'a aucun effet sur le cycle d'ouverture.

CONSERVATION DE L'ÉNERGIE

Pour une efficacité énergétique, l'ouvre-porte de garage se met en mode de veille lorsque la porte est complètement

fermée. Le mode de veille ferme l'ouvre-porte de garage jusqu'à ce qu'il soit activé. Le mode veille est séquencé à

l'ampoule d'éclairage de l'ouvre-porte de garage; lorsque l'ampoule s'éteint, le témoin DEL du capteur s'éteint et chaque

fois que l'éclairage de l'ouvre-porte de garage s'allume, le témoin DEL du capteur s'allume. L'ouvre-porte de garage ne

se mettra en mode veille que lorsqu'il a achevé cinq cycles de mise sous tension.

ÉCLAIRAGE

Les ampoules de l'ouvre-porte de garage s'allument lorsque ce dernier est initialement branchée au courant;

l'alimentation est rétablie, âpres un interruption ou lorsque l'ouvre-porte de garage est active. Les lumières s'eteindront

automatiquement âpres 4 1/2 minutes. Une ampoule à incandescence A19 (100watts, au maximum) ou, pour une

efficacité énergétique maximale, une lampe fluorescente compacte de 26W (équivalant à 100W).

Fonction d'eclairage

Fonction d'eclairage s'allume quand quelqu'un entre par la porte de garage ouverte et que le faisceau infrarouge du

capteur d'inversion de sécurité est défectueux. Pour un contrôle supplémentaire des ampoules de votre ouvre-porte de

garage, reportez-vous au page 30.

UTILISATION DE VOTRE OUVRE-PORTE DE GARAGE

L'ouvre-porte de garage peut être activé par le biais d'une commande de porte murale, une télécommande, une

commande de télédéverrouillage ou un accessoire MyQ®. Lorsque la porte est fermée et que l'ouvre-porte de garage

est activé, la porte s'ouvrira.porte détecte un obstacle ou est interrompue lors de son ouverture, elle s'arrêtera. Si le

porte n'est pas fermée et que l'ouvre-porte de garage est activé, elle fermer. Si l'ouvre-porte de garage détecte un

obstacle pendant la fermeture, la porte inversera sa course. L'obstacle interrompt le faisceau du détecteur, les

lumières de l'ouvre-porte clignoteront pendant 10 secondes. Cependant, vous pouvez fermer la porte si vous

maintenez le bouton de la commande de porte ou la commande de télédéverrouillage jusqu'à ce que la porte soit

totalement fermée. Le capteur d'inversion n'a aucun effet sur le cycle d'ouverture. Le détecteur inverseur de sécurité

doit être connecté et aligné correctement avant que l'ouvre-porte de garage n'entame le mouvement de fermeture.

PILE DE SECOURS*

Le système d’alimentation par pile de secours vous permet d’entrer ou de sortir de votre garage lors d’une panne de

courant. Lorsque l’ouvre-porte de garage est alimenté par la pile de secours, l’ouvre-porte de garage fonctionne plus

lentement, l’éclairage ne fonctionne pas, la DEL d’état de charge de la pile s’allume en orange et un bip se fait

entendre toutes les deux secondes.

* S'il y a lieu.

Fonctions

POSE DE LA COMMANDE DE PORTE

SYNCHRONISATION DE LA COMMANDE DE PORTE

Pour synchroniser la commande de porte et l'ouvre-porte de garage, appuyez sur la barre-poussoir jusqu'à ce que

l'ouvre-porte de garage s'active (cela peut prendre jusqu'à 3 pressions).Vérifiez la commande de la porte en

appuyant sur la barre-poussoir, chaque pression sur la barre-poussoir activera l'ouvre-porte de garage.

Barre de

poussée

Écran

Détecteur

de mouvement

Touches de

navigation

Touche LIGHT

(éclairage)

BARRE-POUSSOIR

Appuyez sur la touche-poussoir pour ouvrir ou fermer la porte.

TOUCHES DE NAVIGATION

Servez-vous des touches de navigation pour faire des sélections et utiliser les fonctions du programme.

TOUCHE LIGHT (ÉCLAIRAGE)

Appuyez sur le bouton d'éclairage pour allumer ou éteindre l'éclairage de l'ouvre-porte de garage. Lorsque les feux

sont allumés, ils resteront ainsi jusqu'à ce que le bouton d'éclairage soit enfoncé à nouveau ou que l'ouvre-porte de

garage soit activé. Une fois que l'ouvre-porte de garage est activée, l'éclairage s'éteint après la période de temps

spécifiée (le réglage d'usine est de 41/2 minutes). Le bouton d'éclairage ne contrôle pas l'éclairage lorsque la porte

est en mouvement.On peut régler la durée de l'éclairage en accédant au menu, puis en utilisant les touches de

navigation.

ÉCRAN

L'écran affiche l'heure et la température jusqu'à ce que le bouton du menu soit enfoncé, puis il affiche les options du

menu. S'il ya un problème avec l'ouvre-porte de garage, l'écran affichera le code de diagnostic. Se reporter au

chapitre Dépannage.

Les fonctions suivantes sont accessibles sur l'écran quand on utilise les touches de navigatione :

APPRENTISSAGE D'UN DISPOSITIF

On peut programmer toutes les télécommandes compatibles, les commandes de télédéverrouillage ou les accessoires

MyQ®pour l'ouvre-porte de garage en accédant au menu et en utilisant les touches de navigationen .

VERROUILLAGE

La fonction de verrouillage est conçue pour empêcher l'activation de l'ouvre-porte de garage à partir des

télécommandes tout en permettant l'activation à partir de la commande de porte et de télédéverrouillage. Cette fonction

est utile pour avoir l'esprit en paix lorsque la maison est vide (p. ex.,pendant les vacances).

MINUTERIEDEFERMETURE (TTC)

Ne PAS activer la minuterie de fermeture s'il s'agit d'une porte rigide.La minuterie de fermeture doit être utilisée

UNIQUEMENT sur les portes articulées. Elle est désactivée par défaut selon le réglage d'usine. Vous pouvez régler

la fonction TTC pour obtenir la fermeture automatique de la porte de garage ouverte après une période de temps

spécifiée (intervalles d'une, de cinq ou de dix minutes ou durée "personnalisée" de maxi 99 minutes). Avant la

fermeture de la porte, l'ouvre-porte de garage émet des bips et l'éclairage se met à clignoter. L'écran de la commande

de porte peut afficher l'état de la minuterie de fermeture. La minuterie de fermeture ne fonctionnera pas si l'ouvre-porte

de garage fonctionne sur pile ou que les capteurs de recul de sécurité ne sont pas alignés. Cette fonction n'est pas

destinée à être la principale méthode de fermeture de la porte. Une commande de télédéverrouillage doit être

installée dans le cas d'un verrouillage accidentel lors de l'utilisation de cette fonction.

REMARQUE : Avant d'activer la minuterie de fermeture pour la première fois, ou si vous avez une panne de courant,

faites un cycle d'ouverture et de fermeture de l'ouvre-porte de garage pour permettre à la minuterie de fermeture de se

régler.

ÉCLAIRAGE AUTOMATIQUE

Il est activé par défaut selon le réglage d'usine. Cette fonction allumera automatiquement l'éclairage de l'ouvre-porte de

garage lorsqu'un mouvement est détecté. L'éclairage s'allume pendant la période de temps fixée, puis s'éteint. Si vous

utilisez l'éclairage de l'ouvre-porte de garage comme une lampe de travail, désactivez l'éclairage automatique; sinon,

l'éclairage s'éteindra automatiquement quand vous êtes hors de portée du capteur.

Fonction d'eclairage

L'éclairage s'allume quand quelqu'un entre par la porte de garage ouverte et que le faisceau infrarouge du capteur

d'inversion de sécurité est défectueux.

ALERTE D'ENTRETIEN (MAS)

Cette fonction permet au propriétaire de s'assurer que l'ouvre-porte de garage restera en bon état de fonctionnement.

Un message d'alerte d'entretien s'affiche sur l'écran, indiquant que l'ouvre-porte de garage a besoin d'entretien. La

fonction d'alerte d'entretien est réglée en usine à la position de désactivation, elle peut être activée au moment de

l'installation. Contactez le concessionnaire chargé de l'installation.

Commande de Porte

Pose de la Smart Control Panel

Les fonctions de la commande de porte peuvent être programmées grâce à une série de menus à l'écran et aux touches de navigation. Se reporter aux descriptions ci-dessous.

ÉCRAN

L'écran principal affiche l'heure, la température et la

charge actuelle de la pile (le cas échéant).

Touches de navigation

FONCTIONS

Appuyez sur la touche de navigation sous «MENU» pour

afficher le menu Features (fonctions).

RÉGLAGE DE L'HEURE: Régler l'heure, choisir un

horaire de 12 ou 24 heures et afficher-masquer l'heure.

RÉGLAGES DE LAMINUTERIE DE FERMETURE

(uniquement pour les portes articulées):

Mettre la minuterie de fermeture en marche ou à l'arrêt et

définir l'intervalle de temps qui s'écoule avant la fermeture

de la porte. REMARQUE: N'activez PAS la minuterie de

fermeture si vous utilisez une porte rigide. La minuterie de

fermeture doit être utilisée UNIQUEMENT sur les portes

articulées.

VERROULLAGE : Active et désactive le verrouillage.

PROGRAM: Ajouter des télécommandes, des dispositifs

MyQ®, un bouton de télécommande supplémentaire pour

contrôler l'éclairage de votre ouvre-porte de garage ou

une commande de télédéverrouillage.

RÉGLAGES

Appuyer sur la touche de navigation située sous la flèche

descendante jusqu'à ce qu'on voit TEMPERATURE pour

afficher le menu Settings (paramètres).

TEMPERATURE: Afficher la température en degrés

Fahrenheit ou Celsius et afficher ou masquer la

température.

LANGUE : Sélectionner une langue.

FONCTION D'ECLAIRAGE: Régler la durée

d'allumage de l'éclairage de l'ouvre-porte de garage après

un cycle d'ouverture ou de fermeture, une plage à

sélectionner de 11/2 à 41/2 minutes. Mettre le capteur de

mouvement et la fonction d'éclairage de l'entrée à l'arrêt ou

en marche.

CONTRASTE : Ajuster le contraste de l'écran.

ENTRETIEN

Appuyer sur la deuxième touche de navigation et la

maintenir enfoncée, puis appuyez sur la touche LIGHT

(éclairage) pour afficher le menu Service (entretien).

VERSION DU LOGICIEL : Affiche des renseignements

sur la version du logiciel.

ALERTE D'ENTRETIEN MARCHE/ARRÊT : Mettre

l'alerte d'entretien en marche ou à l'arrêt.

TÉLÉCOMMANDES : Affiche le nombre de

télécommandes, de dispositifs MyQ®, de commandes de

porte et de commandes de télédéverrouillage actuellement

programmés pour faire fonctionner l'ouvre-porte de

garage.

ERREURES : Affiche toutes les erreurs qui ont eu lieu.

Pour programmer une télécommande ou une commande de télédéverrouillage de l'ouvre-porte de garage en utilisant la commande de porte, voir page 32.

Commande de Porte

Votre télécommande a été programmée en usine pour faire fonctionnervotre ouvre-porte de garage.

Les télécommandes LiftMaster plusanciennes ne sont PAS compatibles, consultezla page 37 pour lesaccessoires compatibles.La programmation peut être réalisée par le biais de la commande de porte

ou du bouton d'apprentissage de l'ouvre-porte de garage. Pour programmer des accessoires supplémentaires, consultezles instructions qui accompagnent l'accessoire en question ou allez sur

www.liftmaster.com.Si votre véhicule estéquipé du système Homelink®, un adaptateur externe peut être nécessaire selon la marque et l'année-modèle de votre véhicule. Aller sur www.homelink.com pour de

l'information supplémentaire.

POUR AJOUTER, REPROGRAMMER OU MODIFIER UN NIP DE TÉLÉCOMMANDE OU D'ÉMETTEURÀ CODE À L'AIDE DE LA COMMANDE DE PORTE

1Appuyez sur la touche de

navigation sous «MENU» pour

afficher le menu Features

(fonctions).

2Servez-vous des touches de

navigation pour naviguer

jusqu'à «PROGRAM».

Appuyez

continuer.

sur pour

3Sélectionnez «REMOTE»

(télécommande) ou

«KEYPAD» (clavier) pour

programmer à partir du

menu.

TO REMOTE

Appuyez

continuer.

sur pour

4Télécommande: Appuyez sur le bouton de la télécommande que

vous souhaitez utiliser pour faire fonctionner votre porte de garage.

Ouvre-porte sans fil: Saisissez un numéro d'identification

personnelle (NIP) à quatre chiffres de votre choix sur le clavier de

l'émetteur mural à code.

Appuyezensuite sur le bouton ENTER.

L'éclairage de l'ouvre-porte de garage clignote (ou deux déclics se font

entendre) une fois que le code a été programmé.

Répétez les étapes ci-dessus pour la programmation des

télécommandes supplémentaires ou des dispositifs d'émetteur mural à

code. Si la programmation échoue, programmez la télécommande en

utilisant le bouton d'apprentissage (Learn).

NIP

? ? ? ?

12ABC 3DEF

4GHI 5JKL 6MNO

7PRS 8TUV 9WXY

0 QZ

ENTER

0 QZ

ENTER

PROGRAMMATION DE LA TÉLÉCOMMANDE À L'AIDE DU BOUTON D'APPRENTISSAGE DE L'OUVRE-PORTE DE GARAGE

1Localisez le bouton d'apprentissage (Learn) sur l'ouvre-porte de garage.

REMARQUE: Votre ouvre-porte de garage peut avoir une autre

apparence.

Jaune

DEL d’aprentissage

2Localisez le bouton de programmation (Program) sur le côté de

la télécommande.

Bouton Programmation

Télécommandes

3À l'aide d'une épingle de sécurité ou d'un

trombone, appuyer sur le bouton de

programmation jusqu'à ce que les témoins

LED situés à l'avant de la télécommande

s'allument.

4Appuyez et relâchez le bouton Learn de

l'ouvre-porte de garage.Le témoin DEL du

bouton Learn s’allume. Dans les 30

secondes...

5Appuyer sur le bouton de la télécommande que vous désirezutiliser etle maintenir enfoncé...

Vérifier si l'ampoule d'éclairage de l'ouvre-porte de garage clignote. Sinon,attendre que le

témoin DEL de la télécommande s'allume fort, ensuite appuyer lentement sur le bouton de

télécommande et le relâcher.

Répéter l'operation jusqu'à ce que l'ampoule clignote. NEPASappuyer sur le bouton une fois

que l'ampoule clignote.

6Pour quitter le mode de programmation, appuyezsur n'importe quel bouton de la télécommande,

sauf celui qui vient d'être programmé. 7Pour faire un essai, appuyez sur le bouton programmé de la télécommande... L’ouvre-porte de

garage s’actionnera.

Pour effacer la mémoire

EFFACER TOUTES LES TÉLÉCOMMANDES ET LES COMMANDES DE

TÉLÉDÉVERROUILLAGE

1Appuyer sur le bouton Learn de l'ouvre-porte de garage et le maintenir enfoncé jusqu’à ce que

le témoin DEL du bouton Learn s’éteigne (environ 6 secondes).Tous lescodes de la

télécommande etde la commande de télédéverrouillage etsont maintenanteffacés.

Reprogrammer tout accessoire que vous souhaitez utiliser.

EFFACERTOUTESLESDISPOSITIFS (Compris les accessories permis de MyQ®)

1Appuyer sur le bouton Learn de l'ouvre-porte de garage et le maintenir enfoncé jusqu’à ce que

le témoin DEL du bouton Learn s’éteigne (environ 6 secondes).

2Appuyer immédiatement sur le bouton Learn etle maintenir enfoncé une nouvelle fois jusqu'à ce

que le témoin DEL du bouton Learn s'éteigne.Tous les codes sont maintenant effacés.

Reprogrammer tout accessoire que vous souhaitez utiliser.

Télécommandes

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d'une porte de

garage :

• Si possible,utilisez la poignée de déclenchementd'urgence pour dégager le chariot

UNIQUEMENTlorsque la porte de garage estFERMÉE.Des ressorts faiblesou brisésou une

porte déséquilibrée peuvent provoquer la chute rapide et/ou imprévue d'une porte ouverte.

• N'utilisez JAMAIS la poignée de déclenchementd'urgence à moins que rien ou personne

n'obstrue la trajectoire de la porte.

• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte.Il y a risque de chute si le nœud de la

corde se défait.

DÉGAGEMENT DU CHARIOT

1Dans la mesure du possible, la porte doit être complètement fermée.

2Tirer la poignée de déclenchement d'urgence.

RACCORDEMENT DU CHARIOT

La fonction de verrouillage empêche le chariot de se réenclencher

automatiquement.

1Tirez la poignée de déverrouillage d'urgence vers le baset la laisser

revenir (vers l'ouvre-porte). Il sera alors possible d'ouvrir et de fermer

la porte à la main autant de fois qu'on le désirera.

2Pour désactiver la fonction de verrouillage,tirez la poignée versle

bas.

Le chariot se réenclenchera lorsde la prochaine ouverture ou

fermeture de la porte,soitmanuellement ou à l'aide de la commande

de la porte ou de la télécommande.

NOTICE

Entretien

UNE FOIS PAR MOIS

• Faire fonctionner la porte à la main.Si elle est déséquilibrée ou si elle force, appeler un technicien

formé en systèmes de porte.

• S'assurer que la porte s'ouvre et se ferme complètement.Ajuster, au besoin, voir page 24.

• Contrôle du système d'inversion de sécurité. Ajuster, au besoin, voir page 25.

CHAQUE ANNÉE

• Huiler les galets, les roulements et les charnières de la porte.Il n'est pas nécessaire de lubrifier

davantage l'ouvre-porte de garage.Ne pas graisser lesguidesde la porte.

• Mettre la pile à l'essai et songer à la remplacer pour s'assurer que la porte de garage fonctionnera

pendant une panne de courantélectrique,voir page 26 pour mise a l'essai de la pile.

TOUS LES DEUX OU TROIS ANS

• Utiliser un chiffon pour éliminer la graisse sur le rail de l'ouvre-porte de garage.Appliquer de

nouveau une fine couche de graisse blanche au lithium sur la surface du rail,là où le chariot glisse.

AVIS.- Lesrèglesde la FCC et/ou d'Industrie Canada (IC)interdisent tout ajustementou toute modification de ce récepteur.IL N'EXISTE

AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Tout changement ou toute modification non

expressément approuvé parla partie responsabl ede la conformité peut avoir pourrésultat d'annuler l'autorité de l'utilisateur de faire

fonctionnerl'équipement.

Cet appareilest conforme auxdispositionsde la partie 15 du règlementde la FCC et de la norme IC RSS-210.Son utilisation est assujettie

aux deux conditions suivantes: (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute

interférence reçue, ycomprisune interférence pouvant causerun fonctionnement non souhaité.

Cet appareilnumérique de classe Bestconforme à la norme NMB-003 du Canada.

LA PILE DE LA TÉLÉCOMMANDE

Pour prévenir d'éventuelles BLESSURES GRAVES ou la MORT:

• Ne JAMAIS laisser les petits enfants à proximité des piles.

• Communiquezimmédiatementavec un médecin en cas d’ingestion d’une pile.

Pour réduire les risques d'incendie, d'explosion ou de brûlure chimique:

• Remplacer UNIQUEMENT par 3V2016 piles bouton.

• NE PAS recharger,démonter, chauffer à plus de 100 °C (212 °F) ou incinérer lespiles.

Pour remplacer les piles,retirer les deux viset ouvrir le boîtier de la

télécommande.Pousser la pile hors de son compartimentpour la

retirer. Insérer la pile de rechange avec le côté positif (+) versle haut.

Remplacer lespilesuniquementpar 3V2016 piles bouton. Se

débarrasser de la pile usée de manière appropriée.

Piles

Vis (2)

Ouverture manuelle de la porte

Fiche diagnostique

Des fonctions d'autodiagnostic ont été programmées dans votre ouvre-porte de garage. Les flèches vers le haut et le bas de l'ouvre-porte de garage font clignoter les codes d'anomalie.

CODE D'ANOMALIE SYMPTÔME SOLUTION

La flèche vers le haut

clignote

La flèche vers le bas

clignote

1 1 L'ouvre-porte de garage ne ferme pas la porte et l'éclairage

clignote.

Les détecteurs inverseurs de sécurité ne sont pas installés, connectés, ou les fils sont coupés. Vérifier les fils du

détecteur pour y déceler tout fil débranché ou coupé.

1 2 L'ouvre-porte de garage ne ferme pas la porte et l'éclairage

clignote.

Les détecteurs inverseurs de sécurité sont court-circuités ou un fil est inversé. Inspecter le câblage des détecteurs

inverseurs de sécurité et tous les points d'agrafe et de connexion; remplacer ou corriger les fils au besoin.

1 3 La commande de porte ne fonctionne pas. Les fils de la commande de porte sont court-circuités ou la commande de porte est défectueuse. Inspecter le câblage

des détecteurs inverseurs de sécurité et tous les points d'agrafe et de connexion; remplacer ou corriger les fils au

besoin.

1 4 L'ouvre-porte de garage ne ferme pas la porte et l'éclairage

clignote.

Les détecteurs inverseurs de sécurité sont désalignés ou momentanément obstrués. Réaligner les deux détecteurs

pour s'assurer que les deux DEL s'allument de manière continue et ne clignotent pas. S'assurer que rien ne pend ou

n'est monté sur la porte, ce qui pourrait perturber le champ des détecteurs pendant la fermeture.

1 5 La porte est en mouvement sur une distance de 15 à 20 cm (6 à

8po), puis s'arrête ou inverse sa course.

Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou obstrue la porte, comme un ressort ou une

serrure brisé(e); corriger au besoin. Vérifier les connexions de câble au module de course et à la plaque logique.

Remplacer le module au besoin.

Aucun mouvement, même pas un déclic. Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou obstrue la porte, comme un ressort ou une

serrure brisé(e); corriger au besoin. Remplacer la plaque logique au besoin.

L'ouvre-porte émet un faible murmure pendant une à deux

secondes, mais la porte ne bouge pas.

Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou obstrue la porte, comme un ressort ou une

serrure brisé(e); corriger au besoin. Remplacer le moteur au besoin.

1 6 La porte glisse après qu'elle se soit complètement arrêtée. Programmer la course jusqu'à la position de glissement ou faire équilibrer la porte par un technicien formé.

2 1-5 Aucun mouvement ni son. Remplacer la plaque logique.

3 2 Impossible de régler la course ou la position de retenue. Vérifier le module de course, le remplacer au besoin.

3 3 La DEL* d'état de charge de la pile clignote constamment. Erreur du circuit de charge de la pile de secours; remplacer la plaque logique. *( S'il y a lieu.)

Dépannage

CODE D'ANOMALIE SYMPTÔME SOLUTION

La flèche vers le

haut clignote

La flèche vers le bas

clignote

4 1-4 Le mouvement de porte s'interrompt ou repart en direction

inverse.

Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou obstrue la porte, comme un ressort ou une serrure

brisé(e); corriger au besoin. Si la porte force ou colle, appeler un technicien formé en systèmes de porte. Si la porte ne

force pas ou ne colle pas, essayer de reprogrammer la course (consulter la page 24 ).

4 5 La porte est en mouvement sur une distance de 15 à 20 cm

(6 à 8po), puis s'arrête ou inverse sa course.

Erreur de communication avec le module de commande de la course. Vérifier les connexions du module de course;

remplacer le module au besoin.

4 6 L'ouvre-porte de garage ne ferme pas la porte et l'éclairage

clignote.

Les détecteurs inverseurs de sécurité sont désalignés ou momentanément obstrués. Réaligner les deux détecteurs pour

s'assurer que les deux DEL s'allument de manière continue et ne clignotent pas. S'assurer que rien ne pend ou n'est

monté sur la porte, ce qui pourrait perturber le champ des détecteurs pendant la fermeture.

L'ouvre-porte de garage peut émettre des bips pour plusieurs raisons:

• (S'il y a lieu) Fonctionnement sur l’alimentation de la pile ou la pile de 12V en courant continu doit

être remplacée, consulter la page 27.

• L'ouvre-porte de garage a été activé par un dispositif ou d'une fonctionne comme une minuterie de

fermeture, un moniteur de porte de garage ou une passerelle internet LiftMaster, consulter la page

29.

Ma télécommande n'actionne pas la porte de garage:

• Vérifier si la fonction de verrouillage n'est pas activée sur la commande de porte.

• Reprogrammer la télécommande.

• Si la télécommande n'actionne toujours pas la porte, vérifier les codes de diagnostic pour s'assurer

que l'ouvre-porte de garage fonctionne correctement.

Ma porte ne se ferme pas et les ampoules de l'éclairage du moteur clignotent:

Le détecteur inverseur de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de

garage n'entame le mouvement de fermeture.

• Vérifier que les détecteurs inverseurs de sécurité sont bien installés et libres de toute obstruction.

L'éclairage de l'ouvre-porte de garage ne s'éteint pas quand la porte est ouverte:

L'ouvre-porte de garage est doté d'une fonction qui allume l'éclairage lorsque les détecteurs inverseurs de sécurité sont

obstrués ou que le détecteur de mouvement de la commande de porte détecte un mouvement dans le garage. Ces fonctions

peuvent être désactivées à l'aide de la commande de porte, consulter la page 31.

La télécommande de mon voisin ouvre ma porte de garage:

Effacer la mémoire de votre ouvre-porte de garage et reprogrammer la ou les télécommandes.

Les DEL de la commande de porte clignotent:

Si vous avez un panneau Smart Control installé et que la minuterie de fermeture est réglée à une heure personnalisée, appuyer

sur le bouton ON (marche) sur le panneau de commande de détection de mouvement de qualité supérieure pour régler l'heure

correctement.

La télécommande Homelink®de mon véhicule n'arrive pas à programmer mon ouvre-porte de garage:

Un adaptateur externe peut être nécessaire selon la marque et l'année-modèle de votre véhicule. Aller sur www.homelink.com

pour de l'information supplémentaire.

Dépannage

828LM Passerelle Internet de

LiftMaster®:

Accessoire qui se connecte à un

ordinateur et vous permet de

surveiller et commande les ouvre-

porte de garage et les accessoires

d'éclairage activés par la technologie

MyQ®.

829LM Moniteur de garage et de portail:

Surveille l'état de marche-arrêt de

4ouvre-porte de garage ou actionneurs

de portail compatibles avec MyQ®, au

maximum, et permet de les fermer depuis

n'importe quel endroit dans la maison.

895MAX Télécommandeà trois boutons

MAXsupplémentaire :

Compatible avec les ouvre-porte de

garage LiftMaster®fabriqués depuis

1993. Comprend l'agrafe de pare-

soleil.

880LM Smart Control Panel®:

Affiche la température, l'heure et le diagnostic du

système; comprend une barre-poussoir pour

ouvrir et fermer la porte et une fonction de

verrouillage pour assurer une meilleure sécurité.

Compatible avec SECURITY+2.0™.

823LM Télécommande d'éclairage :

Commandez automatiquement votre

éclairage en vous servant de l'ouvre-

porte de garage, d'une télécommande

SECURITY+2.0™ ou d'une

passerelle Internet LiftMaster®.

Remplacez tout simplement votre

interrupteur mural câblé actuel.

990LM Parasurtenseur:

Le parasurtenseur d'ouvre-porte de

garage a été conçu pour protéger les

ouvre-porte de garage LiftMaster®contre

les dommages causés par la foudre et

les surtensions. Facile à installer.

893MAX Télécommande à trois boutons

MAX:

Compatible avec les ouvre-porte de

garage LiftMaster®fabriqués depuis

1993. Comprend l'agrafe de pare-

soleil.

881LM Panneau de commande de détecteur de

mouvement doté d'une commande de

minuterie de fermeture:

Commande de porte multi-fonction avec détecteur

de mouvement qui allume automatiquement

l'éclairage lorsqu'il détecte une personne pénétrant

dans le garage. Compatible avec SECURITY+

2.0™.

825LM Télécommande d'éclairage:

Commandez automatiquement votre

éclairage en vous servant de l'ouvre-

porte de garage, d'une télécommande

SECURITY+2.0™ou d'une

passerelle Internet LiftMaster®.

Brancher a toute sortie intérieur.

877MAX Émetteur à code sans fil MAX:

Pour une utilisation à l'extérieur de la

maison vous permettant d'activer l'accès

au garage à l'aide d'un NIP à quatre

chiffres. Fonctionne avec TOUS les

ouvre-porte LiftMaster®fabriqués depuis

1993.

890MAX Mini-télécommande à trois

boutons MAX:

Compatible avec les ouvre-porte de

garage LiftMaster®fabriqués depuis

1993.

886LM Panneau de commande de porte avec

détection de mouvement:

Commande de porte multi-fonction avec détecteur

de mouvement qui allume automatiquement

l'éclairage lorsqu'il détecte une personne pénétrant

dans le garage. Compatible avec SECURITY+

2.0™.

975LM Dispositif laser d'assistance au

stationnementdu garage :

Le laser permet aux propriétaires de

garer leur véhicule de manière

précise dans leur garage.

892LT/894LT Télécommandes

d'apprentissage à deux et quatre

boutons:

Compatible avec les ouvre-porte de

garage LiftMaster®fabriqués depuis

1997. Également compatible avec

les DIP encodés des portails.

485LM Pile de système de secours 12V :

Remettez l'ouvre-porte de garage sous tension.

S'il y a lieu.

Accessoires

GARANTIE LIMITÉE À CINQ AN DELIFTMASTER®

GARANTIE LIMITÉE À VIE SUR LE MOTEUR ET LA COURROIE

GARANTIE LIMITÉE D'UN AN SUR LESYSTÈMEDEPILE DE SECOURS

Le Chamberlain Group, Inc. (le « Vendeur ») garantit au premier acheteur au détail de ce produit, pour la résidence dans laquelle ce produit sera installé à l’origine, que celui-ci est exempt de tout défaut matériel et/ou de

fabrication pour une période de cinq ans à compter de la date d’achat, à l’exception du moteur et la courroie* qui est garanti contre tout défaut matériel et/ou de fabrication pour la vie du produit tandis que vous posséder votre

résidence, et le systéme de pile de secours qui est garanti contre tout défaut matériel et/ou de fabrication pour une période d’un an à compter de la date d’achat. Pour que ce produit fonctionne correctement, il faut se conformer aux

instructions relatives à l'installation, à l'opération, à la maintenance et aux tests. Le fait de ne pas se conformer strictement à ces instructions annulera la présente garantie limitée dans sa totalité.

Si, au cours de la période de garantie limitée, ce produit semble avoir un défaut couvert par la présente garantie limitée, appeler le 1-800-528-9131 sans frais, avant de démonter le produit. Des instructions de démontage et

d'expédition vous seront fournies lors de votre appel. Veuillez envoyer le produit ou la pièce a notre centre de réparation, conformément aux instructions reçues, frais d'affranchissement et d'assurance prepayés.Une brève

description du problème et un reçu daté prouvant l'achat devront être joints à tout produit retourné pour une réparation sous garantie.Les produits retournés au vendeur pour une réparation couverte par la garantie, qui après

réception par le vendeur seront confirmés comme étant défectueux et couverts par la présente garantie limitée, seront réparés ou remplacés (à la seule discrétion du vendeur) sans frais pour vous et retournés port payé.Les pièces

défectueuses seront réparées ou remplacées par des pièces neuves ou réusinées, à la seule discrétion du vendeur. [Les frais engages pour le retrait et/ou la réinstallation du produit ou de tout composant incombent à l'acheteur.]

TOUTE GARANTIE IMPLICITE POUR CE PRODUIT, Y COMPRIS, MAIS DE FACON NON LIMITATIVE, TOUTE GARANTIE IMPLICITE DE QUALITE MARCHANDE ET D'ADEQUANTION A UN USAGE

PARTICULIER, SE LIMITE A LA DUREE DE LA PERIODE DE GARANTIE LIMITEE APPLICABLE SIPULEE CI-DESSUS POUR LES COMPOSANTS CONCERNES; AUCUNE GARANTIE IMPLICITE NE. Certaines

etats ne permettent pas les limitations quant à la durée des garanties implicites, auquel cas la limitation précitée pourrait ne pas s'appliquer à vous. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS LES

DOMMAGES QUI NE SONT PAS DUS À UN DÉFAUT, CEUX QUI SONT CAUSÉS PAR UNE MAUVAISE INSTALLATION, UNE OPÉRATION OU UN ENTRETIEN INADÉQUATS (INCLUANT, NOTAMMENT, LES

AVARIES DUES À UN MAUVAIS TRAITEMENT, UN USAGE NON APPROPRIÉ, L'ABSENCE D'ENTRETIEN RAISONNABLE ET NÉCESSAIRE, DES RÉPARATIONS NON AUTORISÉES OU TOUTE

MODIFICATION À CE PRODUIT), LES FRAIS DE MAIN-D'ŒUVRE POUR LA RÉINSTALLATION D'UNE UNITÉ RÉPARÉE OU REMPLACÉE, LE REMPLACEMENT DES PILES DES TÉLÉCOMMANDES ET DES

AMPOULES OU DES UNITÉS INSTALLÉES POUR UNE UTILISATION NON RÉSIDENTIELLE.LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS LES PROBLÈMES RELATIFS OU CONNEXES À LA PORTE

DU GARAGE OU À LA QUINCAILLERIE DE LA PORTE DU GARAGE, NOTAMMENT LES RESSORTS DE LA PORTE, LES GALETS DE PORTE, L'ALIGNEMENT DE LA PORTE OU LES CHARNIÈRES. LA

PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS NON PLUS LES PROBLÈMES CAUSÉS PAR LES INTERFÉRENCES. LE VENDEUR NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES

SPÉCIAUX OU INDIRECTS RÉSULTANT DE L'UTILISATION OU DE L'IMPOSSIBILITÉ D'UTILISER CE PRODUIT. EN AUCUN CAS, LA RESPONSABILITÉ DU VENDEUR POUR BRIS DE GARANTIE,

RUPTURE DE CONTRAT, NÉGLIGENCE OU RESPONSABILITÉ STRICTE N'EXCÉDERA LE COÛT DU PRODUIT COUVERT AUX PRÉSENTES. NUL N'EST AUTORISÉ À ASSUMER POUR NOUS D'AUTRES

RESPONSABILITÉS RELATIVEMENT À LA VENTE DE CE PRODUIT.

Certaines etats n'acceptant pas l'exclusion ou les restrictions relatives aux dommages spéciaux ou indirects, les restrictions ou exclusions figurant dans la présente garantie pourraient ne pas s'appliquer. La présente garantie

limitée accorde certains droits légaux spécifiques à l'acheteur et il se peut qu'il ait d'autres droits qui varient d'une province à l'autre.

Garantie

Pièces de rechange

Pièces d’assemblage du rail Pièces pour la pose

NOTICE

CEILING MOUNT ONLY

Description Numéro de la

pièce

1 Courroie - pour porte

de 7 pi

41A5434-11

Courroie - pour porte

de 8 pi

41A5434-13

Courroie - pour porte de

10 pi

41A5434-14

2 Support de poulie de

courroie

41B5424

3 Maillon principal 4A1008

4 Rail monobloc 2.1 m (7 pi) 2777BD

Rail monobloc 2.4 m (8 pi) 2778BD

Rail monobloc 3 m (10 pi)) 2770BD

5 Chariot 41B3869-3A

6 Tendeur 41B4103

7 Arbre ﬁ leté du chariot 109B48

Non illustrés

Manuel d’instructions 114A4243

Description Numéro de la

pièce

1 Biellette courbée 178B35

2 Support de porte avec axe

de chape et ﬁ xation

41A5047-1

3 Poignée et corde de

déclenchement d’urgence

41A2828

4 Support de porte avec axe

de chape et ﬁ xation

41A4353-1

5 Pince de pare-soleil pour

télécommande

29B137

6 Support de capteur

d’inversion de sécurité

41A5266-1

7 Capteur d’inversion de

sécurité (cellules

réceptrice et émettrice)

avec ﬁ l de 2 conducteurs

41A5034

8 Bras de porte rectiligne 178B34

9 Fils blanc et rouge-blanc 41B4494-1

10 Pile au lithium 3V2016 10A19

12a

12b

Pièces de rechange Description Numéro de la

pièce

1 Pignon et carter de pignon avec vis 41C589-2

2 Panneau d’extrémité avec couvercle de

pile et douille d’ampoule

41D217

3 Lentille 41A7562

4 Douille d’ampoule 41C279

5 Transformateur 41A7635

6 Couvercle 41A7619-2

7 Moteur et module de déplacement 41D1739-1

8 Module de voyage 41A7114-7

9 Panneau d’extrémité et douille d’ampoule 41D216

10 Carte logique du récepteur 45DCT

11a Cordon électrique (Modèles construits

avant le avril 12, 2013)

41B135

11b Cordon électrique (Modèles construits

après le avril 12, 2013)

41B4245-1

12a Carton-ﬁ ltre avec vis (Modèles construits

avant le avril 12, 2013)

41B7611

12b Bornier à vis (Modèles construits après le

avril 12, 2013)

41A3150

Non illustrés

Faisceau de câblage avec vis (Modèles

construits avant le avril 12, 2013)

41B7418

Faisceau de câblage avec vis (Modèles

construits après le avril 12, 2013)

41B7610-1

Pièces de l’ouvre-porte de garage - MODÉLE 8550

Coordonnées

Avant d’appeler, ayezle numéro de modèle de l’ouvre-porte de garage à portée de la

main. Sivousappelezau sujet d’un dépannage, ilest recommandé que vousayezaccèsà

votre ouvre-porte de garage tout en appelant. Sivouscommandezune pièce de

rechange, notezlesrenseignementssuivants : le numéro de la pièce, le nomde la pièce

et le numéro du modèle.

Adressez la commande des pièces

de rechange à :

The Chamberlain Group, Inc.

6050 S. Country Club Rd.

Tucson, AZ 85706

Pour desrenseignementssur

l’installation et l’entretien,

appelez le :

1-800-528-9131

Sinon, rendez-vousau site Web :

www.liftmaster.com

Pièces de rechange DESCRIPTION NUMÉRO DE LA PIÈCE

1 Carter de pignon avec vis 41A4371

2 Pignon et engrenage 41A4885-5

3 Vis sans ﬁ

n y pignon menant 41A2817

4 Cordon électrique 41B4245-1

5 Panneau d’extrémité 41A7756

6 Douille d’ampoule 41C279

7 Lentille 41A7562

8 Condensateur 30B652

9 Carter d’engrenage 41A5532

10 Bornier à vis 41A3150

11 Moteur 41A7767

12 Module de voyage 41D7742-5

13 Couvercle 41A7619-4

14 Carte logique du récepteur 45ACT

15 Panneau d’extrémité du carte

logique 41D216

Non illustrés

Faisceau deux de câblage 41A7814

14 15

Pièces de l’ouvre-porte de garage - MODÉLE 8557

Liftmaster 8550 Owners Manual 114A4243

Navigation menu

Versions of this User Manual:

Views

Navigation
