QUICK INSTALLATION GUIDE

Wireless-G

PrintServer

Model: WPSM54G (EU)

Package Contents

Wireless-G PrintServer•

Start Here Folder•

Setup Wizard CD-ROM•

User Guide on the Setup CD-ROM•

Network Cable•

USB 2.0 Cable•

Power Supply•

Quick Installation•

English

Deutsch

Español

Français

Italiano

Nederlands

Português

Table of ContentsWPSM54G

1Wireless-G PrintServer

Table of Contents

English .........................................................................2

Print Server Installation .........................................................2

Driver Installation .............................................................11

How to Use the PrintServer ....................................................17

Deutsch ........................................................................20

Installation des Druckservers ..................................................20

Installation des Treibers .......................................................29

Hinweise zur Verwendung des Druckservers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Español .........................................................................38

Instalación del servidor de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Instalación del controlador ....................................................47

Cómo utilizar el servidor de impresión .........................................53

Français .........................................................................56

Installation du serveur d’impression ...........................................56

Installation du pilote ..........................................................65

Comment utiliser le serveur d’impression ? .....................................71

Italiano ..........................................................................74

Installazione del server di stampa ..............................................74

Installazione del driver ........................................................83

Utilizzo del server di stampa ...................................................89

Nederlands ....................................................................92

Installatie van de afdrukserver .................................................92

Installatie van het stuurprogramma .......................................... 101

De afdrukserver gebruiken ..................................................107

Português ....................................................................110

Instalação do servidor de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Instalação dos controladores ................................................ 119

Como utilizar o servidor de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Copyright and Trademarks

Linksys is a registered trademark or trademark of Cisco Systems, Inc. and/or its affiliates in the

U.S. and certain other countries. Copyright © 2008 Cisco Systems, Inc. All rights reserved. Other

brands and product names are trademarks or registered trademarks of their respective holders.

English : Print Server Installation WPSM54G

2 Wireless-G PrintServer

English

Print Server Installation1

CAUTION: Make sure you have set up your printer and installed

your printer’s driver on each computer before you install the

PrintServer. (To install the printer, use the CD that came with your

printer.)

For successful installation of the printer, make sure you connect

the printer’s USB cable directly to your computer’s USB port.

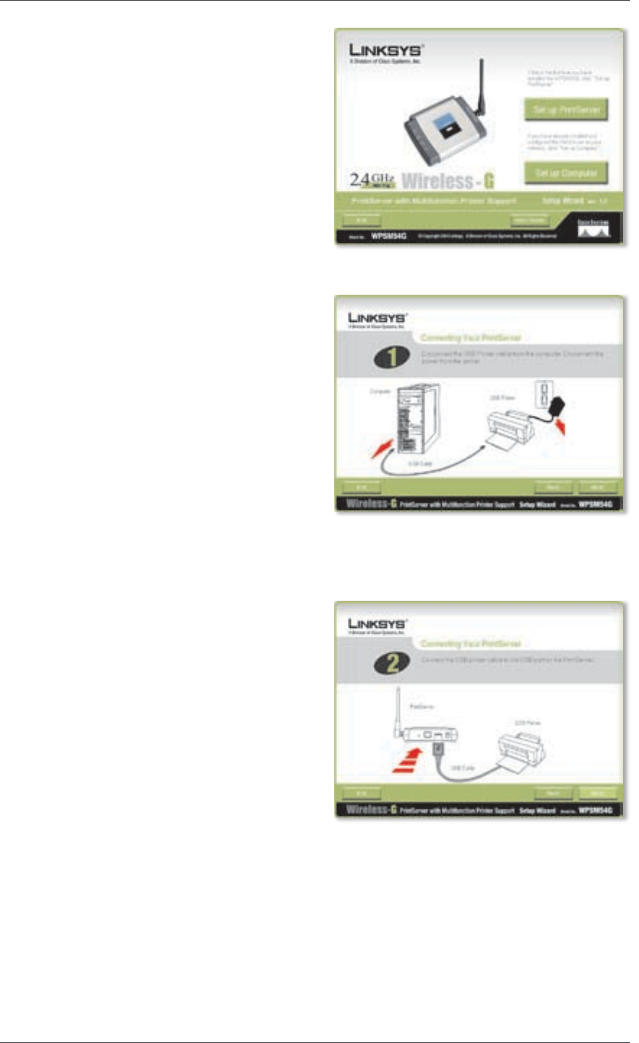

A. Insert the Setup CD-ROM into

the computer’s CD-ROM drive.

The Setup Wizard should run

automatically. If it does not, click

the Start button and select Run.

In the box that appears, enter

D:\SetupWizard.exe (if “D”

is the letter of your CD-ROM

drive).

If asked, select your preferred

language. Then click Next.

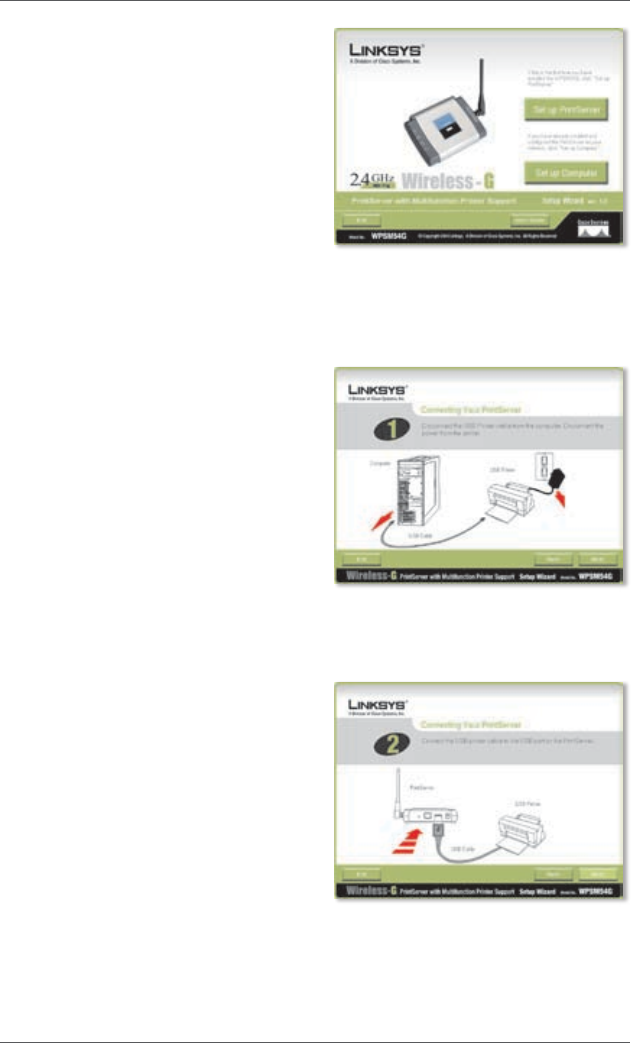

B. Click Click Here to Start.

Insert the Setup CD-ROM

Welcome Screen

English : Print Server InstallationWPSM54G

3Wireless-G PrintServer

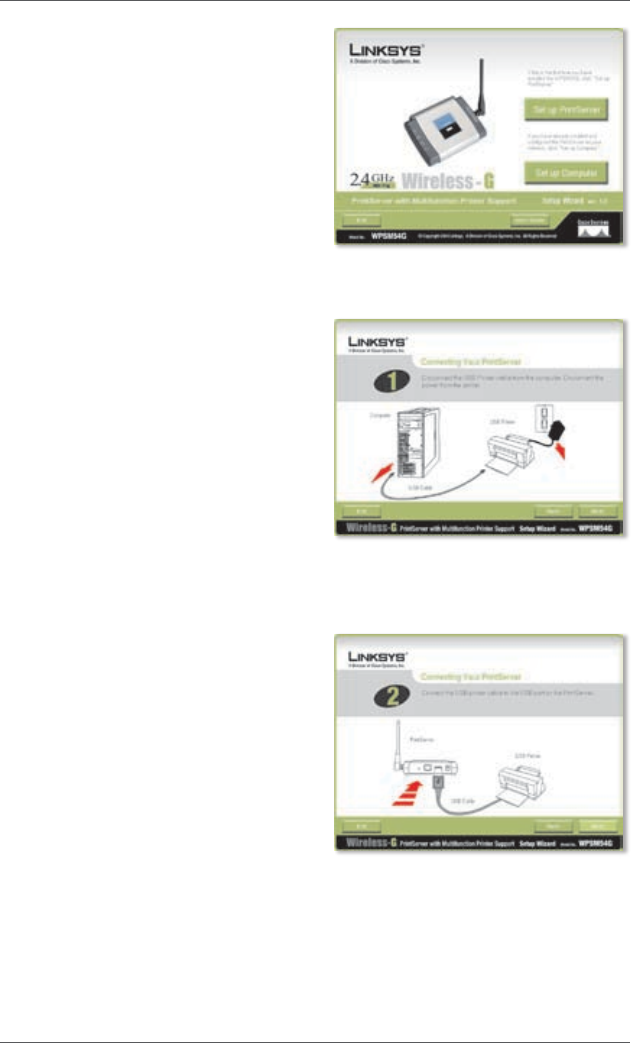

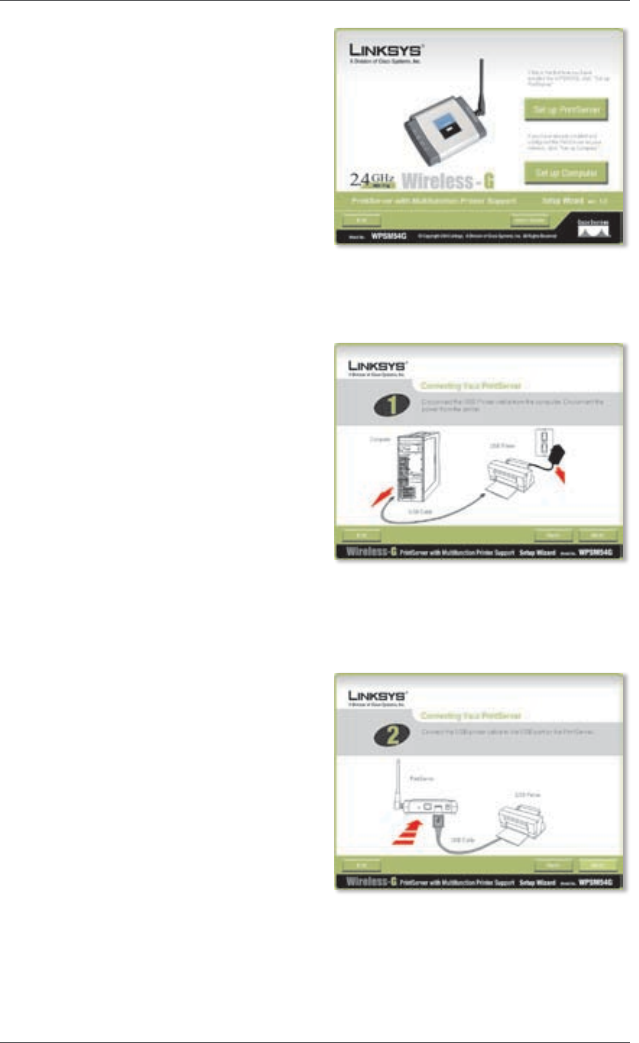

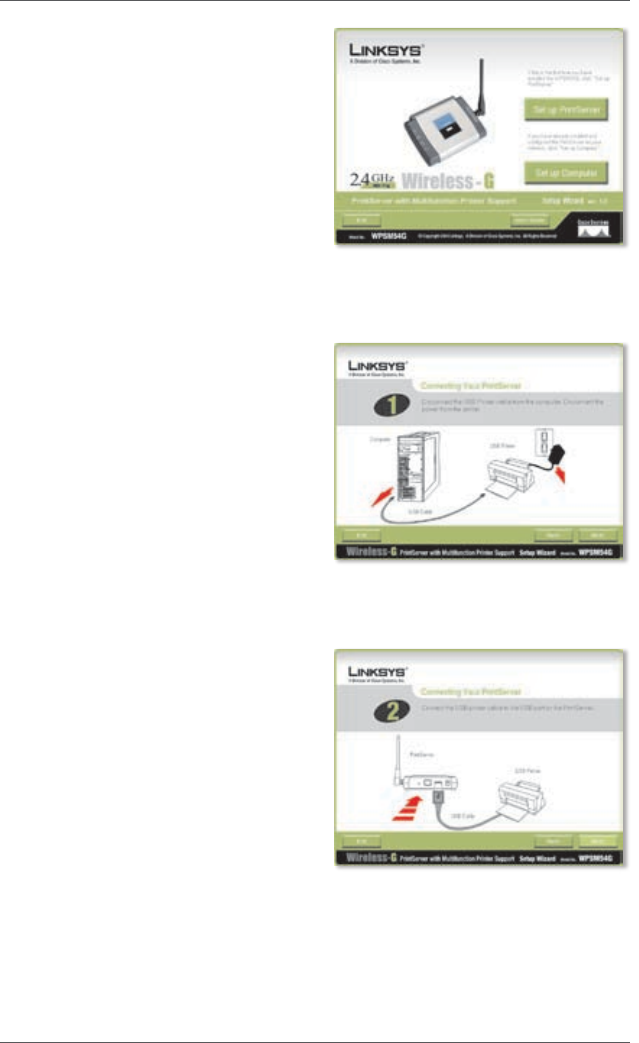

C. Click Set up PrintServer.

D. Disconnect the USB printer

cable from the computer, and

disconnect the printer’s power

adapter from the electrical

outlet.

Click Next.

E. Connect the USB printer

cable to the USB port on the

PrintServer.

Click Next.

Set Up PrintServer

Disconnect the USB Printer Cable from the

Computer

Connect the USB Printer Cable to the

PrintServer

English : Print Server Installation WPSM54G

4 Wireless-G PrintServer

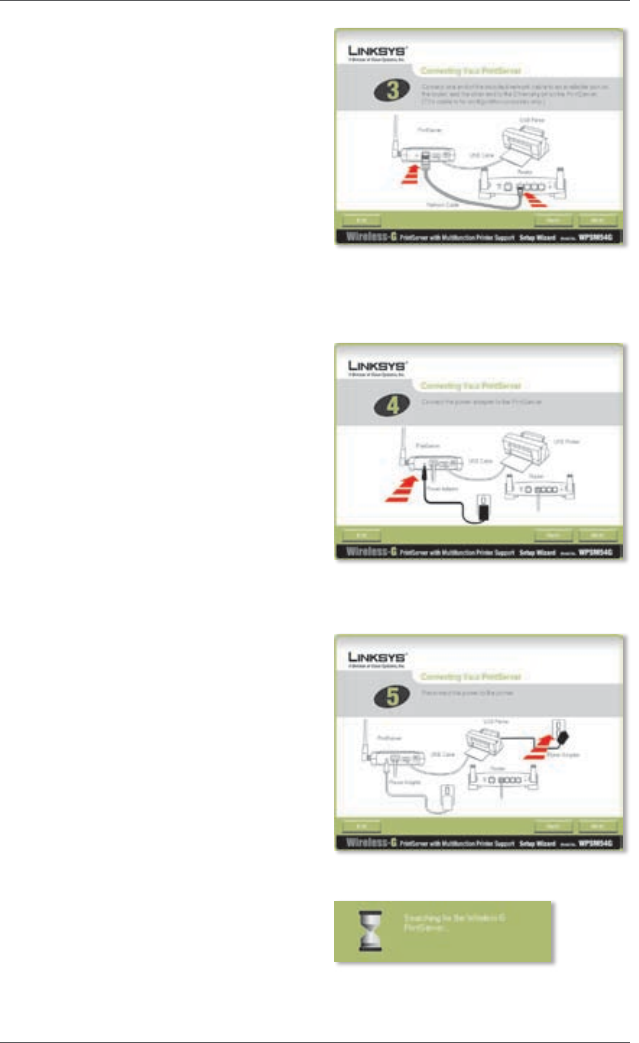

F. Connect the Ethernet network

cable to your router and the

Ethernet port of the PrintServer.

(The Ethernet connection is for

configuration purposes only.

Later you can disconnect the

Ethernet network cable when

the PrintServer has connected

wirelessly.)

Click Next.

G. Connect the power adapter to

the PrintServer and an electrical

outlet.

Click Next.

H. Reconnect the printer’s power

adapter to the electrical outlet.

Click Next.

I. Wait a few moments while

the system searches for the

PrintServer.

Connect the Ethernet Network Cable to the

Router and PrintServer

Connect the Power Adapter to the

PrintServer and Electrical Outlet

Reconnect the Power to the Printer

Searching for the PrintServer

English : Print Server InstallationWPSM54G

5Wireless-G PrintServer

J. Select the appropriate

PrintServer. If you cannot find

the PrintServer, click Refresh

List.

Click Next.

NOTE: If the PrintServer

is already configured,

you will be prompted for

its password. Enter the

password, and click Enter.

K. If your network uses a router

that automatically assigns IP

addresses, select Automatically

obtain an IP address (DHCP).

Click Next.

If your network uses a static

IP address, select Set IP

configuration manually, and

enter the IP Address, Subnet

Mask, and Gateway in the fields

provided.

Click Next.

Select the PrintServer

Network Settings - Automatically Obtain

an IP Address (DHCP)

Network Settings - Set IP Configuration

Manually

English : Print Server Installation WPSM54G

6 Wireless-G PrintServer

L. Create a password and enter

it in the Password and Confirm

fields.

Click Next.

M. Select the wireless network

that the PrintServer should join.

If you do not see the wireless

network you want to use, click

Refresh and locate the network.

Click Next and go to step O.

If you want to manually enter

the settings for the wireless

network, click Manual Setup.

Click Next and go to step N.

N. If you clicked Manual Setup,

the Configure Wireless Settings

screen appears. Enter the name

of the wireless network.

Click Next.

Set the PrintServer’s Password

Select the Wireless Network

Enter the Name of the Wireless Network

English : Print Server InstallationWPSM54G

7Wireless-G PrintServer

O. The wireless security method

of your network should be

automatically selected. Proceed

to the instructions for your

wireless security method.

If wireless security is disabled,

keep the default, Disabled, and

click Next.

WPA-Personal (TKIP)

Enter a Passphrase (also known

as a Pre-Shared Key) that is

8-63 characters in length.

Click Next.

WPA-Personal (AES)

Enter a Passphrase (also known

as a Pre-Shared Key) that is

8-63 characters in length.

Click Next.

Wireless Security - Disabled

Wireless Security - WPA-Personal (TKIP)

Wireless Security - WPA-Personal (AES)

English : Print Server Installation WPSM54G

8 Wireless-G PrintServer

WPA2-Personal (TKIP)

Enter a Passphrase (also known

as a Pre-Shared Key) that is

8-63 characters in length.

Click Next.

WPA2-Personal (AES)

Enter a Passphrase (also known

as a Pre-Shared Key) that is

8-63 characters in length.

Click Next.

WEP (128-Bit) or WEP (64-Bit)

Enter a Passphrase that is no

more than 16 characters in

length. Click Next.

If you want to manually

enter the WEP key, leave the

Passphrase field blank and click

Next.

Wireless Security - WPA2-Personal (TKIP)

Wireless Security - WPA2-Personal (AES)

Wireless Security - WEP (128-Bit)

English : Print Server InstallationWPSM54G

9Wireless-G PrintServer

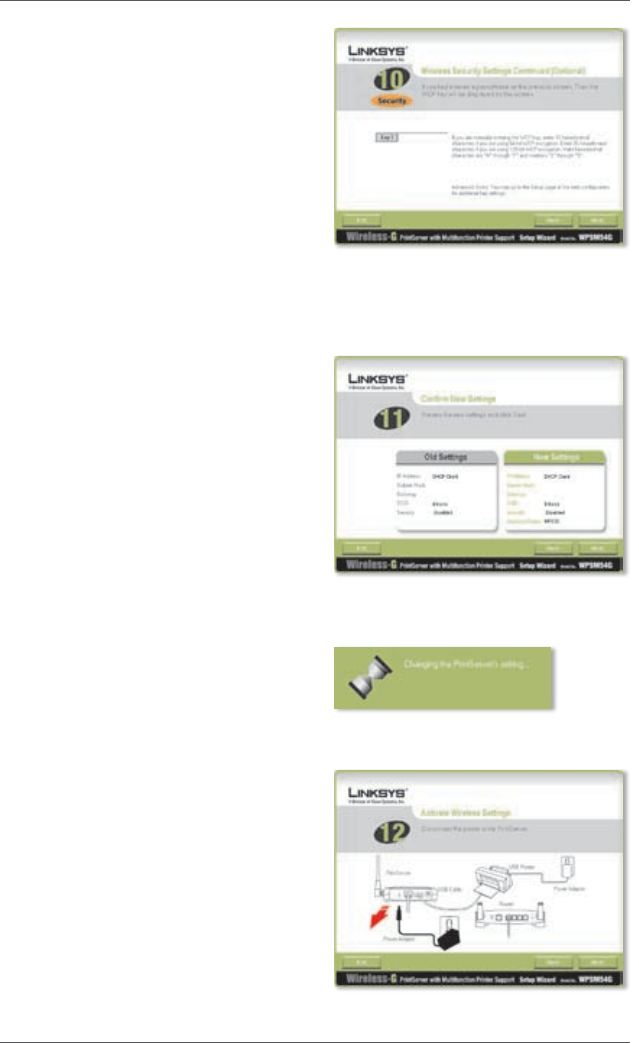

A new screen will appear.

If you entered a Passphrase, the

WEP key will appear.

If you did not enter a

Passphrase, enter the WEP key

in the Key 1 field.

Click Next.

P. Make sure your new settings are

correct.

To save the new settings, click

Next.

Q. The PrintServer’s settings will be

saved.

R. Disconnect the power adapter

from the PrintServer.

Click Next.

WEP Key

Confirm New Settings

Changing the PrintServer’s Settings

Disconnect the Power Adapter from the

PrintServer

English : Print Server Installation WPSM54G

10 Wireless-G PrintServer

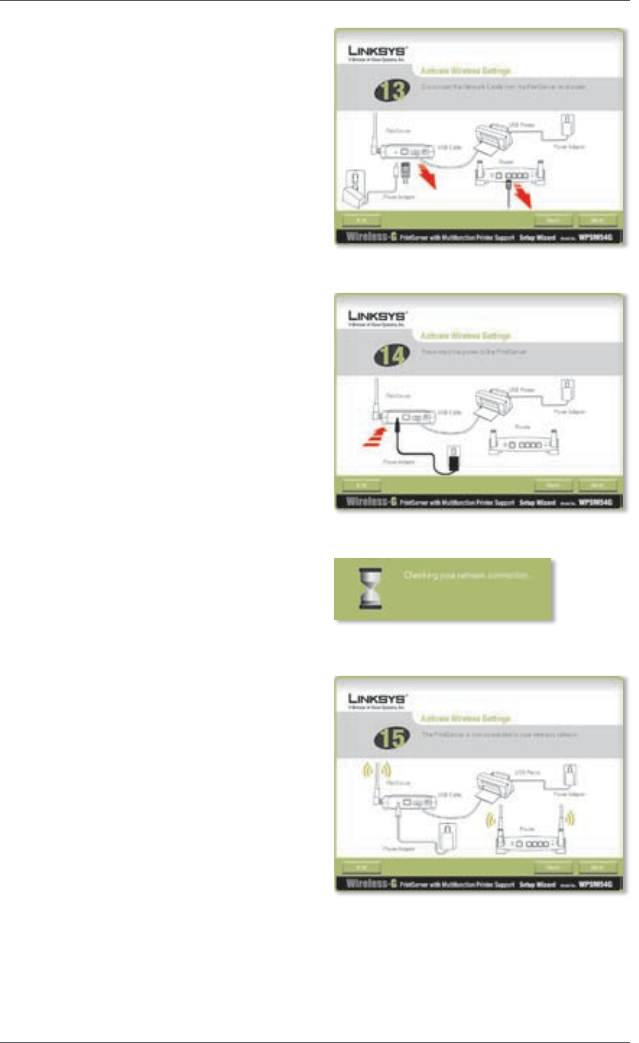

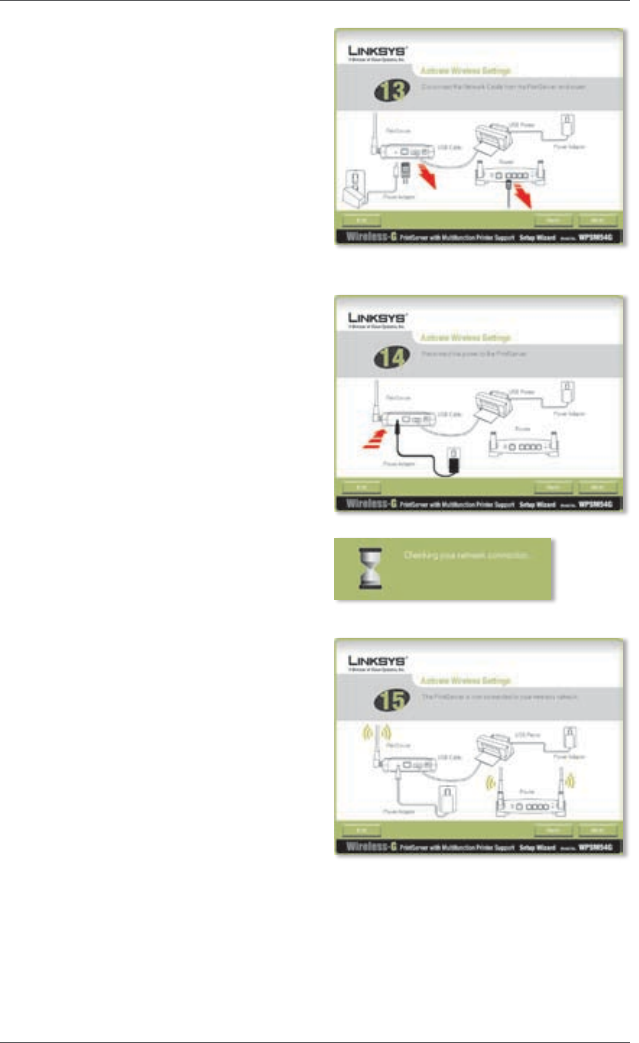

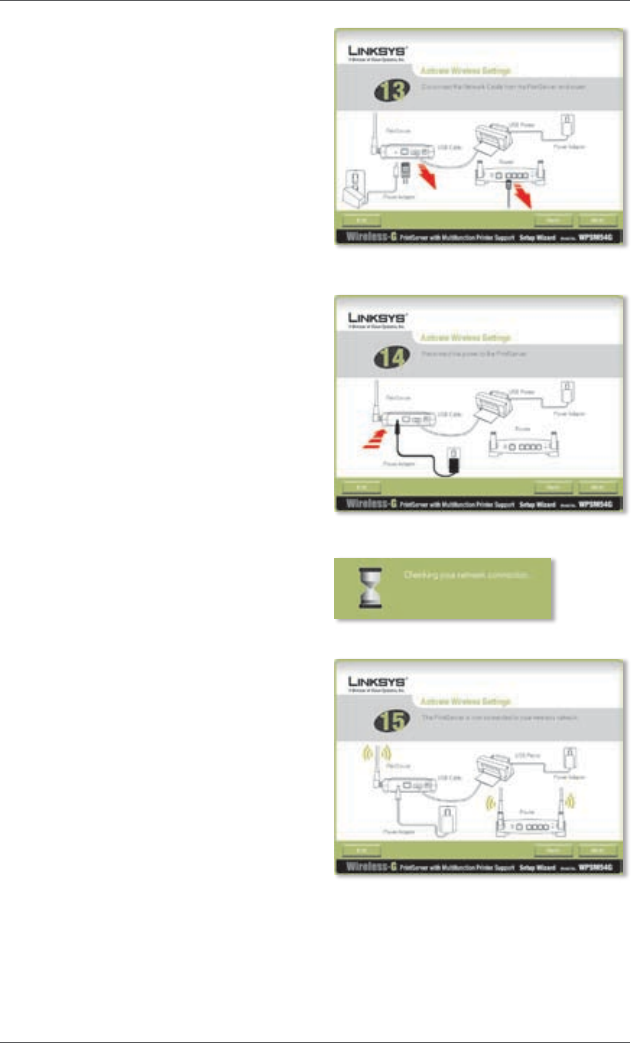

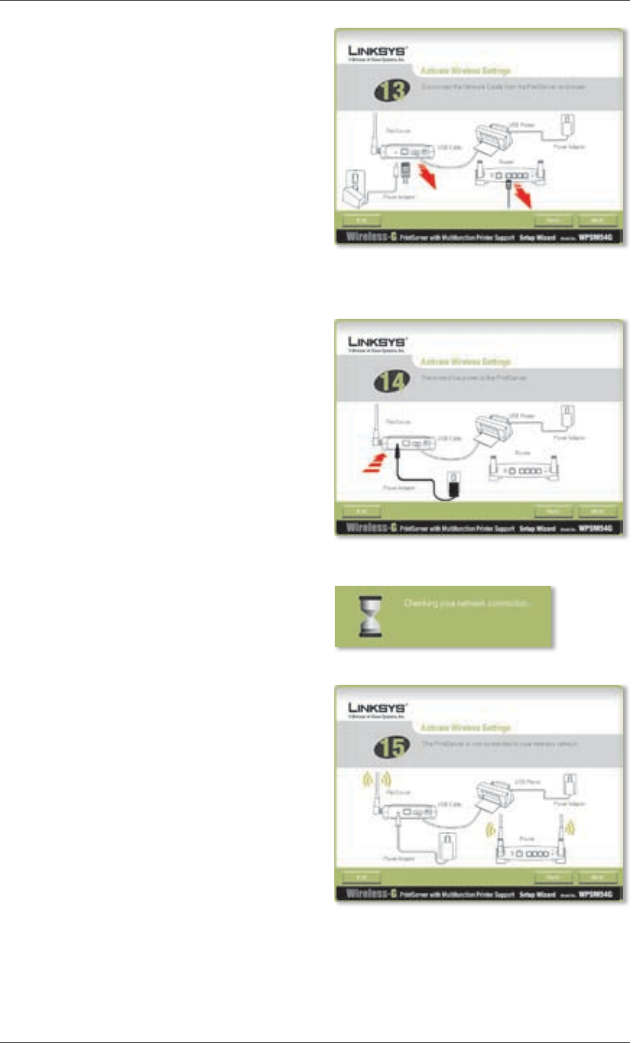

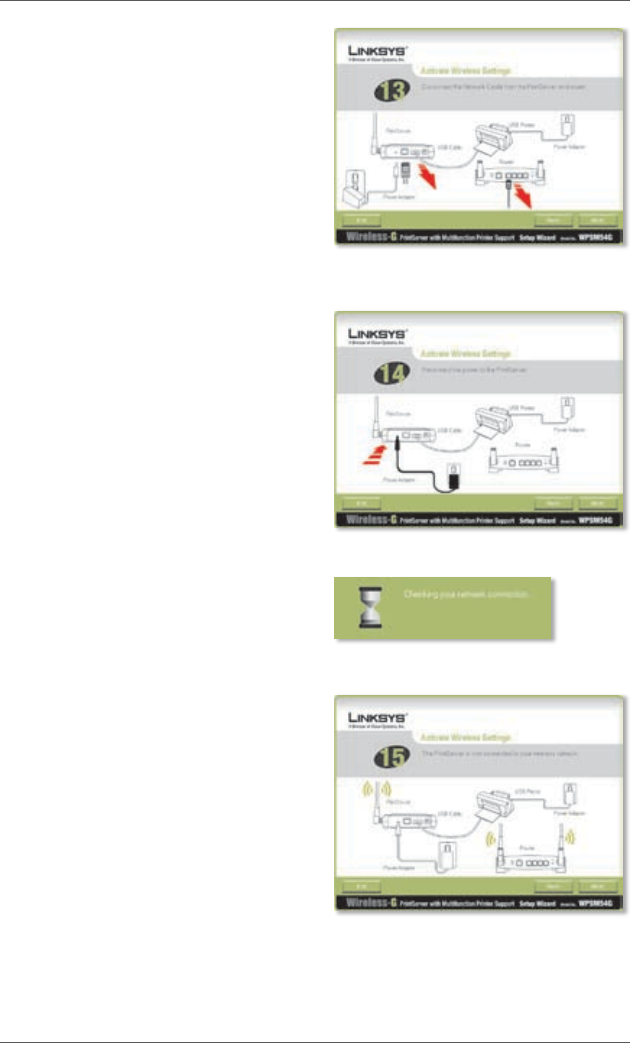

S. Disconnect the Ethernet

network cable from the

PrintServer and router.

Click Next.

T. Reconnect the power adapter to

the PrintServer.

Click Next.

U. The PrintServer will connect to

your wireless network.

V. The PrintServer is now part of

your wireless network.

Click Next.

Next you need to install the W.

PrintServer driver on your

computer. Proceed to the next

section, “ 2: Driver Installation”.

Disconnect the Ethernet Network Cable

from the PrintServer and Router

Reconnect the Power to the PrintServer

Checking Your Network Connection

The PrintServer is Now Wireless

English : Driver InstallationWPSM54G

11Wireless-G PrintServer

Driver Installation2

Make sure that you have no other programs running on your computer.

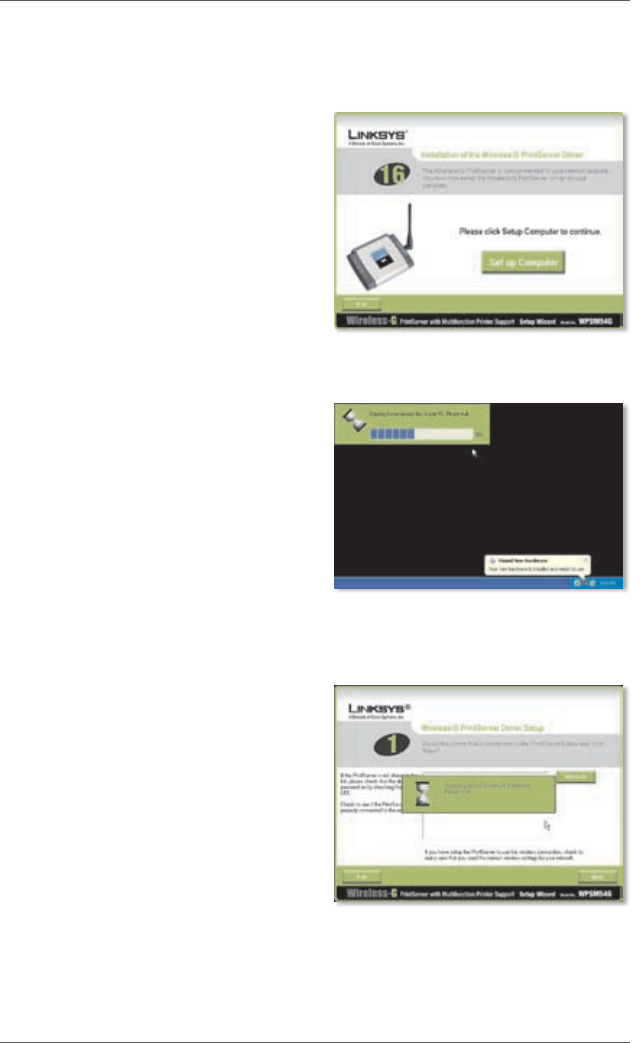

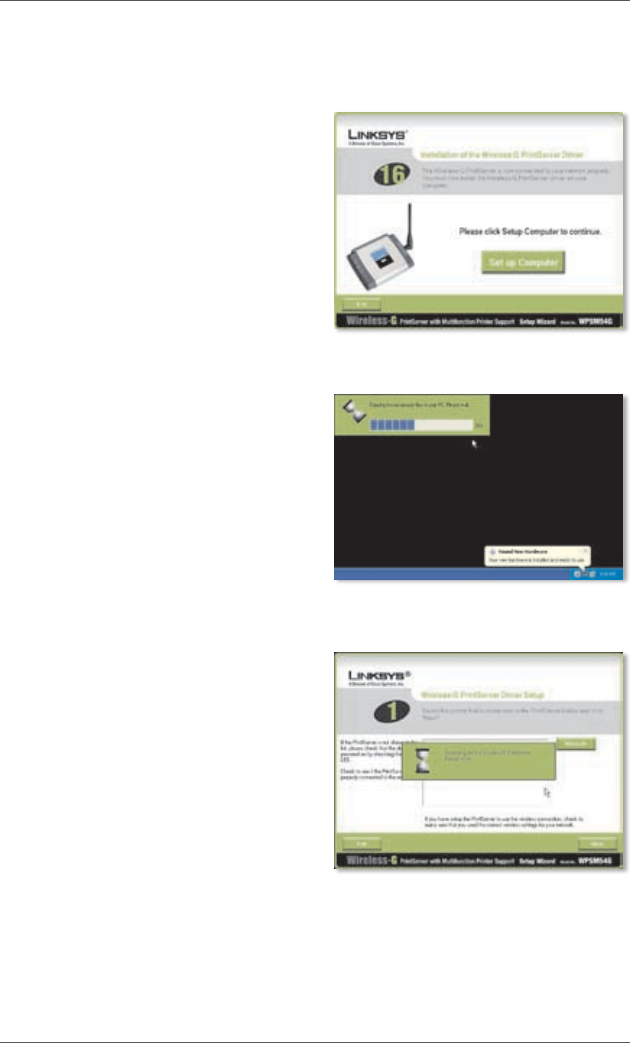

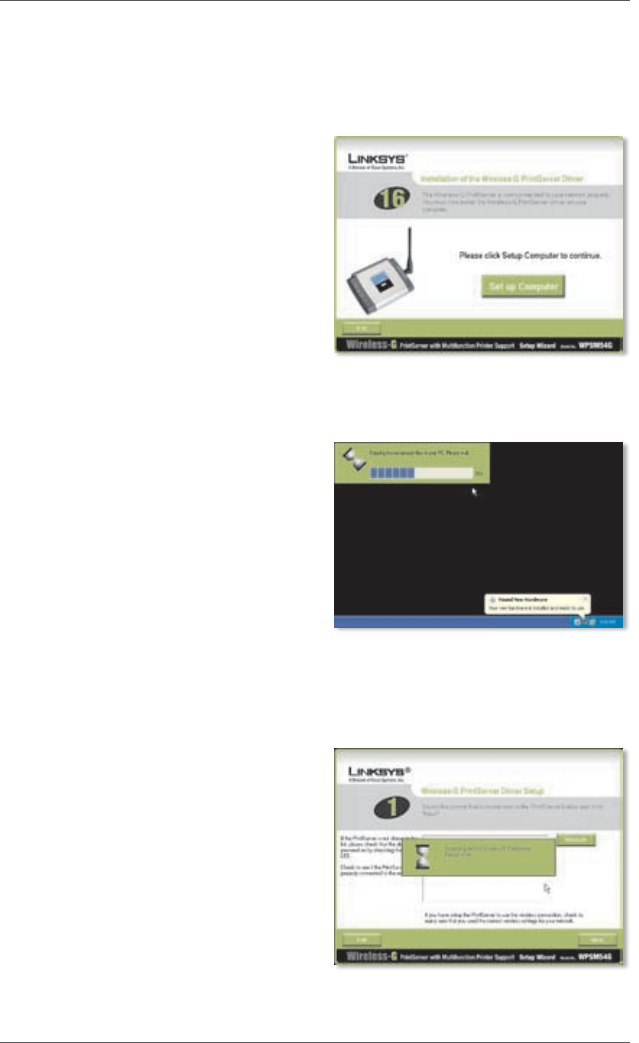

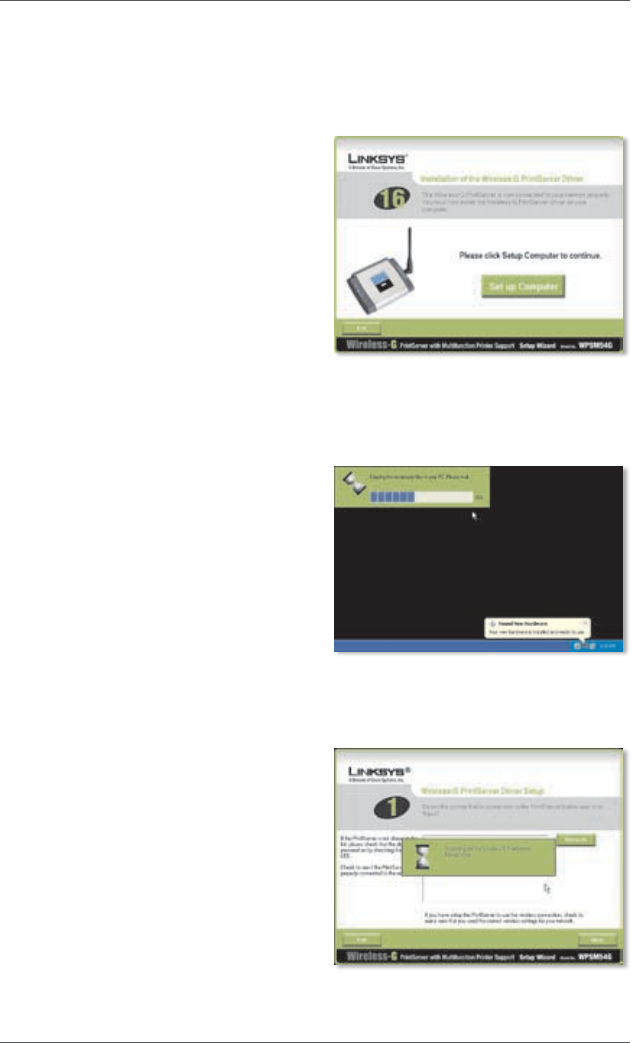

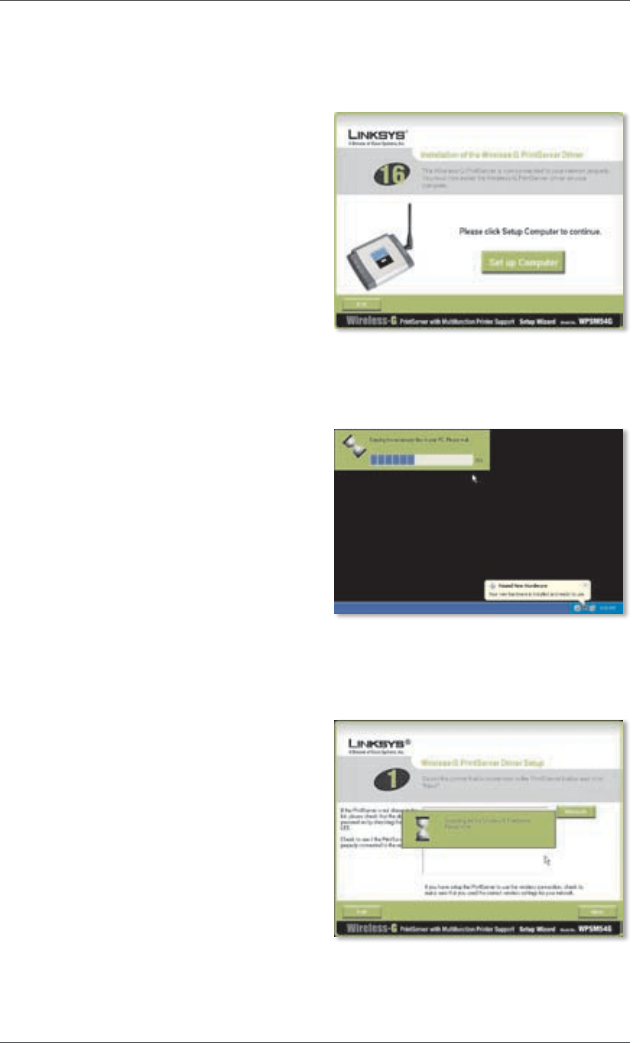

A. Click Set up Computer.

B. The Setup Wizard copies driver

files to your computer. Please

wait.

C. The Setup Wizard locates the

PrintServer. Please wait.

Set Up Computer

Copying Files to Your Computer

Searching for the PrintServer

English : Driver Installation WPSM54G

12 Wireless-G PrintServer

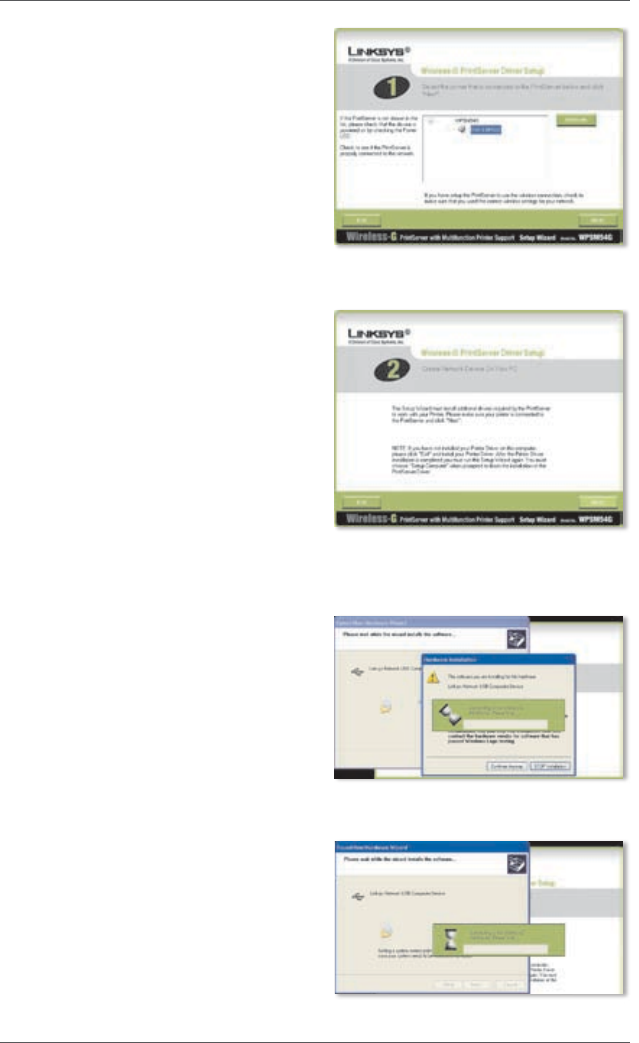

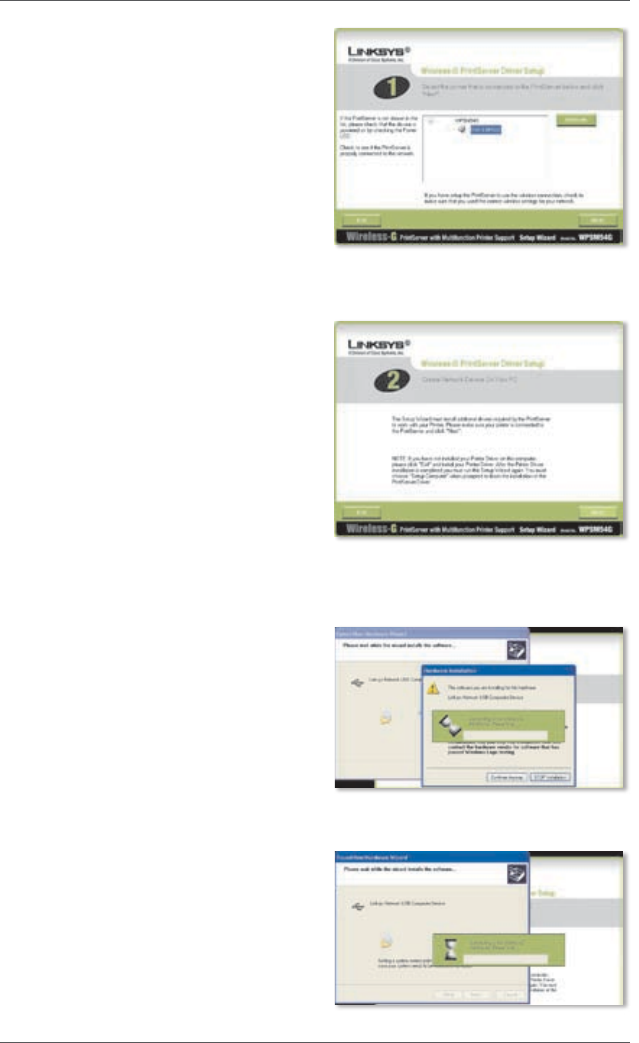

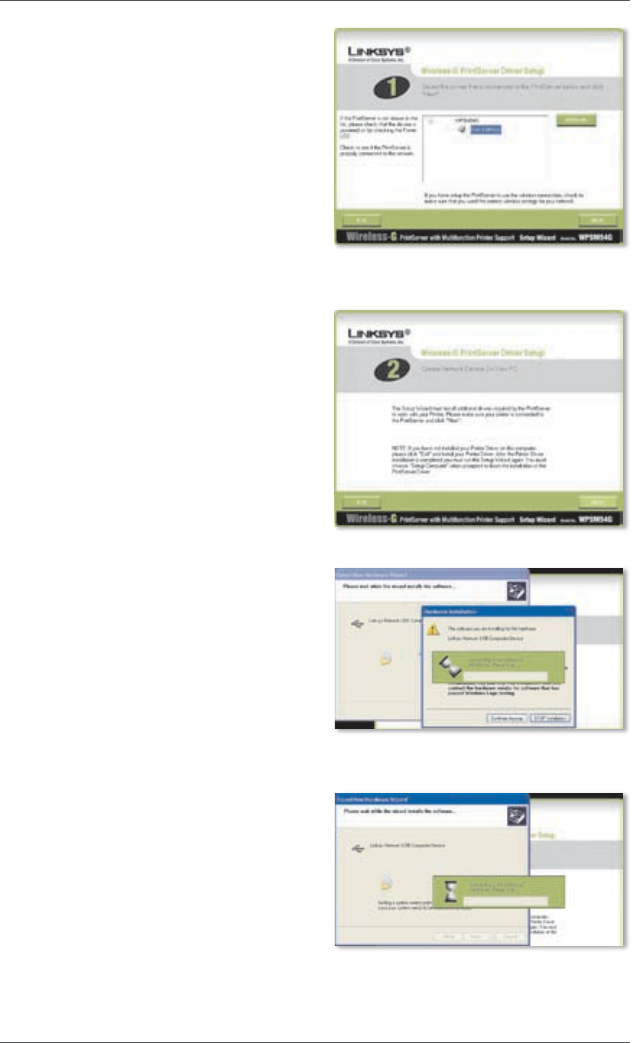

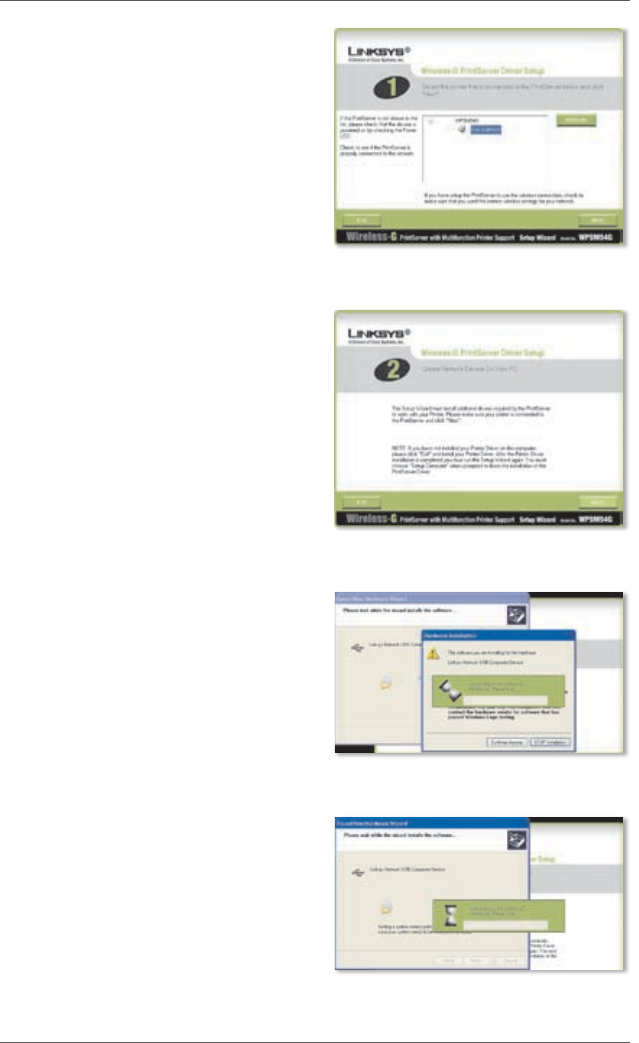

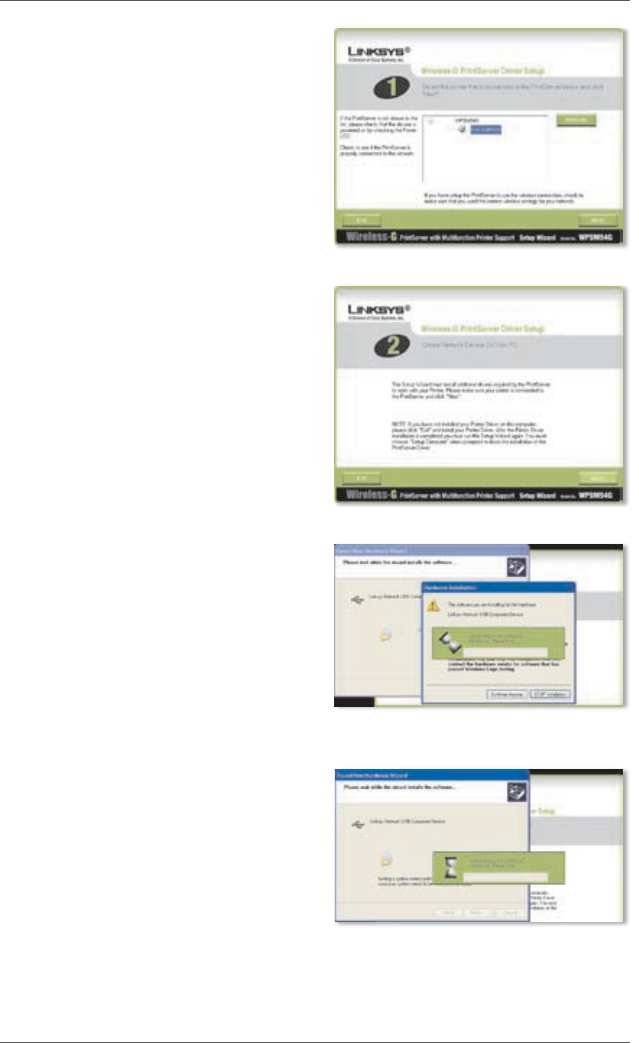

D. Select the printer that is

connected to the PrintServer. If

you do not see the PrintServer

or printer, click Refresh.

Click Next.

E. The Setup Wizard will install the

PrintServer’s driver and re-install

the printer drivers.

Make sure that the printer is

connected to the PrintServer.

Click Next.

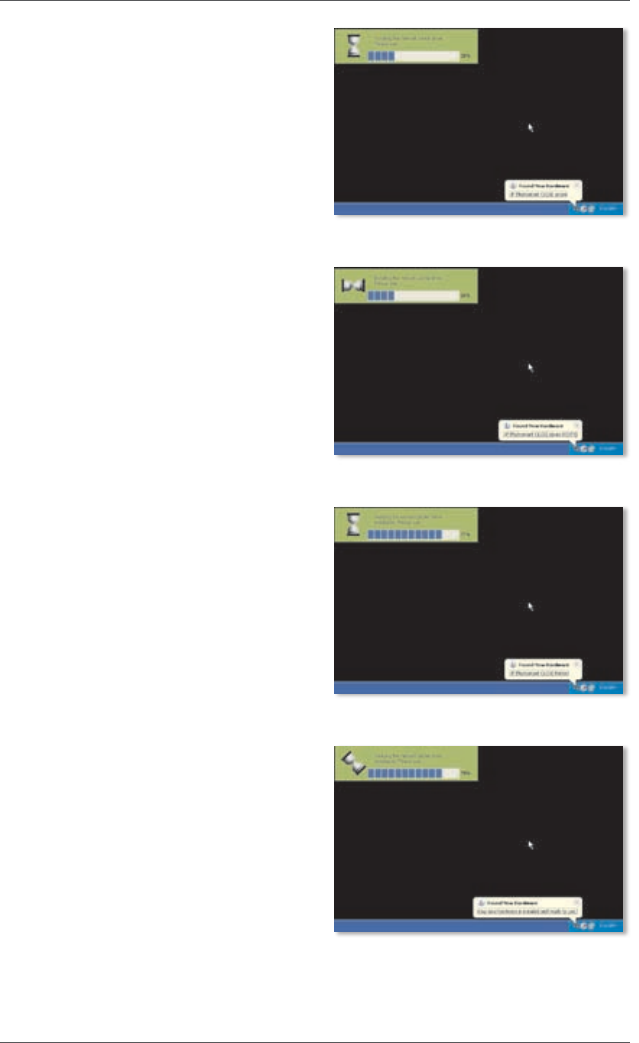

F. The Windows Found New

Hardware Wizard runs to install

the software for the PrintServer.

The Setup Wizard closes these

screens automatically. Please

wait.

Select the Printer

Install Additional Drivers

Installing the Software

Installing the Software, Continued

English : Driver InstallationWPSM54G

13Wireless-G PrintServer

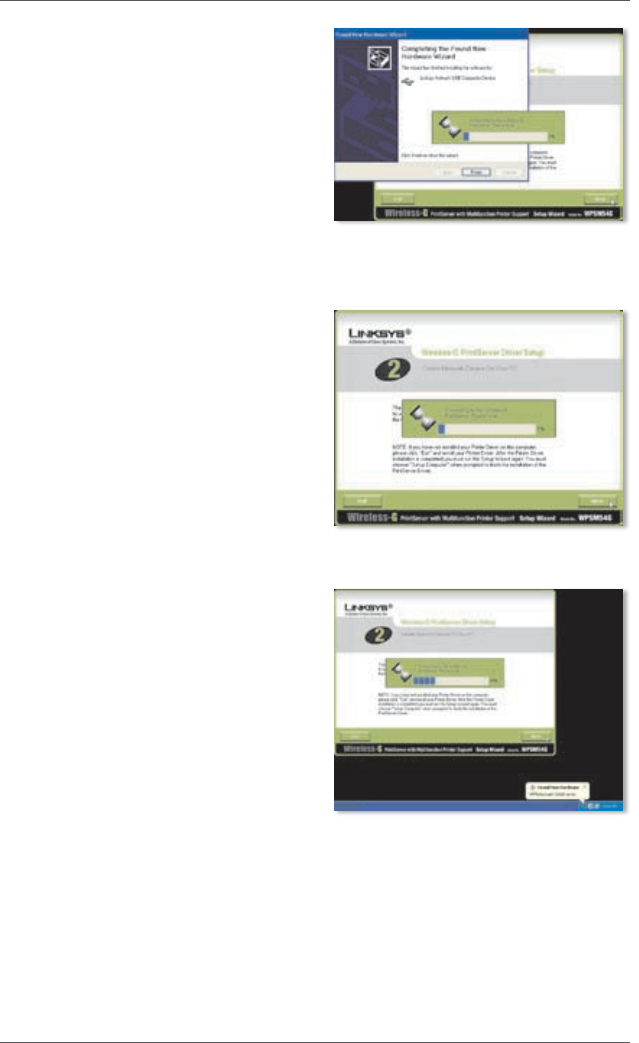

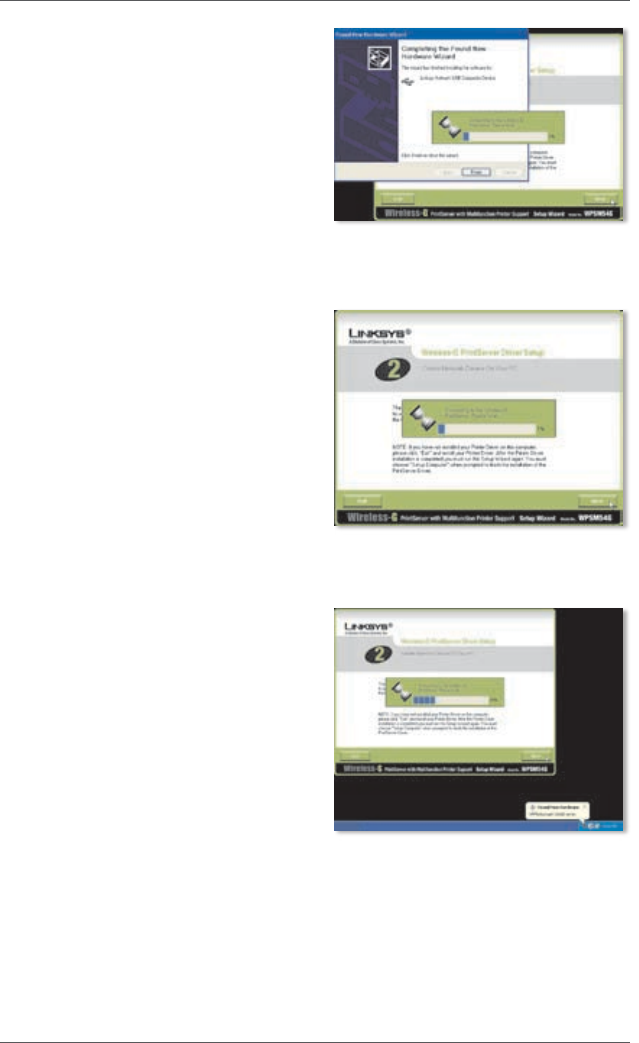

G. The Windows New Hardware

Wizard is complete. Please wait.

H. The computer connects to the

PrintServer. Please wait.

Installing the Software, Complete

Connecting to the PrintServer

Connecting to the PrintServer, Continued

English : Driver Installation WPSM54G

14 Wireless-G PrintServer

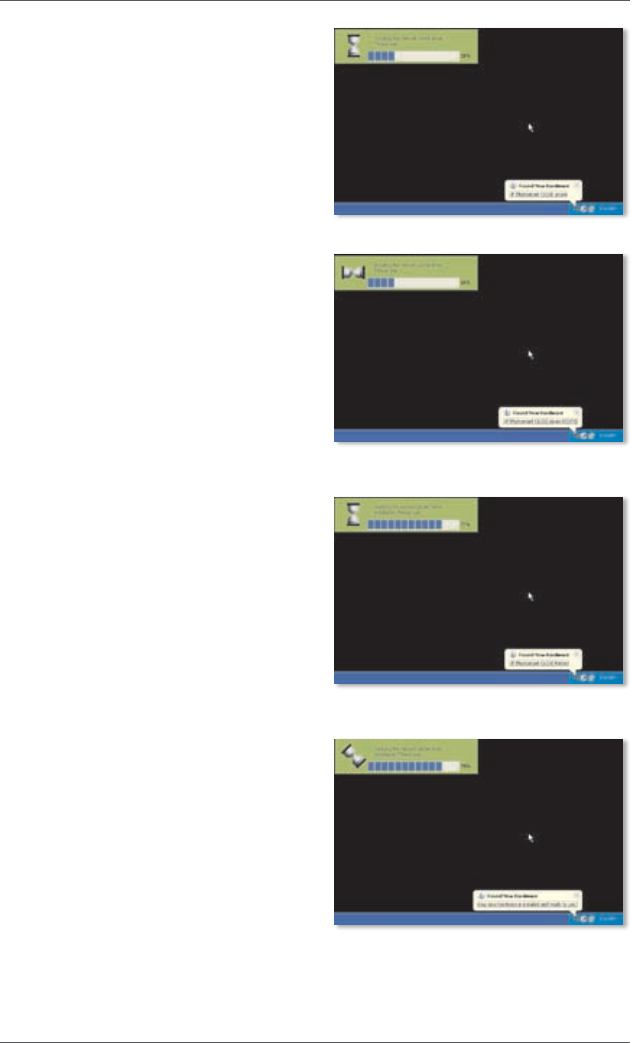

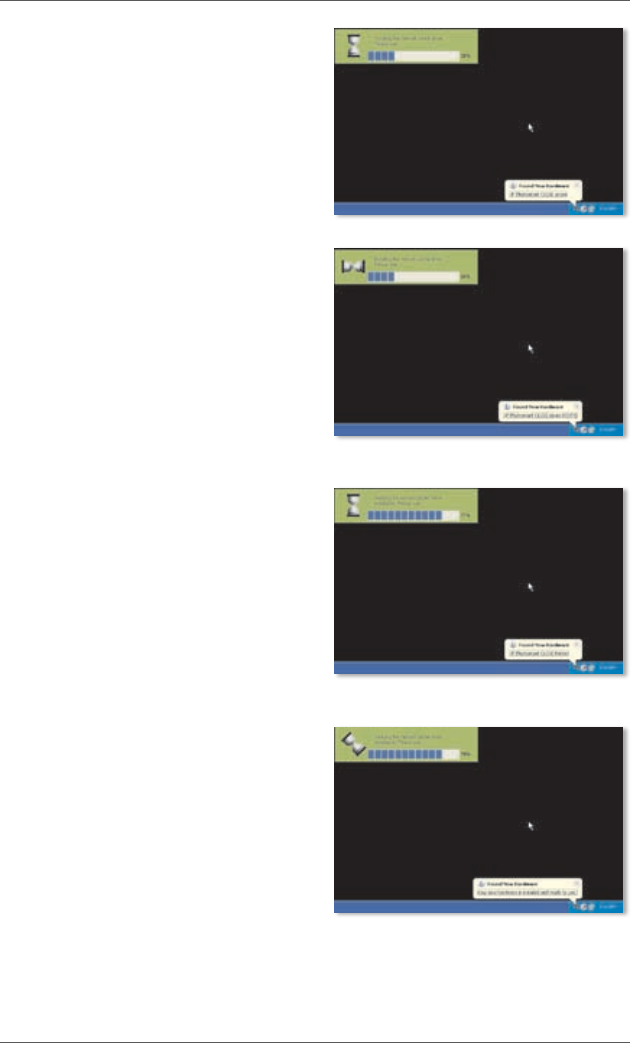

I. The network printer driver is

installed and configured for use

with the PrintServer. Please wait.

This may take a few minutes.

Installing the Network Printer Driver

Installing the Network Printer Driver,

Continued

Verifying the Network Printer Driver

Installation

Verifying the Network Printer Driver

Installation, Continued

English : Driver InstallationWPSM54G

15Wireless-G PrintServer

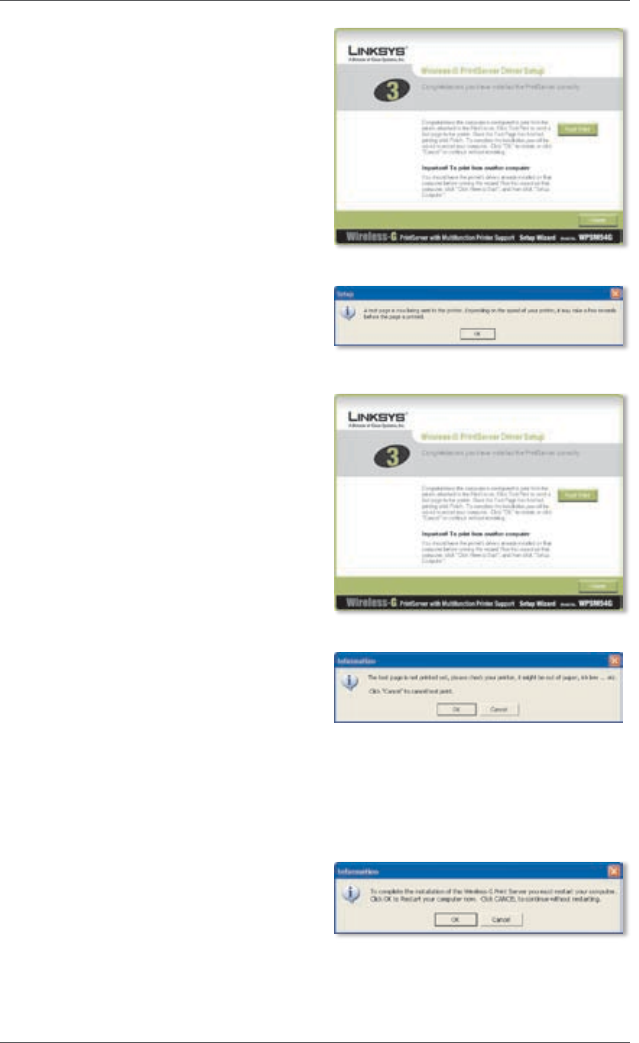

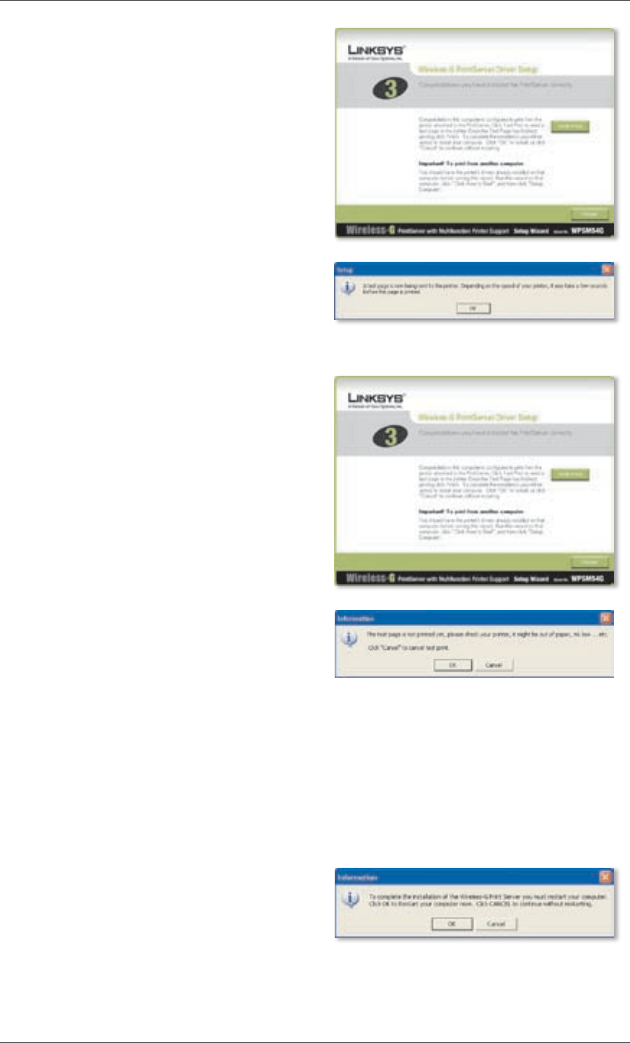

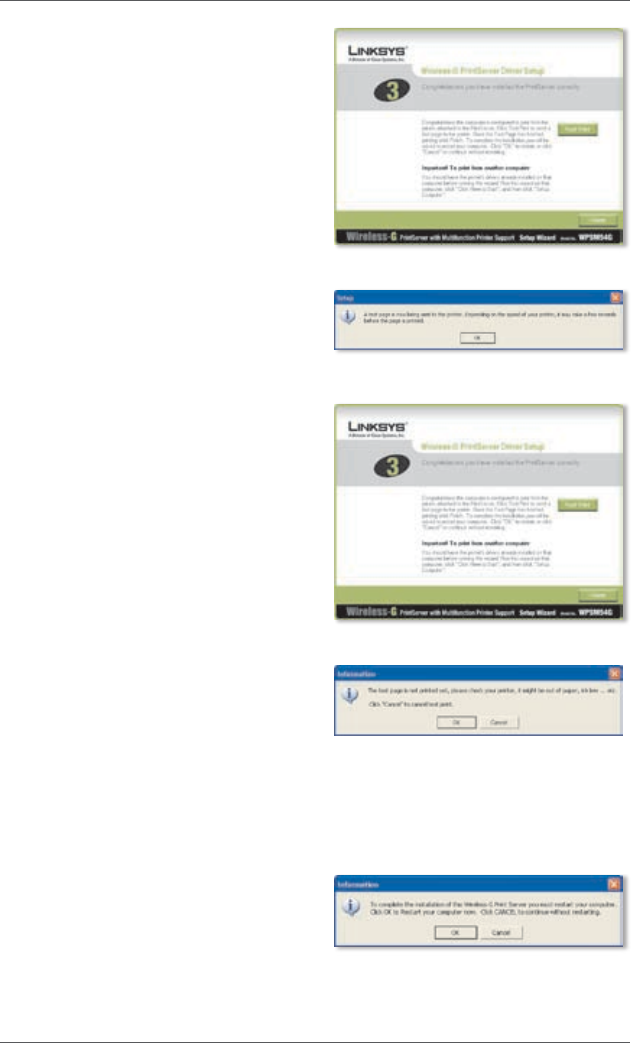

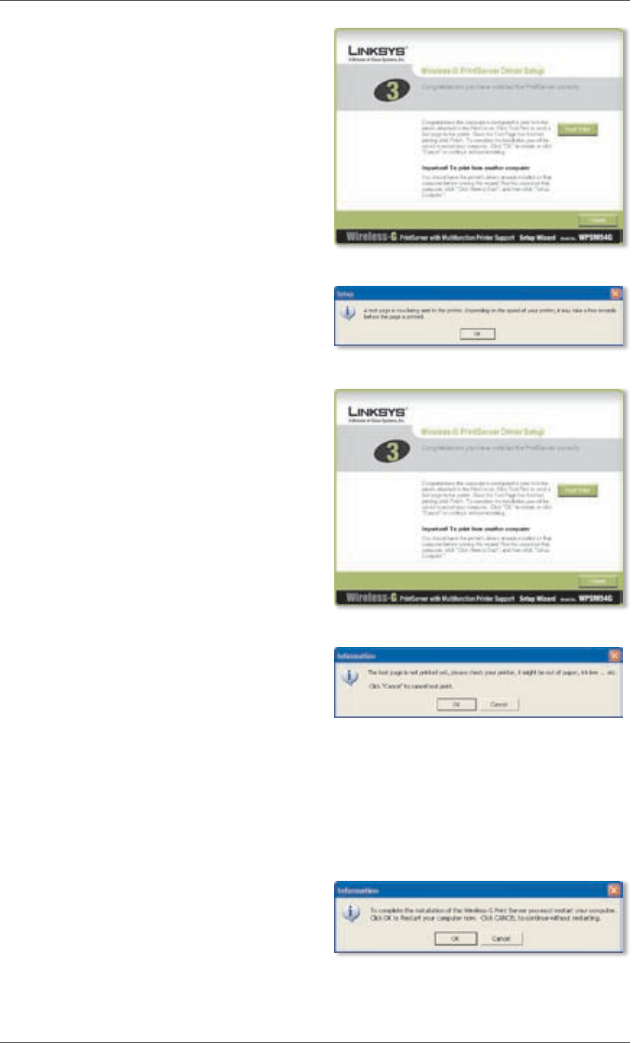

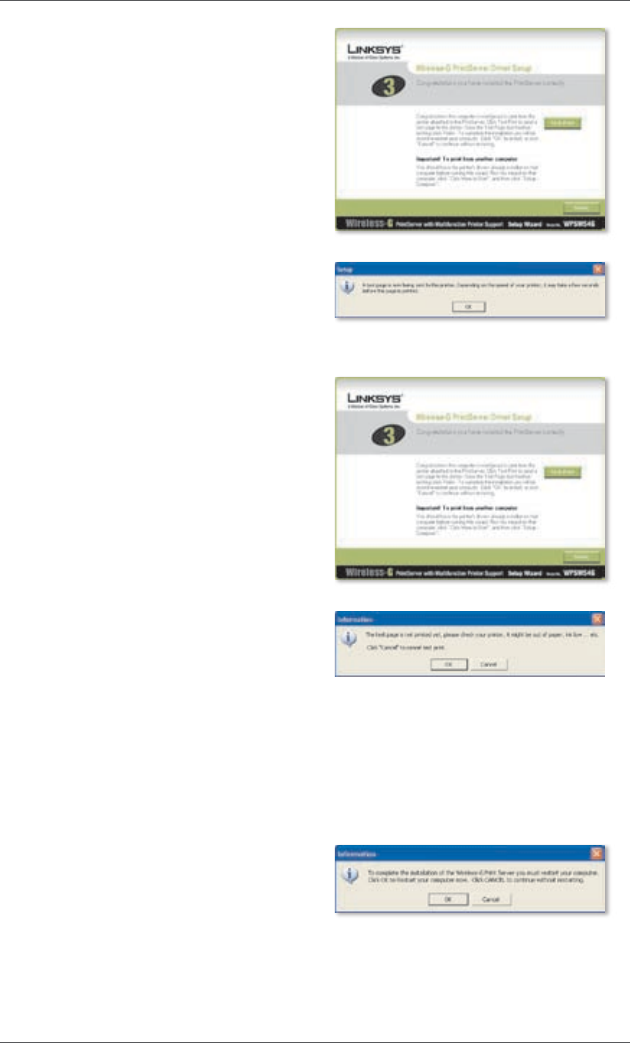

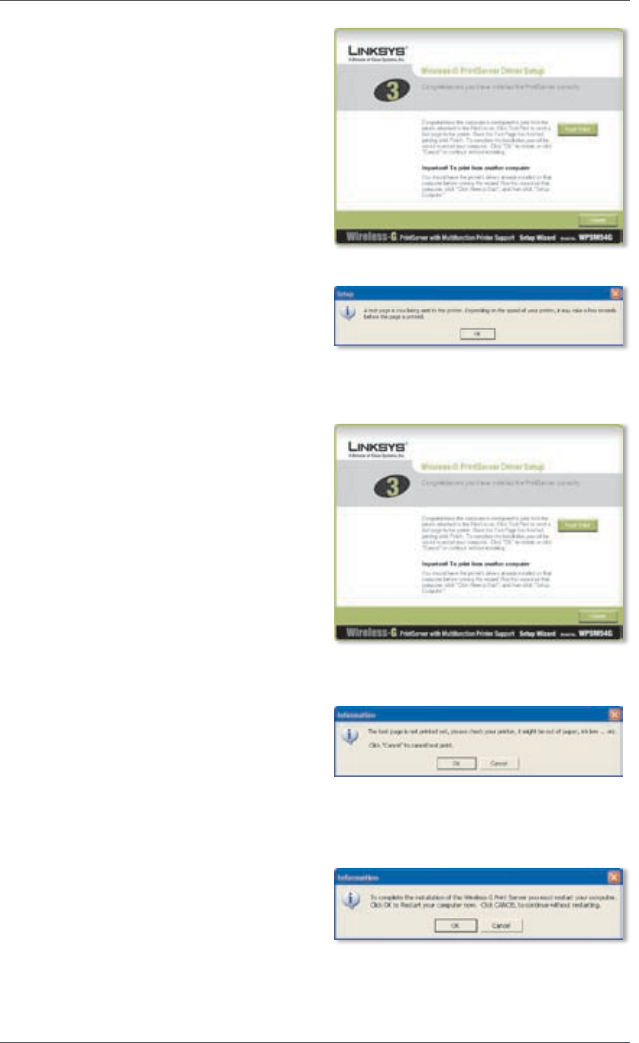

J. The installation of the

PrintServer is complete. To print

a test page, click Test Print.

K. The Setup Wizard sends a test

page to the printer. Click the OK

button.

L. After the test page is printed,

click Finish.

If you clicked the Finish button

before the test page is printed,

a new window appears. Click

OK to continue printing the test

page, or click Cancel to cancel

the test page.

M. When you are prompted to

restart your computer, click OK.

Your computer is now ready to use the PrintServer and printer.

Print a Test Page

Test Page Being Printed

Click the Finish Button

Test Page Interrupted

Restart Your Computer

English : Driver Installation WPSM54G

16 Wireless-G PrintServer

To install the PrintServer on the other computers in your network, proceed

to step A. You must follow steps A-C for each computer.

CAUTION: Make sure you have set up your printer and installed

your printer’s driver on each computer before you install the

PrintServer. (To install the printer, use the CD that came with your

printer.) For successful installation of the printer, make sure you

connect the printer’s USB cable directly to your computer’s

USB port.

A. Insert the Setup CD-ROM into

the computer’s CD-ROM drive.

The Setup Wizard should run

automatically.

B. Click Click Here to Start.

C. Click Set up Computer.

Congratulations! The installation of the Wireless-G PrintServer

is complete.

Proceed to the next section, “3: How to Use the PrintServer”.

Insert the Setup CD-ROM

Welcome Screen

Set Up Computer

English : How to Use the PrintServerWPSM54G

17Wireless-G PrintServer

How to Use the PrintServer3

This section explains how to use the PrintSever through its utility.

Printing

Any time you start a print job, your computer will automatically connect to

the printer. You do not need to perform any additional steps.

Scanning, Faxing, or Reading Information from a Memory Card

To scan, fax, or read information from a memory card using the software

that came with your multifunction printer (if you have one), use the

PrintServer Utility to connect the computer to the printer.

NOTE: Each time you scan, fax, or read information from a

memory card, you must follow these instructions.

Follow these instructions:

A. Right-click the PrintServer

icon in the system tray of your

desktop.

B. A menu will appear. Click

Connect.

C. When the icon with waves is

displayed, the computer is

connected to the printer.

You can now scan, fax, or read

information from a memory

card inserted into the printer.

Icon Showing Availability Status

Click Connect

Icon Showing Connected Status

English : How to Use the PrintServer WPSM54G

18 Wireless-G PrintServer

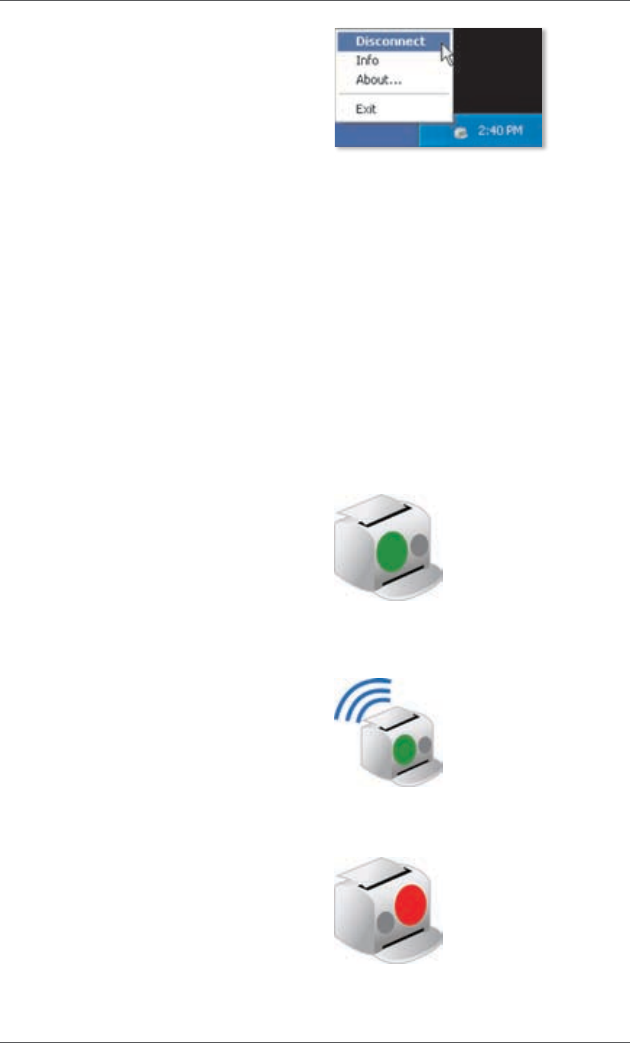

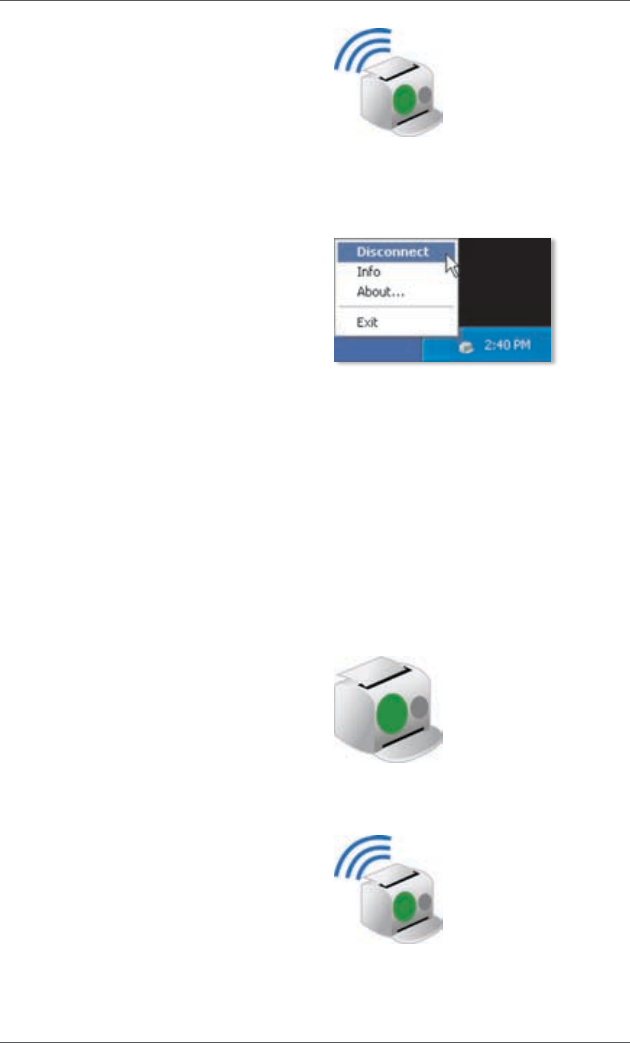

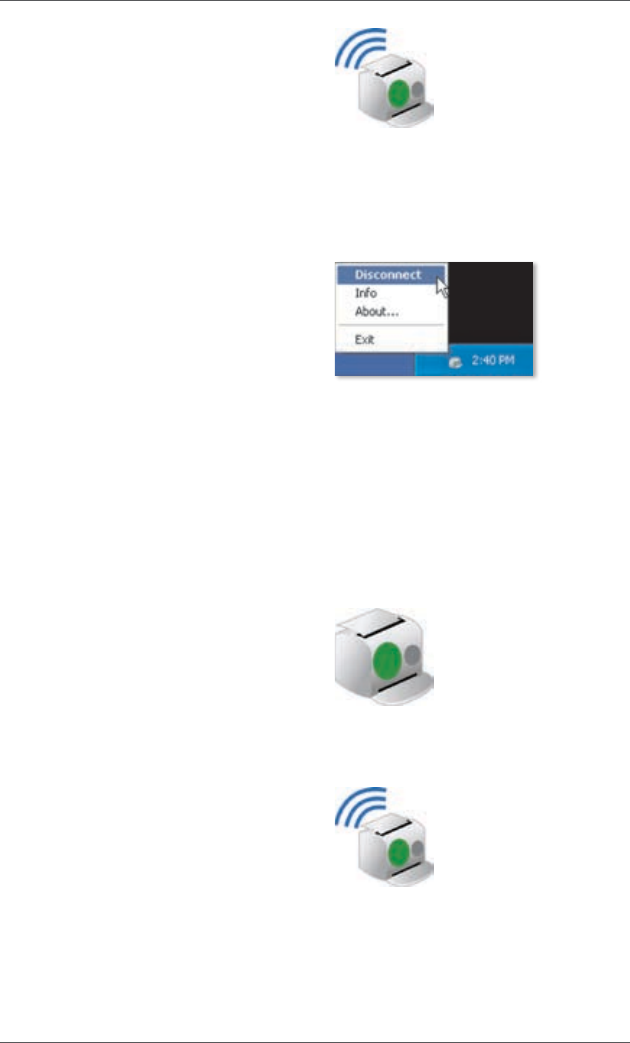

D. When you are finished with your

scan, fax, or memory card, right-

click the PrintServer icon and

click Disconnect.

By default, the computer will be

disconnected one minute after

the scan or fax is completed.

PrintServer Icon and Its Functions

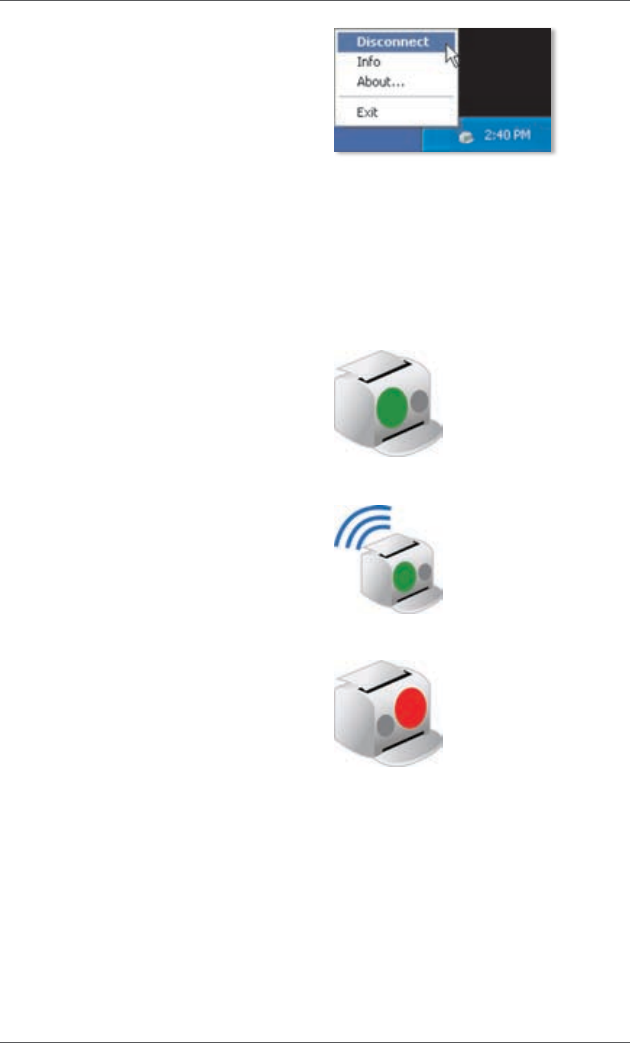

The following section discusses the PrintServer icon in further detail.

The PrintServer icon is located in the system tray of your desktop. The icon

can show three status options:

Icon Showing Availability

Status The green icon indicates

that the printer is available for use.

Icon Showing Connected Status

The green icon with waves indicates

that the computer is connected to

the printer and ready for use.

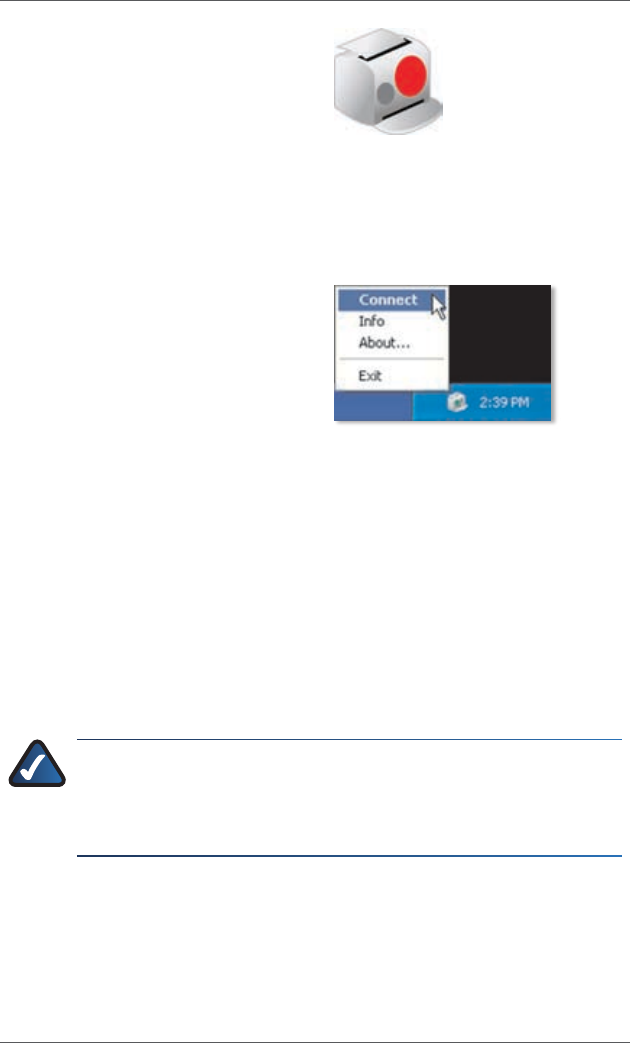

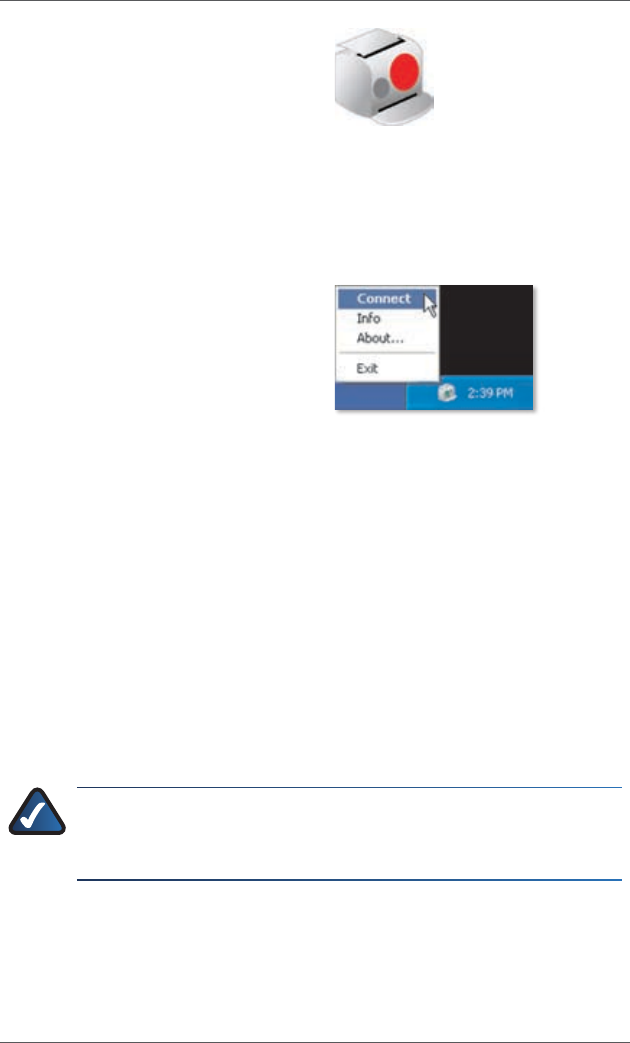

Icon Showing Offline Status The

red icon indicates that printer is

not available. Refer to “Appendix

A: Troubleshooting” of the User

Guide on the Setup CD-ROM for

instructions.

Click Disconnect

Icon Showing Availability Status

Icon Showing Connected Status

Icon Showing Offline Status

English : How to Use the PrintServerWPSM54G

19Wireless-G PrintServer

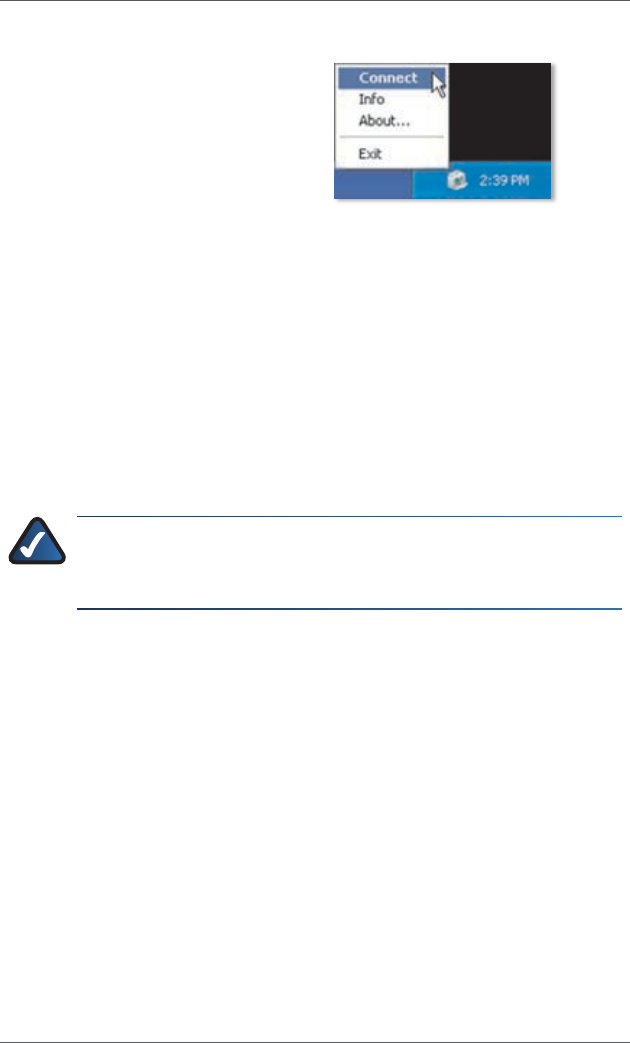

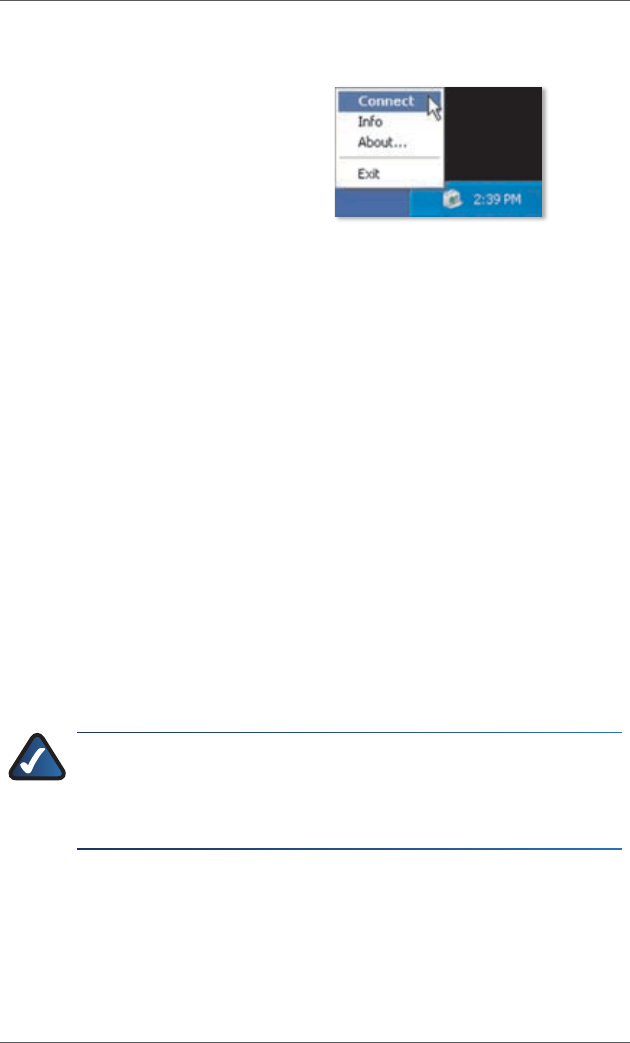

When you right-click the PrintServer icon, you will see a menu:

Connect To scan, fax, or read

information from a memory card

using the software that came with

your multifunction printer, the

computer must be connected to the

printer. To connect to the printer,

click Connect.

Info To display the Print Server

Information screen of the PrintServer

Utility, click Info. For more

information, refer to “Chapter 2: How

to Use the PrintServer“ of the User

Guide on the Setup CD-ROM.

About To see the version number of

the PrintServer Utility, click About.

Exit To close the PrintServer Utility,

click Exit.

NOTE: For additional information or troubleshooting help, refer

to the User Guide on the CD-ROM. Additional support is also

available via the website.

PrintServer Icon Menu

Deutsch : Installation des Druckservers WPSM54G

20 Wireless-G-Druckserver

Deutsch

Installation des Druckservers1

WARNUNG: Stellen Sie sicher, dass der Drucker eingerichtet und

der Druckertreiber auf allen Computer installiert ist, bevor Sie

den Druckserver installieren. (Verwenden Sie zum Installieren des

Druckers die CD, die mit dem Drucker geliefert wurde.)

Stellen Sie für eine erfolgreiche Installation des Druckers sicher,

dass das USB-Kabel des Druckers direkt an den USB-Port des

Computers angeschlossen ist.

A. Legen Sie die Installations-CD-

ROM in das CD-ROM-Laufwerk

des Computers ein. Der Setup-

Assistent sollte automatisch

gestartet werden. Wenn dies

nicht der Fall ist, klicken Sie

auf die Schaltfläche Start,

und wählen Sie anschließend

Run (Ausführen) aus. Geben

Sie im angezeigten Feld D:\

SetupWizard.exe ein (wobei

„D“ für den Buchstaben Ihres

CD-ROM-Laufwerks steht).

Wenn Sie dazu aufgefordert werden, wählen Sie die gewünschte

Sprache aus. Klicken Sie anschließend auf Next (Weiter).

B. Klicken Sie auf Click Here to

Start (Klicken Sie hier, um zu

starten).

Installations-CD-ROM einlegen

Begrüßungsfenster

Deutsch : Installation des DruckserversWPSM54G

21Wireless-G-Druckserver

C. Klicken Sie auf Set up

PrintServer (Druckserver

einrichten).

D. Trennen Sie das USB-Kabel des

Druckers vom Computer, und

ziehen Sie das Netzteil des

Druckers aus der Steckdose.

Klicken Sie auf Next (Weiter).

E. Schließen Sie das USB-Kabel des

Druckers an den USB-Port des

Druckservers an.

Klicken Sie auf Next (Weiter).

„Set Up PrintServer“ (Druckserver einrichten)

USB-Kabel des Druckers vom Computer

trennen

USB-Druckerkabel an den Druckserver

anschließen

Deutsch : Installation des Druckservers WPSM54G

22 Wireless-G-Druckserver

F.

Schließen Sie das Ethernet-

Netzwerkkabel an den Router

und den Ethernet-Port des

Druckservers an.

(Die Ethernet-Verbindung

wird lediglich während der

Konfiguration verwendet.

Sie können das Ethernet-

Netzwerkkabel zu einem

späteren Zeitpunkt wieder

trennen, wenn der Druckserver

eine Wireless-Verbindung

hergestellt hat.)

Klicken Sie auf Next (Weiter).

G. Schließen Sie das Netzteil an

den Druckserver und an eine

Steckdose an.

Klicken Sie auf Next (Weiter).

H. Stecken Sie das Netzteil

des Druckers wieder in die

Steckdose ein.

Klicken Sie auf Next (Weiter).

I. Das System sucht nun nach dem

Druckserver. Dies kann einen

Moment dauern.

Ethernet-Netzwerkkabel an Router und

Druckserver anschließen

Netzteil an Druckserver und Steckdose

anschließen

Netzteil wieder an den Druckserver anschließen

Druckserver wird gesucht

Deutsch : Installation des DruckserversWPSM54G

23Wireless-G-Druckserver

J. Wählen Sie den entsprechenden

Druckserver aus. Wenn der

Druckserver nicht aufgelistet

ist, klicken Sie auf Refresh List

(Liste aktualisieren).

Klicken Sie auf Next (Weiter).

HINWEIS: Wenn der

Druckserver bereits

konfiguriert ist, werden

Sie zur Eingabe des

Passworts aufgefordert.

Geben Sie das Passwort

ein, und klicken Sie dann

auf Enter (Eingabe).

K. Wenn Ihr Netzwerk einen Router

verwendet, der automatisch

IP-Adressen zuweist, wählen

Sie die Option Automatically

obtain an IP address (DHCP)

(IP-Adresse automatisch

beziehen (DHCP) aus.

Klicken Sie auf Next (Weiter).

Wenn Ihr Netzwerk eine

statische IP-Adresse verwendet,

wählen Sie die Option Set

IP configuration manually

(IP-Konfiguration manuell

einrichten) aus. Geben Sie dann

in die vorgesehenen Felder die

IP-Adresse, die Subnetzmaske

und das Gateway ein.

Klicken Sie auf Next (Weiter).

Druckserver auswählen

Netzwerkeinstellungen – IP-Adresse

automatisch beziehen (DHCP)

Netzwerkeinstellungen – IP-Konfiguration

manuell einstellen

Deutsch : Installation des Druckservers WPSM54G

24 Wireless-G-Druckserver

L. Entscheiden Sie sich für ein

Passwort, und geben Sie es in

die Felder Password (Passwort)

und Confirm (Passwort

bestätigen) ein.

Klicken Sie auf Next (Weiter).

M. Wählen Sie das Wireless-

Netzwerk aus, mit dem der

Druckserver eine Verbindung

aufbauen soll. Wenn das

gewünschte Wireless-Netzwerk

nicht angezeigt wird, klicken

Sie auf Refresh (Aktualisieren),

und suchen Sie das Netzwerk.

Klicken Sie auf Next (Weiter),

und fahren Sie mit Schritt O fort.

Wenn Sie die Einstellungen für

das Wireless-Netzwerk manuell

eingeben möchten, klicken Sie

auf Manual Setup (Manuelles

Einrichten). Klicken Sie auf Next

(Weiter), und fahren Sie mit

Schritt N fort.

N. Wenn Sie auf Manual Setup

(Manuelles Einrichten) geklickt

haben, wird das Fenster

Configure Wireless Settings

(Wireless-Einstellungen

konfigurieren) angezeigt. Geben

Sie den Namen des Wireless-

Netzwerks ein.

Klicken Sie auf Next (Weiter).

Passwort für den Druckserver festlegen

Wireless-Netzwerk auswählen

Namen des Wireless-Netzwerks eingeben

Deutsch : Installation des DruckserversWPSM54G

25Wireless-G-Druckserver

O. Die Wireless-

Sicherheitsmethode Ihres

Netzwerks sollte automatisch

ausgewählt werden. Fahren

Sie mit den entsprechenden

Anweisungen für die Wireless-

Sicherheitsmethode fort.

Wenn die Wireless-

Sicherheitsfunktion

deaktiviert

ist, behalten Sie die

Standardeinstellung Disabled

(Deaktiviert) bei, und klicken Sie

auf Next (Weiter).

WPA-Personal (TKIP)

Geben Sie eine Passphrase, auch

als vorläufiger gemeinsamer

Schlüssel bekannt, mit einer

Länge von

8-63 Zeichen ein.

Klicken Sie auf Next (Weiter).

WPA-Personal (AES)

Geben Sie eine Passphrase, auch

als vorläufiger gemeinsamer

Schlüssel bekannt, mit einer

Länge von

8-63 Zeichen ein.

Klicken Sie auf Next (Weiter).

Fenster zum Sicherheitsmodus „Disabled“

(Deaktiviert)

Fenster zum Sicherheitsmodus „WPA-

Personal“ (TKIP)

Fenster zum Sicherheitsmodus „WPA-

Personal“ (AES)

Deutsch : Installation des Druckservers WPSM54G

26 Wireless-G-Druckserver

WPA2-Personal (TKIP)

Geben Sie eine Passphrase, auch

als vorläufiger gemeinsamer

Schlüssel bekannt, mit einer

Länge von

8-63 Zeichen ein.

Klicken Sie auf Next (Weiter).

WPA2-Personal (AES)

Geben Sie eine Passphrase, auch

als vorläufiger gemeinsamer

Schlüssel bekannt, mit einer

Länge von

8-63 Zeichen ein.

Klicken Sie auf Next (Weiter).

WEP (128-Bit) oder WEP

(64-Bit)

Geben Sie eine Passphrase ein,

die nicht länger als 16 Zeichen

ist. Klicken Sie auf Next (Weiter).

Wenn Sie den WEP-Schlüssel

manuell eingeben möchten,

lassen Sie das Feld Passphrase

(Passphrase) leer, und klicken

Sie auf Next (Weiter).

Fenster zum Sicherheitsmodus „WPA2-

Personal“ (TKIP)

Fenster zum Sicherheitsmodus „WPA2-

Personal“ (AES)

Fenster zum Sicherheitsmodus „WEP“

(128-Bit)

Deutsch : Installation des DruckserversWPSM54G

27Wireless-G-Druckserver

Es wird ein neues Fenster

geöffnet.

Wenn Sie eine Passphrase

eingegeben haben, wird der

WEP-Schlüssel angezeigt.

Wenn Sie keine Passphrase

eingegeben haben, geben Sie

den WEP-Schlüssel in das Feld

Key 1 (Schlüssel 1) ein.

Klicken Sie auf Next (Weiter).

P. Stellen Sie sicher, dass die

neuen Einstellungen korrekt

sind.

Zum Speichern der neuen

Einstellungen klicken Sie auf die

Schaltfläche Next (Weiter).

Q. Die Einstellungen des

Druckservers werden

gespeichert.

R. Trennen Sie das Netzteil vom

Druckserver.

Klicken Sie auf Next (Weiter).

WEP-Schlüssel

„Confirm New Settings“ (Neue

Einstellungen bestätigen)

Einstellungen des Druckservers werden

geändert

Netzteil vom Druckserver trennen

Deutsch : Installation des Druckservers WPSM54G

28 Wireless-G-Druckserver

S. Trennen Sie das Ethernet-

Netzwerkkabel von Druckserver

und Router.

Klicken Sie auf Next (Weiter).

T. Schließen Sie das Netzteil

wieder an den Druckserver an.

Klicken Sie auf Next (Weiter).

U. Der Druckserver stellt eine

Verbindung mit dem Wireless-

Netzwerk her.

V. Der Druckserver ist nun

in Ihr Wireless-Netzwerk

eingebunden.

Klicken Sie auf Next (Weiter).

Als nächstes muss der W.

Druckservertreiber auf dem

Computer installiert werden.

Fahren Sie mit dem nächsten

Abschnitt, “2. Installation des

Treibers”, fort.

Ethernet-Netzwerkkabel vom Druckserver

und Router trennen

Netzteil wieder an den Druckserver anschließen

Netzwerkverbindung wird überprüft

Druckserver jetzt über Wireless-Verbindung

verfügbar

Deutsch : Installation des TreibersWPSM54G

29Wireless-G-Druckserver

Installation des Treibers2

Stellen Sie sicher, dass keine anderen Programme auf Ihrem Computer

ausgeführt werden.

A. Klicken Sie auf Set up

Computer (Computer

einrichten).

B. Der Setup-Assistent kopiert

die Treiberdateien auf Ihren

Computer. Bitte warten.

C. Der Setup-Assistent sucht den

Druckserver. Bitte warten.

„Set up Computer“ (Computer einrichten)

Dateien auf Ihren Computer kopieren

Druckserver wird gesucht

Deutsch : Installation des Treibers WPSM54G

30 Wireless-G-Druckserver

D. Wählen Sie den Drucker aus, der

mit dem Druckserver verbunden

ist. Wenn der Druckerserver

oder Drucker nicht angezeigt

wird, klicken Sie auf Refresh

(Aktualisieren).

Klicken Sie auf Next (Weiter).

E. Der Setup-Assistent installiert

den Druckservertreiber und

installiert die Druckertreiber

erneut.

Stellen Sie sicher, dass der

Drucker an den Druckserver

angeschlossen ist.

Klicken Sie auf Next (Weiter).

F. Der Windows-Assistent für das

Suchen neuer Hardware wird

ausgeführt, um die Software für

den Druckserver zu installieren.

Der Setup-Assistent schließt

diese Fenster automatisch. Bitte

warten.

Drucker auswählen

Weitere Treiber installieren

Software wird installiert

Software wird installiert (Fortsetzung)

Deutsch : Installation des TreibersWPSM54G

31Wireless-G-Druckserver

G. Der Windows-Assistent für das

Suchen neuer Hardware ist

abgeschlossen. Bitte warten.

H. Der Computer stellt eine

Verbindung zum Druckserver

her. Bitte warten.

Installation der Software abgeschlossen

Verbindung zum Druckserver wird

hergestellt

Verbindung zum Druckserver wird

hergestellt (Fortsetzung)

Deutsch : Installation des Treibers WPSM54G

32 Wireless-G-Druckserver

I. Der Netzwerkdruckertreiber

wird installiert und zur

Verwendung mit dem

Druckserver konfiguriert.

Bitte warten. Dies kann einige

Minuten dauern.

Netzwerkdruckertreiber wird installiert

Netzwerkdruckertreiber wird installiert

(Fortsetzung)

Installation des Netzwerkdruckertreibers

wird überprüft

Installation des Netzwerkdruckertreibers

wird überprüft (Fortsetzung)

Deutsch : Installation des TreibersWPSM54G

33Wireless-G-Druckserver

J. Die Installation des Druckservers

ist abgeschlossen. Klicken Sie

zum Drucken einer Testseite auf

Test Print (Testdruck).

K. Der Setup-Assistent sendet

eine Testseite an den Drucker.

Klicken Sie auf die Schaltfläche

OK.

L. Klicken Sie nach dem Drucken

der Testseite auf Finish (Fertig

stellen).

Wenn Sie vor dem Drucken der

Testseite auf die Schaltfläche

Finish (Fertig stellen) geklickt

haben, wird ein neues Fenster

geöffnet. Klicken Sie auf OK,

um mit dem Druck der Testseite

fortzufahren, oder klicken

Sie auf Cancel (Abbrechen),

um den Druck der Testseite

abzubrechen.

M. Wenn Sie aufgefordert werden,

den Computer neu zu starten,

klicken Sie auf OK.

Der Computer ist nun für die Verwendung des Druckservers und Druckers

bereit.

Testseite drucken

Testseite wird gedruckt

Schaltfläche Finish (Fertig stellen) klicken

Druck der Testseite wurde unterbrochen

Computer neu starten

Deutsch : Installation des Treibers WPSM54G

34 Wireless-G-Druckserver

Fahren Sie zum Installieren des Druckservers auf anderen Computern in Ihrem

Netzwerk mit Schritt A fort. Die Schritte A-C müssen für alle Computer ausgeführt

werden.

WARNUNG: Stellen Sie sicher, dass der Drucker eingerichtet und

der Druckertreiber auf allen Computer installiert ist, bevor Sie

den Druckserver installieren. (Verwenden Sie zum Installieren des

Druckers die CD, die mit dem Drucker geliefert wurde.) Stellen

Sie für eine erfolgreiche Installation des Druckers sicher, dass das

USB-Kabel des Druckers direkt an den USB-Port des Computers

angeschlossen ist.

A.

Legen Sie die Installations-CD-

ROM in das CD-ROM-Laufwerk

des Computers ein. Der Setup-

Assistent sollte automatisch

gestartet werden.

B. Klicken Sie auf Click Here to

Start (Klicken Sie hier, um zu

starten).

C. Klicken Sie auf Set up

Computer (Computer

einrichten).

Gratulation! Die Installation des Wireless-G-Druckservers ist

abgeschlossen. Fahren Sie mit dem nächsten Abschnitt, „3. Hinweise

zur Verwendung des Druckservers”, fort.

Installations-CD-ROM einlegen

Begrüßungsfenster

„Set up Computer“ (Computer einrichten)

Deutsch : Hinweise zur Verwendung des DruckserversWPSM54G

35Wireless-G-Druckserver

Hinweise zur Verwendung des Druckservers3

In diesem Abschnitt wird die Verwendung des Druckservers über das

entsprechende Dienstprogramm beschrieben.

Drucken

Sobald Sie einen Druckauftrag starten, stellt der Computer automatisch

eine Verbindung zum Drucker her. Es sind keine weiteren Schritte

erforderlich.

Scan- und Faxvorgänge und Lesen von Daten von einer Speicherkarte

Verwenden Sie für Scan- und Faxvorgänge oder das Lesen von Daten von

einer Speicherkarte mithilfe der Software für Ihren Multifunktionsdrucker

(sofern Sie über einen verfügen) das Druckserver-Dienstprogramm, um eine

Verbindung zwischen Computer und Drucker herzustellen.

HINWEIS: Diese Anweisungen müssen jedes Mal ausgeführt

werden, wenn Sie einen Scan- oder Faxvorgang durchführen oder

Daten von einer Speicherkarte lesen.

Befolgen Sie diese Anweisungen:

A. Klicken Sie mit der rechten

Maustaste auf das Symbol

für den Druckserver in der

Taskleiste auf Ihrem Desktop.

B. Ein Menü wird aufgerufen.

Klicken Sie auf Connect

(Verbinden).

Symbol mit Verfügbarkeitsstatus

Auf Connect (Verbinden) klicken

Deutsch : Hinweise zur Verwendung des Druckservers WPSM54G

36 Wireless-G-Druckserver

C. Wenn das Symbol mit

Wellenlinien angezeigt wird, ist

der Computer mit dem Drucker

verbunden.

Sie können nun Scan- und

Faxvorgänge durchführen und

Daten von einer in den Drucker

eingesetzten Speicherkarte

lesen.

D. Wenn Sie einen dieser Vorgänge

abgeschlossen haben, klicken

Sie zunächst mit der rechten

Maustaste auf das Symbol für

den Druckserver und dann auf

Disconnect (Trennen).

Die Verbindung zwischen

Computer und Drucker wird

standardmäßig eine Minute

nach dem Beenden des Scan-

oder Faxvorgangs getrennt.

Symbol für den Druckserver und seine Funktionen

Im folgenden Abschnitt wird das Symbol für den Druckserver detailliert

beschrieben.

Das Symbol für den Druckserver befindet sich in der Taskleiste auf Ihrem

Desktop. Das Symbol kann drei Statusoptionen anzeigen:

Symbol zeigt Verfügbarkeitsstatus

an: Ein grünes Symbol zeigt an,

dass der Drucker verfügbar ist.

Symbol zeigt Verbindungsstatus

an: Das grüne Symbol mit

Wellenlinien zeigt an, dass der

Computer mit dem Drucker

verbunden und betriebsbereit ist.

Symbol mit Verbindungsstatus

Computer trennen

Symbol mit Verfügbarkeitsstatus

Symbol mit Verbindungsstatus

Deutsch : Hinweise zur Verwendung des DruckserversWPSM54G

37Wireless-G-Druckserver

Symbol zeigt Offline-Status

an: Ein rotes Symbol zeigt an, dass

der Drucker nicht verfügbar ist.

Weitere Anweisungen finden Sie

in „Anhang A: Fehlerbehebung”

im Benutzerhandbuch auf der

Installations-CD-ROM.

Wenn Sie mit der rechten Maustaste auf das Symbol für den Druckserver

klicken, wird folgendes Menü aufgerufen:

Connect (Verbinden): Für

Scan- oder Faxvorgänge oder

zum Lesen von Daten von einer

Speicherkarte mithilfe der Software

Ihres Multifunktionsdruckers muss

der Computer mit dem Drucker

verbunden sein. Wenn Sie eine

Verbindung zum Drucker herstellen

möchten, klicken Sie auf Connect

(Verbinden).

Info: Klicken Sie zum Anzeigen des Fensters Print Server Information

(Informationen zum Druckserver) des Druckserver-Dienstprogramms

auf Info. Weitere Informationen finden Sie in „Kapitel 2: Hinweise zur

Verwendung des Druckservers“ im Benutzerhandbuch der Installations-CD-

ROM.

About (Info): Klicken Sie zum Anzeigen der Version des Druckserver-

Dienstprogramms auf About (Info).

Exit (Beenden): Klicken Sie zum Schließen des Druckserver-

Dienstprogramms auf Exit (Beenden).

HINWEIS: Weitere Informationen sowie Anleitungen zur

Fehlerbehebung finden Sie im Benutzerhandbuch auf der CD-

ROM. Zusätzlichen Support erhalten Sie per E-Mail oder Telefon.

Symbol mit Offline-Status

Druckserversymbol (Menü)

Español : Instalación del servidor de impresión WPSM54G

38 Servidor de impresión Wireless-G

Español

Instalación del servidor de impresión1

PRECAUCIÓN: Asegúrese de que ha configurado e instalado el

controlador de la impresora en cada ordenador antes de instalar

el servidor de impresión. (Para instalar la impresora, utilice el CD

proporcionado con la impresora).

Para la correcta instalación de la impresora, asegúrese de

conectar el cable USB de la impresora directamente en el puerto

USB del ordenador.

A. Introduzca el CD-ROM de

configuración en la unidad de

CD-ROM del ordenador. El

asistente de configuración se

ejecuta automáticamente. Si

no es así, haga clic en el botón

Start (Inicio) y seleccione Run

(Ejecutar). En el cuadro que

aparece, introduzca

D:\SetupWizard.exe (si “D” es la

letra de la unidad de CD-ROM).

Si se le solicita, seleccione

el idioma que desee. A

continuación, haga clic en Next

(Siguiente).

B. Haga clic en Click Here to Start

(Haga clic aquí para empezar).

Introduzca el CD-ROM de configuración

Pantalla de bienvenida

Español : Instalación del servidor de impresiónWPSM54G

39Servidor de impresión Wireless-G

C. Haga clic en Set up PrintServer

(Configuración del servidor de

impresión).

D. Desconecte el cable USB de

la impresora del ordenador

y desenchufe de la toma de

corriente el adaptador de

corriente de la impresora.

Haga clic en Next (Siguiente).

E. Conecte el cable USB de la

impresora al puerto USB del

servidor de impresión.

Haga clic en Next (Siguiente).

Set up PrintServer (Configuración del

servidor de impresión)

Disconnect the USB Printer cable from the

computer (Desconecte el cable USB de la

impresora del ordenador)

Conecte el cable USB de la impresora al

servidor de impresión

Español : Instalación del servidor de impresión WPSM54G

40 Servidor de impresión Wireless-G

F. Conecte el cable de red Ethernet

al router y al puerto Ethernet del

servidor de impresión.

(La conexión Ethernet es sólo

para la configuración. Puede

desconectar el cable de red

Ethernet más adelante cuando

el servidor de impresión tenga

conexión inalámbrica).

Haga clic en Next (Siguiente).

G. Conecte el adaptador de

corriente al servidor de

impresión y a una toma de

corriente.

Haga clic en Next (Siguiente).

H. Vuelva a conectar a la toma

de corriente al adaptador de

corriente de la impresora.

Haga clic en Next (Siguiente).

I. Espere unos instantes mientras

el sistema busca el servidor de

impresión.

Conecte el cable de red Ethernet al router y

al servidor de impresión

Conecte el adaptador de corriente al servidor

de impresión y a una toma de corriente

Reconnect the power to the printer (Vuelva

a conectar la impresora a la corriente)

Buscando el servidor de impresión

Español : Instalación del servidor de impresiónWPSM54G

41Servidor de impresión Wireless-G

J. Seleccione el servidor de

impresión adecuado. Si no

puede encontrar el servidor de

impresión, haga clic en Refresh

List (Actualizar lista).

Haga clic en Next (Siguiente).

NOTA: Si el servidor

de impresión ya está

configurado, se le

solicitará que introduzca

la contraseña. Introduzca

la contraseña y haga clic

en Enter (Intro).

K. Si la red utiliza un router

que asigna direcciones IP de

forma automática, seleccione

Automatically obtain an IP

address (DHCP) (Obtener una

dirección IP automáticamente

[DHCP]).

Haga clic en Next (Siguiente).

Si por el contrario, la red utiliza

una dirección IP estática,

seleccione Set IP configuration

manually (Establecer la

configuración IP manualmente)

e introduzca la dirección IP, la

máscara de subred y la puerta

de enlace en los campos

correspondientes.

Haga clic en Next (Siguiente).

Seleccionar servidor de impresión

Parámetros de red: Obtener una dirección

IP automáticamente (DHCP)

Parámetros de red: establecer la

configuración IP manualmente

Español : Instalación del servidor de impresión WPSM54G

42 Servidor de impresión Wireless-G

L. Cree una contraseña e

introdúzcala en los campos

Password (Contraseña) y Confirm

(Confirmar).

Haga clic en Next (Siguiente).

M. Seleccione el modo de

red inalámbrico al que el

servidor de impresión debería

conectarse. Si la red inalámbrica

que desea utilizar no aparece,

haga clic en Refresh (Actualizar)

y localice la red. Haga clic en

Next (Siguiente) y vaya al paso

O.

Si desea introducir

manualmente los parámetros de

la red inalámbrica, haga clic en

Manual Setup (Configuración

manual). Haga clic en Next

(Siguiente) y vaya al paso N.

N. Si ha hecho clic en Manual

Setup (Configuración manual),

aparecerá la pantalla Configure

Wireless Settings (Configurar

los parámetros inalámbricos).

Introduzca el nombre de la red

inalámbrica.

Haga clic en Next (Siguiente).

Establezca la contraseña del servidor de

impresión

Seleccione la red inalámbrica

Introduzca el nombre de la red inalámbrica

Español : Instalación del servidor de impresiónWPSM54G

43Servidor de impresión Wireless-G

O. El método de seguridad

inalámbrica de la red debería

seleccionarse automáticamente.

Siga las instrucciones del

método de seguridad

inalámbrica.

Si la seguridad inalámbrica está

desactivada, mantenga el valor

predeterminado, Disabled

(Desactivado), y haga clic en

Next (Siguiente).

WPA-Personal (TKIP)

Introduzca una frase de

paso, también denominada

clave precompartida, con

una longitud de entre 8 y 63

caracteres.

Haga clic en Next (Siguiente).

WPA-Personal (AES)

Introduzca una frase de

paso, también denominada

clave precompartida, con

una longitud de entre 8 y 63

caracteres.

Haga clic en Next (Siguiente).

Seguridad inalámbrica: desactivada

Seguridad inalámbrica: WPA-Personal (TKIP)

Seguridad inalámbrica: WPA-Personal (AES)

Español : Instalación del servidor de impresión WPSM54G

44 Servidor de impresión Wireless-G

WPA2-Personal (TKIP)

Introduzca una frase de

paso, también denominada

clave precompartida, con

una longitud de entre 8 y 63

caracteres.

Haga clic en Next (Siguiente).

WPA2-Personal (AES)

Introduzca una frase de

paso, también denominada

clave precompartida, con

una longitud de entre 8 y 63

caracteres.

Haga clic en Next (Siguiente).

WEP (128 bits) o WEP (64 bits)

Introduzca una frase de paso

con una longitud inferior a 16

caracteres. Haga clic en Next

(Siguiente).

Si desea introducir

manualmente la clave WEP, deje

en blanco el campo Passphrase

(Frase de paso) y haga clic en

Next (Siguiente).

Seguridad inalámbrica: WPA2-Personal (TKIP)

Seguridad inalámbrica: WPA2-Personal (AES)

Seguridad inalámbrica: WEP (128-bits)

Español : Instalación del servidor de impresiónWPSM54G

45Servidor de impresión Wireless-G

Aparecerá una nueva pantalla.

Si ha introducido una frase de

paso, aparecerá la clave WEP.

Si no ha introducido una frase

de paso, introduzca la clave WEP

en el campo Key 1 (Clave 1).

Haga clic en Next (Siguiente).

P. Asegúrese de que los

parámetros son los correctos.

Para guardar los nuevos

parámetros, haga clic en Next

(Siguiente).

Q. Se guardarán los parámetros del

servidor de impresión.

R. Desenchufe el adaptador

de corriente del servidor de

impresión.

Haga clic en Next (Siguiente).

Clave WEP

Confirm New Settings (Confirmar nuevos

parámetros)

Cambiando parámetros del servidor de

impresión

Desenchufe el adaptador de corriente del

servidor de impresión

Español : Instalación del servidor de impresión WPSM54G

46 Servidor de impresión Wireless-G

S. Desconecte el cable de red

Ethernet del servidor de

impresión y del router.

Haga clic en Next (Siguiente).

T. Vuelva a conectar el adaptador

de corriente al servidor de

impresión.

Haga clic en Next (Siguiente).

U. El servidor de impresión se

conectará a su red inalámbrica.

V. El servidor de impresión

ya forma parte de su red

inalámbrica.

Haga clic en Next (Siguiente).

A continuación, deberá instalar W.

el controlador del servidor de

impresión en el ordenador. Pase a la

sección siguiente, “2: Instalación del

controlador”.

Desconecte el cable de red Ethernet del

servidor de impresión y del router

Reconnect the power to the PrintServer (Vuelva a

conectar el servidor de impresión a la corriente)

Checking your network connection

(Comprobando la conexión de red)

El servidor de impresión ya es inalámbrico

Español : Instalación del controladorWPSM54G

47Servidor de impresión Wireless-G

Instalación del controlador2

Asegúrese de que no está ejecutando ningún programa en el ordenador.

A. Haga clic en Set up Computer

(Configuración del equipo).

B. El asistente de configuración

copia los archivos del

controlador en el ordenador.

Espere.

C. El asistente de configuración

localiza el servidor de

impresión. Espere.

Set up Computer (Configuración del

equipo)

Copiando archivos al ordenador

Buscando el servidor de impresión

Español : Instalación del controlador WPSM54G

48 Servidor de impresión Wireless-G

D. Seleccione la impresora que

está conectada al servidor

de impresión. Si no ve el

servidor de impresión ni la

impresora, haga clic en Refresh

(Actualizar).

Haga clic en Next (Siguiente).

E. El asistente de configuración

instalará el controlador del

servidor de impresión y volverá

a instalar los controladores de la

impresora.

Asegúrese de que la impresora

está conectada al servidor de

impresión.

Haga clic en Next (Siguiente).

F. El asistente para nuevo

hardware encontrado se

ejecuta para instalar el software

del servidor de impresión. El

asistente de configuración

cierra estas pantallas de forma

automática. Espere.

Seleccione la impresora

Instale los controladores adicionales

Instalando el software

Instalando el software, (continuación)

Español : Instalación del controladorWPSM54G

49Servidor de impresión Wireless-G

G. El asistente para nuevo

hardware ha finalizado. Espere.

H. El ordenador se conecta al

servidor de impresión. Espere.

Instalación del software finalizada

Conectando con el servidor de impresión

Conectando con el servidor de impresión,

(continuación)

Español : Instalación del controlador WPSM54G

50 Servidor de impresión Wireless-G

I. El controlador de la impresora

de red está instalado y

configurado para utilizarlo con

el servidor de impresión. Espere.

Puede tardar varios minutos.

Installing the network printer driver (Inslatando

el controlador de la impresora de red)

Installing the network printer driver

(Instalando el controlador de la impresora

de red), continuación

Verifying the network printer driver

installation (Verificando la instalación del

controlador de la impresora de red)

Verifying the network printer driver installation

(Verificando la instalación del controlador de la

impresora de red), continuación

Español : Instalación del controladorWPSM54G

51Servidor de impresión Wireless-G

J. La instalación del servidor de

impresión ha finalizado. Para

imprimir una página de prueba,

haga clic en Test Print (Prueba

de impresión).

K. El asistente de configuración

envía una página de prueba a la

impresora. Haga clic en el botón

OK (Aceptar).

L. Cuando la impresión haya

terminado, haga clic en Finish

(Finalizar).

Si hace clic en el botón Finish

(Finalizar) antes de que la

impresión haya terminado,

aparecerá una nueva ventana.

Haga clic en OK (Aceptar) para

continuar con la impresión de la

página de prueba o en Cancel

(Cancelar) para cancelar la

página de prueba.

M. Cuando se le solicite que reinicie

el ordenador, haga clic en OK

(Aceptar).

El ordenador ya está listo para utilizar el servidor de impresión y la

impresora.

Imprimir una página de prueba

Se está imprimiendo una página de prueba

Haga clic en el botón Finish (Finalizar)

Se ha interrumpido la página de prueba

Reinicie el ordenador

Español : Instalación del controlador WPSM54G

52 Servidor de impresión Wireless-G

Para instalar el servidor de impresión en otros ordenadores de la red, vaya al

paso A. Siga los pasos A-C para cada ordenador.

PRECAUCIÓN: Asegúrese de que ha configurado e instalado el

controlador de la impresora en cada ordenador antes de instalar

el servidor de impresión. (Para instalar la impresora, utilice el CD

proporcionado con la impresora). Para la correcta instalación de

la impresora, asegúrese de conectar el cable USB de la impresora

directamente en el puerto USB del ordenador.

A. Introduzca el CD-ROM de

configuración en la unidad

de CD-ROM del ordenador. El

asistente de configuración se

ejecutará automáticamente.

B. Haga clic en Click Here to Start

(Haga clic aquí para empezar).

C. Haga clic en Set up Computer

(Configuración del equipo).

Enhorabuena. La instalación del servidor de impresión Wireless-G ha

finalizado.

Pase a la siguiente sección “3: Cómo utilizar el servidor de impresión”.

Introduzca el CD-ROM de configuración

Pantalla de bienvenida

Set up Computer (Configuración del equipo)

Español : Cómo utilizar el servidor de impresiónWPSM54G

53Servidor de impresión Wireless-G

Cómo utilizar el servidor de impresión3

Esta sección explica cómo utilizar el servidor de impresión.

Impresión

En el momento que inicie un trabajo de impresión, el ordenador se

conectará a la impresora de forma automática. No es necesario seguir

ningunos pasos adicionales.

Analizar, enviar por fax o leer información de una tarjeta de memoria

Para analizar, enviar por fax o leer información de una tarjeta de memoria

utilizando el software proporcionado con la impresora multifunción (si

tiene una), haga uso de la utilidad del servidor de impresión para conectar

el ordenador a la impresora.

NOTA: Cada vez que analice, envíe por fax o lea información de

una tarjeta de memoria debe seguir estas instrucciones.

Siga estas instrucciones:

A. Haga clic con el botón derecho

en el icono del servidor de

impresión de la bandeja del

sistema de su escritorio.

B. Aparecerá un menú. Haga clic

en Connect (Conectar).

C. Cuando se muestre el icono

con ondas, el ordenador estará

conectado a la impresora.

Ya puede analizar, enviar por

fax o leer información de una

tarjeta de memoria introducida

en la impresora.

Icono que muestra el estado de

disponibilidad

Haga clic en Connect (Conectar)

Icono que muestra el estado conectado

Español : Cómo utilizar el servidor de impresión WPSM54G

54 Servidor de impresión Wireless-G

D. Cuando haya terminado con

el análisis, el envío por fax o la

tarjeta de memoria, haga clic

con el botón derecho en el

icono del servidor de impresión

y haga clic en Disconnect

(Desconectar).

De forma predeterminada, el

ordenador se desconectará

un minuto después de haber

finalizado el análisis o el envío

por fax.

Icono del servidor de impresión y sus funciones

En la siguiente sección se explica de forma detallada el icono del servidor

de impresión.

El icono del servidor de impresión se encuentra en la bandeja del sistema

del escritorio. El icono puede mostrar tres opciones de estado:

Icono que muestra el estado de

disponibilidad El icono verde

indica que la impresora se puede

utilizar.

Icono que muestra el estado

conectado El icono verde con

ondas indica que el ordenador está

conectado a la impresora y listo para

utilizarse.

Icono que muestra el estado

desconectado El icono rojo indica

que la impresora no está disponible.

Para obtener instrucciones consulte

el “Apéndice A: Resolución de

problemas” de la guía del usuario del

CD-ROM de configuración.

Haga clic en Disconnect (Desconectar)

Icono que muestra el estado de

disponibilidad

Icono que muestra el estado conectado

Icono que muestra el estado desconectado

Español : Cómo utilizar el servidor de impresiónWPSM54G

55Servidor de impresión Wireless-G

Al hacer clic con el botón derecho en el icono del servidor de impresión,

aparecerá un menú:

Connect (Conectar) Para analizar,

enviar por fax o leer información de

una tarjeta de memoria utilizando

el software proporcionado con

la impresora multifunción, el

ordenador debe estar conectado a la

impresora. Para conectarse a la red,

haga clic en Connect (Conectar).

Info (Información) Para ver la

pantalla Print Server Information

(Información del servidor de

impresión) de la utilidad del servidor

de impresión, haga clic en Info

(Información). Para obtener más

información, consulte el “Capítulo 2:

Cómo utilizar el servidor de

impresión” de la guía del usuario del

CD-ROM de configuración.

About (Acerca de) Para ver el

número de versión de la utilidad de

servidor de impresión, haga clic en

About (Acerca de).

Exit (Salir) Para cerrar la utilidad del

servidor de impresión, haga clic en

Exit (Salir).

NOTA: Para obtener información adicional o ayuda para

la resolución de problemas, consulte la guía del usuario

proporcionada en el CD-ROM. También puede obtener asistencia

por correo electrónico o por teléfono.

Icono del menú del servidor de impresión

Français : Installation du serveur d’impression WPSM54G

56 Serveur d’impression sans fil G

Français

Installation du serveur d’impression1

ATTENTION : Assurez-vous que vous avez configuré votre

imprimante et installé le pilote d’imprimante sur chaque

ordinateur avant d’installer le serveur d’impression. (Pour installer

l’imprimante, utilisez le CD fourni avec votre périphérique).

Pour réussir l’installation de l’imprimante, assurez-vous de

connecter directement le câble USB de l’imprimante au port USB

de votre ordinateur.

A. Insérez le CD-ROM d’installation

dans le lecteur de CD-ROM de

votre ordinateur. L’Assistant

de configuration s’exécute

automatiquement. Si ce n’est

pas le cas, cliquez sur le bouton

Démarrer, puis sur Exécuter.

Dans le champ qui apparaît,

saisissez

D:\SetupWizard.exe (si « D »

est la lettre de votre lecteur de

CD-ROM).

Sélectionnez la langue de votre choix si vous y êtes invité. Cliquez

ensuite sur Next (Suivant).

B. Cliquez sur Click Here to Start

(Cliquez ici pour démarrer).

Insertion du CD-ROM d’installation

Ecran Welcome (Bienvenue)

Français : Installation du serveur d’impressionWPSM54G

57Serveur d’impression sans fil G

C. Cliquez sur Set up PrintServer

(Configurer le serveur

d’impression).

D. Déconnectez le câble USB de

l’imprimante de l’ordinateur

et débranchez l’adaptateur

électrique de l’imprimante de la

prise électrique.

Cliquez sur Next (Suivant).

E. Branchez le câble USB de

l’imprimante sur le port USB du

serveur d’impression.

Cliquez sur Next (Suivant).

Setup PrintServer (Configurer le serveur

d’impression)

Déconnexion du câble USB de l’imprimante

de l’ordinateur

Connexion du câble USB de l’imprimante

au serveur d’impression

Français : Installation du serveur d’impression WPSM54G

58 Serveur d’impression sans fil G

F. Reliez votre routeur au port

Ethernet de votre serveur

d’impression à l’aide du câble

réseau Ethernet.

(La connexion Ethernet

est réalisée à des fins de

configuration uniquement.

Vous pourrez ultérieurement

déconnecter le câble réseau

Ethernet lorsque le serveur

d’impression sera connecté en

mode sans fil.)

Cliquez sur Next (Suivant).

G. Branchez l’adaptateur électrique

sur le serveur d’impression et

sur une prise électrique.

Cliquez sur Next (Suivant).

H. Rebranchez l’adaptateur

électrique de l’imprimante sur la

prise électrique.

Cliquez sur Next (Suivant).

I. Patientez quelques minutes

pendant que le système

recherche le serveur

d’impression.

Connexion du câble réseau Ethernet au

routeur et au serveur d’impression

Connexion de l’adaptateur électrique

au serveur d’impression et à une prise

électrique

Remise sous tension de l’imprimante

Recherche du serveur d’impression

Français : Installation du serveur d’impressionWPSM54G

59Serveur d’impression sans fil G

J. Sélectionnez le serveur

d’impression approprié. Si

vous ne trouvez pas le serveur

d’impression, cliquez sur

Refresh List (Actualiser la liste).

Cliquez sur Next (Suivant).

REMARQUE : Si le serveur

d’impression est déjà

configuré, vous serez

invité à saisir son mot de

passe. Saisissez le mot

de passe, puis cliquez sur

Enter (Entrée).

K. Si votre réseau utilise un routeur

qui attribue automatiquement

les adresses IP, sélectionnez

Automatically obtain an

IP address (DHCP) (Obtenir une

adresse IP automatiquement

(DHCP)).

Cliquez sur Next (Suivant).

Si votre réseau utilise une

adresse IP statique, sélectionnez

Set IP configuration manually

(Définir une configuration IP

manuellement), puis remplissez

les champs IP Address

(Adresse IP), Subnet Mask

(Masque de sous-réseau) et

Gateway (Passerelle).

Cliquez sur Next (Suivant).

Sélection du serveur d’impression

Paramètres réseau - Automatically Obtain

an IP Address (DHCP) (Obtenir une

adresse IP automatiquement (DHCP))

Paramètres réseau - Set IP Configuration

Manually (Définir une configuration IP

manuellement)

Français : Installation du serveur d’impression WPSM54G

60 Serveur d’impression sans fil G

L. Saisissez un mot de passe dans

les champs Password (Mot de

passe) et Confirm (Confirmer).

Cliquez sur Next (Suivant).

M. Sélectionnez le réseau sans

fil auquel vous souhaitez

connecter le serveur

d’impression. S’il n’apparaît pas

à l’écran, cliquez sur Refresh

(Actualiser) et localisez votre

réseau. Cliquez sur Next

(Suivant) puis passez à l’étape O.

Si vous souhaitez saisir les

paramètres de votre réseau sans

fil manuellement, cliquez sur

Manual Setup (Configuration

manuelle). Cliquez sur Next

(Suivant) puis passez à l’étape N.

N. Si vous avez cliqué sur Manual

Setup (Configuration manuelle),

l’écran Configure Wireless

Settings (Configuration des

paramètres sans fil) s’affiche.

Saisissez le nom du réseau sans

fil.

Cliquez sur Next (Suivant).

Définition du mot de passe du serveur

d’impression

Sélection du réseau sans fil

Saisie du nom du réseau sans fil

Français : Installation du serveur d’impressionWPSM54G

61Serveur d’impression sans fil G

O. La méthode de sécurité

sans fil de votre réseau sera

automatiquement sélectionnée.

Reportez-vous aux instructions

relatives à votre méthode de

sécurité sans fil.

Si la sécurité sans fil est

désactivée, conservez la

valeur par défaut, Disabled

(Désactivé), puis cliquez sur

Next (Suivant).

WPA personnel (TKIP)

Saisissez une phrase de passe

(également appelée clé pré-

partagée) comportant

entre 8 et 63 caractères.

Cliquez sur Next (Suivant).

WPA personnel (AES)

Saisissez une phrase de passe

(également appelée clé pré-

partagée) comportant

entre 8 et 63 caractères.

Cliquez sur Next (Suivant).

Sécurité sans fil désactivée

Sécurité sans fil - WPA2 personnel (TKIP)

Sécurité sans fil - WPA personnel (AES)

Français : Installation du serveur d’impression WPSM54G

62 Serveur d’impression sans fil G

WPA2 personnel (TKIP)

Saisissez une phrase de passe

(également appelée clé pré-

partagée) comportant

entre 8 et 63 caractères.

Cliquez sur Next (Suivant).

WPA2 personnel (AES)

Saisissez une phrase de passe

(également appelée clé pré-

partagée) comportant

entre 8 et 63 caractères.

Cliquez sur Next (Suivant).

WEP (128 bits) ou WEP

(64 bits)

Saisissez une phrase de

passe comportant moins de

16 caractères. Cliquez sur Next

(Suivant).

Si vous souhaitez saisir

manuellement la clé WEP, laissez

le champ Passphrase (Phrase de

passe) vierge et cliquez sur Next

(Suivant).

Sécurité sans fil - WPA2 personnel (TKIP)

Sécurité sans fil - WPA2 personnel (AES)

Sécurité sans fil - WEP (128 bits)

Français : Installation du serveur d’impressionWPSM54G

63Serveur d’impression sans fil G

Un nouvel écran apparaît.

Si vous avez saisi une phrase de

passe, la clé WEP s’affiche.

Si vous n’avez saisi aucune

phrase de passe, entrez une clé

WEP dans le champ Key 1 (Clé 1).

Cliquez sur Next (Suivant).

P. Vérifiez que vos nouveaux

paramètres sont corrects.

Pour enregistrer ces paramètres,

cliquez sur Next (Suivant).

Q. Les paramètres de votre serveur

d’impression sont enregistrés.

R. Déconnectez l’adaptateur

électrique du serveur

d’impression.

Cliquez sur Next (Suivant).

Clé WEP

Confirmation des nouveaux paramètres

Changing the PrintServer’s Settings

(Modification des paramètres du serveur

d’impression)

Déconnexion de l’adaptateur électrique du

serveur d’impression

Français : Installation du serveur d’impression WPSM54G

64 Serveur d’impression sans fil G

S. Débranchez le câble

réseau Ethernet du serveur

d’impression et du routeur.

Cliquez sur Next (Suivant).

T. Rebranchez l’adaptateur

électrique sur le serveur

d’impression.

Cliquez sur Next (Suivant).

U. Le serveur d’impression se

connecte à votre réseau sans fil.

V. Le serveur d’impression fait

maintenant partie de votre

réseau sans fil.

Cliquez sur Next (Suivant).

Vous devez ensuite installer le W.

pilote du serveur d’impression

sur votre ordinateur. Passez à la

section suivante, « 2 : Installation

du pilote ».

Déconnexion du câble réseau Ethernet du

serveur d’impression et du routeur

Remise sous tension du serveur d’impression

Checking Your Network Connection

(Vérification de votre connexion réseau)

Le serveur d’impression est maintenant en

mode sans fil

Français : Installation du piloteWPSM54G

65Serveur d’impression sans fil G

Installation du pilote2

Veillez à ce qu’aucun autre programme ne soit en cours d’exécution sur

votre ordinateur.

A. Cliquez sur Set up Computer

(Configurer l’ordinateur).

B. L’Assistant de configuration

copie les fichiers du pilote

sur votre ordinateur. Veuillez

patienter.

C. L’Assistant de configuration

localise le serveur d’impression.

Veuillez patienter.

Set up Computer (Configurer l’ordinateur)

Copie des fichiers sur votre ordinateur

Recherche du serveur d’impression

Français : Installation du pilote WPSM54G

66 Serveur d’impression sans fil G

D. Sélectionnez l’imprimante

qui est connectée au serveur

d’impression. Si le serveur

d’impression ou l’imprimante

n’apparaît pas à l’écran, cliquez

sur Refresh (Actualiser).

Cliquez sur Next (Suivant).

E. L’Assistant de configuration

installe le pilote du serveur

d’impression et réinstalle les

pilotes de l’imprimante.

Vérifiez que l’imprimante

est connectée au serveur

d’impression.

Cliquez sur Next (Suivant).

F. L’Assistant Ajout de nouveau

matériel détecté de Windows

s’exécute pour installer

le logiciel pour le serveur

d’impression. L’Assistant de

configuration ferme ces écrans

automatiquement. Veuillez

patienter.

Sélection de l’imprimante

Installation de pilotes supplémentaires

Installation du logiciel

Installation du logiciel (suite)

Français : Installation du piloteWPSM54G

67Serveur d’impression sans fil G

G. L’Assistant Ajout de nouveau

matériel a terminé. Veuillez

patienter.

H. L’ordinateur se connecte au

serveur d’impression. Veuillez

patienter.

Installation du logiciel terminée

Connexion au serveur d’impression

Connexion au serveur d’impression (suite)

Français : Installation du pilote WPSM54G

68 Serveur d’impression sans fil G

I. Le pilote de l’imprimante réseau

est installé et configuré pour

une utilisation avec le serveur

d’impression. Veuillez patienter.

Cette opération peut prendre

quelques minutes.

Installation du pilote de l’imprimante

réseau

Installation du pilote de l’imprimante

réseau (suite)

Vérification de l’installation du pilote de

l’imprimante réseau

Vérification de l’installation du pilote de

l’imprimante réseau (suite)

Français : Installation du piloteWPSM54G

69Serveur d’impression sans fil G

J. L’installation du serveur

d’impression est terminée.

Pour imprimer une page de

test, cliquez sur Test Print (Test

d’impression).

K. L’Assistant de configuration

envoie une page de test à

l’imprimante. Cliquez sur le

bouton OK.

L. Une fois la page de test

imprimée, cliquez sur Finish

(Terminer).

Si vous avez cliqué sur le

bouton Finish (Terminer) avant

l’impression de la page de test,

une nouvelle fenêtre s’affiche.

Cliquez sur OK pour continuer

à imprimer la page de test ou

cliquez sur Cancel (Annuler) pour

annuler la page de test.

M. Lorsque vous êtes invité à

redémarrer votre ordinateur,

cliquez sur OK.

Votre ordinateur est maintenant prêt à utiliser le serveur d’impression et

l’imprimante.

Impression d’une page de test

Impression de la page de test en cours

Cliquez sur le bouton Finish (Terminer)

Interruption de l’impression de la page test

Redémarrage de votre ordinateur

Français : Installation du pilote WPSM54G

70 Serveur d’impression sans fil G

Pour installer le serveur d’impression sur les autres ordinateurs de votre

réseau, passez à l’étape A. Pour chaque ordinateur, suivez les instructions des

étapes A à C.

ATTENTION : Assurez-vous que vous avez configuré votre

imprimante et installé le pilote d’impression sur chaque

ordinateur avant d’installer le serveur d’impression. (Pour installer

l’imprimante, utilisez le CD fourni avec votre périphérique.) Pour

réussir l’installation de l’imprimante, assurez-vous de connecter

directement le câble USB de l’imprimante au port USB de votre

ordinateur.

A. Insérez le CD-ROM d’installation

dans le lecteur de CD-ROM de

votre ordinateur. L’Assistant

de configuration s’exécute

automatiquement.

B. Cliquez sur Click Here to Start

(Cliquez ici pour démarrer).

C. Cliquez sur Set up Computer

(Configurer l’ordinateur).

Félicitations ! L’installation du serveur d’impression sans fil G est

terminée.

Passez à la section suivante : « 3 : Comment utiliser le serveur

d’impression ? ».

Insertion du CD-ROM d’installation

Ecran Welcome (Bienvenue)

Set up Computer (Configurer l’ordinateur)

Français : Comment utiliser le serveur d’impression ?WPSM54G

71Serveur d’impression sans fil G

Comment utiliser le serveur d’impression ?3

Cette section explique comment utiliser le serveur d’impression à l’aide de

son utilitaire.

Imprimer

Dès que vous lancez une impression, votre ordinateur se connecte

automatiquement à l’imprimante. Aucune étape supplémentaire ne s’avère

nécessaire.

Scanner, faxer ou lire les informations contenues sur une carte

mémoire

Pour scanner, faxer ou lire des informations stockées sur une carte mémoire

à l’aide du logiciel fourni avec votre imprimante multifonction (si vous en

possédez une), utilisez l’utilitaire du serveur d’impression pour connecter

l’ordinateur à l’imprimante.

REMARQUE : A chaque fois que vous souhaitez scanner, faxer

ou lire des informations contenues sur une carte mémoire, vous

devrez suivre ces instructions.

Pour cela, procédez comme suit :

A. Cliquez avec le bouton droit de

la souris sur l’icône du serveur

d’impression dans la barre d’état

système de votre bureau.

B. Un menu s’affiche. Cliquez sur

Connect (Connexion).

Icône de disponibilité

Cliquez sur Connect (Connexion)

Français : Comment utiliser le serveur d’impression ? WPSM54G

72 Serveur d’impression sans fil G

C. Lorsque l’icône avec des

ondes s’affiche, l’ordinateur est

connecté à votre imprimante.

Vous pouvez maintenant

scanner, faxer ou lire les

informations contenues sur la

carte mémoire qui a été insérée

dans l’imprimante.

D. Une fois que vous avez terminé,

cliquez avec le bouton droit de

la souris sur l’icône du serveur

d’impression et cliquez sur

Disconnect (Déconnexion).

Par défaut, l’ordinateur se

déconnecte une minute après la

fin de ces tâches.

Icône et fonctions du serveur d’impression

Cette section décrit l’icône du serveur d’impression en détail.

L’icône du serveur d’impression est située dans la barre d’état système de

votre bureau. Cette icône peut indiquer les trois options d’état suivantes :

Icône de disponibilité : l’icône

verte indique que l’imprimante peut

être utilisée.

Icône de connexion : l’icône

verte avec les ondes indique

que l’ordinateur est connecté à

l’imprimante et que celle-ci est prête

à être utilisée.

Icône de connexion

Cliquez sur Disconnect (Déconnexion)

Icône de disponibilité

Icône de connexion

Français : Comment utiliser le serveur d’impression ?WPSM54G

73Serveur d’impression sans fil G

Icône d’indisponibilité : l’icône

rouge indique que l’imprimante

n’est pas disponible. Reportez-vous à

la section « Annexe A : Dépannage »

du Guide de l’utilisateur figurant sur

le CD-ROM d’installation.

Lorsque vous cliquez avec le bouton droit sur l’icône du serveur

d’impression, le menu suivant s’affiche :

Connect (Connexion) : pour

scanner, faxer ou lire des

informations contenues sur une

carte mémoire à l’aide du logiciel

fourni avec votre imprimante

multifonction, votre ordinateur doit

être connecté à l’imprimante. Pour

connecter l’imprimante, cliquez sur

Connect (Connexion).

Info : pour afficher l’écran Print Server Information (Informations sur

le serveur d’impression) de l’utilitaire du serveur d’impression, cliquez

sur Info. Pour obtenir de plus amples informations, reportez-vous au

« Chapitre 2 : Comment utiliser le serveur d’impression ? » du Guide de

l’utilisateur figurant sur le CD-ROM d’installation.

About (A propos de) : pour afficher le numéro de version de l’utilitaire du

serveur d’impression, cliquez sur About (A propos de).

Exit (Quitter) : pour fermer l’utilitaire du serveur d’impression, cliquez sur

Exit (Quitter).

REMARQUE : Pour obtenir de plus amples informations ou une

assistance technique, reportez-vous au Guide de l’utilisateur

figurant sur le CD-ROM. Vous pouvez recevoir une assistance

complémentaire par e-mail ou par téléphone.

Icône d’indisponibilité

Menu de l’icône du serveur d’impression

Italiano : Installazione del server di stampa WPSM54G

74 Server di stampa Wireless-G

Italiano

Installazione del server di stampa1

ATTENZIONE: verificare che la stampante e il relativo driver siano

installati su ogni computer prima di installare il server di stampa

(per installare la stampante, utilizzare il CD fornito in dotazione).

Per un’installazione corretta della stampante, verificare che il cavo

USB della stampante sia collegato direttamente alla porta USB del

computer.

A. Inserire il Setup CD-ROM (CD

per l’installazione guidata)

nell’apposita unità del

computer. L’installazione

guidata dovrebbe avviarsi

automaticamente. In caso

contrario, fare clic sul pulsante

Start e selezionare Esegui.

Immettere

D:\SetupWizard.exe (se “D” è la

lettera che identifica l’unità

CD-ROM del computer) nella

casella visualizzata.

Se viene richiesto, selezionare la

lingua preferita. Quindi, fare clic

su Next (Avanti).

B. Fare clic su Click Here to Start

(Fare clic qui per iniziare).

Inserire il Setup CD-ROM

(CD per l’installazione guidata)

Schermata di benvenuto

Italiano : Installazione del server di stampaWPSM54G

75Server di stampa Wireless-G

C. Fare clic su Set up PrintServer

(Installa server di stampa).

D. Scollegare il cavo USB della

stampante dal computer e

l’adattatore di corrente della

stampante dalla presa elettrica.

Fare clic su Next (Avanti).

E. Collegare il cavo USB della

stampante alla porta USB del

server di stampa.

Fare clic su Next (Avanti).

Set Up PrintServer (Installa server di

stampa)

Scollegamento del cavo USB della

stampante dal computer

Collegamento del cavo USB della

stampante al server di stampa

Italiano : Installazione del server di stampa WPSM54G

76 Server di stampa Wireless-G

F. Collegare il cavo di rete Ethernet

al router e alla relativa porta del

server di stampa.

(La connessione Ethernet

è fornita unicamente

per la configurazione.

Successivamente, sarà possibile

scollegare il cavo di rete

Ethernet una volta connesso

il server di stampa alla rete

wireless.)

Fare clic su Next (Avanti).

G. Collegare l’adattatore di

corrente al server di stampa e a

una presa elettrica.

Fare clic su Next (Avanti).

H. Ricollegare l’adattatore di

corrente della stampante alla

presa elettrica.

Fare clic su Next (Avanti).

I. Attendere alcuni secondi

mentre il sistema ricerca il server

di stampa.

Collegamento del cavo di rete Ethernet al

router e al server di stampa

Collegamento dell’adattatore di corrente al

server di stampa e a una presa elettrica

Ripristino dell’alimentazione della

stampante

Ricerca del server di stampa in corso

Italiano : Installazione del server di stampaWPSM54G

77Server di stampa Wireless-G

J. Selezionare il server di stampa

appropriato. Se non è possibile

individuare il server di stampa,

fare clic su Refresh List

(Aggiorna elenco).

Fare clic su Next (Avanti).

NOTA: se il server di

stampa è stato già

configurato, viene

richiesto di immettere la

password. Immettere la

password e fare clic su

Enter (Invio).

K. Se la rete utilizza un router

che assegna automaticamente

indirizzi IP, selezionare

Automatically obtain an

IP address (DHCP) (Ottieni

automaticamente un indirizzo

IP - DHCP).

Fare clic su Next (Avanti).

Se la rete utilizza un indirizzo

IP statico, selezionare Set

IP configuration manually

(Configura IP manualmente)

e immettere l’indirizzo IP, la

maschera di sottorete e il

gateway negli appositi campi.

Fare clic su Next (Avanti).

Selezione del server di stampa

Impostazioni di rete - Automatically

Obtain an IP Address (DHCP) (Ottieni

automaticamente un indirizzo IP - DHCP)

Impostazioni di rete - Set IP Configuration

Manually (Imposta la configurazione IP

manualmente)

Italiano : Installazione del server di stampa WPSM54G

78 Server di stampa Wireless-G

L. Creare una password e

immetterla nei campi Password

e Confirm (Conferma).

Fare clic su Next (Avanti).

M. Selezionare la rete wireless a cui

connettere il server di stampa.

Se non si riesce a visualizzare

la rete wireless che si desidera

utilizzare, fare clic su Refresh

(Aggiorna) per rilevare la rete.

Fare clic su Next (Avanti) e

passare al punto O.

Se si desidera immettere

manualmente le impostazioni

della connessione wireless,

fare clic su Manual Setup

(Configurazione manuale). Fare

clic su Next (Avanti) e passare al

punto N.

N. Se è stato selezionato Manual

Setup (Configurazione

manuale), viene visualizzata

la schermata Configure

Wireless Settings (Configurare

le impostazioni wireless).

Immettere il nome della rete

wireless.

Fare clic su Next (Avanti).

Impostazione della password del server di

stampa

Selezione della rete wireless

Immissione del nome della rete wireless

Italiano : Installazione del server di stampaWPSM54G

79Server di stampa Wireless-G

O. Il metodo di protezione wireless

della rete dovrebbe essere

selezionato automaticamente.

Seguire le istruzioni relative al

metodo di protezione adottato.

Se la protezione wireless

è disattivata, mantenere

l’impostazione predefinita

Disabled (Disattivata) e fare clic

su Next (Avanti).

WPA - Personal (TKIP)

Immettere una passphrase (nota

anche come Pre-Shared

Key - Chiave precondivisa) di

lunghezza compresa tra 8 e 63

caratteri.

Fare clic su Next (Avanti).

WPA - Personal (AES)

Immettere una passphrase (nota

anche come Pre-Shared

Key - Chiave precondivisa) di

lunghezza compresa tra 8 e 63

caratteri.

Fare clic su Next (Avanti).

Protezione wireless - Disabled (Disattivata)

Protezione wireless - WPA-Personal (TKIP)

Protezione wireless - WPA-Personal (AES)

Italiano : Installazione del server di stampa WPSM54G

80 Server di stampa Wireless-G

WPA2 - Personal (TKIP)

Immettere una passphrase

(nota anche come Pre-Shared

Key - Chiave precondivisa) di

lunghezza compresa tra 8 e 63

caratteri.

Fare clic su Next (Avanti).

WPA2 - Personal (AES)

Immettere una passphrase

(nota anche come Pre-Shared

Key - Chiave precondivisa) di

lunghezza compresa tra 8 e 63

caratteri.

Fare clic su Next (Avanti).

WEP (128-Bit) o WEP (64-Bit)

Immettere una passphrase che

contenga massimo 16 caratteri.

Fare clic su Next (Avanti).

Se si desidera immettere

manualmente la chiave

WEP, lasciare vuoto il campo

Passphrase e fare clic su Next

(Avanti).

Protezione wireless - WPA2-Personal (TKIP)

Protezione wireless - WPA2-Personal (AES)

Protezione wireless - WEP (128 bit)

Italiano : Installazione del server di stampaWPSM54G

81Server di stampa Wireless-G

Viene visualizzata una nuova

schermata.

Se è stata immessa una

passphrase, verrà visualizzata la

chiave WEP.

In caso contrario, specificare una

chiave WEP nel campo Key 1

(Chiave 1).

Fare clic su Next (Avanti).

P. Verificare che le nuove

impostazioni siano corrette.

Per salvare le nuove

impostazioni, fare clic su Next

(Avanti).

Q. Le impostazioni del server di

stampa vengono salvate.

R. Scollegare l’adattatore di

corrente dal server di stampa.

Fare clic su Next (Avanti).

Chiave WEP

Confirm New Settings (Conferma delle

nuove impostazioni)

Modifica delle impostazioni del server di

stampa in corso

Scollegamento dell’adattatore di corrente

dal server di stampa

Italiano : Installazione del server di stampa WPSM54G

82 Server di stampa Wireless-G

S. Scollegare il cavo di rete

Ethernet dal server di stampa e

dal router.

Fare clic su Next (Avanti).

T. Ricollegare l’adattatore di

corrente al server di stampa.

Fare clic su Next (Avanti).

U. Il server di stampa si connette

alla rete wireless.

V. Il server di stampa è ora

connesso alla rete wireless.

Fare clic su Next (Avanti).

A questo punto, è necessario W.

installare il driver del server di

stampa sul computer. Passare alla

sezione seguente, “2: Installazione

del driver”.

Scollegamento del cavo di rete Ethernet

dal server di stampa e dal router

Collegamento dell’alimentazione al server

di stampa

Checking your network connection (Verifica

della connessione alla rete in corso)

Il server di stampa è ora in modalità

wireless

Italiano : Installazione del driverWPSM54G

83Server di stampa Wireless-G

Installazione del driver2

Verificare che non vi siano programmi in esecuzione sul computer.

A. Fare clic su Set up Computer

(Configura computer).

B. L’installazione guidata copia

i file del driver sul computer.

Attendere.

C. L’installazione guidata localizza

il server di stampa. Attendere.

Set Up Computer (Configura computer)

Copia dei file sul computer in corso

Ricerca del server di stampa in corso

Italiano : Installazione del driver WPSM54G

84 Server di stampa Wireless-G

D. Selezionare la stampante

connessa al server di stampa.

Se non il server di stampa o la

stampante non sono visualizzati,

fare clic su Refresh (Aggiorna).

Fare clic su Next (Avanti).

E. L’installazione guidata installa

il driver del server di stampa

e reinstalla i driver della

stampante.

Accertarsi che la stampante sia

connessa al server di stampa.

Fare clic su Next (Avanti).

F. Per installare il software

del server di stampa, viene

avviata l’Installazione guidata

nuovo hardware di Windows.

L’installazione guidata

chiude queste schermate

automaticamente. Attendere.

Selezione della stampante

Installazione di driver aggiuntivi

Installazione del software

Installazione del software, continua

Italiano : Installazione del driverWPSM54G

85Server di stampa Wireless-G

G. L’installazione guidata nuovo

hardware di Windows è

completata. Attendere.

H. Il computer si connette al server

di stampa. Attendere.

Installazione del software in corso,

completata

Connessione al server di stampa

Connessione al server di stampa, continua

Italiano : Installazione del driver WPSM54G

86 Server di stampa Wireless-G

I. Il driver della stampante di rete

viene installato e configurato

per l’utilizzo con il server di

stampa. Attendere. Il processo

potrebbe richiedere alcuni

minuti.

Installazione del driver della stampante di

rete in corso

Installazione del driver della stampante di

rete in corso, continua

Verifica dell’installazione del driver in corso

Verifica dell’installazione del driver in corso,

continua

Italiano : Installazione del driverWPSM54G

87Server di stampa Wireless-G

J. La procedura di installazione

del PrintServer è conclusa. Per

stampare una pagina di prova,

fare clic su Test Print (Stampa di

prova).

K. L’installazione guidata invia alla

stampante una pagina di prova.

Fare clic sul pulsante OK.

L. Dopo aver stampato la pagina di

prova, fare clic su Finish (Fine).

Se si è fatto clic sul pulsante

Finish (Fine) prima di aver

stampato la pagina di prova,

viene visualizzata una nuova

finestra. Fare clic su OK per

proseguire con la stampa della

pagina di prova o fare clic su

Cancel (Annulla) per annullare

la pagina di prova.

M. Quando viene richiesto di

riavviare il computer, fare clic

su OK.

Il computer è ora pronto per essere utilizzato con il server di stampa e la

stampante.

Stampa di una pagina di prova

Stampa della pagina di prova in corso

Fare clic sul pulsante Finish (Fine)

Pagina di prova interrotta

Riavvio del computer

Italiano : Installazione del driver WPSM54G

88 Server di stampa Wireless-G

Per installare il server di stampa sugli altri computer della rete, passare al

punto A. È necessario seguire la procedura dal punto A al punto C per ogni

computer.

ATTENZIONE: verificare che la stampante e il relativo driver siano

installati su ogni computer prima di installare il server di stampa

(per installare la stampante, utilizzare il CD fornito in dotazione).

Per un’installazione corretta della stampante, accertarsi che il cavo

USB della stampante sia collegato direttamente alla porta USB del

computer.

A. Inserire il Setup CD-ROM (CD

per l’installazione guidata)

nell’apposita unità del

computer. L’installazione

guidata dovrebbe avviarsi

automaticamente.

B. Fare clic su Click Here to Start

(Fare clic qui per iniziare).

C. Fare clic su Set up Computer

(Configura computer).

Congratulazioni! L’installazione del server di stampa Wireless-G è

completata.

Passare alla sezione seguente, “3: Utilizzo del server di stampa”.

Inserire il Setup CD-ROM

(CD per l’installazione guidata)

Schermata di benvenuto

Set Up Computer (Configura computer)

Italiano : Utilizzo del server di stampaWPSM54G

89Server di stampa Wireless-G

Utilizzo del server di stampa3

In questa sezione viene illustrato come utilizzare il server di stampa tramite

la relativa utilità.

Stampa

Nel momento in cui viene avviato un processo di stampa, il computer si

connette automaticamente alla stampante. Non è necessario eseguire

ulteriori operazioni.

Scansione, invio di fax o lettura di informazioni da una scheda di

memoria

Per eseguire scansioni, inviare fax o leggere informazioni da una scheda di

memoria tramite il software in dotazione con la stampante multifunzione

(se disponibile), utilizzare l’utilità del server di stampa per connettere il

computer alla stampante.

NOTA: ogni volta che si eseguono scansioni, si inviano fax o si

leggono informazioni da una scheda di memoria, è necessario

attenersi alle seguenti istruzioni.

Attenersi alle istruzioni riportate di seguito:

A. Fare clic con il pulsante destro

del mouse sull’icona del server

di stampa nella barra delle

applicazioni del desktop.

B. Viene visualizzato un menu. Fare

clic su Connect (Connetti).

Icona indicante che la stampante è

disponibile

Fare clic su Connect (Connetti)

Italiano : Utilizzo del server di stampa WPSM54G

90 Server di stampa Wireless-G

C. Quando viene visualizzata

l’icona con le onde, il computer

è connesso alla stampante.

Ora è possibile eseguire

scansioni, inviare fax o leggere

informazioni da una scheda

di memoria inserita nella

stampante.

D. Al termine della scansione,

dell’invio di fax o della lettura

della scheda di memoria, fare

clic con il pulsante destro del

mouse sull’icona del server di

stampa e fare clic su Disconnect

(Disconnetti).

Per impostazione predefinita, il computer viene disconnesso dopo un

minuto dal completamento della scansione o dell’invio del fax.

Icona del server di stampa e relative funzioni

In questa sezione, vengono forniti dettagli sull’icona del server di stampa.

L’icona del server di stampa si trova nella barra delle applicazioni del

desktop. L’icona può trovarsi in tre stati:

Icona indicante che la stampante

è disponibile L’icona verde indica

che la stampante è pronta per essere

utilizzata.

Icona indicante che la stampante è

connessa L’icona verde con le onde

indica che il computer è connesso

alla stampante e che quest’ultima è

pronta per essere utilizzata.

Icona indicante che la stampante è

connessa

Fare clic su Disconnect (Disconnetti)

Icona indicante che la stampante è

disponibile

Icona indicante che la stampante è

connessa

Italiano : Utilizzo del server di stampaWPSM54G

91Server di stampa Wireless-G

Icona indicante lo stato non in

linea L’icona rossa indica che

la stampante non è disponibile.

Per istruzioni, fare riferimento a

“Appendice A: Risoluzione dei

problemi” della Guida per l’utente

sul CD dell’installazione guidata.

Se si fa clic con il pulsante destro del mouse sull’icona del server di stampa,

viene visualizzato un menu:

Connect (Connetti) Per eseguire

scansioni, inviare fax o leggere

informazioni da una scheda di

memoria mediante il software

fornito in dotazione con la

stampante multifunzione, il

computer deve essere connesso

alla stampante. Per connettersi alla

stampante, fare clic su Connect

(Connetti).

Info Per visualizzare la schermata Print Server Information (Informazioni

sul server di stampa) dell’utilità del server di stampa, fare clic su Info. Per

ulteriori informazioni, consultare il “Capitolo 2: Utilizzo del server di stampa”

della Guida per l’utente sul Setup CD-ROM (CD per l’installazione guidata).

About (Informazioni) Per visualizzare il numero della versione corrente

dell’utilità del server di stampa, fare clic su About (Informazioni).

Exit (Esci) Per chiudere l’utilità del server di stampa, fare clic su Exit (Esci).

NOTA: per ulteriori informazioni o istruzioni relative alla

risoluzione dei problemi, consultare la Guida per l’utente sul

CD-ROM. È possibile ottenere ulteriore assistenza tramite e-mail o

telefonicamente.

Icona indicante lo stato non in linea

Menu dell’icona del server di stampa

Nederlands : Installatie van de afdrukserver WPSM54G

92 Wireless-G afdrukserver

Nederlands

Installatie van de afdrukserver1

VOORZICHTIG: Zorg ervoor dat de printer en het

printerstuurprogramma op elke computer zijn geïnstalleerd

voordat u de afdrukserver installeert. (Installeer de printer met

behulp van de cd die bij de printer is meegeleverd.)

Om de installatie van de printer te laten slagen dient u de USB-

kabel van de printer rechtstreeks aan te sluiten op de USB-poort

van uw computer.

A. Plaats de installatie-cd-rom

in het cd-rom-station van uw

computer. Als het goed is, wordt

de installatiewizard automatisch

opgestart. Is dit niet het geval,

klik dan op de knop Start en

selecteer Uitvoeren. Voer in het

venster dat wordt weergegeven

D:\SetupWizard.exe in (als “D”

de letter van uw cd-rom-station

is).

Selecteer als daarom wordt

gevraagd de gewenste taal. Klik

vervolgens op Next (Volgende).

B. Klik op Click Here to Start (Klik

hier om te beginnen).

Plaats de installatie-cd-rom

Scherm Welkom

Nederlands : Installatie van de afdrukserverWPSM54G

93Wireless-G afdrukserver

C. Klik op Set up PrintServer

(Afdrukserver installeren).

D. Koppel de USB-printerkabel

los van de computer en haal

de netstroomadapter van de

printer uit het stopcontact.

Klik op Next (Volgende).

E. Sluit de USB-printerkabel

aan op de USB-poort op de

afdrukserver.

Klik op Next (Volgende).

Afdrukserver installeren

Koppel de USB-printerkabel los van de

computer

Sluit de USB-printerkabel aan op de

afdrukserver

Nederlands : Installatie van de afdrukserver WPSM54G

94 Wireless-G afdrukserver

F. Sluit de Ethernetnetwerkkabel

aan op uw router en de

Ethernetpoort van de

afdrukserver.

(De Ethernetverbinding is alleen

voor configuratiedoeleinden.

Later, als de afdrukserver

draadloos is aangesloten, kunt

u de Ethernetnetwerkkabel

loskoppelen.)

Klik op Next (Volgende).

G. Sluit de netstroomadapter

aan op de afdrukserver en een

stopcontact.

Klik op Next (Volgende).

H. Steek de netstroomadapter

van de printer weer in het

stopcontact.

Klik op Next (Volgende).

I. Wacht enkele ogenblikken

terwijl het systeem de

afdrukserver zoekt.

Sluit de Ethernetnetwerkkabel aan op de

router en de afdrukserver

Sluit de netstroomadapter aan op de

afdrukserver en een stopcontact

Steek de stekker van de printer weer in het

stopcontact

De afdrukserver zoeken

Nederlands : Installatie van de afdrukserverWPSM54G

95Wireless-G afdrukserver

J. Selecteer de juiste afdrukserver.

Als u de afdrukserver niet kunt

vinden, klikt u op Refresh List

(Lijst vernieuwen).

Klik op Next (Volgende).

OPMERKING: Als

de afdrukserver al is

geconfigureerd, wordt

u om het wachtwoord

gevraagd. Voer het

wachtwoord in en klik op

Enter (Invoeren).

K. Als uw netwerk gebruikmaakt

van een router die automatisch

IP-adressen toewijst, selecteert

u Automatically obtain an

IP address (DHCP) (IP-adres

automatisch toewijzen (DHCP)).

Klik op Next (Volgende).

Als uw netwerk gebruikmaakt

van een vast IP-adres, selecteert

u Set IP configuration

manually (IP-configuratie

handmatig instellen) en voert

het IP-adres, het subnetmasker

en de gateway in de daartoe

bestemde velden in.

Klik op Next (Volgende).

Selecteer de afdrukserver

Netwerkinstellingen - IP-adres automatisch

toewijzen (DHCP)

Netwerkinstellingen - IP-configuratie

handmatig instellen

Nederlands : Installatie van de afdrukserver WPSM54G

96 Wireless-G afdrukserver

L. Maak een wachtwoord en

voer dit in de velden Password

(Wachtwoord) en Confirm

(Bevestigen) in.

Klik op Next (Volgende).

M. Selecteer het draadloze netwerk

waarop de afdrukserver moet

worden aangesloten. Als

het draadloze netwerk dat

u wilt gebruiken niet wordt

weergegeven, klikt u op

Refresh (Vernieuwen) om het

netwerk te zoeken. Klik op Next

(Volgende) en ga naar stap O.

Als u de instellingen voor het

draadloze netwerk handmatig

wilt invoeren, klikt u op Manual

Setup (Handmatig instellen).

Klik op Next (Volgende) en ga

naar stap N.

N. Als u op Manual Setup

(Handmatig instellen) hebt

geklikt, wordt het scherm

Configure Wireless Settings

(Instellingen voor draadloos

netwerk configureren)

weergegeven. Voer de naam

van het draadloze netwerk in.

Klik op Next (Volgende).

Het wachtwoord van de afdrukserver

instellen

Selecteer het draadloze netwerk

Voer de naam van het draadloze netwerk in

Nederlands : Installatie van de afdrukserverWPSM54G

97Wireless-G afdrukserver

O.

De methode voor WLAN-

beveiliging

van uw netwerk

wordt automatisch

geselecteerd. Ga verder met de

instructies voor uw methode

voor WLAN-beveiliging.

Als WLAN-beveiliging is

uitgeschakeld, houd dan de

standaardinstelling, Disabled

(Uitgeschakeld) aan en klik op

Next (Volgende.)

WPA-Personal (TKIP)

Voer een wachtzin (ook wel

vooraf gedeelde sleutel

genoemd) van

8 tot 63 tekens in.

Klik op Next (Volgende).

WPA-Personal (AES)

Voer een wachtzin (ook wel

vooraf gedeelde sleutel

genoemd) van

8 tot 63 tekens in.

Klik op Next (Volgende).

WLAN-beveiliging - Uitgeschakeld

WLAN-beveiliging WPA-Personal (TKIP)

WLAN-beveiliging - WPA-Personal (AES)

Nederlands : Installatie van de afdrukserver WPSM54G

98 Wireless-G afdrukserver

WPA2-Personal (TKIP)

Voer een wachtzin (ook wel

vooraf gedeelde sleutel

genoemd) van

8 tot 63 tekens in.

Klik op Next (Volgende).

WPA2-Personal (AES)

Voer een wachtzin (ook wel

vooraf gedeelde sleutel

genoemd) van

8 tot 63 tekens in.

Klik op Next (Volgende).

WEP (128-bits) of WEP

(64-bits)

Voer een wachtzin van

maximaal 16 tekens in. Klik op

Next (Volgende).

Als u de WEP-sleutel handmatig

wilt invoeren, laat dan het veld

Passphrase (Wachtzin) leeg en

klik op Next (Volgende).

WLAN-beveiliging - WPA2-Personal (TKIP)

WLAN-beveiliging - WPA2-Personal (AES)

WLAN-beveiliging - WEP (128-bits)

Nederlands : Installatie van de afdrukserverWPSM54G

99Wireless-G afdrukserver

Er wordt een nieuw scherm

weergegeven.

Als u een wachtzin hebt

ingevoerd, wordt de WEP-sleutel

weergegeven.

Hebt u geen wachtzin

ingevoerd, voer dan de WEP-

sleutel in het veld Key 1 (Sleutel

1) in.

Klik op Next (Volgende).

P. Controleer of uw nieuwe

instellingen kloppen.

Als u de nieuwe instellingen wilt

opslaan, klikt u op Next

(Volgende).

Q. De instellingen voor de

afdrukserver worden

opgeslagen.

R. Koppel de netstroomadapter los

van de afdrukserver.

Klik op Next (Volgende).

WEP-sleutel

Nieuwe instellingen bevestigen

De instellingen van de afdrukserver

wijzigen

Koppel de netstroomadapter los van de

afdrukserver

Nederlands : Installatie van de afdrukserver WPSM54G

100 Wireless-G afdrukserver

S. Koppel de

Ethernetnetwerkkabel los van

de afdrukserver en de router.

Klik op Next (Volgende).

T. Sluit de netstroomadapter weer

aan op de afdrukserver.

Klik op Next (Volgende).

U. De afdrukserver maakt

verbinding met uw draadloze

netwerk.

V. De afdrukserver is nu onderdeel

van uw draadloze netwerk.

Klik op Next (Volgende).

Vervolgens dient u het W.

stuurprogramma van de

afdrukserver op uw computer

te installeren. Ga verder met het

volgende gedeelte, “2: Installatie

van het stuurprogramma”.

Koppel de Ethernetnetwerkkabel los van

de afdrukserver en de router

Steek de stekker van de afdrukserver weer

in het stopcontact.

Netwerkverbinding controleren

De afdrukserver is nu draadloos

Nederlands : Installatie van het stuurprogrammaWPSM54G

101Wireless-G afdrukserver

Installatie van het stuurprogramma2

Zorg ervoor dat er geen andere programma’s actief zijn op uw computer.

A. Klik op Set up Computer

(Computer configureren).

B. De installatiewizard kopieert

bestanden voor het

stuurprogramma naar uw

computer. Een ogenblik geduld.

C. De installatiewizard zoekt de

afdrukserver. Een ogenblik

geduld.

Computer configureren

Bestanden naar uw computer kopiëren

De afdrukserver zoeken

Nederlands : Installatie van het stuurprogramma WPSM54G

102 Wireless-G afdrukserver

D. Selecteer de printer die op de

afdrukserver is aangesloten. Als

de afdrukserver of printer niet

wordt weergegeven, klikt u op

Refresh (Vernieuwen).

Klik op Next (Volgende).

E. De installatiewizard installeert

het stuurprogramma van de

afdrukserver en installeert

de printerstuurprogramma’s

opnieuw.

Controleer of de printer is

aangesloten op de afdrukserver.

Klik op Next (Volgende).

F. De Windows-wizard Found New

Hardware (Nieuwe hardware

gevonden) wordt uitgevoerd

om de software voor de

afdrukserver te installeren.

De installatiewizard sluit deze

schermen automatisch. Een

ogenblik geduld.

De printer selecteren

Extra stuurprogramma’s installeren

De software installeren

De software installeren, vervolg

Nederlands : Installatie van het stuurprogrammaWPSM54G

103Wireless-G afdrukserver

G. De Windows-wizard Found New

Hardware (Nieuwe hardware

gevonden) is voltooid. Een

ogenblik geduld.

H. De computer maakt verbinding

met de afdrukserver. Een

ogenblik geduld.

De software installeren, voltooid

Verbinding maken met de afdrukserver

Verbinding maken met de afdrukserver,

vervolg

Nederlands : Installatie van het stuurprogramma WPSM54G

104 Wireless-G afdrukserver

I. Het printerstuurprogramma

voor het netwerk is

geïnstalleerd en geconfigureerd

voor gebruik met de

afdrukserver. Een ogenblik

geduld. Dit kan een paar

minuten duren.

Stuurprogramma voor de netwerkprinter

installeren

Stuurprogramma voor de netwerkprinter

installeren, vervolg.

Installatie van stuurprogramma voor de

netwerkprinter controleren

Installatie van stuurprogramma voor de

netwerkprinter controleren, vervolg

Nederlands : Installatie van het stuurprogrammaWPSM54G

105Wireless-G afdrukserver

J. De installatie van de

afdrukserver is voltooid. Klik

op Test Print (Testpagina

afdrukken) als u een testpagina

wilt afdrukken.

K. De installatiewizard stuurt een

testpagina naar de printer. Klik

op de knop OK.

L. Als de pagina is afgedrukt, klikt

u op Finish (Voltooien).

Als u op Finish (Voltooien) hebt

geklikt voordat de testpagina is

afgedrukt, wordt er een nieuw

venster weergegeven. Klik op

OK om door te gaan met het

afdrukken van de testpagina of

klik op Cancel (Annuleren) om

de testpagina te annuleren.

M. Als u wordt gevraagd uw

computer opnieuw op te

starten, klikt u op OK.

Uw computer kan nu gebruikmaken van de afdrukserver en de printer.

Een testpagina afdrukken

Testpagina wordt afgedrukt

Klik op Finish (Voltooien)

Testpagina onderbroken

Uw computer opnieuw starten

Nederlands : Installatie van het stuurprogramma WPSM54G

106 Wireless-G afdrukserver

Als u de afdrukserver op de andere computers in uw netwerk wilt

installeren, gaat u verder met stap A. U dient stap A-C voor elke computer

te volgen.

VOORZICHTIG: Zorg ervoor dat de printer en het

printerstuurprogramma op elke computer zijn geïnstalleerd

voordat u de afdrukserver installeert. (Installeer de printer met

behulp van de cd die bij de printer is meegeleverd.) Om de

installatie van de printer te laten slagen dient u de USB-kabel van

de printer rechtstreeks aan te sluiten op de USB-poort van uw

computer.

A. Plaats de installatie-cd-rom

in het cd-rom-station van uw

computer. Als het goed is, wordt

de installatiewizard automatisch

opgestart.

B. Klik op Click Here to Start (Klik

hier om te beginnen).

C. Klik op Set up Computer

(Computer configureren).

Gefeliciteerd! De installatie van de Wireless-G afdrukserver is voltooid.

Ga verder met het volgende gedeelte, “3: De afdrukserver gebruiken”.

Plaats de installatie-cd-rom

Scherm Welkom

Computer configureren

Nederlands : De afdrukserver gebruiken WPSM54G

107Wireless-G afdrukserver

De afdrukserver gebruiken3

In dit gedeelte wordt uitgelegd hoe u de afdrukserver met behulp van het

hulpprogramma kunt gebruiken.

Afdrukken

Als u een afdruktaak start, maakt uw computer automatisch verbinding met

de printer. U hoeft geen extra stappen uit te voeren.

Scannen, faxen of gegevens van een geheugenkaart lezen

Als u wilt scannen, faxen of gegevens van een geheugenkaart wilt lezen

met behulp van de software die is meegeleverd met uw multifunctionele

printer (als u die hebt), gebruikt u het hulpprogramma van de afdrukserver

om de computer met de printer te verbinden.

OPMERKING: Volg deze instructies wanneer u scant, faxt of

gegevens van een geheugenkaart leest.

Volg de onderstaande instructies:

A. Klik met de rechtermuisknop

op het pictogram van de

afdrukserver in het systeemvak

op uw bureaublad.

B. Er wordt een menu

weergegeven. Klik op Connect

(Verbinding maken).

Pictogram met status Beschikbaar

Klik op Connect (Verbinding maken)

Nederlands : De afdrukserver gebruiken WPSM54G

108 Wireless-G afdrukserver

C. Als het pictogram wordt

weergegeven met golven, is de

computer verbonden met de

printer.

U kunt nu scannen, faxen

of gegevens lezen van een

geheugenkaart die in de printer

is geplaatst.

D. Als u klaar bent met scannen,

faxen of de geheugenkaart,

klikt u met de rechtermuisknop

op het pictogram van de

afdrukserver en klikt u op

Disconnect (Verbinding

verbreken).

De verbinding wordt standaard

één minuut nadat de scan of fax

is voltooid, verbroken.

Het pictogram van de afdrukserver en de functies ervan

In het volgende gedeelte wordt het pictogram van de afdrukserver verder

behandeld.

Het pictogram van de afdrukserver bevindt zich in het systeemvak op uw

bureaublad. Het pictogram kan drie statusopties weergeven:

Pictogram met status Beschikbaar

Het groene pictogram geeft aan

dat de printer beschikbaar is voor

gebruik.

Pictogram met status Verbonden

Het groene pictogram met golven

geeft aan dat de computer

verbinding heeft met de printer en

klaar is voor gebruik.

Pictogram met status Verbonden

Klik op Disconnect (Verbinding verbreken)

Pictogram met status Beschikbaar

Pictogram met status Verbonden

Nederlands : De afdrukserver gebruiken WPSM54G

109Wireless-G afdrukserver

Pictogram met status Offline

Het rode pictogram geeft aan

dat de printer niet beschikbaar

is. Raadpleeg “Bijlage A:

Problemen oplossen” van de

gebruikershandleiding op de

installatie-cd-rom voor instructies.

Als u met de rechtermuisknop op het pictogram van de afdrukserver klikt,

wordt er een menu weergegeven:

Connect (Verbinding maken) Als

u wilt scannen, faxen of gegevens

van een geheugenkaart wilt lezen

met behulp van de software

die is meegeleverd met uw

multifunctionele printer, moet de

computer verbonden zijn met de

printer. Klik op Connect (Verbinding

maken) om verbinding te maken

met de printer.

Info Als u het scherm Print Server Information (Afdrukserver - gegevens)

van het hulpprogramma van de afdrukserver wilt weergeven, klikt u op

Info. Raadpleeg voor meer informatie “Hoofdstuk 2: De afdrukserver

gebruiken“ van de gebruikershandleiding op de installatie-cd-rom.

About (Info) Als u het versienummer van het hulpprogramma van de

afdrukserver wilt weergeven, klikt u op About (Info).

Exit (Afsluiten) Als u het hulpprogramma van de afdrukserver wilt afsluiten,

klikt u op Exit (Afsluiten).

OPMERKING: Raadpleeg voor meer informatie of voor

probleemoplossing de gebruikershandleiding op de cd-rom.

Aanvullende ondersteuning is ook beschikbaar per telefoon of

e-mail.

Pictogram met status Offline

Menu van het pictogram van de

afdrukserver

Português : Instalação do servidor de impressão WPSM54G

110 Servidor de impressão sem fios G

Português

Instalação do servidor de impressão1

CUIDADO: Certifique-se de que configurou a impressora e

instalou o controlador da impressora em cada computador antes

de instalar o Servidor de impressão. (Para instalar a impressora,

utilize o CD fornecido com a impressora.)

Para instalar a impressora com êxito, certifique-se de que

liga o cabo USB da impressora directamente à porta USB do

computador.

A. Coloque o CD-ROM de

configuração na unidade de

CD-ROM do computador.

O Setup Wizard (Assistente

de configuração) deverá ser

executado automaticamente.

Se tal não acontecer, clique

no botão Iniciar e seleccione

Executar. Na caixa apresentada,

introduza

D:\SetupWizard.exe (se “D”

corresponder à letra da unidade

de CD-ROM).

Se for solicitado, seleccione o idioma da sua preferência. Em seguida,

clique em Next (Seguinte).

B. Clique em Click Here to Start

(Clique aqui para iniciar).

Colocar o CD-ROM de configuração

Ecrã Welcome (Bem-vindo)

Português : Instalação do servidor de impressãoWPSM54G

111Servidor de impressão sem fios G

C. Clique em Set up PrintServer

(Configurar servidor de

impressão).

D. Desligue o cabo da impressora

USB do computador, bem como

o transformador da impressora

ligado à tomada eléctrica.

Clique em Next (Seguinte).

E. Ligue o cabo da impressora

USB à porta USB do Servidor de

impressão.

Clique em Next (Seguinte).

Set Up PrintServer (Configurar servidor de

impressão)

Desligar o cabo da impressora USB do

computador

Ligar o cabo da impressora USB ao servidor

de impressão

Português : Instalação do servidor de impressão WPSM54G

112 Servidor de impressão sem fios G

F. Ligue o cabo de rede Ethernet

ao router e à porta Ethernet do

Servidor de impressão.

(A ligação Ethernet é apenas

para efeitos de configuração.

Posteriormente, poderá desligar

o cabo de rede Ethernet assim

que o Servidor de impressão

tenha uma ligação sem fios.)

Clique em Next (Seguinte).

G. Ligue o transformador ao

Servidor de impressão e a uma

tomada eléctrica.

Clique em Next (Seguinte).

H. Volte a ligar o transformador da

impressora à tomada eléctrica.

Clique em Next (Seguinte).

I. Aguarde alguns instantes

enquanto o sistema procura o

Servidor de impressão.

Ligar o cabo de rede Ethernet ao router e

ao servidor de impressão

Ligar o transformador ao servidor de

impressão e à tomada eléctrica

Voltar a ligar a alimentação da impressora

A procurar o servidor de impressão

Português : Instalação do servidor de impressãoWPSM54G

113Servidor de impressão sem fios G

J. Seleccione o Servidor de

impressão adequado. Se não

conseguir encontrar o Servidor

de impressão, clique em

Refresh List (Actualizar lista).

Clique em Next (Seguinte).

NOTA: Se o Servidor

de impressão já estiver

configurado, ser-lhe-á

pedida a respectiva

palavra-passe. Introduza a

palavra-passe e clique em

Enter (Entrar).

K. Se a rede utilizar um router

que atribua automaticamente

endereços IP, seleccione

Automatically obtain an

IP address (DHCP) (Obter

automaticamente um endereço

IP (DHCP)).

Clique em Next (Seguinte).

Se a rede utilizar um endereço

IP estático, seleccione Set

IP configuration manually

(Definir manualmente a

configuração IP) e introduza

o IP Address (Endereço IP), a

Subnet Mask (Máscara de sub-

rede) e o Gateway nos campos

fornecidos.

Clique em Next (Seguinte).

Seleccionar o servidor de impressão

Definições da rede - Automatically

Obtain an IP Address (DHCP) (Obter

automaticamente um endereço IP (DHCP))

Definições da rede - Set IP Configuration

Manually (Definir manualmente a

configuração IP)

Português : Instalação do servidor de impressão WPSM54G

114 Servidor de impressão sem fios G

L.

Crie uma palavra-passe e

introduza-a

nos campos

Password

(Palavra-passe) e Confirm

(Confirmar).

Clique em Next (Seguinte).

M. Seleccione a rede sem fios à

qual o Servidor de impressão

deve aderir. Se não vir a rede

sem fios que pretende utilizar,

clique em Refresh (Actualizar) e

localize a rede. Clique em Next

(Seguinte) e vá para o passo O.

Se pretender introduzir

manualmente as definições

da rede sem fios, clique em

Manual Setup (Configuração

manual). Clique em Next

(Seguinte) e vá para o passo N.

N. Se clicou em Manual Setup

(Configuração manual), é

apresentado o ecrã Configure

Wireless Settings (Configurar

definições sem fios). Introduza o

nome da rede sem fios.

Clique em Next (Seguinte).

Definir a palavra-passe do servidor de

impressão

Seleccionar a rede sem fios

Introduzir o nome da rede sem fios

Português : Instalação do servidor de impressãoWPSM54G

115Servidor de impressão sem fios G

O. O método de segurança

sem fios da rede deve ser

seleccionado automaticamente.

Avance para as instruções

adequadas ao método de

segurança sem fios utilizado.

Se a segurança sem fios

estiver desactivada, mantenha

a predefinição Disabled

(Desactivado) e clique em Next

(Seguinte).

WPA-Personal (TKIP)

Introduza uma Passphrase

(Frase-passe) (também

designada por chave pré-

partilhada) com

8 a 63 caracteres.

Clique em Next (Seguinte).

WPA-Personal (AES)

Introduza uma Passphrase

(Frase-passe) (também

designada por chave pré-

partilhada) com

8 a 63 caracteres.

Clique em Next (Seguinte).

Segurança sem fios - Disabled

(Desactivado)

Segurança sem fios - WPA-Personal (TKIP)

Segurança sem fios - WPA-Personal (AES)

Português : Instalação do servidor de impressão WPSM54G

116 Servidor de impressão sem fios G

WPA2-Personal (TKIP)

Introduza uma Passphrase

(Frase-passe) (também

designada por chave pré-

partilhada) com

8 a 63 caracteres.

Clique em Next (Seguinte).

WPA2-Personal (AES)

Introduza uma Passphrase

(Frase-passe) (também

designada por chave pré-

partilhada) com

8 a 63 caracteres.

Clique em Next (Seguinte).

WEP (128-Bit) ou WEP (64-Bit)

(WEP (128 bits)) ou WEP (64

bits))

Introduza uma Passphrase

(Frase-passe) com um máximo

de 16 caracteres. Clique em

Next (Seguinte).

Se pretender introduzir

manualmente a chave WEP,

deixe o campo Passphrase

(Frase-passe) em branco e

clique em Next (Seguinte).

Segurança sem fios - WPA2-Personal (TKIP)

Segurança sem fios - WPA2-Personal (AES)

Segurança sem fios - WEP (128 bits)

Português : Instalação do servidor de impressãoWPSM54G

117Servidor de impressão sem fios G

Será apresentado um novo ecrã.

Se introduziu uma frase-passe,

será apresentada a chave WEP.

Se não introduziu uma frase-

passe, introduza a chave WEP no

campo Key 1 (Chave 1).

Clique em Next (Seguinte).

P. Certifique-se de que as novas

definições estão correctas.

Para guardar as novas

definições, clique em Next

(Seguinte).

Q. As definições do Servidor de

impressão serão guardadas.

R. Desligue o transformador do

Servidor de impressão.

Clique em Next (Seguinte).

Chave WEP

Confirm New Settings (Confirmar novas

definições)

A alterar as definições do servidor de

impressão

Desligar o transformador do servidor de

impressão

Português : Instalação do servidor de impressão WPSM54G

118 Servidor de impressão sem fios G

S. Desligue o cabo de rede

Ethernet do Servidor de

impressão e do router.

Clique em Next (Seguinte).

T. Volte a ligar o transformador ao

Servidor de impressão.

Clique em Next (Seguinte).

U. O Servidor de impressão

estabelecerá ligação à rede sem

fios.

V. O Servidor de impressão está

agora incluído na rede sem fios.

Clique em Next (Seguinte).

Em seguida, terá de instalar W.

o controlador do Servidor de

impressão no computador.

Avance para a secção

seguinte, “2: Instalação dos

controladores”.

Desligar o cabo de rede Ethernet do

servidor de impressão e do router

Voltar a ligar a alimentação do servidor de

impressão

A verificar a ligação à rede

O servidor de impressão tem agora uma

ligação sem fios

Português : Instalação dos controladoresWPSM54G

119Servidor de impressão sem fios G

Instalação dos controladores2

Certifique-se de que não existem outros programas em execução no

computador.

A. Clique em Set up Computer

(Configurar computador).

B. O Setup Wizard (Assistente

de configuração) copia os

ficheiros do controlador para o

computador. Aguarde.

C. O Setup Wizard (Assistente de

configuração) localiza o Servidor

de impressão. Aguarde.

Set Up Computer (Configurar computador)

A copiar os ficheiros para o computador

A procurar o servidor de impressão

Português : Instalação dos controladores WPSM54G

120 Servidor de impressão sem fios G

D. Seleccione a impressora que

está ligada ao Servidor de

impressão. Se não vir o Servidor

de impressão ou a impressora,

clique em Refresh (Actualizar).

Clique em Next (Seguinte).

E. O Setup Wizard (Assistente

de configuração) instala

o controlador do Servidor

de impressão e reinstala os

controladores da impressora.

Certifique-se de que a

impressora está ligada ao

Servidor de impressão.

Clique em Next (Seguinte).

F. O Assistente de novo hardware

encontrado do Windows

é executado para instalar

o software do Servidor de

impressão. O Setup Wizard

(Assistente de configuração)

fecha automaticamente estes

ecrãs. Aguarde.

Seleccionar a impressora

Instalar controladores adicionais

A instalar o software

A instalar o software (continuação)

Português : Instalação dos controladoresWPSM54G

121Servidor de impressão sem fios G

G. O Assistente de novo hardware

encontrado está concluído.

Aguarde.

H. O computador estabelece

ligação ao Servidor de

impressão. Aguarde.

A instalar o software (concluído)

A ligar ao servidor de impressão

A ligar ao servidor de impressão

(continuação)

Português : Instalação dos controladores WPSM54G

122 Servidor de impressão sem fios G

I. O controlador da impressora de

rede é instalado e configurado

para utilização com o Servidor

de impressão. Aguarde. Este

processo poderá demorar

alguns minutos.

A instalar o controlador da impressora de

rede

A instalar o controlador da impressora de

rede (continuação)

A verificar a instalação do controlador da

impressora de rede

A verificar a instalação do controlador da

impressora de rede (continuação)

Português : Instalação dos controladoresWPSM54G

123Servidor de impressão sem fios G

J. A instalação do Servidor de

impressão está concluída. Para

imprimir uma página de teste,

clique em Test Print (Teste de

impressão).

K. O Setup Wizard (Assistente de

configuração) envia uma página

de teste para a impressora.

Clique no botão OK.

L. Após a impressão da página

de teste, clique em Finish

(Concluir).

Se clicar no botão Finish

(Concluir) antes de a página

de teste ser impressa, é

apresentada uma nova janela.

Clique em OK para continuar a

imprimir a página de teste ou

clique em Cancel (Cancelar)

para cancelar a página de teste.

M. Quando lhe for pedido que

reinicie o computador, clique

em OK.

O computador está agora pronto para utilizar o Servidor de impressão e a

impressora.

Imprimir uma página de teste

Página de teste a imprimir

Clique no botão Finish (Concluir)

Página de teste interrompida

Reiniciar o computador

Português : Instalação dos controladores WPSM54G

124 Servidor de impressão sem fios G

Para instalar o Servidor de impressão noutros computadores da rede,

avance para o passo A. Tem de efectuar os passos A a C para cada

computador.

CUIDADO: Certifique-se de que configurou a impressora e

instalou o controlador da impressora em cada computador antes

de instalar o Servidor de impressão. (Para instalar a impressora,

utilize o CD fornecido com a impressora.) Para instalar a

impressora com êxito, certifique-se de que liga o cabo USB da

impressora directamente à porta USB do computador.

A. Coloque o CD-ROM de

configuração na unidade de

CD-ROM do computador.

O Setup Wizard (Assistente

de configuração) deverá ser

executado automaticamente.

B. Clique em Click Here to Start

(Clique aqui para iniciar).

C. Clique em Set up Computer

(Configurar computador).

Parabéns! A instalação do Servidor de impressão sem fios G está

concluída.

Avance para a secção seguinte, “3: Como utilizar o servidor de

impressão”.

Colocar o CD-ROM de configuração

Ecrã Welcome (Bem-vindo)

Set Up Computer (Configurar computador)

Português : Como utilizar o servidor de impressãoWPSM54G

125Servidor de impressão sem fios G

Como utilizar o servidor de impressão3

Esta secção explica como utilizar o Servidor de impressão através do

respectivo utilitário.

Imprimir

Sempre que inicia um trabalho de impressão, o computador liga-se

automaticamente à impressora. Não tem de efectuar quaisquer passos

adicionais.

Digitalizar, utilizar o fax ou ler informações a partir de um cartão de

memória

Para digitalizar, utilizar o fax ou ler informações a partir de um cartão de

memória utilizando o software fornecido com a impressora multifunções

(se tiver uma), utilize o utilitário do Servidor de impressão para ligar o

computador à impressora.

NOTA: Sempre que digitalizar, utilizar o fax ou ler informações a

partir de um cartão de memória, tem de seguir estas instruções.

Siga estas instruções:

A. Clique com o botão direito

do rato no ícone do Servidor

de impressão no tabuleiro

do sistema do ambiente de

trabalho.

B. Será apresentado um menu.

Clique em Connect (Ligar).

Ícone que mostra o estado de

disponibilidade

Clique em Connect (Ligar)

Português : Como utilizar o servidor de impressão WPSM54G

126 Servidor de impressão sem fios G

C. O ícone com ondas apresentado

indica que o computador está

ligado à impressora.

Agora, pode digitalizar, utilizar

o fax ou ler informações a partir

de um cartão de memória

inserido na impressora.

D. Quando terminar de digitalizar

ou de utilizar o fax ou o cartão

de memória, clique com o botão

direito do rato no ícone do

Servidor de impressão e clique

em Disconnect (Desligar).

Por predefinição, o computador

desliga-se um minuto após

concluir a digitalização ou a

utilização do fax.

Ícone do servidor de impressão e respectivas funções

A secção seguinte analisa detalhadamente o ícone do Servidor de

impressão.

O ícone do Servidor de impressão está localizado no tabuleiro do sistema

do ambiente de trabalho. O ícone pode mostrar três opções de estado:

Ícone que mostra o estado de

disponibilidade O ícone verde

indica que a impressora está

disponível para utilização.

Ícone que mostra o estado ligado

O ícone verde com ondas indica

que o computador está ligado

à impressora e pronto para ser

utilizado.

Ícone que mostra o estado ligado

Clique em Disconnect (Desligar)

Ícone que mostra o estado de

disponibilidade

Ícone que mostra o estado ligado

Português : Como utilizar o servidor de impressãoWPSM54G

127Servidor de impressão sem fios G

Ícone que mostra o estado offline

O ícone vermelho indica que a

impressora não está disponível.

Consulte o “Apêndice A: Resolução

de problemas” do Manual

do Utilizador no CD-ROM de

configuração para obter instruções.

Quando clica com o botão direito do rato no ícone do Servidor de

impressão, é apresentado um menu:

Connect (Ligar) Para digitalizar,

utilizar o fax ou ler informações a

partir de um cartão de memória

utilizando o software fornecido

com a impressora multifunções, o

computador tem de estar ligado à

impressora. Para ligar à impressora,

clique em Connect (Ligar).

Info (Informações) Para visualizar o ecrã Print Server Information

(Informações do servidor de impressão) do utilitário do Servidor de

impressão, clique em Info (Informações). Para obter mais informações,

consulte o “Capítulo 2: Como utilizar o servidor de impressão” do Manual do

Utilizador no CD-ROM de configuração.

About (Acerca de) Para ver o número da versão do utilitário do Servidor de

impressão, clique em About (Acerca de).

Exit (Sair) Para fechar o utilitário do Servidor de impressão, clique em Exit

(Sair).

NOTA: Para obter informações adicionais ou ajuda para resolução

de problemas, consulte o Manual do Utilizador no CD-ROM.

Também se encontra disponível suporte adicional por correio

electrónico ou por telefone.

Ícone que mostra o estado offline

Menu do ícone do servidor de impressão

Contacts WPSM54G

128 Wireless-G PrintServer

Location Web Address

Belgique (Belgium) www.linksys.com/BE/support

Česká republika (Czech Republic) www.linksys.com/CZ/support

Danmark (Denmark) www.linksys.com/DK/support

Deutschland (Germany) www.linksys.com/DE/support

Die Schweiz (Switzerland) www.linksys.com/CH/support

España (Spain) www.linksys.com/ES/support

France www.linksys.com/FR/support

Ireland www.linksys.com/IE/support

Italia (Italy) www.linksys.com/IT/support

Nederlands (Netherlands) www.linksys.com/NL/support

Norge (Norway) www.linksys.com/NO/support

Österreich (Austria) www.linksys.com/AT/support

Россия (Russia) www.linksys.com/RU/support

Polska (Poland) www.linksys.com/PL/support

Portugal www.linksys.com/PT/support

Suomi (Finland) www.linksys.com/FI/support

Sverige (Sweden) www.linksys.com/SE/support

Türkiye (Turkey) www.linksys.com/TR/support

United Kingdom www.linksys.com/UK/support

WEB: For a complete list of countries, visit www.linksys.eu or

www.linksys.com/international

NOTE:

For some countries, support may be available only in English.

8041511NC-JL

3240-00375
