Logitech Far East YR0040 Bluetooth Keyboard User Manual

Logitech Far East Ltd Bluetooth Keyboard

Contents

User Manual

Setup Guide | Guide d’installation
Keyboard Folio
Logitech Keyboard Folio
2
Contents
English. . . . . . . . . . . . . . . . . . 3 Français . . . . . . . . . . . . . . . . 12
www.logitech.com/support  . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Logitech Keyboard Folio
English  3
Know your product
1. iPad holder
2. Protective folio
3. Function keys
4. Keyboard
5. Bluetooth and battery
status light
6. Bluetooth
connect button
7. On/o switch
8. Micro-USB
charging port
9. Micro-USB
charging cable
10. Product documentation
Setup Guide | Guide d’installation
Keyboard Folio
5
1
2
4
3
6
7
8
9
10
Logitech Keyboard Folio
4  English
Setting up the keyboard folio

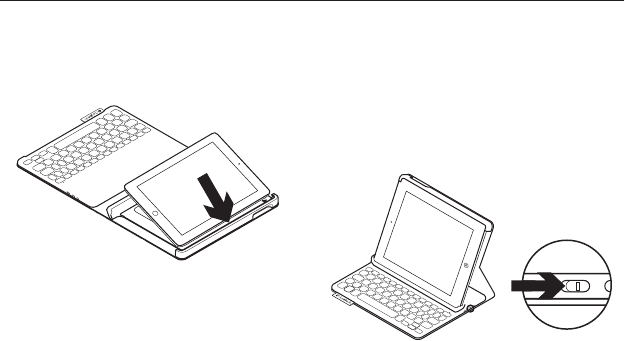

Getting started
1. Open the keyboard folio and insert
your iPad in the iPad holder:
2. Move the iPad holder into the typing
position (see “Using the keyboard folio”).
Establishing connection with your
iPad
The keyboard folio links to your iPad via
a Bluetooth connection. The first time
you use the keyboard folio, you must pair it
with your iPad:
1. Turn on the keyboard:
The status light blinks blue to indicate
that the keyboard is discoverable,
ready for pairing with your iPad.
The first time you turn on the keyboard
it remains discoverable for 15 minutes.
If the status light turns red, charge
the battery. For more information,
see “Charging the keyboard battery.”
Logitech Keyboard Folio
English  5
2. On your iPad:
•Make sure your iPad’s Bluetooth
feature is on. Select Settings >
Bluetooth > On.
•Select “Logitech Keyboard Folio”
from the Devices menu.
3. If your iPad requests a PIN, enter it using
the folio keyboard (not on your iPad).
When successful connection is made,
the status light turns solid blue for
a short time, and then turns o.
Connecting to another iPad
1. Make sure the keyboard is turned on.
2. Make sure your iPad’s Bluetooth feature
is on. Select Settings > Bluetooth > On.

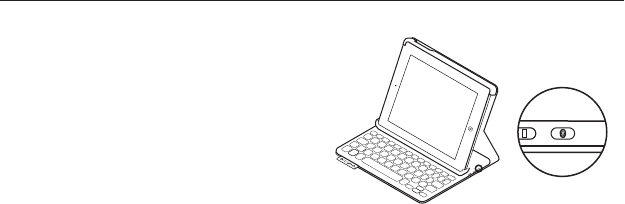

3. Press the Bluetooth Connect button:
The keyboard is discoverable
for 3 minutes.
4. Select “Logitech Keyboard Folio”
on your iPad’s Devices menu.
5. If your iPad requests a PIN, enter it using
the folio keyboard (not on your iPad).
When successful connection is made,
the status light turns solid blue for
a short time, and then turns o.
Logitech Keyboard Folio
6  English
Storing your iPad for travel
1. Insert your iPad in the iPad holder.
2. Close the keyboard folio:

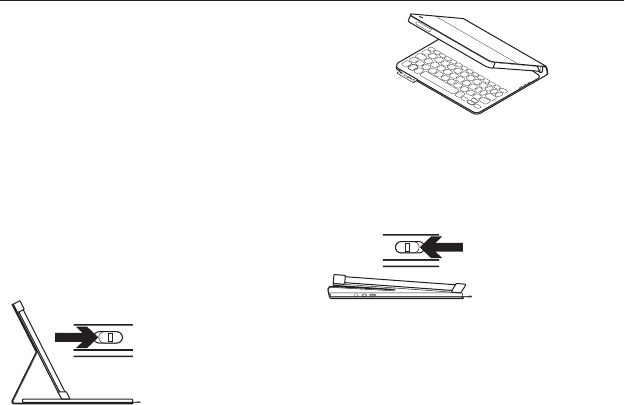

Using the keyboard folio
Two viewing positions
The keyboard folio provides two viewing
positions—one for typing and another
for browsing.
To type, move the iPad holder into the
typing position, aligning it with the built-in
magnet to secure it. Turn on the keyboard:
To browse, place the iPad holder in
the browsing position remembering
to switch o the keyboard to conserve
battery power:
If you don’t use the keyboard for a while
in the typing position, it enters sleep mode
automatically. Pressing any key wakes it.
Typing position
Browsing position
Logitech Keyboard Folio
English  7
Status light indicators
Bluetooth and battery status light
Light Description
Blinking green The battery is charging.
Green The battery is charged (more than 20%).
Red Battery power is low (less than 20%). Recharge the battery.
Blinking blue The keyboard is ready for pairing or is trying to reconnect
to your iPad.
Solid blue Bluetooth pairing or reconnection is successful.
Logitech Keyboard Folio
8  English

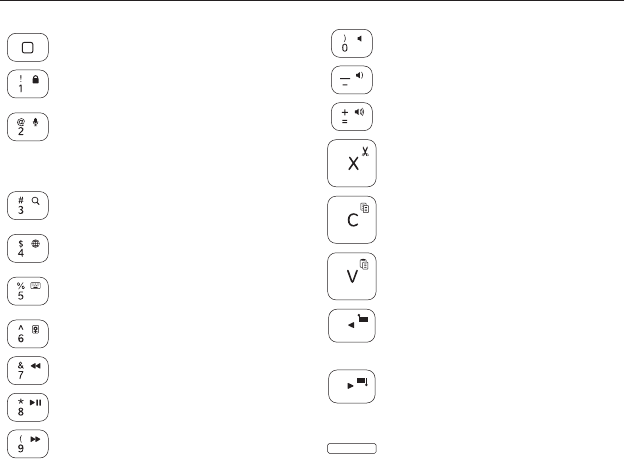

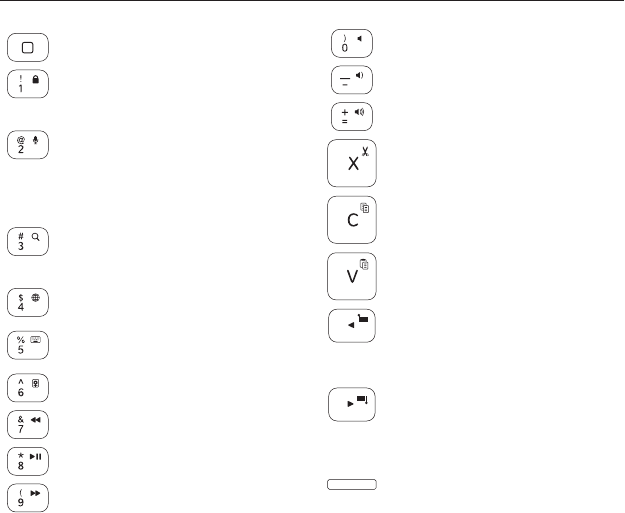

Function keys
Home = iPad Home screen
Fn + 1 = Lock screen
Locks or unlocks the iPad screen
Fn + 2 = Siri
Use your voice to send messages,
make calls, schedule meetings,
and more
Fn + 3 = Search
Launches the iPad search function
Fn + 4 = Switch language
Switches the keyboard language
Fn + 5 = Virtual keyboard 
Shows/hides the virtual keyboard
Fn + 6 = Slide show
Fn + 7 = Previous track
Fn + 8 = Play/Pause
Fn + 9 = Next track
Fn + 0 = Mute
Fn + dash = Volume down
Fn + plus = Volume up
Fn + X = Cut
Fn + C = Copy
Fn + V = Paste
Fn + Left cursor = Select left
Selects text on the left,
word by word
Fn + Right cursor = Select right
Selects text on the right,
word by word
Fn + Spacebar =
Switch applications
Notes:
• To select a function key, press and hold the Fn key, and then press the key indicated above.
• Siri is not supported on iPad 2 or earlier versions.
Logitech Keyboard Folio
English  9

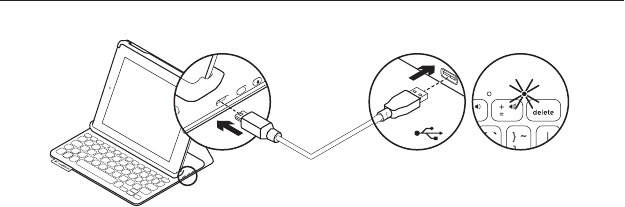

Charging the keyboard battery
If the status light is red the keyboard folio
battery needs to be charged.
1. Plug one end of the micro-USB cable
into the charging port, and the other end
into a USB port on your computer.
The status light blinks green as the
battery charges.
Note: Please note the power input max is 5V,
500mA, if you use an alternative charging
solution.
2. Charge the battery until the status light
turns solid green.
Battery information
•A fully charged battery provides about
three months of use when the keyboard
is used about two hours a day.
•Charge the battery if the status light
turns red briefly after the keyboard
turns on.
•When not in use, turn o the keyboard
to conserve battery power.
•The keyboard enters sleep mode
automatically if not used for a while
in the typing position. Press any key
to wake it.
USB
Logitech Keyboard Folio
10  English

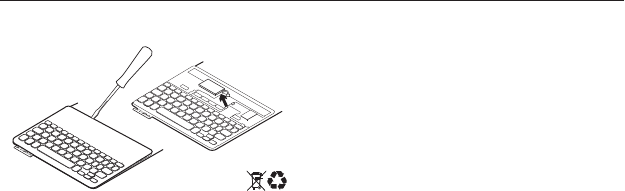

Battery disposal at product
end of life
1. Pry o top cover of keyboard
with screwdriver.
2. Detach battery from circuit board
and remove battery.
3. Dispose of your product and its battery
according to local laws
Visit Product Central
There’s more information and support
online for your product. Take a moment
to visit Product Central to learn more about
your new keyboard folio.
www.logitech.com/support/keyboardfolio
Browse online articles for setup help,
usage tips, and information about
additional features.
Connect with other users in our Community
Forums to get advice, ask questions,
and share solutions.
Find a wide selection of content including:
•Tutorials
•Troubleshooting
•Support community
•Online documentation
•Warranty information
•Spare parts (when available)
3
2
1
Logitech Keyboard Folio
English  11
Troubleshooting
The keyboard does not work
•Press any key to wake the keyboard
from sleep mode.
•Turn the keyboard o and then back on.
•Recharge the internal battery. For more
information, see “Charging the keyboard
battery.”
•Re-establish the Bluetooth connection
between the keyboard and your iPad.
•Verify that Bluetooth is turned on
in your iPad’s settings (Settings >
Bluetooth > On).
•Choose “Logitech Keyboard Folio”
from the Devices menu on your iPad.
The status light turns solid blue when
Bluetooth connection is established.
What do you think?
Thank you for purchasing our product.
Please take a minute to tell us what
you think of it.
www.logitech.com/ithink
Logitech Keyboard Folio
12  Français
Présentation du produit
1. Support pour iPad
2. Étui de protection
3. Touches de fonction
4. Clavier
5. Témoin Bluetooth et
de charge de la batterie
6. Bouton de connexion
Bluetooth
7. Commutateur
Marche/Arrêt
8. Port de charge
micro-USB
9. Câble de charge
micro-USB
10. Documentation
sur le produit
Setup Guide | Guide d’installation
Keyboard Folio
5
1
2
4
3
6
7
8
9
10
Logitech Keyboard Folio
Français  13
Configuration de l'étui Keyboard Folio
Première utilisation
1. Ouvrez l'étui Keyboard Folio et insérez
votre iPad dans le support pour iPad:
2. Placez le support pour iPad en position
de frappe (voir la section Utilisation de
l'étui Keyboard Folio).
Connexion à votre iPad
L'étui Keyboard Folio se connecte
à votre iPad via une connexion Bluetooth.
Lorsque vous utilisez l'étui Keyboard Folio
pour la première fois, vous devez le coupler
avec votre iPad:
1. Mettez le clavier sous tension:
Le témoin d'état clignote en bleu
pour indiquer que le clavier est en
mode de détection et prêt à être couplé
à votre iPad. Lors de sa première
activation, le clavier reste en mode
de détection pendant 15 minutes.
Si le témoin d'état devient rouge,
vous devez recharger la batterie.
Pour plus d'informations, voir la section
Chargement de la batterie du clavier.
Logitech Keyboard Folio
14  Français
2. Sur votre iPad:
•Vérifiez que la fonction Bluetooth
est activée sur votre iPad.
Sélectionnez Paramètres > Bluetooth >
Activé.
•Sélectionnez Logitech Keyboard Folio
dans le menu Dispositifs.
3. Si votre iPad requiert un code PIN,
saisissez-le sur le clavier de l'étui
(et non sur votre iPad).
Une fois la connexion établie, le témoin
d'état ache une lumière bleue
continue pendant quelques secondes,
puis s'éteint.
Connexion à un autre iPad
1. Vérifiez que le clavier est sous tension.
2. Vérifiez que la fonction Bluetooth
est activée sur votre iPad.
Sélectionnez Paramètres > Bluetooth >
Activé.
3. Appuyez sur le bouton de connexion
Bluetooth:
Le clavier passe en mode de détection
pendant trois minutes.
4. Sélectionnez Logitech Keyboard Folio
dans le menu Dispositifs de votre iPad.
5. Si votre iPad requiert un code PIN,
saisissez-le sur le clavier de l'étui
(et non sur votre iPad).
Une fois la connexion établie, le témoin
d'état ache une lumière bleue
continue pendant quelques secondes,
puis s'éteint.
Logitech Keyboard Folio
Français  15
Stockage de votre iPad lors
de vos déplacements
1. Insérez votre iPad dans le support
pour iPad.
2. Rabattez ensuite l'étui Keyboard Folio:

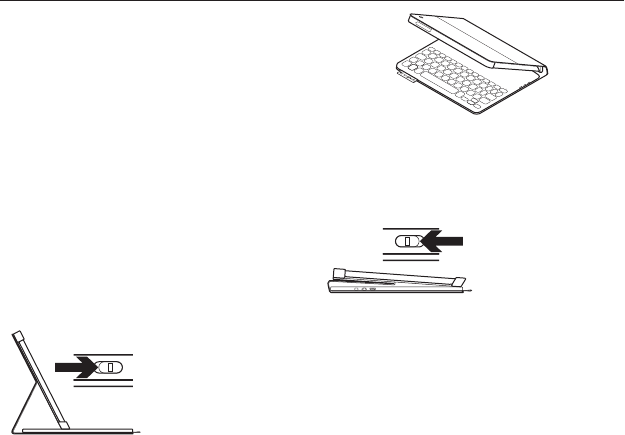

Utilisation de l'étui Keyboard Folio
Deux positions de visualisation
L'étui Keyboard Folio ore deux positions
de visualisation: une position de frappe et
une position de lecture.
Pour saisir du texte, placez le support pour
iPad en position de frappe en le fixant
correctement à l'aide de l'aimant intégré.
Mettez le clavier sous tension:
Pour naviguer, placez le support pour iPad
en position de lecture et mettez le clavier
hors tension afin d'économiser la batterie:
Si vous n'utilisez pas le clavier en position
de frappe pendant un certain temps,
il se met automatiquement en veille.
Pour le réactiver, appuyez sur une touche.
Position de frappe
Position de lecture
Logitech Keyboard Folio
16  Français
Témoins d'état
Témoin Bluetooth et de charge de la batterie
Témoin Description
Vert clignotant La batterie est en cours de charge.
Vert La batterie est chargée (niveau supérieur à 20 %).
Rouge Le niveau de charge de la batterie est faible (inférieur à 20 %).
Rechargez la batterie.
Bleu clignotant Le clavier est prêt à être couplé ou tente de se connecter
à votre iPad.
Bleu en continu Le couplage ou la reconnexion Bluetooth sont eectifs.
Logitech Keyboard Folio
Français  17
Touches de fonction
Accueil = Écran d'accueil de l'iPad
Fn + 1 = Verrouiller l'écran
Verrouiller/Déverrouiller l'écran
de l'iPad
Fn + 2 = Siri
Envoyer des messages,
eectuer des appels, programmer
des réunions et bien plus encore
par commande vocale
Fn + 3 = Rechercher
Lancer la fonction de recherche
de l'iPad
Fn + 4 = Changer de langue
Changer la langue du clavier
Fn + 5 = Clavier virtuel
Acher/Masquer le clavier virtuel
Fn + 6 = Diaporama
Fn + 7 = Piste précédente
Fn + 8 = Lecture/Pause
Fn + 9 = Piste suivante
Fn + 0 = Sourdine
Fn + moins = Volume -
Fn + plus = Volume +
Fn + X = Couper
Fn + C = Copier
Fn + V = Coller
Fn + curseur gauche =
Sélection gauche
Sélectionner du texte en partant
de la gauche, mot par mot
Fn + curseur droite =
Sélection droite
Sélectionner du texte en partant
de la droite, mot par mot
Fn + barre d'espace =
Changer d'application
Remarques:
• Pour sélectionner une touche de fonction, appuyez sur la touche Fn et maintenez-la enfoncée, puis
appuyez sur la touche indiquée ci-dessus.
• Siri n'est pas pris en charge sur l'iPad 2 ou les versions antérieures.
Logitech Keyboard Folio
18  Français
Chargement de la batterie du clavier
Si le témoin d'état est rouge, vous devez
charger la batterie de l'étui Keyboard Folio.
1. Branchez l'une des extrémités du câble
micro-USB sur un port de charge,
et l'autre sur le port USB de votre
ordinateur.
Le témoin d'état clignote en vert
pendant le chargement de la batterie.
Remarque: si vous utilisez une autre solution
de chargement, l'alimentation maximale est
de 5 V, 500 mA.
2. Rechargez la batterie jusqu'à ce que
le témoin d'état ache une lumière
verte continue.
Informations sur la batterie
•Chargée au maximum, la batterie
a une autonomie de trois mois,
dans le cas d'une utilisation du clavier
moyenne de deux heures par jour.
•Rechargez la batterie si le témoin d'état
clignote en rouge brièvement après
la mise sous tension du clavier.
•Lorsque vous n'utilisez pas le clavier,
éteignez-le pour préserver la batterie.
•Le clavier entre automatiquement
en veille s'il n'est pas utilisé pendant
un certain temps en position de frappe.
Appuyez sur une touche pour le réactiver.
USB
Logitech Keyboard Folio
Français  19
Recyclage de la batterie à la fin
du cycle de vie du produit
1. Retirez le couvercle du clavier à l'aide
d'un tournevis.
2. Détachez la batterie et retirez-la.
3. Mettez au rebut le produit et sa batterie
conformément à la législation locale.
Pages Produits
Des informations et un support en ligne
supplémentaires sont disponibles pour
votre produit. Prenez le temps de visiter
les pages Produits pour en savoir plus sur
votre nouvel étui Keyboard Folio.
www.logitech.com/support/keyboardfolio
Parcourez les articles en ligne
pour obtenir de l'aide en matière
de configuration, des conseils d'utilisation
et des informations sur les fonctions
supplémentaires.
Discutez avec d'autres utilisateurs
sur nos forums communautaires pour
demander des conseils, poser des
questions et partager des solutions.
Découvrez une large sélection de contenu:
•Didacticiels
•Dépannage
•Communauté d'entraide
•Documentation en ligne
•Informations sur la garantie
•Pièces de rechange (si disponibles)
3
2
1
Logitech Keyboard Folio
20  Français
Dépannage
Le clavier ne fonctionne pas
•Appuyez sur une touche du clavier
pour quitter le mode veille.
•Mettez le clavier hors tension puis
sous tension.
•Rechargez la batterie interne.
Pour plus d'informations, voir la section
Chargement de la batterie du clavier.
•Rétablissez la connexion Bluetooth
entre le clavier et votre iPad.
•Vérifiez que le mode Bluetooth est
activé dans les paramètres de votre iPad
(Paramètres > Bluetooth > Activé).
•Choisissez Logitech Keyboard Folio
dans le menu Dispositifs de votre iPad.
Le témoin d'état ache une lumière
bleue continue lorsque la connexion
Bluetooth est établie.
Qu'en pensez-vous?
Nous vous remercions d'avoir
acheté notre produit.
Prenez quelques minutes pour
nous faire part de vos commentaires.
www.logitech.com/ithink
Logitech Keyboard Folio
23
www.logitech.com/support/keyboardfolio
Argentina +00800-555-3284
Brasil +0 800-891-4173
Canada +1 866-934-5644
Chile 1230 020 5484
Colombia 01-800-913-6668
Latin America +1 800-578-9619
Mexico 01.800.800.4500
United States +1 646-454-3200
© 2013 Logitech. All rights reserved. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech
andmaybe registered. Apple and iPad are trademarks of Apple Inc., registered in the U.S. and other countries.
Allothertrademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that
may appear in thismanual. Information contained herein is subject to change without notice.
© 2013 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété
deLogitech et sont susceptibles d’être déposés. Apple et iPad sont des marques déposées d’Apple Inc., enregistrées aux
Etats-Unis et dans d’autres pays. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.
Logitech décline toute responsabilité en cas d’erreurs dans ce manuel. Les informations énoncées dans ce document
peuvent faire l’objet de modifications sans avis préalable.
620-005027.002
www.logitech.com

Navigation menu
