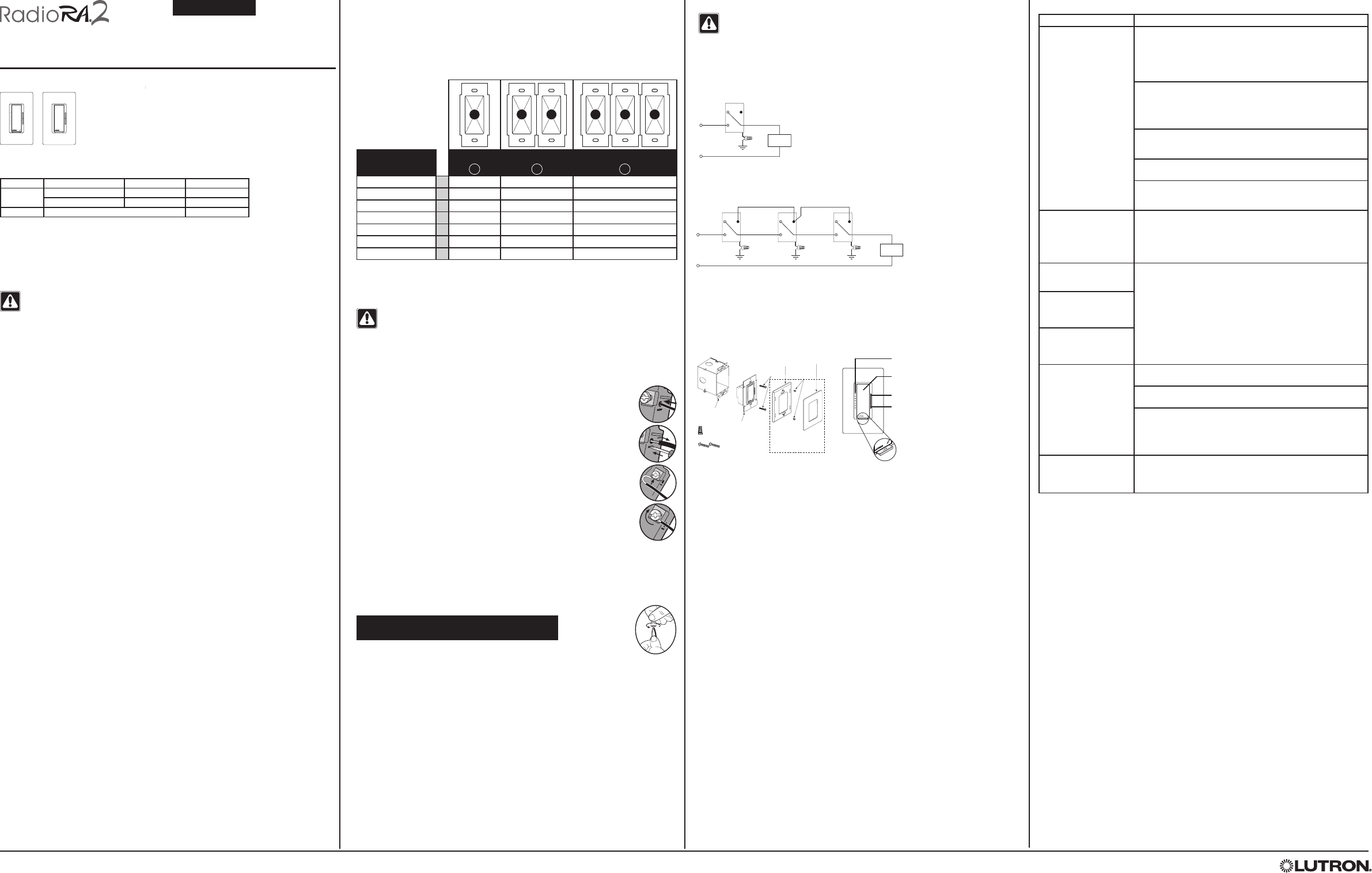

Installation
WARNING – Shock Hazard – To avoid the risk of electric shock locate and remove fuse or
lock circuit breaker in the OFF position before proceeding. Wiring with power ON could result in
serious injury or death.
1. Turn power OFF at fusebox or circuit breaker.
2. Check the installation for short circuits before installing control(s). With power OFF, install standard
mechanical switch(es) between Hot and load. Restore power. If lights or fans do not work or a breaker
trips, check wiring. Correct wiring and check again. Install control(s) only when short is no longer
present. Warranty is void if control is turned ON with a shorted circuit.
3. Verify power is off and wire controls according to one of the following options:
a. Terminals: Trim or strip wallbox wires to the length indicated by the strip gauge on the
back of the control.
• Push-In Terminals: Use with 14AWG (1.5mm2) solid copper wire only. Do NOT use
stranded or twisted wire.
Insert wires fully. To release wire, insert small, flat screwdriver into slot below push-in
terminal. Push screwdriver in while pulling wire out.
OR
• Screw Terminals: Use with 12AWG (2.5mm2) or 14AWG (1.5mm2) solid copper wire
only. Do NOT use stranded or twisted wire.
Wrap wire around screw terminal. Tighten securely to 5in-lb (0.55N•m).
b. Wire Connectors: Prepare wires. When making wire connections, follow the
recommended strip lengths and combinations for the supplied wire connector.
NOTE: Wire connectors provided are suitable for copper wire only.
Wire Connector:
•
Strip insulation 3/8
in (10
mm) for 14
AWG
(1.5mm2) or 12AWG (2.5mm2) wire.
• Strip insulation 7/16in (11mm) for 18 AWG (0.75 mm2) or 16 AWG (1.0 mm2) wire.
•
Use to join one or two 14
AWG (1.5
mm
2) or 12AWG (2.5 mm2) wires with one 18AWG (0.75mm2) or
16AWG (1.0mm2) wire.
Dimming Range Adjustment (Dimmer Only)
If dimming range of your lamps is satisfactory, save these instructions for future reference, otherwise go
to to step 1 below.
1. Hold the tapswitch and the lower rocker until a status LED blinks, indicating current low end level.
2. Hold the lower rocker until the bottom status LED is reached. Hold the raise rocker until all lamps are on
and stable (no flickering). Single tap the tapswitch to save setting.
3. Single tap the tapswitch to turn off bulbs. Single tap the tapswitch again. If all lamps do not turn on or
are not stable, repeat step 1, and in step 2 increase light with the raise rocker.
Installation Instructions
Please Read Before Installing
Troubleshooting Guide
Lutron Electronics Co., Inc.
7200 Suter Road | Coopersburg, PA 18036-1299
P/N 044326 Rev. A 04/2013
Important Notes
WARNING – Entrapment Hazard – To avoid the risk of entrapment, serious injury, or death, these
controls must not be used to control equipment which is not visible from every control location or
which could create hazardous situations such as entrapment if operated accidentally. Examples of
such equipment which must not be operated by these controls include (but are not limited to) motorized
gates, garage doors, industrial doors, microwave ovens, heating pads, etc. It is the installer’s responsibility
to ensure that the equipment being controlled is visible from every control location and that only suitable
equipment is connected to these controls. Failure to do so could result in serious injury or death.
Codes: Install in accordance with all local and national electrical codes.
Grounding: When no “grounding means” exist in wallbox, the 2011 National Electrical CodeR (NECR)
allows a control to be installed as a replacement if 1) a nonmetallic, noncombustible faceplate is used with
nonmetallic attachment screws or 2) the circuit is protected by a ground fault circuit interrupter (GFCI).
When installing a control according to these methods, cap or remove green wire before screwing control
into wallbox.
Environment: Ambient operating temperature: 32°F to 104°F (0°C to 40°C), 0% to 90% humidity, non-
condensing. Indoor use only.
Spacing: If mounting one control above another, leave at least 4
½ in (114 mm) vertical space between
them.
Wallplates: LutronR ClaroR and Satin ColorsR wallplates are recommended for best color match and
aesthetic appearance. Do not paint controls or wallplates.
Cleaning: To clean, wipe with a clean damp cloth. DO NOT use any chemical cleaning solutions.
Wallboxes: Lutron recommends using 3
½ in (89mm) deep wallboxes for easier installation. Several
controls may be installed in one multigang wallbox. See Derating Chart.
Remote Dimmers: Use only remote dimmers with dimmers. Up to 9remote dimmers may be used.
Mechanical 3- or 4-way switches will not work.
RF Device Placement: RF dimmers must be located within 30 ft (9 m) of an RF signal repeater. Remote
dimmers are not required to be within a specific range of a repeater.
For systems with an RF signal repeater, RF dimmers cannot be controlled by the system until they are
programmed in a system according to the system Setup Guide.
English
Lutron, Claro, Satin Colors, Maestro, RadioRA, and ) are registered trademarks and RadioRA 2 and FASS are trademarks of Lutron Electronics Co., Inc.
NEC is a registered trademark of the National Fire Protection Association, Quincy, Massachusetts.
©2013 Lutron Electronics Co., Inc.
Technical Assistance:
U.S.A. / Canada: 1.800.523.9466
Mexico: +1.888.235.2910
Brazil: +55 (11) 3257-6745 (M-F 8:30 to 17:30 BRT)
Other Countries: +1.610.282.3800
24 hours a day, 7 days a week
www.lutron.com
* Typical Power Consumption:
Dimmer: 0.6 W (load is off, nightlight mode enabled)
Remote Dimmer: 0 W (load is off)
For system Setup Guide and tools visit www.lutron.com/radiora2
1 When using controls in single location installations, tighten the blue terminal without any wires
attached. DO NOT connect the blue terminal to any other wiring or to ground.
2 Dimmer may be installed in any location in the circuit.
3 Install only 1 dimmer per circuit. Up to 9 remote dimmers may be connected to a dimmer. Total blue
terminal wire length may be up to 250 ft (76 m).
Lamp Replacement
WARNING – Shock Hazard – For any procedure other than routine lamp replacement, power
must be disconnected at the main electrical panel. Working with power ON could result in
serious injury or death.
For your safety during routine lamp replacement, remove power from the fixture(s) by moving the
FASS™ switch into the OFF position on the dimmer and all remote dimmers.
Symptom Probable Cause and Action
Light doesn’t turn ON / OFF
when tapswitch on dimmer
or remote dimmer is
pressed
Power not present
• Circuit breaker OFF or tripped. Perform short circuit check.
• FASS™ is in the OFF position. Move FASS™ to the ON position.
Check the dimmer and all of the remote dimmers. See Lamp
Replacement.
Wiring
• Wires shorted. Make sure the blue terminal is not grounded or
shorted to any other wires.
• Wiring error. Check wiring to be sure it agrees with installation
instructions and wiring diagrams.
Load is less than minimum load requirement
• Make sure the connected load meets the appropriate minimum load
requirement for that control. See Load Specifications.
Lamps burned out or not installed
• Replace or install lamps.
Dioded lamps
• If dioded lamps are being used, replace with non-dioded lamps.
Light turns ON and OFF
continuously or lights turn
ON when tapswitch is
pressed, then turn OFF
Load does not meet the minimum load requirement
• Increase load to meet the appropriate minimum load requirement for
that control. See Load Specifications.
Lights turn off while being
dimmed
Lamps are not dimmable or low end is not adjusted properly
• Verify lamps are rated as dimmable and on the compatible list
(www.lutron.com/dimcfl led).
• Complete the steps in Dimming Range Adjustment.
Lights turn on at high light
level but do not turn on at
low light level
Lights flicker or flash when
dimmed to a low light level
Lights don’t turn ON/OFF
from a keypad
Improper programming
• Program according to the system Setup Guide.
Out of RF range
• Reposition to be within 30 ft (9 m) of an RF signal repeater.
Wiring
• Wires shorted. Make sure the blue terminal is not grounded or
shorted to any other wires.
• Wiring error. Check wiring to be sure it agrees with installation
instructions and wiring diagrams.
Wallplate is warm Solid-state control dissipation
• Solid-state dimmers internally dissipate about 2% of the total
connected load. It is normal for dimmers to feel warm to the touch
during operation.
NOTE: Refer to the system Setup Guide for additional troubleshooting suggestions.
Status LEDs (Dimmer only)
Indicate light level; glows softly
as night light when load is off
Tapswitch
Tap on/off
Dimming Rocker
Press to Brighten
Press to Dim
FASSTM
Front
Accessible
Service
Switch
Dimmer Operation
Return to Factory Settings
NOTE: Returning a dimmer to the factory settings will remove it from the system and erase all
programming.
Step 1 : Triple tap the tapswitch on a control. DO NOT release after the third tap.
Step 2 : Keep the tapswitch pressed on the third tap (for approximately 3 seconds) until the LEDs on the
dimmer start to scroll up and down quickly, or the LED on the switch flashes quickly
Step 3 : Release the tapswitch and immediately triple tap the tapswitch again. The LEDs on the dimmer will
scroll up and down slowly. The LED on the switch will flash slowly.
The control has now been returned to factory settings and needs to be reprogrammed into a system.
Designer-Style RF MaestroR
* Dimmer:
RRD-6CL
(120V~ 50 / 60Hz)
* Remote Dimmer:
RD-
RD
(120V~ 50 / 60Hz)
Dimmer Remote
Dimmer
Single Location Installation1
Wiring Diagram 1
Green
Ground
Hot/Live
Neutral
Load
Dimmer
120 V~
50/60 Hz
Blue1
Brass
Black
Multi-Location Installation2, 3
Brass
Black
Blue
Green
Ground
Load
Dimmer
/
Remote Dimmer2
Brass
Black
Blue
Green
Ground
Remote Dimmer
/
Dimmer2
Brass
Black
Blue
Green
Ground
Hot/Live
Neutral
Remote Dimmer
/
Dimmer2
120 V~
50/60 Hz
Wiring Diagram 2
FCC/ IC Information
This device complies with part 15 of the FCC Rules and Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) This device may not cause interference, and (2)
this device must accept any interference, including interference that may cause undesired operation.
Modifications not expressly approved by Lutron Electronics Co., Inc. could void the user’s authority to
operate this equipment.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
Warranty
For warranty information, please visit www.lutron.com/TechnicalDocumentLibrary/Warranty.pdf
P/N 044326
Rev. A
1 Dimmer Load Type: Designed for use with permanently installed incandescent, tungsten halogen, CFL,
or LED loads only. Do not install dimmers to control receptacles, MLV loads, ELV loads, or motor-operated
appliances. For information on controlling additional load types, please visit www.lutron.com
2 Remote Dimmer: Designed for use with 120V~ dimmers.
Twist wire
connector tight.
For single and multi-location installations see Wiring Diagrams.
Mounting Diagram
Control
Mounting
Screws
Wallbox
Control
Included:
Wire Connector (1)
Mounting Screws (2)
Adapter
Mounting
Screws
Wallplate adapter and
wallplate purchased
separately.
Wallplate
Adapter Wallplate
Multigang Installations
In multigang installations, several controls are grouped horizontally in one multigang wallbox. When
combining dimmers in a wallbox, derating is required; however, no derating is required for remote
dimmers.
Mixing lamp types (using a combination of CFL/LED, and Incandescent/Halogen bulbs) and removal of
Dimmer side sections may reduce maximum wattage as shown in the chart below.
Derating Chart
CFL/LED
Total Wattage
Incandescent/Halogen Total Wattage
0 W +50 W – 600 W 50 W – 500 W 50 W – 400 W
1 W – 25 W +0 W – 500 W 0 W – 400 W 0 W – 300 W
26 W – 50 W +0 W – 400 W 0 W – 300 W 0 W – 200 W
51 W – 75 W +0 W – 300 W 0 W – 200 W 0 W – 100 W
76 W – 100 W +0 W – 200 W 0 W – 100 W 0 W – 50 W
101 W – 125 W +0 W – 100 W 0 W – 50 W 0 W
126 W – 150 W +0 W 0 W 0 W
Example
If side sections from one side of dimmer are removed and you have two 24 W CFL bulbs installed (Total CFL Wattage = 48 W),
you may add up to 300W of incandescent or halogen lighting.
A B C
BB B CB
A
Load Specifications
Control Load Type Minimum Load Maximum Load
-6CL1Incandescent/Halogen 50 W 600 W
CFL/LED 0 W 150 W
-RD2See Dimmer 8.3 A
4. Push all wires back into the wallbox and loosely fasten the control to the wallbox
using the control mounting screws provided. Do not pinch the wires.
5. Attach the Lutron® Claro® or Satin Colors® wallplate adapter and wallplate. See Mounting Diagram.
a. Install wallplate adapter onto front of control(s).
b. Tighten control mounting screws until wallplate adapter is flush to wall (do not over-tighten).
c. Snap wallplate onto wallplate adapter, and verify that control is aligned properly.
d. If controls are misaligned, loosen mounting screws appropriately.
6. Restore power. Verify correct local operation. See Dimmer Operation.
NOTE: When using CFLs or LEDs with this dimmer, only bulbs marked
or rated as DIMMABLE and on the compatible list can be used.
For a complete list of compatible DIMMABLE CFLs and LEDs please visit
www.lutron.com/dimcflled

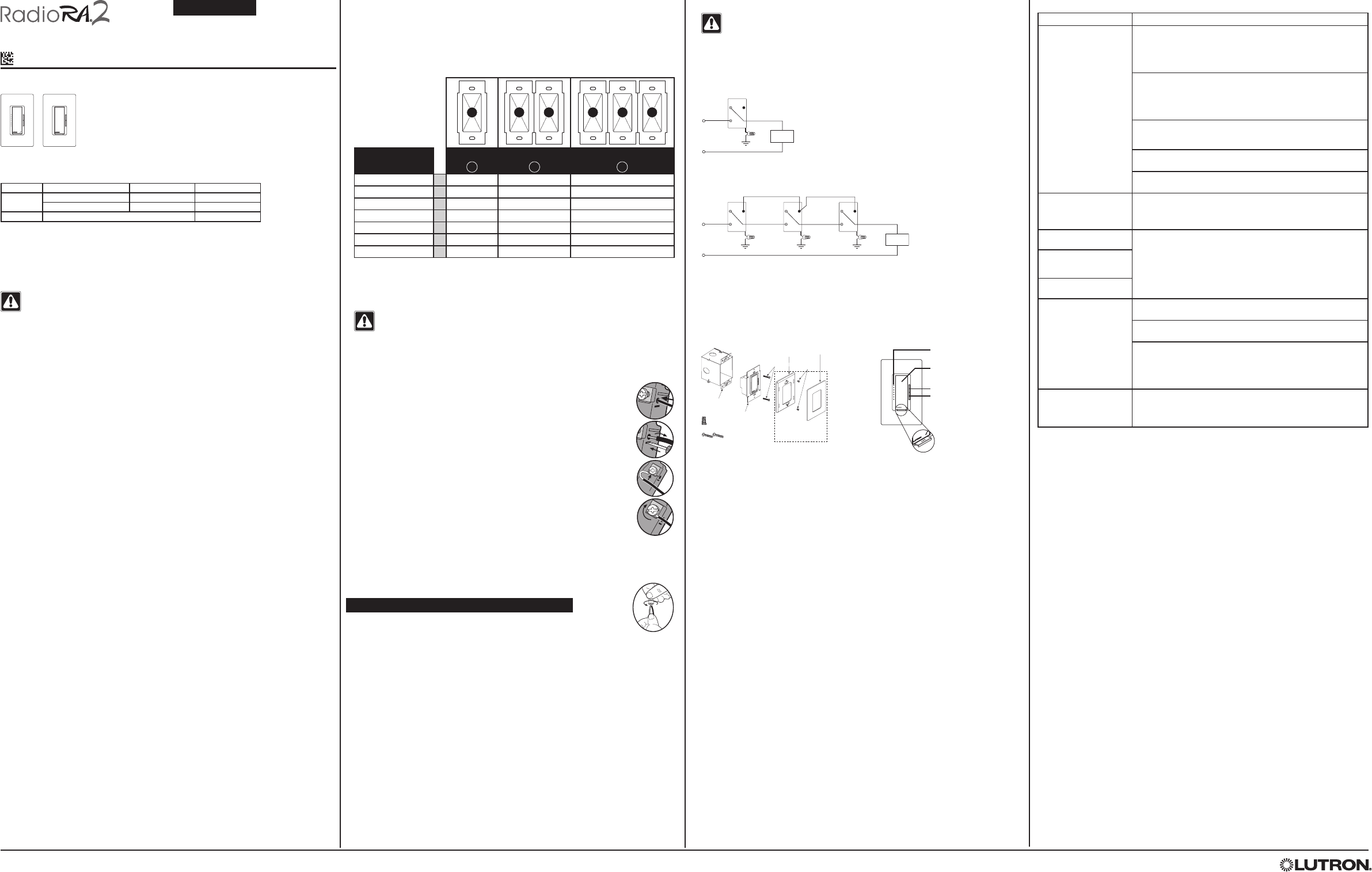

4. Repousser tous les fils dans le boîtier mural et visser légèrement le contrôle au boîtier
à l’aide des vis de montage fournies. Ne pas coincer les fils.
5. Attacher l’adaptateur de la plaque murale et la plaque murale Claro® ou Satin Colors® de Lutron®. Voir
le Schéma d’assemblage.
a. Installer l’adaptateur de la plaque murale sur le devant du/des contrôle(s).
b. Serrer les vis de montage du contrôle jusqu’à ce que l’adaptateur du boîtier mural soit à égalité du
mur (ne pas trop serrer).
c. Enclencher la plaque murale sur l’adaptateur et s’assurer que le contrôle est bien aligné.
d. Si les contrôles sont mal alignés, desserrer les vis de montage en conséquence.
6. Rétablir l’alimentation. Vérifier si le fonctionnement local est correct. Voir la feuille de Fonctionnement
du gradateur.
Installations à jumelage multiple
Dans les installations à jumelage multiple, plusieurs commandes sont regroupées horizontalement
dans un boîtier mural à jumelage multiple. Lorsque des gradateurs sont regroupées dans un boîtier
mural, le déclassement est requis. Ceci ne s’applique pas aux gradateurs à distance.
L’utilisation d’ampoules de différents types (*une combinaison d’ampoules incandescentes ou
halogènes et d’ampoules AFC ou à DEL) et le retrait des ailettes latérales des gradateurs peut réduire
la puissance maximale selon les indications du tableau ci dessous.
Tableau de déclassement de charges
AFC/DEL
puissance totale
Incandescente/halogène puissance totale
0 W +50 W – 600 W 50 W – 500 W 50 W – 400 W
1 W – 25 W +0 W – 500 W 0 W – 400 W 0 W – 300 W
26 W – 50 W +0 W – 400 W 0 W – 300 W 0 W – 200 W
51 W – 75 W +0 W – 300 W 0 W – 200 W 0 W – 100 W
76 W – 100 W +0 W – 200 W 0 W – 100 W 0 W – 50 W
101 W – 125 W +0 W – 100 W 0 W – 50 W 0 W
126 W – 150 W +0 W 0 W 0 W
Exemple
Si des sections latérales d’un côté du gradateur sont enlevées et que deux ampoules AFC de 24W chacune sont utilisées
(puissance AFC totale = 48W), vous pouvez ajouter un maximum de 300W d’ampoules à incandescence ou halogènes.
Guide de dépannage
Lutron, Claro, Satin Colors, Maestro, RadioRA, et ) sont des marques de commerce déposées et RadioRA 2 et FASS sont des marques de commerce de Lutron Electronics Co., Inc.
NEC est une marque de commerce déposée de National Fire Protection Association, Quincy, Massachusetts.
©2013 Lutron Electronics Co., Inc.
Assistance technique :
É.U. / Canada: 1.800.523.9466
Mexique: 001-888-235-2910
Brésil: +55 (11) 3257-6745 (Lundi-Vendredi 8:30 à 17:30 BRT)
Autres pays: +1.610.282.3800
24 heures par jour, 7 jours par semaine
www.lutron.com
AVERTISSEMENT– Danger d’électrocution –
Pour éviter les chocs électriques, Identifier et retirer
le fusible ou verrouiller le disjoncteur en position Ouvert (OFF) avant de procéder. Effectuer le câblage
sous tension peut entraîner des lésions corporelles graves, voire la mort.
1. Couper l’alimentation au niveau de la boîte à fusibles ou du disjoncteur.
2.
Avant d’installer le(s) contrôles, contrôler la présence de tout court-circuit. Après avoir coupé l’alimentation,
installer les interrupteurs mécaniques entre le fil sous tension et la charge et rétablir l’alimentation. Si les
lumières ne s’allument pas ou qu’un disjoncteur se déclenche, vérifier et rendre le câblage conforme au
schéma approprié et faire une nouvelle vérification. N’installer les contrôles qu’après avoir vérifié qu’il n’y
a pas de court-circuit. La garantie sera annulée si une unité de contrôle est mise sous tension dans un
circuit comportant un court-circuit.
3. Vérifiez que le courant est coupé OFF et câbler les contrôles selon un des moyens
décrits ci-après:
a. Bornes de raccordement: Couper ou dénuder les fils de la boîte murale à la longueur
indiquée à la jauge de dénudage à l’endos du contrôle.
• Bornes à pression: N’utiliser qu’avec des conducteurs de cuivre massif de calibre
1,5mm2 (14 AWG). NE PAS utiliser de fil toronné ou torsadé.
Insérer le conducteur jusqu’au fond de la borne. Pour dégager le fil, insérer un petit
tournevis plat dans la fente sous la borne. et appliquer une pression en retirant le fil.
OU
• Bornes à vis: N’utiliser qu’avec des conducteurs de cuivre massif de calibre 2,5mm2
(12AWG) ou 1,5mm2 (14AWG). NE PAS utiliser de fil multibrins ou toronné.
Enrouler le conducteur sous la tête de la vis de la borne. Serrer au couple de
0,55 N•m (5lb-po).
b. Capuchons de connexion: Préparation des fils. Pour les connexions avec capuchon,
se conformer aux longueurs de dénudage recommandées pour les combinaisons de
fils utilisés avec les capuchons fournis.
REMARQUE : Les capuchons de connexion fournis s’utilisent avec des fils de cuivre
seulement.
Capuchon de connexion
•
Pour les fils de calibre
1,5mm2 (
14AWG
) ou 2,5mm2 (12AWG), enlever l’isolant sur 10mm (3/8po).
• Pour les fils de calibre 0,75mm2 (18AWG) ou 1,0mm2 (16AWG), enlever l’isolant sur 11mm (7/16po).
•
Utiliser pour raccorder un ou deux fils 1,5 mm
2
(14AWG
) ou 2,5 mm2 (12AWG) avec un fil de calibre
0,75mm2 (18AWG) ou 1,0 mm2 (16AWG)
Remplacement de tubes/ampoules
AVERTISSEMENT – Danger d’électrocution – Pour toute autre procédure que le simple
remplacement des tubes/ampoules, l’alimentation doit être coupée au panneau de distribution.
Effectuer tout travail avec le système sous tension peut entraîner des lésions corporelles
graves, voire la mort.
Pour remplacer les tubes/ampoules sans danger, couper l’alimentation des appareils d’éclairage en
plaçant l’interrupteur FASS™ du gradateur et de tous les gradateurs à distance en position OFF.
Symptôme Cause probable et action suggérée
Lumière ne répond pas à
l’actionnement du bouton
tactile du gradateur ou de le
gradateur à distance
Sans alimentation
• Disjoncteur ouvert (OFF) ou déclenché. Vérifier la présence
éventuelle de court-circuit.
• L’interrupteur FASS™ est ouvert (position «OFF»). Vérifier le
gradateur et toutes les gradateurs à distance. Voir Remplacement
de tubes/ampoules.
Câblage
• Fils court-circuités. S’assurer que la borne bleue n’est pas mise à la
terre ou court-circuitée à d’autres fils.
• Erreur de câblage. S’assurer que le câblage est conforme aux
directives d’installation et aux schémas de câblage.
La charge est en dessous de la charge minimale exigée
• S’assurer que la charge connectée est conforme aux exigences
minimales pour cette commande. Voir les Spécifications de charge.
Ampoules brûlées ou absentes
• Remplacer ou installer les ampoules.
Ampoules à diodes
• Si des ampoules à diodes sont utilisées, les remplacer par des
ampoules d’un autre type.
Les lumières s’allument
et s’éteignent sans arrêt
ou à l’actionnement
du bouton tactile, les
lumières s’allument et puis
s’éteignent
La charge est de puissance inférieure au minimum requis
• Augmenter la charge au-dessus du minimum requis pour ce
contrôle. Voir Spécifications de charge.
Les lumières s’éteignent
lors de la réduction
d’intensité
La gradation des ampoules est impossible
• S’assurer que les ampoules soient calibrées dimmable et qu’elles
soient sur la liste des ampoules approuvées et compatibles
(www.lutron.com/dimcfl led).
• Compléter les étapes à la rubrique Réglage de la plage de
variation d’intensité.
Les lumières s’allument à
intensité élevée mais ne
s’allument pas à faible
intensité
Les lumières scintillent
ou clignotent lorsque leur
intensité est réduite à un
faible niveau
Lumières ne s’allument
pas ON / OFF à partir d’un
clavier
Programmation inadéquate
• Programmer conformément au Guide de configuration du système.
Hors de la portée RF
• Rapprocher à moins de 9m (30pi) d’un répétiteur de signal RF.
Câblage
• Fils court-circuités. S’assurer que la borne bleue n’est pas mise à la
terre ou court-circuitée à d’autres fils.
• Erreur de câblage. S’assurer que le câblage est conforme aux
directives d’installation et aux schémas de câblage.
La plaque murale est
chaude
Dissipation de la commande à semi-conducteurs
• Les gradateurs à semi-conducteurs dissipent à l’intérieur environ 2
% de la charge totale raccordée. Il est normal qu’ils soient chauds
au toucher lorsqu’ils sont en service.
REMARQUE : Pour des suggestions additionnelles de dépistage de défauts, se référer au guide de
configuration.
Visser fermement
le capuchon de
connexion
Installation
Installation d’un seul1
Schéma de câblage 1
Laiton
Noir
Bleu 1
Vert
Mise à
la terre
Sous
tension
Neutre
Charge
Gradateur
120 V~
50/60 Hz
Pour le Guide de configuration du système et outils requis, consulter le site www.lutron.com/radiora2
1 Pour les installations à un seul emplacement de commande, serrer la borne bleue sans y relier de fil.
NE connecter aucun des fils, ou fil de mise à la terre à la borne bleue.
2 Le gradateur peut être installé à n’importe quel emplacement dans le circuit.
3 Installer un (1) seulement gradateur par circuit. Un circuit de gradateur peut comprendre jusqu’à
9contrôles gradateur à distance. La longueur permise du fil bleu est de 76m (250pi).
Installation à emplacements multiples2, 3
Laiton
Noir
Bleu
Vert
Mise à
la terre
Charge
Gradateur2 /
gradateur à distance
Laiton
Noir
Bleu
Vert
Mise à
la terre
Gradateur à
distance / gradateur2
Laiton
Noir
Bleu
Vert
Mise à
la terre
Sous
tension
Neutre
Gradateur à
distance / gradateur2
120 V~
50/60 Hz
Schéma de câblage 2
Lutron Electronics Co., Inc.
7200 Suter Road | Coopersburg, PA 18036-1299
P/N 044326 Rev. A 04/2013
Notes importantes
AVERTISSEMENT – Danger d’enfermement – Pour éviter les dangers d'enfermement, de graves
blessures ou le décès de personne, ces commandes ne doivent pas être utilisées pour contrôler des
équipements qui ne sont pas visibles à partir de tous les emplacements de commande ou pouvant
créer des situations dangereuses ou des pièges si elles sont actionnées accidentellement. Les équipements
qui ne doivent pas être contrôlés par ces commandes comprennent (mais sans s’y limiter): les barrières
motorisées, les portes de garage, les portes industrielles, les fours à micro-onde, les coussins chauffants etc.
Il est de la responsabilité de l’installateur de s’assurer que l’équipement commandé est visible à partir de tous
les emplacements de commande et que seuls des équipements appropriés sont connectés à ces contrôles.
Le non respect de cette règle peut causer des blessures graves ou fatales.
Codes : Installer conformément à tous les codes électriques locaux et nationaux.
Mise à la terre: Dans les cas où le boîtier mural ne possède aucun “dispositif de raccordement de fils
de terre”, le code “National Electrical CodeR” (NECR) 2011 américain permet l’installation de contrôles de
remplacement si : 1)une plaque frontale non métallique et ininflammable est utilisée et fixée par des vis
non métalliques ou 2)le circuit est protégé par un disjoncteur de fuite de terre (GFCI). Lors de l’installation
d’un contrôleur selon l’une des ces méthodes, placez un capuchon sur le fil vert (ou retirez-le) avant de
monter le contrôleur dans le boîtier mural.
Environnement : Température ambiante de fonctionnement : 0ºC à 40°C (32°F à 104°F) 0 à 90%
d’humidité sans condensation. Usage à l’intérieur seulement.
Espacement : Pour installer une commande au-dessus d’une autre, laisser un espace vertical d’au moins
114mm (4½po) entre elles.
Plaques murales : Les plaques murales ClaroR et Satin ColorsR de LutronR sont recommandées pour
obtenir le meilleur assortiment de couleurs et une apparence esthétique. Ne pas peindre les commandes
ni les plaques murales.
Nettoyage : Pour nettoyer, essuyer à l’aide d’un linge propre et humide. NE PAS utiliser de nettoyants
chimiques.
Plaques murales : Lutron recommande les boîtes murales de 89mm (3½po) de profondeur pour faciliter
l’installation. Plusieurs commandes peuvent être regroupées dans une boîte à assemblage multiple. Voir
Tableau de déclassement.
Gradateurs à distance: Utiliser uniquement les gradateurs à distance avec les gradateurs. Un total de
9gradateurs à distance peuvent être utilisés avec les gradateurs. Les interrupteurs mécaniques à trois ou
quatre voies ne sont pas compatibles avec le système.
Emplacement des dispositifs RF : Les gradateurs RF doivent être placés à moins de 9m (30pi) d’un
répétiteur de signal RF. Les gradateurs à distance ne doivent pas être obligatoirement à une distance
spécifique d’un répétiteur.
Pour les systèmes avec un répétiteur de signal RF, les gradateurs RF ne peuvent pas être commandé par le
système avant d’être programmés dans un système conformément au Guide de configuration de systèmes.
* Conditions typiques d’essai de consommation d’énergie :
Gradateur : 0,6 W (la charge est coupée et le mode éclairage nocturne est activé.)
Gradateur : 0 W (la charge est coupée.)
Voyants d’état (gradateur seulement)
Indique le niveau d’éclairage et émet une lueur
discrète de veilleuse lorsque la charge est coupée
Bouton touche
Toucher pour allumer/éteindre
Bouton d’actionnement à bascule du gradateur
Appuyer pour augmenter l’intensité d’éclairage ou
augmenter la vitesse
Appuyer pour diminuer l’intensité d’éclairage ou
diminuer la vitesse
FASSTM
Interrupteur
de Service
à Accès
Frontal
Fonctionnement du gradateur
Gradateur Gradateur
à distance
Information de la FCC/ IC
Ce dispositif est conforme à la section 15 des règlements du FCC et des standards CNR exempt de licence
d’Industrie Canada. L’opération est sous réserve des deux conditions suivantes : (1) Cet appareil ne peut
causer d’interférence nuisible, et (2) Cet appareil doit tolérer toute interférence, même celle pouvant affecter son
fonctionnement. Tout changement ou modification sans l’autorisation expresse de Lutron Electronics Co., Inc.
pourrait annuler le droit d’utiliser cet équipement.
REMARQUE : Cet équipement a été testé et jugé conforme aux limites applicables aux dispositifs numériques
Classe B, conformément à la section 15 des règles de la FCC. Ces limites sont conçues pour procurer une
protection raisonnable contre les perturbations nuisibles en application résidentielle. Cet équipement génère,
utilise et peut radier l’énergie de fréquences radiophoniques. S’il n’est pas installé et utilisé selon les directives,
peut causer des interférences radiophoniques nuisibles. Cependant, il n’y a aucune garantie à l’effet qu’aucune
interférence ne se produira dans une installation précise. Si votre équipement produit de l’interférence à la
réception radiophonique ou télévisuelle, ce qui peut être détecté en coupant et refermant l’alimentation au
système d’éclairage. Dans le cas d’interférence, l’utilisateur sera contraint d’essayer de corriger la situation par
un ou plusieurs des moyens suivants :
— Réorienter ou re-localiser l’antenne de réception
— Augmenter la distance séparant l’équipement et le récepteur
— Brancher l’équipement sur un circuit différent que celui sur lequel le récepteur est branché
— Demander l’aide du distributeur ou d’un technicien expérimenté en radio et télévision
Garantie
Pour information sur la garantie, veuillez visiter www.lutron.com/TechnicalDocumentLibrary/Warranty.pdf
Rappel des réglages d’usine des gradateurs/interrupteurs
REMARQUE : Le rappel du gradateur à ses réglages d’usine le retirera du système et effacera toute sa
programmation.
Étape 1 : Taper trois fois du doigt sur le bouton tactile d’un contrôle et garder le doigt appuyé sur le
bouton après la troisième tape.
Étape 2: Garder le bouton appuyé durant environ 3 secondes, jusqu’à ce que les voyants du gradateur
débutent une séquence d’illumination de va-et-vient rapide ou que le voyant DEL du interrupteur
se mette à clignoter rapidement
Étape 3: Relâcher le bouton et refaire immédiatement trois tapes rapides sur le bouton. Les voyants
du gradateur débuteront une séquence d’illumination de va-et-vient lente. Le voyant DEL du
interrupteur clignotera lentement.
Le contrôle est alors remis à ses réglages d’usine et doit être reprogrammé dans le système.
Français
Directives d’installation
Veuillez lire avant l’installation
Gradateurs style décorateur MaestroR RF
* Gradateur:
RRD-6CL
(120V~ 50 / 60Hz)
* Gradateurs à distance :
RD-
RD
(120V~ 50 / 60Hz)
1 Type de charge pour gradateur : Conçus seulement pour des charges installées en permanence,
incandescentes, tungstène halogène, AFC ou DEL. Ne pas installer de gradateurs pour la commande de
prises standards, type de charge BTM, type de charge BTE ou d’appareils motorisés.
2
Gradateur à distance: Les gradateurs à distance sont conçus pour utilisation avec des gradateurs à 120V~.
Pour installation d’une unique et à multiples voir Schémas
de câblage.
Schéma d’assemblage
Vis de
montage
des
contrôles
Boîtier mural
Commande
Inclus :
Capuchon de connexion (1)
Vis de montage (2)
Adaptateur de plaque
murale et plaque murale
vendus séparément.
Adaptateur
de plaque
murale
Plaque
murale
Vis de
montage de
l’adaptateur
Réglage de la plage de variation d’intensité (gradateur seulement)
Si la plage de variation de vos ampoules est satisfaisante, conservez ces instructions pour référence
future, sinon, passez à l’étape 1 ci-dessous.
1. Maintenez enfoncé bouton touche & bouton diminuir jusqu’à ce que l’voyant d’état clignote,
.
2. Maintenez enfoncé bouton diminuir jusqu’à ce que l’voyant d’état du bas soit atteint. Maintenez enfoncé
bouton aumentar jusqu’à ce que toutes les ampoules s’allument et qu’elles soient stables (ne clignotent
pas). Tapez une fois sur bouton touche pour enregistrer les paramètres.
3. Tapez une fois sur bouton touche pour éteindre les ampoules. Tapez sur bouton touche une fois de plus.
Si les ampoules ne s’allument pas ou demeurent instables, répétez l’étape 1 et à l’étape 2 augmentez
l’éclairage avec bouton aumentar.
A B C
BB B CB
A
Spécifications de charge
Commande Type de charge Charge minimum Charge maximum
-6CL1Incandescente/halogène 50 W 600 W
AFC/DEL 0 W 150 W
-RD2Voir gradateur 8,3 A
REMARQUE : Pour l’utilisation d’ampoules AFC ou à DEL avec ce
gradateur, seules les ampoules approuvées et estampillées DIMMABLE
(avec gradation) et qui sont sur la liste des ampoules compatibles
peuvent être utilisées.
Pour obtenir la liste complète des ampoules AFC et à DEL approuvées et
estampillées DIMMABLE, S.V.P. visiter le site www.lutron.com/dimcflled

Navigation menu
