Symptoms Probable cause and action
Light does
not turn on or
dimmer LEDs do
not light up.
• Breaker is OFF or tripped.
• Light not properly installed.
• Wiring error (see Note under
Section 4).
• FASSTM on the dimmer is
pulled out.
Light does not
respond to Pico®
remote control.
• The dimmer failed to pair with
Pico® remote control; see Pairing
the dimmer and Pico® remote
control.
• The dimmer is already at the light
level the Pico® remote control is
sending.
• The Pico® remote control is
outside the 30 ft (9 m) operating
range.
• The Pico® remote control battery
is low.
• The Pico® remote control battery
is installed incorrectly.
• Bulbs turn off
while being
dimmed.
• Bulbs turn on
at high light
level but do not
turn on at a low
light level.
• Bulbs flicker
or flash when
dimmed to a
low light level.
Verify bulbs are marked
dimmable and visit
www.casetawireless.com/
lowend for information on
adjusting the dimmer for best bulb
performance.
Top or bottom
3 LEDs on the
dimmer are
blinking.
Dimmer is detecting the wrong
load type. To change the phase of
the dimmer, follow instructions at
www.casetawireless.com/
change_phase
OFF
ON
x3
x2
Hold for 6 seconds
until LEDs start
blinking
quick-start guide
ELV+ Dimmer
Welcome—and thank you for purchasing a CasétaR
Wireless ELV+ dimmer. In order to control your lights
from an app or remote, you’ll need to purchase a PicoR
remote or Smart Bridge.
Before you install the dimmer, please watch the
installation video at
www.casetawireless.com/support
We hope you enjoy the convenience of CasétaR Wireless!
NOTE: You can mix and match dimmable LEDs as
well as halogen and incandescent light bulbs, with
CasétaR Wireless dimmers.
Dimmable ballasts require low-end trim.
Dimmable LED light bulbs vary in their dimming
performance. If you’re using these bulbs and they
flicker or turn off, please visit
www.casetawireless.com/lowend for information
on adjusting the dimmer for best bulb performance.
For a complete list of compatible dimmable LEDs
please visit
www.casetawireless.com/bulblist
** When using MLV loads the dimmer must be
switched to forward phase. Follow the instructions
at www.casetawireless.com/change_phase.
Transformers need to be derated to 75% of rating.
Contact fixture manufacturer for actual values.
LED—up to 250 W
Contents supplied
Double your warranty
ELV+ dimmer (PD-5NE)
Tools you’ll need
Works with energy efficient
dimmable light bulbs:
Flat-head screwdriver
Wire connectors (4)
Phillips-head screwdriver
Pliers
Screws (2)
Installation for lights with one wall switch (single pole)
Installing your dimmer
Using your CasétaR Wireless kit (sold separately)
Some lights have one wall switch, while others
have two or more wall switches (such as stair lights,
which have a switch at both the top and bottom of
the stairs). We’ve included instructions for lights with
one wall switch (called a single pole). If your light has
more than one switch (called a 3-way), please visit
www.casetawireless.com/3way for complete
installation instructions or watch “Installing CasetaR
Wireless in a 3-way switch application” video found
at www.casetawireless.com/support
WARNING: SHOCK HAZARD
May result in serious injury or death. Turn off
power at circuit breaker or fuse before installing.
1 Turn power off at circuit breaker!
1 Press and hold “off” button on dimmer
2 Press and hold “off” button on remote
4 Connect the dimmer
5 Mount the dimmer
6 Attach the wallplate
7 Turn power on at circuit breaker
2 Remove existing switch from wall 3 Remove side sections (if necessary)
* If your light has more than one switch (called a 3-way),
follow instructions at www.casetawireless.com/3way
or watch “Installing CasetaR Wireless in a 3-way switch
application” video found at
www.casetawireless.com/support
Bend back
and forth.
3
5
1
4
6
Ground
Ground
Neutral
required
Ground
7
2
1 Connect the bare copper (or green) “ground” wire
from the wallbox to the green wire on the dimmer
using a wire connector.
2 Connect the Load wire from the wallbox to the red
wire on the dimmer using a wire connector.
3 Connect the Hot wire from the wallbox to the black
wire on the dimmer using a wire connector.
4 Connect the Neutral wire from the wallbox to the
white wire on the dimmer.
NOTE: Dimmer does not work if Hot (Red) and
Load (Black) wires are reversed and if Neutral
(White) wire is not connected.
Do not remove outside side sections
on dimmers at the end of gang.
Each dimmer
has inside side
sections removed.
Dimmer at middle has all
side sections removed.
Attach the adapter to the dimmer using the
screws provided and snap on the wallplate.
‘snap’
(If you installed the dimmer next to other dimmers
or switches, you’ll need to install a wallplate with the
correct size/number of openings to accommodate all
the devices.)
Use the screws provided.
Pairing the dimmer and
PicoR remote control
Go to www.casetawirless.com/support for
additional troubleshooting suggestions.
Love CasétaR Wireless dimmers? Have ideas
for making them better? Tell us what you think
and we’ll extend your warranty by 1 year.
www.casetawireless.com/register
For advanced features, tips for using CasétaR Wireless dimmers with CFLs and LEDs, the complete CasétaR Wireless
product line, and more, please visit www.casetawireless.com/features
Changing the favorite light level
on the PicoR remote control
(sold separately) or the dimmer
The round “favorite” button on the
PicoR remote control or dimmer
can be used to recall favorite light
level(s). Both the PicoR remote
control and the dimmer can have
different favorite light levels. The
default is 50%, but it can be
changed to any level.
Use the “brighter” or “darker”
buttons until the lights are at the a
desired level.
Favorite
Replacing light bulbs using the FASSTM
Pull the FASSTM out on the in-wall dimmer to remove
power at the light socket.
CAUTION
Use only with permanently installed fixtures with
dimmable LED, dimmable CFL, halogen, or
incandescent lamps. To avoid overheating and
possible damage to other equipment, do not use
to control receptacles, motor-driven appliances,
or transformer-supplied appliances.
Operating a dimmed magnetic low-voltage circuit with
all lamps inoperative or removed may result in current
flow in excess of normal levels. To avoid possible
transformer overheating or failure, Lutron strongly
recommends the following:
• DO NOT operate without operative lamps in place.
• Replace burned out lamps as soon as possible.
• To prevent premature failure due to over-current, use
transformers with thermal protection or fused primary
transformer windings.
Codes
Install in accordance with all national and local
electrical codes.
Grounding
When no “grounding means” exist in wallbox, the
National Electrical Code (NEC®) allows a control to
be installed as a replacement if 1) a nonmetallic,
noncombustible faceplate is used with nonmetallic
attachment screws or 2) the circuit is protected by a
ground fault circuit interrupter (GFCI). When installing
a control according to these methods, cap or remove
green wire before screwing control into wallbox.
FCC/IC Information
This device complies with part 15 of the FCC Rules and Industry Canada
license-exempt RSS standard(s). Operation is subject to the following two
conditions: (1) This device may not cause interference, and (2) this device
must accept any interference, including interference that may cause undesired
operation. Modifications not expressly approved by Lutron Electronics Co.,
Inc. could void the user’s authority to operate this equipment.
Note: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
Lutron, Lutron, Caséta, Lutron , and Pico are registered trademarks and
FASS and Smart Bridge are trademarks of Lutron Electronics Co., Inc.
NEC is a registered trademark of the National Fire Protection Association,
Quincy, Massachusetts. Google and the Google logo are registered
trademarks of Google Inc., used with permission.
© 2016 Lutron Electronics Co., Inc
P/N 0301833 REV A
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
3
3
4
4
1
2
2
2
1
2
2
2
Press and hold the “favorite”
button on either the remote or
dimmer. Hold for 6 seconds until
LEDs blink twice on in-wall dimmer.
New favorite level is now saved.
3 Set desired light level on dimmer
4 Press and hold “favorite” button on remote
Important note:
Troubleshooting
Hold for 6 seconds
until lights flash 3 times.
55
Device Ratings
ELV+ dimmer
PD-5NE
120 V~ 50/60 Hz
Important notes:
1. For indoor use only.
2. Operate between 32 ˚F (0 ˚C) and 104 ˚F (40 ˚C).
Repeat steps to pair other
Pico® remote controls.
Wireless
Pico® remote control (sold separately)
On
Off
Darker
Brighter
FASS™
Front Accessible
Service Switch
ELV+ dimmer
On
Off
Darker
Favorite
Brighter
With a smartphone or tablet (Bridge required, sold separately)
1 Press and hold “off” button on dimmer
2 Press and hold “off” button on remote
The LutronR app will walk you through
setting up your devices.
Download the Lutron® app
www.casetawireless.com/LutronApp
Launch the LutronR app
Lutron
The CasétaR Wireless dimmer can be controlled from a smartphone
when used with the LutronR Smart BridgeT.
If you are using the dimmer and remote control with the LutronR
Smart Bridge follow the instructions below.
Search for “Lutron Caseta”
3 Press and hold “off” button on remote
Use the Lutron® app to complete ALL remaining steps
Lutron
LutronR Smart Bridge
Note: If you are using the dimmer and remote control with
another manufacturer’s bridge, please refer to that manufacturer’s
instructions for set-up.
Lutron
LutronR app
Apple is a trademark of Apple Inc., registered in the U.S. and other countries. App Store is a service mark of Apple Inc.
Without a smartphone or tablet (Bridge not required)
Warranty
For warranty information, please visit
www.casetawireless.com/warranty
P/N 0301833 REV A
Incandescent—up to 500 W
Control
three ways
Add devices
• PicoR remotes
• Dimmers
• Shades
Schedule
your lights
Connect
while away
Important note:
Removing side sections reduces the dimmer’s
maximum wattage rating. See the chart below
for maximum wattage information.
* For maximum wattage information when mixing
light bulb types see
www.casetawireless.com/ganging
** When using MLV loads the dimmer must
be switched to forward phase. Follow the
instructions at
www.casetawireless.com/change_phase
Maximum* wattage derating chart
(120 V~ 50/60 Hz)
Side sections
removed None 1 side 2 sides
LED 250 W*250 W*250 W*
or*
Incandescent,
Halogen & ELV
Halogen 500 W*400 W*300 W*
MLV Halogen** 400 VA 400 VA 400 VA
Dimming Ballasts 400 VA 400 VA 400 VA
LED Drivers 400 W 400 W 400 W
3
3
3
Halogen—up to 500 W
ELV Halogen—up to 500 W
MLV Halogen**— up to 400 VA or 300 W
of lamps
Dimming Ballasts—up to 400 VA
LTE LED Drivers— up to 400 W
(or 20 drivers max)
R
R
R
R
Favorite
Using your controls
1
2
3
1
2
2
2
1
2
2
2
ARRÊT
MARCHE
Gradateur BTE+ (ELV+)
Utilisation de l’ensemble CasétaR Wireless (vendue séparément)
1 Coupez le courant au niveau
du disjoncteur!
3
5
1
4
6
Mise à la terre
Mise à la terre
7
2
5
5
Valeurs nominales du dispositif
Gradateur BTE+
(PD-5NE)
120V~ 50/60Hz
Télécommande Pico® (vendue séparément)
guide de démarrage rapide
Éléments fournis
Doublez votre garantie
Gradateur BTE+
(PD-5NE)
Outils nécessaires
Tournevis à tête plate
Connecteurs de fils (4)
Tournevis cruciforme
Pince
Vis (2)
Vous aimez les gradateurs CasétaRWireless? Vous
avez des idées pour les améliorer? Dites-nous ce que
vous en pensez et nous prolongerons votre garantie
d’unan www.casetawireless.com/register
AVERTISSEMENT: RISQUE
D’ÉLECTROCUTION.
Peut entraîner des blessures graves ou la mort.
Coupez le courant au niveau du disjoncteur ou
du fusible avant l’installation.
Certaines lumières ont un interrupteur mural,
tandis que d’autres ont deux interrupteurs
muraux ou plus (comme les lumières
d’escaliers, qui ont un interrupteur en haut
et en bas des escaliers). Nous avons inclus
des instructions pour les lumières avec un
interrupteur mural (appelé unipolaire). Si
votre lumière a plus d’un interrupteur (appelé
interrupteur à 3 voies), veuillez consulter
www.casetawireless.com/3way pour
des instructions d’installation complètes ou
visionnez la vidéo «Installation d’un CasetaR
Wireless dans une application à 3voies»
(«Installing CasetaR Wireless in a 3-way switch
application») disponible sur
www.casetawireless.com/support
Remarque importante :
Installation pour des lumières fonctionnant avec un seul interrupteur mural (unipolaire)

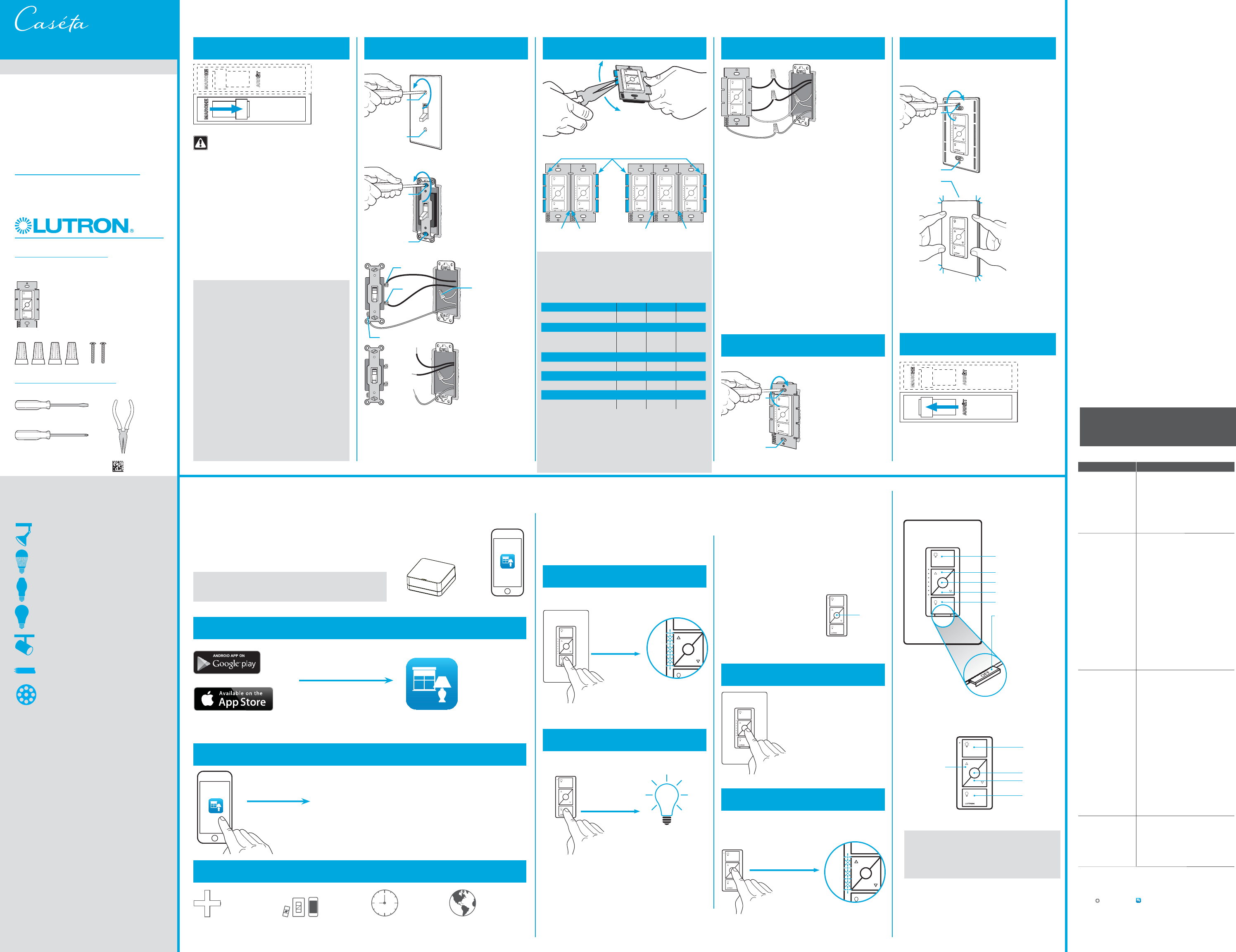

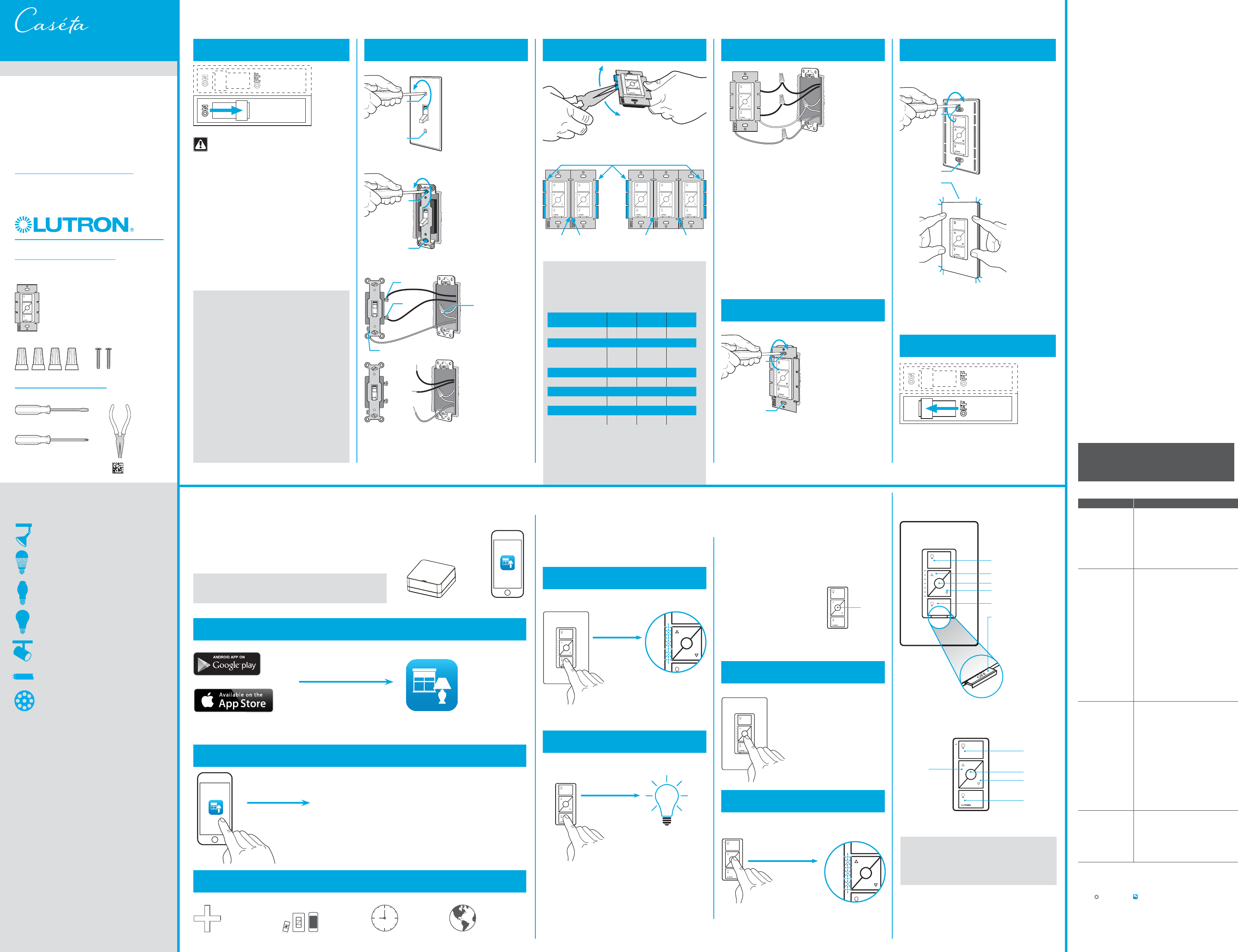

Installation de votre gradateur
2 Retirez l’interrupteur existant du mur
Retirez la plaque murale de l’interrupteur.
Retirez l’interrupteur et éloignez-le du mur.
* Si votre lumière a plus d’un interrupteur (appelé
interrupteur à 3 voies), suivez les instructions disponibles
sur www.casetawireless.com/3way ou visionnez
la vidéo «Installation d’un CasetaR Wireless dans une
application à 3voies» («Installing CasetaR Wireless in a
3-way switch application») disponible sur
www.casetawireless.com/support
Détachez les troisfils* de l’interrupteur.
3 Retirez les parties latérales
(si nécessaire)
Pliez d’avant en
arrière.
Ne retirez pas les parties latérales extérieures
des gradateurs situés à la fin du jumelage.
Les parties latérales
intérieures de chaque
gradateur sont retirées.
Toutes les parties latérales
du gradateur situé au
milieu sont retirées.
4 Connectez le gradateur
5 Montez le gradateur
1 Raccordez le fil de « mise à la terre » nu en cuivre
(ou vert) du boîtier mural au fil vert du gradateur à
l’aided’un connecteur de fils.
2 Raccordez le fil de la charge du boîtier
d’encastrement au fil rouge du gradateur à l’aide
d’un connecteur de fil.
3 Raccordez le fil gradateur du boîtier d’encastrement
au fil noir du gradateur à l’aide d’un connecteur de
fil.
4 Raccordez le fil neutre du boîtier d’encastrement au
fil blanc du gradateur.
REMARQUE: Le gradateur ne fonctionne pas si le
fil gradateur (rouge) et le fil de charge
(noir) sont inversés et si le fil neutre
(blanc) n’est pas raccordé.
Utilisez les vis fournies.
Mise à la terre
6 Fixez la plaque murale
7 Mettez le disjoncteur sous tension
Fixez l’adaptateur au gradateur à l’aide des vis fournies
et posez la plaque murale.
(Si vous avez installé le gradateur à côté d’autres
gradateurs ou interrupteurs, vous devez installer une
plaque murale dont la taille/le nombre d’ouvertures
sont adaptés pour accueillir tous les dispositifs.)
Allumer
Éteindre
Plus sombre
Plus lumineux
FASSTM
(Interrupteur secteur
accessible à l’avant)
Gradateur
BTE+
Allumer
Éteindre
Plus sombre
Préféré
Plus lumineux
Remplacement des ampoules en utilisant le
FASSTM
Actionnez le FASST du gradateur mural pour couper
l’alimentation au niveau de la douille de l’ampoule.
Remarques importantes:
1. Pour une utilisation en intérieur uniquement.
2. Faites-le fonctionner à une température
comprise entre 0˚C (32˚F) et 40˚C (104˚F).
x3
Maintenez la pression
pendant 6secondes,
jusqu’à ce que les
DEL commencent
àclignoter.
1 Appuyez sur le bouton «
éteindre
» du
gradateuret maintenez la pression
2
Appuyez sur le bouton « éteindre » de la
télécommande et maintenez la pression
Appariement du gradateur et de
la télécommande PicoR
Maintenez la pression
pendant 6secondes,
jusqu’à ce que les
lumièresclignotent
3fois.
Répétez ces étapes pour apparier
d’autres télécommandes PicoR.
x2
Changer le niveau d’éclairage
préféré sur la télécommande
PicoR (vendue séparément) ou le
gradateur
Le bouton rond «préféré» sur
la télécommande PicoR ou le
gradateur peut être utilisé pour
enregistrer les niveaux d’éclairage
préféré. La télécommande PicoR
et le gradateur peuvent avoir
des niveaux d’éclairage préféré
différents. Le réglage par défaut est
de 50%, mais il peut être changé
pour n’importe quel niveau.
préféré
Appuyez et maintenez le bouton «préféré» enfoncé sur
la télécommande ou le gradateur. Maintenez le bouton
enfoncé pendant 6secondes jusqu’à ce que les DEL
clignotent deux fois sur le gradateur mural. Le nouveau
niveau préféré est maintenant enregistré.
3 Réglez le niveau d’éclairage désiré sur
le gradateur
4
Appuyez sur le bouton «
préféré
» de la
télécommande et maintenez la pression
Accédez à la page
www.casetawireless.com/support
pour obtenir des suggestions de dépannage
supplémentaires.
ATTENTION
À utiliser uniquement dans des installations
permanentes intégrant des lampes DEL et AFC
à intensité réglable, des lampes halogènes, ou
à incandescence. Pour éviter la surchauffe et
l’endommagement éventuel d’autres équipements, ne
l’utilisez pas pour commander des prises électriques,
des appareils à moteur ou des appareils alimentés par
transformateur.
Actionner un circuit magnétique basse tension
gradué avec toutes les ampoules non fonctionnelles
ou retirées peut entraîner une circulation de courant
supérieure à un niveau normal. Pour éviter une
éventuelle surchauffe ou panne du transformateur,
LutronR recommande vivement ce qui suit :
• NE l’utilisez PAS sans une ampoule fonctionnelle en
place.
• Remplacez les ampoules grillées dès que possible.
• Pour éviter une défaillance prématurée pour cause
de surintensité, utilisez des transformateurs avec
une protection thermique, ou avec les enroulements
primaires du transformateur protégés par un fusible.
Codes
Procédez à l’installation conformément à tous les
codes électriques locaux et nationaux.
Mise à la terre
Lorsqu’aucun « moyen de mise à la terre » n’est
présent dans le boîtier mural, le Code électrique
national (NEC®, National Electrical Code) autorise
l’installation d’une commande en remplacement si
1) une plaque frontale non métallique et non
combustible est utilisée avec des vis de fixation
non métalliques ou 2) le circuit est protégé par
un disjoncteur de fuite à la terre (GFCI). Lors de
l’installation d’une commande selon ces méthodes,
protégez ou retirez le filvert avant de visser la
commande dans le boîtier mural.
Informations sur la FCC/IC
Ce dispositif est conforme à la partie15 des règles de la FCC et à la (aux)
norme(s) CNR d’exemption de licence d’Industrie Canada. Son fonctionnement
est soumis aux deux conditions suivantes: (1) ce dispositif ne peut pas
provoquer d’interférence, et (2) ce dispositif doit accepter toute interférence, y
compris une interférence qui pourrait causer un fonctionnement non souhaité.
Les modifications non expressément approuvées par Lutron Electronics Co.,
Inc. pourront annuler le droit de l’utilisateur à faire fonctionner cet équipement.
Remarque: cet équipement a été testé et déclaré en conformité avec les limites
correspondant à un dispositif numérique de catégorieB, en vertu de la partie15
des règles de la FCC. Ces limites visent à fournir une protection raisonnable
contre les interférences préjudiciables dans une installation résidentielle. Cet
équipement génère, utilise et peut émettre une énergie de fréquence radio et,
s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer
une interférence préjudiciable avec les transmissions radio. Toutefois, il n’est
pas garanti qu’aucune interférence ne se produira dans une installation
particulière. Si cet équipement provoque une interférence préjudiciable à la
réception radio ou télévisuelle, laquelle peut être déterminée en éteignant
et en mettant en marche l’équipement, l’utilisateur est invité à corriger cette
interférence en prenant l’une, ou plusieurs, des mesures suivantes:
—Réorienter ou déplacer l’antenne de réception.
—Augmenter la distance entre l’équipement et le récepteur.
— Brancher l’équipement à une prise qui se trouve sur un circuit différent de
celui sur lequel le récepteur est branché.
— Consulter le distributeur ou un technicien radio/TV expérimenté pour toute
assistance.
Garantie
Pour obtenir des informations sur la garantie,
veuillez consulter la page
www.casetawireless.com/warranty
Bienvenue—et merci d’avoir acheté un gradateur
BTE+ CasétaR Wireless. Pour contrôler vos lumières
depuis une application ou une télécommande, vous
devez acheter une télécommande PicoR ou un Smart
Bridge.
Avant d’installer le gradateur, veuillez regarder
la vidéo d’installation disponible sur le site
www.casetawireless.com/support
Nous espérons que vous apprécierez la commodité
du CasétaTMWireless!
REMARQUE: Vous pouvez mélanger et assortir
des DEL ainsi que des ampoules halogène et
incandescentes variables avec des gradateurs CasétaR
Wireless.
Les ballasts variables nécessitent un réglage de seuil
bas.
Les ampoules à DEL variables ont des performances
de gradation différentes. Si vous utilisez ces ampoules
et qu’elles clignotent ou s’éteignent, veuillez consulter
www.casetawireless.com/lowend pour des
informations sur le réglage du gradateur pour obtenir la
meilleure performance des ampoules.
Pour une liste complète des DEL compatibles pouvant
être soumis à une gradation, veuillez consulter
www.casetawireless.com/bulblist
** Lorsque vous utilisez des charges BTM, le gradateur
doit être commuté en phase directe. Suivez les
instructions disponibles sur
www.casetawireless.com/change_phase. Les
transformateurs doivent être déclassés à 75% de la
valeur nominale. Contactez le fabricant des luminaires
pour connaître les valeurs réelles.
Fonctionne avec des ampoules
à basse consommation et
àintensité réglable:
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, É.-U.
P/N 0301833 REV A
Wireless
Lutron, Lutron, Caséta,
Lutron
et Pico sont des marques déposées,
et FASS et Smart Bridgesont des marques de commerce de Lutron
Electronics Co., Inc. NEC est une marque déposée de la National
Fire Protection Association, Quincy, Massachusetts. Google et le logo
Google sont des marques déposées de Google, Inc., utilisées sous
autorisation.
© 2016 Lutron Electronics Co., Inc.
P/N 0301833 REV A
Avec un téléphone intelligent ou une tablette
(dispositif de connexion requis, vendu séparément)
1 Press and hold “off” button on dimmer
2 Press and hold “off” button on remote
L’application LutronR vous
accompagnera tout au long du
processus d’installation des dispositifs.
Télécharger l’application LutronR
www.casetawireless.com/LutronApp
Lancer l’application LutronR
Lutron
Le gradateur sans fil Caséta® peut être contrôlé à partir d’un téléphone
intelligent lorsqu’il est utilisé avec le dispositif LutronR Smart BridgeT.
Si vous utilisez le gradateur et la télécommande avec le dispositif LutronR
Smart BridgeT, suivez les instructions ci-dessous.
Rechercher «Lutron Caseta»
3 Press and hold “off” button on remote
Utilisez l’application LutronR pour effectuer TOUTES les étapes restantes
Lutron
LutronR Smart BridgeT
Remarque: si vous utilisez le gradateur et la télécommande
avec un dispositif de connexion fourni par un autre fabricant,
consultez les instructions d’installation de ce fabricant
Lutron
L’application
LutronR
Apple est une marque de commerce d’Apple Inc., déposées aux États-Unis et dans d’autres pays. App Store est une marque de service d’Apple Inc.
Sans téléphone intelligent, ou une tablette (dispositif de connexion non requis)
« déclic »
Symptômes Cause probable et solution
L’éclairage ne
s’allume pas
ou les DEL du
gradateur ne
s’illuminent pas.
• Le disjoncteur est en position
ÉTEINDRE ou s’est déclenché.
• La lumière n’est pas
correctement installée.
• Erreur de câblage (voir la note
de la section4).
• Le FASST du gradateur est
actionné.
La lumière ne
répond pas à la
télécommande
Pico®.
• Le gradateur n’a pas
pu s’apparier avec
la télécommande
Pico® ; consultez la section
Appariement dugradateur et
de la télécommande Pico®.
• Le gradateur est déjà au
niveau d’éclairage que
transmet la télécommande
Pico®.
• La télécommande Pico® se
trouve en dehors de la plage
de fonctionnement de 9m
(30pi).
• Les piles de la télécommande
Pico® sont faibles.
• Les piles de la télécommande
Pico® ne sont pas installées
correctement.
• Les ampoules
s’éteignent
pendant le
réglage de leur
intensité.
• Les ampoules
s’allument
à un niveau
d’éclairage
élevé, mais pas
à un niveau
d’éclairage
faible.
• Les ampoules
scintillent ou
clignotent
lorsqu’elles
sont réglées
à un niveau
d’éclairage
faible.
Vérifiez que les ampoules sont
indiquées comme étant à
intensité réglable et consultez
la page
www.casetawireless.com/
lowend pour plus d’informations
sur le réglage du gradateur, qui
permet d’obtenir les meilleures
performances
des ampoules.
Les 3DEL
supérieures
ou inférieures
du gradateur
clignotent.
Le gradateur détecte le mauvais
type de charge. Pour changer
la phase du gradateur, suivez
les instructions disponibles sur
www.casetawireless.com/
change_phase
Dépannage
Contrôlez
les opérations
de trois
manières
Ajoutez des
dispositifs
• Télécommandes
PicoR
• Gradateurs
• Stores
Programmez
les
lumières
Connectez-
vous lors
de vos
déplacements
3
3
3
R
DEL—jusqu’à 250W
À incandescence—jusqu’à 500W
Halogène—jusqu’à 500W
Halogène BTE—jusqu’à 500 W
Halogène BTM (MLV)**— jusqu’à 400VA ou
300W d’ampoules
Ballasts de gradation—jusqu’à 400 VA
Pilotes de DEL LTE— jusqu’à 400W (ou
20pilotes max)
Neutre
requis
Remarque importante:
Le retrait des parties latérales réduit la puissance nominale
maximale du gradateur. Consultez le tableau ci-dessous
pour obtenir les informations de puissance maximale.
* Pour obtenir des informations sur la puissance maximale
lorsque plusieurs types d’ampoules sont mélangés,
consultez la page www.casetawireless.com/ganging
** Lorsque vous utilisez des charges BTM, le gradateur doit
être commuté en phase directe. Suivez les instructions
disponibles sur
www.casetawireless.com/change_phase
Tableau de déclassement de la puissance
maximale* (120 V~ 50/60 Hz)
Parties latérales retirées
Aucune 1 côté 2 côté
DEL 250 W*250 W*250 W*
ou*
Ampoules incandescentes,
halogènes et halogènes
BTE 500 W*400 W*300 W*
Halogène BTM (MLV)** 400 VA 400 VA 400 VA
Ballasts de gradation 400 VA 400 VA 400 VA
Pilotes de DEL 400 W 400 W 400 W
Utilisez les boutons «plus
lumineux» ou «plus sombre»
jusqu’à ce que les lumières soient
au niveau souhaité.
Pour obtenir les caractéristiques avancées, des conseils sur l’utilisation des gradateurs CasétaRWireless avec des AFC et
DEL, la gamme de produits complète CasétaRWireless, et bien plus, consultez le site www.casetawireless.com/features
Préféré
R
Utilisation de vos commandes
