MEILOON KWTLS Korners Sub User Manual KnrSub UserMan Part 2

Meiloon Industrial Co., Ltd. Korners Sub KnrSub UserMan Part 2

(KnrSub) UserMan_Part 2

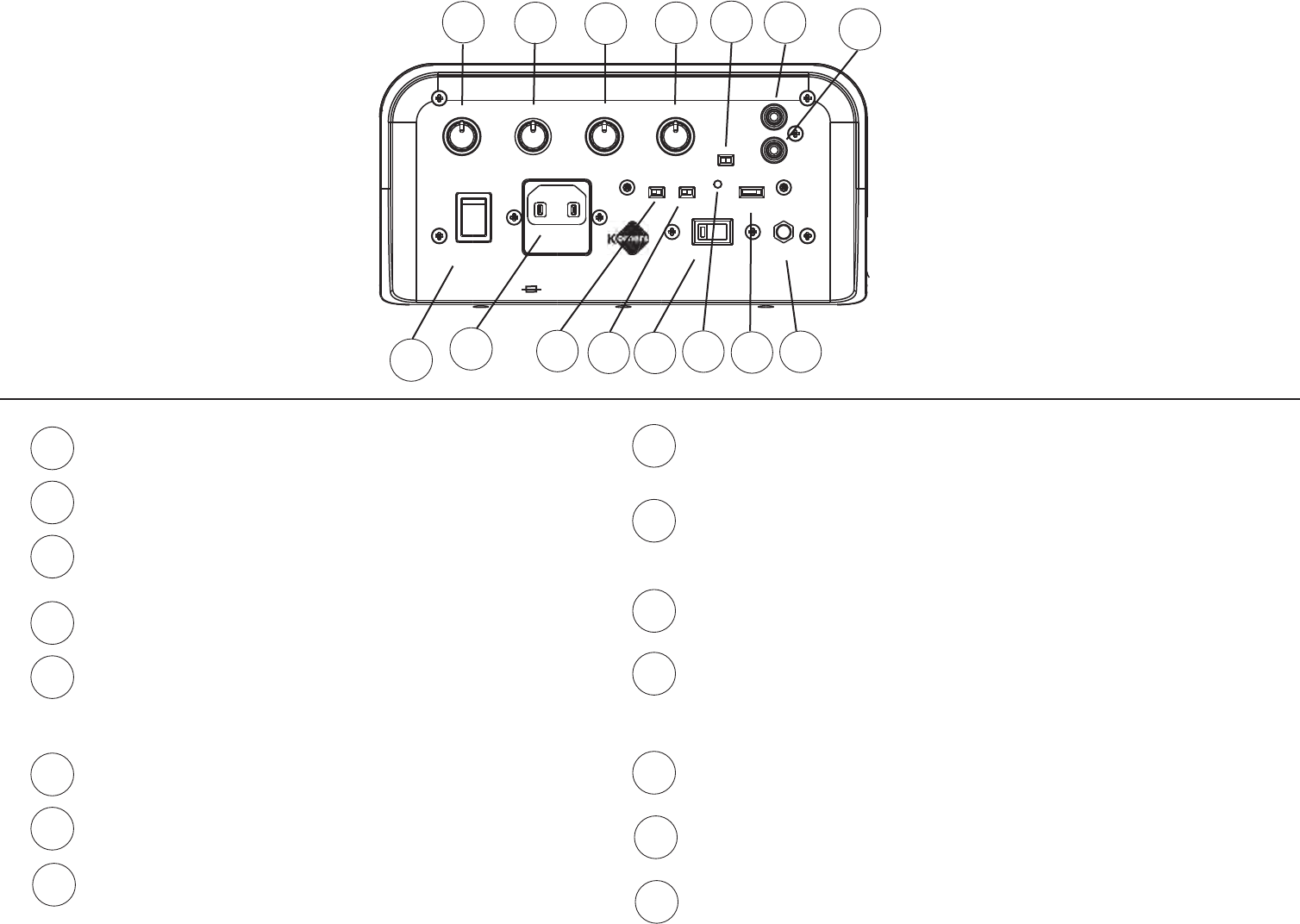

Panel de Control
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
16
5
4
3
2
10 98
13 12 11
1
7
6
5
4
3
210
9
8
13
12
11
Volume - Controla el nivel de volumen.
Dip Freq -Se utiliza para ajustar la frecuencia para
Dip Gain - Se utiliza para ajustar la ganancia para
Crossover - Ajusta la frecuencia del filtro de paso bajo.
In - Cable analógico RCA de entrada de conexión.
Wireless/Line - Se establece en la línea cuando se utiliza
la RCA de entrada. Se establece en Wireless cuando se
utiliza la opción Korners Konnect transmisor inalámbrico.
7
14
Out - Cable analógico RCA de salida de conexión.
Antenna - Conector para antena RF para el
Wireless Code - Se establece en el mismo canal como opcional
Korners Konnect wireless Transmitter.
Voltage Switch - Ajuste a 120 V o 230 V para su ubicación.
Single/Double - Se establece en Single para el uso normal. Se establece
en Double cuando utilizando dos Korners Subs juntos.
Entrada AC - Conecte a la toma de corriente de la pared.
Power - La alimentación principal encendido y apagado.
14
Phase - 0 (normal) o 180 (invertida) Sitúe este interruptor en
Deiver más lleno, más dinámico de graves. el efecto
fase de es más audible con una línea de bajo repetitiva.
15
15
Status Light - Verde fijo cuando Red On, sólido cuando está en estado
de bajo consumo, LED parpadea en verde cuando la conexión
inalámbrica está perdido.
corregir las ondas estacionarias en la habitación.
corregir las ondas estacionarias en la habitación.
funcionamiento inalámbrico
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
PhaseSingle Double
Wireless Line
ON
OFF
T5AL/250V

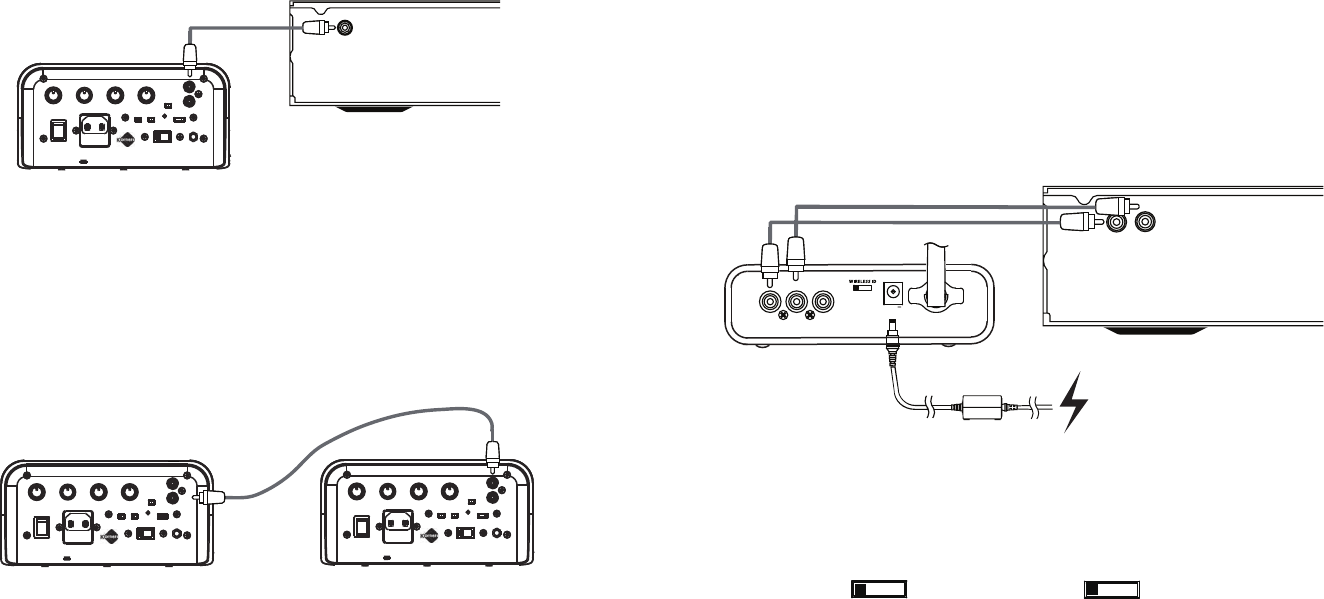

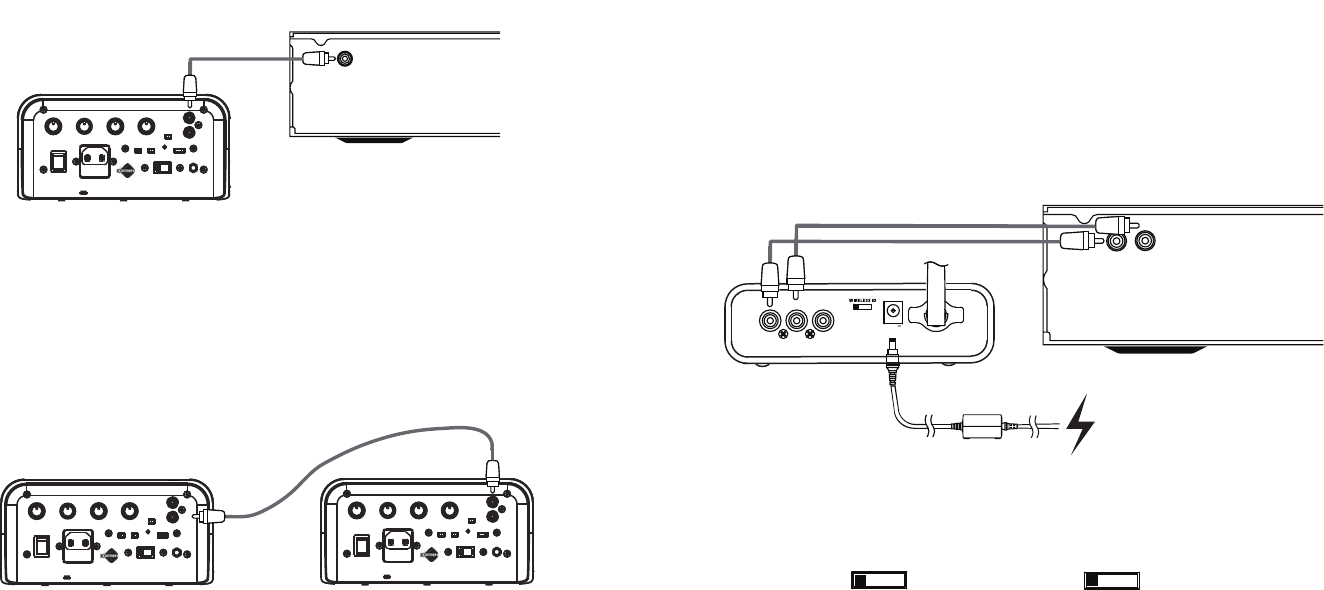

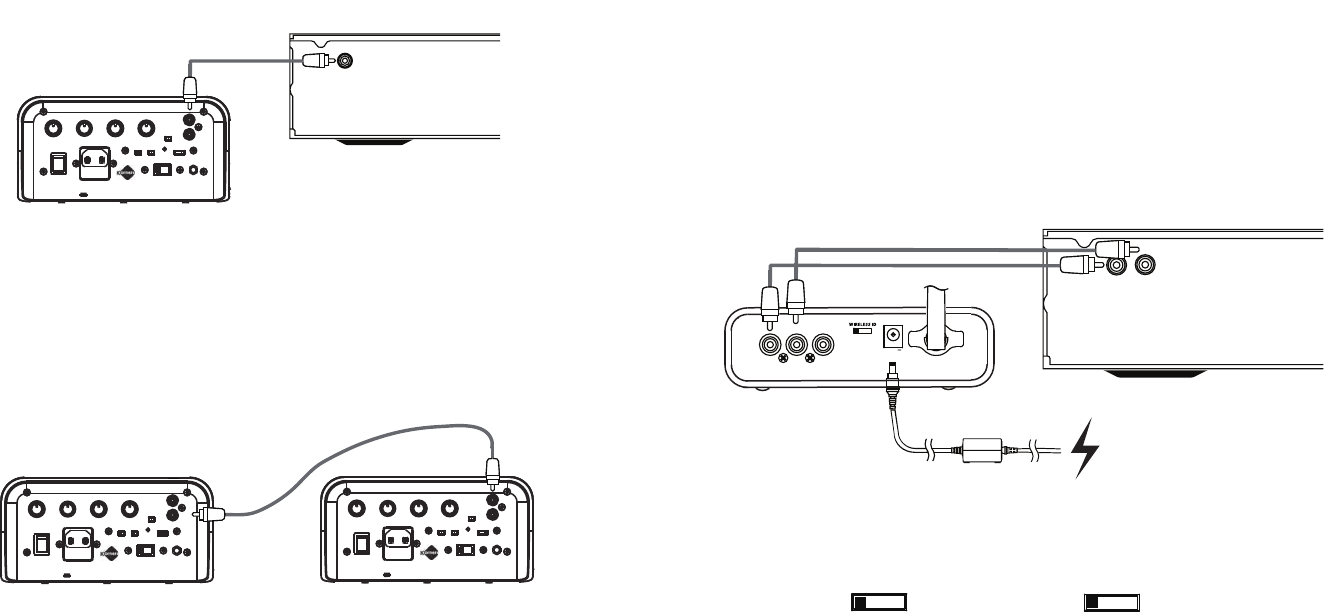

Conexiones
Nota: Asegúrese de que el subwoofer está apagado antes de realizar
las conexiones.
Preparación
Después de la Korners Sub está correctamente colocado ahora puede
conectarse a su sistema. Las entradas para su Korners Sub están
situados en la parte posterior de la unidad. No coloque la unidad en
el lado de la parrilla, ya que puede dañar el rejillas. Coloque la unidad
sobre una superficie acolchada también puede prevenir el daño
durante la instalación.
En línea - Conecte un extremo del cable de conexión RCA incluido a la
Salida de subwoofer o LFE del receptor o componente de audio y
el otro extremo a la entrada de línea de conexión RCA en
el Korners Sub.
Receptor
Subwoofer Out
or
LFE
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
Korners Sub 1 Korners Sub 2
Salida de línea - La salida de línea se utiliza para enviar la señal
de entrada a otro Korners Sub Al conectar dos subwoofers juntos.
para físicamente conectar dos Suplentes Korners juntos, tendrá la
opción Korners Sub Connector.
Nota: La línea de salida sólo funciona cuando está conectado el
cable RCA para entrada de línea y una señal presente.
Opcional
Korners Konnect
Cable de alimentación
L R LFE
DC 5V
4 3 2 1
Input
L R
Subwoofer
Wireless CODE
1 2 3 4
Wireless CODE
1 2 3 4
Korners Konnect
Korners Sub
=
Receptor
Wireless (Opcional Korners Konnect Transmisor Inalámbrico)
Para activar el subwoofer Korners para recibir audio de forma
inalámbrica,usted tendrá que comprar el Wireless Korners Konnect
opcional Transmisor de un distribuidor autorizado AudioXperts.
1. Conecte la fuente de alimentación a la Korners Konnect y luego
conecte el otro extremo a una toma de corriente de la pared.
2. A continuación, conecte un extremo del cable RCA a la
En la línea de conexión de la Korners Konnect y el otro extremo a la
Subwoofer o LFE salida de su receptor o componente de audio.
3. Una vez que el Konnect Korners es toda la configuración, conecte
la antena inalámbrica al panel de conexión Korners Sub.
4. A continuación coloque el interruptor Wireless / Line con
"inalámbrico" en la Korners Sub
5. Asegúrese de que el interruptor de código inalámbrico está
configurado en el mismo canal tanto en el número Korners Sub
y KornersKonnect.
ADVERTENCIA: No conecte la fuente de audio al mismo subwoofer
y Korners Konnect transmisor inalámbrico al mismo tiempo.
Conexión de la alimentación
Conecte el cable de alimentación a la entrada de alimentación.
Asegúrese de que la potencia selector de voltaje esté en la posición
correcta para el voltaje local alimentación de red. A continuación,
conecte el cable de alimentación directamente a una toma de corriente.
Algunos receptores AV y componentes proporcionar energía auxiliar
puntos de venta, pero por favor evite el uso de ellos. Puede que no sean
capaces de proporcionar el nivel de corriente requerida por
el Korners Sub.
POWER
IN
AC120V/23 Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
PhaseSingle Double
Wireless Line
ON
OFF

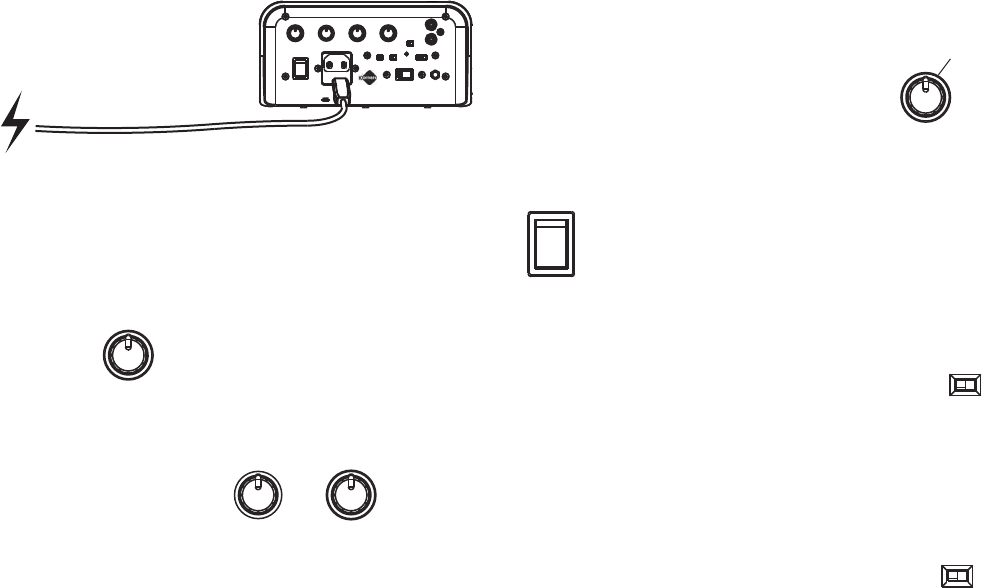

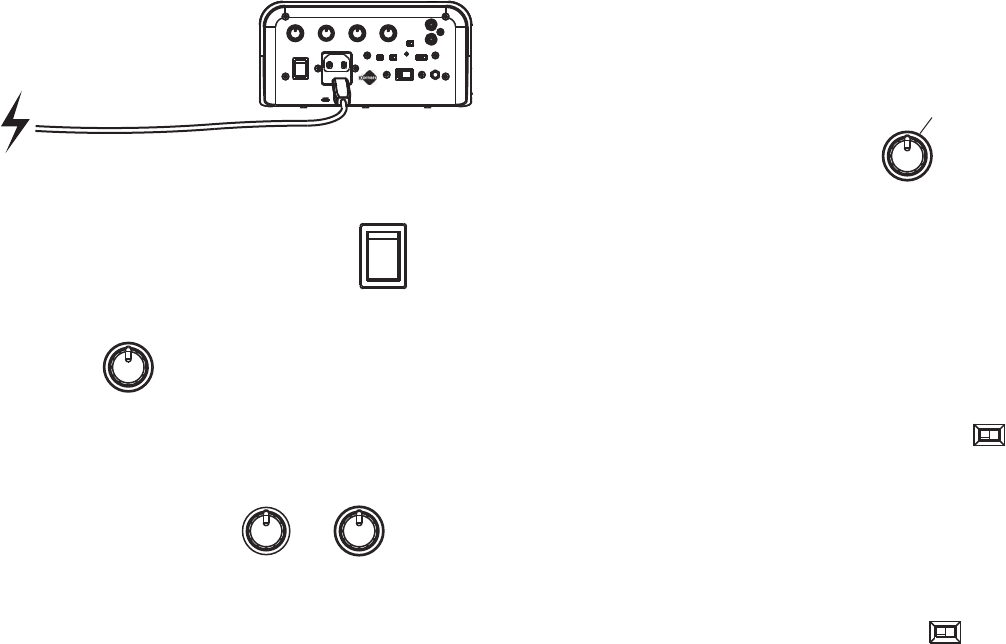

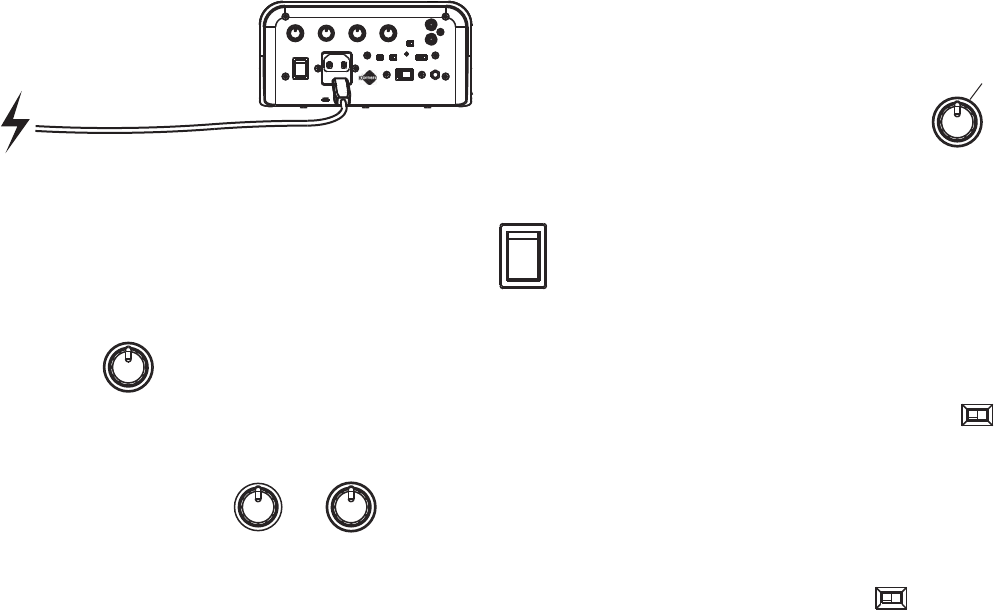

Uso del panel de control
Volume
Utilice el control de volumen para ajustar el nivel de salida que
usted prefiera.
Dip Freq y Dip Gain
La mayoría de los ajustes de la habitación y las instalaciones subwoofer
resultado en un gran pico en la respuesta de frecuencia del sistema
debido a las ondas estacionarias en la habitación. Se ha incluido un
mecanismo de ajuste simple ayudar a aliviar esta condición. Si después
de la instalación inicial y la escucha, usted siente que hay una prominencia
de la energía de baja frecuencia que no puede ajustarse para el uso de
los controles de nivel o polaridad, entonces no es probable que un
pico para corregir. Los picos en una habitación caen generalmente entre
50 y 90 Hz. Para empezar, establezca la ganancia Dip en la posición
media (dB -4). Ahora, mientras jugando material de programa, cambie
lentamente la perilla de frecuencia de Dip 50 a 90 Hz, y escuchar donde
el protagonismo energía empiezan a ir de distancia. Al llegar a esta
frecuencia, deje la perilla de frecuencia Dip en esa posición. A
continuación, mueva el mando de nivel Dip de menor a mayor nivel,
hasta que el material de programa suene mejor. Después de haber
determinado que mejor posición, deje los controles donde se encuentren.
Si se usan dos subwoofers juntos y unidos con el KornersConnector,
establecer un subwoofer, y luego copiar la configuración a la otra.
010
5
Volume
Crossover
Como punto de partida, ajuste el control cruzado sobre los Korners Sub
acerca 10 Hz mayor que el límite inferior de graves de los altavoces
principales respuesta de frecuencia. En el caso de nuestra línea de
altavoces Korners, inicialmente a 130 Hz. Sintonice el ajuste de crossover
de oído para combinar con su principal altavoces. El ajuste óptimo del
control de cruce dependerá colocación de los altavoces y sus preferencias
personales.
Single o Dual
El valor por defecto está en la posición S. Se establece en D cuando se
utilizan dos Korners Subs. Utilice el opcional Korners Sub Connector
para unir dos Korners Subs físicamente juntos. El Korners Sub Connector
se pueden comprar en un distribuidor autorizado AudioXperts.
Phase
0 (normal) o 180 (invertido) para el subwoofer. Establezca este
cambiar a entregar más lleno, más dinámico de graves. El efecto de
la fase es más audible con una línea de bajo repetitiva.
Disfrute de sus Sub Korners nuevos!
Power
Alimentación del sistema principal y se apaga.
Dip Gain
Dip Freq
50 90
70
0-8
-4
0 180
Phase
Single Double
POWER
ON
OFF
80 160
120
Crossover
130 Hz
Información de garantía limitada (USA)
- Piezas y mano de obra durante cinco años
- Cambio del artículo directamente en el establecimiento
durante dos años
La garantía de AudioXperts protege al propietario original
siempre y cuando el producto AudioXperts se adquiriera en los
Estados Unidos continental o Hawái a través de un distribuidor
autorizado. En todos los casos, se deberá presentar una copia del
garantía.
La garantía está limitada al producto de AudioXperts y no cubre
ningún tipo de daño a otros equipos asociados. La garantía no
cubre los gastos por retirada o reinstalación del producto. La
garantía quedaría anulada si el número de serie se extrajera
y también puede tener otros derechos que varíen de estado a
estado.
NOTA: La reparación de los productos AudioXperts la debe reali-
autorizada anulará la garantía y se realizará bajo el riesgo del
propietario.
Para los clientes fuera de los EE.UU.: Por favor, póngase en
contacto con su distribuidor local proveedor o distribuidor para
información sobre la garantía.
Si se necesitara el servicio técnico
(855)4MY - XPRT (469-9778) x 3, o
correo electrónico: sales@audioxperts.com
Centros de servicio y garantía autorizados, soporte técnico y piezas:
(855)4MY - XPRT (469-9778) x 22, o
correo electrónico: support@audioxperts.com o
visite nuestra página web www.audioxperts.com
©2013 AudioXperts, Inc.. AudioXperts es una marca registrada y
Korners es una marca comercial de AudioXperts, Inc. Las
especificaciones están sujeto a cambios sin previo aviso. Todos los
derechos reservados. utilizar no autorizado está estrictamente prohibido.
Advertencia de exposición a RF
Este equipo deberá instalarse y funcionar según las instrucciones que se
facilitan y la(s) antena(s) utilizada(s) para este transmisor deberá(n) instalarse
para facilitar una distancia de separación de al menos 20 cm con todas las
personas y no podrán colocarse ni funcionar a la misma vez que
otra antena o transmisor. Los usuarios finales y los instaladores deberán
aportar las instrucciones para la antena y el transmisor que funcionen en
condiciones para cumplir con la exposición a RF.
Información sobre exposición a la radiofrecuencia (RF)
La potencia de salida de radiación del dispositivo inalámbrico se encuentra
por debajo de los límites de exposición de radiofrecuencia de la industria
de Canadá (IC). El dispositivo inalámbrico debería utilizarse de tal manera
para que sea mínimo el potencial de contacto humano durante un
funcionamiento normal. Este dispositivo también se ha probado y cumple
con los límites de exposición de RF de la IC bajo las condiciones de
exposición móvil. (Las antenas son superiores a 20 cm tomando como
referencia el cuerpo de un individuo).
www.audioxperts.com
Korners Sub
Bedienungsanleitung
Deutsch
Design und Entwicklung von
Herzlichen Glückwunsch!
Wir fühlen uns geehrt, dass Sie die Korners Sub durch ausgewählte
AudioXperts. Die Korners Sub wurde speziell entwickelt, um
ergänzen unsere Korners Sammlung von Lautsprechern. große
Sorgfalt wurde darauf geachtet, eine sehr kompakte, aber
leistungsstarke Subwoofer zu gestalten, dass hat eine Vielzahl von
Positionierungs-und Anschlussoptionen. Wir sind sicher,
Sie finden es eine mächtige Bässe liefert, ist die eingebaute
höchsten Qualitätsstandards, und entwickelt, um Ihnen bieten
Jahre des Genusses. Dieses Handbuch bietet Ihnen alle
wichtige Informationen über die Einrichtung und Nutzung
Ihres neuen Subwoofer.
Bitte bewahren Sie dieses Handbuch und alle Verpackungsmaterialien
in einer Datenbank gespeichert sicheren Ort auf, falls Sie den Zugang
zu ihnen zu einem späteren Zeitpunkt.
Technische Spezikationen
Was ist enthalten:
Für die neuesten Produkt-Informationen, besuchen Sie bitte:
www.audioxperts.com/support
Verstärker Leistung: 150 Watt RMS, 300 Watt PEAK
Frequenzgang (± 3dB): 40Hz-300Hz
Treiber: Sechs 114 mm SSHO Tieftöner
Abmessungen (HxBxT): 914 x 165 x 165mm
Gewicht: 13,6 kg
Korners Sub
1 - Subwoofer Ständer
6 - Befestigungsschrauben für Subwoofer Stehen
4 - Boden Spikes
1 - Netzkabel
1 - RF Antenna
1 - Benutzerhandbuch
Spezifikationen können sich ohne vorherige Ankündigung ändern.
Besonderheiten:
• 300-Watt-Peak-Verstärker
• Position in der Ecke oder an der Wand
• Präzisions alle digitalen Signalfluss und Entzerrung
• Variable parametrische Notchfilter für Raum-Modus compensation
RCA Line Level-Eingang
• Optional Korners Konnect Funksender für
Flexibilität bei der Platzierung
• Optional Korners Sub-Anschluss für Dual-
Subwoofer-Konfiguration
• Entwickelt und hergestellt von AudioXperts entwickelt
Placement-Optionen
Die Korners Sub ist sowohl für vertikale und entwickelt
horizontale Aufstellung.
Für Vertical Placement, verwenden Sie den mitgelieferten Standfuß,
um den Boden heben der Sub aus dem Boden oder Teppich und
Ort in der Ecke für die beste Leistung. Die Korners Sub kommt mit
4 verstellbaren Spikes das sind in Verbindung mit dem Untergestell
eingesetzt werden. die Spikes Für größere Kupplung und Stabilität
gemeint, wenn der Subwoofer auf einem weichen Bodenbelag
entfernt, wie Teppich.

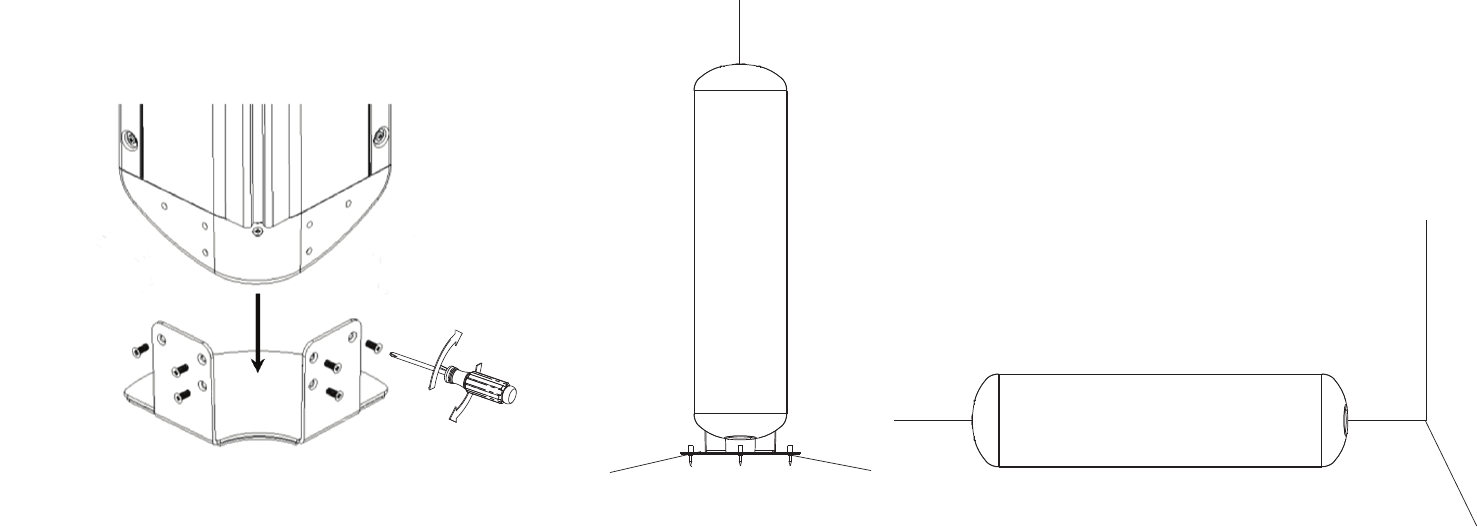

Um den Ständer anbringen:
!. Richten Sie die Löcher auf dem Stand mit dem Korners Sub
2. Legen Sie die 6 mitgelieferten Schrauben und ziehen Sie mit
ein Philips-Schraubendreher
Für die horizontale Aufstellung, den Subwoofer auf dem Boden, wo
es trifft sich mit einer Wand in der Nähe Ihres Hauptlautsprecher.
Für beide Positionen, ist der Klang am besten, wenn der Subwoofer in
4.5m der Hauptredner. Die Höhe der Basswiedergabe variieren
an verschiedenen Positionen in einem Raum. Wenn in der Nähe
Mauern, Lautheit platziert wird verbessert. Auch liefert Ecke
Platzierung erhöht Bass. Sie können jederzeit den Pegel des Subwoofers
aus der eingebauten Lautstärkeregelung.

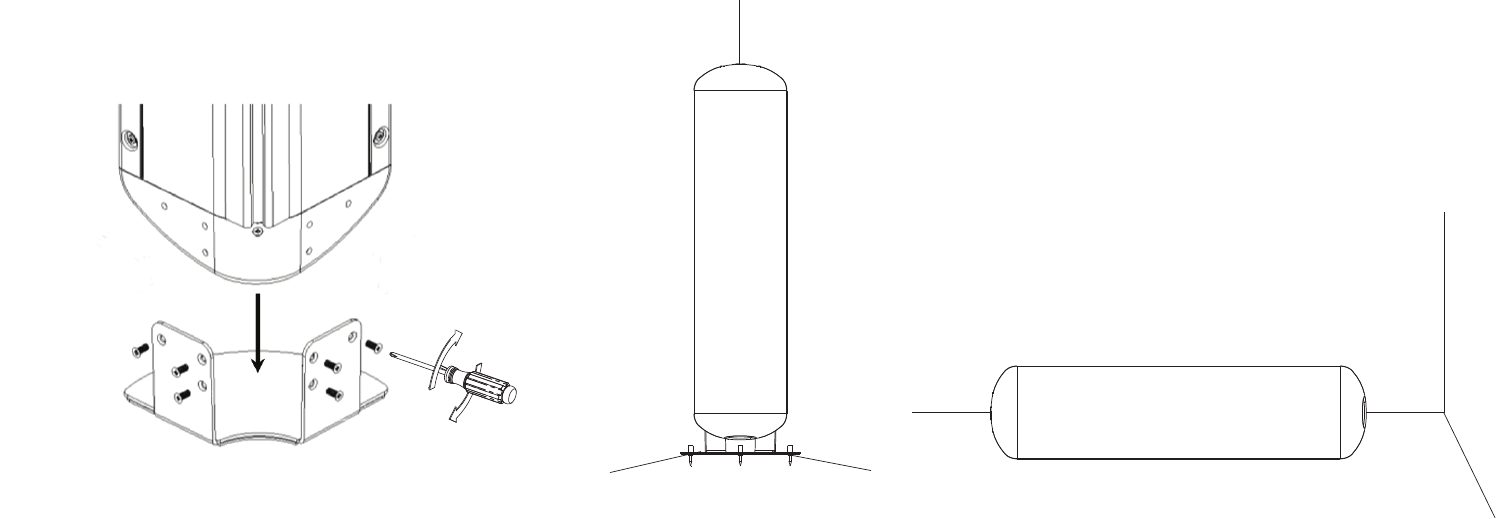

Vertikale in einem Winkel
Horizontal auf dem Boden
WICHTIG: Stellen Sie Ihren Subwoofer, wo es eine
Chance Kontakt mit Möbeln oder Vorhängen.
2
1
Schalttafel
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
16
5
4
3
2
10 98
13 12 11
1
7
6
5
4
3
210
9
8
13
12
11
Volume - Steuert Lautstärke.
Dip Freq - Verwendet zum Einstellen der Frequenz,
um stehende Wellen im Raum zu korrigieren.
Dip Gain - Verwendet zum Einstellen der Verstärkung,
um stehende Wellen im Raum zu korrigieren.
Crossover - Stellt die Frequenz des Tiefpassfilters.
In - Analog RCA-Kabel-Eingang Anschluss.
Wireless/Line - Stellen Sie die Linie bei der Verwendung
des RCA Eingabe. Stellen Sie den Wireless bei
Verwendung des optionalen Korners Konnect
Wireless Transmitter.
7
14
Out - Analog-Cinch-Kabel-Ausgang Anschluss.
Antenna - Connector for RF Antenne für kabellosen Betrieb
Wireless Code - Auf denselben Kanal wie optional
Korners Konnect Wireless Transmitter.
Spannung - Auf 120V oder 230V für Ihren Standort.
Single/Double - Auf Single für den normalen Gebrauch. Auf Double,
wenn mit zwei Korners Subs zusammen.
AC-Eingang - Schließen Sie Wandsteckdose
Power - Haupt-und Ausschalten.
14
Phase - 0 (normal) oder 180 (invertiert)
Stellen Sie diesen Schalter, um die vollste, dynamische Bässe TREIBER.
die Wirkung der Phase ist am besten hörbar mit einer sich
wiederholenden Basslinie.
15
15
Status Light - Leuchtet grün, wenn On, Solid Red, wenn sie in Low
Power State, LED blinkt grün, wenn drahtlose Verbindung verloren geht.
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
PhaseSingle Double
Wireless Line
ON
OFF
T5AL/250V
Connections
Hinweis: Stellen Sie sicher, dass der Subwoofer ausgeschaltet ist,
bevor Sie Verbindungen herstellen.
Vorbereitung
Nach dem Korners Sub richtig platziert ist, können Sie ihn nun an
Ihren System. Die Eingänge für Ihre Korners Sub sind auf der
Rückseite befindet das Gerät. Verlegen Sie das Gerät auf dem
Kühlergrill Seite, wie es das kann zu Schäden Gitter. Stellen Sie das
Gerät auf eine gepolsterte Oberfläche kann auch verhindern Schäden
während der Installation.
Line In - Schließen Sie ein Ende des mitgelieferten RCA-Anschluss-Kabel
mit dem Subwoofer Out oder LFE am Receiver oder andere
Audio-Komponente und das andere Ende an den Line In
Cinch-Verbindung auf dem Korners Sub.
AV Receiver
Subwoofer Out
or
LFE
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
Korners Sub 1 Korners Sub 2
Line Out - The Line Out wird verwendet, um das Eingangssignal zu
einem anderen zu senden Korners Sub bei der Verbindung zweier
subs zusammen. um körperlich verbinden zwei Korners Subs
zusammen, benötigen Sie den optional Korners Sub Connector.
Hinweis: Line Out funktioniert nur, wenn RCA-Kabel an Line In
angeschlossen und ein Signal vorhanden ist.
Wireless (Optional Korners Konnect Wireless Transmitter)
So aktivieren Sie die Korners Subwoofer, Audio drahtlos empfangen,
Sie müssen das optionale Korners Konnect Wireless-Kauf
Transmitter von einem autorisierten AudioXperts Händler.
1. Verbinden Sie das Netzteil mit dem Korners Konnect und stecken
Sie dann das andere Ende in eine Steckdose.
2. Weiter verbinden Sie ein Ende des mitgelieferten RCA-Kabel an den
Im Zusammenhang Linie auf der Korners Konnect und das andere Ende
an der Subwoofer oder LFE Out an Ihrem Receiver oder andere
Audio-Komponente.
3. Sobald die Korners Konnect ist alles Setup, befestigen Sie die
WLAN-Antenne der Korners Sub Anschlussfeld.
4. Weiter stellen Sie die WLAN / Line-Schalter auf "Wireless" auf
der Korners Sub
5. Stellen Sie sicher, dass der Wireless Code-Schalter auf den gleichen
Kanal eingestellt Anzahl sowohl auf der Korners Sub und Korners Konnect.
WARNUNG: Schließen Sie die gleiche Audioquelle an die
Subwoofer und Korners Konnect Funksender zur gleichen Zeit.
Fakultativ
Korners Konnect
Empfänger
Stromversorgungskabel
L R LFE
DC 5V
4 3 2 1
Input
L R
Subwoofer
Wireless CODE
1 2 3 4
Wireless CODE
1 2 3 4
Korners Konnect
Korners Sub
=
Netzanschluss
Schließen Sie das Netzkabel an den Stromeingang. Achten Sie darauf,
die Macht Spannung Schalter in der richtigen Position auf Ihre örtliche
Netzspannung Netzversorgung. Dann stecken Sie das Netzkabel direkt
an eine Steckdose an. Einige AV-Receiver und Komponenten bieten
Hilfsenergie Steckdosen, aber bitte vermeiden Sie sie. Sie möglicherweise
nicht in der Lage, bereitzustellen die Höhe der Strom, der durch
den Korners Sub erforderlich.
POWER
IN
AC120V/23 Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
PhaseSingle Double
Wireless Line
ON
OFF
Mit dem Control Panel
Volume
Verwenden Sie den Lautstärkeregler, um die Höhe der Leistung, die
Sie bevorzugen einzustellen.
Dip Freq und Dip Gain
Die meisten Zimmer Einstellungen und Subwoofer-Installationen Ergebnis
in einem großen Peak im Frequenzgang des Systems aufgrund von
stehenden Wellen in den Raum. Wir haben einen einfachen
Verstellmechanismus einbezogen Linderung dieser Bedingung. Wenn
nach der ersten Installation und Zuhören, Sie fühlen es ist ein Vorsprung
von niederfrequenten Energie, die sich nicht zur Verwendung der Pegel
oder Polarität Steuerelemente angepasst werden, so liegt wahrscheinlich
ein Spitzenwert für korrigieren. Peaks in einem Raum im Allgemeinen
zwischen 50 und 90 Hz. Starten Sie, indem Sie den Dip Verstärkung auf
mittlere Position (-4 dB). Jetzt, während des Spielens Programm-Material,
langsam ändern Dip Frequency Regler von 50 bis 90 Hz, und hören, wo
die Energie Prominenz Start zu gehen entfernt. Wenn Sie diese Frequenz
zu erreichen, lassen Sie den Dip Frequency Regler auf dieser Position.
Anschließend bewegen Sie den Dip Level-Regler von niedrigeren zu
höheren Ebenen, bis das Programm-Material am besten klingt. Nachdem
Sie festgestellt haben dass beste Position, lassen Sie einfach die Kontrollen,
wo sie sind. Bei Verwendung von zwei Subwoofern zusammen und befestigt
mit der Korners Connector, ein Satz Subwoofer zuerst, und dann über die
Einstellungen in den anderen kopieren.
010
5
Volume
Crossover
Als Ausgangspunkt stellen Sie die Crossover Kontrolle über die Korners Sub
zu 10Hz höher als der niedrigste Grenzwert von Ihren Hauptlautsprechern
'Bass Frequenzgang. Im Falle unserer Korners Lautsprecher Linie, zunächst
eingestellt bis 130 Hz liegt. Stimmen Sie die Crossover-Einstellung nach
Gehör mit Ihrem Haupt-mischen Lautsprecher. Die optimale Einstellung
der Frequenzweiche wird davon abhängen, Platzierung der Lautsprecher
und Ihrer persönlichen Vorliebe.
Single oder Dual
Der Standardwert ist in der Einzelspieler Position. Set to Dual bei
Verwendung von zwei Korners Subs. Verwenden Sie das optionale Korners
Sub Connector-auf-zwei Korners Subs kommen physikalisch miteinander.
Die Korners Sub Connector kann erworben werden ein autorisierter
AudioXperts Händler.
Phase Switch
0 (normal) oder 180 (invertiert) für den Subwoofer. Setzen Sie diese
wechseln, um die vollste, dynamische Bässe liefern. Die Wirkung der Phase
ist am besten hörbar mit einer sich wiederholenden Basslinie.
Genießen Sie Ihre neue Korners Sub!
Power
Haupt-System ein-und ausschalten.
Dip Gain
Dip Freq
50 90
70
0-8
-4
0 180
Phase
Single Double
POWER
ON
OFF
80 160
120
Crossover
130 Hz
Garantieeinschränkung (USA)
- Fünf Jahre Teile und Arbeit
- Zwei Jahre Austausch im Direktverkauf
Die AudioXperts-Garantie schützt den Ersterwerber, sofern das
AudioXperts Produkt von einem Vertragshändler auf dem Festland
der Vereinigten Staaten, in Alaska oder Hawaii erworben wurde. In
allen Fällen ist eine Kopie des mit Original-Datum versehenen
Rechnungsbelegs bei Beantragung einer Garantieleistung vorzulegen.
Die Garantie ist auf AudioXperts Produkte beschränkt und gilt nicht
für Schäden an verbundener Ausstattung. Die Garantie deckt nicht
die Kosten für Aus- oder Wiedereinbau des Produktes. Diese
Garantie erlischt, wenn die Seriennummer entfernt oder unleserlich
gemacht wurde. Mit der Garantie erhalten Sie bestimmte Rechte, Sie
haben möglicherweise weitere Rechte, die sich von einem Staat zum
nächsten ändern.
ZUR BEACHTUNG: Reparaturen an AudioXperts Produkten müs-
sen von einem autorisierten Händler oder KD-Zentrum durchgeführt
werden. Nicht autorisierte Reparaturen führen zum Verlust der
Garantie und werden auf Risiko des Eigentümers durchgeführt.
Für Kunden außerhalb der USA: Bitte kontaktieren Sie
Ihren lokalen Händler zur Gewährleistung.
Kontaktieren Sie im Service-F all:
Anfragen betr. Zulassung von Fertigprodukten:
(855)4MY - XPRT (469-9778) x 3, oder
E-mail: sales@audioxperts.com
Autoris. Gewährleistung/KD-Zentren, Techn. Support und ET:
(855)4MY - XPRT (469-9778) x 22, oder
E-mail: support@audioxperts.com oder über unsere Website
www.audioxperts.com
©2013 AudioXperts, Inc. ist. AudioXperts ein eingetragenes Warenzeichen
und Korners ist eine Marke von AudioXperts, Inc. Spezifikationen
können ohne Vorankündigung geändert werden. Alle Rechte vorbehalten.
verwenden unbefugten ist strengstens untersagt.
RF Belichtungswarnung
Dieses Gerät installiert und entsprechend betrieben werden
beigelegten Anleitung und die Antenne (n) für diesen Sender verwendet
werden, müssen installiert, um einen Abstand von mindestens 20 cm
vom bereitzustellen alle Personen und darf nicht in der Nähe von oder
in Verbindung mit einer anderen Antenne oder Sender. End-Anwender
und Installateure müssen mit Antenne Installationsanweisungen und Sender
zur Verfügung gestellt werden Betriebsbedingungen für die Befriedigung
HF-Belastung befolgen.
Radio Frequency (RF) Exposure Informationen
Die Strahlungsleistung der drahtlosen Geräte liegt unterhalb der Industrie
Canada (IC) Grenzwerte für hochfrequente Strahlung. Der Wireless Device
sollte in einer solchen Weise verwendet werden, daß das Potential für
menschliche Kontaktieren während des normalen Betriebs wird minimiert.
Diese Vorrichtung weist auch wurden ausgewertet und konform abgebildet
mit den IC RF Grenzwerte unter mobilen Expositionsbedingungen.
(Antennen sind größer als 20cm aus dem Körper einer Person).
www.audioxperts.com
www.audioxperts.com
Korners Sub
English
Progettato e fabbricato da
Italiano
MANUALE PER L'USO
Congratulazioni!
Siamo onorati di aver selezionato il Korners Sub da AudioXperts.
La Korners Sub stato progettato specificamente per completare la
nostra collezione Korners di altoparlanti. Grande attenzione
è stata presa per la progettazione di un subwoofer molto compatto
ma potente, che ha una moltitudine di posizionamento e opzioni di
collegamento. Siamo sicuri troverete che offre un'esperienza bassi
potenti, è costruito per il alti standard di qualità, ed è progettato per
fornire gli anni di godimento. Questo manuale fornisce tutte le
informazioni importanti riguardanti l'installazione e l'uso del vostro
nuovo subwoofer amplificato.
Si prega di conservare il presente manuale e tutti i materiali di
imballaggio memorizzati in un luogo sicuro nel caso sia necessario
l'accesso ad essi in una data successiva.
Caratteristiche principali:
• 300 watt di picco amplificatore
• Posizione in angolo o contro il muro
• precisione tutto il flusso di segnale digitale ed equalizzazione
• variabile parametrico filtro notch per la modalità di ingresso a
livello di linea camera compensationRCA
• opzionale Korners Konnect trasmettitore wireless per
posizionamento flessibilità
• Connettore opzionale Korners Sub per il doppio
subwoofer configurazione
• Ideato e sviluppato dal AudioXperts
Speciche Tecnici
Risposta in frequenza (± 3dB): 40Hz-300Hz
Driver: Six 114 mm woofer SSHO
Amplificatore di potenza: 150 watt RMS, 300 watt PICCO
Dimensioni (AxLxP): 914 x 165 x 165 mm
Peso: 13,6 Kg
Per informazioni aggiornate sul prodotto, si prega di visitare il sito:
www.audioxperts.com/support
Le specifiche sono soggette a modifiche senza preavviso.
Che cosa è incluso:
Korners Sub
1 - Subwoofer stand
6 - Viti di montaggio per subwoofer stand
4 - Piano Spikes
1 - Cavo di alimentazione
1 - RF Antenna
1 - Manuale d'uso
Opzioni di Posizionamento
Il KornersSub è progettato per sia verticale che posizionamento
orizzontale.
Per il posizionamento verticale, utilizzare il supporto pavimento incluso
per sollevare la parte inferiore del sub dal pavimento o la moquette e
il luogo in angolo per la migliore prestazioni. Il Korners Sub viene fornito
con 4 punte regolabili che devono essere utilizzati in combinazione con
il supporto a pavimento. Le punte sono pensati per una maggiore stabilità
e accoppiamento quando il subwoofer è situato su un pavimento
morbido, come moquette.
Per fissare il supporto a pavimento:
1. Allineare i fori sul supporto con la Korners Sub
2. Inserire le 6 viti di montaggio in dotazione e serrare con
un cacciavite a croce
Per posizionamento orizzontale, posizionare il subwoofer sul
pavimento dove si scontra con un muro vicino i diffusori principali.
Per entrambe le posizioni, il suono è migliore quando il subwoofer
è in 4,5 m dei diffusori principali. Il livello di uscita dei bassi varierà
in posizioni diverse in una stanza. Quando si trova in prossimità di
muri, la sua intensità è migliorata. Inoltre, il posizionamento ad
angolo offre uscita dei bassi aumentata. È sempre possibile regolare
il livello del subwoofer dalla incorporato controllo del volume.
verticale in un angolo
orizzontale sul pavimento
IMPORTANTE: Non posizionare il subwoofer in caso di
possibilità di contatto con mobili o tende.
2
1
Pannello di controllo
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
16
5
4
3
2
10 98
13 12 11
1
7
6
5
4
3
210
9
8
13
12
11
Volume - Controlla il livello del volume.
Dip Freq - Usato per impostare la frequenza di
correggere le onde stazionarie nella stanza.
Dip Gain - Utilizzato per regolare il guadagno per
correggere le onde stazionarie nella stanza.
Crossover - Regola la frequenza del filtro passa-basso.
In - Analogico RCA cavo di collegamento di ingresso.
Wireless/Line - Impostare su linea quando si utilizza la
RCA ingresso. Impostare wireless quando si utilizza il
opzionale Korners Konnect trasmettitore wireless.
7
14
Out - Analogico RCA cavo di collegamento di uscita.
Antenna - Connettore per antenna RF per il funzionamento
Wireless Code - Impostare lo stesso canale come optional
Korners Konnect trasmettitore wireless.
Tensione Switch - Set per 120V o 230V per la vostra posizione.
Single/Double - Impostare Single per l'utilizzo normale. Impostare su
Double quando utilizzando due Korners Subs insieme.
Ingresso CA - Collegare alla presa di corrente a muro.
Power - Alimentazione principale e spegnimento.
14
Phase - 0 (normale) o 180 (invertito)
Impostare questo interruttore deiver massimo i bassi più dinamici.
l'effetto fase è più udibile con una linea di basso ripetuto.
15
15
Spia di stato - Verde fisso quando On, Rosso fisso quando è in stato
di basso consumo, LED lampeggia in verde quando il collegamento
wireless viene persa.
wireless.
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
PhaseSingle Double
Wireless Line
ON
OFF
T5AL/250V
Connessioni
Nota: Assicurarsi che il subwoofer sia spento prima di effettuare
i collegamenti.
Preparazione
Dopo la KornersSub sia correttamente posizionato ora è possibile
connettersi al sistema. Gli ingressi per il tuo KornersSub si trovano
sul retro della l'unità. Non appoggiare l'apparecchio sul lato griglia,
in quanto potrebbe danneggiare il griglie. Posizionare l'unità su una
superficie imbottita può anche prevenire i danni durante l'installazione.
Line In - Collegare un'estremità del cavo di collegamento incluso RCA
all'uscita del subwoofer o LFE del ricevitore o un altro componente
audio e l'altra estremità all'ingresso Line In di connessione RCA
sui Korners Sub.
AV Receiver
Subwoofer Out
or
LFE
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
POWER
INPUT:
AC120V/230V~50/60Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
Phase
Single Double
Wireless Line
ON
OFF
T5AL/250V
Korners Sub 1 Korners Sub 2
Line Out - la linea esterna sia utilizzata per inviare il segnale di
ingresso in un altro Korners Sub quando si collegano due sub
insieme. fisicamente collegare due Korners Subs insieme, è
necessario opzionale Korners Sub.
Nota: Line Out funziona solo quando cavo RCA è collegato
al Line In e un segnale è presente.
Opzionale
Korners Konnect
Ricevitore
Cavo di Alimentazione
L R LFE
DC 5V
4 3 2 1
Input
L R
Subwoofer
Wireless CODE
1 2 3 4
Wireless CODE
1 2 3 4
Korners Konnect
Korners Sub
=
Wireless (opzionale Korners Konnect Trasmettitore Wireless)
Per attivare il Korners Sub per ricevere l'audio in modalità
wireless, è necessario acquistare l'opzione Wireless Korners Konnect
Trasmettitore da un rivenditore autorizzato AudioXperts.
1. Collegare l'alimentatore alla Korners Konnect e quindi collegare
l'altra estremità in una presa di corrente a muro.
2. Quindi collegare un'estremità del cavo RCA incluso l'
In linea di connessione sulla Korners Konnect e l'altra estremità al
Subwoofer o LFE Out sul ricevitore o un altro componente audio.
3. Una volta che il Korners Konnect è tutta la configurazione, collegare
l'antenna wireless al pannello di connessione Korners Sub.
4. Avanti impostare il Wireless / riga di comando per "Wireless"
sul Korners Sub.
5. Accertarsi che l'interruttore wireless codice è impostato sullo stesso
canale numero sia sul Korners Sub e Korners Konnect.
ATTENZIONE: Non collegare la stessa fonte audio al
subwoofer e Korners Konnect trasmettitore wireless allo stesso tempo.
Alimentazione di rete
Collegare il cavo di alimentazione alla presa di alimentazione.
Verificare che l'alimentazione selettore di tensione è nella posizione
corretta per il voltaggio locale alimentazione di rete. Quindi ricollegare
il cavo di alimentazione direttamente in una presa a muro. Alcuni
ricevitori AV e componenti di fornire alimentazione ausiliaria
punti vendita, ma si prega di evitare di usarli. Essi non possono essere
in grado di fornire il livello di corrente richiesta dal Korners Sub.
POWER
IN
AC120V/23 Hz
Dip Gain
Dip Freq
010
5
50 90
70
0-8
-4
80 160
120
120V 230V Antenna
Volume Crossover
In
Out
0 180 1 2 3 4
Wireless Code
PhaseSingle Double
Wireless Line
ON
OFF
Uso del pannello di controllo
Volume
Utilizzare la manopola del volume per regolare il livello di output
che si preferisce.
Dip Freq e Dip Gain
La maggior parte delle impostazioni di camera e subwoofer risultato
installazioni in un grande picco nella risposta in frequenza del sistema
a causa di onde stazionarie in la stanza. Abbiamo incluso un semplice
meccanismo di regolazione a contribuire ad alleviare questa condizione.
Se dopo l'installazione iniziale e l'ascolto, pensate che ci sia una
prominenza di energia a bassa frequenza che non può essere regolati
per l'utilizzo dei controlli di livello o per polarità, poi c'è picco likelya
per correggere. Peaks in una stanza generalmente compreso tra 50 e
90 Hz. Inizia impostando il guadagno Dip in posizione centrale (-4 dB).
Ora, mentre riproducete materiale, modifica lentamente la manopola di
frequenza da Dip 50-90 Hz, e ascoltare, dove l'importanza dell'energia
cominciano ad andare di distanza. Quando si raggiunge questa frequenza,
lasciare la manopola di frequenza a Dip tale posizione. Quindi, spostare
la manopola Level Dip dal più basso al più alti livelli, fino a quando il
materiale del programma suona meglio. Dopo aver determinato
che meglio la posizione, basta lasciare i controlli dove sono. Se si
utilizzano due subwoofer insieme e collegati con il Korners Sub Connector,
impostare una subwoofer, e poi copiare le impostazioni all'altro.
010
5
Volume
Crossover
Come punto di partenza, impostare il controllo incrociato sui Korners
Torna su 10Hz superiore al limite più basso dei bassi altoparlanti principali
'risposta in frequenza. Nel caso della nostra linea di altoparlanti Korners,
inizialmente a 130 Hz. Sintonizzare la regolazione del crossover ad
orecchio per fondersi con il tuo principale altoparlanti. La regolazione
ottimale del controllo incrociato dipenderà il posizionamento del
diffusore e la vostra preferenza personale.
Single o Dual
Il predefinito è in posizione singola. Impostare doppio quando si
utilizzano due Korners Subs. Utilizzare il connettore opzionale Korners
Sub per unire due Korners Subs fisicamente insieme. Il connettore Korners
Sub possono essere acquistati presso un rivenditore autorizzato
AudioXperts.
Phase Switch
0 (normale) o 180 (invertita) per il subwoofer. Impostare questo
passare per fornire massimo i bassi più dinamici. L'effetto di fase è
più udibile con una linea di basso ripetuto.
Goditi le tue nuove Sub Korners!
Power
Sistema di alimentazione principale e spegnimento.
Dip Gain
Dip Freq
50 90
70
0-8
-4
0 180
Phase
Single Double
POWER
ON
OFF
80 160
120
Crossover
130 Hz

Navigation menu
