Users Manual

user’s manual

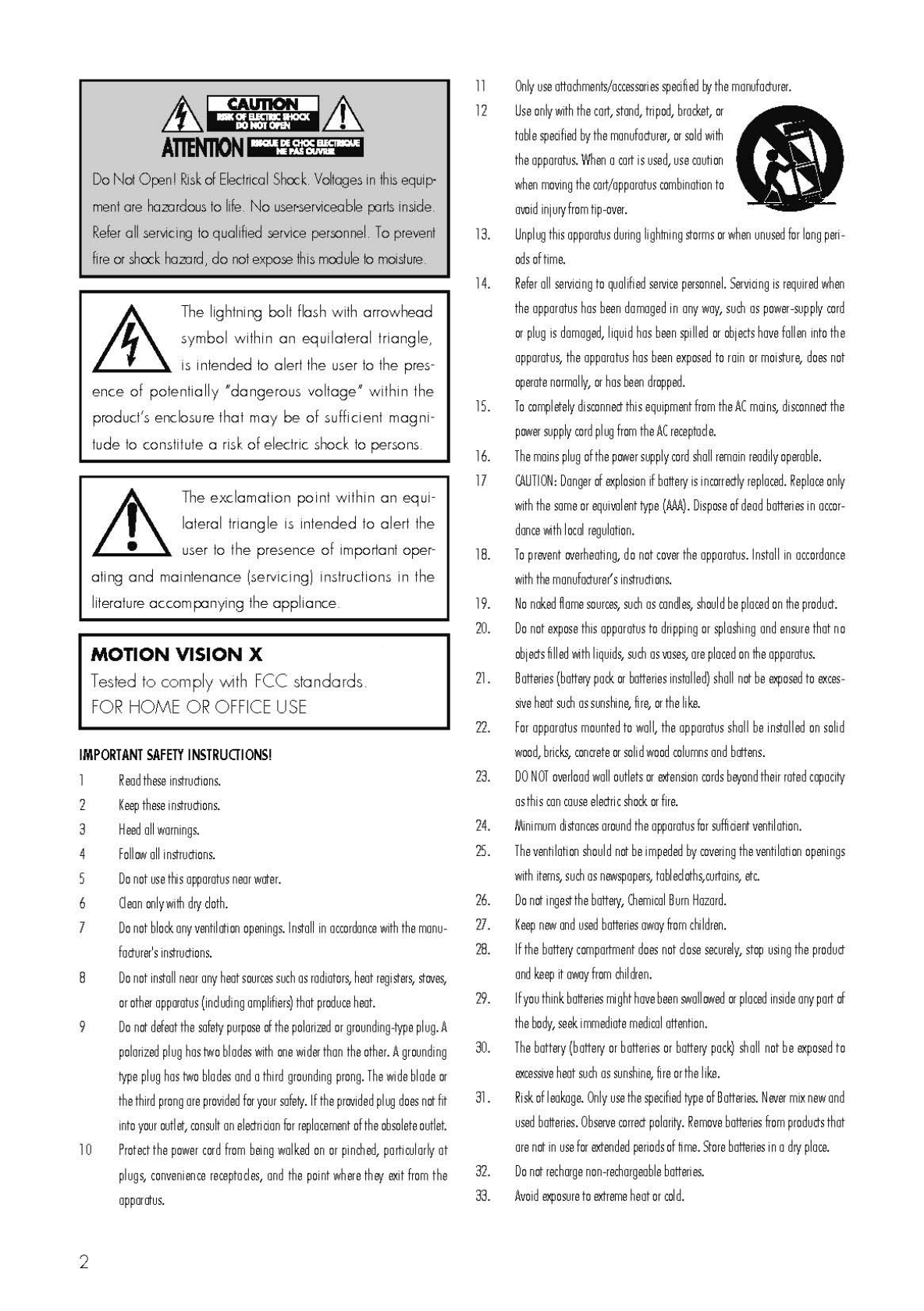

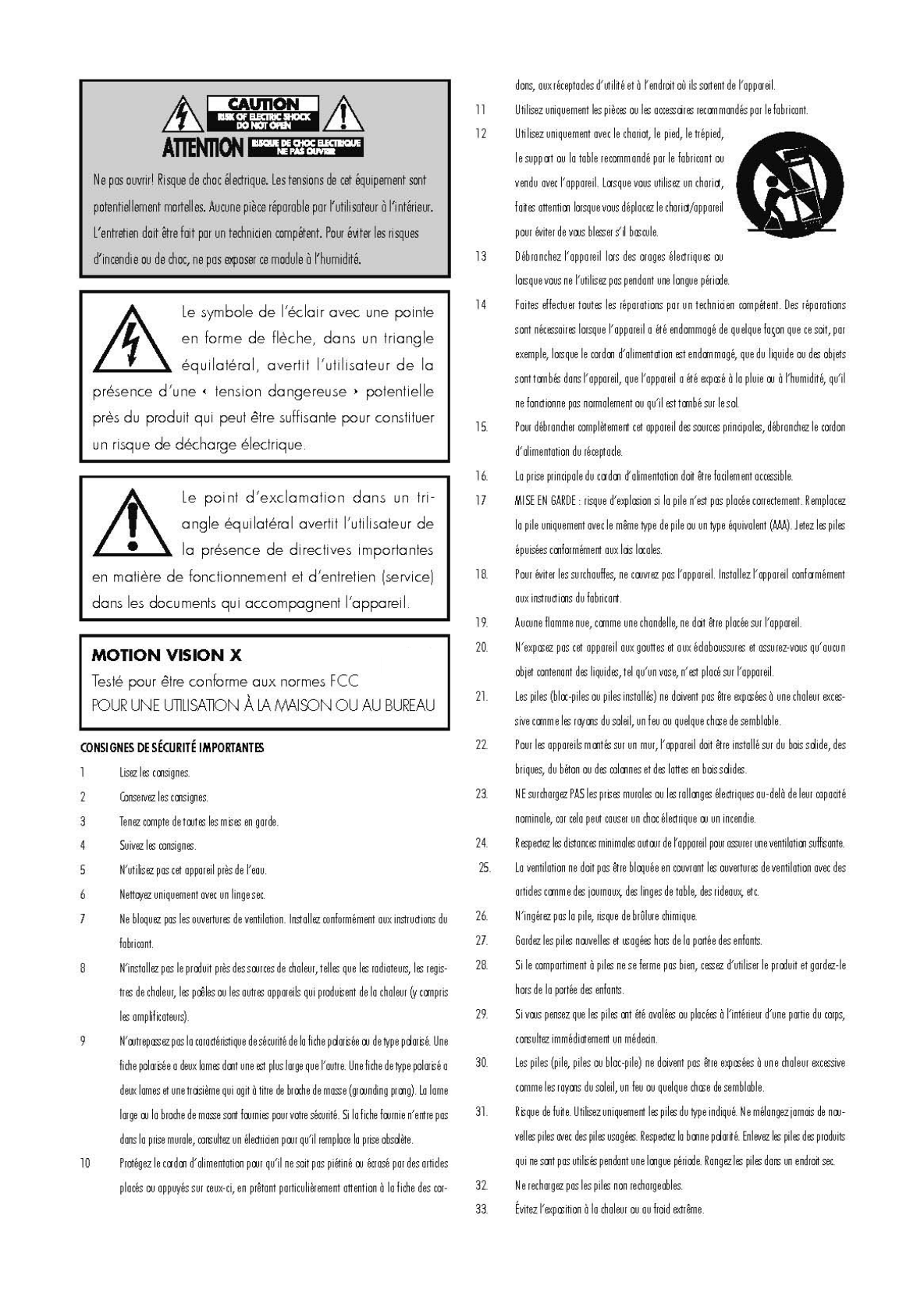

34. This equipment is a Class II or double insulated electrical appli-

ance. It has been designed in such a way that it does not require

a safety connection to electrical earth.

35. Danger of explosion if battery is incorrectly replaced. Replace only with the

same or equivalent type.

36. (The remote control supplied with) This product contains a AAA battery. If the

AAA battery is swallowed, it can cause severe internal burns in just 2 hours

and can lead to death.

37. Do not handle leaking or damaged AAA batteries.

38. THIS PRODUCT CONTAINS A AAA BATTERY. IF MISUSED OR ABUSED THIS

CAN RESULT IN:

- Smoke or gas hazard

- Heat hazard

- Fire hazard

- Explosion hazard

WARNING: This product is intended to be operated ONLY from the AC Voltages listed

on the back panel or included power supply of the product. Operation from other voltages

other than those indicated may cause irreversible damage to the product and void the

product warranty. The use of AC Plug Adapters is cautioned because it can allow the

product to be plugged into voltages in which the product was not designed to operate. If

the product is equipped with a detachable power cord, use only the type provided with

your product or by your local distributor and/or retailer. If you are unsure of the correct

operational voltage, please contact your local distributor and/or retailer.

This device complies with Part 15 of the FCC Rules. Operation is subject to the follow-

ing two conditions: (1) This device may not cause harmful interference, and (2) this

device must accept any interference received, including interference that may cause

undesired operation.

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE

STATEMENT: This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that interfer-

ence will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one

or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Approved under the verification provision of FCC Part 15 as a Class B Digital Device.

Any changes or modifications not expressly approved by the grantee of this device

could void the user’s authority to operate the equipment.

RF EXPOSURE WARNING: This equipment must be installed and operated in accor-

dance with provided instructions and the antenna(s) used for this transmitter must be

installed to provide a separation distance of at least 20 cm from all persons and must

not be co-located or operating in conjunction with any other antenna or transmitter. End-

users and installers must be provide with antenna installation instructions and transmitter

operating conditions for satisfying RF exposure compliance.

5GHz RF DEVICE STATEMENT: This device operates in the 5.15–5.25GHz

frequency range and is restricted to indoor use only. Outdoor operations in the 5150–

5250MHz frequency range is prohibited.

CANADA, INDUSTRY CANADA (IC) NOTICES: This Class B digital apparatus

complies with Canadian ICES-003 and RSS-210. Operation is subject to the following

two conditions: (1) this device may not cause interference, and (2) this device must

accept any interference, including interference that may cause undesired operation

of the device.

RADIO FREQUENCY (RF) EXPOSURE INFORMATION: The radiated out-

put power of the Wireless Device is below the Industry Canada (IC) radio frequency

exposure limits. The Wireless Device should be used in such a manner such that the

potential for human contact during normal operation is minimized. This device has

also been evaluated and shown compliant with the IC RF Exposure limits under mobile

exposure conditions. (antennas are greater than 20cm from a person’s body).

Caution: (i) The device operating in the band 5150–5250 MHz is only for indoor use

to reduce the potential for harmful interference to co-channel mobile satellite systems;

(ii) The maximum antenna gain permitted for devices in the bands 5250–5350 MHz

and 5470–5725 MHz shall comply with the e.i.r.p. limit; and (iii) The maximum

antenna gain permitted for devices in the band 5725–5825 MHz shall comply with

the e.i.r.p. limits specified for point-to-point and non point-to-point operation as

appropriate. (iv) Users should also be advised that high-power radars are allocated

as primary users (i.e. priority users) of the bands 5250–5350 MHz and 5650–5850

MHz and that these radars could cause interference and/or damage to LE-LAN devices.

CE: Hereby, MartinLogan Ltd., declares that this Motion Vision X is in compliance

with the essential requirements and other relevant provisions of:

1995/5/EC – R&TTE

2004/108/EC – EMC

2006/95/EC – LVD

2011/65/EU – ROHS2

Introduction and Overview ....................6

Placement and Mounting .......................6

Location ...............................6

Installing on a Flat Surface ...................6

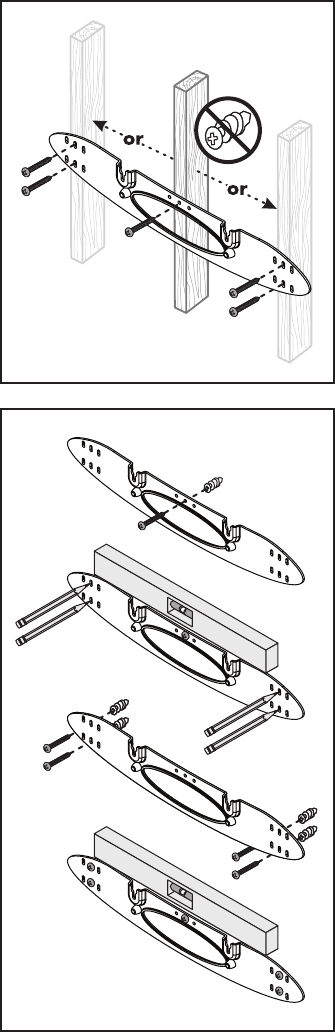

On-Wall Installation .......................6

Connection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Power Connection ........................9

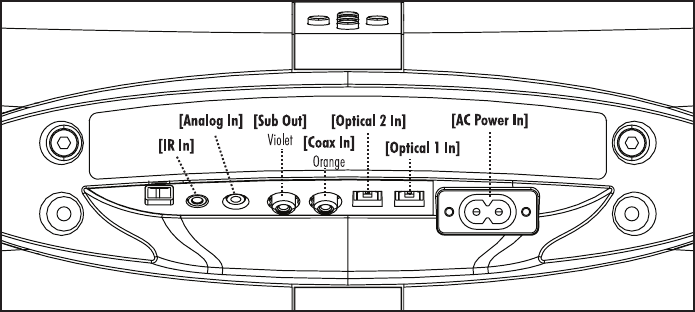

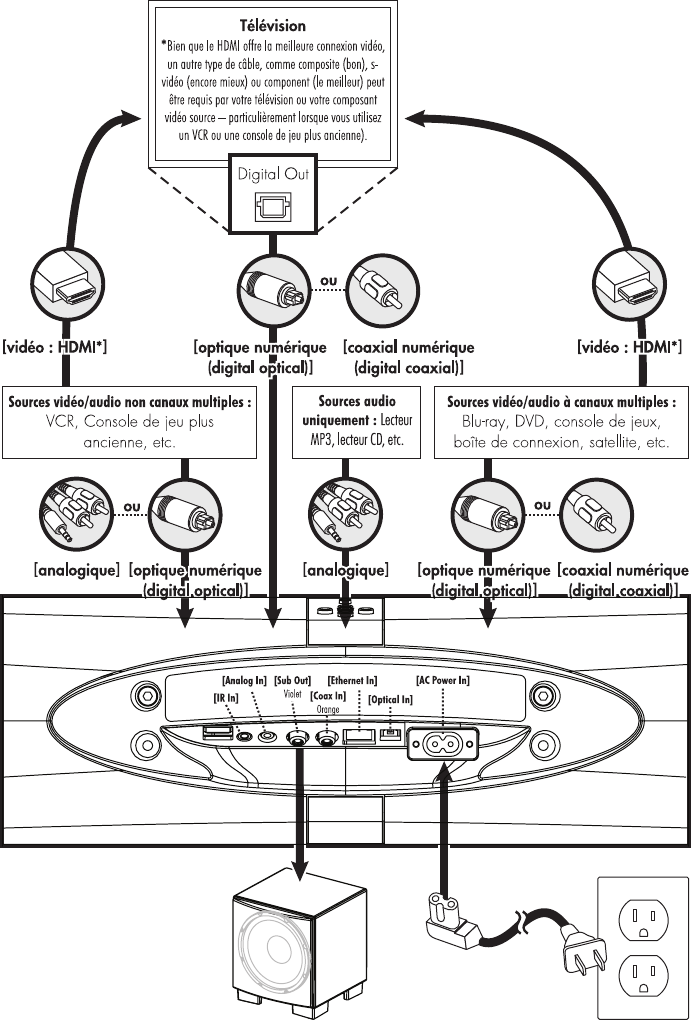

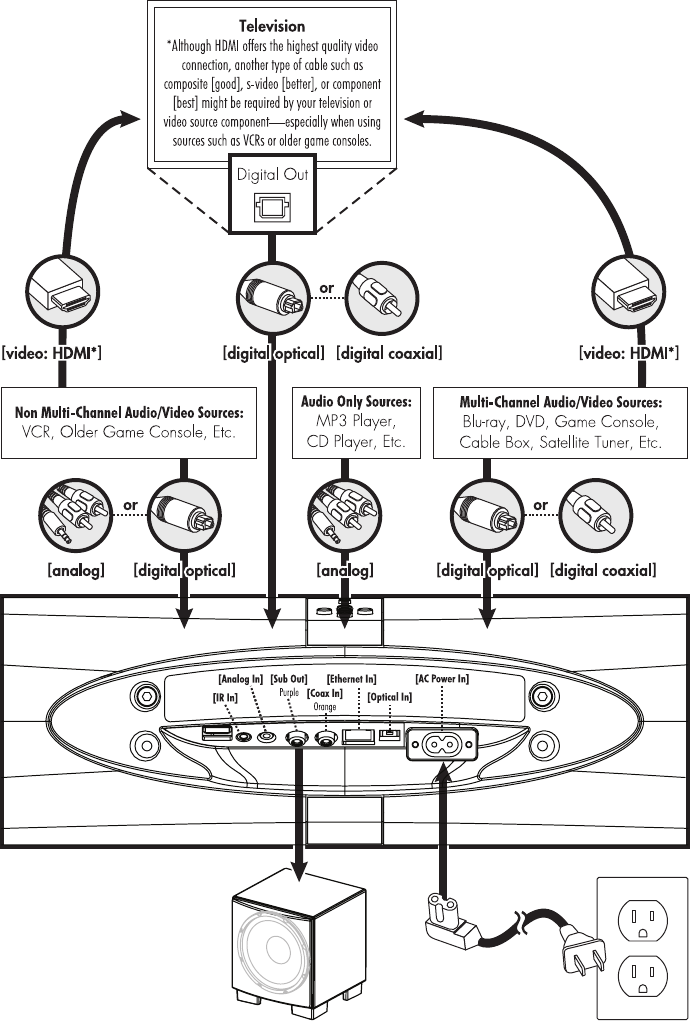

Signal Connection ........................9

An Introduction to Audio Connections ..........11

Network Connection for DTS Play-Fi®. . . . . . . . . . .12

Subwoofer Connection ....................12

IR Input ..............................14

Surround Sound Decoding .....................14

Digital Inputs (Optical and Coaxial) ...........14

Analog Input ...........................14

DTS Play-Fi .................................15

Network Requirements ....................15

DTS Play-Fi App Requirements ...............15

Wi-Fi Setup and Status Button ...............15

Downloading the DTS Play-Fi App .............15

Connecting to a Wireless Network: Acces Point Setup

..15

Connecting to a Wireless Network: Wi-Fi Protected Setup (WPS)

..16

Connecting to a Wired Network .............16

Playing Audio Using Play-Fi ....................17

Controlling Multiple Speakers. . . . . . . . . . . . . . . .18

Additional Play-Fi Features ..................18

How to use Connect ..........................18

Updates and Rebooting .......................19

DTS Play-Fi App Update ...................19

DTS Play-Fi Module Update .................19

Soundbar Firmware Update .................19

Rebooting Your Soundbar ..................19

Top Panel Controls ...........................19

Remote Control ..............................20

Changing the Remote’s Battery ...............20

Programming a Second Remote ..............20

The Menu System ............................20

Entering and Exiting the Menu ...............20

An Overview of the Menu Structure ............21

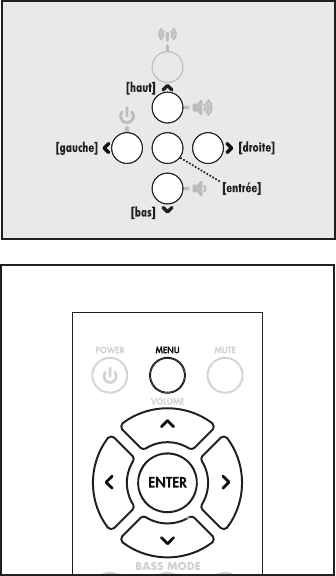

Navigating the Menu .....................22

Menu Options ..........................22

Sub ..............................22

Bass Level ..........................23

Install .............................23

Surround. . . . . . . . . . . . . . . . . . . . . . . . . . .23

Stereo ............................24

Modes ............................24

Display ...........................24

Power ............................25

Learn .............................25

Source Name .......................26

Service ............................26

Contacting Customer Service ...................27

General Information ..........................27

Warranty Information .....................27

Serial Number .........................27

Service ..............................27

Frequently Asked Questions ....................28

Troubleshooting .............................29

Specifications ...............................32

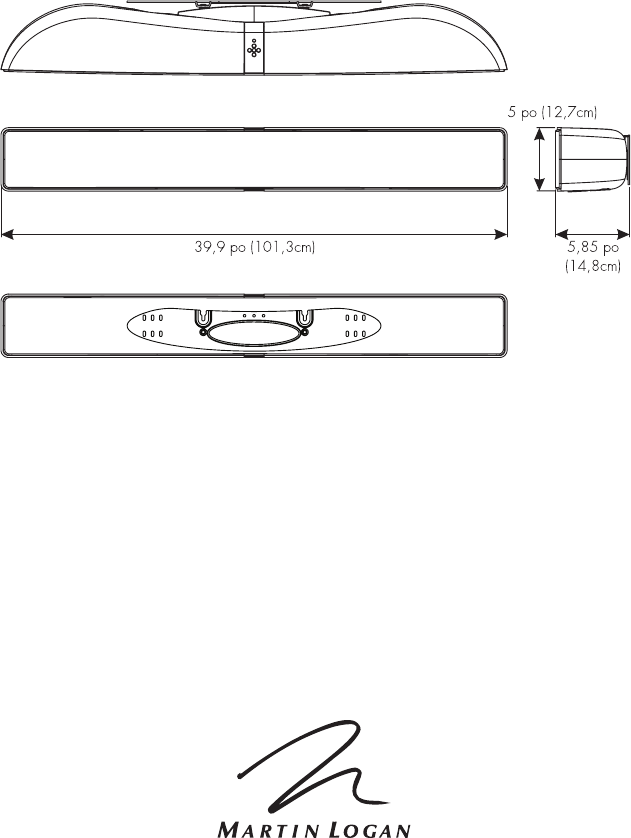

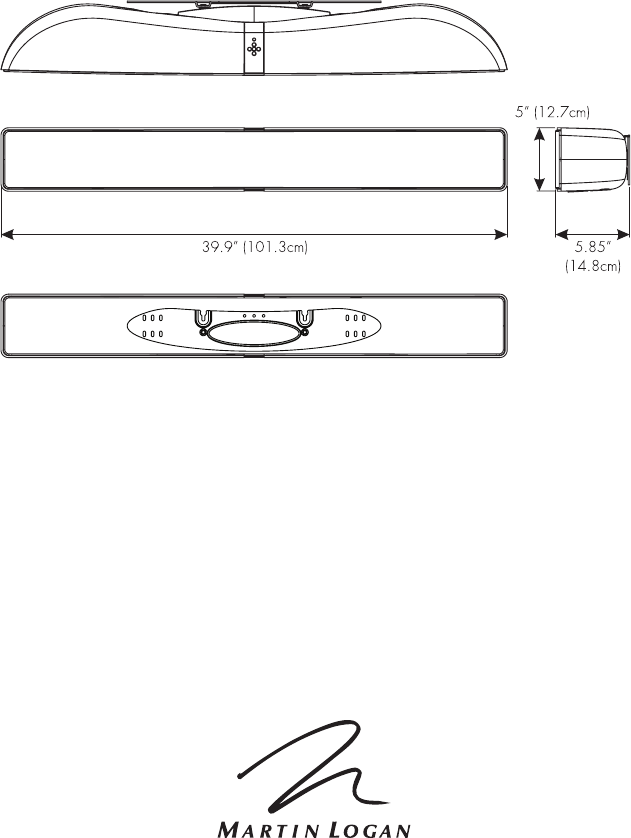

Dimensional Drawings ........................33

Serial Number:_____________________________

Record your serial number here for easy reference.

You will need this information when filling out your

warranty registration. The serial number is located on

the back of the sound bar and on the product carton.

WEEE NOTICE

Note: This mark applies only to countries within the European

Union (EU) and Norway.

In accordance with the European Union WEEE (Waste Electrical and Electronic

Equipment) directive 2002/96/EC effective August 13, 2005, we would like

to notify you that this product may contain regulated materials which upon

disposal, according to the WEEE directive, require special reuse and recycling

processing. For this reason Martin Logan has arranged with our distributors in

European Union member nations to collect and recycle this product at no cost

to you.

To find your local distributor please contact the dealer from whom you pur-

chased this product, email info@martinlogan.com or visit the distributor

locator at www.martinlogan.com.

Please note, only this product itself falls under the WEEE directive. When dis-

posing of packaging and other related shipping materials we encourage you to

recycle these items through the normal channels.

WARNING/CAUTION!

• Hazardous voltages exist inside—do not remove cover.

• Refer servicing to a qualified technician.

• To prevent fire or shock hazard, do not expose this module to moisture.

• Unplug speaker should any abnormal conditions occur.

• Turn speaker off before making or breaking any signal connections!

• The power cord should not be installed, removed, or left detached from the

speaker while the other end is connected to an AC power source.

• No candles or other sources of open flame should be placed on the speaker.

• No liquids either in glasses or vases should be placed on speaker.

• Speaker should not be exposed to dripping or splashing liquids.

• The terminals marked with the lightning bolt symbol should be connected by

an instructed person or by way of ready made terminals.

• The power cord should remain readily operable should any abnormal

conditions occur.

• Any changes or modifications not expressly approved by the grantee of this

device could void the user’s authority to operate the equipment.

IntroductIon and overvIew

Thank you—the MartinLogan owner, for loving

what we do, and making it possible for us to do

what we love.

MartinLogan’s dedicated in-house engineering

and design team developed the Motion Vision

X soundbar to deliver exceptional multi-channel

performance from a single system that easily

integrates and installs in a diverse variety of envi-

ronments—whether table or wall mounted. The

Motion Vision X produces an enveloping field of

richly detailed audio for both music and movies

via three tweeters incorporating MartinLogan’s

award-winning Folded Motion technology, four

high-performance woofers, and seven channels of

dedicated amplification representing 100 watts of

total system power.

Advanced digital signal processing technology

allows MartinLogan to replace five dedicated

home theater speakers with a one piece solution

capable of reproducing multi-channel recordings

with unflinching accuracy, resolution, and detail—

the inspiration behind every MartinLogan design.

The Motion Vision X reproduces front left, right,

and center channels via the system’s dedicated

tweeters and woofers. Surround channels are simu-

lated using sophisticated digital signal processing

that directs sound from the system’s tweeters and

woofers throughout the room.

Additionally, for a fully authentic surround sound

experience, the Motion Vision X’s built in SWT-2

wireless transmitter makes connecting a dedicated

compatible MartinLogan subwoofer as simple as

the push of a button—no wires necessary.

The Motion Vision X’s simple remote control quickly

adjusts volume and selects inputs. The remote also

allows you to easily switch between three discrete

acoustic modes—’Night’ mode (to dial down the

bass), ‘Bass +’ mode (for those moments requiring

a little extra thunder), and a ‘Normal’ mode that

restores normal levels.

Placement and mountIng

LOCATION

We recommend locating the soundbar centered

directly above or below your video display. The

soundbar menu allows you to optimize acoustic

performance for either ‘on-wall’ or ‘on-shelf’ instal-

lations. You will learn more about accessing these

options in the “Controls” section of this manual.

INSTALLING ON A FLAT SURFACE

If you have a surface that provides a wide, level,

and stable platform (such as a table or audio/video

rack), the soundbar can be placed directly on top.

When installing the system in this configuration,

use the soundbar’s menu system to choose

‘INSTAL > ON.SHLF’ [ON SHELF].

Please note: This soundbar is not magnetically

shielded and therefore should not be placed directly

beneath or on top of a CRT (cathode ray tube)

television. The magnetic field of the soundbar will

not affect plasma and LCD style televisions.

ON-WALL INSTALLATION

Note: These instructions assume the mounting

surface is standard wood frame and sheetrock

construction. If you wish to mount to another type

of surface, consult a bonded contractor.

Note: When installing the system in this configu-

ration, use the soundbar’s menu system to choose

‘INSTAL > ON.WALL’.

Required tools (not included):

• Stud finder

• Level

• Electric drill and drill bits

• Phillips screwdriver

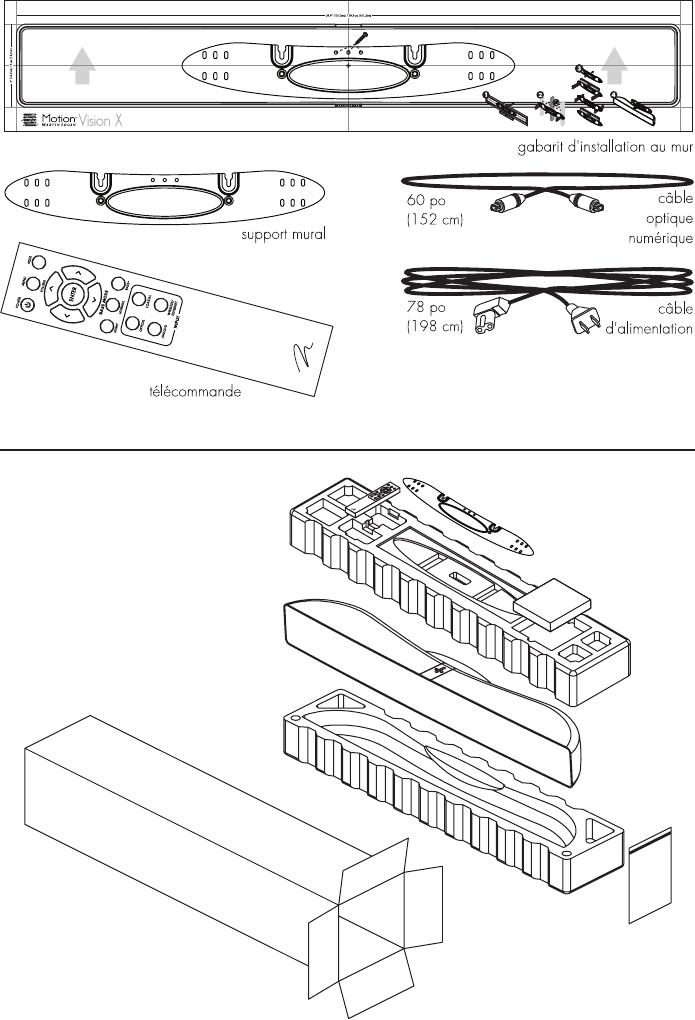

Required hardware (included):

• (1) Installation template

• (1) Wall bracket

Required hardware (not included):

• (5) Screws appropriate for mounting surface

• (5) Sheet rock anchors (sized for screws)

1 Locate mounting location using a level and the

installation template (fig. 1).

2 Mark the three central pilot hole locations and

remove the installation template (fig. 1).

3 Using a stud finder, determine if there is a wall

stud directly behind one of the three center

screw locations (fig. 2a).

Fig. 1

WARNING! We strongly recom-

mend locating the wall bracket so

at least one of the screw locations

attaches to a stud. WARNING!

To prevent injury, this apparatus must be secure-

ly attached to the floor/wall in accordance

with the installation instructions.

If no stud is found: use the center most screw

location and drill a pilot hole for the wall anchor.

Install a wall anchor at this location. If a wall

stud is found: drill a pilot hole into the stud.

4 Using a screw, attach the wall bracket to the

wall. DO NOT tighten (fig. 2b).

5 Using a stud finder, determine if a wall stud

is directly behind any of the remaining screw

locations (fig. 2a).

If no stud is found: use the top and bottom

center-most screw locations. If a wall stud is

found: use the top and bottom screw locations

with a stud behind them.

Use a level to square the wall bracket and mark

the remaining pilot hole locations (fig. 2b).

6 Remove the wall bracket or pivot to access the

remaining screw locations (fig. 2b).

If no stud is found: drill pilot holes and install

wall anchors. If a wall stud is found: drill pilot

holes into the stud.

7 Using the screws, attach the wall bracket to the

wall. DO NOT fully tighten.

8 Use a level to square the wall bracket. Tighten

all screws (fig. 2b).

9 Attach audio and power cables as needed.

Refer to the ‘Connection’ section of this manual.

10 Move the soundbar into place and drop the

shoulder bolts into the wall bracket keyholes.

Before releasing, make sure the soundbar has

dropped fully into the keyholes and is held firm-

ly in place (fig. 3).

Fig. 2b

Fig. 2a

Fig. 3

connectIon

WARNING! Turn your soundbar

off before making or breaking any

signal connections! WARNING!

The power cord should not be

installed, removed, or left detached from the

soundbar while the other end is connected to

an AC power source.

POWER CONNECTION

The power cord should be firmly inserted into

the AC power receptacle on the rear connection

panel of the soundbar, then to any convenient AC

wall outlet. The soundbar also integrates a signal

sensing power supply that automatically switches

off after sensing no audio signal for 30 minutes

(this will only occur when the menu’s power setting

is set to ‘Auto’).

If you remove your soundbar from the country of

original sale, be certain that AC power supplied

in any subsequent location is suitable before con-

necting and operating the soundbar. Substantially

impaired performance or severe damage may

occur to the soundbar if operation is attempted

from an incorrect AC power source.

SIGNAL CONNECTION

When utilizing the soundbar to reproduce audio, a

television’s audio output should be defeated. Some

televisions will allow you to turn off the internal

speaker via the television’s menu system. Other

televisions may require you to turn the television’s

volume to “zero” or “mute”.

Additionally, your television may require you to

turn on the digital optical or digital coaxial output

and configure the output for 5.1 surround sound.

Please refer to your television’s manual.

Fig. 5

Connections are made at the signal input section

on the rear electronics panel of the soundbar. Your

soundbar features three wired audio inputs:

• 1 x Digital Optical inputs

• 1 x Digital Coaxial input

• 1 x Left/Right Analog (3.5mm) input

When connecting your system, there are any

variety of configurations that will work, and these

methods will vary based on user preference.

Some users will choose to route all sources (such

as DVD player, cable box, game console, media

streamer, etc.) to their television via a digital (optical or

coaxial) connection and use the television to switch

between audio/video sources. The advantage of

this connection method is that only one audio cable

(either a digital optical or digital coaxial cable)

needs to connect between the television and the

soundbar—and changing the input on your television

will change the audio signal being sent to the

soundbar (without having to change the input setting

on the soundbar itself). Please note: most televisions

are not capable of passing multi-channel encoded

audio signals and will down-mix these signals to

a 2-channel stereo mix before sending them to the

television’s digital output.

Most users will want to run cables directly from

the source to the soundbar while simultaneously

running HDMI from each source to the TV for the

video signal. This has the advantage of allowing

the soundbar to receive multi-channel encoded

material. However, some newer source devices

turn off their optical/coaxial outputs when their

HDMI output is used.

Depending on your number of sources, the TV may be

used for switching some sources while audio output

from the primary source devices may be directly con-

nected to the soundbar for multi-channel sound.

A few important points to remember when connecting

your soundbar:

• Digital optical and digital coaxial connections

will provide the highest audio fidelity when

connecting to the soundbar.

• If your soundbar is not producing sound or

surround sound from your Blu-ray player, DVD

player, or other multi-channel audio capable

source, you may need to set the player’s digital

audio output to “Bitstream” (also called “Raw”,

“Direct Digital”, or “High Bit Rate”). If “PCM” is

selected you’ll lose the multi-channel encoded

sound. Some players only require you to turn

PCM off to configure for multi-channel encoded

sound. Please refer to your player’s manual.

• In a setup where HDMI is used to connect your

audio/video source component to your television,

you will likely need to run an additional digital

optical or coaxial cable between the source com-

ponent and your soundbar. This extra connection

HDMI: HDMI utilizes one cable to pass high-definition video signals and multi-

channel encoded digital audio between a source component and television

or receiver. Your soundbar is not equipped with an HDMI input. However,

in many installations you will want to use HDMI to connect a video source

component to your television (to pass video) and an additional digital optical

or digital coaxial cable (to pass audio) to the soundbar.

Digital Optical: Digital optical utilizes one cable to pass digital audio

information (no video). A digital optical cable offers a high-quality digital

connection and passes multi-channel encoded audio between a source

component and an audio output device.

Digital Coaxial: Digital coaxial utilizes one cable to pass digital audio information (no

video). A digital coaxial cable offers a high-quality digital connection and passes

multi-channel encoded audio between a source component and an audio output

device. Please note: The ‘RCA’ style end of a digital coaxial cable is identical

to those found on common left/right analog RCA cables. However, a cable

designed specifically for digital coaxial connections should be employed—do not use a standard left/

right analog RCA style cable because it will likely not be up to the task of handling the high bit-rate nec-

essary for a reliable digital connection.

Analog Left/Right RCA to Stereo 3.5mm: Analog cables are used to pass

audio information (no video). Older gaming consoles, portable media player

docks, VCRs and similar source components (which are not capable of playing

multi-channel encoded content) will often offer connection only through left/

right analog RCA cables. To connect to these devices use a Left/Right RCA

to stereo 3.5mm cable.

Play-Fi®: This audio streaming technology allows a wide variety of devices

to connect to an audio output device and stream audio. Play-Fi establishes a

connection directly with an audio output device and requires both devices to

be connected to a local area network (via a Wi-Fi or Ethernet connection).

an IntroductIon to audIo connectIons

will allow for multi-channel encoded audio to

reach the soundbar.

• Audio-only sources capable of only stereo output

(such a portable media player docks or CD play-

er) will often connect directly to the soundbar via

the analog input.

NETWORK CONNECTION FOR DTS PLAY-FI

To stream audio to your soundbar via DTS Play-Fi,

a LAN (local area network) connection is required.

This connection can be established using Wi-Fi

or Ethernet. Refer to the DTS Play-Fi section of this

manual for setup and usage details.

SUBWOOFER CONNECTION

You may choose to employ a separate subwoofer

to reproduce the .1/LFE channel information in

multi-channel recordings and/or reinforce bass per-

formance of stereo recordings. Any aftermarket home

theater subwoofer can be connected via the sound-

bar’s “LFE Out” RCA connection. We, of course,

recommend using a superb MartinLogan subwoofer.

Additionally, this soundbar integrates a built-in

SWT-2 subwoofer wireless transmitter compatible

with select MartinLogan subwoofers. Subwoofers

utilizing SWT-2 technology will reference this wireless

system on the connection panel.

Please note: When utilizing a wireless connection,

it is not necessary to use the SWT-2 wireless transmitter

included with the subwoofer.

No Subwoofer

For systems not using a separate subwoofer, use

the soundbar’s menu system and choose “SUB >

NO SUB”. This sets the soundbar to reproduce the

entire frequency range when playing content.

Wired Subwoofer Connection

Using a high-quality RCA style cable designed for

subwoofer connection, connect “Sub Out” from the

soundbar to the “LFE In/Sub In” on the subwoofer.

Use the soundbar’s menu system and choose ‘SUB

> WIRED’.

Reference your subwoofer’s manual to learn how to

properly adjust the sub’s level and phase controls

to achieve proper blending with the soundbar. The

subwoofer’s crossover should be set to “bypass”,

“LFE”. For subwoofers that do not have a “bypass”

or “LFE” crossover setting, we recommend adjusting

the crossover to its highest setting.

Wireless Subwoofer Connection

Press the subwoofer’s sync button and hold for 3

seconds. The subwoofer’s LED will blink quickly.

Use the soundbar’s menu system and choose ‘SUB

> WIRELS > SYNC’. The soundbar will display

‘PSH.BTN’ [PUSH BUTTON].

If pairing has completed successfully, the subwoofer’s

LED will stop blinking and remain on and the sound-

bar will display ‘SYNCED’. Please note: If a link

is not established after 30 seconds, the subwoofer’s

LED will start blinking slowly and the soundbar will

display ‘FAILED’. Repeat if syncing fails.

Reference your subwoofer’s manual to learn how to

properly adjust the sub’s level and phase controls.

The subwoofer’s crossover should be set to “bypass”

or “LFE”. For subwoofers that do not have a “bypass”

or “LFE” crossover setting, we recommend adjusting

the crossover to its highest setting.

Please note: MartinLogan once utilized a

wireless subwoofer connection system named

“SWT-1”. Subwoofers equipped with SWT-1 tech-

Fig. 6

surround sound decodIng

This soundbar is capable of detecting and auto-

matically decoding multi-channel audio formats,

such as those found on DVD and Blu-ray movies.

DIGITAL INPUTS (Optical and Coaxial)

When utilizing a digital connection, the soundbar

can process the following formats: Dolby® Digital,

DTS Digital Surround™, and digital stereo.

ANALOG INPUT

Digitally encoded sound information cannot be

transmitted to an analog input. This connection

method is adequate for most devices that only

offer two channels of output (such as VCRs, CD

players, older game consoles, or portable media

player docks). Although most surround sound

capable devices, such as DVD and Blu-ray play-

ers, offer both analog and digital connections, the

digital connection should always be employed. If

a source device is connected via an analog left/

right RCA connection, the 5.1-channel encoded

audio content will not be sent to the soundbar.

nology are not capable of wireless connectivity

with this soundbar—a wired connection will work

for these subwoofers.

Please note: If you decide to no longer use

wireless, turn off the soundbar’s wireless transmitter

by using the menu system and choosing ‘SUB >

WIRELS > TRN.OFF’ [TURN OFF] or ‘SUB > NO

SUB’. Doing this will turn off the transmitter and

automatically set the soundbar for no sub.

WARNING! When operating wirelessly, the

subwoofer may be susceptible to RF interference

in the 2.4GHz bandwidth from microwave ovens

and wireless devices such as Wi-Fi systems, video

game consoles, cordless telephones, Bluetooth

devices, and baby monitors. Generally, this issue

(intermittent sound or slight popping noises) is eas-

ily resolved by physically separating problematic

devices from one another—a distance as little as

two feet will often alleviate the interference. In the

case of microwave ovens, the interference will only

occur when the microwave is operating.

Using a MartinLogan Dynamo Subwoofer

When configuring your subwoofer we recom-

mend beginning with the following settings:

Low-pass: Bypass

Phase: 180

Volume: Knob set to vertical (12-o’clock to

1-o’clock position)

IR INPUT

This mono 3.5mm jack allows you to connect after

market IR repeater systems to the soundbar.

dts Play‑FI®

NETWORK REQUIREMENTS

You must have the following to connect your soundbar

to your network:

• A wireless router.

• A high-speed internet connection for reliable

playback of internet based music services.

• Have your network password ready before

connecting the soundbar to your network.

TIP! If wireless connectivity is weak or not available,

connect to your router with an Ethernet cable.

TIP! Your soundbar communicates with wireless

networks that support 802.11g/n. For best

performance, a network that supports 802.11n

wireless technology is recommended. A network

supporting 802.11b may be used, but it will

effectively stream to only one device equipped with

DTS Play-Fi®. Your soundbar communicates over a

2.4 GHz wireless band, however, it can become

slow in locations, such as apartments, where

many routers are in operation. Consequently, your

soundbar is capable of jumping onto a 5 GHz

band on dual band wireless routers.

DTS Play-Fi® APP REQUIREMENTS

• An Android device running Android 2.2 or later.

• An iOS device running iOS 6.0 or later.

• A Windows® PC running Windows 7, 8 (32

and 64 bit), or later.

WI-FI SETUP AND STATUS BUTTON

The Wi-Fi Setup and Status button tells you what

your soundbar is doing (fig. 7).

• Rapid Blinking: booting up.

• Blinking: connecting to a wireless router.

• Slow Pulse: Access Point Setup Mode.

• Two Blinks: WPS (Wi-Fi Protected Setup) Mode.

• Solid: wirelessly connected to a router.

• Off: connected to a router using an Ethernet

connection.

DOWNLOADING THE DTS PLAY-FI APP

Android Device Users: Download the free DTS Play-Fi

app from Google Play or the Amazon App Store.

iOS Device Users: Download the free DTS Play-Fi

app from the Apple App Store.

PC Users: Download and install the free DTS Play-Fi

program from https://play-fi.com/apps/windows

CONNECTING TO A WIRELESS NETWORK:

ACCESS POINT SETUP

Access Point Setup causes your soundbar to behave

as if it were a wireless router. Using your mobile

device or Wi-Fi capable PC, you connect directly

to your soundbar using Wi-Fi, select your home

wireless network, and enter the network password.

1. For optimal setup conditions place your soundbar

next to your wireless router. The soundbar can

be moved to its final location after wi-fi setup.

2. Plug in your soundbar and press the Power button.

3. The Wi-Fi Setup and Status button will start

rapidly blinking for 20 seconds while your

soundbar boots. If this is the first time your

Fig. 7

new soundbar is plugged in, the Wi-Fi Setup

and Status button will start pulsing slowly. If

the soundbar is already configured to connect

to a wi-fi network, the button will turn solid

(connected) or blink rapidly (not connected).

Once the Wi-Fi Setup and Status button starts

pulsing slowly, your soundbar is in Access Point

Mode and ready to connect to your wireless

network. Note: If the soundbar’s Wi-Fi Setup

and Status button is not pulsing slowly, press

and hold the button for 8 seconds until you have

heard two tones—one at 3 seconds and another

at 8 seconds. The soundbar will display “ACCS.

PNT.” After 20 seconds, the Wi-Fi Setup and

Status button will begin pulsing slowly to indicate

Access Point mode is ready. At anytime you can

press the button again to cancel the setup mode.

5. Launch the DTS Play-Fi® app.

Android Device Users:

a) The app will automatically find your device

and provide prompts for setup.

b) Touch the “Setup” button on the screen.

Enter the password for your wireless network;

the app will connect your device to your

network.

d) Once your device is connected, you will

notice that the Wi-Fi Setup and Status button

on your soundbar will change from blinking

to solid. This may take up to a minute. If, after

a minute, the button continues to blink rapidly,

setup failed and you should try again.

iOS Device Users:

a) The app will prompt you to set up a new

speaker. Click on the screen to view setup

instructions. If the app does not prompt you

to set up a new device, within the app, go

to ‘Settings > Add Play-Fi Device’. Follow

the on-screen instructions.

You will be prompted to exit the DTS Play-Fi

app and open your iOS device’s Settings app.

c) Select Wi-fi in Settings. Ensure that Wi-Fi is

enabled on your device. Select the Wi-Fi

network with “Play-Fi ” in the name.

d) Once your soundbar is selected as the Wi-Fi

network, exit iOS Settings and open the DTS

Play-Fi app. You should now be prompted to

select your wireless network and enter your

wireless network password.

Once your device is connected, you will

notice that the Wi-Fi Setup and Status button

on your soundbar will change from blinking

to solid. This may take up to a minute. If, after

a minute, the button continues to blink rapidly,

setup failed and you should try again.

PC Users:

The app will automatically find your device and

provide prompts for set up. If the app does not

prompt you to set up a new device, within the

app go to the settings screen and click ‘Setup

Play-Fi Device’. Follow the on-screen instructions.

b) Click the “Set-up” button on the screen.

c) Select the speaker(s) you want to set up.

Enter the password for your wireless network;

the app will connect your device to your

network. You will notice the Wi-Fi Setup and

Status button will have changed from blinking

to solid. This may take up to a minute. If, after

a minute, the button continues to blink rapidly,

setup failed and you should try again.

6 Your soundbar is now connected to your wireless

network. Reconnect your mobile device or PC

to your wireless network. You may re-name your

device using the app.

CONNECTING TO A WIRELESS NETWORK:

WI-FI PROTECTED SETUP (WPS)

Wi-Fi Protected Setup (WPS) is a feature found on

most wireless routers that allows your soundbar

product to securely and automatically connect

without needing to enter a password. WPS is not

a standard feature on all routers, and only one

wireless device can be set up at a time.

Check your router’s owner’s manual to see if WPS

is an available feature, or look for a button on your

router marked with the WPS logo ( ). If your router

does not have WPS, then use the Access Point

Wireless Setup.

1. For optimal setup conditions place your soundbar

next to your wireless router. The soundbar can

be moved to its final location after wi-fi setup

Plug in your soundbar and press the Power button.

3. The Wi-Fi Setup and Status button will start

rapidly blinking for 20 seconds while your

soundbar boots. If this is the first time your

new soundbar is plugged in, the Wi-Fi Setup

and Status button will start pulsing slowly. If

the soundbar is already configured to connect

to a wi-fi network, the button will turn solid

(connected) or blink rapidly (not connected).

4. For 3 seconds, press the soundbar’s Wireless

Setup and Status button until you hear a tone.

The soundbar will display “WF.SETUP” and

after a few seconds the Wi-Fi Setup and Status

button will blink twice in continuous intervals

to indicate WPS mode. At any time you can

press the Wi-Fi Setup and Status button again

to cancel the setup mode.

5 Now push the WPS button ( ) on your router.

Once the Wi-Fi Setup and Status button is solid (not

blinking), this indicates your soundbar is connected

to the wireless network. This may take up to a

minute. If, after a minute, the button continues to

blink rapidly, setup failed and you should try again.

7. Connect your mobile device or PC to the

same network as your soundbar. Launch the

DTS Play-Fi® app. Upon launching, it will

automatically detect your soundbar and should

prompt you to name your soundbar.

CONNECTING TO A WIRED NETWORK

1. Using an Ethernet cable, connect your soundbar

to your router.

2. Plug in your soundbar and press the Power button.

3. The Wi-Fi Setup and Status button will start

rapidly blinking for about 20 seconds while

your soundbar is booting up.

4. The Wi-Fi Setup and Status button turns off

when the soundbar is connected via Ethernet.

5. Connect your mobile device or PC to the

same network as your soundbar. Launch

the DTS Play-Fi app. Upon launching, it will

automatically detect your soundbar and should

prompt you to name your soundbar.

PlayIng audIo usIng Play‑FI

Note: Future updates to the DTS Play-Fi application

may change functionality.

1. Launch the DTS Play-Fi app on your mobile

device or PC (located in the system tray).

2. Android and iOS Device Users: Within the

Play-Fi app, select your music source. You can

choose from your personal music library, Internet

Radio, or from select internet music services. PC

Users: Any audio content from your computer

can be streamed using Play-Fi.

If you have more than one Play-Fi

speaker

connected to your network, you will be prompted

to select the speaker to which you want to stream.

CONTROLLING MULTIPLE SPEAKERS

If you have more than one Play-Fi speaker connect-

ed to your network, you can simultaneously stream

the same audio to multiple speakers.

1. Android and iOS Device Users: Within the

app, press the Play-Fi logo in the lower corner

of the app. PC Users: open the Play-Fi program

using the icon in your system tray.

Select additional devices to play audio from.

PC Users: The free version of the Windows app

may not allow streaming to multiple speakers. An

upgraded version of the DTS Play-Fi app, with this

capability, can be purchased from the DTS website.

Note: 8 Play-Fi speakers can be synced to play

the same audio content at the same time. We

recommend up to 32 Play-Fi speakers on a network

for the best experience, but the only limit to connected

devices is how many your router can support.

TIP! Primary and Secondary Speakers

When streaming audio content to multiple devices,

you will be asked to assign them to two categories:

primary and secondary devices. The DTS Play-Fi

module requires a primary device be selected.

This maximizes synchronization between multiple

devices simultaneously streaming the same content.

Select the DTS Play-Fi device with the strongest

signal as your primary device. Secondary devices

connect to your primary device, so if you disable

your primary device, you will need to select a

new primary device before audio resumes on your

secondary devices.

ADDITIONAL PLAY-FI FEATURES

New versions of the Play-Fi app will add features

not mentioned in this manual. Please refer to the

app and related documentation for details on new

and enhanced features such as streaming different

audio content to multiple zones and grouping of two

discrete speakers for stereo (left/right) playback.

You’ll need Spotify Premium to use Connect, see

details overleaf.

1. Add your new device to the same wifi network

as your phone, tablet or PC (see product user

instructions for details).

2. Open the Spotify app on your phone, tablet or

PC, and play any song.

3. If you’re using the app on a phone - tap the

song image in the bottom left of the screen. For

tablet and PC move to step 4.

4. Tap the Connect icon

5. Pick your device from the list. If you can’t see

it, just check it’s connected to the same wifi

network as your phone, tablet or PC.

All done! Happy listening.

Licenses

The Spotify Software is subject to third party

licenses found here:

www.spotify.com/connect/third-party-licenses.

How to use connect

toP Panel controls

Your soundbar features six buttons on top of the

unit to control the following functions:

POWER: Turns the soundbar on. Press and

hold for 2 seconds to turn the soundbar off (fig. 9).

PREVIOUS/NEXT INPUT: Cycles through the

inputs. The order of inputs is: Digital Optical > Digital

Coaxial > Left/Right Analog > Play-Fi (fig. 8).

VOL+/VOL–: Adjusts volume (fig. 8).

MUTE: When muted, the soundbar will display

‘MUTE’. Pressing this button a second time or

pressing either volume button will restore the previ-

ous volume setting (fig. 8).

Accessing the Menu: To access the menu,

for 2 seconds press and hold the center button.

After the menu is activated, the buttons will function

as up/down/left/right/enter. Exit the menu by

repeatedly pressing the left directional button (fig.

9 and fig. 10).

Wi-Fi Setup and Status: For information on

this button, please refer to the Play-Fi section of this

manual (fig. 9).

Fig. 8

Fig. 9

uPdates and rebootIng

DTS PLAY-FI® APP UPDATE

If the DTS Play-Fi app on your mobile device or

PC requires an update, you will be notified that an

update is available and guided through the update

process.

DTS PLAY-FI MODULE UPDATE

The DTS Play-Fi module within your speaker will

occasionally require an update. If an update is

needed, the DTS Play-Fi app will notify you and

guide you through the update process.

SOUNDBAR FIRMWARE UPDATE

Your soundbar may occasionally require firmware

updates. Please check www.martinlogan.com for

the latest firmware updates.

REBOOTING YOUR SOUNDBAR

On the soundbar’s top control panel, press and

release both the Next and Previous Input (< and >)

buttons. Upon releasing the button, two tones will

play and the soundbar will reboot. This reboot will

cycle the power off and on and force the soundbar

to reconnect to your network.

Your soundbar remote controls these functions:

POWER: Turns the soundbar on and off.

VOL+/VOL–: Adjusts volume level.

MUTE: When muted, the soundbar will display

‘MUTE’. Pressing this button a second time or

pressing either volume button will restore the previ-

ous volume setting.

MENU: Enters the soundbar menu. Exit the menu

by pushing the menu button again.

BASS MODE – NIGHT: Reduces bass output

and compresses the dynamic range

BASS MODE – BASS+: Increases bass output.

BASS MODE – NORMAL: Restores normal levels.

INPUT: Activates the selected input.

CHANGING THE REMOTE’S BATTERY

The remote control for your speaker uses two AAA

type batteries. Access the battery compartment by

using a Phillips screwdriver to remove the screw lo-

cated on the bottom of the remote.

PROGRAMMING A SECOND REMOTE

This soundbar can be programmed to respond to

a second remote. See “The Menu System” section

of this manual for programming instructions.

Please note:

There may be remote controls

that the soundbar cannot learn or that the sound-

bar can not learn correctly. Due to the number of

available remote controls, it is impossible to advise

which will or will not work.

Please note: When learning from a second remote,

you will likely find it does not have buttons that directly

correspond with all available soundbar commands.

Not all soundbar commands have to be programmed.

Some remote controls offer ‘function’ buttons (F1, F2,

etc.) that can be used to program unique soundbar

commands such as ‘NITE.MD’ or ‘OPTIC’.

Please note:

Some remote controls offer discrete

‘power on’ and ‘power off’ buttons. Some offer

only a single button to toggle power on and off.

The learning function of the soundbar allows you to

program for either scenario.

remote control

tHe menu system

ENTERING AND EXITING THE MENU

To access the menu from the remote, press

‘Menu’. To exit the menu from the remote, press

‘Menu’ again or repeatedly press left until the

menu exits.

To access the menu from the top panel, for 2 sec-

onds press and hold the center button (fig. 9). To

exit, repeatedly press the left directional button.

The menu auto exits after 30 seconds.

Caution! Danger of explosion

if battery is incorrectly replaced.

Replace only with the same or

equivalent type.

an overvIew oF tHe menu structure**

SUB [subwoofer, select subwoofer configuration]

–› * †NO.SUB [no sub, select when not using a subwoofer]

–› WIRED [wired, select when attaching a subwoofer via a cable]

–› WIRELS [wireless, configure when using a wireless subwoofer]

–› SYNC [sync, select to begin syncing wireless subwoofer]

–› TRN.OFF [turn off, select to deactivate wireless transmitter]

BASS.LV [bass level, adjust bass level]

–› + 1 0 [increases bass output by 10dB]

–› + 8 [increases bass output by 8dB]

–› + 6 [increases bass output by 6dB]

–› + 4 [increases bass output by 4dB]

–› + 2 [increases bass output by 2dB]

–› * †0 [normal bass level]

–› – 2 [decreases bass output by 2dB]

–› – 4 [decreases bass output by 4dB]

–› – 6 [decreases bass output by 6dB]

–› – 8 [decreases bass output by 8dB]

–› – 1 0 [decreases bass output by 10dB]

INSTAL [install, select installation location]

–› * †ON.SHLF [on-shelf, select when set on a flat surface]

–› ON.WALL [on-wall, select when mounted to a wall]

SURRND [surround, configure surround options for 5.1-channel sources]

–› † +6dB [on: +6dB, increases level of simulated surrounds]

–› *0dB [on: 0dB, use simulated surrounds]

–› O F F [off, turns off simulated surrounds]

STEREO [stereo, configure options for 2-channel stereo sources]

–›

WIDE [wide, creates a wider stereo image]

–›

†

VOICE+ [voice plus, simulates a center channel for stereo sources]

–› NORMAL [normal, use original stereo signal]

MODES [modes, select EQ listening mode]

–› † BASS+ [bass plus mode, sets EQ mode for enhanced bass]

–› *NORMAL [normal mode, returns EQ to normal levels]

–› NIGHT [night mode, sets EQ mode for night listening]

DISPLY [display, select display mode]

–› † BRIGHT [bright, use full display brightness at all times]

–› DIM [dim, use dimmed display at all times]

–› *AUTO.BR [auto bright, display turns off automatically]

–› AUTO.DM [auto dim, display turns off automatically]

POWER [power, configure power on/off behavior]

–› * †AUTO [auto, soundbar turns itself off and on as needed]

–› FULL.ON [full on, the soundbar is always powered on]

LEARN [learn remote codes for second remote control]

–› VOL+ [volume up, program to respond to second remote]

–› VOL– [volume down, program to respond to second remote]

–› MUTE [mute, program to respond to second remote]

–› NX.INPT [next input, program to respond to second remote]

–› PR.INPT [previous input, program to respond to second remote]

–› U P [up, program to respond to second remote]

–› DOWN [down, program to respond to second remote]

–› LEFT [left, program to respond to second remote]

–› RIGHT [right, program to respond to second remote]

–› ENTER [enter, program to respond to second remote]

–› NITE.MD [night mode, program to respond to second remote]

–› NRML.MD [normal mode, program to respond to second remote]

–› BASS.MD [bass+ , program to respond to second remote]

–› PWR.TGL [power toggle, program to respond to second remote]

–› PWR.ON [power on, program to respond to second remote]

–› PWR.OFF [power off, program to respond to second remote]

–› MENU [menu, program menu to respond to second remote]

–› OPTIC

[optical input, program input to respond to second remote]

–› COAX [coaxial input, program

input

to respond to second remote]

–›

ANALOG [analog input, program input to respond to second remote]

–› PLAYFI [Play-Fi , program input to respond to second remote]

–› ERASE [erase, clear programmed codes for second remote control]

–› CONFRM [confirm factory defaults, choose YES or NO]

SRC.NAM [source name, assign new names to inputs]

–› OPTIC [digital optical, assign a new name for this input]

–› COAX [digital coaxial, assign a new name for this input]

–› ANALOG [analog, assign a new name for this input]

SERVCE [service, advanced controls]

–› FRMWRE [firmware, display firmware version]

–› RESET [reset soundbar to original factory settings]

–› AT.HOME [at home, factory defaults for home use]

–› CONFRM [confirm factory defaults, choose YES or NO]

–› STORE [store, factory defaults for in-store use]

–› CONFRM [confirm factory defaults, choose YES or NO]

*AT.HOME: Factory default setting, home use.

† STORE: Factory default setting, in-store use.

** Some menu options may vary depending on manufacturing date.

NAVIGATING THE MENU**

The menu is navigated using the ‘up/down/left/

right/enter’ navigation system. Up and Down are

used to cycle through the menu and submenu options.

Right or Enter are used to access a submenu or to

select an option. Left is used to exit a submenu and

go back one level (fig. 10 and fig. 11).

MENU OPTION: SUB

SUB: Enter the ‘SUB’ submenu by pressing the enter

button. Here you may configure external subwoofer

integration. Please note: When integrating

an external subwoofer, you must choose either a

wireless connection or a wired connection. Your

soundbar does not simultaneously output via both

connections. The soundbar can connect to only one

wireless subwoofer. However, it is possible to con-

nect multiple wired subwoofers if you utilize a ‘Y’

splitter attached to the subwoofer cable, or if your

subwoofer offers an output designed to daisy chain

multiple subs.

SUB > NO.SUB: This option configures the

soundbar to handle all bass information and will

not output information via the subs wired or wire-

less subwoofer connections. Activate by pressing

the enter button and the soundbar will respond

with ‘SET’.

SUB > WIRED: This option configures the sound-

bar to use an external subwoofer connected via a

cable to the soundbar’s Sub Out RCA connection.

Activate by pressing the enter button and the sound-

bar will respond with ‘SET’. With this option, the

wireless sub transmitter is turned off.

Reference your subwoofer’s manual to learn how to

properly adjust the sub’s level and phase controls

to achieve proper blending with the soundbar. The

subwoofer’s crossover should be set to “bypass” or

“LFE”. For subwoofers that do not have a “bypass”

or “LFE” crossover setting, we recommend adjusting

the crossover to its highest setting.

SUB > WIRELS: [WIRELESS] Enter the ‘SUB

> WIRELS’ submenu by pressing the enter button.

Here you can sync the soundbar with a compatible

wireless subwoofer.

Reference your subwoofer’s manual to learn how to

properly adjust the sub’s level and phase controls

to achieve proper blending with the soundbar. The

subwoofer’s crossover should be set to “bypass” or

“LFE”. For subwoofers that do not have a “bypass”

or “LFE” crossover setting, we recommend adjusting

the crossover to its highest setting.

Fig. 10

Fig. 11

** Some menu options may vary depending on manufacturing date.

SUB > WIRELS > SYNC: This option will ini-

tiate syncing with an SWT-2 equipped wireless

subwoofer. With this option, the soundbar’s Sub

Out RCA connection is turned off. Please note:

MartinLogan subwoofers utilizing SWT-2 tech-

nology will reference this wireless technology on

their connection panel. Please note: At one

time MartinLogan utilized a wireless subwoofer

connection system named “SWT-1”. Subwoofers

equipped with SWT-1 technology are NOT

capable of wireless connectivity with this sound-

bar—although a wired connection will work for

these subwoofers.

Press the subwoofer’s sync button and hold for 3

seconds. The sub’s LED will blink quickly. Sync

by pressing the enter button. The soundbar will

respond with ‘PUSH.BTN’. Pairing of the soundbar

and subwoofer may take up to 30 seconds.

If pairing has completed successfully, the sub’s LED

will stop blinking and remain on and the soundbar

will display “SYNCED”. If a link is not established,

the subwoofer’s LED will start blinking slowly and the

soundbar will display “FAILED”. Repeat if syncing fails.

SUB > WIRELS > TRN.OFF: [TURN OFF] This

option configures the soundbar to handle all bass

information, and when selected, will not output

information via the wired or wireless subwoofer

connections. Activate by pressing the enter but-

ton and the soundbar will respond with ‘OFF’.

Activating this option performs the same function as

‘SUB > NO.SUB’.

MENU OPTION: BASS LEVEL

BASS.LV: [BASS LEVEL] Enter the ‘BASS.LV’

submenu by pressing the enter button. Here you

can configure bass output by ±10dB in increments

of 2dB.

BASS.LV > –10 to +10: Using the up/down

directional buttons, choose the desired bass level

(from –10dB to +10dB). Bass level output will be

automatically set to match the value currently displayed.

MENU OPTION: INSTALL

INSTAL: [INSTALL] Enter the ‘INSTAL’ submenu

by pressing the enter button. The settings in this

menu will adjust the soundbar’s equalization and

voicing for optimal performance in on-wall or shelf

top installations.

INSTAL > ON.SHLF: [ON SHELF] This option

configures the soundbar’s audio output to sound best

in shelf-top installations. Activate by pressing the enter

button and the soundbar will respond with ‘SET’.

INSTAL > ON.WALL: [ON WALL] This option

configures the soundbar’s audio output to sound best

in on-wall installations. Activate by pressing the enter

button and the soundbar will respond with ‘SET’.

MENU OPTION: SURROUND

SURRND: [SURROUND] Enter the ‘SURRND’ sub-

menu by pressing the enter button. This menu allows

you to turn simulated surround channels on or off

when the soundbar detects a multi-channel source.

SURRND > +6dB: [SURROUND ON +6dB]

This option configures the soundbar (when it

detects 5.1-channel encoded content) to fully

reproduce all 5.1-channels of information including

simulated surround channels with 6dB of extra

output. Activate by pressing the enter button and

the soundbar will respond with ‘SET’.

SURRND > 0dB: [SURROUND ON 0dB] This

option configures the soundbar (when it detects

5.1-channel encoded content) to fully reproduce

all 5.1-channels of information including simulated

surround channels. Activate by pressing the enter

button and the soundbar will respond with ‘SET’.

SURRND > OFF: [SURROUND OFF] This option

configures the soundbar (when it detects 5.1-chan-

nel encoded content) to down-mix to 3.1-channel

output (left/center/right channels + subwoofer)

and does not utilize simulated surround channels.

All content originally intended for the surround

channels is routed to the left/center/right chan-

nels. Activate by pressing the enter button and the

soundbar will respond with ‘SET’.

MENU OPTION: STEREO

STEREO: Enter the ‘STEREO’ submenu by pressing

the enter button. Here, you may set how the soundbar

reproduces audio from 2-channel (stereo) sources.

STEREO > WIDE: This option configures the

soundbar (when it detects 2-channel content) to

create a wider stereo image. Activate by pressing

the enter button, and the soundbar will respond

with ‘SET’.

STEREO > VOICE+: [VOICE PLUS] This option

configures the soundbar (when it detects 2-channel

content) to reproduce the left and right channels with

a simulated center channel. Activate by pressing the

enter button and the soundbar will respond with ‘SET’.

STEREO > NORMAL: This option configures

the soundbar (when it detects 2-channel content) to

reproduce the content using only the left and right

channels and does not alter the original signal.

Activate by pressing the enter button and the sound-

bar will respond with ‘SET’.

MENU OPTION: MODES

MODES: Enter the ‘MODES’ submenu by pressing

the enter button. Here you may adjust the bass equal-

ization of the soundbar. These options can also be

activated directly from the soundbar’s remote control.

MODES > BASS+: [BASS PLUS] This mode

enhances bass output. Activate by pressing the enter

button and the soundbar will respond with ‘SET’.

MODES > NORMAL: This mode returns the bass

to normal levels. Activate by pressing the enter button

and the soundbar will respond with ‘SET’.

MODES > NIGHT: This mode decreases bass

output. Activate by pressing the enter button and

the soundbar will respond with ‘SET’.

MENU OPTION: DISPLAY

DISPLY: [DISPLAY] Enter the ‘DISPLY’ submenu by

pressing the enter button. The settings in this menu

allow you to adjust the brightness of the display and

configure the display to automatically turn on and off.

DISPLY > BRIGHT: This option configures the

soundbar’s display to be on at full brightness when

the soundbar is on. Activate by pressing the enter

button and the soundbar will respond with ‘SET’.

DISPLY > DIM: This option configures the soundbar’s

display to be on at a reduced brightness when the

soundbar is on. Activate by pressing the enter button

and the soundbar will respond with ‘SET’.

DISPLY > AUTO.BR: [AUTO BRIGHT] This

option configures the soundbar’s display to be on

at full brightness when a setting (such as volume or

input) is changed. After a few seconds, the display

will turn off. Activate by pressing the enter button

and the soundbar will respond with ‘SET’.

DISPLY > AUTO.DM: [AUTO DIM] This option

configures the soundbar’s display to be on at a

reduced brightness when a setting (such as volume

or input) is changed. After a few seconds the display

will turn off. Activate by pressing the enter button

and the soundbar will respond with ‘SET’.

MENU OPTION: POWER

POWER: Enter the ‘POWER’ submenu by pressing

the enter button. Here you may adjust how the sound-

bar turns on and off.

POWER > AUTO: This option configures the

soundbar to turn itself off after no audio signal is

detected for approximately 30 minutes. When the

soundbar detects an audio signal, it will immedi-

ately turn itself on. Activate by pressing the enter

button and the soundbar will respond with ‘SET’.

Please note: When set to ‘AUTO’, if the soundbar

is manually turned off (using the power button on

the top panel or remote control), the soundbar will

not respond to an incoming audio signal and will

not turn on automatically. In this situation, turn the

soundbar on using the power button on the top

panel or remote control and the soundbar will

resume automatic power handling.

POWER > FULL.ON: [FULL ON] This option

configures the soundbar to remain on at all times

until it is manually turned off using the power button

on the top panel or remote control. Activate by

pressing the enter button and the soundbar will

respond with ‘SET’.

MENU OPTION: LEARN

Please note: There may be remotes that the sound-

bar cannot learn or that the soundbar can not learn

correctly. Due to the number of available remotes, it is

impossible to advise which remotes will or will not work.

Please note: When learning from a second

remote, you will likely find it does not have buttons

that directly correspond with all available soundbar

commands. Not all commands have to be pro-

grammed. Some remotes offer ‘function’ buttons (F1,

F2, etc.) that can be used to program unique sound-

bar commands such as ‘NITE.MD’ or ‘OPTIC’.

Please note: Some remote controls offer discrete

‘power on’ and ‘power off’ buttons. Some offer a

single button to toggle power on and off. The learn-

ing function of the soundbar allows you to program

either scenario.

LEARN: Enter the ‘LEARN’ submenu by pressing the

enter button. The settings in this menu program the

soundbar to respond to a second remote control.

The factory supplied remote control will always

work with the soundbar, even if the soundbar is

programmed to respond to a second remote.

Using the up/down directional buttons, you can

select and program the following commands:

• VOL+ [VOLUME +]

• VOL– [VOLUME –]

• MUTE [MUTE VOLUME]

• NX.INPT [NEXT INPUT]

• PR.INPT [PREVIOUS INPUT]

• UP

• DOWN

• LEFT

• RIGHT

• ENTER

• NITE.MD [NIGHT MODE]

• NRML.MD [NORMAL MODE]

• BASS.MD [BASS+ MODE]

• PWR.TGL [POWER TOGGLE] (toggle on/off)

• PWR.ON [POWER ON] (power on only)

• PWR.OFF [POWER OFF] (power off only)

• MENU

• OPTIC [OPTICAL INPUT] (direct access)

• COAX [COAXIAL INPUT] (direct access)

• ANALOG [ANALOG INPUT] (direct access)

• PLAYFI [Play-Fi INPUT] (direct access)

Choose the command you want to program and

press the enter button. The soundbar will respond with

‘PUSH.BTN’. Hold the second remote approximately

12 inches (30cm) from the soundbar and press the

appropriate button four times.

If the new command is learned successfully, the

soundbar’s display will display “SET”. If the new

command is not learned, the soundbar will display

“FAILED”. Repeat the process if learning fails.

LEARN > ERASE: Enter the ‘ERASE’ submenu

by pressing the enter button. Erasing will clear

programming for the second remote. The ‘ERASE’

function requires confirmation.

LEARN > ERASE > CONFIRM: Enter the

‘CONFIRM’ submenu by pressing the enter button.

LEARN > ERASE > CONFIRM > NO: Activate

by pressing the enter button. Choosing this option

will exit without erasing the remote programming.

LEARN > ERASE > CONFIRM > YES:

Activate by pressing the enter button. The soundbar

will respond with ‘ERASED’. After the remote codes

are erased, there is no way to recover the previous

user-configured settings.

MENU OPTION: SOURCE NAME

SRC.NAM: [SOURCE NAME] Enter the ‘SRC.

NAM’ submenu by pressing the enter button. The

settings in this menu will allow you to assign new

names to display on the soundbar when changing

inputs. For example, you can program the ‘OPTIC’

input to display ‘DVD’.

Using the up/down directional buttons, you can

select and program the following input names:

• OPTIC [DIGITAL OPTICAL]

• COAX [DIGITAL COAXIAL]

• ANALOG [LEFT/RIGHT ANALOG]

Choose the input name you want to reprogram

and press the enter button. The soundbar display

will appear to be blank or will display the current

name. Pressing the up/down directional buttons

will cycle through the available alpha-numeric

characters. Pressing the left/right directional but-

tons will move to the next space. You can use up

to seven characters when inputting a new name.

To finish programming an input name, use the left/

right buttons to move all the way to the left or right.

MENU OPTION: SERVICE

SERVCE: [SERVICE] Enter the ‘SERVCE’ submenu

by pressing the enter button.

SERVCE > FRMWRE: [FIRMWARE] Pressing the

enter button will display the current firmware version.

SERVCE > RESET: Enter the ‘RESET’ submenu by

pressing the enter button.

SERVCE > RESET > AT.HOME: Enter the

‘AT.HOME’ submenu by pressing the enter button.

Resetting the soundbar will erase all user-con-

figured presets and wi-fi settings and restore all

settings to the factory defaults home settings. The

‘RESET’ function requires confirmation to reduce

risk of performing an accidental reset.

SERVCE > RESET > AT.HOME > CONFRM:

[CONFIRM] Enter the ‘CONFRM’ submenu by

pressing the enter button.

WARRANTY INFORMATION

Your soundbar is provided with an automatic

Limited 90 Day Warranty coverage. You have the

option, at no additional charge, to receive a Limited

2 Year Warranty coverage. For your convenience,

MartinLogan offers online warranty registration at

www.martinlogan.com.

MartinLogan may not honor warranty service

claims unless we have a completed Warranty

Registration card on file! If you did not receive a

Certificate of Registration with your new soundbar,

you cannot be assured of having received new

units. If this is the case, please contact your autho-

rized MartinLogan dealer.

SERIAL NUMBER

The serial number is located on back of the soundbar,

near the connection panel. The serial number may

also be found on the product carton.

SERVICE

Should you use your MartinLogan product in a

country other than the one in which it was originally

purchased, we ask that you note the following:

general InFormatIon

MartinLogan customer service is available

Monday–Friday between the hours of 8am–5pm

(central time) by calling (785) 749-0133 or by

emailing service@martinlogan.com.

contactIng customer servIce

SERVCE > RESET > AT.HOME > CONFRM

> NO: Activate by pressing the enter button.

Choosing this option will exit without performing

a reset.

SERVCE > RESET > AT.HOME > CONFRM >

YES: Activate by pressing the enter button.

The soundbar will respond with ‘RESETNG’

[RESETTING]. Once complete, your soundbar

will be reset to factory default home settings. After

a reset has been performed, there is no way to

recover the previous user-configured settings.

SERVCE > RESET > STORE: Enter the

‘STORE’ submenu by pressing the enter button.

Resetting the soundbar will erase all user-con-

figured presets and wi-fi settings and restore all

settings to the factory defaults retail store settings.

The ‘RESET’ function requires confirmation to

reduce risk of performing an accidental reset.

SERVCE > RESET > STORE > CONFRM:

[CONFIRM] Enter the ‘CONFRM’ submenu by

pressing the enter button.

SERVCE > RESET > STORE > CONFRM >

NO: Activate by pressing the enter button. Choosing

this option will exit without performing a reset.

SERVCE > RESET > STORE > CONFRM >

YES: Activate by pressing the enter button.

The soundbar will respond with ‘RESETNG’

[RESETTING]. Once complete, your soundbar will

be reset to factory default retail store settings. After

a reset has been performed, there is no way to

recover the previous user-configured settings.

Can my soundbar be used as a dedicated

center channel?

No. The soundbar is designed to work as a

2-channel stereo or multi-channel surround sound

playback device.

Why is my soundbar not reproducing

multi-channel (surround sound) audio?

This could be caused by any number of things.

Review the “Connection” section of this manual for

a better understanding of recommended connection

methods and possible options that might impact the

soundbar’s ability to receive multi-channel encoded

audio from your television and other audio/video

source components.

Will this soundbar decode Dolby® TrueHD

or DTS-HD Master Audio™?

No. This soundbar will not decode Dolby TrueHD

or DTS-HD Master Audio™. If your audio source

(most likely a Blu-ray player) supports either of

these formats, you should configure it to default to

the Dolby Digital or DTS Digital Surround™ encod-

ed sound track.

How do I connect the soundbar if my tele-

vision does not have a digital (optical or

coaxial) output?

If your television has analog outputs these can be

used instead. For a digital connection connect the

digital audio output of your cable box (or DVD,

Blu-ray, game console, etc.) directly to the sound-

bar using a digital (optical or coaxial) cable. A

direct digital connection with a source component

is always ideal

How do I clean my soundbar?

Use a dust free cloth (such as a micro fiber cloth)

or a soft brush to remove dust from your speakers.

Do not spray any kind of cleaning agent on or in

close proximity to the drivers.

Can I use other cables other than those

provided with the soundbar?

The cables included with the soundbar are intended

to get you started. You may find it necessary to aug-

ment your system with additional cables or replace

the included cables with cables of different length.

Can I mount this soundbar on the wall

with a mounting bracket that pivots?

MartinLogan does not provide a pivoting wall-

bracket for this soundbar. Aftermarket options may

exist, but we can not recommend or guarantee a

specific brand or model.

Frequently asked questIons

1 The appointed MartinLogan distributor for any

given country is responsible for warranty servicing

only on units distributed by or through it in that coun-

try in accordance with its applicable warranty.

2 Should a MartinLogan product require ser-

vicing in a country other than the one in which

it was originally purchased, the end user may

seek to have repairs performed by the nearest

MartinLogan distributor, subject to that distribu-

tor’s local servicing policies, but all cost of repairs

(parts, labor, transportation) must be borne by the

owner of the MartinLogan product.

3 If, after owning your speaker for six months, you

relocate to a country other than the one in which

you purchased your speaker, your warranty may be

transferable. Contact MartinLogan for details.

I’m having trouble using the Play-Fi

app.

• For information on the DTS Play-Fi app, please

visit: https://play-fi.com/faq

Soundbar does not turn on.

• Check that the soundbar’s AC power cord is

firmly attached to the AC Power In input and

plugged into a working AC outlet.

The Wi-Fi Setup and Status button does

not light up.

• When connected to a network with an Ethernet

cable, this light will turn off.

I am unable to connect my soundbar to

my network.

• Verify that your wireless network is functioning.

• Your router’s wireless signal may be weak or

your soundbar may be out of the range of your

Wi-Fi network. Move the soundbar closer to the

router or use an Ethernet connection instead.

• Reboot your soundbar. On the soundbar’s top

control panel, press and release both the Next

and Previous Input (< and >) buttons. Upon

releasing the button, two tones will play and

they soundbar will reboot. This reboot will cycle

the power off and on and force the soundbar to

reconnect to your network.

• Reset your soundbar to factory settings. From the

menu choose ‘

SERVCE > RESET > AT.HOME >

CONFRM >

YES’. The soundbar will respond

with ‘RESETNG’ [RESETTING]. Once complete,

your soundbar will be reset to factory default

home settings. After a reset has been performed,

there is no way to recover the previous user

configured settings.

The Play-Fi app cannot find my soundbar.

• If you are trying to setup your soundbar, verify

the soundbar is fully powered on and in Access

Point Mode (Wi-Fi Setup and Status light is

pulsing slowly). If the Wi-Fi Setup and Status

button does not pulse slowly, press and hold the

Wi-Fi Setup and Status button for 8 seconds.

You will hear two tones—one at 3 seconds and

another at 8 seconds.

troublesHootIng

I have a MartinLogan subwoofer with

a built-in SWT-2 wireless receiver. Do I

have to use the wireless connection?

No. MartinLogan subs with built in SWT-2 receiv-

ers may still be attached via a wired connection.

Can I use this soundbar as a dedicated

center channel speaker?

This soundbar is not designed to operate as a ded-

icated center channel speaker.

Could you suggest a list of suitable elec-

tronics and cables ideal for MartinLogan

speakers?

We have no favorites and use electronics and

cables quite interchangeably. We would suggest

listening to a number of brands—and above all

else—trust your ears. Dealers are always the best

source for information when purchasing additional

audio equipment.

Is there likely to be any interaction

between my speakers and the television

in my A/V system?

Yes, but only with CRT televisions. This soundbar

is not magnetically shielded and should be kept at

least 2 feet away from a CRT television. LCD and

plasma televisions will not be affected.

How can I remove the grille cloth from

the soundbar?

The soundbar grille cover is not removable.

• Verify you are within the recommended range

of your wireless router.

•

Verify your mobile device or PC has its Wi-Fi

enabled or is otherwise connected to your

network.

• Verify there are no other apps running on your

device that might impede wireless connectivity

to your network.

• Restart your phone, tablet or PC.

• If you still can’t find the soundbar on your

network and are in an office environment, verify

with your network administrator that no special

permissions are enabled that would prevent

external wireless devices from communicating

with the network.

• If the soundbar is still not found, uninstall, re-

download, and re-install the DTS Play-Fi

app on

your mobile device or PC. Reboot the soundbar.

On the soundbar’s top control panel, press and

release both the Next and Previous Input (< and

>) buttons. Upon releasing the button, two tones

will play and the soundbar will reboot. This

reboot will cycle the power off and on and force

the soundbar to reconnect to your network.

The Play-Fi app reports “Play-Fi Devices Lost.”

• Check that your device is powered on.

• Verify you have a strong network signal.

• Verify the network connection has not been lost.

• Check for other devices that might be causing

heavy network traffic.

• Verify that your mobile device or PC has not left

the range of your router.

• Verify that your mobile device or PC and your

soundbar are connected to the same network.

• Verify that your soundbar’s wireless streaming

has not been taken over by another app.

• Exit and then restart the DTS Play-Fi app.

• Uninstall, re-download, and re-install the DTS

Play-Fi app on your mobile device or PC.

• Reboot the soundbar. On the soundbar’s top

control panel, press and release both the Next

and Previous Input (< and >) buttons. Upon

releasing the button, two tones will play and

the soundbar will reboot. This reboot will cycle

the power off and on and force the soundbar to

reconnect to your network.

No output from the soundbar

• Check that the soundbar is turned on.

• Check that the soundbar is not muted.

• Check that the soundbar’s volume is not turned

all the way down.

• Check that the soundbar is set to the proper

input.

• Check that all system components are turned

on and source material is playing.

• Turn the soundbar off and on using the remote

control or the top panel power button.

• Unplug the sound bar, wait 30 seconds, and

plug it back in.

• Check that all interconnecting cables are con-

nected at both ends.

• If necessary, try connecting an alternate source

component to make sure the original source

component isn’t the problem.

The sound bar displays ‘DSP NG’

• Turn the soundbar off and on using the remote

control or the top panel power button.

• Unplug the sound bar, wait 30 seconds, and

plug it back in.

No surround sound

• Review the “Connection” section of this manual

for a better understanding of recommended

connection methods and possible options

that might impact the soundbar’s ability to

receive multi-channel encoded audio from your

television and other audio/video source com-

ponents.

Sound is coming from both my soundbar

and my television

• When utilizing the soundbar to reproduce

audio, the television’s audio output should be

defeated. Some televisions will allow you to

turn off the internal speaker via the television’s

menu system. Other televisions may require you

to turn the television’s volume to “zero” or to

“mute” the television.

The soundbar is too quiet even when

the soundbar is turned up

• Check that the output on your television or

other source components are not connected via

a variable level output. Sometimes this option

may be configured in your source components

menu. Please refer the manual for the source

component in question.

Soundbar won’t learn remote codes from

aftermarket remote

• Review the “Menu Option: Learn” section of

this manual.

• Hold the remote 12 inches (30 cm) from the

soundbar during the learning process.

• Press the appropriate button on the second

remote four times.

• There may be remote controls that the soundbar

cannot learn or that the soundbar can not learn

correctly. Due to the number of available remote

controls, it is impossible to advise which will or

will not work.

• Check the user manual and/or manufacturer’s

web-site for your aftermarket remote to see if

MartinLogan is supported. If so, instead of

‘learning’ with the soundbar, use the code

provided by the manufacturer to program the

aftermarket remote itself.

Soundbar remote won’t work

• Replace the remote control’s batteries with

matching batteries.

• If new batteries do not fix the problem, you

may have a faulty remote. Call MartinLogan

customer service at 785-749-0133 for details.

When using an aftermarket remote, the

soundbar turns off when the television

turns on

• Turn the television on. Manually press the

Power button on the soundbar so that both

the soundbar and television are both on at the

same time.

No sound coming from external sub

• Check that the external sub is turned on.

• Check that the soundbar is configured for a

wired or wireless subwoofer connection. Refer

to the “Subwoofer Connection” section of this

manual.

• If utilizing a wired connection, check that the

subwoofer cables are attached to the Sub Out

connection on the soundbar and to the appro-

priate input on the subwoofer.

• If utilizing a wireless connection, attempt to

re-sync the wireless connection. Refer to the

“Subwoofer Connection” section of this manual.

• If utilizing a wireless connection, move the sub-

woofer closer to the soundbar.

• Turn the soundbar off and on using the remote

control or the top panel power button.

• Unplug the sound bar, wait 30 seconds, and

plug it back in.

External sub is too quiet

• Turn up the volume on the subwoofer.

• Adjust the bass level setting in the soundbar

menu system.

• Try moving the subwoofer to a different loca-

tion in the listening room.

My soundbar is not behaving as expected.

• Turn the soundbar off and on using the remote

control or the top panel power button.

• Unplug the sound bar, wait 30 seconds, and

plug it back in.

sPecIFIcatIons*

Frequency Response .....................

Crossover Frequency.....................

Amplifier Power ........................

High Frequency Drivers...................

Low Frequency Drivers ...................

Cabinet ..............................

Components...........................

Inputs................................

Output ...............................

Wireless Connectivity ....................

Wireless Input .........................

Wireless Output ........................

Decoding .............................

Power Draw...........................

Remote Battery.........................

Weight...............................

Dimensions (HxWxD) ....................

43–23,000 Hz ± 3 dB

3,000 Hz

100 Watts (200 Watts peak) combined total

output across 7 amps.

Three 1” x 1.4” (2.6cm x 3.6cm) Folded Motion

Transducers with 5.25” x 1.75” (13.3cm x

4.4cm) diaphragm.

Four 4” (10.2cm) fiber cones with extended throw drive

assembly. Non-resonant asymmetrical chamber format.

Ported

DSP based preamplifier.

(1x) Optical SPDIF (digital optical), (1x) Coax

SPDIF (digital coaxial), (1x) Analog 3.5mm

(1x) Ethernet, (1x) AC Power

(1x) Subwoofer Out via Analog RCA

2.4 GHz and 5.0 GHz; 802.11 g/n

DTS Play-Fi®

Built-in SWT-2 Subwoofer Wireless Transmitter

compatible with select MartinLogan subwoofers.

Dolby® Digital, DTS Digital Surround™

Max: 120 Watts, Idle: 9 Watts

(2x) AAA

20.5 lbs. (9.3 kg)

5” x 39.9” x 5.85” (12.7cm x 101.3cm x 14.8cm)

*Specifications are subject to change without notice.

Lawrence, Kansas, USA tel 785.749.0133 fax 785.749.5320 www.martinlogan.com

dImensIonal drawIngs

MARTINLOGAN MOTION VISION X

Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are

trademarks of Dolby Laboratories.

For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, the

Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or

For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, Play-Fi, the

Symbol, and Play-Fi together in combination with the Symbol are trademarks of DTS, Inc. DTS and Play-Fi

The Spotify software is subject to third party licenses found here:

www.spotify.com/connect/third-party-licenses

guide de l’utilisateur

34. Cet équipement est un appareil électrique de Classe II ou à double isola-

tion. Il a été conçu de façon à ne pas nécessiter de branchement électrique

de sécurité (mise à la terre).

35. Risque d’explosion si la pile n’est pas bien remplacée. Remplacez-la uniquement avec le

même type de pile ou un type équivalent.

36. (La télécommande fournie avec) ce produit contient une pile AAA. Si la pile AAA est

avalée, elle peut causer des brûlures internes graves en seulement 2 heures et peut causer

le décès de la personne.

37. Ne manipulez pas des piles AAA qui fuient ou qui sont endommagées.

38.

CE PRODUIT CONTIENT UNE PILE AAA. S’IL EST MAL UTILISÉ OU MAL MANIPULÉ, ILPEUT CAUSER :

- Un risque de fumée ou de gaz

- Un risque de chaleur

- Un risque d’incendie

- Un risque d’explosion

MISE EN GARDE : cet appareil est conçu pour fonctionner UNIQUEMENT avec les tensions

CA indiquées sur le panneau arrière ou avec l’alimentation électrique incluse avec l’appareil. Le

fonctionnement à partir de tensions autres que celles indiquées sur l’appareil pourrait causer des

dommages irréversibles au produit et annuler la garantie. L’utilisation d’adaptateur de prise CA

doit faire l’objet d’une attention particulière, car elle peut faire en sorte que l’appareil soit branché

à des tensions pour lesquelles il n’a pas été conçu. Si l’appareil est doté d’un cordon d’alimentation

détachable, utilisez uniquement le type de cordon fourni avec l’appareil ou par votre distributeur ou

revendeur local. Si vous n’êtes pas certain de la tension d’utilisation appropriée, veuillez communi-

quer avec votre distributeur ou revendeur local.

Cet appareil est conforme à la Partie 15 du règlement FCC. Son utilisation est assujettie aux deux condi-

tions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit

supporter les interférences reçues, y compris celles susceptibles de nuire à son bon fonctionnement.

ÉNONCÉ SUR LES INTERFÉRENCES DE LA FEDERAL COMMUNICATIONS COMMISSION :

Cet équipement a été testé et jugé conforme aux limites d’un appareil numérique de Classe B, en

vertu de la Section 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection

jugée raisonnable contre l’interférence nuisible dans une installation résidentielle. Cet équipe-

ment génère, utilise et peut émettre une énergie radiofréquence et, s’il n’est pas installé et utilisé

conformément aux instructions, peut causer une interférence nuisible aux radiocommunications.

Cependant, il n’y a aucune garantie de non-apparition d’interférence dans une installation particu-

lière. Si cet équipement cause une interférence nuisible à la réception radiophonique ou télévisuelle,

qu’on peut déterminer en ouvrant et en fermant l’équipement, l’utilisateur est invité à essayer de

corriger l’interférence à l’aide de l’une ou de plusieurs des mesures suivantes :

• Réorienter l’antenne de réception ou la changer de place.

• Augmenter la distance entre l’équipement et le récepteur.

• Raccorder l’équipement à une prise située sur un autre circuit que celui sur lequel le récepteur

est raccordé.

• Consulter le revendeur ou un technicien radio/TV compétent pour obtenir de l’aide.

Approuvé en vertu de la disposition de vérification de la Section 15 de la FCC à titre d’appareil

numérique de classe B.

Les changements ou modifications non expressément approuvés par le concessionnaire de cet appar-

eil peuvent priver l’utilisateur du droit d’utiliser l’équipement en question.

MISE EN GARDE SUR L’EXPOSITION RF : Cet équipement doit être installé et utilisé confor-

mément aux instructions fournies et la ou les antennes utilisées pour ce transmetteur doivent être

installées de façon à offrir une distance de séparation d’au moins 20 cm de toutes les personnes et

ne doivent pas être situées au même endroit ou utilisées conjointement avec toute autre antenne

ou tout autre transmetteur. Les utilisateurs finaux et les installateurs doivent recevoir les instruc-

tions d’installation de l’antenne et les conditions d’utilisation du transmetteur pour se conformer

aux normes d’exposition RF.

ÉNONCÉ RELATIF AUX APPAREILS 5GHz RF : Cet appareil fonctionne dans un intervalle de

fréquences 5,15 – 5,25GHz, et est limité à une utilisation intérieure uniquement. Les utilisations à

l’extérieur dans l’intervalle 5150~5250MHz sont interdites.

CANADA, AVIS D’INDUSTRY CANADA (IC) : Cet appareil numérique de classe B est

conforme aux normes NMB-003 et CNR-210. Son utilisation est assujettie aux deux conditions

suivantes : (1) cet appareil ne doit pas causer d’interférence et (2) cet appareil doit accepter toute

interférence, notamment les interférences qui peuvent affecter son fonctionnement.

INFORMATIONS CONCERNANT L’EXPOSITION AUX FRÉQUENCES RADIO (RF) :

puissance de sortie émise par l’appareil de sans fil est inférieure à la limite d’exposition aux fréquences

radio d’Industry Canada (IC). Utilisez l’appareil de sans fil de façon à minimiser les contacts humains

lors du fonctionnement normal. Ce dispositif a été évalué pour et démontré conforme à la Taux IC

d’absorption spécifique (“SAR”) des limites lorsqu’il est utilisé dans des conditions d’exposition portatifs.

Avertissement : Le guide d’utilisation des dispositifs pour réseaux locaux doit inclure des instructions

précises sur les restrictions susmentionnées, notamment: (i) les dispositifs fonctionnant dans la bande

5 150–5 250 MHz sont réservés uniquement pour une utilisation à l’intérieur afin de réduire les risques

de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux; (ii) le gain

maximal d’antenne permis pour les dispositifs utilisant les bandes 5 250–5 350 MHz et 5 470–5 725

MHz doit se conformer à la limite de p.i.r.e.; (iii) le gain maximal d’antenne permis (pour les dis-

positifs utilisant la bande 5 725–5 825 MHz) doit se conformer à la limite de p.i.r.e. spécifiée pour

l’exploitation point à point et non point à point, selon le cas. (iv) De plus, les utilisateurs devraient aussi

être avisés que les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-

d., qu’ils ont la priorité) pour les bandes 5 250–5 350 MHz et 5 650–5 850 MHz et que ces radars

pourraient causer du brouillage et/ou des dommages aux dispositifs LAN-EL.

CE : Par les présentes, MartinLogan Ltd., déclare que ce produit Motion Vision X est conforme aux

exigences essentielles et aux autres dispositions pertinentes de

1995/5/EC – R&TTE

2004/108/EC – EMC

2006/95/EC – LVD

2011/65/EU – ROHS2

Numéro de Série :_____________________________

Veuillez inscrire votre numéro de série ici pour pouvoir vous y référer facilement.

Vous aurez besoin de ce renseignement lorsque vous remplirez votre enregistre-

ment à la garantie. Le numéro de série est situé sur l’arrière de la barre de son et

sur l’emballage du produit.

AVIS WEEE

Remarque : cette marque s’applique uniquement aux pays de

l’Union européenne (UE) et à la Norvège.

En vertu de la directive WEEE de l’Union européenne (directive sur les déchets

électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons

que ce produit pourrait contenir des matériaux réglementés dont l’élimination doit

faire l’objet de procédures de réutilisation et de recyclage particulières.

À cette fin, Martin Logan a demandé à ses distributeurs dans les pays

membres de l’Union européenne de reprendre et de recycler ce produit

gratuitement. Pour trouver le distributeur le plus près, communiquez avec

le revendeur du produit, envoyez un courriel à info@martinlogan.com ou

consultez le site Web martinlogan.com. Notez que seul le produit est régi

par la directive WEEE. Nous vous encourageons à recycler les matériaux

d’emballage et autres matériaux d’expédition selon les procédures normales.

AVERTISSEMENT/MISE EN GARDE!

• Tensions dangereuses à l’intérieur – ne pas retirer le couvercle.

• Les réparations doivent être effectuées par un technicien compétent.

•

Pour éviter les risques d’incendie ou de choc, ne pas exposer ce module à l’humidité.

• Débrancher l’enceinte en cas de situations anormales.

• Éteindre l’enceinte avant de faire ou de défaire des raccords de signal!

•

Le cordon d’alimentation ne doit pas être installé, enlevé ou laissé détaché de

l’enceinte lorsque l’autre extrémité est raccordée à une source d’alimentation CA.

•

Aucune chandelle ou autre source de flamme nue ne doit être placée sur l’enceinte.

• Aucun liquide, dans un verre ou un vase, ne doit être placé sur l’enceinte.

• L’enceinte ne doit pas être exposée à des écoulements ou à des éclabous-

sures de liquide.

• Les bornes marquées d’un symbole d’éclair doivent être raccordées par une

personne compétente ou par des bornes déjà raccordées.

• Le cordon d’alimentation doit rester facilement accessible en cas de condi-

tions anormales.

• Les changements ou modifications non expressément approuvés par le

concessionnaire de cet appareil peuvent priver l’utilisateur du droit d’utiliser

l’équipement en question.

Introduction et aperçu ......................... 39

Positionnement et montage ........................39

Emplacement ............................ 39

Installation sur une surface plane. . . . . . . . . . . . . . . . 39

Installation au mur ......................... 40

Raccordement ...................................42

Raccordement de l’alimentation ................ 42

Raccordement du signal ..................... 42

Présentation des câbles audio ................. 44

Connexion r

seau pour le DTS Play-FiMD ........... 45

Raccordement d’un caisson de sous-graves ......... 45

IR Input (Entr

e IR) ......................... 47

Décodage du son ambiophonique ...................47

Entr

es num

riques (optique et coaxiale) .......... 47

Entr

es analogique ........................ 47

DTS Play-Fi .....................................48

Exigences du r

seau ....................... 48

Application DTS Play-Fi - Exigences .............. 48

Bouton de configuration et statut wi-fi. . . . . . . . . . . . . 49

chargement de l’application DTS Play-fi ........ 48

Connexion à un réseau san fil : configuration du point d’accès

... 48

Connexion à un réseau san fil : Wi-Fi Protected Setup (WPS)

... 50

Connexion à un réseau câblé ................. 50

Lecture de l’audio à l’aide du Play-Fi .................51

Commande d’enceintes multiples ............... 51

Caract

ristiques Play-Fi suppl

mentaires ........... 52

Functionnement de Spotify Connect ..................52

Mises à jour et redémarrage .......................52

Mises à jour du DTS Play-Fi ................... 52

Mises à jour du module DTS Play-Fi. . . . . . . . . . . . . . 52

Mises à jour du micrologiciel de la barre de son ..... 52

Redémarrage de la barre de son ............... 52

Commandes du panneau supérieur ..................53

Télécommande ..................................53

Changer la pike de la télécommande ............ 54

Programmation d’une deuxième télécommande ...... 54

Le système du menu ..............................54

Entrer et sortir du menu ...................... 54

Naviguer dans le menu ..................... 54

Option du menu

Sub (sous-graves) ....................... 54

Un aperçu de la structure du menu .............. 55

Option du menu

Bass Level (niveau des graves) .............. 57

Install (installer) ........................ 57

Surround (ambiophonique) ................ 57

Stereo .............................. 58

Modes ............................. 58

Display (affichage) ...................... 58

Power (alimentation) ..................... 59

Learn (apprendre) ...................... 59

Source Name (nom de la source) ............ 60

Service ............................. 61

Communiquer Avec le Service à la Clientèle ...........62

Renseignements Généraux .........................62

Renseignements sur la garantie ................. 62

Num

ro de s

rie .......................... 62

Service ................................ 62

Foire Aux Questions ..............................62

Dépannage .....................................64

Spécifications ...................................67

Dessins Dimensionnels ............................68

IntroductIon et aPerçu

Merci à vous, propriétaire d’un produit MartinLogan,

d’aimer ce que nous faisons, et de faire en sorte que

nous puissions faire ce que nous aimons.

L’équipe de génie et de conception dévouée de

MartinLogan a développé la barre de son Motion Vision

X afin d’offrir un rendement multicanaux exceptionnel

à partir d’un seul système qui s’intègre et s’installe fac-

ilement dans divers environnements – que ce soit sur

une table ou sur un mur. Le Motion Vision X produit un

champ sonore riche et enveloppant pour la musique et

les films grâce à trois haut-parleurs d’aigus dotés de la

technologie Folded Motion primée de MartinLogan,

quatre haut-parleurs de graves à rendement élevé, et

sept canaux d’amplification dédiés qui représentent une

puissance de système totale de 100 watts.

La technologie de traitement du signal numérique

perfectionnée permet à MartinLogan de remplacer

cinq enceintes dédiées de cinéma maison par une

solution en une pièce capable de reproduire les

enregistrements à canaux multiples actuels sans rien

perdre de la précision, de la résolution et des détails

– l’inspiration derrière chaque produit MartinLogan. Le

Motion Vision X reproduit les canaux avant gauche,

droit et central grâce aux haut-parleurs d’aigus et

de graves dédiés du système. Les canaux ambio-

phoniques sont simulés à l’aide d’un traitement de

signal numérique perfectionné qui dirige le son prov-

enant des haut-parleurs d’aigus et de graves dans

l’ensemble de la pièce.

De plus, pour obtenir une expérience sonore ambio-

phonique authentique, le transmetteur sans fil SWT-2

intégré du Motion Vision X permet de raccorder un

caisson de sous-graves MartinLogan dédié compat-

ible aussi simplement qu’en appuyant sur un bouton

– aucun fil requis.

La télécommande simplifiée du Motion Vision X

permet de régler le volume et de choisir les entrées

rapidement. La télécommande permet également de

basculer rapidement entre les trois modes acoustiques

distincts —mode « Night» (nuit) (pour diminuer les

graves), mode « Bass + » (graves +) (pour les moments

où vous avez besoin d’un peu plus de tonnerre) et

mode « normal » qui rétablit les niveaux normaux.

PosItIonnement et montage

EMPLACEMENT

Nous recommandons de centrer la barre de son

directement sous ou au-dessus de votre ensemble

vidéo. Le menu de la barre de son vous permet

d’optimiser le rendement acoustique pour les instal-

lations sur un mur ou sur une étagère. La section

« commandes » de ce manuel vous en apprendra

davantage sur ce sujet.

INSTALLATION SUR UNE SURFACE PLANE

Si vous avez une surface qui offre une plateforme large,

au niveau et stable (comme une table ou un support

vidéo/audio), vous pouvez placer la barre de son

directement sur celle-ci.

Lorsque vous utilisez cette configuration, utilisez le sys-

tème de menu de la barre de son pour choisir « INSTAL

> ON.SHLF’ [SUR UNE ÉTAGÈRE] ».

Veuillez noter : la barre de son n’est pas dotée d’une

protection magnétique; par conséquent, vous ne devez

pas la placer directement sous ou sur une télévision à

tube cathodique (CRT). Le champ magnétique de la

barre de son n’aura aucun effet sur les télévisions de

style plasma ou ACL.

INSTALLATION AU MUR

Remarque : ces instructions supposent que la surface de

montage est un cadre en bois standard et une feuille de

gyproc. Si vous souhaitez utiliser un autre type de sur-

face, consultez un entrepreneur compétent.

Remarque : lorsque vous utilisez cette configuration,

utilisez le système de menu de la barre de son pour

choisir « INSTAL > ON.WALL » [AU MUR].

Outils requis (non compris) :

• Détecteur de montant

• Niveau

• Perceuse électrique et trépans

• Tournevis

Matériel requis (compris) :

• (1) Gabarit d’installation

• (1) Support mural

Matériel requis (non compris) :

• (5) Vis appropriées pour la surface de montage

• (5) Ancrages à gyproc (correspondants à la taille

des vis)

MISE EN GARDE! Nous vous

recommandons fortement de posi-

tionner le support mural de façon

à ce qu’au moins une vis soit fixée

dans un montant. MISE EN GARDE! Pour

éviter les blessures, cet appareil doit être fixé

au sol/mur de façon sécuritaire, conformément

aux instructions d’installation.

Fig. 1

Fig. 2b

1 Déterminez l’emplacement de montage à l’aide

d’un niveau et du gabarit d’installation (fig. 1).

2 Indiquez l’emplacement des trois trous de guidage

centraux et enlevez le gabarit d’installation (fig. 1).

3 À l’aide d’un détecteur de montant, déterminez si un

montant du mur se trouve directement derrière l’un

des trois emplacements de vis centraux (fig. 2a).

Si vous ne trouvez pas de montant : utilisez

l’emplacement de vis le plus au centre et percez un trou

de guidage pour l’ancrage mural. Installez un ancrage

mural à cet endroit. Si vous trouvez un montant du

mur : percez un trou de guidage dans le montant.

4 À l’aide d’une vis, fixez le support mural au mur.

NE serrez PAS (fig. 2b).

5 À l’aide d’un détecteur de montant, déterminez si

un montant du mur se trouve directement derrière

les autres emplacements de vis (fig. 2a).

Si vous ne trouvez pas de montant : utilisez les

emplacements de vis supérieur et inférieur les plus

au centre. Si vous trouvez un montant du mur :

utilisez les emplacements de vis supérieur et inféri-

eur derrière lesquels se trouve un montant.

Utilisez un niveau pour bien cadrer le support

mural et indiquez les emplacements des autres

trous de guidage (fig. 2b).

6 Enlevez le support mural ou faites-le pivoter pour avoir

accès aux autres emplacements de vis (fig. 2b).

Si vous ne trouvez pas de montant : percez les

trous de guidage et installez des ancrages muraux.

Si vous trouvez un montant du mur : percez les

trous de guidage dans le montant.

7 À l’aide de vis, fixez le support mural au mur. NE

serrez PAS entièrement.

Fig. 2a

Fig. 3

8 Utilisez un niveau pour cadrer le support mural.

Vissez toutes les vis (fig. 2b).

9 Fixez les câbles audio et d’alimentation, le cas

échéant. Consultez la section « Raccordement »

de ce manuel.

10 Mettez la barre de son à sa place et lais-

sez tomber les vis à épaulement dans les trous

piriformes du support mural. Avant de relâcher,

assurez-vous que la barre de son est bien fixée

dans les trous piriformes et qu’elle est bien

soutenue (fig. 3).

raccordement

RACCORDEMENT DE L’ALIMENTATION

Le cordon d’alimentation doit être inséré fermement

dans la prise CA du panneau de raccordement arri-

ère de la barre de son, puis l’autre extrémité doit être

insérée dans une prise murale CA appropriée. La barre

de son est également dotée d’un capteur de signal

d’alimentation électrique qui s’éteint automatiquement

si aucun signal n’est capté pendant 30 minutes

(cela se produira uniquement lorsque le paramètre

d’alimentation du menu est réglé à « Auto »).

Si la barre de son est utilisée dans un pays autre

que celui où elle a été achetée, assurez-vous que

l’alimentation CA de ce pays est appropriée avant

de raccorder et d’utiliser la barre de son. Si la barre

de son est utilisée avec une source d’alimentation CA

inappropriée, son rendement peut être grandement

diminué et des dommages graves peuvent survenir.

RACCORDEMENT DU SIGNAL

Lorsque vous utilisez la barre de son pour reproduire

l’audio, la sortie audio de la télévision doit être désac-

tivée. Certaines télévisions vous permettent d’éteindre

MISE EN GARDE! Éteignez la

barre de son avant de faire ou de

défaire des raccords de signal!

MISE EN GARDE! Le cordon

d’alimentation ne doit pas être installé, enlevé

ou laissé détaché de la barre de son lorsque

l’autre extrémité est raccordée à une source

d’alimentation CA.

Fig. 5

l’enceinte interne dans le menu système de la télévi-

sion. Pour d’autres modèles de télévision, vous devez

régler le volume de la télévision à zéro ou à « sour-

dine » (mute).

De plus, votre télévision peut exiger que vous allumiez la

sortie optique numérique ou coaxiale numérique ou que

vous configuriez la sortie pour le son ambiophonique

5.1. Veuillez consulter le manuel de votre télévision.

Les raccordements sont effectués dans la section

entrée de signal située sur le panneau électronique

arrière de la barre de son. La barre de son compte

trois entrées audio :

• 1 x Entrées optiques numériques

• 1 x Entrée coaxiale numérique

• 1 x Entrée analogique gauche/droite (Left/Right)

(3,5 mm)

Lorsque vous raccordez votre système, de nombreuses

configurations sont possibles, et ces méthodes vari-

eront en fonction des préférences de l’utilisateur.

Certains utilisateurs choisissent d’acheminer toutes les

sources (telles que lecteur DVD, boîte de connexion,

console de jeu, lecteur média, etc) à leur télévision par

l’entremise d’une connexion numérique (optique ou coax-

iale) et utilisent leur télévision pour basculer entre les sources

vidéo/audio). L’avantage de cette méthode de connexion

est qu’un seul câble audio (un câble optique numérique

ou coaxial numérique) doit être raccordé entre la télévi-

sion et la barre de son – et qu’en changeant l’entrée sur

votre télévision, vous changerez le signal audio pour qu’il

soit envoyé à la barre de son (sans avoir à changer le

paramètre d’entrée sur la barre de son elle-même). Veuillez

noter : les télévisions ne peuvent pas transmettre les signaux

audio encodés à canaux multiples et sous-mélangeront ces

signaux en un mélange stéréo à deux canaux avant de

l’envoyer à la sortie numérique de la télévision.

La plupart des utilisateurs voudront passer les câbles

directement de la source à la barre de son, tout en

passant simultanément un câble HDMI à partir de

chaque source vers la télévision pour le signal vidéo.

Cette méthode a l’avantage de permettre à la barre

de son de recevoir le matériel encodé à canaux multi-

ples. Toutefois, certains appareils sources plus récents

éteignent leurs sorties optiques/coaxiales lorsque leur

sortie HDMI est utilisée.

Selon le nombre de sources, la télévision peut être utilisée

pour basculer d’une source à l’autre tandis que la sortie

audio des sources principales est directement raccordée

à la barre de son pour un son à canaux multiples.

Voici quelques points importants à ne pas oublier

lorsque vous raccordez votre barre de son :

• Les connexions optiques numériques et coaxi-

ales numériques offrent la meilleure fidélité audio

lorsque vous raccordez la barre de son.

• Si votre barre de son ne produit pas de son ou de

son ambiophonique à partir de votre lecteur Blu-

ray, lecteur DVD, ou autre source audio à canaux

multiples, vous pourriez devoir régler la sortie

audio numérique du lecteur à « Bitstream » (égale-

ment appelé « Raw », « Direct Digital », ou « High

Bit Rate »). Si « PCM » est choisi, vous perdrez le

son à canaux multiples encodé. Certains lecteurs

nécessitent seulement que vous éteigniez le PCM

pour configurer le son à canaux multiples encodé.

Veuillez consulter le manuel du lecteur.

• Dans une configuration où le HDMI est utilisé pour

HDMI : le système HDMI utilise un câble pour transmettre les signaux vidéo haute définition et

l’audio numérique encodé à canaux multiples entre un composant source et une télévision ou un

récepteur. La barre de son n’est pas dotée d’une entrée HDMI. Toutefois, dans de nombreus-

es installations, il est recommandé d’utiliser un câble HDMI pour raccorder un composant

source vidéo à votre télévision (pour transmettre la vidéo) et un câble optique numérique ou

coaxial numérique supplémentaire (pour transmettre l’audio) à la barre de son.

Optique numérique (digital optical) : le système optique numérique utilise un câble

pour transmettre l’information audio numérique (pas vidéo). Un câble optique numérique

offre une connexion numérique de haute qualité et transmet l’audio encodé à canaux mul-

tiples entre un composant source et la sortie audio d’un appareil.

Coaxial numérique : le système coaxial numérique utilise un câble pour transmettre l’information

audio numérique (pas vidéo). Un câble coaxial numérique offre une connexion numérique de haute

qualité et transmet l’audio encodé à canaux multiples entre un composant source et la sortie

audio d’un appareil. Veuillez noter : TL’extrémité de type « RCA » d’un câble coaxial numérique

est identique à celle qu’on retrouve habituellement sur les câbles analogiques RCA left/right. Toutefois, un câble expressément

conçu pour les connexions coaxiales numériques doit être utilisé – n’utilisez pas un câble de style RCA analogique left/right

parce qu’il ne pourra probablement pas traiter le débit élevé nécessaire pour une connexion numérique fiable.

Analogique RCA gauche/droit à stéréo 3,5 mm : Ces câbles analogiques sont utilisés pour

acheminer l’information audio (pas de vidéo). Les anciennes consoles de jeu, les stations de

lecteur média portatif, les magnétoscopes (VCR) et les composants sources semblables (qui ne

peuvent pas lire le contenu encodé à canaux multiples) offrent souvent une seule connexion

possible par câbles RCA analogiques gauche/droite. Pour raccorder ces appareils, utilisez

le câble RCA gauche/droit à stéréo 3,5 mm.

Play-FiMD : Cette technologie de lecture audio en continu permet de brancher une

vaste gamme d’appareils à un appareil doté d’une sortie audio et de lire le son en

continu. Play-Fi établit une connexion directement avec un appareil doté d’une sortie

audio et nécessite que les deux appareils soient connectés à un LAN (via une connexion Wi-Fi ou Ethernet).

PrésentatIon des câbles audIo

raccorder le composant source audio/vidéo à

la télévision, vous devez passer un autre câble

optique numérique ou coaxial numérique du

composant source à la barre de son. Cette con-

nexion supplémentaire permettra au son encodé à

canaux multiples d’atteindre la barre de son.

•

Les sources audio uniquement qui offrent seulement

une sortie vidéo (comme les stations de lecteur média

portatif ou les lecteurs CD) se raccordent souvent à la

barre de son par l’entremise de l’entrée analogique.

CONNEXION RÉSEAU POUR LE DTS PLAY-FI

Pour envoyer l’audio en continu à votre barre de son

via le DTS Play-Fi, une connexion LAN (local area net-

work – réseau local) est nécessaire. Cette connexion

peut être établie par Wi-Fi ou Ethernet. Consultez la

section DTS Play-Fi de ce manuel pour obtenir des

détails sur la configuration et l’utilisation.

RACCORDEMENT D’UN CAISSON DE SOUS-GRAVES

Vous pouvez utiliser un caisson de sous-graves dis-

tinct pour reproduire l’information du canal .1/LFE des

enregistrements à canaux multiples ou pour renforcer le

rendement des graves dans les enregistrements stéréo. Un

caisson de sous-graves de cinéma maison peut être rac-

cordé par l’entremise de la connexion RCA « LFE Out »

de la barre de son. Nous recommandons, bien entendu,

d’utiliser un superbe caisson de sous-graves MartinLogan.

De plus, la barre de son comprend un transmetteur sans

fil SWT-2 intégré compatible avec certains caissons de

sous-graves MartinLogan. Les caissons de sous-graves

qui utilisent la technologie SWT-2 indiqueront ce sys-

tème sans fil sur leur panneau de raccordement.

Veuillez noter : Lors de l’utilisation d’une connexion

sans fil, il n’est pas nécessaire d’utiliser le transmetteur

sans fil SWT-2 fourni avec le caisson de basses.

Aucun caisson de sous graves

Pour les systèmes qui n’utilisent pas de caisson de sous-

graves distinct, utilisez le système de menu de la barre

de son et choisissez « SUB > NO SUB ». Cette option

règle la barre de son pour qu’elle reproduise la plage

de fréquences complète lorsqu’elle lit le contenu.

Raccordement câblé à un caisson de sous-graves

À l’aide d’un câble de style RCA de qualité conçu

pour le raccordement du caisson de sous-graves, rac-

cordez la sortie « Sub Out » de la barre de son à

l’entrée « LFE In/Sub In » du caisson de sous-graves.

Utilisez le système de menu de la barre de son et

choisissez « SUB > WIRED ».

Consultez le manuel du caisson de sous-graves pour

savoir comment régler le niveau des sous-graves et les

commandes de phase afin d’obtenir une bonne inté-

gration avec la barre de son. Le filtre passif (crossover)

du caisson de sous-graves doit être réglé à « bypass »,

« LFE ». Pour les caissons de sous-graves qui n’ont pas de

réglage de filtre passif « bypass » ou « LFE », nous recom-

mandons de régler le filtre passif au niveau le plus élevé.

Raccordement sans fil à un caisson de sous-graves

Appuyez sur le bouton de synchronisation du cais-

son de sous-graves et maintenez-le enfoncé pendant

3 secondes. La DEL du caisson de sous-graves

clignotera rapidement. Utilisez le système de menu

de la barre de son et choisissez « ‘SUB > WIRELS

> SYNC ». La barre de son affichera « PSH.BTN »

[BOUTON-POUSSOIR].

Si le jumelage est effectué avec succès, la DEL du caisson

de sous-graves cessera de clignoter et restera allumée,

et la barre de son affichera « SYNCED ». Veuillez noter

: si un lien n’est pas établi après 30 secondes, la DEL

du caisson de sous-graves commencera à clignoter lente-

ment et la barre de son affichera « FAILED ». Répétez les

étapes si la synchronisation échoue.

Fig. 6

Veuillez noter : MartinLogan utilisait auparavant un sys-

tème de raccordement sans fil au caisson de sous-graves

appelé « SWT-1 ». Les caissons de sous-graves dotés de

la technologie SWT-1 ne sont pas capables d’un raccor-

dement sans fil à cette barre de son – un raccordement

câblé est nécessaire pour ces caissons de sous-graves.

MISE EN GARDE! Lors de l’utilisation sans fil,

le caisson de sous-graves peut être assujetti à

l’interférence RF dans la largeur de bande 2.4 GHz

provenant des fours à micro-ondes et des appareils

sans fil comme les systèmes Wi-Fi, les consoles de jeu

vidéo, les téléphones sans fil, les appareils Bluetooth et

les moniteurs pour bébé. Généralement, ce problème

(son intermittent, craquements dans le son) se règle

facilement en séparant physiquement les appareils qui

sont problématiques – une distance aussi petite que

deux pieds règlera souvent le problème d’interférence.

Dans le cas des fours à micro-ondes, l’interférence sur-

viendra seulement lorsque le four est utilisé.

Consultez le manuel du caisson de sous-graves pour savoir

comment régler le niveau du caisson et les commandes de

phase. Le filtre passif (crossover) du caisson de sous-graves

doit être réglé à « bypass », « LFE ». Pour les caissons

de sous-graves qui n’ont pas de réglage de filtre passif

« bypass » ou « LFE », nous recommandons de régler le

filtre passif au niveau le plus élevé. Veuillez noter : si vous

décidez de ne plus utiliser le mode sans fil, éteignez le

transmetteur sans fil de la barre de son à l’aide du système

de menu en choisissant « SUB > WIRELS > TRN.OFF »

[ÉTEINDRE] ou « SUB > NO SUB ». Cette démarche

éteindra le transmetteur et règlera automatiquement la

barre de son pour « aucun caisson de sous-graves ».

Utilisation d’un caisson de sous-graves

MartinLogan Dynamo

Lorsque vous configurez votre caisson de sous-

graves, nous vous recommandons de commencer

avec les réglages suivants :

Passe passe (Low-pass) : Bypass (contournement)

Phase : 180

Volume : Bouton réglé à vertical (Position midi ou

1 heure)

IR INPUT (ENTRÉE IR)

Cette prise mono 3,5 mm vous permet de raccorder

des systèmes de répétiteur IR externes à la barre de son.

décodage du son ambIoPHonIque

Cette barre de son est capable de détecter et de

décoder automatiquement les formats audio à canaux

multiples, comme ceux des films sur DVD ou Blu-ray.

ENTRÉES NUMÉRIQUES (optique et coaxiale)

Lorsque vous utilisez une connexion numérique, la

barre de son peut traiter les formats suivants :

• Dolby® Digital

• DTS Digital Surround™

• Stéréo numérique

ENTRÉES ANALOGIQUE

L’information sonore encodée numériquement ne peut

pas être transmise à une entrée analogique. Cette

méthode de connexion est appropriée pour la plupart

des appareils qui offrent seulement deux canaux de

sortie (comme les VCR, les lecteurs CD, les consoles

de jeu plus anciennes ou les stations de lecteur média

portatives). Bien que la plupart des appareils offrant le

son ambiophonique, comme les lecteurs DVD et Blu-ray,

offrent des connexions analogiques et numériques, il faut

toujours utiliser les connexions numériques. Si un appar-

eil source est raccordé par l’entremise d’une connexion

RCA analogique left/ right, le contenu audio encodé du

canal 5.1 ne sera pas transmis à la barre de son.

dts Play‑FImd

EXIGENCES DU RÉSEAU

Vous devez avoir ce qui suit pour raccorder la barre de

son à votre réseau :

• Un routeur sans fil.

•

Une connexion Internet haute vitesse pour une lecture

fiable des services de musique en ligne.

• Avoir votre mot de passe de réseau prêt avant de

raccorder la barre de son à votre réseau.

CONSEIL! Si la connexion sans fil est faible ou indis-

ponible, effectuez une connexion à votre routeur avec

un câble Ethernet.

CONSEIL! Votre barre de son communique avec les

réseaux sans fil qui prennent en charge le 802.11g/n.

Pour obtenir un meilleur rendement, un réseau qui prend

en charge la technologie sans fil 802.11n est recom-

mandé. Un réseau qui prend en charge la technologie

802.11b peut être utilisé, mais il enverra le son en

continu effectivement à un seul appareil doté du DTS

Play-Fi. Votre barre de son communique par une bande

sans fil 2.4 GHz; toutefois, elle peut être lente dans des

endroits comme un appartement où de nombreux autres

routeurs sont en fonction à proximité. Ainsi, votre barre

de son est capable de sauter sur une bande 5 GHz sur

des routeurs sans fil à double bande.

Application DTS Play-Fi - EXIGENCES

• Un appareil Android qui utilise Android 2.2 ou une

version ultérieure.

• Un appareil iOS qui utilise iOS 6.0 ou une version

ultérieure.

• Un PC WindowsMD qui utilise Windows 7, 8 (32

et 64 bits), ou une version ultérieure.

BOUTON DE CONFIGURATION ET STATUT WI-FI

Le bouton de configuration et de statut Wi-Fi vous

indique ce que fait votre barre de son (fig. 7).

• Clignotement rapide : chargement.

• Clignotement : connexion à un routeur sans fil.

• Pulsation lente : mode de configuration du point

d’accès.

• Deux clignotements : Mode WPS (Wi-Fi Protected

Setup).

• Uni : connecté sans fil à un routeur.

• Éteint : connecté à un routeur à l’aide d’une

connexion Ethernet.

TÉLÉCHARGEMENT DE L’APPLICATION DTS PLAY-FI

Utilisateurs d’un appareil Android : téléchargez

l’application DTS Play-Fi gratuite sur Google Play ou

Amazon App Store.

Utilisateurs d’un appareil iOS : téléchargez

l’application DTS Play-Fi gratuite sur Apple App Store.

Utilisateurs PC : téléchargez et installez le

programme DTS Play-Fi gratuit sur https://play-fi.

com/apps/windows

CONNEXION À UN RÉSEAU SANS FIL :

CONFIGURATION DU POINT D’ACCÈS

La configuration du point d’accès fait en sorte que

votre barre de son se comporte comme un routeur

sans fil. À l’aide de votre appareil mobile ou d’un PC

doté de la fonction Wi-Fi, connectez directement votre

barre de son par Wi-Fi; choisissez votre réseau sans fil

local, puis entrez le mot de passe du réseau.

Fig. 7

Pour obtenir des conditions de configuration optimales,

placez la barre de son à côté de votre routeur

sans fil. La barre de son peut être déplacée à son

emplacement final après la configuration Wi-Fi.

2. Branchez votre barre de son et appuyez sur le

bouton de mise sous tension (POWER).

Le bouton de configuration et de statut Wi-Fi

commencera à clignoter rapidement pendant environ

20 secondes pendant le démarrage de la barre de

son. Si c’est la première fois que votre nouvelle barre

de son est branchée, le bouton de configuration et

de statut Wi-Fi commencera à pulser lentement. Si la

barre de son est déjà configurée pour se connecter

à un réseau Wi-Fi, le bouton sera de couleur unie

(connectée) ou clignotera rapidement (pas connectée).

Une fois que le bouton de configuration et de statut

Wi-Fi commence à pulser lentement, votre barre de

son est en mode point d’accès et prête à se connecter

à votre réseau sans fil. Remarque : Si le bouton de

configuration et de statut Wi-Fi ne pulse pas lentement,

appuyez et maintenez enfoncé le bouton pendant

8 secondes jusqu’à ce que vous ayez entendu deux

tonalités - une à 3 secondes et l’autre à 8 secondes.

La barre de son affichera « ACCS.PNT ». Après 20

secondes, le bouton de configuration et de statut Wi-Fi

commencera à pulser lentement pour indiquer que le

mode point d’accès est prêt. En tout temps, vous pouvez

appuyer à nouveau sur le bouton pour annuler le mode

de configuration.

5. Lancez l’application DTS Play-FiMD

Utilisateurs d’un appareil Android :

a) L’application trouvera automatiquement votre

appareil et vous invitera à faire la configuration.

Touchez le bouton « Setup » (configuration) à l’écran.

Entrer le mot de passe de votre réseau sans fil;

l’application connectera votre appareil au réseau

d) Vous remarquerez que le bouton de configuration

et de statut Wi-Fi passera du clignotement à une

couleur unie. Cela peut prendre jusqu’à une

minute. Si après une minute le bouton continue de

clignoter rapidement, la configuration a échoué

et vous devez recommencer.

Utilisateurs d’un appareil iOS :

L’application vous invitera à configurer une

nouvelle enceinte. Cliquez sur l’écran pour voir

les instructions de configuration. Si l’application

ne vous invite pas à configurer un nouvel

appareil, dans l’application, aller à ‘Settings

> Add Play-Fi Device’ (Réglages > Ajouter

appareil Play-Fi). Suivez les instructions à l’écran.

b) On vous invitera à sortir de l’application DTS

Play-Fi et à ouvrir l’application Réglages de

votre appareil iOS.

c) Choisissez Wi-Fi dans le menu Settings

(Réglages). Assurez-vous que le Wi-Fi est

activé sur votre appareil. Choisissez le réseau

Wi-Fi dont le nom contient « Play-Fi ».

Une fois que votre barre de son est choisie

comme réseau Wi-Fi, sortez des Réglages iOS

et ouvrez l’application DTS Play-Fi. On devrait

alors vous inviter à choisir votre réseau sans fil et

à entrer le mot de passe de votre réseau sans fil.

Une fois votre appareil connecté, vous remarquerez

que le bouton de configuration et de statut Wi-Fi

de votre barre de son passera du clignotement à

une couleur unie. Cela peut prendre jusqu’à une

minute. Si après une minute le bouton continue de

clignoter rapidement, la configuration a échoué et

vous devez recommencer.

Utilisateurs PC :

a) L’application trouvera automatiquement votre

appareil et vous invitera à faire la configuration.

Si l’application ne vous invite pas à configurer

un nouvel appareil, dans l’application, aller

à l’écran des réglages et cliquez sur ‘Setup

Play-Fi Device’ (Configurer un appareil Play-Fi).

Suivez les instructions à l’écran.

b) Cliquez sur le bouton « Setup » (configuration)

à l’écran.

c) Choisissez la ou les enceintes que vous

souhaitez configurer.

Entrer le mot de passe de votre réseau sans fil;

l’application connectera votre appareil au réseau.

Vous remarquerez que le bouton de configuration

et de statut Wi-Fi passera du clignotement à une

couleur unie. Cela peut prendre jusqu’à une

minute. Si après une minute le bouton continue de

clignoter rapidement, la configuration a échoué

et vous devez recommencer.

Votre barre de son est maintenant connectée à votre

réseau sans fil. Reconnectez votre appareil mobile

ou votre PC à votre réseau sans fil. Vous pouvez

renommer votre appareil à l’aide de l’application.

CONNEXION À UN RÉSEAU SANS FIL :

WI-FI PROTECTED SETUP (WPS)

Le Wi-Fi Protected Setup (WPS) est une caractéristique qui

se retrouve sur la plupart des routeurs sans fil et qui permet

à votre barre de son de se connecter de façon sécuritaire et

automatique sans entrer de mot de passe. La fonction WPS

n’est pas une caractéristique standard sur tous les routeurs,

et un seul appareil sans fil peut être configuré à la fois.

Consultez le manuel de l’utilisateur de votre routeur pour

voir s’il est doté du WPS, ou cherchez un bouton sur

votre routeur sur lequel le logo WPS ( ) est apposé.

Si votre routeur ne comporte pas la fonction WPS, alors

utilisez la configuration du point d’accès sans fil.

Pour obtenir des conditions de configuration optimales

placez la barre de son à côté de votre routeur

sans fil. La barre de son peut être déplacée à son

emplacement final après la configuration Wi-Fi.

2. Branchez votre barre de son et appuyez sur le

bouton de mise sous tension (POWER).

3. Le bouton de configuration et de statut Wi-Fi com-

mencera à clignoter rapidement pendant environ

20 secondes pendant le démarrage de la barre

de son. Si c’est la première fois que votre nouvelle

barre de son est branchée, le bouton de con-

figuration et de statut Wi-Fi commencera à pulser

lentement. Si la barre de son est déjà configurée

pour se connecter à un réseau Wi-Fi, le bouton

sera de couleur unie (connectée) ou clignotera

rapidement (pas connectée).

Pendant 3 secondes, appuyez sur le bouton de

configuration et de statut Wi-Fi de la barre de son

jusqu’à ce que vous entendiez une tonalité. La barre

de son affichera « WF. SETUP », et après quelques

secondes, le bouton de configuration et de statut

Wi-Fi clignotera deux fois en intervalles continus pour

indiquer le mode WPS. En tout temps, vous pouvez

appuyer sur le bouton de configuration et de statut

Wi-Fi pour annuler le mode de configuration.

5. Maintenant, appuyez sur le bouton WPS () sur

votre routeur.

6. Une fois que le bouton de configuration et de stat-

ut Wi-Fi passe en mode uni (sans clignotement),

cela indique que votre barre de son est connectée

à votre réseau sans fil. Cela peut prendre jusqu’à

une minute. Si après une minute le bouton con-

tinue de clignoter rapidement, la configuration a

échoué et vous devez recommencer.

7. Connectez votre appareil mobile ou votre PC

au même réseau que votre barre de son.

Lancez

l’application DTS Play-Fi

. Lors du lancement, elle

détectera automatiquement votre barre de son et

vous invitera à nommer votre barre de son.

CONNEXION À UN RÉSEAU CÂBLÉ

1. À l’aide d’un câble Ethernet, branchez votre barre

de son au routeur.

2. Branchez votre barre de son et appuyez sur le

bouton de mise sous tension (POWER).

3. Le bouton de configuration et de statut Wi-Fi

commencera à clignoter rapidement pendant

environ 20 secondes pendant le chargement de la

barre de son.

Le bouton de configuration et de statut Wi-Fi s’éteint

lorsque la barre de son est connectée via Ethernet.

5. Connectez votre appareil mobile ou votre PC

au même réseau que votre barre de son. Lancez

l’application DTS Play-FiMD. Lors du lancement, elle

détectera automatiquement votre barre de son et

vous invitera à nommer votre barre de son.

lecture de l’audIo à l’aIde du Play‑FI

Remarque : Les prochaines mises à jour de l’application

DTS Play-Fi pourraient changer les fonctions.

1. Lancez l’application DTS Play-Fi sur votre appareil

mobile ou votre PC (située dans la barre d’état système).

2. Utilisateurs d’un appareil Android et iOS : Dans

l’application Play-Fi, choisissez votre source de

musique. Vous pouvez choisir dans votre bibliothèque

de musique personnelle, dans la radio Internet ou dans

certains services de musique en ligne. Utilisateurs PC :

Tout contenu audio de votre ordinateur peut être lu en

continu avec Play-Fi.

3. Si plus d’une enceinte Play-Fi est connectée à votre

réseau, on vous invitera à choisir l’enceinte Play-Fi vers

laquelle vous souhaitez envoyer la musique en continu.

COMMANDE D’ENCEINTES MULTIPLES

Si plus d’une enceinte Play-Fi est connectée à votre ré-

seau, vous pouvez envoyer le même audio en continu

à plusieurs enceintes.

1. Utilisateurs d’un appareil Android et iOS : Dans

l’application, appuyez sur le logo Play-Fi dans le

coin inférieur de l’application. Utilisateurs PC :

ouvrez le programme Play-Fi à l’aide de l’icône

dans votre barre d’état système.

2. Choisissez des appareils additionnels pour lire

l’audio. Utilisateurs PC : Une version gratuite de

l’application Windows pourrait ne pas vous laisser

lire en continu avec plusieurs enceintes.

Il est possible d’acheter une version améliorée

de l’application DTS Play-Fi, capable de lire en

continu à partir de plusieurs enceintes, sur le site

Web de DTS.

Remarque : huit enceintes Play-Fi peuvent être

synchronisées pour lire le même contenu audio en

même temps. Nous recommandons jusqu’à 32

enceintes Play-Fi sur un réseau pour la meilleure

expérience, mais la seule limite au nombre

d’appareils connectés est la quantité supportée

par votre routeur.

CONSEIL! Enceintes principales et secondaires

Lorsque vous envoyez du contenu audio en continu vers

plusieurs appareils, on vous demande de les attribuer

à deux catégories : appareil principal et secondaire.

Le module DTS Play-Fi nécessite de choisir un appareil

principal. Cela maximise la synchronisation entre

les appareils multiples qui lisent le même contenu en

continu de façon simultanée.

Choisissez l’appareil DTS Play-Fi avec le signal le

plus fort comme appareil principal. Les appareils

secondaires se connectent à votre appareil principal,

alors si vous désactivez votre appareil principal, vous

devrez choisir un nouvel appareil principal avant que

l’audio ne recommence sur vos appareils secondaires.

CARACTÉRISTIQUES PLAY-FI

SUPPLÉMENTAIRES

De nouvelles versions de l’application Play-Fi ajouteront

des caractéristiques qui ne sont pas mentionnées dans

le présent manuel. Veuillez consulter l’application et

la documentation connexe pour obtenir les détails des

nouvelles caractéristiques améliorées comme l’envoi

de contenu audio différent à plusieurs zones et le

groupage de deux enceintes discrètes pour la lecture

en stéréo (gauche/droite).

mIses à jour et redémarrage

MISE À JOUR DU DTS PLAY-FI

Si l’application DTS Play-Fi sur votre appareil mobile ou

votre PV nécessite une mise à jour, vous serez informé

qu’une mise à jour est disponible et guidé pendant le

processus de mise à jour.

MISE À JOUR DU MODULE DTS PLAY-FI

Le module DTS Play-Fi dans l’enceinte aura parfois

besoin d’une mise à jour. Si une mise à jour est

nécessaire, l’application DTS Play-Fi vous informera

et vous guidera pendant le processus de mise à jour.

MISE À JOUR DU MICROLOGICIEL DE LA BARRE DE SON

La barre de son aura parfois besoin de mises à jour

du micrologiciel. Veuillez consulter le site Web www.

martinlogan.com pour obtenir les mises à jour les plus

récentes du micrologiciel.

REDÉMARRAGE DE LA BARRE DE SON

Sur le panneau de commande supérieur de la barre de

son, appuyez et relâchez les deux boutons Next et Previous

Input (< et >) (Entrée suivante et précédente). En relâchant

les deux boutons, deux tonalités seront entendues et la

barre de son redémarrera. Ce redémarrage éteindra et

allumera l’alimentation électrique, et forcera la barre de

son à se reconnecter à votre réseau.

FunctIonnement de sPotIFy connect

Spotify Connect ne fonctionne qu’avec Spotify Premium

(voir détails au verso).

1. Ajoutez votre nouvel appareil au même réseau

wi-fi que votre téléphone, tablette ou PC (pour

plis d’informations, consultez les instructions

d’utilisation du produit).

2. Ouvrez l’appli Spotify sur votre téléphone, tablette

ou PC, puis écoutez le tire de votre choix.

3. Si vous utilisez l’appli sur un téléphone, appuyez

sur l’image du titre dans le coin inférieur gauche de

l’écran. Sur tablette et PC, passez à l’étape 4.

4. Appuyez sur l’icône Connect

5. Choisissez votre appareil dans la liste. S’il n’y

figure pas, il vous suffit de vérifier qu’il est bien

connecté au même réseau wi-fi que celui de votre

téléphone, tablette ou PC.

Terminé ! Bonne écoute !

Licences

Le logiciel Spotify est l’object de licences de tiers

trouvés ici:

www.spotify.com/connect/third-party-licenses.

La barre de son comporte quatre boutons sur le dessus

de l’appareil pour commander les fonctions suivantes

POWER(Alimentation) : allume la barre de

son. Appuyez et maintenez enfoncé pendant 2 sec-

ondes pour éteindre la barre de son (fig. 9).

PREVIOUS/NEXT INPUT (ENTRÉE PRÉCÉDENTE/

SUIVANTE) : Navigue dans les entrées. L’ordre

des entrées est : Digital Optical (optique numérique) >

Digital Coaxial (coaxiale numérique) > Left/Right Analog

(analogique gauche/droit) > Play-Fi (fig. 8).

VOL+/VOL– : règle le volume (fig. 8).

MUTE (SOURDINE) : Lorsque le son est en sourdine, la

barre de son indiquera « MUTE ». En appuyant sur ce bouton

une deuxième fois ou en appuyant sur le bouton du volume,

le réglage du volume précédent sera restauré (fig. 8).

Accès au menu : Pour accéder au menu, appuyez et

maintenez enfoncé le bouton du centre pendant 2 secondes.

Une fois le menu activé, les boutons fonctionneront comme

haut/bas/gauche/droite/entrée. Pour sortir, appuyez à

répétition sur la flèche de gauche (fig. 9 et fig. 10).

Configuration et statut Wi-Fi : Pour obtenir de

plus amples renseignements sur ce bouton, veuillez

consulter la section Play-FiMD de ce manuel (fig. 9).

commandes du Panneau suPérIeur

Fig. 8 Fig. 9

Votre barre de son commande les fonctions suivantes :

POWER (Alimentation) : allume et éteint la

barre de son.

VOL+/VOL– : Règle le volume.

MUTE (SOURDINE) : Lorsque le son est en sourdine,

la barre de son indiquera « MUTE ». En appuyant sur ce

bouton une deuxième fois ou en appuyant sur le bouton

du volume, le réglage du volume précédent sera restauré.

MENU : Entre dans le menu dans la barre de son. Pour

sortir du menu, appuyez à nouveau sur le bouton Menu.

BASS MODE – NIGHT (MODE GRAVES – NUIT) :

Diminue les graves et compriment la gamme dynamique.

BASS MODE – BASS+: (MODE GRAVES –

GRAVES+:) : Augmente la sortie des graves.

BASS MODE – NORMAL (MODE GRAVES –

NORMAL) : Rétablit les niveaux normaux.

INPUT (ENTRÉE) : Active l’entrée choisie.

télécommande

MISE EN GARDE : risque d’explosion

si la pile n’est pas placée correctement.

Remplacez la pile uniquement avec le

même type de pile ou un type équivalent.

CHANGER LA PILE DE LA TÉLÉCOMMANDE

La télécommande de votre enceinte fonctionne avec

deux piles de type AAA. Vous pouvez accéder au

compartiment à piles en utilisant un tournevis Phillips

pour enlever la vis située au bas de la télécommande.

PROGRAMMATION D’UNE DEUXIÈME TÉLÉCOMMANDE

La barre de son peut être programmée pour répon-

dre à une deuxième télécommande. Voir la section

« Système de menu » de ce manuel pour obtenir les

instructions de programmation.

Veuillez noter : Bien que cela ne soit pas cou-

rant, il peut y avoir des codes de télécommande que

la barre de son ne peut pas apprendre.

Veuillez

noter : lorsque vous programmez une deuxième

télécommande, vous remarquerez qu’elle n’a probable-

ment pas les boutons qui correspondent directement

aux commandes de la barre de son. Ce ne sont pas

toutes les commandes de la barre de son qui doivent

être programmées. Certaines télécommandes offrent

des boutons « fonction » (F1, F2, etc.) qui peuvent

être utilisés pour programmer des commandes uniques

à la barre de son comme « NITE.MD » ou « OPTIC ».

Veuillez noter : des boutons « Power on » (Allumer) et

« Power off » (Éteindre) distincts. D’autres offrent un seul

bouton pour basculer de Allumer à Éteindre. La fonction

apprentissage (learning) de la barre de son vous permet

de programmer en fonction de ces deux scénarios.

le système du menu

ENTRER ET SORTIR DU MENU

Pour accéder au menu à partir de la télécommande,

appuyez sur le bouton « Menu ». Pour sortir du menu à

partir de la télécommande, appuyez à nouveau sur le

bouton « Menu » ou appuyer à répétition sur la flèche

de gauche jusqu’à ce que vous sortiez du menu.

Pour accéder au menu à partir du panneau de com-

mande supérieur de la barre de son, appuyez et

maintenez les deux boutons Next et Previous Input (<

et >) (Entrée suivante et précédente) (fig. 9). Pour sor-

tir, appuyez à répétition sur la flèche de gauche.

Le menu se ferme automatiquement après 30 sec-

ondes.

NAVIGUER DANS LE MENU**

On navigue dans le menu à l’aide d’un système de

navigation « haut/bas/gauche/droite ». Les direc-

tions Haut et Bas sont utilisées pour naviguer dans les

options du menu et du sous-menu. Le bouton de Droite

ou Entrée est utilisé pour accéder à un sous-menu ou

pour choisir une option. Le bouton de Gauche est utilisé

pour sortir d’un sous-menu et revenir d’un niveau (fig.

10 et fig. 11).

OPTION DU MENU : SUB (SOUS-GRAVES)

SUB (SOUS-GRAVES) : Entrez dans le sous-menu

« SUB » en appuyant sur le bouton enter (entrée). Ici,

vous pouvez configurer l’intégration d’un caisson de

sous-graves externe. Veuillez noter : lorsque vous

intégrez un caisson de sous-graves externe, vous

devez choisir entre un raccordement câblé ou sans

fil. La barre de son ne peut pas utiliser les deux rac-

cordements simultanément. La barre de son peut se

connecter à un seul caisson de sous-graves sans fil.

Toutefois, il est possible de raccorder plusieurs cais-

sons de sous-graves câblés à l’aide d’un séparateur

en « Y » fixé au câble du caisson de sous-graves, ou

si votre caisson de sous-graves offre une sortie conçue

pour brancher des caissons multiples en série.

55** Certaines options du menu peuvent varier en fonction de la date de fabrication.

un aPerçu de la structure du menu**

SUB [caisson de sous-graves, choix de la configuration du caisson]

–› * †

NO.SUB [aucun caisson, choisir lorsque vous n’utilisez pas de caisson]

–› WIRED [câblé, choisir lorsque le caisson est raccordé par un câble]

–› WIRELS [sans fil, choisir lorsque vous utilisez un caisson sans fil]

–›

SYNC [sync, choisir pour commencer la synchronisation du caisson sans fil]

–›

TRN.OFF [éteindre, choisir pour désactiver le transmetteur sans fil]

BASS.LV [niveau des graves, règle le niveau des graves]

–› +10 [augmente les graves de 10dB]

–› +8 [augmente les graves de 8dB]

–› +6 [augmente les graves de 6dB]

–› +4 [augmente les graves de 4dB]

–› +2 [augmente les graves de 2dB]

–› * † 0 [niveau de graves normal]

–› –2 [diminue les graves de 2dB]

–› –4 [diminue les graves de 4dB]

–› –6 [diminue les graves de 6dB]

–› –8 [diminue les graves de 8dB]

–› –10 [diminue les graves de 10dB]

INSTAL [installe, choix de l’emplacement d’installation]

–› * †

ON.SHLF [sur une étagère, choisir lorsque vous utilisez une surface plane]

–›

ON.WALL [au mur, choisir lorsque vous utilisez le montage sur un mur]

SURRND

[ambiophonique, configure les options ambiophoniques pour les sources du canal 5.1]

–› †

+6dB [on : +6dB, augmente le niveau des ambiophoniques simulés]

–› * 0dB [on : 0dB, utilise les ambiophoniques simulés]

–›

OFF [éteint, éteint les ambiophoniques simulés pour les sources du canal 5.1]

STEREO [stéréo, configure les options pour les sources stéréo]

–›

WIDE [large, crée une image stéréo plus large

–›

†

VOICE+ [voix plus, simule un canal central pour les sources stéréo]

–› NORMAL [normal, utilise le signal stéréo d’origine]

MODES [modes, choix du mode d’écoute EQ]

–› * BASS+ [mode bass+, règle le mode EQ pour plus de graves]

–› † NORMAL [mode normal, rétablit les niveaux EQ normaux]

–› NIGHT [mode Nuit, règle le mode EQ pour l’écoute de nuit]

DISPLY [affichage, choix du mode d’affichage]

–› * BRIGHT [brillant, utilise une brillance totale en tout temps]

–›

DIM [diminué, utilise une brillance d’affichage diminuée en tout temps]

–› † AUTO.BR [brillance auto, l’affichage s’éteint automatiquement]

–› AUTO.DM [diminuée auto, l’affichage s’éteint automatiquement]

POWER [alimentation, configure les fonctions Allumer/Éteindre]

–›

†

AUTO [auto, la barre de son s’éteint/et s’allume elle-même au besoin]

–›

FULL.ON [entièrement allumée, la barre de son est toujours allumée]

LEARN [apprendre les codes de la télécommande pour une deuxième télécommande]

–› VOL+ [augmenter le volume]

–› VOL– [baisser le volume]

–› MUTE [sourdine]

–› NX.INPT [prochaine entrée]

–› PR.INPT [entrée précédente]

–› UP [haut]

–› DOWN [bas]

–› LEFT [gauche]

–› RIGHT [droit]

–› ENTER [entrer]

–› NITE.MD [mode nuit]

–› NRML.MD [mode normal]

–› BASS.MD [bass+ ]

–› PWR.TGL [Allumer/Éteindre]

–› PWR.ON [Allumer]

–› PWR.OFF [Éteindre]

–› MENU [menu]

–› OPTIC [Entrée Optique]

–› COAX [Entrée coaxiale]

–› ANALOG [Entrée analogique]

–› PLAYFI [Play-Fi , program input to respond to second remote]

–›

ERASE [effacer, supprime les codes programmés pour la deuxième télécommande]

–›

CONFIRM [confirme les paramètres d’usine par défaut, choisissez YES ou NO (oui ou non)]

SRC.NAM [nom de la source, attribue de nouveaux noms aux entrées]

–›

OPTIC [Optique numérique, attribue un nouveau nom à cette entrée]

–›

COAX [Coaxial numérique, attribue un nouveau nom à cette entrée]

–› ANALOG [Analogique, attribue un nouveau nom à cette entrée]

SERVCE [service, commandes avancées]

–› FRMWARE [micrologiciel, affiche la version du micrologiciel]

–›

RESET [réinitialise la barre de son aux paramètres d’usine d’origine]

–›

AT.HOME [à la maison, paramètres d’usine par défaut pour utilisation à la maison]

–›

CONFIRM [confirme les paramètres d’usine par défaut, choisissez YES ou NO (oui ou non)]

–›

STORE [magasin, paramètres d’usine par défaut pour utilisation en magasin]

–›

CONFIRM [confirme les paramètres d’usine par défaut, choisissez YES ou NO (oui ou non)]

*At Home (à la maison) : Paramètre d’usine par défaut, utili-

sation à la maison.

†

Store (magasin) : Paramètre d’usine par défaut, utilisation

en magasin.

SUB > NO.SUB (SOUS-GRAVES > PAS DE

SOUS-GRAVES) : Cette option configure la barre

de son pour traiter toutes les graves sans transmettre

d’information par les connexions des caissons câblés ou

du caisson sans fil. Activez-la en appuyant sur le bouton

enter (entrée) et la barre de son répondra par « SET ».

SUB > WIRED (SOUS-GRAVES > CÂBLÉ) :

Cette option configure la barre de son pour qu’elle

utilise un caisson de sous-graves externe raccordé par

un câble à la connexion Sub Out RCA de la barre de

son. Activez-la en appuyant sur le bouton enter (entrée)

et la barre de son répondra par « SET ». Avec cette

option, le transmetteur sans fil du caisson est éteint.

Consultez le manuel du caisson de sous-graves pour

savoir comment régler le niveau des sous-graves et les

commandes de phase afin d’obtenir une bonne inté-

gration avec la barre de son. Le filtre passif (crossover)

du caisson de sous-graves doit être réglé à « bypass »

ou « LFE ». Pour les caissons de sous-graves qui n’ont

pas de réglage de filtre passif « bypass » ou « LFE »,

nous recommandons de régler le filtre passif au niveau

le plus élevé.

SUB > WIRELS (SANS FIL) : [WIRELESS] Entrez

dans le sous-menu « SUB > WIRELS » en appuyant sur

le bouton enter (entrée). Ici, vous pouvez synchroniser

la barre de son avec un caisson de sous-graves sans

fil compatible.

Consultez le manuel du caisson de sous-graves pour

savoir comment régler le niveau des sous-graves et les

commandes de phase afin d’obtenir une bonne inté-

gration avec la barre de son. Le filtre passif (crossover)

du caisson de sous-graves doit être réglé à « bypass »

ou « LFE ». Pour les caissons de sous-graves qui n’ont

pas de réglage de filtre passif « bypass » ou « LFE »,

nous recommandons de régler le filtre passif au niveau

le plus élevé.

SUB > WIRELS (SYNC) : Cette option lancera

la synchronisation avec un caisson de sous-graves

sans fil doté d’un SWT-2. Avec cette option, la

connexion Sub Out RCA de la barre de son est dés-

activée. Veuillez noter : Les caissons de sous-graves

MartinLogan qui utilisent la technologie SWT-2

indiqueront ce système sans fil sur leur panneau de

raccordement. Veuillez noter : MartinLogan utilisait

auparavant un système de raccordement sans fil au

caisson de sous-graves appelé « SWT-1 ». Les cais-

sons de sous-graves dotés de la technologie SWT-1

ne sont PAS capables d’un raccordement sans fil à

cette barre de son – un raccordement câblé est néces-

saire pour ces caissons de sous-graves.

Appuyez sur le bouton de synchronisation du caisson

de sous-graves et maintenez-le enfoncé pendant 3 sec-

ondes. La DEL du caisson de sous-graves clignotera

rapidement. Synchronisez en appuyant sur le bouton

enter (entrée). La barre de son répondra par « PUSH.

Fig. 10

Fig. 11

** Certaines options du menu peuvent varier en fonction de la date de fabrication.

BTN ». Le jumelage de la barre de son et du caisson

de sous-graves peut prendre jusqu’à 30 secondes.

Si le jumelage est effectué avec succès, la DEL du

caisson de sous-graves cessera de clignoter et restera

allumée, et la barre de son affichera « SYNCED ».

Si un lien n’est pas établi, la DEL du caisson de sous-

graves commencera à clignoter lentement et la barre

de son affichera « FAILED ». Répétez les étapes si la

synchronisation échoue.

SUB > WIRELS > TRN.OFF : [TURN OFF] Cette

option configure la barre de son pour traiter toutes

les graves et lorsqu’elle est choisie, elle ne transmet-

tra pas d’information par les connexions des caissons

câblés ou du caisson sans fil. Activez-la en appuyant

sur le bouton enter (entrée) et la barre de son répon-

dra par « OFF ». L’activation de cette fonction permet

d’exécuter la même fonction que « SUB > NO.SUB ».

OPTION DU MENU : BASS LEVEL (NIVEAU

DES GRAVES)

BASS.LV : [NIVEAU DES GRAVES] Entrez dans le

sous-menu « BASS.LV » en appuyant sur le bouton

enter (entrée). Ici, vous pouvez configurer les graves

de ±10 dB par paliers de 2dB.

BASS.LV > –10 to +10 : À l’aide des boutons

directionnels haut/bas, choisissez le niveau de graves

approprié (de –10dB à +10dB). La sortie des graves

sera automatiquement réglée pour correspondre à la val-

eur affichée.

OPTION DU MENU : INSTALL (INSTALLER)

INSTAL : [INSTALLER] Entrez dans le sous-menu «

INSTAL » en appuyant sur le bouton enter (entrée). Les

paramètres de ce menu rajusteront l’égalisation de la

barre de son et la voix pour un rendement optimal en

cas d’installation sur un mur ou sur une étagère.

INSTAL > ON.SHLF : [SUR UNE ÉTAGÈRE] Cette

option configure la sortie audio de la barre de son pour

le meilleur son possible dans le cas d’une installation sur

une étagère. Activez-la en appuyant sur le bouton enter

(entrée) et la barre de son répondra par « SET ».

INSTAL > ON.WALL : [SUR UN MUR] Cette option

configure la sortie audio de la barre de son pour le mei-

lleur son possible dans le cas d’une installation sur un

mur. Activez-la en appuyant sur le bouton enter (entrée)

et la barre de son répondra par « SET ».

OPTION DU MENU : SURROUND (AMBIOPHONIQUE)

SURRND : [AMBIOPHONIQUE] Entrez dans le

sous-menu « SURRND » en appuyant sur le bouton

enter (entrée). Ce menu vous permet d’allumer/étein-

dre les canaux ambiophoniques simulés lorsque la

barre de son détecte une source à canaux multiples.

SURRND > +6dB : [AMBIOPHONIQUE SUR

+6dB] Cette option configure la barre de son (quand

elle détecte un contenu encodé de 5.1 canaux) pour

reproduire entièrement tous les canaux d’information

5.1, y compris les canaux de son ambiophonique

simulé avec une sortie supplémentaire de 6 dB.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

SURRND > 0dB : [AMBIOPHONIQUE SUR 0 dB]

Cette option configure la barre (quand elle détecte

un contenu encodé de 5.1 canaux) pour reproduire

entièrement tous les canaux d’information 5.1, y

compris les canaux de son ambiophonique simulé.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

SURRND > OFF : [AMBIOPHONIQUE ÉTEINT]

Cette option configure la barre de son (quand elle

détecte un contenu encodé de 5.1 canaux) pour sous-

mélanger la sortie de 3.1 canaux (canaux gauche/

centre/droit + caisson de sous-graves) et n’utilise pas

les canaux de son ambiophonique simulé. Tout le

contenu conçu pour les canaux ambiophoniques est

transmis par les canaux gauche/centre/droit. Activez-

la en appuyant sur le bouton enter (entrée) et la barre

de son répondra par « SET ».

OPTION DU MENU : STEREO

STEREO : [STEREO] Entrez dans le sous-menu «

STEREO » en appuyant sur le bouton enter (entrée).

Ici, vous pouvez établir comment la barre de son

reproduit l’audio des sources à 2 canaux (stéréo).

STEREO > WIDE : [LARGE] Cette option config-

ure la barre de son (quand elle détecte un contenu

à 2 canaux) pour créer une image stéréo plus large.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

STEREO > VOICE+ : [VOIX PLUS] Cette option con-

figure la barre de son (quand elle détecte un contenu

à 2 canaux) pour reproduire les canaux de gauche

et de droit avec un canal central simulé. Activez-la en

appuyant sur le bouton enter (entrée) et la barre de

son répondra par « SET ».

STEREO > NORMAL : Cette option configure

la barre de son (quand elle détecte un contenu à 2

canaux) pour reproduire les canaux de gauche et de

droit seulement et ne modifie pas le signal d’origine.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

OPTION DU MENU : MODES

MODES : Entrez dans le sous-menu « MODES » en

appuyant sur le bouton enter (entrée). Ici, vous pouvez

régler l’égalisation des graves de la barre de son. Ces

options peuvent également être activées directement de

la télécommande de la barre de son.

MODES > BASS+ : Ce mode augmente les graves.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

MODES > NORMAL : Ce mode rétablit les niveaux

normaux des graves. Activez-la en appuyant sur le bouton

enter (entrée) et la barre de son répondra par « SET ».

MODES > NIGHT : Ce mode diminue les graves.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

OPTION DU MENU : DISPLAY (AFFICHAGE)

DISPLY : [AFFICHAGE] Entrez dans le sous-menu «

DISPLY » en appuyant sur le bouton enter (entrée). Les

paramètres de ce menu vous permettent de régler la bril-

lance de l’affichage, ainsi que de configurer l’affichage

pour qu’il s’allume et s’éteigne automatiquement.

DISPLY > BRIGHT (LUMINEUX) : Cette option

configure l’affichage de la barre de son pour qu’il soit

à pleine brillance lorsque la barre de son est allumée.

Activez-la en appuyant sur le bouton enter (entrée) et

la barre de son répondra par « SET ».

DISPLY > DIM (TAMISÉ) : Cette option configure

l’affichage de la barre de son pour qu’il soit à brillance

réduite lorsque la barre de son est allumée. Activez-la

en appuyant sur le bouton enter (entrée) et la barre de

son répondra par « SET ».

DISPLY > AUTO.BR : [BRILLANCE AUTOMATIQUE]

Cette option configure l’affichage de la barre de son

pour qu’il soit à pleine brillance lorsqu’un paramètre

(comme le volume ou une entrée) est changé. Après

quelques secondes, l’affichage s’éteindra. Activez-la en

appuyant sur le bouton enter (entrée) et la barre de son

répondra par « SET ».

DISPLY > AUTO.DM : [DIMINUTION AUTO]

Cette option configure l’affichage de la barre de son

pour qu’il soit à brillance réduite lorsqu’un paramètre

(comme le volume ou une entrée) est changé. Après

quelques secondes, l’affichage s’éteindra. Activez-la

en appuyant sur le bouton enter (entrée) et la barre de

son répondra par « SET ».

OPTION DU MENU : POWER (ALIMENTATION) :

POWER (ALIMENTATION) : Entrez dans le sous-

menu « POWER » en appuyant sur le bouton enter

(entrée). Ici, vous pouvez régler comment la barre de

son s’allume et s’éteint.

POWER > AUTO : Cette option configure la barre

de son pour qu’elle s’éteigne si elle ne détecte pas

de signal audio pendant environ 30 minutes. Lorsque

la barre de son détecte un signal audio, elle s’allume

automatiquement. Activez-la en appuyant sur le bou-

ton enter (entrée) et la barre de son répondra par «

SET ». Veuillez noter : Lorsqu’elle est réglée à «

AUTO », si la barre de son est éteinte manuellement

(à l’aide du bouton Power sur le panneau supérieur ou

la télécommande), la barre de son ne répondra pas à

un signal audio entrant et s’éteindra automatiquement.

Dans cette situation, allumez la barre de son à l’aide

du bouton Power du panneau supérieur ou de la télé-

commande, et la barre de son recommencera à gérer

l’alimentation de façon automatique.

POWER > FULL.ON : [ENTIÈREMENT ALLUMÉE]

Cette option configure la barre de son pour qu’elle

reste allumée en tout temps jusqu’à ce qu’elle soit

éteinte manuellement à l’aide du bouton Power du

panneau supérieur ou de la télécommande. Activez-la

en appuyant sur le bouton enter (entrée) et la barre de

son répondra par « SET ».

OPTION DU MENU : LEARN (APPRENDRE)

Veuillez noter : Il se peut que la barre de son ne

puisse pas apprendre ou apprendre correctement cer-

tains types de télécommande. En raison du nombre de

télécommandes disponibles, il est impossible de prédire

quelles télécommandes fonctionneront ou ne fonction-

neront pas.

Veuillez noter : lorsque vous programmez une

deuxième télécommande, vous remarquerez qu’elle n’a

probablement pas les boutons qui correspondent directe-

ment aux commandes de la barre de son. Ce ne sont

pas toutes les commandes de la barre de son qui doi-

vent être programmées. Certaines télécommandes offrent

des boutons « fonction » (F1, F2, etc.) qui peuvent être

utilisés pour programmer des commandes uniques à la

barre de son comme « NITE.MD » ou « OPTIC ».

Veuillez noter : Certaines télécommandes offrent des

boutons « Power on » (Allumer) et « Power off » (Éteindre)

distincts. D’autres offrent un seul bouton pour basculer de

Allumer à Éteindre. La fonction apprentissage (learning)

de la barre de son vous permet de programmer en fonc-

tion de ces deux scénarios.

LEARN (APPRENDRE) : Entrez dans le sous-menu «

LEARN » en appuyant sur le bouton enter (entrée). Les

paramètres de ce menu programment la barre de son

pour qu’elle réponde à une deuxième télécommande.

La télécommande fournie avec la barre de son fonc-

tionnera toujours avec la barre de son, même si elle

est programmée pour répondre à une deuxième télé-

commande.

À l’aide des boutons directionnels haut/bas, vous pou-

vez choisir et programmer les commandes suivantes :

• VOL+ [VOLUME +]

• VOL– [VOLUME –]

• MUTE [MUTE VOLUME (SOURDINE)]

• NX.INPT [NEXT INPUT (ENTRÉE SUIVANTE)]

• PR.INPT [PREVIOUS INPUT (ENTRÉE PRÉCÉDENTE)]

• UP (HAUT)

• DOWN (BAS)

• LEFT (GAUCHE)

• RIGHT (DROITE)

• ENTER (ENTRER)

• NITE.MD [MODE NUIT]

• NRML.MD [MODE NORMAL]

• BASS.MD [MODE BASS+]

• PWR.TGL [BASCULEMENT ALIMENTATION] (allu-

mé/éteint)

• PWR.ON [ALLUMÉ] (allumé uniquement)

• PWR.OFF [ÉTEINT] (éteint uniquement)

• MENU

• OPTIC [ENTRÉE OPTIQUE] (accès direct)

• COAX [ENTRÉE COAXIALE] (accès direct)

• ANALOG [ENTRÉE ANALOGIQUE] (accès direct)

• PLAYFI [ENTRÉE Play-FiMD] (accès direct)

Choisissez la commande que vous souhaitez program-

mer et appuyez sur le bouton enter (entrée). La barre

de son répondra par « PUSH.BTN ». Tenez la deux-

ième télécommande à environ 12 pouces (30 cm) de

la barre de son et appuyez et maintenez enfoncé le

bouton approprié quatre fois.

Si la télécommande est enregistrée avec succès, la barre

de son affichera « SET ». Si la nouvelle télécommande

n’est pas enregistrée, la barre de son affichera « FAILED

» (ÉCHEC). Répétez le processus en cas d’échec.

LEARN > ERASE (APPRENDRE > EFFACER) :

Entrez dans le sous-menu « ERASE » en appuyant sur

le bouton enter (entrée). L’effacement supprimera la

programmation de la deuxième télécommande. La

fonction « ERASE » doit être confirmée.

LEARN > ERASE > CONFIRM (APPRENDRE >

EFFACER > CONFIRMER) : Entrez dans le sous-

menu « CONFIRME » en appuyant sur le bouton enter

(entrée).

LEARN > ERASE > CONFIRM > NO

(APPRENDRE > EFFACER > CONFIRMER >

NON) : Activez en appuyant sur le bouton enter

(entrée). Le fait de choisir cette option permet de sortir

sans effacer la programmation de la télécommande.

LEARN > ERASE > CONFIRM > YES

(APPRENDRE > EFFACER > CONFIRMER

> OUI) : Activez en appuyant sur le bouton enter

(entrée). La barre de son répondra par « ERASED ».

Après l’effacement des codes de la télécommande, il

est impossible de récupérer les paramètres configurés

par l’utilisateur.

OPTION DU MENU : SOURCE NAME (NOM

DE LA SOURCE)

SRC.NAM: [NOM DE LA SOURCE] Entrez dans le

sous-menu « SRC.NAM » en appuyant sur le bouton

enter (entrée). Les paramètres de ce menu vous per-

mettent d’attribuer de nouveaux noms à afficher sur

la barre de son lorsque vous changez les entrées. Par

exemple, vous pouvez programmer l’entrée « OPTIC »

pour qu’elle indique « DVD ».

À l’aide des boutons directionnels haut/bas, vous pou-

vez choisir et programmer les noms d’entrée suivants :

• OPTIC [OPTIQUE NUMÉRIQUE]

• COAX [COAXIALE NUMÉRIQUE]

• ANALOG [ANALOGIQUE GAUCHE/DROITE]

Choisissez le nom de l’entrée que vous souhaitez

reprogrammer et appuyez sur le bouton enter (entrée).

L’affichage de la barre de son apparaîtra vide ou

affichera le nom actuel. Appuyez sur les boutons

directionnels haut/bas pour naviguer dans les carac-

tères alphanumériques disponibles. En appuyant sur

les boutons directionnels gauche/droite, vous passer-

ez à l’espace suivant. Vous pouvez utiliser jusqu’à

sept caractères pour entrer un nouveau nom.

Pour terminer la programmation d’un nom d’entrée, uti-

lisez les boutons gauche/droite pour aller entièrement

à gauche ou à droite.

OPTION DU MENU : SERVICE

SERVCE : [SERVICE] Entrez dans le sous-menu «

SERVCE » en appuyant sur le bouton enter (entrée).

SERVCE > FRMWRE : [MICROLOGICIEL] Appuyez

sur le bouton enter (entrée) pour afficher la version actu-

elle du micrologiciel.

SERVCE > RESET (RÉINITIALISER) : Entrez dans

le sous-menu « RESET » en appuyant sur le bouton

enter (entrée).

SERVCE > RESET > AT.HOME (SERVCE >

RÉINITIALISER > À LA MAISON) : Entrez dans

le sous-menu « AT.HOME » en appuyant sur le bou-

ton enter (entrée). La réinitialisation de la barre de

son effacera toutes les commandes configurées par

l’utilisateur et les paramètres Wi-Fi et rétablira les

paramètres à la maison par défaut de l’usine. La fonc-

tion « RESET » exige une confirmation afin de diminuer

les risques d’effectuer une réinitialisation accidentelle.

SERVCE > RESET > AT.HOME > CONFRM

(SERVCE > RÉINITIALISER > À LA MAISON >

CONFRM) : [CONFIRMER] Entrez dans le sous-menu

« CONFRM » en appuyant sur le bouton enter (entrée).

SERVCE > RESET > AT.HOME > CONFRM

> NO (SERVCE > RÉINITIALISER > À LA

MAISON > CONFRM > NON) : Activez en

appuyant sur le bouton enter (entrée). Le fait de choisir

cette option permet de sortir sans réinitialisation.

SERVCE > RESET > AT.HOME > CONFRM

> YES (SERVCE > RÉINITIALISER > À LA

MAISON > CONFRM > OUI) : Activez en

appuyant sur le bouton enter (entrée). La barre de son

répondra par « RESETNG » [RÉINITIALISATION]. Une

fois terminé, la barre de son rétablira les paramètres

à la maison par défaut de l’usine. Après une réinitiali-

sation, il est impossible de récupérer les paramètres

configurés par l’utilisateur.

SERVCE > RESET > STORE (SERVCE >

RÉINITIALISER > EN MAGASIN) : Entrez dans le

sous-menu « STORE » en appuyant sur le bouton enter

(entrée). La réinitialisation de la barre de son effacera

tous les réglages de l’utilisateur et les paramètres Wi-Fi

et restaurera tous les paramètres en magasin par défaut

de l’usine. La fonction « RESET » exige une confirmation

afin de diminuer les risques d’effectuer une réinitialisa-

tion accidentelle.

SERVCE > RESET > STORE > CONFRM

(SERVCE > RÉINITIALISER > EN MAGASIN >

CONFRM) : [CONFIRMER] Entrez dans le sous-menu

« CONFRM » en appuyant sur le bouton enter (entrée).

SERVCE > RESET > STORE > CONFRM > NO

(SERVCE > RÉINITIALISER > EN MAGASIN >

CONFRM > NON) : Activez en appuyant sur le

bouton enter (entrée). Le fait de choisir cette option

permet de sortir sans réinitialisation.

SERVCE > RESET > STORE > CONFRM > YES

(SERVCE > RÉINITIALISER > EN MAGASIN >

CONFRM > YES) : Activez en appuyant sur le bouton

enter (entrée). La barre de son répondra par « RESETNG

» [RÉINITIALISATION]. Une fois terminé, la barre de

son rétablira les paramètres en magasin par défaut de

l’usine. Après une réinitialisation, il est impossible de

récupérer les paramètres configurés par l’utilisateur.

RENSEIGNEMENTS SUR LA GARANTIE

La barre de son est vendue avec une garantie

limitée automatique de 90 jours. Vous avez la pos-

sibilité d’obtenir, sans frais supplémentaires, une

garantie limitée de deux ans. Pour plus de commod-

ité, MartinLogan permet l’enregistrement en ligne à la

garantie à l’adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de

service au titre de la garantie à moins d’avoir une carte

d’enregistrement à la garantie dûment remplie dans ses dos-

siers! Si vous n’avez pas reçu de certificat d’enregistrement à

la garantie avec votre nouvelle barre de son, il vous est impos-

sible de savoir si vous avez reçu un appareil neuf. Le cas

échéant, communiquez avec votre revendeur MartinLogan.

NUMÉRO DE SÉRIE

Le numéro de série est situé derrière la barre de son,

près du panneau de raccordement. Le numéro de

série est également indiqué sur la boîte de l’appareil.

SERVICE

Si vous utilisez votre produit MartinLogan dans un

pays autre que celui où il a été acheté à l’origine,

nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays

donné est responsable du service au titre de la garan-

tie uniquement pour les appareils distribués par ce

pays ou par l’entremise de celui-ci conformément à sa

garantie applicable.

2 Si un produit MartinLogan doit faire l’objet de répa-

rations (service) dans un pays autre que celui où il a

été acheté à l’origine, l’utilisateur final peut faire répar-

er le produit chez le distributeur MartinLogan le plus

proche, sous réserve des politiques de service locales

de ce distributeur, mais tous les coûts des réparations

(pièces, main-d’œuvre et transport) seront assumés par

le propriétaire du produit MartinLogan.

3 Si, après avoir possédé l’enceinte pendant six mois,

vous déménagez dans un pays autre que celui où

vous avez acheté l’enceinte, votre garantie peut être

transférable. Communiquez avec MartinLogan pour

obtenir tous les détails.

renseIgnements généraux

Le service à la clientèle de MartinLogan est disponible

du lundi au vendredi, de 8 h à 17 h (heure normale du

Centre) en composant le (785) 749-0133 ou en envoy-

ant un courriel à l’adresse service@martinlogan.com.

communIquer avec le servIce à la clIentèle

Puis-je utiliser la barre de son comme un

canal central dédié?

Non. La barre de son est conçue pour fonctionner

comme un appareil de lecture audio à 2 canaux sté-

réo ou ambiophonique à canaux multiples.

Pourquoi la barre de son ne reproduit pas le

son à canaux multiples (son ambiophonique)?

Il peut y avoir plusieurs raisons. Consultez la section

« Raccordement » de ce manuel pour mieux com-

prendre les méthodes de raccordement et les actions

potentielles qui peuvent avoir des conséquences sur

FoIre aux questIons

la capacité de la barre de son à recevoir le son

encodé à canaux multiples de votre télévision ou

d’autres composants sources vidéo/audio.

Est-ce que la barre de son décode les formats

Dolby® TrueHD ou DTS-HD Master Audio™?

Non. Cette barre de son ne décode par les for-

mats Dolby TrueHD ou DTS-HD Master Audio™. Si

votre source audio (probablement un lecteur Blu-ray)

accepte ces formats, vous devez la configurer par

défaut à la piste de son encodée Dolby Digital ou

DTS Digital Surround™.

Comment puis-je raccorder la barre de son

si ma télévision n’a pas de sortie numéri-

que (optique ou coaxiale)?

Si votre télévision a des sorties analogiques, elles

peuvent être utilisées à la place. Pour une connexion

numérique, raccordez la sortie audio numérique de

votre boîte de câble (ou DVD, Blu-Ray, console de

jeu, etc.) directement à la barre de son à l’aide d’un

câble numérique (optique ou coaxial). Une connexion

numérique directe avec une composante source est

toujours l’idéal.

Comment puis-je nettoyer la barre de son?

Utilisez un linge propre (comme un linge à microfibres)

ou une brosse molle pour enlever la poussière des

enceintes. Ne vaporisez pas d’agent nettoyant sur

les haut-parleurs ou à proximité de ceux-ci.

Puis-je utiliser d’autres câbles que ceux

fournis avec la barre de son?

Les câbles inclus avec la barre de son sont fournis

pour vous permettre de commencer. Vous pourriez

juger utile d’augmenter le rendement du système avec

des câbles supplémentaires ou de remplacer ls câbles

inclus par des câbles d’une longueur différente.

Puis-je monter la barre de son sur le mur

à l’aide d’un support mural qui pivote?

MartinLogan ne fournit pas de support mural qui

pivote avec la barre de son. Il existe des options

sur le marché, mais nous ne recommandons et ne

garantissons aucune marque ni aucun modèle en

particulier.

J’ai un caisson de sous-graves MartinLogan

avec un récepteur SWT-2 sans fil intégré.

Dois-je utiliser le raccordement sans fil?

Non. Les caissons de sous-graves MartinLogan dotés

d’un récepteur SWT-2 intégré peuvent utiliser un rac-

cordement câblé.

Puis-je utiliser la barre de son comme une

enceinte à canal central dédiée?

Cette barre de son n’est pas conçue pour servir

d’enceinte à canal central dédiée.

Pouvez-vous me proposer une liste

d’appareils électroniques et de câbles qui

conviennent aux enceintes MartinLogan?

Nous n’avons pas de produits préférés; nous utili-

sons les appareils électroniques et les câbles de

façon assez interchangeable. Nous vous proposons

d’écouter plusieurs marques et surtout, de faire con-

fiance à votre ouïe. Les revendeurs sont toujours la

meilleure source de renseignements lorsque vous

achetez de l’équipement audio supplémentaire.

Peut-il y avoir une interaction entre mes

enceintes et la télévision dans mon sys-

tème A/V?

Oui, mais seulement avec les télévisions CRT. Cette

barre de son n’a pas de protection magnétique et doit

être gardée à au moins 2 pieds d’une télévision CRT.

Les télévisions ACL et plasma ne sont pas concernées.

Comment puis-je enlever le couvercle de

grille de la barre de son?

Le couvercle de grille de la barre de son n’est pas

amovible.

J’ai de la difficulté à utiliser l’application

DTS Play-FiMD.

• Pour obtenir de plus amples renseignements sur

l’application DTS Play-Fi, veuillez consulter :

https://play-fi.com/faq

La barre de son ne s’allume pas.

•

Vérifiez que le cordon d’alimentation CA de la

barre de son est bien fixé dans l’entrée AC Power In

et bien branché dans une prise CA qui fonctionne.

Le bouton de configuration et de statut

Wi-Fi ne s’allume pas.

• Lors d’une connexion à un réseau avec un câble

Ethernet, cette lumière s’éteint.

Je suis incapable de connecter la barre de

son à mon réseau.

• Vérifiez que votre réseau sans fil fonctionne.

•

Le signal sans fil de votre routeur peut être faible ou

votre barre de son peut être hors de portée de votre

réseau Wi-Fi. Déplacez la barre de son plus proche

du routeur ou utilisez une connexion Ethernet.

•

Redémarrez la barre de son. Sur le panneau de

commande supérieur de la barre de son, appuyez

et relâchez les deux boutons Next et Previous Input (<

et >) (Entrée suivante et précédente). En relâchant les

deux boutons, deux tonalités seront entendues et la

barre de son redémarrera. Ce redémarrage éteindra

et allumera l’alimentation électrique, et forcera la

barre de son à se reconnecter à votre réseau.

• Réinitialisez la barre de son aux paramètres de

l’usine. Dans le menu, choisissez « SERVCE >

RESET > AT.HOME > CONFRM > YES (SERVCE

> RÉINITIALISER > À LA MAISON > CONFRM >

OUI) ». La barre de son répondra par « RESETNG

» [RÉINITIALISATION]. Une fois terminé, la barre

de son rétablira les paramètres à la maison par

défaut de l’usine. Après une réinitialisation, il est

impossible de récupérer les paramètres configurés

par l’utilisateur.

L’application DTS Play-Fi ne peut pas trouver

ma barre de son.

• Si vous essayez de configurer la barre de son,

vérifiez que ka barre de sin est allumée et en

mode point d’accès (la lumière de configuration

et de statut Wi-Fi pulse lentement). Si le bouton

de configuration et de statut Wi-Fi ne pulse pas

lentement, appuyez et maintenez enfoncé le

bouton de configuration et de statut Wi-Fi pendant

8 secondes. Vous entendrez deux tonalités, une à

3 secondes et l’autre à 8 secondes.

• Vérifiez que vous êtes dans l’intervalle de distance

recommandé pour votre routeur sans fil.

•

Vérifiez que le Wi-Fi est activé sur votre appareil mobile

ou PC ou qu’il est connecté autrement au réseau.

• Vérifiez qu’aucune autre application pouvant nuire

à la connectivité sans fil de à votre réseau ne

fonctionne sur votre appareil.

• Redémarrer votre téléphone, tablette ou PC.

• Si vous ne trouvez toujours pas la barre de son

sur votre réseau et que vous êtes dans un bureau,

vérifiez auprès de l’administrateur du réseau si des

autorisations spéciales sont activées et empêchent

les appareils sans fil externes de communiquer

avec le réseau.

• Si la barre de son n’est toujours pas trouvée,

désinstallez, téléchargez à nouveau et réinstallez

l’application DTS Play-Fi sur votre appareil ou

votre PC. Redémarrez la barre de son. Sur le

panneau de commande supérieur de la barre

de son, appuyez et relâchez les deux boutons

Next et Previous Input (< et >) (Entrée suivante

et précédente). En relâchant les deux boutons,

deux tonalités seront entendues et la barre de son

redémarrera. Ce redémarrage éteindra et allumera

l’alimentation électrique, et forcera la barre de son

à se reconnecter à votre réseau.

L’application DTS Play-Fi « Play-Fi Devices

Lost (appareils Play-Fi perdus) »

• Vérifiez que votre appareil est allumé.

déPannage

• Vérifiez que vous avez un signal de réseau fort.

• Vérifiez si la connexion réseau est perdue.

• Vérifiez si d’autres appareils causent un trafic

lourd sur le réseau.

• Vérifiez si l’appareil mobile ou le PC est hors de

portée du routeur.

• Vérifiez que votre appareil mobile ou PC et votre

barre de son sont connectés au même réseau.

•

Vérifiez que la lecture en continu sans fil de la barre

de son n’est pas prise par une autre application.

•

Sortez de l’application DTS

Play-Fi et redémarrez-la.

• Désinstallez, téléchargez à nouveau et réinstallez

l’application DTS Play-Fi sur votre appareil ou

votre PC.

• Redémarrez la barre de son. Sur le panneau de

commande supérieur de la barre de son, appuyez

et relâchez les deux boutons Next et Previous

Input (< et >) (Entrée suivante et précédente). En

relâchant les deux boutons, deux tonalités seront

entendues et la barre de son redémarrera. Ce

redémarrage éteindra et allumera l’alimentation

électrique, et forcera la barre de son à se recon-

necter à votre réseau.

Aucun son ne sort de la barre de son.

• Vérifiez si la barre de son est allumée.

•

Vérifiez si la barre de son est en mode sourdine (mute).

• Vérifiez si le volume de la barre de son est à zéro.

•

Vérifiez si la barre de son est réglée à la bonne entrée.

•

Vérifiez que tous les composants du système sont allu-

més et que le matériel source est en mode lecture.

•

Éteignez et allumez la barre de son à l’aide de la télé-

commande ou du bouton Power du panneau supérieur.

• Débranchez la barre de son, attendez 30 sec-

ondes et rebranchez-la.

• Vérifiez si tous les câbles d’interconnexion sont

raccordés aux deux extrémités.

• Si nécessaire, essayez de raccorder un autre com-

posant source pour vous assurer que le composant

source d’origine n’est pas le problème.

La barre de son affiche « DSP NG »

• Éteignez et allumez la barre de son à l’aide de la

télécommande ou du bouton Power du panneau

supérieur.

• Débranchez la barre de son, attendez 30 sec-

ondes et rebranchez-la.

Aucun son ambiophonique

• Consultez la section « Raccordement » de ce

manuel pour mieux comprendre les méthodes

de raccordement et les actions potentielles qui

peuvent avoir des conséquences sur la capacité

de la barre de son à recevoir le son encodé à

canaux multiples de votre télévision ou d’autres

composants sources vidéo/audio.

Aucun son ne sort de la barre de son et de

ma télévision

• Lorsque vous utilisez la barre de son pour

reproduire l’audio, la sortie audio de la télévi-

sion doit être désactivée. Certaines télévisions

vous permettent d’éteindre l’enceinte interne dans

le menu système de la télévision. Pour d’autres

modèles de télévision, vous devez régler le vol-

ume de la télévision à zéro ou à « sourdine ».

La barre de son est trop faible, même

lorsque je monte le volume

• `Vérifiez si la sortie de votre télévision ou des

autres composants sources est raccordée par

l’entremise d’une sortie à niveau variable. Parfois,

cette option peut être configurée dans le menu du

composant source. Veuillez consulter le manuel du

composant source en question.

La barre de son n’enregistre pas les codes

d’une autre télécommande

• Consultez la section « Menu Option : Learn » de

ce manuel.

•

Tenez la télécommande à 12 pouces (30 cm) de la

barre de son pendant le processus d’apprentissage.

• Appuyez sur le bouton approprié de la deuxième

télécommande à quatre reprises.

• Il peut y avoir télécommandes que la barre de son

ne peut pas apprendre ou que la barre de son

ne peut pas apprendre correctement. En raison

du nombre de télécommandes disponibles, il est

impossible de conseiller ce qui télécommandes ou

ne fonctionnera pas.

• Consultez le manuel d’utilisateur et / ou fabricants

site web pour autre télécommande pour voir si

MartinLogan est pris en charge. Si c’est le cas,

au lieu de «l’apprentissage» avec la barre de son,

utiliser le code fourni par le fabricant pour pro-

grammer la autre télécommande lui-même.

La télécommande de la barre de son ne

fonctionne pas

• Remplacez la pile de la télécommande.

• Si les nouvelles piles ne règlent pas le problème,

la télécommande pourrait être défectueuse.

Appelez le service à la clientèle de MartinLogan

au 785-749-0133 pour obtenir les détails.

Lorsque j’utilise une deuxième télécom-

mande, la barre de son s’éteint quand

j’allume la télévision

• Allumez la télévision. Appuyez sur le bouton Power

de la barre de son afin que la barre de son et la

télévision soient allumées en même temps.

Aucun son ne sort caisson de sous-graves

externe

•

Vérifiez si le caisson de sous-graves externe est allumé.

• Vérifiez si la barre de son est configurée pour un

raccordement câblé ou un raccordement sans fil.

Consultez la section « Raccordement d’un caisson

de sous-graves » de ce manuel.

• Si vous utilisez un raccordement câblé, vérifiez si

les câbles du caisson de sous-graves sont raccor-

dés à la connexion Sub Out de la barre de son et

à l’entrée appropriée du caisson de sous-graves.

• Si vous utilisez une connexion sans fil, essayez

de synchroniser à nouveau la connexion sans fil.

Consultez la section « Raccordement d’un caisson

de sous-graves » de ce manuel.

• Si vous utilisez une connexion sans fil, rapprochez

le caisson de sous-graves de la barre de son.

• Éteignez et allumez la barre de son à l’aide de la

télécommande ou du bouton Power du panneau

supérieur.

• Débranchez la barre de son, attendez 30 sec-

ondes et rebranchez-la.

Le caisson de sous-graves externe est trop

faible

• Montez le volume du caisson de sous-graves.

• Réglez le niveau des graves dans le système de

menu de la barre de son.

• Essayez de déplacer le caisson de sous-graves

dans la salle d’écoute.

Mon barre de son ne se comporte pas

comme prévu

• Éteignez et allumez la barre de son à l’aide de la

télécommande ou du bouton Power du panneau

supérieur.

• Débranchez la barre de son, attendez 30 sec-

ondes et rebranchez-la.

sPécIFIcatIons*

Réponse de Fréquence .....................

Fréquence de Raccord......................

Puissance de l’amplificateur .................

Haut-parleur Paute Fréquence................

Haut-parleurs de Basse Fréquence.............

Boîtier .................................

Composantes ............................

Entrées.................................

Entrées sans fil ...........................

Connectivité sans fil .......................

Entrée sans fil............................

Sortie sans fil ............................

Décodage...............................

Consommation d’énergie ...................

Pile de la télécommande ....................

Poids ..................................

Dimensions (HxLxP) .......................

43–23 000 Hz ± 3 dB

3 000 Hz

100 watts (pointe de 200 watts) combinés à une

sortie totale sur 7 amps.

Trois transducteurs Folded Motion de 1 po x 1,4 po

(2,6 cm x 3,6 cm) avec diaphragme de 5,25 po x

1,75 po (13,3 cm x 4,4 cm).

Quatre cônes en fibre de 4 po (10,2 cm) avec

haut-parleur à poussée étendue. Format de chambre

asymétrique non résonant.

Antirésonnante

Préamplificateur fondé sur DSP.

(1x) SPDIF optique (optique numérique), (1x) SPDIF

coax (coaxiale numérique), (1x) analogique RCA

Right/Left, (1x) Ethernet, (1x) Alimentation CA

(1x) Subwoofer Out par analogique RCA

2,4 GHz et 5,0 GHz; 802.11 g/n

DTS Play-FiMD

Transmetteur SWT-2 sans fil intégré compatible avec

certains caissons de sous-graves MartinLogan.

DolbyMD Digital, DTS Digital Surround™

Max : 120 Watts, Attente : 9 Watts

(2x) AAA

20,5 lb (9,3 kg)

5 x 39,9 x 5,85 po (12,7 x 101,3 x 14,8 cm)

*Les spécifications peuvent changer sans préavis.

Lawrence, Kansas, USA tél. 785.749.0133 téléc. 785.749.5320 www.martinlogan.com

dessIns dImensIonnels

MARTINLOGAN MOTION VISION X

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole de D double sont des marques de com-

merce de Dolby Laboratories.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, et

DTS et le symbole réunis sont des marques de commerce, et DTS Digital Surround sont des marques de

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, Play-Fi, le

symbole, et DTS et le symbole réunis sont des marques de commerce de DTS, Inc. DTS et Play-Fi sont des

Le logiciel Spotify est l’object de licences de tiers trouvés ici:

MEILOON SB218 SoundBar Speaker User Manual

Meiloon Industrial Co., Ltd. SoundBar Speaker Users Manual

Users Manual

Navigation menu

Namespaces

Views

Navigation
