MANUALE DI INSTALLAZIONE
T.2
IT
5040331500

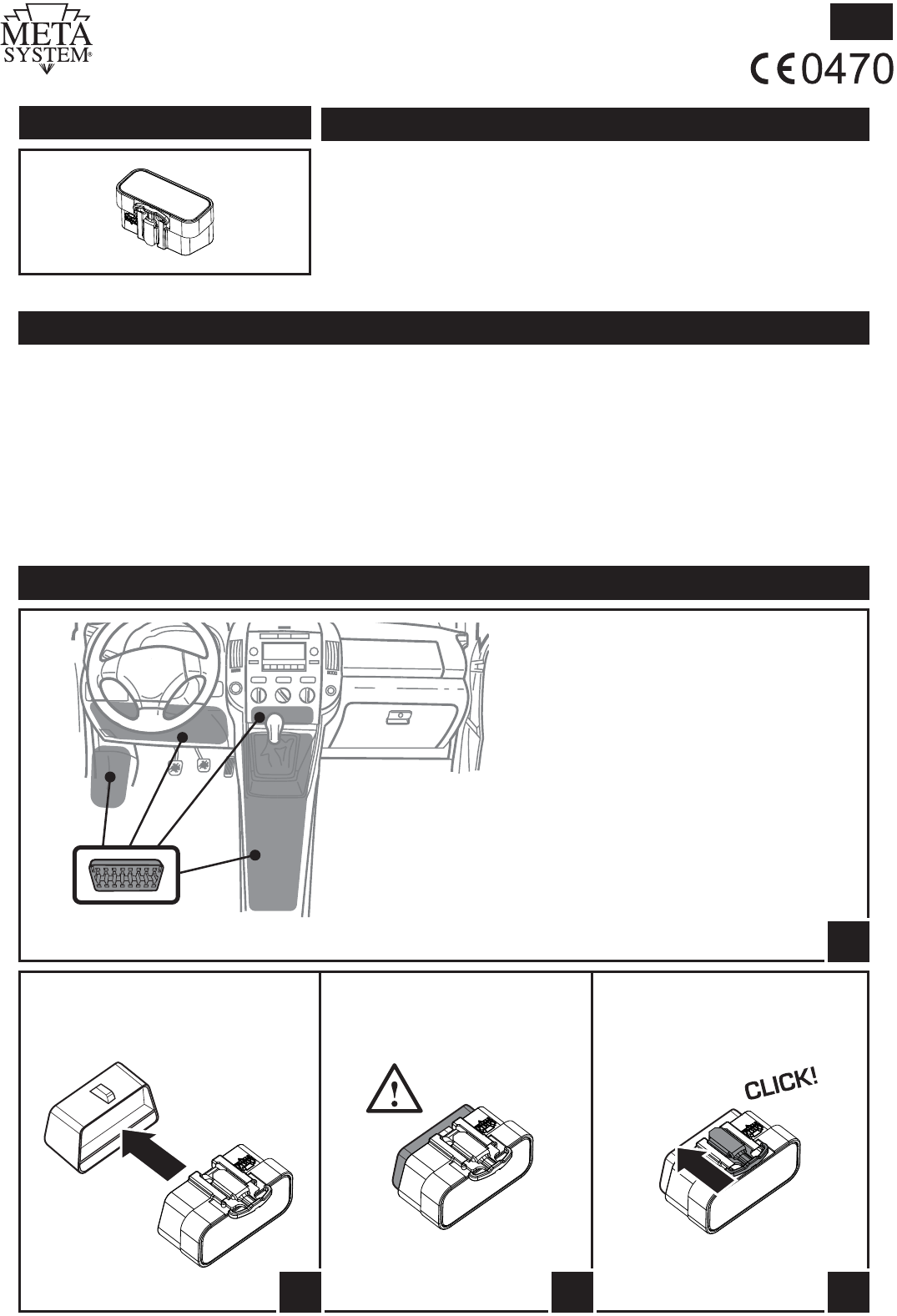

COMPOSIZIONE KIT
INSTALLAZIONE
Alimentazione: ..................................................................................12Vdc (9V-14V)
Temperatura di lavoro: .................................................................da -30°C a +80°C
IP: .....................................................................................................................................40
Classi cazione applicativa: ...........................................................vano abitacolo
CARATTERISTICHE TECNICHE
AVVERTENZE
• TUTTE LE OPERAZIONI DI INSTALLAZIONE DEVONO ESSERE EFFETTUATE A MOTORE SPENTO.
• Prima di iniziare l’installazione individuare l’ubicazione del connettore OBD utilizzando il manuale d’uso e
manutenzione del veicolo.
• Se devi utilizzare il connettore OBD del veicolo per altri scopi, ad esempio la manutenzione, è su ciente
rimuovere il dispositivo dal connettore e riconnetterlo successivamente.
• Attenersi esclusivamente alle operazioni indicate nel presente manuale.
• Non rimuovere i sigilli garanzia e/o accedere all’interno del prodotto.
• II costruttore non si assume nessuna responsabilità per danni causati a cose e/o persone determinati
da una non corretta installazione del prodotto.
CENTRALE TELEMATICA
1
2c2b
PORTA OBD
Individua il connettore OBD sul veicolo.
Consulta il manuale del veicolo.
In molti veicoli la porta OBD si trova:
• nell’alloggiamento del freno
• vicino alla scatola dei fusibili
• sotto al cruscotto
• nella console centrale
Inserisci il dispositivo nel connet-
tore OBD del veicolo.
Chiudi il Secondary Lock per
assicurare il dispositivo.
2a
Veri ca che il dispositivo sia
interamente inserito e non si
sganci.
Con la presente Meta System S.p.A. dichiara che questo T.2 è conforme ai requisiti essenziali ed alle altre disposi-
zioni pertinenti stabilite dalla direttiva R&TTE (1999/5). La dichiarazione di conformità può essere consultata sul
sito: http://docs.metasystem.it
CONFORMITÀ

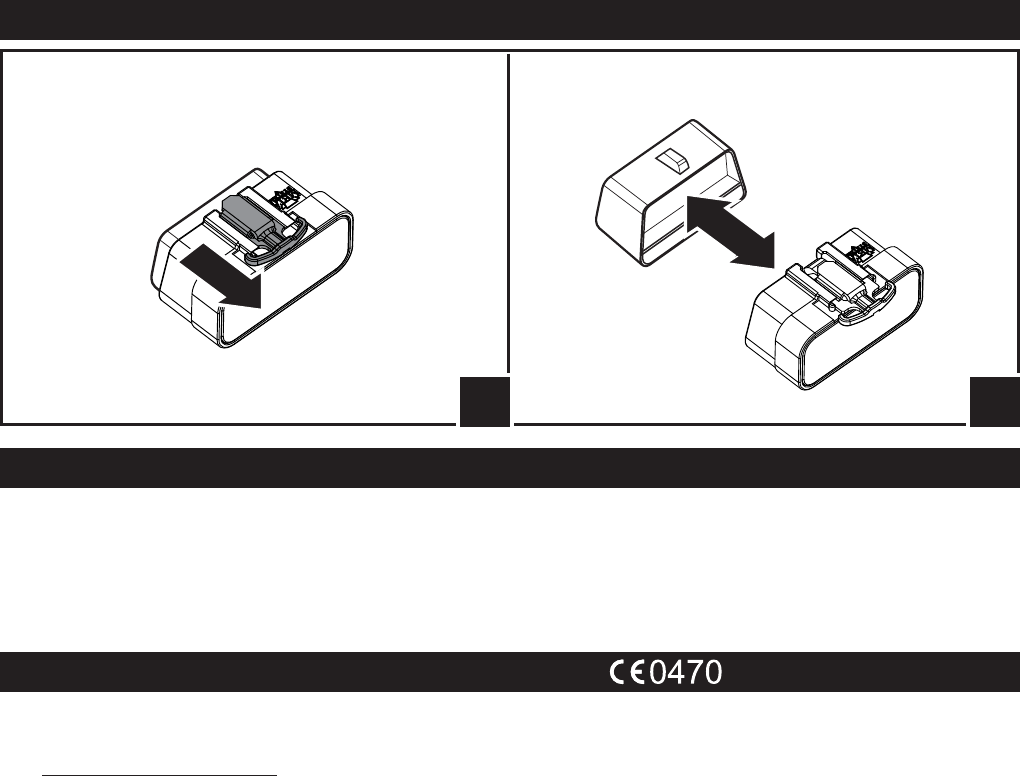

RIMOZIONE DEL PRODOTTO
3b
Le istruzioni contenute nel seguente manuale non si riferiscono a modelli di autoveicoli speci ci ma sono appli-
cabili in via generale a tutti gli autoveicoli. Ogni eventuale contributo informativo, da parte di Meta System, su un
tipo (modello) di veicolo è da ritenersi puramente indicativo. Le attività di installazione, posizionamento, ssag-
gio del prodotto ed eventuale disinstallazione, devono essere eseguite a regola d’arte su ciascun autoveicolo. L’
inosservanza di quanto qui sopra riportato, può portare alla perdita della garanzia del dispositivo.
NORME APPLICATIVE SULL’AUTOVEICOLO
3a
Sblocca il Secondary Lock per rilasciare il dispositivo. Rimuovi il dispositivo.
