MOBASE ELECTRONICS SAKS-02RX Remote Keyless Entry System User Manual SAKS 200RX Manual

Daedong Co. Ltd. Remote Keyless Entry System SAKS 200RX Manual

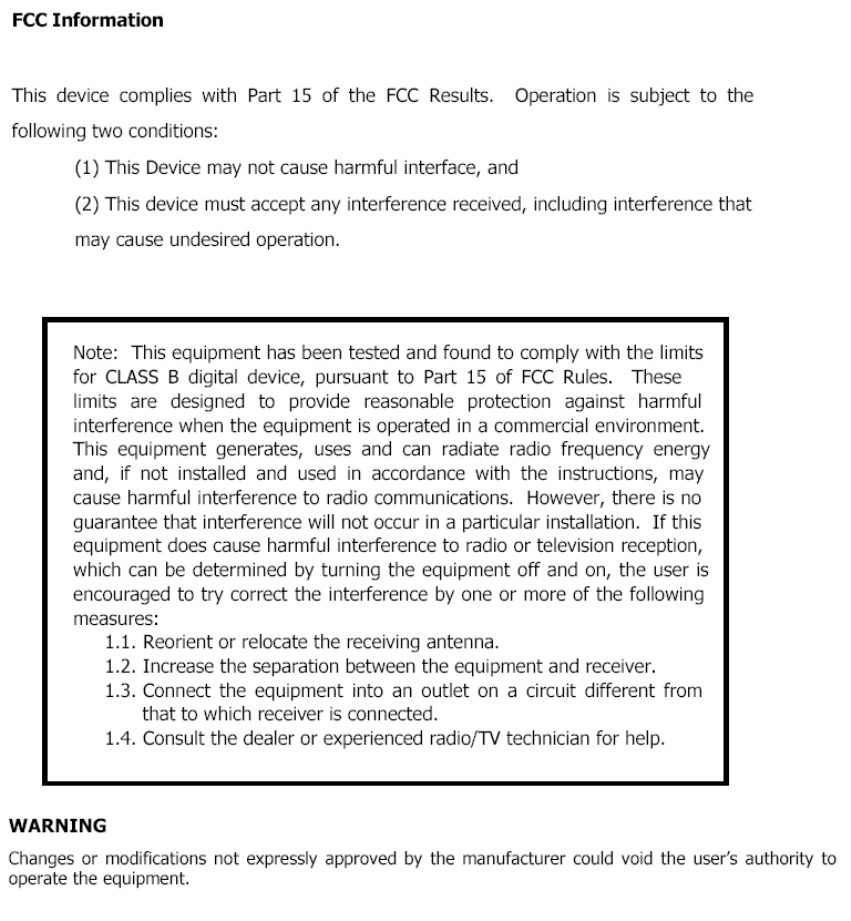

Users Manual

Information Document (5 sheets:
including this sheet)
Attachment 1 - diagram (1 sheet)
Attachment 2 - view (1 sheets)
Attachment 3 - Circuit Diagram (1 sheets)
Attachment 3 - Part List (2 sheets)
Page 1 of 10
CONTENTS LIST
AS SEPARATE TECHNICAL UNIT
INFORMATION DOCUMENT NO. SCE-0512
OF VEHICLE RF REMOTE KEYLESS ENTRY
RELATING TO FCC/IC APPROVAL
Shinchang Electrics Co.,Ltd.
- 01.Dec. 2005 -
NO. : SCE-0512
Date : 01. Dec. 2005
.
1. GENERAL
1.1. Make
SHINCHANG ELECTRICS Co., Ltd.
1.2. Name and address of manufacturer
SHINCHANG ELECTRICS CO., LTD.
734-2, Wonshi-dong, Ansan-si, Gyungki-do, Korea.
1.3. Model NO.
REMOTE KEYLESS ENTRY SYSTEM FOR VEHICLE
- TRANSMITTER : SAKS-01Tx
- RECEIVER : SAKS-02Rx
1.4. Address of assembly plant
SHINCHANG ELECTRICS CO., LTD.
734-2, Wonshi-dong, Ansan-si, Gyungki-do, Korea.
Page 2 of 10
Information Document
SHINCHANG ELECTRICS
NO. : SCE-0512
Date : 01. Dec. 2005
2. PRODUCT SPECIFICATION
2.1 SCOPE
2.1.1 KEY PART : TRANSMITTER is inside of the FOLDING KEY, and it
sends the ROLLING CODE to the RECEIVER by Radio Frequency.
2.1.2 RECEIVER : It receives the ROLLING CODE and decodes that,
and sends the DATA to ATAS.
*ETACS : Electronic Time & Alarm Control System.
2.2 SPECIFICATIONS
2.2.1 TRANSMITTER
2.2.2 RECEIVER
Page 3 of 10
Frequency 315MHz
Code Rolling Code(Hopping Algorithm)
OPERATING VOLTAGE RANGE DC 2.5 ~ 3.2V
OPERATING TEMPERATURE RANGE -20 ~+60℃
STORAGE TEMPERATURE RANGE -30 ~ 85℃
Modulation AM
Electric field strength - 28 ±5dBm (433.92MHz)
SPURIOUS RADIATION -36dBm (MAX)
StandBy Current 3.5mA (max)
ITEM
BATTERY LIFE 2 YEAR(Lithium 3V 1EA)
Operating Temperature
DC 9 ~ 16V
Operating Voltage
Storage Temperature - 40 ~ + 85℃
Sensitibity
ITEM
RATED SUPPLY VOLTAGE
SPECIFICATION
DC 3V
SPECIFICATION
Min -98dBm
DC 12V
Rated Supply Voltage
- 30 ~ + 80℃
Information Document
SHINCHANG ELECTRICS
NO. : SCE-0512
Date : 01. Dec. 2005
3. USER MANUAL
3.1 NAME : REMOTE KEYLESS ENTRY SYSTEM
- This system is ATAS and inculdes RKE.
- RKE in ATAS system is intended for auto door lock or
unlock in vehicle.
- This ATAS system is to be installde on motor vehicles as *OE item.
*OE : Original Equipment.
*ATAS : Anti Theft Alarm System.
*RKE : Remote Keyless Entry.

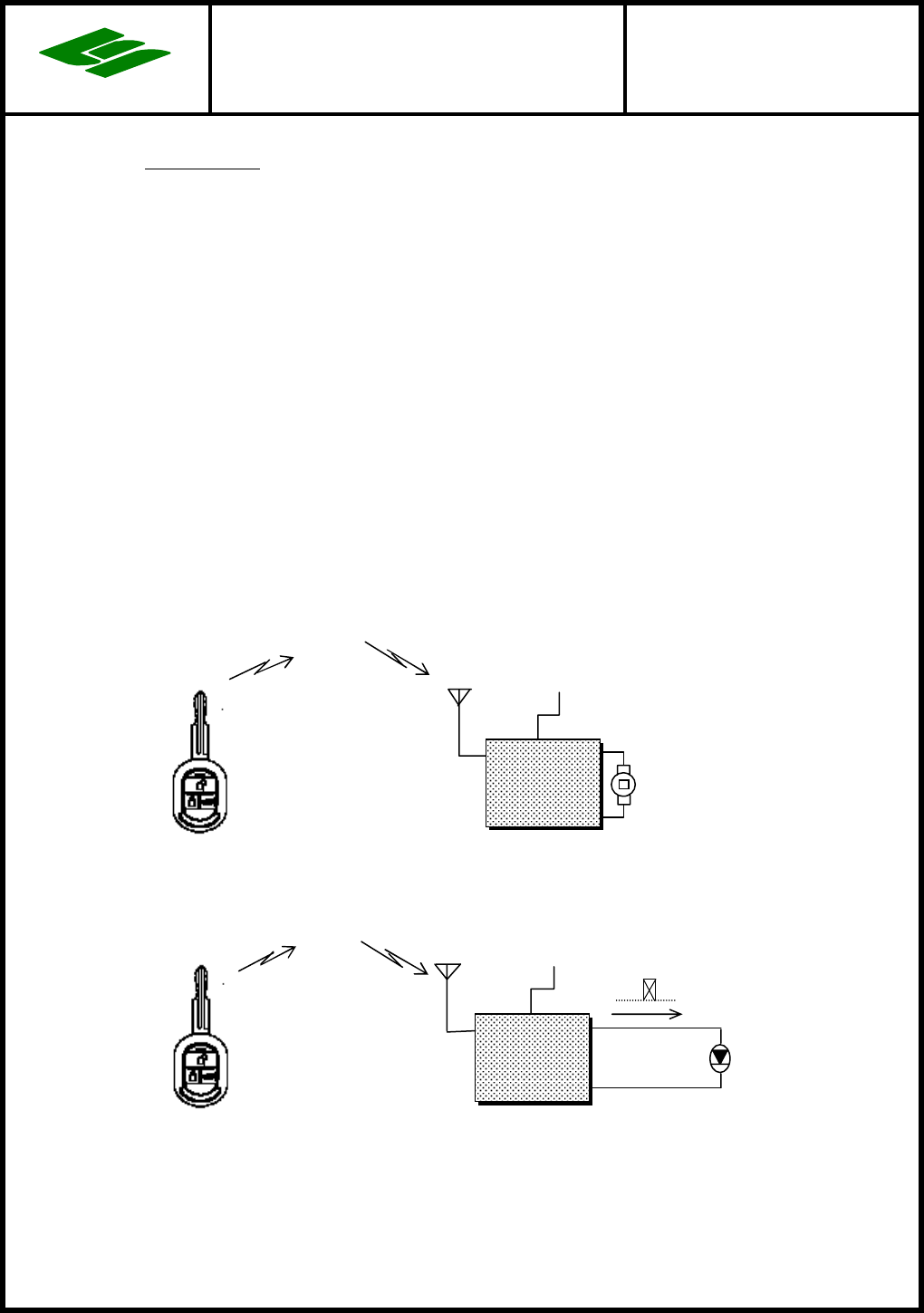

3.2 SYSTEMS CONSTRUCTION
SYSTEM IN VEHICLE
SYSTEM FOR TEST
* Through the use of LED, operating state is displayed by LED.
LED 'ON' means that DATA is sended to the ATAS.
Page 4 of 10
Information Document
SHINCHANG ELECTRICS
ROLLING
CODE
ANTENNA BATTERY
DOOR
ACTUATOR
ROLLING
CODE
ANTENNA
RECEIVER
BATTERY
LED
RECEIVER
LOCK or UNLOCK
DATA
NO. : SCE-0512
Date : 01. Dec. 2005
3.3 OPERATING SUMMARY
① TRANSMITTER's button is pushed.
② TRANSMITTER sends the code by radio frequency.
③ RECEIVER gets the code and decodes it.
④ Receiver judges the code whether it is right code or not.
⑤ Receiver checks door lock or unlock state.
⑥ Receiver drives the actuator.
3.3.1 LOCK & UNLOCK
If LOCK or UNLOCK button is pushed for less than 1 sec, then
TRANSMITTER sends the LOCK or UNLOCK DATA.
3.3.2 TRUNK OPEN
If TRUNK button is pushed for more than 0.6 sec, then
TRANSMITTER sends the 'TRUNK OPEN' DATA
Page 5 of 10
Information Document
SHINCHANG ELECTRICS
NO. PART NAME Q'TY REMARKS
① ATAS 1
② TRANSMITTER 1
Page 6 of 10

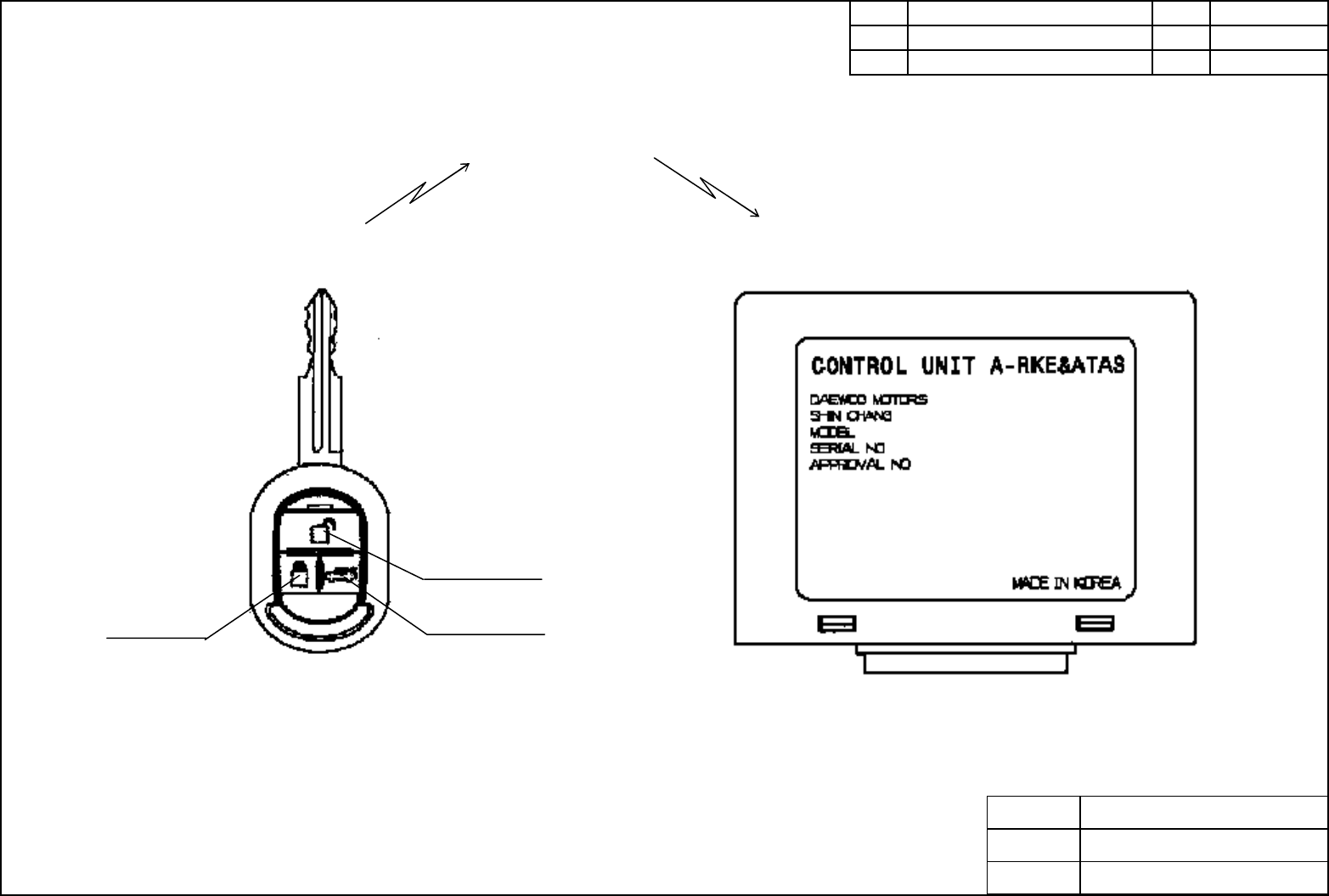

NAME RKE SYSTEM
TITLE SYSTEM DIAGRAM
SCALE FREE
LOCK
BUTTON
UNLOCK
BUTTON
TRUNK
BUTTON
315.00MHz
NO. PART NAME Q'TY REMARKS
Page 7 of 10
SCALE FREE

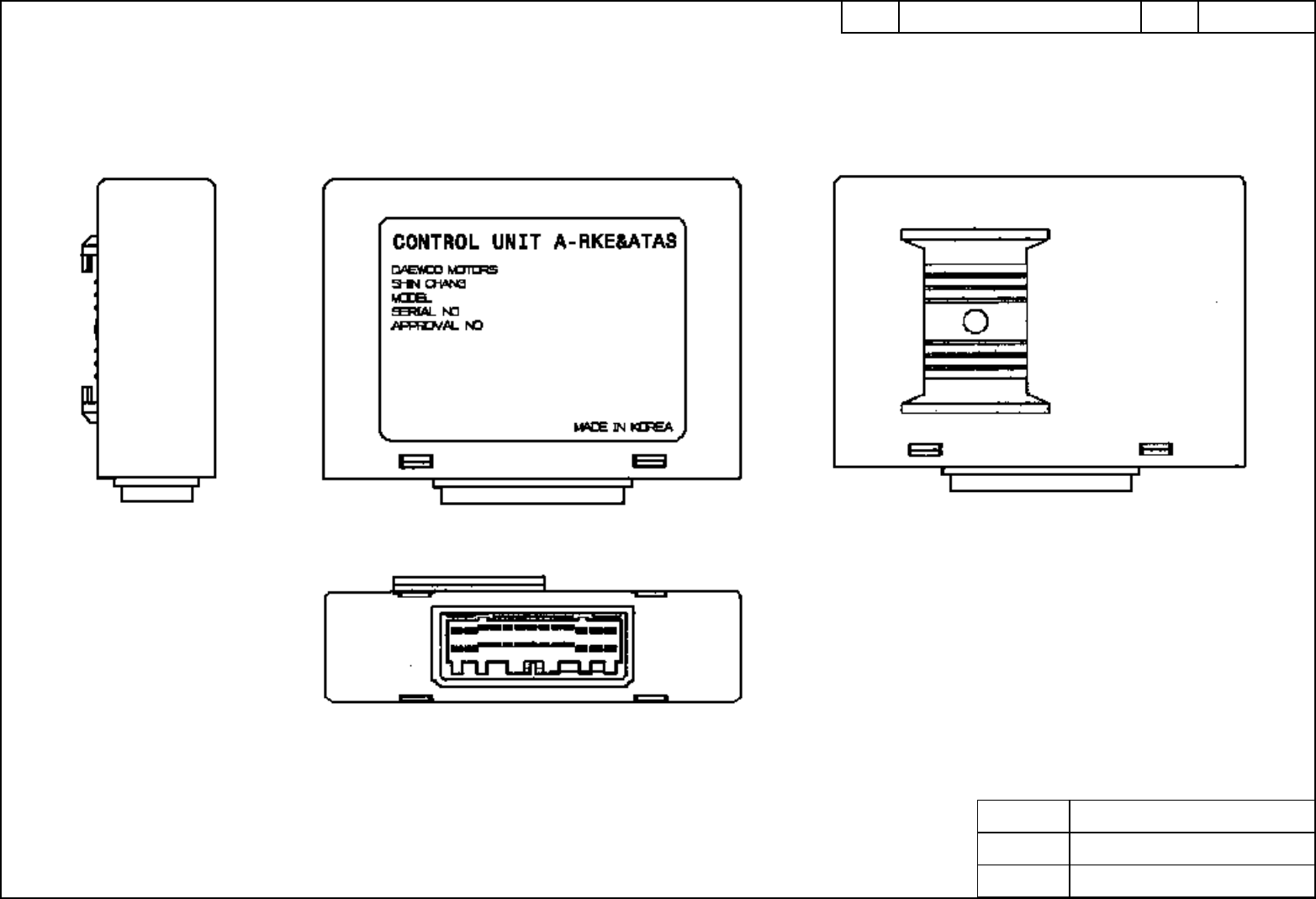

NAME RECEIVER
TITLE EXTERIOR LAYOUT
NO. PART NAME Q'TY REMARKS
Page 8 of 10
NAME RECEIVER
TITLE CIRCUIT DIAGRAM
SCALE FREE
도면 첨부
(1/2) Bills of Material 2005-12-16
lev part number part name q'ty material surf comment maker
0 301CA10000 CONTROL UNIT A-RKE & ATAS 1
1 1073A21230 NAME PLATE 1 TEXT:BLACK 색상:ORANGE
1 3017A17100 CONTROL UNIT A-RKE & ATAS SUB ASS'Y 1
2 3017A10010 CASE 1 SR 0330M BLACK
2 3010A11120 COVER 1 SR 0330M BLACK
2 3017A17300 PCB ASS'Y 1
3 1090A12050 ANTENNA JACK 1 JAS-004D
3 0004490410 VARISTOR 2 SIOV-S14K14AUTOG5 V1,2 EPCOS
3 0003500360 RELAY 1 JJM1A-12V(AJJM331 M06) RLY1 DENKI SHOJI
3 0008500360 RELAY 1 JJM2W-12V H48 RLY2 DENKI SHOJI
3 0002470220 RF MODULE 1 ENW19B03R 315MHz ASK
3 0003530080 CONNECTOR 1 MG641791 J1 한국단자공업
3 3017A10020 PCB 1 FR-4 T1.6 1ONZE
3 3017A10030 CPU 1 ST72334J4T6 U1 THOMSON
3 0010340210 VOLTAGE REGULATOR 1 TLE4269G U2 INFINEON
3 0015340140 K LINE SERIAL INTERFAC
E
1 MC33290DR2 U5 MOTOROLA
3 0046340280 WATCH DOG IC 1 MB3793-42PNF U6 FUJITSU
3 0006320190 TRANSISTOR CHIP 2 DTC114EKA-T146 Q1,16 ROHM
3 0032320160 TRANSISTOR CHIP 2 2SC2712Y Q10,12 TOSHIBA
3 0024320230 TRANSISTOR CHIP 1 2SC3392-6-TB Q11 SANYO
3 0011320210 TRANSISTOR CHIP 2 BC807-40 Q4,15 INFINEON
3 0001330210 FET CHIP 2 BSP75N Q2,7 INFINEON
3 0000330210 FET CHIP 1 BTS134D Q9 INFINEON
3 0012310180 ZERNER DIODE CHIP 1 Z02W24V ZD1 KEC
3 0005310120 ZERNER DIODE CHIP 1 RD5.6MB ZD2 NEC
30015310490 DIODE CHIP 5 S1G - 13 D1,2,5-7 DII
30020310160 DIODE CHIP 41SS306 D3,4,9,10 TOSHIBA
3 4725105610 RESISTOR CHIP 4ERJ3GEYJ472V R5,27,42,62 MATSUSHITA
3 4735105610 RESISTOR CHIP 3 ERJ3GEYJ473V R6,9,18 MATSUSHITA
stfs-??-??-?(031208) STF CO., LTD a4(297*210)
(2/2) Bills of Material 2005-12-16
lev part number part name q'ty material surf comment maker
3 2715105610 RESISTOR CHIP 3 ERJ3GEYJ271V R7,8,40 MATSUSHITA
3 1825105610 RESISTOR CHIP 2 ERJ3GEYJ182V R45,46 MATSUSHITA
3 1035105610 RESISTOR CHIP 3 ERJ3GEYJ103V R44,47,48 MATSUSHITA
3 2025105610 RESISTOR CHIP 1 ERJ3GEYJ202V R41 MATSUSHITA
3 0000105610 RESISTOR CHIP 2 ERJ3GEY0R00V R50,98 MATSUSHITA
3 0000104510 RESISTOR CHIP 1 ERJ6GEY0R00V R49 MATSUSHITA
3 1035104510 RESISTOR CHIP 3 ERJ6GEYJ103V R1,2,43 MATSUSHITA
3 1045104510 RESISTOR CHIP 14 ERJ6GEYJ104V R11,19-25,30,34,36-39 MATSUSHITA
3 1545104510 RESISTOR CHIP 5 ERJ6GEYJ154V R28,29,31-33 MATSUSHITA
3 3335104510 RESISTOR CHIP 2 ERJ6GEYJ333V R4,60 MATSUSHITA
3 2015104510 RESISTOR CHIP 1 ERJ6GEYJ201V R96 MATSUSHITA
3 4735104510 RESISTOR CHIP 1 ERJ6GEYJ473V R97 MATSUSHITA
3 4725103410 RESISTOR CHIP 1 ERJ8GEYJ472V R3 MATSUSHITA
3 1225103410 RESISTOR CHIP 6 ERJ8GEYJ122V R12-16,63 MATSUSHITA
3 1625102210 RESISTOR CHIP 1 ERJ12YJ162U R35 MATSUSHITA
3 1011200290 CONDENSER CHIP 14 GRM1885C1H101JA01 C10,12,14,16,33,35,68-73,76,
7
MURATA
3 1031200470 CONDENSER CHIP 20 GRM21BR72A103KA01 C5,9,11,13,15,19-21,24-
26, MURATA
3 3331200140 CONDENSER CHIP 1 GRM219R71H333KA01 C46 MURATA
31041200850 CONDENSER CHIP 1 GRM21BR71H104KA01 C42 MURATA
3 1541200200 CONDENSER CHIP 1 GCM21BR11E154KA01L C43 MURATA
3 2732200500 CONDENSER CHIP 1 ECJ2VB1H273K C44 MATSUSHITA
3 1021200340 CONDENSER CHIP 2 GCM216R11H102KA01 C6,23 MURATA
3 4721200310 CONDENSER CHIP 1 GRM216R71H472KA01 C22 MURATA
3 4731200480 CONDENSER CHIP 3 GRM31MR72A473KD01 C1,2,4 MURATA
3 2263220000 CONDENSER CHIP 1 RVL-35V220MF60-R C3 ELNA
3 3373220010 CONDENSER CHIP 1 RVH-6V331MG10Y-R C7 ELNA
30003350330 RESONATOR CHIP 1CSTCC8M00G53A-R0 X1 MURATA
