Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

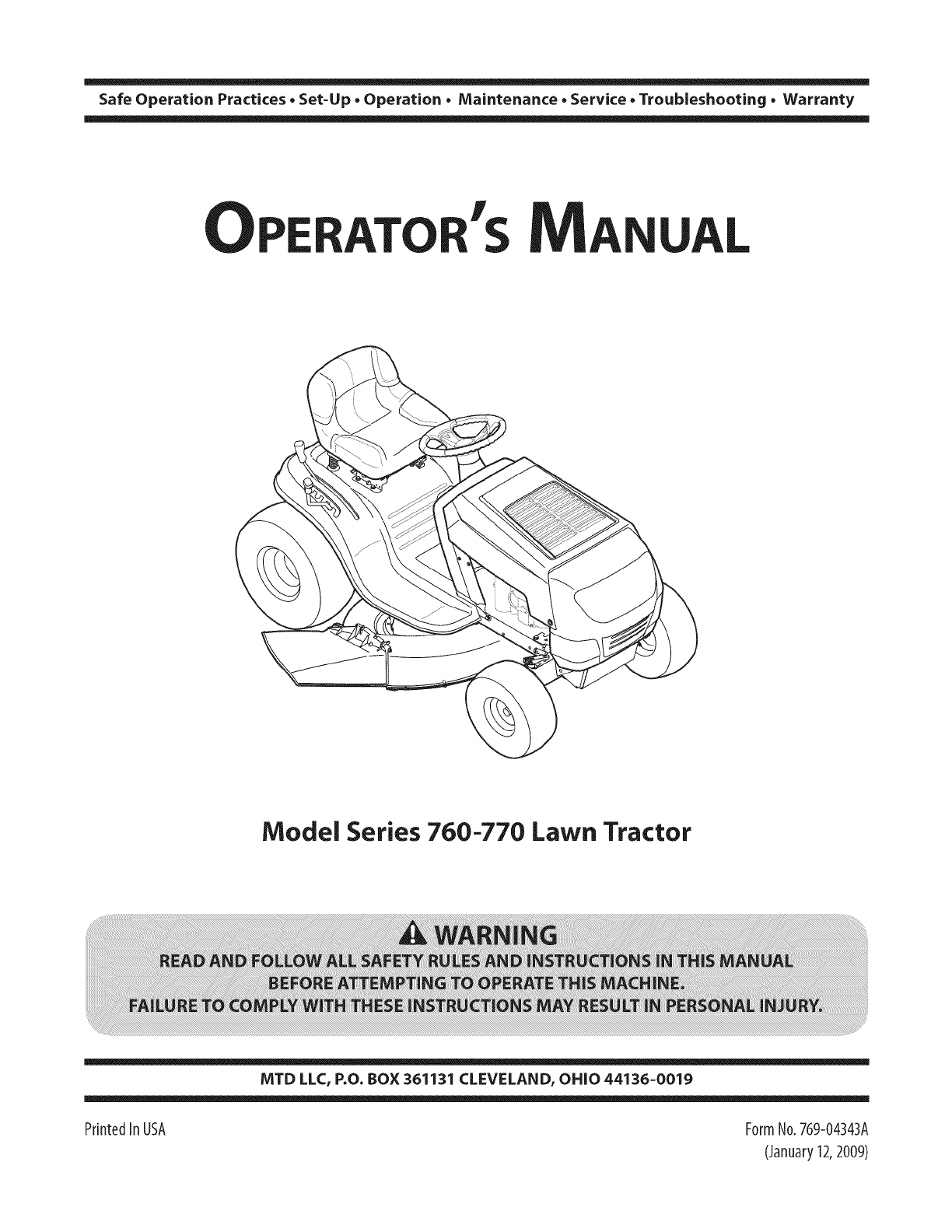

Model Series 760-770 Lawn Tractor

MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019

PrintedIn USA FormNo.769-04343A

(January12,2009)

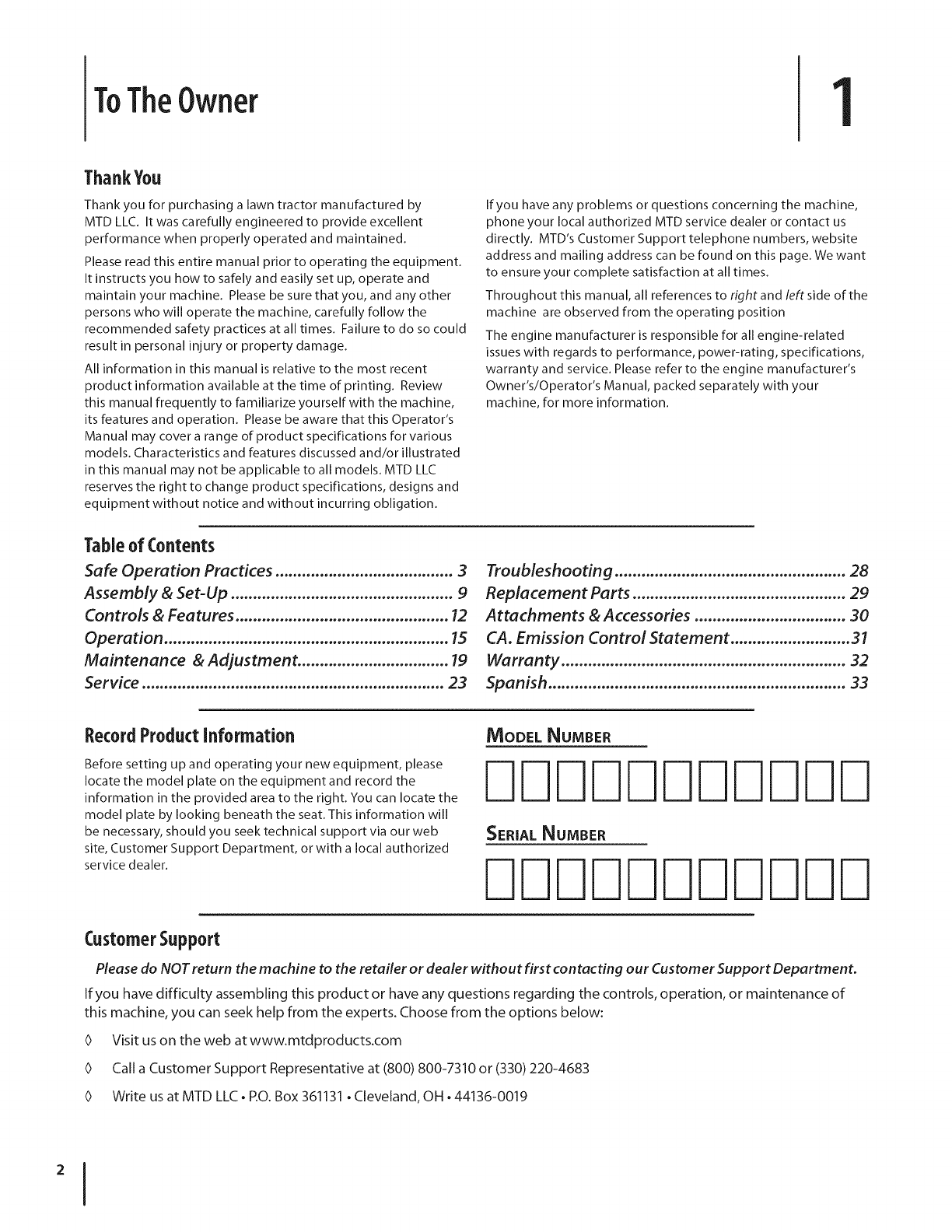

ToTheOwner 1

ThankYou

Thank you for purchasing a lawn tractor manufactured by

MTD LLC. It was carefully engineered to provide excellent

performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator's

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. MTD LLC

reserves the right to change product specifications, designs and

equipment without notice and without incurring obligation.

If you have any problems or questions concerning the machine,

phone your local authorized MTD service dealer or contact us

directly. MTD's Customer Support telephone numbers, website

address and mailing address can be found on this page. We want

to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position

The engine manufacturer is responsible for all engine-related

issues with regards to performance, power-rating, specifications,

warranty and service. Please refer to the engine manufacturer's

Owner's/Operator's Manual, packed separately with your

machine, for more information.

Table of Contents

Safe Operation Practices ........................................ 3

Assembly &Set-Up .................................................. 9

Controls & Features ................................................ 12

Operation ................................................................ 13

Maintenance &Adjustment. ................................. 19

Service .................................................................... 23

Troubleshooting .................................................... 28

Replacement Parts ................................................ 29

Attachments & Accessories .................................. 30

CA. Emission Control Statement ........................... 31

Warranty ................................................................ 32

Spanish ................................................................... 33

RecordProduct information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by looking beneath the seat. This information will

be necessary, should you seek technical support via our web

site, Customer Support Department, or with a local authorized

service dealer.

MODEL NUMBER

DNDNDNDNDND

SERIALNUMBER

DFI[3FI[3F=I[3FI[3F1D

CustomerSupport

Please do NOT return the machine to the retailer or dealer without first contacting our Cu;tomer Support Department.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

0 Visit us on the web at www.mtdproducts.com

0 Call a Customer Support Representative at (800) 800-7310 or (330) 220-4683

0 Write us at MTD LLC • RO. Box 361131 • Cleveland, OH • 44136-0019

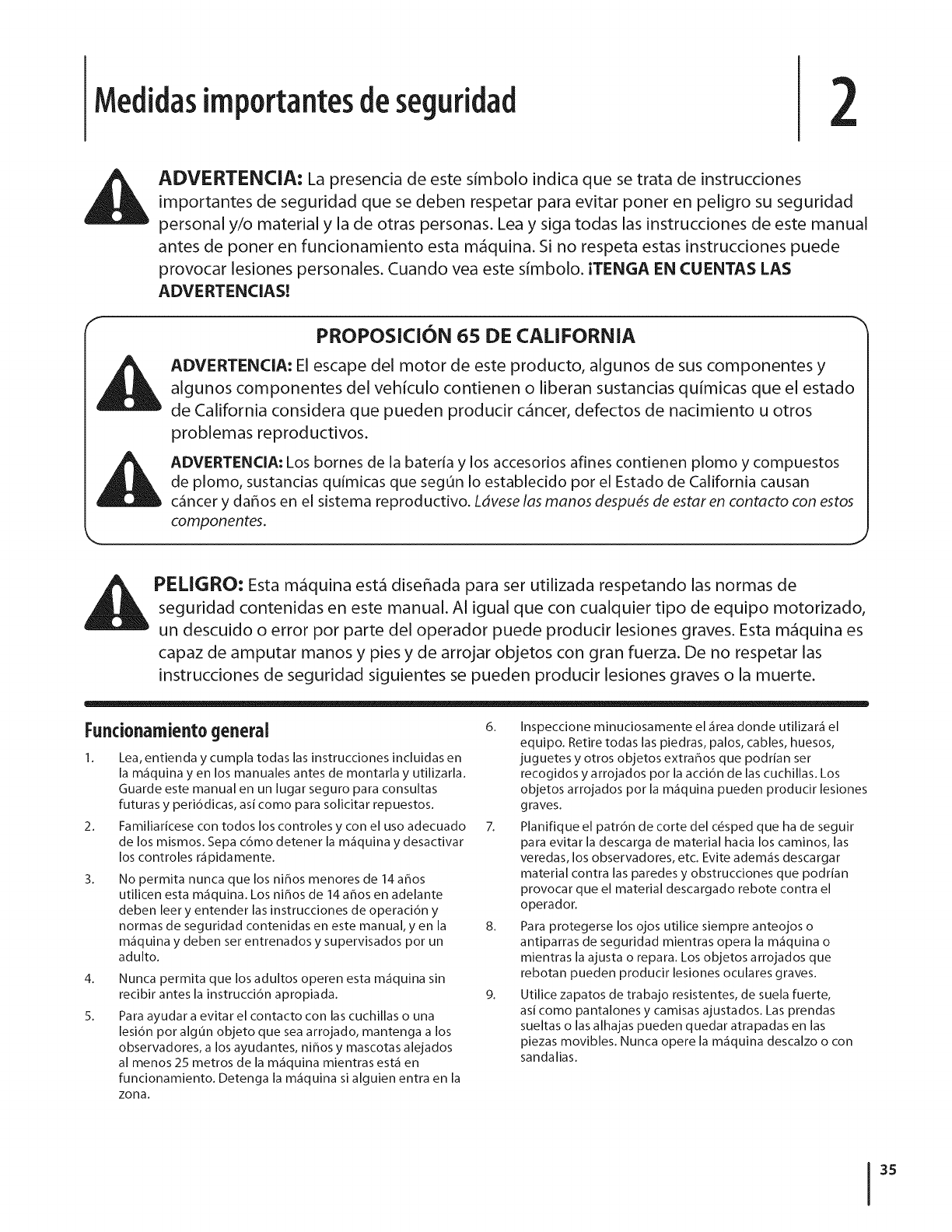

ImportantSafeOperationPractices 2

WARNING! This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

CALIFORNIA PROPOSITION 65

WARNING! Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects

or other reproductive harm.

WARNING! Battery posts, terminals, and related accessories contain lead and lead

compounds, chemicals known to the State of California to cause cancer and reproductive

harm. Wash hands after handling

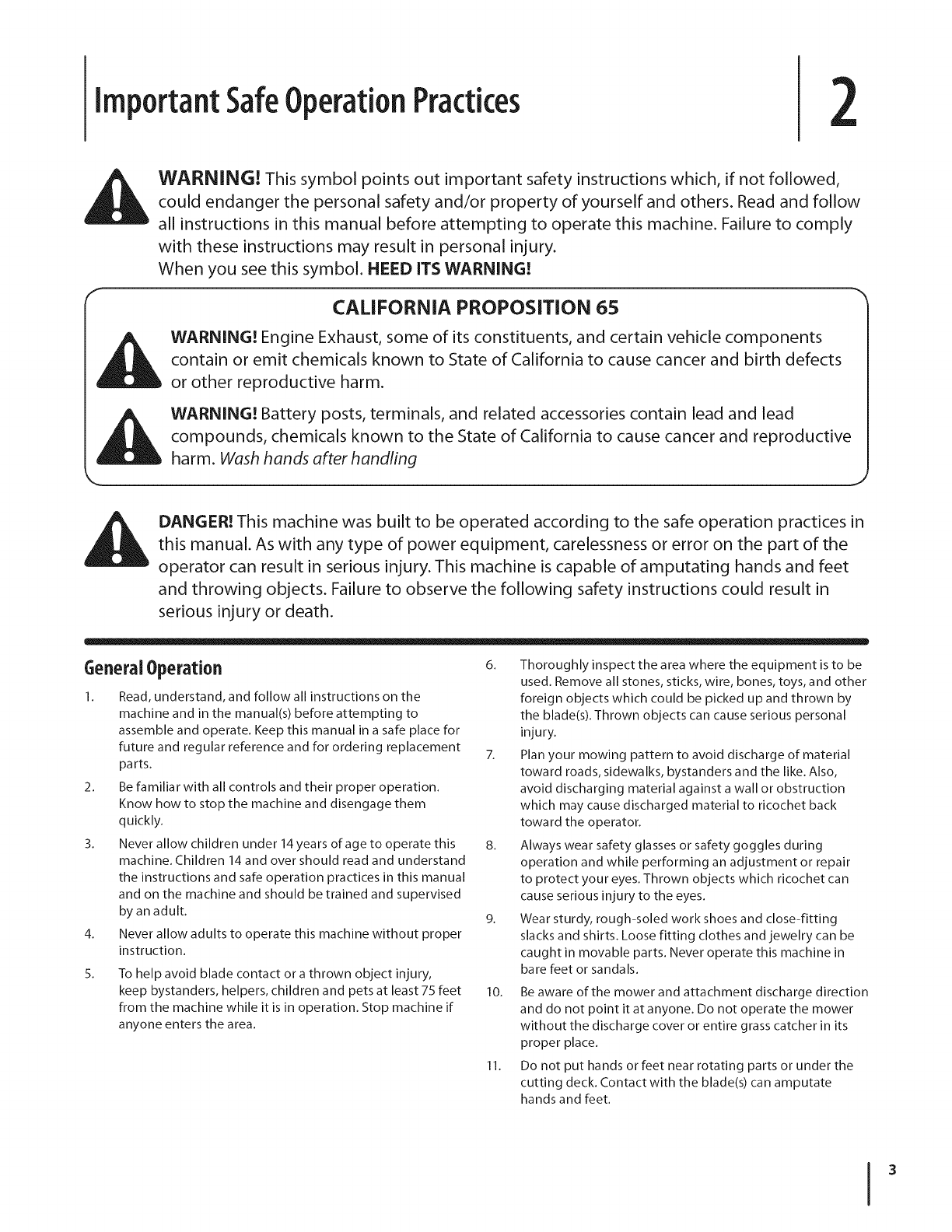

DANGER! This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating hands and feet

and throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

GeneralOperation

1. Read, understand, and follow all instructions on the

machine and in the manual(s) before attempting to

assemble and operate. Keep this manual in a safe place for

future and regular reference and for ordering replacement

parts.

2. Be familiar with all controls and their proper operation.

Know how to stop the machine and disengage them

quickly.

3. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

4. Never allow adults to operate this machine without proper

instruction.

5_ To help avoid blade contact or a thrown object injury,

keep bystanders, helpers, children and pets at least 75 feet

from the machine while it is in operation. Stop machine if

anyone enters the area.

6. Thoroughly inspect the area where the equipment is to be

used. Remove all stones, sticks, wire, bones, toys, and other

foreign objects which could be picked up and thrown by

the blade(s). Thrown objects can cause serious personal

injury.

7. Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against a wall or obstruction

which may cause discharged material to ricochet back

toward the operator.

8. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

9. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Loose fitting clothes and jewelry can be

caught in movable parts. Never operate this machine in

bare feet or sandals.

10. Be aware of the mower and attachment discharge direction

and do not point it at anyone. Do not operate the mower

without the discharge cover or entire grass catcher in its

proper place.

11. Do not put hands or feet near rotating parts or under the

cutting deck. Contact with the blade(s) can amputate

hands and feet.

23.

24.

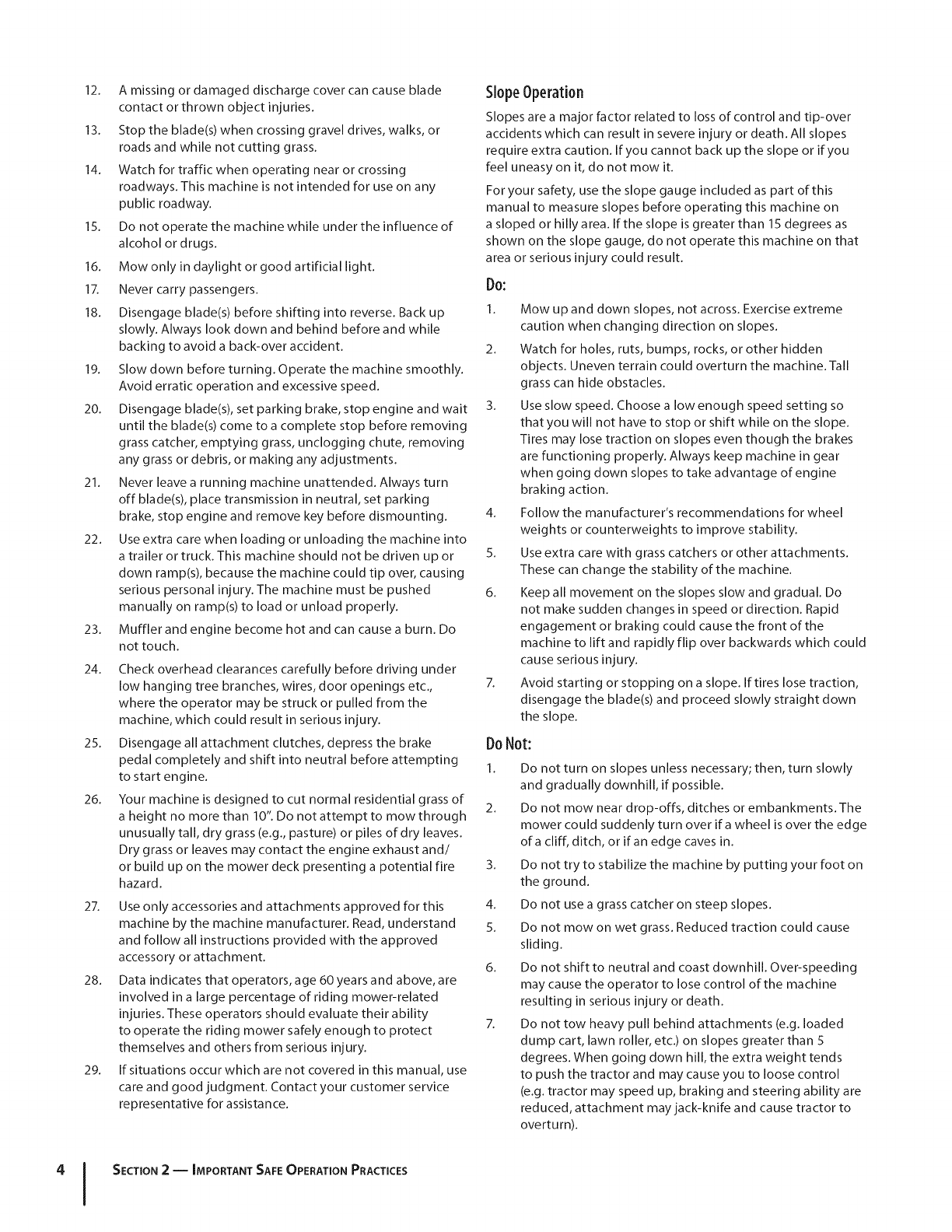

12. Amissingordamageddischargecovercancauseblade

contactorthrownobjectinjuries.

13. Stoptheblade(s)whencrossinggraveldrives,walks,or

roadsandwhilenotcuttinggrass.

14. Watchfortrafficwhenoperatingnearorcrossing

roadways.Thismachineisnotintendedforuseonany

publicroadway.

15. Donotoperatethemachinewhileundertheinfluenceof

alcoholordrugs.

16. Mowonlyindaylightorgoodartificiallight.

17. Nevercarrypassengers.

18. Disengageblade(s)beforeshiftingintoreverse.Backup

slowly.Alwayslookdownandbehindbeforeandwhile

backingtoavoidaback-overaccident.

19. Slowdownbeforeturning.Operatethemachinesmoothly.

Avoiderraticoperationandexcessivespeed.

20. Disengageblade(s),setparkingbrake,stopengineandwait

untiltheblade(s)cometoacompletestopbeforeremoving

grasscatcher,emptyinggrass,uncloggingchute,removing

anygrassordebris,ormakinganyadjustments.

21. Neverleavearunningmachineunattended.Alwaysturn

offblade(s),placetransmissioninneutral,setparking

brake,stopengineandremovekeybeforedismounting.

22. Useextracarewhenloadingorunloadingthemachineinto

atrailerortruck.Thismachineshouldnotbedrivenupor

downramp(s),becausethemachinecouldtipover,causing

seriouspersonalinjury.Themachinemustbepushed

manuallyonramp(s)toloadorunloadproperly.

Mufflerandenginebecomehotandcancauseaburn.Do

nottouch.

25.

26.

Checkoverheadclearancescarefullybeforedrivingunder

lowhangingtreebranches,wires,dooropeningsetc.,

wheretheoperatormaybestruckorpulledfromthe

machine,whichcouldresultinseriousinjury.

Disengageallattachmentclutches,depressthebrake

pedalcompletelyandshiftintoneutralbeforeattempting

tostartengine.

Your machine is designed to cut normal residential grass of

a height no more than 10". Do not attempt to mow through

unusually tall, dry grass (e.g., pasture) or piles of dry leaves.

Dry grass or leaves may contact the engine exhaust and/

or build up on the mower deck presenting a potential fire

hazard.

27. Use only accessories and attachments approved for this

machine by the machine manufacturer. Read, understand

and follow all instructions provided with the approved

accessory or attachment.

28. Data indicates that operators, age 60 years and above, are

involved in a large percentage of riding mower-related

injuries. These operators should evaluate their ability

to operate the riding mower safely enough to protect

themselves and others from serious injury.

29. If situations occur which are not covered in this manual, use

care and good judgment. Contact your customer service

representative for assistance.

SlopeOperation

Slopes are a major factor related to loss of control and tip-over

accidents which can result in severe injury or death. All slopes

require extra caution. If you cannot back up the slope or if you

feel uneasy on it, do not mow it.

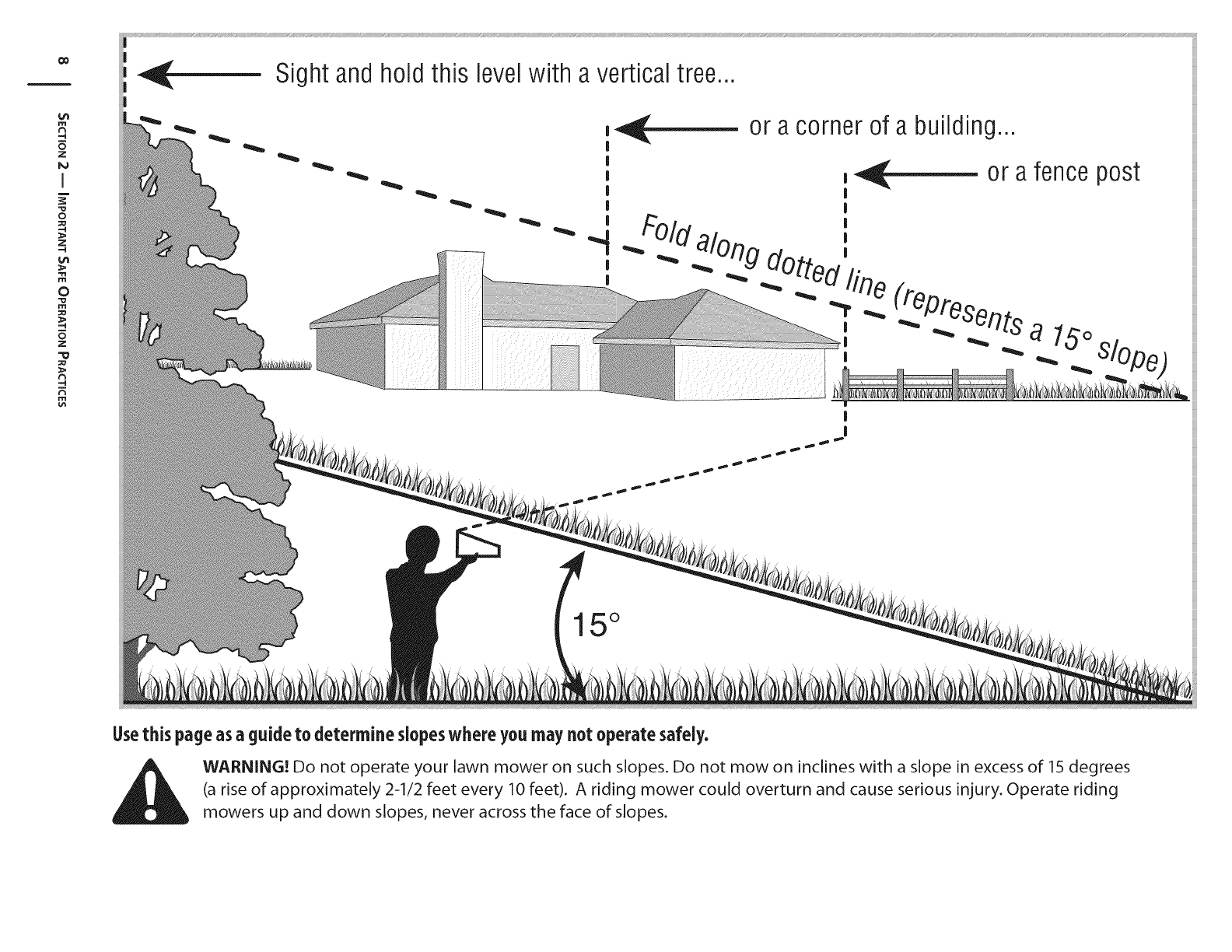

For your safety, use the slope gauge included as part of this

manual to measure slopes before operating this machine on

a sloped or hilly area. If the slope is greater than 15 degrees as

shown on the slope gauge, do not operate this machine on that

area or serious injury could result.

Do:

1. Mow up and down slopes, not across. Exercise extreme

caution when changing direction on slopes.

2. Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine. Tall

grass can hide obstacles.

3. Use slow speed. Choose a low enough speed setting so

that you will not have to stop or shift while on the slope.

Tires may lose traction on slopes even though the brakes

are functioning properly. Always keep machine in gear

when going down slopes to take advantage of engine

braking action.

4. Follow the manufacturer's recommendations for wheel

weights or counterweights to improve stability.

5. Use extra care with grass catchers or other attachments.

These can change the stability of the machine.

6. Keep all movement on the slopes slow and gradual. Do

not make sudden changes in speed or direction. Rapid

engagement or braking could cause the front of the

machine to lift and rapidly flip over backwards which could

cause serious injury.

7. Avoid starting or stopping on a slope. If tires lose traction,

disengage the blade(s) and proceed slowly straight down

the slope.

Do Not:

1. Do not turn on slopes unless necessary; then, turn slowly

and gradually downhill, if possible.

2. Do not mow near drop-offs, ditches or embankments. The

mower could suddenly turn over if a wheel is over the edge

of a cliff, ditch, or if an edge caves in.

3. Do not try to stabilize the machine by putting your foot on

the ground.

4. Do not use a grass catcher on steep slopes.

5. Do not mow on wet grass. Reduced traction could cause

sliding.

6. Do not shift to neutral and coast downhill. Over-speeding

may cause the operator to lose control of the machine

resulting in serious injury or death.

7. Do not tow heavy pull behind attachments (e.g. loaded

dump cart, lawn roller, etc.) on slopes greater than 5

degrees. When going down hill, the extra weight tends

to push the tractor and may cause you to loose control

(e.g. tractor may speed up, braking and steering ability are

reduced, attachment may jack-knife and cause tractor to

overturn).

4 I SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES

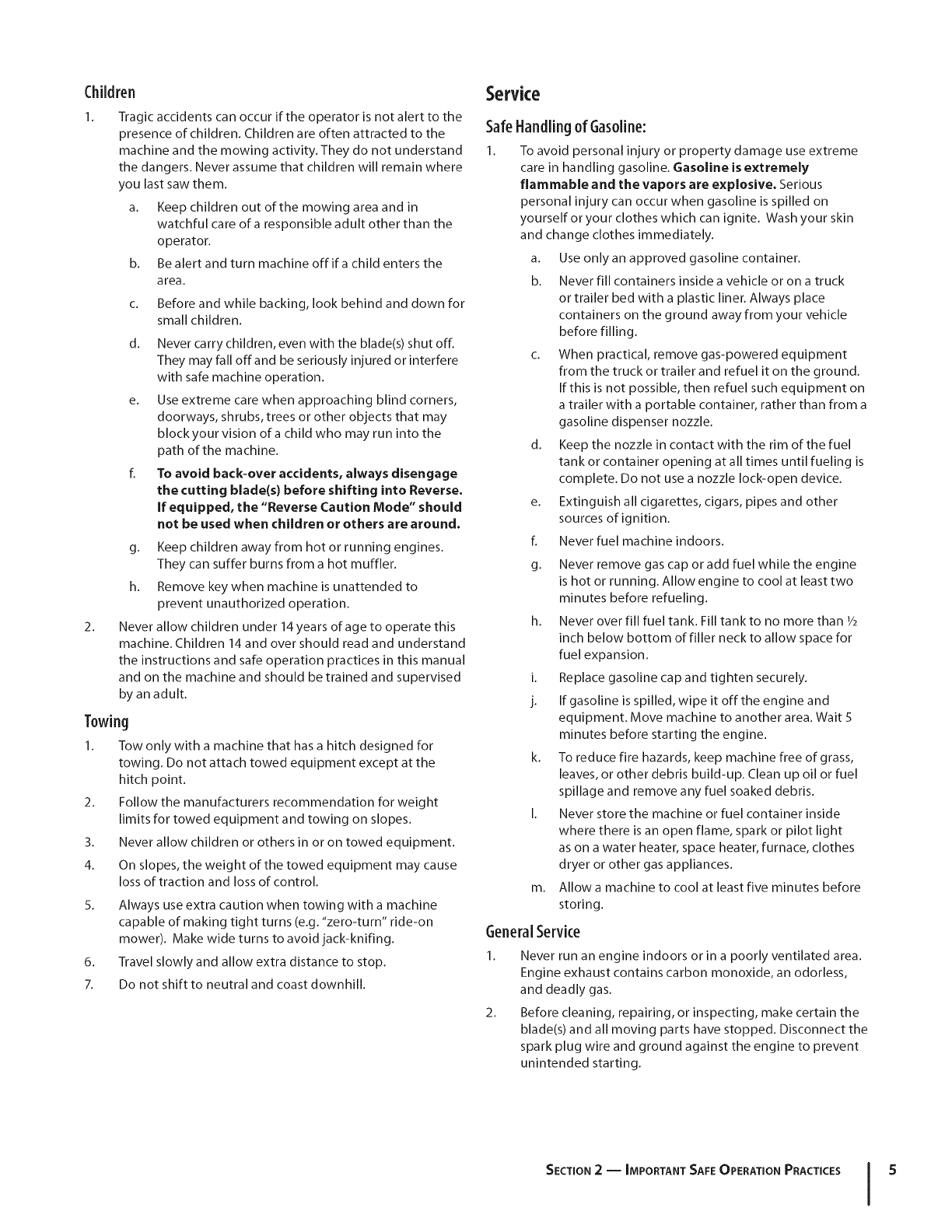

Children

1. Tragic accidents ca n occur if the operator is not alert to the

presence of children. Children are often attracted to the

machine and the mowing activity. They do not understand

the dangers. Never assume that children will remain where

you last saw them.

a. Keep children out of the mowing area and in

watchful care of a responsible adult other than the

operator.

b. Be alert and turn machine off if a child enters the

area.

c. Before and while backing, look behind and down for

small children.

d. Never carry children, even with the blade(s) shut off.

They may fall offand be seriously injured or interfere

with safe machine operation.

e. Use extreme care when approaching blind corners,

doorways, shrubs, trees or other objects that may

blockyour vision of a child who may run into the

path of the machine.

f. To avoid back-over accidents, always disengage

the cutting blade(s) before shifting into Reverse.

If equipped, the "Reverse Caution Mode" should

not be used when children or others are around.

g. Keep children away from hot or running engines.

They can suffer burns from a hot muffler.

h. Remove key when machine is unattended to

prevent unauthorized operation.

Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

Towing

1. Tow only with a machine that has a hitch designed for

towing. Do not attach towed equipment except at the

hitch point.

2. Follow the manufacturers recommendation for weight

limits for towed equipment and towing on slopes.

3. Never allow children or others in or on towed equipment.

4. On slopes, the weight of the towed equipment may cause

loss of traction and loss of control.

5. Always use extra caution when towing with a machine

capable of making tight turns (e.g. "zero-turn" ride-on

mower). Make wide turns to avoid jack-knifing.

6. Travel slowly and allow extra distance to stop.

7. Do not shift to neutral and coast downhill.

Service

SafeHandling of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely

flammable and the vapors are explosive. Serious

personal injury can occur when gasoline is spilled on

yourself or your clothes which can ignite. Wash your skin

and change clothes immediately.

a. Use only an approved gasoline container.

b. Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place

containers on the ground away from your vehicle

before filling.

c. When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground.

If this is not possible, then refuel such equipment on

a trailer with a portable container, rather than from a

gasoline dispenser nozzle.

d. Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times until fueling is

complete. Do not use a nozzle lock-open device.

e. Extinguish all cigarettes, cigars, pipes and other

sources of ignition.

f. Never fuel machine indoors.

g. Never remove gas cap or add fuel while the engine

is hot or running. Allow engine to cool at least two

minutes before refueling.

h. Never over fill fuel tank. Fill tank to no more than 1/2

inch below bottom of filler neck to allow space for

fuel expansion.

i. Replace gasoline cap and tighten securely.

j. If gasoline is spilled, wipe it off the engine and

equipment. Move machine to another area. Wait 5

minutes before starting the engine.

k. To reduce fire hazards, keep machine free of grass,

leaves, or other debris build-up. Clean up oil or fuel

spillage and remove any fuel soaked debris.

I. Never store the machine or fuel container inside

where there is an open flame, spark or pilot light

as on a water heater, space heater, furnace, clothes

dryer or other gas appliances.

m. Allow a machine to cool at least five minutes before

storing.

GeneralService

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless,

and deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade(s) and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES S

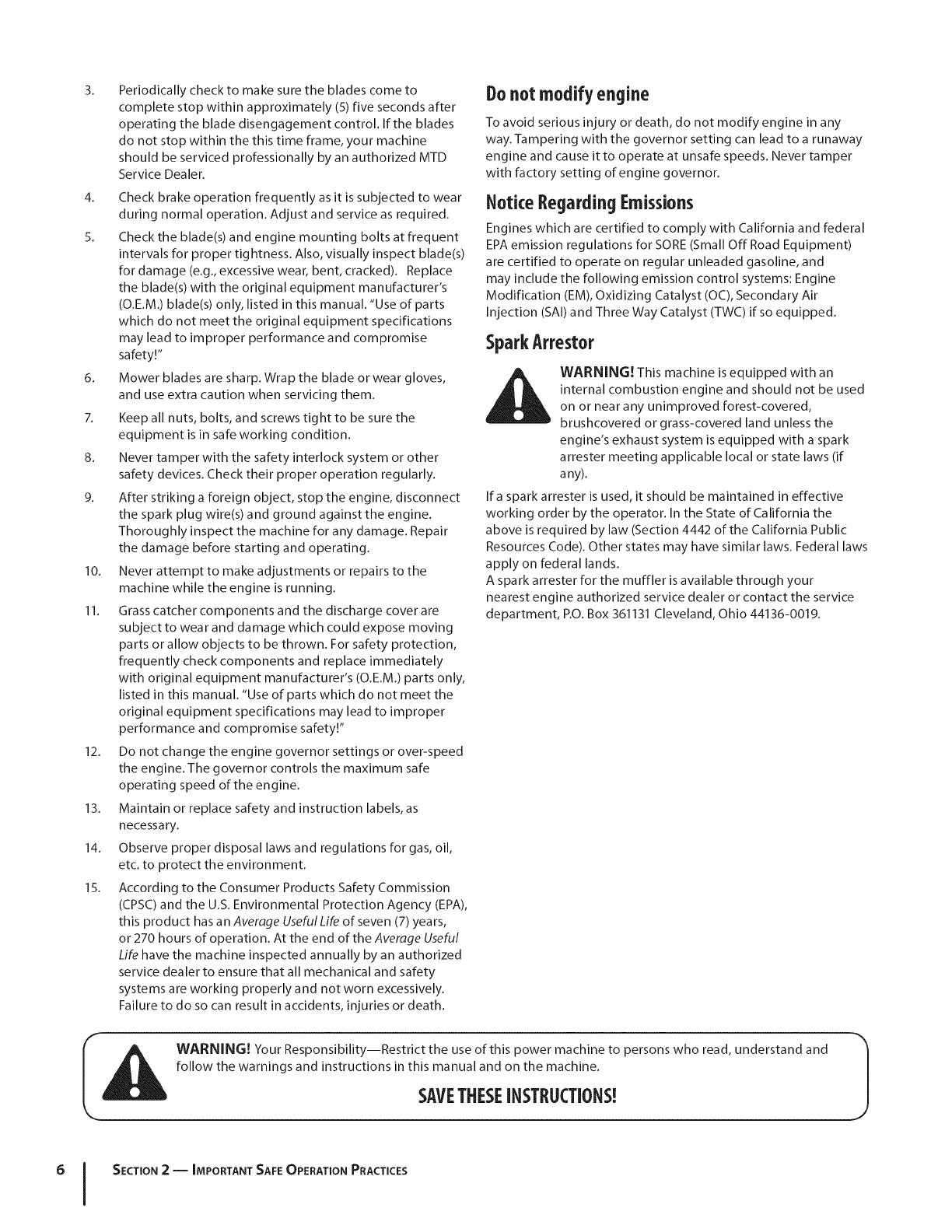

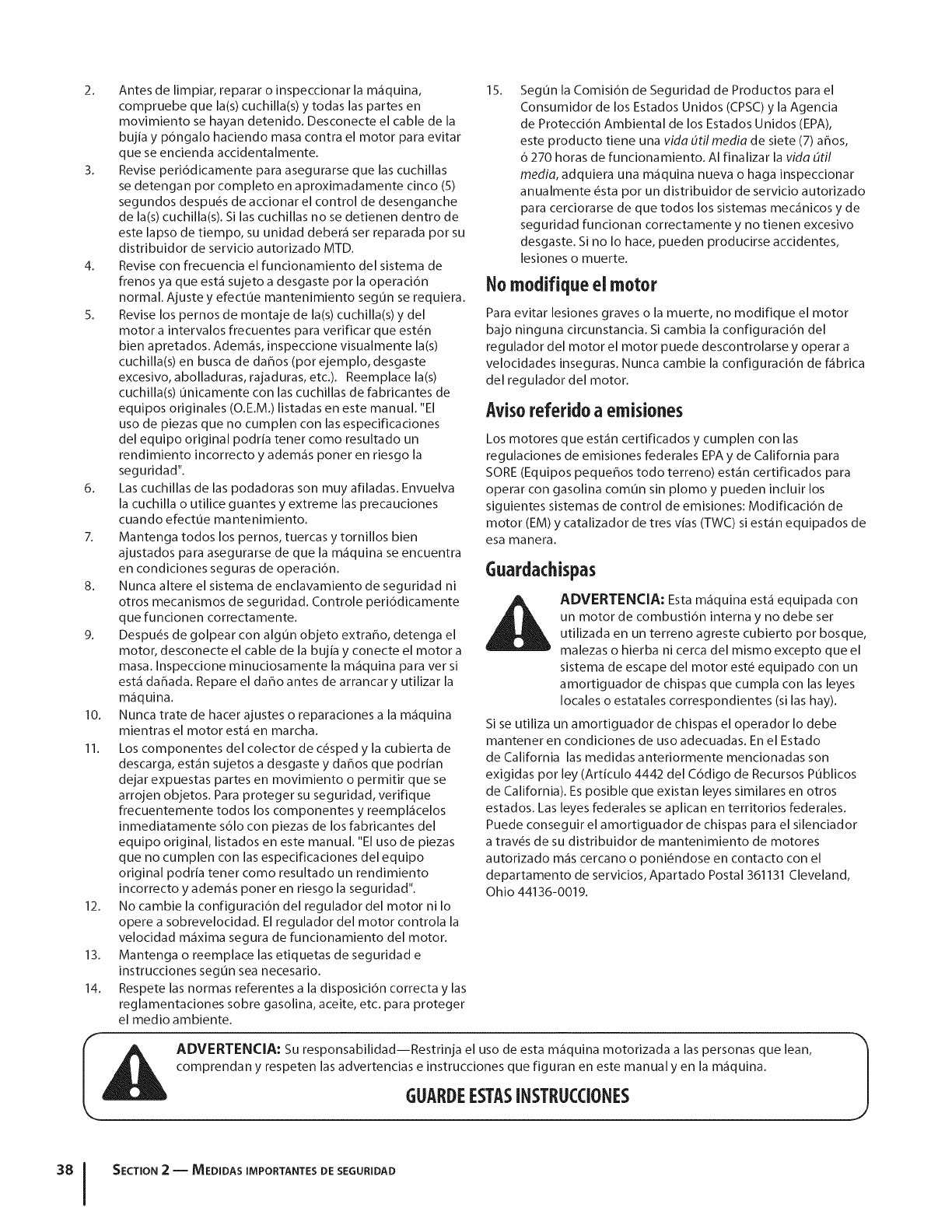

3. Periodically check to make sure the blades come to

complete stop within approximately (5) five seconds after

operating the blade disengagement control. If the blades

do not stop within the this time frame, your machine

should be serviced professionally by an authorized MTD

Service Dealer.

4. Check brake operation frequently as it is subjected to wear

during normal operation. Adjust and service as required.

5. Check the blade(s) and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade(s)

for damage (e.g., excessive wear, bent, cracked). Replace

the blade(s) with the original equipment manufacturer's

(O.E.M.) blade(s) only, listed in this manual. "Use of parts

which do not meet the original equipment specifications

may lead to improper performance and compromise

safety!"

6. Mower blades are sharp. Wrap the blade or wear gloves,

and use extra caution when servicing them.

7. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

8. Never tamper with the safety interlock system or other

safety devices. Check their proper operation regularly.

9. After striking a foreign object, stop the engine, disconnect

the spark plug wire(s) and ground against the engine.

Thoroughly inspect the machine for any damage. Repair

the damage before starting and operating.

10. Never attempt to make adjustments or repairs to the

machine while the engine is running.

11. Grass catcher components and the discharge cover are

subject to wear and damage which could expose moving

parts or allow objects to be thrown. For safety protection,

frequently check components and replace immediately

with original equipment manufacturer's (O.E.M.) parts only,

listed in this manual. "Use of parts which do not meet the

original equipment specifications may lead to improper

performance and compromise safety!"

12. Do not change the engine governor settings or over-speed

the engine. The governor controls the maximum safe

operating speed of the engine.

13. Maintain or replace safety and instruction labels, as

necessary.

14. Observe proper disposal laws and regulations for gas, oil,

etc. to protect the environment.

15. According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years,

or 270 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety

systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

SparkArrestor

_ARNING! This machine is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered,

brushcovered or grass-covered land unless the

engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if

any).

Ifa spark arrester is used, it should be maintained in effective

working order by the operator. In the State of California the

above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws

apply on federal lands.

A spark attester for the muffler is available through your

nearest engine authorized service dealer or contact the service

department, RO. Box 361131 Cleveland, Ohio 44136-0019.

WARNING! Your Responsibility--Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVETHESEiNSTRUCTIONS!

6 J SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES

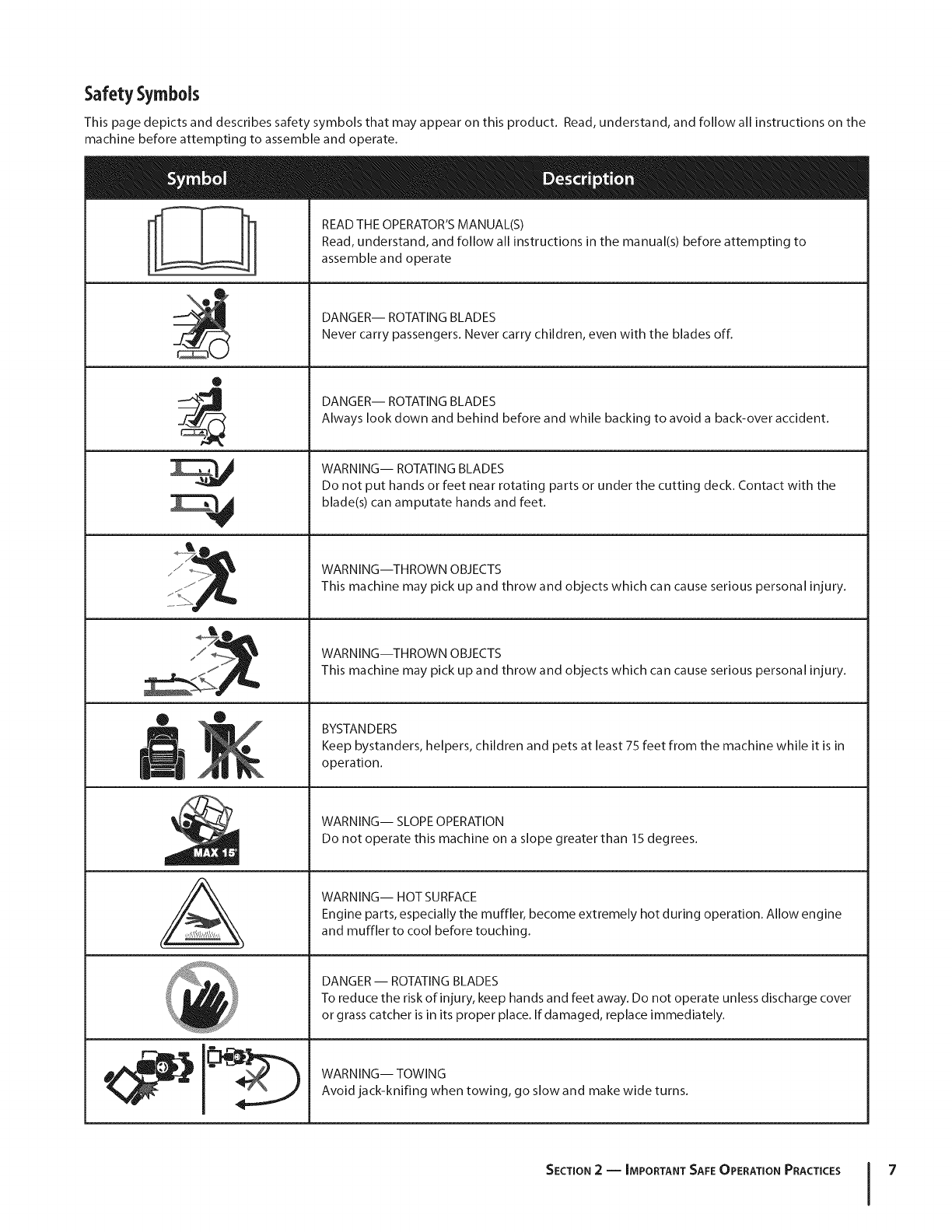

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

READ THE OPERATOR'S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

DANGER-- ROTATING BLADES

Never carry passengers. Never carry children, even with the blades off.

DANGER-- ROTATING BLADES

Always look down and behind before and while backing to avoid a back-over accident.

WARNING-- ROTATING BLADES

Do not put hands or feet near rotating parts or under the cutting deck. Contact with the

blade(s) can amputate hands and feet.

WARNING--THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

WARNING--THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

BYSTANDERS

Keep bystanders, helpers, children and pets at least 75 feet from the machine while it is in

operation.

WARNING-- SLOPE OPERATION

Do not operate this machine on a slope greater than 15 degrees.

WARNING-- HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine

and muffler to cool before touching.

DANGER -- ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover

or grass catcher is in its proper place. If damaged, replace immediately.

WARNING-- TOWING

Avoid jack-knifing when towing, go slow and make wide turns.

SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES 7

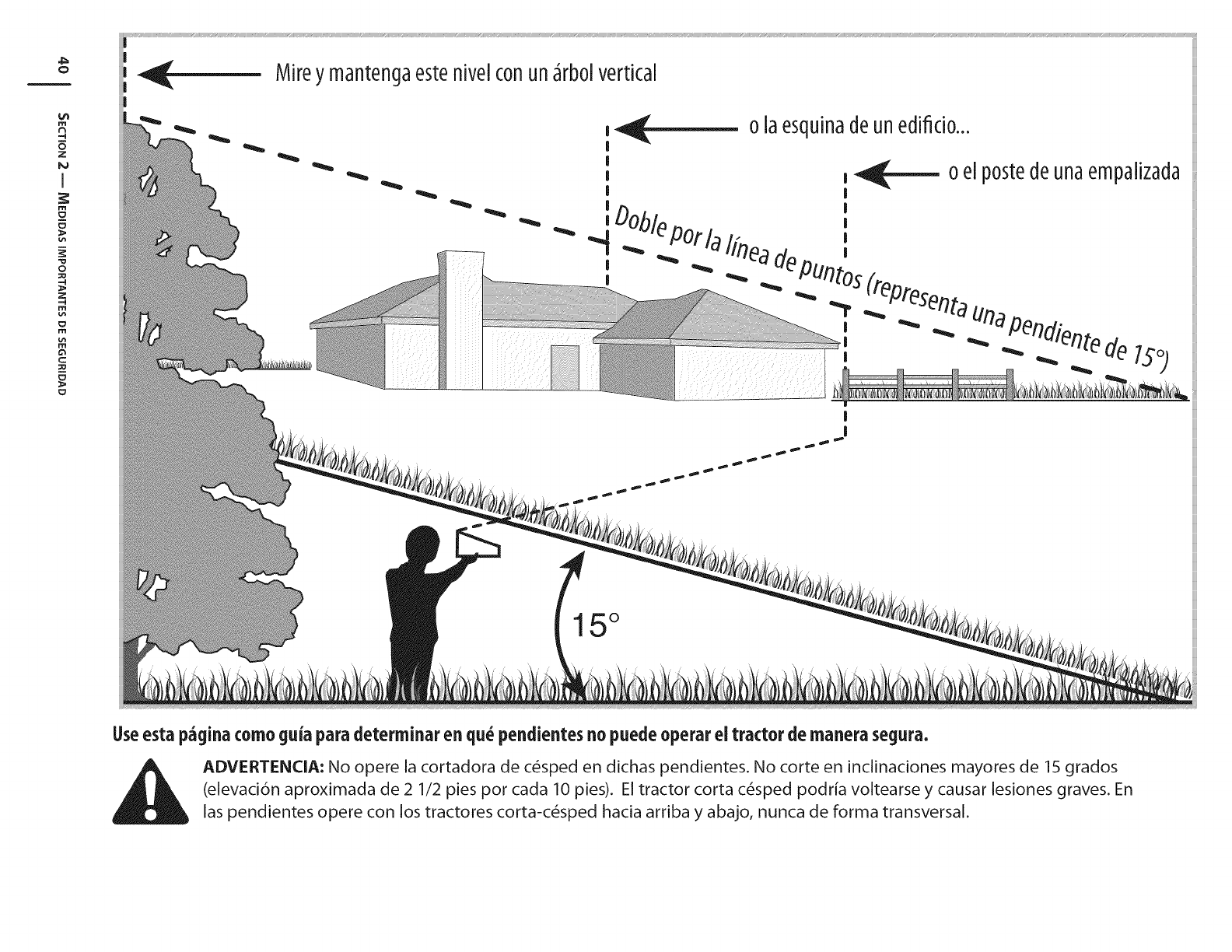

-4

or a corner of a building...I

|, _ or a fence post

I I

I |

'/:Oldo,_ ',

'" .- 22

'diine

'a 15Oslope

15 °

Usethis page asaguide to determine slopes where you may not operate safely.

WARNING! Do not operate your lawn mower on such slopes. Do not mow on inclines with a slope in excess of 15 degrees

(a rise of approximately 2-1/2 feet every 10 feet). A riding mower could overturn and cause serious injury. Operate riding

mowers up and down slopes, never across the face of slopes.

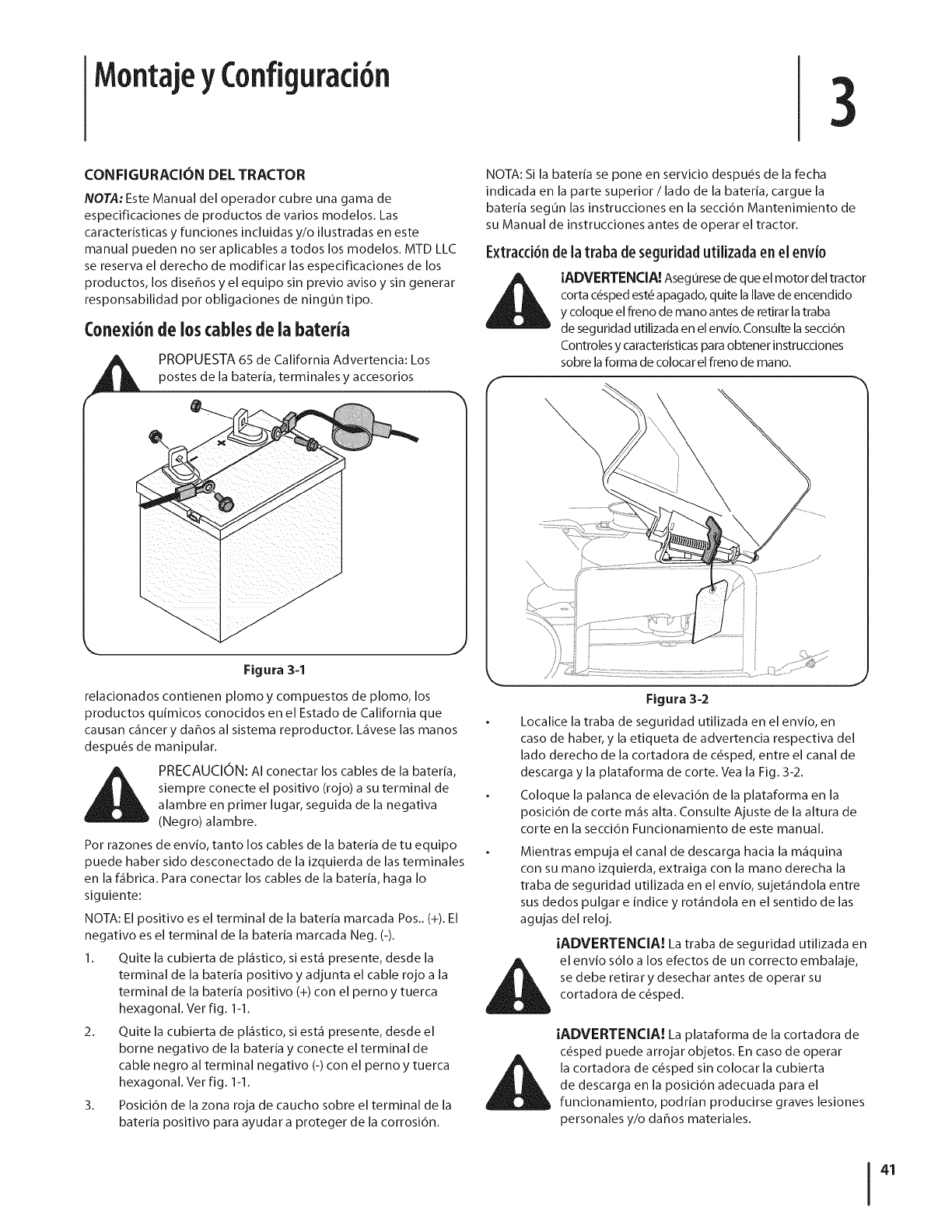

Assembly&Set-Up 3

TractorSet-Up

NOTE:This Operators Manual covers a range of product

specifications for various models. Characteristics and features

discussed and/or illustrated in this manual may not be applicable

to all models. MTD LLC reserves the right to change product

specifications, designs and equipment without notice and

without incurring obligation.

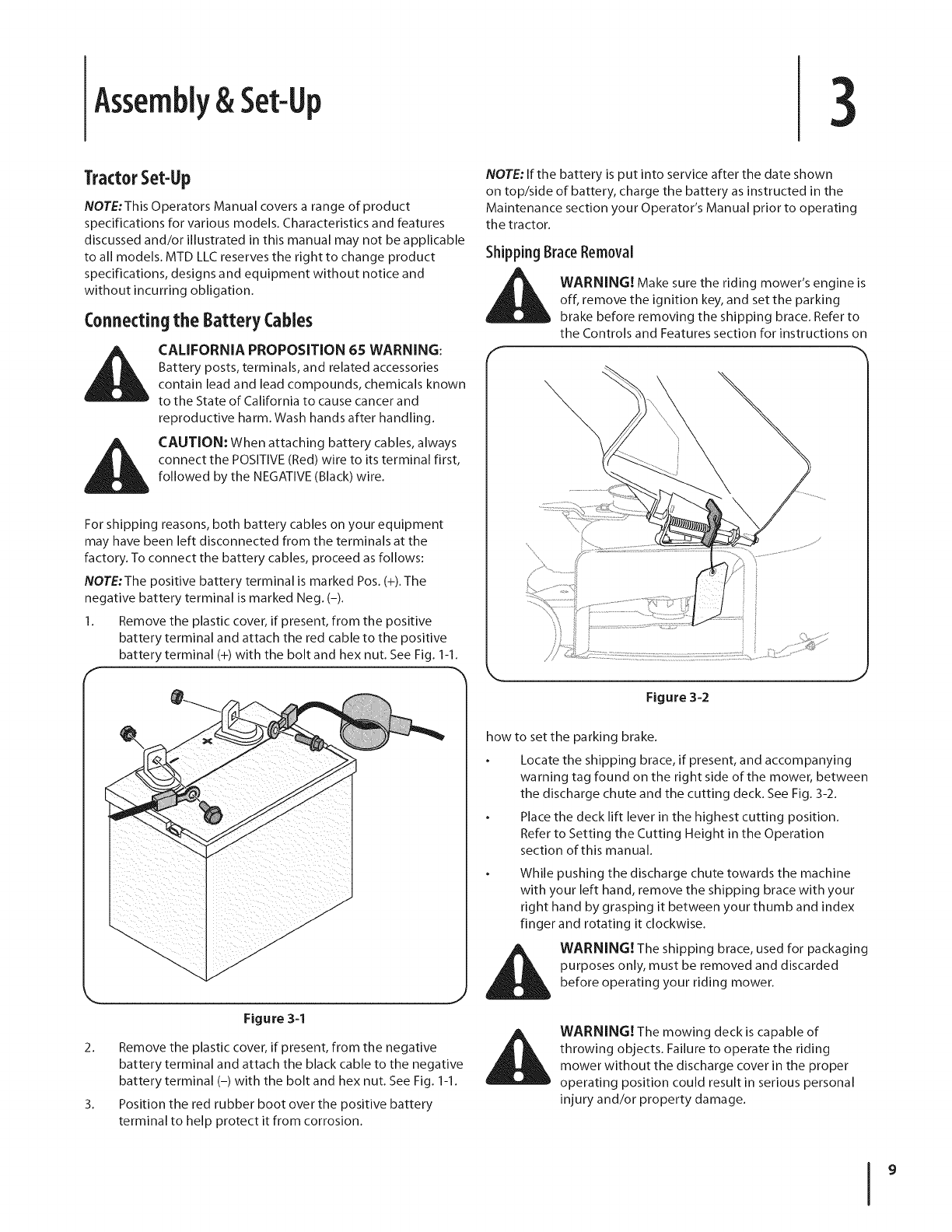

Connectingthe BatteryCables

CALIFORNIA PROPOSITION 65 WARNING:

Battery posts, terminals, and related accessories

contain lead and lead compounds, chemicals known

to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

CAUTION: When attaching battery cables, always

connect the POSITIVE (Red) wire to its terminal first,

followed by the NEGATIVE (Black) wire.

For shipping reasons, both battery cables on your equipment

may have been left disconnected from the terminals at the

factory. To connect the battery cables, proceed as follows:

NOTE:The positive battery terminal is marked Pos. (+). The

negative battery terminal is marked Neg. (-).

1. Remove the plastic cover, if present, from the positive

battery terminal and attach the red cable to the positive

battery terminal (+) with the bolt and hex nut. See Fig. 1-1.

Figure 3-1

2. Remove the plastic cover, if present, from the negative

battery terminal and attach the black cable to the negative

battery terminal (-) with the bolt and hex nut. See Fig. 1-1.

3. Position the red rubber boot over the positive battery

terminal to help protect it from corrosion.

NOTE: If the battery is put into service after the date shown

on top/side of battery, charge the battery as instructed in the

Maintenance section your Operator's Manual prior to operating

the tractor.

Shipping BraceRemoval

_ARNING! Make sure the riding mower's engine is

off, remove the ignition key, and set the parking

brake before removing the shipping brace. Refer to

the Controls and Features section for instructions on

Figure 3=2

how to set the parking brake.

Locate the shipping brace, if present, and accompanying

warning tag found on the right side of the mower, between

the discharge chute and the cutting deck. See Fig. 3-2.

Place the deck lift lever in the highest cutting position.

Refer to Setting the Cutting Height in the Operation

section of this manual.

While pushing the discharge chute towards the machine

with your left hand, remove the shipping brace with your

right hand by grasping it between your thumb and index

finger and rotating it clockwise.

i_lkli WARNING! The shipping brace, used for packaging

purposes only, must be removed and discarded

before operating your riding mower.

WARNING! The mowing deck is capable of

throwing objects. Failure to operate the riding

mower without the discharge cover in the proper

operating position could result in serious personal

injury and/or property damage.

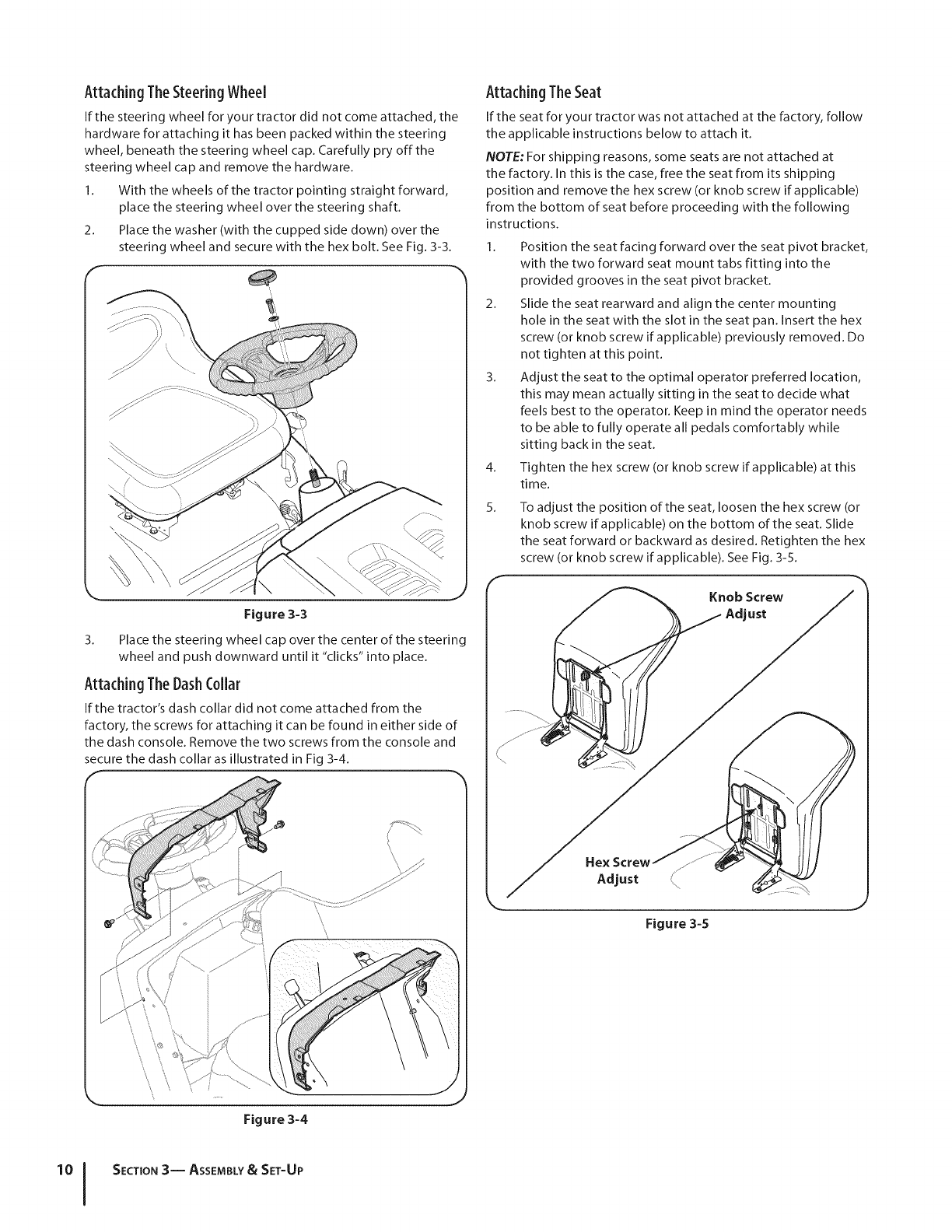

Attaching The Steering Wheel

If the steering wheel for your tractor did not come attached, the

hardware for attaching it has been packed within the steering

wheel, beneath the steering wheel cap. Carefully pry offthe

steering wheel cap and remove the hardware.

I. With the wheels of the tractor pointing straight forward,

place the steering wheel over the steering shaft.

2. Place the washer (with the cupped side down) over the

steering wheel and secure with the hex bolt. See Fig. 3-3.

Figure 3-3

3. Place the steering wheel cap over the center of the steering

wheel and push downward until it "clicks" into place.

Attaching TheDashCollar

If the tractor's dash collar did not come attached from the

factory, the screws for attaching it can be found in either side of

the dash console. Remove the two screws from the console and

secure the dash collar as illustrated in Fig 3-4.

Figure 3-4

Attaching The Seat

If the seat for your tractor was not attached at the factory, follow

the applicable instructions below to attach it.

NOTE: For shipping reasons, some seats are not attached at

the factory. In this is the case, free the seat from its shipping

position and remove the hex screw (or knob screw if applicable)

from the bottom of seat before proceeding with the following

instructions.

1. Position the seat facing forward over the seat pivot bracket,

with the two forward seat mount tabs fitting into the

provided grooves in the seat pivot bracket.

2. Slide the seat rearward and align the center mounting

hole in the seat with the slot in the seat pan. Insert the hex

screw (or knob screw if a pplica ble) previously removed. Do

not tighten at this point.

3. Adjust the seat to the optimal operator preferred location,

this may mean actually sitting in the seat to decide what

feels best to the operator. Keep in mind the operator needs

to be able to fully operate all pedals comfortably while

sitting back in the seat.

4. Tighten the hex screw (or knob screw if applicable) at this

time.

5. To adjust the position of the seat, loosen the hex screw (or

knob screw if applicable) on the bottom of the seat. Slide

the seat forward or backward as desired. Retighten the hex

screw (or knob screw if applicable). See Fig. 3-5.

Knob Screw

ust

Hex

Adjust .....

Figure 3-5

SECTION 3-- ASSEMBLY&SET-UP

MukhPlug(ifequipped)

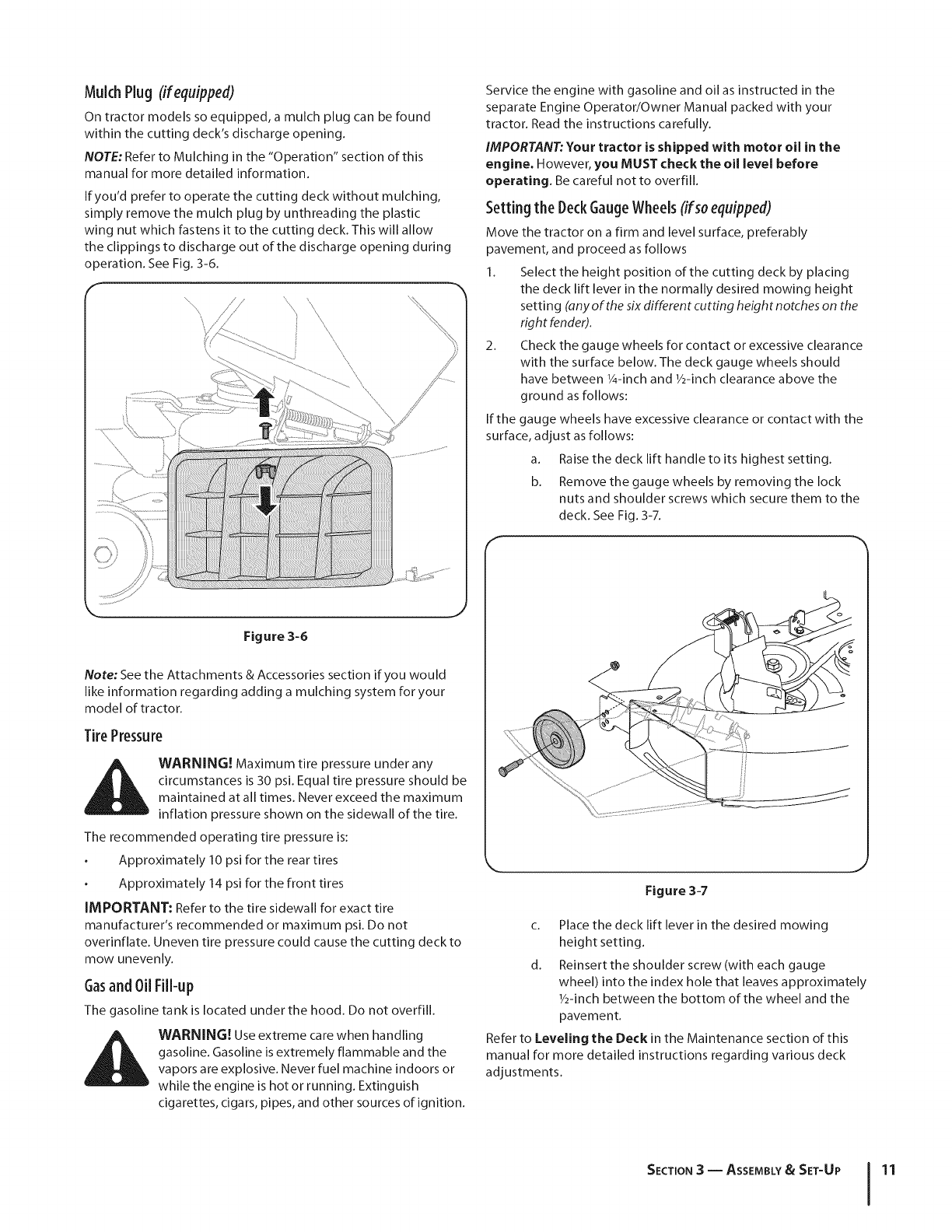

On tractor models so equipped, a mulch plug can be found

within the cutting deck's discharge opening.

NOTE: Refer to Mulching in the "Operation" section of this

manual for more detailed information.

If you'd prefer to operate the cutting deck without mulching,

simply remove the mulch plug by unthreading the plastic

wing nut which fastens it to the cutting deck. This will allow

the clippings to discharge out of the discharge opening during

operation. See Fig. 3-6.

Figure 3-6

Note: See the Attachments & Accessories section if you would

like information regarding adding a mulching system for your

model of tractor.

Tire Pressure

_ARNING! Maximum tire pressure under any

circumstances is 30 psi. Equal tire pressure should be

maintained at all times. Never exceed the maximum

-- inflation pressure shown on the sidewall of the tire.

The recommended operating tire pressure is:

Approximately 10 psi for the rear tires

Approximately 14 psi for the front tires

IMPORTANT: Refer to the tire sidewall for exact tire

manufacturer's recommended or maximum psi. Do not

overinflate. Uneven tire pressure could cause the cutting deck to

mow unevenly.

Gasand 0il Fill-up

The gasoline tank is located under the hood. Do not overfill.

ill_ WARNING! Use extreme care when handling

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel machine indoors or

while the engine is hot or running. Extinguish

cigarettes, cigars, pipes, and other sources of ignition.

Service the engine with gasoline and oil as instructed in the

separate Engine Operator/Owner Manual packed with your

tractor. Read the instructions carefully.

IMPORTANT: Your tractor is shipped with motor oil in the

engine. However, you MUST check the oil level before

operating. Be careful not to overfill.

Setting the DeckGaugeWheels(ifso equipped)

Move the tractor on a firm and level surface, preferably

pavement, and proceed as follows

1. Select the height position of the cutting deck by placing

the deck lift lever in the normally desired mowing height

setting (any of the six different cutting height notches on the

right fender).

2. Check the gauge wheels for contact or excessive clearance

with the surface below. The deck gauge wheels should

have between 1/4-inch and 1/2-inch clearance above the

ground as follows:

If the gauge wheels have excessive clearance or contact with the

surface, adjust as follows:

a. Raise the deck lift handle to its highest setting.

b. Remove the gauge wheels by removing the lock

nuts and shoulder screws which secure them to the

deck. See Fig. 3-7.

Figure 3-7

c. Place the deck lift lever in the desired mowing

height setting.

d. Reinsert the shoulder screw (with each gauge

wheel) into the index hole that leaves approximately

1/2-inch between the bottom of the wheel and the

pavement.

Refer to Leveling the Deck in the Maintenance section of this

manual for more detailed instructions regarding various deck

adjustments.

SECTION3 -- ASSEMBLY& SET-UP 11

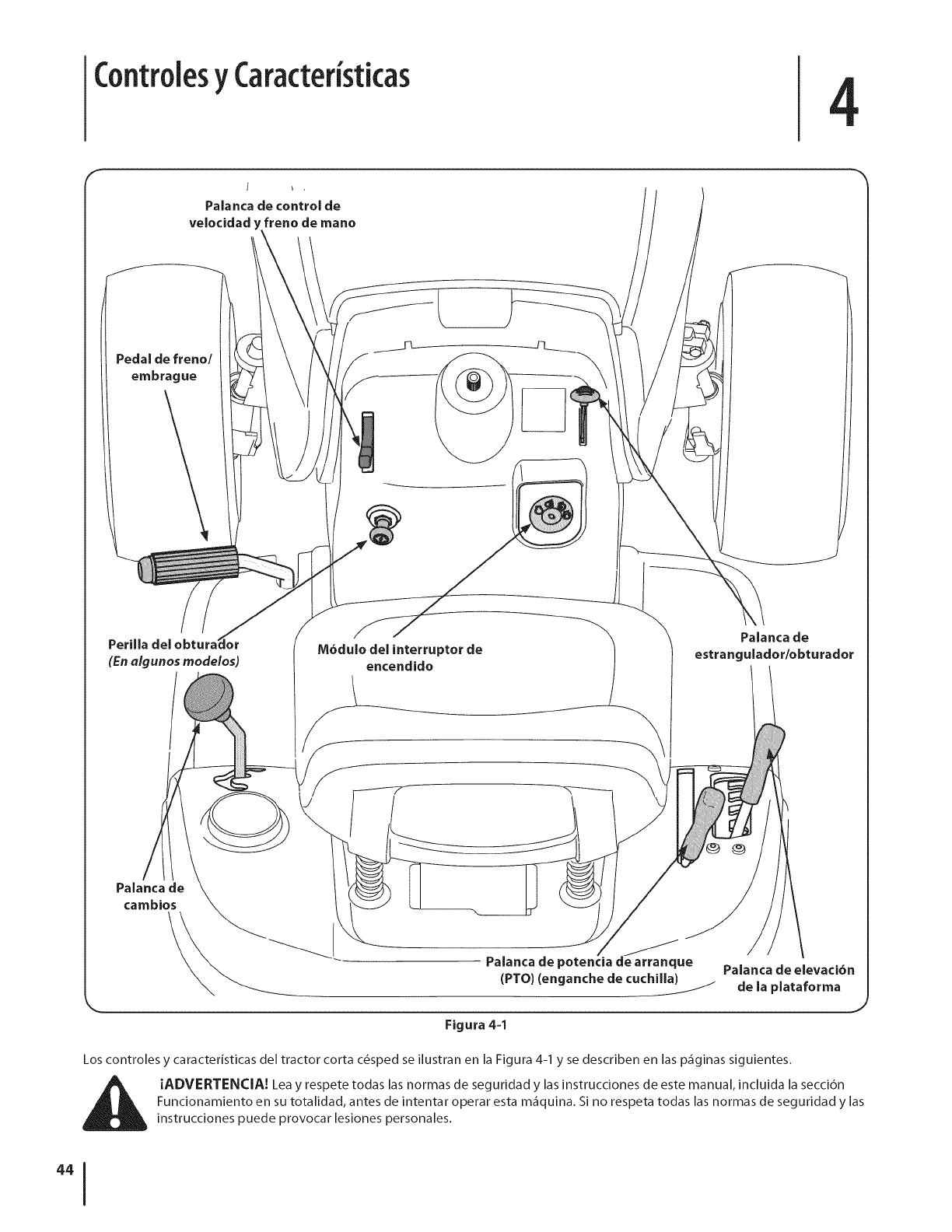

Controlsand Features 4

/1 i

Speed Control &

Parking Brake Lever

Clutch/Brake Pedal

Choke Knob

(On some models)

/ignition Switch

Module

__ Throttle/Choke Lever

Shift Lever

PTO (Blade Engage) Lever _Deck Lift Lever

Figure 4=1

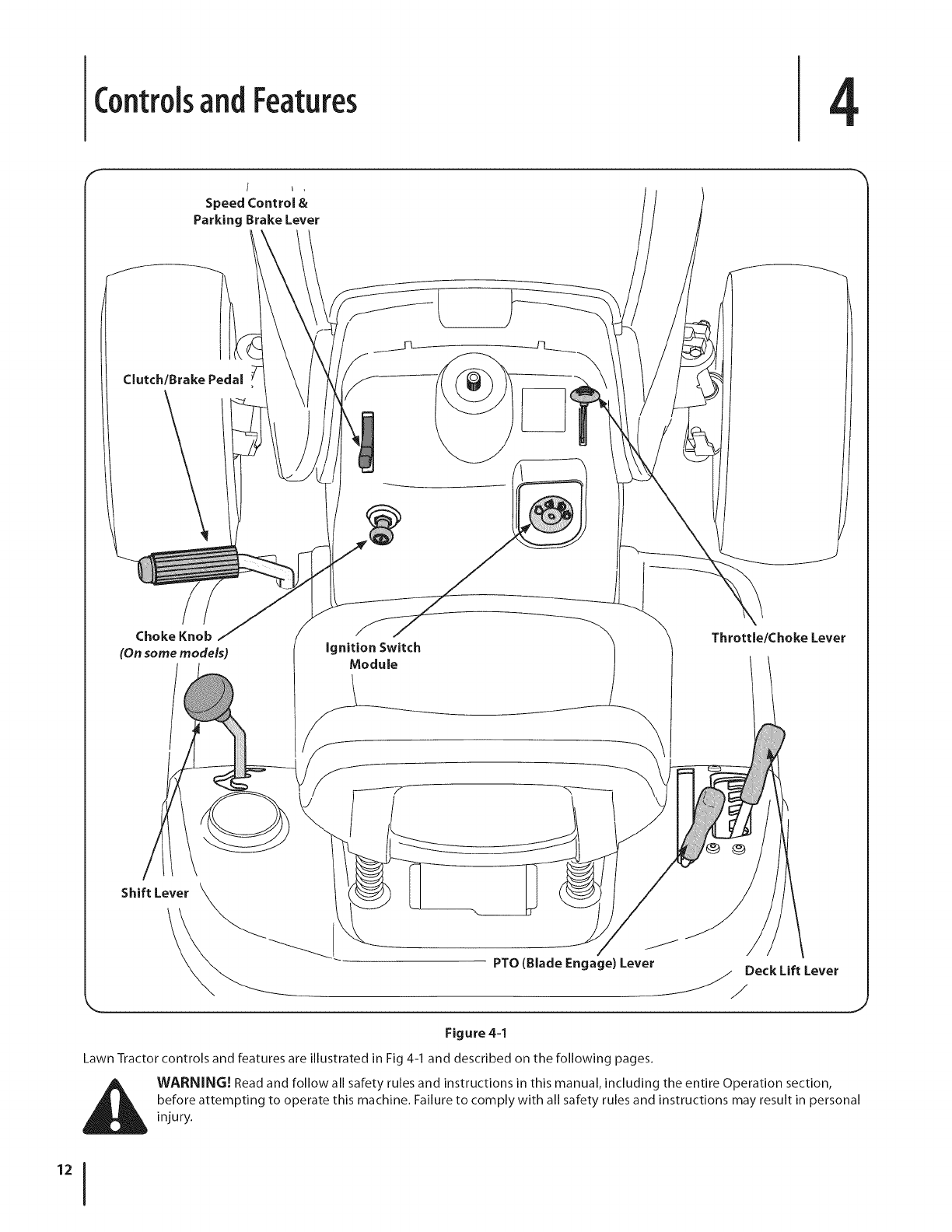

Lawn Tractor controls and features are illustrated in Fig 4-1 and described on the following pages.

i_ WARNING! Read and follow all safety rules and instructions in this manual, including the entire Operation section,

before attempting to operate this machine. Failure to comply with all safety rules and instructions may result in personal

injury.

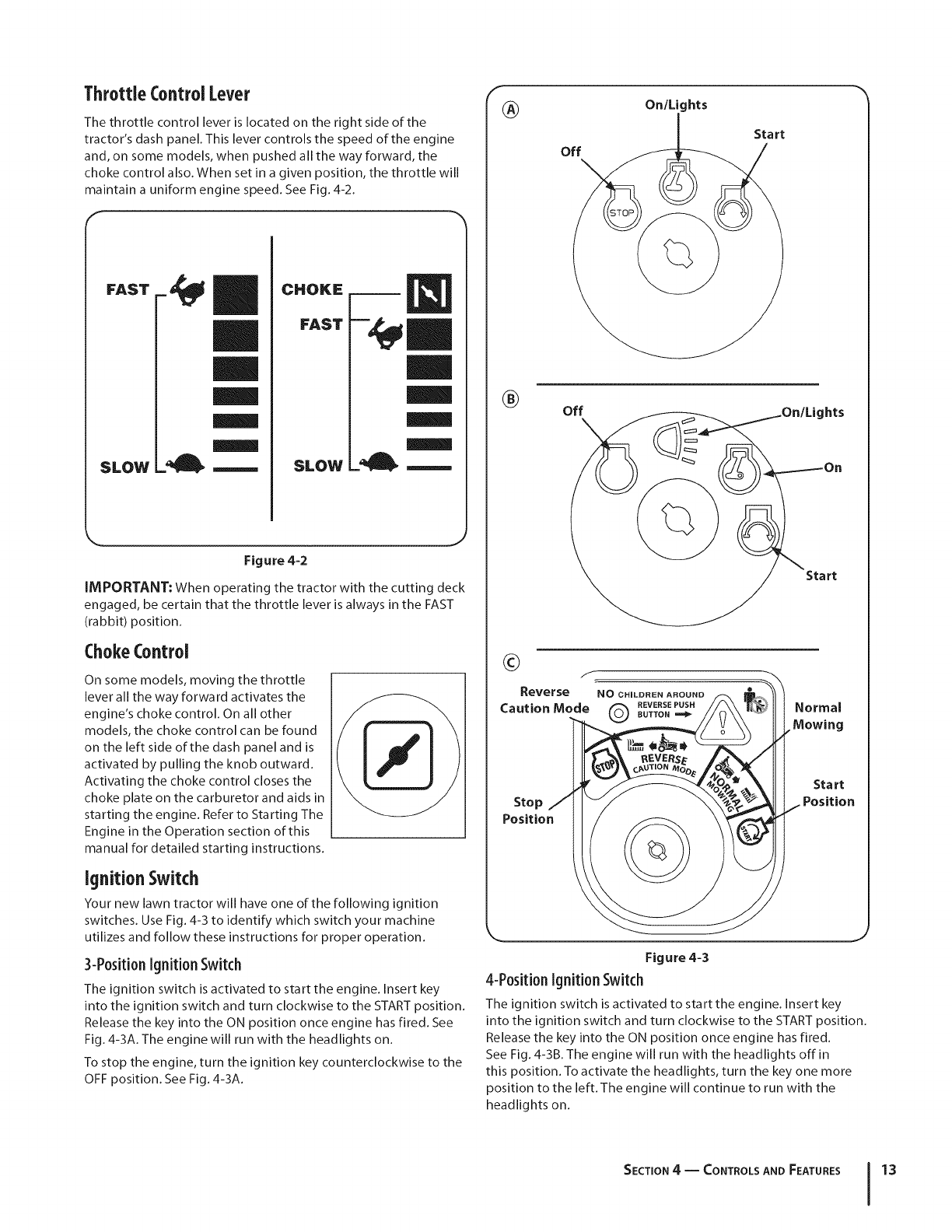

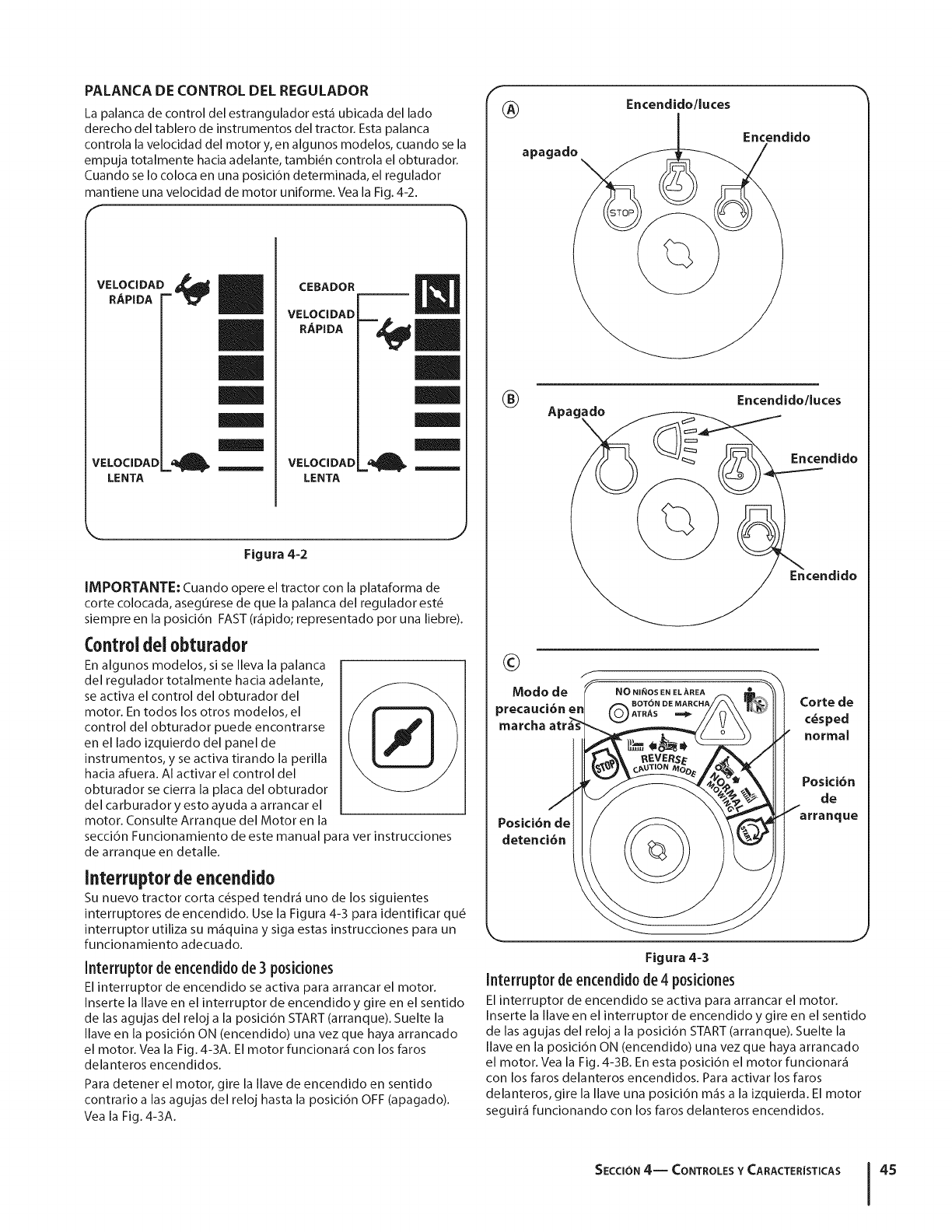

ThrottleControl Lever

The throttle control lever is located on the right side of the

tractor's dash panel. This lever controls the speed of the engine

and, on some models, when pushed all the way forward, the

choke control also. When set in a given position, the throttle will

maintain a uniform engine speed. See Fig. 4-2.

SLOW

CHOKE

FAST

SLOW

Figure 4-2

iMPORTANT: When operating the tractor with the cutting deck

engaged, be certain that the throttle lever is always in the FAST

(rabbit) position.

ChokeControl

On some models, moving the throttle

lever all the way forward activates the

engine's choke control. On all other

models, the choke control can be found

on the left side of the dash panel and is

activated by pulling the knob outward.

Activating the choke control closes the

choke plate on the carburetor and aids in

starting the engine. Refer to Starting The

Engine in the Operation section of this

manual for detailed starting instructions.

Ignition Switch

Your new lawn tractor will have one of the following ignition

switches. Use Fig. 4-3 to identify which switch your machine

utilizes and follow these instructions for proper operation.

3-Position Ignition Switch

The ignition switch is activated to start the engine. Insert key

into the ignition switch and turn clockwise to the START position.

Release the key into the ON position once engine has fired. See

Fig. 4-3A. The engine will run with the headlights on.

To stop the engine, turn the ignition key counterclockwise to the

OFF position. See Fig. 4-3A.

f(_ On/Lights

Off

Start

®Off

Start

_everse NO CHILDREN AROUND

Caution Mode _REVERSEPUSH Normal

LV# BUTTON

,Mowing

Start

Stop Position

Figure 4-3

4-Position Ignition Switch

The ignition switch is activated to start the engine. Insert key

into the ignition switch and turn clockwise to the START position.

Release the key into the ON position once engine has fired.

See Fig. 4-3B. The engine will run with the headlights off in

this position. To activate the headlights, turn the key one more

position to the left. The engine will continue to run with the

headlights on.

SECTION4 -- CONTROLS AND FEATURES 13

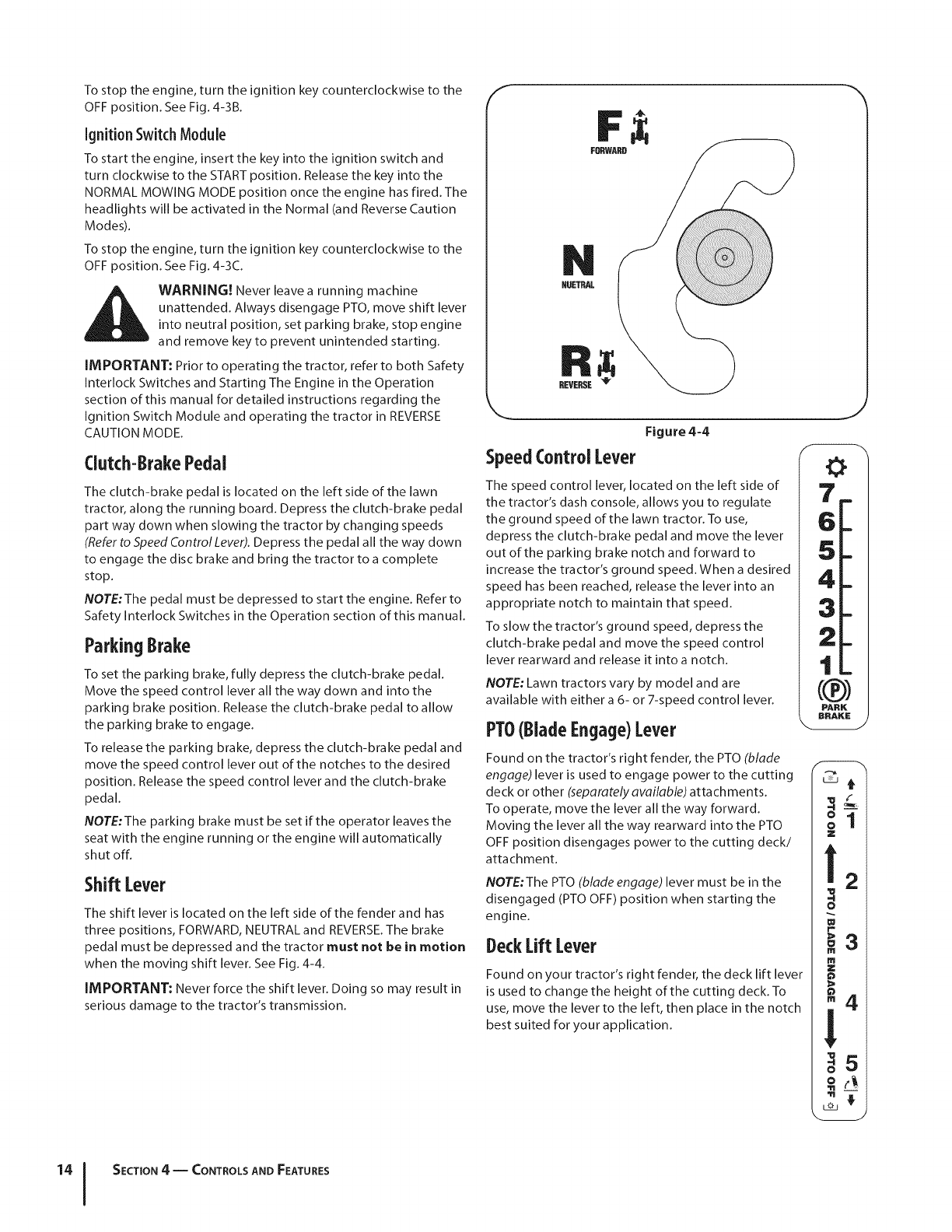

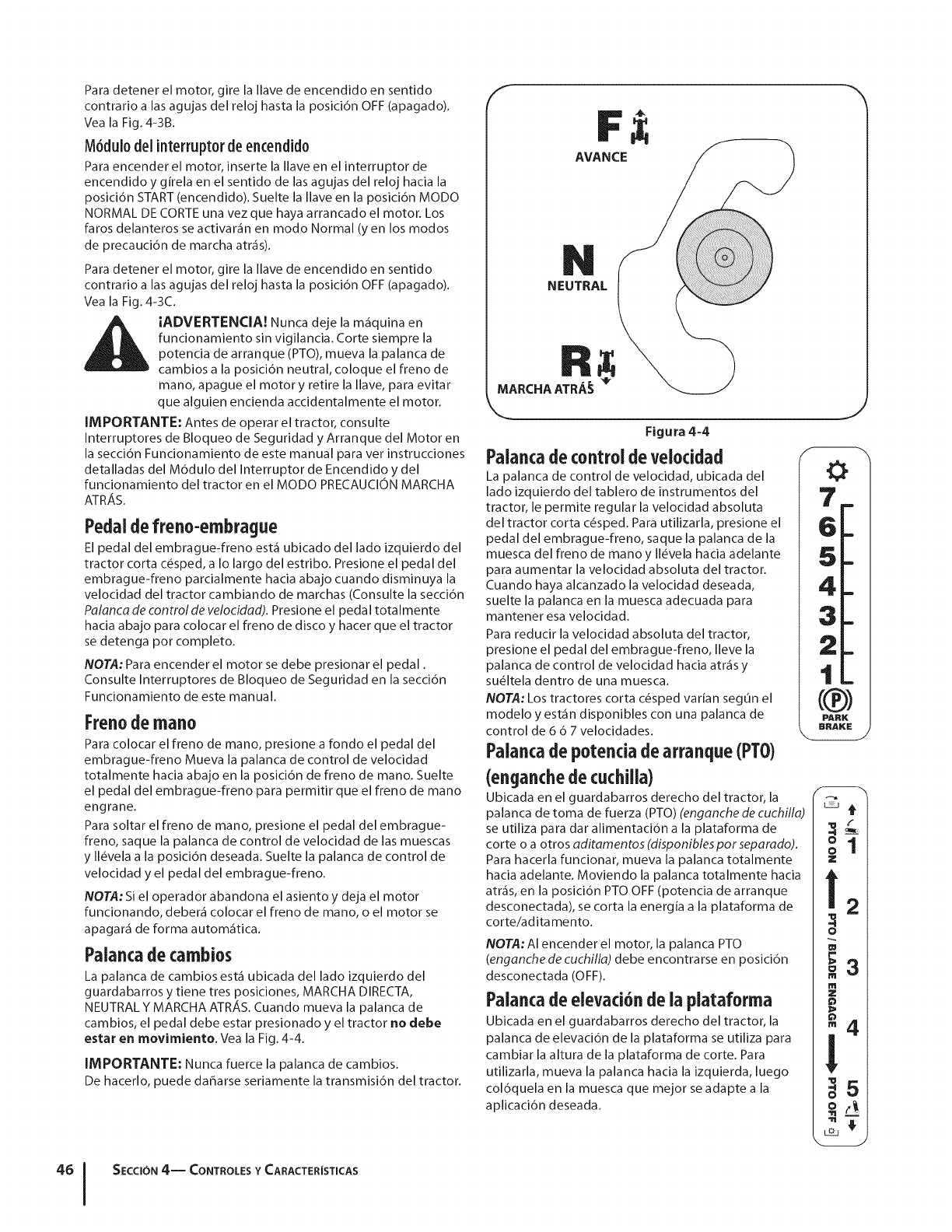

To stop the engine, turn the ignition key counterclockwise to the /_

OFF position. See Fig. 4-3B.

Ignition Switch Module

To start the engine, insert the key into the ignition switch and

turn clockwise to the START position. Release the key into the

NORMAL MOWING MODE position once the engine has fired. The

headlights will be activated in the Normal (and Reverse Caution

Modes).

To stop the engine, turn the ignition key counterclockwise to the

OFF position. See Fig. 4-3C.

i_ WARNING! Never leave a running machine

unattended. Always disengage PTO, move shift lever

into neutral position, set parking brake, stop engine

and remove key to prevent unintended starting.

IMPORTANT: Prior to operating the tractor, refer to both Safety

Interlock Switches and Starting The Engine in the Operation

section of this manual for detailed instructions regarding the

Ignition Switch Module and operating the tractor in REVERSE

CAUTION MODE.

Clutch-BrakePedal

The clutch-brake pedal is located on the left side of the lawn

tractor, along the running board. Depress the clutch-brake pedal

part way down when slowing the tractor by changing speeds

(Refer to Speed Control Lever). Depress the pedal all the way down

to engage the disc brake and bring the tractor to a complete

stop.

NOTE:The pedal must be depressed to start the engine. Refer to

Safety Interlock Switches in the Operation section of this manual.

ParkingBrake

To set the parking brake, fully depress the clutch-brake pedal.

Move the speed control lever all the way down and into the

parking brake position. Release the clutch-brake pedal to allow

the parking brake to engage.

To release the parking brake, depress the clutch-brake pedal and

move the speed control lever out of the notches to the desired

position. Release the speed control lever and the clutch-brake

pedal.

NOTE:The parking brake must be set if the operator leaves the

seat with the engine running or the engine will automatically

shut off.

Shift Lever

The shift lever is located on the left side of the fender and has

three positions, FORWARD, NEUTRAL and REVERSE.The brake

pedal must be depressed and the tractor must not be in motion

when the moving shift lever. See Fig. 4-4.

IMPORTANT: Never force the shift lever. Doing so may result in

serious damage to the tractor's transmission.

REVERSE

Figure 4-4

SpeedControl Lever

The speed control lever, located on the left side of

the tractor's dash console, allows you to regulate

the ground speed of the lawn tractor. To use,

depress the clutch-brake pedal and move the lever

out of the parking brake notch and forward to

increase the tractor's ground speed. When a desired

speed has been reached, release the lever into an

appropriate notch to maintain that speed.

To slow the tractor's ground speed, depress the

clutch-brake pedal and move the speed control

lever rearward and release it into a notch.

NOTE: Lawn tractors vary by model and are

available with either a 6- or 7-speed control lever.

PT0(BladeEngage)Lever

(O)

PARK

BRAKE

Found on the tractor's right fender, the PTO (blade

engage) lever is used to engage power to the cutting

deck or other (separately available) attachments.

To operate, move the lever all the way forward.

Moving the lever all the way rearward into the PTO

OFF position disengages power to the cutting deck/

attachment.

NOTE:The PTO (blade engage)lever must be in the

disengaged (PTO OFF) position when starting the

engine.

DeckLift Lever

Found on your tractor's right fender, the deck lift lever

is used to change the height of the cutting deck. To

use, move the lever to the left, then place in the notch

best suited for your application.

II 0

SECTION 4 -- CONTROLS AND FEATURES

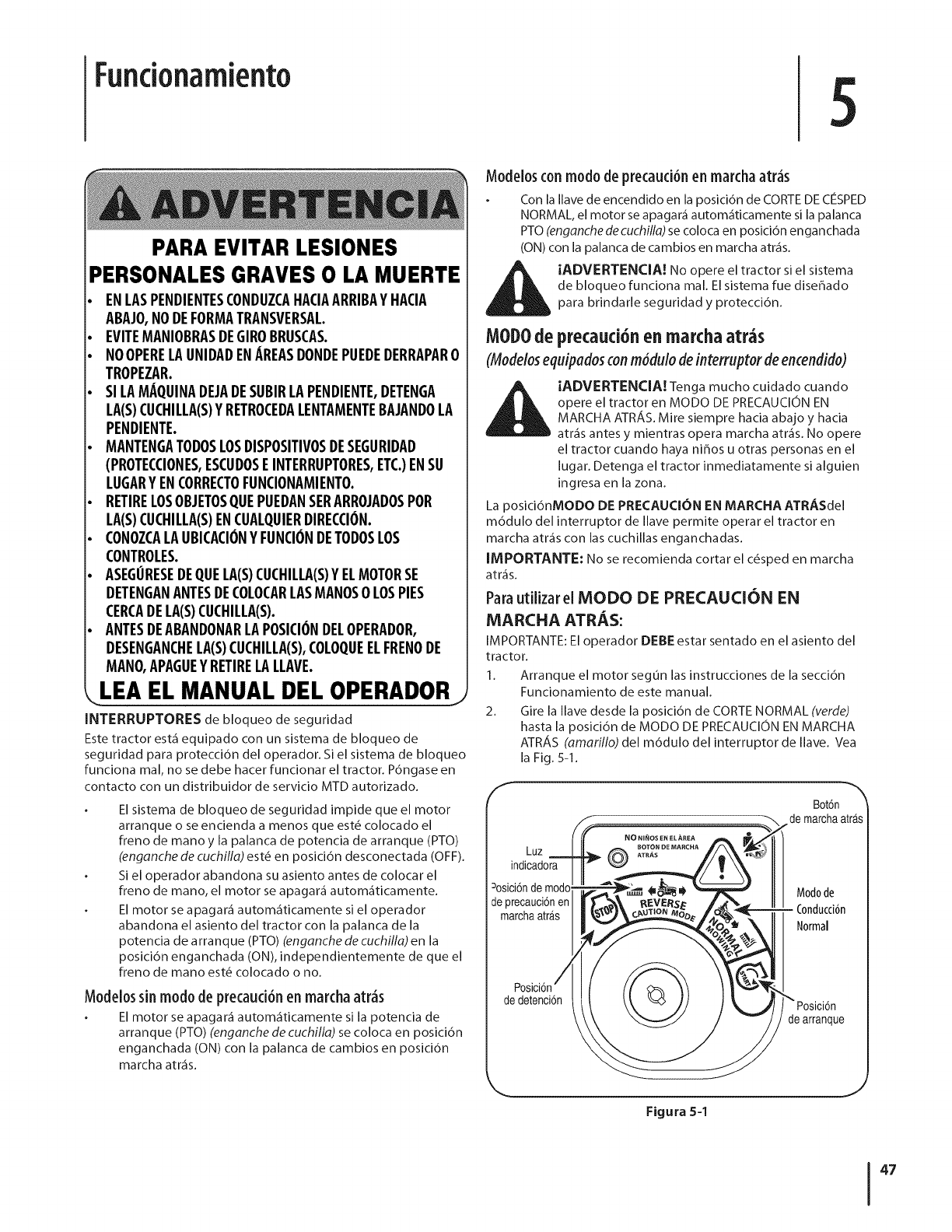

Operation

TO AVOID SERIOUS INJURY

OR DEATH

•GOUP AND DOWNSLOPES,NOTACROSS.

• AVOIDSUDDENTURNS.

•DONOTOPERATETHE UNITWHERE IT COULDSLIP

ORTIP.

•IF MACHINESTOPSGOINGUPHILL,STOP BLADE(S)

AND BACKDOWNHILLSLOWLY.

•KEEPSAFETYDEVICES(GUARDS,SHIELDS,

AND SWITCHES,ETC.) IN PLACEAND WORKING.

•REMOVEOBJECTSTHATCOULDBE THROWN

BY THE BLADE(S).

•KNOWLOCATIONAND FUNCTIONOF ALL CONTROLS.

•BESUREBLADE(S)AND ENGINEARESTOPPED

BEFOREPLACINGHANDSORFEETNEARBLADE(S).

•BEFORELEAVINGOPERATOR'SPOSITION,

DISENGAGEBLADE(S), ENGAGEPARKINGBRAKE,

SHUT OFFAND REMOVEKEY.

READ OPERATOR'S

MANUAL

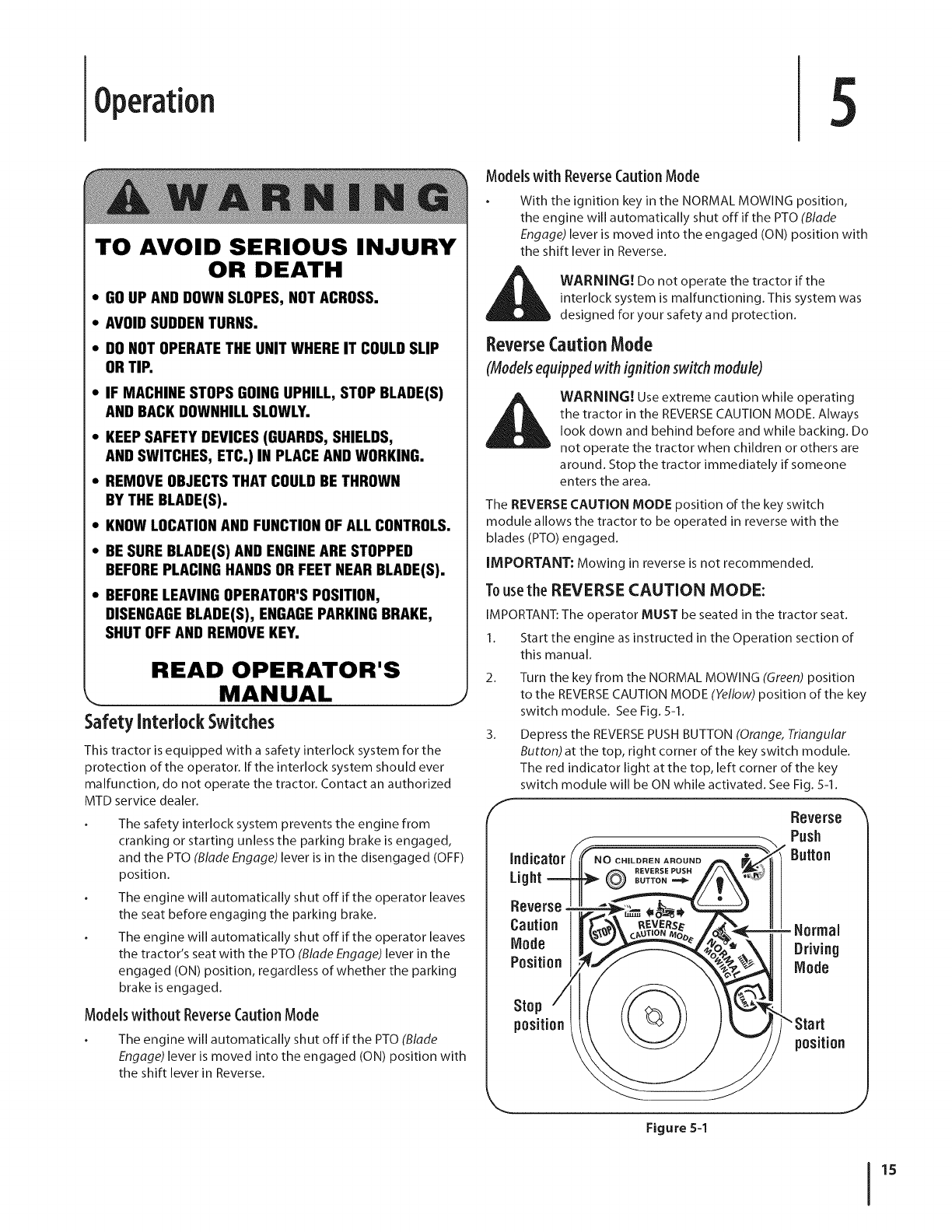

SafetyInterlockSwitches

This tractor is equipped with a safety interlock system for the

protection of the operator. If the interlock system should ever

malfunction, do not operate the tractor. Contact an authorized

MTD service dealer.

The safety interlock system prevents the engine from

cranking or starting unless the parking brake is engaged,

and the PTO (Blade Engage) lever is in the disengaged (OFF)

position.

The engine will automatically shut off if the operator leaves

the seat before engaging the parking brake.

The engine will automatically shut off if the operator leaves

the tractor's seat with the PTO (Blade Engage) lever in the

engaged (ON) position, regardless of whether the parking

brake is engaged.

Modelswithout ReverseCautionMode

The engine will automatically shut off if the PTO (Blade

Engage) lever is moved into the engaged (ON) position with

the shift lever in Reverse.

Modelswith ReverseCautionMode

With the ignition key in the NORMAL MOWING position,

the engine will automatically shut off if the PTO (Blade

Engage) lever is moved into the engaged (ON) position with

the shift lever in Reverse.

WARNING! Do not operate the tractor if the

interlock system is malfunctioning. This system was

designed for your safety and protection.

Reverse Caution Mode

(Modelsequippedwithignitionswitchmodule)

WARNING! Use extreme caution while operating

the tractor in the REVERSE CAUTION MODE. Always

look down and behind before and while backing. Do

not operate the tractor when children or others are

around. Stop the tractor immediately if someone

enters the area.

The REVERSE CAUTION MODE position of the key switch

module allows the tractor to be operated in reverse with the

blades (PTO) engaged.

iMPORTANT: Mowing in reverse is not recommended.

Tousethe REVERSE CAUTION MODE:

IMPORTANT: The operator MUST be seated in the tractor seat.

1. Start the engine as instructed in the Operation section of

this manual.

Indicator

Light

Turn the key from the NORMAL MOWING (Green) position

to the REVERSECAUTION MODE (Yellow) position of the key

switch module. See Fig. 5-1.

Depress the REVERSE PUSH BUTTON (Orange, Triangular

Button) at the top, right corner of the key switch module.

The red indicator light at the top, left corner of the key

switch module will be ON while activated. See Fig. 5-1.

Reverse

Push

Button

Rovsrs8

Caution =Normal

Mode Driving

Position Mode

Stop

position position

Figure 5-1

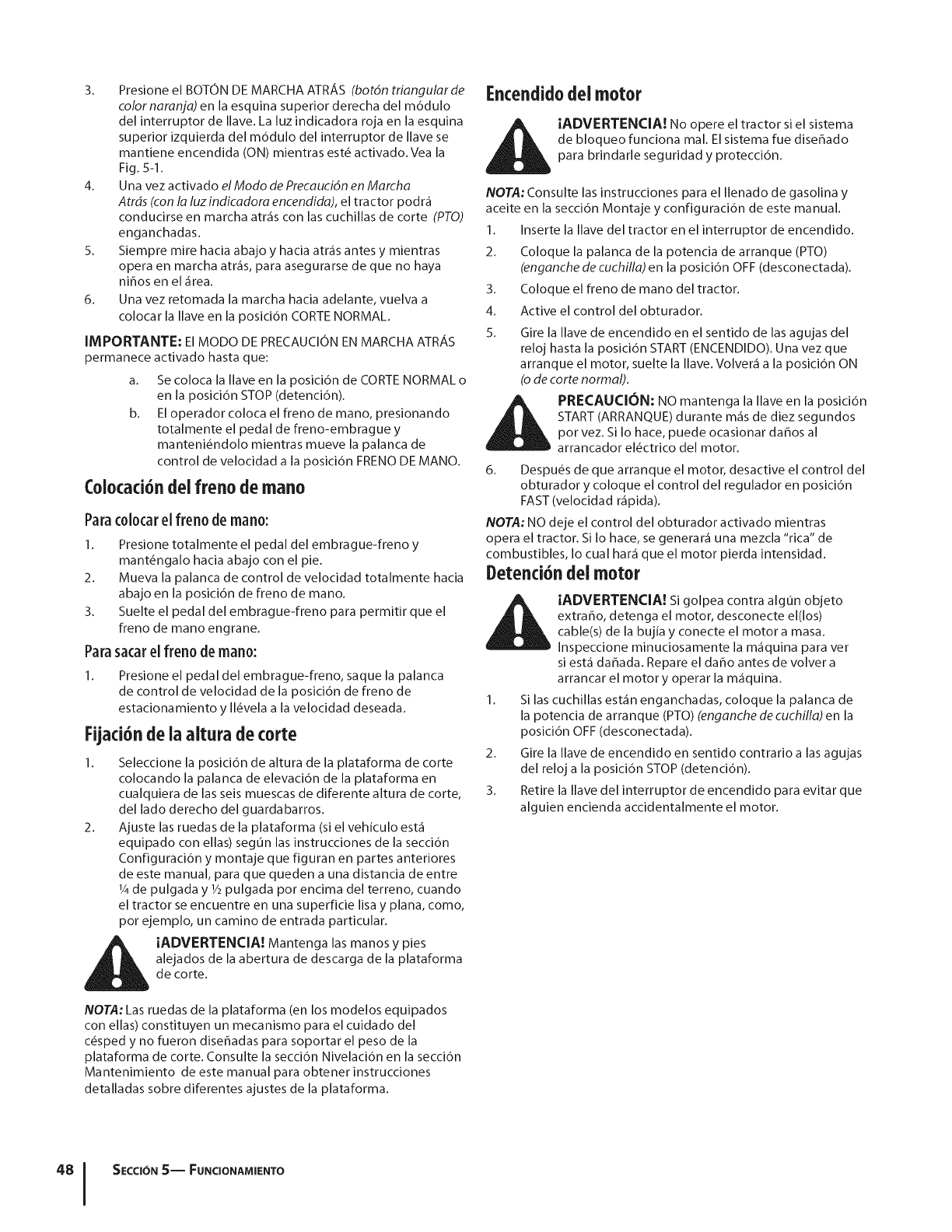

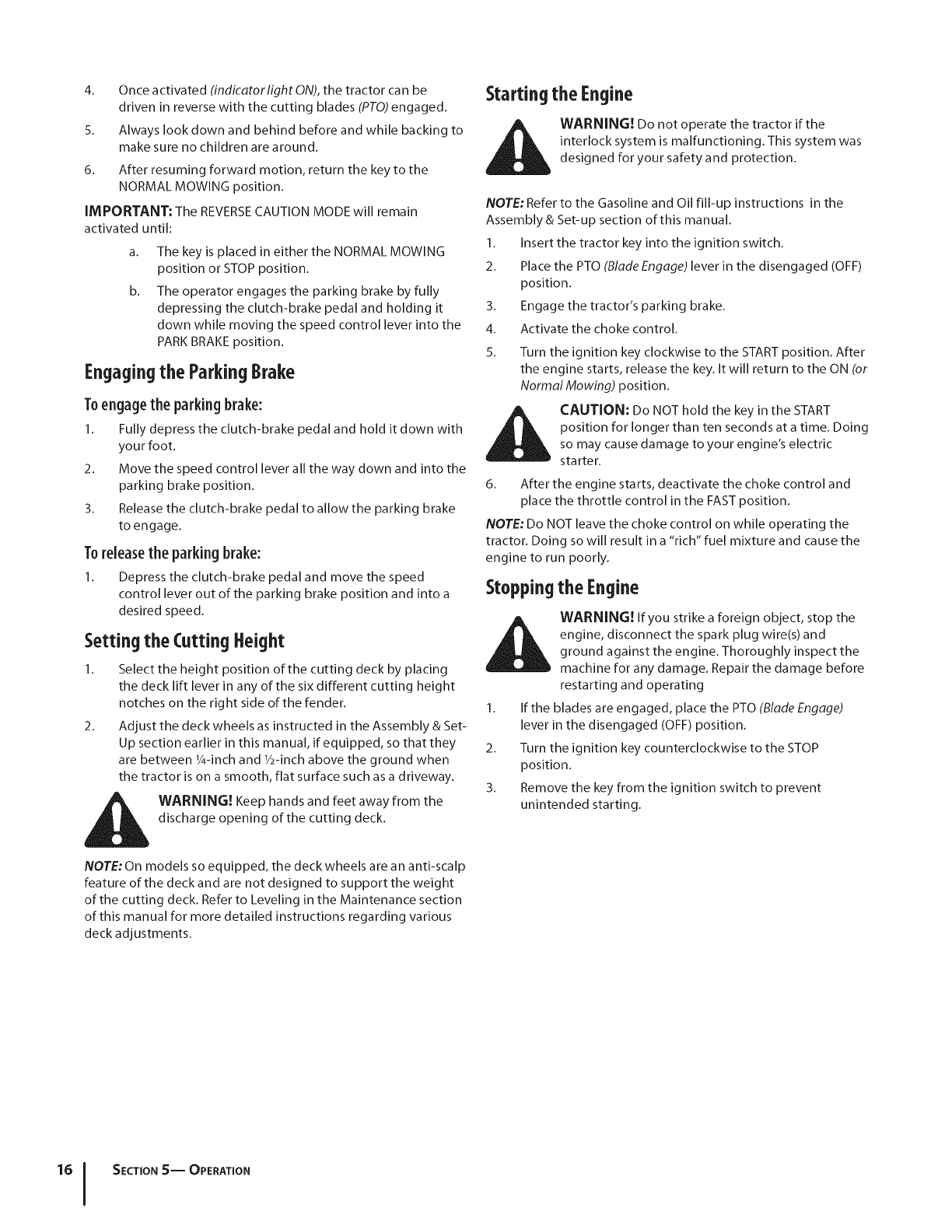

4. Once activated (indicatorlight ON), the tractor ca n be

driven in reverse with the cutting blades (PTO) engaged.

5. Always look down and behind before and while backing to

make sure no children are around.

6. After resuming forward motion, return the key to the

NORMAL MOWING position.

IMPORTANT: The REVERSECAUTION MODE will remain

activated until:

The key is placed in either the NORMAL MOWING

position or STOP position.

The operator engages the parking brake by fully

depressing the clutch-brake pedal and holding it

down while moving the speed control lever into the

PARK BRAKE position.

Engagingthe ParkingBrake

Toengagethe parkingbrake:

1. Fully depress the clutch-brake pedal and hold it down with

your foot.

2. Move the speed control lever all the way down and into the

parking brake position.

3. Release the clutch-brake pedal to allow the parking brake

to engage.

Toreleasethe parking brake:

1. Depress the clutch-brake pedal and move the speed

control lever out of the parking brake position and into a

desired speed.

Setting the Cutting Height

1. Select the height position of the cutting deck by placing

the deck lift lever in any of the six different cutting height

notches on the right side of the fender.

2. Adjust the deck wheels as instructed in the Assembly & Set-

Up section earlier in this manual, if equipped, so that they

are between 1/4-inch and 1/2-inch above the ground when

the tractor is on a smooth, flat surface such as a driveway.

_ WARNING! Keep hands and feet away from the

discharge opening of the cutting deck.

NOTE: On models so equipped, the deck wheels are an anti-scalp

feature of the deck and are not designed to support the weight

of the cutting deck. Refer to Leveling in the Maintenance section

of this manual for more detailed instructions regarding various

deck adjustments.

Starting the Engine

WARNING! Do not operate the tractor if the

interlock system is malfunctioning. This system was

designed for your safety and protection.

NOTE: Refer to the Gasoline and Oil fill-up instructions in the

Assembly & Set-up section of this manual.

1. Insert the tractor key into the ignition switch.

2. Place the PTO (Blade Engage) lever in the disengaged (OFF)

position.

3. Engage the tractor's parking brake.

4. Activate the choke control.

5_ Turn the ignition key clockwise to the START position. After

the engine starts, release the key. It will return to the ON (or

Normal Mowing) position.

_CAUTION: Do NOT hold the key in the START

position for longer than ten seconds at a time. Doing

so may cause damage to your engine's electric

starter.

6. After the engine starts, deactivate the choke control and

place the throttle control in the FAST position.

NOTE: Do NOT leave the choke control on while operating the

tractor. Doing so will result in a "rich" fuel mixture and cause the

engine to run poorly.

Stopping the Engine

_ARNING! If you strike a foreign object, stop the

engine, disconnect the spark plug wire(s) and

ground against the engine. Thoroughly inspect the

machine for any damage. Repair the damage before

restarting and operating

1. If the blades are engaged, place the PTO (Blade Engage)

lever in the disengaged (OFF) position.

2. Turn the ignition key counterclockwise to the STOP

position.

3. Remove the key from the ignition switch to prevent

unintended starting.

'°1SECTION 5-- OPERATION

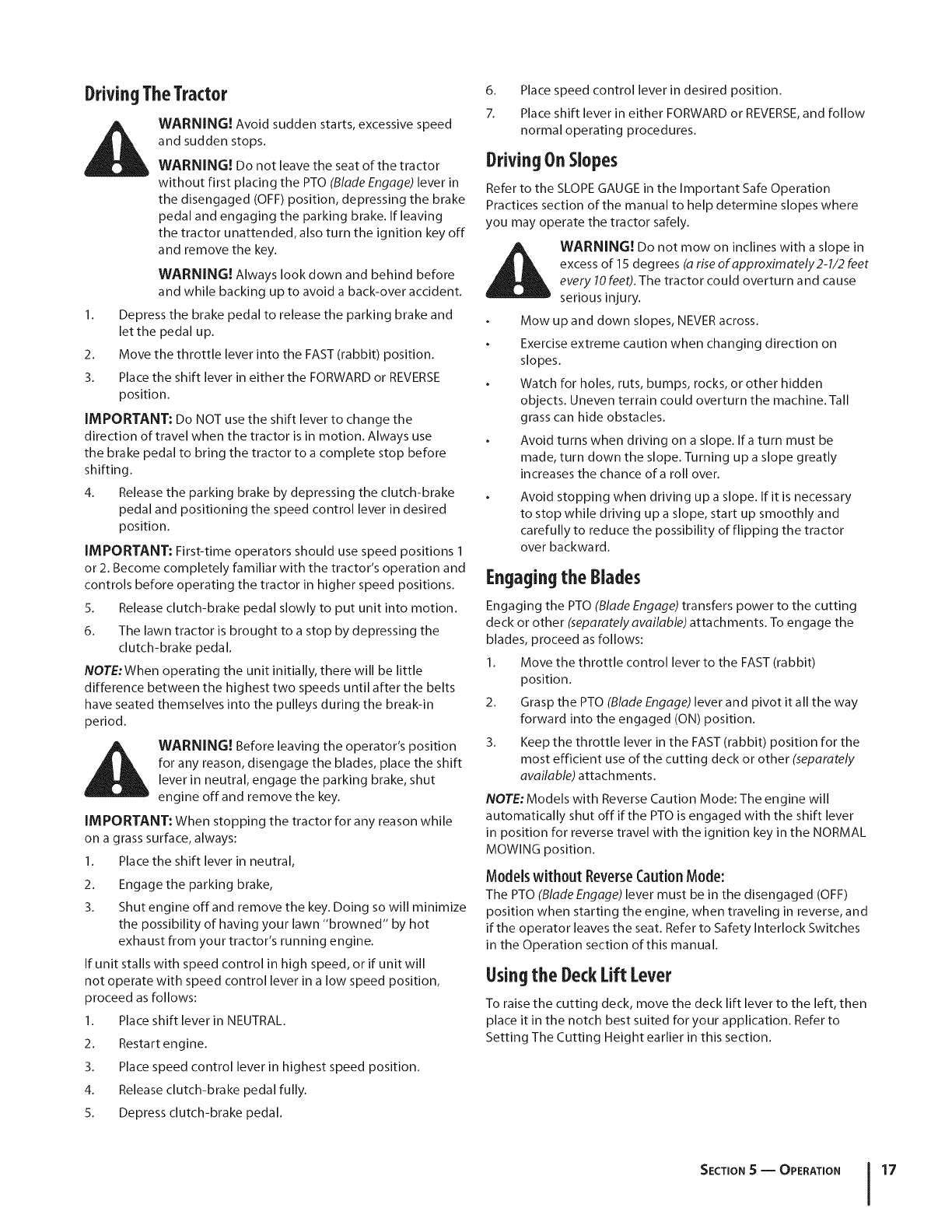

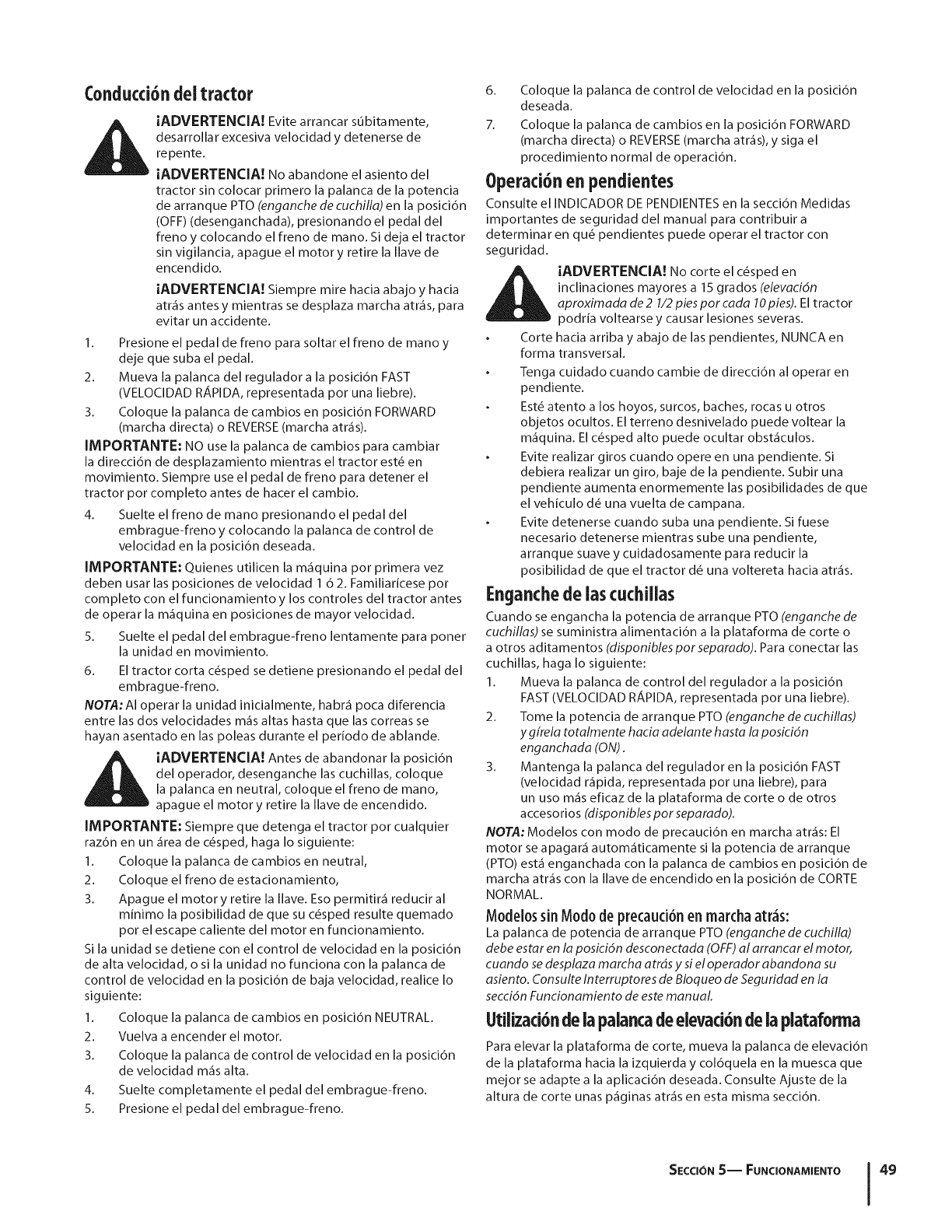

Driving TheTractor

WARNING! Avoid sudden starts, excessive speed

and sudden stops.

WARNING! Do not leave the seat of the tractor

without first placing the PTO (Blade Engage) lever in

the disengaged (OFF) position, depressing the brake

pedal and engaging the parking brake. If leaving

the tractor unattended, also turn the ignition key off

and remove the key.

WARNING! Always look down and behind before

and while backing up to avoid a back-over accident.

Depress the brake pedal to release the parking brake and

let the pedal up.

Move the throttle lever into the FAST (rabbit) position.

Place the shift lever in either the FORWARD or REVERSE

position.

IMPORTANT: Do NOTuse the shift lever to change the

direction of travel when the tractor is in motion. Always use

the brake pedal to bring the tractor to a complete stop before

shifting.

4. Releasethe parking brake by depressing the clutch-brake

pedal and positioning the speed control lever in desired

position.

IMPORTANT: First-time operators should use speed positions 1

or 2. Become completely familiar with the tractor's operation and

controls before operating the tractor in higher speed positions.

5. Release clutch-brake pedal slowly to put unit into motion.

6. The lawn tractor is brought to a stop by depressing the

clutch-brake pedal.

NOTE:When operating the unit initially, there will be little

difference between the highest two speeds until after the belts

have seated themselves into the pulleys during the break-in

period.

WARNING! Before leaving the operator's position

for any reason, disengage the blades, place the shift

lever in neutral, engage the parking brake, shut

engine off and remove the key.

IMPORTANT: When stopping the tractor for any reason while

on a grass surface, always:

1. Placethe shift lever in neutral,

2. Engage the parking brake,

3. Shut engine off and remove the key. Doing so will minimize

the possibility of having your lawn "browned" by hot

exhaust from your tractor's running engine.

If unit stalls with speed control in high speed, or if unit will

not operate with speed control lever in a low speed position,

proceed as follows:

1. Place shift lever in NEUTRAL.

2. Restart engine.

3. Place speed control lever in highest speed position.

4. Release clutch-brake pedal fully.

5. Depress clutch-brake pedal.

6. Place speed control lever in desired position.

7. Place shift lever in either FORWARD or REVERSE,and follow

normal operating procedures.

Driving OnSlopes

Refer to the SLOPEGAUGEin the Important Safe Operation

Practices section of the manual to help determine slopes where

you may operate the tractor safely.

_hll ARNING! Do not mow on inclines with a slope in

excess of 15 degrees (a rise of approximately2-1/2 feet

every 10feet).The tractor could overturn and cause

serious injury.

Mow up and down slopes, NEVERacross.

Exercise extreme caution when changing direction on

slopes.

Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine. Tall

grass can hide obstacles.

Avoid turns when driving on a slope. Ira turn must be

made, turn down the slope. Turning up a slope greatly

increases the chance of a roll over.

Avoid stopping when driving up a slope. If it is necessary

to stop while driving up a slope, start up smoothly and

carefully to reduce the possibility of flipping the tractor

over backward.

Engagingthe Blades

Engaging the PTO (Blade Engage) transfers power to the cutting

deck or other (separately available) attachments. To engage the

blades, proceed as follows:

1. Move the throttle control lever to the FAST (rabbit)

position.

2. Grasp the PTO (Blade Engage) lever and pivot it a II the way

forward into the engaged (ON) position.

3. Keep the throttle lever in the FAST (rabbit) position for the

most efficient use of the cutting deck or other (separately

available) attachments.

NOTE: Models with Reverse Caution Mode: The engine will

automatically shut off if the PTO is engaged with the shift lever

in position for reverse travel with the ignition key in the NORMAL

MOWING position.

Modelswithout ReverseCautionMode:

The PTO (Blade Engage)lever must be in the disengaged (OFF)

position when starting the engine, when traveling in reverse, and

if the operator leaves the seat. Refer to Safety Interlock Switches

in the Operation section of this manual.

Usingthe DeckLift Lever

To raise the cutting deck, move the deck lift lever to the left, then

place it in the notch best suited for your application. Refer to

Setting The Cutting Height earlier in this section.

SECTION S -- OPERATION 17

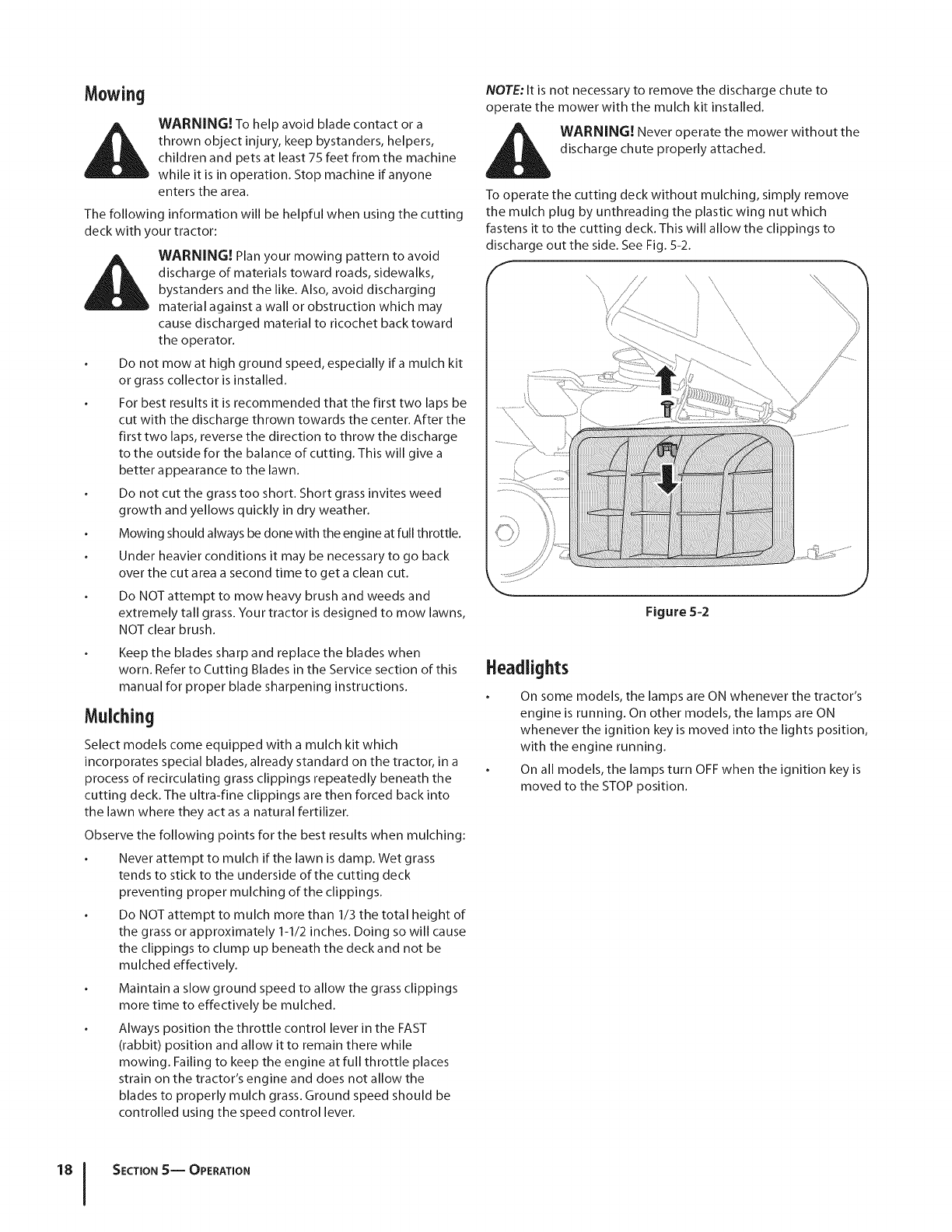

WARNING! To help avoid blade contact or a

thrown object injury, keep bystanders, helpers,

children and pets at least 75 feet from the machine

while it is in operation. Stop machine if anyone

enters the area.

The following information will be helpful when using the cutting

deck with your tractor:

WARNING! Plan your mowing pattern to avoid

discharge of materials toward roads, sidewalks,

bystanders and the like. Also, avoid discharging

material against a wall or obstruction which may

cause discharged material to ricochet back toward

the operator.

Do not mowat high ground speed, especially ira mulch kit

or grass collector is installed.

For best results it is recommended that the first two laps be

cut with the discharge thrown towards the center. After the

first two laps, reverse the direction to throw the discharge

to the outside for the balance of cutting. This will give a

better appearance to the lawn.

Do not cut the grass too short. Short grass invites weed

growth and yellows quickly in dry weather.

Mowing should always be done with the engine at full throttle.

Under heavier conditions it may be necessary to go back

over the cut area a second time to get a clean cut.

Do NOT attempt to mow heavy brush and weeds and

extremely tall grass. Your tractor is designed to mow lawns,

NOT clear brush.

Keep the blades sharp and replace the blades when

worn. Refer to Cutting Blades in the Service section of this

manual for proper blade sharpening instructions.

Mulching

Select models come equipped with a mulch kit which

incorporates special blades, already standard on the tractor, in a

process of recirculating grass clippings repeatedly beneath the

cutting deck. The ultra-fine clippings are then forced back into

the lawn where they act as a natural fertilizer.

Observe the following points for the best results when mulching:

Never attempt to mulch if the lawn is damp. Wet grass

tends to stick to the underside of the cutting deck

preventing proper mulching of the clippings.

Do NOT attempt to mulch more than 1/3 the total height of

the grass or approximately 1-1/2 inches. Doing so will cause

the clippings to clump up beneath the deck and not be

mulched effectively.

Maintain a slow ground speed to allow the grass clippings

more time to effectively be mulched.

Always position the throttle control lever in the FAST

(rabbit) position and allow it to remain there while

mowing. Failing to keep the engine at full throttle places

strain on the tractor's engine and does not allow the

blades to properly mulch grass. Ground speed should be

controlled using the speed control lever.

NOTE: It is not necessary to remove the discharge chute to

operate the mower with the mulch kit installed.

WARNING! Never operate the mower without the

discharge chute properly attached.

To operate the cutting deck without mulching, simply remove

the mulch plug by unthreading the plastic wing nut which

fastens it to the cutting deck. This will allow the clippings to

discharge out the side. See Fig. 5-2.

f ,\

'\\

Figure 5-2

Headlights

On some models, the lamps are ON whenever the tractor's

engine is running. On other models, the lamps are ON

whenever the ignition key is moved into the lights position,

with the engine running.

On all models, the lamps turn OFF when the ignition key is

moved to the STOP position.

SECTION 5-- OPERATION

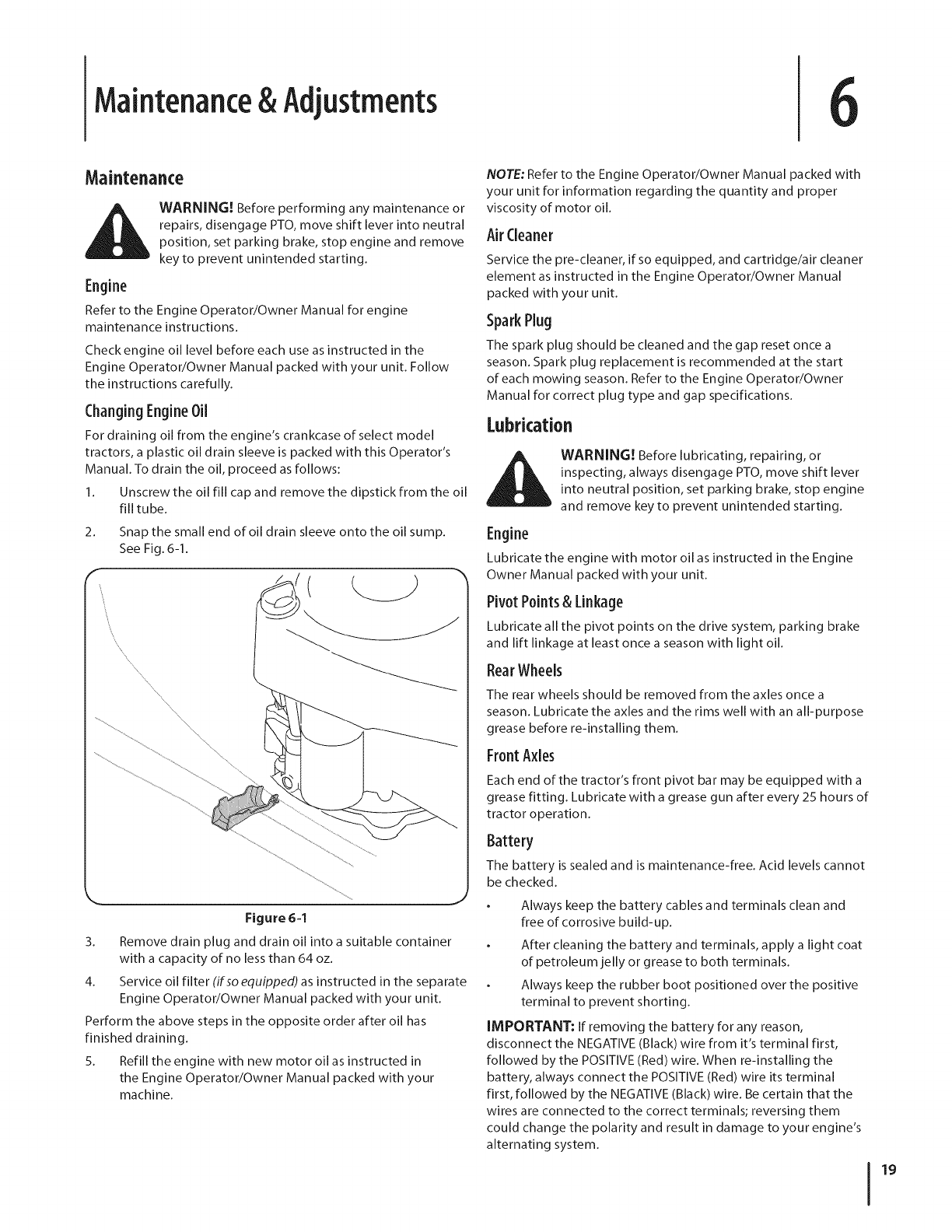

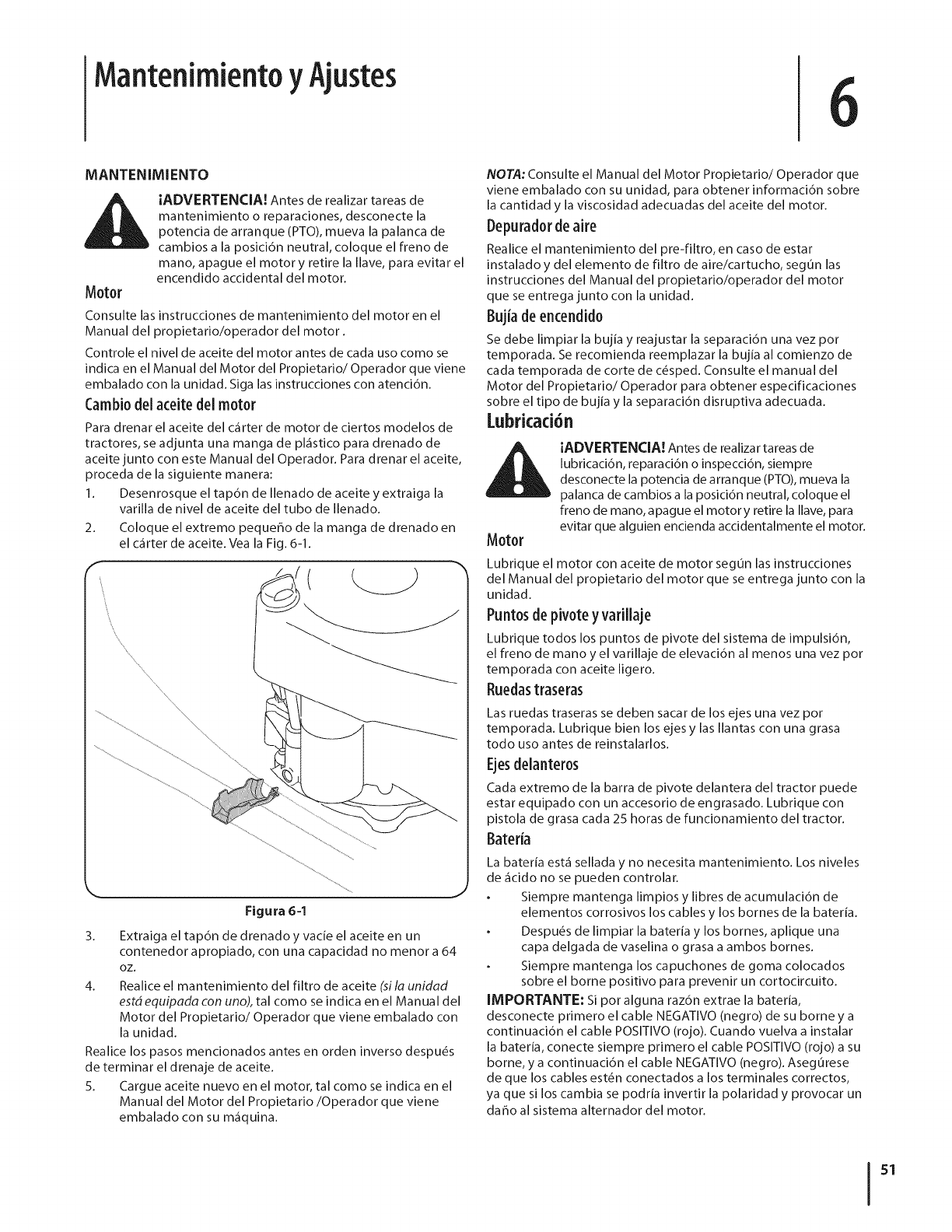

Maintenance& Adjustments 6

Maintenance

WARNING! Before performing any maintenance or

repairs, disengage PTO, move shift lever into neutral

position, set parking brake, stop engine and remove

key to prevent unintended starting.

Refer to the Engine Operator/Owner Manual for engine

maintenance instructions.

Check engine oil level before each use as instructed in the

Engine Operator/Owner Manual packed with your unit. Follow

the instructions carefully.

ChangingEngineOil

For draining oil from the engine's crankcase of select model

tractors, a plastic oil drain sleeve is packed with this Operator's

Manual. To drain the oil, proceed as follows:

1. Unscrew the oil fill cap and remove the dipstick from the oil

fill tube.

2. Snap the small end ofoil drain sleeve onto the oil sump.

SeeFig. 6-1.

\\\

Figure 6-1

3. Remove drain plug and drain oil into a suitable container

with a capacity of no less than 64 oz.

4. Service oil filter (ifso equipped) as instructed in the separate

Engine Operator/Owner Manual packed with your unit.

Perform the above steps in the opposite order after oil has

finished draining.

5. Refill the engine with new motor oil as instructed in

the Engine Operator/Owner Manual packed with your

machine.

NOTE: Refer to the Engine Operator/Owner Manual packed with

your unit for information regarding the quantity and proper

viscosity of motor oil.

Air Cleaner

Service the pre-cleaner, if so equipped, and cartridge/air cleaner

element as instructed in the Engine Operator/Owner Manual

packed with your unit.

Spark Plug

The spark plug should be cleaned and the gap reset once a

season. Spark plug replacement is recommended at the start

of each mowing season. Refer to the Engine Operator/Owner

Manual for correct plug type and gap specifications.

Lubrication

_il ARNING! Before lubricating, repairing, or

inspecting, always disengage PTO, move shift lever

into neutral position, set parking brake, stop engine

and remove key to prevent unintended starting.

Engine

Lubricate the engine with motor oil as instructed in the Engine

Owner Manual packed with your unit.

PivotPoints& Linkage

Lubricate all the pivot points on the drive system, parking brake

and lift linkage at least once a season with light oil.

RearWheels

The rear wheels should be removed from the axles once a

season. Lubricate the axles and the rims well with an all-purpose

grease before re-installing them.

FrontAxles

Each end of the tractor's front pivot bar may be equipped with a

grease fitting. Lubricate with a grease gun after every 25 hours of

tractor operation.

Battery

The battery is sealed and is maintenance-flee. Acid levels cannot

be checked.

Always keep the battery cables and terminals clean and

free of corrosive build-up.

After cleaning the battery and terminals, apply a light coat

of petroleum jelly or grease to both terminals.

Always keep the rubber boot positioned over the positive

terminal to prevent shorting.

IMPORTANT: If removing the battery for any reason,

disconnect the NEGATIVE(Black) wire from it's terminal first,

followed by the POSITIVE(Red) wire. When re-installing the

battery, always connect the POSITIVE(Red)wire its terminal

first, followed by the NEGATIVE(Black) wire. Be certain that the

wires are connected to the correct terminals; reversing them

could change the polarity and result in damage to your engine's

alternating system.

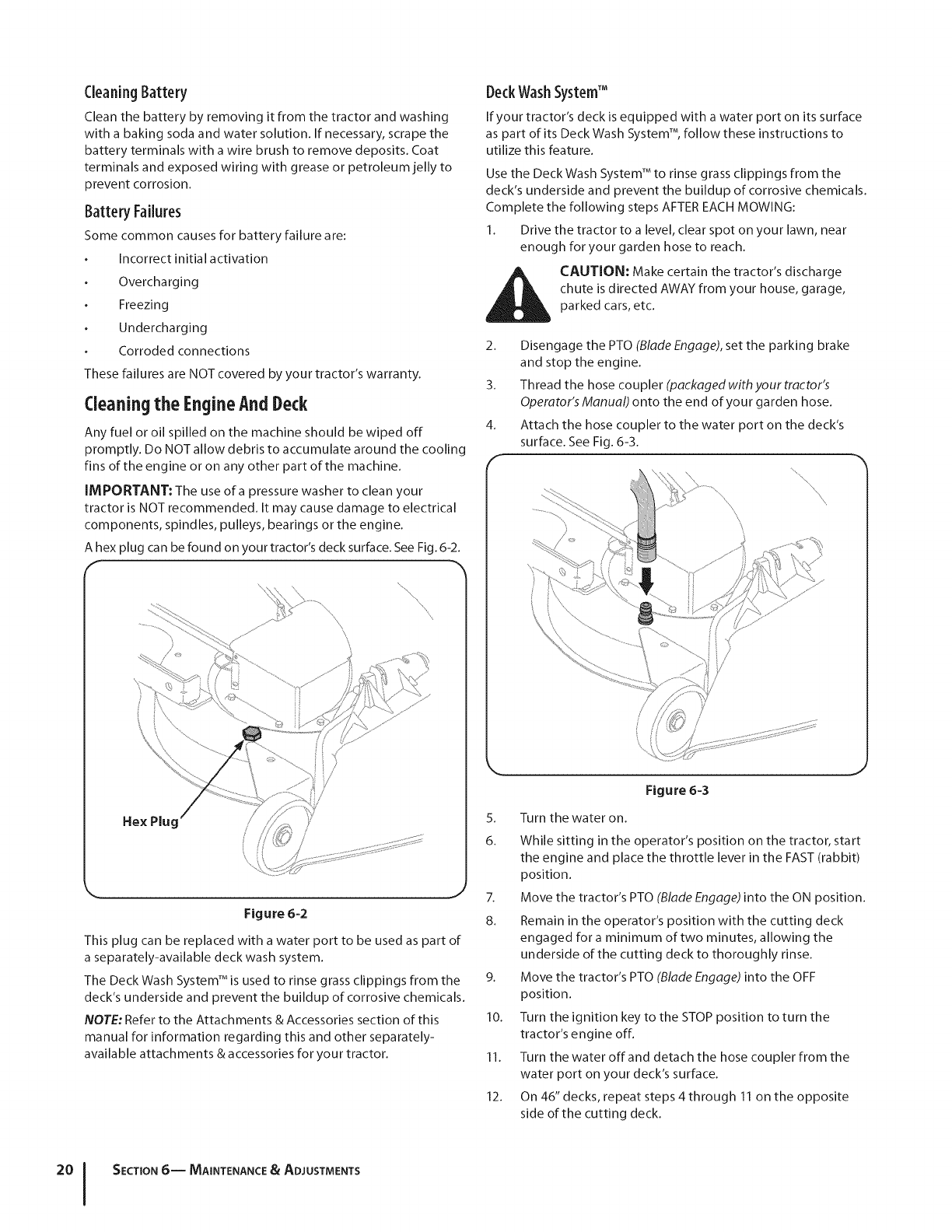

CleaningBattery

Clean the battery by removing it from the tractor and washing

with a baking soda and water solution. If necessary, scrape the

battery terminals with a wire brush to remove deposits. Coat

terminals and exposed wiring with grease or petroleum jelly to

prevent corrosion.

Battery Failures

Some common causes for battery failure are:

Incorrect initial activation

Overcharging

Freezing

Undercharging

Corroded connections

These failures are NOT covered by your tractor's warranty.

Cleaningthe EngineAndDeck

Any fuel or oil spilled on the machine should be wiped off

promptly. Do NOT allow debris to accumulate around the cooling

fins of the engine or on any other part of the machine.

IMPORTANT: The use of a pressure washer to clean your

tractor is NOT recommended. It may cause damage to electrical

components, spindles, pulleys, bearings or the engine.

A hex plug can be found on your tractor's deck surface. SeeFig.6-2.

Hex Plug

Figure 6-2

This plug can be replaced with a water port to be used as part of

a separately-available deck wash system.

The Deck Wash System TM is used to rinse grass clippings from the

deck's underside and prevent the buildup of corrosive chemicals.

NOTE: Refer to the Attachments & Accessories section of this

manual for information regarding this and other separately-

available attachments & accessories for your tractor.

DeckWashSystemTM

If your tractor's deck is equipped with a water port on its surface

as part of its Deck Wash SystemT% follow these instructions to

utilize this feature.

Use the Deck Wash System TM to rinse grass clippings from the

deck's underside and prevent the buildup of corrosive chemicals.

Complete the following steps AFTER EACH MOWING:

I. Drive the tractor to a level, clear spot on your lawn, near

enough for your garden hose to reach.

CAUTION: Make certain the tractor's discharge

chute is directed AWAY from your house, garage,

parked cars, etc.

2. Disengage the PTO (Blade Engage), set the parking brake

and stop the engine.

3. Thread the hose coupler (packagedwithyourtractor's

Operator's Manual) onto the end of your garden hose.

4. Attach the hose coupler to the water port on the deck's

surface. See Fig. 6-3.

Figure 6-3

Turn the water on.

While sitting in the operator's position on the tractor, start

the engine and place the throttle lever in the FAST (rabbit)

position.

7. Move the tractor's PTO (Blade Engage) into the ON position.

8. Remain in the operator's position with the cutting deck

engaged for a minimum of two minutes, allowing the

underside of the cutting deck to thoroughly rinse.

9. Move the tractor's PTO (Blade Engage) into the OFF

position.

10. Turn the ignition key to the STOP position to turn the

tractor's engine off.

11. Turn the water off and detach the hose coupler from the

water port on your deck's surface.

12. On 46" decks, repeat steps 4 through 11 on the opposite

side of the cutting deck.

SECTION 6-- MAINTENANCE & ADJUSTMENTS

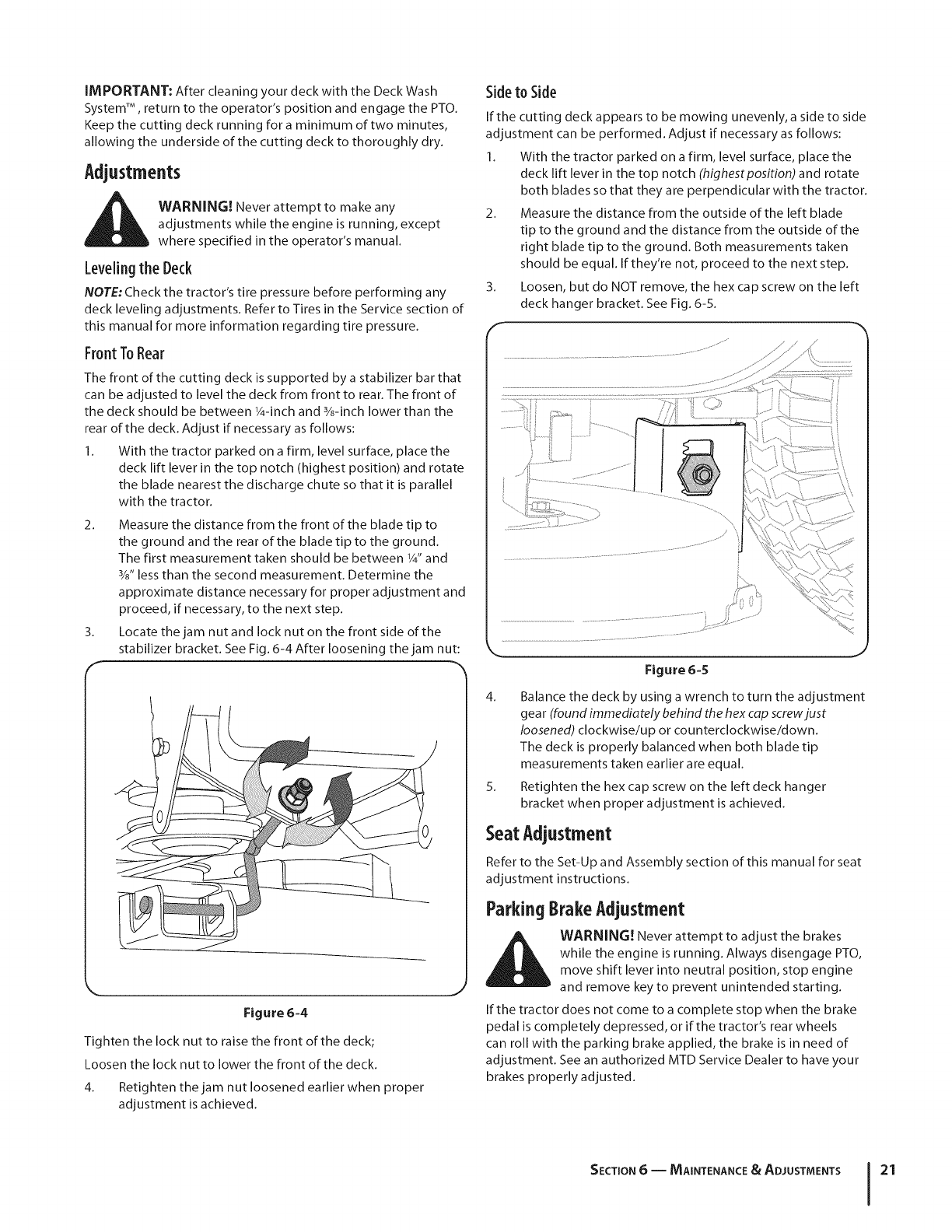

IMPORTANT: After cleaning your deck with the Deck Wash

SystemTM, return to the operator's position and engage the PTO.

Keep the cutting deck running for a minimum of two minutes,

allowing the underside of the cutting deck to thoroughly dry.

Adjustments

i_ WARNING! Never attempt to make any

adjustments while the engine is running, except

where specified in the operator's manual.

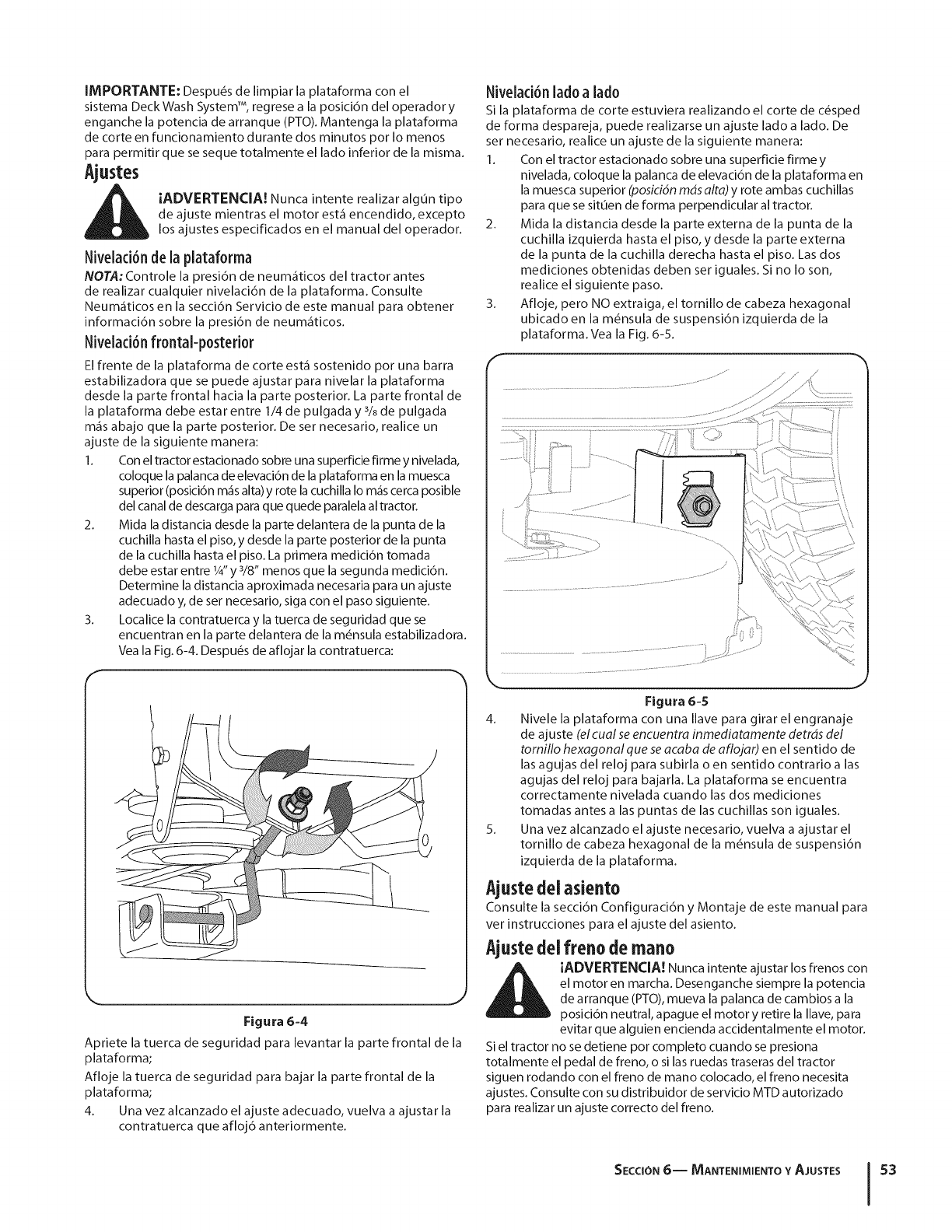

Leveling the Deck

NOTE: Check the tractor's tire pressure before performing any

deck leveling adjustments. Refer to Tires in the Service section of

this manual for more information regarding tire pressure. ,*

Front ToRear

The front of the cutting deck is supported by a stabilizer bar that

can be adjusted to level the deck from front to rear. The front of

the deck should be between 1/4-inch and 3/8-inch lower than the

rear of the deck. Adjust if necessary as follows:

1. With the tractor parked on a firm, level surface, place the

deck lift lever in the top notch (highest position) and rotate

the blade nearest the discharge chute so that it is parallel

with the tractor.

Measure the distance from the front of the blade tip to

the ground and the rear of the blade tip to the ground.

The first measurement taken should be between 1/4"and

3/s"less than the second measurement. Determine the

approximate distance necessary for proper adjustment and

proceed, if necessary, to the next step.

Locate the jam nut and lock nut on the front side of the

stabilizer bracket. See Fig. 6-4 After loosening the jam nut:

Figure 6-4

Tighten the lock nut to raise the front of the deck;

Loosen the lock nut to lower the front of the deck.

4. Retighten the jam nut loosened earlier when proper

adjustment is achieved.

Sideto Side

If the cutting deck appears to be mowing unevenly, a side to side

adjustment can be performed. Adjust if necessary as follows:

1. With the tractor parked on a firm, level surface, place the

deck lift lever in the top notch (highestposition) and rotate

both blades so that they are perpendicular with the tractor.

2. Measure the distance from the outside of the left blade

tip to the ground and the distance from the outside of the

right blade tip to the ground. Both measurements taken

should be equal. If they're not, proceed to the next step.

Loosen, but do NOT remove, the hex cap screw on the left

deck hanger bracket. See Fig. 6-5.

Figure 6-5

4. Balance the deck by using a wrench to turn the adjustment

gear (found immediately behind the hex cap screw just

loosened) clockwise/up or counterclockwise/down.

The deck is properly balanced when both blade tip

measurements taken earlier are equal.

5. Retighten the hex cap screw on the left deck hanger

bracket when proper adjustment is achieved.

SeatAdjustment

Refer to the Set-Up and Assembly section of this manual for seat

adjustment instructions.

ParkingBrakeAdjustment

WARNING! Never attempt to adjust the brakes

while the engine is running. Always disengage PTO,

move shift lever into neutral position, stop engine

and remove key to prevent unintended starting.

If the tractor does not come to a complete stop when the brake

pedal is completely depressed, or if the tractor's rear wheels

can roll with the parking brake applied, the brake is in need of

adjustment. See an authorized MTD Service Dealer to have your

brakes properly adjusted.

SECTION 6-- MAINTENANCE &ADJUSTMENTS 21

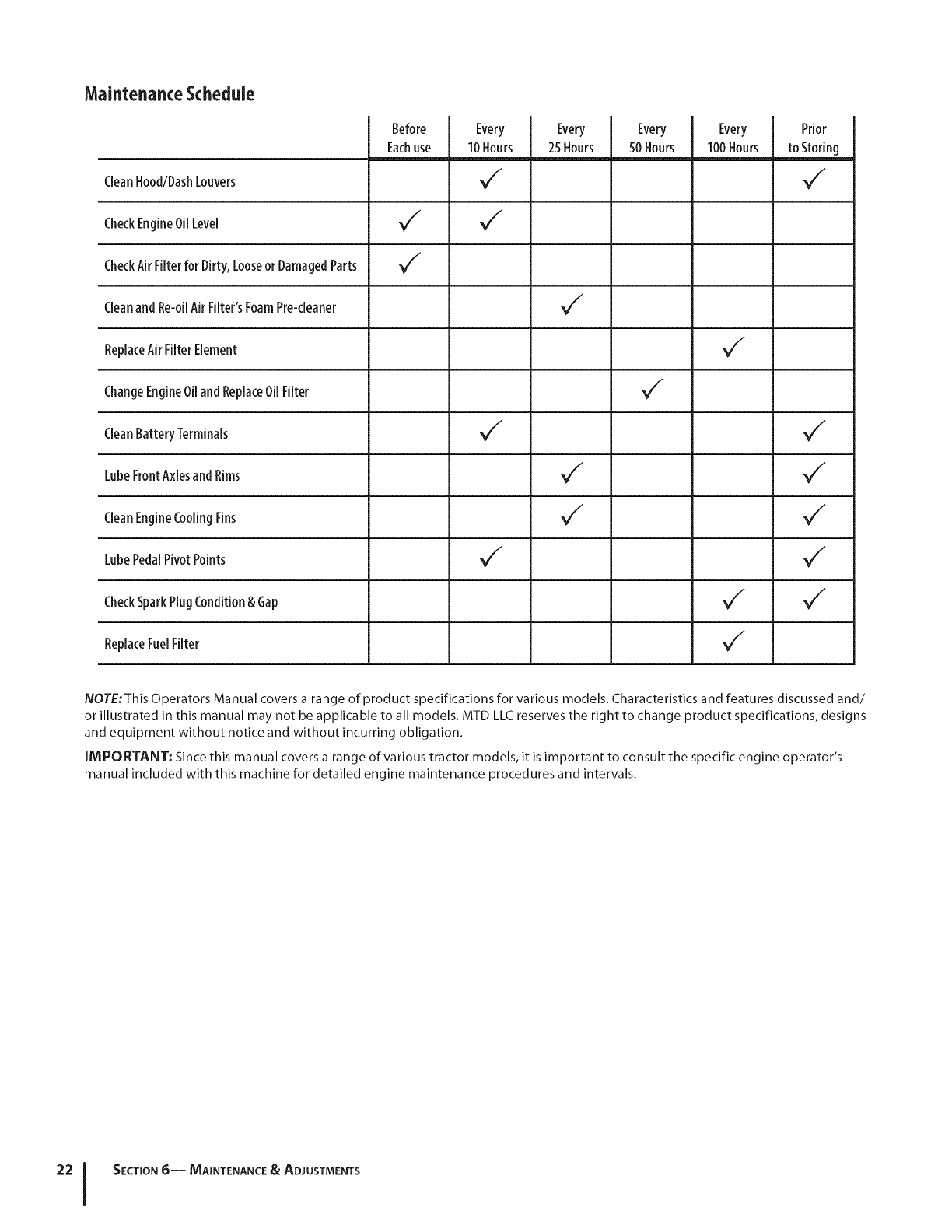

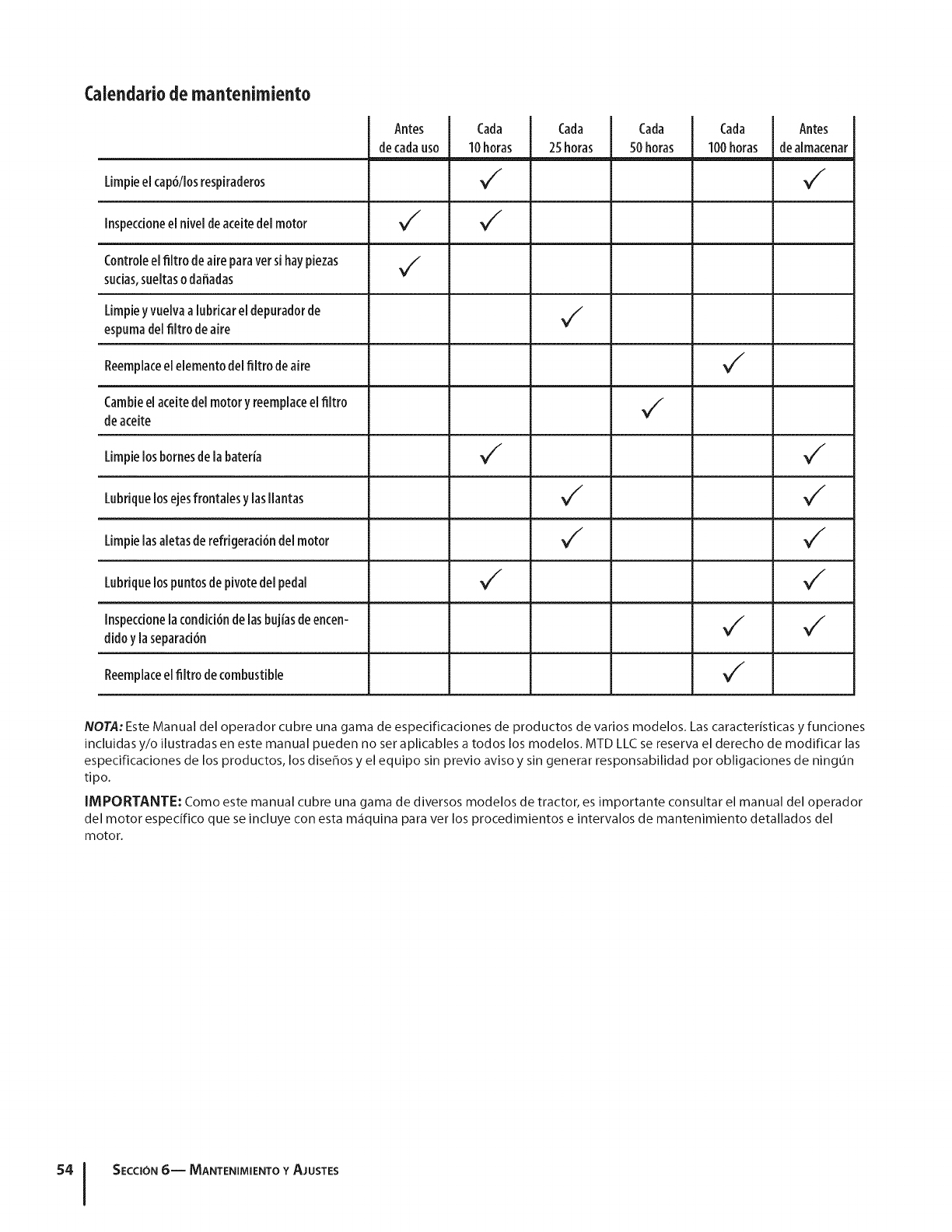

MaintenanceSchedule

Before

Eachuse

Every

lOHours

Every

25Hours

Every

50Hours

Every

100Hours

Prior

to Storing

,/CleanHood/DashLouvers

CheckEngineOilLevel V// V//

CheckAirFilter for Dirty, LooseorDamagedParts V/"

CleanandRe-oilAir Filter'sFoamPre-cieaner V/"

ReplaceAirFilter Element V /

ChangeEngineOiland ReplaceOil Filter V /

CleanBattery Terminals _" _"

LubeFrontAxlesand Rims _" _"

CleanEngineCoolingFins _" _"

LubePedalPivotPoints _" _"

CheckSparkPlugCondition&Gap _" _"

ReplaceFuelFilter _"

NOTE:This Operators Manual covers a range of product specifications for various models. Characteristics and features discussed and/

or illustrated in this manual may not be applicable to all models. MTD LLC reserves the right to change product specifications, designs

and equipment without notice and without incurring obligation.

IMPORTANT: Since this manual covers a range of various tractor models, it is important to consult the specific engine operator's

manual included with this machine for detailed engine maintenance procedures and intervals.

SECTION 6-- MAINTENANCE & ADJUSTMENTS

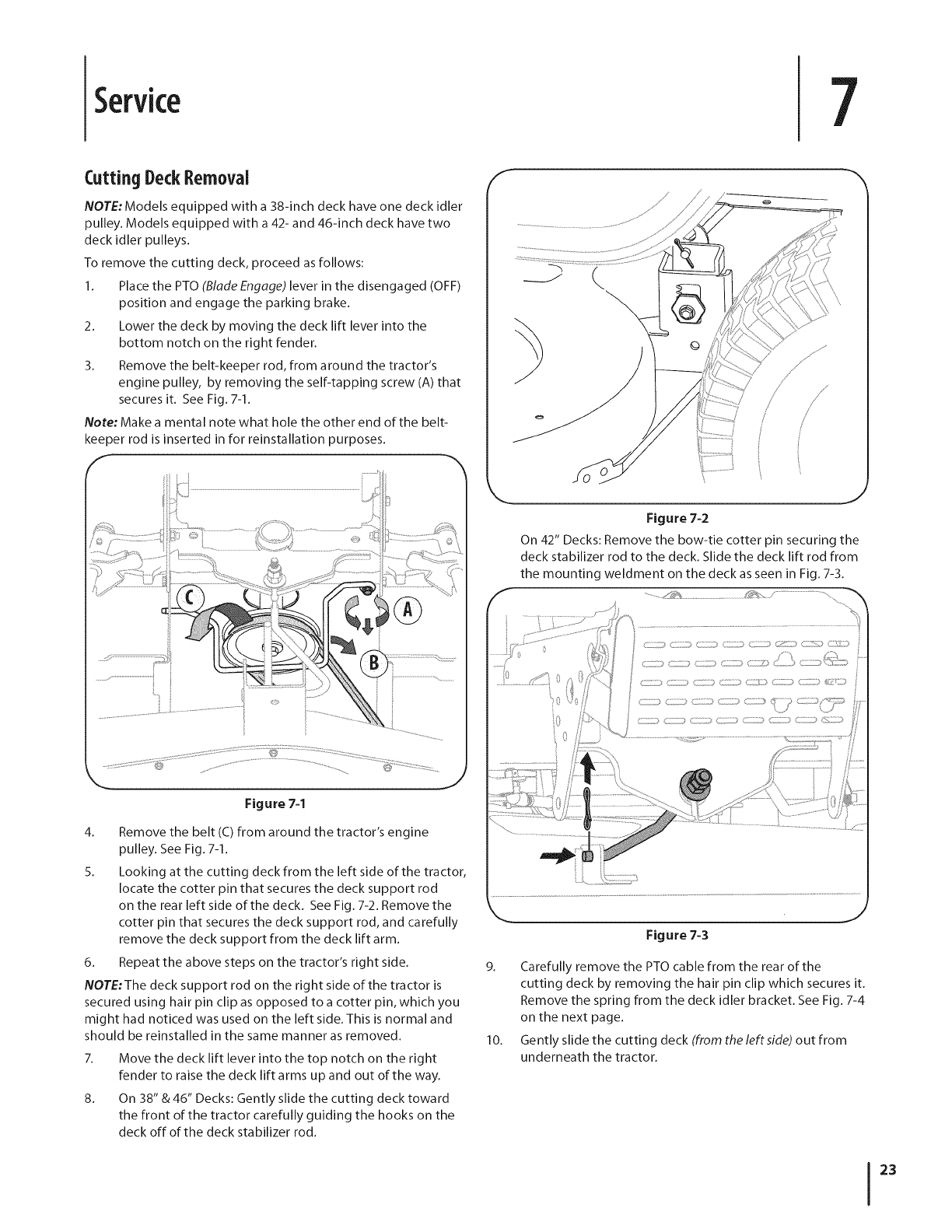

Service 7

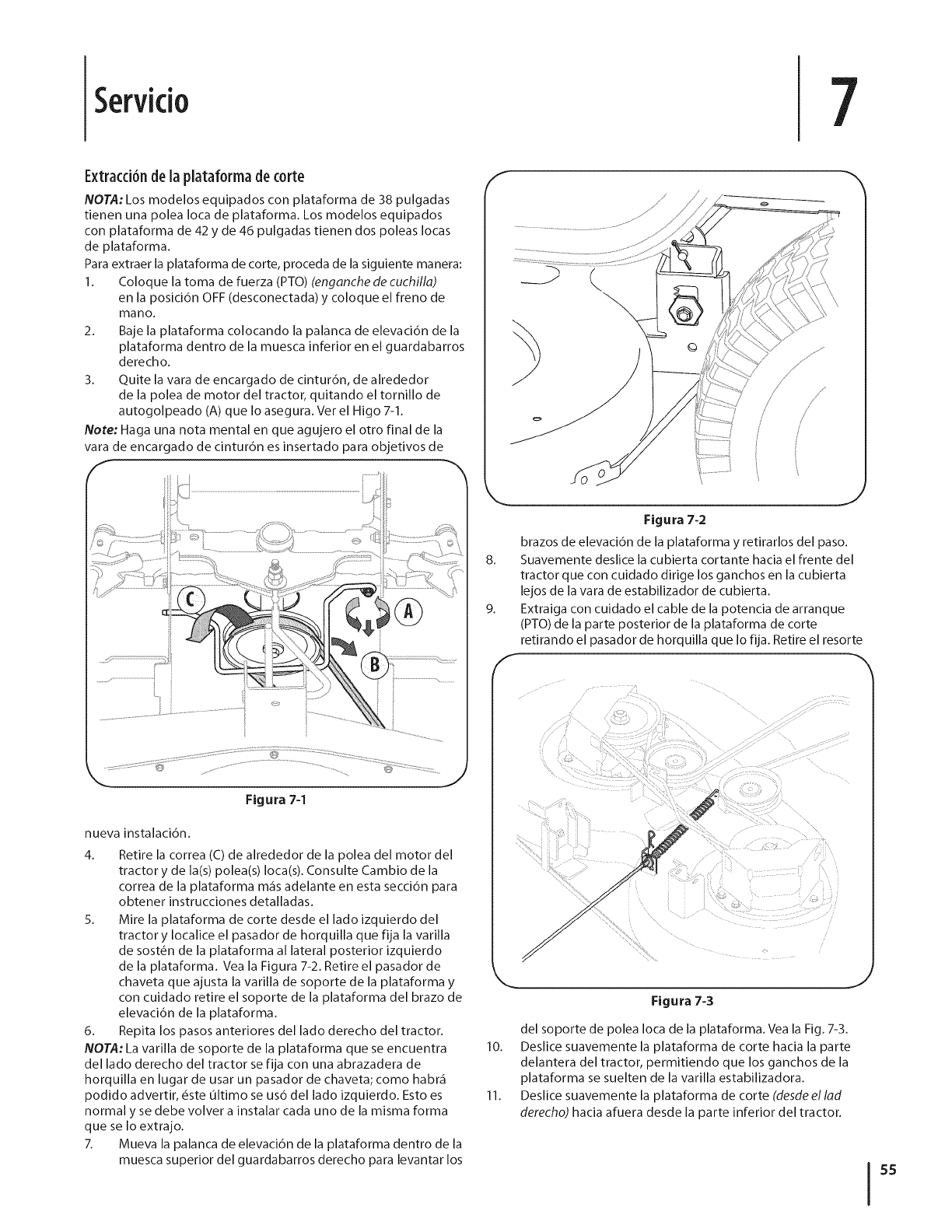

Cutting DeckRemoval

NOTE: Models equipped with a 38-inch deck have one deck idler

pulley. Models equipped with a 42- and 46-inch deck have two

deck idler pulleys.

To remove the cutting deck, proceed as follows:

1. Place the PTO (Blade Engage) lever in the disengaged (OFF)

position and engage the parking brake.

2. Lower the deck by moving the deck lift lever into the

bottom notch on the right fender.

3. Remove the belt-keeper rod, from around the tractor's

engine pulley, by removing the self-tapping screw (A) that

secures it. See Fig. 7-1.

Note: Make a mental note what hole the other end of the belt-

keeper rod is inserted in for reinstallation purposes.

Figure 7-2

On 42" Decks: Remove the bow-tie cotter pin securing the

deck stabilizer rod to the deck. Slide the deck lift rod from

the mounting weldment on the deck as seen in Fig. 7-3.

Figure 7=1

4. Remove the belt (C) from around the tractor's engine

pulley. See Fig. 7-1.

5. Looking at the cutting deck from the left side of the tractor,

locate the cotter pin that secures the deck support rod

on the rear left side of the deck. See Fig. 7-2. Remove the

cotter pin that secures the deck support rod, and carefully

remove the deck support from the deck lift arm.

6. Repeat the above steps on the tractor's right side.

NOTE:The deck support rod on the right side of the tractor is

secured using hair pin clip as opposed to a cotter pin, which you

might had noticed was used on the left side. This is normal and

should be reinstalled in the same manner as removed.

7. Move the deck lift lever into the top notch on the right

fender to raise the deck lift arms up and out of the way.

8. On 38" & 46" Decks: Gently slide the cutting deck toward

the front of the tractor carefully guiding the hooks on the

deck off of the deck stabilizer rod.

Figure 7-3

9. Carefully remove the PTO cable from the rear of the

cutting deck by removing the hair pin clip which secures it.

Remove the spring from the deck idler bracket. See Fig. 7-4

on the next page.

10. Gently slide the cutting deck (from the leftside) out from

underneath the tractor.

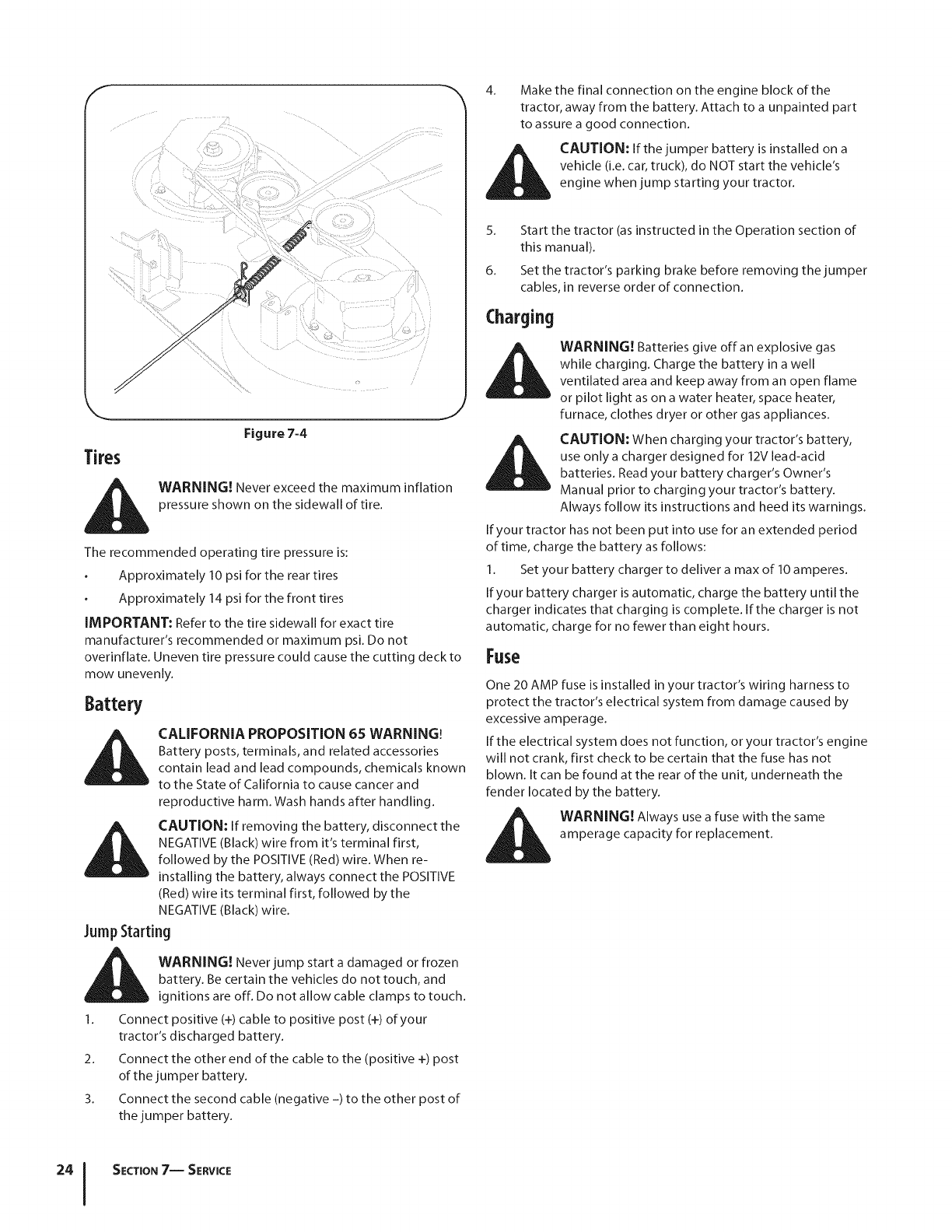

Figure 7-4

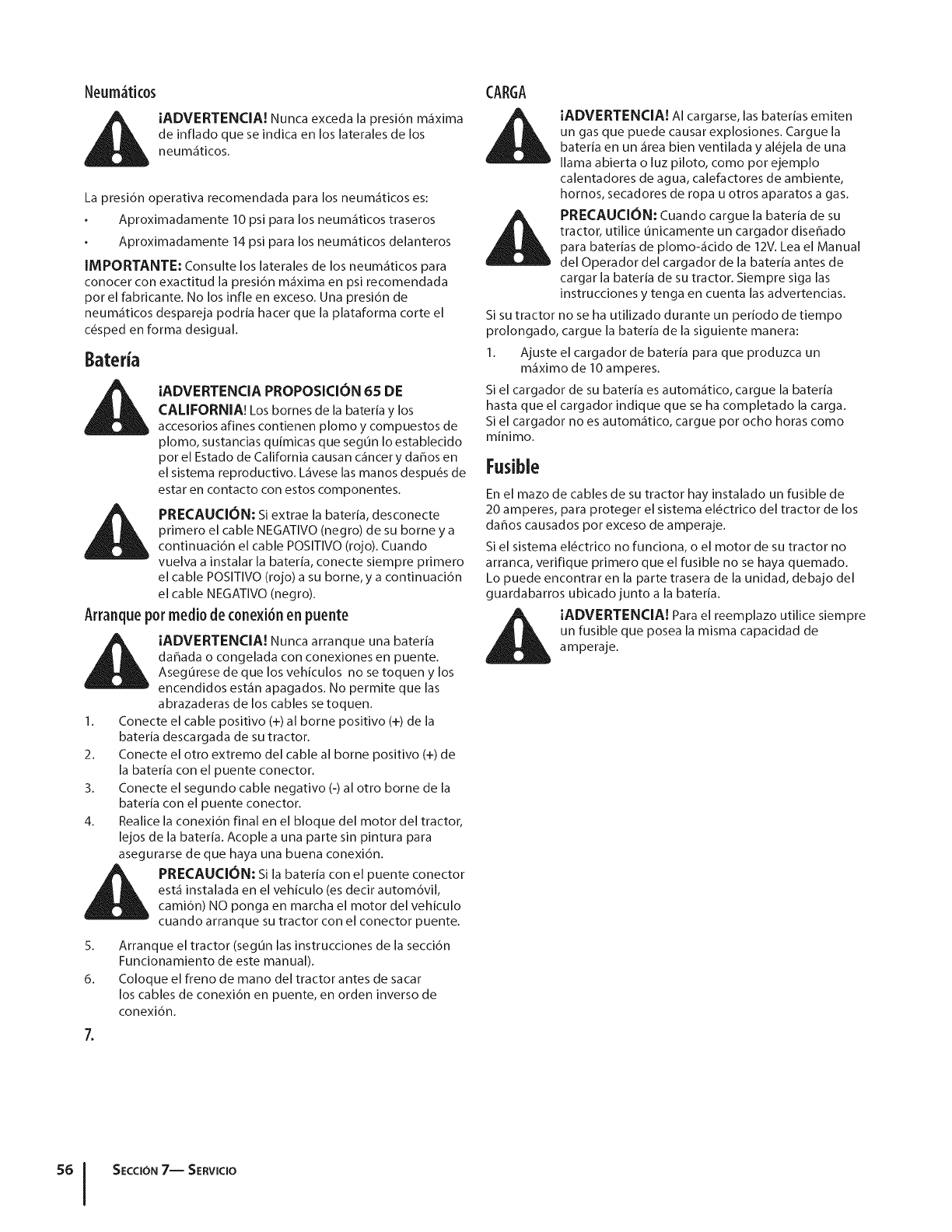

Tires

_WARNING! Never exceed the maximum inflation

pressure shown on the sidewall of tire.

The recommended operating tire pressure is:

Approximately 10 psi for the rear tires

Approximately 14 psi for the front tires

IMPORTANT: Refer to the tire sidewall for exact tire

manufacturer's recommended or maximum psi. Do not

overinflate. Uneven tire pressure could cause the cutting deck to

mow unevenly.

Battery

CALIFORNIA PROPOSITION 65 WARNING!

Battery posts, terminals, and related accessories

contain lead and lead compounds, chemicals known

to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

CAUTION: If removing the battery, disconnect the

NEGATIVE (Black) wire from it's terminal first,

followed by the POSITIVE (Red) wire. When re-

installing the battery, always connect the POSITIVE

(Red) wire its terminal first, followed by the

NEGATIVE (Black) wire.

JumpStarting

_ ARNING! Never jump start a damaged or frozen

battery. Be certain the vehicles do not touch, and

ignitions are off. Do not allow cable clamps to touch.

1. Connect positive (+) cable to positive post (+) of your

tractor's discharged battery.

2. Connect the other end of the cable to the (positive +) post

of the jumper battery.

3. Connect the second cable (negative -) to the other post of

the jumper battery.

4. Make the final connection on the engine block of the

tractor, away from the battery. Attach to a unpainted part

to assure a good connection.

_AUTION: If the jumper battery is installed on a

vehicle (i.e. car, truck), do NOT start the vehicle's

engine when jump starting your tractor.

Start the tractor (as instructed in the Operation section of

this manual).

Set the tractor's parking brake before removing the jumper

cables, in reverse order of connection.

(harging

WARNING! Batteries give off an explosive gas

while charging. Charge the battery in a well

ventilated area and keep away from an open flame

or pilot light as on a water heater, space heater,

furnace, clothes dryer or other gas appliances.

CAUTION: When charging your tractor's battery,

use only a charger designed for 12V lead-acid

batteries. Read your battery charger's Owner's

Manual prior to charging your tractor's battery.

Always follow its instructions and heed its warnings.

If your tractor has not been put into use for an extended period

of time, charge the battery as follows:

1. Set your battery charger to deliver a max of 10 amperes.

If your battery charger is automatic, charge the battery until the

charger indicates that charging is complete. If the charger is not

automatic, charge for no fewer than eight hours.

Fuse

One 20 AMP fuse is installed in your tractor's wiring harness to

protect the tractor's electrical system from damage caused by

excessive amperage.

If the electrical system does not function, or your tractor's engine

will not crank, first check to be certain that the fuse has not

blown. It can be found at the rear of the unit, underneath the

fender located by the battery.

i_ll WARNING! Always use a fuse with the same

amperage capacity for replacement.

SECTION7-- SERVICE

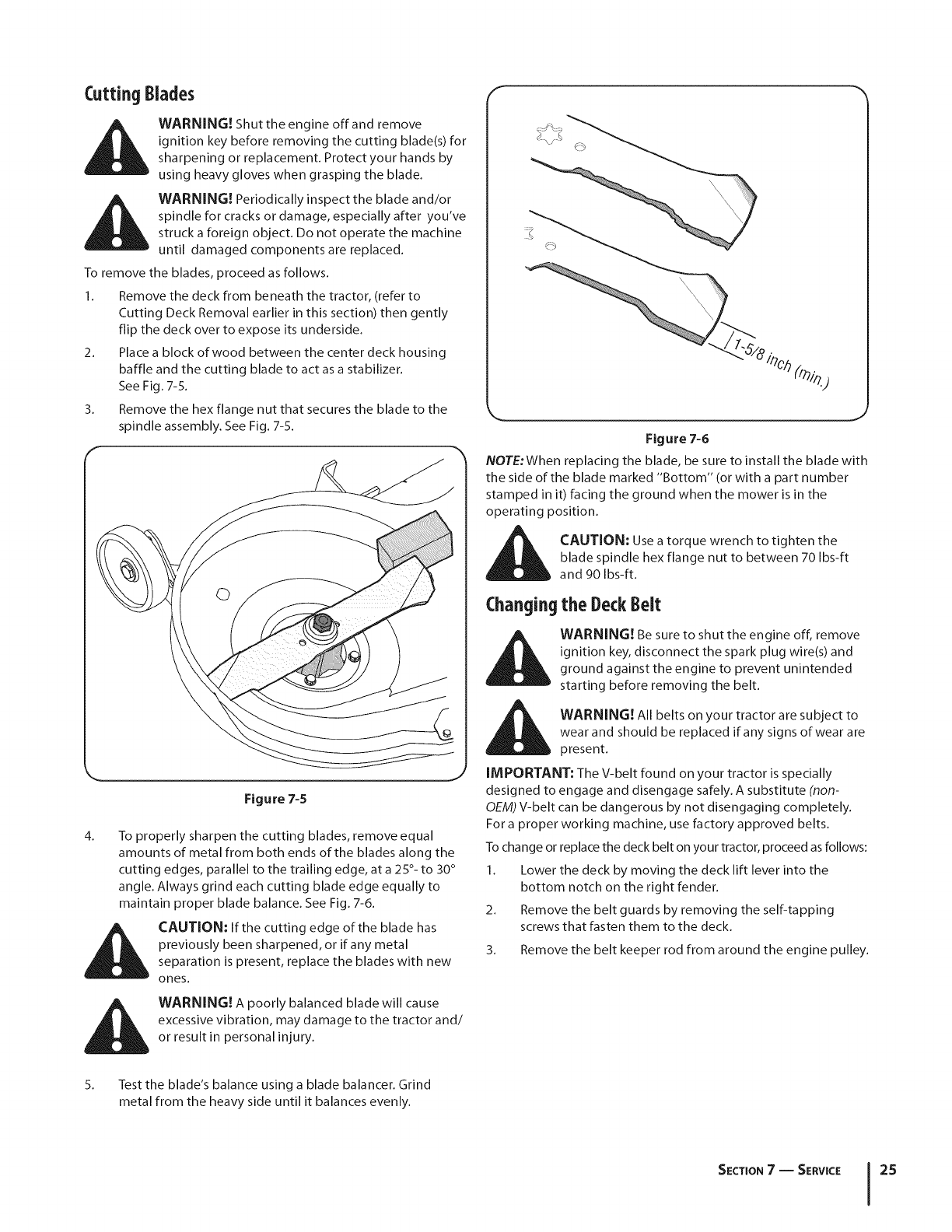

Cutting Blades

WARNING! Shut the engine off and remove

ignition key before removing the cutting blade(s) for

sharpening or replacement. Protect your hands by

using heavy gloves when grasping the blade.

WARNING! Periodically inspect the blade and/or

spindle for cracks or damage, especially after you've

struck a foreign object. Do not operate the machine

until damaged components are replaced.

To remove the blades, proceed as follows.

1. Remove the deck from beneath the tractor, (refer to

Cutting Deck Removal earlier in this section) then gently

flip the deck over to expose its underside.

2. Place a block of wood between the center deck housing

baffle and the cutting blade to act as a stabilizer.

See Fig. 7-5.

3. Remove the hex flange nut that secures the blade to the

spindle assembly. See Fig. 7-5.

Figure 7-5

4. To properly sharpen the cutting blades, remove equal

amounts of metal from both ends of the blades along the

cutting edges, parallel to the trailing edge, at a 25 °- to 30 °

angle. Always grind each cutting blade edge equally to

maintain proper blade balance. See Fig. 7-6.

L_i CAUTION: If the cutting edge of the blade has

previously been sharpened, or if any metal

separation is present, replace the blades with new

ones.

l_kll WARNING! A poorly balanced blade will cause

excessive vibration, may damage to the tractor and/

or result in personal injury.

5. Test the blade's balance using a blade balancer. Grind

metal from the heavy side until it balances evenly.

Figure 7-6

NOTE:When replacing the blade, be sure to install the blade with

the side of the blade marked "Bottom" (or with a part number

stamped in it) facing the ground when the mower is in the

operating position.

CAUTION: Use a torque wrench to tighten the

blade spindle hex flange nut to between 70 Ibs-ft

and 90 Ibs-ft.

Changingthe DeckBelt

_l_l_kl WARNING! Be sure to shut the engine off, remove

ignition key, disconnect the spark plug wire(s) and

ground against the engine to prevent unintended

starting before removing the belt.

_WARNING! All belts on your tractor are subject to

wear and should be replaced if any signs of wear are

present.

IMPORTANT: The V-belt found on your tractor is specially

designed to engage and disengage safely. A substitute (non-

OEM) V-belt can be dangerous by not disengaging completely.

For a proper working machine, use factory approved belts.

To change or replace the deck belt on your tractor, proceed as follows:

Lower the deck by moving the deck lift lever into the

bottom notch on the right fender.

Remove the belt guards by removing the self-tapping

screws that fasten them to the deck.

Remove the belt keeper rod from around the engine pulley.

SECTION7 -- SERVICE 25

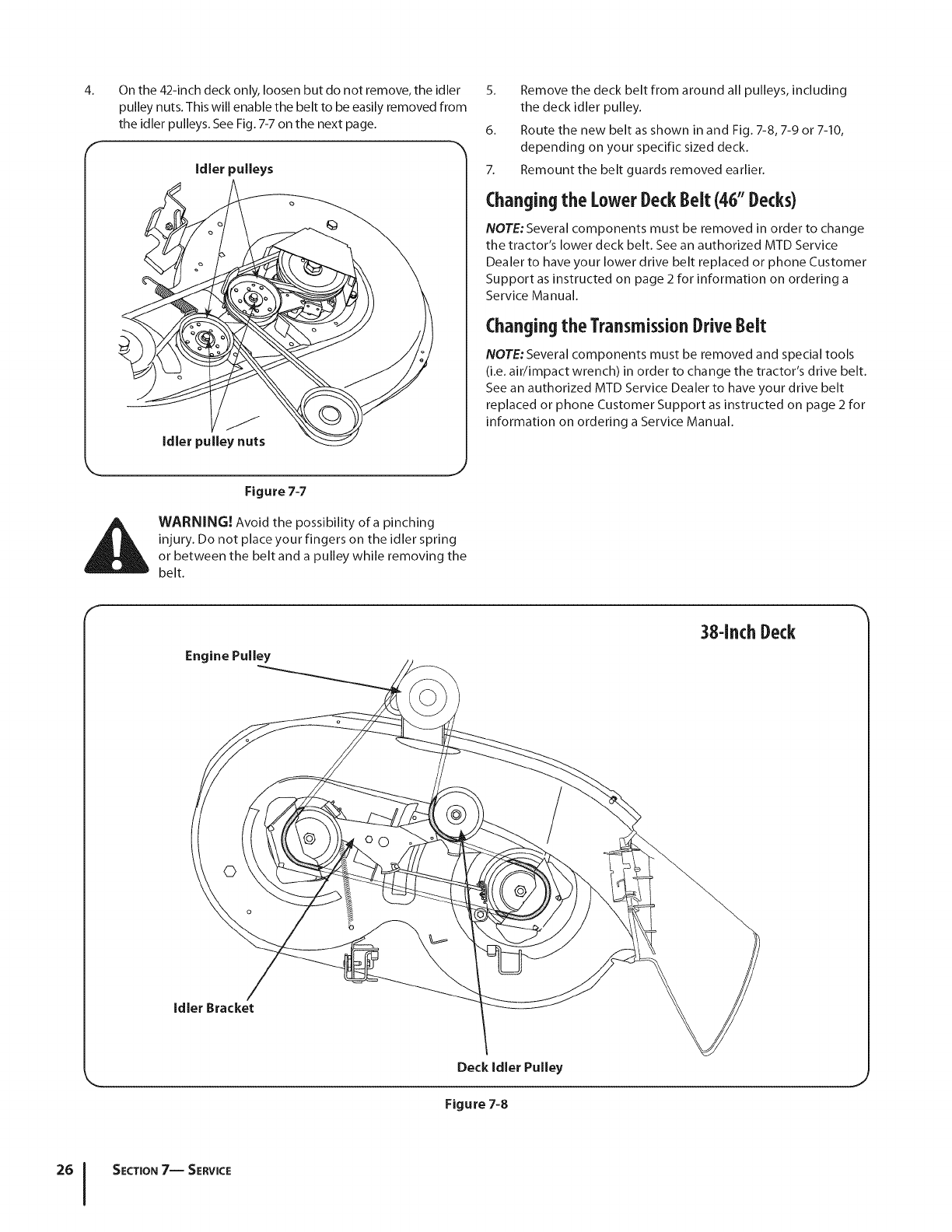

On the 42-inch deck only, loosen but do not remove, the idler

pulley nuts. This will enable the belt to be easily removed from

the idler pulleys. See Fig. 7-7 on the next page.

idler pulleys

Figure 7-7

WARNING! Avoid the possibility of a pinching

injury. Do not place your fingers on the idler spring

or between the belt and a pulley while removing the

belt.

5. Remove the deck belt from around all pulleys, including

the deck idler pulley.

6. Route the new belt as shown in and Fig. 7-8, 7-9 or 7-10,

depending on your specific sized deck.

7. Remount the belt guards removed earlier.

(::hangingthe LowerDeckBelt (46"Decks)

NOTE: Several components must be removed in order to change

the tractor's lower deck belt. See an authorized MTD Service

Dealer to have your lower drive belt replaced or phone Customer

Support as instructed on page 2 for information on ordering a

Service Manual.

(::hangingthe TransmissionDriveBelt

NOTE: Several components must be removed and special tools

(i.e. air/impact wrench) in order to change the tractor's drive belt.

See an authorized MTD Service Dealer to have your drive belt

replaced or phone Customer Support as instructed on page 2 for

information on ordering a Service Manual.

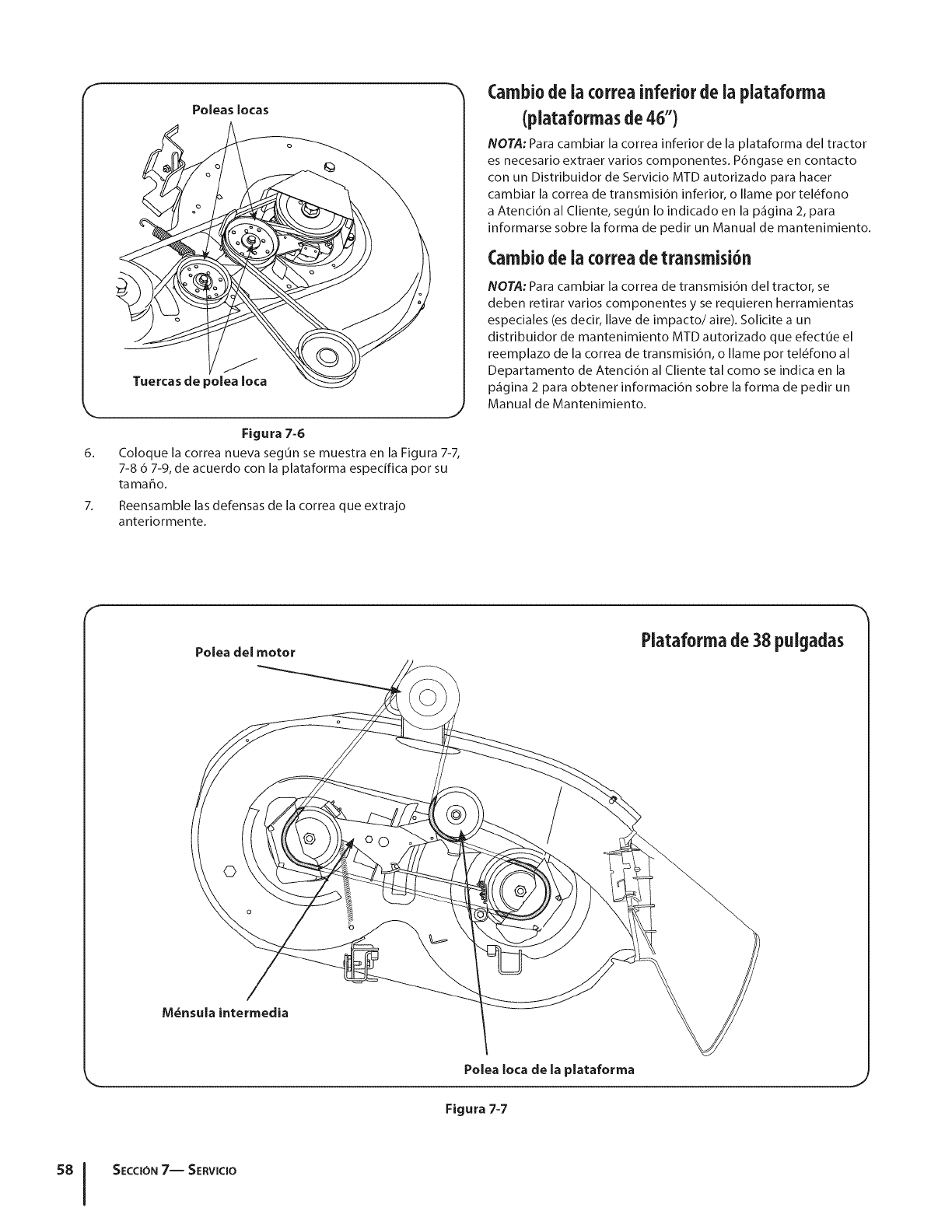

38-inchDeck

Idler Bracket

Deck Idler Pulley

Figure 7-8

SECTION7-- SERVICE

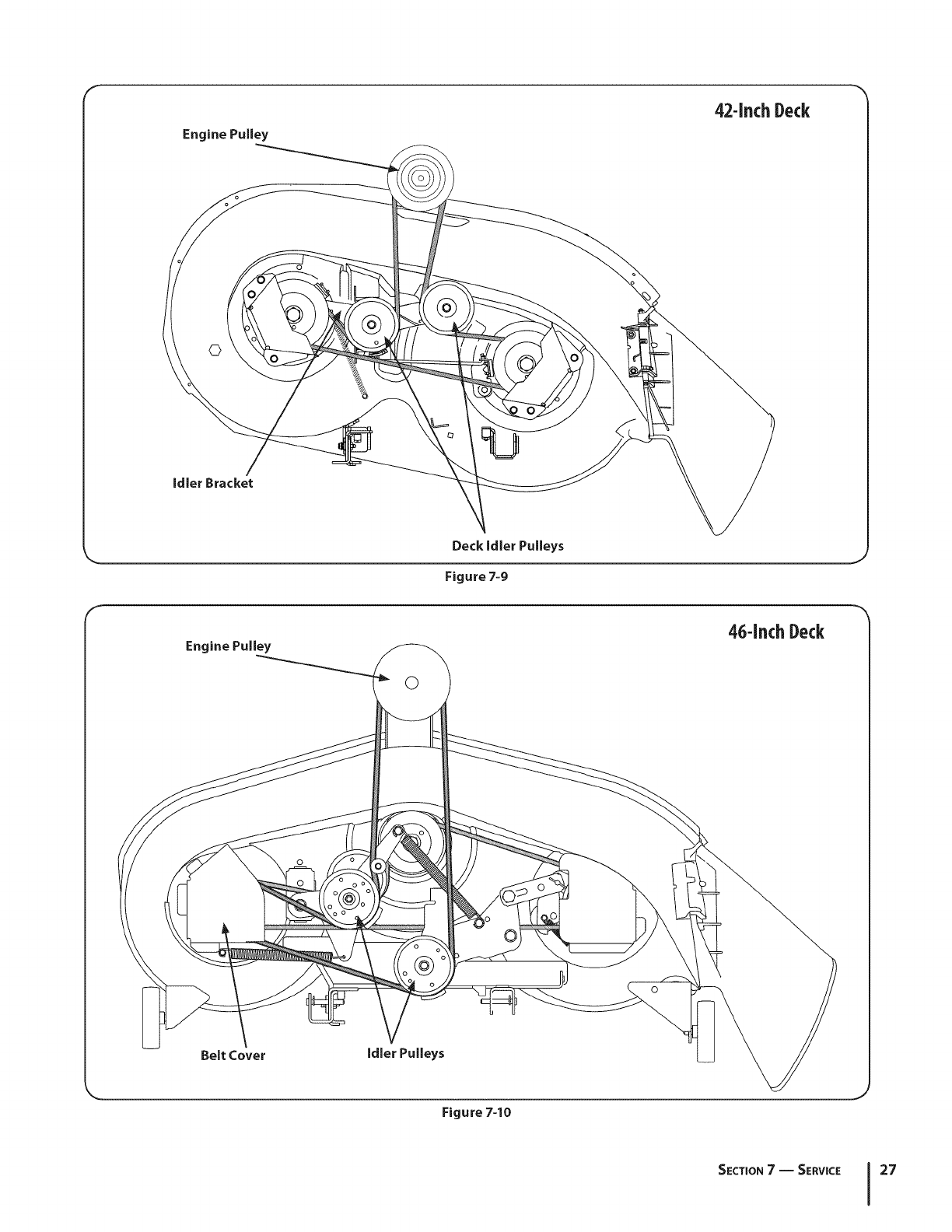

Engine Pulley

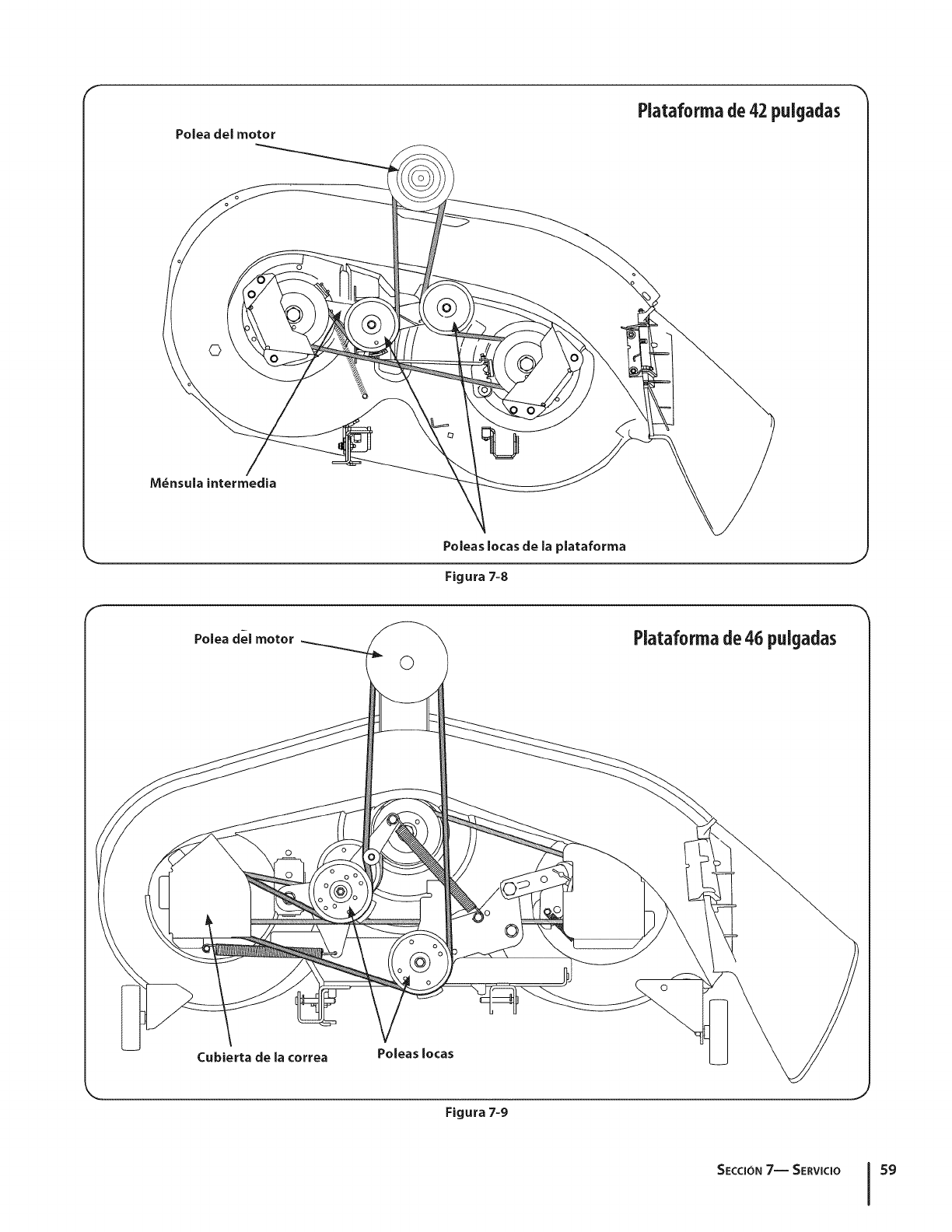

42-inch Deck

Deck Idler Pulleys J

Figure 7-9

Engine Pulley 46-inchDeck

Belt Cover Idler Pulleys

Figure 7=10

SECTION7 -- SERVICE 27

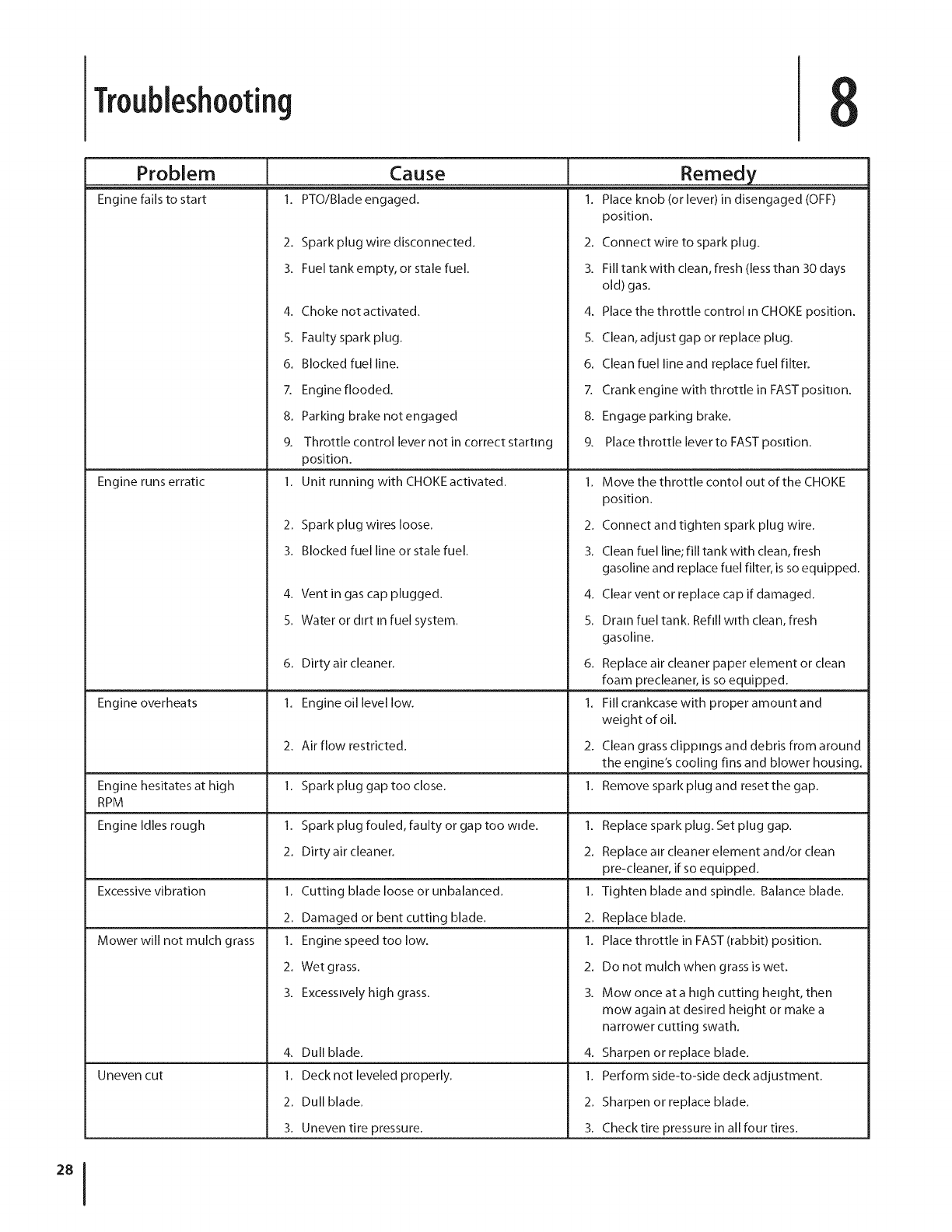

Troubleshooting

Problem

Engine fails to start

Cause

PTO/Blade engaged.

Engine runs erratic

Engine overheats

2. Spark plug wire disconnected.

3. Fuel tankempty, or stale fuel.

4. Choke notactivated.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

8. Parking brake notengaged

Remedy

1. Place knob (or lever) in disengaged (OFF)

position.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh (less than 30 days

old) gas.

9. Throttle control lever not in correct starting

position.

1. Unit running with CHOKE activated.

4. Place the throttle control in CHOKE position.

5. Clean, adjust gap or replace plug.

6. Clean fuel line and replace fuel filter.

7. Crankengine with throttle in FAST position.

8. Engage parking brake.

Engine hesitates at high

RPM

Engine Idles rough

Excessive vibration

Mower will not mulch grass

Uneven cut

2. Spark plug wires loose.

3. Blocked fuel line or stale fuel.

4. Ventin gascap plugged.

5. Water or dirt in fuel system.

6. Dirty air cleaner.

1. Engine oil level low.

2. Air flow restricted.

1. Spark plug gap too close.

1. Spark plug fouled, faulty or gap too wide.

2. Dffty air cleaner.

1. Cutting blade loose or unbalanced.

2. Damaged or bent cutting blade.

1. Engine speed too low.

2. Wet grass.

3. Excessively high grass.

4. Dull blade.

1. Deck not leveled properly.

2. Dull blade.

3. Uneven tire pressure.

9. Place throttle leverto FAST position.

1. Move the throttle contol out of the CHOKE

position.

2. Connect and tighten spark plug wire.

3. Clean fuel line; fill tank with clean, fresh

gasoline and replace fuel filter, is so equipped.

4. Clear vent or replace cap if damaged.

5. Drain fuel tank. Refill wtth clean, fresh

gasoline.

6. Replace air cleaner paper element or clean

foam precleaner, is so equipped.

1. Fill crankcase with proper amount and

weight of oil.

2. Clean grass clippings and debris from around

the engine's cooling fins and blower housing.

1. Remove spark plug and resetthe gap.

1. Replace spark plug. Set plug gap.

2. Replace air cleaner element and/or clean

pre-cleaner, if so equipped.

1. Tighten blade and spindle. Balance blade.

2. Replace blade.

1. Place throttle in FAST (rabbit) position.

2. Do not mulch when grass is wet.

3. Mowonceata high cutting height, then

mow again at desired height or make a

narrower cutting swath.

4. Sharpen or replace blade.

1. Perform side-to-side deck adjustment.

2. Sharpen or replace blade.

3. Check tire pressure in all four tires.

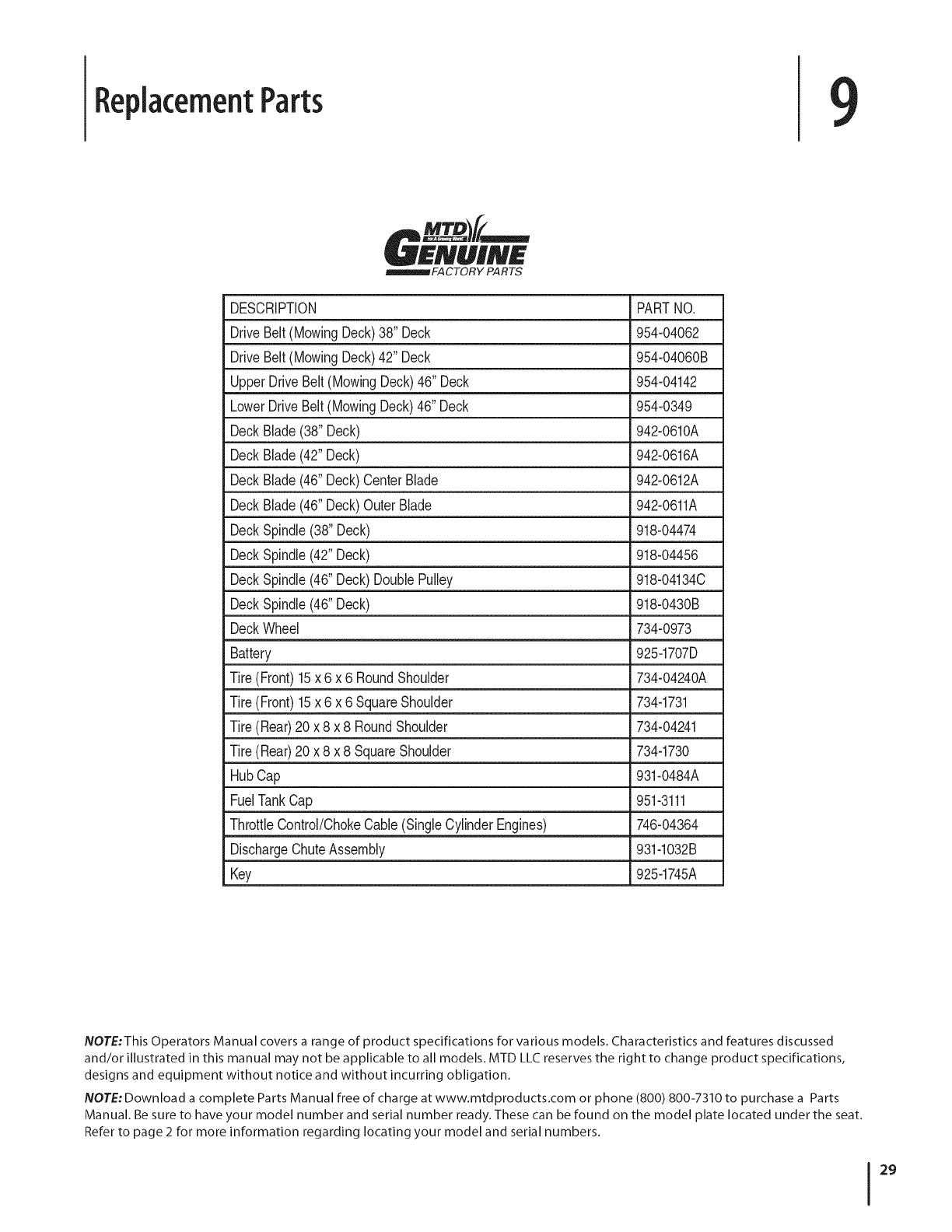

ReplacementParts 9

DESCRIPTION PARTNO.

DriveBelt (MowingDeck)38" Deck 954-04062

DriveBelt (MowingDeck)42" Deck 954-04060B

UpperDriveBelt(MowingDeck)46" Deck _954-04142

LowerDriveBelt(MowingDeck)46"Deck 954-0349

DeckBlade(38" Deck) 942-0610A

DeckBlade(42" Deck) 942-0616A

DeckBlade(46" Deck)CenterBlade 942-0612A

DeckBlade(46" Deck)OuterBlade 942-0611A

DeckSpindle(38"Deck) 918-04474

DeckSpindle(42"Deck) 918-04456

DeckSpindle(46"Deck)DoublePulley 918-041340

DeckSpindle(46"Deck) 918-0430B

DeckWheel 734-0973

Battery 925-1707D

Tire (Front)15x 6 x 6 RoundShoulder 734-04240A

Tire (Front)15x 6 x 6SquareShoulder 734-1731

Tire (Rear)20 x 8 x 8 RoundShoulder 734-04241

Tire (Rear)20 x 8 x 8 SquareShoulder 734-1730

HubCap 931-0484A

FuelTankCap 951-3111

ThrottleControl/ChokeCable(SingleCylinderEngines) •746-04364

DischargeChuteAssembly 931-1032B

Key 925-1745A

NOTE:This Operators Manual covers a range of product specifications for various models. Characteristics and features discussed

and/or illustrated in this manual may not be applicable to all models. MTD LLC reserves the right to change product specifications,

designs and equipment without notice and without incurring obligation.

NOTE: Download a complete Parts Manual free of charge at www.mtdproducts.com or phone (800) 800-7310 to purchase a Parts

Manual. Be sure to have your model number and serial number ready. These can be found on the model plate located under the seat.

Refer to page 2 for more information regarding locating your model and serial numbers.

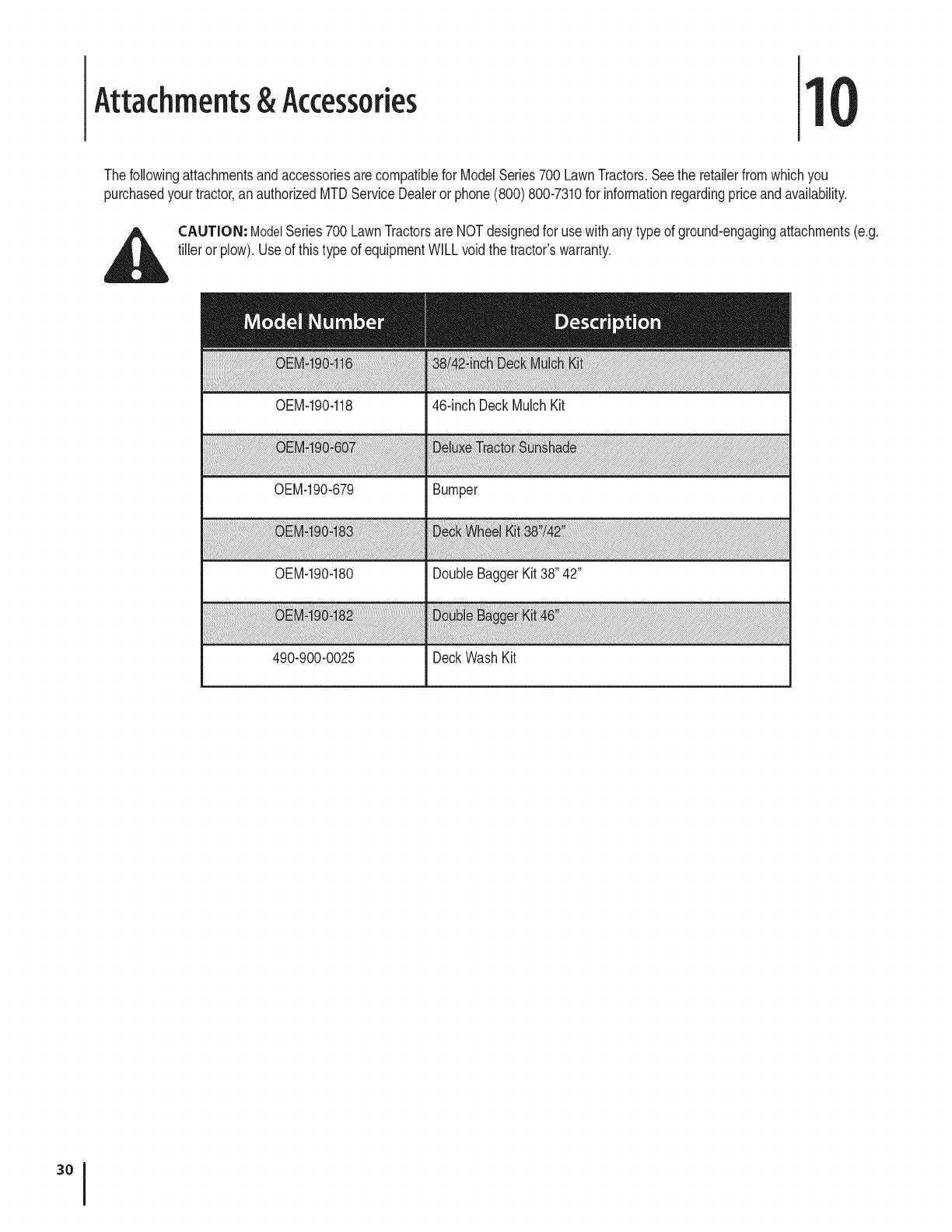

Attachments&Accessories 1

The followingattachmentsandaccessoriesarecompatiblefor ModelSeries700LawnTractors.Seethe retailerfromwhichyou

purchasedyour tractor,anauthorizedMTDServiceDealeror phone(800)800-7310for informationregardingpriceandavailability.

_ll AUTION" ModelSeries700LawnTractorsareNOTdesignedfor use withanytypeof ground-engagingattachments(e.g.

tiller orplow).Useof thistypeof equipmentWILLvoid thetractor'swarranty.

0EM-190-118

0EM-190-679

0EM-190-180

46-inch DeckMulchKit

Bumper

DoubleBaggerKit 38"42"

490-900-0025 DeckWashKit

CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

The CaliforniaAir ResourcesBoardandMTDConsumerGroupInc are pleasedto explaintheevaporativeemissioncontrolsystemwarrantyon your2007 lawn

mower.In California,new lawnmowersmust be designed,built and equippedto meetthe State'sstringentanti-smogstandards.MTDConsumerGroupInc must

warrantthe EECSon yourlawn mowerfor the periodof timelisted belowprovidedthere has beenno abuse,neglector impropermaintenanceof yourlawn mower.

YourEECSmayincludeparts suchasthe carburetor,fuel-injectionsystem,the ignitionsystem,catalyticconverter,fuel tanks,fuel lines,fuel caps,valves,

canisters,filters,vaporhoses,clamps,connectors,andother associatedemission-relatedcomponents.

Where a warrantable condition exists, MTDConsumer Group Inc will repair your lawn mower at no cost to you includingdiagnosis, parts and labor.

MAN UFACTURER'S WARRANTY COVERAGE:

Thisevaporativeemissioncontrolsystemiswarrantedfor two years.Ifany evaporativeemission-relatedpart onyour equipmentis defective,the part will be

repairedor replacedby MTDConsumerGroupInc.

OWNER'S WARRANTY RESPONSIBILITIES:

Asthe lawn mowerowner,you are responsiblefor performanceof the requiredmaintenancelisted in yourowner'smanual. MTDConsumerGroupInc recom-

mendsthat youretainallreceiptscoveringmaintenanceonyour lawnmower,but MTDConsumerGroup Inccannotdenywarrantysolely forthe lackof receipts.

Asthe lawn mowerowner,youshouldhoweverbeawarethat MTDConsumerGroupInc maydeny youwarrantycoverageif yourlawn moweror a part hasfailed

dueto abuse,neglect,orimpropermaintenanceor unapprovedmodifications.

Youare responsiblefor presentingyourlawn mowerto MTDConsumerGroupInc'sdistributioncenteror servicecenteras soonas the problemexists.The

warrantyrepairsshouldbecompletedin a reasonableamountof time, notto exceed30 days.If you havea questionregardingyourwarrantycoverage,youshould

contactthe MTDConsumerGroupIncService Departmentat 1-800-800-7310.

GENERAL EMISSIONS WARRANTY COVERAGE:

MTDConsumerGroupIncwarrantsto the ultimatepurchaserand eachsubsequentpurchaserthat the lawnmoweris: Designed,built andequippedso as to

conformwithall applicableregulations;andfree fromdefectsin materialsandworkmanshipthatcausethe failureof a warrantedpart to be identicalinall material

respectsto that part as describedin MTDConsumerGroupInc'sapplicationfor certification.

The warrantyperiodbeginsonthedate the lawnmoweris deliveredto an ultimatepurchaseror firstplacedintoservice.The warrantyperiodis two years.

Subjectto certainconditionsand exclusionsasstatedbelow,the warrantyon emission-relatedparts is asfollows:

1. Any warrantedpartthat isnotscheduledfor replacementas requiredmaintenancein thewritten instructionssupplied,is warrantedforthe warrantyperiod

statedabove. Ifthe partfails duringthe periodof warrantycoverage,thepart will be repairedor replacedbyMTDConsumerGroupInc accordingto subsection

(4)below.Anysuchpart repairedor replacedunderwarrantywillbewarrantedfor the remainderof the period.

2. Any warrantedpart that isscheduledonly for regularinspectionin the writteninstructionssupplied is warrantedforthe warrantyperiodstatedabove.Any such

partrepairedor replacedunderwarrantywill bewarrantedforthe remainingwarrantyperiod.

3. Any warrantedpart that is scheduledfor replacementas requiredmaintenancein thewritten instructionssuppliediswarrantedfor the periodof timebeforethe

firstscheduledreplacementdatefor that part.If the partfails beforethefirst scheduledreplacement,the part will berepairedorreplacedby MTDConsumer

GroupInc accordingto subsection(4) below.Any suchpart repairedor replacedunderwarrantywill be warrantedfor the remainderof the periodpriorto the

firstscheduledreplacementpointforthe part.

4. Repairor replacementof any warrantedpart underthe warrantyprovisionshereinmustbe performedat a warrantystationat no chargeto the owner.

5. Notwithstandingthe provisionsherein,warrantyservicesor repairswill be providedat allof our distributioncentersthatare franchisedto servicethe subject

enginesor equipment.

6. The lawnmowerowner willnot bechargedfor diagnosticlaborthat is directly associatedwith diagnosisofa defective,emission-relatedwarrantedpart,

providedthat suchdiagnosticwork is performedat a warrantystation.

7. MTDConsumerGroupInc is liablefor damagesto otherengineor equipmentcomponentsproximatelycausedby a failure underwarrantyof any warranted

part.

8. Throughoutthe lawnmowerwarrantyperiodstatedabove,MTDConsumerGroupIncwill maintaina supplyofwarrantedparts sufficientto meetthe expected

demandfor suchparts.

9. Any replacementpart maybe usedinthe performanceof any warrantymaintenanceor repairsand mustbe providedwithoutchargeto the owner.Suchusewill

notreducethe warrantyobligationsof MTDConsumerGroupInc.

10.Add-onor modifiedpartsthat are notexemptedbythe AirResourcesBoardmaynot beused.Theuse of any non-exemptedadd-on or modifiedpartsby the

ultimatepurchaserwill be groundsfor disallowinga warrantyclaims.MTDConsumerGroup Incwill notbeliable to warrantfailuresof warrantedpartscaused

bythe useof a non-exemptedadd-onor modifiedpart.

WARRANTED PARTS:

The repairor replacementof any warrantedpart otherwiseeligiblefor warrantycoveragemaybeexcludedfromsuch warrantycoverageif MTDConsumerGroup

Inc demonstratesthatthe lawn mowerhas been abused,neglected,or improperlymaintained,andthat suchabuse,neglect,or impropermaintenancewasthe

directcauseof the needfor repairorreplacementof thepart. Thatnotwithstanding,any adjustmentof a componentthat hasa factory installed,and properly

operating,adjustmentlimitingdeviceis still eligiblefor warrantycoverage.Thefollowingemissionwarrantypartslist are covered:FuelLine, FuelLineClamps

GDOC-100175Rev.B

MANUFACTURER'S LiMiTED WARRANTY FOR

The limited warranty set forth below is given by MTD LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canadaand/

or its territories and possessions (either entity respectively, "MTD").

"MTD" warrants this product (excluding its Normal WearParts and

Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing onthe date

of original purchase and will, at its option, repair or replace, free of

charge, any part found to be defective in materials or workmanship.

This limited warranty shall only apply if this product has been

operated and maintained in accordance with the Operator's Manual

furnished with the product, and has not been subject to misuse,

abuse, commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because of other

peril or natural disaster. Damage resulting from the installation or use

of any part, accessory or attachment not approved by MTD for use

with the product(s) covered by this manual will void your warranty as

to any resulting damage.

Normal WearParts are warranted to be free from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items

such as: batteries, belts, blades, blade adapters, tines, grass bags,

wheels, rider deck wheels, seats, snow thrower skid shoes, friction

wheels, shave plates, auger spiral rubber and tires.

Attachments-- MTD warrants attachments for this product against

defects in material and workmanship for a period of one (1) year,

commencing on the date of the attachment's original purchase or

lease. Attachments include, but are not limited to items such as:

grass collectors and mulch kits.

HOWTO OBTAINSERVICE:Warranty service is available, WITH

PROOFOFPURCHASE,through your local authorized service dealer.

To locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages, or contact MTD LLC at RO. Box

361131, Cleveland, Ohio 44136-0019, or call 1-800-800-7310,

1-330-220-4683 or log on to our Web site at www.mtdproducts.

com.

In Canada

Contact MTD Products Limited, Kitchener, ON N2G4J1, or call

1-800-668-1238 or logon to our Web site at www.mtdcanada.com.

This limited warranty does not provide coverage in the following

cases:

a. The engine or component parts thereof. These items may carry a

separate manufacturer's warranty. Referto applicable manufac-

turer's warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders havea separate one-

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. MTD does not extend any warranty for products sold or exported

outside of the United States and/or Canada, and their respective

possessions and territories, except those sold through MTD's

authorized channels of export distribution.

f. Replacement parts that are not genuine MTD parts.

g. Transportation charges and service calls.

h. MTD does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability of fitness for a particular purpose, applies after

the applicable period of express written warranty above as to the

parts as identified. No other express warranty, whether written or

oral, except as mentioned above, given by any person or entity,

including a dealer or retailer, with respect to any product,shall

bind MTD. Duringthe period of the warranty, the exclusive remedy

is repair or replacement of the productas set forth above.

The provisions as set forth inthis warranty providethe sole and

exclusive remedy arising from the sale. MTD shall not be liable

for incidental orconsequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn

care services or for rental expenses to temporarily replace a

warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply

to you.

In no event shall recovery of any kind begreater than the amount of

the purchase price of the product sold. Alteration of safety features of

the product shall void this warranty. You assume the risk and liability

for loss, damage, or injury to you and your property and/or to others

and their property arising out of the misuse or inability to use the

product.

This limited warranty shall not extend to anyone other than the

original purchaser or to the person for whom it was purchased as a

gift.

HOWSTATELAW RELATESTOTHIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136=0019; Phone: 1=800=800=7310, 1=330=220=4683

MTD Canada Limited = KITCHENER, ON N2G 4J1; Phone 1=800=668=1238

GDOC-lO0015 REV. B

Medidas importantes de seguridad • Configuraci6n • Funcionamiento • Mantenimiento • Servicio • Soluci6n de problemas • Garantia

MANUALDELOPERADOR

Serie Moclela 760-770 Tractor de C_specl

MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019

ImpresoenEstadosUnidosdeAm_rka

A!propietario 1

Gracias

Gracias por comprar un tractor corta c_sped fabricado por MTD

LLC. El mismo ha sido diseflado cuidadosamente para brindar

excelente rendimiento si se Io opera y mantiene correctamente.

Por favor lea todo este manual antes de operar el equipo.

Le indica c6mo configurar, operar y mantener la m_quina

con seguridad y f_cilmente. Pot favor asegurese de seguir

cuidadosamente yen todo momento las pr_cticas de seguridad

recomendadas y de hac_rselas seguir a cualquier otra persona

que opere la m_quina. En caso de no hacerlo podrfan producirse

lesiones personales o dahos materiales.

Toda la informaci6n contenida en este manual hace referencia

a la m_s reciente informaci6n de producto disponible en el

momento de la impresi6n. Revise el manual frecuentemente

para familiarizarse con la m_quina, sus caracterfsticas y

funcionamiento. Por favor tenga en cuenta que este Manual

del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las caracteristicas y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables

a todos los modelos. MTD LLC se reserva el derecho de modificar

las especificaciones de los productos, los dise_os y el equipo sin

previo aviso y sin generar responsabilidad por obligaciones de

ningun tipo.

Este producto cumple con las estrictas normas de seguridad

del Outdoor Power Equipment Institute y de un laboratorio de

pruebas independiente. Si tiene algun problema o duda respecto

a la m_quina, Ilame a su distribuidor de servicio local MTD

autorizado o p6ngase en contacto directamente con nosotros.

Los numeros de tel6fono, direcci6n del sitio web y direcci6n

postal de la Asistencia al Cliente de Cud Cadet se encuentran en

esta p_gina. Queremos garantizar su entera satisfacci6n en todo

momento.

En este manual, las referencias al lado derecho oJzquJerdo de la

m_quina se observan desde la posici6n del operador.

El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantia y mantenimiento del motor. Para

obtener mayor informaci6n consulte el Manual del Propietario /

Operador entregado por el fabricante del motor, que se envia, en

un paquete pot separado, junto con su m_quina.

indice

Medidas importantes de seguridad .................... 35

Montaje y Con_guraci6n ....................................... 41

Controles y Caractefisticas ................................... 44

Funcionamiento .................................................... 47

Ma n tenimien to yAjus tes ....................................... 51

Servicio ................................................................... 55

Soluci6n de problemas ......................................... 60

Piezas de reemplazo .............................................. 61

Aditamentos yaccesorios ..................................... 62

Garantia ................................................................. 63

gegistro de inforrnaci6n de producto

Antes de configura r y operar su equipo nuevo, pot favor Iocalice

la placa del modelo en el equipo y registre la informaci6n en el

_rea situada a la derecha. Puede Iocalizar la placa de modelo

mirando debajo del asiento. Si tiene que solicitar soporte t6cnico

a trav6s de nuestro sitio web, el Departamento de Asistencia

al Cliente, o de un distribuidor de servicio autorizado local,

necesitar_ esta informaci6n.

_OMERO

NOMERO

DE MODELO

[3[3[3[3[3[3[3[3[3

DE SERIE

DFIDFIDFIDFID

Asistenciaal Ciiente

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, fundonamiento

o mantenimiento de esta mSquina, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a

continuaci6n:

0 Visite nuestro sitio web en www.mtdproducts.com

0 Llame al representante de Atenci6n al CIiente al (800) 800-7310 o (330) 220-4683

0 Escribanos a MTD LLC • EO. Box 361131 • Cleveland, OH • 44136-0019

Medidasimportantesde seguridad 2

ADVERTENCIA: La presencia de este s[mbolo indica que se trata de instrucciones

importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta m_quina. Si no respeta estas instrucciones puede

provocar lesiones personales. Cuando vea este s[mbolo, iTENGA EN CUENTAS LAS

ADVERTENCIAS!

PROPOSICION 65 DE CALIFORNIA

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehiculo contienen o liberan sustancias qu[micas que el estado

de California considera que pueden producir c_ncer, defectos de nacimiento u otros

problemas reproductivos.

ADVERTENCIA: Los bornes de la bateda y los accesodos alines contienen plomo y compuestos

de plomo, sustancias quimicas que segun Io establecido por el Estado de California causan

c_ncer y da_os en el sistema reproductivo. Ldvese las manos despu_s de estar en contacto con estos

componentes.

_i_h_ PELIGRO: Esta m_quina est_ diseflada para ser utilizada respetando las normas de

seguridad contenidas en este manual. AI igual que con cualquier tipo de equipo motorizado,

un descuido o error por parte del operador puede producir lesiones graves. Esta m_quina es

capaz de amputar manos y pies y de arrojar objetos con gran fuerza. De no respetar las

instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

Fundonamientogeneral

Lea, entienda y cumpla todas las instrucciones incluidas en

la m_quina y en los manuales antes de montarla y utilizarla.

Guarde este manual en un lugar seguro para consultas

futuras y peri6dicas, asi como para solicitar repuestos.

Familiaricese con todos los controles y con el uso adecuado

de los mismos. Sepa c6mo detener la m_quina y desactivar

los controles r_pidamente.

No permita nunca que los niflos menores de 14 aflos

utilicen esta m_quina. Los niflos de 14 aflos en adelante

deben leery entender las instrucciones de operaci6n y

normas de seguridad contenidas en este manual, yen la

m_quina y deben ser entrenados y supervisados por un

adulto.

Nunca permita que los adultos operen esta m_iquina sin

recibir antes la instrucci6n apropiada.

Para ayudar a evitar el contacto con las cuchillas o una

lesi6n por algun objeto que sea arrojado, mantenga a los

observadores, a los ayudantes, niflos y mascotas alejados

al menos 25 metros de la m_iquina mientras est,1 en

funcionamiento. Detenga la m_iquina si alguien entra en la

zona.

6. Inspeccione minuciosamente el _irea donde utilizar_i el

equipo. Retire todas las piedras, palos, cables, huesos,

juguetes y otros objetos extraflos que podrian ser

recogidos y arrojados por la accidn de las cuchillas. Los

objetos arrojados por la m_iquina pueden producir lesiones

graves.

7. Planifique el patrdn de corte del c_sped que ha de seguir

para evitar la descarga de material hacia los caminos, las

veredas, los observadores, etc. Evite adem_is descargar

material contra las paredes y obstrucciones que podrian

provocar que el material descargado rebote contra el

operador.

8. Para protegerse los ojos utilice siempre anteojos o

antiparras de seguridad mientras opera la m_iquina o

mientras la ajusta o repara. Los objetos arrojados que

rebotan pueden producir lesiones oculares graves.

9. Utilice zapatos de trabajo resistentes, de suela fuerte,

asi como pantalones y camisas ajustados. Las prendas

sueltas o las alhajas pueden quedar atrapadas en las

piezas movibles. Nunca opere la m_iquina descalzo o con

sandalias.

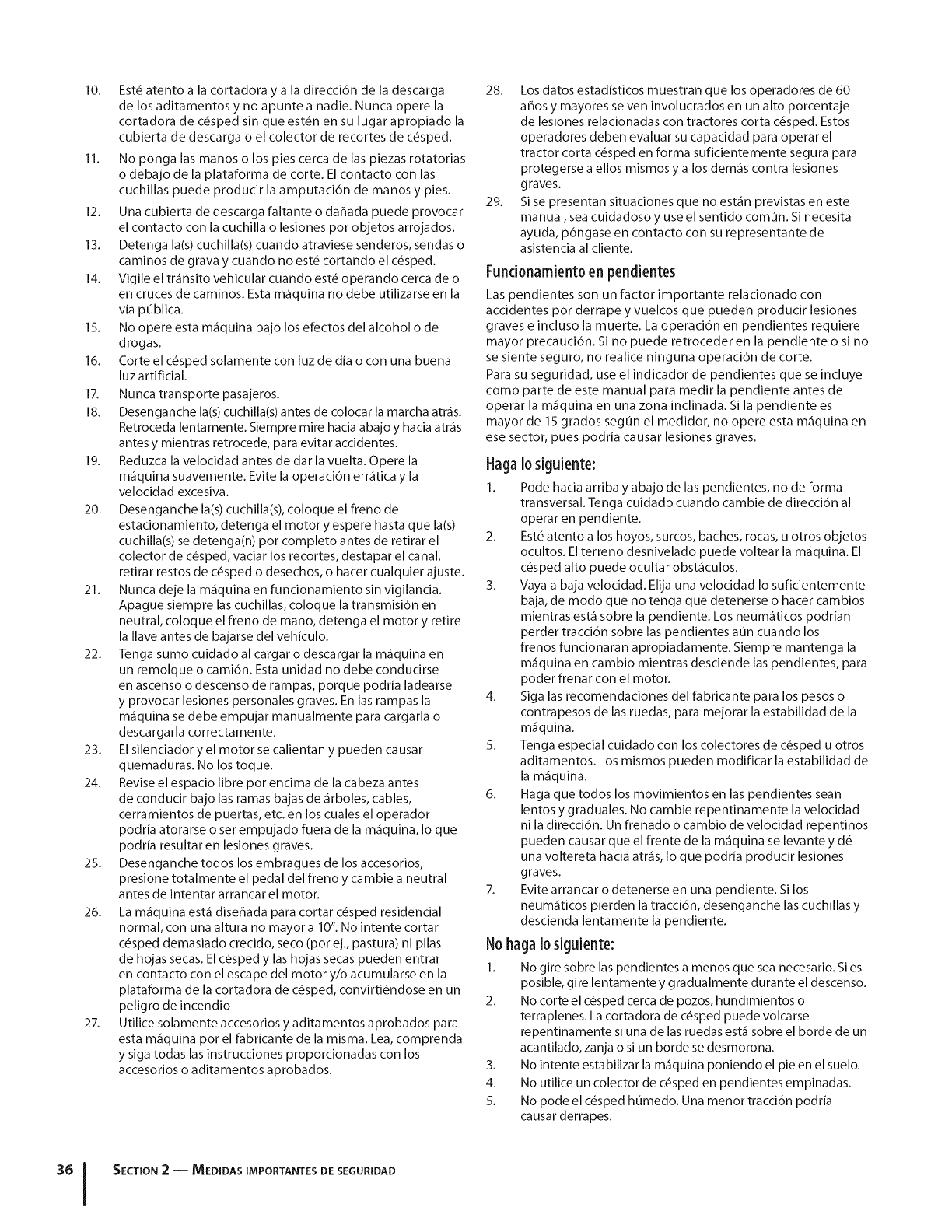

10. Est_ atento a la cortadora y a la direcci6n de la descarga

de los aditamentos y no apunte a nadie. Nunca opere la

cortadora de c_sped sin que est_n en su lugar apropiado la

cubierta de descarga o el colector de recortes de c_sped.

11. No ponga las manos o los pies cerca de las piezas rotatorias

o debajo de la plataforma de corte. El contacto con las

cuchillas puede producir la amputaci6n de manos y pies.

12. Una cubierta de descarga faltante o dahada puede provocar

el contacto con la cuchilla o lesiones por objetos arrojados.

13. Detenga la(s) cuchilla(s) cuando atraviese senderos, sendas o

caminos de grava y cuando no est_ cortando el c_sped.

14. Vigile el tr_insito vehicular cuando est_ operando cerca de o

en cruces de caminos. Esta m_iquina no debe utilizarse en la

via publica.

15. No opere esta m_iquina bajo los efectos del alcohol o de

drogas.

16. Corte el c_sped solamente con luz de dia o con una buena

luz artificial.

17. Nunca transporte pasajeros.

18. Desenganche la(s) cuchilla(s) antes de colocar la marcha atr_is.

Retroceda lentamente. Siempre mire hacia abajo y hacia atr_is

antes y mientras retrocede, para evitar accidentes.

19. Reduzca la velocidad antes de dar la vuelta. Opere la

m_iquina suavemente. Evite la operaci6n err_itica y la

velocidad excesiva.

20. Desenganche la(s) cuchilla(s), coloque el freno de

estacionamiento, detenga el motor y espere hasta que la(s)

cuchilla(s) se detenga(n) por completo antes de retirar el

colector de c_sped, vaciar los recortes, destapar el canal,

retirar restos de c_sped o desechos, o hacer cualquier ajuste.

21. Nunca deje la m_iquina en funcionamiento sin vigilancia.

Apague siempre las cuchillas, coloque la transmisi6n en

neutral, coloque el freno de mano, detenga el motor y retire

la Ilave antes de bajarse del vehiculo.

22. Tenga sumo cuidado al cargar o descargar la m_iquina en

un remolque o cami6n. Esta unidad no debe conducirse

en ascenso o descenso de rampas, porque podria ladearse

y provocar lesiones personales graves. En las rampas la

m_iquina se debe empujar manualmente para cargarla o

descargarla correctamente.

23. El silenciador y el motor se calientan y pueden causar

quemaduras. No los toque.

24. Revise el espacio libre pot encima de la cabeza antes

de conducir bajo las ramas bajas de _irboles, cables,

cerramientos de puertas, etc. en los cuales el operador

podria atorarse o ser empujado fuera de la m_iquina, Io que

podria resultar en lesiones graves.

25. Desenganche todos los embragues de los accesorios,

presione totalmente el pedal del freno y cambie a neutral

antes de intentar arrancar el motor.

26. La m_iquina est,1 diseffada para cortar c_sped residencial

normal, con una altura no mayor a 10". No intente cortar

c_sped demasiado crecido, seco (pot ej., pastura) ni pilas

de hojas secas. El c_sped y las hojas secas pueden entrar

en contacto con el escape del motor y/o acumularse en la

plataforma de la cortadora de c_sped, convirti_ndose en un

peligro de incendio

27. Utilice solamente accesorios y aditamentos aprobados para

esta m_iquina por el fabricante de la misma. Lea, comprenda

y siga todas las instrucciones proporcionadas con los

accesorios o aditamentos aprobados.

28. Los datos estadisticos muestran que los operadores de 60

ahos y mayores seven involucrados en un alto porcentaje

de lesiones relacionadas con tractores corta c_sped. Estos

operadores deben evaluar su capacidad para operar el

tractor corta c_sped en forma suficientemente segura para

protegerse a ellos mismos y a los dem_is contra lesiones

graves.

29. Si se presentan situaciones que no est_in previstas en este

manual, sea cuidadoso y use el sentido comun. Si necesita

ayuda, p6ngase en contacto con su representante de

asistencia al cliente.

Fund0namient0 en pendientes

Las pendientes son un factor importante relacionado con

accidentes por derrape y vuelcos que pueden producir lesiones

graves e incluso la muerte. La operaci6n en pendientes requiere

mayor precauci6n. Si no puede retroceder en la pendiente o si no

se siente seguro, no realice ninguna operaci6n de corte.

Para su seguridad, use el indicador de pendientes que se incluye

como parte de este manual para medir la pendiente antes de

operar la m_iquina en una zona inclinada. Si la pendiente es

mayor de 15 grados segun el medidor, no opere esta m_iquina en

ese sector, pues podria causar lesiones graves.

Haga 10siguiente:

1. Pode hacia arriba y abajo de las pendientes, no de forma

transversal. Tenga cuidado cuando cambie de direcci6n al

operar en pendiente.

2. Est_ atento a los hoyos, surcos, baches, rocas, u otros objetos

ocultos. El terreno desnivelado puede voltear la m_iquina. El

c_sped alto puede ocultar obst_iculos.

3. Vaya a baja velocidad. Elija una velocidad Io suficientemente

baja, de modo que no tenga que detenerse o hacer cambios

mientras est,1 sobre la pendiente. Los neum_iticos podrian

perder tracci6n sobre las pendientes aun cuando los

frenos funcionaran apropiadamente. Siempre mantenga la

m_iquina en cambio mientras desciende las pendientes, para

poder frenar con el motor.

4. Siga las recomendaciones del fabricante para los pesos o

contrapesos de las ruedas, para mejorar la estabilidad de la

m_iquina.

5. Tenga especial cuidado con los colectores de c_sped u otros

aditamentos. Los mismos pueden modificar la estabilidad de

la m_iquina.

6. Haga que todos los movimientos en las pendientes sean

lentos y graduales. No cambie repentinamente la velocidad

ni la direcci6n. Un frenado o cambio de velocidad repentinos

pueden causar que el frente de la m_iquina se levante y d_

una voltereta hacia atr_is, Io que podria producir lesiones

graves.

7. Evite arrancar o detenerse en una pendiente. Si los

neum_iticos pierden la tracci6n, desenganche las cuchillas y

descienda lentamente la pendiente.

No haga 1osiguiente:

I. No gire sobre las pendientes a menos que sea necesario. Si es

posible, gire lentamente y gradualmente durante el descenso.

2. No corte el c_sped cerca de pozos, hundimientos o

terraplenes. La cortadora de c_sped puede volcarse

repentinamente si una de las ruedas est_ sobre el horde de un

acantilado, zanja o si un horde se desmorona.

3. No intente estabilizar la m_quina poniendo el pie en el suelo.

4. No utilice un colector de c_sped en pendientes empinadas.

5. No pode el c_sped humedo. Una menor tracci6n podria

causar derrapes.

SECTION 2 -- JV_EDIDAS IMPORTANTES DE SEGURIDAD

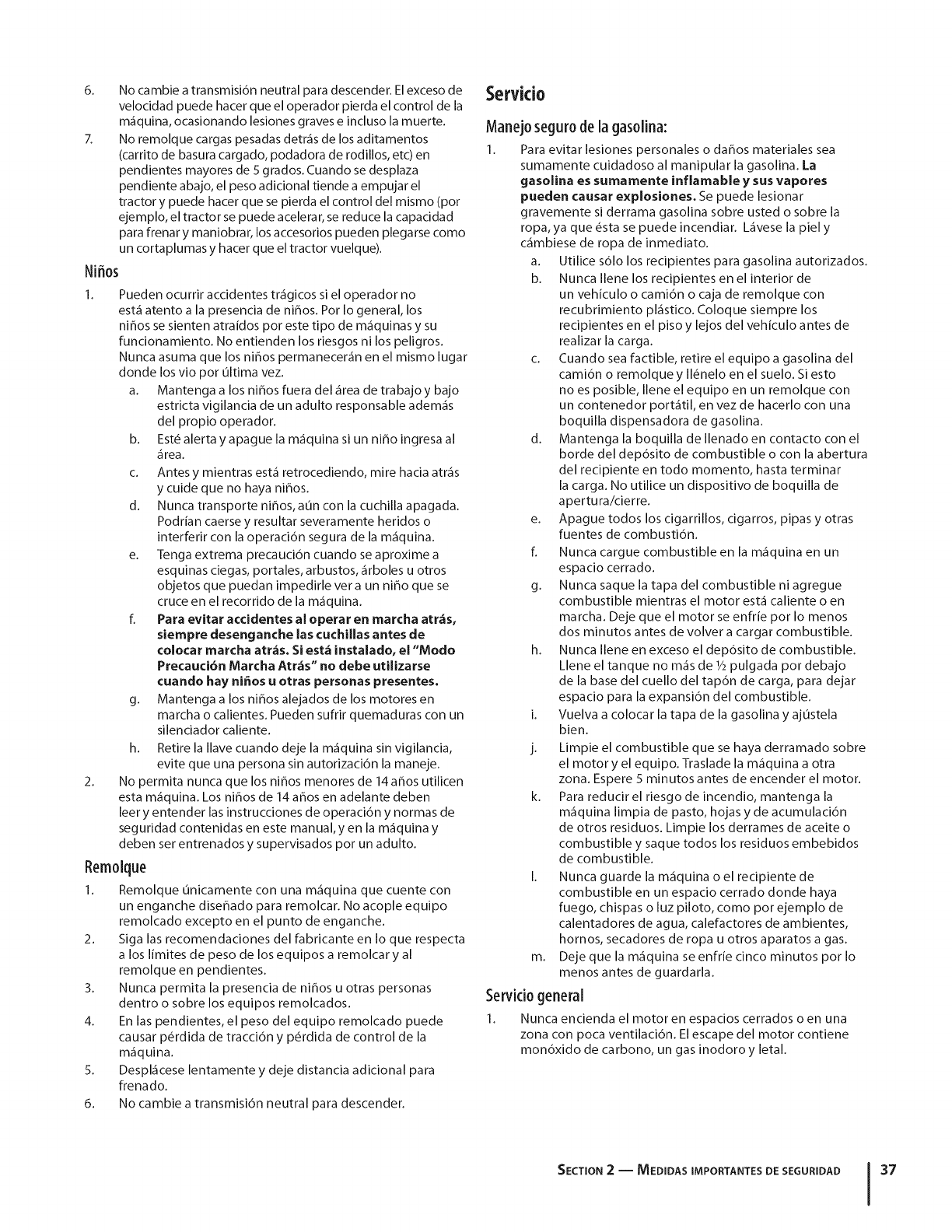

6. No cambie a transmisidn neutral para descender. El exceso de

velocidad puede hacer que el operador pierda el control de la

m_quina, ocasionando lesiones graves e incluso la muerte.

7. No remolque cargas pesadas detr&s de los aditamentos

(carrito de basura cargado, podadora de rodillos, etc) en

pendientes mayores de 5 grados. Cuando se desplaza

pendiente abajo, el peso adicional tiende a empujar el

tractor y puede hacer que se pierda el control del mismo (pot

ejemplo, el tractor se puede acelerar, se reduce la capacidad

para frenar y maniobrar, los accesorios pueden plegarse como

un cortaplumas y hacer que el tractor vuelque).

Ni_0s

1. Pueden ocurrir accidentes tr&gicos si el operador no

est& atento a la presencia de ni_os. Pot Io general, los

ni_os se sienten atraidos pot este tipo de m&quinas y su

funcionamiento. No entienden los riesgos ni los peligros.

Nunca asuma que los ni_os permanecer_n en el mismo lugar

donde los vio pot ultima vez.

a. Mantenga a los ni_os fuera del _rea de trabajo y bajo

estricta vigilancia de un adulto responsable adem_s

del propio operador.

b. Est_ alerta y apague la m_quina si un ni_o ingresa al

tea.

c. Antes y mientras est& retrocediendo, mire hacia atr_s

y cuide que no haya ni_os.

d. Nunca transporte ni_os, aun con la cuchilla apagada.

Podrian caerse y resultar severamente heridos o

interferir con la operaci6n segura de la m&quina.

e. Tenga extrema precauci6n cuando se aproxime a

esquinas ciegas, portales, arbustos, &rboles u otros

objetos que puedan impedirle vera un ni_o que se

cruce en el recorrido de la m_quina.

fl Para evitar accidentes al operar en marcha arras,

siernpre desenganche las ¢uchUlas antes de

colocar rnarcha arras. Si est_ instalado, el "Modo

Precauci6n Marcha Arras" no debe utUizarse

cuando hay nii_os u otras personas presentes°

g. Mantenga a los ni_os alejados de los motores en

marcha o calientes. Pueden sufrir quemaduras con un

silenciador caliente.

h. Retire la Ilave cuando deje la m_quina sin vigilancia,

evite que una persona sin autorizaci6n la maneje.

2. No permita nunca que los ni_os menores de 14 ahos utilicen

esta m_quina. Los ni_os de 14 a_os en adelante deben

leery entender las instrucciones de operaci6n y normas de

seguridad contenidas en este manual,y en la m_quina y

deben set entrenados y supervisados pot un adulto.

Rem01que

1. Remolque unicamente con una m_quma que cuente con

un enganche dise_ado para remolcar. No acople equipo

remolcado excepto en el punto de enganche.

2. Siga las recomendaciones del fabricante en Io que respecta

a los limites de peso de los equipos a remolcar y al

remolque en pendientes.

3. Nunca permita la presencia de ni_os u otras personas

dentro o sobre los equipos remolcados.

4. En las pendientes, el peso del equipo remolcado puede

causar p6rdida de tracci6n y p6rdida de control de la

m_quina.

5. Despl_cese lentamente y deje distancia adicional para

frenado.

6. No cambie a transmisi6n neutral para descender.

Servicio

Manej0 segur0 de la gas01ina:

1. Para evitar lesiones personales o dahos materiales sea

sumamente cuidadoso al manipular la gasolina. La

gasolina es sumarnente inflarnable y sus vapores

pueden causar e×plosiones. Se puede lesionar

gravemente si derrama gasolina sobre usted o sobre la

ropa, ya que _sta se puede incendiar. L_vese la piel y

c_mbiese de ropa de inmediato.

a. Utilice s61o los recipientes para gasolina autorizados.

b. Nunca Ilene los recipientes en el interior de

un vehiculo o cami6n o caja de remolque con

recubrimiento pl_stico. Coloque siempre los

recipientes en el piso y lejos del vehiculo antes de

realizar la carga.

c. Cuando sea factible, retire el equipo a gasolina del

cami6n o remolque y II_nelo en el suelo. Si esto

no es posible, Ilene el equipo en un remolque con

un contenedor port_til, en vez de hacerlo con una

boquilla dispensadora de gasolina.

d. Mantenga la boquilla de Ilenado en contacto con el

borde del dep6sito de combustible o con la abertura

del recipiente en todo momento, hasta terminar

la carga. No utilice un dispositivo de boquilla de

apertura/cierre.

e. Apague todos los cigarrillos, cigarros, pipas y otras

fuentes de combusti6n.

f. Nunca cargue combustible en la m_quina en un

espacio cerrado.

g. Nunca saque la tapa del combustible ni agregue

combustible mientras el motor est_ caliente o en

marcha. Deje que el motor se enfrie pot Io menos

dos minutos antes de volver a cargar combustible.

h. Nunca Ilene en exceso el dep6sito de combustible.

Llene el tanque no m_s de 1/2pulgada pot debajo

de la base del cuello del tap6n de carga, para dejar

espacio para la expansi6n del combustible.

i. Vuelva a colocar la tapa de la gasolina y ajustela

bien.

j. Limpie el combustible que se haya derramado sobre

el motor y el equipo. Traslade la m_quina a otra

zona. Espere 5 minutos antes de encender el motor.

k. Para reducir el riesgo de incendio, mantenga la

m_quina limpia de pasto, hojas y de acumulaci6n

de otros residuos. Limpie los derrames de aceite o

combustible y saque todos los residuos embebidos

de combustible.

I. Nunca guarde la m_quina o el recipiente de

combustible en un espacio cerrado donde haya

fuego, chispas o luz piloto, como pot ejemplo de

calentadores de agua, calefactores de ambientes,

hornos, secadores de ropa u otros aparatos a gas.

m. Deje que la m_quina seenfrie cinco minutos pot Io

menos antes de guardarla.

Servici0general

1. Nunca encienda el motor en espacios cerrados o en una

zona con poca ventilaci6n. El escape del motor contiene

mon6xido de carbono, un gas inodoro y letal.

SECTION 2 -- _V_EDIDAS IMPORTANTES DE SEGURIDAD 37

2. Antes de limpiar, reparar o inspeccionar la m_iquina,

compruebe que la(s) cuchilla(s) y todas las partes en

movimiento se hayan detenido. Desconecte el cable de la

bujia y p6ngalo haciendo masa contra el motor para evitar

que se encienda accidentalmente.

3. Revise peri6dicamente para asegurarse que las cuchillas

se detengan por completo en aproximadamente cinco (5)

segundos despu_s de accionar el control de desenganche

de la(s) cuchilla(s). Si las cuchillas no se detienen dentro de

este lapso de tiempo, su unidad deber_i ser reparada por su

distribuidor de servicio autorizado MTD.

4. Revise con frecuencia el funcionamiento del sistema de

frenos ya que est,1 sujeto a desgaste por la operaci6n

normal. Ajuste y efectOe mantenimiento segOn se requiera.

5. Revise los pernos de montaje de la(s) cuchilla(s) y del

motor a intervalos frecuentes para verificar que est_n

bien apretados. Adem_is, inspeccione visualmente la(s)

cuchilla(s) en busca de da_os (por ejemplo, desgaste

excesivo, abolladuras, rajaduras, etc.). Reemplace la(s)

cuchilla(s) Onicamente con las cuchillas de fabricantes de

equipos originales (O.E.M.) listadas en este manual. "El

uso de piezas que no cumplen con las especificaciones

del equipo original podria tenet como resultado un

rendimiento incorrecto y adem_is poner en riesgo la

seguridad".

6. Las cuchillas de las podadoras son muy afiladas. Envuelva

la cuchilla o utilice guantes y extreme las precauciones

cuando efectOe mantenimiento.

7. Mantenga todos los pernos, tuercas y tornillos bien

ajustados para asegurarse de que la m_iquina se encuentra

en condiciones seguras de operaci6n.

8. Nunca altere el sistema de enclavamiento de seguridad ni

otros mecanismos de seguridad. Controle peri6dicamente

que funcionen correctamente.

9. Despu_s de golpear con algOn objeto extraho, detenga el

motor, desconecte el cable de la bujia y conecte el motor a

masa. Inspeccione minuciosamente la m_iquina para vet si

est,1 da_ada. Repare el daho antes de arrancar y utilizar la

m_iquina.

10. Nunca trate de hacer ajustes o reparaciones a la m_iquina

mientras el motor est,1 en marcha.

11. Los componentes del colector de c_sped y la cubierta de

descarga, est_in sujetos a desgaste y dar_os que podrian

dejar expuestas partes en movimiento o permitir que se

arrojen objetos. Para proteger su seguridad, verifique

frecuentemente todos los componentes y reempl_icelos

inmediatamente s61o con piezas de los fabricantes del

equipo original, listados en este manual. "El uso de piezas

que no cumplen con las especificaciones del equipo

original podria tenet como resultado un rendimiento

incorrecto y adem_is poner en riesgo la seguridad".

12. No cambie la configuraci6n del regulador del motor ni Io

opere a sobrevelocidad. El regulador del motor controla la

velocidad m_ixima segura de funcionamiento del motor.

13. Mantenga o reemplace las etiquetas de seguridad e

instrucciones segOn sea necesario.

14. Respete las normas referentes a la disposici6n correcta y las

reglamentaciones sobre gasolina, aceite, etc. para proteger

el medio ambiente.

15. Segun la Comisi6n de Seguridad de Productos para el

Consumidor de los Estados Unidos (CPSC) y la Agencia

de Protecci6n Ambiental de los Estados Unidos (EPA),

este producto tiene una vide dtilmedia de siete (7) ahos,

6270 horas de funcionamiento. AI finalizar la vide dtil

media, adquiera una m_iquina nueva o haga inspeccionar

anualmente 6sta por un distribuidor de servicio autorizado

para cerciorarse de que todos los sistemas mec_inicos y de

seguridad funcionan correctamente y no tienen excesivo

desgaste. Si no Io hace, pueden producirse accidentes,

lesiones o muerte.

Nomodifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor

bajo ninguna circunstancia. Si cambia la configuracidn del

regulador del motor el motor puede descontrolarse y operar a

velocidades inseguras. Nunca cambie la configuracidn de f_ibrica

del regulador del motor.

Avisoreferidoa emisiones

Los motores que est_in certificados y cumplen con las

regulaciones de emisiones federales EPA y de California para

SORE (Equipos peque_os todo terreno) est_in certificados para

operar con gasolina comOn sin plomo y pueden incluir los

siguientes sistemas de control de emisiones: Modificaci6n de

motor (EM) y catalizador de tres vias (TWC) si est,1n equipados de

esa manera.

Guardachispas

_ DVERTENCIA: Esta m_iquina est,1equipada con

un motor de combusti6n interna y no debe ser

utilizada en un terreno agreste cubierto por bosque,

malezas o hierba ni cerca del mismo excepto que el

sistema de escape del motor est_ equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes (si las hay).

Sise utiliza un amortiguador de chispas el operador Io debe

mantener en condiciones de uso adecuadas. Enel Estado

de California las medidas anteriormente mencionadas son

exigidas por ley (Articulo 4442 del C6digo de Recursos Publicos

de California). Esposible que existan leyes similares en otros

estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador

a trav_s de su distribuidor de mantenimiento de motores

autorizado m_iscercano o poni_ndose en contacto con el

departamento de servicios, Apartado Postal 361131Cleveland,

Ohio 44136-0019.

ADVERTENCIA: Su responsabilidad--Restrinja el uso de esta m_iquina motorizada alas personas que lean,

comprendan y respeten las advertencias e instrucciones que figuran en este manual yen la m_iquina.

GUARDEESTASINSTRUCCIONES

SECTION 2 -- JV_EDIDAS IMPORTANTES DE SEGURIDAD

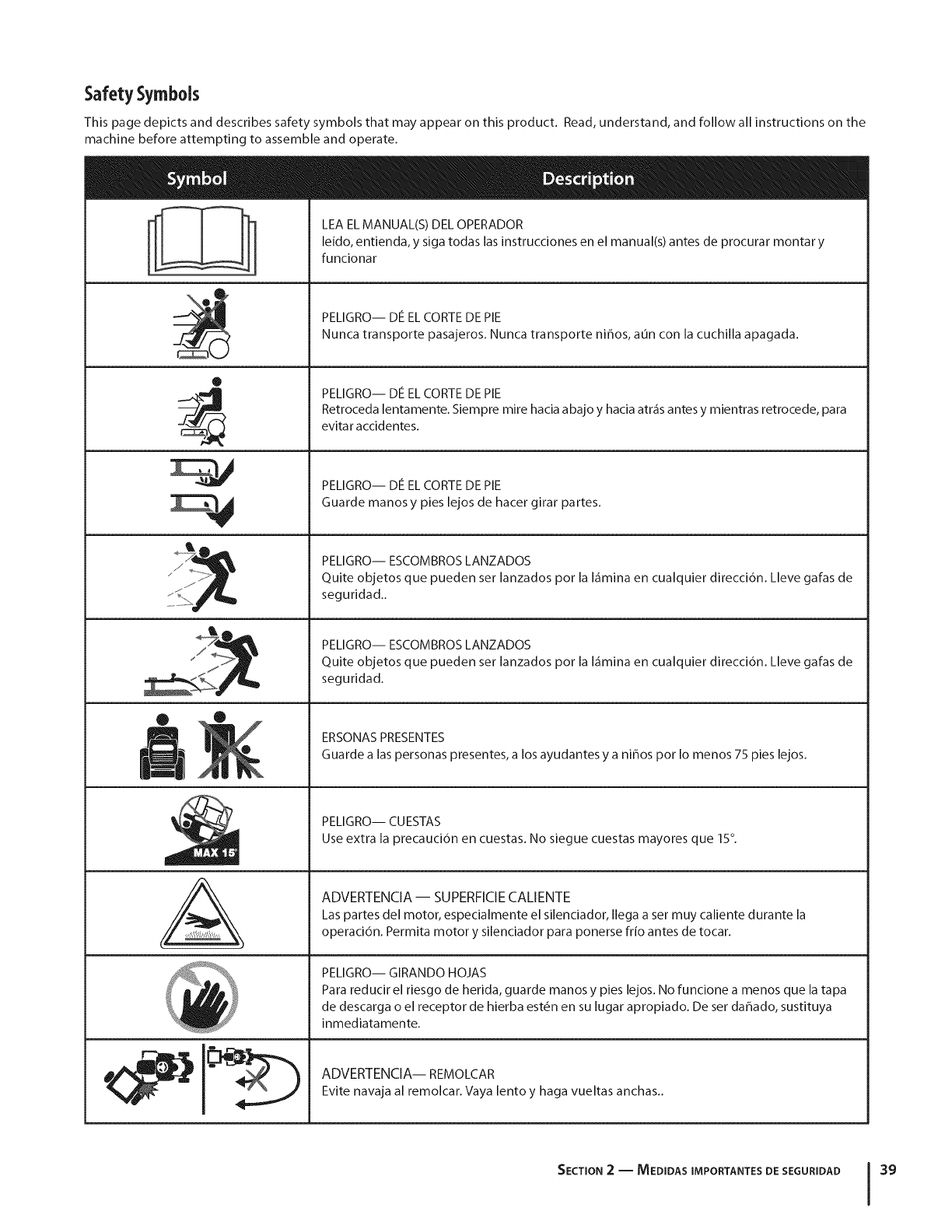

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

LEA EL MANUAL(S) DEL OPERADOR

leido, entienda, y siga todas las instrucciones en el manual(s) antes de procurar montar y

funcionar

PELIGRO-- DIe EL CORTE DE PIE

Nunca transporte pasajeros. Nunca transporte nifios, aun con la cuchilla apagada.

PELIGRO-- DIe EL CORTE DE PIE

Retroceda lentamente. Siempre mire hacia abajo y hacia atr_s antes y mientras retrocede, para

evita r a ccidentes.

PELIGRO-- DIe EL CORTE DE PIE

Guarde manos y pies lejos de hacer girar partes.

PELIGRO-- ESCOMBROS LANZADOS

Quite objetos que pueden set lanzados pot la I_mina en cualquier direcci6n. Lleve galas de

seguridad..

PELIGRO-- ESCOMBROS LANZADOS

Quite objetos que pueden set lanzados pot la I_mina en cualquier direcci6n. Lleve galas de

seguridad.

ERSONAS PRESENTES

Guarde alas personas presentes, a los ayudantes y a nifios pot Io menos 75 pies lejos.

PELIGRO-- CUESTAS

Use extra la precauci6n en cuestas. No siegue cuestas mayores que 15°.

ADVERTENCIA -- SUPERFICIE CALIENTE

Las partes del motor, especialmente el silenciador, Ilega a set muy caliente durante la

operaci6n. Permita motor y silenciador para ponerse frfo antes de tocar.

PELIGRO-- GIRANDO HOJAS

Para reducir el riesgo de herida, guarde manos y pies lejos. No funcione a menos que la tapa

de descarga o el receptor de hierba est6n en su lugar apropiado. De ser dahado, sustituya

inmediatamente.

ADVERTENCIA-- REMOLCAR

Evite navaja al remolcar. Vaya lento y haga vueltas anchas..

SECTION '_ -- JV_EDIDAS IMPORTANTES DE SEGURIDAD 39

-4

15 °

Useesta p_gina como guia para determinar en qu_pendientes nopuede operarel tractor de manera segura.

ADVERTENCIA: No opere la cortadora de c_sped en dichas pendientes. No corte en inclinaciones mayores de 15 grados

(elevaci6n aproximada de 2 1/2 pies por cada 10 pies). El tractor corta c_sped podrfa voltearse y causar lesiones graves. En

las pendientes opere con los tractores corta-c_sped hacia arriba y abajo, nunca de forma transversal.

MontajeyConfiguraci6n 3

CONFIGURACiON DELTRACTOR

NOTA: Este Manual del operador cubre una gama de

especificaciones de productos de varios modelos. Las

caracteristicas y funciones incluidas y/o ilustradas en este

manual pueden no set aplicables a todos los modelos. MTD LLC

se reserva el derecho de modificar las especificaciones de los

productos, los dise_os y el equipo sin previo aviso y sin generar

responsabilidad pot obligaciones de ningun tipo.

Conexi6nde loscablesdeia bateria

PROPUESTA 65 de California Advertencia: Los

_ostes de la bateria terminales y accesonos

Figura 34

relacionados contienen plomo y compuestos de plomo, los

productos quimicos conocidos en el Estado de California que

causan c_incer y dahos al sistema reproductor. Livese las manos

despu6s de manipular.

i_ PRECAUCION: AI conectar los cables de la bateria,

siempre conecte el positivo (rojo) a su terminal de

alambre en primer lugar, seguida de la negativa

(Negro) alambre.

Por razones de envio, tanto los cables de la bateria de tu equipo

puede haber sido desconectado de la izquierda de las terminales

en la f_ibrica. Para conectar los cables de la bateria, haga Io

NOTA: El positivo es el terminal de la bateria marcada Pos.. (+). El

negativo es el terminal de la bateria marcada Neg. (-).

1. Quite la cubierta de pl_istico, si est,1 presente, desde la

terminal de la bateria positivo y adjunta el cable rojo a la

terminal de la bateria positivo (+) con el perno y tuerca

hexagonal. Ver fig. 1-1.

2. Quite la cubierta de pl_istico, si est,1 presente, desde el

borne negativo de la bateria y conecte el terminal de

cable negro al terminal negativo (-) con el perno y tuerca

hexagonal. Ver fig. 1-1.

3. Posici6n de la zona roja de caucho sobre el terminal de la

bateria positivo para ayudar a proteger de la corrosi6n.

NOTA: Si la bateria se pone en servicio despu6s de la fecha

indicada en la parte superior /lado de la bateria, cargue la

bateria segun las instrucciones en la secci6n Mantenimiento de

su Manual de instrucciones antes de operar el tractor.

Extracd6n dela traba deseguridad utilizada en el envi0

IADVERTENCIA! Aseguresede que el motor del tractor

cortac_sped est_apagado, quite laIlavede encendido

y coloqueel ffeno demano antesde retirarlatraba

de seguridadutilizadaen elenvio.Consulte lasecci6n

Controlesy caracteristicasparaobtener instrucciones

sobrelaforma de colocar elffeno de mano.

Figura 3-2

Localice la traba de seguridad utilizada en el envio, en

caso de haber, y la etiqueta de advertencia respectiva del

lado derecho de la cortadora de c_sped, entre el canal de

descarga y la plataforma de corte. Vea la Fig. 3-2.

Coloque la palanca de elevaci6n de la plataforma en la

posici6n de corte m_is alta. Consulte Ajuste de la altura de

corte en la secci6n Funcionamiento de este manual.

Mientras empuja el canal de descarga hacia la m_iquina

con su mano izquierda, extraiga con la mano derecha la

traba de seguridad utilizada en el envio, sujet_indola entre

sus dedos pulgar e indice y rot_indola en el sentido de las

agujas del reloj.

IADVERTENCIA! La traba de seguridad utilizada en

el envio s61o a los efectos de un correcto embalaje,

se debe retirar y desechar antes de operar su

cortadora de c_sped.

IADVERTENCIA! La plataforma de la cortadora de

c_sped puede arrojar objetos. Encaso de operar

la cortadora de c_sped sin colocar la cubierta

de descarga en la posici6n adecuada para el

funcionamiento, podrian producirse graves lesiones

personales y/o dahos materiales.

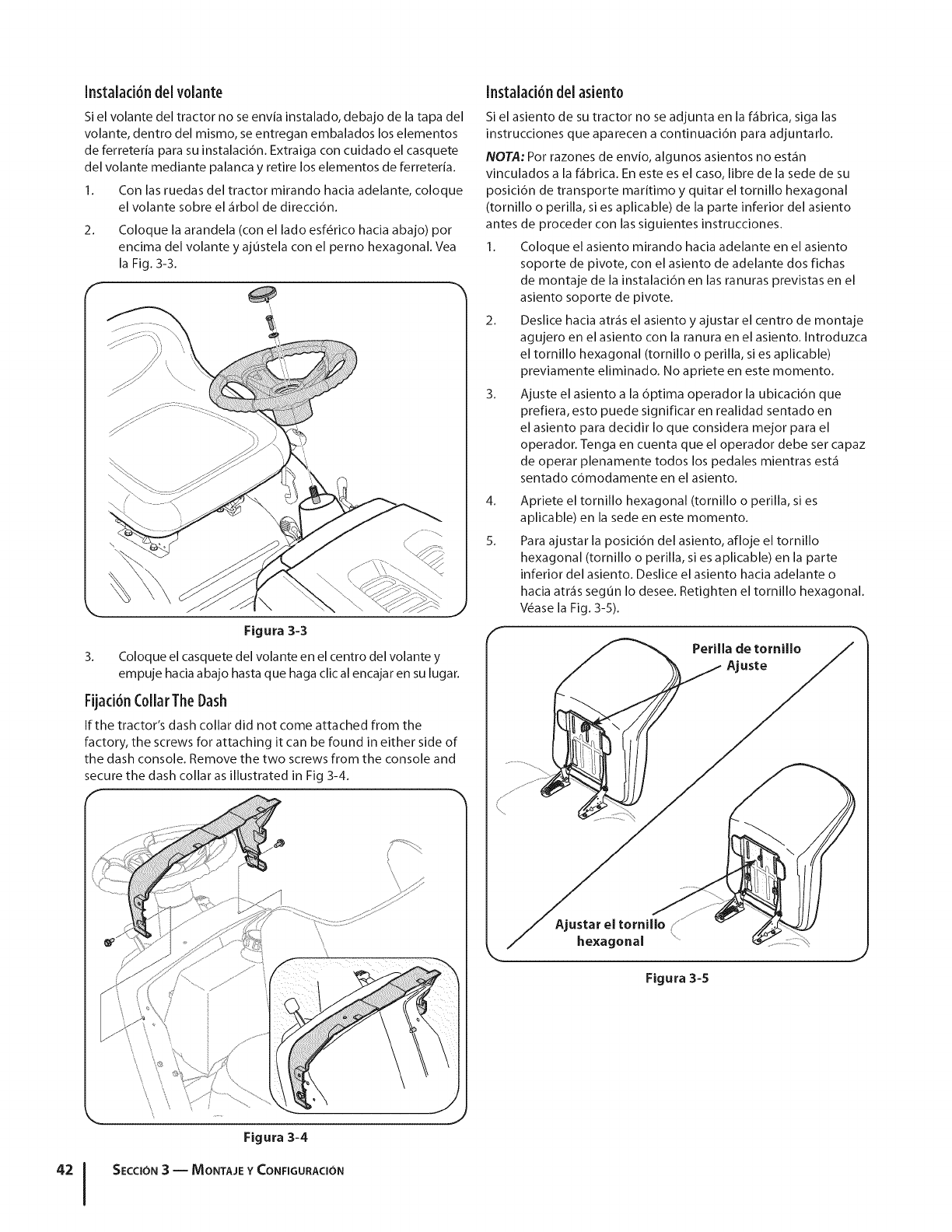

Instalad6n delvelante

Si el volante del tractor no se envia instalado, debajo de la tapa del

volante, dentro del mismo, se entregan embalados los elementos

de ferreteria para su instalaci6n. Extraiga con cuidado el casquete

del volante mediante palanca y retire los elementos de ferreteria.

1. Con las ruedas del tractor mirando hacia adelante, coloque

el volante sobre el _irbol de direcci6n.

2. Coloque la arandela (con el lade esf6rico hacia abajo) per

encima del volante y ajustela con el perno hexagonal. Vea

la Fig. 3-3.

Figura 3=3

3. Coloque el casquete del volante en el centre del volante y

empuje hacia abajo hasta que haga clic al encajar en su lugar.

FUad6nCellarTheDash

If the tractor's dash collar did not come attached from the

factory, the screws for attaching it can be found in either side of

the dash console. Remove the two screws from the console and

secure the dash collar as illustrated in Fig 3-4.

\\\

Figura 3=4

SECCION3 -- MONTAJEY CONFIGURACION

Instalad6n del asiente

Si el asiento de su tractor no se adjunta en la f_ibrica, siga las

instrucciones que aparecen a continuacidn para adjuntarlo.

NOTA: Per razones de envio, algunos asientos no est_in

vinculados a la f_ibrica. En este es el case, libre de la sede de su

posicidn de transporte maritime y quitar el tornillo hexagonal

(tornillo o perilla, si es aplicable) de la parte inferior del asiento

antes de preceder con las siguientes instrucciones.

1. Coloque el asiento mirando hacia adelante en el asiento

soporte de pivote, con el asiento de adelante dos fichas

de montaje de la instalacidn en las ranuras previstas en el

asiento soporte de pivote.

2. Deslice hacia atr_is el asiento y ajusta r el centre de montaje

agujero en el asiento con la ranura en el asiento. Introduzca

el tornillo hexagonal (tornillo o perilla, si es aplicable)

previamente eliminado. No apriete en este memento.

3. Ajuste el asiento a la 6ptima operador la ubicacidn que

prefiera, esto puede significar en realidad sentado en

el asiento para decidir Io que considera meier para el

operador. Tenga en cuenta que el operador debe set capaz

de operar plenamente todos los pedales mientras est,1

sentado cdmodamente en el asiento.

Apriete el tornillo hexagonal (tornillo o perilla, si es

aplicable) en la sede en este memento.

Para ajustar la posicidn del asiento, afloje el tornillo

hexagonal (tornillo o perilla, si es aplicable) en la parte

inferior del asiento. Deslice el asiento hacia adelante o

hacia atr_is seg0n Io desee. Retighten el tornillo hexagonal.

V6ase la Fig. 3-5).

gonal

Figura 3=5

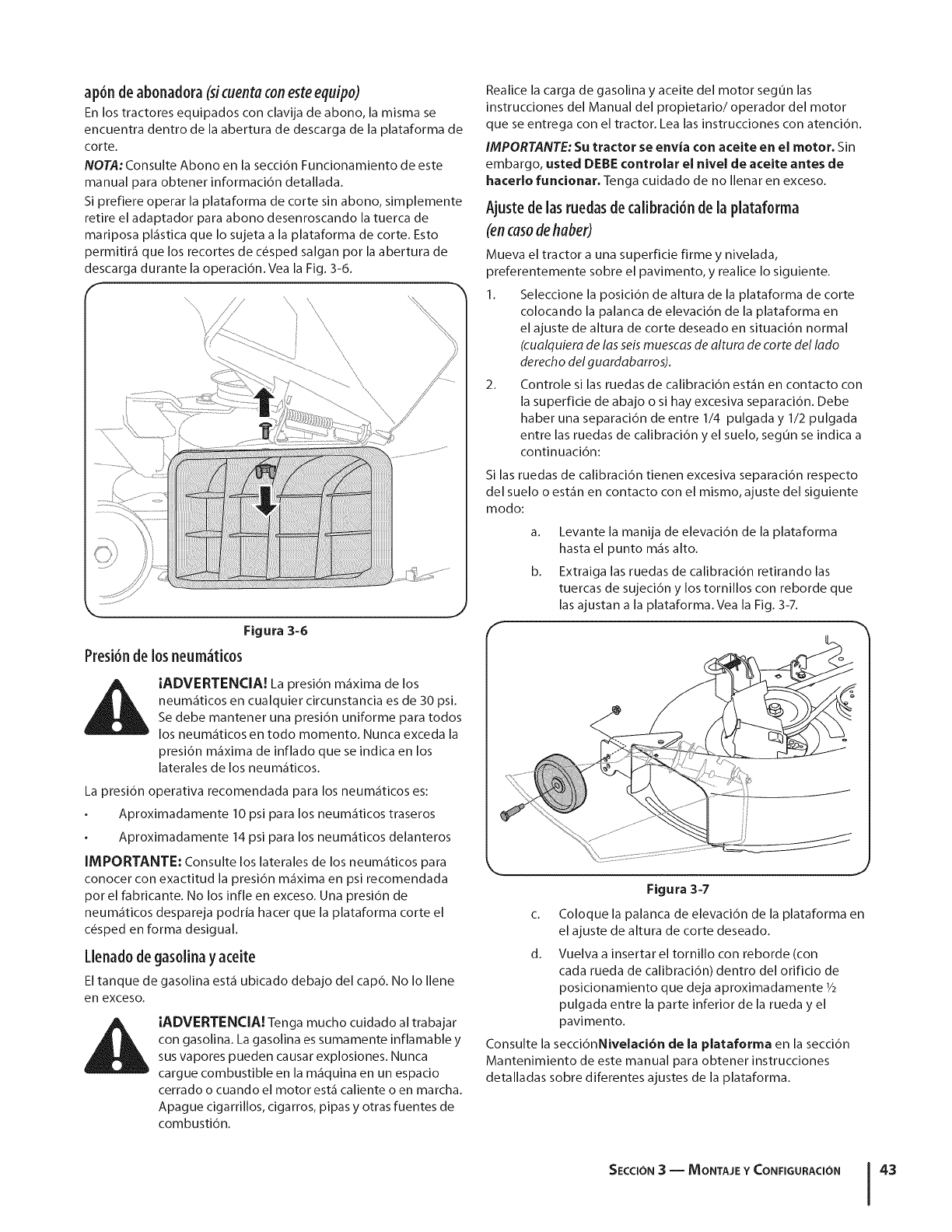

ap6n de abonadora (sicuenta coneste equipo)

En los tractores equipados con clavija de abono, la misma se

encuentra dentro de la abertura de descarga de la plataforma de

corte.

NOTA: Consulte Abono en la secci6n Funcionamiento de este

manual para obtener informaci6n detallada.

Si prefiere operar la plataforma de corte sin abono, simplemente

retire el adaptador para abono desenroscando la tuerca de

mariposa pl_stica que Io sujeta a la plataforma de corte. Esto

permitir_ que los recortes de cdsped salgan por la abertura de

descarga durante la operaci6n. Vea la Fig. 3-6.

Figura 3-6

Presi6nde los neum_ticos

IADVERTENCIA! La presi6n m_xima de los

neum_ticos en cualquier circunstancia es de 30 psi.

Se debe mantener una presi6n uniforme para todos

los neum_ticos en todo momento. Nunca exceda la

presi6n m_xima de inflado que se indica en los

laterales de los neum_ticos.

La presi6n operativa recomendada para los neum_ticos es:

Aproximadamente 10 psi para los neum_ticos traseros

Aproximadamente 14 psi para los neum_ticos delanteros

IMPORTANTE: Consulte los laterales de los neum_ticos para

conocer con exactitud la presi6n m_xima en psi recomendada

pot el fabricante. No los infle en exceso. Una presi6n de

neum_ticos despareja podrfa hacer que la plataforma corte el

c6sped en forma desigual.

[lenad0 de gas01inay aceite

El tanque de gasolina est_ ubicado debajo del cap6. No Io Ilene

en exceso.

IADVERTENCIA. Tenga mucho cuidado al trabajar

con gasolina. La gasolina es sumamente inflamable y

sus vapores pueden causar explosiones. Nunca

cargue combustible en la m_quina en un espacio

cerrado o cuando el motor est_ caliente o en marcha.

Apague cigarrillos, cigarros, pipas y otras fuentes de

combusti6n.

Realice la carga de gasolina y aceite del motor segun las

instrucciones del Manual del propietario/operador del motor

que se entrega con el tractor. Lea las instrucciones con atenci6n.

IMPORTANTE: Su tractor se envia con aceite en el motor. Sin

embargo, usted DEBE controlar el nivel de aceite antes de

hacerlo funcionar. Tenga cuidado de no Ilenar en exceso.

Ajuste delas ruedas decalibrad6nde la plataf0rma

(encasodehaber)

Mueva el tractor a una superficie firme y nivelada,

preferentemente sobre el pavimento, y realice Io siguiente.

1. Seleccione la posici6n de altura de la plataforma de corte

colocando la palanca de elevaci6n de la plataforma en

el ajuste de altura de corte deseado en situaci6n normal

(cualquiera de las seis muescas de altura de corte del lado

derecho del guardabarros).

2. Controle si las ruedas de calibraci6n est_n en contacto con

la superficie de abajo o si hay excesiva separaci6n. Debe

haber una separaci6n de entre 1/4 pulgada y 1/2 pulgada

entre las ruedas de calibraci6n y el suelo, segun se indica a

continuaci6n:

Si las ruedas de calibraci6n tienen excesiva separaci6n respecto

del suelo o est_n en contacto con el mismo, ajuste del siguiente

modo:

a. Levante la manija de elevaci6n de la plataforma

hasta el punto m_s alto.

b. Extraiga las ruedas de calibraci6n retirando las

tuercas de sujeci6n y los tornillos con reborde que

las ajustan a la plataforma. Vea la Fig. 3-7.

Figura 3-7

c. Coloque la palanca de elevaci6n de la plataforma en

el ajuste de altura de corte deseado.

d. Vuelva a insertar el tornillo con reborde (con

cada rueda de calibraci6n) dentro del orificio de

posicionamiento que deja aproximadamente 1/2

pulgada entre la parte inferior de la rueda y el

pavimento.

Consulte la secci6nNivelad6n de la plataforma en la secci6n

Mantenimiento de este manual para obtener instrucciones

detalladas sobre diferentes ajustes de la plataforma.

SECCION3 -- MONTAJE Y CONFIGURACION 43

ControlesyCaracter sticas 4

Palanca de control de

velocidad rfFenO de mano

Pedal de freno/

embrague

Perilla del obtura_or

(En algunos modelos)

/M6dulo del interruptor de

encendido

Palanca de

estrangulador/obturador

Palanca de

cambios

Palanca de potencia de arranque

(PTO) (enganche de cuchilla)

Figura 4=1

Palanca de elevaci6n

de la plataforma ,J

Los controles y caracteristicas del tractor corta c_sped se ilustran en la Figura 4-1 y se describen en las p_ginas siguientes.

i_ IADVERTENClA! Lea y respete todas las normas de seguridad y las instrucciones de este manual, incluida la secci6n

Funcionamiento en su totalidad, antes de intentar operar esta m_quina. Si no respeta todas las normas de seguridad y las

instrucciones puede provocar lesiones personales.

PALANCA DE CONTROL DEL REGULADOR

La palanca de control del estrangulador est_ ubicada del lado

derecho del tablero de instrumentos del tractor. Esta palanca

controla la velocidad del motor y, en algunos modelos, cuando se la

empuja totalmente hacia adelante, tambi_n controla el obturador.

Cuando se Io coloca en una posici6n determinada, el regulador

mantiene una velocidad de motor uniforme. Vea la Fig. 4-2.

VELOCIDAD

RAPIDA =

VELOCIDAD =_11_

LENTA

CEBADOR

VELOCIDAD

VELOCIDAD =_ ===,=,=,==

LENTA

k_ j

Figura 4=2

IMPORTANTE: Cuando opere el tractor con la plataforma de

corte colocada, asegurese de que la palanca del regulador est_

siempre en la posici6n FAST (r_pido; representado pot una liebre).

Controldel obturador

En algunos modelos, si se Ileva la palanca

del regulador totalmente hacia adelante,

se activa el control del obturador del

motor. En todos los otros modelos, el

control del obturador puede encontrarse

en el lado izquierdo del panel de

instrumentos, y se activa tirando la perilla

hacia afuera. AI activar el control del

obturador se cierra la placa del obturador

del carburador y esto ayuda a arrancar el

motor. Consulte Arranque del Motor en la

secci6n Funcionamiento de este manual para ver instrucciones

de arranque en detalle.

Interruptor de encendido

Su nuevo tractor corta c_sped tendr_ uno de los siguientes

interruptores de encendido. Use la Figura 4-3 para identificar qu_

interruptor utiliza su m_quina y siga estas instrucciones para un

funcionamiento adecuado.

Interruptor de encendido de3posiciones

El interruptor de encendido se activa para arrancar el motor.

Inserte la Ilave en el interruptor de encendido y gire en el sentido

de las agujas del reloj a la posicidn START (arranque). Suelte la

Ilave en la posici6n ON (encendido) una vez que haya arrancado

el motor. Yea la Fig. 4-3A. El motor funcionar_ con los faros

delanteros encendidos.

Para detener el motor, gire la Ilave de encendido en sentido

contrario a las agujas del reloj hasta la posici6n OFF (apagado).

Vea la Fig. 4-3A.

apagado

Encendidolluces

Encendido

®Apagado Encendido/luces

Encendido

Corte de

c_sped

normal

Posici6n

Figura 4=3

Interruptor de encendido de4 posiciones

El interruptor de encendido se activa para arrancar el motor.

Inserte la Ilave en el interruptor de encendido y gire en el sentido

de las agujas del reloj a la posicidn START (arranque). Suelte la

Ilave en la posici6n ON (encendido) una vez que haya arrancado

el motor. Vea la Fig. 4-3B. En esta posicidn el motor funcionar_

con los faros delanteros encendidos. Para activar los faros

delanteros, gire la Ilave una posicidn m_s a la izquierda. El motor

seguir_ funcionando con los faros delanteros encendidos.

SECCION 4-- CONTROLES YCARACTERiSTICAS 45

Para detener el motor, gire la Ilave de encendido en sentido

contrario alas agujas del reloj hasta la posici6n OFF (apagado).

Vea la Fig. 4-3B.

M6dulo del interruptorde encendido

Para encender el motor, inserte la Ilave en el interruptor de

encendido y girela en el sentido de las agujas del reloj hacia la

posici6n START (encendido). Suelte la Ilave en la posici6n MODO

NORMAL DE CORTE una vez que haya arrancado el motor. Los

faros delanteros se activar&n en modo Normal (yen los modos

de precauci6n de marcha atr_s).

Para detener el motor, gire la Ilave de encendido en sentido

contrario alas agujas del reloj hasta la posici6n OFF (apagado).

Vea la Fig. 4-3C.

d_lb IADVERTENCIA! Nunca deje la m_quina en

funcionamiento sin vigilancia. Corte siempre la

potencia de arranque (PTO), mueva la palanca de

cambios a la posici6n neutral, coloque el freno de

mano, apague el motor y retire la Ilave, para evitar

que alguien encienda accidentalmente el motor.

IMPORTANTE: Antes de operar el tractor, consulte

Interruptores de Bloqueo de Seguridad y Arranque del Motor en

la secci6n Funcionamiento de este manual para ver instrucciones

detalladas del M6dulo del Interruptor de Encendido y del

funcionamiento del tractor en el MODO PRECAUClON MARCHA

ATRAS.

Pedaldefreno-embrague

El pedal del embrague-freno est_ ubicado del lado izquierdo del

tractor corta c_sped, a Io largo del estribo. Presione el pedal del

embrague-freno parcialmente hacia abajo cuando disminuya la

velocidad del tractor cambiando de marchas (Consulte la secci6n

Palanca de control de velocidad). Presione el pedal totalmente

hacia abajo para colocar el freno de disco y hacer que el tractor

se detenga por completo.

NOTA: Para encender el motor se debe presionar el pedal.

Consulte Interruptores de Bloqueo de Seguridad en la secci6n

Funcionamiento de este manual.

Frenodemano

Para colocar el freno de mano, presione a rondo el pedal del

embrague-freno Mueva la palanca de control de velocidad

totalmente hacia abajo en la posici6n de freno de mano. Suelte

el pedal del embrague-freno para permitir que el freno de mano

engrane.

Para soltar el freno de mano, presione el pedal del embrague-

freno, saque la palanca de control de velocidad de las muescas

y II&vela a la posici6n deseada. Suelte la palanca de control de

velocidad y el pedal del embrague-freno.

NOTA: Si el operador abandona el asiento y deja el motor

funcionando, deber& colocar el freno de mano, o el motor se

apagar_ de forma autom_tica.

Palancadecambios

La palanca de cambios est_ ubicada del lado izquierdo del

guardabarros y tiene tres posiciones, MARCHA DIRECTA,

NEUTRAL Y MARCHA ATRAS. Cuando mueva la palanca de

cambios, el pedal debe estar presionado y el tractor no debe

estar en movimiento. Yea la Fig. 4-4.

IMPORTANTE: Nunca fuerce la palanca de cambios.

De hacerlo, puede dafiarse seriamente la transmisi6n del tractor.

SECCION 4-- CONTROLES YCARACTERiSTICAS

AVANCE

NEUTRAL

MARCHAATRA_ _

Figura 4=4

Palancadecontrol de veioddad

La palanca de control de velocidad, ubicada del

lado izquierdo del tablero de instrumentos del

tractor, le permite regular la velocidad absoluta

del tractor corta c6sped. Para utilizarla, presione el

pedal del embrague-freno, saque la palanca de la

muesca del freno de mano y 116vela hacia adelante

para aumentar la velocidad absoluta del tractor.

Cuando haya alcanzado la velocidad deseada, B

suelte la palanca en la muesca adecuada para

mantener esa velocidad.

Para reducir la velocidad absoluta del tractor,

presione el pedal del embrague-freno, Ileve la

palanca de control de velocidad hacia atr_s y

su_ltela dentro de una muesca.

NOTA: Los tractores corta c_sped varian segun el

modelo y est_n disponibles con una palanca de

control de 6 67 velocidades.

Palancade potendadearranque (PTO)

(enganchedecuchilla)

Ubicada en el guardabarros derecho del tractor, la

palanca de toma de fuerza (PTO) (enganche de cuchilla)

se utiliza para dar alimentaci6n a la plataforma de

corte o a otros aditamentos (disponibles pot separado).

Para hacerla funcionar, mueva la palanca totalmente

hacia adelante. Moviendo la palanca totalmente hacia

atr_s, en la posici6n PTO OFF (potencia de arranque

desconectada), se corta la energia a la plataforma de

corte/adita mento.

NOTA: AI encender el motor, la palanca PTO

(enganche de cuchilla) debe encontrarse en posici6n

desconectada (OFF).

Palancade elevaci6nde ia plataforma

Ubicada en el guardabarros derecho del tractor, la

palanca de elevaci6n de la plataforma se utiliza para

cambiar la altura de la plataforma de corte. Para

utilizarla, mueva la palanca hacia la izquierda, luego

col6quela en la muesca que mejor se adapte a la

aplicaci6n deseada.

PARK

BRAKE

m m

= _

Funcionamiento

PARA EVITAR LESIONES

PERSONALES GRAVES 0 LA MUERTE

ENLASPENDIENTESCONDUZCAHACIAARRIBAYHACIA

ABAJO,NODEFORMATRANSVERSAL.

EVITEMANIOBRASDEGIROBRUSCAS.

NOOPERELAUNIDADENAREASDONDEPUEDEDERRAPAR0

TROPEZAR.

SILAMAQUINADEJADESUBIRLAPENDIENTE,DETENGA

LA(S)CUCHILLA(S)YRETROCEDALENTAMENTERAJANDOLA

PENDIENTE.

MANTENGATODOSLOSDISPOSITIVOSDESEGURIDAD

(PROTECCIONES,ESCUDOSEINTERRUPTORES,ETC.)ENSU

LUGARYENCORRECTOFUNCIONAMIENTO.

RETIRELOSOBJETOSQUEPUEDANSERARROJADOSPOR

LA(S)CUCHILLA(S)ENCUALQUIERDIRECCION.

CONOZCALAUBICACIONYFUNCIONDETODOSLOS

CONTROLES.

ASEGURESEDEQUEEA(S)CUCHILEA(S)YELMOTORSE

DETENGANANTESDECOLOCARLASMANOS0 LOSPIES

CERCADEEA(S)CUCHILEA(S).

ANTESDEABANDONARLAPOSICIONDEEOPERADOR,

DESENGANCHELA(S)CUCHILLA(S),COLOQUEELFRENODE

MANO,APAGUEYRETIRELALEAVE.

.LEA EL MANUAL DEL OPERADORj

INTERRUPTORES de bloqueo de seguridad

Este tractor est_ equipado con un sistema de bloqueo de

seguridad para protecci6n del operador. Si el sistema de bloqueo

funciona real, no se debe hacer funcionar el tractor. P6ngase en

contacto con un distribuidor de servicio MTD autorizado.

El sistema de bloqueo de seguridad impide que el motor

arranque o se encienda a menos que est6 colocado el

freno de mano y la palanca de potencia de arranque (PTO)

(enganche de cuchJlla) est_ en posici6n desconectada (OFF).

Si el operador abandona su asiento antes de colocar el

freno de mano, el motor se apagar_ autom_ticamente.

El motor se apagar_fi autom_fiticamente si el operador

abandona el asiento del tractor con la palanca de la

potencia de arranque (PTO) (enganche de cuchJlla) en la

posici6n enganchada (ON), independientemente de que el

freno de mano est6 colocado o no.

Modelossin modo de precauci6nen marchaatr_s

El motor se apagar_fi autom_fiticamente si la potencia de

arranque (PTO) (enganche de cuchilla) se coloca en posici6n

enganchada (ON) con la palanca de cambios en posici6n

marcha atr_s.

Modelosconmodo deprecauci6nen marchaatr_s

Con la Ilave de encendido en la posici6n de CORTE DE C¢SPED

NORMAL, el motor se apagar_fi autom_fiticamente si la palanca

PTO (enganche de cuchilla) se coloca en posici6n enganchada

(ON) con la palanca de cambios en marcha atr_s.

_ADVERTENCIA! No opere el tractor si el sistema

de bloqueo funciona mal. El sistema rue dise_ado

para brindarle seguridad y protecci6n.

MOD0de precauci6,e. marchaatr_s

(Modelosequipadosconm6dulo deinterruptor deencendido)

_ADVERTENCIA! Tenga mucho cuidado cuando

opere el tractor en MODO DE PRECAUCION EN

MARCHA ATR_,S. Mire siempre hacia abajo y hacia

atr_s antes y mientras opera marcha atr_s. No opere

el tractor cuando haya niEos u otras personas en el

lugar. Detenga el tractor inmediatamente si alguien

ingresa en la zona.

La posici6nMODO DE PRECAUCI(_N EN MARCHA ATRASdel

m6dulo del interruptor de Ilave permite operar el tractor en

marcha atr_s con las cuchillas enganchadas.

IMPORTANTE: No se recomienda cortar el c_sped en marcha

atr_fis.

Para utilizar el lViODO DE PRECAUCIC)N EN

MARCHA ATRAS:

IMPORTANTE: El operador DEBE estar sentado en el asiento del

tractor.

1. Arranque el motor segun las instrucciones de la secci6n

Funcionamiento de este manual.

2. Gire la Ilave desde la posici6n de CORTE NORMAL (verde)

hasta la posici6n de MODO DE PRECAUClON EN MARCHA

ATRAS (amarillo) del m6dulo del interruptor de Ilave. Vea

la Fig. 5-1.

Bot6n

de marchaatra_

Luz

indicadora

_osici6nde modo Modode

de precauci6nen

marchaatr_s = C0nducci6n

Normal

de detenci6n

de arranque

Figura 5=1

3. Presione el BOTON DE MARCHA ATRAS (botdn triangular de

colornaranja) en la esquina superior derecha del m6dulo

del interrupter de Ilave. La luz indicadora roja en la esquina

superior izquierda del m6dulo del interrupter de Ilave se

mantiene encendida (ON) mientras est_ activado. Vea la

Fig. 5-1.

4. Una vez activado el Mode de Precaucidn en Marcha

Atrds (con la luz indicadora encendida), el tractor pod r_i

conducirse en marcha atr_is con las cuchillas de corte (PTO)

enganchadas.

5. Siempre mire hacia abajo y hacia atr_is antes y mientras

opera en marcha atr_is, para asegurarse de que no haya

niflos en el _irea.

6. Una vez retomada la marcha hacia adelante, vuelva a

colocar la Ilave en la posici6n CORTE NORMAL.

IMPORTANTE: El MODO DE PRECAUCION EN MARCHA ATRAS

permanece activado hasta que:

a. Se coloca la Ilave en la posici6n de CORTE NORMAL o

en la posici6n STOP (detenci6n).

b. El operador coloca el freno de mane, presionando

totalmente el pedal de freno-embrague y

manteni6ndolo mientras mueve la palanca de

control de velocidad a la posici6n FRENO DE MANO.

Colocad6ndei freno de mane

Para

celecarel frene de mane:

Presione totalmente el pedal del embrague-freno y

mant_ngalo hacia abajo con el pie.

Mueva la palanca de control de velocidad totalmente hacia

abajo en la posici6n de freno de mane.

Suelte el pedal del embrague-freno para permitir que el

freno de mane engrane.

sacarel frene de mane:

Presione el pedal del embrague-freno, saque la palanca

de control de velocidad de la posici6n de freno de

estacionamiento y II_vela a la velocidad deseada.

Fijaci6n de ia aitura de corte

1. Seleccione la posici6n de altura de la plataforma de corte

colocando la palanca de elevaci6n de la plataforma en

cualquiera de las seis muescas de diferente altura de corte,

del lade derecho del guardabarros.

2. Ajuste las ruedas de la plataforma (si el vehiculo est,1

equipado con elias) segOn las instrucciones de la secci6n

Configuraci6n y montaje que figuran en partes anteriores

de este manual, para que queden a una distancia de entre

1/4de pulgada y 1/2pulgada per encima del terreno, cuando

el tractor se encuentre en una superficie lisa y plana, come,

per ejemplo, un camino de entrada particular.

IADVERTENCIA, Mantenga las manes y pies

alejados de la abertura de descarga de la plataforma

de corte.

IVOTA: Las ruedas de la plataforma (en los modelos equipados

con elias) constituyen un mecanismo para el cuidado del

c_sped y no fueron disefladas para soportar el peso de la

plataforma de corte. Consulte la secci6n Nivelaci6n en la secci6n

Mantenimiento de este manual para obtener instrucciones

detalladas sobre diferentes ajustes de la plataforma.

Encendidodei motor

_ADVERTENCIA! No opere el tractor si el sistema

de bloqueo funciona mal. El sistema rue diseflado

para brindarle seguridad y protecci6n.

NOTA: Consulte las instrucciones para el Ilenado de gasolina y

aceite en la secci6n Montaje y configuraci6n de este manual.

1. Inserte la Ilave del tractor en el interrupter de encendido.

2. Coloque la palanca de la potencia de arranque (PTO)

(enganche de cuchilla) en la posici6n OFF (desconectada).

Coloque el freno de mane del tractor.

Active el control del obturador.

Gire la Ilave de encendido en el sentido de las agujas del

reloj hasta la posici6n START (ENCENDIDO). Una vez que

arranque el motor, suelte la Ilave. Volver_i a la posici6n ON

(o de corte normal).

_ RI:CAUCION: NO mantenga la Ilave en la posici6n

START (ARRANQUE) durante m_is de diez segundos

per vez. Si Io hace, puede ocasionar daflos al

arrancador el6ctrico del motor.

6. Despu_s de que arranque el motor, desactive el control del

obturador y coloque el control del regulador en posici6n

FAST (velocidad r_ipida).

NOTA: NO deje el control del obturador activado mientras

opera el tractor. Si Io hace, se generar_i una mezcla "rica" de

combustibles, Io cual har_i que el motor pierda intensidad.

Detenci6n dei motor

_1 ADVERTENCIA! Si golpea contra alg0n objeto

extraflo, detenga el motor, desconecte el(los)

cable(s) de la bujia y conecte el motor a masa.

Inspeccione minuciosamente la m_iquina para ver

si est,1 daflada. Repare el daflo antes de volver a

arrancar el motor y operar la m_iquina.

1. Si las cuchillas est,1 n enganchadas, coloque la palanca de

la potencia de arra nque (PTO) (enganche de cuchilla) en la

posici6n OFF (desconectada).

2. Gire la Ilave de encendido en sentido contrario alas agujas

del reloj a la posici6n STOP (detenci6n).

3. Retire la Ilave del interrupter de encendido para evitar que

alguien encienda accidentalmente el motor.

SECCION 5-- FUNCIONAMIENTO

Conducci6ndeitractor

IADVERTENCIA! Evite arrancar subitamente,

desarrollar excesiva velocidad y detenerse de

repente.

IADVERTENCIA! No abandone el asiento del

tractor sin colocar primero la palanca de la potencia

de arranque PTO (enganche de cuchilla) en la posici6n

(OFF) (desenganchada), presionando el pedal del

freno y colocando el freno de mano. Si deja el tractor

sin vigilancia, apague el motor y retire la Ilave de

encendido.

IADVERTENCIA! Siempre mire hacia abajo y hacia

atr_s antes y mientras se desplaza marcha atr_s, para

evitar un accidente.

1. Presione el pedal de freno para soltar el freno de mano y

deje que suba el pedal.

2. Mueva la palanca del regulador a la posici6n FAST

(VELOClDAD RA,PIDA, representada pot una liebre).

3. Coloque la palanca de cambios en posici6n FORWARD

(marcha directa) o REVERSE (marcha arras).

IMPORTANTE: NO use la palanca de cambios para cambiar

la direcci6n de desplazamiento mientras el tractor est_ en

movimiento. Siempre use el pedal de freno para detener el

tractor por completo antes de hacer el cambio.

4. Suelte el freno de mano presionando el pedal del

embrague-freno y colocando la palanca de control de

velocidad en la posici6n deseada.

IMPORTANTE: Quienes utilicen la m_quina por primera vez

deben usar las posiciones de velocidad 1 6 2. Familiaricese pot

completo con el funcionamiento y los controles del tractor antes

de operar la m_quina en posiciones de mayor velocidad.

5. Suelte el pedal del embrague-freno lentamente para poner

la unidad en movimiento.

6. El tractor corta c_sped se detiene presionando el pedal del

embrague-freno.

NOTA: AI operar la unidad inicialmente, habr_ poca diferencia

entre las dos velocidades m_s altas hasta que las correas se

hayan asentado en las poleas durante el pedodo de ablande.

IADVERTENCIA. Antes de abandonar la posicidn

del operador, desenganche las cuchillas, coloque

la palanca en neutral, coloque el freno de mano,

apague el motor y retire la Ilave de encendido.

IMPORTANTE: Siempre que detenga el tractor pot cualquier

raz6n en un _rea de c_sped, haga Io siguiente:

1. Coloque la palanca de cambios en neutral,

2. Coloque el freno de estacionamiento,

3. Apague el motor y retire la Ilave. Eso permitir_ reducir al

minimo la posibilidad de que su c_sped resulte quemado

por el escape caliente del motor en funcionamiento.

Si la unidad se detiene con el control de velocidad en la posici6n

de alta velocidad, o si la unidad no funciona con la palanca de

control de velocidad en la posici6n de baja velocidad, realice Io

1. Coloque la palanca de cambios en posici6n NEUTRAL.

2. Vuelva a encender el motor.

3. Coloque la palanca de control de velocidad en la posici6n

de velocidad m_s alta.

4. Suelte completamente el pedal del embrague-freno.

5. Presione el pedal del embrague-freno.

6. Coloque la palanca de control de velocidad en la posici6n

deseada.

7. Coloque la palanca de cambios en la posici6n FORWARD

(marcha directa) o REVERSE (marcha arras), y siga el

procedimiento normal de operaci6n.

Operaci6nen pendientes

Consulte el INDICADOR DE PENDIENTES en la secci6n Medidas

importantes de seguridad del manual para contribuir a

determinar en qu6 pendientes puede operar el tractor con

seguridad.

i_lb IADVERTENCIA! No corte el c_sped en

inclinaciones mayores a 15 grados (elevacidn

aproximada de 2 1/2 pies pot cada 70 pies). El tractor

podria voltearse y causar lesiones severas.

Corte hacia arriba y abajo de las pendientes, NUNCA en

forma transversal.

Tenga cuidado cuando cambie de direcci6n al operar en

pendiente.

Est6 atento a los hoyos, surcos, baches, rocas u otros

objetos ocultos. El terreno desnivelado puede voltear la

m_quina. El c6sped alto puede ocultar obst_culos.

Evite realizar giros cuando opere en una pendiente. Si

debiera realizar un giro, baje de la pendiente. Subir una

pendiente aumenta enormemente las posibilidades de que

el vehiculo d6 una vuelta de campana.

Evite detenerse cuando suba una pendiente. Si fuese

necesario detenerse mientras sube una pendiente,

arranque suave y cuidadosamente para reducir la

posibilidad de que el tractor d6 una voltereta hacia atr_s.

Enganchede lascuchUlas

Cuando se engancha la potencia de arranque PTO (enganche de

cuchillas) se suministra alimentaci6n a la plataforma de corte o

a otros aditamentos (disponiblesporseparado). Para conectar las

cuchillas, haga Io siguiente:

1. Mueva la palanca de control del regulador a la posici6n

FAST (VELOCIDAD RA,PIDA, representada pot una liebre).

2. Tome la potencia de arranque PTO (enganche de cuchillas)

y gfrela totalmente hacia ade/ante hasta la posicidn

enganchada (ON).

3. Mantenga la palanca del regulador en la posici6n FAST

(velocidad r_ipida, representada pot una liebre), para

un uso m_is eficaz de la plataforma de corte o de otros

accesorios (disponibles por separado).

NOTA: Modelos con modo de precauci6n en marcha atr_is: El

motor se apagar_i autom_iticamente si la potencia de arranque

(PTO) est,1 enganchada con la palanca de cambios en posici6n de

marcha atr_is con la Ilave de encendido en la posici6n de CORTE

NORMAL.

Modelossin Mode de precaud6nen marchaatr_s:

La palanca de potencia de a rranque PTO (enganche de cuchilla)

debe estar en la posicidn desconectada (OFF) al arrancar el motor,

cuando se desplaza marcha atrds y si el operador abandona su

asiento. Consulte Interruptores de Bloqueo de Seguridad en la

seccidn Funcionamiento de este manual

Utilizaci6nde la palancadeelevaci6n de laplataforrna

Para elevar la plataforma de corte, mueva la palanca de elevaci6n

de la plataforma hacia la izquierda y col6quela en la muesca que

mejor se adapte a la aplicaci6n deseada. Consulte Ajuste de la

altura de corte unas p_ginas atr_s en esta misma secci6n.

SECTION 5-- FUNCIONAMIENTO 49

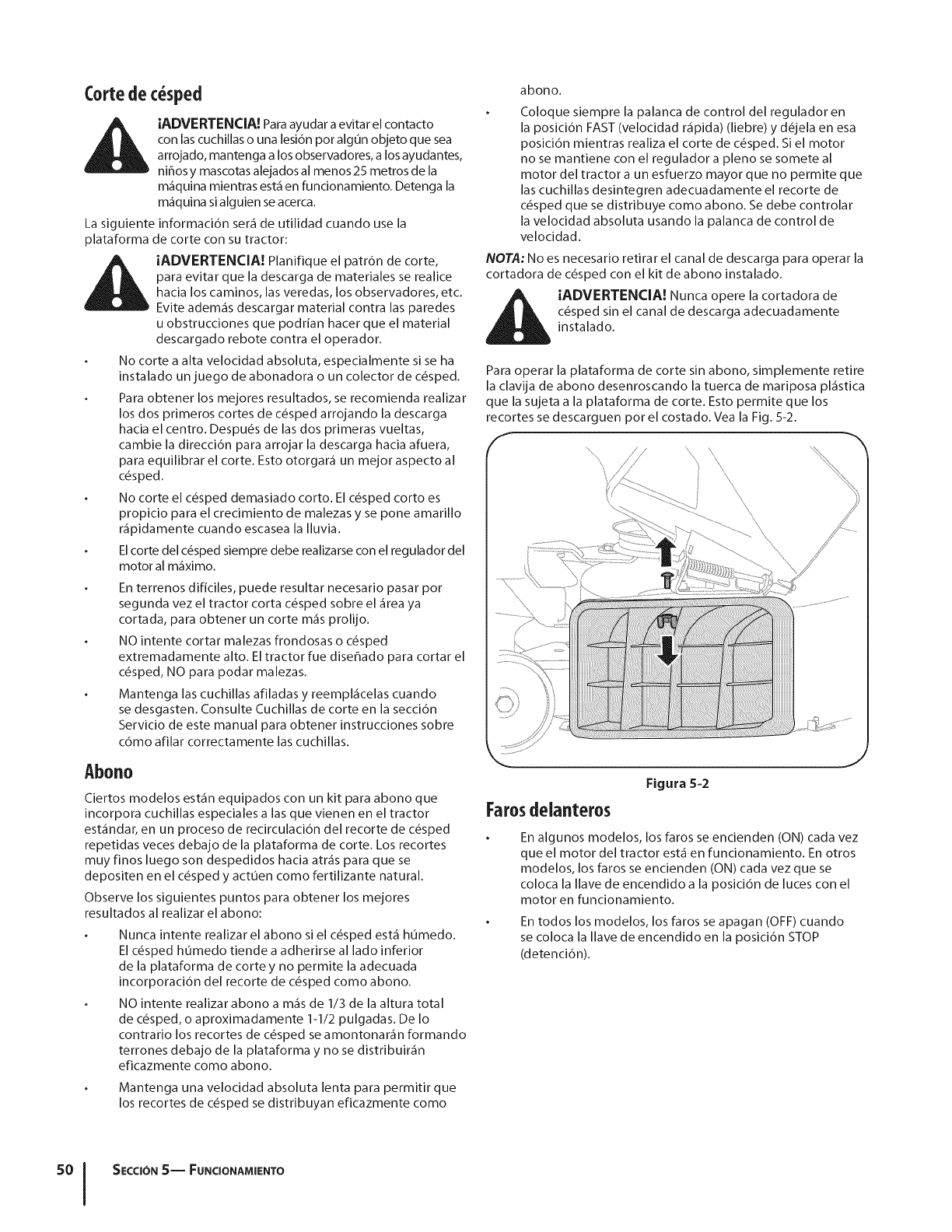

Cortedec sped

i_ IADVERTENCIA! Para ayudar a evitar el contacto

con las cuchillas o una lesi6n pot algun objeto que sea

arrojado, mantenga a los observadores, a los ayudantes,

niEos y mascotas alejados al menos 25 metros de la

m_iquina mientras est,1en funcionamiento. Detenga la

m_iquina si alguien se acerca.

La siguiente informaci6n ser_i de utilidad cuando use la

plataforma de corte con su tractor:

_ADVERTENCIA!Planifique el patr6n de corte,

para evitar que la descarga de materiales se realice

hacia los caminos, las veredas, los observadores, etc.

Evite adem_is descargar material contra las paredes

u obstrucciones que podrian hacer que el material

descargado rebote contra el operador.

No corte a alta velocidad absoluta, especialmente si se ha

instalado un juego de abonadora o un colector de c_sped.

Para obtener los mejores resultados, se recomienda realizar

los dos primeros cortes de c_sped arrojando la descarga

hacia el centro. Despu_s de las dos primeras vueltas,

cambie la direcci6n para arrojar la descarga hacia afuera,

para equilibrar el corte. Esto otorgar_i un mejor aspecto al

c_sped.

No corte el c_sped demasiado corto. El c_sped corto es

propicio para el crecimiento de malezas y se pone amarillo

r_ipidamente cuando escasea la Iluvia.

El corte del c_sped siempre debe realizarse con el regulador del

motor al m_iximo.

En terrenos dificiles, puede resultar necesario pasar por

segunda vez el tractor corta c_sped sobre el _irea ya

cortada, para obtener un corte m_is prolijo.

NO intente cortar malezas frondosas o c_sped

extremadamente alto. El tractor fue diseffado para cortar el

c_sped, NO para podar malezas.

Mantenga las cuchillas afiladas y reempl_icelas cuando

se desgasten. Consulte Cuchillas de corte en la secci6n

Servicio de este manual para obtener instrucciones sobre

c6mo afilar correctamente las cuchillas.

Abono

Ciertos modelos est_in equipados con un kit para abono que

incorpora cuchillas especiales alas que vienen en el tractor

est_indar, en un proceso de recirculaci6n del recorte de c_sped

repetidas veces debajo de la plataforma de corte. Los recortes

muy finos luego son despedidos hacia atr_is para que se

depositen en el c_sped y actuen como fertilizante natural.

Observe los siguientes puntos para obtener los mejores

resultados al realizar el abono:

Nunca intente realizar el abono si el c_sped est,1 humedo.

El c_sped humedo tiende a adherirse al lado inferior

de la plataforma de corte y no permite la adecuada

incorporaci6n del recorte de c_sped como abono.

NO intente realizar abono a m_is de 1/3 de la altura total

de c_sped, o aproximadamente 1-1/2 pulgadas. De Io

contrario los recortes de c_sped se amontonar_in formando

terrones debajo de la plataforma y no se distribuir_in

eficazmente como abono.

Mantenga una velocidad absoluta lenta para permitir que

los recortes de c_sped se distribuyan eficazmente como

abono.

Coloque siempre la palanca de control del regulador en

la posici6n FAST (velocidad r_ipida) (liebre) y d_jela en esa

posici6n mientras realiza el corte de c_sped. Si el motor

no se mantiene con el regulador a pleno se somete al

motor del tractor a un esfuerzo mayor que no permite que

las cuchillas desintegren adecuadamente el recorte de

c_sped que se distribuye como abono. Se debe controlar

la velocidad absoluta usando la palanca de control de

velocidad.

NOTA: No es necesario retirar el canal de descarga para operar la

cortadora de c_sped con el kit de abono instalado.

_IADVERTENCIA! Nunca opere la cortadora de

c_sped sin el canal de descarga adecuadamente

instalado.

Para operar la plataforma de corte sin abono, simplemente retire

la clavija de abono desenroscando la tuerca de mariposa pl_istica

que la sujeta a la plataforma de corte. Esto permite que los

recortes se descarguen pot el costado. Vea la Fig. 5-2.

Figura 5=2

Farosdelanteros

En algunos modelos, los faros se encienden (ON) cada vez

que el motor del tractor est,1 en funcionamiento. En otros

modelos, los faros se encienden (ON) cada vez que se

coloca la Ilave de encendido a la posici6n de luces con el

motor en funcionamiento.

En todos los modelos, los faros se apagan (OFF) cuando

se coloca la Ilave de encendido en la posici6n STOP

(detenci6n).

SECCl6N5-- FUNCIONAMIENTO

MantenirnientoyAjustes

MANTENIMIENTO

Motor

IADVERTENCIA! Antes de realizar tareas de

mantenimiento o reparaciones, desconecte la

potencia de arranque (PTO), mueva la palanca de

cambios a la posici6n neutral, coloque el freno de

mano, apague el motor y retire la Ilave, para evitar el

encendido accidental del motor.

Consulte las instrucciones de mantenimiento del motor en el

Manual del propietario/operador del motor.

Controle el nivel de aceite del motor antes de cada uso como se

indica en el Manual del Motor del Propietario/Operador que viene

embalado con la unidad. Siga las instrucciones con atenci6n.

Cambi0del aceite del motor

Para drenar el aceite del c_rter de motor de ciertos modelos de

tractores, se adjunta una manga de pl_stico para drenado de

aceite junto con este Manual del Operador. Para d renar el aceite,

proceda de la siguiente manera:

1. Desenrosque el tap6n de Ilenado de aceite y extraiga la

varilla de nivel de aceite del tubo de Ilenado.

2. Coloque el extremo pequeffo de la manga de drenado en

el c_rter de aceite. Vea la Fig. 6-1.

Figura 6=1

3. Extraiga el tap6n de drenado y vacie el aceite en un

contenedor apropiado, con una capacidad no menor a 64

OZ,

4. Realice el mantenimiento del filtro de aceite (si la unidad

estd equipada con uno), tal como se indica en el Manual del

Motor del Propietario/Operador que viene embalado con

la unidad.

Realice los pasos mencionados antes en orden inverso despu_s

de terminar el drenaje de aceite.

5. Cargue aceite nuevo en el motor, tal como se indica en el

Manual del Motor del Propietario/Operador que viene

embalado con su m_quina.

NOTA: Consulte el Manual del Motor Propietario/Operador que

viene embalado con su unidad, para obtener informaci6n sobre

la cantidad y la viscosidad adecuadas del aceite del motor.

Depuradorde aire

Realice el mantenimiento del pre-filtro, en caso de estar

instalado y del elemento de filtro de aire/cartucho, seg0n las

instrucciones del Manual del propietario/operador del motor

que se entrega junto con la unidad.

Bujia deencendido

Se debe limpiar la bujia y reajustar la separaci6n una vez por

temporada. Se recomienda reemplazar la bujia al comienzo de

cada temporada de corte de c_sped. Consulte el manual del

Motor del Propietario/Operador para obtener especificaciones

sobre el tipo de bujia y la separaci6n disruptiva adecuada.

Lubricaci6n

IADVERTENCIA! Antes de realizar tareas de

lubricaci6n, reparacidn o inspeccidn, siempre

desconecte la potencia de arranque (PTO), mueva la

palanca de cambios a la posici6n neutral, coloque el

freno de mano, apague el motory retire la Ilave, para

evitar que alguien encienda accidentalmente el motor.

Motor

Lubrique el motor con aceite de motor seg0n las instrucciones

del Manual del propietario del motor que se entrega junto con la

unidad.

Puntosde pivote yvarillaje

Lubrique todos los puntos de pivote del sistema de impulsi6n,

el freno de mano y el varillaje de elevaci6n al menos una vez pot

temporada con aceite ligero.

Ruedastraseras

Las ruedas traseras se deben sacar de los ejes una vez pot

temporada. Lubrique bien los ejes y las Ilantas con una grasa

todo uso antes de reinstalarlos.

Ejesdelanteros

Cada extremo de la barra de pivote delantera del tractor puede

estar equipado con un accesorio de engrasado. Lubrique con

pistola de grasa cada 25 horas de funcionamiento del tractor.

Bateria

La bateria est_ sellada y no necesita mantenimiento. Los niveles

de _cido no se pueden controlar.

Siempre mantenga limpios y libres de acumulacidn de

elementos corrosivos los cables y los bornes de la bateria.

Despu_s de limpiar la bateria y los bornes, aplique una

capa delgada de vaselina o grasa a ambos bornes.

Siempre mantenga los capuchones de goma colocados

sobre el borne positivo para prevenir un cortocircuito.

IMPORTANTE: Si por alguna razdn extrae la bateria,

desconecte primero el cable NEGATIVO (negro) de su borne y a

continuaci6n el cable POSITIVO (rojo). Cuando vuelva a instalar

la bateria, conecte siempre primero el cable POSITIVO (rojo) a su

borne, y a continuaci6n el cable NEGATIVO (negro). Asegurese

de que los cables est_n conectados a los terminales correctos,

ya que si los cambia se podrla invertir la polaridad y provocar un

daffo al sistema alternador del motor.

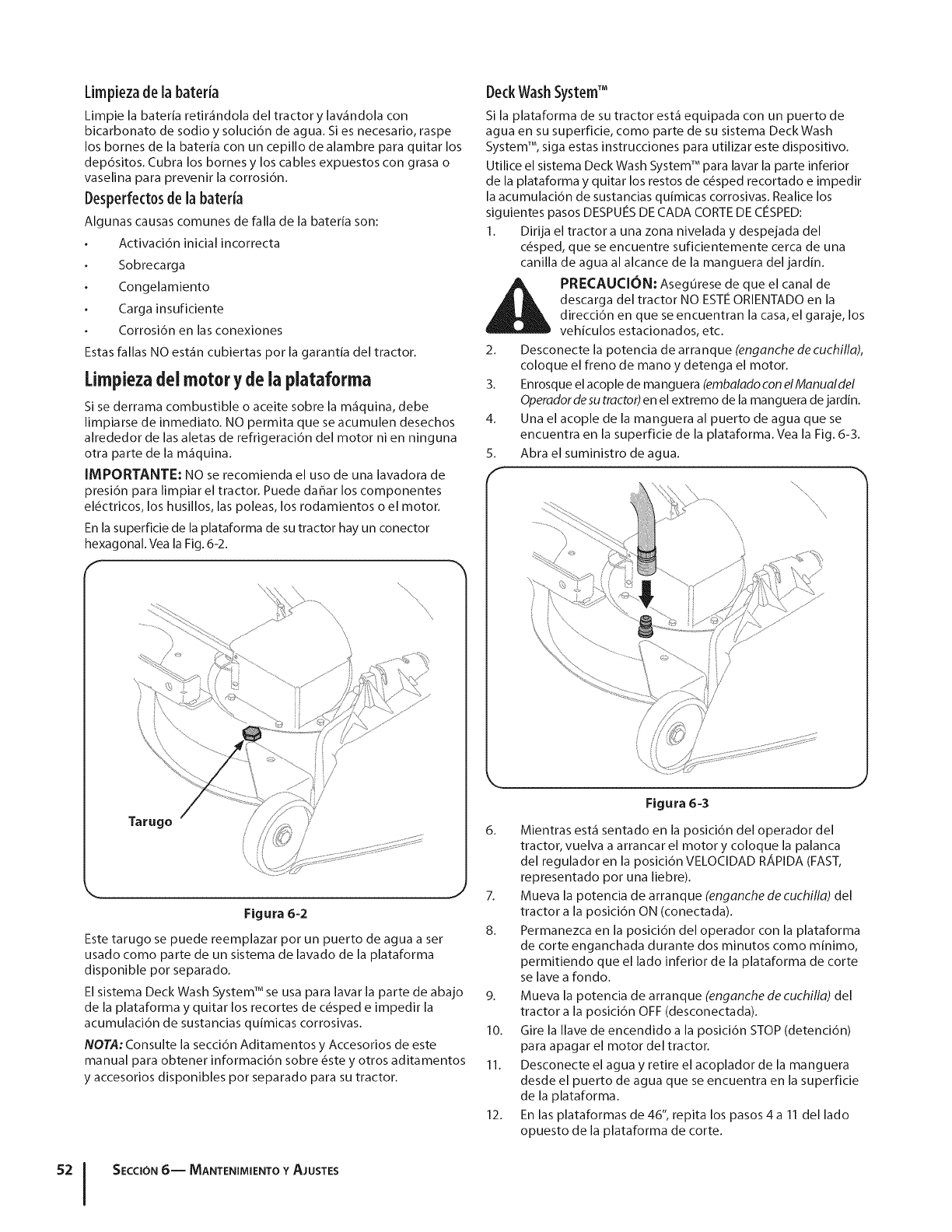

/impieza de la bateria

Limpie la bateria retir_ndola del tractor y lav_ndola con

bicarbonato de sodio y soluci6n de agua. Si es necesario, raspe

los bornes de la bateria con un cepillo de alambre para quitar los

dep6sitos. Cubra los bornes y los cables expuestos con grasa o

vaselina para prevenir la corrosi6n.

Desperfect0sde la bateria

Algunas causas comunes de falla de la bateria son:

Activaci6n inicial incorrecta

Sobrecarga

Congelamiento

Carga insuficiente

Corrosi6n en las conexiones

Estas fallas NO est_n cubiertas por la garantia del tractor.

[impieza dei motor yde ia plataforma

Si se derrama combustible o aceite sobre la m_quina, debe

limpiarse de inmediato. NO permita que se acumulen desechos

alrededor de las aletas de refrigeraci6n del motor ni en ninguna

otra parte de la m_quina.

IMPORTANTE: NO se recomienda el uso de una lavadora de

presi6n para limpiar el tractor. Puede dafiar los componentes

el_ctricos, los husillos, las poleas, los rodamientos o el motor.

En la superficie de la plataforma de su tractor hay un conector

hexagonal. Vea la Fig. 6-2.

Figura 6-2

Este tarugo se puede reemplazar por un puerto de agua a set

usado como parte de un sistema de lavado de la plataforma

disponible pot separado.

El sistema Deck Wash System TM se usa para lavar la parte de abajo

de la plataforma y quitar los recortes de c_sped e impedir la

acumulaci6n de sustancias quimicas corrosivas.

NOTA: Consulte la secci6n Aditamentos y Accesorios de este

manual para obtener informaci6n sobre _ste y otros aditamentos

y accesorios disponibles por separado para su tractor.

DeckWashSystemTM

Si la plataforma de su tractor est_ equipada con un puerto de

agua en su superficie, como parte de su sistema DeckWash

SystemT% siga estas instrucciones para utilizar este dispositivo.

Utilice el sistema Deck Wash System TM para lavar la parte inferior

de la plataforma y quitar los restos de c_sped recortado e impedir

la acumulaci6n de sustancias qu(micas corrosivas. Realice los

siguientes pasos DESPUIeSDE CADA CORTE DE CIeSPED:

1. Dirija el tractor a una zona nivelada y despejada del

c_sped, que se encuentre suficientemente cerca de una

canilla de agua al alcance de la manguera del jard(n.

PRECAUCION:Aseg0rese de que el canal de

descarga del tractor NO ESTE ORIENTADO en la

direcci6n en que se encuentran la casa, el garaje, los

vehiculos estacionados, etc.

2. Desconecte la potencia de arranque (enganchedecuchilla),

coloque el freno de mano y detenga el motor.

3. Enrosque el acople de manguera (embalado con elManualdel

Operadordesu tractor) en el extremo de la manguera de jardin.

4. Una el acople de la manguera al puerto de agua que se

encuentra en la superficie de la plataforma. Vea la Fig. 6-3.

5. Abra el suministro de agua.

Figura 6-3

6. Mientras est_ sentado en la posici6n del operador del

tractor, vuelva a arrancar el motor y coloque la palanca

del regulador en la posici6n VELOClDAD RAPIDA (FAST,

representado pot una liebre).

7. Mueva la potencia de arranque (enganche de cuchilla) del

tractor a la posici6n ON (conectada).

8. Permanezca en la posici6n del operador con la plataforma

de corte enganchada durante dos minutos como minimo,

permitiendo que el lado inferior de la plataforma de corte

se lave a rondo.

9. Mueva la potencia de arranque (enganche de cuchilla) del

tractor a la posici6n OFF (desconectada).

10. Gire la Ilave de encendido a la posici6n STOP (detenci6n)

para apagar el motor del tractor.

11. Desconecte el agua y retire el acoplador de la manguera

desde el puerto de agua que se encuentra en la superficie

de la plataforma.

12. En las plataformas de 46", repita los pasos 4 a 11 del lado

opuesto de la plataforma de corte.

SECCION 6-- MANTENIMIENTO Y AJUSTES

IMPORTANTE: Despu_s de limpiar la plataforma con el

sistema Deck Wash System TM, regrese a la posici6n del operador y

enganche la potencia de arranque (PTO). Mantenga la plataforma

de corte en funcionamiento durante dos minutos por Io menos

para permitir que se seque totalmente el lado inferior de la misma.

Ajustes

IADVERTENCIA! Nunca intente realizar alg0n tipo

de ajuste mientras el motor est_ encendido, excepto

los ajustes especificados en el manual del operador.

Nivelad6n de la plataf0rma

NOTA: Controle la presi6n de neum_ticos del tractor antes

de realizar cualquier nivelaci6n de la plataforma. Consulte

Neum_ticos en la secci6n Servicio de este manual para obtener

informaci6n sobre la presi6n de neum_ticos.

Nivelad6n frontal-posterior

El frente de la plataforma de corte est_ sostenido por una barra

estabilizadora que se puede ajustar para nivelar la plataforma

desde la parte frontal hacia la parte posterior. La parte frontal de

la plataforma debe estar entre 1/4 de pulgada y 3/8de pulgada

m_s abajo que la parte posterior. De set necesario, realice un

ajuste de la siguiente manera:

1. Con el tractor estacionado sobre una superficie firme y nivelada,

coloque la palanca de elevaci6n de la plataforma en la muesca

superior (posici6n m_s alta) y rote la cuchilla Io m_s cerca posible

del canal de descarga para que quede paralela al tractor.

2. Mida la distancia desde la parte delantera de la punta de la

cuchilla hasta el piso, y desde la parte posterior de la punta

de la cuchilla hasta el piso. La primera medici6n tomada

debe estar entre 1/4"y 3/8" menos que la segunda medici6n.

Determine la distancia aproximada necesaria para un ajuste

adecuado y, de set necesario, siga con el paso siguiente.

3. Localice la contratuerca y la tuerca de seguridad que se

encuentran en la parte delantera de la m_nsula estabilizadora.

Vea la Fig. 6-4. Despu_s de aflojar la contratuerca:

Figura 6-4

Apriete la tuerca de seguridad para levantar la parte frontal de la

plataforma;

Afloje la tuerca de seguridad para bajar la parte frontal de la

plataforma;

4. Una vez alcanzado el ajuste adecuado, vuelva a ajustar la

contratuerca que afloj6 anteriormente.

Nivelaci6n lad0 a lad0

Si la plataforma de corte estuviera realizando el corte de c_sped

de forma despareja, puede realizarse un ajuste lado a lado. De

set necesario, realice un ajuste de la siguiente manera:

1. Con el tractor estacionado sobre una superficie firme y

nivelada, coloque la palanca de elevaci6n de la plataforma en

la muesca superior (posici6n mdsalta) y rote ambas cuchillas

para que se situen de forma perpendicular al tractor.

2. Mida la distancia desde la parte externa de la punta de la

cuchilla izquierda hasta el piso, y desde la parte externa

de la punta de la cuchilla derecha hasta el piso. Las dos

mediciones obtenidas deben set iguales. Si no Io son,

realice el siguiente paso.

3. Afloje, pero NO extraiga, el tornillo de cabeza hexagonal

ubicado en la m6nsula de suspensi6n izquierda de la

plataforma. Vea la Fig. 6-5.

Figura 6-5

4. Nivele la plataforma con una Ilave para girar el engranaje

de ajuste (el cual se encuentra inmediatamente detrds del

tomillo hexagonal que se acaba de aflojar) en el sentido de

las agujas del reloj para subirla o en sentido contrario alas

agujas del reloj para bajarla. La plataforma se encuentra

correctamente nivelada cuando las dos mediciones

tomadas antes alas puntas de las cuchillas son iguales.

5. Una vez alcanzado el ajuste necesario, vuelva a ajustar el

tornillo de cabeza hexagonal de la m_nsula de suspensi6n

izquierda de la plataforma.

Ajustedel asiento

Consulte la secci6n Configuraci6n y Montaje de este manual para

vet instrucciones para el ajuste del asiento.

Ajustedel ffeno demano

IADVERTENCIA! Nunca intente ajustar los frenos con

el motor en marcha. Desenganche siempre la potencia

de arranque (PTO), mueva la palanca de cambios a la

posici6n neutral, apague el motor y retire la Ilave, para

evitar que alguien encienda accidentalmente el motor.

Si el tractor no se detiene pot completo cuando se presiona

totalmente el pedal de freno, o si las ruedas traseras del tractor

siguen rodando con el freno de mano colocado, el freno necesita

ajustes. Consulte con su distribuidor de servicio MTD autorizado

para realizar un ajuste correcto del freno.

SECTION 6-- MANTENIMIENTO YAJUSTES 53

Calendario de mantenimiento

Antes

decadauso

Cada

10horas

Cada

25boras

Cada

50horas

Cada

100horas

Antes

dealmacenar

Limpiee[ cap6/iosrespiraderos

Inspecdoneelhive[deaceitede[ motor _

Controieel_tro deaire paravet si haypiezas V/

sudas,suekasodaffadas

Limpieyvuelvaa [ubricarel depuradorde _,"

espumade[filtro deaire

Reemplaceel eiementode[fiitro deaire _"

Cambieel aceitede[motory reemplaceel fiitro V/

deaceite

Limpielosbornesde [abateria _" _"

Lubdquelosejesfrontales y[as[lantas _" _"

Limpie[asaletasde refrigerad6nde[motor _" _"

Lubriquelospuntosde pivotede[ pedal Vz/ Vz/

Inspecdone[acondici6nde [asbujiasdeencen- _

didoy [aseparaci6n

Reemplaceelfiitro decombustible _"

NOTA: Este Manual del operador cubre una gama de especificaciones de productos de varios modelos. Las caracteristicas y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables a todos los modelos. MTD LLC se reserva el derecho de modificar las

especificaciones de los productos, los diseffos y el equipo sin previo aviso y sin generar responsabilidad por obligaciones de ningun

tipo.

IMPORTANTE: Como este manual cubre una gama de diversos modelos de tractor, es importante consultar el manual del operador

del motor especffico que se incluye con esta m_quina para ver los procedimientos e intervalos de mantenimiento detallados del

motor.

SECCION 6-- MANTENIMIENTO Y AJUSTES

Servicio 7

Extracci6ndela plataf0rma decorte

NOTA: Los modelos equipados con plataforma de 38 pulgadas

tienen una polea Ioca de plataforma. Los modelos equipados

con plataforma de 42 y de 46 pulgadas tienen dos poleas Iocas

de plataforma.

Para e×traer la plataforma de corte, proceda de la siguiente manera:

1. Coloque la toma de fuerza (PTO) (enganche de cuchilla)

en la posici6n OFF (desconectada) y coloque el freno de

mano.

2. Baje la plataforma colocando la palanca de elevaci6n de la

plataforma dentro de la muesca inferior en el guardabarros

derecho.

3. Quite la vara de encargado de cintur6n, de alrededor

de la polea de motor del tractor, quitando el tornillo de

autogolpeado (A) que Io asegura. Ver el Higo 7-1.

Nete: Haga una nota mental en que agujero el otro final de la

vara de encargado de cintur6n es insertado para objetivos de

Figura 7-1

nueva instalaci6n.

4. Retire la correa (C) de alrededor de la polea del motor del

tractor y de la(s) polea(s)Ioca(s). Consulte Cambio de la

correa de la plataforma m_is adelante en esta secci6n para

obtener instrucciones detalladas.

5. Mire la plataforma de corte desde el lado izquierdo del

tractor y Iocalice el pasador de horquilla que fija la varilla

de sost_n de la plataforma al lateral posterior izquierdo

de la plataforma. Vea la Figura 7-2. Retire el pasador de

chaveta que ajusta la varilla de soporte de la plataforma y

con cuidado retire el soporte de la plataforma del brazo de

elevaci6n de la plataforma.

6. Repita los pasos anteriores del lado derecho del tractor.

NOTA: La varilla de soporte de la plataforma que se encuentra

del lado derecho del tractor se fija con una abrazadera de

horquilla en lugar de usar un pasador de chaveta; como habr_i

podido advertir, _ste ultimo se us6 del lado izquierdo. Esto es

normal y se debe volver a instalar cada uno de la misma forma

que se Io extrajo.

7. Mueva la palanca de elevaci6n de la plataforma dentro de la

muesca superior del guardabarros derecho para levantar los

Figura 7-2

brazos de elevaci6n de la plataforma y retirarlos del paso.

Suavemente deslice la cubierta cortante hacia el frente del

tractor que con cuidado dirige los ganchos en la cubierta

lejos de la vara de estabilizador de cubierta.

Extraiga con cuidado el cable de la potencia de arranque

(PTO) de la parte posterior de la plataforma de corte

retirando el pasador de horquilla que Io fija. Retire el resorte

Figura 7-3

del soporte de polea Ioca de la plataforma. Vea la Fig. 7-3.

10. Deslice suavemente la plataforma de corte hacia la parte

delantera del tractor, permitiendo que los ganchos de la

plataforma se suelten de la varilla estabilizadora.

11. Deslice suavemente la plataforma de corte (desde ellad

derecho) hacia afuera desde la parte inferior del tractor.

Neum_ticos

IADVERTENCIA! Nunca exceda la presi6n m_xima

de inflado que se indica en los laterales de los

neum_ticos.

La presi6n operativa recomendada para los neum_ticos es:

Aproximadamente 10 psi para los neum_ticos traseros

Aproximadamente 14 psi para los neum_ticos delanteros

IMPORTANTE: Consulte los laterales de los neum_ticos para

conocer con exactitud la presi6n m_xima en psi recomendada

pot el fabricante. No los infle en exceso. Una presi6n de

neum_ticos despareja podrfa hacer que la plataforma corte el

c_sped en forma desigual.

IADVERTENCIA PROPOSICION 65 DE

CALIFORNIA! Los bornes de la bateria y los

accesorios alines contienen plomo y compuestos de

plomo, sustancias quimicas que segun Io establecido

pot el Estado de California causan c_ncer y dahos en

el sistema reproductivo. L_vese las manos despu_s de

estar en contacto con estos componentes.

PRECAUCION: Si extrae la bateria, desconecte

primero el cable NEGATIVO (negro) de su borne y a

continuaci6n el cable POSITIVO (rojo). Cuando

vuelva a instalar la bateria, conecte siempre primero

el cable POSITIVO (rojo) a su borne, y a continuaci6n

el cable NEGATIVO (negro).

Arranque pot medio deconexi6nen puente

i_ IADVERTENCIA! Nunca arranque una bateria

daEada o congelada con conexiones en puente.

Aseg0rese de que los vehiculos no se toquen y los

encendidos est_n apagados. No permite que las

abrazaderas de los cables se toquen.

1. Conecte el cable positivo (+) al borne positivo (+) de la

bateria descargada de su tractor.

2. Conecte el otto extremo del cable al borne positivo (+) de

la bateria con el puente conector.

3. Conecte el segundo cable negativo (-) al otto borne de la

bateria con el puente conector.

4. Realice la conexidn final en el bloque del motor del tractor,

lejos de la bateria. Acople a una parte sin pintura para

asegurarse de que haya una buena conexi6n.

i_ PRECAUCION: Si la bateria con el puente conector

est_ instalada en el vehiculo (es decir autom6vil,

cami6n) NO ponga en marcha el motor del vehiculo

cuando arranque su tractor con el conector puente.

5. Arranque el tractor (segun las instrucciones de la secci6n

Funcionamiento de este manual).

6. Coloque el freno de mano del tractor antes de sacar

los cables de conexi6n en puente, en orden inverso de

conexi6n.

CARGA

IADVERTENCIA! AI cargarse, las baterias emiten

un gas que puede causar explosiones. Cargue la

bateria en un _rea bien ventilada y al&jela de una

llama abierta o luz piloto, como pot ejemplo

calentadores de agua, calefactores de ambiente,

hornos, secadores de ropa u otros aparatos a gas.

PRECAUCION:Cuando cargue la baterfa de su

tractor, utilice unicamente un cargador diseEado

para baterias de plomo-_cido de 12V. Lea el Manual

del Operador del cargador de la bateria antes de

cargar la baterfa de su tractor. Siempre siga las

instrucciones y tenga en cuenta las advertencias.

Si su tractor no se ha utilizado durante un periodo de tiempo

prolongado, cargue la baterfa de la siguiente manera:

1. Ajuste el cargador de baterfa para que produzca un

m_ximo de 10 amperes.

Si el cargador de su bateria es autom_tico, cargue la bateria

hasta que el cargador indique que se ha completado la carga.

Si el cargador no es autom_tico, cargue por ocho horas como

minimo.

Fusible

En el mazo de cables de su tractor hay instalado un fusible de

20 amperes, para proteger el sistema el_ctrico del tractor de los

dahos causados pot exceso de amperaje.

Si el sistema el_ctrico no funciona, o el motor de su tractor no

arranca, verifique primero que el fusible no se haya quemado.

Lo puede encontrar en la parte trasera de la unidad, debajo del

guardabarros ubicado junto a la bateria.

IADVERTENCIA! Para el reemplazo utilice siempre

un fusible que posea la misma capacidad de

amperaje.

SECCION7-- SERVlCIO

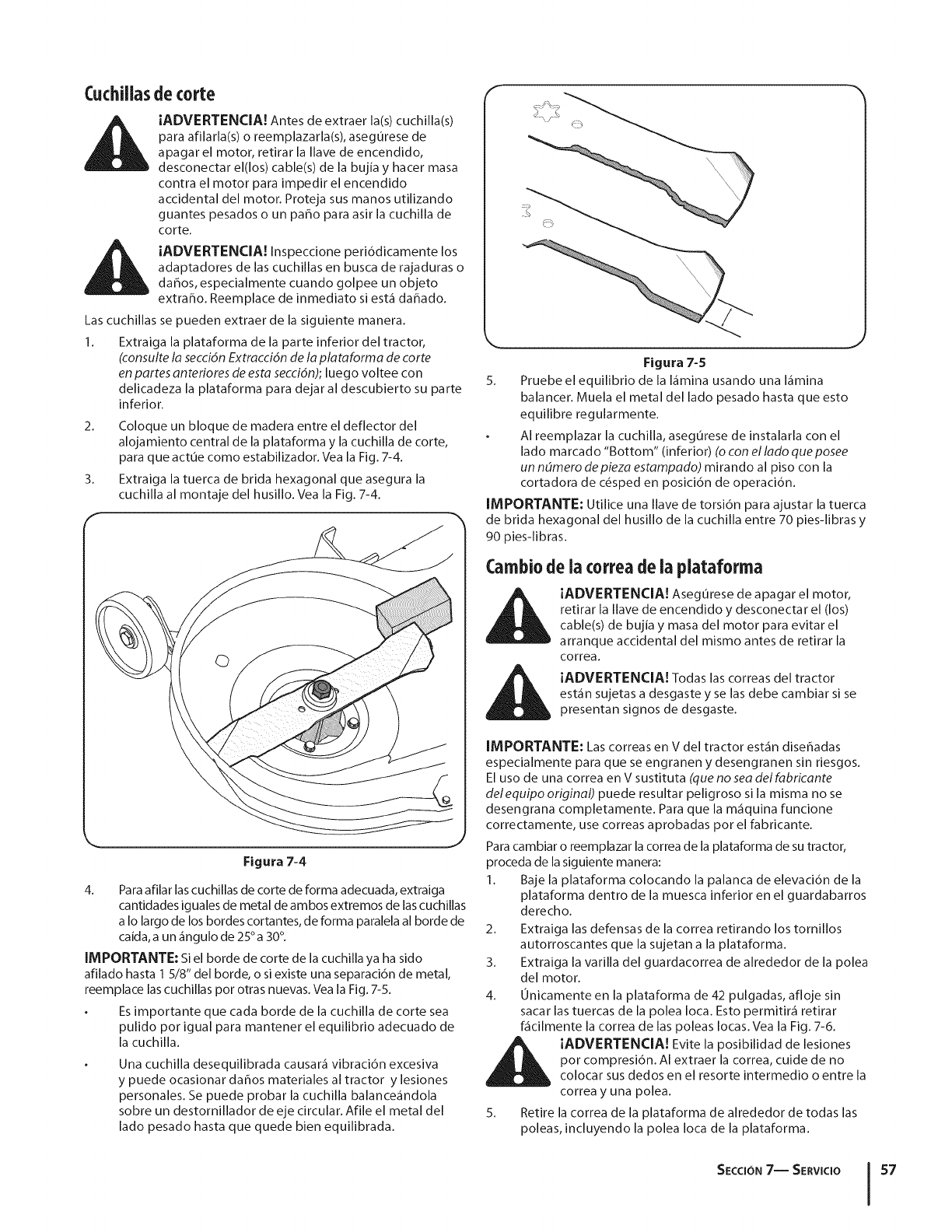

Cuchiilas de corte

IADVERTENCIA! Antes de extraer la(s) cuchilla(s)

para afilarla(s) o reemplazarla(s), asegurese de

apagar el motor, retirar la Ilave de encendido,

desconectar el(los) cable(s) de la bujia y hacer masa

contra el motor para impedir el encendido

accidental del motor. Proteja sus manos utilizando

guantes pesados o un patio para asir la cuchilla de

corte.

IADVERTENClA! Inspeccione peri6dicamente los

adaptadores de las cuchillas en busca de rajaduras o

daflos, especialmente cuando golpee un objeto

extraflo. Reemplace de inmediato si est,1 daflado.

Las cuchillas se pueden extraer de la siguiente manera.

1. Extraiga la plataforma de la parte inferior del tractor,

(consulte la secci6n Extraccidn de la plataforma de corte

en partes antefiores de esta seccidn); luego voltee con

delicadeza la plataforma para dejar al descubierto su parte

inferior.

2. Coloque un bloque de madera entre el deflector del

alojamiento central de la plataforma y la cuchilla de corte,

para que actue como estabilizador. Vea la Fig. 7-4.

3. Extraiga la tuerca de brida hexagonal que asegura la

cuchilla al montaje del husillo. Vea la Fig. 7-4.

Figura 7-4

4. Para afilar las cuchillas de corte de forma adecuada, extraiga

cantidades iguales de metal de ambos extremos de las cuchillas

a Io largo de los bordes cortantes, de forma paralela al borde de

caida, a un _ingulo de 25 ° a 30°.

IMPORTANTE: Si el borde de corte de la cuchilla ya ha sido

afilado hasta 1 5/8" del borde, o si existe una separaci6n de metal,

reemplace las cuchillas pot otras nuevas. Vea la Fig. 7-5.

Es importante que cada borde de la cuchilla de torte sea

pulido pot igual para mantener el equilibrio adecuado de

la cuchilla.

Una cuchilla desequilibrada causar_i vibraci6n excesiva

y puede ocasionar daflos materiales al tractor y lesiones

personales. Se puede probar la cuchilla balance_indola

sobre un destornillador de eje circular. Afile el metal del

lado pesado hasta que quede bien equilibrada.

\\\x

Figura 7=5

5. Pruebe el equilibrio de la I_imina usando una I_imina

balancer. Muela el metal del lado pesado hasta que esto

equilibre regularmente.

AI reemplazar la cuchilla, aseg0rese de instalarla con el

lado marcado "Bottom" (inferior) (o con el lado que posee

un ndmero depieza estampado) mirando al piso con la

cortadora de c_sped en posici6n de operaci6n.

IMPORTANTE: Utilice una Ilave de torsi6n para ajustar la tuerca

de brida hexagonal del husillo de la cuchilla entre 70 pies-libras y

90 pies-libras.

Cambiode ia correade ia plataforma

_lj ADVERTENCIA! Aseg0rese de apagar el motor,

retirar la Ilave de encendido y desconectar el (los)

cable(s) de bujia y masa del motor para evitar el

arranque accidental del mismo antes de retirar la

correa.

IADVERTENCIA! Todas las correas del tractor

est.1 n sujetas a desgaste y se las debe cambiar si se

presentan signos de desgaste.

IMPORTANTE: Las correas en V del tractor est_in diseffadas

especialmente para que se engranen y desengranen sin riesgos.

El uso de una correa en V sustituta (clue no sea del fabricante

delequipo original) puede resultar peligroso si la misma no se

desengrana completamente. Para que la m_iquina funcione

correctamente, use correas aprobadas por el fabricante.

Para cambiar o reemplazar la correa de la plataforma de su tractor,

proceda de la siguiente manera:

1. Baje la plataforma colocando la palanca de elevaci6n de la

plataforma dentro de la muesca inferior en el guardabarros

derecho.

2. Extraiga las defensas de la correa retirando los tornillos

autorroscantes que la sujetan a la plataforma.

3. Extraiga la varilla del guardacorrea de alrededor de la polea

del motor.

4. Unicamente en la plataforma de 42 pulgadas, afloje sin

sacar las tuercas de la polea Ioca. Esto permitir_i retirar

f_icilmente la correa de las poleas Iocas. Vea la Fig. 7-6.

IADVERTENCIA! Evite la posibilidad de lesiones

por compresi6n. AI extraer la correa, cuide de no

colocar sus dedos en el resorte intermedio o entre la

correa y una polea.

5. Retire la correa de la plataforma de alrededor de todas las

poleas, incluyendo la polea Ioca de la plataforma.

SECCI()N7-- SERVICIO 57

Poleas Iocas

Tuercas de polea Iota

Figura 7=6

6. Coloque la correa nueva segun se muestra en la Figura 7-7,

7-8 6 7-9, de acuerdo con la plataforma especifica por su

tamaho.

Reensamble las defensas de la correa que extrajo

anteriormente.

Cambio de ia ¢orrea inferior de ia plataforma

(plataformas de46")

NOTA: Para cambiar la correa inferior de la plataforma del tractor

es necesario extraer varios componentes. P6ngase en contacto

con un Distribuidor de Servicio MTD autorizado para hacer

cambiar la correa de transmisi6n inferior, o Ilame pot tel_fono

a Atenci6n al Cliente, segun Io indicado en la p_gina 2, para

informarse sobre la forma de pedir un Manual de mantenimiento.

Cambiodela correa detransmisi6n

NOTA: Para cambiar la correa de transmisi6n del tractor, se

deben retirar varios componentes y se requieren herramientas

especiales (es decir, Ilave de impacto/aire). Solicite a un

distribuidor de mantenimiento MTD autorizado que efectue el

reemplazo de la correa de transmisi6n, o Ilame pot tel&fono al

Departamento de Atenci6n al Cliente tal como se indica en la

p_gina 2 para obtener informaci6n sobre la forma de pedir un

Manual de Mantenimiento.

Polea del motor Plataformade38pulgadas

M_nsula intermedia

Polea Iota de la plataforma

Figura 7-7

SECCION7-- SERVlCIO

Polea del motor

Plataformade42pulgadas

M6nsula intermedia

Poleas Iocas de la plataforma

Figura 7-8

Polea del motor Plataformade46 pulgadas

Cubierta de la correa Poleas Iotas

Figura 7-9

SECCION7-- SERVICIO 59

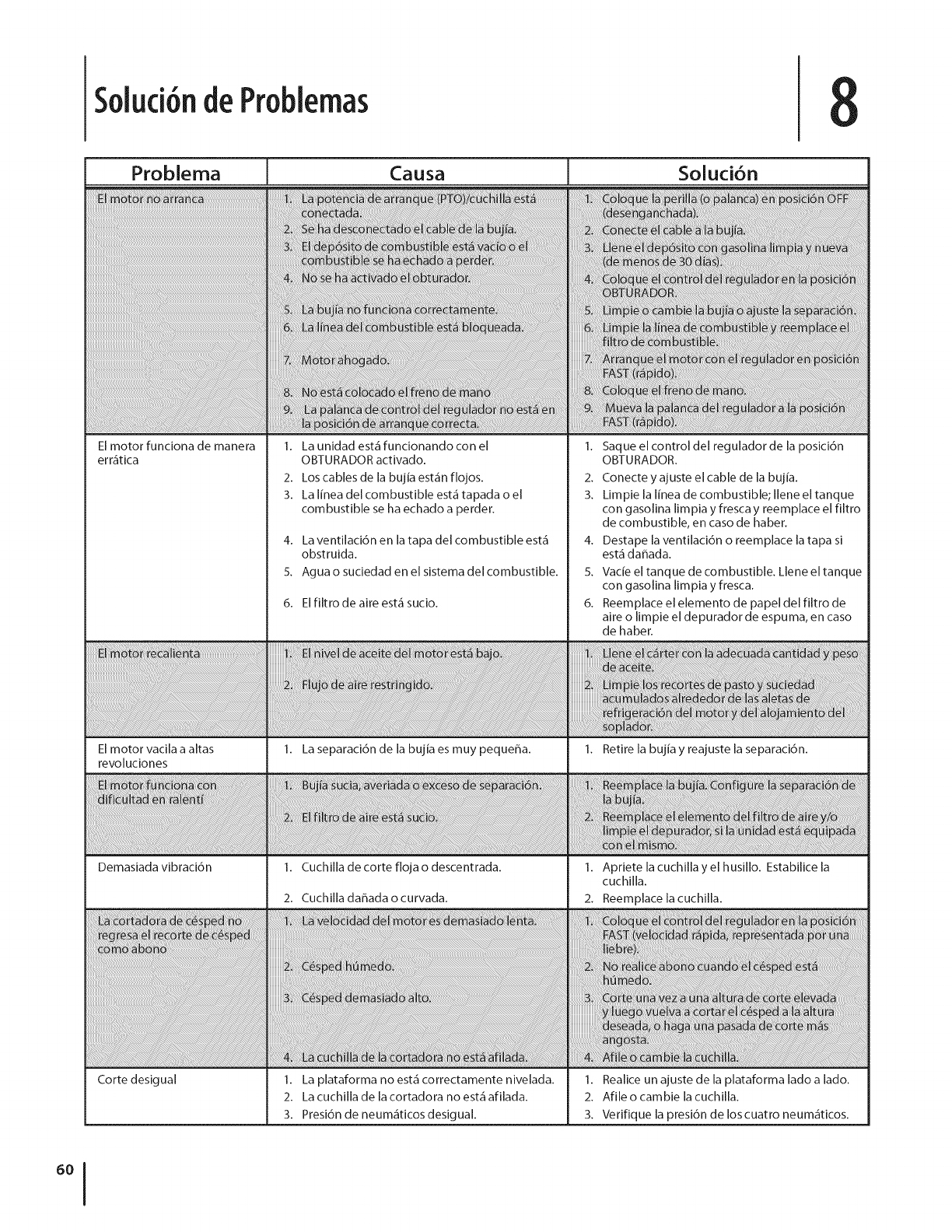

Solud6ndeProblemas

Problema Causa Solud6n

El motor funciona de manera

err_tica

1. La unidad est_ fundonando con el

OBTURADOR activado.

2. Los cables de la bujia est_n flojos.

3. La linea del combustible est_ tapada o el

combustible se ha echado a perder.

La ventilaci6n en la tapa de[ combustible est,1

obstruida.

Agua o suciedad en el sistema del combustible.

Elfiltro de aire est,1sucio.

1. Saque el control del regulador de la posid6n

OBTURADOR.

2. Conecte y ajuste el came de la bujia.

3. Limpie la Iinea de combustible; I[ene el tanque

con gasolina limpia y fresca y reemplace el filtro

de combustible, en caso de haber.

4. Destape la ventilad6n o reemplace la tapa si

est_ daffada.

5. Vade el tanque de combustible. Llene el tanque

con gaso[ina [impia y fresca.

6. Reemplace el elemento de pape[ del filtro de

aire o limpie el depurador de espuma, en caso

de haber.

El motor vadla a altas 1. La separad6n de la bujia es muy pequeffa. 1. Retire la bujia y reajuste la separad6n.

revoludones

: i i ii: i

Demasiada vibrad6n 1. Cuchilla de corte floja o descentrada. 1. Apriete [a cuchilla y el husillo. Estabilice la

cuchilla.

2. Cuchilla daffada o curvada. 2. Reemplace la cuchilla.

Corte desigual 1. La plataforma no est.1correctamente nivelada.

2. La cuchilla de la cortadora no est.1 afilada.

3. Presi6n de neum_iticos desigua[.

1. Realice un ajuste de la plataforma lado a lado.

2. Afile o cambie la cuchilla.

3. Verifique la presi6n de Ioscuatro neum_iticos.

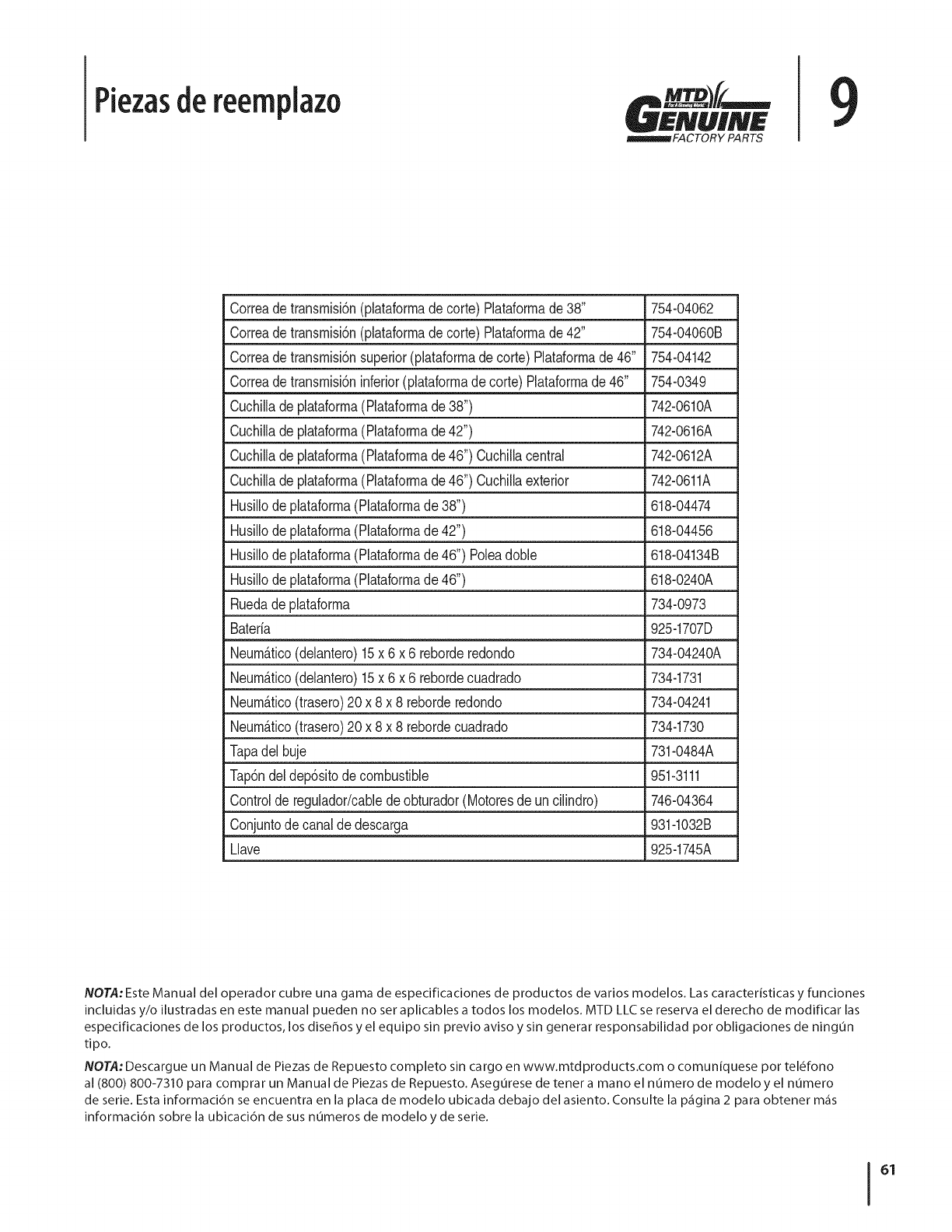

Piezasde reemplazo 9

Correadetransmisi6n(plataformade corte)Plataformade 38" 754-04062

Correadetransmisi6n(plataformade corte)Plataformade 42" 754-04060B

Correadetransmisi6nsuperior(plataformade corte)Plataformade 46" 754-04142

Correadetransmisi6ninferior(plataformade corte)Plataformade46" 754-0349

Cuchillade plataforma(Plataformade38") 742-0610A

Cuchillade plataforma(Plataformade42") 742-0616A

Cuchillade plataforma(Plataformade46") Cuchillacentral 742-0612A

Cuchillade plataforma(Plataformade46") Cuchillaexterior 742-0611A

Husillode plataforma(Plataformade38") 618-04474

Husillode plataforma(Plataformade42") 618-04456

Husillode plataforma(Plataformade46") Poleadoble 618-04134B

Husillode plataforma(Plataformade46") 618-0240A

Ruedade plataforma 734-0973

Bateria 925-1707D

Neum&tico(delantero)15x 6 x 6 reborderedondo 734-04240A

Neum&tico(delantero)15x 6 x 6 rebordecuadrado 734-1731

Neum&tico(trasero)20x 8x 8 reborderedondo 734-04241

Neum&tico(trasero)20x 8x 8 rebordecuadrado 734-1730

Tapadelbuje 731-0484A

Tap6ndel dep6sitode combustible 951-3111

Controlde regulador/cabledeobturador(Motoresdeun cilindro) 746-04364

Conjuntode canalde descarga 931-1032B

Llave 925-1745A

NOTA: Este Manual del operador cubre una gama de especificaciones de productos de varios modelos. Las caracteristicas y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables a todos los modelos. MTD LLC se reserva el derecho de modificar las

especificaciones de los productos, los diseSos y el equipo sin previo aviso y sin generar responsabilidad por obligaciones de ningun

tipo.

NOTA: Descargue un Manual de Piezas de Repuesto completo sin cargo en www.mtdproducts.com o comuniquese por tel_fono

al (800) 800-7310 para comprar un Manual de Piezas de Repuesto. Asegurese de tenet a mano el numero de modelo y el numero

de serie. Esta informaci6n se encuentra en la placa de modelo ubicada debajo del asiento. Consulte la p_gina 2 para obtener m_s

informaci6n sobre la ubicaci6n de sus numeros de modelo y de serie.

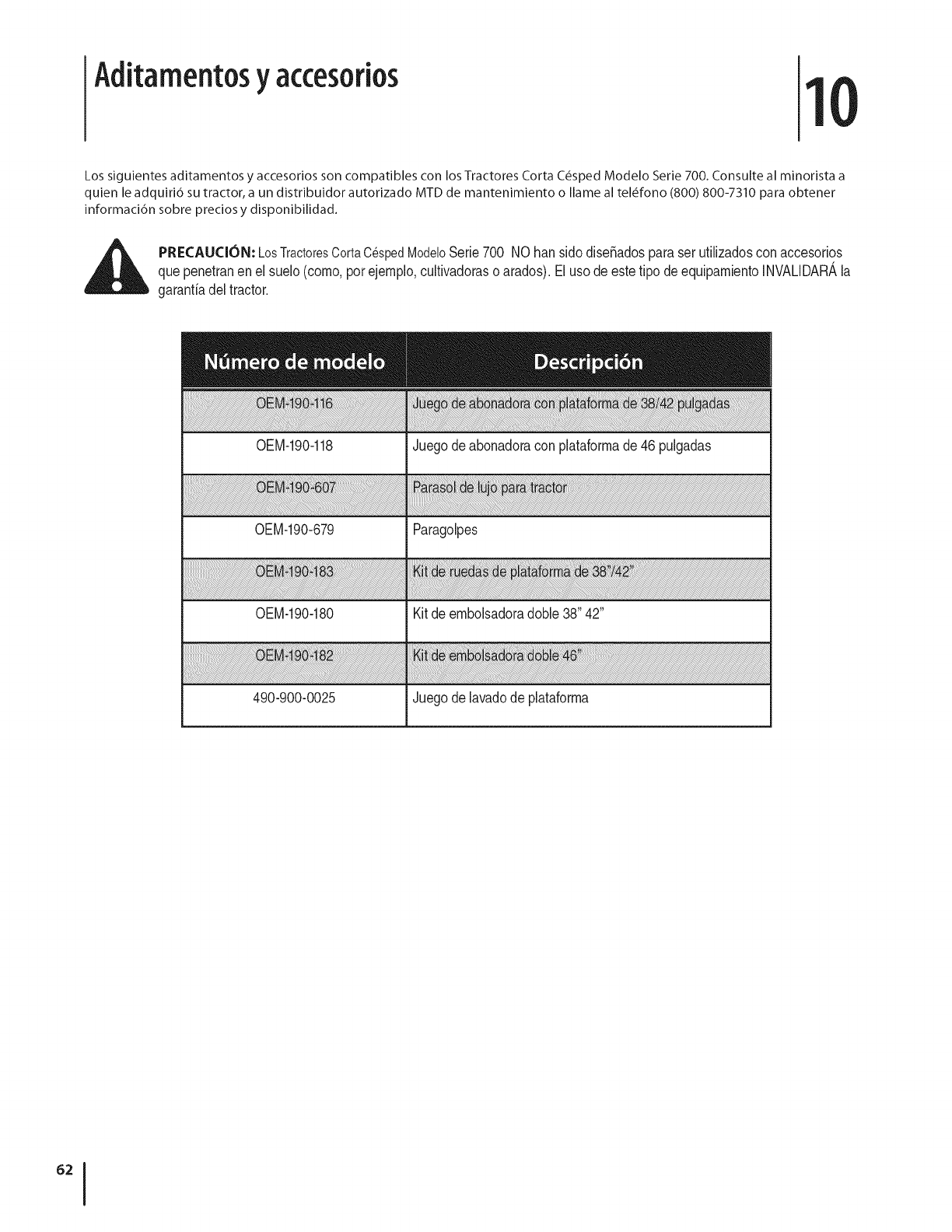

Aditamentosy accesorios 1

Los siguientes aditamentos y accesorios son compatibles con los Tractores Corta C_sped Modelo Serie 700. Consulte al minorista a

quien le adquiri6 su tractor, a un distribuidor autorizado MTD de mantenimiento o Ilame al tel_fono (800) 800-7310 para obtener

informaci6n sobre precios y disponibilidad.

PRECAUCION:LosTractoresCortaCespedModeloSerie700 NO hansidodisefiadosparaser ufilizadoscon accesorios

que penetranen el suelo(como,porejemplo,culfivadoraso arados).El usodeestetipo deequipamientoINVALIDARAla

garanfiadeltractor.

0EM-190-118 Juegodeabonadoracon plataformade46 pulgadas

0EM-190-679 Paragolpes

0EM-190-180 Kit deembolsadoradone 38" 42"

490-900-0025 Juegodelavadode plataforma

DECLARACION DE GARANTJA DEL CONTROL DE LAS EMISIONES DE CALIFORNIA

DERECHOS Y OBLIGACIONES DE SU GARANTJA

El Departamento de los Recursos de Aire de California y MTD Consumer Group Inc, se complacen en explicar la garanfia del sistema de control de emisiones por

evaporaci6n de su cortadora de cesped 2007. En California, las nuevas m_.quinaspara cortar cesped se deben diseRar, construir y equipar de modo de cumplir con las

rigurosas normas contra la poluci6n del estado. MTD Consumer Group Inc debe garantizar el sistema de control de emisiones por evaporaci6n (EECS) de su cortadora de

cesped por el pefiodo de tiempo indicado m_tsabajo, siempre y cuando no exista uso incorrecto, negligencia o mantenimiento inadecuado de dicha maquina.

El sistema EECSpuede incluir piezas tales como el carburador, el sistema de inyecci6n a combustible, el sistema de encendido, el convertidor catalftico, los dep6sitos de

combustible, las Ifneasde combustible, los tapones de combustible, las v_tlvulas,contenedores, filtros, mangueras de vapor, abrazaderas, conectores y otros componentes

afines relacionados con las emisiones.

Donde exista una condici6n cubierta pot la garantia, MTD Consumer Group Inc reparara su cortadora de cesped sin costo alguno incluyendo el diagn6stico,

las piezas yla mano de obra.

COBERTURA DE LA GARANTJA DEL FABRICANTE:

Este sistema de control de emisiones por evaporaci6n se garantiza por el t@mino de dos aSos. Si alguna pieza de su equipo relacionada con las emisiones por evapo-

raci6n es defectuosa, MTD Consumer Group Inc reparar_,o sustituir_tdicha parte.

RESPONSABILIDADES DEL PROPIETARIO SEGUN LA GARANTJA

En su car_.cterde propietario de la cortadora de cesped, usted es responsable del mantenimiento requerido que se especifica en el manual del propietario. MTD Consumer

Group Inc le recomienda que conserve todos los recibos que cubren el mantenimiento de su cortadora de cesped, no obstante Io cual MTD Consumer Group Inc no podr_t

denegar el cumplimiento de la garanfia Qnicamentepor la falta de los recibos.

Como propietario de la cortadora de cesped, usted debe saber que MTD Consumer Group Inc puede denegar la cobertura de la garanfia si su cortadora de cesped o una

pieza de la misma fallan debido a uso incorrecto, negligencia, mantenimiento indebido o a modificaciones no aprobadas.

Usted es responsable de presentar la cortadora de cesped al centro de distribuci6n o de mantenimiento de MTD Consumer Group Inc tan pronto como apareciera el prob-

lema. Las reparaciones cubiertas por la garanfia se deben Ilevara cabo en un lapso razonable que no exceda de 30 dfas. Si desea realizar alguna consulta con respecto a

la cobertura de la garanfia, debe ponerse en contacto con su distribuidor local de MTD. Para comunicarse con la Lfnea de Asistencia al Cliente de Distribuidores de MTD,

Ilame al nOmero(800) 800-7310.

COBERTURA DE LA GARANTJA DE EMISIONES GENERALES:

MTD Consumer Group Inc garantiza al comprador final y a cada comprador subsiguiente que la cortadora de cesped: est,. diseSada, construida y equipada de modo de

cumplir con todas las regulaciones aplicables y que se encuentra libre de defectos de materiales y de fabricaci6n que pudieren causar la falla de una pieza garantizada

identica en todos los aspectos materiales a la pieza descripta en la solicitud de certificaci6n de MTD Consumer Group Inc.

El pefiodo de garanfia comienza en la fecha de entrega de la cortadora al comprador final o en la fecha en que la m_.quinase pone en funcionamiento por primera vez. El

periodo de garanfia es de dos arcs. Sujeto a ciertas condiciones y exclusiones que se indican a continuaci6n, la garantia de las piezas relacionadas con las emisiones es

la siguiente:

1. Cualquier pieza garantizada que no este programada para ser reemplazada como parte del mantenimiento requerido en las instrucciones escritas suministradas se

garantiza por el periodo de garantia arriba mencionado. Si la pieza falla durante el periodo de cobertura de la garanfia, la misma ser_.reparada o reemplazada por

MTD Consumer Group Inc de acuerdo con el p_.rrafo(4) a continuaci6n. Cualquier pieza reparada o reemplazada segOnla garantia se garantizar_,por el resto del

periodo de garanfia.

2. Cualquier pieza garantizada que este programada solamente para inspecci6n regular en las instrucciones escritas suministradas se garantiza por el periodo de

garanfia arriba mencionado. Cualquier pieza reparada o reemplazada segOn la garanfia se garantizar_, por el resto del periodo.

3. Cualquier pieza garantizada que este programada para reemplazo segOnel mantenimiento requerido de conformidad con las instrucciones escritas suministradas,

se garantiza por el periodo de tiempo anterior a la primera fecha de reemplazo programada para esa pieza. Si la pieza falla antes del primer reemplazo programado,

la misma ser_.reparada o reemplazada por MTD Consumer Group Inc de acuerdo con el p_.rrafo(4) a continuaci6n. Cualquier pieza reparada o reemplazada bajo

garanfia se garantizar_, por el resto del periodo anterior al primer reemplazo programado puntual para esa pieza.

4. La reparaci6n o el reemplazo de cualquier pieza garantizada de conformidad con las disposiciones de la garanfia que aqui se estipula se debe realizar en un centro

de servicio tecnico sin costo alguno para el propietario.

5. No obstante las disposiciones que aqui se estipulan, los servicios o reparaciones bajo garanfia se suministrar_.nen todos nuestros centros de distribuci6n bajo

franquicia de mantenimiento para los motores o equipo en cuesti6n.

6. El propietario de la cortadora de cesped no deber_,pagar el trabajo de diagn6stico directamente asociado con una pieza garantizada defectuosa en relaci6n con las

emisiones, siempre y cuando dicho trabajo de diagn6stico se realice en un centro cubierto por la garantia.

7. MTD Consumer Group Inc es responsable por daRoscausados a otros componentes de motores o equipo derivados de la falla bajo garanfia de cualquier pieza

garantizada.

8. Durante la totalidad del periodo de garanfia arriba mencionado, MTD Consumer Group Inc mantendr_,un suministro de piezas bajo garanfia suficiente para satisfacer

la demanda esperada de tales piezas.

9. Cualquier pieza de reemplazo se podr_, usar para el cumplimiento del mantenimiento bajo garantia o las reparaciones se suministrar_.n sin cargo para el propietario.

Dicho uso no reducir_,las obligaciones de garanfia de MTD Consumer Group Inc.

10. No se podr_.nusar piezas adicionales ni modificadas que no esten exentas de acuerdo con el Departamento de los Recursos del Aire (Air Resources Board). El uso

de cualquier pieza adicional o modificada no exenta por el comprador final ser_.causal de invalidez de los reclamos bajo garanfia. MTD Consumer Group Inc no

tendr_,responsabilidad por la garanfia de fallas de piezas garantizadas que fueren causadas por el uso de una pieza no exenta adicional o modificada.

PIEZAS GARANTIZADAS:

La reparaci6n o el reemplazo de cualquier pieza garantizada que de otro modo pudiese estar cubierta por la garantia podr& ser excluida de tal cobertura de garantia

si MTD Consumer Group Inc demuestra que la cortadora de cesped es objeto de uso incorrecto, negligencia o mantenimiento inadecuado, y que tal uso incorrecto,

negligencia o mantenimiento inadecuado fue causa directa de la necesidad de reparaci6n o reemplazo de dicha pieza. No obstante Io antedicho, cualquier ajuste de un

componente con un dispositivo de limitaci6n de ajuste instalado en f_.bricay que funcione adecuadamente, podr_tser cubierto por la garantia. La siguiente lista de piezas

es cubierta por la garantia de emisiones: Linea de combustible, abrazaderas de la linea de combustible

GDOC-100175 Rev.B

GARANTiA LIMITADA DEL FABRICANTE PARA

Lasiguiente garantialimitada es otorgada per MTD LLC con respecto

a nuevosproductos adquiridos y utilizados en EstadosUnidosy/o sus

territories y posesiones, y per MTD Products Limited con respecto a

nuevosproductos adquiridos y utilizados en Canaday/o sus territories y

posesiones (cualquiera de lasdos entidades,respectivamente, "MTD").

"MTD" garantiza esteproducto (excluidas las PiezasyAccesorioscon

DesgasteNormal segQnse describe mAsabajo) contra defectos en los

materialesy mane deobra per un periodo dedos (2) a_os a partir de

la fecha decompra original y, a su opci6n, repararAo reemplazarA,sin

costo alguno, cualquier piezaque presentedefectos en los materialeso

de mane deobra. Esta garantialimitadas61ose aplicarA si el producto

haside operado y mantenido deacuerdo con lasinstrucciones del

Manual del Operadorque se proporciona con el producto y no haside

objeto de use inapropiado,abuse, use comercial, abandono,accidente,

mantenimiento incorrecto, alteraci6n, vandalismo, robe, incendio,

inundaci6n o alg_n da_o debido a otro peligro o desastre natural. El

da_o resultante per la instalaci6n o el usede piezas,accesorios o

aditamentos noaprobados per MTD parasu use con el(los) producto(s)

incluido(s) en este manualanularAla garantia en Ioque respecta a esos

da_os.

Se garantizaque/as Piezascon Desgaste NormalestAnlibres de defectos

en los materiales y manede obra per un periodo de treinta (30) dias

a partir de iafecha de compra. Las piezassujetas a desgaste normal

incluyen pero nose iimitan a: baterias, correas, cuchilias, adaptadores

para cuchillas, dientes, bolsas parapaste, ruedas, ruedas paraia

plataforma de la podadoratractor, asientos,zapatasantideslizantes,

ruedas defricci6n, placasde raspado,gomas heiicoidales y neumAticos.

Accesofios- MTD garantizaque los accesorios deeste producto estAn

fibres de defectos de material y mane de obra durante un periodo de

un (1) a_o a partir de lafecha decompra o arrendamiento original dei

accesorio. Los accesorios incluyen, pero no se limitan a: colectores de

c_spedy kits paraabono.

COMOSOUClTARY OBTENERSERVlClOT¢CNICO: Elservicio de la

garantia estAdisponible, CONCOMPROBANTEDECOMPRA,a trav_s de

su distribuidor local deservicio autorizado. ParaIocalizar el distribuidor

ensu Area:

EnEstadosUnidosdeAmerica

Consulte las pAginasamarillas, o p6ngase en contacto con MTD LLC

en P.O.Box 361131,Cleveland,Ohio44136-0019, flameal 1-800-800-

7310, o visite nuestro sitio web en www.mtdproducts.com.

EnCanad_

ContacteMTD Products Limited, Kitchener, ON N2G4J1, Ilame al

1-800-668-1238 o visite nuestro sitio web en www.mtdcanada.com.

Estagarantia limitadano ofrece cobertura en lossiguientes cases:

a. El motor o las piezasque Io componen. Estosproductos pueden

tener garantia del fabricante per separado. Consulte los t6rminos y

condiciones de la garantia aplicable del fabricante.

b. Las bombas rompetroncos, vAIvulasy cilindros tienen una garantia

separadade un a_o.

c. Los articulos necesarios parael mantenimiento de rutina come per

ejemplo lubricantes, filtros, afiladores de cuchillas, sincronizaci6n

del motor, losajustes de los frenos, del embrague o de la plata-

forma y el deterioro normal del acabado exterior debido al use o

exposici6n.

d. Mantenimientonorealizadoporeldistribuidordeservicioautor-

izado.

e. MTD no extiende ninguna garantia para los productos vendidos o

exportados fuera de los EstadosUnidos deAmerica y/o CanadA,

y sus respectivas posesionesy territories, excepto paraaquellos

vendidos atrav_s de loscanales autorizados de distribuci6n de

exportaciones de MTD.

f. Piezasde reemplazoque no son piezasoriginales de MTD.

g. Gastos detransporte y per visitas t_cnicas.

h. MTD no garantiza esteproducto para use comercial.

No seaplicau garautias implicitas, iucluidaslas garautias

implicitasde comerciabilidado de adecuaci6u para un prop6sito

determinado, despu_s del periodode aplicaci6n de la garantia

escrita expresa exteudida rods ardba para las piezas de acuerdo con

su ideutificaci6n. Niuguua otra garautia expresa, ni oral ui escrita,

excepto la menciouada auteriormente, exteudida pet personasreales

o juddicas, iucluidoslos distribuidores o los miuoristas con respecto

acualquier producto,ohligar;_ a MTD. Durauteel plazo de la garautia

el _uico recurso es la reparaci6n o reemplazo del productocome se

indic6auteriormeute.

Las disposiciones iucluidasen esta garautia proveeuel recurso _nico

yexclusive que surge de las veutas. MTD nose har;_respousable

de uiuguuap_rdidao da_o incidental o resultaute, iucluyeudosin

limitaci6u, los gastos iucurridospara los servicios de mantenimieuto

del paste, o los gastos de arrendamiento para reemplazar de manera

transitoria uuproductobajo garautia.

Algunos estados no permiten la exclusi6n o limitaci6n de los da_os y

perjuicios incidentales o directos, o las limitaciones sobre la duraci6n

de las garantias implicitas, per Io que las exclusioneso limitaciones

mencionadas anteriormente pueden no serle de aplicaci6n.

EnningQncase se obtendrA unacompensaci6n mayor al monte

del preciode compra del producto vendido. Laalteraci6n de las

caracteristicasdeseguridad del productoanular_ estagarantia. Usted

asumeel riesgo y la responsabilidadde las p_rdidas, da_os o lesiones

que sufran ustedy sus bienesy /o otras personasy sus bienes come

resultado del use incorrectoo de lafalta de capacidad parausar este

producto.

Estagarantia limitada alcanzasolamente al comprador original, o a la

personaque recibi6 el producto de regale.

COMOSERELACIONALA LEGISLACI()NESTATALCON ESTA

GARANTiA: Estagarantia limitada ie otorga derechosiegales

especificos y usted tambi_n puedetener otros derechos que varian de

un estadoa otro.

IMPORTANTE:Elpropietario debepresentar el Comprobante de compra

original paraobtener la cobertura de la garantia.

MTDLLC,P.O.BOX361131CLEVELAND,OHiO44136-O019,Tel_fono:1-800-800-7310

MTDCanadaLimited- KITCHENER,ON N2G4J1; tel_fono 1-800-668-1238

GDOC-lO0015 REV. B

MTD 13A1762F029 User Manual LAWN TRACTOR Manuals And Guides 1012230L

Navigation menu

Versions of this User Manual:

Views

Navigation
