Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

OperatOr’s Manual

Model Series 760-770 Lawn Tractor

Form No. 769-07566

(November 1, 2011)

Customer Support

Please do NOT return the machine to the retailer or dealer without first contacting our Customer Support Department.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

◊ Visit us on the web at www.mtdproducts.com

◊ Call a Customer Support Representative at (800) 800-7310 or (330) 220-4683

◊ Write us at MTD LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019

Thank you for purchasing a lawn tractor manufactured by

MTD LLC. It was carefully engineered to provide excellent

performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator’s

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. MTD LLC

reserves the right to change product specifications, designs and

equipment without notice and without incurring obligation.

If you have any problems or questions concerning the machine,

phone your local authorized MTD service dealer or contact us

directly. MTD’s Customer Support telephone numbers, website

address and mailing address can be found on this page. We want

to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position

The engine manufacturer is responsible for all engine-related

issues with regards to performance, power-rating, specifications,

warranty and service. Please refer to the engine manufacturer’s

Owner’s/Operator’s Manual, packed separately with your

machine, for more information.

Thank You

Record Product Information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by looking beneath the seat. This information will

be necessary, should you seek technical support via our web site,

Customer Support Department, or with a local authorized service

dealer.

Model NuMber

Serial NuMber

To The Owner 1

Safe Operation Practices ........................................ 3

Assembly & Set-Up .................................................. 9

Controls & Features ................................................12

Operation ................................................................15

Maintenance & Adjustment .................................19

Service .................................................................... 23

Troubleshooting .................................................... 28

Replacement Parts ................................................ 29

Attachments & Accessories .................................. 30

CA. Emission Control Statement .......................... 33

Warranty ................................................................ 35

Spanish ................................................................... 36

Table of Contents

Important Safe Operation Practices 2

General Operation

1. Read, understand, and follow all instructions on the

machine and in the manual(s) before attempting to

assemble and operate. Keep this manual in a safe place for

future and regular reference and for ordering replacement

parts.

2. Be familiar with all controls and their proper operation.

Know how to stop the machine and disengage them

quickly.

3. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

4. Never allow adults to operate this machine without proper

instruction.

5. To help avoid blade contact or a thrown object injury,

keep bystanders, helpers, children and pets at least 75 feet

from the machine while it is in operation. Stop machine if

anyone enters the area.

6. Thoroughly inspect the area where the equipment is to be

used. Remove all stones, sticks, wire, bones, toys, and other

foreign objects which could be picked up and thrown by

the blade(s). Thrown objects can cause serious personal

injury.

7. Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against a wall or obstruction

which may cause discharged material to ricochet back

toward the operator.

8. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

9. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Loose fitting clothes and jewelry can be

caught in movable parts. Never operate this machine in

bare feet or sandals.

10. Be aware of the mower and attachment discharge direction

and do not point it at anyone. Do not operate the mower

without the discharge cover or entire grass catcher in its

proper place.

11. Do not put hands or feet near rotating parts or under the

cutting deck. Contact with the blade(s) can amputate

hands and feet.

WARNING! This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

DANGER! This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating hands and feet

and throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

CALIFORNIA PROPOSITION 65

WARNING! Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects

or other reproductive harm.

WARNING! Battery posts, terminals, and related accessories contain lead and lead

compounds, chemicals known to the State of California to cause cancer and reproductive

harm. Wash hands after handling

4Section 2 — important Safe operation practiceS

12. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

13. Stop the blade(s) when crossing gravel drives, walks, or

roads and while not cutting grass.

14. Watch for traffic when operating near or crossing

roadways. This machine is not intended for use on any

public roadway.

15. Do not operate the machine while under the influence of

alcohol or drugs.

16. Mow only in daylight or good artificial light.

17. Never carry passengers.

18. Disengage blade(s) before shifting into reverse. Back up

slowly. Always look down and behind before and while

backing to avoid a back-over accident.

19. Slow down before turning. Operate the machine smoothly.

Avoid erratic operation and excessive speed.

20. Disengage blade(s), set parking brake, stop engine and wait

until the blade(s) come to a complete stop before removing

grass catcher, emptying grass, unclogging chute, removing

any grass or debris, or making any adjustments.

21. Never leave a running machine unattended. Always turn

off blade(s), place transmission in neutral, set parking

brake, stop engine and remove key before dismounting.

22. Use extra care when loading or unloading the machine into

a trailer or truck. This machine should not be driven up or

down ramp(s), because the machine could tip over, causing

serious personal injury. The machine must be pushed

manually on ramp(s) to load or unload properly.

23. Muffler and engine become hot and can cause a burn. Do

not touch.

24. Check overhead clearances carefully before driving under

low hanging tree branches, wires, door openings etc.,

where the operator may be struck or pulled from the

machine, which could result in serious injury.

25. Disengage all attachment clutches, depress the brake

pedal completely and shift into neutral before attempting

to start engine.

26. Your machine is designed to cut normal residential grass of

a height no more than 10”. Do not attempt to mow through

unusually tall, dry grass (e.g., pasture) or piles of dry leaves.

Dry grass or leaves may contact the engine exhaust and/

or build up on the mower deck presenting a potential fire

hazard.

27. Use only accessories and attachments approved for this

machine by the machine manufacturer. Read, understand

and follow all instructions provided with the approved

accessory or attachment.

28. Data indicates that operators, age 60 years and above, are

involved in a large percentage of riding mower-related

injuries. These operators should evaluate their ability

to operate the riding mower safely enough to protect

themselves and others from serious injury.

29. If situations occur which are not covered in this manual, use

care and good judgment. Contact your customer service

representative for assistance.

Slope Operation

Slopes are a major factor related to loss of control and tip-over

accidents which can result in severe injury or death. All slopes

require extra caution. If you cannot back up the slope or if you

feel uneasy on it, do not mow it.

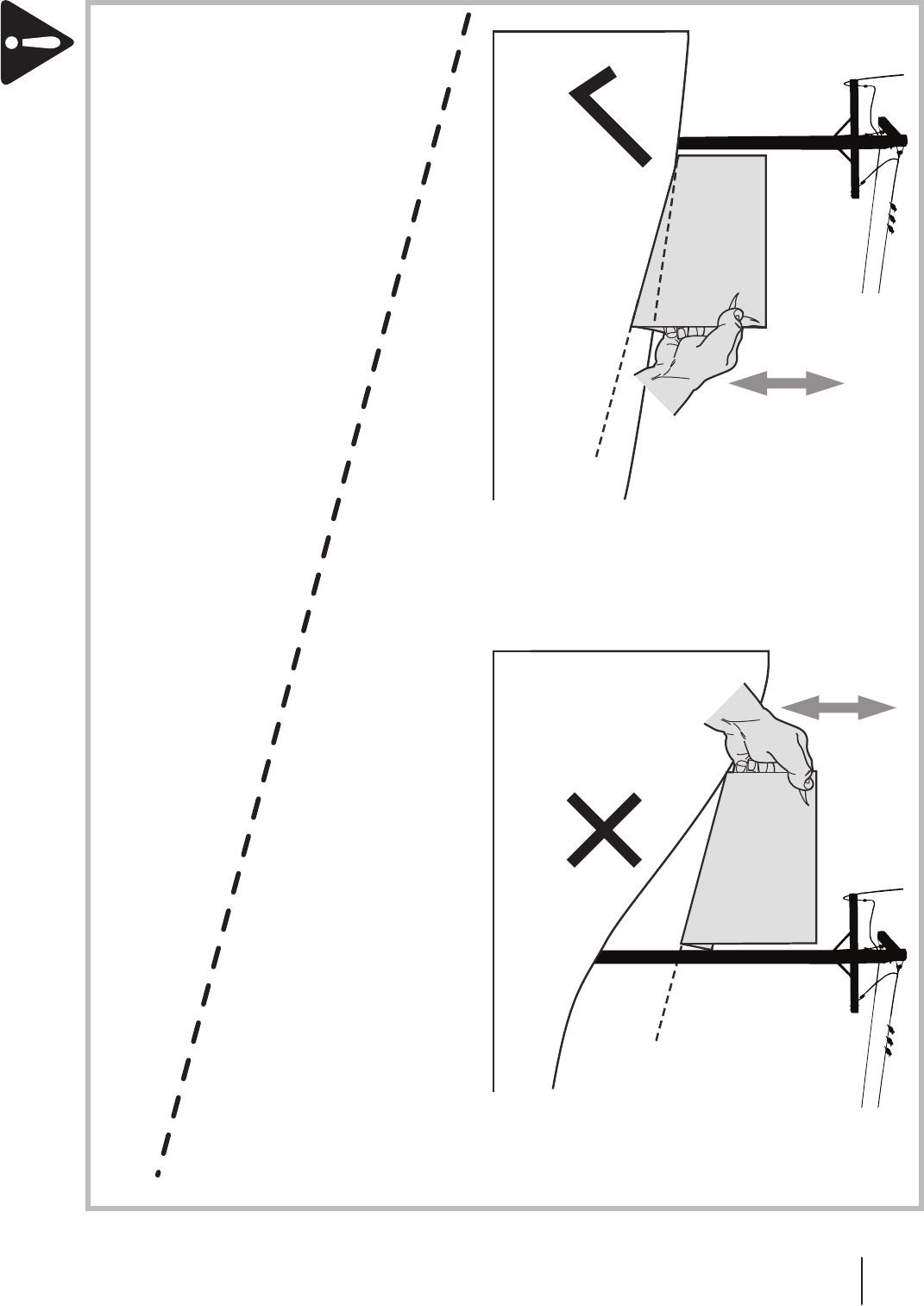

For your safety, use the slope gauge included as part of this

manual to measure slopes before operating this machine on

a sloped or hilly area. If the slope is greater than 15 degrees as

shown on the slope gauge, do not operate this machine on that

area or serious injury could result.

Do:

1. Mow up and down slopes, not across. Exercise extreme

caution when changing direction on slopes.

2. Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine. Tall

grass can hide obstacles.

3. Use slow speed. Choose a low enough speed setting so

that you will not have to stop or shift while on the slope.

Tires may lose traction on slopes even though the brakes

are functioning properly. Always keep machine in gear

when going down slopes to take advantage of engine

braking action.

4. Follow the manufacturer’s recommendations for wheel

weights or counterweights to improve stability.

5. Use extra care with grass catchers or other attachments.

These can change the stability of the machine.

6. Keep all movement on the slopes slow and gradual. Do

not make sudden changes in speed or direction. Rapid

engagement or braking could cause the front of the

machine to lift and rapidly flip over backwards which could

cause serious injury.

7. Avoid starting or stopping on a slope. If tires lose traction,

disengage the blade(s) and proceed slowly straight down

the slope.

Do Not:

1. Do not turn on slopes unless necessary; then, turn slowly

and gradually downhill, if possible.

2. Do not mow near drop-offs, ditches or embankments. The

mower could suddenly turn over if a wheel is over the edge

of a cliff, ditch, or if an edge caves in.

3. Do not try to stabilize the machine by putting your foot on

the ground.

4. Do not use a grass catcher on steep slopes.

5. Do not mow on wet grass. Reduced traction could cause

sliding.

6. Do not shift to neutral and coast downhill. Over-speeding

may cause the operator to lose control of the machine

resulting in serious injury or death.

7. Do not tow heavy pull behind attachments (e.g. loaded

dump cart, lawn roller, etc.) on slopes greater than 5

degrees. When going down hill, the extra weight tends

to push the tractor and may cause you to loose control

(e.g. tractor may speed up, braking and steering ability are

reduced, attachment may jack-knife and cause tractor to

overturn).

5Section 2 — important Safe operation practiceS

Children

1. Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the

machine and the mowing activity. They do not understand

the dangers. Never assume that children will remain where

you last saw them.

a. Keep children out of the mowing area and in

watchful care of a responsible adult other than the

operator.

b. Be alert and turn machine off if a child enters the

area.

c. Before and while backing, look behind and down for

small children.

d. Never carry children, even with the blade(s) shut off.

They may fall off and be seriously injured or interfere

with safe machine operation.

e. Use extreme care when approaching blind corners,

doorways, shrubs, trees or other objects that may

block your vision of a child who may run into the

path of the machine.

f. To avoid back-over accidents, always disengage

the cutting blade(s) before shifting into Reverse.

If equipped, the “Reverse Caution Mode” should

not be used when children or others are around.

g. Keep children away from hot or running engines.

They can suffer burns from a hot muffler.

h. Remove key when machine is unattended to

prevent unauthorized operation.

2. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

Towing

1. Tow only with a machine that has a hitch designed for

towing. Do not attach towed equipment except at the

hitch point.

2. Follow the manufacturers recommendation for weight

limits for towed equipment and towing on slopes.

3. Never allow children or others in or on towed equipment.

4. On slopes, the weight of the towed equipment may cause

loss of traction and loss of control.

5. Always use extra caution when towing with a machine

capable of making tight turns (e.g. “zero-turn” ride-on

mower). Make wide turns to avoid jack-knifing.

6. Travel slowly and allow extra distance to stop.

7. Do not shift to neutral and coast downhill.

Service

Safe Handling of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely

flammable and the vapors are explosive. Serious

personal injury can occur when gasoline is spilled on

yourself or your clothes which can ignite. Wash your skin

and change clothes immediately.

a. Use only an approved gasoline container.

b. Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place

containers on the ground away from your vehicle

before filling.

c. When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground.

If this is not possible, then refuel such equipment on

a trailer with a portable container, rather than from a

gasoline dispenser nozzle.

d. Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times until fueling is

complete. Do not use a nozzle lock-open device.

e. Extinguish all cigarettes, cigars, pipes and other

sources of ignition.

f. Never fuel machine indoors.

g. Never remove gas cap or add fuel while the engine

is hot or running. Allow engine to cool at least two

minutes before refueling.

h. Never over fill fuel tank. Fill tank to no more than ½

inch below bottom of filler neck to allow space for

fuel expansion.

i. Replace gasoline cap and tighten securely.

j. If gasoline is spilled, wipe it off the engine and

equipment. Move machine to another area. Wait 5

minutes before starting the engine.

k. To reduce fire hazards, keep machine free of grass,

leaves, or other debris build-up. Clean up oil or fuel

spillage and remove any fuel soaked debris.

l. Never store the machine or fuel container inside

where there is an open flame, spark or pilot light

as on a water heater, space heater, furnace, clothes

dryer or other gas appliances.

m. Allow a machine to cool at least five minutes before

storing.

General Service

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless,

and deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade(s) and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

6Section 2 — important Safe operation practiceS

3. Periodically check to make sure the blades come to

complete stop within approximately (5) five seconds after

operating the blade disengagement control. If the blades

do not stop within the this time frame, your machine

should be serviced professionally by an authorized MTD

Service Dealer.

4. Check brake operation frequently as it is subjected to wear

during normal operation. Adjust and service as required.

5. Check the blade(s) and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade(s)

for damage (e.g., excessive wear, bent, cracked). Replace

the blade(s) with the original equipment manufacturer’s

(O.E.M.) blade(s) only, listed in this manual. “Use of parts

which do not meet the original equipment specifications

may lead to improper performance and compromise

safety!”

6. Mower blades are sharp. Wrap the blade or wear gloves,

and use extra caution when servicing them.

7. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

8. Never tamper with the safety interlock system or other

safety devices. Check their proper operation regularly.

9. After striking a foreign object, stop the engine, disconnect

the spark plug wire(s) and ground against the engine.

Thoroughly inspect the machine for any damage. Repair

the damage before starting and operating.

10. Never attempt to make adjustments or repairs to the

machine while the engine is running.

11. Grass catcher components and the discharge cover are

subject to wear and damage which could expose moving

parts or allow objects to be thrown. For safety protection,

frequently check components and replace immediately

with original equipment manufacturer’s (O.E.M.) parts only,

listed in this manual. “Use of parts which do not meet the

original equipment specifications may lead to improper

performance and compromise safety!”

12. Do not change the engine governor settings or over-speed

the engine. The governor controls the maximum safe

operating speed of the engine.

13. Maintain or replace safety and instruction labels, as

necessary.

14. Observe proper disposal laws and regulations for gas, oil,

etc. to protect the environment.

15. According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years,

or 270 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety

systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

Spark Arrestor

WARNING! This machine is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered,

brushcovered or grass-covered land unless the

engine’s exhaust system is equipped with a spark

arrestor meeting applicable local or state laws (if

any).

If a spark arrestor is used, it should be maintained in effective

working order by the operator. In the State of California the

above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws

apply on federal lands.

A spark arrestor for the muffler is available through your

nearest engine authorized service dealer or contact the service

department, P.O. Box 361131 Cleveland, Ohio 44136-0019.

WARNING! Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

7Section 2 — important Safe operation practiceS

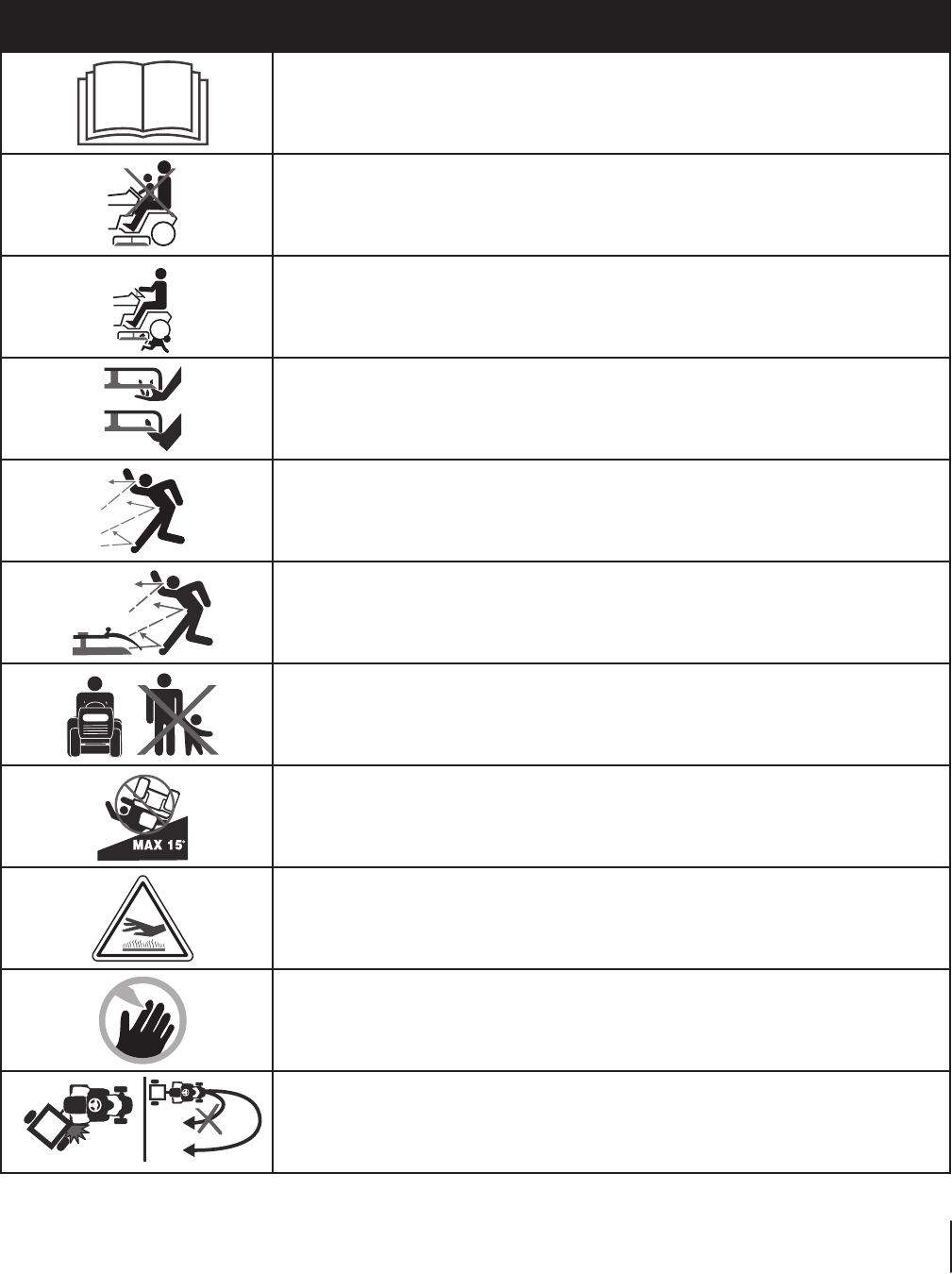

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

DANGER— ROTATING BLADES

Never carry passengers. Never carry children, even with the blades off.

DANGER— ROTATING BLADES

Always look down and behind before and while backing to avoid a back-over accident.

WARNING— ROTATING BLADES

Do not put hands or feet near rotating parts or under the cutting deck. Contact with the

blade(s) can amputate hands and feet.

WARNING—THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

WARNING—THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

BYSTANDERS

Keep bystanders, helpers, children and pets at least 75 feet from the machine while it is in

operation.

WARNING— SLOPE OPERATION

Do not operate this machine on a slope greater than 15 degrees.

WARNING— HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine

and muffler to cool before touching.

DANGER — ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover

or grass catcher is in its proper place. If damaged, replace immediately.

WARNING— TOWING

Avoid jack-knifing when towing, go slow and make wide turns.

8Section 2 — important Safe operation practiceS

(OK) (TOO STEEP)

USE THIS SLOPE GAUGE TO DETERMINE

IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!

To check the slope, proceed as follows:

1. Remove this page and fold along the dashed line.

2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)

3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).

4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).

5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).

15° dashed line

Slope Gauge

Figure 2Figure 1

15° Slope

WARNING! Slopes are a major factor related to tip-over and roll-over accidents which can result in severe injury or death.

Do not operate machine on slopes in excess of 15 degrees. All slopes require extra caution. If you cannot back up the slope

or if you feel uneasy on it, do not mow it. Always mow up and down slopes, never across the face of slopes.

Assembly & Set-Up 3

Tractor Set-Up

NOTE: This Operators Manual covers a range of product

specifications for various models. Characteristics and features

discussed and/or illustrated in this manual may not be applicable

to all models. MTD LLC reserves the right to change product

specifications, designs and equipment without notice and

without incurring obligation.

Recommended Tools for Assembly

• 9/16-inch wrench (or adjustable wrench)

• 7/16-inch wrench (or adjustable wrench)

• 3/8-inch wrench (or adjustable wrench)

• 1/2-inch socket wrench

Connecting the Battery Cables

CALIFORNIA PROPOSITION 65 WARNING:

Battery posts, terminals, and related accessories

contain lead and lead compounds, chemicals known

to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

CAUTION: When attaching battery cables, always

connect the POSITIVE (Red) wire to its terminal first,

followed by the NEGATIVE (Black) wire.

For shipping reasons, both battery cables on your equipment

may have been left disconnected from the terminals at the

factory. To connect the battery cables, proceed as follows:

NOTE: The positive battery terminal is marked Pos. (+). The

negative battery terminal is marked Neg. (–).

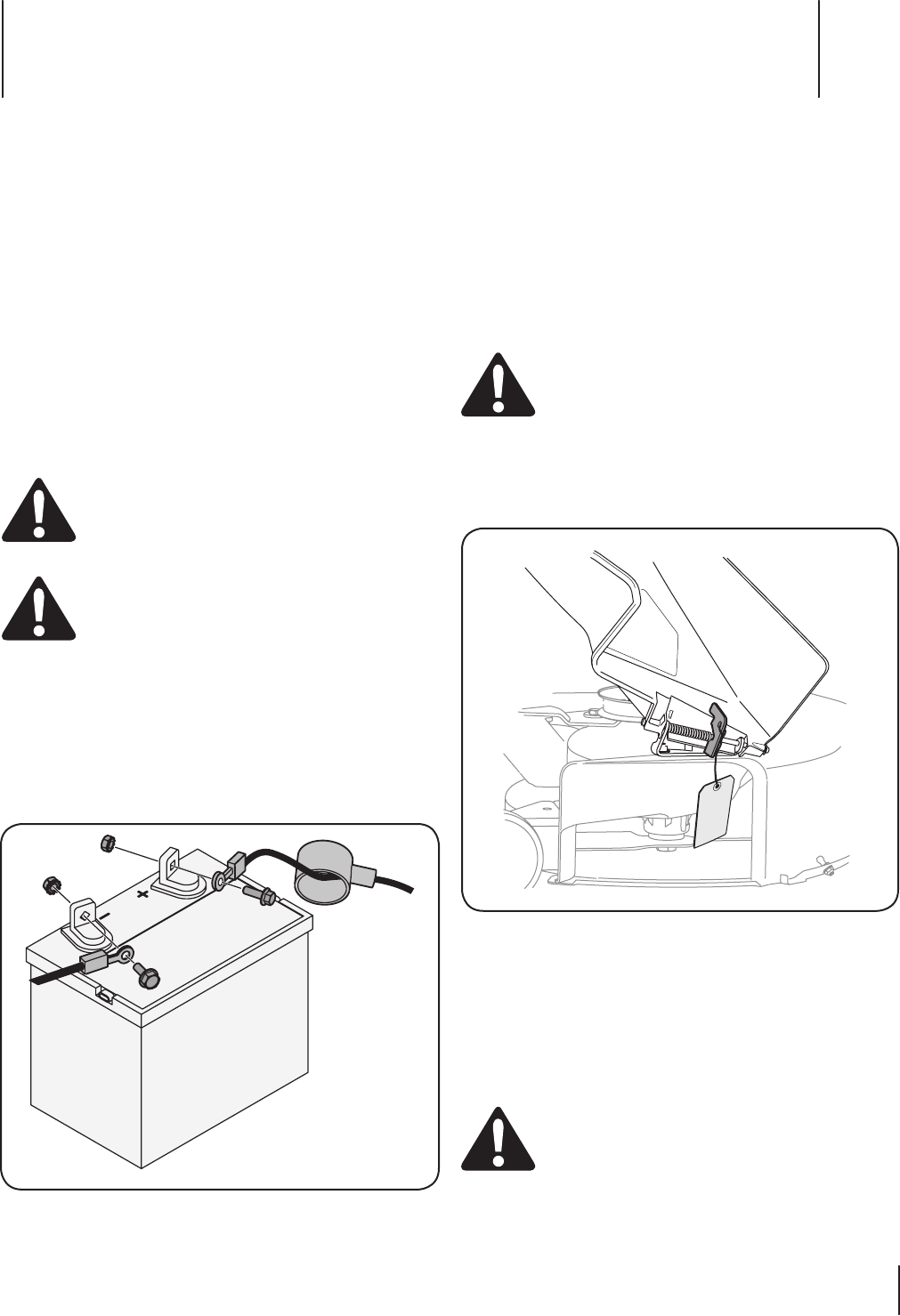

1. Remove the plastic cover, if present, from the positive

battery terminal and attach the red cable to the positive

battery terminal (+) with the bolt and hex nut. See Fig. 3-1.

2. Remove the plastic cover, if present, from the negative

battery terminal and attach the black cable to the negative

battery terminal (–) with the bolt and hex nut. See Fig. 3-1.

3. Position the red rubber boot over the positive battery

terminal to help protect it from corrosion.

NOTE: If the battery is put into service after the date shown

on top/side of battery, charge the battery as instructed in the

Maintenance section your Operator’s Manual prior to operating

the tractor.

Shipping Brace Removal

WARNING! Make sure the riding mower’s engine is

off, remove the ignition key, and set the parking

brake before removing the shipping brace. Refer to

the Controls and Features section for instructions on

how to set the parking brake.

• Locate the shipping brace, if present, and accompanying

warning tag found on the right side of the mower, between

the discharge chute and the cutting deck. See Fig. 3-2.

• Place the deck lift lever in the highest cutting position.

Refer to Setting the Cutting Height in the Operation

section of this manual.

• While pushing the discharge chute towards the machine

with your left hand, remove the shipping brace with your

right hand by grasping it between your thumb and index

finger and rotating it clockwise.

WARNING! The shipping brace, used for

packaging purposes only, must be removed and

discarded before operating your riding mower.

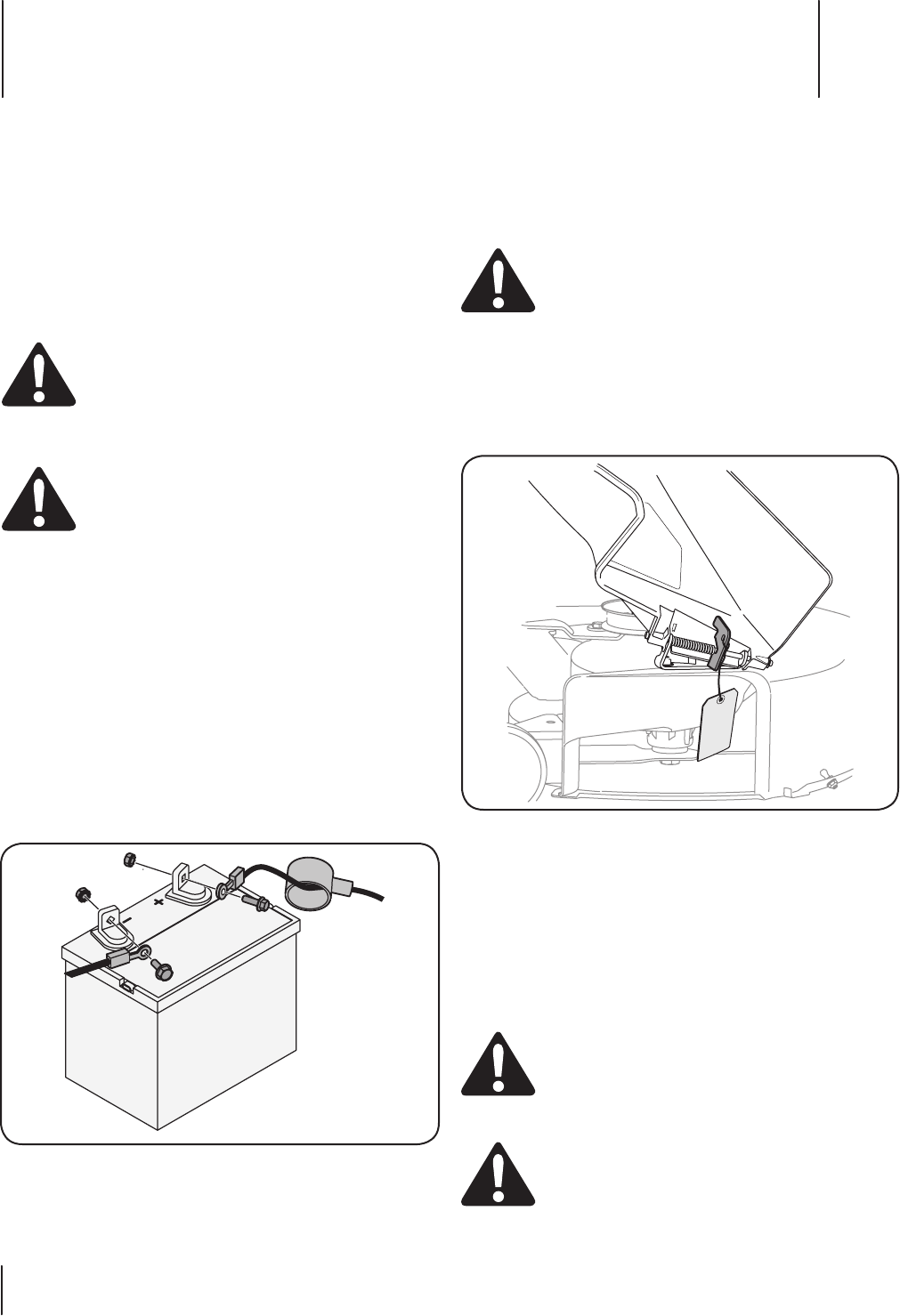

Figure 3-1

Figure 3-2

Assembly & Set-Up 3

10 Section 3— ASSembly & Set-Up

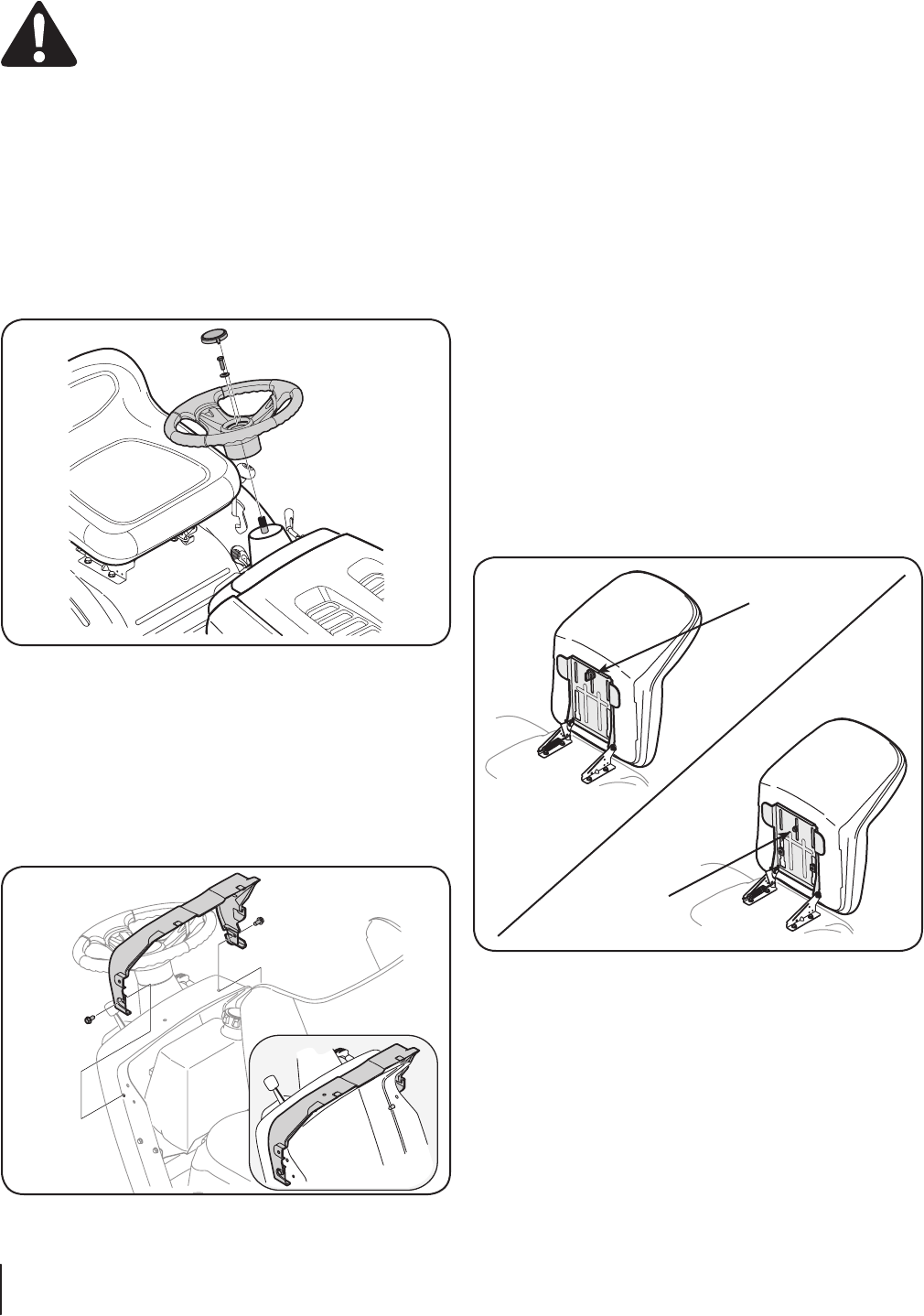

Attaching The Seat

If the seat for your tractor was not attached at the factory, follow

the applicable instructions below to attach it.

NOTE: For shipping reasons, some seats are not attached at

the factory. If this is the case, free the seat from its shipping

position and remove the hex screw (or knob screw if applicable)

from the bottom of seat before proceeding with the following

instructions.

1. Position the seat facing forward over the seat pivot bracket,

with the two forward seat mount tabs fitting into the

provided grooves in the seat pivot bracket.

2. Slide the seat rearward and align the center mounting

hole in the seat with the slot in the seat pan. Insert the hex

screw (or knob screw if applicable) previously removed. Do

not tighten at this point.

3. Adjust the seat to the optimal operator preferred location,

this may mean actually sitting in the seat to decide what

feels best to the operator. Keep in mind the operator needs

to be able to fully operate all pedals comfortably while

sitting back in the seat.

4. Tighten the hex screw (or knob screw if applicable) at this time.

5. To adjust the position of the seat, loosen the hex screw (or

knob screw if applicable) on the bottom of the seat. Slide

the seat forward or backward as desired. Retighten the hex

screw (or knob screw if applicable). See Fig. 3-5.

Mulch Plug (if equipped)

On tractor models so equipped, a mulch plug can be found

within the cutting deck’s discharge opening.

NOTE: Refer to Mulching in the “Operation” section of this

manual for more detailed information.

If you’d prefer to operate the cutting deck without mulching,

simply remove the mulch plug. On 38” Decks, unthread the

plastic wing nut which fastens it to the cutting deck, as show

in Fig. 3-6. This will allow the clippings to discharge out of the

discharge opening during operation.

Knob Screw

Adjust

Hex Screw

Adjust

WARNING! The mowing deck is capable of

throwing objects. Failure to operate the riding

mower without the discharge cover in the proper

operating position could result in serious personal

injury and/or property damage.

Attaching The Steering Wheel

If the steering wheel for your tractor did not come attached, the

hardware for attaching it has been packed within the steering

wheel, beneath the steering wheel cap. Carefully pry off the

steering wheel cap and remove the hardware.

1. With the wheels of the tractor pointing straight forward,

place the steering wheel over the steering shaft.

2. Place the washer (with the cupped side down) over the

steering wheel and secure with the hex bolt. See Fig. 3-3.

3. Place the steering wheel cap over the center of the steering

wheel and push downward until it “clicks” into place.

Attaching The Dash Collar

If the tractor’s dash collar did not come attached from the

factory, the screws for attaching it can be found in either side of

the dash console. Remove the two screws from the console and

secure the dash collar as illustrated in Fig 3-4.

Figure 3-3

Figure 3-5

Figure 3-4

11Section 3 — ASSembly & Set-Up

Note: See the Attachments & Accessories section if you would

like information regarding adding a mulching system for your

model of tractor.

Tire Pressure

WARNING! Maximum tire pressure under any

circumstances is 30 psi. Equal tire pressure should be

maintained at all times. Never exceed the maximum

inflation pressure shown on the sidewall of the tire.

The recommended operating tire pressure is:

• Approximately 10 psi for the rear tires

• Approximately 14 psi for the front tires

IMPORTANT: Refer to the tire sidewall for exact tire

manufacturer’s recommended or maximum psi. Do not

overinflate. Uneven tire pressure could cause the cutting deck to

mow unevenly.

Gas and Oil Fill-up

The gasoline tank is located under the hood. Do not overfill.

WARNING! Use extreme care when handling

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel machine indoors or

while the engine is hot or running. Extinguish

cigarettes, cigars, pipes, and other sources of ignition.

IMPORTANT: Your tractor is shipped with motor oil in the

engine. However, you MUST check the oil level before

operating. Be careful not to overfill.

Service and check the engine oil as instructed in the separate

Engine Operator/Owner Manual packed with your tractor. Read

the instructions carefully.

IMPORTANT: It is important to NOT top off your fuel tank

when filling with fuel. Leave an expansion area available inside

the fuel tank to allow for the fuel to expand and for proper

ventilation. Otherwise the unit may not run properly. Fill the tank

in accordance with Figure 3-7.

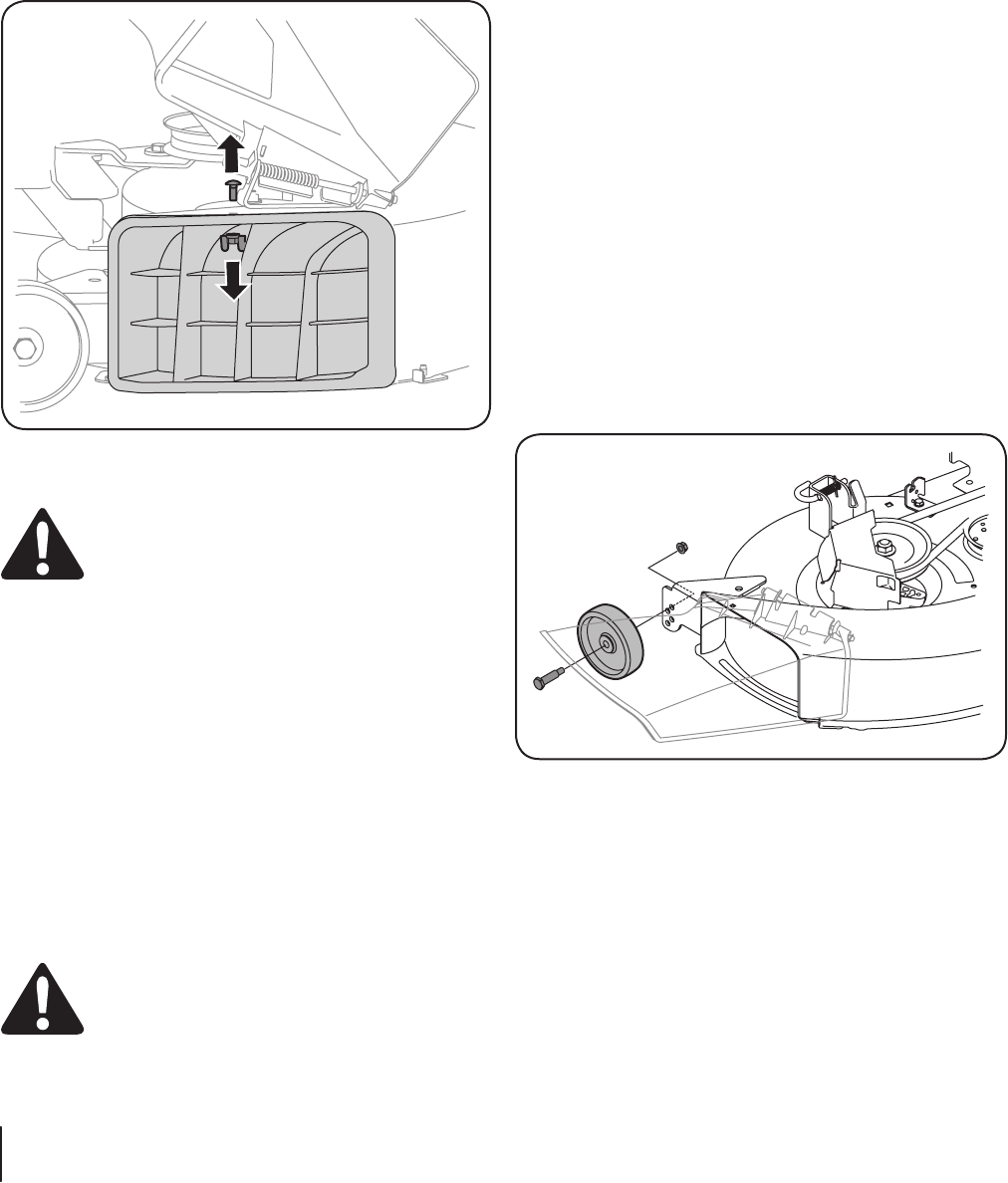

Setting the Deck Gauge Wheels (if so equipped)

Move the tractor on a firm and level surface, preferably

pavement, and proceed as follows

1. Select the height position of the cutting deck by placing the

deck lift lever in the normally desired mowing height setting

(any of the six different cutting height notches on the right fender).

2. Check gauge wheels for contact or excessive clearance with the

surface below. The deck gauge wheels should have between ¼

and ½-inch clearance above the ground as follows:

If the gauge wheels have excessive clearance or contact with the

surface, adjust as follows:

a. Raise the deck lift handle to its highest setting.

b. Remove the gauge wheels by removing the lock nuts

and shoulder screws which secure them to the deck.

c. Place the deck lift lever in the desired mowing

height setting.

d. Reinsert the shoulder screw (with each gauge

wheel) into the index hole that leaves approximately

½-inch between the bottom of the wheel and

the pavement. Secure with the flange lock nut

previously removed. See Fig. 3-8.

Refer to Leveling the Deck in the Maintenance section of this

manual for more detailed instructions regarding various deck

adjustments.

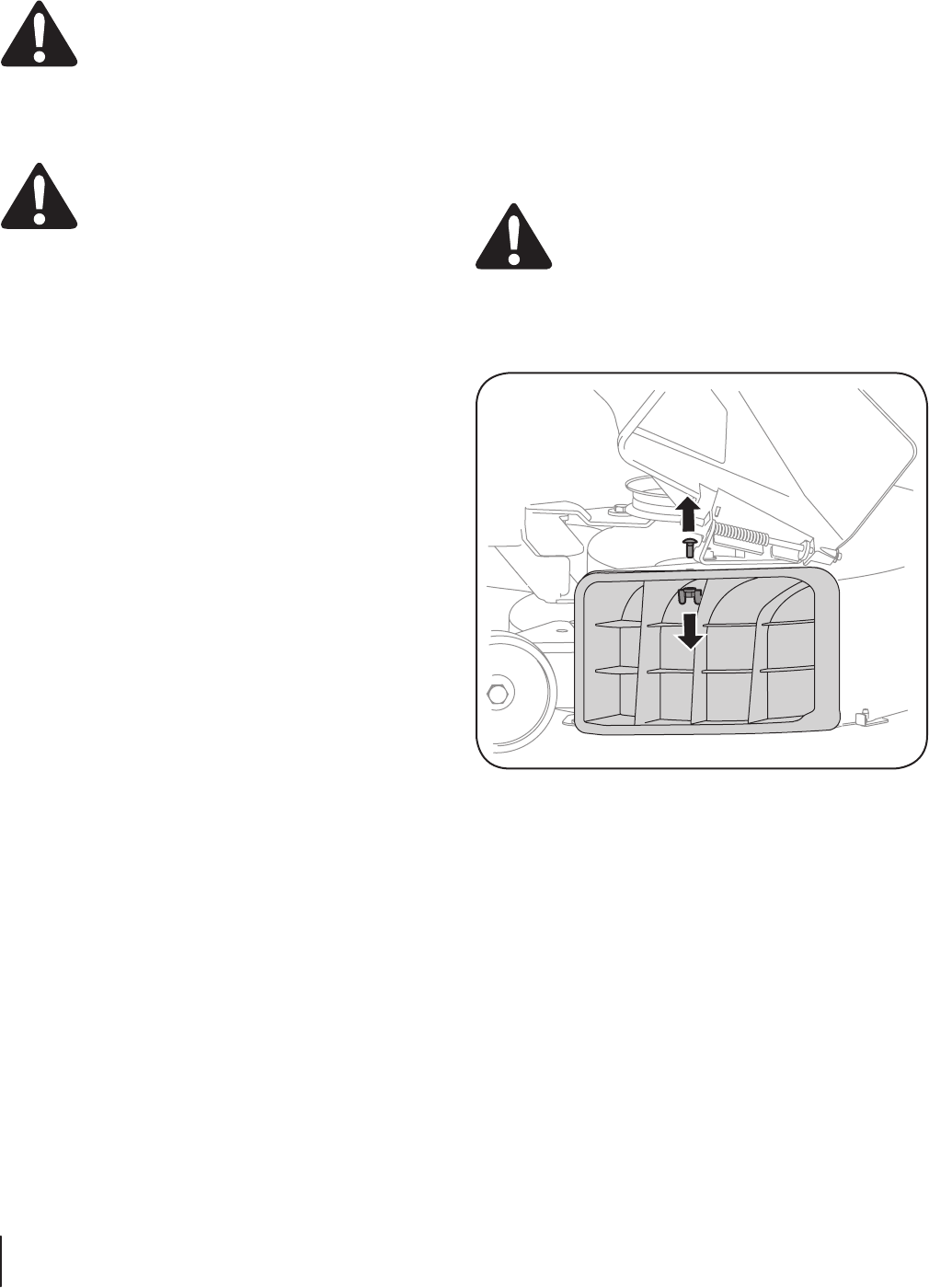

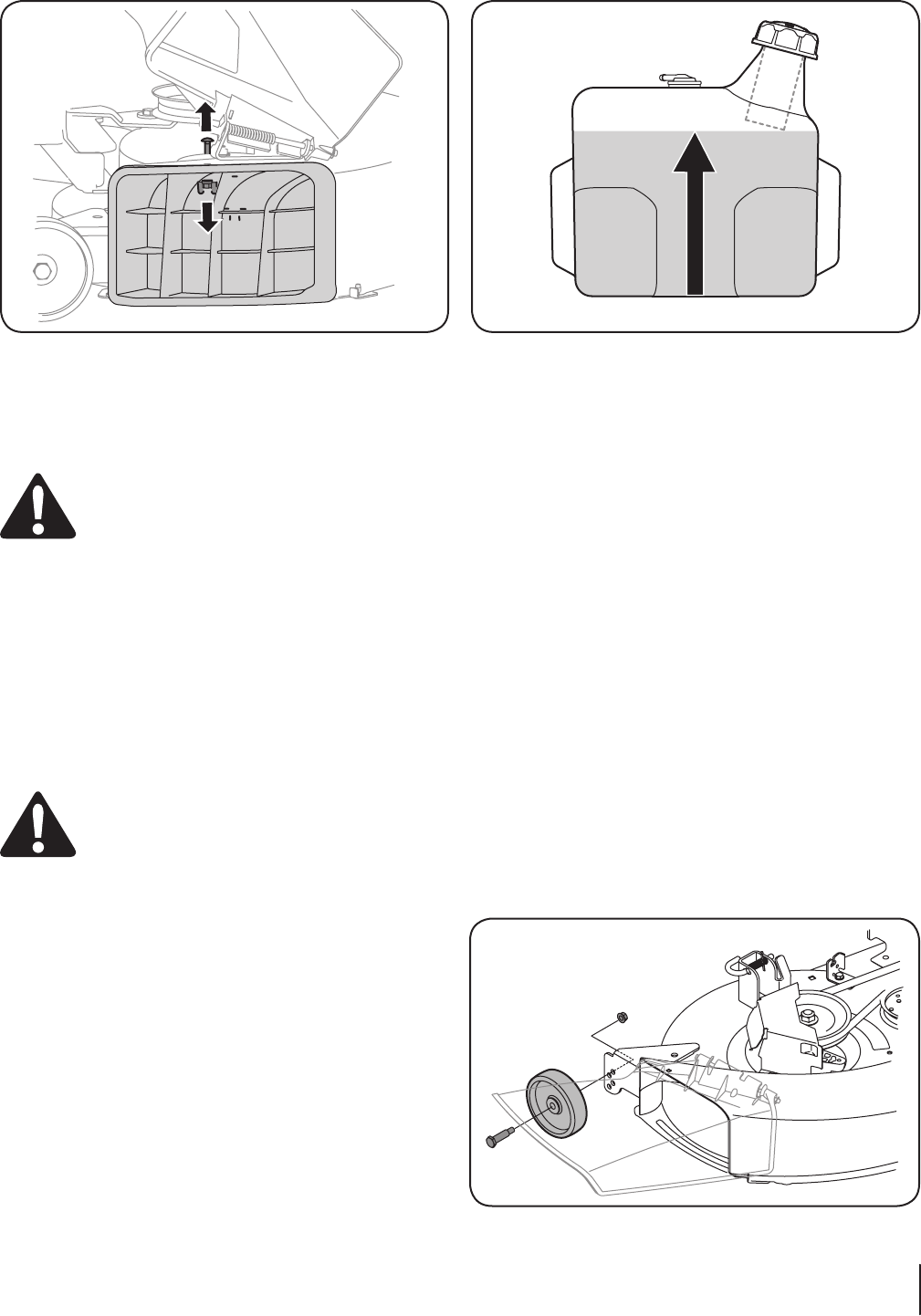

Figure 3-6

Figure 3-8

Figure 3-7

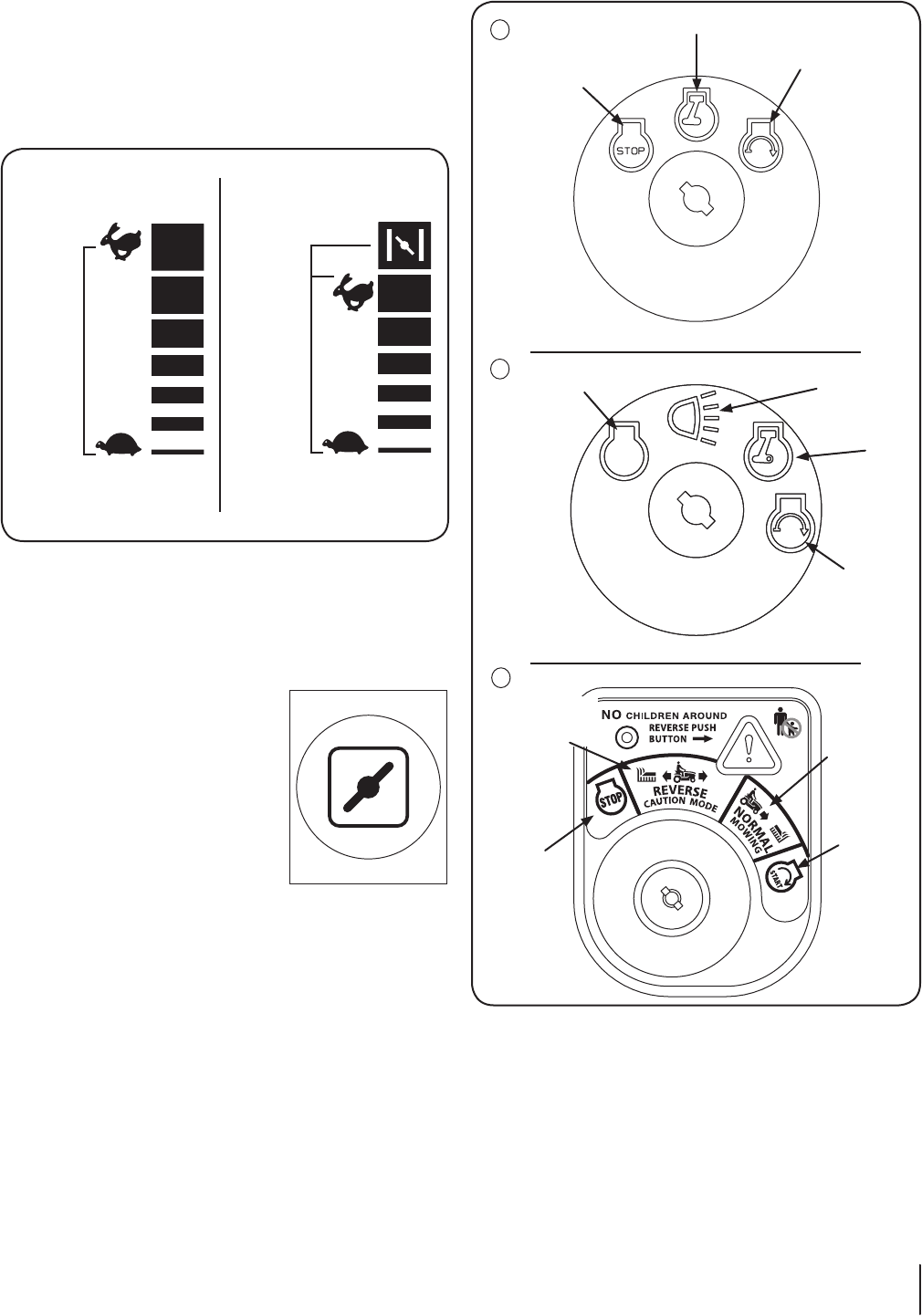

Figure 4-1

Speed Control &

Parking Brake Lever

Ammeter

(On some models)

Clutch/Brake Pedal

Shift Lever

Throttle/Choke Lever

Deck Lift Lever

PTO (Blade Engage) Lever

Ignition Switch

Module

Controls and Features 4

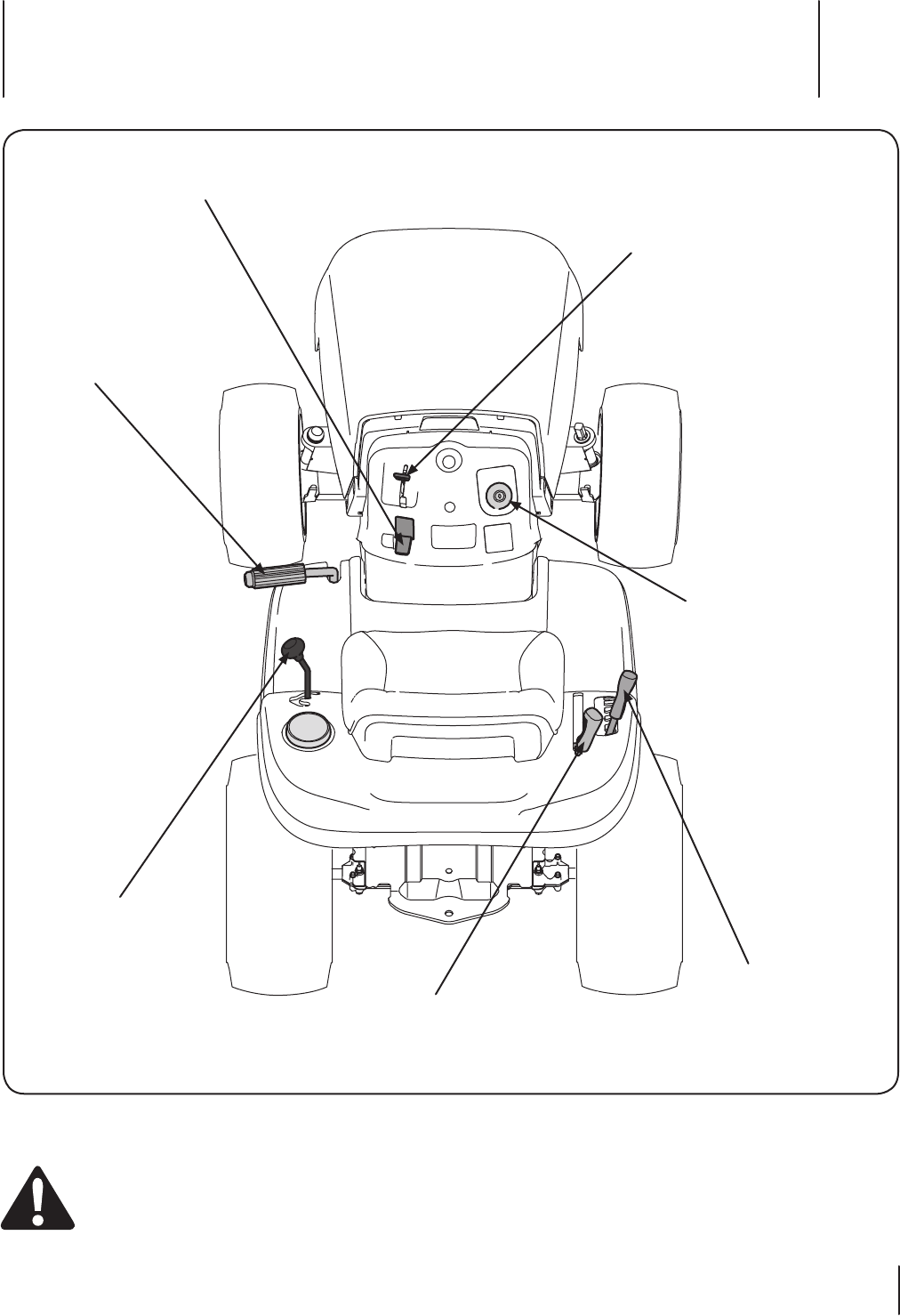

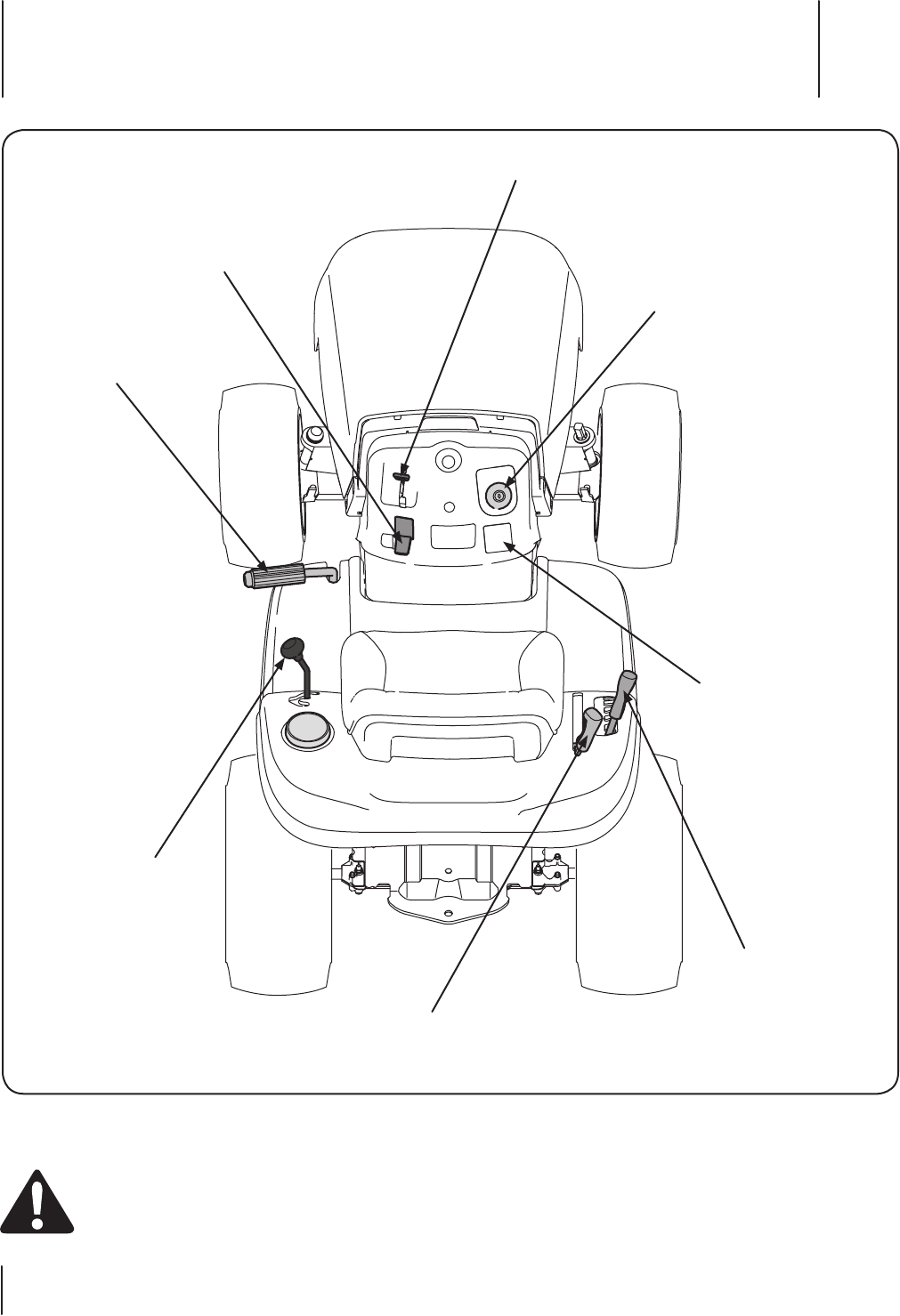

Lawn Tractor controls and features are illustrated in Fig 4-1 and described on the following pages.

WARNING! Read and follow all safety rules and instructions in this manual, including the entire Operation section,

before attempting to operate this machine. Failure to comply with all safety rules and instructions may result in personal

injury.

Throttle Control Lever

The throttle control lever is located on the right side of the

tractor’s dash panel. This lever controls the speed of the engine

and, on some models, when pushed all the way forward, the

choke control also. When set in a given position, the throttle will

maintain a uniform engine speed. See Fig. 4-2.

IMPORTANT: When operating the tractor with the cutting deck

engaged, be certain that the throttle lever is always in the FAST

(rabbit) position.

Choke Control

On some models, moving the throttle

lever all the way forward activates the

engine’s choke control. On all other

models, the choke control can be found

on the left side of the dash panel and is

activated by pulling the knob outward.

Activating the choke control closes the

choke plate on the carburetor and aids in

starting the engine. Refer to Starting The

Engine in the Operation section of this

manual for detailed starting instructions.

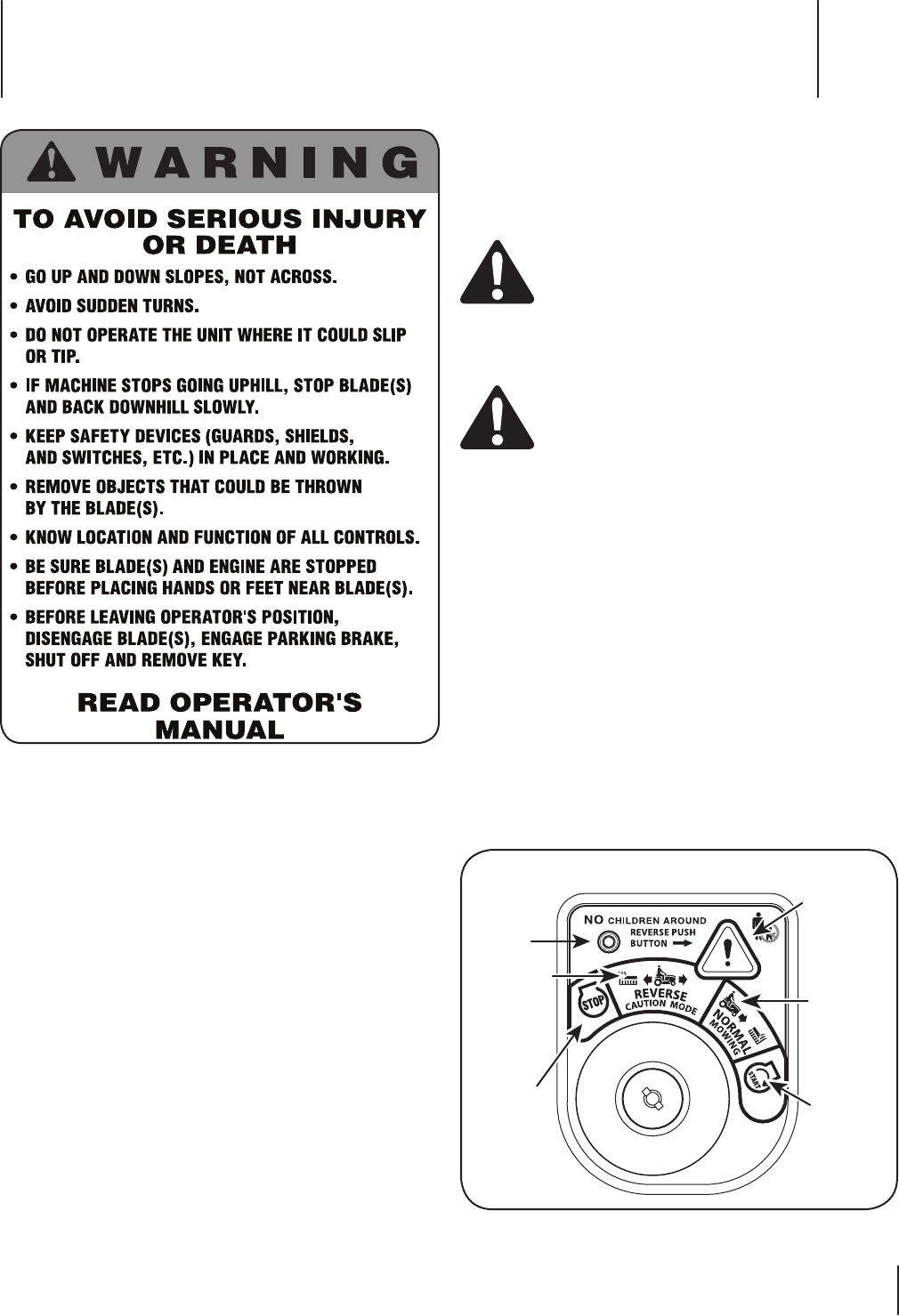

Ignition Switch

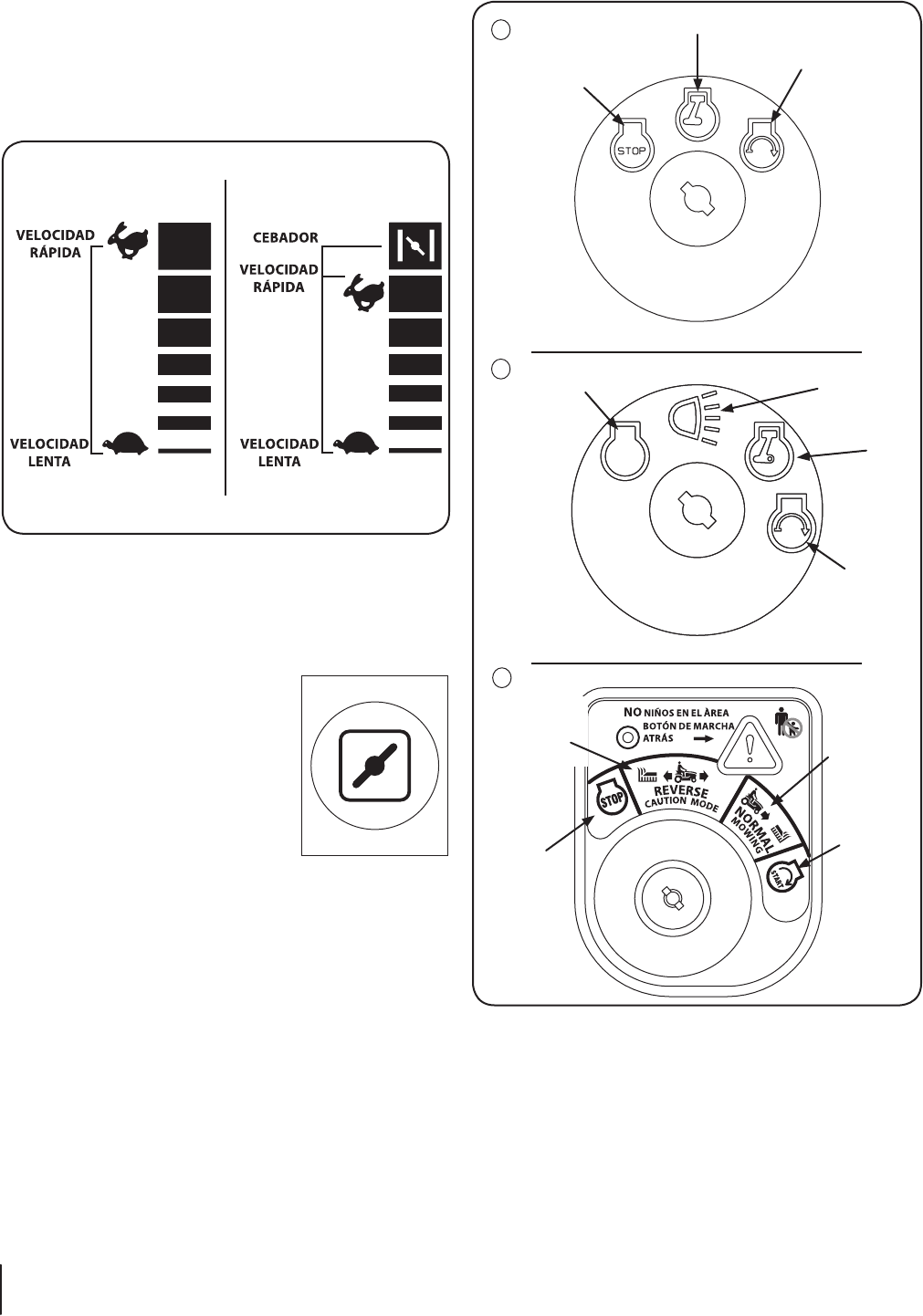

Your new lawn tractor will have one of the following ignition

switches. Use Fig. 4-3 to identify which switch your machine

utilizes and follow these instructions for proper operation.

3-Position Ignition Switch

The ignition switch is activated to start the engine. Insert key

into the ignition switch and turn clockwise to the START position.

Release the key into the ON position once engine has fired. See

Fig. 4-3A. The engine will run with the headlights on.

To stop the engine, turn the ignition key counterclockwise to the

OFF position. See Fig. 4-3A.

4-Position Ignition Switch

The ignition switch is activated to start the engine. Insert key

into the ignition switch and turn clockwise to the START position.

Release the key into the ON position once engine has fired.

See Fig. 4-3B. The engine will run with the headlights off in

this position. To activate the headlights, turn the key one more

position to the left. The engine will continue to run with the

headlights on.

FAST

SLOW

CHOKE

FAST

SLOW

Figure 4-2

Figure 4-3

Off

On/Lights

Start

Off On/Lights

Start

Stop

Position

Normal

Mowing

Start

Position

Reverse

Caution Mode

13Section 4 — controlS and FeatureS

To stop the engine, turn the ignition key counterclockwise to the

OFF position. See Fig. 4-3B.

Ignition Switch Module

To start the engine, insert the key into the ignition switch and

turn clockwise to the START position. Release the key into the

NORMAL MOWING MODE position once the engine has fired. The

headlights will be activated in the Normal (and Reverse Caution

Modes).

To stop the engine, turn the ignition key counterclockwise to the

OFF position. See Fig. 4-3C.

WARNING! Never leave a running machine

unattended. Always disengage PTO, move shift lever

into neutral position, set parking brake, stop engine

and remove key to prevent unintended starting.

IMPORTANT: Prior to operating the tractor, refer to both Safety

Interlock Switches and Starting The Engine in the Operation

section of this manual for detailed instructions regarding the

Ignition Switch Module and operating the tractor in REVERSE

CAUTION MODE.

Clutch-Brake Pedal

The clutch-brake pedal is located on the left side of the lawn

tractor, along the running board. Depress the clutch-brake pedal

part way down when slowing the tractor by changing speeds

(Refer to Speed Control Lever). Depress the pedal all the way down

to engage the disc brake and bring the tractor to a complete

stop.

NOTE: The pedal must be depressed to start the engine. Refer to

Safety Interlock Switches in the Operation section of this manual.

Parking Brake

To set the parking brake, fully depress the clutch-brake pedal.

Move the speed control lever all the way down and into the

parking brake position. Release the clutch-brake pedal to allow

the parking brake to engage.

To release the parking brake, depress the clutch-brake pedal and

move the speed control lever out of the notches to the desired

position. Release the speed control lever and the clutch-brake

pedal.

NOTE: The parking brake must be set if the operator leaves the

seat with the engine running or the engine will automatically

shut off.

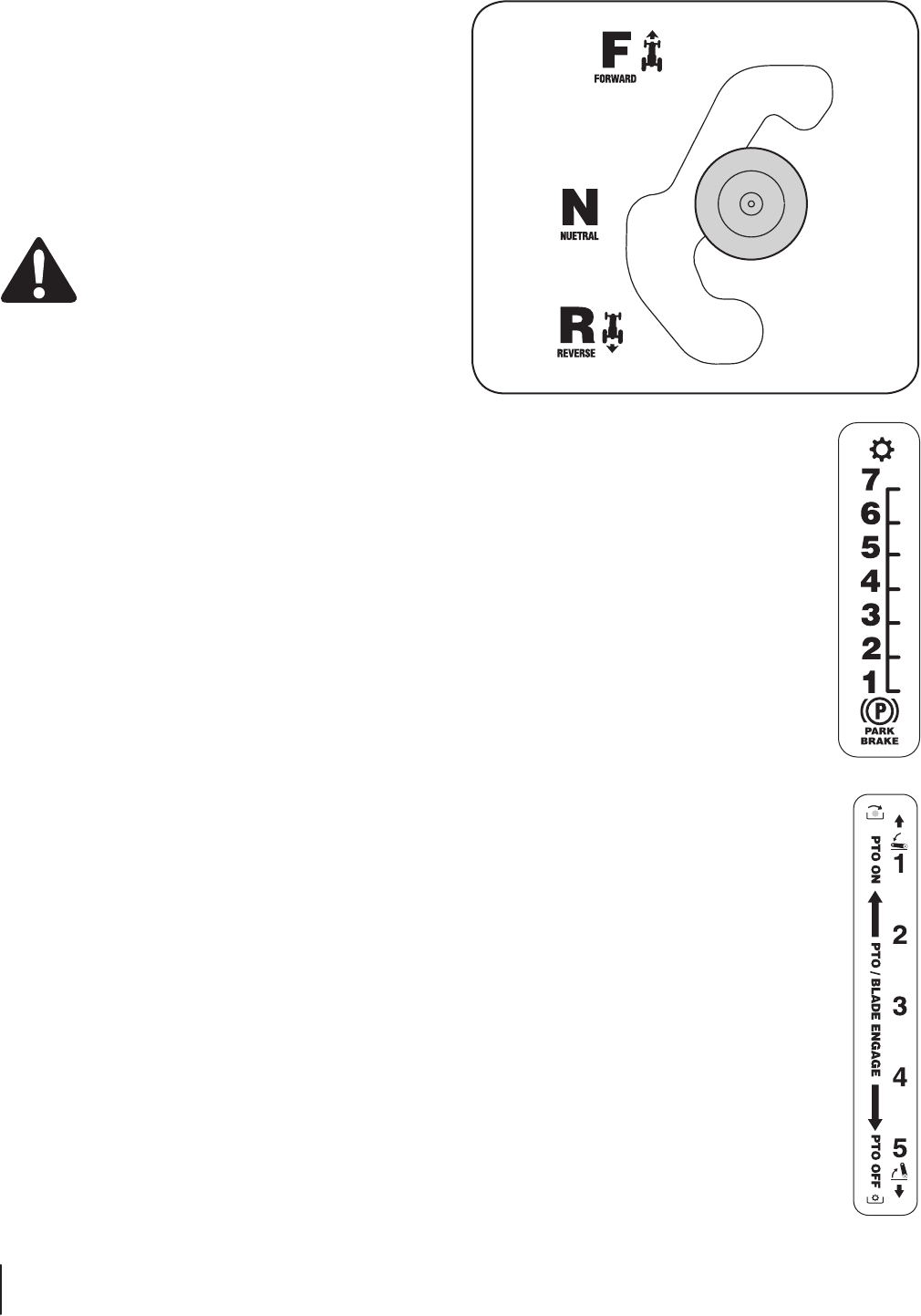

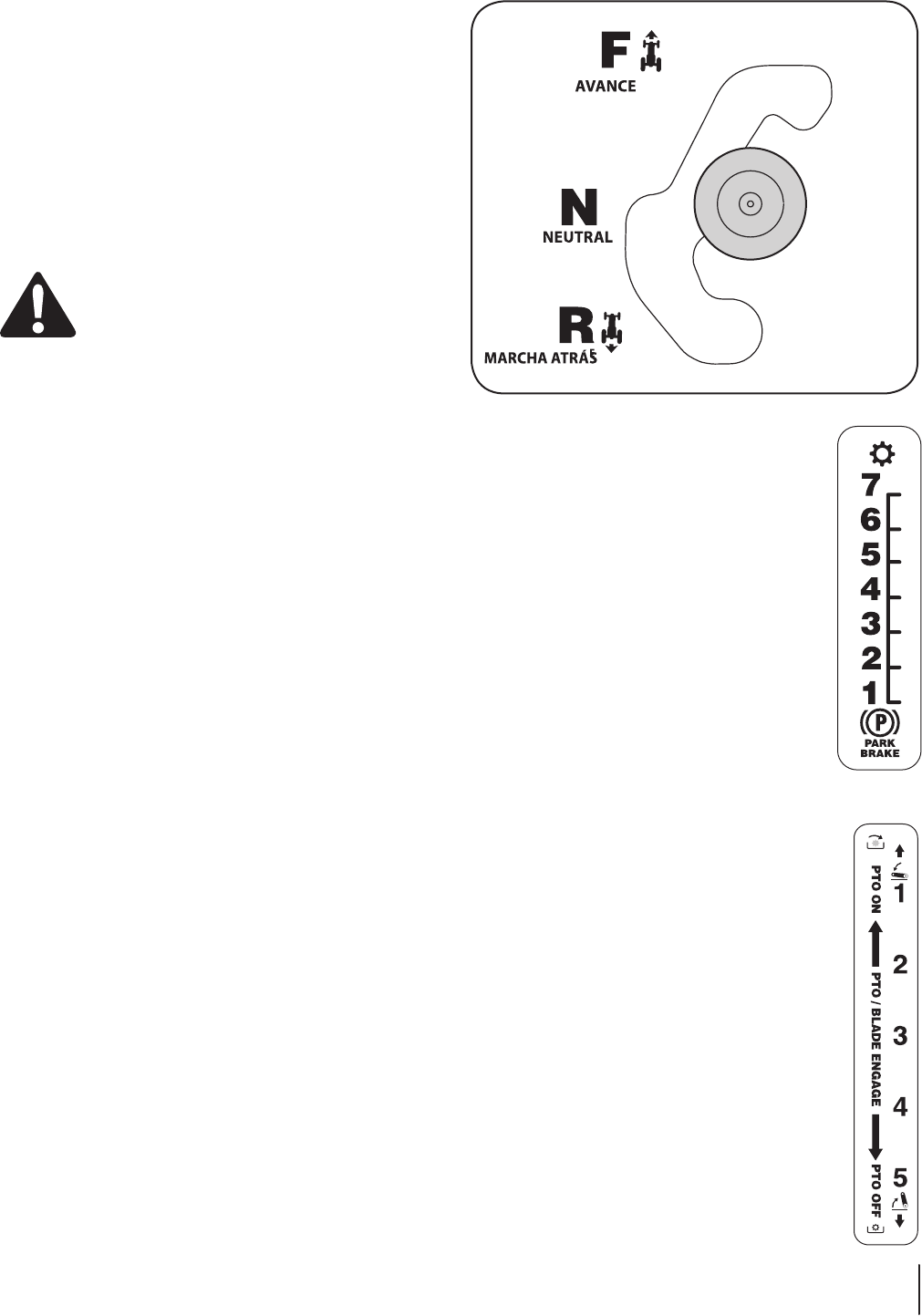

Shift Lever

The shift lever is located on the left side of the fender and has

three positions, FORWARD, NEUTRAL and REVERSE. The brake

pedal must be depressed and the tractor must not be in motion

when the moving shift lever. See Fig. 4-4.

IMPORTANT: Never force the shift lever. Doing so may result in

serious damage to the tractor’s transmission.

Speed Control Lever

The speed control lever, located on the left side of

the tractor’s dash console, allows you to regulate

the ground speed of the lawn tractor. To use,

depress the clutch-brake pedal and move the lever

out of the parking brake notch and forward to

increase the tractor’s ground speed. When a desired

speed has been reached, release the lever into an

appropriate notch to maintain that speed.

To slow the tractor’s ground speed, depress the

clutch-brake pedal and move the speed control

lever rearward and release it into a notch.

NOTE: Lawn tractors vary by model and are

available with either a 6- or 7-speed control lever.

PTO (Blade Engage) Lever

Found on the tractor’s right fender, the PTO (blade

engage) lever is used to engage power to the cutting

deck or other (separately available) attachments.

To operate, move the lever all the way forward.

Moving the lever all the way rearward into the PTO

OFF position disengages power to the cutting deck/

attachment.

NOTE: The PTO (blade engage) lever must be in the

disengaged (PTO OFF) position when starting the

engine.

Deck Lift Lever

Found on your tractor’s right fender, the deck lift lever

is used to change the height of the cutting deck. To

use, move the lever to the left, then place in the notch

best suited for your application.

Figure 4-4

14 Section 4 — controlS and FeatureS

Operation 5

Safety Interlock Switches

This tractor is equipped with a safety interlock system for the

protection of the operator. If the interlock system should ever

malfunction, do not operate the tractor. Contact an authorized

MTD service dealer.

• The safety interlock system prevents the engine from

cranking or starting unless the parking brake is engaged,

and the PTO (Blade Engage) lever is in the disengaged (OFF)

position.

• The engine will automatically shut off if the operator leaves

the seat before engaging the parking brake.

• The engine will automatically shut off if the operator leaves

the tractor’s seat with the PTO (Blade Engage) lever in the

engaged (ON) position, regardless of whether the parking

brake is engaged.

Models without Reverse Caution Mode

• The engine will automatically shut off if the PTO (Blade

Engage) lever is moved into the engaged (ON) position with

the shift lever in Reverse.

Models with Reverse Caution Mode

• With the ignition key in the NORMAL MOWING position,

the engine will automatically shut off if the PTO (Blade

Engage) lever is moved into the engaged (ON) position with

the shift lever in Reverse.

WARNING! Do not operate the tractor if the

interlock system is malfunctioning. This system was

designed for your safety and protection.

Reverse Caution Mode

(Models equipped with ignition switch module)

WARNING! Use extreme caution while operating

the tractor in the REVERSE CAUTION MODE. Always

look down and behind before and while backing. Do

not operate the tractor when children or others are

around. Stop the tractor immediately if someone

enters the area.

The REVERSE CAUTION MODE position of the key switch

module allows the tractor to maneuver in reverse with the blades

(PTO) engaged.

IMPORTANT: Mowing in reverse is not recommended.

To use the REVERSE CAUTION MODE:

IMPORTANT: The operator MUST be seated in the tractor seat.

1. Start the engine as instructed in the Operation section of

this manual.

2. Turn the key from the NORMAL MOWING (Green) position

to the REVERSE CAUTION MODE (Yellow) position of the key

switch module. See Fig. 5-1.

3. Depress the REVERSE PUSH BUTTON (Orange, Triangular

Button) at the top, right corner of the key switch module.

The red indicator light at the top, left corner of the key

switch module will be ON while activated. See Fig. 5-1.

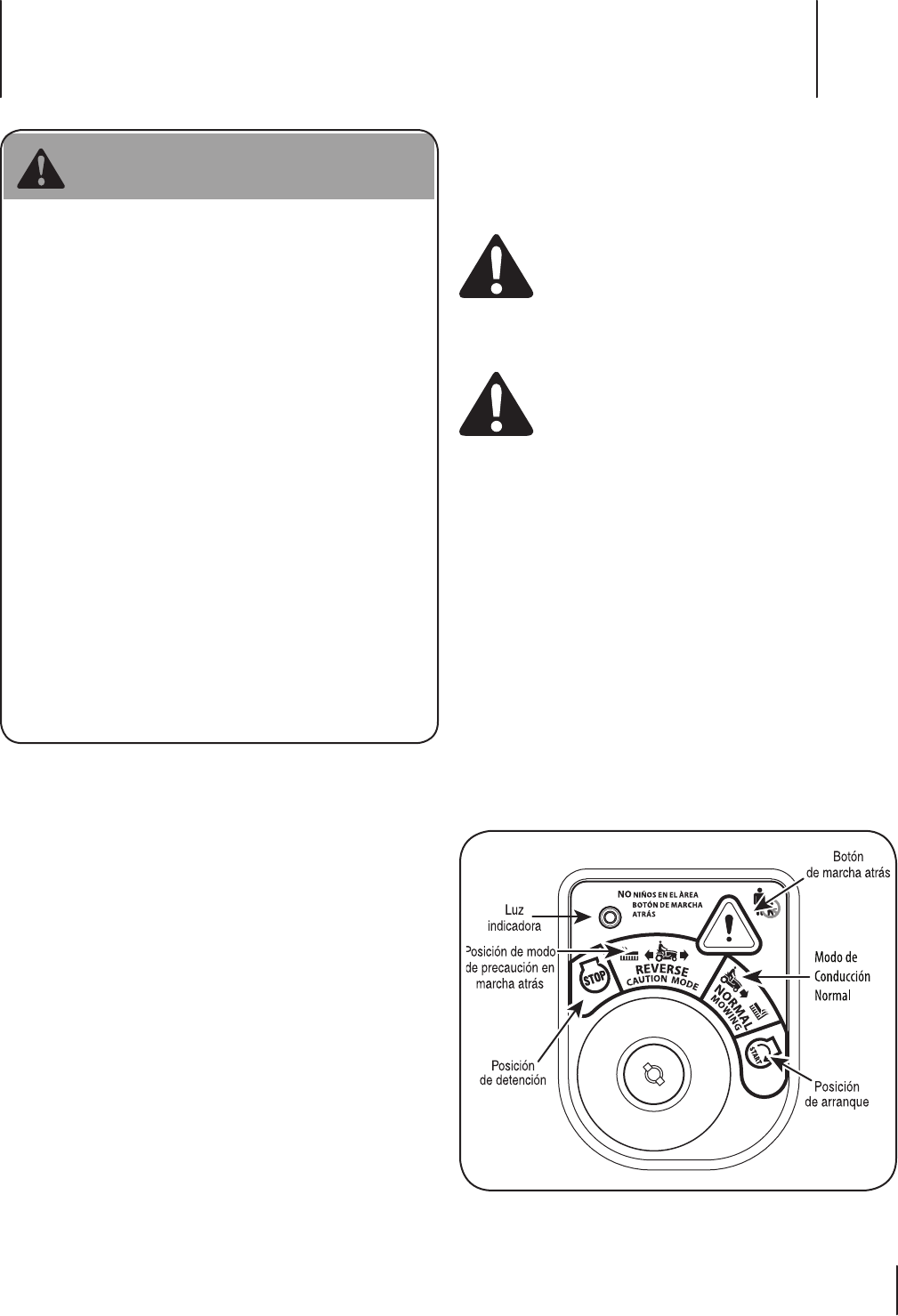

Stop

position Start

position

Indicator

Light

Reverse

Push

Button

Normal

Driving

Mode

Reverse

Caution

Mode

Position

Figure 5-1

Operation 5

16 Section 5— operation

4. Once activated (indicator light ON), the tractor can be driven

in reverse with the cutting blades (PTO) engaged.

5. Always look down and behind before and while backing to

make sure no children are around.

6. After resuming forward motion, return the key to the

NORMAL MOWING position.

IMPORTANT: The REVERSE CAUTION MODE will remain

activated until:

a. The key is placed in either the NORMAL MOWING

position or STOP position.

b. The operator engages the parking brake by fully

depressing the clutch-brake pedal and holding it

down while moving the speed control lever into the

PARK BRAKE position.

Engaging the Parking Brake

To engage the parking brake:

1. Fully depress the clutch-brake pedal and hold it down with

your foot.

2. Move the speed control lever all the way down and into the

parking brake position.

3. Release the clutch-brake pedal to allow the parking brake

to engage.

To release the parking brake:

1. Depress the clutch-brake pedal and move the speed

control lever out of the parking brake position and into a

desired speed.

Setting the Cutting Height

1. Select the height position of the cutting deck by placing

the deck lift lever in any of the six different cutting height

notches on the right side of the fender.

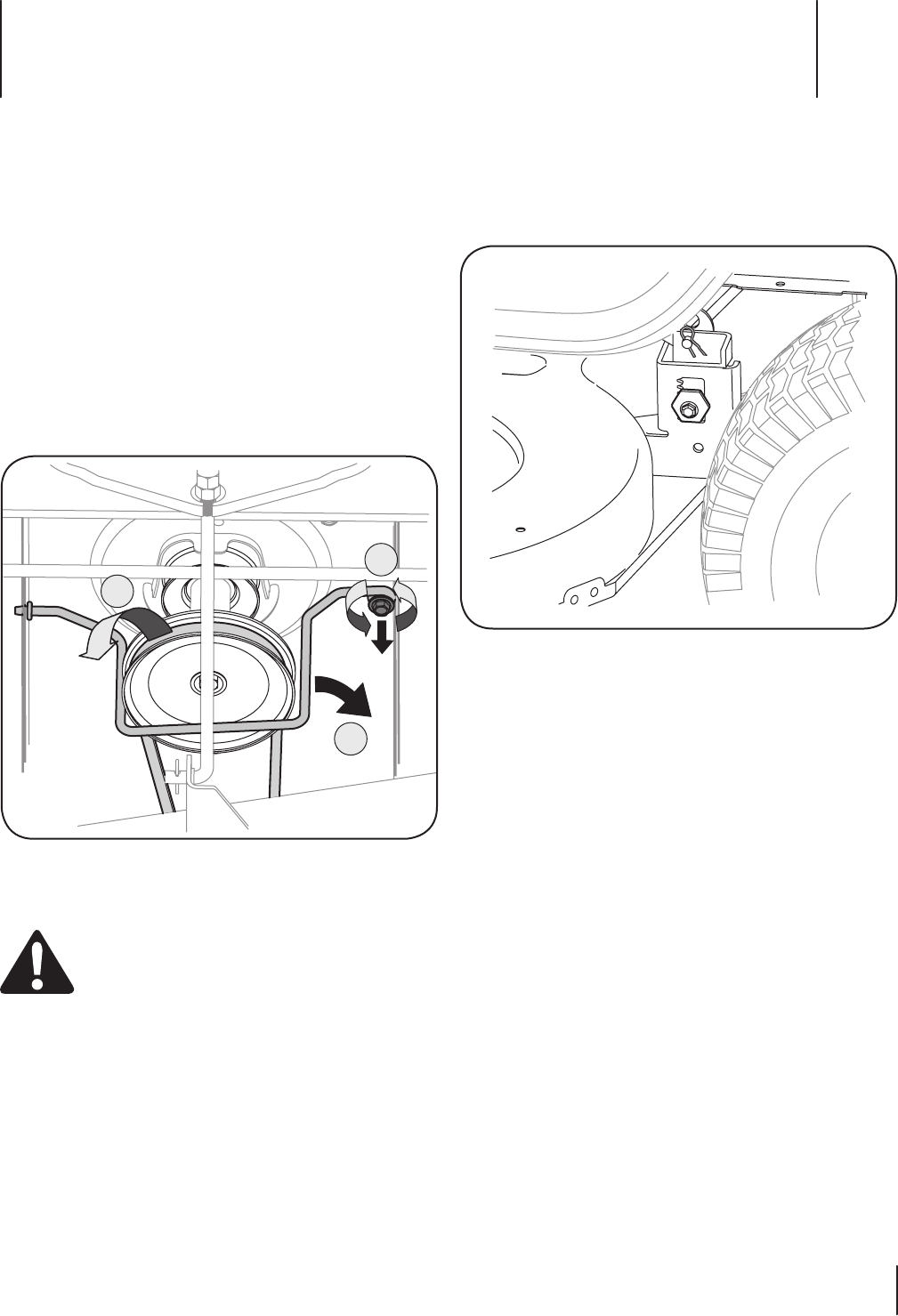

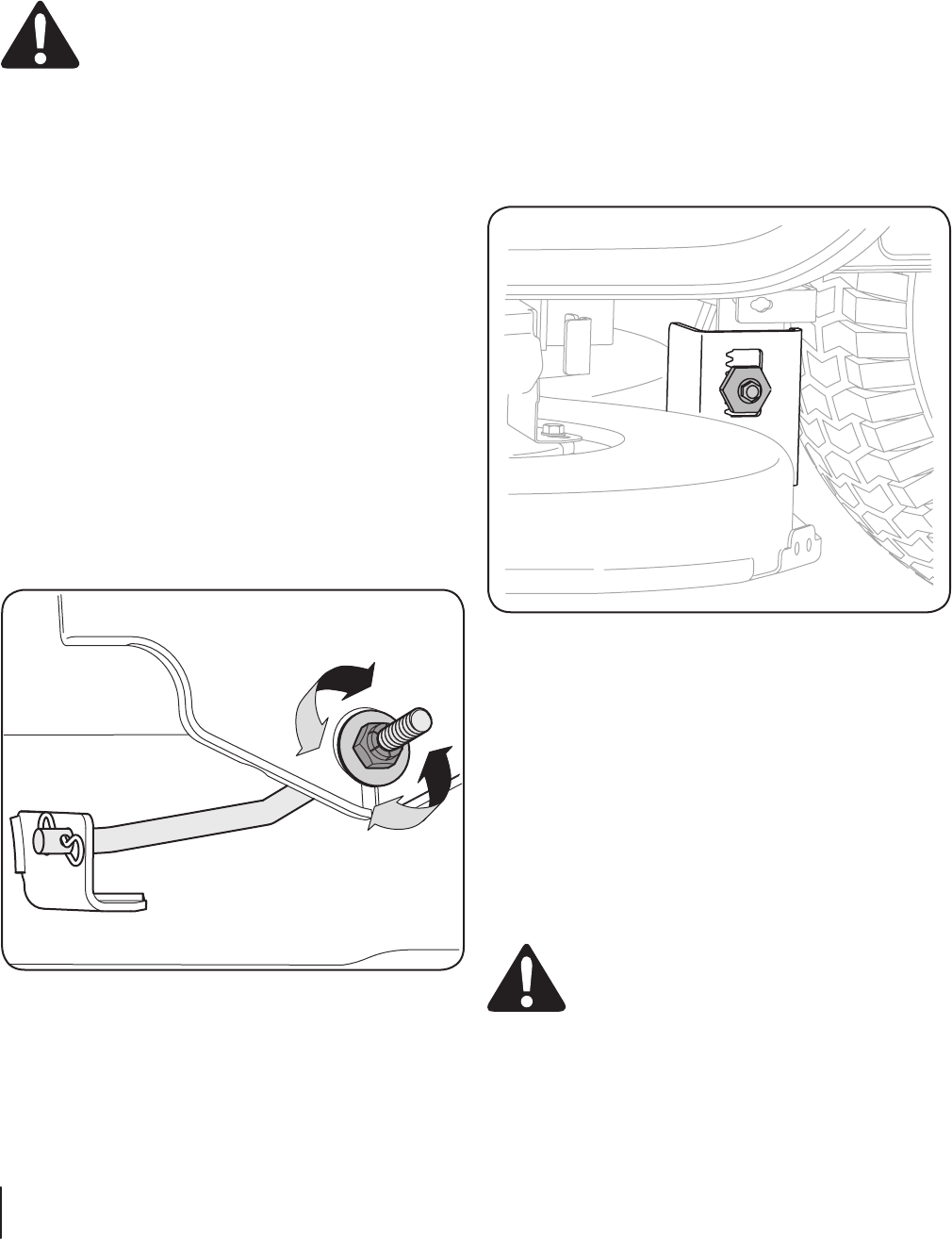

2. Adjust the deck wheels as instructed in the Assembly & Set-

Up section earlier in this manual, if equipped, so that they

are between ¼-inch and ½-inch above the ground when

the tractor is on a smooth, flat surface such as a driveway.

WARNING! Keep hands and feet away from the

discharge opening of the cutting deck.

NOTE: On models so equipped, the deck wheels are an anti-scalp

feature of the deck and are not designed to support the weight

of the cutting deck. Refer to Leveling in the Maintenance section

of this manual for more detailed instructions regarding various

deck adjustments.

Starting the Engine

WARNING! Do not operate the tractor if the

interlock system is malfunctioning. This system was

designed for your safety and protection.

NOTE: Refer to the Gasoline and Oil fill-up instructions in the

separate Engine Operator’s manual included with this tractor.

1. Insert the tractor key into the ignition switch.

2. Place the PTO (Blade Engage) lever in the disengaged (OFF)

position.

3. Engage the tractor’s parking brake.

4. Activate the choke control.

5. Turn the ignition key clockwise to the START position. After

the engine starts, release the key. It will return to the ON (or

Normal Mowing) position.

CAUTION: Do NOT hold the key in the START

position for longer than ten seconds at a time. Doing

so may cause damage to your engine’s electric

starter.

6. After the engine starts, deactivate the choke control and

place the throttle control in the FAST position.

NOTE: Do NOT leave the choke control on while operating the

tractor. Doing so will result in a “rich” fuel mixture and cause the

engine to run poorly.

Stopping the Engine

WARNING! If you strike a foreign object, stop the

engine, disconnect the spark plug wire(s) and

ground against the engine. Thoroughly inspect the

machine for any damage. Repair the damage before

restarting and operating

1. If the blades are engaged, place the PTO (Blade Engage)

lever in the disengaged (OFF) position.

2. Turn the ignition key counterclockwise to the STOP

position.

3. Remove the key from the ignition switch to prevent

unintended starting.

17Section 5 — operation

Driving The Tractor

WARNING! Avoid sudden starts, excessive speed

and sudden stops.

WARNING! Do not leave the seat of the tractor

without first placing the PTO (Blade Engage) lever in

the disengaged (OFF) position, depressing the brake

pedal and engaging the parking brake. If leaving

the tractor unattended, also turn the ignition key off

and remove the key.

WARNING! Always look down and behind before

and while backing up to avoid a back-over accident.

1. Depress the brake pedal to release the parking brake and

let the pedal up.

2. Move the throttle lever into the FAST (rabbit) position.

3. Place the shift lever in either the FORWARD or REVERSE

position.

IMPORTANT: Do NOT use the shift lever to change the

direction of travel when the tractor is in motion. Always use

the brake pedal to bring the tractor to a complete stop before

shifting.

4. Release the parking brake by depressing the clutch-brake

pedal and positioning the speed control lever in desired

position.

IMPORTANT: First-time operators should use speed positions 1

or 2. Become completely familiar with the tractor’s operation and

controls before operating the tractor in higher speed positions.

5. Release clutch-brake pedal slowly to put unit into motion.

6. The lawn tractor is brought to a stop by depressing the

clutch-brake pedal.

NOTE: When operating the unit initially, there will be little

difference between the highest two speeds until after the belts

have seated themselves into the pulleys during the break-in

period.

WARNING! Before leaving the operator’s position

for any reason, disengage the blades, place the shift

lever in neutral, engage the parking brake, shut

engine off and remove the key.

IMPORTANT: When stopping the tractor for any reason while

on a grass surface, always:

1. Place the shift lever in neutral,

2. Engage the parking brake,

3. Shut engine off and remove the key. Doing so will minimize

the possibility of having your lawn ‘‘browned’’ by hot

exhaust from your tractor’s running engine.

If unit stalls with speed control in high speed, or if unit will

not operate with speed control lever in a low speed position,

proceed as follows:

1. Place shift lever in NEUTRAL.

2. Restart engine.

3. Place speed control lever in highest speed position.

4. Release clutch-brake pedal fully.

5. Depress clutch-brake pedal.

6. Place speed control lever in desired position.

7. Place shift lever in either FORWARD or REVERSE, and follow

normal operating procedures.

Driving On Slopes

Refer to the SLOPE GAUGE in the Important Safe Operation

Practices section of the manual to help determine slopes where

you may operate the tractor safely.

WARNING! Do not mow on inclines with a slope in

excess of 15 degrees (a rise of approximately 2-1/2 feet

every 10 feet). The tractor could overturn and cause

serious injury.

• Mow up and down slopes, NEVER across.

• Exercise extreme caution when changing direction on

slopes.

• Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine. Tall

grass can hide obstacles.

• Avoid turns when driving on a slope. If a turn must be

made, turn down the slope. Turning up a slope greatly

increases the chance of a roll over.

• Avoid stopping when driving up a slope. If it is necessary

to stop while driving up a slope, start up smoothly and

carefully to reduce the possibility of flipping the tractor

over backward.

Engaging the Blades

Engaging the PTO (Blade Engage) transfers power to the cutting

deck or other (separately available) attachments. To engage the

blades, proceed as follows:

1. Move the throttle control lever to the FAST (rabbit)

position.

2. Grasp the PTO (Blade Engage) lever and pivot it all the way

forward into the engaged (ON) position.

3. Keep the throttle lever in the FAST (rabbit) position for the

most efficient use of the cutting deck or other (separately

available) attachments.

Models with Reverse Caution Mode:

The engine will automatically shut off if the PTO is engaged with

the shift lever in position for reverse travel with the ignition key

in the NORMAL MOWING position.

Models without Reverse Caution Mode:

The PTO (Blade Engage) lever must be in the disengaged (OFF)

position when starting the engine, when traveling in reverse, and

if the operator leaves the seat. Refer to Safety Interlock Switches

in the Operation section of this manual.

Using the Deck Lift Lever

To raise the cutting deck, move the deck lift lever to the left, then

place it in the notch best suited for your application. Refer to

Setting The Cutting Height earlier in this section.

18 Section 5— operation

Mowing

WARNING! To help avoid blade contact or a

thrown object injury, keep bystanders, helpers,

children and pets at least 75 feet from the machine

while it is in operation. Stop machine if anyone

enters the area.

The following information will be helpful when using the cutting

deck with your tractor:

WARNING! Plan your mowing pattern to avoid

discharge of materials toward roads, sidewalks,

bystanders and the like. Also, avoid discharging

material against a wall or obstruction which may

cause discharged material to ricochet back toward

the operator.

• Do not mow at high ground speed, especially if a mulch kit

or grass collector is installed.

• For best results it is recommended that the first two laps be

cut with the discharge thrown towards the center. After the

first two laps, reverse the direction to throw the discharge

to the outside for the balance of cutting. This will give a

better appearance to the lawn.

• Do not cut the grass too short. Short grass invites weed

growth and yellows quickly in dry weather.

• Mowing should always be done with the engine at full throttle.

• Under heavier conditions it may be necessary to go back

over the cut area a second time to get a clean cut.

• Do NOT attempt to mow heavy brush and weeds and

extremely tall grass. Your tractor is designed to mow lawns,

NOT clear brush.

• Keep the blades sharp and replace the blades when worn.

Refer to Cutting Blades in the Service section of this manual

for proper blade sharpening instructions.

Mulching

Select models come equipped with a mulch kit which

incorporates special blades, already standard on the tractor, in a

process of recirculating grass clippings repeatedly beneath the

cutting deck. The ultra-fine clippings are then forced back into

the lawn where they act as a natural fertilizer.

Observe the following points for the best results when mulching:

• Never attempt to mulch if the lawn is damp. Wet grass

tends to stick to the underside of the cutting deck

preventing proper mulching of the clippings.

• Do NOT attempt to mulch more than 1/3 the total height of

the grass or approximately 1-1/2 inches. Doing so will cause

the clippings to clump up beneath the deck and not be

mulched effectively.

• Maintain a slow ground speed to allow the grass clippings

more time to effectively be mulched.

• Always position the throttle control lever in the FAST

(rabbit) position and allow it to remain there while mowing.

Failing to keep the engine at full throttle places strain

on the tractor’s engine and does not allow the blades to

properly mulch grass. Ground speed should be controlled

using the speed control lever.

NOTE: It is not necessary to remove the discharge chute to

operate the mower with the mulch kit installed.

WARNING! Never operate the mower without the

discharge chute properly attached.

To operate the cutting deck without mulching, simply remove

the mulch plug. On 38” deck, unthread the plastic wing nut

which fastens it to the cutting deck, as shown in Fig. 5-2. This will

allow the clippings to discharge out the side.

Note: If your rider is not equipped with a mulch kit, one can be

purchased. See the Attachments & Accessories section of this

manual for more information.

Headlights

• On some models, the lamps are ON whenever the tractor’s

engine is running. On other models, the lamps are ON

whenever the ignition key is moved into the lights position,

with the engine running.

• On all models, the lamps turn OFF when the ignition key is

moved to the STOP position.

Figure 5-2

Maintenance

WARNING! Before performing any maintenance or

repairs, disengage PTO, move shift lever into neutral

position, set parking brake, stop engine and remove

key to prevent unintended starting.

Engine

Refer to the Engine Operator/Owner Manual for engine

maintenance instructions.

Check engine oil level before each use as instructed in the Engine

Operator/Owner Manual packed with your unit. Follow the

instructions carefully.

Changing Engine Oil

For draining oil from the engine’s crankcase of select model

tractors, a plastic oil drain sleeve is packed with this Operator’s

Manual. To drain the oil, proceed as follows:

1. Unscrew the oil fill cap and remove the dipstick from the oil

fill tube.

2. Snap the small end of oil drain sleeve onto the oil sump.

See Fig. 6-1.

3. Remove drain plug and drain oil into a suitable container

with a capacity of no less than 64 oz.

4. Service oil filter (if so equipped) as instructed in the separate

Engine Operator/Owner Manual packed with your unit.

Perform the above steps in the opposite order after oil has

finished draining.

5. Refill the engine with new motor oil as instructed in the

Engine Operator/Owner Manual packed with your machine.

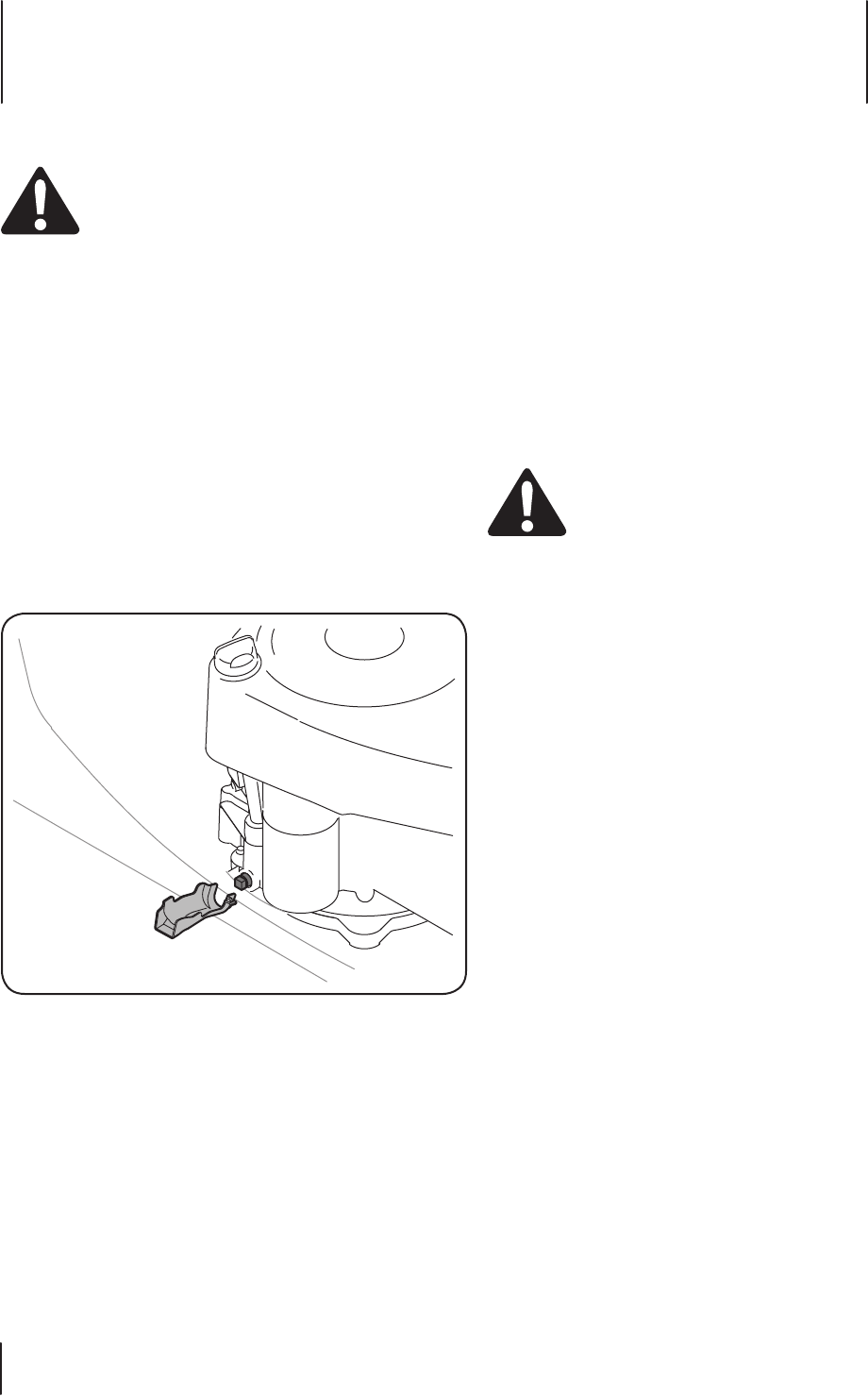

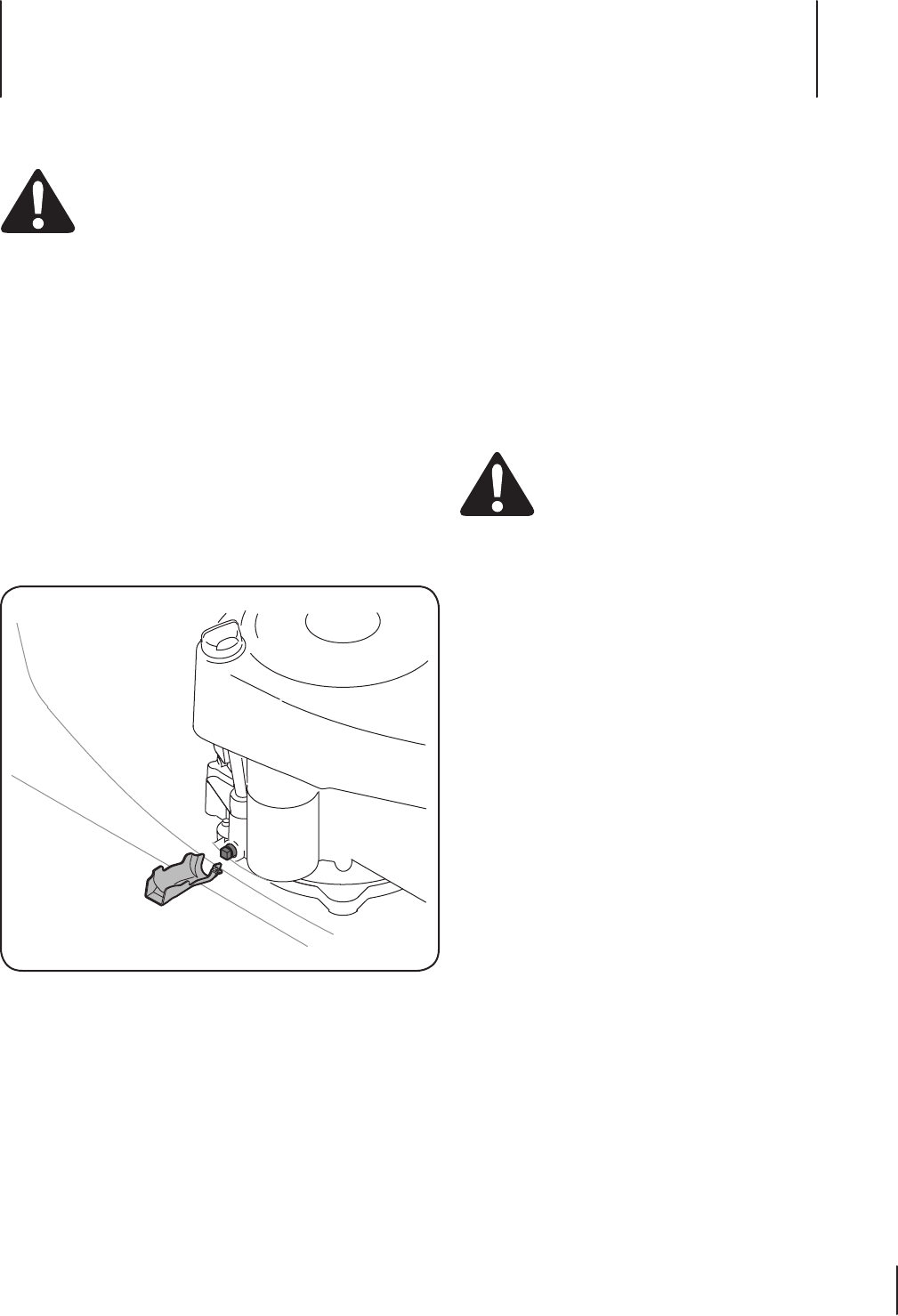

Figure 6-1

NOTE: Refer to the Engine Operator/Owner Manual packed with

your unit for information regarding the quantity and proper

viscosity of motor oil.

Air Cleaner

Service the pre-cleaner, if so equipped, and cartridge/air cleaner

element as instructed in the Engine Operator/Owner Manual

packed with your unit.

Spark Plug

The spark plug should be cleaned and the gap reset once a

season. Spark plug replacement is recommended at the start

of each mowing season. Refer to the Engine Operator/Owner

Manual for correct plug type and gap specifications.

Lubrication

WARNING! Before lubricating, repairing, or

inspecting, always disengage PTO, move shift lever

into neutral position, set parking brake, stop engine

and remove key to prevent unintended starting.

Engine

Lubricate the engine with motor oil as instructed in the Engine

Owner Manual packed with your unit.

Pivot Points & Linkage

Lubricate all the pivot points on the drive system, parking brake

and lift linkage at least once a season with light oil.

Rear Wheels

The rear wheels should be removed from the axles once a

season. Lubricate the axles and the rims well with an all-purpose

grease before re-installing them.

Front Axles

Each end of the tractor’s front pivot bar may be equipped with a

grease fitting. Lubricate with a grease gun after every 25 hours of

tractor operation.

Battery

The battery is sealed and is maintenance-free. Acid levels cannot

be checked.

• Always keep the battery cables and terminals clean and

free of corrosive build-up.

• After cleaning the battery and terminals, apply a light coat

of petroleum jelly or grease to both terminals.

• Always keep the rubber boot positioned over the positive

terminal to prevent shorting.

IMPORTANT: If removing the battery for any reason,

disconnect the NEGATIVE (Black) wire from it’s terminal first,

followed by the POSITIVE (Red) wire. When re-installing the

battery, always connect the POSITIVE (Red) wire its terminal

first, followed by the NEGATIVE (Black) wire. Be certain that the

wires are connected to the correct terminals; reversing them

could change the polarity and result in damage to your engine’s

alternating system.

Maintenance & Adjustments 6

Cleaning Battery

Clean the battery by removing it from the tractor and washing

with a baking soda and water solution. If necessary, scrape the

battery terminals with a wire brush to remove deposits. Coat

terminals and exposed wiring with grease or petroleum jelly to

prevent corrosion.

Battery Failures

Some common causes for battery failure are:

• Incorrect initial activation

• Overcharging

• Freezing

• Undercharging

• Corroded connections

These failures are NOT covered by your tractor’s warranty.

Cleaning the Engine And Deck

Any fuel or oil spilled on the machine should be wiped off

promptly. Do NOT allow debris to accumulate around the cooling

fins of the engine or on any other part of the machine.

IMPORTANT: The use of a pressure washer to clean your

tractor is NOT recommended. It may cause damage to electrical

components, spindles, pulleys, bearings or the engine.

On some decks, a hex plug can be found on your tractor’s deck

surface as seen in Fig. 6-2. Or on some units there could be a 1/4”

screw holding in a plug. On either configuration, this plug can be

replaced with a water port to be used as part of a separately-

available deck wash system.

The Deck Wash System™ is used to rinse grass clippings from the

deck’s underside and prevent the buildup of corrosive chemicals.

NOTE: Refer to the Attachments & Accessories section of this

manual for information regarding this and other separately-

available attachments & accessories for your tractor.

Deck Wash System™

If your tractor’s deck is equipped with a water port on its surface

as part of its Deck Wash System™, follow these instructions to

utilize this feature.

Use the Deck Wash System™ to rinse grass clippings from the

deck’s underside and prevent the buildup of corrosive chemicals.

Complete the following steps AFTER EACH MOWING:

1. Drive the tractor to a level, clear spot on your lawn, near

enough for your garden hose to reach.

CAUTION: Make certain the tractor’s discharge

chute is directed AWAY from your house, garage,

parked cars, etc.

2. Disengage the PTO (Blade Engage), set the parking brake

and stop the engine.

3. Thread the hose coupler (packaged with your tractor’s

Operator’s Manual) onto the end of your garden hose.

4. Attach the hose coupler to the water port on the deck’s

surface. See Fig. 6-3.

5. Turn the water on.

6. While sitting in the operator’s position on the tractor, start

the engine and place the throttle lever in the FAST (rabbit)

position.

7. Move the tractor’s PTO (Blade Engage) into the ON position.

8. Remain in the operator’s position with the cutting deck

engaged for a minimum of two minutes, allowing the

underside of the cutting deck to thoroughly rinse.

9. Move the tractor’s PTO (Blade Engage) into the OFF

position.

10. Turn the ignition key to the STOP position to turn the

tractor’s engine off.

11. Turn the water off and detach the hose coupler from the

water port on your deck’s surface.

12. On 46” decks, repeat steps 4 through 11 on the opposite

side of the cutting deck.

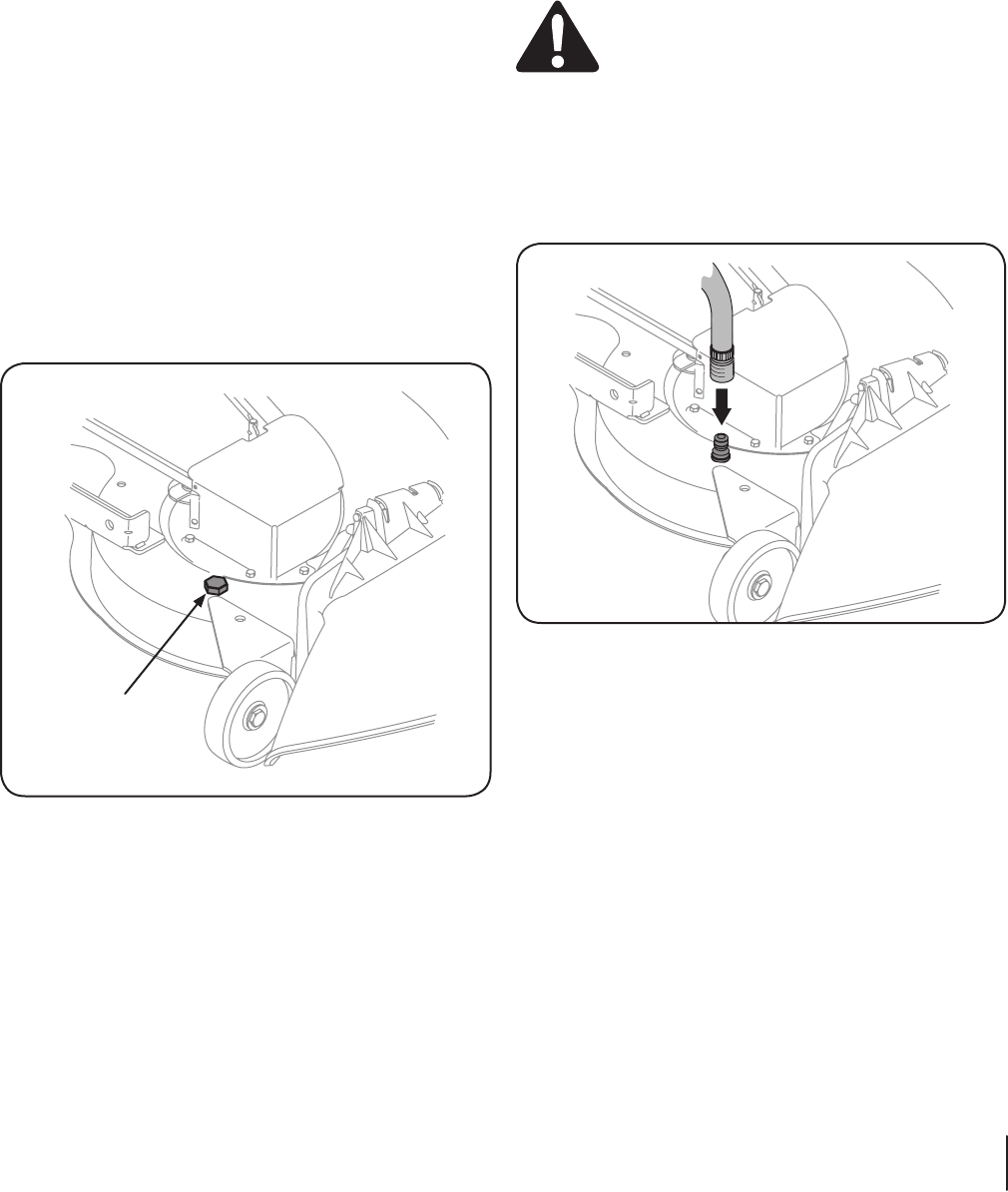

Figure 6-3

Hex Plug

Figure 6-2

20 Section 6— Maintenance & adjuStMentS

Side to Side

If the cutting deck appears to be mowing unevenly, a side to side

adjustment can be performed. Adjust if necessary as follows:

1. With the tractor parked on a firm, level surface, place the

deck lift lever in the second from the top notch (second

highest position) and rotate both blades so that they are

perpendicular with the tractor.

2. Measure the distance from the outside of the left blade

tip to the ground and the distance from the outside of the

right blade tip to the ground. Both measurements taken

should be equal. If they’re not, proceed to the next step.

3. Loosen, but do NOT remove, the hex cap screw on the left

deck hanger bracket. See Fig. 6-5.

4. Balance the deck by using a wrench to turn the adjustment

gear (found immediately behind the hex cap screw just

loosened) clockwise/up or counterclockwise/down.

The deck is properly balanced when both blade tip

measurements taken earlier are equal.

5. Retighten the hex cap screw on the left deck hanger

bracket when proper adjustment is achieved.

Seat Adjustment

Refer to the Set-Up and Assembly section of this manual for seat

adjustment instructions.

Parking Brake Adjustment

WARNING! Never attempt to adjust the brakes

while the engine is running. Always disengage PTO,

move shift lever into neutral position, stop engine

and remove key to prevent unintended starting.

If the tractor does not come to a complete stop when the brake

pedal is completely depressed, or if the tractor’s rear wheels

can roll with the parking brake applied, the brake is in need of

adjustment. See an authorized MTD Service Dealer to have your

brakes properly adjusted.

IMPORTANT: After cleaning your deck with the Deck Wash

System™ , return to the operator’s position and engage the PTO.

Keep the cutting deck running for a minimum of two minutes,

allowing the underside of the cutting deck to thoroughly dry.

Adjustments

WARNING! Never attempt to make any

adjustments while the engine is running, except

where specified in the operator’s manual.

Leveling the Deck

NOTE: Check the tractor’s tire pressure before performing any

deck leveling adjustments. Refer to Tires in the Service section of

this manual for more information regarding tire pressure.

Front To Rear

The front of the cutting deck is supported by a stabilizer bar that

can be adjusted to level the deck from front to rear. The front of

the deck should be between ¼-inch and ⁄-inch lower than the

rear of the deck. Adjust if necessary as follows:

1. With the tractor parked on a firm, level surface, place the

lever for lifting the platform on the second to the top notch

(second highest position) and rotate the blade as close to

the discharge channel that is parallel to the tractor.

2. Measure the distance from the front of the blade tip to

the ground and the rear of the blade tip to the ground.

The first measurement taken should be between ¼” and

⁄” less than the second measurement. Determine the

approximate distance necessary for proper adjustment and

proceed, if necessary, to the next step.

3. On some models: Locate the jam nut and lock nut on

the front side of the stabilizer bracket. Others have just a

flange nut as seen in Fig. 6-4.

After loosening the jam nut (on some models):

Tighten the lock nut to raise the front of the deck;

Loosen the lock nut to lower the front of the deck.

4. Retighten the jam nut loosened earlier when proper

adjustment is achieved.

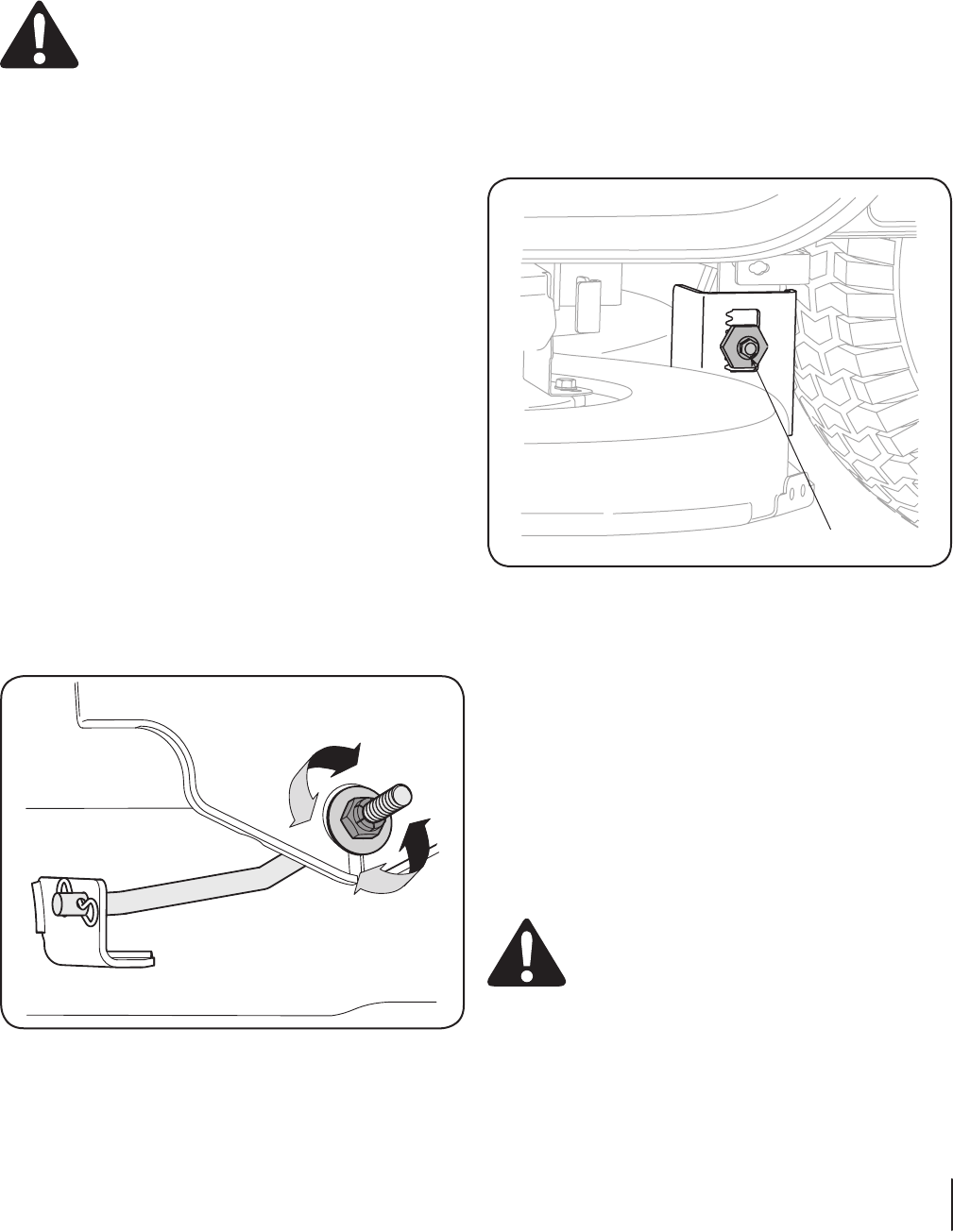

Figure 6-4

Figure 6-5

Hex Cap Screw

21Section 6 — Maintenance & adjuStMentS

Maintenance Schedule

Before

Each use

Every

10 Hours

Every

25 Hours

Every

50 Hours

Every

100 Hours

Prior

to Storing

Clean Hood/Dash Louvers P P

Check Engine Oil Level P P

Check Air Filter for Dirty, Loose or Damaged Parts P

Clean and Re-oil Air Filter’s Foam Pre-cleaner P

Replace Air Filter Element P

Change Engine Oil and Replace Oil Filter P

Clean Battery Terminals P P

Lube Front Axles and Rims P P

Clean Engine Cooling Fins P P

Lube Pedal Pivot Points P P

Check Spark Plug Condition & Gap P P

Replace Fuel Filter P

NOTE: This Operators Manual covers a range of product specifications for various models. Characteristics and features discussed and/

or illustrated in this manual may not be applicable to all models. MTD LLC reserves the right to change product specifications, designs

and equipment without notice and without incurring obligation.

IMPORTANT: Since this manual covers a range of various tractor models, it is important to consult the specific engine operator’s

manual included with this machine for detailed engine maintenance procedures and intervals.

22 Section 6— Maintenance & adjuStMentS

Service 7

5. On 38” Decks: Looking at the cutting deck from the left

side of the tractor, locate the bow-tie pin that secures the

deck support rod on the rear left side of the deck. See Fig.

7-2. Remove the bow-tie pin that secures the deck support

rod, and carefully remove the deck support from the deck

lift arm.

6. Repeat the above steps on the tractor’s right side.

NOTE: The bow-tie hair-pin clips should be re-installed

from the top down.

Cutting Deck Removal

NOTE: Models equipped with a 38-inch deck have one deck idler

pulley. Models equipped with a 42- and 46-inch deck have two

deck idler pulleys.

To remove the cutting deck, proceed as follows:

1. Place the PTO (Blade Engage) lever in the disengaged (OFF)

position and engage the parking brake.

2. Lower the deck by moving the deck lift lever into the

bottom notch on the right fender.

3. Removing the self-tapping screw (A) that secures the belt-

keeper rod from around the tractor’s engine pulley, then

remove the belt keeper rod (B). See Fig. 7-1.

Note: Make a mental note what hole the other end of the belt-

keeper rod is inserted in for reinstallation purposes.

4. Remove the belt (C) from around the tractor’s engine

pulley. See Fig. 7-1.

WARNING! Avoid pinching injuries. Never place

your fingers on the idler spring or between the belt

and a pulley while removing the belt.

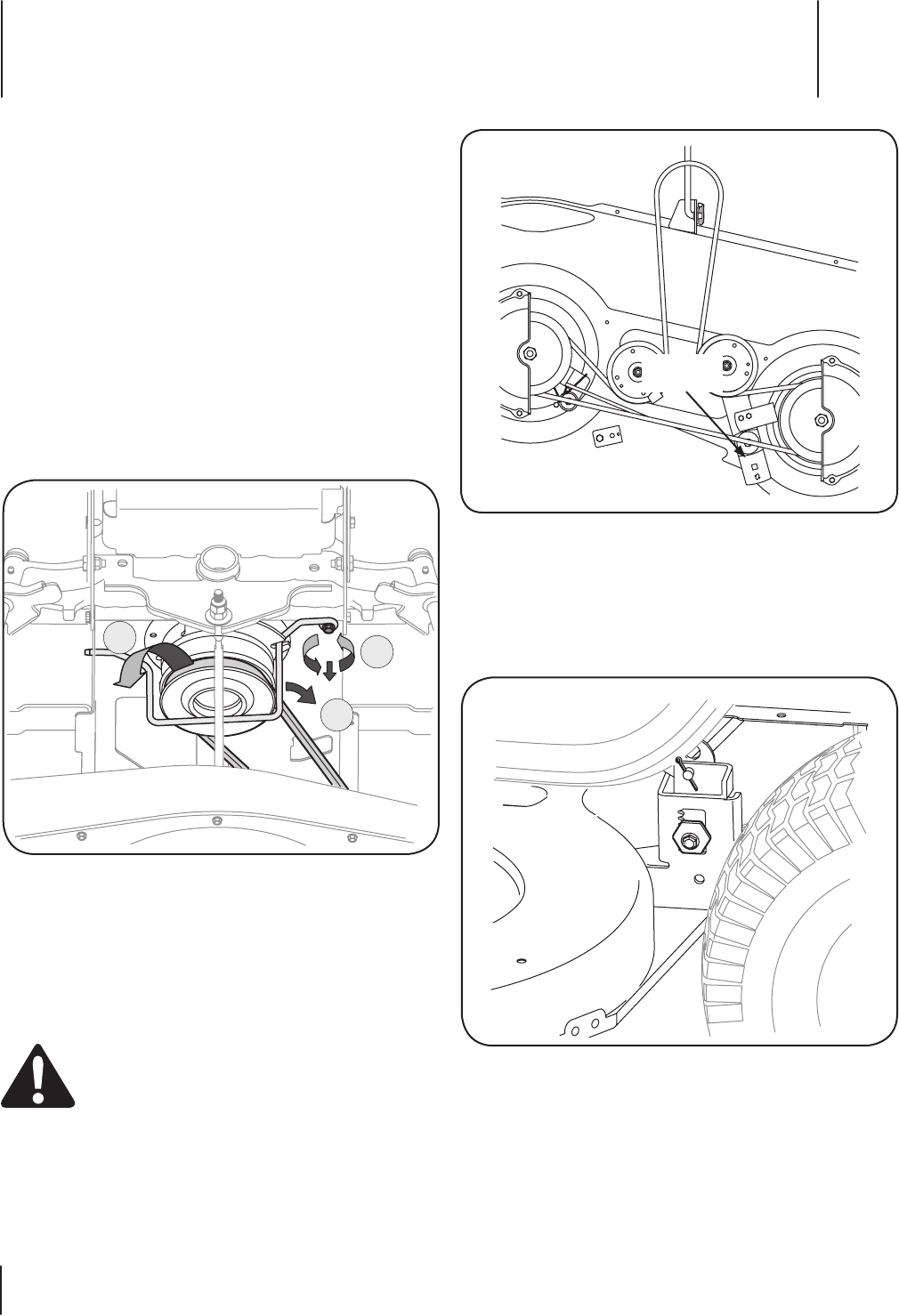

Figure 7-2

Figure 7-1

24 Section 7— Service24 Section 7— Service

9. Carefully remove the PTO cable from the rear of the

cutting deck by removing the hair pin clip which secures it.

Remove the spring from the deck idler bracket. See Fig. 7-5

10. Gently slide the cutting deck (from the left side) out from

underneath the tractor.

Tires

WARNING! Never exceed the maximum inflation

pressure shown on the sidewall of tire.

The recommended operating tire pressure is:

• Approximately 10 psi for the rear tires

• Approximately 14 psi for the front tires

IMPORTANT: Refer to the tire sidewall for exact tire

manufacturer’s recommended or maximum psi. Do not

overinflate. Uneven tire pressure could cause the cutting deck to

mow unevenly.

Battery

CALIFORNIA PROPOSITION 65 WARNING!

Battery posts, terminals, and related accessories

contain lead and lead compounds, chemicals known

to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

CAUTION: If removing the battery, disconnect the

NEGATIVE (Black) wire from it’s terminal first,

followed by the POSITIVE (Red) wire. When re-

installing the battery, always connect the POSITIVE

(Red) wire its terminal first, followed by the

NEGATIVE (Black) wire.

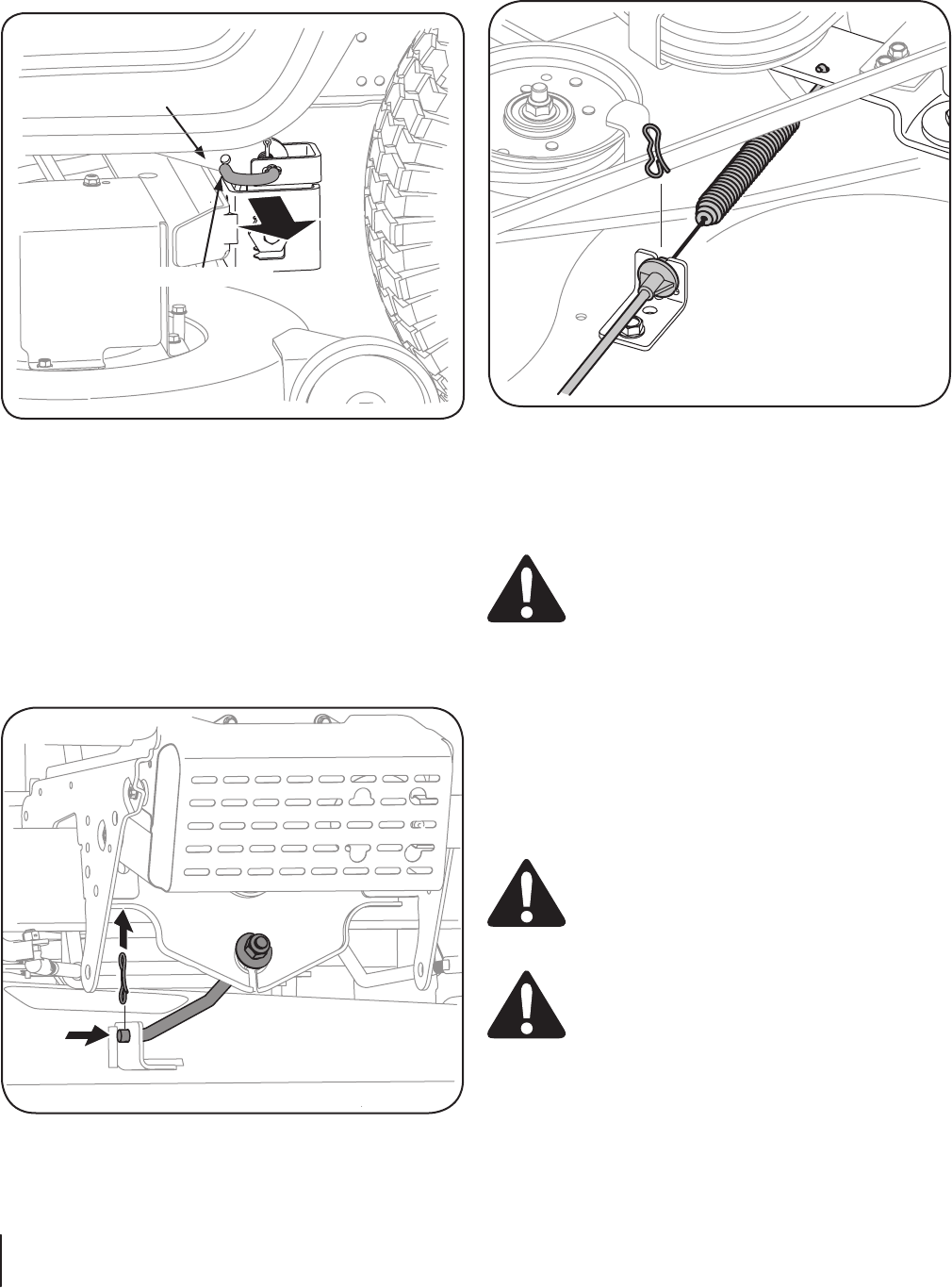

7. On 46” Decks: Looking at the cutting deck from the left

side of the tractor, locate the deck support pin on the rear

left side of the deck. Pull the deck support pin outward to

release the deck from the deck lift arm. See Fig. 7-3.

8. Repeat the above steps on the tractor’s right side.

7. On all decks: Move the deck lift lever into the top notch on

the right fender to raise the deck lift arms up and out of the

way.

8. On 38” Decks: Gently slide the cutting deck toward the

front of the tractor carefully guiding the hooks on the deck

off of the deck stabilizer rod.

On 42” & 46” Decks: Remove the bow-tie cotter pin

securing the deck stabilizer rod to the deck. Slide the deck

lift rod from the mounting weldment on the deck as seen

in Fig. 7-4.

Figure 7-5

Figure 7-4

Figure 7-3

Deck Lift Arm

Deck Support Pin

25Section 7 — Service 25Section 7 — Service

Jump Starting

WARNING! Never jump start a damaged or frozen

battery. Be certain the vehicles do not touch, and

ignitions are off. Do not allow cable clamps to touch.

1. Connect positive (+) cable to positive post (+) of your

tractor’s discharged battery.

2. Connect the other end of the cable to the (positive +) post

of the jumper battery.

3. Connect the second cable (negative –) to the other post of

the jumper battery.

4. Make the final connection on the engine block of the

tractor, away from the battery. Attach to a unpainted part

to assure a good connection.

CAUTION: If the jumper battery is installed on a

vehicle (i.e. car, truck), do NOT start the vehicle’s

engine when jump starting your tractor.

5. Start the tractor (as instructed in the Operation section of

this manual).

6. Set the tractor’s parking brake before removing the jumper

cables, in reverse order of connection.

Charging

WARNING! Batteries give off an explosive gas

while charging. Charge the battery in a well

ventilated area and keep away from an open flame

or pilot light as on a water heater, space heater,

furnace, clothes dryer or other gas appliances.

CAUTION: When charging your tractor’s battery,

use only a charger designed for 12V lead-acid

batteries. Read your battery charger’s Owner’s

Manual prior to charging your tractor’s battery.

Always follow its instructions and heed its warnings.

If your tractor has not been put into use for an extended period

of time, charge the battery as follows:

1. Set your battery charger to deliver a max of 10 amperes.

If your battery charger is automatic, charge the battery until the

charger indicates that charging is complete. If the charger is not

automatic, charge for no fewer than eight hours.

Fuse

One 20 AMP fuse is installed in your tractor’s wiring harness to

protect the tractor’s electrical system from damage caused by

excessive amperage.

If the electrical system does not function, or your tractor’s engine

will not crank, first check to be certain that the fuse has not

blown. It can be found at the rear of the unit, underneath the

fender located by the battery.

WARNING! Always use a fuse with the same

amperage capacity for replacement.

Cutting Blades

WARNING! Shut the engine off and remove

ignition key before removing the cutting blade(s) for

sharpening or replacement. Protect your hands by

using heavy gloves when grasping the blade.

WARNING! Periodically inspect the blade and/or

spindle for cracks or damage, especially after you’ve

struck a foreign object. Do not operate the machine

until damaged components are replaced.

To remove the blades, proceed as follows.

1. Remove the deck from beneath the tractor, (refer to

Cutting Deck Removal earlier in this section) then gently

flip the deck over to expose its underside.

2. Place a block of wood between the center deck housing

baffle and the cutting blade to act as a stabilizer.

See Fig. 7-6.

3. Remove the hex flange nut that secures the blade to the

spindle assembly. See Fig. 7-6.

4. To properly sharpen the cutting blades, remove equal

amounts of metal from both ends of the blades along the

cutting edges, parallel to the trailing edge, at a 25°- to 30°

angle. Always grind each cutting blade edge equally to

maintain proper blade balance. See Fig. 7-7.

CAUTION: If the cutting edge of the blade has

previously been sharpened, or if any metal

separation is present, replace the blades with new

ones.

WARNING! A poorly balanced blade will cause

excessive vibration, may cause damage to the

tractor and/or result in personal injury.

5. Test the blade’s balance using a blade balancer. Grind

metal from the heavy side until it balances evenly.

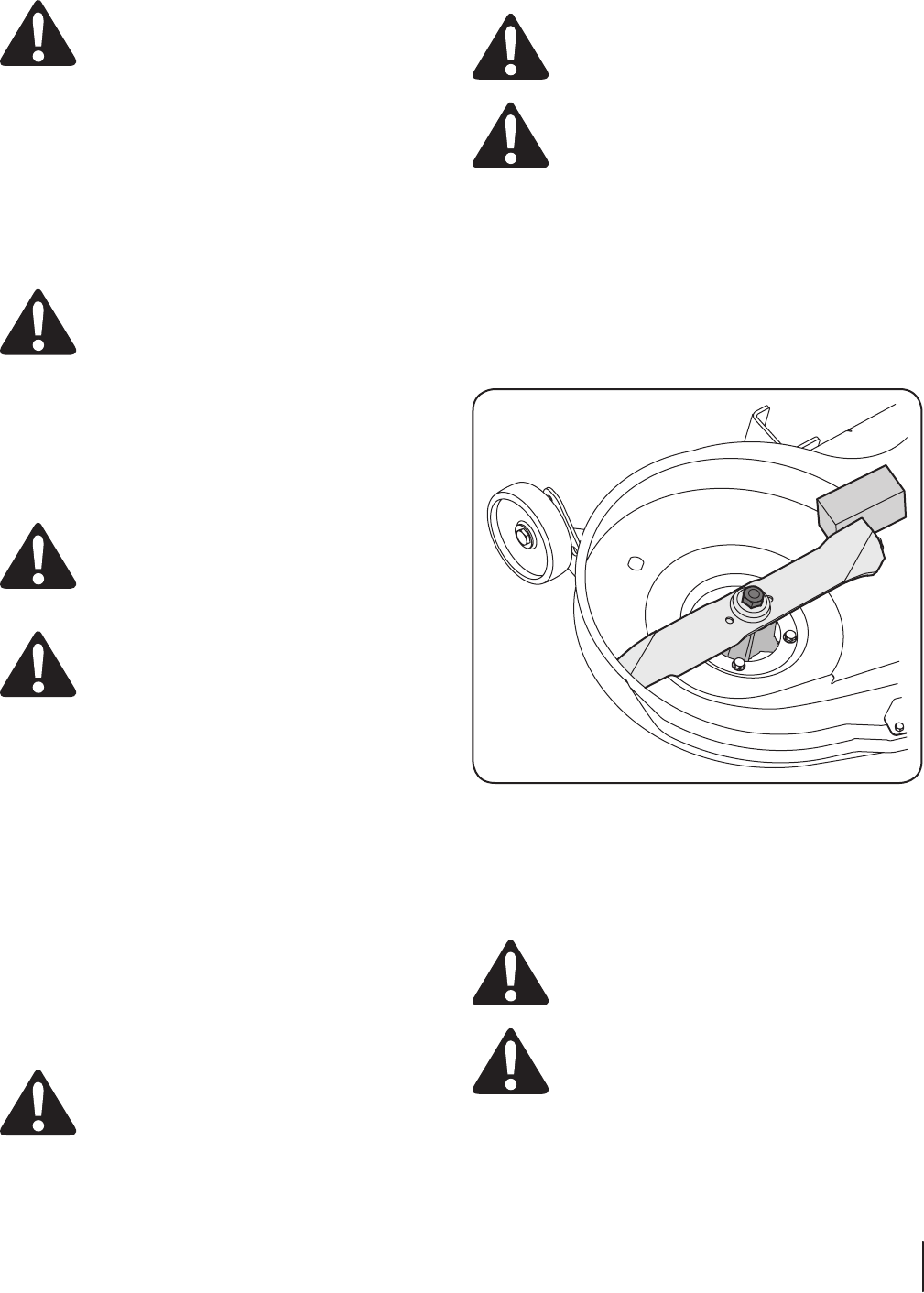

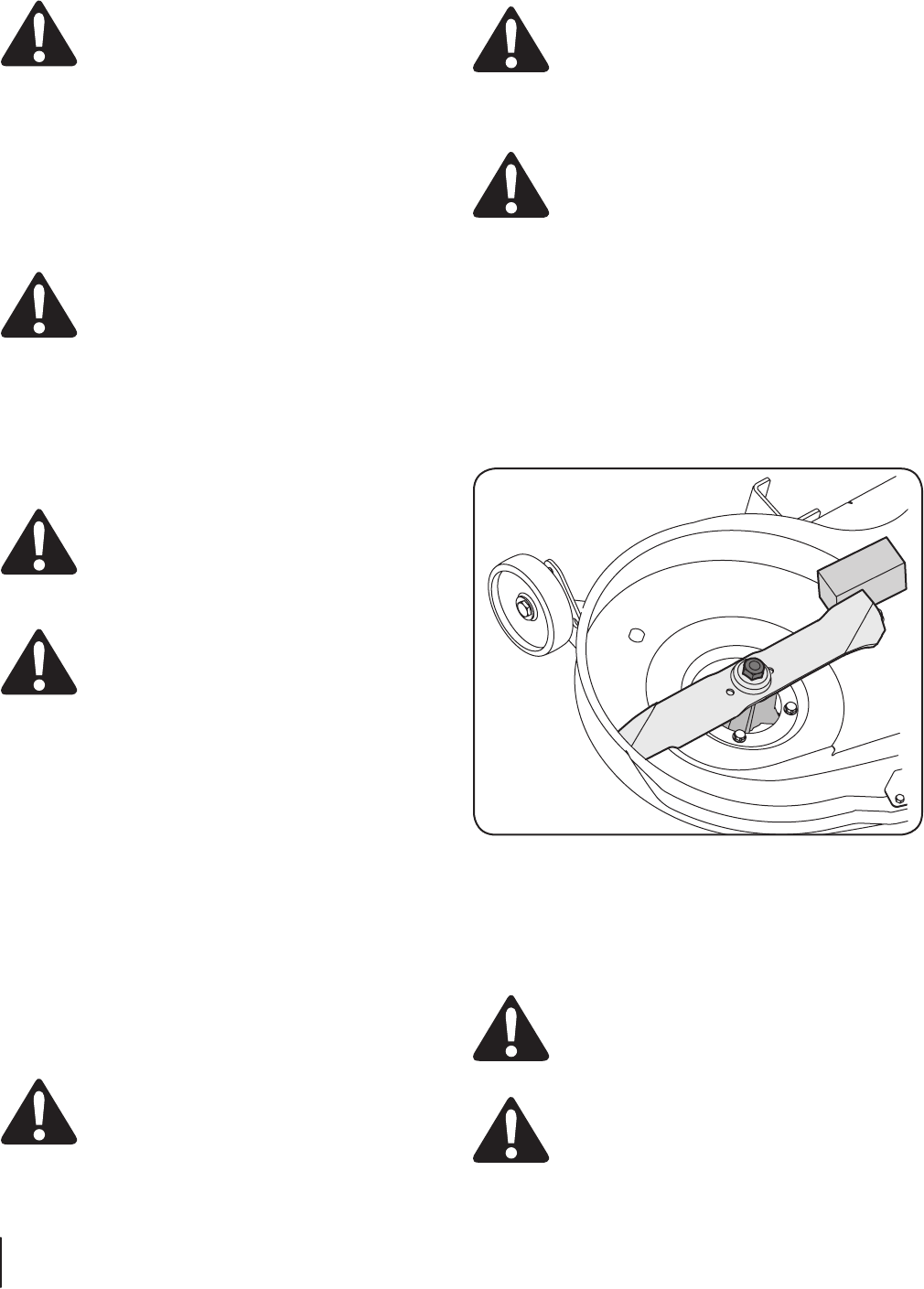

Figure 7-6

26 Section 7— Service26 Section 7— Service

NOTE: When replacing the blade, be sure to install the blade with

the side of the blade marked ‘‘Bottom’’ (or with a part number

stamped in it) facing the ground when the mower is in the

operating position.

CAUTION: Use a torque wrench to tighten the

blade spindle hex flange nut to between 70 lbs-ft

and 90 lbs-ft.

Changing the Deck Belt

WARNING! Be sure to shut the engine off, remove

ignition key, disconnect the spark plug wire(s) and

ground against the engine to prevent unintended

starting before removing the belt.

WARNING! All belts on your tractor are subject to

wear and should be replaced if any signs of wear are

present.

IMPORTANT: The V-belt found on your tractor is specially

designed to engage and disengage safely. A substitute (non-

OEM) V-belt can be dangerous by not disengaging completely.

For a proper working machine, use factory approved belts.

For 38” Decks

To change or replace the deck belt on your tractor, proceed as follows:

1. Lower the deck by moving the deck lift lever into the

bottom notch on the right fender.

2. Remove the belt guards by removing the self-tapping

screws that fasten them to the deck.

3. Remove the belt keeper rod from around the engine pulley.

WARNING! Avoid the possibility of a pinching

injury. Do not place your fingers on the idler

spring or between the belt and a pulley while

removing the belt.

4. Remove the deck belt from around all pulleys, including

the deck idler pulley.

5. Route the new belt as shown in Fig. 7-9.

6. Remount the belt guards removed earlier.

For 42” & 46” Decks

To change or replace the deck belt on your tractor, proceed as

follows:

1. Remove the deck as instructed earlier in this section.

2. Remove the belt covers by removing the hex screws that

fasten them to the deck. See Fig. 7-8.

3. It may also be necessary to loosen the hex nut on the left

idler pulley to get the belt off the pulley and around the

belt guard.

4. Carefully remove the deck belt from around the two

spindle pulleys and the two deck idler pulleys. See Fig. 7-8.

5. To place the new belt, begin by routing the belt around the

two outer spindle pulleys as shown in Fig. 7-8.

6. Then route the belt around the two deck idler pulleys as

shown in Fig. 7-8.

7. Retighten the belt keeper rod loosened earlier.

8. Remount the belt guards removed earlier.

9. Re-install the deck, making sure the belt remains routed

around the pulleys as instructed. See Fig. 7-10.

10. Pull the right side of the belt, and place the narrow V side of

the belt into the PTO pulley.

11. While holding the belt and pulley together, rotate the

pulley to the left. Continue holding and rotating the pulley

and belt until the belt is fully rolled into the PTO pulley.

Changing the Transmission Drive Belt

NOTE: Several components must be removed and special tools

(i.e. air/impact wrench) in order to change the tractor’s drive belt.

See an authorized MTD Service Dealer to have your drive belt

replaced or phone Customer Support as instructed on page 2 for

information on ordering a Service Manual.

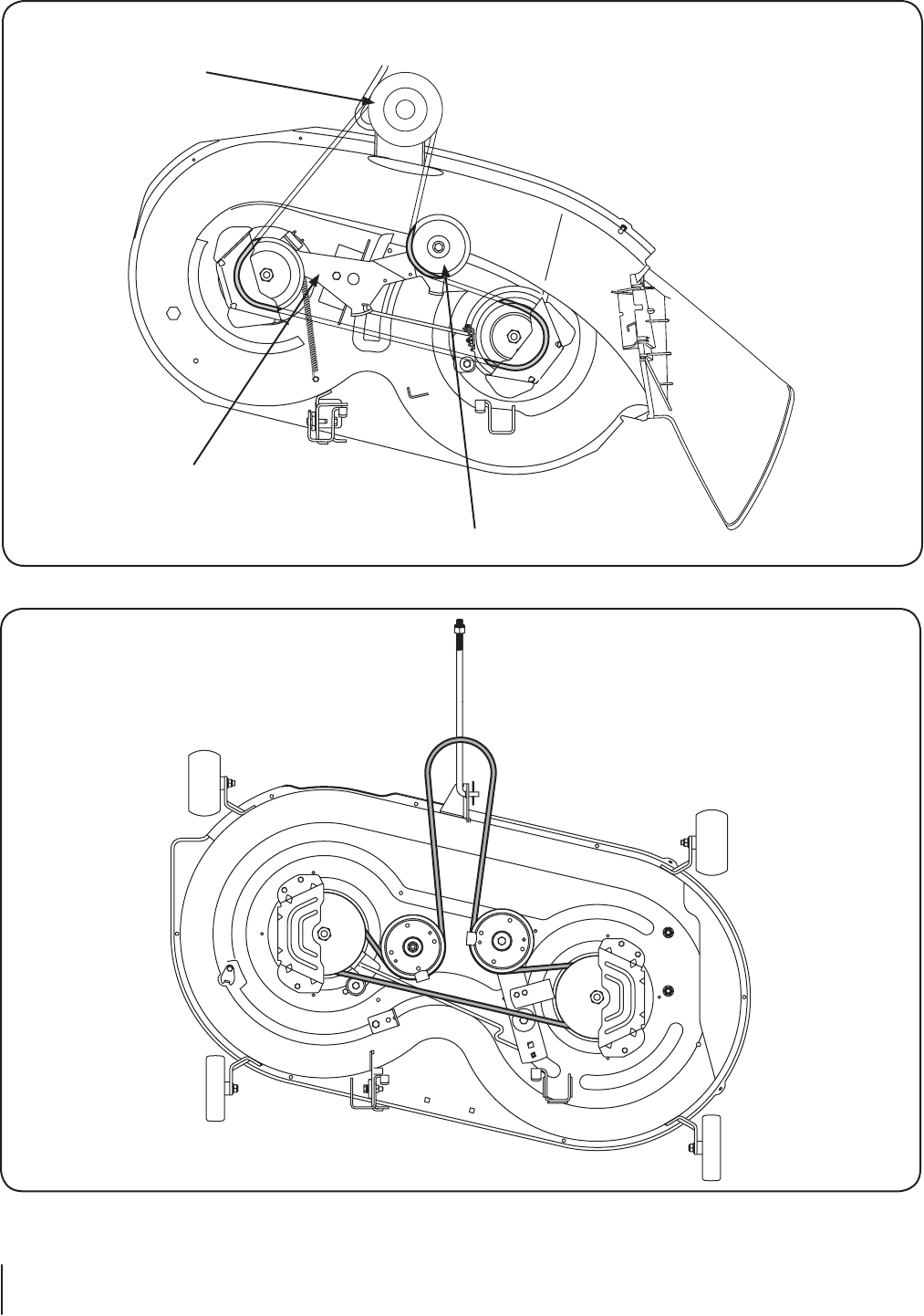

Figure 7-8

Hex Washer Screws

Belt Cover

Deck Idler Pulley

Spindle Pulley

Belt Guard

Figure 7-7

25Section 7 — Service 27Section 7 — Service

Figure 7-9

Deck Idler Pulley

Engine Pulley

Idler Bracket

38-Inch Deck

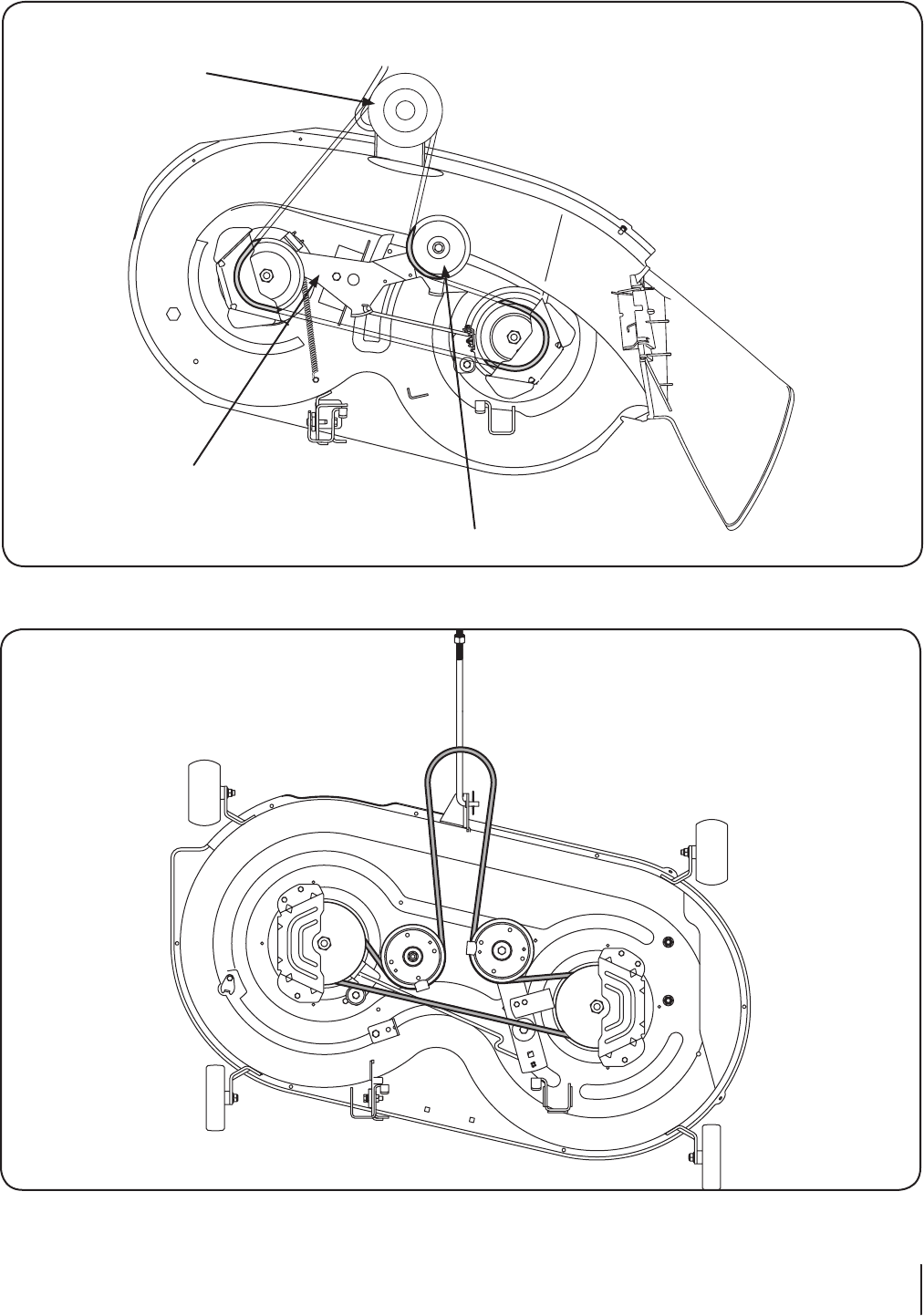

Figure 7-10

42 & 46-Inch Deck

Problem Cause Remedy

Engine fails to start 1. PTO/Blade engaged.

2. Spark plug wire disconnected.

3. Fuel tank empty, or stale fuel.

4. Choke not activated.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

8. Parking brake not engaged

9. Throttle control lever not in correct starting

position.

1. Place knob (or lever) in disengaged (OFF)

position.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh (less than 30 days

old) gas.

4. Place the throttle control in CHOKE position.

5. Clean, adjust gap or replace plug.

6. Clean fuel line and replace fuel filter.

7. Crank engine with throttle in FAST position.

8. Engage parking brake.

9. Place throttle lever to FAST position.

Engine runs erratic 1. Unit running with CHOKE activated.

2. Spark plug wires loose.

3. Blocked fuel line or stale fuel.

4. Vent in gas cap plugged.

5. Water or dirt in fuel system.

6. Dirty air cleaner.

1. Move the throttle contol out of the CHOKE

position.

2. Connect and tighten spark plug wire.

3. Clean fuel line; fill tank with clean, fresh

gasoline and replace fuel filter, is so equipped.

4. Clear vent or replace cap if damaged.

5. Drain fuel tank. Refill with clean, fresh

gasoline.

6. Replace air cleaner paper element or clean

foam precleaner, is so equipped.

Engine overheats 1. Engine oil level low.

2. Air flow restricted.

1. Fill crankcase with proper amount and

weight of oil.

2. Clean grass clippings and debris from around

the engine’s cooling fins and blower housing.

Engine hesitates at high

RPM

1. Spark plug gap too close. 1. Remove spark plug and reset the gap.

Engine Idles rough 1. Spark plug fouled, faulty or gap too wide.

2. Dirty air cleaner.

1. Replace spark plug. Set plug gap.

2. Replace air cleaner element and/or clean

pre-cleaner, if so equipped.

Excessive vibration 1. Cutting blade loose or unbalanced.

2. Damaged or bent cutting blade.

1. Tighten blade and spindle. Balance blade.

2. Replace blade.

Mower will not mulch grass 1. Engine speed too low.

2. Wet grass.

3. Excessively high grass.

4. Dull blade.

1. Place throttle in FAST (rabbit) position.

2. Do not mulch when grass is wet.

3. Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting swath.

4. Sharpen or replace blade.

Uneven cut 1. Deck not leveled properly.

2. Dull blade.

3. Uneven tire pressure.

1. Perform side-to-side deck adjustment.

2. Sharpen or replace blade.

3. Check tire pressure in all four tires.

Troubleshooting 8

NOTE: This Operators Manual covers a range of product specifications for various models. Characteristics and features discussed and/

or illustrated in this manual may not be applicable to all models. MTD LLC reserves the right to change product specifications, designs

and equipment without notice and without incurring obligation.

NOTE: Download a complete Parts Manual free of charge at www.mtdproducts.com or phone (800) 800-7310 to purchase a Parts

Manual. Be sure to have your model number and serial number ready. These can be found on the model plate located under the seat.

Refer to page 2 for more information regarding locating your model and serial numbers.

DESCRIPTION PART NO.

Drive Belt (Mowing Deck) 38” Deck 954-04062

Drive Belt (Mowing Deck) 42” Deck 954-04060B

Drive Belt (Mowing Deck) 46” Deck 954-04219

Deck Blade (38” Deck) 942-0610A

Deck Blade (42” Deck) 942-04308

Extreme Deck Blade (42” Deck) 942-04308-X

Deck Blade (46” Deck) 942-04290

Extreme Deck Blade (46” Deck) 942-04290-X

Deck Spindle (38” Deck) 918-04474A

Deck Spindle (42” Deck) 918-04822A

Deck Spindle (46” Deck) 918-04636A

Deck Wheel (Rear) 734-0973

Deck Wheel (Front - 42” & 46” Deck) 734-04155

Battery 925-1707D

Tire (Front) 15 x 6 x 6 Round Shoulder 734-04240A

Tire (Front) 15 x 6 x 6 Square Shoulder 734-1731

Tire (Rear) 20 x 8 x 8 Round Shoulder 734-04241

Tire (Rear) 20 x 8 x 8 Square Shoulder 734-1730

Hub Cap 931-0484A

Fuel Tank Cap 951-12179A

Fuel Tank Cap (CA models & units with Carbon Cannisters) 951-12426

Throttle Control/Choke Cable (Single Cylinder Engines) 746-04367

Discharge Chute Assembly 38” Deck 931-1032B

Discharge Chute Assembly 42” Deck 631-04288

Discharge Chute Assembly 46” Deck 631-04288

Key 925-1745A

Replacement Parts 9

The following attachments and accessories are compatible for these models of Lawn Tractors. See the retailer from which you purchased

your tractor, an authorized MTD Service Dealer or phone (800) 800-7310 for information regarding price and availability.

CAUTION: These models of Lawn Tractors are NOT designed for use with any type of ground-engaging attachments (e.g.

tiller or plow). Use of this type of equipment WILL void the tractor’s warranty.

Model Number Description

OEM-190-116 38-inch Deck Mulch Kit

19A30006OEM 42-inch Deck Mulch Kit

19A30005OEM 46-inch Deck Mulch Kit

490-850-0005 Cutting Blade Removal Tool

OEM-190-607 Deluxe Tractor Sunshade

OEM-190-679 Bumper

OEM-190-183 Deck Wheel Kit 38”

OEM-190-180 Double Bagger Kit 38”

19A30003OEM Double Bagger Kit 42” & 46”

490-900-0025 Deck Wash Kit

490-850-0008 Oil Siphon

Attachments & Accessories 10

Notes 11

32 Section 11— noteS

FEDERAL and/or CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

MTD Consumer Group Inc, the United States Environmental Protection Agency (EPA), and, for those products certified for sale in the state of California, the

California Air Resources Board (CARB) are pleased to explain the emission (evaporative and/or exhaust) control system (ECS) warranty on your outdoor 2006

and later small off-road spark-ignited engine and equipment (outdoor equipment engine) In California, new outdoor equipment engines must be designed, built and

equipped to meet the State’s stringent anti-smog standards (in other states, 1997 and later model year equipment must be designed, built, and equipped to meet

the U.S. EPA small off-road, spark ignition engine regulations. MTD Consumer Group Inc must warrant the ECS on your outdoor equipment engine for the period of

time listed below provided there has been no abuse, neglect or improper maintenance of outdoor equipment engine.

Your ECS may include parts such as the carburetor, fuel-injection system, the ignition system, catalytic converter, fuel tanks, fuel lines, fuel caps, valves, canisters,

filters, vapor hoses, clamps, connectors, and other associated emission-related components.

Where a warrantable condition exists, MTD Consumer Group Inc will repair your outdoor equipment engine at no cost to you including diagnosis, parts and labor.

MANUFACTURER’S WARRANTY COVERAGE:

This emission control system is warranted for two years. If any emission-related part on your outdoor equipment engine is defective, the part will be repaired or

replaced by MTD CONSUMER GROUP INC.

OWNER’S WARRANTY RESPONSIBILITIES:

As the outdoor equipment engine owner, you are responsible for performance of the required maintenance listed in your owner’s manual. MTD Consumer Group

Inc recommends that you retain all receipts covering maintenance on your outdoor equipment engine, but MTD Consumer Group Inc cannot deny warranty solely

for the lack of receipts.

As the outdoor equipment engine owner, you should however be aware that MTD Consumer Group Inc may deny you warranty coverage if your outdoor equipment

engine or a part has failed due to abuse, neglect, or improper maintenance or unapproved modifications.

You are responsible for presenting your outdoor equipment engine to MTD Consumer Group Inc’s distribution center or service center as soon as the problem

exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have a question regarding your warranty coverage,

you should contact the MTD Consumer Group Inc Service Department at 1-800-800-7310 or via email at http://support.mtdproducts.com

GENERAL EMISSIONS WARRANTY COVERAGE:

MTD Consumer Group Inc warrants to the ultimate purchaser and each subsequent purchaser that the outdoor equipment engine is: Designed, built and equipped

so as to conform with all applicable regulations; and free from defects in materials and workmanship that cause the failure of a warranted part to be identical in all

material respects to that part as described in MTD Consumer Group Inc’s application for certification.

The warranty period begins on the date the outdoor equipment engine is delivered to an ultimate purchaser or first placed into service. The warranty period is two

years.

Subject to certain conditions and exclusions as stated below, the warranty on emission-related parts is as follows:

1. Any warranted part that is not scheduled for replacement as required maintenance in the written instructions supplied, is warranted for the warranty period

stated above. If the part fails during the period of warranty coverage, the part will be repaired or replaced by MTD Consumer Group Inc according to subsection

(4) below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period.

2. Any warranted part that is scheduled only for regular inspection in the written instructions supplied is warranted for the warranty period stated above. Any such

part repaired or replaced under warranty will be warranted for the remaining warranty period.

3. Any warranted part that is scheduled for replacement as required maintenance in the written instructions supplied is warranted for the period of time before the

first scheduled replacement date for that part. If the part fails before the first scheduled replacement, the part will be repaired or replaced by MTD Consumer

Group Inc according to subsection (4) below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period prior to the

first scheduled replacement point for the part.

4. Repair or replacement of any warranted part under the warranty provisions herein must be performed at a warranty station at no charge to the owner.

5. Notwithstanding the provisions herein, warranty services or repairs will be provided at all of our distribution centers that are franchised to service the subject

engines or equipment.

6. The outdoor equipment engine owner will not be charged for diagnostic labor that is directly associated with diagnosis of a defective, emission-related war-

ranted part, provided that such diagnostic work is performed at a warranty station.

7. MTD Consumer Group Inc is liable for damages to other engine or equipment components proximately caused by a failure under warranty of any warranted

part.

8. Throughout the off-road engine and equipment warranty period stated above, MTD Consumer Group Inc will maintain a supply of warranted parts sufficient to

meet the expected demand for such parts.

9. Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner. Such use will

not reduce the warranty obligations of MTD Consumer Group Inc.

10. Add-on or modified parts that are not exempted by the Air Resources Board may not be used. The use of any non-exempted add-on or modified parts by the

ultimate purchaser will be grounds for disallowing a warranty claims. MTD Consumer Group Inc will not be liable to warrant failures of warranted parts caused

by the use of a non-exempted add-on or modified part.

GDOC-100223 Rev. A

WARRANTED PARTS:

The repair or replacement of any warranted part otherwise eligible for warranty coverage may be excluded from such warranty coverage if MTD Consumer Group

Inc demonstrates that the outdoor equipment engine has been abused, neglected, or improperly maintained, and that such abuse, neglect, or improper mainte-

nance was the direct cause of the need for repair or replacement of the part. That notwithstanding, any adjustment of a component that has a factory installed,

and properly operating, adjustment limiting device is still eligible for warranty coverage. Further, the coverage under this warranty extends only to parts that were

present on the off-road engine and equipment purchased.

The following emission warranty parts are covered (if applicable):

(1) Fuel Metering System

• Cold start enrichment system (soft choke)

• Carburetor and internal parts (or fuel injection system)

• Fuel pump

• Fuel tank

(2) Air Induction System

• Air cleaner

• Intake manifold

(3) Ignition System

• Spark plug(s)

• Magneto ignition system

(4) Exhaust System

• Catalytic converter

• SAI (Reed valve)

(5) Miscellaneous Items Used in Above System

• Vacuum, temperature, position, time sensitive valves and switches

• Connectors and assemblies

(6) Evaporative Control

• Fuel hose

• Fuel hose clamps

• Tethered fuel cap

• Carbon canister

• Vapor lines

MANUFACTURER’S LIMITED WARRANTY FOR

GDOC-100015 REV. B

The limited warranty set forth below is given by MTD LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canada and/

or its territories and possessions (either entity respectively, “MTD”).

“MTD” warrants this product (excluding its Normal Wear Parts and

Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing on the date

of original purchase and will, at its option, repair or replace, free of

charge, any part found to be defective in materials or workmanship.

This limited warranty shall only apply if this product has been

operated and maintained in accordance with the Operator’s Manual

furnished with the product, and has not been subject to misuse,

abuse, commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because of other

peril or natural disaster. Damage resulting from the installation or use

of any part, accessory or attachment not approved by MTD for use

with the product(s) covered by this manual will void your warranty as

to any resulting damage.

Normal Wear Parts are warranted to be free from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items

such as: batteries, belts, blades, blade adapters, tines, grass bags,

wheels, rider deck wheels, seats, snow thrower skid shoes, friction

wheels, shave plates, auger spiral rubber and tires.

Attachments — MTD warrants attachments for this product against

defects in material and workmanship for a period of one (1) year,

commencing on the date of the attachment’s original purchase or

lease. Attachments include, but are not limited to items such as:

grass collectors and mulch kits.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service dealer.

To locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages, or contact

MTD LLC at P.O. Box 361131,

Cleveland, Ohio 44136-0019, or call 1-800-800-7310, 1-330-220-

4683 or log on to our Web site at www.mtdproducts.com

In Canada

Contact MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-

668-1238 or log on to our Web site at www.mtdcanada.com.

This limited warranty does not provide coverage in the following

cases:

a. The engine or component parts thereof. These items may carry a

separate manufacturer’s warranty. Refer to applicable manufac-

turer’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one-

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. MTD does not extend any warranty for products sold or exported

outside of the United States and/or Canada, and their respective

possessions and territories, except those sold through MTD’s

authorized channels of export distribution.

f. Replacement parts that are not genuine MTD parts.

g. Transportation charges and service calls.

h. MTD does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability or ﬁtness for a particular purpose, applies after

the applicable period of express written warranty above as to the

parts as identiﬁed. No other express warranty, whether written or

oral, except as mentioned above, given by any person or entity,

including a dealer or retailer, with respect to any product, shall

bind MTD. During the period of the warranty, the exclusive remedy

is repair or replacement of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. MTD shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn

care services or for rental expenses to temporarily replace a

warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply

to you.

In no event shall recovery of any kind be greater than the amount of

the purchase price of the product sold. Alteration of safety features of

the product shall void this warranty. You assume the risk and liability

for loss, damage, or injury to you and your property and/or to others

and their property arising out of the misuse or inability to use the

product.

This limited warranty shall not extend to anyone other than the

original purchaser or to the person for whom it was purchased as a

gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-800-800-7310, 1-330-220-4683

MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Impreso en Estados Unidos de América

Manual del OperadOr

Medidas importantes de seguridad • Conguración • Funcionamiento • Mantenimiento • Servicio • Solución de problemas • Garantía

ADVERTENCIA

LEA Y SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL

ANTES DE PONER EN FUNCIONAMIENTO ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

Serie Modela 760-770 Tractor de Césped

Asistencia al Cliente

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento

o mantenimiento de esta máquina, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a

continuación:

◊ Visite nuestro sitio web en www.mtdproducts.com

◊ Llame al representante de Atención al Cliente al (800) 800-7310 o (330) 220-4683

◊ 

Gracias por comprar un tractor corta césped fabricado por MTD

LLC. El mismo ha sido diseñado cuidadosamente para brindar

excelente rendimiento si se lo opera y mantiene correctamente.



Le indica cómo configurar, operar y mantener la máquina



cuidadosamente y en todo momento las prácticas de seguridad

recomendadas y de hacérselas seguir a cualquier otra persona

que opere la máquina. En caso de no hacerlo podrían producirse

lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia

a la más reciente información de producto disponible en el



para familiarizarse con la máquina, sus características y





productos de diferentes modelos. Las características y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables



las especificaciones de los productos, los diseños y el equipo sin











dirección del sitio web y dirección postal de la Asistencia al

Cliente de MTD se encuentran en esta página. Queremos

garantizar su entera satisfacción en todo momento.

En este manual, las referencias al lado derecho o izquierdo de la



El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,







un paquete por separado, junto con su máquina.

Gracias

Registro de información de producto



la placa del modelo en el equipo y registre la información en el



mirando debajo del asiento. Si tiene que solicitar soporte técnico





necesitará esta información.

Número de modelo

Número de serie

Al propietario 1

Medidas importantes de seguridad .................... 38

Montaje y Conﬁguración ...................................... 44

Controles y Características ................................... 47

Funcionamiento .....................................................51

Mantenimiento y Ajustes ...................................... 54

Servicio ................................................................... 58

Solución de problemas ......................................... 63

Piezas de reemplazo ............................................. 64

Aditamentos y accesorios ..................................... 65

Garantía ................................................................. 68

Índice

Medidas importantes de seguridad 2

Funcionamiento general

1. Lea, entienda y cumpla todas las instrucciones incluidas en

la máquina y en los manuales antes de montarla y utilizarla.

Guarde este manual en un lugar seguro para consultas

futuras y periódicas, así como para solicitar repuestos.

2. Familiarícese con todos los controles y con el uso adecuado



los controles rápidamente.

3. No permita nunca que los niños menores de 14 años

utilicen esta máquina. Los niños de 14 años en adelante

deben leer y entender las instrucciones de operación y

normas de seguridad contenidas en este manual, y en la



adulto.

4. Nunca permita que los adultos operen esta máquina sin

recibir antes la instrucción apropiada.

5. 





al menos 25 metros de la máquina mientras está en

funcionamiento. Detenga la máquina si alguien entra en la

zona.

6. Inspeccione minuciosamente el área donde utilizará el

equipo. Retire todas las piedras, palos, cables, huesos,

juguetes y otros objetos extraños que podrían ser

recogidos y arrojados por la acción de las cuchillas. Los

objetos arrojados por la máquina pueden producir lesiones



7. 





material contra las paredes y obstrucciones que podrían



operador.

8. 

antiparras de seguridad mientras opera la máquina o

mientras la ajusta o repara. Los objetos arrojados que



 Utilice zapatos de trabajo resistentes, de suela fuerte,

así como pantalones y camisas ajustados. Las prendas

sueltas o las alhajas pueden quedar atrapadas en las



sandalias.

ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones



personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede

¡TENGA EN CUENTAS LAS

ADVERTENCIAS!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de

seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado,



capaz de amputar manos y pies y de arrojar objetos con gran fuerza. De no respetar las



PROPOSICIÓN 65 DE CALIFORNIA

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y



de California considera que pueden producir cáncer, defectos de nacimiento u otros



ADVERTENCIA: Los bornes de la batería y los accesorios afines contienen plomo y compuestos



Lávese las manos después de estar en contacto con estos

componentes.

39Section 2 — MedidaS iMportanteS de Seguridad

10. Esté atento a la cortadora y a la dirección de la descarga

de los aditamentos y no apunte a nadie. Nunca opere la

cortadora de césped sin que estén en su lugar apropiado la

cubierta de descarga o el colector de recortes de césped.

11. No ponga las manos o los pies cerca de las piezas rotatorias

o debajo de la plataforma de corte. El contacto con las

cuchillas puede producir la amputación de manos y pies.

12. 

el contacto con la cuchilla o lesiones por objetos arrojados.

13. 



14. 

en cruces de caminos. Esta máquina no debe utilizarse en la



15. No opere esta máquina bajo los efectos del alcohol o de

drogas.

16. Corte el césped solamente con luz de día o con una buena

luz artificial.

17. Nunca transporte pasajeros.

18. Desenganche la(s) cuchilla(s) antes de colocar la marcha atrás.

Retroceda lentamente. Siempre mire hacia abajo y hacia atrás



 





20. Desenganche la(s) cuchilla(s), coloque el freno de

estacionamiento, detenga el motor y espere hasta que la(s)

cuchilla(s) se detenga(n) por completo antes de retirar el



retirar restos de césped o desechos, o hacer cualquier ajuste.

21. 

Apague siempre las cuchillas, coloque la transmisión en

neutral, coloque el freno de mano, detenga el motor y retire



22. Tenga sumo cuidado al cargar o descargar la máquina en

un remolque o camión. Esta unidad no debe conducirse

en ascenso o descenso de rampas, porque podría ladearse



máquina se debe empujar manualmente para cargarla o

descargarla correctamente.

23. El silenciador y el motor se calientan y pueden causar

quemaduras. No los toque.

24. 

de conducir bajo las ramas bajas de árboles, cables,

cerramientos de puertas, etc. en los cuales el operador

podría atorarse o ser empujado fuera de la máquina, lo que



25. Desenganche todos los embragues de los accesorios,

presione totalmente el pedal del freno y cambie a neutral

antes de intentar arrancar el motor.

26. La máquina está diseñada para cortar césped residencial

normal, con una altura no mayor a 10”. No intente cortar

césped demasiado crecido, seco (por ej., pastura) ni pilas

de hojas secas. El césped y las hojas secas pueden entrar

en contacto con el escape del motor y/o acumularse en la



peligro de incendio

27. Utilice solamente accesorios y aditamentos aprobados para

esta máquina por el fabricante de la misma. Lea, comprenda

y siga todas las instrucciones proporcionadas con los

accesorios o aditamentos aprobados.

28. Los datos estadísticos muestran que los operadores de 60



de lesiones relacionadas con tractores corta césped. Estos



tractor corta césped en forma suficientemente segura para

protegerse a ellos mismos y a los demás contra lesiones



 



ayuda, póngase en contacto con su representante de

asistencia al cliente.

Funcionamiento en pendientes

Las pendientes son un factor importante relacionado con





mayor precaución. Si no puede retroceder en la pendiente o si no

se siente seguro, no realice ninguna operación de corte.



como parte de este manual para medir la pendiente antes de

operar la máquina en una zona inclinada. Si la pendiente es





Haga lo siguiente:

1. 



operar en pendiente.

2. Esté atento a los hoyos, surcos, baches, rocas, u otros objetos



césped alto puede ocultar obstáculos.

3. 

baja, de modo que no tenga que detenerse o hacer cambios

mientras está sobre la pendiente. Los neumáticos podrían



frenos funcionaran apropiadamente. Siempre mantenga la

máquina en cambio mientras desciende las pendientes, para

poder frenar con el motor.

4. Siga las recomendaciones del fabricante para los pesos o

contrapesos de las ruedas, para mejorar la estabilidad de la

máquina.

5. Tenga especial cuidado con los colectores de césped u otros

aditamentos. Los mismos pueden modificar la estabilidad de

la máquina.

6. 











7. 

neumáticos pierden la tracción, desenganche las cuchillas y

descienda lentamente la pendiente.

No haga lo siguiente:

1. No gire sobre las pendientes a menos que sea necesario. Si es

posible, gire lentamente y gradualmente durante el descenso.

2. No corte el césped cerca de pozos, hundimientos o



repentinamente si una de las ruedas está sobre el borde de un

acantilado, zanja o si un borde se desmorona.

3. No intente estabilizar la máquina poniendo el pie en el suelo.

4. No utilice un colector de césped en pendientes empinadas.

5. 

causar derrapes.

40 Section 2 — MedidaS iMportanteS de Seguridad

6. No cambie a transmisión neutral para descender. El exceso de





7. No remolque cargas pesadas detrás de los aditamentos

(carrito de basura cargado, podadora de rodillos, etc) en

pendientes mayores de 5 grados. Cuando se desplaza

pendiente abajo, el peso adicional tiende a empujar el

tractor y puede hacer que se pierda el control del mismo (por

ejemplo, el tractor se puede acelerar, se reduce la capacidad

para frenar y maniobrar, los accesorios pueden plegarse como



Niños

1. 



niños se sienten atraídos por este tipo de máquinas y su

funcionamiento. No entienden los riesgos ni los peligros.

Nunca asuma que los niños permanecerán en el mismo lugar



a. Mantenga a los niños fuera del área de trabajo y bajo



del propio operador.

b. Esté alerta y apague la máquina si un niño ingresa al

área.

c. Antes y mientras está retrocediendo, mire hacia atrás

y cuide que no haya niños.

d. 



interferir con la operación segura de la máquina.

e. Tenga extrema precaución cuando se aproxime a

esquinas ciegas, portales, arbustos, árboles u otros



cruce en el recorrido de la máquina.

f. Para evitar accidentes al operar en marcha atrás,

siempre desenganche las cuchillas antes de

colocar marcha atrás. Si está instalado, el “Modo

Precaución Marcha Atrás” no debe utilizarse

cuando hay niños u otras personas presentes.

g. Mantenga a los niños alejados de los motores en



silenciador caliente.

h. 



2. No permita nunca que los niños menores de 14 años utilicen

esta máquina. Los niños de 14 años en adelante deben

leer y entender las instrucciones de operación y normas de

seguridad contenidas en este manual, y en la máquina y



Remolque

1. 

un enganche diseñado para remolcar. No acople equipo

remolcado excepto en el punto de enganche.

2. Siga las recomendaciones del fabricante en lo que respecta

a los límites de peso de los equipos a remolcar y al

remolque en pendientes.

3. Nunca permita la presencia de niños u otras personas

dentro o sobre los equipos remolcados.

4. En las pendientes, el peso del equipo remolcado puede

causar pérdida de tracción y pérdida de control de la

máquina.

5. Desplácese lentamente y deje distancia adicional para

frenado.

6. No cambie a transmisión neutral para descender.

Servicio

Manejo seguro de la gasolina:

1. 

sumamente cuidadoso al manipular la gasolina. La

gasolina es sumamente inflamable y sus vapores

pueden causar explosiones. Se puede lesionar





cámbiese de ropa de inmediato.

a. Utilice sólo los recipientes para gasolina autorizados.

b. Nunca llene los recipientes en el interior de



recubrimiento plástico. Coloque siempre los



realizar la carga.

c. Cuando sea factible, retire el equipo a gasolina del

camión o remolque y llénelo en el suelo. Si esto

no es posible, llene el equipo en un remolque con



boquilla dispensadora de gasolina.

d. Mantenga la boquilla de llenado en contacto con el

borde del depósito de combustible o con la abertura

del recipiente en todo momento, hasta terminar



apertura/cierre.

e. Apague todos los cigarrillos, cigarros, pipas y otras

fuentes de combustión.

f. Nunca cargue combustible en la máquina en un

espacio cerrado.

g. Nunca saque la tapa del combustible ni agregue

combustible mientras el motor está caliente o en

marcha. Deje que el motor se enfríe por lo menos



h. Nunca llene en exceso el depósito de combustible.

Llene el tanque no más de ½ pulgada por debajo

de la base del cuello del tapón de carga, para dejar

espacio para la expansión del combustible.

i. 

bien.

j. Limpie el combustible que se haya derramado sobre

el motor y el equipo. Traslade la máquina a otra

zona. Espere 5 minutos antes de encender el motor.

k. 

máquina limpia de pasto, hojas y de acumulación

de otros residuos. Limpie los derrames de aceite o

combustible y saque todos los residuos embebidos

de combustible.

l. Nunca guarde la máquina o el recipiente de

combustible en un espacio cerrado donde haya

fuego, chispas o luz piloto, como por ejemplo de

calentadores de agua, calefactores de ambientes,

hornos, secadores de ropa u otros aparatos a gas.

m. Deje que la máquina se enfríe cinco minutos por lo

menos antes de guardarla.

Servicio general

1. Nunca encienda el motor en espacios cerrados o en una



monóxido de carbono, un gas inodoro y letal.

41Section 2 — MedidaS iMportanteS de Seguridad

2. Antes de limpiar, reparar o inspeccionar la máquina,

compruebe que la(s) cuchilla(s) y todas las partes en





que se encienda accidentalmente.

3. 

se detengan por completo en aproximadamente cinco (5)

segundos después de accionar el control de desenganche

de la(s) cuchilla(s). Si las cuchillas no se detienen dentro de

este lapso de tiempo, su unidad deberá ser reparada por su



4. 

frenos ya que está sujeto a desgaste por la operación



5. 





cuchilla(s) en busca de daños (por ejemplo, desgaste







uso de piezas que no cumplen con las especificaciones

del equipo original podría tener como resultado un

rendimiento incorrecto y además poner en riesgo la



6. 

la cuchilla o utilice guantes y extreme las precauciones



7. Mantenga todos los pernos, tuercas y tornillos bien

ajustados para asegurarse de que la máquina se encuentra

en condiciones seguras de operación.

8. 

otros mecanismos de seguridad. Controle periódicamente

que funcionen correctamente.

 

motor, desconecte el cable de la bujía y conecte el motor a



está dañada. Repare el daño antes de arrancar y utilizar la

máquina.

10. Nunca trate de hacer ajustes o reparaciones a la máquina

mientras el motor está en marcha.

11. Los componentes del colector de césped y la cubierta de

descarga, están sujetos a desgaste y daños que podrían





frecuentemente todos los componentes y reemplácelos

inmediatamente sólo con piezas de los fabricantes del



que no cumplen con las especificaciones del equipo

original podría tener como resultado un rendimiento



12. No cambie la configuración del regulador del motor ni lo





13. Mantenga o reemplace las etiquetas de seguridad e



14. Respete las normas referentes a la disposición correcta y las

reglamentaciones sobre gasolina, aceite, etc. para proteger

el medio ambiente.

15. 





este producto tiene una vida útil media de siete (7) años,

ó 270 horas de funcionamiento. Al finalizar la vida útil

media



para cerciorarse de que todos los sistemas mecánicos y de



desgaste. Si no lo hace, pueden producirse accidentes,

lesiones o muerte.

No modifique el motor



bajo ninguna circunstancia. Si cambia la configuración del

regulador del motor el motor puede descontrolarse y operar a



del regulador del motor.

Aviso referido a emisiones

Los motores que están certificados y cumplen con las







siguientes sistemas de control de emisiones: Modificación de



esa manera.

Guardachispas

ADVERTENCIA: Esta máquina está equipada con

un motor de combustión interna y no debe ser

utilizada en un terreno agreste cubierto por bosque,

malezas o hierba ni cerca del mismo excepto que el

sistema de escape del motor esté equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes (si las hay).

Si se utiliza un amortiguador de chispas el operador lo debe

mantener en condiciones de uso adecuadas. En el Estado

de California las medidas anteriormente mencionadas son



de California). Es posible que existan leyes similares en otros

estados. Las leyes federales se aplican en territorios federales.





autorizado más cercano o poniéndose en contacto con el





ADVERTENCIA: Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,



GUARDE ESTAS INSTRUCCIONES

42 Section 2 — MedidaS iMportanteS de Seguridad

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

Symbol Description



leído, entienda, y siga todas las instrucciones en el manual(s) antes de procurar montar y

funcionar



Nunca transporte pasajeros



Retroceda lentamente. Siempre mire hacia abajo y hacia atrás antes y mientras retrocede, para

.



Guarde manos y pies lejos de hacer girar partes.





seguridad..



seguridad.



Guarde a las personas presentes, a los ayudantes y a niños por lo menos 75 pies lejos.

CUESTAS

Use extra la precaución en cuestas. No siegue cuestas mayores que 15°.



Las partes del motor, especialmente el silenciador, llega a ser muy caliente durante la







de descarga o el receptor de hierba estén en su lugar apropiado. De ser dañado, sustituya

inmediatamente.

ADVERTENCIA

.

43Section 2 — MedidaS iMportanteS de Seguridad

(ACEPTAR) (DEMASIADO ESCARPADO)

USO DE ESTE PENDIENTE DE CALIBRE PARA DETERMINAR

SI UNA PENDIENTE ES DEMASIADO ESCARPADO PARA UNA OPERACIÓN SEGURA!

Para comprobar la pendiente, haga lo siguiente:

1. Borrar esta página y doble a lo largo de la línea discontinua.

2. Localizar un objeto vertical sobre o detrás de la pendiente (un poste, un edicio, una valla, un árbol, etc.)

3. Alinee cada lado de pendiente de calibre con el objeto vertical (consultar Figura 1 and Figura 2 ).

4. Ajuste el pendiente de calibre arriba o hacia abajo hasta los toques esquina izquierda el pendiente

(consultar Figura 1 and Figura 2).

5. Si hay un espacio por debajo de la pendiente de calibre, el pendiente es demasiado escarpa por operación segura

(consultar Figura 2 above).

15° línea discontinua

Pendiente

de Calibre

Figura 2Figura 1

15° Pendiente

ADVERTENCIA! 



precaución. Si no puede retroceder en la pendiente o si se siente inseguro en ella, no la recorte. Siempre corte el césped arriba y

abajo las pendientes, nunca en toda la superficie de la cuesta.

Montaje y Configuración 3

CONFIGURACIÓN DEL TRACTOR

NOTA: Este Manual del operador cubre una gama de



características y funciones incluidas y/o ilustradas en este

manual pueden no ser aplicables a todos los modelos. MTD LLC







Conexión de los cables de la batería



postes de la batería, terminales y accesorios

relacionados contienen plomo y compuestos de

plomo, los productos químicos conocidos en el

Estado de California que causan cáncer y daños al



Al conectar los cables de la batería,





(Negro) alambre.



puede haber sido desconectado de la izquierda de las terminales







1. Quite la cubierta de plástico, si está presente, desde la





hexagonal. Ver fig. 3-1.

2. Quite la cubierta de plástico, si está presente, desde el





hexagonal. Ver fig. 3-1.

3. 





indicada en la parte superior / lado de la batería, cargue la



su Manual de instrucciones antes de operar el tractor.

Extracción de la traba de seguridad utilizada en el envío

¡ADVERTENCIA! 



encendido y coloque el freno de mano antes de retirar



la sección Controles y características para obtener

instrucciones sobre la forma de colocar el freno de mano.

 



del lado derecho de la cortadora de césped, entre el

canal de descarga y la plataforma de corte. Vea la Fig.

3-2.

 

posición de corte más alta. Consulte Ajuste de la altura

de corte en la sección Funcionamiento de este manual.

 Mientras empuja el canal de descarga hacia la máquina

con su mano izquierda, extraiga con la mano derecha



entre sus dedos pulgar e índice y rotándola en el

sentido de las agujas del reloj.

¡ADVERTENCIA! La traba de seguridad utilizada



embalaje, se debe retirar y desechar antes de operar

su cortadora de césped.

¡ADVERTENCIA! La plataforma de la cortadora

de césped puede arrojar objetos. En caso de operar

la cortadora de césped sin colocar la cubierta

de descarga en la posición adecuada para el



personales y/o daños materiales.

Figura 3-1

Figura 3-2

Montaje y Configuración

45Sección 3 — Montaje y configuración

Instalación del volante





de ferretería para su instalación. Extraiga con cuidado el casquete



1. Con las ruedas del tractor mirando hacia adelante, coloque



2. Coloque la arandela (con el lado esférico hacia abajo) por



la Fig. 3-3.

3. 

empuje hacia abajo hasta que haga clic al encajar en su lugar.

Fijación Collar The Dash

If the tractor’s dash collar did not come attached from the

factory, the screws for attaching it can be found in either side of



secure the dash collar as illustrated in Fig 3-4.

Instalación del asiento

Si el asiento de su tractor no se adjunta en la fábrica, siga las

instrucciones que aparecen a continuación para adjuntarlo.

NOTA: 



posición de transporte marítimo y quitar el tornillo hexagonal

(tornillo o perilla, si es aplicable) de la parte inferior del asiento

antes de proceder con las siguientes instrucciones.

1. Coloque el asiento mirando hacia adelante en el asiento







2. Deslice hacia atrás el asiento y ajustar el centro de montaje

agujero en el asiento con la ranura en el asiento. Introduzca

el tornillo hexagonal (tornillo o perilla, si es aplicable)



3. Ajuste el asiento a la óptima operador la ubicación que

prefiera, esto puede significar en realidad sentado en

el asiento para decidir lo que considera mejor para el

operador. Tenga en cuenta que el operador debe ser capaz

de operar plenamente todos los pedales mientras está

sentado cómodamente en el asiento.

4. Apriete el tornillo hexagonal (tornillo o perilla, si es

aplicable) en la sede en este momento.

5. 

hexagonal (tornillo o perilla, si es aplicable) en la parte

inferior del asiento. Deslice el asiento hacia adelante o



Véase la Fig. 3-5).

Figura 3-3

Figura 3-5

Figura 3-4

Perilla de tornillo

Ajuste

Ajustar el tornillo

hexagonal

46 Sección 3 — Montaje y configuración

apón de abonadora (si cuenta con este equipo)



encuentra dentro de la abertura de descarga de la plataforma de

corte.

NOTA: Consulte Abono en la sección Funcionamiento de este

manual para obtener información detallada.

Si prefiere operar la plataforma de corte sin abono, simplemente

retire el adaptador para abono desenroscando la tuerca de

mariposa plástica que lo sujeta a la plataforma de corte. Esto

permitirá que los recortes de césped salgan por la abertura de

descarga durante la operación. Vea la Fig. 3-6.

Presión de los neumáticos

¡ADVERTENCIA! La presión máxima de los

neumáticos en cualquier circunstancia es de 30 psi.

Se debe mantener una presión uniforme para todos

los neumáticos en todo momento. Nunca exceda la

presión máxima de inflado que se indica en los

laterales de los neumáticos.



 Aproximadamente 10 psi para los neumáticos traseros

 Aproximadamente 14 psi para los neumáticos

delanteros

IMPORTANTE: Consulte los laterales de los neumáticos para

conocer con exactitud la presión máxima en psi recomendada

por el fabricante. No los infle en exceso. Una presión de

neumáticos despareja podría hacer que la plataforma corte el

césped en forma desigual.

Llenado de gasolina y aceite

El tanque de gasolina está ubicado debajo del capó. No lo llene

en exceso.

¡ADVERTENCIA! Tenga mucho cuidado al trabajar

con gasolina. La gasolina es sumamente inflamable y sus



combustible en la máquina en un espacio cerrado o

cuando el motor está caliente o en marcha. Apague

cigarrillos, cigarros, pipas y otras fuentes de combustión.



instrucciones del Manual del propietario/ operador del motor

que se entrega con el tractor. Lea las instrucciones con atención.

IMPORTANTE: Su tractor se envía con aceite en el motor. Sin

embargo, usted DEBE controlar el nivel de aceite antes de

hacerlo funcionar. Tenga cuidado de no llenar en exceso.

Ajuste de las ruedas de calibración de la plataforma

(en caso de haber)





1. Seleccione la posición de altura de la plataforma de corte



el ajuste de altura de corte deseado en situación normal

(cualquiera de las seis muescas de altura de corte del lado

derecho del guardabarros).

2. Controle si las ruedas de calibración están en contacto con



haber una separación de entre 1/4 pulgada y 1/2 pulgada



continuación:



del suelo o están en contacto con el mismo, ajuste del siguiente

modo:

a. 

hasta el punto más alto.

b. Extraiga las ruedas de calibración retirando las

tuercas de sujeción y los tornillos con reborde que

las ajustan a la plataforma. Vea la Fig. 3-7.

c. 

el ajuste de altura de corte deseado.

d. 

cada rueda de calibración) dentro del orificio de

posicionamiento que deja aproximadamente ½

pulgada entre la parte inferior de la rueda y el



Consulte la secciónNivelación de la plataforma en la sección

Mantenimiento de este manual para obtener instrucciones

detalladas sobre diferentes ajustes de la plataforma.

Figura 3-6

Figura 3-7

Funcionamiento 5

INTERRUPTORES de bloqueo de seguridad

Este tractor está equipado con un sistema de bloqueo de

seguridad para protección del operador. Si el sistema de bloqueo



conta

 El sistema de bloqueo de seguridad impide que el motor

arranque o se encienda a menos que esté colocado el



(enganche de cuchilla) 

 Si el operador abandona su asiento antes de colocar el

freno de mano, el motor se apagará automáticamente.

 El motor se apagará automáticamente si el operador

abandona el asiento del tractor con la palanca de la

(enganche de cuchilla) en la



freno de mano esté colocado o no.

Modelos sin modo de precaución en marcha atrás

 El motor se apagará automáticamente si la potencia de

(enganche de cuchilla) se coloca en posición



marcha atrás.

Modelos con modo de precaución en marcha atrás

 



(enganche de cuchilla) se coloca en posición enganchada



¡ADVERTENCIA! No opere el tractor si el sistema

de bloqueo funciona mal. El sistema fue diseñado

para brindarle seguridad y protección.

MODO de precaución en marcha atrás

(Modelos equipados con módulo de interruptor de encendido)

¡ADVERTENCIA! Tenga mucho cuidado cuando





atrás antes y mientras opera marcha atrás. No opere

el tractor cuando haya niños u otras personas en el

lugar. Detenga el tractor inmediatamente si alguien

ingresa en la zona.

La posiciónMODO DE PRECAUCIÓN EN MARCHA ATRÁSdel



marcha atrás con las cuchillas enganchadas.

IMPORTANTE: No se recomienda cortar el césped en marcha

atrás.

Para utilizar el MODO DE PRECAUCIÓN EN

MARCHA ATRÁS:

ANTE: El operador DEBE estar sentado en el asiento del

tractor.

1. Arranq

Funcionamiento de este manual.

2. Gire la(verde)



 (amarillo) 

la Fig. 5-1.

Figura 5-1

PARA EVITAR LESIONES

PERSONALES GRAVES O LA MUERTE

• EN LAS PENDIENTES CONDUZCA HACIA ARRIBA Y HACIA

ABAJO, NO DE FORMA TRANSVERSAL.

• EVITE MANIOBRAS DE GIRO BRUSCAS.

• NO OPERE LA UNIDAD EN ÁREAS DONDE PUEDE DERRAPAR O

TROPEZAR.

• SI LA MÁQUINA DEJA DE SUBIR LA PENDIENTE, DETENGA

LA(S) CUCHILLA(S) Y RETROCEDA LENTAMENTE BAJANDO LA

PENDIENTE.

• MANTENGA TODOS LOS DISPOSITIVOS DE SEGURIDAD

(PROTECCIONES, ESCUDOS E INTERRUPTORES, ETC.) EN SU

LUGAR Y EN CORRECTO FUNCIONAMIENTO.

• RETIRE LOS OBJETOS QUE PUEDAN SER ARROJADOS POR

LA(S) CUCHILLA(S) EN CUALQUIER DIRECCIÓN.

• CONOZCA LA UBICACIÓN Y FUNCIÓN DE TODOS LOS

CONTROLES.

• ASEGÚRESE DE QUE LA(S) CUCHILLA(S) Y EL MOTOR SE

DETENGAN ANTES DE COLOCAR LAS MANOS O LOS PIES

CERCA DE LA(S) CUCHILLA(S).

• ANTES DE ABANDONAR LA POSICIÓN DEL OPERADOR,

DESENGANCHE LA(S) CUCHILLA(S), COLOQUE EL FRENO DE

MANO, APAGUE Y RETIRE LA LLAVE.

LEA EL MANUAL DEL OPERADOR

ADVERTENCIA

Funcionamiento 5

48 Sección 5— Funcionamiento

3.  (botón triangular de

color naranja) en la esquina superior derecha del módulo







Fig. 5-1.

4. el Modo de Precaución en Marcha

Atrás (con la luz indicadora encendida), el tractor podrá

conducirse en marcha atrás con las cuchillas de corte (PTO)

enganchadas.

5. Siempre mire hacia abajo y hacia atrás antes y mientras

opera en marcha atrás, para asegurarse de que no haya

niños en el área.

6. 



IMPORTANTE: 



a. 



b. El operador coloca el freno de mano, presionando

totalmente el pedal de freno-embrague y





Colocación del freno de mano

Para colocar el freno de mano:

1.  totalmente el pedal del embrague-freno y

manténgalo hacia abajo con el pie.

2. 

abajo en la posición de freno de mano.

3. Suelte el pedal del embrague-freno para permitir que el

freno de mano engrane.

Para sacar el freno de mano:

1. l embrague-freno, saque la palanca





Fijación de la altura de corte

1. Seleccione la posición de altura de la plataforma de corte



cualquiera de las seis muescas de diferente altura de corte,

del lado derecho del guardabarros.

2. 



Configuración y montaje que figuran en partes anteriores

de este manual, para que queden a una distancia de entre

¼ de pulgada y ½ pulgada por encima del terreno, cuando

el tractor se encuentre en una superficie lisa y plana, como,

por ejemplo, un camino de entrada particular.

¡ADVERTENCIA! Mantenga las manos y pies

alejados de la abertura de descarga de la plataforma

de corte.

NOTA: Las ruedas de la plataforma (en los modelos equipados

con ellas) constituyen un mecanismo para el cuidado del

césped y no fueron diseñadas para soportar el peso de la



Mantenimiento de este manual para obtener instrucciones

detalladas sobre diferentes ajustes de la plataforma.

Encendido del motor

¡ADVERTENCIA! No opere el tractor si el sistema

de bloqueo funciona mal. El sistema fue diseñado

para brindarle seguridad y protección.

NOTA: Consulte las instrucciones para el llenado de gasolina y

aceite en la sección Montaje y configuración de este manual.

1. 

2. 

(enganche de cuchilla) 

3. Coloque el freno de mano del tractor.

4. 

5. 





(o de corte normal).

PRECAUCIÓN: 

posición START (ARRANQUE) durante más de diez



al arrancador eléctrico del motor.

6. 

obturador y coloque el control del regulador en posición



NOTA: 

opera el tractor. Si lo hace, se generará una mezcla “rica” de

combustibles, lo cual hará que el motor pierda intensidad.

Detención del motor

¡ADVERTENCIA! 

extraño, detenga el motor, desconecte el(los)

cable(s) de la bujía y conecte el motor a masa.





arrancar el motor y operar la máquina.

1. Si las cuchillas están enganchadas, coloque la palanca de

(enganche de cuchilla) en la



2. 



3. 

alguien encienda accidentalmente el motor.

48 Sección 5— Funcionamiento

49Sección 5— Funcionamiento

Conducción del tractor

¡ADVERTENCIA! E



repente.

¡ADVERTENCIA! No abandone el asiento del

tractor sin colocar primero la palanca de la potencia

(enganche de cuchilla) en la posición



freno y colocando el freno de mano. Si deja el tractor



encendido.

¡ADVERTENCIA! Siempre mire hacia abajo y hacia

atrás antes y mientras se desplaza marcha atrás, para



1. 

deje que suba el pedal.

2. 



3. 

(marcha directa) o REVERSE (marcha atrás).

IMPORTANTE: 

la dirección de desplazamiento mientras el tractor esté en



tractor por completo antes de hacer el cambio.

4. Suelte el freno de mano presionando el pedal del

embrague-freno y colocando la palanca de control de



IMPORTANTE: 



completo con el funcionamiento y los controles del tractor antes



5. Suelte el pedal del embrague-freno lentamente para poner



6. El tractor corta césped se detiene presionando el pedal del

embrague-freno.

NOTA: Al operar la unidad inicialmente, habrá poca diferencia



asentado en las poleas durante el período de ablande.

¡ADVERTENCIA! Antes de abandonar la posición

del operador, desenganche las cuchillas, coloque

la palanca en neutral, coloque el freno de mano,



IMPORTANTE: Siempre que detenga el tractor por cualquier

razón en un área de césped, haga lo siguiente:

1. Coloque la palanca de cambios en neutral,

2. Coloque el freno de estacionamiento,

3. 

mínimo la posibilidad de que su césped resulte quemado

por el escape caliente del motor en funcionamiento.







1. Coloque la palanca de cambios en posición NEUTRAL.

2. 

3. 



4. Suelte completamente el pedal del embrague-freno.

5. 

6. 

deseada.

7. 

(marcha directa) o REVERSE (marcha atrás), y siga el

procedimiento normal de operación.

Operación en pendientes

Consulte el IN

importantes de seguridad del manual para contribuir a

determinar en qué pendientes puede operar el tractor con

seguridad.

¡ADVERTENCIA! No corte el césped en

inclinaciones mayores a 15 grados (elevación

aproximada de 2 1/2 pies por cada 10 pies). El tractor



 Corte hacia arriba y abajo de las pendientes, NUNCA en



 Tenga cuidado cuando cambie de dirección al operar en

pendiente.

 Esté atento a los hoyos, surcos, baches, rocas u otros



máquina. El césped alto puede ocultar obstáculos.

 

debiera realizar un giro, baje de la pendiente. Subir una

pendiente aumenta enormemente las posibilidades de que



 

necesario detenerse mientras sube una pendiente,



posibilidad

Enganche de las cuchillas

Cuando(enganche de

cuchillas) se suministra alimentación a la plataforma de corte o

a otros aditamentos (disponibles por separado)

cuchillas, haga lo siguiente:

1. 



2. (enganche de cuchillas)

y gírela totalmente hacia adelante hasta la posición

enganchada (ON) .

3. Mantenga la palanca del regulador en la posición FAST



un uso más eficaz de la plataforma de corte o de otros

accesorios (disponibles por separado).

NOTA: Modelos con modo de precaución en marcha atrás: El

motor se apagará automáticamente si la potencia de arranque







Modelos sin Modo de precaución en marcha atrás:

(enganche de cuchilla)

debe estar en la posición desconectada (OFF) al arrancar el motor,

cuando se desplaza marcha atrás y si el operador abandona su

asiento. Consulte Interruptores de Bloqueo de Seguridad en la

sección Funcionamiento de este manual.

Utilización de la palanca de elevación de la plataforma



de la plataforma hacia la izquierda y colóquela en la muesca que

mejor se adapte a la aplicación deseada. Consulte Ajuste de la

altura de corte unas páginas atrás en esta misma sección.

49Sección 5— Funcionamiento

50 Sección 5— Funcionamiento

Corte de césped

¡ADVERTENCIA! 





niños y mascotas alejados al menos 25 metros de la

máquina mientras está en funcionamiento. Detenga la

máquina si alguien se acerca.

La siguiente información será de utilidad cuando use la

plataforma de corte con su tractor:

¡ADVERTENCIA! 







u obstrucciones que podrían hacer que el material

descargado rebote contra el operador.

 

instalado un juego de abonadora o un colector de césped.

 

los dos primeros cortes de césped arrojando la descarga



cambie la dirección para arrojar la descarga hacia afuera,

para equilibrar el corte. Esto otorgará un mejor aspecto al

césped.

 No corte el césped demasiado corto. El césped corto es

propicio para el crecimiento de malezas y se pone amarillo



 El corte del césped siempre debe realizarse con el regulador del

motor al máximo.

 En terrenos difíciles, puede resultar necesario pasar por



cortada, para obtener un corte más prolijo.

 

extremadamente alto. El tractor fue diseñado para cortar el



 Mantenga las cuchillas afiladas y reemplácelas cuando

se desgasten. Consulte Cuchillas de corte en la sección



cómo afilar correctamente las cuchillas.

Abono

Ciertos modelos están equipados con un kit para abono que



estándar, en un proceso de recirculación del recorte de césped



muy finos luego son despedidos hacia atrás para que se





resultados al realizar el abono:

 



de la plataforma de corte y no permite la adecuada

incorporación del recorte de césped como abono.

 

de césped, o aproximadamente 1-1/2 pulgadas. De lo

contrario los recortes de césped se amontonarán formando

terrones debajo de la plataforma y no se distribuirán

eficazmente como abono.

 

los recortes de césped se distribuyan eficazmente como

abono.

 Coloque siempre la palanca de control del regulador en



posición mientras realiza el corte de césped. Si el motor

no se mantiene con el regulador a pleno se somete al

motor del tractor a un esfuerzo mayor que no permite que

las cuchillas desintegren adecuadamente el recorte de

césped que se distribuye como abono. Se debe controlar





NOTA: No es necesario retirar el canal de descarga para operar la

cortadora de césped con el kit de abono instalado.

¡ADVERTENCIA! Nunca opere la cortadora de

césped sin el canal de descarga adecuadamente

instalado.





que la sujeta a la plataforma de corte. Esto permite que los

recortes se descarguen por el costado. Vea la Fig. 5-2.

Faros delanteros

 

que el motor del tractor está en funcionamiento. En otros





motor en funcionamiento.

 



(detención).

Figura 5-2

50 Sección 5— Funcionamiento

Figura 4-1

Palanca de control de

velocidad y freno de mano

Pedal de freno/

embrague

Palanca de

cambios

Palanca de

estrangulador/obturador

Palanca de elevación

de la plataforma

Palanca de potencia de arranque

(PTO) (enganche de cuchilla)

Módulo del interruptor de

encendido

Controles y Características 4

Los controles y características del tractor corta césped se ilustran en la Figura 4-1 y se describen en las páginas siguientes.

¡ADVERTENCIA! Lea y respete todas las normas de seguridad y las instrucciones de este manual, incluida la sección

Funcionamiento en su totalidad, antes de intentar operar esta máquina. Si no respeta todas las normas de seguridad y las



PALANCA DE CONTROL DEL REGULADOR

La palanca de control del estrangulador está ubicada del lado

derecho del tablero de instrumentos del tractor. Esta palanca



empuja totalmente hacia adelante, también controla el obturador.

Cuando se lo coloca en una posición determinada, el regulador



IMPORTANTE: Cuando opere el tractor con la plataforma de



siempre en la posición FAST (rápido; representado por una liebre).

Control del obturador



del regulador totalmente hacia adelante,



motor. En todos los otros modelos, el

control del obturador puede encontrarse

en el lado izquierdo del panel de





obturador se cierra la placa del obturador

del carburador y esto ayuda a arrancar el

motor. Consulte Arranque del Motor en la



de arranque en detalle.

Interruptor de encendido



interruptores de encendido. Use la Figura 4-3 para identificar qué

interruptor utiliza su máquina y siga estas instrucciones para un

funcionamiento adecuado.

Interruptor de encendido de 3 posiciones





de las agujas del reloj a la posición START (arranque). Suelte la



el motor. Vea la Fig. 4-3A. El motor funcionará con los faros

delanteros encendidos.

do en sentido



Vea la Fig. 4-3A.

Interruptor de encendido de 4 posiciones

ara arrancar el motor.

de las agujas del reloj a la posición START (arranque). Suelte la









seguirá funcionando con los faros delanteros encendidos.

Figura 4-2

Figura 4-3

apagado

Encendido/luces

Encendido

Apagado Encendido/luces

Encendido

Posición de

detención

Corte de

césped

normal

Posición

arranque

Modo de

precaución en

marcha atrás

52 Sección 4— controleS y caracteríSticaS





Vea la Fig. 4-3

Módulo del interruptor de encendido



encendido y gírela en el sentido de las agujas del reloj hacia la







precaución de marcha atrás).





Vea la Fig. 4-3C.

¡ADVERTENCIA! Nunca deje la máquina en





cambios a la posición neutral, coloque el freno de



que alguien encienda accidentalmente el motor.

IMPORTANTE: Antes de operar el tractor, consulte





detalladas del Módulo del Interruptor de Encendido y del





Pedal de freno-embrague

El pedal del embrague-freno está ubicado del lado izquierdo del



embrague-freno parcialmente hacia abajo cuando disminuya la



Palanca de control de velocidad)

hacia abajo para colocar el freno de disco y hacer que el tractor

se detenga por completo.

NOTA: motor se debe presionar el pedal .



Funcionamiento de este manual.

Freno de mano

mano, presione a fondo el pedal del



totalmente hacia abajo en la posición de freno de mano. Suelte

el pedal del embrague-freno para permitir que el freno de mano

engrane.

o, presione el pedal del embrague-





brague-freno.

NOTA: Si el operador abandona el asiento y deja el motor

funcionando, deberá colocar el freno de mano, o el motor se

apagará de forma automática.

Palanca de cambios

La palanca de cambios está ubicada del lado izquierdo del





cambios, el pedal debe estar presionado y el tractor no debe

estar en movimiento. Vea la Fig. 4-4.

IMPORTANTE: Nunca fuerce la palanca de cambios.

De hacerlo, puede dañarse seriamente la transmisión del tractor.

Palanca de control de velocidad



lado izquierdo del tablero de instrumentos del





pedal del embrague-freno, saque la palanca de la







suelte la palanca en la muesca adecuada para









suéltela dentro de una muesca.

NOTA: 

modelo y están disponibles con una palanca de



Palanca de potencia de arranque (PTO)

(enganche de cuchilla)

Ubicada en el guardabarros derecho del tractor, la

(enganche de cuchilla)

se utiliza para dar alimentación a la plataforma de

corte o a otros aditamentos (disponibles por separado).







desconectada), se corta la energía a la plataforma de

corte/aditamento.

NOTA: 

(enganche de cuchilla) debe encontrarse en posición



Palanca de elevación de la plataforma

Ubicada en el guardabarros derecho del tractor, la







colóquela en la muesca que mejor se adapte a la

aplicación deseada.

Figura 4-4

53Sección 4— controleS y caracteríSticaS

MANTENIMIENTO

¡ADVERTENCIA! Antes de realizar tareas de

mantenimiento o reparaciones, desconecte la



cambios a la posición neutral, coloque el freno de



encendido accidental del motor.

Motor

Consulte las instrucciones de mantenimiento del motor en el

Manual del propietario/operador del motor .





embalado con la unidad. Siga las instrucciones con atención.

Cambio del aceite del motor



tractores, se adjunta una manga de plástico para drenado de



proceda de la siguiente manera:

1. Desenrosque el tapón de llenado de aceite y extraiga la



2. Coloque el extremo pequeño de la manga de drenado en

el cárter de aceite. Vea la Fig. 6-1.

3. 

contenedor apropiado, con una capacidad no menor a 64

oz.

4. Realice el mantenimiento del filtro de aceite (si la unidad

está equipada con uno), tal como se indica en el Manual del



la unidad.



de terminar el drenaje de aceite.

5. 



embalado con su máquina.

Figura 6-1

NOTA: 





Depurador de aire

Realice el mantenimiento del pre-filtro, en caso de estar instalado



del Manual del propietario/operador del motor que se entrega

junto con la unidad.

Bujía de encendido



temporada. Se recomienda reemplazar la bujía al comienzo de

cada temporada de corte de césped. Consulte el manual del





Lubricación

¡ADVERTENCIA! Antes de realizar tareas de

lubricación, reparación o inspección, siempre



palanca de cambios a la posición neutral, coloque el





Motor



del Manual del propietario del motor que se entrega junto con la

unidad.

Puntos de pivote y varillaje





temporada con aceite ligero.

Ruedas traseras



temporada. Lubrique bien los ejes y las llantas con una grasa

todo uso antes de reinstalarlos.

Ejes delanteros



estar equipado con un accesorio de engrasado. Lubrique con

pistola de grasa cada 25 horas de funcionamiento del tractor.

Batería



de ácido no se pueden controlar.

 Siempre mantenga limpios y libres de acumulación de



 Después de limpiar la batería y los bornes, aplique una



 Siempre mantenga los capuchones de goma colocados



IMPORTANTE: Si por alguna razón extrae la batería,









de que los cables estén conectados a los terminales correctos,



daño al sistema alternador del motor.

Mantenimiento y Ajustes 6

Limpieza de la batería



bicarbonato de sodio y solución de agua. Si es necesario, raspe

los bornes de la batería con un cepillo de alambre para quitar los

depósitos. Cubra los bornes y los cables expuestos con grasa o



Desperfectos de la batería

Algunas causas comunes de falla de la batería son:

 

 Sobrecarga

 Congelamiento

 Carga insuficiente

 Corrosión en las conexiones



Limpieza del motor y de la plataforma

Si se derrama combustible o aceite sobre la máquina, debe



alrededor de las aletas de refrigeración del motor ni en ninguna

otra parte de la máquina.

IMPORTANTE: 



eléctricos, los husillos, las poleas, los rodamientos o el motor.

En la superficie de la plataforma de su tractor hay un conector

hexagonal. Vea la Fig. 6-2.

Este tarugo se puede reemplazar por un puerto de agua a ser



disponible por separado.



de la plataforma y quitar los recortes de césped e impedir la



NOTA: Consulte la sección Aditamentos y Accesorios de este

manual para obtener información sobre éste y otros aditamentos

y accesorios disponibles por separado para su tractor.

Deck Wash System™

Si la plataforma de su tractor está equipada con un puerto de







de la plataforma y quitar los restos de césped recortado e impedir





1. 

que se encuentre suficientemente cerca de una canilla de

agua al alcance de la manguera del jardín.

PRECAUCIÓN: 



dirección en que se encuentran la casa, el garaje, los



2. Desconecte la potencia de arranque (enganche de cuchilla),

coloque el freno de mano y detenga el motor.

3. Enrosque el acople de manguera (embalado con el Manual del

Operador de su tractor) en el extremo de la manguera de jardín.

4. Una el acople de la manguera al puerto de agua que se

encuentra en la superficie de la plataforma. Vea la Fig. 6-3.

5. Abra el suministro de agua.

6. Mientras está sentado en la posición del operador del





representado por una liebre).

7. (enganche de cuchilla) del



8. 

de corte enganchada durante dos minutos como mínimo,

permitiendo que el lado inferior de la plataforma de corte



 (enganche de cuchilla) del



10. 

para apagar el motor del tractor.

11. Desconecte el agua y retire el acoplador de la manguera

desde el puerto de agua que se encuentra en la superficie

de la plataforma.

12. En las plataformas de 46”, repita los pasos 4 a 11 del lado

opuesto de la plataforma de corte.

Figura 6-3

Tarugo hexagonal

Figura 6-2

55Sección 6— ManteniMiento y ajuSteS

IMPORTANTE: Después de limpiar la plataforma con el





de corte en funcionamiento durante dos minutos por lo menos

para permitir que se seque totalmente el lado inferior de la misma.

Ajustes

¡ADVERTENCIA! 

de ajuste mientras el motor está encendido, excepto

los ajustes especificados en el manual del operador.

Nivelación de la plataforma

NOTA: Controle la presión de neumáticos del tractor antes





información sobre la presión de neumáticos.

Nivelación frontal-posterior

El frente de la plataforma de corte está sostenido por una barra



desde la parte frontal hacia la parte posterior. La parte frontal de

la plataforma debe estar entre 1/4 de pulgada y / de pulgada

más abajo que la parte posterior. De ser necesario, realice un

ajuste de la siguiente manera:

1. 



superior (posición más alta) y rote la cuchilla lo más cerca posible

del canal de descarga para que quede paralela al tractor.

2. Mida la distancia desde la parte delantera de la punta de la

cuchilla hasta el piso, y desde la parte posterior de la punta

de la cuchilla hasta el piso. La primera medición tomada

debe estar entre ¼” y /8” menos que la segunda medición.

Determine la distancia aproximada necesaria para un ajuste

adecuado y, de ser necesario, siga con el paso siguiente.

3. Localice la contratuerca y la tuerca de seguridad que se

encuentran en la parte delantera de la ménsula estabilizadora.

Vea la Fig. 6-4. Después de aflojar la contratuerca:

A

plataforma;

Afloje la tuerca de seguridad para bajar la parte frontal de la

plataforma;

4. 

contratuerca que aflojó anteriormente.

Nivelación lado a lado

Si la p

de forma despareja, puede realizarse un ajuste lado a lado. De ser

necesario, realice un ajuste de la siguiente manera:

1. Con el tractor estacionado sobre una superficie firme y



la muesca superior (posición más alta) y rote ambas cuchillas



2. Mida la distancia desde la parte externa de la punta de la

cuchilla izquierda hasta el piso, y desde la parte externa

de la punta de la cuchilla derecha hasta el piso. Las dos

mediciones obtenidas deben ser iguales. Si no lo son,

realice el siguiente paso.

3. 

ubicado en la ménsula de suspensión izquierda de la

plataforma. Vea la Fig. 6-5.

4. 

de ajuste (el cual se encuentra inmediatamente detrás del

tornillo hexagonal que se acaba de aflojar) en el sentido de

las agujas del reloj para subirla o en sentido contrario a las

agujas del reloj para bajarla. La plataforma se encuentra



tomadas antes a las puntas de las cuchillas son iguales.

5. 

tornillo de cabeza hexagonal de la ménsula de suspensión

izquierda de la plataforma.

Ajuste del asiento

Consulte la sección Configuración y Montaje de este manual para

s para el ajuste del asiento.

Ajuste del freno de mano

¡ADVERTENCIA! Nunca intente ajustar los frenos

con el motor en marcha. Desenganche siempre



de cambios a la posición neutral, apague el motor



accidentalmente el motor.

Si el tractor no se detiene por completo cuando se presiona

totalmente el pedal de freno, o si las ruedas traseras del tractor

siguen rodando con el freno de mano colocado, el freno necesita



para realizar un ajuste correcto del freno.

Figura 6-4

Figura 6-5

56 Sección 6— ManteniMiento y ajuSteS

Calendario de mantenimiento

Antes

de cada uso

Cada

10 horas

Cada

25 horas

Cada

50 horas

Cada

100 horas

Antes

de almacenar

Limpie el capó/los respiraderos P P

Inspeccione el nivel de aceite del motor P P

Controle el ﬁltro de aire para ver si hay piezas

sucias, sueltas o dañadas P

Limpie y vuelva a lubricar el depurador de

espuma del ﬁltro de aire P

Reemplace el elemento del ﬁltro de aire P

Cambie el aceite del motor y reemplace el ﬁltro

de aceite P

Limpie los bornes de la batería P P

Lubrique los ejes frontales y las llantas P P

Limpie las aletas de refrigeración del motor P P

Lubrique los puntos de pivote del pedal P P

Inspeccione la condición de las bujías de encen-

dido y la separación P P

Reemplace el ﬁltro de combustible P

NOTA: 





tipo.

IMPORTANTE: 



motor.

55Sección 6— ManteniMiento y ajuSteS

Servicio 7

5. El 38 “Cubiertas: En cuanto a la plataforma de corte desde

el lado izquierdo del tractor, busque el pasador que sujeta









cubierta.

6. Repita los pasos anteriores del lado derecho del tractor.

NOTA: 

del lado derecho del tractor se fija con una abrazadera de







que se lo extrajo.

Extracción de la plataforma de corte

NOTA: Los modelos equipados con plataforma de 38 pulgadas

tienen una polea loca de plataforma. Los modelos equipados con

plataforma de 42 y de 46 pulgadas tienen dos poleas locas de

plataforma.



 (enganche de cuchilla) en la



 

plataforma dentro de la muesca inferior en el guardabarros

derecho.

 

de la polea de motor del tractor, quitando el tornillo de



Note: 





4. Retire la correa (C) de alrededor de la polea del motor del

tractor y de la(s) polea(s) loca(s).

 

correa para que pueda ser fácilmente eliminado de la

toma de fuerza del embrague eléctrico, inserte un 3 / 8”







correa. Véase la figura. 7-2.





correa y una polea, mientras se quita el cinturón.

Figura 7-2

Figura 7-3

Figura 7-1

Deck Idler

Soporte

59seccióN 7— servicio

7. En 42 “& 46” Cubiertas: En cuanto a la plataforma de



de asistencia cubierta en la parte trasera izquierda de la

cubierta. Tire de la cubierta de apoyo pin hacia afuera para



Véase la figura. 7-4.

8. Repita los pasos anteriores en el lado derecho del tractor.

 

la cubierta de primera clase en el guardabarros derecho



fuera del camino.

 

hacia la parte delantera del tractor cuidadosamente

rectores de los ganchos de la cubierta fuera de la barra

estabilizadora de la cubierta.

 

la barra estabilizadora de cubierta a cubierta. Deslice la





12. Retire con cuidado el cable de toma de fuerza de la

parte trasera de la plataforma de corte al eliminar el clip

de horquilla que lo sujeta. Retire el muelle del soporte

rueda loca de la cubierta. Véase la figura. 7-6 en la página

siguiente.

 

la parte de debajo del tractor.

Neumáticos

¡ADVERTENCIA! Nunca exceda la presión máxima

de inflado que se indica en los laterales de los

neumáticos.



 Aproximadamente 10 psi para los neumáticos traseros

 Aproximadamente 14 psi para los neumáticos delanteros

IMPORTANTE: Consulte los laterales de los neumáticos para

conocer con exactitud la presión máxima en psi recomendada

por el fabricante. No los infle en exceso. Una presión de

neumáticos despareja podría hacer que la plataforma corte el

césped en forma desigual.

Batería

¡ADVERTENCIA PROPOSICIÓN 65 DE

CALIFORNIA! Los bornes de la batería y los

accesorios afines contienen plomo y compuestos de



por el Estado de California causan cáncer y daños en



estar en contacto con estos componentes.

PRECAUCIÓN: Si extrae la batería, desconecte











Figure 7-4

Figure 7-6

Cubierta del brazo

de elevación

Cubierta de Apoyo Pin

Figure 7-5

60 seccióN 7— servicio

Arranque por medio de conexión en puente

¡ADVERTENCIA! Nunca arranque una batería

dañada o congelada con conexiones en puente.



encendidos están apagados. No permite que las

abrazaderas de los cables se toquen.

 ++) de la

batería descargada de su tractor.

 +) de

la batería con el puente conector.

 -) al otro borne de la

batería con el puente conector.

4. Realice la conexión final en el bloque del motor del tractor,

lejos de la batería. Acople a una parte sin pintura para

asegurarse de que haya una buena conexión.

PRECAUCIÓN: Si la batería con el puente







conector puente.

 

Funcionamiento de este manual).

6. Coloque el freno de mano del tractor antes de sacar



conexión.

CARGA

¡ADVERTENCIA! Al cargarse, las baterías emiten

un gas que puede causar explosiones. Cargue la



llama abierta o luz piloto, como por ejemplo

calentadores de agua, calefactores de ambiente,

hornos, secadores de ropa u otros aparatos a gas.

PRECAUCIÓN: Cuando cargue la batería de su



para baterías de plomo-ácido de 12V. Lea el Manual



cargar la batería de su tractor. Siempre siga las



Si su tractor no se ha utilizado durante un período de tiempo

prolongado, cargue la batería de la siguiente manera:

1. Ajuste el cargador de batería para que produzca un

máximo de 10 amperes.

Si el cargador de su batería es automático, cargue la batería hasta

que el cargador indique que se ha completado la carga. Si el

cargador no es automático, cargue por ocho horas como mínimo.

Fusible

En el mazo de cables de su tractor hay instalado un fusible de

20 amperes, para proteger el sistema eléctrico del tractor de los

daños causados por exceso de amperaje.

Si el sistema eléctrico no funciona, o el motor de su tractor no



Lo puede encontrar en la parte trasera de la unidad, debajo del

guardabarros ubicado junto a la batería.

¡ADVERTENCIA! 

siempre un fusible que posea la misma capacidad de

amperaje.

Cuchillas de corte

¡ADVERTENCIA! Antes de extraer la(s) cuchilla(s)





desconectar el(los) cable(s) de la bujía y hacer masa

contra el motor para impedir el encendido



guantes pesados o un paño para asir la cuchilla de

corte.

¡ADVERTENCIA! Inspeccione periódicamente los

adaptadores de las cuchillas en busca de rajaduras o

daños, especialmente cuando golpee un objeto

extraño. Reemplace de inmediato si está dañado.

Las cuchillas se pueden extraer de la siguiente manera.

1. Extraiga la plataforma de la parte inferior del tractor,

(consulte la sección Extracción de la plataforma de corte

en partes anteriores de esta sección)

delicadeza la plataforma para dejar al descubierto su parte

inferior.

2. Coloque un bloque de madera entre el deflector del

alojamiento central de la plataforma y la cuchilla de corte,



3. Extraiga la tuerca de brida hexagonal que asegura la

cuchilla al montaje del husillo. Vea la Fig. 7-7.

 

cantidad de metal de ambos extremos de las hojas a lo largo de

los bordes de corte, paralelo al borde de fuga, en un 25 ° - 30 °

de ángulo. Siempre moler cada filo de la cuchilla de corte por

igual a mantener el equilibrio de la hoja adecuada. Véase la

figura. 7-8.

PRECAUCIÓN: Si el filo de la hoja ha sido





¡ADVERTENCIA! Una hoja mal equilibrada causará



resultar en lesiones personales.Es importante que

cada borde de la cuchilla de corte sea pulido por igual

para mantener el equilibrio adecuado de la cuchilla.

Figura 7-7

61seccióN 7— servicio

Para 42” & 46” Decks



lo siguiente:

1. Quite la cubierta como se indica anteriormente en esta

sección.

2. Retire la cinta cubre quitando los tornillos hexagonales que



3. También puede ser necesario aflojar la tuerca hexagonal

de la polea tensora a la izquierda para obtener el cinturón

alrededor de la polea y el protector de la correa.

4. Retire con cuidado la cinta de cubierta de alrededor de las

dos poleas del husillo y las dos poleas polea tensora de la



 

cinturón alrededor de las dos poleas exterior del huso,



6. Luego, la cinta de ruta alrededor de las dos polines poleas



 

 

 

sigue siendo derrotados en las poleas con las instrucciones.

Véase la figura. 7-11.

10. Tire de la parte derecha de la cinta, y coloque el lado V



11. Mientras se mantiene la correa y la polea juntos, girar

la polea a la izquierda. Seguir manteniendo y rotación

de la polea y la correa hasta que la correa es totalmente



Cambio de la correa de transmisión

NOTA: 







reemplazo de la correa de transmisión, o llame por teléfono al

Departamento de Atención al Cliente tal como se indica en la

página 2 para obtener información sobre la forma de pedir un

Manual de Mantenimiento.

5. 

balancer. Muela el metal del lado pesado hasta que esto

equilibre regularmente.

NOTA: 

instalar la hoja con la cara de la hoja marcada’’fondo’’(o con un



se encuentra en la posición de funcionamiento.

PRECAUCIÓN: 

tuerca de husillo de la hoja brida hexagonal a entre



Cambio de la correa de la plataforma

¡ADVERTENCIA! 





arranque accidental del mismo antes de retirar la

correa.

¡ADVERTENCIA! Todas las correas del tractor

están sujetas a desgaste y se las debe cambiar si se

presentan signos de desgaste.

IMPORTANTE: Las correas en V del tractor están diseñadas

especialmente para que se engranen y desengranen sin riesgos.

El uso de una correa en V sustituta (que no sea del fabricante

del equipo original) puede resultar peligroso si la misma no se



correctamente, use correas aprobadas por el fabricante.

Para 38” Decks



proceda de la siguiente manera:

 

en la muesca en la parte inferior del guardabarros derecho.

2. Retire el cinturón por los guardias de la eliminación de la

auto-tornillos que sujetan a la cubierta.

 

polea del motor.

¡ADVERTENCIA! 

por compresión. Al extraer la correa, cuide de no

colocar sus dedos en el resorte intermedio o entre la

correa y una polea.

5. Retire la cinta de la cubierta de alrededor de todas las

poleas, incluida la polea tensora de la cubierta.

 

 

Figura 7-9

Hex Washer Tornillos

Cubierta de

la correa

Deck Idler Pulley

Polea Husillo

Protector de

la correa

Figura 7-8

60 seccióN 7— servicio

Figura 7-11

Plataforma de 42 & 46 pulgadas

Figura 7-10

Plataforma de 38 pulgadas

Polea del motor

Ménsula intermedia

Polea loca de la plataforma

Problema Causa Solución

El motor no arranca 1. 

conectada.

2. Se ha desconectado el cable de la bujía.

3. 

combustible se ha echado a perder.

4. 

5. La bujía no funciona correctamente.

6. La línea del combustible está bloqueada.

7. Motor ahogado.

8. No está colocado el freno de mano

 La palanca de control del regulador no está en

la posición de arranque correcta.

1. 

(desenganchada).

2. Conecte el cable a la bujía.

3. 

(de menos de 30 días).

4. Coloque el control del regulador en la posición



5. Limpie o cambie la bujía o ajuste la separación.

6. Limpie la línea de combustible y reemplace el

filtro de combustible.

7. Arranque el motor con el regulador en posición

FAST (rápido).

8. Coloque el freno de mano.

 

FAST (rápido).

El motor funciona de manera

errática

1. La unidad está funcionando con el



2. Los cables de la bujía están flojos.

3. La línea del combustible está tapada o el

combustible se ha echado a perder.

4. 

obstruida.

5. Agua o suciedad en el sistema del combustible.

6. El filtro de aire está sucio.

1. Saque el control del regulador de la posición



2. Conecte y ajuste el cable de la bujía.

3. Limpie la línea de combustible; llene el tanque

con gasolina limpia y fresca y reemplace el filtro

de combustible, en caso de haber.

4. 

está dañada.

5. Vacíe el tanque de combustible. Llene el tanque

con gasolina limpia y fresca.

6. Reemplace el elemento de papel del filtro de

aire o limpie el depurador de espuma, en caso

de haber.

El motor recalienta 1. 

2. Flujo de aire restringido.

1. Llene el cárter con la adecuada cantidad y peso

de aceite.

2. Limpie los recortes de pasto y suciedad

acumulados alrededor de las aletas de

refrigeración del motor y del alojamiento del

soplador.





1. La separación de la bujía es muy pequeña. 1. Retire la bujía y reajuste la separación.

El motor funciona con

dificultad en ralentí

1. 

2. El filtro de aire está sucio.

1. Reemplace la bujía. Configure la separación de

la bujía.

2. Reemplace el elemento del filtro de aire y/o

limpie el depurador, si la unidad está equipada

con el mismo.

 1. Cuchilla de corte floja o descentrada.

2. 

1. Apriete la cuchilla y el husillo. Estabilice la

cuchilla.

2. Reemplace la cuchilla.

La cortadora de césped no

regresa el recorte de césped

como abono

1. 

2. 

3. Césped demasiado alto.

4. La cuchilla de la cortadora no está afilada.

1. Coloque el control del regulador en la posición



liebre).

2. No realice abono cuando el césped está



3. 



deseada, o haga una pasada de corte más

angosta.

4. Afile o cambie la cuchilla.

Corte desigual 1. 

2. La cuchilla de la cortadora no está afilada.

3. 

1. Realice un ajuste de la plataforma lado a lado.

2. Afile o cambie la cuchilla.

3. Verifique la presión de los cuatro neumáticos.

Solución de Problemas 8

tipo.

NOTA: 



de serie. Esta información se encuentra en la placa de modelo ubicada debajo del asiento. Consulte la página 2 para obtener más



DESCRIPCIÓN DE PARTE NO.

La correa de transmisión (Plataforma de corte) 38 "Deck 954-04062

La correa de transmisión (Plataforma de corte) 42 "Deck 954-04060B

La correa de transmisión (Plataforma de corte) 46 "Deck 954-04219

Hoja de Cubierta (38 "Deck) 942-0610A

Hoja de Cubierta (42 "Deck) 942-04308

Extremo Hoja de Cubierta (42 "Deck) 942-04308-X

Hoja de Cubierta (46 "Deck) 942-04290

Extremo Hoja de Cubierta (46 "Deck) 942-04290-X

Cubierta del husillo (38 "Deck) 918-04474A

Cubierta del husillo (42 "Deck) 918-04822A

Cubierta del husillo (46 "Deck) 918-04636A

Cubierta de la rueda (posterior) 734-0973

Cubierta de la rueda (delantera - 42” & 46 "Deck) 734-04155

Batería 925-1707D

Tire (frontal) 15 x 6 x 6 Ronda de hombro 734-04240A

Tire (frontal) 15 x 6 x 6 Plaza de hombro 734-1731

Tire (Rear) 20 x 8 x 8 de la Ronda de hombro 734-04241

Tire (Rear) 20 x 8 x 8 Plaza hombro 734-1730

Hub Cap 731-0484A

Del tanque de combustible Cap 951-12179A

Del tanque de combustible Cap (CA Modelos) 951-12426

Control del acelerador / Choke Cable (Single cilindros en) 746-04367

Tolva de descarga de la Asamblea 38 "Deck 931-1032B

Tolva de descarga de la Asamblea 42" Deck 631-04288

Tolva de descarga de la Asamblea 46" Deck 631-04288

Número 925-1745A

Piezas de reemplazo 9

Los siguientes aditamentos y accesorios son compatibles con los Tractores Corta Césped Modelo. Consulte al minorista a quien le

adquirió su tractor, a un distribuidor autorizado MTD de mantenimiento o llame al teléfono (800) 800-7310 para obtener información

sobre precios y disponibilidad.

PRECAUCIÓN: Los Tractores Corta Modelo NO han sido diseñados para ser utilizados con accesorios que penetran en el

suelo (como, por ejemplo, cultivadoras o arados). El uso de este tipo de equipamiento INVALIDARÁ la garantía del tractor.

Número de modelo Descripción

OEM-190-116 Juego de abonadora con plataforma de 38 pulgadas

19A30006OEM Juego de abonadora con plataforma de 42 pulgadas

19A30005OEM Juego de abonadora con plataforma de 46 pulgadas

490-850-0005 Herramienta de eliminación de corte de la hoja

OEM-190-607 Parasol de lujo para tractor

OEM-190-679 Paragolpes

OEM-190-183 Kit de ruedas de plataforma de 38”

OEM-190-180 Double Bagger Kit 38”

19A30003OEM Kit de embolsadora doble 42” & 46”

490-900-0025 Juego de lavado de plataforma

490-850-0008 Oil Siphon

Aditamentos y accesorios 10

DECLARACIÓN FEDERAL y/o DE CALIFORNIA SOBRE GARANTÍAS EN EL CONTROL DE EMISIONES

SUS DERECHOS Y OBLIGACIONES EN CUANTO A LA GARANTÍA

MTD Consumer Group Inc, la Agencia de Protección Medioambiental de los Estados Unidos (EPA), y para aquellos productos certificados para su venta en el es-

tado de California, el Departamento de los Recursos del Aire de California (CARB) se complacen en explicar la garantía que cubre al sistema de control (ECS) de

emisiones (evaporativas y/o de escape) de su equipo y motor (motor de equipos de exteriores) de encendido por chispa para todo terreno, pequeño, de exteriores

del año 2006 y años posteriores En California, los nuevos motores de equipos de exteriores deben estar diseñados, construidos y equipados para cumplir con las

estrictas normas antipolución del Estado (en otros estados, los equipos del año 1997 y modelos posteriores deben ser estar diseñados, construidos y equipados

para cumplir con las regulaciones de motores de encendido por chispa para todo terreno pequeños de la Agencia de Protección Medioambiental de los Estados

Unidos, (EPA). MTD Consumer Group Inc. debe garantizar el sistema de control de emisiones (ECS) de su motor de equipos de exteriores por el período de

tiempo indicado más abajo, siempre y cuando no exista uso incorrecto, negligencia o mantenimiento inadecuado de dicho motor.

Su ECS puede incluir piezas tales como el carburador, el sistema de inyección de combustible, el sistema de encendido, el convertidor catalítico, los depósitos

de combustible, las líneas de combustible, los tapones de combustible, las válvulas, contenedores, filtros, mangueras de vapor, abrazaderas, conectores y otros

componentes afines relacionados con las emisiones.

Donde exista una condición cubierta por la garantía, MTD Consumer Group Inc. reparará su motor de equipos de exteriores sin costo alguno incluyendo el

diagnóstico, las piezas y la mano de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE:

Este sistema de control de emisiones se garantiza por el término de dos años. Si alguna pieza relacionada con las emisiones de su motor de equipos de

exteriores es defectuosa, MTD CONSUMER GROUP INC. reparará o sustituirá dicha pieza.

RESPONSABILIDADES DEL PROPIETARIO SEGÚN LA GARANTÍA:

En su carácter de propietario del motor de equipos de exteriores, usted es responsable del mantenimiento requerido que se especifica en el manual del propieta-

rio. MTD Consumer Group Inc le recomienda que conserve todos los recibos que cubren el mantenimiento de su motor, no obstante lo cual MTD Consumer Group

Inc no podrá denegar el cumplimiento de la garantía únicamente por la falta de los recibos.

Como propietario del motor de equipos de exteriores, usted debe saber que MTD Consumer Group Inc. puede denegar la cobertura de la garantía si su motor o

una pieza del mismo fallan debido a uso incorrecto, negligencia, mantenimiento indebido o a modificaciones no aprobadas.

Usted es responsable de presentar su motor al centro de distribución o servicio técnico de MTD Consumer Group Inc. tan pronto como aparezca el problema. Las

reparaciones cubiertas por la garantía se deben llevar a cabo en un lapso razonable que no exceda de 30 días. Si tiene alguna pregunta respecto de la cobertura

de la garantía, póngase en contacto con el Departamento del Servicio Técnico de MTD Consumer Group Inc. al teléfono 1-800-800-7310 o por correo electrónico

en http://support.mtdproducts.com

COBERTURA DE LA GARANTÍA DE EMISIONES GENERALES:

MTD Consumer Group Inc garantiza al comprador final y a cada comprador subsiguiente que el motor de equipos de exteriores: está diseñado, construido y

equipado de modo de cumplir con todas las regulaciones aplicables y que se encuentra libre de defectos de materiales y de fabricación que pudieren causar la

falla de una pieza garantizada idéntica, en todos los aspectos materiales a la pieza descripta en la solicitud de certificación de MTD Consumer Group Inc.

El período de garantía comienza en la fecha de entrega del motor al comprador final o en la fecha en que la máquina se pone en funcionamiento por primera vez.

El período de garantía es de dos años.

Sujeto a ciertas condiciones y exclusiones que se indican a continuación, la garantía de las piezas relacionadas con las emisiones es la siguiente:

1. Cualquier pieza garantizada que no esté programada para ser reemplazada como parte del mantenimiento requerido en las instrucciones escritas suminis-

tradas se garantiza por el período de garantía arriba mencionado. Si la pieza falla durante el período de cobertura de la garantía, la misma será reparada

o reemplazada por MTD Consumer Group Inc. de acuerdo con el párrafo (4) a continuación. Cualquier pieza reparada o reemplazada según la garantía se

garantizará por el resto del período de garantía.

2. Cualquier pieza garantizada que esté programada solamente para inspección regular en las instrucciones escritas suministradas se garantiza por el período

de garantía arriba mencionado. Cualquier pieza reparada o reemplazada según la garantía se garantizará por el resto del período.

3. Cualquier pieza garantizada que esté programada para reemplazo según el mantenimiento requerido de conformidad con las instrucciones escritas suminis-

tradas, se garantiza por el período de tiempo anterior a la primera fecha de reemplazo programada para esa pieza. Si la pieza falla antes del primer reemplazo

programado, la misma será reparada o reemplazada por MTD Consumer Group Inc. de acuerdo con el párrafo (4) a continuación. Cualquier pieza reparada o

reemplazada bajo garantía se garantizará por el resto del período anterior al primer reemplazo programado puntual para esa pieza.

4. La reparación o el reemplazo de cualquier pieza garantizada de conformidad con las disposiciones de la garantía que aquí se estipula se deben realizar en un

centro de garantía sin costo alguno para el propietario.

5. No obstante las disposiciones que aquí se estipulan, los servicios o reparaciones bajo garantía se suministrarán en todos nuestros centros de distribución bajo

franquicia de mantenimiento para los motores o equipos en cuestión.

6. El propietario del motor de equipos de exteriores no deberá pagar el trabajo de diagnóstico directamente asociado con una pieza garantizada defectuosa en

relación con las emisiones, siempre y cuando dicho trabajo de diagnóstico se realice en un centro cubierto por la garantía.

7. MTD Consumer Group Inc es responsable por daños causados a otros componentes de motores o equipos derivados de la falla bajo garantía de cualquier

pieza garantizada.

GDOC-100223

8. Durante la totalidad del período de garantía del motor y equipo para todo terreno arriba mencionado, MTD Consumer Group Inc mantendrá un suministro

de piezas bajo garantía suficiente para satisfacer la demanda esperada de tales piezas.

9. Cualquier pieza de reemplazo se podrá usar para el cumplimiento del mantenimiento o las reparaciones bajo garantía y se suministrarán sin cargo para

el propietario. Dicho uso no reducirá las obligaciones de garantía de MTD Consumer Group Inc.

10. No se podrán usar piezas adicionales ni modificadas que no estén exentas de acuerdo con el Departamento de los Recursos del Aire (Air Resources Board).

El uso de cualquier pieza adicional o modificada no exenta por el comprador final será causal de invalidez de los reclamos bajo garantía. MTD Consumer

Group Inc no tendrá responsabilidad por la garantía de fallas de piezas garantizadas que fueren causadas por el uso de una pieza adicional no exenta

o modificada.

PIEZAS GARANTIZADAS:

La reparación o el reemplazo de cualquier pieza garantizada que de otro modo pudiese estar cubierta por la garantía podrá ser excluida de tal cobertura de

garantía si MTD Consumer Group Inc demuestra que el motor es objeto de uso incorrecto, negligencia o mantenimiento inadecuado, y que tal uso incorrecto,

negligencia o mantenimiento inadecuado fue causa directa de la necesidad de reparación o reemplazo de dicha pieza. No obstante lo antedicho, cualquier ajuste

de un componente con un dispositivo de limitación de ajuste instalado en fábrica y que funcione adecuadamente, podrá ser cubierto por la garantía. Además,

la cobertura bajo esta garantía se extiende solo a piezas que estuvieron presentes en el motor y equipo todo terreno adquiridos.

Están cubiertas las siguientes piezas con garantía para emisiones (de corresponder):

(1) Sistema de medición de combustible

• Sistema de mejora para inicio en frío (cebado suave)

• Carburador y piezas internas (o sistema de inyección por combustible)

• Bomba de combustible

• Depósito de combustible

(2) Sistema de inducción de aire

• Purificador de aire

• Colector de admisión

(3) Sistema de encendido

• Bujía(s) de encendido

• Sistema de encendido por magneto

(4) Sistema de encendido

• Convertidor catalítico

• SAI (válvula Reed)

(5) Componentes varios utilizados en el sistema anterior

• Válvulas e interruptores de vacío, temperatura, posición sensibles al tiempo

• Conectores y montajes

(6) Control evaporativo

• Manguera de combustible

• Abrazaderas de la manguera de combustible

• Tapón del combustible atado por correa

• Caja de carbono

• Líneas de vapor

GARANTÍA LIMITADA DEL FABRICANTE PARA

GDOC-100015 REV. B

La siguiente garantía limitada es otorgada por MTD LLC con respecto

a nuevos productos adquiridos y utilizados en Estados Unidosy/o sus

territorios y posesiones, y por MTD Products Limited con respecto a

nuevos productos adquiridos y utilizados en Canadá y/o sus territorios y

posesiones (cualquiera de las dos entidades, respectivamente, “MTD”).

“MTD” garantiza este producto (excluidas las Piezas y Accesorios con

Desgaste Normal según se describe más abajo) contra defectos en los

materiales y mano de obra por un período de dos (2) años a partir de

la fecha de compra original y, a su opción, reparará o reemplazará, sin

costo alguno, cualquier pieza que presente defectos en los materiales o

de mano de obra. Esta garantía limitada sólo se aplicará si el producto

ha sido operado y mantenido de acuerdo con las instrucciones del

Manual del Operador que se proporciona con el producto y no ha sido

objeto de uso inapropiado, abuso, uso comercial, abandono, accidente,

mantenimiento incorrecto, alteración, vandalismo, robo, incendio,

inundación o algún daño debido a otro peligro o desastre natural. El

daño resultante por la instalación o el uso de piezas, accesorios o

aditamentos no aprobados por MTD para su uso con el(los) producto(s)

incluido(s) en este manual anulará la garantía en lo que respecta a esos

daños.

Se garantiza que las Piezas con Desgaste Normal están libres de defectos

en los materiales y mano de obra por un período de treinta (30) días

a partir de la fecha de compra. Las piezas sujetas a desgaste normal

incluyen pero no se limitan a: baterías, correas, cuchillas, adaptadores

para cuchillas, dientes, bolsas para pasto, ruedas, ruedas para la

plataforma de la podadora tractor, asientos, zapatas antideslizantes,

ruedas de fricción, placas de raspado, gomas helicoidales y neumáticos.

Accesorios - MTD garantiza que los accesorios de este producto están

libres de defectos de material y mano de obra durante un período de

un (1) año a partir de la fecha de compra o arrendamiento original del

accesorio. Los accesorios incluyen, pero no se limitan a: colectores de

césped y kits para abono.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la

garantía está disponible, CON COMPROBANTE DE COMPRA, a través de

su distribuidor local de servicio autorizado. Para localizar el distribuidor

en su área:

En Estados Unidos de América

Consulte las páginas amarillas, o póngase en contacto con MTD LLC

en P.O. Box 361131, Cleveland, Ohio 44136-0019, llame al 1-800-800-

7310, o visite nuestro sitio web en www.mtdproducts.com.

En Canadá

Contacte MTD Products Limited, Kitchener, ON N2G 4J1, llame al 1-800-

668-1238 o visite nuestro sitio web en www.mtdcanada.com.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

a. El motor o las piezas que lo componen. Estos productos pueden

tener garantía del fabricante por separado. Consulte los términos y

condiciones de la garantía aplicable del fabricante.

b. Las bombas rompetroncos, válvulas y cilindros tienen una garantía

separada de un año.

c. Los artículos necesarios para el mantenimiento de rutina como por

ejemplo lubricantes, filtros, afiladores de cuchillas, sincronización

del motor, los ajustes de los frenos, del embrague o de la plata-

forma y el deterioro normal del acabado exterior debido al uso o

exposición.

d. Mantenimiento no realizado por el distribuidor de servicio autor-

izado.

e. MTD no extiende ninguna garantía para los productos vendidos o

exportados fuera de los Estados Unidos de América y/o Canadá,

y sus respectivas posesiones y territorios, excepto para aquellos

vendidos a través de los canales autorizados de distribución de

exportaciones de MTD.

f. Piezas de reemplazo que no son piezas originales de MTD.

g. Gastos de transporte y por visitas técnicas.

h. MTD no garantiza este producto para uso comercial.

No se aplican garantías implícitas, incluidas las garantías

implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de aplicación de la garantía

escrita expresa extendida más arriba para las piezas de acuerdo con

su identiﬁcación. Ninguna otra garantía expresa, ni oral ni escrita,

excepto la mencionada anteriormente, extendida por personas reales

o jurídicas, incluidos los distribuidores o los minoristas con respecto

a cualquier producto, obligará a MTD. Durante el plazo de la garantía

el único recurso es la reparación o reemplazo del producto como se

indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso único

y exclusivo que surge de las ventas. MTD no se hará responsable

de ninguna pérdida o daño incidental o resultante, incluyendo sin

limitación, los gastos incurridos para los servicios de mantenimiento

del pasto, o los gastos de arrendamiento para reemplazar de manera

transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración

de las garantías implícitas, por lo que las exclusiones o limitaciones

mencionadas anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto

del precio de compra del producto vendido. La alteración de las

características de seguridad del producto anulará esta garantía. Usted

asume el riesgo y la responsabilidad de las pérdidas, daños o lesiones

que sufran usted y sus bienes y / o otras personas y sus bienes como

resultado del uso incorrecto o de la falta de capacidad para usar este

producto.

Esta garantía limitada alcanza solamente al comprador original, o a la

persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales

específicos y usted también puede tener otros derechos que varían de

un estado a otro.

IMPORTANTE: El propietario debe presentar el Comprobante de compra

original para obtener la cobertura de la garantía.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1-800-800-7310

MTD Canada Limited - KITCHENER, ON N2G 4J1; teléfono 1-800-668-1238

MTD 760 770 User Manual To The C64340c5 14b7 4b5b 9efc Fb6548191b63

Navigation menu

Versions of this User Manual:

Views

Navigation
