Operator’s Manual
2-Cycle Gasoline
Trimmer
Model Y725
IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY
P/N 769-01654 (1/05)
2
INTRODUCTION
Copy the serial number
here:
THANK YOU
Thank you for buying this quality product. This modern
outdoor power tool will provide many hours of useful
service. You will find it to be a great labor-saving device.
This operator’s manual provides you with easy-to-
understand operating instructions. Read the whole
manual and follow all the instructions to keep your new
outdoor power tool in top operating condition.
PRODUCT REFERENCES, ILLUSTRATIONS
AND SPECIFICATIONS
All information, illustrations, and specifications in this
manual are based on the latest product information
available at the time of printing. We reserve the right to
make changes at any time without notice.
Copyright© 2005 MTD SOUTHWEST INC, All Rights
Reserved.
Bump Head™ is a trademark of MTD SOUTHWEST INC.
SplitLine™ is a trademark of MTD SOUTHWEST INC.
SERVICE INFORMATION
Service on this unit both within and after the warranty
period should be performed only by an authorized and
approved service dealer.
For service call 1-800-345-8746 in the United States, or
1-800-668-1238 in Canada to obtain a list of authorized
service dealers near you. For more details about your
unit, visit our website at www.yardmachines.com.
DO NOT RETURN THE UNIT TO THE RETAILER.
PROOF OF PURCHASE WILL BE REQUIRED FOR
WARRANTY SERVICE.

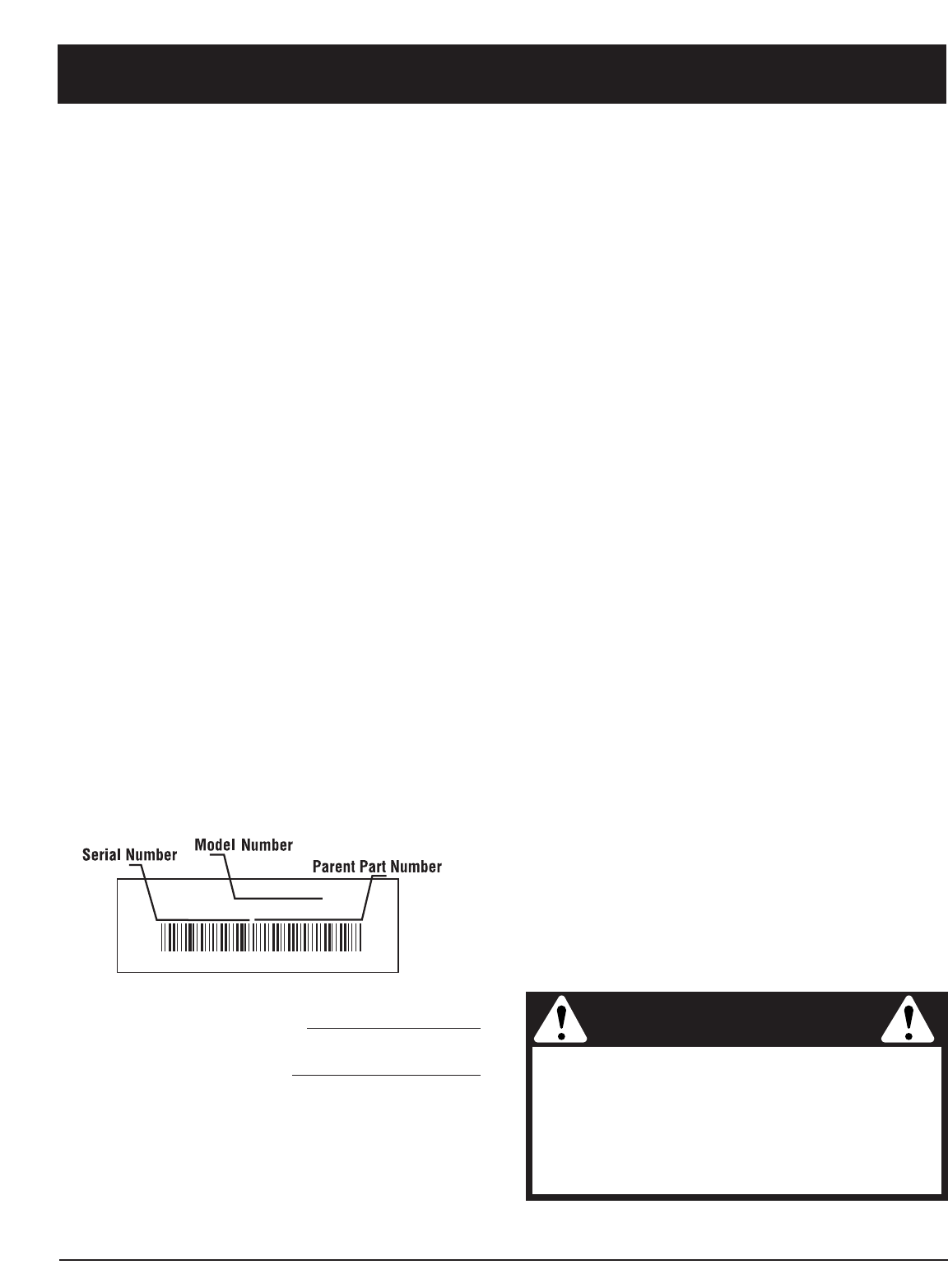

Before beginning, locate the unit’s model plate. It lists
the model and serial numbers of your unit. Refer to the
sample plate below and copy the information for future
reference.
S/N : ITEM :
MODEL :
Make sure you carefully read and understand this manual
before starting or operating this equipment.
THIS PRODUCT IS COVERED BY ONE OR MORE U.S.
PATENTS. OTHER PATENTS PENDING.
TABLE OF CONTENTS
Service Information . . . . . . . . . . . . . . . . . . . . . . . . .2
Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . .3

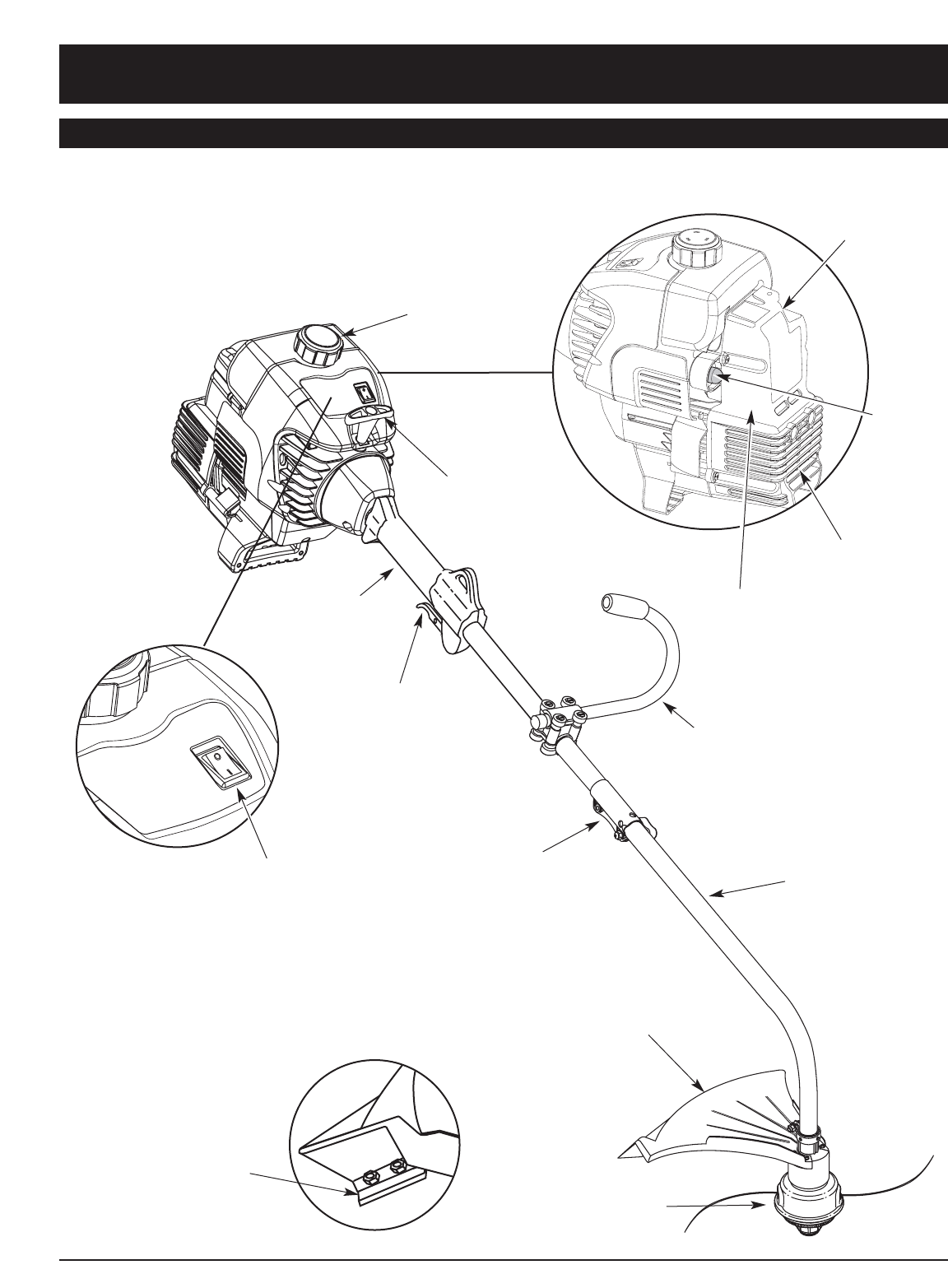

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

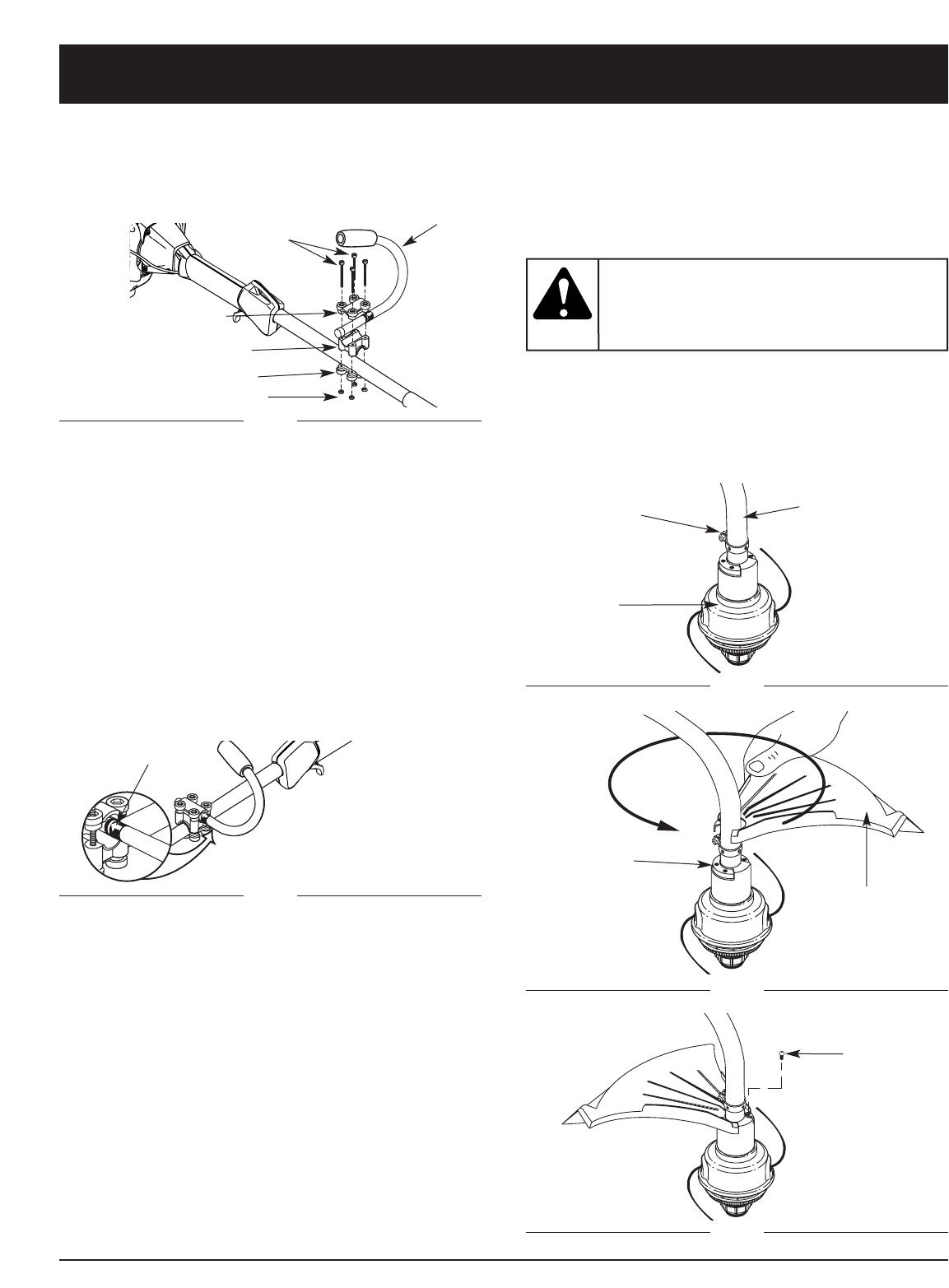

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . .7
Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . .8
Starting/Stopping Instructions . . . . . . . . . . . . . . . . .9
Operating Instructions . . . . . . . . . . . . . . . . . . . . . .10
Maintenance and Repair Instructions . . . . . . . . . . .12
Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . .18
Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . .19
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Warranty Information . . . . . . . . . . . . . . . . . . . . . . .22

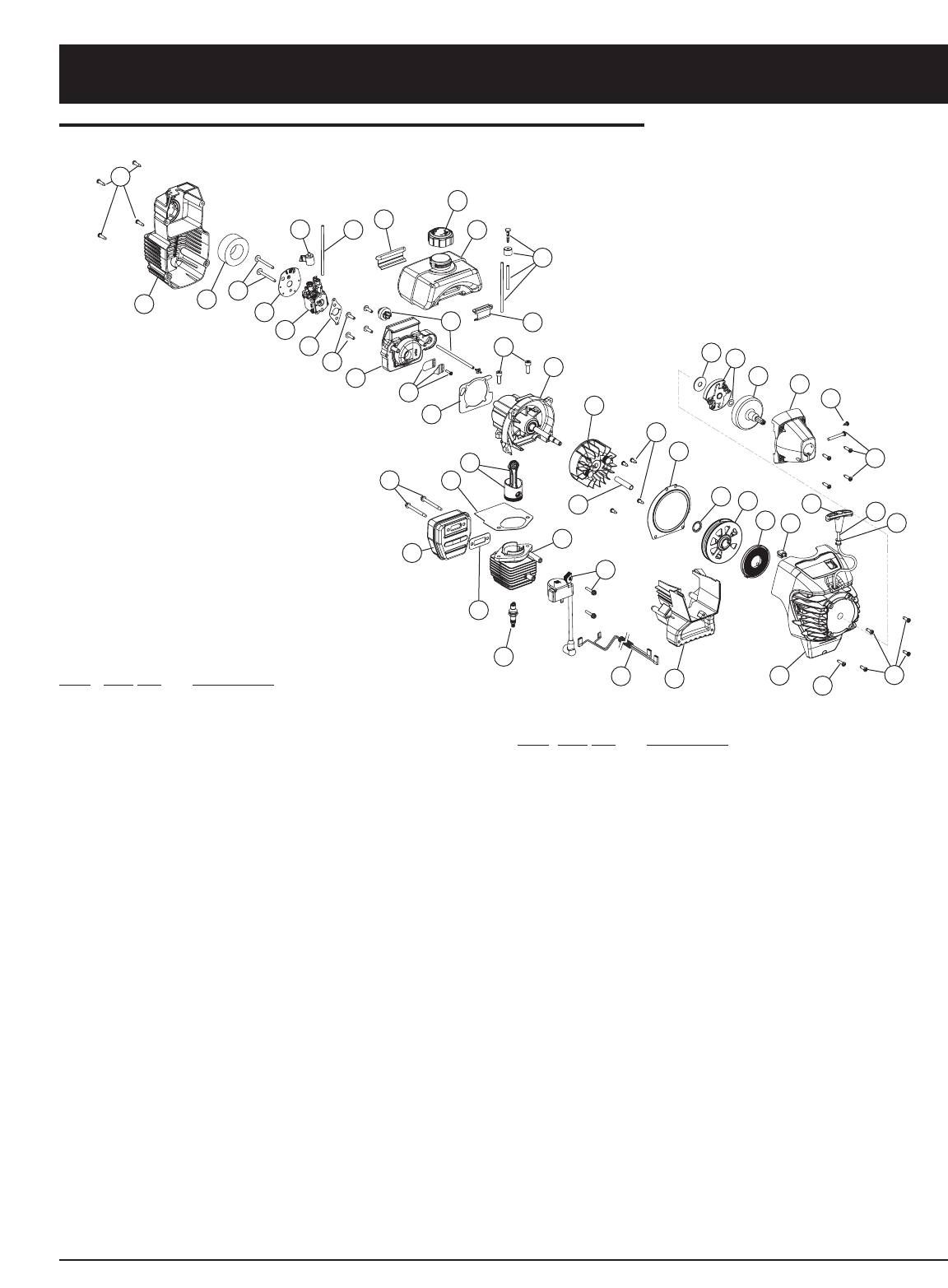

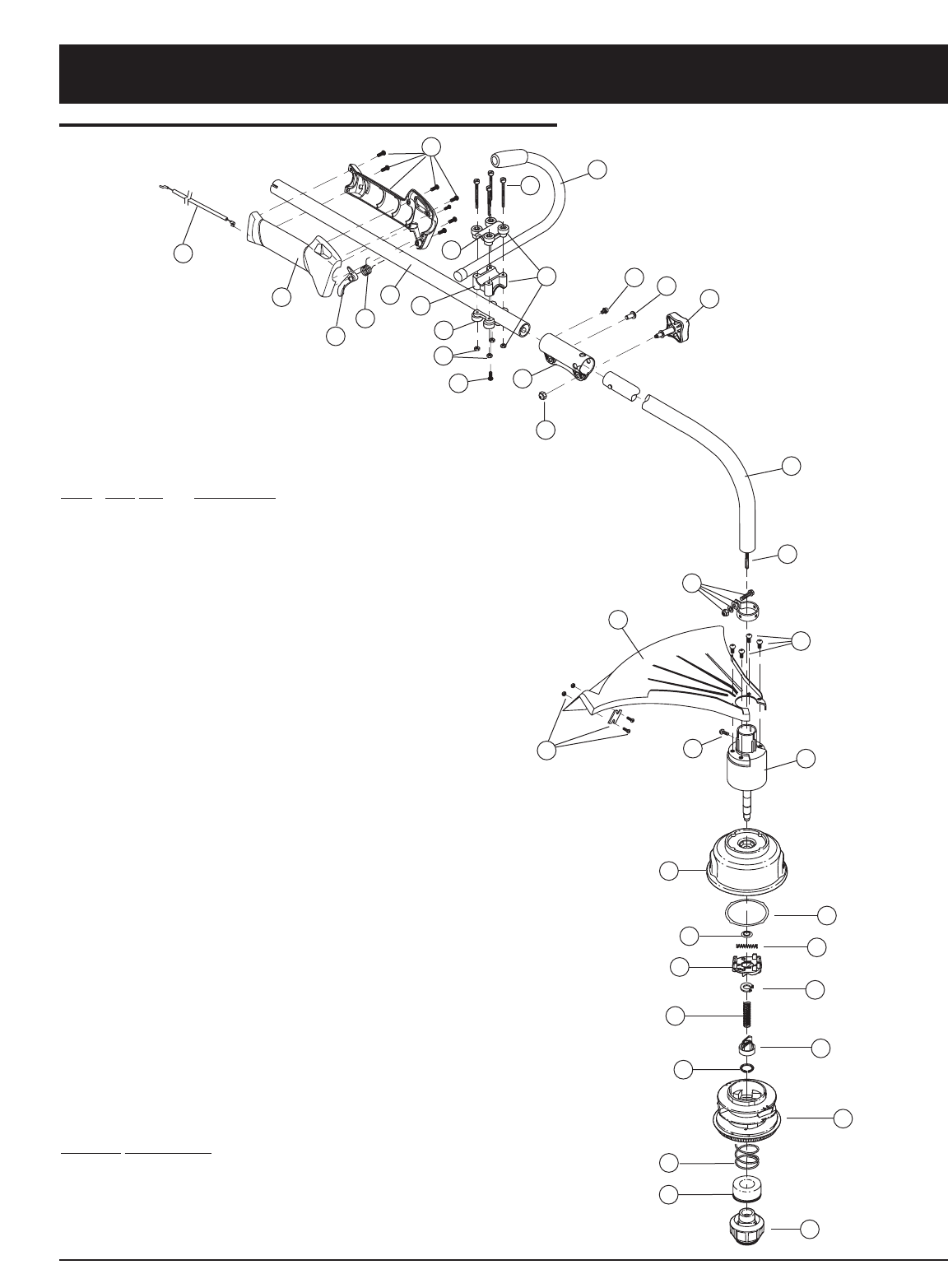

Parts List . . . . . . . . . . . . . . . . . . . .Inside Back Cover
Copy the model and parent
part number here:

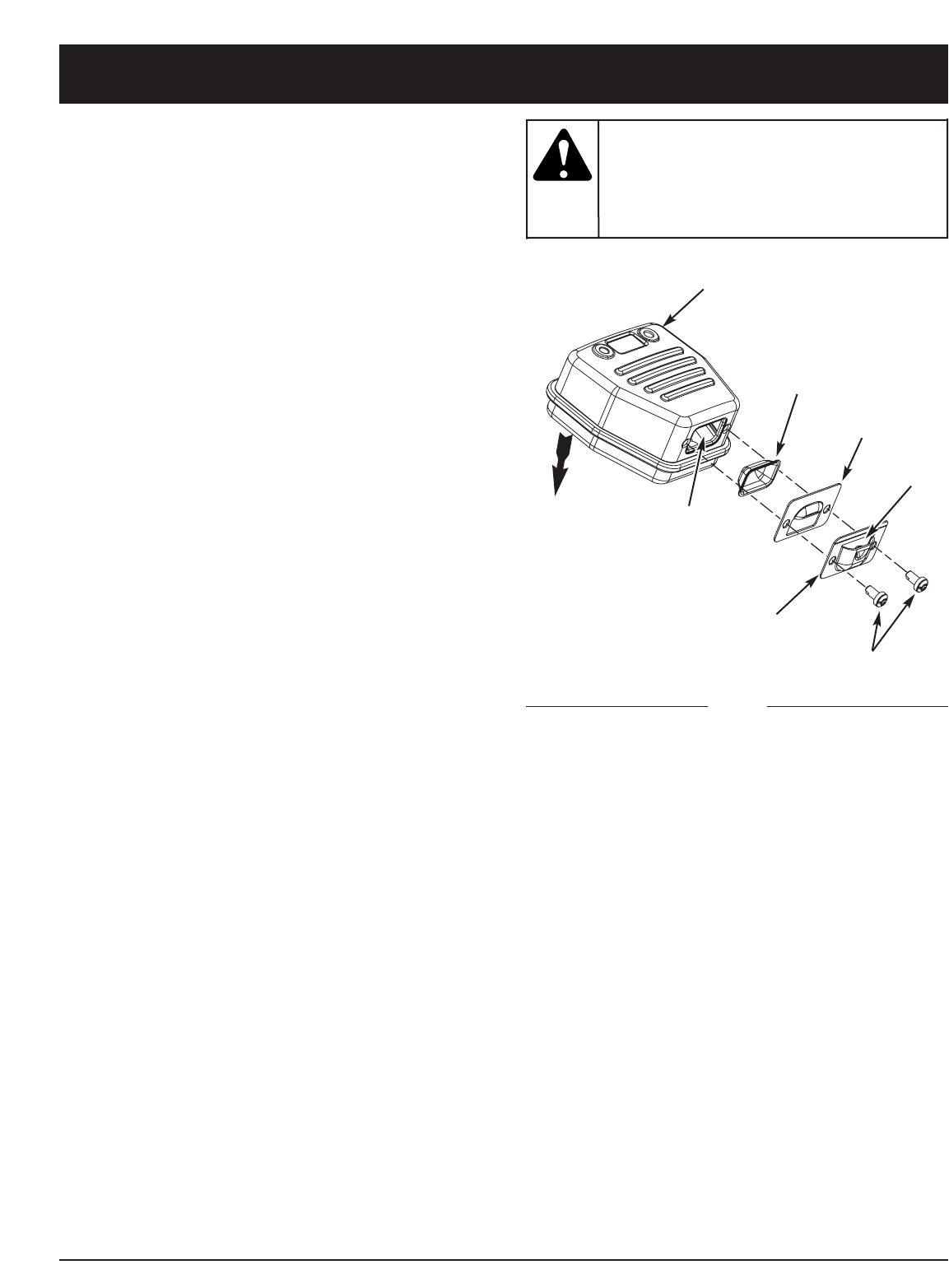

SPARK ARRESTOR NOTE
NOTE: For users on U.S. Forest Land and in the
states of California, Maine, Oregon and Washington.
All U.S. Forest Land and the state of California (Public
Resources Codes 4442 and 4443), Oregon and
Washington require, by law that certain internal
combustion engines operated on forest brush and/or
grass-covered areas be equipped with a spark arrestor,
maintained in effective working order, or the engine be
constructed, equipped and maintained for the
prevention of fire. Check with your state or local
authorities for regulations pertaining to these
requirements. Failure to follow these requirements could
subject you to liability or a fine. This unit is factory
equipped with a spark arrestor. If it requires
replacement, ask your LOCAL SERVICE DEALER to install
the Accessory Part #753-04689 Spark Arrestor Kit.
CALIFORNIA PROPOSITION 65 WARNING
WARNING
THE ENGINE EXHAUST FROM THIS
PRODUCT CONTAINS CHEMICALS
KNOWN TO THE STATE OF CALIFORNIA
TO CAUSE CANCER, BIRTH DEFECTS
OR OTHER REPRODUCTIVE HARM.
3
RULES FOR SAFE OPERATION
READ ALL INSTRUCTIONS
BEFORE OPERATING
Read the instructions carefully. Be familiar with the
controls and proper use of the unit.
Do not operate this unit when tired, ill or under the
influence of alcohol, drugs or medication.
Children under the age of 15 must not use the unit;
teens may operate the unit with adult guidance.
Inspect the unit before use. Replace damaged parts.
Check for fuel leaks. Make sure all fasteners are in
place and secure. Replace cutting attachment parts
that are cracked, chipped or damaged in any way.
Make sure the cutting attachment is properly installed
and securely fastened. Be sure that the cutting
attachment shield is properly attached, and positioned
as recommended. Failure to do so can result in
personal injury to the operator and bystanders, as well
as damage to the unit.
Use only 0.080 inch (2.03 mm) diameter original
equipment manufacturer replacement line. Never use
metal-reinforced line, wire, chain or rope. These can
break off and become dangerous projectiles.
Be aware of risk of injury to the head, hands and feet.
Clear the area to be cut before each use. Remove
rocks, broken glass, nails, wire, string and other
objects which may be thrown or become entangled in
the cutting attachment. Clear the area of children,
bystanders and pets; keep them outside a 50-foot
(15 m.) radius, at a minimum. Even then, they are still
at risk from thrown objects. Encourage bystanders to
wear eye protection. If you are approached, stop the
unit immediately.
Squeeze the throttle control and check that it returns
automatically to the idle position. Make all adjustments
or repairs before using the unit.
SAFETY WARNINGS FOR GAS TRIMMERS
Store fuel only in containers specifically designed and
approved for the storage of such materials.
Always stop the engine and allow it to cool before
filling the fuel tank. Never remove the fuel tank cap or
add fuel when the engine is hot. Never operate the unit
without the fuel cap securely in place. Loosen the fuel
tank cap slowly to relieve any pressure in the tank.

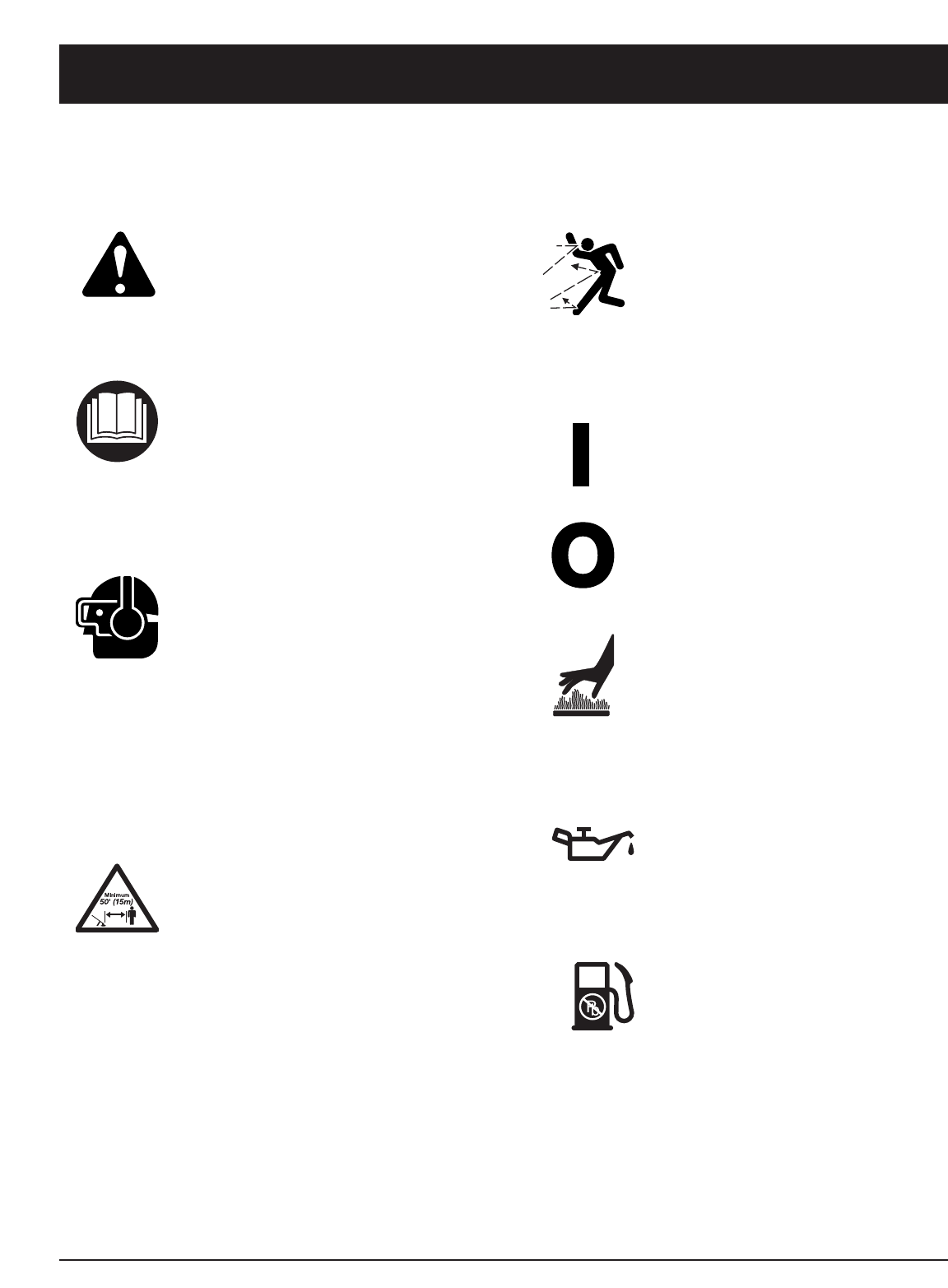

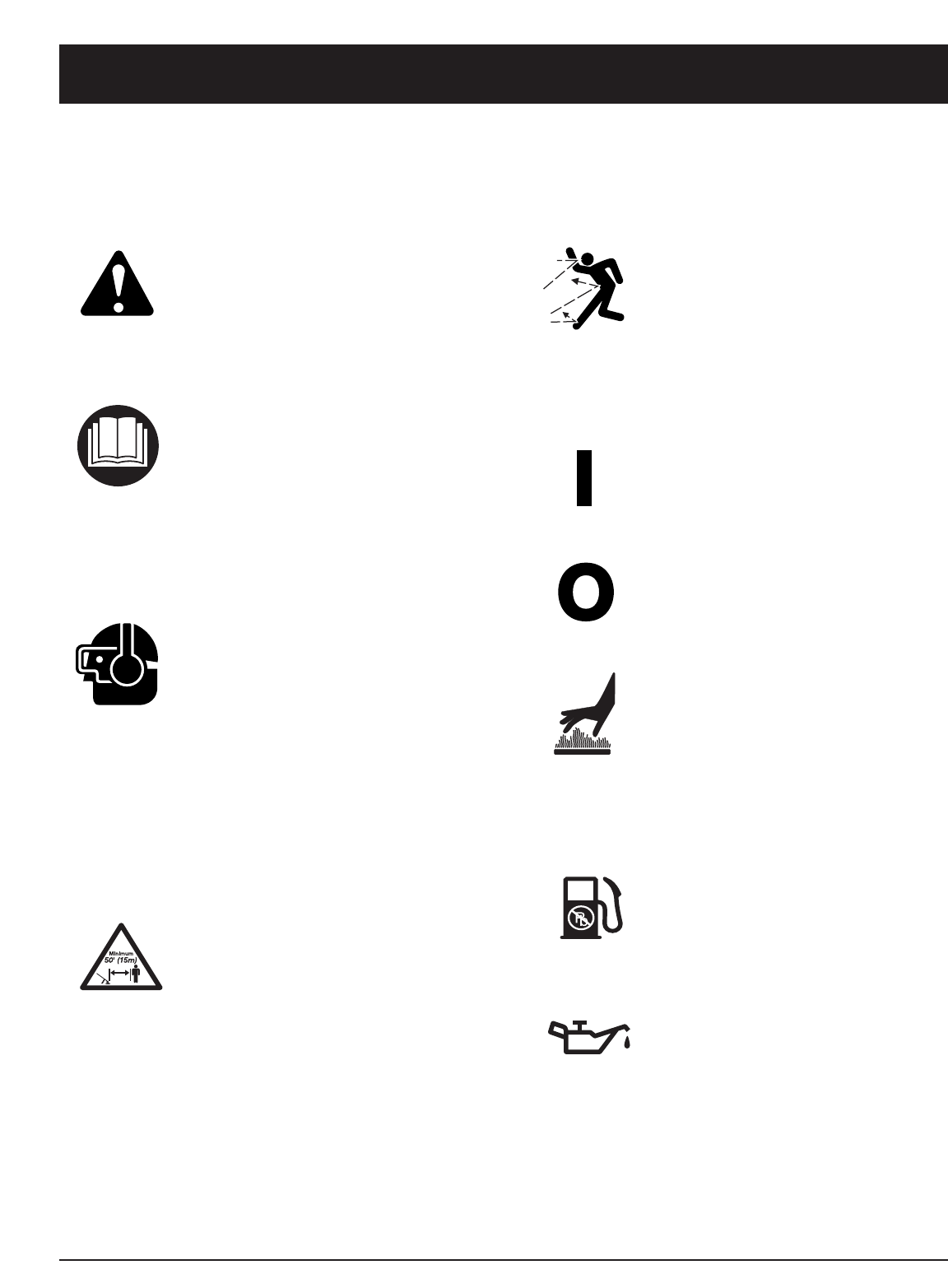

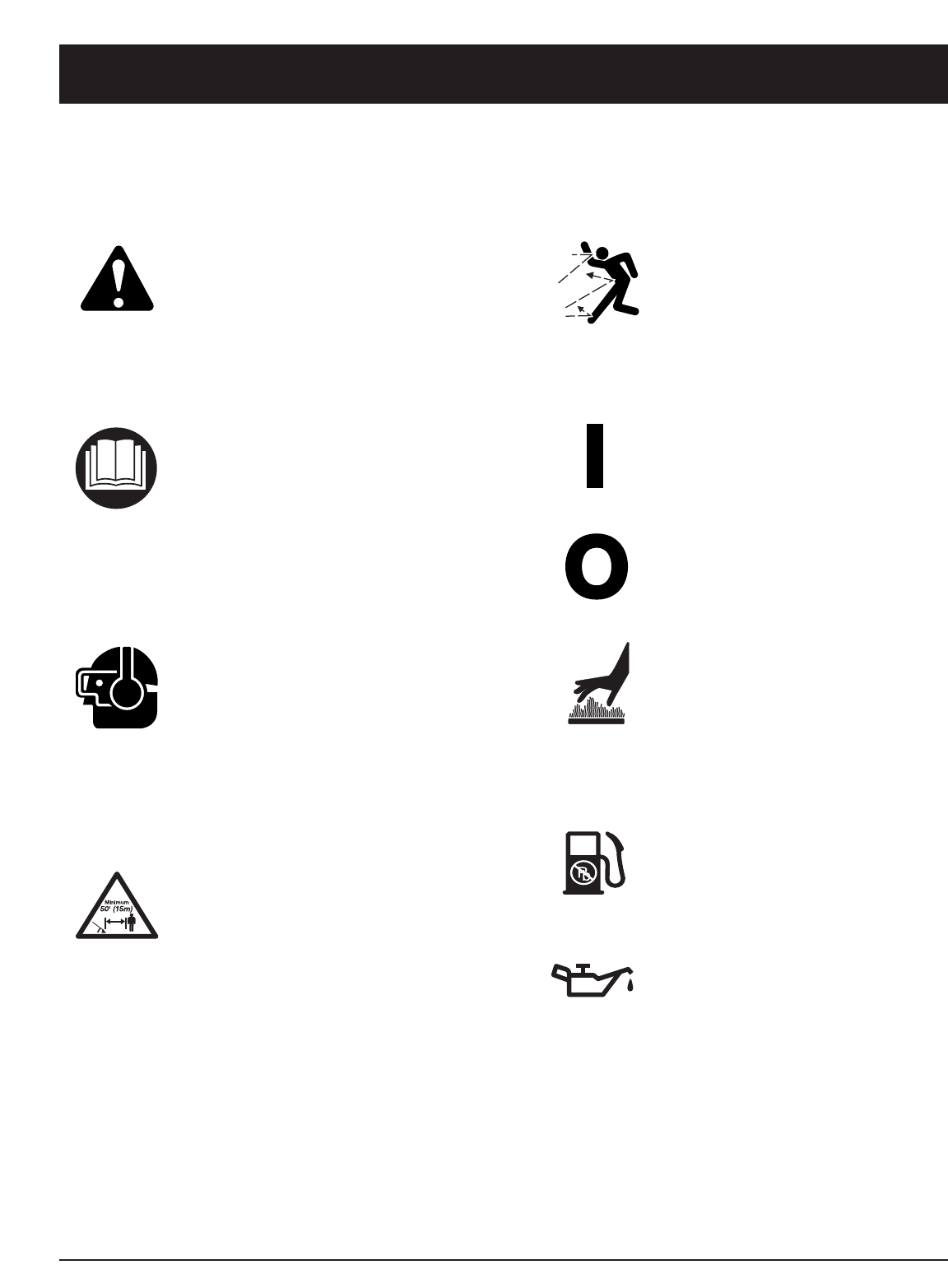

SYMBOL MEANING
The purpose of safety symbols is to attract your
attention to possible dangers. The safety symbols,
and their explanations, deserve your careful attention
and understanding. The safety warnings do not by
themselves eliminate any danger. The instructions or
warnings they give are not substitutes for proper
accident prevention measures.
NOTE: Advises you of information or instructions vital to
the operation or maintenance of the equipment.
SYMBOL MEANING
When using the unit,
you must follow the
safety rules. Please read these instructions
before operating the unit in order to ensure
the safety of the operator and any bystanders.
Please keep these instructions for later use.
WARNING:
• IMPORTANT SAFETY INSTRUCTIONS •
Failure to obey a
safety warning can
result in injury to yourself and others.
Always follow the safety precautions to
reduce the risk of fire, electric shock and
personal injury.
WARNING:
Failure to obey a
safety warning will
result in serious injury to yourself or to
others. Always follow the safety precautions
to reduce the risk of fire, electric shock and
personal injury.
DANGER:
Failure to obey a
safety warning may
result in property damage or personal injury
to yourself or to others. Always follow the
safety precautions to reduce the risk of fire,
electric shock and personal injury.
CAUTION:
Indicates
danger,
warning or caution. Attention is required in
order to avoid serious personal injury. May
be used in conjunction with other symbols
or pictographs.
SAFETY ALERT:
Gasoline is highly
flammable, and its
vapors can explode if ignited. Take the
following precautions:
WARNING:
Read the Operator’s Manual(s) and follow all
warnings and safety instructions.
Failure to do so can result in serious injury to the
operator and/or bystanders.
FOR QUESTIONS, CALL 1-800-345-8746 in the
United States, or 1-800-668-1238 in Canada
4
Add fuel in a clean, well-ventilated outdoor area where
there are no sparks or flames. Remove the fuel cap
slowly, and only after the engine stops. Do not smoke
while fueling or mixing fuel. Wipe up any spilled fuel
from the unit immediately.
Avoid creating a source of ignition for spilled fuel. Do
not start the engine until fuel vapors dissipate.
Move the unit at least 30 feet (9.1 m) from the fueling
source and site before starting the engine. Do not
smoke. Keep sparks and open flames away from the
area while adding fuel or operating the unit.
WHILE OPERATING
Never start or run the unit inside a closed room or
building. Breathing exhaust fumes can be fatal.
Operate this unit only in a well-ventilated outdoor area.
Wear safety glasses or goggles that meet ANSI Z87.1
standards and are marked as such. Wear ear/hearing
protection when operating this unit. Wear a face or
dust mask if the operation is dusty.
Wear heavy long pants, boots, gloves and a long
sleeve shirt. Do not wear loose clothing, jewelry, short
pants, sandals or go barefoot. Secure hair above
shoulder level.
The cutting attachment shield must always be in place
while operating the unit. Do not operate unit without
both trimming lines extended, and the proper line
installed. Do not extend the trimming line beyond the
length of the shield.
This unit has a clutch. The cutting attachment remains
stationary when the engine is idling. If it does not, have
the unit adjusted by an authorized service technician.
Adjust the J-handle to your size in order to provide the
best grip.
Be sure the cutting attachment is not in contact with
anything before starting the unit.
Use the unit only in daylight or good artificial light.
Avoid accidental starting. Be in the starting position
whenever pulling the starter rope. The operator and
unit must be in a stable position while starting. Refer
to Starting/Stopping Instructions.
Use the right tool. Only use this tool for its intended
purpose.
Do not overreach. Always keep proper footing and
balance.
Always hold the unit with both hands when operating.
Keep a firm grip on both handles or grips.
Keep hands, face, and feet at a distance from all
moving parts. Do not touch or try to stop the cutting
attachment when it rotates.
Do not touch the engine, gear housing or muffler.
These parts get extremely hot from operation, even
after the unit is turned off.
Do not operate the engine faster than the speed
needed to cut, trim or edge. Do not run the engine at
high speed when not cutting.
Always stop the engine when cutting is delayed or
when walking from one cutting location to another.
If you strike or become entangled with a foreign
object, stop the engine immediately and check for
damage. Do not operate before repairing damage. Do
not operate the unit with loose or damaged parts.
Stop the unit, switch the engine to off, and disconnect
the spark plug for maintenance or repair.
Use only original equipment manufacturer replacement
parts and accessories for this unit. These are available
from your authorized service dealer. Use of any
unauthorized parts or accessories could lead to
serious injury to the user, or damage to the unit, and
void your warranty.
Keep unit clean of vegetation and other materials.
They may become lodged between the cutting
attachment and shield.
To reduce fire hazard, replace a faulty muffler and
spark arrestor. Keep the engine and muffler free from
grass, leaves, excessive grease or carbon build up.
OTHER SAFETY WARNINGS
Never store a fueled unit inside a building where fumes
may reach an open flame or spark.
Allow the engine to cool before storing or transporting.
Be sure to secure the unit while transporting.
Store the unit in a dry area, locked up or up high to
prevent unauthorized use or damage, out of the reach
of children.
Never douse or squirt the unit with water or any other
liquid. Keep handles dry, clean and free from debris.
Clean after each use, see Cleaning and Storage
instructions.
Keep these instructions. Refer to them often and use
them to instruct other users. If you loan someone this
unit, also loan them these instructions.
SAVE THESE
INSTRUCTIONS
RULES FOR SAFE OPERATION
5
RULES FOR SAFE OPERATION
SYMBOL MEANING
SAFETY ALERT SYMBOL
Indicates danger, warning, or
caution. May be used in conjunction
with other symbols or pictographs.
WARNING - READ OPERATOR'S
MANUAL
Read the Operator’s Manual(s) and
follow all warnings and safety
instructions. Failure to do so can
result in serious injury to the
operator and/or bystanders.
WEAR EYE AND HEARING
PROTECTION
WARNING:Thrown
objects and loud noise can cause
severe eye injury and hearing loss.
Wear eye protection meeting ANSI
Z87.1-1989 standards and ear
protection when operating this unit.
Use a full face shield when needed.
KEEP BYSTANDERS AWAY
WARNING:Keep all
bystanders, especially children and
pets, at least 50 feet (15 m.) from the
operating area.
SAFETY AND INTERNATIONAL SYMBOLS
This operator's manual describes safety and international symbols and pictographs that may appear on this product.
Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.
SYMBOL MEANING
THROWN OBJECTS AND
ROTATING CUTTER CAN CAUSE
SEVERE INJURY
WARNING:Do not
operate without the cutting
attachment shield in place. Keep
away from the rotating cutting
attachment.
•ON/OFF STOP CONTROL
ON / START / RUN
•ON/OFF STOP CONTROL
OFF or STOP
HOT SURFACE WARNING
Do not touch a hot muffler or
cylinder. You may get burned. These
parts get extremely hot from
operation. When turned off they
remain hot for a short time.
OIL
Refer to operator's manual for the
proper type of oil.
UNLEADED FUEL
Always use clean, fresh unleaded fuel.
6
RULES FOR SAFE OPERATION
APPLICATIONS
As a trimmer:
Cutting grass and light weeds
Edging
Decorative trimming around trees, fences, etc.
KNOW YOUR UNIT
Fuel Cap
Throttle
Control J-Handle
Shaft
Grip
Primer
Bulb
Blue EZ-Start
Lever
Air Filter/Muffler
Cover
Shaft
Tube
Starter
Rope Grip
Line Cutting Blade
Muffler
On/Off Stop
Control
Cutting Attachment
Cutting Attachment
Shield
EZ-Link™
7

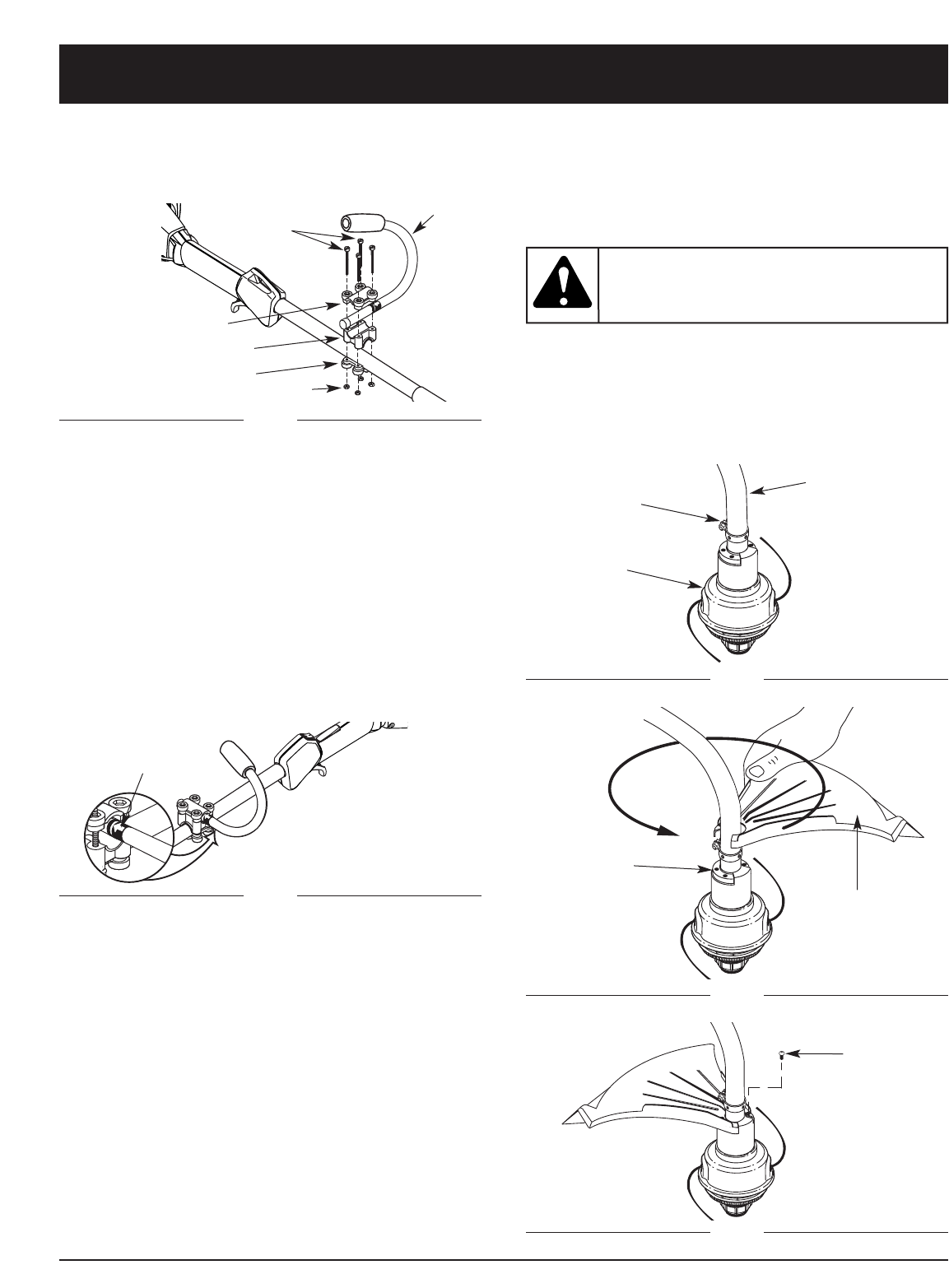

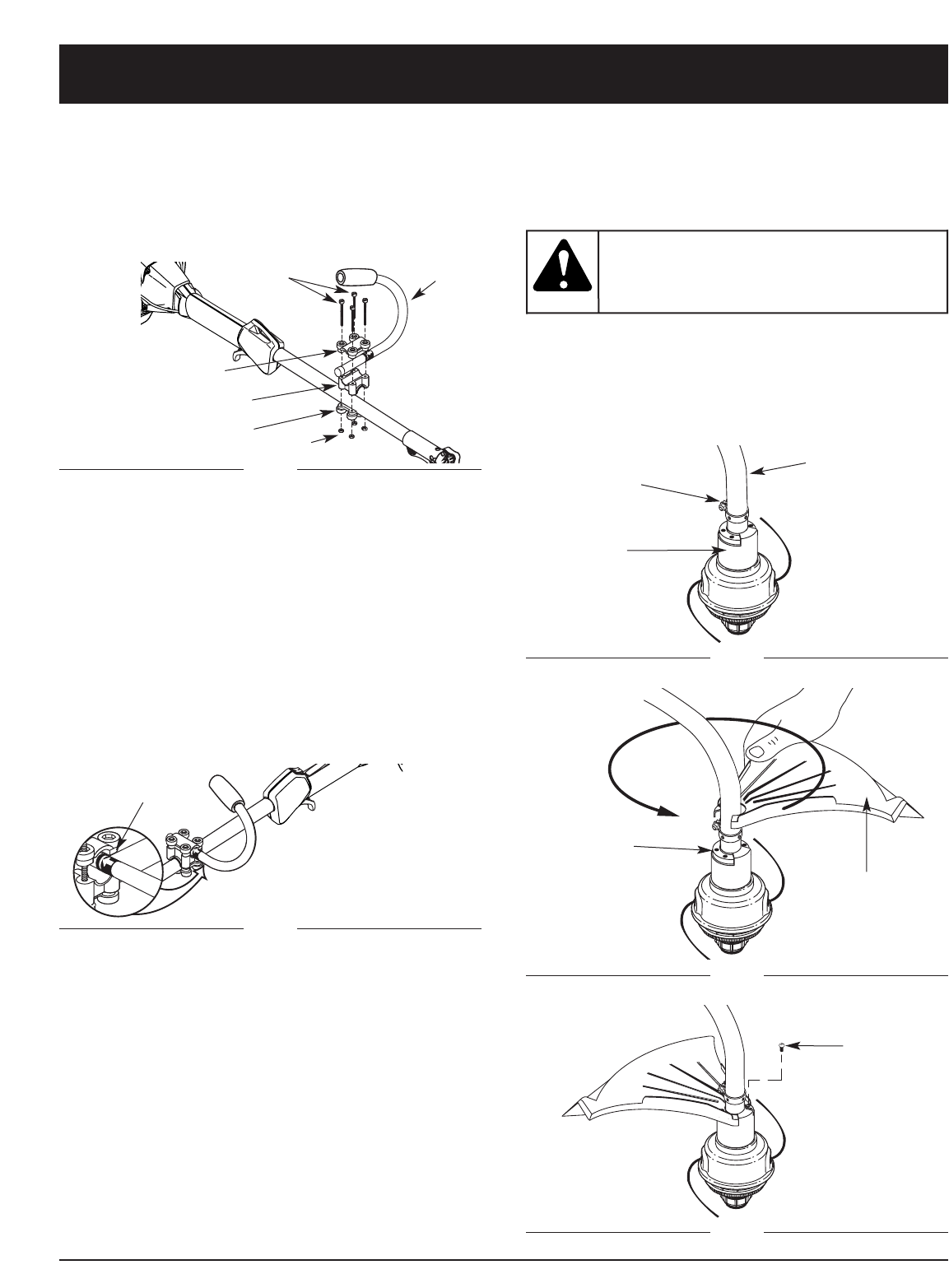

ASSEMBLY INSTRUCTIONS
INSTALL THE CUTTING ATTACHMENT SHIELD
Use the following instructions if the cutting attachment
shield on your unit is not installed.
1. Place the cutting attachment shield onto the shaft
housing above the clamp assembly (Fig. 3).
2. Push the cutting attachment shield down to the top of
the cutting attachment assembly and then rotate the
cutting attachment shield until the screw holes align
and the guard fits into the recessed pocket (Fig. 4).
3. Install the screws with a Phillips screwdriver (Fig. 5).
Fig. 3
Fig. 4
Shaft Housing
Fig. 5
(4) Screws
Clamp
Assembly
On some units, the J-handle may be pre-installed. In this
case you must loosen screws and adjust the handle to fit
the operator. Go to step 5 if the J-handle is pre-installed.

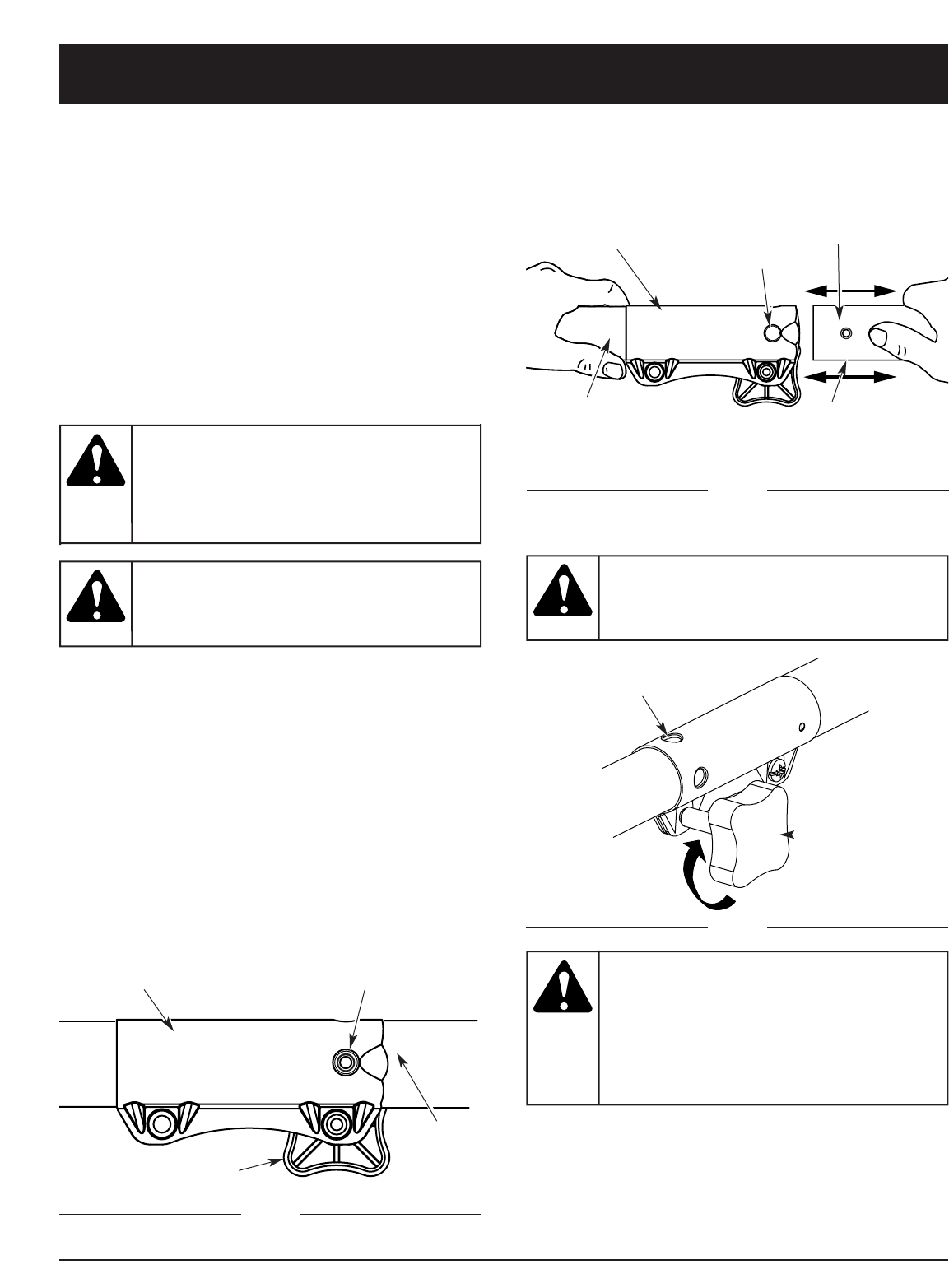

INSTALLING AND ADJUSTING THE J-HANDLE
1. Place the J-handle between the top and middle
clamp pieces (Fig. 1).
(4) Screws
Top Clamp
J-Handle
Middle Clamp
Bottom Clamp Nuts
2. While holding the three pieces together, install the four
(4) screws through the top clamp and into middle clamp.
NOTE: The holes in the top and middle clamp will line up
only when assembled correctly.
3. Place the clamps and J-handle the over the shaft
housing and onto the bottom clamp.
4. Hold each hex nut in the bottom clamp recess with a
finger. Start screws with a large Phillips screwdriver.
Do not tighten until you make the handle adjustment.
5. Slide the J-handle in or out until the arrow/white line on
the decal touches the clamp assembly (Fig. 2). You must
first loosen the screws if the handle is pre-installed.
Fig. 1
Fig. 2
6. While holding the unit in the operating position
(Fig. 12), position the J-handle to the location that
provides you the best grip. Then tighten the screws.
Decal
Cutting
Attachment
Assembly
Cutting Attachment
Shield
Recessed
Pocket
Never operate the
trimmer without the
cutting attachment shield in place to
prevent serious personal injury.
WARNING:
8
OIL AND FUEL INFORMATION
NOTE: Dispose of the old fuel/oil mix in accordance to
Federal, State and Local regulations.
OIL AND FUEL MIXING INSTRUCTIONS
Old and/or improperly mixed fuel are the main reasons
for the unit not running properly. Be sure to use fresh,
clean unleaded fuel. Follow the instructions carefully for
the proper fuel/oil mixture.
Definition of Blended Fuels
Today's fuels are often a blend of gasoline and
oxygenates such as ethanol, methanol, or MTBE (ether).
Alcohol-blended fuel absorbs water. As little as 1%
water in the fuel can make fuel and oil separate. It forms
acids when stored. When using alcohol-blended fuel,
use fresh fuel (less than 60 days old).
Using Blended Fuels
If you choose to use a blended fuel, or its use is
unavoidable, follow recommended precautions:
Always use the fresh fuel mix explained in your
operator's manual
Always agitate the fuel mix before fueling the unit
Drain the tank and run the engine dry before storing
the unit
Using Fuel Additives
The bottle of 2-cycle oil that came with your unit
contains a fuel additive which will help inhibit corrosion
and minimize the formation of gum deposits. It is
recommended that you use our 2-cycle oil with this unit.
If unavailable, use a good 2-cycle oil designed for
air-cooled engines along with a fuel additive, such as
STA-BIL®Gas Stabilizer or an equivalent. Add 0.8 oz.
(23 ml.) of fuel additive per gallon of fuel according to the
instructions on the container. NEVER add fuel additives
directly to the unit's fuel tank.
Thoroughly mix the proper ratio of 2-cycle engine oil
with unleaded gasoline in a separate fuel can. Use a 40:1
fuel/oil ratio. Do not mix them directly in the engine fuel
tank. See the table below for specific gas and oil mixing
ratios.
NOTE: One gallon (3.8 liters) of unleaded gasoline mixed
with one 3.2 oz. (95 ml.) bottle of 2-cycle oil
makes a 40:1 fuel/oil ratio.
UNLEADED GAS 2 CYCLE OIL
1 GALLON US
(3.8 LITERS) 3.2 FL. OZ.
(95 ml)
1 LITER 25 ml
+
MIXING RATIO - 40:1
Add fuel in a clean,
well ventilated
outdoor area. Wipe up any spilled fuel
immediately. Avoid creating a source of
ignition for spilt fuel. Do not start the engine
until fuel vapors dissipate.
WARNING:
Gasoline is
extremely
flammable. Ignited Vapors may explode.
Always stop the engine and allow it to cool
before filling the fuel tank. Do not smoke
while filling the tank. Keep sparks and open
flames at a distance from the area.
WARNING:
Remove fuel cap
slowly to avoid injury
from fuel spray. Never operate the unit
without the fuel cap securely in place
.
WARNING:
For proper engine
operation and
maximum reliability, pay strict attention to
the oil and fuel mixing instructions on the
2-cycle oil container. Using improperly mixed
fuel can severely damage the engine.
CAUTION:
9

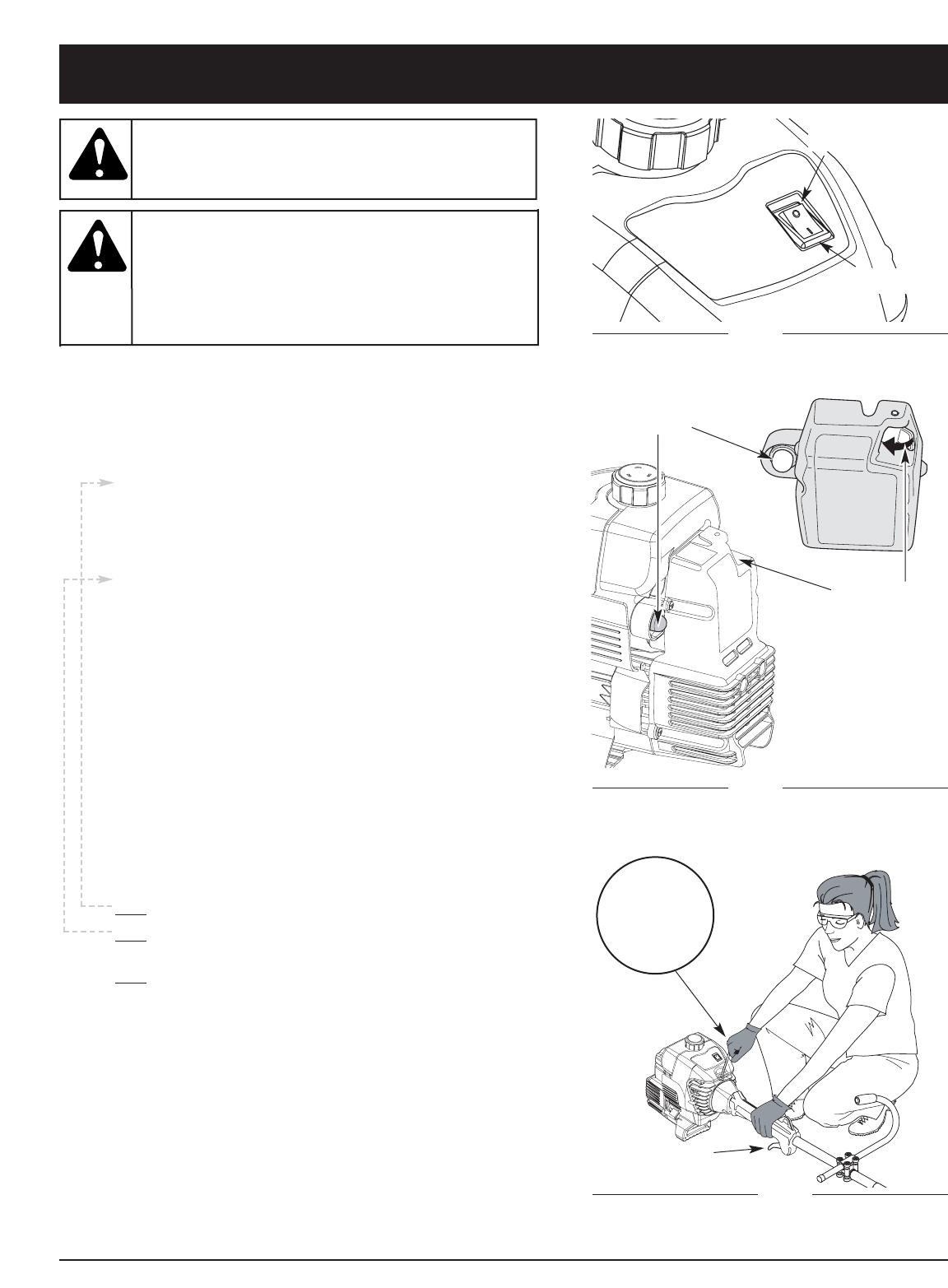

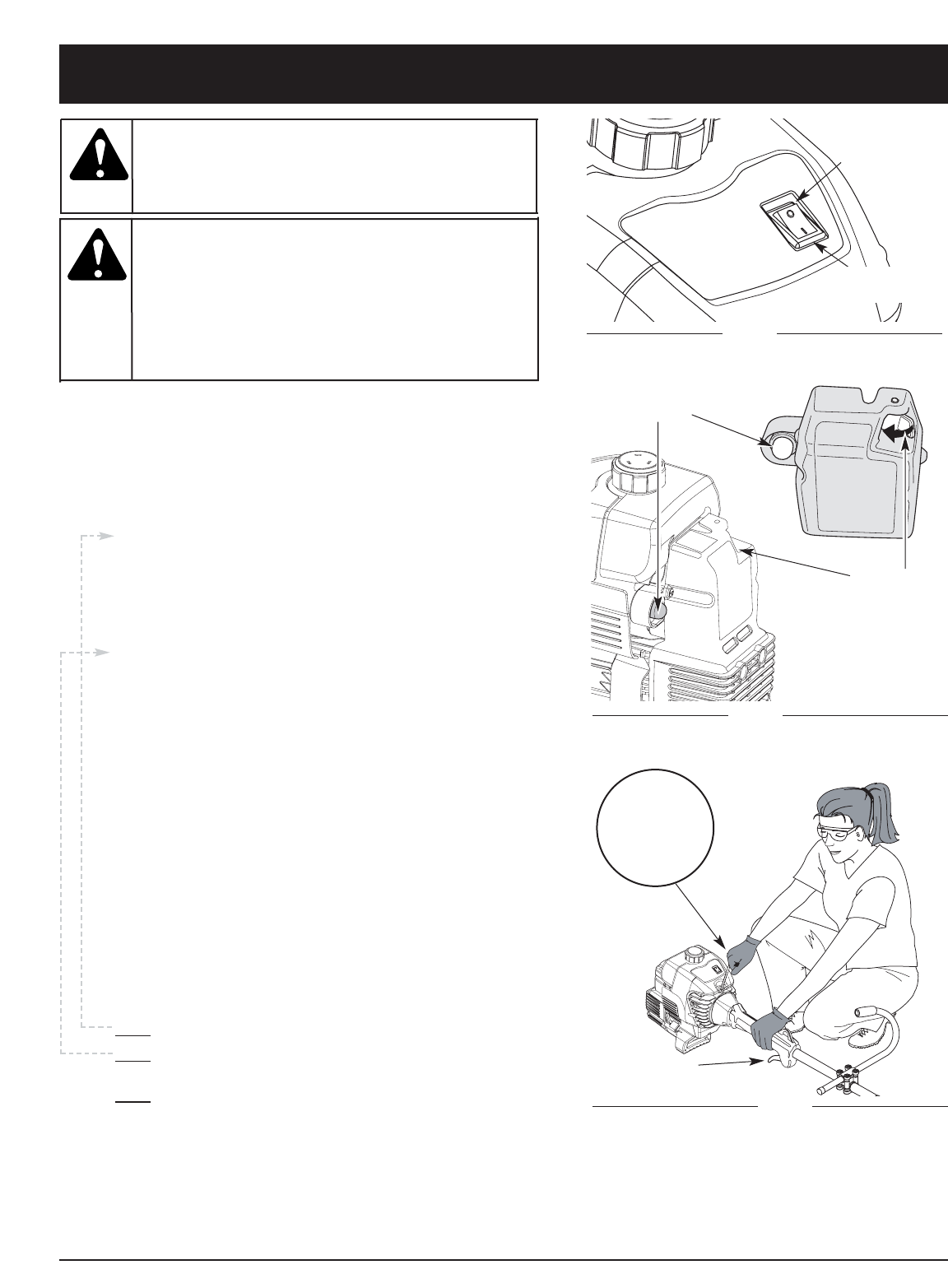

STARTING/STOPPING INSTRUCTIONS
Fig. 6
Starting Position
Start/On (I)
Stop/Off (O)
Throttle Control
Fig. 8
Fig. 7
STARTING INSTRUCTIONS
STOPPING INSTRUCTIONS
1. Release your hand from the throttle control. Allow the engine
to cool down by idling.
2. Put the On/Off Stop Control in the OFF (O) position (Fig. 6).
Primer
Bulb
1. Mix gas with oil. Fill fuel tank with fuel/oil mixture.
See Oil and Fuel Mixing Instructions.
2. Make sure the On/Off Stop Control in the ON ( I )
position (Fig. 6).
3. Fully press and release the primer bulb 10 times,
slowly. Some amount of fuel should be visible in the
primer bulb and fuel lines (Fig. 7). If you can’t see
fuel in the bulb, press and release the bulb as many
times as it takes before you can see fuel in it.
4. Push the blue EZ-Start™ lever towards the primer
bulb until it clicks and locks into place (Fig. 7).
5. Crouch in the starting position and do not squeeze
the throttle control (Fig. 8). Pull the starter rope out
with a controlled and steady motion up to 10 times.
Repeat until the engine starts.
NOTE: The unit uses EZ-Pull Version 3™, which
significantly reduces the effort required to start the
engine. You must pull the starter rope out far
enough to hear the engine attempt to start. There
is no need to pull the rope briskly-- there is no
harsh resistance when pulling. Be aware that this
starting method is vastly different from (and much
easier than) what you may be used to.
6. When the engine starts, squeeze the throttle control
for 15 to 30 seconds. This will warm up the unit. The
blue EZ-Start™ lever will click off automatically
when you squeeze the throttle control.
IF... The engine does not start, go back to step 3.
IF... The engine stops while you are squeezing the
throttle, go back to step 4.
IF... The engine stops before you squeeze the throttle
control, hold the throttle control and pull the starter
rope until the trimmer starts.
NOTE: If you are having trouble starting the unit or are
operating in extreme temperatures (below 40º F,
above 90º F), refer to the Troubleshooting section.
Operate this unit only in a
well- ventilated outdoor
area. Carbon monoxide exhaust fumes can be lethal in
a confined area.
WARNING:
Avoid accidental starting.
Make sure you are in the
starting position when pulling the starter rope (Fig. 8).
To avoid serious injury, the operator and unit must be
in a stable position while starting.
Make sure that any Add-On item is installed correctly
and secure before starting the unit.
WARNING:
Trimmer
Equipped With
EZ-Pull
Version 3 ™
Blue EZ-Start™
Lever
10
OPERATING INSTRUCTIONS

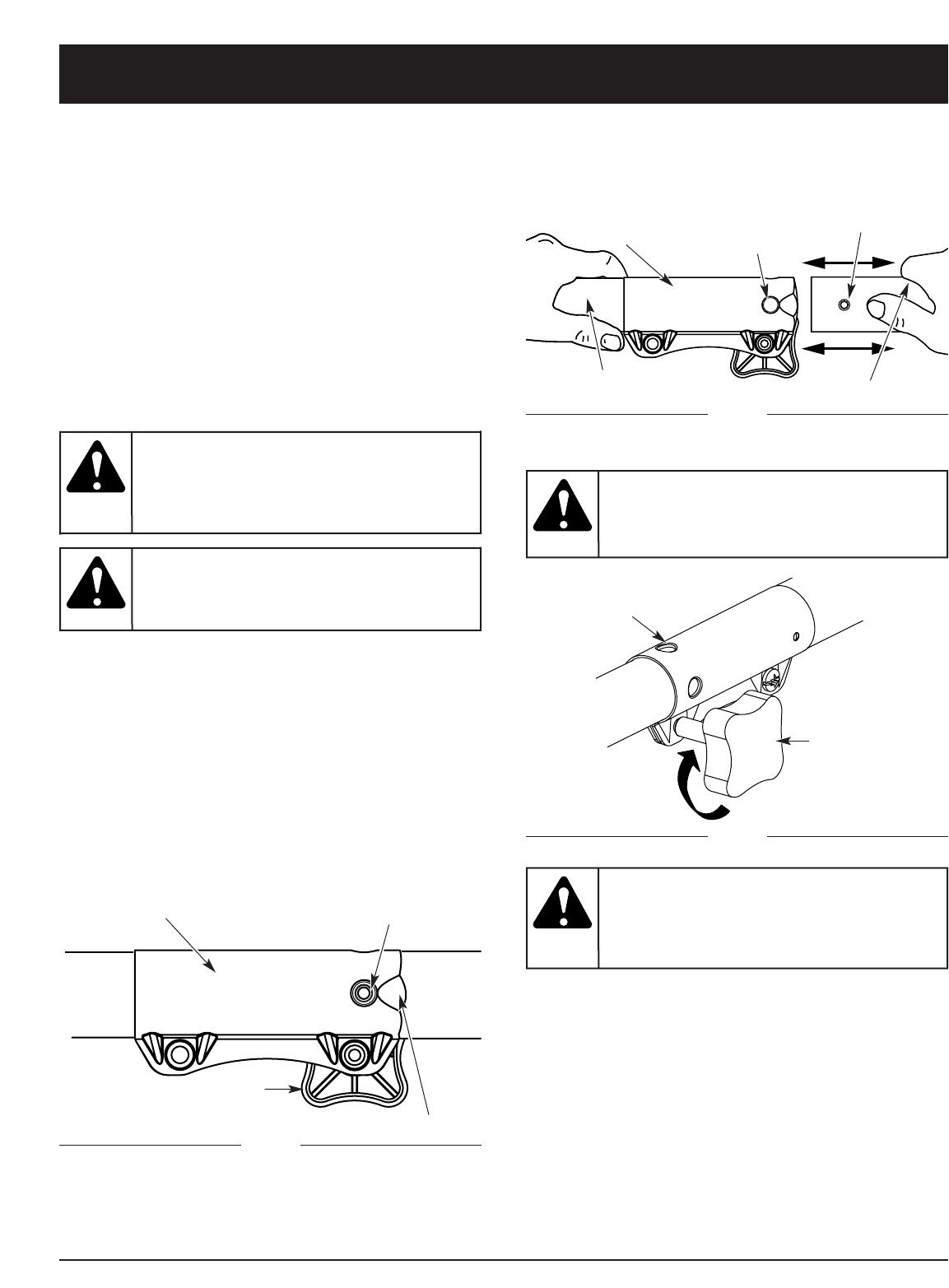

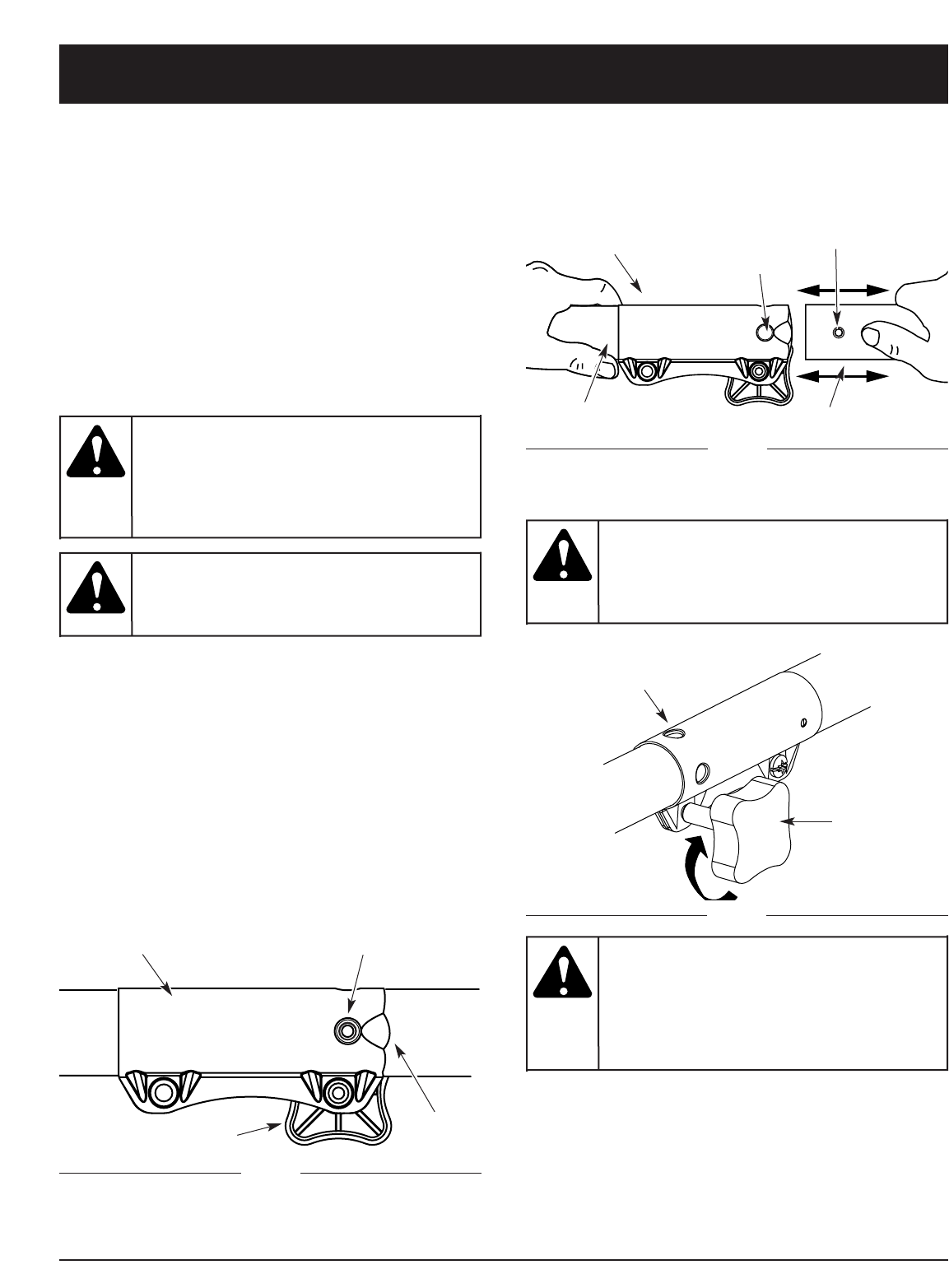

For decorative trimming/edging with the line head cutting
attachment, lock the release button of the cutting
attachment into the 90° hole (Fig. 11).
OPERATING THE EZ-LINK™ SYSTEM
The EZ-Link™ system enables the use of these optional
Add-Ons.
Blower/Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . BV720r
Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r
Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r
Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r
Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r
Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . SS725r
Tree Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r
Turbo Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r
Removing the Cutting Attachment or Add-Ons
1. Turn the knob counterclockwise to loosen (Fig. 9).
2. Press and hold the release button (Fig. 9).
3. While firmly holding the upper shaft housing, pull
the cutting attachment or add-on straight out of the
EZ-Link™ coupler (Fig. 10).
Installing the Cutting Attachment or Add-Ons
NOTE: To make installing or removing the add-on
easier, place the unit on the ground or on a work
bench.
1. Turn knob counterclockwise to loosen (Fig. 9).
Fig. 9
EZ-Link™ Coupler Release Button
Guide Recess
Knob
Primary Hole
Upper Shaft Housing
90˚ Edge
Trimming Hole
EZ-Link™ Coupler
2. While firmly holding the add-on, push it straight into
the EZ-Link™ coupler (Fig. 10).
NOTE: Aligning the release button with the guide recess
will help installation (Fig. 9).
3. Turn the knob clockwise to tighten (Fig. 11).
Fig. 10
Fig. 11
Knob
Lower Shaft Housing
Release Button
To avoid serious
personal injury and
damage to the unit, shut the unit off before
removing or installing add-ons.
WARNING:
The add-ons with the
coupler system is to
be used in the primary hole only. Using the
wrong hole could lead to personal injury or
damage to the unit.
CAUTION:
Lock the release
button in the primary
hole (Fig. 10) and securely tighten the knob
before operating this unit.
CAUTION:
Before you begin
using any
attachment, read and understand the manual
that came with the attachment. Follow all
safety information contained within.
WARNING:
11
OPERATING INSTRUCTIONS
NOTE: Do not rest the Bump Head™ on the ground
while the unit is running.
Some line breakage will occur from:
Entanglement with foreign matter
Normal line fatigue
Attempting to cut thick, stalky weeds
Forcing the line into objects such as walls or fence
posts
TIPS FOR BEST TRIMMING RESULTS
Keep the cutting attachment parallel to the ground.
Do not force the cutting attachment. Allow the tip of
the line to do the cutting, especially along walls.
Cutting with more than the tip will reduce cutting
efficiency and may overload the engine.
Cut grass over 8 inches (200 mm) by working from
top to bottom in small increments to avoid
premature line wear or engine drag.
•Cut from right to left whenever possible. Cutting to
the left improves the unit's cutting efficiency.
Clippings are thrown away from the operator.
Slowly move the trimmer into and out of the cutting
area at the desired height. Move either in a forward-
backward or side-to-side motion. Cutting shorter
lengths produces the best results.
Trim only when grass and weeds are dry.
The life of your cutting line is dependent upon:
Following the trimming techniques
What vegetation is being cut
Where vegetation is cut
For example, the line will wear faster when trimming
against a foundation wall as opposed to trimming
around a tree.

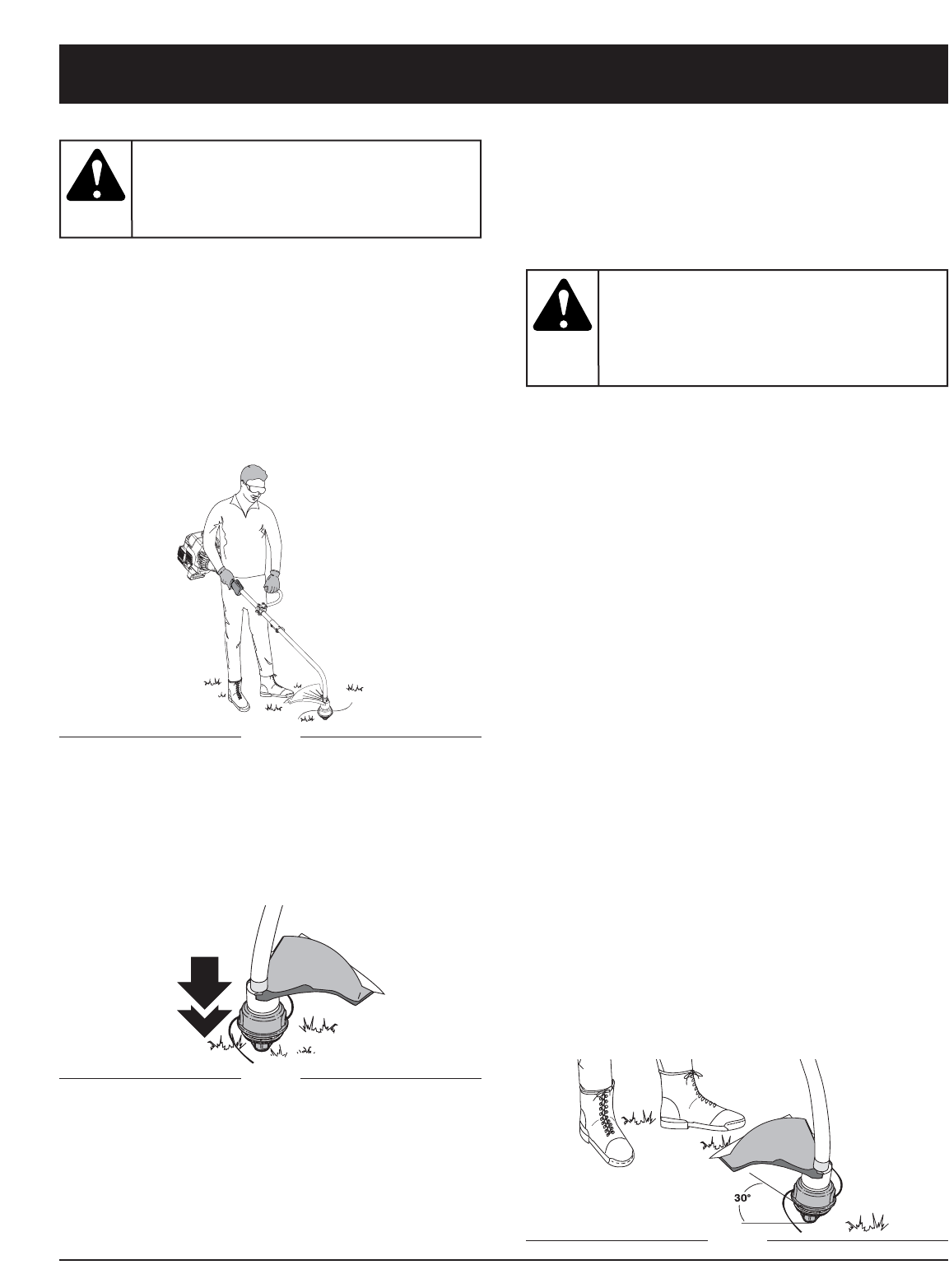

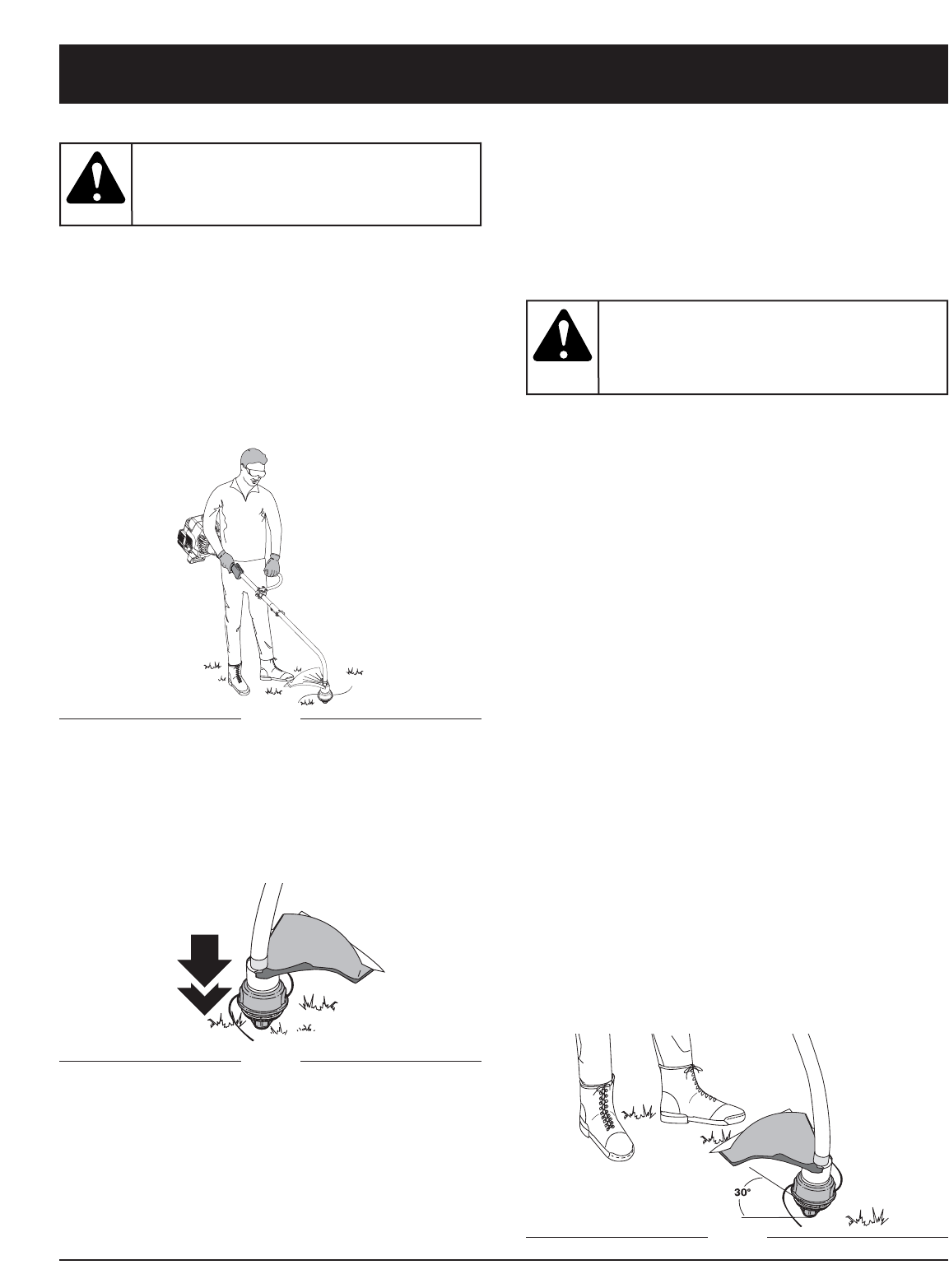

HOLDING THE TRIMMER
Before operating the unit, stand in the operating position
(Fig. 12). Check for the following:
The operator is wearing eye protection and proper
clothing
With a slightly-bent right arm, the operator’s hand is
holding the shaft grip
The operator’s left arm is straight, the left hand
holding the J-handle
The unit is at waist level
The cutting attachment is parallel to the ground and
easily contacts the grass without the need to bend ove
r
ADJUSTING TRIMMING LINE LENGTH
The Bump Head™ cutting attachment allows you to
release trimming line without stopping the engine. To
release more line, lightly tap the cutting attachment on the
ground (Fig. 13) while operating the trimmer at high speed.
NOTE:Always keep the trimming line fully extended.
Line release becomes more difficult when the
cutting line gets shorter.
Each time the head is bumped, about 1 inch (25.4 mm)
of trimming line releases. A blade in the cutting
attachment shield will cut the line to the proper length if
any excess line is released.
For best results, tap the bump knob on bare ground or
hard soil. If you attempt a line release in tall grass, the
engine may stall. Always keep the trimming line fully
extended. Line release becomes more difficult when the
cutting line gets shorter.
Fig. 13
Fig. 12
DECORATIVE TRIMMING
Decorative trimming is accomplished by removing all
vegetation around trees, posts, fences and more.
Rotate the whole unit so that the cutting attachment is at
a 30° angle to the ground (Fig. 14).
Do not remove or alter
the line cutting blade
assembly. Excessive line length will make the
clutch overheat. This may lead to serious
personal injury or damage to the unit.
CAUTION:
Always wear eye,
hearing, foot and
body protection to reduce the risk of injury
when operating this unit.
WARNING:
Fig. 14
12

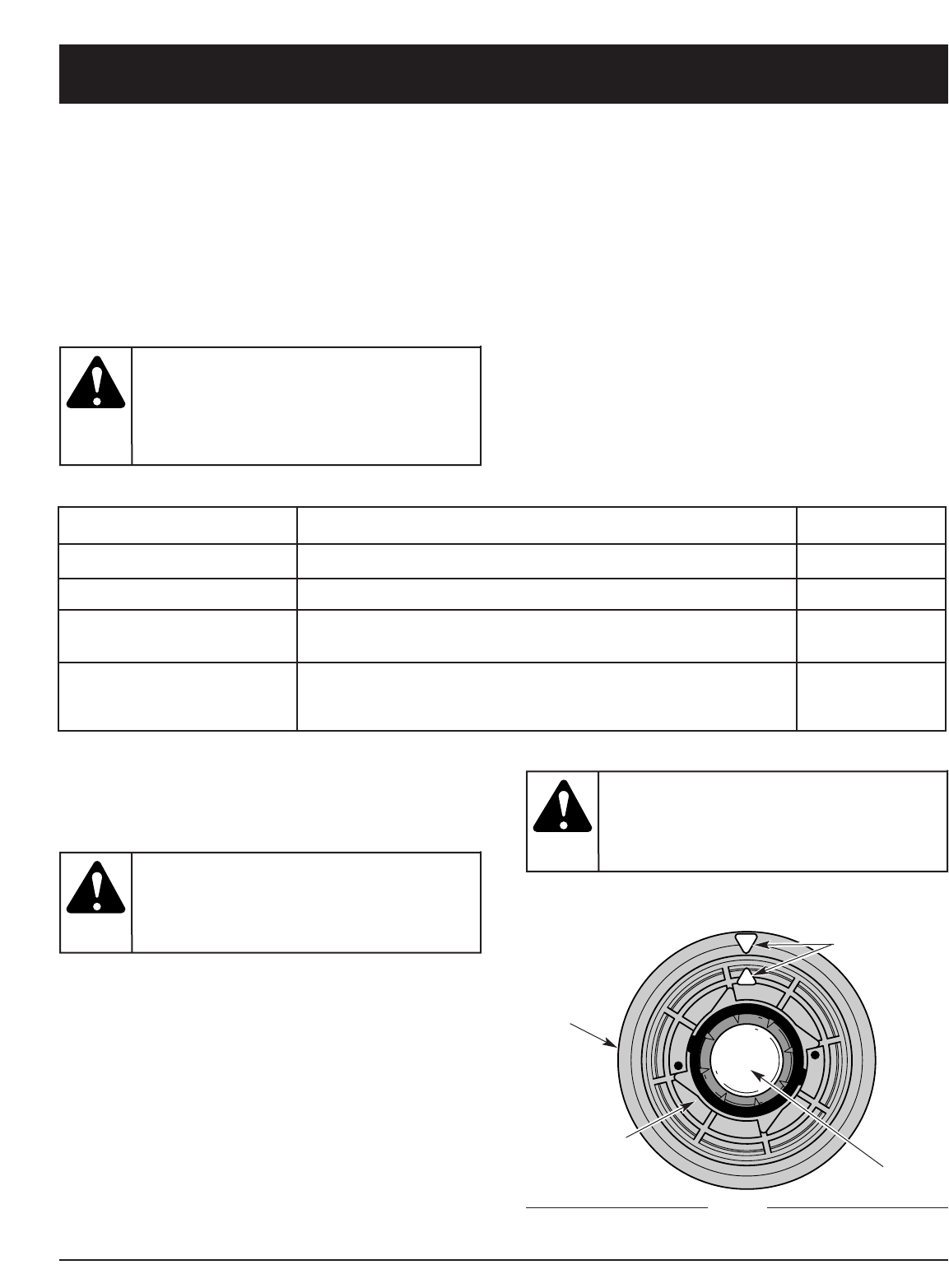

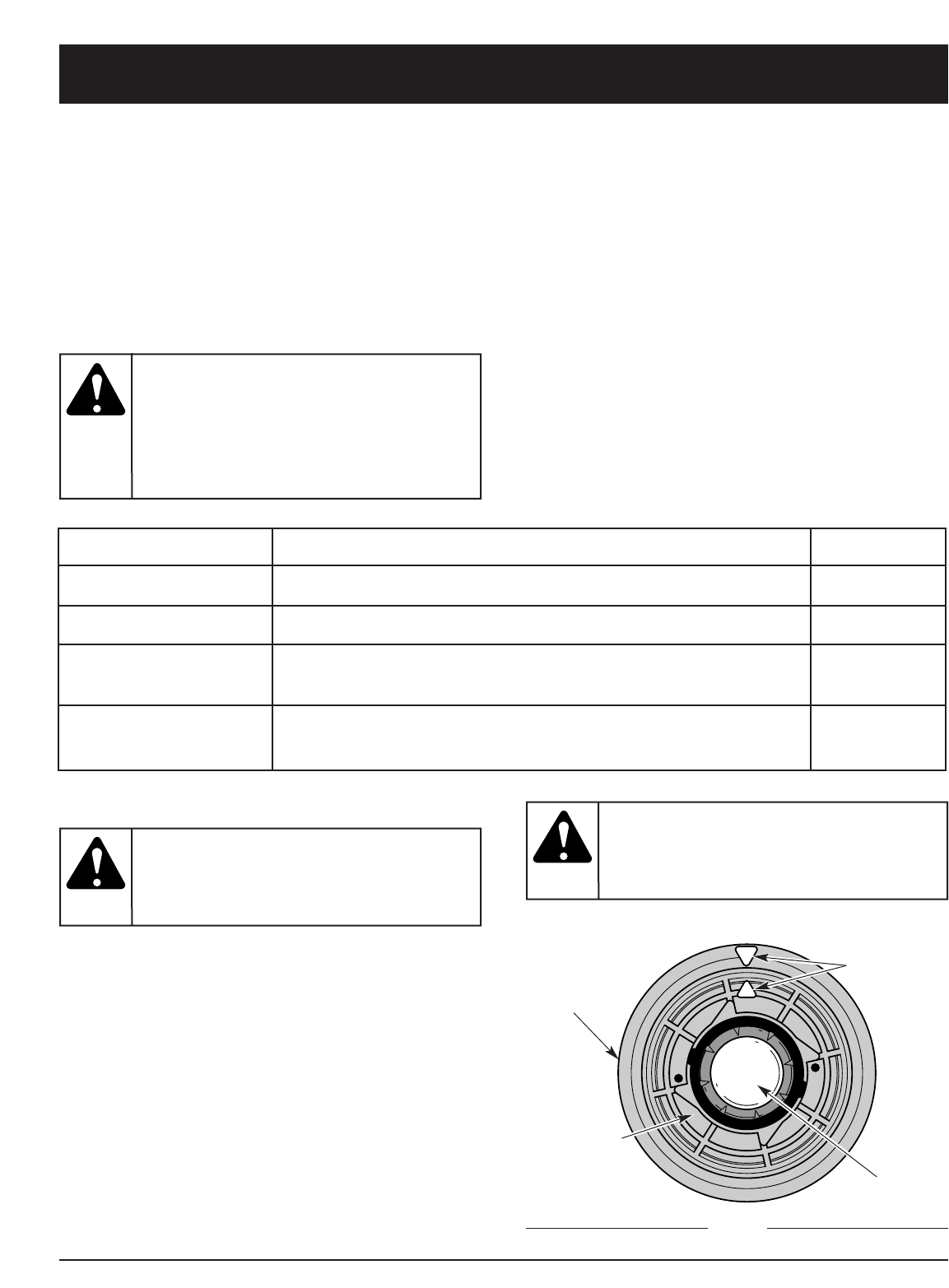

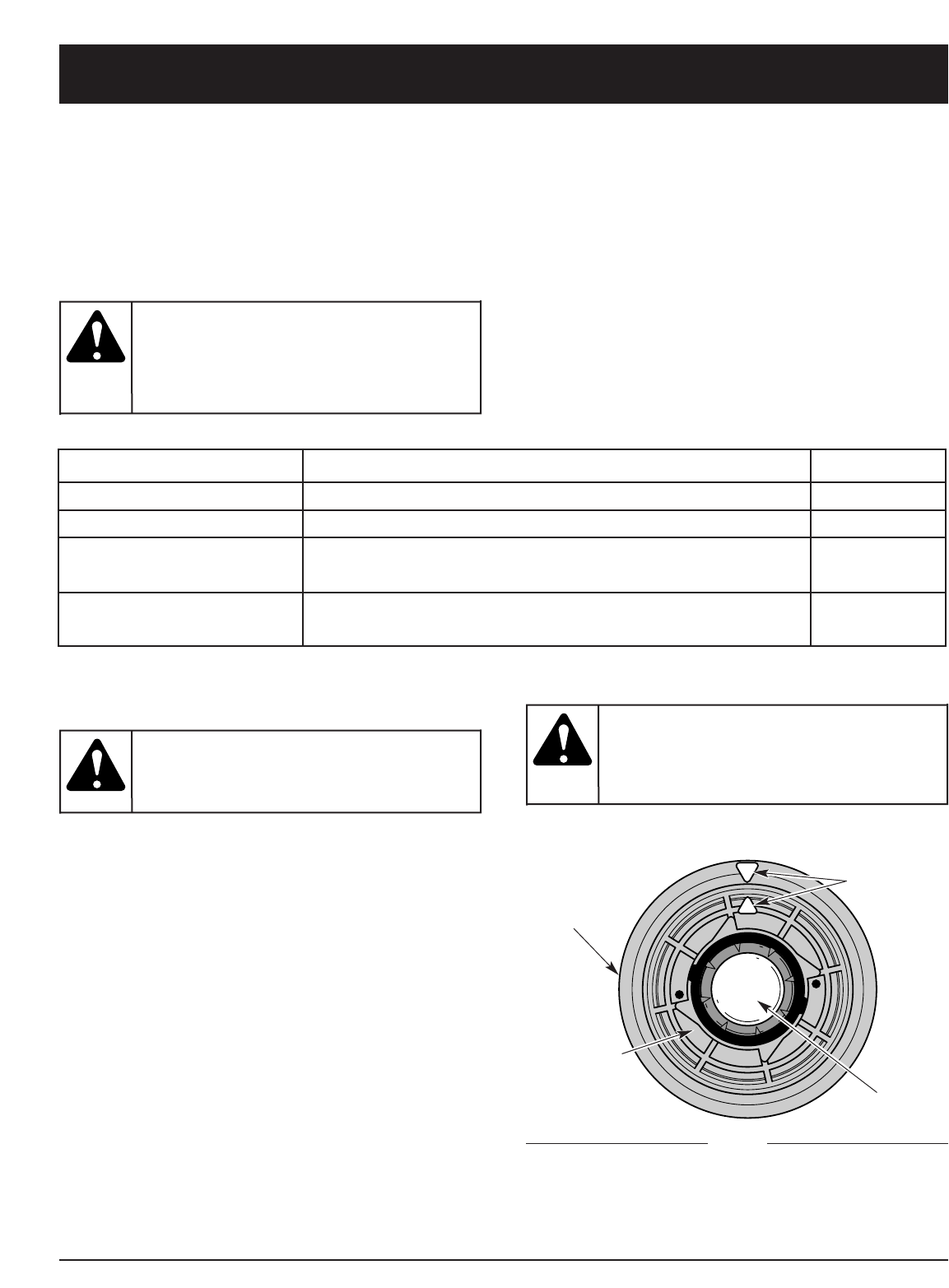

MAINTENANCE SCHEDULE
Perform these required maintenance procedures at the
frequency stated in the table. These procedures should
also be a part of any seasonal tune-up.
NOTE: Some maintenance procedures may require
special tools or skills. If you are unsure about
these procedures take your unit to any non-road
engine repair establishment, individual or
authorized service dealer.
NOTE: Maintenance, replacement, or repair of the
emission control devices and system may be
performed by any non-road engine repair
establishment, individual or authorized service
dealer.
In order to assure peak performance of your engine,
inspection of the engine exhaust port may be necessary
after 50 hours of operation. If you notice lost RPM, poor
performance or general lack of acceleration, this service
may be required. If you feel your engine is in need of this
inspection, refer service to any non-road engine repair
establishment, individual or authorized service dealer for
repair. DO NOT attempt to perform this process yourself
as engine damage may result from contaminants
involved in the cleaning process for the port.
FREQUENCY MAINTENANCE REQUIRED REFER TO
Before starting engine Fill fuel tank with fresh fuel Page 8

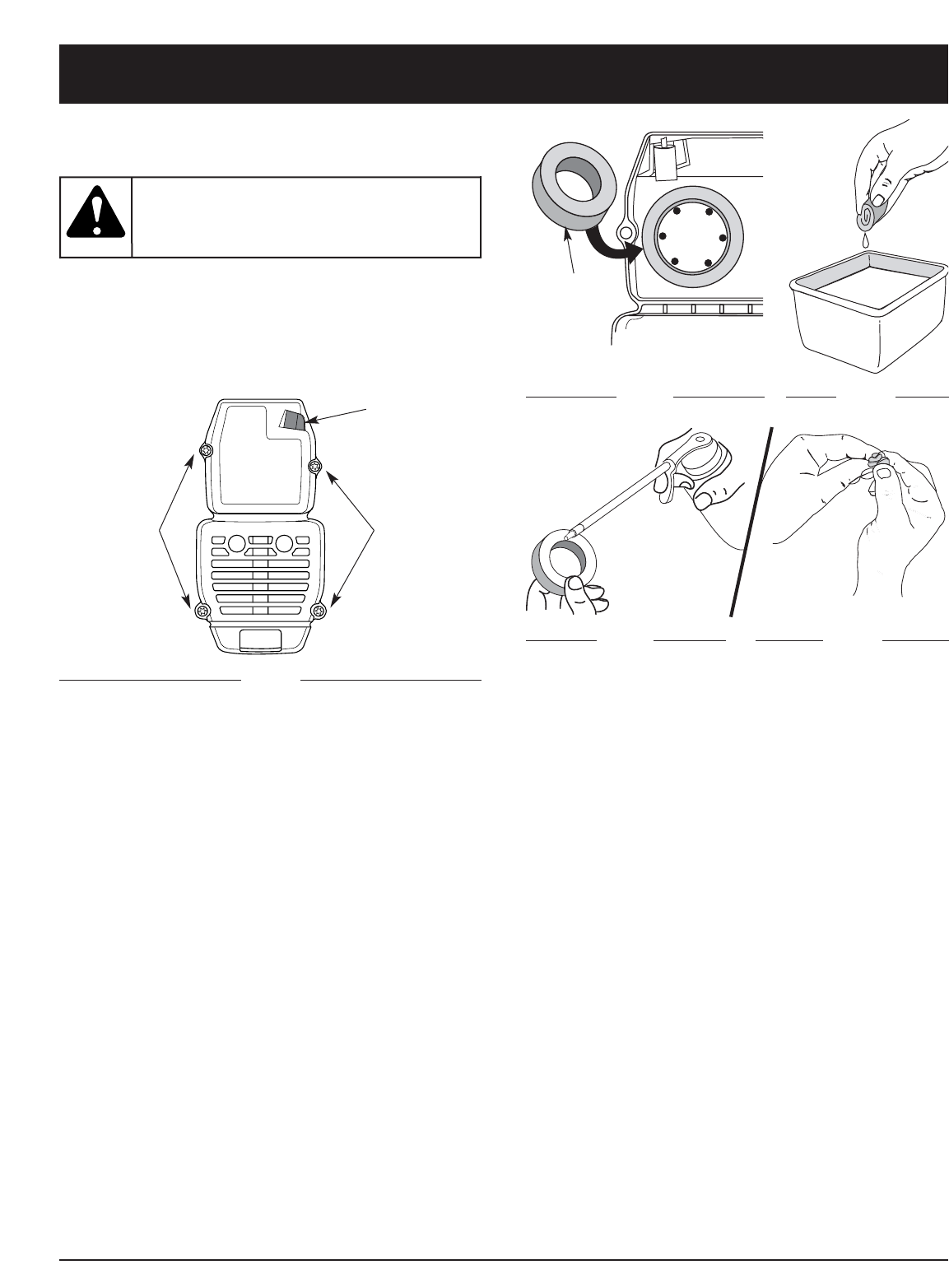

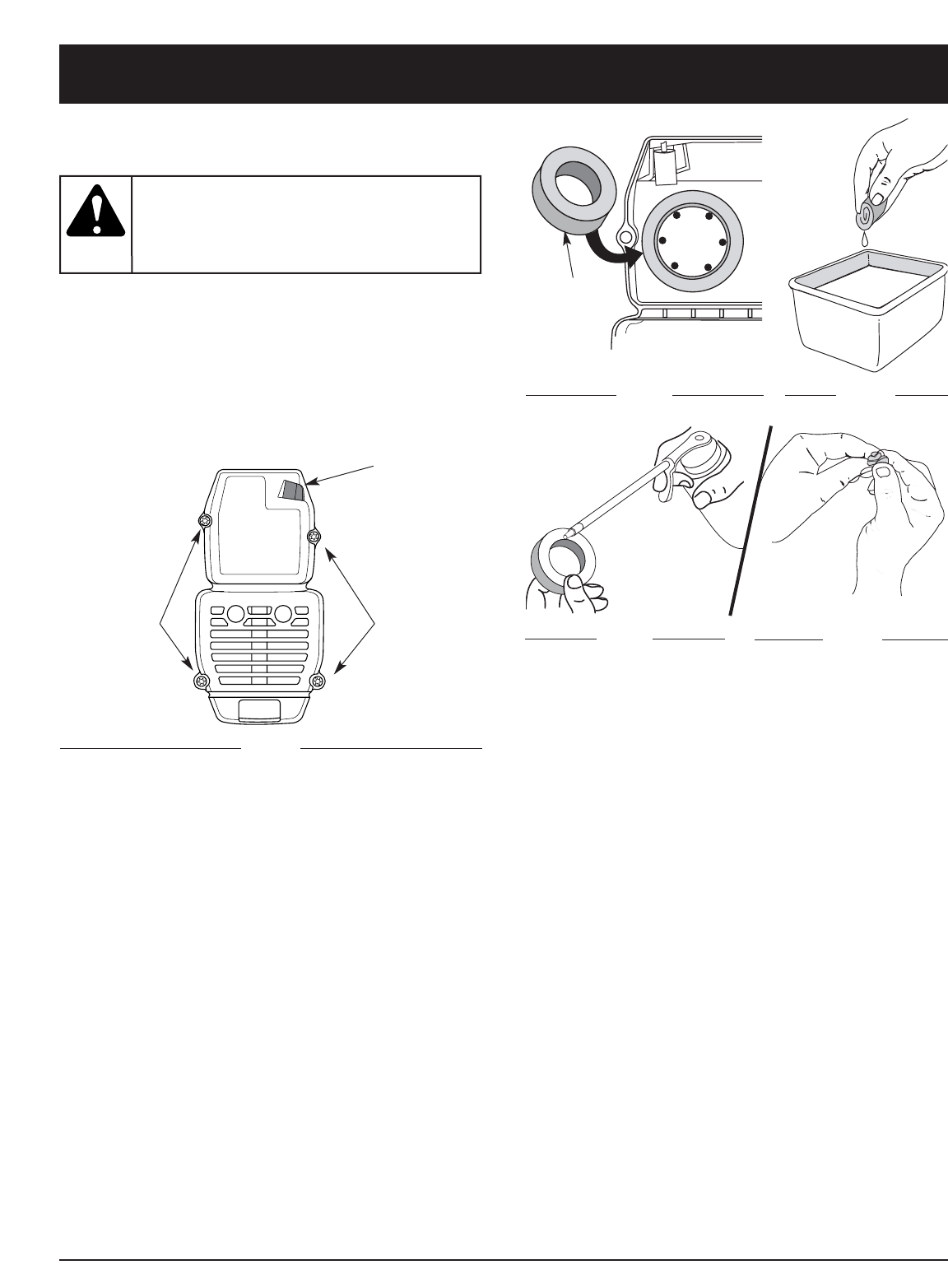

Every 10 hours Clean and re-oil air filter Page 15
Every 25 hours Check and clean spark arrestor

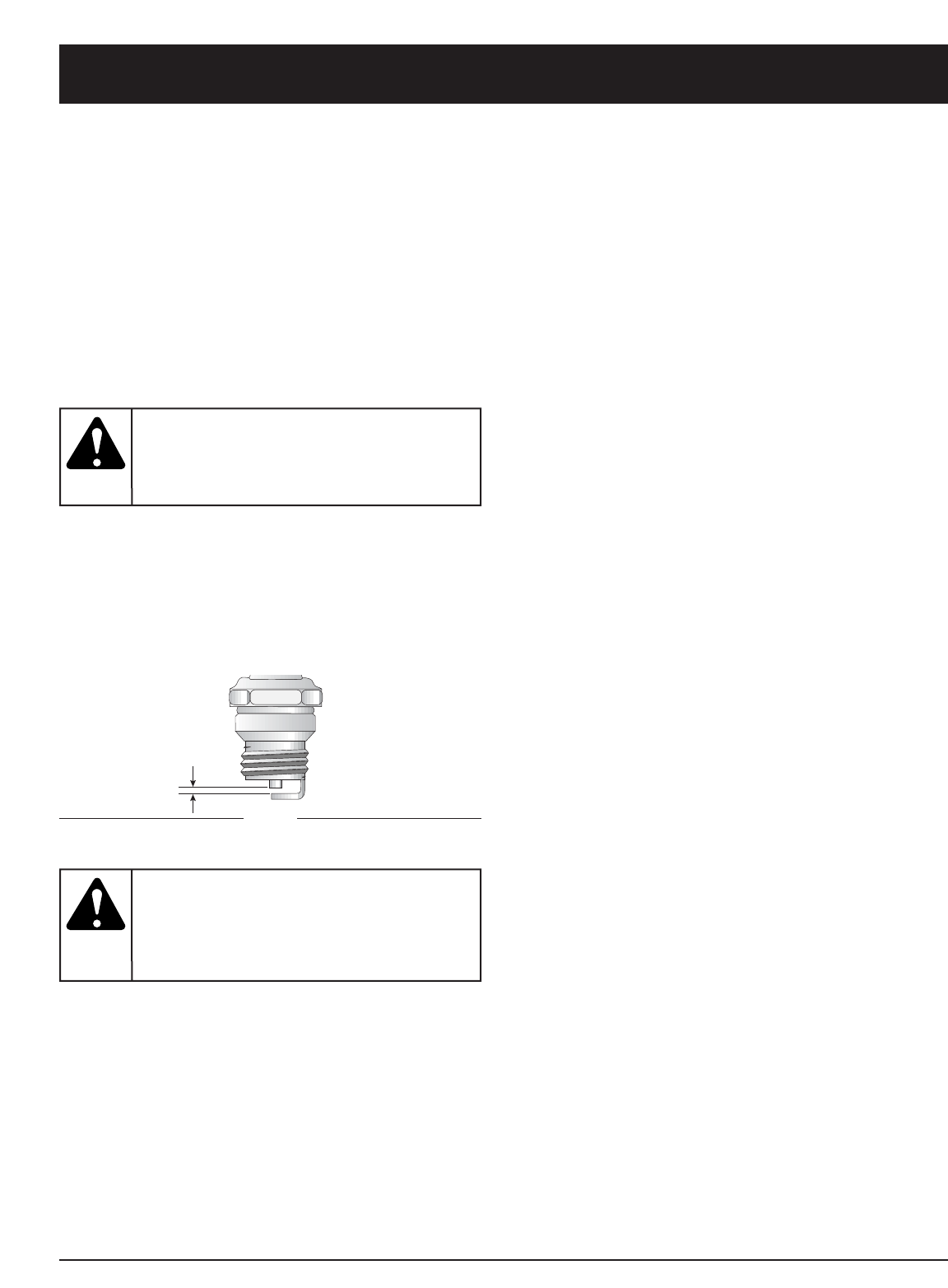

Check spark plug condition and gap Page 16
Page 18
Every 50 hours Inspect exhaust port and spark arrestor screen for clogging or
obstruction to assure maximum performance levels Page 15
MAINTENANCE AND REPAIR INSTRUCTIONS
To prevent serious
injury, never perform
maintenance or repairs with unit running.
Always service and repair a cool unit.
Disconnect the spark plug wire to ensure that
the unit cannot start.
WARNING:
Always use the
correct line length
when installing trimming line on the unit.
The line may not release properly if the line
is too long.
WARNING:
LINE INSTALLATION FOR THE SPEEDSPOOL®
Always use original equipment manufacturer 0.080 inch
(2.03 mm) replacement line. Lines other than those
specified may make the engine overheat or fail.
There are two methods to replace the SpeedSpool®
trimming line:
• Wind the inner reel with new line
• Install a pre-wound inner reel
Winding the Inner Reel With New Line
NOTE: It Is unnecessary to remove the bump knob to
install a new trimming line.
1. Cut two pieces of 0.080 inch (2.03 mm) trimming
line, 10 feet (3 m) long.
2. Hold the outer spool and turn the inner reel
counterclockwise to line up the arrows on the outer
spool and inner reel (Fig. 15).
Top View Of The SpeedSpool®
Outer Spool
Inner Reel
Fig. 15
Bump Knob
Arrows
Never use metal-
reinforced line, wire,
chain or rope. These can break off and
become dangerous projectiles.
WARNING:
13

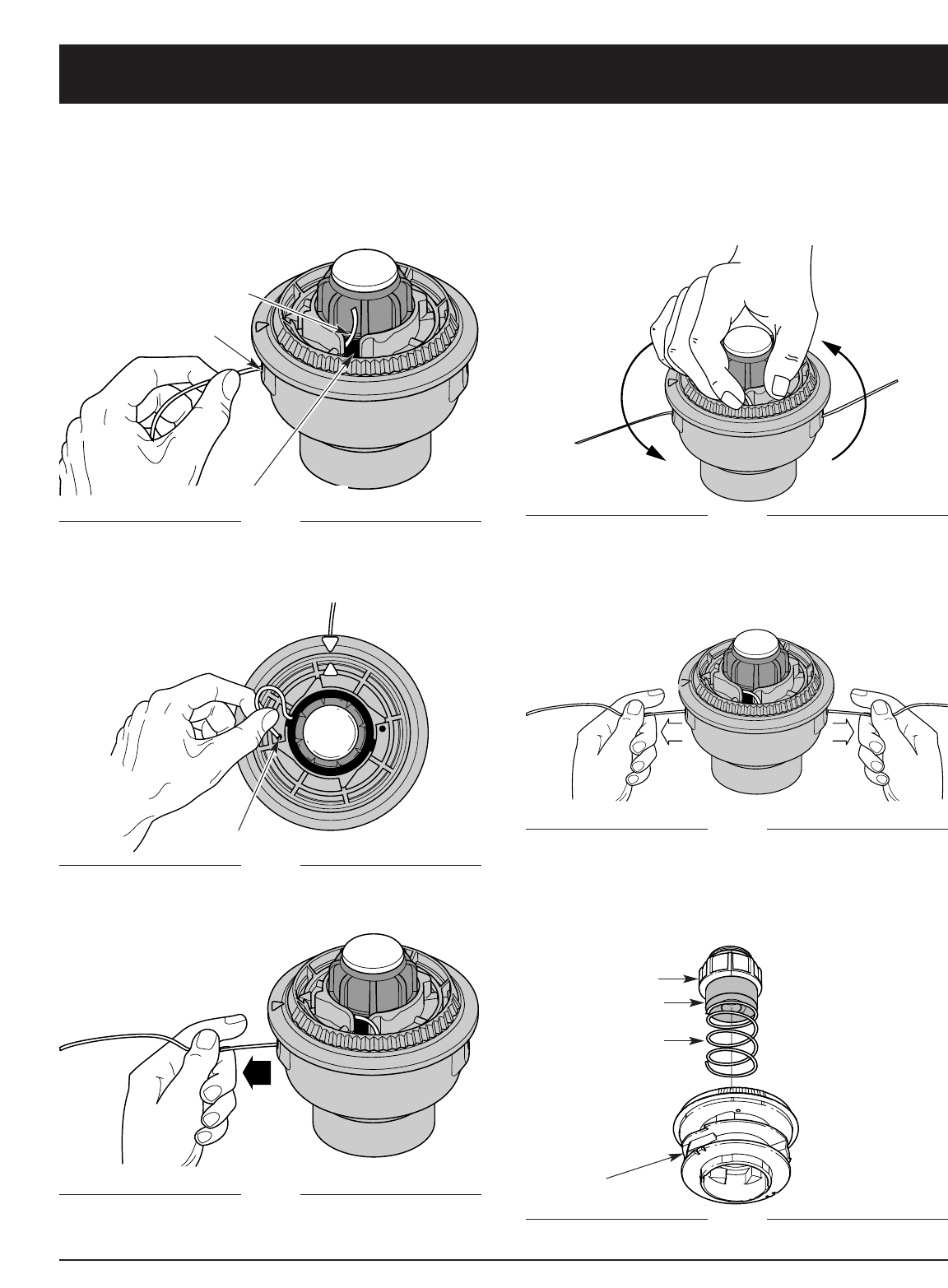

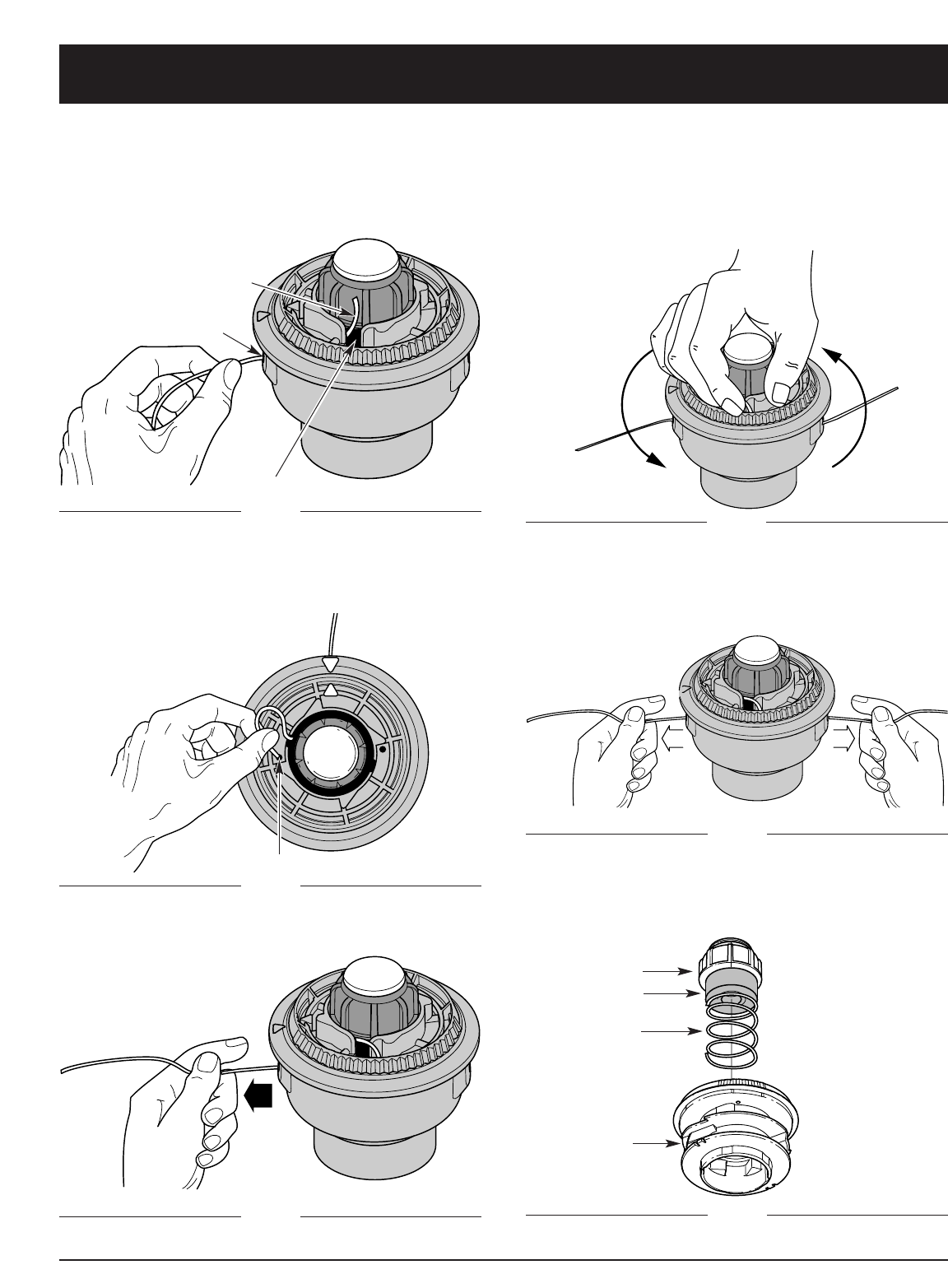

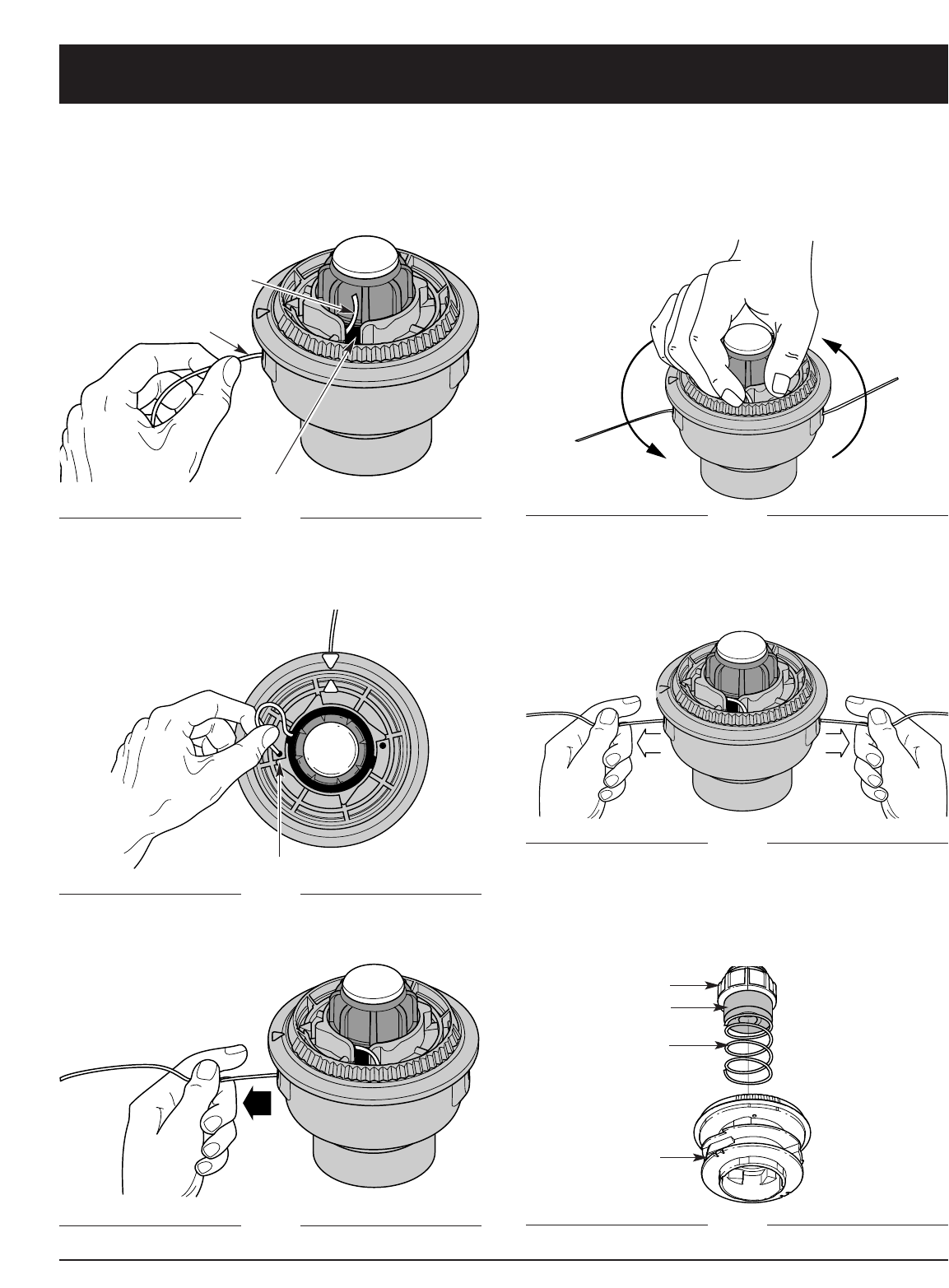

MAINTENANCE AND REPAIR INSTRUCTIONS
Line Locking Hole
Trimming Line
Line Loading Hole
Eyelet
5. Insert the line into the locking hole (Fig. 17). Do not
push the line more than a 1/2 inch (12.7 mm) into the
line locking hole. The line will form a small loop
(Fig. 17) when it is inserted correctly.
3. Pull old line out of the line loading and line locking
holes (Fig. 16 and 17).
4. Insert a piece of trimming line straight into one of the
two eyelets in the outer spool. Push it up through the
line loading hole in the inner reel (Fig. 16). Do not
bend the line when inserting it into the eyelet.
Fig. 16
Fig. 17
6. Pull the line from the outer spool until the line is tight
against the inner reel (Fig. 18).
INSTALLING A PRE-WOUND REEL
1. Turn the bump knob counterclockwise and remove
the bump knob, spring and foam seal (Fig. 21).
9. If winding the line becomes difficult or if the line
jams, pull the ends of the line from the spool
(Fig. 20). Continue winding the inner reel
counterclockwise.
Fig. 19
Fig. 20
7. Repeat procedures 4-6 with the second piece of line.
8. Hold the outer spool. Wind the inner reel
counterclockwise until approximately four (4) inches
(102 mm) of line remain (Fig. 19).
NOTE: Do not wind the inner reel before installing the
second piece of line.
Bump Knob
Foam Seal
Spring
Inner Reel
Fig. 21
Fig. 18
14

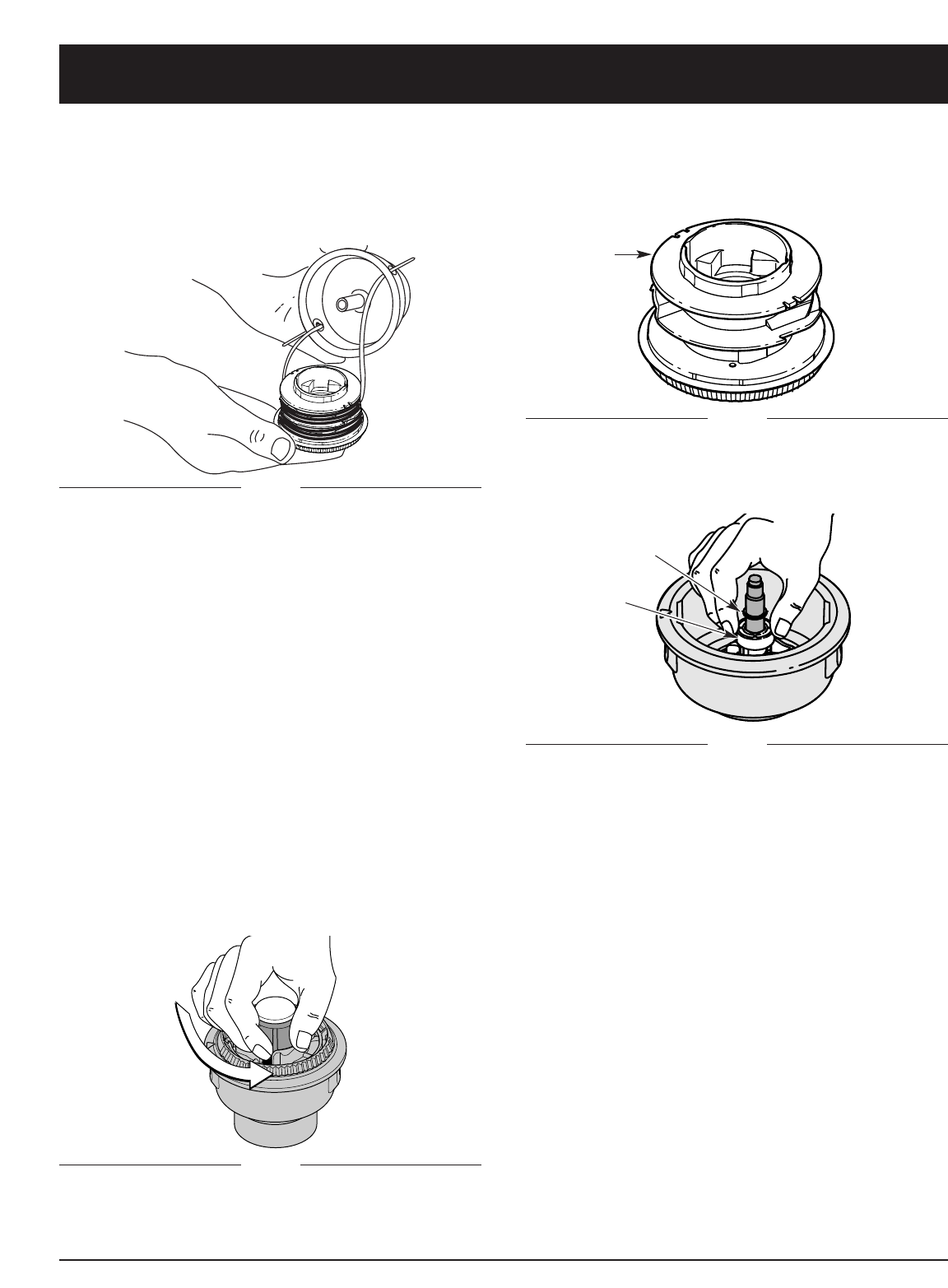

4. Hold the inner reel in place and install the bump
knob, spring and foam seal. Press down and turn the
bump knob clockwise. Grasp the ends and pull
firmly to release the line from the holding slots in the
inner reel (Fig. 21).

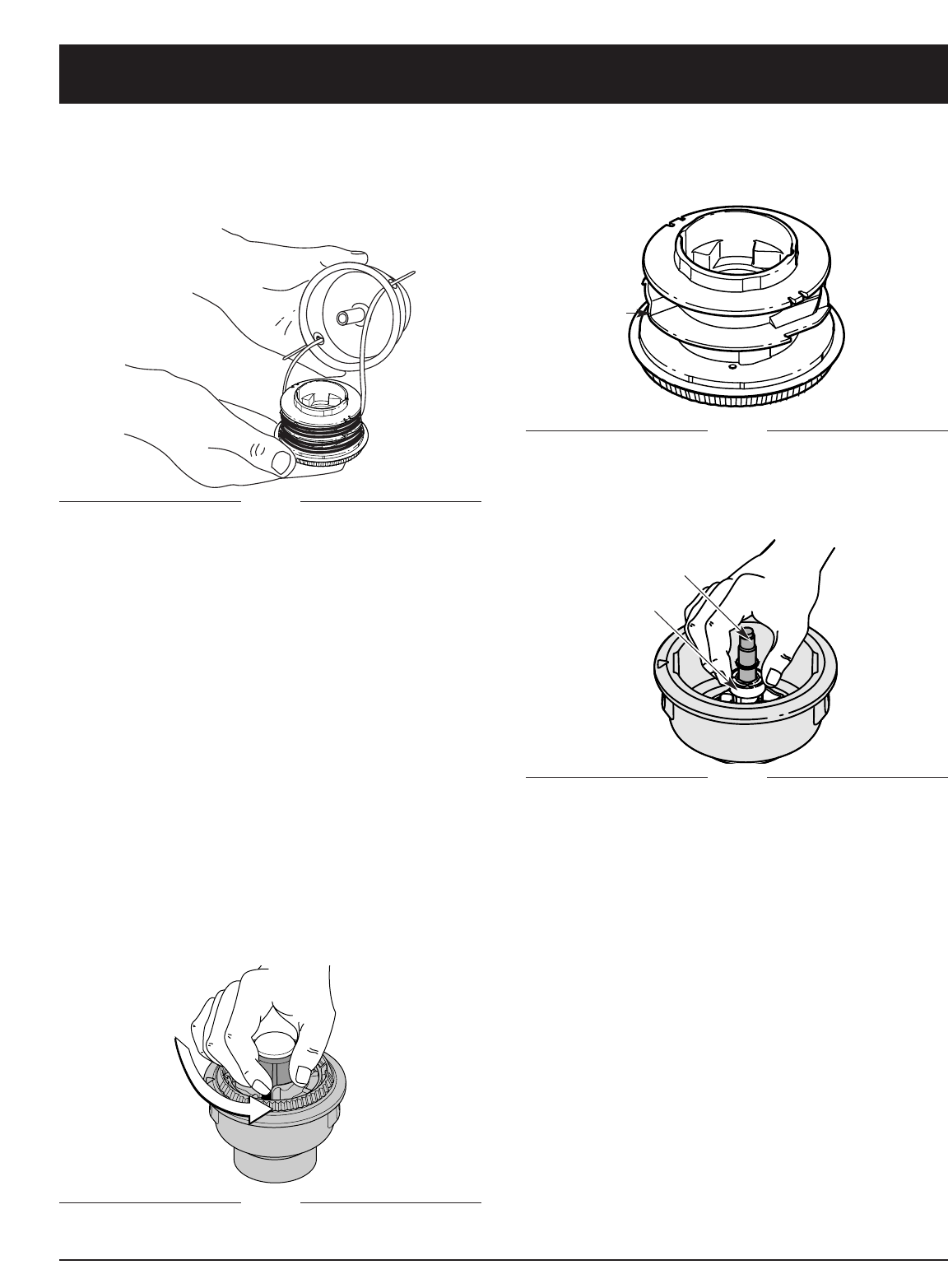

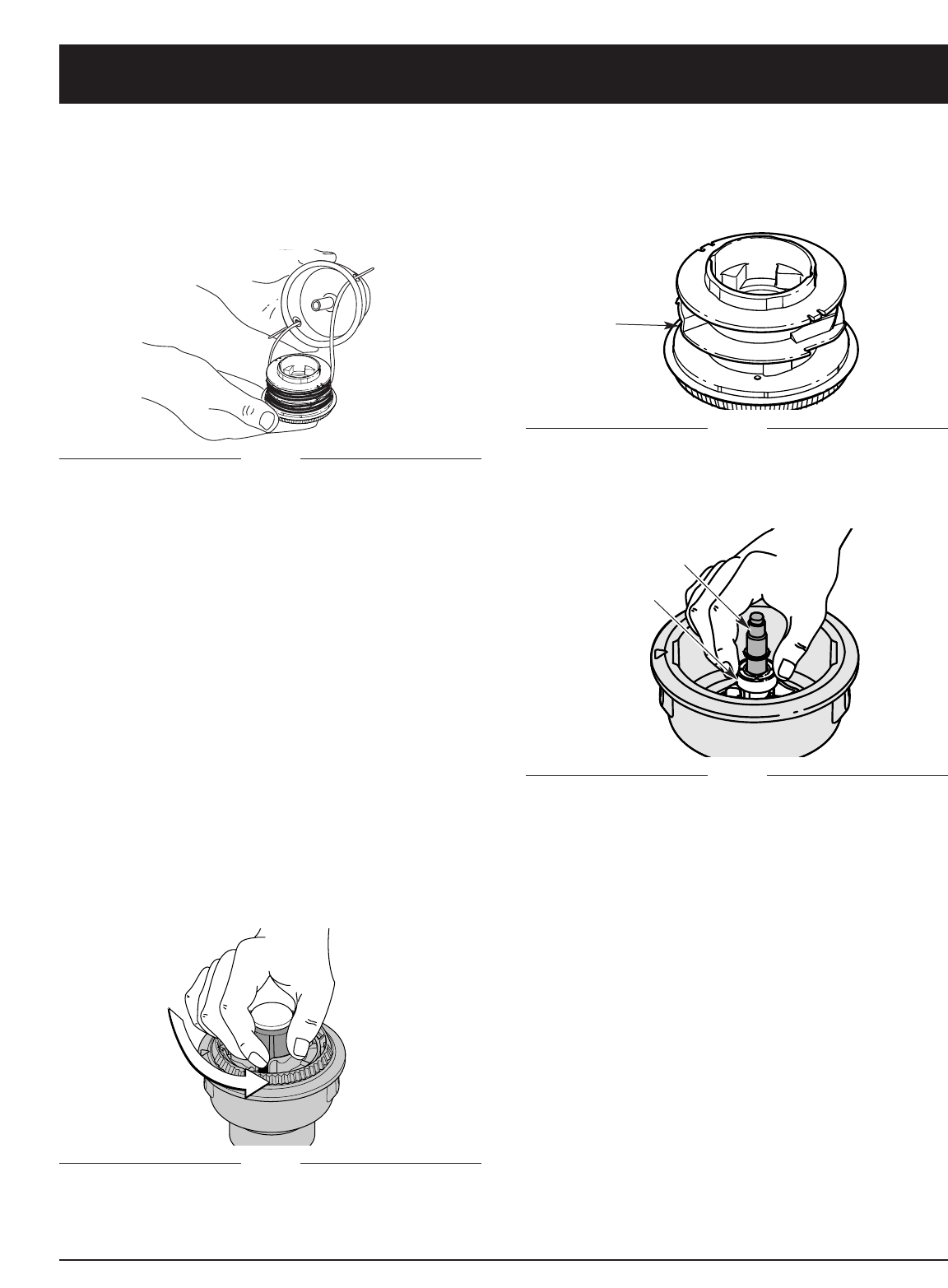

Releasing the Inner Reel
If the SpeedSpool®does not release line correctly, pull
the ends of the line firmly from the spool (Fig. 20). If this
does not the release line, follow the Cleaning the
SpeedSpool®instructions.
2. Pull the old inner reel with existing line from the outer
spool.
3. Insert the ends of the prewound inner reel line into
the outer spool eyelets (Fig. 22). Push the new inner
reel, arrow side up, into the outer spool.
Fig. 22
4. Remove any existing line from the inner reel before
cleaning. Remove any debris or grass from the knob,
spring, inner reel and foam seal. Wash the inner reel
with warm soapy water (Fig. 24).
Fig. 23
CLEANING THE SPEEDSPOOL®
Cleaning the SpeedSpool®may be necessary if:
•A jammed or excessive line must be removed
The SpeedSpool®becomes difficult to wind or does
not operate correctly when bumping the head on the
ground
1. Hold the outer spool, and unscrew the bump knob
counterclockwise (Fig. 23).
2. Pull out the bump knob, spring and foam seal (Fig. 21).
Shaft
Plunger
NOTE: The inner reel must be totally dry before
reinstalling it into the outer spool. Do not lubricate
the inner reel or outer spool assembly.
6. Place the inner reel into the outer spool.
7. Place the bump knob, spring and foam seal into the
inner reel (Fig. 21).
8. Press the bump knob down and tighten clockwise.
9. Install new line as described in Line Installation for
the SpeedSpool®.
5. Clean the shaft and the inner surface of the outer
spool. To clean the shaft underneath the plunger,
press down on the plunger (Fig. 25). Remove any dirt
or debris from the shaft.
Fig. 25
Inner Reel
Fig. 24
MAINTENANCE AND REPAIR INSTRUCTIONS
15
MAINTENANCE AND REPAIR INSTRUCTIONS

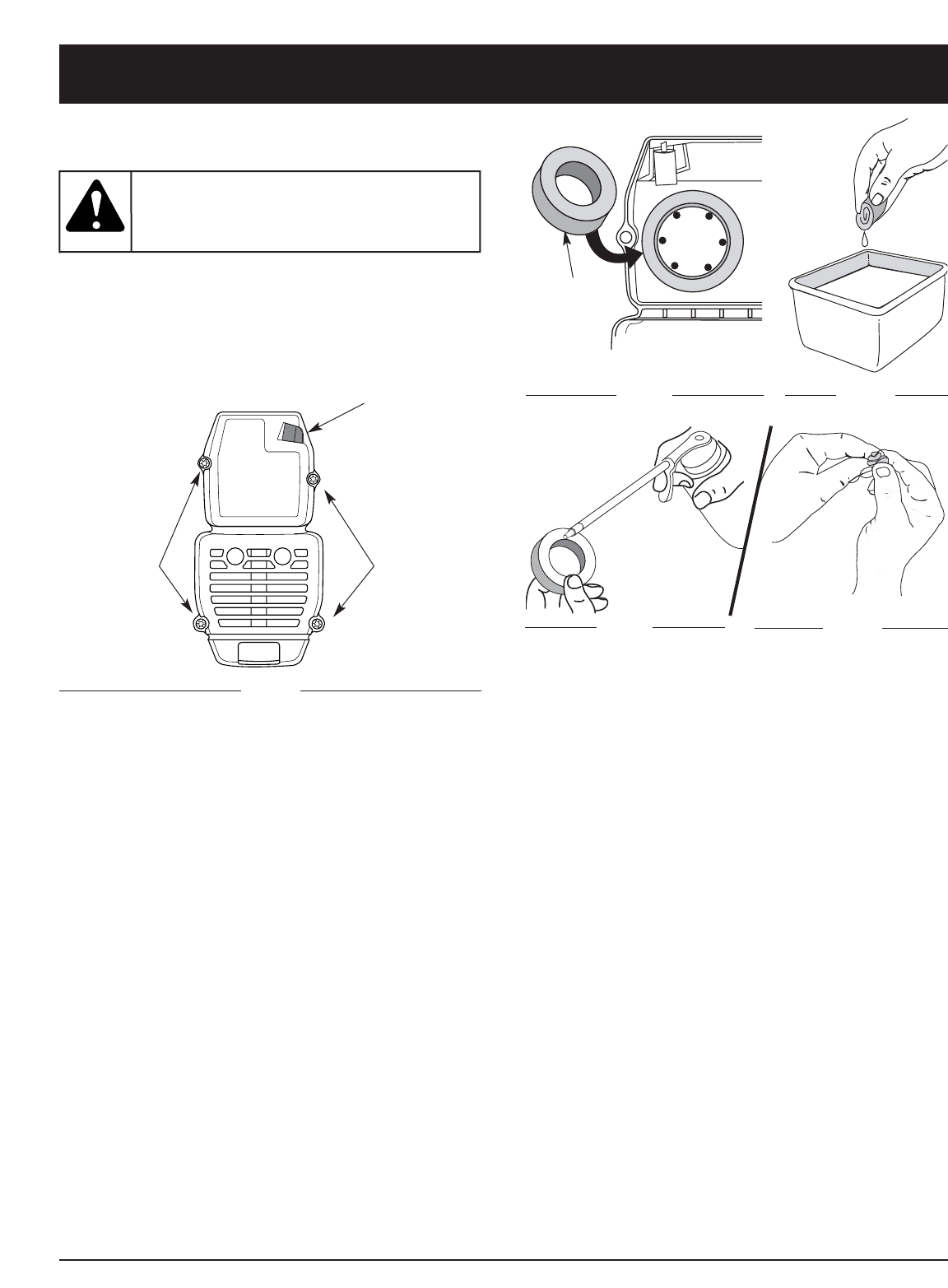

Cleaning the Air Filter
Clean and re-oil the air filter every 10 hours of operation.
It is an important item to maintain. Failure to maintain
your air filter properly can result in poor performance or
can cause permanent damage to your engine.
1. Remove air filter/muffler cover. Refer to Removing
the Air Filter/Muffler Cover.
2. Turn cover over and look inside to locate the air filter.
Remove the air filter from inside the air filter/muffler
cover (Fig. 27).
3. Wash the filter in detergent and water (Fig. 28). Rinse
the filter thoroughly. Squeeze out excess water. Allow
it to dry completely.
4. Apply enough clean SAE 30 oil to lightly coat the filter
(Fig. 29).
5. Squeeze the filter to spread and remove excess oil
(Fig. 30).
AIR FILTER MAINTENANCE
Removing the Air Filter/Muffler Cover
1. Remove the four (4) screws securing the air
filter/muffler cover (Fig. 26). Use a T20 Torx bit
screwdriver.
2. Pull the cover from the engine. Do not force.
Screws Screws
Fig. 26
Fig. 27 Fig. 28
Fig. 29 Fig. 30
6. Replace the air filter inside the air filter/muffler cover
(Fig. 27).
NOTE: Operating the unit without the air filter and air
filter/muffler cover assembly will VOID the
warranty.
Reinstalling the Air Filter/Muffler Cover
1. Place the air filter/muffler cover over the back of the
carburetor and muffler. Align the screw holes.
2. Insert the four (4) screws into the holes in the air
filter/muffler cover (Fig. 26) and tighten.
Do not over tighten.
Air Filter
Inside Muffler
Cover
To avoid serious
personal injury,
always turn your unit off and allow it to cool
before you clean or service it.
WARNING:
Blue EZ-Start
Lever
16
MAINTENANCE AND REPAIR INSTRUCTIONS
SPARK ARRESTOR MAINTENANCE
NOTE: The exhaust can only flow in one direction: AWAY
from the engine. Pay close attention when
disassembling the muffler so you can put it back
together correctly. Failure to do so will damage
the unit and may cause serious personal injury.
1. Remove air filter/muffler cover. Refer to Removing
the Air Filter/Muffler Cover.
2. Locate the muffler, but do not remove it. Find the two
(2) screws on the bottom of the muffler (Fig. 31).
These two screws hold the Spark Arrestor Hood
Assembly and the spark arrestor screen to the
bottom of the muffler. Remove the two (2) screws
using either a torx #20 or flat blade screwdriver.
3. Using a small flat blade screwdriver, carefully pry up
the spark arrestor screen from the recessed hole,
taking care to notice that the “raised” part of the
spark arrestor screen is inside the recessed hole.
Remove the spark arrestor screen from the muffler.
4. Clean the spark arrestor screen with a wire brush.
Replace it if it is damaged, or if you are unable to
clean it thoroughly.
5. Reinstall the spark arrestor screen by putting the
“raised” portion of the screen inside the recessed
hole of the muffler. Make sure that the spark arrestor
screen fits flat against the muffler.
6. Place the spark arrestor plate on top of the spark
arrestor with the “raised” side up and the opening
facing towards the engine (Fig. 31).
7. Place the spark arrestor hood on top of the spark
arrestor plate with the “raised” side up and the
opening facing AWAY from the engine (Fig. 31). Verify
that the exhaust will be directed AWAY from the
engine.
8. Replace the two screws you removed in Step 2 and
tighten them securely.
9. Reinstall the air filter/muffler cover.
If the exhaust
deflector assembly is
not tightened securely, it could fall off causing
damage to the unit and possible serious
personal injury.
WARNING:
Spark Arrestor
Screen
Spark Arrestor
Plate
Spark Arrestor
Hood Screws
Muffler
Recessed Hole
Engine
Spark Arrestor Hood
Assembly Includes:
Spark Arrestor Plate
Spark Arrestor Hood
and Screws
Opening
Fig. 31
17
MAINTENANCE AND REPAIR INSTRUCTIONS

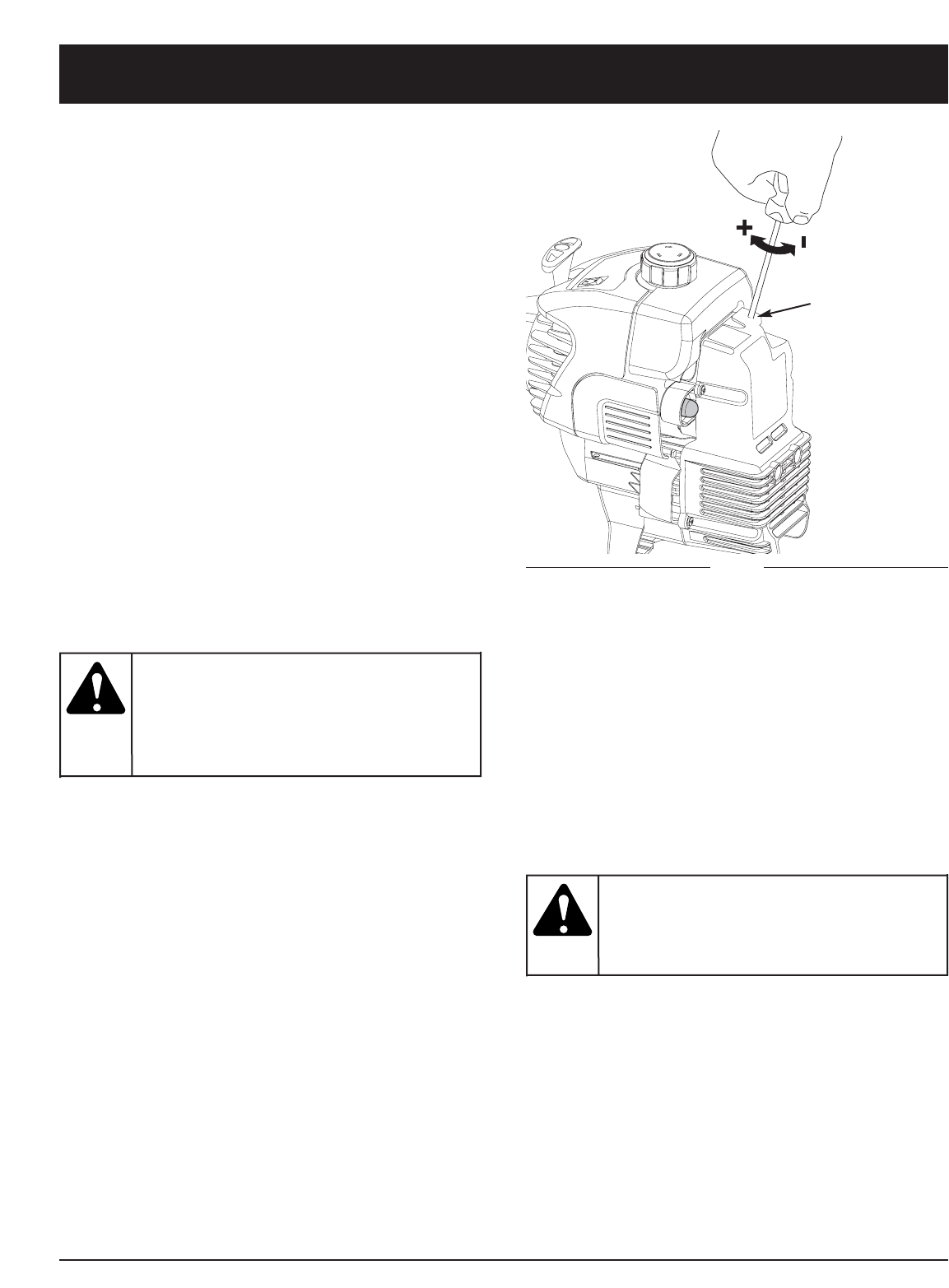

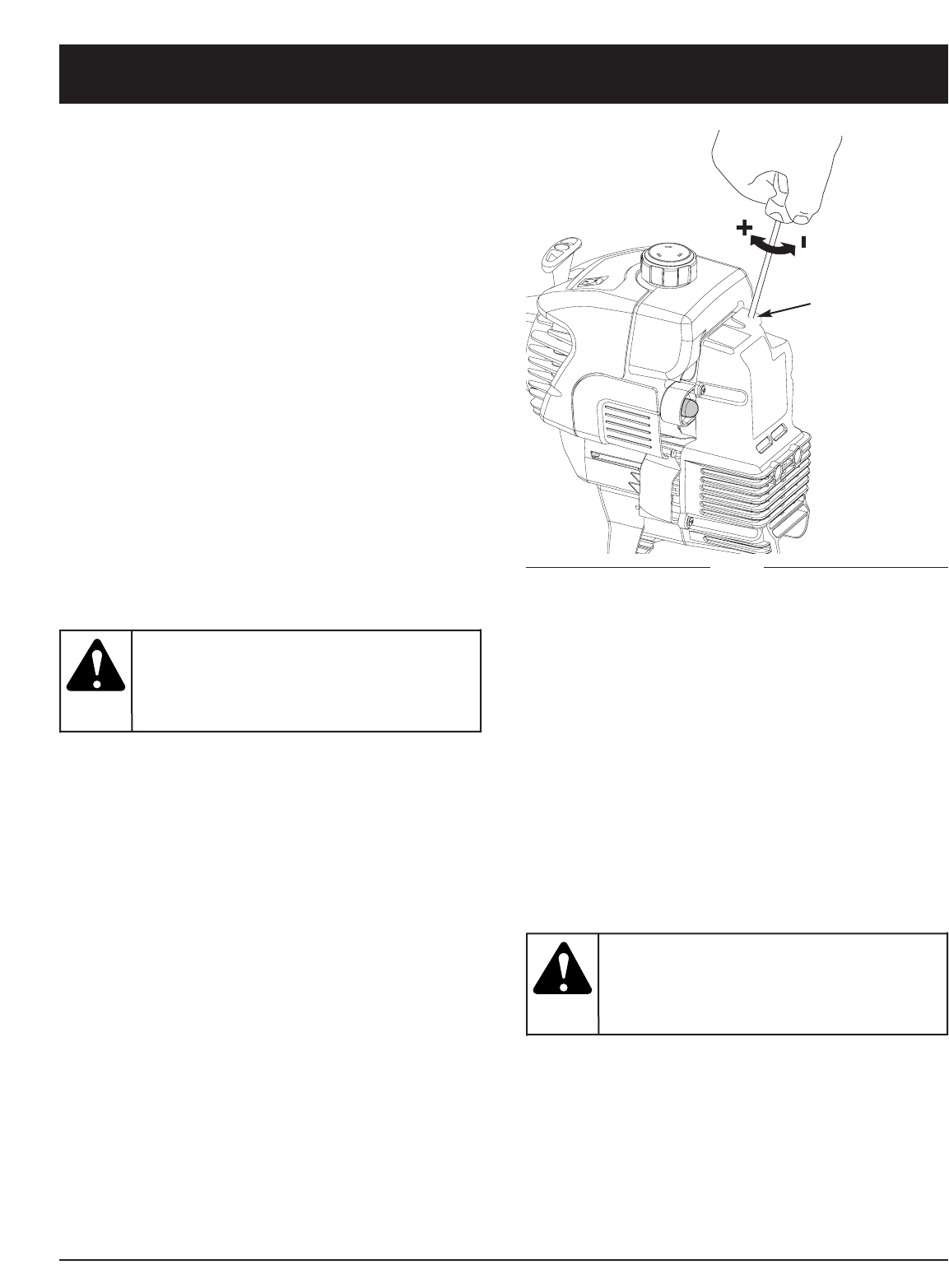

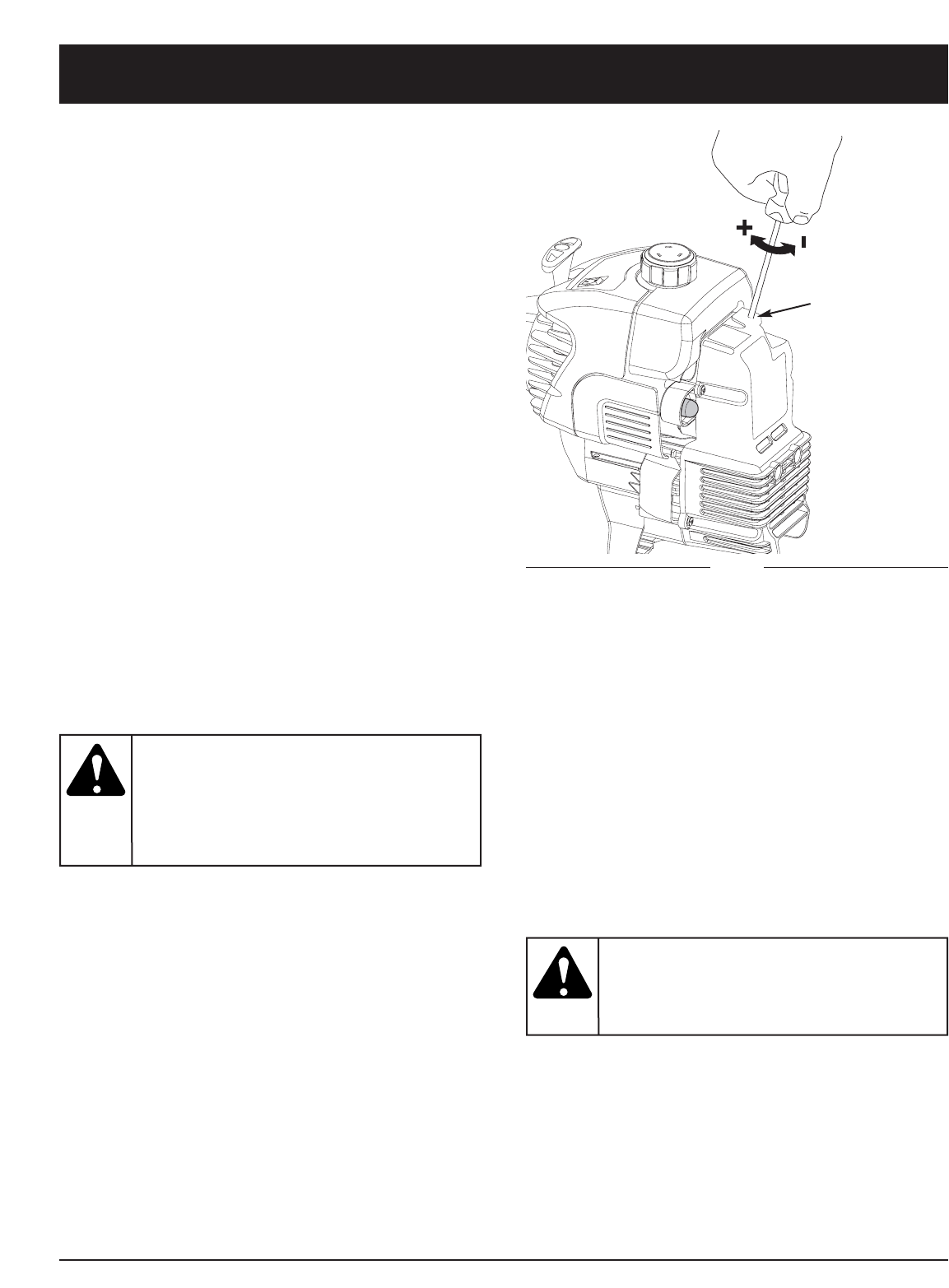

Fig. 32
Idle Speed Screw
NOTE: The cutting attachment should not rotate when
the engine idles.
3. If the cutting attachment rotates when the engine idles,
turn the idle speed screw counterclockwise 1/8 of a
turn at a time (as needed), to reduce idle speed.
Checking the fuel mixture, cleaning the air filter, and
adjusting the idle speed should solve most engine
problems.
If not and all of the following are true:
The engine will not idle
The engine hesitates or stalls on acceleration
There is a loss of engine power
Have the carburetor adjusted by an authorized service
dealer.
Check Fuel Mixture
Old and/or improperly mixed fuel is usually the reason
for improper unit performance. Drain and refill the tank
with fresh, properly-mixed fuel prior to making any
adjustments. Refer to Oil and Fuel Information.
Clean Air Filter
The condition of the air filter is important to the operation
of the unit. A dirty air filter will restrict air flow and
change the air/fuel mixture. This is often mistaken for an
out of adjustment carburetor. Check the condition of the
air filter before adjusting the idle speed screw. Refer to
Air Filter Maintenance.
Adjust Idle Speed Screw
If, after checking the fuel mixture and cleaning the air
filter, the engine still will not idle, adjust the idle speed
screw as follows:
1. Start the engine and let it run at a high idle for a
minute to warm up. Refer to Starting/Stopping
Instructions.
2. Release the throttle trigger and let the engine idle. If
the engine stops, insert a small phillips screwdriver
into the hole in the air filter/muffler cover (Fig. 32).
Turn the idle speed screw in, clockwise, 1/8 of a
turn at a time (as needed) until the engine idles
smoothly.
CARBURETOR ADJUSTMENT
The idle speed of the engine is adjustable through the air
filter/muffler cover (Fig. 32).
NOTE: Careless adjustments can seriously damage your
unit. An authorized service dealer should make
carburetor adjustments.
The cutting
attachment may spin
during idle speed adjustments. Wear
protective clothing and observe all safety
instructions to prevent serious personal injury.
WARNING:
To prevent serious
personal injury,
make sure the cutting attachment has
stopped rotating before you turn it off and
set it down.
WARNING:
18
MAINTENANCE AND REPAIR INSTRUCTIONS
CLEANING
Use a small brush to clean off the outside of the unit. Do
not use strong detergents. Household cleaners that
contain aromatic oils such as pine and lemon, and
solvents such as kerosene, can damage plastic housing
or handle. Wipe off any moisture with a soft cloth.

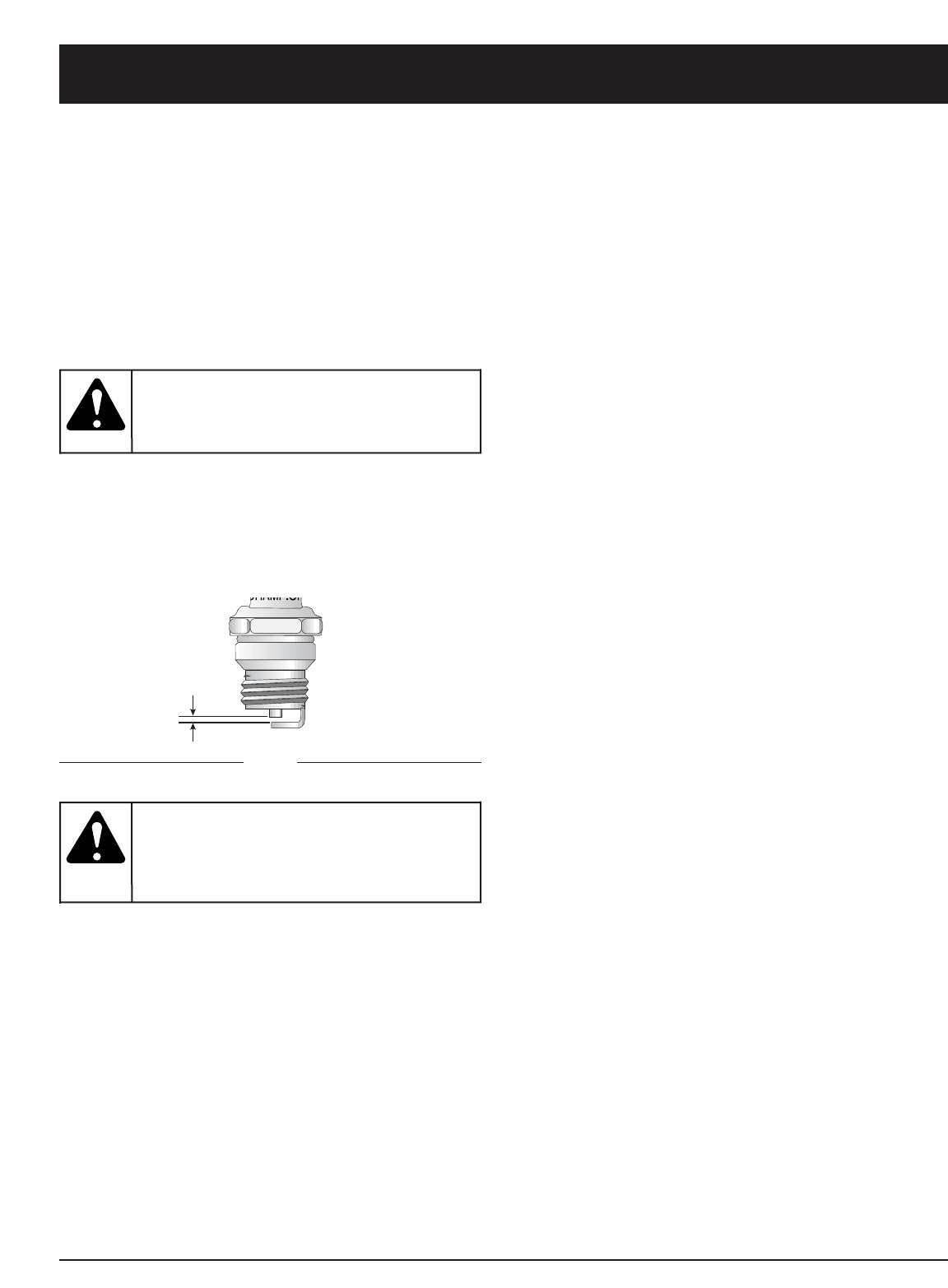

REPLACING THE SPARK PLUG
Use a Champion RDJ7Y spark plug (or equivalent).
The correct air gap is 0.020 inch (0.5 mm). Remove the
plug after every 25 hours of operation and check its
condition.
1. Stop the engine and allow it to cool. Grasp the plug
wire firmly and pull it from the spark plug.
2. Clean around the spark plug. Remove the spark plug
from the cylinder head by turning a 5/8 in. socket
counterclockwise.
3. Replace a cracked, fouled or dirty spark plug. Set the
air gap at 0.020 in. (0.5 mm) using a feeler gauge
(Fig. 33).
4. Install a correctly-gapped spark plug in the cylinder
head. Tighten by turning the 5/8-inch socket
clockwise until snug.
If using a torque wrench torque to:
110-120 in.•lb. (12.3-13.5 N•m)
Do not over tighten.
0.020 in.
(0.5 mm)
Fig. 33
STORAGE
Never store the unit with fuel in the tank where fumes
may reach an open flame or spark.
Allow the engine to cool before storing.
Store the unit locked up to prevent unauthorized use or
damage.
Store the unit in a dry, well-ventilated area.
Store the unit out of the reach of children.
LONG TERM STORAGE
If the unit will be stored for an extended time, use the
following storage procedure:
1. Drain all fuel from the fuel tank into a container with
the same 2-cycle fuel mixture. Do not use fuel that
has been stored for more than 60 days. Dispose of
the old fuel/oil mix in accordance to Federal, State
and Local regulations.
2. Start the engine and allow it to run until it stalls. This
ensures that all fuel has been drained from the
carburetor.
3. Allow the engine to cool. Remove the spark plug and
put 1 oz. (30 ml) of any high quality motor oil or
2-cycle oil into the cylinder. Pull the starter rope
slowly to distribute the oil. Reinstall the spark plug.
NOTE: Remove the spark plug and drain all of the oil
from the cylinder before attempting to start the
trimmer after storage.
4. Thoroughly clean the unit and inspect it for any loose
or damaged parts. Repair or replace damaged parts
and tighten loose screws, nuts or bolts. The unit is
ready for storage.
TRANSPORTING
Allow the engine to cool before transporting.
Drain fuel from unit.
Tighten fuel cap before transporting.
Secure the unit while transporting.
Do not sand blast,
scrape or clean
electrodes. Grit in the engine could damage
the cylinder.
WARNING:
To avoid serious
personal injury,
always turn your unit off and allow it to cool
before you clean or service it.
WARNING:
19
TROUBLESHOOTING
If further assistance is required, contact your authorized service dealer.
CAUSE ACTION
Cutting attachment bound with grass Stop the engine and clean cutting attachment
Cutting attachment out of line Refill with new line
Inner reel bound up Replace the inner reel
Cutting head dirty Clean inner reel and outer spool
Line welded Disassemble, remove the welded section and rewind
Line twisted when refilled Disassemble and rewind the line
Not enough line is exposed Push the bump knob and pull out line until 4 inches
(102 mm) of line is outside of the cutting attachment
CAUSE ACTION
Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture
Improper carburetor adjustment Take to an authorized service dealer for an adjustment
Fouled spark plug Replace or clean the spark plug
Plugged spark arrestor Clean or replace spark arrestor
CAUSE ACTION
Empty fuel tank Fill fuel tank with properly mixed fuel
Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times
Engine is flooded Squeeze the trigger and pull the starter rope
Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture
Fouled spark plug Replace or clean the spark plug
Plugged spark arrestor Clean or replace spark arrestor
Blue EZ-Start lever wasn’t flipped/set Move lever to the starting position
The outside temperature is below 40º F Pull the starter rope up to 10-15 times
The outside temperature is above 90º F Squeeze the throttle control and pull the starter rope
ENGINE WILL NOT START
ENGINE WILL NOT IDLE
ENGINE WILL NOT ACCELERATE
ENGINE LACKS POWER OR STALLS WHEN CUTTING
CAUSE ACTION
Air filter is plugged Replace or clean the air filter
Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture
Improper carburetor adjustment Adjust according to the Carburetor Adjustments section
CAUSE ACTION
Old or improperly mixed fuel Drain gas tank and add fresh fuel mixture
Improper carburetor adjustment Take to an authorized service dealer for an adjustment
Cutting attachment bound with grass Stop the engine and clean the cutting attachment
Dirty air filter Clean or replace the air filter
Plugged spark arrestor Clean or replace spark arrestor
CUTTING ATTACHMENT WILL NOT ADVANCE LINE
CAUSE ACTION
Oil, cleaner or lubricant in cutting head Clean and thoroughly dry the cutting head
CUTTING LINE ADVANCES UNCONTROLLABLY
20
SPECIFICATIONS
ENGINE*
DRIVE SHAFT and CUTTING ATTACHMENT*
*All specifications are based on the latest product information available at the time of printing. We reserve the right to
make changes at any time without notice.
Engine Type.......................................................................................................................................... Air-Cooled, 2-Cycle
Stroke................................................................................................................................................... 1.25 in. (31.75 mm.)
Displacement............................................................................................................................................ 1.9 cu in. (31 cc.)
Operating RPM.................................................................................................................................................. 8,000+ rpm
Idle Speed RPM ...................................................................................................................................... 2,800 - 3,600 rpm
Ignition Type.......................................................................................................................................................... Electronic
Ignition Switch............................................................................................................................................... Rocker Switch
Spark Plug Gap...................................................................................................................................... 0.020 in. (0.5 mm.)
Lubrication................................................................................................................................................... Fuel/Oil Mixture
Fuel/Oil Ratio................................................................................................................................................................. 40:1
Carburetor....................................................................................................................................... Diaphragm, All-Position
Starter............................................................................................................................. Auto Rewind (EZ-Pull Version 3™)
Muffler..................................................................................................................................................... Baffled with Guard
Throttle............................................................................................................................................... Manual Spring Return
Fuel Tank Capacity................................................................................................................................... 15 fl.oz. (444 ml.)
Drive Shaft Housing ......................................................................................................................... Steel Tube (EZ-Link™)
Throttle Control ........................................................................................................................................ Finger-Tip Trigger
Unit Weight (No fuel, with cutting attachment, shield and J-handle).............................................................11 lbs. (5 kg.)
Cutting Mechanism.................................................................................................. SpeedSpool Dual String Cutting Head
Shoulder Strap ........................................................................................................................................................ Optional
Line Spool Diameter.................................................................................................................................... 3 in. (76.2 mm.)
Trimming Line Diameter....................................................................................................................... 0.080 in. (2.03 mm.)
Cutting Path Diameter.............................................................................................................................. 17 in. (43.18 cm.)
21
California / EPA Emission Control Warranty Statement
Your Warranty Rights and Obligations
The California Air Resources Board, the Environmental Protection Agency and MTD LLC (MTD) are pleased to explain
the emission control system warranty on your 2000 and later small off-road engine. New small off-road engines must be
designed, built and equipped to meet stringent anti-smog standards. MTD must warrant the emission control system on
your small off-road engine for the periods of time listed below provided there has been no abuse, neglect or improper
maintenance of your small off-road engine.
Your emission control system may include parts such as the carburetor or fuel-injected system, the ignition system, and
catalytic converter. Also included may be hoses, belts, connectors and other emission-related assemblies.
Where a warrantable condition exists, MTD will repair your small off-road engine at no cost to you including diagnosis,
parts and labor.
The 2000 and later small off-road engines are warranted for two years. If any emission-related part on your engine is
defective, the part will be repaired or replaced by MTD.
Owners Warranty Responsibilities
• As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your
operator’s manual. MTD recommends that you retain all receipts covering maintenance on your small off-road engine,
but MTD cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all
scheduled maintenance.
• As the small off-road engine owner, you however should be aware that MTD may deny you warranty coverage if your
small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.
• You are responsible for presenting your small off-road engine to a MTD Authorized Service Center as soon as a
problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.
If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-345-8746.
Manufacturer’s Warranty Coverage
• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.
• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in
material and workmanship which cause the failure of a warranted part for a period of two years.
• Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized MTD Service
Center. For the nearest location please contact MTD at: 1-800-345-8746.
• Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled for only
for regular inspection to the effect of “Repair or Replace as Necessary” is warranted for the warranty period. Any
warranted part which is scheduled for replacement as required maintenance will be warranted for the period of time up
to the first scheduled replacement point for that part.
• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective,
if the diagnostic work is performed at an Authorized MTD Service Center.
• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still
under warranty.
• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.
• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to
cover failures of warranted parts caused by the use of add-on or modified parts.
• In order to file a claim, go to your nearest Authorized MTD Service Center. Warranty services or repairs will be
provided at all Authorized MTD Service Centers.
• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair
of emission related parts and will be provided without charge to the owner. Any replacement part that is equivalent in
performance or durability may be used in non-warranty maintenance or repair and will not reduce the warranty
obligations of the manufacturer
• The following components are included in the emission related warranty of the engine, air filter, carburetor, primer, fuel
lines, fuel pick up/ fuel filter, ignition module, spark plug and muffler.
MANUFACTURER’S LIMITED WARRANTY FOR:
No implied warranty, including any implied warranty of
merchantability or fitness for a particular purpose,
applies after the applicable period of express written
warranty above as to the parts as identified. No other
express warranty or guaranty, whether written or oral,
except as mentioned above, given by any person or
entity, including a dealer or retailer, with respect to any
product shall bind MTD. During the period of the
Warranty, the exclusive remedy is repair or replacement
of the product as set forth above. (Some states do not
allow limitations on how long an implied warranty lasts, so
the above limitation may not apply to you.)
The provisions as set forth in this Warranty provide the
sole and exclusive remedy arising from the sales. MTD
shall not be liable for incidental or consequential loss or
damages including, without limitation, expenses incurred
for substitute or replacement lawn care services, for
transportation or for related expenses, or for rental
expenses to temporarily replace a warranted product.
(Some states do not allow limitations on how long an implied
warranty lasts, so the above limitation may not apply to you.)
In no event shall recovery of any kind be greater than the
amount of the purchase price of the product sold. Alteration
of the safety features of the product shall void this Warranty.
You assume the risk and liability for loss, damage, or injury
to you and your property and/or to others and their property
arising out of the use or misuse or inability to use the
product.
This limited warranty shall not extend to anyone other than
the original purchaser, original lessee or the person for whom
it was purchased as a gift.
How State Law Relates to this Warranty: This warranty
gives you specific legal rights, and you may also have other
rights which vary from state to state.
To locate your nearest service dealer dial 1-800-345-8746
in the United States or 1-800-668-1238 in Canada.
MTD LLC
P.O. Box 361131
Cleveland, OH 44136-0019
The limited warranty set forth below is given by MTD
LLC (“MTD”) with respect to new merchandise purchased and
used in the United States, its possessions and territories.
MTD warrants this product against defects in material and
workmanship for a period of two (2) years commencing on the
date of original purchase and will, at its option, repair or
replace, free of charge, any part found to be defective in
material or workmanship. This limited warranty shall only apply
if this product has been operated and maintained in
accordance with the Operator’s Manual furnished with the
product, and has not been subject to misuse, abuse,
commercial use, neglect, accident, improper maintenance,
alteration, vandalism, theft, fire, water or damage because of
other peril or natural disaster. Damage resulting from the
installation or use of any accessory or attachment not
approved by MTD for use with the product(s) covered by this
manual will void your warranty as to any resulting damage. This
warranty is limited to ninety (90) days from the date of original
retail purchase for any MTD product that is used for rental or
commercial purposes, or any other income-producing purpose.
HOW TO OBTAIN SERVICE: Warranty service is available,
WITH PROOF OF PURCHASE THROUGH YOUR LOCAL
AUTHORIZED SERVICE DEALER. To locate the dealer in your
area, please check for a listing in the Yellow Pages or contact
the Customer Service Department of MTD LLC by calling
1-800-345-8746 or writing to P.O. Box 361131, Cleveland OH
44136-0019 or if in Canada call 1-800-668-1238. No product
returned directly to the factory will be accepted unless prior
written permission has been extended by the Customer
Service Department of MTD LLC.
This limited warranty does not provide coverage in the
following cases:
A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters.
B. Wear items - Bump Knobs, Outer Spools, Cutting Line,
Inner Reels, Starter Pulley, Starter Ropes, Drive Belts.
C. MTD does not extend any warranty for products sold or
exported outside of the United States of America, its
possessions and territories, except those sold through
MTD’s authorized channels of export distribution.
MTD reserves the right to change or improve the design of
any MTD Product without assuming any obligation to modify
any product previously manufactured.
Désherbeuse à
gaz à 2-temps
Modèle Y725
Manuel de L'utilisateur
IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT
P/N 769-01654 (1/05)
F2
Copiez le numéro
de série ici :
Copiez le numéro de
modèle / pièce mère ici :
TOUS NOS REMERCIEMENTS
Nous vous remercions d'avoir acheté ce produit de
qualité. Cet outil mécanique de plein air moderne est
conçu pour vous rendre service pendant longtemps. Il
vous sauvera beaucoup de temps comme vous pourrez
vous en rendre compte. Ce manuel de l'utilisateur
comporte un mode d'emploi facile à comprendre. Prenez
soin de lire le manuel au complet et suivez toutes ses
instructions à la lettre afin de conserver votre nouvel outil
mécanique de plein air en excellent état de
fonctionnement.
RÉFÉRENCES, ILLUSTRATIONS ET
SPÉCIFICATIONS RELATIVES AU PRODUIT
Toutes les informations, illustrations et spécifications
contenues dans ce manuel tiennent compte des dernières
informations techniques disponibles au moment de
mettre sous presse. Nous nous réservons le droit d'y
apporter des modifications à tout moment, sans préavis.
Copyright© 2005 MTD SOUTHWEST INC., Tous droits
réservés.
NFORMATIONS D’ENTRETIEN
Tout entretien effectué sur cet appareil pendant et après
la période de garantie doit être fait par un
concessionnaire agréé uniquement. Obtenez la liste des
concessionnaires agréés appelez le 1-800-345-8746
aux
États-unis, ou le
1-800-668-1238
au Canada
. Pour de plus
amples informations à propos de votre appareil, visitez
www.yardmachines.com.
NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT
CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE
SOUS GARANTIE NÉCESSITE UNE PREUVE D'ACHAT.
Avant d'assembler votre nouvel équipement, repérez la
plaque signalétique de l'appareil et copiez ses
informations dans l'espace ci-dessous. Ces informations
sont essentielles si vous désirez obtenir de l'aide auprès
de notre service technique ou d'un distributeur agréé. Un
exemple de plaque signalétique est présenté ci-dessous.
S/N : ITEM :
MODEL :
Prenez soin de lire et de bien comprendre ce manuel
avant de démarrer ou de faire fonctionner cet équipement.
CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS
BREVETS AMÉRICAINS, ET D’AUTRES SONT EN
INSTANCE.
TABLE DES MATIÈRES
Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . .3
Familiarisez-vous avec votre appareil . . . . . . . . . . .6
Instructions de montage . . . . . . . . . . . . . . . . . . . . . .7
Informations sur l'huile et le carburant . . . . . . . . . . .8
Instructions de démarrage et d'arrêt . . . . . . . . . . . .9
Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Entretien et réparations . . . . . . . . . . . . . . . . . . . . .12
Nettoyage et entreposage . . . . . . . . . . . . . . . . . . .18
Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . .19
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Liste des pièces . . .Intérieure de la Couverture Arrière
PARE-ÉTINCELLES
REMARQUE : à l'intention des utilisateurs opérant
dans les terres forestières des États-Unis et dans les
états de Californie, du Maine, de l'Orégon et de
Washington. Toutes les terres forestières des États-Unis
et de l'état de Californie (Codes sur les ressources
publiques 4442 et 4443), de l'Orégon et de Washington
exigent de par la loi que certains moteurs à combustion
interne utilisés dans des zones couvertes de taillis ou
d'herbe soient équipés d'un pare-étincelles en parfait état
de fonctionnement, ou qu'ils soient conçus, équipés et
entretenus pour la prévention des incendies. Renseignez-
vous auprès des autorités de votre province ou de votre
municipalité concernant la réglementation en vigueur.
Vous pourriez être passible d'une amende ou être tenu
responsable si vous ne respectez pas cette
réglementation. Cet appareil est équipé d'un pare-
étincelles en usine. Si l'écran pare-étincelles, réf.
753-04689, doit être remplacé, communiquez avec le
service technique.
AVERTISSEMENT
LES GAZ D'ÉCHAPPEMENT DU MOTEUR DE
CET APPAREIL CONTIENNENT DES PRODUITS
CHIMIQUES CONSIDÉRÉS PAR L'ÉTAT DE
CALIFORNIE COMME POUVANT CAUSER LE
CANCER, DES MALFORMATIONS
CONGÉNITALES OU D'AUTRES EFFETS NOCIFS
SUR L'APPAREIL DE REPRODUCTION.
AVERTISSEMENT DE LA PROPOSITION 65 DE
CALIFORNIE
Numéro de modèle
Numéro de série Numéro de pièce mère
INTRODUCTION
Soyez conscient des risques de blessure à la tête, aux
mains et aux pieds.
Dégagez la zone de coupe avant chaque usage.
Enlevez tous les objets pouvant être projetés ou happés
par l'accessoire de coupe : cailloux, verre brisé, clous,
fil ou ficelle. Éloignez enfants, spectateurs et animaux
de la zone de coupe. Tenez-les à au moins 15 m (50 pi)
de là mais sachez que les spectateurs risquent quand
même d'être atteints par des objets projetés. Les
spectateurs doivent porter des protections oculaires.
Arrêtez immédiatement le moteur et l'accessoire de
coupe si quelqu'un s'approche de vous.
Appuyez sur la manette des gaz et assurez-vous
qu'elle revient automatiquement en position de ralenti.
Procédez à tous les réglages ou réparations avant
d'utiliser l'appareil.
AVERTISSEMENTS DE SÉCURITÉ
CONCERNANT LES DÉSHERBEUSES À GAZ
Ne stockez le carburant que dans des contenants
spécialement conçus et homologués pour le stockage
de ce type de matières.
F3
CONSIGNES DE SÉCURITÉ
SYMBOLE SIGNIFICATION
SYMBOLE SIGNIFICATION
IMPORTANTES CONSIGNES DE SÉCURITÉ
Les symboles de sécurité attirent votre attention sur
des dangers potentiels. Ces symboles et leurs détails
explicatifs méritent que vous les lisiez et compreniez
bien. Les avertissements de sécurité ne peuvent éviter
les dangers de par eux-mêmes. Les consignes ou
mises en garde qu'ils donnent ne remplacent pas des
mesures préventives appropriées contre les accidents.
REMARQUE: donne des informations ou des
instructions vitales pour le fonctionnement ou
l'entretien de l'équipement.
le non-
respect d’un
avertissement peut causer dommages matériels
ou blessures graves pour tous. Respectez les
consignes de sécurité afin de réduire les risques
d'incendie, d'électrocution et de blessures.
AVERTISSEMENT:
le non-respect d’un
avertissement peut
causer dommages matériels ou blessures
graves pour tous. Respectez les consignes de
sécurité afin de réduire les risques d'incendie,
d'électrocution et de blessures.
DANGER:
le non-
respect
d’un avertissement peut causer dommages
matériels ou blessures graves pour tous.
Respectez toujours les consignes de sécurité
afin de réduire les risques d'incendie,
d'électrocution et de blessures.
MISE EN GARDE:
indique un danger, un avertissement ou une
mise en garde. Soyez vigilant afin d'éviter toute
blessure grave. Ce symbole peut être combiné
à d'autres symboles ou pictogrammes.
ALERTE DE SÉCURITÉ:
Lisez le(s) manuel(s) de l'utilisateur et suivez tous
les avertissements et consignes de sécurité.
Vous pourriez à défaut entraîner des blessures
graves pour vous ou d'autres personnes.
SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-
345-8746 AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU
CANADA
l'essence
est
extrêmement inflammable et ses vapeurs
peuvent exploser si on y met le feu. Veuillez
prendre les précautions suivantes.
AVERTISSEMENT:
LIRE TOUTES LES INSTRUCTIONS
AVANT UTILISATION
Veuillez lire les instructions avec soin. Familiarisez-
vous avec les commandes et l'utilisation correcte de
cet appareil.
N'utilisez pas l'appareil si vous êtes fatigué, malade ou
sous l'effet de l'alcool, de drogues ou de médicaments.
Les enfants et adolescents de moins de 15 ans ne
doivent pas utiliser l'appareil exceptés les adolescents
assistés d'un adulte.
Inspectez l'appareil avant utilisation. Remplacez les
pièces endommagées. Regardez s'il y a des fuites de
carburant. Assurez-vous que les fixations sont
solidement en place. Remplacez les pièces de
l'accessoire de coupe qui sont fendillées, ébréchées
ou endommagées. Assurez-vous que l'accessoire de
coupe est correctement installé et solidement fixé.
Assurez-vous que le protecteur d'accessoire de coupe
est correctement fixé et positionné comme
recommandé. Vous risquez sinon de causer des
blessures à l'opérateur et aux spectateurs, et
d'endommager l'appareil.
N'utilisez que du fil de remplacement d'origine de 2,03
mm (0,080 po) de diamètre. N'utilisez jamais de fil, de
chaîne ou de cordon à renfort métallique car ils
peuvent se briser et se transformer en projectile
dangereux.
F4
CONSIGNES DE SÉCURITÉ
Gardez les mains, le visage et les pieds éloignés des
pièces mobiles. Ne touchez pas et n'essayez pas
d'arrêter l'accessoire de coupe en rotation.
Ne touchez pas le moteur, le boîtier d'engrenages ni le
silencieux. Ces pièces deviennent très chaudes à
l'utilisation. Elles restent chaudes brièvement après l'arrêt.
Servez-vous des outils appropriés. N'utilisez cet outil
que pour son usage prévu.
Ne faites pas fonctionner le moteur à un régime plus
élevé que nécessaire pour couper, tailler ou faire les
bordures. Ne faites pas tourner le moteur à haut
régime si vous ne vous faites pas de coupe.
Arrêtez toujours le moteur lorsque vous suspendez la
coupe ou lorsque vous vous déplacez d'un lieu de
travail vers un autre.
Si vous heurtez un corps étranger ou que celui-ci est
happé, arrêtez le moteur immédiatement et vérifiez
que rien n'a été endommagé. Ne faites pas
fonctionner avant réparation des dommages. Ne faites
pas marcher l'appareil si les pièces sont desserrées
ou endommagées.
Arrêtez et éteignez le moteur dans les cas suivants:
entretien, réparation ou changement d'accessoires ou
autres.
N'utilisez que des pièces de équipement original
rechange et accessoires d'origine du fabricant pour
cet appareil. Elles sont disponibles auprès de votre
concessionnaire agréé. L'utilisation de pièces ou
accessoires autres que ceux de éqiupement original
peut causer des blessures graves, endommager
l’appareil et annuler sa garantie.
•Gardez l'appareil exempt d'accumulation de
végétation ou autres matières. Celles-ci peuvent rester
logées entre l'accessoire de coupe et le protecteur.
Afin de diminuer les risques d'incendie, remplacez tout
silencieux ou pare-étincelles défectueux et conservez
le moteur et le silencieux exempts d'herbe, de feuilles
et d'accumulation excessive de graisse ou de carbone.
AUTRES AVERTISSEMENTS DE SÉCURITÉ
•N'entreposez jamais l'appareil rempli de carburant
dans un édifice où les vapeurs peuvent atteindre une
source de flammes vives ou d'étincelles.
Laissez le moteur se refroidir avant de l'entreposer ou
de le transporter. Attachez bien l'appareil pendant le
transport.
Rangez l'appareil dans un endroit verrouillé et sec, ou
élevé et sec, hors de portée des enfants, pour éviter
une utilisation indésirable ou un accident.
Ne trempez et n'arrosez jamais l'appareil avec de l'eau
ou tout autre liquide. Gardez les poignées sèches,
propres et exemptes de débris. Nettoyez après chaque
usage. Voir les sections Nettoyage et Entreposage.
Conservez ces instructions. Consultez-les souvent et
servez-vous en pour instruire d'autres usagers. Si
vous prêtez l'appareil à quelqu'un, prêtez-lui
également ces instructions.
CONSERVER CES
INSTRUCTIONS
Arrêtez toujours le moteur et laissez-le refroidir avant
de remplir le réservoir de carburant. N'enlevez jamais
le bouchon du réservoir et n'ajoutez jamais de
carburant pendant que le moteur est chaud. Ne faites
jamais fonctionner l'appareil sans que le bouchon de
carburant soit bien mis. Desserrez lentement le
bouchon afin de réduire la pression du réservoir.
Évitez de créer une source d'allumage pour le
carburant déversé. Ne démarrez pas le moteur avant
que les vapeurs de carburant ne se soient dissipées.
Mélangez et ajoutez le carburant dans un endroit bien
aéré et propre en plein air à l'abri des étincelles ou des
flammes. N'enlevez lentement le bouchon du réservoir
d'essence qu'après avoir arrêté le moteur. Ne fumez
pas pendant le remplissage ou le mélange de
carburant. Essuyez immédiatement tout déversement
de carburant de l'appareil.
Éloignez l'appareil d'au moins 9 m (30 pi) de la source
de ravitaillement en carburant avant de démarrer le
moteur. Ne fumez pas et éloignez toute source
d'étincelles ou de flammes vives du lieu de
ravitaillement ou de fonctionnement de l'appareil.
PENDANT L'UTILISATION DE L'APPAREIL
Évitez de démarrer ou de faire marcher l'appareil à
l'intérieur d'une pièce ou d'un bâtiment fermé. La
respiration de fumées d'échappement peut tuer. Ne
faites fonctionner cet appareil qu'à l'extérieur dans un
endroit bien aéré.
Portez des lunettes de sécurité conformes aux normes
ANSI Z87.1 ainsi que des protège-oreilles durant
l'utilisation de l'appareil. Portez un masque facial ou
antipoussières si vous travaillez dans un lieu poussiéreux.
Portez des pantalons épais et longs, des bottes, des
gants et une chemise à manches longues. Ne marchez
pas pieds nus et évitez les vêtements lâches, bijoux,
pantalons courts et sandales. Relevez les cheveux au-
dessus des épaules.
Le protecteur d'accessoire de coupe doit toujours être
en place lors de l'utilisation de l'appareil. Ne faites pas
marcher l'appareil sans que les deux fils soient bien
déployés, en supposant qu'un fil approprié a été
installé. Assurez-vous que le fil ne dépasse pas le
protecteur de sécurité.
Cet appareil est muni d'un embrayage. L'accessoire
de coupe reste stationnaire lorsque le moteur est au
ralenti. Si ce n'est pas le cas, faites régler l'appareil
par un technicien agréé.
•Ajustez la poignée selon votre taille pour mieux l'agripper.
N'utilisez l'appareil qu'en plein jour ou avec un bon
éclairage artificiel.
Évitez tout démarrage accidentel. Mettez-vous en
position de démarrage chaque fois que vous tirez sur
la corde de démarrage. L'opérateur et l'appareil
doivent tous deux être en position stable à ce
moment-là. Voir les Instructions de démarrage et d'arrêt.
Ne vous étirez pas. Tenez-vous toujours bien sur vos
pieds en position d'équilibre.
Tenez toujours l'appareil des deux mains lorsque vous
le faites marcher. Agrippez fermement les poignées
avant et arrière.
F5
CONSIGNES DE SÉCURITÉ
SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX
Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce
produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement,
l'entretien et les réparations.
SYMBOLE SIGNIFICATION
SYMBOLE ALERTE DE
SÉCURITÉ
Indique un danger, un avertissement
ou une mise en garde. Ce symbole
peut être combiné à d'autres symboles
ou pictogrammes.
•AVERTISSEMENT - LISEZ LE
MANUEL DE L'UTILISATEUR
Lisez le manuel de l'utilisateur et suivez
tous les avertissements et consignes
de sécurité. Vous pourriez à défaut
entraîner des blessures graves pour
vous ou d'autres personnes.
PORTEZ DES PROTECTIONS
(YEUX ET OREILLES)
AVERTISSEMENT: les objets projetés
et les bruits forts peuvent endommager
la vue et l’ouïe. Portez une visière de
norme ANSI Z87.1-1989 et des
protège-oreilles pendant l'utilisation.
ÉLOIGNEZ LES SPECTATEURS
AVERTISSEMENT: éloignez tout
spectateur, les enfants et les animaux
domestiques en particulier, d'au moins
15 m (50 pi) de la zone de coupe.
SYMBOLE SIGNIFICATION
LES OBJETS PROJETÉS ET LA
TÊTE ROTATIVE PEUVENT
CAUSER DES BLESSURES
GRAVES
AVERTISSEMENT: ne faites pas
fonctionner sans protecteur de sécurité
en plastique. Tenez-vous à l'écart de
l'accessoire de coupe rotatif.
COMMANDE MARCHE/ARRÊT
ALLUMAGE / DÉMARRAGE / MARCHE
COMMANDE MARCHE/ARRÊT
ARRÊT ou STOP
•AVERTISSEMENT SURFACE
CHAUDE
Ne touchez pas un silencieux ou un
cylindre chaud. Vous pourriez vous
brûler. Ces pièces deviennent très
chaudes à l'utilisation. Elles restes
chaudes brièvement après l'arrêt.
CARBURANT SANS PLOMB
Utilisez toujours du carburant sans
plomb frais et propre.
NIVEAU D'HUILE
Voir le manuel de l'utilisateur pour le
type d'huile approprié.
F6
CONSIGNES DE SÉCURITÉ
FAMILIARISEZ-VOUS AVEC L’APPAREIL
APPLICATIONS
Comme désherbeuse :
Coupe d'herbe et de mauvaises herbes légères
Coupe de bordures
Taille autour des arbres, des clôtures, etc.
Protecteur d'accessoire
de coupe
Bouchon du
carburant
Manette
des gaz
Poignée en J
Poignée
de l'arbre
Poire
d'amorçage
Couvercle du filtre
à air/silencieux
Poignée de la corde
de démarrage
Lame coupante
Silencieux
Commande
Marche/Arrêt
Stop
Accessoire de
coupe
EZ-Link™
Levier bleu
de EZ-StartMC
F7
INSTRUCTIONS DE MONTAGE
INSTALLATION DU PROTECTEUR
D'ACCESSOIRE DE COUPE
Suivez les instructions suivantes si le protecteur
d'accessoire de coupe n'est pas installé sur l'appareil.
1. Placez le protecteur d'accessoire de coupe sur le corps
de l'arbre au-dessus de l'ensemble de bride (Fig. 3).
2. Enfoncez le protecteur d'accessoire de coupe sur le
haut de l'accessoire de coupe puis tournez-le jusqu’à
ce que les trous à vis soient alignés et que le
protecteur s’emboîte dans la poche encastrée (Fig. 4).
3. Posez les vis à l'aide d'un tournevis à empreinte
cruciforme (Fig. 5).
Protecteur
d'accessoire de
coupe
INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J
1. Placez la poignée en J entre les brides supérieure et
médiane (Fig. 1).
Fig. 2
Fig. 1
(4) vis
Bride supérieure
Poignée en J
Bride médiane
Bride inférieure
Écrous
Autocollant
2.
Maintenez les trois pièces ensemble et introduisez les
quatre (4) vis dans les brides supérieure et médiane.
REMARQUE: les trous des brides supérieure et médiane
ne sont alignés que si l’assemblage est correct.
3. Placez les brides et la poignée en J sur le corps de
l'arbre et sur la bride inférieure.
4. Tenez d’un doigt chaque écrou hex dans le
renfoncement de la bride inférieure. Commencez à
visser à l’aide d’un grand tournevis à embout
cruciforme. Ne serrez pas avant de régler le guidon.
5. Glissez la poignée en J en un mouvement de va-et-
vient jusqu'à ce que la flèche/ligne blanche de
l'autocollant touche la bride (Fig. 2).
6. Tenez l'appareil en position d’utilisation (Fig. 12), puis
positionnez la poignée en J de manière à assurer une
prise idéale.
7. Serrez les vis des brides uniformément jusqu'à bien
fixer la poignée.
Fig. 3
Fig. 4
Poche
encastrée
Corps de l'arbre
Collier de
serrage
Accessoire
de coupe
(4) vis
Fig. 5
n'utilisez
jamais la
désherbeuse sans protecteur d'accessoire
de coupe pour éviter des blessures graves.
AVERTISSEMENT:
F8
INFORMATIONS SUR L'HUILE ET LE CARBURANT
MÉLANGE D'HUILE ET DE CARBURANT
En général, si l'appareil ne fonctionne pas correctement,
c'est que le carburant est vieux ou mal mélangé. Prenez
soin d'utiliser de l’essence sans plomb fraîche et propre.
Suivez à la lettre les instructions de mélange de
carburant et d'huile.
Définition des carburants mélangés
Les carburants d'aujourd'hui sont souvent un mélange
d'essence et d'oxygénés comme l'éthanol, le méthanol
ou l'éther MTBE. Un carburant mélangé à l'alcool
absorbe l'eau. Il suffit de 1 % d'eau pour séparer le
carburant et l'huile. Cela forme de l’acide pendant le
stockage. Si vous devez utiliser ce type de carburant,
servez-vous de carburant frais (moins de 60 jours).
Usage de carburants mélangés
Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser
un carburant mélangé, suivez les conseils suivants :
Utilisez toujours un mélange de carburant frais selon le
manuel de l'utilisateur.
Agitez toujours le mélange de carburant avant
d'alimenter l'appareil.
Videz le réservoir et faites marcher le moteur jusqu'à
l’assécher avant d'entreposer l'appareil.
Utilisation d'additifs de carburant
La bouteille d'huile 2-temps livrée avec l’appareil
contient un additif permettant d'empêcher la corrosion
et de minimiser la formation de résidus de gomme. Nous
vous recommandons d’utiliser ce type d’huile
uniquement.
Si cela n’est pas disponible, utilisez une bonne huile
2-temps conçue pour les moteurs à 2-temps refroidis
par air en y ajoutant un additif, tel que le stabilisant de
gaz STA-BIL ou un produit équivalent Ajoutez 23 ml (0,8
oz) d'additif par 4 litres (1 gallon) de carburant selon les
instructions du récipient. N'ajoutez JAMAIS d'additifs
directement dans le réservoir de l'appareil.
REMARQUE : Éliminez le vieux mélange de carburant
conformément aux règlements fédéral, provincial
et municipal en vigueur.
Mélangez soigneusement l'huile moteur 2-temps avec
de l'essence sans plomb dans un bidon séparé. Utilisez
un rapport 40:1 d'essence/huile. Ne les mélangez pas
directement dans le réservoir de carburant. Voir le
tableau ci-dessous pour les rapports de mélange
d’essence et d’huile.
REMARQUE : 3,8 litres (1 gallon) d'essence sans
plomb mélangés avec une bouteille de 95 ml
(3.2 oz) d'huile 2-temps donnent un rapport
d’essence/huile de 40:1.
ESSENCE SANS PLOMB HUILE 2-TEMPS
3,8 LITRES
(1 GALLON US) 95 ml
(3,2 OZ)
1 LITRE 25 ml
+
RAPPORT DE MÉLANGE O - 40:1
Ajoutez
du
carburant dans un lieu propre et bien aéré
en plein air. Essuyez immédiatement tout
déversement de carburant. Évitez de mettre
le feu au carburant déversé. Ne démarrez
pas le moteur avant dissipation des
vapeurs de carburant.
AVERTISSEMENT:
Enlevez
le
bouchon du réservoir lentement pour ne
pas être blessé par les jets d'essence. Ne
faites pas marcher l'appareil sans que le
bouchon soit bien mis.
AVERTISSEMENT:
L'essence
est
extrêmement inflammable et les vapeurs qui
s'en dégagent peuvent exploser si on y met
le feu. Arrêtez toujours le moteur et laissez-le
refroidir avant de remplir le réservoir. Ne
fumez pas en remplissant le réservoir.
Éloignez toute source d'étincelles ou de
flammes vives de la zone.
AVERTISSEMENT:
Pour
assurer
un bon fonctionnement et une fiabilité
maximale du moteur, suivez à la lettre les
instructions de mélange d'huile et de
carburant du récipient d'huile 2-temps.
L'emploi de carburant mal mélangé peut
endommager le moteur sérieusement.
MISE EN GARDE:
F9
INSTRUCTIONS DE DÉMARRAGE ET ARRÊT
Démarrage/
Allumage (I)
Stop/Arrêt (O)
INSTRUCTIONS DE DÉMARRAGE
Fig. 7
Manette des gaz
NSTRUCTIONS D'ARRÊT
1. Relâchez la manette des gaz. Laissez le
moteur refroidir au ralenti.
2. Mettez la commande Marche/Arrêt Stop en
position ARRÊT (O).
Fig. 8
1. Mélangez l’essence avec l’huile. Remplissez le
réservoir de carburant avec le mélange essence/huile.
Voir Instructions de mélange de l’huile et de l’essence.
2. Mettez la commande Marche/Arrêt Stop en position
MARCHE (I) (Fig. 6).
3. Pressez et relâchez la poire d’amorçage à 10
reprises, lentement. Une certaine quantité de
carburant devrait être visible dans la poire
d’amorçage et les conduites de carburant (Fig. 7). Si
vous n’apercevez pas de carburant dans la poire,
pressez et relâchez la poire autant de fois que
nécessaire jusqu’à ce que vous aperceviez du
carburant dans cette dernière.
4. Faites pivoter le levier bleu de EZ -StartMC vers la
poire d’amorçage jusqu’à ce qu’il clique et se
verrouille en place (Fig. 7).
5. Accroupissez-vous en position de départ et
n’appuyez pas sur la manette des gaz (Fig. 8). Tirez
le cordon de démarrage d’un mouvement contrôlé et
ferme jusqu’à ce que le moteur essaie de démarrer.
Répétez jusqu’à ce que le moteur démarre.
REMARQUE: La machine utilise la technologie EZ-Pull
Version 3MC qui réduit significativement l’effort
requis pour démarrer le moteur. Vous devez tirer
le cordon de démarrage suffisamment loin pour
entendre le moteur essayer de démarrer. Il n’est
pas nécessaire de tirer le cordon brusquement —
il n’y a pas de véritable résistance lorsque vous
tirez. Cette méthode de démarrage est fort
différente (et beaucoup plus facile) de celles
auxquelles vous êtes habitué.
6. Une fois que le moteur démarre, appuyez sur la
manette des gaz pendant 15 à 30 secondes pour
chauffer le moteur. Le levier bleu de EZ -StartMC se
relâchera automatiquement lorsque vous appuyez
sur la manette des gaz.
SI… Le moteur ne démarre pas, répétez à partir du
point 3.
SI… Le moteur s’arrête pendant que vous appuyez sur
la manette des gaz, répétez à partir du point 4.
SI… Le moteur s’arrête avant que vous ayez appuyé sur
la manette des gaz, maintenez la manette des gaz
enfoncée et tirez le cordon de démarrage jusqu’à ce
que le moteur démarre.
REMARQUE : Si vous avez des problèmes à faire
démarrer la machine ou si vous l’utilisez dans des
températures extrêmes, consultez le chapitre
Recherche des pannes.
Position de démarrage
Poire
d'amorçage
Fig. 6
n’utiliser l’outil
qu’à l’extérieur,
dans un endroit bien aéré. Les émanations d’oxyde de
carbone dans un endroit confiné peuvent être mortelles.
AVERTISSEMENT:
évitez tout
démarrage
accidentel. Tenez-vous en position de démarrage
lorsque vous tirez sur la corde de démarrage (Fig. 8).
L'opérateur et l'appareil doivent tous deux être en
position stable pour éviter des blessures graves.
Vérifiez la bonne installation de l'accessoire avant
le démarrage de l'appareil.
AVERTISSEMENT:
Désherbeuse
Équipée de
EZ-Pull
Version 3MC
Levier bleu
de EZ-StartMC
F10
MODE D'EMPLOI
FONCTIONNEMENT DU EZ-LinkMC
Le système EZ-LinkMC permet d'utiliser ces accessoires
optionnels :
Souffleuse/aspirateur . . . . . . . . . . . . . . . . . . . . . BV720r
Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r
Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r
Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r
Souffleuse (à neige) . . . . . . . . . . . . . . . . . . . . . . . ST720r
Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . SS725r
Élagueuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r
Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r
Retrait de l'accessoire de coupe ou autre
1. Dévissez le bouton vers la gauche (Fig. 9).
2. Appuyez sur le bouton de déclenchement et
maintenez-le enfoncé (Fig. 9).
3. Tenez fermement le corps de l'arbre supérieur et
retirez l'accessoire de coupe ou autre du coupleur
EZ-LinkMC.
Installation de l'accessoire de coupe ou autre
NOTE : pour faciliter l'installation ou le retrait
d'accessoires, placez l'appareil au sol ou sur un
établi.
1. Dévissez le bouton vers la gauche (Fig. 9).
Fig. 9
Fig. 10
Fig. 11
2. Tenez fermement l'accessoire et enfoncez-le tout
droit dans le coupleur EZ-LinkMC (Fig. 10).
NOTE :aligner le bouton de déclenchement avec le
renfoncement-guide facilitera l'installation (Fig. 9).
3. Serrez le bouton en le tournant à droite (Fig. 11).
Coupleur EZ-LinkMC Bouton de déclenchement
Renfonce-
ment-guide
Bouton
Trou principal
Corps de l'arbre
supérieur Corps de l'arbre
inférieur
Bouton de déclenchement
Trou de coupe de
bordures de 90°
Bouton
Pour couper les bordures à l’aide de la tête d'accessoire
de coupe sur les modèle EZ-LinkMC, verrouillez le bouton
de déclenchement de l'accessoire de coupe dans le
trou de 90° (Fig. 11).
Coupleur EZ-LinkMC
verrouillez
le bouton
de déclenchement dans le trou principal et
vissez bien le bouton avant de faire marcher
l'appareil.
MISE EN GARDE:
l'access-
oire de
coupe et autres ajouts du système EZ-LinkMD
doivent utiliser le trou principal sauf indication
contraire de leurs manuels. L'utilisation du
mauvais trou pourrait causer des blessures
graves ou endommager l'appareil.
MISE EN GARDE:
pour éviter
des
blessures graves, éteignez l'appareil avant
d'enlever ou d'installer des accessoires.
AVERTISSEMENT:
Avant
d’utiliser
tout accessoire, veuillez lire et comprendre le
manuel accompagnant l’accessoire. Suivez
toutes les informations relatives à la sécurité
qui y figurent.
AVERTISSEMENT:
F11
MODE D'EMPLOI
REMARQUE : Ne posez pas la tête de butée sur le sol
lorsque l’appareil est en marche.
Le fil peut se briser dans les cas suivants :
•Happement de corps étrangers
Usure normale du fil
Coupe de mauvaises herbes épaisses à longues tiges
Forcer le fil dans des objets comme des murs ou des
poteaux de clôture
CONSEILS POUR BIEN DÉSHERBER
Le bon angle pour l'accessoire de coupe est parallèle
au sol.
Ne forcez pas l'accessoire. Coupez avec la pointe du fil
(surtout le long des murs). Utiliser plus que la pointe diminue
l'efficacité de la coupe et peut surcharger le moteur.
Coupez l'herbe de plus de 200 mm (8 po) en procédant
de haut en bas par petits incréments pour éviter d'user
le fil prématurément ou de freiner le moteur.
Coupez de droite à gauche chaque fois que possible.
Cela améliore l'efficacité de coupe de l'appareil et les
résidus de coupe sont projetés loin de l'opérateur.
Déplacez lentement la désherbeuse dans et hors de la
zone de coupe à la hauteur voulue. Procédez d'avant
en arrière ou d'un côté à l'autre. Les coupes de
longueur plus courte donnent les meilleurs résultats.
Ne désherbez que lorsque l'herbe et les mauvaises
herbes sont sèches.
•La durée de vie de votre fil de coupe dépend
• de l’application des techniques de coupe précédentes
du type de végétation à couper
•du lieu de coupe
Par exemple, le fil s'use plus vite si vous coupez le long d'un
mur de fondation que si vous coupez autour d'un arbre.
COUPE DÉCORATIVE
La coupe décorative consiste à déblayer la végétation
autour des arbres, des bornes, des clôtures, etc.
Tournez entièrement l'appareil de manière à ce que
l'accessoire de coupe soit à un angle de 30° par rapport
au sol (Fig. 14).
TENUE DE LA DÉSHERBEUSE
Avant de faire marcher l'appareil, tenez-vous en position
de fonctionnement (Fig. 12). Vérifiez les points suivants:
•L'opérateur porte une visière et des vêtements appropriés.
Le bras droit est légèrement plié et la main tient l'arbre
par sa prise.
Le bras gauche est droit et la main tient la poignée en J.
L'appareil est au-dessous de la ceinture.
L'accessoire de coupe est parallèle au sol et touche
facilement la végétation sans que l'opérateur ne doive
se pencher.
RÉGLAGE DE LA LONGUEUR DU FIL
L'accessoire de coupe Bump HeadMC vous permet de
donner du fil sans arrêter le moteur. Pour avoir plus de fil,
tapez doucement l'accessoire de coupe sur le sol (Fig.
13) tout en faisant marcher la désherbeuse à haut régime.
REMARQUE : gardez toujours le fil bien déroulé. Il
devient plus difficile de donner du fil à mesure
que le fil de coupe devient plus court.
Chaque fois que vous donnez un coup sur la tête, vous
déroulez environ 25,4 mm (1 po) de fil. La lame du
protecteur d'accessoire de coupe est conçue pour couper
le fil à la bonne longueur si vous déroulez trop de fil.
Pour de meilleurs résultats, tapez la tête de butée sur un
sol dégagé ou dur. Si vous donnez du fil dans un lieu
d'herbe haute, vous risquez de caler le moteur. Gardez
toujours le fil bien déroulé. Il devient plus difficile de
donner du fil à mesure que le fil de coupe se raccourci.
Fig. 12
n'enlevez
pas ni
n'altérez l'ensemble de la lame coupante. Un
excès de fil surchauffera l'embrayage. Ceci
pourrait causer des blessures graves ou
endommager l'appareil.
MISE EN GARDE:
portez
toujours
des protections (yeux, oreilles, pieds et corps)
pour diminuer les risques de blessures durant
l'utilisation de l'appareil.
AVERTISSEMENT:
Fig. 14
Fig. 13
F12
ENTRETIEN ET RÉPARATIONS
REMARQUE : certaines procédures d'entretien
nécessitent des compétences ou des outils
particuliers. Si vous n'êtes pas sûr de pouvoir les
entreprendre, emmenez votre appareil dans un
atelier, chez un technicien ou un concessionnaire
agréé spécialisé dans les réparations de moteurs
d’outils mécaniques de plein air.
PROGRAMME D'ENTRETIEN
L'entretien doit respecter la fréquence indiquée dans le
tableau ci-dessous. Il doit également faire partie de
toute mise au point saisonnière.
REMARQUE: l'entretien, le remplacement ou la
réparation des dispositifs et systèmes
antipollution peuvent être effectués par tout
atelier, technicien ou concessionnaire agréé
spécialisé dans les réparations de moteurs
d’outils mécaniques de plein air.
Afin d’assurer une performance optimale du moteur, il
est conseillé d’examiner l’orifice d’échappement du
moteur après 50 heures de fonctionnement. Si vous
remarquez une perte de tours par minute, une pauvre
performance ou un manque général d’accélération, cet
entretien peut s’avérer nécessaire. Si vous pensez que le
moteur a besoin de ce type d’inspection, apportez-le
pour réparation auprès d’un atelier, technicien ou
concessionnaire agréé spécialisé dans les réparations de
moteurs d’outils mécaniques de plein air. N’essayez PAS
de le faire vous-même car un endommagement du
moteur pourrait résulter de la présence d’impuretés
provenant du nettoyage de l’orifice.
FRÉQUENCE ENTRETIEN REQUIS RÉFÉRENCE
Avant démarrage Remplissez le réservoir du mélange d'essence/huile approprié Page F8
Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau Page F15
Toutes les 25 heures Vérifiez le pare-étincelles et nettoyez-le
Vérifiez l'état de la bougie et l'écartement des électrodes Page F16
Page F18
Toutes les 50 heures Examinez l’orifice d’échappement et l’écran pare-étincelles pour
détecter tout bouchage ou obstruction, afin d’assurer des
niveaux de performance maximum. Page F16
pour
éviter
tout accident, n’effectuez jamais l’entretien
ou des réparations quand l’appareil
fonctionne. Effectuez-les toujours lorsqu’il
est froid. Débranchez le câble de la bougie
pour prévenir la mise en route.
AVERTISSEMENT:
INSTALLATION DU FIL DU SPEEDSPOOLMD
Utilisez toujours un fil de remplacement du fabrican
d'origine de 2.03 mm (0,080 po). Un fil plus épais
pourrait surchauffer ou endommager le moteur.
Vous pouvez remplacer le fil du SpeedSpoolMD de deux
façons:
• Rembobinez du fil neuf dans le moulinet intérieur
• Installez un moulinet intérieur pré-enroulé
Rembobiner le fil neuf sur le moulinet intérieur
REMARQUE : il est inutile d'enlever le bouton de butée
pour installer un fil neuf.
1. Découpez deux morceaux de fil de 2.03 mm (0,080
po) de 3m (10 pi) de long.
2. Alignez la flèche du moulinet intérieur avec celle de
la bobine extérieure (Fig. 15). Fig. 15
SpeedSpoolMD vu de haut
Bobine
extérieure
Flèches
Moulinet
intérieur
Bouton de butée
utilisez
toujours
la bonne longueur de fil lorsque vous posez le
fil sur l'appareil. Le fil risque de ne pas se
dérouler correctement s'il est trop long.
AVERTISSEMENT:
n'utilisez
jamais de
fil, de chaîne ou de cordon à renfort métallique
car ils peuvent se briser et se transformer en
projectile dangereux.
AVERTISSEMENT:
F13
ENTRETIEN ET RÉPARATIONS
Fig. 16
3. Tirez le vieux fil des trous de chargement et de
blocage du fil (Fig. 16 et 17).
4. Insérez un morceau de fil dans l'un des deux œillets
de la bobine extérieure. Enfoncez-le dans le trou de
chargement du moulinet intérieur (Fig. 16). Ne pliez
pas le fil en l'insérant dans l'œillet.
Fil
Trou de chargement du fil
Œillet
Fig. 18
Fig. 17
5. Insérez le fil dans le trou de blocage (Fig. 17).
N'enfoncez pas le fil de plus de 12,7 mm (1/2 po)
dans le trou. S'il est inséré correctement, le fil forme
une petite boucle (Fig. 17).
6. Tirez le fil de la bobine extérieure jusqu'à ce qu'il soit
bien serré contre le moulinet intérieur (Fig. 18).
Trou de blocage du fil
Fig. 19
Fig. 20
9. Si le rembobinage du fil devient difficile ou si le fil se
coince, tirez-en les extrémités de la bobine.
Continuez de rembobiner le moulinet intérieur vers la
gauche (Fig. 20).
7. Répétez les procédures 4-6 pour le second morceau de fil.
8. Tenez la bobine extérieure. Rembobinez le moulinet
intérieur vers la gauche jusqu'à ce qu'il ne reste plus
qu'environ 102 mm (4 po) de fil (Fig. 19).
REMARQUE : ne rembobinez pas le moulinet intérieur
avant de poser le second fil.
Fig. 21
Installation d'un moulinet pré-enroulé
1. Retirez le bouton de butée, le ressort et le joint en
mousse en tournant le bouton de butée à gauche
(Fig. 21).
Bouton de butée
Joint en mousse
Ressort
Moulinet intérieur
F14
ENTRETIEN ET RÉPARATIONS
Fig. 22
4. Maintenez le moulinet intérieur et installez le bouton
de butée, le ressort, et le joint en mousse en
poussant le bouton de butée vers le bas et en le
tournant à droite. Saisissez les extrémités et tirez
fermement pour dégager le fil des fentes de retenue
du moulinet intérieur (Fig. 20).
Déroulement du moulinet intérieur
Si le SpeedSpoolMD ne déroule pas le fil correctement,
tirez fermement les extrémités du fil loin de la bobine
(Fig. 23). Si cela ne suffit pas, suivez les instructions de
Nettoyage du SpeedSpoolMD.
2. Retirez de la bobine extérieure le vieux moulinet
intérieur avec son fil.
3. Insérez les extrémités du fil du moulinet intérieur
neuf dans les œillets de la bobine extérieure (Fig. 22).
Enfoncez le moulinet intérieur neuf, flèche vers le
haut, dans la bobine extérieure.
Fig. 23
Fig. 24
4. Retirez tout le fil du moulinet intérieur avant de
nettoyer. Enlevez tout débris ou trace d'herbe du
bouton, du ressort, du moulinet et du joint en
mousse. Lavez le moulinet intérieur avec de l'eau
tiède savonneuse (Fig. 24).
Nettoyage du SpeedSpoolMD
Le nettoyage du SpeedSpoolMD peut s'avérer nécessaire:
Pour retirer du fil coincé ou trop long
Si le SpeedSpoolMD devient difficile à rembobiner ou
s'il ne fonctionne pas correctement lorsque vous
tapez sa tête sur le sol
1. Tenez la bobine extérieure et dévissez le bouton de
butée à gauche (Fig. 23).
2. Tirez le bouton de butée, le ressort et le joint en
mousse (Fig. 21).
Moulinet
intérieur
Fig. 25
REMARQUE: le moulinet intérieur doit être
complètement sec avant de le réinstaller dans la
bobine extérieure. Ne lubrifiez pas le moulinet
intérieur ni la bobine extérieure.
6. Placez le moulinet intérieur dans la bobine
extérieure.
7. Placez le bouton de butée, le ressort et le joint en
mousse dans la bobine extérieure (Fig. 21).
8. Serrez le bouton de butée en appuyant dessus et en
tournant à droite.
9. Posez le fil neuf tel qu'indiqué dans Installation du fil
de SpeedSpoolMD.
5. Nettoyez l'axe et la surface intérieure de la bobine
extérieure. Pour nettoyer l'axe dissimulé sous le
plongeur, appuyez sur celui-ci (Fig. 25). Enlevez
toute trace de saleté et de débris de l'axe.
Axe
Plongeur
3. Retirez de la bobine extérieure le moulinet intérieur
avec son fil.
F15
ENTRETIEN ET RÉPARATIONS
ENTRETIEN DU FILTRE À AIR
Retrait du couvercle du filtre à air/silencieux
1. Retirez les quatre vis retenant le couvercle (Fig. 26).
Servez-vous d'un tournevis à mèche T20 Torx.
2. Retirez le couvercle du moteur en poussant vers le
haut et en tirant vers l'arrière sans forcer.
Vis Vis
Fig. 26
Nettoyage du filtre à air
Nettoyez et relubrifiez le filtre à air à toutes les 10 heures
de fonctionnement. C'est l'un des éléments les plus
importants pour l'entretien. Tout manquement à l’entretien
du filtre à air peut entraîner une baisse de performances
ou causer des dégâts permanents à votre moteur.
1. Retirez le couvercle du filtre à air/silencieux. Voir
Retrait du couvercle du filtre à air/silencieux.
2. Retournez le couvercle et inspectez l'intérieur pour
repérer le filtre à air. Retirez le filtre à air de l'intérieur
du couvercle du filtre à air/silencieux (Fig. 27).
3. Lavez le filtre dans un mélange d'eau et de détergent
(Fig. 28). Rincez le filtre abondamment. Essorez-le.
Laissez-le sécher complètement.
4. Appliquez suffisamment d'huile SAE 30 propre pour
enduire légèrement le filtre (Fig. 29).
5. Pressez le filtre pour répandre et drainer l'excédent
d'huile (Fig. 30).
Filtre à
air
Fig. 27 Fig. 28
Fig. 29 Fig. 30
Intérieur du
couvercle du
silencieux
6. Replacez le filtre à l'intérieur du couvercle du filtre à
air/silencieux (Fig. 27).
REMARQUE : l'utilisation de l'appareil sans filtre à air
et sans couvercle du filtre à air/silencieux
ANNULERA la garantie.
Réinstallation du couvercle du filtre à air/silencieux
1. Placez le couvercle du filtre à air/silencieux sur
l'endos du carburateur et du silencieux. Alignez les
trous à vis.
2. Insérez les quatre vis dans les trous du couvercle
(Fig. 26) et vissez. Évitez de trop serrer.
pour éviter
des bless-
ures graves, éteignez toujours l'appareil et laissez-
le refroidir avant tout nettoyage ou entretien.
AVERTISSEMENT:
Levier bleu
de EZ-StartMC
F16
ENTRETIEN ET RÉPARATIONS
ENTRETIEN DU PARE-ÉTINCELLES
REMARQUE : Les gaz de l’échappement ne peuvent
circuler que dans une direction: A L’ÉCART du
moteur. Assurez-vous que l’ensemble du silencieux
est bien assemblé afin que vous puissiez le
remonter exactement comme il était. Tout
manquement peut entraîner de graves blessures.
1. Retirez le couvercle du filtre à air/silencieux. Voir
Retrait du couvercle du filtre à air/silencieux.
2. Situez le pot d’échappement sans le retirer. Trouvez
les deux (2) vis sur la partie inférieure du pot
d’échappement (Fig. 31) Ces deux vis tiennent
l’ensemble du déflecteur d’échappement et l’écran
pare-étincelles à la partie inférieure du pot
d’échappement. Retirez les deux (2) vis en vous servant
soit d’un tournevis torx #20 ou d’un tournevis plat.
3. En vous servant du tournevis plat, écartez
soigneusement l’écran pare-étincelles du trou à
fente, en prenant soin que la partie « élevée » de
l’écran du pare-étincelle soit à l’intérieur du trou à
fente. Retirez l’écran pare-étincelles du pot
d’échappement.
4. Nettoyez l’écran du pare-étincelles à l’aide d’une
brosse métallique. Remplacez-le s’il est endommagé
ou si vous n’arrivez pas à le nettoyer complètement.
5. Réinstallez l’écran pare-étincelles en mettant la
portion « élevée » de l’écran dans le trou à fente du
port d’échappement. Assurez-vous que l’écran pare-
étincelle soit bien à plat contre le pot
d’échappement.
6. Placez la plaque du pare-étincelle au dessus du
pare-étincelles avec le côté « élevé » vers le haut et
l’ouverture vers le moteur (Fig. 31).
7. Placez la hotte du pare-étincelle sur la plaque du
pare-étincelle avec le côté « élevé » vers le haut et
l’ouverture tournée DU COTE OPPOSE au moteur
(Fig. 31). Assurez-vous que l’échappement soit bien
tourné DU COTE OPPOSE au moteur.
8. Revissez les deux vis que vous avez retirées à l’étape
2 et serrez-les bien.
9. Replacez le couvercle du filtre à air/silencieux.
Fig. 31
si
l’ensemble
déflecteur d’échappement n’est pas
solidement assujetti, il risque de tomber et
d’endommager l’outil et de causer des
blessures graves.
AVERTISSEMENT:
Vis
Silencieux
Moteur
Écran pare-
étincelles
Plaque pare-
étincelles
Hottre pare-
étincelles
Ouverture du
trou à fente
L’ensemble de la
hotte du pare-
étincelle comprend :
Plaque pare-étincelles
Hottre pare-étincelles
et Vis
Opening
F17
ENTRETIEN ET RÉPARATIONS
RÉGLAGE DU CARBURATEUR
Vous pouvez régler le ralenti du moteur à travers le
couvercle du filtre à air/silencieux (Fig. 32).
REMARQUE : un réglage négligé peut suffire à
endommager l'appareil sérieusement. Confiez le
réglage du carburateur à un distributeur agréé.
Vérification du mélange de carburant
En général, si l'appareil ne fonctionne pas correctement,
c'est que le carburant est vieux ou mal mélangé. Videz,
puis remplissez le réservoir avec du carburant frais et
bien mélangé avant d'effectuer des réglages. Voir
Informations sur l'huile et le carburant.
Nettoyage du filtre à air
L'état du filtre à air influe directement sur le fonctionnement
de l'appareil. Un filtre à air sale restreint le débit d'air et
affecte le mélange de carburant/air. On confond souvent
cela avec un mauvais réglage du carburateur. Vérifiez l'état
du filtre à air avant de régler la vis de réglage de ralenti. Voir
Entretien du filtre à air.
Réglage de la vis de réglage de ralenti
Si le moteur ne se met toujours pas au ralenti après
vérification du mélange de carburant et nettoyage du
filtre à air, réglez la vis de ralenti comme suit :
1. Démarrez le moteur et laissez-le tourner à haut
régime pendant une minute pour se réchauffer. Voir
Instructions de démarrage et d'arrêt.
2. Relâchez le levier d'accélérateur et laissez le moteur
au ralenti. Si le moteur s'arrête, insérez un petit
tournevis à tête plate dans le trou du couvercle du
filtre à air/silencieux (Fig. 32). Vissez la vis de 1/8 de
tour à la fois (selon le besoin), jusqu'à ce que le
moteur tourne au ralenti.
Fig. 32
REMARQUE : l'accessoire de coupe ne devrait pas
tourner lorsque le moteur est au ralenti.
3. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la
fois (selon le besoin) pour réduire la vitesse de ralenti.
La vérification du mélange de carburant, le nettoyage du
filtre à air et le réglage de la vis de ralenti devraient
résoudre la plupart des problèmes de moteur.
Dans le cas contraire et si :
le moteur ne se met pas au ralenti
le moteur hésite ou cale lors d'une accélération
le moteur perd de sa puissance
faites régler le carburateur par un distributeur agréé.
une fois
l'appareil
éteint, pour éviter des blessures graves
assurez-vous que l'accessoire de coupe est
arrêté avant de poser l'appareil.
AVERTISSEMENT:
il se peut
que
l'accessoire de coupe tourne pendant le réglage
de la vitesse de ralenti. Portez des vêtements
protecteurs et respectez toutes les consignes
de sécurité pour éviter des blessures graves.
AVERTISSEMENT:
Vis de réglage
de ralenti
F18
ENTRETIEN ET RÉPARATIONS
NETTOYAGE
Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse.
N'utilisez pas de détergents concentrés. Les nettoyants
ménagers contenant des huiles aromatiques tel que le
pin et le citron, et les solvants tel que le kérosène
peuvent endommager le boîtier ou la poignée en
plastique. Essuyez toute trace d'humidité à l'aide d'un
tissu doux.
REMPLACEMENT DE LA BOUGIE
Utilisez une bougie Champion RDJ7Y (ou modèle
équivalent). L'écartement correct est de 0,5 mm (0,020
po). Retirez la bougie après 25 heures de
fonctionnement et vérifiez son état.
1. Arrêtez le moteur et laissez-le refroidir. Saisissez
fermement le câble de bougie et tirez-le de la bougie.
2. Nettoyez tout autour de la bougie. Retirez la bougie de
la culasse en tournant la douille de 5/8 po à gauche.
3. Remplacez toute bougie fendillée, encrassée ou sale.
Réglez l'écartement à 0,5 mm (0,020 po) à l'aide
d'une jauge d'épaisseur (Fig. 33).
4. Installez la bougie ajustée dans la culasse. Tournez la
douille de 5/8 po à droite jusqu'à bien la visser.
Si vous utilisez une clé dynamométrique, vissez selon les
valeurs suivantes :
12,3-13,5 Nom (110-120 poolb).
Évitez de trop serrer.
0.020 in.
(0.5 mm)
Fig. 33
ENTREPOSAGE
•Ne rangez jamais l'appareil plein de carburant dans un
lieu où les vapeurs peuvent atteindre une flamme vive
ou des étincelles.
Laissez le moteur refroidir avant de l'entreposer.
Rangez l'appareil dans un lieu verrouillé pour éviter
toute utilisation ou accident indésirable.
Rangez l'appareil dans un lieu sec et bien aéré.
Rangez l'appareil hors de la portée des enfants.
ENTREPOSAGE DE LONGUE DURÉE
Si vous comptez entreposer l'appareil pendant une
longue période, appliquez la procédure suivante :
1. Videz tout le carburant du réservoir dans un récipient
contenant le même mélange de carburant 2-temps.
N'utilisez pas de carburant stocké pendant plus de
60 jours. Éliminez le vieux mélange de carburant
conformément aux règlements fédéral, provincial et
municipal en vigueur.
2. Démarrez le moteur, puis laissez-le tourner jusqu'à
ce qu'il cale. Cela permet de s'assurer que le
carburateur s'est vidé de son carburant.
3. Laissez le moteur refroidir. Retirez la bougie et versez
environ 30 ml (1 oz) d'huile moteur ou d'huile moteur
2-temps de qualité dans le cylindre. Tirez lentement
sur la corde de démarrage pour bien distribuer l'huile.
Replacez la bougie.
REMARQUE : retirez la bougie et videz toute l'huile du
cylindre avant de mettre en marche la
désherbeuse après une période d'entreposage.
4. Nettoyez soigneusement l'appareil et vérifiez qu'il ne
comporte pas de pièces desserrées ou
endommagées. Réparez ou remplacez les pièces
endommagées, puis serrez les vis, écrous et boulons
desserrés. L'appareil est alors prêt pour
l'entreposage.
TRANSPORT
Laissez le moteur refroidir avant le transport.
Vidangez tout le carburant de l'appareil.
Serrez le bouchon du réservoir avant le transport.
Attachez bien l'appareil lors du transport.
évitez de
sabler,
gratter ou nettoyer les électrodes car de la saleté
dans le moteur pourrait endommager le cylindre.
MISE EN GARDE:
pour
éviter des
blessures graves, éteignez toujours la
désherbeuse et laissez-la refroidir avant tout
nettoyage ou entretien.
AVERTISSEMENT:
F19
DÉPANNAGE
CAUSE SOLUTION
Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire
Accessoire de coupe mal aligné Chargez du fil neuf
Moulinet intérieur bloqué Remplacez le moulinet
Tête de coupe sale Nettoyez le moulinet intérieur et la bobine extérieure
Fil soudé Démontez et déposez la partie soudée, et rembobinez le fil
Fil tordu durant la recharge Démontez puis rembobinez le fil
Quantité insuffisante de fil exposée Enfoncez le bouton de butée et tirez le fil jusqu’à en
extraire 102 mm (4 po) à l’extérieur de
l’accessoire de coupe
CAUSE SOLUTION
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé
Bougie encrassée Remplacez ou nettoyez-la
Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles
CAUSE SOLUTION
Réservoir de carburant vide Remplissez-le de carburant bien mélangé.
La poire d'amorçage n'a pas été pressée assez fort Pressez-la complètement et lentement de 10 fois
Moteur noyé Utilisez la procédure de démarrage
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Bougie encrassée Remplacez ou nettoyez-la
Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles
Le levier EZ-StartMC n’était pas dans la bonne poition Bougez le levier pour démarrer
La température extérieure est inférieure à 40°F Tirez sur le cordon de démarrage entre 10 et 15 fois
La température extérieure est supérieure à 90°F Appuyez sur la manette des gaz et tirez sur le cordon de
démarrage
LE MOTEUR REFUSE DE DÉMARRER
LE MOTEUR REFUSE DE SE METTRE AU RALENTI
LE MOTEUR REFUSE D’ACCÉLÉRER
LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE
CAUSE SOLUTION
Filtre à air bouché Remplacez ou nettoyez-le
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Mauvais réglage du carburateur Ajustez selon l'instruction
CAUSE SOLUTION
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé
Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire
Filtre à air sale Remplacez ou nettoyez-le
Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles
LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL
Si vous avez besoin d'aide, contactez votre concessionnaire agréé.
CAUSE SOLUTION
Présence d'huile dans la tête de coupe Nettoyez l'accessoire de coupe
LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE
F20
CARACTÉRISTIQUES
MOTEUR*
ARBRE D'ENTRAÎNEMENT et ACCESSOIRE DE COUPE*
*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au
moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.
Type de moteur............................................................................................................................. Refroidi par air, 2-temps
Course .................................................................................................................................................. 31,75 mm (1,25 po)
Cylindrée....................................................................................................................................................... 31 cc (1,9 po3)
Régime de fonctionnement............................................................................................................................ 8.000+ tr/min
Régime ralenti ........................................................................................................................................ 2.800-3.600 tr/min
Type d'allumage................................................................................................................................................ Électronique
Contact d'allumage...........................................................................................................................Interrupteur à berceau
Écartement de la bougie......................................................................................................................... 0,5 mm (0,020 po)
Lubrification ................................................................................................................................... Mélange carburant/huile
Rapport carburant/huile................................................................................................................................................ 40:1
Carburateur.............................................................................................................................. Membrane, toutes positions
Démarreur ............................................................................................... Rembobinage automatique (EZ-Pull Version 3™)
Silencieux....................................................................................................................................... Chicane avec protection
Accélérateur.................................................................................................................................................. Rappel manuel
Capacité du réservoir de carburant............................................................................................................... 444 ml (15 oz)
Logement de l'arbre d'entraînement ................................................................................................ Tube acier (EZ-Link™)
Manette des gaz.......................................................................................................................... Détente à portée du doigt
Poids de l’appareil (à vide, avec accessoire de coupe et protecteur, et poignée en D).................................... 5 kg (11 lb)
Mécanisme de coupe................................................................................................................ Tête de coupe à deux fils
Bandoulière........................................................................................................................................................... Facultatif
Diamètre de la bobine de fil......................................................................................................................... 76,2 mm (3 po)
Diamètre du fil....................................................................................................................................... 2,03 mm (0,080 po)
Diamètre du chemin de coupe.................................................................................................................. 43,18 cm (17 po)
F21
Garantie portant sur les normes antipollution de l'EPA et la California
Vos droits et obligations en vertu de cette garantie
Le California Air Resource Board, la Environmental Protection Agency et MTD LLC (MTD) ont le plaisir de présenter la
garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2000 et au-delà. Les nouveaux
petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes
anti-smog. MTD doit garantir le système de contrôle des émissions de votre petit moteur à usage tout-terrain pendant
les périodes de temps indiquées ci-dessous à condition que le moteur n'ait pas souffert d'abus, de négligence ou fait
l'objet d'un mauvais entretien.
Votre dispositif antipollution peut inclure des pièces diverses tel que le carburateur ou un système d'injection, le
dispositif d'allumage et un convertisseur catalytique. Il pourrait aussi inclure des tuyaux, courroies, connecteurs et
autres ensembles de pièces relatives aux émissions.
Advenant une situation couverte par la garantie, MTD réparera votre petit moteur à usage tout-terrain sans frais aucun y
compris le diagnostic, les pièces et la main d'œuvre.
Les moteurs à usage tout-terrain datant de 2000 et plus sont garantis pendant deux ans. Si une pièce de votre moteur
relative aux émissions devenait défectueuse, MTD la réparera ou la remplacera.
Responsabilités du propriétaire en vertu de cette garantie
• En tant que propriétaire d'un petit moteur à usage tout-terrain, vous êtes responsable des entretiens requis indiqués
dans votre manuel de l'utilisateur. MTD recommande que vous conserviez tous les reçus d'entretien de votre petit
moteur à usage tout-terrain. MTD ne peut toutefois réfuter votre garantie juste parce que vous n'avez pas les reçus ou si
vous ne veillez pas à ce que les travaux d'entretien prévus soient effectués.
• En tant que propriétaire d'un petit moteur à usage tout-terrain, sachez que MTD peut refuser de vous couvrir sous
garantie si votre moteur ou si une pièce sont défaillants pour cause d'abus, de négligence, d'entretien incorrect ou de
modifications non autorisées.
• Il vous incombe de présenter votre petit moteur à usage tout-terrain à un centre de service agréé MTD dès que le
problème fait son apparition. Les réparations sous garantie doivent être achevées dans une durée de temps raisonnable
ne dépassant en aucun cas 30 jours.
Si vous avez des questions au sujet de vos droits et responsabilités en vertu de cette garantie, appelez le 1-800-345-8746.
Garantie du fabricant
• La période de garantie commence à la date où le moteur ou l'équipement est livré à l'acheteur au détail.
Le fabricant garantit au propriétaire initial et à chaque acheteur subséquent que le moteur est libre de défauts de matériaux et
de vices de fabrication pouvant provoquer la défaillance d'une pièce garantie pendant une période de deux ans
.
Toute réparation ou remplacement d'une pièce garantie devra être effectué sans aucun frais au compte du propriétaire par un
centre de service MTD agréé. Pour connaître le centre le plus proche de vous, veuillez contact MTD à : 1-800-345-8746.
• Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre des entretiens requis, ou dont uniquement
une inspection normale est prévue selon le principe de "réparation ou remplacement au besoin", est garantie pendant la
période de garantie. Toute pièce garantie dont le remplacement est prévu dans le cadre des entretiens requis sera
garantie pendant la période de temps allant jusqu'à la date du premier remplacement prévu pour cette pièce.
• Le propriétaire ne subira pas de frais relatifs à un travail de diagnostic qui conclut que la pièce garantie est
défectueuse si le travail de diagnostic a été effectué chez un centre de service MTD agréé.
• Le fabricant est responsable de tous les dommages occasionnés aux autres composants du moteur par la défaillance
d'une pièce encore sous garantie.
• Les défaillances causées par l'abus, la négligence ou un mauvais entretien ne sont pas couvertes par cette garantie.
• L'utilisation d'un ajout ou de pièces modifiées peut justifier le refus d'une réclamation au titre de la garantie. Le
fabricant n'est pas responsable des défaillances des pièces garanties découlant de l'utilisation d'ajouts ou de pièces
modifiées.
• Pour déposer une réclamation, adressez-vous au centre de service MTD agréé le plus proche. Les services ou
réparations sous garantie sont offerts par tous les centres de service MTD agréés.
• Toutes les pièces de rechange approuvées par le fabricant peuvent être utilisées dans le cadre d'un entretien ou d'une
réparation sous garantie de pièces relatives au dispositif antipollution et sont fournies sans frais. Toute pièce de
rechange équivalente en termes de performances ou de durabilité peut être utilisée lors d'un entretien ou d'une
réparation hors garantie et ne diminue pas les obligations qui incombent au fabricant en vertu de la garantie.
• Les composants suivants sont inclus dans la garantie relative au système antipollution du moteur : filtre à air,
carburateur, poire d'amorçage, conduites de carburant, alimentation d'arrivée, filtre à carburant, module d'allumage,
bougie et silencieux.
GARANTIE LIMITÉE DU FABRICANT POUR:
Aucune garantie implicite, y compris toute garantie de
valeur marchande ou d’adaptation à une fin particulière, ne
s’applique après la période applicable de garantie
expresse écrite ci-dessus concernant les pièces qui sont
identifiées. Aucune autre garantie ou caution expresse,
écrite ou orale, à l’exception de celle mentionnée ci-
dessus, accordée par toute personne ou entité, y compris
tout distributeur ou détaillant, concernant tout produit
n’engagera la responsabilité de MTD. Pendant la période
destates garantie, le remède exclusif est la réparation ou le
remplacement du produit dans les conditions énoncées ci-
dessus. (Certains états ne permettent pas la limitation de la
garantie implicite, il est donc possible que la limitation ci-
dessus ne s’applique pas à vous.)
Les clauses énoncées dans la présente Garantie
constituent le recours unique et exclusif inhérent aux
ventes. MTD ne sera en aucun cas tenue pour
responsable de tout dommage indirect ou consécutif ou
de dommages comprenant, entre autres mais pas
seulement, les dépenses encourues du fait du recours à
des services de remplacement ou de substitution pour
l’entretien des pelouses, le transport ou des frais
connexes, ou les frais entraînés par une location
destinée à remplacer provisoirement un produit sous
garantie. (Certains états ne permettent pas la limitation de la
garantie implicite, il est donc possible que la limitation ci-
dessus ne s’applique pas à vous.)
Aucun recouvrement, quel qu’il soit, ne sera d’un montant
supérieur au prix du produit vendu. Toute modification des
dispositifs de sécurité du produit annulera la présente
Garantie. Vous assumez tout risque et toute responsabilité
résultant de la perte, de l’endommagement ou du préjudice
que vous et votre propriété et/ou d’autres et leur
propriété pourront encourir du fait de l’utilisation normale, de
la mauvaise utilisation ou de l’empêchement d’utiliser le
produit.
La présente garantie limitée n’est accordée qu’à l’acheteur
initial, au preneur initial ou à la personne à laquelle le produit
a été offert.
Le Droit des États vis à vis de la présente garantie : la
présente garantie vous confère certains droits juridiques, et
vous pouvez bénéficier d’autres droits, lesquels varient
d’une juridiction à l’autre.
Pour obtenir l’adresse du distributeur agréé le plus proche,
composer le : 1-800-345-8746 aux États-Unis ou le
1-800-668-1238 au Canada.
MTD LLC
P.O. Box 361131
Cleveland, OH 44136-0019
La garantie limitée énoncée ci-après est accordée par MTD
LLC (« MTD ») et concerne les marchandises neuves achetées
et utilisées aux États-Unis, ainsi que dans leurs possessions et
territoires.
MTD garantit ce produit contre tout vice de matière ou de façon
pendant une période de deux (2) ans à compter de la date
d’achat initiale et elle se réserve le choix de réparer ou de
remplacer, à titre gratuit, toute pièce présentant un vice de
matière ou de façon. Cette garantie limitée nes’ appliquera que
dans la mesure où le produit aura été utilisé et entretenu
conformément au Guide de l’utilisateur fourni avec le produit et
n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial
ou négligent, d’un accident, d’un entretien inadéquat, d’une
modification, de vandalisme, d’un vol, d’un incendie, de dégâts
d’eau ou d’un endommagement résultant d’un autre péril ou
d’un désastre naturel. Les dommages résultats de l’installation
ou de l’utilisation de tout accessoire ou équipement non
approuvé par MTD pour une utilisation avec le(s) produit(s)
couvert(s) par le présent guide annuleront la garantie et ce qui
concerne les dommages qui en résulteraient éventuellement.La
présente garantie est limitée à quatre-vingt-dix (90) jours à
compter de la date d’achat au détail initiale pour tout produit
MTD utilisé à des fins locatives ou commerciales, ou toute
utilisation produisant des revenus.
POUR L’ENTRETIEN-DÉPANNAGE : l’Entretien-dépannage
au titre de la garantie est disponible, SUR PRÉSENTATION
DE PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ
LOCAL. Pour obtenir le nom du distributeur agréé local,
consulter les Pages Jaunes ou se mettre en rapport avec le
Service après-vente de MTD LLC. en appelant le 1-800-345-
8746 ou en écrivant au P.O. Box 361131, Cleveland OH
44136-0019 ou en appelant le 1-800-668-1238 au Canada.
Aucun produit retourné à l’usine sans permission écrite
préalable du service après-vente de MTD LLC ne sera
accepté.
La garantie limitée n’offre aucune couverture dans les
cas suivants :
A. Mises au point – Bougies, réglages de carburateur,
filtres.
B. Articles d’usure – Bouton de butée, bobines extérieures, fil
de coupe, bobines intérieures, poulie de démarrage,
cordes de démarrage, courroies d’entraînement.
C. MTD n’accorde aucune garantie pour les produits
vendus ou exportés des États-Unis, de leurs
possessions et territoires, exception faite en ce qui
concerne les produits vendus par l’intermédiaire de ses
canaux agréés de distribution à l’exportation.
MTD se réserve la droit de modifier ou d’améliorer la
conception de tout produit MTD sans assumer l’obligation
de modifier tout produit d’une fabrication plus ancienne.
Recortador a
Gasolina de 2
Ciclos
Modelo Y725
Manuel del Dueño/Operador
IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE
P/N 769-01654 (1/05)
E2
Copie el número del modelo/
pieza del fabricante aquí:
Copie el número
de serie aquí:
MUCHAS GRACIAS
Gracias por haber adquirido este gran producto. Esta
moderna herramienta motriz de exteriores está diseñada
para brindarle muchas horas de servicio útil. Usted
comprobará que es un artefacto que le ahorrará mucho
trabajo. Este manual del operador le brinda instrucciones
de operación de fácil comprensión. Lea todo el manual y
siga todas las instrucciones para mantener su nueva
herramienta motriz de exteriores en las mejores
condiciones de funcionamiento.
REFERENCIAS, ILUSTRACIONES Y
ESPECIFICACIONES DEL PRODUCTO
Toda la información, las ilustraciones y las especificaciones
contenidas en este manual se basan en la información
más reciente disponible en el momento de impresión del
manual. Nos reservamos el derecho de hacer cambios
en cualquier momento sin aviso previo.
Copyright© 2005 MTD SOUTHWEST INC. Todos los
derechos reservados.
INFORMACION DEL SERVICIO
El servicio de esta unidad, ya sea durante o después del
período cubierto por la garantía, debe ser realizado
solamente por un proveedor de servicios autorizado y
aprobado. Llame 1-800-345-8746 en EE.UU. o al 1-800-
668-1238 en Canada para obtener una lista de
distribuidores de servicio localizados cerca de usted.
Para obtener más detalles sobre su unidad, visite
nuestro sitio en www.yardmachines.com.
NO REGRESE SU UNIDAD AL VENDEDOR. PARA
SOLICITAR SERVICIO POR LA GARANTIA, DEBERA
PRESENTAR PRUEBA DE SU COMPRA.
Antes de que empiece a ensamblar su nuevo equipo, por
favor ubique la placa que contiene el modelo de la
unidad y escriba esa información en el espacio en blanco
aquí debajo. Aquí debajo se explica la muestra de una
placa del modelo.
S/N : ITEM :
MODEL :
Antes de arrancar u operar este equipo, asegúrese de
leer y comprender bien este manual.
ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS
PATENTES DE EE.UU., OTRAS PATENTES EN
TRAMITE.
INDICE DE CONTENIDOS
Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . .2
Normas para una operación segura . . . . . . . . . . . . .3
Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . .6
Instrucciones de ensamble . . . . . . . . . . . . . . . . . . .7
Información del aceite y del combustible . . . . . . . . .8
Instrucciones de arranque y apagado . . . . . . . . . . .9
Instrucciones de operación . . . . . . . . . . . . . . . . . .10
Instrucciones de mantenimiento y reparación . . . .12
Limpieza y almacenamiento . . . . . . . . . . . . . . . . . .18
Cuadro de solución de problemas . . . . . . . . . . . . .19
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Lista de Piezas . . . . . . . . . . . . . . . . . .Contraportada
PARACHISPAS
NOTA: Para los usuarios en tierras forestales de los
EE.UU. y en los estados de California, Maine, Oregon
y Washington. Todos los terrenos forestales de los
EE.UU. y el estado de California (Códigos de Recursos
Públicos 4442 y 4443), Oregon y Washington, requieren
por decreto, que ciertos motores de combustión interna
que se hagan funcionar en zonas boscosas y/o zonas
cubiertas por pastizales, estén equipados con un
parachispas, que sean mantenidos en buen estado de
funcionamiento o que el motor sea construido, esté
equipado y sea mantenido para evitar incendios.
Consulte los reglamentos pertinentes a esos requisitos
con las autoridades estatales o locales. El incumplimiento
de esos requisitos puede responsabilizarle o someterle a
la imposición de una multa. Esta unidad fue equipada
en la fábrica con un parachispas. Si requiere
sustitución, hay una Pantalla Parachispas disponible,
Pieza #753-04689 al contactar el departamento de servicio.
ADVERTENCIA
LAS EMISIONES DEL MOTOR DE ESTE
PRODUCTO CONTIENEN SUBSTANCIAS
QUIMICAS QUE EL ESTADO DE
CALIFORNIA CONOCE COMO CAUSANTES
DECANCER, DEFECTOS DE NACIMIENTO
U OTROS DAÑOS REPRODUCTIVOS.
Número de la
pieza del fabricante
Número de serie Número del
modelo
PROPOSICIÓN 65 DE CALIFORNIA
INTRODUCCION
LEA TODAS LAS INSTRUCCIONES
ANTES DE LA OPERACION
Lea todas las instrucciones con cuidado. Conozca
bien los controles y el uso correcto de la unidad.
No opere esta unidad si está cansado, enfermo, o bajo
los efectos del alcohol, drogas o medicamentos.
Los niños y los adolescentes menores de 15 años no
deben operar las unidades, excepto por los
adolescentes guiados por un adulto.
Inspeccione la unidad antes de utilizarla. Cambie las
partes dañadas. Verifique si existen pérdidas de
combustible. Asegúrese de que los sujetadores estén
bien colocados y asegurados. Cambie las partes
accesorias de corte que estén quebradas, cascadas o
dañadas de cualquier forma. Asegúrese de que el
accesorio de corte está bien instalado y ajustado con
firmeza. Asegúrese de que la protección accesoria de
corte esté bien conectada y colocada según se
recomienda.
Use sólo línea de repuesto del fabricante del equipo
original de 0.080 pulgadas (2.03 mm) de diámetro. No
use nunca línea reforzada con metal, alambre, cadena
ni soga, etc. Estas pueden desprenderse y convertirse
en un proyectil peligroso.
Tenga en cuenta el riesgo de lesiones en la cabeza,
manos y pies.
•Oprima el control del regulador y verifique que regrese
automáticamente a la posición de mínima. Haga todos
los ajustes o reparaciones antes de usar la unidad.
Limpie el área de corte antes de cada uso. Retire
todos los objetos como rocas, vidrios rotos, clavos,
alambre o cuerda los cuales pueden ser despedidos o
enredarse en el accesorio de corte. Aleje a todos los
niños, espectadores y animales domésticos.
Mantenga todos los niños, espectadores y animales
domésticos a un radio de por lo menos 50 pies (15 m);
aún así puede existir un riesgo de objetos despedidos
contra los espectadores. Los espectadores deben
usar protección para sus ojos. Si alguien se le acerca,
pare el motor y el accesorio de corte de inmediato.
ADVERTENCIAS DE SEGURIDAD PARA LOS
RECORTADORES A GASOLINA
Guarde el combustible en envases que hayan sido
diseñados y aprobados para el almacenamiento de
dichos materiales.
Antes de llenar el tanque de combustible, apague
siempre el motor y espere que se enfríe. No retire nunca
la tapa del tanque de combustible ni cargue
combustible mientras el motor esté caliente. No opere
nunca la unidad sin la tapa del combustible colocada
firmemente en su lugar. Afloje la tapa del combustible
lentamente para disipar la presión del tanque.
E3
NORMAS PARA UNA OPERACION SEGURA
SIMBOLO SIGNIFICADO
Los símbolos de seguridad se utilizan para llamar su
atención sobre posibles peligros. Los símbolos de
seguridad y sus explicaciones merecen toda su atención
y comprensión. Los símbolos de seguridad no eliminan
ningún peligro por sí mismos. Las instrucciones o
advertencias que ofrecen no substituyen las medidas
adecuadas de prevención de accidentes.
SIMBOLO SIGNIFICADO
• IMPORTANTE INFORMACION DE SEGURIDAD •
El no
seguir una
advertencia de seguridad puede conducir a
que usted u otras personas sufran lesiones.
Siga siempre las precauciones de seguridad
para reducir el riesgo de incendio, descarga
eléctrica y lesiones personales.
ADVERTENCIA:
El no obedecer una
advertencia de
seguridad puede conducir a que usted u
otras personas sufran graves lesiones. Siga
siempre las precauciones de seguridad
para reducir el riesgo de incendio, descarga
eléctrica y lesiones personales.
PELIGRO:
El no seguir
una
advertencia de seguridad puede conducir a
daño patrimonial o a que usted u otras
personas sufran lesiones personales. Siga
siempre las precauciones de seguridad
para reducir el riesgo de incendio, descarga
eléctrica y lesiones personales.
PRECAUCION:
Indica peligro, advertencia o precaución.
Debe prestar atención para evitar sufrir
graves lesiones personales. Puede ser
utilizado junto con otros símbolos o figuras.
ALERTA DE SEGURIDAD
:
NOTA: Le ofrece información o instrucciones que son
esenciales para la operación o mantenimiento
del equipo.
Lea el manual del operador y siga todas las
advertencias e instrucciones de seguridad. De no
hacerlo, el operador y/o los espectadores pueden
sufrir graves lesiones.
SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746
EN EE.UU. O AL 1-800-668-1238 en CANADA
La gasolina
es muy
inflamable y sus gases pueden explotar si se
encienden. Tome las siguientes precauciones:
ADVERTENCIA:
E4
NORMAS PARA UNA OPERACION SEGURA
Mantenga las manos, la cara y los pies lejos de todas
las partes móviles. No intente tocar ni detener el
accesorio de corte mientras gira.
No toque el motor, el bastidor del engranaje ni el
silenciador. Estas partes se calientan mucho con la
operación. Luego de apagar la unidad, permanecen
calientes durante un tiempo breve.
No opere el motor a una velocidad mayor que la
necesaria para cortar, recortar o recortar los bordes.
No haga funcionar el motor a alta velocidad mientras
no está cortando.
Apague siempre el motor cuando demore el corte o
mientras camina entre zonas de corte.
Si golpea o se enreda con algún objeto extraño,
apague el motor de inmediato y verifique si hay daños.
Repare todos los daños antes de volver a intentar
operar la unidad. No opere la unidad si tiene piezas
flojas o dañadas.
Apague el motor para realizar todo el mantenimiento,
reparaciones o cambio del accesorio de corte u otros
accesorios.
Use sólo piezas y accesorios de repuesto del
fabricante del equipo original para esta unidad. Puede
obtenerlos en su proveedor de servicio autorizado. El
uso de piezas y accesorios que no son equipo origina;
puede causar graves lesiones al operador o el daño de
su unidad, y la cancelación de su garantía.
Mantenga la unidad libre de vegetación y otros
materiales. Pueden alojarse entre el accesorio de
corte y la protección.
Para reducir el riesgo de incendio, cambie los
silenciadores y amortiguadores de chispas defectuosos,
mantenga el motor y el silenciador libre de pasto, hojas,
grasa excesiva o acumulaciones de carbono.
OTRAS ADVERTENCIAS DE SEGURIDAD
No guarde nunca la unidad con combustible en el
tanque en un edificio donde los gases puedan llegar a
una llama abierta o a una chispa.
Espere que el motor se enfríe antes de guardar o
transportar la unidad. Asegúrese de que la unidad esté
segura al transportarla.
•Guarde la unidad bajo llave en un lugar adecuado y
seco para evitar que sea usada por personas no
autorizadas y se dañe, fuera del alcance de los niños.
Nunca moje ni rocíe la unidad con agua ni con ningún
otro líquido. Mantenga las manijas secas, limpias y sin
residuos. Limpie la unidad luego de cada uso, lea las
instrucciones de Limpieza y Almacenamiento.
Guarde estas instrucciones. Consúltelas con
frecuencia y utilícelas para enseñar a otros usuarios.
Si le presta esta unidad a alguien, préstele también
estas instrucciones.
CONSERVE ESTAS
INSTRUCCIONES
•Mezcle y cargue el combustible en un área exterior
bien ventilada donde no haya chispas ni llamas. Quite
lentamente la tapa del combustible sólo después de
apagar el motor. No fume mientras carga o mezcla el
combustible. Limpie de inmediato todo el combustible
que se haya derramado.
Evite crear una fuente de encendido por combustible
derramado. No arranque el motor hasta que se hayan
disipado los vapores del combustible.
Aleje la unidad a por lo menos 30 pies (9.1 m.) del
lugar de carga de combustible antes de arrancar el
motor. No fume, mantenga las chispas y las llamas
abiertas lejos del área mientras carga el combustible u
opera la unidad.
DURANTE LA OPERACION
No arranque ni opere la unidad en una sala o edificio
cerrado. Los gases de escape de monóxido de
carbono pueden ser letales en un área cerrada. Opere
esta unidad sólo en un área exterior bien ventilada.
Use lentes o gafas de protección que cumplan con las
normas ANSI Z87.1, y protección para sus
oídos/audición mientras opere esta unidad. Use
siempre una máscara facial o para protegerse contra
el polvo si la operación levanta polvo.
Use pantalones largos y gruesos, botas, guantes y
camisa de manga larga. No use ropa holgada, alhajas,
pantalones cortos, sandalias ni esté descalzo.
Sostenga el cabello sobre el nivel de los hombros.
La protección accesoria de corte debe estar siempre
colocada en su lugar mientras opere la unidad. No
opere la unidad con las dos líneas de corte extendidas,
y la línea correcta instalada. No extienda la línea de
corte más allá de la longitud de la protección.
Esta unidad cuenta con un embrague. El accesorio de
corte permanece estacionario cuando el motor está en
marcha lenta. Si no lo hace, haga ajustar la unidad por
un técnico de servicio autorizado.
Ajuste la manija en J a su tamaño de modo que le
brinde el mejor agarre.
Asegúrese de que el accesorio de corte no está en
contacto con ningún objeto antes de arrancar la
unidad.
Use la unidad únicamente con la luz del día o con
buena luz artificial.
Evite arrancar la unidad accidentalmente. Colóquese
en posición de inicio siempre que tire de la cuerda de
arranque. El operador y la unidad deben estar en una
posición estable al comenzar. Lea las instrucciones de
Arranque y Apagado.
Use la herramienta adecuada. No use esta unidad
para ninguna tarea para la cual no ha sido diseñada.
No se estire demasiado. Mantenga siempre una
posición y equilibrio adecuados.
Sostenga siempre la unidad con ambas manos
mientras esté en funcionamiento. Sostenga con
firmeza tanto el mango como la manija auxiliar.
E5
NORMAS PARA UNA OPERACION SEGURA
SIMBOLOS DE SEGURIDAD E INTERNACIONALES
Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este
producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y
mantenimiento y reparación.
SIMBOLO SIGNIFICADO
SIMBOLO DE ALERTA DE
SEGURIDAD
IIndica peligro, advertencia o
precaución. Puede ser utilizado
junto con otros símbolos o figuras.
ADVERTENCIA - LEA EL
MANUAL DEL OPERADOR
Lea el manual del operador y siga
todas las advertencias e instrucciones
de seguridad. De no hacerlo, el
operador y/o los espectadores pueden
sufrir graves lesiones.
USE PROTECCION OCULAR Y
AUDITIVA
ADVERTENCIA : Los objetos arrojados
por la unidad y el ruido fuerte pueden
causar graves lesiones oculares y
pérdida auditiva. Utilice protección
ocular que cumpla con las normas
ANSI Z87.1 y protección auditiva
cuando opere esta unidad. Use una
careta completa cuando la necesite.
•MANTENGA ALEJADOS A LOS
ESPECTADORES
ADVERTENCIA : Mantenga a todos
los espectadores, en especial a niños
y animales domésticos a por lo menos
50 pies (15 m.) del área de corte.
SIMBOLO SIGNIFICADO
LOS OBJETOS DESPEDIDOS Y
LA CUCHILLA ROTATIVA
PUEDEN CAUSAR GRAVES
LESIONES
ADVERTENCIA: No opere esta
unidad si la protección plástica de
línea no está colocada en su lugar.
Manténgase alejado del accesorio de
corte giratorio.
CONTROL DE ENCENDIDO Y
APAGADO
ENCENDIDO /ARRANQUE /MARCHA
CONTROL DE ENCENDIDO Y
APAGADO
APAGADO o PARADO
ADVERTENCIA DE
SUPERFICIE CALIENTE
No toque un silenciador ni un cilindro
caliente. Puede quemarse. Estas
partes se calientan mucho con el uso.
Luego de apagarse permanecen
calientes durante un corto tiempo.
COMBUSTIBLE SIN PLOMO
Use siempre combustible limpio,
nuevo y sin plomo.
INDICADOR DE ACEITE
Consulte el manual del operador para
obtener información acerca del tipo
correcto de aceite.
E6
NORMAS PARA UNA OPERACION SEGURA
CONOZCA SU UNIDAD
Protector accesorio
de corte
Tapa del
combustible
Control del
regulador
Manija en J
Mango
del eje
Bombilla
del
cebador
Bastidor del eje
Mango de la
cuerda de
arranque
Silenciador
APLICACIONES
Como recortadora:
Corte de césped y hierbas delgadas
•Recorte decorativo alrededor de árboles, cercos, etc.
Cubierta del
silenciador / filtro
de aire
Cuchilla de corte de línea
Accesorio de corte
Control de
encendido y
apagado
EZ-Link™
Palanca azul
de EZ-Start™
E7
INSTRUCCIONES DE ENSAMBLE
INSTALACION DEL PROTECTOR
ACCESORIO DE CORTE
Siga las siguientes instrucciones si el protector accesorio
de corte no está instalado en su unidad.
1. Coloque el protector accesorio de corte sobre el
bastidor del eje por encima del ensamble de la
abrazadera (Fig. 3).
2. Empuje el protector accesorio de corte hacia abajo
hasta la parte superior del ensamble del accesorio de
corte y luego gire el protector accesorio de corte
hasta que los orificios de los tornillos se alinean y la
protección calza en la cavidad cóncava (Fig. 4).
3. Instale los tornillos con un destornillador Phillips (Fig. 5).
(4) Tornillos
INSTALACIÓN Y AJUSTE DE LA MANIJA EN J
1. Coloque la manija en J entre la abrazadera superior
y la abrazadera media (Fig. 1).
(4) Tornillos
Abrazadera
superior
Manija en “J”
Abrazadera media
Abrazadera inferior
Tuercas
Fig. 1
2. Mientras sostiene las tres piezas juntas, instale los
cuatro (4) tornillos a través de la abrazadera superior
en la abrazadera media.
NOTA:
Los orificios de la abrazadera superior y media se
alinearán sólo cuando se ensamble en forma correcta.
3. Coloque las abrazaderas y la manija en J por encima
del bastidor del eje y sobre la abrazadera inferior.
4. Sostenga cada tuerca hexagonal en el hueco de la
abrazadera inferior con un dedo. Comience a colocar
los tornillos con un destornillador Phillips grande. No los
apriete hasta ajustar la manija.
5. Deslice la manija en J hacia dentro o hacia fuera
hasta que la flecha o línea blanca de la calcomanía
toque el ensamble de abrazaderas (Fig. 2).
Calcomanía
Fig. 2
7. Ajuste los tornillos de la abrazadera en forma pareja
hasta que la manija en J esté firme.
6. Mientras sostiene la unidad en posición de operación
(Fig. 12), coloque la manija en J en la posición que le
brinde el mejor agarre.
Fig. 3
Fig. 4
Cavidad
cóncava
Protector
accesorio de corte
Bastidor del eje
Abrazadera
Accesorio de
corte
Fig. 5
No opere
nunca la
recortadora sin el protector accesorio de
corte colocado en su lugar para evitar
graves lesiones personales.
ADVERTENCIA:
E8
INFORMACION DEL ACEITE Y DEL COMBUSTIBLE
NOTA: Elimine la mezcla vieja de aceite y combustible de
acuerdo con los reglamentos federales, estatales
y locales.
INSTRUCCIONES PARA MEZCLAR EL
ACEITE Y EL COMBUSTIBLE
El combustible viejo o mal mezclado son los motivos
principales del mal funcionamiento de la unidad.
Asegúrese de usar combustible nuevo, limpio y sin
plomo. Siga las instrucciones en detalle para mezclar
correctamente el aceite y el combustible.
Definición de los combustibles de mezcla
Los combustibles actuales con frecuencia son una mezcla
de gasolina y oxigenantes como por ejemplo etanol,
metanol o MTBE (éter). El combustible mezclado con
alcohol absorbe agua. Una cantidad tan pequeña como el
1% de agua en el combustible puede causar la separación
del combustible y el aceite. Forma ácidos cuando está
almacenado. Cuando use combustible mezclado con
alcohol, use combustible nuevo (de menos de 60 días).
Uso de combustibles de mezcla
Si usted opta por usar un combustible de mezcla o si su
uso es inevitable, tome las precauciones
recomendadas.
Use siempre una mezcla fresca de combustible según
lo indica su manual del operador.
Agite siempre la mezcla de combustible antes de
cargarlo en la unidad.
Drene el tanque y haga funcionar el motor en seco
antes de guardar la unidad.
Uso de aditivos en el combustible
La botella de aceite de 2 ciclos que vino con su unidad
contiene un aditivo en el combustible que ayudará a
inhibir la corrosión y a reducir la formación de depósitos
de goma. Se recomienda que use sólo el aceite de 2
ciclos con esta unidad.
Si es inevitable, use un buen aceite de 2 ciclos
elaborado para motores enfriados por aire junto con un
aditivo para el combustible como por ejemplo el
estabilizador de gasolina STA-BIL®o similar. Agregue
23 mL (0,8 onzas) de aditivo de combustible por galón
de combustible de acuerdo con las instrucciones del
envase. NUNCA agregue aditivos directamente en el
tanque de combustible de la unidad.
Mezcle bien la proporción correcta de aceite para motor
de 2 ciclos y gasolina sin plomo en una lata de
combustible por separado. Use una proporción de 40:1
de combustible y aceite. No los mezcle directamente en
el tanque de combustible de la unidad. Consulte las
proporciones específicas de mezcla de gasolina y aceite
en la tabla siguiente.
NOTA: 3,8 litros (un galón) de gasolina sin plomo
mezclada con una botella de 95 mL (3,2 onzas)
de aceite de 2 ciclos es una proporción de 40:1
de combustible y aceite.
GASOLINA SIN PLOMO ACEITE DE 2 CICLOS
3,8 LITROS
(1 GALON de EE.UU.) 95 mL
(3,2 ONZAS FLUIDAS)
1 LITRO 25 mL
+
PROPORCION DE LA MEZCLA = 40 : 1
Para que el
motor
funcione correctamente y con la mayor
fiabilidad, preste mucha atención a las
instrucciones de mezcla de aceite y
combustible del envase de aceite de 2 ciclos.
El uso de combustible mezclado en forma
incorrecta puede dañar seriamente el motor.
PRECAUCION: Cargue el
com-
bustible en un área exterior limpia y bien
ventilada. Limpie de inmediato todo
combustible que se haya derramado. Evite
crear una fuente de encendido con el
combustible derramado. No arranque el
motor hasta que se hayan evaporado los
gases del combustible.
ADVERTENCIA:
Saque la
tapa del
combustible lentamente para evitar lesionarse
con el rociado del combustible. No opere
nunca la unidad sin la tapa del combustible
firmemente colocada en su lugar.
ADVERTENCIA:
La
gasolina es
muy inflamable. Los gases pueden explotar
si se encienden. Apague siempre el motor y
espere que se enfríe antes de cargar el
tanque de combustible. No fume mientras
llena el tanque. Mantenga las chispas y las
llamas lejos del área.
ADVERTENCIA:
E9
INSTRUCCIONES DE ARRANQUE Y APAGADO
Fig. 6
Fig. 7
Arranque/
Encendido (I)
Parado/
Apagado (O)
INSTRUCCIONES DE ARRANQUE
INSTRUCCIONES DE APAGADO
1. Saque la mano del control del regulador.
Deje enfriar el motor en mínima.
2. Coloque el control de encendido y apagado
en posición de APAGADO (O) (Fig. 6).
1. Mezcle la gasolina con el aceite. Llene el tanque de
combustible con la mezcla de combustible/aceite.
Vea las Instrucciones para Mezclar el Aceite y el
Combustible.
2. Coloque el control de encendido y apagado en
posición de ENCENDIDO (I) (Fig. 6).
3. Oprima completamente el cebador y suéltelo 10
veces. Hágalo lentamente. Se deberá ver un poco de
combustible en el cebador y en las tuberías de
alimentación de combustible (Fig. 7). Si no puede ver
el combustible en el cebador, oprímalo y suéltelo
tantas veces como sea necesario hasta que vea
combustible en el mismo.
4. Empuje la palanca azul de EZ-Start™ hacia la
primera bombilla hasta que haga un clic y quede
trabada en su lugar (Fig. 7).
5. Colóquese en la posición de arranque y no apriete
el control de aceleración (Fig. 8). Hale el cordón de
arranque con un movimiento controlado y uniforme
hasta que el motor trate de arrancar. Repita hasta que
el motor arranque.
NOTA: La unidad usa EZ-Pull Version 3™, lo cual reduce
considerablemente el esfuerzo requerido para
arrancar el motor. Debe halar el cordón de
arranque lo suficiente para oír que el motor trata
de arrancar. No es necesario halar el cordón con
energía: no hay fuerte resistencia al halar. Tenga
en cuenta que este método de arranque es muy
diferente (y mucho más fácil) del que usted pudiera
estar acostumbrado a usar.
6. Cuando el motor arranque, apriete el control de
aceleración durante 15 a 30 segundos. Esto
calentará la unidad. La palanca azul de EZ-Start™
se desenganchará automáticamente al apretar el
control de aceleración.
SI... El motor no arranca, regrese al paso 3.
SI... El motor se detiene mientras usted está apretando
el acelerador, regrese al paso 4.
SI... El motor se detiene antes de que usted apriete el
control de aceleración, sujete el control de
aceleración y tire del cordón de arranque hasta que
el recortador arranque.
NOTA: Si tiene dificultad al arrancar la unidad o está
operando a temperaturas extremas (por debajo de
4º C (40º F), o por encima de 32º C (9 F),
consulte la sección de Resolución de problemas.
Posición de Arranque
Bulbo
cebador
Use esta unidad
sólo en un área
exterior bien ventilada. Los gases de escape de
monóxido de carbono pueden ser letales en un
área cerrada.
ADVERTENCIA:
Evite los arranques
accidentales.
Colóquese en posición de inicio cuando tire de la
cuerda de arranque (Fig. 8). El operador y la unidad
deben estar en una posición estable al arrancar la
unidad para evitar graves lesiones personales.
Compruebe que cualquier complemento usado se
instale correctamente y que esté seguro, antes de
poner en marcha la unidad.
ADVERTENCIA:
Palanca azul
de EZ-StartMR
Control del
regulador
Fig. 8
EZ-Pull
Version 3 ™
Recortador
Equipado con
E10
INSTRUCCIONES DE OPERACIÓN
3. Gire la perilla en sentido horario para ajustarla (Fig. 11).
OPERACION DEL SISTEMA EZ-Link™
El sistema EZ-Link™ le permite el uso de estos
accesorios optativos.
Souffleuse/aspirateur . . . . . . . . . . . . . . . . . . . . . BV720r
Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r
Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r
Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r
Souffleuse (à neige) . . . . . . . . . . . . . . . . . . . . . . . ST720r
Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . SS725r
Élagueuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r
Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r
Remoción del accesorio de corte u otros accesorios
1. Gire la perilla en sentido antihorario para aflojarla
(Fig. 9).
2. Opima y sostenga el botón de desconexión (Fig. 9).
3. Mientras sostiene el bastidor del eje superior con
firmeza, tire del accesorio de corte o accesorio en
línea recta fuera del acoplador EZ-Link™.
Instalación del accesorio de corte u otros accesorios
NOTA: Para facilitar la instalación o remoción de los
accesorios, coloque la unidad sobre el suelo
o sobre un banco de trabajo.
1. Gire la perilla en sentido antihorario para aflojarla
(Fig. 9).
Fig. 9
Fig. 10
Fig. 11
2. Mientras sostiene el accesorio con firmeza, empújelo
en línea recta en el acoplador EZ-Link™ (Fig. 10).
NOTA: La alineación del botón de desconexión con el
hueco de guía facilitará la instalación (Fig. 9).
Acoplador EZ-Link™ Botón de desconexión
Hueco de
guía
Perilla
Orificio primario
Bastidor del
eje superior Bastidor del
eje inferior
Botón de desconexión
Orificio lateral 90˚
Perilla
Acoplador EZ-Link™
Para recortar bordes mientras usa el accesorio de corte
de cabeza de línea con modelos EZ-Link™, trabe el botón
de desconexión en el orificio lateral de 90° (Fig. 11).
El accesorio
de corte y
los accesorios con el sistema EZ-Link™
deben ser usados en el orificio primario a
menos que se indique lo contrario en el
manual del operador del accesorio. El usar el
orificio incorrecto puede conducir a lesiones
personales o daño de la unidad.
PRECAUCION:
Para evitar
graves
lesiones personales, apague la unidad antes
de sacar o instalar accesorios.
ADVERTENCIA: Trabe el
botón de
desconexión en el orificio primario y ajuste
bien la perilla antes de operar esta unidad.
PRECAUCION:
Antes de
comenzar
a usar este accesorio, lea y comprenda el
manual que viene con el accesorio. Siga toda
la información de seguridad contenida en el
mismo.
ADVERTENCIA:
E11
INSTRUCCIONES DE OPERACION
COMO SOSTENER EL RECORTADOR
Antes de operar esta unidad, párese en posición de
operación (Fig. 12). Verifique lo siguiente:
El operador tiene protección ocular y ropa adecuada.
El brazo derecho está levemente doblado, y la mano
está sosteniendo el mango del eje.
El brazo izquierdo está recto, y la mano está
sosteniendo la manija.
La unidad está debajo del nivel de la cintura.
El accesorio de corte está paralelo al suelo y hace fácil
contacto con la vegetación que va a ser cortada sin
que el operador tenga que inclinarse.
AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE
El accesorio de corte Bump Head™ le permite soltar
línea de corte sin apagar el motor. Para soltar más línea,
golpee suavemente el accesorio de corte contra el suelo
(Fig. 13) mientras opera el recortador a alta velocidad.
NOTA: Mantenga siempre la línea de corte
completamente extendida. Es más difícil soltar
línea al acortarse la línea de corte.
Cada vez que se golpea la cabeza, se suelta alrededor
de 25,4 mm (1 pulgada) de línea de corte. La cuchilla en
la protección del accesorio de corte detendrá la línea en
la longitud correcta si se suelta demasiada línea.
Para obtener mejores resultados, golpee la Bump Head™
sobre terreno limpio o tierra dura. Si intenta soltar la línea
sobre el césped alto, el motor podrá ahogarse. Mantenga
siempre la línea de corte completamente extendida. Es
más difícil soltar línea al acortarse la línea de corte.
NOTA: No apoye la Bump Head™ sobre el suelo
mientras la unidad esté en funcionamiento.
La línea puede cortarse por:
Enredarse con un objeto extraño
Fatiga normal de la línea
Intentar cortar hierbas gruesas y leñosas
Forzar la línea en objetos como paredes o postes de cercos.
CONSEJOS PARA OBTENER MEJORES
RESULTADOS AL RECORTAR
El ángulo correcto para ubicar el accesorio de corte
es paralelo al suelo.
No fuerce el accesorio de corte. Permita que la punta
de la línea realice el corte (en especial a lo largo de
paredes). Si corta con más de la punta reducirá la
eficacia del corte y puede sobrecargar el motor.
Corte césped de más de 200 mm (8 pulgadas)
trabajando de arriba hacia abajo en pequeños
incrementos para evitar el desgaste prematuro de la
línea y el arrastre del motor.
•Corte de derecha a izquierda siempre que sea posible.
Cortar hacia la izquierda mejora la eficiencia de la
unidad. Los recortes salen arrojados en sentido
contrario al operador.
•Mueva lentamente el recortador dentro y fuera del
área de corte a la altura deseada. Realice movimientos
ya sea de adelante hacia atrás y viceversa, o de lado a
lado. El corte en longitudes más cortas produce
mejores resultados.
Recorte únicamente cuando el pasto y las hierbas
estén secas.
•La vida de su línea de corte depende de:
• Seguir todas las técnicas de corte indicadas anteriormente
• El tipo de vegetación que corte
• El lugar donde se corta
Por ejemplo, la línea se desgastará más rápido cuando corte
contra un muro que cuando corte alrededor de un árbol.
RECORTE DECORATIVO
El recorte decorativo se realiza eliminando toda la
vegetación de alrededor de los árboles, postes, cercos.
Gire toda la unidad a modo de que el accesorio de corte
se ubique a un ángulo de 30° con el suelo (Fig 14).
Fig. 13
Fig. 12
Fig. 14
No saque ni
altere el
ensamble de la cuchilla limitadora de línea. La
longitud excesiva de la línea causará el
recalentamiento del motor. Esto puede causar
graves lesiones personales o daño a la unidad.
PRECAUCION:
Use
siempre
protección para sus ojos, audición, pies y
cuerpo para reducir el riesgo de una lesión al
operar esta unidad.
ADVERTENCIA:
E12
NOTA: Algunos procedimientos de mantenimiento
pueden requerir el uso de herramientas o
habilidades especiales. Si no está seguro acerca
de estos procedimientos, lleve su unidad a un
establecimiento de reparación, persona o
distribuidor de servicio autorizado que arregle
motores para uso fuera de la carretera.
PROGRAMA DE MANTENIMIENTO
Estos procedimientos requeridos para el mantenimiento
deben ser realizados con la frecuencia indicada en la
tabla. Deben ser incluidos como parte de toda puesta a
punto de cada temporada.
NOTA: El mantenimiento, la sustitución o arreglo de
dispositivos para el control de emisiones y
sistemas pueden ser hechos por cualquier
establecimiento de reparación, persona o
proveedor de servicio autorizado que arregle
motores para uso fuera de la carretera.
A fin de garantizar el máximo desempeño del motor,
puede ser necesario inspeccionar la lumbrera de escape
del motor después de 50 horas de funcionamiento. Si
usted observa pérdida de RPM, funcionamiento deficiente
o falta general de aceleración, es posible que sea
necesario realizar este mantenimiento. Si usted considera
que su motor necesita esta inspección, haga que un
establecimiento de reparación, persona o proveedor de
servicio autorizado que arregle motores para uso fuera de
la carretera le preste el servicio. NO intente realizar este
proceso usted mismo ya que puede ocasionar daños al
motor producto de los contaminantes que se encuentran
en el proceso de limpieza de la lumbrera.
FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE
Antes de arrancar el moto
r
Llene el tanque de combustible con la mezcla correcta de aceite y combustible
Página E8
Cada 10 horass Limpie y vuelva a aceitar el filtro de aire Página E15
Cada 25 horass Examine el parachispas y límpielo
Inspeccione la condición y la separación de la bujía de encendido Página E16
Página E18
Cada 50 horas Inspeccione si la lumbrera de escape y la rejilla del parachispas están
tupidas u obstruidas para garantizar los niveles máximos de rendimiento Página E16
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
Para evitar
lesiones
personales graves, nunca realice manteni-
miento ni reparaciones con la unidad
funcionando. Realice siempre el mantenimiento
y las reparaciones con la unidad fría.
Desconecte el cable de la bujía de encendido
para cerciorarse de que la unidad no arrancará.
ADVERTENCIA:
INSTALACION DE LA LINEA PARA EL
SPEEDSPOOL®
Use siempre la línea de repuesto de 2,41 mm (0,095
pulgadas). Una línea mayor puede causar un
recalentamiento o falla en el motor.
Existen dos métodos para cambiar la línea de corte
SpeedSpool®.
• Bobinar el carrete interior con línea nueva
• Instalar un carrete prebobinado
Bobinado del carrete interior con línea nueva
NOTA: No hace falta quitar la perilla percusiva para
instalar línea de corte nueva.
1. Corte dos piezas de 2,41 mm (0,095 pulgadas) de
línea de corte, de 3 m (10 pies) de largo.
2. Alinee la flecha del carrete interior con la flecha de la
bobina exterior (Fig. 15). Fig. 15
Vista superior del SpeedSpool®
Bobina
exterior
Carrete
interior
Flechas
Botón de
tope
Use
siempre la
longitud de línea correcta al instalar línea de
corte en la unidad. La línea puede no soltarse
correctamente si es demasiado larga.
ADVERTENCIA:
No use
nunca línea
reforzada con metal, alambre, cadena ni soga,
etc. Estos elementos pueden desprenderse y
convertirse en un proyectil peligroso.
ADVERTENCIA:
E13
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
Fig. 16
Fig. 18
Fig. 17
5. Inserte la línea en el orificio de cierre (Fig. 17). No
empuje la línea más de 12,7 mm (1/2 pulgada)
dentro del orificio de cierre. Cuando la línea está
bien insertada, formará un bucle pequeño (Fig. 17).
6. Saque la línea de la bobina exterior hasta que esté
tirante contra el carrete interior (Fig. 18).
3. Saque la línea vieja por los orificios de carga y de
cierre de línea (Fig. 16 y 17).
4. Inserte una pieza de línea de corte dentro de uno de
los ojalillos de la bobina exterior. Páselo hacia arriba
a través del orificio de carga del carrete interior
(Fig. 16). No doble la línea al insertarla en el ojalillo.
Orificio de cierre de línea
Línea de corte
Orificio de carga de línea
Ojalillo
Fig. 19
Fig. 20
7. Repita los pasos 4 a 6 con la segunda pieza de línea.
8.
Sostenga la bobina exterior. Bobine el carrete interior
en sentido antihorario hasta que queden alrededor de
102 mm (4 pulgadas) de línea (Fig. 19).
NOTA: No bobine el carrete interior antes de instalar la
segunda pieza de línea.
9. Si el bobinado de la línea se torna dificultoso o la
línea se enreda, tire de los extremos de la línea de la
bobina. Continúe bobinando el carrete interior en
sentido antihorario (Fig. 20).
Fig. 21
Perilla percusiva
Sello de espuma
Resorte
Carrete interior
Instalación de un carrete interior prebobinado
1. Saque la perilla percuisva, el resorte y el sello de
espuma girando la perilla percusiva en sentido
antihorario (Fig. 21).
E14
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
Fig. 22
2. Saque el carrete interior viejo con la línea existente
fuera de la bobina exterior.
3. Inserte los extremos de la línea de corte del nuevo
carrete interior dentro de los ojalillos de la bobina
exterior (Fig. 22). Coloque el nuevo carrete interior con
la flecha hacia arriba dentro de la bobina exterior.
4. Sostenga el carrete interior en su lugar e instale la
botón de tope, el resorte y el sello de espuma
presionando y girando la botón de tope en sentido
horario. Tome los extremos y tire con firmeza para
soltar la línea de las ranuras de fijación en el carrete
interior (Fig. 20).
Desconexión del carrete interior
Si el SpeedSpool®no suelta línea en forma correcta, tire
firmemente de los extremos de la línea de la bobina
(Fig. 20). Si al hacer esto la línea no se suelta, siga las
instrucciones de limpieza del SpeedSpool®a continuación.
LIMPIEZA DEL SPEEDSPOOL®
La limpieza de SpeedSpool®puede ser necesaria:
Para sacar línea enredada o en exceso
Si el bobinado del SpeedSpool®se torna dificultoso o
no opera en forma correcta cuando golpea la cabeza
contra el suelo
1. Sostenga la bobina exterior y desenrosque la perilla
percusiva en sentido antihorario (Fig. 23).
2. Saque la botón de tope, el resorte y el sello de
espuma (Fig. 21).
Fig. 23
Fig. 25
Fig. 24
Carrete
interior
Eje
Embolo
4. Saque toda la línea que haya en el carrete interior
antes de limpiarlo. Saque todos los residuos o pasto
de la perilla, resorte, carrete interno y sello de
espuma. Lave el carrete interior con agua jabonosa
tibia (Fig. 24).
5. Limpie el eje y la superficie interior de la bobina
exterior. Para limpiar el eje debajo del émbolo,
empuje el émbolo hacia abajo (Fig. 25). Saque toda la
suciedad o residuos del eje.
NOTA: El carrete interior debe estar seco por completo
antes de volver a instalarlo en la bobina exterior.
No lubrique el ensamble del carrete interior ni de
la bobina exterior.
6. Coloque el carrete interior en la bobina exterior.
7. Coloque la botón de tope, el resorte y el sello de
espuma en la bobina exterior (Fig. 21).
8. Ajuste la botón de tope presionando hacia abajo y
girándola en sentido horario.
9. Instale la línea nueva según se indica en Instalación
de la línea para el SpeedSpool®.
3. Saque el carrete interior con la línea existente de la
bobina exterior (Fig. 21).
E15
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
MANTENIMIENTO DEL FILTRO DE AIRE
Remoción de la cubierta del silenciador/ filtro de aire
1. Saque los cuatro (4) tornillos que sostienen la
cubierta del silenciador / filtro de aire (Fig. 26). Use
un destornillador de broca Torx N° T20.
2. Quite la tapa del motor al empujarla hacia arriba y
halarla hacia atrás. No la fuerce.
Tornillos Tornillos
Fig. 26
Limpieza del Filtro de Aire
Limpie y vuelva a aceitar el filtro de aire cada 10 horas
de operación. Es una de las partes cuyo mantenimiento
es importante. No mantener debidamente su filtro de aire
puede resultar en funcionamiento inadecuado o puede
causar daño permanente a su motor.
1. Saque la cubierta del silenciador / filtro de aire. Lea
la sección de Remoción e Instalación de la cubierta
del silenciador / filtro de aire.
2. Gire la tapa y ubique el filtro de aire adentro. Saque
el filtro de aire de adentro de la tapa del filtro de aire
/ silenciador (Fig. 27).
3. Lave el filtro con agua y detergente (Fig. 28).
Enjuague bien el filtro. Escurra el exceso de agua.
Déjelo secar por completo.
4. Aplique suficiente aceite limpio SAE 30 para recubrir
ligeramente el filtro (Fig. 29).
5. Apriete el filtro para esparcir y retirar el exceso de
aceite (Fig. 30).
Filtro de
aire
Fig. 27 Fig. 28
Fig. 29 Fig. 30
Tapa interior
del silenciador
6. Cambie el filtro de aire dentro de la tapa del filtro
de aire / silenciador (Fig. 27).
NOTA:Si opera la unidad sin el filtro de aire y el
ensamble de la cubierta del silenciador / filtro
de aire, su garantía quedará ANULADA.
Reinstalación de la cubierta del silenciador/ filtro de aire
1. Coloque la cubierta del silenciador / filtro de aire
sobre la parte posterior del carburador y del
silenciador. Alinee los orificios de los tornillos.
2. Inserte los cuatro (4) tornillos en los orificios de la
cubierta del silenciador / filtro de aire (Fig. 26) y
ajústelos. No los ajuste demasiado.
Para evitar
graves
lesiones personales, apague siempre su
recortador y espere que se enfríe antes de
limpiarlo o realizar todo tipo de mantenimiento.
ADVERTENCIA:
Palanca azul
de EZ-Start™
E16
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
Fig. 31
Si el
conjunto
del deflector de emisiones no se aprieta
fijamente se puede caer y causarle daño a la
unidad y posibles lesiones personales graves.
ADVERTENCIA:
MANTENIMIENTO DEL PARACHISPAS
NOTA: El flujo de las emisiones puede ser en una
dirección solamente: APARTÁNDOSE del motor.
Preste mucha atención a cómo se ensambla el
silenciador, de modo que lo pueda volver a
armar exactamente como está. El no hacerlo así
dañará a la unidad y pudiera causar lesiones
personales graves.
1. Quite el filtro de aire / tapa del silenciador. Ver
Remoción de la Tapa del Filtro / Silenciador.
2. Localice el silenciador, pero no lo quite. Busque los
dos (2) tornillos en la parte inferior del silenciador
(Fig. 31). Estos dos tornillos unen el conjunto de
deflector de escape y la pantalla del parachispas a la
parte inferior del silenciador. Quite los dos (2)
tornillos usando una llave torx No. 20 o un
destornillador plano.
3. Utilizando un pequeño destornillador plano,
palanquee con cuidado hacia arriba la pantalla del
parachispas del agujero encastrado, fijándose que la
parte “levantada” de la pantalla del parachispas
quede dentro del agujero encastrado. Retire la
pantalla del parachispas del silenciador.
4. Limpie la rejila del parachispas con un cepillo de
cerdas metálicas. Cámbiela si está dañada o si no la
puede limpiar completamente.
5. Vuelva a instalar la pantalla del parachispas
colocando la parte “levantada” de la pantalla dentro
del agujero empotrado del silenciador. Cerciórese de
que la pantalla del parachispas quede plana contra
el silenciador.
6. Coloque la placa del parachispas encima del
parachispas con el lado “levantado” hacia arriba
mirando al motor (Fig. 31).
7. Coloque el capó del parachispas encima de la placa
del parachispas con el lado “levantado” hacia arriba
y la apertura mirando en dirección CONTRARIA al
motor (Fig. 31). Asegúrese de que el escape se dirija
en dirección CONTRARIA al motor.
8. Vuelva a colocar los dos tornilos que quitó en el
Paso 2 y apriételos firmemente.
9. Reinstale la tapa del filtro de aire / silenciador.
Tornillos
Silenciador
Pantalla del
parachispas
Placa del
parachispas
Capó del
parachispas
Agujero que ha
quedado
abierto
El conjunto del capó
del parachispas
incluye:
Placa del parachispas
Capó del parachispas
y Tornillos
Abertura
Motor
E17
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
AJUSTE DEL CARBURADOR
La velocidad lenta del motor puede ser ajustada por la
cubierta del silenciador / filtro de aire (Fig. 32).
NOTA: Los ajustes realizados sin cuidado pueden dañar
seriamente su unidad. Los ajustes del carburador
deben ser realizados por un proveedor de
servicio autorizado.
Controle la mezcla del combustible
Una mezcla incorrecta o vieja de combustible es en
general el motivo por el cual la unidad no funciona
adecuadamente. Drene y vuelva a llenar el tanque con
combustible nuevo y bien mezclado antes de hacer
ningún ajuste. Consulte la Información sobre Aceite y
Combustible.
Limpie el filtro de aire
La condición del filtro de aire es importante para la
operación de la unidad. Un filtro de aire sucio limitará el
flujo de aire y cambiará la mezcla de combustible y aire
en el carburador. Esto con frecuencia se confunde con
un carburador mal ajustado. Verifique la condición del
filtro de aire antes de ajustar el tornillo de marcha lenta.
Consulte Mantenimiento del Filtro de Aire.
Ajuste del tornillo de marcha lenta
Si luego de verificar la mezcla del combustible y limpiar
el filtro de aire el motor aún no funciona en mínima,
ajuste el tornillo de velocidad lenta de la siguiente
manera.
1. Arranque el motor y déjelo funcionar en marcha lenta
durante un minuto para calentarlo. Lea las
Instrucciones de arranque y apagado.
2. Suelte el gatillo del regulador y deje que el motor
funcione en marcha lenta. Si el motor se para, inserte
un pequeño destornillador Phillips en el orificio de la
cubierta del silenciador / filtro de aire (Fig. 32). Gire el
tornillo de marcha lenta en sentido horario, de a 1/8
de vuelta por vez (según sea necesario) hasta que el
motor funciona en mínima.
Fig. 32
NOTA:El accesorio de corte no debe girar mientras el
motor está en marcha lenta.
3. Si el accesorio de corte gira cuando el motor está en
marcha lenta, gire el tornillo de marcha lenta en
sentido antihorario 1/8 de vuelta por vez (según sea
necesario) para reducir la marcha en vacío.
El control de la mezcla de combustible, la limpieza del
filtro de aire y el ajuste del tornillo de marcha en vacío
deben resolver la mayoría de los problemas del motor.
De no ser así y si:
El motor no funciona en mínima
El motor fluctúa o se para al acelerar
Existe una pérdida de fuerza motriz
Lleve el carburador a un proveedor de servicio
autorizado para que lo ajuste.
Tornillo de
marcha en vacío
El
accesorio
de corte puede estar girando durante los
ajustes del carburador. Use ropa que lo
proteja y cumpla con todas las instrucciones
de seguridad para prevenir graves lesiones
personales.
ADVERTENCIA:
Al apagar
la unidad,
asegúrese de que el accesorio de corte se
haya detenido antes de apoyar la unidad para
prevenir graves lesiones personales.
ADVERTENCIA:
E18
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION
LIMPIEZA
Use un cepillo pequeño para limpiar la parte exterior de
la unidad. No use detergentes fuertes. Los limpiadores
domésticos que contienen aceites aromáticos como pino
y limón, y con solventes como el queroseno pueden
dañar el bastidor de plástico y la manija. Seque toda la
humedad con un paño suave.
CAMBIO DE LA BUJIA DE ENCENDIDO
Use una bujía de encendido Champion RDJ7Y (o similar).
La separación correcta es de 0,5 mm (0,020 pulgadas).
Retire la bujía luego de cada 25 horas de operación e
inspeccione su estado.
1. Apague el motor y espere que se enfríe. Tome el
alambre de la bujía con firmeza y sáquelo de la bujía
de encendido.
2. Limpie alrededor de la bujía de encendido. Saque la
bujía de encendido de la cabeza del cilindro girando
una llave de casquillo de 5/8 de pulgada en sentido
antihorario.
3. Cambie las bujías que estén rajadas, sucias o
deterioradas. Fije la separación de aire a 0,5 mm
(0,020 pulgadas) utilizando un calibrador (Fig. 33).
4. Instale una bujía de encendido con la separación
correcta en la cabeza del cilindro. Ajuste girando la
llave de casquillo de 5/8 pulg. en sentido horario
hasta que esté ajustada sin huelgo.
Si usa una llave de torsión, ajuste a:
12,3-13,5 N•m (110-120 pulg.•libras)
No ajuste demasiado.
0.020 in.
(0.5 mm)
Fig. 33
ALMACENAMIENTO
No guarde nunca la unidad con combustible en el tanque
donde los vapores puedan llegar a una llama o chispa.
Espere que el motor se enfríe antes de guardar la
unidad.
Guarde la unidad bajo llave para prevenir el uso por
personas no autorizadas y su daño.
•Guarde la unidad en un área seca y bien ventilada.
•Guarde la unidad fuera del alcance de los niños.
ALMACENAMIENTO PROLONGADO
Si planea guardar la unidad durante un largo período de
tiempo, siga el siguiente procedimiento para su
almacenamiento.
1. Drene todo el combustible del tanque de
combustible en un recipiente que contenga la misma
mezcla de combustible de 2 ciclos. No use
combustible que haya permanecido guardado
durante más de 60 días. Deseche la mezcla vieja de
combustible y aceite de acuerdo a las regulaciones
federales, estatales y locales.
2. Arranque el motor y déjelo funcionar hasta que se
ahogue. Esto asegura que todo el combustible ha
sido drenado del carburador.
3. Espere que el motor se enfríe. Retire la bujía de
encendido y coloque alrededor de 30 ml (1 onza) de
cualquier aceite para motor de 2 ciclos de buena
calidad dentro del cilindro. Tire de la cuerda de
arranque lentamente para esparcir el aceite. Vuelva a
instalar la bujía de encendido.
NOTA:Saque la bujía de encendido y drene todo el
aceite del cilindro antes de intentar arrancar el
recortador después de su almacenamiento.
4. Limpie bien la unidad e inspeccione para ver si
existen partes flojas o dañadas. Repare o cambie las
partes dañadas y ajuste los tornillos, tuercas o
pernos que puedan estar flojos. La unidad está ahora
lista para ser guardada.
TRANSPORTE
Espere que el motor se enfríe antes de su transporte.
•Drene el combustible de la unidad.
Ajuste la tapa del combustible antes del transporte.
Asegure la unidad durante su transporte.
Para evitar
graves
lesiones personales, apague siempre su
recortador y espere que se enfríe antes de
limpiarlo o realizar cualquier tipo de
mantenimiento.
ADVERTENCIA:
No limpie
con chorro
de arena, ni raspe ni limpie los electrodos. El
motor podría dañarse si penetran pequeñas
partículas en el cilindro.
PRECAUCION:
E19
RESOLUCION DE PROBLEMAS
CAUSA ACCIÓN
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El accesorio de corte no tiene línea Coloque una línea nueva
El carrete interior está trabado Cambie el carrete interior
La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior
La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea
La línea se retorció al reponerla Desarme y rebobine la línea
No hay suficiente línea expuesta Oprima el botón de tope y tire de la línea hasta sacar
102 mm (4 pulgadas) de línea fuera del accesorio de corte.
CAUSA ACCIÓN
El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de
combustible nueva
El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza
do para hacer un ajuste de carburador
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
Parachispas obstruido Limpie o cambie el parachispas
CAUSA ACCIÓN
El tanque de combustible está vacío Llene el tanque con combustible bien mezclado
La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total de 10 veces
El motor está inundado Use el procedimiento de arranque
El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de
combustible nueva
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
Parachispas obstruido Limpie o cambie el parachispas
La palanca EZ-Start™ no estaba en la posición correcta Mueva la palanca a la posición de arranque
La temperatura exterior es por debajo de 4º C (40º F) Hale el cordón de arranque hasta un máximo de 10-15 veces
La temperatura exterior es de más de 32º C (90º F) Oprima el control del regulador y hale el cordón de
arranque
EL MOTOR NO ARRANCA
EL MOTOR NO FUNCIONA EN MINIMA
EL MOTOR NO ACELERA
EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR
CAUSA ACCIÓN
El filtro de aire está obstruido Cambie o limpie el filtro de aire
El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de
combustible nueva
El carburador no está ajustado en forma correcta Ajuste según las instrucciones
CAUSA ACCIÓN
El combustible es viejo o está mal mezclado Drene el tanque de gasolina / Agregue mezcla de
combustible nueva
El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza do
para hacer un ajuste de carburador
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El filtro de aire está sucio Limpie o cambie el filtro de aire
Parachispas obstruido Limpie o cambie el parachispas
LA CABEZA DE CORTE NO HACE AVANZAR LINEA
Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.
LA LÍNEA DE CORTE AVANZA SIN CONTROL
CAUSA ACCIÓN
El cabezal de corte tiene aceite Limpie el aditamento de corte
E20
MOTOR*
EJE IMPULSOR Y ACCESORIO DE CORTE*
ESPECIFICACIONES
*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento
de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.
Tipo de motor......................................................................................................................... Enfriado por aire, de 2 ciclos
Carrera .............................................................................................................................................. 1.25 pulg. (31.75 mm)
Desplazamiento............................................................................................................................ 1.9 pulg. cúbicas (31 cc)
R.P.M. de operación....................................................................................................................................... 8,000+ r.p.m.
R.P.M. de marcha lenta.......................................................................................................................... 2,800-3,600 r.p.m.
Tipo de encendido.............................................................................................................................................. Electrónico
Interruptor de encendido...................................................................................................................... Interruptor oscilante
Separación de la bujía de encendido.................................................................................................. 0.020 pulg. (0.5 mm)
Lubricación......................................................................................................................... Mezcla de combustible y aceite
Proporción de combustible - aceite.............................................................................................................................. 40:1
Carburador................................................................................................................................. Diafragma, multiposicional
Arranque....................................................................................................... Rebobinado automático (EZ-Pull Version 3™)
Silenciador.................................................................................................................................... Desviado con protección
Regulador................................................................................................................................. Retroceso manual a resorte
Capacidad del tanque de combustible.................................................................................................... 15 onzas (444 ml)
Bastidor del eje impulsor ........................................................................................................... Tubo de acero (EZ-Link™)
Control del regulador............................................................................................................................. Gatillo para el dedo
Peso de la unidad (Sin combustible, con accesorio de corte, y manija en “J”)........................................... 11 libras (5 kg)
Mecanismo de corte..................................................................................... SpeedSpool cabeza de corte con línea doble
Correa para el hombro ........................................................................................................................................... Opcional
Diámetro de la bobina de línea................................................................................................................ 3 pulg. (76.2 mm)
Diámetro de la línea de corte............................................................................................................ 0.080 pulg. (2.03 mm)
Diámetro de la trayectoria de corte....................................................................................................... 17 pulg. (43.18 cm)
E21
NOTAS
E22
NOTAS
E23
NOTAS
E24
NOTAS
E25
Declaración de Garantía de Control de Emisiones de la EPA / California
Sus Derechos y Obligaciones de la Garantía
La Junta de Recursos del Aire de California, la Agencia de Protección Ambiental y MTD LLC (MTD) se complacen en
explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2000
y posterior. Los nuevos motores pequeños para uso fuera de la carretera tienen que diseñarse, construirse y equiparse
para cumplir las normas contra smog más estrictas. MTD tiene que garantizar el sistema de control de emisiones de su
pequeño motor para uso fuera de la carretera durante los períodos de tiempo que aparecen a continuación siempre que
no haya habido abuso, negligencia o mantenimiento indebido de su motor para uso fuera de la carretera.
Su sistema de control de emisiones puede incluir piezas como el carburador y el sistema de inyección de combustible,
el sistema de encendido y el convertidor del catalizador. También se pueden incluir mangueras, correas, conectores y
otros conjuntos relacionados con la emisión.
Donde existan las condiciones de garantía, MTD reparará su pequeño motor para uso fuera de la carretera sin costo
alguno para usted incluyendo el diagnóstico, las piezas y la mano de obra.
Los pequeños motores para uso fuera de la carretera del 2000 y posteriores, se garantizan por dos años. Si alguna
pieza de su motor relacionada con la emisión está defectuosa, la pieza será reparada o reemplazada por MTD.
Responsabilidades de Garantía de los Propietarios
Como propietario del pequeño motor para uso fuera de la carretera, usted es responsable de realizar el mantenimiento
requerido que aparece en el manual del operador. MTD recomienda que conserve todos los comprobantes que cubren
el mantenimiento de su pequeño motor para uso fuera de la carretera, pero MTD no puede negar garantía
exclusivamente por la falta de comprobantes o por que usted no haya realizado todos los mantenimientos
programados.
Como propietario del pequeño motor para uso fuera de la carretera, usted debe conocer que MTD puede negarle
cobertura de garantía si su pequeño motor para uso fuera de la carretera o una pieza ha fallado debido a abuso,
negligencia, mantenimiento inadecuado o modificaciones no aprobadas.
Usted es responsable de presentar su pequeño motor para uso fuera de la carretera a un Centro de Servicio
Autorizado MTD tan pronto como exista un problema. Las reparaciones de garantía deben completarse en un período
de tiempo razonable, el cual no deberá ser mayor de 30 días.
Si tiene alguna pregunta relacionada con los derechos y responsabilidades de la garantía, debe llamar al 1-800-345-
8746.
Cobertura de Garantía del Fabricante
El período de garantía comienza en la fecha en que el motor o equipo se entrega al comprador minorista.
El fabricante garantiza al propietario original y a cada comprador subsiguiente, que el motor está libre de defectos en
cuanto a material y mano de obra que ocasionen la falla de una pieza bajo garantía durante un período de dos años.
La reparación o reemplazo de una pieza bajo garantía se llevará a cabo sin cargo alguno para el propietario en un
Centro de Servicio MTD Autorizado. Para conocer el establecimiento más cercano, comuníquese con MTD llamando
al: 1-800-345-8746.
Cualquier pieza bajo garantía que no esté programada para ser reemplazada, según indica el mantenimiento requerido
o que esté programada solamente para inspección regular a los efectos de “Repare o Reemplace según sea Necesario”
está garantizada durante el período de garantía. Cualquier pieza bajo garantía que esté programada para ser
reemplazada según indica el mantenimiento requerido tendrá garantía durante el período de tiempo hasta el primer
punto de reemplazo programado para dicha pieza.
No se le cobrará al propietario la mano de obra de diagnóstico que conlleve a la determinación de que una pieza bajo
garantía está defectuosa, si dicho trabajo de diagnóstico se lleva a cabo en un Centro de Servicio MTD Autorizado.
El fabricante es responsable de los daños ocasionados a otros componentes del motor producidos por la falla de una
pieza bajo garantía que todavía esté bajo garantía.
Las fallas ocasionadas por abuso, negligencia o mantenimiento inadecuado no están cubiertas por la garantía.
El uso de accesorios optativos o piezas modificadas puede ser motivo justificado para no aceptar una reclamación de
garantía. El fabricante no es responsable de cubrir fallas de piezas bajo garantía ocasionadas por el uso de accesorios
optativos o piezas modificadas.
Para presentar una reclamación, vaya a su Centro de Servicio MTD Autorizado más cercano. Los servicios o
reparación por motivo de garantía se realizarán en todos los Centros de Servicio MTD Autorizados.
Cualquier pieza de reemplazo aprobada por el fabricante puede ser utilizada para llevar a cabo el mantenimiento o la
reparación de garantía de piezas relacionadas con la emisión y se realizará sin cargo alguno para el propietario.
Cualquier pieza de reemplazo que sea equivalente en rendimiento o durabilidad puede ser utilizada en el mantenimiento
o reparación sin garantía y no reducirá las obligaciones de garantía del fabricante.
Los componentes siguientes se incluyen en la garantía relacionada con emisiones del motor, filtro de aire, carburador,
cebador, líneas de combustible, toma de combustible, filtro de combustible, módulo de encendido, bujía de encendido
y silenciador.
E26
PARTS LIST
ENGINE PARTS - Y725
2-CYCLE GAS TRIMMER
23
6
8
10
4
5
9
12
11
13
48
49
18
50 19
14 15
16
17
34 35 36
20
26
24 25 30
33
40
42
47
43
45
46
7
41
38
23
29
37
44
27
1
38
22
28
32
38
39
21
Item Part No. Description
1753-04810 Air Cleaner Cover Assembly (includes 2 & 38)
2791-180350B Air Cleaner Filter
3791-180351 Carburetor Mounting Screw Assembly
4753-1194 Choke Plate
5753-04227 Choke Lever
6791-181086 Fuel Return Line
7753-04331 Carburetor Assembly (includes 8 & 17)
8791-610675 Carburetor Gasket
9791-181860 Carb Mount Screw
10 753-1196 Carb Mount Assembly (includes 9, 11 & 13)
11 791-684451 Reed Assembly
12 791-683974B Primer and Hose Assembly
13 753-1208 Carburetor Mount Gasket
14 791-612134 Rear Mounting Pad
15 791-182767 Fuel Tank Assembly (includes 6, 16 & 17)
16 791-182612 Fuel Cap Assembly
17 791-682039 Fuel Line Assembly
18 791-145308 Front Mounting Pad
19 753-04401 Crank Case Service Assembly (includes 9)
20 791-182736 Flywheel Assembly
21 791-181525 Spacer
22 753-1202 Pressure Plate Screw
23 753-04928 Pressure Plate
24 753-04288 Pulley Retainer
25 753-04823 Recoil Pulley Assembly
26 753-04286 Recoil Spring
27 753-04824 Rope Guide Retainer
28 791-611061 Rope Guide
29 791-613103 Rope
30 791-181079 Pull Handle
31 791-182673 Switch
32 791-181862 Housing Screw
33 753-04890 Starter Housing Assembly
(includes 22-30, 32 & 38)
Item Part No. Description
34 791-182396 Clutch Washer
35 791-181445 Clutch Rotor Assembly
36 791-153592 Clutch Drum Assembly
37 753-04889 Clutch Cover Assembly (includes 38 & 39)
38 791-182519 Anti-Rotation Screw
39 791-181345 Cover Screw
40 753-04702 Shroud Extension & Stand (includes 38)
41 753-05023 Wire Leads and Sleeve
42 753-04324 Module Assembly
43 791-610311B Spark Plug
44 753-04618 Muffler Assembly (includes 45 & 46)
45 753-04619 Exhaust Gasket
46 753-04620 Muffler Mounting Bolt Assembly
47 753-04814 Cylinder Assembly (includes 49 & 50)
48 753-04367 Piston and Rod Assembly
49 753-04182 Cylinder Gasket
50 753-0182723 Cylinder Bolt
*753-04689 Spark Arrestor
*753-1209 Piston Ring Set
*753-04812 Short Block Assembly (includes 9, 19, 43 & 47-50)
*791-181599 Clutch Springs (Qty. 2)
*Items Not Shown
E27
PARTS LIST
16 17
14
18
1
6
7
8
9
11
10
12
13
15
5
4
32
Item Part No. Description
1753-04114 Throttle Housing Assembly (includes 2 & 3)
2791-610314 Throttle Trigger Spring
3753-04115 Throttle Trigger
4753-04405 Throttle Cable
5753-04344 Upper Drive Shaft Housing
6791-180687 J-Handle Assembly
7791-683295 Handle Bracket Assembly (includes 8-13)
8791-181811 Screw
9791-181812 Upper Handle Clamp
10 791-181813 Middle Handle Clamp
11 791-181814 Lower Handle Clamp
12 791-181815 Nut
13 791-145569 Anti-Rotation Screw
14 753-1190 Split Boom Coupler (includes 15-18)
15 791-182057 Screw
16 791-181617 Bolt
17 791-181981 Adjustment Knob
18 753-04386 Knob Retaining Nut
19 753-1218 Lower Drive Shaft Housing
20 791-153597 Lower Clamp Assembly
21 791-181852 Lower Flexible Drive Shaft
22 791-180531 Shield Mounting Screw
23 791-181857 Bushing Housing Assembly
24 791-145569 Anti-Rotation Screw
25 791-181659 Shield Assembly (includes 26)
26 791-181823 Blade Assembly
27 791-181771 Outer Spool Assembly (includes 28)
28 791-181458 Retainer
29 791-181561 Thrust Washer
30 791-181459 Small Spring
31 753-04257 Slider
32 791-181532 E-Clip
33 791-181531 Spring
34 791-181462 Plunger
35 791-181463 C-Clip
36 791-181772 Inner Reel
37 791-181465B Large Spring
38 791-181467 Foam Seal
39 791-181468B Bump Head Knob Assembly (includes 37 & 38)
Optional Accessories
*791-00053 Reel and Line Assembly
*791-682075B Shoulder Strap Assembly
*Items Not Shown
22
20
21
25
30
28
31
32
27
29
23
24
26
36
34
33
38
35
37
39
19
1
BOOM & TRIMMER PARTS - Y725
2-CYCLE GAS TRIMMER
GARANTÍA LIMITADA DEL FABRICANTE PARA:
Ninguna garantía implícita es aplicable, incluyendo
cualquier garantía implícita de comerciabilidad o
idoneidad para un propósito particular, después del
período de la garantía expresa escrita con anterioridad,
con respecto a las piezas identificadas. Ninguna otra
garantía expresa dada por cualquier persona o entidad,
incluyendo a los distribuidores o minoristas, bien sea
escrita u oral, deberá comprometer a MTD con respecto
a cualquier producto. Durante el período de la Garantía,
la solución exclusiva es arreglar o cambiar el producto
de la manera establecida anteriormente. (Algunos estados
no permiten limitaciones en cuanto al período de duración
de una garantía implícita, de manera que puede que la
limitación anterior no sea aplicable para usted.)
Las estipulaciones establecidas en esta Garantía ofrecen
la solución única y exclusiva que resulte de las ventas.
MTD no deberá ser responsable de pérdidas o daños
incidentales o consecuentes que incluyen, sin limitación,
erogación de gastos debido a la sustitución de servicios
de mantenimiento de prados, transporte o gastos
relacionados, o gastos de alquiler para reemplazar
temporalmente un producto bajo garantía. (Algunos
estados no permiten limitaciones en cuanto al período de
duración de una garantía implícita, de manera que puede
que la limitación anterior no sea aplicable para usted.)
La recuperación de cualquier tipo no deberá ser superior al
precio de compra del producto vendido en ningún caso. La
alteración de las características de seguridad del producto
deberá anular la garantía. Usted asume el riesgo y la
obligación de la pérdida, daño o lesión en su persona o a su
propiedad y / o la de otras personas y sus propiedades, que
se origine a raíz del uso o mal uso, o la falta de capacidad
para usar el producto.
Esta garantía limitada no deberá cubrir a ninguna otra
persona distinta al comprador original, arrendatario original,
o la persona para la que se compró en calidad de regalo.
Relación de las leyes estatales con esta Garantía: Esta
garantía le confiere derechos legales específicos, y puede
que usted también tenga otros derechos, los cuales varían
en cada estado.
Para ubicar a su distribuidor de servicio más cercano, llame
al 1-800-345-8746 en los Estados Unidos a al
1-800-668-1238 en Canadá.
MTD LLC
P.O. Box 361131
Cleveland, OH 44136-0019
La garantía limitada establecida a continuación es dada por
MTD LLC (“MTD”) con respecto a mercancía nueva que sea
comprada y usada en los Estados Unidos, sus posesiones y
territorios.
MTD garantiza este producto contra defectos en el material y
la mano de obra durante un período de dos (2) años, a partir de
la fecha de compra original y a su entera opción, arreglará o
substituirá, sin costo alguno, cualquier pieza cuyo material o
mano de obra se considere defectuoso. Esta garantía limitada
se deberá aplicar únicamente si este producto ha sido
manejado y mantenido de acuerdo al Manual del Operador
incluido con el producto y, si no ha sido sometido a mal uso,
abuso, uso comercial, accidente, mantenimiento inapropiado,
alteración, vandalismo, hurto, fuego, agua o daños debidos a
otros riesgos o desastre natural. Los daños ocasionados por la
instalación o el uso de cualquier accesorio o aditamento que
no esté aprobado por MTD para que sea usado con el (los)
producto(s) contemplados en este manual, anularán la garantía
con respecto a cualquier daño resultante. Esta garantía está
limitada a noventa (90) días a partir de la fecha de compra
original de cualquier producto MTD que se use para alquiler o
para propósitos comerciales, o cualquier otro propósito que
genere ingreso.
CÓMO OBTENER SERVICIO: El servicio de garantía se
encuentra disponible A TRAVÉS DE SU DISTRIBUIDOR
LOCAL AUTORIZADO, AL PRESENTAR UN COMPROBANTE
DE COMPRA. Para ubicar al distribuidor de su área, por favor
consulte las Páginas Amarillas o contacte al Departamento de
Servicio al Consumidor de MTD LLC llame al 1-800-345-8746
o, escriba a P.O. Box 361131, Cleveland OH 44136-0019. Si
está en Canadá, llame al 1-800-668-1238. No se aceptará
ningún producto que sea enviado directamente a la fábrica, a
menos que haya recibido autorización previa por escrito por
parte del Departamento de Servicio al Consumidor de MTD
LLC.
Esta garantía limitada no ofrece cobertura en los
siguientes casos:
A. Sincronizaciones — Bujías, ajustes de carburadores,
filtros.
B. Artículos de desgaste — Botón de tope, carretes
externos, línea de corte, carretes internos, polea de
arranque, cuerdas de arranque, correas motoras.
C. MTD no le ofrece ninguna garantía a productos que sean
vendidos o exportados fuera de los Estados Unidos de
Norteamérica, sus posesiones y territorios, excepto
aquellos que se vendan a través de los canales de
distribución para exportación autorizados por MTD.
MTD se reserva el derecho a cambiar o mejorar el diseño de
cualquier producto MTD, sin asumir ninguna obligación para
modificar ningún producto fabricado con anterioridad.

Navigation menu
