Cordless Driver Drill Instruction Manual

Perceuse-visseuse sans fil Manuel d’instructions

Akku-Bohrschrauber Betriebsanleitung

Trapano-avvitatore a batteria Istruzioni per l’uso

Snoerloze boor-schroevedraaier Gebruiksaanwijzing

Taladro-atornillador a batería Manual de instrucciones

Berbequim aparafusador a bateria Manual de instruções

Akku bore-skruemaskine Brugsanvisning

Sladdlös borrmaskin/skruvdragare Bruksanvisning

Akku boreskrutrekker Bruksanvisning

Akkuporakone Käyttöohje

GR Βιδοτρύπανο µε µπαταρία Οδηγίες χρήσεως

6207D

6217D

6317D

6337D

6347D

5AB

17 18

910

11 12

ENGLISH

Explanation of general view

1 Battery cartridge

2Button

3 Charging light

4 Battery charger

5 Switch trigger

6 Reversing switch lever

7 Clockwise

8 Counterclockwise

9 Speed change lever

10 Action mode change lever

11 Lock button

12 Adjusting ring

13 Graduations

14 Pointer

15 Sleeve

16 Ring

17 Bit

18 Bit holder

19 Screw

20 Set plate

21 Limit mark

22 Brush holder cap

23 Screwdriver

SPECIFICATIONS

Model 6207D 6217D 6317D 6337D 6347D

Capacities

Steel .....................................10 mm 10 mm 13 mm 13 mm 13 mm

Wood ....................................25.4 mm 25.4 mm 25.4 mm 32 mm 38 mm

Wood screw..........................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Machine screw .....................13 mm 13 mm 13 mm 13 mm 13 mm

No load speed (min-1)

High ......................................0 – 1,300 0 – 1,300 0 – 1,300 0 – 1,300 0 – 1,300

Low.......................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Overall length ............................233 mm 233 mm 243 mm 243 mm 243 mm

Net weight .................................1.7 kg 1.9 kg 2.0 kg 2.1 kg 2.4 kg

Rated voltage ............................D.C.9.6 V D.C.12 V D.C.12 V D.C.14.4 V D.C.18 V

• Due to our continuing program of research and devel-

opment, the specifications herein are subject to change

without notice.

• Note: Specifications may differ from country to country.

Intended use

The tool is used for drilling and screw driving in wood,

metal and plastic.

Safety hints

For your own safety, please refer to the enclosed safety

instructions.

IMPORTANT SAFETY INSTRUCTIONS FOR

CHARGER & BATTERY CARTRIDGE

ENC001-3

1. SAVE THESE INSTRUCTIONS- This manual con-

tains important safety and operating instruc-

tions for battery charger.

2. Before using battery charger, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using bat-

tery.

3. CAUTION - To reduce risk of injury, charge only

MAKITA type rechargeable batteries. Other types

of batteries may burst causing personal injury

and damage.

4. Do not expose charger to rain or snow.

5. Use of an attachment not recommended or sold

by the battery charger manufacturer may result

in a risk of fire, electric shock, or injury to per-

sons.

6. To reduce risk of damage to electric plug and

cord, pull by plug rather than cord when discon-

necting charger.

7. Make sure cord is located so that it will not be

stepped on, tripped over, or otherwise subjected

to damage or stress.

8. Do not operate charger with damaged cord or

plug - replace them immediately.

9. Do not operate charger if it has received a sharp

blow, been dropped, or otherwise damaged in

any way; take it to a qualified serviceman.

10. Do not disassemble charger or battery cartridge;

take it to a qualified serviceman when service or

repair is required. Incorrect reassembly may

result in a risk of electric shock or fire.

11. To reduce risk of electric shock, unplug charger

from outlet before attempting any maintenance

or cleaning. Turning off controls will not reduce

this risk.

12. The battery charger is not intended for use by

young children or infirm persons without super-

vision.

13. Young children should be supervised to ensure

that they do not play with the battery charger.

14. If operating time has become excessively

shorter, stop operating immediately. It may result

in a risk of overheating, possible burns and even

an explosion.

15. If electrolyte gets into your eyes, rinse them out

with clear water and seek medical attention right

away. It may result in loss of your eyesight.

ADDITIONAL SAFETY RULES FOR CHARGER

& BATTERY CARTRIDGE

1. Do not charge battery cartridge when tempera-

ture is BELOW 10°C (50°F) or ABOVE 40°C

(104°F).

2. Do not attempt to use a step-up transformer, an

engine generator or DC power receptacle.

3. Do not allow anything to cover or clog the

charger vents.

4. Always cover the battery terminals with the bat-

tery cover when the battery cartridge is not

used.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any conduc-

tive material.

(2) Avoid storing battery cartridge in a container

with other metal objects such as nails, coins,

etc.

(3) Do not expose battery cartridge to water or

rain.

A battery short can cause a large current flow,

overheating, possible burns and even a break-

down.

6. Do not store the tool and battery cartridge in

locations where the temperature may reach or

exceed 50°C (122°F).

7. Do not incinerate the battery cartridge even if it

is severely damaged or is completely worn out.

The battery cartridge can explode in a fire.

8. Be careful not to drop, shake or strike battery.

9. Do not charge inside a box or container of any

kind. The battery must be placed in a well venti-

lated area during charging.

ADDITIONAL SAFETY RULES FOR TOOL

ENB022-1

1. Be aware that this tool is always in an operating

condition, because it does not have to be

plugged into an electrical outlet.

2. Hold tool by insulated gripping surfaces when

performing an operation where the cutting tool

may contact hidden wiring. Contact with a "live"

wire will also make exposed metal parts of the

tool "live" and shock the operator.

3. Always be sure you have a firm footing.

4. Be sure no one is below when using the tool in

high locations.

5. Hold the tool firmly.

6. Keep hands away from rotating parts.

7. Do not leave the tool running. Operate the tool

only when hand-held.

8. Do not touch the drill bit or the workpiece imme-

diately after operation; they may be extremely

hot and could burn your skin.

SAVE THESE INSTRUCTIONS.

OPERATING INSTRUCTIONS

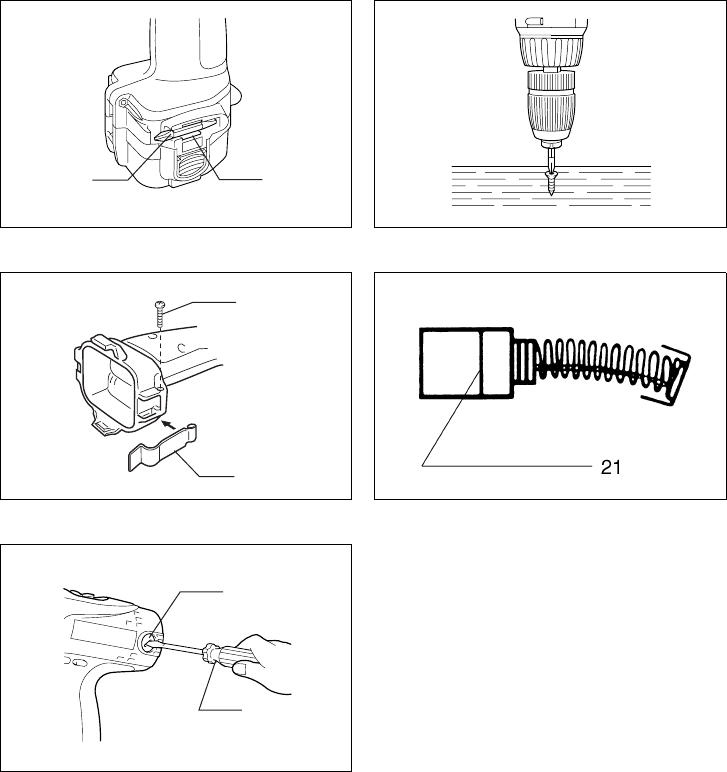

Installing or removing battery cartridge (Fig. 1)

• Always switch off the tool before insertion or removal of

the battery cartridge.

• To remove the battery cartridge, withdraw it from the

tool while pressing the buttons on both sides of the car-

tridge.

• To insert the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Always insert it all the way until it locks in

place with a little click. If not, it may accidentally fall out

of the tool, causing injury to you or someone around

you.

• Do not use force when inserting the battery cartridge. If

the cartridge does not slide in easily, it is not being

inserted correctly.

Charging (Fig. 2)

1. Plug the battery charger into the proper AC voltage

source. The charging light will flash in green color.

2. Insert the battery cartridge so that the plus and

minus terminals on the battery cartridge are on the

same sides as their respective markings on the high

capacity battery charger. Insert the cartridge fully

into the port so that it rests on the charger port floor.

3. When the battery cartridge is inserted, the charging

light color will change from green to red and charg-

ing will begin. The charging light will remain lit

steadily during charging.

4. When the charging light color changes from red to

green, the charging cycle is complete.

5. If you leave the battery cartridge in the charger after

the charging cycle is complete, the charger will

switch into its "trickle charge (maintenance charge)"

mode which will last approximately 24 hours.

6. After charging, unplug the charger from the power

source.

NOTE:

• The battery charger is for charging Makita battery car-

tridge. Never use it for other purposes or for other man-

ufacturer's batteries.

• When you charge a new battery cartridge or a battery

cartridge which has not been used for a long period of

time, it may not accept a full charge. This is a normal

condition and does not indicate a problem. You can

recharge the battery cartridge fully after discharging it

completely and recharging a couple of times.

• If you charge a battery cartridge from a just operated

tool or a battery cartridge which has been left in a loca-

tion exposed to direct sunlight or heat for a long time,

the charging light may flash in red color. If this occurs,

wait for a while. Charging will begin after the battery

cartridge cools. The battery cartridge will cool faster if

you remove the battery cartridge from the high capacity

battery charger.

• If the charging light flashes alternately in green and red

color, a problem exists and charging is not possible.

The terminals on the charger or battery cartridge are

clogged with dust or the battery cartridge is worn out or

damaged.

Trickle charge (Maintenance charge)

If you leave the battery cartridge in the charger to prevent

spontaneous discharging after full charge, the charger

will switch into its "trickle charge (maintenance charge)"

mode and keep the battery cartridge fresh and fully

charged.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely dis-

charged.

Always stop tool operation and charge the battery

cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge.

Overcharging shortens the battery service life.

3. Charge the battery cartridge with room temperature

at 10°C – 40°C (50°F – 104°F).

Let a hot battery cartridge cool down before charg-

ing it.

4. Charge the Nickel Metal Hydride battery cartridge

when you do not use it for more than six months.

Refer to the table below for the charging time.

Switch action (Fig. 3)

CAUTION:

Before inserting the battery cartridge into the tool, always

check to see that the switch trigger actuates properly and

returns to the "OFF" position when released.

To start the tool, simply pull the switch trigger. Tool speed

is increased by increasing pressure on the switch trigger.

Release the switch trigger to stop.

Reversing switch action (Fig. 4)

This tool has a reversing switch to change the direction of

rotation. Depress the reversing switch lever from the A

side for clockwise rotation or from the B side for counter-

clockwise rotation.

When the reversing switch lever is in the neutral position,

the switch trigger cannot be pulled.

CAUTION:

• Always check the direction of rotation before operation.

• Use the reversing switch only after the tool comes to a

complete stop. Changing the direction of rotation

before the tool stops may damage the tool.

• When not operating the tool, always set the reversing

switch lever to the neutral position.

Speed change (Fig. 5)

To change the speed, first switch off the tool and then

slide the speed change lever to the "2" side for high

speed or "1" side for low speed. Be sure that the speed

change lever is set to the correct position before opera-

tion. Use the right speed for your job.

CAUTION:

• Always set the speed change lever fully to the correct

position. If you operate the tool with the speed change

lever positioned halfway between the "1" side and "2"

side, the tool may be damaged.

• Do not use the speed change lever while the tool is run-

ning. The tool may be damaged.

Selecting action mode (Fig. 6)

This tool has an mode change lever. For drilling, depress

the lock button and then slide the action mode change

lever to the left ( f symbol). For screwing, slide the

action mode change lever to the right ( U symbol) until

it is locked. If it is hard to turn the lever, first turn the

chuck slightly in either direction and then turn the lever

again.

CAUTION:

• Always slide the action mode change lever all the way

to your desired mode position. If you operate the tool

with the lever positioned halfway between the mode

symbols, the tool may be damaged.

• Do not use the action mode change lever while the tool

is running. The tool may be damaged.

Adjusting the fastening torque (Fig. 7)

The fastening torque can be adjusted in 16 steps by turn-

ing the adjusting ring so that its graduations are aligned

with the pointer on the tool body.

FIrst, slide the action mode change lever to the position

of U symbol.

The fastening torque is minimum when the number 1 is

aligned with the pointer, and maximum when the marking

is aligned with the pointer. The clutch will slip at various

torque levels when set at the number 1 to 16. Before

actual operation, drive a trial screw into your material or a

piece of duplicate material to determine which torque

level is required for a particular application.

CAUTION:

• The adjusting ring does not lock when the pointer is

positioned only halfway between the graduations.

Battery

type

Capacity

(mAh)

Number of

cells

Charging

time

(Approx.)

9122 2000 8 45 min.

9133 2200 8 50 min.

9134 2600 8 60 min.

9135 3000 8 70 min.

1222 2000 10 45 min.

1233 2200 10 50 min.

1234 2600 10 60 min.

1235 3000 10 70 min.

1422 2000 12 45 min.

1433 2200 12 50 min.

1434 2600 12 60 min.

1435 3000 12 70 min.

1822 2000 15 45 min.

1833 2200 15 50 min.

1834 2600 15 60 min.

1835 3000 15 70 min.

ASSEMBLY

CAUTION:

Always be sure that the tool is switched off and the bat-

tery cartridge is removed before carrying out any work on

the tool.

Installing or removing driver bit or drill bit (Fig. 8)

Hold the ring and turn the sleeve counterclockwise to

open the chuck jaws. Place the bit in the chuck as far as it

will go. Hold the ring firmly and turn the sleeve clockwise

to tighten the chuck.

To remove the bit, hold the ring and turn the sleeve coun-

terclockwise.

When not using the driver bit, keep it in the bit holders.

Bits 45 mm long can be kept there. (Fig. 9)

OPERATION

Screwdriving operation (Fig. 10)

First slide the action mode change lever to the position of

U symbol and select the fastening torque.

Place the point of the driver bit in the screw head and

apply pressure to the tool. Start the tool slowly and then

increase the speed gradually. Release the switch trigger

as soon as the clutch cuts in.

CAUTION:

• Make sure that the driver bit is inserted straight in the

screw head, or the screw and/or bit may be damaged.

• When driving wood screws, predrill pilot holes to make

driving easier and to prevent splitting of the workpiece.

See the chart.

• If the tool is operated continuously until the battery car-

tridge has discharged, allow the tool to rest for 15 min-

utes before proceeding with a fresh battery.

Drilling operation

First, slide the action mode change lever to the position

of fsymbol.

• Drilling in wood

When drilling in wood, the best results are obtained

with wood drills equipped with a guide screw. The

guide screw makes drilling easier by pulling the bit into

the workpiece.

• Drilling in metal

To prevent the bit from slipping when starting a hole,

make an indentation with a center-punch and hammer

at the point to be drilled. Place the point of the bit in the

indentation and start drilling. Use a cutting lubricant

when drilling metals. The exceptions are iron and brass

which should be drilled dry.

CAUTION:

• Pressing excessively on the tool will not speed up the

drilling. In fact, this excessive pressure will only serve

to damage the tip of your bit, decrease the tool perfor-

mance and shorten the service life of the tool.

• There is a tremendous force exerted on the tool/bit at

the time of hole break through. Hold the tool firmly and

exert care when the bit begins to break through the

workpiece.

• A stuck bit can be removed simply by setting the

reversing switch to reverse rotation in order to back out.

However, the tool may back out abruptly if you do not

hold it firmly.

• Always secure small workpieces in a vise or similar

hold-down device.

• If the tool is operated continuously until the battery car-

tridge has discharged, allow the tool to rest for 15 min-

utes before proceeding with a fresh battery.

Installing set plate (optional accessory)

Always install the set plate when using battery cartridges

9100, 9102, 9102A for 6207D or 1200, 1202, 1202A for

6217D/6317D. Install the set plate on the tool with the

screw provided. (Fig. 11)

MAINTENANCE

CAUTION:

Always be sure that the tool is switched off and the bat-

tery cartridge is removed before attempting to perform

inspection or maintenance.

Replacing carbon brushes

Remove and check the carbon brushes regularly.

Replace when they wear down to the limit mark. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes. (Fig. 12)

Use a screwdriver to remove the brush holder caps. Take

out the worn carbon brushes, insert the new ones and

secure the brush holder caps. (Fig. 13)

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be per-

formed by Makita Authorized or Factory Service Centres,

always using Makita replacement parts.

Nominal diameter of wood

screw (mm)

Recommended size of

pilot hole (mm)

3.1 2.0 – 2.2

3.5 2.2 – 2.5

3.8 2.5 – 2.8

4.5 2.9 – 3.2

4.8 3.1 – 3.4

5.1 3.3 – 3.6

5.5 3.7 – 3.9

5.8 4.0 – 4.2

6.1 4.2 – 4.4

FRANÇAIS

Descriptif

1Batterie

2Bouton

3 Témoin de charge

4 Chargeur

5 Gâchette

6 Inverseur Manchon

7 Vers la droite

8 Vers la gauche

9 Levier de changement

de vitesse

10 Levier de changement de mode

11 Bouton de verrouillage

12 Bague de réglage

13 Graduations

14 Pointeur

15 Manchon

16 Bague

17 Foret

18 Porte-foret

19 Vis

20 Plaque de fixation

21 Repère d’usure

22 Bouchon du porte-charbon

23 Tournevis

SPECIFICATIONS

Modèle 6207D 6217D 6317D 6337D 6347D

Capacités

Acier ......................................10 mm 10 mm 13 mm 13 mm 13 mm

Bois .......................................25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Vis en bois .............................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Vis à métaux ..........................13 mm 13 mm 13 mm 13 mm 13 mm

Vitesse à vide (min-1)

Grande vitesse ......................0 – 1 ,300 0 – 1,300 0 – 1 ,300 0 – 1 ,300 0 – 1 ,300

Vitesse réduite .......................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Longueur totale ........................233 mm 233 mm 243 mm 243 mm 243 mm

Poids net ..................................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Tension nominale .....................9,6 V CC 12 V CC 12 V CC 14,4 V CC 18 V CC

• Etant donné l’évolution constante de notre programme

de recherche et de développement, les spécifications

contenues dans ce manuel sont sujettes à modification

sans préavis.

• Note : Les spécifications peuvent varier suivant les

pays.

Utilisations

L'outil est utilisé pour le perçage et le vissage dans le

bois, le métal et le plastique.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes

de sécurité qui accompagnent l’outil.

PRECAUTIONS TRES IMPORTANTES POUR

LE CHARGEUR ET LA BATTERIE

1. SUIVEZ CES INSTRUCTIONS — Ce manuel con-

tient d’importantes instructions relatives à la

sécurité et au fonctionnement du chargeur.

2. Avant de vous servir du chargeur, lisez toutes

les instructions et précautions relatives (1) au

chargeur, (2) à la batterie, et (3) à l’outil utilisant

la batterie.

3. ATTENTION — Pour éliminer tout risque, ne

chargez que des batteries rechargeables

MAKITA. Tout autre type d’accumulateur peut

éclater, causant dommages ou blessures.

4. N’exposez pas le chargeur à la pluie ou à la

neige.

5. L’utilisation d’un accessoire ni agréé ni vendu

par le fabricant du chargeur peut entraîner un

risque d’incendie, de décharge électrique ou de

blessure.

6. Pour ne pas risquer d’endommager le câble ou la

prise, débranchez en tenant la prise plutôt que le

câble.

7. Assurez-vous que la position du câble ne

l’expose pas à faire trébucher, à être piétiné, ou à

forcer de quelque manière que ce soit.

8. N’utilisez pas le chargeur si le câble ou la prise

sont en mauvais état — en ce cas, changez

ceux-ci immédiatement.

9. N’utilisez pas le chargeur après qu’il ait reçu un

choc, soit tombé à terre ou se trouve endom-

magé en quelque façon ; portez-le d’abord chez

un réparateur qualifié.

10. Ne démontez pas le chargeur ou la batterie ; por-

tez-les chez un réparateur qualifié quand une

réparation devient nécessaire. Un remontage

maladroir peut entraîner une décharge électrique

ou un incendie.

11. Afin de réduire les risques de décharge, débran-

chez le chargeur avant tout entretien ou net-

toyage.

12. La batterie ne doit pas être utilisée sans sur-

veillance par des enfants ou des personnes han-

dicapées.

13. Les jeunes enfants devraient être surveillés pour

s’assurer qu’ils ne jouent pas avec la batterie.

14. Si la durée de fonctionnement devient excessi-

vement courte, cessez immédiatement l’utilisa-

tion. Il pourrait en résulter un risque de

surchauffe, une possibilité de blessures, voire

une explosion.

15. Si l’électrolyte atteint vos yeux, rincez-les à l’eau

claire et consultez immédiatement un médecin. Il

pourrait en résulter la perte de la vue.

PRECAUTIONS SUPPLEMENTAIRES POUR LE

CHARGEUR ET LA BATTERIE

1. Ne chargez pas la batterie quand la température

ambiante est inférieure à 10°C ou supérieure à

40°C.

2. Ne pas alimenter le chargeur

— via un transformateur

— via un redresseur

— par un groupe électrogène.

3. Ne laissez rien recouvrir ou obturer les ouvertu-

res du chargeur.

4. Lorsque vous ne vous servez pas de votre batte-

rie, protégez-en toujours les bornes avec le cou-

vre-batterie.

5. Ne court-circuitez pas la batterie :

(1) Ne touchez pas les bornes avec un matériau

conducteur.

(2) Evitez de ranger la batterie dans un conte-

neur renfermant d’autres objets métalliques,

par exemple des clous, des pièces de mon-

naie, etc.

(3) N’exposez pas la batterie à l’eau ou à la pluie.

Un court-circuit de la batterie pourrait provoquer

un fort courant, une surchauffe, parfois des bles-

sures et même une panne.

6. Ne rangez pas votre outil ou votre batterie dans

des endroits où la température risque de dépas-

ser 50°C.

7. Ne brûlez pas batterie même si elle est sévère-

ment endommagée ou complètement hors

d’usage, car elle risque d’exploser au feu.

8. Veillez à ne pas faire tomber, secouer ni heurter

la batterie.

9. N’effectuez pas la recharge à l’intérieur d’une

boîte ou d’un conteneur de quelque sorte que ce

soit. La batterie devra se trouver dans un endroit

bien ventilé pendant la recharge.

Protection de l’environnement

(Pour la Suisse

uniquement)

Afin de préserver l’environnement,

rapportez la batterie usagée aux

postes de ramassage officiel.

PRECAUTIONS SUPPLEMENTAIRES POUR

L’OUTIL

1. Ayez bien conscience que l’outil est constam-

ment en état de marche, car il n’a pas à être rac-

cordé au secteur.

2. Tenez l’outil par les surfaces de saisie isolées

dans les situations où la partie tranchante peut

entrer en contact avec des fils électriques

cachés. Le contact avec un fil sous tension met-

tra également les parties métalliques exposées

de l’outil sous tension et causera une décharge

électrique à l’utilisateur.

3. Veillez toujours à avoir une bonne assise.

4. Veillez à ce qu’il n’y ait personne en-dessous

quand vous utilisez l’outil dans des endroits éle-

vés.

5. Tenez votre outil fermement.

6. N’approchez pas les mains des pièces en mou-

vement.

7. Ne vous éloignez pas de l’outil pendant qu’il

fonctionne. Ne faites marcher l’outil que lorsque

vous le tenez en main.

8. Ne touchez pas le foret ni la pièce tout de suite

après la coupe, car ils seraient extrêmement

chauds et pourraient vous brûler.

CONSERVEZ CES INSTRUCTIONS.

MODE D’EMPLOI

Installation et retrait de la batterie (Fig. 1)

• Débranchez toujours l’outil avant d’installer ou de reti-

rer la batterie.

• Pour enlever la batterie, sortez-la de l’outil en appuyant

sur les boutons placés de chaque côté de la batterie.

• Pour insérer la batterie, alignez la languette de la batte-

rie sur la rainure du logement, et glissez la batterie

jusqu’à ce qu’elle se verrouille dans un déclic. Sinon, la

batterie risque de tomber accidentellement, ce qui

pourrait vous blesser, vous ou d’autres personnes alen-

tour.

• Ne forcez jamais quand vous introduisez la batterie. Si

la batterie ne rentre pas aisément, c’est que vous ne

l’insérez pas correctement.

Recharge (Fig. 2)

1. Branchez le chargeur dans une prise secteur de ten-

sion appropriée. Le témoin de charge s'allumera en

vert.

2. Introduisez la batterie de façon que les bornes posi-

tive et négative soient du même côté que leurs indi-

cations respectives sur le chargeur. Insérez la

batterie à fond dans l'orifice du chargeur de façon

qu'elle repose bien à plat au fond de l'orifice.

3. Lorsque la batterie est insérée, la couleur du témoin

de charge passe du rouge au vert et la recharge

commence. Le témoin de charge demeure allumé

tout au long de la charge.

4. Quand le témoin de charge passe du rouge au vert,

le cycle de recharge est terminé.

5. Si vous laissez la batterie dans le chargeur lorsque

le cycle de recharge est terminé, le chargeur passe

en mode de “charge de compensation (charge

d’entretien)”, qui dure environ 24 heures.

6. Après la recharge, débranchez le chargeur de la

prise d’alimentation.

AT T E NT I O N :

• Le chargeur est conçu pour la recharge des batteries

Makita. Ne l’utilisez jamais à d’autres fins ni pour des

batteries d’autres marques.

• Quand vous chargez une batterie neuve ou une batte-

rie qui n’a pas été utilisée pendant longtemps, il se

peut qu’elle ne se recharge pas complètement. Ceci

est normal. Vous pourrez recharger la batterie complè-

tement après l’avoir déchargée puis rechargée deux ou

trois fois de suite.

• Si vous rechargez la batterie d’un outil qui vient juste

de fonctionner, ou une batterie qui est restée en plein

soleil ou à la chaleur pendant longtemps, il se peut que

le témoin de charge clignote en rouge. Dans ce cas,

attendez quelques instants. La recharge commencera

lorsque la batterie aura refroidi. La batterie refroidira

plus rapidement si vous la retirez du chargeur.

• Si le témoin de charge clignote alternativement en vert

puis en rouge, c’est qu’il y a un problème et que la

recharge n’est pas possible. Les bornes du chargeur

ou de la batterie sont recouvertes de poussière, ou la

batterie est usée ou endommagée.

Charge de compensation (charge d’entretien)

Si vous laissez la batterie dans le chargeur pour éviter

toute décharge spontanée après une recharge complète,

le chargeur passe en mode de “charge de compensation

(charge d’entretien)” pour maintenir la batterie fraîche et

rechargée à plein.

Conseils pour obtenir la durée de service

maximale de la batterie

1. Rechargez la batterie avant qu’elle ne soit complète-

ment déchargée.

Arrêtez toujours l’outil et rechargez la batterie quand

vous remarquez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement

chargée.

Une surcharge réduira la durée de service de la bat-

terie.

3. Rechargez la batterie à une température ambiante

comprise entre 10°C et 40°C.

Si la batterie est chaude, laissez-la refroidir avant de

la recharger.

4. Rechargez la batterie à hydrure métallique de nickel

lorsqu’elle reste inutilisée pour plus de six mois.

Les durées de recharge sont indiquées dans le tableau

ci-dessous.

Interrupteur (Fig. 3)

ATTENTION :

Avant de mettre la batterie dans l’outil, vérifiez toujours

que la gâchette fonctionne correctement et qu’elle revient

sur la position “OFF” quand vous la relâchez.

Pour démarrer l’outil, tirez simplement sur la gâchette.

Plus vous appuyez sur la gâchette, plus la vitesse aug-

mente. Pour l’arrêter, relâchez la gâchette.

Inverseur (Fig. 4)

L’outil possède un inverseur qui permet d’intervertir le

sens de rotation. Appuyez sur le levier de l’inverseur et

déplacez-le à partir du côté A pour une rotation vers la

droite, ou à partir du côté B pour une rotation vers la gau-

che. Lorsque l’inverseur est à la position neutre, il n’est

pas possible d’actionner la gâchette.

ATTENTION :

• Vérifiez toujours le sens de rotation avant de mettre

l’outil en marche.

• N’actionnez l’inverseur qu’une fois que l’outil est com-

plètement arrêté. Si vous changez le sens de rotation

de l’outil avant l’arrêt de l’outil, vous risquez de

l’endommager.

• Quand vous n’utilisez pas l’outil, ramenez toujours

l’inverseur sur la position neutre.

Changement de vitesse (Fig. 5)

Pour changer de vitesse, commencez par éteindre l’outil,

puis déplacez le levier de changement de vitesse sur le

côté “2” pour faire marcher l’outil à grande vitesse, ou sur

le côté “1” pour le faire marcher à vitesse réduite. Vérifiez

que le levier de changement de vitesse est réglé sur la

bonne position avant le travail. Utilisez la vitesse qui con-

vient pour le travail.

ATTENTION :

• Réglez toujours le levier de changement de vitesse à

fond sur la position voulue. Si vous actionnez l’outil

alors que le levier est placé à mi-chemin entre la posi-

tion “1” et la position “2”, vous risquez d’endommager

l’outil.

• N’actionnez pas le levier de changement de vitesse

pendant que l’outil fonctionne. Cela pourrait endomma-

ger l’outil.

Sélection du mode (Fig. 6)

Cet outil est muni d'un levier de changement de mode.

Pour le perçage, appuyez sur le bouton de verrouillage

puis faites glisser le levier vers la gauche (symbole

f). Pour le vissage, faites glisser le levier vers la

droite (symbole U) jusqu'à ce qu'il se verrouille. Si le

levier est difficile à tourner, tournez d'abord le mandrin

dans un sens ou dans l'autre, puis tournez le levier.

ATTENTION :

• Glissez toujours le levier de changement de mode

complètement sur la position du mode désiré. Si vous

faites fonctionner l'outil en plaçant le levier entre les

symboles de mode, vous risquez d'endommager l'outil.

• Ne déplacez pas le levier de changement de mode

pendant que l'outil fonctionne. Vous risqueriez

d'endommager l'outil.

Type de

batterie

Capacité

(mAh)

Nombre

d’accus

Durée de

recharge

(Environ)

9122 2000 8 45 mn

9133 2200 8 50 mn

9134 2600 8 60 mn

9135 3000 8 70 mn

1222 2000 10 45 mn

1233 2200 10 50 mn

1234 2600 10 60 mn

1235 3000 10 70 mn

1422 2000 12 45 mn

1433 2200 12 50 mn

1434 2600 12 60 mn

1435 3000 12 70 mn

1822 2000 15 45 mn

1833 2200 15 50 mn

1834 2600 15 60 mn

1835 3000 15 70 mn

Réglage du couple de serrage (Fig. 7)

Le couple de serrage peut être réglé sur 16 crans à l’aide

de la bague de réglage. Tournez la bague de façon que

ses graduations soient alignées sur le pointeur du corps

de l’outil. Glissez d'abord le levier de changement de

mode sur la position indiquée par le symbole U. Le

couple de serrage est minimal lorsque le chiffre 1 est ali-

gné sur le pointeur, et il est maximal lorsque le repère est

aligné sur le pointeur.

L’embrayage glissera à différents niveaux de couple lors-

que le couple est réglé entre 1 et 16. L’embrayage est

conçu pour ne pas glisser sur le repère.

Avant de procéder, effectuez toujours un essai dans le

matériau de travail ou dans un matériau analogue pour

déterminer le temps de serrage qui convient pour le tra-

vail en question.

ATTENTION :

• La bague de réglage ne se verrouille pas lorsque le

pointeur est placé entre les graduations.

ASSEMBLAGE

ATTENTION :

Assurez-vous toujours que l’outil est hors tension et que

la batterie est sortie avant d’effectuer toute intervention

sur l’outil.

Installation et retrait de l’embout ou du foret

(Fig. 8)

Tenez la bague et tournez le manchon vers la gauche

pour ouvrir le mandrin. Enfoncez le foret dans le mandrin

le plus loin qu’il aille. Tenez solidement la bague et tour-

nez le manchon vers la droite pour serrer le mandrin.

Pour retirer le foret, tenez la bague et tournez le man-

chon vers la gauche.

Lorsque vous n'utilisez pas le foret, rangez-le dans le

porte-foret.

Il peut contenir des forets d'une longueur de 45 mm.

(Fig. 9)

EMPLOI

Vissage (Fig. 10)

Glissez d'abord le levier de changement de mode sur la

position indiquée par le symbole U, puis sélectionnez

le couple de serrage.

Insérez la pointe de l’embout dans la tête de la vis et

appuyez sur l’outil. Commencez par faire tourner l’outil

lentement, puis augmentez la vitesse progressivement.

Relâchez la gâchette dès que la vis est complètement

enfoncée.

AT T E NT I O N :

• Vérifiez que l’embout est bien enfoncé droit dans la

tête de la vis, sinon la vis et/ou le foret risquent d’être

endommagés.

• Pour enfoncer des vis en bois, le travail sera plus facile

si vous commencez par percer des trous pilotes, et

vous éviterez ainsi de fendre la pièce. Voyez le tableau

ci-dessous.

• Si l’outil a fonctionné de façon continue jusqu’à ce que

la batterie soit déchargée, laissez l’outil reposer pen-

dant 15 minutes avant de recommencer avec une bat-

terie fraîche.

Perçage

Glissez d'abord le levier de changement de mode sur la

position indiquée par le symbole f.

• Perçage dans du bois

Pour percer dans du bois, vous obtiendrez les meilleurs

résultats avec un foret en bois doté d’une vis de gui-

dage. La vis de guidage facilite le perçage en attirant le

foret dans la pièce.

• Perçage dans du métal

Pour que le foret ne glisse pas quand vous commencez

à percer le trou, faites une entaille à l’aide d’un outil à

centrer et d’un marteau. Placez la pointe du foret dans

l’entaille et commencez à percer. Pour percer des

métaux, utilisez un lubrifiant de coupe. Seuls le fer et le

cuivre devront être percés à sec.

AT T E NT I O N :

• Vous ne percerez pas plus rapidement en appuyant

plus fort sur l’outil. Au contraire, une pression excessive

ne pourra qu’endommager la pointe du foret, réduisant

ainsi les performances de l’outil et sa durée de vie.

• Il s’exerce une pression considérable sur l’outil/le foret

au moment où le trou se perce. Tenez l’outil fermement

et faites attention lorsque le foret commence à pénétrer

dans la pièce.

• Pour retirer un foret coincé, il suffit de régler l’inverseur

dans le sens de rotation inverse, ce qui fait ressortir le

foret. Faites attention car l’outil risque de ressortir brus-

quement si vous ne le tenez pas fermement.

• Si les pièces sont petites, fixez-les toujours dans un

étau ou tout autre dispositif de serrage similaire.

• Si l’outil a fonctionné de façon continue jusqu’à ce que

la batterie soit déchargée, laissez l’outil reposer pen-

dant 15 minutes avant de recommencer avec une bat-

terie fraîche.

Installation de la plaque de fixation

(accessoire en option)

Installez toujours la plaque de fixation lorsque vous utili-

sez la batterie 9100, 9102, 9102A pour Modèle 6207D et

1200, 1202, 1202A pour Modèle 6217D/6317D. Installez

la plaque de fixation sur l’outil à l’aide de la vis fournie.

(Fig. 11)

Diamètre nominal de

vis en bois (mm)

Dimension

recommandée du trou

pilote (mm)

3,1 2,0 – 2,2

3,5 2,2 – 2,5

3,8 2,5 – 2,8

4,5 2,9 – 3,2

4,8 3,1 – 3,4

5,1 3,3 – 3,6

5,5 3,6 – 3,9

5,8 4,0 – 4,2

6,1 4,2 – 4,4

ENTRETIEN

ATTENTION :

Assurez-vous toujours que l’outil est hors tension et que

la batterie est sortie avant de procéder à son inspection

ou à son entretien.

Remplacement des charbons

Retirez et vérifiez régulièrement les charbons. Rempla-

cez-les lorsqu’ils sont usés jusqu’au trait de limite

d’usure. Maintenez les charbons propres et en état de

glisser aisément dans les porte-charbon. Les deux char-

bons doivent être remplacés en même temps. N’utilisez

que des charbons identiques. (Fig. 12)

Retirez les bouchons de porte-charbon à l’aide d’un tour-

nevis. Enlevez les charbons usés, insérez-en de nou-

veaux et revissez solidement les bouchons de porte-

charbon. (Fig. 13)

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, l’entretien ou les réglages doivent être

effectués par un centre d’entretien Makita agréé, au

moyen de pièces de rechange Makita.

DEUTSCH

Übersicht

1 Akku

2 Akku-Entriegelungsknopf

3 Ladekontrolleuchte

4 Ladegerät

5 Elektronikschalter

6 Drehrichtungsumschalter

7 Rechtsdrehung

8 Linksdrehung

9 Drehzahlumschalter

10 Betriebsart-Umschalthebel

11 Arretierknopf

12 Einstellring

13 Teilstriche

14 Markierungspfeil

15 Werkzeugverriegelung

16 Klemmring

17 Einsatzwerkzeug

18 Einsatzwerkzeughalter

19 Schraube

20 Haltebügel

21 Verschleißgrenze

22 Bürstenhalterkappe

23 Schraubendreher

TECHNISCHE DATEN

Modell 6207D 6217D 6317D 6337D 6347D

Bohrleistung

Stahl ......................................10 mm 10 mm 13 mm 13 mm 13 mm

Holz ......................................25,4 mm 25,4 mm 25,4 mm 32 mm 38 mm

Holzschraube ........................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Maschinenschraube ..............13 mm 13 mm 13 mm 13 mm 13 mm

Leerlaufdrehzahl (min-1)

Hoch .....................................0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300

Niedrig ...................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Gesamtlänge ............................233 mm 233 mm 243 mm 243 mm 243 mm

Nettogewicht..............................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Nennspannung .........................DC 9,6 V DC 12 V DC 12 V DC 14,4 V DC 18 V

• Wir behalten uns vor, Änderungen im Zuge der Ent-

wicklung und des technischen Fortschritts ohne vorhe-

rige Ankündigung vorzunehmen.

• Hinweis: Die technischen Daten können von Land zu

Land abweichen.

Vorgesehene Verwendung

Das Werkzeug ist für das Bohren und Eindrehen von

Schrauben in Holz, Metall und Kunststoff vorgesehen.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das

Gerät benutzen.

WICHTIGE SICHERHEITSHINWEISE

1. DIESE ANWEISUNGEN GUT AUFBEWAHREN —

Diese Betriebsanleitung enthält wichtige Sicher-

heits- und Gebrauchsanweisungen für Ladege-

räte.

2. Lesen Sie vor der Benutzung des Ladegerätes

alle Anweisungen und Warnhinweise, die auf (1)

dem Ladegerät, (2) Akku und (3) Akku-Gerät

angebracht sind.

3. VORSICHT — Um die Verletzungsgefahr zu redu-

zieren, dürfen nur Makita-Akkus verwendet wer-

den. Andere Akku-Typen können platzen und

Verletzungen oder Sachschäden verursachen.

4. Setzen Sie Ladegerät und Akku weder Regen

noch Schnee aus.

5. Die Verwendung von Zubehör, das nicht vom

Ladegerät-Hersteller empfohlen oder verkauft

wird, kann Feuer, elektrische Schläge oder Ver-

letzungen verursachen.

6. Um Beschädigung des Netzsteckers und Netzka-

bels zu vermeiden, ziehen Sie beim Trennen des

Ladegerätes vom Stomnetz nicht an der Netzan-

schlußleitung, sondern nur am Netzstecker.

7. Verlegen Sie die Netzanschlußleitung so, daß

niemand darauf tritt, darüber stolpert oder son-

stigen Belastungen ausgesetzt wird.

8. Betreiben Sie das Ladegerät nicht mit einer

beschädigten Netzanschlußleitung oder

Stecker — beschädigte Teile sind unverzüglich

auszuwechsein.

9. Betreiben Sie das Ladegerät nicht, wenn es star-

ken Erschütterungen ausgesetzt, fallen gelassen

oder sonstwie beschädigt wurde. Bringen Sie es

in diesem Fall zu einem qualifizierten Kunden-

diensttechniker.

10. Versuchen Sie nicht, das Ladegerät oder den

Akku zu zerlegen, sondern bringen Sie es zu

einem qualifizierten Kundendiensttechniker,

wenn Wartungs- oder Reparaturarbeiten erfor-

derlich sind. Falscher Zusammenbau kann die

Ursache für elektrische Schläge oder Feuer sein.

11. Um die Gefahr von elektrischen Schlägen auszu-

schließen, müssen Sie das Ladegerät stets vom

Stromnetz trennen, bevor Sie mit Wartungs- oder

Reinigungsarbeiten beginnen.

12. Das Ladegerät sollte nicht von kleinen Kindern

oder gebrechlichen Personen ohne Beaufsichti-

gung benutzt werden.

13. Kleine Kinder sollten beaufsichtigt werden, um

sicherzugehen, daß sie nicht mit dem Ladegerät

spielen.

14. Falls die Betriebszeit beträchtlich kürzer gewor-

den ist, stellen Sie den Betrieb sofort ein. Ande-

renfalls besteht die Gefahr von Überhitzung,

möglichen Verbrennungen und sogar einer

Explosion.

15. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben

Sie sich unverzüglich in ärztliche Behandlung.

Anderenfalls können Sie Ihre Sehkraft verlieren.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR

LADEGERÄT UND AKKU

1. Laden Sie den Akku nicht bei Temperaturen

unter 10°C oder über 40°C.

2. Schließen Sie das Ladegerät nicht an einen

Spartransformator, Generator oder eine Gleich-

strom-Steckdose an.

3. Achten Sie darauf, daß die Lüftungsöffnungen

des Ladegerätes durch nichts verdeckt oder ver-

stopft werden.

4. Die Kontakte des Akkus außerhalb der Maschine

oder des Ladegerätes mit der Kontaktschutz-

haube abdecken, um einen Kurzschluß durch

metallische Überbrückung zu verhindern.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem

Material berührt werden.

(2) Lagern Sie den Akku nicht in einem Behälter

zusammen mit anderen Metallgegenständen,

wie z. B. Nägel, Schrauben, Münzen, usw.

(3) Setzen Sie den Akku weder Regen noch Was-

ser aus.

Ein Kurzschluß des Akkus verursacht starken

Stromfluß und dadurch als Folge Überhitzung,

die Verbrennungen sowie ein Verschmelzen des

Akkus herbeiführen können.

6. Lagern Sie Wekzeug und Akku nicht an Orten, an

denen die Temperatur 50°C erreicht oder über-

steigt.

7. Versuchen Sie niemals, den Akku zu verbrennen,

selbst wenn er stark beschädigt oder vollkom-

men verbraucht ist. Der Akku kann im Feuer

explodieren.

8. Achten Sie darauf, daß der Akku nicht fallen

gelassen, Erschütterungen oder Stößen ausge-

setzt wird.

9. Laden Sie den Akku niemals innerhalb eines

Kartons oder eines geschlossenen Behälters.

Der Akku darf nur an einem gut belüfteten Ort

geladen werden.

Umweltschutz

Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-

stet. Um eine umweltgerechte Entsorgung zu gewährlei-

sten, bitten wir Sie, folgende Punkte zu beachten:

• Gemäß Europäischer Batterierichtlinie

91/157/EWG und nationaler Gesetzge-

bung (Batterieverordnung) muß der ver-

brauchte Akku bei einer öffentlichen

Sammelstelle, bei Ihrem Makita Kunden-

dienst oder Ihrem Fachhändler zum

Recycling abgegeben werden.

• Werfen Sie den verbrauchten Akku nicht

in den Hausmüll, ins Feuer oder ins Was-

ser.

(Nur für die Schweiz)

• Ihr Beitrag zum Umweltschutz: Bringen

Sie bitte die gebrauchte Batterie an eine

offizielle Sammelstelle zurück.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR

DIE MASCHINE

1. Beachten Sie, daß diese Maschine stets

betriebsbereit ist, da sie nicht erst an eine Netz-

steckdose angeschlossen werden muß.

2. Halten Sie die Maschine nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei

denen verborgene Kabel angebohrt werden kön-

nen. Bei Kontakt mit einem stromführenden

Kabel werden die freiliegenden Metallteile der

Maschine ebenfalls stromführend, so daß der

Benutzer einen elektrischen Schlag erleiden

kann.

3. Achten Sie stets auf sicheren Stand.

4. Vergewissern Sie sich bei Einsatz der Maschine

an hochgelegenen Arbeitsplätzen, daß sich

keine Personen darunter aufhalten.

5. Halten Sie die Maschine mit festem Griff.

6. Halten Sie die Hände von rotierenden Teilen fern.

7. Lassen Sie die Maschine nicht unbeaufsichtigt

laufen. Benutzen Sie die Maschine nur im hand-

geführten Einsatz.

8. Vermeiden Sie eine Berührung des Bohrerein-

satzes oder des Werkstücks unmittelbar nach

der Bearbeitung, weil sie dann noch sehr heiß

sind und Hautverbrennungen verursachen kön-

nen.

BEWAHREN SIE DIESE HINWEISE

SORGFÄLTIG AUF.

BEDIENUNGSHINWEISE

Anbringen und Abnehmen des Akkus (Abb. 1)

• Schalten Sie die Maschine stets aus, bevor Sie den

Akku anbringen oder abnehmen.

• Zum Abnehmen des Akkus ziehen Sie ihn aus der

Maschine heraus, während Sie die Entrieglungsknöpfe

auf beiden Seiten drücken.

• Zum Einsetzen des Akkus richten Sie die Führungsfe-

der des Akkus auf die Nut im Maschinengehäuse aus

und schieben den Akku hinein. Schieben Sie den Akku

stets vollständig ein, bis er mit einem hörbaren Klicken

einrastet. Anderenfalls kann er aus der Maschine her-

ausfallen und Sie oder umstehende Personen verlet-

zen.

• Wenden Sie beim Einsetzen des Akkus keine Gewalt

an. Falls der Akku nicht reibungslos hineingleitet, ist er

nicht richtig ausgerichtet.

Laden (Abb. 2)

1. Schließen Sie das Ladegerät an eine geeignete

Wechselstromquelle an. Die Ladekontrollleuchte

blinkt grün.

2. Setzen Sie den Akku so ein, dass Plus- und Minus-

pol mit den entsprechenden Markierungen am

Hochleistungs-Ladegerät übereinstimmen. Führen

Sie den Akku bis zum Anschlag in die Öffnung des

Ladegerätes ein.

3. Sobald der Akku eingesetzt wird, wechselt die Farbe

der Ladekontrollleuchte von Grün nach Rot, und der

Ladevorgang beginnt. Die Ladekontrollleuchte

leuchtet während des Ladevorgangs ständig.

4. Wenn die Farbe der Ladekontrollampe von Rot nach

Grün wechselt, ist der Ladevorgang beendet.

5. Die Ladezeit beträgt ungefähr eine Stunde. Wird der

Akku nach Abschluß des Ladevorgangs im Ladege-

rät gelassen, schaltet das Ladegerät auf den Erhal-

tungslademodus um, der etwa 24 Stunden andauert.

6. Nach dem Laden das Ladegerät vom Akku und vom

Netz trennen.

VORSICHT:

• Das Ladegerät ist ausschließlich zum Laden von

Makita-Akkus vorgesehen. Verwenden Sie es auf kei-

nen Fall für einen anderen Zweck oder zum Laden von

Akkus anderer Fabrikate.

• Wenn der Akku noch neu ist oder über einen längeren

Zeitraum nicht verwendet wurde, kann er seine volle

Kapazität nicht entfalten. Durch mehrfaches Entladen

und anschließendes Laden wird die volle Kapazität

wieder erreicht.

• Wenn Sie versuchen, einen noch warmen Akku zu

laden, leuchtet die Ladekontrolleuchte u. U. rot. In die-

sem Fall lassen Sie den Akku abkühlen. Der Akku kühlt

schneller ab, wenn Sie ihn aus dem Hochleistungs-

Ladegerät entfernen.

• Wenn die Ladekontrolleuchte abwechselnd grün und

rot blinkt, liegt eine Störung vor; der Akku kann nicht

geladen werden. Die Kontakte des Ladegerätes bzw.

des Akkus sind möglicherweise verschmutzt, oder der

Akku ist beschädigt bzw. verbraucht.

Erhaltungsladung

Wird der Akku im Ladegerät gelassen, um Selbstentla-

dung nach einer vollen Ladung zu vermeiden, schaltet

das Ladegerät auf den Erhaltungslademodus um, so daß

der Akku frisch und voll geladen bleibt.

Tips zur Erhaltung der maximalen

Akkulebensdauer

1. Laden Sie den Akku, bevor er vollkommen entladen

ist.

Schalten Sie stets die Maschine aus und laden Sie

den Akku, wenn Sie ein Nachlassen der Maschine-

leistung bemerken.

2. Unterlassen Sie erneutes Laden eines voll gelade-

nen Akkus.

Überladen verkürzt die Lebensdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur (10°C bis

40°C).

Lassen Sie einen heißen Akku vor dem Laden

abkühlen.

4. Der Nickel-Metallhydrid-Akku muss geladen werden,

wenn er länger als sechs Monate nicht benutzt wor-

den ist.

Die Ladezeiten sind in der nachfolgenden Tabelle aufge-

führt.

Schalterfunktion (Abb. 3)

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus in

die Maschine stets, daß der Elektronikschalter ordnungs-

gemäß funktioniert und beim Loslassen in die AUS-Stel-

lung zurückkehrt.

Zum Einschalten der Maschine drücken Sie einfach den

Elektronikschalter. Die Drehzahl erhöht sich durch ver-

stärkte Druckausübung auf den Elektronikschalter. Zum

Ausschalten lassen Sie den Elektronikschalter los.

Drehrichtungsumschalter (Abb. 4)

Diese Maschine besitzt einen Drehrichtungsumschalter.

Drücken Sie auf die Seite A des Drehrichtungsumschal-

ters für Rechtsdrehung, und auf die Seite B für Linksdre-

hung. In der Neutralstellung des

Drehrichtungsumschalters ist der Elektronikschalter ver-

riegelt.

VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der

Arbeit beginnen.

• Betätigen Sie den Drehrichtungsumschalter erst, nach-

dem die Maschine zum vollkommenen Stillstand

gekommen ist. Anderenfalls kann die Maschine

beschädigt werden.

• Wenn Sie die Maschine nicht benutzen, stellen Sie den

Drehrichtungsumschalter stets auf die Neutralstellung.

Akku Leistung

(mAh)

Anzahl der

Zellen Ladezeit

9122 2 000 8 ca. 45Min.

9133 2 200 8 ca. 50 Min.

9134 2 600 8 ca. 60 Min.

9135 3 000 8 ca. 70 Min.

1222 2 000 10 ca. 45 Min.

1233 2 200 10 ca. 50 Min.

1234 2 600 10 ca. 60 Min.

1235 3 000 10 ca. 70 Min.

1422 2 000 12 ca. 45 Min.

1433 2 200 12 ca. 50 Min.

1434 2 600 12 ca. 60 Min.

1435 3 000 12 ca. 70 Min.

1822 2 000 15 ca. 45 Min.

1833 2 200 15 ca. 50 Min.

1834 2 600 15 ca. 60 Min.

1835 3 000 15 ca. 70 Min.

Drehzahlumschalter (Abb. 5)

Um die Getriebeuntersetzung zu ändern, schalten Sie

zunächst die Maschine aus, und dann schieben Sie den

Drehzahlumschalter auf die Stellung “2” für hohe Dreh-

zahl, oder auf die Stellung “1” für niedrige Drehzahl. Ver-

gewissern Sie sich vor Arbeitsbeginn stets, daß sich der

Drehzahlumschalter in der korrekten Stellung befindet.

Verwenden Sie stets die geeignete Drehzahl für die

jeweilige Arbeit.

VORSICHT:

• Achten Sie stets darauf, daß sich der Drehzahlum-

schalter vollkommen in seiner jeweiligen Endposition

befindet. Wird die Maschine bei einer Zwischenstellung

des Schalters zwischen “1” und “2” betrieben, kann die

Maschine beschädigt werden.

• Betätigen Sie den Drehzahlumschalter nicht während

des Betriebs. Die Maschine kann sonst beschädigt

werden.

Wahl der Betriebsart (Abb. 6)

Diese Maschine besitzt einen Betriebsart-Umschalthe-

bel. Für Bohren drükken Sie den Arretierknopf, und

schieben Sie dann den Betriebsart-Umschalthebel nach

links (Symbol f). Für Schrauben schieben Sie den

Betriebsart-Umschalthebel nach rechts (Symbol U),

bis er einrastet. Falls sich der Hebel nur schwer drehen

lässt, drehen Sie das Bohrfutter leicht in beide Richtun-

gen, bevor Sie den Hebel erneut drehen.

VORSICHT:

• Schieben Sie den Betriebsart-Umschalthebel immer

bis zum Anschlag auf die gewünschte Position. Wird

die Maschine bei einer Zwischenstellung des Hebels

zwischen den Betriebsartpositionen betrieben, kann

sie beschädigt werden.

• Betätigen Sie den Betriebsart-Umschalthebel nicht

während des Betriebs der Maschine. Die Maschine

kann sonst beschädigt werden.

Einstellen des Drehmoments (Abb. 7)

Das Drehmoment kann in 16 Stufen eingestellt werden.

Drehen Sie dazu den Einstellring so, daß der

gewünschte Teilstrich auf den Markierungspfeil am

Maschinengehäuse ausgerichtet ist.

Schieben Sie den Betriebsart-Umschalthebel zuerst auf

die Position des Symbols U.

Stellung 1 ergibt das minimale Drehmoment, während

das maximale Drehmoment erzielt wird, wenn der Mar-

kierungspfeil auf das Symbol zeigt. Die eingebaute Kupp-

lung ist so konstruiert, daß sie bei Erreichen des

vorgewählten Drehmoments zwischen 1 und 16 durch-

rutscht, während sie in der Stellung die Kraftübertragung

nicht unterbricht. Bevor Sie mit der eigentlichen Schraub-

arbeit beginnen, sollten Sie eine Probeverschraubung mit

Ihrem Material oder einem Stück des gleichen Materials

durchführen, um das geeignete Drehmoment zu ermit-

teln.

VORSICHT:

• Der Einstellring rastet nicht ein, wenn sich der Markie-

rungspfeil in einer Zwischenstellung befindet.

MONTAGE

VORSICHT:

Vor Arbeiten am Gerät vergewissern Sie sich, daß sich

der Schalter in der “OFF”-Position befindet und der Akku

aus dem Gerät entfernt ist.

Montage und Demontage von Einsatzwerkzeugen

(Abb. 8)

Halten Sie den Klemmring fest und drehen Sie die Werk-

zeugverriegelung entgegen dem Uhrzeigersinn, um die

Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-

zeug bis zum Anschlag in das Bohrfutter ein. Halten Sie

den Klemmring fest und drehen Sie die Werkzeugverrie-

gelung im Uhrzeigersinn, um das Bohrfutter festzuzie-

hen.

Zum Entfernen des Einsatzwerkzeugs halten Sie den

Klemmring und drehen die Werkzeugverriegelung entge-

gen dem Uhrzeigersinn.

Unbenutzte Schraubendrehereinsätze können im Ein-

satzhalter aufbewahrt werden. Einsätze bis zu einer

Länge von 45 mm können dort aufbewahrt werden.

(Abb. 9)

BETRIEB

Schrauben (Abb. 10)

Schieben Sie den Betriebsart-Umschalthebel zuerst auf

die Position des Symbols U, und wählen Sie das

Anzugsmoment.

Setzen Sie die Spitze des Schraubendrehereinsatzes in

den Schraubenkopf ein und üben Sie Druck auf die

Maschine aus. Lassen Sie die Maschine langsam anlau-

fen, und erhöhen Sie dann die Drehzahl allmählich. Las-

sen Sie den Elektronikschalter los, sobald die Kupplung

ausrückt.

VORSICHT:

• Achten Sie darauf, daß die Spitze des Schraubendre-

hereinsatzes senkrecht in den Schraubenkopf einge-

führt wird, um eine Beschädigung von Schraube und/

oder Einsatz zu vermeiden.

• Beim Eindrehen von Holzschrauben ist das Bohren von

Vorbohrungen zu empfehlen, um das Eindrehen zu

erleichtern und Spaltung des Werkstücks zu vermei-

den. Siehe die nachstehende Tabelle.

• Wenn die Maschine im Dauerbetrieb bis zur vollkom-

menen Entladung des Akkus verwendet wurde, lassen

Sie die Maschine vor dem Fortsetzen des Betriebs mit

einem frischen Akku 15 Minuten lang abkühlen.

Nenndurchmesser der

Holzschraube (mm)

Empfohlene Größe der

Vorbohrung (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

Bohren

Schieben Sie den Betriebsart-Umschalthebel zuerst auf

die Position des Symbols f.

• Bohren in Holz

Beim Bohren in Holz lassen sich die besten Ergebnisse

mit Holzbohrern erzielen, die mit einer Zentrierspitze

ausgestattet sind. Die Zentrierspitze erleichtert das

Bohren, da sie den Bohrer in das Werkstück hinein-

zieht.

• Bohren in Metall

Um Abrutschen des Bohrers beim Anbohren zu ver-

meiden, empfiehlt es sich, die Bohrstelle mit einem

Zentrierkörner anzukörnen. Setzen Sie dann die Spitze

des Bohrers in die Vertiefung und beginnen Sie mit

dem Bohren. Verwenden Sie Schneidflüssigkeit beim

Bohren von Metall. Eisen und Messing sollten jedoch

trocken gebohrt werden.

VORSICHT:

• Übermäßige Druckausübung auf die Maschine bewirkt

keine Beschleunigung der Bohrleistung. Im Gegenteil,

übermäßiger Druck führt zu einer Beschädigung der

Bohrerspitze und damit zu einer Verringerung der

Bohrerstandzeit sowie zu einer Verkürzung der

Lebensdauer der Maschine.

• Beim Bohrungsdurchbruch wirkt ein hohes Rückdreh-

moment auf Maschine und Bohrer. Halten Sie daher

die Maschine mit festem Griff und lassen Sie Vorsicht

walten, wenn der Bohrer im Begriff ist, aus dem Werk-

stück auszutreten.

• Ein festsitzender Bohrer läßt sich durch einfaches

Umschalten der Drehrichtung wieder herausdrehen.

Dabei sollten Sie aber die Maschine gut festhalten,

damit sie nicht ruckartig herausgestoßen wird.

• Spannen Sie kleine Werkstücke stets in einen

Schraubstock oder eine ähnliche Aufspannvorrichtung

ein.

• Wenn die Maschine im Dauerbetrieb bis zur vollkom-

menen Entladung des Akkus verwendet wurde, lassen

Sie die Maschine vor dem Fortsetzen des Betriebs mit

einem frischen Akku 15 Minuten lang abkühlen.

Montieren der Halteklammer (Sonderzubehör)

Montieren Sie stets die Halteplatte bei Verwendung der

Akkus 9100, 9102, 9102A für Modell 6207D und 1200,

1202, 1202A für Modell 6217D/6317D. Montieren Sie die

Halteklammer mit der mitgelieferten Schraube an der

Maschine. (Abb. 11)

WARTUNG

VORSICHT:

Vor Arbeiten am Gerät vergewissern Sie sich, daß sich

der Schalter in der “OFF”-Position befindet und der Akku

aus dem Gerät entfernt ist.

Kohlebürsten wechseln

Die Kohlebürsten müssen regelmäßig entfernt und über-

prüft werden. Wenn sie bis zur Verschleißgrenze abge-

nutzt sind, müssen sie erneuert werden. Halten Sie die

Kohlebürsten stets sauber, damit sie ungehindert in den

Haltern gleiten können. Beide Kohlebürsten sollten

gleichzeitig erneuert werden. Verwenden Sie nur identi-

sche Kohlebürsten. (Abb. 12)

Drehen Sie die Bürstenhalterkappen mit einem Schrau-

bendreher heraus. Die abgenutzten Kohlebürsten her-

ausnehmen, die neuen einsetzen, und dann die

Bürstenhalterkappen wieder eindrehen. (Abb. 13)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses

Produkts zu gewährleisten, sollten Reparaturen und

andere Wartungs- oder Einstellarbeiten nur von Makita-

Vertragswerkstätten oder Makita-Kundendienstzentren

unter ausschließlicher Verwendung von Makita-Original-

ersatzteilen ausgeführt werden.

ITALIANO

Visione generale

1 Cartuccia batteria

2Bottone

3 Spia di carica

4 Caricabatteria

5 Interruttore

6 Interruptore di inversione

7 Senso orario

8 Senso antiorario

9 Leva di cambio velocità

10 Leva di cambio modalità di fun-

zionamento

11 Bottone di bloccaggio

12 Anello di registro

13 Graduazioni

14 Indice

15 Manicotto

16 Anello

17 Punta

18 Contenitore punte

19 Vite

20 Piastrina di fissaggio

21 Segno limite

22 Tappo portaspazzole

23 Cacciavite

DATI TECNICI

Modello 6207D 6217D 6317D 6337D 6347D

Capacità

Acciaio ...................................10 mm 10 mm 13 mm 13 mm 13 mm

Legno ....................................25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Vite per legno ........................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Vite a ferro .............................13 mm 13 mm 13 mm 13 mm 13 mm

Velocità a vuoto (min-1)

Alta ........................................0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300

Bassa ....................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Lunghezza totale ......................233 mm 233 mm 243 mm 243 mm 243 mm

Peso netto ................................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Tensione nominale ...................C.c. 9,6 V C.c. 12 V C.c. 12 V C.c. 14,4 V C.c. 18 V

• Per il nostro programma di ricerca e sviluppo continui, i

dati tecnici sono soggetti a modifiche senza preavviso.

• Nota: I dati tecnici potrebbero differire a seconda del

paese di destinazione del modello.

Utilizzo previsto

Questo utensile serve a forare e avvitare le viti nel legno,

metallo e plastica.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni

per la sicurezza.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER

CARICATORI E BATTERIE A CARTUCCIA

1. RISPETTARE QUESTE ISTRUZIONI — Questo

manuale contiene importanti regole di sicurezza

e di lavorazione per il caricatore delle batterie.

2. Prima di usare il caricatore delle batterie, leg-

gere tutte le istruzioni e precauzioni scritte (1)

sul caricatore delle batterie (2) sulle batterie e (3)

utensili che usano le batterie.

3. ATTENZIONE — Per ridurre il rischio di ferirsi,

caricare solamente batterie ricaricabili della

Makita. Altri tipi di batterie possono scoppiare

causando danni e ferite alle persone.

4. Non esporre il caricatore alla pioggia oppure alla

neve.

5. L’uso di un attacco non raccomandato o venduto

dal costruttore del caricatore di batterie può

diventare la causa d’incendio, di scosse elettri-

che, oppure di ferite alle persone.

6. Per ridurre il rischio di danneggiare il cavo elet-

trico o la spina, quando si vuole staccare il cavo

dalla presa sul muro non tirare per il cavo ma

prendere direttamente la spina in mano.

7. Assicurarsi che il cavo è posato in modo da non

essere pestato, attorcigliato oppure messo in

condizioni di essere danneggiato oppure stirato.

8. Non mettere in operazione il caricatore delle bat-

terie con un cavo o una spina in cattive condi-

zioni. Sostituire immediatamente.

9. Non mettere in operazione un caricatore quando

ha ricevuto una botta, quando è stato fatto

cadere, oppure è stato danneggiato in una

maniera qualsiasi. Portatelo subito ad un nego-

zio di fiducia per le riparazioni del caso.

10. Non smontare il caricatore o le batterie a cartuc-

cia. Portatelo da un negozio di fiducia se è

necessario fare qualche riparazione. Un rimon-

taggio sbagliato può causare scosse elettriche

oppure un incendio.

11. Per ridurre il rischio di scosse elettriche, stac-

care il caricatore dalla presa di corrente prima di

tentare qualsiasi lavoro di manutenzione oppure

di pulizia. Il rischio non sarebbe ridotto col solo

distacco dell’interruttore.

12. Il caricabatteria non deve essere usato dai bam-

bini o dagli infermi senza supervisione.

13. I bambini devono essere sorvegliati perché non

giochino con il caricabatteria.

14. Se il tempo di funzionamento diventa eccessiva-

mente corto, smettere immediatamente di usare

l’utensile, perché potrebbe surriscaldarsi con

pericolo di bruciature ed anche di esplosione.

15. Se l’elettrolito dovesse finire negli occhi, sciac-

quarli con acqua pulita e rivolgersi immediata-

mente a un medico. C’è pericolo di perdita dela

vista.

ULTERIORI REGOLE DI SICUREZZA PER

CARICATORI E BATTERIE A CARTUCCIA

1. Non caricare le batterie a cartuccia quando la

temperatura è sotto i 10°C oppure sopra i 40°C.

2. Non tentare di usare un trasformatore per

aumentare la tensione, un generatore oppure

qualsiasi sorgente di corrente diretta (DC).

3. Non lasciar coprire oppure intasare le aperture

del caricatore.

4. Quando la capsula delle batterie non si usa,

coprite sempre i poli della batteria con il copri-

batteria.

5. Non cortocircuitare la cartuccia batteria:

(1) Non toccare i terminali con un materiale con-

duttivo.

(2) Evitare di conservare la cartuccia batteria in

un contenitore insieme con altri oggetti

metallici, come chiodi, monete, ecc.

(3) Non esporre la cartuccia batteria all’acqua o

alla pioggia.

Un cortocircuito della batteria può causare un

grande flusso di corrente, surriscaldamento,

possibili bruciature ed anche un guasto.

6. Non immagazzinare l’utensile e le batterie a car-

tuccia in luoghi dove la temperatura può rag-

giungere oppure superare i 50°C.

7. Non buttare nel fuoco le batterie a cartuccia

anche se sono estremamente danneggiate

oppure completamente fuori uso. Le batterie

potrebbero esplodere nel fuoco.

8. Stare attenti a non far cadere, agitare o sbattere

la batteria.

9. Non caricare la batteria dentro una scatola o un

qualsiasi altro contenitore. Durante la carica, la

batteria deve trovarsi in un luogo ben ventilato.

(Per la Svizzera soltanto)

Protezione dell’ambiente

La Vostra contribuzione per la protezione

del ambiente:

Porta la batteria al collettivo ufficiale.

REGOLE ADDIZIONALI DI SICUREZZA PER

L’ U T E N S I L E

1. Tenere a mente che questo utensile è sempre in

condizioni operative, in quanto non è necessario

collegarlo ad una presa di corrente.

2. Tenere l’utensile per le superfici isolate quando

si esegue una operazione in cui lo strumento di

taglio potrebbe venire a contatto con fili elettrici

nascosti. Il contatto con un filo “sotto tensione”

mette “sotto tensione” anche le parti metalliche

esposte dell’utensile, dando una scossa all’ope-

ratore.

3. Appoggiare sempre saldamente i piedi per terra.

4. Se si usa l’utensile in un luogo alto, accertarsi

che sotto non ci sia nessuno.

5. Tenere saldamente l’utensile.

6. Tenere le mani lontane dalle parti rotanti.

7. Non lasciare acceso l’utensile. Farlo funzionare

soltanto tenendolo in mano.

8. Non toccare la punta del trapano o il pezzo da

lavorare immediatamente dopo il lavoro, perché

potrebbero essere estremamente caldi e causare

bruciature.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L’USO

Installazione e rimozione della cartuccia

batteria (Fig. 1)

• Spegnere sempre l’utensile prima di inserire o di rimuo-

vere la cartuccia batteria.

• Per rimuovere la cartuccia batteria, toglierla dall’uten-

sile schiacciando i bottoni su entrambi i lati della batte-

ria.

• Per inserire la cartuccia batteria, allineare l’appendice

sulla cartuccia batteria con la scanalatura dell’alloggia-

mento e inserirla in posizione. Inserirla sempre com-

pletamente finché non si blocca con un piccolo scatto.

In caso contrario, potrebbe cadere dall’utensile con

pericolo di ferite per l’operatore o per chi gli è vicino.

• Non usare forza per inserire la cartuccia batteria. Se

essa non entra facilmente, vuol dire che non è inserita

correttamente.

Carica (Fig. 2)

1. Collegare il caricabatteria alla fonte di alimentazione

c.a. corretta. La spia di carica lampeggia in verde.

2. Inserire la cartuccia batteria in modo che i suoi ter-

minali più e meno si trovino sullo stesso lato dei loro

rispettivi segni sul caricabatteria ad alta capacità.

Inserire completamente la cartuccia batteria nella

porta, in modo che venga a trovarsi appoggiata sul

pavimento della porta del caricatore.

3. Quando si inserisce la cartuccia batteria, il colore

della spia di carica cambia da verde a rosso e la

carica comincia. La spia di carica rimane accesa

durante la carica.

4. La carica è completa quando il colore della spia

cambia da rosso a verde.

5. Se si lascia la cartuccia batteria nella carica dopo il

completamento del ciclo di carica, la carica si

dispone nel modo di “carica centellinare (carica di

manutenzione)” che dura circa 24 ore.

6. Dopo la carica, staccare il caricatore dalla presa di

corrente.

ATTENZIONE:

• La carica batteria serve a caricare la cartuccia batteria

Makita. Mai usarlo per altri scopi o per caricare le bat-

terie di altri fabbricanti.

• Quando si carica una nuova cartuccia batteria o una

cartuccia batteria che non è stata usata per un lungo

periodo di tempo, essa potrebbe non accettare una

carica completa. Questa è una condizione normale e

non indica un problema. La cartuccia batteria può

essere ricaricata completamente dopo che è stata sca-

ricata e ricaricata completamente un paio di volte.

• Se si carica la cartuccia batteria subito dopo aver usato

l’utensile, oppure una cartuccia batteria che sia rimasta

esposta alla luce diretta del sole per un lungo periodo

di tempo, la spia di carica potrebbe lampeggiare in

rosso. In tal caso, aspettare qualche tempo. La carica

comincia dopo che la cartuccia batteria si è raffred-

data. La cartuccia batteria si raffredda più velocemente

se viene rimossa dal caricabatteria al alta capacità.

• Se la spia di carica lampeggia alternativamente in

verde e in rosso, vuol dire che c’è un problema e la

carica non è possibile. Probabilmente, i terminali della

carica o della cartuccia batteria sono intasati di pol-

vere, oppure la cartuccia batteria è usurata o danneg-

giata.

Carica centellinare (carica di manutenzione)

Se si lasciano la cartuccia batteria nella carica per evi-

tare che si scarichino da sole dopo una carica completa,

la carica si dispone nel modo di “carica centellinare

(carica di manutenzione)” e mantiene la cartuccia batte-

ria completamente cariche.

Suggerimenti per prolungare al massimo la vita

della cartuccia batteria

1. Caricare la cartuccia batteria prima che si scarichi

completamente.

Smettere sempre di usare l’utensile e caricare la

cartuccia batteria quando si nota una diminuzione di

potenza dell’utensile.

2. Non si deve mai caricare una cartuccia batteria

completamente carica.

La carica eccessiva riduce la vita di servizio della

cartuccia batteria.

3. Caricare la cartuccia batteria ad una temperatura

ambiente compresa tra i 10°C e i 40°C.

Aspettare che una cartuccia batteria calda si raf-

freddi prima di caricarla.

4. Caricare la batteria ibrida al nichel-metallo se non la

si usa per più di sei mesi.

Per il tempo di carica, riferirsi alla tabella sotto.

Funzionamento dell’interruttore (Fig. 3)

ATTENZIONE:

Prima di inserire la cartuccia batteria nell’utensile, accer-

tarsi sempre che l’interruttore funzioni correttamente e

ritorni sulla posizione “OFF” quando viene rilasciato.

Per avviare l’utensile, schiacciare semplicemente l’inter-

ruttore. La velocità dell’utensile aumenta con l’aumento

della pressione del dito sull’interruttore. Rilasciare l’inter-

ruttore per fermare l’utensile.

Funzionamento dell’interruttore di inversione

(Fig. 4)

Questo utensile è dotato di un interruttore di inversione,

per cambiare la direzione di rotazione. Schiacciare la

leva dell’interruttore di inversione dal lato A per la rota-

zione in senso orario, oppure dal lato B per la rotazione

in senso antiorario. Quando la leva dell’interruttore si

trova sulla posizione neutra, non è possibile schiacciare

l’interruttore.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di

usare l’utensile.

• Usare l’interruttore di inversione soltanto dopo che

l’utensile si è fermato completamente. Il cambiamento

della direzione di rotazione prima dell’arresto dell’uten-

sile potrebbe danneggiarlo.

• Quando non si usa l’utensile, rimettere sempre la leva

dell’interruttore di inversione sulla posizione neutra.

Cambiamento della velocità (Fig. 5)

Per cambiare la velocità, spegnere prima l’utensile e

spingere poi la leva di cambio velocità sul lato “2” per

l’alta velocità o sul lato “1” per la bassa velocità. Accer-

tarsi che la leva di cambio velocità sia sulla posizione

corretta prima di usare l’utensile. Usare la velocità cor-

retta adatta al lavoro.

ATTENZIONE:

• Regolare sempre completamente sulla posizione cor-

retta la leva di cambio velocità. Se si usa l’utensile con

la leva di cambio velocità posizionata a metà tra il lato

“1” e il lato “2”, lo si potrebbe danneggiare.

• Non usare la leva di cambio velocità durante il funzio-

namento dell’utensile, perché si potrebbe danneg-

giarlo.

Selezione della modalità di funzionamento

(Fig. 6)

Questo utensile ha una leva di cambio della modalità di

funzionamento. Per la foratura, schiacciare il bottone di

bloccaggio e spingere poi la leva di cambio modalità di

funzionamento a sinistra (simbolo f). Per l'avvita-

mento, spingere la leva di cambio modalità di funziona-

mento a destra (simbolo U) finché si blocca. Se la leva

è dura da spostare, girare prima leggermente il porta-

punta in una o l'altra direzione e spingere poi di nuovo la

leva.

ATTENZIONE:

• Spingere sempre completamente la leva di cambio

modalità di funzionamento sulla posizione della moda-

lità desiderata. Se si fa funzionare l'utensile con la leva

su una posizione intermedia tra i simboli, lo si potrebbe

danneggiare.

• Non usare la leva di cambio modalità di funzionamento

mentre l'utensile sta funzionando. Lo si potrebbe dan-

neggiare.

Tipo di

batteria

Capacità

(mAh)

Numero di

celle

Tempo

di carica

(circa)

9122 2.000 8 45 minuti

9133 2.200 8 50 minuti

9134 2.600 8 60 minuti

9135 3.000 8 70 minuti

1222 2.000 10 45 minuti

1233 2.200 10 50 minuti

1234 2.600 10 60 minuti

1235 3.000 10 70 minuti

1422 2.000 12 45 minuti

1433 2.200 12 50 minuti

1434 2.600 12 60 minuti

1435 3.000 12 70 minuti

1822 2.000 15 45 minuti

1833 2.200 15 50 minuti

1834 2.600 15 60 minuti

1835 3.000 15 70 minuti

Regolazione della coppia di serraggio (Fig. 7)

La coppia di serraggio può essere regolata in 16 passi

girando l’anello di registro in modo da allineare le sue

graduazioni con l’indice sul corpo dell’utensile.

Spingere prima la leva di cambio modalità di funziona-

mento sulla posizione del simbolo U.

La coppia di serraggio è minima quando il numero 1 è

allineato con l’indice, e massima quando con l’indice è

allineato il segno. La frizione slitta a vari livelli di coppia

quando è regolata sui numeri da 1 a 16. La frizione è pro-

gettata in modo da non slittare al segno. Prima di ese-

guire un lavoro, avvitare una vite di prova nel materiale o

in un duplicato del materiale, in modo da determinare il

livello di coppia necessario per quella particolare applica-

zione.

ATTENZIONE:

• L'anello di regolazione non si blocca quando l'indice è

posizionato soltanto su un punto tra le graduazioni.

MONTAGGIO

ATTENZIONE:

Prima di effettuare ogni tipo di lavoro sull’utensile,

assicuratevi sempre che essa sia spenta e che la batteria

sia rimossa.

Installazione o rimozione della punta

dell’avvitatore o del trapano (Fig. 8)

Tenere fermo l’anello e girare il manicotto in senso antio-

rario per aprire le ganasce del mandrino. Inserire la

punta nel mandrino finché non può andare più oltre.

Tenere saldamente l’anello e girare il manicotto in senso

orario per stringere il mandrino.

Per rimuovere la punta, tenere fermo l’anello e girare il

manicotto in senso antiorario.

Quando non si usa la punta dell'avvitatore, tenerla negli

appositi contenitori. Essi possono contenere punte di

45 mm di lunghezza. (Fig. 9)

OPERAZIONE

Operazione di avvitamento (Fig. 10)

Spingere prima la leva di cambio modalità di funziona-

mento sulla posizione del simbolo U e selezionare la

coppia di serraggio.

Mettere la punta dell’avvitatore sulla testa della vite ed

esercitare una pressione sull’utensile. Avviare l’utensile

lentamente, aumentandone poi gradualmente la velocità.

Rilasciare l’interruttore non appena la frizione si innesta.

ATTENZIONE:

• Accertarsi che la punta dell’avvitatore sia inserita diritta

nella testa della vite, perché altrimenti si potrebbe dan-

neggiare la vite e/o la punta.

• Per avvitare le viti per legno, praticare prima dei fori

guida per facilitare l’avvitamento e prevenire lo scheg-

giamento del pezzo da lavorare. Vedere la tabella sotto.

• Se si fa funzionare continuamente l’utensile finché la

cartuccia batteria si scarica, lasciarlo riposare per

15 minuti prima di continuare con un’altra batteria.

Operazione di foratura

Spingere prima la leva di cambio modalità di funziona-

mento sulla posizione del simbolo f.

• Foratura del legno

Forando il legno si ottengono i risultati migliori con le

punte per legno dotate di viti guida. La vite guida facilita

la foratura attirando la punta nel pezzo da lavorare.

• Foratura del metallo

Per evitare che la punta scivoli quando si comincia il

foro, fare una intaccatura con un punzone per centri e

un martello sul punto da forare. Mettere poi la punta

sull’intaccatura e cominciare a forare.

Per forare i metalli, usare un lubrificante di taglio. Le

eccezioni sono il ferro e l’ottone, che devono essere

trapanati a secco.

ATTENZIONE:

• Esercitando una pressione eccessiva sull’utensile non

si accelera la foratura. Al contrario, tale pressione

eccessiva può soltanto danneggiare la punta e ridurre

le prestazioni e la vita dell’utensile.

• Quando la punta trapassa il materiale, l’utensile/punta

vengono sottoposti ad una grandissima forza. Tenere

saldamente l’utensile e stare molto attenti quando la

punta sta per trapassare il materiale.

• Se la punta rimane incastrata, può essere rimossa

usando l’interruttore di inversione per invertire la rota-

zione della punta per estrarla. L’utensile potrebbe però

rinculare improvvisamente se non viene tenuto salda-

mente.

• Fissare sempre i piccoli pezzi da lavorare con una

morsa od altro attrezzo simile per bloccarli.

• Se si fa funzionare continuamente l’utensile finché la

cartuccia batteria si scarica, lasciarlo riposare per

15 minuti prima di continuare con un’altra batteria.

Diametro nominale vite

per legno (mm)

Diametro raccomandato

foro guida (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,6–3,9

5,8 4,0–4,2

6,1 4,2–4,4

nstallazione della piastrina di fissaggio

(accessorio opzionale)

Installare sempre la piastrina di fissaggio quando si

usano le cartucce batteria 9100, 9102, 9102A per

Modello 6207D e 1200, 1202, 1202A per Modello 6217D/

6317D. Installare la piastrina di fissaggio sull’utensile con

la vite fornita. (Fig. 11)

MANUTENZIONE

ATTENZIONE:

Prima di cercare di eseguire l’ispezione o la manuten-

zione, assicuratevi sempre che essa sia spenta e che la

batteria sia rimossa.

Sostituzione delle spazzole di carbone

Rimuovere e controllare regolarmente le spazzole di car-

bone. Sostituirle se sono usurate fino al segno limite.

Mantenere sempre le spazzole di carbone pulite e facili

da inserire nei portaspazzole. Le spazzole di carbone

devono essere sostituite entrambe allo stesso tempo.

Usare soltanto spazzole di carbone identiche. (Fig. 12)

Usare un cacciavite per rimuovere i tappi dei portaspaz-

zole. Estrarre le spazzole di carbone usurate, inserire

quelle nuove e fissare i tappi dei portaspazzole. (Fig. 13)

Per mantenere la SICUREZZA e l’AFFIDABILITÀ del

prodotto, le riparazioni e qualsiasi altro intervento di

manutenzione o regolazione dovrebbero essere eseguiti

da un Centro di Assistenza Makita o da un Centro Auto-

rizzato, sempre utilizzando ricambi Makita.

NEDERLANDS

Verklaring van algemene gegevens

1 Accu

2 Knop

3 Oplaadlampje

4 Acculader

5 Trekschakelaar

6 Omkeerschakelaar

7 Rechtse draairichting

8 Linkse draairichting

9 Toerentalschakelaar

10 Werkingskeuzehendel

11 Vergrendelknop

12 Stelring

13 Schaalverdelingen

14 Wijzer

15 Bus

16 Ring

17 Schroefbit

18 Bithouder

19 Schroef

20 Klemplaatje

21 Limietstreep

22 Borstelhouderdop

23 Schroevendraaier

TECHNISCHE GEGEVENS

Model 6207D 6217D 6317D 6337D 6347D

Capaciteiten

Staal ......................................10 mm 10 mm 13 mm 13 mm 13 mm

Hout .......................................25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Houtschroef ...........................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Kolomschroef .........................13 mm 13 mm 13 mm 13 mm 13 mm

Toerental onbelast (min-1)

Hoog ......................................0–1300 0–1300 0–1300 0–1300 0–1300

Laag .......................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Totale lengte .............................233 mm 233 mm 243 mm 243 mm 243 mm

Netto gewicht ............................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Nominale spanning ...................D.C. 9,6 V D.C. 12 V D.C. 12 V D.C. 14,4 V D.C. 18 V

• In verband met ononderbroken research en ontwikke-

ling behouden wij ons het recht voor bovenstaande

technische gegevens te wijzigen zonder voorafgaande

kennisgeving.

• Opmerking: De technische gegevens kunnen van land

tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor boren en voor het

indraaien van schroeven in hout, metaal en kunststof.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheids-

voorschriften nauwkeurig op te volgen.

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN VOOR

GEBRUIK VAN DE BATTERIJLADER EN HET

BATTERIJPAK

1. BEWAAR DEZE VOORSCHRIFTEN — In deze

gebruiksaanwijzing staan belangrijke veilig-

heids- en bedieningsvoorschriften betreffende

de batterijlader (snellader).

2. Lees alle voorschriften en waarschuwingen

betreffende (1) de batterijlader, (2) het batterijpak

en (3) het gereedschap aandachtig door alvo-

rens de batterijlader in gebruik te nemen.

3. LET OP — Om het gevaar voor ongelukken te

verminderen, dient u met de snellader uitslui-

tend MAKITA oplaadbare batterijen te laden. Bat-

terijen van andere merken kunnen gaan barsten

en hierdoor verwondingen of schade veroorza-

ken.

4. Stel de batterijlader niet bloot aan regen of

sneeuw.

5. Het gebruik van accessoires die niet door de

fabrikant van de batterijlader worden verkocht of

aanbevolen, kan brandgevaar, elektrische schok

of verwondingen veroorzaken.

6. Om de stekker en het netsnoer niet te beschadi-

gen, trekt u het netsnoer uit het stopkontakt

door de stekker vast te pakken.

7. Let op dat het snoer zodanig op de grond ligt,

dat niemand erop kan stappen of erover kan

struikelen en dat er niets op het snoer geplaatst

wordt.

8. Gebruik in geen geval de batterijlader als het

netsnoer of de stekker beschadigd is. Vervang

deze onmiddellijk.

9. Gebruik de batterijlader ook niet als deze geval-

len is, aan een zware stoot heeft blootgestaan, of

als u vermoedt dat hij beschadigd is. Laat in

deze gevallen de batterijlader eerst nakijken.

10. Haal de batterijlader of het batterijpak niet uit

elkaar; laat eventuele servicebeurten of repara-

ties uitsluitend vakkundig uitvoeren. Het onjuist

opnieuw in elkaar zetten kan namelijk elektri-

sche schok of brandgevaar opleveren.

11. Om gevaar voor elektrische schok te verminde-

ren, trekt u de stekker uit het stopkontakt alvo-

rens de batterijlader te reinigen of een

onderhoudsbeurt te geven. Door de batterijlader

alleen maar uit te schakelen, vermindert u dit

gevaar niet.

12. De acculader is niet bedoeld voor gebruik door

kleine kinderen of geestelijk gestoorden waarop

geen toezicht wordt gehouden.

13. Houd toezicht op kleine kinderen om te voorko-

men dat ze met de acculader spelen.

14. Als de gebruiksduur van de accu bijzonder kort

geworden is, moet u het gebruik ervan onmiddel-

lijk stopzetten omdat er anders gevaar is voor

oververhitting, brandwonden en zelfs een explo-

sie.

15. Als er elektrolyt in uw ogen is terechtgekomen,

moet u deze spoelen met schoon water en

onmiddellijk de hulp van een dokter inroepen.

Elektrolyt in de ogen kan blindheid veroorzaken.

BIJGEVOEGDE

VEILIGHEIDSVOORSCHRIFTEN VOOR

GEBRUIK VAN DE BATTERIJLADER EN HET

BATTERIJPAK

1. Laad het batterijpak niet op als de temperatuur

LAGER is dan 10°C of HOGER dan 40°C.

2. Gebruik voor het laden nooit een step-up trans-

formator, een dynamo of een gelijkstroombron.

3. Zorg dat de ventilatiegaten van de batterijlader

niet afgesloten worden of verstopt raken.

4. Bedek altijd de polen van de accu met het accu-

deksel wanneer u de accu niet gebruikt.

5. Voorkom kortsluiting van het batterijpak:

(1) Raak de aansluitklemmen nooit aan met

geleidend materiaal.

(2) Bewaar het batterijpak niet op een plaats

waar ook andere metalen voorwerpen zoals

spijkers, munten e.d. worden bewaard.

(3) Stel het batterijpak niet bloot aan water of

regen.

Kortsluiting van het batterijpak kan leiden tot

een grote stroomafgifte, oververhitting, brand-

wonden of zelfs tot defecten.

6. Bewaar de batterijlader en het batterijpak niet in

plaatsen waar de temperatuur tot 50°C of hoger

kan op lopen.

7. Werp zwaar beschadigde of volledig uitgeputte

batterijpakken niet in het vuur, omdat een

gevaarlijke explosie er het gevolg van kan zijn.

8. Wees voorzichtig dat u het batterijpak niet laat

vallen en het niet aan schokken of stoten bloot-

stelt.

9. Laad het batterijpak niet op in een kist, een con-

tainer e.d. Om het batterijpak op te laden, dient u

dit in een goed geventileerde ruimte te plaatsen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap altijd gebruiks-

klaar is, omdat het niet op een stopcontact hoeft

te worden aangesloten.

2. Houd het gereedschap bij de geïsoleerde hand-

grepen vast wanneer u boort op plaatsen waar

het gereedschap met verborgen elektrische

bedrading in aanraking kan komen. Door contact

met een onder spanning staande draad, zullen

ook de niet-geïsoleerde metalen delen van het

gereedschap onder spanning komen te staan en

zal de gebruiker een elektrische schok krijgen.

3. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt.

4. Controleer of er zich niemand beneden bevindt

wanneer u het gereedschap op een hoge plaats

gaat gebruiken.

5. Houd het gereedschap stevig vast.

6. Houd uw handen uit de buurt van roterende

onderdelen.

7. Laat het gereedschap niet achter terwijl het nog

in bedrijf is. Bedien het gereedschap alleen wan-

neer u het met de handen vasthoudt.

8. Raak de boor of het werkstuk niet aan onmiddel-

lijk na het gebruik; deze kunnen erg heet zijn en

brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te

installeren of te verwijderen.

• Om de accu te verwijderen, neemt u deze uit het

gereedschap terwijl u de knoppen aan beide zijden van

de accu indrukt.

• Om de accu te installeren, past u de rug op de accu in

de groef in de behuizing van het gereedschap, en dan

schuift u de accu naar binnen. Schuif de accu zo ver

mogelijk erin, totdat deze met een klikgeluid vergren-

delt. Indien u dit niet doet, kan de accu per ongeluk uit

het gereedschap vallen en uzelf of anderen verwon-

den.

• Als de accu moeilijk in de houder gaat, moet u niet pro-

beren hem met geweld erin te duwen. Indien de accu

er niet gemakkelijk ingaat, betekent dit dat u hem niet

op de juiste wijze erin steekt.

Laden (Fig. 2)

1. Sluit de acculader aan op een stopcontact van de

geschikte spanning. Het oplaadlampje zal groen

knipperen.

2. Plaats de accu in de acculader zodat de plus en min

klemmen van de accu overeenkomen met de plus

en min markeringen op de hoogvermogen-accula-

der. Steek de accu zo ver mogelijk erin zodat deze

op de bodem van de acculaderopening rust.

3. Wanneer de accu erin zit, zal de kleur van het

oplaadlampje veranderen van groen naar rood en

zal het opladen beginnen. Tijdens het opladen zal

het oplaadlampje blijven branden.

4. Wanneer de kleur van het oplaadlampje verandert

van rood in groen, is het opladen voltooid.

5. Wanneer u een volledig opgeladen accu in de lader

laat zitten, zal de lader overschakelen naar de “bijla-

den (handhaven van de lading)” stand en ongeveer

24 uur in deze stand blijven staan.

6. Trek de stekker van de lader uit het stopcontact

nadat het opladen is voltooid.

LET OP:

• De acculader is uitsluitend bestemd voor het laden van

Makita accus. Gebruik deze nooit voor andere doelein-

den of voor het laden van accus van andere fabrikan-

ten.

• Een nieuw accu of een accu dat gedurende lange tijd

niet werd gebruikt, kan eventueel niet volledig worden

geladen. Dit is normaal en duidt niet op een defekt.

Nadat de accu een paar keer volledig is ontladen, kunt

u het weer volledig laden.

• Wanneer u de accu van een zojuist gebruikt gereed-

schap laadt, of een accu die voor langere tijd aan direct

zonlicht of hitte werd blootgesteld, gebeurt het wel

eens dat het laadcontrolelampje in rood knippert.

Wacht in zo’n geval een tijdje. Het laden zal beginnen

nadat de accu is afgekoeld. De accu zal sneller afkoe-

len indien u hem van de hoogvermogen-acculader ver-

wijdert.

• Indien het laadcontrolelampje afwisselend in groen en

rood knippert, wijst dit op een probleem en is laden niet

mogelijk. De klemmen op de acculader of op de accu

zijn vuil of de accu is versleten of beschadigd.

Bijladen (Handhaven van de lading)

Wanneer u een volledig opgeladen accu in de lader laat

zitten om spontaan ontladen te voorkomen, zal de lader

overschakelen naar de “Bijladen (Handhaven van de

lading)” stand waardoor de accu vers en in volledig opge-

laden toestand wordt gehouden.

Wenken om een maximale levensduur van de

accu te handhaven

1. Laad de accu op alvorens deze volledig is ontladen.

Stop het gebruik van het gereedschap en laad de

accu op telkens wanneer u vaststelt dat het vermo-

gen van het gereedschap verminderd is.

2. Laad een volledig opgeladen accu nooit opnieuw op.

Wanneer u de accu te veel oplaadt, zal deze minder

lang meegaan.

3. Laad de accu op bij een kamertemperatuur tussen

10°C en 40°C.

Laat een warme accu afkoelen alvorens deze op te

laden.

4. Laad de nikkel-metaalhydride accu op wanneer u

deze langer dan zes maanden niet gebruikt.

Zie de onderstaande tabel voor de oplaadtijden.

Werking van de trekschakelaar (Fig. 3)

LET OP:

Alvorens de accu in het gereedschap te plaatsen, moet u

altijd controleren of de trekschakelaar juist werkt en bij

het loslaten naar de “OFF” positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de

trekschakelaar in. Hoe dieper de trekschakelaar wordt

ingedrukt, hoe sneller het gereedschap draait. Om het

gereedschap uit te schakelen, de trekschakelaar losla-

ten.

Werking van de omkeerschakelaar (Fig. 4)

Dit gereedschap heeft een omkeerschakelaar voor het

veranderen van de draairichting. Druk de omkeerschake-

laar in vanaf zijde A voor rechtse draairichting, of vanaf

zijde B voor linkse draairichting. Wanneer deze schake-

laar in de neutrale stand staat, kan de trekschakelaar niet

worden ingedrukt.

LET OP:

• Controleer altijd de draairichting alvorens het gereed-

schap te gebruiken.

• Verander de stand van de omkeerschakelaar alleen

nadat het gereedschap volledig tot stilstand is geko-

men. Indien u de draairichting verandert terwijl de boor

nog draait, kan het gereedschap beschadigd raken.

• Zet de omkeerschakelaar altijd in de neutrale stand

wanneer u het gereedschap niet gebruikt.

Veranderen van het toerental (Fig. 5)

Om het toerental te veranderen, schakelt u eerst het

gereedschap uit en dan schuift u de toerentalschakelaar

naar de “2” zijde voor hoog toerental, of naar de “1” zijde

voor laag toerental. Zorg ervoor dat de toerentalschake-

laar in de juiste stand staat alvorens met het werk te

beginnen. Gebruik het toerental dat geschikt is voor uw

werk.

LET OP:

• Schuif de toerentalschakelaar altijd volledig naar de

juiste positie. Als u het gereedschap gebruikt met de

toerentalschakelaar halverwege tussen de “1” en “2”

posities, kan het gereedschap beschadigd raken.

• Verschuif de toerentalschakelaar niet terwijl het

gereedschap draait. Hierdoor kan het gereedschap

beschadigd raken.

Kiezen van de gewenste werking (Fig. 6)

Dit gereedschap heeft een werkingskeuzehendel. Om te

boren, drukt u de vergrendelknop in en daarna schuift u

de werkingskeuzehendel naar links (f symbool). Om

te schroeven, schuift u de werkingskeuzehendel naar

rechts ( U symbool) totdat deze vergrendelt. Als de

hendel niet gemakkelijk verschuift, moet u de boorkop

eerst een beetje naar links of naar rechts draaien en

daarna opnieuw proberen om de hendel te verschuiven.

LET OP:

• Schuif de werkingskeuzehendel altijd volledig naar de

gewenste positie. Als u het gereedschap gebruikt met

de werkingskeuzehendel halverwege tussen de twee

symbolen geplaatst, kan het gereedschap beschadigd

raken.

• Verander de stand van de werkingskeuzehendel niet

terwijl het gereedschap draait. Als u dit doet, kan het

gereedschap beschadigd raken.

Model van

batterijpak

Capaciteit

(mAh)

Aantal

cellen Oplaadtijd

9122 2 000 8 ca. 45 min.

9133 2 200 8 ca. 50 min.

9134 2 600 8 ca. 60 min.

9135 3 000 8 ca. 70 min.

1222 2 000 10 ca. 45 min.

1233 2 200 10 ca. 50 min.

1234 2 600 10 ca. 60 min.

1235 3 000 10 ca. 70 min.

1422 2 000 12 ca. 45 min.

1433 2 200 12 ca. 50 min.

1434 2 600 12 ca. 60 min.

1435 3 000 12 ca. 70 min.

1822 2 000 15 ca. 45 min.

1833 2 200 15 ca. 50 min.

1834 2 600 15 ca. 60 min.

1835 3 000 15 ca. 70 min.

Instellen van het draaimoment (Fig. 7)

Het draaimoment kan worden ingesteld in 16 stappen

door de stelring zodanig te draaien dat zijn schaalverde-

lingen overeenkomen met de wijzer op het huis van het

gereedschap.

Schuif eerst de werkingskeuzehendel naar de positie van

het U symbool.

Het draaimoment is minimaal wanneer het cijfer 1 met de

wijzer overeenkomt, en is maximaal wanneer de marke-

ring met de wijzer overeenkomt. Wanneer de stelring op

een cijfer van 1 tot 16 is ingesteld, zal de koppeling bij

verschillende draaimomentniveaus slippen. De koppeling

is ontworpen om niet te slippen bij de markering. Alvo-

rens met het eigenlijke werk te beginnen, moet u het

geschikte draaimoment bepalen door een proefschroef in

uw werkstuk of in een ander stuk van hetzelfde materiaal

te schroeven.

LET OP:

• De stelring vergrendelt niet wanneer de wijzer halver-

wege tussen de schaalverdelingen is geplaatst.

INEENZETTEN

LET OP:

Controleer altijd of het gereedschap is uitgeschakeld en

de accu is losgekoppeld vooraleer onderhoud uit te voe-

ren aan het gereedschap.

Installeren of verwijderen van de schroefbit of

boor (Fig. 8)

Houd de ring vast en draai de bus naar links om de klau-

wen van de boorkop te openen. Steek de boor zo ver

mogelijk in de boorkop. Houd daarna de ring weer stevig

vast en draai de bus naar rechts om de boorkop vast te

zetten.

Om de boor te verwijderen, houdt u de ring vast en draait

u de bus naar links.

Plaats de schroefbit in de bithouder wanneer u hem niet

gebruikt. Bits met een maximale lengte van 45 mm kun-

nen daar worden opgeborgen. (Fig. 9)

BEDIENING

Indraaien van schroeven (Fig. 10)

Schuif eerst de werkingskeuzehendel naar de positie van

het U symbool en kies het geschikte draaimoment.

Plaats de punt van de schroefbit in de schroefkop en

oefen druk op het gereedschap uit. Begin met lage snel-

heid en voer dan de snelheid geleidelijk op. Laat de trek-

schakelaar los zodra de koppeling ingrijpt.

LET OP:

• Zorg ervoor dat u de schroefbit recht op de schroefkop

plaatst, aangezien anders de schroef en/of de schroef-

bit beschadigd kan worden.

• Wanneer u houtschroeven indraait, maak dan voor-

boorgaten in het hout. Dit vergemakkelijkt het inschroe-

ven en voorkomt dat het hout splijt. Zie de

onderstaande tabel.

• Indien het gereedschap ononderbroken wordt

gebruikt totdat de accu is ontladen, dient u het gereed-

schap 15 minuten te laten rusten alvorens met een

nieuwe accu verder te werken.

Boren

Schuif eerst de werkingskeuzehendel naar de positie van

het f symbool.

• Boren in hout

Voor boren in hout krijgt u de beste resultaten met

houtboren die voorzien zijn van een geleideschroef.

Het boren gaat dan gemakkelijker aangezien de gelei-

deschroef de boor in het hout trekt.

• Boren in metaal

Om te voorkomen dat de boor slipt wanneer u begint te

boren, moet u van te voren met een drevel een deukje

in het metaal slaan op de plaats waar u wilt boren.

Plaats vervolgens de boorpunt in het deukje en start

het boren.

Gebruik altijd boorolie wanneer u in metaal boort. De

enige uitzonderingen zijn ijzer en koper die droog

geboord dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefe-

nen verloopt het boren niet sneller. Integendeel, teveel

druk op het gereedschap zal alleen maar de boorpunt

beschadigen, de prestatie van het gereedschap ver-

minderen en de gebruiksduur verkorten.

• Wanneer de boor uit het gaatje tevoorschijn komt,

wordt een enorme kracht uitgeoefend op het gereed-

schap en op de boor. Houd daarom het gereedschap

stevig vast en wees op uw hoede wanneer de boor

door het werkstuk begint te dringen.

• Wanneer de boor klemraakt, keert u met de omkeer-

schakelaar de draairichting om, om de boor uit het

gaatje te krijgen. Het gereedschap kan echter plotse-

ling terugspringen indien u het niet stevig vasthoudt.

• Kleine werkstukken dient u altijd eerst vast te zetten in

een klemschroef of iets dergelijks.

Nominale diameter van

houtschroef (mm)

Aanbevolen diameter

van voorboorgat (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

• Indien het gereedschap ononderbroken wordt gebruikt

totdat de accu is ontladen, dient u het gereedschap

15 minuten te laten rusten alvorens met een nieuwe

accu verder te werken.

Installeren van het klemplaatje

(Los verkrijgbaar accessoire)

Installeer altijd het klemplaatje wanneer u accu’s 9100,

9102, 9102A voor Model 6207D en 1200, 1202, 1202A

voor Model 6217D/6317D gebruikt. Monteer het klem-

plaatje door middel van de bijgeleverde schroef op het

gereedschap. (Fig. 11)

ONDERHOUD

LET OP:

Controleer altijd of het gereedschap is uitgeschakeld en

de accu is losgekoppeld voordat u begint met inspectie of

onderhoud.

Vervangen van koolborstels

Verwijder en controleer regelmatig de koolborstels. Ver-

vang de koolborstels wanneer ze tot aan de limietmarke-

ring versleten zijn. Houd de koolborstels schoon, zodat

ze gemakkelijk in de houders glijden. Beide koolborstels

dienen gelijktijdig te worden vervangen. Gebruik uitslui-

tend gelijksoortige koolborstels. (Fig. 12)

Gebruik een schroevendraaier om de kappen van de

koolborstelhouders te verwijderen. Haal de versleten

koolborstels eruit, schuif de nieuwe erin, en zet daarna

de kappen weer goed vast. (Fig. 13)

Om de VEILIGHEID en BETROUWBAARHEID van het

gereedschap te verzekeren, dienen alle reparaties,

onderhoudsbeurten of afstellingen te worden uitgevoerd

bij een erkend Makita Servicecentrum of Fabriekservice-

centrum, en dit uitsluitend met gebruik van Makita ver-

vangingsonderdelen.

ESPAÑOL

Explicación de los dibujos

1 Cartucho de batería

2 Botón

3 Luz de carga

4 Cargador de baterías

5 Interruptor de gatillo

6 Conmutador de inversión

7 Rotación hacia la derecha

8 Rotación hacia la izquierda

9 Conmutador de cambio

de velocidad

10 Palanca de cambio del modo de

accionamiento

11 Botón de bloqueo

12 Anillo de ajuste

13 Graduaciones

14 Puntero

15 Mandril

16 Anillo

17 Implemento de atornillar

18 Portaimplemento

19 Tornillo

20 Placa de fijación

21 Marca límite

22 Tapón portaescobillas

23 Destornillador

ESPECIFICACIONES

Modelo 6207D 6217D 6317D 6337D 6347D

Capacidades

Acero .....................................10 mm 10 mm 13 mm 13 mm 13 mm

Madera ..................................25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Tornillo para madera ..............6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Tornillo para máquina ............13 mm 13 mm 13 mm 13 mm 13 mm

Velocidad en vacío (min-1)

Alta ........................................0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300

Baja .......................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Longitud total ............................233 mm 233 mm 243 mm 243 mm 243 mm

Peso neto .................................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Tensión nominal .......................CC 9,6 V CC 12 V CC 12 V CC 14,4 V CC 18 V

• Debido a un programa continuo de investigación y

desarrollo, las especificaciones aquí dadas están suje-

tas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de

país a país.

Uso previsto

La herramienta se utiliza para taladrar y atornillar en

madera, metal y plástico.

Sugerencias de seguridad

Para su propia seguridad, consulte las instrucciones de

seguridad incluidas.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES PARA EL CARGADOR Y EL

CARTUCHO DE BATERIAS

1. GUARDE ESTAS INSTRUCCIONES — Este

manual contiene instrucciones de operación y

de seguridad importantes para el cargador de

baterías.

2. Antes de utilizar el cargador de baterías, lea

todas las instrucciones y las indicaciones de

precaución (1) del cargador de baterías, (2) de

baterías, y (3) del producto que con el que se va

a utilizar baterías.

3. PRECAUCIÓN — Para reducir el peligro de que

se produzcan heridas personales, cargue sola-

mente las baterías recargables del tipo MAKITA.

Otros tipos de baterías pueden quemarse

pudiendo provocar heridas personales y daños.

4. No exponga el cargador a la lluvia o al agua.

5. La utilización de un acoplamiento no recomen-

dado o no vendido por un fabricante de cargado-

res de baterías puede resultar provocar un

incendio, una descarga eléctrica o heridas per-

sonales.

6. Para reducir el peligro de que el enchufe y el

cable reciban daños, tire del enchufe y no del

cable cuando desconecte el cargador.

7. Asegúrese de que el cable esté localizado de

manera que no se tropiece con él ni se pise, y

que no esté sujeto a tirones ni otros tipos de

daños.

8. No opere el cargador que tenga el cable o el

enchufe dañados; reemplácelos inmediata-

mente.

9. No opere el cargador en el caso de que haya

recibido un golpe, se haya caído o esté defec-

tuoso; llévelo a un lugar donde se le pueda prac-

ticar un servicio de mantenimiento cualificado.

10. No desmonte el cargador o el cartucho de bate-

rías; cuando se requiera la reparación llévelo a

un lugar donde se le pueda practicar un servicio

de mantenimiento cualificado. Un montaje inco-

rrecto puede resultar en que se produzca un

incendio o una descarga eléctrica.

11. Para reducir el peligro de que se produzca una

descarga eléctrica, desenchufe el cargador de la

toma de alimentación antes de efectuar el servi-

cio de mantenimiento o la limpieza. El desconec-

tar los controles no reducirá este peligro.

12. El cargador de baterías no ha sido pensado para

ser usado por niños ni menores sin ser supervi-

sados.

13. Los padres deberán supervisar a sus hijos

pequeños para asegurarse de que no juegan con

el cargador de baterías.

14. Si el tiempo de funcionamiento se acorta excesi-

vamente, pare la operación inmediatamente.

Podría resultar en un riesgo de recalentamiento,

posibles quemaduras e incluso una explosión.

15. Si entra electrolito en sus ojos, aclárelos con

agua limpia y solicite atención médica ense-

guida. Podría resultar en la pérdida de la vista.

NORMAS DE SEGURIDAD

ADICIONALES PARA EL CARGADOR Y

EL CARTUCHO DE BATERIAS

1. No cargue el cartucho de baterías cuando la

temperatura esté por DEBAJO de los 10°C o por

ENCIMA de los 40°C.

2. No utilice un transformador elevador de tensión,

un generador con motor o un receptáculo de ali-

mentación de CC.

3. No cubra ni obstruya las rejillas de ventilación

del cargador con ningún objeto.

4. Cubra siempre los bornes de baterías con la

tapa correspondiente cuando no se esté usando

el cartucho de baterías.

5. No cortocircuite el cartucho de baterías:

(1) No toque los terminales con ningún material

conductor.

(2) Evite guardar el cartucho de baterías en un

recipiente que contenga otros objetos de

metal tales como clavos, monedas, etc.

(3) No exponga el cartucho de baterías al agua o

a la lluvia.

Un cortocircuito de baterías puede producir una

gran circulación de corriente, un sobrecalenta-

miento, posibles quemaduras o incluso una

rotura.

6. No almacene la herramienta ni el cartucho de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 50°C.

7. Nunca queme el cartucho de baterías incluso en

el caso de que esté dañado seriamente, ni

cuando esté gastado. El cartucho de baterías

podrá explotar cuando se tire al fuego.

8. Tenga cuidado para no dejar caer, sacudir o gol-

pear la batería.

9. No la cargue en el interior de una caja o reci-

piente de cualquier clase. La batería deberá

ponerse en un lugar bien ventilado durante la

carga.

NORMAS DE SEGURIDAD

ADICIONALES PARA LA HERRAMIENTA

1. Tenga en cuenta que esta herramienta está

siempre en condición de funcionamiento, por-

que no hay que enchufarla a una toma de

corriente eléctrica.

2. Cuando realice una operación donde la herra-

mienta pueda entrar en contacto con cables

eléctricos ocultos o con su propio cable de ali-

mentación, sujete la herramienta por las superfi-

cies de asimiento aisladas. Si toca un cable con

corriente, la corriente se transmitirá a las super-

ficies metálicas expuestas de la herramienta y

podrá sufrir una descarga eléctrica.

3. Asegúrese siempre de que el piso bajo sus pies

sea firme.

4. Asegúrese de que no haya nadie debajo cuando

utilice la herramienta en posiciones altas.

5. Sujete firmemente la herramienta.

6. Mantenga las manos alejadas de las piezas gira-

torias.

7. No deje la herramienta funcionando. Téngala

funcionando solamente cuando la sujete con las

manos.

8. No toque la broca o la pieza de trabajo inmedia-

tamente después de haber trabajado con ellas;

podrían estar muy calientes y producirle quema-

duras en la piel.

GUARDE ESTAS INSTRUCCIONES.

INSTRUCCIONES

PARA EL FUNCIONAMIENTO

Instalación o extracción del cartucho de batería

(Fig. 1)

• Antes de insertar o retirar el cartucho de batería, ase-

gúrese siempre de desconectar la herramienta.

• Para retirar el cartucho de batería, sáquelo de la herra-

mienta mientras presiona los botones a cada lado del

mismo.

• Para insertar el cartucho de batería, alinee la lengüeta

del cartucho de batería con la acanaladura en el aloja-

miento y deslícelo hasta alojarlo en su lugar. Insértelo

siempre a fondo hasta que quede bloqueado produ-

ciendo un ligero chasquido. En caso contrario, podría

caerse accidentalmente de la herramienta y causarle

heridas a usted o a alguien que se encuentre cerca de

usted.

• No fuerce la introducción del cartucho de batería. Si el

cartucho no se desliza hacia dentro fácilmente, quiere

decir que no está siendo insertado correctamente.

Carga (Fig. 2)

1. Enchufe el cargador de baterías en una toma de

corriente de CA apropiada. La luz de carga parpa-

deará en color verde.

2. Inserte el cartucho de batería de forma que los ter-

minales más y menos del mismo coincidan con las

marcas respectivas del cargador de baterías de alta

capacidad. Inserte el cartucho a tope en el receptá-

culo de forma que asiente en el fondo del receptá-

culo del cargador.

3. Cuando haya insertado el cartucho de batería, el

color de la luz de carga cambiará de verde a rojo y

se iniciará la carga. La luz de carga se mantendrá

encendida continuamente durante la carga.

4. Cuando el color de la luz de carga cambie de rojo a

verde, se habrá completado el ciclo de carga.

5. Si deja el cartucho de batería en el cargador des-

pués de que se haya completado el ciclo de carga,

el cargador cambiará a su modo de “carga lenta

(carga de mantenimiento)” que durará aproximada-

mente 24 horas.

6. Después de finalizada la carga, desenchufe el car-

gador de la toma de corriente.

PRECAUCIÓN:

• El cargador de batería es para cargar el cartucho de

batería Makita. No lo utilice nunca con otro propósito o

para cargar baterías de otros fabricantes.

• Cuando cargue un cartucho de batería nuevo o uno

que no haya sido utilizado durante mucho tiempo, será

posible que no pueda cargarse completamente. Esta

es una condición normal y no indica ningún tipo de pro-

blema. Podrá volver a cargarlo completamente des-

pués de descargarlo en su totalidad y volverlo a cargar

unas cuantas veces.

• Si carga un cartucho de batería que acabe de retirar de

una herramienta que justo entonces acaba de operar o

uno que ha estado expuesto a la luz solar directa o

calor durante mucho tiempo, la luz de carga podrá par-

padear en color rojo. Si se diera el caso, espere algún

tiempo. El cartucho de batería se enfriará más rápida-

mente si lo saca del cargador de baterías de alta capa-

cidad.

• Si la luz de carga parpadea alternativamente en verde

y rojo, existirá algún problema y no se podrá cargar.

Los bornes en el cargador o en el cartucho de batería

estarán sucios de polvo o el cartucho podrá estar

inservible o estropeado.

Carga continua y lenta (carga de mantenimiento)

Si deja el cartucho de batería en el cargador para evitar

que se descargue espontáneamente después de haberlo

cargado completamente, el cargador se cambiará a su

modo de “carga continua y lenta (carga de manteni-

miento)” y mantendrá el cartucho de batería fresco y

completamente cargado.

Consejos para alargar al máximo la vida de

servicio de la batería

1. Cargue el cartucho de batería antes de que se des-

cargue completamente.

Pare la herramienta y cargue el cartucho de batería

siempre que note que se debilita la potencia de la

herramienta.

2. Nunca cargue un cartucho de batería que esté com-

pletamente cargado.

El exceso de carga acorta la vida de servicio de la

batería.

3. Cargue el cartucho de batería a una temperatura

ambiente de 10°C – 40°C.

Deje que el cartucho de batería se enfríe antes de

cargarlo.

4. Cargue el cartucho de batería de hidruro metálico

de níkel cuando no lo utilice durante más de seis

meses.

Per il tempo di carica, riferirsi alla tabella sotto.

Accionamiento del interruptor (Fig. 3)

PRECAUCIÓN:

Antes de insertar el cartucho de batería, compruebe

siempre para ver si el interruptor de gatillo se acciona

correctamente y regresa a la posición “OFF” cuando se

libera.

Para encender la herramienta, simplemente presione el

gatillo. La velocidad de la herramienta aumenta incre-

mentando la presión ejercida en el gatillo. Suelte el gati-

llo para parar.

Accionamiento del conmutador de inversión

(Fig. 4)

Esta herramienta tiene un conmutador de inversión para

cambiar la dirección de rotación. Presione el conmutador

de inversión del lado A para que gire hacia la derecha o

del lado B para que gire hacia la izquierda. Cuando el

conmutador de inversión esté en la posición neutra, el

interruptor de gatillo no podrá ser accionado.

PRECAUCIÓN:

• Compruebe siempre la dirección de rotación antes de

realizar la operación de trabajo.

• Emplee el conmutador de inversión sólo después de

que la herramienta esté completamente parada. Si

cambia la dirección de rotación antes de que la herra-

mienta se pare podrá dañarla.

• Cuando no esté utilizando la herramienta, ponga siem-

pre el conmutador de inversión en la posición neutra.

Tipo de

batería

Capacidad

(mAh)

Número de

celdas

Tiempo

de carga

(aprox.)

9122 2.000 8 45 min.

9133 2.200 8 50 min.

9134 2.600 8 60 min.

9135 3.000 8 70 min.

1222 2.000 10 45 min.

1233 2.200 10 50 min.

1234 2.600 10 60 min.

1235 3.000 10 70 min.

1422 2.000 12 45 min.

1433 2.200 12 50 min.

1434 2.600 12 60 min.

1435 3.000 12 70 min.

1822 2.000 15 45 min.

1833 2.200 15 50 min.

1834 2.600 15 60 min.

1835 3.000 15 70 min.

Cambio de velocidad (Fig. 5)

Para cambiar de velocidad, primeramente apague la

herramienta y deslice el conmutador de cambio de velo-

cidad hacia el lado de la marca “2” para velocidad alta, o

hacia el lado de la marca “1” para velocidad baja. Asegú-

rese de que el conmutador de cambio de velocidad esté

correctamente posicionado antes de efectuar la opera-

ción de trabajo. Utilice la velocidad correcta para su tra-

bajo.

PRECAUCIÓN:

• Ponga siempre el conmutador de cambio de velocidad

completamente en la posición correcta. Si opera la

herramienta con el conmutador de cambio de veloci-

dad a media distancia entre el lado “2” y el lado “1”, la

herramienta podría dañarse.

• No utilice el conmutador de cambio de velocidad

cuando la herramienta esté funcionando. La herra-

mienta podría dañarse.

Selección del modo de accionamiento (Fig. 6)

Esta herramienta tiene una palanca de cambio del modo

de accionamiento. Para taladrar, presione hacia dentro el

botón de bloqueo y después deslice la palanca de cam-

bio del modo de accionamiento hacia la izquierda (sím-

bolo f). Para atornillar, deslice la palanca de cambio

del modo de accionamiento hacia la derecha (símbolo

U) hasta que se bloquee. Si resulta difícil girar la

palanca, gire primero el mandril ligeramente en cualquier

dirección y después vuelva a girar la palanca.

PRECAUCIÓN:

• Deslice siempre la palanca de cambio del modo de

accionamiento a tope hasta la posición del modo

deseado. Si utiliza la herramienta con la palanca

puesta a medias entre los símbolos de modo, la herra-

mienta podrá dañarse.

• No utilice la palanca de cambio del modo de acciona-

miento mientras la herramienta esté funcionando. La

herramienta podría dañarse.

Ajuste del par de apriete (Fig. 7)

El par de apriete puede ajustarse en 16 pasos diferentes

girando el anillo de ajuste de forma que sus graduacio-

nes queden alineadas con el puntero marcado en la

herramienta.

Primero, deslice la palanca de cambio del modo de

accionamiento a la posición del símbolo U.

El par de apriete será mínimo cuando el número 1 esté

alineado con el puntero, y máximo cuando esté alineada

la marca. El embrague patinará a varios niveles de par

de torsión cuando esté posicionado en los números 1 a

16. El embrague está diseñado para que no patine en la

marca. Antes de efectuar la operación de trabajo real,

atornille un tornillo de prueba en el material que esté tra-

bajando o en una pieza del mismo material para determi-

nar el par de torsión requerido para ese trabajo en

particular.

PRECAUCIÓN:

• El anillo de ajuste no se bloquea cuando el puntero

está puesto sólo a medias entre las graduaciones.

MONTAJE

PRECAUCIÓN:

Asegúrese siempre de que la herramienta está apagada

y de que el cartucho de baterías está quitado antes de

realizar cualquier trabajo en la herramienta.

Instalación o extracción del implemento de

atornillar o broca (Fig. 8)

Sujete el anillo y gire el mandril hacia la izquierda para

abrir las mandíbulas del cabezal. Coloque la broca en el

cabezal introduciéndola hasta que llegue al fondo. Sujete

firmemente el anillo y gire el mandril hacia la derecha

para apretar el cabezal.

Para extraer la broca, sujete el anillo y gire el mandril

hacia la izquierda.

Cuando no esté utilizando el implemento de atornillar,

póngalo en el portaimplemento. En él se pueden poner

implementos de 45 mm de largo. (Fig. 9)

OPERACIÓN

Operación de atornillamiento (Fig. 10)

Primero, deslice la palanca de cambio del modo de

accionamiento a la posición del símbolo U y selec-

cione la torsión de apriete.

Coloque la punta del implemento de atornillar en la

cabeza del tornillo y aplique presión a la herramienta.

Ponga la herramienta en marcha lentamente y luego

aumente la velocidad poco a poco. Suelte el gatillo tan

pronto como el embrague incida.

PRECAUCIÓN:

• Asegúrese de que el implemento de atornillar esté

insertado en línea recta en la cabeza del tornillo, o el

tornillo y/o el implemento podrían dañarse.

• Cuando atornille tornillos para madera, taladre aguje-

ros piloto previamente para que le resulte más fácil

taladrar y prevenir que se abra la pieza de trabajo.

Consulte el cuadro de abajo.

• Si hace funcionar la herramienta continuamente hasta

que se descargue el cartucho de batería, deje que la

herramienta descanse durante 15 minutos antes de

continuar con una batería fresca.

Diámetro nominal

del tornillo para madera

(mm)

Diámetro recomendado

del agujero piloto (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,6–3,9

5,8 4,0–4,2

6,1 4,2–4,4

Operación de taladrado

Primero, deslice la palanca de cambio del modo de

accionamiento a la posición del símbolo f.

• Para taladrar madera

Cuando se taladre madera, los mejores resultados se

obtendrán con brocas para madera equipadas con tor-

nillo guía. El tornillo guía facilita el taladrado al tirar de

la broca hacia el interior de la pieza de trabajo.

• Para taladrar metal

Para evitar que la broca resbale al comenzar a taladrar,

haga una mella con un punzón y martillo en el punto

donde vaya a taladrar. Coloque la punta de la broca en

la mella y comience a taladrar. Emplee un lubricante

para operaciones de corte cuando taladre metales. Las

excepciones son acero y latón que deberán ser tala-

drados en seco.

PRECAUCIÓN:

• Con ejercer una presión excesiva sobre la herramienta

no conseguirá taladrar más de prisa. De hecho, esta

presión excesiva sólo servirá para dañar la punta de la

broca, disminuir el rendimiento de la herramienta y

acortar su vida útil.

• Al momento de comenzar a agujerear se ejerce una

fuerza tremenda sobre la herramienta/broca. Sujete la

herramienta firmemente y tenga cuidado cuando la

broca comience a penetrar en la pieza de trabajo.

• Una broca que se haya bloqueado podrá sacarse sim-

plemente poniendo el conmutador de inversión en rota-

ción inversa para retroceder. Sin embargo, la

herramienta podría retroceder bruscamente si no la

sujetase firmemente.

• Sujete siempre las piezas de trabajo pequeñas en un

tornillo de banco o herramienta de sujeción similar.

• Si hace funcionar la herramienta continuamente hasta

que se descargue el cartucho de batería, deje que la

herramienta descanse durante 15 minutos antes de

continuar con una batería fresca.

Instalación de la placa de fijación

(accesorio opcional)

Instale siempre la placa de fijación cuando utilice el car-

tucho de batería 9100, 9102, 9102A para Modelo 6207D

y 1200, 1202, 1202A para Modelo 6217D/6317D. Instá-

lela en la herramienta con el tornillo suministrado.

(Fig. 11)

MANTENIMIENTO

PRECAUCIÓN:

Asegúrese siempre de que la herramienta está apagada

y de que el cartucho de baterías está quitado antes de

intentar hacer una inspección o mantenimiento.

Substitución de las escobilhas de carbón

Extraiga e inspeccione regularmente las escobillas de

carbón. Sustitúyalas cuando se hayan gastado hasta la

marca límite. Mantenga las escobillas de carbón limpias

de forma que entren libremente en los portaescobillas.

Ambas escobillas de carbón deberán ser sustituidas al

mismo tiempo. Utilice únicamente escobillas de carbón

idénticas. (Fig. 12)

Utilice un destornillador para quitar los tapones portaes-

cobillas. Extraiga las escobillas desgastadas, inserte las

nuevas y fije los tapones portaescobillas. (Fig. 13)

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y otras tareas de mantenimiento

o ajuste deberán ser realizadas en Centros Autorizados

o Servicio de Fábrica de Makita, empleando siempre

repuestos Makita.

PORTUGUÊS

Explicação geral

1Bateria

2Botão

3 Luz de carga

4 Carregador de bateria

5 Gatilho do interruptor

6 Comutador de inversão

7 Para a direita

8 Para a esquerda

9 Selector de velocidade

10 Alavanca de mudança do

modo de acção

11 Botão de bloqueio

12 Anel de regulação

13 Graduações

14 Indicador

15 Manga

16 Anel

17 Broca

18 Suporte da broca

19 Parafuso

20 Placa de apoio

21 Marca limite

22 Tampa do porta escovas

23 Chave de parafusos

ESPECIFICAÇÕES

Modelo 6207D 6217D 6317D 6337D 6347D

Capacidades

Aço ........................................10 mm 10 mm 13 mm 13 mm 13 mm

Madeira ..................................25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Parafuso para madeira ..........6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Parafuso de rosca fina ...........13 mm 13 mm 13 mm 13 mm 13 mm

Velocidade em vazio (min-1)

Alta ........................................0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300

Baixa ......................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Comprimento total ....................233 mm 233 mm 243 mm 243 mm 243 mm

Peso ..........................................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Voltagem nominal .....................9,6 V C.C 12 V C.C 12 V C.C 14,4 V C.C 18 V C.C

• Devido a um programa contínuo de pesquisa e desen-

volvimento, estas especificações podem ser alteradas

sem aviso prévio.

• Nota: As especificações podem variar de país para

país.

Utilização pretendida

A ferramenta é utilizada para perfuração e aparafusa-

mento em madeira, metal e plástico.

Conselhos de segurança

Para sua segurança, leia as instruções anexas.

INSTRUÇÕES DE SEGURANÇA

IMPORTANTES PARA O CARREGADOR

E BATERIA

1. GUARDE ESTAS INSTRUÇÕES — Este manual

contém importantes normas de segurança e de

funcionamento do carregador e da bateria.

2. Antes de utilizar o carregador leia todas as ins-

truções e recomendações (1) do carregador da

bateria, (2) da bateria e (3) da ferramenta.

3. PRECAUÇÃO — Para prevenir o risco de aciden-

tes, carregue só as baterias recarregáveis

MAKITA. Outros tipos de baterias poderão explo-

dir e causar danos pessoais e materiais.

4. Não exponha o carregador à chuva ou à neve.

5. Se utilizar um acoplamento que não seja reco-

mendado ou vendido pelo fabricante do carrega-

dor da bateria, poderá provocar um incêndio, um

choque eléctrico ou danos pessoais.

6. Para não danificar a ficha e o cabo, quando des-

ligar o carregador puxe apenas pela ficha.

7. Verifique se o cabo está colocado em local onde

não tropece nele nem o pise, e também onde

não fique sujeito a puxões ou outros tipos de

danos.

8. Não ligue à corrente um carregador que tenha o

cabo ou a ficha danificados. Substitua-os imedi-

atamente.

9. Não utilize um carregador que tenha levado uma

pancada, tenha caído ou esteja danificado ; leve-

o a um serviço de assistência oficial.

10. Não desmonte o carregador ou a bateria;

quando for necessária uma reparação leve-os a

um serviço de assistência oficial. Uma monta-

gem incorrecta poderá provocar um incêndio ou

choque eléctrico.

11. Para evitar apanhar um choque eléctrico desli-

gue o carregador da tomada de corrente antes

de efectuar qualquer trabalho de manutenção ou

de limpeza. Se apenas desligar o carregador e

não retirar a ficha da tomada, não evitará o

perigo de choques eléctricos.

12. O carregador de bateria não deve ser utilizado

por crianças ou por enfermos sem vigilância.

13. Deve vigiar as crianças para se certificar de que

não brincam com o carregador.

14. Se o tempo de operação se tornar excessiva-

mente curto, pare imediatamente a operação.

Pode resultar em sobreaquecimento, possíveis

queimaduras e mesmo uma explosão.

15. Se entrar electrólito nos seus olhos, lave-os com

água limpa e procure imediatamente assistência

médica. Pode resultar em perda de visão.

REGRAS DE SEGURANÇA ADICIONAIS PARA

O CARREGADOR E BATERIA

1. Não carregue a bateria quando a temperatura for

INFERIOR a 10°C ou SUPERIOR a 40°C.

2. Não use um transformador, gerador ou acumula-

dor de corrente contínua.

3. Não tape nem obstrua a ventilação do carrega-

dor.

4. Cubra sempre os terminais da bateria com a res-

pectiva tampa quando não estiver a utilizá-la.

5. Não provoque um curto-circuito na bateria:

(1) Não toque nos terminais com nenhum mate-

rial condutor.

(2) Evite guardar a bateria juntamente com

outros objectos metálicos tais como pregos,

moedas, etc.

(3) Não exponha a bateria à chuva ou à água.

Um curto-circuito na bateria pode causar um

grande fluxo de corrente, sobreaquecimento,

possíveis queimaduras e mesmo uma avaria.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou ultrapassar

50°C.

7. Não queime a bateria mesmo se estiver severa-

mente danificada ou completamente gasta. A

bateria pode explodir no fogo.

8. Tenha cuidado para não deixar cair, agitar ou dar

pancadas na bateria.

9. Não carregue dentro de uma caixa ou de um

recipiente de qualquer tipo. A bateria deve ser

colocada num local bem ventilado durante o car-

regamento.

REGRAS DE SEGURANÇA ADICIONAIS PARA

A FERRAMENTA

1. Não se esqueça que esta ferramenta está sem-

pre em condições de funcionamento porque não

tem de ser ligado a uma tomada eléctrica.

2. Pegue na ferramenta pelas superfícies isoladas

quando executa uma operação em que a ferra-

menta de corte pode entrar em contacto com

fios eléctricos escondidos. O contacto com um

fio “vivo” fará com que as partes expostas de

metal da ferramenta também ficarão “vivas” e

provocarão um choque no operador.

3. Certifique-se sempre de que os seus pés estão

em perfeito equilíbrio.

4. Certifique-se de que ninguém está por baixo

quando trabalhar em locais altos.

5. Segure na ferramenta firmemente.

6. Mantenha as mãos afastadas das partes móveis.

7. Não deixe a ferramenta a funcionar senão a esti-

ver a segurar.

8. Não toque na broca ou na peça de trabalho ime-

diatamente depois da operação; podem estar

extremamente quentes e pode queimar-se.

GUARDE ESTAS INSTRUÇÕES.

INSTRUÇÕES DE FUNCIONAMENTO

Instalar ou retirar a bateria (Fig. 1)

• Desligue sempre a ferramenta antes de colocar ou reti-

rar a bateria.

• Para retirar a bateria, tire-a da ferramenta enquanto

pressiona os botões em ambos os lados da bateria.

• Para colocar a bateria, alinhe a lingueta na bateria com

a ranhura na caixa e deslize-a para o seu lugar. Colo-

que-a sempre completamente até que fique presa no

lugar com um pequeno clique. Se assim não for, pode

acidentalmente cair da ferramenta ferindo-o a si ou

alguém próximo.

• Não utilize força quando coloca a bateria. Se a bateria

não deslizar facilmente é porque não está colocada

correctamente.

Carregamento (Fig. 2)

1. Ligue o carregador de bateria à fonte de voltagem

CA apropriada. A luz de carregamento piscará em

verde.

2. Coloque a bateria de modo a que os terminais mais

e menos na bateria estejam nos mesmos lados que

as marcas respectivas no carregador de bateria de

alta capacidade. Coloque a bateria completamente

na portinhola de modo a que fique assente na base

da portinhola do carregador.

3. Quando a bateria está colocada, a cor da luz de car-

regamento muda de verde para vermelho e o carre-

gamento começa. A luz de carregamento mantém-

se acesa durante o carregamento.

4. Quando a luz de carga muda de vermelho para

verde, o ciclo de carregamento está completo.

5. Se deixar a bateria no carregador depois do carre-

gamento acabar, o carregador muda para o mode

de “carregamento gota a gota (carregamento de

manutenção)” que durará aproximadamente 24

horas.

6. Depois do carregamento, desligue o carregador da

fonte de alimentação.

PRECAUÇÃO:

• O carregador de bateria destina-se a carregar baterias

Makita. Nunca o utilize para outros fins ou para bate-

rias de outros fabricantes.

• Quando carregar uma bateria nova ou uma bateria que

não foi utilizada durante um longo período de tempo,

pode não ser possível carregá-la completamente. Esta

situação é normal e não significa qualquer deficiência.

Pode carregar a bateria completamente depois de a ter

descarregado e carregado algumas vezes.

• Se carregar uma bateria de uma ferramenta que aca-

bou de funcionar ou uma bateria que foi deixada

exposta ao sol, a luz de carga pode piscar em verme-

lho. Se isto acontecer espere um pouco. A carga

começa quando a bateria tiver arrefecido. A bateria

arrefecerá mais depressa se a retirar do carregador de

bateria de alta capacidade.

• Se a luz de carga piscar alternadamente em verde e

vermelho, existe um problema e a carga não é possí-

vel. Os terminais no carregador ou na bateria estão

bloqueados com pó ou a bateria está gasta ou danifi-

cada.

Carregamento gota a gota

(carregamento de manutenção)

Se deixar a bateria no carregador para evitar descarga

espontânea depois de completamente carregada, o car-

regador mudará para o modo de “carregamento gota a

gota (carregamento de manutenção)” e manterá a bate-

ria fresca e completamente carregada.

Conselhos para manter a máxima vida útil da

bateria

1. Carregue a bateria antes de completamente descar-

regada.

Páre sempre a operação e carregue a bateria

quando notar diminuição de potência da ferramenta.

2. Nunca recarregue uma bateria completamente car-

regada.

Sobrecarregamento diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de 10°C

– 40°C.

Se a bateria estiver quente deixe-a arrefecer antes

de a carregar.

4. Carregue a bateria de hidreto de níquel quando não

a utilizar durante mais do que seis meses.

Consulte a tabela abaixo para verificar o tempo de carga.

Acção do interruptor (Fig. 3)

PRECAUÇÃO:

Antes de colocar a bateria na ferramenta certifique-se de

que o gatilho funciona correctamente e volta para a posi-

ção “OFF” (desligado) quando o solta.

Para ligar a ferramenta carregue simplesmente no atilho.

A velocidade da ferramenta aumenta quando aumenta a

pressão no gatilho. Liberte o gatilho para parar.

Acção do comutador de inversão (Fig. 4)

Esta ferramenta tem um comutador de inversão para

mudar a direcção de rotação. Pressione a alavanca do

comutador de inversão no lado A para rotação para a

direita ou no lado B para rotação para a esquerda.

Quando a alavanca do interruptor está na posição neu-

tra, não pode carregar no gatilho.

PRECAUÇÃO:

• Verifique sempre a direcção de rotação antes da ope-

ração.

• Só utilize o comutador de inversão quando a ferra-

menta estiver completamente parada. Mudar a direc-

ção de rotação antes da ferramenta parar pode

estragá-la.

• Quando não está a funcionar com a ferramenta, colo-

que sempre o comutador de inversão na posição neu-

tra.

Mudança de velocidade (Fig. 5)

Para mudar a velocidade, desligue primeiro a ferramenta

e em seguida deslize o selector de velocidade para o

lado “2” para alta velocidade ou para o lado “1” para

baixa velocidade. Certifique-se de que o selector de

velocidade está colocado na posição correcta antes da

operação. Utilize a velocidade correcta para o seu traba-

lho.

PRECAUÇÃO:

• Coloque sempre o selector de velocidade completa-

mente na posição correcta. Se trabalhar com a ferra-

menta com o selector de velocidade colocado no meio

entre o lado “1” e o lado “2” pode estragar a ferra-

menta.

• Não utilize o selector de velocidade enquanto a ferra-

menta está funcionar. Pode estragar a ferramenta.

Selecção do modo de acção (Fig. 6)

Esta ferramenta tem uma alavanca de mudança do

modo de acção. Para perfuração, pressione o botão de

bloqueio e em seguida deslize a alavanca de mudança

do modo de acção para a esquerda (símbolo f). Para

aparafusamento, deslize a alavanca de mudança do

modo de acção para a direita (símbolo U) até que

fique bloqueada. Se for difícil rodar a alavanca, rode pri-

meiro ligeiramente o mandril em qualquer das direcções

e em seguida rode a alavanca outra vez.

PRECAUÇÃO:

• Deslize sempre a alavanca de mudança do modo de

acção completamente até à posição desejada. Se fun-

cionar com a ferramenta com a alavanca posicionada

entre os símbolos de modo pode estragar a ferra-

menta.

• Não utilize a alavanca de mudança do modo de acção

quando a ferramenta está a funcionar. Pode estragar a

ferramenta.

Ajuste do binário de aperto (Fig. 7)

O binário de aperto pode ser ajustado em 16 passos

rodando o anel de regulação de modo a que as gradua-

ções estejam alinhadas com o indicador no corpo da fer-

ramenta.

Primeiro deslize a alavanca de mudança do modo de

acção para a posição do símbolo U.

O binário de aperto é mínimo quando o número 1 está

alinhado com o indicador no corpo da ferramenta e

máximo quando a marca está alinhada com o indicador.

Efectuar-se-à o aparafusamento com vários níveis de

torção conforme o indicador estiver posicionado nos

números 1 a 16. Não actuará quando posicionado na

marca. Antes do trabalho real, faça um aparafusamento

experimental no material ou numa peça do mesmo mate-

rial para determinar qual o nível de aperto requerido

para um trabalho particular.

PRECAUÇÃO:

• O anel de regulação não bloqueia quando o ponteiro

está posicionado entre as graduações.

Tipo da

bateria Capacidade

(mAh) Número de

células

Tempo de

carga

(Aprox.)

9122 2.000 8 45 min.

9133 2.200 8 50 min.

9134 2.600 8 60 min.

9135 3.000 8 70 min.

1222 2.000 10 45 min.

1233 2.200 10 50 min.

1234 2.600 10 60 min.

1235 3.000 10 70 min.

1422 2.000 12 45 min.

1433 2.200 12 50 min.

1434 2.600 12 60 min.

1435 3.000 12 70 min.

1822 2.000 15 45 min.

1833 2.200 15 50 min.

1834 2.600 15 60 min.

1835 3.000 15 70 min.

MONTAGEM

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta se encontra

desligada e de que a bateria foi retirada antes de efec-

tuar qualquer inspecção e manutenção.

Para colocar ou retirar a broca de aparafusar ou

de perfurar (Fig. 8)

Agarre no anel e rode a manga para a esquerda para

abrir as garras do mandril. Coloque a broca no mandril

até ao mais fundo possível. Pege firmemente no anel e

rode a manga para a direita para apertar o mandril.

Para retirar a broca, pegue no anel e rode a manga para

a esquerda.

Quando não está a utilizar a broca de aparafusamento

pode colocá-la nos suportes de broca. Pode colocar bro-

cas até 45 mm em comprimento. (Fig. 9)

OPERAÇÃO

Operação de aparafusar (Fig. 10)

Primeiro deslize a alavanca de mudança do modo de

acção para a posição do símbolo U e seleccione o

binário de aperto.

Coloque a ponta da broca de aparafusar na cabeça do

parafuso e aplique pressão na ferramenta. Comece com

a ferramenta devagar e em seguida aumente gradual-

mente a velocidade. Liberte o gatilho assim que o aperto

estiver feito.

PRECAUÇÃO:

• Certifique-se de que a broca de aparafusar está colo-

cada direita na cabeça do parafuso ou o parafuso e/ou

a broca podem estragar-se.

• Quando aparafusa parafusos para madeira, faça pri-

meiro um orifício piloto para tornar o aparafusamento

mais simples e evitar que a peça de trabalhe lasque.

Veja a tabela abaixo.

• Se a ferramenta funcionar continuamente até que a

bateria esteja descarregada, deixe a ferramenta des-

cansar durante 15 minutos antes de continuar com

uma bateria carregada.

Operação de perfuração

Primeiro deslize a alavanca de mudança do modo de

acção para a posição do símbolo f.

• Perfuração em madeira

Quando perfura em madeira obtém melhores resulta-

dos com perfuradores para madeira que tenham um

parafuso guia. O parafuso guia torna a perfuração

mais fácil empurrando a broca para a peça a trabalhar.

• Perfuração em metal

Para evitar que a broca deslize quando começa um

buraco, faça um entalhe com um furador e martelo no

ponto a ser perfurado. Coloque a ponta da broca no

entalhe e comece a perfuração.

Utilize um lubrificante para corte quando perfura metal.

As excepções são ferro e latão que devem ser perfura-

dos em seco.

PRECAUÇÃO:

• Pressão excessiva na ferramenta não aumentará a

velocidade de perfuração. De facto, pressão excessiva

só servirá para estragar a ponta da broca, diminuir o

rendimento da ferramenta e diminuir a sua vida útil.

• É exercida uma enorme força na ferramenta/broca

quando acaba o buraco. Agarre na ferramenta firme-

mente e tenha cuidado quando a broca começa a atra-

vessar a peça de trabalho.

• Se a broca ficar presa, pode retirá-la muito simples-

mente colocando o comutador de inversão para inver-

ter a rotação e fazer com que a broca ande para trás.

No entanto a ferramenta pode recuar abruptamente se

não lhe estiver a pegar firmemente.

• Prenda sempre peças pequenas num torno ou num

mecanismo semelhante.

• Se a ferramenta funcionar continuamente até que a

bateria esteja descarregada, deixe a ferramenta des-

cansar durante 15 minutos antes de continuar com

uma bateria carregada.

Colocação da placa de apoio

(acessório opcional)

Instale sempre a placa de apoio quando utiliza baterias

9100, 9102, 9102A para Modelo 6207D e 1200, 1202,

1202A para Modelo 6217D/6317D. Coloque a placa de

apoio na ferramenta com o parafuso fornecido. (Fig. 11)

MANUTENÇÃO

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta se encontra

desligada e de que a bateria foi retirada antes de execu-

tar qualquer inspecção ou manutenção.

Substituicão das escovas de carvão

Retire e verifique regularmente as escovas de carvão.

Substitua-as quando estiverem gastas até à marca

limite. Mantenha as escovas de carvão limpas e a desli-

zarem nos suportes. As duas escovas de carvão devem

ser substituídas ao mesmo tempo. Só utilize escovas de

carvão idênticas. (Fig. 12)

Utilize uma chave de parafusos para retirar as tampas do

porta-escovas. Retire as escovas de carvão usadas,

coloque as novas e prenda as tampas dos porta-esco-

vas. (Fig. 13)

Para manter a SEGURANÇA e FIABILIDADE do pro-

duto, reparações, qualquer manutenção ou regulação

deve ser executada por Serviços de Assistência Autori-

zados da Makita, utilizando sempre peças de substitui-

ção Makita.

Diâmetro nominal do

parafuso para

madeira (mm)

Tamanho

recomendado do

orifício piloto (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

DANSK

Illustrationsoversigt

1Akku

2 Knap

3 Ladelampe

4 Oplader

5 Afbryderknap

6 Omdrejningsvælger

7 Med uret

8 Mod uret

9 Hastighedsvælger

10 Funktionsvælger

11 Låseknap

12 Justeringsring

13 Inddelinger

14 Viser

15 Omløber

16 Ring

17 Bit

18 Bitholder

19 Skrue

20 Låsebøjle

21 Slidmarkering

22 Kuldæksel

23 Skruetrækker

SPECIFIKATIONER

Model 6207D 6217D 6317D 6337D 6347D

Kapacitet

Stål ........................................ 10 mm 10 mm 13 mm 13 mm 13 mm

Træ ......................................... 25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Træskrue ................................ 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Maskinskrue .......................... 13 mm 13 mm 13 mm 13 mm 13 mm

Omdrejninger (ubelastet) (min-1)

Høj ......................................... 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300

Lav ......................................... 0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Længde .................................... 233 mm 233 mm 243 mm 243 mm 243 mm

Vægt ......................................... 1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Spænding ................................. D.C. 9,6 V D.C. 12 V D.C. 12 V D.C. 14,4 V D.C. 18 V

• Ret til tekniske ændringer forbeholdes.

• Bemærk: Data kan variere fra land til land.

Tilsigtet anvendelse

Denne maskine er til boring og skruning i træ, metal og

plastmaterialer.

Sikkerhedsbestemmelser

Af sikkerhedsgrunde bør De sætte Dem ind i de medføl-

gende Sikkerhedsforskrifter.

VIGTIGE SIKKERHEDSFORSKRIFTER FOR

OPLADER OG AKKU

1. GEM DISSE FORSKRIFTER — Denne brugsan-

visning indeholder vigtige sikkerhedsforskrifter

og betjeningsvejledninger for opladeren.

2. Før opladeren anvendes, bør De læse alle

instruktioner og advarselsmarkeringer på (1)

opladeren, (2) akku, og (3) produktet, som

anvender akku.

3. ADVARSEL — For at mindske risikoen for per-

sonskade må opladeren kun anvendes til oplad-

ning af MAKITA genopladelige akku-typer. Andre

akku-typer kan sprænges og forårsage person-

skade eller ødelæggelser.

4. Udsæt ikke opladeren for regn eller sne.

5. Brug af tilbehør, der ikke er anbefalet eller solgt

af fremstilleren af opladeren, kan give risiko for

brand, elektrisk stød, eller personskade.

6. For at mindske risikoen for at beskadige netled-

ningen eller dennes stik skal der altid trækkes i

stikket og ikke i selve ledningen, når opladeren

tages ud af stikkontakten.

7. Sørg for, at netledningen er placeret således, at

man ikke kommer til at træde på den, falde over

den, og således, at den ikke udsættes for anden

form for beskadigelse eller belastning.

8. Anvend aldrig opladeren, hvis ledningen eller

stikket er beskadiget — udskift dem øjeblikke-

ligt.

9. Anvend aldrig opladeren, hvis den er blevet

udsat for et voldsomt stød, blevet tabt, eller på

anden måde beskadiget. Lad en kvalificeret

reparatør se på den.

10. Skil aldrig opladeren eller akkuen ad; kontakt en

kvalificeret reparatør, når vedligeholdelse eller

reparation er påkrævet. Forkert samling kan føre

til risiko for elektrisk stød eller brand.

11. For at undgå risiko for elektrisk stød skal opla-

deren altid afbrydes fra stikkontakten, før vedli-

geholdelse eller rengøring udføres. Denne risiko

fjernes ikke ved blot at slukke for kontrollerne.

12. Opladeren er ikke beregnet til at skulle anvendes

af børn eller svaglige personer uden opsyn.

13. Små børn bør være under opsyn for at sikre, at

de ikke leger med opladeren.

14. Hvis anvendelsestiden bliver ekstrem kort, skal

brugen straks afbrydes. Fortsat brug kan ellers

resultere i overophedning, mulige forbrændinger

og endog eksplosion.

15. Hvis De får elektrolytvæske i øjnene, skal de øje-

blikkeligt renses med rigeligt rent vand, hvoref-

ter der straks skal søges læge. Der er risiko for

tab af synsevne.

YDERLIGERE

SIKKERHEDSFORSKRIFTER

FOR OPLADER OG AKKU

1. Oplad ikke akkuen, når temperaturen er UNDER

10°C, eller OVER 40°C.

2. Forsøg aldrig at anvende en transformator, en

generator, eller en jævnstrømsforsyning til

opladning.

3. Lad aldrig noget dække eller tilstoppe oplade-

rens ventilationshuller.

4. Dæk altid akku-polerne med akku-dækslet, når

akkuen ikke anvendes.

5. Kortslut aldrig akkuen:

(1) Rør ikke polerne med noget ledende materi-

ale.

(2) Undgå opbevaring af akkuen i beholdere

sammen med andre metalgenstande, som

f.eks. søm, mønter osv.

(3) Udsæt aldrig opladeren eller akkuen for vand

eller regn.

En kortslutning af akkuen kan forårsage en stor

strømudladning, overophedning, forbrænding,

og sammenbrud af værktøjet.

6. Opbevar ikke værktøjet og akkuen på steder,

hvor temperaturen kan nå eller overskride 50°C.

7. Udsæt ikke akkuen for destruktion ved forbræn-

ding, også selv om den er slemt beskadiget eller

fuldstændig slidt op. Akkuen kan eksplodere i

åben ild.

8. Undgå omhyggeligt at tabe, ryste eller støde

akkuen.

9. Oplad aldrig med akkuen anbragt i en kasse eller

anden form for beholder. Akkuen skal være

anbragt på et sted med god ventilation under

opladningen.

YDERLIGERE

SIKKERHEDSFORSKRIFTER FOR MASKINEN

1. Vær opmærksom på at maskinen altid er

driftsklar, da den ikke behøver tilslutning til en

stikkontakt.

2. Hold ved maskinen på de isolerede greb, når der

udføres arbejde, hvor det skærende værktøj kan

komme i kontakt med skjulte ledninger. Kontakt

med en “strømførende” ledning vil også gøre

uisolerede metaldele på maskinen “strømfø-

rende”, hvilket kan give brugeren elektrisk stød.

3. Sørg altid for at have sikkert fodfæste.

4. Sørg for at der ikke opholder sig personer under

arbejdsområdet, når De arbejder i højden.

5. Hold maskinen med begge hænder.

6. Rør aldrig roterende dele med hænderne.

7. Lad ikke maskinen køre uden opsyn. Brug kun

maskinen, når den holdes med begge hænder.

8. Rør ikke ved bor, skruebit eller emnet lige når

arbejdet er afsluttet. Delene kan være ekstremt

varme og forårsage forbrændinger.

GEM DISSE FORSKRIFTER.

ANVENDELSE

Montering og afmontering af akku (Fig. 1)

• Kontrollér altid, at maskinen er slået fra, før montering

eller afmontering af akkuen.

• For at fjerne akkuen trykkes samtidigt på knapperne på

begge sider af akkuen, mens denne trække ud af

maskinen.

• For at sætte en ny akku i, placeres denne, så fjeren på

akkuen passer med noten i åbningen på maskinen.

Akkuen skubbes helt i bund, indtil den klikker på plads i

begge sider. Kontrollér altid, at akkuen er helt fastlåst

ved at trække i den.

• Brug aldrig magt, når akkuen skal sættes i. Hvis ikke

akkuen glider i uden besvær, er det fordi, at den vender

forkert.

Opladning (Fig. 2)

1. Tilslut opladeren til en korrekt vekselstrømskilde.

Ladelampen blinker grønt.

2. Sæt akkuen ind i opladeren, således at plus- og

minuspolerne på akkuen er på samme side som de

tilsvarende markeringer på højkapacitetsopladeren.

Skub akkuen helt ind i porten, at den hviler på bun-

den af porten i opladeren.

3. Når akkuen er sat korrekt i, skifter ladelampen fra

grønt til rødt, og opladning begynder. Ladelampen

lyser konstant under opladningen.

4. Når ladelampens farve skifter fra rød til grøn, er

opladningen afsluttet.

5. Hvis De efter oplader akkuen i opladeren, efter at

opladningen er afsluttet, skifter opladeren over til

kompensationsladning (vedligeholdelsesladning),

som fortsætter i cirka 24 timer.

6. Efter endt opladning skal opladeren tages ud af

strømforsyningens stik.

ADVARSEL:

• Opladeren er beregnet til opladning af Makita akkuer.

Brug den aldrig til andre formål eller til opladning af

akkuer af andre fabrikater.

• Ved opladning af en ny akku eller en akku, der ikke har

været brugt længe, kan det ske at akkuen ikke oplades

helt. Dette er normalt, og akkuen vil atter kunne opla-

des helt, når den har været opladet og afladet nogle

gange.

• Hvis man forsøger at oplade en akku, der lige har

været i brug eller udsat for stærk varme, vil ladelampen

evt. blinke rødt. Sker dette, kan opladningen først star-

tes, når akkuen er afkølet. Akkuen afkøles hurtigere,

hvis De tager den ud af højkapacitetsopladeren.

• Hvis ladelampen blinker skiftevis grønt og rødt, er

opladning ikke mulig. Polerne på opladeren eller

akkuen er ikke rene, akkuen er beskadiget eller akkuen

er slidt op.

Kompensationsladning

(vedligeholdelsesladning)

Hvis De efterlade akkuen i opladeren for at forebygge

spontan afladning efter en fuld opladning, skifter oplade-

ren til dens “kompensationsladning (vedligeholdelseslad-

ning)” funktion, og holder derved akkuen frisk og fuldt

opladet.

Tips til sikring af maksimal akku-levetid

1. Oplad akkuen, før den er fuldt afladet.

Stop altid med at bruge maskinen, og oplad akkuen,

når De bemærker reduceret maskinkraft.

2. Oplad aldrig en fuldt opladet akku.

Over-opladning forkorter akkuens levetid.

3. Oplad akkuen ved en rumtemperatur på 10°C –

40°C.

Lad en varm akku køle, før den oplades.

4. Oplad nikkel metalhydrid akkuen, når De ikke har

anvendt den indenfor et halvt år.

Se nedenstående tabel vedrørende ladetiden.

Afbryderbetjening (Fig. 3)

ADVARSEL:

Før akkuen sættes i maskinen, bør det altid kontrolleres,

at afbryderknappen fungerer korrekt og returnerer til

“OFF” positionen, når den slippes.

For at starte maskinen trykkes der blot på afbryderen.

Maskinens hastighed øges ved at øge trykket på afbryde-

ren. Slip afbryderen for at stoppe.

Omløbsvælger (Fig. 4)

Denne maskinen har en omløbsvælger, der kan ændre

omløbsretningen. Skub omløbsvælgeren ind fra A siden

for omdrejning med uret, og fra B siden for omdrejning

mod uret. Når omløbsvælgeren er i neutral position, kan

afbryderknappen ikke trykkes ind.

ADVARSEL:

• Kontrollér altid omløbsretningen, før arbejdet påbegyn-

des.

• Brug kun omløbsvælgeren, når maskinen er helt stop-

pet. Hvis omløbsretningen ændres, inden maskinen er

helt stoppet, kan det beskadige maskinen.

• Når maskinen ikke er i brug, bør omløbsvælgeren altid

sættes i neutral position.

Hastighedsvælger (Fig. 5)

For at ændre hastigheden skal maskinen først slukkes.

Skub derefter hastighedsvælgeren helt mod “2” for høj

hastighed og helt mod “1” for lav hastighed. Sørg for at

hastighedsvælgeren er sat til den korrekt position, før

arbejdet påbegyndes. Anvend en passende hastighed til

det pågældende arbejde.

ADVARSEL:

• Sæt altid hastighedsvælgeren helt i position “1” eller

“2”. Hvis maskinen anvendes med hastighedsvælgeren

i en position mellem “1” og “2”, kan det beskadige

maskinen.

• Brug ikke hastighedsvælgeren, mens maskinen kører.

Maskinen kan blive beskadiget.

Valg af funktionsmåde (Fig. 6)

Denne maskine er forsynet med en funktionsvælger. Ved

brug til boring trykker man låseknappen ned og skyder

funktionsvælgeren til venstre (f symbol). Ved brug til

skruning skyder man funktionsvælgeren til højre (U

symbol), indtil den låser på plads. Hvis det volder van-

skeligheder at skyde vælgeren, drejer man først borepa-

tronen en smule i en af retningerne, hvorefter vælgeren

skydes igen.

FORSIGTIG:

• Skyd altid funktionsvælgeren hele vejen til den

ønskede position. Hvis man anvender maskinen med

funktionsvælgeren placeret halvvejs mellem funktions-

symbolerne, kan maskinen tage skade.

• Brug ikke funktionsvælgeren, mens maskinen kører.

Maskinen kan tage skade.

Justering af drejningsmomentet (Fig. 7)

Drejningsmomentet kan justeres i 16 trin ved at dreje

justeringsringen, således at dens inddelinger er passet

ind efter viseren på maskinhuset.

Skyd først funktionsvælgeren til positionen med U

symbolet.

Drejningsmomentet er mindst, når tallet 1 står ud for

viseren, og højst, når symbolet står ud for viseren.

Koblingen vil glide forbi forskellige drejningsmomenter,

når der er indstillet mellem 1 og 16. Koblingen er konstru-

eret, således at den ikke glider ved symbolet. Før den

egentlige anvendelse påbegyndes, bør De foretage en

prøveskruning i materialet eller et lignende materiale for

at fastslå, hvilket drejningsmoment, der er påkrævet til

det pågældende arbejde.

FORSIGTIG:

• Justeringsringen låser ikke, når viseren kun er placeret

halvvejs mellem inddelingerne.

Akku-type Kapacitet

(mAh) Antal celler

Ladetid

ved anven-

delse

9122 2 000 8 Ca. 45 min.

9133 2 200 8 Ca. 50 min.

9134 2 600 8 Ca. 60 min.

9135 3 000 8 Ca. 70 min.

1222 2 000 10 Ca. 45 min.

1233 2 200 10 Ca. 50 min.

1234 2 600 10 Ca. 60 min.

1235 3 000 10 Ca. 70 min.

1422 2 000 12 Ca. 45 min.

1433 2 200 12 Ca. 50 min.

1434 2 600 12 Ca. 60 min.

1435 3 000 12 Ca. 70 min.

1822 2 000 15 Ca. 45 min.

1833 2 200 15 Ca. 50 min.

1834 2 600 15 Ca. 60 min.

1835 3 000 15 Ca. 70 min.

SAMLING

ADVARSEL:

Sørg altid for at maskinen er slukket, og at akkuen er

taget ud før der gennemføres noget arbejde på selve

maskinen.

Montering og afmontering af skruebit eller bor

(Fig. 8)

Hold løst på ringen og drej omløberen mod uret for at

åbne borepatronens kæber. Sæt værktøjet så langt ind i

borepatronen som muligt. Hold fast på ringen og drej

omløberen med uret for at spænde værktøjet fast.

For at afmontere værktøjet holdes ringen fast og omløbe-

ren drejes mod uret.

Når skruebittet ikke er i anvendelse, skal det anbringes i

bitholderen. Der kan opbevares bits på op til 45 mm her.

(Fig. 9)

BRUG

Brug som skruetrækker (Fig. 10)

Skyd først funktionsvælgeren til positionen med U

symbolet og vælg drejningsmomentet.

Anbring spidsen af skruebittet i skruehovedet og læg et

let tryk på maskinen. Start maskinen og øg gradvist

hastigheden. Slip afbryderen, så snart momentkoblingen

høres.

ADVARSEL:

• Skruebittet skal være sat helt ind i skruehovedet, og

maskinen skal holdes lige på skruen. Ellers kan

skruen/bittet blive beskadiget.

• Når der skrues træskruer, bør der laves forboringer for

at gøre det nemmere at skrue og for at undgå revne-

dannelser i emnet. Se nedenstående tabel.

• Hvis maskinen anvendes, lige indtil akkuen er opbrugt,

bør maskinen hvile i 15 minutter, før der fortsættes med

en ny akku.

Boring

Skyd først funktionsvælgeren til positionen med f

symbolet.

• Boring i træ

Ved boring i træ opnås det bedste resultat med træbor

udstyret med en centerspids. Centerspidsen gør borin-

gen lettere, idet den trækker boret ind i emnet.

• Boring i metal

For at forhindre at værktøjet skrider, når der startes på

et hul, bør der laves en fordybning med en kørne og en

hammer på det sted, hvor hullet skal bores. Placer

spidsen af værktøjet i fordybningen og start boringen.

Anvend skæresmørelse, når der bores i metal. Undta-

get er jern og messing, som skal bores tørre.

ADVARSEL:

• Overdrevent tryk på maskinen vil ikke gøre boringen

hurtigere. I virkeligheden vil det kun medvirke til at

beskadige spidsen på værktøjet, formindske maski-

nens præstation og forkorte maskinens levetid.

• Maskinen/værktøjet udsættes for en voldsom vridnings-

påvirkning, når der brydes igennem emnet. Hold godt

fast på maskinen og udvis forsigtighed, når værktøjet

begynder at bryde gennem emnet.

• Et værktøj, der har sat sig fast, kan nemt fjernes ved at

sætte omdrejningsvælgeren til modsat omdrejningsret-

ning for at bakke helt ud. Værktøjet kan dog bakke

ukontrollabelt ud, hvis der ikke holdes godt fast på

maskinen.

• Mindre emner skal fastgøres forsvarligt i en skruestik

eller lignende.

• Hvis maskinen anvendes, lige indtil akkuen er opbrugt,

bør maskinen hvile i 15 minutter, før der fortsættes med

en ny akku.

Montering af låsebøjle (ekstraudstyr)

Påsæt altid låsebøjlen, når De anvende akkuerne 9100,

9102, 9102A for Model 6207D og 1200, 1202, 1202A for

Model 6217D/6317D. Montér låsebøjlen på maskinen

med den medfølgende skrue. (Fig. 11)

VEDLIGEHOLDELSE

ADVARSEL:

Sørg altid for at maskinen er slukket, og at akkuen er

taget ud før der gennemføres noget arbejde på selve

maskinen.

Udskiftning af kul

Udtag og efterse kullene med regelmæssige mellemrum.

Udskift kullene, når de er slidt ned til slidmarkeringen.

Hold kullene rene og i stand til frit at glide ind i holderne.

Begge kul skal udskiftes parvist samtidigt Anvend kun

identiske kulbørster. (Fig. 12)

Benyt en skruetrækker til at afmontere kulholderdæks-

lerne. Tag de slidte kul ud, isæt de nye og fastgør derefter

kulholderdækslerne. (Fig. 13)

For at opretholde produktets SIKKERHED og PÅLIDE-

LIGHED bør reparationer, anden vedligeholdelse eller

justeringer altid udføres af et Makita Service Center, idet

der altid bør anvendes Makita reservedele.

Nominel diameter på

træskruer (mm)

Anbefalet diameter på

forboring (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

SVENSKA

Förklaring av allmän översikt

1 Kraftkassett

2 Knapp

3 Laddningslampa

4 Kraftladdare

5 Strömställare

6 Omkopplare

för rotationsriktning

7 Medurs

8Moturs

9 Varvtalsomkopplare

10 Driftslägesomkopplare

11 Låsknapp

12 Inställningsring

13 Gradering

14 Pil

15 Hylsa

16 Ring

17 Borr/skruvmejselverktyg

18 Borr-/skruvmejselhållare

19 Skruv

20 Kassettspärr

21 Slitgränsmarkering

22 Kolhållarlock

23 Skruvmejsel

TEKNISKA DATA

Modell 6207D 6217D 6317D 6337D 6347D

Kapacitet

Stål ................................ 10 mm 10 mm 13 mm 13 mm 13 mm

Trä .................................. 25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Träskruv ......................... 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Maskinskruv ................... 13 mm 13 mm 13 mm 13 mm 13 mm

Obelastat varvtal (min-1)

Högt ............................... 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300

Lågt ................................ 0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Total längd ........................ 233 mm 233 mm 243 mm 243 mm 243 mm

Nettovikt ............................ 1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Märkspänning ................... 9,6 V likström 12 V likström 12 V likström 14,4 V likström 18 V likström

• På grund av det kontinuerliga programmet för forskning

och utveckling, kan här angivna tekniska data ändras

utan föregående meddelande.

• Observera! Tekniska data kan variera i olika länder.

Verktygets ändamål

Detta verktyg är avsett för borrning och skruvidragning i

trä, metall och plast.

Säkerhetstips

För din egen säkerhets skull, bör du läsa igenom de

medföljande säkerhetsföreskrifterna.

VIKTIGA SÄKERHETSANVISNINGAR FÖR

LADDARE OCH KRAFTKASSETT

1. SPARA DESSA ANVISNINGAR — Denna bruks-

anvisning innehåller viktiga säkerhets- och

driftsanvisningar för kraftladdaren.

2. Läs alla anvisningar och säkerhetsanmärkningar

på (1) kraftladdaren, (2) kraftet och (3) den pro-

dukt till vilken kraftet ska användas.

3. ATT OBSERVERA — Ladda endast MAKITA upp-

laddningsbara krafter, för att minska risken för

skador. Andra typer av krafter kan explodera och

orsaka skador på person och egendom.

4. Utsätt inte laddaren för regn eller snö.

5. Att använda tillsatser som inte rekommenderas

eller säljs av kraftladdarens tillverkare kan med-

föra att risk för eldsvåda, elektriska stötar och

personskador uppstår.

6. Dra i kontakten istället för i sladden när kraftlad-

daren ska kopplas ur, för att minska risken för

skador på stickkontakten och sladden.

7. Se till att sladden placeras så att ingen trampar

eller snubblar på den, eller att den på annat sätt

utsätts för skador eller påfrestningar.

8. Använd inte laddaren om sladden eller kontakten

är skadade — byt ut dem omedelbart.

9. Använd inte laddaren om den har utsatts för ett

kraftigt slag, tappats eller på annat sätt skadats;

ta den genast till en kvalificerad servicetekniker.

10. Ta inte isär laddaren eller kraftkassetten; lämna

dem till en kvalificerad servicetekniker om de är i

behov av service eller reparation. Felaktig ihop-

sättning kan resultera i att det uppstår risk för

elektriska stötar och eldsvåda.

11. Dra ut laddaren ur nätuttaget innan något under-

håll eller rengöring utförs, för att minska risken

för elektriska stötar. Att bara stänga av verktyget

med kontrollerna minskar inte denna risk.

12. Kraftladdaren är inte avsedd för att användas av

barn eller personer med förståndshandikapp

utan uppsyn.

13. Småbarn bör ha sådan tillsyn att de inte leker

med kraftladdaren.

14. Avbryt driften omedelbart om drifttiden börjar bli

betydligt kortare. Att fortsätta driften kan med-

föra risk för överhettning, brännskador och även

explosion.

15. Tvätta ur ögonen med rent vatten om elektro-

lytvätska skulle komma in i ögonen, och sök

omedelbart medicinsk vård. Att få in elektro-

lytvätska i ögonen kan resultera i att du förlorar

synen.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER

FÖR LADDARE OCH KRAFTKASSETT

1. Ladda inte kraftkassetten när temperaturen är

UNDER 10°C eller ÖVER 40°C.

2. Försök inte använda en spänningsomvandlare,

motortransformator eller ett likströmsuttag.

3. Låt ingenting täcka över eller täppa igen ladda-

rens ventilationsuttag.

4. Täck alltid för kraftets kontaktbleck med kraft-

locket, när kraftkassetten inte används.

5. Kortslut inte kraftkassetten:

(1) Vidrör inte kontaktblecken med något elek-

triskt ledande föremål.

(2) Undvik att förvara kraftkassetter i en behål-

lare tillsammans med andra metallföremål

som t.ex. spikar, mynt osv.

(3) Utsätt inte kraftladdaren för vatten eller regn.

En kortslutning av kraftet kan orsaka ett kraftigt

strömflöde, överhettning, risk för brännskador

och även att kraftet totalförstörs.

6. Förvara inte verktyget och kraftkassetten på

platser där temperaturen kan komma att uppgå

till eller överstiga 50°C.

7. Bränn inte upp kraftkassetten, även om den är

svårt skadad eller fullständigt utsliten. Kraftkas-

setten kan explodera i eld.

8. Var försiktig så att kraftet inte tappas, skakas om

eller utsätts för slag.

9. Utför inte laddningen inuti en låda eller någon

annan typ av behållare. Kraftet måste vara place-

rat på en plats med god ventilation under upp-

laddningen.

SÄRSKILDA SÄKERHETSREGLER FÖR

MASKINEN

1. Tänk på att maskinen alltid är i driftsläge efter-

som den inte behöver kopplas till ett elektriskt

uttag.

2. Håll maskinen i de isolerade handtagen vid

sådana arbeten där skär-/borrverktyget kan

komma i kontakt med ledningsdragning som inte

är synlig. Om verktyget kommer i direktkontakt

med en strömförande ledning kommer även

maskinens metalldelar att bli strömförande, vil-

ket kan orsaka att operatören utsätts för elek-

trisk shock.

3. Se alltid till att stå stadigt.

4. Se till att ingen står under dig när maskinen

används på hög höjd.

5. Håll maskinen stadigt.

6. Håll händerna på avstånd från roterande delar.

7. Lämna inte maskinen gående med motorn igång.

Använd endast maskinen när den hålls i hän-

derna.

8. Vidrör inte borret eller arbetsstycket direkt efter

avslutat arbete. De kan vara extremt heta och

orsaka brännskador.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering och demontering av kraftkassetten

(Fig. 1)

• Stäng alltid av maskinen innan kraftkassetten sätts i

eller tas ur.

• Ta bort kraftkassetten genom att trycka in knapparna

på kassettens båda sidor och samtidigt dra av den från

maskinen.

• Sätt på kraftkassetten genom att passa in tungan på

kraftkassetten mot skåran i maskinhuset och sedan

skjuta den i läge. Skjut alltid på kraftkassetten hela

vägen tills den låses i läge med ett litet klickljud. Om

kraftkassetten inte låses i läge kan den av misstag falla

ur sitt läge, och därmed orsaka skador på dig själv eller

någon person i din närhet.

• Tvinga inte kraftkassetten i läge vid monteringen. Om

kassetten inte lätt glider i läge, är den inte monterad på

rätt sätt.

Laddning (Fig. 2)

1. Koppla kraftladdaren till en strömkälla med rätt

spänning (växelström). Laddningslampan blinkar

med grönt ljus.

2. Sätt i kraftpaketet så att plus- och minuspolerna på

kraftpaketet är riktade åt samma håll som motsva-

rande markeringar på kraftladdaren. Sätt i kraftpake-

tet i laddarens port så långt det går, så att paketet

vilar mot botten av laddarens port.

3. När kraftpaketet sätts i ändrar laddningslampan färg

från grönt till rött, och laddningen börjar. Laddnings-

lampan fortsätter att lysa med stadigt sken under

laddningen.

4. När laddningslampan ändrar färg från rött till grönt är

laddningen avslutad.

5. Laddningstiden är ungefuar en timme. Om du läm-

nar kraftkassetten i laddaren efter avslutad laddning

övergår laddaren till läget “ströladdning (under-

hållsladdning)” vilket varar i ungefär 24 timmar.

6. Koppla ur laddaren från strömkällan efter avslutad

laddning.

FÖRSIKTIGHET:

• Laddaren är avsedd för laddning av Makita kraftkas-

sett. Använd den aldrig för andra ändamål eller för att

ladda krafter av andra märken.

• Vid laddning av en ny kraftkassett, eller en kraftkassett

som inte använts under lång tid kan det hända att kraft-

kassetten inte kan laddas fullt. Detta är normalt och

indikerar inte någon felaktighet hos laddare eller kas-

sett. Kraftkassetten kan laddas fullt efter att den lad-

dats upp och laddats ur några gånger.

• Vid laddning av en kraftkassett från en maskin som just

använts, eller en kraftkassett som har legat på en plats

utsatt för direkt solljus eller värme under en längre tid

kan det hända att laddningslampan blinkar med rött

sken. Vänta en stund om detta inträffar. Laddningen

påbörjas efter att kraftkassetten svalnat. kraftpaketet

svalnar snabbare om du tar bort det från kraftladdaren.

• Om laddningslampan blinkar med omväxlande grönt

och rött sken har ett problem uppstått, och laddning

kan inte genomföras. Kontakterna på laddaren eller

kraftkassetten är igensatta med damm eller skräp, eller

så är kraftkassetten utsliten eller skadad.

Ströladdning (underhållsladdning)

Laddaren övergår till läget för “ströladdning (under-

hållsladdning)” om du lämnar kvar kraftkassetten i ladda-

ren, för att förhindra att kraftet laddas ur spontant efter en

fulladdning, och laddaren kan därmed hållas fräscht och

fulladdat.

Tips för att upprätthålla maximal livslängd för

kraftet

1. Ladda upp laddaren innan det är fullständigt urlad-

dat.

Avbryt alltid arbetet som du utför med maskinen, och

ladda upp laddaren, när du märker att kraften i

maskinen minskar.

2. Ladda aldrig ett fulladdat laddare.

Överladdning minskar kraftets livslängd.

3. Ladda laddaren i rumstemperatur vid 10°C – 40°C.

Låt ett laddare, som har blivit varmt, svalna innan

det laddas.

4. Ladda upp kraftkassetten, av typ nickel metallhydrid,

om du inte använder den på mer än sex månader.

Se i tabellen nedan för laddningstid.

Strömställarens funktion (Fig. 3)

FÖRSIKTIGHET:

Kontrollera alltid att strömställaren fungerar normalt och

återgår till det avstängda läget (“OFF”-läget) när den

släpps innan kraftkassetten sätts i maskinen.

Tryck helt enkelt på strömställaren för att starta maski-

nen. Varvtalet ökar med ett ökat tryck på strömställaren.

Släpp strömställaren för att stanna maskinen.

Rotationsomkopplarens funktion (Fig. 4)

Maskinen är utrustad med en rotationsomkopplare för att

ändra rotationsriktningen. Tryck in rotationsomkopplaren

från sida A för medurs rotation, och från sida B för mot-

urs rotation. När rotationsomkopplaren står i neutralt läge

kan strömställaren inte tryckas in.

FÖRSIKTIGHET:

• Kontrollera alltid rotationsriktningen före användning.

• Använd rotationsomkopplaren först efter att maskinen

har stannat helt. Maskinen kan skadas om rotationsrikt-

ningen ändras innan maskinen har stannat.

• Ställ alltid rotationsomkopplaren i neutralt läge när

maskinen inte används.

Ändring av varvtal (Fig. 5)

Stäng först av maskinen vid ändring av varvtalet (motor-

hastigheten), och skjut sedan varvtalsomkopplaren till

sida “2” för högt varvtal eller sida “1” för lågt varvtal. Se

till att varvtalsomkopplaren står i rätt läge före använd-

ning. Använd rätt varvtal för ditt arbete.

FÖRSIKTIGHET:

• Skjut alltid varvtalsomkopplaren helt i läge. Maskinen

kan skadas om den används med varvtalsomkopplaren

i ett läge mitt emellan sida “1” och sida “2”.

• Skjut inte på varvtalsomkopplaren medan maskinen är

igång. Maskinen kan skadas.

Att välja driftsläge (Fig. 6)

Maskinen är utrustad med en driftslägesomkopplare. Välj

borrningsläget genom att trycka in låsknappen och

sedan skjuta driftslägesomkopplaren åt vänster (symbo-

len f). Välj skruvningsläget genom att skjuta driftslä-

gesomkopplaren åt höger (symbolen U) tills den låses

i läge. Om det är svårt att ändra driftslägesomkopplaren

kan du försöka med att vrida en aning på chucken i

endera riktningen, och sedan försöka skjuta på omkopp-

laren igen.

FÖRSIKTIGHET:

• Skjut alltid driftslägesomkopplaren så att den står helt i

det önskade läget. Maskinen kan skadas om den star-

tas med driftslägesomkopplaren ställd mitt emellan de

båda driftslägessymbolerna.

• Skjut inte driftslägesomkopplaren medan maskinen är

igång. Maskinen kan skadas.

Inställning av åtdragningsmomentet (Fig. 7)

Åtdragningsmomentet kan ställas in i 16 steg genom att

vrida på inställningsringen så att dess gradering står mot

pilen på maskinhuset.

Skjut först driftslägesomkopplaren till läget indikerat av

symbolen U.

Åtdragningsmomentet är lägst när siffran 1 står mot

pilen, och maximalt när markeringen står mot pilen.

Kopplingen bryter in vid respektive åtdragningsmoment

när åtdragningsmomentet är inställt på siffrorna 1 till 16.

Kopplingen är konstruerad för att inte bryta in när åtdrag-

ningsmomentet är inställt på markeringen. Skruva i en

skruv på prov i det material du använder eller i ett överbli-

vet stycke av samma typ innan det faktiska arbetet

påbörjas för att bestämma vilket åtdragningsmoment

som är lämpligt för just det arbetsmomentet.

FÖRSIKTIGHET:

• Justeringsringen låses inte i läge om pilen står mitt

emellan graderingarna.

Krafttyp Kapacitet

(mAh) Antal

celler Laddningstid

(Ungefär)

9122 2 000 8 45 min.

9133 2 200 8 50 min.

9134 2 600 8 60 min.

9135 3 000 8 70 min.

1222 2 000 10 45 min.

1233 2 200 10 50 min.

1234 2 600 10 60 min.

1235 3 000 10 70 min.

1422 2 000 12 45 min.

1433 2 200 12 50 min.

1434 2 600 12 60 min.

1435 3 000 12 70 min.

1822 2 000 15 45 min.

1833 2 200 15 50 min.

1834 2 600 15 60 min.

1835 3 000 15 70 min.

HOPSÄTTNING

FÖRSIKTIGHET:

Tillse alltid att maskinen är frånkopplad och att kraftkas-

setten tagits ur maskinen innan Du utför arbete på

denna.

Montering och demontering av

skruvmejselverktyg eller borr (Fig. 8)

Håll i ringen och vrid hylsan moturs för att öppna

chucken. För in verktyget i chucken så långt det går. Håll

stadigt i ringen och vrid hylsan medurs för att dra åt

chucken.

Håll i ringen och vrid hylsan moturs för att demontera

verktyget.

Förvara skruvmejselverktyget i dess hållare när det inte

används. Det går att förvara skruvverktyg som är upp till

45 mm långa i hållaren. (Fig. 9)

IDRAGNING

Idragning av skruvar (Fig. 10)

Skjut först driftslägesomkopplaren till läget indikerat av

symbolen U, och välj sedan åtdragningsmoment.

Placera spetsen på skruvmejselverktyget i skruvhuvudet

och anlägg tryck mot maskinen. Starta maskinen lång-

samt och öka sedan hastigheten gradvis. Släpp ström-

ställaren så snart kopplingen bryter in.

FÖRSIKTIGHET:

• Se till att skruvverktyget sätts i rakt i skruvhuvudet för

att inte orsaka skador på skruven och/eller verktyget.

• Förborra ledhål vid iskruvning av träskruv för att under-

lätta iskruvandet och för att förhindra att arbetsstycket

spricker. Se tabellen nedan.

• Om maskinen har använts kontinuerligt tills kraftkasset-

ten har laddats ur, bör maskinen tillåtas vila i 15 minu-

ter innan arbetet fortsätts med en ny kraftkassett.

Borrning

Skjut först driftslägesomkopplaren till läget indikerat av

symbolen f.

•Borrning i trä

Vid borrning i trä uppnås bäst resultat om ett träborr

med ledskruv används. Ledskruven förenklar borr-

ningen genom att dra borret in i arbetsstycket.

• Borrning i metall

Gör en försänkning med hjälp av en körnare och en

hammare där hålet ska vara för att förhindra att borret

slinter när borrningen påbörjas. Placera spetsen på

borret i försänkningen och börja borra.

Använd borrolja vid borrning metall. Undantagen är

järn och mässing som ska borras torra.

FÖRSIKTIGHET:

• Ett överdrivet tryck mot maskinen påskyndar inte borr-

ningen. I själva verket leder det överdrivna trycket

endast till att borrets spets förstörs, maskinens funktion

försämras och dess arbetsliv förkortas.

• Vid hålgenombrytningen utsätts maskinen/borret för en

oerhörd kraft. Håll i maskinen stadigt och var uppmärk-

sam när borret börjar bryta igenom arbetsstycket.

• Ett fastborrat borr kan lossas helt enkelt genom att

sätta rotationsomkopplaren i motsatt rotationsriktning

för att backa ut borret. Maskinen kan dock backa ut häf-

tigt om du inte håller i den stadigt.

• Fäst alltid små arbetsstycken i ett skruvstäd eller lik-

nande fasthållande anordning.

• Om maskinen har använts kontinuerligt tills kraftkasset-

ten har laddats ur, bör maskinen tillåtas vila i 15 minu-

ter innan arbetet fortsätts med en ny kraftkassett.

Montering av kassettspärr (separat tillbehör)

Montera alltid kassettspärren om kraftkassett (kraftkas-

sett) 9100, 9102, 9102A för Modell 6207D och 1200,

1202, 1202A för Modell 6217D/6317D används. Montera

kassettspärren på maskinen med den medföljande skru-

ven. (Fig. 11)

UNDERHÅLL

FÖRSIKTIGHET:

Tillse alltid att maskinen är frånkopplad och att kraftkas-

setten tagits ur maskinen innan du påbörjar inspektion

eller underhåll.

Utbyte av kolborstar

Ta ur och kontrollera kolborstarna med jämna mellanrum.

Byt ut dem om de är nerslitna till slitgränsmarkeringen.

Håll kolborstarna rena, så att de lätt kan glida i hållarna.

Båda kolborstarna ska bytas ut på samma gång. Använd

endast identiskt lika kolborstar. (Fig. 12)

Använd en skruvmejsel för att ta bort kolborsthållar-

locken. Ta ur de utslitna kolborstarna, sätt i de nya och

sätt sedan tillbaka kolborsthållarlocken. (Fig. 13)

För att upprätthålla produktens SÄKERHET och TILL-

FÖRLITLIGHET bör reparationer och andra typer av

underhåll och justeringar alltid utföras av Makitas fabriks-

verkstäder eller andra serviceverkstäder som är god-

kända av Makita, där Makita reservdelar alltid används.

Träskruvens nominella

diameter (mm) Rekommenderad storlek

på ledhålet (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

NORSK

Forklaring til generell oversikt

1Batteri

2 Knapp

3 Ladelampe

4 Batterilader

5 Startbryter

6 Reverseringshendel

7 Medurs

8Moturs

9 Hastighetshendel

10 Funksjonshendel

11 Låseknapp

12 Justeringsring

13 Graderinger

14 Viser

15 Mansjett

16 Ring

17 Bits

18 Bitsholder

19 Skrue

20 Stilleplate

21 Slitasjegrense

22 Børsteholderhette

23 Skrutrekker

TEKNISKE DATA

Modell 6207D 6217D 6317D 6337D 6347D

Kapasitet

Stål ........................................10 mm 10 mm 13 mm 13 mm 13 mm

Tre ..........................................25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Treskrue .................................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Maskinskrue ..........................13 mm 13 mm 13 mm 13 mm 13 mm

Tomgangshastighet (min-1)

Høy ........................................0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300

Lav .........................................0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Totallengde ...............................233 mm 233 mm 243 mm 243 mm 243 mm

Nettovekt ...................................1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Klassifisert spenning ................D.C 9,6 V D.C 12 V D.C 12 V D.C 14,4 V D.C 18 V

• Grunnet det kontinuerlige forsknings- og utviklingspro-

grammet, forbeholder vi oss retten til å foreta endringer

i tekniske data uten forvarsel.

• Merknad: Tekniske data kan variere fra land til land.

Bruksområde

Verktøyet brukes til boring og idriviring av skruer I tre,

metal og plast.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medføl-

gende sikkerhetsreglene.

SIKKERHETSREGLER

FOR HURTIGLADER

1. Ta vare på bruksanvisningen — den inneholder

viktige sikkerhetsregler og bruksveiledning.

2. Les alle sikkerhetsregler før hurtigladeren taes i

bruk.

3. Reduser faren for skader — bruk kun batterier av

Makita type. Andre typer batterier kan eksplo-

dere og forårsake skader, både på personer og

omgivelsene.

4. Utsett ikke laderen for regn eller snø.

5. Bruk av tilbehør som ikke et anbefalt eller selges

av batteriladerens produsent, kan resultere i fare

for brann, elektrisk støt eller personskader.

6. Rykk ikke i ledningen for å løsrive støpselet fra

kontakten.

7. Sørg for at ledningen ligger slik at ingen trår på

eller snubler i den. Hold ledningen unna varme

og skarpe kanter.

8. Bruk ikke laderen hvis ledningen eller støpselet

er skadet.

9. Har hurtigladeren falt i gulvet eller vært utsatt for

slag eller på annen måte vært utsatt for skade,

bør den repareres på autorisert verksted.

10. Demonter ikke lader eller batteri på egen hånd.

Feil montering kan medføre fare for elektriske

støt. La et autorisert verksted utføre reparasjo-

ner hvis nødvendig.

11. Faren for elektriske støt ved rengjøring og vedli-

kehold reduseres ved å fjerne støpselet fra kon-

takten. Nullstilling av kontrollbrytere reduserer

ikke denne faren.

12. Batteriladeren er ikke beregnet til bruk for min-

dreårige barn eller personer som trenger opp-

syn.

13. Se til at ikke mindreårige barn leker med batteri-

laderen.

14. Hvis driftstiden blir betraktelig kortere, må drif-

ten stanses omgående. Det vil være en risiko for

overoppheting, forbrenninger eller til og med en

eksplosjon.

15. Skulle du få elektrolytter i øynene, skyll grundig

med rent vann og oppsøk lege øyeblikkelig. Det

kan være fare for at du mister synet.

SIKKERHETSREGLER

FOR LADER OG BATTERI

1. Viktig! Ikke lad batteriet ved temperaturer under

+ 10°C eller over + 40°C.

2. Kan ikke brukes med transformator, aggregat

eller likeretter.

3. Sørg for at ikke luftehullene er tildekket eller tet-

tet igjen (det finnes også luftehull på undersi-

den).

4. Batteriterminalene må alltid være dekket til med

batteridekslet når batteriet ikke er i bruk.

5. Dette kan medføre kortslutning av batteriet:

(1) Terminalen må ikke komme i kontakt med

strømførende materialer.

(2) Unngå å oppbevare batteriet sammen med

andre metallgjenstander som f. eks. spikre,

mynter etc.

(3) Batteriet må ikke utsettes for vann eller regn.

Et batteri som kortsluttes kan forårsake stor

elektrisk strømavgang, overoppheting, brann-

skader og driftsstans.

6. Hverken verktøy eller batteri må oppbevares på

steder hvor temperaturen kan nå eller overskride

+50°C.

7. Kast ikke batteriet på åpen ild, selv om det er

ødelagt eller totalt utslitt. Batteriet kan da

eksplodere.

8. Batteriet må ikke falle på gulvet, ristes eller

utsettes for slag.

9. Batteriet må ikke lades opp inni en beholder av

noe slag. Opplading av batteriet må foregå på et

sted hvor ventilasjonen er god.

EKSTRA SIKKERHETSREGLER FOR

MASKINEN

1. Vær oppmerksom på at maskinen alltid vil være i

startposisjon siden den ikke skal koples til

strømnettet.

2. Hold verktøyet i de isolerte gripeflatene når du

arbeider på steder hvor det det kan forekomme

skjulte ledninger. Kontakt med en strømførende

ledning, vil også føre til at eventuelle metalldeler

på verktøyet blir strømførende og forårsake at

operatøren utsettes for elektrisk støt.

3. Sørg for godt fotfeste.

4. Pass på at det ikke befinner seg noen under når

det arbeides i høyden.

5. Hold maskinen i et fast grep.

6. Hold hendene unna roterende deler.

7. Forlat ikke maskinen når den er igang. Maskinen

må bare betjenes når den holdes for hånd.

8. Rør ikke hverken bits eller materiale umiddelbart

etter bruk; de kan være meget varme og forår-

sake forbrenninger.

TA VARE PÅ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Montering og demontering av batteriet (Fig. 1)

• Maskinen må alltid slås av før batteriet settes i eller tas

ut.

• Batteriet fjernes fra maskinen ved å trekke det ut samti-

dig som knappene på begge sider trykkes inn.

• Batteriet settes i ved å passe tungen på batteriet inn

etter sporet i kammeret og så skyve det på plass. Bat-

teriet må føres helt inn til det låses på plass med et lite

klikk. Hvis dette ikke gjøres kan det falle ut mens mas-

kinen er i bruk og påføre brukeren eller eventuelle til-

stedeværende legemsskader.

• Batteriet må ikke settes i med makt. Hvis det ikke med

letthet glir på plass er det fordi det settes i på feil måte.

Lading (Fig. 2)

1. Kople batteriladeren til korrekt vekselstrømskontakt.

Ladelampen vil blinke grønt.

2. Sett batteriet i slik at pluss- og minuspolene er på

samme side som respektive markeringer på høy-

kapasitets batteriladeren. Sett batteriet helt inn slik

at den hviler mot bunnen av laderen.

3. Når batteriet settes inn, vil ladelampen skifte farge

fra grønn til rød og ladingen begynne. Ladelampen

vil lyse under hele ladingen.

4. Når batteriet settes i vil ladelampen skifte farge fra

grønn til rød, og ladingen vil begynne.

5. Hvis batteriet blir stående i laderen etter at ladingen

er ferdig, vil laderen gå over i “dryppladingsmodus”

(vedlikeholdsladning) som vil vare i ca. 24 timer.

6. Etter ladingen koples støpslet fra stikkontakten.

NB!

• Batterilader er til lading av Makita batteri. Den må ikke

brukes til andre formål eller til batterier av annet fabri-

kat.

• Ved lading av et nytt batteri eller et som ikke har vært i

bruk på en stund, kan det være vanskelig å lade det

helt opp. Dette er normalt og ikke tegn på noe galt. Bat-

teriet lar seg lade fullt opp etter at det har vært helt

utladet og oppladet igjen et par ganger.

• Hvis du lader opp et batteri fra en maskin som nettopp

har vært i bruk, eller et batteri som har vært utsatt for

direkte sol eller annen varme, vil ladelampen blinke

rødt. Hvis dette skjer, venter du en stund. Ladingen

starter når batteriet er avkjølt. Batteriet avkjøles raskere

hvis det fjernes fra høykapasitets batteriladeren.

• Hvis ladelampen blinker vekselsvis i grønt og rødt,

tyder det på at noe er galt og lading er derfor ikke

mulig. Terminalene på laderen eller batteriet er enten

tilstoppet med støv eller batteriet er dødt eller ødelagt.

Dryppladning (vedlikeholdsladning)

Hvis du lar batteriet stå i batteriladeren for å forhindre

utlading etter full opplading, vil laderen gå over i “drypp-

ladningsmodus” (vedlikeholdsladning) og holde batteriet i

oppladet stand.

Noen tips for å vedlikeholde batteriets maksimale

levetid

1. Lad batteriet opp før det blir helt utladet.

Stans maskinen og lad opp batteriet så snart du

merker at maskinseffekten begynner å synke.

2. Lad aldri opp et helt oppladet batteri.

Overopplading vil redusere verktøyets levetid.

3. Lad batteriet opp under romtemperatur på 10°C –

40°C.

Et varmt batteri bør avkjøles før det lades opp.

4. Nikkelmetallhydrid -batteriet må lades opp når det

ikke skal brukes på mer enn 6 måneder.

Se tabellen under om ladetid.

Bryter (Fig. 3)

NB!

Før batteriet settes inn i maskinen, må det sjekkes at bry-

teren virker som den skal og går tilbake til “OFF” når den

slippes.

Maskinen startes ved å trykke på startbryteren. Hastig-

heten øker med trykket på bryteren. Slipp bryteren for å

stoppe.

Reverseringshendel (Fig. 4)

Denne maskinen er utstyrt med en reverseringshendel

for å endre rotasjonsretningen. Trykk på reverserings-

hendelen fra A-siden for medurs rotasjon, eller fra B-

siden for moturs rotasjon. Når hendelen er i friposisjon,

lar startbryteren seg ikke aktivere.

NB!

• Sjekk alltid rotasjonsretningen før maskinen startes.

• Reverseringshendelen må bare brukes etter at maski-

nen har stoppet helt. Hvis rotasjonsretningen endres

før motoren har stoppet helt, kan det føre til skader på

maskinen.

• Når maskinen ikke er i bruk, må reverseringshendelen

stilles tilbake til friposisjon.

Hastighetsendring (Fig. 5)

Hastigheten endres ved først å slå av maskinen og så

skyve hastighetshendelen mot “2”-siden for høy hastighet

og mot “1”-siden lav hastighet. Pass på at hastighetshen-

delen er i korrekt posisjon før maskinen startes. Velg kor-

rekt hastighet til jobben som skal gjøres.

NB!

• Hastighetshendelen må stilles skikkelig inn på den has-

tigheten som velges. Hvis maskinen går med bryteren

mellom “1”- og “2”-siden, kan maskinen ta skade.

• Hastighetshendelen må ikke betjenes mens maskinen

går. Det kan ødelegge maskinen.

Velge funksjonsmodus (Fig. 6)

Verktøyet er utstyrt med en funksjonshendel. Til boring

trykkes låseknappen inn og deretter skyves funksjons-

hendelen mot venstre (fsymbolet). Til iskruing sky-

ves funksjonshendelen mot høyre (U symbolet) til den

låser seg. Hvis det er vanskelig å dreie hendelen, kan en

vri chucken litt hver i retning og så dreie funksjonshende-

len igjen.

NB!

• Skyv alltid funksjonshendelen hele veien til ønsket

posisjon. Hvis arbeid utføres med hendelen midt imel-

lom funksjonssymbolene, kan verktøyet ødelegges.

• Funksjonshendelen må ikke betjenes mens verktøyet

går. Verktøyet kan ødelegges.

Justering av tiltrekningsmomentet (Fig. 7)

Tiltrekningsmomentet kan justeres i 16 trinn ved å dreie

justeringsringen slik at graderingene stemmer overens

med viseren på maskinen.

Først skyves funksjonshendelen til U symbolets posi-

sjon.

Tiltrekningsmomentet er minimalt når viseren er innstilt

på nummer 1, og maskimalt når viseren er innstilt på

markeringen. Clutchen vil slure på diverse momentnivåer

når momentinnstillingen er innstilt på mellom 1 og 16.

Men den skal ikke slure når maskinen er innstilt på mar-

keringen. Før selve arbeidet utføres, bør det foretas en

prøveidriving på samme typen materiale som skal bru-

kes, for å finne korrekt tiltrekningsmoment.

NB!

• Justeringsringen låser seg ikke når viseren er plassert

midt imellom graderingene.

Batteritype Kapasitet

(mAh) Antall

celler Ladetid

9122 2 000 8 Ca. 45 min.

9133 2 200 8 Ca. 50 min.

9134 2 600 8 Ca.60min.

9135 3 000 8 Ca. 70 min.

1222 2 000 10 Ca.45min.

1233 2 200 10 Ca. 50 min.

1234 2 600 10 Ca. 60min.

1235 3 000 10 Ca. 70 min.

1422 2 000 12 Ca.45min.

1433 2 200 12 Ca. 50 min.

1434 2 600 12 Ca. 60min.

1435 3 000 12 Ca. 70 min.

1822 2 000 15 Ca.45min.

1833 2 200 15 Ca. 50 min.

1834 2 600 15 Ca. 60min.

1835 3 000 15 Ca. 70 min.

SAMMENSETTING

NB!

Før det utføres arbeider på maskinen må du alltid for-

visse seg om at maskinen er slått av og akkumulatoren

er tatt ut.

Montering eller demontering av bits (Fig. 8)

Hold fast i ringen og drei mansjetten moturs så chuck-

klørne åpner seg. Sett bitset inn i chucken så langt det

kan komme. Hold godt fast i ringen og drei mansjetten

medurs så chucken strammes. Bitset fjernes ved å holde

i ringen og dreie mansjetten moturs.

Når driverbitset ikke brukes, oppbevares det i bitsholde-

ren. 45 mm lange bits kan oppbevares i denne holderen.

(Fig. 9)

IDRIVING

Idriving av skruer (Fig. 10)

Først skyves funksjonshendelen til U symbolets posi-

sjon og deretter stilles tiltrekningsmomentet inn.

Plasser bitsspissen i skruehodet og øv trykk på maski-

nen. Start maskinen langsomt og øk hastigheten gradvis.

Slipp bryteren straks clutchen kopler seg inn.

NB!

• Skrutrekkerbitset må settes i rett på skruehodet, ellers

kan skrue og/eller bits ødelegges.

• Ved idriving av treskruer bør det først bores et ledehull

for å gjøre idrivingen lettere og for å hindre oppflising av

materialet. Se tabellen under.

• Hvis maskinen går kontinuerlig til batteriet går tomt, må

maskinen få hvile i 15 minutter før det fortsettes med et

oppladet batteri.

Boring

Først skyves funksjonshendelen til f symbolets posi-

sjon.

• Boring i tre

Ved boring i tre, vil beste resultat oppnås med trebor og

selvborende skruer. Den selvborende skruen gjør

boringen lettere ved at bitset dras inn i arbeidsemnet.

• Boring i metall

For å hindre at bitset glipper i starten av hullboringen,

lages det en liten fordypning med kjørner og hammer

der hullet skal være. Sett bitsspissen i fordypningen og

start boringen.

Bruk maskinolje ved boring i metall. Unntakene er jern

og messing som må tørrbores.

NB!

• For stort trykk på maskinen vil ikke resultere i at borin-

gen går raskere. Dette vil medføre skadet bits, redusert

borekapasitet og forkorte boremaskinens levetid.

• Det utøves voldsomme krefter fra maskinen/bitset idet

gjennomboringen skjer. Hold godt fast maskinen og

utvis stor forsiktighet når bitset begynner å gå igjennom

materialet.

• Et bits som har satt seg fast lar seg lett fjerne ved å

sette maskinen i revers så bitset skrur seg ut. Men

maskinen kan plutselig slenge tilbake hvis den ikke hol-

des godt fast.

• Små arbeidsemner må altid settes fast i en tvinge eller

lignende.

• Hvis maskinen går kontinuerlig til batteriet går tomt, må

maskinen få hvile i 15 minutter før det fortsettes med et

oppladet batteri.

Installere stilleplaten (ekstra tilbehør)

Installer alltid stilleplaten når batteriene 9100, 9102

9102A brukes til modell 6207D, og 1200, 1202, 1202A til

modell 6217D/6317D. Installer stilleplaten på verktøyet

ved hjelp av den vedlagte skruen. (Fig. 11)

SERVICE

NB!

Før det utføres arbeider på maskinen må du alltid for-

visse seg om at maskinen er slått av og akkumulatoren

er tatt ut.

Skifte av kullbørster

Kullbørstene må tas ut og sjekkes med jevne mellomrom.

Skift børstene ut når de er slitt ned til grensemerket. Hold

kullbørstene rene slik at de lett glir på plass i holderne.

Begge kullbørstene bør skiftes ut samtidig. Bruk bare

identiske kullbørster. (Fig. 12)

Bruk en skrutrekker til å fjerne børsteholderhettene med.

Ta ut de slitte kullbørstene, sett inn de nye og sett børste-

holderhettene tilbake på plass. (Fig. 13)

For å sikre produkt-SIKKERHET og -PÅLITELIGHET, må

reparasjoner og øvrig vedlikeholdsarbeid eller justeringer

kun utføres av serviceverksted eller fabrikksverksted som

er godkjent av Makita, og det må alltid benyttes Makita

reservedeler.

Nominell

treskruediameter (mm)

Anbefalt ledehullstr

(mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

SUOMI

Yleisselostus

1Akku

2 Painike

3 Latausvalo

4 Akkulaturi

5 Liipaisinkytkin

6 Suunnanvaihtokytkin

7 Myötäpäivään

8 Vastapäivään

9 Nopeudenvaihtokytkin

10 Toimintomuodon vaihtokytkin

11 Lukituspainike

12 Säätörengas

13 Asteikko

14 Osoitin

15 Kaulus

16 Rengas

17 Terä

18 Terän pidin

19 Ruuvi

20 Asennuslevy

21 Rajamerkki

22 Harjanpitimen kansi

23 Ruuvitaltta

TEKNISET TIEDOT

Malli 6207D 6217D 6317D 6337D 6347D

Suorituskyky

Teräs .............................. 10 mm 10 mm 13 mm 13 mm 13 mm

Puu ................................ 25,4 mm 25,4 mm 25,4mm 32 mm 38 mm

Puuruuvi ........................ 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm 10 x 89 mm

Koneruuvi ....................... 13 mm 13 mm 13 mm 13 mm 13 mm

Tyhjäkäyntinopeus (min-1)

Nopea ............................ 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300

Hidas ............................. 0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Kokonaispituus ................. 233 mm 233 mm 243 mm 243 mm 243 mm

Nettopaino ........................ 1,7 kg 1,9 kg 2,0 kg 2,1 kg 2,4 kg

Nimellisjännite .................. 9,6 V tasavirta 12 V tasavirta 12 V tasavirta 14,4 V tasavirta 18 V tasavirta

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä-

tämme oikeuden muuttaa tässä mainittuja teknisiä omi-

naisuuksia ilman ennakkoilmoitusta.

• Huomautus: Tekniset ominaisuudet saattavat vaihdella

eri maissa.

Käyttötarkoitus

Tämä kone on tarkoitettu poraamiseen ja ruuvien kiinnit-

tämiseen puuhun, metalliin ja muoviin.

Tur va ohj eita

Oman turvallisuutesi vuoksi lue mukana seuraavat turva-

ohjeet.

TÄRKEITÄ TURVAOHJEITA

1. SÄÄSTÄ KÄYTTÖOHJEET — Tämä käsikirja

sisältää tärkeitä turvaohjeita ja akkulaturin käyt-

töohjeet.

2. Ennen akkulaturin käyttöä lue kaikki (1) akkula-

turin, (2) akun ja (3) koneen käyttöohjeet sekä

varoitusmerkinnät niihin kiinnitetyistä kilvistä.

3. VAROITUS — Onnettomuuksien välttämiseksi

lataa vain MAKITA - merkittyjä, uudelleenladatta-

via akkuja. Toisenmerkkiset akut voivat ladatta-

essa räjähtää aiheuttaen mahdollisesti myös

henkilöön kohdistuvia onnettomuuksia tai muita

vahinkoja.

4. Älä jätä akkulaturia vesisateeseen tai lumeen.

5. Laitteen tai koneen käyttö, jota akkulaturin val-

mistaja ei ole suositellut tai toimittanut, voi joh-

taa tulipalon syttymiseen, sähköiskuun tai

onnettomuuksiin sitä käyttäville henkilöille.

6. Pistoke- ja kaapelivaurioiden estämiseksi, vedä

mieluimmin pistokkeesta kuin kaapelista, akku-

laturia pistorasiasta irrottaessasi.

7. Varmista kaapelin sijoitus siten ettei sen päälle

voida astua, siihen kompastua tai ettei sitä voida

venyttää vetämällä vaurioittaen.

8. Älä käytä akkulaturia kaapelin tai pistokkeen

vaurioiduttua — uusi ne välittömästi.

9. Älä käytä akkulaturia jos siihen on kohdistunut

kova isku tai muuten mahdollisesti vahingoittu-

nut. Toimita akkulaturi ensin sähkölaitehuoltoon

tarkistettavaksi.

10. Älä yritä itse korjata akkulaturia. Älä pura itse

akkulaturia tai akkupatruunaa, toimita ne sähkö-

laitehuoltoon tarkistettavaksi ja tarvittaessa

huollettavaksi tai korjattavaksi. Virheellinen

kokoonpano voi aiheuttaa sähköiskun tai tulipa-

lon syttymisen.

11. Sähköiskuvaaran estämiseksi, irrota akkulaturin

pistoke sähköverkon pistorasiasta aina ennen

kunnossapitohuollon tai puhdistamisen aloitta-

mista. Virtakatkaisijoiden kääntäminen pois

päältä ei poista tätä vaaraa.

12. Akkulataajaa ei ole tarkoitettu nuorten lasten

eikä toimintarajoitteisten käytettäväksi ilman val-

vontaa.

13. Nuorten lasten toimia tulee valvoa sen varmista-

miseksi, että he eivät leiki akkulataajalla.

14. Jos käyttöaika lyhenee huomattavasti, lopeta

käyttö välittömästi. Tämä voi aiheuttaa ylikuume-

nemista, mahdollisia palovammoja ja jopa räjäh-

dyksen.

15. Jos akkunestettä joutuu silmiin, huuhtele ne

puhtaalla vedellä ja hakeudu heti lääkärin hoi-

toon. Tämä voi aiheuttaa näön menetyksen.

LISÄ-TURVAOHJEITA AKKULATURIA JA

AKKUPARISTOA VARTEN

1. Älä lataa akkuparistoa jos lämpötilla on alle

+ 10°C tai yli + 40°C.

2. Älä yritä lataamista säätömuuntajalla, moottori-

laturilla tai tasavirtapistorasialla, käytä vain

MAKITA-akkulaturia.

3. Älä peitä akkulaturia. Estä tuuletusaukkojen tuk-

keutuminen.

4. Peitä akkuliittimet aina akkukannella, kun akkua

ei käytetä.

5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa napoja sähköä johtavilla esi-

neillä.

(2) Älä säilytä akkua muiden metalliesineiden

joukossa, kuten naulat, kolikot, työkalut, jne.

(3) Älä jätä akkua veteen tai sateeseen.

Oikosulku akussa voi aiheuttaa suuren virtahä-

viön, ylikuumenemisen, mahdollisia palovam-

moja sekä rikkoutumisen.

6. Älä säilytä konetta ja akkuparistoa kohteissa,

joissa lämpötila voi nousta tai ylittää +50°C.

7. Älä hävitä akkuparistoa polttamalla vaikka se

olisikin pahoin vaurioitunut tai täydellisesti lop-

puunkulunut. Akkuparisto voi räjähtää tulessa.

8. Varo pudottamasta, ravistamasta tai iskemästä

akkua.

9. Älä säilytä akkua laatikossa tai muussa sulje-

tussa tilassa. Akun on oltava latauksen aikana

tilassa, jossa on hyvä ilmanvaihto.

LISÄÄ KONETTA KOSKEVIA

TURVAOHJEITA

1. Huomaa, että tämä kone on aina toimintaval-

miina, sillä sen ei tarvitse olla kytkettynä seinä-

pistorasiaan.

2. Tartu laitteeseen eristetyistä tartuntapinnoista

tehdessäsi työtä, jossa terä voi osua piilossa

olevaan johtoon. Jännitteiseen johtoon osumi-

nen saa myös laitteen esillä olevat metalliosat

jännitteisiksi, jolloin käyttäjä voi saada sähköis-

kun.

3. Pidä huolta, että sinulla on aina tukeva jalansija.

4. Varmista, että allasi ei ole ketään, kun käytät

konetta korkeissa paikoissa.

5. Pitele konetta tiukasti.

6. Pidä kädet poissa pyörivistä osista.

7. Älä jätä konetta käyntiin. Käytä konetta ainoas-

taan sen ollessa käsissäsi.

8. Älä kosketa poranterää äläkä työkappaletta välit-

tömästi työskentelyn jälkeen. Ne saattavat olla

erittäin kuumia ja voivat polttaa ihoasi.

SÄILYTÄ NÄMÄ OHJEET.

KÄYTTÖOHJEET

Akun kiinnittäminen ja irrottaminen (Kuva 1)

• Sammuta kone aina ennen akun kiinnittämistä ja irrot-

tamista.

• Akku irrotetaan vetämällä se koneesta samalla kun pai-

netaan akun molemmilla sivuilla olevia painikkeita.

• Akku kiinnitetään asettamalla akun kieleke kotelossa

olevaan uraan ja sujauttamalla se paikalleen. Työnnä

akku aina perille saakka, kunnes se napsahtaa paikal-

leen. Jos et toimi näin, akku saattaa vahingossa irrota

koneesta aiheuttaen itsesi tai sivullisen loukkaantumi-

sen.

• Älä työnnä akkua väkisin paikalleen. Jos akku ei liu’u

helposti paikalleen, ei kiinnitystapa ole oikea.

Lataaminen (Kuva 2)

1. Liitä akun lataaja sopivaan vaihtovirtapistorasiaan.

Latausvalo vilkkuu vihreänä.

2. Työnnä akku paikalleen siten, että akun plus- ja mii-

nusnavat ovat samalla puolella kuin vastaavat mer-

kinnät akun teholataajassa. Työnnä akku kokonaan

aukkoon siten, että se lepää lataajan aukon pohjalla.

3. Kun akku on asetettu paikalleen, latausvalo vaihtuu

vihreästä punaiseksi ja lataus alkaa. Latausvalo

palaa tasaisesti latauksen aikana.

4. Kun latausvalon väri vaihtuu punaisesta vihreäksi,

lataaminen on päättynyt.

5. Latausaika on noin tunti. Jos akku jätetään laturiin

lataamisen päätyttyä, laturi siirtyy “kestolatausmuo-

dolle” (jatkuvalle lataukselle), joka kestää noin 24

tuntia.

6. Irrota lataajan virtajohto pistorasiasta latauksen jäl-

keen.

VARO:

• Akkulataaja on tarkoitettu Makita-akun lataamiseen.

Älä koskaan käytä sitä muihin tarkoituksiin tai muiden

valmistajien akkujen lataamiseen.

• Kun lataat uuden akun tai akun, jota ei ole käytetty pit-

kään aikaan, se ei ehkä lataudu täyteen. Tämä on nor-

maalia eikä se ole osoitus viasta. Akku voidaan ladata

täyteen, kun se on purettu kokonaan ja ladattu muuta-

man kerran.

• Jos lataat akun, jota on juuri käytetty koneessa tai pit-

kään auringonvalolle tai kuumuudelle alttiina olleen

akun, latausvalo saattaa vilkkua punaisena. Jos näin

käy, odota hetken aikaa. Lataaminen alkaa, kun akku

on jäähtynyt. Akku jäähtyy nopeammin, jos irrotat sen

teholataajasta.

• Jos latausvalo vilkkuu vuorotellen vihreänä ja punai-

sena, on kyseessä häiriö eikä lataus ole mahdollista.

Laturin tai akun liittimet ovat likaiset tai akku on lop-

puunkulunut tai vioittunut.

Heikkovirtalataus

Jos jätät akun laturiin estääksesi akun tyhjenemisen

itsestään täyteen lataamisen jälkeen, laturi kytkeytyy

heikkovirtalatausmuodolle, joka pitää akun jatkuvasti täy-

dessä latauksessa.

Vinkkejä akun käyttöiän maksimoimiseksi

1. Lataa akku, ennen kuin se on kokonaan tyhjennyt.

Lopeta aina laitteella työskentely ja lataa akku, jos

huomaat voiman vähenevän laitteesta.

2. Älä koskaan lataa täyteen ladattua akkua.

Liiallinen lataaminen lyhentää akun käyttöikää.

3. Lataa akku huoneenlämmössä 10°C – 40°C.

Anna kuuman akun viilentyä ennen sen lataamista.

4. Lataa nikkelimetalli-hybridiakku, jos et käytä sitä yli

kuuteen kuukauteen.

Katso latausaika alla olevasta taulukosta.

Kytkimen käyttäminen (Kuva 3)

VARO:

Ennen kuin kiinnität akun koneeseen, tarkista aina, että

liipaisinkytkin toimii moitteettomasti ja että se palautuu

vapautettaessa “OFF” -asentoon.

Kone käynnistetään yksinkertaisesti painamalla liipai-

sinta. Koneen käyntinopeus kasvaa puristettaessa liipai-

sinta voimakkaammin. Kone pysähtyy, kun liipaisin

vapautetaan.

Suunnanvaihtokytkimen käyttäminen (Kuva 4)

Tässä koneessa on suunnanvaihtokytkin, jonka avulla

voidaan vaihtaa pyörimissuuntaa. Paina suunnanvaihto-

kytkimen A-puolelta, kun haluat terän pyörivän myötäpäi-

vään ja B-puolelta kun haluat terän pyörivän

vastapäivään. Liipaisinkytkintä ei voi painaa, kun suun-

nanvaihtokytkin on keskiasennossa.

VARO:

• Tarkista aina terän pyörimissuunta ennen käyttöä.

• Käytä suunnanvaihtokytkintä ainoastaan koneen

ollessa täysin pysähtynyt. Pyörimissuunnan vaihtami-

nen ennen koneen pysähtymistä saattaa vahingoittaa

konetta.

• Aseta suunnanvaihtokytkin keskiasentoon, kun konetta

ei käytetä.

Käyntinopeuden muuttaminen (Kuva 5)

Kun haluat muuttaa käyntinopeutta, sammuta ensin kone

ja siirrä sitten nopeudenvaihtokytkin “2”-puolelle nopeaa

käyntiä varten ja “1”-puolelle hidasta käyntiä varten. Var-

mista, että nopeudenvaihtokytkin on asetettu oikeaan

asentoon ennen työskentelyn aloittamista. Käytä työllesi

sopivaa nopeutta.

VARO:

• Aseta nopeudenvaihtokytkin aina oikeaan asentoon.

Jos konetta käytetään nopeudenvaihtokytkimen ollessa

“1” ja “2” asentojen välissä, kone saattaa vahingoittua.

• Älä käytä nopeudenvaihtokytkintä koneen käydessä.

Kone saattaa vahingoittua.

Toimintomuodon valitseminen (Kuva 6)

Tässä koneessa on toimintomuodon vaihtokytkin. Kun

haluat porata, paina lukituspainiketta ja siirrä sitten toi-

mintomuodon vaihtokytkintä vasemmalle (f symboli).

Kun haluat ruuvata, siirrä toimintomuodon vaihtokytkintä

oikealle (U symboli), kunnes se lukittuu paikalleen. Jos

kytkimen kääntäminen on vaikeaa, kierrä ensin istukkaa

hieman jompaankumpaan suuntaan ja siirrä sitten kyt-

kintä.

VARO:

• Siirrä toimintomuodon vaihtokytkin aina kokonaan

haluamaasi asentoon. Jos käytät konetta toimintomuo-

don vaihtokytkimen ollessa toimintomuotoja kuvaavien

symboleiden välissä, kone voi vioittua.

• Älä käytä toimintomuodon vaihtokytkintä koneen käy-

dessä. Kone voi vioittua.

Kiinnitysmomentin säätäminen (Kuva 7)

Kiinnitysmomenttia voidaan säätää 16 portaassa kääntä-

mällä säätörengasta siten, että sen asteikon lukemat

osuvat koneen rungossa olevan osoittimen kanssa koh-

dakkain.

Siirrä ensin toimintomuodon vaihtokytkin U symbolin

kohdalle.

Heikoin kiinnitysmomentti saadaan, kun osoitin on nume-

ron 1 kohdalla ja suurin, kun osoitin on merkin kohdalla.

Kytkinjarru alkaa luistaa useilla momenttitasoilla, kun on

valittu lukema väliltä 1 – 16. Kytkin on suunniteltu siten,

että se ei luista merkin kohdalla. Kiinnitä koeruuvi työ-

kappaleeseen tai samaa ainetta olevaan toiseen kappa-

leeseen ennen varsinaisen työskentelyn aloittamista

määrittääksesi juuri näihin oloihin sopivan kiinnitysmo-

mentin.

VARO:

• Säätörengas ei lukitu paikalleen, jos osoitin on asteikon

lukemien välissä.

Akkutyyppi

Kapasi-

teetti

(mAh)

Kennojen

lukumäärä Latausaika

9122 2 000 8 Noin 45 min.

9133 2 200 8 Noin 50 min.

9134 2 600 8 Noin 60 min.

9135 3 000 8 Noin 70 min.

1222 2 000 10 Noin 45 min.

1233 2 200 10 Noin 50 min.

1234 2 600 10 Noin 60 min.

1235 3 000 10 Noin 70 min.

1422 2 000 12 Noin 45 min.

1433 2 200 12 Noin 50 min.

1434 2 600 12 Noin 60 min.

1435 3 000 12 Noin 70 min.

1822 2 000 15 Noin 45 min.

1833 2 200 15 Noin 50 min.

1834 2 600 15 Noin 60 min.

1835 3 000 15 Noin 70 min.

KOKOAMINEN

VARO:

Varmistaudu aina ennen kaikkia koneelle suoritettavia

töitä, että kone on pysäytetty ja akku irrotettu.

Vääntiöterän ja poranterän kiinnittäminen ja

irrottaminen (Kuva 8)

Avaa istukan leuat pitämällä rengasta paikallaan samalla

kun käännät kaulusta vastapäivään. Työnnä terä niin

syvälle istukkaan kuin se menee. Pitele rengasta tiukasti

ja käännä kaulusta myötäpäivään kiristääksesi istukan.

Terä irrotetaan pitämällä rengasta paikallaan samalla kun

kaulusta käännetään vastapäivään.

Säilytä vääntiöterää terän pitimessä, kun sitä ei käytetä.

Pitimessä voidaan säilyttää 45 mm pituisia teriä.

(Kuva 9)

KÄYTTÖOHJEET

Ruuvaaminen (Kuva 10)

Siirrä ensin toimintomuodon vaihtokytkin U symbolin

kohdalle ja valitse sitten kiinnitysmomentti.

Aseta vääntiöterän kärki ruuvin kantaan ja paina konetta.

Käynnistä kone hitaasti ja lisää nopeutta vähitellen.

Vapauta liipaisin, kun kytkinjarru käynnistyy.

VARO:

• Varmista, että vääntiöterä on asetettu suoraan ruuvin

kantaan. Muutoin ruuvi ja/tai terä saattaa vahingoittua.

• Kun kiinnität puuruuveja, poraa koereikiä helpottaak-

sesi kiinnittämistä ja estääksesi työkappaleen hal-

keamisen. Katso alla olevaa taulukkoa.

• Jos konetta käytetään jatkuvasti, kunnes akku on tyh-

jentynyt, annan koneen levätä 15 minuutin ajan, ennen

kuin jatkat työskentelyä uudella akulla.

Poraaminen

Siirrä ensin toimintomuodon valintakytkin f symbolin

kohdalle.

• Poraaminen puuhun

Kun poraat puuhun, saat parhaan tuloksen käyttämällä

ohjausruuvilla varustettuja puuporia. Ohjausruuvi vetää

terän työkappaleeseen, mikä helpottaa poraamista.

• Poraaminen metalliin

Iske porattavaan kohtaan syvennys pistepuikolla ja

vasaralla estääksesi terää liukumasta, kun reiän poraa-

minen alkaa. Aseta terän kärki syvennykseen ja aloita

poraaminen.

Käytä lastuamisnestettä, kun poraat metalliin. Poikke-

uksen muodostavat rauta ja messinki. Niihin porataan

kuivina.

VARO:

• Koneen liiallinen painaminen ei nopeuta poraamista.

Itse asiassa tämä vain vahingoittaa terän kärkeä, hei-

kentää koneen toimintaa ja lyhentää koneen käyttö-

ikää.

• Läpiporautumisen hetkellä koneeseen/terään kohdis-

tuu suuri voima. Pitele konetta tiukasti ja ole varovai-

nen, kun terä alkaa työntyä esiin työkappaleen toiselta

puolelta.

• Kiinni juuttunut terä voidaan irrottaa yksinkertaisesti

asettamalla pyörimissuunta päinvastaiseksi, jolloin terä

työntyy ulos. Kone saattaa kuitenkin työntyä taaksepäin

äkillisesti, ellet pidä siitä lujasti kiinni.

• Kiinnitä pienet työkappaleet aina ruuvipuristimeen tai

vastaavaan pitimeen.

• Jos konetta käytetään jatkuvasti, kunnes akku on tyh-

jentynyt, annan koneen levätä 15 minuutin ajan, ennen

kuin jatkat työskentelyä uudella akulla.

Asennuslevyn kiinnittäminen (lisävaruste)

Kiinnitä aina asennuslevy käyttäessäsi akkua 9100,

9102, 9102A mallissa 6207D ja akkua 1200, 1202,

1202A mallissa 6217D/6317D. Kiinnitä asennuslevy lait-

teeseen varusteisiin kuuluvalla ruuvilla. (Kuva 11)

HUOLTO

VARO:

Varmista aina ennen tarkastus- ja kunnossapitotoimia,

että kone on sammutettu ja että kone on pysäytetty ja

akku irrotettu.

Hiilien vaihto

Irrota ja tarkista harjahiilet säännöllisesti. Vaihda ne

uusiin, kun ne ovat kuluneet rajamerkkiin asti. Pidä harja-

hiilet puhtaina ja vapaina liukumaan pitimissään. Molem-

mat harjahiilet tulee vaihtaa samalla kertaa uusiin. Käytä

vain keskenään samanlaisia harjahiiliä. (Kuva 12)

Irrota harjahiilen kannet ruuvitaltalla. Irrota kuluneet har-

jahiilet, aseta uudet paikalleen ja kiinnitä harjahiilen kan-

net. (Kuva 13)

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN

takaamiseksi korjaukset, huollot ja säädöt tulee jättää

Makitan valtuuttaman huollon tai tehtaan huollon tehtä-

viksi käyttäen vain Makitan varaosia.

Puuruuvin

nimellishalkaisija (mm)

Koereiän suositeltava

koko (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7–3,9

5,8 4,0–4,2

6,1 4,2–4,4

ΕΛΛΗΝΙΚΑ

Περιγραφή γενικής άποψης

1 Κασέτα µπαταρίας

2 Πλήκτρο

3 Φωτάκι φρτισης

4 Φορτιστής

5 Σκανδάλη διακπτης

6 Μοχλς αντιστροφής

διακπτη

7 ∆εξιστροφα

8 Αριστερστροφα

9 Μοχλς αλλαγής ταχύτητας

10 Κουµπί αλλαγής τρπου

λειτουργίας

11 Κουµπί ασφάλισης

12 ∆ακτυλίδι ρύθµισης

13 ∆ιαβαθµίσεις

14 ∆είκτης

15 Μανίκι

16 ∆ακτυλίδι

17 Αιχµή

18 Θήκη αιχµής

19 Βίδα

20 Πλάκα ρύθµισης

21 Σηµάδι ορίου

22 Κάλυµµα συγκρατητή

βούρτσας

23 Κατσαβίδι

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Μοντέλο 6207D 6217D 6317D 6337D 6347D

Ικαντητες

Ατσάλι ........................... 10 χιλ. 10 χιλ. 13 χιλ. 13 χιλ. 13 χιλ.

Ξύλο .............................. 25,4 χιλ. 25,4 χιλ. 25,4 χιλ. 32 χιλ. 38 χιλ.

Ξυλβιδα ...................... 6 χιλ. x 75 χιλ. 6 χιλ. x 75 χιλ. 6 χιλ. x 75 χιλ. 6 χιλ. x 75 χιλ. 10 χιλ. x 89 χιλ.

Βίδα µηχανής ............... 13 χιλ. 13 χιλ. 13 χιλ. 13 χιλ. 13 χιλ.

Ταχύτητα χωρίς φορτίο (min-1)

Υψηλή ............................ 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300

Χαµηλή ......................... 0 – 400 0 – 400 0 – 400 0 – 400 0 – 400

Συνολικ µήκος .............. 233 χιλ. 233 χιλ. 243 χιλ. 243 χιλ. 243 χιλ.

Καθαρ βάρος ................ 1,7 Χγρ. 1,9 Χγρ. 2,0 Χγρ. 2,1 Χγρ. 2,4 Χγρ.

Καθορισµένο βολτάζ ...... D.C. 9,6 V D.C. 12 V D.C. 12 V D.C. 14,4 V D.C. 18 V

• Λγω του συνεχιζµενου προγράµµατος έρευνας

και ανάπτυξης, οι παρούσες προδιαγραφές

υπκεινται σε αλλαγή χωρίς προειδοποίηση.

• Παρατήρηση: Τα τεχνικά χαρακτηριστικά µπορεί να

διαφέρουν απ χώρα σε χώρα.

Προoριζ#µενη χρήση

Το εργαλείο χρησιµοποιείται για τρυπάνισµα και

βίδωµα σε υλικά απ ξύλο, µέταλλο, και πλαστικ.

Υποδείξεις ασφάλειας

Για την προσωπική σας ασφάλεια, ανατρέξετε στις

εσώκλειστες οδηγίες ασφάλειας.

ΣΗΜΑΝΤΙΚΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ

ΣΥΣΚΕΥΗ ΦΟΡΤΙΣΗΣ ΚΑΙ ΜΠΑΤΑΡΙΑ

1. ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ — Αυτ# το

εγχειρίδιο περιέχει σηµαντικές οδηγίες

ασφαλείας και χρήσης της συσκευής φ#ρτισης.

2. Πριν χρησιµοποιήσετε τη συσκευή φ#ρτισης,

διαβάστε #λες τις οδηγίες και προειδοποιητικά

σηµεία (1) στην συσκευή φ#ρτισης, (2) στη

µπαταρία, και (3) στη συσκευή που χρησιµοποιεί

την µπαταρία.

3. ΠΡΟΣΟΧΗ — Για να µειωθεί ο κίνδυνος

τραυµατισµού, φορτίζετε µ#νο µπαταρίες

ΜΑΚΙΤΑ επαναφορτιζ#µενου τύπου. Μπαταρίες

άλλου τύπου µπορεί να εκραγούν, πληγώνοντας

σας και προκαλώντας ζηµίες.

4. Μην εκθέσετε τη συσκευή φ#ρτισης σε βροχή ή

χι#νι.

5. Χρήση εξαρτήµατος που δεν συστήνεται ή δεν

πωλείται απ# τον κατασκευαστή της συσκευής

φ#ρτισης µπορεί να προκαλέσει φωτιά,

ηλεκτρικ# σοκ, ή να σας τραυµατίσει.

6. Για να µειωθεί ο κίνδυνος ζηµιάς στην πρίζα και

στο καλώδιο, #ταν αποσυνδέετε τη συσκευή

φ#ρτισης απ# την παροχή ρεύµατος, πιάνετε

και τραβάτε απ# την πρίζα και #χιαπ#το

καλώδιο.

7. Βεβαιωθείτε #τι το καλώδιο βρίσκεται σε θέση

που ούτε θα το πατήσουν ούτε θα σκοντάψουν

πάνω του ούτε µπορεί να πάθει ζηµιά µε

οποιοδήποτε τρ#πο.

8. Μη χρησιµοποιείτε τη συσκευή φ#ρτισης αν το

καλώδιο ή η πρίζα της έχουν πάθει ζηµιά —

αντικαταστήστε τα αµέσως.

9. Μη χρησιµοποιείτε την συσκευή σε περίπτωση

που έχει υποστεί δυνατ# κτύπηµα, έχει πέσει

κάτω, ή έχει πάθει οποιαδήποτε ζηµιά.

Αναθέστε την επισκευή σε εξουσιοδοτηµένο

τεχνίτη.

10. Μην αποσυναρµολογείτε τη συσκευή φ#ρτισης

ή τη µπαταρία. Πάρτε την σε εξουσιοδοτηµένο

τεχνίτη #ταν χρειάζεται επισκευή ή σέρβις.

Λανθασµένη επανασυναρµολ#γηση µπορεί να

οδηγήσει σε κίνδυνο ηλεκτρικού σοκ ή φωτιάς.

11. Για να µειωθεί ο κίνδυνος ηλεκτρικού σοκ,

αποσυνδέστε τη συσκευή φ#ρτισης απ# την

παροχή ρεύµατος πριν κάνετε οποιαδήποτε

συντήρηση ή καθαρισµ# της. Μ#νο µε το να

σβήσετε τη συσκευή αυτ#ς ο κίνδυνος δε

µειώνεται.

12. Ο φορτιστής µπαταρίας δεν προορίζεται για

χρήση απ# µικρά παιδιά ή άτοµα µε ασταθή

συµπεριφορά χωρίς επίβλεψη.

13. Τα µικρά παιδιά θα πρέπει να επιβλέπονται για

να διασφαλισθεί #τι δεν παίζουνε µε τον

φορτιστή µπαταρίας.

14. Εάν ο χρ#νος λειτουργίας έχει γίνει πολύ

µικρ#τερος, σταµατήστε τη λειτουργία αµέσως.

Μπορεί να συµβεί υπερθέρµανση, πιθανώς

καψίµατα ή ακ#µη και έκρηξη.

15. Εάν µπει ηλεκτρολύτης στα µάτια σας, ξεπλύντε

τα µε καθαρ# νερ# και απευθυνθείτε σε ένα

γιατρ# αµέσως. Μπορεί να χάσετε ακ#µη και την

#ραση σας.

ΕΠΙΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ

ΣΥΣΚΕΥΗ ΦΟΡΤΙΣΗΣ ΚΑΙ ΜΠΑΤΑΡΙΑ

1. Μη φορτίζετε τη µπαταρία #ταν η θερµοκρασία

είναι ΚΑΤΩ απ# 10°C ή ΠΑΝΩ απ# 40°C.

2. Μη χρησιµοποιείτε ποτέ µετασχηµατιστή

ανύψωσης τάσης, γεννήτρια, ή υποδοχή

συνεχούς ρεύµατος.

3. Μην αφήσετε οτιδήποτε να καλύψη ή να

µπλοκάρει της οπές εξαερισµού του φορτιστή.

4. Πάντοτε να έχετε τους π#λους της µπαταρίας

καλυµµένους µε το κάλυµµα της #ταν δεν την

χρησιµοποιείτε.

5. Μη βραχυκυκλώσετε την κασέτα µπαταρίας:

(1) Μην αγγίξετε τους π#λους µε κανένα

αγώγιµο υλικ#.

(2) Αποφύγετε την αποθήκευση της κασέτας

µπαταρίας σε δοχείο µε άλλα µεταλλικά

αντικείµενα #πως καρφιά, νοµίσµατα, κλπ.

(3) Μην εκθέτετε την κασέτα µπαταρίας σε

νερ# ή σε βροχή.

Ενα βραχυκύλωµα µπαταρίας µπορεί να

προκαλέσει µεγάλη ροή ρεύµατος,

υπεθέρµανση, πιθανά εγκαύµατα και ακ#µη

µηχανική βλάβη.

6. Μη φυλάσσετε τη µηχανή και τη µπαταρία σε

µέρη που η θερµοκρασία µπορεί να φθάσει ή να

ξεπεράσει τους 50°C.

7. Μη κάψετε την µπαταρία ακ#µα και αν έχει

πάθει σοβαρές ζηµιές ή έχει εντελώς φθαρτεί. Η

µπαταρία µπορεί να εκραγεί στην φωτιά.

8. Προσέχετε να µη ρίζετε κάτω, τaρακουνήσετε ή

χτυπήσετε τη µπαταρία.

9. Μη φορτίσετε τη µπαταρία µέσα σε ένα κουτί ή

δοχείο οποιουδήποτε είδους. Η µπαταρία

πρέπει να τοποθετηθεί σε ένα καλά

εζαεριζ#µενο χώρο κατά τη διάρκεια της

φ#ρτισης.

ΕΠΙΠΡΟΣΘΕΤΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ

ΜΗΧΑΝΗΜΑ

1. Εχετε υπ#ψη σας #τι το µηχάνηµα αυτ#

βρίσκεται πάντα σε κατάσταση λειτουργίας γιατί

δεν χρειάζεται να συνδεθεί στο ρεύµα.

2. Κρατείστε το εργαλείο απ# τις µονωµένες

επιφάνειες της λαβής #ταν εκτελείτε µια

εργασία #που το εργαλείο κοπής ίσως έρθει σε

επαφή µε κρυµµένα καλώδια. Επαφή µε ένα

ενεργ# ηλεκτροφ#ρο καλώδιο θα κάνει και και

τα εκτεθιµένα µεταλλικά κοµµάτια του

εργαλείου ενεργά και θα προκαλέσει

ηλεκτροπληξία στον χειριστή.

3. Πάντοτε βεβαιώνεστε #τι έχετε καλή στήριξη

ποδιών.

4. Βεβαιώνεστε #τι δεν βρίσκεται κανείς απ# κάτω

#ταν χρησιµοποιείτε το µηχάνηµα σε ψηλά

µέρη.

5. Κρατάτε το µηχάνηµα σταθερά.

6. Κρατάτε τα χέρια σας µακριά απ# τα

περιστρεφ#µενα µέρη.

7. Μην αφήνετε το µηχάνηµα σε λειτουργία.

Λειτουργείτε το µηχάνηµα µ#νο #ταν το

κρατάτε στα χέρια.

8. Μην αγγίζετε την αιχµή ή το αντικείµενο

εργασίας αµέσως µετά τη λειτουργία. Μπορεί

να είναι εξαιρετικά θερµά και να σας

προκαλέσουν εγκαύµατα.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ.

Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Τοποθέτηση ή αφαίρεση της κασέτας µπαταρίας

(Εικ. 1)

• Πάντοτε σβήνετε το µηχάνηµα πριν τοποθετήσετε

ή αφαιρέσετε την κασέτα µπαταρίας.

• Για να αφαιρέσετε τη κασέτα µπαταρίας, τραβήχτε

τη έξω απ το µηχάνηµα ενώ πιέζετε τα πλήκτρα

και στις δύο πλευρές της κασέτας.

• Για να τοποθετήσετε τη κασέτα µπαταρίας,

ευθυγραµµίστε τη γλώσσα στη κασέτα µπαταρίας

µε την εγκοπή στο περίβληµα και σύρετε τη στη

θέση της. Πάντα βάζετε τη βαθειά µέσα µέχρι να

κλειδώσει στη θέση της µε ένα µικρ κλικ.

∆ιαφορετικά, µπορεί να πέσει έξω απ το

µηχάνηµα, και να τραυµατίσει εσάς ή κάποιον

άλλο.

• Μη βάζετε δύναµη ταν τοποθετείτε την κασέτα

µπαταρίας. Εάν η κασέτα δεν εισέρχεται µε

ευκολία, δεν είναι τοποθετηµένη σωστά.

Φ#ρτιση (Εικ. 2)

1. Συνδέστε τον φορτιστή στην κατάλληλη παροχή

εναλλασσµενου ρεύµατος. Το φωτάκι

φρτισης θα αναβοσβήνει µε πράσινο χρώµα.

2. Βάλτε την κασέτα µπαταρίας έτσι ώστε ο

θετικς και ο αρνητικς πλος της κασέτας

µπαταρίας να είναι στις ίδιες πλευρές µε τα

αντίστοιχα σηµεία στον υψηλής χωρητικτητας

φορτιστή µπαταρίας. Βάλτε την µπαταρία

πλήρως µέσα στην υποδοχή έτσι ώστε να

καθήσει στο πάτωµα της υποδοχής του

φορτιστή.

3. Οταν η κασέτα µπαταρίας έχει τοποθετηθεί, το

χρώµα στο φωτάκι φρτισης θα αλλάξει απ

πράσινο σε κκκινο και η φρτιση θα αρχίσει.Το

φωτάκι φρτισης θα παραµείνει αναµµένο

σταθερά κατά την διάρκεια τηςφρτισης.

4. Οταν το λαµπάκι φρτισης αλλάξει απ πράσινο

σε κκκινο, ο κύκλος φρτισης έχει

συµπληρωθεί.

5. Εάν αφήσετε την κασέτα µπαταρίας στον

φορτιστή µετά την συπλήρωση του κύκλου

φρτισης, ο φορτιστής θα αλλάξει στην

διαµρφωση “στιγµιαία φρτιση (φρτιση

συντήρησης)” η οποία θα διαρκέσει περίπου για

ένα εικοσιτετράωρο.

6. Μετά τη φρτιση, αποσυνδέστε το φορτιστή

απ την παροχή ρεύµατος.

ΠΡΟΣΟΧΗ:

• Το µοντέλο φορτιστής µπαταρίας είναι για φρτιση

κασέτας µπαταρίας Μάκιτα. Ποτέ µη το

χρησιµοποιήσετε για άλλους σκοπούς ή για

φρτιση µπαταριών άλλων κατασκευαστών.

• Οταν φορτίζετε µία καινούργια κασέτα µπαταρίας ,

ή µία κασέτα µπαταρίας που δεν έχει

χρησιµοποιηθεί για πολύ καιρ, µπορεί να µη

δέχεται πλήρη φρτιση. Αυτή είναι µία κανονική

κατάσταση και δεν σηµαίνει τι υπάρχει πρβληµα.

Μπορείτε να επαναφορτίσετε τη κασέτα

µπαταρίας πλήρως αφού την εκφορτίσετε τελείως

και την επαναφορτίσετε δυ φορές.

• Εάν φορτίζετε µία κασέτα µπαταρίας απ ένα

µηχάνηµα που µλις χρησιµοποποιήθηκε ή µία

κασέτα µπαταρίας που έχει εκτεθεί στο άµεσο

ηλιακ φως ή σε ζέστη για µεγάλο χρονικ

διάστηµα, το φωτάκι φρτισης µπορεί να

αναβοσβήνει σε κκκινο χρώµα. Εάν αυτ συµβεί,

περιµένετε για λίγο. Η φρτιση θα αρχίσει αφού η

κασέτα µπαταρίας κρυώσει. Η κασέτα µπαταρίας

θα ψυχθεί γρηγορτερα εάν την αφαιρέσετε απ

τον υψηλής χωρητικτητας φορτιστή µπαταρίας.

• Εάν το φωτάκι φρτισης αναβοσβήνει εναλλακτικά

µε πράσινο και κκκινο χρώµα, ένα πρβληµα

υπάρχει και η φρτιση δεν είναι δυνατή. Οι πλοι

του φορτιστή ή της κασέτας µπαταρίας είναι

βουλωµένοι απ τη σκνη ή κασέτα µπαταρίας

είναι φθαρµένη ή έχει βλάβη.

Στιγµιαία φ#ρτιση (Φ#ρτιση συντήρησης)

Εάν έχετε αφήσει την κασέτα µπαταρίας στον

φορτιστή για να προλάβετε αυθρµητη αποφρτιση

µετά απ πλήρη φρτιση, ο φορτιστής θα αλλάξει

στη διαµρφωση της “στιγµιαίας φρτισης”

(φρτιση συντήρησης) και θα κρατήσει την κασέτα

µπαταρίας φρέσκια και πλήρως φορτισµένη.

Συµβουλές για την διατήρηση της µέγιστης ζωής

της µπαταρίας

1. Αλλάξτε την κασέτα µπαταρίας πριν

αποφορτιστεί τελείως.

Πάντα σταµατείστε την λειτουργία του

µηχανήµατος και φορτίστε την κασέτα

µπαταρίας ταν παρατηρήσετε µειωµένη

δύναµη του µηχανήµατος.

2. Ποτέ µην επαναφορτίζετε µια πλήρως

φορτισµένη κασέτα µπαταρίας.

Η υπερφρτιση µικραίνει την ωφέλιµη ζωή της

µπαταρίας.

3. Φορτίστε την κασέτα µπαταρίας σε

θερµοκρασία δωµατίου στους 10°C – 40°C.

Αφήστε µια ζεστή κασέτα µπαταρίας να κρυώσει

προτού την φορτίσετε.

4. Φορτίστε την κασέτα µπαταρίας Νικελίου

Μεταλλικού Υδριδίου ταν δεν την έχετε

χρησιµοποιήσει για έξι µήνες.

Ανατρέξετε στον παρακάτω πίνακα για το χρνο

φρτισης.

Λειτουργία διακ#πτη (Εικ. 3)

ΠΡΟΣΟΧΗ:

Πριν βάλετε τη κασέτα µπαταρίας µέσα στο

µηχάνηµα, πάντοτε ελέγχετε να δείτε τι η

σκανδάλη διακπτης ενεργοποιείται κανονικά και

επιστρέφει στη θέση “OFF” ταν ελευθερώνεται.

Για να ξεκινήσει το µηχάνηµα, απλώς τραβήχτε τη

σκανδάλη. Η ταχύτητα του µηχανήµατος αυξάνεται

αυξάνοντας τη πίεση στη σκανδάλη. Αφήστε τη

σκανδάλη για να σταµατήσει.

Αντιστροφή λειτουργίας διακ#πτη (Εικ. 4)

Αυτ το µηχάνηµα έχει ένα διακπτη αντιστροφής

για να αλλάζει τη διεύθυνση περιστροφής. Πατήστε

το µοχλ διακπτη αντιστροφής απ τη πλευρά Α

για δεξιστροφη περιστροφή ή απ την πλευρά Β

για αριστερστροφη. Οταν ο µοχλς διακπτη είναι

στην ουδέτερη θέση, η σκανδάλη διακπτης δεν

µπορεί να τραβηχθεί.

ΠΡΟΣΟΧΗ:

• Πάντοτε ελέγχετε τη διεύθυνση περιστροφής πριν

απ τη λειτουργία.

• Χρησιµοποιείτε το διακπτη αντιστροφής µνο

αφού το µηχάνηµα έχει σταµατήσει εντελώς.

Αλλαγή της διεύθυνσης περιστροφής πριν το

µηχάνηµα σταµατήσει µπορεί να προκαλέσει ζηµιά

στο µηχάνηµα.

• Οταν δεν χρησιµοποιείται την µηχάνηµα, πάντα

πρέπει να θέτετε το µοχλ διακπτη αντιστροφής

στην ουδέτερη θέση.

Τύπος

µπαταρίας

Χωρητικ#

τητα

Αριθµ#ς

κυψελών

Χρ#νος

φ#ρτισης

9122 2.000 8 Περίπου 45 λ.

9133 2.200 8 Περίπου 50 λ.

9134 2.600 8 Περίπου 60 λ.

9135 3.000 8 Περίπου 70 λ.

1222 2.000 10 Περίπου 45 λ.

1233 2.200 10 Περίπου 50 λ.

1234 2.600 10 Περίπου 60 λ.

1235 3.000 10 Περίπου 70 λ.

1422 2.000 12 Περίπου 45 λ.

1433 2.200 12 Περίπου 50 λ.

1434 2.600 12 Περίπου 60 λ.

1435 3.000 12 Περίπου 70 λ.

1822 2.000 15 Περίπου 45 λ.

1833 2.200 15 Περίπου 50 λ.

1834 2.600 15 Περίπου 60 λ.

1835 3.000 15 Περίπου 70 λ.

Αλλαγή ταχύτητας (Εικ. 5)

Για να αλλάξετε την ταχύτητα, πρώτα σβήστε το

µηχάνηµα και µετά σύρετε το µοχλ αλλαγής

ταχύτητας στη πλευρά “2” για υψηλή ταχύτητα ή

στη πλευρά “1” για χαµηλή ταχύτητα. Βεβαιώνεστε

τι ο µοχλς αλλαγής ταχύτητας έχει τοποθετηθεί

στη σωστή θέση πριν τη λειτουργία.

Χρησιµοποιείστε τη κατάλληλη ταχύτητα για την

εργασία σας.

ΠΡΟΣΟΧΗ:

• Πάντοτα τοποθετείτε µοχλ αλλαγής ταχύτητας

ακριβώς στη σωστή θέση. Εάν λειτουργήσετε το

µηχάνηµα µε το µοχλ αλλαγής ταχύτητας στο

ενδιάµεσο µεταξύ πλευρών “1” και “2” το

µηχάνηµα µπορεί να πάθει ζηµιά.

• Μη χρησιµοποιείτε το µοχλ αλλαγής ταχύτητας

ενώ το µηχάνηµα λειτουργεί. Το µηχάνηµα µπορεί

να πάθει ζηµιά.

Επιλογή τρ#που λειτουργίας (Εικ. 6)

Αυτ το εργαλείο έχει ένα κουµπί αλλαγής τρπου

λειτουργίας. Για τρυπάνισµα, πατήστε το κουµπί

ασφάλισης και µετά σύρτε το κουµπί αλλαγής

τρπου λειτουργίας στα αριστερά (σύµβολο f).

Για βίδωµα, σύρτε το κουµπί αλλαγής τρπου

λειτουργίας στα δεξιά (σύµβολο U) µέχρι να

κλειδώσει. Εάν είναι δύσκολο να γυρίσετε το

κουµπί, πρώτα γυρίστε τον σφιγκτήρα ελαφρά προς

την µιά ή την άλλη διεύθυνση και µετά γυρίστε το

κουµπί πάλι.

ΠΡΟΣΟΧΗ:

• Πάντοτε σύρετε το κουµπί αλλαγής τρπου

λειτουργίας ακριβώς στη θέση λειτουργίας που

επιθυµείτε. Εάν λειτουργείτε το εργαλείο µε το

κουµπί τοποθετηµένο στο ενδιάµεσο µεταξύ των

συµβλων λειτουργίας, το εργαλείο θα πάθει

ζηµιά.

• Μη χρησιµοποιείτε το κουµπί αλλαγής τρπου

λειτουργίας ενώ το εργαλείο λειτουργεί. Το

εργαλείο θα πάθει ζηµιά.

Ρύθµιση της ροπής στερέωσης (Εικ. 7)

Η ροπή στερέωσης µπορεί να ρυθµιστεί µε 16

βήµατα στρίβοντας το δακτυλίδι ρύθµισης έτσι ώστε

οι διαβαθµίσεις του να ευθυγραµµίζονται µε το

δείκτη στο σώµα του µηχανήµατος.

Πρώτα, σύρετε το κουµπί αλλαγής τρπου

λειτουργίας στη θέση του συµβλου U.

Η ροπή στερέωσης είναι ελάχιστη ταν ο αριθµς 1

ευθυγραµµίζεται µε τον δείκτη, και µέγιστη ταν το

σηµάδι ευθυγραµµίζεται µε τον δείκτη. Ο

συµπλέκτης θα γλιστρήσει σε διάφορες στάθµες

ροπής ταν ρυθµιστεί στους αριθµούς 1 έως 16. Ο

συµπλέκτης είναι σχεδιασµένος να µη γλιστράει στο

σηµάδι. Πριν αρχίσετε την πραγµατική εργασία σας,

βιδώστε µία δοκιµαστική βίδα στο υλικ σας ή σε

ένα κοµµάτι παρµοιου υλικού για να διαπιστώσετε

ποιά στάθµη ροπής απαιτείται για µία ιδιαίτερη

εφαρµογή.

ΠΡΟΣΟΧΗ:

• Ο ρυθµιστικς δακτύλιος δεν κλειδώνει ταν ο

δείκτης είναι τοποθετηµένος στο ενδιάµεσο

µεταξύ των διαβαθµίσεων.

ΣΥΝΟΛΟ ΕΡΓΑΛΕΙΟΥ

ΠΡΟΣΟΧΗ:

Πριν την εκτέλεση εργασιών µε τη συσκευή

διαβεβαιώνεστε πάντοτε, για το τι η συσκευή

σβήστηκε µε αποµακρυσµένο το συσσωρευτή.

Τοποθέτηση ή αφαίρεση αιχµής (Εικ. 8)

Κρατείστε το δακτυλίδι και στρίψετε το µανίκι

αριστερστροφα για να ανοίξετε τις σιαγνες του

σφιγκτήρα. Βάλτε την αιχµή στο σφιγκτήρα σο

βαθειά µπορεί να πάει. Κρατείστε το δακτυλίδι

σταθερά και στρίψετε το µανίκι δεξιστροφα για να

σφίξετε τον σφιγκτήρα. Για να αφαιρέσετε την

αιχµή, κρατείστε το δακτυλίδι και στρίψετε το µανίκι

αριστερστροφα.

Οταν δεν χρησιµοποιείτε την αιχµή του εργαλείου,

φυλάξτε την στις θήκες αιχµών. Αιχµές µε µήκος

µέχρι 45 χιλ µπορούν να φυλαχτούν εκεί. (Εικ. 9)

Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Λειτουργία βιδώµατος (Εικ. 10)

Πρώτα, σύρετε το κουµπί αλλαγής τρπου

λειτουργίας στη θέση του συµβλου U και

επιλέξτε την ροπή στερέωσης.

Τοποθετείστε το άκρο της αιχµής βιδοτρύπανου στο

κεφάλι της βίδας και εφαρµστε πίεση στο

µηχάνηµα. Ξεκινήστε το µηχάνηµα αργά και µετά

αυξείστε την ταχύτητα βαθµιαία. Αφήστε τη

σκανδάλη µλις ο συµπλέκτης παρέµβει.

ΠΡΟΣΟΧΗ:

•Βεβαιώνεστε τι η αιχµή του βιδοτρύπανου

εισέρχεται ίσια στη κεφαλή της βίδας, διαφορετικά

η βίδα και/ή αιχµή µπορεί να πάθουν ζηµιά.

• Οταν βιδώνετε ξυλβιδες, ανοίξτε τρύπες

οδηγούς για να κάνετε το βίδωµα ευκολτερο και

να αποφύγετε σχίσιµο του αντικειµένου εργασίας.

∆είτε τον παρακάτω πίνακα.

• Εάν το µηχάνηµα λειτουργεί συνεχώς µέχρι η

κασέτα µπαταρίας αδειάσει, αφήστε το µηχάνηµα

να αναπαυθεί για 15 λεπτά πριν προχωρήσετε µε

µία νέα µπαταρία.

Ονοµαστική διάµ.

ξυλ#βιδας (χιλ.)

Συνιστώµενο µέγεθος

τρύπας οδηγού (χιλ.)

3,1 2,0 – 2,2

3,5 2,2 – 2,5

3,8 2,5 – 2,8

4,5 2,9 – 3,2

4,8 3,1 – 3,4

5,1 3,3 – 3,6

5,5 3,7 – 3,9

5,8 4,0 – 4,2

6,1 4,2 – 4,4

Λειτουργία τρυπάνισµατος

Πρώτα, σύρετε το κουµπί αλλαγής τρπου

λειτουργίας στη θέση του συµβλου f.

• Τρυπάνισµα σε ξύλο

Οταν τρυπανίζετε σε ξύλο, τα καλύτερα

αποτελέσµατα επιτυγχάνονται µε τρυπάνια ξύλου

εφοδιασµένα µε βίδα οδηγ. Η βίδα οδηγς κάνει

το τρυπάνισµα ευκολτερο παρασύροντας την

αιχµή µέσα στο αντικείµενο εργασίας.

• Τρυπάνισµα σε µέταλλο

Για να αποφύγετε γλίστρηµα της αιχµής ταν

αρχίζετε µία τρύπα, κάντε ένα βαθούλωµα µε ένα

καλέµι και σφυρί στο σηµείο τρυπανισµού.

Τοποθετήστε το άκρο της αιχµής στο βαθούλωµα

και αρχίστε το τρυπάνισµα.

Χρησιµοποιείτε ένα λιπαντικ κοπής ταν

τρυπανίζετε σε µέταλλα. Οι εξαιρέσεις είναι ο

σίδηρος και ο µπρούτζος που πρέπει να

τρυπανίζονται στεγνά.

ΠΡΟΣΟΧΗ:

• Πιέζοντας υπερβολικά στο µηχάνηµα δεν θα

επιταχύνει το τρυπάνισµα. Στη πραγµατικτητα,

αυτή η υπερβολική πίεση θα προκαλέσει µνο

ζηµιά στο άκρο της αιχµής, θα µειώσει την

απδοση του µηχανήµατος και θα βραχύνει τον

ωφέλιµο χρνο χρήσης του µηχανήµατος.

• Μία τροµακτική δύναµη εξασκείται στο µηχάνηµα/

αιχµή κατά τη στιγµή που το τρυπάνι διαπερνά την

τρύπα. Κρατάτε το µηχάνηµα σταθερά και

προσέχετε πολύ κατά τη στιγµή που το µηχάνηµα

αρχίζει τη διαπέραση της τρύπας.

• Μία µαγκωµένη αιχµή µπορεί να αφαιρεθεί απλώς

βάζοντας το διακπτη αντιστροφής να

αντιστρέψει τη περιστροφή για να

οπισθοδροµήσει. Οµως το µηχάνηµα µπορεί να

οπισθοδροµήσει απτοµα εάν δεν το κρατάτε

σταθερά.

• Πάντοτε στερεώνετε µικρά αντικείµενα εργασίας

σε µία µέγγενη ή σε παρµοια συσκευή

ακινητοποίησης.

• Εάν το µηχάνηµα λειτουργεί συνεχώς µέχρι η

κασέτα µπαταρίας αδειάσει, αφήστε το µηχάνηµα

να αναπαυθεί για 15 λεπτά πριν προχωρήσετε µε

µία νέα µπαταρία.

Εγκατάσταση της πλάκας σετ

(Προαιρετικ εξάρτηµα)

Πάντοτε να εγκαταστείτε την πλάκα σετ ταν

χρησιµοποιείτε κασέτες µπαταρίας 9100, 9102,

9102A για το Μοντέλο 6207D και 1200, 1202, 1202A

για το Μοντέλο 6217D/6317D. Εγκαταστείστε την

κασέτα µπαταρίας στο µηχάνηµα µε την βίδα που

παρέχεται. (Εικ. 11)

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

Πριν την εκτέλεση εργασιών µε τη συσκευή

διαβεβαιώνεστε πάντοτε, για το τι η συσκευή

σβήστηκε µε αποµακρυσµένο το συσσωρευτή.

Αντικατάσταση καρβουνάκια

Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακος

τακτικά. Αντικαταστείτε ταν φθαρούν µέχρι το

σηµάδι ορίου. Κρατάτε τις ψήκτρες καθαρές και

ελεύθερες να γλυστρούν στις θήκες. Και οι δύο

ψήκτρες άνθρακα πρέπει να αντικαθίστανται

ταυτχρονα. Χρησιµοποιείτε µνο ταυτσηµες

ψήκτρες. (Εικ. 12)

Χρησιµοποιείτε ένα κατσαβίδι για να αφαιρείτε τα

καπακια της θήκης ψήκτρας. Αφαιρέστε τις

φθαρµένες ψήκτρες, βάλτε τις καινούργιες και

ασφαλίστε τα καπάκια της θήκης ψήκτρας. (Εικ. 13)

Για τη διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ

των προϊντων, πρέπει οι επισκευές και

οποιαδήποτε άλλη συντήρηση ή ρύθµιση να

εκτελούνται απ τα Κέντρα Σέρβις του Εργοστασίου

ή απ τα εξουσιοδοτηµένα απ την Μάκιτα Κέντρα

Σέρβις, µε χρήση πάντοτε ανταλλακτικών Μάκιτα.

GB ACCESSORIES

CAUTION:

These accessories or attachments are recommended for

use with your Makita tool specified in this manual. The

use of any other accessories or attachments might

present a risk of injury to persons. The accessories or

attachments should be used only in the proper and

intended manner.

F ACCESSOIRES

ATTENTION :

Ces accessoires ou ces fixations sont recommandés

pour l’utilisation de l’outil Makita spécifié dans ce manuel.

L’utilisation d’autres accessoires ou fixations peut

présenter un risque de blessures. Les accessoires ou les

fixations ne devront être utilisés que dans le but et de la

manière prévus.

D ZUBEHÖR

VORSICHT:

Das mitgelieferte Zubehör ist speziell für den Gebrauch

mit dem in dieser Betriebsanleitung angegebenen

Makita-Elektrowerkzeug vorgesehen. Bei Verwendung

von Fremdzubehör in Verbindung mit dieser Maschine

besteht Verletzungsgefahr.

I ACCESSORI

ATTENZIONE:

Gli accessori o raccordi seguenti sono raccomandati per

l’uso con l’utensile Makita specificato in questo manuale.

L’uso di qualsiasi altro accessorio o raccordo potrebbe

causare pericoli di ferite alle persone. Gli accessori o

raccordi devono essere usati soltanto nel modo corretto

e specificato.

NL ACCESSOIRES

LET OP:

Deze accessoires of hulpstukken zijn aanbevolen voor

gebruik met uw Makita gereedschap dat in deze

gebruiksaanwijzing is beschreven. Het gebruik van

andere accessoires of hulpstukken kan gevaar voor

persoonlijke verwondingen opleveren. De accessoires of

hulpstukken dienen alleen op de juiste en

voorgeschreven manier te worden gebruikt.

E ACCESORIOS

PRECAUCIÓN:

Estos accesorios o acoplamientos están recomendados

para usar con la herramienta Makita especificada en

este manual. Con el uso de cualquier otro accesorio o

acoplamiento se podría correr el riesgo de producir

heridas a personas. Los accesorios o acoplamientos

deberán usarse solamente de la manera apropiada y

para la que han sido designados.

P ACESSÓRIOS

PRECAUÇÃO:

Estes acessórios ou acoplamentos são os

recomendados para uso na ferramenta MAKITA

especifidada neste manual. A utilização de qualquer

outro acessórios ou acoplamento poderá ser perigosa

para o operador. Os acessórios ou acoplamentos devem

ser utilizados de maneira adequada e apenas para os

fins a que se diestinam.

DK TILBEHØR

ADVARSEL:

Dette udstyr og tilbehør bør anvendes sammen med

Deres Makita maskine, sådan som det er beskrevet i

denne vejledning. Anvendelse af andet udstyr eller

tilbehør kan medføre personskade. Tilbehøret bør kun

anvendes til det, det er beregnet til.

S TILLBEHÖR

FÖRSIKTIGHET:

Dessa tillbehör eller tillsatser rekommenderas endast för

användning tillsammans med din Makita maskin som

specifieras i denna bruksanvisning. Användning av andra

tillbehör eller tillsatser kan medföra risk för personskador.

Tillbehören och tillsatserna får endast användas på

lämpligt och där för avsett sätt.

N TILBEHØR

NB!

Dette tilbehøret eller utstyret anbefales til å brukes

sammen med din Makita maskin som er spesifisert i

denne bruksanvisningen. Bruk av annet tilbehør eller

utstyr kan medføre en risiko for personskader. Tilbehør

og utstyr må bare brukes som spesifisert og bare til det

det er beregnet til.

SF LISÄVARUSTEET

VARO:

Tässä käyttöohjeessa mainitun Makita-koneen kanssa

suositellaan seuraavien lisälaitteiden ja -varusteiden

käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen

käyttäminen saattaa aiheuttaa loukkaantumisvaaran.

Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille

sopivalla tavalla.

GR ΕΞΑΡΤΗΜΑΤΑ

ΠΡΟΣΟΧΗ:

Αυτά τα εξαρτήµατα ή προσαρτήµατα συνιστώνται

για χρήση µε το µηχάνηµα της Μάκιτα που

περιγράφεται στο εγχειρίδιο αυτο. Η χρήση άλλων

εξαρτηµάτων ή προσαρτηµάτων µπορεί να είναι

επικίνδυνη για τραυµατισµ% ατ%µων. Τα εξαρτήµατα

ή προσαρτήµατα πρέπει να χρησιµοποιούνται µ%νο

µε το σωστ% και προτιθέµενο τρ%πο.

• Phillips bit

• Foret Phillips

• Phillips Doppelkreuzschlitzeinsatz

• Punta a croce

• Phillips schroefbit

• Punta Phillips

• Broca Phillips

• Skruebit

• Korsmejsel

• Phillips bits

• Ristipääterä

• Αιχµή Φίλιπς

Note:

• Use bit No. 1 when fastening machine screws M3, or wood screws 2.1 mm – 2.7 mm.

• Use bit No. 2 when fastening machine screws M4 – M5, or wood screws 3.1 mm – 4.8 mm.

• Use bit No. 3 when fastening machine screws M6, or wood screws 5.1 mm – 6.1 mm.

Note :

• Utilisez un foret No. 1 avec des vis à métaux M3, ou des vis en bois de 2,1 mm – 2,7mm.

• Utilisez un foret No. 2 avec des vis à métaux M4 – M5, ou des vis en bois de 3,1 mm – 4,8 mm.

• Utilisez un foret No. 3 avec des vis à métaux M6, ou des vis en bois de 5,1 mm – 6,1mm.

Hinweise:

• Einsatz Nr. 1 zum Eindrehen von Maschinenschrauben M3 oder Holzschrauben von 2,1 – 2,7 mm verwenden.

• Einsatz Nr. 2 zum Eindrehen von Maschinenschrauben M4 – M5 oder Holzschrauben von 3,1 – 4,8 mm ver-

wenden.

• Einsatz Nr. 3 zum Eindrehen von Maschinenschrauben M6 oder Holzschrauben von 5,1 – 6,1 mm verwenden.

Note:

• Usare la punta No. 1 per il serraggio delle viti a ferro M3 o viti per legno di 2,1 mm – 2,7 mm.

• Usare la punta No. 2 per il serraggio delle viti a ferro M4 – M5 o viti per legno di 3,1 mm – 4,8 mm.

• Usare la punta No. 3 per il serraggio delle viti a ferro M6 o viti per legno di 5,1 mm – 6,1 mm.

Opmerking:

• Gebruik bit Nr. 1 voor het vastdraaien van kolomschroeven M3, of houtschroeven 2,1 mm – 2,7 mm.

• Gebruik bit Nr. 2 voor het vastdraaien van kolomschroeven M4 – M5, of houtschroeven 3,1 mm – 4,8 mm.

Gebruik bit Nr. 3 voor het vastdraaien van kolomschroeven M6, of houtschroeven 5,1 mm – 6,1 mm.

Notas:

• Utilice la punta N.° 1 cuando apriete tornillos M3 para máquina, o tornillos de 2,1 – 2,7 mm

para madera.

• Utilice la punta N.° 2 cuando apriete tornillos M4 – M5 para máquina, o tornillos de 3,1 – 4,8 mm

para madera.

• Utilice la punta N.° 3 cuando apriete tornillos M6 para máquina, o tornillos de 5,1 – 6,1 mm

para madera.

Bit No. L

(mm)

No. 2 82 6 5

Bit

No. L (mm)

No. 1 65

No. 2 45 65 110 150 250

No. 3 45 65 110

Nota:

• Utilize a broca N.1 quando aperta parafusos de rosca fina M3, ou parafusos para madeira

de 2,1mm – 2,7mm.

• Utilize a broca N.2 quando aperta parafusos de rosca fina M4 – M5, ou parafusos para madeira

de 3,1mm – 4,8mm.

• Utilize a broca N. 3 quando aperta parafusos de rosca fina M6, ou parafusos para madeira

de 5,1mm – 6,1mm.

Bemærk:

• Anvend bit nr. 1, når der fastspændes M3 maskinskruer, eller 2,1 mm til 2,7 mm træskruer.

• Anvend bit nr. 2, når der fastspændes M4 – M5 maskinskruer, eller 3,1 mm til 4,8 mm træskruer.

• Anvend bit nr. 3, når der fastspændes M6 maskinskruer, eller 5,1 mm til 6,1 mm træskruer.

Observera!

• Använd mejsel nr. 1 vid åtdragning av maskinskruvar M3, eller träskruvar 2,1 mm – 2,7 mm.

• Använd mejsel nr. 2 vid åtdragning av maskinskruvar M4 – M5, eller träskruvar 3,1 mm – 4,8 mm.

• Använd mejsel nr. 3 vid åtdragning av maskinskruvar M6, eller träskruvar 5,1 mm – 6,1 mm.

Merknad:

• Bruk bits nr. 1 ved tiltrekking av maskinskruer M3, eller treskruer 2,1 – 2,7 mm.

• Bruk bits nr. 2 ved tiltrekking av maskinskruer M4 – M5, eller treskruer 3,1 –4,8 mm.

• Bruk bits nr. 3 ved tiltrekking av maskinskruer M6, eller treskruer 5,1 – 6,1 mm.

Huomaa:

• Käytä terää numero 1, kun kiinnität koneruuveja M3 tai 2,1 mm – 2,7 mm puuruuveja.

• Käytä terää numero 2, kun kiinnität koneruuveja M4 – M5 tai 3,1 mm – 4,8 mm puuruuveja.

• Käytä terää numero 3, kun kiinnität koneruuveja M6 tai 5,1 mm – 6,1 mm puuruuveja.

Παρατήρηση:

• Χρησιµοποιείστε τηναιχµή κατσαβιδιού Νο. 1 %ταν στερεώνετε κατσαβιδ%βιδες M3,

ή ξυλ%βιδες 2,1 χιλ. – 2,7 χιλ..

• Χρησιµοποιείστε τηναιχµή κατσαβιδιού Νο. 2 %ταν στερεώνετε κατσαβιδ%βιδες M4 – M5,

ή ξυλ%βιδες 3,1 χιλ. – 4,8 χιλ..

•Χρησιµοποιείστε τηναιχµή κατσαβιδιού Νο. 3 %ταν στερεώνετε κατσαβιδ%βιδες M6,

ή ξυλ%βιδες 5,1 χιλ. – 6,1 χιλ..

• Slotted bit

• Foret à fente

• Langschlitzeinsatz

• Punta scanalata

• Gesleufde bit

• Punta plana

• Broca de ranhura

•Kærvbit

• Spårmejsel

• Bits med spor

• Urataltta

• Αιχµή πλην

•Socket bit

• Foret à douille

• Steckschlüsseleinsatz

• Punta a bussola

• Dopbit

• Llave de vaso

• Broca de encaixe

• Topbit

• Hylsnyckel

•Hulbits

• Hylsyterä

• Αιχµή κατσαβιδιού µε φωλιά

A (mm) B (mm) L (mm)

0.6 545

0.8 82

670

1.0 6.35 45

1.2 70

Bolt size A (mm) L (mm) D (mm)

M4 7

M5 8 12.5

M6 10 15

• Rubber pad assembly

• Ensemble de plateau en caoutchouc

• Gummitellersatz

• Gruppo tampone gomma

• Rubber steunschijf set

• Conjunto de lijadora de goma

• Conjunto de almofada de borracha

• Gummibagskive

• Gummirondellset

• Gummiputesett

• Kumilevysarja

• Σύνολο ελαστικού υποθέµατος

• Foam polishing pad 125

• Plateau de polissage en mousse 125

• Schaumstoff-Polierkissen 125

• Tampone di smerigliatura in schiuma 125

• Schuimrubber polijstkussen 125

• Tambor de espuma para pulir 125

• Almofada de espuma para polir 125

• Polérpude (skumgummi) 125

• Poleringsrondell av skumgummi 125

• Poleringspute av skumplast 125

• Kiillotustyyny 125

• Αφρώδες στιλβωτικ% υπ%θεµα 125

• Wool bonnet 100

• Peau de mouton 100

• Lammfellhaube 100

• Cuffia di lana 100

• Wollen kap 100

• Gorra de algodón 100

• Boina de lã 100

• Uldhætte 100

• Lammullshätta 100

• Ullhette 100

• Villakansi 100

• Μάλλινο κάλυµµα 100

• Battery cartridge

9120, 9122, 9133, 9134, 9135, 9135A

• Batterie 9120, 9122, 9133, 9134, 9135, 9135A

• Akku 9120, 9122, 9133, 9134, 9135, 9135A

• Cartuccia batteria

9120, 9122, 9133, 9134, 9135, 9135A

• Batterijpak 9120, 9122, 9133, 9134, 9135, 9135A

• Cartucho de batería

9120, 9122, 9133, 9134, 9135, 9135A

• Bateria 9120, 9122, 9133, 9134, 9135, 9135A

• Akku 9120, 9122, 9133, 9134, 9135, 9135A

• Kraftkassett 9120, 9122, 9133, 9134, 9135, 9135A

• Batteri 9120, 9122, 9133, 9134, 9135, 9135A

• Akku 9120, 9122, 9133, 9134, 9135, 9135A

•Κασέτα µπαταρίας

9120, 9122, 9133, 9134, 9135, 9135A

• Battery cartridge 1220/1222/1233/1234/1235/1235A

• Batterie 1220/1222/1233/1234/1235/1235A

• Akku 1220/1222/1233/1234/1235/1235A

• Cartuccia batteria 1220/1222/1233/1234/1235/1235A

• Batterijpak 1220/1222/1233/1234/1235/1235A

• Cartucho de batería

1220/1222/1233/1234/1235/1235A

• Bateria 1220/1222/1233/1234/1235/1235A

• Akku 1220/1222/1233/1234/1235/1235A

• Kraftkassett 1220/1222/1233/1234/1235/1235A

• Batteri 1220/1222/1233/1234/1235/1235A

• Akku 1220/1222/1233/1234/1235/1235A

•Κασέτα µπαταρίας

1220/1222/1233/1234/1235/1235A

• Battery cartridge 1420/1422/1433/1434/1435

• Batterie 1420/1422/1433/1434/1435

• Akku 1420/1422/1433/1434/1435

• Cartuccia batteria 1420/1422/1433/1434/1435

• Batterijpak 1420/1422/1433/1434/1435

• Cartucho de batería 1420/1422/1433/1434/1435

• Bateria 1420/1422/1433/1434/1435

• Akku 1420/1422/1433/1434/1435

• Kraftkassett 1420/1422/1433/1434/1435

• Batteri 1420/1422/1433/1434/1435

• Akku 1420/1422/1433/1434/1435

•Κασέτα µπαταρίας 1420/1422/1433/1434/1435

• Battery cartridge 1822/1833/1834/1835

• Batterie 1822/1833/1834/1835

• Akku 1822/1833/1834/1835

• Cartuccia batteria 1822/1833/1834/1835

• Batterijpak 1822/1833/1834/1835

• Cartucho de batería 1822/1833/1834/1835

• Bateria 1822/1833/1834/1835

• Akku 1822/1833/1834/1835

• Kraftkassett 1822/1833/1834/1835

• Batteri 1822/1833/1834/1835

• Akku 1822/1833/1834/1835

•Κασέτα µπαταρίας 1822/1833/1834/1835

• Battery charger Model DC1803/DC1413

• Chargeur Modèle DC1803/DC1413

• Ladegerät Modell DC1803/DC1413

• Carica Batteria Modello DC1803/DC1413

• Acculader Model DC1803/DC1413

• Cargador de Batería Modelo DC1803/DC1413

• Carregador de Bateria Modelo DC1803/DC1413

• Akku-ladeaggregat Model DC1803/DC1413

• Batteriladdar Modell DC1803/DC1413

• Batterilader Modell DC1803/DC1413

• Akkulataaja malli DC1803/DC1413

• Φορτιστής µπαταρίας Μοντέλο DC1803/DC1413

• Fast charger DC1439

• Chargeur rapide DC1439

• Ladegeråt DC1439

• Caricatore rapido DC1439

• Snellader DC1439

• Cargader rápido DC1439

• Carregador rápido Modelo DC1439

• Hurtiglader DC1439

• Snabbladdare DC1439

• Hurtiglader DC1439

• Pikalaturi DC1439

• Ταχυφορτιστής DC1439

• Battery cover

• Couvercle de batterie

• Kontaktschutzkappe

• Coperchio batteria

• Accukap

• Tapa de la batería

• Cobertura da bateria

• Akkukappe

• Batterilock

• Batterideksel

• Akun suojus

• Κάλυµµα µπαταρίας

• Set plate

• Plaque de fixation

• Haltebügel

• Piastrina di fissaggio

• Klemplaatje

• Placa de fijación

• Placa de apoio

•Låsebøjle

• Kassettspärr

• Stilleplate

• Asennuslevy

• Πλάκα ρύθµισης

• Plastic carrying case

• Mallette de transport en plastique

• Transportkoffer

• Valigetta di trasporto in plastica

• Plastic koffer

• Maletín de plástico para el transporte

• Caixa plástica para transporte

• Transportkuffert

• Bärväska av plast

• Bæreveske av plast

• Muovinen kantokotelo

• Πλαστική θήκη µεταφοράς

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in com-

pliance with the following standards or standardized documents,

EN50260, EN55014

in accordance with Council Directives, 89/336/EEC and 98/37/EC.

DÉCLARATION DE CONFORMITÉ CE

Nous déclarons sous notre entière responsabilité que ce produit

est conforme aux normes ou aux documents standardisés sui-

vants,

EN50260, EN55014

conformément aux Directives du Conseil, 89/336/CEE et

98/37/EG.

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß die-

ses Produkt gemäß den Ratsdirektiven 89/336/EWG und 98/37/EG

mit den folgenden Normen bzw. Normendokumenten übereinstim-

men:

EN50260, EN55014.

DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sotto la nostra sola responsabilità che questo prodotto

è conforme agli standard o documenti standardizzati seguenti:

EN50260, EN55014

secondo le direttive del Consiglio 89/336/CEE e 98/37/CE.

EG-VERKLARING VAN CONFORMITEIT

Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat

dit produkt voldoet aan de volgende normen of genormaliseerde

documenten,

EN50260, EN55014

in overeenstemming met de richtlijnen van de Raad 89/336/EEC

en 98/37/EC.

DECLARACIÓN DE CONFORMIDAD DE LA CE

Declaramos bajo nuestra sola responsabilidad que este producto

cumple con las siguientes normas o documentos normalizados,

EN50260, EN55014

de acuerdo con las directivas comunitarias, 89/336/EEC y

98/37/CE.

DECLARAÇÃO DE CONFORMIDADE DA CE

Declaramos sob inteira responsabilidade que este produto obe-

dece às seguintes normas ou documentos normalizados,

EN50260, EN55014

de acordo com as directivas 89/336/CEE e 98/37/CE do Conselho.

EU-DEKLARATION OM KONFORMITET

Vi erklærer hermed på eget ansvar, at dette produkt er i overens-

stemmelse med de følgende standarder eller normsættende doku-

menter,

EN50260, EN55014

i overensstemmelse med Rådets Direktiver 89/336/EEC og

98/37/EC.

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Under eget ansvar deklarerar vi härmed att denna produkt över-

ensstämmer med följande standardiseringar och standardiserade

dokument,

EN50260, EN55014

i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

EUs SAMSVARS-ERKLÆRING

Vi erklærer på eget ansvar at dette produktet er i overensstem-

melse med følgende standard eller standardiserte dokumenter:

EN50260, EN55014,

i samsvar med Råds-direktivene, 89/336/EEC og 98/37/EC.

VAKUUTUS EC-VASTAAVUUDESTA

Yksinomaisesti vastuullisina ilmoitamme, että tämä tuote on seu-

raavien standardien ja standardoitujen dokumenttien mukainen,

EN50260, EN55014

neuvoston direktiivien 89/336/EEC ja 98/37/EC mukaisesti.

∆ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

∆ηλώνουµε υπ% την µοναδική µας ευθύνη %τι αυτ%ς ο

προϊ%ν βρίσκεται σε συµφωνία µε τα ακ%λουθα πρ%τυπα ή

τυποποιηµένα έγγραφα,

EN50260, EN55014

σύµφωνα µε τις Οδηγίες του Συµβουλίου, 89/336/EEC και

98/37/ΚE.

Yasuhiko Kanzaki

CE 2001

Director Director

Directeur Direktør

Direktor Direktör

Amministratore Direktor

Directeur Johtaja

Director ∆ιευθυντής

MAKITA INTERNATIONAL EUROPE LTD.

Michigan Drive, Tongwell, Milton Keynes,

Bucks MK15 8JD, ENGLAND

ENGLISH

FRANÇAISE

DEUTSCH

ITALIANO

NEDERLANDS

ESPAÑOL

PORTUGUÊS

DANSK

SVENSKA

NORSK

SUOMI

ΕΛΛΗΝΙΚΑ

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that this battery charger

is in compliance with the following standards or standardized docu-

ments,

EN60335, EN55014, EN61000

in accordance with Council Directives, 73/23/EEC and

89/336/EEC.

DÉCLARATION DE CONFORMITÉ CE

Nous déclarons sous notre entière responsabilité que ce chargeur

de batterie est conforme est conforme aux normes ou aux docu-

ments standardisés suivants,

EN60335, EN55014, EN61000

conformément aux Directives du Conseil, 73/23/CEE et

89/336/CEE.

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß

dieses Ladegerät gemäß den Ratsdirektiven 73/23/EWG und

89/336/EWG mit den folgenden Normen bzw. Normendokumenten

übereinstimmen:

EN60335, EN55014, EN61000.

DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sotto la nostra sola responsabilità che questo caricab-

atteria è conforme agli standard o documenti standardizzati seg-

uenti:

EN60335, EN55014, EN61000

secondo le direttive del Consiglio 73/23/CEE e 89/336/CEE.

EG-VERKLARING VAN CONFORMITEIT

Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat

deze acculader voldoet aan de volgende normen of genormali-

seerde documenten,

EN60335, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23EEC en

89/336/EEC.

DECLARACIÓN DE CONFORMIDAD DE LA CE

Declaramos bajo nuestra sola responsabilidad que este cargador

de baterías cumple con las siguientes normas o documentos nor-

malizados,

EN60335, EN55014, EN61000

de acuerdo con las directivas comunitarias, 73/23/EEC y

89/336/EEC.

DECLARAÇÃO DE CONFORMIDADE DA CE

Declaramos sob inteira responsabilidade que este carregador de

bateria obedece às seguintes normas ou documentos normaliza-

dos,

EN60335, EN55014, EN61000

de acordo com as directivas 73/23/CEE e 89/336/CEE do Conse-

lho.

EU-DEKLARATION OM KONFORMITET

Vi erklærer hermed på eget ansvar, at denne akkuoplader er i ove-

rensstemmelse med de følgende standarder eller normsættende

dokumenter,

EN60335, EN55014, EN61000

i overensstemmelse med Rådets Direktiver 73/23/EEC og

89/336/EEC.

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Under eget ansvar deklarerar vi härmed att denna batteriladdare

överensstämmer med följande standardiseringar och standardise-

rade dokument,

EN60335, EN55014, EN61000

i enlighet med EG-direktiven 73/23/EEC och 89/336/EEC.

EUs SAMSVARS-ERKLÆRING

Vi erklærer på eget ansvar at denne batteriladeren er i overens-

stemmelse med følgende standard eller standardiserte doku-

menter:

EN60335, EN55014, EN61000,

i samsvar med Råds-direktivene, 73/23/EEC og 89/336/EEC.

VAKUUTUS EC-VASTAAVUUDESTA

Yksinomaisesti vastuullisina ilmoitamme, että tämä akkulaturi on

seuraavien standardien ja standardoitujen dokumenttien

mukainen,

EN60335, EN55014, EN61000

neuvoston direktiivien 73/23/EEC ja 89/336/EC mukaisesti.

∆ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

∆ηλώνουµε υπ% την µοναδική µας ευθύνη %τι αυτ%ς ο

φορτιστής µπαταρίας βρίσκεται σε συµφωνία µε τα

ακ%λουθα πρ%τυπα ή τυποποιηµένα έγγραφα,

EN60335, EN55014, EN61000

σύµφωνα µε τις Οδηγίες του Συµβουλίου, 73/23/EEC και

89/336/ΚE.

Yasuhiko Kanzaki

CE 94

Director Director

Directeur Direktør

Direktor Direktör

Amministratore Direktor

Directeur Johtaja

Director ∆ιευθυντής

MAKITA INTERNATIONAL EUROPE LTD.

Michigan Drive, Tongwell, Milton Keynes,

Bucks MK15 8JD, ENGLAND

ENGLISH

FRANÇAISE

DEUTSCH

ITALIANO

NEDERLANDS

ESPAÑOL

PORTUGUÊS

DANSK

SVENSKA

NORSK

SUOMI

ΕΛΛΗΝΙΚΑ

Noise and Vibration

The typical A-weighted sound pressure level is not more than

73 dB (A).

The noise level under working may exceed 85 dB (A).

– Wear ear protection. –

The typical weighted root mean square acceleration value is

not more than 2.5 m/s2.

Bruit et vibrations

Le niveau de pression sonore pondéré A type ne dépasse

pas 73 dB (A).

Le niveau de bruit en fonctionnement peut dépasser

85 dB (A). – Porter des protecteurs anti-bruit. –

L’accélération pondérée ne dépasse pas 2,5 m/s2.

Geräusch- und Vibrationsentwicklung

Der typische A-bewertete Schalldruckpegel beträgt nicht

mehr als 73 dB (A).

Der Lärmpegel kann während des Betriebs 85 dB (A) über-

schreiten. – Gehörschutz tragen. –

Der gewichtete Effektivwert der Beschleunigung beträgt nicht

mehr als 2,5 m/s2.

Rumore e vibrazione

Il livello di pressione sonora pesata secondo la curva A non

supera i 73 dB (A).

Il livello di rumore durante il lavoro potrebbe superare gli

85 dB (A). – Indossare i paraorecchi. –

Il valore quadratico medio di accellerazione non supera i

2,5 m/s2.

Geluidsniveau en trilling

Het typische A-gewogen geluidsdrukniveau is niet meer dan

73 dB (A).

Tijdens het werken kan het geluidsniveau 85 dB (A) over-

schrijden. – Draag oorbeschermers. –

De typische gewogen effectieve versnellingswaarde is niet

meer dan 2,5 m/s2.

Ruido y vibración

El nivel de presión sonora ponderada A no sobrepasa los

73 dB (A).

El nivel de ruido en condiciones de trabajo puede que sobre-

pase los 85 dB (A).

– Póngase protectores en los oídos. –

El valor ponderado de la aceleración no sobrepasa los

2,5 m/s2.

Ruído e vibração

O nível normal de pressão sonora A é inferior a 73 dB (A).

O nível de ruído durante o trabalho pode exceder 85 dB (A).

– Utilize protectores para os ouvidos –

O valor médio da aceleração é inferior a 2,5 m/s2.

Lyd og vibration

Det typiske A-vægtede lydtryksniveau overstiger ikke

73 dB (A).

Støjniveauet under arbejde kan overstige 85 dB (A).

– Bær høreværn. –

Den vægtede effektive accelerationsværdi overstiger ikke

2,5 m/s2.

Buller och vibration

Den typiska-A-vägda ljudtrycksnivån överstiger inte

73 dB (A).

Bullernivån under pågående arbete kan överstiga 85 dB (A).

– Använd hörselskydd –

Det typiskt vägda effektivvärdet för acceleration överstiger

inte 2,5 m/s2.

Støy og vibrasjon

Det vanlige A-belastede lydtrykksnivå overskrider ikke

73 dB (A).

Under bruk kan støynivået overskride 85 dB (A).

– Benytt hørselvern. –

Den vanlig belastede effektiv-verdi for akselerasjon overskri-

der ikke 2,5 m/s2.

Melutaso ja tärinä

Tyypillinen A-painotettu äänenpainetaso ei ylitä 73 dB (A).

Melutaso työpaikalla saattaa ylittää 85 dB (A).

– Käytä kuulosuojaimia. –

Tyypillinen kiihtyvyyden painotettu tehollisarvo ei ylitä

2,5 m/s2.

Θρυβος και κραδασµς

Η τυπική Α-µετρούµενη ηχητική πίεση δεν ξεπερνά τα

73 dB (A).

Η ένταση ήχου υπο συνθήκες εργασίας µπορεί να

µπερβεί τα 85 dB (A).

– Φοράτε ωτοασπίδες. –

Η τυπική αξία της µετρούµενης ρίζας του µέσου

τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s2.

ENGLISH

FRANÇAISE

DEUTSCH

ITALIANO

NEDERLANDS

ESPAÑOL

PORTUGUÊS

DANSK

SVENSKA

NORSK

SUOMI

ΕΛΛΗΝΙΚΑ

Makita Corporation

Anjo, Aichi, Japan

Made in USA

884436-996

Makita 6207D Users Manual 01 CV8waku

6217d 4caaf6a0-0a61-4d58-9815-8b451e09b73f Makita Drill 6217D User Guide |

Navigation menu

Versions of this User Manual:

Views

Navigation
