INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

WARNING:

For your personal safety, READ and UNDERSTAND before using.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

AVERTISSEMENT:

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

ADVERTENCIA:

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la

herramienta.

GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

Slide Compound Miter Saw

Scie à Onglet Radiale

Sierra de Inglete Telescópica

LS1016

LS1016L

009482

ENGLISH

SPECIFICATIONS

Model LS1016/LS1016L

Blade diameter 255 mm (10")

Hole diameter 15.88 mm (5/8")

Max. Cutting capacities (H x W)

Bevel angle

Miter angle 45° (left) 0° 45° (right)

47 mm x 305 mm

(1-7/8"x12")

71 mm x 305 mm

(2-13/16"x12")

29 mm x 305 mm

(1-1/8"x12")

0° 61 mm x 279 mm

(2-3/8"x11")

91 mm x 279 mm

(3-5/8"x11")

43 mm x 279 mm

(1-11/16"x11")

47 mm x 215 mm

(1-7/8"x 8-1/2")

71 mm x 215 mm

(2-13/16"x 8-1/2")

29 mm X 215 mm

(1-1/8"x 8-1/2")

45°(right and left) 61 mm x 197 mm

(2-3/8"x 7-3/4")

91 mm x 197 mm

(3-5/8"x 7-3/4")

43 mm x 197 mm

(1-11/16"x 7-3/4")

25 mm x 187 mm

(1"x 7-3/8")

52°(right and left) - 91 mm x 91 mm

(3-5/8"x 3-5/8")

25 mm x 152 mm

(1"x 6")

60°(right) -

91 mm x 76 mm

(3-5/8"x 3")

Special Max. Cutting capacities

Crown molding 45 ° type

(with Crown molding stopper used) 168 mm (6-5/8")

Base board (H)

(with Horizontal vise used) 120 mm (4-3/4")

No load speed (RPM) 3,200/min.

Laser Type (LS1016L only)

Wavelength 650 nm, Maximum output 1mW (Laser Class II)

Dimensions (L x W x H) 718 mm x 640 mm x 671 mm

(28-1/4" x 25-1/4"x 26-1/2")

Net weight 23.7 kg (52.2 lbs)

• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.

• Note: Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

USA007-2

For Your Own Safety Read

Instruction Manual

Before Operating Tool

Save it for future reference

GENERAL SAFETY

PRECAUTIONS

(FOR ALL TOOLS)

1. KNOW YOUR POWER TOOL. Read the owner's

manual carefully. Learn the tool's applications

and limitations, as well as the specific

potential hazards peculiar to it.

2. KEEP GUARDS IN PLACE and in working

order.

3. REMOVE ADJUSTING KEYS AND WRENCHES.

Form habit of checking to see that keys and

adjusting wrenches are removed from tool

before turning it on.

4. KEEP WORK AREA CLEAN. Cluttered areas

and benches invite accidents.

5. DO NOT USE IN DANGEROUS ENVIRONMENT.

Do not use power tools in damp or wet

locations, or expose them to rain. Keep work

area well lighted. Do not use tool in presence

of flammable liquids or gases.

6. KEEP CHILDREN AWAY. All visitors should be

kept safe distance from work area.

7. MAKE WORKSHOP KID PROOF with padlocks,

master switches, or by removing starter keys.

8. DO NOT FORCE TOOL. It will do the job better

and safer at the rate for which it was designed.

9. USE RIGHT TOOL. Do not force tool or

attachment to do a job for which it was not

designed.

10. WEAR PROPER APPAREL. Do not wear loose

clothing, gloves, neckties, rings, bracelets, or

other jewelry which may get caught in moving

parts. Nonslip footwear is recommended.

Wear protective hair covering to contain long

hair.

11. ALWAYS USE SAFETY GLASSES. Also use

face or dust mask if cutting operation is dusty.

Everyday eyeglasses only have impact

resistant lenses, they are NOT safety glasses.

12. SECURE WORK. Use clamps or a vise to hold

work when practical. It's safer than using your

hand and it frees both hands to operate tool.

13. DO NOT OVERREACH. Keep proper footing

and balance at all times.

14. MAINTAIN TOOLS WITH CARE. Keep tools

sharp and clean for best and safest

performance. Follow instructions for

lubricating and changing accessories.

15. DISCONNECT TOOLS before servicing; when

changing accessories such as blades, bits,

cutters, and the like.

16. REDUCE THE RISK OF UNINTENTIONAL

STARTING. Make sure switch is in off position

before plugging in.

17. USE RECOMMENDED ACCESSORIES.

Consult the owner's manual for recommended

accessories. The use of improper accessories

may cause risk of injury to persons.

18. NEVER STAND ON TOOL. Serious injury could

occur if the tool is tipped or if the cutting tool

is unintentionally contacted.

19. CHECK DAMAGED PARTS. Before further use

of the tool, a guard or other part that is

damaged should be carefully checked to

determine that it will operate properly and

perform its intended function - check for

alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any

other conditions that may affect its operation.

A guard or other part that is damaged should

be properly repaired or replaced.

20. DIRECTION OF FEED. Feed work into a blade

or cutter against the direction of rotation of

the blade or cutter only.

21. NEVER LEAVE TOOL RUNNING UNATTENDED.

TURN POWER OFF. Do not leave tool until it

comes to a complete stop.

22. REPLACEMENT PARTS. When servicing, use

only identical replacement parts.

23. POLARIZED PLUGS. To reduce the risk of

electric shock, this appliance has a polarized

plug (one blade is wider than the other). This

plug will fit in a polarized outlet only one way.

If the plug does not fit fully in the outlet,

reverse the plug. If it still does not fit, contact

a qualified electrician to install the proper

outlet. Do not change the plug in any way.

VOLTAGE WARNING: Before connecting the tool to

a power source (receptacle, outlet, etc.) be sure the

voltage supplied is the same as that specified on the

nameplate of the tool. A power source with voltage

greater than that specified for the tool can result in

SERIOUS INJURY to the user- as well as damage to

the appliance. If in doubt, DO NOT PLUG IN THE

APPLIANCE. Using a power source with voltage less

than the nameplate rating is harmful to the motor.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An

undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. Table 1

shows the correct size to use depending on cord

length and nameplate ampere rating. If in doubt, use

the next heavier gage. The smaller the gage number,

the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating Volts Total length of cord in feet

120 V 25 ft. 50 ft. 100 ft. 150 ft.

More Than Not More Than AWG

0 6 18 16 16 14

18 16 14 12610

10 12 16 16 14 12

12 16 14 12 Not Recommended

000173

USB036-2

ADDITIONAL SAFETY RULES

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to slide compound saw safety rules. If you use this

tool unsafely or incorrectly, you can suffer serious

personal injury.

1. Wear eye protection.

2. Keep hands out of path of saw blade. Avoid

contact with any coasting blade. It can still

cause severe injury.

3. Do not operate saw without guards in place.

Check blade guard for proper closing before

each use. Do not operate saw if blade guard

does not move freely and close instantly.

Never clamp or tie the blade guard into the

open position.

4. Do not perform any operation freehand. The

workpiece must be secured firmly against the

turn base and guide fence with a vise during

all operations. Never use your hand to secure

the workpiece.

5. Never reach around saw blade.

6. Turn off tool and wait for saw blade to stop

before moving workpiece or changing

settings.

7. Unplug tool before changing blade or

servicing.

8. To reduce the risk of injury, return carriage to

the full rear position after each crosscut

operation.

9. Always secure all moving portions before

carrying the tool.

10. Stopper pin which locks the cutter head down

is for carrying and storage purposes only and

not for any cutting operations.

11. Do not use the tool in the presence of

flammable liquids or gases.

12. Check the blade carefully for cracks or

damage before operation. Replace cracked or

damaged blade immediately. Gum and wood

pitch hardened on blades slows saw and

increases potential for kickback. Keep blade clean

by first removing it from tool, then cleaning it with

gum and pitch remover, hot water or kerosene.

Never use gasoline to clean blade.

13. While making a slide cut, KICKBACK can

occur. KICKBACK occurs when the blade

binds in the workpiece during a cutting

operation and the saw blade is driven back

rapidly towards the operator. Loss of control

and serious personal injury can result. If blade

begins to bind during a cutting operation, do

not continue to cut and release switch

immediately.

14. Use only flanges specified for this tool.

15. Be careful not to damage the arbor, flanges

(especially the installing surface) or bolt.

Damage to these parts could result in blade

breakage.

16. Make sure that the turn base is properly

secured so it will not move during operation.

Use the holes in the base to fasten the saw to

a stable work platform or bench. NEVER use

tool where operator positioning would be

awkward.

17. For your safety, remove the chips, small

pieces, etc. from the table top before

operation.

18. Avoid cutting nails. Inspect for and remove all

nails from the workpiece before operation.

19. Make sure the shaft lock is released before the

switch is turned on.

20. Be sure that the blade does not contact the

turn base in the lowest position.

21. Hold the handle firmly. Be aware that the saw

moves up or down slightly during start-up and

stopping.

22. Make sure the blade is not contacting the

workpiece before the switch is turned on.

23. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced blade.

24. Wait until the blade attains full speed before

cutting.

25. Stop operation immediately if you notice

anything abnormal.

26. Do not attempt to lock the trigger in the "ON"

position.

27. Be alert at all times, especially during

repetitive, monotonous operations. Do not be

lulled into a false sense of security. Blades are

extremely unforgiving.

28. Always use accessories recommended in this

manual. Use of improper accessories such as

abrasive wheels may cause an injury.

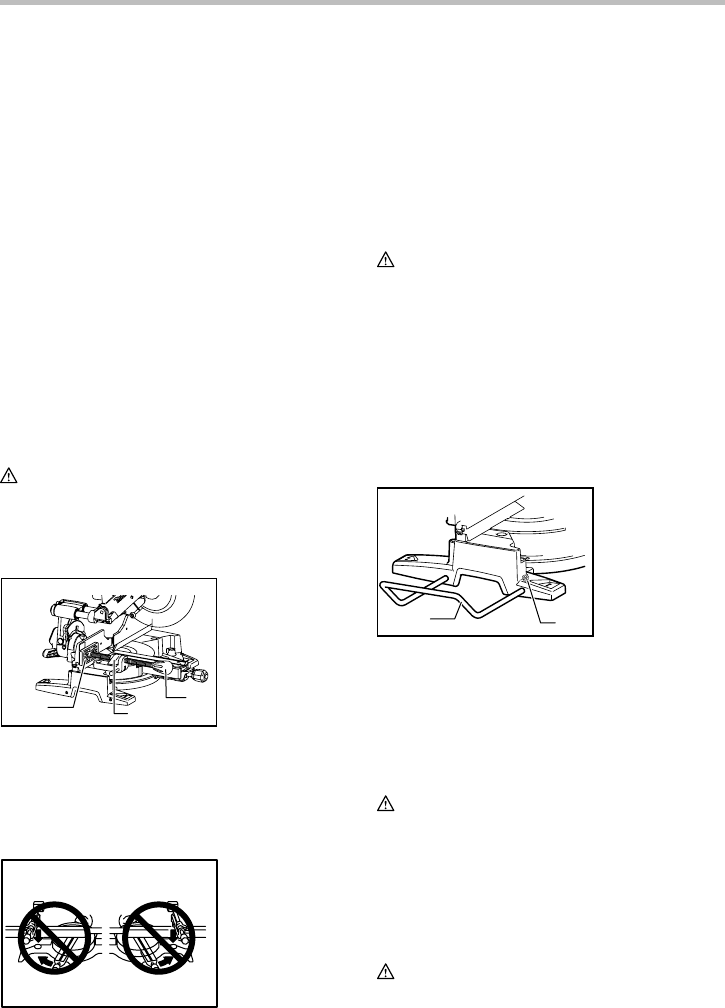

29. NEVER hold workpiece on right side of blade

with left hand or vice versa. This is called

cross-armed cutting and exposes user to risk

of SERIOUS PERSONAL INJURY as shown in

the figure. ALWAYS use vise to secure

workpiece.

000030

30. Do not abuse cord. Never yank cord to

disconnect it from the receptacle. Keep cord

away from heat, oil, water and sharp objects.

31. NEVER stack workpieces on the table top to

speed cutting operations. Cut only one piece

at a time.

32. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING:

MISUSE or failure to follow the safety rules stated in

this instruction manual may cause serious personal

injury.

USB094-1

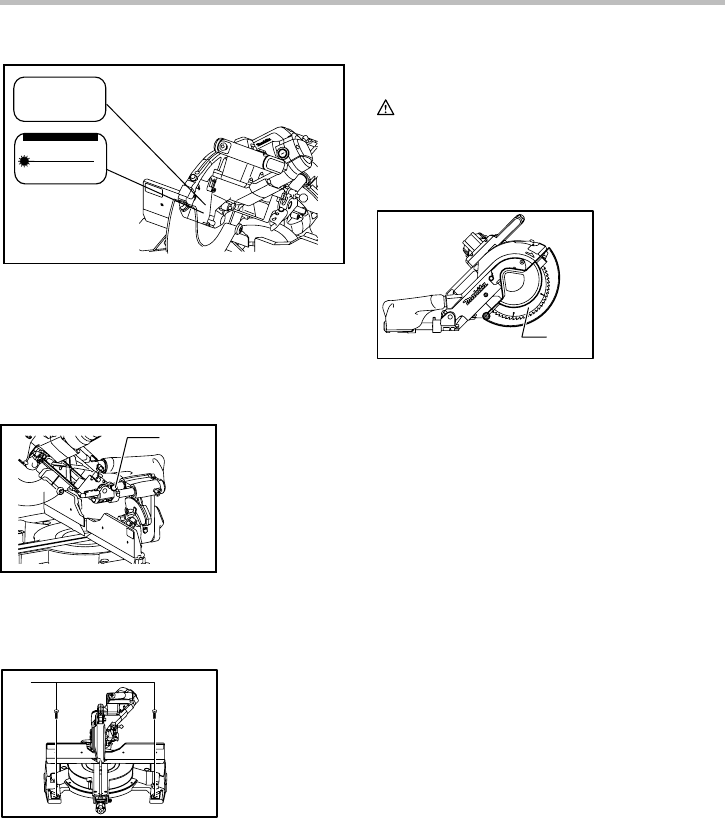

ADDITIONAL SAFETY RULES

FOR THE LASER

CAUTION:

• LASER RADIATION DO NOT STARE INTO

BEAM.

• AVOID EXPOSURE - LASER RADIATION IS

EMITTED FROM APERTURE.

• USE OF CONTROLS OR ADJUSTMENTS OR

PERFORMANCE OF PROCEDURES OTHER

THAN THOSE SPECIFIED HEREIN MAY

RESULT IN HAZARDOUS RADIATION

EXPOSURE.

Complies with 21CFR

1040.10 and 1040.11

AVOID EXPOSURE-Laser

radiation is emitted from

LASER RADIATION

this aperture

DO NOT STARE INTO BEAM

Maximum Output

<1mW,Wavelength:655nm

CLASS II LASER PRODUCT

CAUTION

009605

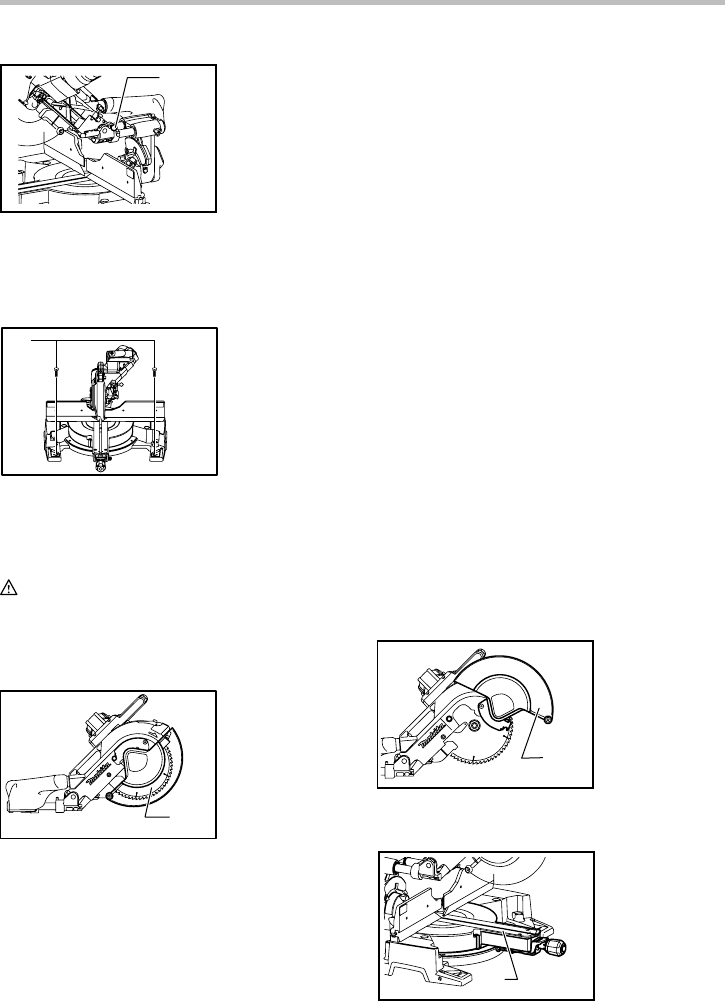

INSTALLATION

Bench mounting

When the tool is shipped, the handle is locked in the

lowered position by the stopper pin. Release the stopper

pin by lowering the handle slightly and pulling the

stopper pin.

009483

This tool should be bolted with four bolts to a level and

stable surface using the bolt holes provided in the tool's

base. This will help prevent tipping and possible injury.

009484

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on

the tool.

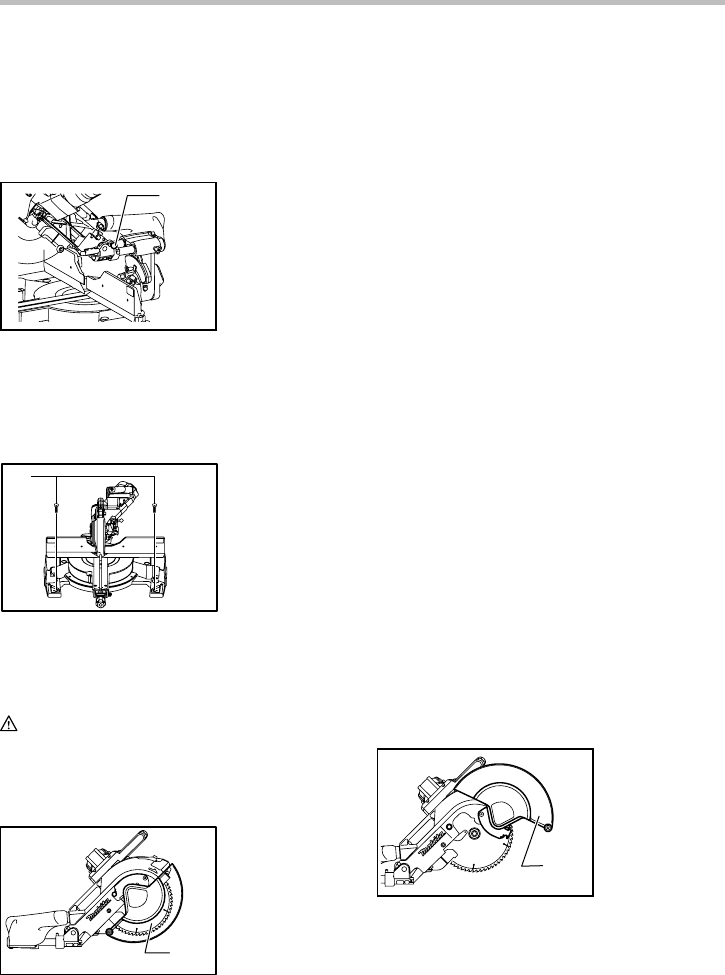

Blade guard

009485

When lowering the handle, the blade guard rises

automatically. The blade guard returns to its original

position when the cut is completed and the handle is

raised. NEVER DEFEAT OR REMOVE THE BLADE

GUARD OR THE SPRING WHICH ATTACHES TO THE

GUARD.

In the interest of your personal safety, always maintain

the blade guard in good condition. Any irregular

operation of the blade guard should be corrected

immediately. Check to assure spring loaded return

action of guard. NEVER USE THE TOOL IF THE

BLADE GUARD OR SPRING ARE DAMAGED, FAULTY

OR REMOVED. DOING SO IS HIGHLY DANGEROUS

AND CAN CAUSE SERIOUS PERSONAL INJURY.

If the see-through blade guard becomes dirty, or

sawdust adheres to it in such a way that the blade

and/or workpiece is no longer easily visible, unplug the

saw and clean the guard carefully with a damp cloth. Do

not use solvents or any petroleum-based cleaners on

the plastic guard.

If the blade guard is especially dirty and vision through

the guard is impaired, use the supplied socket wrench to

loosen the hex bolt holding the center cover. Loosen the

hex bolt by turning it counterclockwise and raise the

blade guard and center cover. With the blade guard so

positioned, cleaning can be more completely and

efficiently accomplished. When cleaning is complete,

reverse procedure above and secure bolt. Do not

remove spring holding blade guard. If guard becomes

discolored through age or UV light exposure, contact a

Makita service center for a new guard. DO NOT

DEFEAT OR REMOVE GUARD.

1. Blade guard

1. Hex bolt

1. Stopper pin

009486

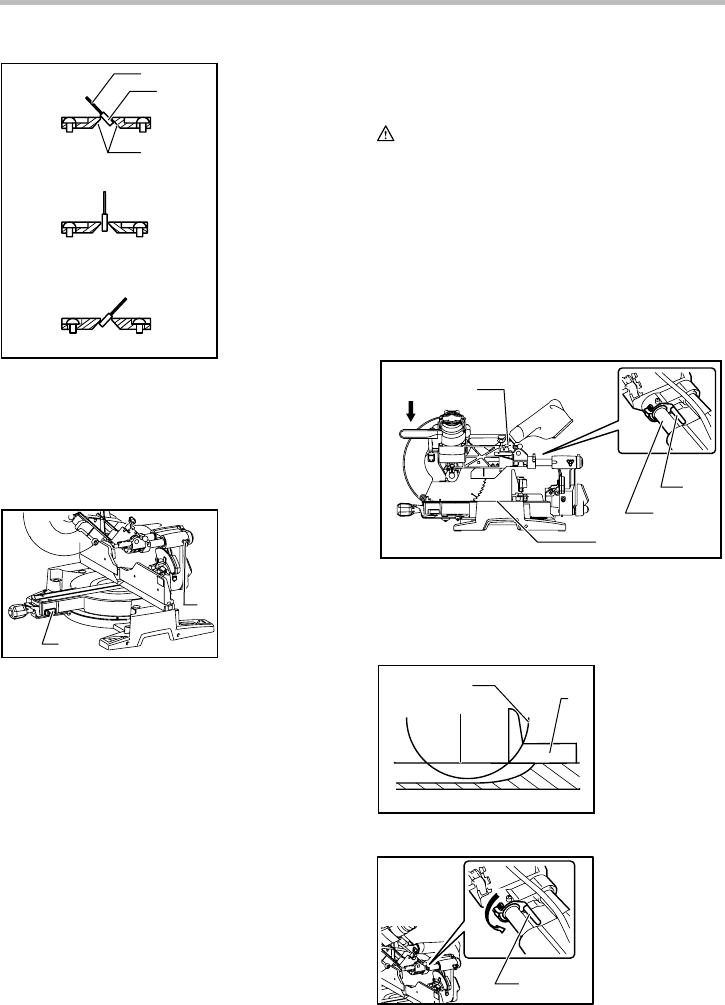

Positioning kerf board

009488

001538

This tool is provided with the kerf boards in the turn base

to minimize tearing on the exit side of a cut. The kerf

boards are factory adjusted so that the saw blade does

not contact the kerf boards. Before use, adjust the kerf

boards as follows:

009496

First, unplug the tool. Loosen all the screws (2 each on

left and right) securing the kerf boards. Re-tighten them

only to the extent that the kerf boards can still be easily

moved by hand. Lower the handle fully and push in the

stopper pin to lock the handle in the lowered position.

Loosen the locking screw counterclockwise which

secures the upper slide poles and also push forward the

lock lever which secures the lower slide poles. Pull the

carriage toward you fully. Adjust the kerf boards so that

the kerf boards just contact the sides of the blade teeth.

Tighten the front screws (do not tighten firmly). Push the

carriage toward the guide fence fully and adjust the kerf

boards so that the kerf boards just contact the sides of

blade teeth. Tighten the rear screws (do not tighten

firmly).

After adjusting the kerf boards, release the stopper pin

and raise the handle. Then tighten all the screws

securely.

CAUTION:

• Before and after changing the bevel angle, always

adjust the kerf boards as described above.

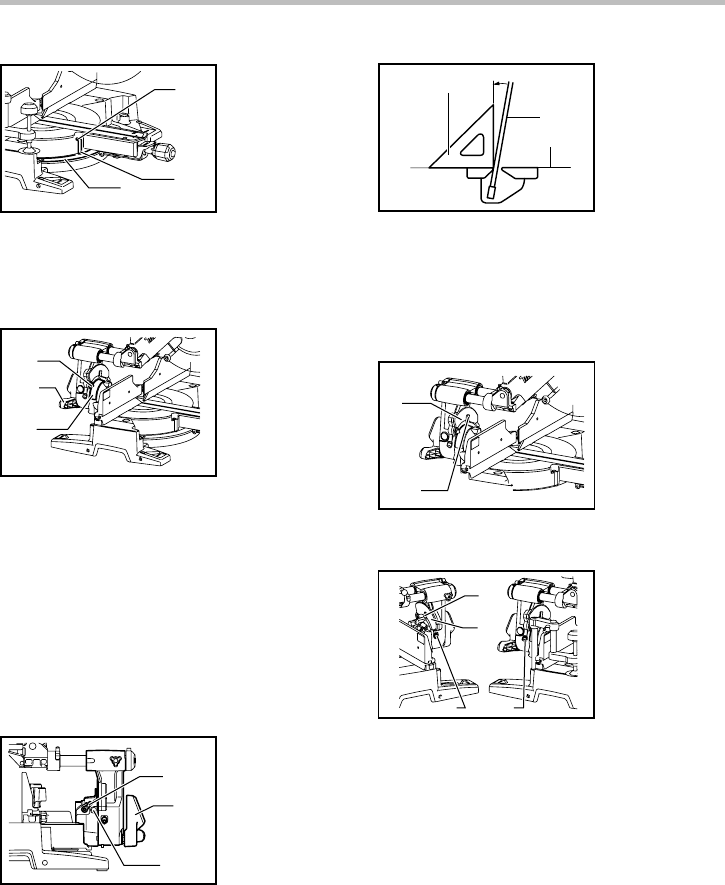

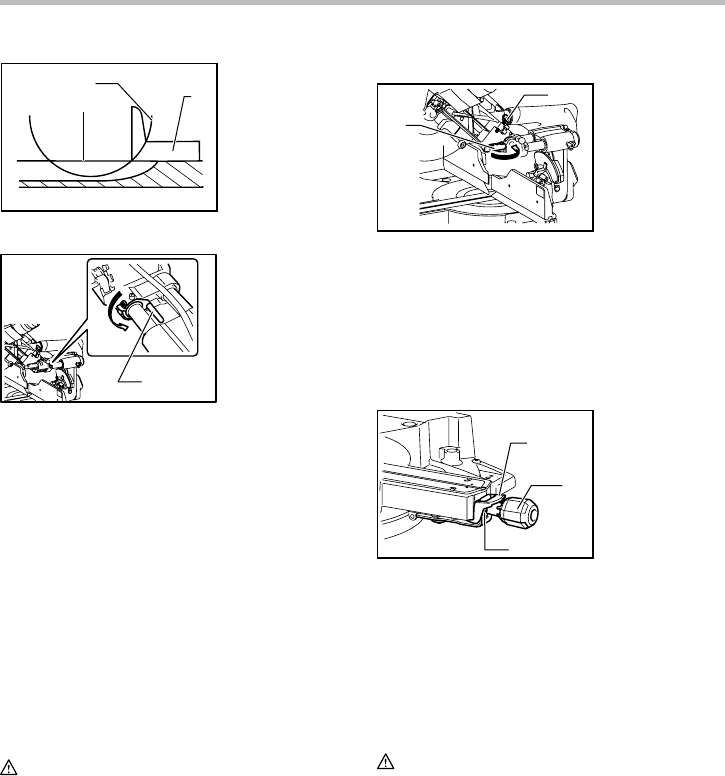

Maintaining maximum cutting capacity

Unplug the tool before any adjustment is attempted. This

tool is factory adjusted to provide the maximum cutting

capacity for a 255 mm (10") saw blade.

When installing a new blade, always check the lower

limit position of the blade and if necessary, adjust it as

follows:

1. Lock lever

2. Screw

1. Saw blade

2. Blade teeth

3. Kerf board

4. Left bevel cut

5. Straight cut

6. Right bevel cut

1. Kerf board

1. Blade guard

009518

009737

009736

First, unplug the tool. Lower the stopper lever to position

the saw blade as shown in the figure. Push the carriage

toward the guide fence fully and lower the handle

completely. Use the socket wrench to turn the adjusting

bolt until the periphery of the blade extends slightly

below the top surface of the turn base at the point where

the front face of the guide fence meets the top surface of

the turn base.

With the tool unplugged, rotate the blade by hand while

holding the handle all the way down to be sure that the

blade does not contact any part of the lower base.

Re-adjust slightly, if necessary.

After adjustment, always return the stopper lever to the

original position by turning it counterclockwise.

CAUTION:

• After installing a new blade, always be sure that

the blade does not contact any part of the lower

base when the handle is lowered completely.

Always do this with the tool unplugged.

Stopper arm

009487

The lower limit position of the blade can be easily

adjusted with the stopper arm. To adjust it, rotate the

stopper arm in the direction of the arrow as shown in the

figure. Adjust the adjusting screw so that the blade stops

at the desired position when lowering the handle fully.

Adjusting the miter angle

009517

Push the grip so that the cams engages and turn it

clockwise until it stops. Turn the turn base while pressing

down the lock lever. When you have moved the grip to

the position where the pointer points to the desired angle

on the miter scale, turn the grip to 90° counterclockwise

to lock the turn base.

CAUTION:

• When turning the turn base, be sure to raise the

handle fully.

• After changing the miter angle, always secure the

turn base by turning the grip to 90°

counterclockwise.

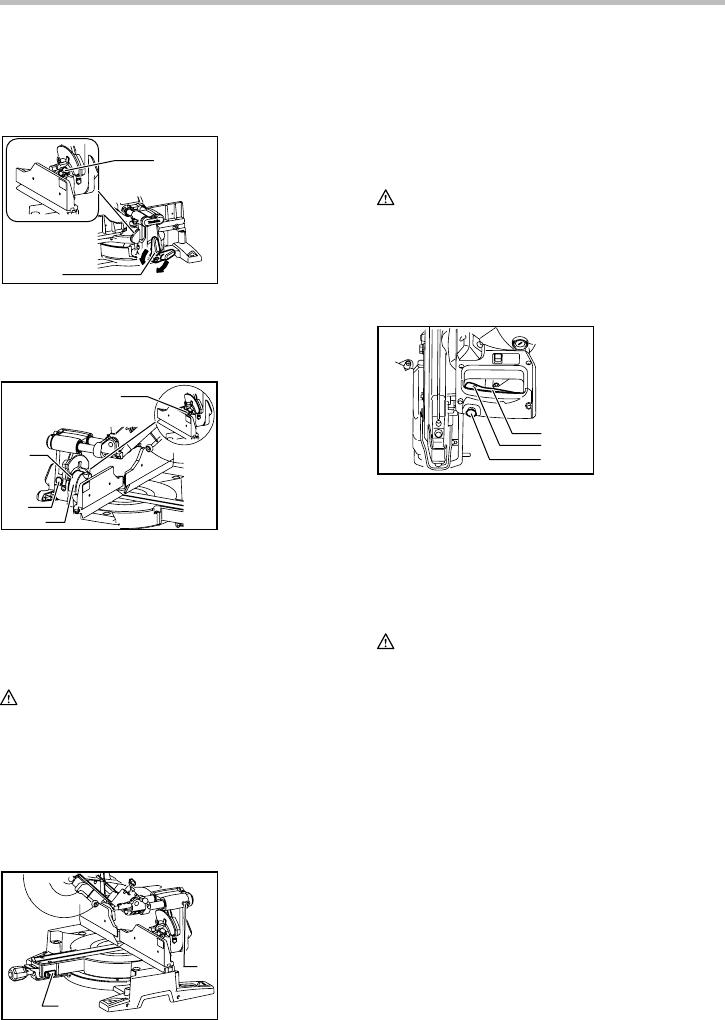

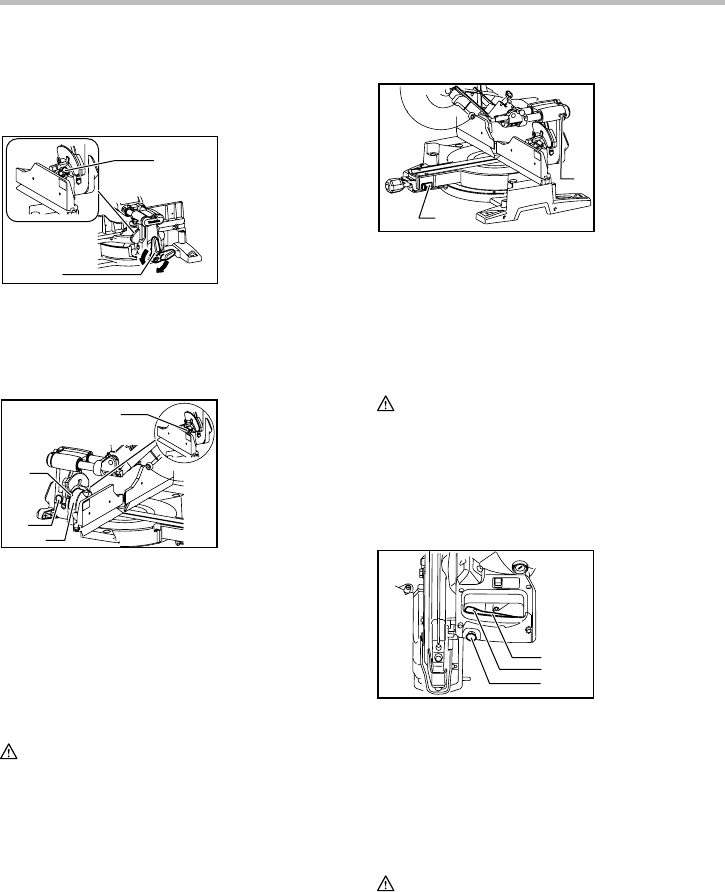

Adjusting the bevel angle

To adjust the bevel angle, loosen the lever at the rear of

the tool counterclockwise. Push the latch lever forward

fully and unlock the arm by pushing the handle slightly in

the direction that you intend to tilt the saw blade.

1. Lock lever

2. Grip

3. Cam

1. Stopper arm

2. Adjusting screw

1. Stopper lever

1. Top surface of

turn base

2. Periphery of

blade

3. Guide fence

1. Adjusting bolt

2. Turn base

3. Stopper lever

4. Slide pipe

When tilting the carriage to the right, tilt the carriage to

the left slightly after loosening the lever and press the

releasing button. With the releasing button being

pressed, tilt the carriage to the right.

009489

Tilt the saw blade until the pointer points to the desired

angle on the bevel scale. Then tighten the lever

clockwise firmly to secure the arm.

009513

When the latch lever is pulled toward yourself, the saw

blade can be locked using positive stops at the right and

left 22.5 ° and 33.9 ° angle to the base surface.

When the latch lever is pushed forward to the arm holder,

the saw blade can be locked at an desired angle within

the specified bevel angle range.

CAUTION:

• When tilting the saw blade, be sure to raise the

handle fully.

• After changing the bevel angle, always secure the

arm by tightening the lever clockwise.

• When changing bevel angles, be sure to position

the kerf boards appropriately as explained in the

"Positioning kerf boards" section.

Slide lock adjustment

009496

To lock the lower slide pole, pull the lock lever toward

yourself.

To lock the upper slide pole, turn the locking screw

clockwise.

Switch action

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and

returns to the "OFF" position when released.

• Do not pull the switch trigger hard without pressing

in the lock-off button. This can cause switch

breakage.

009491

To prevent the switch trigger from being accidentally

pulled, a lock-off button is provided. To start the tool,

press in the lock-off button and pull the switch trigger.

Release the switch trigger to stop.

A hole is provided in the switch trigger for insertion of

padlock to lock the tool off.

WARNING:

• Do not use a lock with a shank or cable any

smaller than 6.35 mm (1/4") in diameter.

• NEVER use tool without a fully operative switch

trigger. Any tool with an inoperative switch is

HIGHLY DANGEROUS and must be repaired

before further usage.

• For your safety, this tool is equipped with a lock-off

button which prevents the tool from unintended

starting. NEVER use the tool if it runs when you

simply pull the switch trigger without pressing the

lock-off button. Return tool to a Makita service

center for proper repairs BEFORE further usage.

• NEVER tape down or defeat purpose and function

of lock-off button.

Electric brake

This tool is equipped with an electric blade brake. If the

tool consistently fails to quickly stop blade after switch

trigger release, have tool serviced at a Makita service

center.

1. Switch trigger

2. Lock-off button

3. Hole for padlock

1. Lock lever

2. Screw

1. Scale plate

2. Release button

3. Pointer

4. Latch lever

1. Lever

2. Latch lever

The blade brake system is not a substitute for blade

guard. NEVER USE TOOL WITHOUT A FUNCTIONING

BLADE GUARD. SERIOUS PERSONAL INJURY CAN

RESULT.

Electronic function

Constant speed control

• Possible to get fine finish, because the rotating

speed is kept constantly even under the loaded

condition.

• Additionally, when the load on the tool exceeds

admissible levels, power to the motor is reduced to

protect the motor from overheating. When the load

returns to admissible levels, the tool will operate as

normal.

Soft start feature

• Soft start because of suppressed starting shock.

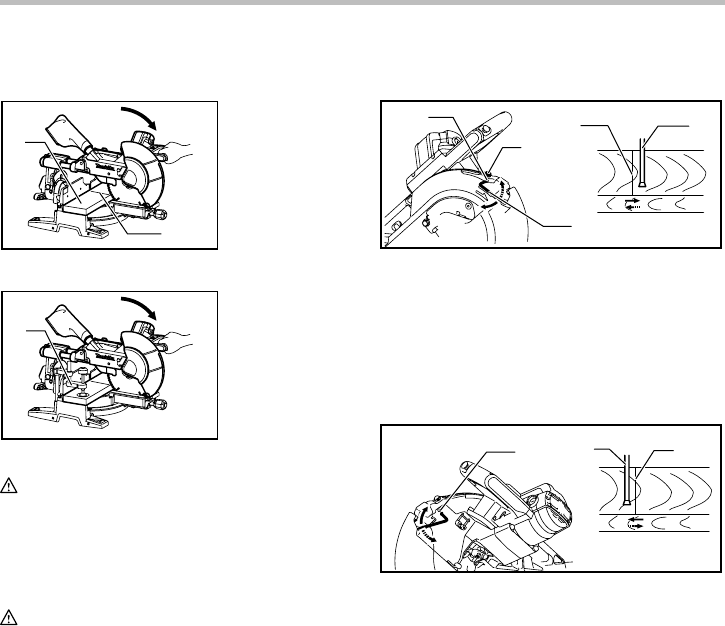

Laser beam action

For model LS1016L only

009492

CAUTION:

• LASER RADIATION

Do not stare into beam.

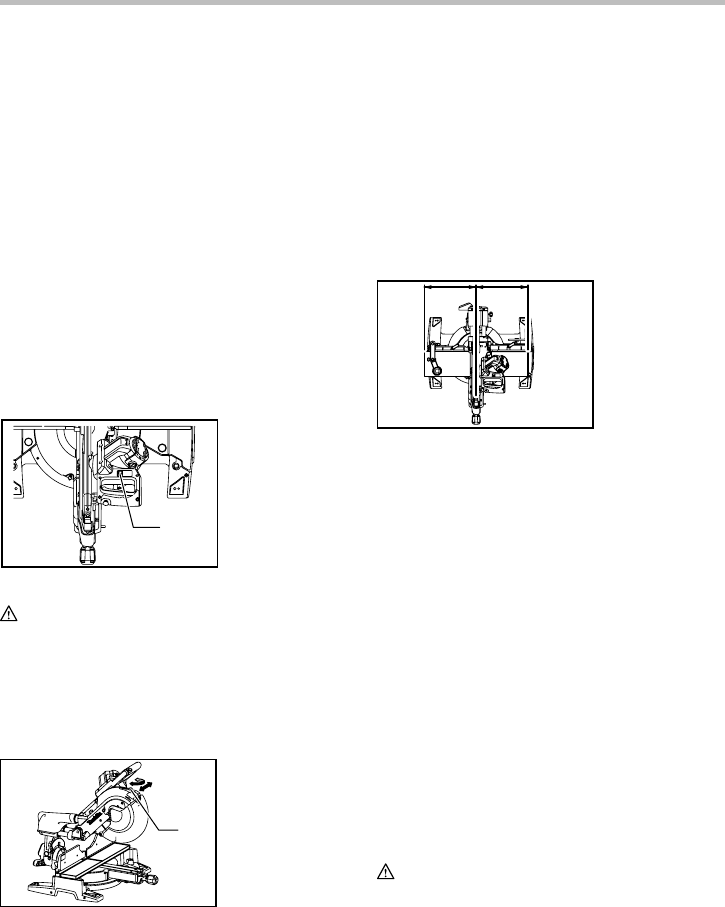

To turn on the laser beam, press the upper position (I) of

the switch. Press the lower position (O) to turn off.

Laser line can be shifted to either the left or right side of

the saw blade by adjusting the adjusting screw as

follows.

009493

1. Loosen the adjusting screw by turning it

counterclockwise.

2. With the adjusting screw loosened, slide the

adjusting screw to the right or left as far as it goes.

3. Tighten the adjusting screw firmly at the position

where it stops sliding.

Laser line is factory adjusted so that it is positioned

within 1 mm (0.04") from the side surface of the blade

(cutting position).

NOTE:

• When laser line is dim and almost or entirely

invisible because of the direct sunlight in the indoor

or outdoor window-by work, relocate the work area

to a place not exposed to the direct sunlight.

Aligning the laser line

009494

Laser line can be shifted to either the left or right side of

the blade according to the applications of cutting. Refer

to explanation titled "Laser beam action" regarding its

shifting method.

NOTE:

• Use wood facing against the guide fence when

aligning the cutting line with the laser line at the

side of guide fence in compound cutting (bevel

angle 45 degrees and miter angle right 45

degrees).

A) When you obtain correct size on the left side of

workpiece

• Shift the laser line to the left of the blade.

B) When you obtain correct size on the right side of

workpiece

• Shift the laser line to the right of the blade.

Align the cutting line on your workpiece with the laser

line.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and

unplugged before carrying out any work on the

tool.

1. Adjusting screw

1. Switch for laser

Socket wrench storage

009495

The socket wrench is stored as shown in the figure.

When using the socket wrench, pull it out of the wrench

holder. After using the socket wrench, return it to the

wrench holder.

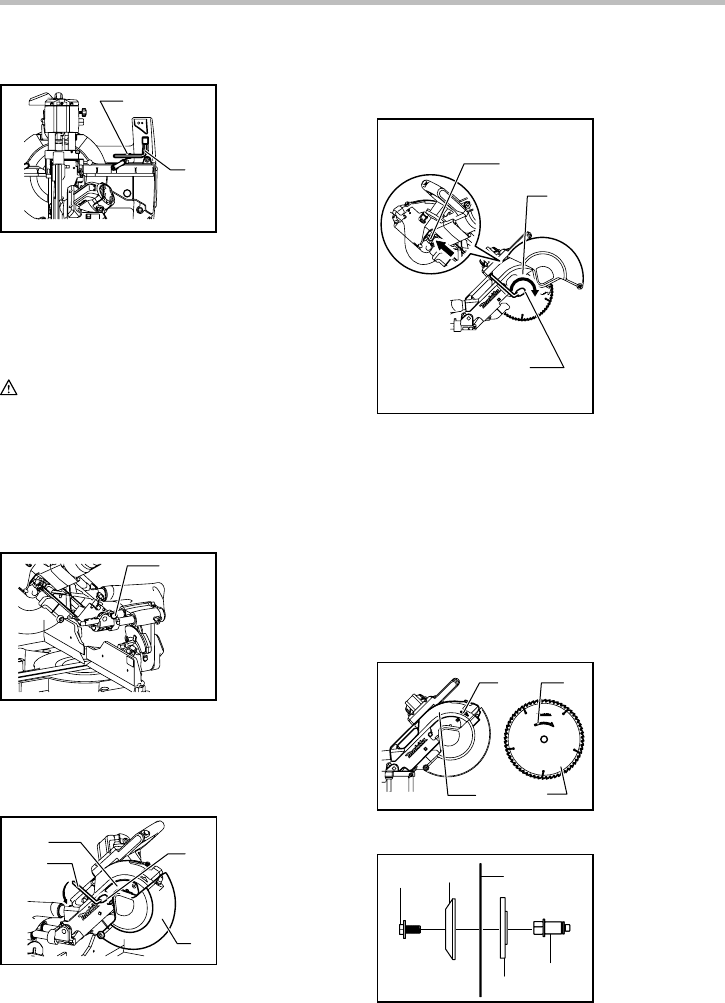

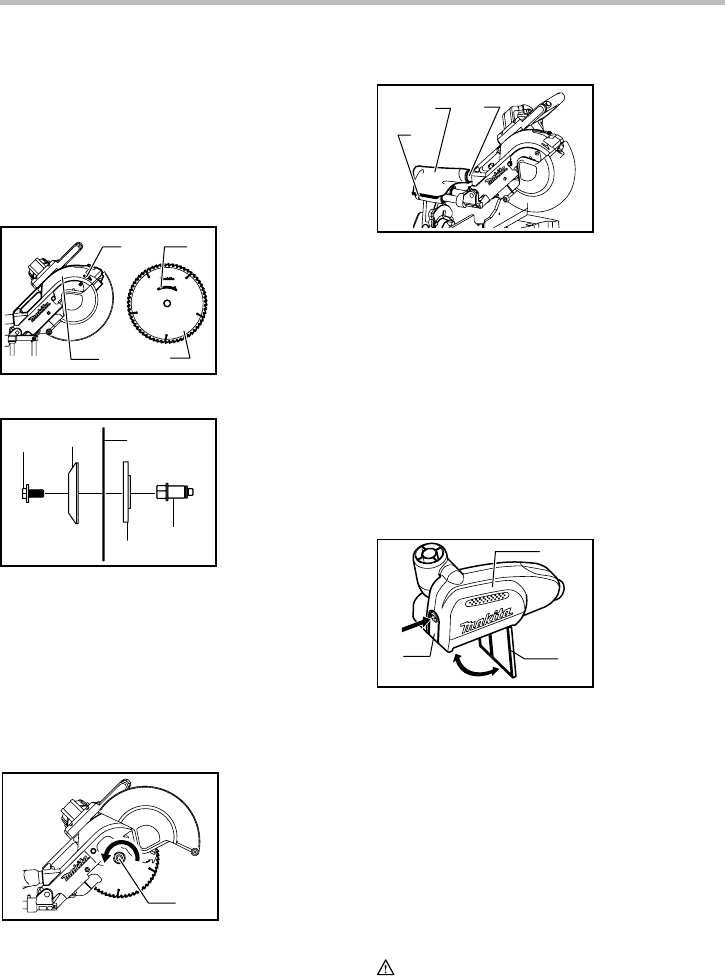

Installing or removing saw blade

CAUTION:

• Always be sure that the tool is switched off and

unplugged before installing or removing the blade.

• Use only the Makita socket wrench provided to

install or remove the blade. Failure to do so may

result in overtightening or insufficient tightening of

the hex bolt. This could cause an injury.

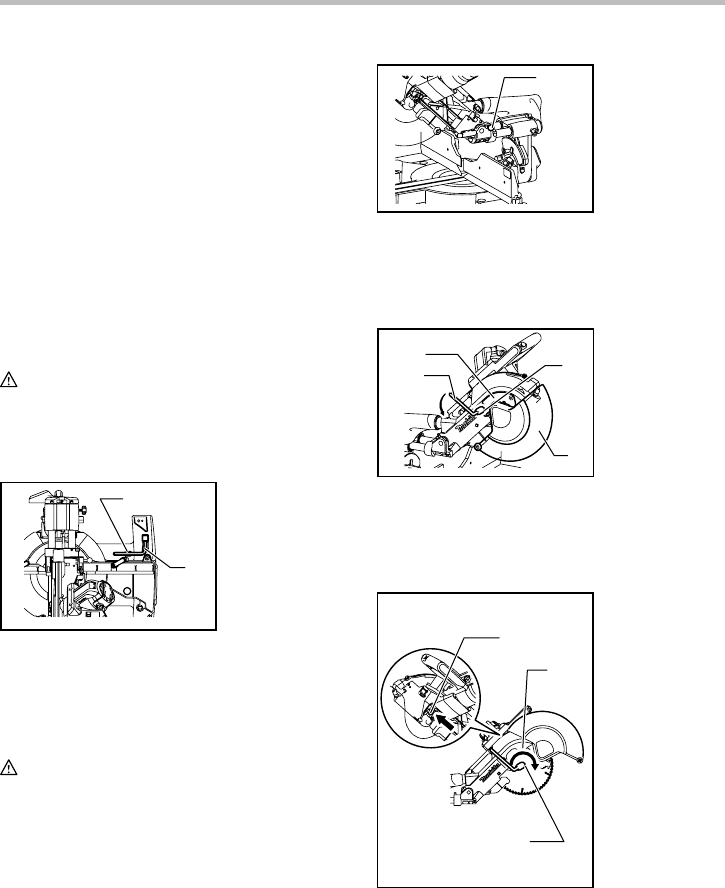

Lock the handle in the raised position by pushing in the

stopper pin.

009483

To remove the blade, use the socket wrench to loosen

the hex bolt holding the center cover by turning it

counterclockwise. Raise the blade guard and center

cover.

009497

Press the shaft lock to lock the spindle and use the

socket wrench to loosen the hex bolt clockwise. Then

remove the hex bolt, outer flange and blade.

009498

NOTE:

• When inner flange is removed mistakenly, be sure

to install it on the spindle with its protrusion facing

the spindle.

To install the blade, mount it carefully onto the spindle,

making sure that the direction of the arrow on the

surface of the blade matches the direction of the arrow

on the blade case.

Install the outer flange and hex bolt, and then use the

socket wrench to tighten the hex bolt (left-handed)

securely counterclockwise while pressing the shaft lock.

009500

123

009499

1. Hex bolt

2. Outer flange

3. Saw blade

4. Inner flange

5. Spindle

1. Arrow

2. Arrow

3. Blade case

4. Saw blade

1. Shaft lock

2. Blade case

3. Hex bolt

1. Center cover

2. Socket wrench

3. Hex bolt

4. Blade guard

1. Stopper pin

1. Wrench holder

2. Socket wrench

Return the blade guard and center cover to its original

position. Then tighten the hex bolt clockwise to secure

the center cover. Release the handle from the raised

position by pulling the stopper pin. Lower the handle to

make sure that the blade guard moves properly. Make

sure shaft lock has released spindle before making cut.

009524

Dust bag

009501

The use of the dust bag makes cutting operations clean

and dust collection easy. To attach the dust bag, fit it

onto the dust nozzle.

When the dust bag is about half full, remove the dust

bag from the tool and pull the fastener out. Empty the

dust bag of its contents, tapping it lightly so as to remove

particles adhering to the insides which might hamper

further collection.

NOTE:

If you connect a vacuum cleaner to your saw, more

efficient and cleaner operations can be performed.

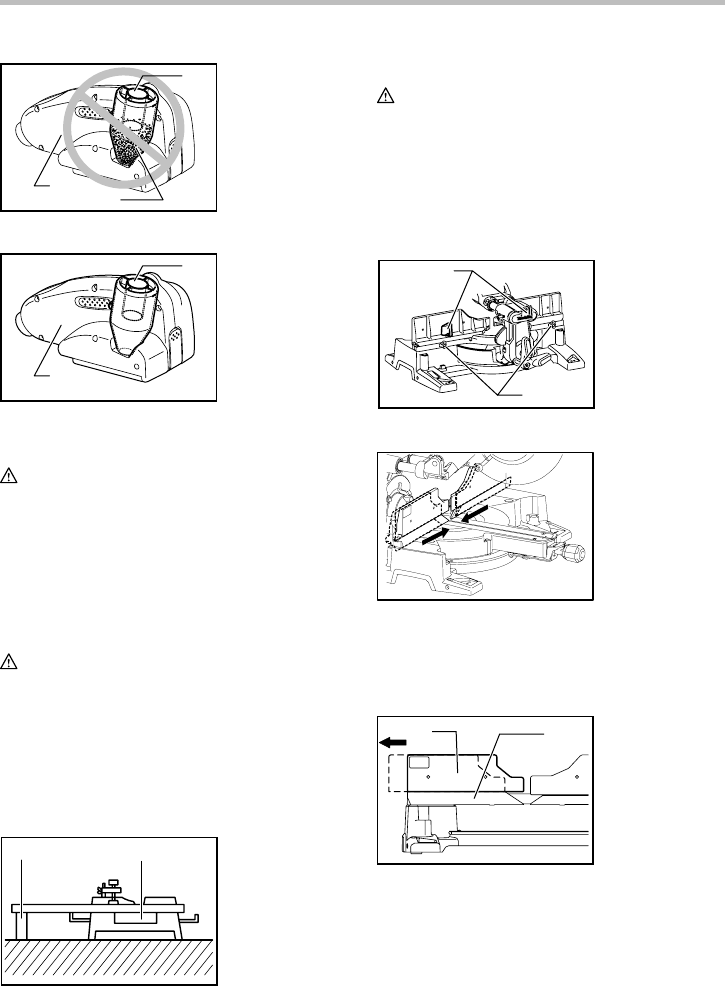

Dust box (Optional accessory)

006793

Insert the dust box into the dust nozzle.

Empty the dust box at the earliest possible.

To empty the dust box, open the cover by pushing the

button and throw away sawdust. Return the cover to the

original position and it locks. Dust box can easily be

removed by pulling out while turning it near the dust

nozzle on the tool.

NOTE:

• If you connect a Makita vacuum cleaner to this tool,

more efficient and cleaner operations can be

performed.

CAUTION:

• Empty the dust box before collected sawdust level

reaches the cylinder part.

006792

006794

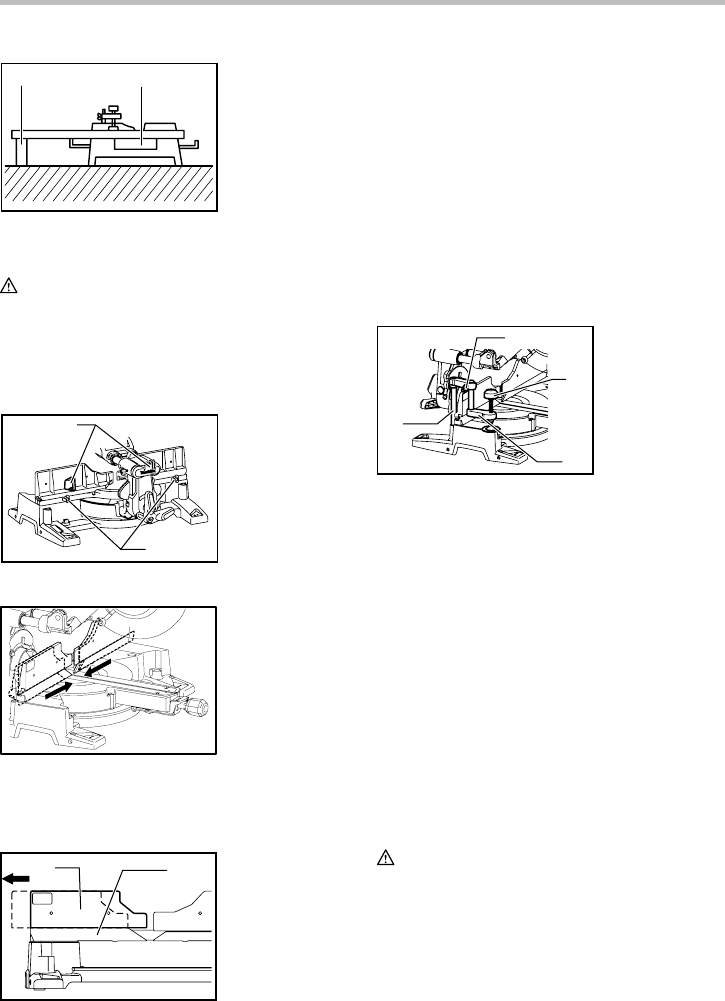

Securing workpiece

WARNING:

• It is extremely important to always secure the

workpiece properly and tightly with the vise. Failure

to do so can cause the tool to be damaged and/or

the workpiece to be destroyed. PERSONAL

INJURY MAY ALSO RESULT. Also, after a cutting

operation, DO NOT raise the blade until the blade

has come to a complete stop.

CAUTION:

• When cutting long workpieces, use supports that

are as high as the top surface level of the turn base.

Do not rely solely on the vertical vise and/or

horizontal vise to secure the workpiece.

Thin material tends to sag. Support workpiece over

its entire length to avoid blade pinch and possible

KICKBACK.

1. Cylinder part

2. Dust box

1. Cylinder part

2. Dust box

3. Sawdust

1. Dust box

2. Cover

3. Button

1. Fastener

2. Dust bag

3. Dust nozzle

1. Hex bolt

001549

Fence adjustment

WARNING:

• Before operating the tool, make sure that the upper

and lower fences are secured firmly.

• Before bevel-cutting, make sure that no part of the

tool contacts the upper and lower fences when

lowering the handle fully and pulling or pushing the

carriage all the way.

009508

009611

Sliding the fences to inside by loosening the clamping

screw only before miter-cutting allows support of

workpiece close to the saw blade.

009519

To adjust the fences before bevel-cutting, loosen a lever

and slide the upper fence outward. Make a dry run with

the saw turned off and check clearance.

Adjust the fence to be as close to the blade as practical

to provide maximum workpiece support, without

interfering with arm up and down movement. Tighten

lever securely. When the bevel operations are complete,

don't forget to relocate the fence.

NOTE:

• For easy tightening/loosening, the position of the

lever can be changed according to your need by

pulling it up.

Vertical vise

009502

The vertical vise can be installed in two positions on

either the left or right side of the base. Insert the vise rod

into the hole in the base.

Position the vise arm according to the thickness and

shape of the workpiece and secure the vise arm by

tightening the screw. If the screw to secure the vise arm

contacts the carriage, install the screw on the opposite

side of vise arm. Make sure that no part of the tool

contacts the vise when lowering the handle fully and

pulling or pushing the carriage all the way. If some part

contacts the vise, re-position the vise.

Press the workpiece flat against the guide fence and the

turn base. Position the workpiece at the desired cutting

position and secure it firmly by tightening the vise knob.

Turning the vise knob to 90° counterclockwise allows the

vise knob to be moved up and down, facilitating the

quick setting of workpiece. To secure the workpiece after

setting, turn it the vise knob clockwise.

CAUTION:

• The workpiece must be secured firmly against the

turn base and guide fence with the vise during all

operations.

1. Vise knob

2. Vise arm

3. Vise rod

4. Screw

1. Upper fence

2. Lower fence

1. Lever

2. Clamping screw

1. Support

2. Turn base

Horizontal vise (optional accessory)

009606

The horizontal vise can be installed in two positions on

either the left or right side of the base. When performing

15° or greater miter cuts, install the horizontal vise on

the side opposite the direction in which the turn base is

to be turned.

005232

By flipping the vise nut to the left, the vise is released,

and rapidly moves in and out. To grip the workpiece,

push the vise knob forward until the vise plate contacts

the workpiece and flip the vise nut to the right. Then turn

the vise knob clockwise to secure the workpiece.

The maximum width of workpiece which can be secured

by the horizontal vise is 215 mm (8-1/2").

CAUTION:

• Always rotate the vise nut to the right fully when

securing the workpiece. Failure to do so may result

in insufficient securing of the workpiece. This could

cause the workpiece to be thrown, cause damage

to the blade or cause the loss of control, which can

result in PERSONAL INJURY.

• When cutting out thin workpiece, such as base

boards, against the fence, always use the

horizontal vise.

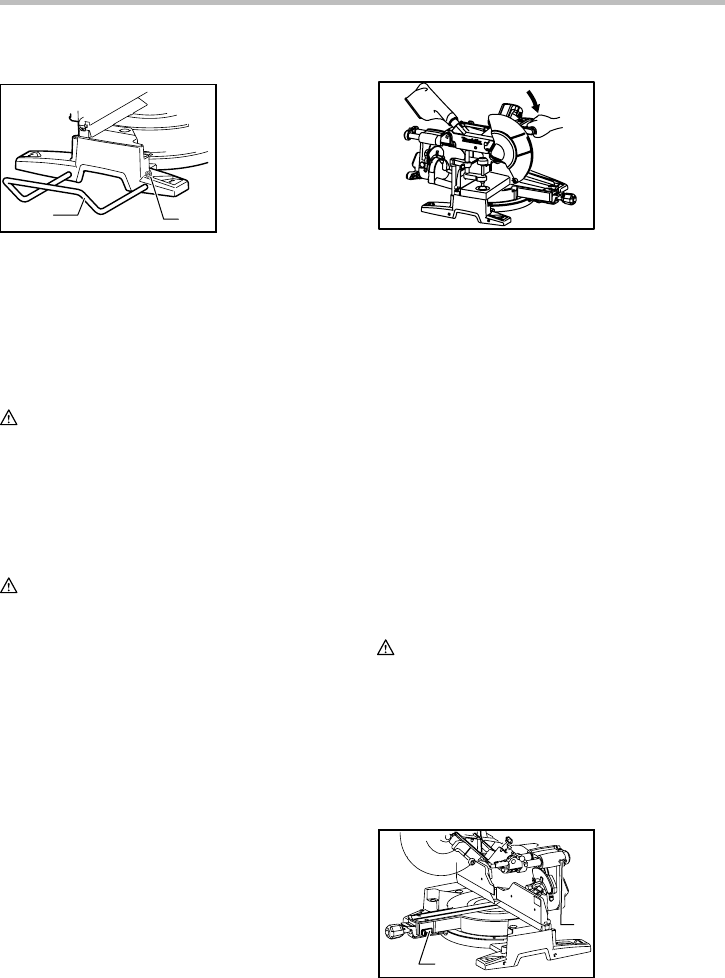

Holders (Optional accessory)

009607

The holders can be installed on either side as a

convenient means of holding workpieces horizontally.

Slip the holder rods into the holes in the base and adjust

their length according to the workpiece to be held. Then

tighten the holders securely with the screws.

CAUTION:

• Always support long workpieces level with the top

surface of the turn base for accurate cuts and to

prevent dangerous loss of control of the tool.

OPERATION

CAUTION:

• Before use, be sure to release the handle from the

lowered position by pulling the stopper pin.

• Make sure the blade is not contacting the

workpiece, etc. before the switch is turned on.

• Do not apply excessive pressure on the handle

when cutting. Too much force may result in

overload of the motor and/or decreased cutting

efficiency. Push down handle with only as much

force as is necessary for smooth cutting and

without significant decrease in blade speed.

• Gently press down the handle to perform the cut. If

the handle is pressed down with force or if lateral

force is applied, the blade will vibrate and leave a

mark (saw mark) in the workpiece and the

precision of the cut will be impaired.

• During a slide cut, gently push the carriage toward

the guide fence without stopping. If the carriage

movement is stopped during the cut, a mark will be

left in the workpiece and the precision of the cut

will be impaired.

1. Holder

2. Screw

1. Vise plate

2. Vise nut

3. Vise knob

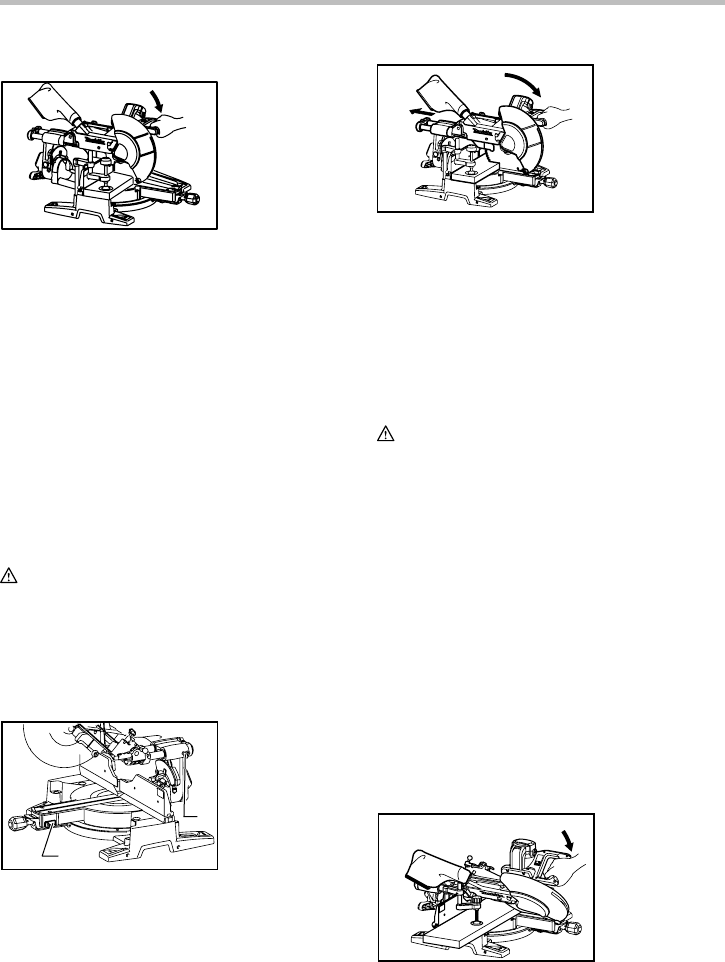

1. Press cutting (cutting small workpieces)

009503

Workpieces up to 71 mm (2-13/16") high and 155

mm (6-1/8") wide can be cut in the following way.

After turning the stopper lever clockwise and

sliding the carriage to your desired position, push

the carriage toward the guide fence fully and

tighten the locking screw clockwise and pull the

lock lever toward yourself to secure the carriage.

Secure the workpiece with the vise. Switch on the

tool without the blade making any contact and wait

until the blade attains full speed before lowering.

Then gently lower the handle to the fully lowered

position to cut the workpiece. When the cut is

completed, switch off the tool and WAIT UNTIL

THE BLADE HAS COME TO A COMPLETE STOP

before returning the blade to its fully elevated

position.

CAUTION:

• Firmly tighten the locking screw clockwise and pull

the lock lever toward yourself so that the carriage

will not move during operation. Insufficient

tightening may cause unexpected kickback of the

blade. Possible serious PERSONAL INJURY may

result.

2. Slide (push) cutting (cutting wide workpieces)

009496

Loosen the locking screw counterclockwise and

also push forward the lock lever so that the

carriage can slide freely. Secure the workpiece

with the vise.

009504

Pull the carriage toward you fully. Switch on the

tool without the blade making any contact and wait

until the blade attains full speed. Press down the

handle and PUSH THE CARRIAGE TOWARD

THE GUIDE FENCE AND THROUGH THE

WORKPIECE. When the cut is completed, switch

off the tool and WAIT UNTIL THE BLADE HAS

COME TO A COMPLETE STOP before returning

the blade to its fully elevated position.

CAUTION:

• Whenever performing the slide cut, FIRST PULL

THE CARRIAGE TOWARD YOU FULLY and press

down the handle to the fully lowered position, then

PUSH THE CARRIAGE TOWARD THE GUIDE

FENCE. NEVER START THE CUT WITH THE

CARRIAGE NOT FULLY PULLED TOWARD YOU.

If you perform the slide cut without pulling the

carriage fully or if you perform the slide cut toward

your direction, the blade may kickback

unexpectedly with the potential to cause serious

PERSONAL INJURY.

• Never perform the slide cut with the handle locked

in the lowered position by pressing the stopper pin.

• Never loosen the knob which secures the carriage

while the blade is rotating. This may cause serious

injury.

3. Miter cutting

Refer to the previously covered "Adjusting the

miter angle".

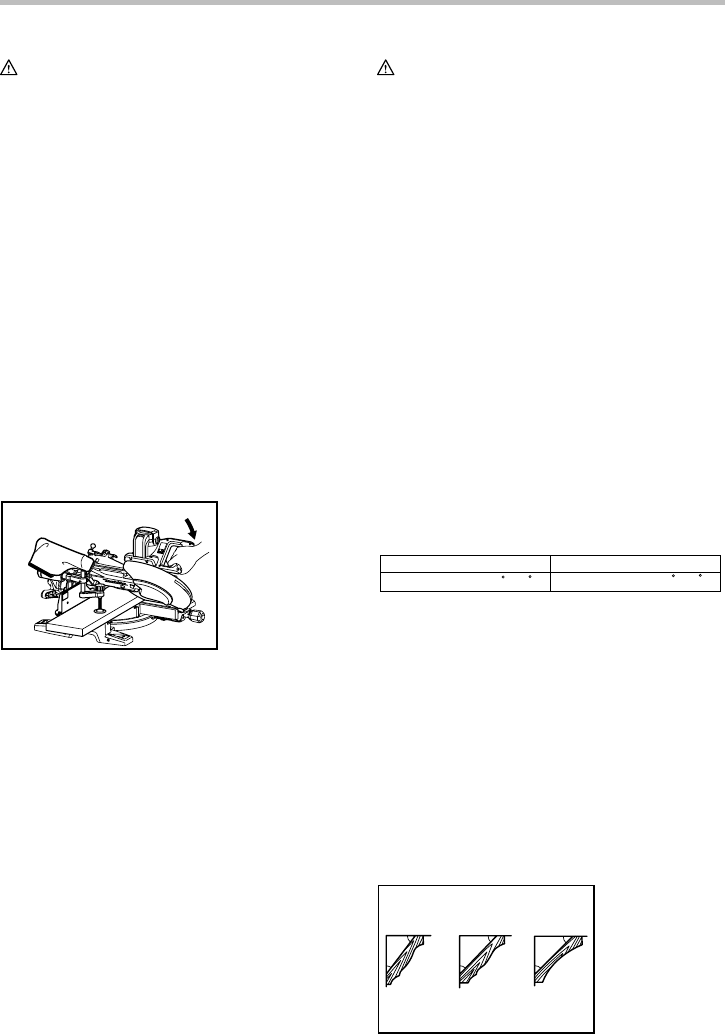

4. Bevel cut

009505

1. Lock lever

2. Screw

Loosen the lever and tilt the saw blade to set the

bevel angle (Refer to the previously covered

"Adjusting the bevel angle"). Be sure to retighten

the lever firmly to secure the selected bevel angle

safely. Secure the workpiece with a vise. Make

sure the carriage is pulled all the way back toward

the operator. Switch on the tool without the blade

making any contact and wait until the blade attains

full speed. Then gently lower the handle to the fully

lowered position while applying pressure in parallel

with the blade and PUSH THE CARRIAGE

TOWARD THE GUIDE FENCE TO CUT THE

WORKPIECE. When the cut is completed, switch

off the tool and WAIT UNTIL THE BLADE HAS

COME TO A COMPLETE STOP before returning

the blade to its fully elevated position.

CAUTION:

• Always be sure that the blade will move down to

bevel direction during a bevel cut. Keep hands out

of path of saw blade.

• During a bevel cut, it may create a condition

whereby the piece cut off will come to rest against

the side of the blade. If the blade is raised while the

blade is still rotating, this piece may be caught by

the blade, causing fragments to be scattered which

is dangerous. The blade should be raised ONLY

after the blade has come to a complete stop.

• When pressing down the handle, apply pressure in

parallel with the blade. If a force is applied

perpendicularly to the turn base or if the pressure

direction is changed during a cut, the precision of

the cut will be impaired.

• Always slide or remove the upper fence so that it

does not interfere any part of the carriage when

performing bevel cuts.

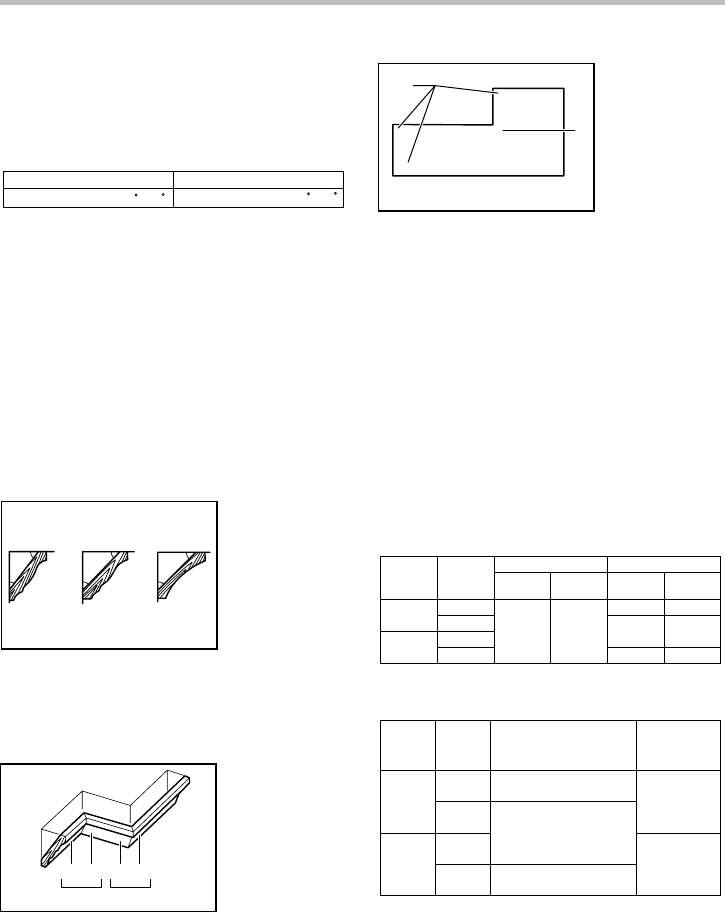

5. Compound cutting

Compound cutting is the process in which a bevel

angle is made at the same time in which a miter

angle is being cut on a workpiece. Compound

cutting can be performed at angle shown in the

table.

Miter angle Bevel angle

Left and Right 0 - 45

009713

When performing compound cutting, refer to

"Press cutting", "Slide cutting", "Miter cutting" and

"Bevel cut" explanations.

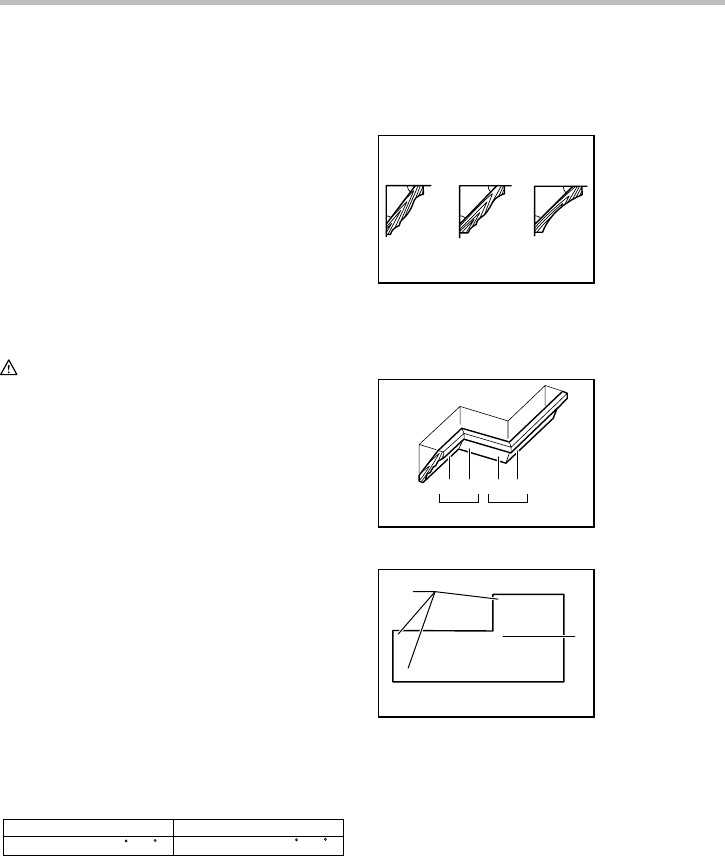

6. Cutting crown and cove moldings

Crown and cove moldings can be cut on a

compound miter saw with the moldings laid flat on

the turn base.

There are two common types of crown moldings

and one type of cove moldings; 52/38° wall angle

crown molding, 45° wall angle crown molding and

45° wall angle cove molding. See illustrations.

123

001555

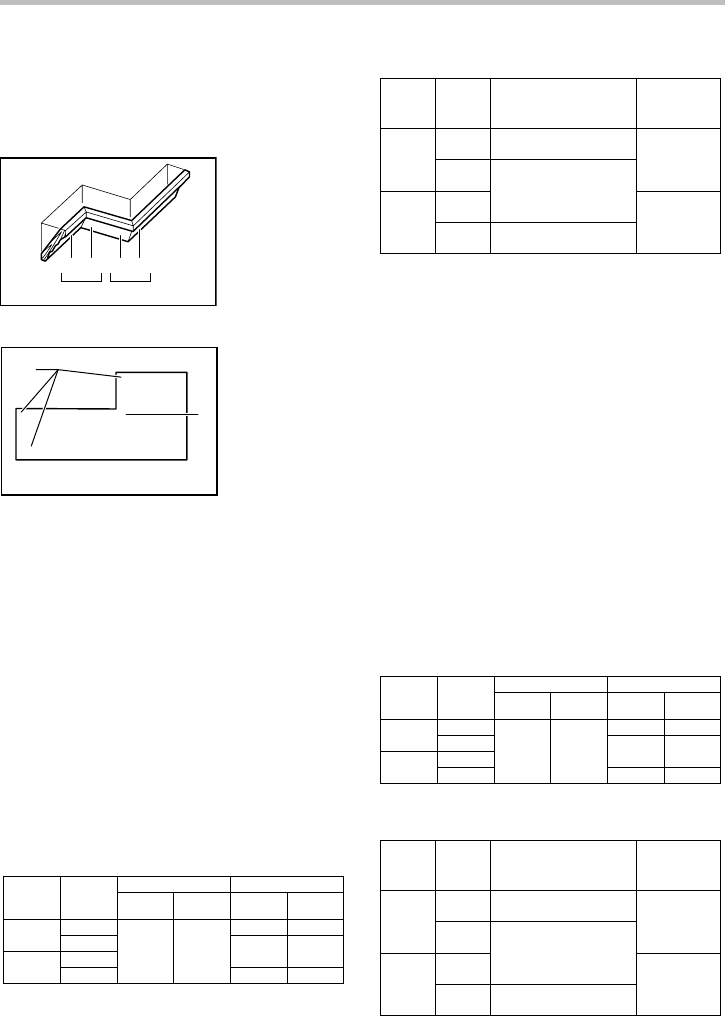

There are crown and cove molding joints which are

made to fit "Inside" 90° corners ((1) and (2) in Fig.

A) and "Outside" 90° corners ((3) and (4) in Fig. A).

(1) (2) (3) (4)

1 2

Fig.A

001556

(1)

(2)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(4)

001557

Measuring

Measure the wall length and adjust workpiece on

table to cut wall contact edge to desired length.

Always make sure that cut workpiece length at the

back of the workpiece is the same as wall length.

Adjust cut length for angle of cut. Always use

several pieces for test cuts to check the saw

angles.

When cutting crown and cove moldings, set the

bevel angle and miter angle as indicated in the

table (A) and position the moldings on the top

surface of the saw base as indicated in the table

(B).

1. Inside corner

2. Outside corner

1. Inside corner

2. Outside corner

1. 52/38 ﾟ type

crown molding

2. 45 ﾟ type crown

molding

3. 45 ﾟ type cove

molding

In the case of left bevel cut

Molding

position in

Fig. A

Bevel angleMiter angle

For outside

corner

For inside

corner

52/38° type 45° type

Right 31.6°

45° type

Left 33.9° Left 30°

52/38° type

Left 31.6°Left 35.3°

Right 35.3°

Right 35.3°Right 31.6°

(1)

(2)

(3)

(4)

Table (A)

006361

Molding

position in

Fig. A

Molding edge against

guide fence

(1)Ceiling contact edge should

be against guide fence.

Ceiling contact edge should

be against guide fence.

For

outside

corner

Finished piece

will be on the

Left side of

blade.

Finished piece

will be on the

Right side of

blade.

For inside

corner

Wall contact edge should be

against guide fence.

Finished piece

(2)

(3)

(4)

Table (B)

006362

Example:

In the case of cutting 52/38° type crown

molding for position (1) in Fig. A:

• Tilt and secure bevel angle setting to

33.9° LEFT.

• Adjust and secure miter angle setting to

31.6° RIGHT.

• Lay crown molding with its broad back

(hidden) surface down on the turn base

with its CEILING CONTACT EDGE

against the guide fence on the saw.

• The finished piece to be used will

always be on the LEFT side of the blade

after the cut has been made.

In the case of right bevel cut

Molding

position in

Fig. A

Bevel angleMiter angle

For outside

corner

For inside

corner

52/38° type 45° type

Right 31.6°

45° type

Right 33.9° Right 30°

52/38° type

Left 31.6°Left 35.3°

Right 35.3°

Right 35.3°Right 31.6°

(1)

(2)

(3)

(4)

Table (A)

006363

Molding

position in

Fig. A

Molding edge against

guide fence

(1)

For

outside

corner

For inside

corner

Finished piece

(2)

(3)

(4)

Table (B)

Finished piece

will be on the

Left side of

blade.

Finished piece

will be on the

Right side of

blade.

Wall contact edge should be

against guide fence.

Wall contact edge should be

against guide fence.

Ceiling contact edge should

be against guide fence.

006364

Example:

In the case of cutting 52/38° type crown

molding for position (1) in Fig. A:

• Tilt and secure bevel angle setting to

33.9° RIGHT.

• Adjust and secure miter angle setting to

31.6° RIGHT.

• Lay crown molding with its broad back

(hidden) surface down on the turn base

with its WALL CONTACT EDGE against

the guide fence on the saw.

• The finished piece to be used will

always be on the RIGHT side of the

blade after the cut has been made.

52°

38°

Ceiling

Wall

30.1

29.7

29.4

29.0

28.7

28.3

28.0

27.6

27.2

26.9

26.5

26.1

25.8

25.4

25.0

24.7

24.3

23.9

23.6

23.2

22.8

22.5

22.1

21.7

21.3

21.0

20.6

20.2

19.8

19.5

19.1

18.7

18.3

17.9

17.6

17.2

16.8

16.4

16.0

15.6

26.9

26.5

26.1

25.7

25.3

24.9

24.5

24.1

23.7

23.3

22.9

22.6

22.2

21.8

21.4

21.0

20.7

20.3

19.9

19.6

19.2

18.8

18.5

18.1

17.8

17.4

17.1

16.7

16.4

16.0

15.7

15.3

15.0

14.6

14.3

14.0

13.6

13.3

13.0

12.8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15.3

14.9

14.5

14.1

13.7

13.3

12.9

12.5

12.2

11.8

11.4

11.0

10.8

10.2

9.8

9.4

9.0

8.6

8.3

7.9

7.5

7.1

6.7

6.3

5.9

5.5

5.1

4.7

4.3

3.9

3.5

3.2

2.8

2.4

2.0

1.6

1.2

0.8

0.4

0.0

12.3

12.0

11.6

11.3

11.0

10.7

10.3

10.0

9.7

9.4

9.0

8.7

8.4

8.1

7.8

7.5

7.1

6.8

6.5

6.2

5.9

5.6

5.3

4.9

4.6

4.3

4.0

3.7

3.4

3.1

2.8

2.5

2.2

1.8

1.5

1.2

0.9

0.6

0.3

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

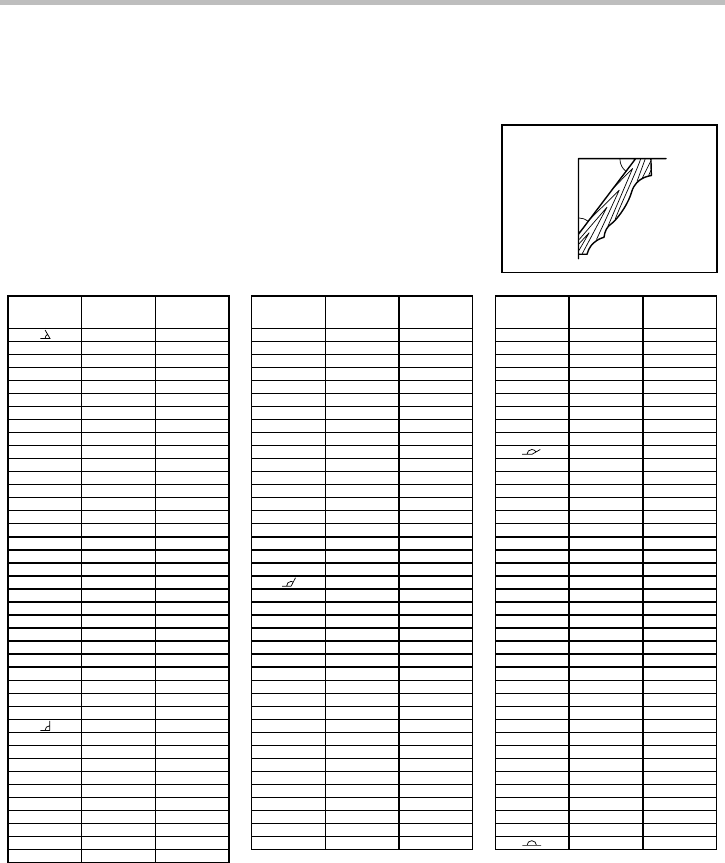

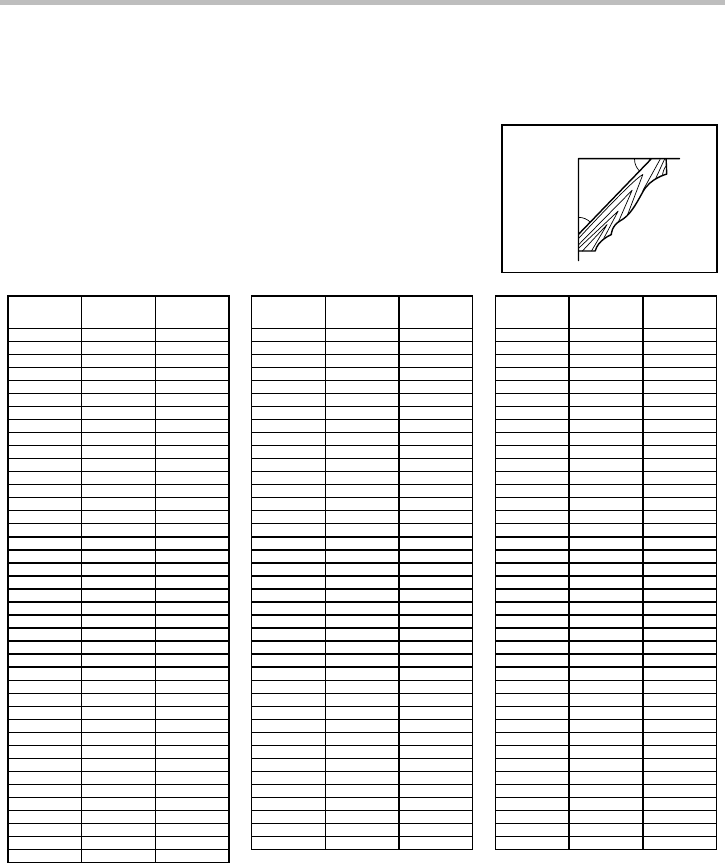

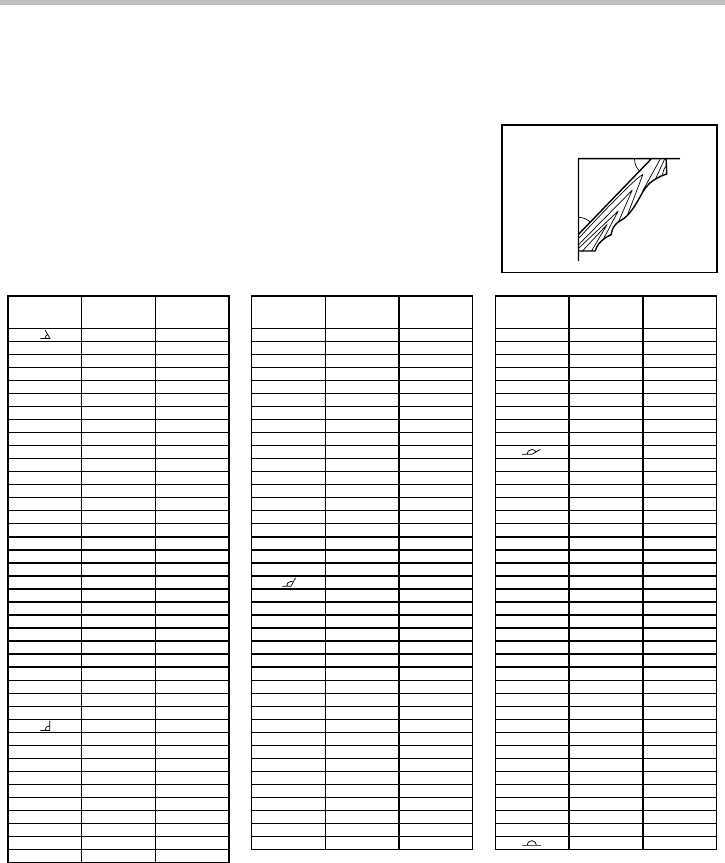

Wall to Crown Molding Angle: 52/38 degrees

Compound Miter Saw

Miter and Bevel Angle Settings

000031

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

43.0

42.8

42.5

42.2

41.9

41.7

41.4

41.1

40.8

40.5

40.2

39.9

39.6

39.3

39.0

38.7

38.4

38.1

37.8

37.4

37.1

36.8

36.5

36.2

35.8

35.5

35.2

34.9

34.5

34.2

33.9

33.5

33.2

32.8

32.5

32.2

31.8

31.5

31.1

30.8

30.4

46.8

46.3

45.7

45.1

44.6

44.0

43.5

42.9

42.4

41.9

41.3

40.8

40.3

39.8

39.2

38.7

38.2

37.7

37.2

36.8

36.3

35.8

35.3

34.8

34.4

33.9

33.4

33.0

32.5

32.1

31.6

31.2

30.7

30.3

29.9

29.4

29.0

28.6

28.2

27.7

27.3

100

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

EN0002-1

26.7

26.4

26.1

25.8

25.5

25.2

24.9

24.6

24.2

23.9

23.6

23.3

23.0

22.7

22.3

22.0

21.7

21.4

21.0

20.7

20.4

20.0

19.7

19.4

19.1

18.7

18.4

18.1

17.7

17.4

17.1

16.7

16.4

16.0

15.7

15.4

15.0

14.7

14.3

14.0

30.2

29.8

29.4

28.9

28.5

28.1

27.6

27.2

26.8

26.3

25.9

25.5

25.1

24.7

24.3

23.8

23.4

23.0

22.6

22.2

21.8

21.4

21.0

20.6

20.2

19.8

19.4

19.0

18.6

18.2

17.9

17.5

17.1

16.7

16.3

15.9

15.6

15.2

14.8

14.4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13.7

13.3

13.0

12.6

12.3

11.9

11.6

11.2

10.9

10.5

10.2

9.8

9.5

9.2

8.8

8.5

8.1

7.8

7.4

7.1

6.7

6.4

6.0

5.6

5.3

4.9

4.6

4.2

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

14.1

13.7

13.3

12.9

12.6

12.2

11.8

11.5

11.1

10.7

10.4

10.0

9.6

9.3

8.9

8.5

8.2

7.8

7.5

7.1

6.7

6.4

6.0

5.7

5.3

5.0

4.6

4.3

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Wall to Crown Molding Angle: 45 degrees

Compound Miter Saw

Miter and Bevel Angle Settings

000032

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

37.8

37.5

37.3

37.1

36.8

36.6

36.4

36.1

35.9

35.6

35.4

35.1

34.9

34.6

34.4

34.1

33.9

33.6

33.3

33.1

32.8

32.5

32.3

32.0

31.7

31.4

31.1

30.9

30.6

30.3

30.0

29.7

29.4

29.1

28.8

28.5

28.2

27.9

27.6

27.3

27.0

50.8

50.2

49.6

49.1

48.5

48.0

47.4

46.9

46.4

45.8

45.3

44.8

44.2

43.7

43.2

42.7

42.1

41.6

41.1

40.6

40.1

39.6

39.1

38.6

38.1

37.7

37.2

36.7

36.2

35.7

35.3

34.8

34.3

33.9

33.4

32.9

32.5

32.0

31.6

31.1

30.7

100

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

45°

Ceiling

Wall

EN0003-1

Crown molding stoppers (optional accessories)

allow easier cuts of crown molding without tilting

the saw blade. Install them on the base as shown

in the figures.

009521

009522

Fig. B: At right 45° miter angle

Fig. C: At left 45° miter angle

Position crown molding with its WALL CONTACT

EDGE against the guide fence and its CEILING

CONTACT EDGE against the crown molding

stoppers as shown in the figure. Adjust the crown

molding stoppers according to the size of the

crown molding. Tighten the screws to secure the

crown molding stoppers. Refer to the table (C) for

the miter angle.

009520

Position in

Fig. AMiter angleFinished piece

(1)Right 45°Save the right side of blade

(2)Save the left side of blade

(3) Save the right side of blade

(4) Right 45°Save the left side of blade

Left 45°

For inside

corner

For outside

corner

Table (C)

006365

1. Cutting aluminum extrusion

009523

When securing aluminum extrusions, use spacer

blocks or pieces of scrap as shown in the figure to

prevent deformation of the aluminum. Use a

cutting lubricant when cutting the aluminum

extrusion to prevent build-up of the aluminum

material on the blade.

CAUTION:

• Never attempt to cut thick or round aluminum

extrusions. Thick aluminum extrusions may come

loose during operation and round aluminum

extrusions cannot be secured firmly with this tool.

2. Groove cutting

001563

A dado type cut can be made by proceeding as

follows:

Adjust the lower limit position of the blade using

the adjusting screw and the stopper arm to limit the

cutting depth of the blade. Refer to "Stopper arm"

section described previously.

After adjusting the lower limit position of the blade,

cut parallel grooves across the width of the

workpiece using a slide (push) cut as shown in the

figure. Then remove the workpiece material

between the grooves with a chisel. Do not attempt

to perform this type of cut using wide (thick) blades

or with a dado blade. Possible loss of control and

injury may result.

CAUTION:

• Be sure to return the stopper arm to the original

position when performing other than groove

cutting.

1. Cut grooves with

blade

1. Guide fence

2. Vise

3. Spacer block

4. Aluminum

extrusion

5. Spacer block

1. Guide fence

2. Crown molding

1. Crown molding

stopper L

2. Crown molding

stopper R

3. Turn base

1. Crown molding

stopper L

(Optional

accessory)

2. Crown molding

stopper R

(Optional

accessory)

3. Turn base

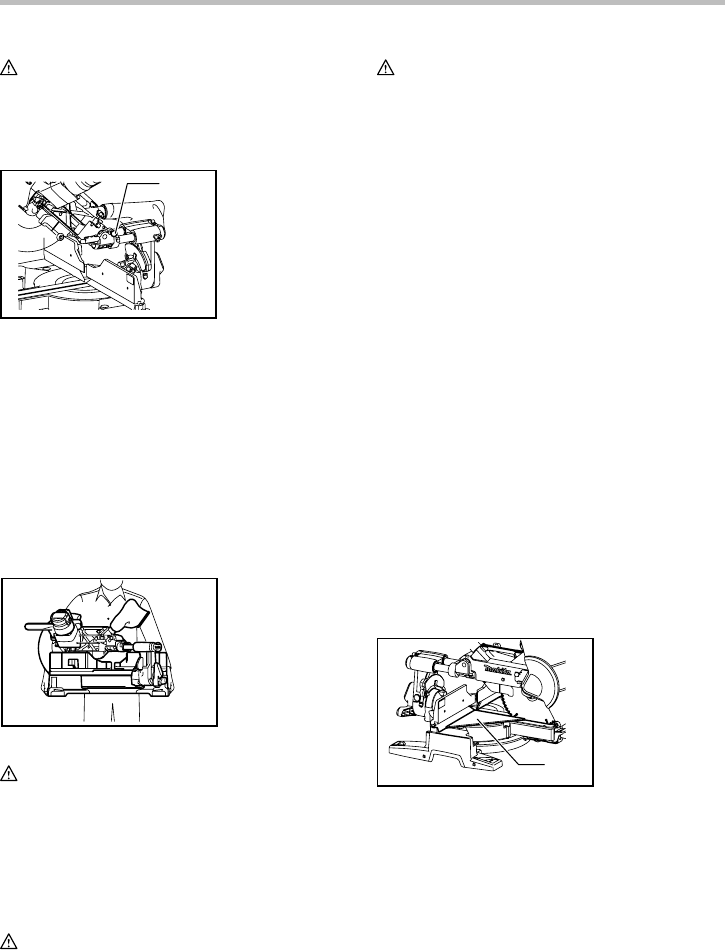

Carrying tool

009483

Make sure that the tool is unplugged. Secure the blade

at 0° bevel angle and the turn base at right miter angle

fully. Secure the slide poles (refer to the section titled "

Slide lock adjustment " after pulling the carriage toward

you fully. Lower the handle fully and lock it in the lowered

position by pushing in the stopper pin.

Carry the tool by holding both sides of the tool base as

shown in the figure. If you remove the holders, dust bag,

etc., you can carry the tool more easily.

009506

CAUTION:

• Always secure all moving portions before carrying

the tool.

• Stopper pin is for carrying and storage purposes

only and not for any cutting operations.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

WARNING:

• Always be sure that the blade is sharp and clean

for the best and safest performance.

Adjusting the cutting angle

This tool is carefully adjusted and aligned at the factory,

but rough handling may have affected the alignment. If

your tool is not aligned properly, perform the following:

1. Miter angle

Push the carriage toward the guide fence and

tighten the locking screw clockwise and pull the

lock lever toward yourself to secure the carriage.

Turn the grip counterclockwise which secures the

turn base. Turn the turn base so that the pointer

points to 0° on the miter scale. Then turn the turn

base slightly clockwise and counterclockwise to

seat the turn base in the 0° miter notch. (Leave as

it is if the pointer does not point to 0°.) Loosen the

hex sockets bolts securing the guide fence using

the socket wrench.

Lower the handle fully and lock it in the lowered

position by pushing in the stopper pin. Square the

side of the blade with the face of the guide fence

using a triangular rule, try-square, etc. Then

securely tighten the hex socket bolts on the guide

fence in the order from the right side.

009509

Make sure that the pointer points to 0° on the miter

scale. If the pointer does not point to 0°, loosen the

screw which secures the pointer and adjust the

pointer so that it will point to 0°.

009525

1. Screw

2. Pointer

3. Miter scale

1. Triangular rule

1. Stopper pin

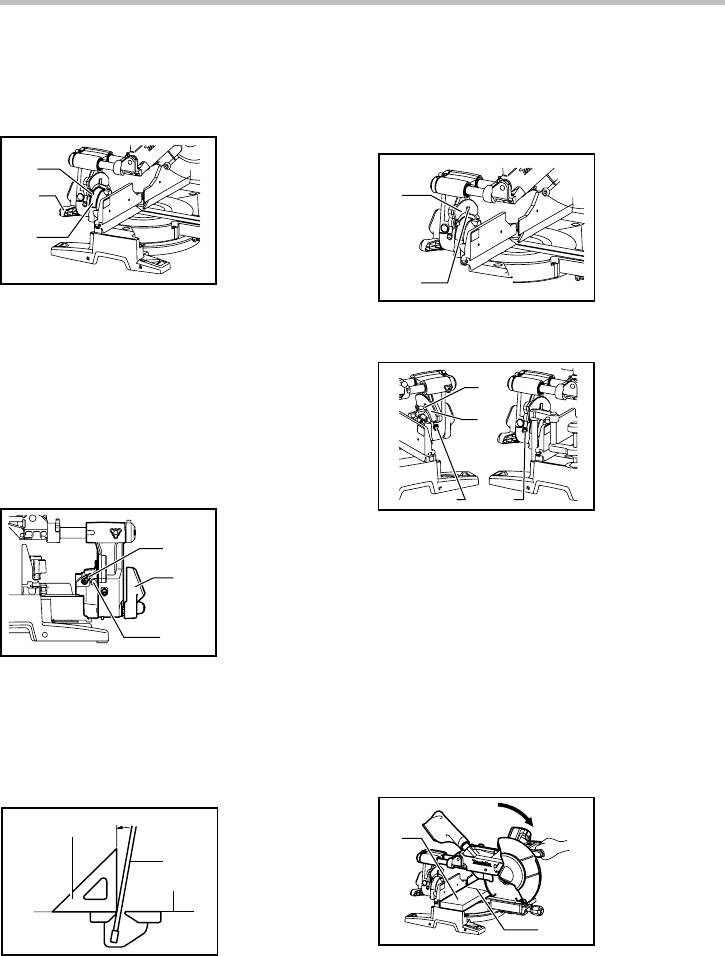

2. Bevel angle

Push the latch lever forward fully to release the positive

stops.

(1) 0° bevel angle

009512

Push the carriage toward the guide fence and

tighten the locking screw clockwise and pull

the lock lever toward yourself to secure the

carriage. Lower the handle fully and lock it in

the lowered position by pushing in the

stopper pin. Loosen the lever at the rear of

the tool.

Turn the hex socket bolt on the right side of

the arm holder two or three revolutions

counterclockwise to tilt the blade to the right.

009511

Carefully square the side of the blade with

the top surface of the turn base using the

triangular rule, try-square, etc. by turning the

hex socket bolt on the right side of the arm

holder clockwise. Then tighten the lever

securely.

001819

Make sure that the pointers on the arm holder

point to 0° on the bevel scale plate on the

arm. If they do not point to 0°, loosen the

screws which secure the pointers and adjust

them so that they will point to 0°.

009490

(2) 45° bevel angle

009608

Adjust the 45° bevel angle only after

performing 0° bevel angle adjustment. To

adjust left 45° bevel angle, loosen the lever

and tilt the blade to the left fully. Make sure

that the pointer on the arm holder points to

45° on the bevel scale on the arm. If the

pointer does not point to 45°, turn the left 45°

bevel angle adjusting bolt on the side of the

arm until the pointer points to 45°.

To adjust right 45° bevel angle, perform the

same procedure described above.

Adjusting the position of laser line

For model LS1016L only

009526

1. Workpiece

2. Laser line

1. Pointer

2. Scale plate

3. Left 45 ﾟ bevel

angle adjusting

bolt

4. Right 45 ﾟ bevel

angle adjusting

bolt

1. Bevel scale

plate

2. Pointer

1. Triangular rule

2. Saw blade

3. Top surface of

turn base

1. 0 ﾟ Angle

adjusting bolt

2. Lever

3. Latch lever

1. Pointer

2. Lever

3. Bevel scale

plate

009527

WARNING:

• As the tool is plugged when adjusting the position

of laser line, take a full caution especially at switch

action. Pulling the switch trigger accidentally cause

an accidental start of the tool and personal injury.

CAUTION:

• Never look into the laser beam directly. Direct laser

beam causes damage to your eyes.

• LASER RADIATION

Do not stare into beam.

• Never apply a blow or impact to the tool. A blow or

impact causes the incorrect position of laser line,

damage to the laser beam emitting part or a short

life of the tool.

When adjusting the laser line appears on the left

side of the saw blade

009514

When adjusting the laser line appears on the right

side of the saw blade

123

009515

For both adjustments, do as follows.

1. Make sure that the tool is unplugged.

2. Draw the cutting line on the workpiece and place it

on the turn table. At this time, do not secure the

workpiece with a vise or similar securing device.

3. Lower the blade by lowering the handle and just

check to see where the cutting line and the

position of the saw blade is. (Decide which

position to cut on the line of cut.)

4. After decision the position to be cut, return the

handle to the original position. Secure the

workpiece with the vertical vise without shifting

the workpiece from the pre-checked position.

5. Plug the tool and turn on the laser switch.

6. Adjust the position of laser line as follows.

The position of laser line can be changed as the

movable range of the adjusting screw for the laser is

changed by turning two screws with a hex wrench. (The

movable range of laser line is factory adjusted within 1

mm (0.04") from the side surface of blade.)

To shift the laser line movable range further away from

the side surface of blade, turn the two screws

counterclockwise after loosening the adjusting screw.

Turn these two screws clockwise to shift it closer to the

side surface of the blade after loosening the adjusting

screw.

Refer to the section titled "Laser line action" and adjust

the adjusting screw so that the cutting line on your

workpiece is aligned with the laser line.

NOTE:

• Check the position of laser line regularly for

accuracy .

• Have the tool repaired by Makita authorized

service center for any failure on the laser unit.

1. Adjusting screw

2. Saw blade

3. Laser line

1. Screw to change the movable range of the adjusting

screw

2. Adjusting screw

3. Hex wrench

4. Laser line

5. Saw blade

1. Vertical vise

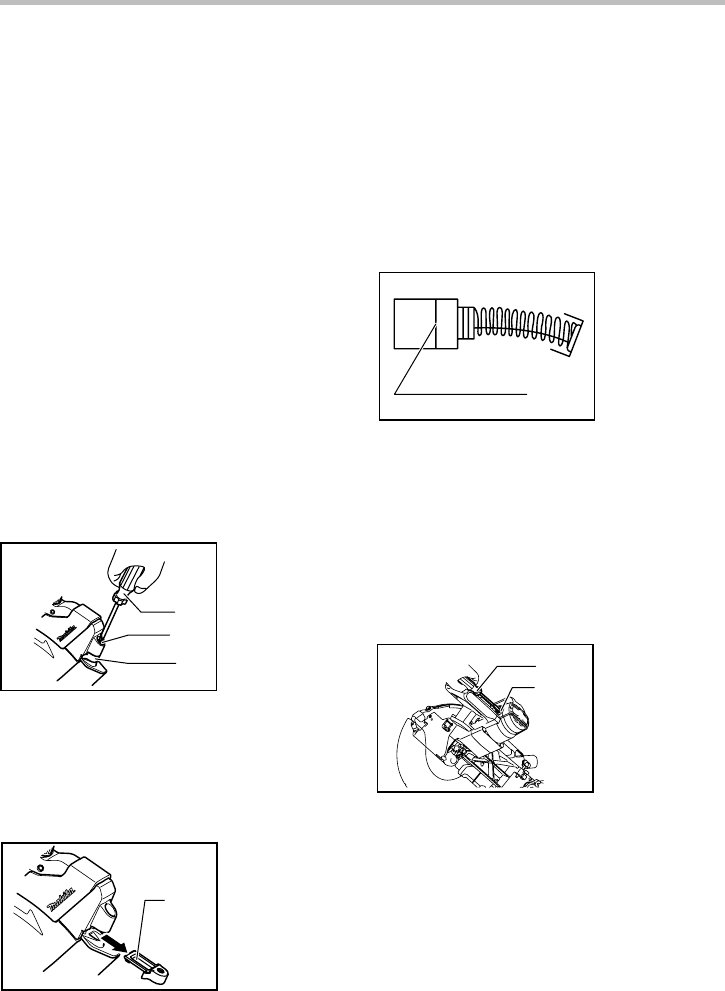

Cleaning of the lens for the laser light

For model LS1016L only

009609

If the lens for the laser light becomes dirty, or sawdust

adheres to it in such a way that the laser line is no longer

easily visible, unplug the saw and remove and clean the

lens for the laser light carefully with a damp, soft cloth.

Do not use solvents or any petroleum-based cleaners on

the lens.

009610

To remove the lens for the laser light, remove the saw

blade before removing the lens according to the

instructions in the section titled "Installing or removing

saw blade".

Loosen but do not remove the screw which secures the

lens using a screwdriver.

Pull out the lens as shown in the figure.

NOTE:

• If the lens does not come out, loosen the screw

further and pull out the lens again without removing

the screw.

Replacing carbon brushes

001145

Remove and check the carbon brushes regularly.

Replace when they wear down to the limit mark. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes.

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

009516

After replacing brushes, plug in the tool and break in

brushes by running tool with no load for about 10

minutes. Then check the tool while running and electric

brake operation when releasing the switch trigger. If

electric brake is not working well, ask your local Makita

service center for repair.

After use

• After use, wipe off chips and dust adhering to the

tool with a cloth or the like. Keep the blade guard

clean according to the directions in the previously

covered section titled "Blade guard". Lubricate the

sliding portions with machine oil to prevent rust.

• When storing the tool, pull the carriage toward you

fully so that the slide pole is thoroughly inserted

into the turn base.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Steel & Carbide-tipped saw blades

1. Screwdriver

2. Brush holder

cap

1. Limit mark

1. Lens for the

laser light

1. Screwdriver

2. Screw (one

piece only)

3. Lens for the

laser light

Miter saw blades

For smooth and precise cutting in various materials.

Combination General purpose blade for fast and smooth rip,

crosscuts and miters.

Crosscutting For smoother cross grain cuts. Slices cleanly

against the grain.

Fine cross cuts For sand-free cuts cleanly against the grain.

Non-ferrous metals

miter saw blades

For miters in aluminum, copper, brass, tubing,

and other non-ferrous metals.

006526

• Vise assembly (Horizontal vise)

• Vertical vise

• Socket wrench 13

• Holder

• Dust bag

• Crown molding stopper set

• Triangular rule

• Dust box

• Hex wrench (for LS1016L)

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

FRANÇAIS

SPÉCIFICATIONS

Modèle LS1016/LS1016L

Diamètre de la lame 255 mm (10")

Diamètre de l'orifice 15.88 mm (5/8")

Capacités de coupe maximales (H x P)

Angle de coupe en biseau

Angle de coupe d'onglet 45° (Gauche) 0° 45° (droite)

47 mm x 305 mm

(1-7/8"x12")

71 mm x 305 mm

(2-13/16"x12")

29 mm x 305 mm

(1-1/8"x12")

0° 61 mm x 279 mm

(2-3/8"x11")

91 mm x 279 mm

(3-5/8"x11")

43 mm x 279 mm

(1-11/16"x11")

47 mm x 215 mm

(1-7/8"x 8-1/2")

71 mm x 215 mm

(2-13/16"x 8-1/2")

29 mm X 215 mm

(1-1/8"x 8-1/2")

45°(droite et gauche) 61 mm x 197 mm

(2-3/8"x 7-3/4")

91 mm x 197 mm

(3-5/8"x 7-3/4")

43 mm x 197 mm

(1-11/16"x 7-3/4")

25 mm x 187 mm

(1"x 7-3/8")

52°(droite et gauche) - 91 mm x 91 mm

(3-5/8"x 3-5/8")

25 mm x 152 mm

(1"x 6")

60°(droite) -

91 mm x 76 mm

(3-5/8"x 3")

Capacités spéciales de coupe max

Moulure couronnée du type 45°

(avec l'utilisation de la butée de moulure couronnée) 168 mm (6-5/8")

Plinthe (H)

(avec l’utilisation de l’étau horizontal) 120 mm (4-3/4")

Vitesse à vide (T/MIN) 3,200/min

Type de laser (LS1016L uniquement)

Longueur d'ondes 650 nm, sortie maximale 1mW (Laser Classe II)

Dimensions (L x P x H) 718 mm x 640 mm x 671 mm

(28-1/4" x 25-1/4"x 26-1/2")

Poids net 23.7 kg (52.2 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Note : Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

USA007-2

Pour votre propre sécurité,

veuillez lire le manuel

d'instructions

Avant d'utiliser l'outil

Conservez-le pour référence

ultérieure

PRÉCAUTIONS GÉNÉRALES

(POUR TOUS LES OUTILS)

1. VOUS DEVEZ CONNAÎTRE VOTRE OUTIL

ÉLECTRIQUE. Lisez attentivement le manuel

d'instructions. Familiarisez-vous avec les

applications et limites de l'outil, ainsi qu'avec

les risques potentiels qui lui sont spécifiques.

2. MAINTENEZ LES PROTECTEURS EN PLACE

et en bon état de fonctionnement.

3. RETIREZ LES CLÉS DE RÉGLAGE ET DE

SERRAGE. Prenez l'habitude de vous assurer

que les clés de réglage et de serrage ont été

retirées de l'outil avant de le mettre sous

tension.

4. MAINTENEZ LA ZONE DE TRAVAIL PROPRE.

Les zones de travail et les établis encombrés

ouvrent grande la porte aux accidents.

5. ÉVITEZ L'UTILISATION DANS UN

ENVIRONNEMENT DANGEREUX. N'utilisez

pas les outils électriques dans les endroits

humides ou mouillés, et ne les exposez pas à

la pluie. Maintenez un éclairage adéquat dans

la zone de travail. Ne vous servez pas de votre

outil en présence de liquides ou gaz

inflammables.

6. MAINTENEZ LES ENFANTS À L'ÉCART. Toute

autre personne que l'utilisateur de l'outil doit

se tenir à une distance sûre de l'aire de travail.

7. FAITES EN SORTE QUE L'ATELIER SOIT

SANS DANGER POUR LES ENFANTS, en y

posant des cadenas, un interrupteur principal,

ou en retirant des équipements leurs clés de

démarrage.

8. NE FORCEZ PAS L'OUTIL. Il effectuera un

travail de meilleure qualité et plus sécuritaire

s'il est utilisé au régime pour lequel il a été

conçu.

9. UTILISEZ LE BON OUTIL. Ne forcez pas un

outil ou accessoire à effectuer un travail pour

lequel il n'a pas été conçu.

10. PORTEZ DES VÊTEMENTS ADÉQUATS. Ne

portez ni vêtements ni gants amples, ni

cravate, anneaux/bagues, bracelets ou autres

bijoux susceptibles d'être happés par les

pièces mobiles de l'outil. Le port de

chaussures antidérapantes est recommandé.

Portez un filet de protection pour envelopper

les cheveux longs.

11. PORTEZ TOUJOURS DES LUNETTES DE

SÉCURITÉ. Si le travail de coupe dégage de la

poussière, portez également un écran facial

ou un masque antipoussières. Les lunettes

ordinaires ne sont munies que de lentilles

résistances aux chocs ; elles ne constituent

PAS des lunettes de sécurité.

12. FIXEZ BIEN LA PIÈCE. Lorsque cela est

possible, fixez la pièce à travailler à l'aide de

dispositifs de serrage ou d'un étau. Cela est

plus sécuritaire que l'utilisation de la main et

libère les deux mains pour le maniement de

l'outil.

13. MAINTENEZ UNE BONNE POSITION.

Assurez-vous d'une bonne prise au sol et

d'une bonne position d'équilibre en tout

temps.

14. PRENEZ SOIN DES OUTILS. Maintenez les

outils bien aiguisés et propres pour assurer

une performance sécuritaire et optimale.

Suivez les instructions de lubrification et de

changement des accessoires.

15. DÉBRANCHEZ LES OUTILS avant tout travail

de réparation ou avant de changer les

accessoires tels que lames,

embouts/forets/fraises et couteaux.

16. RÉDUISEZ LES RISQUES DE MISE EN

MARCHE ACCIDENTELLE. Assurez-vous que

l'interrupteur est en position d'arrêt avant de

brancher l'outil.

17. UTILISEZ LES ACCESSOIRES

RECOMMANDÉS. Consultez le manuel de

l'utilisateur pour savoir quels sont les

accessoires recommandés. L'utilisation

d'accessoires non adéquats peut comporter

un risque de blessure.

18. NE VOUS APPUYEZ JAMAIS SUR L'OUTIL.

Vous courez un risque de blessure grave si

l'outil bascule ou si vous touchez

accidentellement l'outil tranchant.

19. VÉRIFIEZ S'IL Y A DES PIÈCES

ENDOMMAGÉES. Avant d'utiliser l'outil, tout

protecteur ou dispositif endommagé doit être

vérifié soigneusement afin de s'assurer qu'il

fonctionne adéquatement et peut remplir la

fonction pour laquelle il est conçu. Vérifiez si

les pièces mobiles sont bien alignées et bien

fixées, vérifiez la présence de pièces brisées,

vérifiez que l'outil est bien monté et

assurez-vous que rien ne peut entraver son

bon fonctionnement. Un protecteur ou tout

autre dispositif endommagé doit être

adéquatement réparé ou remplacé.

20. SENS D'ALIMENTATION. Vous devez faire

avancer la pièce à l'encontre de la lame ou de

l'outil tranchant, non la faire progresser dans

le même sens.

21. NE LAISSEZ JAMAIS SANS SURVEILLANCE

UN OUTIL EN MARCHE. COUPEZ LE

CONTACT. Attendez que l'outil se soit

complètement arrêté avant de le quitter.

22. PIÈCES DE RECHANGE. Seules des pièces de

rechange identiques aux originales doivent

être utilisées lors des réparations.

23. FICHES POLARISÉES. Pour réduire les

risques de choc électrique, cet appareil est

muni d'une fiche polarisée (une des lames est

plus large que l'autre). Cette fiche ne peut être

insérée dans une prise polarisée que dans un

seul sens. Si la fiche ne s'insère pas à fond

dans la prise, insérez-la en sens inverse. Si

elle ne s'insère toujours pas à fond, contactez

un technicien qualifié pour faire installer une

prise appropriée. N'apportez aucune

modification à la fiche.

MISE EN GARDE RELATIVE À LA TENSION : avant

de brancher l'outil sur une source d'alimentation

(prise ou autre dispositif), assurez-vous que la

tension du circuit correspond à celle qui est

spécifiée sur la plaque signalétique de l'outil.

L'utilisation d'une source d'alimentation dont la

tension est supérieure à celle spécifiée pour l'outil

peut entraîner une GRAVE BLESSURE et

endommager l'outil. En cas de doute, NE

BRANCHEZ PAS L'OUTIL. L'utilisation d'une source

d'alimentation dont la tension est inférieure à la

valeur indiquée sur la plaque signalétique

endommagera le moteur.

UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.

Assurez-vous que le cordon prolongateur est en

bon état. Lors de l'utilisation d'un cordon

prolongateur, utilisez sans faute un cordon assez

gros pour conduire le courant que l'outil nécessite.

Un cordon trop petit provoquera une baisse de

tension de secteur, résultant en une perte de

puissance et une surchauffe. Le Tableau 1 indique la

dimension appropriée de cordon selon sa longueur

et selon l'intensité nominale indiquée sur la plaque

signalétique. En cas de doute sur un cordon donné,

utilisez le cordon suivant (plus gros). Plus le numéro

de gabarit indiqué est petit, plus le cordon est gros.

Tableau 1. Gabarit minimum du cordon

Intensité nominale Volts Longueur totale du cordon en pieds

120 V 25 pi 50 pi 100 pi 150 pi

Plus de Pas plus de Calibre américain des fils

0 6 18 16 16 14

18 16 14 12610

10 12 16 16 14 12

12 16 14 12 Non recommandé

000173

USB036-2

RÈGLES DE SÉCURITÉ

SUPPLÉMENTAIRES

NE vous laissez PAS tromper (au fil d'une utilisation

répétée) par un sentiment d'aisance et de familiarité

avec le produit, en négligeant le respect rigoureux

des consignes de sécurité qui accompagnent la scie

à chariot mixte. L'utilisation non sécuritaire ou

incorrecte de cet outil comporte un risque de

blessure grave.

1. Portez un protecteur pour la vue.

2. Maintenez les mains hors de la ligne de coupe

de la lame. Évitez tout contact avec la lame

lorsqu'elle continue de tourner après la mise

hors tension de l'outil. Elle peut alors quand

même causer de graves blessures.

3. N'utilisez jamais la scie sans les protections

en place. Assurez-vous avant chaque

utilisation que le protecteur de lame se

referme bien. N'utilisez pas la scie si le

protecteur de lame ne se déplace pas

librement et ne se referme pas instantanément.

Ne fixez ou n'attachez jamais le protecteur de

lame en position ouverte.

4. N'effectuez aucune opération en tenant la

pièce uniquement avec la main. La pièce doit

être fixée fermement contre le socle rotatif et

le garde de guidage avec un étau lors de

toutes les opérations. N'utilisez jamais la main

pour immobiliser la pièce.

5. N'approchez jamais les mains de la lame.

6. Coupez le contact et attendez l'arrêt de la lame

avant de déplacer la pièce ou de modifier les

réglages.

7. Débranchez l'outil avant le changement de

lame ou la réparation.

8. Pour réduire les risques de blessure, ramenez

le chariot complètement vers l'arrière après

chaque opération de coupe en travers.

9. Avant de transporter l'outil, immobilisez

d'abord toutes ses pièces mobiles.

10. La broche de blocage qui verrouille en

position basse le porte-lame est conçue

exclusivement pour le transport et le

rangement de l'outil, et ne doit être utilisée

pour aucun travail de coupe.

11. N'utilisez pas l'outil en présence de liquides

ou gaz inflammables.

12. Avant l'utilisation, vérifiez toujours

soigneusement l'absence de fissures ou de

dommages sur la lame. Veuillez remplacer

immédiatement toute lame fissurée ou

endommagée. La présence de résine et de

goudron sur la lame ralentit la scie et entraîne une

augmentation des risques de recul. Pour nettoyer

la lame, retirez-la d'abord de l'outil, puis utilisez un

décapant, de l'eau chaude ou du kérosène pour

retirer la colle et les copeaux. N'utilisez jamais

d'essence.

13. Un RECUL peut se produire lors d'une coupe

en glissière. Un RECUL se produit lorsque la

lame se coince dans la pièce pendant la coupe

et se trouve soudainement ramenée vers

l'utilisateur. Il peut en résulter une perte de

maîtrise de l'outil et une grave blessure. Si la

lame commence à se coincer dans la pièce

pendant la coupe, interrompez la coupe et

relâchez immédiatement l'interrupteur.

14. Utilisez exclusivement les flasques spécifiés

pour cet outil.

15. Prenez garde d'endommager l'arbre, les

flasques (tout particulièrement leur surface

d'installation) ou le boulon.

L'endommagement de ces pièces peut causer

une cassure de la lame.

16. Assurez-vous que le socle rotatif est bien

immobilisé, de sorte qu'il ne bouge pas

pendant l'opération. Fixez la scie à une

surface de travail ou à un établi stable au

moyen des orifices de la base. N'utilisez

JAMAIS l'outil si vous vous trouvez dans une

position qui n'assure pas une pleine liberté de

mouvement.

17. Pour votre sécurité, retirez les copeaux et

autres petites pièces présentes sur la table

avant de commencer le travail.

18. Évitez les clous. Avant de travailler votre pièce,

inspectez-la et retirez-en tous les clous.

19. Assurez-vous que le blocage de l'arbre est

libéré avant de mettre le contact.

20. Assurez-vous que la lame n'entre pas en

contact avec le socle rotatif lorsqu'elle se

trouve sur sa position la plus basse.

21. Tenez la poignée fermement. N'oubliez pas

que la scie se déplace légèrement vers le haut

ou le bas au démarrage et à l'arrêt.

22. Assurez-vous que la lame n'entre pas en

contact avec la pièce avant de mettre l'outil

sous tension.

23. Avant d'utiliser l'outil sur la pièce, laissez-le

tourner à vide un instant. Soyez attentif à toute

vibration ou sautillement pouvant indiquer

que la lame n'est pas bien installée ou est mal

équilibrée.

24. Attendez que la lame atteigne sa pleine

vitesse avant de procéder à la coupe.

25. Arrêtez immédiatement votre outil dès que

vous observez quelque chose d'anormal.

26. N'essayez pas de verrouiller la gâchette en

position de marche.

27. Demeurez attentif en tout temps, et tout

particulièrement lors des travaux répétitifs et

monotones. Ne vous laissez pas emporter par

un sentiment de sécurité trompeur. Les lames

ne pardonnent pas.

28. Utilisez toujours les accessoires

recommandés dans le présent manuel.

L'utilisation d'accessoires inadéquats, tels

que les meules abrasives par exemple, peut

entraîner une blessure.

29. Ne tenez JAMAIS la pièce du côté droit de la

scie avec la main gauche, et vice versa. Cela

s'appelle une coupe à bras croisé et expose

l'utilisateur à un RISQUE DE GRAVE

BLESSURE, tel qu'indiqué sur l'illustration.

Utilisez TOUJOURS un étau pour immobiliser

la pièce.

000030

30. Ne maltraitez pas le cordon. Ne tirez jamais

directement sur le cordon pour le débrancher

de la prise. Maintenez le cordon à l'écart de la

chaleur, de l'huile, de l'eau et des objets

tranchants.

31. N'empilez JAMAIS plusieurs pièces sur la

table de travail pour accélérer le travail de

coupe. Coupez les pièces une à la fois.

32. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter

l'inhalation de ces poussières ou leur contact

avec la peau. Conformez-vous aux consignes

de sécurité du fournisseur du matériau.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

Une MAUVAISE UTILISATION de l'outil ou

l'ignorance des consignes de sécurité du présent

manuel d'instructions peuvent entraîner une grave

blessure.

USB094-1

RÈGLES DE SÉCURITÉ

ADDITIONNELLES POUR LE

LASER

ATTENTION:

• RAYONNEMENT LASER, NE PAS REGARDER

DIRECTEMENT LE RAYON.

• ÉVITEZ L'EXPOSITION – UN RAYONNEMENT

LASER EST ÉMIS PAR L'OUVERTURE.

• IL Y A DANGER D'EXPOSITION AU

RAYONNEMENT LASER SI DES COMMANDES

OU RÉGLAGES AUTRES QUE CEUX

SPÉCIFIÉS DANS LE PRÉSENT MANUEL SONT

EXÉCUTÉS.

Complies with 21CFR

1040.10 and 1040.11

AVOID EXPOSURE-Laser

radiation is emitted from

LASER RADIATION

this aperture

DO NOT STARE INTO BEAM

Maximum Output

<1mW,Wavelength:655nm

CLASS II LASER PRODUCT

CAUTION

009605

Pose

Montage du banc

À sa sortie d'usine, la poignée de cet outil est verrouillée

en position basse par la broche de blocage. Pour

dégager la broche de blocage, abaissez légèrement la

poignée et tirez sur la broche.

009483

Cet outil doit être boulonné sur une surface plane et

stable avec quatre boulons, en utilisant les trous

d'éclissage pratiqués dans la base de l'outil. Cela aidera

à prévenir les risques de basculement et de blessure.

009484

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant de l'ajuster ou de vérifier son

fonctionnement.

Protecteur de lame

009485

Le protecteur de lame s'élève automatiquement lorsque

vous abaissez la poignée. Le protecteur étant équipé

d'un ressort de rappel, il revient à sa position d'origine

une fois la coupe terminée et la poignée relevée. NE

JAMAIS MODIFIER OU RETIRER LE PROTECTEUR

DE LAME OU SON RESSORT.

Pour votre propre sécurité, maintenez toujours le

protecteur de lame en bonne condition. Tout

fonctionnement irrégulier du protecteur de lame doit être

corrigé immédiatement. Assurez-vous que le

mécanisme de rappel du protecteur fonctionne

correctement. NE JAMAIS UTILISER L'OUTIL SI LE

PROTECTEUR DE LAME OU LE RESSORT EST

ENDOMMAGÉ, DÉFECTUEUX OU RETIRÉ. CELA EST

EXTRÊMEMENT DANGEREUX ET PEUT CAUSER

UNE GRAVE BLESSURE.

Si le protecteur de lame transparent devient sale ou si la

sciure de bois y adhère au point que la lame et/ou la

pièce ne soit plus bien visible, débranchez la scie et

nettoyez soigneusement le protecteur avec un chiffon

humide. N'utilisez pas de solvants ni de détergents à

base d'essence sur le protecteur en plastique.

Lorsque le protecteur est très sale et qu'il n'est plus

possible de voir à travers, utilisez la clé à douille fournie

pour desserrer le boulon hexagonal qui retient le

couvercle central. Desserrer le boulon hexagonal en le

faisant tourner dans le sens inverse des aiguilles d'une

montre, puis soulevez le protecteur de lame et le

couvercle central. Le nettoyage du protecteur de lame

peut être effectué de manière plus complète et efficace

lorsqu'il se trouve dans cette position. Une fois le

nettoyage terminé, effectuez la procédure ci-dessus en

sens inverse et fixez le boulon. Ne retirez pas le ressort

du protecteur de lame. Lorsque le protecteur se

décolore avec le temps ou sous l'effet des rayons

ultraviolets, contactez un centre de service après-vente

Makita pour vous procurer un nouveau protecteur. NE

PAS MODIFIER OU RETIRER LE PROTECTEUR.

009486

Positionnement du plateau de découpe

009488

1. Plateau de

découpe

1. Protecteur de

lame

1. Protecteur de

lame

1. Boulon

hexagonal

1. Broche de

blocage

001538

Le socle rotatif de cet outil est équipé de plateaux de

découpe pour réduire la déchirure du côté extérieur de

la coupe. Les plateaux de découpe sont réglés en usine

de sorte qu'ils n'entrent pas en contact avec la lame.

Avant l'utilisation, ajustez les plateaux de découpe

comme suit:

009496

Débranchez d'abord l'outil. Desserrez toutes les vis (2,

une à gauche, une à droite) qui immobilisent les

plateaux de découpe. Resserrez-les de façon à pouvoir

déplacer facilement les plateaux de découpe

manuellement. Abaissez complètement la poignée et

enfoncez la broche d'arrêt pour verrouiller la poignée

dans cette position. Desserrez la vis de verrouillage en

la tournant dans le sens inverse des aiguilles d'une

montre, ce qui immobilise les tiges de glissement

supérieures, et poussez le levier de blocage vers l'avant,

ce qui immobilise les tiges de glissement inférieures.

Tirez complètement le chariot vers vous. Réglez les

plateaux de découpe de sorte qu'ils n'entrent en contact

qu'avec les côtés des dents de la lame. Serrez les vis

avant (ne les serrez pas fermement). Poussez

complètement le chariot vers le garde de guidage et

réglez les plateaux de découpe de sorte qu'ils n'entrent

en contact qu'avec les côtés des dents de la lame.

Serrez les vis arrière (ne les serrez pas fermement).

Après le réglage des plateaux de découpe, relâchez la

broche de blocage et soulevez la poignée. Puis serrez

toutes les vis fermement.

ATTENTION:

• Avant et après la modification de l'angle de coupe

en biseau, ajustez toujours les plateaux de

découpe de la façon décrite ci-dessus.

Maintien de la capacité de coupe maximale

Débranchez l'outil avant d'y entreprendre tout réglage.

Cet outil est réglé en usine de sorte que sa capacité de

coupe maximale soit atteinte avec une lame de 255 mm

(10'').

Lorsque vous posez une nouvelle lame, vérifiez toujours

la position limite inférieure de la lame, et réglez-la

comme suit au besoin:

009518

009737

009736

1. Levier de

blocage

1. Face supérieure

du socle rotatif

2. Bord de la lame

3. Garde de

guidage

1. Boulon de réglage

2. Socle rotatif

3. Levier de blocage

4. Tuyau de la glissière

1. Levier de

verrouillage

2. Vis

1. Lame

2. Dents de la lame

3. Plateau de

découpe

4. Coupe en

biseau sur la

gauche

5. Coupe rectiligne

6. Coupe en

biseau sur la

droite

Débranchez d’abord l’outil. Abaissez le levier de blocage

pour positionner la lame de la façon indiquée sur

l’illustration. Poussez complètement le chariot vers le

garde de guidage et abaissez totalement la poignée.

Utilisez la clé à douille pour tourner le boulon de réglage

jusqu’à ce que le tranchant de la lame dépasse

légèrement sous la face supérieure du socle rotatif au

point de rencontre entre le garde de guidage et la face

supérieure du socle rotatif.

Débranchez l'outil et faites tourner la lame

manuellement en maintenant la poignée en position

parfaitement abaissée, pour être sûr que la lame n'entre

en contact avec aucune partie de la base inférieure. Au

besoin, effectuez un léger réajustement.

Après le réglage, replacez toujours le levier de blocage

à sa position d'origine en le tournant dans le sens

inverse des aiguilles d'une montre.

ATTENTION:

• Après avoir posé une nouvelle lame, assurez-vous

toujours qu'elle n'entre en contact avec aucune

partie de la base inférieure lorsque la poignée est

complètement abaissée. Débranchez toujours

l'outil avant d'effectuer cette opération.

Bras de blocage

009487

Le bras de blocage permet un réglage facile de la

position limite inférieure de la lame. Pour l'ajuster,

tournez le bras de blocage dans le sens de la flèche, tel

qu'indiqué sur la figure. Ajustez la vis de réglage de

sorte que la lame s'arrête à la position désirée lorsque la

poignée est complètement abaissée.

Réglage de l'angle de coupe d'onglet

009517

Poussez le manche de sorte que la came s'engage et

tournez-le dans le sens des aiguilles d'une montre

jusqu'à ce qu'il se bloque. Tournez le socle rotatif en

appuyant sur le levier de blocage. Lorsque vous avez

déplacé le manche de sorte que le pointeur indique

l'angle désiré sur l'échelle de coupe d'onglet, tournez le

manche de 90° dans le sens inverse des aiguilles d'une

montre pour verrouiller le socle rotatif.

ATTENTION:

• Assurez-vous de soulever complètement la

poignée lorsque vous faites tourner le socle rotatif.

• Après avoir modifié l'angle de coupe d'onglet,

immobilisez toujours le socle rotatif en tournant le

manche de 90° dans le sens inverse des aiguilles

d'une montre.

Réglage de l'angle de coupe en biseau

Pour régler l’angle de biseau, desserrez le levier à

l’arrière de l’outil en le tournant dans le sens inverse des

aiguilles d’une montre. Poussez le levier de fermeture

complètement vers l’avant et déverrouillez le bras en

poussant légèrement la poignée dans la direction

d'inclinaison de la lame.

Lors de l'inclinaison du chariot vers la droite, inclinez le

chariot légèrement vers la gauche après avoir desserré

le levier et appuyez sur le bouton de déblocage. Tout en

appuyant sur le bouton de déblocage, inclinez le chariot

vers la droite.

009489

Inclinez la lame jusqu'à ce que le pointeur indique

l'angle désiré sur l'échelle de coupe en biseau. Serrez

ensuite le levier fermement dans le sens des aiguilles

d'une montre pour fixer le bras.

009513

1. Secteur

angulaire

2. Bouton de

libération

3. Index

4. Levier de

fermeture

1. Levier

2. Levier de

fermeture

1. Levier de

verrouillage

2. Poignée

3. Came

1. Bras de blocage

2. Vis de réglage

Lorsque vous tirez le levier de fermeture vers vous, la

lame peut être verrouillée à l'aide des arrêts positifs sur

les angles droit et gauche 22,5° et 33,9° à la surface du

socle.

Lorsque vous poussez le levier de fermeture vers le

support du bras, la lame peut être verrouillée à un angle

voulu dans la plage d'angle de biseau spécifiée.

ATTENTION:

• Assurez-vous de soulever complètement la

poignée lorsque vous inclinez la lame.

• Après avoir modifié l'angle de coupe en biseau,

fixez toujours le bras en serrant le levier dans le

sens des aiguilles d'une montre.

• Lorsque vous modifiez l'angle de coupe en biseau,

assurez-vous toujours de bien placer les plateaux

de découpe, tel que décrit dans la section

"Positionnement des plateaux de découpe."

Réglage du verrou de la glissière

009496

Pour verrouiller la tige de glissement inférieure, tirez le

levier de blocage vers vous.

Pour verrouiller la tige de glissement supérieure, tournez

la vis de verrouillage dans le sens des aiguilles d'une

montre.

Interrupteur

ATTENTION:

• Avant de brancher l'outil, assurez-vous toujours

que la gâchette fonctionne correctement et revient

en position d'arrêt une fois relâchée.

• N'appuyez pas fortement sur la gâchette sans

avoir d'abord enfoncé le bouton de sécurité. Vous

risqueriez de briser la gâchette.

009491

Un bouton de sécurité est fourni pour prévenir la

pression accidentelle sur la gâchette. Pour faire

démarrer l'outil, appuyez sur le bouton de sécurité puis

sur la gâchette. Pour l'arrêter, relâchez la gâchette.

Un trou a été prévu dans la gâchette pour l'insertion d'un

cadenas permettant de déverrouiller l'outil.

AVERTISSEMENT:

• N'utilisez pas un verrou dont la tige ou le câble a

un diamètre inférieur à 6,35 mm (1/4").

• NE JAMAIS utiliser un outil dont la gâchette ne

fonctionne pas parfaitement. Tout outil dont la

gâchette est inopérante est EXTRÊMEMENT

DANGEREUX et doit faire l'objet d'une réparation

avant d'être à nouveau utilisé.

• Pour assurer votre sécurité, cet outil est équipé

d'un bouton de sécurité qui prévient le démarrage

de l'outil par inadvertance. NE JAMAIS utiliser

l'outil s'il se met en marche sur simple pression de

la gâchette alors que vous n'avez pas appuyé sur

le bouton de sécurité. Retournez alors l'outil à un

centre de service après-vente Makita pour le faire

réparer AVANT d'en poursuivre l'utilisation.

• Le bouton de sécurité ne doit JAMAIS être

immobilisé avec de la bande adhésive ou modifié.

Frein électrique

Cet outil est équipé d'un frein à lame électrique. Si à

plusieurs reprises l'outil ne s'arrête pas rapidement

après le relâchement de la gâchette, faites-le réparer

dans un centre de service après-vente Makita.

Le mécanisme de frein à lame ne doit pas être utilisé en

remplacement du protecteur de lame. N'UTILISEZ

JAMAIS L'OUTIL LORSQUE LE PROTECTEUR DE

LAME NE FONCTIONNE PAS. CELA COMPORTE DES

RISQUES DE BLESSURE GRAVE.

Fonction électronique

Commande de vitesse constante

• La vitesse de rotation étant maintenue constante

même dans des conditions de lourde charge de

travail, il est possible d'atteindre une grande

finesse de finition.

• De plus, lorsque la charge imposée à l'outil

dépasse le niveau permis, l'alimentation du moteur

est réduite pour le protéger contre la surchauffe.

Le fonctionnement normal de l'outil est rétabli

lorsque la charge imposée revient à un niveau

permis.

Fonction de démarrage en douceur

• La suppression du choc de démarrage permet un

démarrage en douceur.

1. Gâchette

2. Bouton de

sécurité

3. Trou pour

cadenas

1. Levier de

verrouillage

2. Vis

Action du faisceau laser

Pour le modèle LS1016L uniquement

009492

ATTENTION:

• RAYONNEMENT LASER

Ne pas regarder directement le rayon.

Pour allumer le faisceau laser, appuyez sur la position

supérieure (I) de l'interrupteur. Appuyez sur sa position

inférieure (O) pour éteindre.

En ajustant la vis de réglage comme suit, vous pouvez

déplacer la ligne laser du côté gauche ou droit de la

lame.

009493

1. Desserrez la vis de réglage en la tournant dans le

sens inverse des aiguilles d'une montre.

2. Une fois la vis de réglage desserrée, glissez-la

complètement vers la droite ou la gauche.

3. Serrez fermement la vis de réglage jusqu'à la

position où elle cesse de glisser.

La ligne laser est ajustée en usine pour se trouver à

moins de 1 mm (0.04") de la face latérale de la lame

(position de coupe).

NOTE:

• Si la ligne de coupe est trop pâle et presque

imperceptible parce que vous travaillez dans un

endroit exposé directement aux rayons du soleil ou

près d'une fenêtre intérieure ou extérieure,

changez de zone de travail pour ne plus être

exposé directement aux rayons du soleil.

Alignement de la ligne laser

009494

Suivant le type de coupe à effectuer, vous pouvez

déplacer la ligne laser du côté gauche ou droit de la

lame. Reportez-vous à l'explication intitulée "Action du

faisceau laser" concernant la façon de le déplacer.

NOTE:

• Placez un parement de bois contre le garde de

guidage lorsque vous alignez la ligne de coupe sur

la ligne laser à côté du garde de guidage pour

effectuer une coupe mixte (coupe en biseau de 45

degrés et coupe d'onglet de 45 degrés sur la

droite).

A) Pour obtenir la taille désirée du côté gauche de la

pièce à travailler

• Placez la ligne laser du côté gauche de la lame.

B) Pour obtenir la taille désirée du côté droit de la pièce

à travailler

• Placez la ligne laser du côté droit de la lame.

Alignez votre ligne de coupe avec la ligne laser sur la

pièce à travailler.

ASSEMBLAGE

ATTENTION:

• Avant d'effectuer toute intervention sur l'outil,

assurez-vous toujours qu'il est hors tension et

débranché.

Rangement de la clé à douille

009495

1. Support à clé

2. Clé à douille

1. Vis de réglage

1. Interrupteur du

laser

Le rangement de la clé à douille s'effectue de la façon

indiquée sur l'illustration. Pour utiliser la clé à douille,

retirez-la du support à clé. Après avoir utilisé la clé à

douille, remettez-la dans le support à clé.

Pose et retrait de la lame de scie

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant de poser ou de retirer la lame.

• Utilisez exclusivement la clé à douille Makita

fournie pour poser ou retirer la lame. Sinon, le

boulon hexagonal risque d'être trop ou pas assez

serré. Cela peut entraîner une blessure.

Verrouillez la poignée en position élevée en y poussant

la broche de blocage.

009483

Pour retirer la lame, utiliser la clé à douille pour

desserrer le boulon hexagonal qui retient le couvercle

central, en tournant dans le sens inverse des aiguilles

d'une montre. Soulevez le protecteur de lame et le

couvercle central.

009497

Appuyez sur le blocage de l'arbre pour verrouiller l'arbre,

et utilisez la clé à douille pour desserrer le boulon

hexagonal dans le sens des aiguilles d'une montre.

Retirez ensuite le boulon hexagonal, le flasque extérieur

et la lame.

009498

NOTE:

• Lorsque le flasque intérieur est retiré par erreur,

assurez-vous de l'installer sur l'axe, sa

protubérance face à l'axe.

Pour installer la lame, montez-la soigneusement sur

l'axe en vous assurant que le sens indiqué par la flèche

sur la surface de la lame correspond à celui de la flèche

du carter de lame.

Installez le flasque extérieur et le boulon hexagonal, puis,

à l'aide de la clé à douille, serrez à fond le boulon

hexagonal (filetage à gauche) en le tournant vers la

gauche tout en appuyant sur le blocage de l'arbre.

009500

123

009499

1. Boulon

hexagonal

2. Bague externe

3. Lame

4. Bague interne

5. Axe

1. Flèche

2. Flèche

3. Boîtier de la

lame

4. Lame

1. Verrouillage de

l'arbre

2. Boîtier de la

lame

3. Boulon

hexagonal

1. Couvercle

central

2. Clé à douille

3. Boulon

hexagonal

4. Protecteur de

lame

1. Broche de

blocage

Remettez le protecteur de lame et le couvercle central

en position initiale. Serrez ensuite le boulon hexagonal

dans le sens des aiguilles d'une montre pour fixer le

couvercle central. Tirez sur la broche de blocage pour

dégager la poignée de la position élevée. Abaissez la

poignée pour vous assurer que le protecteur de lame se

déplace adéquatement. Avant de procéder à la coupe,

assurez-vous que le blocage de l'arbre n'est pas engagé

sur l'arbre.

009524

Sac à poussières

009501

L'utilisation du sac à poussières permet d'effectuer des

coupes en toute propreté et facilite la collecte des

poussières. Pour fixer le sac à poussières, insérez-le

dans le raccord à poussières.

Lorsque le sac à poussières est environ à moitié plein,

retirez-le de l'outil et tirez sur l'agrafe. Videz le sac à

poussières, en le tapant légèrement pour retirer les

particules qui adhèrent à sa surface intérieure et

risqueraient de faire obstacle à la collecte des

poussières par la suite.

NOTE:

Vous pourrez effectuer un travail plus efficace et plus

propre si vous raccordez un aspirateur à votre scie.

Boîte à poussière (accessoire en option)

006793

Insérez la boîte à poussière dans le raccord à

poussières.

Videz la boîte à poussières le plus tôt possible.

Pour vider la boîte à poussières ouvrez le couvercle en

appuyant sur le bouton, puis jetez la sciure de bois.

Remettez le couvercle en position initiale de sorte qu'il

se verrouille. Il est facile de retirer la boîte à poussières

en tirant dessus tout en la tournant près du raccord à

poussières de l'outil.

NOTE:

• Vous pouvez effectuer un travail plus efficace et

plus propre en raccordant un aspirateur Makita à

cet outil.

ATTENTION:

• Videz la boîte à poussières avant que la quantité

de sciure de bois aspirée n'atteigne le partie

cylindrique.

006792

006794

1. Partie

cylindrique

2. Boîtier collecteur

de poussière

1. Partie

cylindrique

2. Boîtier collecteur

de poussière

3. Sciure de bois

1. Boîtier collecteur

de poussière

2. Couvercle

3. Bouton

1. Pièce de fixation

2. Sac à

poussières

3. Raccord à

poussières

1. Boulon

hexagonal

Immobilisation de la pièce

AVERTISSEMENT:

• Il est très important de toujours immobiliser la

pièce de manière adéquate et ferme avec l'étau.

Sinon, vous risquez d'endommager l'outil et/ou de

détruire la pièce. CELA COMPORTE

ÉGALEMENT UN RISQUE DE BLESSURE. De

plus, après la coupe, NE PAS soulever la lame

avant qu'elle ne se soit complètement arrêtée.

ATTENTION:

• Lorsque vous coupez des pièces longues, utilisez

des supports aussi hauts que le niveau de la

surface supérieure du socle rotatif. Ne vous

contentez pas d'un étau vertical et/ou d'un étau

horizontal pour immobiliser la pièce.

Les matériaux minces ont tendance à s'affaisser.

Supportez la pièce sur toute sa longueur, pour

éviter que la lame ne se coince et provoque un

éventuel CHOC EN RETOUR.

001549

Réglage du garde

AVERTISSEMENT:

• Avant de faire fonctionner l'outil, assurez-vous que

les gardes supérieur et inférieur sont fermement

immobilisés.

• Avant le biseautage, assurez-vous qu’aucune

pièce de l’outil ne touche aux gardes supérieurs et

inférieurs lorsque vous abaissez complètement la

poignée et que vous tirez ou poussez le chariot.

009508

009611

Pour supporter des pièces proches de la lame, faites

glisser les gardes vers l'intérieur en desserrant la vis de

serrage juste avant la découpe d'onglet.

009519

Pour régler les gardes avant la découpe en biseau,

desserrez un levier et faites glisser le guide supérieur

vers l'extérieur. Effectuez une marche à sec avec la scie

éteinte et vérifiez le jeu.

Réglez le garde de sorte qu'il soit le plus près possible

de la lame pour fournir le maximum de support à la

pièce, sans interférer avec le mouvement vers le haut et

vers le bas du bras. Serrez le levier fermement. Lorsque

les opérations de biseau sont terminées, n'oubliez pas

de replacer le garde.

NOTE:

• Pour faciliter le serrage/desserrage, vous pouvez

déplacer le levier en le soulevant.

Étau vertical

009502

1. Bouton de l'étau

2. Bras de l'étau

3. Tige de l'étau

4. Vis

1. Garde supérieur

2. Garde inférieur

1. Levier

2. Vis de serrage

1. Support

2. Socle rotatif

Deux positions sont possibles pour la pose de l'étau

vertical, du côté gauche ou du côté droit du socle.

Insérez la tige de l'étau dans le trou du socle.

Placez le bras de l'étau en tenant compte de l'épaisseur

et de la forme de la pièce à travailler, puis immobilisez le

bras de l'étau en serrant la vis. Si la vis pour immobiliser

le bras de l'étau entre en contact avec le chariot,

installez la vis sur le côté opposé du bras de l'étau.

Assurez-vous qu'aucune pièce de l'outil ne touche l'étau

lorsque vous abaissez complètement la poignée et que

vous tirez ou poussez le chariot. Si une pièce touche

l'étau, modifiez la position de l'étau.

Appuyez la pièce bien à plat contre le garde de guidage

et tournez le socle rotatif. Placez la pièce sur la position

de coupe désirée et immobilisez-la fermement en

serrant le bouton de l'étau.

Tourner le bouton de l’étau de 90° dans le sens inverse

des aiguilles d’une montre permet de le déplacer vers le

haut et vers le bas, ce qui facilite le réglage rapide de la

pièce. Pour immobiliser la pièce après le réglage,

tournez le bouton de l’étau dans le sens des aiguilles

d’une montre.

ATTENTION:

• La pièce doit être fixée fermement contre le socle

rotatif et le garde de guidage avec l'étau pendant

toutes les opérations.

Étau horizontal (Accessoire en option)

009606

L'étau horizontal peut être installé sur l'une ou l'autre de

deux positions, du côté gauche ou droit de la base.

Lorsque vous effectuez des coupes d'onglet de 15° ou

plus, installez l'étau horizontal du côté opposé au sens

où doit être tourné le socle rotatif.

005232

En faisant basculer l'écrou de l'étau vers la gauche,

l'étau est relâché et peut être déplacé rapidement vers

l'intérieur et l'extérieur. Pour serrer la pièce, poussez le

bouton de l'étau vers l'avant jusqu'à ce que la plaque de

l'étau entre en contact avec la pièce, puis faites basculer

l'écrou de l'étau vers la droite. Tournez ensuite le bouton

de l'étau dans le sens des aiguilles d'une montre pour

immobiliser la pièce.

La largeur maximale de la pièce qui peut être

immobilisée par l'étau horizontal est de 215 mm (8-1/2").

ATTENTION:

• Lorsque vous immobilisez la pièce, tournez

toujours l'écrou de l'étau complètement vers la

droite. Sinon, la pièce risque de ne pas être bien

immobilisée. Cela risque d'entraîner la projection

de la pièce, d'endommager la lame ou de

provoquer une perte de contrôle de l'outil dont peut

résulter une BLESSURE.

• Lors du découpage d'une pièce mince, comme des

plinthes, contre le garde, utilisez toujours l'étau

horizontal.

Supports (accessoire optionnel)

009607

Les supports peuvent être installés d'un côté ou de

l'autre et constituent un moyen pratique de supporter les

pièces horizontalement. Introduisez les tiges de support

dans les orifices de la base puis ajustez leur longueur

selon la pièce qui doit être maintenue. Serrez ensuite les

supports fermement avec les vis.

ATTENTION:

• Maintenez toujours les longues pièces au même

niveau que la surface supérieure du socle rotatif

pour obtenir des coupes de précision et pour

prévenir toute perte de contrôle dangereuse de

l'outil.

UTILISATION

ATTENTION:

• Avant l'utilisation, assurez-vous d'avoir dégagé la

poignée de la position basse en tirant sur la broche

de blocage.

1. Support

2. Vis

1. Plaque de l'étau

2. Écrou de l'étau

3. Bouton de l'étau

• Assurez-vous que la lame n'entre pas en contact

avec la pièce ou tout autre objet avant de mettre le

contact.

• Pendant la coupe, n'appliquez pas une pression

excessive sur la poignée. L'application d'une trop

grande force peut entraîner une surcharge du

moteur et/ou réduire la capacité de coupe.

Abaissez la poignée en ne lui appliquant que la

force nécessaire pour obtenir une coupe en

douceur et sans décélération excessive de la

lame.

• Abaissez doucement la poignée pour effectuer la

coupe. Si la poignée est abaissée avec force ou si

une force latérale lui est appliquée, la lame vibrera

et laissera une marque (trace de scie) dans la

pièce, et la précision de la coupe sera affectée.

• Lors d'une coupe en glissière, poussez doucement

le chariot vers le garde de guidage sans arrêter. Si

le mouvement du chariot est interrompu pendant la

coupe, cela laissera une marque sur la pièce et la

précision de la coupe sera affectée.

1. Coupe sous presse (coupe de petites pièces)

009503

Les pièces de 71 mm (2-13/16") de hauteur et de

155 mm (6-1/8") de largeur maximum peuvent être

coupées de la façon suivante.

Après avoir tourné le levier de blocage dans le

sens des aiguilles d'une montre et glissé le chariot

sur la position désirée, poussez complètement le

chariot vers le garde de guidage et serrez la vis de

verrouillage en la tournant dans le sens des

aiguilles d'une montre et tirez le levier de blocage

vers vous pour immobiliser le chariot. Immobilisez

la pièce avec l'étau. Mettez le contact alors que la

lame ne touche aucune surface, et attendez que la

lame ait atteint sa pleine vitesse avant de

l'abaisser. Puis abaissez lentement la poignée vers

la position complètement baissée pour découper la

pièce. Une fois la coupe terminée, coupez le

contact et ATTENDEZ L'ARRÊT COMPLET DE LA

LAME avant de remettre la lame en position

complètement élevée.

ATTENTION:

• Serrez fermement la vis de verrouillage en la

tournant dans le sens des aiguilles d'une montre et

tirez le levier de blocage vers vous pour que le

chariot ne bouge pas pendant l'opération. Un

serrage insuffisant peut provoquer un choc en

retour inattendu de la lame. Cela comporte un

risque de BLESSURE.

2. Coupe en glissière (poussée) (coupe de

grandes pièces)

009496

Desserrez la vis de verrouillage en la tournant

dans le sens inverse des aiguilles d'une montre et

poussez le levier de blocage vers l'avant pour que

le chariot puisse glisser librement. Immobilisez la

pièce avec l'étau.

009504

Tirez complètement le chariot vers vous. Mettez le

contact alors que la lame ne touche aucune

surface, et attendez que la lame ait atteint sa

pleine vitesse. Appuyez sur la poignée et

POUSSEZ LE CHARIOT VERS LE GARDE DE

GUIDAGE ET À TRAVERS LA PIÈCE. Une fois la

coupe terminée, coupez le contact et ATTENDEZ

L'ARRÊT COMPLET DE LA LAME avant de

remettre la lame en position complètement élevée.

1. Levier de

verrouillage

2. Vis

ATTENTION:

• Chaque fois que vous effectuez une coupe en

glissière, TIREZ D'ABORD LE CHARIOT

COMPLÈTEMENT VERS VOUS, et abaissez la

poignée sur sa position la plus basse, puis

POUSSEZ LE CHARIOT VERS LE GARDE DE

GUIDAGE. NE COMMENCEZ JAMAIS LA COUPE

ALORS QUE LE CHARIOT N'EST PAS

COMPLÈTEMENT TIRÉ VERS VOUS. Si vous

effectuez la coupe en glissière sans avoir tiré

complètement le chariot ou si vous effectuez la

coupe dans votre direction, il se peut que la lame

effectue un soudain choc en retour, risquant ainsi

de causer une grave BLESSURE.

• N'effectuez jamais une coupe en glissière alors

que la poignée a été verrouillée en position basse

en appuyant sur la broche de blocage.

• Ne desserrez jamais le bouton qui retient le chariot

pendant que la lame tourne. Cela peut entraîner

une grave blessure.

3. Coupe d'onglet

Référez-vous à la section précédente intitulée

"Réglage de l'angle de coupe d'onglet."

4. Coupe en biseau

009505

Desserrez le levier et inclinez la lame pour régler

l'angle de coupe en biseau (référez-vous à la

section précédente intitulée "Réglage de l'angle de

coupe en biseau"). Assurez-vous d'avoir resserré

fermement le levier pour fixer de manière sûre

l'angle de coupe en biseau sélectionné.

Immobilisez la pièce avec un étau. Assurez-vous

que le chariot est complètement ramené vers vous.

Mettez l'outil sous tension alors que la lame n'entre

en contact avec aucune surface, et attendez

qu'elle ait atteint sa pleine vitesse. Abaissez

ensuite doucement la poignée sur la position la

plus basse tout en appliquant une pression

parallèle à la lame et POUSSEZ LE CHARIOT

VERS LE GARDE PARALLÈLE POUR COUPER

LA PIÈCE. Une fois la coupe terminée, mettez

l'outil hors tension et ATTENDEZ L'ARRÊT

COMPLET DE LA LAME avant de remettre la lame

sur sa position la plus élevée.

ATTENTION:

• Assurez-vous toujours que la lame s'abaisse dans

le sens du biseau lors d'une coupe en biseau.

Maintenez les mains hors de la ligne de coupe de

la lame.

• Lors d'une coupe en biseau, il peut arriver que la

pièce coupée vienne s'appuyer contre le côté de la

lame. Si la lame est soulevée alors qu'elle tourne

encore, il se peut que la pièce soit saisie par la

lame et que cela provoque une dangereuse

projection de fragments. La lame doit être

soulevée UNIQUEMENT après s'être

complètement arrêtée.

• A la descente, manœuvrez la poignée selon l'angle

donné à la lame. Si vous appuyez

perpendiculairement au socle rotatif, ou si la

pression change de sens pendant la coupe, la

précision de coupe en souffrira.

• Faites toujours glisser ou retirez le garde supérieur

pour qu'il n'interfère avec aucune partie du chariot

lors de coupes en biseau.

5. Coupe mixte

La coupe mixte consiste à appliquer un angle de

coupe en biseau simultanément à l'exécution d'une

coupe d'onglet sur une pièce. La coupe mixte peut

être effectuée sur les angles indiqués dans le

tableau.

Angle de coupe d'onglet Angle de coupe en biseau

Gauche et droite 0 à 45

009713

Pour effectuer une coupe mixte, référez-vous aux

explications des sections "Coupe de petites

pièces", "Coupe en glissière", "Coupe d'onglet" et

"Coupe en biseau".

6. Coupe de moulures couronnées et concaves

Les moulures couronnées et concaves peuvent

être coupées avec une scie d'onglet combinée, en

les déposant à plat sur le socle rotatif.

Il existe deux types communs de moulures

couronnées et un type de moulure concave, à

savoir : les moulures couronnées pour angles de

murs respectifs de 52/38° et 45°, et les moulures

concaves pour angle de mur de 45°. Voir les

illustrations.

123

001555

1. Moulure

couronnée du

type 52/38 ﾟ

2. Moulure

couronnée du

type 45 ﾟ

3. Moulure

concave du type

45 ﾟ

Il existe des joints de moulures couronnées et

concaves qui s'adaptent aux coins "intérieurs" de

90° ((1) et (2) sur la Fig. A), et aux coins

"extérieurs" de 90° ((3) et (4) sur la Fig. A).

(1) (2) (3)(4)

1 2

Fig.A

001556

(1)

(2)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(4)

001557

Mesure

Mesurez la longueur du mur et ajustez la pièce sur

l'établi pour couper à la longueur désirée le bord

qui entrera en contact avec le mur. Assurez-vous

toujours que la longueur de la pièce coupée à

l'arrière de la pièce correspond à celle du mur.

Ajustez la longueur de coupe selon l'angle de

coupe. Vérifiez toujours les angles de coupe de la

scie en effectuant des tests sur quelques

morceaux.

Lorsque vous coupez des moulures couronnées et

concaves, réglez l'angle de coupe en biseau et

l'angle de coupe d'onglet tel qu'indiqué dans le

tableau (A) et placez les moulures sur la face

supérieure de la base de la scie, tel qu'indiqué

dans la tableau (B).

Dans le cas d'une coupe en biseau sur la gauche

Position de

moulure sur

la Fig. A

Angle de coupe en biseau Angle de coupe d'onglet

Pour coin

extérieur

Pour coin

intérieur

Type 52/38° Type 45°

Droite 31,6°

Type 45°

Gauche 33,9°

Gauche 30°

Type 52/38°

Gauche 31.6°

Gauche 35.3°

Droite 35.3°

Droite 35.3°Droite 31,6°

(1)

(2)

(3)

(4)

Tableau (A)

006361

Position de

moulure sur

la Fig. A

Bord de moulure contre le

garde de guidage

(1)

Le bord de contact avec le plafond

doit être contre le garde de guidage.

Le bord de contact avec le plafond

doit être contre le garde de guidage.

Pour coin

extérieur

La pièce terminée

sera du côté

gauche de la lame.

La pièce terminée

sera du côté droit

de la lame.

Pour coin

intérieur Le bord de contact avec le

mur doit être contre le garde

de guidage.

Pièce terminée

(2)

(3)

(4)

Tableau (B)

006362

Exemple:

Dans le cas d'une coupe de moulure

couronnée du type 52/38° pour la position (1)

de la Fig. A :

• Inclinez l'angle de coupe en biseau et

immobilisez-le sur 33.9° vers la

GAUCHE.

• Réglez l'angle de coupe d'onglet et

immobilisez-le sur 31.6° vers la

DROITE.

• Déposez sur le socle rotatif la moulure

couronnée, face large (cachée)

orientée vers le bas, et en plaçant le

BORD DE CONTACT AVEC LE

PLAFOND contre le garde de guidage

de la scie.

• La pièce terminée à utiliser doit toujours

être du côté GAUCHE de la lame une

fois la coupe terminée.

Dans le cas d'une coupe en biseau sur la droite

Position de

moulure sur

la Fig. A

Angle de coupe en biseau

Angle de coupe d'onglet

Pour coin

extérieur

Pour coin

intérieur

Type 52/38° Type 45°

Droite 31,6°

Type 45°

Droite 33.9° Droite 30°

Type 52/38°

Gauche 31.6° Gauche 35.3°

Droite 35.3°

Droite 31,6°

(1)

(2)

(3)

(4)

Tableau (A)

006363

Position de

moulure sur

la Fig. A

Bord de moulure contre le

garde de guidage

(1)

Pour coin

extérieur

Pour coin

intérieur

Pièce terminée

(2)

(3)

(4)

Tableau (B)

La pièce terminée

sera du côté gauche

de la lame.

La pièce terminée

sera du côté droit

de la lame.

Le bord de contact avec le mur doit

être contre le garde de guidage.

Le bord de contact avec le mur doit

être contre le garde de guidage.

Le bord de contact avec le

plafond doit être contre le

garde de guidage.

006364

1. Coin intérieur

2. Coin extérieur

1. Coin intérieur

2. Coin extérieur

Exemple:

Dans le cas d'une coupe de moulure

couronnée du type 52/38° pour la position (1)

de la Fig. A :

• Inclinez l'angle de coupe en biseau et

immobilisez-le sur 33.9° vers la

DROITE.

• Réglez l'angle de coupe d'onglet et

immobilisez-le sur 31.6° vers la

DROITE.

• Déposez sur le socle rotatif la moulure

couronnée, face large (cachée)

orientée vers le bas, et en plaçant le

BORD DE CONTACT AVEC LE MUR

contre le garde de guidage de la scie.

• La pièce terminée à utiliser doit toujours

être du côté DROIT de la lame une fois

la coupe terminée.

52°

38°

Plafond

Mur

30.1

29.7

29.4

29.0

28.7

28.3

28.0

27.6

27.2

26.9

26.5

26.1

25.8

25.4

25.0

24.7

24.3

23.9

23.6

23.2

22.8

22.5

22.1

21.7

21.3

21.0

20.6

20.2

19.8

19.5

19.1

18.7

18.3

17.9

17.6

17.2

16.8

16.4

16.0

15.6

26.9

26.5

26.1

25.7

25.3

24.9

24.5

24.1

23.7

23.3

22.9

22.6

22.2

21.8

21.4

21.0

20.7

20.3

19.9

19.6

19.2

18.8

18.5

18.1

17.8

17.4

17.1

16.7

16.4

16.0

15.7

15.3

15.0

14.6

14.3

14.0

13.6

13.3

13.0

12.8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15.3

14.9

14.5

14.1

13.7

13.3

12.9

12.5

12.2

11.8

11.4

11.0

10.8

10.2

9.8

9.4

9.0

8.6

8.3

7.9

7.5

7.1

6.7

6.3

5.9

5.5

5.1

4.7

4.3

3.9

3.5

3.2

2.8

2.4

2.0

1.6

1.2

0.8

0.4

0.0

12.3

12.0

11.6

11.3

11.0

10.7

10.3

10.0

9.7

9.4

9.0

8.7

8.4

8.1

7.8

7.5

7.1

6.8

6.5

6.2

5.9

5.6

5.3

4.9

4.6

4.3

4.0

3.7

3.4

3.1

2.8

2.5

2.2

1.8

1.5

1.2

0.9

0.6

0.3

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Angle de mur à la moulure couronnée: 52/38 degrés

Scie à coupe d'onglet mixte

Réglages de l'angle de coupe d'onglet et de

l'angle de coupe en biseau

000031

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

43.0

42.8

42.5

42.2

41.9

41.7

41.4

41.1

40.8

40.5

40.2

39.9

39.6

39.3

39.0

38.7

38.4

38.1

37.8

37.4

37.1

36.8

36.5

36.2

35.8

35.5

35.2

34.9

34.5

34.2

33.9

33.5

33.2

32.8

32.5

32.2

31.8

31.5

31.1

30.8

30.4

46.8

46.3

45.7

45.1

44.6

44.0

43.5

42.9

42.4

41.9

41.3

40.8

40.3

39.8

39.2

38.7

38.2

37.7

37.2

36.8

36.3

35.8

35.3

34.8

34.4

33.9

33.4

33.0

32.5

32.1

31.6

31.2

30.7

30.3

29.9

29.4

29.0

28.6

28.2

27.7

27.3

100

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

EN0002-1

45°

Plafond

Mur

26.7

26.4

26.1

25.8

25.5

25.2

24.9

24.6

24.2

23.9

23.6

23.3

23.0

22.7

22.3

22.0

21.7

21.4

21.0

20.7

20.4

20.0

19.7

19.4

19.1

18.7

18.4

18.1

17.7

17.4

17.1

16.7

16.4

16.0

15.7

15.4

15.0

14.7

14.3

14.0

30.2

29.8

29.4

28.9

28.5

28.1

27.6

27.2

26.8

26.3

25.9

25.5

25.1

24.7

24.3

23.8

23.4

23.0

22.6

22.2

21.8

21.4

21.0

20.6

20.2

19.8

19.4

19.0

18.6

18.2

17.9

17.5

17.1

16.7

16.3

15.9

15.6

15.2

14.8

14.4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13.7

13.3

13.0

12.6

12.3

11.9

11.6

11.2

10.9

10.5

10.2

9.8

9.5

9.2

8.8

8.5

8.1

7.8

7.4

7.1

6.7

6.4

6.0

5.6

5.3

4.9

4.6

4.2

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

14.1

13.7

13.3

12.9

12.6

12.2

11.8

11.5

11.1

10.7

10.4

10.0

9.6

9.3

8.9

8.5

8.2

7.8

7.5

7.1

6.7

6.4

6.0

5.7

5.3

5.0

4.6

4.3

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Angle de mur à la moulure couronnée: 45 degrés

Scie à coupe d'onglet mixte

Réglages de l'angle de coupe d'onglet et de

l'angle de coupe en biseau

000032

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

37.8

37.5

37.3

37.1

36.8

36.6

36.4

36.1

35.9

35.6

35.4

35.1

34.9

34.6

34.4

34.1

33.9

33.6

33.3

33.1

32.8

32.5

32.3

32.0

31.7

31.4

31.1

30.9

30.6

30.3

30.0

29.7

29.4

29.1

28.8

28.5

28.2

27.9

27.6

27.3

27.0

50.8

50.2

49.6

49.1

48.5

48.0

47.4

46.9

46.4

45.8

45.3

44.8

44.2

43.7

43.2

42.7

42.1

41.6

41.1

40.6

40.1

39.6

39.1

38.6

38.1

37.7

37.2

36.7

36.2

35.7

35.3

34.8

34.3

33.9

33.4

32.9

32.5

32.0

31.6

31.1

30.7

100

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

EN0003-1

Les butées de moulure couronnée (accessoires en

option) facilitent les coupes de moulure couronnée

sans inclinaison de la lame. Installez-les sur le

socle rotatif de la façon indiquée sur les

illustrations.

009521

009522

Fig. B : Avec un angle de coupe d'onglet de 45°

vers la droite

Fig. C : Avec un angle de coupe d'onglet de 45°

vers la gauche

Placez la moulure couronnée avec le BORD DE

CONTACT AVEC LE MUR contre le garde de

guidage et le BORD DE CONTACT AVEC LE

PLAFOND contre les butées de moulure

couronnée, tel qu'indiqué sur l'illustration. Ajustez

les butées de moulure couronnée suivant la taille

de la moulure couronnée. Serrez les vis pour fixer

les butées de moulure couronnée. Référez-vous

au tableau (C) pour l'angle de coupe d'onglet.

009520

Position sur

la Fig. A

Angle de coupe

d'onglet

Pièce terminée

(1) Droite 45°

Conserver la pièce à droite de la lame

(2)

Conserver la pièce à gauche de la lame

(3)

Conserver la pièce à droite de la lame

(4) Droite 45°

Conserver la pièce à gauche de la lame

Gauche 45°

Pour coin

intérieur

Pour coin

extérieur

Tableau (C)

006365

1. Coupe de profilés d'aluminium

009523

Lorsque vous immobilisez des profilés d'aluminium,

utilisez des cales d'espacement ou des bouts de

ferraille, tel qu'indiqué sur l'illustration, pour

prévenir la déformation de l'aluminium. Utilisez un

lubrifiant de coupe lorsque vous coupez un profilé

d'aluminium, pour prévenir l'accumulation de

particules d'aluminium sur la lame.

ATTENTION:

• N'essayez jamais de couper des profilés

d'aluminium épais ou ronds. Il se peut que les

profilés d'aluminium se desserrent pendant la

coupe, et il n'est pas possible de serrer fermement

les profilés d'aluminium ronds avec cet outil.

2. Rainurage

001563

Des rainures peuvent être effectuées en procédant

comme suit :

Ajustez la position limite inférieure de la lame au

moyen de la vis de réglage et du bras de blocage

pour limiter la profondeur de coupe de la lame.

Référez-vous à la section "Bras de blocage"

ci-dessus.

Après avoir ajusté la position limite inférieure de la

lame, coupez des rainures parallèles sur la largeur

de la pièce, en procédant par coupe en glissière

(poussée), tel qu'indiqué sur l'illustration. Retirez

ensuite le matériau de la pièce entre les rainures,

au moyen d'un ciseau. Ne tentez pas d'effectuer ce

type de coupe au moyen d'une lame large

(épaisse) ou d'une lame à rainer. Cela comporte un

risque de perte de contrôle de l'outil et de blessure.

1. Rainures de

coupe avec la

lame

1. Garde de

guidage

2. Étau

3. Cale

d'espacement

4. Profilé

d'aluminium

5. Cale

d'espacement

1. Garde de

guidage

2. Moulure

couronnée

Butée de moulure

couronnée de

gauche

Butée de moulure

couronnée de

droite

3. Socle rotatif

Butée de moulure

couronnée L

(accessoire en

option)

Butée de moulure

couronnée R

(accessoire en

option)

3. Socle rotatif

ATTENTION:

• Assurez-vous d'avoir remis le bras de blocage sur

sa position initiale avant d'effectuer un autre type

de coupe que le rainurage.

Transport de l'outil

009483

Assurez-vous que l'outil est débranché. Immobilisez la

lame à l'angle de biseau de 0° et le socle rotatif à l'angle

de coupe d'onglet complètement sur la droite.

Immobilisez les tiges de glissement (référez-vous à la

section intitulée "Réglage du verrou de la glissière"

après avoir tiré complètement le chariot vers vous.

Abaissez complètement la poignée et verrouillez-la dans

cette position en enfonçant la broche d'arrêt.

Saisissez l'outil par les deux côtés de sa base pour le

transporter, comme indiqué sur l'illustration. L'outil sera

plus facile à transporter si vous retirez les supports, le

sac à poussières, etc.

009506

ATTENTION:

• Avant de transporter l'outil, immobilisez d'abord

toutes ses pièces mobiles.

• La broche de blocage est conçue exclusivement

pour le transport et le rangement de l'outil, et ne

doit être utilisée pour aucun travail de coupe.

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant d'y effectuer tout travail

d'inspection ou d'entretien.

AVERTISSEMENT:

• Assurez-vous toujours que la lame est bien affûtée

et propre pour assurer un rendement optimal et la

sécurité.

Réglage de l'angle de coupe

L'outil est soigneusement réglé et aligné en usine, mais

cet alignement peut être éventuellement affecté s'il est

manipulé avec brutalité. Si l'outil n'est pas bien aligné,

suivez la procédure suivante :

1. Angle de coupe d'onglet

Poussez le chariot vers le garde de guidage,

serrez la vis de verrouillage en la tournant dans le

sens des aiguilles d'une montre et tirez le levier de

blocage vers vous pour immobiliser le chariot.

Tournez dans le sens inverse des aiguilles d'une

montre le manche qui retient le socle rotatif.

Tournez le socle rotatif de sorte que le pointeur

indique 0° sur l'échelle de coupe d'onglet. Tournez

ensuite le socle rotatif légèrement dans le sens

des aiguilles d'une montre et dans le sens inverse

pour asseoir le socle rotatif dans l'encoche d'onglet

de 0°. (Laissez-le ainsi si le pointeur n'indique pas

0°.) Desserrez les boulons hexagonaux qui

immobilisent le garde de guidage avec la clé à

douille.

Abaissez complètement la poignée et verrouillez-la

dans cette position en enfonçant la broche d'arrêt.

Placez le côté de la lame à angle droit par rapport

au garde de guidage à l'aide d'une règle

triangulaire, d'une équerre de menuisier, etc. Puis

serrez fermement les boulons hexagonaux sur le

garde de guidage dans l'ordre à partir du côté droit.

009509

Assurez-vous que le pointeur indique 0° sur

l'échelle de coupe d'onglet. Si le pointeur n'indique

pas 0°, desserrez la vis qui retient le pointeur et

réglez le pointeur de sorte qu'il indique 0°.

1. Règle

triangulaire

1. Broche de

blocage

009525

2. Angle de coupe en biseau

Poussez le levier de fermeture complètement pour

relâcher les arrêts positifs.

(1) Angle de coupe en biseau 0°

009512

Poussez le chariot vers le garde de guidage,

serrez la vis de verrouillage en la tournant

dans le sens des aiguilles d’une montre et

tirez le levier de blocage vers vous pour

immobiliser le chariot. Abaissez

complètement la poignée et verrouillez-la

dans cette position en enfonçant la broche

d’arrêt. Desserrez le levier à l’arrière de

l’outil.

Tournez le boulon hexagonal sur le côté droit

du support du bras de deux ou trois tours

dans le sens inverse des aiguilles d’une

montre pour incliner la lame vers la droite.

009511

Placez doucement le côté de la lame à angle

droit par rapport à la face supérieure du socle

rotatif à l'aide d'une règle triangulaire, d'une

équerre de menuisier, etc. en tournant le

boulon hexagonal sur le côté droit du support

du bras dans le sens des aiguilles d'une

montre. Serrez ensuite le levier fermement.

001819

Assurez-vous que les pointeurs sur le

support du bras indiquent 0° sur la plaque de

l'échelle de coupe en biseau sur le bras. S'ils

n'indiquent pas 0°, desserrez les vis qui

immobilisent les pointeurs et réglez-les pour

qu'ils indiquent 0°.

009490

(2) Angle de coupe en biseau 45°

009608

1. Index

Secteur angulaire

Boulon de réglage de

l'angle de coupe en

biseau 45 ﾟ de gauche

Boulon de réglage de

l'angle de coupe en

biseau 45 ﾟ de droite

1. Plaque graduée

de coupe en

biseau

2. Index

1. Règle

triangulaire

2. Lame

3. Face supérieure

du socle rotatif

Boulon de réglage

d’angle 0 ﾟ

2. Levier

3. Levier de

fermeture

1. Index

2. Levier

3. Plaque graduée

de coupe en

biseau

1. Vis

2. Index

3. Échelle de

coupe d'onglet

Ne réglez l'angle de biseau 45° qu'après

avoir réglé l'angle de biseau 0°. Pour régler

l'angle de biseau 45° gauche, desserrez le

levier et inclinez la lame complètement vers

la gauche. Assurez-vous que le pointeur sur

le support du bras indique 45° sur l'échelle de

coupe en biseau sur le bras. Si le pointeur

n'indique pas 45°, tournez le boulon de

réglage d'angle de biseau 45° gauche sur le

côté du bras jusqu'à ce que le pointeur

indique 45°.

Pour régler l'angle de biseau 45° droit,

effectuez la même procédure décrite

ci-dessus.

Ajuster la position de la ligne laser

Pour le modèle LS1016L uniquement

009526

009527

AVERTISSEMENT:

• L'outil étant branché lorsque vous ajustez la

position de la ligne laser, veuillez prendre tout

particulièrement garde à la gâchette. L'outil risque

de démarrer et de vous blesser si vous appuyez

accidentellement sur la gâchette.

ATTENTION:

• Ne regardez jamais directement le faisceau laser.

L'exposition directe au faisceau laser entraînerait

des blessures aux yeux.

• RAYONNEMENT LASER

Ne pas regarder directement le rayon.

• Ne faites subir aucun choc ou impact à l'outil. Un

choc ou impact peut fausser la ligne laser,

endommager l'émetteur de faisceau laser ou

réduire la durée de service de l'outil.

Pour ajuster la ligne laser pour qu'elle apparaisse du

côté gauche de la lame

009514

Pour ajuster la ligne laser pour qu'elle apparaisse du

côté droit de la lame

123

009515

Procédez comme suit pour ces deux types d'ajustement.

1. Vérifiez que l'outil est débranché.

2. Tracez votre ligne de coupe sur la pièce à

travailler et placez cette dernière sur le plateau

tournant. Ne fixez pas immédiatement la pièce à

travailler avec un étau ou un dispositif de sécurité

similaire.

3. Abaissez la lame en baissant la poignée, et

vérifiez simplement la position respective de la

ligne de coupe et de la lame. (Choisissez la

position à couper sur la ligne de coupe.)

4. Après avoir choisi la position à couper, remettez la

poignée sur sa position initiale. Fixez la pièce à

travailler avec l'étau vertical, en prenant soin

qu'elle reste dans la position où elle se trouvait

avant la vérification.

5. Branchez l'outil et mettez l'interrupteur du laser en

position de marche.

6. Procédez comme suit pour ajuster la position de

la ligne laser.

1. Vis de réglage

2. Lame

3. Ligne laser

1. Vis de modification de la plage de déplacement de la

vis de réglage

2. Vis de réglage

3. Clé hexagonale

4. Ligne laser

5. Lame

1. Étau vertical

1. Pièce

2. Ligne laser

La position de la ligne laser peut être modifiée sur la

plage permise par la vis de réglage, en tournant deux vis

avec une clé hexagonale. (En usine la plage de

déplacement de la ligne laser est réglée à moins de 1

mm (0.04") de la face latérale de la lame.)

Pour éloigner de la face latérale de la lame la plage de

déplacement de la ligne laser, tournez les deux vis en

sens inverse des aiguilles d'une montre après avoir

desserré la vis de réglage. Pour la rapprocher de la face

latérale de la lame, tournez ces deux vis dans le sens

des aiguilles d'une montre après avoir desserré la vis de

réglage.

Reportez-vous à la section intitulée "Action de la ligne

laser" et ajustez la vis de réglage de sorte que la ligne

de coupe tracée sur la pièce à travailler soit alignée sur

la ligne laser.

NOTE:

• Pour assurer la précision du travail de coupe,

vérifiez régulièrement la position de la ligne laser.

• En cas de défaillance du dispositif laser, faites

réparer l'outil par un centre de service après-vente

agréé Makita.

Nettoyage de la lentille de lumière laser

Pour le modèle LS1016L uniquement

009609

Lorsque la lentille de lumière laser est sale ou que la

sciure de bois qui y adhère rend la ligne laser peu visible,

débranchez la scie puis retirez et nettoyez doucement la

lentille de la lumière laser avec un chiffon doux et

humide. N'utilisez pas de solvants ni de détergents à

base de pétrole pour nettoyer la lentille.

009610

Avant de retirer la lentille de lumière laser, retirez

d'abord la lame en suivant les instructions de la section

intitulée "Pose et dépose de la lame".

Avec un tournevis, desserrez, sans la retirer, la vis qui

retient la lentille.

Tirez sur la lentille pour la retirer, tel qu'indiqué sur

l'illustration.

NOTE:

• Si la lentille ne sort pas, desserrez davantage la vis

et tirez à nouveau sur la lentille, sans toutefois

retirer la vis.

Remplacement des charbons

001145

Retirez et vérifiez régulièrement les charbons.

Remplacez-les lorsqu'ils sont usés jusqu'au trait de

limite d'usure. Maintenez les charbons propres et en état

de glisser aisément dans les porte-charbon. Les deux

charbons doivent être remplacés en même temps.

N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de

porte-charbon. Enlevez les charbons usés, insérez-en

de nouveaux et revissez solidement les bouchons de

porte-charbon.

009516

Après avoir remplacé les charbons, branchez l'outil et

rodez les brosses en faisant fonctionner l'outil à vide

pendant environ 10 minutes. Vérifiez ensuite le bon

fonctionnement de l'outil, ainsi que l'activation du frein

électrique lors du relâchement de la gâchette. Si le frein

électrique ne fonctionne pas bien, faites une demande

de réparation auprès du centre de service après-vente

Makita le plus près.

1. Tournevis

2. Bouchon de

porte-charbon

1. Trait de limite

d'usure

1. Lentille du laser

1. Tournevis

2. Vis (une pièce

seulement)

3. Lentille du laser

Après l'utilisation

• Après l'utilisation, essuyez les copeaux et

poussières qui adhèrent à l'outil au moyen d'un

linge ou d'un objet similaire. Maintenez le

protecteur de lame propre en respectant les

instructions de la section précédente intitulée

"Protecteur de lame." Pour prévenir la rouille,

lubrifiez les pièces mobiles avec de l'huile pour

machine.

• Lorsque vous rangez l'outil, tirez complètement le

chariot vers vous de sorte que la tige de

glissement soit parfaitement insérée dans le socle

rotatif.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, tout autre travail d'entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l'usine Makita,

exclusivement avec des pièces de rechange Makita.

ACCESSOIRES

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita

spécifié dans ce mode d'emploi. L'utilisation de

tout autre accessoire ou pièce complémentaire

peut comporter un risque de blessure. N'utilisez les

accessoires ou pièces qu'aux fins auxquelles ils

ont été conçus.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

• Lames à dents d'acier et de carbure de tungstène

Lames pour scie

d'onglet

Pour des coupes effectuées en douceur et avec

précision dans divers matériaux.

Combinaison

Lame d'usage général pour effectuer rapidement et en douceur des

coupes longitudinales, des coupes en travers et des coupes d'onglet.

Coupe en travers

Pour des coupes plus en douceur dans le sens opposé au grain.

Permet un découpage propre dans le sens opposé au grain.

Coupes en travers

de précision Pour des coupes propres et sans ponçage dans

le sens opposé au grain.

Lames pour coupe d'onglet

sur métaux non ferreux Pour les coupes d'onglet dans l'aluminium, le cuivre, le laiton, les tubes

et autres métaux non ferreux.

006526

• Ensemble étau (étau horizontal)

• Étau vertical

• Clé à douille 13

• Support

• Sac à poussières

• Jeu de butée de moulure couronnée

• Règle triangulaire

• Boîte à poussières

• Clé hexagonale (pour LS1016L)

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

ESPAÑOL

ESPECIFICACIONES

Modelo LS1016/LS1016L

Especificaciones eléctricas en México 120 V 15 A 50/60 Hz

Diámetro del disco 255 mm (10")

Diámetro interno 15,88 mm (5/8")

Capacidades de corte máximas (Al x An)

Ángulo de bisel

Ángulo de inglete 45° (Izquierdo) 0° 45° (derecho)

47 mm x 305 mm

(1-7/8"x12")

71 mm x 305 mm

(2-13/16"x12")

29 mm x 305 mm

(1-1/8"x12")

0° 61 mm x 279 mm

(2-3/8"x11")

91 mm x 279 mm

(3-5/8"x11")

43 mm x 279 mm

(1-11/16"x11")

47 mm x 215 mm

(1-7/8"x 8-1/2")

71 mm x 215 mm

(2-13/16"x 8-1/2")

29 mm X 215 mm

(1-1/8"x 8-1/2")

45°(Derecho y Izquierdo) 61 mm x 197 mm

(2-3/8"x 7-3/4")

91 mm x 197 mm

(3-5/8"x 7-3/4")

43 mm x 197 mm

(1-11/16"x 7-3/4")

25 mm x 187 mm

(1"x 7-3/8")

52°(Derecho y Izquierdo) - 91 mm x 91 mm

(3-5/8"x 3-5/8")

25 mm x 152 mm

(1"x 6")

60°(derecho) -

91 mm x 76 mm

(3-5/8"x 3")

Capacidades de corte máximo especiales

Moldura tipo corona de 45 °

(con uso del tope para moldura de corona) 168 mm (6-5/8")

Zócalo (H)

(con uso de la prensa horizontal) 120 mm (4-3/4")

Revoluciones por minuto (r.p.m.) 3 200 r/min

Tipo de láser (LS1016L solamente)

Longitud de onda 650 nm, Salida máximat 1mW (Laser Class II)

Dimensiones (La x An x Al) 718 mm x 640 mm x 671 mm

(28-1/4" x 25-1/4"x 26-1/2")

Peso neto 23,7 kg (52,2 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin

previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

USA007-2

Por su propia seguridad lea el

Manual de Instrucciones

Antes de utilizar la herramienta

Guarde las instrucciones para

referencia futura

PRECAUCIONES DE

SEGURIDAD GENERALES

(Para todas las herramientas)

1. CONOZCA SU HERRAMIENTA ELÉCTRICA.

Lea el manual del usuario atentamente.

Conozca las aplicaciones y limitaciones de la

herramienta, así como también los riesgos

potenciales específicos propios de la misma.

2. NO QUITE LOS PROTECTORES y

manténgalos en buen estado de

funcionamiento.

3. RETIRE LAS LLAVES DE AJUSTE Y DE

APRIETE. Adquiera el hábito de comprobar y

ver que las llaves de ajuste y de apriete estén

retiradas de la herramienta antes de ponerla

en marcha.

4. MANTENGA EL ÁREA DE TRABAJO LIMPIA.

Las áreas y bancos de trabajo desordenados y

amontonados hacen que los accidentes sean

propensos.

5. NO LAS UTILICE EN AMBIENTES

PELIGROSOS. No utilice las herramientas

eléctricas en lugares húmedos o mojados, ni

las exponga a la lluvia. Mantenga el área de

trabajo bien iluminada. No utilice la

herramienta en presencia de líquidos o gases

inflamables.

6. MANTENGA ALEJADOS A LOS NIÑOS. Todos

los visitantes deberán ser mantenidos a una

distancia segura del área de trabajo.

7. MANTENGA EL TALLER A PRUEBA DE NIÑOS

con candados, interruptores maestros, o

quitando las llaves de encendido.

8. NO FORCE LA HERRAMIENTA. La herramienta

realizará la tarea mejor y de forma más segura

a la potencia para la que ha sido diseñada.

9. UTILICE LA HERRAMIENTA APROPIADA. No

force la herramienta ni los accesorios

realizando con ellos un trabajo para el que no

han sido diseñados.

10. PÓNGASE INDUMENTARIA APROPIADA. No

se ponga ropa holgada, guantes, corbata,

anillos, pulseras, ni otro tipo de alhajas que

puedan engancharse en las partes móviles. Se

recomienda utilizar calzado antiderrapante.

Recójase el cabello o si lo tiene largo o

cúbralo para su protección.

11. UTILICE SIEMPRE GAFAS DE SEGURIDAD.

Utilice también careta contra el polvo si la

operación de corte es polvorienta. Las gafas

de uso diario para la vista sólo tienen lentes

que pueden proteger contra pequeños

impactos, NO son gafas de seguridad.

12. SUJETE LA PIEZA DE TRABAJO. Utilice

mordazas o un tornillo de banco para sujetar

la pieza de trabajo cuando resulte práctico. Es

más seguro que utilizar la mano y además

dispondrá de ambas manos para manejar la

herramienta.

13. NO UTILICE LA HERRAMIENTA DONDE NO

ALCANCE. Mantenga los pies sobre suelo

firme y el equilibrio en todo momento.

14. DÉ MANTENIMIENTO A SUS HERRAMIENTAS.

Mantenga las herramientas afiladas y limpias

para obtener de ellas un mejor y más seguro

rendimiento. Siga las instrucciones para

lubricarlas y cambiar los accesorios.

15. DESCONECTE LAS HERRAMIENTAS antes de

darles mantenimiento; cuando cambie

accesorios tales como discos, brocas,

cuchillas, y otros por el estilo.

16. REDUZCA EL RIESGO DE PUESTAS EN

MARCHA INVOLUNTARIAS. Asegúrese de que

el interruptor esté en posición desactivada

antes de conectar la herramienta.

17. UTILICE ACCESORIOS RECOMENDADOS.

Consulte el manual del propietario para ver los

accesorios recomendados. La utilización de

accesorios no apropiados podría ocasionar

un riesgo de heridas a personas.

18. NO SE PARE NUNCA ENCIMA DE LA

HERRAMIENTA. Si se tropieza y enciende la

herramienta, o si se toca sin querer el disco de

corte podrá ocasionar graves heridas.

19. COMPRUEBE LAS PARTES DAÑADAS. Si un

protector u otra parte están dañados, antes de

seguir utilizando la herramienta deberá

verificarlos cuidadosamente para cerciorarse

de que van a funcionar debidamente y realizar

la función para la que han sido previstos -

compruebe la alineación de las partes móviles,

la sujeción de las partes m'viles, si hay partes

rotas, el montaje y cualquier otra condición

que pueda afectar su operación. Un protector

u otra parte que esté dañada deberá ser

reparada o debidamente cambiada.

Si el cordón de alimentación es dañado, éste

deberá ser reemplazado por un cordón

especial o ensamble disponible por parte del

fabricante o su centro de sercvicio.

20. DIRECCIÓN DE AVANCE. Avance la pieza de

trabajo hacia el disco o cuchilla solamente a

contra dirección del giro de los mismos.

21. NO DESCUIDE NI DEJE NUNCA LA

HERRAMIENTA MIENTRAS ESTÉ EN MARCHA.

DESCONECTE LA ALIMENTACIÓN. No deje la

herramienta hasta que haya detenido

completamente.

22. PIEZAS DE REPUESTO. Cuando se dé el

servicio a la herramienta (mantenimiento),

utilice solamente piezas de repuesto

idénticas.

23. CLAVIJAS POLARIZADAS. Para reducir el

riesgo de descargas eléctricas, este equipo

tiene una clavija polarizada (un borne es más

ancho que el otro.) Esta clavija encajará en

una toma de corriente polarizada en un

sentido solamente. Si la clavija no encaja

totalmente en la toma de corriente, invierta la

clavija. Si aún así no encaja, póngase en

contacto con un electricista cualificado para

que le instale la toma de corriente apropiada.

No modifique la clavija de ninguna forma.

ADVERTENCIA SOBRE EL VOLTAJE: Antes de

conectar la herramienta a una toma de corriente

(enchufe, fuente de alimentación, etc.), asegúrese

de que la tensión suministrada es igual a la

especificada en la placa de características de la

herramienta. Una toma de corriente con un voltaje

mayor que el especificado para la herramienta podrá

resultar en HERIDAS GRAVES al usuario -así como

también daños a la herramienta. Si no está seguro,

NO CONECTE LA HERRAMIENTA. La utilización de

una toma de corriente con una voltaje menor al

nominal indicado en la placa de características es

dañino para el motor.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en

buenas condiciones. Cuando utilice un cable de

extensión, asegúrese de utilizar uno del calibre

suficiente para conducir la corriente que demande el

producto. Un cable de calibre inferior ocasionará

una caída en la tensión de línea que resultará en una

pérdida de potencia y sobrecalentamiento. La Tabla

1 muestra el tamaño correcto a utilizar dependiendo

de la longitud del cable y el amperaje nominal

indicado en la placa de características. Si no está

seguro, utilice el siguiente calibre más potente.

Cuanto menor sea el número de calibre, más

potente será el cable.

Tabla 1. Calibre mínimo para el cable

Volts Longitud total del cable en metros

120 V~

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

Más de No más de Calibre del cable (AWG)

0 A 6 A 18161614

18 16 14 126 A 10 A

10 A 12 A 16 16 14 12

12 A 16 A 14 12 No se recomienda

Amperaje nominal

000173

USB036-2

NORMAS DE SEGURIDAD

ADICIONALES

Advertencias y precauciones

NO deje que la comodidad o familiaridad con el

producto (a base de utilizarlo repetidamente)

sustituya la estricta observancia de las normas de

seguridad para la sierra de inglete compuesta

deslizable. Si utiliza esta herramienta de forma no

segura o incorrecta, podría sufrir graves heridas

personales.

1. Utilice protección para los ojos.

2. Mantenga las manos alejadas de la trayectoria

del disco. Evite el contacto con cualquier

disco que esté girando por inercia. Aún puede

ocasionarle heridas graves.

3. No utilice la sierra sin los protectores puestos.

Verifique el protector de disco para confirmar

que se cierra debidamente antes de cada uso.

No utilice la sierra si el protector de disco no

se mueve libremente y se cierra

instantáneamente. No sujete ni ate el protector

de disco en la posición abierta.

4. No realice ninguna operación directamente

con la mano. La pieza de trabajo deberá estar

firmemente sujetada contra la base giratoria y

la guía lateral con la mordaza durante todas

las operaciones. No utilice nunca la mano para

sujetar la pieza de trabajo.

5. No acerque nunca las manos alrededor del

disco.

6. Apague la herramienta y espere hasta que el

disco de sierra pare antes de mover la pieza

de trabajo o cambiar los ajustes.

7. Desconecte la herramienta del tomacorriente

antes de cambiar la hoja o realizar cualquier

arreglo.

8. Para reducir el riesgo de heridas, vuelva a

poner el carro en posición hacia atrás

completa después de cada operación de corte

transversal.

9. Asegúrese siempre de que todas las partes

movibles se encuentran fijas antes de utilizar

la herramienta.

10. El pasador de tope que bloquea el cabezal de

corte en posición hacia abajo es solamente

para transportar y almacenar la herramienta y

no para ninguna operación de corte.

11. No utilice la herramienta en presencia de

líquidos o gases inflamables.

12. Inspeccione el disco cuidadosamente para ver

si tiene grietas o daños antes de comenzar la

operación. Reemplace el disco

inmediatamente si está agrietado o dañado. EL

pegamento y la resina de madera endurecidas en

el disco frenan la sierra y aumentan las

posibilidades de que se produzcan retrocesos

bruscos. Mantenga el disco limpio desmontándolo

primero de la herramienta, y limpiándolo después

con un producto para quitar pegamento y resina;

agua caliente o queroseno. No utilice nunca

gasolina para limpiar el disco.

13. Mientras se hace un corte con deslizamiento,

puede producirse un RETROCESO BRUSCO.

Los RETROCESOS BRUSCOS ocurren cuando

el disco se traba en la pieza de trabajo durante

una operación de corte y es impulsado a

retroceder rápidamente hacia el operador. El

resultado puede ser la pérdida de control y

graves heridas personales. Si el disco

comienza a trabarse durante una operación de

corte, no continúe cortando y suelte el

interruptor inmediatamente.

14. Utilice solamente las bridas especificadas

para esta herramienta.

15. Tenga cuidado de no dañar el eje, bridas

(especialmente la cara de instalación) ni el

perno. Los daños en estas piezas podrían

provocar la ruptura del disco.

16. Asegúrese de que la base giratoria esté

debidamente sujeta de forma que no se mueva

durante la operación. Utilice los agujeros de la

base para sujetar la sierra a una plataforma o

banco de trabajo estable. No utilice NUNCA la

herramienta donde la posición del operador

vaya a resultar incómoda.

17. Para su seguridad, quite todas las astillas,

pequeñas piezas, etc. de la mesa de trabajo

antes de utilizar la herramienta.

18. Evite cortar clavos. Inspeccione y quite todos

los clavos de la pieza de trabajo antes de la

operación.

19. Asegúrese de que el bloqueo del eje esté

suelto antes de activar el interruptor.

20. Asegúrese de que el disco no esté en contacto

con la base giratoria en la posición más baja.

21. Sostenga firmemente la empuñadura. Tenga

en cuenta que la sierra se mueve levemente

hacia arriba o hacia abajo al iniciar y al

finalizar el funcionamiento.

22. Asegúrese de que el disco no esté haciendo

contacto con la pieza de trabajo antes de

activar el interruptor.

23. Antes de utilizar la herramienta en una pieza

de trabajo definitiva, déjela funcionar durante

un rato. Observe para ver si hay vibración o

bambamboleo que pueda indicar una

incorrecta instalación o un desequilibrio del

disco.

24. Espere hasta que el disco alcance plena

velocidad antes de cortar.

25. Pare la operación inmediatamente si nota algo

anormal.

26. No intente bloquear el gatillo en la posición

activada (ON).

27. Esté alerta en todo momento, especialmente

durante las operaciones repetitivas y

monótonas. No se deje llevar por una falsa

sensación de seguridad. Los discos no

perdonan nunca.

28. Utilice los accesorios recomendados en este

manual. La utilización de accesorios no

apropiados, tales como discos abrasivos,

podría ocasionarle heridas.

29. NUNCA sostenga la pieza sobre el lado

derecho de la hoja con la mano izquierda ni

viceversa. Este procedimiento se denomina

corte de brazo contrario y expone al usuario a

recibir GRAVES HERIDAS PERSONALES tal

como se muestra en la figura. SIEMPRE utilice

una prensa para sujetar la pieza de trabajo.

000030

30. No jale el cable. Nunca jale el cable para

desconectarlo desde el toma de corriente.

Mantenga el cable alejado del calor, aceite,

agua u objetos cortantes.

31. No apile NUNCA piezas de trabajo encima de

la mesa para acelerar las operaciones de corte.

Corte las piezas de trabajo solamente de una

en una.

32. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tome

precauciones para evitar la inhalación de

polvo o que éste tenga contacto con la piel.

Consulte la información de seguridad del

proveedor de los materiales.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA:

El USO INCORRECTO o el no seguir las normas de

seguridad que se declaran en este instructivo podría

resultar en lesiones personales graves.

USB094-1

NORMAS DE SEGURIDAD

ADICIONALES PARA EL LÁSER

PRECAUCIÓN:

• RADIACIÓN LÁSER. NO SE QUEDE MIRANDO

AL RAYO LÁSER.

• EVITE LA EXPOSICIÓN – SE EMITE

RADIACIÓN LÁSER POR LA ABERTURA.

• LA UTILIZACIÓN DE CONTROLES O AJUSTES

O LA REALIZACIÓN DE PROCEDIMIENTOS

DISTINTOS A LOS ESPECIFICADOS AQUÍ

PODRÁ RESULTAR EN UNA PELIGROSA

EXPOSICIÓN A RADIACIÓN.

Complies with 21CFR

1040.10 and 1040.11

AVOID EXPOSURE-Laser

radiation is emitted from

LASER RADIATION

this aperture

DO NOT STARE INTO BEAM

Maximum Output

<1mW,Wavelength:655nm

CLASS II LASER PRODUCT

CAUTION

009605

INSTALACIÓN

Montaje en un banco de trabajo

Cuando se transporta la herramienta, se debe trabar la

empuñadura en la posición inferior mediante la clavija

de retención. Para soltar esta clavija, baje la

empuñadura levemente y jale de aquélla.

009483

Esta herramienta se deberá fijar con cuatro tornillos en

una superficie nivelada y estable utilizando los agujeros

para tornillos provistos en la base de la herramienta.

Esto ayudará a evitar que se vuelque y pueda ocasionar

heridas.

009484

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o

comprobar cualquier función en la misma.

Protección del disco

009485

Al bajar la empuñadura, la guarda del disco se sube

automáticamente. La guarda retorna a su posición

original cuando se completa el corte y se sube la

empuñadura. NO ANULE NI QUITE NUNCA EL

PROTECTOR DE DISCO NI EL RESORTE QUE HAY

EN EL PROTECTOR.

Por su propia seguridad, siempre mantenga la

protección del disco en buenas condiciones. Toda

irregularidad en el funcionamiento de la protección debe

ser reparada de inmediato. Compruebe que el

mecanismo del resorte de la protección funcione

correctamente. NUNCA UTILICE LA HERRAMIENTA SI

LA PROTECCIÓN DEL DISCO O EL RESORTE

ESTUVIERAN DAÑADOS, DEFECTUOSOS O

HUBIERAN SIDO QUITADOS. ESTO ES ALTAMENTE

PELIGROSO Y PUEDE OCASIONAR GRAVES

HERIDAS PERSONALES.

Si la guarda de disco transparente se ensucia, o si se

adhiere a ella serrín de tal forma que no pueda verse

fácilmente el disco y/o la pieza de trabajo, desconecte la

sierra y limpie la guarda cuidadosamente con un paño

húmedo. No utilice disolventes ni ningún limpiador

derivado del petróleo en la guarda de plástico.

Si el protector de disco está especialmente sucio y no se

puede ver bien a través de él, afloje el perno hexagonal

que sujeta la cubierta central utilizando la llave de tubo

suministrada. Afloje el perno hexagonal girándolo hacia

la izquierda y suba el protector del disco y la cubierta

central. Con el protector de disco en esta posición, la

limpieza se puede hacer de forma más completa y

eficiente. Cuando haya completado la limpieza, invierta

el procedimiento de arriba y apriete el perno. No quite el

resorte que sujeta el protector de disco. Si el protector

de disco se descolora con el paso del tiempo o por la

exposición a los rayos ultravioleta, póngase en contacto

con el Centro de servicio Makita para adquirir un

protector nuevo. NO ANULE NI QUITE EL

PROTECTOR.

009486

1. Protector de

disco

1. Protector de

disco

1. Tornillo

hexagonal

1. Clavija de

retención

Posicionamiento del panel de corte

009488

001538

La base giratoria de esta herramienta viene provista con

paneles de corte a fin de minimizar el desgaste en el

lado de salida del corte. Estos paneles vienen

ajustados de fábrica de manera que no hagan contacto

con la hoja de la sierra. Antes de utilizar la herramienta,

ajuste los paneles de corte de la siguiente manera:

009496

Primero, desconecte la herramienta. Afloje todos los

tornillos (dos de cada lado a la derecha e izquierda)

fijando los paneles de corte. Vuelva a apretarlos sólo

hasta el punto en que los paneles de corte puedan aún

moverse a mano con facilidad. Baje la empuñadura por

completo y empuje la clavija de retención para bloquear

la empuñadura en la posición baja. Afloje el tornillo de

bloqueo girándolo en sentido contrario a las agujas del

reloj para fijar los soportes de corredera de la parte

superior, y además empuje hacia adelante la palanca de

bloqueo para fijar los soportes de corredera de la parte

inferior. Jale el carro por completo hacia usted. Ajuste

los paneles de corte de manera que éstos hagan

contacto con los costados de los dientes del disco.

Apriete los tornillos delanteros (no los apriete por

completo). Empuje el carro hacia la línea de corte por

completo y ajuste los paneles de corte de tal forma que

éstos apenas hagan contacto con los costados de los

dientes del disco. Apriete los tornillos traseros (no los

apriete por completo).

Una vez ajustados los paneles de corte, libere la clavija

de retención y levante la empuñadura. Luego apriete

todos los tornillos firmemente.

PRECAUCIÓN:

• Antes y después de cambiar el ángulo bisel,

siempre ajuste los paneles de corte tal como se

describió anteriormente.

Manteniendo la máxima capacidad de corte

Desconecte la herramienta antes de intentar hacer

cualquier ajuste. Esta herramienta se ajusta en fábrica

para lograr su capacidad de corte máxima con un disco

de sierra de 255 mm (10").

Al instalar un disco nuevo, siempre compruebe que

dicha hoja se encuentra en el límite inferior y, si es

necesario, ajústela de la siguiente manera:

009518

1. Tornillo de ajuste

2. Base giratoria

3. Palanca de bloqueo

4. Tubo de corredera

1. Palanca de

bloqueo

2. Tornillo

1. Disco de sierra

2. Dientes del

disco

3. Panel de corte

4. Corte en bisel

izquierdo

5. Corte recto

6. Corte en bisel

derecho

1. Panel de corte

009737

009736

Primero, desconecte la herramienta. Baje la palanca del

tope para posicionar el disco de la sierra como se ilustra

en la figura. Empuje el carro hacia la línea de corte por

completo y baje la empuñadura completamente. Use la

llave de tubo para girar el perno de ajuste hasta que el

borde del disco se extienda levemente por debajo de la

superficie superior de la base giratoria al punto donde la

cara frontal de la guía confronte la superficie superior de

la base giratoria.

Con la herramienta desconectada haga rotar el disco

manualmente manteniendo en todo momento la

empuñadura baja, a fin de asegurarse que el disco no

haga contacto con ninguna parte de la base inferior. Si

es necesario, vuelva a ajustar levemente.

Tras el ajuste, retorne siempre la palanca del tope a la

posición original al girarla en sentido contrario a las

agujas del reloj.

PRECAUCIÓN:

• Luego de instalar el disco nuevo, siempre

asegúrese de que ésta no haga contacto con

ninguna parte de la base inferior mientras la

empuñadura está completamente abajo. Siempre

haga esta verificación con la herramienta

desconectada.

Brazo de retención

009487

La posición inferior máxima del disco puede ajustarse

fácilmente con el brazo de tope. Para ajustarla, gire el

brazo de tope en el sentido de la flecha como se

muestra en la figura. Ajuste el tornillo de ajuste de forma

que el disco pare en la posición deseada cuando baje

completamente la empuñadura.

Ajuste del ángulo inglete

009517

Empuje el sujetador de tal forma que la leva engrane y

gire en sentido de las agujas del reloj hasta que se

detenga. Gire la base giratoria mientras presiona la

palanca de bloqueo. Cuando haya movido el sujetador a

la posición del ángulo deseado que indica el apuntador

en la escala de inglete, gire el sujetador a 90° en sentido

contrario a las agujas del reloj para trabar la base

giratoria.

PRECAUCIÓN:

• Al girar la base, asegúrese de subir

completamente la empuñadura.

• Tras haber cambiado el ángulo de inglete, fije

siempre la base giratoria al girar el sujetador a 90°

en sentido contrario a las agujas del reloj.

Ajuste del ángulo bisel

Para ajustar el ángulo bisel, afloje la palanca en la parte

trasera de la herramienta en sentido contrario a las

agujas del reloj. Empuje la palanca de la aldabilla

completamente hacia adelante y desbloquee el brazo al

empujar la empuñadura levemente en la dirección en

la que desea inclinar el disco de la sierra.

1. Palanca de

bloqueo

2. Empuñadura

3. Leva

1. Brazo de

retención

2. Tornillo de ajuste

1. Palanca de

bloqueo

1. Parte superior

de la base

giratoria

2. Periferia del

disco

3. Guía lateral

Al inclinar el carro hacia la derecha, inclínelo levemente

hacia la izquierda tras aflojar la palanca y presione el

botón de liberación. Mientras mantiene el botón

presionado, incline el carro hacia la derecha.

009489

Incline el disco hasta que el puntero apunte hacia el

ángulo deseado en la escala de bisel. Apriete la palanca

en el sentido de las agujas del reloj firmemente para

sujetar el brazo.

009513

Cuando jala la palanca de la aldabilla hacia usted, podrá

trabar el disco de la sierra mediante el uso de los topes

de seguridad en los ángulos de 22.5° y 33.9° hacia la

derecha e izquierda respecto a la superficie de la base.

Cuando la palanca de la aldabilla se empuje hacia el

sujetador del brazo, el disco de la sierra podrá trabar en

el ángulo deseado dentro del rango específico del

ángulo de bisel.

PRECAUCIÓN:

• Cuando incline el disco, asegúrese de levantar la

empuñadura por completo.

• Luego de cambiar el ángulo bisel, siempre

asegure el brazo ajustando la palanca en el

sentido de las agujas del reloj.

• Cuando cambie los ángulos bisel, asegúrese de

posicionar adecuadamente las paneles de corte,

tal como se explica en la sección "Posicionamiento

de paneles de corte".

Ajuste del soporte de corredera

009496

Para fijar el soporte de corredera de la parte inferior, jale

la palanca de bloqueo hacia usted.

Para fijar el soporte de corredera de la parte superior,

gire el tornillo de fijación en sentido de las agujas del

reloj.

Accionamiento del interruptor

PRECAUCIÓN:

• Antes de conectar la herramienta, compruebe

siempre que el gatillo interruptor se acciona

debidamente y que vuelve a la posición "OFF"

(apagado) cuando lo suelta.

• No accione el gatillo interruptor con fuerza sin

antes presionar el botón lock-off. Esto podría

ocasionar la rotura del interruptor.

009491

Se proporciona un botón lock-off a fin de evitar que el

gatillo interruptor sea accionado accidentalmente. Para

encender la herramienta, presione este botón y accione

el gatillo interruptor. Para detenerla, suelte el gatillo.

Se dispone de un orificio en gatillo interruptor para la

inserción de un candado para prevenir el encendido de

la herramienta.

ADVERTENCIA:

• No use un candado con un grosor menor de 6.35

mm (1/4") de diámetro.

• NUNCA utilice la herramienta si ésta no cuenta con

un gatillo interruptor que funcione correctamente.

Toda herramienta cuyo interruptor no funcione es

ALTAMENTE PELIGROSA y debe ser reparada

antes de seguir utilizándola.

1. Gatillo

interruptor

2. Botón lock-off

(bloqueador)

3. Orificio para

candado

1. Palanca de

bloqueo

2. Tornillo

1. Placa graduada

2. Botón de

liberación

3. Puntero

4. Palanca de

seguridad

1. Palanca

2. Palanca de

seguridad

• Para su seguridad, esta herramienta está

equipada con un botón lock-off que evita que

pueda ser encendida involuntariamente. NUNCA

utilice la herramienta en caso de que ésta

comience a funcionar si usted simplemente jala del

gatillo interruptor sin presionar el botón lock-off.

Envíe la herramienta al centro de servicio Makita

para que se realice la reparación correspondiente

ANTES de seguir utilizándola.

• NUNCA tape el botón lock-off ni lo force

utilizándolo para otros propósitos o funciones.

Freno eléctrico

Esta herramienta está equipada con un freno eléctrico

para el disco. Si sistemáticamente ocurre que al soltar el

gatillo interruptor el disco no se detiene de inmediato,

envíe la herramienta al centro de servicio Makita para su

reparación.

El sistema de freno del disco no es sustituto de la

protección correspondiente. NUNCA UTILICE LA

HERRAMIENTA SI NO CUENTA CON UNA

PROTECCIÓN EN FUNCIONAMIENTO. LA AUSENCIA

DE PROTECCIÓN PODRÍA OCASIONAR HERIDAS

GRAVES.

Función electrónica

Control de velocidad constante

• Se puede lograr un acabado fino, porque la

velocidad de giro se mantiene constante incluso en

condición de carga.

• Además, cuando la carga en la herramienta

exceda niveles excesivos, se reducirá la potencia

del motor para proteger el motor contra el

recalentamiento. Cuando la carga retorne a

niveles admisibles, la herramienta funcionará de

modo normal.

Función de inicio suave

• Inicio suave gracias a la supresión del golpe de

arranque.

Accionamiento del rayo láser

Sólo para el modelo LS1016L

009492

PRECAUCIÓN:

• RADIACIÓN LÁSER

No se quede mirando al rayo láser.

Para encender el rayo láser, presione la posición

superior (I) del interruptor. Presione la posición inferior

(O) para apagar.

La línea láser puede moverse tanto hacia el lado

izquierdo como el derecho del disco ajustando el tornillo

de ajuste de la forma siguiente.

009493

1. Afloje el tornillo de ajuste girándolo en el sentido

contrario a las agujas del reloj.

2. Con el tornillo de ajuste aflojado, deslice el tornillo

de ajuste hacia la derecha o hacia la izquierda a

tope.

3. Apriete el tornillo de ajuste firmemente en la

posición donde deje de deslizarse.

La línea láser se ajusta en fábrica de forma que está

posicionada en 1 mm (0,04") desde la superficie lateral

del disco (posición de corte).

NOTA:

• Cuando la línea láser sea débil y casi o totalmente

invisible debido a la luz solar directa en exteriores

o en interiores cerca de una ventana donde se

trabaja, reubique el área de trabajo a un lugar no

expuesto a la luz solar directa.

Alineación de la línea láser

009494

La línea láser se puede cambiar al lado derecho o

izquierdo del disco de acuerdo con las aplicaciones de

corte. Consulte la explicación titulada "Accionamiento

del rayo láser" referente a su método de cambio.

1. Tornillo de ajuste

1. Interruptor para

láser

NOTA:

• Cuando quiera alinear la línea de corte con la línea

láser en el lado de la guía lateral en corte

compuesto (ángulo de bisel de 45 grados y ángulo

de inglete derecha de 45 grados), utilice una

guarnición de madera contra la guía lateral.

A) Cuando obtenga el tamaño correcto en el lado

izquierdo de la pieza de trabajo

• Cambie la línea láser al lado izquierdo del disco.

B) Cuando obtenga el tamaño correcto en el lado

derecha de la pieza de trabajo

• Cambie la línea láser al lado derecho del disco.

Alinee la línea de corte de su pieza de trabajo con la

línea láser.

ENSAMBLE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de realizar

cualquier trabajo en la misma.

Almacenamiento de la llave tubo

009495

La llave de tubo se almacena tal como se muestra en la

figura. Retírela del portallave cuando la utilice y vuelva a

colocarla allí cuando termine.

Instalación o extracción del disco de sierra.

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de instalar o

extraer el disco.

• Utilice solamente la llave de tubo Makita provista

para instalar o desmontar el disco. De lo contrario,

podría producirse apretamiento excesivo o

insuficiente del perno hexagonal. Esto podría

ocasionarle heridas.

Trabe la empuñadura en la posición superior empujando

la clavija de retención.

009483

Para desmontar el disco, utilice la llave de tubo para

aflojar el perno hexagonal que sujeta la cubierta central

girándolo en el sentido contrario a las agujas del reloj.

Suba el protector de disco y la cubierta central.

009497

Presione el bloqueo del eje para bloquear el eje y utilice

la llave de tubo para aflojar el perno hexagonal en el

sentido de las agujas del reloj. Después quite el perno

hexagonal, brida exterior y disco.

009498

NOTA:

• Cuando la brida interior sea extraída por error,

asegúrese de colocarla sobre el eje con la

protuberancia dando hacia el eje.

1. Bloqueo del eje

2. Caja del disco

3. Tornillo

hexagonal

1. Cubierta central

2. Llave de tubo

3. Tornillo

hexagonal

4. Protector de

disco

1. Clavija de

retención

1. Portallaves

2. Llave de tubo

Para instalar el disco, móntelo con cuidado en el eje,

asegurándose de que la dirección de la flecha de la

superficie del disco coincida con la dirección de la flecha

de la caja del disco.

Instale la brida exterior y el perno de cabeza hexagonal,

y después apriete el perno de cabeza hexagonal con la

llave de tubo (rosca hacia la izquierda) firmemente

girándolo en el sentido contrario a las agujas del reloj a

la vez que presiona el bloqueo del eje.

009500

123

009499

Devuelva el protector de disco y la cubierta central a sus

posiciones originales. Después apriete el perno

hexagonal en el sentido de las agujas del reloj para

sujetar la cubierta central. Libere la empuñadura de la

posición levantada tirando del pasador de retención.

Baje la empuñadura para asegurarse de que el protector

de disco se mueve debidamente. Asegúrese de que el

bloqueo del eje ha liberado el eje antes de hacer el

corte.

009524

Bolsa recolectora de polvo

009501

El uso de esta bolsa permite realizar las operaciones de

corte en condiciones de limpieza y facilita la recolección

de polvo. Para acoplar la bolsa, insértela en la boquilla

para recolección de polvo.

Cuando la bolsa esté llena por la mitad, retírela y quite

el sujetador. Vacíe el contenido de la bolsa dándole

golpes suaves, a fin de eliminar las partículas adheridas

que pudieran dificultar una recolección posterior.

NOTA:

Si conecta un aspirador Makita a su sierra, podrá

realizar operaciones más eficaces y limpias.

Caja de recolección de polvo (accesorio

opcional)

006793

Inserte la bolsa para polvo en la boquilla de polvo.

Vacíe la bolsa para polvo lo antes posible.

Para vaciar la bolsa para polvo, abra la cubierta

empujando el botón y vierta fuera el serrín. Vuelva a

poner la cubierta en la posición original de forma que

quede bloqueada. Puede quitar fácilmente la bolsa para

polvo agarrándola cerca de la boquilla de polvo en la

herramienta y tirando de ella hacia fuera a la vez que la

gira.

NOTA:

• Si conecta un aspirador Makita a esta herramienta,

podrá realizar operaciones más eficaces y limpias.

PRECAUCIÓN:

• Si conecta un aspirador Makita a esta herramienta,

podrá realizar operaciones más eficaces y limpias.

1. Bolsa para polvo

2. Cubierta

3. Botón

1. Sujetador

2. Bolsa para polvo

3. Boquilla para

polvo

1. Tornillo

hexagonal

1. Tornillo

hexagonal

2. Brida exterior

3. Disco de sierra

4. Brida interior

5. Eje

1. Flecha

2. Flecha

3. Caja del disco

4. Disco de sierra

006792

006794

Aseguramiento de la pieza

ADVERTENCIA:

• Es extremadamente importante que siempre

asegure firmemente la pieza con la prensa de

manera adecuada. Lo contrario podría causar

daños a la herramienta y/o la destrucción de la

pieza. TAMBIÉN PODRÍA CAUSARLE HERIDAS

PERSONALES. Además, después de una

operación de corte, NO levante el brazo de la

sierra hasta que el disco se haya detenido

completamente.

PRECAUCIÓN:

• Cuando corte piezas largas, utilice soportes cuya

altura sea igual al nivel en donde se encuentra la

parte superior de la base giratoria. No confíe

únicamente en la prensa vertical y/o horizontal

para asegurar la pieza.

El material delgado tiende a hundirse. Sostenga la

pieza en toda su extensión para evitar la

compresión del disco y un posible RETROCESO

BRUSCO.

001549

Ajuste de la línea (guía) de corte

ADVERTENCIA:

• Antes de usar la herramienta, asegúrese de que

las guías inferior y superior estén fijadas con

firmeza.

• Antes de hacer un corte de bisel, asegúrese de

que ninguna parte de la herramienta haga contacto

con las guías de corte superior o inferior al bajar la

empuñadura por completo y al jalar y empujar el

carro completamente.

009508

009611

Deslice las guías hacia el interior al aflojar el tornillo de

la prensa sólo antes de que el corte de inglete permita

apoyar la pieza de trabajo a distancia próxima del disco

de la sierra.

009519

Para ajustar las guías antes del corte de bisel, afloje la

palanca y deslice la guía superior hacia afuera. Realice

una pasada de prueba con la sierra apagada para

verificar que haya un área despajada adecuada.

1. Línea (guía) de

corte superior

2. Línea (guía) de

corte inferior

1. Palanca

2. Tornillo de

fijación

1. Apoyo

2. Base giratoria

1. Parte del cilindro

2. Bolsa para polvo

1. Parte del cilindro

2. Bolsa para polvo

3. Aserrín

Ajuste la guía tan próxima al disco como resulte práctico

para ofrecer un apoyo óptimo a la pieza de trabaja sin

que interfiera con el movimiento del brazo hacia arriba y

hacia abajo. Apriete bien la palanca. Cuando se

finalicen las operaciones de bisel, no olvide reposicionar

la guía.

NOTA:

• Para un apretado/aflojado con facilidad, la posición

de la palanca puede cambiarse de acuerdo a su

necesidad con jalarla hacia arriba.

Prensa vertical

009502

La prensa vertical puede instalarse en dos posiciones ya

sea sobre el costado izquierdo o derecho de la base.

Inserte la varilla de la prensa en el orificio de la base.

Posicione el brazo de la prensa de acuerdo al grosor y

forma de la pieza de trabajo y fíjelo al apretarlo con el

tornillo. Si el tornillo de fijación del brazo de la prensa

hace contacto con el carro, coloque el tornillo sobre el

lado opuesto del brazo de la prensa. Asegúrese de que

ninguna parte de la herramienta haga contacto con la

prensa al bajar la empuñadura por completo y al jalar y

empujar el carro completamente. Si alguna parte hace

contacto con la prensa, vuelva a colocar la prensa.

Presione la pieza contra las guías laterales y la base

giratoria. Coloque la pieza en la posición de corte

deseada y asegúrela con firmeza ajustando la perilla de

la mordaza.

Girar la perilla de la prensa a 90° en sentido contrario a

las agujas del reloj permite que la perilla de la prensa

pueda moverse hacia arriba y hacia abajo, facilitando un

ajuste rápido de la pieza de trabajo. Para fijar la pieza

de trabajo tras el ajuste, gire la perilla de la prensa en

sentido de las agujas del reloj.

PRECAUCIÓN:

• La pieza debe estar firmemente asegurada, con la

prensa sujetándola contra la base giratoria y las

guías laterales, durante todas las operaciones que

se realicen.

Prensa horizontal (accesorio opcional)

009606

La mordaza horizontal se puede instalar en dos

posiciones tanto en el lado izquierdo como en el

derecho de la base. Cuando quiera hacer cortes en

inglete de más de 15°, instale la mordaza horizontal en

el lado opuesto a la dirección en la que vaya a ser

girada la base giratoria.

005232

Poniendo la tuerca de la mordaza hacia la izquierda, la

mordaza se suelta, y se puede mover rápidamente

hacia dentro y afuera. Para sujetar la pieza de trabajo,

empuje el pomo de la mordaza hacia delante hasta que

la placa de la mordaza haga contacto con la pieza de

trabajo y después ponga la tuerca de la mordaza hacia

la derecha. Después gire el pomo de la mordaza en el

sentido de las agujas del reloj para sujetar la pieza de

trabajo.

La anchura máxima de la pieza de trabajo que puede

fijarse por la prensa horizontal es de 215 mm (8-1/2").

PRECAUCIÓN:

• Ponga siempre la tuerca de la mordaza

completamente hacia la derecha cuando sujete la

pieza de trabajo. En caso contrario podrá resultar

en una insuficiente sujeción de la pieza de trabajo.

Esto podrá hacer que la pieza de trabajo salga

lanzada, ocasionar daños al disco u ocasionar la

pérdida del control, que podrá resultar en

HERIDAS PERSONALES.

• Al hacer cortes en piezas de trabajo delgadas

contra las guía de corte, como se hace con los

zócalos, use siempre la prensa horizontal.

1. Placa de la

mordaza

2. Tuerca de la

mordaza

3. Perilla de la

mordaza

1. Perilla de la

mordaza

2. Brazo de la

mordaza

3. Barra de la

mordaza

4. Tornillo

Sujetadores (accesorio opcional)

009607

Los soportes se pueden instalar en cualquiera de los

lados como medio útil para sujetar piezas de trabajo

horizontalmente. Deslice las barras de los soportes

dentro de los agujeros de la base y ajuste su longitud de

acuerdo con la pieza de trabajo que quiera sujetar.

Después apriete los soportes firmemente con los

tornillos.

PRECAUCIÓN:

• Siempre mantenga las piezas largas al mismo

nivel de la parte superior de la base giratoria a fin

de realizar cortes precisos y de evitar perder el

control de la herramienta, ya que podría resultar

peligroso.

OPERACIÓN

PRECAUCIÓN:

• Antes de utilizar la herramienta, asegúrese de

sacar la empuñadura de la posición inferior jalando

la clavija de retención.

• Asegúrese de que el disco no haga contacto con la

pieza, etc. antes de encender la herramienta.

• No haga excesiva presión sobre la empuñadura

mientras corta. Al hacerlo podría sobrecargar el

motor y/o disminuir la eficacia del corte. La fuerza

ejercida sobre la empuñadura debe ser sólo la

necesaria para realizar un corte parejo sin

disminuir de manera significativa la velocidad del

disco.

• Presione suavemente la empuñadura para realizar

el corte. Si lo hace con fuerza, o si aplica presión

en los laterales, el disco vibrará y dejará una

marca (marca de sierra) en la pieza, y la precisión

del corte se verá perjudicada.

• Cuando realice un corte por deslizamiento, empuje

suavemente el carro hacia las guías laterales sin

detenerse. Si el carro se detiene durante el corte,

quedará una marca en la pieza y la precisión de

dicho corte se verá perjudicada.

1. Corte con prensa (corte de piezas pequeñas)

009503

Las piezas de trabajo con dimensiones de hasta

71 mm (2-13/16") de alto y 155 mm (6-1/8") de

ancho pueden cortarse de la siguiente manera.

Tras haber girado la palanca del tope en sentido

de las agujas del reloj y deslizado el carro a la

posición deseada, empuje el carro hacia la línea

(guía) de corte y apriete el tornillo de fijación

girándolo en sentido de la agujas del reloj y jale la

palanca de bloqueo hacia usted para fijar el carro.

Fije la pieza de trabajo con la prensa. Encienda la

herramienta sin que el disco haga contacto alguno

y espere a que éste adquiera velocidad completa

antes de bajar la empuñadura. Luego baje

lentamente la empuñadura a la posición

completamente abajo para realizar el corte en la

pieza de trabajo. Cuando se haya finalizado el

corte, apague la herramienta Y ESPERE HASTA

QUE EL DISCO SE HAYA DETENIDO POR

COMPLETO antes de retornar el disco a una

posición totalmente elevada.

PRECAUCIÓN:

• Apriete firmemente el tornillo de fijación girándolo

en sentido de las agujas del reloj y jale la palanca

de bloque hacia usted de tal manera que el carro

no se moverá durante la operación. Un apretado

insuficiente puede que cause retrocesos bruscos

inesperados de la sierra. Esto puede que resulte

en LESIONES PERSONALES graves.

2. Corte por deslizamiento (empuje) (corte de

piezas anchas)

009496

1. Palanca de

bloqueo

2. Tornillo

1. Soporte

2. Tornillo

Afloje el tornillo de fijación girándolo en sentido

contario a las agujas del reloj y además empuje la

palanca de bloqueo hacia adelante de tal forma

que el carro pueda deslizarse libremente. Fije la

pieza de trabajo con la prensa.

009504

Jale el carro por completo hacia usted. Encienda la

herramienta sin que el disco haga contacto alguno

y espere a que éste adquiera velocidad completa.

Presione hacia abajo la empuñadura y EMPUJE

EL CARROIO HACA LA LÍNEA (GUÍA) DE CORTE

Y A TRAVÉS DE LA PIEZA DE TRABAJO. Cuando

se haya finalizado el corte, apague la herramienta

Y ESPERE HASTA QUE EL DISCO SE HAYA

DETENIDO POR COMPLETO antes de retornar el

disco a una posición totalmente elevada.

PRECAUCIÓN:

• Toda vez que realice un corte por deslizamiento,

PRIMERO JALE COMPLETAMENTE EL CARRO

EN DIRECCIÓN A USTED y presione la

empuñadura hasta la posición máxima inferior,

luego EMPUJE EL CARRO HACIA LAS GUÍAS

LATERALES. NUNCA COMIENCE EL CORTE SI

EL CARRO NO ESTÁ COMPLETAMENTE

DESLIZADO EN DIRECCIÓN A USTED. Si realiza

el corte y el carro no se encuentra así posicionado,

o si realiza el corte de deslizamiento en dirección a

usted, la hoja podría retroceder bruscamente y

ocasionarle graves HERIDAS PERSONALES.

• Nunca realice el corte de deslizamiento con la

empuñadura trabada en la posición máxima

inferior presionando la clavija de retención.

• No afloje nunca el fijador que sujeta el carro

mientras el disco esté girando. Podría ocasionarle

heridas graves.

3. Corte en inglete

Consulte la sección "Ajuste de ángulo inglete"

descrita anteriormente

4. Corte en bisel

009505

Afloje la palanca e incline la hoja para fijar el

ángulo inglete (consulte la sección "Ajuste de

ángulo bisel" descrita anteriormente). Asegúrese

de volver a ajustar con firmeza la palanca para fijar

bien el ángulo bisel seleccionado. Asegure la pieza

con una prensa. Asegúrese de que el carro esté

completamente deslizado en dirección al operador

de la herramienta. Encienda la herramienta sin que

el disco haga contacto alguno y espere hasta que

ésta alcance la velocidad máxima. Luego baje

suavemente la empuñadura hasta la posición

máxima inferior mientras aplica presión

paralelamente al disco y EMPUJA EL CARRO

HACIA LAS GUÍAS LATERALES PARA CORTAR

LA PIEZA. Cuando haya terminado el corte,

apague la herramienta y ESPERE HASTA QUE EL

DISCO SE HAYA DETENIDO POR COMPLETO

antes de regresarlo a la posición máxima superior.

PRECAUCIÓN:

• Siempre asegúrese de que el disco se desplaza en

dirección de bisel durante el corte. Mantenga las

manos alejadas del radio de acción del disco.

• Durante un corte bisel, puede ocurrir que la pieza

cortada quede apoyada sobre el lateral del disco.

Si el disco se levanta mientras aún está rotando, la

pieza podría quedar atrapada por aquel y expulsar

fragmentos que al esparcirse podrían resultar

peligrosos. El disco debe ser levantado

ÚNICAMENTE después de que se haya detenido

por completo.

• Cuando presione hacia abajo la empuñadura,

aplique fuerza paralela a la hoja de sierra. Si la

fuerza es aplicada perpendicularmente a la base

giratoria o si se cambia la dirección de la presión

durante el corte, la precisión de corte se

deteriorará.

• Deslice o extraiga siempre la guía superior de tal

forma que no interfiera con ninguna parte del carro

al estar realizando cortes de bisel.

5. Corte combinado

El corte combinado es el proceso mediante el cual

un ángulo bisel se realiza al mismo tiempo que un

ángulo inglete durante el corte de una pieza. Este

tipo de corte puede ser realizado en el ángulo que

se muestra en la tabla.

Ángulo de inglete Ángulo de bisel

Izquierda y Derecha 0 – 45

009713

Cuando realice un corte combinado, consulte las

explicaciones de "Corte con prensa", "Corte por

deslizamiento", "Corte en inglete" y "Corte en

bisel".

6. Corte de molduras crown o corona (de canto

liso) y cove cóncavo (de canto ondulado)

Las molduras corona y cóncavas pueden ser

cortadas con una sierra ingleteadora combinada,

colocando las molduras sobre la base giratoria.

Existen dos tipos comunes de molduras corona y

un tipo de moldura cóncava; moldura corona de

ángulo de pared de 52/38°, moldura corona de

ángulo de pared de 45° y moldura cóncava de

ángulo de pared de 45°. Ver las ilustraciones.

123

001555

Existen juntas de molduras corona y molduras

cóncavas que se realizan para ser insertadas en

rincones "Internos" de 90° ((1) y (2) en Fig. A) y

rincones "Externos" de 90° ((3) y (4) en Fig. A).

(1) (2) (3) (4)

1 2

Fig.A

001556

(1)

(2)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(4)

001557

Medición

Medir el largo de la pared y ajustar la pieza sobre

la mesa para cortar el borde de contacto de la

pared del largo deseado. Siempre asegúrese de

que el largo de la pieza cortada en la parte

posterior de la pieza sea igual al largo de la

pared. Ajuste el largo del corte según el ángulo de

corte. Siempre haga pruebas de corte con varias

piezas a fin de verificar los ángulos de la sierra.

Cuando corte molduras corona y cóncava, fije el

ángulo bisel y el ángulo inglete tal como se indica

en la tabla (A), y posicione las molduras en la parte

superior de la base de la sierra tal como se indica

en la tabla (B).

En caso de corte bisel izquierdo

Posición de

moldura en

Fig. A

Ángulo de bisel Ángulo de inglete

Para esquina

exterior

Para esquina

interior

tipo 52/38° tipo 45°

Derecha 31.6°

tipo 45°

Izquierda 33.9° Izquierdo 30°

tipo 52/38°

Izquierdo 31,6°

Izquierdo 35,3°

Derecho 35,3°

Derecho 35,3°Derecha 31.6°

(1)

(2)

(3)

(4)

Tabla (A)

006361

Posición de

moldura en

Fig. A

Borde de moldura contra la

guía lateral

(1)

El borde de contacto con el techo

debe estar contra la guía lateral.

El borde de contacto con el techo

debe estar contra la guía lateral.

Para esquina

exterior

La pieza terminada

estará en el lado

izquierdo del disco.

La pieza terminada

estará en el lado

derecho del disco.

Para esquina

interior

El borde de contacto con la pared

debe estar contra la guía lateral.

Pieza terminada

(2)

(3)

(4)

Tabla (B)

006362

Ejemplo:

En caso de cortar una moldura tipo corona

de 52/38° para la posición (1) en la Fig. A:

• Incline y asegure la posición del ángulo

bisel a 33,9° a la IZQUIERDA.

1. Esquina interior

2. Esquina exterior

1. Esquina interior

2. Esquina exterior

1. Moldura corona

tipo 52/38 ﾟ

2. Moldura corona

tipo 45 ﾟ

3. Moldura

cóncava tipo

45 ﾟ

• Ajuste y asegure la posición del ángulo

inglete a 31,6° a la DERECHA.

• Coloque la moldura corona con la

superficie ancha de la parte trasera

(oculta) sobre la base giratoria con el

BORDE DE CONTACTO CON EL

TECHO apoyado sobre las guías

laterales de la sierra.

• La pieza terminada a ser utilizada

siempre debe estar del lado

IZQUIERDO del disco luego de

terminado el corte.

En caso de corte bisel derecha

Posición de

moldura en

Fig. A

Ángulo de bisel Ángulo de inglete

Para esquina

exterior

Para esquina

interior

tipo 52/38° tipo 45°

Derecha 31.6°

tipo 45°

Derecho 33,9°

Derecho 30°

tipo 52/38°

Izquierdo 31,6°

Izquierdo 35,3°

Derecho 35,3°

Derecho 35,3°Derecha 31.6°

(1)

(2)

(3)

(4)

Tabla (A)

006363

Posición de

moldura en

Fig. A

Borde de moldura contra la

guía lateral

(1)

Para esquina

exterior

Para esquina

interior

Pieza terminada

(2)

(3)

(4)

Tabla (B)

La pieza terminada

estará en el lado

izquierdo del disco.

La pieza terminada

estará en el lado

derecho del disco.

El borde de contacto con la pared

debe estar contra la guía lateral.

El borde de contacto con la pared

debe estar contra la guía lateral.

El borde de contacto con el

techo debe estar contra la

guía lateral.

006364

Ejemplo:

En caso de cortar una moldura tipo corona

de 52/38° para la posición (1) en la Fig. A:

• Incline y asegure la posición del ángulo

bisel a 33,9° a la DERECHA.

• Ajuste y asegure la posición del ángulo

inglete a 31,6° a la DERECHA.

• Coloque la moldura corona con la

superficie ancha de la parte trasera

(oculta) sobre la base giratoria con el

BORDE DE CONTACTO CON LA

PARED apoyado sobre las guías

laterales de la sierra.

• La pieza terminada a ser utiizada

siempre debe estar del lado DERECHO

del disco luego de terminado el corte.

52°

38°

Techo

Pared

30.1

29.7

29.4

29.0

28.7

28.3

28.0

27.6

27.2

26.9

26.5

26.1

25.8

25.4

25.0

24.7

24.3

23.9

23.6

23.2

22.8

22.5

22.1

21.7

21.3

21.0

20.6

20.2

19.8

19.5

19.1

18.7

18.3

17.9

17.6

17.2

16.8

16.4

16.0

15.6

26.9

26.5

26.1

25.7

25.3

24.9

24.5

24.1

23.7

23.3

22.9

22.6

22.2

21.8

21.4

21.0

20.7

20.3

19.9

19.6

19.2

18.8

18.5

18.1

17.8

17.4

17.1

16.7

16.4

16.0

15.7

15.3

15.0

14.6

14.3

14.0

13.6

13.3

13.0

12.8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15.3

14.9

14.5

14.1

13.7

13.3

12.9

12.5

12.2

11.8

11.4

11.0

10.8

10.2

9.8

9.4

9.0

8.6

8.3

7.9

7.5

7.1

6.7

6.3

5.9

5.5

5.1

4.7

4.3

3.9

3.5

3.2

2.8

2.4

2.0

1.6

1.2

0.8

0.4

0.0

12.3

12.0

11.6

11.3

11.0

10.7

10.3

10.0

9.7

9.4

9.0

8.7

8.4

8.1

7.8

7.5

7.1

6.8

6.5

6.2

5.9

5.6

5.3

4.9

4.6

4.3

4.0

3.7

3.4

3.1

2.8

2.5

2.2

1.8

1.5

1.2

0.9

0.6

0.3

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Ángulo de moldura ente la pared y la corona: 52/38 grados

Sierra de Inglete

Ajustes de ángulo del inglete y del bisel

000031

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

43.0

42.8

42.5

42.2

41.9

41.7

41.4

41.1

40.8

40.5

40.2

39.9

39.6

39.3

39.0

38.7

38.4

38.1

37.8

37.4

37.1

36.8

36.5

36.2

35.8

35.5

35.2

34.9

34.5

34.2

33.9

33.5

33.2

32.8

32.5

32.2

31.8

31.5

31.1

30.8

30.4

46.8

46.3

45.7

45.1

44.6

44.0

43.5

42.9

42.4

41.9

41.3

40.8

40.3

39.8

39.2

38.7

38.2

37.7

37.2

36.8

36.3

35.8

35.3

34.8

34.4

33.9

33.4

33.0

32.5

32.1

31.6

31.2

30.7

30.3

29.9

29.4

29.0

28.6

28.2

27.7

27.3

100

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

EN0002-1

26.7

26.4

26.1

25.8

25.5

25.2

24.9

24.6

24.2

23.9

23.6

23.3

23.0

22.7

22.3

22.0

21.7

21.4

21.0

20.7

20.4

20.0

19.7

19.4

19.1

18.7

18.4

18.1

17.7

17.4

17.1

16.7

16.4

16.0

15.7

15.4

15.0

14.7

14.3

14.0

30.2

29.8

29.4

28.9

28.5

28.1

27.6

27.2

26.8

26.3

25.9

25.5

25.1

24.7

24.3

23.8

23.4

23.0

22.6

22.2

21.8

21.4

21.0

20.6

20.2

19.8

19.4

19.0

18.6

18.2

17.9

17.5

17.1

16.7

16.3

15.9

15.6

15.2

14.8

14.4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13.7

13.3

13.0

12.6

12.3

11.9

11.6

11.2

10.9

10.5

10.2

9.8

9.5

9.2

8.8

8.5

8.1

7.8

7.4

7.1

6.7

6.4

6.0

5.6

5.3

4.9

4.6

4.2

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

14.1

13.7

13.3

12.9

12.6

12.2

11.8

11.5

11.1

10.7

10.4

10.0

9.6

9.3

8.9

8.5

8.2

7.8

7.5

7.1

6.7

6.4

6.0

5.7

5.3

5.0

4.6

4.3

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Ángulo de moldura ente la pared y la corona: 45 grados

Sierra de Inglete

Ajustes de ángulo del inglete y del bisel

000032

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

37.8

37.5

37.3

37.1

36.8

36.6

36.4

36.1

35.9

35.6

35.4

35.1

34.9

34.6

34.4

34.1

33.9

33.6

33.3

33.1

32.8

32.5

32.3

32.0

31.7

31.4

31.1

30.9

30.6

30.3

30.0

29.7

29.4

29.1

28.8

28.5

28.2

27.9

27.6

27.3

27.0

50.8

50.2

49.6

49.1

48.5

48.0

47.4

46.9

46.4

45.8

45.3

44.8

44.2

43.7

43.2

42.7

42.1

41.6

41.1

40.6

40.1

39.6

39.1

38.6

38.1

37.7

37.2

36.7

36.2

35.7

35.3

34.8

34.3

33.9

33.4

32.9

32.5

32.0

31.6

31.1

30.7

100

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

45°

Techo

Pared

EN0003-1

Los bloqueadores para molduras corona

(accesorios opcionales) permiten cortar este tipo

de molduras con mayor facilidad sin necesidad de

inclinar el disco. Instale estos bloqueadores sobre

la base tal como se muestra en las figuras.

009521

009522

Fig. B: Al ángulo derecha de los ingletes 45°

Fig. C: Al ángulo Izquierdo de los ingletes 45°

Ubique la moldura corona con su BORDE DE

CONTACTO DE LA PARED contra la guía lateral y

su BORDE DE CONTACTO CON EL TECHO

contra los bloqueadores para molduras corona,

como se muestra en la figura. Ajuste los

bloqueadores para molduras corona según el

tamaño de dichas molduras. Ajuste los tornillos

para fijar los bloqueadores para molduras corona.

Consulte la tabla (C) para conocer el ángulo de la

ingleta.

009520

Posición en

Fig. A

Ángulo de

inglete Pieza terminada

(1) Derecho 45°

Protege el lado derecho del disco

(2)

Protege el lado izquierdo del disco

(3)

Protege el lado derecho del disco

(4) Derecho 45°

Protege el lado izquierdo del disco

Izquierdo 45°

Para esquina

interior

Para esquina

exterior

Tabla (C)

006365

1. Corte de extrusión de aluminio

009523

Cuando asegure las extrusiones de aluminio,

utilice espaciadores o fragmentos de desechos tal

como se muestra en la figura, a fin de evitar que se

deforme el aluminio. Utilice un lubricante cuando

corte la extrusión para evitar la acumulación de

aluminio sobre el disco.

PRECAUCIÓN:

• Nunca intente cortar extrusiones de aluminio

gruesas o circulares. Las extrusiones gruesas

pueden aflojarse durante la operación, y las

circulares no pueden ser aseguradas con firmeza

con esta herramienta.

2. Corte de ranuras

001563

Procediendo de la forma siguiente se puede hacer

un corte tipo ranura:

Ajuste la posición límite inferior del disco utilizando

el tornillo de ajuste y el brazo de tope para limitar

la profundidad de corte del disco. Consulte la

sección "Brazo de tope" descrita previamente.

Luego de ajustar el límite inferior del disco, corte

ranuras paralelas a lo largo del ancho de la pieza

con un corte de deslizamiento (empuje), tal como

se muestra en la figura. Luego elimine el material

que quede en las ranuras con un cincel. No intente

realizar este tipo de corte con discos anchos

(gruesos) o con una hoja de frisado. Si lo hace,

podría perder el control de la herramienta y sufrir

heridas.

1. Corte ranuras

con el disco

1. Guía lateral

2. Mordaza

3. Bloque

espaciador

4. Extrusión de

aluminio

5. Bloque

espaciador

1. Guía lateral

2. Moldura de

corona

1. Tope izquierdo

de moldura de

corona

2. Tope derecho de

moldura de

corona

3. Base giratoria

Tope izquierdo de

moldura de corona

(accesorio

opcional)

Tope derecho de

moldura de corona

(accesorio

opcional)

3. Base giratoria

PRECAUCIÓN:

• Asegúrese de regresar el brazo de retención a la

posición original cuando realice otro corte que no

sea de ranuras.

Transporte de la herramienta

009483

Asegúrese de que la herramienta está desenchufada.

Fije el disco a un ángulo de bisel de 0° y gire la base por

completo a un ángulo derecho del inglete adecuado. Fije

los soportes de corredera (consulte la sección titulada

"Ajuste del soporte de corredera" tras haber jalado el

carro hacia usted por completo. Baje la empuñadura por

completo y bloquéela en esa posición al presionar la

clavija de detención.

Transporte la herramienta sosteniendo ambos lados de

la base, tal como se muestra en la figura. Si quita los

soportes, la bolsa recolectora, etc., podrá transportarla

con más facilidad.

009506

PRECAUCIÓN:

• Siempre asegure todas las partes movibles antes

de transportar la herramienta.

• La clavija de retención se utiliza únicamente para

los fines del transporte y almacenamiento, y no

para operaciones de corte.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desconectada antes de intentar realizar

una inspección o mantenimiento.

ADVERTENCIA:

• Siempre asegúrese de que el disco esté afilado y

limpio a fin de trabajar de una manera más

eficiente y segura.

Ajuste del ángulo de corte

Esta herramienta ya viene cuidadosamente ajustada y

alineada de fábrica, pero una manipulación descuidada

podría afectar la alineación. Si su herramienta no está

adecuadamente alineada, haga lo siguiente:

1. Ángulo inglete

Empuje el carro hacia la línea (guía) de corte y

apriete el tornillo de fijación girándolo en sentido

de las agujas del reloj, y jale la palanca de bloqueo

hacia usted para fijar el carro.

Afloje la empuñadura girándola en sentido

contrarios a las agujas del reloj lo cual fija la base

giratoria. Gire la base giratoria de tal forma que el

apuntador apunte a 0° en la escala medidora de

inglete. Luego gire la base giratoria levemente en

ambas direcciones para sentar la base giratoria en

la ranura de inglete de 0° (déjela como esté en

caso de que el apuntador no esté apuntando hacia

0°). Afloje los pernos de entrada hexagonal con la

llave de tubo fijando la guía de corte.

Baje la empuñadura por completo y bloquéela en

esa posición al presionar la clavija de detención.

Empareje el costado del disco con la cara del la

línea (guía) de corte mediante una escuadra o

similar. Luego fije con firmeza y en orden los

pernos de entrada hexagonal sobre el costado del

lado derecho de la guía.

009509

Asegúrese de que el marcador indique 0° en la

escala de inglete. De no ser así, afloje el tornillo

que asegura el marcador y ajústelo de manera que

marque 0°.

1. Escuadra

1. Clavija de

retención

009525

2. Ángulo bisel

Empuje la palanca de la aldabilla hacia adelante para

liberar los topes positivos.

(1) Ángulo bisel de 0°

009512

Empuje el carro hacia la línea (guía) de corte

y apriete el tornillo de fijación girándolo en

sentido de las agujas del reloj, y jale la

palanca de bloqueo hacia usted para fijar el

carro. Baje la empuñadura por completo y

bloquéela en esa posición al presionar la

clavija de detención. Afloje la palanca en la

parte trasera de la herramienta.

Aplique dos o tres giros en sentido contrario

de las agujas del reloj al perno de entrada

hexagonal sobre el costado derecho del

brazo para inclinar el disco hacia la derecha.

009511

De manera cuidadosa empareje la parte

lateral del disco con la superficie de la base

giratoria usando una regla triangular,

escuadra, etc. al girar el perno de entrada

hexagonal sobre el costado derecho del

brazo sentido contrario a las agujas del reloj.

Luego apriete firmemente la palanca.

001819

Asegúrese de que los apuntadores sobre el

brazo apunten hacia 0° en la escala

medidora de bisel en el brazo. En caso de

que no apunten a 0°, afloje los tornillos que

fijan los apuntadores y ajústelos de tal forma

que apunten a 0°.

009490

(2) Ángulo bisel de 45°

009608

Ajuste el ángulo bisel de 45° sólo después de

haber hecho el ajuste del ángulo bisel de 0°.

Para ajustar el ángulo bisel de 45°, afloje la

palanca e incline el disco a la izquierda por

completo. Asegúrese de que el apuntador en

el brazo apunte hacia 45° en la escala

medidora de bisel en el brazo. Si el

apuntador no apunta a 45°, gire el ángulo

bisel de 45° ajustando el perno en el costado

izquierdo del brazo hasta que el apuntador

apunte a 45°.

Para ajustar el ángulo de bisel de 45° sobre

el costado derecho, realice el procedimiento

correspondiente como se indicó

anteriormente.

1. Puntero

2. Placa graduada

Perno de ajuste

para bisel en ángulo

izquierdo a 45 ﾟ

Perno de ajuste

para bisel en ángulo

derecho a 45 ﾟ

1. Placa de la

escala de bisel

2. Puntero

1. Escuadra

2. Disco de sierra

3. Parte superior

de la base

giratoria

1. Perno de ajuste

de ángulo a 0 ﾟ

2. Palanca

3. Palanca de

seguridad

1. Puntero

2. Palanca

3. Placa de la

escala de bisel

1. Tornillo

2. Puntero

3. Escala de

inglete

Ajuste de la posición de la línea láser

Sólo para el modelo LS1016L

009526

009527

ADVERTENCIA:

• Como la herramienta está desconectada cuando

se ajusta la línea láser, preste mucha atención

especialmente al accionamiento del interruptor. Si

presiona el gatillo interruptor accidentalmente

ocasionará un inicio de la herramienta sin querer y

heridas personales.

PRECAUCIÓN:

• No mire nunca directamente al rayo láser. El rayo

láser directo producirá daño a sus ojos.

• RADIACIÓN LÁSER

No se quede mirando al rayo láser.

• No aplique golpes ni impactos a la herramienta. Un

golpe o impacto resultará en una posición

incorrecta de la línea láser, daños a la parte

emisora del rayo láser o en un acortamiento de la

vida de servicio de la herramienta.

Al hacer el ajuste la línea láser aparece en el lado

izquierdo del disco

009514

Al hacer el ajuste la línea láser aparece en el lado

derecho del disco

123

009515

Para ambos ajustes, haga lo siguiente.

1. Asegúrese de que la herramienta esté

desenchufada.

2. Trace la línea de corte en la pieza de trabajo y

póngala en la base giratoria. En este momento,

no sujete la pieza de trabajo con una mordaza o

dispositivo de sujeción similar.

3. Baje el brazo de la sierra y simplemente verifique

la posición de la línea de corte y del disco de

sierra .(Decida qué posición quiere cortar en la

línea de corte.)

4. Después de decidir la posición a cortar, vuelva a

poner la empuñadura en la posición original.

Sujete la pieza de trabajo con la mordaza vertical

sin cambiar la pieza de trabajo de la posición

precomprobada.

5. Enchufe la herramienta y active el interruptor

láser.

6. Ajuste de la posición de la línea láser de la forma

siguiente.

1. Tornillo de ajuste

2. Disco de sierra

3. Línea láser

1. Tornillo para cambiar el rango movible del tornillo de

ajuste

2. Tornillo de ajuste

3. Llave hexagonal

4. Línea láser

5. Disco de sierra

1. Prensa vertical

1. Pieza de trabajo

2. Línea láser

La posición de la línea láser se puede cambiar dado que

el rango movible del tornillo de ajuste para el láser se

cambia girando los dos tornillos con una llave hexagonal.

(El rango movible de la línea láser ha sido ajustado en

fábrica en 1 mm (0,04") desde la superficie lateral del

disco.)

Para cambiar el rango movible de la línea láser a una

distancia mayor desde la superficie lateral del disco, gire

los dos tornillos en el sentido contrario a las agujas del

reloj después de aflojar el tornillo de ajuste. Gire estos

dos tornillos en el sentido de las agujas del reloj para

cambiarla a una distancia más próxima a la superficie

lateral del disco después de aflojar el tornillo de ajuste.

Consulte la sección titulada "Accionamiento del rayo

láser" y regule el tornillo de ajuste de forma que la línea

de corte de su pieza de trabajo quede alineada con la

línea láser.

NOTA:

• Compruebe regularmente la posición de la línea

láser para mayor precisión.

• Haga que le reparen la herramienta en un Centro

de Servicio Autorizado Makita si ocurre cualquier

falla en la unidad láser.

Limpieza de la lente de la luz láser

Sólo para el modelo LS1016L

009609

Si la lente de la luz láser se ensucia, o si se adhiere

serrín a ella de tal forma que impida ver fácilmente la

línea láser, desconecte la herramienta y quite y limpie la

lente de la luz láser cuidadosamente con un paño suave

humedecido. No utilice disolventes ni productos de

limpieza a base de petróleo para limpiar la lente.

009610

Para quitar la lente de la luz láser, quite el disco antes

de quitar la lente de acuerdo con las instrucciones en la

sección titulada "Instalación o desmontaje del disco".

Afloje pero no quite el tornillo que sujeta la lente

utilizando un destornillador.

Extraiga la lente como se muestra en la figura.

NOTA:

• Si la lente no saliera, afloje un poco más el tornillo

y tire de la lente otra vez sin quitar el tornillo.

Reemplazamiento de las escobillas de carbón

001145

Extraiga e inspeccione de forma periódica las escobillas

de carbón. Sustitúyalas cuando se hayan gastado hasta

la marca límite. Mantenga las escobillas de carbón

limpias de forma que entren libremente en los

portaescobillas. Ambas escobillas de carbón deberán

ser sustituidas al mismo tiempo. Utilice únicamente

escobillas de carbón originales e idénticas.

Utilice un destornillador para quitar las tapas de los

portaescobillas. Extraiga las escobillas gastadas, inserte

las nuevas y vuelva a colocar los tapas.

009516

Después de substituir las escobillas, conectar la

herramienta y ablande estas escobillas haciendo

funcionar la herramienta sin carga durante 10 minutos.

Luego verifique la herramienta en funcionamiento y la

operación del freno eléctrico cuando suelte el gatillo

interruptor. Si el freno eléctrico no funciona bien,

comuníquese con su Centro de Servicio Makita local

para solicitar reparación.

1. Destornillador

2. Tapa del carbón

1. Marca límite

1. Lente para la

luz láser

1. Destornillador

2. Tornillo (una

pieza

solamente)

3. Lente para la luz

láser

Luego del uso

• Luego de utilizar la herramienta, limpie los restos

de astillas y polvo con un paño o similar. Mantenga

el disco limpio de acuerdo con las instrucciones

porporcionadas en sección denominada

"Protección del disco". Lubrique las partes

deslizantes con aceite para máquinas a fin de

evitar que se oxiden.

• Cuando almacene la herramienta, jale el carro en

dirección a usted de manera que el soporte de

corredera quede perfectamente insertado en la

base giratoria.

Para mantener la SEGURIDAD y FIABILIDAD del

producto, las reparaciones, y cualquier otra tarea de

mantenimiento o ajuste deberán ser realizadas en

Centros de Servicio Autorizados por Makita, empleando

siempre repuestos Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o aditamentos están

recomendados para utilizar con su herramienta

Makita especificada en este manual. El empleo de

cualesquiera otros accesorios o acoplamientos

conllevará un riesgo de sufrir heridas personales.

Utilice los accesorios o acoplamientos solamente

para su fin establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio Makita local.

• Discos de sierra de acero y de carburo

Discos de ingletadora

Para cortes limpios y precisos en varios materiales.

Combinación

Disco de uso general para cortes al hilo, transversales

e ingletes rápidos y limpios.

Corte transversal Para cortes a contrahilo más suaves. Rebanados

limpiamente a contrahilo.

Corte fino transversal

Para cortes sin lijar limpiamente a contrahílo.

Discos de ingletadora para

metales no ferrosos

Para ingletes en aluminio, cobre, latón, tubos y

otros metales no ferrosos.

006526

• Montaje de prensa (Prensa horizontal)

• Prensa vertical

• Llave de tubo de 13

• Soporte

• Bolsa recolectora de polvo

• Conjunto de tope de moldura corona

• Regla triangular

• Bolsa de polvo

• Llave hexagonal (para LS1016L)

GARANTÍA LIMITADA MAKITA DE UN AÑO

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de fábrica. Se

garantiza que va a estar libre de defectos de mano de

obra y materiales por el periodo de UN AÑO a partir de

la fecha de adquisición original. Si durante este

periodo de un año se desarrollase algún problema,

retorne la herramienta COMPLETA, porte pagado con

antelación, a una de las fábricas o centros de servicio

autorizados Makita. Si la inspección muestra que el

problema ha sido causado por mano de obra o

material defectuoso, Makita la reparará (o a nuestra

opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

FORTUITO O CONSECUENCIAL DERIVADO DE LA

VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO

DURANTE COMO DESPUÉS DEL TÉRMINO DE

ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E

“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS

DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales

específicos, y usted podrá tener también otros

derechos que varían de un estado a otro. Algunos

estados no permiten la exclusión o limitación de daños

fortuitos o consecuenciales, por lo que es posible que

la antedicha limitación o exclusión no le sea de

aplicación a usted. Algunos estados no permiten

limitación sobre la duración de una garantía implícita,

por lo que es posible que la antedicha limitación no le

sea de aplicación a usted.

se hayan hecho o intentado hacer reparaciones

por otros:

se requieran reparaciones debido al desgaste

normal:

la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

se hayan hecho alteraciones a la herramienta.

EN0006-1

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y

otras actividades de la construccion contienen sustancias quimicas

reconocidas por el Estado de California como causantes de cancer, defectos

de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos

productos quimicos son:

• plomo de pinturas a base de plomo,

• silice cristalino de ladrillos y cemento y otros productos de albanileria, y

• arsenico y cromo de maderas tratadas quimicamente.

El riesgo al que se expone variara, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposicion a estos productos

quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad

indicado, tal como esas mascaras contra el polvo que estan especialmente

disenadas para filtrar particulas microscopicas.

< USA solamente >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

884886A945 LS1016-1

Makita Ls1016Lx5 Owners Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
