SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla L2 L8 Schematics

User Manual: Manual Motorola - Schematics & Service Manuals PDF

Open the PDF directly: View PDF PDF.
Page Count: 8

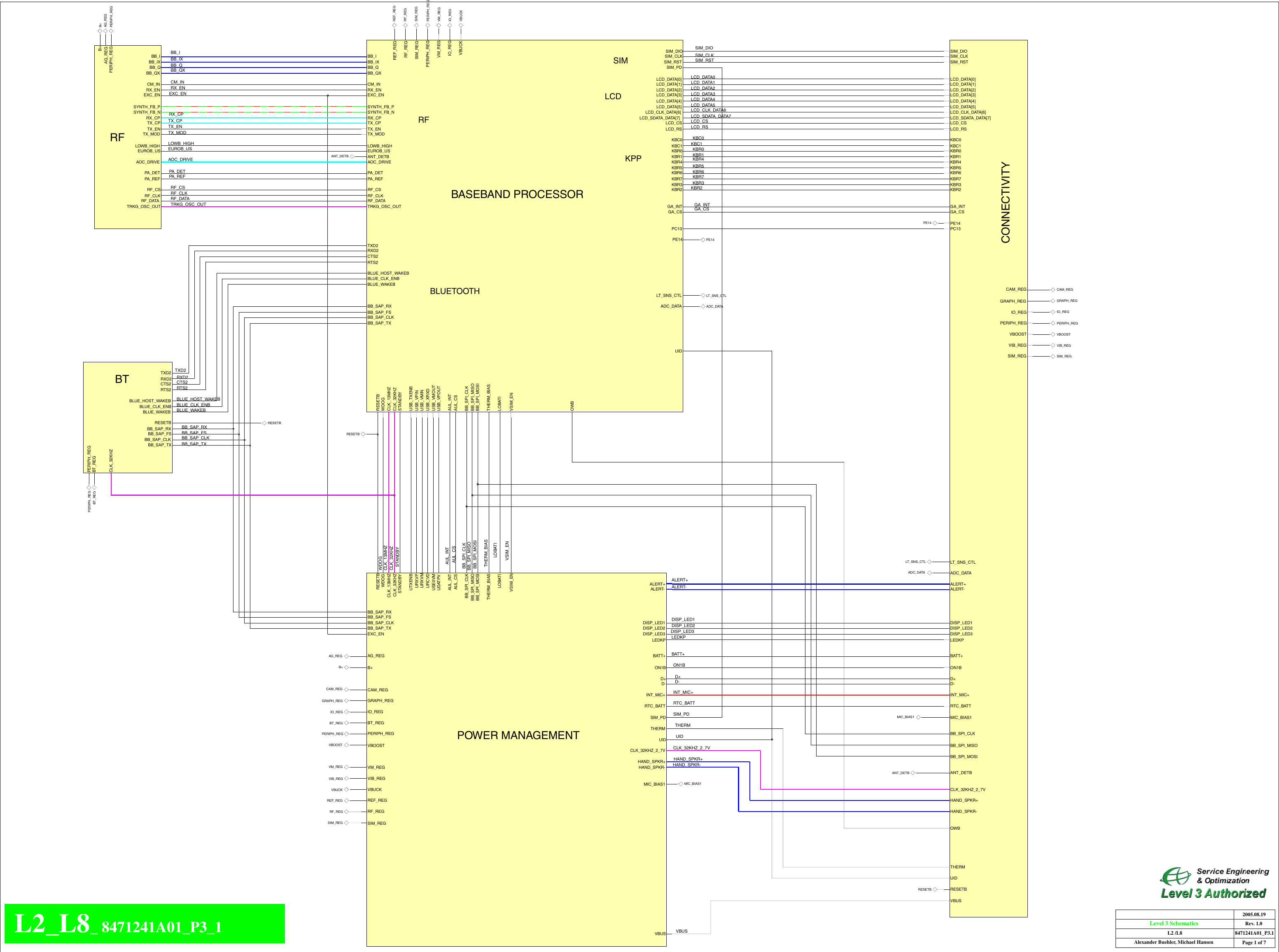

Page 1 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

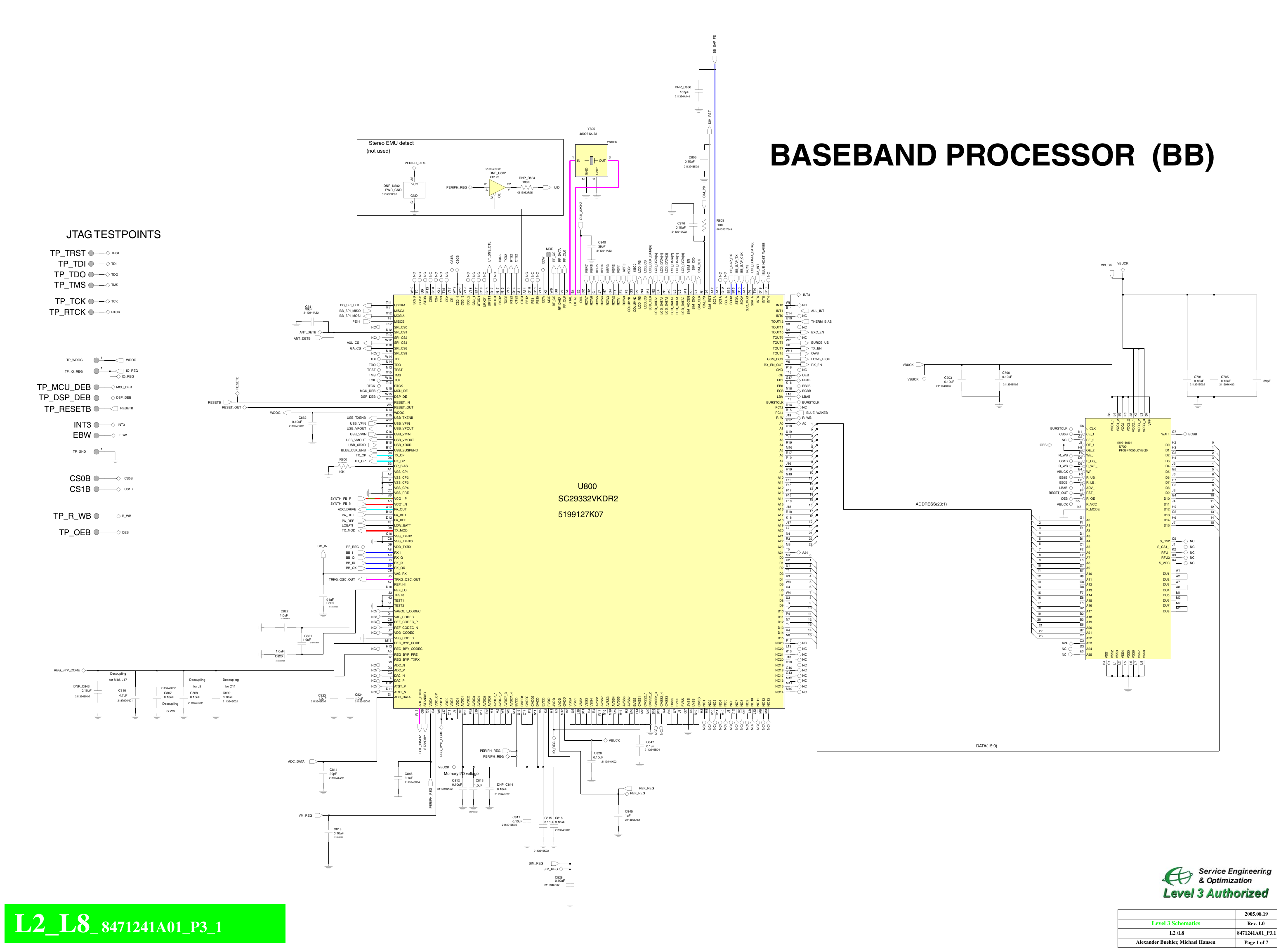

Page 2 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

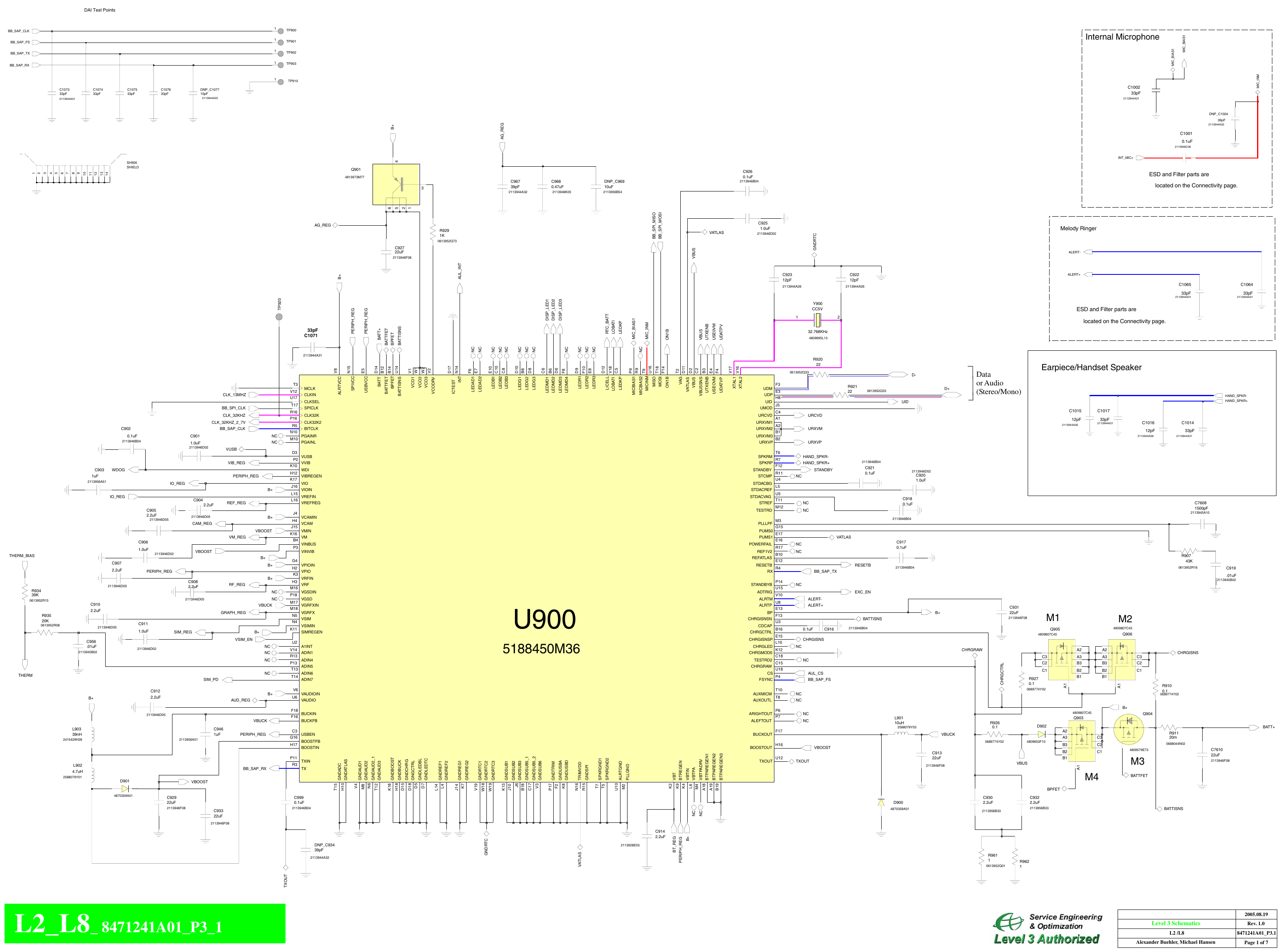

Page 3 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

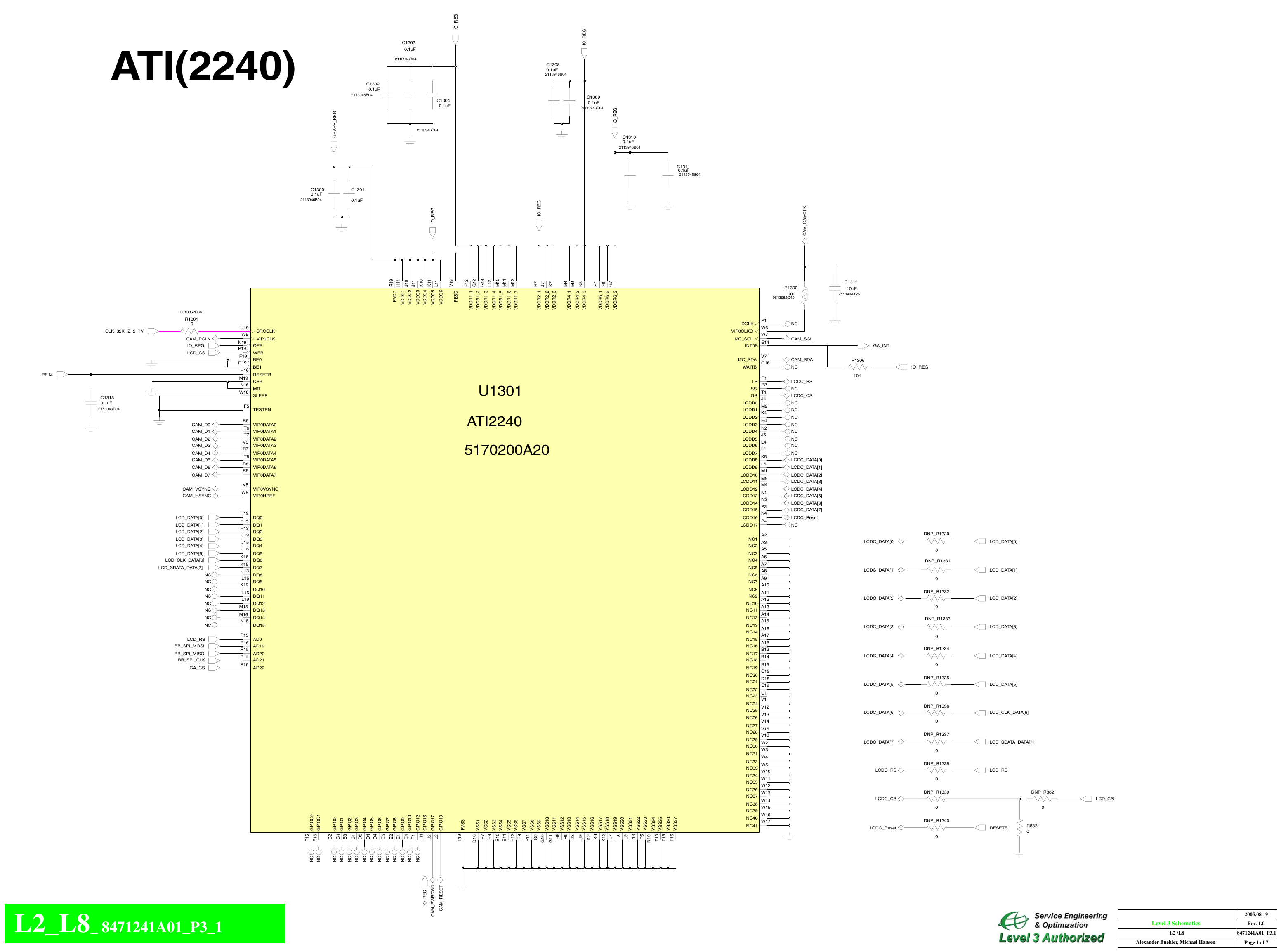

Page 4 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

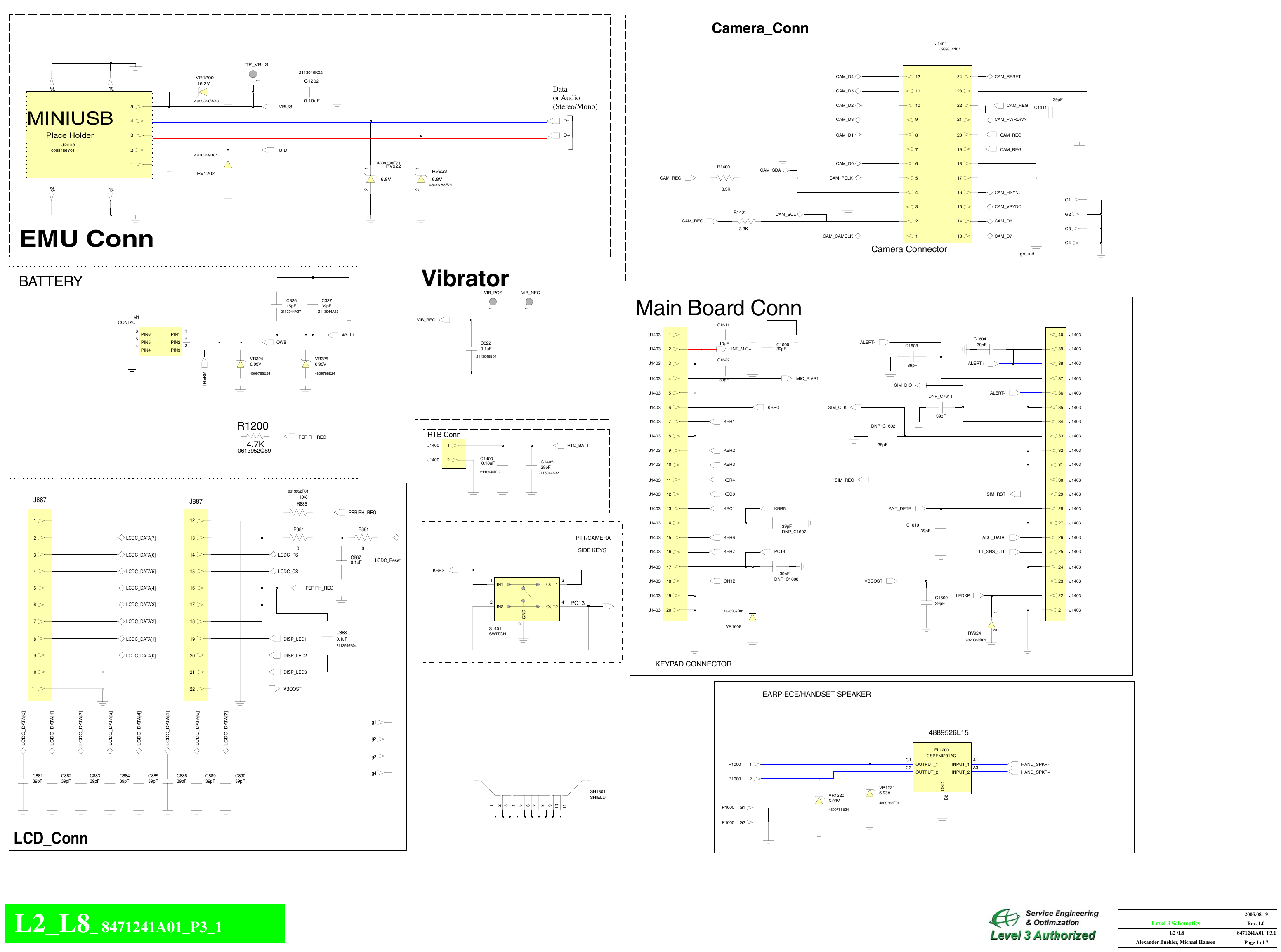

Page 5 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

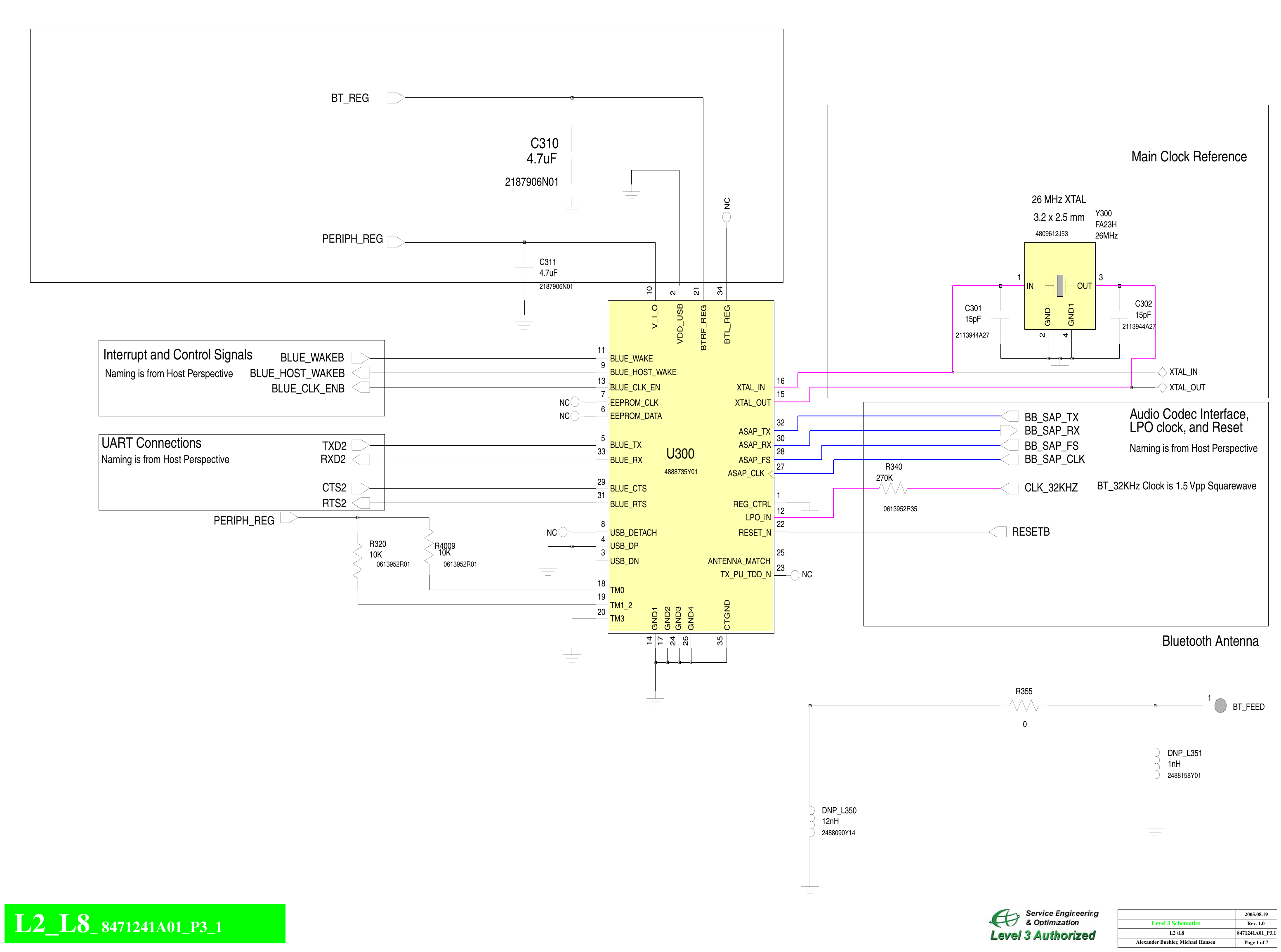

Page 6 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

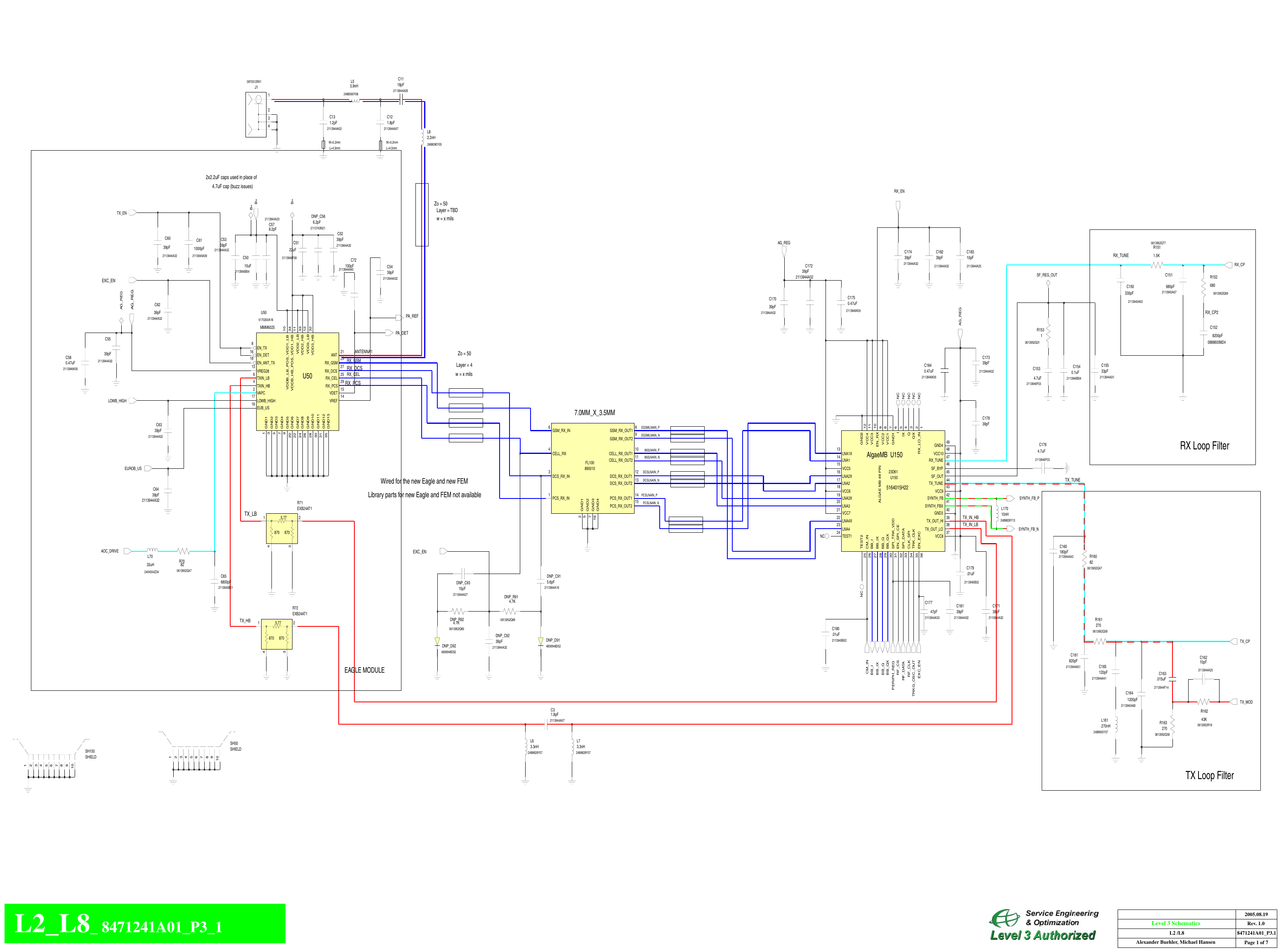

Page 7 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics

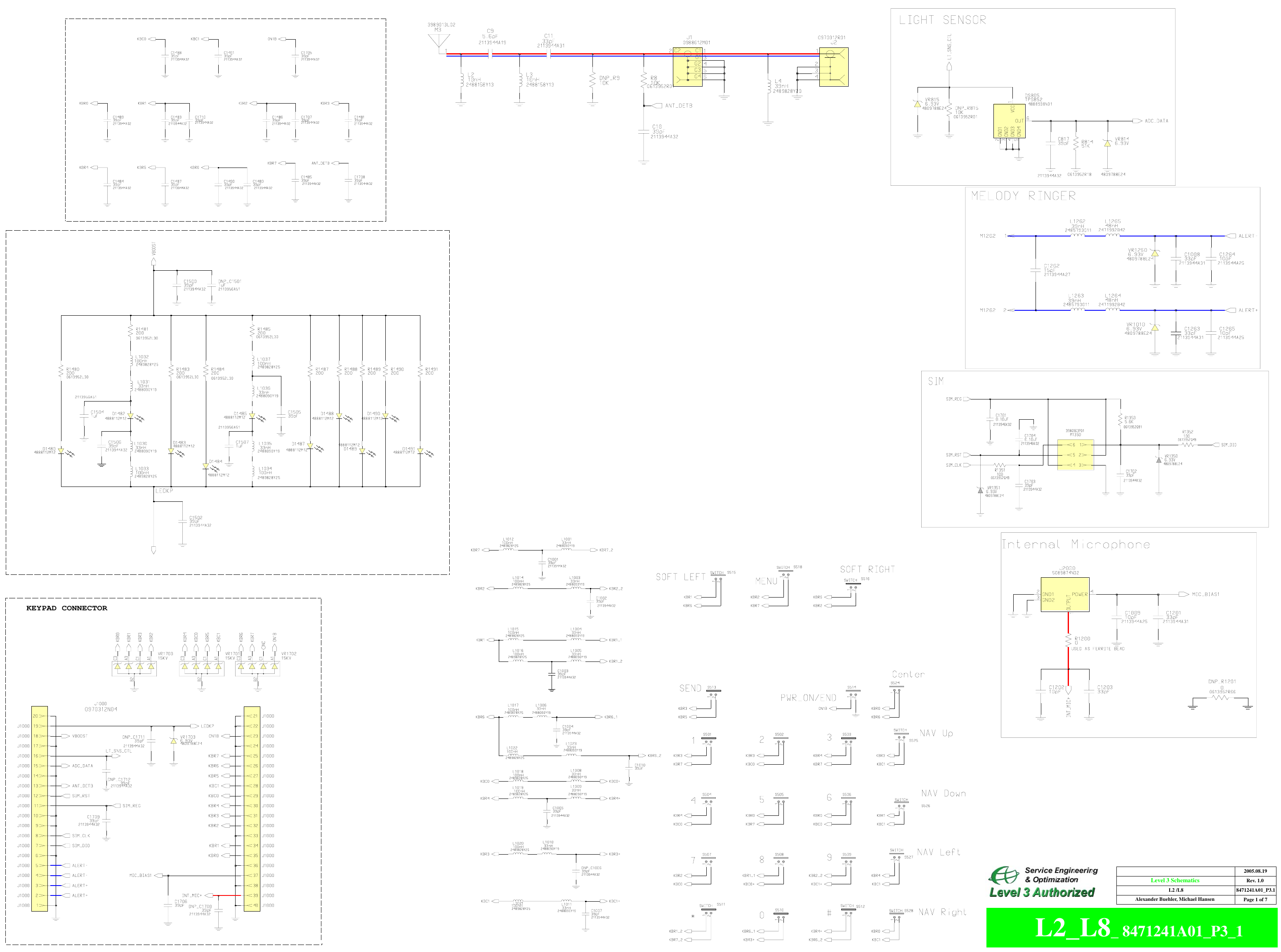

Page 8 of 8 - SCH_L2_L6_A2_C_L3_V8471241A01_P3_1.cvx Motorolla-l2-l8-schematics
