Maytronics 99954226-7 RCU DYNAMIC 2010 User Manual

Maytronics Ltd. RCU DYNAMIC 2010 Users Manual

Users Manual

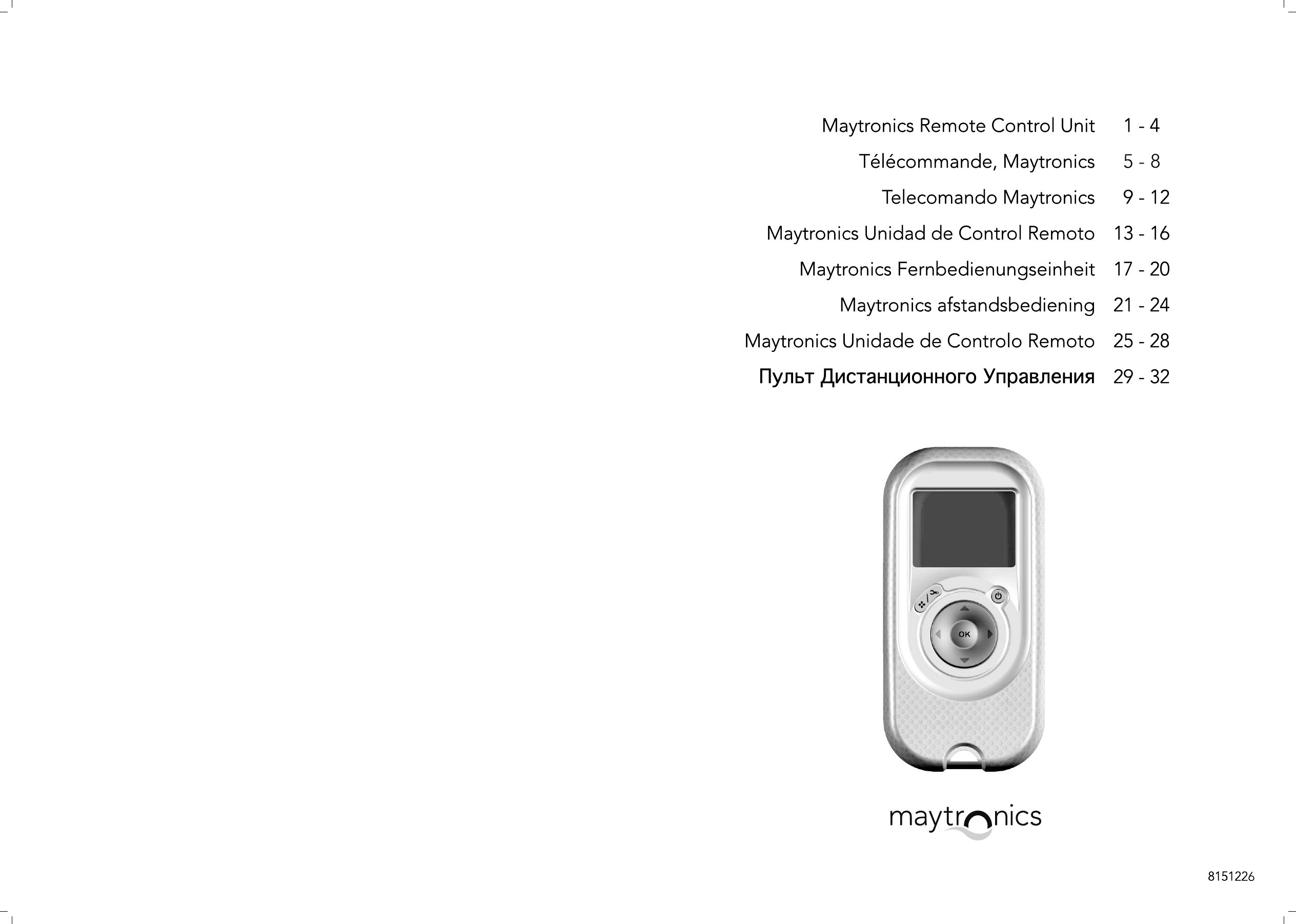

Maytronics Remote Control Unit Télécommande, MaytronicsTelecomando MaytronicsMaytronics Unidad de Control RemotoMaytronics FernbedienungseinheitMaytronics afstandsbedieningMaytronics Unidade de Controlo RemotoПульт Дистанционного Управления1 - 49 - 1213 - 1617 - 2021 - 2425 - 2829 - 32 8

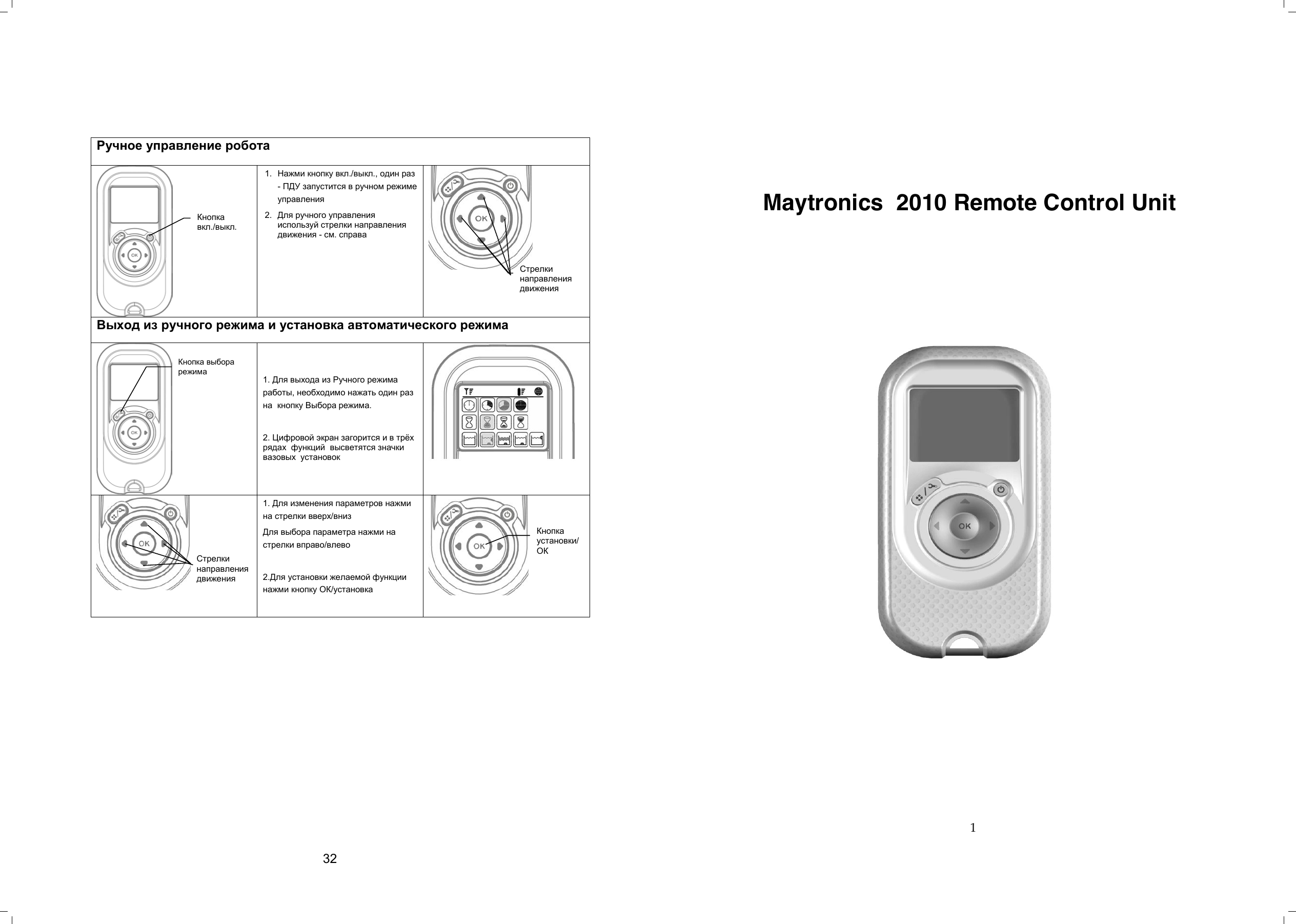

32 1 Maytronics 2010 Remote Control Unit Ручное управление робота 1. Нажми кнопку вкл./выкл., один раз - ПДУ запустится в ручном режиме управления 2. Для ручного управления используй стрелки направления движения - см. справа Выход из ручного режима и установка автоматического режима 1. Для выхода из Ручного режима работы, необходимо нажать один раз на кнопку Выбора режима. 2. Цифровой экран загорится и в трѐх рядах функций высветятся значки вазовых установок 1. Для изменения параметров нажми на стрелки вверх/вниз Для выбора параметра нажми на стрелки вправо/влево 2.Для установки желаемой функции нажми кнопку ОК/установка Кнопка вкл./выкл. Стрелки направления движения Кнопка выбора режима Кнопка установки/ ОК Стрелки направления движения

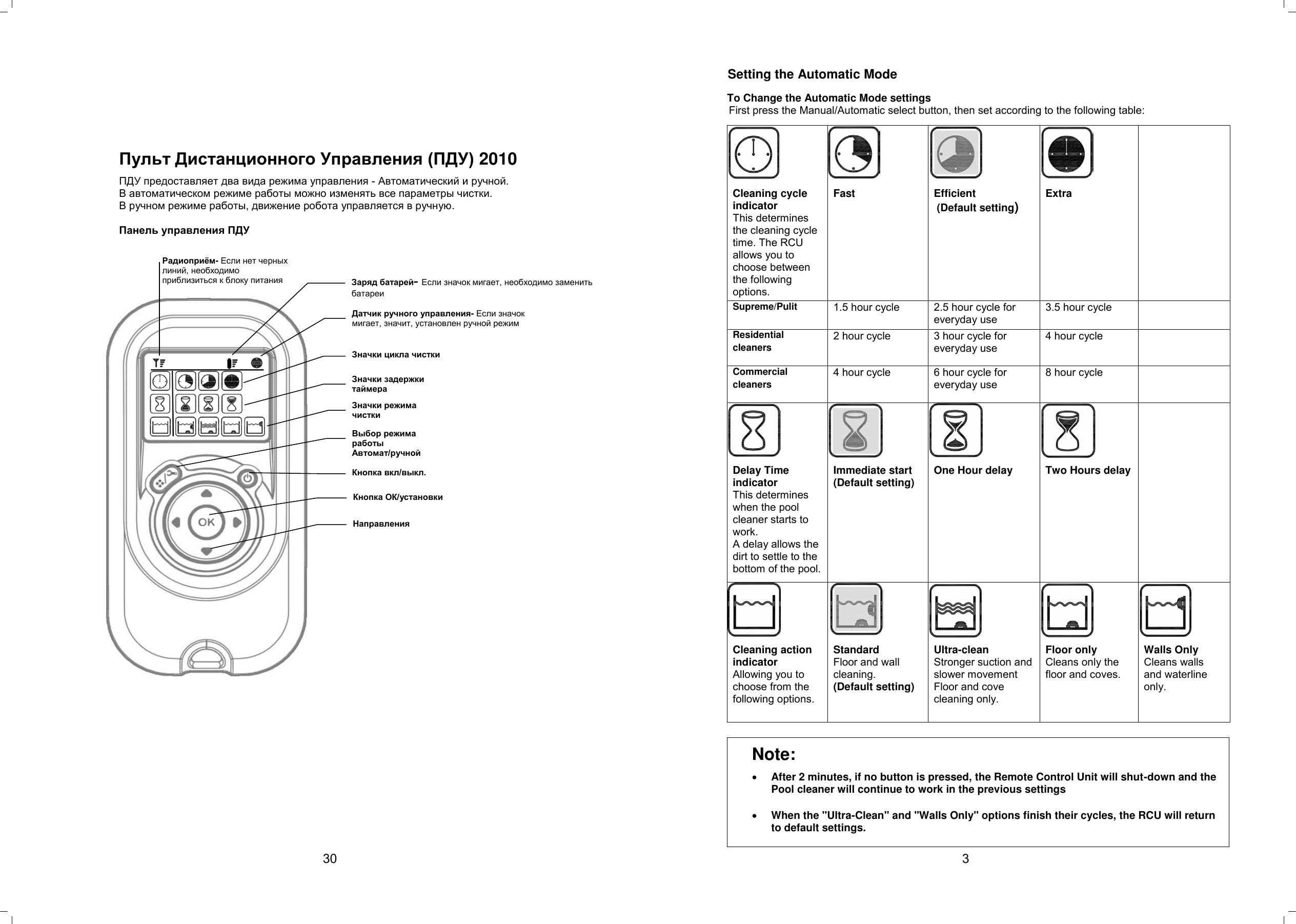

The 2010 Remote Control Unit (RCU) The RCU offers two operation modes - Automatic mode and Manual direction control mode. In Automatic mode, all cleaning parameters can be changed. In Manual direction mode, the Pool Cleaner direction can be controlled manually. The Control Panel of the Remote Control Unit ON/OFF button Manual/Automaticselect button Direction Control Arrows Set/OK button Radio reception meter- If no black lines show, you should move closer to the power supply unit Cleaning mode icons Manual control indicator- When it flashes, you are in Manual Direction Control mode Battery level meter- When the icon flashes, change the batteries Cleaning Cycle icons Delay timer icons 2 31Установка автоматического режима Для изменения установок автоматического режима Сначала нажми на кнопку выбора режима, затем выбери необходимые установки в соответствии с таблицей Датчик цикла чистки Определение цикла чистки. ПДУ позволяет выбрать один из следующих вариантов Быстрый Эффективный (Базовая установка) Экстра Supreme/Pulit 1.5 часа 2.5 часа для ежедневного использования 3.5 часа для частных бассейнов 2 часа 3 часа для ежедневного использования 4 часа для общественных бассейнов 4 часа 6 часа для ежедневного использования 8 часа Датчик задержки таймера Определение, когда робот начал работу Задержка позволяет мусору осесть на дно бассейна Немедленное начало (Базовая установка) Один час задержки Два часа задержки Датчик действий Позволяет выбрать один из следующих вариантов Стандарт Чистка дна и стен (Базовая установка) Усиленная чистка Усиленное всасывание и медленное движение Чистка дна и стыков Только дно Чистка дна и стыков Только стены Чистит только стены и линию воды Заметка:  После 2 минут, если не нажата кнопка, ПДУ выключится, и робот будет продолжать работать в предыдущих настройках.  Когда циклы работы, с выбранными опциями "Усильной чистки" и "Только стены", закончится, ПДУ вернѐтся к базисным установкам. FCC statement NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. Changes or modifications to this equipment not expressly approved by the party responsible for compliance (Maytronics Ltd.) could void the user’s authority to operate the equipment.
30 3 Пульт Дистанционного Управления (ПДУ) 2010 ПДУ предоставляет два вида режима управления - Автоматический и ручной. В автоматическом режиме работы можно изменять все параметры чистки. В ручном режиме работы, движение робота управляется в ручную. Панель управления ПДУ Кнопка вкл/выкл. Выбор режима работы Автомат/ручной Направления Кнопка ОК/установки Значки режима чистки Датчик ручного управления- Если значок мигает, значит, установлен ручной режим Заряд батарей- Если значок мигает, необходимо заменить батареи Значки цикла чистки Значки задержки таймера Радиоприѐм- Если нет черных линий, необходимо приблизиться к блоку питания Setting the Automatic Mode To Change the Automatic Mode settings First press the Manual/Automatic select button, then set according to the following table: Cleaning cycle indicator This determines the cleaning cycle time. The RCU allows you to choose between the following options. Fast Efficient (Default setting) Extra Supreme/Pulit 1.5 hour cycle 2.5 hour cycle for everyday use 3.5 hour cycle Residential cleaners 2 hour cycle 3 hour cycle for everyday use 4 hour cycle Commercial cleaners 4 hour cycle 6 hour cycle for everyday use 8 hour cycle Delay Time indicator This determines when the pool cleaner starts to work. A delay allows the dirt to settle to the bottom of the pool. Immediate start (Default setting) One Hour delay Two Hours delay Cleaning action indicator Allowing you to choose from the following options. Standard Floor and wall cleaning. (Default setting) Ultra-clean Stronger suction and slower movement Floor and cove cleaning only. Floor only Cleans only the floor and coves. Walls Only Cleans walls and waterline only. Note:  After 2 minutes, if no button is pressed, the Remote Control Unit will shut-down and the Pool cleaner will continue to work in the previous settings  When the "Ultra-Clean" and "Walls Only" options finish their cycles, the RCU will return to default settings.

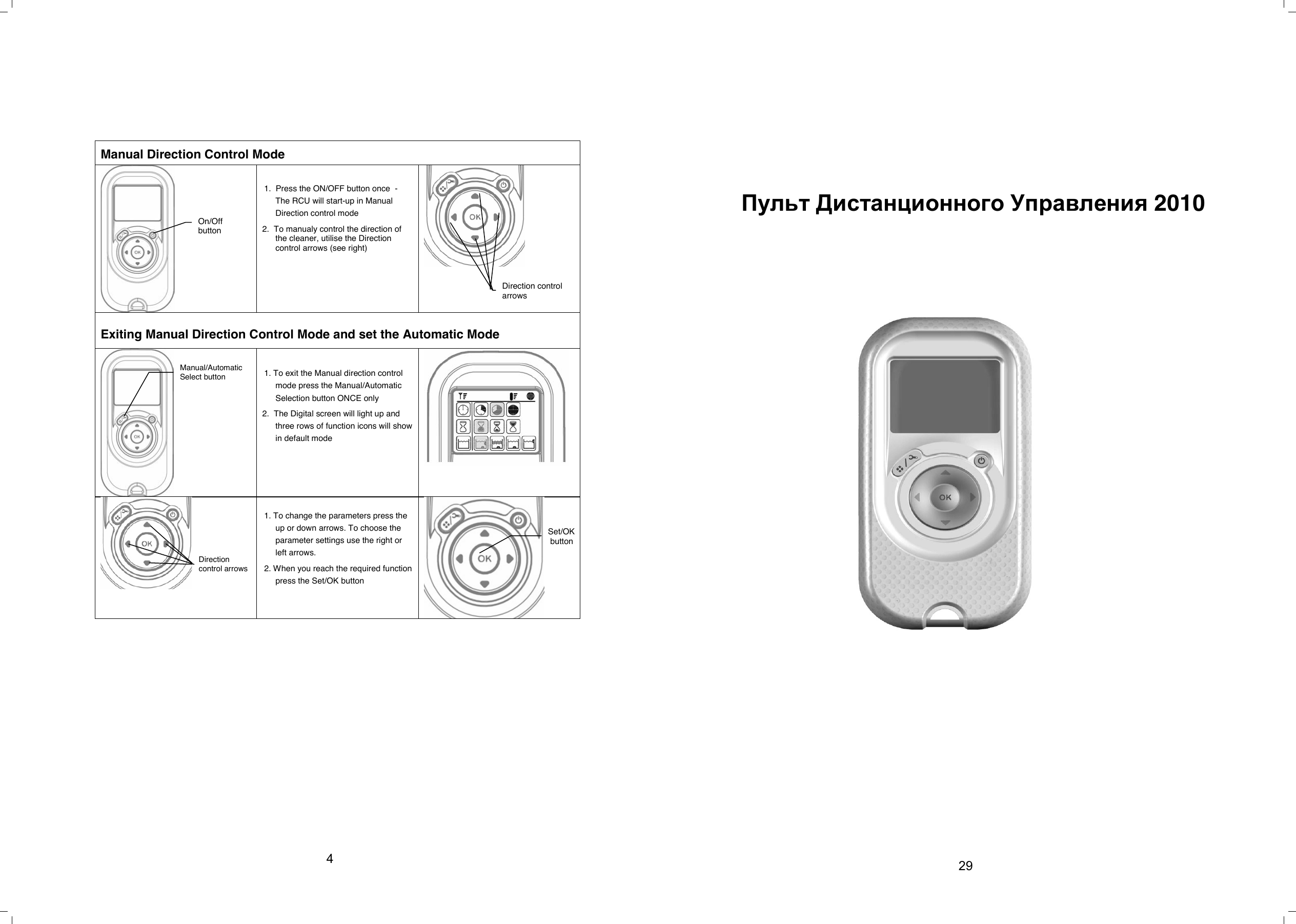

Manual Direction Control Mode 1. Press the ON/OFF button once - The RCU will start-up in Manual Direction control mode 2. To manualy control the direction of the cleaner, utilise the Direction control arrows (see right) Exiting Manual Direction Control Mode and set the Automatic Mode 1. To exit the Manual direction control mode press the Manual/Automatic Selection button ONCE only 2. The Digital screen will light up and three rows of function icons will show in default mode On/Off button Direction control arrows Manual/Automatic Select button 1. To change the parameters press the up or down arrows. To choose the parameter settings use the right or left arrows. 2. When you reach the required function press the Set/OK button Set/OK button Direction control arrows 4 Пульт Дистанционного Управления 2010 29
