Before operating this product,

please read these instructions completely.

User’s Guide

Sing Stand Karaoke System

MKS-SS1

1

Dear Customer,

Please read this manual thoroughly before operating the unit to become more familiar with it and obtain the

performance that will bring you continued enjoyment for many years. Keep these instructions handy for

future reference.

PLEASE KEEP ALL PACKAGING MATERIAL FOR AT LEAST 90 DAYS IN CASE YOU NEED TO

RETURN THIS PRODUCT TO YOUR PLACE OF PURCHASE OR IMATION ELECTRONIC PRODUCTS.

For future reference, record the serial number of the unit printed on the rear of the cabinet.

Serial Number _______________________________________

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT

REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This Caution Marking and Rating Label are located at the bottom

enclosure of the unit.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

DANGEROUS VOLTAGE:

The lightning flash with arrowhead symbol

within an equilateral triangle is intended to alert

the user to the presence of uninsulated

dangerous voltage within the product’s

enclosure that may be of sufficient magnitude to

constitute a risk of electric shock to persons.

ATTENTION:

The exclamation point within an equilateral

triangle is intended to alert the user to the

presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the appliance.

FCC WARNING:

This equipment may generate or use radio

frequency energy. Changes or modifications to

this equipment may cause harmful interference

unless the modifications are expressly

approved in the instruction manual. The user

could lose the authority to operate this

equipment if an unauthorized change or

modification is made.

INFORMATION

This product has been tested and found to comply with

the limits for a Class B digital device pursuant to Part

15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful

interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance

with the instructions, may cause interference with radio

communications. However, there is no guarantee that

interference will not occur in a particular installation. If

this product does cause harmful interference to radio

or television reception, which can be determined by

turning the equipment off and on, you are encouraged

to try to correct the interference by one or more of the

following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV

technician for help.

SURGE PROTECTORS:

It is recommended to use a surge protector for AC

connection. Lightning and power surges ARE NOT

covered under warranty for this product.

ATTENTION:

POUR ÉVITER LES CHOC ÉLECTRIQUES,

INTRODUIRE LA LAME LA PLUS LARGE DE LA

FICHE DANS LA BORNE CORRESPONDANTE DE

LA PRISES ET POUSSER JUSQU’AU FOND.

WARNING: TO PREVENT FIRE OR SHOCK

HAZARD, DO NOT EXPOSE THIS UNIT TO

RAIN OR MOISTURE.

This Class B digital apparatus complies with Canadian

ICES-003.

Cet appareil numérique de la classe B est conforme à la

norme NMB-003 du Canada.

2

Dear Customer:

Selecting fine audio equipment such as the unit you’ve just purchased is only the start of your

musical enjoyment. Now it’s time to consider how you can maximize the fun and excitement your

equipment offers. This manufacturer and the Electronic Industries Association’s Consumer

Electronics Group want you to get the most out of your equipment by playing it at a safe level. One

that lets the sound come through loud and clear without annoying blaring or distortion-and, most

importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing “comfort level” adapts to higher volumes of

sound. So what sounds “normal” can actually be loud and harmful to your hearing. Guard against

this by setting your equipment at a safe level BEFORE your hearing adapts.

To establish a safe level:

• Start your volume control at a low setting.

• Slowly increase the sound until you can hear it comfortably and clearly, and without distortion.

Once you have established a comfortable sound level:

• Set the dial and leave it there.

Taking a minute to do this now will help to prevent hearing damage or loss in the future. After all,

we want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since hearing

damage from loud noise is often undetectable until it is too late, this manufacturer and the

Electronic Industries Association’s Consumer Electronics Group recommend you avoid prolonged

exposure to excessive noise. This list of sound levels is included for your protection.

Decibel

Level Example

30 Quiet library, soft whispers

40 Living room, refrigerator, bedroom away from traffic

50 Light traffic, normal conversation, quiet office

60 Air conditioner at 20 feet, sewing machine

70 Vacuum cleaner, hair dryer, noisy restaurant

80 Average city traffic, garbage disposals, alarm clock at two feet

THE FOLLOWING NOISES CAN BE DANGEROUS UNDER CONSTANT EXPOSURE:

90 Subway, motorcycle, truck traffic, lawn mower

100 Garbage truck, chain saw, pneumatic drill

120 Rock band concert in front of speakers, thunderclap

140 Gunshot blast, jet engine

180 Rocket launching pad

Information courtesy of the Deafness Research Foundation.

A

S

S

O

C

I

A

T

I

O

N

EST. 1924

E

L

E

C

T

R

O

N

I

C

I

N

D

U

S

T

R

I

E

S

EIA

We

LISTENING

For A Lifetime

Want You

3

Read these instructions before using this product.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer's

instructions.

8. Do not install near any heat sources, such as radiators, heat registers, stoves or other

apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized

plug has two blades with one wider than the other. A grounding-type plug has two

blades and a third grounding prong. The wider blade or third prong are provided for

your safety. When the provided plug does not fit in your outlet, consult an electrician

for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched, particularly at plugs,

convenience receptacles, and the point where they exit from the apparatus.

11. Only use attachments or accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket or table specifed by the

manufacturer, or sold with the apparatus. When a cart is used, use

caution when moving the cart/apparatus combination to avoid injury

from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long

periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the

apparatus has been damaged in any way such as power supply cord or plug is

damaged, liquid has been spilled or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture, does not operate normally, or has

been dropped.

15. This apparatus shall not be exposed to dripping or splashing and that no objects filled

with liquids, such as vases, shall be placed on the apparatus.

16. Mains plug is used as a disconnect device and it should remain readily operable

during intended use. In order to disconnect the apparatus from the mains completely,

the mains plug should be disconnected from the mains socket outlet completely.

17. For sufficient ventilation, the minimum distance around the apparatus is 10cm.

18. The ventilation should not be impeded by covering the ventilation openings with items

such as newspaper, table-cloths, curtains, etc.

19. No naked flame sources, such as lighted candles, should be placed on the apparatus.

20. Only use the apparatus in moderate climates.

IMPORTANT SAFETY INSTRUCTIONS

4

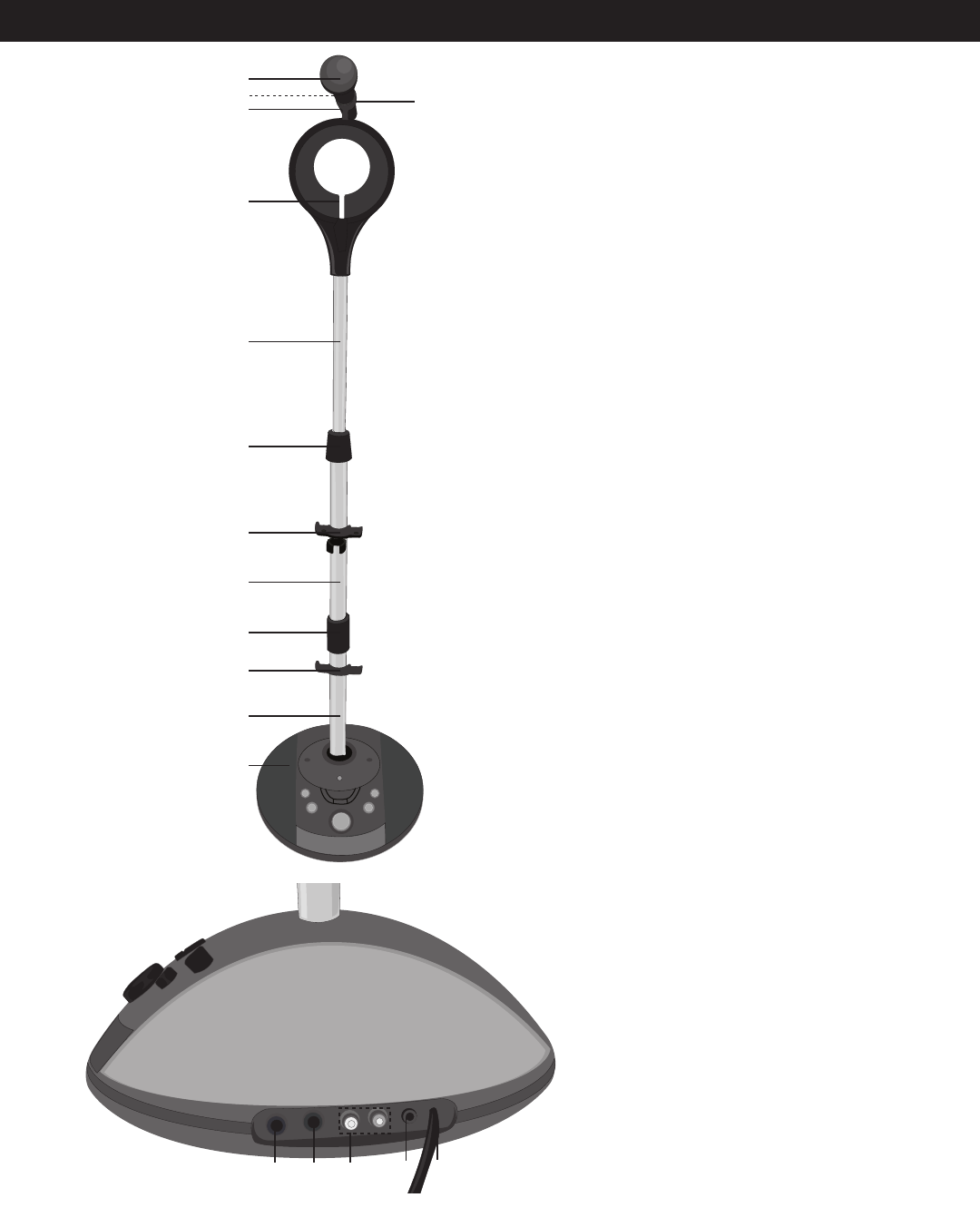

LOCATION OF CONTROLS

1

4

5

6

7

8

10

11

12

9

13

3

2

TOP TOP

1. Microphone (PART NO.

5249-06070-E010*)

2. Microphone ON/OFF

Switch (on Microphone

Handle)

3. Microphone Adjustment

Knob

4. Microphone Holder

5. Multimedia Player Holder

(PART NO. 4626-26075-

0010*)

6. Top Stand Bar

7. Top Stand Connector/

Adjustment Knob

8. Wire Clip with Mic Holder

(PART NO. 4626-36075-

0010*)

9. Middle Stand Bar

10. Connector

11. Wire Clip (PART NO.

4626-46075-0010*)

12. Lower Stand Bar

13. Amp

SIDE OF AMP

1. Mic 2 Jack

2. Guitar In Jack

3. Audio Input Jacks

4. Headphone Jack

5. AC Cord

*Consumer Replaceable Part

(See page 13 to order.)

123 45

SIDE OF AMP

5

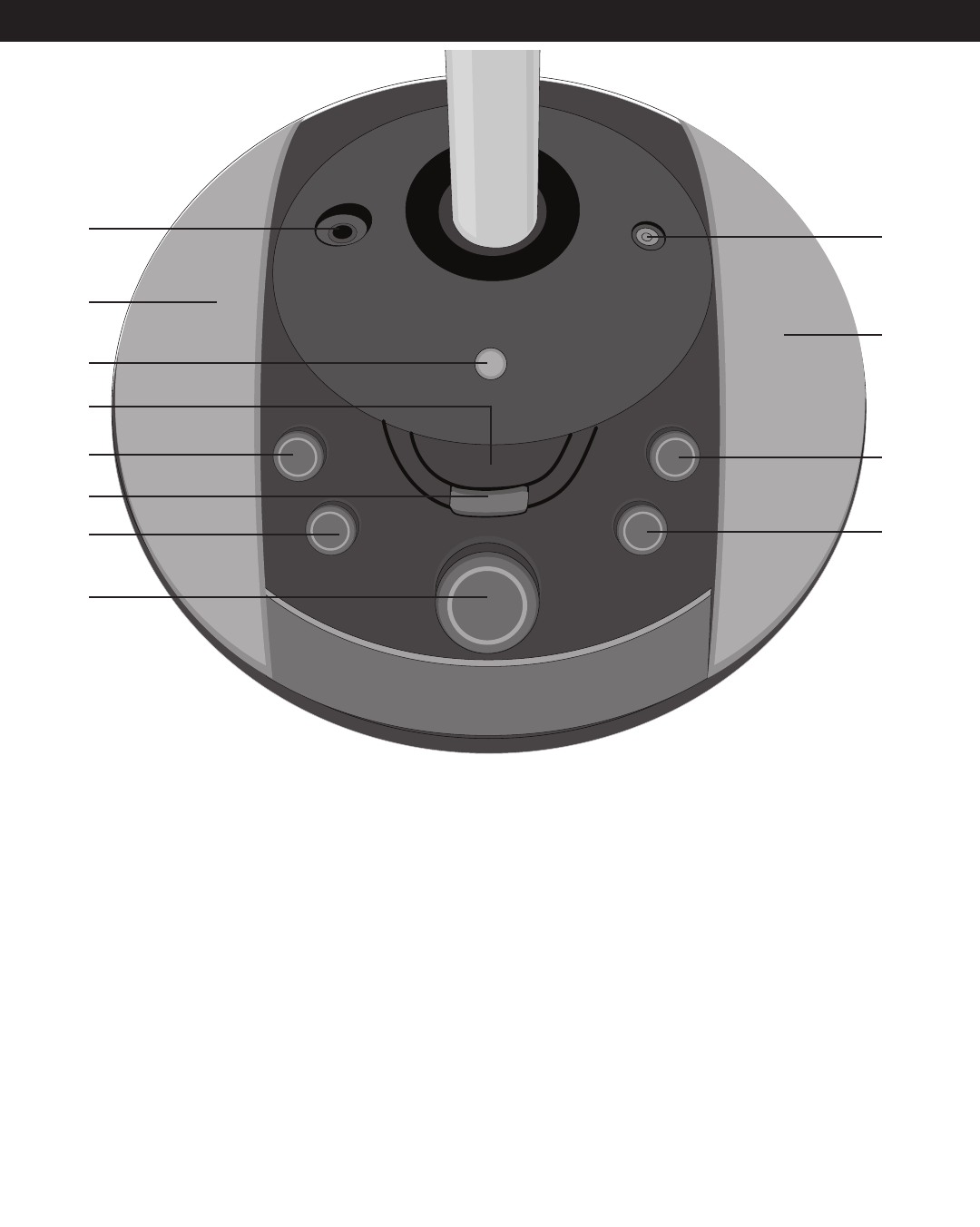

LOCATION OF CONTROLS

19

2

3

4

5

6

7

8

10

11

12

AMP

1. MIC 1 In Jack

2. Left Speaker

3. Power Indicator

4. Power Button

4. MIC 1 Volume Control

6. Auto VOCAL Control

7. MIC 2 Volume Control

8. Master Volume Control

9. MEDIA In Jack (LINE IN CABLE PART NO. 2265-32000-E035*)

10. Right Speaker

11. GUITAR Volume Control

12. Echo Control

*Consumer Replaceable Part (See page 13 to order.)

6

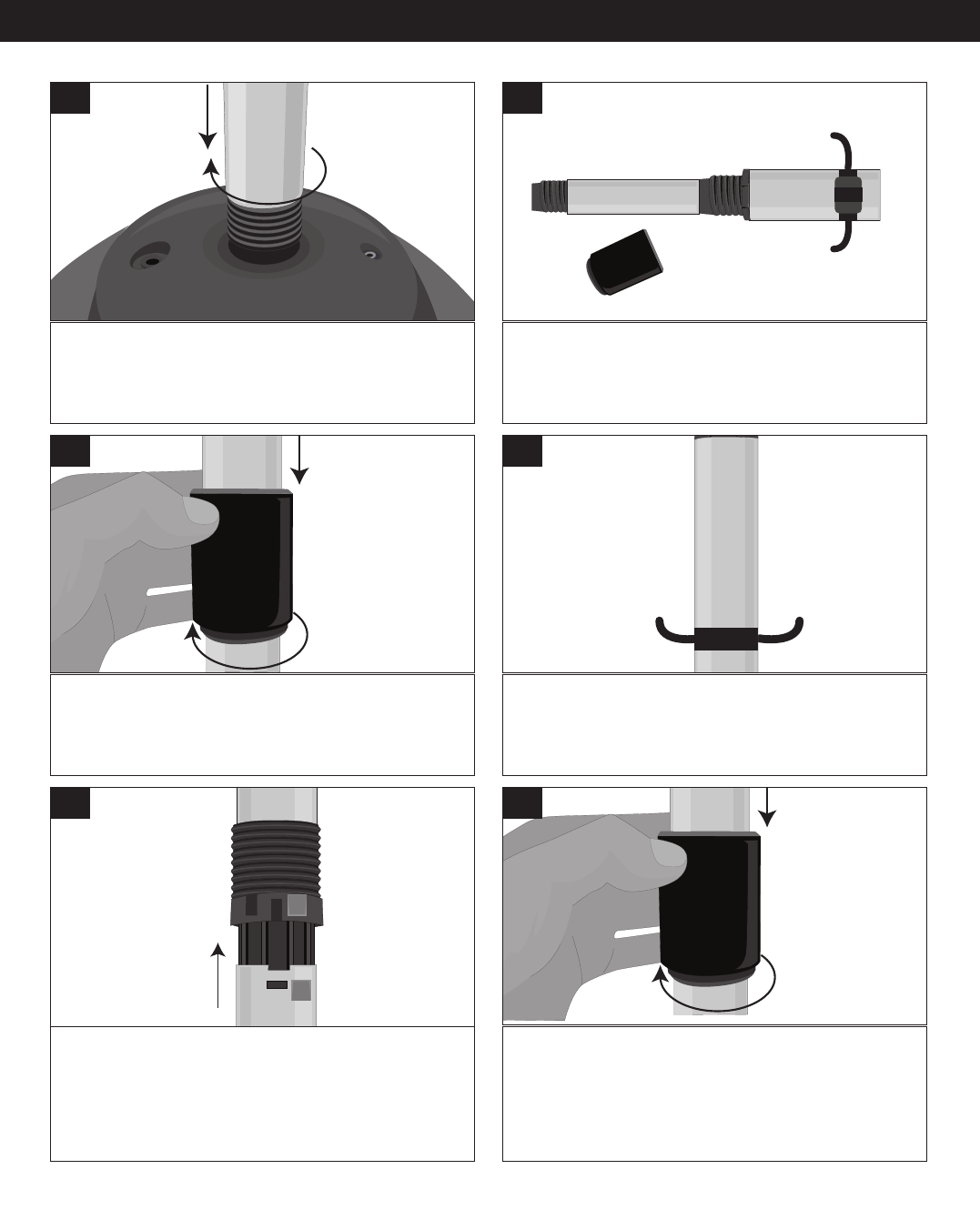

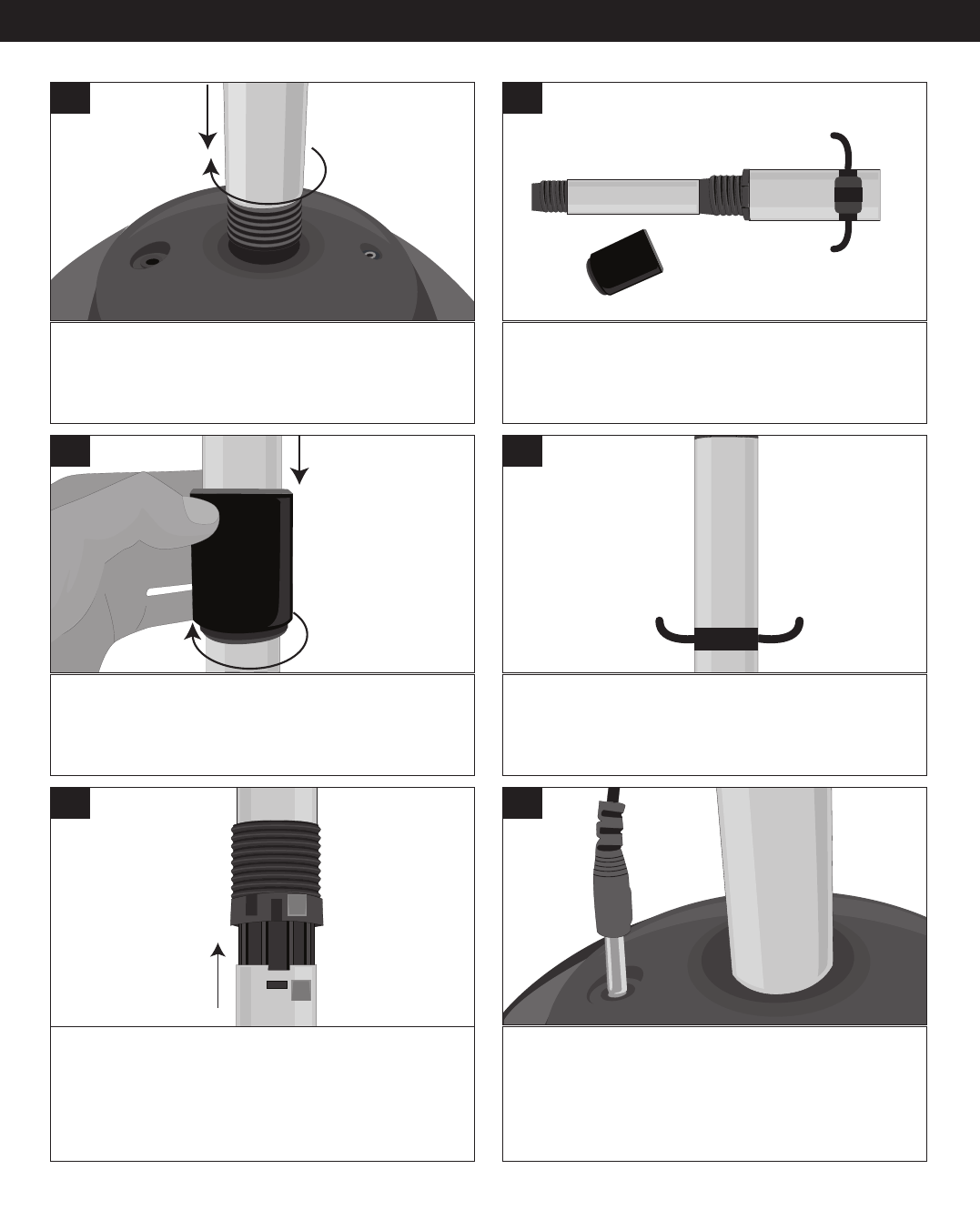

ASSEMBLY

Screw the Lower Stand Bar into the Amp and

rotate clockwise until tight.

1

Unscrew the Top Stand Connector from the Upper

and Middle Stand bars. Insert the Wire Clip with

Mic Holder onto the Middle Stand Bar.

2

Lower the Top Stand Connector and then rotate

clockwise to tighten.

3

Insert the Wire Clip onto the Lower Stand Bar.

4

Unscrew the stand connector and insert the Middle

Stand Bar into the Lower Stand Bar, making sure

to align the tabs marked A and B in the illustration.

A

B

5

Lower the Stand Connector and rotate clockwise to

tighten.

6

7

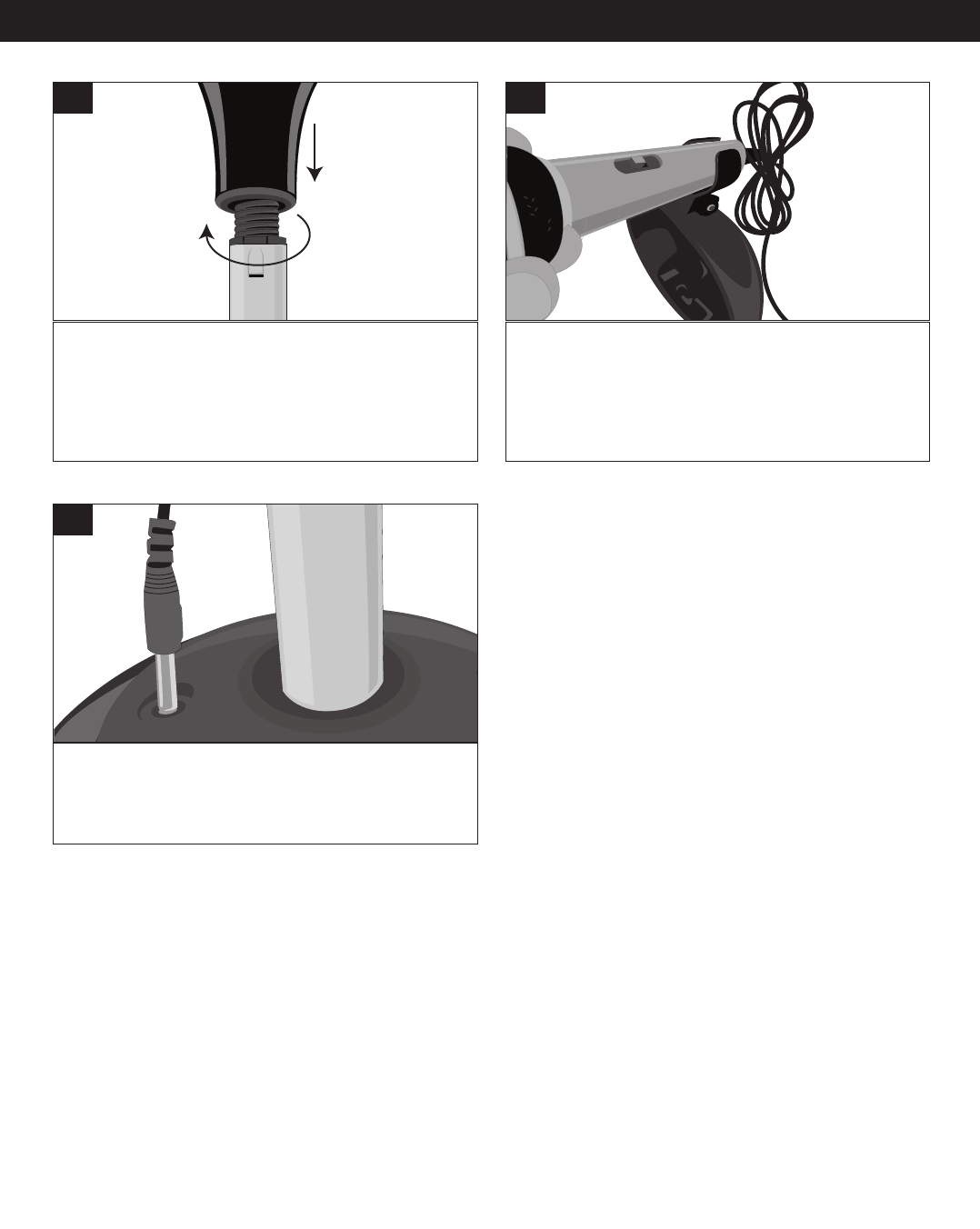

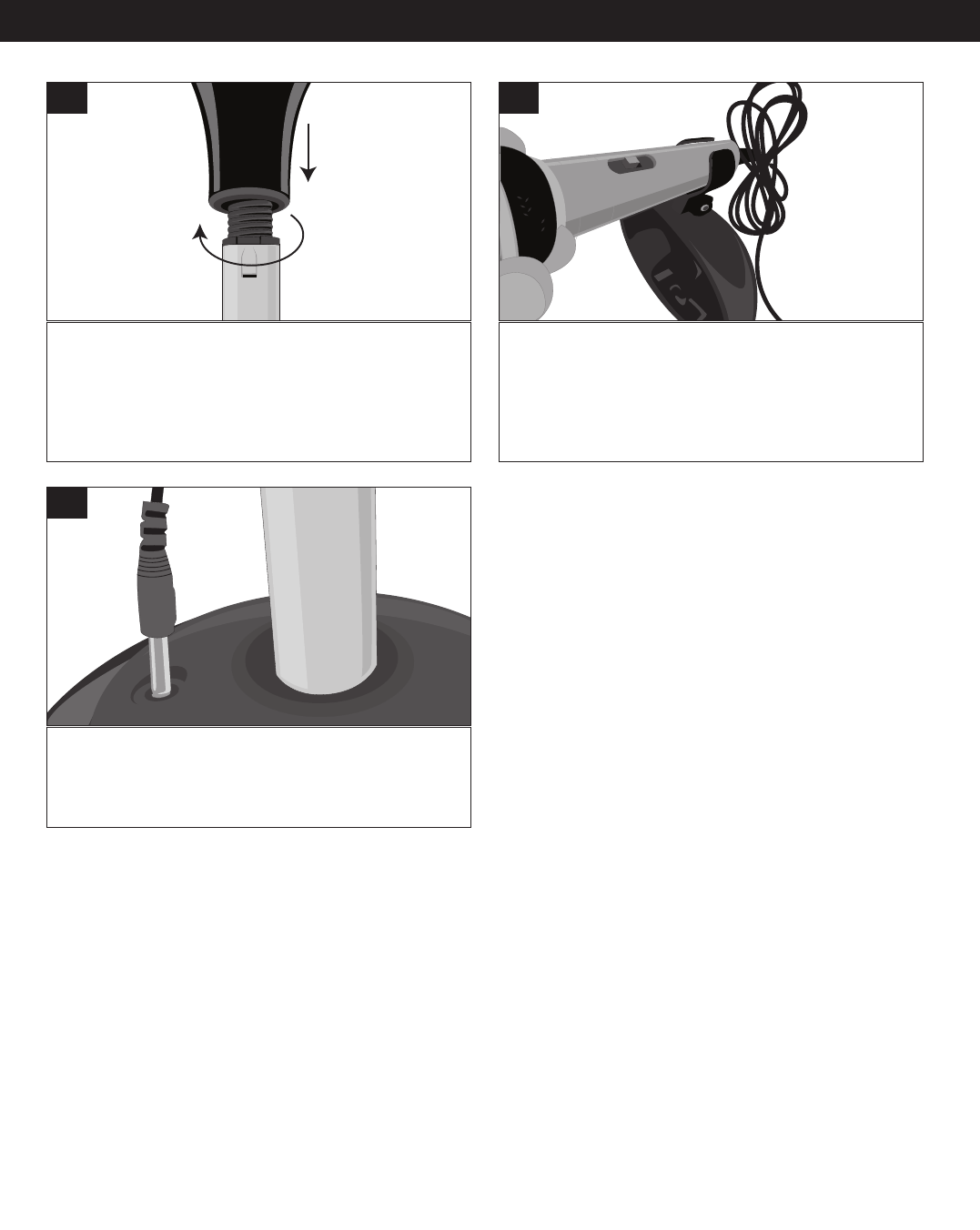

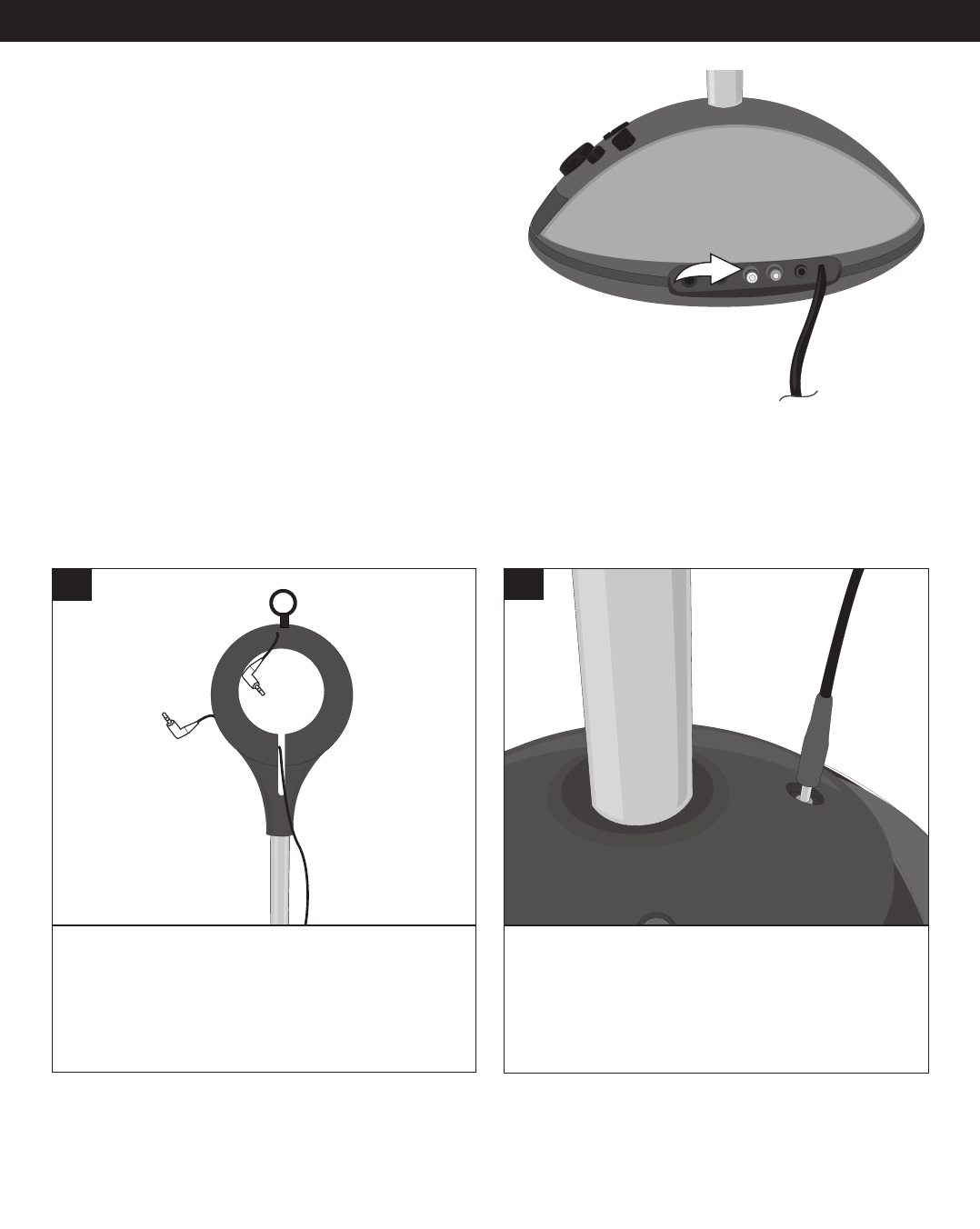

ASSEMBLY

Insert the Multimedia Player Holder onto the Top

Stand Bar and rotate clockwise until tight.

7

Insert the microphone into the top Microphone

Holder. Rotate the Microphone Adjustment Knob

counter-clockwise to loosen and clockwise to

tighten the Microphone Holder. Run the wires

through the Wire Clips.

8

Insert the Microphone’s Plug into the MIC1 jack on

the top of the Amp.

9

8

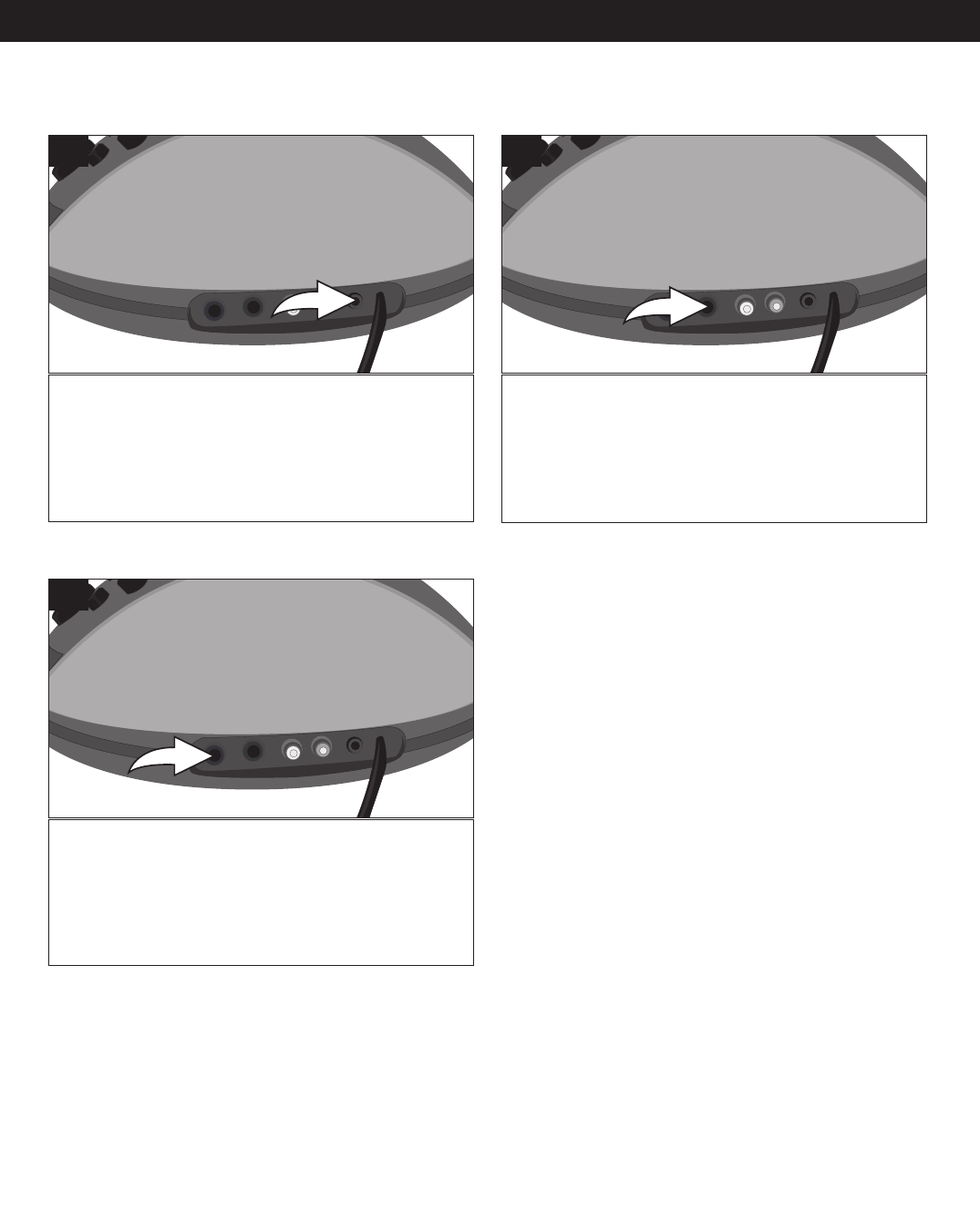

CONNECTIONS

To use a second microphone (not included), insert

it into the Wire Clip with Mic Holder, then run the

wires through the Wire Clips. Insert the

Microphone’s Plug into the MIC2 jack on the side

of the Amp.

1

USING A SECOND MICROPHONE

For private listening, connect 3.5mm (32 ohm)

stereo headphones (not included) to this jack. The

speakers are automatically disconnected when the

headphones plug is inserted in the jack.

Insert a cable from the AUDIO OUT jack on your

Guitar to the Guitar In jack on the side of this unit.

1

1

HEADPHONES JACK CONNECTING A GUITAR

9

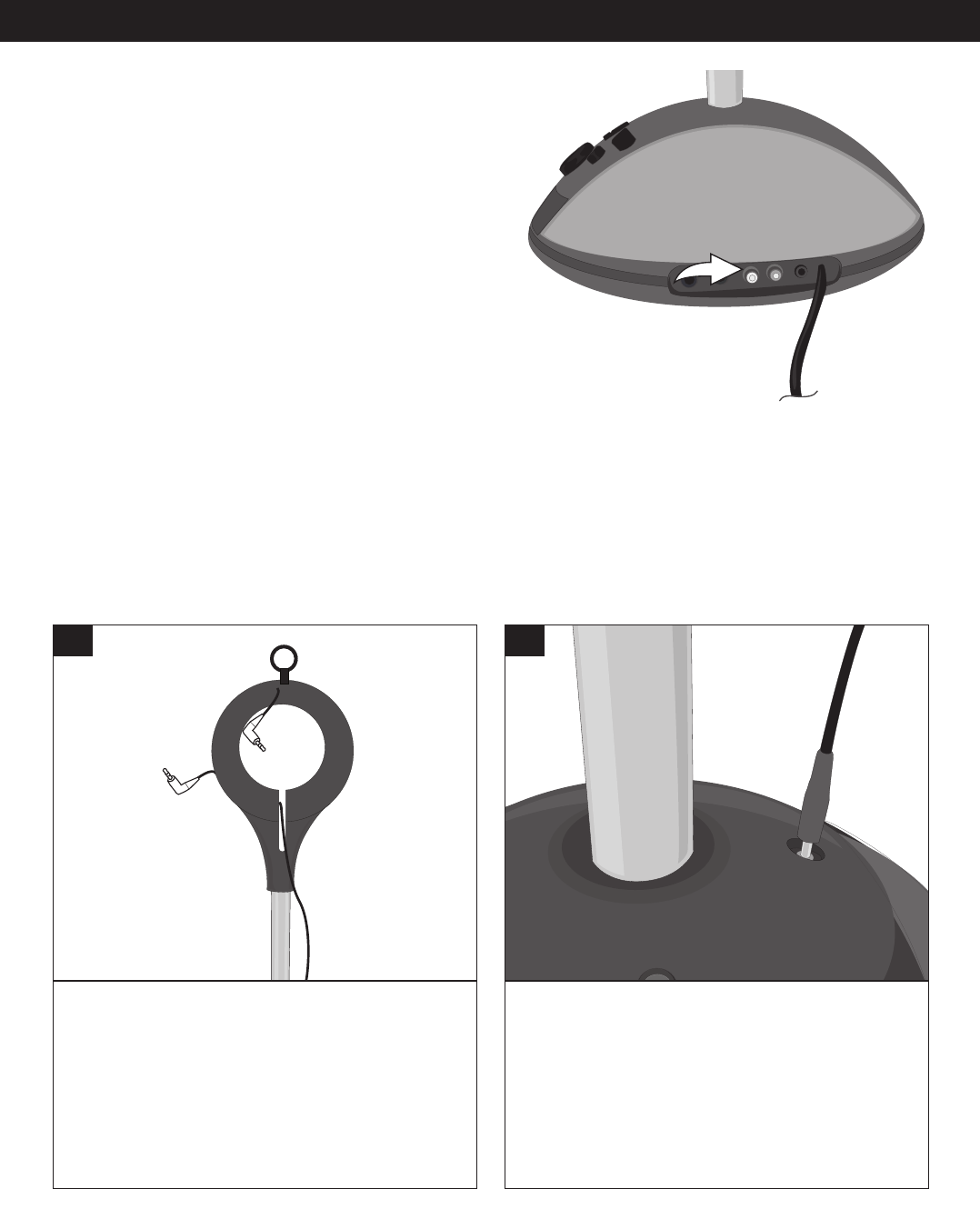

CONNECTING AN EXTERNAL UNIT

You can connect an external unit to this unit, such as a

CD/CD+G player, etc. Simply connect an audio cable

(not included) from the Audio Input jacks on this unit to

the external unit's AUX OUT jacks. This will allow you to

broadcast the external unit's sound through this unit’s

speakers. Make sure both units are turned on and adjust

the volume using the Master Volume control.

NOTES:

• Connecting the unit to an external audio source will

allow you to broadcast the external unit’s sound

through this unit’s speakers.

• When connecting the external unit, refer to the owner’s

manual of the external unit, as well as this manual.

• When connecting the external unit, make sure the

power is off and both units are unplugged before

making any connections.

• Connect a CD+G player to utilize the Auto VOCAL

button, see the following page.

• The Line in cable cannot be connected when the Audio In cable is connected.

Insert your multimedia player into the Multimedia

Player Holder. Fish the included Line In Cable from

the rear of the unit and into the side or top of the

Multimedia Player Holder as shown.

OR

1

Connect the Line In Cable from the LINE OUT of

your multimedia player to the MEDIA IN jack on

the top of the amp.

Connecting the multimedia player will allow you to

hear its sound through this unit’s speakers.

2

USING A MULTIMEDIA PLAYER

CONNECTIONS (CONTINUED)

10

OPERATION

Rotate the ECHO control clockwise to increase

the echo or counterclockwise to decrease the

echo.

1

ECHO CONTROL

To turn the microphone on, slide the ON/OFF

switch, located on the side of the microphone, to

the ON position. To turn the microphone off,

slide the ON/OFF switch to the OFF position.

1

MIC ON/OFF SWITCH

To lower or raise the Top Stand bar, simple

rotate the Top Stand Connector/Adjustment

Knob counter-clockwise to loosen and then raise

or lower the Top Stand Bar. Rotate the Top

Stand Connector/Adjustment Knob clockwise to

tighten.

1

STAND ADJUSTMENT

When connected to an external unit that is

capable of CDG disc playback: When the

Vocal Auto feature is activated, the vocals on a

multiplex recording are muted as soon as the

singer begins singing into the microphone.

When the singer stops singing, the vocals are

automatically unmuted. Press the Auto VOCAL

button to the “in” position to activate this feature.

AUTO VOCAL BUTTON

1

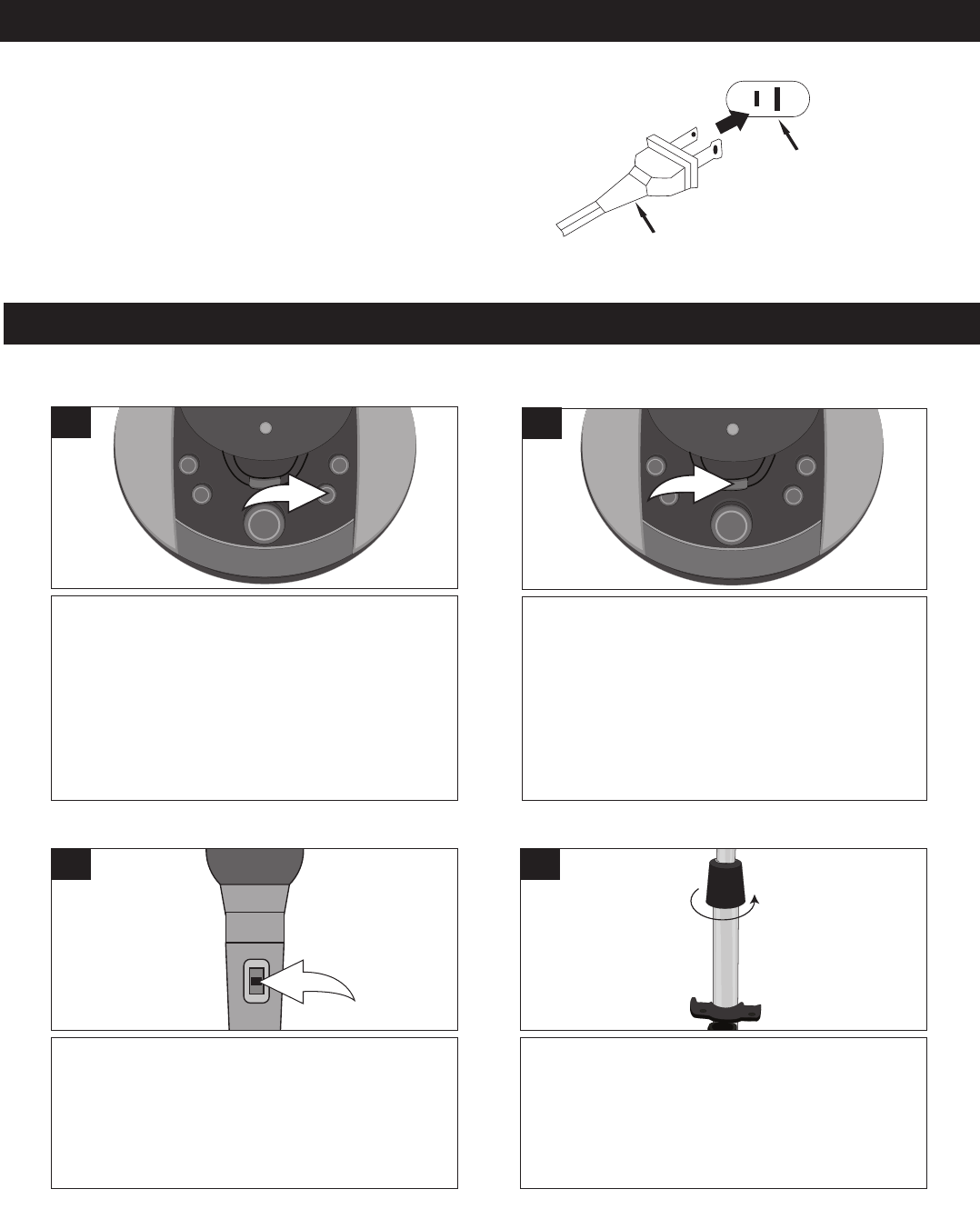

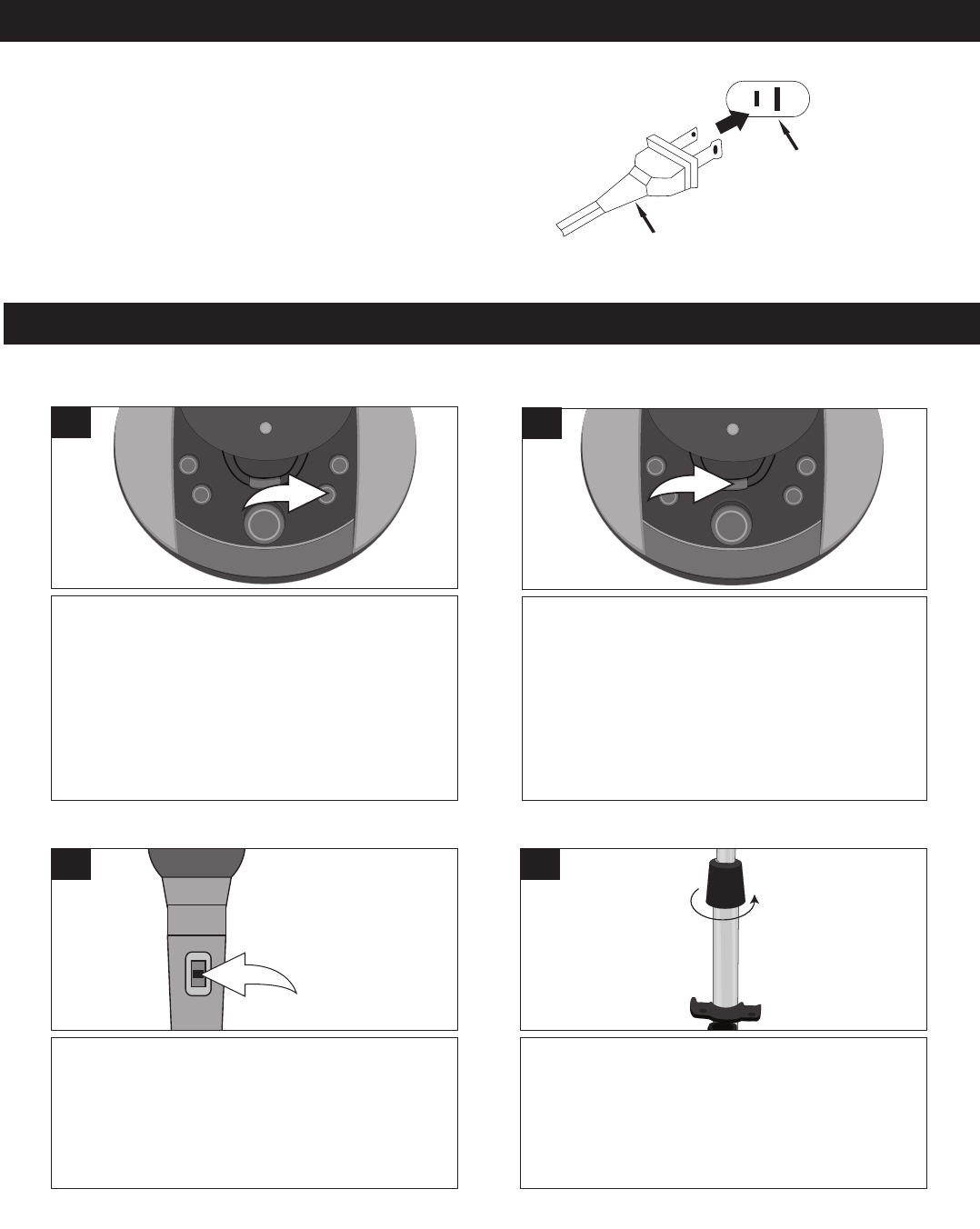

POWER SOURCE

AC:

Use the AC polarized line cord included with the unit for

operation on AC power. Insert into a conveniently located AC

outlet having 120V, 60Hz.

NOTE: The AC plug supplied with the unit is polarized to help

minimize the possibility of electric shock. If the AC plug does

not fit into a nonpolarized AC outlet, do not file or cut the wide

blade. It is the user’s responsibility to have an electrician

replace the obsolete outlet.

AC Plug

AC Outlet

11

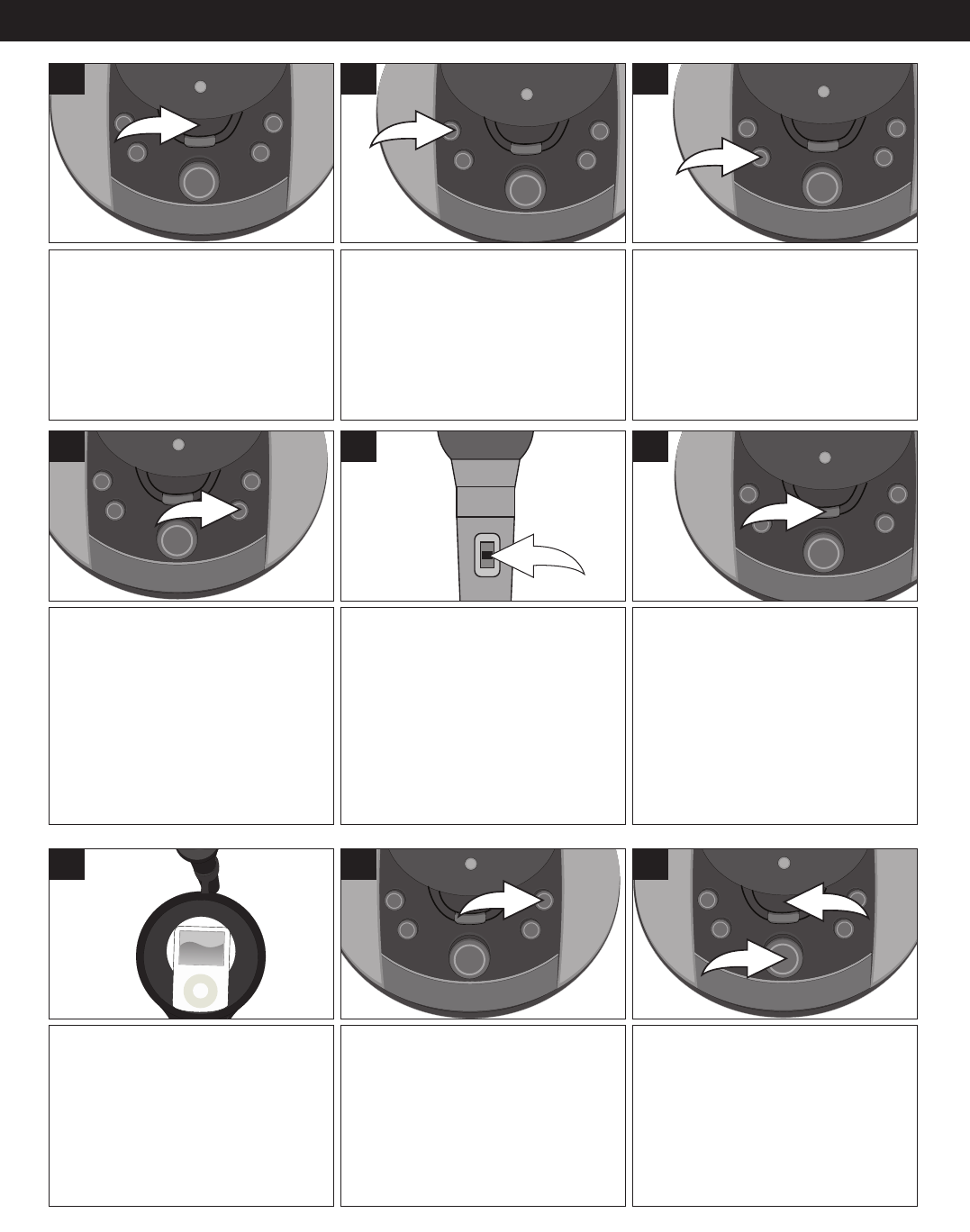

Make any desired connections as

shown on pages 8 and 9. Press

the Power button to turn the unit

on; the Power indicator will light.

1

Rotate the ECHO control

clockwise to increase the echo or

counterclockwise to decrease the

echo.

4

If using a second microphone,

adjust MIC2 Volume control as

desired.

3

Adjust MIC1 Volume control as

desired.

2

Turn microphone’s ON/OFF

switch to the ON position. Repeat

for microphone 2, if desired.

5

Press the Auto VOCAL button to

activate the Vocal Auto feature

(when using an external unit with

CDG). When activated, the vocals

on a multiplex recording are

muted as soon as the singer

begins singing. When the singer

stops singing, the vocals are

automatically unmuted.

6

Turn on the external unit and/or

multimedia player and sing or talk

into the microphone (s) and you

will hear both the external

unit/multimedia player and the

microphone.

7

If a Guitar is connected, set the

desired volume using the

GUITAR Volume control.

8

Adjust the MASTER VOLUME

control 1as desired; this will

control the overall volume of all

connected units/microphones.

Press the Power button 2to turn

the unit off; the Power indicator

will turn off.

2

1

9

OPERATION (CONTINUED)

12

TROUBLESHOOTING GUIDE

Should this unit exhibit a problem, check the following before seeking service:

Symptom: Squealing through the speakers.

Possible Solution: This is microphone feedback, see below for more information.

Symptom: No Sound (General):

Possible Solution 1: Master Volume control is set to minimum, increase.

Possible Solution 2: Power is off, turn on; the Power indicator will light.

Possible Solution 3: Headphones are plugged into the Headphones jack; unplug.

Symptom: No Sound from microphone(s).

Possible Solution 1: Microphone is not plugged into the MIC1 or 2 jack.

Possible Solution 2: MIC1/2 Volume controls are set to minimum, increase.

Symptom: No Sound from guitar.

Possible Solution 1: Guitar is not plugged into the Guitar jack.

Possible Solution 2: Guitar Volume control is set to minimum, increase.

Symptom: No Sound from multimedia player.

Possible Solution: Check Line In cable is connected from the multimedia player’s line out jack to this

unit’s MEDIA IN jack.

MICROPHONE FEEDBACK:

“Feedback” is a howling or screeching sound that occurs when the microphone(s) comes too close to the

speaker. To avoid microphone feedback, keep the microphone(s) as far away from the speaker as the

microphone cable(s) will allow. If you must bring the microphone(s) close to the speaker, such as when

you are changing a disc or adjusting one of the other controls on the front of the unit, set the

microphone(s) ON/OFF switch(es) to the OFF position.

13

GENERAL:

Power Source .............................................................................................120V, 60Hz AC

Power Consumption ....................................................................................................20W

Speaker...................................................................................................................4 ohms

Dimensions............................................................................48 (H) x 13 (D) Inches (Min.)

Weight........................................................................................................................11 lbs

Output Power................................................................................................................5 W

Specifications are subject to change without notice.

SPECIFICATIONS

FOR ADDITIONAL SET-UP OR OPERATING ASSISTANCE, PLEASE VISIT OUR WEBSITE AT:

WWW.MEMOREXELECTRONICS.COM

OR CONTACT CUSTOMER SERVICE:

For customers calling within US, call 1-800-919-3647.

For customers calling within Mexico, call 001-866-580-8316.

PLEASE KEEP ALL PACKAGING MATERIAL FOR AT LEAST 90 DAYS IN CASE YOU NEED TO

RETURN THIS PRODUCT TO YOUR PLACE OF PURCHASE OR IMATION ELECTRONIC

PRODUCTS.

FOR CONSUMER REPLACEABLE PART(S), SEE PART NUMBER(S) ON PAGES 4 AND 5 AND THEN

CONTACT FOX INTERNATIONAL AT 1-800-321-6993.

Imation Electronic Products,

A Division of Imation Enterprises Corp.

Weston, FL

Printed in / Impreso en Hong Kong

www.memorexelectronics.com

5201-06075-E010

Before operating this product, please read these instructions completely.

Antes de operar este producto, srvase leer este instructivo en su totalidad.

User’s Guide

Guía del usuario

Sing Stand Karaoke System

Sistema de karaoke vertical para cantar

MKS-SS1

1

Estimado Cliente:

Sírvase leer este manual detenidamente antes de operar la unidad para familiarizarse más con el

producto y obtener el desempeño que le permitirá disfrutarla por muchos años. Mantenga estas

instrucciones a la mano para futura referencia.

CONSERVE EL EMPAQUE DE CARTÓN AL MENOS POR 90 DÍAS POR SI ACASO

NECESITARA REGRESAR EL PRODUCTO A SU DISTRIBUIDOR O A IMATION ELECTRONIC

PRODUCTS.

Para futura referencia, registre el número de serie de la unidad impreso en la parte trasera del gabinete.

Número de Serie _______________________________________

AVISO DE LA FCC (sólo válido en Estados Unidos

de América):

Este equipo genera o puede usar energía de

frecuencia radial. Cualquier cambio o modificación al

equipo, pueden causar interferencia nociva, a menos

que estas modificaciones esten expresamente

indicadas en el manual de instrucciones. El usuario

puede perder el derecho de operar este equipo si

efectuara un cambio o modificación no autorizadas.

AVISO DE LA FCC (sólo válido en Estados Unidos

de América):

Este sistema cumple con los límites exigidos a los

dispositivos electrónicos Clase B, tal como se especifica

en la Parte 15 de las normas de la FCC. Estos límites

ofrecen una protección razonable contra la interferencia

de radio o televisión, en la instalación residencial. Este

equipo genera, usa y puede radiar energía de

radiofrecuencia y, si no se lo instala y utiliza de acuerdo

con las instrucciones, puede provocar interferencia

perjudicial a las comunicaciones radiales. No obstante,

no se garantiza que no se producirá interferencia en

instalaciones particulares. Si este equipo provoca

interferencia perjudicial a la recepción de radio o

televisión, lo que se puede determinar encendiendo y

apagando el artefacto, el usuario debe intentar corregir

la interferencia de una o más de las siguientes medidas

correctivas:

• Re-oriente o cambie de posición la antena receptora.

• Aumente la distancia existente entre el sistema y el

radio o televisión.

• Use distintos toma-corrientes para el radio o la

televisión.

• Si el problema subsiste, consulte a un técnico

especializado en radio/televisión.

PROTECTORES DE SOBRETENSIÓN:

Se recomienda utilizar un protector de sobretensión para

la conexión de la CA. Los picos de tensión producidos

por relámpagos y sobrecarga eléctrica no están

amparados por la garantía de este producto.

ATTENTION:

POUR ÉVITER LES CHOC ÉLECTRIQUES,

INTRODUIRE LA LAME LA PLUS LARGE DE LA

FICHE DANS LA BORNE CORRESPONDANTE DE

LA PRISES ET POUSSER JUSQU’AU FOND.

ADVERTENCIA: PARA EVITAR LOS

PELIGROS DE ELECTROCUTAMIENTO O

INCENDIO, NO EXPONGA ESTE APARATO A

LA LLUVIA O HUMEDAD.

Este aparato digital de Clase B cumple con la norma

ICES-003 de Canadá.

Cet appareil numérique de la classe B est conforme à

la norme NMB-003 du Canada.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE ELECTROCUTAMIENTO, NO

QUITE LA CUBIERTA (O TAPA POSTERIOR). NO HAY PARTES ADENTRO QUE

EL USUARIO PUEDA REPARAR. REMITA LAS REPARACIONES AL PERSONAL

DE SERVICIO CALIFICADO. Esta etiqueta con marca de alerta y clasificación se

encuentra en el gabinete inferior de la unidad.

CUIDADO

RIESGO DE DESCARGA

ELÉCTRICA. NO ABRIR

ADVERTENCIA: La figura de la flecha con

forma de rayo dentro de un triángulo está hecho

para alertar al usuario de la presencia de cables

sin aislar de “voltaje peligroso” dentro del

gabinete, de tal magnitud que puede causar un

riesgo de descarga eléctrica a las personas.

ADVERTENCIA: El signo de exclamación

dentro de un triángulo está hecho para alertar

al usuario de la existencia de instrucciones

importantes tanto de servicio como de

funcionamiento y mantenimiento que vienen

con la unidad.

2

Estimado cliente:

Este fabricante y el Grupo de Consumidores de Productos Electrónicos de la Asociación de

Industrias Electrónicas desean que usted obtenga el mejor resultado de su equipo usándolo en un

nivel seguro, es decir, para escuchar un sonido claro y sonoro, sin distorsión, sobre todo sin que

afecte su sentido auditivo. El sonido es engañoso, ya que con el tiempo su nivel de audición

puede adaptarse solo a escuchar en volumen alto, resultando en un serio daño a su sentido

auditivo. Protéjase contra este daño innecesario ajustando el volumen de su equipo a un nivel

bajo antes de acostumbrarse a escuchar siempre la música en un volumen alto.

Para establecer un nivel auditivo seguro:

• Ponga el control de volumen en posición baja.

• Lentamente aumente el nivel hasta que usted pueda escuchar clara y confortablemente sin

distorsión.

Una vez que establece el nivel de audición confortable:

• Deje fijo el control de Volumen en dicho nivel.

Esto sólo le tomará un minuto, y le ayudará a prevenir la pérdida del oído en el futuro.

Nosotros deseamos que usted pueda oir durante toda su vida

Si sabe usar su equipo, éste le proveerá mucho tiempo de satisfacción y entretenimiento. Debido

a que el daño causado al oido es imperceptible hasta que ya es muy tarde, este fabricfante y la

Asociación de Industrias Electrónicas le recomiendan evitar la exposición prolongada a ruidos

excesivos. La lista que le damos a continuación le servirá de guía:

Nivel de Decibeles Ejemplo

30 Una biblioteca, susurros.

40 Sala, refrigerador, dormitorio lejos del tráfico.

50 Tráfico reducido, conversación no rmal, oficina tranquila.

60 Aire acondicionado a 20 pies, máquina de coser

70 Aspiradora de polvo, secadora de pelo, restaurant bullicioso.

80 Tráfico de la calle, destructores de basura, alarma de reloj a dos pies.

LOS SIGUIENTES RUIDOS PUEDEN SER PELIGROSOS SI SE SOMETE A ELLOS EN

FORMA CONSTANTE

90 Subterráneo, motocicletas, tráfico de camiones, cortadora de césped.

100 Camión de basura, sierra eléctrica, perforadora neumática.

120 Concierto rock delante de los parlantes, ruido de truenos.

140 Sonido de disparo, motor de jet.

180 Lanzamiento de una nave espacial.

Esta información ha sido proporcionada gratuitamente por la

Fundación de Investigación de la Sordera.

(válido en Estados Unidos de América)

A

S

S

O

C

I

A

T

I

O

N

EST. 1924

E

L

E

C

T

R

O

N

I

C

I

N

D

U

S

T

R

I

E

S

EIA

We

LISTENING

For A Lifetime

Want You

3

Lea las siguientes instrucciones antes de utilizar este producto.

1. Lea las siguientes instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Respete todas las instrucciones.

5. No utilice este artefacto cerca del agua.

6. Límpielo únicamente con un paño seco.

7. No obstruya las aberturas para ventilación. Realice la instalación de acuerdo con las

instrucciones del fabricante.

8. No instale la unidad cerca de fuentes de calor, como radiadores, rejillas de calefacción,

estufas u otros artefactos (incluyendo los amplificadores) que irradian calor.

9. No anule el propósito de seguridad del enchufe polarizado o con descarga a tierra. El enchufe

polarizado tiene dos clavijas y una de ellas es más ancha que la otra. Los enchufes con

conexión a tierra poseen dos clavijas y una tercera punta de conexión a tierra. La clavija

ancha o la tercera punta se proveen por cuestiones de seguridad. Si el enchufe suministrado

no cabe con su tomacorriente, consulte con un electricista para reemplazar el tomacorriente

obsoleto.

10. Evite pisar o apretar el cable de alimentación, especialmente en los enchufes,

tomacorrientes y en el punto por donde salen del artefacto.

11. Utilice sólo los complementos o accesorios especificados por el fabricante.

12. Utilice sólo con el carro, soporte, trípode, repisa o mesa especificados por el

fabricante o que vengan con el artefacto. Cuando se utiliza un carro, tenga

cuidado cuando mueva el conjunto de carro y artefacto para evitar lesiones

producidas por la caída del producto.

13. Desenchufe este artefacto durante las tormentas eléctricas o cuando no se lo utilice durante

períodos prolongados.

14. Derive todas las reparaciones al personal de reparaciones calificado. Es necesario reparar el

artefacto cuando está dañado de alguna manera, por ejemplo, cuando el cable de suministro

de energía o el enchufe están dañados, cuando se derrama líquido sobre la unidad o caen

objetos dentro de la misma, cuando el producto ha estado expuesto a la lluvia o a la

humedad, cuando no funciona con normalidad o cuando se ha caído.

15. Este artefacto no debe exponerse a goteo o salpicaduras y no se deberán colocar objetos con

líquido, como jarrones, encima del aparato.

16. El enchufe se utiliza como un dispositivo de desconexión y debe estar listo para operarse

cuando se lo necesite. Para desconectar el artefacto por completo de la red eléctrica, el

enchufe deberá desconectarse del tomacorrientes de la red eléctrica.

17. Para una correcta ventilación, el espacio mínimo que debe haber alrededor del artefacto es

10 cm.

18. La ventilación no debe obstruirse cubriendo las aberturas con elementos como diarios,

manteles, cortinas, etc.

19. No deberán colocarse objetos con llama directa, como velas, sobre el artefacto.

20. Sólo utilice el artefacto en climas moderados.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

4

UBICACIÓN DE LOS CONTROLES

1

4

5

6

7

8

10

11

12

9

13

3

2

PARTE SUPERIOR PARTE SUPERIOR

1. Micrófono (PIEZA NO. 5249-

06070-E010*)

2. Interruptor

ENCENDIDO/APAGADO

(ON/OFF) del micrófono (en

el soporte del micrófono)

3. Perilla de ajuste del

micrófono

4. Porta micrófono

5. Soporte del reproductor

multimedia (PIEZA NO.

4626-26075-0010*)

6. Barra del soporte superior

7. Conector del soporte

superior/perilla de ajuste

8. Sujetador del cable y porta

micrófono (PIEZA NO. 4626-

36075-0010*)

9. Barra del soporte

10. Conector del soporte

11. Sujetador de cable (PIEZA

NO. 4626-46075-0010*)

12. Barra del soporte inferior

13. Amplificador

LATERAL DEL AMPLIFICADOR

1. Entrada para micrófono 2

2. Entrada para la guitarra

3. Entrada de audio

4. Entrada para auriculares

5. Cable de CA

*Pieza reemplazable por el

consumidor (Consulte la

página 13 para ordenar)

123 45

LATERAL DEL AMPLIFICADOR

5

UBICACIÓN DE LOS CONTROLES

19

2

3

4

5

6

7

8

10

11

12

AMPLIFICADOR

1. Entrada del MICRÓFONO 1

2. Altavoz izquierdo

3. Indicador de Encendido/Apagado (Power)

4. Botón de Encendido/Apagado (Power)

4. Control de volumen del MICRÓFONO 1

6. Control auto voz

7. Control de volumen del MICRÓFONO 2

8. Control de volumen principal

9. Entrada MULTIMEDIA (CABLE DE ENTRADA DE LÍNEA - PIEZA NO. 2265-32000-

E035*)

10. Altavoz derecho

11. Control de volumen de la GUITARRA

12. Control de Eco

*Pieza Reemplazable por el Consumidor (consulte la página 13 para ordenar.)

6

MONTAJE

Atornille la barra inferior del soporte al amplificador

y gire hacia la derecha hasta que quede ajustado.

1

Desatornille el Conector del soporte superior de

las barras superiores y medias. Introduzca el

sujetador de cables con el portamicrófono en la

barra media del soporte.

2

Presione el Conector del soporte superior y luego

gire hacia la derecha para ajustar.

3

Introduzca el sujetador de cables en la barra del

soporte inferior

4

Desatornille el conector del soporte e introduzca la

barra media en la barra inferior, asegurándose que

las solapas, marcadas como A y B en la ilustración,

queden alineadas.

A

B

5

Baje el conector del soporte y luego gire hacia la

derecha para ajustar.

6

7

MONTAJE

Introduzca el soporte del reproductor multimedia

en la barra superior y gire hacia la derecha hasta

que quede ajustado.

Coloque el micrófono en el porta micrófono

superior. Gire la perilla de ajuste del micrófono

hacia la izquierda para aflojar y hacia la derecha

para ajustar el porta micrófono. Pase los cables

por el sujetador de cables.

8

Introduzca los conectores del micrófono en la

entrada para el micrófono 1 (MIC 1) ubicada en la

parte superior del amplificador.

9

7

8

CONEXIONES

Para utilizar un segundo micrófono (no proveído),

introdúzcalo en el sujetador de cables con el porta

micrófono y luego pase los cables a través de

dicho sujetador. Introduzca los conectores del

micrófono en la entrada para el micrófono 2

(MIC2) ubicada en el lateral del amplificador.

1

UTILIZACIÓN DE UN SEGUNDO MICRÓFONO

Para escuchar el sonido de manera privada,

conecte auriculares estéreo de 3.5mm (32 ohm)

(no proveídos) en dicho conector. Los altavoces se

desconectan automáticamente cuando el enchufe

de los auriculares se introduce en la entrada de los

mismos.

Introduzca un cable desde la SALIDA DE AUDIO

de su guitarra a la entrada para guitarra en el

lateral de la unidad.

1

1

ENTRADA PARA AURICULARES CONECTAR UNA GUITARRA

9

CONEXIÓN CON UNA UNIDAD EXTERNA

Puede conectar una unidad externa a esta unidad, como

por ejemplo un reproductor CD/CD+G u otro.

Simplemente, conecte un cable de audio (no proveído)

desde la entrada de audio de esta unidad a la SALIDA

AUX de la unidad externa. De esta manera podrá

transmitir el sonido de la unidad externa a través de los

altavoces de esta unidad. Asegúrese de que ambas

unidades se encuentran encendidas y ajuste el volumen

con el control de volumen principal.

NOTAS:

• Al conectar la unidad a una fuente de audio externa

podrá transmitir el sonido de la unidad externa a

través de los altavoces de esta unidad.

• Cuando realice la conexión con la unidad externa, lea

el manual del usuario de dicha unidad y este manual.

• Cuando efectúe la conexión con la unidad externa,

asegúrese de que se encuentra apagada y que ambas

unidades están desenchufadas antes de realizar

cualquier conexión.

• Conecte un reproductor CD+G para utilizar la función de AUTO VOZ. Consulte la siguiente página.

• El cable de entrada de línea no podrá conectarse cuando el cable de entrada de Audio se encuentre

conectado.

Coloque su reproductor multimedia en el soporte

del reproductor multimedia. Pase el cable de

entrada de línea proveído, desde la parte trasera

de la unidad a la parte lateral o superior del

soporte del reproductor multimedia, como se

indica en la ilustración.

O

1

Conecte el cable de entrada de línea desde la

SALIDA DE LÍNEA de su reproductor multimedia a

la ENTRADA MULTIMEDIA ubicada en la parte

superior del amplificador.

Al conectar el reproductor multimedia podrá

escuchar su sonido a través de los altavoces de la

unidad.

2

UTILIZACIÓN DE UN REPRODUCTOR

MULTIMEDIA

CONEXIONES (CONTINUACIÓN)

10

FUNCIONAMIENTO

Gire el control de ECO hacia la derecha para

aumentar el eco o hacia la izquierda para

disminuir el mismo.

1

CONTROL DE ECO

Para encender el micrófono, ubique el interruptor de

ENCENDIDO/APAGADO (ON/OFF), en el lateral del

micrófono, en la posición de ENCENDIDO (ON). Para

apagar el micrófono, ubique el interruptor de

ENCENDIDO/APAGADO (ON/OFF), en la posición de

APAGADO (OFF).

1

INTERRUPTOR DE ENCENDIDO/ APAGADO (ON/OFF) DEL

MICRÓFONO

Para bajar o levantar la barra de soporte superior,

simplemente gire el conector de la barra

superior/perilla de ajuste hacia la izquierda para

aflojar y luego levante o baje la barra de soporte

superior. Gire el conector de la barra superior/perilla

de ajuste hacia la derecha para ajustar.

1

AJUSTE DEL SOPORTE

Cuando se conecte a una unidad externa que

puede reproducir discos CDG: Cuando la

función vocal está activada, las voces presentes

en una grabación multiplex se silencian apenas

el cantante comienza a cantar a través del

micrófono. Cuando se detiene, las voces

comienzan a escucharse nuevamente de forma

automática. Oprima el botón AUTO VOZ para

activar esta función.

BOTÓN DE AUTO VOZ

1

FUENTE DE ALIMENTACIÓN

CA:

Utilice el cable de línea polarizado de CA, proveído con la unidad,

para operar con alimentación de CA. Introdúzcalo en un

tomacorriente de CA, convenientemente ubicado, con 120V, 60Hz.

NOTA: El enchufe de CA provisto con la unidad es polarizado para

ayudarlo a minimizar la posibilidad de descarga eléctrica. Si el

enchufe de CA no encaja en en el tomacorriente de CA no

polarizado, no lime ni corte la clavija chata. Es responsabilidad del

usuario que un electricista reemplace el tomacorriente obsoleto.

AC Plug

AC Outlet

11

Efectúe cualquier conexión que

desee, como se indica en las

páginas 8 y 9. Oprima el botón de

Encendido/Apagado (Power) para

encender la unidad; el indicador

correspondiente se iluminará.

1

Gire el control de ECO hacia la

derecha para aumentar el eco o

hacia la izquierda para disminuir

el mismo.

4

Si utiliza un segundo micrófono,

ajuste el control de volumen del

micrófono 2 (MIC2) según sus

preferencias.

3

Ajuste el control de volumen del

micrófono 1 (MIC1) hasta el nivel

deseado.

2

Ubique el interruptor de

E N C E N D I D O / A P A G A D O

(ON/OFF) del micrófono en la

posición de ENCENDIDO (ON). Si

lo desea, repita el proceso para el

micrófono 2.

5

Oprima AUTO VOZ para activar la

función de auto voz (cuando utilice

una unidad externa con CDG).

Cuando esté activada, las voces

presentes en una grabación multiplex

se silencian apenas el cantante

comienza a cantar. Cuando se

detiene, las voces comienzan a

escucharse nuevamente de forma

automática.

6

Encienda la unidad externa y/o

reproductor multimedia y cante o

hable por el micrófono o los

micrófonos. Escuchará la unidad

externa, el reproductor

multimedia y el micrófono.

7

Si conecta una guitarra, ajuste el

volumen con el control de

volumen de la GUITARRA.

8

Ajuste el control de VOLUMEN

PRINCIPAL1según su preferencia;

esto controlará el volumen general de

todas las unidades y los micrófonos

conectados.

Oprima Encendido/Apagado (Power)

2para apagar la unidad; el indicador

también se apagará.

2

1

9

FUNCIONAMIENTO (CONTINUACIÓN)

12

GUÍA DE RESOLUCIÓN DE PROBLEMAS

Si esta unidad presentara un problema, lea el siguiente cuadro antes de llamar al servicio técnico.

Problema: Se oye un chirrido a través de los altavoces.

Solución posible: Esto se debe al acople del micrófono. A continuación obtendrá más información.

Problema: No hay sonido (General):

Solución posible 1: El control del volumen general está ajustado en mínimo. Súbalo.

Solución posible 2: La unidad está apagada; enciéndala. El indicador se iluminará.

Solución posible 3: Los auriculares está enchufados en su conector; desenchúfelos.

Problema: No sale sonido del micrófono o los micrófonos.

Solución posible 1: El micrófono no está enchufado en el conector MIC1 o 2

Solución posible 2: El control del volumen MIC 1/2 está ajustado en mínimo. Súbalo.

Problema: No sale sonido de la guitarra.

Solución posible 1: La guitarra no está enchufada en el conector de guitarra.

Solución posible 2: El control del volumen de la guitarra está ajustado en mínimo. Súbalo.

Problema: No sale sonido del reproductor multimedia.

Solución posible: Verifique que el cable de entrada de línea está conectado desde la salida de línea del

reproductor multimedia a la entrada multimedia de esta unidad.

ACOPLE DEL MICRÓFONO:

El “acople” es un chirrido o chillido que se produce cuando el micrófono o los micrófonos se encuentran

demasiado cerca del altavoz. Para evitar el acople con el micrófono, aléjelo del altavoz tan lejos como el

cable se lo permita. Si necesita acercar los micrófonos al altavoz, como por ejemplo cuando cambia un

disco o ajusta alguno de los controles en el frente de la unidad, apague (Off) los micrófonos con el

interruptor.

13

GENERAL:

Fuente de Alimentación ..............................................................................120V, 60Hz AC

Consumo de Energía...................................................................................................20W

Altavoz.....................................................................................................................4 ohms

Dimensiones ..............................................48 (Altura) x 13 (Profundidad) pulgadas (Min.)

Peso.......................................................................................................................11 libras

Potencia de Salida........................................................................................................5 W

Las especificaciones están sujetas a cambios sin previo aviso.

ESPECIFICACIONES

PARA ASISTENCIA ADICIONAL SOBRE LA CONFIGURACIÓN O EL FUNCIONAMIENTO,

INGRESE EN:

WWW.MEMOREXELECTRONICS.COM

O COMUNÍQUESE CON ATENCIÓN AL CLIENTE:

Si llama desde EE.UU. marque 1-800-919-3647.

Si llama desde México marque 001-866-580-8316.

CONSERVE EL EMBALAJE AL MENOS 90 DÍAS EN CASO QUE NECESITE DEVOLVER EL

PRODUCTO AL LUGAR DE COMPRA O IMATION ELECTRONIC PRODUCTS.

PARA OBTENER PIEZAS REEMPLAZABLES POR EL CONSUMIDOR, CONSULTE EL

NÚMERO DE PIEZA EN LA PÁGINA 4 Y 5 Y LUEGO COMUNÍQUESE CON FOX

INTERNATIONAL AL 1-800-321-6993.

Imation Electronic Products,

A Division of Imation Enterprises Corp.

Weston, FL

Printed in / Impreso en Hong Kong

www.memorexelectronics.com

5201-06075-E010
