MINI HAWK: 가용 부호

초소형

자동 초점 영상 표시기

작은 모양/크기

실제 크기

높이: 1" (25.4 mm)

폭: 1.80" (45.7 mm)

길이: 2.10" (53.3 mm)

MINI HAWK 는 업계를 막론하고 다양한 데이터

추적 및 추적 필요 사항들을 해결해 주는 강력한

소형 영상 표시기입니다. 강력한 바코드 판독 알

고리즘을 사용하고 1D, 2D 또는 직접 부품 표시

(DPM) 응용 프로그램에 대해 쉽게 설정할 수 있

습니다. 신뢰도 높은 판독 기능을 위해 X-모드 기

술이 사용되어 구성이나 설정이 없이도 손상되었

거나 어려운 기호를 읽을 수 있습니다.

쉬운 설정, 강력한 영상 처리, 복합 구성 등을 자

랑하는 MINI HAWK 은모든 바코드 또는 DPM 응

용에 있어 이상적인 솔루션입니다.

ESP® 간편 설정 프로그램: 단일 포인트 소프트

웨어 솔루션은 모든 Microscan 판독기를 빠르고

간편하게 설정하고 구성할 수 있게 해줍니다.

EZ 버튼: 컴퓨터 없이도 판독기 설정 및

구성을 수행합니다.

가시적 표시기: 성능 표시기에는

“판독 양호" 녹색 플래시 및 LED가 포함됩니다.

MINI HAWK: 요약

X-모드 기술

특허를 보유한 X-모두 기술

로 인해 응용 프로그램에 쉽게

설치 및 배치할 수 있습니다.

MINI HAWK 은 손상되거나 어

려운 선형 코드 및 2D 기호를

안정적으로 판독할 뿐만 아니

라 고급 판독 알고리즘을 사용

하여 다양한 유형의 직접 부품

표시들을 판독할 수 있습니다.

유연성

다양한 응용 프로그램을 위한

솔루션이 될 수 있도록 여러

해상도가 마련되어 있습니다.

넓은 시야

회절성 전체 필드 조명과 광학

적 직각 미러로 2" (50.8 mm)

크기의 정사각형 기호를 1"

(25.4 mm) 의 거리에서 판독

합니다.

작은 외형 덕택에 좁은 공간에

쉽게 배치하며 가벼워서 강력

한 응용 프로그램에 장착할 수

있습니다.

자동 초점

실시간 동적 자동 초점은 시

야의 중앙에 기호를 배치하고

EZ 버튼을 누르면 사용할 수

있습니다. MINI HAWK은 기호

판독을 최적화하기 위해 초점

거리를 자동으로 조절하고 내

부 매개변수를 설정합니다.

응용 사례

조립 라인 제조부품 추적

자동차

• 전동 열차 구성품에 도트

핀 표시

• 자동차 전자 구성품에 레

이저 표시

의료 기기

• 구성품에레이저 표시

전자 제품

• 인쇄 회로 기판, 유연한 기

판에 레이저 표시

반도체

• 패키지 및 구성품에 레이

저 표시

MINI HAWK

본 제품에 대한 상세 정보는 www.microscan.com 을 방문하십시오.

• 판독 속도 및 범위: 모델에 따라 다름

• X-모드 판독 기술

• 자동 초점

• 선택형 USB 연결성

MINI HAWK 3MP: 3백만 화소 해상도의 영상 표시기

MINI HAWK HR: 최고 해상도 영상 표시기

MINI HAWK HS: 고속 영상 표시기

넓은 시야,

자동 초점

X-모드

기술

선형

모든 표준형

데이터

매트릭스 QR

다층형 MicroPDF PDF417 GS1 데이터바

2D

우편번호

Micro QR Aztec

선택형

ESD 안전 설계

Narrow-bar-width Field of View Read Range

1D 2D (maximum) (using autofocus)

Ultra High Density

.0033” (0.08 mm) .005” (0.13 mm) 1.6” (40 mm) 1.9 to 4.4” (47 mm to 110 mm)

.0075” (0.19 mm) .010” (0.25 mm) 2.5” (64 mm) 1.7 to 6.7” (42 mm to 170 mm)

.015” (0.38 mm) .020” (0.51 mm) 2.9” (74 mm) 1.5 to 8.0” (38 mm to 203 mm)

Standard Density

.005” (0.13 mm) .0075” (0.19 mm) 2.8” (72 mm) 1.6 to 4.4” (41 mm to 112 mm)

.0075” (0.19 mm) .010” (0.25 mm) 3.8” (97 mm) 1.5 to 6.2” (38 mm to 157mm)

.010” (0.25 mm) .015” (0.38 mm) 4.7” (118 mm) 1.4 to 7.6” (36 mm to 193 mm)

.020” (0.51 mm) .030” (0.76 mm) 6.2” (158 mm) 1.3 to 10.0” (33 mm to 254 mm)

MINI Hawk 3MP Standard Density

Depth of Field (@ Focus Position)

MINI Hawk 3MP Standard Density

Fields of View (inches/mm)

20 mil 1D | 30 mil 2D

10 mil 1D | 15 mil 2D

5 mil 1D

7.5 mil 2D

7.5 mil 1D | 10 mil 2D

1 2 3 3 2 1

76 51 25 25 51 76 .5 51 102 127 152

20 mil 1D | 30 mil 2D

10 mil 1D | 15 mil 2D

5 mil 1D

7.5 mil 2D 7.5 mil 1D | 10 mil 2D

M2x0.4

.10” (2.54 mm)

depth

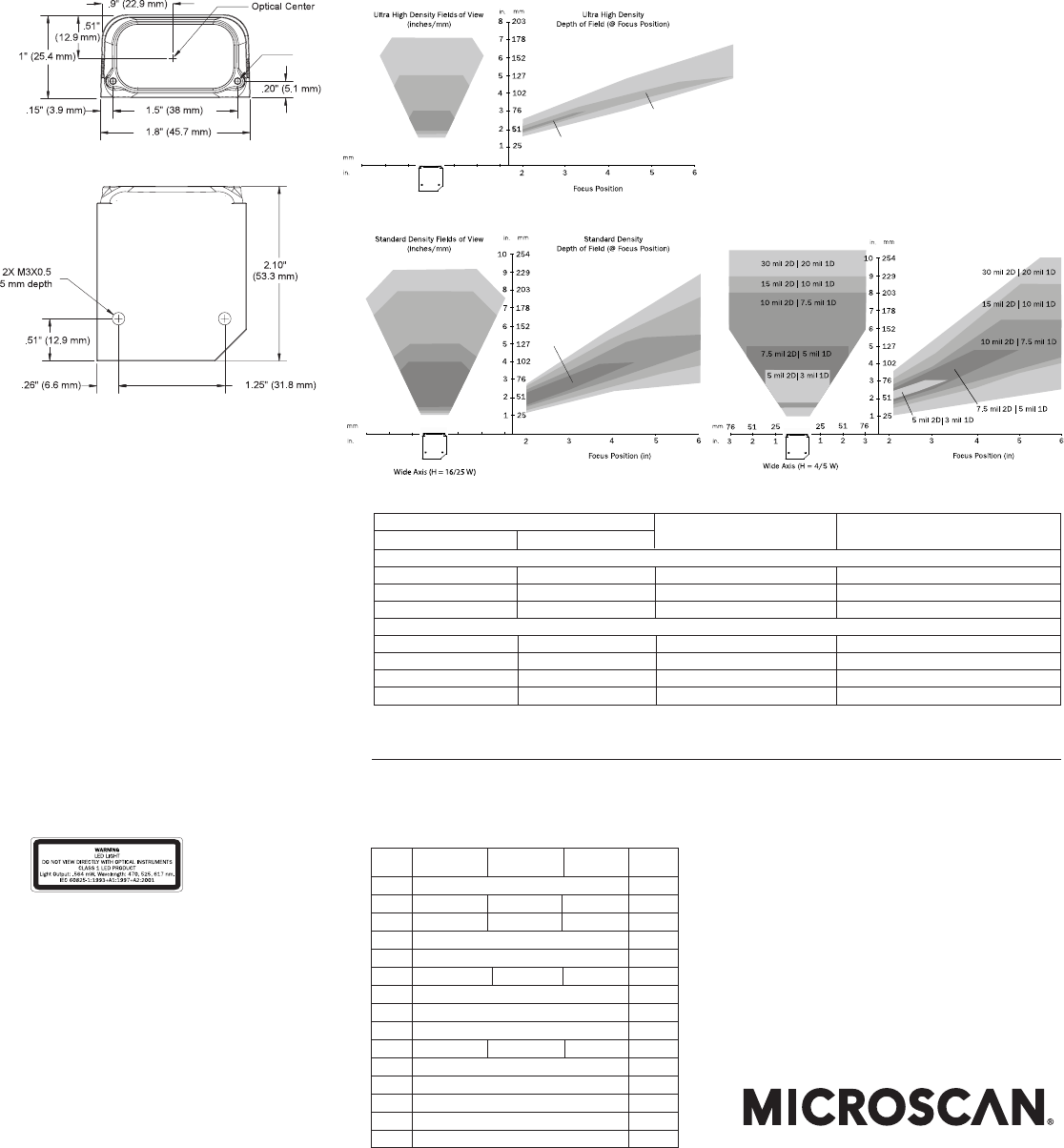

MINI HAWK SpecIfIcAtIoNS ANd optIoNS

MECHANICAL

Height: 1” (25.4 mm) Width: 1.80” (45.7 mm)

Depth: 2.10” (53.3 mm) Weight: 2 oz. (57 g)

ENVIRONMENTAL

Enclosure: IP54 (category 2)

Humidity: up to 90% (non-condensing)

Operating Temperature: 0° to 40°C (32° to 104°F)

Storage Temperature: -50° to 75° C (-58° to 167°F)

CE MARK

EN 55024: 1998 ITE Immunity Standard

EN 55022:98 ITE Disturbances

LIGHT SOURCE

Type: High output LEDs

LIGHT COLLECTION OPTIONS

Progressive scan, square pixel. Software adjustable

shutter speed, electronic shutter

MINI HAWK 3MP: 2048 by 1536 pixels (QXGA)

MINI HAWK HR: 1280 by 1024 pixels (SXGA)

MINI HAWK HS: 752 by 480 pixels (WVGA)

SYMBOLOGIES

2D Symbologies: Data Matrix (ECC 0-200), QR Code,

Micro QR Code, Aztec Code

Stacked Symbologies: PDF417, Micro PDF417,

GS1 Databar (Composite & Stacked)

Linear Barcodes: Code 39, Code 128, BC 412, I2 of 5,

UPC/EAN, Codabar, Code 93, Pharmacode, PLANET,

PostNet, Japanese Post, Australian Post, Royal Mail,

Intelligent Mail, KIX

READ PARAMETERS

Pitch: ±30° Skew: ±30° Tilt: 360°

Decode Rate: Up to 60 decodes per second (HS model)

Focal Range: 1.3 to 9.3” (33 to 236 mm) (autofocus)

CONNECTOR

Type: 3 ft. cable terminated with High Density

15-pin D-Sub socket connector or USB Type A connector

INDICATORS

LEDS: Read Performance, Power, Read Status

Green Flash: Good read Blue V: Symbol locator

Beeper: Good read, match/mismatch, noread, serial

command conrmation, on/off

COMMUNICATION PROTOCOLS

Standard Interface: RS-232, RS-422, or USB

HOST CONNECTOR/PIN ASSIGNMENTS

High Density 15 Pin D-sub Socket Connector

Pin Host Host/Aux Host In/

No. RS232 RS232 RS422/485 Out

1 Power +5 VDC In

2 TxD TxD TxD(–) Out

3 RxD RxD RxD(–) In

4 Power/Signal Ground

5 NC

6 RTS Aux TxD TxD(+) Out

7 Output 1 TTL Out

8 Default congurationaIn

9 Trigger In

10 CTS Aux RxD RxD (+) In

11 Output 3 TTL Out

12 New Master (NPN) In

13 Chassis groundb

14 Output 2 TTL Out

15 NC

a. The default is activated by connecting pin 8 to ground pin 4.

b. Chassis ground: Used to connect chassis body to earth

ground only. Not to be used as power or signal return.

SAFETY CERTIFICATIONS DESIGNED FOR

FCC, UL/cUL, CE, CB

ROHS/WEEE COMPLIANT

ISO CERTIFICATION

Certied ISO 9001:2008 Quality Management

System

©2015 Microscan Systems, Inc. SP057E-KO-0313

Read Range and other performance data is determined using high

quality Grade A symbols per ISO/IEC 15415 and ISO/IEC 15416

in a 25°C environment. For application-specic Read Range results,

testing should be performed with symbols used in the actual

application. Microscan Applications Engineering is available to

assist with evaluations. Results may vary depending on symbol

quality. Warranty–For current warranty information on this product,

please visit www.microscan.com/warranty.

Front

Base

ELECTRICAL

Power: 5 VDC +/– 5 %, 200 mV p-p max. ripple, 494 mA @

5 VDC (typ.) Optional Int.: 10-28 V Accessory

DISCRETE I/O

Trigger Input, New Master: 5 to 28 VDC rated (.16 mA)

Outputs (1, 2, 3): 5V TTL compatible, can sink 10 mA and

source 10mA

Optional I/O: Optoisolated (with IC-332 accessory)

READ RANGES (GRAPHS AND TABLES)

MINI HAWK HS units used for data provided in table. Subject to change. See User Manual for complete data.

.5 1 1.51.5 1 .5

38 25 13 38 25 13 .5 51 102 127 152

10 mil 1D | 15 mil 2D

5 mil 1D | 7.5 mil 2D

3.3 mil 1D

5 mil 2D

10 mil 1D | 15 mil 2D

7.5 mil 1D | 10 mil 2D

3.3 mil 1D | 5 mil 2D

MINI Hawk HSMINI Hawk HS

MINI Hawk HSMINI Hawk HS

Note: Nominal dimensions shown.

Typical tolerances apply.
