Motor de Leitura
O MS-1 é um dos motores de leitura totalmente
descodifi cado mais pequenos e leves da sua
classe. Com reduzidas dimensões e um desem-
penho fi ável, provocando um impacto mínimo
ao nível do orçamento, disponibiliza gestão de
energia integrada, ligação em série bidireccio-
nal para uma confi guração dimica, e versões
de alta e baixa densidade.
O MS-1 é o motor de leitura ideal para técnicos
de design OEM que procuram uma solução de
leitura de códigos de barras integrada, fi ável e
de preço acessível.
Compacto e leve
O MS-1 tem uma base de
1,26” (32 mm) por 0,95”
(24 mm), e 0,44” (11 cm) de
altura. O motor pesa menos
de 8,4 g para uma fácil
instalação em equipamento
robótico ou em espaços
exíguos.
Capacidades de leitura
O motor MS-1 consegue ler
facilmente os códigos mais
difíceis, e apresenta um
comportamento excelente
na leitura de superfícies
reflectoras.
MS–1
ESP®Easy Setup Program: Single-point
software provides quick and easy setup and
configuration of all Microscan readers.
MS–1: Resumo
Para mais informações, visite www.smallscanners.com.
• Leituras/segundo: até 220
• Intervalo de leitura: 1,0 a 13,0” (25 a 330 mm)
• Low 5V Power Draw
MS–1: Códigos disponíveis
Linear All Standard
Stacked GS1 Databar (RSS)
Forma/tamanho compacto
TAMANHO REAL ILUSTRADO
Altura: 0,45” (11,5 mm)
Largura: 1,26” (32 mm)
Comprimento: 0,94” (24 mm)
Fácil configuração
O software ESP propor-
ciona uma fácil configu-
ração do MS-1, incluindo
disparo seleccionável e
definição de símbolos.
Exemplos de aplicação
•Quiosques
•Terminais de pontos de
venda
•Caixas Multibanco
•Robótica
•Equipamento clínico
READ RANGES
Narrow-Bar Read Range Scan Width
HIGH DENSITY
.005” (.127 mm) 1.1 to 2.3” (28 to 58 mm) 2.0” (51 mm) @ 1.9” (48 mm)
.010” (.254 mm) 1.0 to 3.5” (25 to 89 mm) 2.5” (64 mm) @ 3.1” (79 mm)
.015” (.38 mm) 1.0 to 4.5” (25 to mm) 3.0” (76 mm) @ 3.5” (89 mm)
LOW DENSITY
.005” (.127 mm) 1.6 to 3.5” (41 to 89 mm) 2.4” (61 mm) @ 3” (76 mm)
.010” (.254 mm) 1.5 to 7.6” (35 to 193 mm) 4.2” (107 mm) @ 6” (152 mm)
.020” (.508 mm) 1.5 to 13” (35 to 330 mm) 7.0” (178 mm) @ 11” (279 mm)
Microscan Systems, Inc.
Tel 425 226 5700 / 800 251 7711
Fax 425 226 8250
Microscan Europe
Tel 31 172 423360 / Fax 31 172 423366
Microscan Asia Pacifi c R.O.
Tel 65 6846 1214 / Fax 65 6846 4641
Part of a full range of sales tools available from our website:
www.microscan.com
E-mail: info@microscan.com
Tech support: helpdesk@microscan.com

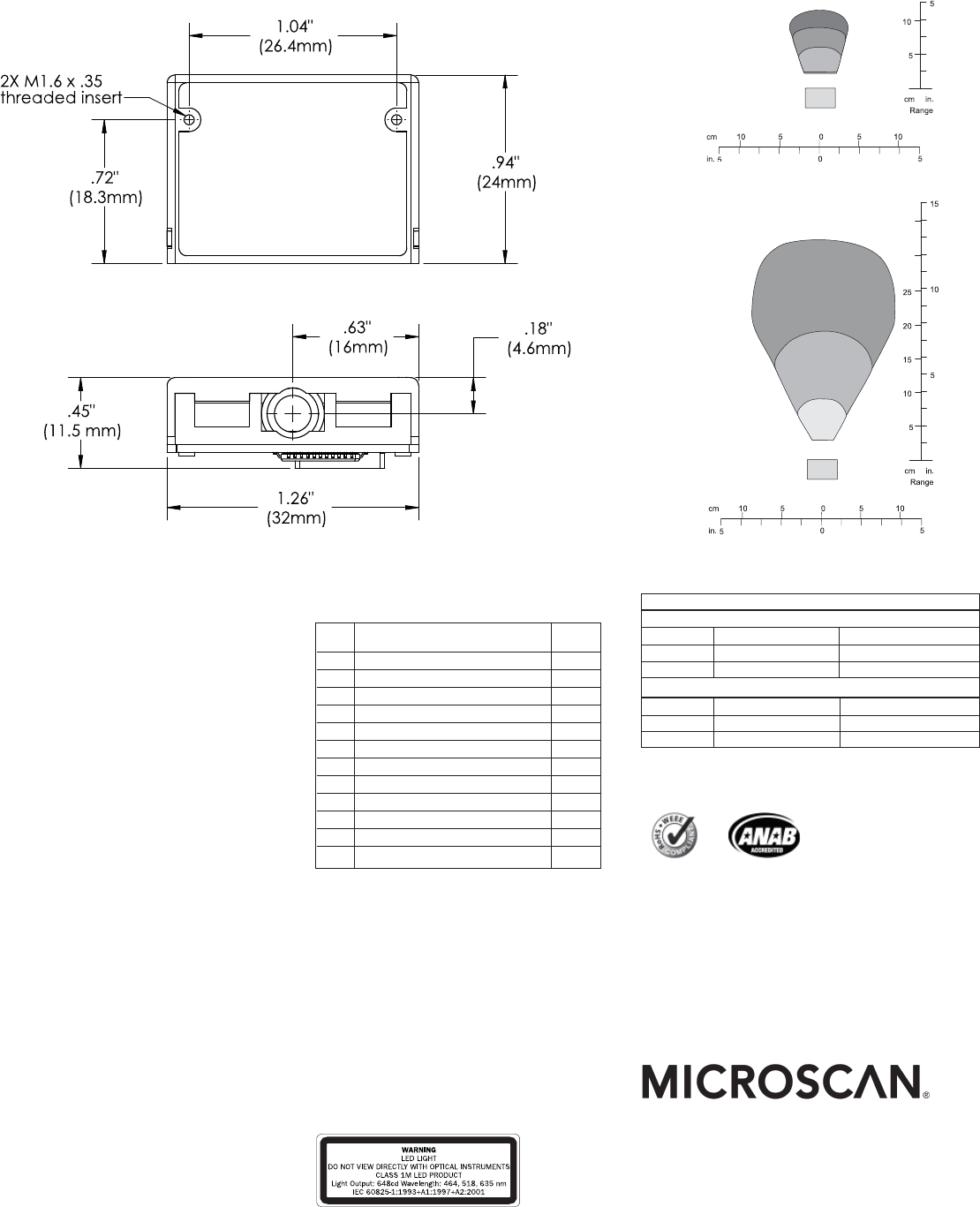

MS–1 SCAN ENGINE SPECIFICATIONS AND OPTIONS
MECHANICAL
Height: 0.45” (11.5 mm)
Width: 1.26” (32 mm)
Length: 0.94” (24 mm)
Weight: 0.3 oz. (8.4 g)
DESIGN
Flash memory sensor:
CCD linear image sensor
Optics: 660 nm visible LED
Bright and sharp scanning line
SCANNING PERFORMANCE
Scan rate: 220 scans/sec
Min. X dimension: Down to 3.3 mil
(0.084 mm) on Code 39
Depth of fi eld: 1.0 to 13” (25 to 330 mm)
Bar code width: Up to 7” (178 mm) on
20 mil (0.5 mm) resolution code
COMMUNICATION
Interface: RS-232 TTL
CONNECTOR
Type: 12-pin ZIF connector
SYMBOLOGIES
UPC (E&A), EAN, Code 39, Code 128, UCC
EAN 128, Interleaved, Industrial and Standard
2 of 5, Codabar, Code 93, MSI, Plessey, GS1
Databar (RSS)
ENVIRONMENTAL CHARACTERISTICS
Operating temperature: -20 to 50° C
(-4 to 122° F)
Storage temperature: -20 to 60° C
(-4 to 140° F)
Relative humidity:
20% to 85% (non-condensing)
Ambient light: Works in any lighting
conditions, from 0 to 70,000 lux
SAFETY CERTIFICATIONS DESIGNED FOR
FCC, UL/cUL, CE
ROHS/WEEE COMPLIANT
ISO CERTIFICATION
Issued by TüV USA Inc, Member of TÜV NORD
Group, Cert No. 06–1080
©2015 Microscan Systems, Inc. SP015L-PT-1013
Read Range and other performance data is determined using high quality
Grade A symbols per ISO/IEC 15415 and ISO/IEC 15416 in a 25°C
environment. For application-speci c Read Range results, testing should be
performed with symbols used in the actual application. Microscan
Applications Engineering is available to assist with evaluations. Results may
vary depending on symbol quality. Warranty–One year limited warranty on
parts and labor. Extended warranty available.
HOST CONNECTOR/PIN ASSIGNMENTS
12-Pin ZIF Connector
CE MARK
Immunity designed for:
EN 55-24:1998 ITE Immunity Standard
Radiated and conducted emissions
designed for:
EN 55022:98 ITE disturbances class A
ELECTRICAL
Power: 5V +/–5%, 300 m/V p-p max ripple,
120 mA @ 5 VDC (typ.)
ISO 9001:2000
Certifi ed QMS
Pin Decoded Operation In/Out
No.
1 +5 Power VCC In
2 TTL_RXD In
3 Trigger input In
4 Power enable In
5 TTL_TXD Out
6 TTL_RTS Out
7 Ground
8 Firmward Upload 1 In
9 LED/Buzzer Output Out
10 TTL_CTS In
11 Firmware Upload 2 In
12 Reset In
20 mil 1D
10 mil 1D
5 mil 1D
30
35
15 mil 1D
10 mil 1D
5 mil 1D
HIGH DENSITY FIELDS OF VIEW
LOW DENSITY FIELDS OF VIEW
