Ángulo de exploración
ancho
Lector CCD ultra
compacto
El MS-2 es un lector CCD completamente
empaquetado de fácil manejo que ofrece una
integración sencilla y diversas configuraciones
para cumplir con las necesidades más variadas.
La tecnología CCD avanzada está acompañada
de algoritmos extraordinarios para garantizar
una decodificación sencilla y exacta de los
códigos pequeños, dañados o impresos
incorrectamente.
Su alto rendimiento y flexibilidad convierten al
MS-2 en el lector incorporado óptimo para leer
códigos difíciles.
Compacto y ligero
El lector de 1,75" (44,5 mm)
cuadrados por 0,85"
(21,6 mm) pesa menos de
2 oz (57 g), lo que permite
montarlo fácilmente sobre
equipos robóticos o en
espacios reducidos.
Indicadores visibles
Los LEDs iluminados
en la parte superior del
lector proporcionan una
confirmación visual del
estado del mismo.
Versatilidad
Las versiones de
exploración de ángulo
de baja y alta densidad
emparejadas con paquetes
de ángulo estándar y recto
permiten la configuración
flexible para un amplio
abanico de aplicaciones.
Capacidad de lectura
El MS-2 puede leer
fácilmente los códigos más
difíciles y destaca en la
lectura en superficies muy
reflectantes.
Ejemplos de aplicaciones
•Instrumental clínico
•Cajeros automáticos
•Casetas de parking
•Terminales en puntos
de venta
•Robótica
MS–2
ESP®Programa de Fácil Instalación: La solución de
software de únicoo clic proporciona una rápida y
fácil instalación y configuración de todos los
lectores de Microscan.
MS–2: Un Vistazo
Para mayor información acerca de este producto, visite www.microscan.com.
• Exploraciones/segundo: hasta 530
• Rango de lectura: 0,8 a 12.8" (20 a 325 mm)
• Bajo consumo de 5V
• Caja IP65
• Hay disponibles cuatro versiones estándar
MS–2: Códigos disponibles
Lineales Estándar
Apilados GS1 Databar
Forma/tamaño compacto
TAMAÑO REAL
Altura: 0,85" (21,6 mm)
Ancho: 1,75" (44,5 mm)
Largo: 1,75" (44,5 mm)
PDF417
15 mil 1D
10 mil 1D
5 mil 1D

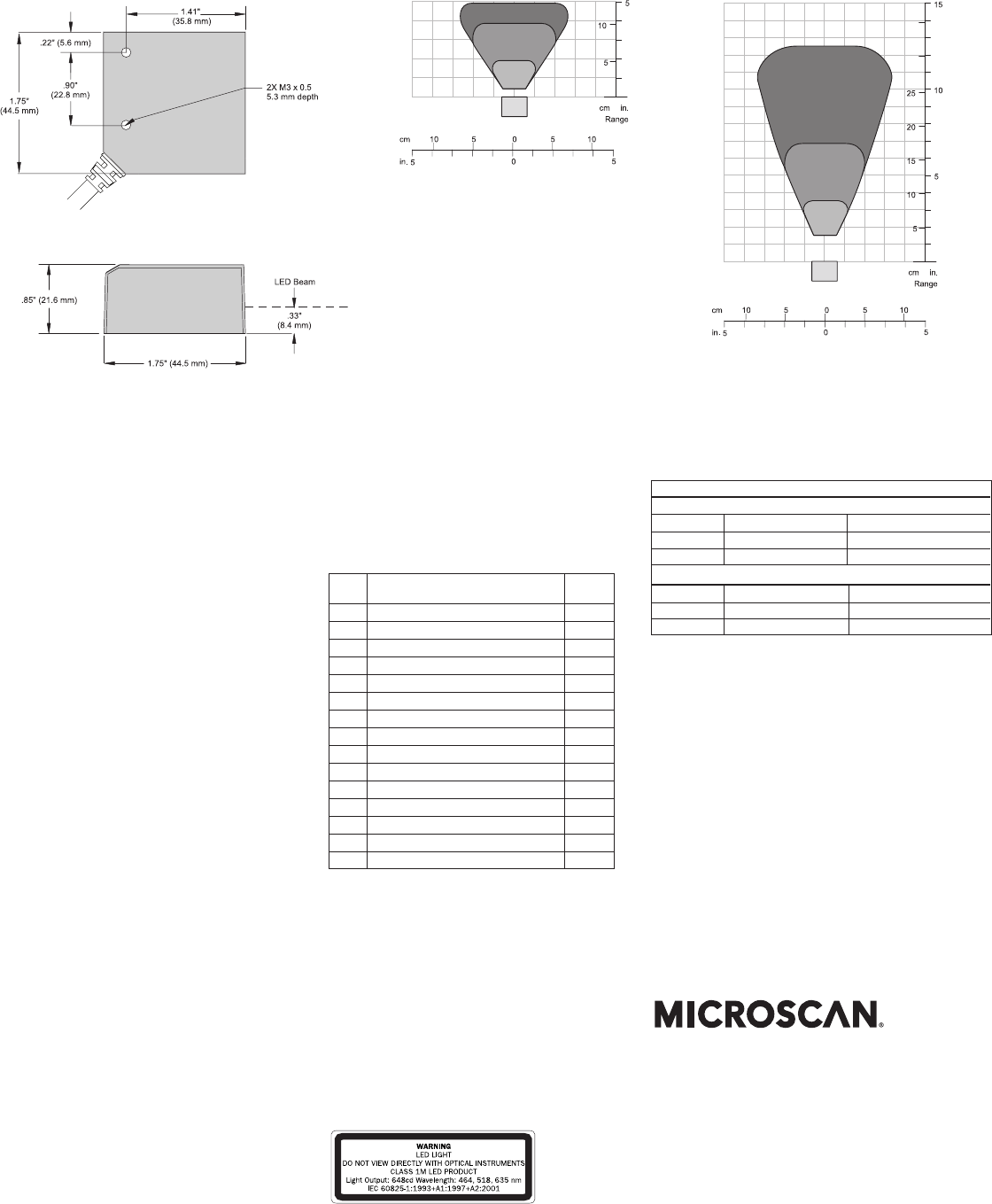

HIGH DENSITY FIELDS OF VIEW
READ RANGES
Narrow-Bar Read Range Scan Width
HIGH DENSITY
.005” (0.127 mm) 0.4 to 1.9” (10 to 48 mm)
2.2” (56 mm) @ 1.4” (36 mm)
.010” (0.254 mm) 0.4 to 3.9” (10 to 99 mm)
4.3” (109 mm) @ 3.0” (76 mm)
.015” (0.38 mm) 0.4 to 4.9” (10 to 124 mm)
5.0” (127 mm) @ 4.3” (109 mm)
LOW DENSITY
.005” (0.127 mm) 1.6 to 3.4” (36 to 84 mm)
2.2” (56 mm) @ 2.8” (71 mm)
.010” (0.254 mm) 1.6 to 6.8” (36 to 188 mm)
3.9” (99 mm) @ 5.8” (147 mm)
.020” (0.508 mm) 1.6 to 12.4” (36 to 325 mm)
6.7” (170 mm) @ 10.8” (274 mm)
MS–2 CCD ReaDeR SpeCifiCationS anD optionS
MECHANICAL
Height: 0.85” (21.6 mm)
Width: 1.75” (44.5 mm)
Length: 1.75” (44.5 mm)
Weight: 2 oz. (57 g)
DESIGN
Flash Memory Sensor:
CCD linear image sensor
Optics: 660 nm visible LED
Bright and sharp scan line
SCANNING PERFORMANCE
Scan Rate: Up to 530 per second
Decode Rate: Up to 55 per second
Min. X Dimension: Down to 3.3 mil
(0.084 mm) on Code 39
Depth of Field: 0.8 to 12.8” (20 to 325 mm)
Barcode Width: Up to 7” (178 mm) on 20 mil
(0.5 mm) resolution code
COMMUNICATION
Interface: RS-232, USB 1.1 (keyboard mode
only); Note: Virtual comm. is not supported
Electrical
Power: 5V +/–5%, 300 mV p-p max ripple,
150 mA @ 5 VDC (typ.)
Start Up Time: 175 ms
SYMBOLOGIES
UPC (E&A), EAN, Code 39, Code 128,
UCC EAN 128, I 2 of 5 (Interleaved, Industrial
and Standard), Codabar, Code 93, Plessey,
GS1 Databar, PDF417, China Postal Code
ENVIRONMENTAL CHARACTERISTICS
Operating Temperature: -20 to 50° C
(-4 to 122° F)
Storage Temperature: -30 to 60° C
(-22 to 140° F)
Relative Humidity:
20% to 85% (non-condensing)
Ambient Light: Works in any lighting
conditions, from 0 to 70,000 lux
Shock: 2000G
Vibration: 50G r.m.s
SAFETY CERTIFICATIONS DESIGNED FOR
FCC, CE
ROHS/WEEE COMPLIANT
ISO CERTIFICATION
Certied ISO 9001:2008 Quality Management
System
©2017 Microscan Systems, Inc. SP016K-ES-0417
Read Range and other performance data is determined using high quality Grade
A symbols per ISO/IEC 15415 and ISO/IEC 15416 in a 25° C environment.
For application-specic Read Range results, testing should be performed with
symbols used in the actual application. Microscan Applications Engineering is
available to assist with evaluations. Results may vary depending on symbol
quality. Warranty–For current warranty information on this product, please visit
www.microscan.com/warranty.
PIN ASSIGNMENTS
15-PIN HD D-SUB SOCKET CONNECTOR
CE MARK
Immunity Designed For:
EN 55024:98 ITE Immunity Standard
Radiated and Conducted Emissions
Designed For:
EN 55022:98 ITE Disturbances Class B
DISCRETE I/O
Trigger Input: 0.0 - 5.0V (Active low)
RS-232 Inputs: +/- 15V
Signal Outputs:
Beeper/USB Drive: 4.7 to 5.0V max
(High state—4mA source/4mA sink max)
RS-232 Outputs: +/- 5.0V typ.
Pin Decoded Operation In/Out
No.
1 VCC In
2 TXD Out
3 RXD In
4 GND
5 N/C
6 RTS Out
7 Beeper Out
8 N/C
9 Trigger In
10 CTS In
11 USB D (–) I/O
12 N/C
13 Chassis GND
14 USB D (+) I/O
15 N/C
30
35
20 mil 1D
10 mil 1D
5 mil 1D
LOW DENSITY FIELDS OF VIEW
Microscan Systems Inc.
Tel 425 226 5700 / 800 251 7711
Fax 425 226 8250
Microscan Europa
Tel 31 172 423360 / Fax 31 172 423366
Microscan Asia Pacífico
Tel 65 6846 1214 / Fax 65 6846 4641
www.microscan.com
Información de Producto: info@microscan.com
Soporte Técnico: helpdesk@microscan.com
Base
Side
CABLE AND CONNECTOR
Type: 3 ft. cable terminated with 15-pin
HD D-sub socket or USB type A connector
Note: Nominal dimensions shown. Typical tolerances apply.
