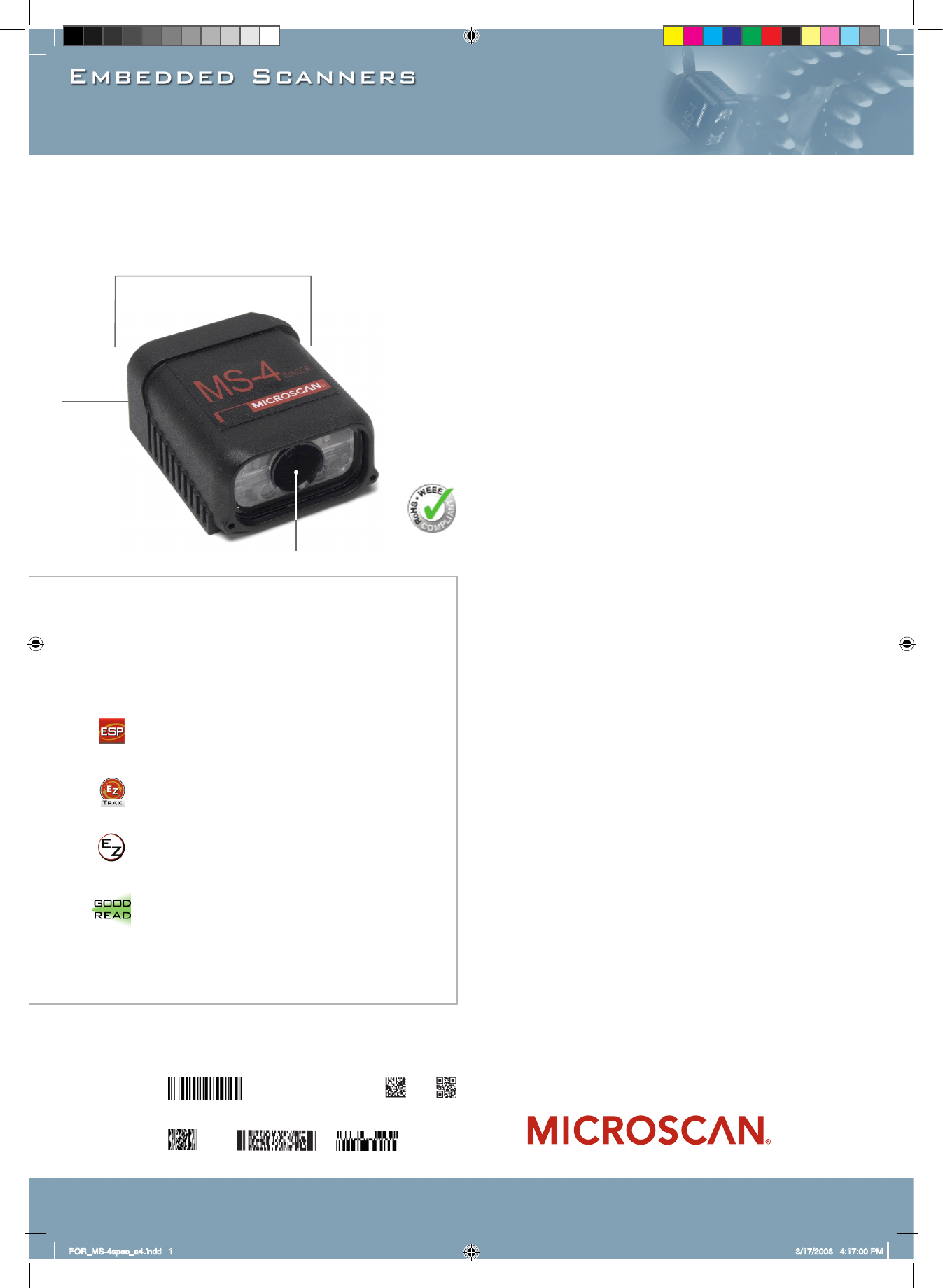

Amplo campo de visão
Gerador de imagens
ultra-compacto
O gerador de imagens MS-4 foi especificamente
concebido para aplicações de códigos de barras
integradas. Apresentando-se como o gerador
de imagens de alta resolução mais pequeno
do mundo da actualidade, o tamanho ultra-
compacto e a óptica de grande ângulo do MS-4
proporcionam o maior campo de visão disponível
para leitura de qualquer símbolo a curta
distância.
Trata-se do gerador de imagens ideal para os
técnicos de design OEM que têm necessidade de
leitura de símbolos 2D em espaços exíguos com
Compacto e Leve
O MS-4 é o gerador de
imagens de alto desempenho
mais pequeno do mundo. O
seu formato de reduzidas
dimensões permite um
posicionamento flexível em
espaços exíguos. A caixa
de liga de magnésio leve e
duradoira pesa menos de 2 oz
(56 g).
Amplo campo de visão
O MS-4 tem um campo de
visão extremamente amplo
e lê códigos lineares ou
símbolos 2D a uma distância
de apenas 1" (25 mm).
Leitura omnidireccional
Os códigos lineares ou os
símbolos 2D podem ser
descodicados em qualquer
orientação. O MS-4 elimina
a limitação de planeamento
para alinhamento da linha do
laser.
Flexibilidade de instalação
O formato compacto do MS-4,
o espelho de ângulo recto
opcional e a saída do cabo
a um canto poupam espaço
no intuito de proporcionar a
melhor adaptação possível
nos instrumentos e no
equipamento.
Comandos em tempo real
As entradas incluem um
sinal de disparo, uma
entrada "new master" e uma
entrada programável para
repor contadores ou libertar
saídas. As saídas podem ser
configuradas para se activarem
numa grande variedade de
condições, incluindo operações
de compatibilidade de códigos
e de diagnóstico.
Exemplos de aplicação
• Equipamento clínico
• Caixas Multibanco
• Parques de estacionamento
• Terminais de pontos de venda
• Robótica
MS–4
Configuração
do botão EZ
ESP®: O software de fácil configuração permite
uma definição e uma configuração rápida e fácil
de todos os leitores Microscan.
EZ Trax™: O software de captura e
armazenamento de imagens proporciona o
controlo de imagens de símbolos.
Botão EZ: Realiza a definição e a configuração
do leitor sem que seja necessário um
computador.
Indicadores visíveis: Os indicadores de
desempenho incluem indicação de luzes
intermitentes e LEDs de "leitura positiva",
bem como a ferramenta de posicionamento do
símbolo.
MS–4: Resumo
Para mais informações, visite www.smallscanners.com.
• Descodificações/segundo: até 10
• Amplo campo de visão
• Conectividade USB opcional
MS–4: Códigos disponíveis
Linear All Standard 2D Symbols
Data
Matrix QR
Stacked MicroPDF PDF417 GS1 Databar (RSS)
Forma/tamanho
compacto
TAMANHO REAL ILUSTRADO
Altura: 1" (25,4 mm)
Largura: 1,80" (45,7 mm)
Comprimento: 2,10" (53,3 mm)
POR_MS-4spec_a4.indd 1 3/17/2008 4:17:00 PM
Microscan Systems, Inc.
Tel. 425 226 5700 / 800 251 7711
Fax 425 226 8250
Microscan Europe
Tel. 31 172 423360 / Fax 31 172 423366
Microscan Asia Pacific R.O.
Tel. 65 6846 1214 / Fax 65 6846 4641
Parte de uma gama completa de ferramentas de vendas disponíveis no nosso website:
www.microscan.com
E-mail: info@microscan.com
Assistência Técnica: helpdesk@microscan.com
MS-4 ESpEcificaçõES E OpçõES dO GEradOr dE iMaGEnS
DADOS MECÂNICOS
Altura: 1" (25,4 mm)
Largura: 1,80" (45,7 mm)
Profundidade: 2,10" (53,3 mm)
Peso: 2--oz (57 g)
DADOS AMBIENTAIS
Caixa: IP54 (categoria 2)
Temperatura de funcionamento: 0 °C a 40 °C
(32 °F a 104 °F)
Temperatura de armazenamento: -50 °C a 75 °C
(-58 °F a 167 °F)
Humidade: até 90% (sem condensação)
Marca CE
Imunidade geral para a indústria da iluminação:
EN 55024: Norma de imunidade ITE 1998
Emissões radiadas e conduzidas de equipamento
ITE: EN 55022:98 Perturbações ITE
FONTE LUMINOSA
Tipo: LEDs de alto rendimento
OPÇÕES DE RECOLHA DE LUZ
Varrimento progressivo, pixel quadrado. Obturador
regulável através de software, obturador electrónico
VGA: 640 por 480
TIPOS DE SÍMBOLOS
Símbolos 2D:
Matriz de dados (ECC 0-200), QR Code
Símbolos Stacked: PDF417, Micro PDF417,
RSS (Composite e Stacked)
Códigos de barras Linear: Code 39, Code 128,
BC 412, I2 of 5, Pharmacode, UPC/EAN,
Codabar, Code 93
PARÂMETROS DE LEITURA
Distância: ±30° Distorção: ±30° Inclinação: 360°
Taxa de descodificação: Até 10 descodicações
por segundo
CONECTOR
Tipo: 3 ft. cabo terminado com Alta Densidade
Socket D-Sub de 15 pinos ou conector USB tipo A
INDICADORES
LEDS: Desempenho de leitura, alimentação, estado
de leitura
Intermitente verde: Leitura positiva
V azul: Localizador de símbolos
Aviso sonoro: Leitura positiva, correspondência/
disparidade, nenhuma leitura, conrmação de
comando de série, liga/desliga
PROTOCOLOS DE COMUNICAÇÃO
Interface standard: RS-232, RS-422 ou USB
CARACTERÍSTICAS ELÉCTRICAS
Alimentação: 5 VDC +/– 5 %, 200 mV p-p oscilação
máx., 394 mA @ 5 VDC (tip.)
E/S DISCRETA
Entrada disparo: 5 a 29,9V rated (160 mA)
"New Master": 5 a 29,9V rated (160 mA)
Saídas (1, 2, 3): Compatível com 5V TTL, can sink 10 mA
e origem 10 mA
CERTIFICAÇÕES DE SEGURANÇA CONCEBIDAS PARA
FCC, UL/cUL, CE, CB
CERTIFICAÇÃO ISO
Editado por RWTüV, USA Inc. ISO 9001:2000 – Cert N.º
03–1212
Em conformidade com as normas ROHS/WEEE
©2015
Microscan Systems, Inc. SP018J-PT-1013
Reservados todos os direitos. Especicações sujeitas a alterações.
O Intervalo de Leitura e outros dados relativos ao desempenho são
determinados utilizando símbolos de Grau A de alta qualidade em conformidade
com as normas ISO/IEC 15415 e ISO/IEC 15416 numa temperatura ambiente
de 25 °C. Para resultados de Intervalos de Leitura especícos da aplicação,
devem realizar-se testes com símbolos utilizados na aplicação em causa. A
Microscan Applications Engineering está ao seu dispor para o ajudar a realizar
avaliações. Os resultados poderão variar dependendo da qualidade dos
símbolos. Garantia–Garantia limitada de um ano para componentes e mão de
obra. Disponível garantia alargada.

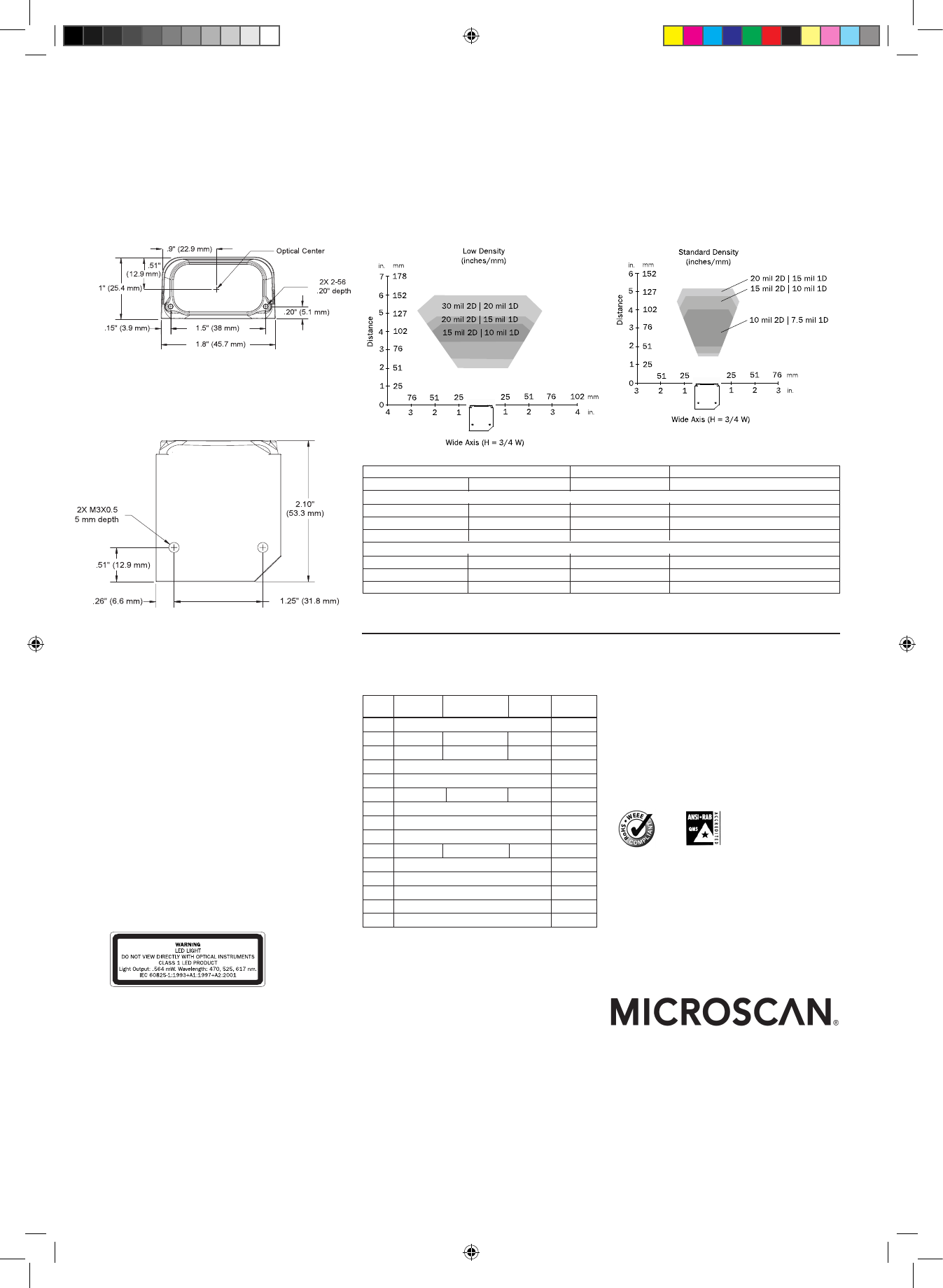

Frente
Sujeito a alterações. Contacte a Microscan para obter gráficos actualizados.
Base
ATRIBUIÇÕES DE PINS/CONECTOR
ANFITRIÃO
Conector de socket d-sub de 15 pinos de
a. Can sink 10 mA e origem 10 mA.
b. A predenição é activada ligando o pino 8 ao pino de terra 4.
c. Terra do chassis: Utilizado apenas para ligar o corpo do chassis
à terra. Não deve ser utilizado como fonte de alimentação ou
retorno de sinal.
INTERVALOS DE LEITURA (GRÁFICOS E TABELAS)
Largura estreita Campo de visão Intervalo de leitura
1D 2D (máximo)
Densidade
0,0075" (0,19 mm) 0,010" (0,25 mm) 2,4" (61 mm) 2 to 4,0" (51 mm to 102 mm)
0,010" (0,25 mm) 0,015" (0,38 mm) 2,6" (66 mm) 1,7 to 4,7" (43 mm to 119 mm)
0,015"(0,38 mm) 0,020" (0,51 mm) 2,8" (71 mm) 1,4 to 5,2" (36 mm to 132 mm)
Baixa
0,010" (0,25 mm) 0,015" (0,38 mm) 4,2" (107 mm) 3,5 to 4,5" (89 mm to 114 mm)
0,015" (0,38 mm) 0,020" (0,51 mm) 4,5" (114 mm) 2,7 to 5,0" (69 mm to 127 mm)
0,020" (0,51 mm) 0,030" (0,76 mm) 5,5" (140 mm) 2,0 to 6,0" (51 mm to 152 mm)
Pino Anfitrião Anfitrião/Aux Anfitrião Entrada/
No. RS232 RS232 RS422/485 Saída
1 Potência +5 VDC E
2 TxD TxD TxD(–) S
3 RxD RxD RxD(–) E
4 Alimentação/Sinal de terra
5 NC
6 RTS Aux TxD TxD(+) S
7 Saída 1 TTLa S
8 Conguração predenidab E
9 Disparo E
10 CTS Aux RxD RxD (+) E
11 Saída 3 TTLa S
12 "New Master" (NPN) E
13 Terra chassisc
14 Saída 2 TTLa S
15 NC
ISO 9001:2000
Certificação QMS
