PanelScan ist eine komfortable und unkompliziert

integrierbare Nachverfolgungslösung, die

Barcode-Daten von Leiterplatten-Mehrfachnutzen

erfasst. Das System kann vor oder in der SMT-

Produktionslinie eingesetzt werden und ersetzt

den fehleranfälligen manuellen Scanvorgang

durch automatisierte Datenerfassung bei

laufendem Fertigungsband, d.h. bei voller

Produktionsgeschwindigkeit.

PanelScan ist die ideale Nachverfolgungs- und

Kontrolllösung für Elektronikproduzenten, die viele

verschiedene Komponen tenkombinationen in

jeweils geringen Mengen herstellen.

PanelScan: In der Übersicht

Großformatige Bilderfassung

PanelScan ist ein

kostengünstiges System zur

großformatigen Bilderfassung,

das für das Lesen von Barcodes

über die gesamte Länge

und Breite jeder beliebigen

Leiterplatte entwickelt wurde.

Konfiguration per Fernzugriff

Nach der Einrichtung

können Änderungen an

der Fertigungsstraße

unkompliziert innerhalb der

Software umgesetzt werden,

sodass sich Aktualisierungen

per Fernzugriff oder

vollautomatisiert durchführen

lassen. Änderungen an der

Produktzusammensetzung

oder der Barcode-Position

verursachen keine langen

Stillstandzeiten mehr, in denen

die Barcode-Lesegeräte neu

positioniert, konguriert und

getestet werden müssen.

Problemlose Integration

PanelScan kann in

fast jede vorhandene

Produktionsumgebung integriert

werden. Dank der vorhandenen

Softwareanwendungs-

Dienstprogramme lässt sich

das System in vorhandene

Produktionsleitsysteme (MES)

integrieren.

Intuitive

Benutzeroberfläche

Die innovative

Benutzeroberäche von

PanelScan überzeugt durch

ihre intuitive Bedienung. Die

Bediener der Fertigungsstraße

können die verschiedenen

Arbeitsaufträge schnell

einrichten und beenden,

damit die Fertigung jederzeit

reibungslos weiterläuft.

Erweiterbare Software

Die Software kann

unkompliziert auf den

vollen Funktionsumfang

der Visionscape®-Software

erweitert werden, die

zusätzliche nutzbringende

Funktionen wie die Kontrolle

auf Vorhandensein/Fehlen,

Messungen und OCR/OCV

bietet.

Anwendungsbeispiele

- Vertragshersteller

- Fahrzeugelektronik

- Elektronik in der

Medizintechnik

- Militärelektronik

- Bestückung

großformatiger

Leiterplatten

- Maschinenherstellung

- MES-Anbieter

- Materialkoordination

PanelScan™

Für weitere Informationen besuchen Sie bitte: www.microscan.com.

• Inline-Dekodierung und -Überprüfung von 1D-/2D-Codes

• Zur Nutzung weiterer Kontrollfunktionen auf Visionscape

erweiterbar

• Flexibel einsetzbar, da sowohl im Standardformat als auch in

einer Breitformat-Version erhältlich

• Paket umfasst Software, Kamera, Objektiv, Beleuchtung,

Trigger und Kabel:

Nachverfolgungs-

system für Leiterplatten-

Mehrfachnutzen

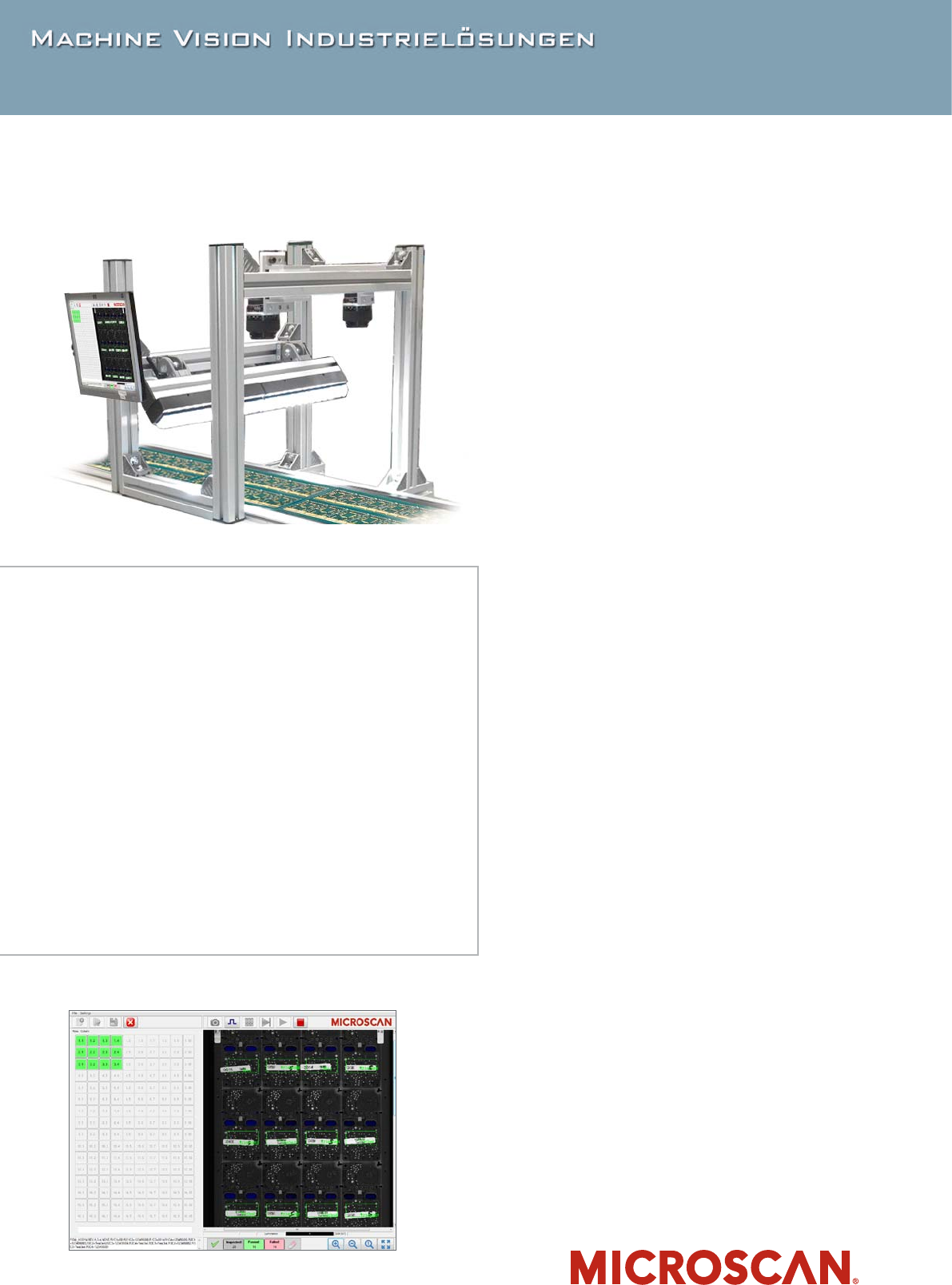

PanelScan: Benutzeroberfläche

PanelScan-Software: benutzerfreundliche Oberfläche

zum Einrichten und Ausführen von Arbeitsaufträgen

GigE Kamera: bis zu zwei GigE-Zeilenkameras mit Tele-

objektiven zum Scannen von Fertigungsstraßen

Beleuchtung der NERLITE Smart Serie: bis zu zwei

Beleuchtungen mit fokussierten Linsen und den hellsten

LEDs ihrer Leistungsklasse

* Montagegestell nicht enthalten.

PanelScan™ SPecificationS and oPtionS

SYMBOLOGY TYPES

2D Symbologies: Data Matrix (ECC 0-200),

QR Code, Micro QR Code

Stacked Symbologies: PDF417, GS1 Databar

(Composite & Stacked)

Linear Barcodes: Code 39, Code 128, BC 412,

I2 of 5, UPC/EAN, Pharmacode, Codabar,

Code 93

Narrow Bar Width Dimensions:

1D = 3.3 mil (0.0033"/0.08 mm)

2D = 5 mil (0.005"/0.13 mm)

ISO CERTIFICATION

Certied ISO 9001:2008 Quality Management

System

©2017 Microscan Systems, Inc. SP084B-DE-0417

Performance data is determined using high quality Grade A symbols

per ISO/IEC 15415 and ISO/IEC 15416 in a 25°C environment.

For application-specic results, testing should be performed with

symbols used in the actual application. Microscan Applications

Engineering is available to assist with evaluations. Results may

vary depending on symbol quality. Warranty–For current warranty

information on this product, please visit www.microscan.com/warranty.

Microscan Systems Inc.

Tel 425 226 5700 / 800 251 7711

Fax 425 226 8250

Microscan Europe

Tel 31 172 423360 / Fax 31 172 423366

Microscan Asia Pacific

Tel 65 6846 1214 / Fax 65 6846 4641

www.microscan.com

Product Information: info@microscan.com

Technical Support: helpdesk@microscan.com

MINIMUM PC REQUIREMENTS

• Windows® 7 64-bit

• 2 GB of memory

• Two GigE NIC ports with Intel® chip set

Camera Specifications:

MECHANICAL (CAMERA)

Height: 2.44" (62 mm)

Width: 2.20" (56 mm)

Depth: 1.42" (36 mm)

Weight: 8 oz. (240 g)

MECHANICAL (F-MOUNT ADAPTER)

Height: 1.43” (36.4 mm)

Diameter: 2.32” (59 mm)

MECHANICAL (LENS)

Height: 2.9" (74.5 mm)

Diameter: 2.8" (70 mm)

Weight: 15.5 oz. (440 g)

COMMUNICATION PROTOCOL

Interface: Gigabit Ethernet

LIGHT COLLECTION

Sensor: Linear CMOS, 1 by 6144 pixels

Line Rate: 17 kHz

ELECTRICAL

Power: 12–24 VDC (±5%)

Power Consumption: 4.5 W

DIGITAL I/O

3 in / 2 out or direct encoder input

MECHANICAL

Height: 2.24" (57 mm)

Width: 11.81" (300 mm)

Depth: 2.07" (52.6 mm)

Weight: 50.16 oz. (1422 g)

LIGHTING PARAMETERS

Lens: Collimating

Temperature: 5000 K – 8300 K

Continuous Output: 1813 lumens

LIGHT SOURCE

Type: High output LEDs

Expected Life: 50,000 hours

Eye Safety: EN 60825-1: Class 2

CONNECTOR

Input: M12 5-pin plug, A-code

Output: M12 5-pin socket, A-code

ELECTRICAL

Power: 20.2–28.8 VDC

Current Draw at 24 VDC (typ.): 750 mA

Continuous Operation: No additional signals required

Continuous Operation with Dimming: 0 VDC (LEDs

off) to 3.1–3.5 VDC (LEDs on) PWM signal. < 1 mA,

modulation frequency 2 KHz +/- 100 Hz. Note: LED

duty cycle will equal duty cycle of dimming signal

when using this mode.

Continuous Operation with On/Off Control: 0 VDC

(LEDs off) to 3.1–3.5 VDC (LEDs on), < 1 mA

Light Specifications:

STANDARD CONFIGURATION

• One camera

• One light

• Field of view: 10" (254 mm) max. width by 24" length

WIDE CONFIGURATION

• Two cameras

• Two lights

• Field of view: 18" (457 mm) max. width by 24" length

Note: Inches [millimeters]. Nominal dimensions shown. Typical tolerances apply.

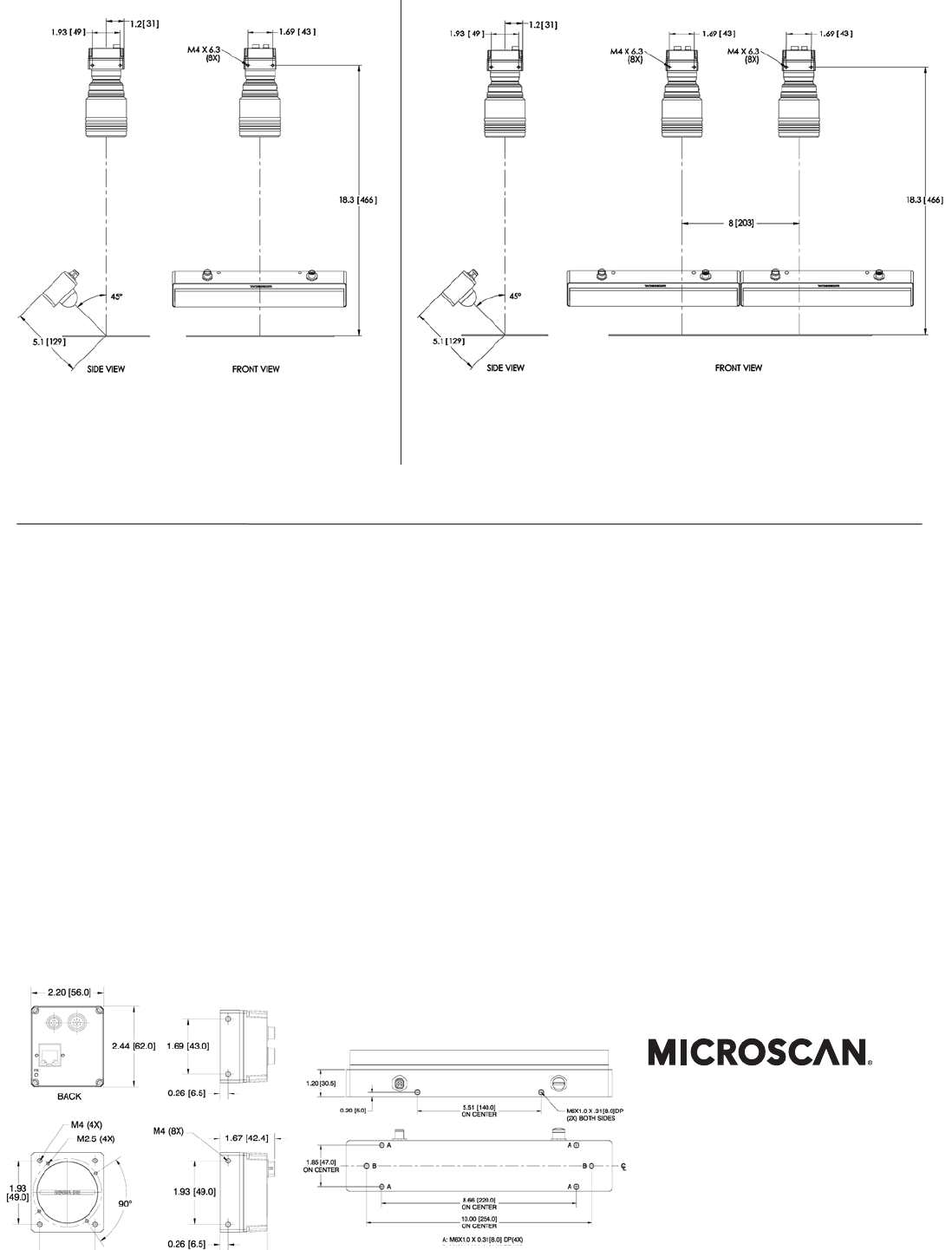

Mounting Specifications:
