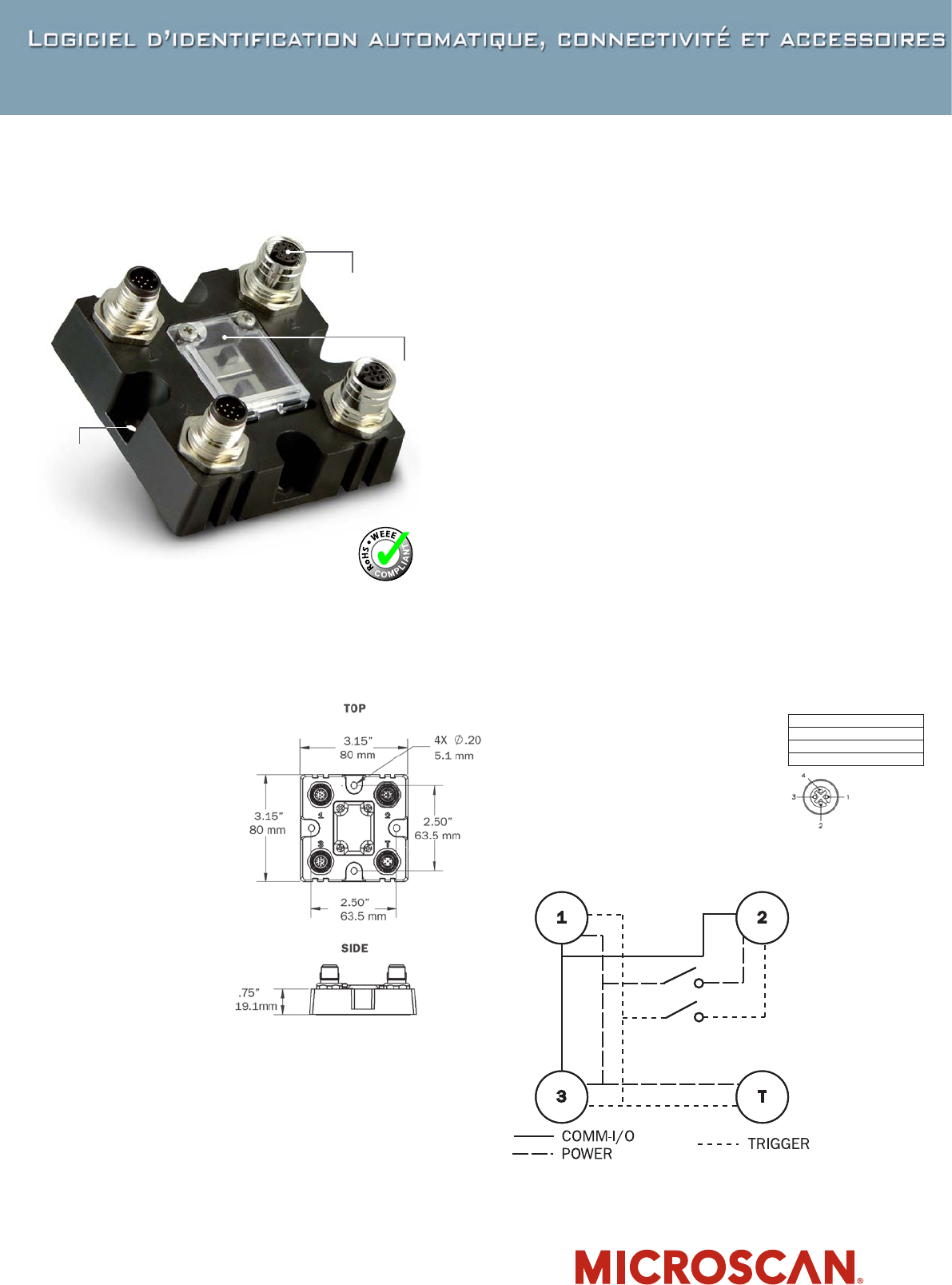

Dispositif d’interface
à connexion rapide
Le dispositif d’interface QX-1 répartit l’alimentation,
les communications et les E/S, et simplifie
l’installation des produits intégrant la plate-
formeQX.
Ce dispositif, muni du système à connexion rapide,
inclut quatre connecteurs M12 Ultra-Lock™ qui
assurent un paramétrage et un déploiement de
réseau rapides et simples, ainsi que des options
de montage flexibles. Avec la technologie à
connexion rapide et le boîtier IP65 industriel, le
QX-1 est un accessoire puissant pour compléter la
plate-formeQX.
QX–1
QX–1: points forts
Connecteurs
Ultra-Lock
DEL et
commutateurs
Montage-
flexible
• Connecteurs M12 Ultra-Lock
• Commutateurs d’alimentation et de déclenchement
• DEL d’indication d’alimentation
• BoîtierIP65
• Option de montage sur guides DIN
MECHANICAL
Depth: 3.15” (80 mm)
Width: 3.15” (80 mm)
Height: 0.75” (19.1 mm)
Weight: 7-oz. (200 g)
ISO CERTIFICATION
Certied ISO 9001:2008 Quality
Management System
PIN ASSIGNMENTS
Connectors 1 and 3 are 12-pin plugs, and
Connector 2 is a 12-pin socket. All three
connectors can be assigned to bus power
and data. The connectors on the QX-1 interface
device physically mirror those on the QX
products, but they do not have explicit pin
assignments. The QX-1 connectors take on the
communications and power roles that are
assigned to them.
Note: Detailed connector pinout information is
available in QX Product User’s Manuals.
QX-1 WIRING DIAGRAM
©2017 Microscan Systems, Inc. SP021G-FR-0417
Warranty–For current warranty information on this product, please visit
www.microscan.com/warranty.
Microscan Systems, Inc.
Tel 425 226 5700 | 800 251 7711 | Fax 425 226 8250
Microscan Europe
Tel 31 172 423360 | Fax 31 172 423366
Microscan Asia Pacific
Tel 65 6846 1214 | Fax 65 6846 4641
www.microscan.com
Product Information: info@microscan.com
Technical Support: helpdesk@microscan.com
Pour plus d’informations sur ce produit, visitez www.microscan.com.
CONNECTOR T
M12 4-pin socket
Pin Assignment
1 + 10–28V
2 Trig/NM/Input 1/Common
3 Ground
4 Trigger
