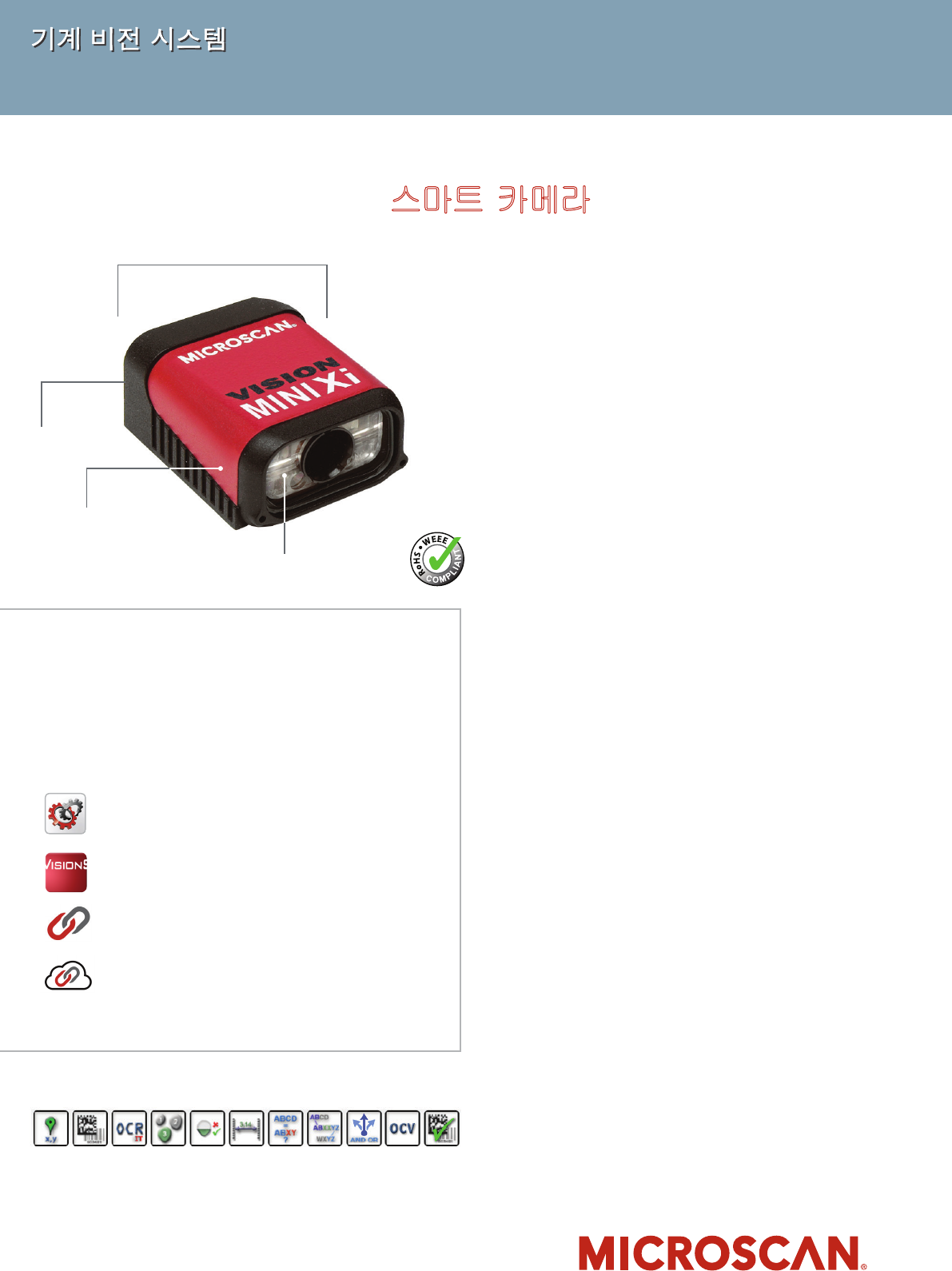

Vision MINI Xi: 기능

Vision MINI Xi 스마트 카메라

자동 초점,

집약 조명

작은 모양/크기

실제 크기

높이: 1" (25.4 mm)

폭: 1.80" (45.7 mm)

길이: 2.10" (53.3 mm)

Vision MINI Xi는 산업용 통신규격을 지원하는 근

거리에서 머신비젼 검사용 툴들을 탑재한 초소

형 컴팩트 스마트 카메라입니다. 제조업종의 엔

지니어들이 손쉽게 어려운 비젼 검사부터, 컬러

검사, 바코드 판독,OCR 등등을 제한 없이 협소한

공간에서 수행할 수 있읍니다.

내장된 이더넷과 시리얼 통신 그리고 절연 분리

된 I/O를 지원하는 Vision MINI Xi는 어떤 산업용

어플리케이션에서도 이상적입니다.

AutoVISION 소프트웨어 (단 WVGA/SXGA): 기본 단

계에서 중간 단계 비전 응용을 다루기 위한 간단한

설정과 런타임 인터페이스를 제공합니다.

Visionscape 소프트웨어 (QXGA; WVGA/SXGA옵션):

스크립팅과 기타 고급 프로그래밍 기능이 가능합니다.

Microscan Link: PLC,PC,HMI등의 외부 시스템과 비

젼 툴들의 값들이 연결 및 컨트롤 상황의 시각적 디스

플레이제공.

CloudLink: 완전 맞춤형 웹 기반 HMI에서 비젼 툴의

값들이 링크된 디스플레이 제공.

Vision MINI Xi: 요약

소형 및 경량

Vision MINI Xi는 세계 최소의

완전 통합형 스마트 카메라입

니다. 크기가 작아 좁은 공간

에서 융통성 있게 배치할 수

있습니다. 가볍고 견고한 마

그네슘 합금 케이스는 무게가

100그람 도 되지 않습니다.

자동초점

AutoVISION 버튼은 타게팅, 자

동 초점을 위한 원버튼 설정을

제공하고, 이미지 캡처를 최적

화하기 위한 내부의 매개변수

를 설정합니다.

강력한 기능

비전 기술을 사용해서

폭넓은 자동화 과제를 수행하

기 위해 안정적인 도구 세트를

사용합니다. AutoVISION 소프

트웨어는 직관적인 인터페이

스, 단계별 가이드, 쉬운 설치

와 배치가 가능한 프리셋 라이

브러리를 제공합니다.

내장 이더넷

산업용 연결 및 고속 통신을 위

해 통합형 이더넷 통신을 지원

합니다.

확장형 시스템

AutoVISION 소프트웨어

는 확장이 간편하여 전체

Visionscape® 소프트웨어로의

통합을 통해 복잡한 비전 응용

문제를 해결할 수 있습니다.

응용 사례

조립 라인 제조부품 추적자

동차

• 전동 열차 구성품에

도핀 바코드트

• 자동차 전자 구성품에

레이저 마킹 바코드

의료 기기

• 구성품에 레이저 표시

전자 제품

• 인쇄 회로 기판, 유연한 기판

에 레이저 마킹 바코드

반도체

• 패키지 및 구성품에 레이저

표시

본 제품에 대한 상세 정보는 www.microscan.com을 방문하십시오.

AutoVISION®

기술

• 초소형 모양 및 크기

• 내장형 제품으로 쉽게 통합할 수 있는 프로세서, 렌즈,

조명, AutoVISION 소프트웨어

• 여러 부품 기능을 동시에 검사

• 복수의 비젼 검사 Job들의 저장

• 흑백 및 컬러 센서 옵션

초소형 이더넷 지원

비젼 시스템

• 1D/2D 기호 디코딩

• 광학 문자 인식(OCR)

• 기호 품질 검증 도구

• 동적 부품 식별

• 조립 확인

• 치수 측정

플러스 Visionscape 옵션:

• 이미지 변환 및 스케일링

• 정밀 보정

• 사용자 지정 비전 도구(스크립팅)

• 프로그램 제어 기능

• 50+ 기계 비전도구

통합 이더넷

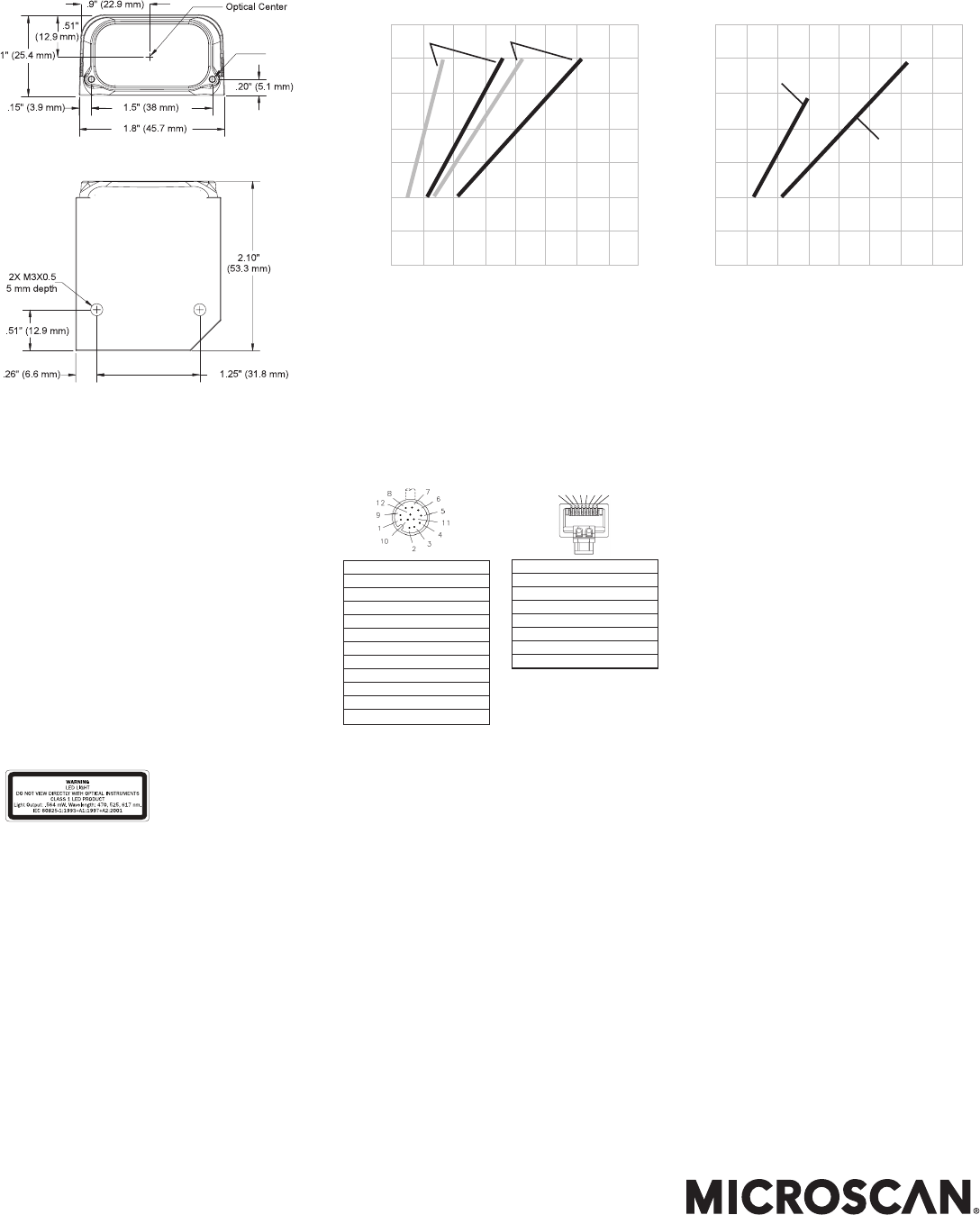

M2x0.4

.10” (2.54 mm)

depth

Vision Mini Xi sMart CaMera speCifiCations and options

MECHANICAL

Height: 1” (25.4 mm) Width: 1.80” (45.7 mm)

Depth: 2.10” (53.3 mm) Weight: 3.2 oz. (91 g)

ENVIRONMENTAL

Enclosure: IP54 (category 2)

Humidity: up to 90% (non-condensing)

Operating Temperature: 0° to 40° C

(32° to 104° F)

Storage Temperature: -50° to 75° C

(-58° to 167° F)

CE MARK

General Immunity for Light Industry:

EN 55024 ITE Immunity Standard

Radiated and Conducted Emissions of ITE

Equipment: EN 55022 ITE Disturbances

LIGHT SOURCE

Type: High output LEDs

SYMBOLOGY TYPES

2D Symbologies: Data Matrix (ECC 0-200),

QR Code, Micro QR Code, Aztec Code, Dot Code

Stacked Symbologies: PDF417, Micro PDF417,

GS1 Databar (Composite & Stacked)

Linear Barcodes: Code 39, Code 128, BC 412,

I2 of 5, UPC/EAN, Codabar, Code 93,

Pharmacode, PLANET, PostNet, Japanese Post,

Australian Post, Royal Mail, Intelligent Mail, KIX

INDICATORS

LEDS: Trigger, Pass, Fail, Mode, Power,

Link/Act

Green Flash: Pass

Blue V: Target locator

SENSOR OPTIONS

Progressive scan, square pixel.

Shutter:

Software adjustable 10 µs to 16.7 ms

Shutter Type:

Global (WVGA), Rolling (SXGA, QXGA)

Sensor: 1/2 inch

WVGA: CMOS 752 x 480 pixels, up to 60 fps

SXGA: CMOS 1280 x 1024 pixels, up to 15 fps

QXGA (Color): CMOS 2048 x 1536 pixels,

up to 5 fps

FRONT

BASE

Note: Nominal dimensions shown. Typical tolerances apply.

SOFTWARE OPTIONS

WVGA, SXGA: AutoVISION included, Visionscape

and Verication/OCV upgrades available

QXGA (Color): Visionscape included

IMAGING PARAMETERS

Focal Range: 2 to 6” (50.8 to 152.4 mm)

(autofocus)

IMAGING RATES

WVGA: up to 60 full frame images/second

SXGA: up to 15 full frame images/second

QXGA: up to 5 full frame images/second

CONNECTOR

Dual Cable: 6 ft. industrial Ethernet cable with

RJ45 plug; and 3 ft. cable with M12 plug

ELECTRICAL POWER

Power: 10-30 VDC, 200 mV p-p max. ripple,

132 mA @ 24 VDC (typ.)

COMMUNICATION PROTOCOLS

Standard Interface: EtherNet/IP, Ethernet TCP/IP,

RS-232

DISCRETE I/O

Trigger Input, Learn: Bi-directional, optoisolated,

4.5-28V rated (10 mA at 28 VDC)

Outputs (1, 2, 3): Bi-directional, optoisolated,

1-28V

rated, (Ice <100 mA at 24 VDC, current limited

by user)

FIELD OF VIEW AND WORKING DISTANCE

Horizontal Field of View (in.)

Working Distance (in.)

02468

7

6

5

4

3

2

1

0

Standard Density

High Density

SXGAWVGA

Horizontal Field of View (in.)

Working Distance (in.)

02468

7

6

5

4

3

2

1

0

Standard Density

High Density

WVGA/SXGA Vision MINI Xi QXGA Vision MINI Xi

PIN ASSIGNMENTS

M12 12-Pin Plug:

9 Host RxD

10 Host TxD

2 Power

7 Ground

1 Trigger

8 Input Common

3 Default

4 Learn

5 Output 1

11 Output 2

6 Output 3

12 Output Common

RJ45 Plug:

1 TX (+)

2 TX (–)

3 RX (+)

4 NC

5 NC

6 RX (–)

7 NC

8 NC

1 2 3 4 5 6 7 8

www.microscan.com

QMS CERTIFICATION

www.microscan.com/quality

©2015 Microscan Systems, Inc. SP083B-KO-1114

Performance data is determined using high quality Grade A symbols

per ISO/IEC 15415 and ISO/IEC 15416 in a 25° C environment. For

application-specic results, testing should be performed with symbols

used in the actual application. Microscan Applications Engineering is

available to assist with evaluations. Results may vary depending on

symbol quality. Warranty–For current warranty information on this

product, please visit www.microscan.com/warranty.
