Nokia Car Kit CK-300

Quick Guide and Safety

Information

9212634

Issue 3 EN

9212634_en.fm Page 1 Friday, September 19, 2008 2:57 PM

DECLARATION OF CONFORMITY

Hereby, NOKIA CORPORATION, declares that this HF-21W product is

in compliance with the essential requirements and other relevant

provisions of Directive 1999/5/EC. The product is in conformity with

the limits defined in Directive 2004/104/EC (amending Directive

72/245/EEC), Annex I, paragraph 6.5, 6.6, 6.8 and 6.9. A copy of the

Declaration of Conformity can be found at http://www.nokia.com/

phones/declaration_of_conformity/.

Reproduction, transfer, distribution, or storage of part or all of the contents in this document

in any form without the prior written permission of Nokia is prohibited.

Nokia, Nokia Connecting People, and Navi are trademarks or registered trademarks of Nokia

Corporation. Other product and company names mentioned herein may be trademarks or

tradenames of their respective owners.

Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Nokia operates a policy of ongoing development. Nokia reserves the right to make changes

and improvements to any of the products described in this document without prior notice.

TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, UNDER NO CIRCUMSTANCES

SHALL NOKIA OR ANY OF ITS LICENSORS BE RESPONSIBLE FOR ANY LOSS OF DATA OR

INCOME OR ANY SPECIAL, INCIDENTAL, CONSEQUENTIAL OR INDIRECT DAMAGES

HOWSOEVER CAUSED.

THE CONTENTS OF THIS DOCUMENT ARE PROVIDED "AS IS". EXCEPT AS REQUIRED BY

APPLICABLE LAW, NO WARRANTIES OF ANY KIND, EITHER EXPRESS OR IMPLIED, INCLUDING,

BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, ARE MADE IN RELATION TO THE ACCURACY, RELIABILITY OR

CONTENTS OF THIS DOCUMENT. NOKIA RESERVES THE RIGHT TO REVISE THIS DOCUMENT OR

WITHDRAW IT AT ANY TIME WITHOUT PRIOR NOTICE.

The availability of particular products and applications and services for these products may

vary by region. Please check with your Nokia dealer for details, and availability of language

options.

Export Controls

This device may contain commodities, technology or software subject to export laws and

regulations from the US and other countries. Diversion contrary to law is prohibited.

FCC/INDUSTRY CANADA NOTICE

Your device may cause TV or radio interference (for example, when using a telephone in close

proximity to receiving equipment). The FCC or Industry Canada can require you to stop using

your telephone if such interference cannot be eliminated. If you require assistance, contact

your local service facility. This device complies with part 15 of the FCC rules. Operation is

subject to the following two conditions: (1) This device may not cause harmful interference,

and (2) this device must accept any interference received, including interference that may

cause undesired operation. Any changes or modifications not expressly approved by Nokia

could void the user's authority to operate this equipment.

9212634 / Issue 3 EN

0434

9212634_en.fm Page 2 Friday, September 19, 2008 2:57 PM

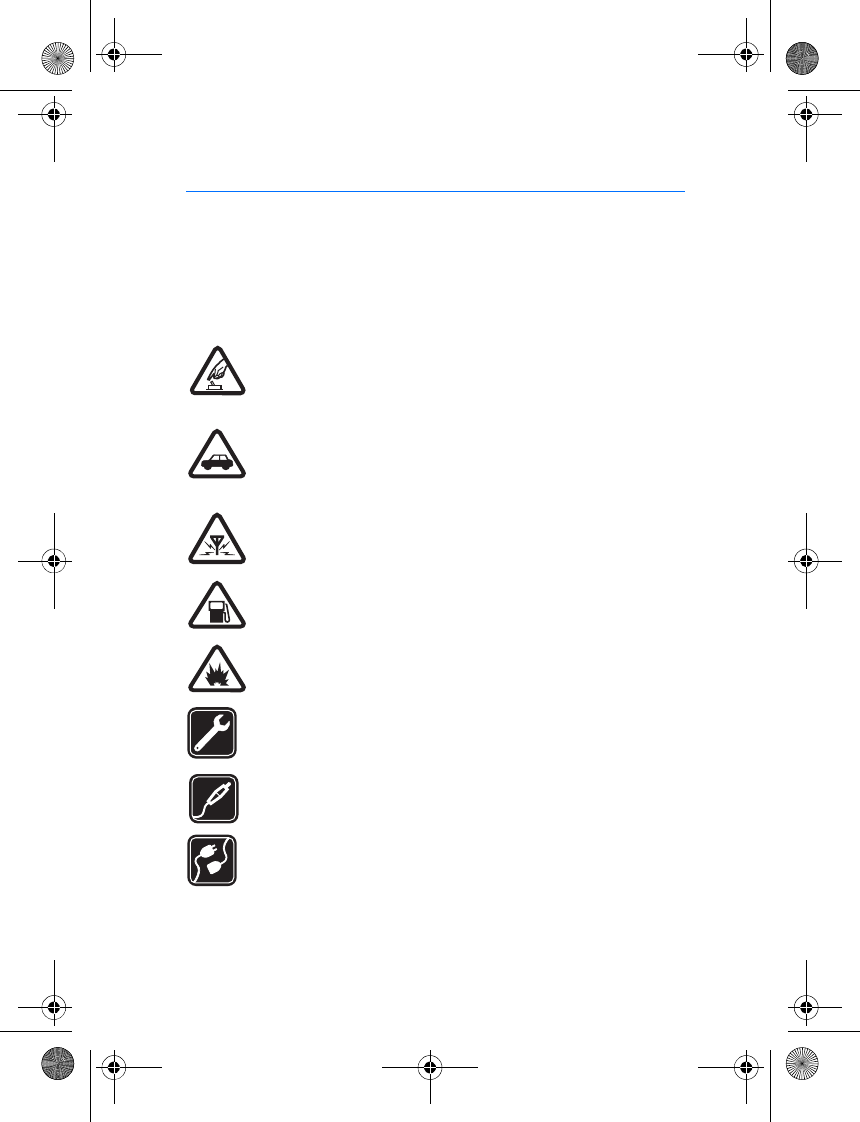

For your safety

Read these simple guidelines. Not following them may be dangerous or illegal.

Read the complete user guide for further information.

Your device and its enhancements may contain small parts. Keep them out of

reach of small children.

SWITCH ON SAFELY

Do not switch the device on when wireless phone use is prohibited or

when it may cause interference or danger.

ROAD SAFETY COMES FIRST

Obey all local laws. Always keep your hands free to operate the

vehicle while driving. Your first consideration while driving should be

road safety.

INTERFERENCE

All wireless devices may be susceptible to interference, which could

affect performance.

SWITCH OFF WHEN REFUELING

Do not use the device at a refueling point. Do not use near fuel or

chemicals.

SWITCH OFF NEAR BLASTING

Follow any restrictions. Do not use the device where blasting is in

progress.

QUALIFIED SERVICE

Only qualified personnel may install or repair this product.

ENHANCEMENTS

Use only approved enhancements. Do not connect incompatible

products.

CONNECTING TO OTHER DEVICES

When connecting to any other device, read its user guide for detailed

safety instructions. Do not connect incompatible products.

9212634_en.fm Page 3 Friday, September 19, 2008 2:57 PM

Quick start

1. Quick start

Thank you for choosing the Nokia Car Kit CK-300. With the car kit, you

can conveniently make and receive hands-free calls and listen to music

stored on your mobile device through your car stereo system.

This chapter describes the basic features of the car kit. Read carefully

the complete Nokia Car Kit CK-300 User and Installation Guide on the

CD-ROM that is supplied with the car kit.

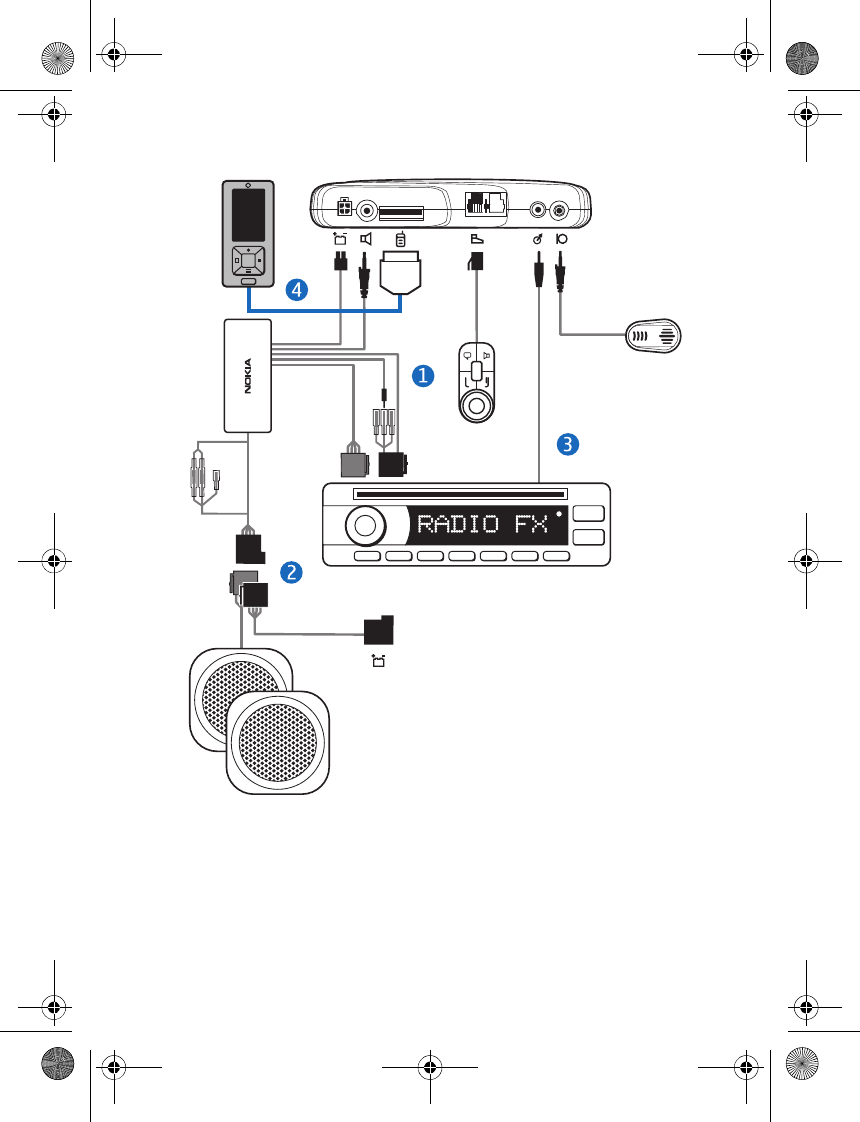

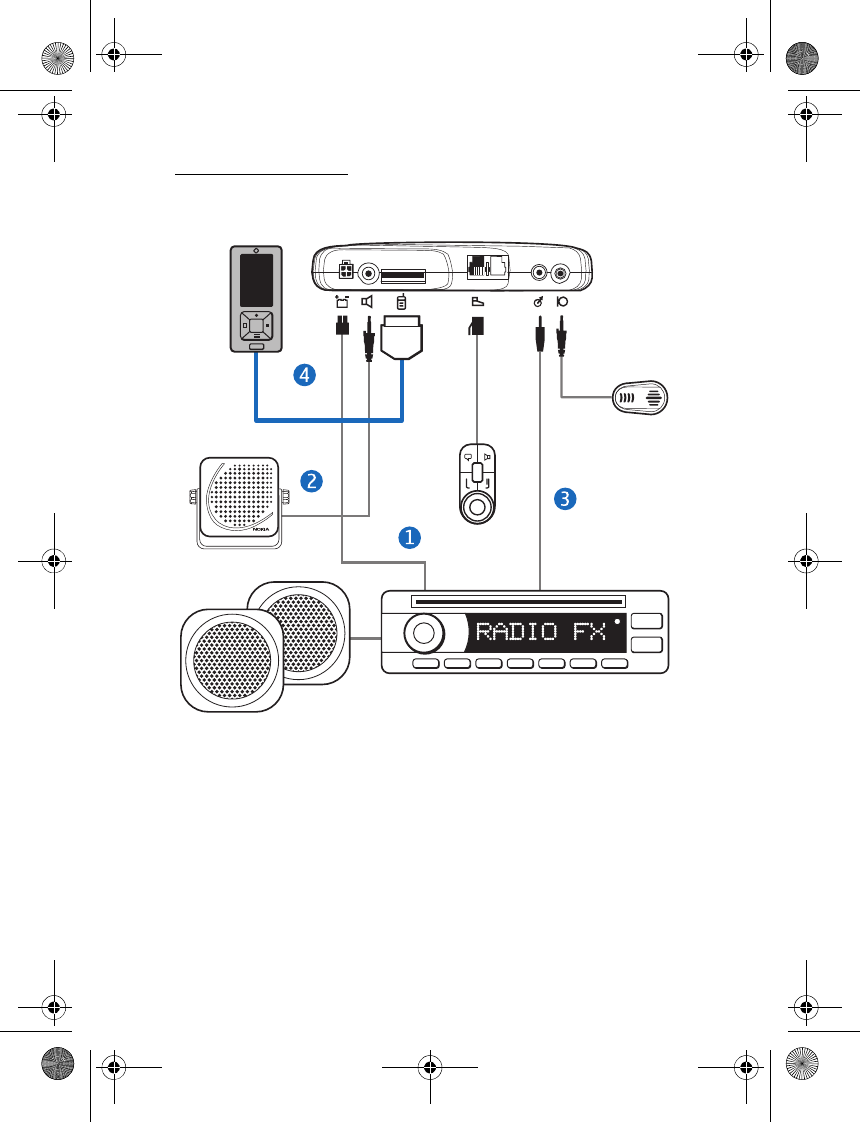

■Set up

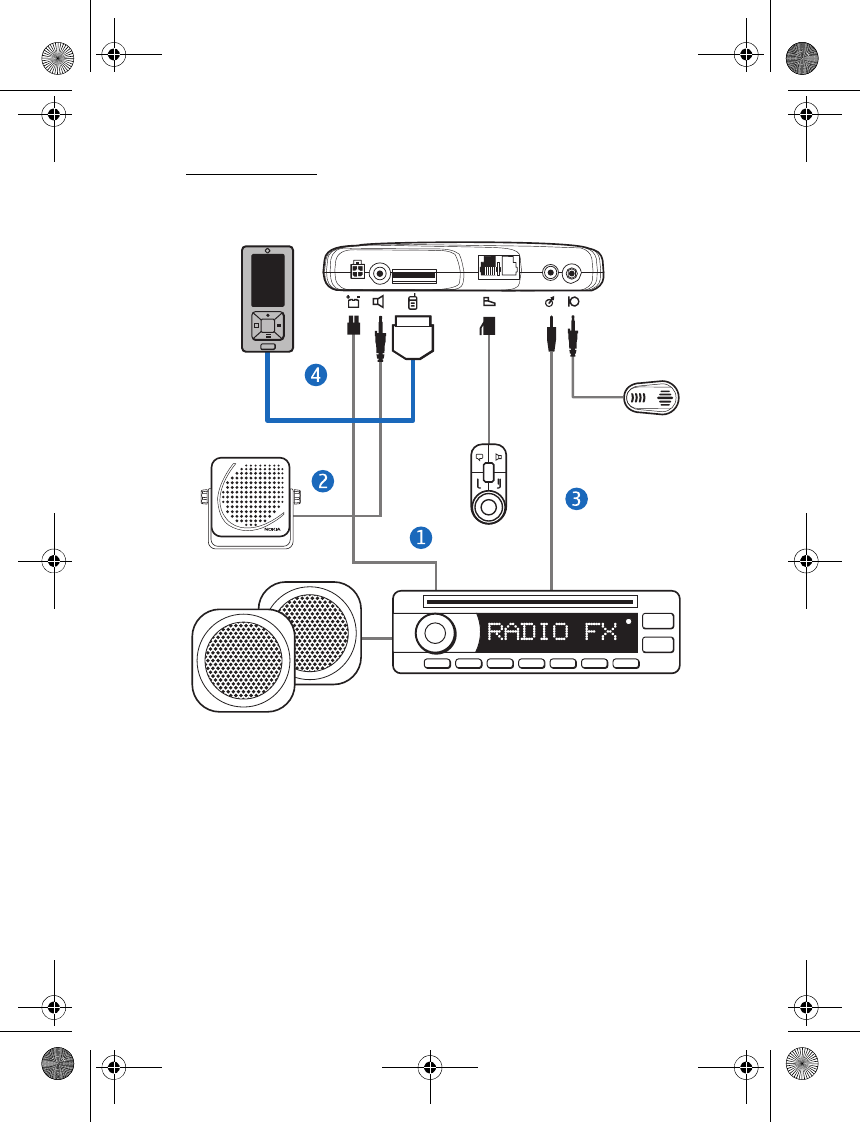

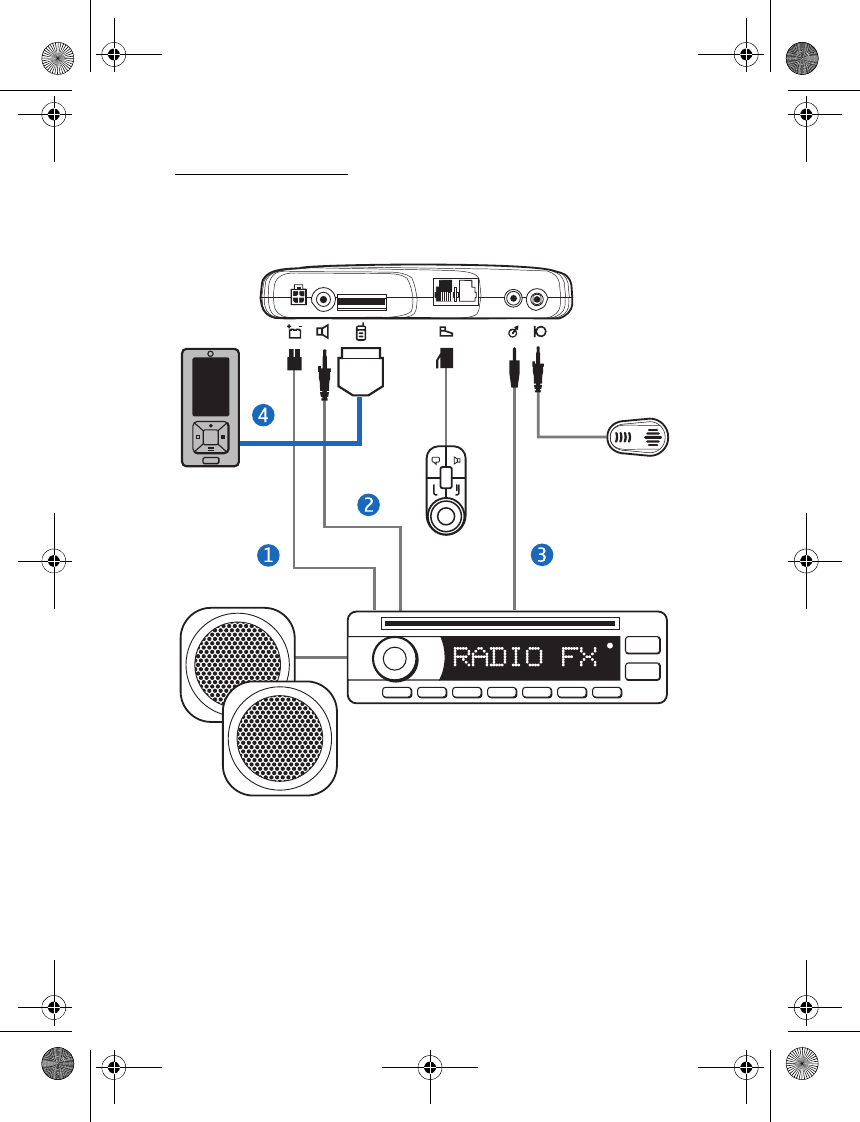

1. Have the car kit installed by a qualified service technician using the

original Nokia parts supplied in the sales package. For instructions,

see Nokia Car Kit CK-300 User and Installation Guide.

2. If you want to operate the car kit through a user interface optimized

for car use, download the CarMenu application from the product

page at www.nokiausa.com or your local Nokia website, and install

the application on your compatible mobile device.

3. Connect your compatible mobile device to the car kit using

Bluetooth wireless technology. For instructions, see Nokia Car Kit

CK-300 User and Installation Guide.

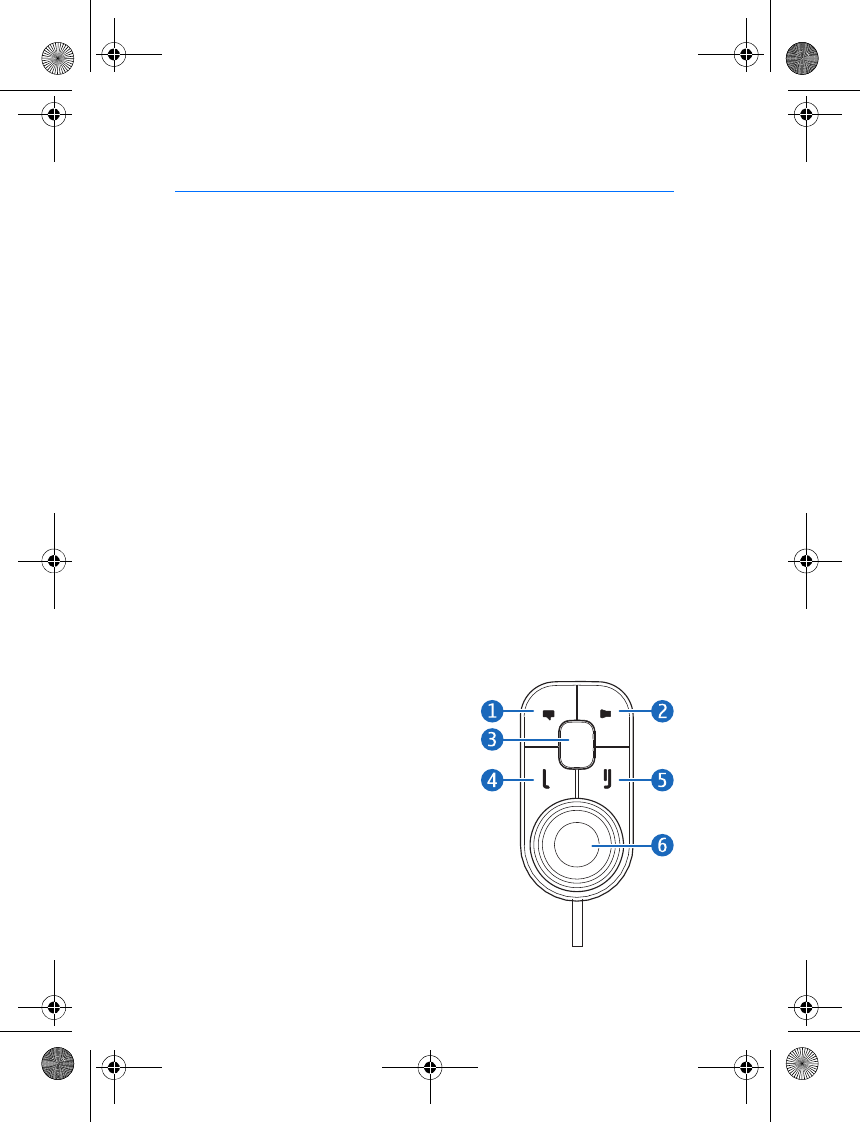

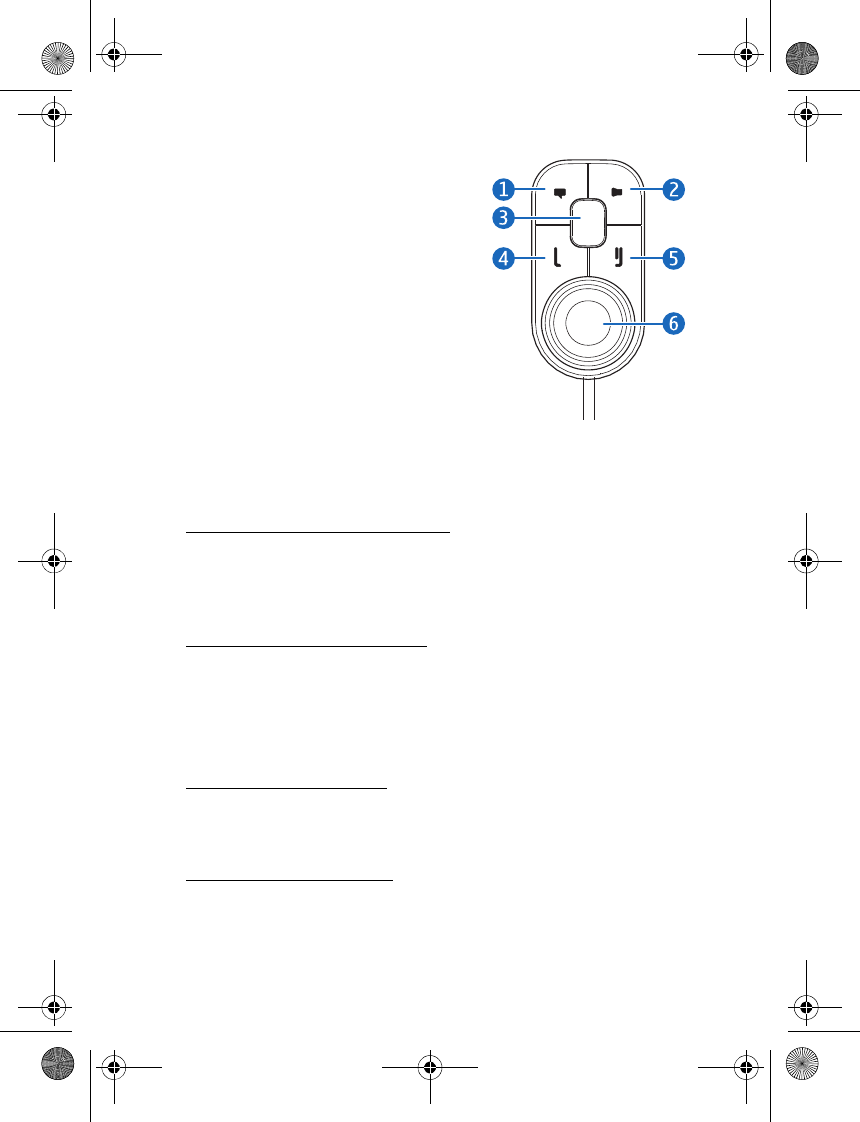

■Input device

1. Voice dialing key

2. Mute key

3. Mode key

4. Call key

5. End key

6. NaviTM wheel

9212634_en.fm Page 4 Friday, September 19, 2008 2:57 PM

Quick start

■Operation without CarMenu

You can operate the car kit with or without the CarMenu application.

This section describes how you can use the input device when CarMenu

is not installed on your mobile device.

Voice dialing key

Press and hold the voice dialing key to activate voice dialing on a

compatible mobile device when no call is in progress.

Mute key

Press the mute key to switch a call between the car kit and a compatible

mobile device.

Press and hold the mute key to mute or unmute the microphone during

a call.

Mode key

Press the mode key to start, pause, or resume music playback when the

music player of your mobile device is active.

Call key

Press the call key to answer a call.

Press the call key twice to redial the last dialed number.

End key

Press the end key to end the active call or reject an incoming call.

Navi wheel

Press and hold the wheel to do the following:

• Switch the car kit on or off when the ignition sense wire is not

connected

• Connect the car kit to a paired device (press and hold the wheel for

about 1 second)

9212634_en.fm Page 5 Friday, September 19, 2008 2:57 PM

Quick start

Turn the wheel to do the following:

• Adjust the volume during a call

• Skip to the next or previous track of a playlist, artist, or album when

a track is playing or paused

■Operation with CarMenu

If you want to operate the car kit through a user interface optimized for

car use, download the CarMenu application from the product page at

www.nokiausa.com or your local Nokia website, and install the

application on your compatible mobile device. Also read the CarMenu

user guide on the CD-ROM.

You can use the Nokia Maps application with CarMenu if Nokia Maps is

installed on your mobile device.

Install CarMenu

For the installation, you may need the administrator rights for your PC.

You also need the following:

• A compatible mobile device based on Series 60 version 3.0 (or

higher). The device must support the Bluetooth specification and

profiles described in Nokia Car Kit CK-300 User and Installation

Guide.

• An internet connection from your PC or mobile device. Contact your

service provider for information about data transmission charges.

• Three megabytes of free memory in your mobile device

• The USB cable that is supplied with your mobile device

• A compatible PC with the Windows XP or Windows Vista operating

system

To install CarMenu to your mobile device, do the following:

1. If you want to install CarMenu on a compatible memory card that

you use with your mobile device, insert the card in the device.

2. If you use a PC for the internet connection, place the supplied

CD-ROM in the CD-ROM drive (or a compatible DVD drive) on your

9212634_en.fm Page 6 Friday, September 19, 2008 2:57 PM

Quick start

PC, and select the CarMenu download option in the program that

starts automatically (if the CD-ROM autorun feature is set to on in

Windows). Follow the displayed instructions to download the

CarMenu installation file from the Nokia website to the PC, and copy

the file from the PC to your mobile device or the memory card

inserted in it. You can also download the file from the product page

at www.nokiausa.com or your local Nokia website without using the

CD-ROM.

If you use the web browser of your compatible mobile device for the

internet connection, download the CarMenu installation file from

the product page at www.nokiausa.com or your local Nokia website

to your mobile device or the memory card inserted in it.

3. Start the installation as described in the user guide of your mobile

device, and follow the instructions shown in the installation

program.

4. To launch the CarMenu application, switch on the car kit.

Use CarMenu with the input device

Voice dialing key

Press and hold the voice dialing key to activate voice dialing on a

compatible mobile device when no call is in progress.

In Nokia Maps, pressing the voice dialing key performs the same

function as when you press the 4 key on your mobile device. If

navigation is active, the last voice instruction is repeated.

Mute key

Press the mute key to do the following:

• Switch a call between the car kit and a compatible mobile device

• Set the car kit volume to silent when no call is in progress

Press and hold the mute key to mute or unmute the microphone during

a call.

Mode key

Press the mode key to do the following:

9212634_en.fm Page 7 Friday, September 19, 2008 2:57 PM

Quick start

• Switch between the phone and music player mode and Nokia Maps

(if running)

• Return to the main screen of the current mode

Press and hold the mode key to return to the main screen of the phone

mode from any mode.

Call key

In the phone mode, press the call key to do the following:

•Answer a call

• Switch between an active call and a call on hold

• View the list of last dialed numbers in the main screen

In the phone mode, press the call key twice to redial the last dialed

number in the main screen.

In the music player mode, press the call key to do the following:

• Play the track displayed on your mobile device or pause or resume

playing

• Play all the tracks of the selected playlist, artist, or album starting

from the first track

In Nokia Maps, pressing the call key performs the same function as

when you press the left selection key on your mobile device.

End key

Press the end key to do the following:

• End the active call or reject a call

• Clear a calendar note from the screen

• Return to the previous screen or menu level

• Delete a single character when you write text or numbers

• Stop playing the displayed track in the main screen of the music

player mode

• In Nokia Maps, pressing the end key performs the same function as

when you press the right selection key on your mobile device

Press and hold the end key to exit to the main screen of the current mode.

9212634_en.fm Page 8 Friday, September 19, 2008 2:57 PM

Quick start

Navi wheel

Press the wheel to do the following:

• Answer an incoming call

• Perform the function shown at the bottom of the screen, to select an

item (such as a menu function), or to clear a calendar note from the

screen

• In Nokia Maps, pressing the Navi wheel performs the same function

as when you press the middle selection key or the middle of the scroll

key on your mobile device

Press and hold the wheel to do the following:

• Switch the car kit on or off when the ignition sense wire is not

connected

• Connect the car kit to a paired device (press and hold the wheel for

about 1 second)

Turn the wheel to either direction to do the following:

• Scroll to an item (such as a menu function) or through a list

• Adjust the volume during a call

• In the music player mode, skip to the next or previous track of a

playlist, artist, or album when a track is playing or paused

• In Nokia Maps, turning the wheel performs the same function as

when you press the scroll key up or down on your mobile device

Turn the wheel left in the main screen to enter a phone number or use

1-touch dialing.

Turn the wheel right in the main screen to search for a contact in

Contacts.

■Charge the connected device

To charge the battery in your compatible Nokia device while using the

car kit, connect the device to the car kit using the connectivity cable

CA-113CU.

9212634_en.fm Page 9 Friday, September 19, 2008 2:57 PM

Car kit installation

2. Car kit installation

For instructions on installing the car kit parts in a vehicle, refer to Nokia

Car Kit CK-300 User and Installation Guide. Observe the following safety

guidelines when installing the car kit.

• Only a qualified service technician should install or service the car kit

using the approved original Nokia parts supplied in the sales

package. Faulty installation or service may be dangerous and may

invalidate any warranty which may apply to the car kit.

End users should remember that the car kit comprises complex

technical equipment that requires professional installation using

special tools and expert know-how.

• Instructions given in Nokia Car Kit CK-300 User and Installation

Guide are general guidelines that apply to the installation of the car

kit in an automobile. However, due to the wide variety of car types

and models available on the market, the guide cannot consider the

individual technical requirements relevant to any particular vehicle.

Contact the vehicle manufacturer for detailed information about the

vehicle in question.

• The car kit is suitable for use only in vehicles with 12-V, negative

grounding. Use on other supply voltages or alternative polarity will

damage the equipment.

• Remember that modern automotive systems include onboard

computers where key vehicle parameters are stored. Improper

disconnection of the car battery may cause loss of data,

necessitating extensive effort for reinitialization of the system. If you

have any concerns, contact your car dealer before any installation

work is done.

• Do not wire the car kit equipment to the high-voltage lines of the

ignition system.

• When installing the parts of the car kit, ensure that none of them

interfere with or hinder the steering or braking systems or other

controls or systems used in the operation of the vehicle (for example,

9212634_en.fm Page 10 Friday, September 19, 2008 2:57 PM

Car kit installation

airbags) or disturb your field of vision while driving. Ensure that the

car kit and any of its components are not installed where you might

come in contact with it in the event of an accident or collision.

When mounting a mobile holder, ensure that the phone display is

clearly visible for the user.

• Your service technician or dealer may be able to provide you with

information on alternatives for mounting the equipment suitably in

your vehicle without requiring drilled holes.

• Do not smoke when working on the car. Ensure that there is no

source of fire or flame nearby.

• Take care not to cause damage to electrical cables, fuel or brake

lines, or safety equipment during installation work.

• RF signals may affect improperly installed or inadequately shielded

electronic systems in motor vehicles such as electronic fuel injection

systems, electronic antiskid (antilock) braking systems, electronic

speed control systems, and airbag systems. Should you notice a fault

or change in the operation of such a system, contact your car dealer.

• Ensure that cables are placed so that they will not be subject to

mechanical wear and tear (for example, not laid under car seats or

over sharp edges).

■Integration with a car stereo system

The car kit can be connected to the car stereo system in three different

ways. Select the appropriate connection options depending on the

components available in the sales package.

9212634_en.fm Page 11 Friday, September 19, 2008 2:57 PM

Car kit installation

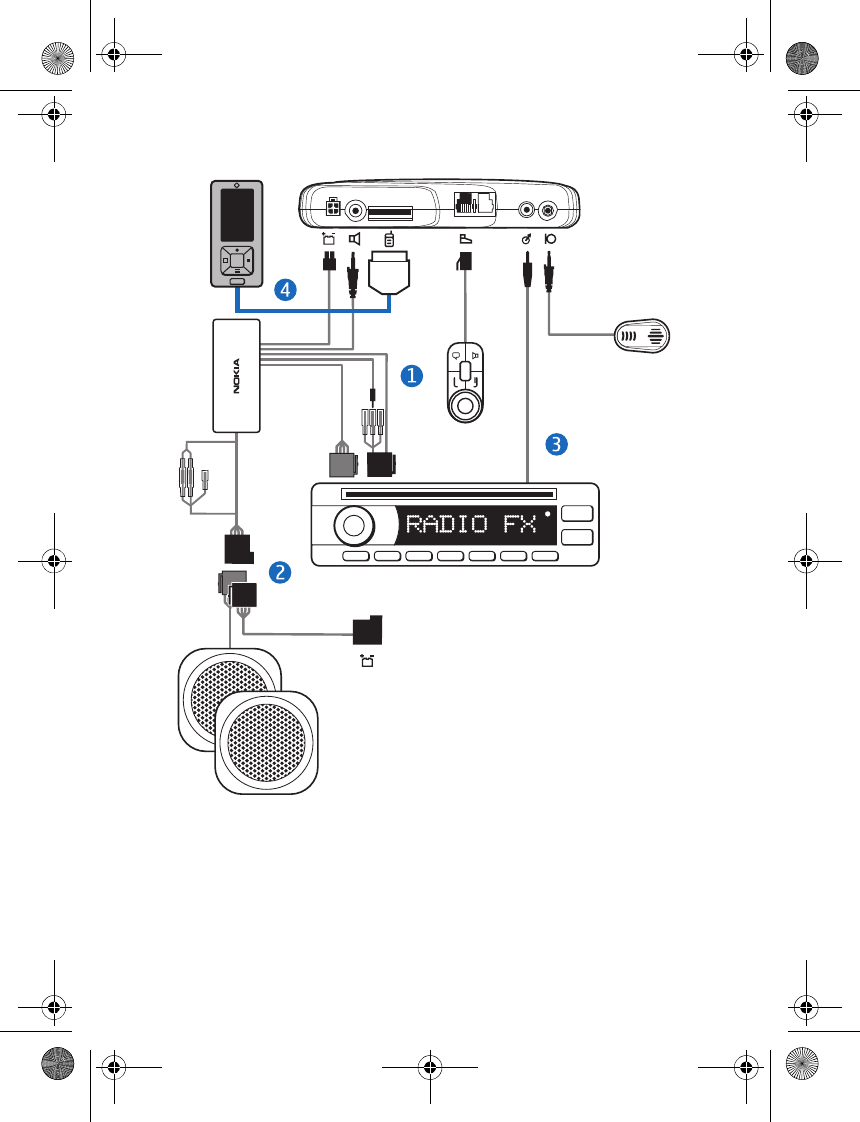

Setup option 1

For phone calls, use the ISO system cable CA-139 (if supplied with the

car kit), or a cable specific to the car radio, to connect the car kit to the

car radio and its speakers.

For music, use a cable specific to your car radio to connect the 3.5-mm

(0.14 inch) stereo output to the AUX input of the car radio.

You can connect the car kit to a loudspeaker with an impedance of at

least 2 ohms. The optimal impedance for the car kit is 4 ohms. If the

impedance is over 8 ohms, the output power is significantly lower than

normal.

9212634_en.fm Page 12 Friday, September 19, 2008 2:57 PM

Car kit installation

1. Disconnect the two ISO connectors from the car radio for power and

loudspeakers, and replace them with the two connectors of the

system cable CA-139.

Connect the wire labeled "Mute" of the system cable to one of the

wires labeled "Mute 1", "Mute 2", or "Mute 3" according to the

9212634_en.fm Page 13 Friday, September 19, 2008 2:57 PM

Car kit installation

pinning of the car radio. Leave the other labeled mute wires

connected as they are. Connect the wires of the same color together.

For phone calls, connect the system cable CA-139 to the power

output and the loudspeaker output of the hands-free unit.

2. Check the +12-V power pin and the ignition pin of the two ISO

connectors coming from the car and the respective pins of the

system cable CA-139. If necessary, swap the two wires of the system

cable. Connect the system cable to the two open ISO connectors.

3. Connect the stereo music output of the hands-free unit (a standard

3.5-mm stereo connector) to the AUX input of the car radio. Use an

appropriate cable specific to your car radio (this cable is not supplied

with the car kit).

4. To charge a compatible Nokia mobile device through the car kit,

connect one end of the connectivity cable CA-113CU to the hands-

free unit and the other end to the 2.0-mm (0.08 inch) charging

connector of the mobile device.

To play music from a mobile music player that has a standard 3.5-

mm (0.14 inch) audio connector, plug the 3.5-mm (0.14 inch)

connector of the connectivity cable to the music device.

After you have made all the connections described above, connect the

external input device CU-10 and the microphone MP-2 to the respective

connectors on the hands-free unit.

9212634_en.fm Page 14 Friday, September 19, 2008 2:57 PM

Car kit installation

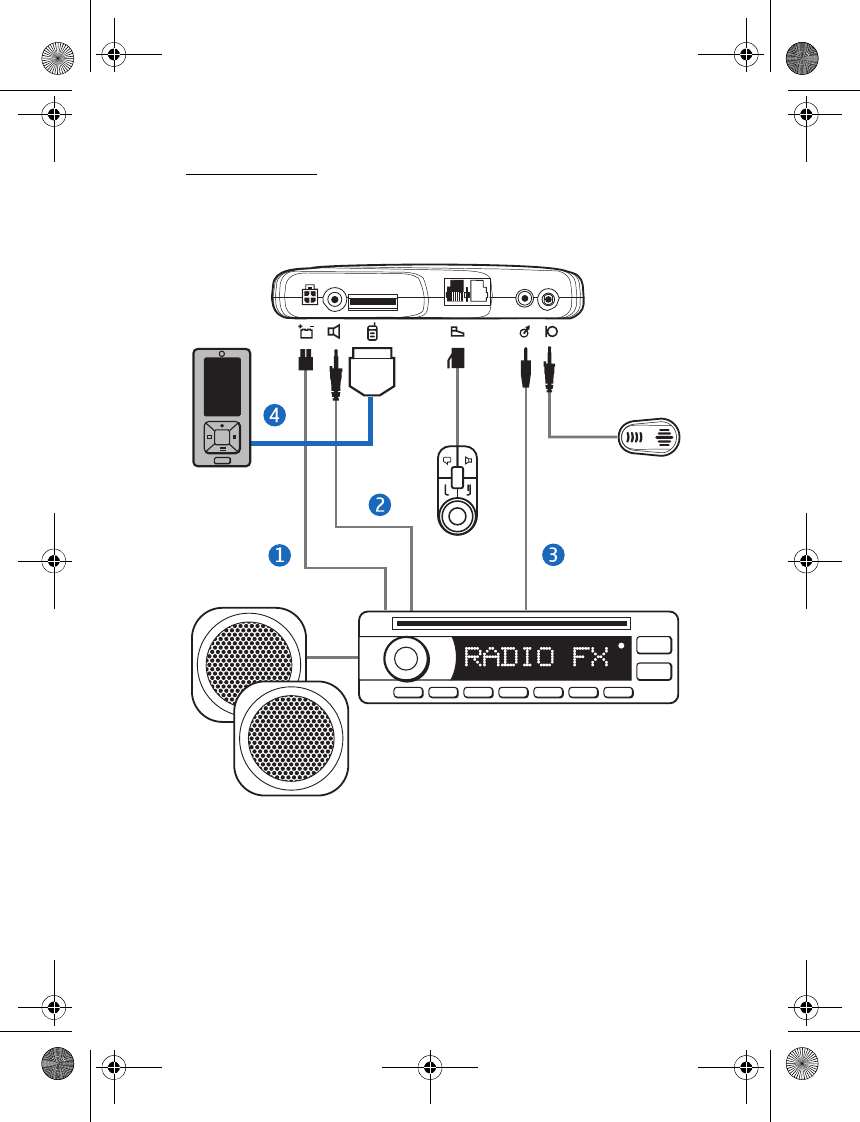

Setup option 2

If the car radio has a mobile phone input and an AUX input for music

devices, you can connect your mobile device to the speakers of the

car radio.

1. Connect the respective wires of the power cable PCU-4 to the car

battery and ignition sense (if available). Connect the car radio mute

signal (if available) to the car radio. Plug the connector into the

hands-free unit.

2. For phone calls, connect the loudspeaker output of the hands-free

unit to the mobile phone input of the car radio. Use an appropriate

9212634_en.fm Page 15 Friday, September 19, 2008 2:57 PM

Car kit installation

cable specific to your car radio (this cable is not supplied with the

car kit).

3. Connect the stereo music output of the hands-free unit (a standard

3.5-mm stereo connector) to the AUX input of the car radio. Use an

appropriate cable specific to your car radio (this cable is not supplied

with the car kit).

4. To charge a compatible Nokia mobile device through the car kit,

connect one end of the connectivity cable CA-113CU to the hands-

free unit and the other end to the 2.0-mm (0.08 inch) charging

connector of the mobile device.

To play music from a mobile music player that has a standard

3.5-mm (0.14 inch) audio connector, plug the 3.5-mm (0.14 inch)

connector of the connectivity cable to the music device.

After you have made all the connections described above, connect the

external input device CU-10 and the microphone MP-2 to the respective

connectors on the hands-free unit.

9212634_en.fm Page 16 Friday, September 19, 2008 2:57 PM

Car kit installation

Setup option 3

You can use the external loudspeaker SP-3 and the power cable PCU-4

as follows (if supplied with the car kit):

1. Connect the respective wires of the power cable PCU-4 to the car

battery and ignition sense (if available). Connect the car radio mute

signal (if available) to the car radio. Plug the connector into the

hands-free unit.

2. For phone calls, connect the loudspeaker output of the hands-free

unit to the loudspeaker SP-3.

3. Connect the stereo music output of the hands-free unit (a standard

3.5-mm stereo connector) to the AUX input of the car radio. Use an

9212634_en.fm Page 17 Friday, September 19, 2008 2:57 PM

Car kit installation

appropriate cable specific to your car radio (this cable is not supplied

with the car kit).

4. To charge a compatible Nokia mobile device through the car kit,

connect one end of the connectivity cable CA-113CU to the hands-

free unit and the other end to the 2.0-mm (0.08 inch) charging

connector of the mobile device.

To play music from a mobile music player that has a standard

3.5-mm (0.14 inch) audio connector, plug the 3.5-mm (0.14 inch)

connector of the connectivity cable to the music device.

After you have made all the connections described above, connect the

external input device CU-10 and the microphone MP-2 to the respective

connectors on the hands-free unit.

9212634_en.fm Page 18 Friday, September 19, 2008 2:57 PM

Care and maintenance

Your car kit is a product of superior design and craftsmanship and should be

treated with care. The following suggestions will help you protect your warranty

coverage.

• Keep the car kit dry. Precipitation, humidity and all types of liquids or

moisture can contain minerals that will corrode electronic circuits.

• Do not use or store the car kit in dusty, dirty areas. Its moving parts and

electronic components can be damaged.

• Do not attempt to open the car kit. Non-expert handling may damage it.

• Do not use harsh chemicals, cleaning solvents, or strong detergents to clean

the car kit parts.

• Do not paint the car kit parts. Paint can clog the moving parts and prevent

proper operation.

If the car kit is not working properly, take the vehicle to an authorized service

facility for the car kit to be serviced.

9212634_en.fm Page 19 Friday, September 19, 2008 2:57 PM

Additional safety information

■Vehicles

RF signals may affect improperly installed or inadequately shielded electronic

systems in motor vehicles such as electronic fuel injection systems, electronic

antiskid (antilock) braking systems, electronic speed control systems, and air bag

systems. For more information, check with the manufacturer, or its

representative, of your vehicle or any equipment that has been added.

Only qualified personnel should service the device or install the device in a

vehicle. Faulty installation or service may be dangerous and may invalidate any

warranty that may apply to the device. Check regularly that all wireless device

equipment in your vehicle is mounted and operating properly. Do not store or

carry flammable liquids, gases, or explosive materials in the same compartment

as the device, its parts, or accessories. For vehicles equipped with an air bag,

remember that air bags inflate with great force. Do not place objects, including

installed or portable wireless equipment in the area over the air bag or in the air

bag deployment area. If in-vehicle wireless equipment is improperly installed and

the air bag inflates, serious injury could result.

9212634_en.fm Page 20 Friday, September 19, 2008 2:57 PM

Ensemble pour voiture CK-300 de Nokia

Guide de consultation rapide et

information sur la sécurité

9212634

Version 3 FR

9212634_frca.fm Page 1 Friday, September 19, 2008 2:58 PM

DÉCLARATION DE CONFORMITÉ

NOKIA CORPORATION déclare, en vertu de sa seule autorité, que le

produit HF-21W est conforme aux exigences essentielles et aux

dispositions applicables de la Directive 1999/5/EC. Ce produit est

conforme aux limites définies dans la Directive 2004/104/EC (qui

modifie la Directive 72/245/EEC), annexe 1, paragraphes 6.5, 6.6, 6.8

et 6.9. Vous pouvez obtenir une déclaration de conformité à l’adresse

http://www.nokia.com/phones/declaration_of_conformity.

La reproduction, le transfert, la distribution ou le stockage d’une partie ou de la totalité du

contenu du présent document, sous quelque forme que ce soit, sans l’autorisation écrite

préalable de Nokia, sont interdits.

Nokia, Nokia Connecting People et Navi sont des marques de commerce ou des marques

déposées de Nokia Corporation. Les autres noms de produits et de sociétés mentionnés dans

le présent document sont des marques de commerce ou des appellations commerciales de

leurs propriétaires respectifs.

Bluetooth est une marque déposée de Bluetooth SIG, Inc.

Nokia applique une politique de développement continu. Nokia se réserve le droit d’apporter

des modifications et des améliorations à tout produit mentionné dans le présent document

sans avis préalable.

DANS LA MESURE OÙ LES LOIS EN VIGUEUR LE PERMETTENT, NOKIA NE PEUT EN AUCUN CAS

ÊTRE TENUE RESPONSABLE DE TOUTE PERTE DE DONNÉES OU DE REVENU AINSI QUE DE

TOUT DOMMAGE PARTICULIER, INCIDENT, CONSÉCUTIF OU INDIRECT.

LE CONTENU DU PRÉSENT DOCUMENT EST FOURNI « TEL QUEL ». SOUS RÉSERVE DES LOIS

APPLICABLES, AUCUNE GARANTIE SOUS QUELQUE FORME QUE CE SOIT, EXPLICITE OU

IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, N’EST ACCORDÉE QUANT À

L’EXACTITUDE, À LA FIABILITÉ OU AU CONTENU DU PRÉSENT DOCUMENT. NOKIA SE RÉSERVE

LE DROIT DE MODIFIER LE PRÉSENT DOCUMENT OU DE LE RETIRER SANS AVIS PRÉALABLE.

La disponibilité des produits, des services et des applications connexes peut varier en

fonction des régions. Pour toute question à ce sujet ou concernant la langue des produits,

veuillez communiquer avec votre détaillant Nokia.

Contrôle des exportations

Cet appareil peut contenir des marchandises, des technologies ou des logiciels assujettis aux

lois et règlements sur l’exportation en vigueur aux États-Unis et dans d’autres pays. Il est

interdit d’exporter ce produit en contravention de la loi.

AVIS DE LA FCC ET D’INDUSTRIE CANADA

Votre appareil peut nuire à la réception des téléviseurs et des radios (s’il est utilisé à

proximité des récepteurs, par exemple). La FCC et Industrie Canada peuvent exiger que vous

cessiez d’utiliser votre téléphone si vous ne parvenez pas à éliminer l’interférence. Si vous

avez besoin d’assistance, consultez le centre de service le plus proche. Cet appareil est

conforme aux dispositions de la partie 15 du règlement de la FCC. Son utilisation est

assujettie aux deux conditions suivantes : 1) Ce dispositif ne doit pas causer d’interférence

nuisible; et 2) ce dispositif doit accepter toute interférence reçue, y compris l’interférence

qui pourrait causer un fonctionnement non désiré. Toute modification ou altération non

autorisée par Nokia risque d’annuler les droits de l’utilisateur à se servir de cet appareil.

9212634/Version 3 FRC

0434

9212634_frca.fm Page 2 Friday, September 19, 2008 2:58 PM

Pour votre sécurité

Veuillez lire les consignes de sécurité suivantes. Il peut s’avérer dangereux, voire

illégal, de ne pas s’y conformer. Pour de l’information plus détaillée, lisez le guide

d’utilisation au complet.

Votre appareil et ses accessoires peuvent contenir de petites pièces. Gardez-les

hors de la portée des jeunes enfants.

ALLUMEZ VOTRE TÉLÉPHONE AVEC DISCERNEMENT

N’allumez pas l’appareil lorsque l’utilisation des téléphones sans fil

est interdite ou risque de provoquer des interférences ou de présenter

un danger.

LA SÉCURITÉ ROUTIÈRE AVANT TOUT

Respectez toutes les lois locales en vigueur. Gardez toujours les

mains libres pour conduire votre véhicule. La sécurité routière est

la première responsabilité du conducteur.

INTERFÉRENCES

Tous les appareils sans fil sont sensibles aux interférences qui

risquent de perturber leur fonctionnement.

ÉTEIGNEZ VOTRE APPAREIL DANS LES STATIONS-SERVICE

N’utilisez pas votre appareil dans une station-service ni près de

réservoirs de carburant ou de produits chimiques.

ÉTEIGNEZ VOTRE APPAREIL PRÈS DES SITES DE DYNAMITAGE

Conformez-vous à toutes les restrictions en vigueur. N’utilisez pas

votre appareil dans un endroit où l’on fait usage d’explosifs.

TECHNICIENS QUALIFIÉS

Ne confiez l’installation ou la réparation de ce produit qu’à des

techniciens qualifiés.

ACCESSOIRES

N’utilisez que des accessoires approuvés. Ne connectez jamais

d’appareils incompatibles.

CONNEXION À D’AUTRES APPAREILS

Lorsque vous connectez votre téléphone à un autre appareil, lisez

attentivement le guide d’utilisation qui accompagne ce dernier.

Ne connectez jamais d’appareils incompatibles.

9212634_frca.fm Page 3 Friday, September 19, 2008 2:58 PM

Introduction

1. Introduction

Félicitations d’avoir choisi l’ensemble pour voiture CK-300 de Nokia.

L’ensemble pour voiture vous permet de faire et de recevoir des appels

les mains libres et d’écouter de la musique enregistrée sur un appareil

compatible par le biais de la radio de votre voiture.

Le présent chapitre décrit les fonctions de base de votre ensemble pour

voiture. Lisez attentivement le guide d’utilisation et d’installation de

l’ensemble pour voiture CK-300 de Nokia, compris sur le cédérom fourni.

■Installation

1. Confiez l’installation de l’ensemble pour voiture à un technicien

qualifié utilisant les pièces d’origine Nokia fournies dans l’emballage.

Pour obtenir des instructions à ce sujet, consultez le guide

d’utilisation et d’installation de l’ensemble pour voiture CK-300

de Nokia se trouvant sur le cédérom.

2. Pour faire fonctionner l’ensemble pour voiture par le biais d’une

interface utilisateur optimisée pour une utilisation dans un véhicule

automobile, téléchargez l’application CarMenu à partir de la page du

produit sur www.nokia.ca ou du site Web Nokia de votre région, puis

installez-la sur votre appareil compatible.

3. Connectez votre appareil compatible à l’ensemble pour voiture au

moyen de la technologie sans fil Bluetooth. Pour obtenir des

instructions à ce sujet, consultez le guide d’utilisation et

d’installation de l’ensemble pour voiture CK-300 de Nokia se

trouvant sur le cédérom.

9212634_frca.fm Page 4 Friday, September 19, 2008 2:58 PM

Introduction

■Dispositif d’entrée

1. Touche de composition vocale

2. Touche de mise en sourdine

3. Commutateur de mode

4. Touche de conversation

5. Touche de fin

6. Roulette Navi MC

■Utiliser l’ensemble sans

CarMenu

Vous pouvez utiliser l’ensemble pour voiture avec ou sans l’application

CarMenu. La présente section décrit la façon d’utiliser le dispositif

d’entrée lorsque CarMenu n’est pas installée sur votre appareil.

Touche de composition vocale

Maintenez la touche de composition vocale enfoncée pour activer la

composition vocale sur un appareil compatible alors qu’aucun appel

n’est en cours.

Touche de mise en sourdine

Appuyez sur la touche de mise en sourdine pour faire passer un appel de

l’ensemble pour véhicule à un appareil mobile compatible.

Pour désactiver ou réactiver le microphone, maintenez la touche de mise

en sourdine enfoncée pendant un appel.

Commutateur de mode

Appuyez sur le commutateur de mode lorsque le lecteur de votre appareil

est actif pour lancer, interrompre ou reprendre la lecture de la musique.

Touche de conversation

Appuyez sur la touche de conversation pour répondre à un appel entrant.

Appuyez deux fois sur la touche de conversation pour rappeler le dernier

numéro composé.

9212634_frca.fm Page 5 Friday, September 19, 2008 2:58 PM

Introduction

Touche de fin

Appuyez sur la touche de fin pour mettre fin à l’appel actif ou pour

refuser un appel entrant.

Roulette Navi

Maintenez la roulette enfoncée pour effectuer les actions suivantes :

• Allumer ou éteindre l’ensemble pour voiture lorsque le fil du capteur

d’allumage n’est pas branché

• Connecter l’ensemble pour voiture à un appareil associé (maintenez

la roulette enfoncée pendant environ 1 seconde)

Tournez la roulette pour effectuer les actions suivantes :

• Régler le volume durant un appel

• Passer à la chanson suivante ou précédente d’une liste de lecture, d’un

artiste ou d’un album lorsque la lecture est en cours ou interrompue

■Utiliser l’ensemble avec CarMenu

Pour faire fonctionner l’ensemble pour voiture par le biais d’une

interface utilisateur optimisée pour l’utilisation dans un véhicule

automobile, téléchargez l’application CarMenu à partir de la page du

produit sur www.nokia.ca ou du site Web Nokia de votre région, puis

installez-la sur votre appareil compatible. Lisez également le guide

d’utilisation de CarMenu sur le CD-ROM.

Vous pouvez utiliser l’application de géonavigation Cartes de Nokia avec

CarMenu si celle-ci est installée sur votre appareil.

Installer CarMenu

Vous devez détenir des droits d’administration sur votre ordinateur pour

procéder à l’installation. Vous aurez également besoin des éléments

suivants :

• Un appareil compatible fonctionnant sous un système d’exploitation de

série 60 version 3.0 (ou supérieure). L’appareil doit prendre en charge les

spécifications et les profils Bluetooth décrits dans le guide d’utilisation

et d’installation de l’ensemble pour voiture CK-300 de Nokia.

9212634_frca.fm Page 6 Friday, September 19, 2008 2:58 PM

Introduction

• Une connexion Internet à partir de votre ordinateur ou votre appareil

cellulaire. Pour toute question concernant les tarifs liés aux

transmissions de données, communiquez avec votre fournisseur

de services.

• Trois méga-octets de mémoire libre sur votre appareil

• Le câble USB fourni avec votre appareil

• Un ordinateur compatible tournant sous Windows XP ou Windows Vista.

Pour installer CarMenu sur votre appareil, procédez comme suit :

1. Si vous souhaitez installer CarMenu sur une carte mémoire compatible

que vous utilisez avec votre appareil, insérez-la dans l’appareil.

2. Si vous utilisez un ordinateur pour vous connecter à Internet, insérez

le cédérom fourni dans le lecteur de cédérom ou de DVD compatible

de votre ordinateur, puis sélectionnez l’option de téléchargement de

CarMenu dans le programme qui démarre automatiquement (si la

fonction d’exécution automatique de cédérom est activée dans

Windows). Suivez les directives à l’écran pour télécharger le fichier

d’installation de CarMenu sur votre ordinateur à partir du site Web

de Nokia, puis copiez le fichier de votre ordinateur sur votre appareil

ou sur la carte mémoire insérée dans celui-ci. Vous pouvez

également télécharger le fichier à partir de la page de produit sur le

site www.nokia.ca ou le site Web Nokia de votre région sans utiliser

le cédérom.

Si vous utilisez un navigateur Web sur votre appareil cellulaire pour

accéder à Internet, téléchargez l’application CarMenu dans votre

appareil ou sur une carte mémoire, à partir de la page des produits du

site www.nokia.ca ou du site Web Nokia de votre région.

3. Lancez l’installation tel que cela est indiqué dans le guide

d’utilisation de votre appareil et suivez les directives affichées dans

le programme d’installation.

4. Pour démarrer l’application CarMenu, allumez l’ensemble pour voiture.

9212634_frca.fm Page 7 Friday, September 19, 2008 2:58 PM

Introduction

Utiliser CarMenu avec le dispositif d’entrée

Touche de composition vocale

Maintenez la touche de composition vocale enfoncée pour activer la

composition vocale sur un appareil compatible alors qu’aucun appel

n’est en cours.

Dans l’application Cartes de Nokia, appuyez sur la touche de

composition vocale pour effectuer la même fonction que lorsque vous

appuyez sur la touche 4 de votre appareil. Si la navigation vocale est

activée, l’appareil répète la dernière instruction.

Touche de mise en sourdine

Appuyez sur la touche de mise en sourdine pour effectuer les actions

suivantes :

• Faire passer un appel de l’ensemble pour véhicule à un appareil

mobile compatible

• Mettre le volume de l’ensemble pour voiture en sourdine

lorsqu’aucun appel n’est en cours

Pour désactiver ou réactiver le microphone pendant un appel, maintenez

la touche de mise en sourdine enfoncée.

Commutateur de mode

Appuyez sur le commutateur de mode pour effectuer les actions suivantes :

• Alterner entre les modes téléphone, lecteur de musique et

géonavigation (si l’application Cartes est active)

• Retourner à l’écran principal du mode actif

Maintenez le commutateur de mode enfoncé pour retourner à l’écran

principal du mode téléphone à partir de tout autre mode.

Touche de conversation

En mode téléphone, appuyez sur la touche de conversation pour

effectuer les actions suivantes :

• Répondre à un appel

• Alterner entre un appel actif et un appel en attente

• Afficher la liste des derniers numéros composés sur l’écran principal

9212634_frca.fm Page 8 Friday, September 19, 2008 2:58 PM

Introduction

En mode téléphone, appuyez deux fois sur la touche de conversation

pour rappeler le dernier numéro composé dans l’écran principal.

En mode lecteur de musique, appuyez sur la touche de conversation

pour effectuer les actions suivantes :

• Écouter la chanson affichée sur votre appareil ou en interrompre ou

en reprendre la lecture

• Écouter toutes les chansons d’une liste lecture, d’un artiste ou d’un

album sélectionné en commençant par la première

Dans l’application Cartes de Nokia, appuyez sur la touche de

conversation pour effectuer la même fonction que lorsque vous appuyez

sur la touche de sélection gauche de votre appareil.

Touche de fin

Appuyez sur la touche de fin pour effectuer les actions suivantes :

• Mettre fin à l’appel actif ou rejeter un appel

• Effacer une note d’agenda à l’écran

• Retourner à l’écran ou au menu précédent

• Supprimer un seul caractère lors de la rédaction de texte ou de numéros

• Arrêter la lecture de la chanson affichée à l’écran en mode lecteur de

musique

• Dans l’application Cartes de Nokia, appuyez sur la touche de fin pour

effectuer la même fonction que lorsque vous appuyez sur la touche

de sélection droite de votre appareil.

Maintenez la touche de fin enfoncée pour quitter l’écran principal du

mode actif.

Roulette Navi

Appuyez sur la roulette pour effectuer les actions suivantes :

• Répondre à un appel entrant

• Exécuter la fonction affichée au bas de l’écran, pour sélectionner un

élément (comme une fonction du menu) ou pour effacer une note

d’agenda à l’écran

9212634_frca.fm Page 9 Friday, September 19, 2008 2:58 PM

Introduction

• Dans l’application Cartes de Nokia, appuyez sur la roulette Navi pour

effectuer la même fonction que lorsque vous appuyez sur le centre

de la touche de navigation sur votre appareil

Maintenez la roulette enfoncée pour effectuer les actions suivantes :

• Allumer ou éteindre l’ensemble pour voiture lorsque le fil du capteur

d’allumage n’est pas branché

• Connecter l’ensemble pour voiture à un appareil associé (maintenez

la roulette enfoncée pendant environ 1 seconde)

Tournez la roulette pour effectuer les actions suivantes :

• Mettre un élément en surbrillance (comme une fonction du menu)

ou parcourir une liste

• Régler le volume durant un appel

• En mode lecteur de musique, passer à la chanson suivante ou

précédente d’une liste de lecture, d’un artiste ou d’un album lorsque

la lecture est en cours ou interrompue

• Dans l’application Cartes de Nokia, tournez la roulette pour effectuer

la même fonction que lorsque vous appuyez sur le haut ou vers le bas

de la touche de navigation de votre appareil.

Tournez la roulette vers la gauche dans l’écran principal pour entrer un

numéro de téléphone ou utiliser la composition 1 touche.

Tournez la roulette vers la droite dans l’écran principal pour rechercher

un contact dans le menu Contacts.

■Charger l’appareil connecté

Pour recharger la pile de votre appareil Nokia compatible tout en

utilisant l’ensemble pour voiture, branchez-y le câble de connectivité

CA-113CU.

9212634_frca.fm Page 10 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

2. Installer l’ensemble pour voiture

Pour les directives d’installation des composantes de l’ensemble pour

voiture, reportez-vous au guide d’utilisation et d’installation de

l’ensemble pour voiture CK-300 de Nokia. Observez les consignes de

sécurité suivantes lors de l’installation de l’ensemble pour voiture.

• L’installation et la réparation de l’ensemble pour voiture ne devraient

être confiées qu’à un technicien qualifié utilisant les pièces

originales Nokia approuvées fournies dans l’emballage. Une

installation ou une réparation mal exécutée risque d’être dangereuse

et peut invalider les garanties de l’ensemble pour voiture.

Les utilisateurs devraient garder à l’esprit que l’ensemble pour

voiture comprend des pièces complexes et que son installation

nécessite l’expertise d’un professionnel et des outils spéciaux.

• Les directives fournies dans le guide d’utilisation et d’installation de

l’ensemble pour voiture CK-300 de Nokia sont des instructions de

nature générale traitant de l’installation de l’ensemble dans une

voiture. Cependant, en raison de la grande variété des modèles de

voitures offerts sur le marché, le guide ne peut couvrir les exigences

techniques correspondant à tous les modèles de véhicule. Pour de

l’information plus détaillée à propos de votre véhicule, communiquez

avec son constructeur.

• Cet ensemble pour voiture est conçu exclusivement pour les

véhicules équipés d’un système de mise à la terre négative de 12 V.

L’utilisation d’un voltage différent ou une inversion de la polarité

endommagera l’équipement.

• N’oubliez pas que les voitures modernes comportent un ordinateur

de bord dans lequel d’importants paramètres de fonctionnement du

véhicule sont enregistrés. Le fait de déconnecter la batterie du

véhicule peut entraîner une perte de données et exiger une

intervention coûteuse pour réinitialiser le système. En cas de doute,

communiquez avec votre concessionnaire automobile avant

d’entreprendre tout travail d’installation.

9212634_frca.fm Page 11 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

• Ne reliez pas l’équipement de l’ensemble pour voiture aux lignes à

haute tension du circuit d’allumage.

• Lors de l’installation des pièces de l’ensemble pour voiture, assurez-

vous qu’aucune d’entre elles ne bloque ou ne gêne le mouvement de la

direction, de la pédale de frein, ou de tout autre système ou commande

servant au fonctionnement du véhicule (par exemple les coussins

gonflables) et qu’elles ne gênent pas votre champ de vision pendant la

conduite. Assurez-vous que l’ensemble pour voiture et tout composant

en faisant partie ne sont pas installés à un endroit où ils pourraient

vous heurter au moment d’un accident ou d’une collision.

Lorsque vous installez un support mobile, assurez-vous que

l’utilisateur peut voir clairement l’écran de l’appareil.

• Votre technicien ou concessionnaire peut être en mesure de vous

proposer des solutions de rechange pour réaliser un montage

adéquat dans votre véhicule sans percer de trous.

• Ne fumez pas lorsque vous travaillez sur une voiture. Assurez-vous

qu’aucune source de feu ou de flamme ne se trouve à proximité.

• Faites attention à ne pas endommager les fils électriques, les

canalisations d’essence, les conduites de frein ou les dispositifs de

sécurité pendant l’installation.

• Les signaux radio peuvent nuire au fonctionnement des dispositifs

électroniques automobiles qui sont mal installés ou insuffisamment

protégés (par exemple, les systèmes électroniques d’injection de

carburant, les systèmes de freinage antiblocage, les régulateurs de

vitesse électroniques et les sacs gonflables). Si vous décelez une

défaillance ou un changement dans le fonctionnement d’un tel

système, communiquez avec votre concessionnaire.

• Assurez-vous que les câbles sont installés de manière à ce qu’ils ne

puissent être soumis à une usure mécanique (par exemple, sous un

siège ou contre des arêtes vives).

■Intégrer l’ensemble à la radio d’un véhicule

L’ensemble pour voiture peut être connecté à la radio d’un véhicule de

trois façons différentes. Sélectionnez les options de connexion

appropriées selon les composantes fournies dans l’emballage.

9212634_frca.fm Page 12 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

Option de réglage 1

Pour les appels téléphoniques, utilisez le câble système ISO CA-139

(s’il est fourni avec l’ensemble pour voiture) ou un câble propre à la

radio du véhicule pour brancher l’ensemble pour voiture à la radio et

à ses haut-parleurs.

Pour la musique, utilisez un câble propre à la radio de votre véhicule

pour brancher la sortie stéréo de 3,5 mm à l’entrée AUX de la radio.

Vous pouvez raccorder l’ensemble pour voiture à un haut-parleur dont

l’impédance est d’au moins 2 ohms. L’impédance optimale pour cet

ensemble est de 4 ohms. Si l’impédance est supérieure à 8 ohms,

la puissance de sortie sera très inférieure à la normale.

9212634_frca.fm Page 13 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

1. Débranchez les deux connecteurs ISO de la radio du véhicule servant

à l’alimentation et aux haut-parleurs, puis remplacez-les par les

deux connecteurs du câble système CA-139.

Branchez le fil étiqueté « Mute » du câble système à l’un des fils

étiquetés « Mute 1 », « Mute 2 » ou « Mute 3 », en fonction du

branchement de la radio du véhicule. Laissez les autres fils de mise

9212634_frca.fm Page 14 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

en sourdine connectés comme ils le sont. Reliez ensuite tous les fils

de même couleur.

Pour les appels téléphoniques, connectez le câble système CA-139 aux

sorties d’alimentation et de haut-parleurs du dispositif mains libres.

2. Vérifiez la broche d’alimentation + 12 V et la broche d’allumage des

deux connecteurs ISO du véhicule ainsi que les broches du câble système

CA-139. Au besoin, interchangez les deux fils du câble système.

Branchez le câble système dans les deux connecteurs ISO libres.

3. Raccordez la sortie de musique stéréo du dispositif sans fil (un

connecteur stéréo standard de 3,5 mm) à l’entrée AUX de la radio du

véhicule. Utilisez un câble approprié convenant à la radio de votre

véhicule (ce câble n’est pas fourni avec l’ensemble pour voiture).

4. Pour charger un appareil Nokia compatible au moyen de l’ensemble

pour voiture, branchez une extrémité du câble de connectivité

CA-113CU dans le dispositif mains libres et l’autre extrémité dans

le connecteur de 2,0 mm de l’appareil.

Pour écouter de la musique à partir d’un lecteur portatif doté d’une

prise audio standard de 3,5 mm, branchez la prise de 3,5 mm du

câble de connectivité dans l’appareil audio.

Après avoir effectué tous les raccordements mentionnés précédemment,

branchez le dispositif d’entrée externe CU-10 et le microphone MP-2

dans les connecteurs correspondants du dispositif mains libres.

9212634_frca.fm Page 15 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

Option de réglage 2

Si la radio du véhicule est équipée d’une entrée de téléphone cellulaire

et d’une entrée AUX pour périphériques de musique, vous pourrez

brancher votre appareil aux haut-parleurs de la radio du véhicule.

1. Branchez les fils correspondants du câble d’alimentation PCU-4 à

la batterie du véhicule et le capteur d’allumage (le cas échéant).

Branchez le signal de mise en sourdine de la radio du véhicule (le cas

échéant) à la radio du véhicule. Branchez le connecteur dans le

dispositif mains libres.

9212634_frca.fm Page 16 Friday, September 19, 2008 2:58 PM

Installer l’ensemble pour voiture

2. Pour les appels téléphoniques, raccordez la sortie des haut-parleurs

du dispositif mains libres à l’entrée de téléphone cellulaire de la radio

du véhicule. Utilisez un câble approprié convenant à la radio de votre
