Microsoft HF-5 Bluetooth Hands Free Car Kit User Manual CK 7W ENv1 9230761
Microsoft Mobile Oy Bluetooth Hands Free Car Kit CK 7W ENv1 9230761
Revised Manual
Advanced Car Kit CK-7W
User’s Guide
Installation Guide
CK-7W_ENv1_9230761.book Page 1 Friday, April 16, 2004 3:47 PM
DECLARATION OF CONFORMITY
We, NOKIA CORPORATION, declare under our sole responsibility that the product
HF-5 is in conformity with the provisions of the following Council Directive:
1999/5/EC. A copy of the Declaration of Conformity can be found at:
http://www.nokia.com/phones/declaration_of_conformity/.
Copyright © 2004 Nokia. All rights reserved.
Reproduction, transfer, distribution or storage of part or all of the contents
of this document in any form without the prior written permission of Nokia
is prohibited.
Nokia and Nokia Connecting People are trademarks or registered trademarks of
Nokia Corporation. Other products and company names mentioned herein may
be trademarks or tradenames of their respective owners.
Bluetooth is a registered trademark of Bluetooth SIG, Inc.
Nokia operates a policy of ongoing development. Nokia reserves the right to
make changes and improvements to any of the products described in this
document without prior notice.
UNDER NO CIRCUMSTANCES SHALL NOKIA BE RESPONSIBLE FOR ANY LOSS OF
DATA OR INCOME OR ANY SPECIAL, INCIDENTAL, CONSEQUENTIAL OR INDIRECT
DAMAGES HOWSOEVER CAUSED.
The contents of this document are provided “as is”. Except as required by
applicable law, no warranties of any kind, either express or implied, including,
but not limited to, the implied warranties of merchantability and fitness for a
particular purpose, are made in relation to the accuracy, reliability or contents of
this document. Nokia reserves the right to revise this document or withdraw it at
any time without prior notice.
The availability of particular products and services may vary by region.
Please check with the Nokia dealer nearest to you.
EXPORT CONTROLS
This device may contain commodities, technology or software subject to export
laws and regulations from the US and other countries. Diversion contrary to law
is prohibited.
FCC/INDUSTRY CANADA NOTICE
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation. Unauthorized changes or modifications to
this device may void the user's authority to operate the equipment.
CK-7W_ENv1_9230761.book Page 2 Friday, April 16, 2004 3:47 PM
iii
Contents
For your safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Your Nokia Advanced Car Kit CK-7W. . . . . . . . . . . . . . . . . . . . . . . . .2
Bluetooth wireless technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Bluetooth passcode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
1 Getting started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Use of enhancements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Safety information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Installing the Advanced Car Kit CK-7W. . . . . . . . . . . . . . . . . . . . . 10
Function test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3 Using the Advanced Car Kit. . . . . . . . . . . . . . . . . . . . 14
Connecting a mobile phone using Bluetooth
wireless technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Connecting a mobile phone over the data cable. . . . . . . . . . . . . . 15
4 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

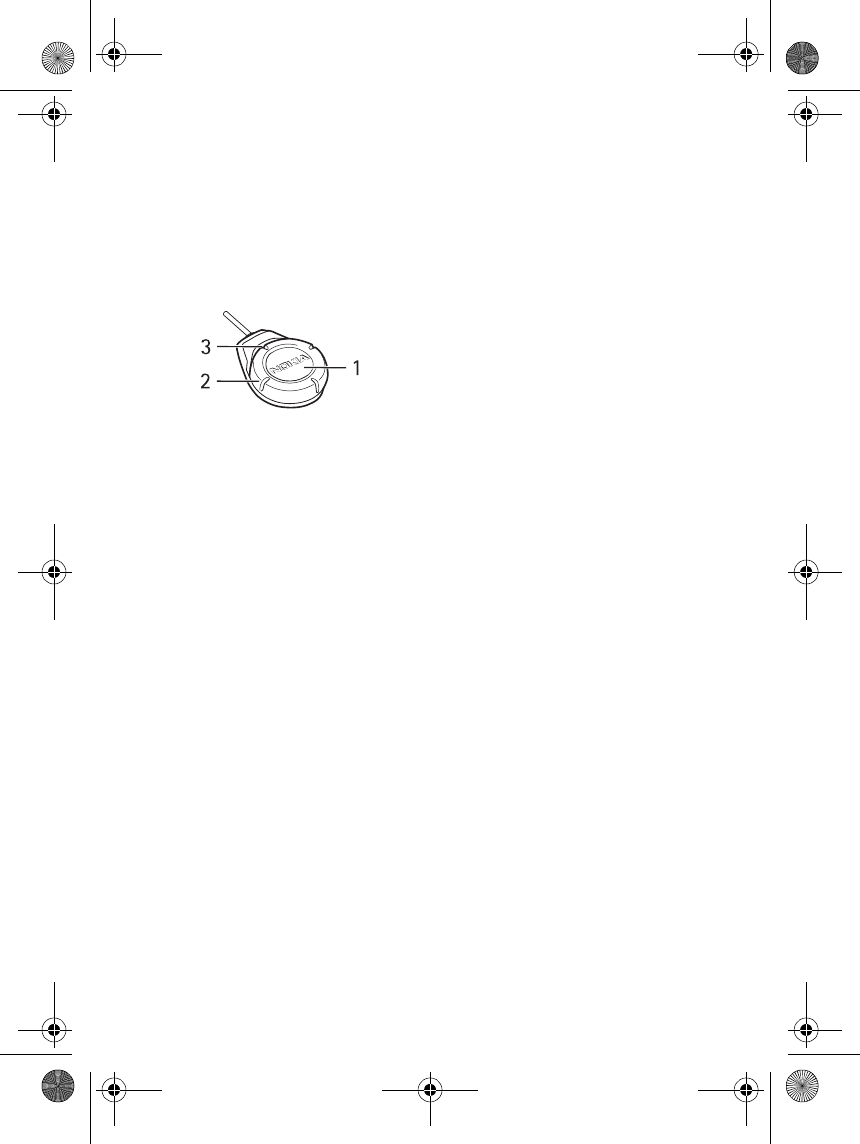

Remote control button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Switching the Advanced Car Kit CK-7W on/off . . . . . . . . . . . . . . 17
Operating the Advanced Car Kit CK-7W . . . . . . . . . . . . . . . . . . . . 17
Care and maintenance. . . . . . . . . . . . . . . . . . . . . . . . 20
Nokia One-Year Limited Warranty (U.S.). . . . . . . . . . 21
Nokia One-Year Limited Warranty (Canada) . . . . . . . 21
CK-7W_ENv1_9230761.book Page iii Friday, April 16, 2004 3:47 PM
iv
NOTES
CK-7W_ENv1_9230761.book Page iv Friday, April 16, 2004 3:47 PM
1
For your safety
Read these simple guidelines. Breaking the rules may be dangerous or
illegal. Further detailed information is given in this user’s guide.
ROAD SAFETY COMES FIRST
Obey all local laws. Always keep your hands free to operate
the vehicle while driving. Your first consideration while
driving should be road safety.
INTERFERENCE
All wireless phones may be susceptible to interference, which
could affect performance.
QUALIFIED INSTALLATION AND SERVICE
Only qualified personnel may install or repair this product.
CONNECTING TO OTHER DEVICES
When connecting to any other device, read its user
guide for detailed safety instructions. Do not connect
incompatible products.
FUSE REPLACEMENT
Replace a blown fuse with a fuse of the same type and size.
Never use a fuse with a higher rating!
CK-7W_ENv1_9230761.book Page 1 Friday, April 16, 2004 3:47 PM
2
Introduction
•YOUR NOKIA ADVANCED CAR KIT CK-7W

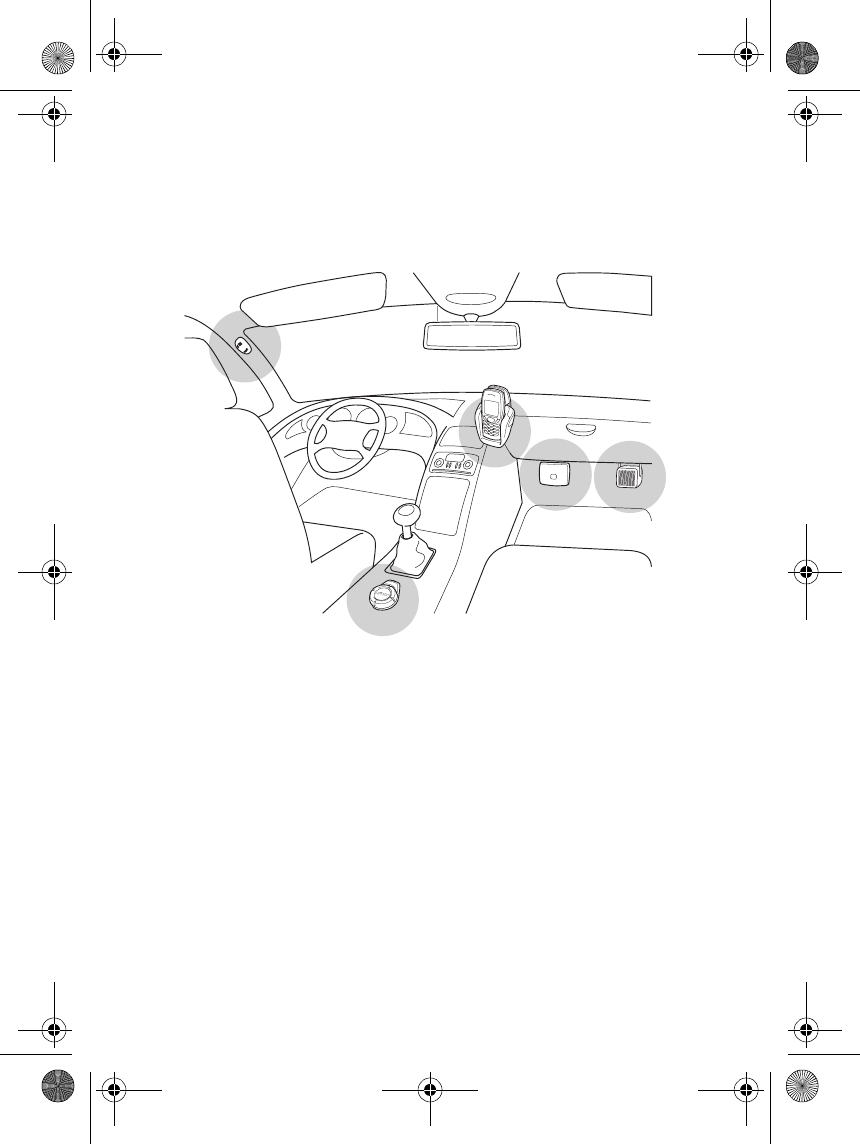

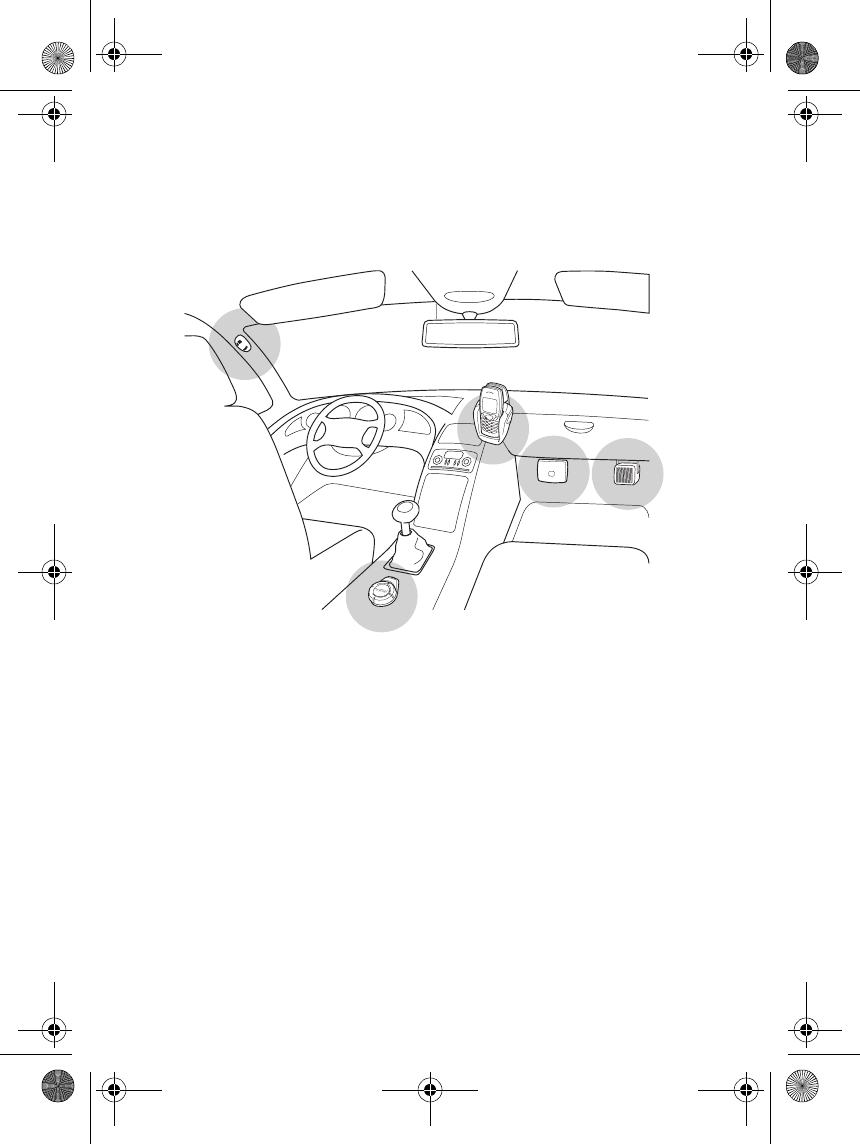

Advanced Car Kit CK-7W equipment installation in the console.
The Nokia Advanced Car Kit CK-7W was developed for installation in
motor vehicles to enable handsfree operation of mobile phones and use
of individual phone features.

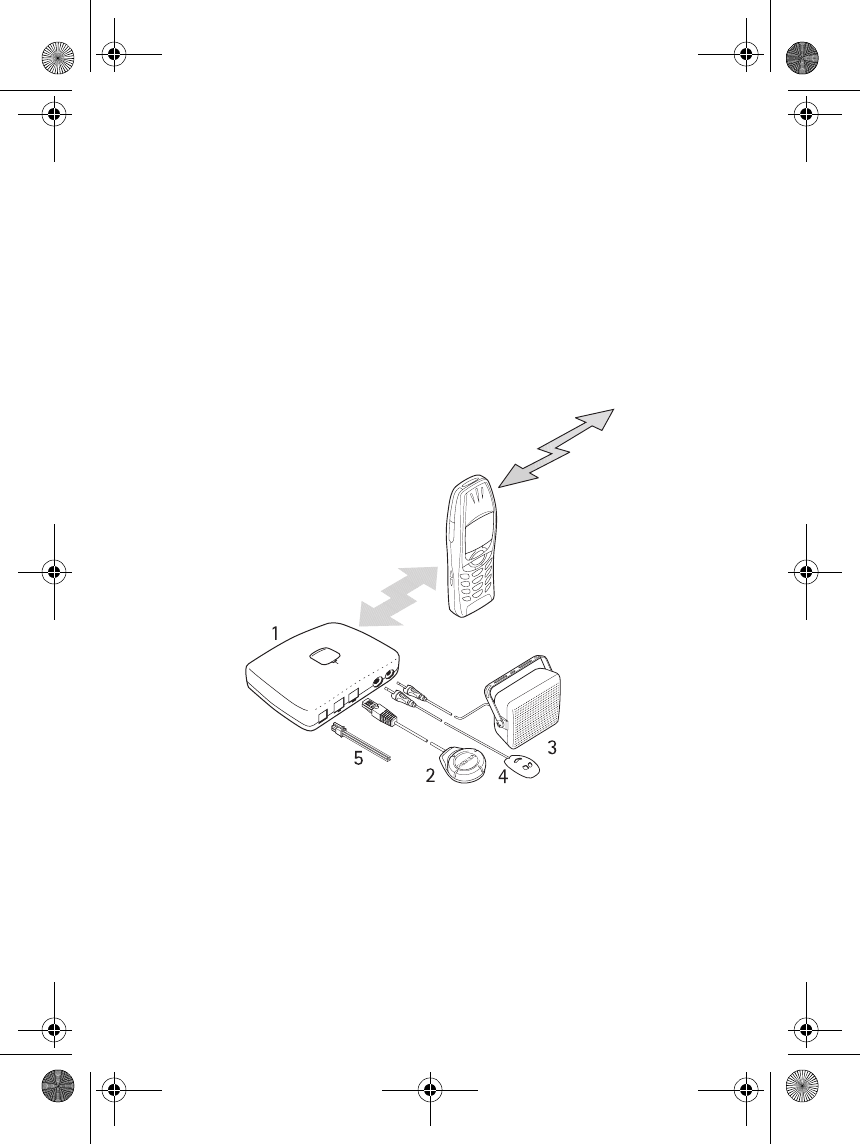

A special emphasis was placed on quick and easy installation. A mobile
phone can be connected to the Advanced Car Kit in one of two ways:
using an optional phone holder with a cable or over a Bluetooth
wireless connection.
There may be restrictions on using Bluetooth connectivity in some
locations. Check with your local authorities or service provider.
CK-7W_ENv1_9230761.book Page 2 Friday, April 16, 2004 3:47 PM
3
•BLUETOOTH WIRELESS TECHNOLOGY
Bluetooth wireless technology is an international standard for short-
range wireless communication. It allows you to establish a wireless
connection within a range of 32.8 feet between your Advanced Car Kit
and a compatible device.
The Advanced Car Kit is intended for use with any mobile phone that
supports the Bluetooth Handsfree Profile (Bluetooth specification 1.1).
•BLUETOOTH PASSCODE
The first time you wish to establish a wireless connection to a compatible
device using Bluetooth technology, you will need to input a passcode to
pair the devices.
You will find this code on the sticker attached to the front of this
user’s guide.
CK-7W_ENv1_9230761.book Page 3 Friday, April 16, 2004 3:47 PM
4
1 Getting started

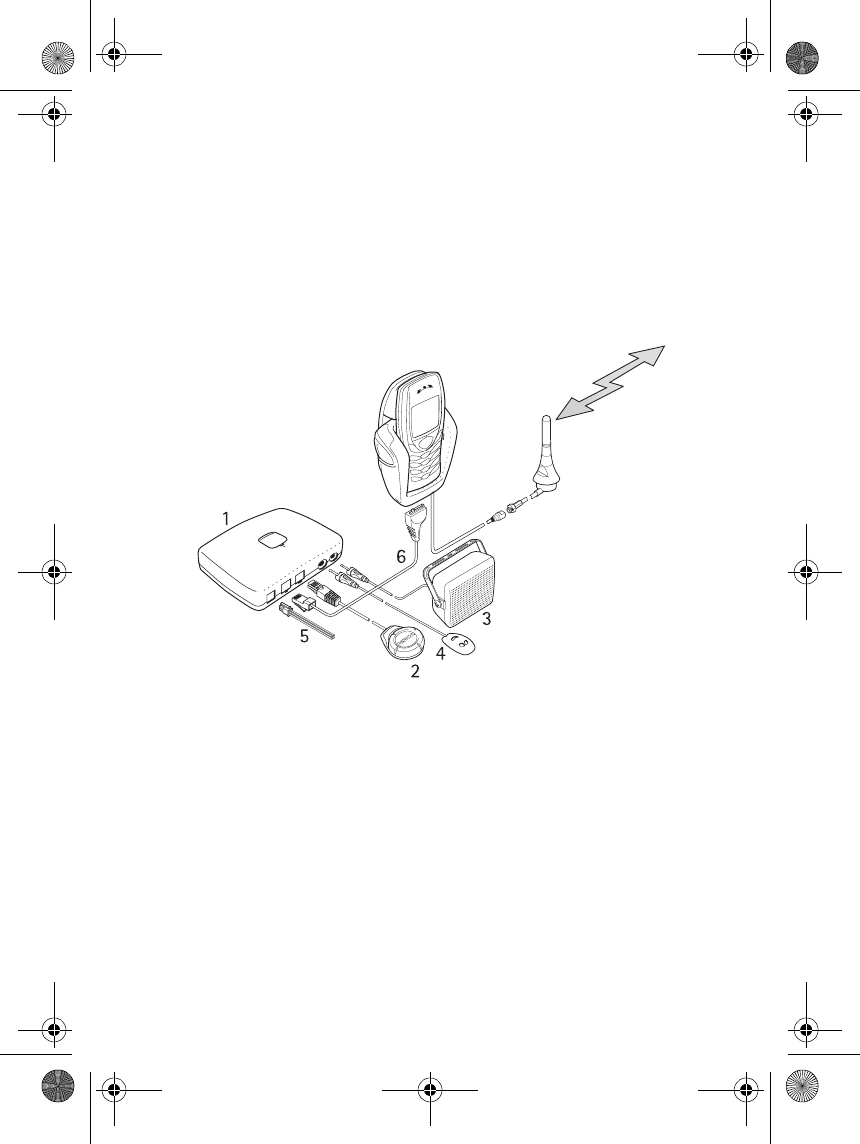

•OVERVIEW

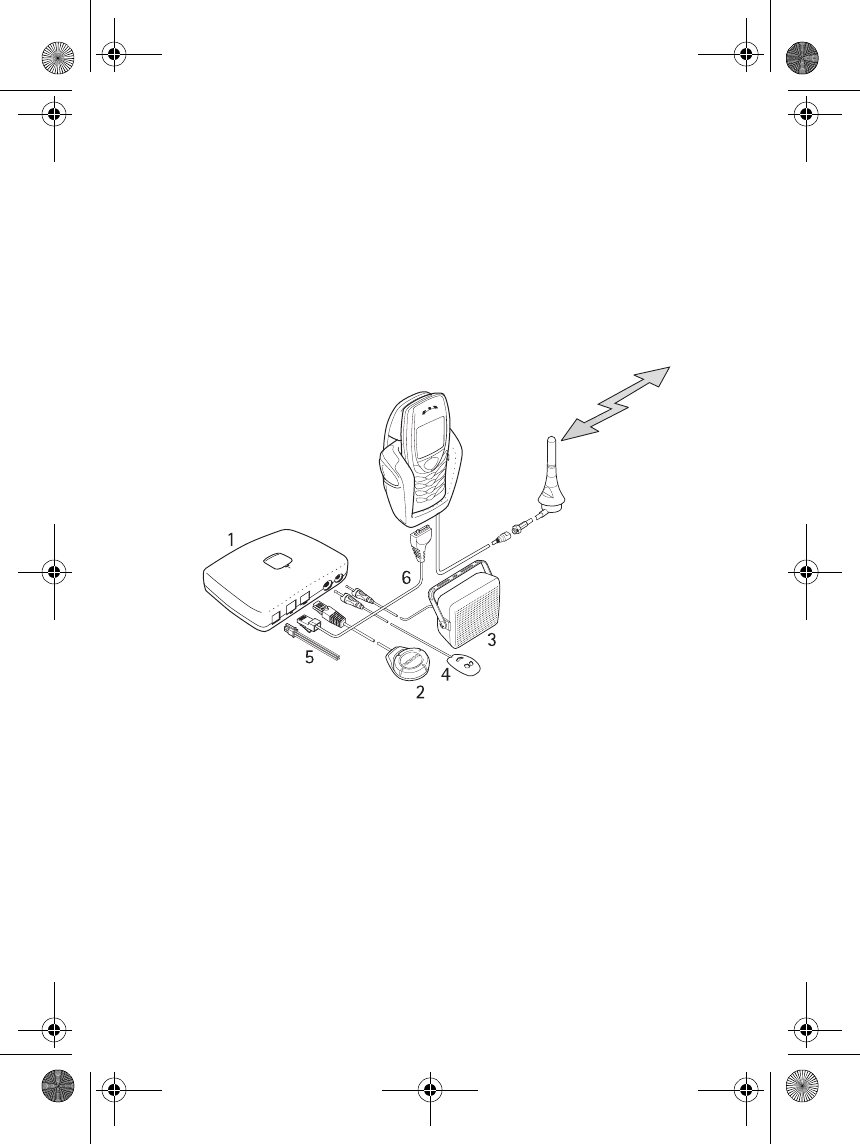

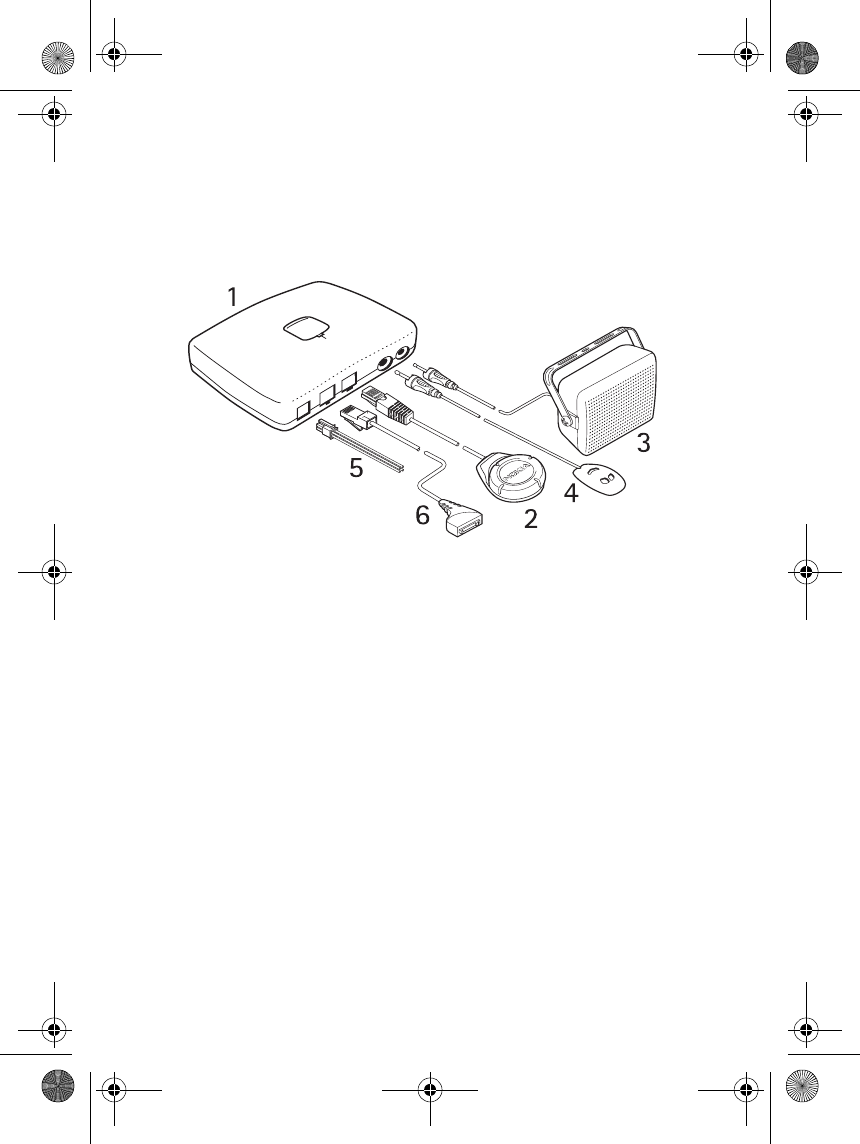

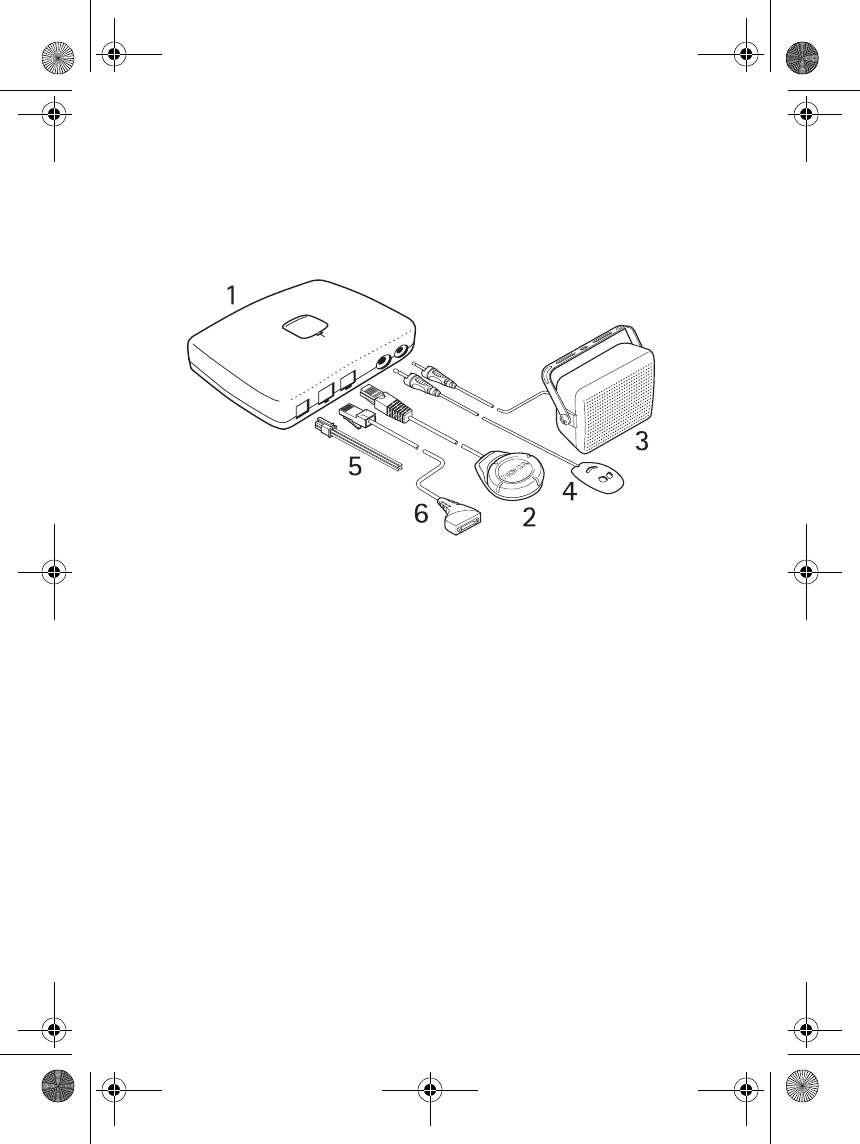

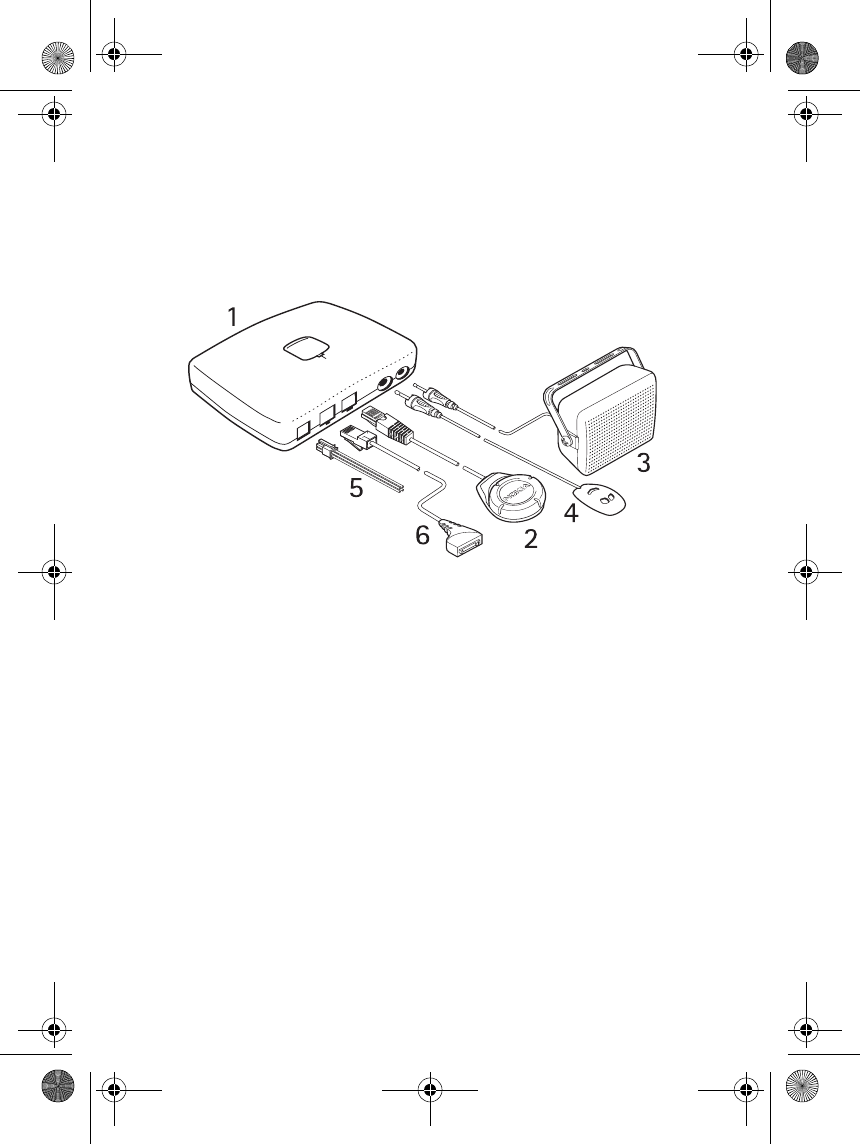

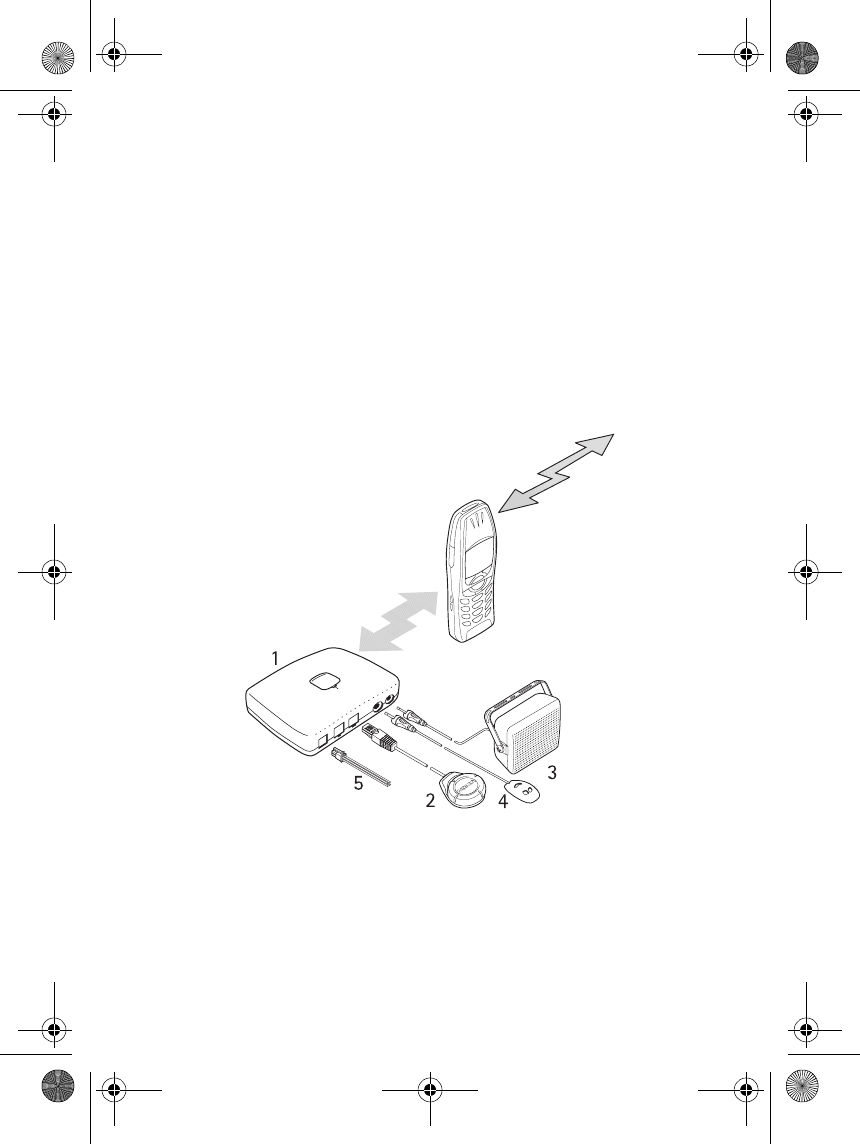

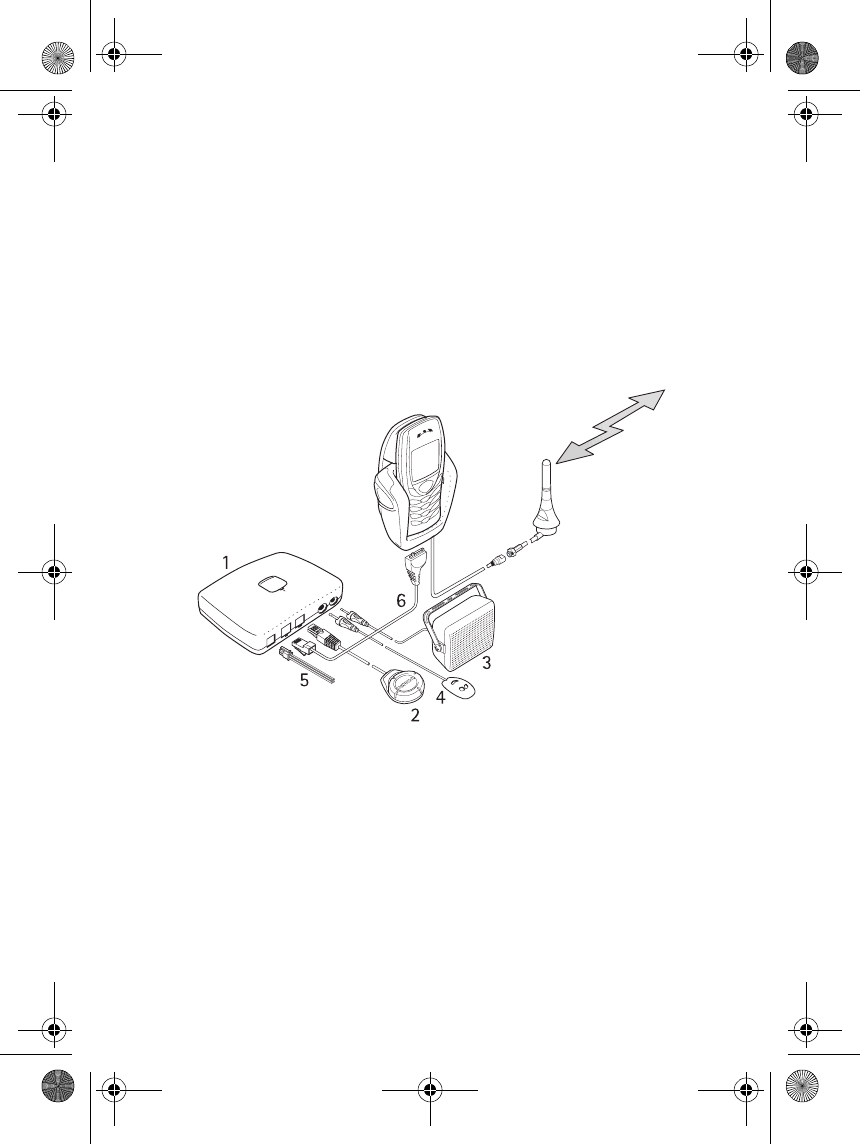

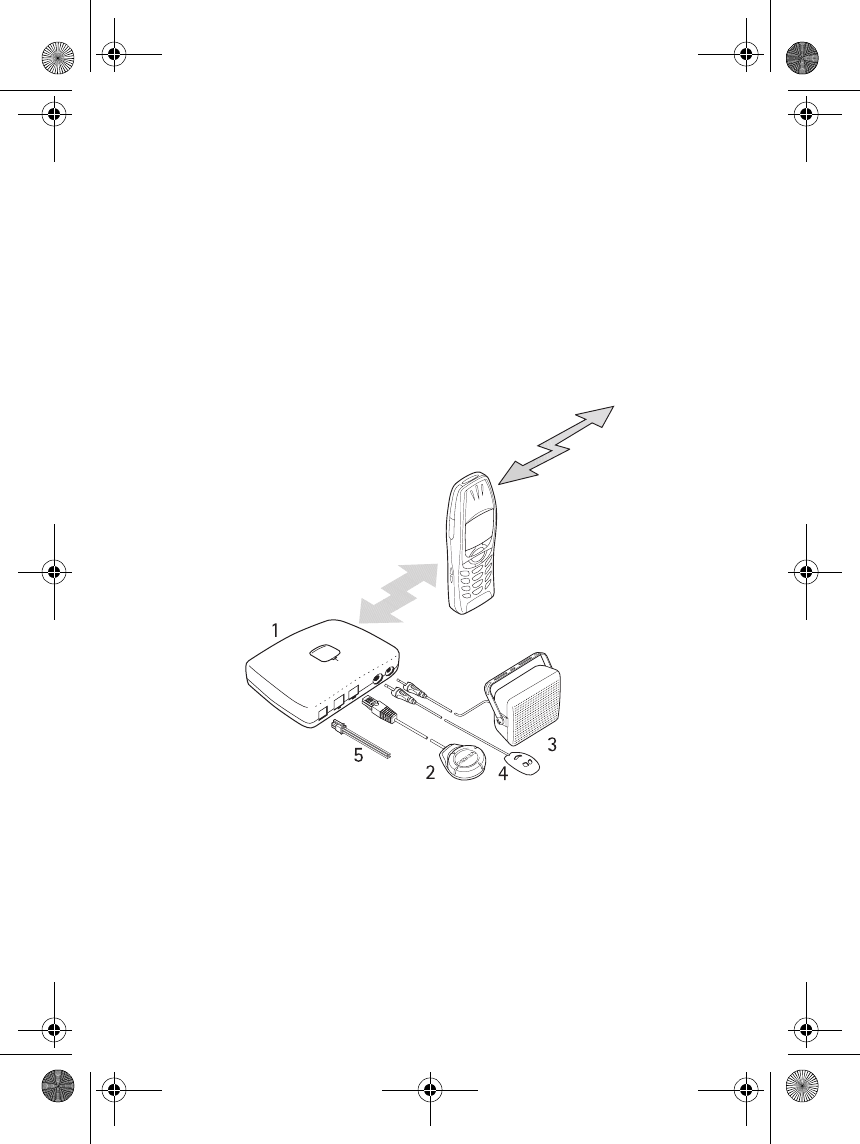

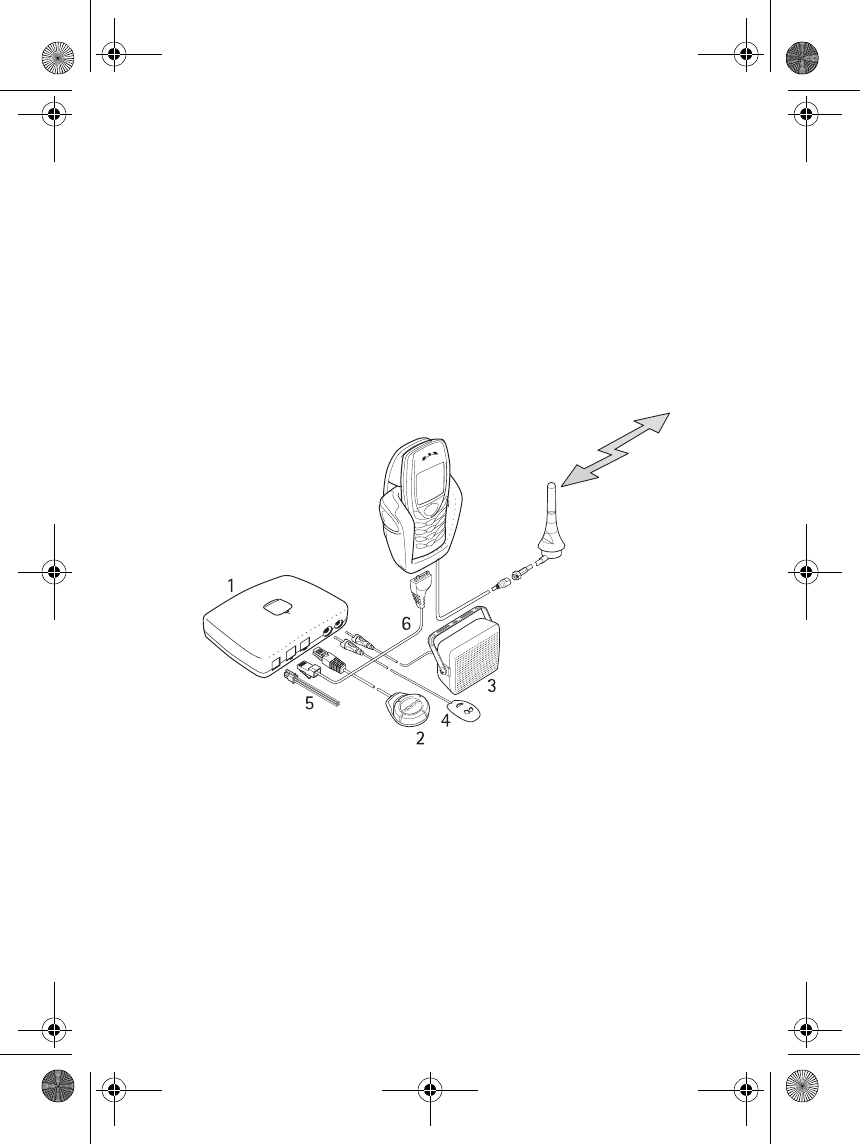

The Advanced Car Kit CK-7W includes the components shown above.
1Handsfree unit HF-5 with mounting plate MK-2
2Remote control button CU-7
3Loudspeaker HFS-12
4Microphone HFM-8
5Cable set PCU-4
6Data cable CA-27
CK-7W_ENv1_9230761.book Page 4 Friday, April 16, 2004 3:47 PM
Getting started
5
•USE OF ENHANCEMENTS
Depending on the setup, a variety of optional enhancements are
available to extend your Advanced Car Kit. Before any installation work
is started, ask for professional advice on the enhancements that would
best suit your needs. Use only approved enhancements. Ensure that only
compatible products are connected to your Advanced Car Kit.
Phone holder
A phone holder may be purchased with your car kit or separately as an
enhancement.
You will need a phone holder designed for a compatible mobile phone if
the mobile phone is to be connected directly to the handsfree unit using
the data cable.
Antenna coupler
An antenna coupler may be purchased with your car kit or separately as
an enhancement.
An antenna coupler is required to connect an external antenna. A range
of antenna couplers are commercially available for the mobile phones
and phone holders on the market. An antenna coupler improves in-
vehicle reception of the mobile phone.
GSM antenna
A compatible GSM antenna enables optimized wireless connections.
You may purchase a GSM antenna from an authorized Nokia dealer.
If you have installed an external antenna, remember that in order to
comply with RF exposure requirements for mobile transmitting devices,
a minimum distance of 7.8 inches must be maintained between the
antenna and all persons.
CK-7W_ENv1_9230761.book Page 5 Friday, April 16, 2004 3:47 PM
6
2 Installation
•SAFETY INFORMATION
The basic safety guidelines set out below are to be observed when
installing the Advanced Car Kit CK-7W.
•Only qualified personnel should service the Advanced Car Kit CK-7W
or install it in a vehicle using the approved original Nokia parts
supplied in the sales package. Faulty installation or service may be
dangerous and may invalidate any warranty which may apply to the
unit. End users should remember that the Advanced Car Kit CK-7W
comprises complex technical equipment that requires professional
installation using special tools and expert know-how.
•Note that the instructions contained in this installation guide are
general guidelines which apply for the installation of the Advanced
Car Kit CK-7W in an automobile. However, due to the wide variety
of car types and models available on the market, this guide cannot
consider the individual technical requirements relevant for any
particular vehicle. Contact the vehicle manufacturer for further
detailed information about the vehicle in question.
•Make sure that the car ignition is off and disconnect the car battery
before beginning with the installation work and ensure that it
cannot be reconnected inadvertently.
•Remember that modern automotive systems include on-board
computers where key vehicle parameters are stored. Improper
disconnection of the car battery may cause loss of data, necessitating
extensive effort for re-initialisation of the system. If you have any
concerns, contact your car dealer before any installation work is done.
•Do not wire Advanced Car Kit CK-7W equipment to the high-voltage
lines of the ignition system.
•All equipment must be mounted so that it does not interfere with
the operation of the vehicle.
•Your service technician may be able to provide you with information
on alternatives for mounting the equipment suitably in your vehicle
without requiring boreholes.
CK-7W_ENv1_9230761.book Page 6 Friday, April 16, 2004 3:47 PM
Installation
7
•The mount for the phone holder is to be fixed to the dashboard or
to any other location in the cockpit area where the display is clearly
visible for the user but does not impair control or operation of the
vehicle. The keypad should be within easy reach of the user.
•Make sure not to impact the steering or braking systems or other
key systems essential for proper operation of the car when installing
Advanced Car Kit CK-7W equipment. Check to make sure that
deployment of the airbag is not blocked or impaired in any way.
•Do not smoke when working on the car. Make sure that there is no
source of fire or flame nearby.
•Take care not to cause damage to electrical cables, fuel or brake
lines or safety equipment during installation work.
•RF signals may affect improperly installed or inadequately shielded
electronic systems in motor vehicles (e.g. electronic fuel injection
systems, electronic anti-skid braking systems, electronic speed
control systems, airbag systems). Should you note a fault or change
in the operation of such a system, contact your car dealer.
•Ensure that cables are placed so that they will not be subjected
to mechanical wear and tear (e.g. not laid under car seats or over
sharp edges).
•Do not place objects, including installed or portable wireless
equipment in the area over the air bag or in the air bag deployment
area. If in-vehicle wireless equipment is improperly installed and
the air bag inflates, serious injury could result.
CK-7W_ENv1_9230761.book Page 7 Friday, April 16, 2004 3:47 PM
8
•CONFIGURATION
In principle, the Advanced Car Kit CK-7W offers two different basic
configurations for installation:
Connecting a mobile phone using
Bluetooth wireless technology
To be able to establish a connection from a compatible mobile phone to
the handsfree unit, both devices first have to be paired.
A compatible mobile phone supporting Bluetooth wireless technology is
required for this setup.
CK-7W_ENv1_9230761.book Page 8 Friday, April 16, 2004 3:47 PM
Installation
9
Connecting a mobile phone using
the data cable and a phone holder
When connected via the data cable, the compatible mobile phone is
ready for operation with the Advanced Car Kit when placed into the
phone holder.
Depending on your mobile phone and your vehicle equipment,
enhancements such as a phone holder, antenna coupler or external
antenna may be required. Check your phone user guide for compatibility.
CK-7W_ENv1_9230761.book Page 9 Friday, April 16, 2004 3:47 PM
10
•INSTALLING THE ADVANCED CAR KIT CK-7W
See "Introduction" on page 2 for an example of a suitable installation of
the Advanced Car Kit equipment.
Handsfree unit
When installing the handsfree unit, ensure that the cables for the
microphone and loudspeaker will reach the places you intend to
mount these components.
Take care not to mount the handsfree unit inside a closed metal housing
or in a place in the car where it would be shielded from radio waves, as
this may impair the use of the Bluetooth feature.

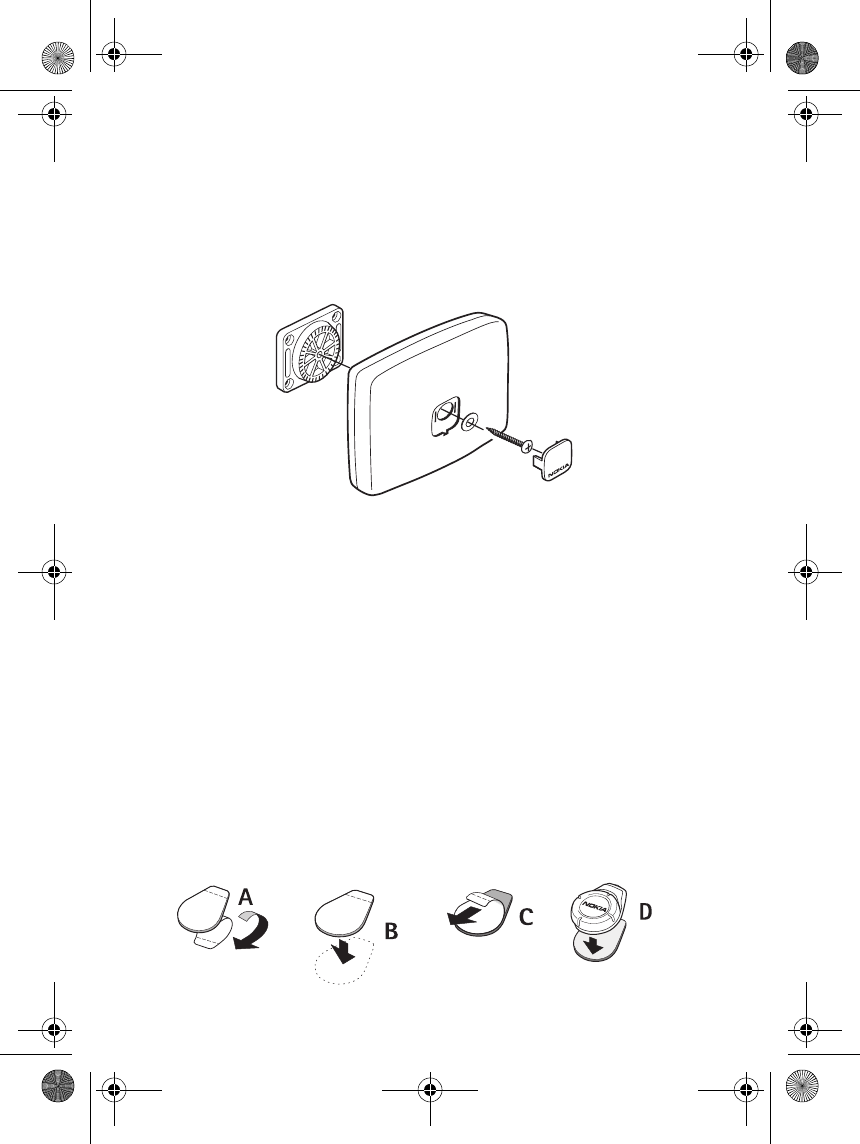

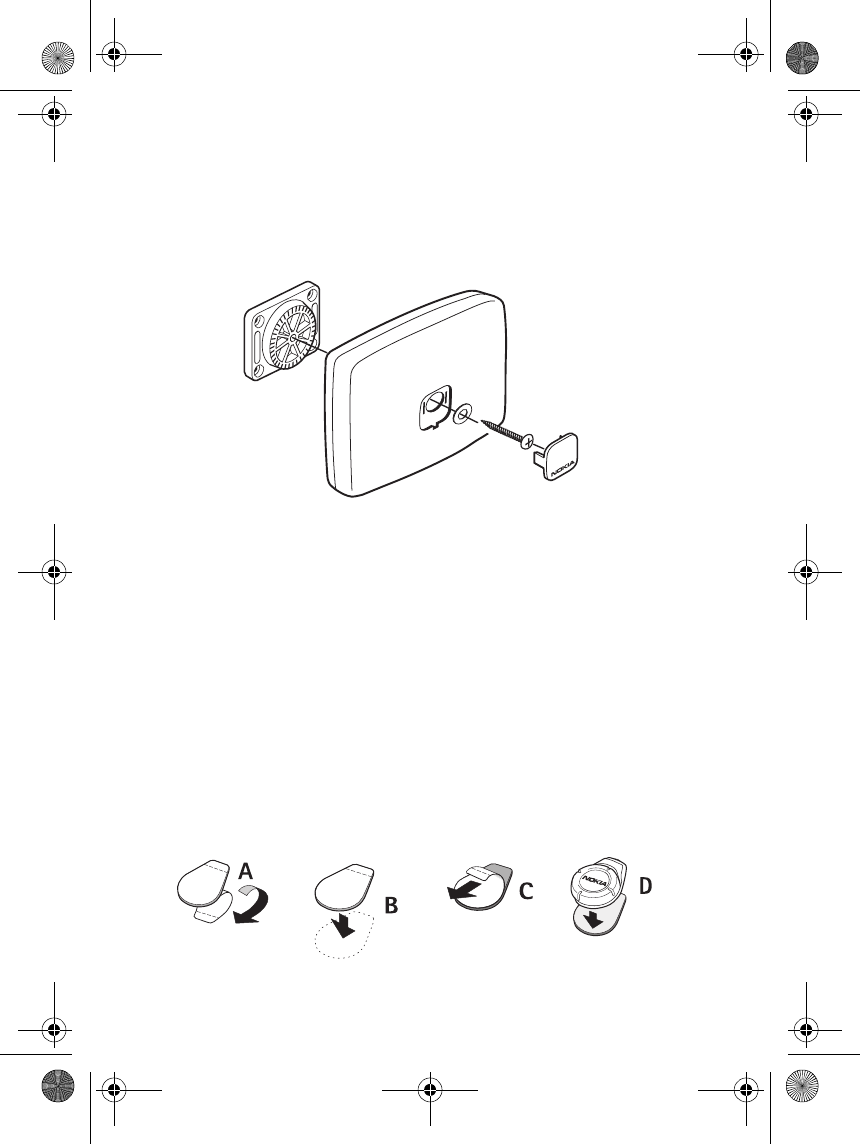

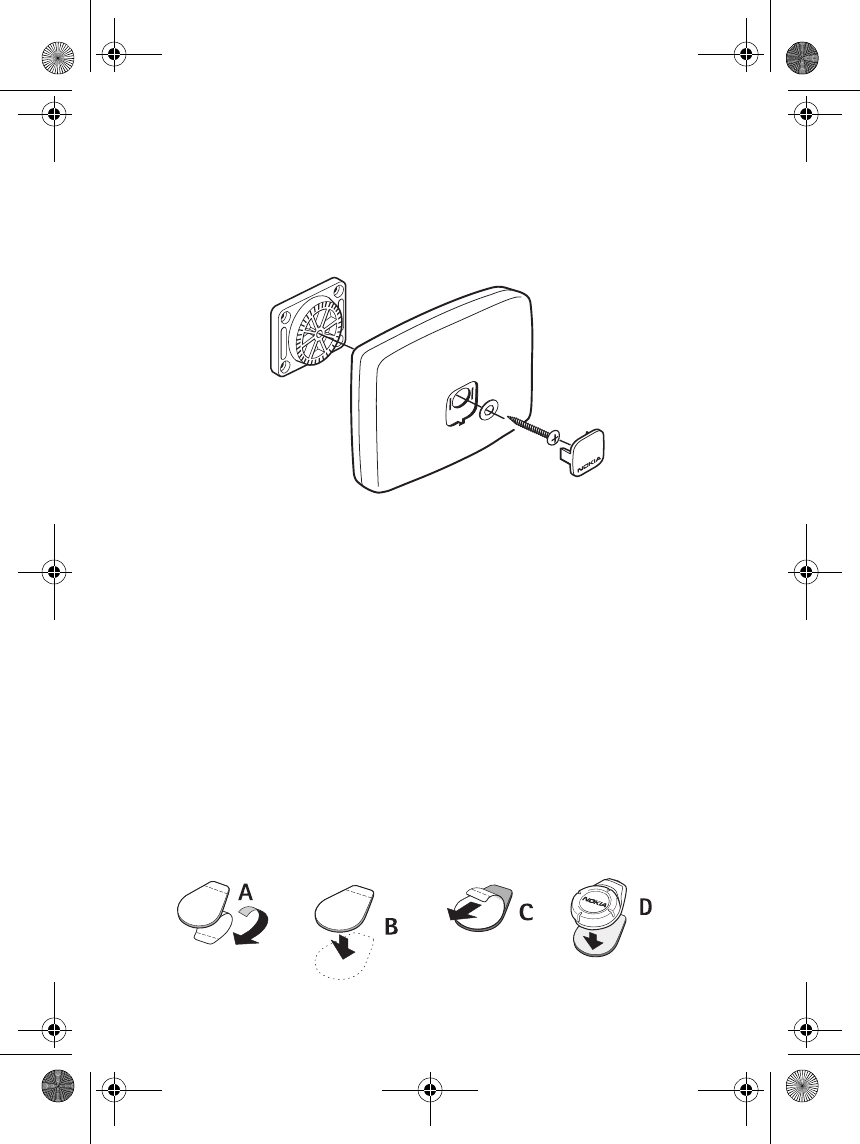

To mount the unit, first attach the mounting plate supplied with the
Advanced Car Kit and then secure the handsfree unit using the screw
that goes through the unit. Finally, insert the cover imprinted with the
Nokia logo into the recess and press it into place.
Remote control button
The remote control button should be located so that it is within easy
reach of the user. However, ensure that it is placed so that the cable for
connection to the handsfree unit can be mounted. A suitable mounting
position for the remote control button may be on the console between
the front seats.
CK-7W_ENv1_9230761.book Page 10 Friday, April 16, 2004 3:47 PM
Installation
11
To mount the remote control button, use the hook and loop tape
provided. First detach the two parts of the pads from each other. Attach
the pad with the loops first: peel off the protective sheet from the
adhesive side (A) and attach the pad to the desired location in your car
(B). Make sure that the surface where you intend to attach the pad is
dry and free from dirt and dust.
Attach the pad with the hooks next: peel off the protective sheet from
the adhesive side (C) and attach the pad to the underside of the remote
control button.
Press the remote control button (D) firmly onto the loop pad mounted
in the car.
Loudspeaker
To ensure good acoustic quality, mount the loudspeaker so that it is
pointed in the user’s direction. We recommend that you mount the
loudspeaker a minimum distance of 3.28 feet away from the
microphone to avoid feedback.
The Advanced Car Kit also supports connection to a compatible car radio
system. If yo wish to use the car radio installed in your vehicle with the
Advanced Car Kit for audio output, ask your service technician for
professional advice.
Connect the loudspeaker or a compatible car radio system to the
"SPEAKER" output.
Microphone
Careful selection of the mounting location of the microphone can
increase the quality of voice transmission.
Mount the microphone approx. 11.8 inches from the user’s head, and
position it so that it points towards the user’s mouth. Experience has
shown that the best locations are near the rearview mirror or the sun
visor. We recommend that you keep the microphone a minimum distance
of 3.28 feet away from the Advanced Car Kit phone loudspeaker to
avoid feedback.
CK-7W_ENv1_9230761.book Page 11 Friday, April 16, 2004 3:47 PM
12
Take care to mount the microphone so that it is not exposed to air
streams from the vents. Do not lay the microphone cable in the heating,
ventilation or AC system. Use the double-sided adhesive tape supplied
to fix the microphone, as this will prevent noise from the car body being
transmitted into the interior.
Insert the plug into the "MIC" socket in the handsfree unit and turn it
clockwise to lock it firmly.
Use of any microphone other than the Microphone (HFM-8)
which is supplied with the Advanced Car Kit (CK-7W) may impact
transmission quality.

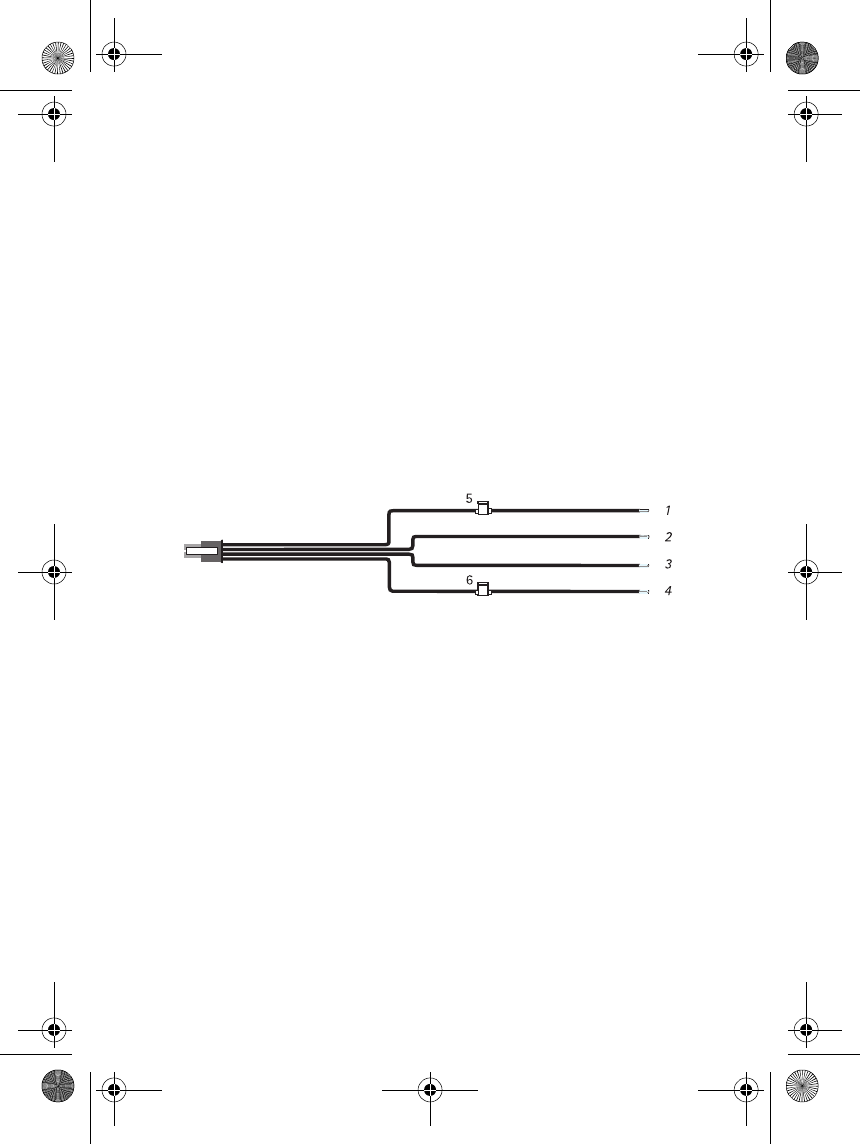

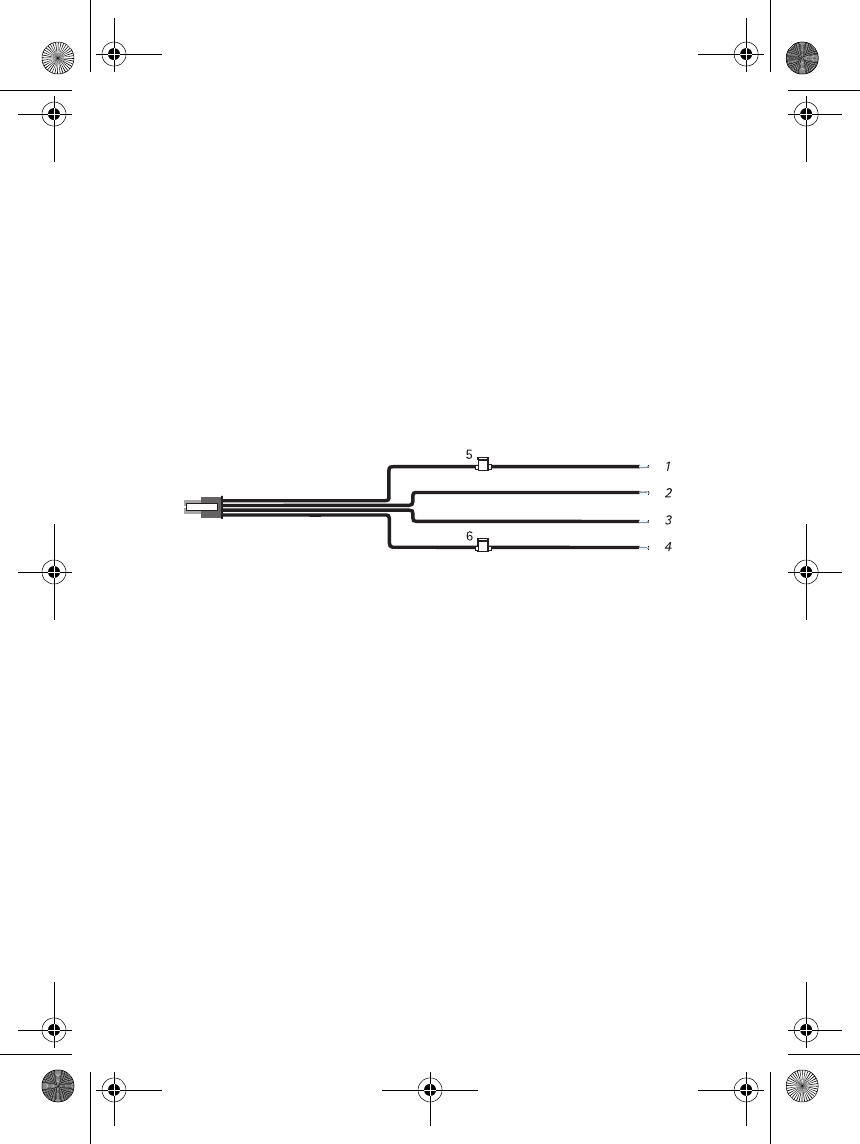

Cable set
The wires making up the cable harness are to be connected as per the
wiring diagram.
•Connect the black wire to the vehicle ground (GND).
•Connect the yellow wire to the MUTE connection of the car radio.
If your car radio does not have a mute connection, this line may
remain unconnected. In this case, your car radio will not be muted
automatically during a call.
An additional relay (not included) can be used to enable the car
radio to be muted. When a call is accepted, the Advanced Car Kit
switches the yellow line (MUTE) to ground, muting the car radio.
When the call is ended, the yellow line is separated from ground and
the car radio is unmuted.
CK-7W_ENv1_9230761.book Page 12 Friday, April 16, 2004 3:47 PM
Installation
13
•Connect the blue wire to the IGNS line of the car using the
1A fuse supplied.
Some vehicles do not come with an IGNS connection. This line is not
necessary for operation of the Advanced Car Kit; the blue wire can
be left unconnected. However, in this case, the Advanced Car Kit
does not switch off automatically when the ignition is turned off.
To prevent accidental draining of the car battery, the Advanced Car
Kit automatically switches off after two minutes unless a mobile
phone is connected over Bluetooth wireless technology or the
data cable.
•Connect the red wire to the positive terminal of the 12V car battery
using the 2A fuse supplied.
The four-pin plug of the cable set is plugged into the "DC" port of
the handsfree unit.
Data cable
The data cable connects the handsfree unit with a compatible mobile
phone, i.e. via the phone holder.
Plug one end of the cable into the "PHONE" socket in the handsfree unit
and the other into the phone holder.
If the Advanced Car Kit is to be used only with Bluetooth wireless
technology, the data cable does not need to be connected.
•FUNCTION TEST
After your Advanced Car Kit has been installed, it needs to be checked
to ensure that it is working properly. When testing the operation of the
equipment, also check that it has been mounted so that it in no way
impairs the driver during operation of the vehicle.
CK-7W_ENv1_9230761.book Page 13 Friday, April 16, 2004 3:47 PM
14
3 Using the Advanced Car Kit
A compatible mobile phone can be connected to the Advanced Car Kit
CK-7W in one of two ways: over a Bluetooth wireless connection or
using a compatible phone holder with a cable.
•CONNECTING A MOBILE PHONE USING
BLUETOOTH WIRELESS TECHNOLOGY
The first time you establish a wireless link from your Advanced Car Kit
using Bluetooth technology, you will have to pair the handsfree unit
with the compatible mobile phone that you are using. This only needs to
be done once: after this the devices will automatically recognize each
other and establish the link.
If you wish to establish a connection using Bluetooth wireless
technology, make sure that there is no mobile phone inserted in
the phone holder.
Pairing using a Bluetooth passcode
1Make sure that the mobile phone is switched on and the battery
is charged.
2Switch on the Advanced Car Kit. For further information, see
"Switching the Advanced Car Kit CK-7W on/off" on page 17.
3Open the Bluetooth menu in the mobile phone and activate the
Bluetooth function.
4Make the required settings on the mobile phone to activate a search
for Bluetooth devices within range. For further information on the
settings required on your mobile phone, see the relevant user’s guide.
5Select Advanced Car Kit from the list of Bluetooth devices found.
6When prompted, key in the Bluetooth passcode. You will find this
code on the sticker attached to the front of this user’s guide.
7The mobile phone has now been paired with the Advanced Car Kit
and is ready for operation.
CK-7W_ENv1_9230761.book Page 14 Friday, April 16, 2004 3:47 PM
Using the Advanced Car Kit
15
The Advanced Car Kit can only establish a Bluetooth wireless connection
to one compatible mobile phone at a time. Therefore, you may need to
end any existing Bluetooth wireless connection before connecting to a
different mobile phone.
Automatic pairing with a compatible mobile phone
1Make the appropriate settings in the mobile phone so that it will
pair with your Advanced Car Kit without requiring separate
acceptance or authorization. Your car kit can be paired with up to
8 compatible mobile phones. The settings for each of the mobile
phones will be stored in the car kit memory for future use. For further
information on the settings required on your mobile phone, see the
relevant user guide.
2Switch on the Advanced Car Kit.
3The Advanced Car Kit now starts an automatic 30-second search for
up to seven different mobile phone settings that have been paired
and stored in its memory. The Advanced Car Kit, by default, pairs
with the mobile phone that it paired with last. The active Bluetooth
search is indicated by the flashing light on the remote control button.
•CONNECTING A MOBILE PHONE OVER THE
DATA CABLE
If you are using this form of connection, the mobile phone is ready for
use with the Advanced Car Kit when placed into the phone holder; you
do not need to pair the devices.
If a mobile phone is inserted into a phone holder connected to the
Advanced Car Kit via the data cable, this phone is the active device and
you will not be able to establish a connection to any device via Bluetooth
wireless technology. Inserting a mobile phone that is currently involved
in an active Bluetooth wireless connection into a phone holder connected
to the Advanced Car Kit CK-7W will cause the Bluetooth wireless
connection to be terminated automatically.
CK-7W_ENv1_9230761.book Page 15 Friday, April 16, 2004 3:47 PM
16
4 Operation
The Advanced Car Kit CK-7W can be controlled with the remote control
button or operated using the keypad of a compatible mobile phone.

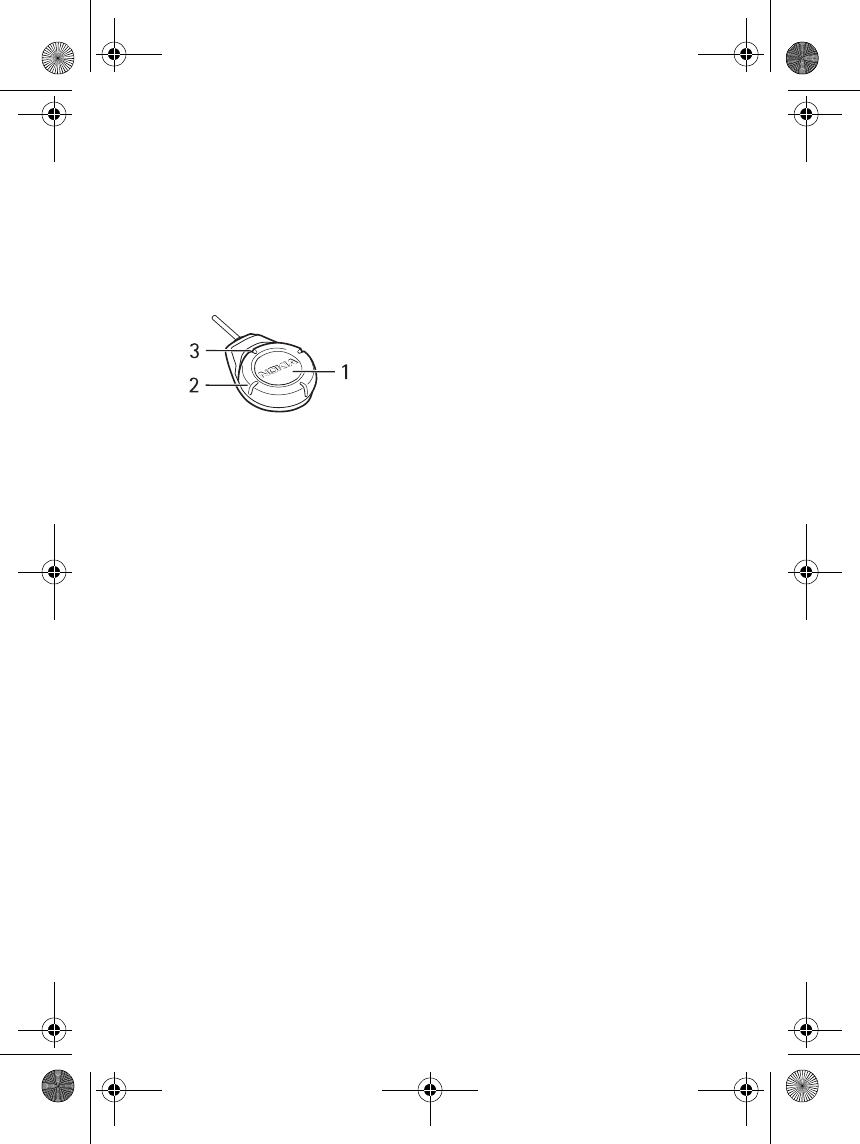

•REMOTE CONTROL BUTTON
1 The button can be used as follows:
•Press
•Press and hold (approx. 1 second)
•Press twice briefly
•Press and hold for a long time (longer than 10 seconds)
2 The ring can be used as follows:
•Turn to the left
•Turn to the right
3 The indicator light has three states:
•On
•Flashing
•Off
CK-7W_ENv1_9230761.book Page 16 Friday, April 16, 2004 3:47 PM
Operation
17
•SWITCHING THE ADVANCED CAR KIT CK-7W
ON/OFF
If the ignition sense cable has been connected, the Advanced Car Kit
will automatically switch on when you turn on the ignition of your
car. The indicator light goes on to show that the Advanced Car Kit is
activated. When you turn off the car ignition, you deactivate the
Advanced Car Kit and the indicator light goes off. To verify that the
Ignition Sense (IGNS) works with your car and phone, check your
phone’s user guide for compatibility or check Nokia’s website.
If the Advanced Car Kit has been installed without connecting the
ignition sense cable (IGNS), to switch the Advanced Car Kit on, either
press the button briefly or insert a compatible mobile phone in the
phone holder, if one has been installed.
If the Advanced Car Kit has been installed without using the Ignition
Sense (IGNS) cable, when switched on, it will stay in service as long as
a compatible mobile phone remains in the phone holder.
If there is currently no connection to a mobile phone, the Advanced Car
Kit will switch itself off after 2 minutes.
•OPERATING THE ADVANCED CAR KIT CK-7W
You can use the remote control button to access the following
phone features:
Accepting a call
To accept an incoming call, press the button.
Ending a call
To end an active call, press the button.
Rejecting a call
If you do not wish to accept a call, press and hold the button.
Making a call
Select the desired entry from the phonebook of the mobile phone or key
in the desired number on your mobile phone.
CK-7W_ENv1_9230761.book Page 17 Friday, April 16, 2004 3:47 PM
18
Redialing
To redial a number that you have recently called, press the button
twice briefly.
Voice dialing
You can use voice tags that you have saved in your mobile phone:
1To start voice dialing, press and hold the button until you hear a tone.
2Say the voice tag.
3The mobile phone plays the voice tag and dials the corresponding
phone number.
For details on using voice dialing, see the user’s guide of your
mobile phone.
Note: Some mobile phones may not support all the functions
described in this user’s guide.
Adjusting the volume
To adjust the loudspeaker volume, turn the ring.
Manual search for Bluetooth devices
If you have not established a connection to a mobile phone, you can
start a manual search for a mobile phone that supports Bluetooth
wireless technology.
To activate the Bluetooth search feature in the Advanced Car Kit, press
and hold the button.
If the search for Bluetooth devices is active, the indicator light will
begin flashing.
Resetting paired Bluetooth devices
The Advanced Car Kit saves the last Bluetooth device that it has been
paired with.
The list of paired Bluetooth devices can be erased. To erase the list, the
Advanced Car Kit must be switched off (indicator light goes off):
Press and hold the button until a signal tone indicates that the list has
been erased.
CK-7W_ENv1_9230761.book Page 18 Friday, April 16, 2004 3:47 PM
Operation
19
Switching from handsfree mode to the mobile phone
•If you have connected a compatible mobile phone to the Advanced
Car Kit using the data cable, take the phone out of the holder to
switch operation from the car kit’s handsfree mode over to the
mobile phone.
•To change back to the car kit’s handsfree mode, replace the mobile
phone in the holder. The mobile phone is now used in handsfree
mode via the Advanced Car Kit.
•If you have connected a compatible mobile phone to the Advanced
Car Kit using Bluetooth technology, you can switch the active call
between the Advanced Car Kit and the mobile phone or vice versa.
Press and hold the button or use the corresponding function in your
mobile phone.
CK-7W_ENv1_9230761.book Page 19 Friday, April 16, 2004 3:47 PM
20
Care and maintenance
Your Advanced Car Kit CK-7W is a product of superior design and
craftmanship and should be treated with care. The suggestions below
will help you to fulfill any warranty obligations and to enjoy this product
for many years.
•Keep all enhancements out of the reach of small children.
•Keep the Advanced Car Kit dry. Precipitation, humidity and all types
of liquids or moisture can contain minerals that will corrode
electronic circuits.
•Do not use or store the Advanced Car Kit in dusty, dirty areas.
Its parts can be damaged.
•Do not attempt to open the Advanced Car Kit. Non-expert handling
may damage it.
•Do not use harsh chemicals, cleaning solvents or strong detergents
to clean the Advanced Car Kit or the remote control button.
•Do not paint the Advanced Car Kit or the remote control button.
Paint can clog the moving parts and prevent proper operation.
If the Advanced Car Kit or the remote control button is not working
properly, take the defective part to your nearest qualified service facility.
The personnel there will assist you and, if necessary, arrange for service.
CK-7W_ENv1_9230761.book Page 20 Friday, April 16, 2004 3:47 PM
21
Nokia One-Year Limited
Warranty (U.S.)
Nokia Inc. (“Nokia”) warrants that this product (“Product”) is free from
defects in material and workmanship that result in Product failure
during normal usage, according to the following terms and conditions:
1The limited warranty for the Product extends for ONE (1) year
beginning on the date of the purchase of the Product and is
extended by each whole day that the Product is out of your
possession for repair under this warranty.
2The limited warranty extends only to the original purchasers
(“Consumer”) who purchase this Product in the United States of
America and is not assignable or transferable to any subsequent
purchaser/end-user.
3During the limited warranty period, Nokia will repair, or replace, at
Nokia’s sole option, any defective parts, or any parts that will not
properly operate for their intended use with new or refurbished
replacement items if such repair or replacement is needed because
of product malfunction or failure during normal usage. No charge
will be made to the Consumer for any such parts. Nokia will also pay
for the labor charges incurred by Nokia in repairing or replacing the
defective parts but will not pay for any labor or other charges involved
in uninstalling or installing the Product. The limited warranty does
not cover defects in appearance, cosmetic, decorative or structural
items, including framing, and any non-operative parts.
4Nokia’s limit of liability under the limited warranty shall be the actual
cash value of the Product at the time the Consumer returns the
Product for repair, determined by the price paid by the Consumer for
the Product less a reasonable amount for usage. Nokia shall not be
liable for any other losses or damages. These remedies are the
Consumer’s exclusive remedies for breach of warranty.
5Upon request from Nokia, the Consumer must prove the date of the
original purchase of the Product by a dated bill of sale or dated
itemized receipt.
CK-7W_ENv1_9230761.book Page 21 Friday, April 16, 2004 3:47 PM
22
6The Consumer shall bear the cost of shipping the Product to Nokia
in Melbourne, Florida. Nokia shall bear the cost of shipping the
Product back to the Consumer after the completion of service under
this limited warranty.
7The Consumer shall have no coverage or benefits under this limited
warranty if any of the following conditions are applicable:
a) The Product has been subjected to abnormal use, abnormal
conditions, improper storage, exposure to moisture or dampness,
unauthorized modifications, unauthorized connections,
unauthorized repair, misuse, neglect, abuse, accident, alteration,
improper installation, or other acts which are not the fault of
Nokia, including damage caused by shipping.
b) The Product has been damaged from external causes such as
collision with an object, or from fire, flooding, sand, dirt,
windstorm, lightning, earthquake or damage from exposure to
weather conditions, an Act of God, or battery leakage, theft,
blown fuse, or improper use of any electrical source, damage
caused by computer or internet viruses, bugs, worms, Trojan
Horses, cancelbots or damage caused by the connection to
other products not recommended for interconnection by Nokia.
c) Nokia was not advised in writing by the Consumer of the alleged
defect or malfunction of the Product within fourteen (14) days
after the expiration of the applicable limited warranty period.
d) The Product serial number plate or the accessory data code has
been removed, defaced or altered.
e) The defect or damage was caused by the defective function of
the cellular system or by inadequate signal reception by the
external antenna, or viruses or other software problems
introduced into the Product.
8Nokia does not warrant uninterrupted or error-free operation of the
Product. If a problem develops during the limited warranty period,
the Consumer shall take the following step-by-step procedure:
a) The Consumer shall return the Product to the place of purchase
for repair or replacement processing.
CK-7W_ENv1_9230761.book Page 22 Friday, April 16, 2004 3:47 PM
23
b) If “a” is not convenient because of distance (more than 50 miles)
or for other good cause, the Consumer shall ship the Product
prepaid and insured to:
Nokia Inc., Attn: Repair Department
795 West Nasa Blvd.
Melbourne, FL 32901
c) The Consumer shall include a return address, daytime phone
number and/or fax number, complete description of the problem,
proof of purchase and service agreement (if applicable).
d) The Consumer will be billed for any parts or labor charges not
covered by this limited warranty. The Consumer will be responsible
for any expenses related to reinstallation of the Product.
e) Nokia will repair the Product under the limited warranty within
30 days after receipt of the Product. If Nokia cannot perform
repairs covered under this limited warranty within 30 days, or
after a reasonable number of attempts to repair the same
defect, Nokia at its option, will provide a replacement Product
or refund the purchase price of the Product less a reasonable
amount for usage.
9You (the Consumer) understand that the product may consist of
refurbished equipment that contains used components, some of
which have been reprocessed.
10 ANY IMPLIED WARRANTY OF MERCHANTABILITY, OR FITNESS FOR A
PARTICULAR PURPOSE OR USE, SHALL BE LIMITED TO THE DURATION
OF THE FOREGOING LIMITED WRITTEN WARRANTY. OTHERWISE,
THE FOREGOING LIMITED WARRANTY IS THE CONSUMER’S SOLE AND
EXCLUSIVE REMEDY AND IS IN LIEU OF ALL OTHER WARRANTIES,
EXPRESS OR IMPLIED. NOKIA SHALL NOT BE LIABLE FOR SPECIAL,
INCIDENTAL, PUNITIVE OR CONSEQUENTIAL DAMAGES, INCLUDING
BUT NOT LIMITED TO LOSS OF ANTICIPATED BENEFITS OR PROFITS,
LOSS OF SAVINGS OR REVENUE, LOSS OF DATA, PUNITIVE DAMAGES,
LOSS OF USE OF THE PRODUCT OR ANY ASSOCIATED EQUIPMENT,
COST OF CAPITAL, COST OF ANY SUBSTITUTE EQUIPMENT OR
FACILITIES, DOWNTIME, THE CLAIMS OF ANY THIRD PARTIES,
INCLUDING CUSTOMERS, AND INJURY TO PROPERTY, RESULTING
FROM THE PURCHASE OR USE OF THE PRODUCT OR ARISING FROM
BREACH OF THE WARRANTY, BREACH OF CONTRACT, NEGLIGENCE,
CK-7W_ENv1_9230761.book Page 23 Friday, April 16, 2004 3:47 PM
24
STRICT TORT, OR ANY OTHER LEGAL OR EQUITABLE THEORY, EVEN IF
NOKIA KNEW OF THE LIKELIHOOD OF SUCH DAMAGES. NOKIA
SHALL NOT BE LIABLE FOR DELAY IN RENDERING SERVICE UNDER
THE LIMITED WARRANTY, OR LOSS OF USE DURING THE PERIOD
THAT THE PRODUCT IS BEING REPAIRED.
11 Some states do not allow limitation of how long an implied warranty
lasts, so the one year warranty limitation may not apply to you (the
Consumer). Some states do not allow the exclusion or limitation of
incidental and consequential damages, so certain of the above
limitations or exclusions may not apply to you (the Consumer). This
limited warranty gives the Consumer specific legal rights and the
Consumer may also have other rights which vary from state to state.
12 Nokia neither assumes nor authorizes any authorized service center
or any other person or entity to assume for it any other obligation
or liability beyond that which is expressly provided for in this limited
warranty including the provider or seller of any extended warranty
or service agreement.
13 This is the entire warranty between Nokia and the Consumer,
and supersedes all prior and contemporaneous agreements or
understandings, oral or written, relating to the Product, and no
representation, promise or condition not contained herein shall
modify these terms.
14 This limited warranty allocates the risk of failure of the Product
between the Consumer and Nokia. The allocation is recognized by
the Consumer and is reflected in the purchase price.
15 Any action or lawsuit for breach of warranty must be commenced
within eighteen (18) months following purchase of the Product.
16 Questions concerning this limited warranty may be directed to:
Nokia Inc. Attn: Customer Service
7725 Woodland Center Blvd., Ste. 150
Tampa, FL 33614
Telephone: 1-888-NOKIA-2U (1-888-665-4228)
Facsimile: (813) 287-6612
TTY/TDD Users Only: 1-800-24-NOKIA (1-800-246-6542)
CK-7W_ENv1_9230761.book Page 24 Friday, April 16, 2004 3:47 PM
25
Nokia One-Year Limited
Warranty (Canada)
If purchased in Canada, Nokia Products Limited warrants that this Nokia
wireless device is free from defects in material and workmanship. The
warranty period for the unit is twelve (12) months from the date of
purchase OR fourteen (14) months from date of wholesale shipment from
Nokia, OR fifteen (15) months from the date of manufacture by Nokia.
During the warranty period, Nokia will, at its option, repair or replace the
defective product free of charge. Replacement Product may be either new
or remanufactured or refurbished.
However, if Nokia determines that the warranty conditions cannot be
applied, the purchaser will be billed for the repair and shipping.
EXCEPTIONS
This warranty is subject to the following exceptions:
1Damage caused by a repair or an attempt to repair by other than a
service centre authorized by Nokia will void the warranty;
2This warranty covers normal consumer use and does not cover
defects or damage to any product which, in the sole opinion of Nokia,
has been subject to: improper storage, exposure to moisture or
dampness, exposure to fire, sand, dirt, windstorm, lightning, or
earthquake; to theft, battery leakage, unauthorized modification,
misuse, neglect, abuse, misapplication, accident, alteration, improper
installation, maladjustment of consumer controls, or abnormal
operating conditions, or which has been attributable to acts of God;
3This warranty does not cover defects or damages caused by a product
which is not approved by Nokia to be connected to its device;
4This warranty is applicable only to products bought through
Nokia Products Ltd. in Ajax, Ontario, Canada, and sold either
in Canada or Bermuda.
In no event shall Nokia be liable for incidental, special, or consequential
damages, direct or indirect, loss of anticipated benefits or profits, loss of
use of its device, resulting from the use of its device, or its enhancements,
or arising from any breach of this warranty.
CK-7W_ENv1_9230761.book Page 25 Friday, April 16, 2004 3:47 PM
26
CLAIM PROCEDURE
In order to obtain warranty performance, return the defective unit to
the Nokia Service Centre with transportation charges prepaid (Shipping
of the repaired unit may be paid by Nokia, in which case Nokia shall
have risk of loss or damage during this shipment).
The proof of date of purchase will be required before in-warranty service
is rendered.
Maintenance and service may be obtained in any authorized service
centre in Canada.
EXTENSION OF WARRANTY PERIOD
When a repair is made, an extra 90-day service warranty is given to the
labour and parts of the repair concerned. If replacement of a faulty unit
is applied, instead of repairing, this 90-day service warranty is applied
to the replaced unit.
Besides this 90-day service warranty, the warranty repairs or replacements
do not affect the original warranty conditions, which are determined by
the date of purchase.
THE FOREGOING WARRANTY IS THE PURCHASER’S SOLE AND EXCLUSIVE
REMEDY AND IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR
IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OR
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR USE.
Some provinces do not allow limitations on how long an implied
warranty lasts, so the above limitations may not apply to you.
FOR WARRANTY SERVICE LOCATIONS, CONTACT YOUR SERVICE
PROVIDER/ RETAILER/DEALER OR DIRECTLY TO:
NOKIA PRODUCTS LIMITED
601 Westney Road South
Ajax, Ontario L1S 4N7
Tel: 905-427-1373
1-888-226-6542
Website: www.nokia.ca
For products being returned to Nokia or its authorized service centres,
the service provider/retailer/dealer shall prepay shipping charges, taxes,
duties, insurance. Nokia shall have no risk for loss or damage during
this shipment.
CK-7W_ENv1_9230761.book Page 26 Friday, April 16, 2004 3:47 PM
27
NOTES
CK-7W_ENv1_9230761.book Page 27 Friday, April 16, 2004 3:47 PM
28
NOTES
CK-7W_ENv1_9230761.book Page 28 Friday, April 16, 2004 3:47 PM
29
NOTES
CK-7W_ENv1_9230761.book Page 29 Friday, April 16, 2004 3:47 PM
30
NOTES
© Nokia 2004. All rights reserved.
Nokia, Connecting People and the Original Enhancements logos are registered
trademarks and/or trademarks of Nokia Corporation and/or its affiliates.
Version 1 Printed in Germany 04/04 9230761
CK-7W_ENv1_9230761.book Page 30 Friday, April 16, 2004 3:47 PM
Manual del Usuario
y de Instalación
para el
Equipo para Auto CK-7W
CK-7W.LTAv1_9230761.book Page 1 Friday, April 16, 2004 3:44 PM
DECLARACIÓN DE CONFORMIDAD
Nosotros, NOKIA CORPORATION declaramos bajo nuestra propia responsabilidad
que el producto HS-5 funciona en conformidad con las provisiones estipuladas en
el Directivo de Consejo: 1999/5/EC. Se puede encontrar una copia de la
Declaración de Conformidad en
http://www.nokia.com/phones/declaration_of_conformity/.
Copyright © 2004 Nokia. Todos los derechos reservados.
Se prohíbe la reproducción, transferencia, distribución o almacenamiento del
contenido en parte o en su totalidad de este documento en cualquier forma sin
el previo permiso escrito de parte de Nokia.
Nokia y Nokia Connecting People son marcas, registradas o no, de Nokia Corporation.
Otros nombres de productos y compañías aquí mencionados podrían ser marcas,
registradas o no, de sus respectivos propietarios.
Bluetooth es marca registrada de Bluetooth SIG, Inc.
Nokia opera bajo un sistema de desarrollo continuo. Nokia se reserva el derecho
de hacer cambios y mejoras en cualquier producto descrito en este manual sin
previo aviso.
BAJO NINGÚN CONCEPTO NOKIA SERÁ RESPONSABLE POR CUALQUIER PÉRDIDA
DE DATOS O GANANCIAS O POR CUALQUIER OTRO DAÑO ESPECIAL O INCIDENTAL,
POR CUALQUIER CAUSA DIRECTA O INDIRECTA.
El contenido de este documento está provisto "tal cual". Además de las exigidas
por las leyes, no se emite ninguna otra garantía de ningún tipo, sea expresa o
implícita, incluyendo, pero sin limitarse a, garantías implícitas de mercadeo y de
capacidad para un propósito particular, en cuanto a la precisión, fiabilidad o
contenido de este documento. Nokia se reserva el derecho de revisar este
documento o retirarlo en cualquier momento sin previo aviso.
La disponibilidad de ciertos productos y servicios podrían variar por región.
Consulte con su distribuidor Nokia local más cercano.
CONTROL DE EXPORTACIONES
Este dispositivo podría contener bienes, tecnología o software sujeto a leyes y
regulaciones de exportación de los Estados Unidos y otros países. Se prohibe su
desvío contraviniendo de las leyes.
AVISO FCC/INDUSTRIA CANADIENSE
Este dispositivo cumple con la sección 15 de los reglamentos de la FCC.
Su funcionamiento está sujeto a estas dos condiciones: (1) este dispositivo
no podría causar interferencia peligrosa, y (2) este dispositivo debe aceptar
cualquier interferencia recibida, incluso interferencias que podrían causar su
funcionamiento no deseado. Cambios o modificaciones no autorizados a este
aparato podrían anular la autoridad del usuario para operar el equipo.
CK-7W.LTAv1_9230761.book Page 2 Friday, April 16, 2004 3:44 PM
iii
Contenido
Para su seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Su Equipo para Auto Nokia CK-7W . . . . . . . . . . . . . . . . . . . . . . . . . .2
La tecnología inalámbrica Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . .3
La contraseña Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
1 Para empezar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Resumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
El uso de los accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 Instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Instalar el Equipo para Auto CK-7W . . . . . . . . . . . . . . . . . . . . . . . 10
Prueba de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3 Configurar el Equipo para Auto CK-7W para su uso . . .14
Conexión del teléfono móvil vía la tecnología
inalámbrica Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Conexión con un teléfono móvil vía cable para datos . . . . . . . . . 15
4 Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
El botón de control remoto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Encender/apagar el Equipo para Auto CK-7W. . . . . . . . . . . . . . . . 17
Usar el Equipo para Auto CK-7W . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Cuidado y mantenimiento . . . . . . . . . . . . . . . . . . . . . 20
CK-7W.LTAv1_9230761.book Page iii Friday, April 16, 2004 3:44 PM
iv
NOTAS
CK-7W.LTAv1_9230761.book Page iv Friday, April 16, 2004 3:44 PM
1
Para su seguridad
Lea esta información antes de utilizar su teléfono celular. El incumplimiento
de estas normas puede ser peligroso o ilegal. Este manual del usuario da
más información detallada.
LA SEGURIDAD DEL TRÁFICO ES LO MÁS IMPORTANTE
Obedezca las leyes locales. No ocupe las manos en otras
tareas mientras conduce. Su primera consideración cuando
conduce debe ser la seguridad en la carretera.
INTERFERENCIAS
Todos los teléfonos celulares pueden recibir interferencias
que pueden afectar el rendimiento.
SERVICIO TÉCNICO ESPECIALIZADO
Sólo personal de servicio especializado debe instalar o reparar
el equipo.
CONEXIÓN A OTROS DISPOSITIVOS
Cuando conecte el teléfono o cualquier accesorio a otro
dispositivo, lea primero el manual del usuario del dispositivo
para conocer las instrucciones detalladas. No conecte
productos incompatibles.
CAMBIAR FUSIBLES
Reponga un fusible dañado con uno del mismo tipo y tamaño.
No utilice un fusible con una potencia más alta.
CK-7W.LTAv1_9230761.book Page 1 Friday, April 16, 2004 3:44 PM
2
Introducción
•SU EQUIPO PARA AUTO NOKIA CK-7W
La instalación del Equipo para Auto CK-7W en la consola.
El Equipo para Auto de Nokia CK-7W fue desarrollado para ser instalado
en los vehículos con el objeto de facilitar el manejo manos libres de los
teléfonos móviles y el uso individual de las funciones del teléfono.
Se enfatiza en especial una instalación rápida y fácil. Hay dos formas
de conectar un teléfono móvil al Equipo para Auto CK-7W: usando
un soporte de teléfono opcional con un cable o vía una conexión
inalámbrica Bluetooth.
Podría haber restricciones en el uso de conectividad Bluetooth en
algunas localidades. Verifique con sus autoridades locales o
proveedor de servicio.
CK-7W.LTAv1_9230761.book Page 2 Friday, April 16, 2004 3:44 PM
3
•LA TECNOLOGÍA INALÁMBRICA BLUETOOTH
La tecnología inalámbrica Bluetooth es un estándar internacional para
la comunicación inalámbrica de corto alcance. Le permite establecer
una conexión inalámbrica dentro de un alcance de 9.9 metros (32.8 pies)
entre su Equipo para Auto CK-7W y un dispositivo compatible.
El Equipo para Auto CK-7W está diseñado para ser usado con cualquier
teléfono móvil compatible con el Perfil Bluetooth Manos Libres
(Especificación Bluetooth 1.1).
•LA CONTRASEÑA BLUETOOTH
Cuando establezca por primera vez una conexión inalámbrica a un
dispositivo usando la tecnología Bluetooth, deberá necesitar ingresar
una contraseña para vincular los dispositivos.
Este código se encuentra en la calcomanía adjunta a la portada de este
manual del usuario.
CK-7W.LTAv1_9230761.book Page 3 Friday, April 16, 2004 3:44 PM
4
1Para empezar
•RESUMEN
El Equipo para Auto CK-7W incluye los componentes arriba indicados.
1La Unidad Manos Libres HF-5 con lámina de montaje MK-2
2Botón de control remoto CU-7
3Altavoz HFS-12
4Micrófono HFM-8
5Conjunto de Cable PCU-4
6Cable para Datos CA-27
CK-7W.LTAv1_9230761.book Page 4 Friday, April 16, 2004 3:44 PM
Para empezar
5
•EL USO DE LOS ACCESORIOS
Dependiendo de la instalación, hay una variedad de accesorios
opcionales que están disponibles para optimizar su Equipo para Auto
CK-7W. Antes de iniciar la instalación, consulte con un profesional sobre
los accesorios que mejor servirían sus exigencias. Use sólo accesorios
homologados. Recuerde que sólo los productos compatibles están
conectados a su Equipo para Auto CK-7W.
Soporte para teléfono
Podría comprar un soporte para teléfono con su equipo para auto o por
separado como un accesorio.
Necesitará un soporte para teléfono diseñado para un teléfono móvil
para conectarse directamente a la unidad manos libres usando el cable
para datos.
Acoplador de antena
Se puede comprar un acoplador de antena con su equipo para auto o
como un accesorio por separado.
Se requiere un acoplador de antena para conectar una antena exterior.
Una gama de acopladores de antena están disponibles en el mercado
para los teléfonos móviles y soportes de teléfonos. Un acoplador de
antena mejora la recepción del teléfono móvil dentro del vehículo.
Antena GSM
Una antena GSM compatible brinda conexiones inalámbricas óptimas.
Se puede adquirir una antena GSM en cualquier centro autorizado de
distribución Nokia.
Si ha instalado una antena exterior, recuerde que para cumplir con
los reglamentos sobre la exposición a la RF para dispositivos móviles,
debe mantener una distancia de 19.8 cms (7.8 pulgadas) entre la antena
y las personas.
CK-7W.LTAv1_9230761.book Page 5 Friday, April 16, 2004 3:44 PM
6
2 Instalación
•INFORMACIÓN DE SEGURIDAD
Observe las siguientes normativas de seguridad cuando instale el Equipo
para Auto CK-7W.
•Sólo personal especializado debería reparar el Equipo para Auto CK-7W
o instalarlo en un vehículo usando los componentes Nokia que vienen
con el empaque de ventas. Una instalación o reparación defectuosa
podría resultar peligrosa y podría anular cualquier garantía aplicable
a la unidad. Los usuarios finales deberán recordar que el Equipo para
Auto CK-7W consiste en equipos de alta tecnología que requieren
herramientas especiales y experiencia especial para su instalación.
•Observe que las instrucciones contenidas en este manual de instalación
son guías generales para la instalación del Equipo para Auto CK-7W
en un vehículo. Sin embargo, debido a las variedades de tipos y
modelos de automóviles disponibles en el mercado, este manual no
puede reflejar los requerimientos técnicos apropiados para ningún
vehículo en particular. Contacte al fabricante del vehículo para
información detallada sobre un vehículo en específico.
•Asegúrese de apagar el vehículo y desconectar la batería antes de
iniciar la instalación y de que no pueda ser reconectado antes de
terminar la instalación.
•Recuerde que los sistemas modernos de automóviles incluyen
computadoras que guardan los parámetros claves del vehículo.
Una desconexión defectuosa de la batería del vehículo podría
resultar en una pérdida de datos la cual va a necesitar un proceso
extenso para la reiniciación del sistema. Para cualquier pregunta,
contacte a su distribuidor antes de iniciar la instalación.
•No interconecte el Equipo para Auto CK-7W a líneas de alto voltaje
del sistema de encendido.
CK-7W.LTAv1_9230761.book Page 6 Friday, April 16, 2004 3:44 PM
Instalación
7
•Instale todo el equipo para que no interfiera con el funcionamiento
del vehículo.
•Su técnico de servicio podría darle las alternativas para instalar el
equipo correctamente en su vehículo sin necesidad de taladrar.
•El soporte del teléfono es instalado en el tablero o en cualquier zona
en el panel de control del vehículo el cual da una visibilidad al usuario
sin interferir con el manejo o funcionamiento del auto. El teclado
debe estar al alcance del usuario.
•Cuando instale el Equipo para Auto CK-7W asegúrese de no impactar
los sistemas del volante o frenos, u otros sistemas esenciales para el
funcionamiento debido del auto. Revise para no bloquear o perjudicar
el despliegue del airbag.
•No fume cuando esté realizando trabajo en el vehículo. Asegúrese
que no haya llamas o fuego alrededor.
•Tenga cuidado de no estropear los cables eléctricos y sistemas de
gas, frenos, o equipos de seguridad durante la instalación.
•Las señales de RF pueden afectar los sistemas electrónicos que
están incorrectamente instalados o inadecuadamente protegidos
en los automóviles (ej., sistemas electrónicos de inyección directa,
frenos antirresbalantes (antibloqueo), sistemas electrónicos de
control de velocidad, o sistema de airbag). Si nota cualquier defecto
o cambio en el funcionamiento de cualquier sistema, contacte al
concesionario de su vehículo.
•Instale todos los cables de tal manera que estén protegidos del desgaste
mecánico (ej: no instalarlos debajo del asiento o sobre filos agudos).
•No coloque objetos, incluso equipos instalados o celulares en el área
encima del airbag o en la zona donde éste pueda desplegarse. Si un
equipo celular de instalación para automóvil está incorrectamente
instalado y el airbag se infla, podría resultar en heridas graves.
CK-7W.LTAv1_9230761.book Page 7 Friday, April 16, 2004 3:44 PM
8
•CONFIGURACIÓN
El Equipo para Auto CK-7W provee dos configuraciones básicas
de instalación:
Conexión con un teléfono móvil vía la tecnología
inalámbrica Bluetooth
Para poder establecer una conexión con un teléfono móvil compatible,
deberá vincular primero los dos dispositivos.
Se necesita un teléfono móvil compatible con la tecnología
inalámbrica Bluetooth.
CK-7W.LTAv1_9230761.book Page 8 Friday, April 16, 2004 3:44 PM
Instalación
9
Conexión de un teléfono móvil usando el cable
para datos y un soporte de teléfono
Cuando esté conectado vía el cable para datos, el teléfono móvil
compatible estará listo para su uso al colocarlo en el soporte.
Dependiendo de su teléfono móvil y equipo de vehículo, los accesorios,
tal como un soporte de teléfono, acoplador para antena o antena exterior
podrían ser requeridos. Consulte su manual del usuario para compatibilidad.
CK-7W.LTAv1_9230761.book Page 9 Friday, April 16, 2004 3:44 PM
10
•INSTALAR EL EQUIPO PARA AUTO CK-7W
Vea "Introducción" pág. 2, para un ejemplo de una instalación apropiada
para el Equipo para Auto CK-7W.
Unidad manos libres
Cuando instale la unidad manos libres, cerciórese que los cables del
micrófono y altavoz lleguen a donde quiere instalar estos componentes.
No instale la unidad manos libres dentro de una caja metálica o en un
lugar dentro del vehículo donde estaría protegida de las radioondas,
puesto que podría perjudicar el uso correcto de las ondas Bluetooth.
Para fijar la unidad, primero instale la lámina de montaje que viene con el
Equipo para Auto CK-7W y después asegure la unidad manos libres usando
los tornillos suministrados. Finalmente, inserte la cubierta impresa con el
logotipo Nokia en la ranura y oprima hasta que encaje en su lugar.
El botón del control remoto
El botón de control remoto debería estar al alcance del usuario. Sin embargo,
ubíquelo de tal forma que permita la instalación del cable de conexión
a la unidad manos libres. Una ubicación idónea para el botón de control
remoto podría ser la consola entre los dos asientos delanteros.
CK-7W.LTAv1_9230761.book Page 10 Friday, April 16, 2004 3:44 PM
Instalación
11
Para instalar el botón de control remoto, use el gancho provisto.
Primero, separe las dos almohadillas. Adjunte la almohadilla con los
bucles: retire la capa protectora de la cinta adhesiva (A) y adjunte la
almohadilla donde quiera instalarla en su auto (B). La superficie donde
quiere adjuntar la almohadilla deberá estar seca y limpia.
Después, adjunte la almohadilla: retire la capa protectora del lado adhesivo
(C) y adjunte la almohadilla al lado inferior del botón de control.
Oprima el botón de control remoto (D) firmemente en la almohadilla del
bucle instalada en el auto.
Altavoz
Para asegurar la mejor calidad acústica, instale el altavoz hacia la dirección
del usuario. Recomendamos que instale el altavoz a una distancia
mínima de 100 cms (3.28 pies) del micrófono para evitar retroacción.
El Equipo para Auto CK-7W también respalda la conexión a un sistema
compatible de radio para auto. Si desea usar la radio instalada en su
auto con el Equipo para Auto CK-7W consulte con su técnico de
servicio profesional.
Conecte el altavoz o sistema compatible de radio al conector de
salida "SPEAKER".
Micrófono
Una selección cuidadosa de la ubicación de instalación del micrófono
puede maximizar la calidad de la transmisión de voz.
Instale el micrófono a una distancia aproximada de 30 cms (11.8 pulgadas)
del usuario, y ubíquelo hacia la boca del usuario. La experiencia ha
mostrado que los mejores sitios donde instalar el micrófono son cerca
de la visera para el sol. Recomendamos que se mantenga una distancia
mínima de 100 cms (3.28 pies) entre el micrófono y altavoz del micrófono
del Equipo para Auto CK-7W para evitar la retroacción.
CK-7W.LTAv1_9230761.book Page 11 Friday, April 16, 2004 3:44 PM
12
No instale el teléfono donde haya corrientes de aire de los conductos
de ventilación. No coloque el cable del micrófono en el sistema de aire
acondicionado, conductos de ventilación o calefacción. Use la cinta
adhesiva de dos lados suministrada para fijar el micrófono; esto evita
que el ruido del vehículo se transmita al interior del auto.
Inserte el enchufe en la salida "MIC" en la unidad manos libres y gírelo
al sentido del reloj para fijarlo firmemente.
El uso de cualquier otro micrófono que no sea el Micrófono (HFM-8) el
cual es suministrado con el Equipo para Auto (CK-7W) podría afectar
la calidad de la transmisión.
Equipo de cables
El conjunto de cableado consiste en los cables que se conectarán según
el diagrama.
•Conecte el cable negro a la salida conexión a tierra (GND).
•Conecte el cable amarillo al puerto MUTE (enmudecido) de la radio
del vehículo.
Si la radio de su vehículo no tiene una conexión MUTE, esta línea se
deja desconectada. En este caso, la radio de su vehículo quedará
enmudecida durante una llamada automáticamente.
Un relé (controlador) adicional (no incluido) se puede usar para
enmudecer la radio del vehículo. Cuando se acepta una llamada,
el Equipo para Auto CK-7W cambia a la línea amarilla (MUTE) a
conexión a tierra, enmudeciendo la radio del vehículo. Tras la
llamada, la línea amarilla queda separada de la conexión a tierra
y la radio vuelve a su volumen original.
CK-7W.LTAv1_9230761.book Page 12 Friday, April 16, 2004 3:44 PM
Instalación
13
•Conecte el cable azul a la línea IGNS del vehículo usando el fusible
1A suministrado.
Algunos vehículos no vienen con la conexión IGNS. Esta línea no es
necesaria para el funcionamiento del Equipo para Auto CK-7W; el
cable azul se puede dejar desconectado. Sin embargo, en tal caso, el
Equipo para Auto CK-7W no se apaga automáticamente cuando el
sensor de encendido está apagado. Pare evitar el drenaje accidental
de la batería del vehículo, el Equipo para Auto CK-7W se apaga
automáticamente después dos minutos a no ser que un teléfono
móvil esté conectado vía la conexión Bluetooth o cable para datos.
•Conecte el cable rojo a la salida positiva (+) de la batería 12V del
vehículo usando el fusible 2A suministrado.
El conector de cuatro puntas del conjunto de cables es conectado al
puerto "DC" de la unidad manos libres.
Cable para datos
El cable para datos conecta la unidad manos libres con el teléfono móvil
compatible, es decir, al soporte para teléfono.
Enchufe uno de los extremos del cable al puerto "PHONE" en la unidad
manos libres y el otro extremo al soporte para teléfono.
Si el Equipo para Auto CK-7W se usa solamente con la tecnología
inalámbrica Bluetooth, no hace falta conectar el cable.
•PRUEBA DE FUNCIONAMIENTO
Tras instalar su Equipo para Auto CK-7W, es preciso que lo revise
para asegurar un funcionamiento correcto. Cuando compruebe el
funcionamiento del equipo, también revise la instalación, asegurándose
que no obstruya al conductor durante la operación del vehículo.
CK-7W.LTAv1_9230761.book Page 13 Friday, April 16, 2004 3:44 PM
14
3 Configurar el Equipo para Auto
CK-7W para su uso
Un teléfono móvil compatible se puede conectar al Equipo para Auto
CK-7W de dos maneras: vía la tecnología inalámbrica Bluetooth o un
soporte para teléfono compatible con cable.
•CONEXIÓN DEL TELÉFONO MÓVIL VÍA LA
TECNOLOGÍA INALÁMBRICA BLUETOOTH
Cuando establezca por primera vez un enlace inalámbrico de su Equipo
para Auto CK-7W vía la tecnología Bluetooth, tendrá que vincular la
unidad manos libres con el teléfono móvil compatible que está usando.
Sólo tiene que hacer este procedimiento una vez; después los dispositivos
se aceptarán automáticamente y establecerán el enlace.
Si desea establecer una conexión vía la tecnología inalámbrica Bluetooth,
cerciórese que no haya otro teléfono móvil en el soporte del teléfono.
Vincular vía la contraseña Bluetooth
1Asegúrese de encender el teléfono móvil y cargar la batería.
2Encienda el Equipo para Auto CK-7W. Para más detalles, ver
"Encender/Apagar el Equipo para Auto CK-7W" pág. 17.
3Acceda al menú Bluetooth en el teléfono móvil y active
la función Bluetooth.
4Haga las configuraciones requeridas en el teléfono móvil para activar
la búsqueda de dispositivos Bluetooth dentro de la cobertura. Para
más información sobre las configuraciones requeridas para su teléfono
móvil, refiérase al manual del usuario correspondiente.
5Elija el Equipo para Auto CK-7W de la lista de los dispositivos
Bluetooth encontrados.
6Cuando se le indique, ingrese la contraseña Bluetooth. Este código
se encuentra en la calcomanía adjunta a la portada de este manual
del usuario.
7El teléfono móvil ya ha sido vinculado con el Equipo para Auto CK-7W
y está listo para su funcionamiento.
CK-7W.LTAv1_9230761.book Page 14 Friday, April 16, 2004 3:44 PM
Configurar el Equipo para Auto CK-7W para su uso
15
El Equipo para Auto CK-7W sólo puede establecer a la vez una conexión
inalámbrica Bluetooth a un teléfono móvil compatible. Entonces, debería
finalizar cualquier conexión inalámbrica Bluetooth antes de conectarse a
otro teléfono móvil.
Vincular automáticamente con un teléfono
móvil compatible
1Realice las configuraciones apropiadas en el teléfono móvil para
vincularlo con su Equipo para Auto CK-7W sin requerir aceptación
o autorización por separado. Es posible vincular su equipo para auto
con hasta 8 teléfonos móviles compatibles. Las configuraciones
para cada teléfono móvil serán guardadas en la memoria del equipo
para auto para ser usadas en el futuro. Para más información sobre
las configuraciones requeridas en su teléfono móvil, refiérase al
manual correspondiente.
2Encienda el Equipo para Auto CK-7W.
3El Equipo para Auto CK-7W ahora inicia una búsqueda automática
de 30 segundos para hasta siete distintas configuraciones de teléfonos
móviles que han sido vinculados y guardados en la memoria. Por
configuración original, el Equipo para Auto CK-7W, es emparejado
con el último teléfono móvil vinculado. La búsqueda activa Bluetooth
es indicada por una luz destellante en el botón del control remoto.
•CONEXIÓN CON UN TELÉFONO MÓVIL VÍA
CABLE PARA DATOS
Si está usando este método de conexión, el teléfono móvil está listo para
uso con el Equipo para Auto CK-7W al colocarlo en el soporte para
teléfonos; no hace falta vincular los dispositivos.
Si se coloca un teléfono móvil en el soporte para teléfonos conectado al
Equipo para Auto CK-7W vía el cable para datos, este teléfono es el
dispositivo activo y no podrá establecer una conexión con ningún otro
dispositivo vía Bluetooth. Cuando coloque un teléfono móvil con conexión
Bluetooth en el soporte (de teléfono) que está conectado al Equipo para
Auto CK-7W, la conexión inalámbrica Bluetooth será finalizada.
CK-7W.LTAv1_9230761.book Page 15 Friday, April 16, 2004 3:44 PM
16
4 Funcionamiento
El Equipo para Auto CK-7W puede ser controlado vía el botón del
control remoto o el teclado de un teléfono móvil compatible.
•EL BOTÓN DE CONTROL REMOTO
1 Se puede manejar el botón, siguiendo estos pasos:
•Oprimir
•Mantener oprimido (aproximadamente 1 segundo)
•Oprimir dos veces brevemente
•Mantener oprimido por más tiempo (más de10 segundos)
2 El timbrado puede indicar:
•Girar a la izquierda
•Girar a la derecha
3 La luz indicadora tiene tres estados:
•Encender
•Destellante
•Apagar
CK-7W.LTAv1_9230761.book Page 16 Friday, April 16, 2004 3:44 PM
Funcionamiento
17
•ENCENDER/APAGAR EL EQUIPO PARA
AUTO CK-7W
Si el cable para ignición ha sido conectado, el Equipo para Auto CK-7W se
encenderá automáticamente cuando encienda el sensor de encendido
de su vehículo. La luz indicadora queda encendida para mostrar que el
Equipo para Auto CK-7W está activado. Cuando apague el sensor de
encendido del vehículo, desactivará el Equipo para Auto CK-7W y la luz
indicadora se apaga. Para comprobar que el sensor de encendido (IGNS)
funciona con su auto y teléfono, refiérase al manual del usuario para
saber la compatibilidad o vaya a la página Web de Nokia.
Si el Equipo para Auto CK-7W ha sido instalado sin conectar el cable del
sensor de encendido (IGNS), para encender el Equipo para Auto CK-7W,
oprima el botón brevemente o coloque un teléfono móvil compatible en
el soporte, si tiene uno instalado.
Si el Equipo para Auto CK-7W ha sido instalado sin usar el cable del
Sensor de encendido (IGNS), al encenderlo, éste quedará funcionando
mientras un teléfono móvil compatible este puesto en el soporte
para teléfono.
Si existe una conexión a un teléfono móvil actualmente, el Equipo para
Auto CK-7W se apagará en 2 minutos.
•USAR EL EQUIPO PARA AUTO CK-7W
Puede usar el botón de control remoto para acceder a las siguientes
funciones del teléfono:
Aceptar una llamada
Para aceptar una llamada, oprima el botón.
Finalizar una llamada
Para finalizar una llamada, oprima el botón.
Rechazar una llamada
Para rechazar una llamada, mantenga oprimido el botón.
Hacer llamadas
Elija el ingreso en el directorio del teléfono móvil o marque el
número deseado.
CK-7W.LTAv1_9230761.book Page 17 Friday, April 16, 2004 3:44 PM
18
Remarcar
Para volver a marcar un número recién llamado, oprima el botón dos
veces rápidamente.
Marcación por voz
Podrá usar etiquetas de voz que haya guardado en su teléfono móvil:
1Para iniciar la marcación por voz, mantenga oprimido el botón hasta
que oiga una señal.
2Diga la etiqueta de voz.
3El teléfono móvil reproduce la etiqueta de voz y marca el número
correspondiente.
Para detalles sobre la marcación por voz, refiérase al manual del usuario
de su teléfono.
Nota: Es posible que ciertos teléfonos móviles no respalden las
funciones descritas en este manual del usuario.
Ajustar el volumen
Para ajustar el volumen del altavoz, gire el anillo.
Buscar los dispositivos Bluetooth manualmente
Si ha establecido una conexión a un teléfono móvil, puede empezar a
buscar manualmente un teléfono móvil que respalde la tecnología
inalámbrica Bluetooth.
Para activar la búsqueda Bluetooth en el Equipo para Auto CK-7W,
mantenga oprimido el botón.
Si la búsqueda de dispositivos Bluetooth está activada, la luz indicadora
empieza a destellar.
Reconfigurar los dispositivos Bluetooth vinculados
El Equipo para Auto CK-7W guarda el último dispositivo Bluetooth que
fue vinculado con el mismo.
Se puede borrar la lista de los dispositivos vinculados. Para borrar la
lista, apague el Equipo para Auto CK-7W (la luz indicadora se apaga):
Mantenga oprimido el botón hasta que una señal indique que la lista ha
sido borrada.
CK-7W.LTAv1_9230761.book Page 18 Friday, April 16, 2004 3:44 PM
Funcionamiento
19
Cambiar de la modalidad manos libres
al teléfono móvil
•Si ha conectado un teléfono móvil compatible al Equipo para
Auto CK-7W vía el cable para datos, levante el teléfono del
soporte para activar el teléfono móvil con la función manos
libres del equipo para auto.
•Para regresar a la modalidad manos libres del Equipo para Auto
CK-7W, recoloque el teléfono en el soporte. El teléfono móvil ya está
en la modalidad manos libres vía el Equipo para Auto CK-7W.
•Si ha conectado un teléfono móvil compatible al Equipo para Auto
CK-7W vía Bluetooth, puede intercambiar la llamada activa entre el
Equipo para Auto CK-7W y el teléfono móvil. Mantenga oprimido el
botón o use la función correspondiente en su teléfono móvil.
CK-7W.LTAv1_9230761.book Page 19 Friday, April 16, 2004 3:44 PM
20
Cuidado y mantenimiento
Su Equipo para Auto CK-7W es un producto de alto diseño y tecnología
y debería ser usado con cuidado. Las siguientes sugerencias le ayudarán
a cumplir con cualquier obligación de garantía, y a disfrutar de este
producto por muchos años.
•Mantenga todos los accesorios fuera del alcance de los niños.
•Mantenga el Equipo para Auto CK-7W seco. Las precipitaciones,
la humedad y los líquidos contienen minerales que corroen los
circuitos electrónicos.
•No use ni almacene el Equipo para Auto CK-7W en lugares
polvorientos o sucios. Ello podría dañar sus partes movibles.
•No trate de abrir el Equipo para Auto CK-7W. Un manejo inexperto
puede dañarlo.
•No use productos químicos abrasivos, solventes de limpieza ni
detergentes para limpiar el Equipo para Auto CK-7W o el botón de
control remoto.
•No pinte el Equipo para Auto CK-7W o el botón de control remoto.
La pintura puede bloquear las partes movibles e impedir un
funcionamiento apropiado.
Si el Equipo para Auto CK-7W o el botón de control remoto no funciona,
llévelo a su centro de servicio especializado más cercano. El personal allí
le asistirá, y si es necesario, le orientará sobre su reparación.
© Nokia 2004. Todos los derechos reservados.
Nokia, Connecting People y el logo Original Enhancements son marcas,
registradas o no, de Nokia Corporation y/o sus afiliadas.
Edición 1 Impreso en Alemania 04/04 9230761
CK-7W.LTAv1_9230761.book Page 20 Friday, April 16, 2004 3:44 PM
Kit Veicular CK-7W
Guia do Usuário
Instalação
CK-7W_PT_BRv1_9230761.book Page 1 Friday, April 16, 2004 3:46 PM
INFORMAÇÕES LEGAIS
Copyright © 2004 Nokia. Todos os direitos reservados.
É proibido reproduzir, transferir, distribuir ou armazenar parte desta informação
ou toda a informação contida neste documento, em qualquer meio, sem a
autorização prévia e por escrito da Nokia.
Os logos Nokia e Nokia Connecting People são marcas comerciais ou marcas
registradas da Nokia Corporation. Os demais nomes e/ou marcas de produtos
mencionados neste documento são marcas ou marcas registradas de seus
respectivos proprietários.
Bluetooth é marca registrada da Bluetooth SIG, Inc.
A Nokia opera sob uma orientação de desenvolvimento contínuo. A Nokia
reserva-se o direito de fazer alterações nos produtos ou especificações
descritos neste documento sem prévio aviso.
EM NENHUM CASO, A NOKIA SERÁ RESPONSÁVEL POR PERDA DE DADOS,
RENDIMENTOS, OU POR QUALQUER OUTRO DANO EXTRAORDINÁRIO,
INCIDENTAL, CONSEQUENTE OU INDIRETO, NÃO OBSTANTE A CAUSA.
O conteúdo deste documento é oferecido "no estado". A não ser em casos em que
a lei em vigor o exija, nenhuma garantia, expressa ou implícita, incluindo, porém
não limitada, às garantias de negociabilidade ou aptidão para um propósito
determinado, é oferecida em relação à precisão, confiabilidade ou conteúdo deste
documento. A Nokia reserva-se o direito de revisar este documento, ou retirá-lo
do mercado, sem aviso prévio.
A disponibilidade de certos produtos e serviços poderá depender da área em que o
usuário se encontrar. Consulte a Central de Atendimento Nokia.
CONTROLES DE EXPORTAÇÃO
Este produto contém artigos, tecnologia ou software sujeitos às leis de exportação
dos Estados Unidos da América e outros países. Proíbe-se qualquer uso contrário
às referidas leis.
CK-7W_PT_BRv1_9230761.book Page 2 Friday, April 16, 2004 3:46 PM
Este produto atende os limites de exposição da Taxa de Absorção Específica referente
a campos elétricos, magnéticos e eletro-magnéticos de radiofreqüência adotados pela
ANATEL, de acordo com a Resolução 303/02.
CK-7W_PT_BRv1_9230761.book Page 3 Friday, April 16, 2004 3:46 PM
ANOTAÇÕES
CK-7W_PT_BRv1_9230761.book Page 4 Friday, April 16, 2004 3:46 PM
iii
Conteúdo
Para sua proteção . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
O Kit Veicular Nokia CK-7W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Tecnologia Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Senha Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
1 Antes de iniciar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Resumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Uso de acessórios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Informações sobre segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Instalar o Kit Veicular CK-7W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Testes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3Operação do Kit Veicular CK-7W . . . . . . . . . . . . . . . 14
Conectar um telefone celular utilizando
a tecnologia sem fios Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Conectar um telefone celular utilizando um cabo de dados . . . . 15
4Operação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Botão de controle remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Ligar/Desligar o Kit Veicular CK-7W . . . . . . . . . . . . . . . . . . . . . . . 17
Operação do Kit Veicular CK-7W . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Cuidado e manutenção . . . . . . . . . . . . . . . . . . . . . . . 19
CK-7W_PT_BRv1_9230761.book Page iii Friday, April 16, 2004 3:46 PM
iv
ANOTAÇÕES
CK-7W_PT_BRv1_9230761.book Page iv Friday, April 16, 2004 3:46 PM
1
Para sua proteção
Leia estas simples diretrizes. A falta de atenção a estas regras poderá
causar perigo ou ser ilegal. Este manual contém informações detalhadas.
SEGURANÇA AO VOLANTE EM PRIMEIRO LUGAR
Siga as leis aplicáveis. Mantenha sempre as mãos desocupadas
para operar o veículo enquanto estiver dirigindo. Segurança
ao volante deve ser sempre a sua primeira preocupação
enquanto estiver dirigindo.
INTERFERÊNCIA
Telefones sem fios podem estar sujeitos a interferências que
podem afetar sua operação.
SERVIÇO AUTORIZADO
Somente técnicos autorizados deverão instalar ou consertar
este produto.
CONEXÃO COM OUTROS DISPOSITIVOS
Ao conectar com qualquer dispositivo, leia o manual do
mesmo para obter instruções detalhadas sobre segurança.
Não conecte produtos não compatíveis.
SUBSTITUIR FUSÍVEL
Substitua o fusível queimado com um do mesmo tipo e
tamanho. Nunca use um fusível mais forte!
CK-7W_PT_BRv1_9230761.book Page 1 Friday, April 16, 2004 3:46 PM
2
Introdução
•O KIT VEICULAR NOKIA CK-7W
Instalação do Kit Veicular CK-7W no console
O Kit Veicular Nokia CK-7W foi projetado para instalação em veículos
com a finalidade de permitir a operação viva-voz de telefones celulares
e a utilização de funções específicas ao telefone.
Deu-se ainda atenção especial a um processo de instalação fácil e
agilizado. Um telefone celular pode ser conectado ao Kit Veicular de
duas maneiras: utilizando um suporte opcional com cabo, ou por meio
de uma conexão Bluetooth sem fios.
Podem haver restrições para o uso de dispositivos Bluetooth em algumas
regiões. Verifique com as autoridades locais ou provedor de serviços.
CK-7W_PT_BRv1_9230761.book Page 2 Friday, April 16, 2004 3:46 PM
3
•TECNOLOGIA BLUETOOTH
A tecnologia Bluetooth é um padrão internacional para comunicações
sem fios a curta distância. Ela permite estabelecer uma conexão sem
fios num raio de 10 m entre o Kit Veicular e um dispositivo compatível.
O Kit Veicular foi projetado para uso com qualquer telefone celular que
suporte um Perfil Viva-voz Bluetooth (especificação Bluetooth 1.1).
•SENHA BLUETOOTH
Quando estabelecer a conexão sem fios com um dispositivo compatível
pela primeira vez, utilizando a tecnologia Bluetooth, você necessitará de
uma senha para fazer o pareamento dos dispositivos.
A senha encontra-se no adesivo, na frente do manual do usuário.
CK-7W_PT_BRv1_9230761.book Page 3 Friday, April 16, 2004 3:46 PM
4
1 Antes de iniciar
•RESUMO
O Kit Veicular CK-7W inclui os componentes ilustrados.
1Unidade viva-voz HF-5 com placa de montagem MK-2
2Botão de controle remoto CU-7
3Alto-falante HFS-12
4Microfone HFM-8
5Cabo elétrico PCU-4
6Cabo de dados CA-27
CK-7W_PT_BRv1_9230761.book Page 4 Friday, April 16, 2004 3:46 PM
Antes de iniciar
5
•USO DE ACESSÓRIOS
Dependendo da configuração, uma variedade de acessórios opcionais foi
disponibilizada para este Kit Veicular. Antes de iniciar a instalação,
solicite a opinião de um profissional sobre os acessórios que melhor se
adaptam às suas exigências. Utilize apenas acessórios originais Nokia.
Certifique-se de que apenas produtos compatíveis sejam conectados ao
Kit Veicular.
Suporte de telefone
Um suporte de telefone pode ser adquirido como parte do kit veicular,
ou como acessório separado.
Se você pretende conectar o telefone diretamente a uma unidade
viva-voz que utilize um cabo de dados, será necessário obter um
suporte projetado para uso com telefones compatíveis.
Acoplador de antena
Um acoplador de antena pode ser adquirido como parte do kit veicular,
ou como acessório separado.
O acoplador será necessário para conectar uma antena externa. Vários
acopladores estão disponíveis no mercado para telefones celulares e
para suportes de telefone. Um acoplador de antena melhora a recepção
do telefone quando em uso no carro.
Antena GSM
Uma antena GSM compatível permite otimizar conexões sem fios.
A antena GSM pode ser adquirida de um revendedor Nokia autorizado.
Se você instalou uma antena externa, lembre-se de que, a fim de cumprir
com os parâmetros de exposição RF para dispositivos móveis, uma
distância mínima de 20 cm deve ser mantida entre a antena e as
pessoas nas imediações.
CK-7W_PT_BRv1_9230761.book Page 5 Friday, April 16, 2004 3:46 PM
6
2 Instalação
•INFORMAÇÕES SOBRE SEGURANÇA
As regras básicas delineadas a seguir deverão ser seguidas quando o Kit
Veicular CK-7W estiver sendo instalado.
•Somente técnicos qualificados deverão consertar ou instalar o Kit
Veicular CK-7W num automóvel, utilizando os componentes originais
Nokia, inclusos na embalagem de vendas. Instalações ou consertos
mal feitos poderão ser perigosos e poderão invalidar qualquer garantia
aplicável ao dispositivo. Os usuários finais do Kit Veicular CK-7W
devem considerar que este kit contém equipamento técnico complexo,
que exige instalação profissional, bem como o uso de ferramentas
especializadas e conhecimento técnico.
•Observe que as instruções contidas neste guia de instalação oferecem
normas generalizadas de procedimento para a instalação do Kit
Veicular CK-7W num automóvel. Entretanto, devido à grande variedade
de tipos e modelos de carro disponíveis no mercado, este guia não
pode levar em consideração as exigências técnicas particulares,
relevantes em cada veículo. Consulte o fabricante do veículo para
obter informações mais detalhadas sobre o modelo em particular.
•Assegure-se de que a ignição do carro está desligada, e desconecte
a bateria do mesmo antes de iniciar o processo de instalação,
assegurando-se também de que ela não poderá ser acidentalmente
reconectada.
•Lembre-se que os sistemas modernos de automóveis incluem
computadores, os quais armazenam os parâmetros principais do
veículo. Se a bateria do carro for desconectada impropriamente,
isso poderá causar a perda de dados, resultando em dificuldades
na reinicialização do sistema. Se houver qualquer dúvida, consulte
o revendedor do carro antes de fazer a instalação.
•Não conecte o Kit Veicular CK-7W aos cabos de alta-tensão do
sistema de ignição.
CK-7W_PT_BRv1_9230761.book Page 6 Friday, April 16, 2004 3:46 PM
Instalação
7
•Todo o equipamento deve ser montado de modo que não interfira
com a operação do veículo.
•O técnico especializado poderá oferecer informações sobre outros
meios adequados para montagem do equipamento no carro, sem
fazer perfurações.
•O suporte de telefone deverá ser afixado no painel de instrumentos,
ou em qualquer outro lugar em que o aparelho esteja claramente
visível ao usuário, sem impedir o controle ou operação do veículo.
O teclado deverá estar ao alcance do usuário.
•Quando o Kit Veicular CK-7W estiver sendo instalado, assegure-se
de que a sua instalação não interferirá com o controle e a operação
normal dos freios e volante, nem com outros sistemas essenciais
para a operação adequada do carro. Confira se a inflação do air bag
não será bloqueada ou prejudicada de nenhuma forma.
•Não fume enquanto estiver consertando o carro. Certifique-se de
que não há fogo ou faísca por perto.
•Tome cuidado para não danificar cabos elétricos, linhas hidráulicas
ou de combustíveis, nem o equipamento de segurança durante
a instalação.
•Sinais de rádio (RF) podem afetar sistemas eletrônicos em veículos,
caso esses não tenham sido adequadamente instalados ou isolados
(por exemplo, sistemas de injeção de combustível, de freios
antiderrapantes, sistemas de controle de velocidade, air bags, etc.).
Se você perceber um defeito ou alteração na operação de um desses
sistemas, contate o revendedor do carro.
•Assegure-se ainda de que os cabos sejam instalados de modo a
evitar pressão física ou mecânica desnecessária (como por exemplo,
embaixo de assentos ou em contato com superfícies salientes).
•Não coloque objetos, incluindo equipamento celular, seja ele
instalado ou portátil, na área acima do air bag ou na área de sua
inflação. Se o equipamento celular veicular for impropriamente
instalado e o air bag inflar, ferimentos sérios poderão resultar.
CK-7W_PT_BRv1_9230761.book Page 7 Friday, April 16, 2004 3:46 PM
8
•CONFIGURAÇÃO
O Kit Veicular CK-7W oferece duas configurações básicas diferentes
para sua instalação:
Conectar um telefone celular utilizando a
tecnologia sem fios Bluetooth
Faça o pareamento dos dois dispositivos antes de estabelecer a conexão
entre o telefone celular compatível e a unidade viva-voz.
Um telefone celular compatível, que suporte a tecnologia Bluetooth,
será necessário para essa configuração.
CK-7W_PT_BRv1_9230761.book Page 8 Friday, April 16, 2004 3:46 PM
Instalação
9
Conectar um telefone celular utilizando um cabo
de dados e um suporte de telefone
Se a conexão for estabelecida por meio de um cabo de dados, o telefone
compatível estará pronto para operar com o Kit Veicular CK-7W no
momento em que for colocado no suporte.
Dependendo do telefone celular e dos acessórios instalados no veículo,
tais como um suporte de telefone, um acoplador de antena ou uma
antena externa poderão ser necessários. Consulte o manual do usuário
do telefone sobre compatibilidade.
CK-7W_PT_BRv1_9230761.book Page 9 Friday, April 16, 2004 3:46 PM
10
•INSTALAR O KIT VEICULAR CK-7W
Veja um exemplo de instalação adequada do equipamento do Kit
Veicular na seção Introdução, pág. 2.
Unidade viva-voz
Quando instalar a unidade viva-voz, assegure-se de que os cabos do
microfone e alto-falantes alcançam o lugar onde deseja montá-los.
Não instale a unidade viva-voz num lugar fechado, de metal, ou num
lugar em que estaria protegida das ondas de rádio, pois isso impediria o
uso da função Bluetooth.
Para instalar a unidade, afixe primeiro a placa de montagem fornecida
com o Kit Veicular e então prenda a unidade viva-voz com o parafuso
que atravessa a unidade inteira. Para concluir, coloque a tampa com o
logo Nokia no lugar certo, e pressione para encaixá-la.
Botão de controle remoto
O botão de controle remoto deve ser posicionado de modo que esteja ao
alcance do usuário. Entretanto, assegure-se de que seja posicionado de
modo a facilitar a conexão do cabo da unidade viva-voz. Um lugar
adequado para o posicionamento do botão de controle remoto seria o
console, entre os dois assentos da frente.
CK-7W_PT_BRv1_9230761.book Page 10 Friday, April 16, 2004 3:46 PM
Instalação
11
Para montar o botão de controle remoto, utilize a fita Velcro fornecida.
Em primeiro lugar, separe as duas partes do botão de controle remoto.
Para fixar o controle remoto no carro: remova o papel que protege o
adesivo (A) de uma parte da fita Velcro, e fixe-a no lugar do carro em que
deseja instalar o controle remoto (B). Assegure-se de que a superfície
onde pretende colocá-lo está bem limpa e seca.
Em seguida, fixe a outra parte da fita Velcro: remova o papel que protege
o adesivo (C) e fixe a fita embaixo do botão de controle remoto.
Pressione o botão (D) firmemente na fita Velcro fixada no carro.
Alto-falante
Para assegurar qualidade acústica, monte o alto-falante de modo
que fique de frente para o usuário. Recomendamos que o alto-falante
seja montado a uma distância mínima de 1m do microfone a fim de
evitar interferências.
O Kit Veicular também suporta conexões com sistemas compatíveis
de som do carro. Se quiser utilizar o rádio instalado no veículo com
o Kit Veicular como saída de áudio, solicite recomendações de um
técnico especializado.
Conecte o alto-falante ou sistema de som compatível à saída
denominada "SPEAKER".
Microfone
A seleção cuidadosa de uma posição de montagem para o microfone
pode aumentar a qualidade da transmissão de voz.
Instale o microfone a aproximadamente 30 cm de distância da cabeça
do usuário, e posicione-o de modo que esteja apontando para a boca do
usuário. As posições com melhores resultados são, em geral, perto do
espelho retrovisor ou da viseira do carro. Recomenda-se que o microfone
seja mantido a uma distância mínima de 1m do alto-falante do Kit
Veicular, para evitar interferências.
Monte o microfone cuidadosamente para evitar sua exposição ao vento
produzido pelas janelinhas de ventilação. Não coloque o cabo do microfone
em cima dos sistemas de ar condicionado, ventilação ou aquecimento.
CK-7W_PT_BRv1_9230761.book Page 11 Friday, April 16, 2004 3:46 PM
12
Utilize o adesivo dupla-face fornecido para fixar o microfone, pois assim
evitará a transmissão de ruídos da carroceria do carro para o interior
do mesmo.
Insira o conector no plugue denominado "MIC", na unidade viva-voz, e
gire-o no sentido horário para prendê-lo bem.
O uso de qualquer outro microfone, que não o Microfone (HFM-8)
fornecido com o Kit Veicular CK-7W, poderá afetar a qualidade
da transmissão.
Cabo elétrico
Os condutores que formam o cabo elétrico devem ser conectados
segundo o diagrama.
•Conecte o condutor preto ao ponto terra do veículo (GND).
•Conecte o condutor amarelo ao conector MUTE do som do carro.
Se o rádio não possuir um conector MUTE, esse condutor permanece
desligado. Nesse caso, o rádio não será silenciado automaticamente
durante uma chamada.
Um relé adicional (não incluso) pode ser utilizado para permitir que
o rádio seja silenciado. Quando você recebe uma chamada, o Kit
Veicular troca a função do condutor amarelo (MUTE) para terra,
silenciando o rádio. Quando a chamada finaliza, o condutor amarelo
separa-se do terra, e o som do rádio volta a tocar.
CK-7W_PT_BRv1_9230761.book Page 12 Friday, April 16, 2004 3:46 PM
Instalação
13
•Conecte o condutor azul ao plugue IGNS do carro, utilizando o
fusível 1A incluso.
Alguns veículos não possuem uma conexão IGNS. Esse condutor não
é necessário para a operação do Kit Veicular; o condutor azul pode
permanecer desligado. Entretanto, se esse for o caso, o Kit Veicular
não desligará automaticamente quando se desligar a ignição. Para
evitar o descarregamento acidental da bateria, o Kit Veicular desliga
automaticamente após dois minutos, a não ser que um telefone
celular esteja conectado, por meio de tecnologia Bluetooth ou por
cabo de dados.
•Conecte o condutor vermelho ao pólo positivo da bateria de 12V do
carro, utilizando o fusível 2A, incluso.
O plugue de quatro-pinos do cabo elétrico conecta-se à porta "DC"
da unidade viva-voz.
Cabo de dados
O cabo de dados conecta a unidade viva-voz ao telefone compatível,
isto é, por meio do suporte de telefone.
Conecte uma ponta do cabo na tomada "PHONE" da unidade viva-voz,
e a outra ponta no suporte de telefone.
Se o Kit Veicular for utilizado com tecnologia Bluetooth, não será
necessário conectar o cabo de dados.
•TESTES
Após instalar o Kit Veicular, será necessário verificar se ele está funcionando
corretamente. Ao testar a operação do equipamento, verifique também
se ele foi montado de modo a não interferir com o motorista durante a
operação do veículo.
CK-7W_PT_BRv1_9230761.book Page 13 Friday, April 16, 2004 3:46 PM
14
3Operação do Kit Veicular
CK-7W
Um telefone celular compatível pode ser conectado ao Kit Veicular
CK-7W de duas maneiras: por conexão Bluetooth sem fios, ou pela
utilização de um suporte de telefone e um cabo.
•CONECTAR UM TELEFONE CELULAR UTILIZANDO
A TECNOLOGIA SEM FIOS BLUETOOTH
Quando você estabelecer uma conexão sem fios através do Kit Veicular,
utilizando a tecnologia Bluetooth, será necessário fazer o pareamento
da unidade viva-voz com o telefone celular compatível em uso. Só será
necessário fazer isso uma vez: daí em diante, os dispositivos serão capazes
de se reconhecer e estabelecer a conexão automaticamente.
Se você deseja estabelecer uma conexão por tecnologia sem fios
Bluetooth, não coloque o aparelho celular no suporte de telefone.
Usar a senha Bluetooth para o pareamento
1Confira se o aparelho celular está ligado e a bateria carregada.
2Ligue o Kit Veicular. Para mais informações, veja Ligar/Desligar o Kit
Veicular CK-7W, pág. 17.
3Abra o menu Bluetooth no telefone e ative a função.
4Faça as configurações necessárias no telefone para ativar a procura de
dispositivos Bluetooth na área de alcance. Para mais informações sobre
as configurações exigidas, consulte o manual do usuário apropriado.
5Selecione Advanced Car Kit na lista de dispositivos Bluetooth
encontrados.
6Quando solicitado, digite a senha Bluetooth. A senha encontra-se
no adesivo, na frente do manual do usuário.
7O aparelho está agora pareado com o Kit Veicular, pronto para
ser utilizado.
CK-7W_PT_BRv1_9230761.book Page 14 Friday, April 16, 2004 3:46 PM
Operação do Kit Veicular CK-7W
15
O Kit Veicular só pode estabelecer uma conexão sem fios Bluetooth
com um telefone celular de cada vez. Por isso, é provável que seja
necessário encerrar a conexão Bluetooth ativa, antes de conectar-se
a um telefone diferente.
Pareamento automático com um telefone compatível
1Faça as configurações apropriadas no telefone, de modo que o
pareamento com o Kit Veicular seja feito sem exigir aceitação ou
autorização separadas. Este kit veicular pode ser pareado com
8 telefones celulares compatíveis. As configurações para cada um
dos aparelhos será armazenada na memória do kit veicular, para
referência futura. Para mais informações sobre as configurações
exigidas, consulte o manual do usuário apropriado.
2Ligue o Kit Veicular.
3O Kit Veicular inicia uma busca automática de 30 segundos,
procurando até sete configurações de telefones diferentes, pareadas
e salvas na memória. Por padrão, o Kit Veicular faz o pareamento
com o telefone celular utilizado por último. A procura do Bluetooth
ativo é indicada pela luz intermitente no botão de controle remoto.
•CONECTAR UM TELEFONE CELULAR
UTILIZANDO UM CABO DE DADOS
Se você estiver utilizando essa forma de conexão, o telefone celular
estará pronto para uso com o Kit Veicular no momento em que for
colocado no suporte de telefone; não será necessário fazer o pareamento
dos dispositivos.
Se um telefone celular for colocado num suporte de telefones que esteja
conectado ao Kit Veicular por meio de um cabo de dados, o telefone
estará ativado, e você não poderá estabelecer uma conexão com outros
dispositivos via Bluetooth. Se houver uma conexão Bluetooth ativa
no momento em que o telefone celular for colocado num suporte
conectado ao Kit Veicular CK-7W, a conexão Bluetooth será
automaticamente encerrada.
CK-7W_PT_BRv1_9230761.book Page 15 Friday, April 16, 2004 3:46 PM
16
4Operação
O Kit Veicular CK-7W pode ser operado por meio do botão de controle
remoto, ou pelo teclado de um telefone celular compatível.
•BOTÃO DE CONTROLE REMOTO
1O botão pode ser utilizado da seguinte maneira:
•Pressionar
•Pressionar e segurar (aprox. 1 segundo)
•Pressionar rapidamente duas vezes
•Pressionar e segurar por algum tempo (mais de 10 segundos)
2 O anel pode ser utilizado da seguinte maneira:
•Girar para a esquerda
•Girar para a direita
3 O indicador luminoso possui três modos:
•Aceso
•Intermitente
•Apagado
CK-7W_PT_BRv1_9230761.book Page 16 Friday, April 16, 2004 3:46 PM
Operação
17
•LIGAR/DESLIGAR O KIT VEICULAR CK-7W
Se o cabo sensor de ignição estiver conectado, o Kit Veicular liga
automaticamente quando a ignição do carro for ligada. O indicador
luminoso acende para indicar que o Kit Veicular foi ativado. Quando a
ignição do carro for desligada, o Kit Veicular desativa e o indicador
luminoso apaga. Para verificar se o Sensor de Ignição (IGNS) funciona
com o seu carro e telefone, consulte o manual do usuário sobre
compatibilidade ou acesse o site da Nokia.
Se o cabo sensor de ignição (IGNS) não foi conectado durante a instalação
do Kit Veicular, e você deseja ligar o Kit Veicular, pressione o botão
ligeiramente ou coloque um telefone celular compatível no suporte
de telefones, se instalado.
Se o Kit Veicular foi instalado sem o cabo do Sensor de Ignição (IGNS),
quando você o ligar, ele permanecerá ativo enquanto o telefone celular
compatível for deixado no suporte.
Se não houver uma conexão com um telefone celular no momento, o
Kit Veicular desligará após 2 minutos.
•OPERAÇÃO DO KIT VEICULAR CK-7W
Você pode utilizar o botão de controle remoto para acessar as seguintes
funções do telefone:
Atender uma chamada
Para atender, pressione o botão.
Encerrar uma chamada
Para encerrar a chamada ativa, pressione o botão.
Recusar uma chamada
Se não quiser atender a chamada, pressione e segure o botão.
Fazer uma chamada
Selecione o contato desejado na agenda do telefone celular, ou digite o
número desejado no teclado do telefone.
CK-7W_PT_BRv1_9230761.book Page 17 Friday, April 16, 2004 3:46 PM
18
Rediscar
Para rediscar um número recentemente chamado, pressione o botão
ligeiramente, duas vezes.
Discagem por voz
Você pode utilizar marcas vocais salvas no telefone:
1Para iniciar a discagem por voz, pressione e segure o botão até
escutar um som.
2Pronuncie a marca vocal.
3O aparelho executa a marca vocal e disca o número de telefone
associado.
Para detalhes sobre a utilização de discagem por voz, consulte o manual
do usuário do seu telefone.
Nota: Alguns telefones podem não dar suporte a todas as
funções descritas neste guia.
Ajustar o volume
Para ajustar o volume do alto-falante, gire o anel.
Procura manual de dispositivos Bluetooth
Se você ainda não estabeleceu uma conexão com um telefone celular,
inicie procurando manualmente por um telefone que suporte Bluetooth.
Para ativar a função de procura Bluetooth no Kit Veicular, pressione e
segure o botão.
Se a procura de dispositivos Bluetooth estiver ativada, o indicador
luminoso fica intermitente.
Reconfiguração de dispositivos Bluetooth pareados
O Kit Veicular salva o último dispositivo Bluetooth com o qual foi pareado.
A lista de dispositivos Bluetooth pareados pode ser excluída. Para apagar
a lista, o Kit Veicular deve estar desligado (o indicador luminoso apaga):
Pressione e segure o botão até ouvir um sinal de aviso indicando que a
lista foi excluída.
CK-7W_PT_BRv1_9230761.book Page 18 Friday, April 16, 2004 3:46 PM
Operação
19
Alternar entre o modo viva-voz e o telefone
•Se você conectou um telefone celular compatível ao Kit Veicular
utilizando um cabo de dados, remova o telefone do suporte para
alternar entre os modos de operação viva-voz e telefone.
•Para voltar ao modo viva-voz, recoloque o aparelho no suporte.
O telefone pode agora ser utilizado em modo viva-voz por meio
do Kit Veicular.
•Se você conectou um telefone celular compatível ao Kit Veicular
utilizando Bluetooth, você poderá alternar a chamada ativa entre
o Kit Veicular e o telefone, ou vice-versa. Pressione e segure o
botão ou utilize a função correspondente no telefone celular.
Cuidado e manutenção
Este Kit Veicular CK-7W é um produto de planejamento e fabricação de
alta tecnologia e deve ser tratado com cuidado. As sugestões abaixo
deverão ser atendidas para validação da garantia do seu aparelho e para
o prolongamento de sua vida útil.
•Mantenha todos os acessórios fora do alcance de crianças.
•Mantenha o Kit Veicular seco. A chuva, a umidade e líquidos em
geral contêm minerais que corroem circuitos eletrônicos.
•Não use ou guarde o Kit Veicular em lugares empoeirados ou sujos,
pois as partes móveis poderão ser danificadas.
•Não tente abrir o Kit Veicular. O manuseio não especializado poderá
causar danos.
•Não use produtos químicos corrosivos, solventes ou detergentes
fortes para limpar o Kit Veicular ou o botão de controle remoto.
•Não pinte o Kit Veicular ou o botão de controle remoto. As tintas
podem obstruir as partes móveis deste aparelho e impedir sua
operação adequada.
Se o Kit Veicular ou o botão de controle remoto não estiverem
funcionando corretamente, leve-os a uma assistência técnica
autorizada Nokia ou consulte a Central de Atendimento Nokia.
CK-7W_PT_BRv1_9230761.book Page 19 Friday, April 16, 2004 3:46 PM
20
Para saber o endereço e o telefone da assistência técnica autorizada
mais próxima, consulte o site www.nokia.com.br ou ligue para a
Central de Atendimento Nokia: (0xx11) 5681-3333.
© Nokia 2004. Todos os direitos reservados.
Os logos Nokia, Connecting People e Original Enhancements são marcas comerciais e/ou
marcas registradas da Nokia Corporation e/ou companhias afiliadas.
Version 1 Impresso na Alemanha 04/04 9230761
CK-7W_PT_BRv1_9230761.book Page 20 Friday, April 16, 2004 3:46 PM
Ensemble évolué pour voiture
CK-7W
Guide d'utilisation
CK-7W.CNFRv1_9230761.book Page 1 Friday, April 16, 2004 3:47 PM
DÉCLARATION DE CONFORMITÉ
NOKIA CORPORATION déclare, en vertu de sa seule autorité, que le produit HF-5
est conforme aux dispositions suivantes de la Directive du Conseil : 1999/5/EC.
La déclaration de conformité peut être consultée à l'adresse suivante :
http://www.nokia.com/phones/declaration_of_conformity/.
Copyright © 2004 Nokia. Tous droits réservés.
La reproduction, le transfert, la distribution ou le stockage d'une partie ou de la
totalité du contenu du présent document, sous quelque forme que ce soit, sans
l'autorisation écrite préalable de Nokia est interdite.
Nokia et Nokia Connecting People sont des marques de commerce ou des marques
déposées de Nokia Corporation. Les autres noms de produit et de société
mentionnés dans le présent document peuvent être des marques déposées ou des
noms commerciaux de leurs propriétaires respectifs.
Bluetooth est une marque déposée de Bluetooth SIG, Inc.
Nokia applique une méthode de développement continu. Nokia se réserve le droit de
modifier et d'améliorer tout produit décrit dans le présent document sans préavis.
NOKIA NE SAURAIT EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE TOUTE PERTE DE
DONNÉES OU DE REVENUS AINSI QUE DE TOUT DOMMAGE SPÉCIAL, ACCESSOIRE
OU INDIRECT, QUELLE QU’EN SOIT LA CAUSE.
Le contenu du présent document est proposé «tel quel». Sous réserve des lois
applicables, aucune garantie sous quelque forme que ce soit, explicite ou implicite,
y compris, mais sans s’y limiter, les garanties implicites de valeur marchande et
d’adéquation à un usage particulier, n’est accordée quant à l’exactitude, à la
fiabilité ou au contenu du présent document. Nokia se réserve le droit de modifier
le présent document ou de l'annuler sans préavis.
La disponibilité de certains produits et services peut varier selon la région.
Veuillez vous renseigner auprès du détaillant Nokia le plus proche.
CONTRÔLE DES EXPORTATIONS
Cet appareil peut contenir des marchandises, des technologies ou des logiciels
assujettis aux lois et règlements sur l’exportation en vigueur aux États-Unis et
dans d’autres pays. Les déroutements contraires à la loi sont interdits.
AVIS DE LA FCC OU D'INDUSTRIE CANADA
Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC.
Son utilisation est assujetti aux deux conditions suivantes : (1) l'appareil ne doit
pas causer d'interférence nuisible et (2) l'appareil doit accepter toute interférence à
la réception, y compris une interférence susceptible de gêner son fonctionnement.
Toute modification non authorisée apportée à l’appareil pourrait annuler
l’autorité de l’utilisateur à se servir de cet appareil.
CK-7W.CNFRv1_9230761.book Page 2 Friday, April 16, 2004 3:47 PM
iii
Table des matières
Pour votre sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Votre ensemble évolué pour voiture Nokia CK-7W. . . . . . . . . . . . . .2
Technologie sans fil Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Code d'authentification Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . .3
1 Avant de commencer. . . . . . . . . . . . . . . . . . . . . . . . . . 4
Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Utilisation des accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Information sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Installation de l'ensemble évolué pour voiture CK-7W . . . . . . . . 10
Essai de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3 Mise en service de l'ensemble évolué pour
voiture CK-7W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Connexion d'un téléphone mobile au moyen
de la technologie sans fil Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . 14
Connexion d'un téléphone mobile au moyen
du câble de données . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Bouton de télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Mise en fonction/hors fonction de l'ensemble évolué
pour voiture CK-7W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Utilisation de l'ensemble évolué pour voiture CK-7W . . . . . . . . . 18
Précautions d'utilisation et maintenance. . . . . . . . . . 21
Nokia – Garantie limitée de 1 an . . . . . . . . . . . . . . . 22
CK-7W.CNFRv1_9230761.book Page iii Friday, April 16, 2004 3:47 PM
iv
NOTES
CK-7W.CNFRv1_9230761.book Page iv Friday, April 16, 2004 3:47 PM
1
Pour votre sécurité
Veuillez lire ces consignes simples. Il peut s'avérer dangereux, voire
illégal, de ne pas s'y conformer. De plus amples renseignements sont
donnés dans le présent guide.
LA SÉCURITÉ ROUTIÈRE AVANT TOUT
Veillez à respecter toutes les lois locales. Gardez toujours les
mains libres pour conduire le véhicule lorsque celui-ci est en
marche. La sécurité routière est la première responsabilité
du conducteur.
INTERFÉRENCE
Tous les téléphones sans fil peuvent recevoir des interférences
qui risquent de perturber leur fonctionnement.
TECHNICIENS QUALIFIÉS
La réparation ou l'installation de cet appareil doit être confiée
uniquement à des techniciens qualifiés.
CONNEXION À D'AUTRES APPAREILS
Lorsque vous connectez votre appareil à un autre dispositif,
lisez toujours le guide d'utilisation de ce dernier pour en
connaître les consignes de sécurité détaillées.
REMPLACEMENT DES FUSIBLES
Remplacer un fusible grillé par un fusible de même type et de
même calibre. N’utilisez jamais un fusible de calibre supérieur!
CK-7W.CNFRv1_9230761.book Page 1 Friday, April 16, 2004 3:47 PM
2
Introduction
•VOTRE ENSEMBLE ÉVOLUÉ POUR VOITURE
NOKIA CK-7W
Installation de l'ensemble évolué pour voiture CK-7W dans la console.
L'ensemble évolué pour voiture Nokia CK-7W est spécialement conçu
pour être installé dans les véhicules automobiles afin de permettre
l'utilisation mains libres des téléphones mobiles et de leurs diverses
fonctions.
Une attention particulière a été portée à la facilité et à la rapidité
d'installation. L'ensemble évolué pour voiture permet de connecter un
téléphone mobile de deux façons : à l'aide d'un support de téléphone
optionnel et d'un câble ou par connexion sans fil Bluetooth.
L'utilisation d'appareils Bluetooth peut faire l'objet de restrictions dans
certaines régions. Renseignez-vous auprès des autorités locales ou de
votre fournisseur de services.
CK-7W.CNFRv1_9230761.book Page 2 Friday, April 16, 2004 3:47 PM
3
•TECHNOLOGIE SANS FIL BLUETOOTH
La technologie Bluetooth est une norme internationale en matière de
communication sans fil de courte portée. Elle permet d'établir une
connexion sans fil entre l'ensemble évolué pour voiture et un appareil
compatible dans un rayon de 10 m (32,8 pi).
L'ensemble évolué pour voiture peut être utilisé avec tout téléphone mobile
qui supporte le profil mains libres Bluetooth (norme Bluetooth 1.1).
•CODE D'AUTHENTIFICATION BLUETOOTH
Lors de la mise en liaison initiale d'appareils compatibles à l'aide de la
technologie sans fil Bluetooth, vous devez entrer un code d'authentification
pour coupler les appareils.
Ce code est inscrit sur l'étiquette apposée sur la couverture avant du
présent guide.
CK-7W.CNFRv1_9230761.book Page 3 Friday, April 16, 2004 3:47 PM
4
1 Avant de commencer
•PRÉSENTATION
L'ensemble évolué pour voiture CK-7W comprend les éléments
illustrés ci-dessus.
1Unité mains libres HF-5 avec plaque de montage MK-2
2Bouton de télécommande CU-7
3Haut-parleur HFS-12
4Microphone HFM-8
5Ensemble de câbles PCU-4
6Câble de données CA-27
CK-7W.CNFRv1_9230761.book Page 4 Friday, April 16, 2004 3:47 PM
Avant de commencer
5
•UTILISATION DES ACCESSOIRES
Selon la configuration utilisée, divers accessoires optionnels sont
disponibles pour compléter votre ensemble évolué pour voiture. Avant
toute installation, consultez un spécialiste pour déterminer les accessoires
qui répondent le mieux à vos besoins. N'utilisez que des accessoires
approuvés. Assurez-vous de la compatibilité des appareils destinés à
être connectés à votre ensemble évolué pour voiture.
Support de téléphone
Vous pouvez acheter un support de téléphone avec votre ensemble pour
voiture ou séparément, à titre d'accessoire.
Lorsque le téléphone est destiné à être connecté directement à l'unité
mains libres au moyen du câble de données, vous devez vous procurer
un support conçu pour un téléphone mobile compatible.
Coupleur d'antenne
Vous pouvez acheter un coupleur d'antenne avec votre ensemble pour
voiture ou séparément, à titre d'accessoire.
Un coupleur d'antenne est nécessaire pour connecter une antenne
externe. Divers coupleurs d'antenne sont disponibles pour les différents
téléphones mobiles et supports de téléphone sur le marché. Un coupleur
d'antenne améliore la réception du téléphone mobile à bord du véhicule.
Antenne GSM
L'utilisation d'une antenne GSM compatible permet d'optimiser la
connexion sans fil.
Vous pouvez vous procurer une antenne GSM auprès d'un détaillant
Nokia autorisé.
Si vous avez installé une antenne externe, rappelez-vous que pour
satisfaire aux exigences de la FCC en matière d'exposition RF visant les
émetteurs mobiles, il faut conserver une distance minimale de 20 cm
(7,8 po) entre l'antenne et les passagers.
CK-7W.CNFRv1_9230761.book Page 5 Friday, April 16, 2004 3:47 PM
6
2 Installation
•INFORMATION SUR LA SÉCURITÉ
Les consignes de sécurité élémentaires énoncées ci-dessous doivent être
observées lors de l'installation de l'ensemble évolué pour voiture CK-7W.
•Seuls des techniciens doivent procéder à la réparation de l'ensemble
évolué pour voiture CK-7W ou à son installation dans un véhicule à
l'aide des pièces d'origine approuvées par Nokia et fournies dans le
carton d'emballage. Une installation ou un entretien mal exécutés
risquent d’être dangereux et peuvent invalider les garanties du
produit. L'utilisateur doit se rappeler que l'ensemble évolué pour
voiture CK-7W comprend des dispositifs complexes dont l'installation
doit être confiée à des professionnels possédant les outils et les
compétences appropriés.
•À noter que les instructions fournies dans le présent guide d'installation
sont des directives générales qui s'appliquent à l'installation de
l'ensemble évolué pour voiture CK-7W dans un véhicule automobile.
Cependant, en raison de la grande diversité des véhicules disponibles
sur le marché, il est impossible de tenir compte des exigences
techniques propres à un modèle particulier. Pour plus de détails
sur un véhicule particulier, communiquez avec le constructeur ou
un concessionnaire.
•Avant de commencer l'installation, assurez-vous que le contact est
coupé et déconnectez la batterie du véhicule de manière que la
connexion ne peut être rétablie accidentellement.
•Rappelez-vous que les systèmes automobiles modernes comportent
des ordinateurs embarqués qui conservent en mémoire certains
paramètres essentiels du véhicule. Le fait de déconnecter la batterie
du véhicule peut entraîner une perte de données et exiger une
intervention coûteuse pour réinitialiser le système. En cas de doute,
communiquez avec votre concessionnaire automobile avant
d'entreprendre tout travail d'installation.
•Ne pas connecter l'ensemble évolué pour voiture CK-7W aux câbles
à haute tension du circuit d'allumage.
CK-7W.CNFRv1_9230761.book Page 6 Friday, April 16, 2004 3:47 PM
Installation
7
•Tout l'équipement doit être monté de manière à ne pas nuire au
fonctionnement ou à la conduite du véhicule.
•Votre technicien peut être en mesure de vous proposer des solutions
de rechange pour réaliser un montage adéquat dans votre véhicule
sans percer de trous.
•Le support de téléphone doit être fixé au tableau de bord ou à
tout autre endroit de l'habitacle permettant à l'utilisateur de voir
clairement l'écran de l'appareil sans nuire à la conduite ou au
fonctionnement du véhicule. Le clavier doit être à la portée
de l'utilisateur.
•Assurez-vous que l'installation de l'ensemble évolué pour voiture
CK-7W n'a aucune incidence sur les systèmes de direction et de
freinage ou tout autre système essentiel au bon fonctionnement du
véhicule. Assurez-vous qu'aucun obstacle ne gêne le déploiement
du sac gonflable.
•Ne fumez pas pendant l'installation dans le véhicule. Assurez-vous
qu'il n'y a aucune flamme ou autre source d'incendie dans les environs.
•Faites attention de ne pas endommager les fils électriques, les
canalisations d'essence, les conduites de frein ou les dispositifs
de sécurité pendant l'installation.
•Les fréquences radioélectriques peuvent nuire au fonctionnement
des dispositifs électroniques automobiles qui sont mal installés ou
insuffisamment protégés (par exemple, les systèmes d'injection de
carburant, de freins antiblocage, de régulation de vitesse ou de sac
gonflable). En cas de panne ou de modification du fonctionnement
d'un tel système, communiquez avec votre concessionnaire automobile.
•S'assurer que les câbles sont installés de manière qu'ils ne soient pas
soumis à une usure mécanique (par exemple, sous un siège ou contre
des arêtes vives).
•Ne placez aucun objet, notamment aucun accessoire de téléphonie
sans fil (fixe ou portatif), au-dessus d’un sac gonflable ou à
l'intérieur de sa zone de déploiement. Si un appareil sans fil intégré
au véhicule est mal installé et que le sac gonflable se gonfle, il peut
en résulter des blessures graves.
CK-7W.CNFRv1_9230761.book Page 7 Friday, April 16, 2004 3:47 PM
8
•CONFIGURATION
En principe, l'ensemble évolué pour voiture CK-7W offre deux
configurations de base pour l'installation :
Connexion d'un téléphone mobile au moyen de la
technologie sans fil Bluetooth
Pour être en mesure d'établir une connexion entre un téléphone mobile
compatible et l'unité mains libres, les deux appareils doivent d'abord
être couplés.
Cette configuration exige un téléphone mobile compatible qui supporte
la technologie sans fil Bluetooth.
CK-7W.CNFRv1_9230761.book Page 8 Friday, April 16, 2004 3:47 PM
Installation
9
Connexion d'un téléphone mobile au moyen du
câble de données et d'un support de téléphone
Lorsqu'il est raccordé par le câble de données et placé sur le support, le
téléphone mobile compatible est prêt à fonctionner avec l'ensemble
évolué pour voiture.
Selon le modèle de votre téléphone mobile et l'équipement de votre
véhicule, certains accessoires supplémentaires peuvent être requis, comme
un support de téléphone, un coupleur d'antenne ou une antenne externe.
Reportez-vous au guide d'utilisation de votre téléphone pour toute
question de compatibilité.
CK-7W.CNFRv1_9230761.book Page 9 Friday, April 16, 2004 3:47 PM
10
•INSTALLATION DE L'ENSEMBLE ÉVOLUÉ POUR
VOITURE CK-7W
Reportez-vous à «Introduction» à la page 2 pour un exemple
d'installation appropriée de l'ensemble évolué pour voiture.
Unité mains libres
Lors de l'installation de l'unité mains libres, assurez-vous que les câbles
du microphone et du haut-parleur peuvent atteindre les endroits choisis
pour le montage de ces composants.
Évitez de monter l'unité mains libres à l'intérieur d'un logement métallique
fermé ou à un autre emplacement susceptible de bloquer les ondes
radio, ce qui pourrait compromettre la connexion sans fil Bluetooth.
Pour monter l'unité, installez d'abord la plaque de montage fournie avec
l'ensemble évolué pour voiture, puis fixez l'unité mains libres à l'aide de
la vis transversale. Enfin, insérez la plaque arborant le logo Nokia dans
la cavité et enfoncez-la en place.
Bouton de télécommande
Le bouton de télécommande doit être placé à portée de la main de
l'utilisateur. Cependant, il faut également s'assurer que son câble peut
être connecté à l'unité mains libres. La console qui se trouve entre les
deux sièges avant peut s'avérer un bon emplacement de montage pour
le bouton de télécommande.
CK-7W.CNFRv1_9230761.book Page 10 Friday, April 16, 2004 3:47 PM
Installation
11
Pour monter le bouton de télécommande, utilisez l'attache Velcro fournie.
Commencez par séparer les deux parties de l'attache. Installez d'abord
la partie comportant des boucles : détachez la feuille protectrice de
la face adhésive (A) et collez l'attache à l'emplacement désiré dans la
voiture (B). Assurez-vous que la surface destinée à recevoir l'attache
est bien sèche et exempte de saleté ou de poussière.
Installez ensuite la partie comportant des crochets : détachez la feuille
protectrice de la face adhésive (C) et collez l'attache au dos du bouton
de télécommande.
Fixez le bouton de télécommande (D) à l'attache Velcro installée dans le
véhicule en le pressant fermement contre celle-ci.
Haut-parleur
Pour assurer une bonne acoustique, orientez le haut-parleur dans la
direction de l'utilisateur. Il est recommandé de placer le haut-parleur à
une distance minimale de 1 m (3,28 pi) du microphone afin d'éviter
toute réaction acoustique.
L'ensemble évolué pour voiture peut également être connecté à une
autoradio compatible. Si vous désirez utiliser l'autoradio installée dans
votre véhicule pour la sortie audio de l'ensemble évolué pour voiture,
consultez votre technicien à ce sujet.
Connectez le haut-parleur ou une autoradio compatible à la sortie
SPEAKER (haut-parleur).
Microphone
Un choix judicieux d'emplacement de montage peut améliorer la
transmission de la voix.
Montez le microphone à environ 30 cm (11,8 po) de la tête de l'utilisateur
et orientez-le de manière qu'il pointe vers sa bouche. L'expérience a
montré que les meilleurs emplacements se trouvent près du rétroviseur
ou du pare-soleil. Il est recommandé de garder le microphone à une
distance minimale de 1 m (3,28 pi) du haut-parleur de l'ensemble évolué
pour voiture afin d'éviter toute réaction acoustique.
CK-7W.CNFRv1_9230761.book Page 11 Friday, April 16, 2004 3:47 PM
12
Veillez à ce que le microphone ne soit pas exposé aux jets des buses de
ventilation. Ne passez pas le câble du microphone dans le système de
chauffage, ventilation et climatisation. Utilisez le ruban adhésif à
double face fourni pour fixer le microphone. Les propriétés isolante de
ce ruban préviennent la transmission des bruits de la carrosserie à
l'intérieur du véhicule.
Insérez la fiche dans la prise MIC de l'unité mains libres et tournez-la
dans le sens horaire pour la verrouiller en place.
L'utilisation d'un autre microphone que celui fourni avec l'ensemble
évolué pour voiture (CK-7W) peut réduire la qualité de la captation.
Ensemble de câbles
Les fils du faisceau doivent être connectés conformément au schéma
de câblage.
•Connectez le fil noir à la masse du véhicule (GND).
•Connectez le fil jaune à la connexion MUTE (sourdine) de l'autoradio.
Si votre autoradio ne comporte pas de connexion de mise en
sourdine, ce fil peut rester déconnecté. Dans ce cas, votre autoradio
ne sera pas mis en sourdine automatiquement pendant un appel.
Un relais supplémentaire (non compris) peut être utilisé pour
assurer cette fonction. Au moment de la réception d'un appel,
l'ensemble évolué pour voiture met le fil jaune (MUTE) à la masse,
ce qui coupe la sortie audio de l'autoradio. À la fin de l'appel, le
fil jaune est coupé de la masse et la sortie audio de l'autoradio
est rétablie.
CK-7W.CNFRv1_9230761.book Page 12 Friday, April 16, 2004 3:47 PM
Installation
13
•Connectez le fil bleu au circuit IGNS (détection d'allumage) de la
voiture à l'aide du fusible 1A fourni.
Certains véhicules ne comportent pas de connexion IGNS. Ce circuit
n'est pas indispensable au fonctionnement de l'ensemble évolué
pour voiture; le fil bleu peut être laissé déconnecté. Dans ce cas,
cependant, l'ensemble évolué pour voiture n'est pas automatiquement
mis hors fonction lorsque le contact est coupé. Pour prévenir la
décharge accidentelle de la batterie du véhicule, l'ensemble évolué
pour voiture s'éteint automatiquement après deux minutes à moins
qu'un téléphone mobile ne soit connecté au moyen de la technologie
sans fil Bluetooth ou du câble de données.
•Connectez le fil rouge à la borne positive de la batterie 12V du
véhicule à l'aide du fusible 2A fourni.
La fiche à quatre broches de l'ensemble de câbles se branche dans la
prise DC de l'unité mains libres.
Câble de données
Le câble de données sert à raccorder l'unité mains libres à un téléphone
mobile compatible (par l'intermédiaire du support de téléphone).
Branchez une extrémité du câble dans la prise PHONE de l'unité mains
libres et l'autre dans le support de téléphone.
Si l'ensemble évolué pour voiture est destiné à être utilisé uniquement
avec la technologie sans fil Bluetooth, il n'est pas nécessaire de brancher
le câble de données.
•ESSAI DE FONCTIONNEMENT
Une fois que votre ensemble évolué pour voiture est installé, un essai
doit être effectué pour en vérifier le bon fonctionnement. Pendant l'essai
de fonctionnement, vérifiez également que l'installation de l'équipement
ne gêne aucunement les manoeuvres nécessaires à la conduite du véhicule.
CK-7W.CNFRv1_9230761.book Page 13 Friday, April 16, 2004 3:47 PM
14
3 Mise en service de l'ensemble
évolué pour voiture CK-7W
L'ensemble évolué pour voiture CK-7W permet de connecter un téléphone
mobile compatible de deux façons : par liaison sans fil Bluetooth ou au
moyen d'un support de téléphone compatible et d'un câble.
•CONNEXION D'UN TÉLÉPHONE MOBILE
AU MOYEN DE LA TECHNOLOGIE SANS
FIL BLUETOOTH
La première fois que vous établissez une liaison sans fil Bluetooth avec
votre ensemble évolué pour voiture, vous devez coupler l'unité mains
libres à votre téléphone mobile compatible. Une fois le couplage initial
effectué, les deux appareils se reconnaissent mutuellement et se
mettent en liaison automatiquement par la suite.
Si vous désirez établir une connexion au moyen de la technologie sans
fil Bluetooth, assurez-vous qu'aucun téléphone mobile n'est inséré dans
le support de téléphone.
Couplage à l'aide d'un code d'authentification
Bluetooth
1Assurez-vous que le téléphone mobile est en fonction et que sa
batterie est chargée.
2Mettez l'ensemble évolué pour voiture en fonction. Pour plus
d'information, reportez-vous à «Mise en fonction/hors fonction de
l'ensemble évolué pour voiture CK-7W» à la page 18.
3Ouvrez le menu Bluetooth du téléphone mobile et activez la
fonction Bluetooth.
4Réglez les paramètres du téléphone mobile de manière à lancer une
recherche des appareils Bluetooth qui se trouvent dans sa zone de
portée. Pour plus d'information sur les réglages appropriés de votre
téléphone mobile, reportez-vous au guide d'utilisation pertinent.
CK-7W.CNFRv1_9230761.book Page 14 Friday, April 16, 2004 3:47 PM
Mise en service de l'ensemble évolué pour voiture CK-7W
15
5Sélectionnez l'option Advanced Car Kit (ensemble évolué pour
voiture) dans la liste des appareils Bluetooth repérés.
6Lorsque vous êtes invité à le faire, entrez le code d'authentification
Bluetooth. Ce code est inscrit sur l'étiquette apposée sur la
couverture avant du présent guide.
7Le téléphone mobile est maintenant couplé à l'ensemble évolué
pour voiture et est prêt à fonctionner.
L'ensemble évolué pour voiture ne peut établir une connexion sans
fil Bluetooth qu'avec un seul téléphone mobile compatible à la fois.
Par conséquent, il peut être nécessaire de mettre fin à toute connexion
sans fil existante avant d'en établir une nouvelle avec un autre
téléphone mobile.
Couplage automatique à un téléphone
mobile compatible
1Réglez les paramètres appropriés du téléphone mobile de manière
qu'il se mette automatiquement en liaison avec votre ensemble
évolué pour voiture sans autre acceptation ou autorisation. Votre
ensemble pour voiture peut être couplé à un maximum de huit
téléphones mobiles compatibles. Les paramètres de chaque téléphone
mobile sont stockés dans la mémoire de l'ensemble pour voiture afin
de faciliter leur utilisation ultérieure. Pour plus d'information sur les
réglages appropriés de votre téléphone mobile, reportez-vous au
guide d'utilisation pertinent.
2Mettez l'ensemble évolué pour voiture en fonction.
3L'ensemble évolué pour voiture déclenche une recherche automatique
de 30 secondes des différents téléphones mobiles auxquels il a déjà
été couplé (jusqu'à sept) et dont il conserve les paramètres en mémoire.
Par défaut, l'ensemble est couplé au dernier téléphone mobile auquel
il a été connecté. Lorsque le processus de recherche Bluetooth est
en cours, le voyant sur le bouton de télécommande clignote.
CK-7W.CNFRv1_9230761.book Page 15 Friday, April 16, 2004 3:47 PM
16
•CONNEXION D'UN TÉLÉPHONE MOBILE AU
MOYEN DU CÂBLE DE DONNÉES
Si vous utilisez ce type de connexion, le téléphone mobile est prêt à
fonctionner avec l'ensemble évolué pour voiture dès qu'il est inséré dans
le support de téléphone; aucun autre couplage n'est nécessaire.
Lorsqu'un téléphone mobile est inséré dans un support de téléphone
raccordé à l'ensemble évolué pour voiture au moyen du câble de données,
ce téléphone est l'appareil actif et aucune liaison sans fil Bluetooth ne
peut être établie avec un autre appareil. Si un téléphone mobile engagé
dans une communication sans fil Bluetooth active est inséré dans un
support de téléphone raccordé à l'ensemble évolué pour voiture CK-7, la
connexion sans fil Bluetooth est coupée immédiatement.
CK-7W.CNFRv1_9230761.book Page 16 Friday, April 16, 2004 3:47 PM
Fonctionnement
17
4 Fonctionnement
L'ensemble évolué pour voiture CK-7W peut être commandé par le bouton
de télécommande ou par le clavier du téléphone mobile compatible.
•BOUTON DE TÉLÉCOMMANDE
1 Le bouton permet les commandes suivantes :
•Pression brève
•Pression prolongée (environ 1 seconde)
•Double pression rapide
•Pression maintenue (plus de 10 secondes)
2 L'anneau permet les commandes suivantes :
•Rotation vers la gauche
•Rotation vers la droite
3 Le voyant comporte trois états :
•Allumé
•Clignotant
•Éteint
CK-7W.CNFRv1_9230761.book Page 17 Friday, April 16, 2004 3:47 PM
18
•MISE EN FONCTION/HORS FONCTION DE
L'ENSEMBLE ÉVOLUÉ POUR VOITURE CK-7W
Si le fil de détection d'allumage est connecté, l'ensemble évolué pour
voiture est automatiquement mis en fonction lorsque vous tournez la
clé de contact de votre véhicule. Le voyant s'allume pour indiquer que
l'ensemble évolué pour voiture est activé. Lorsque vous coupez le contact,
l'ensemble évolué pour voiture est désactivé et le voyant s'éteint. Pour
savoir si la détection d'allumage (IGNS) fonctionne avec votre véhicule
et votre téléphone, vérifiez la compatibilité de ce dernier dans le guide
d'utilisation pertinent ou consultez le site Web de Nokia.
Si l'ensemble évolué pour voiture a été installé sans connecter le fil de
détection d'allumage (IGNS), pour mettre l'ensemble évolué pour voiture
en fonction, exercez une pression brève sur le bouton ou insérez un
téléphone mobile compatible dans le support de téléphone, le cas échéant.
Si l'ensemble évolué pour voiture a été installé sans connecter le fil de
détection d'allumage (IGNS), une fois qu'il a été mis en fonction, il le reste
tant qu'un téléphone mobile compatible se trouve dans le support
de téléphone.
Lorsque aucune connexion courante n'est établie avec un téléphone
mobile, l'ensemble évolué pour voiture se met automatiquement hors
fonction après 2 minutes.
•UTILISATION DE L'ENSEMBLE ÉVOLUÉ POUR
VOITURE CK-7W
Le bouton de télécommande permet d'exécuter les fonctions
téléphoniques suivantes :
Réception d'un appel
Pour accepter un appel entrant, exercez une pression brève sur le bouton.
Conclusion d'un appel
Pour mettre fin à un appel actif, exercez une pression brève sur le bouton.
Refus d'un appel
Si vous ne désirez pas recevoir un appel, maintenez le bouton enfoncé.
CK-7W.CNFRv1_9230761.book Page 18 Friday, April 16, 2004 3:47 PM
Fonctionnement
19
Établissement d’un appel
Sélectionnez l'entrée désirée dans le répertoire du téléphone mobile ou
tapez le numéro sur le clavier du téléphone.
Recomposition
Pour recomposer un numéro récemment appelé, exercez une double
pression rapide sur le bouton.
Composition vocale
Vous pouvez utiliser les marques vocales que vous avez enregistrées
dans votre téléphone mobile :
1Pour amorcer la composition vocale, maintenez le bouton enfoncé
jusqu'à ce que vous entendiez une tonalité.
2Dictez la marque vocale.
3Le téléphone mobile fait entendre la marque vocale et compose le
numéro de téléphone correspondant.
Pour plus de détails sur la composition vocale, reportez-vous au guide
d'utilisation de votre téléphone mobile.
Remarque : Certains téléphones mobiles peuvent ne pas
supporter toutes les fonctions décrites dans le présent guide.
Réglage du volume
Pour régler le volume du haut-parleur, tournez l'anneau.
Recherche manuelle d'appareils Bluetooth
Si aucune liaison n'est couramment établie avec un téléphone mobile,
vous pouvez lancer une recherche manuelle pour repérer un téléphone
mobile doté de la technologie sans fil Bluetooth.
Pour activer la fonction de recherche Bluetooth de l'ensemble évolué
pour voiture, maintenez le bouton enfoncé.
Le voyant commence à clignoter pour indiquer que la recherche
d'appareils Bluetooth est lancée.
CK-7W.CNFRv1_9230761.book Page 19 Friday, April 16, 2004 3:47 PM
20
Remise à zéro de la liste des appareils couplés
L'ensemble évolué pour voiture enregistre le dernier appareil Bluetooth
auquel il a été couplé.
La liste des appareils Bluetooth couplés peut cependant être effacée.
Pour effacer la liste, l'ensemble évolué pour voiture doit être mis hors
fonction (voyant éteint).
Maintenez le bouton enfoncé jusqu'à ce qu'une tonalité indique que la
liste a été effacée.
Passage du mode mains libres au téléphone mobile
•Lorsqu'un téléphone mobile compatible est raccordé à l'ensemble
évolué pour voiture au moyen du câble de données, retirez le téléphone
du support pour passer du mode mains libres de l'ensemble pour
voiture au téléphone mobile.
•Pour revenir au mode mains libres de l'ensemble pour voiture,
remettez le téléphone mobile dans le support. Le téléphone mobile
fonctionne maintenant en mode mains libres grâce à l'ensemble
évolué pour voiture.
•Lorsqu'un téléphone mobile compatible est connecté à l'ensemble
évolué pour voiture au moyen de la technologie Bluetooth, vous
pouvez commuter l'appel en cours entre l'ensemble évolué pour
voiture et le téléphone mobile. Maintenez le bouton enfoncé ou
utilisez la fonction correspondante de votre téléphone mobile.
CK-7W.CNFRv1_9230761.book Page 20 Friday, April 16, 2004 3:47 PM
Fonctionnement
21
Précautions d'utilisation
et maintenance
Votre ensemble évolué pour voiture CK-7W est un produit de conception
et de fabrication supérieures qui doit être traité avec soin. Les suggestions
qui suivent vous aideront à assurer la validité de votre garantie et
vous permettront de profiter pleinement de ce produit pendant de
nombreuses années.
•Gardez tous les accessoires hors de portée des jeunes enfants.
•Gardez l'ensemble évolué pour voiture au sec. Les précipitations,
l'humidité et les liquides contiennent des minéraux susceptibles
de détériorer les circuits électroniques.
•N’utilisez pas et ne rangez pas l'ensemble évolué pour voiture dans un
endroit poussiéreux ou sale. Ses composants risquent de se détériorer.
•N’essayez pas d’ouvrir l'ensemble évolué pour voiture. Une manipulation
inappropriée risque de l'endommager.
•N'utilisez pas de produits chimiques durs, de solvants ou de détergents
puissants pour nettoyer l'ensemble évolué pour voiture ou le bouton
de télécommande.
•Ne peignez pas l'ensemble évolué pour voiture ou le bouton de
télécommande. La peinture risque d'encrasser ses composants et
d'en gêner le fonctionnement.
En cas de mauvais fonctionnement de l'ensemble évolué pour voiture
ou du bouton de télécommande, apportez le composant défectueux au
centre de réparation autorisé le plus près. Ce service vous conseillera
et prendra les dispositions appropriées au besoin.
CK-7W.CNFRv1_9230761.book Page 21 Friday, April 16, 2004 3:47 PM
22
Nokia – Garantie limitée de 1 an
(Canada)
Nokia Products Limited garantit cet appareil Nokia contre tout défaut
de matériau et de fabrication à la condition qu’il ait été acheté au
Canada. La durée de la garantie est de douze (12) mois à compter de la
date d'achat, OU de quatorze (14) mois à compter de la date d'expédition au
grossiste par Nokia, OU de quinze (15) mois à compter de la date de
fabrication par Nokia.
Durant la période de la garantie, Nokia réparera ou remplacera, à sa
discrétion et sans frais, l'appareil défectueux, l'appareil de remplacement
pouvant être soit neuf soit réusiné ou remis à neuf.
Cependant, si Nokia détermine que les modalités de la garantie n'ont
pas été respectées, les frais de réparation et d'expédition seront facturés
à l'acheteur.
EXCLUSIONS
La présente garantie fait l'objet des exclusions suivantes :
1Tous dommages causés par une réparation ou une tentative de
réparation effectuée par un centre de service non agréé invalideront
la présente garantie.
2La présente garantie couvre l'utilisation normale, mais exclut tout
dommage ou défaut de l'appareil qui, de l'avis de Nokia, serait la
conséquence d'un mauvais entreposage, d'une exposition à l'humidité,
au feu, au sable, à la saleté, à une tempête de vent, à la foudre ou à
un tremblement de terre, d'un vol, d'une fuite de la batterie, de
modifications non autorisées, d'une mauvaise utilisation, d'une
négligence, d'un abus, d'une utilisation inappropriée, d'un accident,
d'une transformation, d'une mauvaise installation, d'un mauvais
réglage des commandes, de conditions de fonctionnement anormales
ou d'un cas de force majeure.
3Sont exclus de la présente garantie les dommages et les défauts
attribuables à un produit non approuvé branché à cet appareil.
4La présente garantie ne couvre que les appareils achetés par
l'intermédiaire de la société Nokia Products Ltd. installée à Ajax
(Ontario), au Canada, et vendus au Canada et aux Bermudes.
CK-7W.CNFRv1_9230761.book Page 22 Friday, April 16, 2004 3:47 PM
23
Nokia se dégage de toute responsabilité de quelque nature que ce soit
à l'égard des dommages accessoires, spéciaux, directs ou indirects, de la
perte de bénéfices ou de profits projetés, de la perte d’usage de l’appareil,
résultant de l'utilisation du présent appareil ou de ses accessoires, ou de
toute inobservation de la présente garantie.
MARCHE À SUIVRE – APPAREIL DÉFECTUEUX
Pour obtenir un service en garantie, retournez l'appareil défectueux à un
centre de service Nokia en port payé (les frais d'expédition de l'appareil
réparé peuvent, dans certains cas, être assumés par Nokia, ainsi que les
risques de perte ou de dommage au cours de l'expédition).
La preuve de date d'achat est nécessaire avant que tout service prévu
dans la présente garantie ne soit fourni.
Les services d'entretien et de réparation pour ces appareils peuvent être
obtenus dans tout centre agréé au Canada.
PROLONGATION DE LA GARANTIE
Si une réparation est effectuée, une garantie supplémentaire de 90 jours
sera offerte sur les pièces et la main-d'oeuvre, ainsi que sur toute unité
remplacée, le cas échéant.
Outre cette garantie supplémentaire de 90 jours, les réparations et
remplacements en garantie ne modifient pas la durée initiale d'application
de la garantie sur les autres pièces, laquelle est déterminée par la
date d'achat.
LA PRÉSENTE GARANTIE CONSTITUE LE SEUL ET UNIQUE RECOURS DE
L'ACHETEUR ET REMPLACE TOUTES LES AUTRES GARANTIES EXPRESSES
OU IMPLICITES, NOTAMMENT TOUTES LES GARANTIES IMPLICITES
DE VALEUR MARCHANDE OU D'ADÉQUATION À UNE FIN OU À UN
USAGE PARTICULIERS.
Certaines provinces ne permettent pas que la durée des garanties
implicites soit limitée; il est donc possible que les limitations ne
s'appliquent pas à votre cas.
CK-7W.CNFRv1_9230761.book Page 23 Friday, April 16, 2004 3:47 PM
24
POUR CONNAÎTRE LES CENTRES DE SERVICE, COMMUNIQUEZ AVEC
VOTRE FOURNISSEUR DE SERVICES/DÉTAILLANT/DISTRIBUTEUR OU
DIRECTEMENT AVEC NOKIA À L'ADRESSE SUIVANTE :
NOKIA PRODUCTS LIMITED
601 Westney Road South
Ajax, Ontario L1S 4N7
Tél. : (905) 427-1373
1 888 226-6542
Site Web : www.nokia.ca
Si un produit doit être retourné à Nokia ou à tout centre de service agréé
de Nokia, le fournisseur de services/détaillant/distributeur devra assumer
les frais d'expédition, les taxes, les frais de douane et l'assurance. Nokia
n'assume aucun risque de perte ou de dommage au cours de l'expédition.
© Nokia 2004. Tous droits réservés.
Les logos Nokia et Original Enhancements sont des marques de commerce ou marques
déposées de Nokia Corporation ou de ses sociétés affiliées.
Version 1 Imprimé au Allemagne 04/04 9230761
CK-7W.CNFRv1_9230761.book Page 24 Friday, April 16, 2004 3:47 PM
