Microwave Oven
User Manual
Model No.: TF044EU6-SH0DK0
*Before operating the appliance, please read this manual thoroughly and retain it for future reference.
Table of Contents
Installation instructions
Safety Definitions .......................................................... 2
IMPORTANT SAFETY INSTRUCTIONS ........................ 3
Appliance Handling Safety ................................................. 3
Safety Codes and Standards ............................................. 3
Electric Safety ....................................................................... 3
Microwave Safety ................................................................. 3
GROUNDING INSTRUCTIONS .......................................... 4
Related Equipment Safety .................................................. 4
State of California Proposition 65 Warnings ................... 4
Before You Begin ........................................................... 5
Tools and Parts Needed ..................................................... 5
Parts Included ....................................................................... 5
Power Requirements ........................................................... 5
Checklist for Installation ............................................... 5
Removing Packaging .................................................... 5
Dimensions and Cabinet Requirements ..................... 6
General Cabinet Requirements ......................................... 6
Outlet Area ............................................................................ 6
Appliance Dimensions ........................................................ 6
Cabinet Dimensions ............................................................ 6
Electrical Installation .................................................... 7
Install Appliance ............................................................ 7

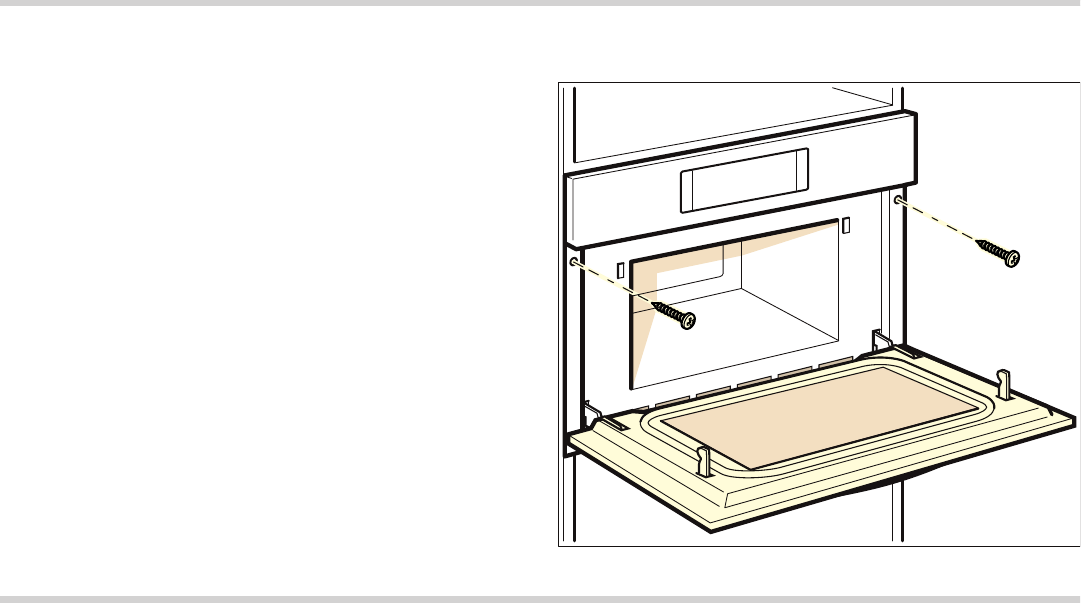

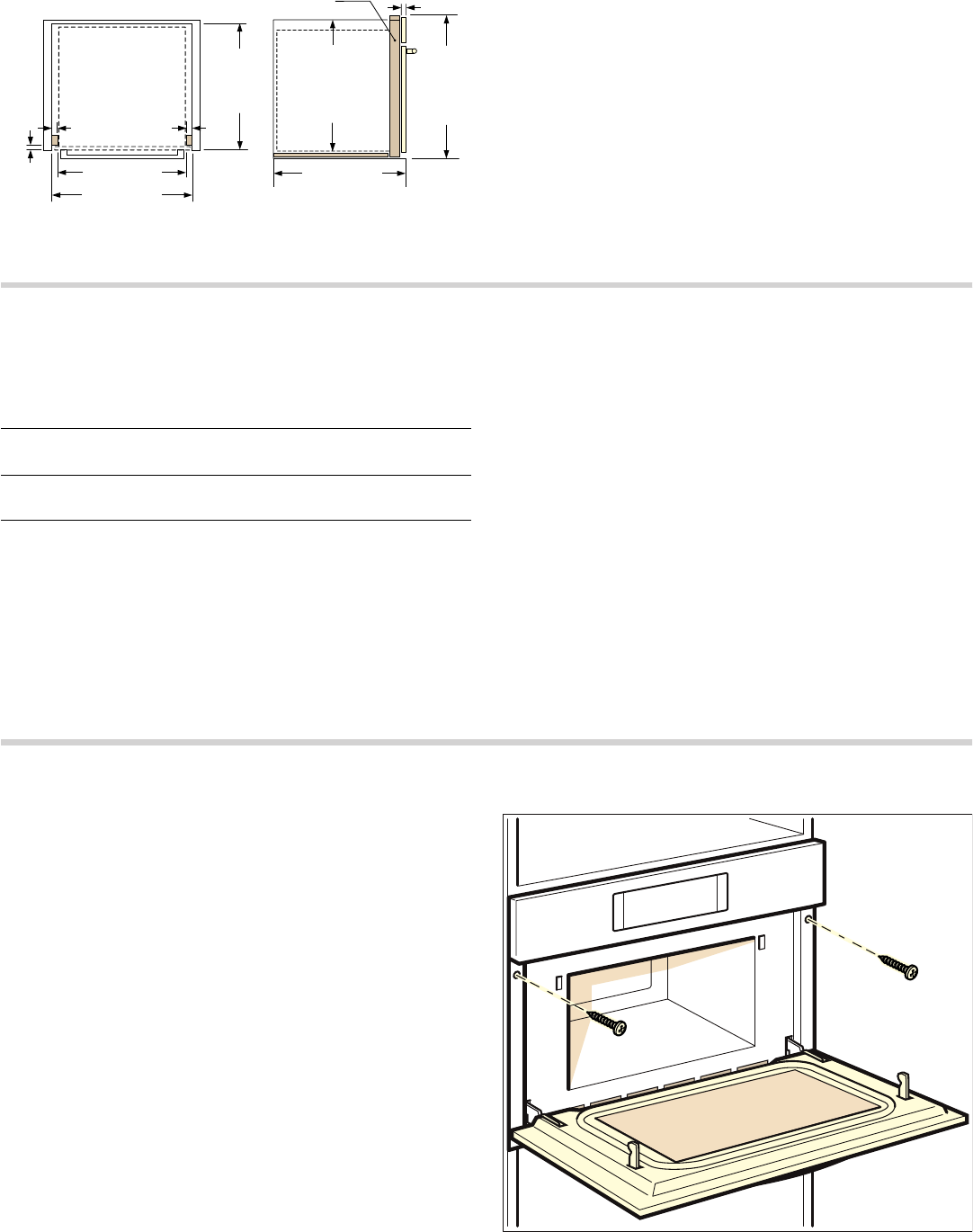

Mount to Cabinet .................................................................. 7
Testing Operation .......................................................... 8
Safety Definitions
9WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this warning.
9CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this warning.
NOTICE: This indicates that damage to the appliance or
property may occur as a result of non-compliance with
this advisory.
Note: This alerts you to important information and/or
tips.
2
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INS READ AND SAVE THESE INSTRUCTIONS
INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE
APPLIANCE AFTER INSTALLATION IS COMPLETE.
IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE
LOCAL ELECTRICAL INSPECTOR'S USE.
WARNING
If the information in this manual is not followed exactly,
fire or shock may result causing property damage or
personal injury.
WARNING
Do not repair, replace or remove any part of the
appliance unless specifically recommended in the
manuals. Improper installation, service or maintenance
can cause injury or property damage. Refer to this
manual for guidance. All other servicing should be done
by a qualified technician.
Appliance Handling Safety
Unit is heavy and requires at least two people or proper
equipment to move.
Do not lift appliance by door handle.
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.
Safety Codes and Standards
This appliance complies with the latest version of one or
more of the following standards:
▯CAN/CSA C22.2 No. 61 - Household Cooking Ranges
▯UL 858 - Household Electric Ranges
▯CAN/CSA C22.2 No. 150 - Microwave Ovens
▯UL 923 - Microwave Cooking Appliances
▯UL 507 - Electric Fans
▯CAN/CSA C22.2 No. 113 - Fans and Ventilators
▯CSA C22.2 No. 64 - Household Cooking and Liquid-
Heating Appliances
▯UL 1026 - Electric Household Cooking and Food
Serving Appliances
It is the responsibility of the owner and the installer to
determine if additional requirements and/or standards
apply to specific installations.
Electric Safety
WARNING
Before you plug in an electrical cord or turn on power
supply, make sure all controls are in the OFF position.
For appliances equipped with a cord and plug, do not
cut or remove the ground prong. It must be plugged into
a matching grounding type receptacle to avoid electrical
shock. If there is any doubt as to whether the wall
receptacle is properly grounded, the customer should
have it checked by a qualified electrician.
If required by the National Electrical Code (or Canadian
Electrical Code), this appliance must be installed on a
separate branch circuit.
Installer – show the owner the location of the circuit
breaker or fuse. Mark it for easy reference.
Before installing, turn power OFF at the service panel.
Lock service panel to prevent power from being turned
ON accidentally.
Be sure your appliance is properly installed and
grounded by a qualified technician. Installation, electrical
connections and grounding must comply with all
applicable codes.
Microwave Safety
PRECAUTIONS TO BE OBSERVED BEFORE AND
DURING SERVICING TO AVOID POSSIBLE EXPOSURE
TO EXCESSIVE MICROWAVE ENERGY
▯Do not operate or allow the oven to be operated with
the door open.
▯Make the following safety checks on all ovens to be
serviced before activating the magnetron or other
microwave source, and make repairs as necessary:
1.
Interlock operation
2.
Proper door closing
3.
Seal and sealing surfaces (arcing, wear, and other
damage)
4.
Damage to or loosening of hinges and latches
5.
Evidence of dropping or abuse
▯Before turning on microwave power for any service
test or inspection within the microwave generating
compartments, check the magnetron, wave guide or
transmission line, and cavity for proper alignment,
integrity, and connection.
▯Any defective or misadjusted components in the
interlock, monitor, door seal, and microwave
generation and transmission systems shall be
repaired, replaced, or adjusted by procedures
described in this manual before the oven is released
to the owner.
▯A microwave leakage check to verify compliance with
the Federal Performance Standard should be
performed on each oven prior to release to the owner.
3
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
This appliance must be grounded. Grounding reduces
the risk of electric shock by providing a safe pathway for
electric current in the event of a short circuit.
This appliance is equipped with a cord having a
grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
WARNING
Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding
instructions are not completely understood, or if doubt
exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician install an outlet
near the appliance.
Related Equipment Safety
Remove all tape and packaging before using the
appliance. Destroy the packaging after unpacking the
appliance. Never allow children to play with packaging
material.
Never modify or alter the construction of the appliance.
For example, do not remove leveling legs, panels, wire
covers or anti-tip brackets/screws.
WARNING
To reduce the risk of fire, use only metal ductwork.
CAUTION
For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
State of California Proposition 65
Warnings
WARNING
This product contains chemicals known to the State of
California to cause cancer, birth defects or other
reproductive harm.
4
Before You Begin
Tools and Parts Needed
▯Philips head screwdriver
▯1/8" drill bit and drill
▯Measuring tape
Parts Included
▯Microwave oven
▯Philips head screws
Power Requirements
The outlet must be properly grounded in accordance with
all applicable codes.
It can be installed in the back wall directly behind the
appliance.
You can also connect your appliance directly to a
compatible conventional Built-in Oven. Refer to separate
Combination Instructions.
Checklist for Installation
Use this checklist to verify that you have completed each
step of the installation process. This can help you avoid
common mistakes.
Refer to detailed instructions for each step in the
sections following this checklist.
1.
Before installing the appliance, be sure to verify the
cabinet dimensions are correct for your appliance and
that the required electrical connections are present.
Make sure the electrical conduit provided on the
appliance is able to reach to the point of connection.
Section: Dimensions and Cabinet Requirements
2.
Move the appliance into place in front of the cabinet
opening.
Section: Removing Packaging
3.
Remove packaging materials, leaving the bottom
packaging on the appliance to avoid damage to the
floor.
Section: Removing Packaging
4.
Team-lift the appliance directly into the cabinet cutout.
Section: Install Appliance, "Mount to Cabinet”
5.
Slide the appliance all the way into place.
Section: Install Appliance, "Mount to Cabinet”
6.
Fasten the appliance to the cabinet opening with the
screws supplied.
Section: Install Appliance, "Mount to Cabinet”
Always read and follow the complete installation
instructions contained in this manual.
Removing Packaging
NOTICE: To prevent damage to your floor keep the unit
in its packaging base until ready to be placed in the
cabinet opening. Do not slide the unit across the flooring.
Different models use different packaging materials.
Bracket remains in packaging base.
1.
Cut straps on outside of box.
2.
Remove cardboard box.
3.
Remove all top and side cardboard and Styrofoam
braces.
4.
Place oven in front of cabinets where it is to be
installed.
NOTICE: To avoid damage to the microwave oven, do
not grip or use the door or door handle while the
microwave oven is being handled.
5
Dimensions and Cabinet Requirements
General Cabinet Requirements
▯¼" (6.4 mm) space between the side of the appliance
and an adjacent wall or cabinet door when installed at
the end of a cabinet run.
▯The cabinet base must be flat and capable of
supporting the weight of your appliance when in use.
See section Cabinet Dimensions.
▯The appliance door will overlap the furniture below by
approx. 3/16" (5 mm) when opened.
9WARNING
There must be an air gap of at least ]" (6 mm)
between the appliance and the cabinet walls when
the appliance is installed, i.e. X" (3 mm) each side.

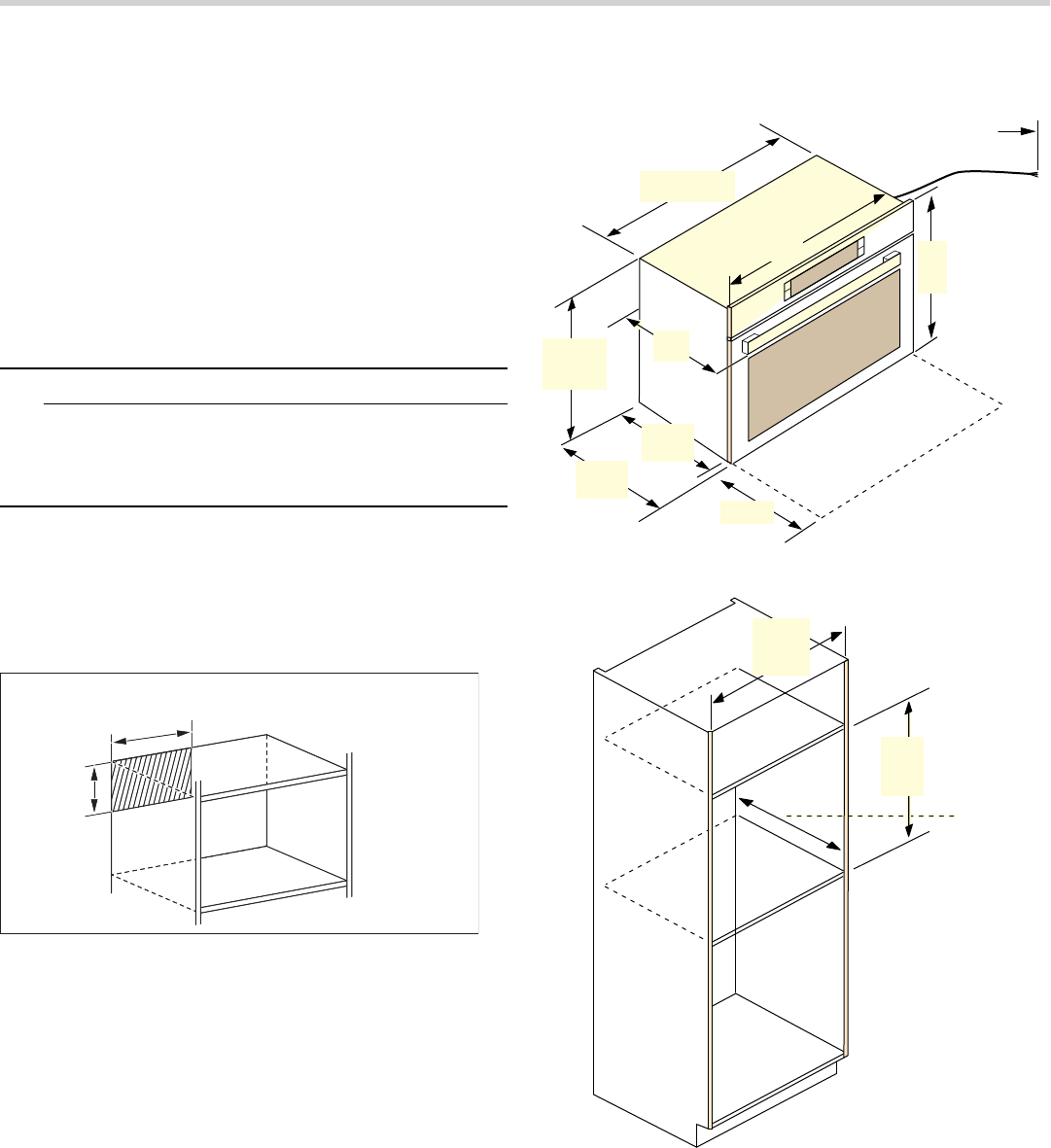

Outlet Area
The outlet can be located anywhere within the shaded
area. Anywhere within the shaded area, the minimal
distance between the appliance and the wall is 1¾ in
(45 mm).

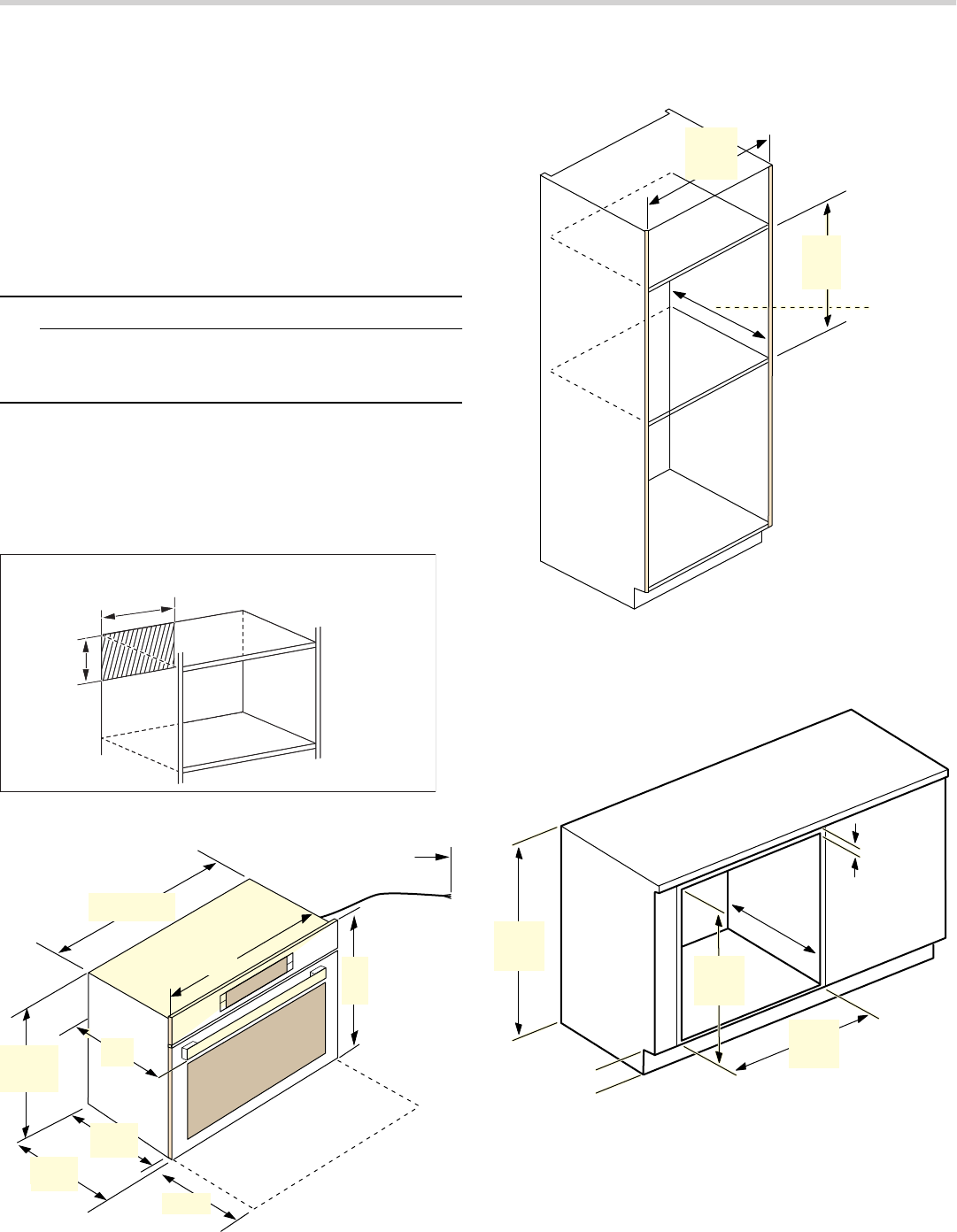

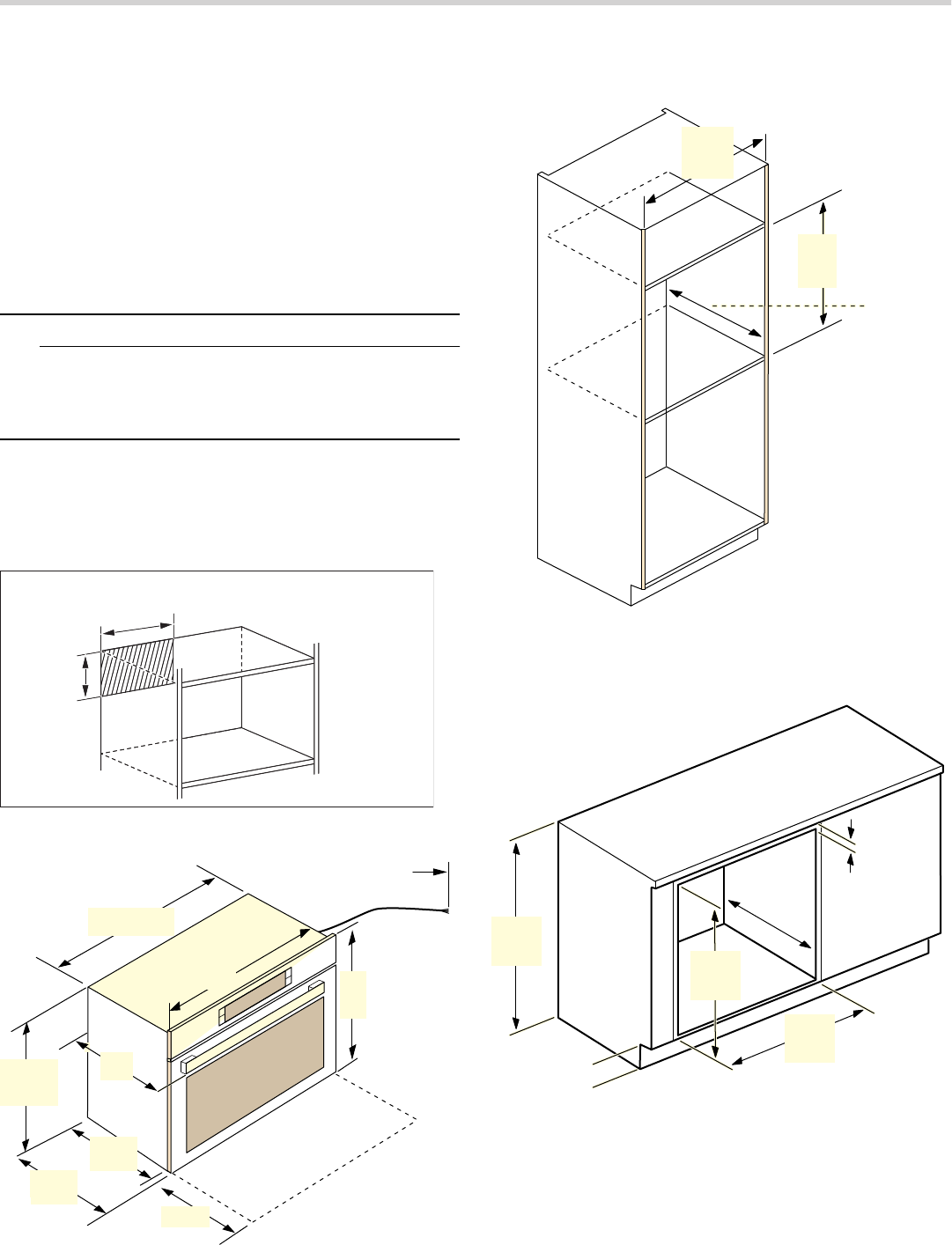

Appliance Dimensions
Cabinet Dimensions
NOTICE: The cabinet base must be flat and capable of
supporting a weight of at least 142 lbs (64.1 kg).

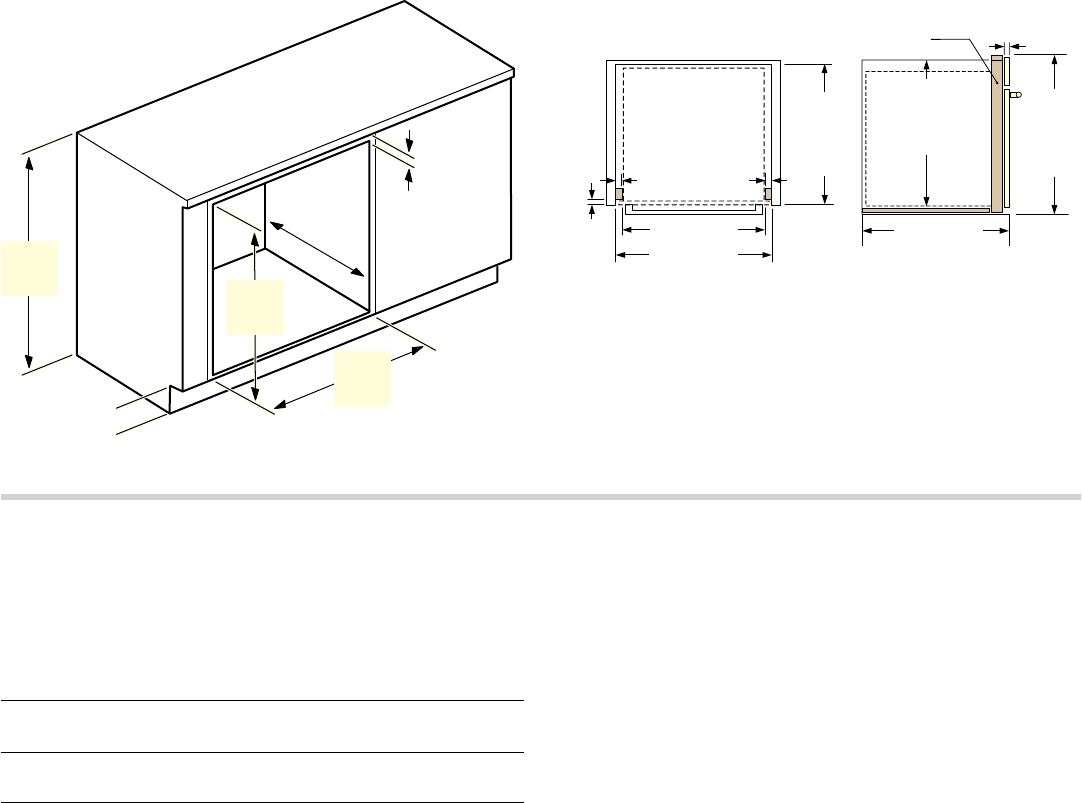

Under counter dimensions
ê
PP
ê
PP
PP
ç¼ʚ
ʎ¼ʚ
è¼ʚ
ʎ¼ʓʘ
ç¼ʓʘ
ç¼ʓʘ
è¼ʓʘ
ë
PP
ë
ʌ¼ʓʘ
ë
PP
ëé
ʌ¼ʓʘ
6

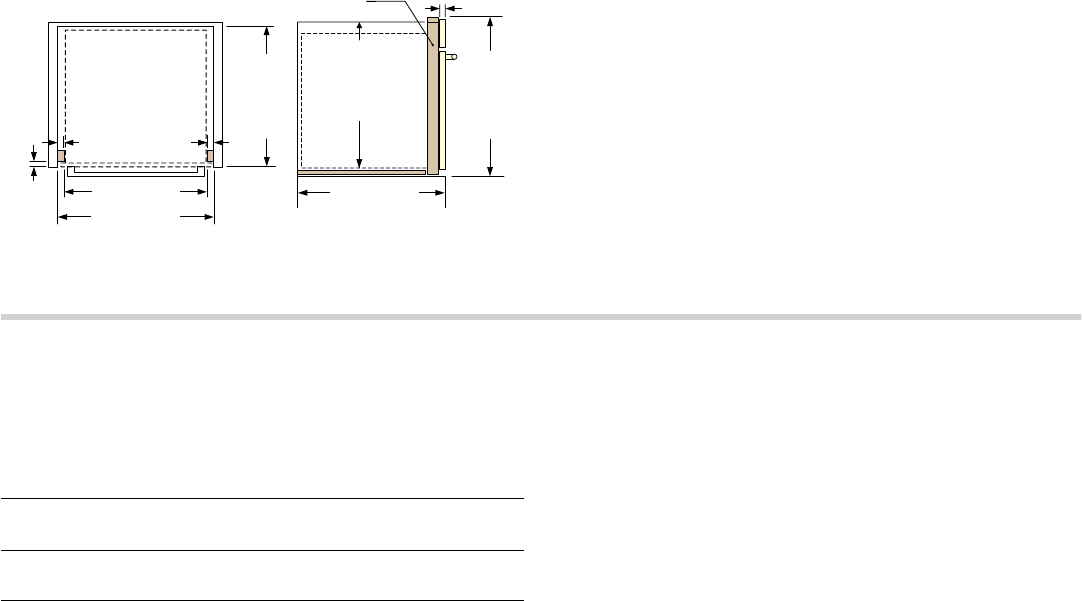

Flush installation Flush installation also requires:
▯two side cleats to be attached inside the cabinet
frame, recessed from the front
▯a 5/16" (8 mm) baseplate underneath the unit body.
Electrical Installation
The model stated on the front cover is rated at 120V AC,
60 Hz and uses a NEMA 5-20 plug to connect to a
dedicated 120 V microwave circuit.
Electrical Requirements:
▯a three prong grounded outlet
▯120 V, 60 Hz, AC only
▯20 Amp electrical supply with a fuse or a circuit
breaker
This product must be connected to a supply circuit of the
proper voltage and frequency. Wire size must conform to
the requirements of the National Electric Code or the
prevailing local code for this rating. The power supply
cord and plug should be brought to a separate 20-amp
branch circuit single grounded outlet. The outlet box
should be located inside the cabinet above the appliance
(see section Location Requirements). The outlet box and
supply circuit should be installed by a qualified
electrician and conform to the National Electrical Code or
the prevailing local code.
The voltage used must be the same as specified on this
microwave oven. Using a higher voltage is dangerous
and may result in a fire or oven damage. Using a lower
voltage will cause slow cooking. The dealer is not
responsible for any damages resulting from the use of
the oven with any voltage other than specified.
Install Appliance
Note: The appliance is heavy. It is advisable to install it
with a second person.
NOTICE: Before installing the appliance, be sure to
verify the cabinet dimensions and electrical connections.
Mount to Cabinet
1.
Fully insert the appliance and center it. Do not kink the
electrical cable.
2.
Screw the appliance into place.
PHDVXUHPHQWVLQLQFKHVPP
7
RSY
L
HZ 6LGHYLHZ
ê
)OXVKLQVHW
GHSWK
ë
&OHDWV
&OHDWV
è¼ʓʘ
FOHDWV
ê
ë
RSHQLQJ
FXWRXW
KHLJKW
ʎ¼ʓʘ
IOXVK
FXWRXW
KHLJKW
EDVHSODWH
ʌ¼ʓʘ
èç¼ʓʘ
ë
èç¼ʓʘ
Model Connection Circuit
Requirements
HMC84252UC NEMA 5-20 120 V,
60 Hz 20 Amps
7
Testing Operation
1.
Turn on power at the breaker.
2.
Test the oven mode:
Select the CONVECTION mode. See the Use and Care
Manual for detailed operation instructions.
3.
Verify that the oven light comes on and the oven
begins to preheat.
4.
Test the microwave:
Place a cup of water into the oven cavity. Follow The
instructions in the Use and Care Manual on how to
heat a beverage.
5.
Verify that the oven light comes on and the water is
heated.
6.
If any of the tests do not result as explained above,
contact service for assistance. Otherwise, the
installation is complete at this time.
8
Table de Matières
Instructions d’installation
Définitions de Sécurité .................................................. 9
CONSIGNES DE SÉCURITÉ IMPORTANTES ............. 10
Sécurité de manipulation de l'appareil .......................... 10
Codes et normes de sécurité ......................................... 10
Sécurité électrique ............................................................ 10
Sécurité des micro-ondes ................................................ 10
INSTRUCTIONS DE MISE À LA TERRE ........................ 11
Sécurité apparentée concernant l'équipement ............ 11
Avertissements de la Proposition 65 de l’État
de la Californie ................................................................. 11
Avant de commencer .................................................. 12
Outils et pièces nécessaires ........................................... 12
Pièces comprises .............................................................. 12
Exigences électriques ...................................................... 12
Liste de contrôle pour l’installation ........................... 12
Pour enlever l’emballage ............................................ 12
Exigences en matière de dimensions et d'armoire .. 13
Exigences générales concernant le meuble ............... 13
Zone de la prise de courant ........................................... 13
Dimensions de l’appareil ................................................. 13
Dimensions de la découpe des armoires .................... 13
Installation électrique ................................................. 14
Installation de l’appareil ............................................. 15
Fixation à l'armoire ............................................................ 15
Opération d’essai ........................................................ 15
Définitions de Sécurité
9AVERTISSEMENT
Le non-respect de cet avertissement peut entraîner
la mort ou des blessures graves.
9ATTENTION
Le non-respect de cet avertissement peut entraîner
des blessures mineures ou modérées.
AVIS : Vous indique que des dommages à l'appareil ou
aux biens peuvent survenir si vous ne respectez pas cet
avertissement.
Remarque : Vous signale des informations importantes
ou des conseils.
9
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES CONSIGNES
CONSIGNES DE SÉCURIT LIRE ET CONSERVER CES CONSIGNES
INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC
L'APPAREIL APRÈS UNE FOIS L'INSTALLATION
TERMINÉE.
IMPORTANT : CONSERVER CES INSTRUCTIONS POUR
L'USAGE DE L'INSPECTEUR ÉLECTRIQUE LOCAL.
AVERTISSEMENT
Si l’information de ce guide n’est pas suivie exactement,
il peut en résulter un incendie ou un choc électrique
causant des dommages à la propriété, des blessures ou
la mort.
AVERTISSEMENT
Ne pas réparer ni remplacer toute pièce de l’appareil à
moins que cela ne soit expressément recommandé dans
ce manuel. Ne jamais modifier ni altérer la configuration
de l’appareil. Toute installation, réparation ou
maintenance inadéquate peut entraîner des blessures ou
des dommages matériels. Se reporter à ce manuel pour
obtenir des conseils sur la façon de procéder. Toute
réparation doit être effectuée par un centre de réparation
autorisé par l’usine.
Sécurité de manipulation de l'appareil
Cet appareil est lourd et il faut au moins deux personnes
ou l´équipement approprié pour le déplacer.
Ne pas soulever I´appareil par la poignée de la porte.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
Codes et normes de sécurité
Cet appareil est conforme à la version la plus récente
de l'une ou plusieurs des normes suivantes :
▯CAN/CSA C22.2 No. 61 - Cuisinières pour usage
ménager (Household Cooking Ranges)
▯UL 858 - Cuisinières électriques domestiques
(Household Electric Ranges)
▯CAN/CSA C22.2 No. 150 - Fours à micro-ondes
(Microwave Ovens)
▯UL 923 - Appareils de cuisson à micro-ondes
(Microwave Cooking Appliances)
▯UL 507 - Ventilateurs électrique (Electric Fans)
▯CAN/CSA C22.2 No. 113 - Ventilateurs et soufflantes
(Fans and Ventilators)
▯CSA C22.2 No. 64 - Appareils de cuisson domestique
et de chauffage des liquides (Household Cooking and
Liquid-Heating Appliances)
▯UL 1026 - Appareils électriques domestiques pour la
cuisson et la préparation des aliments (Electric
Household Cooking and Food Serving Appliances)
Il incombe au propriétaire et à l’installateur de déterminer
si des exigences et/ou normes additionnelles
s´appliquent pour des installations spécifiques.
Sécurité électrique
AVERTISSEMENT
Avant de brancher un cordon électrique ou de mettre
l'appareil sous tension, s'assurer que les commandes
sont en position d'ARRÊT.
Pour les appareils dotés d'un cordon et d'une fiche, ne
pas couper ou enlever la broche de mise à la terre. Le
cordon doit être branché dans une prise de courant
adaptée de type mise à la terre pour éviter tout risque
d'électrocution. S'il y a un doute en ce qui concerne la
mise à la terre de la prise murale, le client devra
s'adresser à un électricien qualifié.
S'il y a lieu, conformément au Code national de
l'électricité (ou au Code canadien de l'électricité), cet
appareil doit être installé sur un circuit de dérivation
séparé.
Installateur – Indiquer au propriétaire l’emplacement du
disjoncteur ou du fusible. Identifier sa position pour
pouvoir le retrouver facilement.
Avant l'installation, mettre l'appareil hors service au
panneau de service. Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne soit
accidentellement rétabli.
S'assurer que l'appareil est installé et mis à la terre par
un technicien qualifié. L'installation, les connexions
électriques et la mise à la terre doivent être conformes à
tous les codes applicables.
Sécurité des micro-ondes
PRÉCAUTIONS À SUIVRE AVANT ET PENDANT
L’ENTRETIEN POUR ÉVITER TOUT RISQUE
D’EXPOSITION AUX MICRO-ONDES
▯Ne pas utiliser ou ne pas permettre l’utilisation du four
avec la porte ouverte.
▯Effectuer les vérifications de sécurité suivantes sur
tous les fours faisant l’objet d’un entretien avant
d’activer la magnétron ou autre source micro-ondes,
et effectuer les réparations selon le besoin :
1.
Fonctionnement de l’interverrouillage
2.
Fermeture appropriée des portes
3.
Joint d’étanchéité et surfaces étanches (production
d'arcs électriques, usure et autres dommages)
4.
Dommages aux charnières et loquet ou leur
desserrement
5.
Signe de chute ou d’abus
▯Avant de mettre sous tension le micro-ondes pour tout
test de service ou inspection dans les compartiments
générateurs de micro-ondes, vérifier le magnétron, le
guide d’onde ou la ligne de transmission, et la cavité
pour l’alignement, intégrité, raccordement approprié.
10
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES CONSIGNES
▯Tout composant défectueux ou mal réglé dans
l’interverrouillage, moniteur, joint d’étanchéité de porte
et système de génération et de transmission de micro-
ondes doit être réparé, remplacé ou réglé selon les
procédures décrites dans ce manuel avant que le four
ne puisse être remis à son propriétaire.
▯Une vérification de fuite de micro-ondes pour vérifier la
conformité avec les normes de rendement fédérales
doit être effectuée sur chaque four avant sa remise au
propriétaire.
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. En cas de court-
circuit électrique, la mise à la terre réduira le risque de
choc électrique en offrant au courant électrique un fil
d'évacuation.
Cet appareil est muni d'un cordon électrique comportant
un conducteur de terre et une prise de mise à la terre.
La fiche doit être branchée dans une prise qui a été
installée et mise à la terre de façon appropriée.
AVERTISSEMENT
Une mise à la terre inadéquate peut entraîner un risque
d'électrocution. Consultez un électricien qualifié si vous
ne comprenez pas parfaitement les instructions de mise
à la terre ou si vous avez des doutes quant à la qualité
de mise à la terre. N'utilisez pas de rallonge. Si
le cordon d'alimentation est trop court, demandez à
un électricien ou un technicien qualifié d'installer une
prise à proximité de l'appareil.
Sécurité apparentée concernant
l'équipement
Enlever le ruban adhésif et l’emballage avant d’utiliser
l’appareil. Détruire l’emballage après avoir déballé
l’appareil. Ne jamais laisser les enfants jouer avec les
matériaux de conditionnement.
Ne jamais modifier ni altérer la configuration de
l'appareil. Par exemple, ne pas retirer les pieds de
nivellement, les panneaux, les couvercles de câblage ou
les fixations/vis antibasculement.
AVERTISSEMENT
Pour réduire les risques de feu, utiliser uniquement des
gaines en métal.
ATTENTION
Appareil conçu exclusivement pour la ventilation
générale. Ne pas utiliser pour évacuer des matières et
vapeurs dangereuses ou explosives.
Avertissements de la Proposition 65 de
l’État de la Californie
AVERTISSEMENT
Ce produit contient des produits chimiques connus de
l’État de la Californie pour causer le cancer, des
anomalies congénitales ou d’autres problèmes de
reproduction.
11
Avant de commencer
Outils et pièces nécessaires
▯Tournevis cruciforme
▯Mèche de 1/8 po (3 mm) et perceuse
▯Ruban à mesurer
Pièces comprises
▯Four à micro-ondes
▯Vis à tête Philips
Exigences électriques
La prise doit être correctement reliée à la terre selon tous
les codes applicables.
Il peut être installé dans le mur arrière directement
derrière l’appareil.
Vous pouvez également raccorder votre appareil
directement à un four intégré conventionnel compatible.
Voyez les instructions séparées des appareils combinés.
Liste de contrôle pour l’installation
Utilisez cette liste de contrôle pour vérifier que vous avez
terminé chaque étape du processus d’installation. Cela
peut vous aider à éviter des erreurs communes.
Voyez les instructions détaillées pour chaque étape dans
les sections suivant cette liste de contrôle.
1.
Avant d’installer l’appareil, assurez-vous de vérifier
que les dimensions du caisson sont correctes pour
votre appareil et que les connexions électriques
requises sont présentes. Assurez-vous que le conduit
électrique fourni sur l’appareil est en mesure de
joindre le point de raccordement.
Section : Exigences sur les dimensions et le caisson
2.
Déplacez l’appareil devant l’avant de l’ouverture du
caisson.
Section : Retrait de l’emballage
3.
Retirez les matériaux d’emballage, en laissant
l’emballage du fond de l’appareil pour éviter
d’endommager le plancher.
Section : Retrait de l’emballage
4.
L’équipe soulève l’appareil directement dans la
découpe du caisson.
Section : Installation de l’appareil, “Montage sur le
caisson”
5.
Glissez l’appareil en place complètement.
Section : Installation de l’appareil, “Montage sur le
caisson”
6.
Fixez l’appareil dans l’ouverture du caisson avec les
vis fournies.
Section : Installation de l’appareil, “Montage sur le
caisson”
Lisez et suivez toujours les instructions d’installation
complètes contenues dans ce manuel.
Pour enlever l’emballage
AVIS : Pour éviter d'endommager le plancher, laissez
l'unité dans la portion inférieure de l'emballage jusqu'au
moment de le placer dans l'ouverture de l'armoire. Ne
pas faire glisser l'unité sur le plancher.
Différents emballages sont employés selon les modèles.
Les supports restent dans la base de l'emballage.
1.
Couper les attaches à l'extérieur de la boîte.
2.
Enlever la boîte de carton.
3.
Retirer le carton sur le dessus et sur les côtés ainsi
que les pièces d'arrimage en styromousse.
4.
Placez le four devant l'armoire à l'endroit où il sera
installé.
AVIS : Pour éviter d’endommager le four à micro-ondes,
ne saisissez pas ou n'utilisez pas la porte ou la poignée
de porte pendant que le four à micro-ondes est
manipulé.
12
Exigences en matière de dimensions et d'armoire
Exigences générales concernant le meuble
▯Un espace de ¼ po (6.4 mm) entre la paroi latérale du
four et le mur adjacent ou la porte de l'armoire s'il
l'unité est installée à la fin d'une série d'armoire.
▯La base du caisson doit être plate et en mesure de
soutenir le poids de l’appareil lorsqu’il est en
utilisation. Consultez la section Dimensions du
caisson.
▯La porte de l’appareil chevauchera le meuble ci-
dessous d’environ 3/16 po (5 mm) à son ouverture.
9AVERTISSEMENT
Il doit y avoir une fente d’aération d’au moins ] po
(6 mm) entre l’appareil et les murs du caisson lors
de l’installation de l’appareil, c’est à dire X po
(3 mm) de chaque côté.
Zone de la prise de courant
La prise peut être située partout dans la zone ombrée.
Dans toute la zone ombrée, la distance minimale entre
l'appareil et le mur doit être de 1¾ po (45 mm).
Dimensions de l’appareil
Dimensions de la découpe des armoires
AVIS : Le socle du coffret doit être plate et apte à
soutenir un poids d´au moins 142 lbs (64.1 kg).
Dimensions des unités sous le comptoir
ê
PP
ê
PP
PP
ç¼ʚ
ʎ¼ʚ
è¼ʚ
ʎ¼ʓʘ
ç¼ʓʘ
ç¼ʓʘ
è¼ʓʘ
ë
PP
ë
ʌ¼ʓʘ
ë
PP
ëé
ʌ¼ʓʘ
13
Installation affleurante Une installation affleurante nécessite également :
▯deux cales latérales fixées à l'intérieur du cadre de
l'armoire, décalées de l'avant
▯une plaque de base de 5/16" (8 mm) sous la partie
principale de l'appareil.
Installation électrique
Le modèle figurant sur la couverture avant est classé
120 V CA, 60 Hz et nécessite une fiche NEMA 5-20 pour
se raccorder à un circuit pour micro-ondes de 120 V
dédié.
Exigences électriques :
▯une prise mise à la terre à trois fiches
▯120 V, 60 Hz, CA seulement
▯Source d’alimentation électrique de 20 ampères avec
fusible ou disjoncteur
Ce produit doit être raccordé à un circuit d’alimentation
de la tension et de la fréquence appropriées. La taille du
fil doit être conforme aux exigences du Code national
d’électricité ou du code local en vigueur pour cette
capacité. Le cordon d’alimentation et la fiche doivent être
jumelés à une prise de courant séparée mise à la terre
d’un seul circuit de dérivation de 20 ampères. La boîte
de sortie devrait être située à l'intérieur du caisson au-
dessus de l'appareil (consultez la section Exigences
d'emplacement). La boîte de sortie et le circuit
d’alimentation doivent être installés par un électricien
qualifié et être conformes au Code national de
l’électricité ou au code local en vigueur.
La tension utilisée doit être la même que celle spécifiée
sur le four à micro-ondes. L’utilisation d’une tension
supérieure est dangereuse et pourrait entraîner un
incendie ou des dommages au four. L’utilisation d’une
tension plus basse ralentira la cuisson. Le revendeur
n’est pas responsable de dommages résultant de
l’utilisation du four sur une tension autre que celle
spécifiée.
0HVXUHVHQSRXFHVPP
ê
ë
è¼ʓʘ
ê
ë
ʎ¼ʓʘ
SODWHGHEDVH
ʌ¼ʓʘ
èç¼ʓʘ
ë
èç¼ʓʘ
9XHGXGHVVXV 9XHODWpUDOH
%RUGXUHV
'pFRXSHGH
ORXYHUWXUH
KDXWHXU 'pFRXSH
DIIOHXUDQWH
KDXWHXU
eOpPHQW
DIIOHXUDQW
SURIRQGHXU
%RUGXUHV %RUGXUHV
Modèle Connexion Circuit
Exigences
HMC84252UC NEMA 5-20 120 V,
60 Hz 20 A
14
Installation de l’appareil
Remarque : L’appareil est lourd. Pour l’insérer dans la
découpe, faite-vous aider par une otre personne.
AVIS : Avant d’installer l’appareil, prendre soin de
vérifier la dimension du coffret et les raccordements
électriques.
Fixation à l'armoire
1.
Insérez à fond l’appareil et centrez-le. Ne coudez pas
le câble électrique.
2.
Visez l'appareil en place.
Opération d’essai
1.
Mettez sous tension au disjoncteur.
2.
Testez le mode de four :
Sélectionnez le mode CONVECTION. Consultez le
manuel d'utilisation et d’entretien pour les instructions
de fonctionnement détaillées.
3.
Vérifiez que l’éclairage du four s’allume et que le four
se met à préchauffer.
4.
Testez le micro-ondes :
Placez une tasse d’eau dans la cavité du four. Suivez
les instructions dans le manuel d’utilisation et
d’entretien pour savoir comment chauffer une boisson.
5.
Vérifiez que l’éclairage du four s’allume et que l’eau
est chauffée.
6.
Si l’un des tests n’aboutit pas tel que prévu ci-dessus,
contactez le service pour obtenir de l'aide. Sinon,
l’installation est terminée à ce moment-ci.
15
Contenido
Instrucciones de instalación
Definiciones de Seguridad ......................................... 16
INSTRUCCIONES DE SEGURIDAD IMPORTANTES .. 17
Seguridad con el manejo del electrodoméstico ......... 17
Códigos y normas de seguridad ................................... 17
Seguridad con la electricidad ......................................... 17
Seguridad con el microondas ........................................ 17
iNSTRUCCIONES PARA LA CONEXIÓN A TIERRA .. 18
Seguridad relacionada con los equipos ....................... 18
Advertencias en virtud de la Proposición 65
del estado de California ................................................... 18
Antes de empezar ........................................................ 19
Herramientas y piezas necesarias ................................. 19
Piezas incluidas ................................................................. 19
Requisitos de electricidad ............................................... 19
Lista de verificación de instalación ........................... 19
Quitar el embalaje ........................................................ 19
Dimensiones y requisitos del gabinete ..................... 20
Requisitos generales del gabinete ................................ 20
Sección de la toma de corriente .................................... 20
Dimensiones del electrodoméstico ............................... 20
Dimensiones del hueco para el gabinete .................... 20
Instalación eléctrica .................................................... 21
Montaje del electrodoméstico .................................... 22
Monte el electrodoméstico en el gabinete ................... 22
Funcionamiento de prueba ........................................ 22
Definiciones de Seguridad
9ADVERTENCIA
Esto indica que se pueden producir lesiones graves
o la muerte si no se cumple con esta advertencia.
9ATENCION
Esto indica que pueden producirse lesiones leves o
moderadas si no se cumple con esta advertencia.
AVISO: Esto indica que puede producirse un daño al
electrodoméstico o a la propiedad como resultado de la
falta de cumplimiento de este aviso.
Nota: Esto lo alerta sobre información y/o consejos
importantes.
16
9INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
INSTRUCCIONES DE SEG LEA Y CONSERVE ESTAS INSTRUCCIONES
INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL
ELECTRODOMÉSTICO CUANDO HAYA FINALIZADO LA
INSTALACIÓN.
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES
PARA USO DEL INSPECTOR DE ELECTRICIDAD
LOCAL.
ADVERTENCIA
Si no sigue la información de este manual exactamente,
se puede ocasionar un incendio o una descarga
eléctrica que puede causar daños materiales o lesiones
personales.
ADVERTENCIA
No repare ni reemplace ninguna parte del
electrodoméstico, a menos que esté específicamente
recomendado en este manual. Nunca modifique ni altere
la construcción del electrodoméstico. La instalación,
servicio técnico o mantenimiento incorrectos pueden
causar lesiones o daños materiales. Consulte este
manual para su orientación. Remita todas las
reparaciones a un centro de servicio técnico autorizado
por la fábrica.
Seguridad con el manejo del
electrodoméstico
La unidad es pesada y se requieren al menos dos
personas o un equipo adecuado para trasladarla.
No levante el electrodoméstico tomándolo del asa de la
puerta.
Las superficies ocultas pueden tener bordes filosos.
Proceda con cuidado al intentar tomar el
electrodoméstico por la parte trasera o desde abajo.
Códigos y normas de seguridad
Este electrodoméstico cumple con la última versión de
una o más de las siguientes normas:
▯CAN/CSA C22.2 No. 61 - Estufas de uso doméstico
(Household Cooking Ranges)
▯UL 858 - Estufas eléctricas de uso doméstico
(Household Electric Ranges)
▯CAN/CSA C22.2 N.° 150 - Hornos de microondas
(Microwave Ovens)
▯UL 923 - Electrodomésticos de cocción por
microondas (Microwave Cooking Appliances)
▯UL 507 - Ventiladores eléctricos (Electric Fans)
▯CAN/CSA C22.2 No. 113 - Ventiladores (Fans and
Ventilators)
▯CSA C22.2 N.° 64 - Electrodomésticos para cocinar y
para calentar líquidos de uso doméstico (Household
Cooking and Liquid-Heating Appliances)
▯UL 1026 - Electrodomésticos para cocinar y para
servir alimentos eléctricos de uso doméstico (Electric
Household Cooking and Food Serving Appliances)
Es responsabilidad del propietario y el instalador
determinar si se aplican otros requisitos y/o normas en
instalaciones específicas.
Seguridad con la electricidad
ADVERTENCIA
Antes de enchufar un cable eléctrico o apagar la fuente
de alimentación eléctrica, asegúrese de que todos los
controles se encuentren en la posición OFF (Apagado).
Para los electrodomésticos equipados con cable y
enchufe, no corte ni retire la espiga de conexión a tierra.
Debe enchufarse en un receptáculo de conexión a tierra
compatible para evitar descargas eléctricas. Si tiene
alguna duda respecto de si el receptáculo de pared está
correctamente conectado a tierra, el cliente debe
solicitar la verificación de un electricista calificado.
Si el Código Nacional Eléctrico (o el Código Eléctrico
Canadiense) así lo requiere, este electrodoméstico debe
instalarse en un circuito derivado por separado.
El instalador debe mostrar al propietario la ubicación del
disyuntor o el fusible. Márquela para recordarla más
fácilmente.
Antes de realizar la instalación, apague la alimentación
eléctrica en el panel de servicio. Trabe el panel de
servicio para impedir que se encienda accidentalmente
la alimentación eléctrica.
Asegúrese de que el electrodoméstico sea
correctamente instalado y conectado a tierra por un
técnico calificado. La instalación, las conexiones
eléctricas y la conexión a tierra deben cumplir con todos
los códigos correspondientes.
Seguridad con el microondas
PRECAUCIONES QUE DEBE TENER EN CUENTA
ANTES DEL SERVICIO TÉCNICO Y DURANTE ESTE
PARA EVITAR LA POSIBLE EXPOSICIÓN A UN EXCESO
DE ENERGÍA DE MICROONDAS
▯No maneje ni permita que se maneje el horno con la
puerta abierta.
▯Realice los siguientes controles de seguridad en
todos los hornos que necesitan servicio técnico antes
de activar el magnetrón u otra fuente de microondas,
y haga las reparaciones según corresponda:
1.
Funcionamiento del enclavamiento
2.
Cierre correcto de la puerta
3.
Sellos y superficies sellantes (arcos eléctricos,
desgaste y otros daños)
4.
Bisagras y trabas dañadas o sueltas
5.
Evidencia de caídas o abuso
▯Antes de activar la alimentación eléctrica del
microondas para realizar pruebas o inspecciones de
17
9INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
servicio técnico en los compartimentos que generan
microondas, verifique el magnetrón, la guía de onda
luminosa o la línea de transmisión, y verifique que la
alineación, la integridad y la conexión de la cavidad
sean correctas.
▯Se deben reparar, reemplazar o ajustar todos los
componentes defectuosos o mal ajustados de los
sistemas de enclavamiento, monitoreo, sello de la
puerta y generación y transmisión de microondas,
según los procedimientos descritos en este manual,
antes de devolver el horno a su propietario.
▯Se debe realizar en cada horno un control de fugas de
microondas para verificar el cumplimiento con la
Norma de Rendimiento Federal (Federal Performance
Standard), antes de devolverlo a su propietario.
iNSTRUCCIONES PARA LA CONEXIÓN A
TIERRA
Este aparato debe estar conectado a tierra. En caso de
un cortocircuito eléctrico, la conexión a tierra reduce el
riesgo de descarga eléctrica proporcionando un cable
de escape para la corriente eléctrica.
Este aparato viene equipado con un cable que tiene un
alambre de conexión a tierra con un enchufe de
conexión a tierra. El enchufe debe colocarse en una
toma de corriente que esté instalada y conectada a tierra
en forma adecuada.
ADVERTENCIA
La incorrecta conexión a tierra puede provocar un riesgo
de descarga eléctrica. Consulte a un electricista
calificado si no comprende la totalidad de las
instrucciones de conexión a tierra o si tiene alguna duda
respecto de si el aparato está correctamente conectado
a tierra. No use un cable de extensión. Si el cable de
alimentación eléctrica es demasiado corto, solicite a un
electricista calificado que instale una toma de corriente
cerca del aparato.
Seguridad relacionada con los equipos
Retire toda la cinta y el embalaje antes de usar el
electrodoméstico. Destruya el embalaje después de
desembalar el electrodoméstico. Nunca deje que los
niños jueguen con el material de embalaje.
Nunca modifique ni altere la construcción del
electrodoméstico. Por ejemplo, no retire las patas
niveladoras, paneles, cubiertas para cables ni soportes/
tornillos antivuelco.
ADVERTENCIA
A fin de reducir el riesgo de incendio, utilizar únicamente
conducciones de metal.
ATENCION
Solo para la ventilación general. No utilizar para la
extracción de sustancias y vapores peligrosos o
explosivos.
Advertencias en virtud de la Proposición
65 del estado de California
ADVERTENCIA
Este producto contiene una o más sustancias químicas
que el estado de California sabe que provocan cáncer,
defectos congénitos, u otro daño reproductivo.
18
Antes de empezar
Herramientas y piezas necesarias
▯Destornillador con cabeza Phillips
▯Taladro y broca de taladro de 1/8 pulg.
▯Cinta métrica
Piezas incluidas
▯Horno microondas
▯Tornillos con cabeza Phillips
Requisitos de electricidad
La toma de corriente debe tener la conexión a tierra
adecuada de conformidad con todos los códigos
correspondientes.
Se puede instalar en la pared trasera, directamente
detrás del aparato.
También puede conectar su aparato directamente a un
horno encastrable convencional compatible. Consulte las
instrucciones de combinación separadas.
Lista de verificación de instalación
Use esta lista de verificación para verificar que haya
completado cada paso del proceso de instalación. Esta
lista puede ayudarlo a evitar errores comunes.
Consulte las instrucciones detalladas para cada paso en
las secciones que se encuentran a continuación de esta
lista de verificación.
1.
Antes de instalar el aparato, asegúrese de verificar
que las medidas del gabinete sean correctas para su
aparato y que estén presentes las conexiones
eléctricas requeridas. Asegúrese de que el conducto
eléctrico proporcionado en el aparato pueda llegar al
punto de conexión.
Sección: Requisitos de medidas y del gabinete
2.
Mueva el aparato a su lugar, en frente de la abertura
del gabinete.
Sección: Retiro del embalaje
3.
Retire los materiales de embalaje, pero deje el
embalaje de la parte inferior en el aparato para evitar
daños al piso.
Sección: Retiro del embalaje
4.
Con ayuda, levante el aparato y colóquelo
directamente en el hueco del gabinete.
Sección: Instalación del aparato, “Montaje en el
gabinete”
5.
Deslice completamente el aparato en su lugar.
Sección: Instalación del aparato, “Montaje en el
gabinete”
6.
Sujete el aparato en la abertura del gabinete con los
tornillos suministrados.
Sección: Instalación del aparato, “Montaje en el
gabinete”
Lea y siga siempre las instrucciones de instalación
completas incluidas en este manual.
Quitar el embalaje
AVISO: Para evitar que se dañe su piso, mantenga la
unidad en su base de embalaje hasta que esté lista para
ser colocada en la abertura del gabinete. No arrastre la
unidad por el piso.
Los distintos modelos utilizan distintos materiales de
embalaje. El soporte permanece en la base de embalaje.
1.
Corte las correas que se encuentran fuera de la caja.
2.
Retire la caja de cartón.
3.
Retire todas las abrazaderas superiores y laterales de
cartón y Styrofoam.
4.
Coloque el horno delante de los gabinetes, en el lugar
donde se instalará.
AVISO: Para evitar daños al horno de microondas no
agarre ni use la puerta así como tampoco la manija de la
puerta mientras se está manejando el horno de
microondas.
19
Dimensiones y requisitos del gabinete
Requisitos generales del gabinete
▯Un espacio de ¼ pulg. (6.4 mm) entre el costado del
horno y una pared adyacente o la puerta del gabinete,
cuando está instalado al final de un tramo de
gabinetes.
▯La base del gabinete debe ser plana y capaz de
soportar el peso de su aparato cuando esté en uso.
Ver la sección Dimensiones del gabinete
▯La puerta del aparato se superpondrá con el mueble
que se encuentre debajo aproximadamente 3/16 pulg
(5 mm) cuando esté abierta.
9ADVERTENCIA
Debe haber un espacio de aire de por lo menos
] pulg (6 mm) entre el aparato y las paredes del
gabinete cuando se instala el aparato, es decir
X pulg (3 mm) en cada lado.
Sección de la toma de corriente
La salida puede estar ubicada en cualquier parte dentro
del área sombreada. Dentro del área sombreada, la
distancia mínima entre el aparato y la pared es de
1¾ pulgadas (45 mm).
Dimensiones del electrodoméstico
Dimensiones del hueco para el gabinete
AVISO: La base del gabinete debe ser plana y capaz de
sostener un peso de por lo menos 142 lb (64.1 kg).
ê
PP
ê
PP
PP
ç¼ʚ
ʎ¼ʚ
è¼ʚ
ʎ¼ʓʘ
ç¼ʓʘ
ç¼ʓʘ
è¼ʓʘ
ë
PP
ë
ʌ¼ʓʘ
20
Dimensiones bajo barra Instalación a ras
La instalación a ras requiere también:
▯dos refuerzos laterales a fijarse dentro del marco del
gabinete, empotrados desde la parte delantera.
▯una placa base de 5/16" (8 mm) debajo del cuerpo de
la unidad.
Instalación eléctrica
El modelo mencionado en la tapa frontal está diseñado
para conectarse a una fuente de alimentación de 120 V
CA y 60 Hz. Se utiliza un conector NEMA 5-20 para
conectarlo a un circuito específico de microondas de
120 V.
Requisitos eléctricos:
▯Una toma de corriente de tres espigas conectada a
tierra.
▯120 V, 60 Hz, CA únicamente.
▯Suministro eléctrico de 20 A con un fusible o un
disyuntor.
Este producto debe conectarse a un circuito de
suministro que tenga una tensión y una frecuencia
adecuadas. El tamaño del cable debe cumplir con los
requisitos del Código Eléctrico Nacional o el código
local pertinente para esta capacidad nominal. El cable y
el enchufe de suministro de alimentación deben
colocarse en una única toma de corriente conectada a
tierra de circuito derivado de 20 A separada. La caja de
la toma de corriente debe ubicarse en la sección detrás
del aparato (consulte la sección Requisitos de ubicación
- Medidas para la instalación). La caja de la toma de
corriente y el circuito de suministro deben ser instalados
por un electricista calificado y cumplir con el Código
Eléctrico Nacional o el código local pertinente.
La tensión utilizada debe ser la misma que la
especificada en este horno microondas. El uso de una
tensión mayor es peligroso y puede provocar un
incendio o daños al horno. Usar una tensión menor hará
que los alimentos se cocinen lentamente. El comerciante
no es responsable de ningún daño que se produzca por
el uso del horno con una tensión que no sea la
especificada.
ë
PP
ëé
ʌ¼ʓʘ
'LPHQVLRQHVHQSXOJDGDVPP
ê
ë
è¼ʓʘ
ê
ë
ʎ¼ʓʘ
SODFDGHEDVH
ʌ¼ʓʘ
èç¼ʓʘ
ë
èç¼ʓʘ
9LVWDGHVGHDUULED 9LVWDODWHUDO
/LVWRQHV
5HFRUWH
DQLYHO
$OWXUD
5HFRUWHGH
DEHUWXUD
$OWXUD
/LVWRQHV /LVWRQHV
,QVWDODFLyQ
DQLYHO
SURIXQGLGDG
Modelo Conexión Circuito
Requisitos
HMC84252UC NEMA 5-20 120 V,
60 Hz 20 A
21
Montaje del electrodoméstico
Nota: El aparato pesa demasiado. Se aconseja dos
personas para insertarlo.
AVISO: Antes de instalar el aparato, asegúrese de
verificar las dimensiones del gabinete y las conexiones
eléctricas.
Monte el electrodoméstico en el gabinete
1.
Inserte el aparato por completo y céntrelo. No pliegue
el cable eléctrico.
2.
Atornille el aparato en su lugar.
Funcionamiento de prueba
1.
Encender el horno en el interruptor principal.
2.
Probar el modo de horno:
Seleccionar el modo de CONVECCIÓN. Consultar el
Manual de Uso y Cuidado para obtener instrucciones
detalladas del funcionamiento.
3.
Verificar que la luz del horno se encienda y que el
horno comience a precalentar.
4.
Probar el horno de microondas:
Colocar una taza de agua en la cavidad del
horno.Seguir las instrucciones en el Manual de Uso y
Cuidado sobre cómo calentar una bebida.
5.
Verificar que la luz del horno se encienda y que el
agua se caliente.
6.
Si alguna de las pruebas no resulta como se explicó
anteriormente, contacte al servicio para obtener
ayuda.De lo contrario, la instalación se ha completado
en este momento.
22
25
951113
*9001152484*
9001152484
Guangdong Midea Kitchen Appliances Manufacturing Co., Ltd.
No.6 YongAn Road, Beijiao, ShunDe, FoShan, GuangDong,
Postal: 528311, China
