M12™ FUEL™ HACKZALL® RECIPROCATING SAW

SCIE ALTERNATIVE HACKZALL® M12™ FUEL™

SIERRA ALTERNATIVA HACKZALL® DE M12™ FUEL™

Cat. No.

No de cat.

2520-20

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S

MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN

COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL

MANUAL DEL OPERADOR.

23

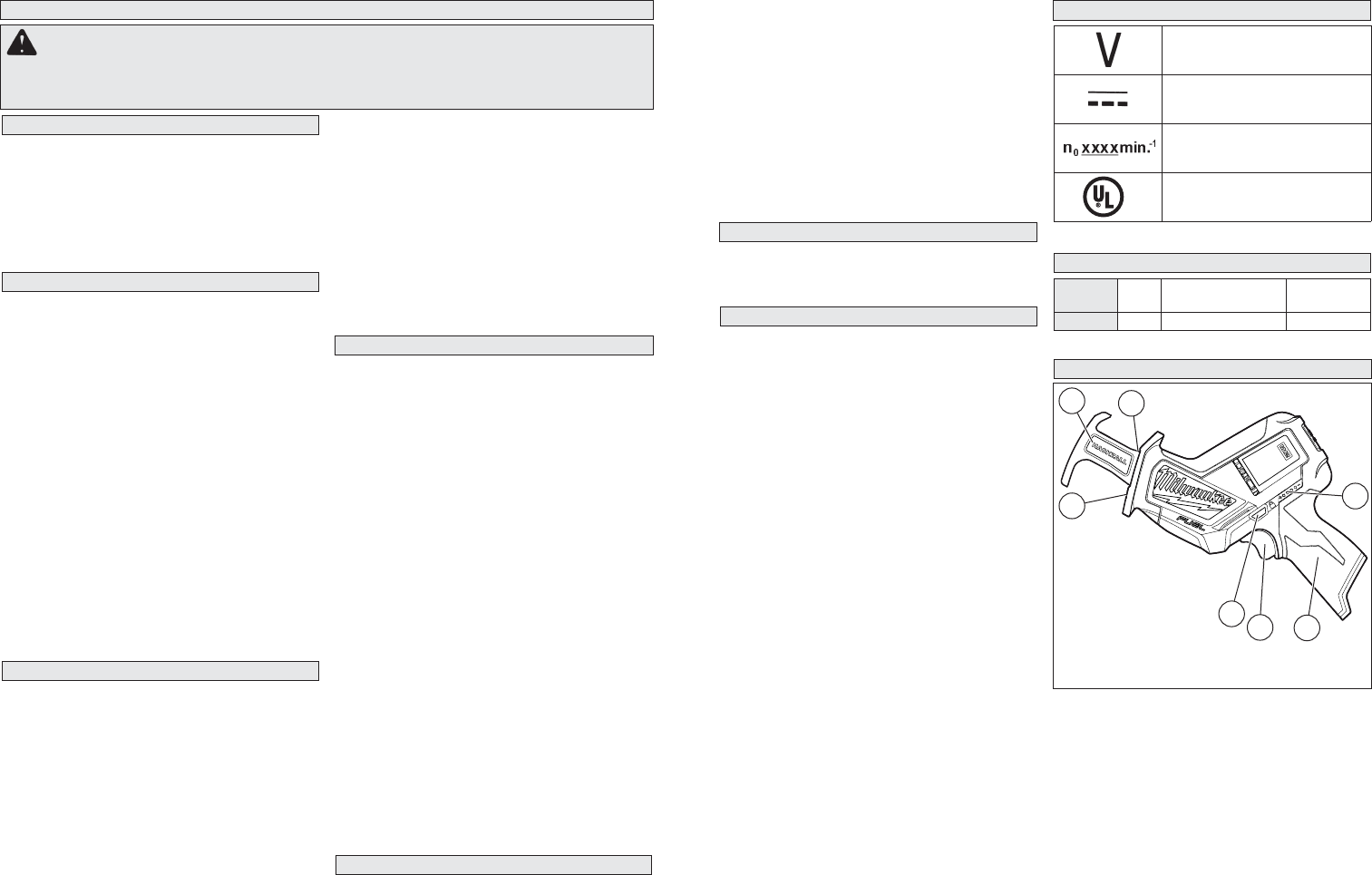

BATTERY TOOL USE AND CARE

SPECIFIC SAFETY RULES

PERSONAL SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WORK AREA SAFETY

ELECTRICAL SAFETY

POWER TOOL USE AND CARE

SERVICE

• Hold power tool by insulated gripping sur-

faces, when performing an operation where the

cutting accessory may contact hidden wiring.

Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live”

and could give the operator an electric shock.

• Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body

leaves it unstable and may lead to loss of control.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

• WARNING Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to fi lter out microscopic particles.

FUNCTIONAL DESCRIPTION

SYMBOLOGY

SPECIFICATIONS

Cat. No. Volts

DC No Load Strokes

Per Minute Length of

Stroke

2520-20 12 0 - 3000 5/8"

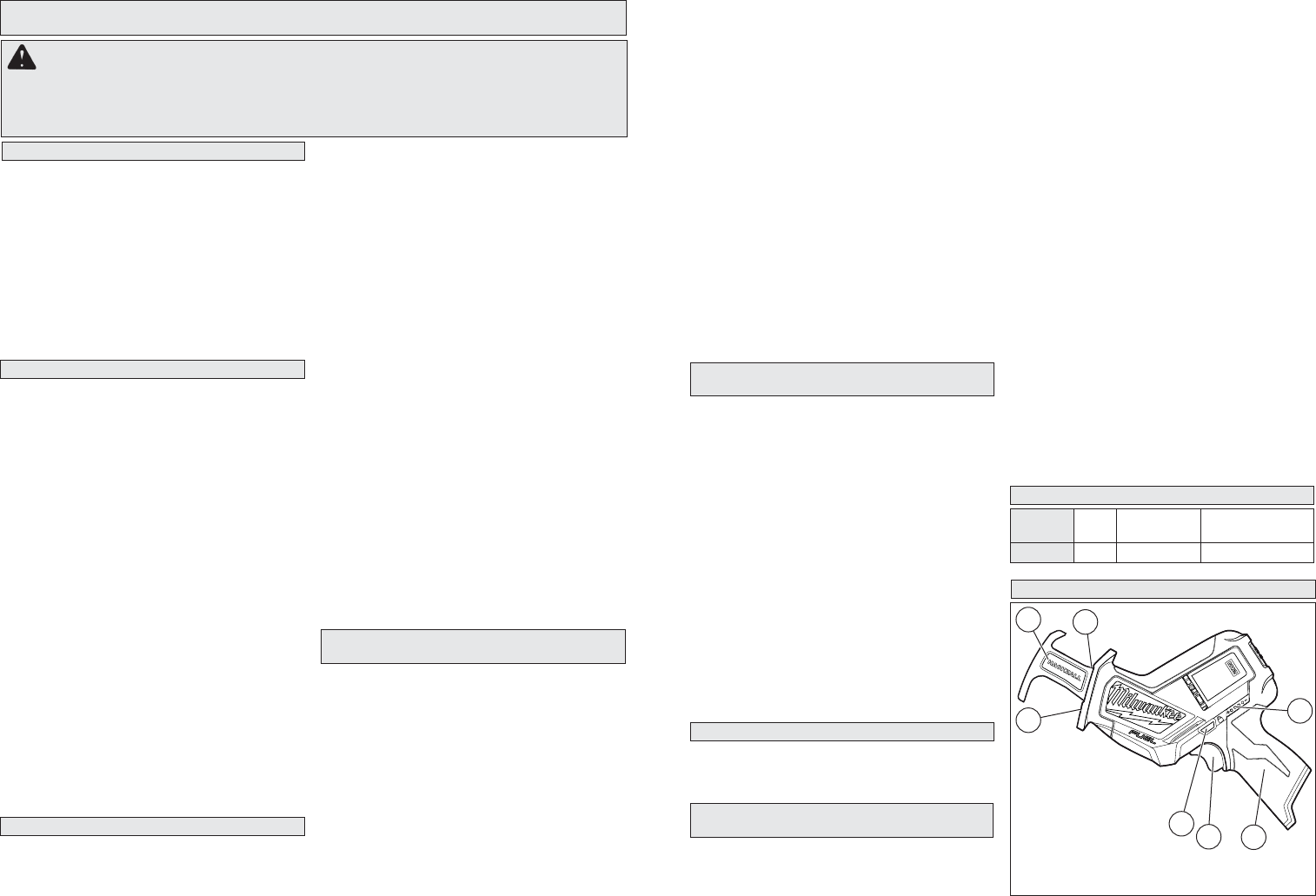

1. Shoe

2. Quik-Lok™ blade clamp

3. Fuel Gauge

4. Handle

5. Trigger

6. Trigger lock

7. LED

Volts

Direct Current

No Load Strokes per Minute

(SPM)

CUS Underwriters Laboratories, Inc.

United States and Canada

12

5

3

4

6

7

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmos-

pheres, such as in the presence of fl ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodifi ed plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

• Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the infl uence of drugs, alcohol or medi-

cation. A moment of inattention while operating

power tools may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your fi nger on the switch or energising power tools

that have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

• Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

• Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such pre-

ventive safety measures reduce the risk of starting

the power tool accidentally.

• Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

• Recharge only with the charger specifi ed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of fi re

when used with another battery pack.

• Use power tools only with specifi cally desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and fi re.

• When battery pack is not in use, keep it away

from other metal objects like paper clips,

coins, keys, nails, screws, or other small metal

objects that can make a connection from one

terminal to another. Shorting the battery terminals

together may cause burns or a fi re.

• Under abusive conditions, liquid may be eject-

ed from the battery; avoid contact. If contact

accidentally occurs, fl ush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Have your power tool serviced by a qualifi ed

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure to

follow the warnings and instructions may result in electric shock, fi re and/or serious injury. Save

all warnings and instructions for future reference. The term “power tool” in the warn-

ings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

45

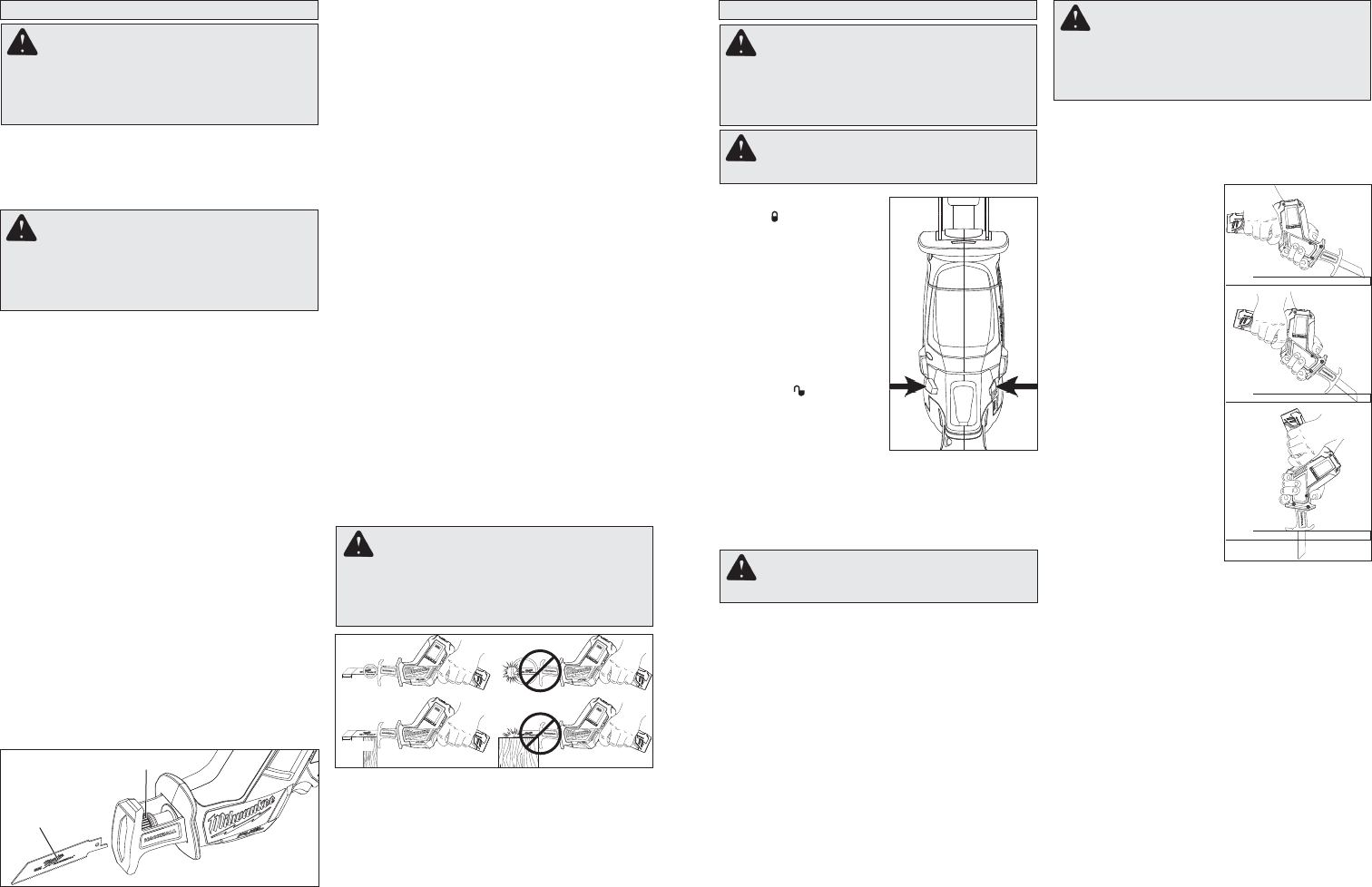

ASSEMBLY

WARNING Recharge only with the

charger specifi ed for the battery. For specifi c

charging instructions, read the operator’s

manual supplied with your charger and bat-

tery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body of

the tool. Make sure it latches securely into place.

Selecting a Blade

The Quik-Lok® Blade Clamp can be used with

all 1/2" shank universal Hackzall® and Sawzall®

blades. Use MILWAUKEE blades for best perfor-

mance. When selecting a blade, choose the right

type and length. Many types of blades are available

for a variety of applications: cutting metal, wood,

nail-embedded wood, scroll cutting, roughing-in,

and contours.

Many lengths are also available. Choose a length

long enough to extend beyond the shoe and your

work throughout the stroke. Do not use blades

less than 3-1/2" long since they won’t extend

beyond the shoe throughout the stroke.

For best performance and longest life, see your

MILWAUKEE Electric Tool catalog or go online to

www.milwaukeetool.com to select the best blade

for the job.

Installing and Removing Blades from the Quik-

Lok® Blade Clamp

Remove battery pack before changing blades.

Make sure the spindle and blade clamp areas are

clean. Metal chips and sawdust may prevent the

Quik-Lok® Blade Clamp from clamping securely.

1. Depending on the job, the blade may be inserted

with the teeth facing up or down. To install a

blade, twist collar in the direction of the arrow

while inserting the blade into the clamp until the

tang butts against the collar.

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

Trigger Lock

To lock the trigger, push

the trigger lock as shown.

The trigger will not work

while the switch is in the

locked position. Always

lock the trigger and remove

the battery pack before

performing maintenance

and changing accessories.

Lock the trigger when stor-

ing the tool and when the

tool is not in use.

To unlock the trigger,

push the trigger lock as

shown.

Fuel Gauge

To determine the amount

of charge left in the battery, pull the trigger. The

Fuel Gauge will light up for 2-3 seconds.

To signal the end of charge, 1 light on the fuel gauge

will fl ash for 2-3 seconds.

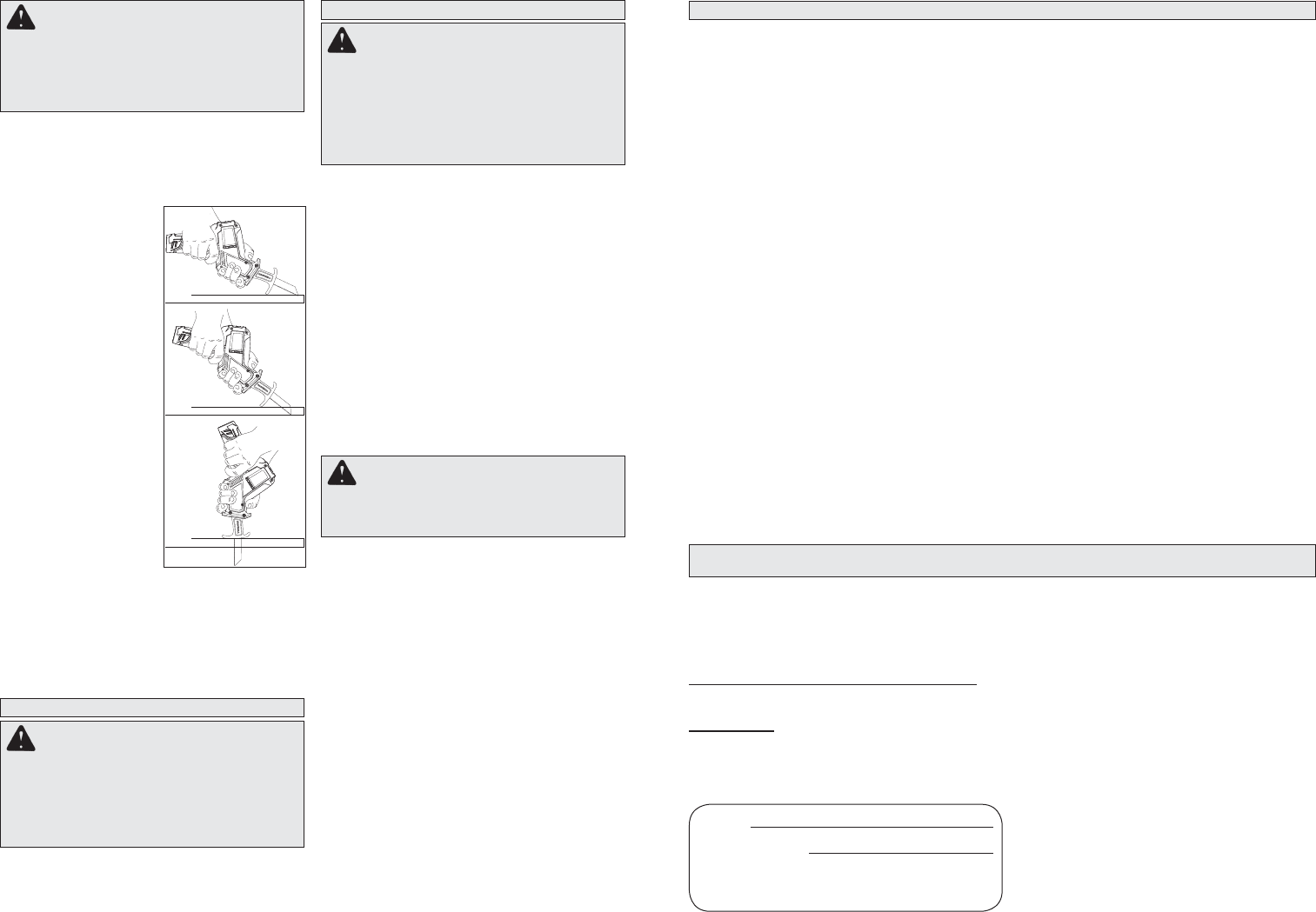

WARNING To reduce the risk of injury,

be sure the blade always extends beyond

the shoe and workpiece throughout the

stroke. Blades may shatter if they impact the

workpiece or shoe (Fig. 2).

OPERATION

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side shields.

2. Release collar and the spring loaded mechanism

will clamp the blade fi rmly in place.

3. Twist collar in the opposite direction of the ar-

row to ensure that the blade is locked into the

clamp.

4. Tug on blade to make sure it is securely locked

in place.

5. To remove a blade, twist collar in the direction of

the arrow while pulling on the blade. Be careful

when handling hot blades.

Quik-Lok® Blade Clamp Maintenance

• Periodically clean dust and debris from the Quik-

Lok® Blade Clamp with dry compressed air.

• If the collar resists twisting, twist the collar back

and forth to shake debris loose.

• Periodically lubricate Quik-Lok® Blade Clamp with

a dry lubricant such as graphite.

Removing broken blades from the Quik-Lok®

Blade Clamp

Broken blades can be removed by the following:

• Remove battery pack before removing blades.

• Point the tool downward, twist the collar, and

shake the tool up and down (DO NOT turn the tool

on while your fi ngers are holding the blade clamp

open). The shank of the broken blade should drop

out of the clamp.

• If shaking the tool doesn't work - In most cases, a

corner of the broken blade will extend beyond the

blade clamp. Twist the collar and pull the broken

blade out of the clamp by this corner.

• If the broken stub doesn't extend far enough to be

grabbed by its corner, use a thin blade with small

teeth (such as a metal cutting blade) to hook the

blade that is jammed in the clamp while twisting

the collar and pull it out.

Stroke

Fig. 2

WARNING Do not touch blade imme-

diately after use. Blade will be hot.

Starting, Stopping and Controlling Speed

To start the tool, grasp the handle fi rmly and pull

the trigger. An LED is turned on when the trigger

is pulled.

To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

To stop the tool, release the trigger. Make sure the

blade comes to a complete stop before removing

the blade from a partial cut or laying the tool down.

General Cutting

For straight or contour cutting from an edge, line

the blade up with your cutting line. Before the blade

contacts the workpiece, grasp the handle fi rmly

and pull the trigger. Then guide the tool along your

cutting line. Always hold the shoe fl at against the

workpiece to avoid excessive vibration.

Cutting Metals

Begin cutting at a slow speed, gradually increasing

speed as you cut. When cutting into metals or hard

materials that can not be cut from an edge, drill a

starting hole larger than the widest part of the blade.

Fig. 1 Blade clamp

Blade

Stroke

Fig. 3

Push

for

Lock

Push

for

Unlock

WARNING To reduce the risk of explo-

sion, electric shock and property damage,

always check the work area for hidden gas

pipes, electrical wires or water pipes when

making blind or plunge cuts.

Plunge Cutting

Your MILWAUKEE Hackzall® is ideal for plunge cut-

ting directly into surfaces that can not be cut from

an edge, such as walls or fl oors. Do not plunge cut

into metal surfaces (see "Cutting Metals").

1. Insert the blade into the

tool with the teeth facing

down. Hold the tool as

shown, resting the edge

of the shoe on the work-

piece.

2. With the blade just

above the workpiece,

pull the trigger. Using

the edge of the shoe as

a pivot, lower the blade

into the workpiece as

shown.

3. As the blade starts cut-

ting, raise the handle of

the tool slowly until the

shoe rests fi rmly on the

workpiece. Then guide

the tool along your cut-

ting line to acquire the

desired cut.

Fig. 4

67

ACCESSORIES

For a complete listing of accessories refer to your

MILWAUKEE Electric Tool catalog or go online

to www.milwaukeetool.com. To obtain a catalog,

contact your local distributor or service center.

WARNING Always remove battery pack

before changing or removing accessories.

Only use accessories specifi cally recommend-

ed for this tool. Others may be hazardous.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

After six months to one year, depending on use,

return the tool, battery pack and charger to A

MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears, spin-

dles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger,

motor)

• Testing to assure proper mechanical and electrical

operation

If the tool does not start or operate at full power

with a fully charged battery pack, clean the contacts

on the battery pack. If the tool still does not work

properly, return the tool, charger and battery pack,

to a MILWAUKEE service facility for repairs.

MAINTENANCE

Cleaning

Clean dust and debris from charger and tool vents.

Keep tool handles clean, dry and free of oil or

grease. Use only mild soap and a damp cloth to

clean the tool, battery pack and charger since certain

cleaning agents and solvents are harmful to plastics

and other insulated parts. Some of these include

gasoline, turpentine, lacquer thinner, paint thinner,

chlorinated cleaning solvents, ammonia and house-

hold detergents containing ammonia. Never use

fl ammable or combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and

charger to the nearest service center.

WARNING To reduce the risk of per-

sonal injury and damage, never immerse your

tool, battery pack or charger in liquid or allow

a liquid to fl ow inside them.

WARNING To reduce the risk of injury,

always unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disas-

semble the tool, battery pack or charger.

Contact a MILWAUKEE service facility for

ALL repairs.

LIMITED WARRANTY - MEXICO, CENTRAL AMERICA AND CARIBBEAN

Model:

Date of Purchase:

Distributor or Store Stamp:

LIMITED WARRANTY - USA AND CANADA

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct

CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is war-

ranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain

exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is

determined by MILWAUKEE to be defective in material or workmanship for a period of fi ve (5) years* after the

date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center

location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the

proof of purchase should be included with the return product. This warranty does not apply to damage that

MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and Trade Titan™ Indus-

trial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED

Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb

fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline

Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets,

Reconditioned product and Test & Measurement products. There are separate and distinct warranties avail-

able for these products.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product.

The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A

CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT

AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL-

WAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR

ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE

OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY

CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF IN-

CIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY

TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN

OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A

PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH

IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS

DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil-

waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty

and non-warranty service on a Milwaukee electric power tool.

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.

This warranty card covers any defect in material and workmanship on this Power Tool.

To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you pur-

chased the product, to the Authorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the

original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to fi nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you pur-

chased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all

freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modifi ed or repaired by people not authorized by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTED AND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

89

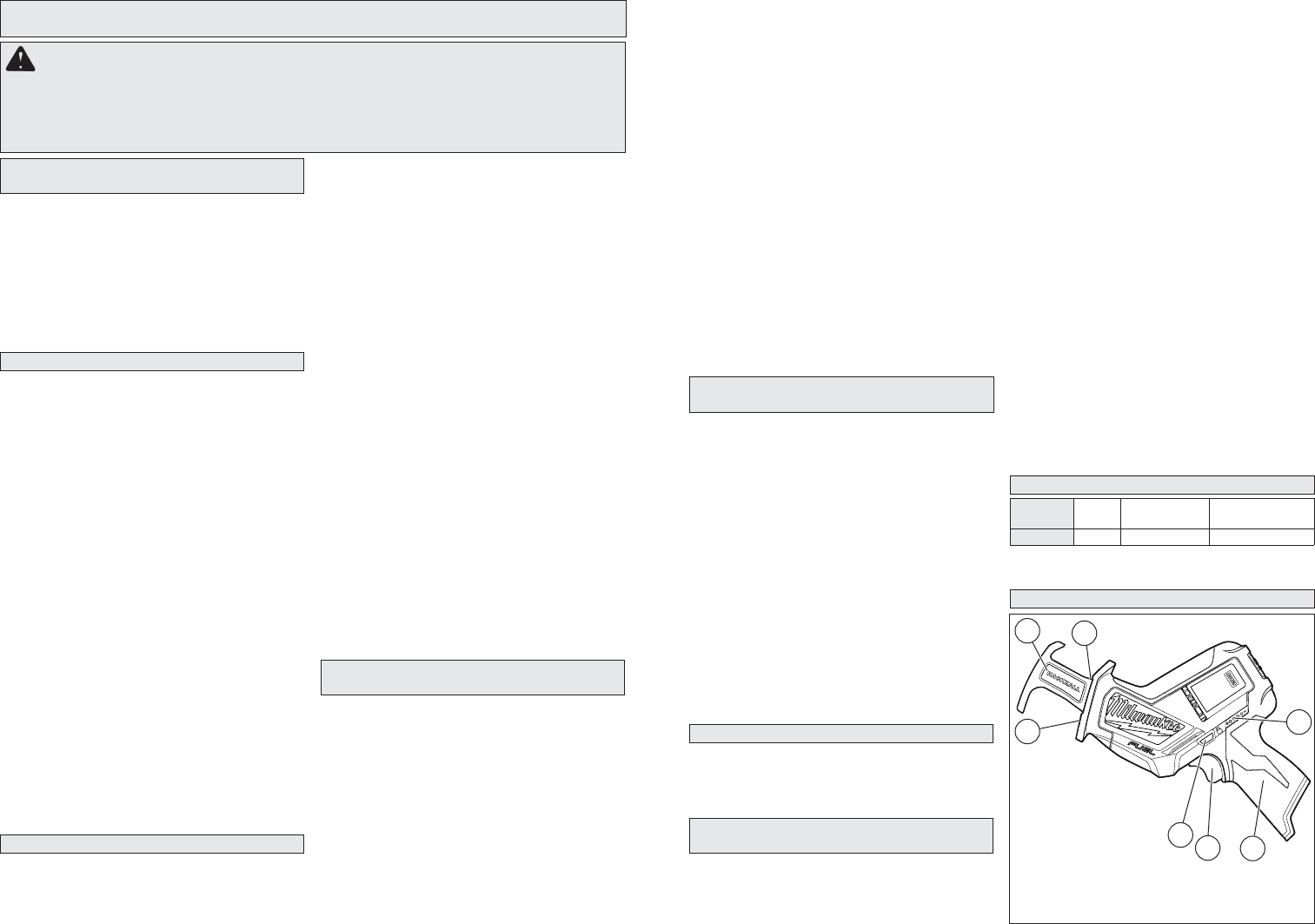

• Lorsque l’outil est utilisé pour un travail

risquant de mettre l’accessoire de coupe

en contact avec des fi ls électriques cachés,

le tenir par les surfaces de prise isolées. Le

No de

Cat. Volts

cd Cycles

par minute Longueur

de course

2520-20 12 0 - 3 000 16 mm (5/8")

DESCRIPTION FONCTIONNELLE

contact d’un accessoire de coupe avec un fi l

sous tension « électrifi e » les pièces métalliques

exposées de l’outil et peut électrocuter l’utilisateur.

• Dans la mesure du possible, utiliser des serre-

joints ou un autre moyen pratique pour main-

tenir la pièce sur une surface stable. Le fait de

tenir la pièce à travailler avec ses mains ou contre

son corps la rend instable et peut occasionner une

perte de contrôle..

• Maintenir en l’état les étiquettes et les plaques

d’identifi cation. Des informations importantes y

fi gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

• AVERTISSEMENT! Certaines poussières gé-

nérées par les activités de ponçage, de coupe,

de rectifi cation, de perçage et d’autres activités

de construction contiennent des substances

considérées être la cause de malformations con-

génitales et de troubles de l’appareil reproducteur.

Parmi ces substances fi gurent:

• le plomb contenu dans les peintures à base de plomb

• la silice cristalline des briques, du ciment et

d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités

chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence

de ce type de travail. Pour réduire l’exposition

à ces substances chimiques, l’opérateur doit :

travailler dans une zone bien ventilée et porter

l’équipement de sécurité approprié, tel qu’un

masque anti-poussière spécialement conçu pour

fi ltrer les particules microscopiques.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

SÉCURITÉ INDIVIDUELLE

SÉCURITÉ ÉLECTRIQUE

SÉCURITÉ DU LIEU DE TRAVAIL

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

ENTRETIEN

1. Semelle

2. Quik-Lok™

fi xation de lame

3. Indicateur de charge

de la batterie

4. Poignée

5. Détente

6. Verrou de détente d’interrupteur

7. DEL

12

5

3

4

6

7

• Maintenir la zone de travail propre et bien

éclairée. Les zones encombrées ou mal éclairées

sont favorables aux accidents.

• Ne pas utiliser d’outil électrique dans une at-

mosphère explosive, telle qu’en en présence

de liquides, de gaz ou de poussières infl am-

mables. Les outils électriques génèrent des

étincelles qui peuvent enfl ammer les poussières

ou les fumées.

• Tenir les enfants et les personnes non au-

torisées à l’écart pendant le fonctionnement

d’un outil électrique. Un manque d’attention de

l’opérateur risque de lui faire perdre le contrôle de

l’outil.

• La fi che de l’outil électrique doit correspondre

à la prise d’alimentation. Ne jamais modifi er la

fi che d’une manière quelconque. Ne pas utilis-

er d’adaptateur avec les outils électriques mis

à la terre (à la masse). Des fi ches non modifi ées

et des prises d’alimentation assorties réduisent le

risque de choc électrique.

• Éviter tout contact corporel avec des surfaces

reliées à la masse ou à la terre telles que

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs. Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

• Ne pas exposer les outils électriques à la pluie

ou à l’humidité. Le risque de choc électrique aug-

mente si de l’eau s’infi ltre dans un outil électrique.

• Prendre soin du cordon. Ne jamais utiliser le

cordon pour transporter, tirer ou débrancher

l’outil électrique. Tenir le cordon à l’écart de la

chaleur, des huiles, des arêtes coupantes ou

des pièces en mouvement. Un cordon endom-

magé ou emmêlé présente un risque accru de

choc électrique.

• Se procurer un cordon d’alimentation appro-

prié en cas d’utilisation d’un outil électrique à

l’extérieur. L’utilisation d’un cordon d’alimentation

pour usage extérieur réduit le risque de choc

électrique.

• S’il est nécessaire d’utiliser l’outil électrique

dans un endroit humide, installer un disjonc-

teur différentiel (GFCI). L’utilisation d’un GFCI

réduit le risque de décharge électrique.

• Être sur ses gardes, être attentif et faire preuve

de bon sens en utilisant un outil électrique. Ne

pas utiliser un outil électrique en cas de fatigue

ou sous l’infl uence de drogues, d’alcool ou

de médicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner

des blessures graves.

• Porter l’équipement de protection requis.

Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive

afi n de réduire les blessures.

• Empêcher les démarrages accidentels.

S’assurer que la gâchette est en position

d’arrêt avant de brancher l’outil à une source

de courant, d’insérer la batterie, de le ramasser

ou de le transporter. Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le

brancher lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer toute clé de réglage avant de mettre

l’outil sous tension. Une clé laissée attachée sur

une pièce mobile de l’outil électrique peut entraîner

des blessures.

• Ne pas travailler à bout de bras. Bien garder

un bon équilibre à tout instant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique

dans des situations imprévues.

• Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Ne pas ap-

procher les cheveux, vêtements et gants des

pièces en mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

• Si des dispositifs sont prévus pour l’extraction

et la récupération des poussières, vérifier

qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les

risques liés aux poussières.

• Ne pas forcer l’outil électrique. Utiliser l’outil

électrique approprié à l’application considérée.

L’outil électrique adapté au projet considéré pro-

duira de meilleurs résultats, dans des conditions

de sécurité meilleures, à la vitesse pour laquelle

il a été conçu.

• Ne pas utiliser l’outil électrique si le commuta-

teur ne le met pas sous ou hors tension. Tout

outil électrique dont le commutateur de marche-

arrêt est inopérant est dangereux et doit être

réparé.

• Débrancher la fi che de la prise d’alimentation

et/ou la batterie de l’outil électrique avant

d’effectuer des réglages, de changer

d’accessoires ou de ranger l’outil. De telles

mesures de sécurité préventive réduisent le risque

de mettre l’outil en marche accidentellement.

• Ranger les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des

personnes qui connaissent mal les outils élec-

triques ou ces instructions utiliser ces outils.

Les outils électriques sont dangereux dans les

mains d’utilisateurs non formés à leur usage.

• Entretien des outils électriques. S’assurer de

l’absence de tout désalignement ou de grip-

page des pièces mobiles, de toute rupture de

pièce ou de toute autre condition qui pour-

rait affecter le bon fonctionnement de l’outil

électrique. En cas de dommages, faire réparer

l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de

nombreux accidents.

• Garder les outils de coupe affûtés et propres.

Les outils de coupe correctement entretenus et

bien affûtés risquent moins de se gripper et sont

plus faciles à manier.

• Utiliser l’outil électrique, les accessoires, les

grains etc. conformément à ces instructions

en tenant compte des conditions de travail

et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération pour

laquelle il n’est pas conçu peut occasionner une

situation dangereuse.

• Ne recharger la batterie qu’avec le chargeur

spécifi é par le fabricant. Un chargeur qui con-

vient à un type de batterie peut créer un risque

d’incendie s’il est utilisé avec un autre type de

batterie.

• N’utiliser les outils électriques qu’avec les

batteries spécialement conçues pour eux.

L’utilisation de batteries d’autres marques peut

créer un risque de blessure et d’incendie.

• Lorsque la batterie est hors service, la ranger

à l’écart d’autres objets métalliques tels que

trombones, pièces de monnaie, clés, clous, vis

et autres petits objets métalliques qui peuvent

établir une connexion d’une borne à l’autre.

Un court-circuit aux bornes de la batterie peut

provoquer des brûlures ou un incendie.

• Du liquide peut être éjecté de la batterie en cas

de manutention abusive ; éviter tout contact.

En cas de contact accidentel avec les projec-

tions, rincer à l’eau. En cas de contact avec

les yeux, consulter un médecin. Le liquide

s’échappant de la batterie peut provoquer des

irritations ou des brûlures.

• Faire effectuer l’entretien de l’outil électrique

par un technicien qualifi é qui n’utilisera que

des pièces de rechange identiques. La sécurité

d’utilisation de l’outil en sera préservée.

AVERTISSEMENT LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un incendie

ou des blessures graves. Conserver les règles et les instructions à des fi ns de ré-

férence ultérieure. Le terme «outil électrique» fi gurant dans les avertissements ci-dessous

renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fi l).

SPÉCIFICATIONS

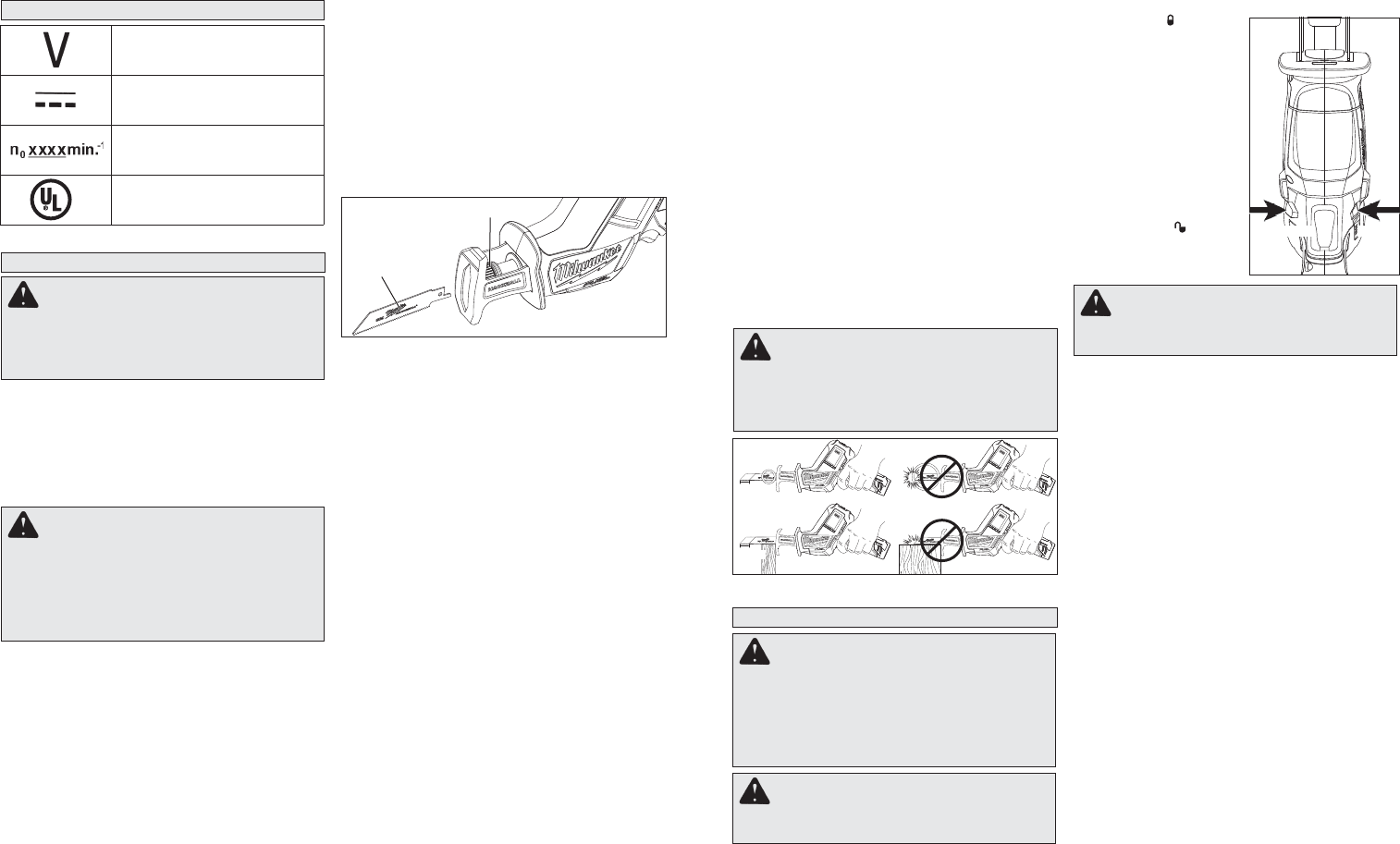

10 11

Les lames sont offertes en plusieurs longueurs.

Optez pour une lame assez longue pour que sa

course excède la semelle de l’outil et l’épaisseur

du matériau à chaque cycle. N’utilisez pas de

lames moins longues que 89 mm (3-1/2"), car

leur course n’excédera pas la semelle de l’outil

tout au long du cycle.

Pour de meilleurs résultats et une durabilité

accrue, prière de se reporter au catalogue

MILWAUKEE Electric Tool ou visiter le site internet

www.milwaukeetool.com pour le choix d’une lame

qui convienne à votre tâche.

Installation des lames

Fixation de lame Quik-Lok

Retirez la batterie avant de changer la lame.

Assurez-vous que le pivot etla fi xation de lame

sont propres. Des rognures et bran de scie peu-

ventempêcher la fi xation Quik-Lok® de s’enclencher

correctement.

1. Selon la tâche à accomplir, la lame peut être in-

stallée avec les dents vers le haut ou vers le bas.

Pour installer une lame, tournez le collet dans le

sens de la fl èche et introduisez la lame dans la fi x-

ation jusqu’à ce que le tenon s’arrête sur le collet.

2. Relâchez le collet et le mécanisme à ressort va

enclencher la lame fermement en place.

3. Tournez le collet dans le sens opposé à la fl èche

pour assurer l’enclenchement de la lame dans

la fi xation.

4. Tirez sur la lame pour vous assurer qu’elle est

bien verrouillée en place.

5. Pour retirer une lame, tournez le collet dans le

sens de la fl èche pour retirer la lame. Soyez

prudent avec les lames brûlantes.

Entretien de la fi xation de lame Quik-Lok®

• Nettoyez périodiquement la poussière et les dé-

bris de la fi xation de lame Quik-Lok® à l’aide d’un

jet d’air comprimé sec.

• Si le collet résiste à la torsion, tournez le collet

dans un sans puis dans l’autre pour chasser les

débris.

• Lubrifi ez périodiquement la fi xation de lame Quik-

Lok® avec un lubrifi ant sec tel le graphite.

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne recharger la

batterie qu’avec le chargeur spécifi é. Pour

les instructions de charge spécifi ques, lire le

manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est fi xée solidement.

AVERTISSEMENT Il faut toujours

retirer la batterie et verrouiller la détente de

l’outil avant de changer ou d’enlever les ac-

cessoires. L’emploi d’accessoires autres que

ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

AVERTISSEMENT Pour minimiser

les risques de blessures assurez-vous que

la course de la lame excède la semelle et

l’épaisseur du matériau tout au long du cycle

de coupe. La lame pourrait voler en éclat si

elle vient en contact avec la semelle ou le

matériau (Fig. 2).

Volts

Tension CD seul

Cycles par minute à vide (SPM)

CUS Underwriters Laboratories, Inc.

États-Unis et Canada

Fig. 1 Collet

Lame

Course

Fig. 2

Course

Choix d’une lame

La fi xation de lame Quik-Lok® peut être employée

avec les lames Hackzall® et Sawzall® universelles à

tige 13 mm (1/2"). Pour un meilleur résultat, utilisez

les lames MILWAUKEE à haut rendement. Lorsque

vous choisissez une lame assurez-vous que le

calibre et la longueur de la lame sont adéquats.

Plusieurs genres de lames sont à votre disposition

pour effectuer des tâches spécifi ques : taille du

métal, bois, bois cloué, découpage, dégrossiss-

sage et profi lage.

Indicateur de charge de la batterie

Pour déterminer l’autonomie de la batterie, appuyer

sur la gâchette.

Pour signaler la fi n de la charge, l’indicateur

de charge de la batterie met à feu une lumière

pendant deux à trois secondes.

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes

à coques latérales.

MANIEMENT

AVERTISSEMENT Il faut toujours

retirer la batterie et verrouiller la détente de

l’outil avant de changer ou d’enlever les ac-

cessoires. L’emploi d’accessoires autres que

ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

AVERTISSEMENT Ne pas toucher

la lame juste après l'utilisation. La lame sera

chaude.

déverrouiller

verrouiller

Fig. 3

Retrait d’une lame brisée de la fi xation de lame

Quik-Lok®

Retirez la batterie avant d’enlever la lame brisée.

• Les lames brisées peuvent être retirées selon les

méthodes ci-dessous.

• Pointez l’outil vers le bas, tournez le collet et sec-

ouez l’outil de haut en bas (NE METTEZ PAS l’outil

en marche pendant que vos doigts maintiennent

la fi xation de lame en position ouverte). La tige

de la lame brisée devrait s’éjecter de la fi xation.

• Si vous n’obtenez pas de résultats en secouant

l’outil - Dans la plupart des cas, un morceau de

la lame brisée dépassera de la fi xation. Alors,

tournez le collet et tirez le fragment de lame hors

de la fi xation.

• Si le fragment de la lame brisée ne dépasse pas

assez de la fi xation pour être agrippé, prenez une

lame mince à petites dents (une lame à métal par

exemple) et servez-vous -en comme grappin pour

retirer la lame bloquée dans la fi xation tandis que

vous tournerez le collet.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la

poignée et tirer sur la détente. Une DEL s’allume

lorsque la gâchette est tirée. Elle s’arrête lorsque

la gâchette est relâchée.

2. Pour faire varier la vitesse, augmenter ou réduire

la pression sur la détente. La vitesse augmente

en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la détente. Laissez

l’outil s’arrêter complètement avant d’en retirer

la lame d’une coupe partielle ou de le déposer.

Coupe, en général

Pour des coupes droites ou profi lées à partir du

bord d’une pièce, alignez la lame sur la ligne de

coupe. Avant que la lame ne touche le matériau,

empoignez fermement l’outil et appuyez sur la

détente. Entamez la coupe en suivant le tracé.

Maintenez toujours la semelle de l’outil sur la pièce

afi n d’éviter l’excès de vibration.

Coupe des métaux

Commencez à couper à basse vitesse et continuez

la coupe en augmentant la vitesse graduellement.

Lorsque vous taillez dans un métal dur et que vous

ne pouvez commencer la coupe à partir du bord de

la pièce, percez un trou de départ plus grand que

la partie la plus large de la lame.

Verrou de détente d’interrupteur

Pour verrouiller la

gâchette, pousser le bou-

ton de verrouillage de la

gâchette tel qu’illustré.

La détente ne pourra être

actionnée tant que le ver-

rou sera en position de

verrouillage. Verrouillez

toujours la détente et re-

tirez la batterie avant de

changer les accessoires

ou de procéder à la main-

tenance de l’outil. Ver-

rouillez la détente lorsque

vous rangez l’outil ou qu’il

ne sert pas.

Pour déverrouiller la

gâchette, pousser le bou-

ton de verrouillage de la gâchette tel qu’illustré.

PICTOGRAPHIE

12 13

Entretien de l’outil

Gardez l’outil, la batterie et le chargeur en bon

état en adoptant un programme d’entretien

ponctuel. Après une période de six mois à un an,

selon l’utilisation, renvoyez l’outil, la batterie et le

chargeur à un centre de service MILWAUKEE ac-

crédité pour les services suivants:

• Lubrifi cation

• Inspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vérifi cation du fonctionnement électromécanique

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de ser-

vice MILWAUKEE accrédité, afi nqu’on en effectue

la réparation (voir “Réparations”).

Nettoyage

Débarrassez les évents du chargeur et de l’outil

des débris et de la poussière. Gardez les poignées

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine, lesdiluants à laque ou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissez jamais de solvants infl ammables ou com-

bustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures corporelles, dé-

branchez le chargeur et retirez la batterie

du chargeur ou de l’outil avant d’y effectuer

des travaux d’entretien. Ne démontez jamais

l’outil, la batterie ou le chargeur. Pour toute

réparation, consultez un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT Pour minimiser

les risques de blessures ou de dommages à

l'outil, n'immergez jamais l'outil, la batterie

ou le chargeur et ne laissez pas de liquide

s'y infi ltrer.

ACCESOIRES

AVERTISSEMENT Retirez toujours

la batterie avant de changer ou d’enlever les

accessoires. L’utilisation d’autres acces-

soires que ceux qui sont spécifiquement

recommandés pour cet outil peut comporter

des risques.

Pour une liste complète des accessoires, prière de

se reporter au catalogue MILWAUKEE Electric Tool

ou visiter le site internet www.milwaukeetool.com.

Pour obtenir un catalogue, il suffi t de contacter votre

distributeur local ou l'un des centres-service.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

AVERTISSEMENT Pour minimiser les

risques d’explosion, choc électrique et dom-

mages à vos biens, lorsque vous effectuez

une coupe en plongée, inspectez toujours

l’aire de coupe pour y déceler la présence de

fi ls électriques ou de canalisations.

Coupes en plongée

Votre passe-partout MILWAUKEE Hackzall® est

l’outil idéal pour effectuer des coupes en plongée

directement dans les surfaces, lorsqu’il est impos-

sible d’entamer une coupe à partir du bord, dans

le cas de murs ou de planchers par exemple. Ne

faites pas une coupe en plongée dans une surface

métallique (voir «Coupe des métaux»).

1. Insérer la lame dans

l’outil et s’assurer que

les dents sont tournées

vers le bas. Tenez l’outil

tel qu’indiqué, laissant

le rebord de la semelle

de l’outil reposer sur la

pièce à tailler.

2. Maintenez la lame juste

au-dessus de la surface

et appuyez sur la dé-

tente. En vous servant

du rebord de la semelle

comme point d’appui,

abaissez la lame dans

la pièce à tailler, tel

qu’indiqué.

3. À mesure que la lame

s’enfonce dans la pièce,

redressez lentement

la poignée de l’outil

jusqu’à ce que la se-

melle repose entière-

ment sur la surface de la

pièce à tailler. Ensuite,

guidez l’outil sur la ligne

de coupe pour obtenir la

coupe désirée.

Fig. 4

Chaque outil électrique MILWAUKEE (y compris les produits sans fi l [outils, piles, chargeur de piles, lampe de travail];

consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine

être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou

remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de

matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat, sauf indication contraire. Retourner

l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en

port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives

de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altéra-

tions, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™,

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de

la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL est une garantie À VIE limitée à l’acheteur

d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail

et l’ampoule seront remplacées sans frais.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air,

aux blocs piles pour outils sans fi l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-

charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits

d’essai et de mesure. Il existe des garanties distinctes pour ces produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénéfi cier de la garantie en vigueur sur un outil électrique

MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est

fournie lorsqu’une demande de service sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX

PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS

N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT,

DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE

PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-

DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE

AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI.

MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE

IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE.

DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE

DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLICABLES.

LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE,

à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) afi n de trouver le centre de

réparations en usine MILWAUKEE le plus près.

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon

de garantie couvre tous les vices de matériau et de fabrication que peut affi cher cet outil électrique. Pour assurer la

validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du

magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé,

veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des acces-

soires ou d’autres composants, composer sans frais le 1-800-832-1949 afi n d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du

distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera

remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une fi n autre que celle indiquée dans le guide de l’utilisateur fi nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modifi é ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les

risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

14 15

SEGURIDAD EN EL ÁREA

DE TRABAJO

SEGURIDAD ELÉCTRICA

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

SEGURIDAD PERSONAL

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

Cat. No. Volts

cd Cortes

por minuto Largo de

Carrera

2520-21 12 0 - 3 000 16 mm (5/8")

DESCRIPCION FUNCIONAL

ESPECIFICACIONES

• Sostenga la herramienta eléctrica de las

superfi cies de sujeción aisladas al llevar a

cabo una operación en la que el accesorio

de corte pueda hacer contacto con cableado

oculto. El contacto del accesorio de corte con

un cable que conduzca electricidad puede hacer

que las partes metálicas de la herramienta se

electrifi quen y podría ocasionar una descarga

eléctrica al operador.

• Utilice prensas de banco u otra forma práctica

de sujetar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo en las

manos o apoyado contra el cuerpo ocasiona in-

estabilidad y puede generar pérdida de control.•

Mantenga las etiquetas y las placas de identi-

fi cación. Tienen información importante. Si no se

pueden leer o si faltan, póngase en contacto con

un centro de servicio MILWAUKEE para obtener

un repuesto gratuito.

• ADVERTENCIA : Ciertos polvos creados al lijar,

serrar, esmerilar, perforar y realizar otras activi-

dades de construcción contienen productos quími-

cos que se sabe que causan cáncer, defectos con-

génitos u otros daños al aparato reproductor. Algu-

nos ejemplos de dichos productos químicos son:

• plomo de pintura con base de plomo

• sílice cristalino de los ladrillos y cemento y de

otros productos de mampostería, y

• arsénico y cromo de madera tratada químicamente.

Su riesgo de exposición varía dependiendo de la

frecuencia con la que realice este tipo de trabajo.

Para reducir su exposición a estos productos

químicos: trabaje en un área bien ventilada, y

trabaje con equipo de seguridad aprobado, como

aquellas máscaras antipolvo especialmente dis-

eñadas para fi ltrar partículas microscópicas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

MANTENIMIENTO

REGLAS ESPECIFICAS

DE SEGURIDAD

1. Zapata

2. Quik-Lok™

seguro de la segueta

3. Indicador de carga

4. Empuñadura

5. Gatillo

6. Interruptor de bloqueo del gatillo

7. DEL

12

5

3

4

6

7

• Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmós-

feras explosivas, como en la presencia de

líquidos, gases o polvo infl amables. Las her-

ramientas eléctricas crean chispas que pueden

incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas

mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

• Los enchufes de las herramientas eléctricas

deben ser del mismo tipo que el toma-

corrientes. Nunca realice ningún tipo de

modifi cación en el enchufe. No use enchufes

adaptadores con herramientas eléctricas

con conexión a tierra. Se reducirá el riesgo de

descarga eléctrica si no se modifi can los enchufes

y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con superfi cies con

conexión a tierra, como tuberías, radiadores,

estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a

tierra.

• No exponga la herramientas eléctricas a la

lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta

el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para

transportar la herramienta eléctrica, tirar de

ella o desenchufarla. Mantenga el cable alejado

del calor, los bordes afi lados o las piezas en

movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica

en el exterior, use una extensión que sea

apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo

de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un

lugar húmedo, utilice un suministro protegido

por un interruptor de circuito con conexión a

tierra (GFCI). Usar un GFCI reduce el riesgo de

que se produzcan descargas eléctricas.

• Manténgase alerta, ponga cuidado a lo que

está haciendo y use el sentido común cuando

utilice una herramienta eléctrica. No use una

herramienta eléctrica cuando está cansado o

bajo la infl uencia de drogas, alcohol o medici-

nas. Despistarse un minuto cuando se utiliza una

herramienta eléctrica puede tener como resultado

lesiones personales graves.

• Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como

una máscara antipolvo, zapatos de seguridad

antideslizantes, un casco o protección auditiva,

reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la toma de

alimentación o a la batería, al levantar o mover

la herramienta. Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor

en la posición de encendido contribuye a que se

produzcan accidentes.

• Quite todas las llaves de ajuste antes de

encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta

puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies

bien asentados y el equilibrio en todo mo-

mento. Esto permite tener mejor control de la

herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa

suelta ni joyas. Mantenga el cabello, la ropa y

los guantes lejos de la piezas en movimiento.

La ropa fl oja, las joyas o el cabello largo pueden

quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conex-

ión de sistemas de recolección y extracción de

polvo, asegúrese de que estén conectados y

se usen apropiadamente. El uso de estos dis-

positivos puede reducir los peligros relacionados

con el polvo.

•

No fuerce la herramienta eléctrica. Use la her-

ramienta eléctrica correcta para la aplicación.

La herramienta eléctrica correcta funcionará mejor

y de manera más segura a la velocidad para la

que se diseñó.

• No use la herramienta eléctrica si el interruptor

no la enciende ni la apaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el

interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de aliment-

ación y/o la batería de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar las herramientas eléc-

tricas. Dichas medidas preventivas de seguridad

reducen el riesgo de que la herramienta se prenda

accidentalmente.

• Almacene las herramientas eléctricas fuera

del alcance de los niños y no permita que

personas no familiarizadas con ellas o estas

instrucciones las utilicen. Las herramientas

eléctricas son peligrosas en las manos de usuarios

no capacitados.

• Mantenimiento de las herramientas eléctricas.

Revise que no haya piezas móviles que estén

desalineadas o que se atasquen, piezas rotas

ni ninguna otra condición que pueda afectar

el funcionamiento de la herramienta eléctrica.

Si se encuentran daños, haga que le reparen

la herramienta antes de usarla. Las herrami-

entas mal mantenidas son la causa de muchos

accidentes.

• Mantenga las herramientas de corte limpias

y afi ladas. Es menos probable que se atasquen

las herramientas de corte con fi los afi lados que

se mantienen de manera apropiada y también son

más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios,

las brocas, etc. siguiendo estas instrucciones,

teniendo en cuenta las condiciones de trabajo

y la tarea que se va a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes de

aquellas para las que se diseñó podría originar

una situación peligrosa.

• Recárguela solamente con el cargador es-

pecifi cado por el fabricante. Un cargador que

sea apropiado para un tipo de batería puede crear

riesgo de incendio cuando se use con otra batería.

• Use las herramientas eléctricas solamente con

baterías específi camente diseñadas. El uso de

cualquier otro tipo de batería puede crear riesgo

de lesiones o incendio.

• Cuando no se use la batería manténgala

alejada de otros objetos de metal como clips

para papel, monedas, llaves, clavos, tornillos

u otros objetos de metal pequeños que puedan

realizar una conexión entre los bornes. Realizar

un cortacircuito en los terminales de la batería

puede provocar quemaduras o un incendio.

• Bajo condiciones abusivas, puede salir líquido

expulsado de la batería; evitar el contacto. Si

se produce un contacto accidental, lavar con

agua. Si el líquido entra en contacto con los

ojos buscar ayuda médica adicional. El líquido

que sale despedido de la batería puede causar

irritaciones o quemaduras.

• Haga que un técnico calificado realice el

mantenimiento de la herramienta eléctrica utili-

zando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de

la herramienta eléctrica.

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no se sigue todas las advertencias e instrucciones, se pueden provocar

una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias

e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica”

en todas las advertencias incluidas más abajo se refi ere a su herramienta operada por conexión

(cable) a la red eléctrica o por medio de una batería (inalámbrica).

16 17

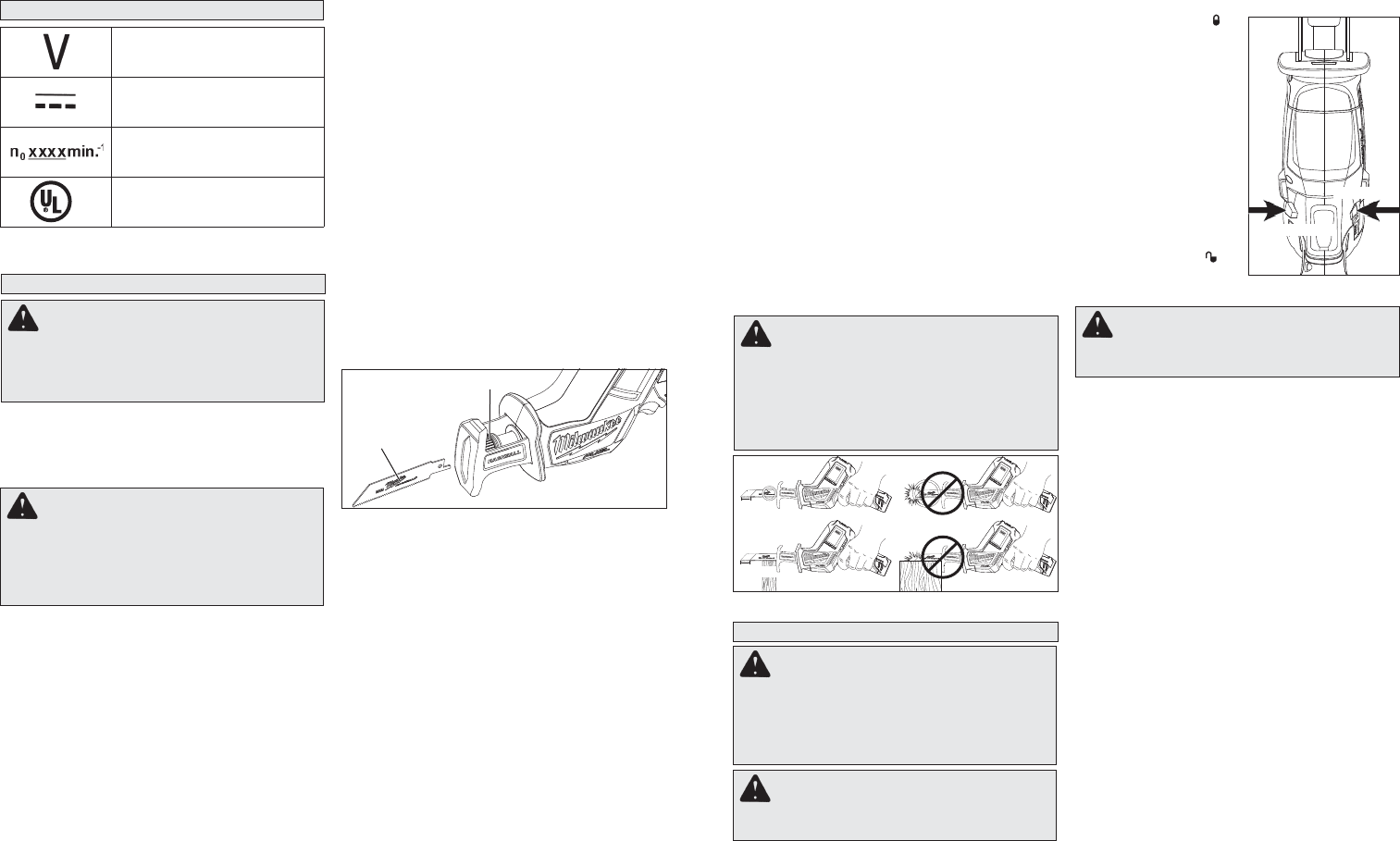

Abrazadera para segueta Quik-Lok®

Extraiga la batería antes de cambiar las seguetas.

Asegúrese de que la fl echa y el área donde se co-

locará la abrazadera para segueta se encuentren

limpios. Las rebabas de metal o el aserrín podrían

impedir que la abrazadera para segueta Quik-Lok®

quede bien sujeta.

1. Dependiendo del trabajo a realizar, usted podrá

colocar la segueta con los dientes hacia abajo

o hacia arriba. Para instalar la segueta, gire

el collar en el sentido del símbolo de la fl echa

mientras inserte la segueta en la abrazadera

hasta que el zanco llegue al collar.

Como se inserta / quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

Para introducir la batería, deslícela en el cuerpo

de la herramienta. Asegúrese de que quede bien

fi rme en su posición.

ENSAMBLAJE

ADVERTENCIA Recargue la batería

sólo con el cargador especifi cado para ella.

Para instrucciones específi cas sobre cómo

cargar, lea el manual del operador suminis-

trado con su cargador y la batería.

ADVERTENCIA Para reducir el riesgo

de lesiones, extraiga siempre la batería antes

de acoplar o desacoplar accesorios. Utilice

únicamente accesorios específicamente

recomendados para esta herramienta. El

uso de accesorios no recomendados podría

resultar peligroso.

Fig. 1 Collar

Segueta

SIMBOLOGÍA

Volts

Corriente directa

Cortes por minuto sin carga

(SPM)

CUS Underwriters Laboratories, Inc.

Estados Unidos y Canadá

Selección de la segueta

La abrazadera para segueta Quik-Lok® se adapta

a seguetas universales Hackzall® y Sawzall® con

espiga de 13 mm (1/2"). Para un mejor rendimiento,

utilice seguetas de MILWAUKEE de alto desem-

peño. Cuando seleccione una segueta, elija el

tipo y largo adecuados. Se dispone de diversos

tipos de seguetas para una amplia variedad de

aplicaciones: cortes en metal, madera, madera con

clavos embutidos, calado, desbastado y contorno.

También hay seguetas de muchos largos. Se-

leccione un largo que sea sufi ciente para que

durante su carrera la segueta se extienda más

allá de la zapata y del material a cortar. No

use seguetas con un largo menor a 89 mm

(3-1/2") ya que no llegarán a cortar más allá

de la zapata.

A fi n de obtener el mejor rendimiento y una vida útil

más larga de la segueta, refi érase a su catálogo

MILWAUKEE Electric Tool o visite nuestro sitio en

Internet: www.milwaukeetool.com para seleccionar

la segueta que mejor se adecue a su trabajo.

2. Cuando suelte el collar, el mecanismo de resorte

sujetará la segueta fi rmemente en su lugar.

3. Gire el collar en el sentido contrario de la fl echa

para asegurarse de que la segueta esté afi an-

zada en la abrazadera.

4. Tire de la segueta para asegurarse de que se

ha afi anzado completamente en la abrazadera.

5. Para extraer la segueta, gire el collar en la dirección

del símbolo de la fl echa mientras extrae la segue-

ta.Tenga cuidado al manejar seguetas calientes.

Mantenimiento de la abrazadera para segueta

Quik-Lok®

•Periódicamente, limpie el polvo y residuos de

la abrazadera para segueta Quik-Lok® con aire

comprimido seco.

•Si el collar no gire con facilidadd, gire el collar

hacia la derecha y hacia la izquierda para sacudir

los residuos sueltos.

•Periódicamente, lubrique la abrazadera Quik-Lok®

con un lubricante seco como el grafi to.

Cortes en general

Para cortes rectos o de contornos iniciando desde

una orilla, alinie la segueta con su linea de corte.

Antes que la segueta haga contacto con el material,

empúñela fi rmemente y oprima el gatillo. Luego

guíela por la linea de corte. Mantenga siempre la

zapata apoyada completamente contra el material

a cortar, asi evitará vibraciones excesivas.

Cortes en metal

Inicie el corte a baja velocidad y auméntela gradu-

almente conforme avanza en el corte. Cuando se

corta metales u otros materiales duros que no

pueden ser cortados desde una orilla, taladre una

perforación de un diámetro que sea mayor a la

parte mas ancha de la segueta.

Indicador de carga

Para determinar la cantidad de carga que queda

en la batería, pulse el gatillo. El indicador de carga

se encenderá durante 2-3 segundos.

Para indicar el fi nal de la carga, una luz en el indica-

dor de carga se encenderá durante 2-3 segundos.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango

fi rmemente y apriete el gatillo. Cuando se aprieta

el gatillo, se enciende un LED. Se apagará en

cuanto se suelte el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete

el gatillo, mayor será la velocidad.

3. Para parar la herramienta, suelte el gatillo.

Permita que la herramienta se detenga comple-

tamente antes de extraer la segueta de un corte

parcial o cuando deje de operarla.

ADVERTENCIA Para reducir el riesgo

de lesiones, use siempre lentes de seguridad

o anteojos con protectores laterales.

OPERACION

ADVERTENCIA Para reducir el riesgo

de lesiones, extraiga siempre la batería antes

de acoplar o desacoplar accesorios. Utilice

únicamente accesorios específicamente

recomendados para esta herramienta. El

uso de accesorios no recomendados podría

resultar peligroso.

ADVERTENCIA No toque la hoja

inmediatamente después del uso. La hoja

será caliente.

Destrabar Trabar

Fig. 3

Cómo sacar las seguetas rotas de la abrazadera

de la segueta Quik-Lok®

Desenchufe la herramienta antes de quitar las

seguetas. Se puede sacar la segueta utilizando

los siguientes métodos.

• Apunte la herramienta hacia abajo, gire el collar y

sacuda la herramienta hacia arriba y hacia abajo

(NO apague la herramienta mientras los dedos

mantengan abierta la abrazadera de la segueta).

La varilla de la segueta rota debe desprenderse

de la abrazadera.

• Si no surte efecto el sacudir de la herramienta-En

la mayor’a de casos, una parte de la segueta rota

se extenderá más allá de la abrazadera. Simple-

mente gire el collar y tire la segueta rota de la

abrazadera por esta esquina.

• Si la segueta rota no se extiende lo sufi ciente

para que usted pueda tomarla, utilice una hoja

delgada con dientes pequeños (tal como una hoja

para cortar) para enganchar la segueta que está

atorada en la abrazadera mientras gira el collar y

sáquela de la abrazadera.

ADVERTENCIA Para reducir el riesgo

de lesións, asegúrese de que durante su carre-

ra la segueta se extienda más allá de la zapata y

del material a cortar. Las seguetas pueden da-

ñarse si golpean el material o la zapata (Fig. 2).

Corte

Fig. 2

Corte

Interruptor de bloqueo del gatillo

Para trabar el gatillo,

empuje la traba del gatillo

como se muestra. El gatillo

no funcionará mientras el

interruptor esté en esta

posición. Siempre ase-

gure el gatillo y saque la

batería antes de efectuar

el mantenimiento de la her-

ramienta o de cambiar

algún accesorio. Asegure

el gatillo cuando almacene

la herramienta o cuando no

la esté utilizando.

Para destrabar el gatillo,

empuje la traba del gatillo

como se muestra.

18 19

Cortes penetrantes

El Hackzall® de MILWAUKEE es la herramienta

ideal para realizar un corte penetrante directo en

superfi cies que no se pueden comenzar a cortar

desde una esquina, como por ejemplo, paredes y

pisos. No haga cortes penetrantes en superfi cies

metálicas (véase "Cortes

en Metales").

1. Introduzca la segueta

en la herramienta con

los dientes hacia abajo.

Sujete la herramienta

como se ilustra, apoy-

ando el extremo de la

zapata sobre el mate-

rial.

2.Con la segueta sólo ro-

zando la superfi cie del

material, oprima el ga-

tillo. Usando el extremo

de la zapata como piv-

ote, descienda la segu-

eta sobre el material tal

como se ilustra.

3.Conforme la segueta

empieza a cortar, le-

vante la empuñadura

de la herramienta hasta

que la zapata quede

apoyada firmemente

sobre la superfi cie. Lu-

ego guíe la herramienta

por la línea de corte

deseada para realizar el corte.

ADVERTENCIA Para reducir el riesgo

de explosión, descarga eléctrica y daños a la

propiedad, verifi que que en el área de trabajo

donde realizará cortes ciegos o penetrantes

no hayan tuberías de gas, cables ni tuberías

de agua ocultas.

Fig. 4

Mantenimiento de la herramienta

Adopte un programa regular de mantenimiento

y mantenga sus baterías y cargador en buenas

condiciones. Despues de 6 meses a un año,

dependiendo del uso dado, envíe su herrami-

enta, batería y cargador, al Centro de Servicio

MILWAUKEE mas cercano para que le hagan:

• Lubricación

• Inspección mecánica y limpieza (engranes,

fl echas, baleros, carcaza, etc.)

• Inspección eléctrica (batería, cargador, motor)

• Probarla para asegurar una adecuada operación

mecánicay eléctrica

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de

la batería y de la herramienta. Si aun asi la her-

ramienta no trabaja correctamente, regrésela, con

el cargador y la batería, a un centro de servicio

MILWAUKEE para que sea reparada.

MANTENIMIENTO

ADVERTENCIA Para reducir el

riesgo de una lesión, desconecte siempre la

herramienta antes de darle cualquier man-

tenimiento. Nunca desarme la herramienta ni

trate de hacer modifi caciones en el sistema

eléctrico de la misma. Acuda siempre a un

Centro de Servicio MILWAUKEE para TODAS

las reparaciones.

ADVERTENCIA Para reducir el

riesgo de una explosión, no queme nunca

una batería, aun si está dañada, “muerta” o

completamente descargada.

Limpieza

Limpie el polvo y suciedad de las ventilas del carga-

dor y la herramienta. Mantenga los mangos y em-

puñaduras limpios, secos y libres de aceite o grasa.

Use solo jabón neutro y un trapo húmedo para

limpiar la herramienta, batería y el cargador, ya

que algunos substancias y solventes limpiadores

son dañinos a los plásticos y partes aislantes. Algu-

nos de estos incluyen: gasolina, turpentina,thíner,

lacas, thíner para pinturas, solventes para limpieza

con cloro, amoníaco y detergentes caseros que

tengan amonia. Nunca usa solventes infl amables

o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están daña-

dos, envíela al centro de servicio más cercano.

Para una lista completa de accessorios, refi érase

a su catálogo MILWAUKEE Electric Tool o visite

nuestro sitio en Internet: www.milwaukeetool.com.

Para obtener un catálogo, contacte su distribuidor

local o uno de los centros de servicio.

ACCESORIOS

ADVERTENCIA Para reducir el riesgo

de lesiones, siempre extraiga la batería an-

tes de cambiar o retirar accesorios. Utilice

únicamente accesorios específicamente

recomendados para esta herramienta. El

uso de accesorios no recomendados podría

resultar peligroso.

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico,

la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE

DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en

mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE

reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe

que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la

herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por

MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un

comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por

reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones,

abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las

carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la

lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada

para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de

trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías

inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos,

con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba

y medición. Se encuentran disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La

fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de

compra en el momento en que se solicita el servicio de garantía.

LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRE-

SENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO

MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN

NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE

COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO

CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE

EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA

LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES

ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS

OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE

TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ

PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA

EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE

PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS

DERECHOS QUE VARÍAN DE ESTADO EN ESTADO.

Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del

sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro

de Servicio de la fábrica de MILWAUKEE más cercano.

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este

producto Para América Central y el Caribe se debe confi rmar en el Centro de Servicio Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por

el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna.

com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes,

componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra.

Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario fi nal. La empresa se hace re-

sponsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio

Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookfi eld, Wisconsin, U.S.A. 53005

58-14-2520d1 11/13 Printed in China

961011219-01( )

UNITED STATES

MILWAUKEE Service CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very important

to us!

If you encounter any problems with the operation

of this tool, or you would like to locate the factory

Service/Sales Support Branch or authorized

service station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with your

tool and accessory needs. Call 1.800.268.4015

to fi nd the names and addresses of the closest

retailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est fi er de proposer un produit de

première qualité NOTHING BUT HEAVY DUTY®. Votre

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour

localiser le centre de service/ventes ou le centre

d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se

tient à votre disposition pour fournir l’aide technique,

l’outillage et les accessoires nécessaires.

Composez le 1.800.268.4015 pour obtenir les

noms et adresses des revendeurs les plus proches

ou bien consultez la section «Où acheter» sur notre

site web à l’adresse www.milwaukeetool.com

CENTRO DE ATENCION A CLIENTES

Av. Presidente Masarik 29 Piso 7

CP. 11570. Col. Chapultepec Morales

Del. Miguel Hidalgo, Distrito Federal, México

01-800-8321949

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

Para información de Centros de Servicio busca

el icono “Servicio al cliente”- “Contáctanos”

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us! If you encounter any problems with the

operation of this tool, or you would like to locate the

factory Service/Sales Support Branch or authorized

service station nearest you, please call...

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with

your tool and accessory needs. Check your “Yellow

Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see

the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service

Technical Support about ...

• Technical Questions

• Service/Repair Questions

• Warranty call: 1-800-SAWDUST

fax: 1.800.638.9582

email: metproductsupport@milwaukeetool.com

Register your tool online at

www.milwaukeetool.com and...

• receive important notifi cations regarding

your purchase

• ensure that your tool is protected under the

warranty

• become a HEAVY DUTY club member

MEXICO - Soporte de Servicio MILWAUKEE

Contacta nuestro servicio técnico para….

• Preguntas Técnicas

• Asesoría, servicio y reparación

• Garantía

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por favor,

llame al 01 800 8321949 para obtener los nombres

y direcciones de los más cercanos a usted, o

consulte la sección "Dónde Comprar" en nuestro

sitio web www.milwaukeetool.com.mx
