OM-Series

owners manual

PRINTED IN CANADA

7AI//MOMNI-2

®

The Sound of the 21st Century

OM-6

OM-8

OM-10

OM-12

OM-14

OM-C2

OM-C3

OM-R2

IMPORTANT SAFETY INSTRUCTIONS

Read Instructions

All safety and operating instructions should be read before the product is

operated.

Retain Instructions

The safety and operating instructions should be retained for future

reference.

Heed Warnings

All warnings on the product and in the operating instructions should

be adhered to.

Follow Instructions

All operating and use instructions should be followed.

Cleaning

Unplug this product from the wall outlet before cleaning. Do not use liquid

cleaners or aerosol cleaners. Use a damp cloth for cleaning.

Attachments

Do not use attachments not recommended by the product manufacturer as

they may cause hazards.

Water and Moisture

Do not use this product near water– for example near a bath tub,wash

bowl kitchen sink,or laundry tub; in a wet basement;or near a swimming

pool.

Ventilation

Slots and openings in the cabinet are provided for ventilation and to ensure

reliable operation of the product and to protect it from overheating,and

these openings must not be blocked or covered. They should also never be

blocked by placing the product on a bed, sofa, rug, or other similar surface.

This product should not be placed in a built-in installation such as a book-

case or rack unless proper ventilation is provided or the manufacturer’s

instructions have been adhered to.

Power Sources

This product should be operated only from the type of power source

indicated on the marking label. If you are not sure of the type of power

supply to your home, consult your product dealer or local power company.

For products intended to operate from battery power, or other sources,

please refer to the operating instructions.

Grounding or Polarization

This product may be equipped with a polarized alternating-current line plug

(a plug having one blade wide than the other). This plug will fit into the

power outlet only one way. This is a safety feature. If you are unable to

insert the plug fully into the outlet, try reversing the plug. If the plug should

still fail to fit,contact your electrician to replace your obsolete outlet.

DO NOT defeat the safety purpose of the polarized plug.

IMPORTANT SAFETY INSTRUCTIONS

Power Cord Protection

Power supply cords should be routed so that they are not likely to b e

walked on or pinched by the items placed upon or against them,paying

particular attention to cords at plugs, convenience receptacles, and the point

where they exit from the product.

Overloading

Do not overload wall outlets or extension cords, as this can result in a risk

of fire or electric shock.

Object and Liquid Entry

Never push objects of any kind in this product through openings as they

may touch dangerous voltage points or short out parts that could result in

a fire or electric shock. Never spill liquid of any kind on the product.

Servicing

Do not attempt to service this product yourself as opening or removing

covers may expose you to dangerous voltage or other hazards.

Heat

This product should be situated away from heat sources such as radiators

,heat registers, stoves, or other appliances (including amplifiers) that produce

heat.

Non-use Periods

The power cord of the product should be unplugged from the outlet when

left unused for a long period of time.

Damage Requiring Service

This product should be serviced by qualified service personnel when;

(A) The power supply cord or the plug has been damaged, or

(B) Objects have fallen,or liquid has been spilled into the appliance, or

(C) The product has been exposed to rain, or

(D) The appliance does not operate normally or exhibits a marked change

in sonic performance, or

(E) The product has been dropped, or the enclosure has been damaged.

“MIRAGE”,the “MIRAGE”logo,“The Original Bipolar Loudspeaker”,“Omnipolar” and “API Accessories” are

trademarks of Audio Products International Corp. “Dolby”,“Dolby Pro-Logic”and “Dolby Digital Surround”

are trademarks of Dolby Laboratories Licensing. DTS is a Trademark of Digital Theater Systems Inc.

owners manual OM-Series

2

WELCOME TO THE WORLD OF

MIRAGE LOUDSPEAKERS

We are sure you will enjoy this superb product. The following advice is

offered to facilitate proper installation of your MIRAGE speakers in your

home. Extensive research along with great care at every design stage has

enabled MIRAGE to produce speakers with extraordinary performance

characteristics: a performance level that is equal, or superior to other

loudspeakers costing many times their price. The finest components and

materials, made with sophisticated manufacturing and quality control ensure

that you will enjoy this exceptional performance for many years.

IMPORTANT: Please retain the carton and packing material for this

MIRAGE product to protect it in the event it ever has to be shipped to

a service center for repair. Product received damaged by a service center

that has been shipped by the end user in other than the original

packaging,will be repaired,refurbished and properly packaged for return

shipment at the end user’s expense.

POSITIONING & CONNECTING YOUR

MIRAGE OM-SERIES SPEAKERS

For best performance, please follow the guidelines outlined below:

Left and Right Main Speakers

For best stereo separation, we recommend the speaker pair be placed 6 to

10 feet (2-3 m) apart and a minimum of 15-inches (40cm) from the rear

wall. The distance from the loudspeakers to the listener should be about 1

to 1.5 times the distance separating the speakers. See Figures 1,2, 3 or

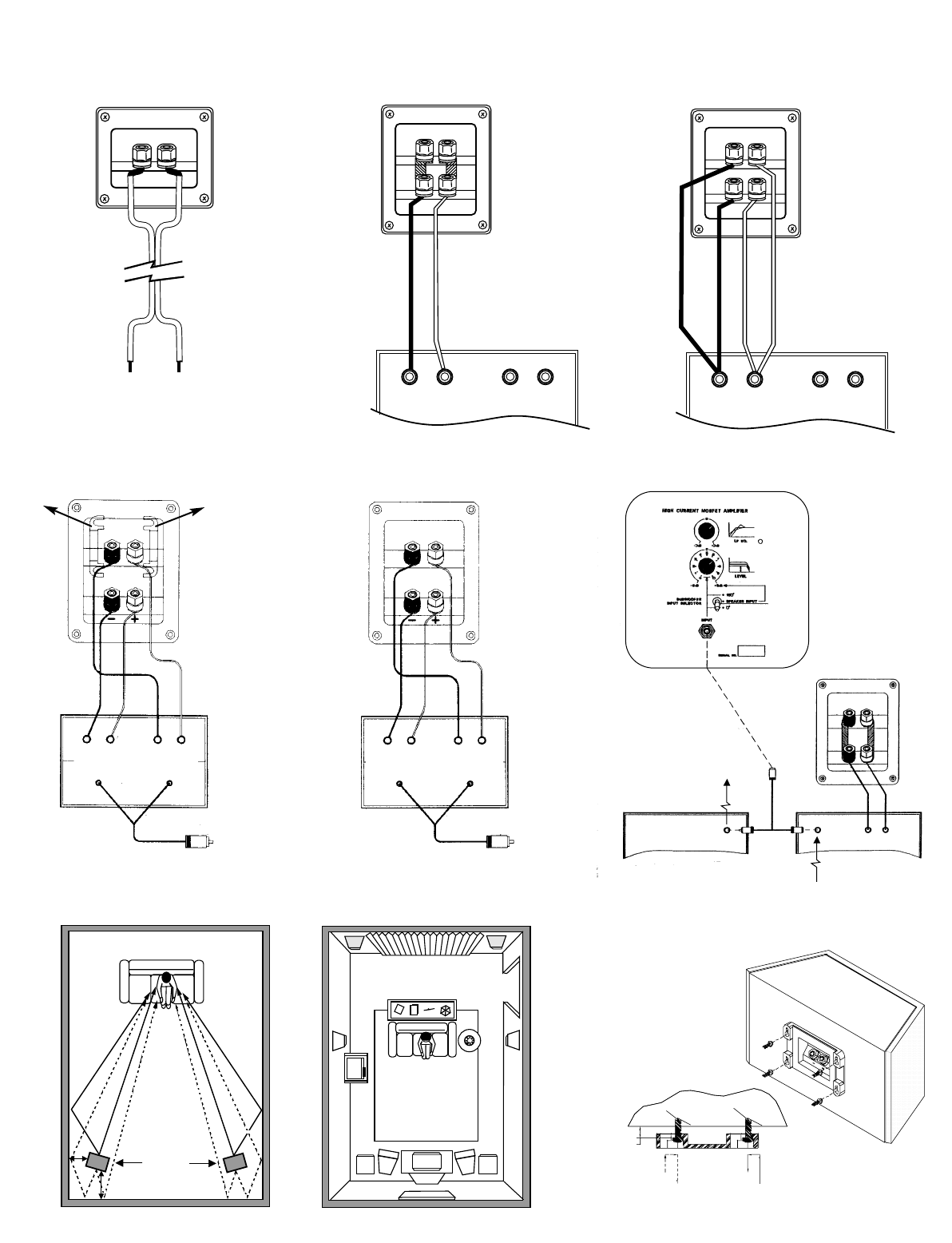

4 for connection and Figures 6 or 7 for placement.

Center Channel Speaker

The purpose of the center channel speaker is to ensure that the central

audio image, including actors’ voices, appears to emanate from the screen.

For best results the center channel speaker should be located directly

above, or below the TV screen. See Figure 1 for connection and

Figure 7 for placement.

NOTE: The Omnipolar® OM-C2 will perform well installed in a wall unit

or built into a custom installation,provided there is a minimum of 10-12-

inches (25-30cm) of free space between the speaker and the enclosure

back and sides.For optimum performance,we recommend that this

product be placed where it's sound radiation pattern will benefit from

walls,or other reflective boundary surfaces.

Surround/Effects Speakers

Surround effects speakers should be positioned adjacent to and slightly

behind the primary listening area,on the rear wall or in the ceiling to pro-

vide the sense of spaciousness and ambiance for either Dolby Pro Logic™

or the new Dolby Digital™ Surround source formats. See Figure 1 for

connection and Figure 7 for placement.

MIRAGE Powered Subwoofers

Low frequencies are essentially non-directional,so your subwoofer may be

placed anywhere in the listening room,without affecting the stereo image

of your main speakers. However, placement too near the corner of the

room may result in “boomy” bass performance. Positioning the subwoofer

further from the corner will normally result in more detailed and accurate

performance. For larger rooms, two or more subwoofers may be used.

Refer to the connection instructions in the Owner’s Manual of

your Subwoofer.

Connection Methods for Model OM-6

1. For ease of hook-up,use the Speaker Level Connection as you would a

non-powered speaker. Be sure to set the Input Selector Switch to the

center (Speaker Level) position. See Figure 5 for connection and

Figures 6 or 7 for placement.

2. If your system has Left/Right Pre-amp Outputs and Left/Right Main

Amplifier Inputs,we recommend the Low Level Connection for best

sonic performance. Use RCA interconnect cables with a “Y” connector.

See Figure 5 for connection and Figures 6 or 7 for

placement. Be sure to set the Input Selector Switch to the upper

(180°) or lower (0°) position.

3. We recommend that you DO NOT USE the Subwoofer Output(s)

of an A/V Receiver or Processor to feed the Low Level Input of the

OM-6. This method deteriorates performance by duplicating crossover

slopes.

QUICK SET UP GUIDE FOR OM-6 & OM-8

1. If so featured,ensure that your receiver or AV processor is set for Large

main (left & right) speakers.

2 Turn the Subwoofer Output on your receiver or AV processor Off.For

5.1-channel AV Processors, switch the LFE Channel Off to direct Low

Frequency Effects to the front left and right speakers.

3. Ensure that all binding posts and terminal connections are firmly hand

tightened.

4. The rotary Level Control adjusts the bass output level of the subwoofer

section of the OM-6 or OM-8. If Using the Speaker Level Connection

Method: The 12 o’clock position produces balanced output between

low, mid and high frequencies. For more bass output, rotate clockwise.

If Using the Low Level Connection Method: Since each

receiver/processor produces different output levels, experiment to find

the most suitable selection for your listening needs.

5. In either Speaker Level or Low Level Connection,the Low Frequency

(LF) EQ. Control adjusts the extreme low frequency characteristics. It is

continuously variable from –3dB through 0 to +3dB to precisely match

the subwoofer section of these powered models with the acoustics of

your listening room. If bass is too boomy and lacks detail,adjust this

control counter-clockwise until desired performance is achieved.

CAUTION:To avoid serious amplifier damage if using a bridged output

amplifier, DO NOT USE the Low Level Connection Method.

NOTE: In Home Theater Applications, the Red LED,which is located on

the lower grille panel of the OM-6 & OM-8 may occasionally switch off

during extended periods of dialogue, when low frequency information is

absent. The LED will switch back to Red (On) when the internal amplifier

senses the return of low frequency signals.

CABINET CARE

Black high gloss finished models should be polished periodically to

preserve the luster. A soft, dirt-free cloth and high quality furniture

polish shall be used for this purpose. Wood grain, and satin,(white or black)

finished models should be gently wiped clean from time to time with a

damp cloth to remove any dust or stains. To remove dust from the grille

cloth, use the brush attachment on your vacuum cleaner or a slightly

dampened sponge.

WARRANTY OUTSIDE OF THE

UNITED STATES AND CANADA

Outside of North America, the warranty may be changed to comply with

local regulations.Ask your local MIRAGE dealer for details of the LIMITED

WARRANTY applicable in your country.

owners manual OM-Series

3

SICHERHEITSANWEISUNGEN

Lektüre der Anweisungen

Sicherheits- und Betriebsanweisungen vor Inbetriebnahme des Produktes

bitte durchlesen.Aufbewahren der Anweisungen Sicherheits- und

Betriebsanweisungen für zukünftige Informationszwecke bitte aufbewahren.

Beachten der Achtungshinweise Achtungshinweise auf Produkt- und

Betriebsanweisungen bitte beachten. Beachten der Anweisungen

Betriebs- und Gebrauchsanweisungen bitte beachten.

Reinigen

Stromzufuhr vor Reinigen des Produktes abschalten.Bitte nicht flüssige

Reinigungs- oder Sprühmitttel, sondern einfach feuchtes Tuch zum Reinigen

verwenden.

Zubehörteile

Keine Zubehörteile benutzen, die nicht vom Hersteller empfohlen werden,

da dies mit Gefahr verbunden sein könnte.

Wasser und Feuchigkeit

Produkt nicht in der Nähe von Wasser wie z.B. einer Badewanne, einer

Küchenspüle, einer Waschbütte oder in einem naßen Untergeschoß oder in

der Nähe eines Schwimmbeckens benutzen.

Lüftung

Schlitze und Öffnungen in der Box dienen zur Lüftung, gewährleisten einen

einwandfreien Betrieb des Produktes und schützen vor Überhitzung. Sie

dürfen nicht blockiert oder bedeckt werden.Wenn das Produkt auf ein Bett,

ein Sofa, einen Teppich oder eine andere Unterlage gestellt wird, sollten sie

ebenso niemals blockiert werden.Das Produkt sollte nicht in Einbaumöbel

wie z.B. ein Buchregal oder einen Bücherschrank plaziert werden, es sei

denn die Lüftung ist genügend oder die Anweisungen des Herstellers

werden befolgt.

Netzanschluß

Das Produkt sollte nur an ein Stromnetz angeschlossen werden,das mit den

Angaben auf dem Markenschild übereinstimmt. Bei Unklarheiten über die

Art der Stromversorgung Ihres Hauses bitte Ihren Händler oder Ihr

Stromversorgungsunternehmen zu Rate ziehen. Bei Produkten, die mit

Batteriestrom oder von anderen Stromquellen versorgt werden,bitte die

Betriebsanweisungen befolgen.

Erdung oder Verpolsicherung

Das Produkt ist mit einem WS-Stecker mit Verpolschutz (ein Stecker, bei

dem ein Kontakt breiter ist als der andere) ausgerüstet. Dieser Stecker kann

aus Sicherheitsgründen nur in einer Richtung in eine Steckdose gesteckt

werden.Versuchen Sie den Stecker anders herum einzustecken, wenn er

nicht in die Steckdose passen will. Klappt es immer noch nicht, raten wir

Ihnen, einen Elektriker kommen zu lassen, um die alte Steckdose

auszutauschen.AUF KEINEN FALL die Sicherheitsbestimmung des

Verpolschutzes umgehen.Verbindungsschnurschutz Die elektrischen

Verbindungsschnüre sollten so verlegt werden, daß nicht über sie gelaufen

wird oder daß sie nicht von auf ihnen liegenden Gegenständen eingeklemmt

werden.Dabei sollte besondere Aufmerksamkeit den Stellen zukommen, wo

die Schnüre in einem Stecker bzw. einer Steckdose enden oder an dem

Punkt, wo sie von dem Produkt wegführen.

Überbelastung

Steckdosen oder Verlängerungsschnüre sollten nicht überbelastet werden, da

sonst Feuergefahr oder Risiken von Stromschlägen bestehen.

Eindringen von Gegenständen oder Flüssigkeiten

Niemals sollten Gegenstände irgendwelcher Art durch die Öffnungen in

dem Produkt gesteckt werden,da dadurch Kontakte unter Spannung

berührt oder Teile kurzgeschlossen werden können, was zu Feuergefahr

oder Risiken von Stromschlägen führen könnte. Ebenso sollten niemals

Flüssigkeiten irgendwelcher Art über das Produkt verschüttet werden.

Reparatur und Wartung

Niemals versuchen, selbst das Produkt zu reparieren oder zu warten, da

man bei Lösen oder Entfernen der Wände berührungsgefährlicher Spannung

oder anderen Gefahren ausgesetzt sein kann.

Wärmequellen

Das Produkt sollte nicht in der Nähe von Wärmequellen wie z.B.

Heizkörpern, Heizrohren, Öfen oder anderen wärmeerzeugenden Geräten

(inklusive Verstärkern) aufgestellt werden.

Perioden der Nichtbenutzung

Bei längeren Perioden der Nichtbenutzung sollte die Verbindungsschnur des

Produktes aus der Steckdose gezogen werden.

Inanspruchnahme eines Kundendienstes bei

Schäden

Das Produkt sollte von einem qualifizierten Kundendienst repariert und

gewartet werden, wenn

a) die Verbindungsschnur oder der Stecker beschädigt wurde oder

b) Gegenstände in das Gerät gefallen oder Flüssigkeit über es

verschüttetwurde oder

c) das Produkt im Regen stand oder

d) das Gerät nicht mehr normal funktioniert oder in seiner

Klangwiedergabe einen offensichtlichen Wechsel zeigt oder

e) das Produkt hingefallen ist oder das Gehäuse beschädigt wurde.

"MIRAGE",das Logo "MIRAGE", "The Original Bipolar Loudspeaker","Omnipolar" und "API Accessories" sind

Warenzeichen von Audio Products International Corp."Dolby, "Dolby Pro-Logic" und "Dolby Digital Surround"

sind Warenzeichen von Dolby Laboratories Licensing. DTS ist ein Warenzeichen von Digital Theater Systems Inc.

Bedienungsanleitung OM-Serie

4

WILLKOMMEN IN DER WELT DER

MIRAGE-LAUTSPRECHER

Dieses hervorragende Produkt wird Ihnen ganz bestimmt gefallen. Die

nachstehenden Anweisungen sollen Ihnen die ordnungsgemäße Installierung der

MIRAGE-Lautsprecher bei sich zu Hause erleichtern. Intensive Untersuchungen

und große Sorgfalt in jeder einzelnen Entwicklungsstufe haben es MIRAGE

ermöglicht, Lautsprecher mit außergewöhnlichen Leistungsmerkmalen

herzustellen, die sich mit denen anderer Lautsprecher,die zwei- bis dreimal so

teuer sind, messen können oder sie sogar übertreffen.Hochwertige, mit

anspruchsvollen Verarbeitungsmethoden und unter ständiger Qualitätskontrolle

hergestellte Komponenten und Materialien gewähren Ihnen viele Jahre Freude

an diesem Produkt und seiner ausgezeichneten Leistung.

WICHTIGER HINWEIS: Bitte, bewahren Sie Verpackungskarton und -

material dieses MIRAGE-Produktes auf,damit das Produkt im Fall einer

Reparatur beim Versand an ein Service-Center richtig geschützt ist. Produkte,

die beschädigt in einem Service-Center ankommen und vom Endverbraucher

nicht in der Original-Verpackung verschickt wurden,werden auf Kosten des

Endverbrauchers repariert und für den Rückversand ordnungsgemäß verpackt.

AUFSTELLEN UND ANSCHLIESSEN DER

MIRAGE-LAUTSPRECHER (OM-SERIE)

Um die Leistungsfähigkeit der Lautsprecher voll auszunützen, bitte

nachstehende Anweisungen befolgen:

Rechter und linker Front-Lautsprecher

Um einen optimalen Stereo-Effekt zu erhalten,empfehlen wir, die beiden

Lautsprecher 2 - 3 m voneinander und mindestens 40 cm von der Wand

entfernt aufzustellen. Der Abstand zwischen den Lautsprechern und dem Hörer

sollte etwa 1 bis 1 1/2 mal dem Abstand entsprechen,der die Lautsprecher

trennt. Siehe Abbildungen 1, 2, 3 oder 4 für das Anschließen und

Abbildungen 6 oder 7 für das Aufstellen.

Center-Lautsprecher

Der Center-Lautsprecher soll sicherstellen, dass der zentrale Audio-Effekt, ein-

schließlich der Stimmen der Schauspieler, aus dem Fernsehbildschirm zu

kommen scheint. Um ein optimales Ergebnis zu erreichen, sollte der Center-

Lautsprecher direkt über oder unter dem TV-Bildschirm aufgestellt werden.

Siehe Abbildung 1 für das Anschließen und Abbildung 7 für das

Aufstellen.

HINWEIS: Bei einer Installierung in einem Wandregal oder individuell nach

Mab garantiert das Omnipolar® OM-C2 Modell gute Klangwiedergabe,

vorausgesetzt,es besteht ein Mindestabstand von 25-30 cm zwischen dem

Lautsprecher und den hinteren und seitlichen Abgrenzungen des Wandregals.

Für optimale Klangwiedergabe empfehlen wir, daß das Modell dort installiert

wird,wo seine Klangabstrahlung durch Wände oder andere reflektierende

Abgrenzungen unterstützt wird.

Surround-Lautsprecher

Die Lautsprecher für Surround-Effekte sollten neben und ein wenig hinter dem

Haupthörbereich an der Rückwand oder an der Decke installiert

werden,um den Raumklangeffekt des Dolby Pro Logic™ oder des neuen Dolby

Digital™ Surround Systems zu vermitteln. Siehe Abbildung 1 für das

Anschließen und Abbildung 7 für das Aufstellen.

MIRAGE Subwoofer mit Leistungsverstärker

Niedrige Frequenzen werden im wesentlichen nicht in eine bestimmte Richtung

abgestrahlt. Daher kann der Subwoofer an jeder beliebigen Stelle im Hörbereich

aufgestellt werden,ohne dass der Stereo-Effekt der Front-Lautsprecher beinflusst

wird.Achtung:Wird ein Subwoofer in unmittelbarer Nähe der Zimmerecke

aufgestellt, kann dies ein Dröhnen der Bässe zur Folge haben. Steht er jedoch

etwas vor, wird normalerweise ein bessere und genauere Wiedergabe erreicht.

In größeren Räumen können zwei oder mehrere Subwoofer aufgestellt werden.

Beziehen Sie sich auf die Betriebsanleitung für das Anschließen des

Subwoofers.

Anschließen des OM-6-Modells

1. Eine einfache Methode, bei der die Lautsprecher gewissermaßen ohne

Leistungsverstärker benutzt werden, ist die High-Level-

Anschlussmethode. Eingangswahlschalter auf die Center Position

(90º) (High-Level) setzen. Siehe Abbildung 5 für das Anschließen

und Abbildungen 6 oder 7 für das Aufstellen.

2. Wenn das System über linke/rechte Vorverstärkerausgänge und linke/rechte

Hauptverstärkereingänge verfügt,schlagen wir Ihnen die Low-Level

Anschlussmethode vor, um einen optimalen Klangeffekt zu erhalten. RCA-

Verbindungskabel mit “Y”-Stecker benutzen.Siehe Abbildung 5 für das

Anschließen und Abbildungen 6 oder 7 für das Aufstellen.

Eingangswahlschalter auf die obere (180º) oder untere Position (0º) setzen.

3. Wir raten Ihnen davon ab, Subwoofer-Ausgänge eines A/V-Receiver oder

Prozessors zu benutzen, um das Low-Level Signal an das OM-6-Modell zu

senden. Diese Methode verringert die Leistung, da sie ein Überlagern der

Signale zur Folge hat.

ANWEISUNGEN FÜR QUICK SET-UP

(OM-6 UND OM-8 MODELLE)

1. Wenn das System dementsprechend ausgerüstet ist, sicherstellen, dass der

Receiver oder AV-Prozessor für leistungsstarke Front-Lautsprecher (links

und rechts) konfiguriert ist.

2. Subwoofer-Ausgang Ihres Receivers oder AV-Prozessors abschalten. Bei 5.1-

Kanal AV Prozessoren, LFE Kanal abschalten, um die Niederfrequenz-Effekte

auf den linken und rechten Front-Lautsprecher zu richten.

3. Sicherstellen, dass alle Anschlussklemmen von Hand fest angezogen sind.

4. Mittels Drehknopf kann die Basswiedergabe des Subwoofers am OM-6

oder OM-8 Modell eingestellt werden.Bei Anwendung der High-Level

Anschlussmethode: Die Senkrechtstellung des Knopfes bietet eine

homogene Wiedergabe von tiefen, mittleren und hohen Frequenzen.

Eine bessere Wiedergabe der Bässe kann durch Drehen des Knopfes im

Uhrzeigersinn erzielt werden. Bei Benutzung der Low-Level

Anschlussmethode: Da jeder Receiver/AV Prozessor verschiedene

Leistungsabgaben vorzuweisen hat, muss eine Zeitlang experimentiert

werden,bis der bevorzugte Klangeffekt ausfindig gemacht worden ist.

5. Sowohl bei der High-Level als auch Low Level Anschlussmethode werden

die besonders tiefen Frequenzen mit dem Niederfrequenz EQ.Regler

ausgesteuert. Die Wiedergabe der Bässe variiert fortlaufend zwischen -3dB

und +3dB, um den Subwoofer dieser verstärkerausgerüsteten Modelle mit

den akustischen Bedingungen Ihres Hörbereiches abzustimmen. Dröhnen

die Bässe zu sehr und sind keine Details zu hören, Regler im Uhrzeigersinn

drehen, bis die gewünschte Wiedergabe erreicht wird.

VORSICHT: Um bei der Benutzung eines Brücken-Endverstärkers

schwerwiegenden Schäden am Verstärker vorzubeugen,NICHT die

Low-Level Anschlussmethode benutzen.

ANMERKUNG: In Heimkinos kann sich die rote LED-Anzeige,die sich auf

dem unteren Frontgitter der OM-6 und OM-8 Modelle befindet,bei längeren

Zeiträumen,in denen keine Niederfrequenzsignale gesandt werden und

ausschließlich gesprochen wird, gelegentlich abschalten.Die LED-Anzeige

leuchtet wieder auf,sobald der eingebaute Verstärker die Rückkehr der

Niederfrequenzsignale wahrnimmt.

PFLEGE DER BOXEN

Die schwarzen Boxen in Hochglanzausführung müssen regelmäßig poliert wer-

den, um ihren Glanz zu bewahren.Wir schlagen vor, dazu ein weiches, sauberes

Tuch und ein hochwertiges Möbelpoliermittel zu benutzen.Weiße oder

schwarze Boxen in Furnier- und Seidenglanzausführung sollten von Zeit zu Zeit

vorsichtig mit einem feuchten Tuch abgewischt werden, um Staub oder Flecken

zu entfernen. Um den Staub vom Bespannstoff zu entfernen, Bürstenteil Ihres

Staubsaugers oder einen leicht befeuchteten Schwamm benutzen.

GARANTIE AUSSERHALB USA

UND KANADA

Außerhalb Nordamerika kann die Garantie den örtlichen Vorschriften angepasst

werden.Erkundigen Sie sich bei Ihrem lokalen MIRAGE Händler nach den

Einzelheiten einer in Ihrem Land anwendbaren BEGRENZTEN GARANTIE.

Bedienungsanleitung OM-Serie

5

6

manuale dell’utente Serie-OM

IMPORTANTE: ISTRUZIONI PER UN

FUNZIONAMENTO SICURO

Leggere le istruzioni

Prima di procedere all'utilizzo del prodotto, leggere tutte le istruzioni

relative al suo funzionamento ed alle misure di sicurezza.

Conservare le istruzioni

Per eventuali ulteriori riferimenti, non scartare le istruzioni relative al

funzionamento del prodotto e alle misure di sicurezza.

Attenersi alle avvertenze

Rispettare ogni avvertenza indicata sul prodotto e contenuta nelle

istruzioni per il funzionamento.

Seguire le istruzioni

Attenersi a tutte le istruzioni per l'uso e il funzionamento del prodotto.

Pulizia

Prima di procedere alla pulizia del prodotto, staccarlo dalla presa di corrente

nella parete. Non utilizzare detersivi liquidi od aerosol, ma ricorrere ad un

panno umido.

Attacchi

Non impiegare attacchi diversi da quelli raccomandati dal fabbricante del

prodotto per non provocare rischi.

Acqua ed umidità

Non utilizzare il prodotto in vicinanza dell' acqua: per esempio, vicino ad

una vasca da bagno, un lavandino del bagno,un lavandino di cucina o una

tinozza per lavare la biancheria, in uno scantinato umido o vicino ad una

piscina.

Aerazione

Il mobiletto è provvisto di apposite aperture e fessure per l'aerazione in

grado di assicurare il funzionamento efficiente del prodotto proteggendolo

dal surriscaldamento: tali aperture non devono essere nè bloccate nè

coperte. Affinchè non si verifichi mai un bloccaggio, fare attenzione a non

appoggiare il prodotto su un letto,un divano, un tappeto od altre superfici

simili. Evitare anche di collocarlo in un elemento incassato come una

libreria o uno scaffale a meno che non vi sia aerazione adeguata, o siano

state rispettate le istruzioni del fabbricante.

Fonti di energia

Il prodotto deve essere fatto funzionare solo mediante la fonte energetica

indicata sull'etichetta d'identificazione. Nel caso d'incertezza circa il

tipo di alimentatore usato nella vostra abitazione, contattate il dettagliante o

l'azienda elettrica locale. Per i prodotti alimentati da batteria, od altra fonte

energetica, consultare le istruzioni per il funzionamento.

Collegamento a terra o polarizzazione

Il prodotto può essere fornito di linea a corrente alternata con spina

polarizzata ( cioè, una spina con una lamella più larga dell'altra).

Questo tipo di spina può essere infilato nella presa elettrica in un solo

modo,costituendo quindi un elemento di sicurezza. Se non è possibile

inserire completamente la spina nella presa, provare a capovolgerla. E se la

spina continua a non inserirsi, contattare un elettricista che provveda a

sostituire la presa ormai inadeguata.È importante NON rendere inoperante

l'elemento di sicurezza presente nella spina polarizzata.

Protezione del cavo di alimentazione

I fili elettrici devono essere disposti in modo da non venire calpestati o

compressi da oggetti che possono esservi appoggiati sopra o contro;

prestare particolare attenzione ai fili a livello delle spine, delle prese di cor-

rente, e del punto in cui fuoriescono dal prodotto.

Sovraccarico

Evitare di sovraccaricare le prese nella parete o i prolungamenti dato che

ciò può provocare rischio d'incendio o di scossa elettrica.

Introduzione di un oggetto o di liquido

Non introdurre mai alcun oggetto nel prodotto attraverso le aperture dato

che questo può venire a contatto con punti pericolosi della tensione o tratti

di cortocircuito generando un incendio o scossa elettrica. Inoltre, fare sem-

pre attenzione a non versare alcun liquido sul prodotto.

Manutenzione

Evitare di effettuare la manutenzione del prodotto da soli dato che aprire o

togliere le coperture può esporre a tensione pericolosa od altri rischi.

Calore

Il prodotto deve essere collocato lontano da fonti di calore come radiatori,

elementi riscaldanti, stufe od apparecchiature elettriche che generano

calore (inclusi gli amplificatori).

Periodi di inattività

Il cavo di alimentazione del prodotto dovrebbe essere staccato dalla presa

durante lunghi periodi di non utilizzo.

Danni che richiedono manutenzione

Il prodotto deve essere sottoposto a manutenzione eseguita da personale

qualificato quando:

(A) il cavo di alimentazione o la spina sono stati danneggiati, oppure

(B) degli oggetti sono caduti dentro il prodotto, od è stato versato del

liquido sull'apparecchio,oppure

(C) il prodotto è rimasto esposto alla pioggia, oppure

(D) l'apparecchio non funziona normalmente o si registra notevole

cambiamento nella prestazione sonora, oppure

(E) il prodotto è stato lasciato cadere, o l'involucro ha subito danni.

“MIRAGE”,il logo “MIRAGE”,“The Original Bipolar Loudspeaker”,“Omnipolar” e “API Accessories” sono marchi di

fabbrica della Audio Products International Corp.“Dolby”,“Dolby Pro-Logic” e “Dolby Digital Surround” sono marchi

di fabbrica della Dolby Laboratories Licensing.DTS è un marchio di fabbrica della Digital Theater Systems Inc.

BENVENUTI NEL MONDO DEGLI

ALTOPARLANTI MIRAGE

Siamo certi che questo prodotto straordinario vi darà la massima soddisfazione!

I consigli che seguono hanno lo scopo di facilitare al massimo l’installazione degli

altoparlanti MIRAGE in casa vostra. Una ricerca approfondita, accompagnata da

cura minuziosa nel corso di ogni fase della progettazione, ha permesso alla

MIRAGE di produrre altoparlanti in grado di fornire un’elevata prestazione, ad

un livello pari o superiore a quello di altri altoparlanti il cui costo è ben più alto.

Componenti e materiali di primissima scelta, assemblati con un processo

sofisticato e controllo qualitativo,vi permetteranno di godere per molti anni un

rendimento veramente eccezionale.

IMPORTANTE: fate attenzione a conservare la scatola e il materiale

d’imballaggio del prodotto MIRAGE in modo da poterlo proteggere se dovesse

essere spedito ad un centro di assistenza tecnica per riparazioni. Qualora tale

centro riceva un prodotto danneggiato e non spedito nel suo imballaggio

originale, ogni spesa di riparazione, revisione ed imballaggio adeguato per la

spedizione di ritorno sarà a carico dell’utilizzatore.

MODALITÀ PER LA COLLOCAZIONE E

CONNESSIONE DEGLI ALTOPARLANTI

MIRAGE SERIE-OM

Per ottenere il massimo rendimento, siete pregati di seguire le istruzioni che

seguono:

Altoparlanti principali di destra e sinistra

Per una separazione stereo ottimale, si raccomanda che i due altoparlanti vengano

posti ad una distanza, l’uno dall’altro, che vada dai 6 ai 10 piedi (2-3 m.), e ad un

minimo di 15 pollici (40 cm.) dalla parete posteriore. La distanza tra chi ascolta e

gli altoparlanti dovrebbe corrispondere all’incirca ad una volta o una volta e mezzo

la distanza di separazione tra gli altoparlanti. Rivolgetevi alle illustrazioni 1, 2,

3 o 4 per la connessione, e a quelle 6 e 7 per la collocazione.

Altoparlante del canale centrale

Lo scopo dell’altoparlante del canale centrale è di assicurare che l’immagine audio

centrale, incluse le voci degli attori, sembri emanare dallo schermo. Per un migliore

risultato, l’altoparlante del canale centrale dovrebbe essere collocato direttamente

al di sopra, o al di sotto dello schermo televisivo. Controllare l’illustrazione 1

per la connessione e l’illustrazione 7 per la collocazione.

NOTA: L'Omnipolare ® OM-C2 è in grado di fornire un'ottima

prestazione se installato in una struttura appoggiata al muro o inserito in

una fatta su misura ,purché vi sia uno spazio libero minimo di 10-12 pollici

(25-30 cm.) tra l'altoparlante e la parte posteriore e i lati della struttura che

lo accoglie. Per un risultato ottimale, si raccomanda di collocare il prodotto

in un punto in cui la qualità della radiazione del suono possa beneficiare

della presenza di pareti, od altre superfici di delimitazione, che lo riflettano.

Altoparlanti con effetti ambiofonici

Gli altoparlanti con effetti ambiofonici dovrebbero essere posti vicino, e

leggermente dietro, all’area di maggiore ascolto, sia sulla parete posteriore

che sul soffitto in modo da poter fornire un senso di spazio ed atmosfera per le

caratteristiche d’entrata del Dolby pro Logic

TM

o del nuovo Dolby Digital

TM

Surround. Controllate l’illustrazione 1 per la connessione e

l’illustrazione 7 per la collocazione.

Altoparlanti amplificati dei bassi MIRAGE

Le basse frequenze sono essenzialmente non direzionali,quindi potete collocare il

vostro altoparlante dei bassi in un qualsiasi punto della stanza d’ascolto, senza

influire sull’immagine stereo degli altoparlanti principali. Tuttavia, collocarli troppo

vicino all’angolo della stanza può provocare un risultato di bassi “che rimbom-

bano”, mentre porli a distanza dall’angolo fornisce generalmente una prestazione

più chiara ed accurata. In una stanza più grande, si possono utilizzare due o più

altoparlanti dei bassi. Consultate le istruzioni per la connessione

nell’apposito Manuale per Altoparlanti dei bassi.

METODI DI CONNESSIONE PER IL

MODELLO OM-6

1. Per facilitare il collegamento,utilizzate la Connessione a Livello

dell’Altoparlante come fareste nel caso di un altoparlante non

amplificato. Assicuratevi di mettere il Selettore d’Entrata nella posizione

centrale (livello dell’altoparlante). Consultate l’illustrazione 5 per la

connessione e le illustrazioni 6 e 7 per la collocazione.

2. Se il vostro sistema è provvisto di Uscite Sinistra/Destra del Preamplificatore

ed Entrate Sinistra/Destra dell’Amplificatore Principale, raccomandiamo la

Connessione a Basso Livello per ottenere il miglior rendimento sonoro.

Utilizzate cavi d’interconnessione RCA con un connettore a stella (“Y”).

Consultate l’illustrazione 5 per la connessione e le illustrazioni 6

e 7 per la collocazione. Assicuratevi che il Selettore d’Entrata sia nella

posizione più alta (180°) o più bassa (0°).

3. Raccomandiamo di NON USARE l’uscita(e) dell’Altoparlante dei bassi di un

Ricevitore o Processore audiovideo per alimentare l’Entrata a Basso Livello

dell’OM-6. Questo tipo di utilizzo provoca uno scadimento qualitativo della

prestazione in quanto duplica le traiettorie d’incrocio.

GUIDA PER UN RAPIDO COLLEGAMEN-

TO DEI MODELLI OM-6 & OM-8

1. Se presentato come tale, assicuratevi che il vostro ricevitore o processore

audiovideo sia regolato per grandi Altoparlanti principali (destro e sinistro).

2. Spegnete l’Uscita dell’Altoparlante dei Bassi del vostro ricevitore o processore

audiovideo (AV). Per Processori audiovideo (AV) con canale 5.1, spegnete il

Canale con Effetti di Bassa Frequenza (LFE) per indirizzare tali effetti agli

altoparlanti antistanti di sinistra e destra.

3. Assicuratevi che tutti i morsetti a vite e connessioni terminali siano serrati

saldamente a mano.

4. Il Controllo del Livello rotatorio regola il livello d’uscita dei bassi della sezione

Altoparlante dei bassi nell’OM-6 od OM-8. Utillizzando il metodo con

Connessione a Livello dell’Altoparlante, la posizione che corrisponde al 12

dell’orologio produce un’uscita equilibrata tra basse, medie ed alte frequenze.

Per aumentare l’uscita dei bassi, girare in senso orario. Utilizzando il metodo

con Connessione a Basso Livello, dal momento che ogni ricevitore/processore

genera livelli di uscita diversi, occorre sperimentare fino a quando si trova la

selezione d’ascolto desiderata.

5. Sia nel caso della Connessione a Livello dell’Altoparlante che in quella a Basso

Livello, il Controllo Equalizzatore (EQ) di Bassa Frequenza (LF) regola gli

aspetti estremi della bassa frequenza. Varia continuamente da -3dB a 0 fino a

+3dB in modo da armonizzare con precisione la sezione dell’altoparlante dei

bassi di questi modelli amplificati con l’acustica della stanza d’ascolto. Se i

bassi rimbombano troppo e mancano nel dettaglio, regolate questo controllo

in senso contrario a quello dell’orologio fino a raggiungere il rendimento

desiderato.

AVVERTENZA: per evitare di danneggiare seriamente l’amplificatore, usando

l’uscita di un amplificatore a ponte,Non Utilizzare il Metodo di Connessione a

Basso Livello.

NOTA: nelle Applicazioni Cinema-Casa (Home Theater), il “LED” (Diodo

Elettroluminoso) rosso situato sul pannello a griglia più basso dell’OM-6 e OM-8

può a volte spegnersi nel corso di lunghi dialoghi,quando non vi è trasmissione

a bassa frequenza. Il “LED” ritorna rosso (acceso) quando l’amplificatore

interno rileva di nuovo dei segnali a bassa frequenza.

CURA DEL MOBILETTO

I modelli con rifinitura nera molto brillante dovrebbero essere lucidati frequente-

mente in modo da conservarne la lucentezza; a tale scopo sarà bene usare un

panno morbido e pulito con un ottimo lucido per mobili. I modelli realizzati con la

venatura del legno e finitura satinata (bianca o nera) dovrebbero essere strofinati,

di tanto in tanto,con un panno umido per togliere ogni residuo di polvere o delle

macchie. Per eliminare la polvere dal tessuto della griglia, usare la spazzola del-

l’aspirapolvere od una spugna leggermente umida.

GARANZIA AL DI FUORI DEGLI STATI

UNITI E DEL CANADA

Al di fuori del Nord America, la garanzia può variare per adeguarsi alle

norme locali. Per i dettagli relativi alla GARANZIA LIMITATA valida nel

vostro paese, rivolgetevi al vostro rivenditore locale di prodotti MIRAGE.

manuale dell’utente Serie-OM

7

Manual del usuario Serie OM

DIRECTRICES DE SEGURIDAD

IMPORTANTES

Leer las instrucciones

Antes de utilizar este artículo, se deben leer las instrucciones de fun-

cionamiento y las directrices de seguridad.

Conservar las instrucciones

Las instrucciones de funcionamiento y las directrices de seguridad se deben

conservar para futura consulta.

Prestar atención a los avisos

Se deben respetar todos los avisos indicados en el altavoz y en las

instrucciones de funcionamiento.

Seguir las instrucciones

Se deben seguir todas las instrucciones de funcionamiento.

Limpieza

Desenchufar el altavoz de la toma de la pared antes de limpiarlo.No

emplear productos de limpieza líquidos o en aerosol. Limpiar con un paño

húmedo.

Dispositivos de sujeción

No emplear dispositivos de sujeción no recomendados por el fabricante del

producto para evitar posibles accidentes.

Agua y humedad

No colocar el altavoz cerca de una fuente de agua (por ejemplo, una

bañera, un lavabo, un fregadero,un lavadero o una piscina) ni en un sótano

mojado.

Ventilación

Las ranuras y aberturas de la caja sirven para la ventilación del altavoz,

aseguran su buen funcionamiento y evitan su recalentamiento. Estas ranuras

y aberturas no deben obstruirse o taparse.Tampoco se deben obstruir

colocando el altavoz sobre una cama, sofá, alfombra u otra superficie similar.

El altavoz no se debe colocar en una instalación empotrada como una bib-

lioteca o un estante, salvo si se asegura una ventilación adecuada y se

respetan las instrucciones del fabricante.

Fuentes de energía

Para hacer funcionar el altavoz se deben emplear únicamente las fuentes

de energía indicadas en la etiqueta de características del artículo. En caso

de duda sobre el tipo de energía suministrada en su casa, consúltese al

vendedor del producto o a la compañía local de suministro de energía.

Para los altavoces que funcionan con pilas u otras fuentes de energía,

consúltense las instrucciones de funcionamiento.

Conexión a tierra o polarización

Este altavoz puede venir equipado con un enchufe polarizado para línea de

corriente alterna. Este tipo de enchufe tiene una pata más ancha que la

otra, dispositivo de seguridad por el cual encaja en la toma de la pared

solamente en una posición. En caso de no poder introducir el enchufe

completamente en la toma de la pared, intentar la posición inversa. Si no

consigue meter el enchufe, póngase en contacto con un electricista para

reemplazar la toma de la pared por otra más moderna. NO anule el

dispositivo de seguridad del enchufe polarizado.

Protección del cable de alimentación

Los cables de alimentación deben disponerse de forma que no se puedan

pisar y sin objetos sobre o contra ellos que los puedan aplastar, prestando

especial atención a los cables cerca de los enchufes, las tomas de corriente

y los lugares donde los cables se conectan al altavoz.

Sobrecarga

No sobrecargar las tomas de la pared ni los cables de prolongación, puesto

que esto puede provocar incendios o sacudidas eléctricas.

Introducción de objetos y líquidos

No introducir nunca ningún tipo de objetos por las aberturas del altavoz,

ya que pueden tocar puntos de tensión peligrosos o eliminar piezas por

cortocircuito, lo cual puede provocar incendios o sacudidas eléctricas. No

derramar ningún líquido en el altavoz.

Mantenimiento

No intente reparar o revisar el altavoz,puesto que al abrir o retirar las tapas

puede exponerse a una tensión peligrosa y a otros riesgos.

Calor

Este altavoz debe colocarse lejos de fuentes de calor como radiadores,

rejillas de aire caliente, cocinas y demás aparatos (incluyendo los amplifi-

cadores) que producen calor.

Periodos en que no se utiliza

Cuando el altavoz no se utiliza durante un largo periodo de tiempo,se

debe desenchufar su cable de alimentación.

Reparación de averías

Este altavoz debe ser revisado y reparado por personal técnico cualificado

en los siguientes casos:

(A) El cable de alimentación o el enchufe presentan daños.

(B) Se han introducido objetos o se ha derramado líquido dentro del

altavoz.

(C) El altavoz se ha mojado con la lluvia.

(D) El altavoz no funciona normalmente o se ha producido un cambio

notable en la calidad del sonido.

(E) El altavoz se ha caído o su caja se ha dañado.

"MIRAGE",el logotipo de "MIRAGE", "The Original Bipolar Loudspeaker", "Omnipolar" y "API Accessories" son

marcas comerciales de Audio Products International Corp. "Dolby", "Dolby Pro-Logic" y "Dolby Digital Surround" son

marcas comerciales de Dolby Laboratories Licensing. DTS es una marca comercial de Digital Theater Systems Inc.

8

BIENVENIDO AL MUNDO DE LOS

ALTAVOCES MIRAGE

Estamos seguros de que disfrutará de este magnífico producto.Le ofrecemos

estos consejos para facilitarle la instalación adecuada en casa de los altavoces

MIRAGE. Gracias a una amplia actividad de investigación y al sumo cuidado

en cada etapa del diseño,MIRAGE produce altavoces de un rendimiento

extraordinario, un rendimiento igual o superior al de otros altavoces de

precios mucho mayores. Nuestros componentes y materiales de la mejor

calidad y los perfeccionados procesos de fabricación y control de calidad harán

que disfrute de este excepcional rendimiento durante muchos años.

IMPORTANTE: Le rogamos conserve la caja y el material de embalaje de

este producto MIRAGE para protegerlo en caso de que deba enviarlo al

servicio de reparación.Los productos dañados que el servicio de reparación

reciba del usuario en un embalaje distinto al original serán reparados,

restaurados y debidamente empaquetados para devolución al usuario pero

por cuenta de éste.

COLOCACIÓN Y CONEXIÓN DE LOS

ALTAVOCES MIRAGE DE LA SERIE OM

Para lograr el mejor rendimiento,siga las siguientes indicaciones:

Altavoces principales izquierdo y derecho

Para conseguir el mejor efecto estereofónico,la distancia entre los dos

altavoces debe ser de 2 a 3 m y se deben colocar a una distancia mínima de

40 cm con respecto a la pared trasera. La distancia entre los altavoces y el

oyente debe ser de una a una vez y media la distancia entre los altavoces.

Véanse las figuras 1, 2, 3 o 4 para la conexión y 6 o 7 para la

colocación.

Altavoz del canal central

El altavoz del canal central permite que la imagen sonora central, incluyendo

en ella las voces de los actores,dé la impresión de que surge de la pantalla.

Para obtener mejores resultados, el altavoz del canal central debe colocarse

inmediatamente encima o debajo de la pantalla del televisor. Véase la figura

1 para la conexión y la 7 para la colocación.

NOTA: Para que el modelo Omnipolar OM-C2 funcione bien en un

armario de pared o en una instalación a medida,ha de haber una

separación de 10 a 12 pulgadas (25 a 30 cm) entre el altavoz y las partes

trasera y laterales del espacio en que se sitúe el altavoz. Para un

rendimiento óptimo, recomendamos colocar este producto en un lugar en

que su diagrama de radiación sonora pueda aprovecharse de paredes u

otras superficies reflectantes.

Altavoces de efectos ambientales

Los altavoces de efectos ambientales deben situarse junto a la zona principal

de escucha y ligeramente detrás, en la pared del fondo o colgados del techo,

con el fin de que den sensación de espacio y ambiente tanto para el formato

Dolby Pro Logic™ como para el nuevo Dolby Digital™ de efectos

ambientales. Véase la figura 1 para la conexión y la 7 para la

colocación.

Bafles con alimentación para bajos extremos

Las frecuencias bajas no siguen una dirección concreta, por lo que el bafle

puede colocarse en cualquier lugar de la habitación sin que ello afecte la

estereofonía de los altavoces principales. No obstante, no debe colocarse muy

cerca de los rincones de la habitación para evitar que retumbe.Al alejarlo de

los rincones se logra una definición más detallada y precisa. En las habitaciones

grandes deben emplearse dos o más bafles. Consulte las instrucciones de

conexión del manual del bafle.

MÉTODOS DE CONEXIÓN DEL

MODELO OM-6

1. Para una conexión fácil, cuando se emplee un altavoz sin alimentación

propia, se aconseja usar la conexión por nivel del altavoz. Asegúrese de

que el selector de entrada esté en la posición central (nivel del altavoz).

Véase la figura 5 para la conexión y 6 y 7 para la colocación.

2. Si su sistema viene con salidas de preamplificador izquierda y derecha y

con entradas de amplificador principal izquierda y derecha, le aconsejamos

la conexión por nivel bajo para un mejor rendimiento sonoro. Emplee

cables de conexión de RCA con un conector en “Y”. Véase la figura 5

para la conexión y 6 y 7 para la colocación. Asegúrese de que el

selector de entrada esté en la posición superior (180°) o inferior (0°).

3. Le aconsejamos que NO EMPLEE las salidas de bafles de un receptor

o procesador audiovisual para alimentar la entrada del nivel bajo en el

modelo OM-6. Este método deteriora el rendimiento al duplicar las

pendientes diagonales.

GUÍA PARA MONTAJE RÁPIDO DE LOS

MODELOS 0M-6 Y OM-8

1. Asegúrese de que su receptor o procesador audiovisual acepte altavoces

principales (izquierda y derecha) grandes.

2. Apague la salida del bafle en su receptor o procesador audiovisual.En los

procesadores audiovisuales de canal 5.1 desconecte el canal de efectos de

baja frecuencia (LFE) para dirigir dichos efectos a los altavoces delanteros

izquierdo y derecho.

3. Asegúrese de que los bornes y terminales de conexión estén bien

apretados.

4. El mando de nivel giratorio ajusta el nivel de salida de los bajos de la

sección del bafle de los modelos OM-6 u OM-8. Cuando el mando se

encuentre en la posición de las 12 en punto,al emplear el método de

conexión por nivel de altavoz, hay un equilibrio entre las frecuencias bajas,

medias y altas. Si se desean más frecuencias bajas,debe girarse el mando

en el sentido de las agujas de un reloj. Si se emplea el método de

conexión por nivel bajo, ha de tenerse en cuenta que cada receptor o

procesador produce diferentes niveles de salida,por lo que se aconseja

buscar la selección más conveniente según sus necesidades de audición.

5. Tanto en el método de conexión por nivel de altavoz como por el de

nivel bajo, el mando de bajas frecuencias (LF) del ecualizador permite

ajustar las características de las frecuencias más bajas. Dichas frecuencias

varían continuamente de menos de 3 dB a 0 hasta más de 3 dB con el fin

de ajustar la sección del bafle de estos modelos con alimentación propia a

las características acústicas de la habitación. Cuando los bajos retumben

demasiado y carezcan de claridad, ajuste este mando en sentido contrario

al de las agujas de un reloj hasta lograr el rendimiento que se desee.

PRECAUCIÓN: Para no dañar el amplificador cuando se emplee un

amplificador de salida puenteado,NO UTILICE EL MÉTODO DE

CONEXIÓN POR NIVEL BAJO.

NOTA: Cuando se emplean los modelos OM-6 y OM-8 con instalaciones

de tipo cine doméstico,es posible que el diodo luminoso rojo de la rejilla

inferior se apague ocasionalmente durante periodos de diálogo largos,

cuando no se den bajas frecuencias.El diodo volverá a iluminarse cuando el

amplificador interno perciba señales de baja frecuencia.

MANTENIMIENTO DE LA CAJA

Los modelos con acabado en negro brillante deben limpiarse periódicamente

para conservar el lustre. Para ello,puede utilizarse un paño suave y sin polvo y

cera de calidad superior para muebles. Los modelos con acabado de grano de

madera y satinados (blanco y negro) deben limpiarse suavemente de vez en

cuando con un paño húmedo para retirar el polvo y las manchas. Para limpiar

el polvo en el tejido de la rejilla,puede emplear el accesorio en forma de

cepillo de su aspirador o una esponja ligeramente humedecida.

GARANTÍA FUERA DE ESTADOS

UNIDOS Y CANADÁ

La garantía puede cambiar fuera de Estados Unidos y Canadá para

ajustarse a la normativa local. Consulte a su distribuidor local de MIRAGE

para informarse sobre la GARANTÍA LIMITADA que se aplica en su país.

Manual del usuario Serie OM

9

brugsanvisning OM-Serie

MAN BØR LÆSE ALLE SIKKERHEDS - OG

BRUGSANVISNINGER, FØR PRODUKTET

TAGES I BRUG.

Gem vejledningerne

Sikkerheds- og brugsanvisningerne bør opbevares for fremtidigt brug.

Ret Dem efter advarslerne

Man bør rette sig efter alle advarsler på enheden og i brugsanvisningen.

Følg anvisningerne

Alle anvisninger på betjening og anvendelse bør følges.

Rensning

Tag ledningen ud af stikket før rengøring. Brug ikke flydende eller aerosol

rensemidler. Brug en fugtig klud til rengøring.

Ekstraudstyr

Brug ikke ekstraudstyr, der ikke er godkendt af fabrikanten af enheden. Det

kan være ødelæggende.

Vand og fugtighed

Brug ikke enheden i nærheden af vand - for eksempel badekar, vaskefad,

køkkenvask eller vandbalje;i en våd kælder eller nær ved et svømmebassin.

Ventilation

Der er riller og åbninger i kabinettet til ventilation og for at sikre

pålidelig drift og for at beskytte mod overophedning.Disse åbninger må

ikke dækkes eller blokeres. De bør ligeledes ikke blokeres ved at enheden

anbringes på en seng, sofa, tæppe eller lignende overflade. Enheden bør

ikke anbringes i et indbygget reolsystem, medmindre der er tilstrækkelig

ventilation,og fabrikantens vejledninger i øvrigt følges.

Strømkilder

Enheden bør kun tilsluttes den strømtype, der er angivet på etiketten. Hvis

De ikke ved,hvilken strømforsyning Deres hjem har, kan De spørge Deres

forhandler eller elværket. Oplysninger om de enheder, der drives af

batterier eller andre strømkilder, kan findes i brugsanvisningen.

Jordforbindelse eller polarisation

Enheden kan have et polariseret vekselstrømsstik (et stik, hvor det ene ben

er bredere end det andet). Dette stik passer kun ind i kontakten på een

måde. Det er en sikkerhedsforanstaltning. Hvis stikket ikke kan sættes helt

ind i kontakten, kan De vende stikket. Hvis stikket stadigvæk ikke passer,

kan De tilkalde en elektriker, der kan udskifte den forældede kontakt.

Omgå IKKE sikkerheden i et polariseret stik.

Beskyt netledningen

Ledninger bør trækkes, så man ikke træder på dem, og så de ikke bliver

klemt af ting, der anbringes på eller op mod dem. Man skal især være

opmærksom på ledninger ved stik, dåser og hvor de går ind i enheden.

Overbelastning

Stik i vægge og forlængerledninger bør ikke overbelastes, da det kan

resultere i brandfare eller elektriske stød.

Ting og væske

Stik aldrig ting ind i enheden gennem åbninger. De kan komme i kontakt

med farlige strømførende dele eller forårsage en kortslutning, der kan

resultere i brand eller elektriske stød. Undgå at spilde nogen form for

væske på enheden.

Reparation

Prøv ikke selv at reparere enheden. Åbning eller fjernelse af paneler kan

udsætte Dem for farlige spændinger og andre faremomenter.

Varme

Enheden bør anbringes i god afstand fra varmekilder såsom radiatorer,

varmeriste, ovne eller andre varmeproducerende ting (f.eks. forstærkere).

Perioder, hvor enheden ikke bruges Enhedens netledning bør tages ud af

stikket, når enheden ikke bruges i lang tid.

Skader, der skal repareres

Enheden bør repareres af en fagmand, når

(A) Netledningen eller stikket er blevet beskadiget, eller

(B) Noget er faldet ned på enheden, eller der er spildt væske ned i

den, eller

(C) Enheden har været udsat for regn,eller

(D) Enheden ikke virker normalt, eller der er store ændringer i den

lydmæssige kvalitet, eller

(E) Enheden er blevet tabt,eller panelerne er blevet beskadigede.

"MIRAGE","MIRAGE" logoet, "The Original Bipolar Loudspeaker", Omnipolar" og "API Accessoies" er varemærker

tilhørende Audio Products International Corp. "Dolby Pro-Logic" og "Dolby Digital Surround" er varemærker

tilhørende Dolby Laboratories Licensing. DTS er et varemærke tilhørende Digital Theater Systems Inc..

10

VELKOMMEN TIL MIRAGE

HØJTALERNES VERDEN

Vi er sikre på, at De vil komme til at nyde disse fantastiske højtalere. Her

følger nogle gode råd, der vil gøre det lettere at installere MIRAGE

højtalerne i Deres hjem. Udstrakt forskning og stor omhu på alle stader af

udviklingen har gjort det muligt for MIRAGE at fremstille højtalere med

enestående karakteristik: En lydkvalitet, der er lig med eller bedre end andre

langt dyrere højtaleres. Vi anvender de bedste komponenter og materialer i

en raffineret fremstillingsproces under streng kvaliteteskontrol, så vi er sikre

på, at De kan nyde disse ekseptionelle højtalere i mange år.

VIGTIGT: Gem venligst kassen og pakkematerialet til MIRAGE

højtalerne, så det kan bruges, hvis højttalerne skal sendes til reparation på

et service center. Enheder, der modtages i beskadiget stand på service

centeret og som ikke er sendt i den originale pakning, vil på kundens

regning blive repareret, renoveret og rigtigt emballeret for returnering.

ANBRINGELSE & TILSLUTNING AF

DERES MIRAGE OM-SERIE HØJTALERE

Følg venligst nedenstående retningslinier for at opnå den bedste

lydgengivelse:

Højre og venstre hovedhøjtalere

For at opnå den bedste stereolyd anbefaler vi, at de to højtalere anbringes

med 2 - 3 meters afstand og mindst 40cm fra bagvæggen.Afstanden

fra højttaleren til lytteren bør være ca. 1 til 1,5 gange afstanden mellem

højtalerne. Se tegningerne 1, 2, 3 eller 4 for tilslutning og

tegningerne 6 og 7 for anbringelse.

Midterkanal højttaler

Formålet med midterhøjttaleren er at sikre, at det centrale lydbillede, f.eks

skuespillernes stemmer, synes at komme fra skærmen. Man opnår det

bedste resultat, hvis midterhøjttaleren anbringes lige over eller under TV

skærmen. Se tegning 1 for tilslutning og tegning 7 for anbringelse.

BEMÆRK: Omnipolar® OM-C2 vil virke udmærket,også når den

installeres i en reolvæg eller på anden måde indbygges, forudsat der er

mindst 25-30 cm afstand mellem højtaleren og indbygningsenhedens

bag- og sidevægge.For at få enheden til at lyde bedst muligt anbefales det,

at den anbringes,så dens lydbølgemønster kan udnytte vægge eller andre

reflekterende overflader.

Surround-effekt højttalere

Surround-effekt højttalerne bør anbringes ved siden af eller lidt bag

lytteområdet, på bagvæggen eller i loftet for at give rum- og atmosfære-

fornemmelse, uanset om De har Dolby Pro LogicTM eller det nye Dolby

DigitalTM- Surround system. Se tegning 1 for tilslutning og tegning 7

for anbringelse.

MIRAGE bas-højttaler med indbygget forstærker

Lave frekvenser er stort set ikke retningsbestemte, så Deres bashøjttaler kan

anbringes hvor som helst i rummet, uden at påvirke hovedhøjttalernes

lydkvalitet. Men hvis den anbringes for tæt på et af rummets hjørner, kan

det give en buldrende basresonans.Hvis bas-højttaleren flyttes længere væk

fra hjørnet, giver det normalt en mere detaljeret og akkurat lydgengivelse.

I større rum kan man installere to eller flere bas-højttalere. Vejledning om

tilslutning findes i brugsanvisningen til bas-højttaleren.

TILSLUTNING AF OM-6 MODELLEN

1. For at lette tilslutningen anvendes samme højttaler niveau tilslutning som

for en højttaler uden forstærker. Kontroller, at indgangsomskifteren står i

midten (højttalerniveau). Se tegning 5 for tilslutning og

tegningerne 6 og 7 for anbringelse.

2. Hvis Deres system har højre/venstre for-forstærker udgange og

højre/venstre hovedforstærker indgange, anbefaler vi lav-niveau

tilslutning for at opnå den bedste lydgengivelse. Brug RCA

forbindelsesledninger med et “Y” stik. Se tegning 5 for tilslutning og

tegningerne 6 og 7 for anbringelse. Kontroller, at indgangs

omskifteren står i øverste (180°) eller nederste (0°) stilling.

3. Vi FRARÅDER ANVENDELSE af A/V modtagerens eller

processorens bas-højttaler udgang(e) til at supplere lav niveau indgangen

på OM-6. Denne metode forringer lydgengivelsen, fordi delfrekvens

hældningerne duplikeres.

HURTIG OPSÆTNING AF OM-6 & OM-8

1. Hvis modtageren eller AV processoren har en indstilling for store (højre

& venstre) hovedhøjttalere, indstilles denne.

2. Sluk for bas-højttaler udgangen på modtageren eller AV processoren.På

5.1-kanal AV processorer slukkes LFE kanalen for at lede lavfrekvens

effekten til de forreste højre og venstre højttalere.

3. Kontroller, at alle klemskruer og klemforbindelser er skruet godt fast.

4. Den drejelige niveaukontrol justerer basudgangs-niveauet for

bashøjttalerdelen af OM-6 og OM-8. Hvis man anvender højttaler

niveau tilslutningsmetoden: Klokken 12 stillingen giver en afbalanceret

lyd mellem lave, mellem og høje frekvenser. Hvis mere bas ønskes,

drejes knappen med uret. Hvis man anvender lav niveau tilslutnings

metoden: Eftersom hver modtager/processor giver forskellige

lydniveauer, må man eksperimentere for at finde den for Deres behov

bedste lydgengivelse.

5. Ved både højttaler niveau og lav-niveau tilslutning justerer lavfrekvens

(LF) EQ kontrollen de ekstremt lave frekvenser. Den kan justeres fra -

3dB gennem 0 til +3dB for nøjagtigt at tilpasse bashøjttalerdelen på

disse modeller med indbyggede forstærkere til Deres stue. Hvis bassen

er for buldrende eller savner detaljer, justeres denne kontrol mod uret,

indtil den ønskede lydgengivelse er fundet.

ADVARSEL: Man kan ikke anvende lav-niveau tilslutningsmetoden, hvis

man har en brokoblet udgansforstærker. Den vil tage alvorlig skade.

BEMÆRK: Når højttaleren er koblet til et “hjemme-teater” system,vil

den røde LED lampe, der sidder nederst på forpladen af OM-6 & OM-8

nu og da slukke under lange dialoger, hvis de ikke indeholder lavfrekvens

signaler. LED vil igen blive rød (tænde),når den indbyggede forstærker

igen modtager lavfrekvens signaler.

VEDLIGEHOLDELSE AF KABINETTET

Sorte, højglans lakerede enheder skal nu og da poleres for at bevare glansen.

Man kan bruge en blød, fnugfri klud og en god møbelpolitur.Træ og matte

(hvide eller sorte) enheder tørres fra tid til anden forsigtigt af med en fugtig

klud for at fjerne støv og pletter. Støv på forsidens stof kan fjernes med

børsten til støvsugeren eller med en let fugtig svamp.

GARANTI UDEN FOR UNITED STATES

OG CANADA

Uden for Nordamerika kan garantien være ændret for at opfylde nationale

bestemmelser. Spørg Deres lokale MIRAGE forhandler om den i Deres

land gældende BEGRÆNSEDE GARANTI.

brugsanvisning OM-Serie

11

manuel de l’utilisateur Série OM

IMPORTANTES CONSIGNES DE

SÉCURITÉ

Lire les instructions

Il est fortement recommandé de lire toutes les consignes de sécurité et la

notice d'utilisation avant de faire fonctionner l'appareil.

Conserver les instructions

Conserver les consignes de sécurité et la notice d'utilisation pour

consultation ultérieure.

Observer les mises en garde

Observer toutes les mises en garde apposées sur l'appareil et contenues

dans la notice d'utilisation.

Suivre les instructions

Se conformer à toutes les instructions d'installation et d'utilisation.

Nettoyage

Débrancher le cordon d'alimentation de l'appareil avant de le nettoyer.

Ne jamais utiliser de produits liquides à nettoyer ni de nettoyants en

aérosol. Nettoyer avec un chiffon humide.

Accessoires

Afin de prévenir les dommages, n'utiliser que les accessoires recommandés

par le fabricant.

Eau et humidité

Ne pas utiliser cet appareil dans un endroit où il pourrait devenir mouillé

(près d'une baignoire, d'un évier, d'un lavabo ou d'une piscine, ou encore

dans un sous-sol humide).

Aération

Ne pas obstruer ou recouvrir les fentes et les ouvertures de l'enceinte ;

elles assurent l'aération et le bon fonctionnement de l'appareil et le

protègent contre la surchauffe. Ne pas placer l'appareil sur un lit, un canapé,

un tapis ou une surface similaire. Ne pas placer l'appareil dans une

installation fermée telle une bibliothèque ou un meuble stéréo à moins

qu'une aération adéquate soit assurée ou que les instructions du fabricant

aient été observées.

Alimentation

Ne faire fonctionner cet appareil que sur une source d'alimentation

conforme au type indiqué sur l'étiquette de marquage. En cas de doute,

consulter le détaillant ou la compagnie d'électricité. Si l'appareil peut

fonctionner sur piles ou sur une autre source, se reporter à la notice

d'utilisation.

Mise à la terre ou polarisation

Le cordon d'alimentation de l'appareil peut être muni d'une fiche polarisé

(fiche avec lames de largeur différente). Une telle fiche ne peut être

introduite dans la prise que dans un seul sens. Il s'agit là d'une importante

caractéristique de sécurité. Si la fiche ne peut être insérée à fond dans la

prise, l'inverser et essayer à nouveau. Si cela ne règle pas le problème,

communiquer avec un électricien pour faire remplacer la prise. Ne PAS faire

échec aux fins de protection de la fiche polarisée.

Protection du cordon d'alimentation

Les cordons d'alimentation devraient être placés de manière à prévenir tout

risque d'écrasement ou de pincement par des objets.Apporter une

attention toute particulière aux points de connexion et de branchement.

Surcharge

Afin de prévenir tout risque de décharges électriques ou d'incendie, ne pas

surcharger les prises de courant ou les cordons prolongateurs.

Objets étrangers et déversement de liquide

Afin de prévenir tout risque d'incendie ou de décharges électriques, ne

jamais insérer d'objet d'aucune sorte dans l'appareil. Protéger l'appareil

contre tout risque de déversement de liquide.

Réparation

Ne pas tenter de réparer l'appareil soi-même ; le fait d'ouvrir l'appareil

ou d'en retirer les couvercles peut vous exposer à des risques de décharges

électriques. Confier toute réparation à un technicien qualifié.

Sources de chaleur

Ne pas placer l'appareil à proximité d'une source de chaleur telles que

radiateurs, bouches d'air chaud, cuisinières ou autres.

Période de non utilisation

Si l'appareil n'est pas utilisé pendant une longue période, débrancher le

cordon d'alimentation.

Dans l'éventualité de dommages

Dans les conditions suivantes, débrancher immédiatement l'appareil et

communiquer avec un technicien qualifié :

(A) si le cordon d'alimentation ou sa fiche est endommagé ;

(B) suite à un déversement de liquide ou à l'introduction d'un objet

étrangerdans l'appareil ;

(C) si l'appareil a été exposé à la pluie ou à une humidité excessive ;

(D) si l'appareil ne fonctionne pas normalement ou si le rendement de

l'appareil semble avoir subi un modification brusque ;

(E) si l'appareil a été échappé ou a subi un choc violent.

«MIRAGE»,le logotype «MIRAGE», «The Original Bipolar Loudspeaker», «Omnipolar» et «API Accessories» sont

des marques déposées de Audio Products International Corp. «Dolby», «Dolby Pro-Logic» et «Dolby Digital

Surround» sont des marques déposées de Dolby Laboratories Licensing. DTS est une marque déposée de Digital

Theater Systems Inc.

12

BIENVENUE AU MONDE DES

ENCEINTES ACOUSTIQUES MIRAGE

Nous sommes confiants que saurez apprécier cet appareil de haute qualité.

Les conseils qui suivent ont pour but de faciliter l’installation appropriée des

enceintes MIRAGE. Des recherches poussées ainsi que la grande minutie

ayant présidé à toutes les étapes de la conception nous ont permis de produire

des enceintes acoustiques offrant un rendement exceptionnel. En fait, les

caractéristiques de performance sont identiques, voire supérieures, à celles

d’autres enceintes vendues à des prix plusieurs fois plus élevés. Les composantes

et les matériaux de qualité utilisés, alliés aux procédés de fabrication et de

contrôle de la qualité avancés,sont garants d’une fiabilité durable et d’un plaisir

d’écoute inégalé.

IMPORTANT : Conserver le carton et les matières d’emballage en vue de

protéger les enceintes dans l’éventualité où il deviendrait nécessaire de les

expédier à un centre de service pour fins de réparation. Tout appareil qui est

expédié par l’utilisateur dans un emballage autre que celui d’origine et qui

serait reçu endommagé sera réparé,remis en état et emballé pour expédition

aux frais de l’utilisateur.

EMPLACEMENT ET RACCORDEMENT

DES ENCEINTES DE LA SÉRIE OM

DE MIRAGE

Pour un rendement optimal, observer les conseils décrits ci-dessous.

Enceintes principales, canaux gauche et droit

Pour assurer une séparation stéréo optimale, il est recommandé de placer les

enceintes à une distance de 2 m à 3 m (6 pi à 10 pi) l’une de l’autre et à au

moins 40 cm (15 po) d’un mur (à l’arrière). La distance entre les enceintes et la

position d’écoute devrait être entre 1 et 1,5 fois l’écart entre les enceintes.

Se reporter aux figures 1,2,3 et 4 pour les raccordements et aux

figures 6 ou 7 pour leur positionnement.

Enceinte du canal central

Cette enceinte a pour fonction d’assurer que l’image audio centrale, incluant les

voix,semble émaner de l’écran. Pour de meilleurs résultats, placer cette enceinte

juste au-dessus ou dessous le téléviseur. Se reporter à la figure 1 pour les

raccordements et à la figure 7 pour le positionnement.

Enceintes ambiophoniques

Les enceintes ambiophoniques devraient être placées tout près et légèrement

derrière la position d’écoute, et montées sur un mur ou au plafond, afin de

favoriser les effets d’ampleur spatiale et d’ambiance créés par les sources Dolby

Pro LogicMD ou Dolby DigitalMD Surround. Se reporter à la figure 1 pour les

raccordements et à la figure 7 pour le positionnement.

NOTA : L'enceinte Omnipolar OM-C2 peut être installée dans une unité

murale ou dans un meuble sur mesure à la condition qu'il y ait un dégagement

d'au moins 25 à 30 cm entre l'enceinte et les parois latérales et arrière du

meuble. Afin d'en tirer un rendement optimal,il est recommandé de

positionner l'enceinte de manière que le rayonnement soit relevé par les murs

et tout autre surface réfléchissante.

Enceintes d’extrêmes-graves MIRAGE

avec amplificateur

Les basses fréquences étant essentiellement non directionnelles, il est possible de

placer les enceintes d’extrêmes-graves presque n’importe où dans la pièce d’é-

coute, et ce, sans affecter l’image stéréo des enceintes principales. Toutefois,si

elles sont placées trop près d’un coin, le rendu sonore pourrait souffrir d’un effet

‹‹ tonneau ››. Il est donc recommandé d’éloigner ces enceintes des coins pour

un rendu mieux défini et plus clair. Si la pièce est très grande, utiliser deux

enceintes d’extrêmes-graves ou plus. Pour le raccordement, se

reporter aux instructions du manuel de l’utilisateur afférent à

l’enceinte utilisée.

MÉTHODES DE RACCORDEMENT DE

L’ENCEINTE OM-6

1. Pour faciliter le raccordement, utiliser la connexion à niveau normal (Speaker

Level) comme dans le cas d’une enceinte sans amplificateur. Prendre

soin de régler le sélecteur de niveau d’entrée à sa position centrale (Speaker

Level). Se reporter à la figure 5 pour le raccordement et à la

figure 6 ou 7 pour le positionnement.

2. Si votre récepteur ou amplificateur est doté de sorties préampli gauche/

droit et d’entrées d’amplificateur gauche/droit,il est recommandé de faire

une connexion à bas niveau ;cela assurera un meilleur rendu sonore.

Utiliser des câbles de raccordement RCA avec connecteur en Y. Se

reporter à la figure 5 pour le raccordement et à la figure 6 ou 7

pour le positionnement. Prendre soin que le sélecteur de niveau

d’entrée est en position haut (180°o) ou bas (0°) niveau.

3. Il est fortement recommandé de NE PAS UTILISER la ou les sorties

d’extrêmes-graves d’un récepteur ou processeur A/V pour l’alimentation à

faible niveau de l’enceinte OM-6. Cela aurait pour effet de dupliquer les

pentes des filtres passifs.

GUIDE D’INSTALLATION RAPIDE -

ENCEINTES OM-6 ET OM-8

1. S’il y a lieu,s’assurer que le récepteur ou processeur A/V est réglé pour des

enceintes principales (canaux gauche et droit) de grande puissance.

2. Désactiver la sortie des extrêmes-graves du processeur ou récepteur A/V.

Si la chaîne comporte un processeur A/V à 5.1 canaux, désactiver le canal

des basses fréquences (LFE) pour diriger ces signaux aux enceintes des

canaux avant gauche et droit.

3. S’assurer que les connexions aux bornes de raccordement et aux prises

sont bien serrées.

4. La commande rotative règle le niveau de sortie de la portion des extrêmes-

graves de l’enceinte OM-6 ou OM-8. Avec la méthode de connexion à

niveau normal (Speaker Level) : la position médiane (12 h 00) de la

commande assure un rendu équilibré des réponses en basse, haute et

moyenne fréquences. Pour accentuer la réponse dans les graves,tourner la

commande dans le sens horaire. Avec la méthode de connexion à faible

niveau : du fait que le niveau de sortie varie selon le récepteur/processeur,

faire des essais jusqu’à l’obtention d’un rendu satisfaisant.

5. Sans égard à la méthode de connexion utilisée - niveau normal ou bas - la

commande d’égalisation en basse fréquence (LF) ajuste la réponse dans les

extrêmes-graves. La plage de réglage est continue de -3 dB à +3 dB en

passant par 0 dB pour permettre une adaptation précise du rendu des

extrêmes-graves de ces enceintes avec amplification aux propriétés

acoustiques de la pièce d’écoute. Si la réponse souffre d’un effet ‹‹ tonneau

›› ou d’un rendu mal défini,tourner la commande dans le sens anti-horaire

jusqu’à l’obtention du rendu désiré.

ATTENTION : Si une sortie amplifiée en pont est utilisée, NE PAS

UTILISER la connexion à bas niveau ; cela pourrait endommager

l’amplificateur.

NOTA : Dans le cas d’applications Cinéma maison, le voyant rouge à diode,

situé dans la partie inférieure du panneau avant de l’enceinte OM-6 ou OM-8,

peut parfois demeurer éteint à l’occasion de longs dialogues dans lesquels il

n’y a pas de signal de basse fréquence. Le voyant se rallume dès que

l’amplificateur interne détecte la présence de signaux en basse fréquence.

ENTRETIEN DU BOÎTIER

Les enceintes avec un fini noir brillant devraient être polies à l’occasion pour en

préserver tout le lustre. Utiliser un chiffon doux et propre et une cire pour

meubles de haute qualité. Avec un chiffon humide, essuyer de temps à autre les

modèles avec boîtier fini noyer et satiné (blanc ou noir). Pour dépoussiérer la

grille en tissu, passer l’aspirateur avec la brosse à épousseter ou l’essuyer avec

une éponge humide.

GARANTIE HORS DU CANADA

ET DES ÉTATS-UNIS

Ailleurs qu’en Amérique du Nord, il est possible que la garantie

doive être modifiée pour se conformer aux diverses réglementations nationales

en vigueur. Pour de plus amples renseignements, communiquer avec le reven-

deur des enceintes MIRAGE.

manuel de l’utilisateur Série OM

13

gebruikershandleiding OM-Series

BELANGRIJKE VEILIGHEIDS

INSTRUCTIES

Lees de veiligheids instructies

Voor het gebruiken van dit product moeten alle veiligheids instructies en

gebruiksaanwijzingen worden gelezen.

Bewaar de instructies

Alle veiligheids instructies en gebruiksaanwijzingen moeten worden bewaard

om verdere nakijk mogelijk te maken.

Waarschuwende zorgmaatregelen

Alle waarschuwingen omtrent dit product en de gebruiksaanwijzingen

moeten worden gevolgd.

Volg de gebruiksaanwijzingen

Alle gebruiksaanwijzingen moeten worden gevolgd.

Schoonmaken

Voor het schoonmaken moet de stekker van het product uit de muur

getrokken worden.Gebruik geen vloeibare schoonmaakmiddel of een

schoonmaakmiddel uit een spuitbus. Gebruik een vochtige doek voor het

schoonmaken.

Vastbindingen

Gebruik geen sluitingen die niet door de fabrikant zijn aangeraden omdat

dit risicos met zich mee kan brengen.

Water en vochtigheid

Gebruik dit product niet in de nabijheid van water - bijvoorbeeld vlak bij

een bad, een wastafel, een aanrecht of een wasteil; ook niet in een vochtige

kelder of vlak bij een zwembad.

Ventilatie

Er zijn spleten en openingen in de kast die voor ventilatie zorgen zodat het

product goed kan functionneren en om oververhitting te voorkomen. Deze

openingen moeten niet geblokkeerd of bekleed worden. Ze moeten ook

nooit worden geblokkeerd door het product op een bed, bank, tapijt of

ander soortgelijke oppervlakte neer te zetten. Dit product moet niet in een

ingebouwde installatie worden geplaatst zoals een boekenkast of een rekje

mits er voor goede ventilatie wordt gezorgd, en dat de gebruiksaanwijzingen

van de fabrikant zijn gevolgd.

Stroom

De stroom voor dit product moet alleen van het soort zijn wat op de

etiquet is aangegeven.Als u niet zeker bent van het soort stroom van uw

huis, raadpleeg uw product wederverkoper of uw elektriciteitsbedrijf.Voor

producten die vanaf een batterij of andere energiebronnen zullen

funktionneren verwijzen we naar de gebruiksaanwijzingen.

Aardverbinding of Polarisatie

Dit product kan voorzien zijn van een gepolariseerde wisselende

stroomsnoer stekker (een stekker met een bredere lemmet dan de andere)

Deze stekker past maar op één manier in het stopkontact. Dit is een

veiligheidsmaatregel.Als u niet in staat bent om de stekker goed in het

stopkontakt te krijgen, probeer het andersom. Mocht het dan steeds niet

lukken neem dan kontakt op met uw elektricien om de verouderde stekker

te ver vangen.Probeer NIET de veiligheidsmaatregel van de gepolariseerde

stekker te ontkennen.

Bescherming van de elektrische snoer

De elektrische snoeren moeten worden geleid om te voorkomen dat erop

gelopen kan worden of dat objecten die erop of ertegen worden geplaatst

ze niet kunnen afknellen,er moet vooral worden gelet op de snoer bij het

stopkontakt, de bak en de plek waar ze uit het product komen.

Overlading

Overlaad de stopkontakten en de verlengsnoeren niet omdat dit brand of

elektroshok risico kan veroorzaken.

Inbrengen van een object of van vloeistof

Duw nooit een object door de gleuven van dit product omdat ze in

aanraking zouden kunnen komen met gevaarlijke voltage punten of ze

zouden gedeeltes uit kunnen schakkelen die brand of elektroshok kunnen

veroorzaken.Mors nooit geen vloeistof op dit product.

Herstellen

Probeer nooit om dit product zelf te repareren door hem open te maken

of door de dekking weg te halen,u kunt zich dan voor gevaarlijke voltage of

ander gevaar blootstellen.

Verwarming

Dit product moet uit de buurt van warmte bronnen worden geplaatst zoals

radiators, kachels,fornuizen en andere apparaten die warmte produceren

(inclusief geluidsversterkers).

Niet in gebruik periodes

Als het product langere tijd niet zal worden gebruikt dan moet de stekker

uit het stopkontakt getrokken worden.

Beschadeging dat service nodig heeft:

Dit product moet door gekwalificeerd personeel nagekeken worden als:

(A) De elektronische snoer of stekker beschadigd zijn, of als

(B) Objecten of vloeistof binnen in het systeem zijn gevallen, of als

(C) Het product in de regen is geweest,of als

(D) Het systeem niet normaal functioneert of er verandering wordt

geconstateerd in de geluidsprestatie, of als

(E) Het product is gevallen of de omheining beschadigd is.

"MIRAGE",het "MIRAGE" logo, "The Original Bipolar Loudspeaker", "Omnipolar" en "API Accessories" zijn gede-

poneerde handelsmerken van Audio Products International Corp. "Dolby", "Dolby Pro-Logic" en "Dolby Digital

Surround" zijn gedeponeerde handelsmerken van Dolby Laboratories Licensing. DTS is een gedeponeerde han-

delsmerk van Trademark of Digital Theater Systems Inc.

14

WELKOM IN DE WERELD VAN MIRAGE

LUIDSPREKERS

Wij weten zeker dat u van dit geweldig produkt zult genieten.Het volgende

advies wordt u aangeboden om de goede installatie van uw MIRAGE

luidsprekers bij u thuis te vergemakkelijken. Door uitgebreid onderzoek

tesamen met grote zorg voor het ontwerp heeft MIRAGE geweldige

prestatie leverende luidsprekers kunnen maken: een prestatieniveau dat

gelijk is of zelfs hoger dan andere veel duurdere luidsprekers. De beste

componenten en materialen van geavanceerde fabrikatie en kwaliteitscon-

troles zullen er voor zorgen dat u jarenlang van dit uitzonderlijke prestatie

zult genieten.

BELANGRIJK: Bewaar de doos en het verpakkingsmateriaal van dit

MIRAGE product zodat u het kan beschermen als het ooit vervoerd

moet worden naar een herstelplaats. Een product dat beschadigd op de

herstelplaats wordt ontvangen en dat door de gebruiker in een andere

verpakking dan de oorspronkelijke werd opgestuurd,zal worden

gerepareerd en op de juiste manier ingepakt en dan op kosten van de

gebruiker vervoerd worden.

INSTALLATIE EN AANSLUITING VAN

UW MIRAGE OM-SERIES LUIDSPREKERS

Om het beste resultaat te bereiken moet u de volgende aanwijzingen volgen:

De linker en rechter hoofdluidsprekers

Om de beste scheiding van de stereo te bereiken raden wij u aan om de

twee luidsprekers 2 tot 3 m uit elkaar te zetten en minstens 40 cm van de

achtermuur te verwijderen. De afstand van de luidsprekers tot de luisteraar

moet 1 tot 1,5 maal de afstand zijn van de scheiding tussen de luidsprekers.

Zie illustraties 1, 2, 3 of 4 voor de aansluiting en illustraties 6 of

7 voor de plaatsing.

Middenkanaal luidspreker

Het doel van de middenkanaal luidspreker is er om ervoor te zorgen dat

het centrale audio beeld, inclusief de stemmen van acteurs, uit het scherm

lijken te voortvloeien.Voor een optimaal resultaat moet de middenkanaal

luidspreker direct boven of onder het TV scherm worden geplaatst. Zie

illustratie 1 voor de aansluiting en illustratie 7 voor de plaatsing.

NOTA: De Omnipolar® OM-C2 zal optimaal functioneren in een

ingebouwde installatie of in een modelinstallatie, mits er een vrije ruimte

overblijft van 25-30 cm tussen de luidspreker en de achter- en zijkanten

van de kast.Voor een optimale prestatie is het aangeraden om dit

produkt zo neer te zetten zodat de geluidscombinaties op de muren

kunnen weerkaatsen ofdat ze van andere terugwerpende opervlaktes

kunnen profiteren.

Omringend effect luidsprekers

De omringend effect luidsprekers moeten aangrenzend aan en een beetje

achter de directe luisteromgeving geplaatst worden,tegen de achterste

muur of aan het plafond,om een gevoel te geven van ruimtelijkheid en

gezelligheid voor het Dolby Pro Logic™ of de nieuwe Dolby Digital™

omringende formaten. Zie illustratie 1 voor de aansluiting en

illustratie 7 voor de plaatsing.

MIRAGE ultralagetoonluidsprekers (subwoofers)

Lage frequenties hebben hoofdzakelijk geen richting met als gevolg dat u uw

ultralagetoonluidspreker overal in de luisterruimte neer kunt zetten zonder

dat het stereobeeld van uw hoofdluidsprekers wordt beïnvloed. Niettemin

kan het plaatsen in een hoek van de kamer een “boemend” bas-effect

veroorzaken.Door de ultralagetoonluidspreker verder van de hoek te plaat-

sen zal de prestatie verbeteren.Voor een grotere kamer kunt u twee of

meer ultralagetoonluidsprekers gebruiken. Zie de aansluitingsaanwijzin-

gen in de handleiding van uw ultralagetoonluidspreker.

Aansluitingsaanwijzingen voor het OM-6 model

1. Om de aansluiting te vergemakkelijken, moet u de aansluiting van het

luidsprekerniveau gebruiken op dezelfde manier als voor een

luidspreker zonder versterker. Let op dat u de Input Selector Switch

(ingangselectieknop) op de middenpositie hebt geplaatst

(Luidsprekerniveau).Zie illustratie 5 voor de aansluiting en

illustraties 6 of 7 voor de plaatsing.

2. Als uw systeem links/rechts uitgangen heeft van een voorversterker

en links/rechts ingangen van de hoofdluidspreker, dan raden wij u voor

het beste geluid een lage niveau installatie aan.Gebruik RCA

aansluitingskabels met een “Y”-koppeling. Zie illustratie 5 voor de

aansluiting en illustraties 6 of 7 voor de plaatsing.Wees zeker

dat u de Input Selector Switch (ingangselectieknop) in de hoogste stand

(180E) of de laagste stand (0E) hebt geplaatst.

3. Wij raden af om de uitgangen van een ultralagetoonluidspreker van een

A/V ontvanger of processor te gebruiken om de lage niveau ingang van

de OM-6 te voeden.Deze methode verslechterd de prestatie door een

verveelvuldiging van kantelfrequenties te veroorzaken.

AFSTELLING VAN DE OM-6 EN OM-8

1. Indien aanwezig,zorg dat u uw ontvanger of AV processor op de grote

hoofdluidsprekers (links en rechts) afstelt.

2 Draai de uitgang van de ultralagetoonluidsprekers van uw ontvanger

of AV processor af.Voor een 5.1 kanaal AV processor moet u het

LFE-kanaal afzetten om de lage frequentie effecten van de voorste

linker- en rechterluidsprekers te leiden

3. Zorg ervoor dat alle verbindingspunten en contactklemmen goed met

de hand zijn vastgedraaid.

4. De niveaucontroleknop is om het uitgaande basniveau van de

ultralagetoonluidsprekers van het OM-6 of OM-8 onderdeel af te

stellen.Als u van de luidsprekerniveau aansluitingsmethode gebruik

maakt: De twaalf uur positie vormt een evenwichtige uitkomst tussen

de lage, midden en hoge frequenties.Voor meer bas moet u de knop

naar rechts draaien.Als u de lage niveau aansluitingsmethode gebruikt:

Omdat elke ontvanger/processor verschillende uitgaande niveaus

weergeeft, wordt het aangeraden om zelf uit te proberen wat de meest

geschikte keus is voor uw luistervoorkeur

5. Zowel voor de luidsprekerniveau- als de lage niveau-aansluiting,is de

lage frequentie (LF) EQ controle om de zeer lage frequentie

kenmerken bij te stellen. Het kan versteld worden van -3 dB naar 0 tot

+3 dB om het ultralagetoonluidspreker gedeelte van deze modellen

met versterkers precies aan te passen aan de akoestiek van de kamer

waar u luistert.Als de bas te “boemachtig” is en weinig onderscheid

maakt, dan moet u de controle bijstellen door de knop naar links te

draaien totdat het gewenste resultaat is bereikt.

LET OP: Om ernstige schade van de versterker te voorkomen wanneer

er een uitgangsversterker met brugschakeling wordt gebruikt, moet de

lage niveau aansluitingsmethode niet gebruikt worden.

NOTA: Bij het gebruiken van Home Theater toepassingen,kan de Rode

LED dat zich op het onderste afdekscherm van de OM-6 & OM-8

bevindt,bij gelegenheid,tijdens een lange periode van uitsluitend stemmen

uitgaan als er geen lage frequentie informatie aanwezig is. De LED zal

teruggaan naar Rood (On) als de interne versterker de terugkomst van

lage frequentie signalen detecteerd.

KAST ONDERHOUD

De zwart gelakte modellen moeten geregeld geboend worden om de glans

te bewaren. Een zachte schone doek en hoge kwaliteit meubelwas moet

hiervoor worden gebruikt. De houten en satijn (wit of zwart) afgewerkte

modellen moeten af en toe zachtjes afgeveegd worden met een vochtige

doek om stof en vlekken te verwijderen.Gebruik de borstel van uw

stofzuiger of een vochtige spons om stof van de kastbekleding te verwijderen.

GARANTIE BUITEN DE VS EN CANADA

Buiten Noord-Amerika kan de garantie anders zijn om aan de plaatselijke

regelingen te voldoen.Neem contact op met uw MIRAGE wederverkoper

voor nadere details omtrent de BEPERKTE GARANTIE die in uw land van

toepassing is.

gebruikershandleiding OM-Series

15

16

Manual do Utilizador Série OM

INSTRUÇÕES DE SEGURANÇA

IMPORTANTES «PRIVATE«

Leia as instruções

Antes de colocar em funcionamento o aparelho,leia todas as instruções de

funcionamento e de segurança.

Guarde as instruções

As instruções de funcionamento e de segurança devem ser guardadas para

consulta quando necessário.

Preste atenção às advertências

Preste atenção a todas as advertências de funcionamento do aparelho.

Siga as instruções

Siga todas as instruções de funcionamento do aparelho.

Limpeza

Desligue o aparelho da corrente elétrica antes de limpá-lo. Não utilize

produtos de limpeza líquidos ou em aerossol. Limpe com um pano úmido.

Acessórios

A fim de evitar acidentes,não utilize acessórios diferentes daqueles

recomendados pelo fabricante.

Água e umidade

Não utilize o aparelho na presença de água como, por exemplo, banheiras,

pias, piscinas ou piso molhado.

Ventilação

As fendas e aberturas servem para manter o aparelho ventilado a fim de

assegurar seu bom funcionamento e evitar superaquecimento. Estas fendas

e aberturas não devem ser obstruídas nem cobertas. Não coloque o

aparelho sobre uma cama, sofá,tapete ou outra superfície semelhante a fim

de não obstruir as fendas e aberturas de ventilação. O aparelho não deve

ser colocado numa estante ou prateleira a menos que exista uma ventilação

adequada e que as instruções do fabricante sejam seguidas.

Fontes de alimentação

Utilize apenas as fontes de alimentação elétrica indicadas nas especificações

do aparelho.Em caso de dúvida sobre o tipo de energia elétrica fornecida à

sua residência, consulte o vendedor do aparelho ou a companhia de energia

elétrica local. Para os aparelhos projetados para ser utilizados com baterias

ou outras fontes de alimentação, consulte as instruções de funcionamento.

Ligação à terra e polarização

É possível que o aparelho seja equipado com uma tomada polarizada

para ser utilizada com corrente alternada. Como medida de segurança,

neste tipo de tomada, uma lâmina é mais larga do que a outra de modo

que a tomada só pode ser encaixada na parede em uma posição.Se não

for possível encaixar a tomada na parede em uma posição, inverta a tomada

e tente novamente. Se, mesmo assim, a tomada não se encaixa,peça a um

eletricista para trocar a tomada na parede por uma mais moderna.

Para sua própria segurança, NÃO tome nenhuma medida para

anular a polarizao edes e dos lugares onde saem do aparelho.

Sobrecarga

A fim de evitar incêndios ou choques elétricos, não sobrecarregue as

tomadas na parede nem os fios de extensão.

Objetos e líquidos dentro do aparelho

A fim de evitar incêndios e choques elétricos, nunca insira nenhum objeto

nas aberturas e fendas do aparelho pois estes podem tocar em pontos de

voltagem perigosos ou provocar curto-circuitos. Não derrame nenhum

líquido sobre o aparelho.

Manutenção

Não tente consertar o aparelho você mesmo pois a abertura ou remoção

da tampa do aparelho pode lhe expor a uma voltagem perigosa e a outros

riscos.

Calor

Mantenha o aparelho longe de fontes de calor como placas de aquecimen-

to,saídas de ar quente, fogões e fornos e outras fontes de calor, incluindo

amplificadores.

Períodos quando o aparelho não es tá sendo

utilizado

Retire da parede a tomada de alimentação de corrente se o aparelho não

for ser utilizado por um longo período.

Defeitos ou danos ao aparelho

O aparelho deve ser examinado e consertado por pessoal técnico

qualificado quando:

(A) O fio de alimentação ou a tomada foram danificados.

(B) Um objeto entrou no aparelho ou líquido foi derramado dentro do

aparelho.

(C) O aparelho tomou chuva.

(D) O aparelho não funciona normalmente ou apresenta uma alteração

perceptível da qualidade sonora.

(E) O aparelho caiu e foi danificado.

O nome "MIRAGE",o logotipo "MIRAGE", "The Original Bipolar Loudspeaker", "Omnipolar" e "API Accessories" são

marcas de comércio da Audio Products International Corp. "Dolby", "Dolby Pro Logic" e "Dolby Digital Surround"

são marcas de comércio da Dolby Laboratories Licensing.DTS é uma marca de comércio da Digital Theater

Systems Inc.

BEM-VINDO AO MUNDO DOS ALTO-

FALANTES MIRAGE

Temos certeza de que apreciará este produto de qualidade excepcional.

Os conselhos a seguir são oferecidos a fim de facilitar a instalação correta dos

alto-falantes MIRAGE em sua casa. Graças às nossas amplas actividades de investi-

gação e à atenção dada a cada etapa do projecto,a MIRAGE fabrica alto-falantes

de rendimento igual ou superior ao de outros alto-falantes muito mais caros.

Nossos componentes e materiais da melhor qualidade e processos de fabricação

e controlo de qualidade sofisticados permitirão que desfrute deste rendimento

excepcional durante muitos anos.

IMPORTANTE: Por favor, guarde a caixa e o material de embalagem deste

produto MIRAGE para protegê-lo caso o produto tenha que ser enviado ao

serviço de reparação. Os produtos danificados que o serviço de reparação

receba do utilizador numa embalagem diferente da embalagem original serão

reparados,devidamente embalados e devolvidos ao utilizador. Porém, neste caso,

as despesas serão por conta do utilizador.

COLOCAÇÃO E CONEXÃO DOS ALTO-

FALANTES MIRAGE DA SÉRIE OM

Para obter o melhor rendimento,siga as instruções dadas abaixo:

Alto-falantes principais esquerdo e direito

Para conseguir o melhor efeito estereofónico, a distância entre os dois alto-falantes

deve ser de 2 a 3 m e estes devem ser colocados a uma distância mínima de 40 cm

em relação à parede por trás dos alto-falantes. A distância entre os alto-falantes e o

ouvinte deve ser de 1 a 1,5 vezes a distância entre os alto-falantes. Veja as figuras

1, 2, 3 ou 4 para a conexão e a figura 6 ou 7 para a colocação.

Alto-falante do canal central

O alto-falante do canal central permite que a imagem sonora central,

incluindo as vozes dos actores,dê a impressão de que vem da tela. Para

obter melhores resultados, o alto-falante do canal central deve ser colocado

imediatamente acima ou abaixo da tela do televisor. Veja a figura 1 para

a conexão e a figura 7 para a colocação.

NOTA: Para que o modelo Omnipolar OM-C2 funcione bem em um

armário embutido ou uma instalação feita sob medida,uma separação de

10 a 12 polegadas (25 a 30 cm) deve existir entre o alto-falante e as

partes traseira e laterais do espaço onde está colocado o alto-falante.

Para um rendimento ótimo, recomendamos que coloque este aparelho

num lugar em que seu campo de radiação sonora possa aproveitar as

paredes ou outras superfícies refletoras.

Alto-falantes de efeito ambiental (Surround)

Os alto-falantes de efeito ambiental devem ser situados junto à zona principal de

escuta mas ligeiramente atrás desta zona, na parede de trás ou ainda fixos no teto

para darem a sensação de espaço e profundidade tanto para o formato Dolby

Pro-Logic

MR

quanto para o novo formato Dolby Digital

TM

Surround. Veja a figura 1

para a conexão e a figura 7 para a colocação.

Alto-falantes para frequências extremamente baixas

(Subwoofers) da MIRAGE

As frequências baixas não são direccionais. Por esta razão, o alto-falante para

frequências extremamente baixas (subwoofer) pode ser colocado em qualquer lugar

na sala de escuta sem que isto afete a estereofonia dos alto-falantes principais.

Contudo,a fim de evitar um efeito retumbante, não devem ser colocados muito

próximos dos cantos da sala. Obterá um som mais detalhado e preciso se afastar

os alto-falantes dos cantos da sala. Dois ou mais subwoofers podem ser utilizados

em salas grandes. Consulte as instruções de conexão do manual do

seu subwoofer.

MÉTODOS DE CONEXÃO DO MODELO

OM-6

1. Para uma conexão fácil, aconselhamos que utilize a conexão de nível do

alto-falante, como o faria para um alto-falante sem alimentação eléctrica

própria. Assegure-se de que o interruptor do selector de entrada esteja na

posição central (nível do alto-falante). Veja a figura 5 para a

conexão e a figura 6 ou 7 para a colocação.

2. Se o seu sistema possui saídas de pré-amplificação esquerda/direita e entradas

de amplificador principal esquerda e direita, aconselhamos que faça a conexão

de nível baixo para um melhor rendimento sonoro. Utilize cabos de conexão

RCA com um conector em “Y”. Veja a figura 5 para a conexão e a

figura 6 ou 7 para a colocação. Assegure-se de que o selector de entrada

esteja na posição superior (180°) ou inferior (0°).

3. Aconselhamos que NÃO UTILIZE as saídas para subwoofer de um receptor

ou processador audiovisual para alimentar a entrada de nível baixo do modelo

OM-6. Este método prejudica o rendimento ao duplicar os gradientes de

filtro passivos.

GUIA PARA MONTAGEM RÁPIDA DOS

MODELOS OM-6 E OM-8

1. Se o seu equipamento possui esta opção, assegure-se de que o seu receptor

ou processador audiovisual está configurado para alto-falantes principais

grandes (esquerda e direita).

2. Coloque a saída para subwoofer do seu receptor ou processador audiovisual

na posição “off”. Nos processadores audiovisuais de canal 5.1, coloque o canal

de efeitos de baixa frequência (LFE) na posição “off” a fim de dirigir estes

efeitos aos alto-falantes dianteiros esquerdo e direito.

3. Assegure-se de que todos os parafusos e terminais de conexão estejam bem

apertados.

4. O controlo de nível giratório ajusta o nível de saída dos baixos da secção do

subwoofer do modelo OM-6 ou do modelo OM-8. Se utiliza o método de

conexão por nível de alto-falante:quando colocar o controlo na posição de “12

horas”, isto produzirá um resultado sonoro equilibrado entre as frequências

baixas, médias e altas. Se desejar um resultado sonoro com mais frequências

baixas, deve girar o controlo no sentido horário. Se utiliza o método de

conexão por nível baixo: deve levar em conta que cada receptor ou

processador produz diferentes níveis de saída e, por esta razão, aconselhamos

que procure a selecção mais conveniente segundo as suas preferências de

escuta.

5. Tanto no método de conexão por nível de alto-falante quanto no método de

conexão de nível baixo, o controlo de baixas frequências (LF) EQ permite

ajustar as características das frequências mais baixas. Este controlo varia

continuamente de -3 dB a 0 e até +3 dB a fim de ajustar a secção subwoofer

destes modelos com alimentação própria às características acústicas da sua sala

de escuta. Se os baixos estiverem a retumbar excessivamente e não possuem

claridade, ajuste este controlo no sentido anti-horário até obter o rendimento

desejado.

PRECAUÇÃO: A fim de não danificar o amplificador quando utilizar um

amplificador de saída em ponte, não utilize o método de conexão por nível baixo.

NOTA: Quando os modelos OM-6 e OM-8 são utilizados com instalações do

tipo “teatro em casa”,é possível a luz LED vermelha do painel inferior se apague

ocasionalmente durante períodos de diálogo longos,quando as informações de

baixa frequências não estejam presentes. A luz LED vermelha voltará a iluminar-se

quando o amplificador interno receber sinais de baixa frequência.

CUIDADOS COM O MÓVEL

Os modelos de acabamento negro brilhante devem ser limpados

periodicamente para manter o brilho. Para isto, pode utilizar-se um pano

macio isento de poeira e um polidor de móveis de qualidade. Os modelos

de acabamento de tipo madeira e tecido (branco e preto) devem ser

limpados suavemente de vez em quando com um pano húmido para

remover a poeira e as manchas. Para limpar a poeira acumulada no tecido

da grade, pode utilizar a escova do aspirador ou uma esponja ligeiramente

humedecida.

GARANTIA FORA DOS ESTADOS

UNIDOS E DO CANADÁ

A garantia pode ser alterada fora dos Estados Unidos e do Canadá para

ajustar-se às normas locais. Consulte o seu revendedor local da MIRAGE

para informar-se sobre a GARANTIA LIMITADA que aplica-se ao seu país.

Manual do Utilizador Série OM

17

DF:YST BCNHERWBB GJ NT{YBRT

<TPJGFCYJCNB

Ghjxnbnt bycnherwbb

Gthtl yfxfkjv =rcgkefnfwbb bpltkbz ytj,[jlbvj ghjxtcnm

dct bycnherwbb gj nt[ybrt ,tpjgfcyjcnb b =rcgkefnfwbb7

Cj[hfyzqnt bycnherwbb

Bycnherwbb gj nt[ybrt ,tpjgfcyjcnb b =rcgkefnfwbb

ytj,[jlbvj cj[hfyznm lkz gjcktle.ob[ cghfdjr7

J,hfofqnt dybvfybt yf ghtljcntht;tybz

Ytj,[jlbvj dsgjkznm dct ghtljcntht;tybz9 erfpfyyst yf

bpltkbb b d bycnherwbz[ gj tuj =rcgkefnfwbb7

Cktleqnt bycnherwbzv

Ytj,[jlbvj cktljdfnm dctv bycnherwbzv gj =rcgkefnfwbb b

gjkmpjdfyb.7

Jxbcnrf

Gthtl yfxfkjv jxbcnrb dsymnt dbkre iyehf gbnfybz bp

hjptnrb =ktrnhjctnb7 Yt gjkmpeqntcm ;blrbvb bkb f=hjpjk-

mysvb vj.obvb chtlcndfvb7 Lkz jxbcnrb bcgjkmpeqnt

vzure. nrfym7

Vjynf;yst ghbcgjcj,ktybz

Yt bcgjkmpeqnt vjynf;yst ghbcgjcj,ktybz9 yt htrjvtyljd-

fyyst bpujnjdbntktv bpltkbz9 nfr rfr jyb vjuen ghtlcnfd-

kznm jgfcyjcnm7

Djlf b dkfuf

Yt bcgjkmpeqnt =njn fggfhfn d,kbpb djls — yfghbvth9

hzljv c dfyyjq9 hfrjdbyjq9 re[jyyjq vjqrjq bkb nfpjv lkz

cnbhrb ,tkmz4 d gjldfkf[ c gjdsityyjq dkf;yjcnm. bkb

hzljv c gkfdfntkmysv ,fcctqyjv7

Dtynbkzwbz

Otkb b jndthcnbz yf rjhgect ghtlyfpyfxtys lkz dtyn-

bkzwbb9 j,tcgtxbdf.otq yflt;ye. hf,jne bpltkbz b pfobne

tuj jn gthtuhtdf9 gj=njve =nb jndthcnbz yt ljk;ys pfu-

jhf;bdfnmcz bkb pfrhsdfnmcz7 Bpltkbt yt cktletn

hfpvtofnm yf rhjdfnb9 cjat9 rjdht bkb yf lheujq

fyfkjubxyjq gjdth[yjcnb9 nfr rfr ghb =njv vjuen

pfujhf;bdfnmcz dtynbkzwbjyyst jndthcnbz7 Bpltkbt yt

cktletn ecnfyfdkbdfnm d pfvryenst j,≤tvs9 nfrbt rfr

ryb;yst gjkrb bkb zobrb9 pf bcrk.xtybtv jcj,s[ ckexftd9

rjulf d yb[ j,tcgtxbdftncz ljcnfnjxyfz dtynbkzwbz bkb

rjulf =nj hfphtityj d bycnherwbz[ bpujnjdbntkz7

Bcnjxybrb gbnfybz

+nj bpltkbt cktletn gjlcjtlbyznm r bcnjxybre gbnfybz njkm-

rj njuj nbgf9 rjnjhsq erfpfy yf abhvtyyjq nf,kbxrt7 Tckb

Ds yt pyftnt gfhfvtnhjd =ktrnhjctnb d Dfitv ljvt9

j,hfnbntcm r Dfitve lbkthe bkb d vtcnye. =ktrnhbxtcre.

rjvgfyb.7 Lkz bpltkbq9 hf,jnf.ob[ jn =ktvtynjd gbnfybz

bkb lheub[ bcnjxybrjd9 cv7 Herjdjlcndj gj b[ =rcgkefnfwbb7

Pfptvktybt bkb cj,k.ltybt gjkzhyjcnb

+nj bpltkbt vj;tn ,snm j,jheljdfyj gjkzhbpjdfyyjq ctntd-

jq dbkrjq 5c rjynfrnysvb gkfcnbyfvb hfpkbxyjq ibhbys87

Gjkzhbpjdfyyfz ctntdfz dbkrf ghtlyfpyfxtyf lkz j,tcgtxty-

bz ,tpjgfcyjcnb7 Nfrfz dbkrf ,eltn dcnfdkznmcz d hjptnre

=ktrnhjctnb njkmrj d jlyjv gjkj;tybb7 Tckb dbkrf yt

dcnfdkztncz d hjptnre gjkyjcnm.9 gjgsnfqntcm gthtdthyenm

dbkre7 Tckb dbkrf gj-ght;ytve yt dcnfdkztncz d hjptnre9

j,hfnbntcm r rdfkbabwbhjdfyyjve =ktrnhbre7 Yb ghb rfrb[

j,cnjzntkmcndf[ yt yfheifqnt gjkzhbpfwb. dbkrb7

Pfobnf iyehjd gbnfybz

Iyehs gbnfybz ljk;ys ghjrkflsdfnmcz nfrbv j,hfpjv9

xnj,s yf yb[ yt yfcnegfkb b yt pfltdfkb b[ rfrbvb-kb,j

ghtlvtnfvb9 hfcgjkj;tyysvb hzljv c ybvb9 j,hfofqnt

jcj,jt dybvfybt yf iyehs d,kbpb intgctkmys[ hfp≤tvjd b

vtcnf ds[jlf bp bpltkbz7

Gthtuheprf

Yt gthtuhe;fqnt hjptnrb =ktrnhjctnb b elkbybntkmyst

iyehs9 nfr rfr =nj cjplftn jgfcyjcnm djpujhfybz bkb

gjhf;tybz =ktrnhbxtcrbv njrjv7

Gjgflfyyt dyenhm ghtlvtnjd b ;blrjcntq

Ybrjulf yt dcnfdkzqnt ybrfrbt ghtlvtns dyenhm rjhgecf

xthtp jndthcnbz9 nfr rfr jyb vjuen ghbrjcyenmcz r =ktvtyn-

fv9 yf[jlzobvcz gjl jgfcysv yfghz;tybtv9 bkb dspdfnm

rjhjnrjt pfvsrfybt9 xnj cjplftn jgfcyjcnm djpujhfybz bkb

gjhf;tybz =ktrnhbxtcrbv njrjv7 Ybrjulf yt ghjkbdfqnt yf

bpltkbt ybrfrb[ ;blrjcntq7

J,cke;bdfybt

Yt gsnfqntcm dsgjkyznm nt[ybxtcrjt j,cke;bdfybt bpltkbz

cfvjcnjzntkmyj9 nfr rfr jnrhsdfybt bkb elfktybt rhsitr

vj;tn ghbdtcnb r gjgflfyb. gjl jgfcyjt yfghz;tybt b

lheubv jgfcyjcnzv7

Bcnjxybrb ntgkf

+nj bpltkb cktletn hfpvtifnm dlfkb jn bcnjxybrjd ntgkf9

nfrb[ rfr hflbfnjhs9 ntgkjdst pfdtcs9 gtxb bkb lheubt

ghb,jhs 5drk.xfz ecbkbntkb89 rjnjhst dsltkz.n ntgkj7

Gththsds d bcgjkmpjdfybb

Tckb fggfhfn yt ,eltn bcgjkmpjdfnmcz d ntxtybt lkbntkmyjuj

gthbjlf dhtvtyb9 dbkre iyehf gbnfybz cktletn dsybvfnm bp

hjptnrb =ktrnhjctnb7

Gjdht;ltybz9 nht,e.obt j,cke;bdfybz

Rdfkbabwbhjdfyysq gthcjyfk ljk;ty ghjdtcnb nt[ybxtcrjt

j,cke;bdfybt =njuj bpltkbz d nt[ ckexfz[9 rjulf6

(A) Gjdht;lty iyeh gbnfybz bkb dbkrf4

(B) Dyenhm fggfhfnf gjgfkb ghtlvtns bkb ;blrjcnm4

(C) Fggfhfn gjgfk gjl lj;lm4

(D) Gjzdbkbcm ghbpyfrb ytbcghfdyjcnb fggfhfnf bkb

ghjbpjikb pfvtnyst bpvtytybz tuj [fhfrnthbcnbr4

(E) Bpltkbt ehjybkb bkb gjdht;lty tuj rjhgec7

HERJDJLCNDJ GJ +RCGKEFNFWBB Frecnbxtcrbt cbcntvs cthbb JV

18

LJ<HJ GJ:FKJDFNM D VBH FRECNBXTCRB{

CBCNTV «MIRAGE»

Vs edthtys9 xnj jn ghjckeibdfybz =nb[ ghtrhfcys[ bpltkbq Ds

gjkexbnt bcnbyyjt yfckf;ltybt7 Jcj,jt dybvfybt htrjvtyletncz

eltkbnm ghfdbkmyjq ecnfyjdrt FC «MIRAGE» d Dfitv ljvt7

Hfpyjj,hfpyst bccktljdfybz9 ghjdjlbdibtcz yf rf;ljv =nfgt

hfphf,jnrb9 gjpdjkbkb «MIRAGE» cjplfnm FC c =rcnhfjhlbyfhysvb

[fhfrnthbcnbrfvb9 ehjdtym rjnjhs[ cjjndtncndetn bkb ghtdsiftn

ehjdtym [fhfrnthbcnbr ujhfplj ,jktt ljhjub[ FC lheub[ abhv7

Cfvst kexibt rjvgjytyns b vfnthbfks9 jnhf,jnfyyfz nt[yjkjubz

bpujnjdktybz b rjynhjkm rfxtcndf ufhfynbhe.n cj[hfytybt

bcrk.xbntkmys[ [fhfrnthbcnbr FC d ntxtybt vyjub[ ktn7

DF:YFZ BYAJHVFWBZ6 Gj;fkeqcnf9 cj[hfyzqnt rjhj,re b

egfrjdjxyst vfnthbfks bpltkbz «MIRAGE» yf njn ckexfq9 tckb

gjnht,etncz jnghfdkznm tuj d cthdbcysq wtynh lkz htvjynf7

Bpltkbt9 rjnjhjt ,skj jnghfdktyj rjytxysv gjkmpjdfntktv yt d

jhbubyfkmyjq egfrjdrt b gjcnegbkj d cthdbcysq wtynh

gjdht;ltyysv9 ,eltn jnhtvjynbhjdfyj9 djccnfyjdktyj b egfrjdfyj

lkz j,hfnyjq jnghfdrb pf cxtn rjytxyjuj gjkmpjdfntkz7

HFPVTOTYBT B GJLCJTLBYTYBT FC

«MIRAGE» CTHBB JV

Lkz gjkextybz yfbkexib[ [fhfrnthbcnbr9 gj;fkeqcnf9 cktleqnt

ghbdtltyysv yb;t erfpfybzv7

Ktdfz b ghfdfz ahjynfkmyst FC

Lkz j,tcgtxtybz yfbkexituj hfpltktybz cnthtj rfyfkjd gfhe FC

htrjvtyletncz ecnfyfdkbdfnm yf hfccnjzybb @–# v lheu jn lheuf b yt

vtytt $) cv jn cntys7 Hfccnjzybt vt;le FC b ckeifntktv ljk;yj

cjcnfdkznm jn ! lj !9% hfccnjzybq vt;le FC7 Gjlcjtlbytybt

gjrfpfyj yf hbc7 !9 @9 # bkb $9 hfpvtotybt gjrfpfyj yf hbc7 ^ bkb &7

FC wtynhfkmyjuj rfyfkf

FC wtynhfkmyjuj rfyfkf ljk;yf cjplfdfnm joeotybt njuj9 xnj

wtynhfkmysq pderjdjq j,hfp9 drk.xf.obq ujkjcf frnthjd9 bc[jlbn

ytgjchtlcndtyyj c =rhfyf7 Lkz gjkextybz yfbkexib[ htpekmnfnjd

FC wtynhfkmyjuj rfyfkf ljk;yf hfpvtofnmcz ytgjchtlcndtyyj yfl

bkb gjl ND =rhfyjv7 Gjlcjtlbytybt gjrfpfyj yf hbc7 !9 hfpvtotybt

gjrfpfyj yf hbc7 &7

GHBVTXFYBT6 Lkz eljdktndjhbntkmyjq hf,jns fggfhfnehs nbgf

«Omnipolar OM-C2» ytj,[jlbvj ecnfyjdbnm tt d cntyyjq ybit bkb

dcnhjbnm d j,jheljdfybt nfr9 xnj,s ,skj j,tcgtxtyj cdj,jlyjt

ghjcnhfycndj dtkbxbyjq @%–#) cv7 vt;le uhjvrjujdjhbntktv b

pflytq b ,jrjdsvb cntyrfvb7 Lkz jgnbvfkmyjuj pdexfybz

htrjvtyletncz hfcgjkfufnm =ne fggfhfnehe nfr9 xnj,s pder vju

jnhf;fnmcz jn cnty b lheub[ jnhf;fntkys[ gjdth[yjcntq7

Nskjdst FC9 cjplf.obt Surround =aatrns

Nskjdst FC cktletn hfpvtofnm d,kbpb vtcnf ghjckeibdfybz b

ytvyjuj gjpflb tuj9 yf pflytq cntyt bkb yf gjnjkrt lkz cjplfybz

joeotybz j,≤tvyjcnb b ghjcnhfycndtyyjcnb pdexfybz bcnjxybrjd

ajhvfnjd Dolby Pro Logic™ bkb Dolby Digital™. Gjlcjtlbytybt

gjrfpfyj yf hbc7 !9 hfpvtotybt gjrfpfyj yf hbc7 &7

Frnbdyst cf,deaths «MIRAGE»

Ybprjxfcnjnyjt bpkextybt zdkztncz ghfrnbxtcrb ytyfghfdktyysv9

gj=njve cf,death vj;tn hfpvtofnmcz d k.,jv vtcnt rjvyfns

ghjckeibdfybz9 =nj yt dkbztn yf cnthtjj,hfp9 cjplfdftvsq

jcyjdysvb FC7 Jlyfrj ecnfyjdrf ckbirjv ,kbprj r eukfv rjvyfns

vj;tn ghbdtcnb r djpybryjdtyb. ybprjxfcnjnyjuj 1uekf27

Hfpvtotybt cf,deathf yf ljcnfnjxyjv elfktybb jn eukjd j,sxyj

ghbdjlbn r ,jktt ltnfkmyjve b njxyjve djcghjbpdtltyb.7 D

,jkmib[ gjvtotybz[ vjuen bcgjkmpjdfnmcz ldf bkb ,jktt

cf,deathjd7 Cv7 bycnherwbb gj gjlcjtlbytyb. d Herjdjlcndt gj

=rcgkefnfwbb cf,deathf7

Vtnjls gjlcjtlbytybz vjltkb JV-^

!7 Lkz ghjcnjns gjlrk.xtybz bcgjkmpeqnt hfp≤tv Speaker Level

5Ehjdtym FC8 rfr d ckexft ytfrnbdyjq FC7 J,zpfntkmyj ecnfyjdbnt

ctktrnjhysq gthtrk.xfntkm d[jljd d wtynhfkmyjt gjkj;tybt

(Speaker Level).Gjlcjtlbytybt gjrfpfyj yf hbc7 %9 hfpvtotybt

gjrfpfyj yf hbc7 ^ bkb &7

@7 Tckb d Dfitq cbcntvt bvt.ncz ds[jls c ghtlecbkbntktq

ktdjuj3ghfdjuj rfyfkjd b d[jls jcyjdyjuj ecbkbntkz

ktdjuj3ghfdjuj rfyfkjd9 lkz gjkextybz yfbkexib[ [fhfrnthbcnbr

pdexfybz htrjvtyletncz bcgjkmpjdfnm hfp≤tvs Low Level 5ybprjuj

ehjdyz87 Bcgjkmpeqnt RCA cjtlbybntkmyst rf,tkb c “Y”-hfp≤tvfvb7

Gjlcjtlbytybt gjrfpfyj yf hbc7 %9 hfpvtotybt gjrfpfyj yf hbc7 ^

bkb &7 J,zpfntkmyj ecnfyjdbnt ctktrnjhysq gthtrk.xfntkm d[jljd

d dth[ytt 5!*)˚8 bkb yb;ytt 5)˚8 gjkj;tybt7

#7 Lkz gjlfxb cbuyfkf ybprjuj ehjdyz yf d[jl JV-^ yt

htrjvtyletncz bcgjkmpjdfnm cf,deathysq ds[jl5s8 F3Ç htcbdthf

bkb ghjwtccjhf7 +njn vtnjl ghbdjlbn r e[elityb. gfhfvtnhjd

bp-pf eldjtybz yfrkjyjd [fhfrnthbcnbr d njxrf[ rhjccjdthf7

HERJDJLCNDJ GJ <SCNHJQ ECNFYJDRT

JV-^ B JV-*

!7 Tckb yf Dfitv htcbdtht bkb FÇ ghjwtccjht tcnm gthtrk.xfntkm

hfpvthf jcyjdys[ 5ktdjq b ghfdjq8 FC9 nj e,tlbntcm9 xnj jy

ecnfyjdkty d gjkj;tybt Large 5,jkmibt87

@7 Dsrk.xbnt cf,deathysq ds[jl Dfituj htcbdthf bkb FÇ

ghjwtccjhf7 Ghb bcgjkmpjdfybb %7!-rfyfkmys[ FÇ ghjwtccjhjd

ecnfyjdbnt rfyfk LFE d gjkj;tybt Off 5dsrk78 lkz njuj9 xnj,s

yfghfdbnm ybprjxfcnjnyst =aatrns d ahjynfkmyst

5ktde.3ghfde.8 FC7

#7 E,tlbntcm d njv9 xnj dct rjynfrnyst rktvvs bkb cjtlbytybz

yflt;yj pfnzyens7

$7 Gjdjhjnysq htuekznjh ehjdyz yfcnhfbdftn ds[jlyjq ehjdtym

,fcjd cf,deathyjq ctrwbb JV-^ bkb JV-*7 Ghb bcgjkmpjdfybb

vtnjlf cjtlbytybz gj ehjdy. FC6 D gjkj;tybb 1!@ xfcjd2

j,tcgtxbdftncz c,fkfycbhjdfyysq ds[jl ybprb[9 chtlyb[ b dscjrb[

xfcnjn7 Lkz gjdsitybz ehjdyz ,fcjd gjdthybnt htuekznjh gj

xfcjdjq cnhtkrt7 Ghb bcgjkmpjdfybb vtnjlf cjtlbytybz gj ybprjve

ehjdy.6 nfr rfr ds[jlyst ehjdyb htcbdthjd3ghjwtccjhjd vjuen

,snm hfpkbxysvb9 yfbkexitt gjkj;tybt htuekznjhf cktletn yfqnb

=rcgthbvtynfkmysv gentv7

%7 Ghb k.,jv bp vtnjljd cjtlbytybz 5gj ehjdy. FC bkb gj ybprjve

ehjdy.8 htuekznjh LF EQ yfcnhfbdftn [fhfrnthbcnbre d j,kfcnb

cdth[ybprb[ xfcnjn7 Jy j,tcgtxbdftn gkfdye. htuekbhjdre jn –# l<

xthtp ) lj ≠# l< lkz njxyjuj cjukfcjdfybz cf,deathyjq ctrwbb =nb[

frnbdys[ vjltktq c frecnbxtcrbvb gfhfvtnhfvb Dfitq rjvyfns7

Tckb ,fcs ckbirjv uekrbt b jncencndetn b[ ltnfkmyfz ghjhf,jnrf9

gjdjhfxbdfqnt =njn htuekznjh ghjnbd xfcjdjq cnhtkrb lj gjkextybz

;tkftvs[ [fhfrnthbcnbr7

DYBVFYBT6 Dj bp,t;fybt cthmtpyjuj gjdht;ltybz ecbkbntkz ghb

bcgjkmpjdfybb vjcnjdjuj ds[jlf YT GJKMPEQNTCM vtnjljv

cjtlbytybz gj ybprjve ehjdy.7

GHBVTXFYBT6 Ghb ghbvtytybb d cjcnfdt ljvfiytuj ntfnhf

rhfcysq cdtnjlbjl-bylbrfnjh9 hfcgjkj;tyysq yf yb;ytq gfytkb

JV-^ b JV-*9 byjulf vj;tn ufcyenm dj dhtvz ghjljk;bntkmyjuj

lbfkjuf9 rjulf jncencndetn ybprjxfcnjnyfz byajhvfwbz7 Rjulf yf

dcnhjtyysq ecbkbntkm gjlftncz ybprjxfcnjnysq cbuyfk9 bylbrfnjh

cyjdf pfujhftncz rhfcysv cdtnjv7

JXBCNRF

Vjltkb c xthyjq ,ktcnzotq jnltkrjq cktletn gthbjlbxtcrb

gjkbhjdfnm lkz cj[hfytybz ukzywf7 Bcgjkmpeqnt lkz =njuj vzure.

xbcne. nrfym b dscjrjrfxtcndtyyjt chtlcndj lkz gjkbhjdrb vt,tkb7

Vjltkb c jnltkrjq gjl lthtdj bkb nbgf cfnby 5,tkjuj bkb xthyjuj

wdtnf8 cktletn gthbjlbxtcrb frrehfnyj ghjnbhfnm dkf;yjq nrfym.

lkz elfktybz gskb bkb gznty7 Lkz elfktybz gskb c ltrjhfnbdyjq

htitnrb gjkmpeqntcm gsktcjcjv c yfcflrjq d dblt otnrb9 bkb ckturf

dkf;yjq ue,rjq7

UFHFYNBQYST J<ZPFNTKMCNDF PF GHTLTKFVB

CIF B RFYFLS

Pf ghtltkfvb nthhbnjhbb Ctdthyjq Fvthbrb ufhfynbqyst j,zpfn-

tkmcndf vjuen gjldthufnmcz bpvtytybzv c wtkm. j,tcgtxtybz

cjjndtncndbz nht,jdfybzv vtcnys[ pfrjyjd7 Gjlhj,yst cdtltybz

jnyjcbntkmyj JUHFYBXTYYJQ UFHFYNBB9 ltqcnde.otq d

Dfitq cnhfyt9 vjuen ,snm gjkextys e vtcnys[ lbkthjd «MIRAGE».

HERJDJLCNDJ GJ +RCGKEFNFWBB Frecnbxtcrbt cbcntvs cthbb JV

19

–+

+

–

–+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

++++

+

+

+

–

–

–

–

–––––

–

–

–

–

–

–

–

–

–

–

–

–

–

–

+

+

+

–+

+

–

RIGHT REAR

LEFT REAR

LEFT MAIN

RIGHT MAIN

SUBWOOFER

CENTER

CHANNEL

–+

+

–

–+

2 – 3m

.5-1m

.4-1m

FIGURE 1 FIGURE 2 FIGURE 3

FIGURE 4

FIGURE 6 FIGURE 7

min. 9mm

FIGURE 8

FIGURE 5

–+–+–+–+

–+

–+

RIGHT

LEFT

OM-14

Vented Omnipolar™

2- Way, 4-Driver System

38Hz - 22KHz

2 - 3/4” (19mm) PMD™

Pure Metal Dome™

2 - 5-1/2” (14cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

N/A

N/A

N/A

N/A

2.0KHz

90dB

8-ohms Compatible

30 - 150-watts

RMS/ Channel

N/A

Bi-Amp/Bi-Wire High Level

(Gold Plated)

34-5/8 x 9 x 10-3/8

88.1 x 22.9 x 26.2

High Gloss Black Lacquer

with Acoustically Transparent

Grille Cloth

35

15.9

N/A

OM-C2

2-Way, 5-Driver

Dual-Chamber Omnipolar™

38 - 22KHz

2 - 1” (25mm) PTH™

Pure Titanium Hybrid™

2 - 5-1/2” (14cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

N/A

N/A

N/A

1 - 5-1/2” (14cm)

1.9KHz

91dB

8-ohms Compatible

30 - 175-watts

RMS/ Channel

N/A

Bi-Amp/Bi-Wire High Level

(Gold Plated)

7-3/8 x 24-5/8 x 12-1/8

18.6 x 62.7 x 30.9

Matte Black with High Gloss

Black Lacquer End Caps &

Black Grille Cloth

30

13.6

N/A

MODEL

SYSTEM TYPE:

FREQUENCY RESPONSE:

DRIVERS: Tweeter

Bass/Mid

Range

INTERNAL SUBWOOFER

AMPLIFIER TYPE:

POWER OUTPUT:

SUBWOOFER:

PASSIVE RADIATOR:

CROSSOVER POINTS:

ROOM EFFICIENCY:

IMPEDANCE:

RECOMMENDED

AMPLIFIER POWER:

LOW FREQUENCY EQ:

INPUTS:

DIMENSIONS: inches

h x w x d cm

FINISH:

WEIGHT: lb

kg

SUPPLY VOLTAGE:

OM-6

Omnipolar™ Radiator with

Integrated Powered

Subwoofer

18Hz - 22KHz

2 - 1” (25mm) PTH™

Pure Titanium Hybrid™

2 - 5-1/2” (14cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

High Current MOSFET w.

Isolated Power Supply Module

150-watts, 600-watts

Instantaneous Peak

2 - 8” (20cm) Long

Throw Polypropylene

N/A

80Hz, 1.9KHz

91dB

6-ohms Nominal,

4-ohms Minimum

30 - 200-watts

RMS/ Channel

Cont.Variable -3dB @ 20Hz to

+3dB @ 45Hz

Bi-Amp/Bi-Wire High Level

(Gold Plated) &

Low Level RCA

45-1/2 x 9-3/4 x 16-1/2

115.6 x 24.8 x 41.9

High Gloss Black Trim

with Acoustically Transparent

Grille Cloth

61-1/2

27.9

110/120v, 60Hz

220/240v, 50Hz

OM-8

Omnipolar™ Radiator w.

Integrated Powered

Subwoofer

28Hz - 22KHz

2 - 1” (25mm) PTH™

Pure Titanium Hybrid™

2 - 5-1/2” (14cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

High Current MOSFET with

Isolated Power Supply Module

150-watts, 600-watts

Instantaneous Peak

2 - 6-1/2” (16.5cm) Long

Throw Polypropylene

N/A

100Hz, 1.9KHz

91dB

6-ohms Nominal,

4-ohms Minimum

30 - 200-watts

RMS/ Channel

Cont.Variable -3dB @ 20Hz to

+3dB @ 45Hz

Bi-Amp/Bi-Wire High Level

(Gold Plated)

44-1/4 x 9-3/4 x 16 5/8

112.4 x 24.8 x 42.2

High Gloss Black Trim

with Acoustically Transparent

Grille Cloth

60

27.2

110/120v, 60Hz

220/240v, 50Hz

OM-10

Vented Omnipolar™

2- Way, 4-Driver System

28Hz - 22KHz

2 - 1” (25mm) PTH™

Pure Titanium Hybrid™

2 - 6-1/2” (16.5cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

N/A

N/A

N/A

N/A

1.9KHz

90dB

6-ohms Nominal,

4-ohms Minimum

30 - 200-watts

RMS/ Channel

N/A

Bi-Amp/Bi-Wire High Level

(Gold Plated)

46-3/8 x 9 x 11-7/8

117.8 x 22.9 x 30.2

High Gloss Black Trim

with Acoustically Transparent

Grille Cloth

39.5

17.9

N/A

OM-12

Vented Omnipolar™

2- Way, 4-Driver System

32Hz - 22KHz

2 - 1” (25mm) PTH™

Pure Titanium Hybrid™

2 - 5-1/2” (14cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

N/A

N/A

N/A

N/A

2.0KHz

90dB

6-ohms Nominal,

4-ohms Minimum

30 - 150-watts

RMS/ Channel

N/A

Bi-Amp/Bi-Wire High Level

(Gold Plated)

39-7/8 x 9 x 11

101.3 x 22.9 x 27.9

High Gloss Black Trim

with Acoustically Transparent

Grille Cloth

37

16.8

N/A

OM-C3

2-Way, 3-Driver

Shielded Center Channel or

L/C/R

40 - 22KHz

1 - 1” (25mm) PTH™

Pure Titanium Hybrid™

2 - 5-1/2” (14cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

N/A

N/A

N/A

N/A

1.9KHz

91dB

8-ohms Nominal

30- 175-watts

RMS/ Channel

N/A

High-Level

(Gold Plated)

7 x 21-1/2 x 10-7/8

17.8 x 54.6 x 27.6

Matte Black with

Black Grille Cloth

24 each

10.9 each

N/A

OM-R2

Vented 2-Way Omnipolar™

Hemispherically Radiating Wall-

Mounted Rear/Surround

80Hz - 22KHz

2 - 1” (25mm) PTH™

Pure Titanium Hybrid™

1 - 6-1/2” (16.5cm) w.

I.M. Polypropylene Cones &

I.M. Copolymer Baskets

with Butyl Surrounds

N/A

N/A

N/A

N/A

1.9KHz

90db

8-ohms Nominal

15- 125-watts

RMS/ Channel

N/A

High-Level

(Gold Plated)

8-5/8 x 11-3/4 x 5-1/4

21.9 x 29.8 x 13.3

Matte Black or White

with Matching Grilles

10 each

4.5 each

N/A

owners manual OM-Series

SPECIFICATIONS SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

WARRANTY

Limited Warranty Policy

in the United States and Canada

MIRAGE LOUDSPEAKERS warrants this product to the

retail purchaser against any failure resulting from original

manufacturing defects in workmanship or materials. The

warranty is in effect for a period of: Speaker Section-five (5)

years,Amplifier Section-one (1) year from date of purchase from

an authorized MIRAGE dealer and is valid only if the original

dated bill of sale is presented when service is required.

The warranty does not cover damage caused during shipment,

by accident,misuse, abuse, neglect, unauthorized product

modification,failure to follow the instructions outlined in

the owner’s manual, failure to perform routine maintenance,

damage resulting from unauthorized repairs or claims based

upon misrepresentations of the warranty by the seller.

Warranty Service

If you require service for your MIRAGE loudspeaker(s) at any

time during the warranty period, please contact:

1) the dealer from whom you purchased the product(s),

2) MIRAGE NATIONAL SERVICE, 203 Eggert Road,

Buffalo,N.Y. 14215 Tel: 716-896-9801or

3) MIRAGE LOUDSPEAKERS, a division of Audio Products

International Corp., 3641 McNicoll Avenue, Scarborough,

Ontario, Canada, M1X 1G5,Tel: 416-321-1800.

You will be responsible for transporting the speakers in adequate

packaging to protect them from damage in transit and for the

shipping costs to an authorized MIRAGE service center or to

MIRAGE LOUDSPEAKERS. If the product is returned for

repair to MIRAGE LOUDSPEAKERS in Scarborough or

Buffalo,the costs of the return shipment to you will be paid by

MIRAGE, provided the repairs concerned fall within the

Limited Warranty. The MIRAGE Warranty is limited to repair

or replacement of MIRAGE products. It does not cover any

incidental or consequential damage of any kind. If the provisions

in any advertisement, packing cartons or literature differ from

those specified in this warranty, the terms of the Limited

Warranty prevail.

GARANTIE

Garantie aux

États-Unis et au Canada

La société MIRAGE garantit cet appareil contre toute

défectuosité attribuable aux pièces d’origine et à la main-

d’oeuvre. Cette garantie est valide pendant une période de cinq

(5) ans (enceinte) et de un (1) an (amplificateur) à partir de la

date d’achat auprès d’un revendeur MIRAGE agréé ; la garantie

ne sera honorée que sur présentation d’une pièce justificative de

la date d’achat.

La garantie ne couvre aucun dommage subi pendant le transport

ou imputable à un accident,à une utilisation impropre ou

abusive, à la négligence, à une modification non autorisée, à la

non-observance des instructions décrites dans le manuel de

l’utilisateur ou des directives d’entretien,ni aucun dommage subi

par suite de réparations non autorisées ou de réclamations

fondées sur une mauvaise interprétation des conditions de la

présente garantie par le revendeur.

Service sous garantie

Dans l’éventualité où une réparation deviendrait nécessaire

pendant la période de couverture de la garantie, communiquez

avec :

1) le revendeur auprès de qui l’appareil a été acheté,

2) MIRAGE NATIONAL SERVICE, 203, Eggert Road,

Buffalo,N.Y. 14215, tél. : 1-716-896-9801 ou

3) MIRAGE LOUDSPEAKERS, 3641, avenue McNicoll,

Scarborough (Ontario), Canada, M1X 1G5, tél. : 1-416-321-1800.

Le propriétaire de l’appareil est responsable de son emballage et

de tous frais d’expédition à un centre de service MIRAGE

agréé ou à MIRAGE LOUDSPEAKERS. Si l’appareil est

expédié à MIRAGE LOUDSPEAKERS à Scarborough ou à

Buffalo aux fins de réparation, les frais de réexpédition seront

assumés par MIRAGE à la condition que les réparations

effectuées soient couvertes par la garantie. La garantie est

limitée à la réparation ou au remplacement des appareils

fabriqués et distribués par MIRAGE. Elle ne couvre aucun

dommage indirect ou consécutif de quelque nature que ce soit.

Si les conditions accompagnant toute publicité,emballage ou

documentation divergent de celles de la présente garantie, les

conditions de la présente garantie prévaudront.
