miro TD271 Manual

miro

Displays GmbH

·

TRIFORUM

·

Haus A1

·

Frankfurter Str. 233

·

D-63263 Neu-Isenburg

·

Tel.0180-5 22 35 26 (0.12Euro/Min)

·

Fax 06102-3667-77

·

e-mail:kontakt@miro.de

TABLE OF CONTENTS

INTRODUCTION

FCC Compliance Statement..............................................................i

Safety Instructions ..........................................................................iii

General Information..........................................................................1

Equipment Checklist ........................................................................2

Monitor Features ..............................................................................3

GETTING STARTED

Installation ........................................................................................4

Control Buttons ................................................................................5

On-Screen Display ..........................................................................6

ON-SCREEN CONTROLS

Menu Descriptions............................................................................7

REFERENCE

Power Management ......................................................................10

Timing Guide ..................................................................................12

Pin Assignment ..............................................................................13

Specifications..................................................................................14

Troubleshooting..............................................................................15

FCC COMPLIANCE STATEMENT

Note:

This equipment has been tested and found to comply with the limits for a

Class B digital device, pursuant to Part 15 of FCC Rules. These limits

are designed to provide reasonable protection against radio frequency

interference in a residential installation. This equipment generates, uses

and can radiate radio frequency energy. If not installed and used in

accordance with the instructions, it may cause interference to radio com-

munications. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause interferen-

ce to radio or television reception (this can be determined by turning this

equipment off and on), the user is encouraged to try to correct the inter-

ference by one or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment and receiver.

•Connect the equipment to an outlet on a circuit different from that to

which the receiver is connected.

•Consult the dealer or an experienced radio/TV technician for help.

CAUTION:

To comply within the limits for an FCC Class B computing device, always

use the shielded signal cord supplied with this unit.

CAUTION TO THE USER:

The Federal Communications Commission warns that changes or modifi-

cations to the unit not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment. If

necessary, the user should contact the dealer or an experienced

radio/television technician for additional suggestions. The user may find

the Federal Communications Commission booklet, How to Identify and

Resolve Radio-TV Interference Problems, helpful. This booklet is

available from the U.S. Government Printing Office, Washington, D.C.,

Stock No. 004-000-00345-4.

NOTICE OF COMPLIANCE WITH CANADIAN

INTERFERENCE-CAUSING EQUIPMENT

REGULATIONS

i

SAFETY INSTRUCTIONS

HANDLING

Read all of these instructions. Save these instructions for later use.

Due to its fragile glass panel, this monitor must be handled with caution

and not exposed to impact or shock. Never touch the display area or

rub it with a hard stiff object or tool, as the panel is easily scratched.

CLEANING

Unplug this monitor from the wall outlet before cleaning.

The display area is highly prone to scratching. Do not use ketone-type

cleaners (i.e. acetone), ethyl alcohol, toluene, ethyl acid or methyl

chloride to clean the panel. Doing so may result in permanent damage.

Water, IPA (Iso Prophyl Alcohol) and Hexane are safe cleaners.

Do not allow oil or water to penetrate the display, as droplets cause

staining and discoloration with time.

Keep food particles and fingerprints away from the display area at all

times.

STORAGE

Store the monitor in a dark place away from sunlight and ultraviolet

(UV) radiation, as air bubbles may develop within the glass panel with

time.

Do not store the display in temperatures higher than 40°C/104°F or

humidity greater than 90%. Avoid condensation.

FCC COMPLIANCE STATEMENT

DDC COMPLIANCE NOTICE:

This digital apparatus does not exceed the Class B limits for radio noise

emissions from digital apparatus set out in the Radio Interference

Regulations of the Canadian Department of Communications.

ii iii

GENERAL INFORMATION

This monitor is a high-performance intelligent multi-scan TFT LCD color

monitor for IBM compatible PC and Apple Macintosh. It is designed to be

compatible with all display modes for 17” inch LCD monitor.

Your new LCD monitor has many advantages : safe from electromagnetic

wave, lights, sharps and slims. This makes the monitor extremely suitable

in the environment of administration, transportation system research, etc.

Your new LCD monitor does not emit any X-ray radiation and the

magnetic emission greatly reduces the eyestrain.

Your new LCD monitor is designed for only Analog input support.

User friendly interface -- the easy and precise OSD control of 4 keys

button. You can use these controls to adjust the display as you desire.

Brief appearance -- multimedia featured in an elegant and compact

housing.

Your new LCD monitor incorporates an active TFT module. It has a

1280 x 1024 pixel resolution, high contrast, high luminance and fast

response time.

SAFETY INSTRUCTIONS

CAUTION

1. Do not open any covers on the monitor. No user serviceable

parts are inside.

2. In an emergency, disconnect the AC power plug.

3. To avoid electrical shock, disconnect the power cord from the AC

adapter before connecting the signal cable to the computer.

4. Keep away from liquids and flame. Do not immerse this monitor

in water or any other liquid. Do not use this device in excessively hot

conditions.

5. Handle the power cord with care. Do not bend the power cord

excessively or place heavy objects on it. Do not use a damaged

power cord, as doing so can result in fire or electrical shock hazards.

When disconnecting the power cord, always grasp the plug, not the

cord.

6. The liquid crystals in the display panel contain several irritants. If the

panel is damaged or broken, do not allow the liquid to come in

contact with skin, eyes, or mouth. If you come in contact with the

liquid, flush the affected area with running water for at least

15 minutes, then consult a doctor.

7. Handle this monitor with care when moving it. When lifting the

monitor, support it with one hand holding the stand, and one

hand holding the LCD screen.

8. Always disconnect the power cord when moving this monitor.

9. Do not lay this monitor in a horizontal position when operating.

iv 1

MONITOR FEATURES

* Supports Analog IBM compatible PC, Apple MacintochTM

*VESA Display Data Channel (DDC) 1/2B compatible

*Micropocessor based with OSD (On Screen Display) control.

*On Screen Control : Auto Adjustment, Contrast, Brightness,

H/V Position, H-Size, Phase, Color Control, OSD Position, Language,

Reset.

*Built-in color active matrix TFT (Thin Film Transistor) Liquid Crystal

Display (LCD) that uses amorphous silicon TFTs as a switching device.

*Multi-scanning at horizontal frequencies of 31kHz to 80kHz and vertical

frequencies of 60Hz to 75Hz.

*Compatible with standard IBM VGA, extended VGA, super VGA,

IBM XGA modes, super XGA, as well as VESA resolution standards

*Resolution : up to 1280 x 1024

*Dot pitch : 0.264mm(H) x 0.264mm(W)

*Universal power supply : AC 90 - 264V allowed

*Power consumption Normal : < 40 Watt

Power Saving : < 3 Watt

Off : < 3 Watt

*Outside dimension : 459mm(W) x 467mm(H) x 165mm(D)

*Weight (net) : 7.5kg

EQUIPMENT CHECKLIST

Before operating your display, please check to make sure that all of the

items listed are present in your package:

• Color TFT LCD Monitor

• Accessory Box:

1. AC to DC Adapter & Power Cord

2. Signal Cable 15-pin D-Sub

3. Audio cable

4. This manual

Note : If any item(s) are missing or damaged, contact your dealer

immediately.

Remove the monitor from its shipping carton.

Save the carton and packaging materials in case you need to relocate the monitor.

2 3

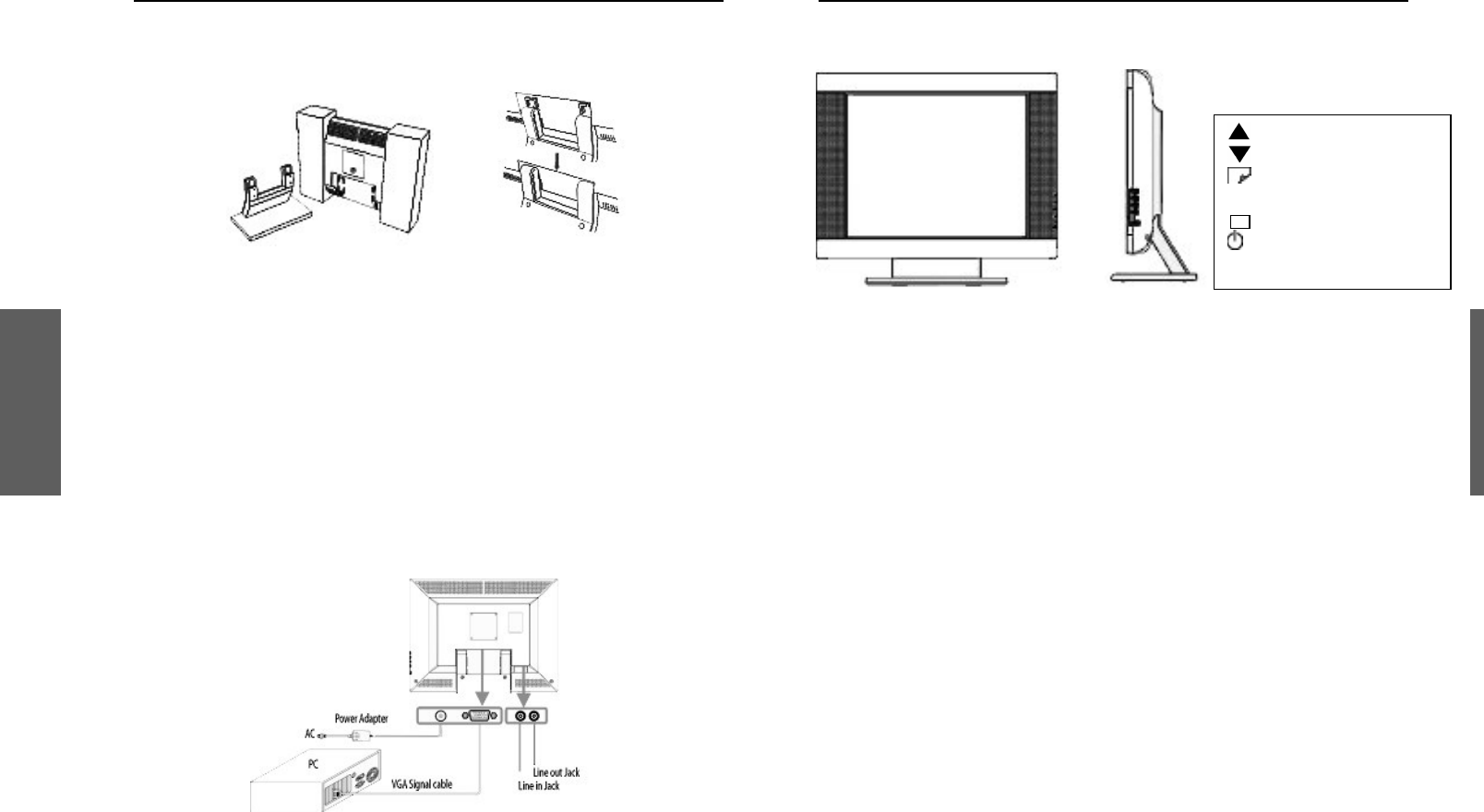

INSTALLATION

Assembly instruction

1. Mount the LCD panel by sliding the back side of the LCD panel into the

monitor bracket. Make sure the LCD panel is secured into the locked position.

Follow these steps to install the monitor

1. Before you connect the cables, make sure the monitor and system

unit power switches are OFF.

2. Plug one end of the 15-pin signal cable to the rear of your system

and the other end to monitor’s signal input. The adapter may be

required for certain Apple Macintosh computers. Tighten the two

screws on the cable connector.

3. Connect the audio cable between the monitor’s audio input and the

PC’s audio output.

4. Attach the female end of the power cord to the adapter, then plug the

adapter connector to the power “DC-IN” jack of the LCD monitor.

Plug the male end of power cord into an AC wall outlet.

5. Turn on your computer and your LCD monitor.

4 5

CONTROL BUTTONS

Front Controls

BUTTON DESCRIPTION:

1. : Menu button

To push menu button turns on the menu, and it activates the

items you highlight.

2. : Select button

To choose which function you need in OSD Menu and to

increase and to decrease the volume, you may click or

3. : Auto button

Press "A" button 2 seconds the auto adjust display mode will

tune to the utmost performance according to VGA setting.

In the event of the display image needs further adjustment.

To ensure best Auto-Adjustment perfomance

a. Attempt to Start/Close Windows page (No need to Shut Off)

b. Press “A” button for 2 seconds

The monitor display will be then best adjusted.

REMARK: The highest display frequency generates at Close-

Windows stage (on-off graphics pattern). Per rec. processes

facilitate to best Auto-Adjustment under default environment.

4. : Power button

Use this button to turn the monitor on and off

5. : Power indicator

This light glows green during normal operation and glows

orange during power off. Glows orange and flash during

power saving mode.

Select Button (2)

Select Button (2)

Menu Button (1)

Auto Button (3)

Power Indicator (5)

Power Button (4)

A

MENU DESCRIPTIONS

Main Menu

CONTRAST

This control allows you to make adjustments to the contrast of the

display screen.

BRIGHTNESS

Selecting this control allows you to make adjustments to the luminosity

level of the display screen.

H-POSITION (HORIZONTAL POSITION)

Select this control and then use the and select buttons (2) to

center the image horizontally on the screen.

V-POSITION (VERTICAL POSITION)

Select this control and then use the and select buttons (2)

to center the image vertically on the screen.

H-SIZE (HORIZONTAL SIZE)

Select this control and then use the and select buttons (2) to

expend or decrease the image width to horizontally fill the display screen.

ON-SCREEN DISPLAY

This LCD monitor features an On-Screen Display (OSD) menu. These

icons are designed to make your monitor display settings easier. When

highlighted, the icons illustrate the control function to assist you in

identifying which control needs adjustment.

Before activating the OSD menu, the Auto button (3) can be used to

automatically adjust the display to the proper size and horizontal and

vertical position. (Press button for 2 seconds.)

The OSD menu activates automatically when you press the

Menu button (1) on the front of the monitor. The OSD remains centered

on the screen while you make your adjustments. Use either the

or select button (2) to move the highlight to your selection. Pressing

menu button (1) the submenu will appear nearby main menu. Press Menu

button (1) and release again, the highlight of adjusted items and scroll bar

will change the color from black to blue. Use the or select

button (2) to adjust the control.

When you have finished making adjustments, press the menu button (1)

to save settings. The scroll bar will change to black. You can select other

function to make adjustment. Also you can select EXIT icon and press

menu button (1) to go back to main menu.

6 7

MENU DESCRIPTIONS

LANGUAGE

Select this control and then use the and select buttons (2) to

choose on of the seven language you need.

RESET

Reset the currently highlighted control to the factory setting. User must

be using factory preset video mode to use this function.

* Note:

You can get the best quality of the image under full-screen image with a running

computer. The function of AUTO-TUNE may not work properly if background color

is dark or if the input image does not fill the screen. (ex: DOS text mode)

We strongly recommend that you just run the AUTO-LEVEL & AUTO-TUNE function

to get the best image quality when you unpack the monitor or when you install dif-

ferent VGA card or PC.

MENU DESCRIPTIONS

AUTO

Auto adjust display mode to its utmost performance according to VGA

setting. In the event of the display image needs further adjustment.

COLOR CONTROL

Select this control, then use the and select buttons (2) to scroll to

the desired color temperature.

COOL

This control adjusts the color temperature of the screen image this

item are preset by factory, you can not adjust these setting. The

perfomance is bluer and brighter.

WARM

The performance is redder and closer to paper white.

PHASE

Select this control and then use the and select buttons (2) to adjust

the screen image until it looks focused, crisp and sharp.

OSD ADJUSTMENT

You can choose where you would like OSD image to appear on your screen.

H-POSITION (HORIZONTAL OSD-POSITION)

Select this control and then use the and select buttons (2) to

center the OSD-Screen horizontally on the screen.

V-POSITION (VERTICAL OSD-POSITION)

Select this control and then use the and select buttons (2)

to center the OSD-Screen vertically on the screen.

EXIT

To exit the sub menu.

8 9

TIMING GUIDE

The LCD is a multi-frequency display. It operates at horizontal frequencies

between 31KHz - 80KHz and vertical frequencies between 60Hz - 75Hz.

Because of its microprocessor-based design, it offers auto-

synchronization and auto-sizing capabilities. This monitor offers 11 pre-

programmed settings that are listed in the timing table on page 12.

These preset modes cover most of the common video modes supported

by popular graphics adapters. However, each adapter’s implementation of

these video modes may vary slightly. If you find it necessary to make

minor display adjustments (for example, horizontal and vertical position).

Please refer to the On Screen Display section of this manual for

instructions.

If you would like to use one of the preset timing modes, please refer to

your video card manufacturer’s installation guide for instructions on how

to make these changes. The video card controls the refresh rate. Most

video cards provide a software utility or hardware DIP switches that allows

you to change the frequency used for each resolution.

POWER MANAGEMENT

LED INDICATOR (POWER MANAGEMENT ACITVE)

The power management feature of this LCD monitor is comprised of two

stages: On or Out Of Range (Green), OFF (Amber/Green blinking).

In the off mode, all circuitry in the monitor is shut down, except for a low

power detection circuit. This circuit allows the monitor to wake up when

the mouse is moved or a key on the keyboard is pressed.

Power Mode H-Sync V-Sync Video LED Color

Normal Pulse Pulse Active Green

Out Of Range Pulse Pulse Active Green

Off Pulse No pulse Blanked Amber blinked per 1 sec.

Off No pulse Pulse Blanked Amber blinked per 1 sec.

Off No pulse No pulse Blanked Amber blinked per 1 sec.

10 11

PIN ASSIGNMENT

VGA Connector VGA CONNECTOR

Pin 1Red 1 5

Pin 2Green

Pin 3Blue 6 10

Pin 4Ground

Pin 5Self Test

Pin 6Red Ground 11 15

Pin 7Green Ground

Pin 8Blue Ground

Pin 9DDC VDD

Pin 10 Ground

Pin 11 Ground

Pin 12 DDC SDA

Pin 13 Horizontal Sync.

Pin 14 Vertical Sync.

Pin 15 DDC SCL

Note: When resolutions are shown that are lower than the pixel count of the LCD

panel, text may appear choppy or bold. This is normal all current flat panel

technologies when displaying non-native resolutions on a full screen (below than

1280 x 1024 resolution). In flat panel technologies, each dot on the screen is

actually one pixel, so to expand resolutions to full screen, an interpolation of the

resolution must be down. When the interpolated resolution is not an exact

multiple of the native resolution, the mathematical interpolation necessary may

cause some lines to appear thicker than others.

12 13

TIMING TABLE

Resolution Frequency

Preset Horizontal Vertical Horizontal Vertical

M1 640 480 31.47kHz 60.0Hz

VGA M2 720 400 31.47kHz 70.0Hz

M3 640 480 37.86kHz 72.8Hz

M4 640 480 37.50kHz 75.0Hz

M5 800 600 37.88kHz 60.3Hz

SVGA M6 800 600 48.08kHz 72.2Hz

M7 800 600 46.87kHz 75.0Hz

M8 1024 768 48.36kHz 60.0Hz

XGA M9 1024 768 56.48kHz 70.1Hz

M10 1024 768 60.02kHz 75.0Hz

SXGA M11 1280 1024 63.98kHz 60.0Hz

Note: In case of using MacintoshTM, you may need a Mac adapter.

SPECIFICATIONS

LCD Type 17” diagonal viewable screen

TFT (Thin Film Transistor),

Active Matrix Panel, 0.264mm pixel pitch

Color Filter R, G, B vertical stripe

Colors up to 16.2 mio. colors

Glass surface Anti-glare coating

Viewing

Angles Left / Right 75° / 75°

(CR>10) Up / Down 60° / 65°

Contrast Ratio Typ. 450 : 1

Luminance of White Typ. 250cd/m²

Response Time Typ.25ms

Compatibility PC IBM XT, AT, 386, 486, Pentium or PS/2

and compatibles (from VGA up to

1280 x 1024 @ 75 Hz NI.)

Refresh Rate Max. 1280 x 1024 @ 75Hz NI

(60Hz for optimal display)

Connectors Input Signal 15-pin D-SUB

Power Input AC 90-264V 50-60Hz

Consumption 40 watts (Maximum)

Display Area Max. 338mm (H) x 270mm (V)

Operating Temperature 32°F to 104°F (0°C to 40°C)

Humidity 20% RH to 90% RH (no condensation)

Altitude To 10,000 feet

Storage Temperature -14°F to 104°F (-20°C to 40°C)

Conditions Humidity 5%RH to 90%RH (no condensation)

Dimension 459mm(W) x 467mm(H) x 165mm(D)

Weight Net 7.5kg

14 15

TROUBLESHOOTING

No power.

üFlip the power switch ON. The Power LED turns on.

üMake sure AC power cord is securely connected to the power jack

and to a power outlet.

Power on but no screent image.

üMake sure the video cable attached with this monitor is tightly

secured to the video output port on the back of the computer.

üAdjust the brightness and contrast.

Image is unstable, unfocused.

üUse “AUTO-TUNE” to adjust automatically.

üIf the image is still unstable after “AUTO-TUNE” processing,

please adjust “PHASE” manually to get image focused.

üCheck whether the resolution or refresh rate in windows display

setting is beyond supported range(please refer to the specification

of supported mode).

Flickering.

üNot enough power is being supplied to the miro TD271 Monitor.

Connect the miro TD271 Monitor to a different outlet. If a surge

protector is being used, there may be too many devices plugged in.

üSee Timing Guide in this manual with a list of refresh rates and

frequency settings showing the recommended setting for the

miro TD271 Monitor.

Wrong or abnormal colors.

üIf any colors (Red, Green, or Blue) are missing, check the video

cable to make sure it is securely connected. Loose pins in the

cable connector could cause a bad connection.

üConnect the miro TD271 Monitor to another computer.

üCheck the graphics card for proper sync scheme (or sync

polarities) to match the miro TD271 Monitor’s specifications.

16 17

TROUBLESHOOTING

Double (split) screen image.

üMake sure your graphics card is set to Non-Interlaced mode.

Entire screen image rolls (scrolls) vertically.

üMake sure the input signals are within the LCD monitor’s specified

frequency range.

(Maximum: VESA, MAC 1280 x 1024 @75Hz)

üConnect the video cable securely.

üTry the miro Monitor with another power source.

Control buttons do not work.

üPress only one button at a time.

The LCD contains over 3,932,160 thin-film transistors (TFTs).

A small number of missing, discolored, or lighted dots on the screen is

an intrinsic characteristic of TFT LCD technology and is not an LCD

defect.

If you display a fixed pattern for more than 10 hours, its image may

remain on the screen in overlap mode when you display something

else.

ABOUT THE LCD

INHALTSVERZEICHNIS

EINFÜHRUNG

Sicherheitsrichtlinien...........................................................................i

Vorsichtsmaßregeln für den Gebrauch des Monitors.........................i

Pflege des Monitors..........................................................................iii

Aufstellplatz des Monitors.................................................................iv

Allgemeine Informationen..................................................................1

Prüfliste Zubehör...............................................................................2

Gerätemerkmale................................................................................3

INSTALLATION

Installation des Monitors....................................................................5

Bedienung.........................................................................................6

OSD-Bildschirm-Menü.......................................................................7

OSD-BILDSCHIRM

Menü Erläuterungen.........................................................................8

SONSTIGES

Stromsparsystem.............................................................................10

Einstellungsrichtlinien (Timing Guide).............................................11

Timing Table....................................................................................12

Pinbelegung.....................................................................................13

Spezifikationen................................................................................14

Im Störungsfalle..............................................................................15

SICHERHEITSRICHTLINIEN

VORSICHTSMAßREGELN FÜR DEN GEBRAUCH DES MONITORS

Bei Ihrem Monitor handelt es sich um ein hochwertiges elektronisches

Gerät. Zu Ihrer eigenen Sicherheit und um die Funktionalität des Monitors

zu gewährleisten, empfehlen wir folgende Warnhinweise sorgfältig zu

beachten.

Behandeln Sie den Montior vorsichtig.

•Reiben Sie nicht mit einem harten Gegenstand am Monitor und

setzen Sie ihn keinen Schlägen aus, da er sonst beschädigt und die

Anzeige zerkratzt werden kann.

•Üben Sie keinen Druck auf den Flüssigkristall-Bildschirm durch

Berühren oder verkratzen mit harten Gegenständen aus.

•Stellen Sie keine Gegenstände auf dem Monitor ab und achten Sie

darauf, dass nichts in die Belüftungsschlitze des Monitors fallen

kann. Gegenstände, die durch diese Schlitze in das Innere des

Monitors gelangen, können zu Beschädigungen führen. Zudem setzen

Sie sich dabei der Gefahr eines elektrischen Stromschlages aus.

•Falls der Monitor beschädigt ist, vermeiden Sie unbedingt den

Kontakt der Flüssigkristalle mit Haut, Augen oder Mund. Die

Flüssigkristalle des Monitors enthalten Reizstoffe, die schädlich sind.

Falls doch Kontakt entsteht, waschen Sie die entsprechende Stelle

unter fließendem Wasser gut ab und konsultieren Sie einen Arzt.

•Beim Tragen des Monitors mit einer Hand den Standfuß des

Monitors unterstützen mit der anderen dessen Display halten.

Behandeln Sie das Gehäuse vorsichtig.

•Unterlassen Sie das Öffnen des Gehäuses. Überlassen Sie

Wartungs- bzw. Reparaturarbeiten ausschließlich qualifiziertem

Fachpersonal.

•Beim Transport des Monitors darauf achten, dass er keinen großen

Erschütterungen ausgesetzt wird.

•Wenn flüchtiges Lösungsmittel oder Klebstoff mit dem Gehäuse in

Berührung kommt, kann die Oberfläche beschädigt oder die Farbe

abgelöst werden.

i

SICHERHEITSRICHTLINIEN

PFLEGE DES MONITORS

•Reinigen Sie das Gehäuse des Monitors gelegentlich mit einem

weichen, leicht mit Wasser angefeuchteten Tuch.

•Verwenden Sie zur Reinigung der Bildfläche des Monitors auf keinen

Fall Seife, Fensterputzmittel oder ähnliche Reinigungsmittel.

Wischen Sie die Bildfläche ab und zu mit einem weichem, leicht mit

Wasser angefeuchteten Tuch ab.

•Verwendung eines chemisch behandelten Lappens oder eines

glanzerzeugenden Reinigungsmittels kann die Oberfläche

beschädigen oder ein Ablösen der Farbe verursachen.

•Achten Sie darauf, dass kein Wasser oder Öl in die Sichtanzeige

eindringen kann, da Tröpfchen im Laufe der Zeit Verfärbungen und

Entfärbungen verursachen können.

•Halten Sie Nahrungsmittelpartikel vom Anzeigefeld fern und

hinterlassen Sie keine Fingerabdrücke darauf.

SICHERHEITSRICHTLINIEN

Gehen Sie sorgsam mit dem Netzkabel um.

•Speziell beim unachtsamen Gebrauch des Netzkabels besteht die

Gefahr eines elektrischen Stromschlages.

•Stellen Sie keine schweren Gegenstände auf das Netzkabel,

schließen Sie keine Zweigleitungen an, verknoten Sie es nicht, und

ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu

ziehen. Wenn das Netzkabel beschädigt ist, besteht Brand- und

Stromschlaggefahr.

•Fassen Sie den Netzstecker niemals mit nassen Händen an, da

anderenfalls Stromschlaggefahr besteht.

•Wenn Sie den Monitor bewegen, trennen Sie diesen immer von der

Stromzufuhr.

•In einer Notsituation sofort das Netzkabel von der Steckdose trennen.

•Bevor Sie das Signalkabel des Monitors mit dem Computer

verbinden, den Netzstecker immer vom Strom trennen.

•Trennen Sie das Gerät während eines Gewitters vom Netz, aber

auch dann, wenn Sie es für längere Zeit nicht verwenden. Dies

schützt den Monitor vor Beschädigungen durch Spannungsspitzen.

ii iii

ALLGEMEINE INFORMATIONEN

Wir gratulieren zum Kauf dieses hochauflösenden LCD-Monitors.

Ihr LCD-Monitor ist mit der neuesten Farb-Flüssigkeitskristallanzeige

(LCD-) Technologie ausgestattet. Sie bietet Ihnen bei einer Auflösung von

1280 x 1024 Bildpunkte einen hohen Kontrast und das bei einem

Betrachtungswinkel von bis zu 150°. Der Monitor lässt sich auf die

meisten Video-Betriebsarten sowohl bei IBM-kompatiblen PCs als auch

bei Apple Macintosh-Computern synchronisieren und an diese anpassen.

Der ergonomisch angepasste Flachbildschirm bietet ein erweitertes

Bildschirm-Menü (OSD) mit animierten Befehls-Icons, die eine einfache

und problemlose Einstellung des Monitors ermöglichen. Der Monitor ent-

spricht den strengen ergonomischen Anforderungen der TCO`99.

Das vorliegende Handbuch beschreibt die Funktionen und

Leistungsmerkmale des Monitors ausführlich, damit Sie ihn so effizient

wie möglich einsetzen können.

SICHERHEITSRICHTLINIEN

AUFSTELLPLATZ DES MONITORS

•Vermeiden Sie direktes Sonnenlicht und ultraviolette (UV-) Strahlung,

die eine nachteilige Auswirkung auf Gehäuse und Teile haben.

Vermeiden Sie extreme Hitze oder Kälte.

•Setzen Sie den Monitor niemals einer Temperatur höher als 40°C

und einer Luftfeuchtigkeit über 90% aus.

•Vermeiden Sie in jedem Fall Kondensation, wird das Gerät aus einer

kalten Umgebung in ein wärmeres eventuell feuchtes Umfeld

gebracht, kondensiert Feuchtigkeit im Inneren Ihres Monitors. Wird

anschließend der Monitor eingeschaltet, können zu diesem

Zeitpunkt interne Komponenten des Monitors beschädigt werden.

Aus diesem Grund warten Sie bitte mit dem Einschalten des

Monitors, bis sich die Innentemperatur des Gerätes an die

Umgebungstemperatur angepasst hat und eventuell entstandene

Feuchtigkeit in dieser Zeit trocknen kann.

•Ist der Monitor in Betrieb, legen Sie ihn nicht horizontal hin.

•Stellen Sie Ihren Monitor auf eine stabile und sichere Unterlage.

Sollte der Monitor fallen, können ernsthafte Schäden an dem Gerät

entstehen. Außerdem besteht in diesem Fall Verletzungsgefahr.

Verwenden Sie nur einen vom Hersteller empfohlenen oder mit dem

Monitor gelieferten Standfuß.

•Die Schlitze und Öffnungen im Monitorgehäuse dienen der

Belüftung. Um einen störungsfreien Betrieb des Monitors zu

gewährleisten und ihn vor Überhitzung zu schützen, dürfen Sie diese

Öffnungen keinesfalls abdecken. Stellen Sie den Monitor so auf,

dass eine ausreichende Luftzirkulation gewährleistet ist.

Schäden, die auf Missachtung obiger Warnhinweise zurückzuführen sind

sowie mechanische Defekte wie z.B. Bruch des Gehäuses, Kratzer auf dem

LCD-Bildschirm etc., werden nicht durch Garantieleistungen abgegolten.

iv 1

GERÄTEMERKMALE

QUALITATIV HOCHWERTIGE FLÜSSIGKRISTALL-ANZEIGEEINHEIT

•Die 17-Zoll-Anzeigeeinheit (0.264mm Pixelabstand) und die Blend-

schutz-Hartbeschichtung gewährleisten geringe Reflexionen,

Antistatik, hohe Auflösung und starken Kontrast mit Echtfarb-Anzeige.

PLUG & PLAY

•Dieses Gerät entspricht der VESA®-Norm (Video Electronics Standards

Association) DDCTM 1/2B (Display Data Channel) gemäß den

Windows®Spezifikationen.

DIGITAL-MULTI-SCAN

•Dieses Gerät arbeitet mit einer Horizontalfrequenz von 31.0 ~ 80.0 kHz,

einer Vertikalfrequenz von 60.0 ~ 75 Hz und einer maximalen

Auflösung von 1280 (H) x 1024 (B).

•Der Monitor ist mit IBM®PC-kompatiblen Geräten als auch

Macintosh®-Geräten kompatibel.

FORMATEINSTELLFUNKTION

•Das Gerät verfügt über eine On-Screen-Display-Kontrolle. Diese

ermöglicht über mehrere Einstellungspunkte eine problemlose und

einfache Installation des Monitors. Folgende Einstellmöglichkeiten sind

gegeben:

- Auto Adjust

- Helligkeit

- Kontrast

- H/V-Position

- H-Grösse

- Phase

- Farbtemperatur

- OSD-Position

- Sprache

- Reset

PRÜFLISTE ZUBEHÖR

Bevor Sie Ihren Monitor in Betrieb nehmen, überprüfen Sie bitte den Inhalt

der Verpackung auf Vollständigkeit. Folgende Komponenten sollten im

Lieferumfang enthalten sein:

• TFT Farbflachbildschirm

• mitgeliefertes Zubehör:

1. ext. AC-Adapter mit Stromkabel

2. Signalkabel 15-pin D-Sub

3. Audio-Kabel

4. Benutzerhandbuch

Falls ein Artikel fehlt oder beschädigt ist, wenden Sie sich sofort an

lhren Fachhändler. Nehmen Sie den Monitor aus dem Versandkarton.

Bewahren Sie den Karton und das Verpackungsmaterial für den Fall, daß

der Monitor zum Umzug o.ä. wieder verpackt werden muß, auf.

2 3

GERÄTEMERKMALE

STROMZUFUHR

•Die Netzspannung beträgt 90 - 264 V bei 50/60 Hz.

•Stromverbrauch des Gerätes:

- On mode : < 40 Watt

- Power Saving : < 3 Watt

- Off mode : < 3 Watt

ABMESSUNGEN

•Die Abmessungen des Gerätes betragen 459 x 467 x 165 mm (B x H x T)

bei einem Nettogewicht von 7.5 kg.

UMWELTFREUNDLICH

•Die Richtlinie TCO`99 (Emission, Energieeinsparung, Ökologie,

Ergonomisches, Sicherheit).

4 5

INSTALLATION DES MONITORS

ARBEITSSCHRITTE ZUR INSTALLATION DES MONITORS

Anbringung des Monitorfusses.

Anschluss des Analog-Kabels an einen IBM PC oder kompatiblen Computer.

1. Bevor Sie die Kabel anschließen, vergewissern Sie sich unbedingt,

dass sowohl der Monitor als auch Computer nicht in Betrieb und von

der Stromzufuhr getrennt sind.

2. Das eine Ende des analogen Signalkabels an den Mini-D-Sub-

Anschluss (15-pin) der Graphikkarte an Ihrem Computer und das

andere auf der Rückseite des Monitors anschliessen. Die Schrauben

des Signalkabels festziehen.

3. Schliessen Sie das Audiokabel an den Audio-Eingang auf der Rückseite

des Monitors und an den Audio-Ausgang Ihres Computers an.

4. Um den Monitor mit der Stromzufuhr zu verbinden, schließen Sie

das eine Ende des Netzadapters an den Stromanschluss auf der

Rückseite des Monitors an, das andere stecken Sie in die Steckdose.

5. Schalten Sie erst Ihren Computer ein, anschliessend den Monitor.

BEDIENUNG

Bedienelemente auf der Frontseite des Monitors

BESCHREIBUNG DER FUNKTIONSTASTEN:

1. : Menü-Taste

Durch kurzes drücken der Menü-Taste wird das OSD-Menü

aufgerufen bzw. die markierten Einstellungspunkte bestätigt.

2. : Auswahl-Taste

Auswahl des Einstellungspunktes.

Änderung des eingestellten Wertes.

Regelung der Lautstärke.

3. : Auto-Taste

Bei längerem Drücken der Auto-Taste (2 Sekunden) wird die

Funktion “Auto In Progress” durchgeführt

4. : Ein / Aus Taste

Ein- und ausschalten des Monitors.

5. : LED Indikator

Während des normalen Betriebes des Monitors leuchtet der

LED Indikator grün; gelb im ausgeschalteten Zustand.

Befindet sich der Monitor im Bereitschafts- bzw. Suspend-

Modus blinkt der LED Indikator gelb.

6 7

OSD-BILDSCHIRM-MENÜ

Dieser Monitor verfügt über ein OSD-Bildschirm-Menü mit mehreren

Einstellpunkten, um die Feinjustierung an Ihrem neuen Monitor zu erleich-

tern. Ist eines der Einstellpunkte hervorgehoben, werden die aktuellen

Einstellungen angezeigt.

Sie haben die Möglichkeit die Einstellungen Ihres Monitors manuell

vorzunehmen oder diese durch längeres Drücken der Auto-Taste (3) des

LCD-Displays automatisiert durchzuführen. Hierbei werden folgende

Einstellpunkte automatisch für den Signaleingang vom Computer

durchgeführt. Einstellung der horizontalen Position, horizontalen Größe,

vertikalen Position, vertikalen Größe, vertikalen Feineinstellung und des

horizontalen Feineinstellung. Dank dieser Funktion ist eine effektive

Einstellung gewährleistet.

Hinweis: Während der automatischen Einstellung keine Schirm-

operationen (Maus-Cursor-Verschiebungen) vornehmen, da

die Einstellung anderenfalls nicht richtig durchgeführt werden

kann. Die Einstellung stets bei stillstehendem Bildinhalt

vornehmen.

Das OSD-Bildschirm-Menü wird durch Betätigen der Menü-Taste (1) des

LCD-Displays aktiviert. Das Einstellungsfenster erscheint dann in der

Mitte des Bildausschnittes. Mit den Auswahl-Tasten (2) und wird

der gewünschte Einstellungspunkt gewählt, welcher dann hervorgehoben

dargestellt wird. Um diesen dann auszuwählen, um die aktuelle

Einstellung zu ändern, einfach die Menü-Taste (1) drücken. Das Ändern

der Einstellung erfolgt über die Auswahl-Tasten (2) und ; mit der

Menü-Taste (1) verlassen Sie das aufgerufene Menü, die Einstellungen

werden automatisch gesichert.

Auswahl-Taste (2)

Auswahl-Taste (2)

Menü-Taste (1)

Auto-Taste (3)

LED Indicator (5)

Ein / Aus Taste (4)

A

MENÜ ERLÄUTERUNGEN

Hauptmenü

KONTRAST

Einstellung des Kontrastes des Bildschirms.

HELLIGKEIT

Einstellung des Helligkeitswertes des Bildschirms.

H-POSITION (HORIZONTALE POSITION)

Einstellung der Horizontalposition des Bildes.

V-POSITION (VERTIKALE POSITION)

Einstellung der Vertikalposition des Bildes.

H-GRÖSSE (HORIZONTALE GRÖSSE)

Einstellung der horizontalen Grösse des Bildes.

AUTO-LEVEL

Automatische Anpassung auf das Eingangssignal.

(0,714Vp-p, 1,0Vp-p)

8 9

MENÜ ERLÄUTERUNGEN

FARBTEMPERATUR

Einstellung der Farbtemperatur (9.300 K, 6.500 K, 5.500 K oder

User Color, wobei hier die Farbeinstellung R, G, B individuell eingestellt

werden kann).

PHASE

Feinoptimierung der Phase (wird benötigt, wenn Sie mit dem Ergebnis

der automatischen Einstellung nicht zufrieden sind).

OSD EINSTELLUNG

Einstellung der horizontalen und vertikalen Position des

OSD-Bildschirm-Menüs.

H-POSITION (HORIZONTALE OSD-POSITION)

Einstellung der Horizontalposition des OSD-Bildschirm-Menüs.

V-POSITION (VERTICAL OSD-POSITION)

Einstellung der Vertikalposition des OSD-Bildschirm-Menüs.

EXIT

Verlassen des Menüpunktes.

SPRACHE

Eine der 7 Sprachen für die Bildschirm-Menüs wählen.

RESET

Setzt alle Einstellungen zurück und stellt die Standardeinstellungen

wieder her.

EINSTELLUNGSRICHTLINIEN (TIMING GUIDE)

Der Monitor ist ein Mehrfrequenz-Bildschirm. Er arbeitet mit horizontalen

Frequenzen zwischen 31 kHz ~ 80 kHz und vertikalen Frequenzen zwi-

schen 60 Hz ~ 75 Hz. Durch sein Mikroprozessor-Design verfügt er über

die Möglichkeiten einer automatischen Synchronisation und

Größeneinstellung. Dieser Flachbildschirm bietet 11 vorprogrammierte

Einstellungen, die in der nachfolgenden Tabelle aufgeführt sind.

Diese voreingestellten Betriebsarten decken die meisten der üblichen

Video-Betriebsarten ab, die von den gängigen Graphikkarten unterstützt

werden. Eine jede Graphikkarten-Implementierung dieser Video-

Betriebsarten kann jedoch etwas unterschiedlich sein. Wenn Sie es für

erforderlich halten, kleinere Bildschirmeinstellungen (z.B. Horizontal- und

Vertikalposition) vorzunehmen, so lesen Sie bitte den Abschnitt "OSD-

Bildschirm-Menü" dieses Handbuches. Dort finden Sie die entsprechen-

den Anweisungen.

Bitte beachten Sie, dass der Flachbildschirm nicht auf diese in der Fabrik

voreingestellten Einstell-Betriebsarten beschränkt ist. Er kann eigentlich

durch seine Mehrfrequenzeigenschaften jedes Signal innerhalb seines

Frequenzbereiches von 31 kHz ~ 80 kHz horizontal und 60 Hz ~ 75 Hz

vertikal darstellen.

Wenn Sie gern eine der voreingestellten Einstellmöglichkeiten nutzen

möchten, so schlagen Sie im Installationsleitfaden Ihres

Graphikkartenherstellers nach, ob Sie dort Anweisungen finden, wie diese

Veränderungen vorzunehmen sind. Durch die Graphikkarte wird die

Bildwiederholrate gesteuert. Die meisten Graphikkarten verfügen über ein

Software-Hilfsprogramm oder über Hardware-Dip-Schalter, mit dem/

denen Sie die Frequenz ändern können, die bei jeder Auflösung zur

Anwendung kommt.

STROMSPARSYSTEM

LED INDICATOR (POWER MANAGEMENT ACITVE)

Befindet sich der Monitor im Bereitschafts-, Suspend- oder Active OFF

Modus, so wird der Stromverbrauch des Monitors gedrosselt, um Strom

einzusparen. Wird dann die Maus bewegt oder eine Taste betätigt,

schaltet sich der Monitor automatisch wieder an.

APM-Status H-Sync V-Sync Video LED Color

Ein Aktiv Aktiv Aktiv Grün

Out Of Range Aktiv Aktiv Aktiv Grün

Aus Aktiv Nicht aktiv Schwarz Gelb blinken

Aus Nicht aktiv Aktiv Schwarz Gelb blinken

Aus Nicht aktiv Nicht aktiv Schwarz Gelb blinken

Hinweis: Anweisungen zum Betrieb entnehmen Sie bitte den Bedienungs-

anleitungen für die verwendete Hardware.

10 11

TIMING TABLE

Auflösung Frequenz

Preset Horizontal Vertikal Horizontal Vertikal

M1 640 480 31.47kHz 60.0Hz

VGA M2 720 400 31.47kHz 70.0Hz

M3 640 480 37.86kHz 72.8Hz

M4 640 480 37.50kHz 75.0Hz

M5 800 600 37.88kHz 60.3Hz

SVGA M6 800 600 48.08kHz 72.2Hz

M7 800 600 46.87kHz 75.0Hz

M8 1024 768 48.36kHz 60.0Hz

XGA M9 1024 768 56.48kHz 70.1Hz

M10 1024 768 60.02kHz 75.0Hz

SXGA M11 1280 1024 63.98kHz 60.0Hz

Hinweis: Im Falle, dass Sie den Monitor an einen Macintosh anschließen

möchten, benötigen Sie gegebenenfalls einen zusätzlichen Mac-Adapter.

12 13

PINBELEGUNG

Nachstehend finden Sie die Pinbelegung für die Verbindungsstecker. Dies

dient lediglich zu Ihrer Information. Bitte versuchen Sie nicht, eigene

Verbindungen zu konstruieren, da dadurch der Bildschirm beschädigt

werden könnte.

STROMSTECKER

1Masse

1 2 2Gleichstrom (DC) + 12 V

VGA Anschluss VGA Anschluss

Pin 1Rot 1 5

Pin 2Grün

Pin 3Blau 6 10

Pin 4keine Verbindung

Pin 5Masse

Pin 6Video Rot Masse 11 15

Pin 7Video Grün Masse

Pin 8Video Blau Masse

Pin 9DDC VDD

Pin 10 Masse

Pin 11 Masse

Pin 12 DDC SDA

Pin 13 Horizontal Sync.

Pin 14 Vertikal Sync.

Pin 15 DDC SCL

14 15

IM STÖRUNGSFALLE

Falls sich die Störungen auch nach Durchführung der nachstehenden

Überprüfungen nicht beseitigen lassen, sollten Sie den Netzstecker

abziehen und sich an Ihren Händler wenden.

Symptom

Die Betriebs-

LED leuchtet

nicht.

Keine Anzeige.

Die Betriebs-

LED geht nicht

aus.

Überprüfung

Netzkabel/

Stecker

Ein- & Austaste

Signalkabel

Computer (Die

Stromsparfunktion

kann aktiv sein. In

diesem Fall leuch-

tet die Betriebs-

LED gelb.)

Kontrast,

Helligkeit und

Hintergrund-

beleuchtung

Steckdose

Abhilfe

Das Netzkabel korrekt an die

Steckdose anschließen.

Drücken Sie die Ein- und Austaste.

Schließen Sie das Signalkabel

richtig an.

Schalten Sie die Stromsparfunktion

aus. (Betätigen Sie hierzu die Maus

oder die Tastatur. Einzelheiten lesen

Sie bitte in der Bedienungsanleitung

für die verwendete Hardware nach.)

Den Kontrast, die Helligkeit und die

Hintergrundbeleuchtung richtig ein-

stellen.

Überprüfen Sie die Steckdose,

indem Sie testen, ob ein anderes

elektr. Gerät an ihr funktioniert.

Beachten Sie bitte die folgenden Punkte

SPEZIFIKATIONEN

Bildröhre Typ 17” TFT,

Active Matrix LCD Panel

Pixelabstand 0.264mm

Farbfilter R, G, B

Farben bis zu 16.2 Mio.

Beschichtung Anti-glare coating

Blickwinkel Horizontal 75° / 75°

(CR>10) Vertikal 60° / 65°

Kontrastverhältnis Typ. 450 : 1

Leuchtdichte Typ. 250cd/m²

LC-Reaktionszeit Typ. 25ms

Kompatibilität PC IBM XT, AT, 386, 486, Pentium oder

PS/2 und kompatibles (vom VGA

bis zu 1280 x 1024 @ 75 Hz NI.)

Auflösung Max. 1280 x 1024 @ 75Hz NI

(60Hz optimal)

Anschlüsse Signaleingang 15-pin D-SUB

Stromversorgung Eingang AC 90-264V 50-60Hz

Leistung 40 watts (Maximum)

sichtbare Arbeitsfläche Max. 338mm (B) x 270mm (H)

Inbetriebnahme Temperatur 0°C bis 40°C

Luftfeuchtigkeit 20% RH bis 90% RH (nicht kondensierend)

Aufbewahrung Temperatur -20°C bis 40°C

Luftfeuchtigkeit 5%RH bis 90%RH (nicht kondensierend)

Abmessungen 459mm(B) x 467mm(H) x 165mm(T)

Gewicht Netto 7.5kg

IM STÖRUNGSFALLE

16 17

Symptom

Das Bild ist zu

groß oder zu

klein. Es ist von

der richtigen

Position versetzt.

Ein Teil des

Bildes fehlt. Die

Farbe eines Teils

des Bildes ist

verändert.

Vert. oder hor.

Streifen auf dem

Schirm.

Nachbild

Überprüfung

Ist die Betriebs-

art nicht ge-

speichert?

Ist die Betriebs-

art garantiert?

Ist Phase

eingestellt?

Flüssigkristall-

anzeige

Abhilfe

Nehmen Sie die gewünschten

Einstellungen über das OSD-

Bildschirm-Menü vor.

Lesen Sie in der Computer-

Bedienungsanleitung nach, und

ändern Sie die Anzeigebetriebsart

Ihres Computers entsprechend.

So einstellen, dass keine

Streifenmuster bemerkbar sind.

Das Desktop-Muster ändern.

Wenn dasselbe Bild über längere

Zeit angezeigt bleibt, kann der

Bildschirm "einbrennen", so dass

Schatten des eingebrannten Bildes

zurückbleiben, wenn andere

Bildschirminhalte angezeigt werden.

Vorübergehende Bildschirm-

Einbrennungen können auftreten,

wenn ein Bild über längere Zeit

angezeigt wird. In diesem Fall soll-

ten Sie den Monitor etwa einen Tag

lang nicht verwenden, und den

Strom nicht einschalten.

Beachten Sie bitte die folgenden Punkte

IM STÖRUNGSFALLE

Symptom

Auch nach der

Einstellung sind

die Zeichen

noch undeutlich.

Das Bild ist zu

dunkel.

Die Anzeige-

farbe ist nicht

normal.

Bildschirmgröße

und -position

ändern sich nicht.

Überprüfung

Einstellungen

Phase

Überschreitet die

Videotaktfrequenz

des Bildsignals

den Standard-

pegel (135 MHz)?

Ist die Helligkeit

oder der Kontrast

ganz zurückge-

dreht?

Ist der Video-

pegel richtig

eingestellt?

Signalkabel

Befindet sich das

Eingangs-

synchronsignal

innerhalb des

Betriebsbereichs?

Abhilfe

Nehmen Sie die notwendigen

Einstellungen vor, bis die auf dem

Bildschirm angezeigten Zeichen

nicht mehr flimmern.

Überprüfen Sie den Videosignal-

pegel vom Computer und stellen

Sie ihn richtig ein. Vermindern Sie

die Vertikalfrequenz des Bildsignals,

um die Videotaktfrequenz auf einen

Pegel unter dem Standardpegel

(135 MHz) einzustellen.

Den Kontrast, die Helligkeit und die

Hintergrundbeleuchtung richtig ein-

stellen. (Weitere Einzelheiten ent-

nehmen Sie bitte der Bedienungs-

anleitung für den verwendeten

Computer.)

Überprüfen Sie den Videosignal-

pegel vom Computer und stellen

Sie ihn richtig ein.

Das Signalkabel richtig anschliessen.

Überprüfen Sie die Video-Aus-

gangsbetriebsart vom Computer

und wählen Sie eine Betriebsart

innerhalb des Monitor-Betriebs-

bereichs. (Einzelheiten entnehmen

Sie bitte der Bedienungsanleitung

der verwendeten Hardware.)

Beachten Sie bitte die folgenden Punkte

M

M

IM STÖRUNGSFALLE

Der Flachbildschirm enthält über 3,932,160 Dünnschichttransistoren (TFTs).

Eine kleine Anzahl fehlender, entfärbter oder dauerhaft erleuchteter Punkte auf

dem Bildschirm ist beim heutigen Stand der Technik möglich. Sie bedeuten

keinen LCD-Defekt und stellen somit keinen Reklamationsgrund dar. Auf

Anforderung senden wir Ihnen gerne die Spezifikation für die "Pixelfehler" zu.

Wenn Sie ein festes Muster über einen Zeitraum von mehr als 10 Stunden auf

Ihrem Bildschirm darstellen lassen, führt dies zum "Einbrennen", d.h. dass die-

ses Muster sich dann mit neuen Bildschirminhalten überlagert.

18 19

Symptom

Die Grössenauto-

matik-Einstellung

funktioniert nicht

richtig.

Die Tasten an

der Vorderseite

funktionieren

nicht.

Überprüfung

VGA350- oder

DOS-Prompt-

Modus

verwendet?

Werden zwei

oder mehr Tasten

gleichzeitig

betätigt?

Abhilfe

Den Windows-Schirm umschalten

oder die Einstellung manuell

durchführen.

Betätigen Sie jeweils nur eine Taste.

Beachten Sie bitte die folgenden Punkte

Über das LCD (Flüssigkristall-Anzeige)

Copyright bei miro Displays GmbH©2003

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte sind

vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche

Zustimmung des Herstellers vervielfältigt, übertragen, transkribiert oder

in eine andere Sprache übersetzt werden.



Polish

S

pistreci





WSTP

Zgodnoznormamibezpieczestwa ..................................................i

Zasadybezpiecznegouytkowania .....................................................ii

Informacjeogólne ............................................................................... 1

Zawartoopakowania ....................................................................... 2

Specyfikacjamonitora......................................................................... 3



PIERWSZEURUCHOMIENIE

Podłczeniemonitora ......................................................................... 4

Przyciskikontrolne.............................................................................. 5

Wywietlaniefunkcjinaekranie(OSD)…………………………………..6



WYWIETLANIEFUNKCJINAEKRANIE

OpisfunkcjiOSD ................................................................................ 7



OPISPODSTAWOWYCHWŁACIWOCI

Funkcjezarzdzaniapoboremenergii .............................................. 10

Parametryodwieaniaekranu......................................................... 12

Opispinówzłczakablasygnałowego.............................................. 13

Specyfikacjatechnicznamonitora..................................................... 14

Eliminacjapodstawowychusterekeksploatacjimonitora.................. 15



Polish

ZGODNOZNORMAMIBEZPIECZESTWA





Informacja

:

MonitormiroTD271zostałprzetestowanypodwzgldemzgodnociz

normamibezpieczestwaPolskiegoCentrumBadaiCertyfikacjiw

Warszawie.

Normytezostałyustanowionewceluzapewnieniaodpowiedniejochrony

przedzakłóceniamiradiologicznymiwmiejscuuytkowaniasprztuoraz

bezpiecznegouytkowania.

MonitormiroTD271wykorzystujeenergielektrycznoczstotliwociach

radiowychimoetymsamymemitowajzpewndopuszczaln

normamiamplitud.Jeelimonitorniezostaniezainstalowanyiniebdzie

uytkowanyzgodniezzasadamiopisanymiwtejinstrukcji,moe

spowodowapowstaniezakłócewurzdzeniachbdcychodbiornikami

energiioczstotliwociachradiowych.Jestrówniemoliwe,ew

pewnychsytuacjachmoewystpitakewzajemneoddziaływane

monitoraisprzturadiowego.

JeeliPastwamonitorspowodujeoddziaływanienapracurzdze

radiowychlubtelewizyjnych,uytkownikjestproszonyozastosowanie

jednejzmetodeliminacjizjawiskainterferencji(wzajemnego

oddziaływania)urzdze:

• Zmianaorientacjilubpołoeniaantenyodbiorczejodbiornika

(radiowegolubtelewizyjnego)

• Zwikszenieodległocipomidzymonitoremiinnymsprztem

radio-elektronicznym

• Podłczeniemonitoradoinnegoobwoduzasilajcegoniten,z

któregokorzystaodbiornikradiowo-telewizyjny

• Skonsultowaniesizdealeremsprztukomputerowegolub

dowiadczonymtechnikiemradiowo-telewizyjnymwcelu

uzyskaniapomocy

UWAGA:

Wceluspełnienianormdotyczcychradiacji,zawszenaleystosowa

fabrycznyekranowanykabelsygnałowydostarczanyoryginalniez

monitorem.

MonitormiroTD271zostałprzetestowanynazgodnoznorm

bezpieczestwa„B”PolskiegoCentrumBadaiCertyfikacjiwWarszawie.

i



Polish

ZASADYBEZPIECZNEGOUYTKOWANIA





1. Nienaleyotwieraobudowymonitora.Wewntrznieznajdujsi

adneelementyregulacyjnedostpnedlauytkownika.

2. Wprzypadkuzagroenia,naleynatychmiastodłczyprzewód

zasilajcyodsieci240V.

3. Przedpodłczeniemkablasygnałowegodokomputera,naley

odłczykabelzasilajcywceluunikniciaprzecieniaprdowego.

4. Monitornaleychroniprzedzawilgoceniemzalaniem.Niewolno

zanurzamonitoradoadnejcieczylubpłynu.Nienaleyuywa

monitorawzbytmocnonagrzanychpomieszczeniach.

5. Kabelzasilajcypowinienbypodłczanydelikatnieiznaleyt

starannnoci.Niewolnozginakablaanistawiananimcikich

przedmiotów.Nienaleyuywauszkodzonegokablazasilajcego,

poniewamoetospowodowaporaenieprdemelektrycznym.Przy

odłczaniukablaodsiecizasilajcej,naleyzawszetrzymawrku

wtyczk,aniekabel.

6. CiekłekryształywykorzystanedoprodukcjimatrycypanelaLCD

zawierajszeregpotencjalnieszkodliwychdlazdrowiaskładników.W

przypadkumechaniczegouszkodzeniamatrycy,naleychroniskór,

oczyorazustaprzedpłynemmogcymwyciekazmatrycyekranu

LCD.Gdybyjednakdoszłodokontaktuciekłegokryształuzciałem

uytkownika,naleyprzemywazainfekowanpowierzchniprzezco

najmniej15minutbiecwodorazskontaktowasinatychmiastz

lekarzem.

7. MonitorLCDnaleyprzemieszczalubprzenosibardzoostronie.W

trakcieprzenoszenia,jednrknaleytrzymapodstawkmonitora,

adrugobudowmatrycyLCD.

8. Naleyzawszeodłczymonitorodnapiciazasilajcegoprzed

przeniesieniemmonitorawinnemiejsce.

9. NienaleyuywamonitoraLCDkładcgopoziomonapowierzchni

np.blatubiurkalubstołu.











INFORMACJEOGÓLNE





GratulujemyzakupumonitoraLCDmiroTD271.



Monitortenspełniazostałzaprojektowanytak,abyspełniawarunki

kompatybilnegouytkowaniawewszystkichustawieniachzgodnychze

specyfikacjdla17calowychmonitorówLCDzarównodlarodowiska

uytkownikówPC,jakteAppleMacintosh.Jestinteligentnymmulti

scanemowysokiejwydajnociiparametrachuytkowych.



MonitorLCDmiroTD271posiadacałyszeregzalet:jestcałkowicie

bezpiecznypodwzgldememisjifalelektromagnetycznychiwiatła,

pozbawionyzniekształceirozmyciaobrazu.



MonitorLCDnieemitujenajmniejszegopromieniowaniao

czstotliwiciachrentgenowskichaemisjapolamagnetycznegojestna

tyleznikoma,eniestwarzanajmniejszegozagroeniadlawzroku.



MonitorLCDmiroTD271posiadaanalogowewejciesygnałuvideo.



Przyjaznydlauytkownikaczteroprzyciskowysystemsterowaniapozwala

nałatweustawieniewymaganychparametrówobrazu.MatrycaLCD

zostałaumieszczonawnowoczesnejiefektownejobudowie.



PosiadaaktywnmatrycTFTowysokimkontracie,wysokiejjasnocii

krótkimczasiereakcjipixela.Naturalnarozdzielczoekranumonitora

miroTD271wynosi1280x1024.

ii 1



Polish

ZAWARTOOPAKOWANIA





Przedprzystpieniemdoeksploatacjimonitora,prosimyosprawdzenie,

ewszystkieelementyznajdujsiwkartoniezbiorczym:

• 17calowymonitorLCDmiroTD271

• Akcesoria:

1. ZasilaczAC/DCorazsieciowykabelzasilajcy.







2. 15pinowykabelsygnałowytypuD-SUB







3. Kabelaudio.







4. Poniszainstrukcjaobsługiikartagwarancyjna.







UWAGA:jeeliktórykolwiekzwymienionychelementówzaginłlubuległ

uszkodzeniu,prosimyokontaktzPastwaSprzedawc.



Monitornaleywyjzkartonowegoopakowaniapostpujczgodniez

instrukcjpodannarys.1.

Naleyzachowakartonorazpozostałeelementyopakowaniana

wypadekkoniecznocidalszegotransportu.



SPECYFIKACJAMONITORA





• Kompatybilnyzestandardemanalogowychsygnałówvideo

zarównoPC,jakteAppleMacintosh

• ZgodnozsystememWindows®Plug&Play(VESADDC1/2B)

• MikroprocesorowysystemOSDpozwalajcynacyfrowregulacj

nastpujcychfunkcji:automatyczneustawianieparametrów

ekranu,kontrast,jasno,połoenieobrazuzarównowpionie,jak

iwpoziomie,wysokoobrazu,przesuniciefazoweobrazu,

regulacjakolorów,połoeniemenuOSDnaekranie,jzykOSD,

funkcjapowrotudoustawiepierwotnychobrazu,szybkiewyjcie

zwywietlaniafunkcjiOSD

• Zastosowanyekranciekłokrystalicznywpostaciaktywnejmatrycy

TFT(tranzystorówcienkowarstwowychnabazieamorficznego

krzemu)

• Rozdzielczoadonaturalnejwartoci1280x1024@75Hz

(odpowiadajcejkonstrukcjimatrycy)

• Plamka:0.264mm(H)x0.264mm(W)

• Poziomeczstotliwociskanowania:31kHz–80kHz

• Odwieanieekranuod60Hzdo75Hz

• Uniwersalnyzasilaczprduzmiennegopozwalajcyna

podłczeniedosiecizasilajcejowartocinapiod90Vdo264V

• Pobórmocy:poniej40W(wtrakcienormalnejpracy),poniej3W

wstanieoszczdzaniaenergii(PowerSaving),orazponiej3Ww

staniewyłczonym(Off)

• Wymiaryzewntrze:459mm(W)x467mm(H)x165mm(D)

• Waga(netto):7.5kg

Polish



2



3



Polish

Podłczeniemonitora





Naley połczy element zawierajcy panel LCD z podstaw monitora

przezwsunicieadozadziałaniazatrzaskówmocujcych.

 



Abypodłczymonitor,naleywykonanastpujceczynnoci:

1. PrzedpodłczeniemkablimonitoraLCDnaleyupewnisi,e

wyłczoneszarównomonitor,jaktekomputer.

2. Prosimypodłczykocówk15złczowegokablasygnałowego

doanalogowegowejciavideomonitoraorazdowyjciavideo

kartygraficznejkomputera.WprzypadkukomputerówApple

Macintoshmoebywymaganaspecjalnaprzejciówka.Naley

dokrcidwierubkiwzmacniajcepołczeniekocówkikablai

złczakartygraficznejorazmonitoraLCD.

3. Podłczy kabel audio pomidzy wejciem audio monitora i

wyjciemkartydwikowejkomputera(jeelijestdostpne).

4. PodłczykabelsieciowydozasilaczaAC/DC,anastpniekabel

zasilajcydomonitoraLCD.

5. WłczykomputeranastpniemonitorLCD.





PRZYCISKIKONTROLNE





Przyciskinapaneluczołowymmonitora





Opisprzycisków:

1. Przyciskmenu:

NacinicietegoprzyciskupowodujewywietleniemenuOSD

orazaktywowaniepodwietlanejfunkcji.

2. Przyciskiwyboru:

SłudozmianyfunkcjiOSD.

Regulatorgłonoci.

3. PrzyciskAUTO:

NacinicieprzyciskuAUTOna2sekundypowoduje

automatyczneustawienieoptymalnychparametrówwywietlanego

obrazuodpowiedniodowybranychustawiekartygraficznej.

Wszczególnychprzypadkach,moliwejestdalszerczne

dostosowanieparametrówobrazudowymagauytkownika.

Abybypewnym,enastpiłooptymalneustawienieparametrów

przyzastosowaniufunkcjiAUTO,naley:

a. WejwopcjStart/ZamknijWindows®(niemapotrzeby

wyłczaniakomputera)

b. NacisnprzyciskAUTOna2sekundy

4. Przyciskwłcznikazasilania:

Słuydowłczaniaiwyłczaniamonitora.

5. Wskanikzasilania:

a. wieciwiatłemzielonymwtrakcienormalnejpracymonitora

b. wiecinapomaraczowo,kiedymonitorjestwyłczony

c. wiecipomaraczowymwiatłempulsujcym,kiedywłczony

monitorznajdujesiwstanieoszczdzaniaenergii.

4







Przyciskiwyboru(2)



Przyciskiwyboru(2)



Przyciskmenu(1)

A

PrzyciskAUTO(3)



Wska

nikzasilania(5)



Przyciskwłcznika

zasilania(4)





Polish

Wywietlaniefunkcjinaekranie(OSD)





MonitorLCDmiroTD271posiadaopcjwywietlaniamenufunkcjina

ekranie(OSD).IkonyfunkcjiOSDzostałyzaprojektowanetak,abyułatwi

uytkownikowiustawianieodpowiednichparametrówobrazu.Gdydana

ikonajestpodwietlona,oznaczato,eodpowiedniafunkcjamoeby

regulowanaprzezuytkownika.



PrzedaktywowaniemfunkcjiOSD,proponujemyaktywowaniefunkcji

AUTOzapomocprzycisku(3)wceluautomatycznegoustawienia

poziomejipionowejwielkociobrazu(przycisknaleynacisnna2

sekundy).



MenufunkcjiOSDwywietlasiiaktywujeautomatycznieponaciniciu

przycisku(1)napaneluczołowymmonitora.MenuOSDpozostaje

wywietlonetakdługo,jakjesttoniezbdnedoprzeprowadzenia

niezbdnychustawie.Naleywykorzystywaprzyciski(2)do

przemieszczaniapodwietleniaikonodpowiadajcychzmienianym

parametromobrazu.Ponaciniciuprzycisku(1)wpobliumenu

głównegowywietlisiwłaciwesubmenu.Poponownymnaciniciu

przycisku(1),podwietleniewybranejikonyorazpaskaustawiezmieni

kolorzczarnegonaniebieski.Nastpnienaleywykorzystalub

przycisków(2)doustawieniaodpowiedniejwartociwybranejfunkcjiOSD.



Pozakoczeniuustawie,naleynacisnprzycisk(1)menuOSDwcelu

zapamitaniajegoparametrów.Pasekustawiepowrócidokoloru

czarnego.

TerazmonawybrainnfunkcjOSDwcelujejregulacji.

MonatakewybraikonEXIT,abyponaciniciuprzycisku(1)przej

domenugłównego.









OPISFUNKCJIOSD







Głównemenuekranowe



UWAGA: podano nazwy funkcji w jzyku angielskim. Istnieje moliwo

wyboruinnegojzykamenu.



Contrast(Kontrast)

Regulacjaintensywnociobrazuwstosunkudotła.



Birigtness(Jasno)

Regulacjajasnociobrazuwrazztłem.



H-Position(HorizontalPosition)(PołoeniePoziome)

Po wybraniu tej funkcji naley uywa przycisków  lub  w celu

usytuowaniaobrazunarodkuekranuwpoziomie.



V-Position(VerticalPosition)(PołoeniePionowe)

Po wybraniu tej funkcji naley uywa przycisków  lub  w celu

usytuowaniaobrazunarodkuekranuwpionie.



H-Size(HorizontalSize)(Szeroko)

Po wybraniu tej funkcji naley uywa przycisków  lub  w celu

dostosowania wielkoci obrazu do ekranu przez rozszerzenie lub

zweniewpoziomie.







6



78





Polish

OPISFUNKCJIOSD





AUTO(AutomatycznaRegulacja) 

Słuydosamoczynnegoustawianiaoptymalnychparametrówobrazu

odpowiedniodowłaciwocisygnałuvideokartygraficznej.Wprzypadku

koniecznocimoliwadalszaregulacja.



ColorControl(RegulacjaTemperaturyKolorów) 

Po wybraniu tej funkcji naley uywa przycisków  lub  w celu

wybrania danej temperatury kolorów. Nastpnie za pomoc przycisku

(1)naley zatwierdzitemperatur9300K,6500K,5500K lubprzejdo

ustawieUSER,wceludokonaniadalszychindywidualnychustawie.

Cool(Zimny)

W tym wypadku temperatura kolorów została ustawiona

fabrycznie i nie moe by modyfikowana przez uytkownika.

Kolorysrozjanioneiwpadajcewniebieski.

Warm(Ciepły)





Kolorystykajestniecobardziejczerwona,abielprzypominakolor

papieru.



Phase(Faza) 

Powybraniutejfunkcjinaleyuywaprzyciskówlubwcelutakiego

ustawieniaobrazu,astaniesionostry,wyranyiczysty.



OSDAdjustment(PołoenieMenuOSD) 

UytkownikmoewybrapołoeniemenuOSDnaekraniemonitora.

H-Position(PołoenieOSDwPoziomie)

Po wybraniu tej funkcji naley uywa przycisków  lub  w celu

przemieszczeniamenuOSDwpoziomie.



V-Position(PołoenieOSDwPionie)

Po wybraniu tej funkcji naley uywa przycisków  lub  w celu

przemieszczeniamenuOSDwpionie.



OPISFUNKCJIOSD





EXIT(Wyjcie)

Pozwalawyjzsubmenu.



Language(JzykMenuOSD)

Pozwala wybra jeden z nastpujcych jzyków menu OSD: angielski,

niemiecki,hiszpaski,włoski,francuski,portugalskilubchiski.



Reset(Przywołanieustawiefabrycznych) 

Przywraca ustawienie fabryczne aktualnie podwietlonego parametru

ekranu. Uytkownik musi uywa w tym czasie jednego z fabrycznie

zadanychsygnałówvideo.

































Uwaga:



Najlepsze parametry obrazu mog by ustawione jedynie podczas działania komputera,

wówczas,kiedywywietlany jest obraz nacałej powierzchni ekranu. Funkcja AUTO moe

działaniezbytzadowalajco,jeelitłoobrazujestciemnelub,kiedyobrazniewypełniacałej

powierzchni ekranu (np. praca w trybie DOS, wywietlanie filmu DVD w trybie

panoramicznym)



Zalecamy Pastwu skorzystanie z funkcji AUTO w celu uzyskania optymalnego obrazu

podczas pierwszego uruchomienia monitora LCD, oraz za kadym razem w przypadku

wymianykartygraficznejlubzmianyuywanegokomputera.



Polish

FUNKCJEZARZDZANIAPOBOREMENERGII





WskanikiLED(UaktywnienieFunkcjiZarzdzaniaEnergi)



Funkcja zarzdzania energi tego monitora LCD pozwala na uzyskanie

dwóchstanówpoborumocy:

gdy monitor jest w stanie działania (ON), lub przekroczona została

amplitudasygnałuvideo(OutOfRange)–wówczasdiodawiecikolorem

zielonym,oraz

gdy monitor jest w stanie upienia (OFF) – wówczas dioda pulsuje

kolorempomaraczowym.

Wstanieupienia(OFF)wszystkieobwodymonitoraswyłczone,poza

pobierajcym nieznaczn moc układem detekcji napicia zasilajcego.

Układ ten utrzymuje monitor w stanie gotowoci do natychmiastowego

normalnego działania w przypadku, kiedy poruszymy mysz, lub

naciniemydowolnyklawiszklawiaturypodłczonegokomputera.



Pobórmocy Synch.Poz. Synch.

Pionowa Video Kolordiody

Normal Działa Działa Aktywne Zielony

OutOf

Range Działa Działa Aktywne Zielony

Off Działa Niedziała Martwe Pulsujcy

co1sek.

pomaraczowo

Off Niedziała Działa Martwe Pulsujcy

co1sek.

pomaraczowo

Off Niedziała Niedziała Martwe Pulsujcy

co1sek.

pomaraczowo



PARAMETRYODWIEANIAEKRANU





miroTD271jest17”monitoremLCDfunkcjonujcymprzy wykorzystaniu

wielu trybów czstotliwoci odwieania ekranu. Działa on w zakresie

czstotliwoci poziomych od 31kHz do 80kHz, oraz czstotliwoci

pionowych od 60Hz do 75Hz. Dziki układom mikroprocesorowym

umoliwiaautomatycznsynchronizacjorazautomatycznedostosowanie

rozdzielczoci.

Monitoroferuje11ustawiefabrycznychoparametrachpodanychwtabeli

nastronie12.



Ustawienia fabryczne monitora odpowiadaj wikszoci przypadków

ustawieparametrówsygnałówvideostosowanychkartgraficznych.

Jednak w poszczególnych przypadkach sygnały video kart graficznych

mog si w praktyce nieznacznie róni. Jeeli uznaj Pastwo, e

niezbdnejestnieznacznedostosowanie obrazu do Pastwa oczekiwa

(np. połoenie obrazu w pionie lub poziomie), prosimy o skorzystanie z

odpowiednichrozdziałówniniejszejinstrukcjiobsługi.



JeelibdchcieliPastwoskorzystazjednegozustawiefabrycznych,

prosimy skorzystaz instrukcjiinstalacjikarty graficznej.Kartagraficzna

okrela czstotliwoci odwieania ekranu. W wikszoci przypadków

moliwa jest zmiana czstotliwoci odwieania ekranu dla wybranej

rozdzielczoci.

10 11



Polish

TABELAUSTAWIEFABRYCZNYCH





Rozdzielczo Czstotliwo

Ustawienie Pozioma Pionowa Pozioma Pionowa

M1 640 480 31.47kHz 60.0Hz

M2 720 400 31.47kHz 70.0Hz

M3 640 480 37.86kHz 72.8Hz

VGA

M4 640 480 37.50kHz 75.0Hz

M5 800 600 37.88kHz 60.3Hz

M6 800 600 48.08kHz 72.2Hz

SVGA M7 800 600 46.87kHz 75.0Hz

M8 1024 768 48.36kHz 60.0Hz

M9 1024 768 56.48kHz 70.1Hz

XGA M10 1024 768 60.02kHz 75.0Hz

SXGA M11 1280 1024 63.98kHz 60.0Hz







Uwaga:

W przypadku uywania komputerów Apple Macintosh™, niezbdne moe okaza si

zastosowaniespecjalnejprzejciówkinazłczevideokartygraficznej.



OPISPINÓWZŁCZAKABLASYGNAŁOWEGO





ZłczeVGA

Pin1 Czerwony

Pin2 Zielony

Pin3 Niebieski

Pin4 Masa

Pin5 Testwłasny

Pin6 Masakoloruczerwonego

Pin7 Masakoloruzielonego

Pin8 Masakoloruniebieskiego

Pin9 DDCVDD

Pin10 Masa

Pin11 Masa

Pin12 DDCSDA

Pin13 Synchronizacjapozioma

Pin14 Synchronizacjapionowa

Pin15 DDCSCL













12 13



Polish

SPECYFIKACJATECHNICZNAMONITORA





MonitorLCD

Typ





Plamka

Kolory

17”przektnaekranu,TFT

(tranzystorycienkowarstwowe),

matrycaaktywna

0.264mm

R,G,Bpasmopoziome

16.2mio.

Pokrycieantyodblaskowe

Ktwidzenia

Góra/Dół



75º/75º

60º/65º

Kontrast Typ. 450:1

Jasno Typ. 250cd/m²

Czasreakcji Typ. 25

Kompatybilno PC

IBMXT,AT,386,486,Pentium

lubPS/2iinneodpowiednie

(dlasygnałuVGAdo

1280x1024@75Hz)

Odwieanieekranu Max. 1280x1024@75Hz

(opcjonalnie60Hz)



Złcze Sygnału 15pinoweD-SUB

Zasilanie Prd Zmienny90-264V,50-60Hz

40W(maksymalnie)

Powierzchniaekranu Max. 338mm(H)x270mm(V)

Warunkipracy Wilgotno

Wysoko

0–40

o

C

20–90%

(nieskondensowana)

do3000m



Wilgotno-20–40

o

C

5–90%

(nieskondensowana)



Wymiary



459mmx467mmx165mm

Waga Netto 7.5kg



ELIMINACJAPODSTAWOWYCHUSTEREKEKSPLOATACJIMONITORA







JeeliPastwamonitorniedziałaprawidłowo,prosimyozapoznaniesiz

poniszymi sposobami szybkiego usuwania najczciej wystpujcych

usterek. Jeeli problemu nie mona usun za pomoc jednego z

opisanych sposobów, prosimy o skontaktowanie si z dealerem lub

autoryzowanymserwisem.



Brakzasilania

NacisnprzyciskzasilaniaON.Powinnazapalisidiodasygnalizacyjna

zasilania.

Sprawdzi, czy kabel zasilajcy jest prawidłowo dołczony zarówno do

gniazdkasieciowego,jakidomonitora.



Zasilaniejestwłczone,aleniemaobrazu

Upewni si, e kabel sygnałowy jest dokładnie dołczony do wyjcia

kartygraficznejwkomputerze.

Ewentualnieustawiwłaciwypoziomjasnociikontrastu.



Obrazjestniestabilny,nieostry

Prosimy wykorzysta funkcj AUTO do automatycznego ustawienia

parametrówobrazu.

JeelimimozastosowaniafunkcjiAUTOobrazjestnadalnieostry,prosimy

skorzystazfunkcjircznegoustawianiaFAZY.

Sprawdzi, czy rozdzielczo oraz odwieanie ekranu mieszcz si w

zakresiedopuszczanychwartoci(zgodniezespecyfikacj).



Migotanieobrazu

Moc ródła zasilania moe by zbyt mała. Naley spróbowa podłczy

monitordoinnegogniazdkasieciowego.

Jeeli uywany jest zewntrzny zasilacz typu UPS lub listwa zasilajca,

naley sprawdzi, czy nie jest podłczona do nich zbyt dua liczba

urzdze.

Sprawdzi, czy zastosowana czstotliwo odwieania ekranu

odpowiadawartociomrekomendowanymdlamonitoraLCDmiroTD271

wgspecyfikacji.



Polish



14 15

Warunkiprzechowania

Filtrkolorów

Powierzchnia

Lewo/Prawo

wejciowego

Pobórmocy

Temperatura

Temperatura

(W)x(H)x(D)



Polish

ELIMINACJAPODSTAWOWYCHUSTEREKEKSPLOATACJIMONITORA







Podwójny(podzielony)obraznaekranie

Sprawdzi, czy wustawieniachkartygraficznej niezastosowano trybu z

przeplotemlubrozszerzonymnadwaekranypulpitem.



Obrazprzesuwasi(przewija)poziomo

Naley sprawdzi, czy wejciowy sygnał video mieci si w zakresie

dopuszczalnych dla 17” monitora LCD wartoci czstotliwoci

(maksymalnie75Hzdlarozdzielczoci1280x1024)

Ewentualniesprawdzipołczeniekablasygnałowegozkomputerem.

PodłczymonitorLCDmiroTD271doinnegogniazdkasieciowego.



Niedziałajprzyciskikontrolne

Nienaleynaciskajednoczeniekilkuprzyciskówkontrolnych.



































UwaginatematmonitorówLCD



15calowymonitorLCDzbudowanyjestz3,932,160tranzystorówcienkowarstwowych(TFT).

Niewielka ilo pominitych w procesie produkcyjnym, nie wieccych lub wieccych

jednym kolorem punktów ekranu LCD jest naturaln, nieodłczn cech matryc TFT i nie

stanowioichdefekciejakocałoci.



Jeeli matryca LCD wywietlała nieruchomy obraz przez czas powyej 10 godzin, jego

zarysymogpozostawanaekranie,jeelinastpiłazmianaobrazunainny.
