Model CLP1013, CLP1043, and CLP1063 (with Bluetooth® Wireless Technology)

Modèles CLP1013, CLP1043 et CLP1063 (avec technologie sans fil BluetoothMC)

User Guide

CLP Series Two-Way RadioTM

Guide d’utilisation

Radio bidirectionnelle de série CLP MC

Document Copyrights

No duplication or distribution of this document or any portion thereof shall take place without the express

written permission of Motorola. No part of this manual may be reproduced, distributed, or transmitted in

any form or by any means, electronic or mechanical, for any purpose without the express written

permission of Motorola.

Disclaimer

The information in this document is carefully examined, and is believed to be entirely reliable. However,

no responsibility is assumed for inaccuracies. Furthermore, Motorola reserves the right to make changes

to any products herein to improve readability, function, or design. Motorola does not assume any liability

arising out of the applications or use of any product or circuit described herein; nor does it cover any

license under its patent rights nor the rights of others.

CONTENTS

English

CONTENTS

Computer Software Copyrights . . . . . . . . . iii

Radio Frequency (RF) Exposure Safety

Standards. . . . . . . . . . . . . . . . . . . . . . . . . . . iv

Product Safety and RF Exposure

Compliance . . . . . . . . . . . . . . . . . . . . . . iv

Canada Licensing Information. . . . . . . . . . .v

General Information. . . . . . . . . . . . . . . . . . . . .v

The License Application . . . . . . . . . . . . . . . . .v

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . .1

Package Contents. . . . . . . . . . . . . . . . . . . . . .1

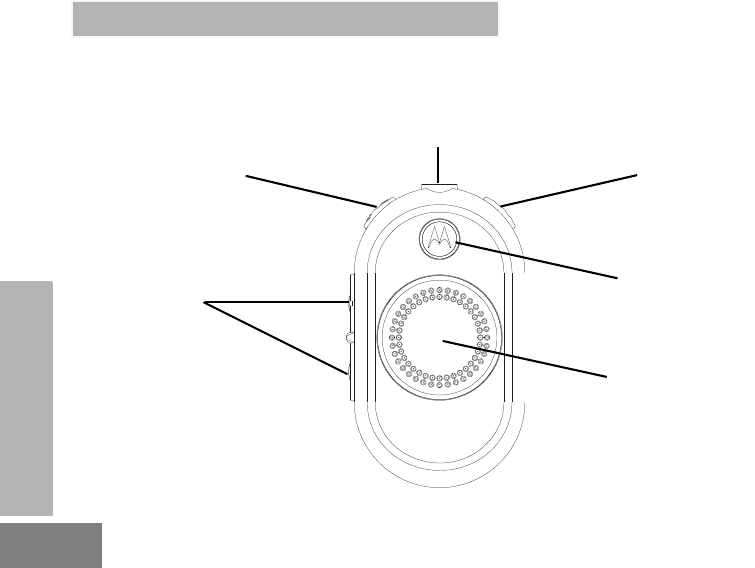

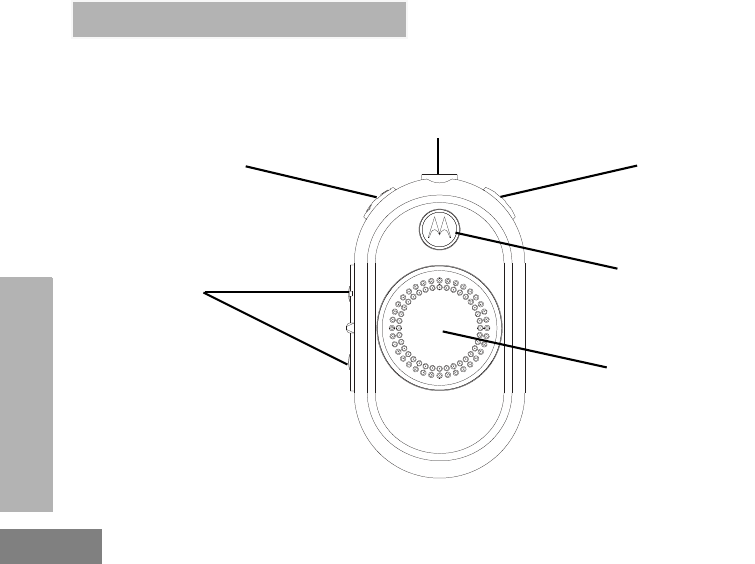

Radio Overview . . . . . . . . . . . . . . . . . . . . . . .2

Radio Controls. . . . . . . . . . . . . . . . . . . . . . . . .2

Getting Started . . . . . . . . . . . . . . . . . . . . . . . .3

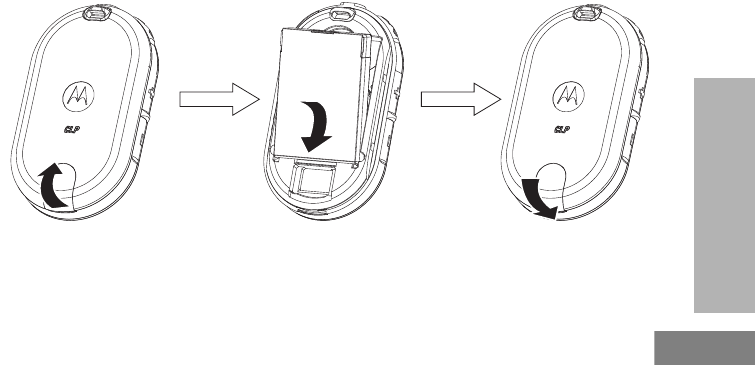

Install The Battery . . . . . . . . . . . . . . . . . . . . . .3

Connecting a Wired Audio

Accessory . . . . . . . . . . . . . . . . . . . . . . . . .4

Connecting a Bluetooth Wireless

Accessory (Select Models Only) . . . . . . . . . . .5

Adding Bluetooth Headset

(Initial Pairing) . . . . . . . . . . . . . . . . . . . . . 5

Reconnecting to Last Connected

Bluetooth Headset . . . . . . . . . . . . . . . . . . 5

Erasing Bluetooth Headset History

and Add Bluetooth Headset. . . . . . . . . . . 5

Turning the Radio On and Off . . . . . . . . . 6

Adjusting the Volume. . . . . . . . . . . . . . . . 6

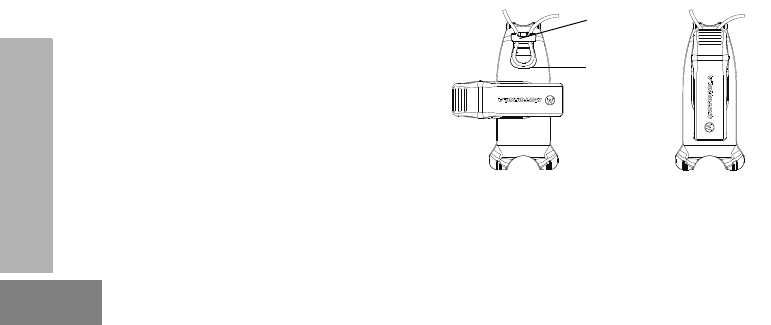

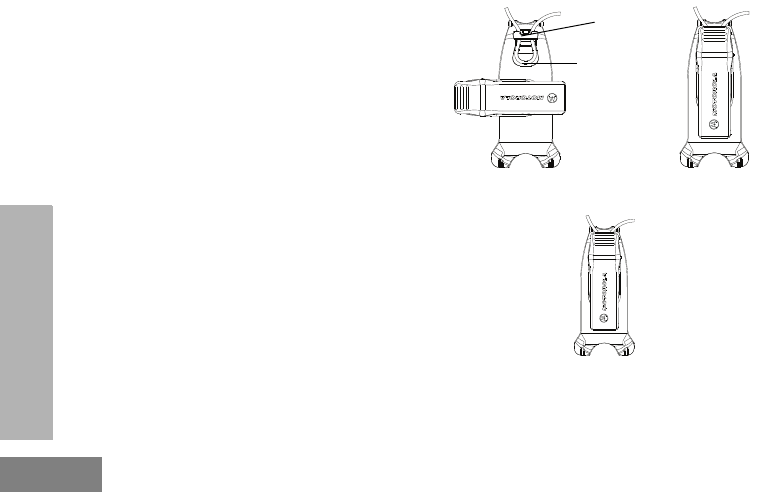

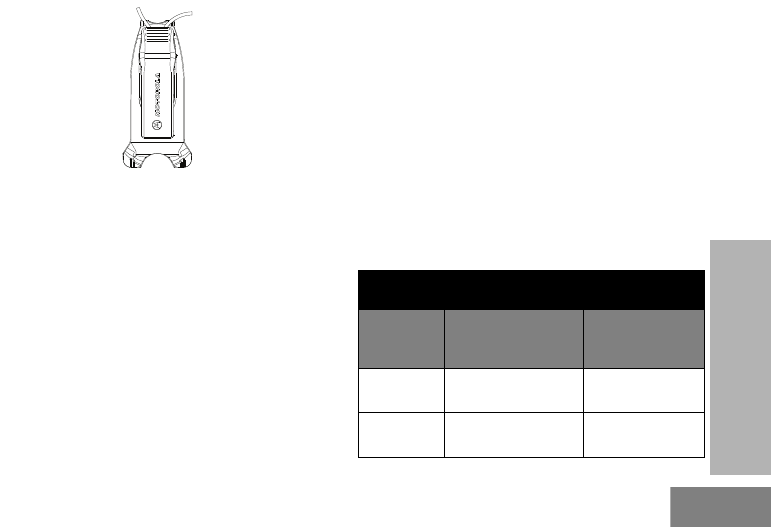

Installing and Removing the Swivel

Belt Clip Holster . . . . . . . . . . . . . . . . . . . . 6

Transmitting and Receiving . . . . . . . . . . . . . . 7

Operation with Menu Settings . . . . . . . . . . . . 8

Selecting a Channel. . . . . . . . . . . . . . . . . 9

Monitoring a Channel. . . . . . . . . . . . . . . 10

Scanning . . . . . . . . . . . . . . . . . . . . . . . . 10

Dynamic Talkaround Scan (*) . . . . . . . . 11

Sending Call Tone (enabled through

CPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Mute Feature (*). . . . . . . . . . . . . . . . . . . 11

Talk Permit Tone (*). . . . . . . . . . . . . . . . 11

Battery and Charger Features. . . . . . . . . . 12

Battery Features. . . . . . . . . . . . . . . . . . . . . . 12

CONTENTS

English

About the Li-Ion Battery . . . . . . . . . . . . .12

Battery Recycling and Disposal . . . . . . .13

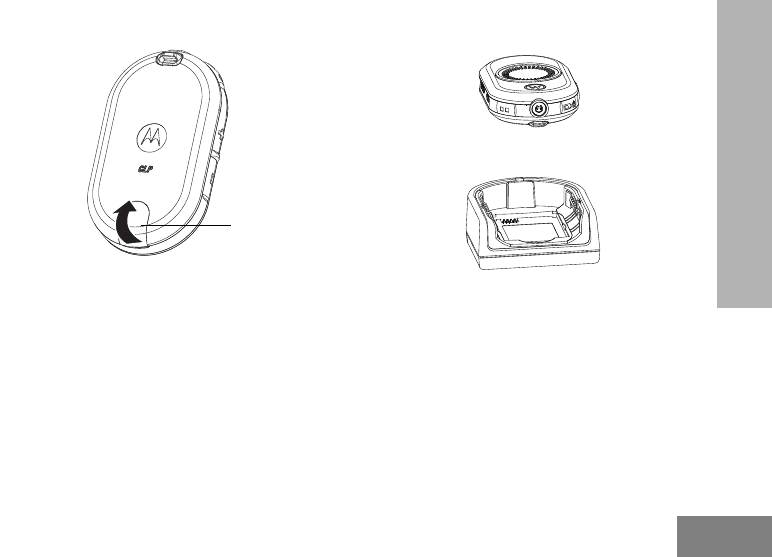

Removing the Lithium-Ion (Li-Ion)

Battery. . . . . . . . . . . . . . . . . . . . . . . . . . .14

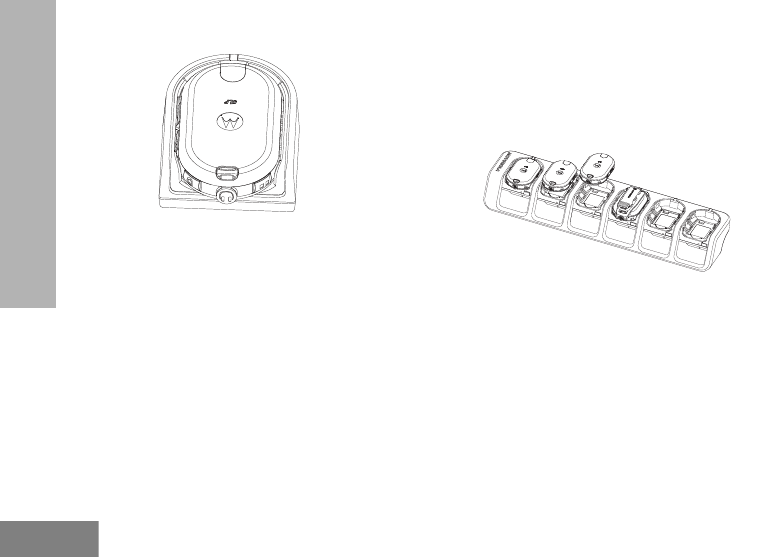

Power Supply, Adapter and Drop-in Tray

Charger. . . . . . . . . . . . . . . . . . . . . . . . . .14

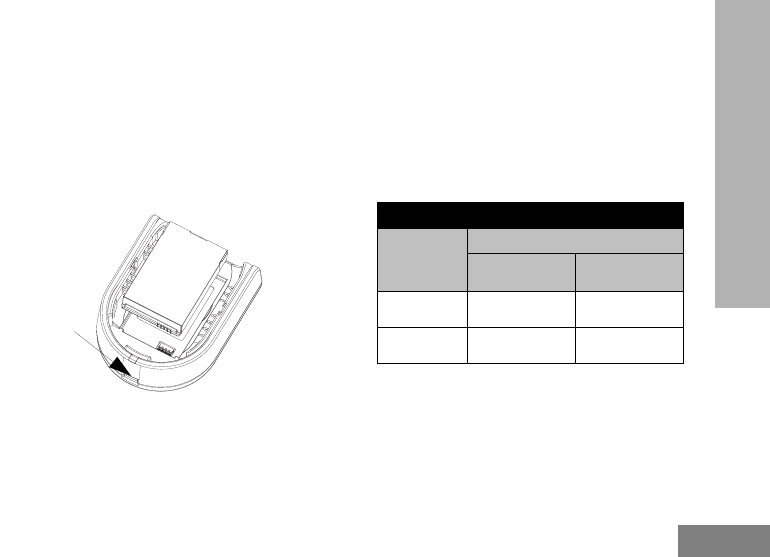

Charging a Standalone Battery. . . . . . . .15

Charging the Bluetooth Headset. . . . . . .18

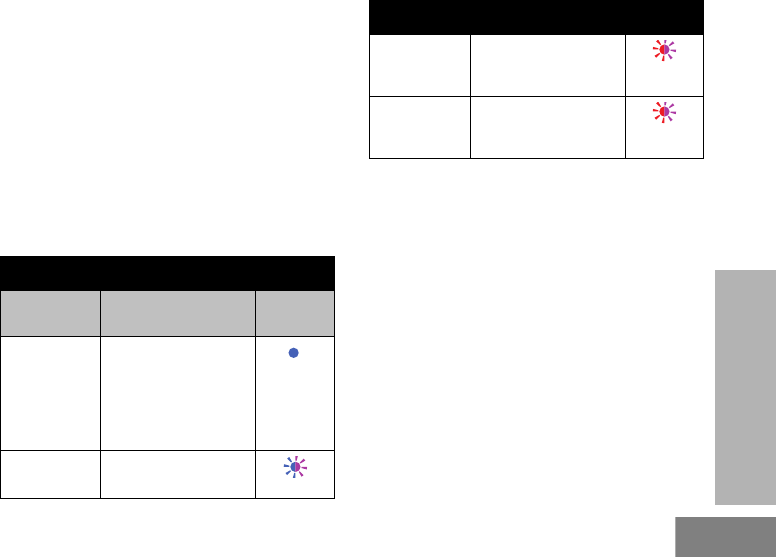

Checking Battery Status . . . . . . . . . . . . .18

Batteries and Chargers Safety

Information. . . . . . . . . . . . . . . . . . . . . . . . . .19

Operational Safety Guidelines . . . . . . . .20

Programming the Radio through

the CPS . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Downloading the (Customer

Programming Software) CPS . . . . . . . . .21

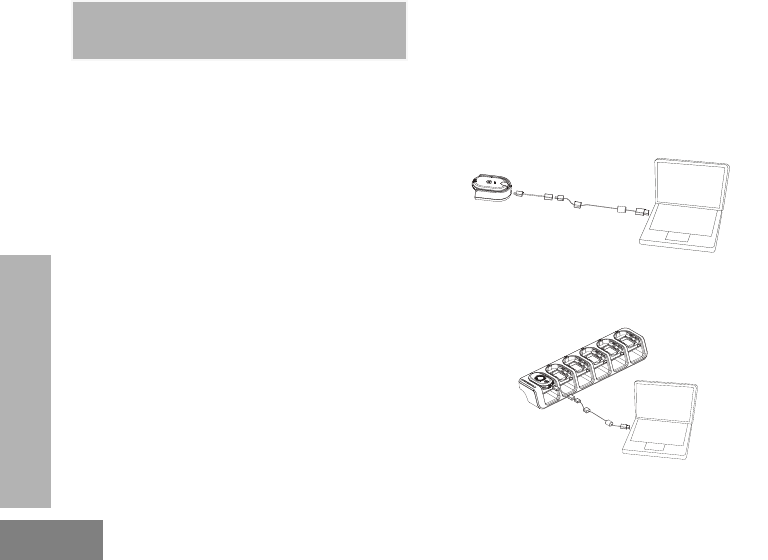

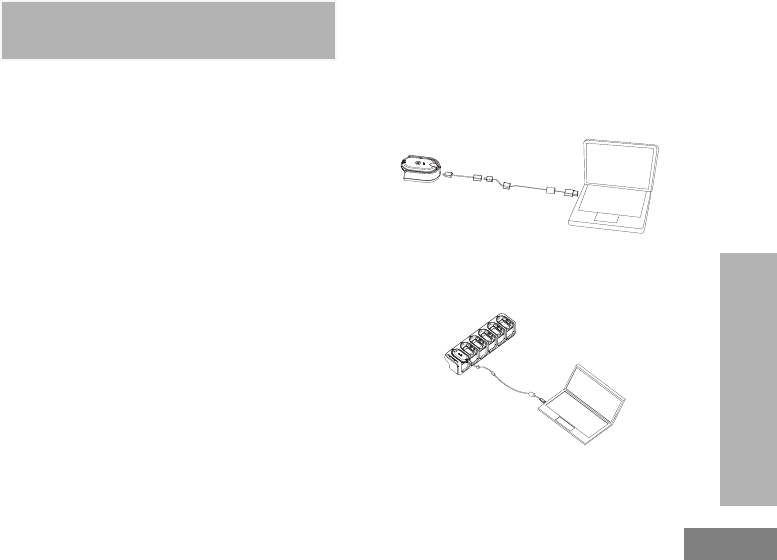

Radio Cloning . . . . . . . . . . . . . . . . . . . . . . .24

Cloning Radio Settings . . . . . . . . . . . . . . . . .24

Cloning Instructions. . . . . . . . . . . . . . . . . . . .24

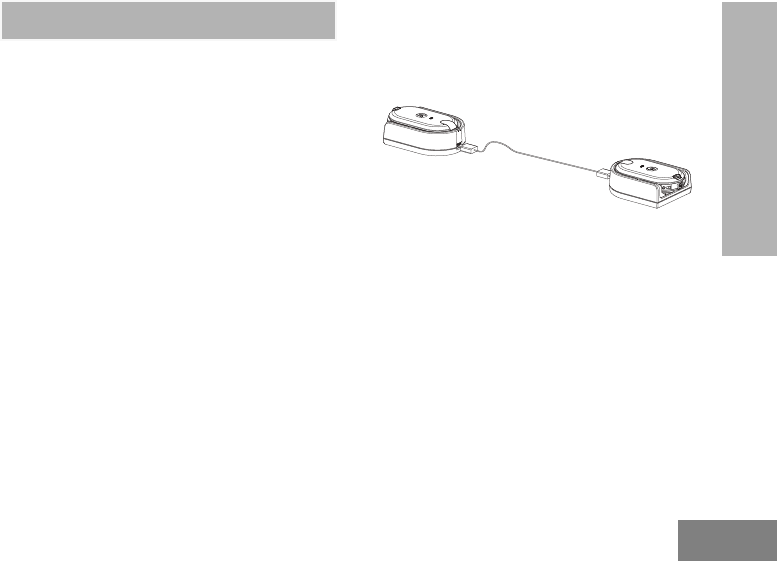

Cloning Radios using the CLP Series

Cloning Cable Kit P/N HKKN4026 (optional

accessory) . . . . . . . . . . . . . . . . . . . . . . . 24

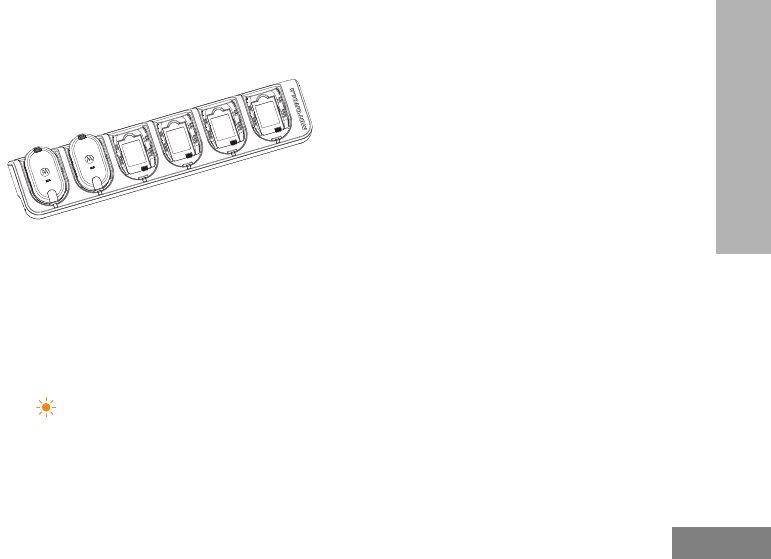

Cloning Radios using the CLP Series

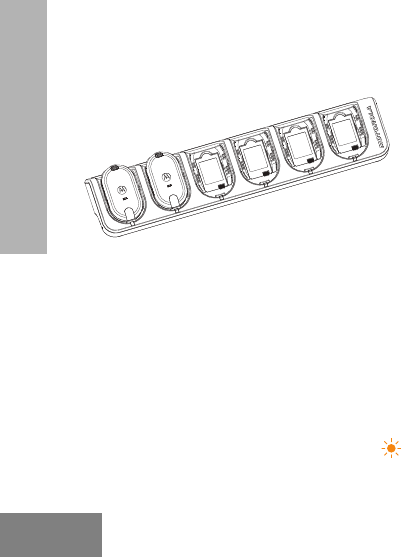

Multi-Unit Charger (MUC) Kit P/N HK-

PN4007 (optional accessory). . . . . . . . . 27

Advanced Radio Configuration (*) . . . . . . 28

Entering Advanced Radio

Configuration Mode . . . . . . . . . . . . . . . . 28

Troubleshooting. . . . . . . . . . . . . . . . . . . . . 29

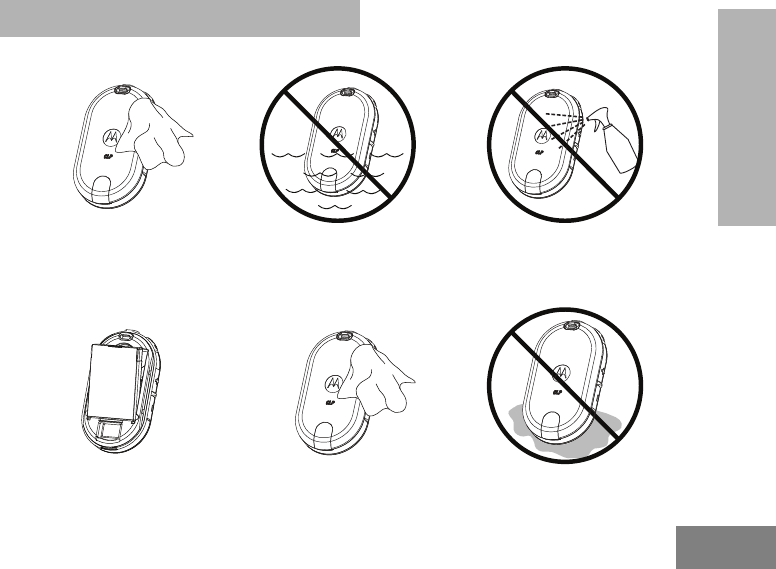

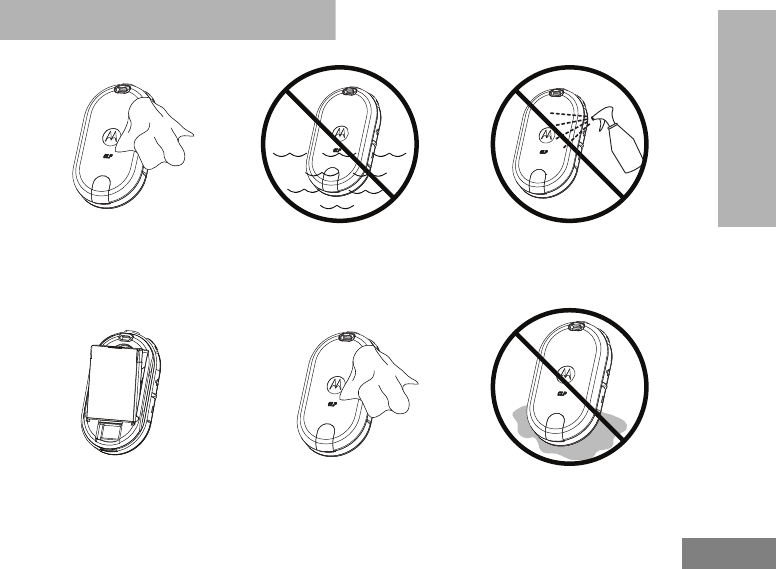

Use and Care . . . . . . . . . . . . . . . . . . . . . . . 33

Radio Frequency and Code Charts . . . . . 34

Motorola Limited Warranty for the United

States and Canada . . . . . . . . . . . . . . . . . . . 37

Accessories . . . . . . . . . . . . . . . . . . . . . . . . 42

Audio Accessories . . . . . . . . . . . . . . . . . . . . 42

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Carry Accessories . . . . . . . . . . . . . . . . . . . . 42

Chargers . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Programming Cables . . . . . . . . . . . . . . . . . . 43

COMPUTER SOFTWARE

COPYRIGHTS

English

iii

COMPUTER SOFTWARE

COPYRIGHTS

The Motorola products described in this

manual may include copyrighted Motorola

computer programs stored in semiconductor

memories or other media. Laws in the United

States and other countries preserve for

Motorola certain exclusive rights for

copyrighted computer programs, including, but

not limited to, the exclusive right to copy or

reproduce in any form the copyrighted

computer program. Accordingly, any

copyrighted Motorola computer programs

contained in the Motorola products described in

this manual may not be copied, reproduced,

modified, reverse-engineered, or distributed in

any manner without the express written

permission of Motorola.

Furthermore, the purchase of Motorola

products shall not be deemed to grant either

directly or by implication, estoppels, or

otherwise, any license under the copyrights,

patents or patent applications of Motorola,

except for the normal non-exclusive license to

use that arises by operation of law in the sale of

a product.

RF SAFETY STANDARDS

English

RADIO FREQUENCY (RF)

EXPOSURE SAFETY

STANDARDS

Product Safety and RF Exposure

Compliance

ATTENTION!

This radio is restricted to occupational use only to

satisfy FCC RF energy exposure requirements.

Before using this product, read the RF energy

awareness information and operating instructions in

the Product Safety and RF Exposure booklet

enclosed with your radio (Motorola Publication part

number 6881095C98) to ensure compliance with RF

energy exposure limits.

For a list of Motorola-approved antennas, batteries,

and other accessories, visit the following website:

www.motorolasolutions.com/CLP

Class B Digital Device

As a personal computer peripheral, this device

complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:

1. This device may not cause harmful interference,

and

2. This device must accept any interference

received, including interference that may cause

undesired operation.

Note:

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to

part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful

interference in a residential installation. This

equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful

interference to radio communications. However, there

is no guarantee that interference will not occur in a

particular installation.

If this equipment does cause harmful interference to

radio or television reception, which can be determined

by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or

Before using this product, read the

operating instructions for safe

usage contained in the Product

Safety and RF Exposure booklet

contained with your radio.

C a u t i o n

English

RF SAFETY STANDARDS

more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio or TV

technician for help.

Notice to Users (FCC and Industry Canada)

This device complies with Part 15 of the FCC rules

and RSS 210 of the Industry Canada rules per the

following conditions:

• This device may not cause harmful interference.

• This device must accept any interference

received, including interference that may cause

undesired operation.

• Changes or modifications made to this device,

not expressly approved by Motorola, could void

the authority of the user to operate this

equipment.

RF SAFETY STANDARDS

English

CANADA LICENSING

INFORMATION

English

CANADA LICENSING

INFORMATION

GENERAL INFORMATION

The operation of your Motorola radio is subject

to the Radiocommunications Act and must

comply with rules and regulations of the

Federal Government’s department of Industry

Canada. Industry Canada requires that all

operators using Private Land Mobile

frequencies obtain a radio license before

operating their equipment.

An application for your Industry Canada license

is made on the form included with your

packaged radio models. Additional forms and

latest license application versions can be

obtained from the nearest Industry Canada

District office. A list of these offices is included

for your information.

THE LICENSE APPLICATION

General Instructions

1. Fill in the items as per the instructions. If you

need additional space for any item use the

reverse side of the application.

2. Be sure to print legibly.

3. Make a copy for your files.

4. Prepare a cheque or money order made out to

the “Receiver General for Canada”, for an

amount, which is on the following schedule, for

each radio purchased. (License is renewed on

April 1st of each year, and issued for a period of

12 months).

5. Mail your completed application, along with your

cheque or money order to the closest Industry

Canada District office, according to the list on

pages.

To obtain the latest Canadian License

Application form, please go to:

http://www.ic.gc.ca/ic_wp-pa.htm

CANADA LICENSING

INFORMATION

English

Notes

INTRODUCTION

English

INTRODUCTION

Thank you for purchasing a Motorola CLP Series

Two-Way Radio™. Your radio is a product of

Motorola’s 80 plus years of experience as a world

leader in designing and manufacturing

communications equipment. The CLP Series radios

provide cost-effective efficient communications for

businesses such as retail stores, restaurants, hotels,

and schools. Motorola professional two-way radios

are the perfect communications solution for all of

today’s fast-paced industries. Please read this guide

carefully so you know how to properly operate the

radio before use.

PACKAGE CONTENTS

Your product package contains the following products

and manuals:

• CLP Series Two-way Radio™

• Swivel Belt Clip Holster

• Lithium Ion Battery and Battery Door

• Drop-In Tray Charger with Transformer

• Audio Accessory

• User Quick Reference, Chargers Instructions

Leaflet, RF Safety Booklet

• Warranty Card

For product information, visit us at:

www.motorolasolutions.com/CLP

For product-related questions, contact:

1-800-448-6686 in the USA

1-800-461-4575 in Canada

1-866-522-5210 on your TTY (Text Telephone)

This user guide covers the following CLP Series™ models (*):

Note: Certain models may or may not be available at the time of purchase.

Model Frequency

Band

Transmit

Power

No. of

Channels Bluetooth Repeater

Capability

CLP1013 UHF 1W 1 No Yes

CLP1043 UHF 1W 4 No Yes

CLP1063 UHF 1W 6 Yes Yes

RADIO OVERVIEW

English

RADIO OVERVIEW

RADIO CONTROLS

Accessory

Connector

Smart Status

Glow

Volume

Control (+/-)

Power/Battery

Button

Push-to-Talk

(PTT) Button

Menu Button

English

RADIO OVERVIEW

GETTING STARTED

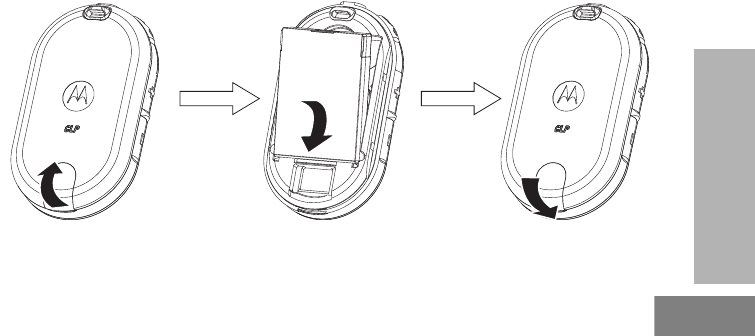

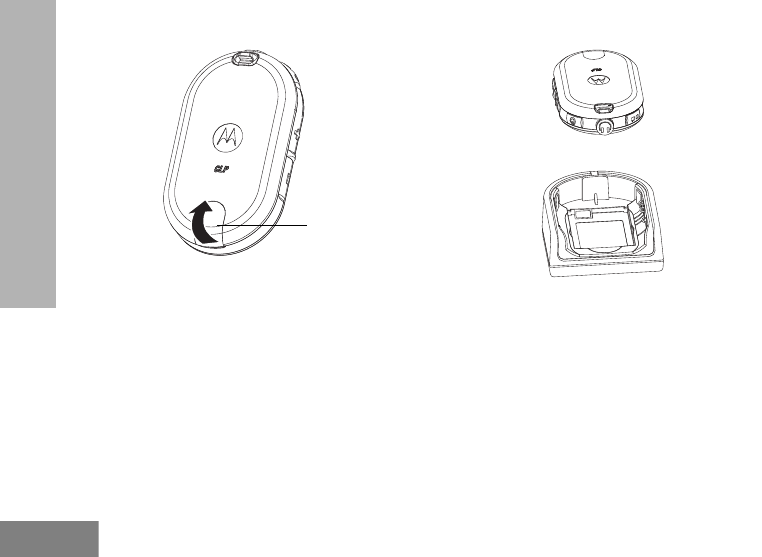

INSTALL THE BATTERY

1. Push up the latch at the bottom of the battery

door and lift the battery door off the radio.

2. Align the battery contacts with tabs in the

battery compartment. Insert the contact side of

the battery first, then press the battery down to

secure in place.

3. Put the battery door back on the radio. Push

down the latch to lock.

Note: The CLP Series radios’ standard packaged models come with standard Lithium Ion battery and the standard Lithium Ion

battery door. For option, customers can order Hi-capacity Lithium Ion battery (P/N HKNN4013) and the Hi-capacity Lithium

Ion battery door (P/N HKLN4440).

RADIO OVERVIEW

English

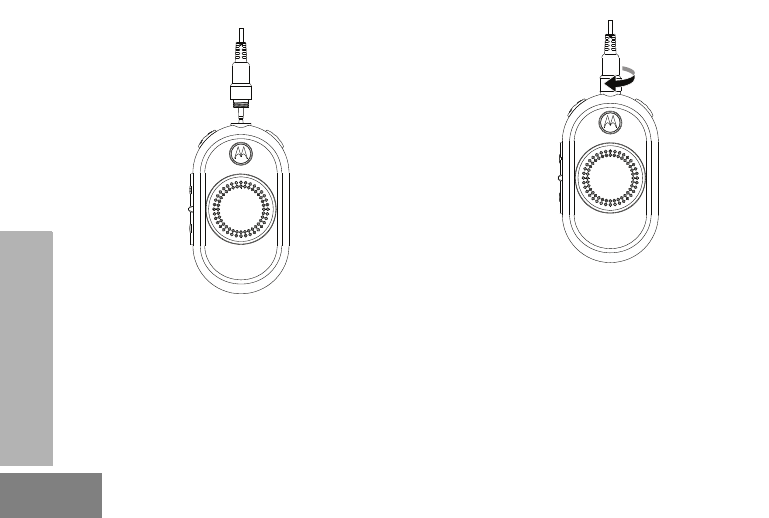

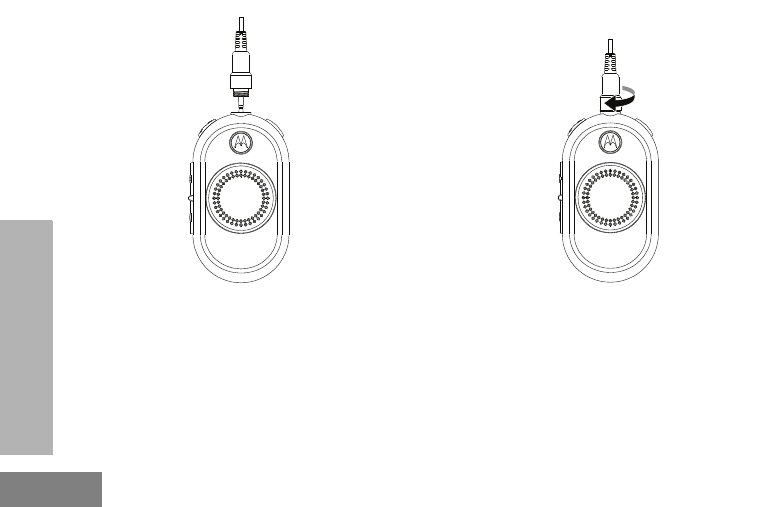

Connecting a Wired Audio Accessory

To connect the wired audio accessory:

1. Turn the radio OFF.

2. Remove the accessory connector cover

(applicable on bluetooth enabled models only).

3. Plug the audio accessory straight into the

accessory connector on the radio. Screw the

audio accessory plug into the connector until it

is tight and fully engaged with the connector.

4. Turn the radio ON. Press either the Battery

Status, Menu or Volume Control button to

check for audio through the audio accessory.

Note: The CLP Series radios offer a variety of audio

accessories. For detailed Audio Accessories List,

please refer to www.motorolasolutions.com/CLP

for information on approved accessories. Lower the

radio volume BEFORE placing the audio accessory

in or near your ear.

English

RADIO OVERVIEW

CONNECTING A BLUETOOTH WIRELESS

ACCESSORY (SELECT MODELS ONLY)

Adding Bluetooth Headset (Initial Pairing)

1. Turn the radio OFF.

2. Put Bluetooth headset in pairing mode. Refer to

your Bluetooth headset instructions leaflet.

3. Press and hold the PTT button and power

button simultaneously until radio shows the blue

LED.

Note: The Bluetooth feature is disabled when the wired

audio accessory is plugged into the accessory

connector on the CLP radio.

Reconnecting to Last Connected Bluetooth

Headset

1. Turn the radio OFF.

2. Press the power button to turn the radio ON.

(Make sure the Bluetooth headset is turned

ON).

Erasing Bluetooth Headset History and Add

Bluetooth Headset

1. Turn the radio OFF.

2. Put the Bluetooth headset in pairing mode.

Refer to your Bluetooth headset instructions

leaflet.

3. Press and hold the Menu button and power

button simultaneously until radio shows the blue

LED.

Note: (*) The CLP radio uses proximity pairing. Make sure

the headset is close enough to the CLP radio.

Pairing process takes about 14 seconds.

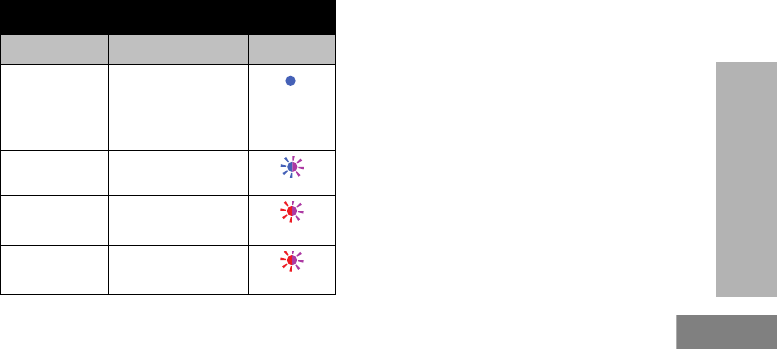

LED Configuration

User Mode LED Status Color

Bluetooth

Pairing Mode

• Last connection

– Fast blinking

blue

• Add or erase/

add – Solid blue

Pairing

Successfully

Blue/purple blinks for

5 seconds

Bluetooth

Disconnected

Red/purple blinks

until the radio

reconnects

Pairing Fail/

Timeout

Red/purple blinks

until radio reconnects

RADIO OVERVIEW

English

Turning the Radio On and Off

• To turn the radio ON, press and hold the Power/

Battery button until you hear a short tone and the

Smart Status Glow lights up.

• To turn it OFF, press and hold the button until you

hear a short tone and the Smart Status Glow

(red) indicator blinks once.

Adjusting the Volume

Turn the radio ON and set volume level by

pressing volume control (+/- button). A total of 16

volume levels are available.

Installing and Removing the Swivel Belt

Clip Holster

1. Slide the bottom of the radio into the holster.

2. Snap the top of the holster into the radio around

the accessory connector.

3. To remove the holster, pull either the top or

bottom tab(s) and pull the radio from the holster.

Note: When using a corded audio accessory, loop the

cord into the recess in the rear of the holster for

optimal plug retention.

4. Make a small loop in the cord. Pass the cord

through the cord guide, nest the cord in the

U-shaped groove. Pull tight to lock the cord in

place.

5. Turn the belt clip to the position as needed.

Note: The CLP Series radios offer a variety of flexible

carrying accessories. For detailed Carrying

Accessories List, please refer to

www.motorolasolutions.com/CLP for information

on approved accessories.

Cord

Guide

U-Shaped

Groove

English

RADIO OVERVIEW

TRANSMITTING AND RECEIVING

1. To talk, press and hold the PTT button on the

front of the radio (or on select wired audio

accessories with an inline PTT). Speak clearly

into the microphone on the audio accessory.

When finished talking, release the PTT to listen.

2. To receive, listen through the earpiece at the

volume level you have set. Press the PTT to

respond.

Note: The CLP Series radios always require the

use of an audio accessory with microphone

and speaker.

Talk Range

Industrial Multi-Level

Application

Inside steel/

concrete

industrial

buildings

Inside Multi-

Level

Buildings

Unit to Unit Up to 100,000

square feet

Up to 10 floors

With

Repeater

Up to 250,000

square feet

Up to 20 floors

RADIO OVERVIEW

English

OPERATION WITH MENU SETTINGS

Press Menu button to navigate through the Menu settings. Voice Assisted Operation feature may

not be available on certain previous shipping models. At any time in Menu mode, short press PTT or

wait 3 seconds to exit the menu.

HOW TO... STEP 1 STEP 2

Change Channel Press Menu button to navigate to

Channel.

Press +/- button to change

channel.

Enter Monitor Mode Press Menu button to navigate to

Monitor.

Press +/- button to activate

or deactivate Monitor.

Enter Scan Mode Press Menu button to navigate to

Scan.

Press +/- button to activate

or deactivate Scan.

Send Call Tone (enabled

through CPS)

Press Menu button to navigate to

Call Tone.

Press +/- button to send

Call Tone.

Quick Tip: It is not necessary to wait for the voice prompt to be completed before continuing with next button

press.

Note: For single channel models, Monitor, Scan Mode and Call Tone are supported. Single channel models

support Scan Mode when the user enables “Dynamic Talkaround Scan” on a repeater channel via the

customer programming software.

English

RADIO OVERVIEW

Selecting a Channel

For CLP multi-channel models only:

• When powered ON, press the Menu button, you

will hear the voice prompt:

• [Color] “Channel” – [Channel#] – “To change” –

“press +/-”

• Select the channel you want. The LED will reflect

the color of the new channel. Press PTT button to

confirm or it is activated after a 3 second hang

time.

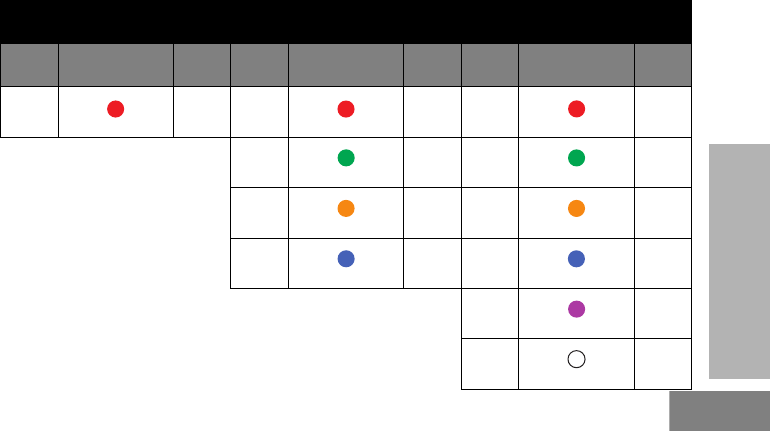

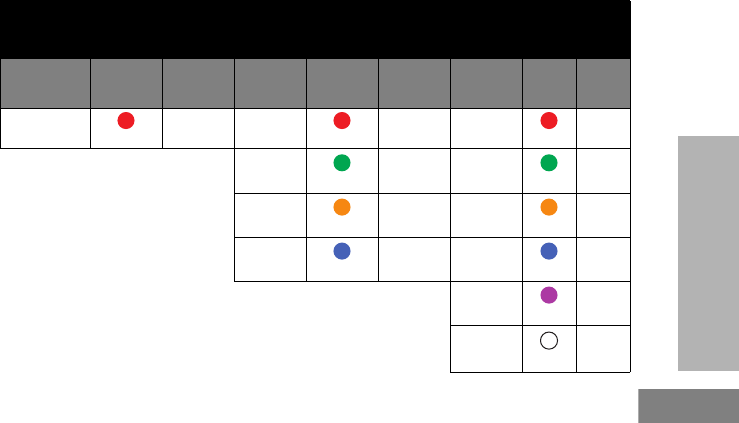

CLP1013 Single-Channel Models CLP1043 Multi-Channel Models CLP1063 Multi-

Channel Models

Channel LED Status Color Channel

LED

Status

Color Channel

LED

Status

Color

1 Red

Red 1 Red

2 Green 2Green

3 Yellow 3Yellow

4 Blue 4 Blue

5 Purple

6White

RADIO OVERVIEW

English

Monitoring a Channel

1. To activate, press the Menu button to navigate

to Monitor mode.

2. When Monitor is OFF, you will hear the voice

prompt: “Monitor” – “To activate” – “press +/-”.

3. Press either “+/-“ button to activate the Monitor;

press either “+/-“ button again to deactivate.

Note: When Monitor is ON, you will hear static if

no activity is present or audio if channel

activity is present.

4. To engage the Monitor mode, enable Monitor via

the menu and let the menu time out.

5. To deactivate, press PTT during Monitor Menu

mode.

Scanning

(*) For multi-channel models only

You can scan up to 4 channels on CLP 1043

models and scan up to 6 channels on CLP1063

models. When the radio detects activity, it stops

scanning and locks in on the active channel.

This allows you to talk and listen to the person

transmitting without changing channels.

1. Press the Menu button to navigate to Scan

mode.

2. When Scan is OFF, you will hear the voice

prompt: “Scan” – “To activate” – “press +/-”.

3. Press either “+/-“ button to activate the Scan;

press either “+/-“ button again to deactivate.

4. When Scan is on, you will hear the voice

prompt: “Scan” – “To deactivate” – “press +/-”

button.

English

RADIO OVERVIEW

Dynamic Talkaround Scan (*)

"Dynamic Talkaround Scan" is a simple but

effective method for an on-site repeater enabled

two-way radio systems to maximize

communication coverage. This feature can be

enabled on a repeater channel via the Customer

Programming Software (CPS). The Dynamic

Talkaround Scan gives the radio the ability to scan

both the transmit and receive frequencies of a

repeater channel.

Note: (*) Enhancement feature on CLP Radios. May not

be available on previous shipping radios. The

Dynamic Talkaround Scan is given higher priority

then the Scan Mode. If the Dynamic Talkaround

Scan and Scan is enabled on the home channel,

then the radio can only support the Dynamic

Talkaround Scan.

Sending Call Tone (enabled through CPS)

1. Press the Menu button to navigate to Call Tone.

2. Press either “+/-“ button to transmit selected

Call Tone.

Note: There are 4 Call Tones available.

Mute Feature (*)

You can quickly lower the headset volume using

the Mute feature.

1. Press and hold + or - button while receiving

audio to quickly lower the headset volume to

“Mute Headset Volume” setting (configurable via

CPS). You can hear the voice prompt: "Mute"

2. To switch back to the previous headset volume

setting, press and hold + or - button again. You

can hear the voice prompt: "Unmute".

Note: (*) Enhancement feature on CLP radios. May not

available on previous shipping radios. The

enhanced CLP does not support the volume scroll

like the previous CLP models.

Talk Permit Tone (*)

In mixed fleet situations (CLP1013 or CLP1043 and

CLP1063), Bluetooth users may miss some words

due to the Bluetooth connection not being

established. Talk Permit Tone allocates some time so

that the link between the radio and headset gets

reestablished thus minimizing the lost words. (The

Talk Permit Tone is disabled by default on CPS on the

Bluetooth models).

Note: (*) Enhancement feature on CLP radios may not be

available on previous shipping radios.

BATTERY AND CHARGER

FEATURES

English

BATTERY AND CHARGER

FEATURES

BATTERY FEATURES

The CLP Series radio provides Lithium-Ion

batteries that come in different capacities that will

define the battery life.

About the Li-Ion Battery

The CLP Series radio comes equipped with a

rechargeable Li-Ion battery. This battery should be

charged before initial use to ensure optimum

capacity and performance.

Battery life is determined by several factors.

Among the more critical are the regular

overcharge of batteries and the average depth of

discharge with each cycle. Typically, the greater

the overcharge and the deeper the average

discharge, the fewer cycles a battery will last. For

example, a battery which is overcharged and

discharged 100% several times a day, lasts fewer

cycles than a battery that receives less of an

overcharge and is discharged to 50% per day.

Further, a battery which receives minimal

overcharging and averages only 25% discharge,

lasts even longer.

Motorola batteries are designed specifically to be

used with a Motorola charger and vice versa.

Charging in non-Motorola equipment may lead to

battery damage and void the battery warranty. The

battery should be at about 77 °F (25 °C) (room

temperature), whenever possible. Charging a cold

battery (below 50 ° F [10 °C]) may result in

leakage of electrolyte and ultimately in failure of

the battery. Charging a hot battery (above 95 °F

[35 °C]) results in reduced discharge capacity,

affecting the performance of the radio. Motorola

rapid-rate battery chargers contain a temperature-

sensing circuit to ensure that batteries are

charged within the temperature limits stated

above.

Battery Life

Based on 5% transmit, 5% receive, 90% standby

(standard duty cycle):

Estimated Battery Life

Charging

Solution

Battery Type

Standard Li- Ion

Battery

High Capacity

Li-Ion Battery

CLP1013,

CLP1043 9 hours 14 hours

CLP1063 8 hours 12 hours

BATTERY AND CHARGER

FEATURES

English

Battery Recycling and Disposal

Li-Ion rechargeable batteries can be recycled.

However, recycling facilities may not be available

in all areas. Under various U.S. state laws and the

laws of several other countries, batteries must be

recycled and cannot be disposed of in landfills or

incinerators. Contact your local waste

management agency for specific requirements

and information in your area. Motorola fully

endorses and encourages the recycling of Li-Ion

batteries. In the U.S. and Canada, Motorola

participates in the nationwide Rechargeable

Battery Recycling Corporation (RBRC) program

for Li-Ion battery collection and recycling.

Many retailers and dealers participate in this

program. For the location of the drop-off facility

closest to you, access RBRC's Internet web site

at: http://www.call2recycle.org or call:

1-877-723-1297.

This internet site and telephone number also

provides other useful information concerning

recycling options for consumers, businesses and

governmental agencies.

BATTERY AND CHARGER

FEATURES

English

Removing the Lithium-Ion (Li-Ion) Battery

1. Turn OFF the radio.

2. Push up the latch at the bottom of the battery

door and lift the battery door off the radio.

3. Pull the battery away from the radio.

Power Supply, Adapter and Drop-in Tray

Charger

The radio is packaged with one Drop-in Tray

Charger with transformer. For details, see

“Chargers” Section on page 42.

Battery

Latch

BATTERY AND CHARGER

FEATURES

English

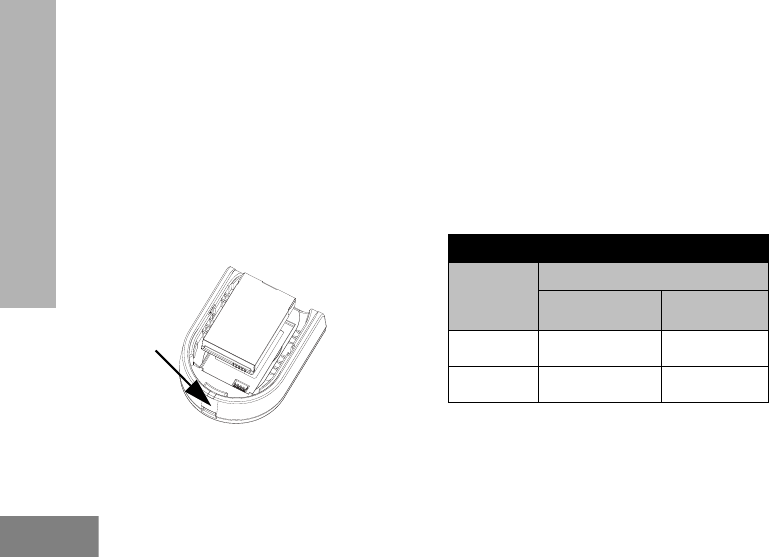

Charging a Standalone Battery

For your convenience the battery on the CLP radios

can be charged as a stand alone battery using either a

Single Unit Charger (SUC) or a Multi-Unit Charger

(MUC).

Note: When acquiring additional chargers or power

supplies, make sure you have similar drop-in tray

chargers and power supplies sets. For part number

details, refer to “Chargers” Section on page 44.

To charge only the battery:

1. Insert the connector of the power supply into the

Micro USB port on the front of the drop-in

tray charger.

2. Connect the CLP power supply to a proper AC

outlet.

3. Insert the battery into the tray, with the inside

surface of the battery facing the front of the

charger, as shown.

4. Ensure the slots in the battery correctly engage

in the charger.

Estimated Charging Time

The following table provides the estimated charging

time of the battery.

5. For further details, see “Batteries” Section

on page 43.

Micro-USB

C ha rg in g

Jack

Estimated Charging Time

Charging

Solution

Battery Type

Standard Li- Ion

Battery

High Capacity

Li-Ion Battery

Single Unit

Charger 4 hours 5.5 hours

Multi Unit

Charger 2.5 hours 4 hours

BATTERY AND CHARGER

FEATURES

English

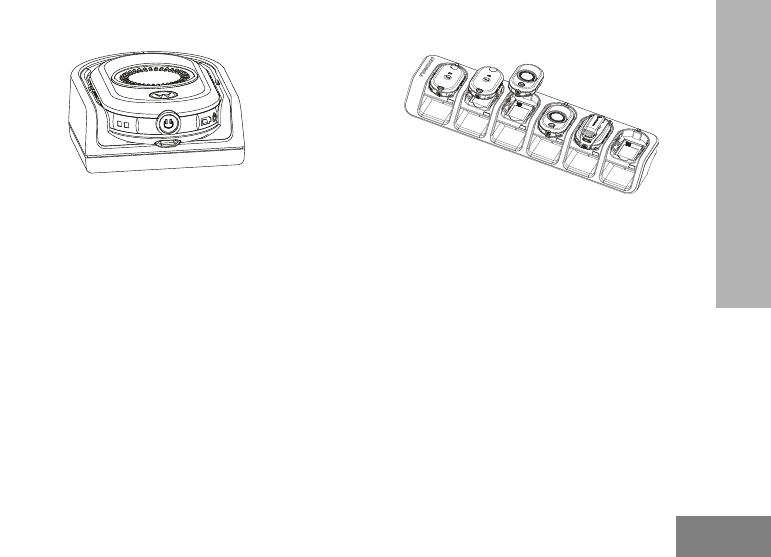

Charging the Radio with the Drop-in

Tray Single Unit Charger (SUC)

1. Place the drop-in tray charger on a flat

surface.

2. Insert the connector of the power supply into

the Micro USB port on the front of the drop-in

tray charger.

3. Connect the correct power supply to a proper

AC outlet.

4. Insert the radio (with battery installed) into the

tray, facing down and making sure the charging

contacts on the charger are aligned with the

contacts on the radio.

Note: When charging a battery attached to a radio, turn

the radio OFF to ensure a full charge. The radio will

fit in the charger with the holster attached when

placed face down in the tray.

Charging with the Drop-In Tray

Multi-Unit Charger (Optional

Accessory)

The Multi-Unit Charger (MUC) allows drop-in

charging of up to 6 radios. Each of the 6 charging

pockets can hold a radio (with battery installed).

The Multi-Unit Charger provides pockets for

headset storage.

1. Place the charger on a flat surface or mount

it on the wall.

2. Insert the power cord plug into the jack on

the MUC.

BATTERY AND CHARGER

FEATURES

English

3. Plug the cord into an AC outlet and then into

charger.

4. Turn the radio OFF.

Note: If the radio is ON while charging, it will take

longer to fully charge.

5. Insert the radio facing down (with battery

installed) into the charging pocket, making sure

the radio contacts are aligned with the MUC

contacts.

Note: The battery can be charged by itself using the slot

on the flat surface of the charging pocket.

Charging Status LEDs

On the drop-in charger, the radio charging pocket

has an LED Charger.

On the MUC, each of the 6 charging pockets has

an LED. The LEDs are grouped into pairs to show

which charging pockets are paired. The LED is red

when the battery is charging. It turns to green

once the battery is fully charged.

Note: This Multi Unit Charger allows you to clone

up to 2 radios (2 Source radios and 2 Target

radios). For more details, refer to “Radio

Cloning” Section on page 24.

• For part number details, refer to the

“Accessories” Section on page 42.

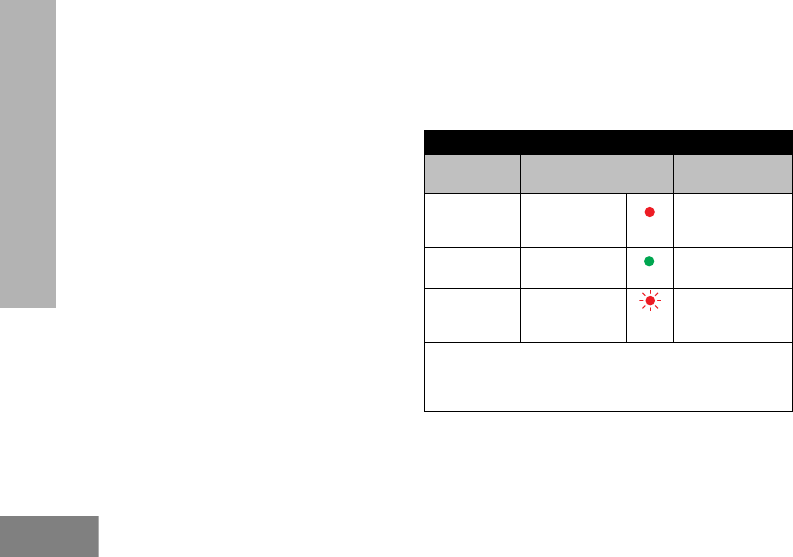

Charger LED Indicator

Status LED Status Comments

Charging Steady

Red

Indication

The charger is

currently

charging.

Charge

Complete

Steady

Green

Indication

Battery is fully

charged.

Battery

Fault (*)

Blinking

Red

Battery was

faulty when

inserted.

Note: The LED is red when the battery is charging. It

turns to green once the battery is fully charged.

Note: (*) Re-seating the battery pack will likely correct

this issue.

BATTERY AND CHARGER

FEATURES

English

Charging the Bluetooth Headset

Refer to your Bluetooth headset leaflet for charging

instruction.

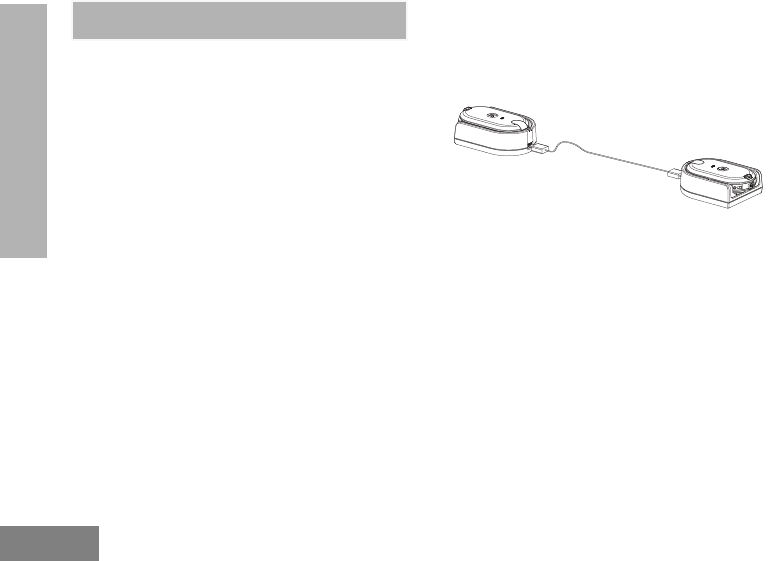

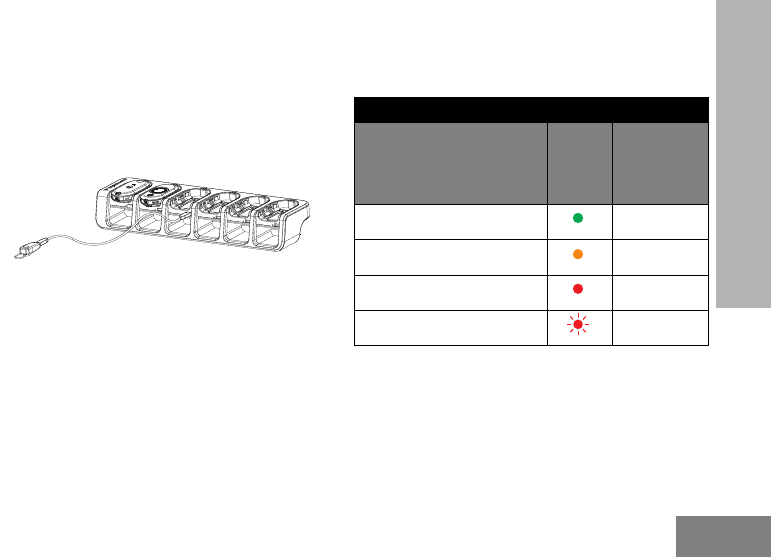

Charging Bluetooth Headset with CLP

Series Drop-In Tray Multi-Unit Charger

and Cloning Cable (Optional Accessory)

You can also charge your Bluetooth headset with

CLP Series Multi Unit Charger (MUC) P/N

HKPN4007 (optional accessory) and Cloning

Cable P/N HKKN4026 (optional accessory).

• Plug one side of the cloning cable

microconnector to the USB port of the Multi-Unit

Charger (there are 6 USB port on top of the

accessory pockets)

• Plug the other end of the cloning cable to the

USB port of the Bluetooth headset for charging

Note: Refer to the charging status light on your Bluetooth

headset leaflet.

Checking Battery Status

When powered on, short press and release the

Power/Battery button, the Smart Status Glow and

Voice Assisted Operation features(*) will give you

the battery status of the radio.

After the Smart Status Glow and Voice Assisted

Operation features(*) indicate the BATTERY

STATUS, it will return to the current channel color.

Note: (*) May not be available on certain previous shipping

radios.

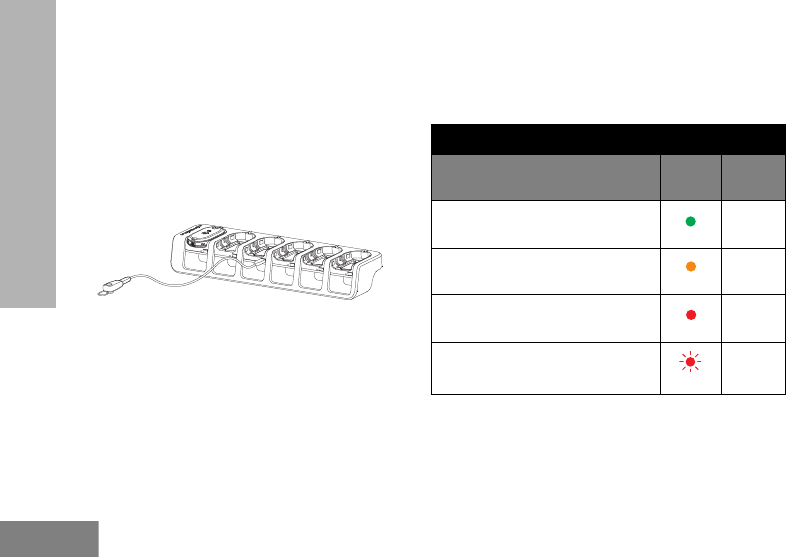

Battery Status

Level LED

Status Color

Battery Level High (70 –100%) Green

Battery Level Medium (30 – 70%) Yellow

Battery Level Low (10 – 30%) Red

Battery Level Critical (0 – 10%) Blinking

Red

BATTERIES AND CHARGERS

SAFETY INFORMATION

English

BATTERIES AND

CHARGERS SAFETY

INFORMATION

This document contains important safety and

operating instructions. Read these instructions

carefully and save them for future reference.

Before using the battery charger, read all the

instructions and cautionary markings on

• the charger,

• the battery, and

• the radio using the battery

1. To reduce risk of injury, charge only the

rechargeable Motorola-authorized batteries.

Other batteries may explode, causing personal

injury and damage.

2. Use of accessories not recommended by

Motorola may result in risk of fire, electric

shock, or injury.

3. To reduce risk of damage to the electric plug

and cord, pull by the plug rather than the cord

when disconnecting the charger.

4. An extension cord should not be used unless

absolutely necessary. Use of an improper

extension cord could result in risk of fire and

electric shock. If an extension cord must be

used, make sure that the cord size is 18 AWG

for lengths up to 6.5 feet (2.0 m), and 16 AWG

for lengths up to 9.8 feet (3.0 m).

5. To reduce risk of fire, electric shock, or injury, do

not operate the charger if it has been broken or

damaged in any way. Take it to a qualified

Motorola service representative.

6. Do not disassemble the charger; it is not

repairable and replacement parts are not

available. Disassembly of the charger may

result in risk of electrical shock or fire.

7. To reduce risk of electric shock, unplug the

charger from the AC outlet before attempting

any maintenance or cleaning

BATTERIES AND CHARGERS

SAFETY INFORMATION

English

OPERATIONAL SAFETY GUIDELINES

• Turn the radio OFF when charging battery.

• The charger is not suitable for outdoor use. Use

only in dry locations/conditions.

• Connect charger only to an appropriately fused

and wired supply of the correct voltage (as

specified on the product).

• Disconnect charger from line voltage by removing

main plug.

• The outlet to which this equipment is connected

should be nearby and easily accessible.

• Maximum ambient temperature around the power

supply equipment must not exceed 40 °C

(104 °F).

• Make sure that the cord is located where it will

not be stepped on, tripped over, or subjected to

water, damage, or stress.

English

PROGRAMMING THE

RADIO THROUGH THE CPS

PROGRAMMING THE

RADIO THROUGH THE CPS

RADIO PROGRAMMING OVERVIEW

Downloading the (Customer Programming

Software) CPS

You can program or change features on your CLP

radios by using the Computer Programming

Software (CPS) and the CPS Programming Cable

(*). CPS software is available for free as web

based downloadable software at:

www.motorolasolutions.com/CLP

After downloading the CPS, install the software to

your computer.

Programming the Radio

To program the radio:

1. Connect the radio via the Drop-in Charger

Tray or the Charging Pocket with “PROG”

label on the Multi-Unit Charger and CPS

Programming Cable.

Programming the Radio through a Single Unit

Charger

Programming the Radio through a Multi-Unit

Charger

PROGRAMMING THE

RADIO THROUGH THE CPS

English

2. Make sure the radio is turned ON.

3. Once the radio is connected, open the CPS

and select “Read” on the toolbar to get the

radio profile. The CPS allows the user to

change settings, such as General, Audio,

Menu, Channels, Scan List, Customized PL/

DPL, Bluetooth(*) , as well as select

frequencies, PL/DPL codes on each

channel.

4. After you change the settings, press “Write”

on the toolbar to save the settings.

For more information on the Computer Programming

Software, please refer to Help menu on the CPS.

Note: (*) CPS Programming Cable (P/N HKKN4025) is an

accessory sold separately. Please contact your

Motorola Point of Purchase for more information.

(*)Bluetooth is available on selected models only.

Factory Default Settings

Your radio is programmed at the factory to the

following settings:

CLP1013 1W UHF 1 CH Radios Default Settings - BRCAN

Channel

Frequency

Setting

Code

Value

(Hz)

Band

width

(kHz)

1 1 458.6625 67.0 12.5

CLP1043 1W UHF 4 CH Radios Default Settings - BRCAN

Channel

Frequency

Settings

Code

Value

(Hz)

Band

width

(kHz)

1 1 458.6625 67.0 12.5

2 2 469.2625 67.0 12.5

3 1 458.6625 71.9 12.5

4 2 459.2625 71.9 12.5

English

PROGRAMMING THE

RADIO THROUGH THE CPS

CLP1063 1W UHF 6 CH Radios Default Settings - BRCAN

Channel

Frequency

Settings

Code

Value

(Hz)

Band

width

(kHz)

1 1 458.6625 67.0 12.5

2 2 469.2625 67.0 12.5

3 1 458.6625 71.9 12.5

4 2 469.2625 71.9 12.5

5 1 458.6625 74.4 12.5

6 2 469.2625 74.4 12.5

RADIO CLONING

English

RADIO CLONING

CLONING RADIO SETTINGS

You can copy the CLP Series radio settings from

one radio (the source) to a second radio using the

CLP Series Single Unit Charger (SUC) Kit P/N

HKPN4008 and CLP Series Cloning Cable Kit

P/N HKKN4026 (optional accessory) or CLP

Series Multi-Unit Charger (MUC) Kit

P/N HKPN4007 (optional accessory).

A multi-channel radio can be cloned to a single-

channel radio BUT only the first channel is cloned.

The Multi-Unit Charger (MUC) does not have to be

plugged in for cloning, but both radios require

charged batteries.

CLONING INSTRUCTIONS

Cloning Radios using the CLP Series

Cloning Cable Kit P/N HKKN4026 (optional

accessory)

Source Radio: Radio to be cloned

Target Radio: Radio to which the configuration

of the “Source Radio” will be

copied.

Before beginning the cloning process, make

sure you have:

• A fully charged battery on each one of the

radios

• Two CLP Series Single Unit Charger (SUC) Kits

• Both radios are turned OFF

1. Unplug any cables (power supply or USB

cables) from the Single Unit Chargers.

Cloning the Radio through a Single

Unit Charger

English

RADIO CLONING

2. Plug one side of the cloning cable

microconnector to one Single Unit Charger.

Plug the other end to the second Single Unit

Charger.

Note: During the cloning process no power is being

applied to the Single Unit Charger. The batteries

will not be charged. A data communication is being

established between the two radios.

3. Turn ON the “Target Radio” and place it into

one of the Single Unit Chargers.

4. On the “Source Radio”, power the radio

following the sequence below: Press and

hold the Push-to-Talk (PTT) and the “-”

Button simultaneously while turning the

radio ON until you hear the Cloning Tone

and Double Blinking Yellow on the Smart

Status Glow.

5. Place the “Source Radio” in its Single Unit

Charger with an Audio accessory, then

press and release Menu Button to start the

cloning process.

6. After cloning is completed, the “Source

Radio” will sound either a “pass” tone

(cloning was successful) or a “fail” tone

(cloning process has failed). The pass tone

sounds like a good key “chirp” whereas the

“fail” tone sounds similar to a “bonk” tone.

(A tone will be heard in no more than 5

seconds).

7. Once you have completed the cloning

process, you should turn the radios “OFF”

and “ON” to bring them to normal user

mode (exit “clone” mode).

RADIO CLONING

English

What to do if cloning fails

The radio will emit an audible “bonk” indicating

that the cloning process has failed. In the event

that cloning fails, try performing each of the

following before trying to start the cloning

process again.

1. Make sure that the radio batteries on both

radios are fully charged.

2. Verify the cloning cable connection on both

Single Unit Chargers.

3. Make sure that the battery is engaged

properly on to the radio.

4. Make sure that there is no debris in the

charging tray or on the radio contacts.

5. Verify that the source radio is in cloning

mode.

6. Make sure that the radio to be cloned is

turned ON.

7. Make sure that radios are both from the

same type (same frequency band, same

region and same transmission power).

Note: This cloning cable is designed to operate only with

compatible Motorola Drop-in Tray Single Unit

Charger. When ordering the cloning cable, please

refer to CLP Series Cloning Cable Kit P/N

HKKN4026. For details about accessories, refer to

"Accessories" Section on page 42.

English

RADIO CLONING

Cloning Radios using the CLP Series Multi-

Unit Charger (MUC) Kit P/N HKPN4007

(optional accessory)

1. To put the source radio into clone mode,

press and hold PTT and the “-” button while

turning the radio ON until you hear the

Cloning Tone and Double Blinking Yellow

on the Smart Status Glow.

2. Place the source radio into one of the

charging pockets that has the “CLONE”

label.

3. Turn the target radio ON and place it in the

pairing charging pocket that has the

“CLONE” label and start the cloning

process.

4. Press the “Menu” button on the source radio

to start the cloning process. The source

radio generates the start clone tone.

5. Once the cloning is completed, turn the

target radio OFF and back ON again in order

to activate the radio.

6. To clone another radio, repeat steps 3, 4 and

7. To exit clone mode on the source radio, turn

the radio OFF.

Cloning the Radio through a Multi-Unit

Charger

ADVANCED RADIO

CONFIGURATION (*)

English

ADVANCED RADIO

CONFIGURATION (*)

(*) Enhancement feature on CLP radios. May not

be available on previous shipping radios.

Advanced Radio Configuration provides you with

the ability to configure the following settings from a

pre-programmed list without the need to use a

computer.

• Channels

• Frequencies

• Codes (CTCC/DPL)

Frequencies allows the user to select frequencies

for each channel. Codes helps minimize

interference by providing the user with a choice of

code combinations that filter out static, noise, and

unwanted messages.

Entering Advanced Radio Configuration

Mode

Before starting, make sure the device is powered

OFF.

Note: For Bluetooth models, make sure the wired

accessory is connected or the Bluetooth

headset is paired before entering Advanced

Radio Configuration Mode.

1. Press the PTT, “+” button and Power button

at the same time and hold for 3 to 5 seconds

until you hear a “chirp” sound and the voice

prompt “Programming Mode”.

Note: The LED Indicator should start blinking a

green heartbeat.

2. Press the Menu button to select the

settings you want to change:

• Channel (for multi-channel models)

• Frequency

•Code

3. The voice announcements indicate the menu

items and their current settings. To change,

press “+/-” buttons; to go to the next menu

item, press Menu button.

4. To exit the Advanced Radio Configuration

Mode, press and hold the PTT button until

you hear a “beep” sound.

5. Resume normal radio operation.

English

TROUBLESHOOTING

Symptom Try this

No Power Recharge or replace Li-Ion battery.

Extreme operating temperatures affect battery life.

Refer to “About the Li-Ion Battery” Section on page 12.

Hearing other noises or

conversation on a channel

Confirm Interference Eliminator Code is set.

Frequency or Interference Eliminator Code may be in use.

Change settings: either change frequencies or codes on all

radios.

Make sure radio is at the right frequency and code when

transmitting.

Message Scrambled Scramble Code might be ON, and/or setting does not match

other radios' settings. Use CPS to change settings.

Audio quality not good enough Radio settings might not be matching up correctly.

Double check frequencies, codes and bandwidths to ensure

they are identical in all radios.

TROUBLESHOOTING

English

Limited talk range Steel and/or concrete structures, heavy foliage, buildings or

vehicles decrease range. Check for clear line of sight to

improve transmission.

Change location of radio. To increase range and coverage, you

can either reduce obstructions or increase power.

UHF radios provide greater coverage in industrial and

commercial buildings.

Increasing power provides greater signal range and increased

penetration through obstructions.

Message not transmitted/

received

Make sure the PTT button is completely pressed when

transmitting.

Confirm that the radios have the same Channel, Frequency,

Interference Eliminator Code and Scramble Code settings.

Refer to “Transmitting and Receiving” Section on page 7.

Recharge, replace and/or reposition batteries. Refer to “About

the Li-Ion Battery” Section on page 12.

Obstructions and operating indoors, or in vehicles, may

interfere. Change location.

Verify that the radio is not in Scan mode. Refer to “Scanning”

Section on page 10.

Symptom Try this

English

TROUBLESHOOTING

Heavy static or interference Radios are too close, they must be at least five feet apart.

Radios are too far apart or obstacles are interfering with

transmission.

Low batteries Recharge or replace Li-Ion battery.

Extreme operating temperatures affect battery life.

Refer to “About the Li-Ion Battery” Section on page 12.

Drop-in Charger LED light does

not blink

Check radio/battery is properly inserted and check battery/

charger contacts to ensure they are clean and the charging pin

is inserted correctly. Refer to “Charging a Standalone Battery”

Section on page 15 and “Charger LED Indicator” Section on

page 17.

Symptom Try this

TROUBLESHOOTING

English

Cannot activate VOX VOX feature might be OFF.

Use the CPS to ensure that the VOX Sensitivity Level is not set

to “0”.

Accessory not working or not compatible.

Battery doesn't charge although it

has been placed in the drop-in

charger for a while

Check drop-in charger is connected and correspond to a

compatible power supply.

Refer to “Charging a Standalone Battery” Section on page 15.

Check the charger LEDs indicators to see if battery has a

problem. Refer to “Charger LED Indicator” Section on page 17.

Unable to pair a Bluetooth

headset

Make sure the target Bluetooth headset is not connected to

another device.

Unable to connect to a Bluetooth

headset

Make sure the target Bluetooth headset is not connected to

another device.

Pairing with wrong Bluetooth

headset

Don’t perform pairing procedures next to other Bluetooth

headset devices.

CLP Bluetooth uses proximity pairing. Make sure the headset is

placed next to the CLP radio.

Note: Whenever a feature in your radio seems to not correspond to the default or preprogrammed values,

check if your radio have been programmed using CPS with a customized profile.

Symptom Try this

English

USE AND CARE

Use a soft damp cloth

to clean the exterior.

Turn OFF and

remove batteries.

Dry with soft cloth. Do not use until

completely dry.

Do not immerse in water. Do not use alcohol or

cleaning solutions.

If the portable is submerged in water...

RADIO FREQUENCY

AND CODE CHARTS

English

RADIO FREQUENCY AND CODE CHARTS

These charts provide frequency information

and are useful when using Motorola CLP

Series Two-Way Radios with other business

radios. Most of the frequency positions are the

same as Spirit M, GT, S, XTN, RDX and CLS

Series frequency positions (where applicable),

the bandwidths are different.

CLP UHF Frequencies

Freq. # Frequency (MHz)

Band

width

(kHz)

1458.6625 12.5

2469.2625 12.5

RADIO FREQUENCY

AND CODE CHARTS

English

CTCSS/DPL Interference Eliminator Codes

CTCSS Code CTCSS/DPL Code DPL Code DPL Code DPL Code

0Disabled 24 151.4 47 54 71 243 95 445

167 25 156.7 48 65 72 244 96 464

271.9 26 162.2 49 71 73 245 97 465

374.4 27 167.9 50 72 74 251 98 466

477 28 173.8 51 73 75 261 99 503

579.7 29 179.9 52 74 76 263 100 506

682.5 30 186.2 53 114 77 265 101 516

785.4 31 192.8 54 115 78 271 102 532

888.5 32 203.5 55 116 79 306 103 546

991.5 33 210.7 56 125 80 311 104 565

10 94.8 34 218.1 57 131 81 315 105 606

11 97.4 35 225.7 58 132 82 331 106 612

12 100 36 233.6 59 134 83 343 107 624

13 103.5 37 241.8 60 143 84 346 108 627

14 107.2 38 250.3 61 152 85 351 109 631

15 110.9 122 69.3 62 155 86 364 110 632

16 114.8 39 23 63 156 87 365 111 654

17 118.8 40 25 64 162 88 371 112 662

18 123 41 26 65 165 89 411 113 664

19 127.3 42 31 66 172 90 412 114 703

20 131.8 43 32 67 174 91 413 115 712

21 136.5 44 43 68 205 92 423 116 723

22 141.3 45 47 69 223 93 431 117 731

23 146.2 46 51 70 226 94 432 118 732

119 734

RADIO FREQUENCY

AND CODE CHARTS

English

CTCSS/DPL Interference Eliminator Codes (cont’d)

DPL Code DPL Code DPL Code DPL Code

120 743 146 Inverted DPL 55 171 Inverted DPL 80 195 Inverted DPL 104

121 754 147 Inverted DPL 56 172 Inverted DPL 81 196 Inverted DPL 105

123 645 148 Inverted DPL 57 173 Inverted DPL 82 197 Inverted DPL 106

124 Customized PL 149 Inverted DPL 58 174 Inverted DPL 83 198 Inverted DPL 107

125 Customized PL 150 Inverted DPL 59 175 Inverted DPL 84 199 Inverted DPL 108

126 Customized PL 151 Inverted DPL 60 176 Inverted DPL 85 200 Inverted DPL 109

127 Customized PL 152 Inverted DPL 61 177 Inverted DPL 86 201 Inverted DPL 110

128 Customized PL 153 Inverted DPL 62 178 Inverted DPL 87 202 Inverted DPL 111

129 Customized PL 154 Inverted DPL 63 179 Inverted DPL 88 203 Inverted DPL 112

130 Inverted DPL 39 155 Inverted DPL 64 180 Inverted DPL 89 204 Inverted DPL 113

131 Inverted DPL 40 156 Inverted DPL 65 181 Inverted DPL 90 205 Inverted DPL 114

132 Inverted DPL 41 157 Inverted DPL 66 181 Inverted DPL 90 206 Inverted DPL 115

133 Inverted DPL 42 158 Inverted DPL 67 182 Inverted DPL 91 207 Inverted DPL 116

134 Inverted DPL 43 159 Inverted DPL 68 183 Inverted DPL 92 208 Inverted DPL 117

135 Inverted DPL 44 160 Inverted DPL 69 184 Inverted DPL 93 209 Inverted DPL 118

136 Inverted DPL 45 161 Inverted DPL 70 185 Inverted DPL 94 210 Inverted DPL 119

137 Inverted DPL 46 162 Inverted DPL 71 186 Inverted DPL 95 211 Inverted DPL 120

138 Inverted DPL 47 163 Inverted DPL 72 187 Inverted DPL 96 212 Inverted DPL 121

139 Inverted DPL 48 164 Inverted DPL 73 188 Inverted DPL 97 213 Inverted DPL 123

140 Inverted DPL 49 165 Inverted DPL 74 189 Inverted DPL 98 214 Customized DPL

141 Inverted DPL 50 166 Inverted DPL 75 190 Inverted DPL 99 215 Customized DPL

142 Inverted DPL 51 167 Inverted DPL 76 191 Inverted DPL 100 216 Customized DPL

143 Inverted DPL 52 168 Inverted DPL 77 192 Inverted DPL 101 217 Customized DPL

144 Inverted DPL 53 169 Inverted DPL 78 193 Inverted DPL 102 218 Customized DPL

145 Inverted DPL 54 170 Inverted DPL 79 194 Inverted DPL 103 219 Customized DPL

English

WARRANTY

MOTOROLA LIMITED

WARRANTY FOR THE

UNITED STATES AND

CANADA

What Does this Warranty Cover?

Subject to the exclusions contained below,

Motorola Solutions, Inc. warrants its telephones,

pagers, and consumer and business two-way

radios (excluding commercial, government or

industrial radios) that operate via Family Radio

Service or General Mobile Radio Service,

Motorola-branded or certified accessories sold for

use with these Products (“Accessories”) and

Motorola software contained on CD-ROMs or

other tangible media and sold for use with these

Products (“Software”) to be free from defects in

materials and workmanship under normal

consumer usage for the period(s) outlined below.

This limited warranty is a consumer's exclusive

remedy, and applies as follows to new Motorola

Products, Accessories and Software purchased by

consumers in the United States and Canada,

which are accompanied by this written warranty.

Products and Accessories

Products Covered Length of Coverage

Products and

Accessories as defined

above, unless otherwise

provided for below.

One (1) year from the date

of purchase by the first

consumer purchaser of the

product unless otherwise

provided for below.

Decorative

Accessories and

Cases.

Decorative covers,

bezels, PhoneWrap™

covers and cases.

Limited lifetime warranty

for the lifetime of ownership

by the first consumer

purchaser of the product.

Business Two-way

Radio Accessories

One (1) year from the date

of purchase by the first

consumer purchaser of the

product.

Products and

Accessories that are

Repaired or Replaced.

The balance of the original

warranty or for ninety (90)

days from the date returned

to the consumer, whichever

is longer.

WARRANTY

English

Exclusions

Normal Wear and Tear. Periodic maintenance,

repair and replacement of parts due to normal

wear and tear are excluded from coverage.

Batteries. Only batteries whose fully charged

capacity falls below 80% of their rated capacity

and batteries that leak are covered by this limited

warranty.

Abuse & Misuse. Defects or damage that result

from: (a) improper operation, storage, misuse or

abuse, accident or neglect, such as physical

damage (cracks, scratches, etc.) to the surface of

the product resulting from misuse; (b) contact with

liquid, water, rain, extreme humidity or heavy

perspiration, sand, dirt or the like, extreme heat, or

food; (c) use of the Products or Accessories for

commercial purposes or subjecting the Product or

Accessory to abnormal usage or conditions; or (d)

other acts which are not the fault of Motorola, are

excluded from coverage.

Use of Non-Motorola Products and

Accessories. Defects or damage that result from

the use of Non-Motorola branded or certified

Products, Accessories, Software or other

peripheral equipment are excluded from coverage.

Unauthorized Service or Modification. Defects

or damages resulting from service, testing,

adjustment, installation, maintenance, alteration,

or modification in any way by someone other than

Motorola, or its authorized service centers, are

excluded from coverage.

Altered Products. Products or Accessories with

(a) serial numbers or date tags that have been

removed, altered or obliterated; (b) broken seals

or that show evidence of tampering; (c)

mismatched board serial numbers; or (d)

nonconforming or non-Motorola housings, or

parts, are excluded form coverage.

English

WARRANTY

Communication Services. Defects, damages, or

the failure of Products, Accessories or Software

due to any communication service or signal you

may subscribe to or use with the Products

Accessories or Software is excluded from

coverage.

Software

Exclusions

Software Embodied in Physical Media. No

warranty is made that the software will meet your

requirements or will work in combination with any

hardware or software applications provided by

third parties, that the operation of the software

products will be uninterrupted or error free, or that

all defects in the software products will be

corrected.

Software NOT Embodied in Physical Media.

Software that is not embodied in physical media

(e.g. software that is downloaded from the

internet), is provided “as is” and without warranty.

WHO IS COVERED?

This warranty extends only to the first consumer

purchaser, and is not transferable.

WHAT WE WILL DO TO CORRECT WARRANTY

PROBLEMS

At no charge to you, we have the option to repair

or replace the Products or software that do not

conform to the warranty, or to refund the Products’

purchase price. We may use functionally

equivalent reconditioned/refurbished/pre-owned or

new Products or parts. No software updates are

provided.

HOW TO OBTAIN WARRANTY SERVICE OR

OTHER INFORMATION?

Contact your Motorola point of purchase.

Products Covered Length of Coverage

Software. Applies only

to physical defects in

the media that

embodies the copy of

the software (e.g. CD-

ROM, or floppy disk).

Ninety (90) days from the

date of purchase.

WARRANTY

English

You will receive instructions on how to ship the

Products to Motorola. You must ship the Products

to us with freight, duties and insurance prepaid.

Along with the Products you must include:

(a) a copy of your receipt, bill of sale or other

comparable proof of purchase;

(b) a written description of the problem;

Product requires subscription service);

(d) the name and location of the installation facility

(if applicable) and, most importantly;

(e) your address and telephone number. If

requested, you must also return all detachable

parts such as antennas, batteries and chargers.

RETAIN YOUR ORIGINAL PROOF OF

PURCHASE.

We will ship repaired or replacement Products at

our expense for the freight and insurance, but at

your expense for any duties. If additional

information is needed, please contact us at the

telephone number listed above.

SOFTWARE COPYRIGHT NOTICE

The Motorola products described in this manual

may include copyrighted Motorola and third party

software stored in semiconductor memories or

other media. Laws in the United States and other

countries preserve for Motorola and third party

software providers certain exclusive rights for

copyrighted software, such as the exclusive rights

to distribute or reproduce the copyrighted

software. Accordingly, any copyrighted software

contained in the Motorola products may not be

modified, reverse-engineered, distributed, or

reproduced in any manner to the extent allowed by

law.

Furthermore, the purchase of the Motorola

products shall not be deemed to grant either

directly or by implication, estoppel, or otherwise,

any license under the copyrights, patents, or

patent applications of Motorola or any third party

software provider, except for the normal, non-

exclusive, royalty-free license to use that arises by

operation of law in the sale of a product.

English

WARRANTY

PATENT NOTICE

This product is covered by one or more of the

following United States patents.

5896277 5894292 5864752 5699006 5742484

D408396 D399821 D387758 D389158 5894592

5893027 5789098 5734975 5861850 D395882

D383745 D389827 D389139 5929825 5926514

5953640 6071640 D413022 D416252 D416893

D433001.

EXPORT LAW ASSURANCES

This product is controlled under the export

regulations of the United States of America. The

Governments of the United States of America may

restrict the exportation or re-exportation of this

product to certain destinations. For further

information contact the U.S. Department of

Commerce.

English

ACCESSORIES

AUDIO ACCESSORIES

BATTERIES

CARRY ACCESSORIES

CHARGERS

PROGRAMMING CABLES

Note: (*) Certain accessories may be or may not

be available at the time of purchase. For

latest information on accessories, contact

your Motorola point of purchase or visit:

www.motorolasolutions.com/CLP

Part No. Description

HKLN4437_/

HKLN4529_

CLP Single Pin Short Cord

Earpiece

HKLN4455_/

HKLN4602_

CLP Single Pin Non-Adjustable

PTT Earpiece

HKLN4487_/

HKLN4603_

CLP Single Pin Surveillance

Earpiece

Part No. Description

HKNN4013_ CLP Series High Capacity

Li-Ion Battery Kit

HKNN4014_ CLP Series Standard Li-Ion

Battery Kit

HKLN4440_ CLP High Capacity Li-Ion

Battery Door Kit

HKLN4441_ CLP Standard Li-Ion Battery

Door Kit

Part No. Description

HKLN4433_ CLP Series Magnetic Case

HKLN4438_ CLP Series Swivel Belt Clip

Holster

Part No. Description

HKPN4007_ CLP Series Multi Unit Charger

(MUC) Kit

HKPN4008_ CLP Series Single Unit Charger

(SUC) Kit

Part No. Description

HKKN4025_ CLP Series CPS Cable Kit

HKKN4026_ CLP Series Cloning Cable Kit

ACCESSORIES

English

For product-related questions, contact:

1-800-448-6686 in the USA

1-800-461-4575 in Canada

1-866-522-5210 on your TTY (Text Telephone)

English

ACCESSORIES

Notes

Motorola Solutions, Inc.

1303 E. Algonquin Rd.

Schaumburg, IL 60196 U.S.A.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M logo are trademarks

or registered trademarks of Motorola Trademark Holdings, LLC and are used under

license. All other trademarks are the property of their respective owners.

*68012000084*

68012000084-DA

Droit d’auteur relatif au document

La reproduction et la distribution du présent document, en tout ou en partie, sont interdites sans

l’autorisation écrite expresse de Motorola. Aucune partie du présent manuel ne peut être reproduite,

distribuée ni transmise sous quelque forme ou par quelque moyen que ce soit (électronique ou

mécanique) pour quelque raison que ce soit sans l’autorisation écrite expresse de Motorola.

Avis de non-responsabilité

L’information contenue dans le présent document a été examinée avec soin et est censée être

entièrement fiable. Cependant, nous n’assumons aucune responsabilité relativement à toute inexactitude

du document. De plus, Motorola se réserve le droit d’apporter des modifications à tout produit ci-inclus

pour en améliorer la lisibilité, la fonctionnalité ou la conception. Motorola Inc. rejette toute responsabilité

relativement à l’application ou à l’utilisation de tout produit ou circuit décrit dans le présent document et

ne couvre aucune licence en vertu de ses droits de brevet ou des droits d’autrui.

TABLE DES MATIÈRES

Français

Canadien

TABLE DES MATIÈRES

Droits d’auteur relatifs aux logiciels . . . . . .v

Normes de sécurité relatives à l’exposition

aux radiofréquences . . . . . . . . . . . . . . . . . . vi

Sécurité du produit et conformité de

l’affichage FR . . . . . . . . . . . . . . . . . . . . . vi

Appareil numérique de Classe B . . . . . . vi

Avis aux utilisateurs (FCC et Industrie

Canada) . . . . . . . . . . . . . . . . . . . . . . . . . vii

Informations sur l’obtention de permis au

Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

Renseignements généraux. . . . . . . . . . . . . viii

La demande de permis . . . . . . . . . . . . . . . . viii

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . .1

Contenu de l’emballage. . . . . . . . . . . . . . . . . .1

Schéma synoptique de la radio . . . . . . . . . .2

Commandes de la radio . . . . . . . . . . . . . . . . .2

Pour commencer. . . . . . . . . . . . . . . . . . . . . . .3

Installer la batterie. . . . . . . . . . . . . . . . . . . . . .3

Connecter un accessoire audio avec fil . . 4

Connexion d’un accessoire sans fil Bluetooth

(certains modèles seulement). . . . . . . . . . . . . 5

Ajout d’un écouteur Bluetooth

(appariement initial) . . . . . . . . . . . . . . . . . 5

Reconnexion au dernier écouteur

Bluetooth connecté. . . . . . . . . . . . . . . . . . 5

Suppression de l’historique d’écouteur

Bluetooth et ajout d’un écouteur Bluetooth5

Activation et désactivation de la radio . . . 6

Réglage du volume . . . . . . . . . . . . . . . . . 6

Installer et retirer l’étui pivotant avec pince

de ceinture . . . . . . . . . . . . . . . . . . . . . . . . 6

Transmission et réception. . . . . . . . . . . . . . . . 7

Fonctionnement avec réglages du menu . . . . 8

Sélection d’un canal . . . . . . . . . . . . . . . . . 9

Écoute d’un canal. . . . . . . . . . . . . . . . . . 10

Balayage . . . . . . . . . . . . . . . . . . . . . . . . 10

Balayage dynamique du mode de

conversation (*) . . . . . . . . . . . . . . . . . . . 11

Envoi d’une tonalité d’appel

(activée au moyen du LP) . . . . . . . . . . . 11

TABLE DES MATIÈRES

Français

Canadien

Sourdine (*). . . . . . . . . . . . . . . . . . . . . . .11

Tonalité d’autorisation de parler (*). . . . .12

Caractéristiques de la batterie et du

chargeur. . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Caractéristiques de la batterie. . . . . . . . . . . .13

À propos de la batterie au lithium-ion . . .13

Recyclage et élimination de la batterie . .14

Retrait de la batterie au lithium-ion . . . . .15

Bloc d’alimentation, adaptateur et support

chargeur . . . . . . . . . . . . . . . . . . . . . . . . .15

Charge d’une batterie autonome . . . . . .16

Charge de l’écouteur Bluetooth . . . . . . .18

Vérification de l’état de la batterie. . . . . .19

Information en matière de sécurité sur les

batteries et les chargeurs. . . . . . . . . . . . . .20

Directives opérationnelles de sécurité . .21

Programmation de la radio au moyen du LP

Téléchargement du LP (logiciel de

programmation). . . . . . . . . . . . . . . . . . . .22

Clonage de radio . . . . . . . . . . . . . . . . . . . . .25

Réglages du clonage de radio . . . . . . . . . . . 25

Instructions de clonage . . . . . . . . . . . . . . . . 25

Clonage de radios au moyen du câble de

clonage de série CLP, code d’article

HKKN4026 (accessoire en option) . . . . 25

Clonage de radios au moyen de l’ensemble

de support chargeur multiple de série CLP,

code d’article HKPN4007 (accessoire en

option) . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Configuration avancée de la radio (*). . . . 29

Accès au mode Configuration avancée

de la radio . . . . . . . . . . . . . . . . . . . . . . . 29

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . 30

Utilisation et entretien . . . . . . . . . . . . . . . . 35

Tableaux de radiofréquences et de codes36

Garantie limitée Motorola pour les États-

Unis et le Canada . . . . . . . . . . . . . . . . . . . . 39

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . 44

Accessoires audio . . . . . . . . . . . . . . . . . . . . 44

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Accessoires de transport . . . . . . . . . . . . . . . 44

TABLE DES MATIÈRES

iii

Français

Canadien

Chargeurs . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Câbles de programmation. . . . . . . . . . . . . . .45

TABLE DES MATIÈRES

Français

Canadien

Remarques

DROITS D’AUTEUR

RELATIFS AUX LOGICIELS

Français

Canadien

DROITS D’AUTEUR RELATIFS

AUX LOGICIELS

Les produits Motorola décrits dans le présent

manuel peuvent inclure des logiciels,

sauvegardés dans la mémoire des

semi-conducteurs ou ailleurs, dont les

droits d’auteur appartiennent à Motorola.

Les lois en vigueur aux États-Unis et dans

d’autres pays garantissent à Motorola certains

droits exclusifs sur les logiciels protégés par

droit d’auteur, ces droits comprenant, sans

s’y limiter, le droit exclusif de copier ou de

reproduire de quelque manière que ce soit

les logiciels protégés par droit d’auteur.

Par conséquent, il est interdit de copier,

reproduire, modifier, rétroconcevoir ou

distribuer de quelque manière que ce soit tout

logiciel de Motorola protégé par droit d’auteur

contenu dans les produits Motorola décrits

dans le présent manuel sans l’autorisation

écrite expresse de Motorola.

De plus, l’achat de produits Motorola n’entraîne

pas l’obtention, de manière directe ou implicite,

par préclusion ou autrement, d’une quelconque

licence en vertu des droits d’auteur, des

brevets ou des demandes de brevet de

Motorola, sauf la licence d’utilisation normale

et non exclusive prévue par la loi dans le cas

de la vente d’un produit.

NORMES DE SÉCURITÉ

RELATIVES AUX RF

Français

Canadien

NORMES DE SÉCURITÉ

RELATIVES À L’EXPOSITION

AUX RADIOFRÉQUENCES

Sécurité du produit et conformité de

l’affichage FR

ATTENTION!

Afin de respecter les exigences de la FCC

concernant l’exposition aux radiofréquences,

l’utilisation de cette radio est limitée à un usage

professionnel. Avant d’utiliser ce produit, lisez les

instructions pour une utilisation sécuritaire de la

brochure sur la sécurité du produit et l’exposition aux

radiofréquences qui accompagne votre radio (code

d’article de Motorola Publication : 6881095C98) afin

de garantir le respect des limites fixées relativement

à l’exposition aux radiofréquences.

Pour une liste d’antennes, de batteries et autres

accessoires homologués par Motorola, visitez

le site Web suivant :

www.motorolasolutions.com/CLP

Appareil numérique de Classe B

En tant que périphérique d'ordinateur personnel, cet

appareil est conforme aux stipulations de la partie 15

des règlements de la FCC. Son utilisation est

assujettie aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférence

nuisible.

2. Cet appareil doit accepter toute interférence

reçue, y compris les interférences pouvant

entraîner un fonctionnement indésirable.

Remarques:

Cet équipement a fait l'objet de tests et a été déclaré

conforme aux limites établies pour un appareil

numérique de classe B, conformément à la section 15

des règlements de la FCC. Ces limites sont fixées afin

d'offrir une protection suffisante contre des

interférences nuisibles dans une installation

résidentielle. Cet équipement génère, utilise et peut

émettre de l'énergie de radiofréquence et, s'il n'est

pas installé ou utilisé conformément aux instructions,

il peut provoquer un brouillage nuisible aux

communications radio. Cependant, il est impossible

de garantir qu'il n'y aura aucune interférence dans

une installation particulière.

Avant d’utiliser ce produit, lisez les

instructions pour une utilisation

sécuritaire de la brochure sur la

sécurité du produit et l’exposition

aux radiofréquences qui

accompagne votre radio.

Attention

NORMES DE SÉCURITÉ

RELATIVES AUX RF

Français

Canadien

vii

Si cet appareil cause une interférence nuisible à la

réception de la radio ou de la télévision, ce qui peut

être déterminé en éteignant et en allumant l'appareil,

vous êtes encouragé à remédier à la situation en

prenant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne réceptrice.

• Augmenter la distance entre l'équipement et le

récepteur.

• Brancher l'appareil dans une autre prise sur un

circuit différent de celui du récepteur.

• Consulter un revendeur ou un technicien de radio

ou de télévision chevronné pour obtenir de l'aide.

Avis aux utilisateurs (FCC et Industrie

Canada)

Cet appareil est conforme aux normes FCC Partie 15

et aux CNR d'Industrie Canada applicables aux

appareils radio exempts de licences. Son utilisation

est assujettie aux deux conditions suivantes :

• Cet appareil ne doit pas causer d'interférence.

• Cet appareil doit accepter toute interférence

reçue, y compris les interférences pouvant

entraîner un fonctionnement indésirable de

l'appareil.

• Toute modification effectuée à cet appareil sans

l'autorisation explicite de Motorola peut annuler

l'autorisation d'utiliser cet appareil.

INFORMATIONS SUR L’OBTENTION

DE PERMIS AU CANADA

viii Français

Canadien

INFORMATIONS SUR

L’OBTENTION DE PERMIS

AU CANADA

RENSEIGNEMENTS GÉNÉRAUX.

L’utilisation de votre radio Motorola est

assujettie à la Loi sur la radiocommunication

et doit respecter la réglementation d’Industrie

Canada. Industrie Canada exige de tous les

opérateurs utilisant les fréquences privées

mobiles terrestres qu’ils obtiennent un permis

d’opérateur de radio avant d’utiliser leur

équipement.

Une demande pour un tel permis est comprise

dans le formulaire fourni dans l’emballage

de votre modèle de radio. Vous pouvez vous

procurer d’autres formulaires et les dernières

versions de demande de permis auprès des

bureaux d’Industrie Canada de votre région.

Une liste de ces bureaux est incluse à titre

informatif.

LA DEMANDE DE PERMIS

Directives générales

1. Remplissez les champs en vous conformant

aux instructions. Si vous avez besoin de plus

d’espace pour un élément donné, utilisez le

verso de la demande.

2. Assurez-vous d’écrire lisiblement en caractères

d’imprimerie.

3. Faites une copie à conserver dans vos

dossiers.

4. En vous référant à la grille qui suit, préparez un

chèque ou un mandat du montant approprié

payable au Receveur général du Canada pour

chaque radio achetée. (Le permis couvre une

période de 12 mois et doit être renouvelé

chaque année au premier avril.)

5. Envoyez votre demande dûment remplie par

la poste, accompagnée de votre chèque ou de

votre mandat, au bureau d’Industrie Canada

le plus près de votre région.

Pour obtenir le dernier formulaire de demande

de permis au Canada, visitez le site :

http://www.ic.gc.ca/ic_wp-pa.htm

INFORMATIONS SUR L’OBTENTION

DE PERMIS AU CANADA

Français

Canadien

Remarques

INTRODUCTION

Français

Canadien

INTRODUCTION

Nous vous remercions d’avoir acheté une radio

bidirectionnelleMC série CLP de Motorola. Votre radio

est le produit de plus de 80 ans d’expérience de

Motorola comme chef de file mondial en matière

de conception et de fabrication d’équipement de

communication. Les radios de la série CLP

permettent d’établir un système de communication

économique et efficace dans des entreprises

telles que les magasins de détail, les restaurants,

les hôtels et les écoles. Les radios bidirectionnelles

professionnelles de Motorola constituent la solution

de communication parfaite pour toutes les entreprises

au rythme rapide d’aujourd’hui. Lisez attentivement

ce guide pour savoir comment faire fonctionner

correctement la radio avant de l’utiliser.

CONTENU DE L’EMBALLAGE

L’emballage de votre produit contient les éléments

suivants :

• Radio bidirectionnelle de série CLPMC

• Étui pivotant avec pince de ceinture

• Batterie au lithium-ion rechargeable et

couvercle de batterie

• Support chargeur avec transformateur

• Accessoire audio

• Guide de référence de l’utilisateur, instructions

sur le chargeur, dépliant, livret sur la sécurité

relative aux radiofréquences

• Carte de garantie

Pour des informations sur le produit, visitez notre

site : www.motorolasolutions.com/CLP

Pour toute question sur les produits, veuillez

composer le :

1 800 448-6686 aux États-Unis

1 800 461-4575 au Canada

1 866 522-5210 sur votre ATS (téléimprimeur)

Ce guide d’utilisation couvre les modèles de série CLPMC suivants (*) :

Remarque : Il se peut que certains modèles ne soient pas disponibles au moment de l’achat.

Modèle Bande de

fréquences

Puissance de

transmission

Nombre de

canaux Bluetooth Possibilités du

répéteur

CLP1013 UHF 1 W 1 Non Oui

CLP1043 UHF 1 W 4 Non Oui

CLP1063 UHF 1 W 6 Oui Oui

SCHÉMA SYNOPTIQUE

DE LA RADIO

Français

Canadien

SCHÉMA SYNOPTIQUE DE LA RADIO

COMMANDES DE LA RADIO

Port de connexion

pour accessoires

Voyant

intelligent

Réglage du

volume (+/-)

Bouton de mise sous

tension/batterie

Bouton de

conversation

(PTT)

Bouton Menu

Français

Canadien

SCHÉMA SYNOPTIQUE

DE LA RADIO

POUR COMMENCER

INSTALLER LA BATTERIE

1. Poussez le loquet de déclenchement au bas du

couvercle de la batterie vers le haut, puis retirez

le couvercle de la batterie en le soulevant.

2. Alignez les contacts de la batterie avec les

loquets du compartiment de la batterie. Insérez

d’abord le côté des contacts de la batterie, puis

appuyez sur la batterie vers le bas pour la fixer

en place.

3. Replacez le couvercle de la batterie. Poussez

le loquet de déclenchement vers le bas pour

verrouiller.

Remarque : Les radios de série CLP standard sont fournies avec une batterie au lithium-ion standard et le couvercle de batterie au

lithium-ion standard. En option, les clients peuvent commander une batterie au lithium-ion longue durée (code d’article

HKNN4013) et le couvercle de batterie au lithium-ion longue durée (code d’article HKLN4440).

SCHÉMA SYNOPTIQUE

DE LA RADIO

Français

Canadien

Connecter un accessoire audio avec fil

Pour connecter l’accessoire audio avec fil

1. Éteignez la radio.

2. Retirez le capuchon du connecteur pour

accessoire (modèles Bluetooth seulement).

3. Branchez directement la fiche de l’accessoire

audio sur le connecteur pour accessoire, situé

sur la radio. Vissez fermement la prise de

l’accessoire audio dans le connecteur jusqu’à

ce qu’elle y soit insérée complètement.

4. Allumez la radio. Appuyez sur la touche de

l’état de la batterie, de menu ou de réglage

du volume afin de vérifier l’audio par

l’intermédiaire de l’accessoire audio.

Remarque : Différents accessoires audio sont adaptés

aux radios de série CLP. Pour obtenir la liste

détaillée des accessoires audio ainsi que des

informations sur les accessoires approuvés,

consultez le site www.motorolasolutions.com/

CLP. Baissez le volume de la radio AVANT de

porter l’accessoire audio à l’oreille.

Français

Canadien

SCHÉMA SYNOPTIQUE

DE LA RADIO

CONNEXION D’UN ACCESSOIRE SANS FIL

BLUETOOTH (CERTAINS MODÈLES

SEULEMENT)

Ajout d’un écouteur Bluetooth

(appariement initial)

1. Éteignez la radio.

2. Mettez l’écouteur Bluetooth en mode

d’appariement. Consultez les instructions

fournies avec votre écouteur Bluetooth.

3. Enfoncez simultanément le bouton PTT et le

bouton de mise sous tension jusqu’à ce que

le voyant DEL de la radio devienne bleu.

Remarque : La fonction Bluetooth est désactivée lorsque

l’accessoire audio avec fil est branché sur le

connecteur pour accessoire de la radio CLP.

Reconnexion au dernier écouteur

Bluetooth connecté

1. Éteignez la radio.

2. Appuyez sur le bouton de mise sous tension

pour allumer la radio. (Assurez-vous que

l’écouteur Bluetooth est allumé.)

Suppression de l’historique d’écouteur

Bluetooth et ajout d’un écouteur Bluetooth

1. Éteignez la radio.

2. Mettez l'écouteur Bluetooth en mode

d'appariement. Consultez les instructions

fournies avec votre écouteur Bluetooth.

Configuration du voyant DEL

Mode

utilisateur État du voyant DEL Couleur

Mode

d’appariement

Bluetooth

• Dernière

connexion –

clignotement

rapide en bleu

• Ajouter ou

supprimer/

ajouter – bleu fixe

Appariement

réussi

Clignotement en bleu

et en violet pendant

5 secondes

Connexion

Bluetooth

rompue

Clignotement en rouge

et en violet jusqu’au

rétablissement de la

connexion

Échec de

l’appariement/

délai dépassé

Clignotement en rouge

et en violet jusqu’au

rétablissement de la

connexion

Configuration du voyant DEL

SCHÉMA SYNOPTIQUE

DE LA RADIO

Français

Canadien

3. Enfoncez simultanément la touche de menu et

la touche d'alimentation jusqu'à ce que le voyant

DEL de la radio devienne bleu.

Remarque : (*) Pour un appariement réussi, la radio CLP et

l’écouteur Bluetooth doivent être suffisamment

rapprochés. Le processus d’appariement prend

environ 14 secondes.

Activation et désactivation de la radio

• Pour allumer la radio, maintenez enfoncée la

touche d’alimentation/batterie jusqu’à ce qu’une

courte tonalité se fasse entendre et que le voyant

intelligent s’éclaire.

• Pour l’éteindre, maintenez la touche enfoncée

jusqu’à ce qu’une courte tonalité se fasse

entendre et que le voyant intelligent (rouge)

clignote une fois.

Réglage du volume

Allumez la radio, puis réglez le volume en

appuyant sur la touche de réglage du volume

(touche +/-). Il existe 16 niveaux de volume.

Installer et retirer l’étui pivotant avec pince

de ceinture

1. Faites glisser le bas de la radio dans l’étui.

2. Refermez le dessus de l’étui sur la radio en

contournant le connecteur pour accessoire.

3. Pour retirer l’étui, tirez sur la ou les languettes

du dessus ou du dessous et tirez la radio hors

de l’étui.

Remarque : Lorsque vous utilisez un accessoire audio avec

fil, enroulez le fil dans le retrait situé à l’arrière

de l’étui afin que l’accessoire demeure bien

branché.

4. Faites une petite boucle avec le fil. Insérez le fil

dans la ganse de la corde, puis enfoncez le fil

dans la rainure en forme de U. Tirez fermement

afin d’empêcher le fil de sortir.

Ganse de

la corde

Rainure en

forme de U

Français

Canadien

SCHÉMA SYNOPTIQUE

DE LA RADIO

5. Tournez la pince à ceinture dans la position

désirée.

Remarque : Différents accessoires de transport souples sont

adaptés aux radios de série CLP. Pour obtenir

la liste détaillée des accessoires de transport

ainsi que des informations sur les accessoires

approuvés, consultez le site

www.motorolasolutions.com/CLP.

TRANSMISSION ET RÉCEPTION

1. Pour parler, maintenez enfoncée la touche PTT

sur la façade de la radio (ou sur certains

accessoires audio avec fil doté d’une ligne

PTT). Parlez clairement dans le microphone de

l’accessoire audio. Lorsque vous avez terminé,

relâchez la touche PTT pour écouter.

2. Pour recevoir, réglez le volume, puis écoutez

au moyen de l’écouteur. Appuyez sur la

touche PTT pour répondre.

Remarque : Les radios de la série CLP nécessitent

toujours l’emploi d’un accessoire audio

avec microphone et haut-parleur.

Portée de la conversation

Industriel Plusieurs

niveaux

Application

À l'intérieur

d'établissements

industriels en acier et

en béton

À l'intérieur

d'immeubles à

plusieurs étages

Unité à unité

Maximum de près de

9290 mètres carrés

(100 000 pieds carrés)

Maximum de 10

étages

Muni d'un

répéteur

Maximum de près de

23 225 mètres carrés

(250 000 pieds carrés)

Maximum de 20

étages

SCHÉMA SYNOPTIQUE

DE LA RADIO

Français

Canadien

FONCTIONNEMENT AVEC RÉGLAGES DU MENU

Pour parcourir les réglages du menu, appuyez sur le bouton Menu. L’utilisation avec commandes

vocales pourrait ne pas être possible avec certains modèles antérieurs. Pour quitter le menu lorsque

vous êtes en mode Menu, en tout temps, appuyez brièvement sur la touche PTT ou attendez

3 secondes.

COMMENT FAIRE... ÉTAPE 1 ÉTAPE 2

Pour changer le canal Pour accéder au menu Canal,

appuyez sur le bouton Menu.

Pour changer le canal,

appuyez sur les boutons +/-.

Pour passer au mode

Écoute en permanence

Pour passer au mode Écoute en

permanence, appuyez sur le

bouton Menu.

Pour activer ou désactiver le

mode Écoute en permanence,

appuyez sur les boutons +/-.

Pour passer en mode

Balayage

Pour passer en mode Balayage,

appuyez sur le bouton Menu.

Pour activer ou désactiver le

mode Balayage, appuyez sur

les boutons +/-.

Pour envoyer une tonalité

d’appel (activée au

moyen du LP)

Pour passer en mode Tonalité

d’appel, appuyez sur le

bouton Menu.

Pour envoyer une tonalité

d’appel, appuyez sur les

boutons +/-.

Conseil rapide : Vous n’avez pas à attendre la fin du message-guide vocal pour appuyer sur le prochain bouton.

Remarque : Sur les modèles à un canal, les modes Écoute en permanence, Balayage et Tonalité d’appel sont

pris en charge. Les modèles à un canal prennent en charge le mode Balayage lorsque l’utilisateur

active la fonction Balayage dynamique du mode de conversation sur un canal répéteur au moyen

du logiciel de programmation client.

Français

Canadien

SCHÉMA SYNOPTIQUE

DE LA RADIO

Sélection d’un canal

Pour les modèles CLP à canaux multiples

seulement :

• Lorsque la radio est allumée, appuyez sur le

bouton Menu; un message-guide vocal se fait

entendre :

• [Couleur] « Canal » – [Numéro de canal] – « Pour

changer » – « appuyez sur +/- »

• Sélectionnez le canal de votre choix. Le voyant

DEL reflète la couleur du nouveau canal.

Appuyez sur la touche PTT pour confirmer; le

canal s’active au bout d’un délai de 3 secondes.

Modèles CLP1013 à canal simple Modèles CLP1043 à canaux multiples Modèles CLP1063 à canaux multiples

Canal État du voyant

DEL Couleur Canal État du voyant

DEL Couleur

1Rouge 1Rouge 1Rouge

2Vert 2Vert

3Jaune 3Jaune

4Bleu 4Bleu

5Violet

6Blanc

SCHÉMA SYNOPTIQUE

DE LA RADIO

Français

Canadien

Écoute d’un canal

1. Pour activer, appuyez sur le bouton Menu pour

accéder au mode Écoute.

2. Lorsque le mode Écoute est désactivé,

un message-guide vocal se fait entendre :

« Écoute » – « Pour activer » – « appuyez

sur +/- ».

3. Appuyez sur le bouton « +/- » pour activer le

mode Écoute; appuyez de nouveau sur le

bouton pour désactiver le mode Écoute.

Remarque : Lorsque le mode Écoute est activé,

vous entendrez des parasites en

l’absence d’activité, ou l’audio si

le canal est actif.

4. Pour enclencher le mode Écoute, activez le

mode Écoute au moyen du menu et laissez

s’écouler le délai d’expiration du menu.

5. Pour désactiver, appuyez sur la touche PTT

dans le mode Menu Écoute.

Balayage

(*) Pour les modèles à canaux multiples seulement

Vous pouvez balayer jusqu’à 4 canaux sur les

modèles CLP 1043 et jusqu’à 6 canaux sur les

modèles CLP1063. Lorsque la radio détecte

de l’activité, le balayage s’interrompt et se

verrouille sur le canal actif. Vous pouvez ainsi

écouter la personne qui transmet et lui parler

sans changer de canal.

1. Pour passer en mode Balayage, appuyez sur

le bouton Menu.

2. Lorsque le mode Balayage est désactivé,

un message-guide vocal se fait entendre :

« Balayage » – « Pour activer » – « appuyez

sur +/- ».

3. Appuyez sur le bouton « +/- » pour activer le

mode Balayage; appuyez de nouveau sur le

bouton pour désactiver le mode Balayage.

4. Lorsque le mode Balayage est activé,

un message-guide vocal se fait entendre :

« Balayage » – « Pour désactiver » –

« appuyez sur +/- ».

Français

Canadien

SCHÉMA SYNOPTIQUE

DE LA RADIO

Balayage dynamique du mode de

conversation (*)

Le balayage dynamique du mode de conversation

constitue pour les systèmes radio bidirectionnels

avec répéteur sur place un moyen simple

mais efficace d’optimiser la couverture de

communication. Cette fonction peut être activée

sur un canal répéteur au moyen du logiciel de

programmation client. Le balayage dynamique

du mode de conversation permet à la radio de

balayer les fréquences de transmission et de

réception d’un canal répéteur.

Remarque : (*) Fonctionnalité améliorée des radios CLP.

Cette fonction peut ne pas être offerte sur les

modèles antérieurs. Une priorité plus élevée

est accordée au balayage dynamique du mode

de conversation qu’au mode Balayage. Si le

balayage dynamique du mode de conversation

et le balayage sont activés sur le canal d’accueil,

alors la radio ne peut prendre en charge que le

balayage dynamique du mode de conversation.

Envoi d’une tonalité d’appel

(activée au moyen du LP)

1. Pour passer en mode Tonalité d’appel, appuyez

sur le bouton Menu.

2. Appuyez sur l’une des touches « +/- » pour

transmettre la tonalité d’appel sélectionnée.

Remarque : la radio offre quatre tonalités d’appel.

Sourdine (*)

Vous pouvez rapidement réduire le volume de

l’écouteur au moyen de la sourdine.

1. Maintenez enfoncé le bouton + ou - lors de la

réception audio pour réduire rapidement le

volume de l’écouteur au niveau « mise en

sourdine de l’écouteur » (configurable au moyen

du LP). Le message-guide vocal « Muet » se fait

entendre.

2. Pour revenir au réglage précédent du volume de

l’écouteur, maintenez de nouveau enfoncé le

bouton + ou -. Le message-guide vocal

« Activer micro » se fait entendre.

Remarque : (*) Fonctionnalité améliorée des radios CLP.

Cette fonction peut ne pas être offerte sur les

modèles antérieurs. Les modèles CLP améliorés

ne prennent pas en charge le réglage du volume

par défilement, contrairement aux modèles

antérieurs.

SCHÉMA SYNOPTIQUE

DE LA RADIO

Français

Canadien

Tonalité d’autorisation de parler (*)

Lorsque différents modèles sont utilisés en même

temps (CLP1013 ou CLP1043 et CLP1063), il se peut

que les utilisateurs Bluetooth ne puissent entendre

quelques mots parce que la connexion Bluetooth n’est

pas établie. La tonalité d’autorisation de parler alloue

un délai permettant au lien entre la radio et l’écouteur

d’être rétabli, de sorte que moins de mots sont

perdus. La tonalité d’autorisation de parler est activée

par défaut dans le LP pour les modèles Bluetooth. (La

tonalité d'autorisation de parler est désactivée par

défaut dans le LP pour les modèles Bluetooth.)

Remarque : (*) La fonction améliorée des radios CLP peut ne

pas être offerte sur certains modèles antérieurs.

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

CARACTÉRISTIQUES DE

LA BATTERIE ET DU

CHARGEUR

CARACTÉRISTIQUES DE LA BATTERIE

Les radios de la série CLP sont fournies avec

des batteries au lithium-ion dont les différentes

capacités définissent la durée de vie.

À propos de la batterie au lithium-ion

La radio de la série CLP est livrée avec une

batterie rechargeable au lithium-ion. Afin d’assurer

une puissance et un rendement optimaux, cette

batterie doit être chargée avant sa première

utilisation.

Plusieurs facteurs influencent la durée de vie de

la batterie. Parmi les plus importants figurent la

surcharge répétée et le déchargement incomplet

des batteries à chaque cycle. De façon générale,

plus la surcharge est grande et plus la décharge

moyenne est grande, plus la durée de vie (nombre

de cycles) sera courte. Par exemple, une batterie

surchargée et déchargée à fond plusieurs fois par

jour aura une durée de vie plus courte qu’une

batterie moins surchargée et déchargée à moitié

chaque jour. Aussi, une batterie ayant subi très

peu de surcharges et ayant été déchargée en

moyenne de seulement 25 % aura une espérance

de vie encore plus longue.

Les batteries Motorola sont conçues pour être

utilisées uniquement avec un chargeur Motorola et

vice versa. Le fait de charger la batterie au moyen

d’appareils autres que ceux de Motorola pourrait

endommager celle-ci et en annuler la garantie.

La batterie doit être conservée à 25 °C (77 °F)

(température ambiante) autant que possible.

Charger une batterie froide (au-dessous de 10 °C

[50 °F]) peut provoquer une fuite d’électrolyte, ce

qui pourrait entraîner la défaillance de la batterie.

Charger une batterie chaude (au-dessus de 35 °C

[95 °F]) entraîne une réduction de sa capacité de

décharge et peut perturber le fonctionnement de

la radio. Les chargeurs Motorola à cadence rapide

comportent un circuit de détection de température

pour garantir que les batteries soient chargées

dans les limites de température indiquées

ci-dessus.

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

Autonomie de la batterie

Évaluée selon 5 % d’émission, 5 % de réception,

90 % de réserve (facteur d’utilisation standard) :

Recyclage et élimination de la batterie

Les batteries au lithium-ion rechargeables

peuvent être recyclées. Cependant, les

infrastructures de recyclage ne sont pas

disponibles dans tous les secteurs.

Conformément aux diverses lois américaines et

aux lois de plusieurs autres pays, les batteries

doivent être recyclées et ne peuvent être

déposées dans des décharges ou des

incinérateurs. Contactez votre centre local de

gestion des déchets pour obtenir les conditions

spécifiques et les informations relatives à votre

secteur. Motorola approuve entièrement et

encourage le recyclage de batteries au lithium-ion.

Aux États-Unis et au Canada, Motorola participe

au programme national de la Société de recyclage

des piles rechargeables (RBRC) pour la collecte

des batteries au lithium-ion et leur recyclage.

Plusieurs détaillants et revendeurs participent

à ce programme. Pour connaître l’emplacement

du centre de collecte le plus près de chez vous,

visitez le site Web de RBRC :

http://www.call2recycle.org ou composez

le numéro suivant : 1-877-723-1297.

Vous pouvez obtenir d’autres informations

utiles sur les options de recyclage pour les

consommateurs, les entreprises et les organismes

gouvernementaux en consultant ce site Internet

ou en composant le numéro ci-dessus.

Autonomie prévue

Solution de

charge

Type de batterie

Batterie Li-ion

standard

Batterie Li-ion

longue durée

CLP1013,

CLP1043 9 heures 14 heures

CLP1063 8 heures 12 heures

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

Retrait de la batterie au lithium-ion

1. Éteignez la radio.

2. Poussez le loquet de déclenchement au

bas du couvercle de la batterie vers le haut,

puis retirez le couvercle de la batterie en

le soulevant.

3. Retirez la batterie de la radio.

Bloc d’alimentation, adaptateur et support

chargeur

La radio est fournie avec un support chargeur

et un transformateur. Pour obtenir des détails,

consultez la rubrique Section « Chargeurs »,

page 45.

Loquet de

la batterie

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

Charge d’une batterie autonome

Vous pouvez charger la batterie des radios CLP

comme s'il s'agissait d'une batterie autonome à

l'aide d'un chargeur simple (USC) ou d'un

chargeur multiple (CMU).

Remarque : Lorsque vous vous procurez des

chargeurs ou des blocs d'alimentation

additionnels, assurez-vous que vous

avez des ensembles de supports

chargeurs et de blocs d'alimentation

similaires. Pour le code d'article,

consultez la Section « Chargeurs »,

page 45.

Pour charger la batterie seulement :

1. Insérez le connecteur du bloc d'alimentation

dans le port micro-USB situé à l'avant du

support chargeur.

2. Branchez le bloc d'alimentation CLP sur une

prise électrique appropriée.

3. Insérez la batterie dans le support avec la

face intérieure de la batterie tournée vers

l'avant du chargeur, comme dans

l'illustration.

4. Veillez à ce que les rainures de la batterie

s'engagent correctement dans le chargeur.

Temps de charge estimé

Le tableau suivant fournit le temps de charge

estimé de la batterie.

Pour obtenir de plus amples renseignements,

consultez Section « Batteries », page 44.

Prise pour

chargeur

micro-USB

Temps de charge estimé

Solution

de charge

Type de batterie

Batterie Li-Ion

standard

Batterie Li-ion

longue durée

Chargeur

simple 4 heures 5,5 heures

Chargeur

multiple 2,5 heures 4 heures

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

Charge de la radio avec l'unité

simple de charge (USC)

1. Placez le support chargeur sur une surface

plane.

2. Insérez le connecteur du bloc d’alimentation

dans le port micro-USB situé à l’avant du

support chargeur.

3. Branchez le bloc d’alimentation sur une prise

électrique appropriée.

4. Insérez la radio (qui contient la batterie) dans le

support vers le bas, en vous assurant que les

contacts de charge du chargeur sont alignés

avec les contacts de la radio.

Remarque : lorsque vous chargez une batterie connectée

à une radio, éteignez la radio pour assurer une

charge complète. Il est possible de laisser la

radio dans son étui et de l’insérer dans le

support chargeur face vers le bas.

Charge avec le support chargeur

multiple (accessoire en option)

Le chargeur multiple permet de charger jusqu’à

six radios à la fois. Chacun des six compartiments

de charge peut accueillir une radio (dans laquelle

est insérée une batterie). Le chargeur multiple

comprend des compartiments pour le rangement

des casques.

1. Placez le chargeur sur une surface plane ou

installez-le au mur.

2. Insérez le connecteur du cordon

d’alimentation dans le connecteur du

chargeur.

3. Branchez la fiche du cordon d’alimentation

sur une prise électrique.

4. Éteignez la radio.

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

Remarque : si la radio reste allumée pendant la

charge, la charge complète prend plus

de temps.

5. Insérez la radio vers le bas (qui contient la

batterie) dans le compartiment de charge, en

vous assurant que les contacts de la radio

sont alignés avec les contacts du CMU.

Remarque : il est possible de laisser la radio dans

son étui et de l’insérer dans le support

chargeur face vers le bas. Il est possible

de charger la batterie seulement (sans

la radio) en l’insérant dans le logement

de la surface plane du compartiment

de charge.

Voyants d’état de charge

Le compartiment de charge du support

chargeur est doté d’un voyant de charge.

Chacun des six compartiments de charge

du chargeur multiple est doté d’un voyant de

charge. Les voyants sont groupés par paires afin

d’indiquer quels compartiments sont jumelés. Le

voyant est rouge lorsque la batterie est en cours

de charge. Une fois la batterie complètement

chargée, le voyant passe du rouge au vert.

Remarque : le chargeur multiple permet de cloner

jusqu’à deux radios (deux radios

sources et deux radios cibles) à la fois.

Pour plus de détails, consultez Section

« Clonage de radio », page 25.

• Pour le code d’article, consultez Section

« Accessoires », page 44.

Charge de l’écouteur Bluetooth

Reportez-vous aux instructions fournies avec votre

écouteur Bluetooth.

Voyant DEL du chargeur

Statut État du voyant DEL Commentaire

Charge en

cours

Indication

rouge fixe

Le chargeur est

en train de

charger la

batterie.

Charge

terminée

Indication verte

fixe

La batterie est

complètement

chargée.

Défectuosité

de la batterie

(*)

Clignotement

rouge

Un problème

relatif à la batterie

a été détecté lors

de son insertion.

Remarque : le voyant est rouge lorsque la batterie est en cours

de charge. Une fois la batterie complètement

chargée, le voyant passe du rouge au vert.

Remarque : (*) le fait de replacer le bloc-piles devrait corriger le

problème.

CARACTÉRISTIQUES DE LA

BATTERIE ET DU CHARGEUR

Français

Canadien

Charge de l’écouteur Bluetooth avec le

support chargeur multiple et le câble de

clonage pour série CLP (accessoire en

option)

Vous pouvez également charger votre écouteur

Bluetooth au moyen des accessoires en option

suivants : support chargeur multiple pour série

CLP (code d’article HKPN4007) et le câble de

clonage (code d’article HKKN4026).

• Branchez le microconnecteur de l’une des

extrémités du câble de clonage sur le port USB

du support chargeur multiple (six ports USB se

trouvent sur le dessus des compartiments pour

accessoire).

• Branchez l’autre extrémité du câble de clonage

sur le port USB de l’écouteur Bluetooth pour

charger celui-ci.

Remarque : reportez-vous au voyant indicateur de l’état de

charge et au feuillet fourni avec votre écouteur

Bluetooth.

Vérification de l’état de la batterie

Lorsque la radio est sous tension, appuyez

brièvement sur le bouton d’alimentation/batterie;

le voyant intelligent et les commandes vocales(*)

indiqueront alors l’état de la batterie de la radio.

Après avoir indiqué l’ÉTAT DE LA BATTERIE, le

voyant intelligent et les fonctions de commandes

vocales(*) reprennent la couleur du canal en cours

d’utilisation.

Remarque : (*) Cette fonction peut ne pas être offerte sur

certains modèles antérieurs.

État de la batterie

Niveau

État

voyant

DEL

Couleur

Niveau de charge de la

batterie élevé (70 – 100 %) Vert

Niveau de charge de la

batterie moyen (30 – 70 %) Jaune

Niveau de charge de la

batterie bas (10 – 30 %) Rouge

Niveau de charge de la

batterie critique (0 – 10 %)

Clignotement

rouge

INFORMATION EN MATIÈRE DE SÉCURITÉ

SUR LES BATTERIES ET LES CHARGEURS

Français

Canadien

INFORMATION EN

MATIÈRE DE SÉCURITÉ

SUR LES BATTERIES ET

LES CHARGEURS

Le présent document contient des consignes de

sécurité importantes et des instructions d’utilisation.

Lisez ces instructions attentivement et conservez-les

afin de pouvoir les consulter ultérieurement. Avant

d’utiliser le chargeur de batterie, lisez toutes les

instructions et les avertissements figurant sur

• le chargeur;

• la batterie;

• la radio qui utilise la batterie.

1. Pour réduire le risque de blessure, chargez

seulement les batteries rechargeables

autorisées par Motorola D’autres batteries

peuvent exploser et causer des dommages

corporels et des dégâts.

2. L’utilisation d’accessoires non recommandés

par Motorola peut entraîner un incendie, une

décharge électrique ou des blessures.

3. Pour ne pas endommager la fiche

d’alimentation électrique ni le cordon électrique,

tirez la prise plutôt que le cordon pour

débrancher le chargeur.

4. Un cordon prolongateur ne devrait pas être

utilisé à moins que cela ne soit absolument

nécessaire. L’utilisation du mauvais cordon

prolongateur pourrait provoquer un incendie

ou une décharge électrique. Si un cordon

prolongateur doit être utilisé, veillez à ce que sa

taille soit de 18 AWG pour des longueurs allant

jusqu’à 6,5 pieds (2 m) et de 16 AWG pour des

longueurs allant jusqu’à 9,8 pieds (3 m).

5. Pour réduire les risques d’incendie, de

décharge électrique ou de blessure, ne faites

pas fonctionner le chargeur s’il a été brisé ou

endommagé de quelque façon. Apportez-le

à un représentant qualifié du centre de service

Motorola.

INFORMATION EN MATIÈRE DE SÉCURITÉ

SUR LES BATTERIES ET LES CHARGEURS

Français

Canadien

6. Ne démontez pas le chargeur; il n’est pas

réparable et il n’existe pas de pièces de

rechange. Le démontage du chargeur peut

provoquer un incendie ou une décharge

électrique.

7. Pour réduire le risque de décharge électrique,

débranchez le chargeur de la prise de courant

alternatif avant d’en faire l’entretien ou le

nettoyage.

DIRECTIVES OPÉRATIONNELLES

DE SÉCURITÉ

• Éteignez la radio lorsque vous chargez la

batterie.

• Le chargeur n’est pas conçu pour une utilisation

à l’extérieur. Utilisez-le uniquement dans des

conditions et des endroits secs.

• Branchez le chargeur uniquement à une

alimentation électrique dont les câblages et

fusibles sont de la tension appropriée (tel qu’il

est spécifié sur le produit).

• Débranchez le chargeur de la tension de secteur

en enlevant la fiche d’alimentation principale.

• La prise de courant à laquelle cet équipement est

branché doit être à proximité et facile d’accès.

• La température ambiante maximale autour du

bloc d’alimentation de l’équipement ne doit pas

dépasser 40 °C (104 °F).

• Assurez-vous que le cordon est placé dans un

endroit où il ne peut causer de chute, être piétiné,

mouillé ou soumis à quelque dommage que

ce soit.

PROGRAMMATION DE LA

RADIO AU MOYEN DU LP

Français

Canadien

PROGRAMMATION DE LA

RADIO AU MOYEN DU LP

PROGRAMMATION DE LA RADIO –

PRÉSENTATION

Téléchargement du LP (logiciel de

programmation)

Vous pouvez programmer vos radios CLP ou

modifier leurs fonctions au moyen du logiciel

de programmation (LP) et du câble de

programmation (*). Le logiciel de programmation

est mis à votre disposition gratuitement; il vous

suffit de le télécharger à partir de l’adresse

suivante : www.motorolasolutions.com/CLP

Après avoir téléchargé le LP, installez le logiciel

sur votre ordinateur.

Programmation de la radio

Pour programmer la radio :

1. Connectez la radio par l’intermédiaire du

câble de programmation et du support

chargeur ou du compartiment de charge

portant l’étiquette « PROG » dans le

chargeur multiple.

Programmation de la radio au moyen d’un

chargeur simple

Programmation de la radio au moyen d’un

chargeur multiple

PROGRAMMATION DE LA

RADIO AU MOYEN DU LP

Français

Canadien

2. Assurez-vous que la radio est allumée.

3. Une fois que la radio est connectée, ouvrez

le LP, puis sélectionnez « Read » (Lecture)

dans la barre d’outils afin d’obtenir le profil

de la radio. Le LP permet à l’utilisateur de

modifier des paramètres tels que General

(Paramètres généraux), Audio, Menu,

Channels (Canaux), Scan List (Liste de

balayage), Customized PL/DPL (PL/DPL

personnalisés) et Bluetooth(*) et de

sélectionner les fréquences et les codes

PL/DPL de chaque canal.

4. Une fois les modifications apportées,

appuyez sur « Write » (Écrire) dans la barre

d’outils pour enregistrer les paramètres.

Pour en savoir plus sur le logiciel de programmation,

reportez-vous au menu d’aide du logiciel.

Remarque : (*) Le câble de programmation (code d’article

HKKN4025) est un accessoire vendu

séparément. Veuillez contacter votre point de

vente Motorola pour plus de renseignements.

(*) La fonction Bluetooth n’est offerte que sur

certains modèles.

Réglages par défaut du fabricant

Votre radio est programmée en usine en fonction des

réglages suivants :

Réglages par défaut des radios

CLP1013 1W UHF 1 CH - BRCAN

Numéro

canal

Numéro

fréquence

Réglage

de la

fréquence

Valeur

de code

(Hz)

Bande

passante

(kHz)

1 1 458.6625 67.0 12.5

Réglages par défaut des radios

CLP1043 1W UHF 4 CH - BRCAN

Numéro

canal

Numéro

fréquence

Réglages

de la

fréquence

Valeur

de code

(Hz)

Bande

passante

(kHz)

1 1 458.6625 67.0 12.5

2 2 469.2625 67.0 12.5

3 1 458.6625 71.9 12.5

4 2 459.2625 71.9 12.5

PROGRAMMATION DE LA

RADIO AU MOYEN DU LP

Français

Canadien

Réglages par défaut des radios

CLP1063 1W UHF 6 CH - BRCAN

Numéro

canal

Numéro

fréquence

Réglages

de la

fréquence

Valeur

de code

(Hz)

Bande

passante

(kHz)

1 1 458.6625 67.0 12.5

2 2 469.2625 67.0 12.5

3 1 458.6625 71.9 12.5

4 2 469.2625 71.9 12.5

5 1 458.6625 74.4 12.5

6 2 469.2625 74.4 12.5

Français

Canadien

CLONAGE DE RADIO

RÉGLAGES DU CLONAGE DE RADIO

Vous pouvez copier les paramètres d’une radio de

série CLP (la source) vers une autre (la cible) au

moyen de la trousse de chargeur simple de série

CLP, code d’article HKPN4008, et d’un câble de

clonage de série CLP, code d’article HKKN4026

(accessoire en option) ou au moyen d’un

ensemble de support chargeur multiple de série

CLP, code d’article HKPN4007 (accessoire en

option).

Une radio à canaux multiples peut être clonée

dans une radio à canal simple; CEPENDANT,

seul le premier canal est alors cloné. Il n’est pas

nécessaire que le chargeur multiple soit branché

pour effectuer le clonage; cependant, la batterie

de chacune des deux radios doit être chargée.

INSTRUCTIONS DE CLONAGE

Clonage de radios au moyen du câble de

clonage de série CLP, code d’article

HKKN4026 (accessoire en option)

Radio source : radio à cloner

Radio cible : radio sur laquelle la

configuration de la radio source

sera copiée.

Avant de commencer la procédure de clonage,

assurez-vous d’avoir :

• La batterie est complètement chargée dans

chacune des radios.

• Vous disposez de deux trousses de chargeur

simple de série CLP.

• Les deux radios sont éteintes.

Clonage de radio au moyen d’un

chargeur simple

CLONAGE DE RADIO

Français

Canadien

1. Débranchez tous les câbles (alimentation

électrique ou câbles USB) des chargeurs

simples.

2. Branchez le microconnecteur de l’une des

extrémités du câble de clonage sur l’un

des chargeurs simples. Branchez le

microconnecteur de l’autre extrémité du

câble sur le second chargeur simple.

Remarque : Pendant le clonage, aucune alimentation

électrique n’est fournie au chargeur.

Les batteries ne seront pas chargées.

Une communication de données est établie

entre les deux radios.

3. Allumez la « radio cible » et placez-la dans

l’un des chargeurs simples.

4. Allumez la « radio source » conformément

à la procédure suivante : maintenez

enfoncée la touche PTT et la touche « - »

simultanément tout en allumant la radio

jusqu’à ce que la tonalité de clonage se

fasse entendre et qu’un clignotement double

jaune soit émis par le voyant intelligent.

5. Placez la « radio source » dans son

chargeur simple avec un accessoire audio,

puis appuyez sur le bouton Menu et

relâchez-le pour démarrer le processus

de clonage.

6. Une fois le clonage terminé, la « radio

source » fait entendre une tonalité de

« réussite » (indiquant que le clonage

a réussi) ou une tonalité d’« échec »

(indiquant que le clonage a échoué).

La tonalité de « réussite » est un son

modulé agréable, tandis que la tonalité

d’« échec » est un son mat. (Une tonalité

sera entendue dans les 5 secondes).

7. Une fois le clonage terminé, éteignez puis

rallumez les radios pour les ramener en

mode d’utilisation normal (quitter le mode

« clonage »).

Français

Canadien

CLONAGE DE RADIO

Que faire si le clonage échoue

La radio fait entendre un son mat indiquant que

le clonage a échoué. Dans ce cas, franchissez

chacune des étapes suivantes avant de faire

une nouvelle tentative.

1. Assurez-vous que les batteries des deux

radios sont complètement chargées.

2. Vérifiez les connexions du câble de clonage

aux deux chargeurs simples.

3. Assurez-vous que la batterie est

correctement enclenchée dans la radio.

4. Assurez-vous qu’il n’y a pas de débris dans

le compartiment de charge ou sur les

contacts de la radio.

5. Assurez-vous que la radio source est en

mode clonage.

6. Veillez à ce que la radio qui doit être clonée

soit allumée.

7. Assurez-vous que les deux radios sont de

même type (même bande de fréquence,

même région et même puissance de

transmission).

Remarque : Ce câble de clonage est conçu pour fonctionner

uniquement avec un support chargeur simple

Motorola compatible. Lorsque vous commandez

le câble de clonage, veuillez commander la

trousse de câble de clonage pour série CLP,

code d’article HKKN4026. Pour de plus amples

informations sur les accessoires, veuillez

consulter Section « Accessoires », page 44.

CLONAGE DE RADIO

Français

Canadien

Clonage de radios au moyen de l’ensemble

de support chargeur multiple de série CLP,

code d’article HKPN4007 (accessoire en

option)

1. Pour mettre la radio source en mode

clonage, maintenez enfoncée la touche PTT

et la touche « - » simultanément tout en

allumant la radio jusqu’à ce que la tonalité

de clonage se fasse entendre et qu’un

clignotement double jaune soit émis par

le voyant intelligent.

2. Placez la radio source dans l’un des

compartiments de charge portant l’étiquette

«CLONE».

3. Allumez la radio cible et placez-la dans

le compartiment de charge de jumelage

portant l’étiquette « CLONE » et lancez

le processus de clonage.

4. Appuyez sur le bouton « Menu » de la radio

source pour lancer le processus de clonage.

La radio source fait entendre la tonalité de

démarrage du processus de clonage.

5. Une fois le clonage terminé, éteignez et

rallumez la radio cible pour l’activer.

6. Pour cloner une autre radio, répétez les

étapes 3, 4 et 5.

7. Pour quitter le mode clonage sur la radio

source, éteignez-la.

Clonage de radio au moyen d’un chargeur

multiple

CONFIGURATION AVANCÉE

DE LA RADIO (*)

Français

Canadien

CONFIGURATION

AVANCÉE DE LA RADIO (*)

(*) Fonctionnalité améliorée des radios CLP. Cette

fonction peut ne pas être offerte sur les modèles

antérieurs.

La configuration avancée de la radio permet de

visualiser et de configurer les paramètres suivants

sans avoir à utiliser un ordinateur.

• Canaux

• Fréquences

• Codes (CTCC/DPL)

Le paramètre Fréquences permet à l’utilisateur

de sélectionner des fréquences pour chaque

canal. Le paramètre Codes aide à minimiser les

interférences en offrant à l’utilisateur différentes

combinaisons de codes qui filtrent les parasites,

le bruit et les messages non désirés.

Accès au mode Configuration avancée

de la radio

Avant de commencer, assurez-vous que l'appareil

est hors tension.

Remarque : Dans le cas des modèles Bluetooth, assurez-

vous que l’accessoire avec fil est connecté ou

que l’écouteur Bluetooth est apparié avant

d’accéder au mode Configuration avancée

de la radio.

1. Maintenez enfoncées à la fois la touche PTT

« + » et la touche d'alimentation de 3 à 5

secondes, jusqu'à ce que vous entendiez

une courte tonalité et le message-guide

vocal « Mode programmation ».

Remarque : Le voyant DEL devrait clignoter en vert.

2. Appuyez sur la touche de menu pour

sélectionner les paramètres que vous voulez

modifier:

• Canal (pour les modèles à canaux multiples)

• Fréquence de réception

• Fréquence de transmission*

• Code de réception

• Code de transmission*

3. Les annonces vocales indiquent les

éléments de menu et leurs paramètres

actuels. Pour modifier les paramètres,

appuyez sur la touche « +/- »; pour passer à

l'élément de menu suivant, appuyez sur la

touche de menu.

4. Pour quitter le mode Configuration avancée

de la radio, maintenez enfoncé le bouton

PTT jusqu'à ce que vous entendiez un bip.

5. Retournez à l'utilisation normale de la radio.

DÉPANNAGE

Français

Canadien

DÉPANNAGE

Symptôme Mesure recommandée

Pas d’alimentation Rechargez ou remplacez la batterie au lithium-ion.

Des températures de fonctionnement extrêmes peuvent avoir

une incidence sur la durée de vie de la batterie.

Consultez la rubrique Section « À propos de la batterie au

lithium-ion », page 13.

Audition d’autres bruits ou de

conversations sur un canal

Vérifiez le réglage du code du filtre antiparasite.

Il se peut que le code du filtre antiparasite/d’interférence soit

en fonction.

Modifiez les paramètres : modifiez les fréquences ou les

codes sur toutes les radios.

Assurez-vous que la radio soit à la bonne fréquence et qu’elle

possède le bon code lors de la transmission.

Message brouillé Il se peut que le code de brouillage soit ACTIVÉ ou que les

réglages ne correspondent pas à ceux des autres radios.

Utilisez le LP pour modifier les réglages.

Français

Canadien

DÉPANNAGE

La qualité audio n’est pas assez

bonne

Il se pourrait que les réglages de la radio ne correspondent

pas.

Vérifiez de nouveau les fréquences, les codes et les bandes

passantes pour vous assurer qu’ils sont identiques pour

toutes les radios.

Portée de conversation limitée Les structures en acier ou en béton, un délaminage

important, des bâtiments ou des véhicules diminuent la

portée. Contrôlez la portée optique de la liaison pour

améliorer la transmission.

Changez l’emplacement de la radio. Pour augmenter la

portée et la couverture, vous pouvez réduire les obstacles

ou augmenter la puissance.

Les radios UHF fournissent une couverture plus grande dans

des bâtiments industriels et commerciaux.

L’augmentation de la puissance fournit une portée du signal

plus large et une pénétration accrue à travers les obstacles.

Symptôme Mesure recommandée

DÉPANNAGE

Français

Canadien

Message non transmis/reçu Veillez à ce que la touche PTT soit complètement enfoncée

lors de la transmission.

Vérifiez que les radios ont le même canal, la même

fréquence, le même code de filtre antiparasite et de

brouillage. Consultez la rubrique Section « Transmission et

réception », page 7.

Rechargez, remplacez ou repositionnez les batteries.

Consultez la rubrique Section « À propos de la batterie au

lithium-ion », page 13.

Les obstacles et le fonctionnement à l’intérieur ou dans des

véhicules peuvent causer des brouillages. Changez

d’emplacement.

Vérifiez que la radio n’est pas en mode Balayage. Consultez

la rubrique Section « Balayage », page 10.

Parasites accrus ou

interférence

Les radios sont trop proches; elles doivent être à au moins

1,5 m (5 pi) l’une de l’autre. Les radios sont trop éloignées ou

des obstacles empêchent la transmission.

Symptôme Mesure recommandée

Français

Canadien

DÉPANNAGE

Batteries faibles Rechargez ou remplacez la batterie au lithium-ion.

Des températures de fonctionnement extrêmes peuvent avoir

une incidence sur la durée de vie de la batterie.

Consultez la rubrique Section « À propos de la batterie au

lithium-ion », page 13.

Le voyant DEL du support

chargeur ne clignote pas

Vérifiez que la radio/batterie est correctement insérée et

vérifiez les contacts de la radio/batterie et du chargeur pour

vous assurer qu’ils sont propres et que la tige de charge est

insérée correctement. Consultez Section « Charge d’une

batterie autonome », page 16 et Section « Voyant DEL du

chargeur », page 18.

Impossible d’activer VOX La fonction VOX est peut-être DÉSACTIVÉ.

Utilisez le LP pour vous assurer que le niveau de sensibilité

VOX n’est pas réglé à « 0 ».

L’accessoire ne fonctionne pas ou n’est pas compatible.

Symptôme Mesure recommandée

DÉPANNAGE

Français

Canadien

La batterie ne se recharge pas,

bien qu’elle soit dans le support

chargeur depuis un bon

moment

Assurez-vous que le support chargeur est correctement

connecté et qu’il correspond à une alimentation électrique

compatible.

Consultez la rubrique Section « Charge d’une batterie

autonome », page 16.

Vérifiez les voyants DEL pour voir s’il y a un problème avec la

batterie. Consultez la rubrique Section « Voyant DEL du

chargeur », page 18.

Appariement d’un écouteur

Bluetooth impossible

Assurez-vous que l’écouteur Bluetooth cible n’est pas relié à

un autre appareil.

Connexion d’un écouteur

Bluetooth impossible

Assurez-vous que l’écouteur Bluetooth cible n’est pas relié à

un autre appareil.

Appariement avec le mauvais

écouteur Bluetooth

N’exécutez pas les opérations d’appariement à proximité

d’autres écouteurs Bluetooth.

Pour un appariement réussi, la radio CLP et l’écouteur

Bluetooth doivent être près l’un de l’autre.

Remarque : Lorsqu’une fonction de la radio semble ne pas correspondre aux valeurs par défaut ou aux

valeurs préprogrammées, vérifiez si un profil personnalisé a été programmé dans la radio au

moyen du LP.

Symptôme Mesure recommandée

UTILISATION ET

ENTRETIEN

Français

Canadien

UTILISATION ET ENTRETIEN

Sécher l'appareil avec un chiffon doux.

Ne pas plonger l'appareil dans l'eau.

Si le portatif est plongé dans l'eau...

Ne pas utiliser d'alcool ni aucune

autre solution nettoyante.

Utiliser un chiffon doux et

humide pour nettoyer l'extérieur.

Éteindre l'appareil et

retirer les batteries.

N'utiliser l'appareil que lorsqu'il

est complètement sec.

TABLEAUX DE RADIOFRÉQUENCES

ET DE CODES

Français

Canadien

TABLEAUX DE RADIOFRÉQUENCES ET DE CODES

Ces tableaux contiennent des informations

sur les radiofréquences et facilitent l’utilisation

des radios bidirectionnelles de série CLP de

Motorola avec d’autres radios commerciales.

La plupart des positions de fréquence sont

identiques à celles des séries Spirit M, GT, S,

XTN, RDX et CLS (le cas échéant); les bandes

passantes sont différentes.

Fréquences UHF CLP

Numéro

fréquence

Fréquence (MHz)

Bande

passante

(kHz)

1458.6625 12.5

2469.2625 12.5

TABLEAUX DE RADIOFRÉQUENCES

ET DE CODES

Français

Canadien

Codes de filtre antiparasite CTCSS/DPL

CTCSS Code CTCSS/DPL Code DPL Code DPL Code DPL Code

0Désactivé 24 151.4 47 54 71 243 95 445

167 25 156.7 48 65 72 244 96 464

271.9 26 162.2 49 71 73 245 97 465

374.4 27 167.9 50 72 74 251 98 466

477 28 173.8 51 73 75 261 99 503

579.7 29 179.9 52 74 76 263 100 506

682.5 30 186.2 53 114 77 265 101 516

785.4 31 192.8 54 115 78 271 102 532

888.5 32 203.5 55 116 79 306 103 546

991.5 33 210.7 56 125 80 311 104 565

10 94.8 34 218.1 57 131 81 315 105 606

11 97.4 35 225.7 58 132 82 331 106 612

12 100 36 233.6 59 134 83 343 107 624

13 103.5 37 241.8 60 143 84 346 108 627

14 107.2 38 250.3 61 152 85 351 109 631

15 110.9 122 69.3 62 155 86 364 110 632

16 114.8 39 23 63 156 87 365 111 654

17 118.8 40 25 64 162 88 371 112 662

18 123 41 26 65 165 89 411 113 664

19 127.3 42 31 66 172 90 412 114 703

20 131.8 43 32 67 174 91 413 115 712

21 136.5 44 43 68 205 92 423 116 723

22 141.3 45 47 69 223 93 431 117 731

23 146.2 46 51 70 226 94 432 118 732

119 734

TABLEAUX DE RADIOFRÉQUENCES

ET DE CODES

Français

Canadien

Codes de filtre antiparasite CTCSS/DPL (suite)

DPL Code DPL Code DPL Code DPL Code

120 743 146 DPL inversé 55 171 DPL inversé 80 195 DPL inversé 104

121 754 147 DPL inversé 56 172 DPL inversé 81 196 DPL inversé 105

123 645 148 DPL inversé 57 173 DPL inversé 82 197 DPL inversé 106

124 PL personnalisé 149 DPL inversé 58 174 DPL inversé 83 198 DPL inversé 107

125 PL personnalisé 150 DPL inversé 59 175 DPL inversé 84 199 DPL inversé 108

126 PL personnalisé 151 DPL inversé 60 176 DPL inversé 85 200 DPL inversé 109

127 PL personnalisé 152 DPL inversé 61 177 DPL inversé 86 201 DPL inversé 110

128 PL personnalisé 153 DPL inversé 62 178 DPL inversé 87 202 DPL inversé 111

129 PL personnalisé 154 DPL inversé 63 179 DPL inversé 88 203 DPL inversé 112

130 DPL inversé 39 155 DPL inversé 64 180 DPL inversé 89 204 DPL inversé 113

131 DPL inversé 40 156 DPL inversé 65 181 DPL inversé 90 205 DPL inversé 114

132 DPL inversé 41 157 DPL inversé 66 181 DPL inversé 90 206 DPL inversé 115

133 DPL inversé 42 158 DPL inversé 67 182 DPL inversé 91 207 DPL inversé 116

134 DPL inversé 43 159 DPL inversé 68 183 DPL inversé 92 208 DPL inversé 117

135 DPL inversé 44 160 DPL inversé 69 184 DPL inversé 93 209 DPL inversé 118

136 DPL inversé 45 161 DPL inversé 70 185 DPL inversé 94 210 DPL inversé 119

137 DPL inversé 46 162 DPL inversé 71 186 DPL inversé 95 211 DPL inversé 120

138 DPL inversé 47 163 DPL inversé 72 187 DPL inversé 96 212 DPL inversé 121

139 DPL inversé 48 164 DPL inversé 73 188 DPL inversé 97 213 DPL inversé 123

140 DPL inversé 49 165 DPL inversé 74 189 DPL inversé 98 214 DPL personnalisé

141 DPL inversé 50 166 DPL inversé 75 190 DPL inversé 99 215 DPL personnalisé

142 DPL inversé 51 167 DPL inversé 76 191 DPL inversé 100 216 DPL personnalisé

143 DPL inversé 52 168 DPL inversé 77 192 DPL inversé 101 217 DPL personnalisé

144 DPL inversé 53 169 DPL inversé 78 193 DPL inversé 102 218 DPL personnalisé

145 DPL inversé 54 170 DPL inversé 79 194 DPL inversé 103 219 DPL personnalisé

Français

Canadien

GARANTIE

GARANTIE LIMITÉE

MOTOROLA POUR LES

ÉTATS-UNIS ET LE

CANADA

Ce que couvre la garantie

Bien qu’elle soit sujette aux exclusions ci-dessous,

Motorola Solutions Inc. garantit ses téléphones,

ses téléavertisseurs et ses radios bidirectionnelles

grand public et d’affaires (excluant les radios

commerciales, gouvernementales ou industrielles)

qui fonctionnent au moyen du Service de radio

familiale ou du Service de radio mobile générale.

Les accessoires de marque Motorola ou certifiés

sont vendus pour être utilisés avec ces produits

(« les Accessoires »). Le logiciel Motorola contenu

sur les CD-ROM ou sur d’autres médias tangibles

et vendu pour être utilisé avec ces produits

(« le Logiciel ») pour une utilisation grand public

normale pendant la ou les période(s) décrite(s)

ci-dessous est garanti comme exempt de tout

défaut de matériel ou de fabrication.

Cette garantie limitée constitue le recours exclusif

du consommateur quant aux nouveaux produits,

accessoires et logiciels Motorola achetés par les

consommateurs au Canada ou aux États-Unis et

accompagnés d’une garantie écrite, et s’applique

de la manière décrite ci-après.

Produits et accessoires

Produits couverts par

la garantie Durée de la couverture

Produits et

Accessoires tels que

définis ci-dessus, sous

réserve d’autres

dispositions dans la

présente garantie.

Un (1) an à compter de la

date d’achat par le premier

acheteur du produit, sous

réserve de dispositions

contraires ci-dessous.

Accessoires

décoratifs et étuis.

Couvertures

décoratives, boîtiers,

couvertures

PhoneWrapMC et étuis.

Garantie limitée à vie pour

la durée d’appartenance au

premier acheteur du Produit.

Accessoires de radio

bidirectionnelle

commerciale

Un (1) an à compter de la

date d’achat par l’acheteur

initial du Produit.

Produits et

accessoires réparés

ou remplacés.

La période restante de la

garantie d’origine ou

pendant quatre-vingt-dix

(90) jours à compter de la

date de renvoi à l’acheteur,

suivant la période la plus

longue.

GARANTIE

Français

Canadien

Exclusions

Usure normale. L’entretien périodique, la

réparation et le remplacement des pièces

entraînés par l’usure normale sont exclus de

la couverture.

Batteries. La garantie ne s’applique qu’aux

batteries dont la capacité de charge complète

tombe en dessous de 80 % de leur capacité

nominale et aux batteries qui fuient.

Usage anormal et abusif. Les défauts et les

dommages qui résultent : (a) d’une utilisation

inappropriée, de l’entreposage, d’un usage

à mauvais escient ou abusif, d’un accident ou de

la négligence, tels que les dommages physiques

(fissures, égratignures, etc.) à la surface du

produit résultant d’un usage à mauvais escient;

(b) d’un contact avec un liquide, l’eau, la pluie, une

humidité extrême ou une très forte transpiration,

du sable ou un matériau semblable ou d’une

chaleur très forte ou de la nourriture; (c) de l’usage

inapproprié des produits ou des accessoires à des

fins commerciales ou soumettant le produit ou

l’accessoire à un usage ou à des conditions

anormaux; ou (d) d’autres actes dont la

responsabilité n’incombe pas à Motorola,

sont exclus de la couverture.

Utilisation de produits et d’accessoires

autres que les produits et accessoires

Motorola. Les défauts ou les dommages

qui résultent de l’utilisation des produits, des

accessoires, du logiciel ou d’autres périphériques

non fabriqués et non homologués par Motorola

sont exclus de cette couverture.

Réparations ou modifications non autorisées.

Les défectuosités ou dommages résultant de

la réparation, de l’essai, de l’ajustement, de

l’installation, de l’entretien, de l’altération ou de

la modification, de quelque manière que ce soit,

par toute entité autre que Motorola ou ses centres

de services autorisés ne sont pas couverts par

la garantie.

Produits altérés. Les produits ou accessoires

dont (a) les étiquettes de numéro de série et de

date ont été enlevées, altérées ou masquées;

(b) les scellés ont été brisés ou présentent des

marques de manipulation; (c) les numéros de

série ne concordent pas; (d) le boîtier ou les

pièces ne concordent pas ou n’ont pas été

fabriqués par Motorola, ne sont pas couverts

par la présente garantie.

Français

Canadien

GARANTIE

Services de communication. Les défectuosités,

dommages ou défaillances du produit, de

l’accessoire ou du logiciel causés par tout service

de communication ou signal auquel vous êtes

abonné ou que vous utilisez avec le produit,

l’accessoire ou le logiciel ne sont pas couverts par

la garantie.

Logiciel

Exclusions

Logiciel contenu sur un support matériel.

Motorola ne garantit pas que le logiciel satisfera

à vos exigences ni qu’il fonctionnera en

combinaison avec tout équipement ou application

logicielle fourni par un tiers, ni que le

fonctionnement du logiciel ne présentera aucune

erreur ou que toutes les défectuosités du logiciel

seront corrigées.

Logiciel NON contenu sur un support matériel.

Tout logiciel non fourni sur support matériel (p. ex.,

les logiciels téléchargés à partir d’Internet) est

offert « tel quel » et sans garantie.

QUI EST COUVERT?

Cette garantie s’applique uniquement au premier

acheteur final et n’est pas transférable.

COMMENT MOTOROLA HONORE LA

GARANTIE

Nous procéderons soit à la réparation soit au

remplacement sans frais du produit ou du logiciel

non conforme à la garantie ou nous pourrons

choisir aussi de vous accorder un remboursement

total du prix d’achat du produit. Un remplacement

peut consister en un produit fonctionnel équivalent

remis à neuf, de reprise, ou en un produit neuf ou

de pièces neuves. Nous ne fournissons aucune

mise à jour de logiciel.

COMMENT OBTENIR LE SERVICE PRÉVU PAR

LA GARANTIE OU D’AUTRES

RENSEIGNEMENTS

Contactez votre point de vente Motorola.

Produits couverts

par la garantie

Durée de la

couverture

Logiciel. S’applique uniquement

aux vices matériels du support

qui contient la copie du logiciel

(par ex. CD-ROM ou disquette).

Quatre-vingt-dix

(90) jours à compter

de la date d’achat.

GARANTIE

Français

Canadien

Vous obtiendrez ainsi les renseignements

nécessaires pour faire parvenir les produits

à Motorola. Lorsque vous nous faites parvenir

vos produits, les frais d’expédition, les droits de

douane et les assurances doivent être prépayés.

Vous devez également inclure :

(a) une copie du reçu, de l’acte de vente ou

toute autre preuve d’achat comparable;

(b) une description écrite du problème;

(si le produit nécessite un service d’abonnement);

(d) le nom et l’adresse du détaillant (le cas

échéant); et surtout :

(e) votre numéro de téléphone et votre adresse.

Si cela est nécessaire, vous devez également

retourner toutes les pièces détachables, par

exemple, l’antenne, les batteries et les chargeurs.

CONSERVEZ VOTRE PREUVE D’ACHAT

ORIGINALE.

Les produits réparés ou remplacés vous seront

envoyés avec les frais d’expédition et d’assurance

prépayés, par contre les droits de douane seront

à vos frais. Si vous avez besoin d’information

supplémentaire, n’hésitez pas à composer l’un

des numéros indiqués ci-dessus.

AVIS SUR LE DROIT D’AUTEUR

DE LOGICIEL

Les produits Motorola décrits dans le présent

guide peuvent inclure des logiciels de Motorola ou

de tiers, lesquels sont protégés par droit d’auteur.

Ces logiciels peuvent être sauvegardés dans des

mémoires de semiconducteurs ou ailleurs. Les

lois des États-Unis et d’autres pays préservent

certains droits exclusifs pour Motorola et pour les

fournisseurs de logiciels tiers, relatifs aux logiciels

protégés par la loi sur le droit d’auteur, tel que le

droit exclusif de créer et de distribuer des copies

de ces logiciels. Par conséquent, tout logiciel

protégé par le droit d’auteur et qui est compris

dans les produits Motorola ne peut être modifié,

désassemblé, distribué ou reproduit de quelque

façon que ce soit dans la mesure prévue par la loi.

De plus, l’achat des produits Motorola ne donne

aucun droit direct ou implicite ou droit par

préclusion ou autre, ni aucune licence d’utilisation

par droit d’auteur, brevet ou application de brevet

de tout logiciel appartenant à Motorola ou à un

tiers, sauf le droit d’utilisation normal, non exclusif

et libre de redevances, d’utiliser un tel logiciel

dans le cadre des lois en vigueur relatives

à l’achat de produits.

Français

Canadien

GARANTIE

AVIS DE BREVET D’INVENTION

Ce produit est couvert par un ou plusieurs

brevet(s) d’intention des États-Unis.

5896277 5894292 5864752 5699006 5742484

D408396 D399821 D387758 D389158 5894592

5893027 5789098 5734975 5861850 D395882

D383745 D389827 D389139 5929825 5926514

5953640 6071640 D413022 D416252 D416893

D433001.

ASSURANCES DE LA LOI SUR

L’EXPORTATION

Ce produit est régi par les règlements sur

l’exportation des États-Unis d’Amérique.

Les gouvernements des États-Unis d’Amérique

peuvent limiter l’exportation ou la réexportation

de ce produit vers certaines destinations. Pour de

plus amples renseignements, veuillez contacter

le département du Commerce des États-Unis.

Français

Canadien

ACCESSOIRES

ACCESSOIRES AUDIO

BATTERIES

ACCESSOIRES DE TRANSPORT

Code

d’article Description

HKLN4437_/

HKLN4529_

Écouteur à une broche avec

cordon court pour CLP

HKLN4455_/

HKLN4602_

Écouteur à une broche avec

cordon non réglable et fonction

PTT pour CLP

HKLN4487_/

HKLN4603_

Écouteur de surveillance à une

broche pour CLP

Code

d’article Description

HKNN4013_ Ensemble de batterie longue

durée au lithium-ion pour

série CLP

HKNN4014_ Ensemble de batterie standard

au lithium-ion pour série CLP

HKLN4440_ Ensemble de couvercle de

batterie longue durée au

lithium-ion pour CLP

HKLN4441_ Ensemble de couvercle de

batterie standard au lithium-ion

pour CLP

Code

d’article Description

HKLN4433_ Boîtier magnétique pour

série CLP

HKLN4438_ Étui pivotant avec pince de

ceinture pour série CLP

Code

d’article Description

ACCESSOIRES

Français

Canadien

CHARGEURS

CÂBLES DE PROGRAMMATION

Remarque : (*) Il se peut que certains accessoires

ne soient pas disponibles au moment

de l’achat. Pour obtenir les dernières

informations sur les accessoires,

communiquez avec votre point de

vente Motorola ou visitez le site

www.motorolasolutions.com/CLP

Pour toute question sur les produits, veuillez

composer le :

1 800 448-6686 aux États-Unis

1 800 461-4575 au Canada

1 866 522-5210 sur votre ATS (téléimprimeur)

Code

d’article Description

HKPN4007_ Trousse de chargeur multiple

pour série CLP

HKPN4008_ Trousse de chargeur simple

pour série CLP

Code

d’article Description

HKKN4025_ Trousse de câble CPS pour

série CLP

HKKN4026_ Trousse de câble de clonage

pour série CLP

Motorola Solutions, Inc.

1303 East Algonquin Road

Schaumburg, IL 60196-1078 États-Unis

MOTOROLA, MOTO, MOTOROLA SOLUTIONS et le logo M stylisé sont des marques de

commerce ou des marques déposées de Motorola Trademark Holdings, S.A.R.L., et elles

sont utilisées sous licence. Toutes les autres marques de commerce appartiennent à leur

Imprimé en Malaisie.

*68012000084*

68012000084-DA
