OPERATOR'S MANUAL

MODEL:

96017000700

LAWN TRACTOR

ALWAYS WEAR EYE PROTECTION DURING OPERATION

WARNING:

Read this Man u al and follow all Warnings

and Safety Instructions. Fail ure to do so can

re sult in serious in ju ry.

IMPORTANT MANUAL Do Not Throw Away

412398 01.13.07 AP

Printed in U.S.A.



¨

2

I. GENERAL OPERATION

• Read, understand, and follow all instructions on the

machine and in the manual before starting.

• Do not put hands or feet near rotating parts or under

the machine. Keep clear of the discharge opening at

all times.

• Only allow responsible adults, who are familiar with the

in struc tions, to operate the machine.

• Clear the area of objects such as rocks, toys, wire, etc.,

which could be picked up and thrown by the blades.

• Be sure the area is clear of bystanders before operat-

ing. Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.

Always look down and behind before and while back-

ing.

• Never direct discharged material toward anyone. Avoid

discharging material against a wall or obstruction. Ma-

terial may ricochet back toward the operator. Stop the

blades when crossing gravel surfaces.

• Do not operate machine without the entire grass catcher,

discharge guard, or other safety devices in place and

working.

• Slow down before turning.

• Never leave a running machine unattended. Always

turn off blades, set parking brake, stop engine, and

remove keys before dismounting.

SAFETY RULES

Safe Operation Practices for Ride-On Mowers

DANGER: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROW ING OBJECTS. FAILURE TO

OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

WARNING: In order to prevent ac ci -

den tal starting when setting up, trans-

port ing, ad just ing or making repairs,

al ways dis con nect spark plug wire

and place wire where it can not contact

spark plug.

WARNING: Do not coast down a hill

in neutral, you may lose control of the

tractor.

WARNING: Tow only the attachments

that are rec om mend ed by and comply

with spec i fi ca tions of the man u fac tur er

of your tractor. Use common sense

when towing. Operate only at the low-

est possible speed when on a slope.

Too heavy of a load, while on a slope,

is dan ger ous. Tires can lose trac tion

with the ground and cause you to lose

control of your tractor.

• Disengage blades when not mowing. Shut off engine

and wait for all parts to come to a complete stop before

cleaning the machine, removing the grass catcher, or

unclogging the discharge guard.

• Operate machine only in daylight or good artificial

light.

• Do not operate the machine while under the influence

of alcohol or drugs.

• Watch for traffic when operating near or crossing road-

ways.

• Use extra care when loading or unloading the machine

into a trailer or truck.

• Always wear eye protection when operating ma-

chine.

• Data indicates that operators, age 60 years and above,

are involved in a large percentage of riding mower-re-

lated injuries. These operators should evaluate their

ability to operate the riding mower safely enough to

protect them selves and others from serious injury.

• Follow the manufacturer's recommendation for wheel

weights or counterweights.

• Keep machine free of grass , leaves or other debris

build-up which can touch hot exhaust / engine parts

and burn. Do not allow the mower deck to plow leaves

or other debris which can cause build-up to occur.

Clean any oil or fuel spillage before operating or

storing the machine. Allow machine to cool before

storage.

II. SLOPE OPERATION

Slopes are a major factor related to loss of control and

tip-over accidents, which can result in severe injury or

death. Operation on all slopes requires extra caution. If

you cannot back up the slope or if you feel uneasy on it,

do not mow it.

• Mow up and down slopes, not across.

• Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine.

Tall grass can hide obstacles.

• Choose a low ground speed so that you will not have

to stop or shift while on the slope.

• Do not mow on wet grass. Tires may lose traction.

Always keep the machine in gear when going down

slopes. Do not shift to neutral and coast downhill.

• Avoid starting, stopping, or turning on a slope. If the

tires lose traction, disengage the blades and proceed

slowly straight down the slope.

• Keep all movement on the slopes slow and gradual.

Do not make sudden changes in speed or direction,

which could cause the machine to roll over.

• Use extra care while operating machine with grass

catchers or other at tach ments; they can affect the

stability of the machine. Do no use on steep slopes.

• Do not try to stabilize the machine by putting your foot

on the ground.

• Do not mow near drop-offs, ditches, or embankments.

The machine could suddenly roll over if a wheel is over

the edge or if the edge caves in.

3

• Be sure the area is clear of bystanders before operat-

ing. Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.

Al ways look down and behind before and while back-

ing.

• Never carry children, even with the blades shut off. They

may fall off and be seriously injured or interfere with

safe machine operation. Children who have been given

rides in the past may suddenly appear in the mowing

area for another ride and be run over or backed over

by the machine.

• Keep children out of the mowing area and in the watchful

care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the

area.

• Before and while backing, look behind and down for

small children.

• Mow up and down slopes (15° Max), not across.

• Choose a low ground speed so that you will not have

to stop or shift while on the slope.

• Avoid starting, stopping, or turning on a slope. If the

tires lose traction, disengage the blades and proceed

slowly straight down the slope.

• If machine stops while going uphill, disengage blades,

shift into reverse and back down slowly.

• Do not turn on slopes unless necessary, and then, turn

slowly and gradually downhill, if possible.

SAFETY RULES

Safe Operation Practices for Ride-On Mowers

III. CHILDREN

Tragic accidents can occur if the operator is not alert to

the presence of children. Children are often attracted to

the ma chine and the mowing activity. Never assume that

children will remain where you last saw them.

• Keep children out of the mowing area and in the watchful

care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the

area.

• Before and while backing, look behind and down for

small children.

• Never carry children, even with the blades shut off. They

may fall off and be seriously injured or interfere with

safe machine operation. Children who have been given

rides in the past may suddenly appear in the mowing

area for another ride and be run over or backed over

by the machine.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs,

trees, or other objects that may block your view of a

child.

IV. TOWING

• Tow only with a machine that has a hitch designed for

towing. Do not attach towed equipment except at the

hitch point.

• Follow the manufacturer's recommendation for weight

limits for towed equipment and towing on slopes.

• Never allow children or others in or on towed equip-

ment.

• On slopes, the weight of the towed equipment may

cause loss of traction and loss of control.

• Travel slowly and allow extra distance to stop.

V. SERVICE

SAFE HANDLING OF GASOLINE

To avoid personal injury or property damage, use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes, and other

sources of ignition.

• Use only approved gasoline container.

• Never remove gas cap or add fuel with the engine run-

ning. Allow engine to cool before refueling.

• Never fuel the machine indoors.

• Never store the machine or fuel container where there

is an open flame, spark, or pilot light such as on a water

heater or other appliances.

• Never fill containers inside a vehicle or on a truck or

trailer bed with plastic liner. Always place containers

on the ground away from your vehicle when filling.

• Remove gas-powered equipment from the truck or trailer

and refuel it on the ground. If this is not possible, then

refuel such equipment with a portable container, rather

than from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim of the fuel tank

or container opening at all times until fueling is complete.

Do not use a nozzle lock-open device.

• If fuel is spilled on clothing, change clothing immedi-

ately.

• Never overfill fuel tank. Replace gas cap and tighten

securely.

GENERAL SERVICE

• Never operate machine in a closed area.

• Keep all nuts and bolts tight to be sure the equipment

is in safe working condition.

• Never tamper with safety devices. Check their proper

operation regularly.

• Keep machine free of grass, leaves, or other debris

build-up. Clean oil or fuel spillage and remove any fuel-

soaked debris. Allow machine to cool before storing.

• If you strike a foreign object, stop and inspect the

machine. Repair, if necessary, before restarting.

• Never make any adjustments or repairs with the engine

run ning.

• Check grass catcher components and the discharge

guard frequently and replace with manufacturer's rec-

ommended parts, when necessary.

• Mower blades are sharp. Wrap the blade or wear

gloves, and use extra caution when servicing them.

• Check brake operation frequently. Adjust and service

as required.

• Maintain or replace safety and instruction labels, as

necessary.

4

TABLE OF CONTENTS

SAFETY RULES .........................................................2-3

PRODUCT SPECIFICATIONS ....................................... 4

CUSTOMER RESPONSIBILITIES ................................. 4

ASSEMBLY ................................................................. 6-8

OPERATION ............................................................. 9-14

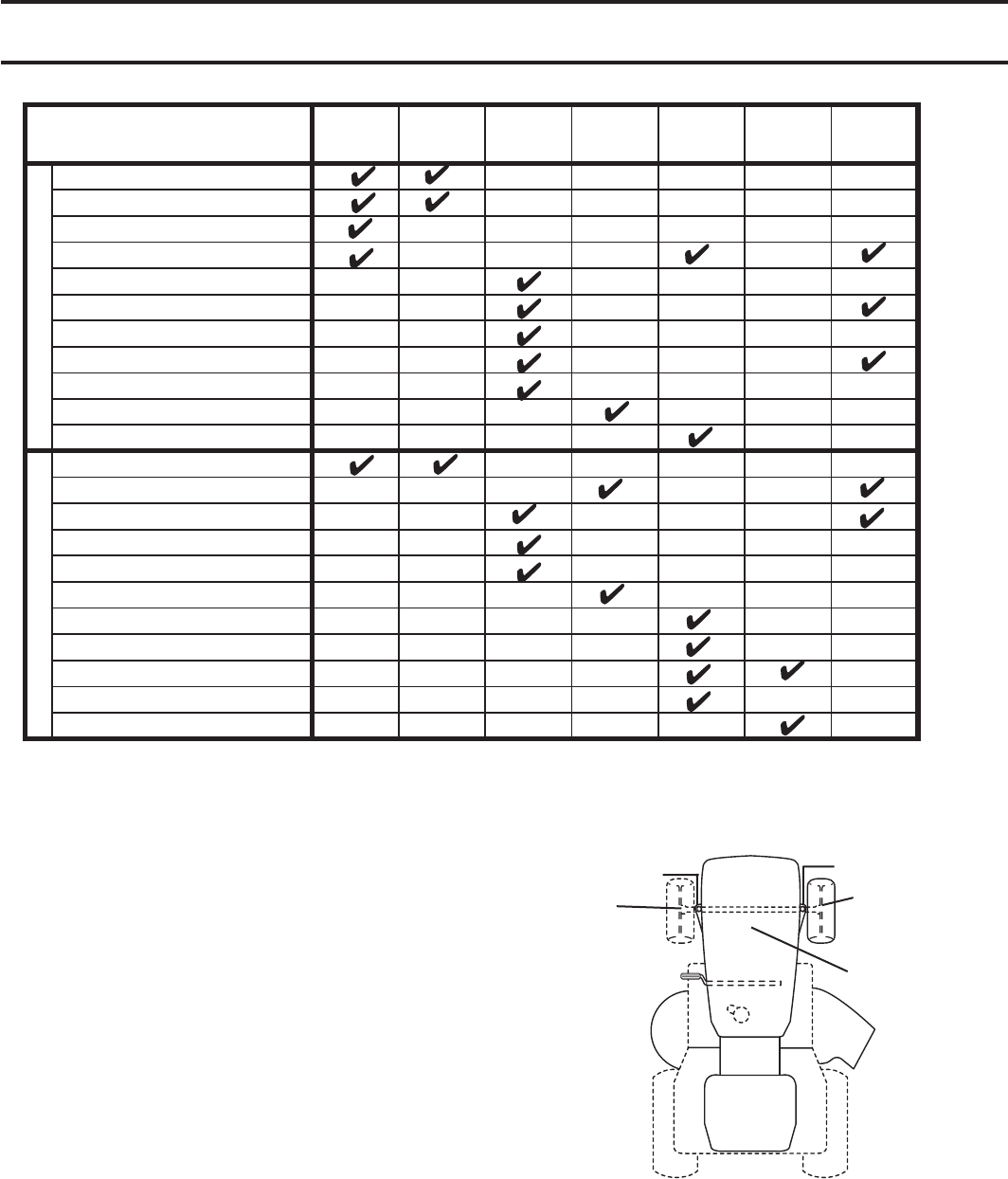

MAINTENANCE SCHEDULE ...................................... 15

MAINTENANCE .....................................................15-18

SERVICE AND AD JUST MENTS ............................19-23

STORAGE .................................................................... 24

TROU BLE SHOOT ING ............................................ 25-26

WARRANTY ................................................................. 28

CONGRATULATIONS on your purchase of a new tractor.

It has been designed, engineered and manu fac tured to give

you the best possible dependability and performance.

Should you experience any problem you cannot easily rem-

edy, please contact your nearest authorized service center/

department. We have com pe tent, well-trained tech ni cians

and the proper tools to ser vice or repair this tractor.

Please read and retain this manual. The instructions will

enable you to assemble and maintain your tractor prop erly.

Always observe the “SAFETY RULES”.

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

• Follow a regular schedule in maintaining, caring for

and using your tractor.

• Follow the instructions under “Maintenance” and “Stor-

age” sec tions of this own er’s manual.

WARNING: This tractor is equipped with an internal com-

bus tion engine and should not be used on or near any

un im proved forest-covered, brush-covered or grass-cov ered

land unless the engine’s exhaust system is equipped with

a spark arrester meeting applicable local or state laws (if

any). If a spark arrester is used, it should be maintained

in effective working order by the operator.

A spark arrester for the muffler is available through your

nearest authorized service center/department.

Gasoline Capacity 1.25 Gallons

and Type: Unleaded Regular

Oil Type (API-SG-SL): SAE 30 (above 32°F)

SAE 5W-30 (below 32°F)

Oil Capacity: 48 oz.

Spark Plug: Champion RC12YC

(Gap: .030")

Ground Speed (MPH): Forward: 5.2 (mph)/8,4 (kmh)

Reverse: 2.9 (mph)/4,7 (kmh)

Charging System: 3 Amps Battery

5 Amps Headlights

Battery: AMP/HR: 28

Min. CCA: 230

Case Size: U1R

Blade Torque: 27-35 FT. LBS.

PRODUCT SPECIFICATIONS

5

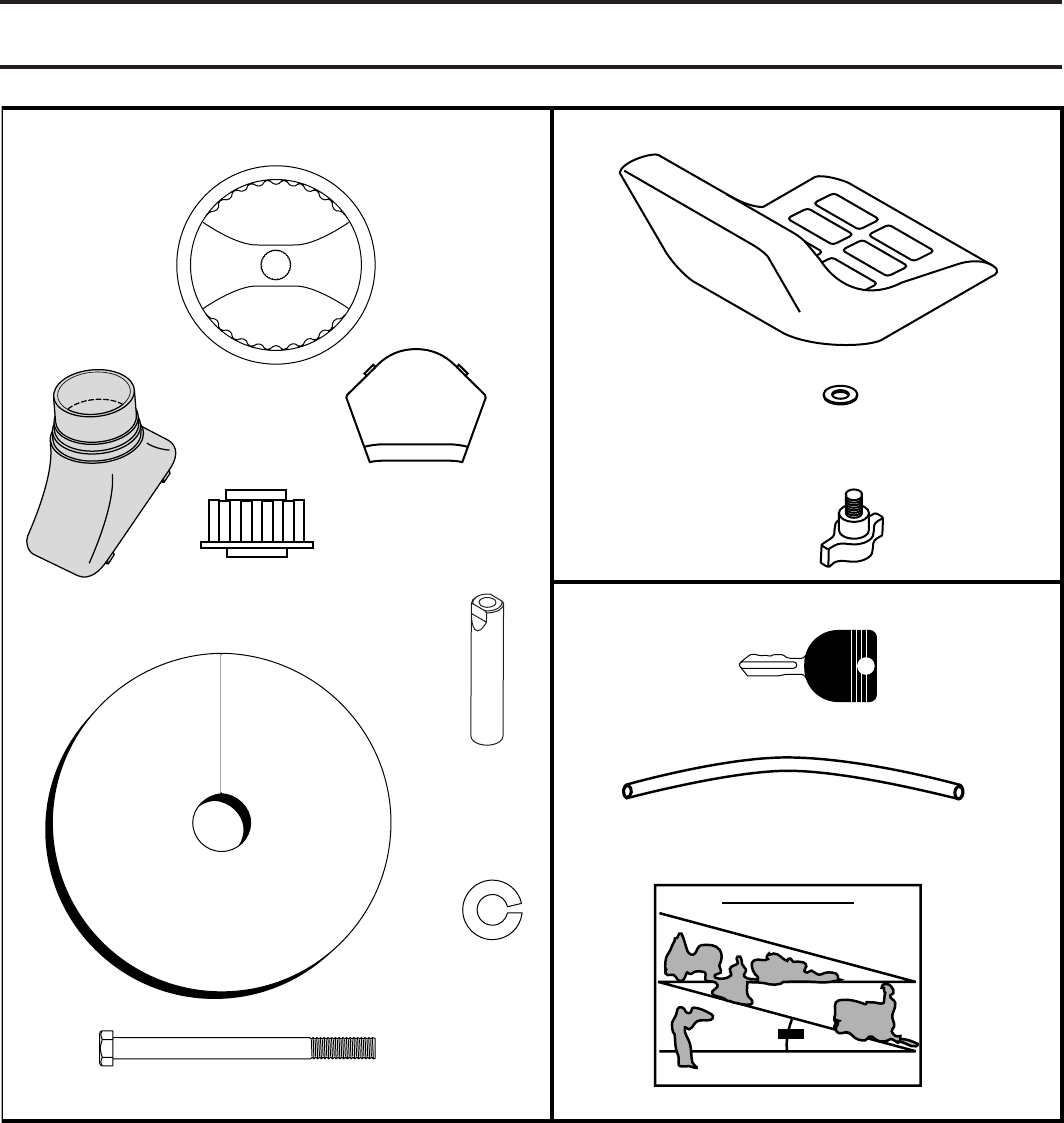

CONTENTS OF HARDWARE PACK

Steering Wheel

Steering

Wheel

Insert

(1) Large Flat

Washer

Steering

Boot

Steering

Wheel

Adapter

Seat

(2) Keys

Slope Sheet

Key

(1) Oil Drain Tube

(1) Hex Bolt 5/16-18 x 4

(1) 5/16

Lock Washer

Steering

Extension

Shaft

(1) Knob

(1) Washer

17/32 x 1-3/16 x 12 Gauge

6

ASSEMBLY

TOOLS REQUIRED FOR ASSEMBLY

A socket wrench set will make assembly easier. Stan dard

wrench sizes are listed.

(1) 1/2" wrench Utility knife

(1) 3/4" wrench Tire pres sure gauge

Pliers

When right or left hand is mentioned in this man ual, it means

when you are in the operating po si tion (seated be hind the

steer ing wheel).

TO REMOVE TRACTOR FROM

CAR TON

UNPACK CARTON

• Remove all accessible loose parts and parts cartons

from carton.

• Cut along dashed lines on all four panels of carton.

Remove end panels and lay side panels flat.

• Check for any additional loose parts or cartons and

remove.

Your new tractor has been assembled at the factory with exception of those parts left unassembled for shipping purposes.

To ensure safe and proper operation of your tractor all parts and hardware you assemble must be tightened securely. Use

the correct tools as necessary to insure proper tightness.

FIG. 1

BEFORE REMOVING TRACTOR FROM

SKID

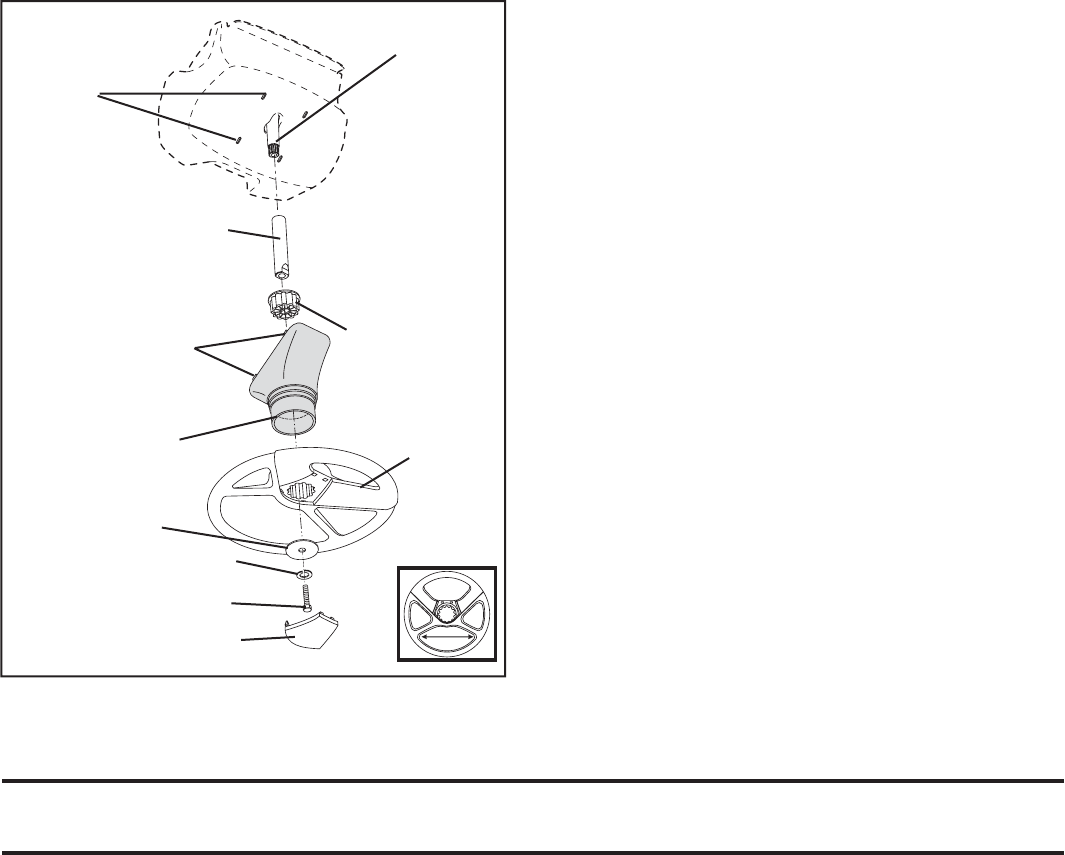

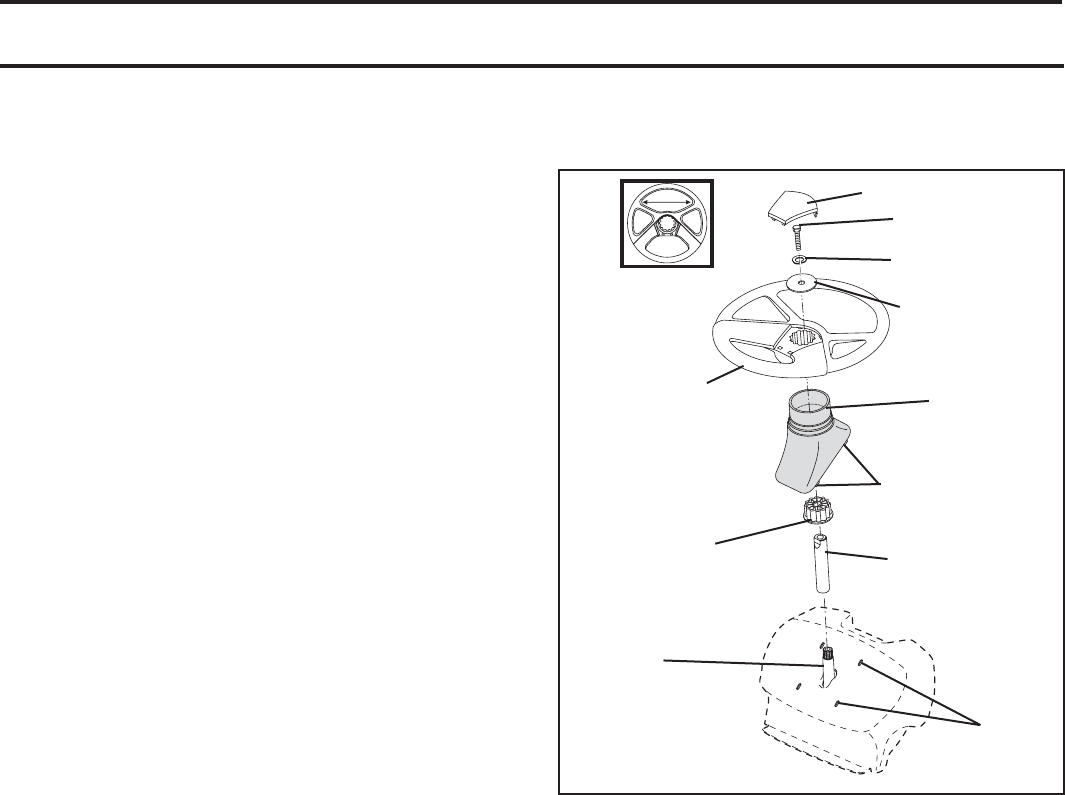

ATTACH STEERING WHEEL (See Fig. 1)

ASSEMBLE EXTENSION SHAFT AND BOOT

• Slide extension shaft onto lower steering shaft.

• Place tabs of steering boot over tab slots in dash and

push down to secure.

INSTALL STEERING WHEEL

• Position front wheels of the tractor so they are pointing

straight forward.

• Remove steering wheel adapter from steering wheel

and slide adapter onto steer ing shaft ex ten sion.

• Position steering wheel so cross bars are hor i zon tal

(left to right) and slide inside boot and onto adapt er.

• Assemble large flat washer, 5/16 lock washer, 5/16 hex

bolt and tighten se cure ly.

• Snap steering wheel insert into center of steer ing

wheel.

• Remove protective materials from trac tor hood and

grill.

IMPORTANT: CHECK FOR AND REMOVE ANY STAPLES IN

SKID THAT MAY PUNCTURE TIRES WHERE TRACTOR IS TO

ROLL OFF SKID.

02819

LOWER

STEERING

SHAFT

STEERING

BOOT

EXTENSION

SHAFT

5/16 HEX BOLT

STEERING

WHEEL

INSERT

ADAPTER

LARGE FLAT

WASHER

TABS

TAB

SLOTS

5/16 LOCK

WASHER

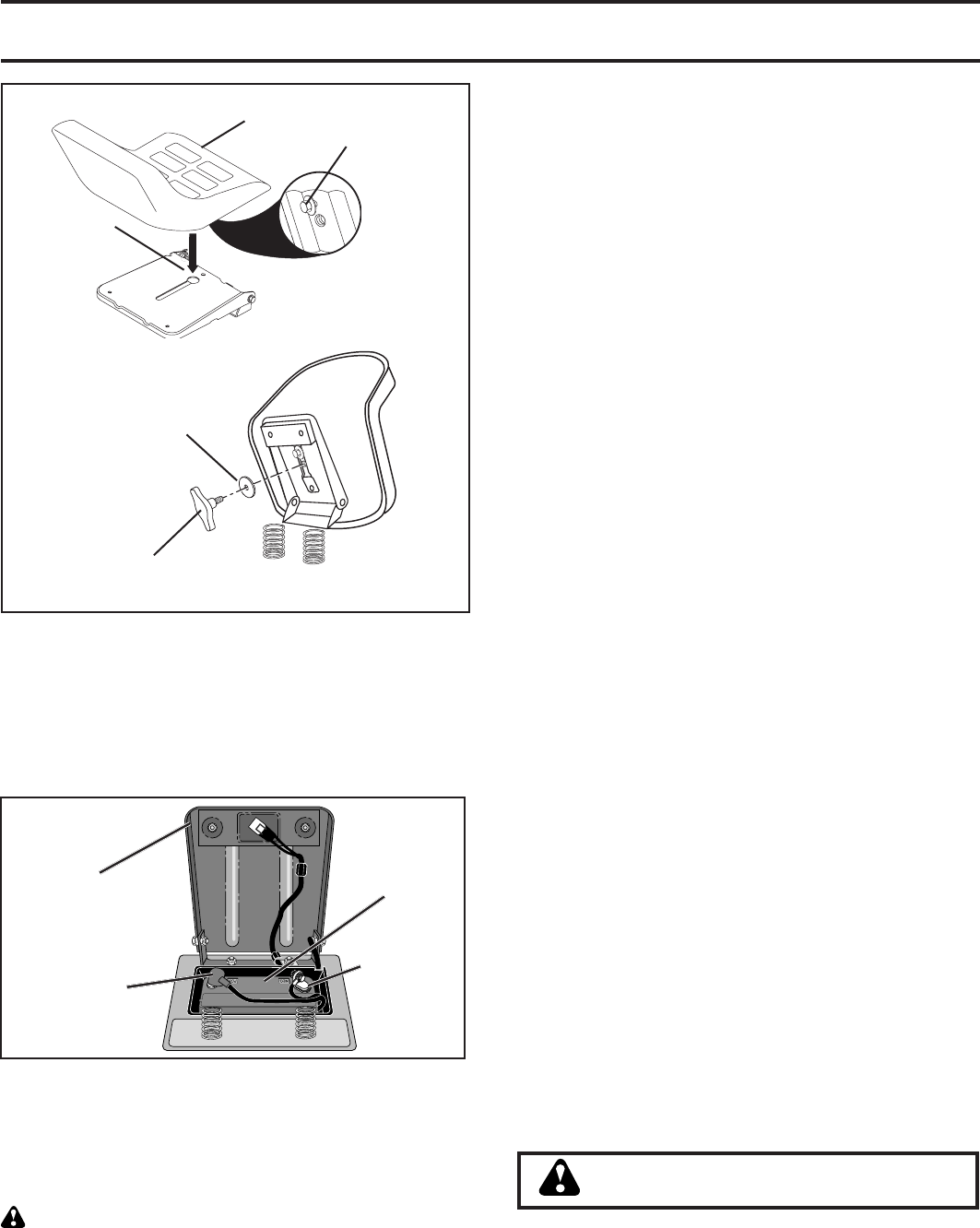

INSTALL SEAT (See Fig. 2)

Adjust seat before tightening adjustment knob.

• Remove adjustment knob and flat washer securing

seat to cardboard packing and set aside for assembly

of seat to tractor.

• Pivot seat upward and remove from the cardboard pack-

ing. Remove the cardboard packing and discard.

• Place seat on seat pan so head of shoulder bolt is

positioned over large slotted hole in pan.

• Push down on seat to engage shoulder bolt in slot and

pull seat towards rear of tractor.

• Pivot seat and pan forward and assemble adjustment

knob and flat washer loosely. Do not tighten.

Lower seat into operating position and sit on seat.

• Slide seat until a comfortable position is reached

which allows you to press clutch/brake pedal all the

way down.

• Get off seat without moving its ad just ed position.

• Raise seat and tighten adjustment knob securely.

7

ASSEMBLY

FIG. 2

FIG. 3

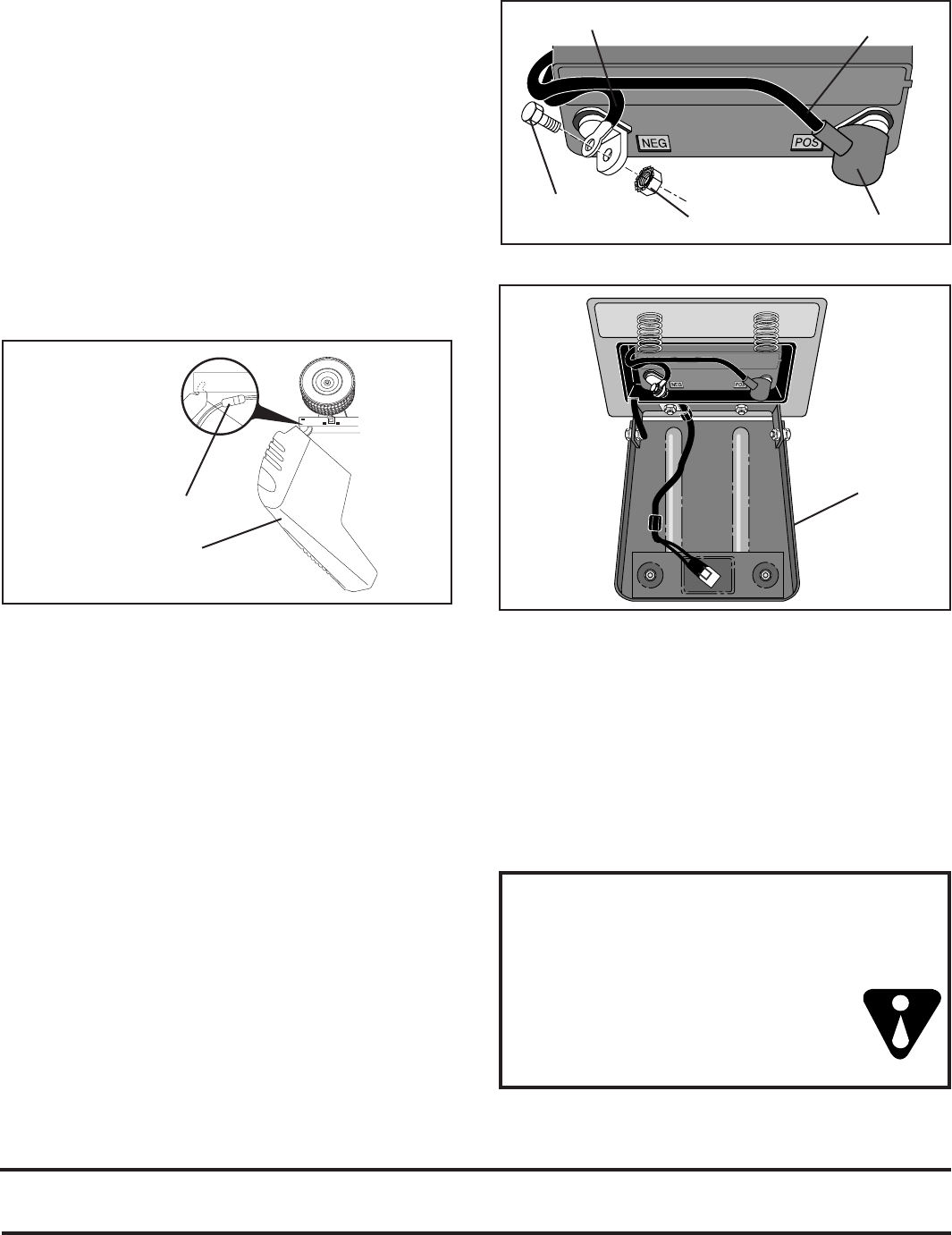

CHECK BATTERY (See Fig. 3)

• Lift seat pan to raised position.

• If this battery is put into service after month and year

indicated on label (label located between terminals)

charge battery for minimum of one hour at 6-10 amps.

(See "BATTERY" in MAINTENANCE section of this

manual for charging instructions).

SEAT PAN LABEL

TERMINAL

TERMINAL

ADJUSTMENT

KNOB

2466

02464

SEAT PAN

SHOULDER

BOLT

FLAT WASHER

SEAT

NOTE: You may now roll or drive your tractor off the skid.

Follow the ap pro pri ate instruction below to remove the

tractor from the skid.

WARNING: Before start ing, read, un der stand and fol low

all in struc tions in the Op er a tion section of this man u al. Be

sure tractor is in a well-ventilated area. Be sure the area in

front of tractor is clear of other peo ple and objects.

TO ROLL TRACTOR OFF SKID (See Op-

er a tion section for location and function of

con trols)

• Press lift lever plunger and raise attachment lift lever

to its highest po si tion.

• Release parking brake by de press ing clutch/brake

ped al.

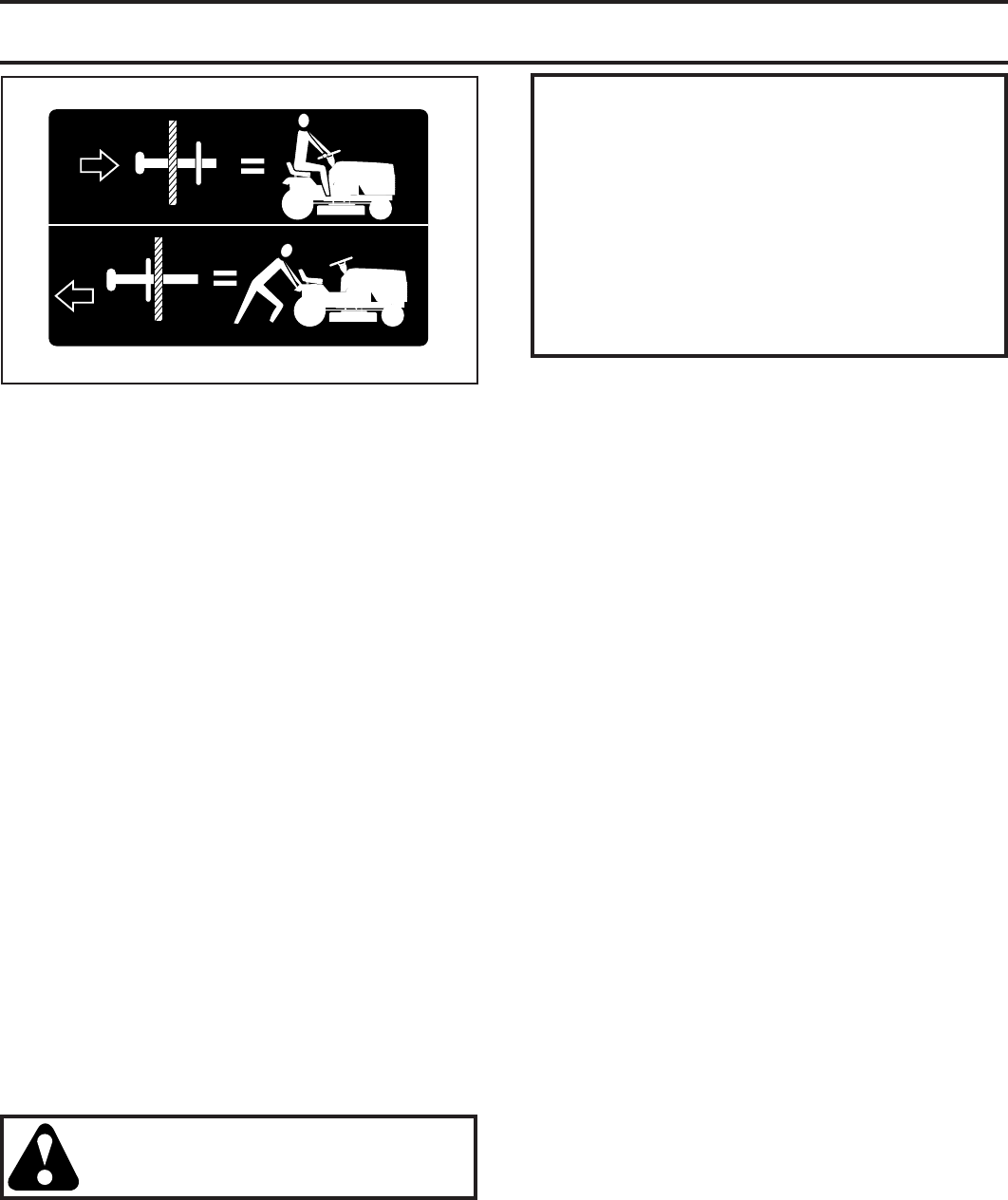

• Place freewheel control in "trans mis sion dis en gaged

position" (See “TO TRANS PORT” in the Op er a tion

section of this manual).

• Roll tractor forward off skid.

• Remove banding holding the deflector shield up against

tractor.

TO DRIVE TRAC TOR OFF SKID (See Op-

er a tion section for location and function of

con trols)

• Be sure all the above assembly steps have been com-

pleted.

• Check engine oil level and fill fuel tank with gasoline.

• Place freewheel control in "trans mis sion en gaged"

po si tion (see "TO TRANSPORT" in Op er a tion section

of this manual).

• Sit on seat in operating position, depress clutch/brake

pedal and set the parking brake.

• Place motion control lever in neutral (N) position.

• Press lift lever plunger and raise attachment lift lever

to its highest position.

• Remove key from bag and start the engine (see "TO

START ENGINE" in the Operation section of this

manual). After engine has started, move throttle control

to idle (slow) position.

• Release parking brake.

• Slowly move the mo tion control lever for ward and slowly

drive tractor off skid.

• Apply brake to stop trac tor, set park ing brake and place

motion con trol lever in neutral po si tion.

• Turn ignition key to "STOP" position.

Continue with the in struc tions that follow.

INSTALL MULCHER PLATE (See Fig. 4)

(If previously removed)

• Raise and hold deflector shield in up right po si tion.

• Place front of mulcher plate over front of mower deck

open ing and slide into place, as shown.

• Hook front latch into hole on front of mower deck.

• Hook rear latch into hole on back of mower deck.

CAUTION: Do not remove deflector shield

from mow er.

8

ASSEMBLY

CHECK TIRE PRESSURE

The tires on your tractor were overinflated at the factory

for shipping purposes. Correct tire pressure is important

for best cutting performance.

• Reduce tire pressure to PSI shown on tires.

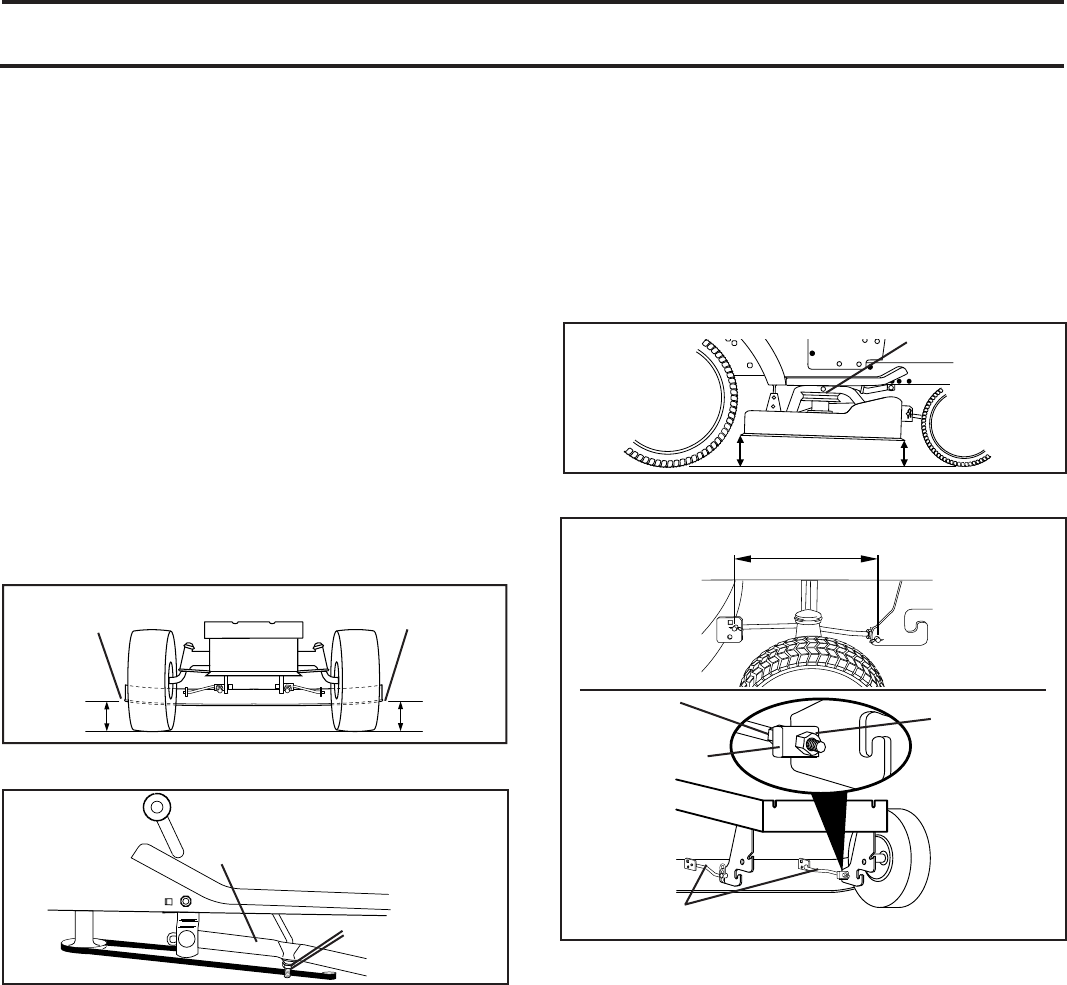

CHECK DECK LEVELNESS

For best cutting results, mower housing should be properly

leveled. See “TO LEVEL MOWER HOUSING” in the Service

and Adjustments section of this manual.

CHECK FOR PROPER POSITION OF ALL

BELTS

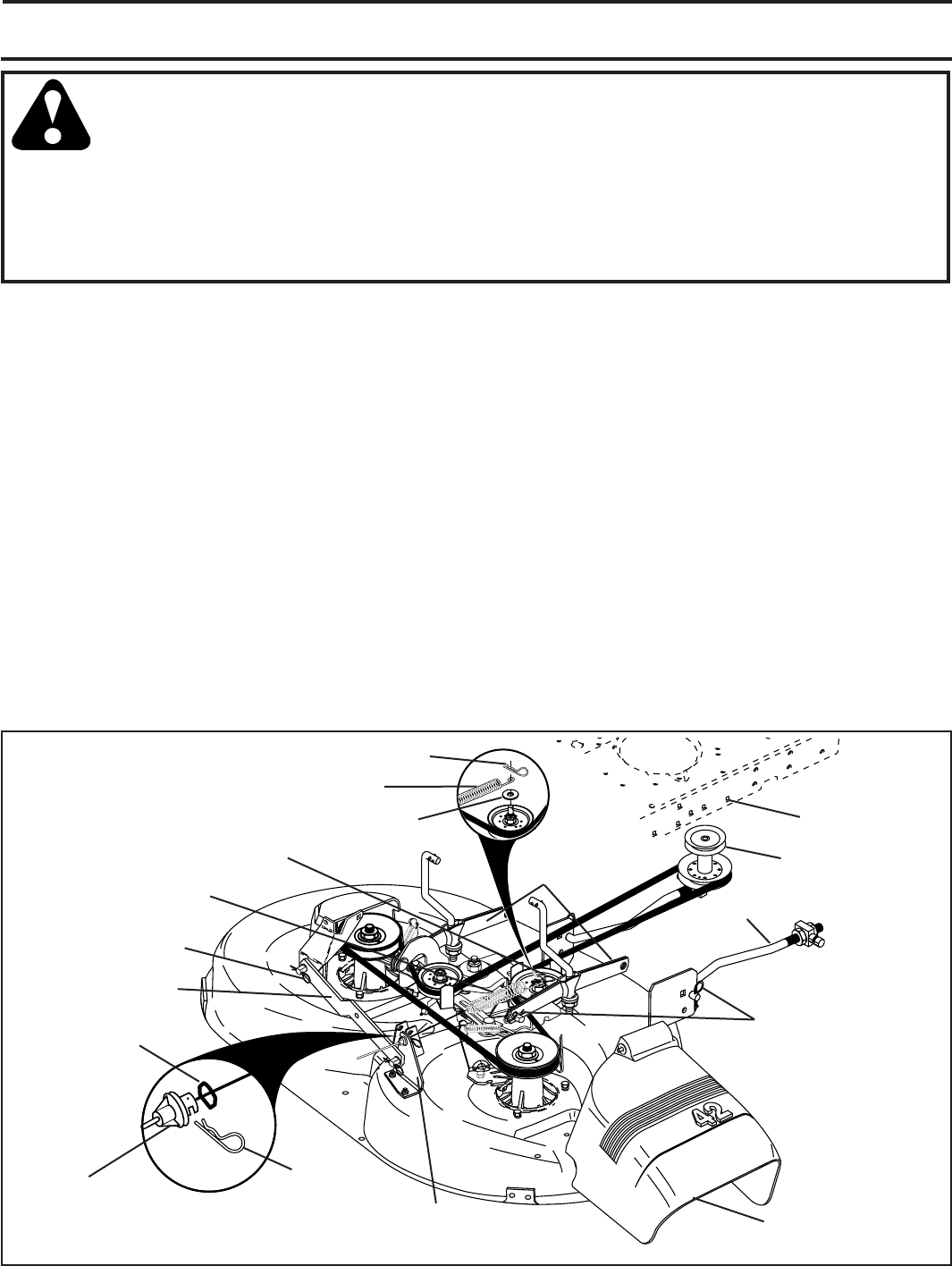

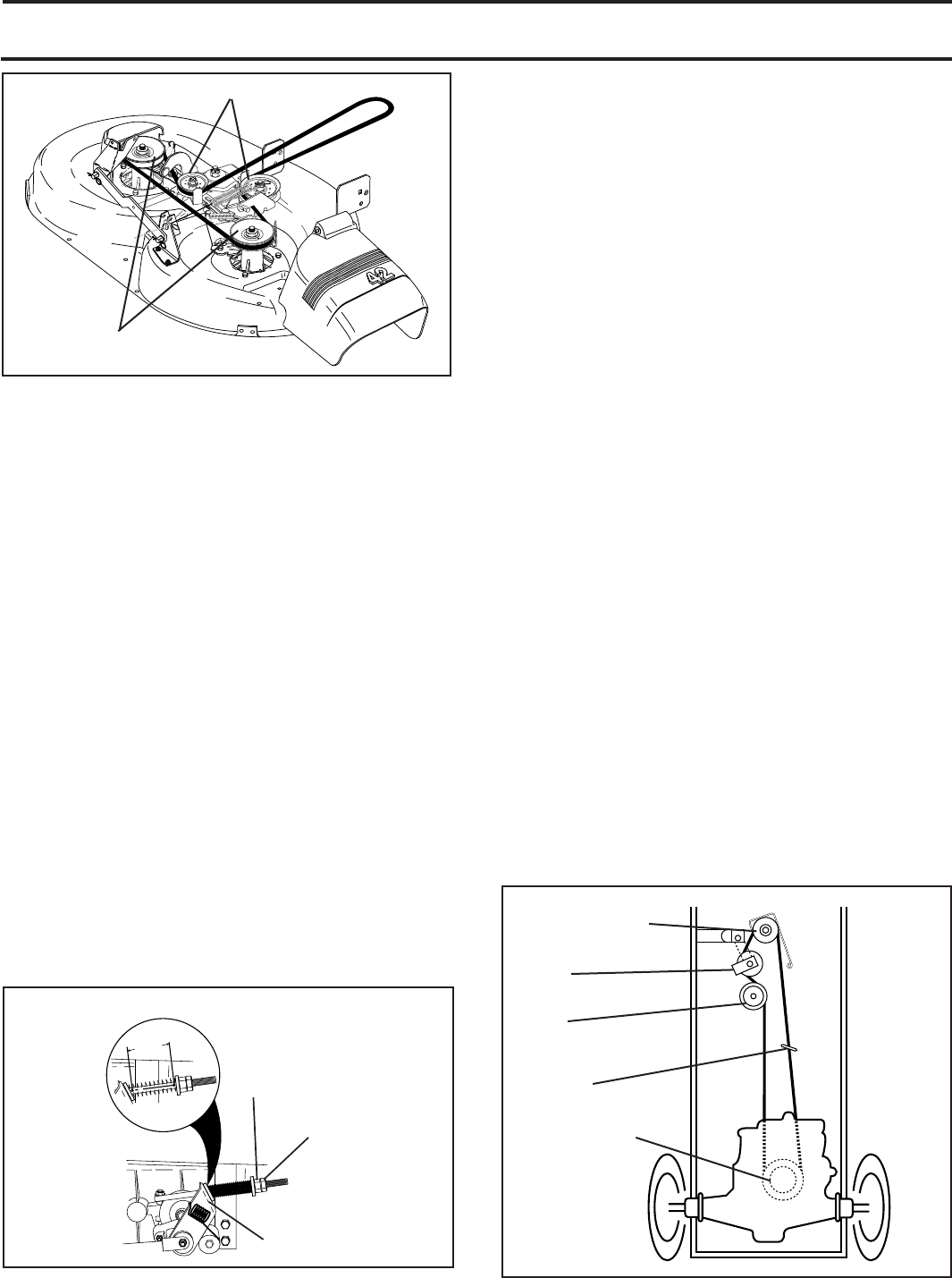

See the figures that are shown for replacing motion and

mower blade drive belts in the Service and Adjustments

sec tion of this manual. Verify that the belts are routed

correctly.

CHECK BRAKE SYSTEM

After you learn how to operate your tractor, check to see that

the brake is operating properly. See “TO CHECK BRAKE”

in the Service and Adjustments section of this manual.

✓CHECKLIST

BEFORE YOU OPERATE YOUR NEW TRAC TOR, WE

WISH TO ASSURE THAT YOU RECEIVE THE BEST PER-

FOR MANCE AND SAT IS FAC TION FROM THIS QUALITY

PROD UCT.

PLEASE REVIEW THE FOLLOWING CHECKLIST:

✓ All assembly instructions have been completed.

✓ No remaining loose parts in carton.

✓ Battery is properly prepared and charged.

✓ Seat is adjusted comfortably and tightened securely.

✓ All tires are properly inflated. (For shipping purposes,

the tires were overinflated at the factory).

✓ Be sure mower deck is properly leveled side-to-side/

front-to-rear for best cutting results. (Tires must be

properly inflated for leveling).

✓ Check mower and drive belts. Be sure they are routed

properly around pulleys and inside all belt keepers.

✓ Check wiring. See that all con nec tions are still secure

and wires are properly clamped.

WHILE LEARNING HOW TO USE YOUR TRACTOR, PAY

EXTRA ATTENTION TO THE FOLLOWING IMPORTANT

ITEMS:

✓ Engine oil is at proper level.

✓ Fuel tank is filled with fresh, clean, regular unleaded

gasoline.

✓ Become familiar with all controls, their location and

function. Operate them before you start the engine.

✓ Be sure brake system is in safe operating condition.

✓ Be sure Operator Presence System and Reverse Op-

eration System (ROS) are working properly (See the

Operation and Maintenance sections in this manual).

02962

DEFLECTOR

SHIELD

LATCH

HOOKS

MULCHER

PLATE

FIG. 4

TO CONVERT TO BAGGING OR

DISCHARGING

Simply remove mulcher plate and store in a safe place.

Your mower is now ready for discharging or installation of

optional grass catcher accessory.

NOTE: It is not necessary to change blades. The mulcher

blades are designed for discharging and bagging also.

9

OPERATION

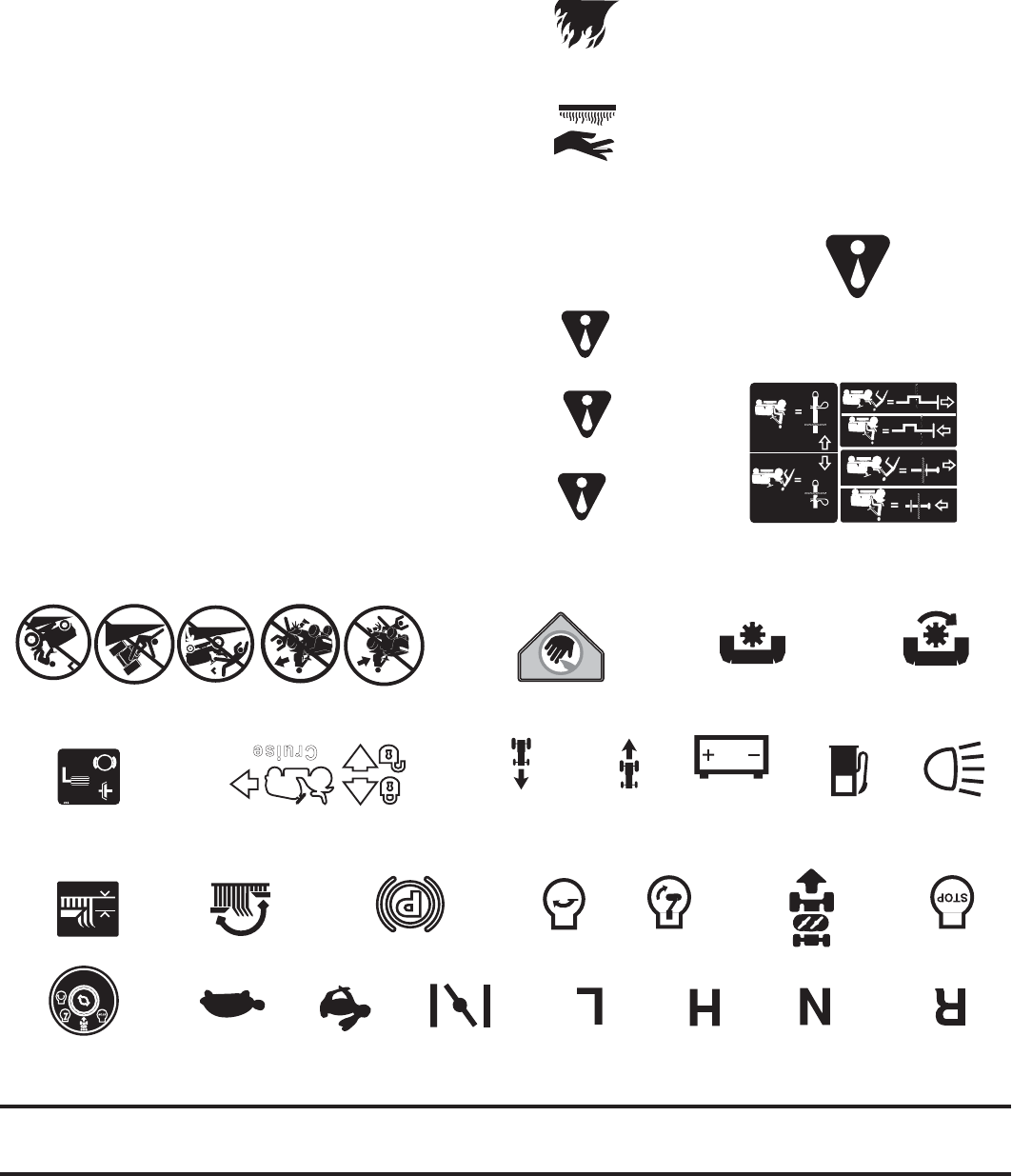

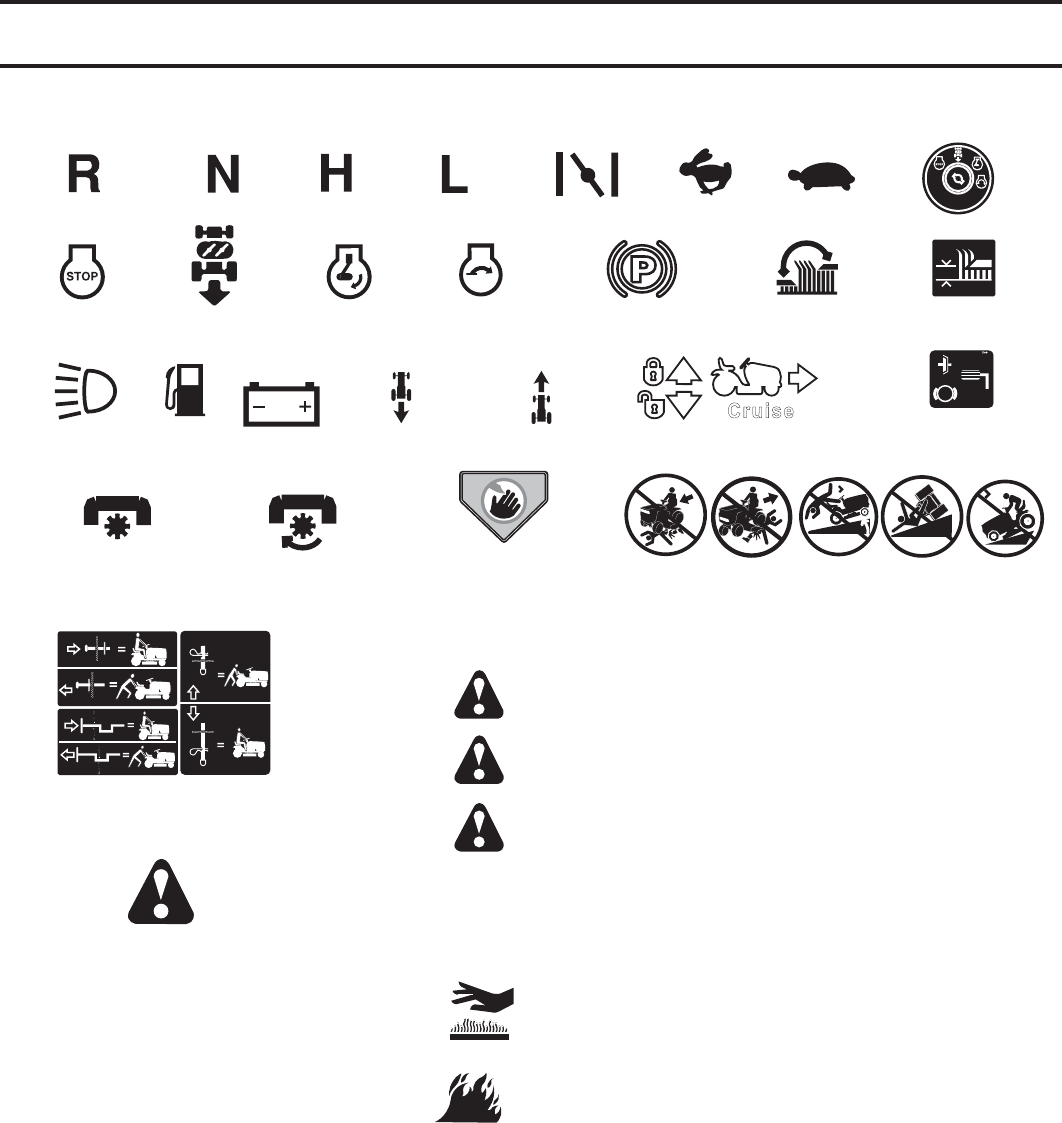

These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their mean-

ing.

DANGER, KEEP HANDS

AND FEET AWAY

FREE WHEEL

(Automatic Models only)

KEEP AREA CLEAR SLOPE HAZARDS

15

15

(SEE SAFETY RULES SECTION)

BATTERY REVERSE FORWARD

FAST SLOW

ENGINE ON

ENGINE OFF

FUEL

CHOKE

MOWER HEIGHT

REVERSE NEUTRAL HIGH LOW

ATTACHMENT

CLUTCH ENGAGED

PARKING BRAKE

IGNITION SWITCH

ATTACHMENT

CLUTCH DISENGAGED

ENGINE START MOWER LIFT

Failure to follow instructions

could result in serious injury or

death. The safety alert symbol

is used to identify safety inform-

ation about hazards which can

result in death, serious injury

and/or property damage.

DANGER indicates a hazard which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazard which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided,

might result in minor or moderate injury.

CAUTION when used without the alert symbol,

indicates a situation that could result in damage

to the tractor and/or engine.

FIRE indicates a hazard which, if not avoided,

could result in death, serious injury and/or

property damage.

HOT SURFACES indicates a hazard which,

if not avoided, could result in death, serious injury

and/or property damage.

REVERSE

OPERATION

SYSTEM (ROS)

LIGHTS ON CLUTCH/BRAKE

PEDAL

CRUISE CONTROL

10

02829

OPERATION

KNOW YOUR TRACTOR

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR

Compare the illustrations with your tractor to familiarize yourself with the locations of various controls and ad just ments.

Save this manual for future reference.

ATTACHMENT CLUTCH LEVER - Used to engage the

mower blades, or other attachments mounted to your

tractor.

ATTACHMENT LIFT LEVER - Used to raise, lower, and

adjust the mower deck or other attachments mounted to

your tractor.

CLUTCH/BRAKE PEDAL - Used for declutching and brak-

ing the tractor and starting the engine.

MOTION CONTROL LEVER - Selects the speed and

di rec tion of the tractor.

IGNITION SWITCH - Used for starting and stopping the

engine.

Our tractors conform to the applicable safety standards of the American National Standards Institute.

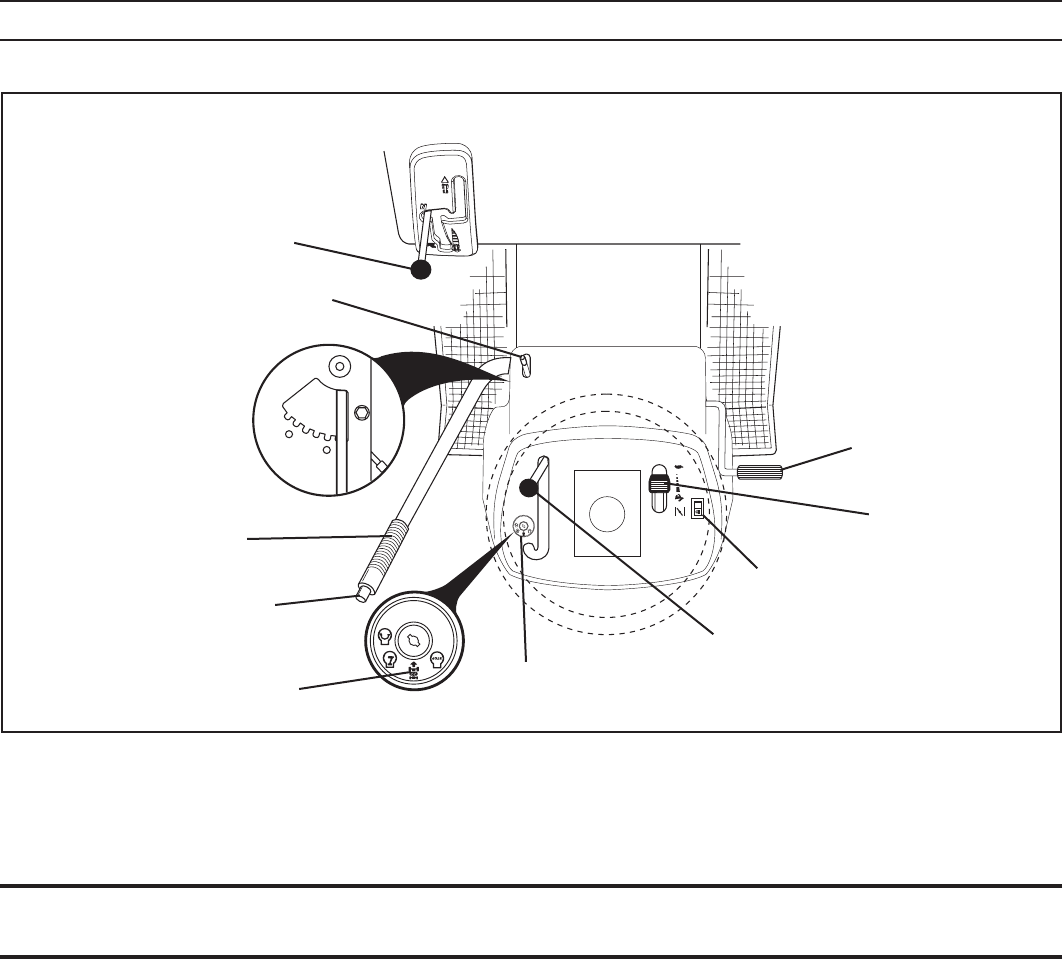

FIG. 5

PARKING

BRAKE

CLUTCH/BRAKE

PEDAL

THROTTLE/CHOKE

CONTROL

MOTION CONTROL

LEVER

ATTACHMENT

LIFT LEVER

LIFT LEVER

PLUNGER

IGNITION

SWITCH

ATTACHMENT

CLUTCH LEVER ROS "ON"

POSITION

LIGHT SWITCH

LIFT LEVER PLUNGER - Used to release attachment lift

lever when changing its position.

LIGHT SWITCH - Turns the headlights on and off.

PARKING BRAKE - Locks clutch/brake pedal into the

brake position.

REVERSE OPERATION SYSTEM (ROS) “ON” POSI-

TION - Allows operation of mower deck or other powered

attachment while in reverse.

THROTTLE/CHOKE CONTROL - Used for starting and

con trol ling engine speed.

11

OPERATION

The operation of any tractor can result in foreign objects thrown into the eyes, which can result

in severe eye dam age. Always wear safety glass es or eye shields while operating your tractor or

per form ing any adjustments or repairs. We rec om mend a wide vision safety mask over spectacles

or stan dard safety glasses.

HOW TO USE YOUR TRACTOR

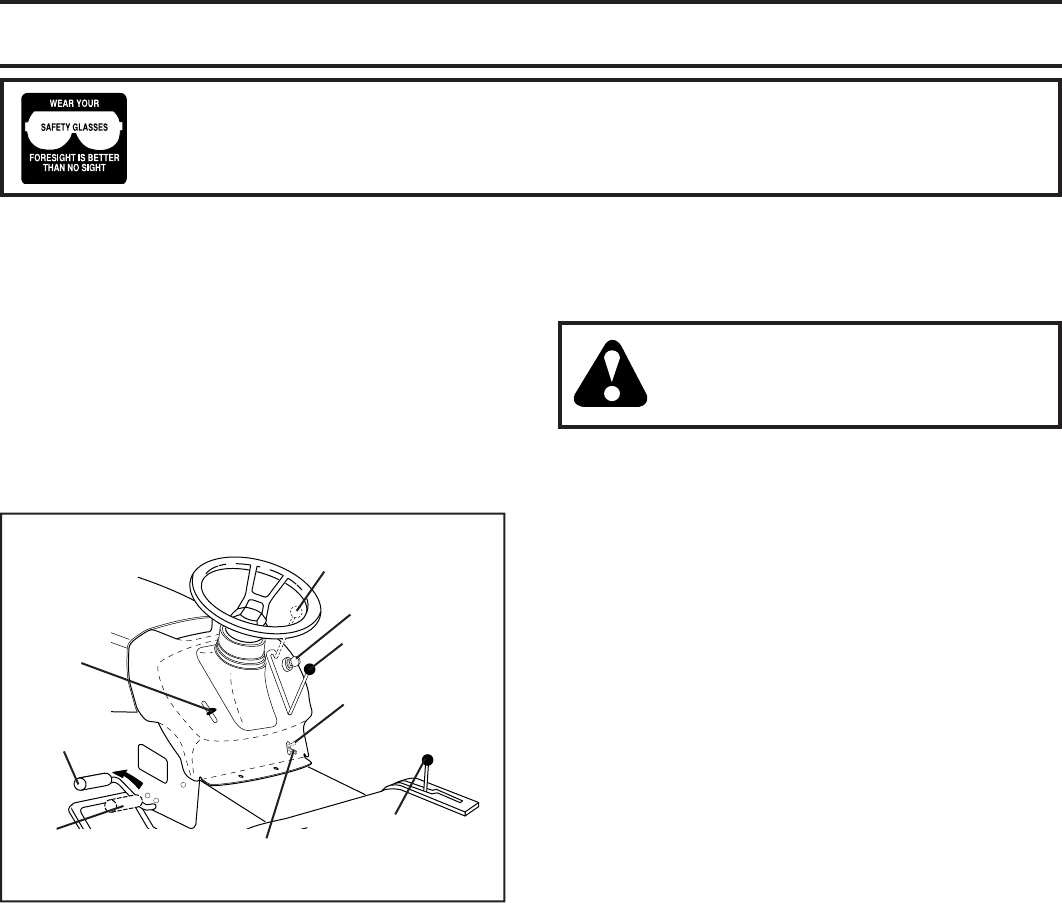

TO SET PARKING BRAKE (See Fig. 6)

Your tractor is equipped with an operator presence sens-

ing switch. When engine is running, any attempt by the

op er a tor to leave the seat without first setting the parking

brake will shut off the engine.

• Depress clutch/brake pedal into full “BRAKE” position

and hold.

• Place parking brake lever in “ENGAGED” position

and re lease pressure from clutch/brake pedal. Pedal

should re main in “BRAKE” position. Make sure parking

brake will hold tractor secure.

PARKING BRAKE

"DISENGAGED"

POSITION

FIG. 6

CLUTCH/BRAKE

PEDAL "DRIVE"

POSITION

ATTACHMENT CLUTCH

LEVER "ENGAGED"

POSITION

IGNITION KEY

"DIS EN GAGED"

POSITION

PARKING BRAKE

"EN GAGED"

POSITION

MOTION CONTROL

LEVER

THROT TLE/

CHOKE

CONTROL

LEVER

"BRAKE"

POSITION

TO USE THROTTLE CONTROL (See Fig. 6)

Always operate engine at full speed (fast).

• Operating engine at less than full speed (fast) reduces

the engine's operating efficiency.

• Full speed (fast) of fers the best mower per for mance.

TO ADJUST MOWER CUTTING HEIGHT

(See Fig. 6)

The position of the attachment lift lever determines the

cutting height.

• Grasp lift lever.

• Press plunger with thumb and move lever to desired

position.

The cutting height range is approximately 1-1/2 to 4".

The heights are measured from the ground to the blade tip

with the engine not running. These heights are approximate

and may vary depending upon soil conditions, height of

grass and types of grass being mowed.

• The average lawn should be cut to approximately 2-1/2

inches during the cool season and to over 3 inches

during hot months. For healthier and better looking

lawns, mow often and after moderate growth.

• For best cutting performance, grass over 6 inches

in height should be mowed twice. Make the first cut

relatively high; the second to desired height.

STOPPING (See Fig. 6)

MOWER BLADES -

• To stop mower blades,move attachment clutch lever

to “DIS EN GAGED” po si tion.

GROUND DRIVE -

• To stop ground drive, depress clutch/brake pedal into

full “BRAKE” position.

• Move motion control lever to neutral (N) position.

ENGINE -

• Move throttle control between half and full speed (fast)

position.

NOTE: Failure to move throttle control between half and

full speed (fast) position, before stop ping may cause engine

to “backfire”.

• Turn ignition key to “STOP” position and remove key.

Always remove key when leaving tractor to prevent

un author ized use.

• Never use choke to stop engine.

IMPORTANT: LEAVING THE IGNITION SWITCH IN ANY

POSITION OTHER THAN "STOP" WILL CAUSE THE BATTERY

TO BE DIS CHARGED, (DEAD).

NOTE: Under certain conditions when tractor is standing

idle with the engine running, hot en gine exhaust gases may

cause “browning” of grass. To eliminate this possibility, al-

ways stop engine when stopping tractor on grass areas.

CAUTION: Always stop tractor com-

plete ly, as described above, before leav-

ing the operator's position; to empty

grass catcher, etc.

TO MOVE FORWARD AND BACKWARD

(See Fig. 6)

The direction and speed of movement is controlled by the

motion control lever.

• Start tractor with motion control le ver in neutral (N)

position.

• Release parking brake.

• Slowly move motion control lever to desired position.

12

TO OPERATE ON HILLS

WARNING: Do not drive up or down

hills with slopes great er than 15° and

do not drive across any slope.

• Choose the slowest speed before starting up or down

hills.

• Avoid stopping or changing speed on hills.

• If stopping is absolutely necessary, push clutch/brake

pedal quickly to brake position and engage parking

brake.

• Move gearshift lever to 1st gear. Be sure you have

allowed room for tractor to roll slightly as you restart

movement.

• To restart movement, slowly release parking brake and

clutch/brake pedal.

• Make all turns slowly.

OPERATION

AT TACH MENT

CLUTCH LEVER

"DISENGAGED"

PO SI TION

ATTACHMENT

LIFT LEVER

HIGH PO SI TION

"ENGAGED" POSITION

LOW

POSITION

FIG. 7

DEFLECTOR

SHIELD

TO OPERATE MOWER (See Fig. 7)

Your tractor is equipped with an operator presence sensing

switch. Any attempt by the operator to leave the seat with

the engine running and the attachment clutch engaged

will shut off the engine. You must remain fully and centrally

positioned in the seat to prevent the engine from hesitating

or cutting off when operating your equipment on rough,

rolling terrain or hills.

• Select desired height of cut.

• Start mower blades by engaging attachment clutch

control.

• TO STOP MOWER BLADES - disengage attachment

clutch con trol.

CAUTION: Do not operate the mower

without either the en tire grass catcher,

on mowers so equipped, or the deflector

shield in place.

0

2

8

2

8

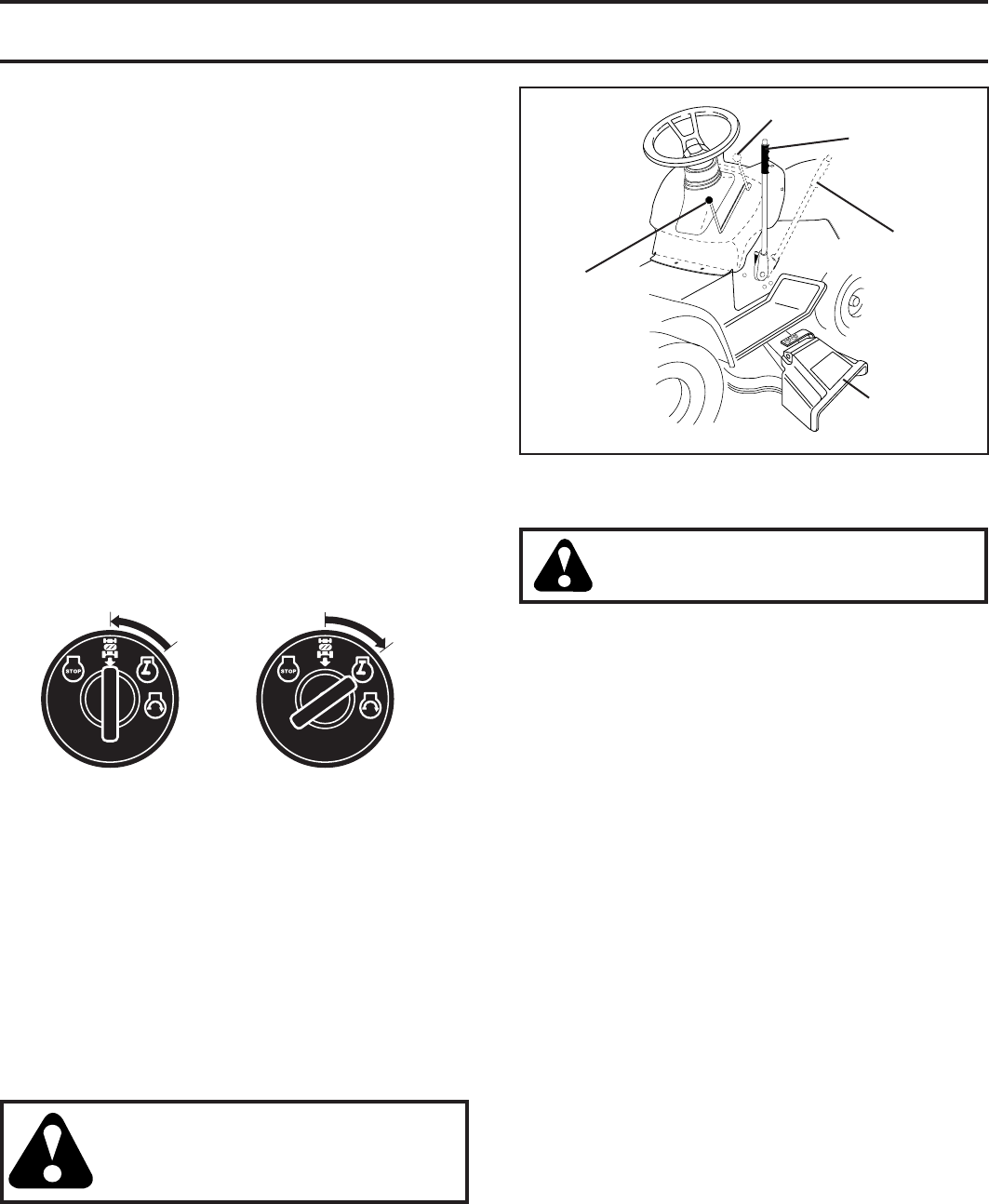

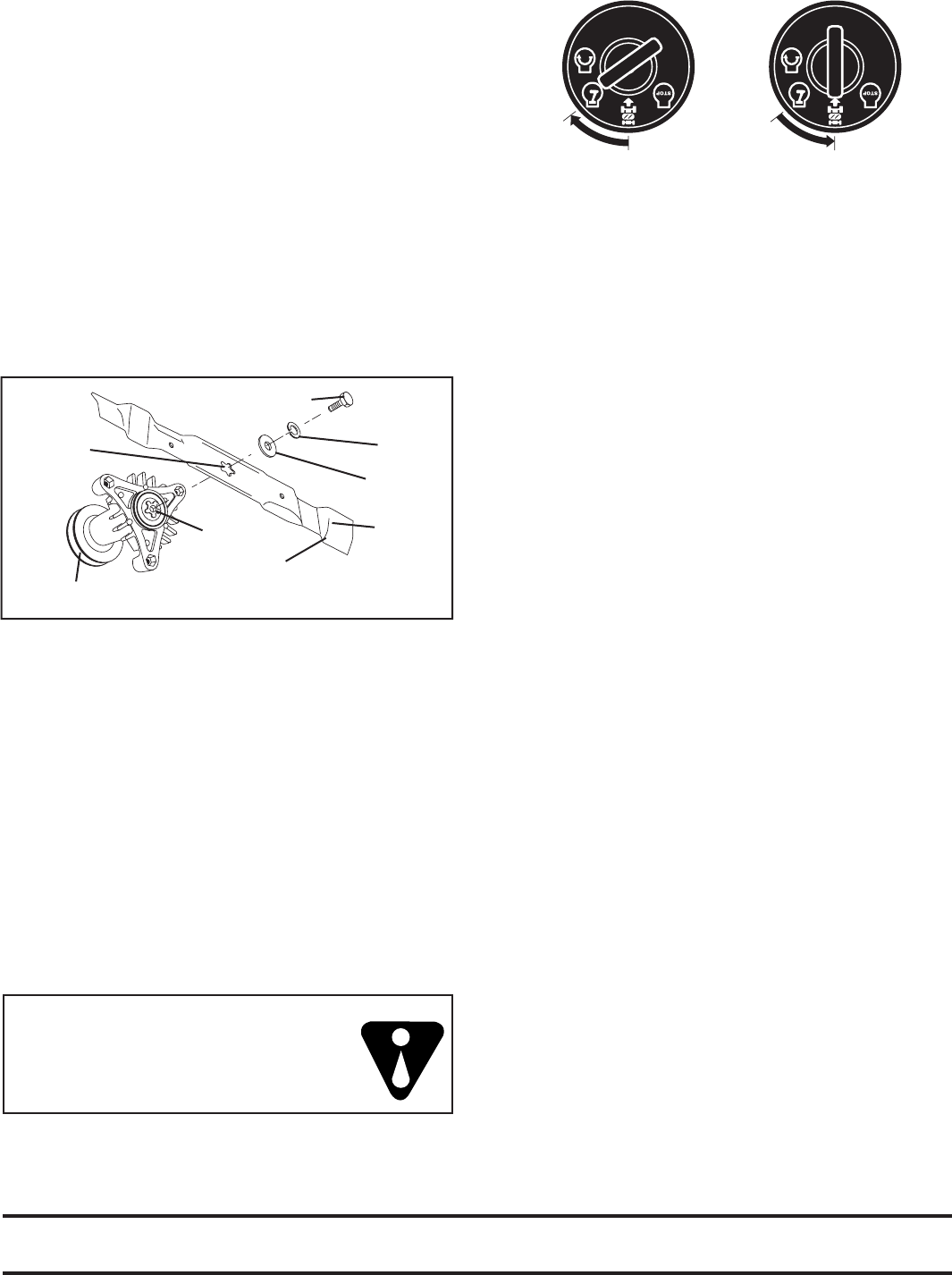

ROS "ON" POSITION ENGINE "ON" POSITION

(NORMAL OPERATING)

Reverse Operation System (ROS)

Your tractor is equipped with a Reverse Operation System

(ROS). Any attempt by the operator to travel in the reverse

direction with the attachment clutch engaged will shut off

the engine unless ignition key is placed in the ROS "ON"

position.

WARNING! Backing up with the attachment clutch en-

gaged while mowing is strongly discouraged. Turning the

ROS "ON", to allow reverse operation with the attachment

clutch engaged, should only be done when the operator

decides it is necessary to reposition the machine with the

attachment engaged. Do not mow in reverse unless

absolutely necessary.

USING THE ROS

• Move motion control lever to neutral (N) position.

• With engine running, turn ignition key counterclockwise

to ROS "ON" position.

• Look down and behind before backing.

• Slowly move motion control lever to reverse (R) posi-

tion to start movement.

• When use of the ROS is no longer needed, turn the

ignition key clockwise to engine "ON" position.

TO TRANSPORT (See Figs. 8)

When pushing or towing your tractor, be sure to disengage

transmission by placing freewheel control in free wheel ing

po si tion. Free wheel control is located at the rear drawbar

of tractor.

• Raise attachment lift to highest position with at tach ment

lift control.

• Pull freewheel control out and into the slot and release

so it is held in the disengaged position.

• Do not push or tow tractor at more than two (2)

MPH.

• To reengage transmission, reverse above proce-

dure.

13

CAUTION: Alcohol blended fuels (called

gas o hol or using ethanol or methanol) can

attract moisture which leads to sep a ra tion

and for ma tion of acids during storage. Acidic

gas can damage the fuel system of an engine

while in storage. To avoid engine problems,

the fuel system should be emptied before

stor age of 30 days or longer. Drain the gas

tank, start the engine and let it run until the

fuel lines and carburetor are empty. Use fresh

fuel next sea son. See Storage In struc tions for

additional information. Never use engine or

carburetor cleaner products in the fuel tank

or permanent damage may occur.

OPERATION

ADD GASOLINE

• Fill fuel tank to bottom of filler neck. Do not overfill.

Use fresh, clean, regular un lead ed gasoline with a

minimum of 87 octane. (Use of leaded gasoline will

increase carbon and lead oxide deposits and reduce

valve life). Do not mix oil with gasoline. Purchase fuel

in quan ti ties that can be used within 30 days to assure

fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

IMPORTANT: WHEN OPERATING IN TEMPERATURES

BELOW32°F(0°C), USE FRESH, CLEAN WINTER GRADE

GAS O LINE TO HELP INSURE GOOD COLD WEATHER

START ING.

BEFORE STARTING THE ENGINE

CHECK ENGINE OIL LEVEL

The engine in your tractor has been shipped, from the

factory, already filled with sum mer weight oil.

• Check engine oil with tractor on level ground.

• Remove oil fill cap/dipstick and wipe clean, reinsert the

dipstick and screw cap tight, wait for a few seconds,

remove and read oil level. If necessary, add oil until

“FULL” mark on dipstick is reached. Do not overfill.

• For cold weather operation you should change oil for

easier starting (See “OIL VISCOSITY CHART” in the

Maintenance sec tion of this manual).

• To change engine oil, see the Maintenance section in

this manual.

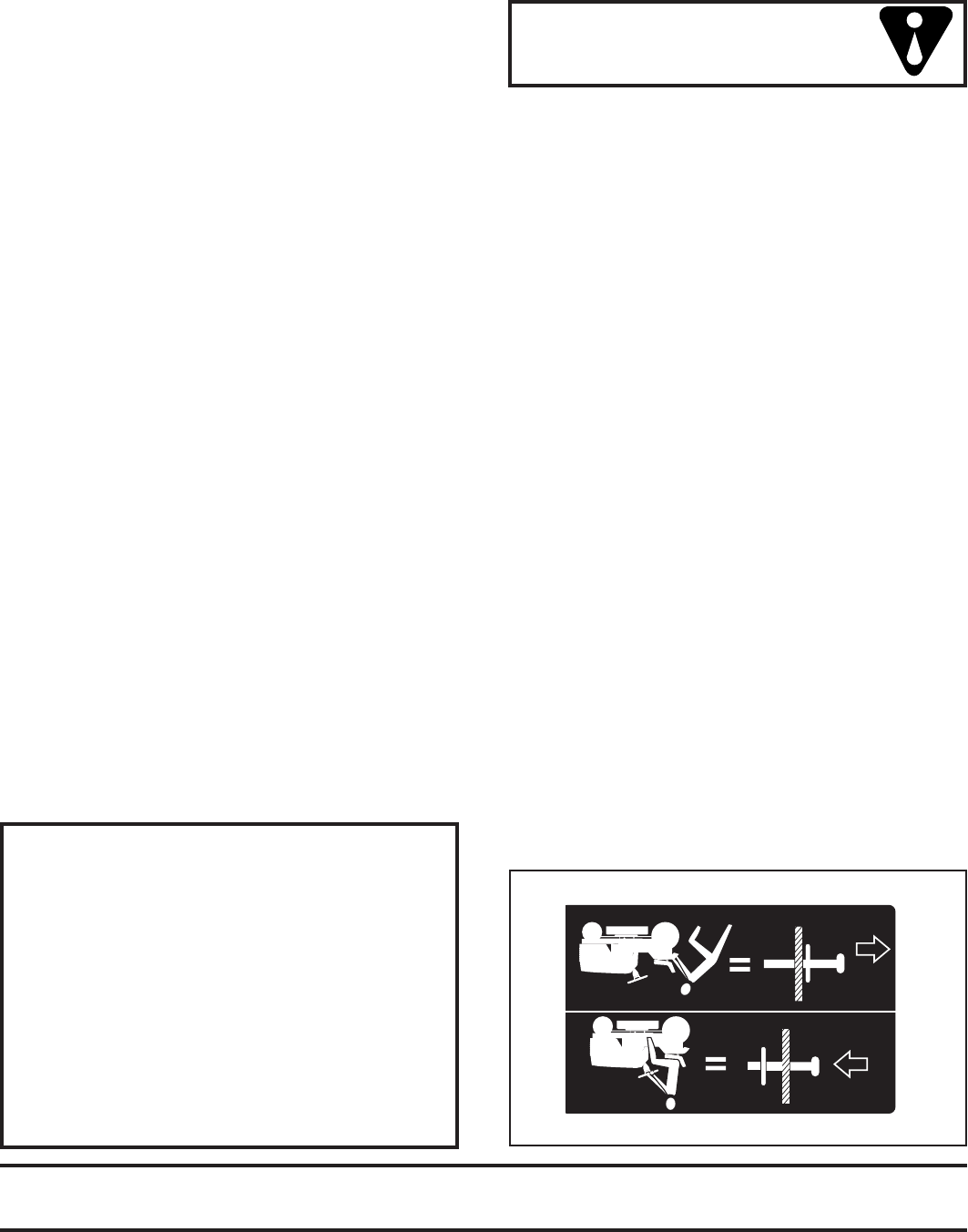

FIG. 8

Transmission Engaged

Transmission Disengaged

NOTE: To protect hood from damage when transporting

your tractor on a truck or a trailer, be sure hood is closed

and secured to tractor. Use an appropriate means of tying

hood to tractor (rope, cord, etc.).

TO START ENGINE (See Fig. 6)

When starting the engine for the first time or if the engine

has run out of fuel, it will take extra cranking time to move

fuel from the tank to the engine.

• Be sure freewheel control is in the transmission en gaged

position.

• Sit on seat in operating position, depress clutch/brake

pedal and set parking brake.

• Place motion control lever in neutral (N) position.

• Move attachment clutch to “DISENGAGED” position.

• Move throttle control to choke position.

NOTE: Before starting, read the warm and cold starting

procedures below.

• Insert key into ignition and turn key clockwise to “START”

position and release key as soon as engine starts.

Do not run starter continuously for more than fifteen

sec onds per minute. If the engine does not start after

several attempts, move throttle control to fast position,

wait a few minutes and try again. If engine still does

not start, move the throttle control back to the choke

position and retry.

WARM WEATHER STARTING (50° F and above)

• When engine starts, move the throttle control to the

fast position.

• The attachments and ground drive can now be used. If

the engine does not accept the load, restart the engine

and allow it to warm up for one minute using the choke

as described above.

COLD WEATHER STARTING ( 50° F and below)

• When engine starts, allow engine to run with the

throttle control in the choke position until the engine

runs roughly, then move throttle control to fast posi-

tion. This may require an engine warm-up period from

several seconds to several minutes, depending on the

tem per a ture.

AUTOMATIC TRANSMISSION WARM UP

• Before driving the unit in cold weather, the trans mis sion

should be warmed up as follows:

• Be sure the tractor is on level ground.

• Place the motion control lever in neutral.

Re lease the parking brake and let the clutch/brake

slowly return to operating position.

• Allow one minute for transmission to warm up. This

can be done during the engine warm up period.

• The attachments can also be used during the engine

warm-up period after the transmission has been warmed

up.

14

MOWING TIPS

• Mower should be properly leveled for best mowing per-

for mance. See "TO LEVEL MOWER HOUSING" in the

Service and Adjustments section of this manual.

• The left hand side of mower should be used for trim-

ming.

• Drive so that clippings are discharged onto the area

that has been cut. Have the cut area to the right of the

machine. This will result in a more even distribution of

clippings and more uniform cutting.

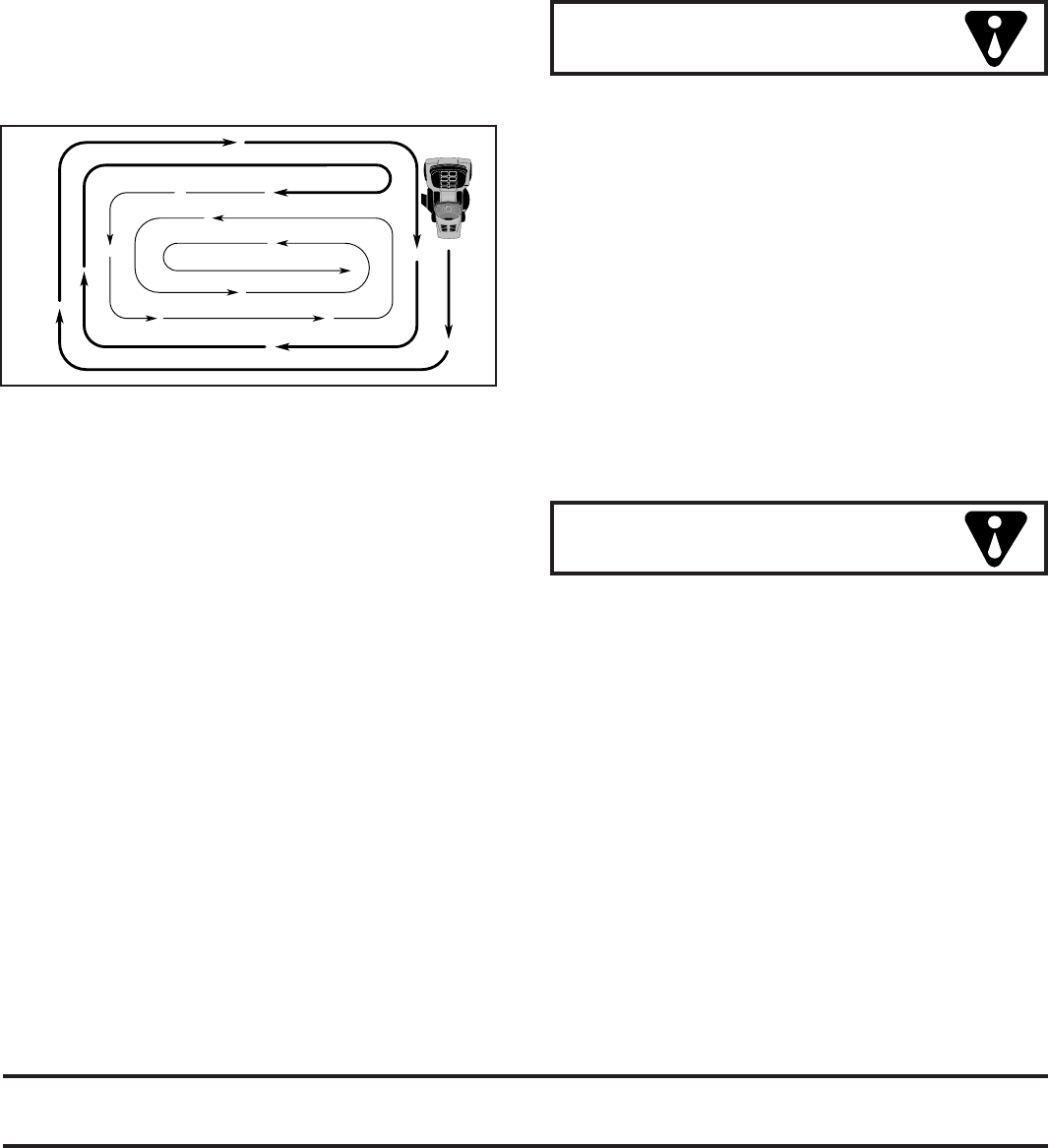

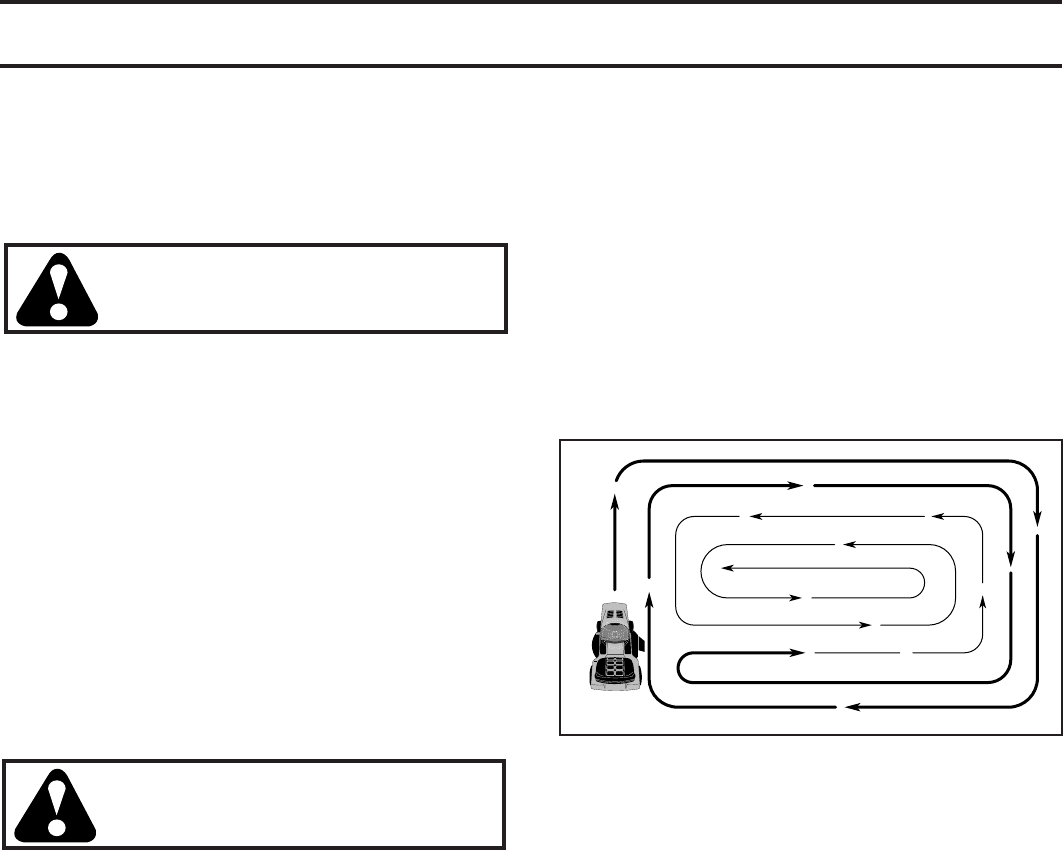

• When mowing large areas, start by turning to the right so

that clippings will discharge away from shrubs, fences,

drive ways, etc. After one or two rounds, mow in the

opposite direction making left hand turns until finished

(See Fig. 8).

FIG. 8

• If grass is extremely tall, it should be mowed twice to

reduce load and possible fire hazard from dried clip-

pings. Make first cut relatively high; the second to the

desired height.

• Do not mow grass when it is wet. Wet grass will plug

mower and leave undesirable clumps. Allow grass to

dry before mowing.

• Always operate engine at full throttle when mow-

ing to assure better mowing performance and proper

dis charge of ma te ri al. Regulate ground speed by se-

lect ing a low enough gear to give the mower cutting

per for mance as well as the quality of cut desired.

• When operating attachments, select a ground speed

that will suit the terrain and give best performance of

the attachment being used.

OPERATION

NOTE: If at a high altitude (above 3000 feet) or in cold

temperatures (below 32 F) the carburetor fuel mixture may

need to be adjusted for best engine performance. See “TO

ADJUST CARBURETOR” in the Service and Adjustments

section of this manual.

PURGE TRANSMISSION

CAUTION: Never engage or disengage

freewheel lever while the engine is

run ning.

To ensure proper operation and performance, it is rec om -

mend ed that the transmission be purged before operating

tractor for the first time. This procedure will remove any

trapped air inside the transmission which may have de-

vel oped during shipping of your tractor.

IMPORTANT: SHOULD YOUR TRANSMISSION RE QUIRE

REMOVAL FOR SERVICE OR REPLACEMENT, IT SHOULD

BE PURGED AFTER REINSTALLATION BEFORE OPERATING

THE TRACTOR.

1. Place tractor safely on a level surface - that is clear

and open - with engine off and parking brake set.

2. Disengage transmission by placing freewheel control

in freewheeling position (See “TO TRANSPORT” in

this section of manual).

3. Sitting in the tractor seat, start engine. After the engine

is running, move throttle control to slow position. With

motion control lever in neutral (N) po si tion, slowly

disengage clutch/brake pedal.

CAUTION: At any time, during step 4,

there may be movement of the drive

wheels.

4. Move motion control lever to full forward position and

hold for five (5) seconds. Move lever to full reverse

position and hold for five (5) seconds. Repeat this

procedure three (3) times.

5. Move motion control lever to neutral (N) position. Shut-

off engine and set parking brake.

6. Engage transmission by placing freewheel control in

engaged position (See “TO TRANSPORT” in this sec-

tion of manual).

7. Sitting in the tractor seat, start engine. After the engine

is running, move throttle control to half (1/2) speed.

With motion control lever in neutral (N) position, slowly

disengage clutch/brake pedal.

8. Slowly move motion control lever forward, after the

tractor moves approximately five (5) feet, slowly move

motion control lever to reverse position. After the trac-

tor moves approximately five (5) feet return the mo-

tion control lever to the neutral (N) position. Repeat

this procedure with the motion control lever three (3)

times.

Your transmission is now purged and now ready for normal

op er a tion.

15

MAINTENANCE

GENERAL RECOMMENDATIONS

The warranty on this tractor does not cover items that have

been subjected to operator abuse or negligence. To receive

full value from the warranty, operator must main tain tractor

as instructed in this manual.

Some adjustments will need to be made periodically to

properly maintain your tractor.

At least once a season, check to see if you should make

any of the adjustments described in the Service and

Adjustments section of this manual.

• At least once a year you should replace the spark plug,

clean or replace air filter, and check blades and belts

for wear. A new spark plug and clean air filter assure

proper air-fuel mixture and help your engine run better

and last longer.

BEFORE EACH USE

• Check engine oil level.

• Check brake operation.

• Check tire pressure.

• Check operator presence and

ROS systems for proper operation.

• Check for loose fasteners.

T

R

A

C

T

0

R

Inspect Muffler/Spark Arrester

Clean Air Filter

Change Engine Oil (with oil filter)

Replace Air Filter Paper Cartridge

Replace Spark Plug

Check Engine Oil Level

Clean Engine Cooling Fins

Clean Air Screen

1 - Change more often when operating under a heavy load or

in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

E

N

G

I

N

E

Replace Oil Filter (If equipped)

Replace Fuel Filter

3

2

2

2

2

3 - Replace blades more often when mowing in sandy soil.

4 - Not required if equipped with maintenance-free battery.

1,

1,2

2

4

Change Engine Oil (without oil filter)

1,2

maint_sch-tractore.ROS.e

BEFORE

EACH

USE

EVERY

8

HOURS

EVERY

25

HOURS

EVERY

50

HOURS

EVERY

100

HOURS

EVERY

SEASON

BEFORE

STORAGE

Lubrication Chart

Check Brake Operation

Check Battery Level

Check Tire Pressure

Clean Battery and Terminals

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

Check/Replace Mower Blades

Check Operator Presence & ROS Systems

Check Transaxle Cooling

Check V-Belts

Check Mower Levelness

01964

LUBRICATION CHART

General Purpose Grease

Refer to Maintenance “ENGINE” Section

IMPORTANT: DO NOT OIL OR GREASE THE PIVOT POINTS

WHICH HAVE SPECIAL NYLON BEARINGS. VISCOUS

LU BRI CANTS WILL ATTRACT DUST AND DIRT THAT WILL

SHORT EN THE LIFE OF THE SELF-LU BRI CAT ING BEARINGS.

IF YOU FEEL THEY MUST BE LU BRI CAT ED, USE ONLY A DRY,

POW DERED GRAPHITE TYPE LU BRI CANT SPARINGLY.

FRONT

WHEEL

BEARING

ZERK

ENGINE

FRONT

WHEEL

BEARING

ZERK

SPINDLE ZERK SPINDLE ZERK

➀

➁

➀

➀➀

➀

➁

16

MAINTENANCE

FIG. 9

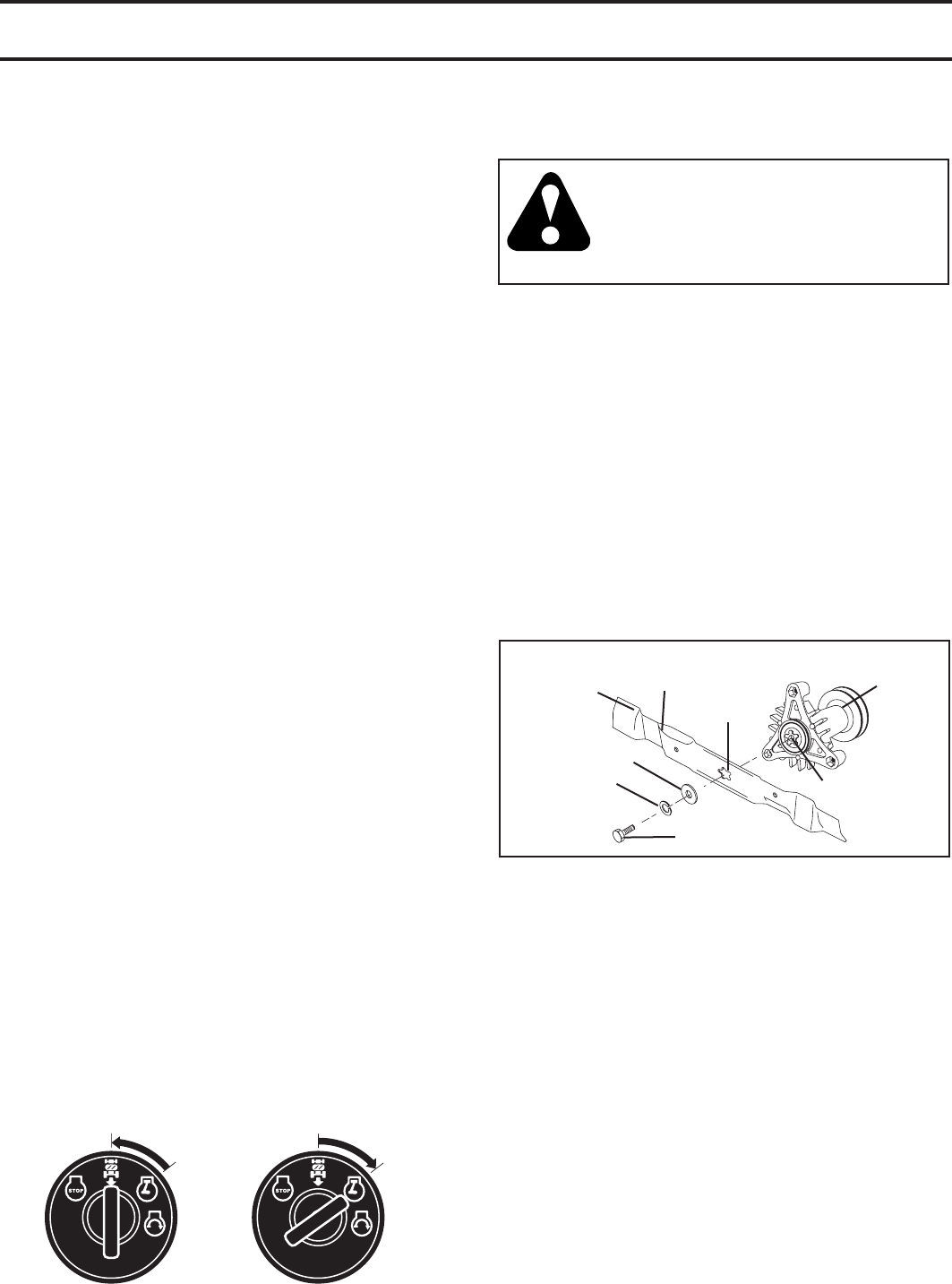

TO SHARPEN BLADE (See Fig. 10)

NOTE: We do not recommend sharpening blade - but if

you do, be sure the blade is balanced.

Care should be taken to keep the blade balanced. An un-

bal anced blade will cause excessive vibration and even tual

dam age to mower and engine.

• The blade can be sharpened with a file or on a grind-

ing wheel. Do not attempt to sharpen while on the

mower.

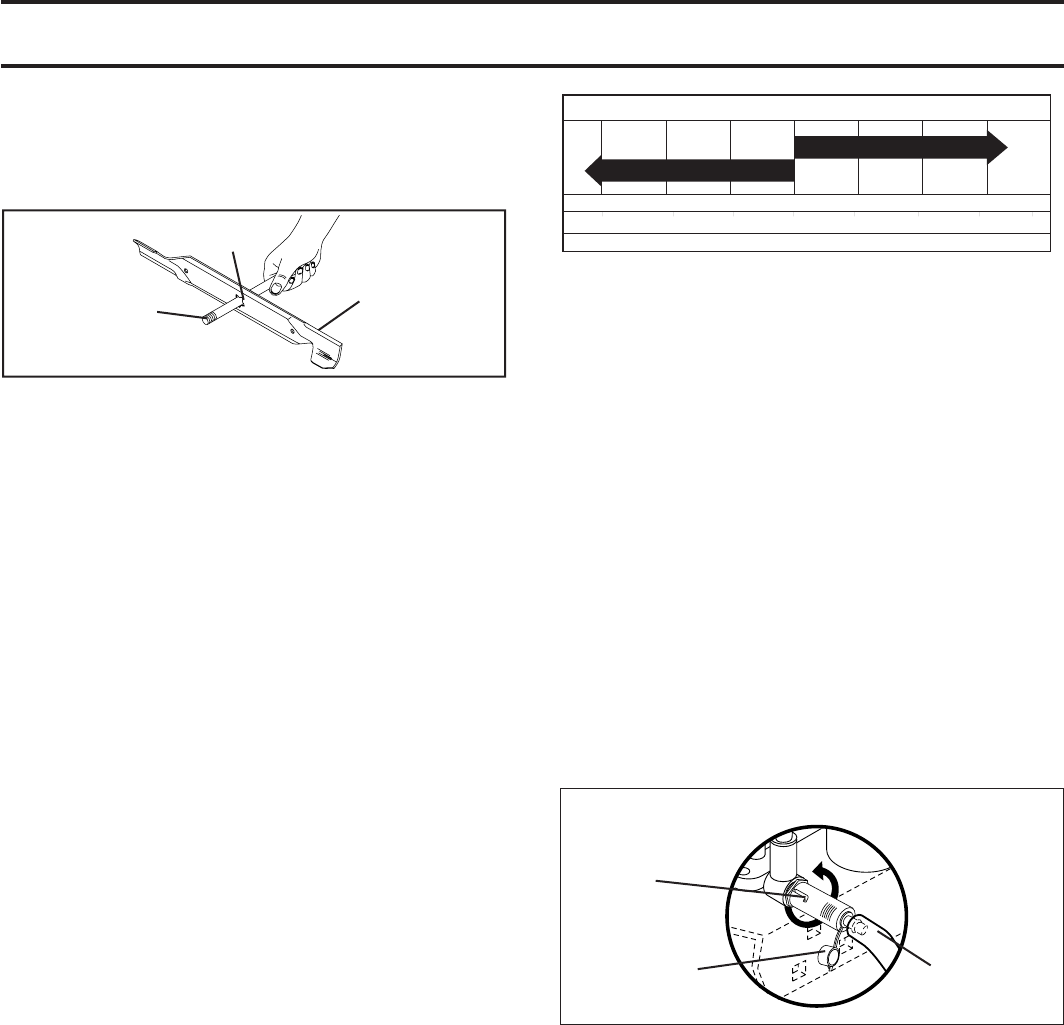

• To check blade balance, you will need a 5/8" diameter

steel bolt, pin, or a cone balancer. (When using a

cone balancer, follow the instructions supplied with

bal anc er.)

NOTE: Do not use a nail for balancing blade. The lobes of

the center hole may appear to be centered, but are not.

0

1

2

1

4

MANDREL

ASSEMBLY

BLADE

TRAILING

EDGE UP

LOCK WASHER

BLADE BOLT

BLADE REMOVAL (See Fig. 9)

• Raise mower to highest position to allow access to

blades.

• Remove blade bolt, lock washer and flat washer se cur ing

blade.

• Install new or resharpened blade with trailing edge up

towards deck as shown.

IMPORTANT: TO ENSURE PROPER ASSEMBLY, CENTER

HOLE IN BLADE MUST ALIGN WITH STAR ON MANDREL

ASSEMBLY.

• Reassemble blade bolt, lock washer and flat washer

in exact order as shown.

• Tight en blade bolt se cure ly (27-35 Ft. Lbs. torque).

IMPORTANT: BLADE BOLT IS HEAT TREATED. IF BOLT NEEDS

REPLACING, REPLACE ONLY WITH APPROVE BOLT SHOWN

IN THE REPAIR PARTS.

FLAT WASHER

CENTER

HOLE

STAR

TRACTOR

Always observe safety rules when per form ing any main-

te nance.

BRAKE OPERATION

If tractor requires more than five (5) feet to stop at highest

speed in high est gear on a level, dry concrete or paved

surface, then brake must be checked and ad just ed. (See

“TO ADJUST BRAKE” in the Ser vice and Ad just ments

section of this manual).

TIRES

• Maintain proper air pressure in all tires (See “PROD UCT

SPEC I FI CA TIONS” section of this man ual).

• Keep tires free of gasoline, oil, or insect control chemi-

cals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp objects and

other hazards that may cause tire damage.

NOTE: To seal tire punctures and pre vent flat tires due to

slow leaks, tire sealant may be purchased from your local

parts dealer. Tire sealant also pre vents tire dry rot and

corrosion.

OPERATOR PRESENCE SYS TEM AND REVERSE OP-

ERATION SYSTEM (ROS)

Be sure operator presence and reverse operation sys tems

are work ing properly. If your tractor does not function as

described, repair the problem immediately.

• The engine should not start unless the brake pedal is

fully de pressed, and the attachment clutch con trol is

in the dis en gaged position.

CHECK OPERATOR PRESENCE SYSTEM

• When the engine is running, any attempt by the op er a tor

to leave the seat without first setting the parking brake

should shut off the engine.

• When the engine is running and the at tach ment clutch

is engaged, any attempt by the operator to leave the

seat should shut off the engine.

• The attachment clutch should never operate unless

the operator is in the seat.

CHECK REVERSE OPERATION (ROS) SYSTEM

• When the engine is running with the ignition switch in

the engine "ON" position and the at tach ment clutch

engaged, any attempt by the operator to shift into

reverse should shut off the engine.

• When the engine is running with the ignition switch in

the ROS "ON" position and the at tach ment clutch en-

gaged, any attempt by the operator to shift into reverse

should NOT shut off the engine.

BLADE CARE

For best results mower blades must be kept sharp. Re place

bent or damaged blades.

CAUTION: Use only a replacement blade

approved by the manufacturer of your

tractor. Using a blade not approved

by the manufacturer of your tractor is

hazardous, could damage your tractor

and void your warranty.

8

2

8

ROS "ON" POSITION ENGINE "ON" POSITION

(NORMAL OPERATING)

17

FIG. 10

BATTERY

Your tractor has a battery charging system which is suf fi cient

for normal use. However, periodic charging of the battery

with an automotive charger will extend its life.

• Keep battery and terminals clean.

• Keep battery bolts tight.

• Keep small vent holes open.

• Recharge at 6-10 amperes for 1 hour.

NOTE: The original equipment battery on your tractor is

maintenance free. Do not attempt to open or remove caps

or covers. Adding or checking level of electrolyte is not

nec es sary.

TO CLEAN BATTERY AND TERMINALS

Corrosion and dirt on the battery and terminals can cause

the battery to “leak” power.

• Disconnect BLACK battery cable first then RED bat-

tery cable and remove battery from tractor.

• Rinse the battery with plain water and dry.

• Clean terminals and battery cable ends with wire brush

until bright.

• Coat terminals with grease or petroleum jelly.

• Reinstall battery (See “REPLACING BATTERY” in the

Service and Adjustment sec tion of this manual).

5/8" BOLT

OR PIN

BLADE

CENTER HOLE

MAINTENANCE

V-BELTS

Check V-belts for deterioration and wear after 100 hours and

replace if necessary. The belts are not adjustable. Re place

belts if they begin to slip from wear.

TRANSAXLE COOLING

Keep transaxle free from build-up of dirt and chaff which

can restrict cooling.

FIG. 11

CLOSED

AND

LOCKED

POSITION

DRAIN

TUBE

OIL DRAIN VALVE

TO CHANGE ENGINE OIL (See Fig 11)

Determine temperature range expected before oil change.

All oil must meet API service classification SG-SL.

• Be sure tractor is on level surface.

• Oil will drain more freely when warm.

• Catch oil in a suitable container.

• Remove oil fill cap/dipstick. Be careful not to allow dirt

to enter the engine when changing oil.

• Remove yellow cap from end of drain valve and install

the drain tube onto the fitting.

• Unlock drain valve by pushing inward and turning

coun ter clock wise.

• To open, pull out on the drain valve.

• After oil has drained completely, close and lock the

drain valve by pushing inward and turning clockwise

until the pin is in the locked position as shown.

• Remove the drain tube and replace the cap onto to the

bottom fitting of the drain valve.

• Refill engine with oil through oil fill dipstick tube. Pour

slowly. Do not overfill. For approximate capacity see

“PRODUCT SPECIFICATIONS” section of this man u al.

• Use gauge on oil fill cap/dipstick for checking level.

For accurate reading, insert dipstick into the tube

and push down firmly into place before removing.

Keep oil up to, but not over, the “FULL” line on dip-

stick. Push dipstick down firmly into the tube when

finished.

YEL LOW CAP

• Slide blade on to an unthreaded portion of the steel bolt

or pin and hold the bolt or pin parallel with the ground.

If blade is balanced, it should remain in a horizontal

position. If either end of the blade moves downward,

sharpen the heavy end until the blade is balanced.

ENGINE

LUBRICATION

Only use high quality detergent oil rated with API service

classification SG-SL. Select the oil’s SAE viscosity grade

according to your expected operating temperature.

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE VISCOSITY GRADES

-20 0 30 40 80 100

-30 -20 0 20 30 40

F

C

32

-10 10

60

5W-30

SAE 30

oil_visc_chart1_e

NOTE: Although multi-viscosity oils (5W30, 10W30 etc.)

improve starting in cold weather, they will result in increased

oil consumption when used above 32°F. Check your engine

oil level more frequently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of operation or at least

once a year if the tractor is not used for 25 hours in one

year.

Check the crankcase oil level before starting the engine

and after each eight (8) hours of operation. Tighten oil fill

cap/dipstick securely each time you check the oil level.

18

MAINTENANCE

CLEANING

• Clean engine, battery, seat, finish, etc. of all foreign

matter.

• Keep finished surfaces and wheels free of all gasoline,

oil, etc.

• Protect painted surfaces with automotive type wax.

We do not recommend using a garden hose or pressure

washer to clean your tractor unless the engine and trans-

mission are covered to keep water out. Water in engine or

transmission will shorten the useful life of your tractor. Use

compressed air or a leaf blower to remove grass, leaves

and trash from tractor and mower.

IN-LINE FUEL FILTER (See Fig. 12)

The fuel filter should be replaced once each season. If fuel

filter becomes clogged, ob struct ing fuel flow to car bu re tor,

re place ment is re quired.

• With engine cool, remove filter and plug fuel line sec-

tions.

• Place new fuel filter in position in fuel line with arrow

pointing towards carburetor.

• Be sure there are no fuel line leaks and clamps are

properly positioned.

• Immediately wipe up any spilled gasoline.

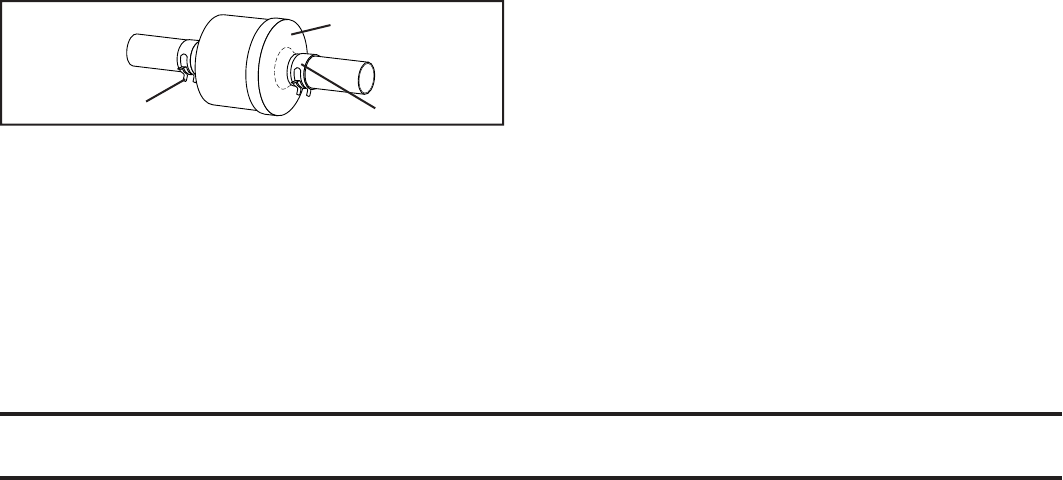

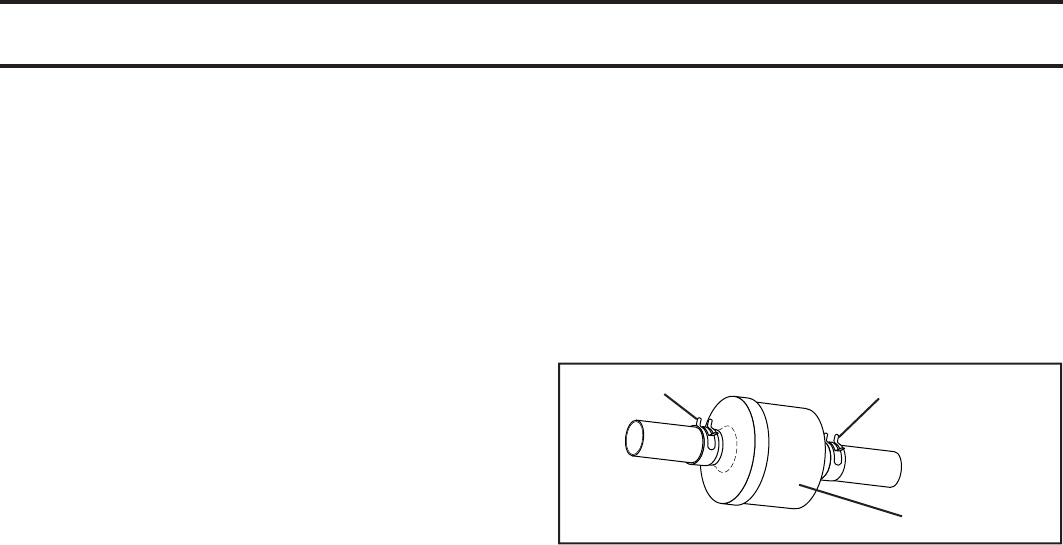

FIG. 12

FUEL

FILTER

CLAMP

CLAMP

AIR FILTER

Your engine will not run properly using a dirty air filter.

Service air cleaner more often under dusty conditions. See

Engine Manual.

MUFFLER

Inspect and replace corroded muffler and spark arrester

(if equipped) as it could create a fire hazard and/or dam-

age.

SPARK PLUGS

Replace spark plugs at the beginning of each mowing sea-

son or after every 100 hours of use, whichever comes first.

Spark plug type and gap setting is shown in "PROD UCT

SPECIFICATIONS" section of this manual.

CLEAN AIR SCREEN

Air screen must be kept free of dirt and chaff to prevent

engine dam age from overheating. Clean with a wire brush

or com pressed air to re move dirt and stubborn dried gum

fibers.

19

SERVICE AND ADJUSTMENTS

WARNING: TO AVOID SE RI OUS IN JU RY, BEFORE PERFORMING ANY SERVICE OR ADJUST-

MENTS:

• Depress clutch/brake pedal fully and set parking brake.

• Place gearshift lever in neutral (N) position.

• Place attachment clutch in “DISENGAGED” position.

• Turn ignition key to “STOP” and remove key.

• Make sure the blades and all moving parts have completely stopped.

• Disconnect spark plug wire from spark plug and place wire where it cannot come in contact

with plug.

TRACTOR

TO REMOVE MOWER (See Fig. 13)

Mower will be easier to remove from the right side of trac-

tor.

• Place attachment clutch in “DIS EN GAGED” position.

• Move attachment lift lever forward to low er mower to

its lowest po si tion.

• Roll belt off engine pulley.

• Remove small retainer spring, and remove clutch spring

off pulley bolt.

• Remove large retainer spring, slide col lar off and push

housing guide out of brack et.

• Disconnect anti-swaybar from chas sis bracket by re-

mov ing re tain er spring.

• Disconnect suspension arms from rear deck brackets

by removing retainer springs.

• Disconnect front links from deck by re mov ing retainer

springs.

• Raise lift lever to raise suspension arms. Slide mower

out from under tractor.

IMPORTANT: IF AN ATTACHMENT OTHER THAN THE MOWER

DECK IS TO BE MOUNTED ON THE TRAC TOR, REMOVE THE

FRONT LINKS AND HOOK THE CLUTCH SPRING INTO SQUARE

HOLE IN FRAME.

TO INSTALL MOWER (See Fig. 13)

• Raise attachment lift lever to its high est position.

• Slide mower under tractor with deflector shield to right

side of tractor.

• Lower lift lever to its lowest po si tion.

• Connect front links to mower deck and secure with

retainer springs..

• Connect suspension arms to rear deck brackets and

secure with retainer springs.

• Connect anti-swaybar to chassis bracket and secure

with retainer spring.

• Push clutch cable housing guide into bracket, slide col-

lar onto guide and secure with large retainer spring.

• Place flat washer and clutch spring on idler pulley bolt

and secure with small retainer spring.

• Install belt onto engine pulley.

SUSPENSION

ARMS

RETAINER SPRINGS

(BOTH SIDES)

RETAINER SPRING

ANTI-SWAY BAR

HOUSING GUIDE

FRONT LINK

COLLAR

ENGINE PULLEY

LARGE

RETAINER

SPRING

CLUTCH SPRING

SMALL RETAINER SPRING

BRACKET

SQUARE HOLE

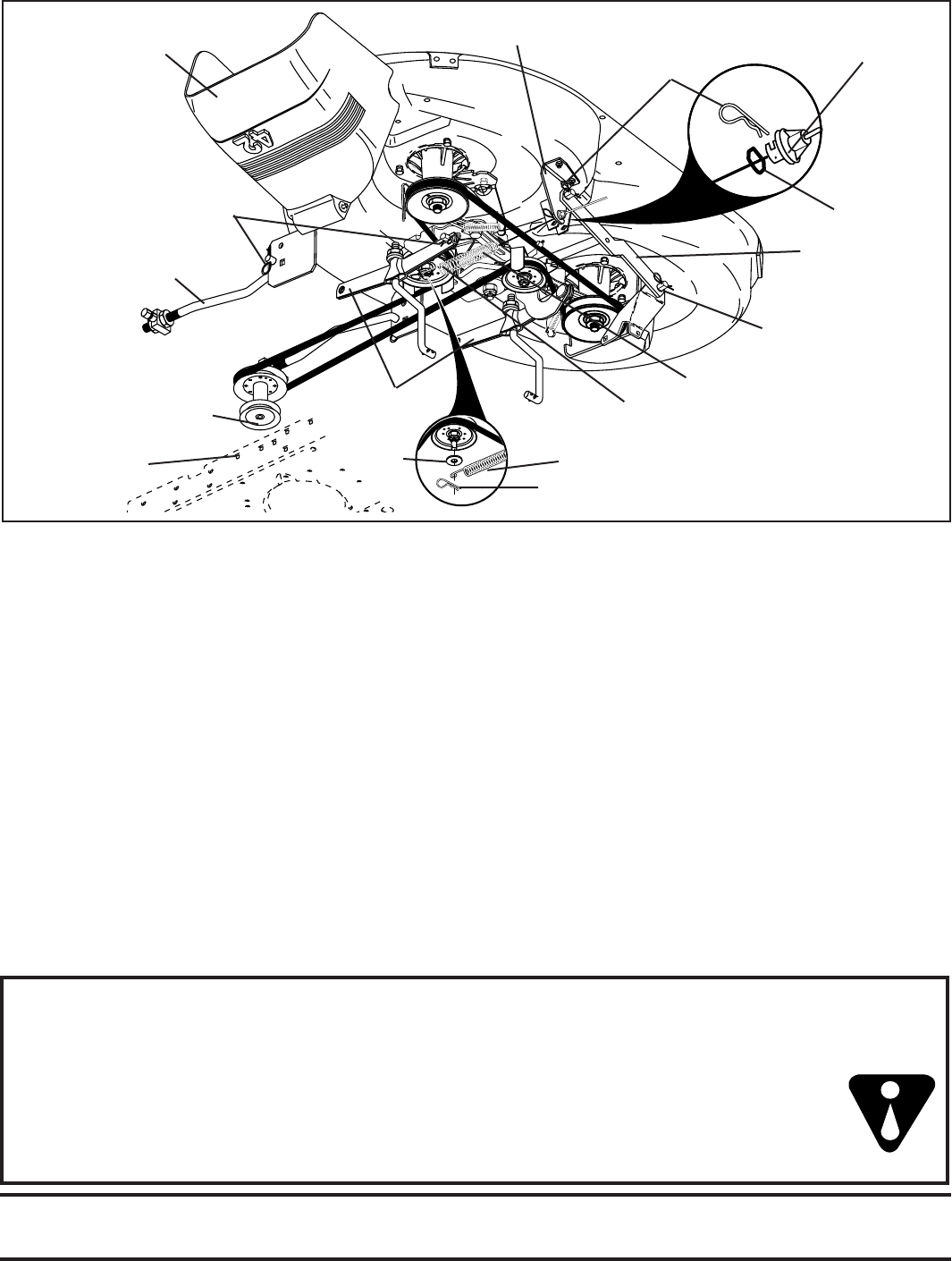

FIG. 13

DEFLECTOR SHIELD

SMALL RETAINER SPRING

CLUTCH SPRING

FLAT WASHER

20

TO REPLACE MOWER BLADE DRIVE BELT

(See Fig. 18)

The mower blade drive belt may be replaced without tools.

Park the tractor on level surface. Engage parking brake.

BELT REMOVAL -

• Remove mower from tractor (See “TO REMOVE

MOW ER” in this section of this manual).

• Work belt off both mandrel pulleys and idler pulleys.

• Pull belt away from mower.

BELT INSTALLATION -

• Install new belt in reverse order of removal.

• Make sure belt is in all pulley grooves and in side all

belt guides.

• Install mower in reverse order of removal instruc-

tions.

SERVICE AND ADJUSTMENTS

FRONT-TO-BACK ADJUSTMENT (See Figs. 16 and 17)

IMPORTANT: DECK MUST BE LEVEL SIDE-TO-SIDE. IF THE

FOLLOWING FRONT-TO-BACK ADJUSTMENT IS NECESSARY,

BE SURE TO AD JUST BOTH FRONT LINKS EQUAL LY SO

MOWER WILL STAY LEVEL SIDE-TO-SIDE.

To obtain the best cutting results, the mower housing

should be adjusted so that the front is approximately 1/8"

to 1/2" lower than the rear when the mower is in its high-

est position.

Check adjustment on right side of tractor. Measure dis tance

“D” directly in front and behind the mandrel at bottom edge

of mower housing as shown.

• Before making any necessary adjustments, check that

both front links are equal in length.

• If links are not equal in length, adjust one link to same

length as other link.

• To lower front of mower loosen nut “E” on both front

links an equal number of turns.

FIG. 17

BOTH FRONT LINKS MUST BE EQUAL IN LENGTH

FIG. 16

TO LEVEL MOWER HOUSING

Adjust the mower while tractor is parked on level ground

or driveway. Make sure tires are properly inflated (See

“PROD UCT SPECIFICATIONS” section of this manual). If

tires are over or underinflated, you will not properly adjust

your mower.

SIDE-TO-SIDE ADJUSTMENT (See Figs. 14 and 15)

• Raise mower to its highest position.

• At the midpoint of both sides of mower, measure height

from bot tom edge of mower to ground. Distance “A”

on both sides of mower should be the same or within

1/4" of each other.

• If adjustment is necessary, make adjustment on one

side of mower only.

• To raise one side of mower, tighten lift link ad just ment

nut on that side.

• To lower one side of mower, loosen lift link ad just ment

nut on that side.

NOTE: Each full turn of adjustment nut will change mow er

height about 1/8".

• Recheck measurements after adjusting.

BOTTOM EDGE

OF MOWER TO

GROUND

FIG. 14

FIG. 15

AA

GROUND LINE

BOTTOM EDGE

OF MOWER TO

GROUND

• When distance “D” is 1/8" to 1/2" lower at front than

rear, tighten nuts “F” against trunnion on both front

links.

• To raise front of mower, loosen nut “F” from trunnion on

both front links. Tighten nut “E” on both front links an

equal number of turns. The two front links must remain

equal in length.

• When distance “D” is 1/8" to 1/2" lower at front than rear,

tighten nut “F” against trunnion on both front links.

• Recheck side-to-side adjustment.

SUS PEN SION ARM

LIFT LINK

ADJUSTMENT NUT

“D”

“D”

MAN DREL

NUT “E”

TRUNNION

NUT “F”

FRONT LINKS

21

SERVICE AND ADJUSTMENTS

FIG. 18

FIG. 20

TO REPLACE MOTION DRIVE BELT

(See Fig. 20)

Park the tractor on level surface. En gage parking brake.

For as sis tance, there is a belt installation guide decal on

bottom side of left footrest.

BELT REMOVAL -

• Remove mower (See “TO RE MOVE MOWER” in this

section of manual).

NOTE: Observe entire motion drive belt and position of all

belt guides and keepers.

• Remove belt from stationary idler and clutching idler.

• Remove belt downward from around en gine pulley.

• Pull belt slack toward rear of trac tor. Remove belt

upwards from transaxle pulley by de flect ing belt keep-

ers.

• Remove belt from center span keeper and pull belt

away from tractor.

BELT INSTALLATION -

• Carefully work new belt down be tween transaxle belt

keepers and onto the input pulley.

• Slide belt into the center span keeper.

• Pull belt toward front of tractor and roll around the top

groove of engine pulley.

• Install belt through stationary idler and clutch ing

idler.

• Make sure belt is in all pulley grooves and in side all

belt guides and keep ers.

• Install mower (See “TO IN STALL MOWER” in this sec-

tion of manual).

IDLER PULLEYS

MANDREL PULLEYS

FIG. 19

TRANSAXLE

PULLEY

STA TION ARY

IDLER

CLUTCHING

IDLER

ENGINE

PULLEY

CENTER SPAN

KEEPER

WITH PARKING BRAKE “ENGAGED”

1-1/2"

JAM NUT

OPERATING ARM

NUT “A”

TO CHECK AND ADJUST BRAKE

(See Fig. 19)

Your tractor is equipped with an ad just able brake system

which is mounted on the right side of the transaxle.

If tractor requires more than five (5) feet to stop at highest

speed in high est gear on a level, dry concrete or paved

surface, then brake must be checked and ad just ed.

TO CHECK BRAKE

• Park tractor on a level, dry concrete or paved surface,

depress clutch/brake pedal all the way down and en-

gage parking brake.

• Disengage transmission by placing freewhel control

in “transmission disengaged” position. Pull freewheel

con trol out and into the slot and release so it is held

in the disengaged position.

The rear wheels must lock and skid when you try to manually

push the tractor forward. If the rear wheels rotate, the brake

needs to be adjusted or the pads need to be replaced.

TO ADJUST BRAKE

• Depress clutch/brake pedal all the way down and

en gage parking brake.

• Measure distance between brake operating arm and

nut “A” on brake rod.

• If distance is other than 1-9/16", loosen jam nut and

turn nut “A” until distance becomes 1-9/16". Retighten

jam nut against nut “A”.

• Engage transmission by placing freewheel control in

“trans mis sion engaged” position.

• Road test tractor for proper stopping distance as stated

above. Readjust if nec es sary. If stopping distance is

still greater than five (5) feet in high est gear, further

main te nance is nec es sary. Replace brake pads or

contact a qualified service center.

22

FIG. 21

SERVICE AND ADJUSTMENTS

TO ADJUST STEERING WHEEL ALIGNMENT

If steering wheel crossbars are not horizontal (left to right)

when wheels are positioned straight forward, remove steer-

ing wheel and reassemble per instructions in the Assembly

section of this manual.

FRONT WHEEL TOE-IN/CAMBER

The front wheel toe-in and camber are not adjustable on

your tractor. If damage has occurred to affect the front

wheel toe-in or camber, contact your nearest authorized

service center/department.

TO REMOVE WHEEL FOR REPAIRS

(See Fig. 22)

• Block up axle securely.

• Remove axle cover, retaining ring and washers to allow

wheel removal (rear wheel contains a square key - Do

not lose).

• Repair tire and reassemble.

• On rear wheels only: align grooves in rear wheel hub

and axle. Insert square key.

• Replace washers and snap retaining ring securely in

axle groove.

• Replace axle cover.

NOTE: To seal tire punctures and prevent flat tires due to

slow leaks, tire sealant may be purchased from your local

parts dealer. Tire sealant also prevents tire dry rot and

corrosion.

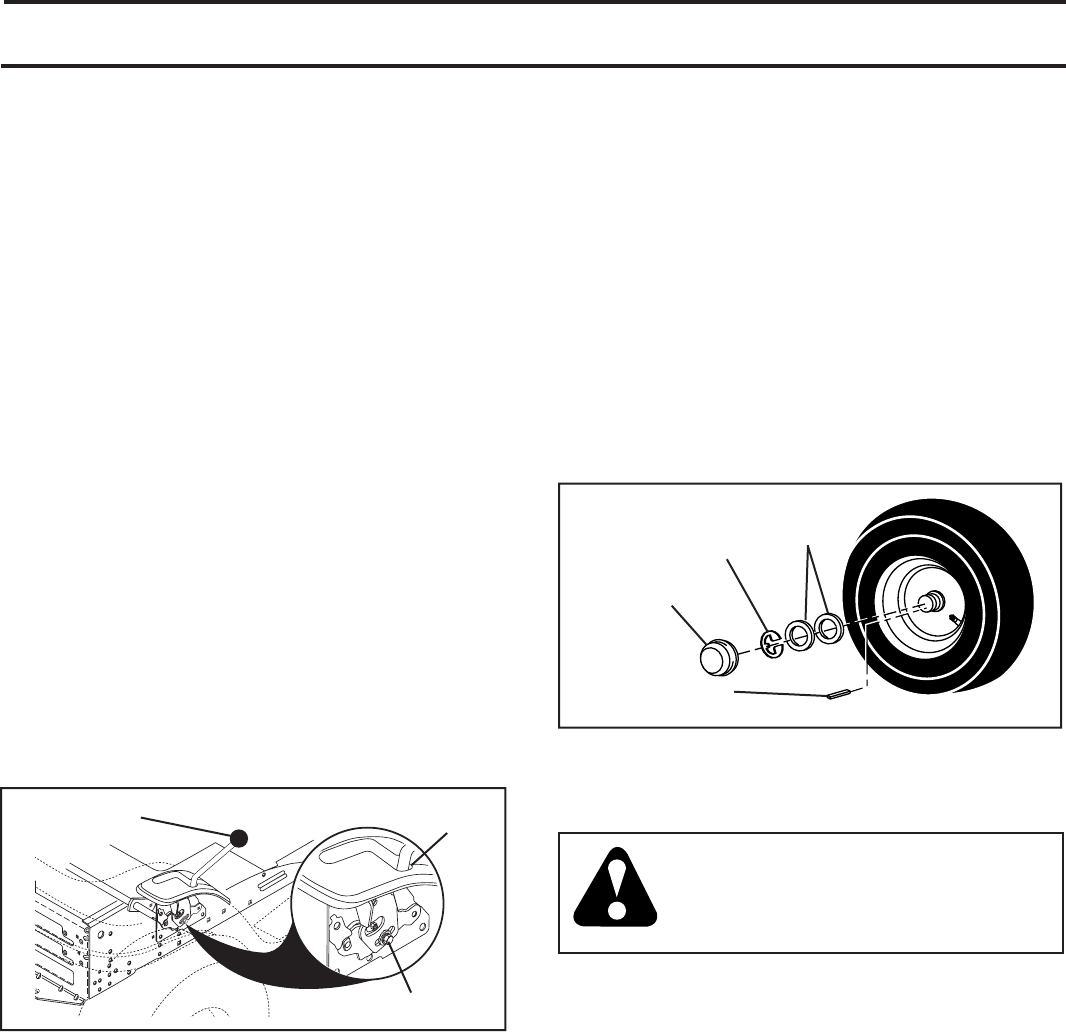

FIG. 22

RE TAIN ING

RING

WASH ERS

SQUARE KEY (REAR

WHEEL ONLY)

AXLE

COVER

TO START ENGINE WITH A WEAK BATTERY

(See Fig. 23)

WARNING: Lead-acid batteries gen-

er ate ex plo sive gases. Keep sparks,

flame and smoking ma te ri als away from

bat ter ies. Always wear eye pro tec tion

when around batteries.

If your battery is too weak to start the engine, it should be

recharged. (See "BATTERY" in the Maintenance sec tion

of this man u al).

If “jumper ca bles” are used for emer gen cy starting, follow

this pro ce dure:

IMPORTANT: YOUR TRACTOR IS EQUIPPED WITH A 12

VOLT SYSTEM. THE OTHER VEHICLE MUST ALSO BE A 12

VOLT SYSTEM. DO NOT USE YOUR TRACTOR BATTERY TO

START OTHER VEHICLES.

TO ATTACH JUMPER CABLES -

• Connect one end of the RED cable to the POSITIVE

(+) terminal of each battery(A-B), taking care not to

short against tractor chassis.

• Connect one end of the BLACK ca ble to the NEGA TIVE

(-) terminal (C) of fully charged battery.

• Connect the other end of the BLACK cable (D) to good

chassis ground, away from fuel tank and bat tery.

TO REMOVE CABLES, REVERSE ORDER -

• BLACK cable first from chassis and then from the fully

charged battery.

• RED cable last from both batteries.

02239

ADJUSTMENT

BOLT

NEUTRAL

LOCK GATE

MOTION CONTROL

LEVER

TRANSAXLE MOTION CONTROL LEVER

NEUTRAL ADJUSTMENT (See Fig. X)

The motion control lever has been pre set at the factory

and adjustment should not be necessary.

• Loosen adjustment bolt in front of the right rear wheel,

and lightly tighten.

• Start engine and move motion control lever until tractor

does not move forward or backward.

• Hold motion control lever in that position and turn engine

off.

• While holding motion control lever in place, loosen the

adjustment bolt.

• Move motion control lever to the neutral (N) (lock gate)

position.

• Tighten adjustment bolt securely.

NOTE: If additional clearance is needed to get to ad just ment

bolt, move mower deck height to the lowest position.

After above adjustment is made, if the tractor still creeps

forward or backward while motion control lever is in neutral

position, follow these steps:

• Loosen the adjustment bolt.

• Move the motion control lever 1/4 to 1/2 inch in the

direction it is trying to creep.

• Tighten adjustment bolt securely.

• Start engine and test.

• If tractor still creeps, repeat above steps until satis-

fied.

23

FIG. 23

WEAK OR DEAD

BATTERY FULLY CHARGED

BATTERY

REPLACING BATTERY (See Figs. 24 and 25)

WARNING: Do not short battery

ter mi nals by allowing a wrench or any

other object to contact both terminals

at the same time. Before connect-

ing battery, remove metal bracelets,

wristwatch bands, rings, etc.

Positive terminal must be connected

first to prevent sparking from ac ci -

den tal grounding.

• Lift seat pan to raised position.

• Disconnect BLACK battery cable first then RED battery

cable and carefully remove battery from tractor.

• Install new battery with terminals in same position as

old battery.

• First connect RED battery cable to positive (+) terminal

with hex bolt and keps nut as shown. Tighten securely.

Slide terminal cover over terminal.

• Connect BLACK grounding cable to negative (-) ter-

mi nal with remaining hex bolt and keps nut. Tighten

securely.

SERVICE AND ADJUSTMENTS

01536

TO REPLACE HEADLIGHT BULB

• Raise hood.

• Pull bulb holder out of the hole in the backside of the

grill.

• Replace bulb in holder and push bulb holder securely

back into the hole in the backside of the grill.

• Close hood.

INTERLOCKS AND RELAYS

Loose or damaged wiring may cause your tractor to run

poorly, stop running, or prevent it from starting.

• Check wiring. See electrical wiring diagram in the

Repair Parts section.

HOOD

HEADLIGHT WIRE

CONNECTOR

FIG. 26

TO REMOVE HOOD AND GRILL ASSEMBLY

(See Fig. 26)

• Raise hood.

• Unsnap headlight wire connector.

• Stand in front of tractor. Grasp hood at sides, tilt toward

engine and lift off of tractor.

• To replace, reverse above procedure.

FIG. 24

FIG. 25

SEAT PAN

KEPS NUT

HEX

BOLT

POSITIVE (RED) CABLE NEGATIVE (BLACK) CABLE

TER MI NAL

COVER

ENGINE

TO AD JUST THROTTLE CON TROL CABLE

The throttle control has been preset at the factory and

ad just ment should not be necessary. If adjustment is nec-

es sary, see engine manual.

TO AD JUST CHOKE CON TROL

The choke control has been preset at the factory and ad-

just ment should not be necessary. If adjustment is neces-

sary, see engne manual.

TO ADJUST CARBURETOR

Your carburetor is not adjustable. If your engine does not

operate properly due to suspected carburetor problems,

take your tractor to an authorized service center for repair

and/or adjustment.

TO REPLACE FUSE

Replace with 20 amp automotive-type plug-in fuse. The

fuse holder is located behind the dash.

24

STORAGE

Immediately prepare your tractor for storage at the end

of the season or if the tractor will not be used for 30 days

or more.

WARNING: Never store the trac tor with

gas o line in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any en clo sure.

TRACTOR

Remove mower from tractor for winter storage. When mower

is to be stored for a period of time, clean it thor oughly, remove

all dirt, grease, leaves, etc. Store in a clean, dry area.

• Clean entire tractor (See “CLEANING” in the Main te -

nance section of this manual).

• Inspect and replace belts, if necessary (See belt re-

place ment instructions in the Service and Adjustments

section of this manual).

• Lubricate as shown in the Maintenance section of this

man ual.

• Be sure that all nuts, bolts and screws are securely

fastened. Inspect moving parts for damage, breakage

and wear. Replace if necessary.

• Touch up all rusted or chipped paint surfaces; sand

lightly before painting.

BATTERY

• Fully charge the battery for storage.

• After a period of time in storage, battery may require

recharging.

• To help prevent corrosion and power leakage during

long periods of storage, battery cables should be dis-

con nect ed and battery cleaned thoroughly (see “TO

CLEAN BATTERY AND TERMINALS” in the Mainte-

nance sec tion of this manual).

• After cleaning, leave cables disconnected and place

cables where they cannot come in contact with battery

terminals.

• If battery is removed from tractor for storage, do not

store battery directly on concrete or damp surfaces.

ENGINE

FUEL SYSTEM

IMPORTANT: IT IS IMPORTANT TO PREVENT GUM DEPOSITS

FROM FORMING IN ES SEN TIAL FUEL SYSTEM PARTS SUCH

AS CARBURETOR, FUEL FIL TER, FUEL HOSE, OR TANK

DURING STORAGE. ALSO, EXPERIENCE INDICATES THAT

ALCOHOL BLENDED FUELS (CALLED GASOHOL OR USING

ETHANOL OR METHANOL) CAN ATTRACT MOIS TURE WHICH

LEADS TO SEPARATION AND FOR MA TION OF ACIDS DURING

STOR AGE. ACIDIC GAS CAN DAMAGE THE FUEL SYSTEM

OF AN ENGINE WHILE IN STORAGE.

• Empty the fuel tank by starting the engine and let it run

until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner products in the

fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in mini-

mizing the formation of fuel gum deposits during stor age.

Add stabilizer to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer container.

Run engine at least 10 minutes after adding stabilizer to

allow the stabilizer to reach the carburetor. Do not empty

the gas tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace with clean en-

gine oil. (See “ENGINE” in the Maintenance section of

this man ual).

CYLINDER(S)

• Remove spark plug(s).

• Pour one ounce of oil through spark plug hole(s) into

cylinder(s).

• Turn ignition key to “START” position for a few seconds

to distribute oil.

• Replace with new spark plug(s).

OTHER

• Do not store gasoline from one season to another.

• Replace your gasoline can if your can starts to rust.

Rust and/or dirt in your gasoline will cause problems.

• If possible, store your tractor indoors and cover it to

give protection from dust and dirt.

• Cover your tractor with a suitable protective cover that

does not retain moisture. Do not use plastic. Plastic

cannot breathe which allows condensation to form and

will cause your tractor to rust.

IMPORTANT: NEVER COVER TRACTOR WHILE EN GINE AND

EXHAUST AREAS ARE STILL WARM.

25

TROUBLESHOOTING POINTS

Will not start 1. Out of fuel. 1. Fill fuel tank.

2. Engine not “CHOKED” properly. 2. See “TO START ENGINE” in Operation section.

3. Engine flooded. 3. Wait several minutes before attempting to start.

4. Bad spark plug. 4. Replace spark plug.

5. Dirty air filter. 5. Clean/replace air filter.

6. Dirty fuel filter. 6. Replace fuel filter.

7. Water in fuel. 7. Empty fuel tank and carburetor, refill tank with fresh

gasoline and replace fuel filter.

8. Loose or damaged wiring. 8. Check all wiring.

9. Carburetor out of adjustment. 9. See “To Adjust Carburetor” in Service Adjustments

section.

10. Engine valves out of adjustment. 10. Contact an authorized service center/department.

Hard to start 1. Dirty air filter. 1. Clean/replace air filter.

2. Bad spark plug. 2. Replace spark plug.

3. Weak or dead battery. 3. Recharge or replace battery.

4. Dirty fuel filter. 4. Replace fuel filter.

5. Stale or dirty fuel. 5. Empty fuel tank and refill tank with fresh, clean gasoline.

6. Loose or damaged wiring. 6. Check all wiring.

7. Carburetor out of adjustment. 7. See “To Adjust Carburetor” in Service Adjustments

section.

8. Engine valves out of adjustment. 8. Contact an authorized service center/department.

Engine will not turn over 1. Clutch/brake pedal not depressed. 1. Depress clutch/brake pedal.

2. Attachment clutch is engaged. 2. Disengage attachment clutch.

3. Weak or dead battery. 3. Recharge or replace battery.

4. Blown fuse. 4. Replace fuse.

5. Corroded battery terminals. 5. Clean battery terminals.

6. Loose or damaged wiring. 6. Check all wiring.

7. Faulty ignition switch. 7. Check/replace ignition switch.

8. Faulty solenoid or starter. 8. Check/replace solenoid or starter.

9. Faulty operator presence switch(es). 9. Contact an authorized service center/department.

Engine clicks but will not 1. Weak or dead battery. 1. Recharge or replace battery.

start 2. Corroded battery terminals. 2. Clean battery terminals.

3. Loose or damaged wiring. 3. Check all wiring.

4. Faulty solenoid or starter. 4. Check/replace solenoid or starter.

Loss of power 1. Cutting too much grass/too fast. 1. Raise cutting height/reduce speed.

2. Throttle in “CHOKE” position. 2. Adjust throttle control.

3. Build-up of grass, leaves and trash under mower. 3. Clean underside of mower housing.

4. Dirty air filter. 4. Clean/replace air filter.

5. Low oil level/dirty oil. 5. Check oil level/change oil.

6. Faulty spark plug. 6. Clean and regap or change spark plug.

7. Dirty fuel filter. 7. Replace fuel filter.

8. Stale or dirty fuel. 8. Empty fuel tank and refill tank with fresh, clean gasoline.

9. Water in fuel. 9. Empty fuel tank and carburetor, refill tank with fresh

gasoline and replace fuel filter.

10. Spark plug wire loose. 10. Connect and tighten spark plug wire.

11. Dirty engine air screen/fins. 11. Clean engine air screen/fins.

12. Dirty/clogged muffler. 12. Clean/replace muffler.

13. Loose or damaged wiring. 13. Check all wiring.

14. Carburetor out of adjustment. 14. See “To Adjust Carburetor” in Service Adjustments

section.

15. Engine valves out of adjustment. 15. Contact an authorized service center/department.

Excessive vibration 1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

2. Bent blade mandrel. 2. Replace blade mandrel.

3. Loose/damaged part(s). 3. Tighten loose part(s). Replace damaged parts.

PROBLEM CAUSE CORRECTION

26

TROUBLESHOOTING POINTS

PROBLEM CAUSE CORRECTION

Engine dies when 1. Reverse operation system 1. Turn ignition key to

tractor is shifted (ROS) is not "ON" while ROS "ON" position.

into reverse mower or other attachment See Operation section.

is engaged.

Engine continues to run 1. Faulty operator-safety presence control system. 1. Check wiring, switches and connections. If not

when operator leaves seat corrected, contact an authorized service center/

with attachment clutch department.

engaged

Poor cut - uneven 1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

2. Mower deck not level. 2. Level mower deck.

3. Buildup of grass, leaves, and trash under mower. 3. Clean underside of mower housing.

4. Bent blade mandrel. 4. Replace blade mandrel.

5. Clogged mower deck vent holes from buildup of 5. Clean around mandrels to open vent holes.

grass, leaves, and trash around mandrels.

Mower blades will not 1. Obstruction in clutch mechanism. 1. Remove obstruction.

rotate 2. Worn/damaged mower drive belt. 2. Replace mower drive belt.

3. Frozen idler pulley. 3. Replace idler pulley.

4. Frozen blade mandrel. 4. Replace blade mandrel.

Poor grass discharge 1. Engine speed too slow. 1. Place throttle control in “FAST” position.

2. Travel speed too fast. 2. Shift to slower speed.

3. Wet grass. 3. Allow grass to dry before mowing.

4. Mower deck not level. 4. Level mower deck.

5. Low/uneven tire air pressure. 5. Check tires for proper air pressure.

6. Worn, bent or loose blade. 6. Replace/sharpen blade. Tighten blade bolt.

7. Buildup of grass, leaves and trash under mower. 7. Clean underside of mower housing.

8. Mower drive belt worn. 8. Replace mower drive belt.

9. Blades improperly installed. 9. Reinstall blades sharp edge down.

10. Improper blades used. 10. Replace with blades listed in this manual.

11. Clogged mower deck vent holes from buildup of 11. Clean around mandrels to open vent holes.

grass, leaves, and trash around mandrels.

Headlight(s) not working 1. Light switch is “OFF”. 1. Turn light switch “ON”.

(if so equipped) 2. Bulb(s) or lamp(s) burned out. 2. Replace bulb(s) or lamp(s).

3. Faulty light switch. 3. Check/replace light switch.

4. Loose or damaged wiring. 4. Check wiring and connections.

5. Blown fuse. 5. Replace fuse.

Battery will not charge 1. Bad battery cell(s). 1. Replace battery.

2. Poor cable connections. 2. Check/clean all connections.

3. Faulty regulator (if so equipped). 3. Replace regulator.

4. Faulty alternator. 4. Replace alternator.

Engine “backfires” when 1. Engine throttle control not set between half and 1. Move throttle control between half and full speed

turning engine “OFF” full speed (fast) position before stopping engine. (fast) position before stopping engine.

27

15 DEGREES MAX.

FOLD ALONG DOTTED LINE

THIS IS A 15 DEGREE SLOPE

ONLY RIDE UP AND DOWN HILL,

NOT ACROSS HILL

SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION

WARNING: To avoid serious injury, operate your tractor up and

down the face of slopes, never across the face. Do not mow

slopes greater than 15 degrees. Make turns gradually to prevent

tipping or loss of control. Exercise extreme caution when

changing direction on slopes.

1. Fold this page along dotted line indicated above.

2. Hold page before you so that its left edge is vertically parallel to a tree

trunk or other upright structure.

3. Sight across the fold in the direction of hill slope you want to measure.

4. Compare the angle of the fold with the slope of the hill.

28

LIMITED WARRANTY

The Manufacturer warrants to the original consumer purchaser that this product as manufactured is free from defects in materi-

als and work man ship. For a period of two (2) years from date of purchase by the original consumer purchaser, we will repair or

replace, at our option, without charge for parts or labor incurred in replacing parts, any part which we find to be defective due

to materials or workmanship. This Warranty is subject to the following limitations and exclusions.

1. This warranty does not apply to the engine, other than HOP manufactured transaxle/transmission components, battery

(except as noted below) or components parts thereof. Please refer to the applicable manufacturer's warranty on these

items.

2. Transportation charges for the movement of any power equipment unit or attachment are the responsibility of the pur-

chaser. Transportation charges for any parts submitted for replacement under this warranty must be paid by the purchas-

er unless such return is requested by HOP.

3. Battery Warranty: On products equipped with a Battery, we will replace, without charge to you, any battery which we find

to be defective in manufacture, during the first ninety (90) days of ownership. After ninety (90) days, we will exchange the

Battery, charging you 1/12 of the price of a new Battery for each full month from the date of the original sale. Battery must

be maintained in accordance with the instructions furnished.

4. The Warranty period for any products used for rental or commercial purposes is limited to 90 days from the date of original

purchase.

5. This Warranty applies only to products which have been properly assembled, adjusted, operated, and main tained in ac cor -

dance with the instructions furnished. This Warranty does not apply to any product which has been subjected to alteration,

misuse, abuse, improper assembly or installation, delivery damage, or to normal wear of the product.

6. Exclusions: Excluded from this Warranty are belts, blades, blade adapters, normal wear, normal adjustments, stan dard

hardware and normal maintenance.

7. In the event you have a claim under this Warranty, you must return the product to an authorized service dealer.

Should you have any unanswered questions concerning this Warranty, please contact:

giving the model number, serial number and date of purchase of your product and the name and address of the authorized

dealer from whom it was purchased.

THIS WARRANTY DOES NOT APPLY TO INCIDENTAL OR CONSEQUENTIAL DAMAGES AND ANY IMPLIED WAR RAN -

TIES ARE LIMITED TO THE SAME TIME PERIODS STATED HEREIN FOR OUR EXPRESSED WARRANTIES. Some areas

do not allow the limitation of consequential damages or limitations of how long an implied Warranty may last, so the above limi-

tations or exclusions may not apply to you. This Warranty gives you specific legal rights, and you may have other rights which

vary from locale to locale.

This is a limited Warranty within the meaning of that term as defined in the Magnuson-Moss Act of 1975.

Or, Call Toll Free:

1-800-661-6662

8:30 am - 5 pm ET, Mon - Fri

and ask for Customer Service

Briggs and Stratton Canada

Customer Service

1195 Courtneypark Dr. East

Mississauga, Ontario

L5T-1R1

28

GARANTIE LIMITÉE

Le Fabricant garantit à l’acheteur initial que son produit tel que manufacturé est libre de défaut de matière et d’ouvrage. Pendant

deux (2) ans, à compter de la date d’achat de la part de l’acheteur initial, nous réparerons où remplacerons à notre choix,

gratuitement, toute pièce, sur laquelle nous estimerons qu’il existe un défaut de matière ou d’ouvrage. Cette garantie est soumise

aux limitations et exceptions suivantes:

1. Cette garantie ne couvre pas le moteur, la transmission/composants de transmission pas fabriqués par EHP, la batterie

(sauf comme mentionnée ci-dessous) ou les pièces detachées. Veuillez-vous consulter la garantie applicable du fabricant

des articles.

2. L'acheteur est responsable des frais du transport de tous les équipements actionnés par moteur ou les accessoires. L'acheteur

est responsable des frais aussi du transport de toutes les pièces (couvertes par cette garantie) soumis pour le remplacement

à moins que Electrolux Home Products demande à l'acheteur de renvoyer les pièces.

3. Garantie de la batterie: Pour les produits équipés d’une batterie, nous remplacerons, gratuitement, toute batterie estimée

défectueuse pendant les quatre-vingt-dix (90) jours initiaux suivant l’achat. Après quatre-vingt-dix (90) jours, nous échangerons

la batterie, le coût pour vous être 1/12 du prix d'une nouvelle batterie pour chaque mois complet à compter de la date d'achat

initiale. La batterie doit être entretenue selon les directives données dans la documentation appropriée.

4. La période de garantie applicable aux produits proposés en location ou à des fins commerciales est limitée à quatre-vingt-

dix (90) jours à compter de la date d’achat initiale.

5. Cette garantie ne s’applique qu’aux produits correctement montés, réglés, utilisés et entretenus conformément aux instructions

données dans la documentation appropriée. Cette garantie ne s’applique pas aux produits qui ont été modifiés, utilisés

incorrectement, abusés, mal assemblés, mal installés ou avariés lors de la livraison ou usage normal.

6. Exclusions: Les courroies, les lames, les adaptateurs de lame, l’usage normal, les réglages normaux, la visserie standard,

et l’entretien normal sont exclus de cette garantie.

7. En cas de problème entrant dans le cadre de cette garantie, veuillez-vous retourner votre machine à un concessionnaire

autorisé.

Si vous auriez aucune question sans réponse concernant cette garantie, s’il vous plaît contactez:

en nous donnant le numéro du modèle, le numéro de série, la date d’achat de votre machine ainsi que l’adresse du concessionnaire

autorisé chez qui vous l’avez acheté.

CETTE GARANTIE NE COUVRE AUCUN DOMMAGE INCIDENTEL OU CONSÉQUENT ET TOUTE GARANTIE IMPLICITE

EST LIMITÉE AUX MÊMES PÉRIODES PRÉCISÉES ICI POUR LES GARANTIES EXPLICITES DU FABRICANT. Certaines

localités ne permettent aucune restriction des dommages conséquents ou de la durée d’une garantie implicite et; par conséquent,

il se pourrait que les restrictions et exclusions énoncées ci-dessus ne s’appliquent pas à vous. Cette garantie vous donne droits

légaux spécifiques et vous pouvez aussi jouir d’autres droits d’un endroit à un autre.

Cette garantie est une garantie limitée comme définie dans la loi Magnuson-Moss Act de 1975.

Briggs and Stratton Canada

l’assistance aux Clients

1195 Courtneypark Dr. East

Mississauga, Ontario

L5T-1R1

Ou, Appelez Péage Librement:

1-800-661-6662

8:30 am – 5 pm ET, Mon–Fri

et demandez l’assistance aux Clients

27

GUIDE SUGGÈRE POUR L'ÉVALUATION DES PENTES

AFIN D'AMÉLIORER LA SÉCURITÉ D'UTILISATION

TONDEZ LES PENTES EN MONTANT OU EN

DESCENDANT MAIS, JAMAIS EN TRAVERS

15 DEGRÉS MAX

PLIEZ SUIVANT LES POINTILLÉS

CECI EST UNE PENTE A 15 DEGRÉS

26

GUIDE DE DÉPANNAGE

La tondeuse 1. Système de fonctionnement en marche 1. Tournez le ROS sur ON.

(ou son accessoire) arrière (ROS) est sur OFF n’est pas sur ON

s’arrête lorsque le tracteur

passe en marche arrière

Le moteur marche 1. Le système qui détecte la présence du conducteur 1. Vérifiez le câblage, les interrupteurs et les connexions.

lorsque le conducteur est défectueux. Si le problème n’est pas corrigé, contactez un centre

quitte le siège d’entretien autorisé.

avec l’embrayage

d’accessoire engagé

Coupe inégale 1. La lame est usée, tordue ou lâche. 1. Remplacez la lame. Serrez le boulon de lame.

2. Le carter de tondeuse n’est pas équilibré. 2. Nivelez le carter de tondeuse.

3. II y a une accumulation d'herbe, de feuilles, et 3. Nettoyez dessous du boîtier de tondeuse.

de débris sous la tondeuse.

4. Un mandrin de lame est tordu. 4. Remplacez le mandrin de lame.

5. Les trous d’évent du carter de tondeuse sont 5. Nettoyez les faces de mandrin pour ouvrir les trous

obstrués par l’accumulation de l’herbe, de feuilles, d’évent.

et de débris autour des mandrins.

Les lames de tondeuse 1. Une obstruction dans le mécanisme d’embrayage. 1. Enlevez l’obstruction.

ne tournent pas 2. La courroie d’entraînement de tondeuse est usée 2. Remplacez la courroie d’entraînement de tondeuse.

ou endommagée.

3. Galet-tendeur grippé. 3. Remplacez le galet-tendeur.

4. Un mandrin de lame grippé. 4. Remplacez le mandrin de lame.

Mauvaise décharge 1. La vitesse de moteur est trop lente. 1. Déplacez la commande des gaz dans la position

de l’herbe rapide (FAST).

2. La vitesse de course est trop rapide. 2. Changez à une vitesse plus lente.

3. Herbe humide. 3. Laissez sécher l’herbe avant de tondre.

4. Le carter de tondeuse n’est pas équilibré. 4. Nivelez le carter de tondeuse.

5. La pression des pneus est basse ou inégale. 5. Vérifiez la pression des pneus.

6. La lame est usée, tordue ou lâche. 6. Remplacez la lame ou affilez-la. Serrez le boulon de

lame.

7. II y a une accumulation d'herbe, de feuilles, et 7. Nettoyez dessous du boîtier de tondeuse.

de débris sous la tondeuse.

8. La courroie d’entraînement de tondeuse est 8. Remplacez la courroie d’entraînement de

usée. tondeuse.

9. Les lames n’ont pas été correctement montées. 9. Réinstallez les lames avec le bord tranchant

vers le bas.

10. Les mauvaises lames ont été montées. 10. Remplacez les lames avec les lames recomman-

dées dans ce manuel.

11. Les trous d’évent du carter de tondeuse sont 11. Nettoyez les faces de mandrin pour ouvrir les trous

obstrués par l’accumulation de l’herbe, de feuilles, d’évent.

et de débris autour des mandrins.

Les phares n’allument 1. L’interrupteur est à la position d’arrêt (OFF). 1. Mettez l’interrupteur à la position marche (ON).

pas (si muni) 2. Ampoule(s) ou lampe(s) grillées. 2. Remplacer l'ampoule(s) ou lampe(s).

3. L’interrupteur des phares est défectueux. 3. Vérifiez/remplacez l’interrupteur des phares.

4. Le câblage est lâche ou endommagé. 4. Vérifiez le câblage et les connexions.

5. Fusible sauté. 5. Remplacez le fusible.

La batterie ne charge pas 1. Mauvais élément(s) de la batterie. 1. Remplacez la batterie.

2. Mauvaises connexions du câble. 2. Vérifiez/remplacez toutes les connexions.

3. Régulateur défectueux (si muni d’un). 3. Remplacez le régulateur.

4. Alternateur défectueux. 4. Remplacez l’alternateur.

Pétarade 1. La commande des gaz de moteur n’est pas 1. Déplacez la commande des gaz dans la position

au silencieux quand le dans la position intermédiaire (entre rapide et lent) intermédiaire (entre rapide et lent) avant de

moteur est coupé (OFF). avant de couper le moteur. couper le moteur.

PROBLÈME CAUSE CORRECTION

25

GUIDE DE DÉPANNAGE

Le moteur refuse 1. Sans essence. 1. Remplissez le réservoir d’essence.

de démarrer 2. Le moteur n’est pas démarré à froid correctement. 2. Référez-vous à la section “POUR DÉMARRER LE

MOTEUR” dans la section fonctionnement.

3. Le moteur est noyé. 3. Attendez quelques minutes avant d’essayer de

démarrer.

4. Mauvaise bougie d’allumage. 4. Remplacez la bougie d’allumage.

5. Filtre à air sale. 5. Nettoyez/remplacez le filtre à air.

6. Filtre d’essence sale. 6. Remplacez le filtre d’essence.

7. II y a de l’eau dans l’essence. 7. Vidangez l’essence du réservoir et du carburateur,

remplissez le réservoir avec de l’essence fraîche, et

remplacez le filtre d’essence.

8. Le câblage est lâche ou endommagé. 8. Vérifiez tout le câblage.

9. Le carburateur demande un réglage. 9. Voyez la section “Pour Régler le Carburateur” dans

la section Entretien et Réglages.

10. Les soupapes de moteur demandent un 10. Contactez un centre d’entretien autorisé.

réglage.

Démarrage difficile 1. Filtre à air sale. 1. Nettoyez/remplacez le filtre à air.

2. Mauvaise bougie d’allumage. 2. Remplacez la bougie d’allumage.

3. Batterie faible ou à plat. 3. Rechargez ou remplacez la batterie.

4. Filtre d’essence sale. 4. Remplacez le filtre d’essence.

5. L’essence sale ou vieille. 5. Vidangez l’essence du réservoir d’essence et

remplissez avec de l’essence fraîche.

6. Le câblage est lâche ou endommagé. 6. Vérifiez tout le câblage.

7. Le carburateur demande un réglage. 7. Voyez la section “Pour Régler le Carburateur” dans

la section Entretien et Réglages.

8. Les soupapes de moteur demandent un 8. Contactez un centre d’entretien autorisé.

réglage.

Moteur ne tourne pas au 1. La pédale de frein/embrayage n’est pas 1. Appuyez sur la pédale de frein/embrayage.

ralenti baissée.

2. L’embrayage d’accessoire est à la position 2. Débrayez l’embrayage d’accessoire.

embrayée.

3. Batterie faible ou à plat. 3. Rechargez ou remplacez la batterie.

4. Fusible sauté. 4. Remplacez le fusible.

5. Les bornes de batterie sont corrodées. 5. Nettoyez les bornes de batterie.

6. Le câblage est lâche ou endommagé. 6. Vérifiez tout le câblage.

7. Le contacteur d’allumage est défectueux. 7. Vérifiez/remplacez le contacteur d’allumage.

8. Le solénoïde ou le démarreur est défectueux. 8. Vérifiez/remplacez le solénoïde ou le démarreur.

9. L’interrupteur qui détecte la présence du conduc- 9. Contactez un centre d’entretien autorisé.

teur est défectueux.

II y a un déclic mais le 1. Batterie faible ou à plat. 1. Rechargez ou remplacez la batterie.

moteur ne démarre pas 2. Les bornes de batterie sont corrodées. 2. Nettoyez les bornes de batterie.

3. Le câblage est lâche ou endommagé. 3. Vérifiez tout le câblage.

4. Le solénoïde ou le démarreur est défectueux. 4. Vérifiez/remplacez le solénoïde ou le démarreur.

Le moteur manque de 1. Vous tondez trop d’herbe/la vitesse de la tondeuse 1. Mettez à la position de coupe plus haute ou

puissance est trop rapide. réduisez la vitesse.

2. La commande des gaz est à la position étrangleur. 2. Réglez la commande des gaz.

3. II y a une accumulation d'herbe, de feuilles, et 3. Nettoyez dessous du boîtier de tondeuse.

de débris sous la tondeuse.

4. Filtre à air sale. 4. Nettoyez/remplacez le filtre à air.

5. Niveau d’huile bas/huile sale. 5. Vérifiez le niveau d’huile/changez l’huile.

6. La bougie d’allumage est défectueuse. 6. Nettoyez, ajustez l’écartement ou remplacez la bougie

d’allumage.

7. Filtre d’essence sale. 7. Remplacez le filtre d’essence.

8. L’essence sale ou vieille. 8. Vidangez l’essence du réservoir d’essence et

remplissez le réservoir avec de l’essence fraîche.

9. II y a de l’eau dans l’essence. 9. Vidangez l’essence du réservoir et du carburateur,

remplissez le réservoir avec de l’essence fraîche, et

remplacez le filtre d’essence.

10. Un fil lâche sur la bougie d’allumage. 10. Branchez et serrez le fil de bougie d’allumage.

11. Tamis d’air du moteur/ailettes sont sales. 11. Nettoyez le tamis d’air du moteur/ailettes.

12. Silencieux sale ou encrassé. 12. Nettoyez/remplacez le silencieux.

13. Le câblage est lâche ou endommagé. 13. Vérifiez tout le câblage.

14. Le carburateur demande un réglage. 14. Voyez la section “Pour Régler le Carburateur” dans

la section Entretien et Réglages.

15. Les soupapes du moteur demandent un 15. Contactez un centre d’entretien autorisé.

réglage.

Vibrations 1. La lame est usée, tordue, ou lâche. 1. Remplacez la lame. Serrez à fond le boulon de lame.

excessives 2. Un mandrin de lame est tordu. 2. Remplacez le mandrin de lame.

de la tondeuse 3. Des pièces sont lâches ou endommagées. 3. Serrez les pièces lâches. Remplacez les pièces

endommagées.

PROBLÈME CAUSE CORRECTION

24

ENTREPOSAGE

Préparez immédiatement votre tracteur pour l’entreposage à la

fin de la saison ou si le tracteur ne sera pas utilisé pendant une

période de 30 jours ou plus.

AVERTISSEMENT: N’entreposez jamais

le trac teur dans un bâtiment lorsque le

réservoir conteint de l'essence dont les

vapeurs pour raient entrer en contact avec

une flam me nue ou une étin cel le. Laissez le

moteur refroidir avant de l’en tre po ser dans

une en cein te.

TRACTEUR

Enlevez la tondeuse du tracteur quand vous l’entreposez pour

l’hiver. Quand la tondeuse doit être entreposée pendant une

longue période de temps, nettoyez-la à fond, enlevez toutes la

saleté, la graisse, les feuilles, etc. Entreposez le tracteur dans

un endroit propre et sec.

• Nettoyez le tracteur entier (Voir la section Nettoyage dans la

section Entretien de ce manuel).

• Inspectez, et si nécessaire, remplacez les courroies (Ré fé rez-

vous aux instructions de remplacement de la courroie dans

la section Entretien et Réglages de ce manuel).

• Lubrifiez comme illustré dans la section Entretien de ce

manuel.

• Assurez-vous que tous les écrous, les boulons, et les vis

soient bien fixés. Vérifiez toutes les pièces mobiles pour

l’avarie, le bris, et l’usure. Remplacez-les si né ces sai re.

• Retouchez toutes les surfaces peintes si elles se sont rouillées

ou éraflées; sablez lé gè re ment au papier émeri avant de

peindre.

BATTERIE

• Chargez complètement la batterie avant d’entreposer.

• Il est parfois nécessaire de recharger la batterie après une

longue période d’entreposage.

• Pour éviter la corrosion et les fuites de puissance pendant

une longue période d’entreposage, les câbles de batterie

devraient être débranchés et la batterie devrait être nettoyée

à fond (Voir la section “POUR NETTOYER LA BAT TE RIE ET

LES BORNES” dans la section Entretien de ce manuel).

• Après le nettoyage, laissez les câbles dé bran cher et mettez-

les où ils ne peuven pas entrer en contact avec les bornes

de batterie.

• Si la batterie est enlevée du tracteur pour l’entreposage, ne

mettez pas la batterie directement sur une surface bé ton née

ou humide.

MOTEUR

SYSTÈME D’ESSENCE

IMPORTANT: C’EST TRÈS IMPORTANT D’ÉVITER

LA FORMATION DES DÉPÔTS DE GOMME DANS LE

CARBURATEUR, LE FILTRE D’ESSENCE, LE TUYAU

D’ESSENCE OU LE RÉSERVOIR D’ESSENCE PENDANT

L’ENTREPOSAGE. L’EXPÉRIENCE DÉMONTRE QUE LES

CARBURANTS QUI SONT MÉLANGÉS AVEC DE L’ALCOOL

(ÉTHANOL OU MÉTHANOL ET PARFOIS APPELÉS GASOHOL)

PEUVENT ATTIRER L’HUMIDITÉ QUI CAUSE LA SÉPARATION

ET LA FORMATION D’ACIDE PENDANT L’ENTREPOSAGE.

L’ESSENCE ACIDE PEUT AVARIER LE SYSTÈME DE

CARBURANT DU MOTEUR PENDANT L’ENTREPOSAGE.

• Vidangez le réservoir d'essence en mettant en marche le

moteur et le laissant courir jusqu’à ce que les conduites

d'essence et le carburateur soient vides.

• N’utilisez jamais les produits spéciaux pour nettoyer le mo teur

et le carburateur dans le réservoir d’essence. L’em ploi de

ces produits pourrait causer des dégâts permanents.

• Utilisez de l’essence fraîche l’année suivante.

REMARQUE: Un stabilisateur d’essence est une option ac cep ta ble

pour minimiser la formation des dépôts de gomme de carburant

pendant l’entreposage. Ajoutez le stabilisateur à l’essence dans

le réservoir d’essence ou dans le bidon de carburant. Suivez

toujours le dosage de mélange inscrit sur le bidon de stabilisateur.

Laissez tourner le moteur pendant au moins 10 minutes après avoir

ajouté le stabilisateur pour lui permettre d’at tein dre le carburateur.

Ne vidangez pas le ré ser voir d’es sen ce et le carburateur si le

stabilisateur d’essence est utilisé.

HUILE DE MOTEUR

Vidangez l’huile (quand le moteur est chaud) et remplacez avec

de l’huile de moteur fraîche. (Voir la section “MOTEUR” dans la

section Entretien de ce manuel).

CYLINDRE(S)

• Enlevez la(s) bougie(s) d’allumage.

• Versez une once (29 ml) d’huile par l’orifice(s) de bougie

d’allumage dans le(s) cylindre(s).

• Tournez la clé d’allumage à la position de démarrage (START)

pendant quelques secondes pour répartir l’huile.

• Remplacez avec une nouvelle bougie d’allumage.

INFORMATION SUPPLÉMENTAIRE

• Ne conservez pas d’essence d’une saison à l’autre.

• Remplacez le bidon d’essence s’il commence à rouiller. La

présence de rouille et/ou la saleté dans l’essence causera

des problèmes.

• Entreposez le tracteur à l’intérieur, si possible, et couvrez-le

pour le protéger de la poussière et de la saleté.

• Couvrez le tracteur avec une couverture perméable. N’uti li sez

pas une couverture en plastique. Le plastique obstrue la

circulation d’air et permet la formation de condensation qui

fera rouiller le tracteur.

IMPORTANT: NE COUVREZ JAMAIS LE TRACTEUR QUAND

LE MOTEUR ET LES ENDROITS D’ÉCHAPPEMENT SONT

ENCORE CHAUDS.

23

RÉVISION ET RÉGLAGES

FIG. 24

ÉCROU À

TAQUETS BOULON H

CÂBLE POSITIF (ROUGE)

FIG. 25

CÂBLE NÉGATIF (NOIR)

COUVERTURE

BORNE

CUVETTE

DU SIÈGE

POUR REMPLACER L’AMPOULE DES

PHARES

• Soulevez le capot.

• Dégagez de la douille d’ampoule de l’orifice à l’arrière de la

calandre.

• Réinstallez l’ampoule dans la douille et poussez à fond la

douille d’ampoule dans l’orifice à l’arrière de la calandre.

• Fermez le capot.

VERROUS ET RELAIS

Un câblage desserré ou avarié peut être la cause du mauvais

fonctionnement, de l'arrêt ou du non-démarrage du tracteur.

• Vérifiez le câblage. Voir le schéma du câblage électrique

dans la section Pièces de Rechange.

POUR REMPLACER LE FUSIBLE

Remplacez par un fusible enfichable de type automobile, de

20A. Le porte-fusible est situé di rec te ment derrière le ta bleau

de bord.

REPLACER LA BATTERIE

(Voir les Fig. 24 et 25)

AVERTISSEMENT: Ne court-circuitez pas les

bor nes de batterie par permettre qu'une clé

ou autres objets entrent en contacte avec

les deux bornes a la même fois. Avant

d’ins tal ler la batterie, enlevez tous les bi-

joux, les bra ce lets de montre, les bagues

mé tal li ques, etc.

Au début la borne positive doit être bran chée

pour prévenir les étincelles d’une mise à la

masse accidentelle.

• Levez la bac du siege à la position elevée.

• Premiérement débranchez le câble de batterie NOIR et

ensuite le câble de batterie ROUGE et enlevez la batterie

du tracteur.

• Installez la nouvelle batterie avec les bornes dans la même

place comme vieille batterie.

• Premiérement branchez le câble de batterie ROUGE à la

borne positive (+) avec un boulon H et écrou à taquets comme

montré. Serrez à fond. Glissez la couverture borne au-dessus

de la borne

• Branchez le câble de masse de batterie NOIR à la borne

négative (-) avec le boulon H et écrou à taquets qui restent.

Serrez à fond.

01536

CAPOT

CONNECTEUR

DES CÂBLES

DES PHARES

FIG. 26

POUR ENLEVER LE CAPOT ET LA

CALANDRE (Voir la Fig. 26)

• Soulevez le capot.

• Débranchez le connecteur des câbles des phares.

• Placez-vous au devant le tracteur. Empoignez le capot et

les pan neaux latéraux, inclinez-le un peu vers le moteur et

sou le vez-le du tracteur.

• Pour le réinstaller, inversez les étapes ci-dessus.

MOTEUR

POUR RÉGLER LE CÂBLE DE LA

COMMANDE DES GAZ

La commande des gaz a été préréglée à l’usine et un réglage ne

devrait pas être nécessaire. Si un réglage est nécessaire, voir le

manuel du moteur.

POUR RÉGLER LA COMMANDE DU

STARTER

La commande du starter a été préréglée à l’usine et un réglage

ne devrait pas être nécessaire. Si un réglage est né ces sai re, voir

le manuel du moteur.

POUR RÉGLER LE CARBURATEUR

Votre carburateur n'est pas réglable. Si votre moteur ne fonc tion ne

pas correctement à cause des problèms avec le car bu ra teur,

veuillez apporter la tondeuse à gazon au centre d'entretien autorisé

le plus proche pour faire la réaration et/ou le réglage.

22

RÉVISION ET RÉGLAGES

BAGUE DE

FER ME TU RE

COU VER TU RE

D’ESSIEU

RON DEL LES

FIG. 22

CLÉ CARRÉE (ROUE

ARRIÈRE SEU LE MENT)

FIG. 21

LEVIER DE COM MAN DE

DE DÉPLACEMENT POINT MORT

VANNE DE

FERMETURE

BOULON DE

REGLAGE

RÉGLAGE AU NEUTRE DU LEVIER DE

CHAN GE MENT DE LA BOÎTE DE VITESSES

(Voir la Fig. 21)

La boîte de vitesses es doit être au neutre quand le levier de

chan ge ment est dans la position (N) (vanne de fermeture). Ce

préréglage est errectué à l'usine. Si d’autres ré gla ges sont né ces -

sai res, pro cé dez de la façon sui van te:

• Vérifier que la boîte de vitesses au neutre (N).

REMARQUE: Quand les roues avant du tracteur bou gent li-

bre ment, la boîte de vitesses est toujours au “neutre”.

• Desserrer le boulon de réglage àl'avant de la roue droite

arriére.

• Placez le levier de changement au nautre (N).

• Serrez à fond le boulon de réglage.

REMARQUE: S'il faut plus d'espace pour ateindre le boulon de

réglage, réglez la hauteur de la tondeure à la position la plus

basse.

POUR RÉGLER L’ALIGNEMENT DE LA DI-

REC TION

Si les barres transversales du volant de direction ne sont pas

en position horizontale (de gauche à droite) quand les roues du

tracteur sont droites, enlevez le volant de direction et ras sem blez-

le selon les directives indiquées dans la section “Montage” de

ce manuel.

CONVERGENCE DES ROUES AVANT/

CARROSSAGE

La convergence et le carrossace des roues avant ne sont pas

réglable sur votre tracteur. Si des dommages affectent la con-

ver gen ce ou le carrossage des roues avant, con tac tez le centre

d'en tre tien autorisé le plus pro che.

POUR ENLEVER LES ROUES POUR LES

RÉ PA RA TIONS (Voir la Fig. 22)

• Fixes solidement des cales sous l'éssieu.

• Enlevez le couvre-essieu, la bague de retenue et les ron-

del les pour permettre l’enlèvement de la roue (la roue arrière

contient une clé carrée - ne la perdez pas).

• Réparez le pneu et rassemblez-le.

• Sur les roues arrière seulement: alignez les rainures dans

le moyeu de roue arrière et l’essieu. Insérez la clé carrée.

• Réinstallee les rondelles et insérez à fond la bague de retenue

dans la rainure d’essieu.

• Réinstallee le couvre-essieu.

REMARQUE: Pour boucher les crevaisons de pneus et pour

prévenir les pneus à plat à cause des fuites, vous pouves acteter

un obturateur pour pneu chez votre dépositaure de péces. Ect ob-

turateur prévient aussi l'asséchement et la corrosion du pneu.

POUR DÉMARRER LE MOTEUR AVEC UNE

BAT TE RIE FAIBLE (Voir la Fig. 23)

AVERTISSEMENT: Les batteries au plomb

et à l’aci de produisent des gaz explosifs. Gar-

dez les étin cel les, les flammes, les ci ga ret tes,

etc. loin des batteries. Portez toujours des

lu net tes protectrices lorsque vous êtes pré

d'une bat te rie.

Si votre batterie est trop faible pour démarrer le moteur, elle devrait

être rechargée. (Voir "BATTERIE" dans la section Entretien de

ce manuel).

Si vous utilisez des “câbles de survoltage” pour un démarrage

d’ur gen ce, voici le procédé à suivre:

IMPORTANT: VOTRE TRACTEUR EST MUNI D’UN SYSTÈME

DE 12 VOLTS. L’AUTRE VÉHICULE DOIT AUSSI AVOIR UN

SYSTÈME DE 12 VOLTS. N’UTILISEZ PAS LA BATTERIE DU

TRACTEUR POUR DÉMARRER LES AUTRES VÉHICULES.

POUR ATTACHER LES CÂBLES DE DÉMARRAGE -

• Branchez chaque extrémité du câble ROUGE à la borne (A-B)

POSITIVE (+) de chaque batterie (en faisant bien attention

de ne pas court-circuiter contre le châssis).

• Branchez une extrémité du câble NOIR à la borne (C) NÉGA-

TIVE (-) de la batterie complètement chargée.

• Branchez l’autre extrémité du câble NOIR (D) au châssis mis

à la masse. Maintenez les câbles loin du réservoir d’es sen ce

et de la batterie.

POUR ENLEVER LES CÂBLES, RENVERSEZ LES

PRO CÉ DU RES -

• Débranchez premièrement le câble NOIR du châssis et

ensuite de la batterie chargée complètement.

• Débranchez ensuite le câble ROUGE des deux batteries.

FIG. 23

BATTERIE

EN TIÈ RE MENT

CHARGÉE

BATTERIE FAIBLE OU

DÉCHARGÉE

21

RÉVISION ET RÉGLAGES

FIG. 18

FIG. 19

POULIE DE MAN DRIN

POULIES DE

GALET-TEN DEUR

POULIE DE

MANDRIN

AVEC LE FREIN DE STATIONNEMENT ENGAGÉ (ENGAGED)

1-1/2"

(3,8 CM)

(1-1/2")

ÉCROU “A”

CONTRE-ÉCROU

BRAS

D’ACTIONNEMENT

POUR REMPLACER LA COURROIE

D’EN TRAÎ NE MENT DE TRANSMISSION

(Voir la Fig. 20)

Garez le tracteur sur un terrain plat. Engagez le frein de sta-

tion ne ment. Pour vous aider,il y a un autocollant de guide

d’ins tal la tion de courroie sur le côté inférieur du repose-pieds

à gauche.

POUR ENLEVEZ LA COURROIE -

• Enlevez la tondeuse (Voir “POUR ENLEVER LA TON DEU SE”

dans cette section de ce manuel).

REMARQUE: Observez la courroie d’entraînement de mouvement

et positionez toutes les guides et les retenues de courroie.

• Enlevez la courroie du galet-tendeur stationnaire et du galet-

tendeur d’embrayage.

• Enlevez la courroie en bas d’autour de la poulie de moteur.

• Tirez la courroie vers l’arrière du tracteur. Dégagez la cour-

roie vers le haut de la poulie de transmission en pliant les

guides-courroie.

• Enlevez la courroie du guide de l’écartement central et tirez-la

loin du tracteur.

INSTALLATION DE LA COURROIE

• Acheminez soigneusement la nouvelle courroie vers le bas

entre les retenues de courroie de la transmission et sur la

poulie d’entrée.

• Glissez la courrie dans la guide de l’écartement central.

• Tirez la courroie vers l’avant du tracteur et roulez-la autour

de la cannelure supérieure de la poulie de moteur.

• Installez la courroie au travers du galet-tendeur stationnaire

et du galet-tendeur d’embrayage.

• Assurez-vous que la courroie soit acheminée à l’intérieur de

tous les cannelures de poulie et dedans toutes toutes les

guides et les retenues de courroie.

• Installez la tondeuse (Voir “POUR INSTALLER LA

TON DEU SE” dans cette section de ce manuel).

FIG. 20

POULIE DE

MOTEUR

GALET-TEN DEUR

D’EM BRAYA GE

GALET-TEN DEUR

STA TION NAI RE

POULIE DE

TRANSMISSION

GUIDE DE

L’ÉCARTEMENT

CENTRAL

POUR CONTRÔLER ET RÉGLER LE FREIN

(Voir la Fig. X)

Votre tracteur est muni d’un système de frein réglable qui est

monté sur le côté droit de la transmission.

Si le tracteur demande une distance d’arrêt de plus de cinq (5)

pieds (1,52 m) pour s’arrêter à grande vitesse, sur une surface

horizontale en béton sec ou pavée, vous devez contrôler et

régler le frein.

POUR CONTRÔLER LE FREIN

• Garez le tracteur à plat, sur une surface en béton sec ou

pavée, appuyez à fond sur la pédale de frein/d’embrayage

et engagez le frein de stationnement.

• Débrayez la boîte de vitesse en plaçant la commande de

roue libre sur la position "boîte de vitesse débrayée". Tirez

la commande de roue libre vers l’extérieur et dans la fente

et lâchez-la en position débrayée.

Les roues arrière doivent se bloquer et patiner lorsque vous pous-

sez, à la main, le tracteur en avant. Si les roues arrière tournent,

vous devez soit régler le frein soit remplacer les plaquettes.

POUR RÉGLER LE FREIN

• Appuyez à fond sur la pédale de frein/embrayage et en ga gez

le frein de stationnement.

• Mesurez la distance entre le bras d’actionnement du frein et

l’écrou “A” sur la tige du frein.

• Si la distance n’est pas de 4,0 cm (1-9/16 po.), desserrez le

contre-écrou et tournez l’écrou “A” jusqu’à ce que la distance

soit de 4,0 cm (1-9/16 po.). Resserrez le contre-écrou contre

l’écrou “A”.

• Essayez le tracteur, comme ci-dessus, pour assurer une

distance d’arrêt appropriée. Réglez-le encore si né ces sai re.

Si le tracteur demande encore une distance d’arrêt de plus

de cinq (5) pieds (1,52 m) pour s’arrêter en grande vitesse,

il faut procéder à un entretien supplémentaire. Remplacez

les pla quet tes ou contactez le centre/dé par te ment d’entretien

autorisé le plus proche.

20

FIG. 15

FIG. 14

FIG. 16

FIG. 17

RÉVISION ET RÉGLAGES

RÉGLAGE DU DEVANT À L'ARRIÈRE

(Voir les Fig. 16 et 17)

IMPORTANT: LE CARTER DOIT ÊTRE PLAT D'UN CÔTÉ

À L'AUTRE. SI LE RÉGLAGE DU DEVANT À L'ARRIÈRE

SUIVANT EST NÉCESSAIRE, RÉGLEZ ÉGALEMENT LES DEUX

RACCORDS AVANT POUR QUE LA TONDEUSE RESTE DE

NIVEAU D'UN CÔTÉ À L'AUTRE.

Pour obtenir les meilleurs résultats de coupe, le boîtier de tondeuse

devrait être réglé afin que le devant soit environ de 0,32 cm (1/2

po.) à 1,27 cm (1/2 po.) inférieur à l'arrière quand la tondeuse est

dans la position la plus haute.

Vérifiez le réglage sur le côté droit du tracteur. Mesurez la dis-

tance “D” directement en face et derrière le mandrin au bord bas

du boîtier de tondeuse comme montré.

• Avant de faire tout réglage nécessaire, vérifiez que les deux

raccords avant soient égaux en longueur.

• Si les raccords ne sont pas égaux en longueur, réglez un

raccord à l'autre.

• Pour baisser le devant de la tondeuse, desserrez l'écrou

“E” sur les deux raccords antérieurs le même nombre des

tours.

POUR METTRE DE NIVEAU LE BOÎTIER DE

TON DEU SE

Réglez la tondeuse pendant que le tracteur est stationné sur un

terrain plat ou une sortie de voiture plate. Assurez-vous que la

pression de pneu entrée est correcte (Voir la section “SPECIFI-

CATIONS DE PRODUIT”). Si les pneus ne sont pas suffisam-

ment ou trop gonflés, vous ne réglerez pas correctement votre

ton deu se.

RÉGLAGE D'UN CÔTÉ À L'AUTRE

(Voir les Fig. 14 et 15)

• Soulevez la tondeuse à la position la plus haute.

• À mi-chemin des deux côtés de la tondeuse, mesurez la

hauteur à partir du fond du bord de la tondeuse à la terre.

La distance “A” devrait être la même ou à 6mm (1/4 po.) l'une

de l'autre.

• Si le réglage est nécessaire, faites le réglage sur un côté

seulement de la tondeuse.

• Soulevez un côté de la tondeuse en serrant l'écrou de réglage

du raccord de levage sur ce côté.

• Baissez un côté de la tondeuse en desserrant l'écrou de

réglage du raccord de levage sur ce côté.

REMARQUE: Chaque tour complet de l'écrou de réglage changera

la hauteur de la tondeuse d'environ 0,32 cm (1/8 po).

• Revérifiez les dimensions après le réglage.

• Quand la distance “D” est 0,32 cm (1/8 po.) à 1,27 cm (1/2

po.) inférieure au devant que l'arrière, serrez les écrous “F”

contre le tourillon sur les deux raccords avant.

• Pour soulever le devant de la tondeuse, desserrez l'écrou

“F” du tourillon sur les deux raccords avant. Serrez l'écrou

“E” sur les deux raccords avant du même nombre des tours.

Les deux raccords antérieures doivent rester égaux dans la

longueur.

• Quand la distance “D” est 0,32 cm (1/8 po.) à 1,27 cm (1/2

po.) inférieure au devant que l'arrière, serrez les écrous “F”

contre le tourillon sur les deux raccords avant.

• Vérifiez encore le réglage d'un côté à l'autre.

TOURILLON

LES DEUX RACCORDS AVANT DOIVENT ÊTRE ÉGAUX EN

LON GUEUR

RACCORDS AVANT

ÉCROU “E”

ÉCROU “F”

FOND DU

BORD

BRAS DE

SUSPENSION

ÉCROU DE RÉGLAGE DU

RACCORD DE LEVAGE

“A”

“A”

FOND DU

BORD

LIGNE DE TERRE

“D” “D”

MANDRIN

POUR REMPLACER LA COURROIE

D’EN TRAÎ NE MENT DE LAME DE TONDEUSE

(Voir la Fig. 18)

La courroie d’entraînement de lame de tondeuse peut être rem-

placée sans outils. Garez le tracteur sur un terrain plat. Engagez

le frein de stationnement.

ENLEVER LA COURROIE -

• Enlevez la tondeuse du tracteur (voir “POUR ENLEVEZ LA

TONDEUSE” dans cette section de ce manuel).

• Manoeuvrez la courroie loin des deux poulies de mandrin et

des poulies de galet-tendeur.

• Dégagez la courroie de la tondeuse.

INSTALLER LA COURROIE -

• Installez la nouvelle courroie autour des deux poulies du

mandrin et les poulies du galet-tendeur.

• Assurez-vous que la courroie soit dans toutes les rai nu res

de la poulie et dans toutes les guides de la courroie.

• Installez la tondeuse (voir "POUR INSTALLER LA TON-

DEU SE" dans cette section de ce manuel).

19

REVISION ET REGLAGES

AVERTISSEMENT: POUR ÉVITER DES DOMMAGES SÉRIEUX, AVANT DE FAIRE TOUS LES RÉVISIONS OU

RÉGLAGES.

• Appuyez sur la pédale de frein/embrayage et engagez le frein de stationnement.

• Placez le levier de changement de vitesse en position point mort (N).

• Placez l’embrayage d’accessoire en position débrayée (DISENGAGED).

• Tournez la clé de contact à la position d’arrêt (STOP) et enlevez-la.

• Assurez-vous que les lames et toutes les pièces tournantes se soient arrêtées.

• Débranchez le câble de bougie d’al lu ma ge et posez-le de telle façon qu’il ne puisse pas entrer

en con tact avec la bougie d’allumage.

TRACTEUR

POUR ENLEVER LA TONDEUSE

(Voir la Fig. 13)

La tondeuse sera plus facile à’enlever du côté droit du trac teur.

• Mettez l'embrayage à accessoire dans la position dé brayée

(DISENGAGED).

• Déplacez vers l'avant le levier de le va ge d'ac ces soi re pour

bais ser la ton deu se à la position la plus basse.

• Enlevez la cour roie de la poulie de mo teur.

• Enlevez le petit ressort de retenue, et soulevez le ressort

d’embrayage hors du boulon de la poulie.

• Enlevez le grand ressort de retenue, dégagez le collier et

poussez le guide de logement hors du support.

• Détachez la barre antiroulis du support du châssis en levant

le ressort de retenue.

• Détachez les bras de suspension des supports du carter

arrière en enlevant les ressorts de retenue.

• Détachez les raccords avant du carter en enlevant les res-

sorts de retenue.

• Soulevez le levier de levage pour élever les bras de sus-

pen sion. Glissez la tondeuse du dessous du trac teur.

IMPORTANT: SI UN ACCESSOIRE AUTRE QUE LE CARTER DE

TONDEUSE DOIT ÊTRE MONTÉ SUR LE TRACTEUR, ENLEVEZ

LES RACCORDS AVANT ET ACCROCHEZ LE RESSORT

D’EMBRAYAGE DANS LE TROU CARRÉ DU CHASSIS.

POUR INSTALLER LA TONDEUSE

(Voir la Fig. 13)

• Mettez le levier de levage d’accessoire à sa position plus

élevée.

• Glissez la tondeuse sous le tracteur avec le déflecteur de

déchargement au côté droit du tracteur.

• Abaissez le levier de levage à sa position plus basse.

• Reliez les raccords antérieurs au carter de tondeuse et fixez-

les avec les ressorts de retenue.

• Reliez les bras de suspension aux ressorts arrière du carter

et fixez-les avec les ressorts de retenue.

• Reliez la barre de non mouvement au support du châssis et

fixez-la avec le ressort de retenue.

• Poussez la guide du carter du câble d’embrayage dans le

support, glissez le collier sur la guide et fixez-le avec le grands

ressort de retenue.

• Placez la rondelle plate et le ressort de l’embrayage sur le

boulon de la poulie du galet-tendeur et fixez-les avec le petit

ressort de retenue.

• Installez la courroie sur la poulie de moteur.

POULIE DE MOTEUR

GUIDE DE LOGEMENT

TROU CARRÉ

BARRE

ANTIROULIS

RESSORTS DE RETENUE

(LES DEUX CÔTÉS)

RESSORT D’EMBRAYAGE

BRAS DE

SUSPENSION

COLLIER

SUPPORT

RESSORT DE RETENUE

PETIT RESSORT DE RETENUE

GRAND RESSORT

DE RETENUE

RACCORD AVANT

FIG. 13

DÉFLECTEUR DE

DÉ CHAR GE

PETIT RESSORT DE RETENUE

RESSORT D’EMBRAYAGE RONDELLE

PLATE

18

ENTRETIEN

FIG. 12

BRIDE DE

SERRAGE

BRIDE DE

SERRAGE

FILTRE

D’ESSENCE

FILTRE D’ESSENCE INSTALLÉ EN LIGNE

(Voir la Fig. 12)

Le filtre d’essence devrait être remplacé au moins chaque saison.

Si le filtre d’essence est bouché et obstrue l’écoulement d’es sen ce

au carburateur, il faut le remplacer.

• Quand le moteur est froid, enlevez le filtre et bouchez les

tronçons de conduite d’essence.

• Posez le nouveau filtre dans la conduite d’es sen ce avec la

flèche fointant vers le carburateur.

• Assurez-vous qu’il n’y ait pas de fuites de la conduite d’es sen ce

et que les brides de serrage soient bin placées.

• Nettoyez immédiatement l’essence renversée.

NETTOYAGE

• Nettoyez le moteur, la batterie, le siège, et la finition, etc. de

toutes les matières étrangères.

• Conservez la propreté de la finition et des roues en enlevant

soigneusement l’essence, l”huile etc.

• Protégez les surfaces peintes avec une cire d’auto.

Nous ne recommandons pas l’utilisation d’un tuyau d’arrosage

ou d’un système de lavage sous pression pour nettoyer votre

tracteur, à moins que le moteur et la transmission soient

recouverts pour éviter l’infiltration de l’eau à l’intérieur. Si de

l’eau s’infiltre à l’intérieur du moteur ou de la transmission,

ceci abrégera la durée de vie de votre tracteur. Utiliser de l’air

compressé ou une souffleuse à feuilles pour enlever le gazon,

les feuilles ainsi que les débris de votre tracteur et de votre

tondeuse.

NETTOYER LE TAMIS D’AIR

Le tamis d’air doit être libre de saleté et de balle de céréale pour

éviter d'endommager le moteur à cause du surchauffage. Net toyez-

le avec une brosse en fer ou de l’air comprimé pour enlever toutes

les saletés, la paille, et les fibres de gomme séchés.

FILTRE À AIR

Votre moteur ne fonctionne pas correctement avec un filtre à air

sale. Nettoyez le filtre à air plus souvent si utilisé dans les endroits

très poussiéreux ou sales. Voir le manuel du moteur.

SILENCIEUX

Inspectez le silencieux et le pare-étincelles (s'il y a lieu) et

rem pla cez-les. Ils pourraient créer des risques d’in cen die et/ou

d’endommagement.

BOUGIE D’ALLUMAGE

Remplacez les bougies d’allumage au début de chaque saison

de tonte ou après toutes les 100 heures d’utilisation selon qui se

présente en premier. Pour le type de bougie d’allumage et le réglage

d’écartement, référez-vous à la section de “SPÉ CI FI CA TIONS

DU PRODUIT’’ de ce manuel.

raccord infériuer de la soupape de vidange.

• Remplissez le moteur avec l’huile dans le tube de la jauge

de remplissage d’huile. Versez lentement. N’en mettez pas

trop. Voir la section de “SPÉCIFICATIONS DU PRODUIT”

pour la capacité ap proxi ma ti ve.

• Utilisez le calibre du bouchon de remplissage d’huile avec la

jauge d’huile pour vérifier le niveau d’huile. Pour la lecture

précise, insérez le jauge dans le tube et abaissez fermement

en place avant de l’enlever. Gardez l’huile jusqu’à la ligne

pleine (FULL) de la jauge, mais pas au-delà. Abaissez la jauge

fermement dans le tube une fois l’opération terminée.

17

FIG. 10

TROU CENTRAL

BOULON OU

CHEVILLE DE

5/8 PO.

LAME

BATTERIE

Vo tre trac teur est muni d’un sys tè me de char ge ment de bat te rie

qui est suf fi sant pour l’usa ge normal. Pour tant, le chargement

périodique de la batterie avec un chargeur d’auto prolongera la

durabilité.

• Conservez la batterie et les bornes propres.

• Conservez les boulons de batterie serrés.

• Conservez les petits orifices de ventilations ouverts.

• Rechargez la batterie à raison de six ampères pendant une

période d’une (1) heure.

REMARQUE: L'équipement d'origine de batterie de votre trac teur

ne nécessite pas d'entretien. N'essayez pas d'ouvrir ou d'en le ver

les bouchons ou couvercles. Il n'est pas nécessaire de vérifie ou

d'ajouter plus d'électrolyte.

POUR NETTOYER LA BATTERIE ET LES BORNES:

La présence de corrosion ou de saleté sur la batterie et les bornes

peut causer les “fuites” de puissance.

• Premièrement débranchez le câble de batterie NOIR et

ensuite le câble de batterie ROUGE et enlevez la batterie

du tracteur.

• Rincez la batterie avec l’eau fraîche, et séchez-la.

• Nettoyez les bornes et les bouts des câbles de batterie avec

une brosse métallique jusqu’à ce qu’ils brillent.

• Enduisez les bornes avec la graisse ou le pétrolatum.

• Réins tal lez la bat te rie (Voir “REPLACER LA BATTERIE” dans

la section ENTRETIEN ET REGLAGES de ce manuel).

ENTRETIEN

FIG. 11

REFROIDISSEMENT DE LA TRANSMISSION

La transmission doit être conservée libre de saleté et de balle de

céréale pour assurer le re froi dis se ment correct.

COURROIES TRAPÉZOÏDALES

Vérifiez les courroies trapézoïdales pour la détérioration et l’usu re

après100 heures d’utilisation. Remplacez-les si né ces sai re. Les

courroies ne sont pas réglables. Remplacez les courroies si elles

glissent à cause de l’usure.

POUR CHANGER L’HUILE DE MOTEUR

(Voir les Fig. 11) -

Déterminez la gamme de températures prévue avant le chan-

ge ment d’huile. Toute l’huile doit avoir la classification API

SG-SL.

• Assurez-vous que le tracteur soit stationné sur un terrain

plat.

• L’huile se vidangera plus librement quand elle est chaude.

• Recueillez l’huile dans un récipient approprié.

• Enlevez le bouchon de remplissage d’huile avec la jauge

d’hui le. Ne per met tez pas que des saletés entrent dans le

moteur quand vous changez l’huile.

• Enlevez le bouchon jaune du raccord inférieur de la sou pa pe

de vidange et installez le tube de vidange sur le raccord

fileté.

• Déverrouillez la soupape de vidange en poussant vers

l’intérieur et en tournant dans le sens contraire des aiguilles

d’une montre.

• Pour ouvrir, tirez sur la soupape de vidange.

• Après que l’huile se soit écoulée complètement, serrez et

verrouillez la soupape de vidange en poussant vers l’in té rieur

et en tournant dans le sens des aiguilles d’une montre

jusqu’à ce que la cheville soit en position verrouillée comme

montré.

• Retirez le tube de vidange et remettez le bouchon sur le

POSITION FERMÉE

ET SERRÉE.

BOUCHON

JAUNE

TUBE DE

VIDANGE

SOUPAPE DE VIDANGE D'HUILE

• Glissez la lame sur la partie sans filetage du boulon ou la

cheville en acier et gardez le boulon/la cheville dans une

position parallèle avec la terre. Si la lame est équilibrée,

elle doit rester horizontale. Si une extrémité de la lame se

déplace vers le bas, aiguisez l’extrémité qui est trop lourde

jusqu’à ce que la lame soit bien équilibrée.

oil_visc_chart1_f

REMARQUE: Bien que les huiles de multiviscosité (5W30,

10W30 etc.) améliorent le démarrage par temps froid, ces huiles

de multiviscosité augmentent la consommation d’huile quand

elles sont utilisées à plus de 0°C/32°F. Vérifiez le niveau d’huile

de moteur plus fré quem ment pour éviter d'endommager le moteur

avec un niveau d’huile bas.

Changez toutes les 25 heures d'opération ou au moins une fois

par ans si le tracteur est utilisée moins de 25 heures par ans.

Vérifiez le niveau d’huile du carter-moteur avant de démarrer le

moteur et toutes les huit (8) heures d’utilisation. Serrez le bouchon

de remplissage d’huile avec la jauge d’huile chaque fois que vous

vérifiez le niveau d’huile.

MOTEUR

LUBRIFICATION

Utilisez seulement l’huile détergente de qualité supérieure de

classification API SG-SL. Choi sis sez le degrée de viscosité SAE

de l’huile selon la tem pé ra tu re d'utilisation prévue.

16

ENTRETIEN

FIG. 9

AFFILER LA LAME (Voir la Fig. 10)

REMARQUE: Nous ne recommandons pas que vous affilez la

lame - mais si vous faites ça, la lame doit être équilibrée.

La lame doit être gardée équilibrée. Une lame mal équilibrée

causera une vibration excessive et éventuellement abîmera la

tondeuse ou le moteur.

• La lame peut être affilée avec une lime ou une meule. N’essayez

pas d’affiler la lame sans l’enlever de la ton deu se.

• Pour vérifier l’équilibre de la lame, vous aurez besoin d’un

boulon de dia. 5/8 po. ou d'une cheville en acier de dia.

5/8 po. ou d'une équilibreuse conique (Si vous utilisez une

équilibreuse conique, suivez les instructions fournies avec

l’équilibreuse).

REMARQUE: N’utilisez pas un clou pour équilibrer la lame. Les

parties de l’orifice central peuvent avoir l’apparence qu’elles sont

centrées, mais elles ne sont pas.

0

1

2

1

4

LAME

MANDRIN

BORD ARRIÈRE

VERS LE HAUT

RONDELLE PLATE

RONDELLE FREIN

BOULON DE LAME

TROU DU

CENTRE

ÉTOILE

ENLEVER LA LAME (Voir la Fig. 9)

• Sou le vez la ton deu se à la po si tion la plus hau te pour per met tre

l’ac cès aux la mes.

• En le vez le boulon de lame, la ron del le frein et la ron del le

plate qui fixent la lame à la tondeuse.

• Posez la nouvelle lame ou la lame que vous avez aiguisée

avec le bord arrière vers le haut comme illustré.

IMPORTANT: POUR ASSURER L'ASSEMBLAGE ADÉQUAT,

ALIGNEZ LE TROU DU CENTRE DE LAME AVEC L'ÉTOILE

DU MANDRIN

• Montez le boulon de lame, la rondelle frein, et la rondelle

plate comme illustré.

• Serrez à fond le boulon de lame, couple de rotation 37-47

N/m (27-35 pi/lb).

IMPORTANT: LE BOULON DE LAME EST TRAITÉ À LA

CHALEUR. SI LE BOULON A BESOIN REMPLACER,

REMPLACEZ SEULEMENT PAR LE BOULON APPROUVÉ

MONTRÉ DANS LA SECTION DE PIÈCES DE RECHANGE

DE CE MANUEL.

TRACTEUR

Observez toujours les règles de sécurité quand vous faites

l’entretien.

FONCTIONNEMENT DU FREIN

Si le tracteur demande une distance d’arrêt de plus de cinq (5)

pieds (1,52 m) pour s’arrêter à grande vitesse, sur une surface

horizontale en béton sec ou pavée, vous devez contrôler et régler

le frein. (Voir la section “POUR RÉGLER LE FREIN” dans la

section Entretien et Ré gla ges de ce manuel).

PNEUS

• Maintenez la pression correcte dans tous les pneus (Voir

la section de “SPÉCIFICATIONS DU PRODUIT” de ce

ma nuel).

• Assurez-vous que vos pneus ne soient pas en contact avec

de l’essence, de l’huile ou des produits chimiques in sec ti ci des

qui pourraient endommager le caoutchouc.

• Évitez les souches, les pierres, les ornières profondes, les

objets tranchants et les autres dangers qui pourraient cau ser

des dégâts aux pneus.

REMARQUE: Pour boucher les crevaisons de pneus et pour

prévenir les pneus à plat à cause des fuites,un enduit d'étan chéi té

de pneu peut être acheté chez votre fournisseur de pièces. L'endreit

empêche le pnere de pourrir ou de se corroder.

SYSTÉME DE PRÉSENCE DE L’OPÉRATEUR

ET SYSTÈME DE FONCTIONNEMENT EN

MARCHE ARRIÈRE (ROS)

Vérifiez si les systèmes de présence de l’opérateur, de

marche arrière et de verrouillage fonctionnent correctement.

Si votre tracteur ne fonctionne pas de la façon décrite,

réparez-le immédiatement.

Le moteur ne démarre pas sauf si la pédale d’embrayage/

frein est appuyée à fond est la commande de l’embrayage

de l’accessoire est dégagée.

VÉRIFIEZ PRÉSENCE DE L’OPÉRATEUR

Si l’opérateur quitte le poste de conduite, lorsque le moteur

est en marche, sans tirer le frein de parking, le moteur s’ar-

rête.

Si l’opérateur quitte le poste de conduite, lorsque l’embrayage

est engagé et le moteur en marche, le moteur s’arrête.

L’embrayage de l’accessoire ne doit jamais fonctionner sauf

si l’opérateur est au volant.

VÉRIFIEZ SYSTÈME DE FONCTIONNEMENT EN MAR-

CHE ARRIÈRE (ROS)

Si l’opérateur tente de reculer, lorsque le moteur est en mar-

che avec le commutateur d’allumage sur ON est l’embrayage

engagé, le moteur s’arrête.

Si l’opérateur tente de reculer, lorsque le moteur est en

marche avec le commutateur d’allumage sur la position ON

du système de fonctionnement en marche arrière (ROS) est

l’embrayage engagé, le moteur ne s’arrête PAS.

0

2

8

2

8

ROS SUR ON POSITION DE MOTEUR ON

(OPÉRATION NORMALE)

ENTRETIEN DES LAMES

Pour obtenir les meilleurs résultats, les lames de tondeuse doi vent

toujours être tranchantes. Remplacez les lames cour bées ou

endommagées.

DANGER: N’utilisez que les lames de rechange

autorisée par le fabricant de votre tondeuse.

L’usage d’une lame n’ayant pas été autorisée

par le fabricant de votre tondeuse est dangereux

et risque d’endommager votre tondeuse et

d’annuler sa garantie.

15

ENTRETIEN

LES RECOMMANDATIONS

GÉNÉRALES

La garantie pour ce tracteur ne couvre pas les éléments qui ont

été sujets soit à un abus ou à des négligences de la part de

l’opérateur. Pour conserver une garantie complète, l’utilisateur

doit maintenir le tracteur tel que précisé dans ce manuel.

Quelques ajustements sont nécessaires périodiquement pour

maintenir correctement votre tracteur.

Tous les réglages dans la section Etretien et Réglages de ce

manuel devraient être vérifiés au moins une fois par saison.

• Une fois par an, remplacez la bougie d’allumage, nettoyez

ou remplacez le filtre à air, et vérifiez la lame et les courroies

pour les signes d’usure. Une nouvelle bougie d’allumage

et un nouveau filtre à air propre assurent la présence d’un

mélange air/essence correct et ainsi permet à votre moteur

de mar cher mieux et de durer plus longtemps.

AVANT CHAQUE UTILISATION

• Vérifiez le niveau d’huile de moteur.

• Vérifiez le fonctionnement du système de frein.

• Vérifiez la pression des pneus.

• Vérifiez que le systèm de présence d'opérateur et ROS

fonctionnement bien.

• Vérifiez l’intégrité des systèmes de fixation.

Vérifiez le système de frein

Vérifiez la pression des pneus

Vérifiez le système de présence

d'opérateur et le système del ROS.

Vérifiez l'intégrité des systèmes de fixation

Affilez/Remplacez les lames de tondeuse

Tableau de lubrification

Vérifiez le niveau de batterie

Nettoyez la batterie et les bornes

Vérifiez le refroidissement de transmission

Vérifiez le niveau d'huile du moteur

Remplacez l'huile du moteur (avec un filtre)

Nettoyez le filtre à air

Nettoyez le tamis à air

Inspectez le silencieux/Pare-étincelles

Remplacez le filtre d'huile (si muni d'un)

Nettoyez les ailettes de refroidissement

Remplacez la bougie d'allumage

Remplacez la cartouche

en papier du filtre à air

Remplacez le filtre d'essence

1- Changez-les plus souvent quand le tracteur fonctionne avec un

chargement lourd ou pendant les températures ambiantes élevées.

2- Réparez plus souvent si les conditions sont poussiéreuses ou sales.

3- Remplacez plus souvent les lames en cas d'utilisation sur

un terrain sablonneux.

4- Pas exigé si équipé avec une batterie sans entretien.

Remplacez l'huile du moteur (sans filtre)

Vérifiez les courroies trapzodales

maint_sch-tractore.ROS.f

3

2

2

2

2

1

,

1,2

2

4

1,2

Vérifiez L'Unisson De Faucheuse

01964

TABLEAU DE LUBRIFICATION

1

GRAISSEUR À

PRESSION DE

LA BROCHE

1GRAISSEUR À

PRESSION DE

LA BROCHE

GRAISSEUR À

PRESSION DU

PALIER DE ROUE

ANTÉRIEURE

GRAISSEUR À

PRESSION DU

PALIER DE ROUE

ANTÉRIEURE

1

1

MOTEUR 2

1

2

LUBRIFIANT À TOUT USAGE

RÉFÉREZ-VOUS À LA SECTION ENTRETIEN SOUS MOTEUR

IMPORTANT: NE METTEZ NI HUILE NI GRAISSE SUR LES POINTS

DE PIVOT QUI ONT LES PALIERS EN NYLON. LES LUBRIFIANTS

QUI ATTIRENT LA POUSSIÈRE ET LES SALETÉS DIMINUENT LA

DURABILITÉ DE CES PALIERS À LUBRIFICATION AUTOMATIQUE.

SI VOUS PENSEZ QU’ILS DOIVENT ÊTRE LUBRIFIÉS, UTILISEZ

SEULEMENT ET AVEC MODÉRATION UN LUBRIFIANT SEC, EN

POUDRE DE TYPE GRAPHITE.

14

FIG. 8b

CONSEILS DE TONTE

• Assurez-vous que votre tondeuse soit correctement nivelée

pour le meilleur rendement. (Voir la section de “Pour Niveler

le carter de Tondeuse” sous Entretien et Ré gla ges de ce

ma nuel).

• Vous devez utiliser le côté gauche de la tondeuse pour la

taille.

• Conduisez de manière à ce que l'herbe coupée soit dé ver sée

sur la zone qui a été tondue. La zone coupée doit être située

à la droite du tracteur. Vous obtiendrez ainsi une coupe plus

uniforme et une meilleure répartition de l'herbe coupée.

• Pour tondre une grande surface, on vous conseille de com-

men cer par tourner à droite, de façon à ce que l'herbe ne soit

pas déversée sur les arbustes, les clôtures, les allées, etc.

Après un ou deux tours, tondez en sens in ver se en tournant

à gauche jusqu'à ce que le travail soit achevé (Voir la Fig.

8b).

• Si le gazon est très long, il faut le tondre deux fois pour ré-

duire la charge et les risques d'incendie de l'herbe sèche. La

première fois, réglez l'appareil pour une coupe assez haute.

La deuxième passe doit se faire à la hauteur désirée.

• Ne tondez pas l'herbe quand elle est mouillée. L'herbe

mouillée bloquera la tondeuse. Laissez sécher l'herbe avant

de tondre.

• Tondez toujours avec la commande des gaz à plein gaz

pour assurer le meilleur rendement et le dé char ge ment

correct. Choisissez une vitesse suffisamment basse qui

donne le meilleur rendement et la meilleure coupe.

• Quand vous utilisez les accessoires, choisissez toujours une

vitesse qui convient au terrain et à l'ac ces soi re utilisé.

UTILISATION

RÉCHAUFFEMENT DE LA TRANSMISSION AUTO MA -

TI QUE

• Avant de conduire le tracteur l'hiver, la trans mis sion doit être

chauf fée comme suit:

• Assurez-vous que le tracteur soit garé sur un terrain

plat.

• Placez le levier de commende de déplacement dans la

position point mort. Relâchez le frein de stationnement

et permetez que l'embrayage/frein re tour ne dans la

position d'opération.

• Permetez que la transmission de réchauffe pendant

une minute. Ceci peut être fait pendant le temps

d'échauffe ment.

• Les accessoires peuvent êtres utilisés pendant le temps

d'échauffement du moteur après que la transmission soit

chaude.

REMARQUE: Le mélange de carburant demandera un réglage

pour obtenir le meilleur rendement du moteur si les altitudes sont

supérieures de 914,4 mètres (3000 pi) ou si les tem pé ra tu res sont

froides (inférieures de 32° F/0°C). Con sul tez la section “Pour

Régler le Carburateur” dans la section Entretien et Ré gla ges

de ce manuel.

PURGER LA TRANSMISSION

ATTENTION: N’engagez jamais ou ne

dé ga gez jamais le levier de la roue libre

pen dant que le moteur fonctionne.

Pour as su rer l’utilisation correcte et le ren de ment, il est re com -

man dé que la trans mis sion soit purgée avant d’utiliser le tracteur

pour la première fois. Ce procédé enlèvera l’air em pri son né à

l’intérieur de la trans mis sion qui se développerait pendant l’ex-

pé di tion de votre tracteur.

IMPORTANT: SI VOTRE TRANSMISSION DOIT ÊTRE RETIRÉE

POUR L’ENTRETIEN OU LE REMPLACEMENT, ELLE DEVRAIT

ÊTRE PURGÉE APRÈS LA RÉINSTALLATION ET AVANT

D’UTILISER LE TRACTEUR.

1. Placez le tracteur sur une superficie nivelée, libre de tout objet

et ouverte, avec le moteur couper et le frein de stationnement

mis en place.

2. Débrayez la transmission en mettant la commande de la

roue libre dans la position de la dégagé (Référez-vous à la

section de “POUR TRANSPORTER” dans cette section de

ce ma nuel).

3. Lorsque vous vous asseyez sur le siège du tracteur, dé-

mar rez le moteur. Après que le moteur marche, déplacez

la com man de des gaz à la position lente. Avec le levier de

la commande de déplacement dans la position point mort

(N), dé brayez lentement la pédale de frein/embrayage.

ATTENTION: À tout moment, au cours de

létape 4, il peut y avoir du mouvement des

roues d'entraînement.

4. Déplacez le levier de la commande de déplacement à la

position de marche avant et tenez-le pendant cinq (5) se-

con des. Déplacez le levier à la position de marche arrière

et tenez-le pendant cinq (5) secondes. Répétez ce procédé

trois (3) fois.

5. Déplacez le levier de la commande de déplacement à la

position point mort (N). Coupez le moteur et engagez le

frein de sta tion ne ment.

6. Embrayez la transmission en déplaçant la commande de la

roue libre en position de marche (Référez-vous à la section

de “POUR TRANSPORTER” dans cette section de ce ma-

nuel).

7. Lorsque vous vous asseyez sur le siège du tracteur, dé-

mar rez le moteur. Après que le moteur marche, déplacez

la com man de des gaz à la position de demi-vitesse (1/2)

. Avec le levier de la commande de déplacement dans la

position point mort (N), débrayez lentement la pédale de

frein/em braya ge.

8. Déplacez lentement le levier de la commande de dé pla ce ment

à la position de marche avant et ensuite quand le tracteur

bouge environ de 150 cm (5 pieds), déplacez len te ment le

levier à la position de marche arrière. Après que le tracteur

bouge environ de 150 cm (5 pieds), retournez le levier de

la commande de déplacement à la position point mort (N).

Répétez ce procédé trois (3) fois.

Votre transmission est maintenant purgé et prêt pour l’uti li sa tion

nor ma le.

13

UTILISATION

REMPLIR LE RÉSERVOIR D’ESSENCE

• Remplissez le réservoir d’essence. Remplissez le réservoir

d’es sen ce jusqu’au fond de son goulot de rem plis sa ge. N’en

mettez pas trop. Utilisez de l’essence sans plomb, régulière,

fraîche, et propre avec un indice d'octane au moins 87.

(L’uti li sa tion d’essence sans plomb tend à ré dui re les dépôts

de calamine et d'oxyde de plomb et prolonge la vie des

sou pa pes). Ne mélangez pas l’huile avec l’essence. Pour

que l’essence utilisée soit fraîche, achetez des quantilés qui

peuvent ître utilisées dans les trente jours suivant l'achat.

ATTENTION: Essuyez toujours l’huile ou

l’essence renversée. Vous ne devez ja-

mais em magas iner, ré pan dre ou utiliser de

l’es sen ce près d’une flam me nue.

IMPORTANT: POUR ASSURER UN BON DÉMARRAGE PAR

TEMPS FROID (SOUS LES 32°F/0°C), VOUS DEVEZ UTILISER

DE L’ESSENCE FRAÎCHE, PROPRE ET SPÉCIALE D'HIVER.

POUR REMORQUER DES CHARRETTES ET

AUTRES ACCESSOIRES

Remorquez seulement les accessoires recommandés, dans les

spé ci fi ca tions du fabricant de votre trac teur. Faites preure de

jugement lorsque vous remorquez un accessorie. Il est dan ge reux

de re mor quer des char ge ments trop lourds dans une pente. Les

pneus peu vent perdre de l'ad hé ren ce avec le terrain et vous faire

perdre la maîrise de votre tracteur.

AVANT DE DÉMARRER LE MOTEUR

VÉRIFIER LE NIVEAU D’HUILE DU MOTEUR

Ce moteur a été rempli à l’usine avec l’huile d’été avant

l’ex pé di tion.

• Stationnez le tracteur sur un terrain plat avant de vérifier le

niveau d’huile du moteur.

• Enlevez le bouchon de remplissage d’huile avec la jauge

d’huile et nettoyez-la, remettez-la en place et serrez à fond le

bou chon. At ten dez quelques secondes puis enlevez-la pour

dé ter mi ner le niveau d’huile. Si nécessaire, rem plis sez avec

l’huile jus qu’à la marque pleine (FULL) sur la jauge d’huile.

N’en mettez pas trop.

• Pour faciliter le démarrage pendant l’hiver, vous devriez

changer l’huile. (Voir le “Tableau de Viscosité d’Hui le’’ dans

la section de Entretien de ce manuel.)

• Pour changer l’huile de moteur, voir la section Entretien de

ce manuel.

02219

FIG. 8a

TRANSMISSION ENGAGÉE

TRANSMISSION DÉSENGAGÉE

ATTENTION: L’expérience indique que les com bus -

ti bles mé lan gés avec l’alcool (ap pe lés gasohol ou

utilisant l’éthanol ou le mé tha nol) peuvent at ti rer

l’humidité qui cau se la sé pa ra tion et la for ma tion

d’acide pen dant l’entreposage. Le gaz acide peut

ava rier le système d’essence d’un moteur pen dant

l’en tre po sa ge. Pour éviter les pro blè mes de moteur,

le système d’es sen ce doit être vidangé avant tout

l’entreposage de 30 jours ou plus. Vi dan gez le ré-

servoir d’es sen ce, dé mar rez le moteur et laissez-le

fonc tion ner jusqu’à ce que les conduites de com-

bus ti ble et le carburateur soient vi des. Uti li sez de

l’es sen ce fraîche la saison sui van te. Re por tez-vous

aux instructions sur l’en tre po sa ge pour les autres

ren sei gne ments. N’uti li sez jamais de produits de

nettoyage de moteur ou de carburateur dans le ré-

servoir d’es sen ce sinon des dom ma ges per ma nents

pour raient être causés.

POUR DÉMARRER LE MOTEUR

(Voir la Fig. 6)

Si vous démarrez le moteur pour la première fois ou si le moteur

est sans essence, il faudra plus de temps pour déplacer l’es sen ce

du réservoir au moteur.

• Assurez-vous que la commande roue libre soit dans la position

d'engrenage engagée.

• Asseyez-vous sur le siège, enfoncez la pédale d'em braya ge/

frein et éngagez le frein de stationnement.

• Mettez le levier de commande de déplacement à la position

point mort (N).

• Déplacez l’embrayage d’accessoire à la position débrayée

(DISENGAGED).

• Déplacez le levier de la commande des gaz à la position

étrangleur.

REMARQUE: Avant de commencer, lisez les instructions sui-

van tes.

• Insérez et tournez la clé dans le sens des aiguilles d’une

montre à la position de démarrage (START) et relâchez la

clé dès que le moteur démarre. N’utilisez pas le démarreur

sans interruptions pendant plus de quinze secondes par

minute. Si le moteur ne démarre pas après quelques essais,

dé pla cez la commande des gaz à la position rapi de at ten dez

quel ques mi nu tes et essayez encore. Si le moteur ne dé mar re

pas après quelques essais, dé pla cez la com man de des gaz

à la position étrangleur et essayez encore.

DÉMARRAGE PAR TEMPS CHAUD ( 50°F et plus)

• Quand vous démarrez le moteur, déplacez la com man de de

gaz lentement à la position rapide.

• Alors maintenant, les accessoires et la commande d'en-

traî ne ment peu vent être utilisés. Si le moteur ne peut pas

accepter cette charge, démarrez-le une autre fois et per met tez

qu'il se chauffe pendant une minute en utilisant l'étran gleur

comme décrit ci-haut.

DÉMARRAGE PAR TEMPS FROID ( 50°F et moins)

• Quand vous démarrez le moteur, faites-le marcher avec la

com man de d’entraînement dans la position étrangleur jus qu’à

ce que le moteur réchauffe et commence à marcher mal.

Une fois que ceci commence, déplacez immédiatement la

com man de des gaz à la position rapide. Il faut de quelques

secondes à quelques minutes pour que le moteur se chauf fe,

selon la température.

12

UTILISATION

DÉLECTEUR

DE DÉ CHAR GE

FIG. 7

POSITION

BASSE

LEVIER DE LEVAGE

D’ACCESSOIRE EN

POSITION HAUTE

EN POSITION “ENGAGÉE”

LEVIER

D’EM BRAYA GE

D’AC CES SOI RE

EN POSITION

“DÉ BRAYÉE”

POUR UTILISER DANS LES PENTES

AVERTISSEMENT: N’utilisez jamais le

tracteur dans les côtes de plus de 15°. Ne

le con dui sez jamais en travers des surfaces

en pente.

• Choisissez la vitesse la plus lente avant de commencer à

monter ou descendre une côte.

• Évitez de changer la vitesse ou d’arrêter dans une côte.

• S’il est absolument nécessaire d’arrêter, enfoncez ra pi de ment

la pédale de frein/embrayage jusqu’à sa position de freinage.

Engagez le frein de stationnement.

• Déplacez le levier de changement de vitesse en premiére

vitesse. As su rez-vous qu’il y ait suffisamment d'espace pour

le mouvement de recul du tracteur au redémarrage.

• Pour redémarrer, dégagez len te ment le frein de sta tion ne ment

et la pédale de frein/em braya ge.

• Virez toujours très progressivement.

POUR UTILISER LA TONDEUSE

(Voir la Fig. 7)

Votre tracteur est muni d’un interrupteur de détection de pré sen ce

d’un opérateur. Le moteur s’arrête si l’opérateur essaie de quitter

le siège pendant que le moteur fonctionne et que l’em braya ge

d’accessoire est engagé. Vous devez rester bien assis au milieu

du siège pour éviter que le moteur hésite ou s'arrête quand le

tracteur est utilisé sur un terrain accidenté ou des collines.

• Choisissez la hauteur de coupe désirée.

• Engagez les lames de tondeuse en déplaçant la commande

d’embrayage d’accessoire à la position embrayée

(ENGAGED).

• POUR ARRÊTER LES LAMES DE TONDEUSE - Déplacez la

commande d’embrayage d’accessoire à la position dé brayée

(DISENGAGED).

ATTENTION: N’utilisez pas la tondeuse sans

le déflecteur ou sans le ramasse-herbe s'il

y a lieu.

ROS SUR ON POSITION DE MOTEUR ON

0

2

8

2

8

Sécurité Marche Arrière (ROS – Reverse Operation

System)

Votre tracteur est équipé d’un dispositif de sécurité de fonc-

tionnement en marche arrière (ROS). Dès que l’opérateur

essaie d’enclencher la marche arrière en actionnant

l’embrayage de l’équipement , le moteur s’arrête si la

clé de contact n’est pas en position ROS "ON" (sécurité

marche arrière).

ATTENTION! Il est fortement déconseillé de faire marche

arrière avec l’embrayage de l’équipement enclenché. Mettre

la sécurité ROS en position "ON" pour faire marche arrière

avec l’embrayage de l’équipement enclenché uniquement

lorsque l’opérateur décide que cette opération est néces-

saire pour repositionner le tracteur avec l’équipement

enclenché. N’utiliser la faucheuse en marche arrière

que si c’est absolument nécessaire.

UTILISATION DU DISPOSITIF DE SECURITE ROS

• Mettre le levier de contrôle sur la position neutre (N).

• Laisser tourner le moteur et tourner la clé de contact vers la

gauche sur ROS "Marche" (ON).

• Regarder en bas et derrière avant de faire marche arrière.

• Déplacer lentement le levier de contrôle sur la position marche

arrière (R) pour faire reculer le tracteur.

• Quand les manœuvres avec le dispositif ROS sont terminées,

tourner la clé de contact vers la droite sur la position Moteur

"Marche" (ON).

POUR TRANSPORTER LE TRACTEUR

(Voir les Fig. 8a)

Quand vous poussez ou remorquez le tracteur, assurez-vous que

la transmission soit désengrenée en déplaçant la com man de de

roue libre à la position à roue libre. La commande de roue libre

est située sur la barre d’attelage arrière du tracteur.

• Soulevez le mécanisme de levage d’accessoire à la po si tion

la plus haute avec la commande de levage d’ac ces soi re.

• Tirez la commande de roue libre au-dehors et vers le bas à

l’intérieur de la rainure et relâchez-la pour qu’elle soit à la

position désengagée.

• Ne remorquez ou poussez jamais votre tracteur à une vitesse

de plus de 3,21 km/h (2 mph).

• Pour réengrener la transmission, inversez le procédé ci-

des sus.

REMARQUE: Pour protéger le capot des dommages pendant

le transport de votre tracteur sur un camion ou une re mor que,

assurez-vous que le capot soit fermé et fixé au tracteur. Utilisez

les moyens appropriés (corde, câble, etc.).

11

UTILISATION

PÉDALE

DE FREIN/EMBRAYAGE

EN POSITION

“ENTRAÎNEMENT”

FIG. 6

EN POSITION

“DÉGAGÉE”

MANETTE DE

LA COMMANDE

DES GAZ/

DUSTARTER

LEVIER D’EM BRAYA GE

D’AC CES SOI RE EN

POSITION “EMBRAYÉE”

CLÉ DE CONTACT

EN POSITION

“DÉBRAYÉE”

FREIN DE

STA TION NE MENT

EN POSITION

“ENGAGÉE”

LEVIER DE

COM MAN DE DE

DÉPLACEMENT

EN POSITION

“FREIN”

POUR RÉGLER LA HAUTEUR DE COUPE DE

LA TON DEU SE (Voir la Fig. 6)

La hauteur de coupe est commandée par la position du levier de

levage d’accessoire.

• Empoignez le levier de levage.

• Appuyez sur le plongeur avec le pouce et déplacez le levier

à la position désirée.

La plage de réglage de la hauteur de coupe est environ de 3,81

cm (1-1/2 po.) à 10,16 cm (4 po.). Les hauteurs sont mesurées

du terrain à l’extrémité de la lame quand le moteur ne marche pas.

Ces hauteurs sont approximatives et elles pour raient changer à

cause des conditions du terrain, de la hauteur de l’herbe et des

types d’herbe qui sont tondus.

• La pelouse doit être tondue à 6,35 cm (2-1/2 po.) pendant la

saison fraîche et à plus de 7,62 cm (3 po.) pendant la saison

chaude. Tondez souvent pour les meilleurs ré sul tats.

• Pour le meilleur rendement, si l’herbe mesure plus de 15,24

cm (6 po.), vous devez la tondre deux fois. La première fois

laissez-la plutôt longue; et la deuxième fois à la hauteur

désirée.

L’utilisation d’un tracteur présente le risque de projection des particules dans les yeux qui peuvent

causer des bles su res sérieuses. Portez toujours des lunettes de sécurité ou une visière pendant que

vous utilisez, ou que vous faites des réglages ou des réparations au tracteur. Nous recommandons des

lunettes de sécurité ou un masque large de sécurité porté au-dessus des lunettes.

COMMENT UTILISER VOTRE

TRAC TEUR

POUR ENGAGER LE FREIN DE

STA TION NE MENT (Voir la Fig. 6)

Votre tracteur est muni d'un interrupteur de détection de pré sen ce

d'opérateur. Le moteur s'arrêtera, si l'opérateur quitte le siège sans

engager le frein de stationnement lorsque le moteur marche.

• Appuyez à fond sur la pédale de frein/embrayage à la position

de frein (BRAKE). Maintenez le pied sur la pédale.

• Déplacez le levier de frein de stationnement à la position

engagée (ENGAGED) et relâchez la pédale de frein/

em braya ge. La pédale devrait rester à la position de frein

(BRAKE). Assurez-vous que le frein de stationnement retienne

le tracteur sans risque.

POUR UTILISER LA COMMANDE DES GAZ

(Voir la Fig. 6)

Utilisez toujours le moteur à pleine vitesse (rapide) .

• Faire fonctionner le moteur à une vitesse inférieure à sa

vitesse maximale (rapide) réduit l’efficacité du moteur.

• Une pleine vitesse (rapide) permet une meilleure performance

de la tondeuse.

POUR ARRÊTER (Voir la Fig. 6)

LAMES DE TONDEUSE -

• Pour arrêter les lames de tondeuse, bougez le levier d'em-

braya ge d'accessoire à la position "Désengagée".

ENTRAÎNEMENT -

• Pour arrêter l'entraînement, abaisser complètement, la pé da le

d'embrayage/frein à la position "Frein".

• Déplacez le levier de commande de déplacement à la po si tion

point mort (N).

MOTEUR -

• Placez la manette des gaz en position intermédiaire (entre

rapide et lent).

REMARQUE: Si vous oubliez de placer la manette en position

intermédiaire, vous risquez de provoquer un "retour de flam-

mes".

• Tournez la clé de contact à la position coupée STOP et

enlevez-la. Enlevez toujours la clé de contact quand vous

quittez le tracteur pour empêcher l’emploi non autorisé.

• N’utilisez pas la commande des gaz pour arrêter le mo-

teur.

IMPORTANT: SI LE CONTACT D'ALLUMAGE EST LAISSÉ À UNE

AUTRE POSITION QUE OFF, LA BATTERIE SE DÉCHARGERA

(À PLAT).

REMARQUE: Quand le tracteur marchera au ralnti, les gaz

d’échap pe ment d’un moteur chaud peunent causer des dom ma ges

au gazon. Pour éviter les dommages, coupez toujours le moteur

quand vous arrêtez le tracteur sur le gazon.

ATTENTION: Arrêtez toujours le tracteur

complètement, comme décrit ci-dessus,

avant de quitter le tracteur; de vider le ra-

mas se-herbe, etc.

POUR AVANCER ET POUR RECULER

(Voir la Fig. 6)

La direction et la vitesse de déplacement sont commandées par

le levier de changement de vitesse.

• Démarrez le tracteur avec le levier de commande de dé pla -

ce ment à la position point mort (N).

• Déclenchez le frein de stationnement.

• Relàchez lentement le levier de commande de dé pla ce ment

à la po si tion désirée.

10

UTILISATION

02829

FIG. 5

BOUTON DE RÉGLAGE DE HAUTEUR - permet de régler la

hauteur du carter de tondeuse.

COMMANDE DES GAZ/DU STARTER - permet de démarrer le

moteur et de commander la vitesse de moteur.

COMMUTATEUR DU SYSTÈME DE PRÉSENCE DE

L’OPÉRATEUR (ROS) POSITION "ON" - Permet le fonc-

tionnement de la plate-forme de faucheuse ou de tout autre

attachement actionné tandis qu’à l’envers.

CONTACTEUR D’ALLUMAGE - permet de démarrer et de

couper le moteur.

LEVIER D’EMBRAYAGE D’ACCESSOIRE - est utilisé pour

engager les lames de tondeuse ou les autres accessoires

montés au tracteur.

LEVIER DE COM MAN DE DE DÉPLACEMENT - permet la sélec-

tion de la vitesse et la direction du tracteur.

LEVIER DE LEVAGE D’ACCESSOIRE - permet de soulever

et de baisser le carter de tondeuse ou les autres ac ces soi res

montés au tracteur.

L'INTERUPTEUR DES LUMIÈRES - permet d’allumer/éteindre

les phares du tracteur.

PÉDALE DE FREIN/EMBRAYAGE - permet de débrayer la

transmission, d’arrêter le tracteur et de démarrer le moteur.

PLONGEUR DE LEVIER DE LEVAGE - relâche le levier de levage

d’accessoire quand il y a un changement à sa position.

LEVIER DE FREIN DE

STA TION NE MENT

PÉDALE DE FREIN/

EMBRAYAGE

COMMANDE DES

GAZ/ DU START ER

LEVIER D’EMBRAYAGE

D’ACCESSOIRE

LEVIER DE COM MAN DE

DE DÉPLACEMENT

LEVIER DE LEVAGE

D’ACCESSOIRE

PLONGEUR

DU LEVI ER

DE LEVAGE

CONTACTEUR

D’ALLUMAGE ROS SUR ON

CONNAISSEZ VOTRE TRACTEUR

AVANT D’UTILISER VOTRE TRACTEUR, LISEZ CE MANUEL ET LES RÈGLES DE SÉCURITÉ

Comparez les illustrations ci-dessous à celles de votre tracteur afin de vou familiariser avec l'emplacement des différentes commandes

et avec les réglages. Gardez ce manuel pour référence .

Nos trac teurs sont conformes aux normes de sécurité de l’American Na tio nal Stan dards Institute.

L'INTERUPTEUR DES LUMIÈRES

9

UTILISATION

Ces symboles peuvent se montrer sur votre tracteur ou dans les publications fournies avec le produit. Apprenez et comprenez la

signification des symboles.

DANGER, GARDEZ LES

MAINS ET PIEDS LOIN

ROUE LIBRE

(Seulement pour les mod les)

GARDER L'AIRE LIBRE RISQUE PENTE

15

15

(VOYEZ SECURITE REGLES PARTIE)

BATTERIE MARCHE

ARRIÉRE

MARCHE

DE DEVANT

RAPIDE LENTE

DÉMARRER

LE MOTEUR

COUPER

LE MOTEUR

ESSENCE

ÉTRANGLEUR

HAUTEUR

DE TONDEUSE

EN ARRIÉRE POINT MORT HAUT BAS

EMBRAYAGE

DÕACCESSOIRE

ENGAGÉ

FREIN DE

STATIONNEMENT

ALLUMAGE

EMBRAYAGE

DÕACCESSOIRE

DÉBRAYÉ

MOTEUR

ALLUMÉ

LEVAGE DE

TONDEUSE

Le manquement à suivre les instructions

de sécurité pourrait résulter en de

sérieuses blessures ou même la mort.

Le symbole d'alerte à la sécurité est

utilisé pour identifier les informations

de sécurité à propos des risques, qui

peuvent avoir pour résultats la mort,

de sérieuses blessures et/ou

endommager votre propriété.

DANGER indique un risque qui, s'il n'est pas évité,

aura comme conséquence la mort ou des

blessures sérieuses.

AVERTISSEMENT indique un risque qui, s'il n'est

pas évité, pourrait avoir comme conséquence la

mort ou des blessures sérieuses.

ATTENTION indique un risque qui, s'il n'est pas évité,

pourrait causer des blessures mineures ou

modérées.

ATTENTION lorsqu'il est utilisé sans le symbole

d'alerte, indique une situation qui pourrait résulter

en un endommagement du tracteur et/ou du

moteur.

FEU indique un risque qui, s'il n'est pas évité, pourrait

avoir comme conséquence la mort, des blessures

sérieuses et/ou l'endommagement de la propriété.

SURFACES CHAUDES indique un risque qui, s'il

n'est pas évité, pourrait avoir comme conséquence

la mort, des blessures sérieuses et/ou

l'endommagement de la propriété.

ALLUMER

DES PHARES

SYSTÈME DE

FONCTIONNEMENT

EN MARCHE

ARRIÈRE (ROS)

PÉDALE DE FREIN /

D’EMBRAYAGE

LEVIER DE COMMANDE

DE VITESSE

8

MONTAGE

VÉRIFIER LA PRESSION DES PNEUS

Les pneus de votre tracteur ont été surgonflés à l’usine pour

l’ex pé di tion. La pression de pneu correcte est importante pour

les meilleurs résultats de tonte.

• Réduisez la pression à l’intérieur des pneus à la valeur en

PSI indiquée sur ceux-ci.

VÉRIFIER SI LA TONDEUSE EST DE NIVEAU

Pour les meilleurs résultats de tonte, le boîtier de tondeuse doit

être correctement nivelé. Référez-vous à la section “POUR

NIVELER LE BOÎTIER DE TONDEUSE” dans la section Entretien

et Ré gla ges de ce manuel.

VÉRIFIER SI TOUTES LES COURROIES SONT

CORRECTEMENT EN PLACE

Référez-vous aux figures qui sont illustrées pour le rem pla ce ment

des courroies d’entraînement de lame de tondeuse et des

cour roies de déplacement dans la section Entretien et Ré gla ges

de ce manuel. Assurez-vous que toutes les courroies soient

cor rec te ment en position dans les guides-courroie.

VÉRIFIER LE SYSTÈME DE FREIN

Après vous être familiarisé avec le fonctionnement de votre

tracteur, vérifiez si les freins fonctionnent correctement. (Voir

"POUR VÉRIFIER LES FREINS" dans la section Entretien et

Réglages de ce manuel.)

✓LISTE DE CONTRÔLE

AVANT D’UTILISER VOTRE TRACTEUR, NOUS VOULONS

NOUS ASSURER QUE VOUS RECEVREZ LE MEILLEUR

RENDEMENT DE CE PRODUIT DE QUALITÉ ET QUE VOUS

EN SEREZ SATISFAIT.

LISEZ LA LISTE DE CONTRÔLE:

✓ Toutes les instructions ont été exéculiés.

✓ Il n’y a pas de pièces détachées dans le carton.

✓ La batterie a été correctement préparée et chargée.

✓ Le siège a été ajusté à une position confortable et il a été

serré à fond.

✓ Tous les pneus ont été correctement gonflés. (Les pneus ont

été surgonflés pour l’expédition.)

✓ Assurez-vous que le carter de tondeuse ait été correctement

nivelé du devant à l’arrière/d’un côté à l’autre pour obtenir

les meilleurs résultats. (Les pneus doivent être cor rec te ment

gonflés pour le nivellement.)

✓ Vérifiez la tondeuse et les courroies d’entraînement. As su rez-

vous qu’elles soient engagées sur les poulies et à l’in té rieur

de tous les guides-courroie.

✓ Vérifiez le câblage. Assurez-vous que toutes les con nexions

soient bien attachées et que les fils soient cor rec te ment

serrés.

PENDANT QUE VOUS APPRENEZ À UTILISER VO TRE

TRAC TEUR, FAITES ATTENTION AU:

✓ Niveau d’huile de moteur.

✓ Réservoir d’essence (rempli d’essence sans plomb nor ma le,

fraîche, et propre).

✓ Avant de démarrer le moteur, assurez-vous que vous

com pre niez la fonction et l’emplacement de toutes les com-

man des.

✓ Assurez-vous que le système de frein fonctionne sans ris-

que.

✓ Vérifiez si le Système de présence de l’opérateur

et le Système de fonctionnement en marche arrière

(ROS) fonctionnent correctement (Cf. les chapitres

Fonctionnement et Entretien de ce manuel).

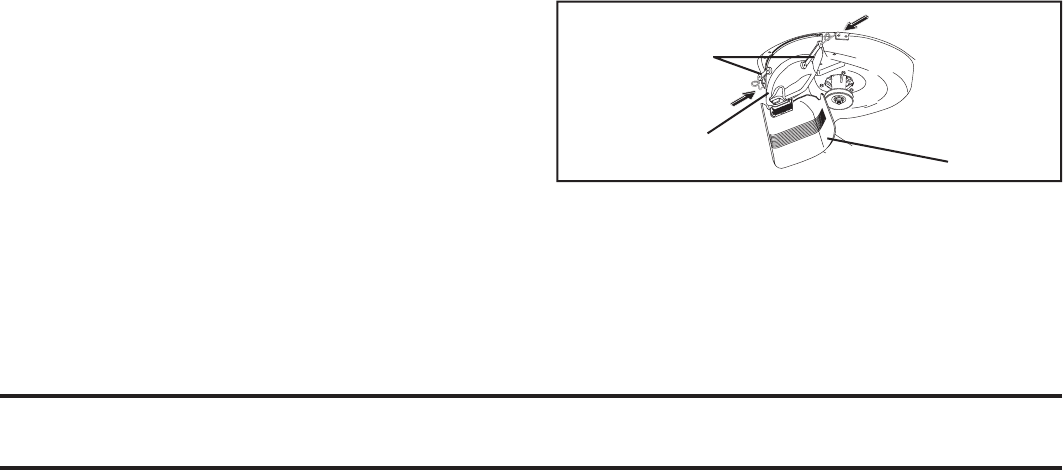

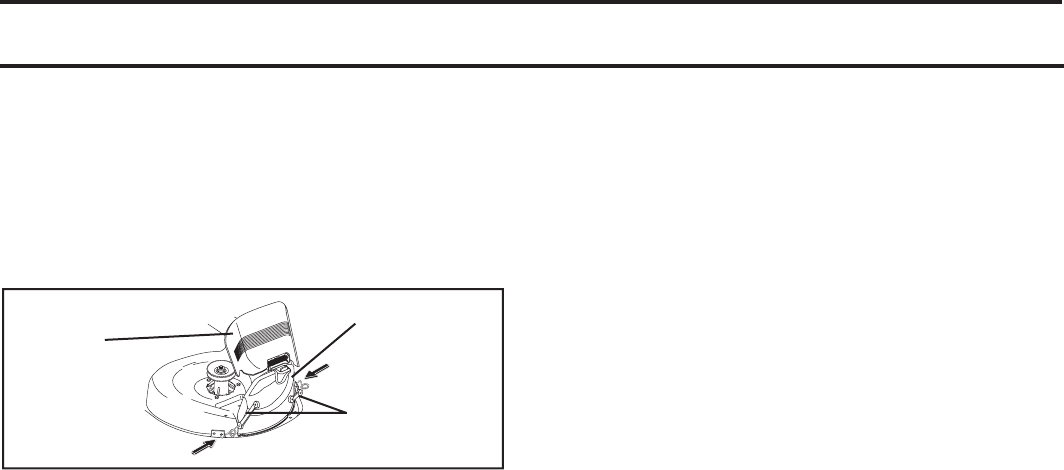

CRO CHETS

À LO QUET

DÉFLECTEUR PLAQUE DE DÉCHIQUE-

TEUSE

02962

FIG. 4

POUR CONVERTIR AU RAMASSAGE OU À

LA DÉCHARGE

Enlevez simplement la plaque déchiqueteuse et entreposez-la

dans un endroit sûr. Votre tondeuse est maintenant prête pour le

dé char ge ment ou l’installation de l’accessoire ramasse-herbe

REMARQUE: Il n'est pas nécessaire de changer les lames. Les

lames déchiqueteuses sont conçues pour le ramassage aussi

bien que pour la décharge.

7

MONTAGE

FIG. 2

CUVETTE

DU SIÈGE

ÉTIQUETTE

BORNE BORNE

FIG. 3

VÉRIFIER LA BATTERIE (Voir la Fig. 3)

• Levez le fond du siege à la position elevée.

• Si cette batterie est mise en service après le mois ou l'année

indiquée sur l'étiquette (étiquette localisée entre les bor nes),

chargez la batterie pour un minimum d'une heure à 6-10 amps.

(Voir "BATTERIE" dans la section Entretien de ce manuel).

2466

SIÈGE

FOND DU

SIÈGE

BOULON À

ÉPAU LE MENT

02464

BOUTON DE

RÉGLAGE

RON DEL LE

PLATE

INSTALLER LA PLAQUE DÉCHIQUETEUSE

(Voir les Fig. 4)

(SI AUPARAVANT RETIRÉE)

• Soulevez et tenez le déflecteur droit.

• Mettez le devant de la plaque déchiqueteuse par-dessus le

devant de l’ouverture du carter de tondeuse et glissez-la en

place, comme montré.

• Accrochez le loquet antérieur dans le trou sur le devant du

carter de tondeuse.

• Accrochez le loquet arrière dans le trou à l’arrière du carter

de tondeuse.

ATTENTION: N’enlevez pas le déflecteur

de décharge de la tondeuse.

REMARQUE: Procidez comme suit pour retirer le tracteur de la

palette en le faisant rouler ou en le conduisant.

AVERTISSEMENT: avant le démarrage, nous vous prions de

lire, comprendre et suivre toutes les instructions dans la section

Fonc tion ne ment de ce manuel d’instructions. S'assurer que le

tracteur soit placé dans une zone bien aérée. S'assurer qu'il n'y

a aucune personne ou objet.

POUR RETIRER LE TRACTEUR DE LA

PALETTE EN LE FAISANT ROULER (Voir

la sec tion fonc tion ne ment pour connaître

l'em pla ce ment et la fonction des com-

man des.)

• Abaissez le levier de levage du piston et, placez le levier de

levage d’accessoire à la position la plus haute.

• Appuyez sur la pédale de frein/embrayage pour dégager le

frein de stationnement.

• Déplacez la commande de roue libre à la position roue

libre pour débrayer la transmission. (Voir “POUR TRANS-

POR TER” dans la section fonctionnement de ce manuel).

• Retirez le tracteur hors de la palette en le faisant rouler.

• Enlevez le frettage qui tient le déflecteur de décharge contre

le tracteur.

POUR RETIRER LE TRACTEUR DE LA PA-

LET TE EN LE CONDUISANT (Voir la sec tion

fonctionnement pour connaître l'em pla ce ment

et la fonc tion des com man des.)

• S'assurer d’avoir terminé toute phase d’assemblage.

• Vérifiez le niveau de l’huile du moteur et remplisez le réservoir

d'essence.

• Placer le contrôle de la roue libre en position “transmission

enclenchée”.

• S'asseoir sur le siège, pressez la pédale de frien/embrayage

et appliquer le frein de sta tion ne ment.

• Placez le levier de commande de mouvement en position

neutre (N).

• Pressez le piston du levier de levage et placer le dispositif

du levier du levage d’accessoire dans la position la plus

haute.

• Retirez la clé du sac et démarrez le moteur (voir "POUR

DÉMARRER" dans la section Fonctionnement de ce manuel).

Après le démarrage du moteur, dé pla cez la commande des

gaz dans la position de point mort.

• Débloquez le frein de stationnement.

• Déplacez lentement le levier de vitesse vers l’avant et diriger

lentement le tracteur hors de la palette.

• Appliquer le frein pour arrêter le tracteur, actionner le frein

de sta tion ne ment et placez le levier vitesse au neutre.

• Tournez la clé à “Stop”.

Continuez selon les instructions suivantes

6

MONTAGE

FIG. 1

Votre nouveau tracteur a été monté à l’usine sauf les pièces qui ne sont pas montées pour l’expédition. Pour assurer l’utilisation correcte

et sûre de votre tracteur, toutes les pièces et la visserie que vous montez doivent être serrées à fond. Utilisez les bons outils pour

assurer un fonctionnement sécuritaire.

LES OUTILS EXIGÉS POUR LE

MON TA GE DE VOTRE TRACTEUR

Un jeu de clé à douille rendra le montage. Les di men sions

normales des clés sont inscrites.

(1) Clé de 1/2" Couteau tout usage

(1) Clé de 3/4" Manomètre à pneu

Pince

Quand on utilise l’expression “DROITE” ou “GAUCHE”, elle

signifie la droite ou la gauche à partir de la position derrière le

volant de direction.

POUR SORTIR LE TRACTEUR DU

CAR TON

DEBALLER LE CARTON

• Enlevez toutes les pièces détachées et les petites boîtes

contenant les pièces du carton .

• Couper le long des lignes pointillées sur les quatre surfaces

de carton. Enlever les panneaux situés à chaque bout et

étendre à plat les panneaux des côtés.

• Vérifiez s'il y a des pièces détachées et conservey-les.

02819

GAR NI TU RE

ARBRE DE DI REC TION

INFÉRIEUR

PATTES

ADAP TA TEUR

ARBRE DE

RALLONGE

FENTES

DES

PATTES

MANCHON

DE DI REC TION

VOLANT DE

DIRECTION

GRANDE

RON DEL LE

PLATE

ÉCROU HEXAGONAL 5/16

AVANT DE RETIRER LE TRACTEUR DE

LA PALETTE

FIXER LE VOLANT DE DI REC TION

(Voir la Fig. 1)

ASSEMBLER L’ARBRE DE RALLONGE ET LE MAN CHON

DE DIRECTION

• Glissez l’arbre de rallonge sur l’arbre de direction inférieur.

• Mettez les pattes du manchon de direction par-dessus les

fentes dans le tableau de bord et appuyez sur le manchon

pour le fixer.

INSTALLER LE VOLANT DE DIRECTION.

• Assurez-vous que les roues antérieures du tracteur soient

bien droites.

• Enlevez l’adaptateur du volant de direction et glissez-le sur

l’arbre de direction.

• Placez le volant de direction afin que les barres trans ver sa les

soient horizontales (gauche à droite) et glissez-les à l'interieur

de l'arbre et sur l’adaptateur du volant de direction.

• Assemblez la grande rondelle plate, 5/16 rondelle frein, 5/16

écrou hexagonal et serraz à fond.

• Emboîtez la garniture du volant de direction dans le centre

du volant de direction.

• Enlevez l'emballage du capot et de la calandre.

IMPORTANT: FAITES ATTENTION AUX AGRAFES DE LA

PALETTE ET ENLEVEZ- LES. ELLES POURRAIENT CREVER

LES PNEUS QUAND VOUS RETIREZ LE TRACTEUR DE LA

PALETTE EN LE FAISANT ROULER.

RONDELLE FREIN 5/16

INSTALLER LE SIÈGE (Voir la Fig. 2)

Réglez le siège avant de serrer le bouton de réglage.

• Enlevez le bouton de réglage et la rondelle plate qui fixent le

siège à l'emballage et mettez-les de côté pour l'as sem bla ge

du siège au tracteur.

• Pivotez le siège vers le haut et enlevez-le de l'emballage.

Débarrassez-vous de l'emballage.

• Placez la siège sur le fond pour positionner le boulon à

épau le ment sur le gros orifice fendu du fond.

• Poussez sur le siège pour accrocher le boulon à épaulement

dans le trou oblong et tirez le siège vers l’arrière.

• Pivotez le siège et le fond vers l’avant et montez le bouton

de réglage et la rondelle plate sans les serrer.

• Mettez le siège dans la position d’utilisation et asseyez-vous

sur le siège.

• Glissez le siège à la position désirée. Vous devez pouvoir

appuyer à fond sur la pédale de frein/embrayage.

• Descendez du tracteur. Ne déplacez pas le siège de sa

position.

• Soulevez le siège et serrez à fond le bouton de réglage.

5

PIEZAS SIN MONTAR

Clés

(1) Rondelle

Plate

Grand

Adaptateur du

volant de direction

(2) Clés

Guide-pente

Insert

du volant

de direction

Siège

Volant de direction

Manchon

de direction

Tube de Vidange

(1) Boulon H 5/16-18 x 4

(1) 5/16

Rondelle Frein

Arbre de

rallonge

de direction(1) Bouton de réglage

(1) Rondelle 17/32 x 1-3/16 x 12 Jauge

4

RÈGLES DE SÉCURITÉ .............................................2-3

SPÉCIFICATIONS DE PRODUIT ................................ 4

RESPONSABILITÉS DU CLIENT ................................. 4

MONTAGE .................................................................. 6-8

UTILISATION ............................................................ 9-14

GUIDE D'ENTRETIEN ................................................. 15

ENTRETIEN ............................................................15-18

RÉVISION ET RÉGLAGES ....................................19-23

ENTREPOSAGE .......................................................... 24

GUIDE DE DÉPANNAGE .......................................25-26

GARANTIE ................................................................... 28

SOMMAIRE

Capacité et le type 1,25 Gallons

d’essence: L’essence sans plomb normale

Type d’huile SAE 30

(API-SG-SL): (supérieure de 32°F/0°C)

SAE 5W-30

(inférieure de 32°F/0°C)

Capacité d'huile: 1,4 L

Bougie d’allumage: Champion RC12YC

(Écart: 0,030 po/0,760 mm)

Vitesse de marche Marche en avant: 8,4 (kmh)

(mph/kmh): Marche en arrière: 4,7 (kmh)

Système de chargement: 3 Ampères de batterie

5 Ampères des phares

Batterie: AMP/HR: 28

MIN. CCA: 230

DIMENSION: U1R

Couple de rotation au 27-35 ft.-lbs. (37-47 N/m)

boulon de lame:

SPÉCIFICATIONS DE PRODUIT FÉLICITATIONS pour votre achat. Ce tracteur a été conçu,

per fec tion né, et fabriqué pour assurer le un rendement et une

sûreté maxi mum.

S'il survient d’un problème que vous ne pouvez pas ré sou dre,

con tac tez le centre d’entretien autorisé le plus proche. Vous y

trouverez des techniciens qualifiés équipés de outils ap pro priés

pour l’entretien et la réparation de ce tracteur.

Veuillez lire et conserver ce manuel. Les instructions qu’il con tient

vous permettront de monter, et d’entretenir cor rec te ment votre

tracteur. Observez toujours les “RÈGLES DE SÉCURITÉ”.

RESPONSABILITÉS DU CLIENT

• Lisez et observez les règles de sécurité.

• Suivez un programme régulier d’entretien, et d’uti li sa tion du

tracteur.

• Suivez les instructions dans les sections des Entretien et

d’Entreposage de ce manuel du propriétaire.

AVERTISSEMENT: Ce tracteur est équipé d’un moteur à

com bus tion interne et il ne doit pas être utilisé sur ou près

d’un terrain couvert d’arbres, d’arbrisseaux, ou d’herbe si le

système d’échap pe ment n’est pas muni d’un pare-étincelles qui

rencontre les exigences des lois locales applicables. Quand un

pare-étin cel les est utilisé, il doit être maintenu en bon etat de

fonctionnement par l’opérateur.

Un pare-étincelles pour le silencieux est disponible au centre

d’entretien autorisé le plus proche.

3

RÈGLES DE SÉCURITÉ

Conseils pour l’utilisation en toute sécurité des tracteurs

III. ENFANTS

Des accidents tragiques peuvent avoir lieu si l’opérateur ne fait pas

très attention en présence d’enfants. Les enfants sont souvent

très attirés par la machine et par la tonte. Ne croyez jamais que

les enfants restent immobiles à l’endroit où vous venez de les

laisser.

• Les enfants doivent se tenir hors de la zone de tonte et sous la

supervision d’un adulte responsable, autre que l’opérateur.

• Faites très attention et éteignez le moteur si un enfant pénètre

dans la zone.

• Regardez toujours s’il n’y a pas d’enfants en bas âge vers

le bas et vers l’arrière avant et pendant la marche arrière.

• Ne transportez jamais d’enfant même si les lames ne tournent

pas. Ils pourraient tomber et se blesser gravement ou gêner

le fonctionnement de la machine. Les enfants qui ont déjà

été transportés auparavant risquent de se précipiter dans

la zone de tonte pour faire un autre tour et d’être renversés

par la machine.

• Ne laissez jamais les enfants utiliser la machine.

• Faites très attention à proximité des angles morts, des

arbustes, des arbres ou d’autres objets susceptibles de

cacher un enfant à la vue.

IV. REMORQUAGE

• Ne remorquez qu’avec un véhicule conçu pour l’attelage.

N’accrochez l’appareil remorqué qu’au crochet d’attelage.

• Suivez les recommandations du fabricant quant aux limites

de poids des appareils remorqués et au remorquage dans

les pentes.

• Ne laissez jamais les enfants ou d’autres personnes à bord

des appareils remorqués.

• Dans les pentes, le poids de l’appareil remorqué risque de

provoquer une perte de traction ou de contrôle

• Circulez lentement en maintenant les distances pour vous

arrêter.

V. ENTRETIEN

MANIPULATION SÛRE DE L’ESSENCE

Manipulez l’essence avec une prudence extrême afin d’éviter

les blessures personnelles et les dégâts matériels. L’essence est

extrêmement inflammable et les vapeurs sont explosives.

• Eteignez les cigarettes, les cigares, les pipes et toutes les

autres sources d’inflammation.

• N’utilisez que des récipients d’essence homologués.

• Il est strictement interdit d’ôter le capuchon du carburant

ou d’ajouter du carburant lorsque le moteur est en marche.

Laissez le moteur refroidir avant de faire le plein.

• Ne faites jamais le plein à l’intérieur.

• Ne rangez jamais la machine ou le récipient du carburant

dans un endroit en présence d’une flamme libre, d’étincelles

ou d’une flamme pilote, comme par exemple un chauffe-eau

ou d’autres appareils.

• Ne remplissez jamais les récipients dans un véhicule ou un

camion ou une remorque ayant un revêtement en plastique.

Placez toujours les récipients au sol, loin du véhicule, avant

de les remplir.

• Déchargez les appareils à essence du camion ou de la

remorque et faites le plein au sol. Si cela est impossible,

faites le plein avec un récipient portable plutôt qu’avec une

pompe.

• Laissez la buse au contact du bord du réservoir d’essence

ou de l’ouverture du récipient jusqu’à la fin de l’opération de

remplissage. N’utilisez pas de dispositif de verrouillage de

la buse ouverte.

• Si du carburant tombe sur vos vêtements, changez-les

immédiatement.

• Ne faites jamais déborder le réservoir. Remettez le capuchon

de gaz en place et serrez solidement.

ENTRETIEN GÉNÉRAL

• Ne faites jamais fonctionner la machine dans un endroit

clos.

• Tous les écrous et les boulons doivent être bien serrés pour

que l’appareil fonctionne en condition de sécurité.

• Ne bricolez jamais les dispositifs de sécurité. Vérifiez

régulièrement leur bon fonctionnement.

• Libérez la machine des brins d’herbe, des feuilles ou

autres débris accumulés susceptibles de toucher le tuyau

d’échappement ou les parties chaudes du moteur et de brûler.

Nettoyez l’huile ou le carburant versés et éliminez les débris

imbibés de carburant. Laissez la machine refroidir avant de

la ranger.

• Si vous heurtez un objet, arrêtez et inspectez la machine.

Réparez-la au besoin avant de redémarrer.

• N’effectuez jamais ni réglages, ni réparations avec le moteur

en marche.

• Vérifiez fréquemment les éléments du ramasse herbe et

la protection l’évacuation et remplacez-les avec les pièces

recommandées par le fabricant, en cas de besoin.

• Les lames de la tondeuse sont affûtées. Enveloppez les

lames ou portez des gants et faites très attention pendant

les opérations d’entretien.

• Vérifiez fréquemment le fonctionnement du frein. Effectuez

les opérations de réglage et d’entretien requises.

• Conservez et remplacez au besoin les autocollants de sécurité

et d’instruction.

• Vérifiez si personne ne stationne dans la zone avant de

commencer. Si quelqu’un pénètre dans la zone arrêtez la

machine.

• Ne portez jamais de passager.

• Ne tondez pas en marche arrière, sauf en cas de nécessité

absolue. Regardez toujours vers le bas et vers l’arrière avant

et pendant la marche arrière.

• Ne transportez jamais d’enfant même si les lames ne tournent

pas. Ils pourraient tomber et se blesser gravement ou gêner

le fonctionnement de la machine. Les enfants qui ont déjà

été transportés auparavant risquent de se précipiter dans

la zone de tonte pour faire un autre tour et d’être renversés

par la machine.

• Les enfants doivent se tenir hors de la zone de tonte et sous la

supervision d’un adulte responsable, autre que l’opérateur.

• Faites très attention et éteignez le moteur si un enfant pénètre

dans la zone.

• Regardez toujours s’il n’y a pas d’enfants en bas âge vers

le bas et vers l’arrière avant et pendant la marche arrière.

• Tondez les pentes en montant et en descendant (15° maxi),

jamais transversalement.

• Faites très attention et éteignez le moteur si un enfant pénètre

dans la zone.

• Sélectionnez une vitesse sol faible afin de ne pas devoir

ralentir ou changer de vitesse dans les pentes.

• Evitez d’effectuer les démarrages, arrêts ou virages dans les

pentes. Si les pneus n’adhèrent plus, dégagez les lames et

procédez lentement vers le bas de la pente.

• Si la machine s’arrête en montée, dégagez les lames, en-

gagez la marche arrière et reculez lentement.

• N’effectuez pas de virage dans les pentes si cela n’est pas

strictement nécessaire, et dans ce cas tournez lentement et

progressivement dans la descente.

2

AVERTISSEMENT: Ne descendez pas les

pentes à point mort, vous pourriez perdre

la com man de du trac teur.

AVERTISSEMENT: Remorquez seulement

les ac ces soi res recommandées par et selon

les spé ci fi ca tions du fabricant de votre

trac teur. Utlisez votre bon sens pendant

que vous remoruez. Opérez seulement avec

la vitesse la plus ré dui te pendant que vous

allez sur une pente. Il est dangereux d'avor

un chargement trop lourd pen dant que vous

opérez sur une pente. Les pneus peuvent

détruire la traction avec la terre et vous faire

perdre la commande de votre tracteur.

RÈGLES DE SÉCURITÉ

Conseils pour l’utilisation en toute sécurité des tracteurs

IMPORTANT: CET TRACTEUR PEUT AMPUTER LES MAINS, LES PIEDS ET PROJETER DES OBJETS. L’INOBSERVATION DES

RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET MÊMES MORTELLES.

I. FONCTIONNEMENT GÉNÉRAL

• Veuillez lire, comprendre et suivre les instructions que

vous trouverez sur la machine et dans le manuel avant de

commencer.

• Ne mettez ni vos mains ni vos pieds à proximité des parties

tournantes ou sous la machine. Les orifices d’évacuation

doivent être toujours libres.

• Seuls les adultes responsables doivent être autorisés à

utiliser la machine.

• Débarrassez la zone des objets comme les pierres, les jouets,

les fils de fer, etc.. susceptibles d’être prélevés et projetées

par les lames.

• Vérifiez si personne ne stationne dans la zone avant de

commencer. Si quelqu’un pénètre dans la zone arrêtez la

machine.

• Ne portez jamais de passager.

• Ne tondez pas en marche arrière, sauf en cas de nécessité

absolue. Regardez toujours vers le bas et vers l’arrière avant

et pendant la marche arrière.

• Ne dirigez jamais le matériau déchargé vers qui que ce soit.

Evitez de décharger le matériau contre un mur ou un obstacle.

Le matériau risque de rebondir vers l’opérateur. Arrêtez les

lames lorsque vous traversez des allées gravillonnées.

• Ne faites pas fonctionner la machine si le ramasse herbe, la

protection de l’évacuation ou les autres dispositifs de sécurité

ne sont en place et en bon état.

• Ralentissez avant de tourner,

• Ne laissez jamais la machine en marche sans surveillance.

Arrêtes toujours les lames, tirez le frein à main, arrêtez le

moteur et enlevez les clés avant de descendre.

• Dégagez les lames lorsque vous ne tondez pas. Arrêtez le

moteur et attendes que tous les éléments soient complètement

arrêtés avant de nettoyer la machine ou d’enlever le ramasse

herbe ou de libérer la protection de l’évacuation,

• Ne faites marcher la machine que le jour ou à la lumière

artificielle,

• Ne faites pas marcher la machine si vous être sous l’influence

de l’alcool ou de drogues.

• Faites attention à la circulation si vous opérez à proximité

d’une route ou si vous la traversez.

• Faites très attention lorsque vous chargez la machine sur un

camion ou une remorque.

• Portez toujours des lunettes de protection lorsque vous

utilisez la machine.

• Les statistiques montrent que les accidents provoqués par

des tondeuses autoportées sont plus fréquents chez les

opérateurs de plus de 60 ans. Ces personnes doivent évaluer

leur capacité de conduire une tondeuse en garantissant un

niveau de sécurité adéquat à eux-mêmes et aux autres.

• Respectez les recommandations du fabricant au niveau des

poids des roues et des contrepoids.

• Libérez la machine des brins d’herbe, des feuilles ou

autres débris accumulés susceptibles de toucher le tuyau

d’échappement ou les parties chaudes du moteur et de brûler.

Ne laissez pas le bas de la tondeuse cisailler des feuilles ou

d’autres débris susceptibles de s’accumuler. Nettoyez l’huile

et le carburant éventuellement versé avant d’utiliser ou de

ranger la machine. Laissez la machine refroidir avant de la

ranger.

II. FONCTIONNEMENT DANS LES

PENTES

Les pentes sont très souvent à l’origine de pertes de contrôle et

de tonneaux, susceptibles de provoquer de graves blessures,

même mortelles. Soyez très prudent lorsque vous opérez dans

les pentes. Si vous n’êtes pas en mesure d’affronter les pentes

ou si vous vous sentez mal à l’aise, ne les tondez pas.

• Tondez les pentes en montant et en descendant, jamais

transversalement.

• Faites attention aux trous, aux ornières, aux bosses ou autres

objets cachés. La machine risque de capoter sur les sols

inégaux. L’herbe haute peut cacher des obstacles.

• Sélectionnez une vitesse sol faible afin de ne pas devoir

ralentir ou changer de vitesse dans les pentes.

• Ne tondez pas sur l’herbe humide. Les pneus risquent de

mal adhérer.

Laissez toujours la machine embrayée lorsque vous

descendez une pente. Ne mettez jamais au point mort dans

les descentes.

• Evitez d’effectuer les démarrages, arrêts ou virages dans les

pentes. Si les pneus n’adhèrent plus, dégagez les lames et

procédez lentement vers le bas de la pente.

• Dans les pentes n’effectuez que des mouvements lents et

progressifs. Ne changez jamais brusquement de vitesse ou

de direction afin de ne pas faire culbuter la machine.

• Faites très attention lorsque vous utilisez la machine avec

un ramasse herbe ou d’autres accessoires ; ils risquent de

nuire à la stabilité de la machine. Ne l’utilisez pas sur les

pentes très raides.

• N’essayez pas de stabiliser la machine en mettant un pied

à terre.

• Ne tondez jamais à proximité des ravins, des fossés ou des

talus. La machine risque de culbuter à l’improviste par-dessus

bord ou de précipiter si le bord s’éboule.

AVERTISSEMENT: Débranchez toujours le

fil de bou gie d’allumage et pour prévenir

les dé mar ra ges ac ci den tels, posez-le de

telle fa çon qu’il ne puis se pas entrer en

contact avec la bougie d’allumage lors de

l’ins tal la tion, du transport, des ajus te ments

ou des réparations.

MANUEL DU PROPRIÉTAIRE

MODÈLE:

96017000700

TRACTEUR DE PELOUSE

Portez toujours des lunettes de sécurité lors de l’utilisation.

412398 01.13.07 AP

IMPRIMÉ AUX É.-U.

AVERTISSEMENT:

Lisez soigneusement le man uel

suivez tous les aver tis se ments et les

in struc tions de sécurité. Les bles-

sures sérieuses peuvent en résulter si

vous ne lisez pas ces aver tis se ments

et in struc tions de sécurité.

MANUEL IMPORTANT NE JETEZ PAS



¨
