MultiSync A500/A700

MultiSync A500/A700

User’s Manual

Declaration of the Importer

We hereby certify that the color monitors

MultiSync A500 JC-1576VMB

MultiSync A700 JC-1736VMB

MultiSync A700 JC-1736VMB-1

are in compliance with

Council Directive 73/23/EEC:

- EN 60950

Council Directive 89/336/EEC:

- EN 55022

- EN 60555-2

- EN 60555-3

- EN 50082-1

(IEC 801-2)

(IEC 801-3)

(IEC 801-4)

and marked with

NEC Europe Ltd. Ismaning Office

Steinheilstraße 4-6

D-85737 Ismaning, Germany

Safety Instruction

Caution:

When operating the JC-1576VMB/JC-1736VMB/JC-1736VMB-1 with

a 220-240V AC power source in Europe except UK, use the power cord

provided with the monitor.

In UK, a BS approved power cord with moulded plug has a Black (five

Amps) fuse installed for use with this equipment. If a power cord is not

supplied with this equipment please contact your supplier.

When operating the JC-1736VMR with a 220-240V AC power source

in Australia, use the power cord provided with the monitor.

For all other cases, use a power cord that matches the AC voltage of the

power outlet and has been approved by and complies with the safety

standard of your particular country.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A and XGA are registered trademarks of

International Business Machines Corporation.

Apple and Macintosh are registered trademarks of Apple Computer Inc.

Microsoft and Windows are registered trademarks of the Microsoft Corporation.

NEC is a registered trademark of NEC Corporation.

ErgoDesign is a registered trademarks of NEC Home Electronics, Ltd. in U.K., Germany,

France, Spain, Italy, Denmark, Norway, Sweden and Benelux.

MultiSync is a registered trademark of NEC Technologies, Inc in U.S. and of NEC Home

Electronics, Ltd in Canada, U.K., Germany, France, Spain, Italy, Austria, Benelux,

Switzerland, Denmark, Finland, Norway and Saudi Arabia.

All other trademarks or registered trademarks are property of their respective owners.

English

Introduction

Congratulations on your purchase of the MultiSync A500/A700 colour

Monitor!

The MultiSync A500/A700 monitor includes Microsoft’s Plug and Play,

NEC’s ErgoDesign properties, the On Screen Manager (OSM), as well

as all the unique features you expect from MultiSync Monitors.

The MultiSync technology provides you with automatic compatibility

with multiple operating platforms and a vast array of graphics standards

allowing resolution upgrades without upgrading the monitor.

The MultiSync A500/A700 monitor strictly follows ErgoDesign

guidelines featuring enhanced human ergonomics (human and earth

condition). The goal of ErgoDesign is to maximise the comfort and

productivity of the end user. ErgoDesign parallels the strict European

standards of power management and reduced emissions. In addition our

monitor is designed to be recyclable.

Screen Technology

The OptiClear Surface of the A500/A700 CRT dramatically reduces the

reflection of ambient illumination and glare resulting in greatly

improved user comfort and productivity. This multilayered screen

coating increases the contrast without sacrificing the focus level, clarity

or brightness.

A 0.28 mm dot pitch in conjunction with the Invar Shadow Mask

increases the clarity and displays greater detail. Good clarity allows

your eyes to flow over the screen image and more easily view the

on-screen information.

The flat square CRT technology reduces image distortion and glare.

Plug and Play

Plug and Play is the new Microsoft® solution with Windows® 95 to

provide automatic peripheral connections without confusing and time-

consuming setup. When used with a Plug and Play compatible system

and video card, the MultiSync A500/A700 monitor automatically tells the

Introduction E - 1

system its identification and capabilities. The system will then select its

highest resolution and refresh rate to take advantage of your MultiSync

monitor.

ErgoDesign

The MultiSync ErgoDesign features enhance human ergonomics

(human and earth conditions). MultiSync monitor’s ErgoDesign will

improve the working environment, protect the health of the user and

save money. ErgoDesign parallels the strict European standards of

power management and reduced emissions:

–automatic display power-down (also known as NUTEK

specification 803299)

–emission characteristics (stricter than those referred to as

reduced electromagnetic fields as recommended by MPR II and

for JC-1736VMB-1/JC-1736VMR also by TCO)

–safety (EN 60950)

MultiSync monitors comply with these standards by offering IPM

System power management and Reduced Magnetic Field technology.

Power Manager

IPM (Intelligent Power Manager) System is an innovative power-saving

utility that complies with both the EPA’s Energy Star requirements and

Europe’s TCO NUTEK’s power management requirements. Energy Star

products use less than 30 watts when in the main power saving mode. The

NUTEK specification 803299 requires automatic power down to less than

30 watts in the suspend mode and less than 8 watts in the off mode.

When in the maximum power-down mode, the MultiSync A500/A700

monitor will consume less than 10% of the total power down under normal

operation. This innovation adds up to more than 90% energy savings, longer

monitor life, environmental protection, reduced emissions and reduced air

conditioning costs of the work environment. The IPM System increases the

monitor’s life and saves energy and costs by powering down when not in use.

MultiSync monitors follow the Video Electronics Standard Association

(VESA) approved DPMS power-down signalling method. VESA’s Display

E - 2 Introduction

Power Management Signalling (DPMS) method, which is endorsed by

the EPA, is the power-down process a system should use to

communicate to the monitor to save power. Power-down functions can

be utilised only with an Energy Star system or video card which adheres

to the VESA DPMS standard. By using the monitor’s horizontal and

vertical SYNC signals, the monitor can be prompted into the different

IPM modes. The following is the description of the LED indicator for

the IPM power-saving modes:

Mode LED Indicator Power Saving

On Green None

Stand By Green Minimum (Quickest Recovery)

Suspend Yellow Moderate (< 15 Watts, Moderate

Recovery)

Off (IPM Mode) Orange Maximum (< 8 Watts (A500)/

< 5 Watts (A700), Slow Recovery)

Off (Power

Switch, Off) No Light No Power Used (Fully Off)

Reduced Emissions

The A500/A700 monitor incorporates Reduced Magnetic Field technology

designed to reduce magnetic and alternating electric field emissions and static

electricity. NEC’s monitors follow the strictest magnetic field, alternating

electric field, and electrostatic recommendations of the Swedish Board for

Technical Accreditation, or SWEDAC (previously known as MPR, National

Board for Measurement and Testing). The JC-1736VMB-1/JC-1736VMR

follow the recommendations of the TCO which specify maximum

recommended values of electric and magnetic field.

Introduction E - 3

Multiple Frequency Technology

Multiple Frequency Technology automatically adjusts the monitor to the

video card’s scanning frequency, displaying the resolution you desire.

The MultiSync A500/A700 color monitor also supports multiple

operating platforms such as PC compatible, Macintosh family and

workstation systems.

Increased refresh rates at all resolutions provide a flicker-free image.

The clearer image is easier on your eyes and extends your viewing time.

A wide range of graphics standards of PC and Macintosh computers,

including VESA standards, is supported by the MultiSync A500/A700

color monitor including:

–640 x 480: 60 - 120 Hz

–800 x 600: 55 - 100 Hz (A500) / 105 Hz (A700)

–832 x 624: 55 - 90 Hz (A500) / 100 Hz (A700)

–1024 x 768: 55 - 80 Hz (A500) / 85 Hz (A700)

(non-interlaced, 75 Hz (A500) / 85 Hz (A700) recommended)*

–1152 x 870: 55 - 70 Hz (A500) / 75 Hz (A700)

–1280 x 1024: 55 - 60 Hz (A500) / 65 Hz (A700)

(non-interlaced)**

* NEC cites recommended resolutions for optimal display performance.

** Maximum resolution based on horizontal and vertical frequencies only.

NOTE: Some system may not support all modes listed.

Horizontal and vertical FullScan capability can increase the display size

of a variety of video modes to the edges of the monitor bezel. The

FullScan capability allows you to use the entire screen area in most

resolutions, significantly expanding image size.

E - 4 Introduction

Contents of the Package

Included with your MultiSync A500/A700 color monitor are the

following items:

–MultiSync A500 (JC-1576VMB) / A700 (JC-1736VMB/B-1/R)

–Power cord

–User’s manual

Recommended use

For optimum performance when setting up and using the MultiSync

A500/A700 colour monitor, please note the following:

–The optimum monitor position is away from direct sunlight.

–Place the monitor just below eye level for the ideal viewing angle.

–Allow adequate ventilation around the monitor so that heat can

properly dissipate.

–Do not place any heavy objects on the power cord. Damage of

the cable may cause shock or fire.

Contents of the Package E - 5

–Keep the monitor away from high capacity transformers,

electric motors and other devices which may create strong

magnetic fields.

–Use the monitor in a clean, dry area.

–Handle with care when transporting.

–We recommend to adjust the brightness in a way that the

background raster disappears.

–For ergonomical reasons we recommend not to use the

position of the maximum contrast control.

–For ergonomical reasons the preset size and position is

recommended with the standard signals.

–For ergonomical reasons preset side-pincushion setting is

recommended.

–For ergonomical reasons we recommend using

non-interlaced signals with a vertical refresh rate between

75 and 120 Hz.

–For ergonomical reasons we recommend not to use the primary

colour blue on dark background ( it is difficult to recognise and

produces eye fatigue due to insufficient contrast).

–To separate the equipment from the power source you have

to remove the plug from the inlet socket.

–The power outlet socket should be installed as near to the

equipment as possible, and should be easily accessible.

–We recommend using the power cord supplied with the

monitor. However, if another type of power cord is required,

power cord H05VV-F should be used except in U.K.

–To clean the CRT surface use a lint-free, non-abrasive cloth

and a neutral cleaner based, non-abrasive cleaning solution

or glass cleaner for best results.

E - 6 Recommended use

Quick Start

The following chart summarises the connection process for the

MultiSync A500/A700.

For more details please turn to the following pages if you are connecting

to an IBM compatible, Macintosh compatible or other systems.

Is the computer a Macintosh

Computer? Use the optional MultiSync

Mac adapter to attach the

monitors signal cable to the

Macintosh video output.

Attach the signal cable of the moni-

tor to the video board/Mac adapter.

Connect the power cord of the

monitor to the power outlet and to

the monitor itself.

Turn monitor and computer on.

If necessary, use the OSM controls

for personal preference of the image.

Is the image correct?

Enjoy your monitor.

Problem solved?

Call your NEC-Dealer

Yes

Yes No

Yes

See the Trouble Shooting section

Quick Start E - 7

Connection to Your Personal Computer

The MultiSync A500/A700 color monitor complements NEC computers,

PC compatibles, Macintosh and Macintosh compatibles.

For the PC:

Your system has one of two configurations:

–the video controller is built into the computer

–the video controller is in the form of a display card (sometimes

referred to as the graphics card, video adapter or graphics board)

Both configurations have a video connector (or a CRT PORT on laptop

computers). If you are not sure which port is the video connector, please

consult your computer or display card manual.

For the Mac:

With the optional MultiSync Macintosh Cable Adapter, the MultiSync

A500/A700 color monitor is compatible with Macintosh computers, as

well as Macintosh clones.

NOTE: Power Macintosh 6100/60 users need to use the Apple HDI-45

cable adapter in conjunction with the appropriate MultiSync Cable

Adapter when connecting a MultiSync monitor.

The MultiSync Macintosh Cable Adapter allows you to change between

640 x 480, 832 x 624, 1024 x 768 and 1152 x 870 (A700) screen resolutions

without restarting your system, if the video port supports these modes. You

will connect your MultiSync A500/A700 monitor one of two ways to your

Macintosh computer:

–On-board video port

–NuBus, PDS or PCI display card

Both configurations should have the same style video connector. If you

are not sure which port is the video connector, please consult your

computer or display card manual.

Please contact your local dealer for information about the Mac Adapter.

E - 8 Connection to Your Personal Computer

To attach the MultiSync A500/A700 monitor to your system, follow these

instructions:

1. Turn off the power to your computer and MultiSync monitor.

2. If necessary, install the display card. For more information,

refer to the display card manual.

3. For the PC: Connect the MultiSync A500/A700 monitor’s

video cable to the display card’s connector on the computer.

Tighten screws on all connectors.

For the Mac: Connect the MultiSync Macintosh Cable

Adapter to the monitor’s connector on your computer.

Connect the MultiSync A500/A700 monitor’s signal cable to

the other end of the cable adapter. Tighten screws on all

connectors.

4. Connect one end of the power cable to the MultiSync

A500/A700 monitor and the other end to the power outlet.

5. Turn on your MultiSync monitor and computer.

6. This completes the installation.

NOTE: If you have any problems, please refer to the

Troubleshooting section of this manual.

On-Screen Manager (OSM )

Now, On-Screen Manager (OSM ) Controls have made the MultiSync

monitor’s Advanced Digital Control System easier to use by providing

menus on screen. A touch of the up front controls turns on OSM,

allowing you to easily navigate through menus and adjust controls.

OSM allows you to control the Brightness, Contrast, Size, Position,

Geometry and other OSM Utilities. User adjustments are saved

automatically when you change menus. Controls can be reset to factory

settings by pressing the reset button.

On-Screen Manager (OSM ) E - 9

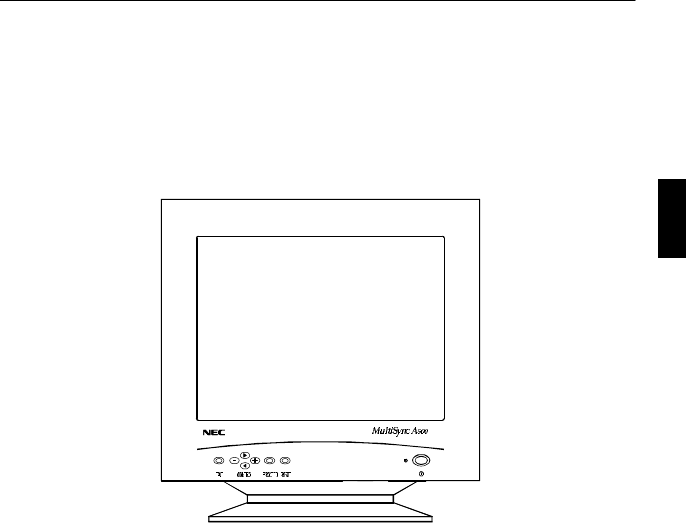

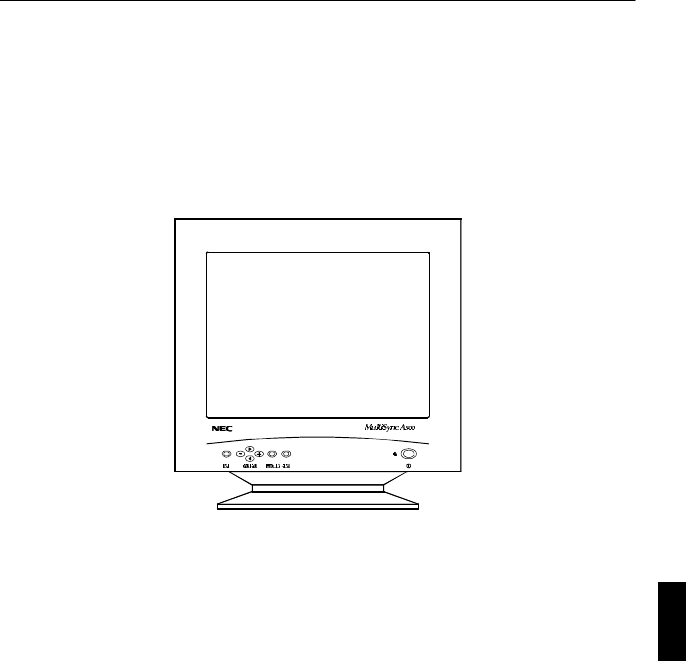

OSM buttons on the front of the monitor function as follows:

PROCEED Moves the highlighted tab right to select one of the

control menus and loops around.

CONTROL </>Moves the highlighted icon left/right to select one of the

controls

CONTROL+/-Moves the bar in the + or – direction to increase or

decrease the value of the selected control.

RESET Resets the selected control to the factory setting

EXIT Exits OSM

OSM Elements:

Highlight:

Indicates the selected menu in yellow.

Indicates the selected control in green.

Scroll Bar: Indicates direction of adjustment.

Accessing OSM: Press any of the control buttons +/-, </> or the

PROCEED or EXIT button to view the current settings.

E - 10 On-Screen Manager (OSM )

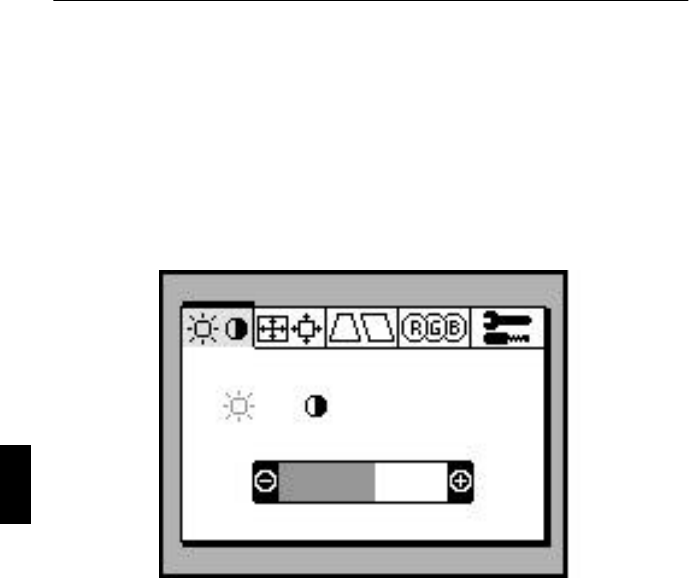

OSM Menus

OSM’s menu control tabs give you an overview of the selection of

controls available. When OSM is activated, tabs are displayed at the top

of the menu.

Select the desired tab/menu using the PROCEED button.

The icons control the following:

ab Brightness/Contrast Control

a BRIGHTNESS: Adjusts the overall image and background screen

brightness.

bCONTRAST: Adjusts the image brightness in relation to the

background.

de Size and Position

h LEFT/RIGHT: Moves the image horizontally (left or right).

i DOWN/UP: Moves the image vertically (up or down).

f NARROW/WIDE: Increases or decreases the horizontal size of the

image.

g SHORT/TALL: Increases or decreases the vertical size of the

image.

OSM Menus E - 11

pq Geometry Controls

The Geometry controls allow you to adjust the curvature or angle of the

sides of your display.

u IN/OUT (pincushion): increases or decreases the curvature of the

sides either inward or outward.

r LEFT/RIGHT (pincushion balance): increases or decreases the

curvature of the sides either to the left or right.

q TILT (parallelogram): increases or decreases the tilt of the sides

either to the left or right.

p ALIGN (trapezoidal): increases or decreases the bottom of the

screen to be the same as the top.

x Color Control

9300°K/7500°K: selects one of two color settings.

? Tools

Provides a list of optional adjustments which include the following:

y DEGAUSS: Eliminates the build-up of stray magnetic fields which

alter the correct scan of the electron beams and affect the purity of the

screen colours, focus, and convergence. When activated, your screen

image will jump and waver a bit as the screen is demagnetised.

CAUTION: Please allow a minimum of 20 minutes to elapse between

uses of the Degauss function.

z DISPLAY MODE: Indicates the current frequency setting of the

monitor.

= IPM OFF MODE: Using this function the OFF MODE of the IPM

can be disabled.

–ON: The IPM works normally, all four stages of the energy

saving are used.

–OFF: The OFF MODE of the IPM is not used.

For standard computers and graphics boards you should keep the factory

setting ON.

E - 12 OSM Menus

@ FACTORY PRESET: Selecting Factory Preset allows you to reset all

OSM settings except IPM OFF MODE back to the factory settings.

Individual settings can be reset by highlighting the control to be reset and

pressing the RESET button.

Troubleshooting/Support

Problem Check These Items

No Picture The video card should be completely seated in its

slot. Power Switch and computer power switch

should be in the ON position. The signal cable

should be completely connected to the video

card/computer. Check the connector for bent or

pushed-in pins.

Image is scrolling or

unstable Signal cable should be completely attached to the

computer. Check the pin assignment and signal

timing of your video card with respect to the

frequency range and pin assignment. If the MAC

adapter is used, check for proper connection or

make sure the video card is MAC compatible and

that the card is properly seated in the computer.

LED on the monitor is

not lit (no green, orange

or yellow color can be

seen)

Power Switch should be in the ON position and

the power cord should be connected.

Picture is fuzzy Adjust the Brightness, then Contrast Controls.

Access the Degauss Control through OSM.

Activate the Degauss Control. CAUTION: A

minimum interval of 20 minutes should exist

before the Degauss Function is used a second time.

Picture bounces or a

waving pattern is

present in the picture

Move electrical devices that may be causing

electrical interference away from the monitor.

Edges of the display

image are not square Use the OSM Geometry Controls to straighten the

edges.

Troubleshooting/Support E - 13

Problem Check These Items

Display image is not

centered, too smaIl, or

too large

Use the OSM Size and Position controls to adjust

the image.

Color looks blotchy Adjust the Brightness, then Contrast Controls.

Access the Degauss Control through OSM.

Activate the Degauss Control. CAUTION: A

minimum interval of 20 minutes should exist

before the Degauss Control is used a second time.

Specifications

Picture Tube A500: 38 cm (15 inch) flat square CRT, 35 cm (13.8 inch)

viewable image size,

A700: 43 cm (17 inch) flat square CRT, 39.6 cm (15.6 inch)

viewable image size,

0.28 mm dot pitch, Medium-Short persistence phosphor,

semi tint screen, multi-layered, anti-static OptiClear coating

Input Signal Video Analog 0.7 Vp-p 75 Ω Positive

Sync Separate sync.

Horizontal sync.

Vertical sync.

Composite sync.

TTL Level

Positive/Negative

TTL Level

Positive/Negative

Display Colours Analog Input: Unlimited colours

(Depends on the graphics board)

Synchronisation

Range Horizontal 31 kHz to 65 kHz (Automatically) (A500)

31 kHz to 69 kHz (Automatically) (A700)

Vertical 55 Hz to 120 Hz (Automatically)

Resolutions Maximum 1280 x 1024

(60 Hz non interlaced)** (A500)

(65 Hz non interlaced)** (A700)

Recommended 1024 x 768

(75 Hz non interlaced)* (A500)

(85 Hz non interlaced)* (A700)

E - 14 Specifications

Active Display

Area*** (Factory

Setting)

Horizontal 270 mm (A500)

306 mm (A700)

Vertical 202 mm (A500)

230 mm (A700)

Active Display

Area*** (Full

Scan)

Horizontal 280 mm (A500)

316 mm (A700)

Vertical 210 mm (A500)

237 mm (A700)

Rated Voltage AC 220-240 V 50/60 Hz

Rated Current 0.9 A (A500)0.8 A (A700)

Dimensions W x H x D 372 x 402 x 402 mm (A500)

403 x 427 x 440 mm (A700)

Weight 15.1 kg (A500)18.5 kg (A700)

Environmental

Considerations Operating Temperature 0° C to + 35° C

Humidity 30% to 80%

Storage Temperature -20° C to + 60° C

Humidity 10% to 90%

* NEC cites recommend resolutions for optimal display performance.

** Maximum resolution based on horizontal and vertical frequencies only.

*** Active display area is dependent upon the signal timing.

Technical specifications are subject to change without notice.

Specifications E - 15

Deutsch

Röntgenstrahlung

Die in diesem Gerät erzeugten Röntgenstrahlen sind durch die

eigensichere Kathodenstrahlröhre ausreichend abgeschirmt.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung

oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß

Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte

entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben

werden.

Vorstellung

Herzlichen Glückwunsch zum Kauf Ihres NEC MultiSync A500/A700

Farbmonitors!

Neu an diesem Monitor sind neben den von NEC MultiSync-Monitoren

gewohnten Eigenschaften unter anderem Microsoft’s Plug and Play und

der On Screen Manager (OSM), der eine menügesteuerte Einstellung

des Monitors erlaubt, sowie Erweiterungen im ErgoDesign.

Der NEC MultiSync A500/A700 Monitor ist ohne weitere Installa-

tionsarbeiten in Betrieb zu nehmen. Er verarbeitet ein breites Spektrum

von Eingangssignalen diverser Computersysteme und Grafikstandards

ohne Einstellungs- und Justierarbeiten. Dies erlaubt eine Steigerung der

Bildschirmauflösung ohne Anschaffung eines neuen Monitors.

Bildröhrentechnologie

Die OptiClear Oberfläche der Bildröhre des MultiSync A500/A700

reduziert durch eine Mehrfachbeschichtung nach dem λ/4-Verfahren

und flache Bauweise drastisch alle Reflektionen von Lichtquellen der

Umgebung, ohne dabei Schärfe oder Helligkeit der Röhre zu

beeinflussen.

Die Bildröhre mit 0,28 mm Dot Pitch ermöglicht eine kontrastreiche,

scharfe und detailreichere Abbildung. Die Information auf dem

Bildschirm ist einfacher aufzunehmen und zu verarbeiten.

Plug and Play

Plug and Play ist die in Windows® 95 integrierte Antwort von

Microsoft® auf Probleme bei der Installation von EDV- und

Peripheriegeräten. Der Monitor A500/A700 teilt seinen Typ und seine

Leistungsmerkmale normgerecht dem System mit, so daß von diesem

automatisch die bestmögliche Auflösung und Bildwiederholrate

eingestellt wird, wenn es sich dabei um ein Plug and Play kompatibles

System und Grafikkarte handelt. Dies ermöglicht Ihnen einfachste

Installation, Konfiguration und Einstellung Ihres NEC Monitors.

Vorstellung D - 1

Ergo Design

Der MultiSync A500/A700 Monitor ist strikt nach den Richtlinien des

ErgoDesigns entwickelt worden. ErgoDesign beschreibt eine Philosophie

mit dem Ziel, dem Benutzer von NEC MultiSync Monitoren ein

Maximum an Komfort und Produktivität zu bieten. Hierzu gehört auch

der Schutz der Gesundheit des Benutzers, finanzielle Einsparungen durch

normierte Stromsparfunktionen sowie Recycling. Viele dieser Punkte

sind in strengen europäischen Standards normiert:

–Automatisches Aktivieren der Stromsparfunktionen (auch unter

NUTEK Spezifikation 803299 bekannt)

–Abstrahlung (geringer als MPRII-Richtlinie und für

JC-1736VMB-1/JC-1736VMR geringer als TCO-Empfehlung)

–Elektrische Sicherheit (EN 60950)

Der Monitor MultiSync A500/A700 erfüllt alle diese Auflagen, zu denen

Sie im folgenden weitere Informationen erhalten.

Power Manager

Der Intelligent Power Manager (Intelligenter Energiesparer), abgekürzt

IPM, ist eine fortschrittliche Einrichtung zum Energiesparen. Nach den

Richtlinien des Energy Stars der amerikanischen Umweltbehörde und

der europäischen NUTEK konzipiert, spart der Monitor A500/A700

Energie und Kosten, indem er bei Arbeitspausen teilweise abgeschaltet

wird. Dadurch wird zusätzlich die Lebensdauer der Bildröhre

verlängert. Wie von der Nutek Spezifikation 803299 gefordert,

verbraucht der Monitor A500/A700 im Stand-by Modus weniger als

30 Watt und im Suspend Modus weniger als 8 Watt. In der höchsten

Stufe der Energieeinsparung werden weniger als 10% der Energie

verbraucht, oder aber mehr als 90% Energie eingespart.

Verantwortlich für das stufenweise Abschalten des Monitors ist die

Grafikkarte des Computers, die nach einem durch die VESA (Video

Electronics Standard Association) spezifizierten Verfahren (DPMS) die

horizontalen und vertikalen SYNC-Signale abschaltet und so dem

Monitor signalisiert, wie er sich zu verhalten hat.

D - 2 Vorstellung

Hinweis: Die Energiespareinrichtung kann nur von einer Grafikkarte

aktiviert werden, die diese Funktion gemäß DPMS von VESA unterstützt.

Dem Anwender signalisiert der Monitor seinen aktuellen Status durch

die Netz LED nach folgender Tabelle:

Modus Farbe Stromeinsparung

On grün keine

Stand-by (Bereitschaft) grün Minimum (schnelle Rückkehr)

Suspend gelb Mittel (< 15 Watt)

Off orange Maximum (< 8 Watt (A500);

< 5Watt (A700))

Ausgeschaltet aus (dunkel) Kein Stromverbrauch (ausgeschaltet)

Emissionstest

ErgoDesign steht neben einem gefälligen Gehäuse auch für reduzierte

elektrische und magnetische Feldstärke. Die NEC MultiSync Monitore

sind so entwickelt worden, daß von elektrischen und magnetischen

Feldern ausgehende potentielle Gefahren einer andauernden Bild-

schirmarbeit weitgehend vermieden werden.

Die NEC ErgoDesign Monitorfamilie wurde durch das SEMKO Institut

in Schweden und den TÜV Rheinland getestet. Sie erfüllen die

MPRII-Richtlinien der schwedischen Behörde für technische Zulassung

SWEDAC. Außerdem erfüllt der JC-1736VMB-1/JC-1736VMR die

Empfehlungen der TCO, die Grenzwerte für elektrische und

magnetische Felder festlegen.

Vorstellung D - 3

Technologie

Die Bauart der MultiSync Monitore erlaubt die automatische Anpassung

des Monitors an die Frequenzen der gerade benutzten

Bildschirmauflösung. Erkannt werden unter anderem IBM kompatible

Systeme und Computer der Macintosh Familie.

Der MultiSync A500/A700 Monitor unterstützt ein breiteres Spektrum an

Bildschirmauflösungen von PC und Macintosh Computern, die Ihren

Anforderungen heute und in Zukunft gerecht werden. Diese sind:

–640 x 480: 60 - 120 Hz

–800 x 600: 55 - 100 Hz (A500) / 105 Hz (A700)

–832 x 624: 55 - 90 Hz (A500) / 100 Hz (A700)

–1024 x 768: 55 - 80 Hz (A500) / 85 Hz (A700)

(non-interlaced, 75 Hz (A500) / 85 Hz (A700) empfohlen)*

–1152 x 870: 55 - 70 Hz (A500) / 75 Hz (A700)

–1280 x 1024: 55 - 60 Hz (A500) / 65 Hz (A700)

(non-interlaced)**

* Von NEC empfohlene maximale Auflösung für dieses Modell.

** Theoretische maximale Auflösung basierend auf den technischen Spezifikationen.

Hinweis: Nicht alle Computersysteme unterstützen die oben aufgeführten

Modi.

D - 4 Vorstellung

Lieferumfang

Die folgende Übersicht zeigt den Lieferumfang des NEC MultiSync

A500/A700 Farbmonitors. Öffnen Sie vorsichtig die Verpackung Ihres

Monitors und entnehmen Sie alle zum Monitor gehörenden Teile.

Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte

umgehend an Ihren NEC-Fachhändler. Karton und Verpackungs-

material sollten Sie für einen späteren Transport Ihres Monitors

aufbewahren.

–MultiSync A500 (JC-1576VMB) / A700 (JC-1736VMB/B-1/R)

–Netzkabel

–Bedienerhandbuch

Lieferumfang D - 5

Aufstellen

Um eine optimale Abbildungsqualität Ihres MultiSync Monitors zu

gewährleisten, sollten Sie folgende Punkte bei der Aufstellung des

Monitors beachten:

–Plazieren Sie den Monitor nicht in direktem Sonnenlicht.

–Stellen Sie ihn etwas unterhalb Ihrer Augenhöhe auf, um einen

optimalen Betrachtungswinkel zu erhalten.

–Achten Sie darauf, daß die Lüftungsschlitze des Monitors nicht

verdeckt sind, um eine optimale Wärmeabfuhr zu

gewährleisten.

–Stellen Sie keine schweren Gegenstände auf das Netzkabel des

Monitors. Beschädigte Netzkabel können zu Brand oder

Stromschlag führen.

–Plazieren Sie Ihren Monitor nicht in der Nähe von

Elektromotoren oder anderen Geräten, die starke

elektromagnetische Felder erzeugen.

–Benutzen Sie den Monitor nur in trockener, sauberer

Umgebung.

–Transportieren Sie den Monitor mit der nötigen Vorsicht.

–Stellen Sie die Helligkeit der Bildröhre so ein, daß das

Hintergrundraster der Röhre nicht sichtbar ist.

–Aus Gründen der Ergonomie sollten Sie die Kontrasteinstellung

nicht auf ihren maximalen Wert bringen.

–Die Entmagnetisier-Funktion der Bildröhre ist immer dann

auszuführen, wenn einzelne Bereiche der Bildröhre

Farbverschiebungen aufweisen.

–Aus ergonomischen Gründen empfehlen wir die Benutzung

folgender Vertikalfrequenzen, außer Interlaced-Signalen:

bei hellem Untergrund 75 bis 120 Hz.

D - 6 Aufstellen

–Es wird empfohlen, nicht mit der Primärfarbe Blau auf

dunklem Hintergrund zu arbeiten. Der mangelnde

Kontrast erschwert die Lesbarkeit der Abbildung und

strapaziert die Augen sehr stark.

–Aus ergonomischen Gründen wird empfohlen, die

Benutzung der Standardeinstellung für Bildgröße und

Bildlage beizubehalten.

–Aus ergonomischen Gründen empfehlen wir die Benutzung

der Standardeinstellung für die Farbeinstellung.

–Die Werkeinstellung der Kissenentzerrung sollte aus

ergonomischen Gründen nicht verändert werden.

–Zur vollständigen Trennung vom Stromnetz ist der

Netz-bzw. Gerätestecker zu ziehen.

–Schließen Sie den Monitor an eine Steckdose an, die sich

leicht zugänglich in der Nähe des Gerätes befinden muß.

–Die Benutzung des mitgelieferten Netzkabels wird

empfohlen. Sollten Sie das Netzkabel durch ein anderes

ersetzen, so muß ein Netzkabel vom Typ H05VV-F zum

Anschluß des Monitores verwendet werden!

–Zur Reinigung der Bildröhre benutzen Sie am besten ein

weiches Tuch und einen neutralen Reiniger.

Aufstellen D - 7

Inbetriebnahme

Die folgende Abbildung faßt den Anschluß eines Monitors der

MultiSync A500/A700 in wichtigen Schritten zusammen.

Weitere Informationen zur Installation an verschiedenen Computer-

systemen finden Sie auf den folgenden Seiten.

Verbinden Sie den optional er-

hältlichen Macintosh-Adapter

mit dem Video-Ausgang des PC

Funktioniert der Monitor

Viel Spaß mit Ihrem NEC

MultiSync-Monitor

Problem behoben?

Wenden Sie sich an Ihren NEC-

Fachhändler

Nein

Ja Nein

Nein

Ist Ihr Computer ein Macintosh

Computer?

Verbinden Sie das mitgelieferte

Netzkabel mit dem Monitor und

einer Wandsteckdose

Schalten Sie Monitor und PC ein

Verbinden Sie das Signalkabel des

Monitors mit dem Videoan-

schluß/Mac Adapter des PC

Falls notwendig, justieren Sie das

Bild mit dem OSM

Lesen Sie Hilfe bei Problemen

D - 8 Inbetriebnahme

Anschluß an Ihren Personalcomputer

Der NEC MultiSync A500/A700 Farbmonitor ist geeignet für NEC PC

oder IBM kompatible PC sowie Macintosh und Macintosh kompatible

Computer.

Für den PC:

Ihr System sollte entweder einen eingebauten Grafikadapter oder eine

installierte Grafikkarte besitzen. Beide Varianten haben eine

Videoausgangsbuchse zum Anschluß eines Monitors. Sollten Sie nicht

sicher sein, an welche Buchse der Monitor anzuschließen ist, so lesen

Sie dies im Benutzerhandbuch der Grafikkarte oder des Computers

nach. Im Zweifelsfall fragen Sie Ihren Fachhändler.

Für den Macintosh:

Der NEC MultiSync A500/A700 Monitor ist geeignet für den Anschluß

an Computer der Macintosh Familie. Hierzu wird ein gesondert

erhältlicher Macintosh Adapter benötigt, den Sie bei Ihrem

NEC-Fachhändler erwerben können. Dieser Adapter unterstützt einen

Wechsel zwischen den Auflösungen 640x480, 832x624, 1024x768 und

1152 x 870 (A700) ohne einen Neustart des Systems. Ihr System sollte

entweder einen integrierten Grafikadapter oder eine in einem NU-Bus

oder PDS-Steckplatz eingebaute Grafikkarte besitzen. Beide Varianten

haben eine Videoausgangsbuchse zum Anschluß eines Monitors.

Benutzer eines Power Macintosh 6100/60 benötigen zum Anschluß des

Monitors den Macintosh Kabeladapter HDI-45 zusätzlich zum optional

erhältlichen Macintosh Adapter.

Beim Anschluß eines Monitors an Ihren Computer sind folgende Punkte

zu beachten:

1. Schalten Sie die Stromversorgung von Computer und Monitor

aus.

2. Falls notwendig, installieren Sie eine Grafikkarte nach den

Anweisungen im Benutzerhandbuch der Grafikkarte.

Anschluß an Ihren Personalcomputer D - 9

3. Für den PC:

Schließen Sie das fest am Monitor befestigte Signalkabel an

der entsprechenden Videobuchse Ihres Computers an.

Für den Macintosh:

Schließen Sie das fest am Monitor befestigte Signalkabel an

den optional erhältlichen Macintosh Adapter und diesen dann

an der entsprechenden Videobuchse Ihres Computers an.

4. Verbinden Sie das mitgelieferte Netzkabel auf einer Seite mit

dem Monitor und auf der anderen Seite mit einer geerdeten

Wandsteckdose in der Nähe des Monitors.

5. Schalten Sie Monitor und Computer ein.

6. Hiermit ist der Anschluß des Monitors abgeschlossen.

Sollten sich hierbei Probleme ergeben, so lesen Sie bitte den

Abschnitt ,,Hilfe bei Problemen“

OSM-Menü

Das neue OSM-Menü (On Screen Manager) von NEC zeigt die derzeit

komfortabelste Art der Monitoreinstellung. Tasten an der Vorderseite

des Monitors helfen Ihnen bei der Navigation durch ein grafisches

Menüsystem. Parallel zu Ihrer Auswahl im Menüsystem zeigen Ihnen

kleine Sinnbilder (Icons) die Auswirkungen Ihrer Auswahl.

Mit dem OSM-Menü können die Parameter Bildgröße, Bildlage und

Bildgeometrie des Digital Control-Systems gesteuert werden. Alle

Einstellungen werden bei einem Menüwechsel dauerhaft gespeichert.

Die Einstellungen des jeweils aktiven Menüpunktes können jederzeit

durch Drücken des Reset-Knopfes auf die Werkseinstellungen

zurückgesetzt werden.

D - 10 OSM-Menü

Die folgende Abbildung zeigt die Lage der Tasten zur Bedienung des

OSM-Menüs:

PROCEED Verschiebt die Registermarkierung zur Auswahl eines

Menüs nach rechts und springt vom Ende wieder an den

Anfang.

CONTROL </>Verschiebt die Symbolmarkierung zur Auswahl eines

Parameters nach links/rechts.

CONTROL +/-Erhöht oder verringert den Wert des markierten

Parameters durch Verschieben des Bildlauffeldes in die +

oder - Richtung.

RESET Setzt den ausgewählten Parameter auf die

Werkseinstellung zurück bzw. führt die Funktion

Degauss und ALL RESET aus.

EXIT Beendet das OSM-Menü

Elemente der OSM-Bildschirmanzeige

Auswahl:

Gelb kenzeichnet das gerade aktive Register.

Grün kennzeichnet die gerade aktive Funktion.

Laufleiste: Die Laufleiste zeigt die Richtung der Einstellung.

Zugriff auf das OSM-Menü: Durch Betätigen einer der Tasten Control

</> , Control +/- , EXIT oder PROCEED wird das OSM-Menü am

Bildschirm eingeblendet.

OSM-Menü D - 11

Die OSM-Menüstruktur

Die Register des OSM-Menüs geben Ihnen einen Überblick über die

verfügbaren Funktionen. In der Kopfzeile der Einblendung werden diese

in Form kleiner Icons angezeigt.

Hinter den Icons verbergen sich die folgenden Menüs:

ab Helligkeits-/Kontrasteinstellung

a HELLIGKEIT: Erlaubt die Einstellung der generellen Bild- und

Hintergrundhelligkeit.

b KONTRAST: Ändert die Helligkeit des Bildinhaltes im Verhältnis

zum Bildhintergrund.

de Größe und Position

h LINKS/RECHTS: Verschiebt das Bild nach links oder rechts.

i UNTEN/OBEN: Verschiebt das Bild nach oben oder unten.

f SCHMAL/BREIT: Ändert die Breite der Abbildung.

g KLEIN/GROSS: Ändert die Höhe der Abbildung.

D - 12 Die OSM-Menüstruktur

pq Geometrie Menü

u EIN/AUS: Justiert die Krümmung der Bildseiten nach innen oder

außen.

r LINKS/RECHTS: Justiert die Krümmung der Bildseiten nach links

oder rechts.

q PARALLEL: Justiert die Neigung der Bildseiten nach links oder

rechts.

p TRAPEZ: Justiert die Breite des oberen Bildrandes gleich der

Breite des unteren Bildrandes.

x Farbauswahl

9300°K/7500°K: Erlaubt die Auswahl zwischen 2 verschiedenen Farb-

einstellungen.

? Hilfsfunktionen

y ENTMAGNETISIERUNG: Entfernt sich aufbauende Magnet-

felder, die den korrekten Weg des Elektronenstrahls behindern und so

Farbreinheit, Konvergenz und Schärfe negativ beeinflussen. Wird die

Funktion aktiviert, so zittert kurzfristig das Bild.

Hinweis: Zwischen jedem erneuten Betätigen der Entmagnetisierungs-

Funktion sollten mindestens 20 Minuten verstreichen.

z GRAFIK MODUS: Zeigt den aktuell benutzten Grafikmodus mit

den wichtigsten technischen Daten wie Bildwiederholfrequenz und

Zeilenfrequenz.

= IPM OFF MODE: Mit dieser Funktion kann der OFF MODUS des

IPM unterdrückt werden.

–ON: Der IPM arbeitet normal, alle vier Stufen der Leistungs-

reduzierung werden benutzt.

–OFF: Der OFF MODUS des IPM wird nicht benutzt.

Für Standard-Computer und -Grafikkarten sollte die Grundeinstellung

ON beibehalten werden.

Die OSM-Menüstruktur D - 13

@ WERKSEINSTELLUNG: In diesem Menüpunkt werden alle

Einstellungen, außer dem IPM OFF MODE, auf die

Werkseinstellungen zurückgesetzt. Einzelne Einstellungen können in

den jeweiligen Menüpunkten durch Drücken der RESET Taste

zurückgesetzt werden.

Hilfe bei Problemen

Überprüfen Sie die folgenden Kabelverbindungen und Einstellungen,

bevor Sie Ihrem NEC-Fachhändler Ihr Problem schildern.

Betreiben Sie Ihren MultiSync A500/A700 Monitor nicht an einem IBM-

oder Macintosh kompatiblen System, so prüfen Sie bitte zuerst die

Übereinstimmung und der Anschlußbelegung anhand der Tabelle im

Anhang.

Problemstellung Notwendige Überprüfungen

Kein Bild Die Netzschalter von Monitor und Computer

müssen in Stellung ON stehen. Das Signalkabel

muß fest mit dem Ausgang der Grafikkarte

verbunden sein. Überprüfen Sie den festen Sitz der

Grafikkarte. Prüfen Sie den Anschlußstecker auf

verbogene Steckkontakte.

Das Bild läuft in

horizontaler oder

vertikaler Richtung.

Überprüfen Sie den festen Sitz von Signalkabel,

Grafikkarte und optionalen (Mac) Adaptern.

Prüfen Sie die Pinbelegung verwendeter Kabel und

den Frequenzbereich des Monitors.

Die Netz LED leuchtet

nicht, oder leuchtet

orange oder gelb.

Bringen Sie den Netzschalter des Monitors in die

ON-Position. Prüfen Sie die korrekte Installation

des Netzkabels. Stellen Sie sicher, das sich der

Computer nicht in einem Stromsparmodus

befindet (berühren Sie Maus oder Tastatur).

Das Bild ist nicht mittig,

zu klein oder zu groß. Nutzen Sie die OSM-Regler zur Einstellung von

vertikaler und horizontaler Größe und Lage der

Abbildung.

Verfärbungen der

Abbildung Betätigen Sie die Entmagnetisierungs Funktion.

Warten Sie ca. 20 Minuten bevor Sie diese

Funktion erneut ausführen.

D - 14 Hilfe bei Problemen

Problemstellung Notwendige Überprüfungen

Abbildung ist unscharf. Justieren Sie Kontrast und Helligkeit. Betätigen

Sie kurz die Entmagnetisierungs Funktion.

Drücken Sie die Entmagnetisierungs Funktion

nicht kontinuierlich.

Abbildung ist verzerrt. Entfernen Sie Geräte, die ein elektromagnetisches

Feld in der Nähe des Monitors erzeugen.

Ecken der Abbildung

sind nach innen oder

außen gewölbt.

Justieren Sie die Kissenentzerrung über das

OSM-Menü.

Technische Daten

Bildröhre A500: 38 cm (15") Flachbildröhre, 35 cm (13,8")

sichtbarer Bereich,

A700: 43 cm (17") Flachbildröhre, 39,6 cm (15,6")

sichtbarer Bereich,

0,28 mm Dot Pitch, mittlere Nachleuchtdauer, getöntes

Glas, Bildröhre mit mehrfacher, antistatischer OptiClear

Beschichtung

Eingangssignal Video: Analog 0,7 Vss/75 Ohm positiv

Sync: Separate Sync.

Horizontal Sync.

Vertikal Sync.

Composite Sync.

TTL-Pegel

Positiv/Negativ

TTL-Pegel

Positiv/Negativ

Darstellbare

Farben Analoges Ein-

gangssignal: Unbegrenzte Anzahl von Farben

(abhängig von der benutzten Grafikkarte)

Synchronisation Horizontal 31 bis 65 kHz (autom.) (A500)

31 bis 69 kHz (autom.) (A700)

Vertikal 55 bis 120 Hz (autom.)

Technische Daten D - 15

Auflösung Maximal 1280 x 1024 Punkte

60 Hz (Non Interlaced)** (A500)

65 Hz (Non Interlaced)** (A700)

Empfohlen 1024 x 768 Punkte

75 Hz (Non Interlaced)* (A500)

85 Hz (Non Interlaced)* (A700)

Nutzbare Bild-

fläche*** (Werks-

Voreinstellung)

Horizontal 270 mm (A500)

306 mm (A700)

Vertikal 202 mm (A500)

230 mm (A700)

Nutzbare Bild-

fläche***

(FullScan)

Horizontal 280mm (A500)

316 mm (A700)

Vertikal 210 mm (A500)

237 mm (A700)

Nennspannung AC 220-240 V, 50/60 Hz

Nennstrom 0,9 A (A500)0,8 A (A700)

Abmessungen B x H xT 372 x 402 x 402 mm (A500)

403 x 427 x 440 mm (A700)

Gewicht 15,1 kg (A500)18,5 kg (A700)

Betriebs- und

Lagerbedingungen Betrieb: Temperatur 0 °C bis +35 °C

Feuchtigkeit 30% bis 80%

Lagerung: Temperatur -20 °C bis +60 °C

Feuchtigkeit 10% bis 90%

* Von NEC empfohlene Auflösung für ergonomisches Arbeiten.

** Maximale Auflösung an Hand der horizontalen und vertikalen Frequenzbereiche.

*** Abhängig vom Eingangssignal.

Technische Änderungen vorbehalten

D - 16 Technische Daten

Français

INTRODUCTION

Merci d’avoir acheté un moniteur couleur NEC MultiSync A500/A700.

Les moniteurs MultiSync A500/A700 sont équipés du système “Plug and

Play” Microsoft, de l’ErgoDesign et du système OSM vous offrant ainsi

toutes les fonctionnalités que vous êtes en droit d’attendre des moniteurs

NEC MultiSync.

La technologie multifréquence vous offre une compatibilité avec de

multiples plateformes matérielles et une vaste gamme de standards

graphiques sans pour autant changer de moniteur.

Les moniteurs Multisync couleur A500/A700 répondent tout à fait aux

recommandations ErgoDesign.

ErgoDesign décrit une philosophie qui régit la conception des moniteurs

MultiSync. Le but d’ErgoDesign est d’accroître le confort et la

productivité de l’utilisateur. ErgoDesign est conforme aux standards

Européens d’économie d’énergie et de réduction d’émissions d’ondes

parasites. Les moniteurs NEC MultiSync sont également conformes aux

normes contre la pollution, les sous-ensembles qui composent les

moniteurs NEC sont conçus pour être recyclés.

Tube

Le traitement OptiClear des tubes des moniteurs A500/A700 réduit

considérablement les reflets de l’éclairage ambiant et offre à l’utilisateur

un confort et une productivité accrue. Le revêtement multicouche du

tube améliore le contraste, sans altérer le niveau de netteté et de

luminosité.

Un pas de 0,28mm sur le masque en INVAR augmente la clarté et affine

les détails. Une bonne clarté permet à votre oeil de survoler les images

et de mieux voir les informations à l’écran. La dalle plate des moniteurs

A500/A700 permet de réduire les distorsions et les reflets.

INTRODUCTION F - 1

PLUG AND PLAY

Plug and Play est la nouvelle solution que Microsoft® intègre à

Windows®95 et qui permet une connexion automatique de vos

périphériques sans erreur et sans perte de temps en installation. Utilisé

avec un système et une carte graphique Plug and Play, le moniteur

MultiSync A500/A700 communique automatiquement à l’ordinateur son

type et ses caractéristiques. L’unité centrale déterminera la plus haute

résolution et le rafraîchissement optimal accepté par votre moniteur.

ERGODESIGN

Ergodesign décrit une méthode de conception des moniteurs NEC

MultiSync.

Le but d’Ergodesign est d’accroître le confort et la productivité de

l’utilisateur, ainsi que sa santé dans son environnement de travail.

Ergodesign est conforme aux standards Européen d’économie d’énergie

et de réduction d’émissions parasites décrites par les spécifications TCO

(Confédération Suèdoise des travailleurs professionels).

Afin d’obtenir le label et l’agrément TCO, un moniteur doit être testé

d’après les spécifications des normes suivantes:

–économiseur d’énergie (spécifications NUTEK 803299).

–Tests d’émission (d’après les spécifications de réduction de

champs magnétiques recommandées par MPRII et TCO pour

les moniteurs JC-1736VMB-1/JC-1736VMR)

–Sécurités (EN-60950).

Les moniteurs NEC MultiSync sont conformes à tous ces standards et

intègrent le système d’économie d’énergie IPM et de réduction de

champ magnétique (Reduced Magnetic Field).

POWER MANAGER

IPM (Intelligent Power Manager) est un système d’économie d’énergie

innovateur qui suit les recommandations EPA du gouvernement

américain et TCO NUTEK pour l’Europe.

Les produits conçus d’après les spécifications Energy Star utilisent

moins de 30 watts dans le mode principal d’économie d’énergie.

F - 2 INTRODUCTION

La spécification NUTEK 803299 préconise une dimunition automatique à

moins de 30 watts en mode “Pause” et à moins de 8 watts en mode “Veille”.

Dans le mode d’économie d’énergie maximale, les MultiSync

A500/A700 utilisent moins de 10% de la consommation absorbée en

mode normal. Cette innovation qui permet d’économiser un peu plus de

90% de la consommation d’énergie, prolonge la vie du moniteur,

protège l’environnement, réduit les émissions de rayonnement et réduit

le coût de climatisation d’un environnement de travail.

Le système IPM augmente la durée de vie du moniteur, économise

l’énergie, réduit les coûts de fonctionnement en mettant le moniteur en

veille lorsque ce dernier n’est pas utilisé.

Les moniteurs MultiSync sont conformes aux recommandations de

VESA (Video Electronics Standard Association) et intègrent un

économiseur d’énergie qui répond aux spécifications du standard VESA

DPMS (Display Power Management Signaling), lequel a été approuvé

par l’organisation EPA. L’ économiseur d’énergie ne peut être activé

que si vous possédez une carte graphique conforme aux standard VESA

DPMS. En agissant sur les signaux de synchronisation horizontale et

verticale, le moniteur peut-être mis dans différents modes d’économie

d’énergie. Lorsque le moniteur est sous tension, l’indicateur lumineux

de consommation est allumé et indique le mode de fonctionnement, ou

le mode d’économie d’énergie:

Mode Couleur Économie d’énergie

en fonctionnement (On) verte aucune

attente (standby) verte minimun (réaffichage rapide)

pause (suspend) jaune moyen (< 15 Watts, réaffichage moyen)

veille (Off IPM) orange maximum (<8 Watts (A500)/

<5 Watts (A700), réaffichage lent)

éteint (Off) pas de lumière pas de consommation électrique

PROTECTION CONTRE LES EMISSIONS PARASITES

Les moniteurs A500/A700 intègrent la technologie de réduction des

émissions magnétiques (Reduced Magnetic Field) conçue pour limiter

les champs magnétiques et électriques.

INTRODUCTION F - 3

Les moniteurs NEC suivent les plus strictes recommandations sur la

limitation des champs magnétiques, électriques alternatifs et électrostatiques

du SWEDAC (Swedish Board for Technical Accreditation) préalablement

connu sous le nom de MPR (Comité National des Tests et Mesures). Les

moniteurs NEC MultiSync JC-1736VMB-1/JC-1736VMR suivent les

recommandation de TCO concernant les maximales autorisées.

TECHNOLOGIE MULTIFRÉQUENCE

La technologie multifréquence adapte automatiquement le moniteur aux

fréquences de balayage des différents adaptateurs vidéo et affiche la

définition requise. Les moniteurs A500/A700 supportent de multiples

plates-formes compatibles IBM, la famille des ordinateurs Apple et

toutes les stations de travail.

Les modes graphiques ayant une fréquence de rafraîchissement élevée

améliorent la qualité de l’image et évitent le scintillement. Une image

nette, exempte de scintillement augmente le confort visuel et vous

permet de travailler plus longtemps sur votre ordinateur.

Une vaste gamme de standards graphiques PC et Macintosh, incluant les

standards VESA, est supporté par le moniteur couleur MultiSync

A500/A700 tels que :

–640 x 480: 60 - 120 Hz

–800 x 600: 55 - 100 Hz (A500) / 105 Hz (A700)

–832 x 624: 55 - 90 Hz (A500) / 100 Hz (A700)

–1024 x 768: 55 - 80 Hz (A500) / 85 Hz (A700)

(non entrelacé, 75 Hz (A500) / 85 Hz (A700) recommandé)*

–1152 x 870: 55 - 70 Hz (A500) / 75 Hz (A700)

–1280 x 1024: 55 - 60 Hz (A500) / 65 Hz (A700) (non entrelacé)**

* NEC donne des résolutions recommandées pour des performances optimales.

** Une résolution maximale basée seulement sur des fréquences horizontales et

verticales.

NOTE: Certains systèmes peuvent ne ras supporter tous les modes listés.

Le balayage horizontal et vertical étendu (FullScan) permet

d’augmenter la taille image des différents modes vidéo au delà de la

F - 4 INTRODUCTION

limite de la plasturgie, vous donnant ainsi la possibilité d’utiliser l’aire

d’affichage maximum du moniteur NEC MultiSync.

Contenu de l’emballage

Vous trouverez dans l’emballage du moniteur couleur A500/A700, les

articles suivants:

–Un Moniteur couleur MultiSync A500 (JC-1576VMB) /

A700 (JC-1736VMB/B-1/R).

–Un câble d’alimentation.

–Manuel d’utilisation

Stocker l’emballage d’origine pour tout transport ultérieur.

Contenu de l’emballage F - 5

UTILISATION RECOMMANDÉE

Lors de l’installation de votre moniteur couleur MultiSync A500/A700,

veuillez observer les précautions suivantes afin d’en tirer le maximum de

confort et de performance.

–N’utilisez pas le moniteur dans un endroit directement exposé

au soleil.

–Placez votre moniteur juste en dessous de l’axe de vision afin

de vous assurer le meilleur confort visuel

–Laissez une aération suffisante autour du moniteur afin que la

chaleur qu’il dégage puisse se dissiper facilement.

–Ne placez aucun objet lourd sur le cordon d’alimentation. Cela

risquerait de l’endommager et de provoquer une électrocution ou

un incendie.

–Tenez le moniteur éloigné de transformateurs de puissance, de

moteurs électriques et d’autres systèmes susceptibles de générer

des champs magnétiques intenses.

–N’utilisez pas le moniteur dans un endroit humide, sale ou

poussiéreux.

–Si vous devez transporter votre moniteur, évitez toute

manipulation brutale.

–Pour des raisons ergonomiques, nous vous recommandons

de régler la luminosité de façon à faire disparaître le fond

de l’écran.

–Pour ces mêmes raisons, nous vous recommandons de ne pas

travailler avec le contrôle de contraste réglé au maximum.

–Pour des raisons ergonomiques nous vous recommandons

d’afficher les tailles et positions d’images présélectionnées.

–Pour ces mêmes raisons, nous vous recommandons d’utiliser les

préréglages d’origine (usine) de la couleur et de la distorsion

latérale.

F - 6 UTILISATION RECOMMANDÉE

–Pour des raisons ergonomiques, nous vous recommandons de

travailler dans les bandes de fréquences de balayage vertical: de

75 à 120 Hz.

–Pour des raisons ergonomiques, nous vous recommandons de

ne pas travailler avec une image composée d’informations de

couleur bleue primaire sur fond noir. Cette combinaison de

couleurs est difficile à déceler et fatigue la vue à cause de son

faible contraste.

–Pour débrancher le moniteur, enlevez le cordon secteur situé à

l’arrière du moniteur.

–La prise d’alimentation secteur doit être installée le plus près

possible du matériel et doit être facilement accessible.

–Nous vous recommandons d’utiliser le cordon d’alimentation

secteur livré avec le moniteur. Cependant, si vous prévoyez

d’en employer un autre, il doit être de type H05VVF (sauf

pour le Royaume-Uni)

–Pour nettoyer votre écran, utilisez un chiffon doux,

non-pelucheux. Une solution douce à base d’alcool ou un

nettoyant pour vitre donne de bons résultats.

UTILISATION RECOMMANDÉE F - 7

INSTALLATION RAPIDE

L’organigramme suivant vous indique la procédure de connexion de

votre MultiSync A500/A700.

Pour des informations supplémentaires, reportez-vous aux pages

suivantes si vous connectez votre moniteur sur un compatible IBM, un

compatible Macintosh ou tout autre système.

Utiliser l’adaptateur fourni pour

connecter le moniteur sur le port

vidéo du Macintosh

L’affichage est-il correct ?

L’installation de votre moniteur cou-

leur MultiSync est terminée. A vous

de jouer!

oui

non

oui non

Votre ordinateur est un Macintosh

Relier le cordon d’alimentation sec-

teur à votre moniteur et à la prise

murale 220 v

Mettez le moniteur sous tension.

Mettez l’ordinateur sous tension.

Relier le cordon vidéo sur le port vi-

déo/ adaptateur de votre ordinateur

Si nécessaire, utilisez l’OSM pour

personnaliser votre affichage.

Reportez-vous à la section “ Pro-

blèmes et solutions ”.

Le problème est-il résolu ?

Téléphonez à votre revendeur

NEC?

non

oui

F - 8 INSTALLATION RAPIDE

Connexion

Les Moniteurs couleurs MultiSync A500/A700 sont compatibles avec les

ordinateurs IBM PC, Macintosh et leurs compatibles.

PC:

2 types de configuration peuvent être proposés sur PC:

–Le contrôleur vidéo est intégré sur la carte mère.

–Le contrôleur vidéo est sur une carte graphique

additionnelle.(quelques fois appelée carte vidéo).

Chacune des configurations dispose d’un connecteur vidéo ( ou d’un

port CRT sur les ordinateurs portables). Si vous n’êtes pas certain du

connecteur vidéo à utiliser, consultez le manuel d’utilisation de votre

ordinateur ou de votre carte graphique.

Macintosh:

Avec l’adaptateur fourni gracieusement, les moniteurs couleurs sont

compatibles avec les ordinateurs Macintosh et tous leurs compatibles.

NOTES: Le Power Macintosh 6100/60 est livré avec un cordon

HDI-45, ce dernier est à utiliser conjointement avec l’adaptateur

spécifique NEC pour la connexion du moniteur.

L’adaptateur Macintosh des moniteurs MultiSync vous permet de

changer la résolution de l’affichage du 640x480, 832x624, 1024x768,

1152x870 (A700) sans avoir à redémarrer votre ordinateur, à condition

que le contrôleur graphique supporte ces modes.

2 types de configuration peuvent être proposés sur ces ordinateurs:

–Le contrôleur graphique est intégré sur la carte principale.

–Le contrôleur est une carte graphique optionnelle installée sur

un connecteur Nu-Bus ou un slot PDS.

Les deux configurations ont un connecteur vidéo identique (sub-D15).

Si vous n’êtes pas certain du connecteur vidéo à utiliser, consultez le

manuel d’utilisation de votre ordinateur ou de votre carte graphique.

Connexion F - 9

Veuillez contacter votre revendeur local pour recevoir des informations

sur l’adaptateur Mac.

Connexion du moniteur MultiSync A500/A700 à votre système

Suivez la procédure ci-après:

1. Éteignez votre moniteur et votre ordinateur.

2. Si nécessaire, installez votre carte graphique. Pour plus

d’information, reportez-vous au manuel d’utilisation.

3. Sur PC: Reliez le cordon vidéo du moniteur au connecteur

vidéo de votre système.

Sur Mac: Connectez l’adaptateur NEC 15 broches/15

broches sur le port vidéo de votre Macintosh. Reliez le cordon

vidéo du moniteur MultiSync A500/A700 sur l’adaptateur.

Bloquez les vis de fixations.

4. Connectez le cordon d’alimentation secteur à la prise murale

et au moniteur MultiSync A500/A700.

5. Mettez le moniteur et votre ordinateur sous tension.

6. Votre installation est maintenant terminée.

NOTE: En cas de problèmes, reportez-vous à la section

“Problèmes et solutions” de ce manuel.

L’OSM ( On Screen Manager )

L’OSM (On Screen Manager) permet une utilisation aisée du contrôle

numérique des moniteurs MultiSync en utilisant un menu affiché à l’écran.

Les touches en face avant permettent d’activer le menu de l’OSM, dans

lequel vous pouvez vous déplacer très facilement, et ajuster les réglages.

L’OSM assure le réglage de Luminosité, Contraste, Taille, Position,

Géométrie et bien d’autres utilitaires. Les réglages utilisateurs sont

sauvegardés automatiquement dès que vous sortez du menu sélectionné.

La touche “RESET” permet le rappel des paramètres usines.

F - 10 L’OSM ( On Screen Manager )

CONTRÔLE

Fonctions des touches de contrôle en face avant du moniteur:

PROCEED Déplace le curseur en sur-brillance vers la droite pour

sélectionner un des menus de contrôle et revient au point

de départ

CONTROL </>Déplace l’icône en sur-brillance de gauche à droite pour

sélectionner un des réglages.

CONTROL +/-Déplace le curseur vers le + ou - pour augmenter ou

diminuer la valeur du réglage

RESET Ramène le réglage sélectionné à la valeur usine.

EXIT sortie de l’OSM

ELEMENTS DE L’OSM

En sur-brillance:

Indique le menu sélectionné en jaune.

Indique le réglage sélectionné en vert.

Barre de Progression: indique la direction du réglage.

Accès à l’OSM: Appuyer sur les touches +/-, </> ou sur la touche

PROCEED pour visualiser le réglage en cours.

L’OSM ( On Screen Manager ) F - 11

LES MENUS DE L’OSM

Le menu principal vous donne une vue sur l’ensemble des contrôles

disponibles. Lorsque l’OSM est activé, les icônes sont affichées dans le

haut du menu.

Sélectionner le menu désiré en utilisant le bouton “PROCEED”.

Les icones ont les fonctions suivantes

ab Commande de Luminosité et de Contraste

a LUMINOSITÉ: Règle la luminance de l’image et du fond de

l’écran.

b CONTRASTE: Règle la luminance de l’image par rapport à celle du

fond.

de Taille et Position

h GAUCHE/DROITE: déplace l’image vers la droite ou la gauche.

i BAS/HAUT: Déplace l’image vers le haut ou le bas.

f ÉTROIT/LARGE: Diminue ou augmente la taille horizontale de

l’image.

g PETIT/GRAND: Diminue ou augmente la taille verticale de

l’image.

F - 12 LES MENUS DE L’OSM

pq Réglages de la Géométrie

Ces réglages de géométrie vous permettent de régler l’inclinaison ou

l’angle des côtés.

u INT/EXT (coussin): augmente ou diminue l’incurvation des flancs

de l’image vers l’intérieur ou l’extérieur.

r GAUCHE/DROITE (balance de la distorsion du coussin): Augmente

ou diminue l’incurvation des flancs de l’image vers la gauche ou la droite.

q PENTE: (distorsion de parallélogramme) Augmente ou diminue la

pente des flancs vers la gauche ou vers la droite.

p ALIGNEMENT: (distorsion de trapèze) Augmente ou diminue le

bas de l’écran pour le faire coincider avec le haut.

x Réglage des couleurs

9300°K/7500°K: Sélectionne une des deux couleurs pré-réglées.

? Outils

y DÉMAGNÉTISATION (Degauss): Elimine les champs magnétiques

qui s’accumulent sur le masque de l’écran. Ceux-ci altèrent la direction des

faisceaux d’électrons et génèrent des impuretés de couleurs, de netteté et de

convergence. En appuyant sur ce bouton, l’image tremblera pendant toute

la durée de la démagnétisation, environ deux secondes.

z MODE D’AFFICHAGE: Indique les fréquences d’affichage

générées par la carte graphique.

= IPM MODE VEILLE: En utilisant cette fonction, vous pouvez

désactiver le MODE VEILLE de l’IPM.

–ON: L’IPM fonctionne normalement, les quatre niveaux

d’économie d’énergie sont utilisés.

–OFF: Le MODE VEILLE de l’IPM n’est pas utilisé.

En ce qui concerne les ordinateurs et cartes graphiques standards, vous

devez garder les réglages usines, ON.

@ PRÉRÉGLAGE USINE: Le menu préréglage d’usine vous permet

de remettre tous les paramètres de l’OSM à leur état d’origine, sauf le

réglage IPM MODE VEILLE. Les réglages individuels peuvent être

LES MENUS DE L’OSM F - 13

annulés en mettant en surbrillance le contrôle à annuler, puis par l’appui

sur la touche “RESET”.

PROBLÈMES ET SOLUTIONS

Incident Vérifiez les points suivants

Pas d’image La carte vidéo pourrait être déconnectée. le

commutateur de mise sous tension devrait être sur la

position ON. Le câble vidéo pourrait être déconnecté.

Vérifier les broches du connecteur D-Sub.

L’image défile ou est

instable Le cordon vidéo pourrait être mal enfiché sur

l’ordinateur. Vérifiez le câblage et la compatibilité

des modes vidéo entre le moniteur et la carte

graphique. Vous utilisez un adaptateur Mac, vérifiez

les connexions et assurez-vous que la carte soit

compatible avec un Mac ou un PC et qu’elle soit

complètement enfichée sur le bus de l’ordinateur.

Le voyant lumineux de

mise sous tension ne

s’allume pas.

Vérifiez que le commutateur de mise sous tension

est enfoncé. Assurez-vous que le moniteur ne soit

pas dans un mode d’économie d’énergie (appuyer

sur une touche du clavier ou déplacer la souris)

L’image est floue Réglez la luminosité le contraste.

Activez la fonction de démagnétisation par l’OSM.

ATTENTION: Un intervalle de 20 minutes est

nécessaire avant d’activer à nouveau la fonction de

démagnétisation lorsqu’il n’y a pas eu de

changement de modes graphiques.

L’image est instable Eloignez tous les appareils électriques qui se

trouvent à proximité du moniteur.

Les cotés de l’image

sont déformés Entrez dans le menu géométrie de l’OSM Réglez

les distorsions latérales. Si possible, positionnez le

moniteur face à l’Est.

L’image affichée n’est

pas centrée, trop petite

ou trop large.

Réglez la position horizontale et verticale, la taille

horizontale et verticale en utilisant l’OSM

F - 14 PROBLÈMES ET SOLUTIONS

Incident Vérifiez les points suivants

L’image présente des

impuretés de couleurs Réglez la luminosité, le contraste.

Activez la fonction de démagnétisation par l’OSM.

ATTENTION : Un intervalle de 20 minutes est

nécessaire avant d’activer à nouveau la fonction de

démagnétisation lorsqu’il n’y a pas eu de

changement de modes graphiques.

Caractéristiques techniques

Tube A500: Tube à rayon cathodique plat de 38 cm (15 pouces),

grandeur de diagonale visible 35 cm (13,8 pouces);

A700: Tube à rayon cathodique plat de 43 cm (17 pouces),

grandeur de diagonale visible 39,6 cm (15,6 pouces);

0,28 mm dot pitch; phosphore à persistance

moyenne/courte; dalle sombre; Tube avec revêtement

OptiClear, anti-reflet, antistatique.

Signaux d’entrée Vidéo: analogique 0,7 Vcc, 75 ohms, positive

Synchros: synchronisations

séparées niveaux TTL

synchronisation

horizontale positive/négative

synchronisation

verticale positive/négative

synchronisation

composite niveau TTL

positive/négative

Couleurs affichées Entrées analogiques: palette de couleurs illimitée

Plage de

synchronisation Horizontale: de 31 à 65 kHz (automatiquement)

(A500)

de 31 à 69 kHz (automatiquement)

(A700)

Verticale: de 55 à 120 Hz (automatiquement)

Caractéristiques techniques F - 15

Définition maximale: 1280 x 1024

(60 Hz en mode non entrelacé**) (A500)

(65 Hz en mode non entrelacé**) (A700)

recommandée: 1024 x 768

(75 Hz en mode non entrelacé*)(A500)

(85 Hz en mode non entrelacé*)(A700)

Aire d’affichage

réglage usine*** Horizontale: 270 mm (A500)

306 mm (A700))

Verticale: 202 mm (A500)

230 mm (A700)

Aire d’affichage

balayage

étendu***

Horizontale: 280 mm (A500)

316 mm (A700)

Verticale: 210 mm (A500)

237 mm (A700)

Tension nominale 220-240 Vac, 50/60 Hz.

Courant nominal 0,9 A (A500)0,8 A (A700)

Dimensions L x H x P 372 x 402 x 402 mm (A500)

403 x 427 x 440 mm (A700)

Poids 15,1 kg (A500)18,5 kg (A700)

Conditions

d’environnement Fonctionnement température de 0 °C à +35 °C

humidité de 30% à 80%

Stockage: température de -20 °C à +60 °C

humidité de 10% à 90%

* NEC donne des résolutions recommandées pour des performances optimales.

** Une résolution maximale basée seulement sur des fréquences horizontales et verticales.

*** L’aire d’affichage utile dépend des fréquences vidéo.

Les caractéristiques techniques peuvent être modifiées sans préavis.

F - 16 Caractéristiques techniques

Español

Introducción

Le felicitamos por la adquisición de su monitor color MultiSync A500/A700.

Los monitores MultiSync A500/A700 incorporan la tecnología “Plug and

Play” de Microsoft, las características de ErgoDesign, los menús “On

Screen Manager” (OSM), así como todas las características únicas que

usted espera encontrar en los monitores MultiSync.

La tecnología MultiSync proporciona compatibilidad automática con

múltiples plataformas y con un amplio abanico de estándares gráficos,

permiténdole mejorar la resolución de su sistema gráfico sin necesidad

de cambiar de monitor.

Los monitores MultiSync A500/A700 siguen estrictamente las líneas

maestras de ErgoDesign. El objetivo de ErgoDesign es optimizar la

productividad y el confort del usuario. ErgoDesign cumple las estrictas

normas europeas de bajo consumo y de reducción de emisiones.

Además, nuestros monitores han sido diseñados pensando en su

posterior reciclaje.

Tecnología de Pantalla

El tratamiento OptiClear, en la superficie del tubo de los monitores

A500/A700, reduce los reflejos de la iluminación ambiente, sin sacrificar

ni el foco ni el brillo de la imagen.

El tamaño de punto de 0.28 mm y una máscara del tipo Invar Shadow

Mask aumenta la claridad y detalle de la imagen. Una buena definición

de la imagen permite que sus ojos capten la información que se muestra

en la pantalla con mayor facilidad.

Plug and Play

Plug and Play es la nueva solución de Microsoft® para Windows® 95 para

proporcionar conexiones automáticas con periféricos evitando confusiones

y pérdidas de tiempo en la configuración. Cuando se utiliza con un sistema

y tarjeta de video “Plug and Play”, El monitor MultiSync A500/A700,

informa automáticamente al sistema de sus capacidades. El sistema se

seleccionará con la resolución y frecuencia de refresco más alta para poder

así disfrutar de todas las ventajas de su monitor MultiSync.

Introducción S - 1

ErgoDesign

Las características ErgoDesign de MultiSync mejoran la ergonomía.

Estas características mejoran el entorno de trabajo, protegen la salud del

usuario y ahorran dinero. ErgoDesign cumple las normas europeas más

estrictas de ahorro de energía y de reducción de radiaciones:

–apagado automático (también conocida como norma NUTEK

803299)

–emisiones características (más estrictas que las referidas a

recomendaciones para campos electromagnéticos reducidos con

certificación MPR II y, para los modelos JC-1736VMB-1/

JC-1736VMR también TCO)

–norma de seguridad EN 60950

Los monitores MultiSync cumplen estas normas mediante su Sistema de

Gestión de Energía, IPM, y su Tecnología de Reducción de Campos

Magnéticos.

Gestión de Energía

IPM (Intelligent Power Manager) es una utilidad innovadora de ahorro

de energía que cumple con los requerimientos Energy Star de la EPA y

los requerimientos europeos de ahorro de energía de la norma TCO de

NUTEK. Los productos certificados como Energy Star consumen

menos de 30W en el modo principal de ahorro de energía. La

especificación NUTEK 803299 exige un consumo de menos de 30W en

el modo de suspensión y de menos de 8W en modo off.

Cuando el monitor MultiSync A500/A700 se encuentra en el modo de

ahorro máximo, consumirá menos de un 10% del consumo en modo

normal de operación. Esta innovación permite ahorrar hasta un 90% de

energía, prolongar la vida del monitor, reducir la emisión de radiaciones,

reducir los costes del ”aire acondicionado” en su entorno de trabajo y

preservar el medio ambiente. El Sistema de ahorro de energía IPM,

consigue incrementar la vida del monitor y ahorrar energía y costos,

mediante el sistema de reducción de energía cuando no está en uso.

Los monitores MultiSync cumplen la norma DPMS (Power Down

Signalling Method) de la Asociación VESA (Video Electronics

S - 2 Introducción

Standard Association). Esta norma especifica la manera que tiene el

sistema de comunicarse con el monitor para informarle de que ”debe

ahorrar energía”. El sistema de ahorro de energía sólo se puede utilizar

cuando la tarjeta de video, también denominada tarjeta gráfica o

adaptador de video, cumple con esta norma VESA DPMS. Utilizando

las señales de sincronismo horizontal y vertical, el monitor puede

configurarse para los diferentes modos de ahorro de energía. La

siguiente tabla muestra lo colores del LED de encendido del monitor de

acuerdo con el modo de energía:

Modo indicador LED Modo de Ahorro de Energía

On Verde Ninguno

Stand By Verde Mínimo (recuperacón rápida de la

imagen)

Suspensión Amarillo Moderado ( < 15 W, recuperación

moderada)

OFF (modo IPM) Naranja Máximo (< 8 W (A500)/

< 5 W (A700), recuperación lenta)

OFF (Interruptor de

encendido apagado) Sin luz No utiliza modo de ahorro

(completamente apagado)

Reducción de Emisiones

Los monitores MultiSync A500/A700, incorporan la Tecnología de

Reducción de Campos Magnéticos, diseñada para reducir las emisiones

de campos magnéticos y eléctricos alternantes, así como electricidad

estática. Los modelos JC-1736VMB-1/JC-1736VMR cumplen las

recomendaciones de TCO, las cuales especifican los valores máximos

recomendados para los campos eléctricos y magnéticos.

Tecnología de Frecuencia Múltiple

Esta tencología ajusta automáticamente el monitor a las frecuencias de

la tarjeta de video, mostrando en la pantalla la resolución que usted

desee. Los monitores MultiSync A500/A700, soportan múltiples

plataformas tales como compatibles PC, familia Macintosh y estaciones

de trabajo.

Introducción S - 3

El aumento de la frecuencia de refresco en todas las resoluciones,

proporciona una imagen libre de parpadeos (flicker-free). El monitor

color MultiSync A500/A700 soporta una amplia gama de estándares para

PC y Macintosh, incluyendo los estándares VESA:

–640x480: 60 - 120 Hz

–800x600: 55 - 100 Hz (A500) / 105 Hz (A700)

–832x624: 55 - 90 Hz (A500) / 100 Hz (A700)

–1024x768: 55 - 80 Hz (A500) / 85Hz (A700)

(no entrelazado, recomendado 75 Hz (A500) / 85 Hz (A700))*

–1152x870: 55 - 70 Hz (A500) / 75 Hz ( A700)

–1280 x 1024: 55 - 60 Hz (A500) / 65 Hz (A700)

(no entrelazado)**

* NEC cita resoluciones recomendadas para unas óptimas prestaciones.

** Resolución máxima basada solamente en la frecuencias horizontal y vertical.

NOTA: Algunos sistemas pueden no soportar todos los modos que

aparecen en la lista.

La capacidad de FullScan horizontal y vertical, incrementa el tamaño de

la imagen de una gran variedad de modos de video hasta las esquinas de

la pantalla.

S - 4 Introducción

Contenidos del Embalaje

¡Le felicitamos por la adquisición de su monitor MultiSync A500/A700!

Incluído con su monitor MultiSync A500/A700, encontrará lo siguiente:

–Monitor color MultiSync A500 (JC-1576VMB)/

A700 (JC-1736VMB/B-1/R).

–Cable de Corriente

–Manual del usuario

Recuerde conservar la caja y el embalaje originales para transportes o

envíos futuros del monitor.

Recomendaciones de uso

Para optimizar las prestaciones de su monitor Multisync A500/A700,

observe las siguientes recomendaciones:

–La posición óptima del mónitor es alejada del la luz solar

directa

–Coloque el monitor justo debajo de la posición de sus ojos

–El monitor debe poder disipar el calor. La posición debe

permitirle una ventilación adecuada.

Contenidos del Embalaje S - 5

–No coloque objetos pesados encima del cable de corriente,

podrían dañar el cable y producir incendios.

–Mantenga el monitor alejado de transformadores, motores

eléctricos y otros dispositivos que puedan originar fuertes

campos magnéticos.

–Utilice el monitor en un espacio limpio y seco.

–Maneje el monitor con cuidado en los transportes.

–La posición de control del brillo debe ser tal que no se vea

iluminado el fondo que rodea a la imagen-background-.

–Por razones ergonómicas, recomendamos no utilizar el control

de contraste al máximo de su posición.

–Por razones ergonómicas recomendamos utilizar la posición y

tamaño preseleccionados de fábrica para las señales estándar.

–Por razones ergonómicas recomendamos utilizar la preselección

de fábrica del control de color y de la distorsión de barril.

–Por razones ergonómicas recomendamos utilizar señales no

entrelazadas con un refresco de 75 a 120 Hz.

–Por razones ergonómicas recomendamos no utilizar un

color primario azul sobre un fondo oscuro (la imagen es

difícil de reconocer y produce fatiga visual debido al

insuficiente contraste).

–Para separar el equipo de la toma de corriente hay que quitar

antes el cable de corriente del enchufe.

–La toma de corriente debería estar instalada lo más cerca

posible del equipo y ser fácilmente accesible.

–Recomendamos utilizar el cable de corriente proporcionado con

el monitor. Sin embargo, si se necesita un cable distinto, debería

ser del tipo H05VV-F excepto en el Reino Unido (UK).

S - 6 Recomendaciones de uso

Instalación rápida

El siguiente diagrama resume el proceso de conexión del monitor

MultiSync A500/A700.

Para más detalles lea las páginas siguientes si lo está conectando a un

compatible IBM, compatible Macintosh u otro sistema.

Conecte el adaptador para Mac

opcional al cable de señal de su

monitor. Apriete los tornillos.

¿La imagen es correcta?

La instalación de su monitor

MultiSync ha finalizado. ¡Disfrute

de su monitor!

¿Se solventó el problema?

Llame a su proveedor de NEC.

Si No

¿Es este ordenador un Macintosh?

Conecte uno de los extremos del ca-

ble de corriente al monitor MultiSync

y el otro a una toma de corriente.

Encienda el monitor y el ordenador.

Conecte el cable de señal de su

monitor a la tarjeta de video o

adatador de video de su ordenador.

Si es necesario utilice los controles

OSM para ajustar la imagen a sus

preferencias.

Consulte la sección:"Solución de

problemas".

Instalación rápida S - 7

Conexión a su ordenador personal

Los monitores MultiSync A500/A700 son compatibles con los ordenadores

NEC, compatibles PC, Macintosh y compatibles Macintosh.

Para el PC:

Su sistema tiene una de estas configuraciones:

–El controlador de video está integrado en el ordenador

–El controlador de video es una tarjeta gráfica (a veces

denominada adaptador de video o tarjeta de video)

Ambas configuraciones poseen un conector de video ( llamado puerto

CRT en los ordenadores portátiles). Si no está seguro de la localización

de su conector de video, por favor, consulte el manual de su ordenador o

de su tarjeta gráfica.

Para el Mac:

Con el adaptador opcional para ordenadores Macintosh, su monitor

MultiSync A500/A700, es compatible con ordenadores Macintosh y con

compatibles Macintosh.

NOTA: Para el Power Macintosh 6100/60 es necesario utilizar el cable

Apple HDI-45 además del adaptador para Mac.

El adaptador para Mac, le permite cambiar entre las resoluciones:

640x480, 832x624, 1024x768 y 1152x870 (A700) sin necesidad de

reiniciar su sistema, siempre que el puerto de video soporte estos

modos. El puerto de video de su ordenador Macintosh puede ser:

–Un puerto de video integrado en la placa del Macintosh

–Una tarjeta de video NuBus, PDS o PCI.

En ambos casos existirá un conector de video similar. Si usted no está

seguro de cuál es su conector de video, por favor, consulte el manual de

su ordenador o de su tarjeta de video.

S - 8 Conexión a su ordenador personal

Para conectar su monitor MulitSync A500/A700 a su sistema, siga estas

instruccciones:

1. Apague su ordenador y su monitor MultiSync.

2. Si es necesario, instale la tarjeta de video. Para más

información, consulte el manual de su tarjeta.

3. Para el PC: Conecte el cable de señal del monitor al conector

de video de su ordenador. Apriete los tornillos.

Para el Mac: Conecte el adaptador para Mac al final del

cable de señal de su monitor. Conecte ahora este cable al

conector de video de su ordenador. Apriete los tornillos.

4. Conecte uno de los extremos del cable de corriente al monitor

MultiSync A500/A700 y el otro extremo a una toma de

corriente.

5. Encienda su monitor MultiSync y su ordenador.

6. Esto completa la instalación.

NOTA: Si usted tiene algún problema, por favor, consulte la

sección ”Solución de Problemas”.

Menús On-Screen Manager (OSM)

Los Controles Digitales con menús en pantalla OSM, hacen más

sencillo la configuración de su monitor. Un simple toque en los

controles del panel frontal de su monitor, hace aparecer en pantalla los

menús que le permiten ”navegar” por todos los ajustes posibles.

OSM le permite controlar el Brillo, Contraste, Posición, Tamaño,

Geometria y otras utilidades integradas. Los ajustes de cada usuario se

guardan automáticamente cuando usted cambia algún parámetro. Los

parámetros son fácilmente devueltos a su configuración original

presionando la tecla Reset.

Menús On-Screen Manager (OSM) S - 9

Las teclas OSM del panel frontal del monitor tienen las siguientes

funciones:

PROCEED Desplaza el aréa resaltada para seleccionar uno de los

menús de control.

CONTROL </>Desplaza el icono resaltado izqda/dcha para seleccionar

uno de los controles.

CONTROL +/-Mueve la barra en la dirección + ó - para aumentar o

disminuir el ajuste.

RESET Cambia el control seleccionado a los valores de fábrica.

EXIT Salida de los Controles OSM

Elementos OSM

Resaltado:

Indica el menú seleccionado en amarillo.

Indica el control seleccionado en verde.

Barra de Desplazamiento: Muestra la dirección del ajuste.

Acceso al OSM: Presione cualquiera de las teclas de control </>,

control +/- o las teclas “PROCEED” o “EXIT” para ver la configuración

actual.

S - 10 Menús On-Screen Manager (OSM)

Menús OSM

Los controles del menú principal le proporcionan una información

general sobre la selección de controles disponible. Cuando se activa el

OSM, los iconos se muestran en la parte superior de menú.

Selecciona el menú deseado utilizando la tecla PROCEED.

Los iconos de control son los siguientes:

ab Controles de Brillo/Contraste

a BRILLO: Ajusta el brillo de la imagen y del fondo (background) de

la pantalla.

b CONTRASTE: Ajusta el brillo de la imagen en relación al fondo

(background).

de Tamaño y Posición

h IZQ./DERECHA: Desplaza la imagen horizontalmente (izquierda o

derecha).

i ABAJO/ARRIBA: Desplaza la imagen verticalmente (arriba o abajo).

f EST./ANCHO: Aumenta o disminuye el tamaño horizontal de la

imagen.

g CORTO/ALTO: Aumenta o disminuye el tamaño vertical de la

imagen.

Menús OSM S - 11

pq Controles Geométricos

Los controles de geometría le permiten ajustar la curvatura ó el ángulo

de los lados de su pantalla.

u BARRIL: Aumenta o disminuye la curvatura de los lados, ya sea

hacia dentro o hacia fuera.

r IZQ./DERECHA (Balance de Barril): aumenta o disminuye la

curvatura de los lados hacia la izquierda o hacia la derecha.

q INCLINADO (Paralelogramo): aumenta o disminuye la

inclinación de los lados, hacia la izquierda o hacia la derecha.

p ALINEACIÓN (Trapezoidal): aumenta o disminuye la base

inferior de la pantalla hasta igualarla con la base superior.

x Control de Color

9300°K/7500°K: selecciona una de las dos configuraciones de color.

? Herramientas

y DEGAUSS: Elimina las impurezas del color, pérdida de foco o mala

convergencia debidas a interferencias magnéticas. Cuando se presione,

la imagen de su pantalla temblará unos segundos, mientras se

desmagnetiza.

Precaución: Por favor, antes de utilizar el control Degauss por segunda

vez, deje transcurrir 20 minutos.

z MODO DE VISUALIZACIÓN: Indica la configuración actual de

frecuencias del monitor

= IPM MODE OFF: Usando esta función, el MODO OFF del IPM

puede desactivarse.

–ON: IPM funciona normalmente, se utilizan los cuatro niveles

de ahorro de energía.

–OFF: No se utiliza el MODO OFF del IPM.

Para ordenadores y tarjetas gráficas estándares se recomienda utilizar el

modo “ON”.

S - 12 Menús OSM

@ CONF. DE FÁBRICA: Esta opción le permite cambiar a los ajustes

de fábrica todas las opciones de los controles OSM, excepto del mode

IPM OFF. Si sólo se desea cambiar ajustes individuales deberá

presionar la tecla “RESET” cuando el ajuste en cuestión aparezca

resaltado en el menú OSM.

Solución de Problemas

Problema Compruebe lo siguiente

No hay imagen La tarjeta de video debe estar completamente

insertada en su slot. Los interruptores de

encendido del monitor y del ordenador deben estar

en la posición ON. El cable de señal debe estar

completamente conectado a la tarjeta de video.

Compruebe que los pines del conector no estén

doblados o rotos.

La imagen es inestable El cable de señal debe estar completamente

conectado al ordenador. Compruebe la asignación

de pines y “timings” de señal de su monitor y de

su adaptador de video. Compruebe si necesita un

adaptador para MAC. Compruebe que la tarjeta de

video es compatible PC o MAC y que esté

completamente insertada en su slot.

El LED del monitor está

apagado (no muestra

color verde, naranja o

amarillo)

El interruptor de encendido debe estar en posición

ON, y el cable de corriente conectado.

La imagen no es nítida Ajuste el Control de Brillo, luego el de Contraste.

Acceda al Control de Degauss a través de los

menús OSM y actívelo. Precaución: Se debe

esperar un mínimo de 20 minutos antes de utilizar

la función Degauss por segunda vez.

La imagen vibra o

aparecen “aguas” en la

pantalla

Aleje cualquier dispositivo eléctrico que pueda

causar interferencias al monitor.

Los bordes de las

imágenes no son rectos Utilice los Controles de Geometría de los menús

OSM para alinear los bordes.

Solución de Problemas S - 13

Problema Compruebe lo siguiente

La imagen no está

centrada, es demasiado

pequeña o demasiado

grande

Utilice los Controles de Tamaño y Posición de los

menús OSM, para ajustar la imagen.

El color de la imagen

presenta impurezas-

manchas-.

Ajuste el Control de Brillo, luego el de Contraste.

Acceda al Control de Degauss a través de los

menús OSM y actívelo. Precaución: Se debe

esperar un mínimo de 20 minutos antes de utilizar

la función Degauss por segunda vez.

Especificaciones

Tamaño del tubo A500: 38 cm (15 pulgadas), Tamaño visible 35 cm

(13,8 pulgadas),

A700: 43 cm (17 pulgadas), Tamaño visible 39,6 cm

(15,6 pulgadas),

0,28 mm pitch de la máscara; fósforo de persistencia

medio-corta; tratamiento OptiClear

Señal de entrada Video analógico 0,7 Vp-p 75 Ω Positivo

Sinc. Sinc. separado

Sinc. Horizontal

Sinc.Vertical

Sinc. Compuesto

Nivel TTL

Positivo/Neg

Nivel TTL

Positivo/Neg

Colores

visualizables Ilimitados: (depende de la tarjeta gráfica)

Rango de

Frecuencias Horizontal: de 31 kHz a 65 kHz (automat.) (A500)

de 31 kHz a 69 kHz (automat.) (A700)

Vertical : de 55 a 120 Hz (automat.)

S - 14 Especificaciones

Resolución máxima 1280x1024

(60 Hz No entrelazado)** (A500)

(65 Hz No entrelazado)** (A700)

Recomendada 1024 x768

(75 Hz No entrelazado)* (A500)

(85 Hz No entrelazado)* (A700)

Area visible

según (valores de

fábrica)***

Horizontal 270 mm (A500)

306 mm (A700)

Vertical 202 mm (A500)

230 mm (A700)

Area visible según

(Full Scan)*** Horizontal 280 mm (A500)

316 mm (A700)

Vertical 210 mm (A500)

237 mm (A700)

Voltaje AC 220-240V 50/60 Hz

Consumo 0,9 A (A500)0,8 A (A700)

Dimensiones 372 x 402 x 402 mm (A500)

403 x 427 x 440 mm (A700)

(ancho x alto x profundo)

Peso 15,1 Kg (A500)18,5 Kg (A700)

Consideraciones

ambientales Funcionamiento: Temperatura: de 0ºC a +35ºC

Humedad: del 30% al 80%

Almacenamiento: Temperatura: -20ºC a +60ºC

Humedad: del 10% al 90%

* NEC cita resoluciones recomendadas para unas óptimas prestaciones.

** Resolución máxima basada solamente en la frecuencias horizontal y vertical.

*** El área visible depende del “timing” de la señal.

Las especificaciones técnicas están sujetas a cambio sin previo aviso.

Especificaciones S - 15

Italiano

INTRODUZIONE

Congratulazioni per aver acquistato il monitor MultiSync A500/A700!

I Monitor MultiSync A500/A700 sono un concentrato di tecnologia capaci

di offrire caratteristiche esclusive per prodotti di questa categoria; come

l’On Screen Manager (OSM), innovativo sistema di regolazione del

monitor.

La tecnologia MultiSync (multi frequenza) permette la configurazione

automatica del monitor rispetto alle piu’ diffuse piattaforme operative

(hardware e software) e la piena compatibilita’ con gli standard grafici

di mercato. Questo consente l’utilizzo dello stesso monitor con

molteplici risoluzioni e standard, sia attuali che futuri.

Costruiti in piena conformita’ con la filosofia ErgoDesign di NEC, sono

stati pensati in funzione di chi li utilizza, ponendo l’attenzione agli

aspetti ergonomici e di convivenza con l’operatore. L’obiettivo di

ErgoDesign e’ offrire il massimo comfort per una migliore produttivita’.

Inoltre ErgoDesign include i piu’ restrittivi standard relativi al basso

consumo e alla non emissione di radiazioni e prevede la riciclabilita’ del

monitor per futuri processi produttivi.

Tecnologia CRT

La superficie OptiClear della A500/A700 riduce enormemente il riflesso

della luce naturale e delle radiazioni elettriche garantendo all’utente di

poter lavorare meglio e più proficuamente. Il rivestimento multistrato

dello schermo aumenta il contrasto senza ridurre la messa a fuoco o il

grado di lucentezza e nitidezza dell’immagine.

Inoltre l’utilizzo di un dot pitch di 0,28 mm insieme alla Invar Shadow

Mask, rende molto piu’ chiara anche la visualizzazione dei piu’ piccoli

particolari. Tutto cio’ migliora sensibilmente il comfort d’utilizzo ed

elimina i problemi di affaticamento della vista.

La tecnologia a schermo piatto riduce la distorsione e il riflesso.

INTRODUZIONE I - 1

Plug and Play

Plug and Play è la nuova soluzione Microsoft® che permette, sotto

Windows® 95, connessioni automatiche con le periferiche, evitando l’uso

di settaggi confusi e perdite di tempo. Quando il monitor Multisync

A500/A700 é utilizzato con un sistema ed una scheda video compatibili Plug

& Play, comunica al sistema la propria identificazione e le proprie capacità.

Il sistema selezionerà la risoluzione migliore ed il refresh rate più adatto,

per ottenere il risultato ottimale per il vostro MultiSync.

ErgoDesign

Le caratteristiche di ErgoDesign del MultiSync migliorano l’ergonomia.

L’ErgoDesign del monitor MultiSync migliora l’ambiente di lavoro,

protegge la salute dell’utente e garantisce un risparmio di denaro.

ErgoDesign rispetta gli standard europei di controllo per la gestione dei

consumi e di riduzione delle emissioni:

–spegnimento automatico del display (nota anche come NUTEK

Specification 803299)

–caratteristiche di emissione (più rigide di quelle previste da

MRP 1990:8 a riguardo dei campi magnetici ridotti , e per il

JC-1736VMB-1/JC-1736VMR anche di quelle previste dal

TCO).

–sicurezza (EN60950).

I monitor MultiSync si attengono a questi standard offrendo il controllo della

gestione dei consumi IPM System e la tecnologia Reduced Magnetic Field.

Gestione Dei Consumi

Il Sistema IPM (Intelligent Power Management) è un sistema innovativo

per la gestione dei consumi che si attiene sia alle regole EPA’s Energy

Star sia a quelle Europee TCO NUTEK’s. I prodotti Energy Star

utilizzano meno di 30 watts di potenza lavorando in power saving mode.

La Specifica NUTEK 803299 richiede di ridurre automaticamente la

potenza assorbita a meno di 30 watts in suspend mode e a meno di 8

watts in off mode.

I - 2 INTRODUZIONE

Nella modalità di funzionamento che prevede il massimo risparmio

energetico, il monitor assorbe meno del 10% della corrente complessiva

richiesta durante il normale funzionamento. Tale innovazione consente

un risparmio superiore al 90% di energia, una maggior durata nel tempo

del monitor, minor inquinamento dell’ambiente, emissioni ridotte e costi

inferiori per l’aria condizionata.

Il Sistema IPM garantisce al monitor maggior durata nel tempo e in

generale un risparmio di energia e di costi, riducendo la corrente quando

il monitor è a riposo.

I monitor MultiSync rispettano gli standard VESA (Video Electronics

Standard Association). Il metodo VESA’s Display Power Management

Signaling (DPMS), che è sottoscritto dall’EPA, è il processo di riduzione

dei consumi. Il sistema comunica al monitor di risparmiare energia. Le

funzioni per le riduzioni dei consumi possono essere utilizzate solo con il

sistema Energy Star o una scheda video che aderisce alle regole standard di

VESA DPMS. Utilizzando i segnali di sincronismo orizzontali e verticali

del monitor, questo può essere settato nei diversi modi IPM.

Quella sottoindicata è la descrizione dei LED per i modi di risparmio di

corrente IPM.

Modo LED Risparmio Energetico

On Verde Nessuno

Stand By Verde Minimo (Ripresa velocissima)

Suspend Giallo Moderato (< 15 watts, Ripresa Moderato)

Off (IPM Mode) Arancio Massimo (< 8 watts (A500)/

< 5watts (A700), ripresa lentissima)

Off (spento) Spento Non c’è corrente (completamente spento)

Emissioni ridotte

Il monitor A500/A700 ha incorporata la tecnologia Reduced Magnetic

Field, così progettata per ridurre le emissioni magnetiche, di corrente

elettrica alternata e dell’elettricità statica. I monitor della NEC

JC-1736VMB-1/JC-1736VMR rispettano le più rigide direttive (campo

magnetico, campo di corrente elettrica alternata ed elettrostatica) TCO

del Swedish Board for Tchnical Accreditation o SWEDAC (prima

INTRODUZIONE I - 3

conosciuto come MPR, National Board for Measurement and Testing), i

quali prevedono i massimi valori di campi magnetici ed elettrici

ammessi.

Tecnologia a multifrequenza

La tecnologia a multifrequenza adatta automaticamente il monitor alla

frequenza di scansione della scheda video, visualizzando con la

risoluzione che preferite. Il monitor MultiSync A500/A700 supporta

anche piattaforme multiple, come ad esempio PC compatibili, la

famiglia Macintosh e le workstation. Le aumentate velocità di refresh

per tutte le risoluzioni forniscono un’immagine senza vibrazioni.

L’immagine è più nitida e rilassante per la vista, prolunga il tempo di

osservazione del monitor (viewing time).

Un grosso range di standard grafici per PC e Macintosh, incluso lo

standard VESA, sono supportati dal monitor a colori MultiSync A500/

A700, inclusi:

–640 x 480: 60 - 120 Hz

–800 x 600: 55 - 100 Hz (A500) / 105 Hz (A700)

–832 x 624: 55 - 90 Hz (A500) / 100 Hz (A700)

–1024 x 768: 55 - 80 Hz (A500) / 85 Hz (A700)

(on interfacciato, consigliati 75 Hz (A500) / 85 Hz (A700))*

–1152 x 870: 55 - 70 Hz (A500) / 75 Hz (A700)

–1280 x 1024: 55 - 60 Hz (A500) / 65 Hz (A700)

(non interfacciato)**

* Risoluzioni raccomandate dalla NEC per una visualizzazione ottimale.

** La soluzione massima è basata solo sulle frequenze verticali e orizzontali.

NOTE: Alcuni sistemi potrebbero non supportare tutti i modelli della

lista.

Il Fullscan capability verticale e orizzontale può aumentare le

dimensioni dell’immagine a piacimento, fino negli angoli più lontani

dello schermo. La Fullscan capability vi permette di utilizzare l’intero

schermo con le massime risoluzioni, espandendo significativamente la

dimensione dell’immagine.

I - 4 INTRODUZIONE

Contenuto della scatola

All’interno del vostro imballo troverete i seguenti articoli:

–Monitor a colori MultiSync A500 (JC-1576VMB)/

A700 (JC-1736VMB/B-1/R).

–Cavo di alimentazione

–Manuale utente

Ricordatevi di conservare l’imballo originale per poter muovere o

trasportare il monitor.

Raccomandazioni per l’uso.

Per ottenere le migliori prestazioni dal vostro monitor A500/A700 e’

consigliabile seguire queste semplici raccomandazioni:

–Evitare sorgenti di luce direttamente puntate verso lo schermo

del monitor.

–Lasciate intorno al monitor sufficiente spazio in modo da garantire

una adeguata ventilazione per la dissipazione del calore.

–L’angolo di visualizzazione ottimale si ha posizionando il

monitor ad un’altezza leggermente inferiore rispetto a quella dei

propri occhi.

Contenuto della scatola I - 5

–Non appoggiare oggetti pesanti sul cavo di alimentazione.

Danni al cavo possono provocare scosse o incendi.

–Tenete il monitor lontano da trasformatori ad alta capacità,

motori elettrici e altri dispositivi come altoparlanti o ventole che

possono creare forti campi magnetici.

–Usare il monitor in ambiente pulito e asciutto.

–Trasportare con cura.

–Regolare la luminosita’ in modo da non visualizzare il raster del CRT.

–Per una migliore ergonomia non utilizzare per lunghi periodi i

colori con il massimo contrasto.

–Per una migliore ergonomia mantenere sui segnali standard i

valori di dimensionamento e posizione presettati.

–Per una migliore ergonomia mantenere sui segnali standard i

valori del colore e di effetto cuscino.

–Per una migliore ergonomia e’ fortemente raccomandato

l’utilizzo di frequenze non interallacciate con un refresh

verticale compreso fra i 75Hz e i 120Hz.

–Per una migliore ergonomia e’ consigliato non utilizzare il

colore blu come primario su fondo nero (il basso contrasto

esistente fra i due colori rende faticoso il riconoscimento delle

informazioni con un conseguente affaticamento degli occhi).

–Per eliminare completamente le correnti elettriche presenti nel

monitor e’ necessario staccare la presa dalla rete elettrica.

–La presa della rete elettrica deve essere vicina al monitor e

facilmente accessibile.

–E’ raccomandato l’utilizzo del cavo di alimentazione dato in

dotazione con il prodotto. Nel caso non sia possibile il cavo

deve comunque essere del tipo H05VV-F.

–Per pulire la superfice del CRT utilizzare un panno morbido ed

un detergente neutro.

I - 6 Raccomandazioni per l’uso.

Come cominciare.

Collegate un estremo del cavo di alimentazione al monitor MultiSync e

l’altro estremo ad una presa di corrente.

Collegate l’adattatore Mac tra il

monitor e il connettore del

Macintosh. Stringete le viti.

E’ l’immagine visualizzata

corretta ?

L’installazione del vostro monitor

MultiSync e’ terminata.

Buon lavoro!

Il vostro computer è un Macintosh?

Collegare il cavo di alimentazione

del monitor alla presa della rete

elettrica.

Accendere il computer.

Accendere il monitor.

Collegate il cavo segnale del monitor

alla scheda oppure all’adattatore vi-

deo del vostro computer.

Se necessario utilizzare i controlli

OSM per regolare l’immagine.

Vedere la sezione del manuale

Problemi e Soluzioni.

Come cominciare. I - 7

Collegamento con il vostro Personal Computer

Il monitor a colori Multisync A500/A700 può essere utilizzato con i

computer NEC, con i PC compatibili, con i Macintosh e i Macintosh

compatibili.

Per PC:

Il vostro sistema è configurato in uno dei seguenti modi:

–La video controller è integrata nel computer

–La video controller è una scheda video (viene chiamata anche

scheda grafica, adattatore video o piattaforma grafica).

Entrambe le configurazioni hanno un connettore video (o una porta CRT

su laptop computer). Se non siete certi di quale porta sia il connettore

video, consultate il manuale del computer o della scheda video.

Per Mac:

Con il Cavo Adattatore Macintosh MultiSync (non fornito a corredo), il

monitor a colori MultiSync A500/A700 è collegabile direttamente a un

computer Macintosh, così come per i suoi cloni.

NOTA: Utilizzando un Power Macintosh 6100/60 e dovendo collegare

un monitor MultiSync, occorre fare uso del cavo adattatore HDI-45 in

combinazione con l’appropriato Cavo Adattatore MultiSync.

Il Cavo Adattatore Macintosh MultiSync permette di scegliere tra diverse

risoluzioni video (640 x 480, 832 x 624, 1024 x 768 e 1152 x 870(A700))

senza dover riavviare il sistema, sempre che la porta del video le supporti.

Potete collegare il vostro monitor a colori MultiSync A500/A700 al

vostro Macintosh in uno dei seguenti modi:

–Porta video della piastra

–Scheda video Nubus, PDS o PCI Collegamento con il vostro

Personal Computer

I - 8 Collegamento con il vostro Personal Computer

Entrambe le configurazioni dovrebbero avere lo stesso connettore video.

Se non siete certi di quale porta esso sia, consultate il manuale del

computer o della scheda video.

Se volete collegare il monitor Multisync A500/A700 al vostro sistema,

seguite le sottoindicate istruzioni:

1. Spegnete il computer e il monitor MultySinc.

2. Se necessario, installate la scheda video. Per i dettagli,

consultate il manuale della scheda.

3. Per PC: collegate il cavo video del monitor MultiSync al

connettore della scheda video del computer. Stringete le viti

su tutti i connettori.

Per Mac: collegate il Cavo Adattatore Macintosh MultiSync

al connettore del monitor del vostro computer. Quindi

collegate il cavo segnale del monitor MSM all’altro estremo

del cavo adattatore. Stringete le viti su tutti i connettori.

4. Collegate il cavo di alimentazione al monitor MultiSync

A500/A700 e alla presa di corrente.

5. Accendete il vostro monitor MultiSync e il computer.

6. A questo punto l’installazione è completata.

NOTA: Se avete dei problemi, consultate la sezione del

manuale “Soluzione dei problemi più comuni”.

On-Screen Manager (OSM)

Il sistema di controllo On-Screen Manager (OSM) ha reso il controllo

del monitor MultiSync Advanced Digital più semplice da usare

fornendo un menu sullo schermo. Con un semplice tocco sul pannello

dei comandi attiverà il sistema OSM, che vi permetterà di navigare

facilmente attraverso i menu e le videate di controllo.

Il sistema OSM vi permette di controllare gli altoparlanti incorporati e

taluni controlli come la luminosità, contrasto, dimensione, posizione,

geometria e altre Utilities di OSM. Le modifiche sono salvate

On-Screen Manager (OSM) I - 9

automaticamente. Inoltre i controlli possono essere resettati secondo

l’impostazione di fabbrica premendo il tasto di reset.

I tasti OSM collocati sulla parte frontale del monitor hanno le seguenti

funzioni:

PROCEED Per selezionare uno dei menu di controllo muovete il

tabulatore a destra evidenziato.

CONTROL </>Per selezionare uno dei controlli muovete sulle icone

sinistra/destra evidenziate.

CONTROL +/-Sposta la barra su + o - per aumentare o diminuire la

regolazione.

RESET Reimpostare i controlli selezionati ai valori di fabbrica.

EXIT Uscita dai controlli OSM

Elementi OSM:

Selezione:

In giallo indica le parti del menu selezionate.

In verde indica i controlli selezionati.

Barra scroll: indica la direzione della regolazione.

Come accedere a OSM: Premere i tasti di controllo +/-, </> o i tasti

di avanzamento per visualizzare la corrente impostazione.

I - 10 On-Screen Manager (OSM)

MENU OSM

Il menu principale di OSM delle icone di controllo vi offre una visione

complessiva dei controlli disponibili. Quando è attivato OSM, le icone

sono visualizzate sulla parte alta del menu.

Per selezionare il tabulatore/menu desiderato usare il tasto PROCEED.

Le icone dei controlli:

ab Controlli Luminosità/Contrasto

a LUMINOSITÀ: regola la luminosità globale e il grado dello sfondo

dello schermo.

b CONTRASTO: regola la luminosità dell’immagine in relazione allo

sfondo.

de Controlli Dimensione e Posizione

h SIN./DEST.: muove l’immagine orizzontalmente (sinistra o destra)

i GIÚ/SU: muove l’immagine verticalmente (su o giù)

f STRETTO/LARGO: Aumenta o diminuisce la dimensione

orizzontale dell’immagine.

g LUNGO/CORTO: Aumenta o diminuisce la dimensione verticale

dell’immagine.

MENU OSM I - 11

pq Controllo della geometria (Geometry).

Il controllo della geometria vi permette di modificare le curvature o gli

angoli dei margini del vostro video.

u IN/OUT: aumenta o diminuisce la curvatura dei margini sia verso

l’interno che verso l’esterno.

r SIN./DEST. (left/right): aumenta o diminuisce la curvatura dei

margini sia verso sinistra che verso destra.

q INCLINAZIONE (tilt): aumenta o diminuisce l’inclinazione dei

margini sia verso sinistra che verso destra.

p PARALLELISMO (align): aumenta o diminuisce la parte bassa

dello schermo per eguagliarla a quella alta.

x Controllo Color

9300°K/7500°K: selezionate uno dei due colori impostati.

? Strumenti

Sono forniti una serie di regolazioni opzionali, quali quelle qui di

seguito elencate:

y SMAGNETIZZAZIONE: elimina gli effetti del campo magnetico

terrestre che altera la corretta scansione dei raggi di elettroni, e incide

sui colori dello schermo, sulla messa a fuoco e sulla convergenza. Se

premuto, la vostra sarà instabile per qualche secondo.

Attenzione: lasciate trascorrere come minimo 20 minuti prima di

utilizzare il tasto Degauss.

z MODALITA’ DISPLAY: Indica la frequenza corrente di utilizzo

del monitor.

= MODO IPM OFF: Utilizzando questa funzione la MODALITA’

OFF di IPM può essere disabilitata.

–ON: L’IPM lavora normalmente, tutti e quattro i sistemi di

risparmio energetico sono attivati.

–OFF: La modalità OFF di IPM non é utilizzata.

Per computer e schede grafiche standard, dovreste mantenere il

settaggio di fabbrica ON.

I - 12 MENU OSM

@ CONFIG. DI FABBRICA: Questa opzione permette di ripristinare

tutto secondo le impostazioni di fabbrica ecetto la modaliá spnto

dell’IPM. Potete ripristinare anche solo delle parti evidenziando il

controllo da resettare e premendo poi il tasto di “RESET”.

SOLUZIONE DEI PROBLEMI PIU’ COMUNI

Problema Controllate i seguenti elementi:

Nessuna immagine La scheda video deve essere completamente

inserita nel suo slot.

Gli interruttori di accensione del video e del

computer devono essere nella posizione ON.

Il cavo segnale deve essere ben collegato alla

scheda video del computer.

Controllate che il connettore non abbia i PIN

piegati.

L’immagine ruota o è

instabile Il cavo segnale deve essere ben collegato al

computer. Controllate l’assegnazione dei segnali di

timing e dei PIN sia sul monitor e che sulla scheda

video rispettando le temporizzazioni e le

impostazioni dei PIN raccomandate.

Se viene utilizzato l’adattatore MAC, controllare

che la connessione sia corretta e assicuratevi che la

scheda video sia PC o MAC compatibile e che sia

collocata correttamente nel computer.

Il LED del monitor non

è acceso (non sono

visibili i colori verde,

arancione o giallo)

L’interruttore di accensione deve essere nella

posizione ON e il cavo di alimentazione deve

essere connesso. Assicuratevi che il computer non

sia in Power-Saver Mode (toccate la tastiera o il

mouse).

L’immagine è offuscata

o presenta macchie. Regolate la luminosità e i controlli del contrasto.

Attivare la funzione Degauss. ATTENZIONE: Se

non c’è miglioramento, prima di attivare una

seconda volta la funzione Degauss, lasciate

trascorrere come minimo un intervallo di tempo di

almeno 20 minuti.

SOLUZIONE DEI PROBLEMI PIU’ COMUNI I - 13

Problema Controllate i seguenti elementi:

L’immagine è spezzata

o ondulata Usare i comandi Dimensione e Posizione di OSM

per aggiustare l’immagine.

Gli angoli

dell’immagine

visualizzata non sono

perfettamente quadrati

Per sistemare gli angoli, utilizzate OSM Geometry

Controls.

Se è possibile, posizionate il monitor rivolto verso

est.

L’immagine non è

centrata o è troppo

piccola, o troppo grande.

Usare i comandi Dimensione e Posizione di OSM

per aggiustare l’immagine.

L’immagine sembra

macchiata Attivare la funzione Degauss

Specifiche Tecniche

Tubo catodico A500: 38 cm (15") a schermo piatto, 35 cm (13,8")

superficie visibile,

A700: 43 cm (17") a schermo piatto, 39,6 cm (15,6")

superficie visibile,

0,28 mm dot pitch, persistenza del fosforo medio-corta,

multistratificato, schermo antistatico, schermo semipiatto

e trattamento OptiClear.

Segnali di imput Video Analogico 0,7 Vp-p 75 Ω Positivo

Sincronismo Sincronismo

Orizzontale e

verticale separati

Livello TTL

Positivo/Negativo

Sincronismo

Composito Livello TTL

Positivo/Negativo

Colori

Visualizzabili Ingresso Analogico: numero dei colori illimitato

(dipendente dalla scheda grafica utilizzata)

Frequenze Orizzontale 31 - 65 kHz (Automatica) (A500)

31 - 69 kHz (Automatica) (A700)

Verticale 55 - 120 Hz (Automatica)

I - 14 Specifiche Tecniche

Risoluzioni Massime 1280 x 1024 a 60 Hz ** (A500)

1280 x 1024 a 65 Hz ** (A700)

consigliate 1024 x 768 a 75 Hz * (A500)

1024 x 768 a 85 Hz * (A700)

Area Visiva Utile

(Settaggio di

Fabbrica)***

Orizzontale 270 mm (A500)

306 mm (A700)

Verticale 202 mm (A500)

230 mm (A700)

Area Visiva Utile

(FullScan)*** Orizzontale 280 mm (A500)

316 mm (A700)

Verticale 210 mm (A500)

237 mm (A700)

Tensione di

Alimentazione AC 220 - 240 V 50/60 Hz

Corrente di

Alimentazione 0,9 A (A500)0,8 A (A700)

Dimensioni (LxAxP) 372 x 402 x 402 mm (A500)

403 x 427 x 440 mm (A700)

Peso 15,1 Kg (A500)18,5 Kg (A700)

Fattori Ambientali Operativi Temperatura da 0° C a +35° C

Umidita’ dal 30% all’80%

In magazzino Temperatura da -20° C a +60° C

Umidita’ dal 10% all’90%

* Risoluzioni raccomandata dalla NEC per una visualizzazione ottimale.

** Massime risoluzioni basate solo sulle frequenze orizzontali e verticali

*** L’area visiva utile dipende dal timing del segnale utilizzato

Le caratteristiche tecniche possono variare senza preavviso.

Specifiche Tecniche I - 15

Appendix

App. A Pin Assignments

Pin No. Mini D-SUB 15P D-SUB-15P

1RED GROUND

2GREEN RED

3BLUE H/V COMP. SYNC

4GROUND SENSE 0

5GROUND GREEN

6GROUND GROUND

7GROUND SENSE 1

8GROUND NO-CONNECTION

9NO-CONNECTION BLUE

10 GROUND SENSE 2

11 GROUND GROUND

12 SDA NO-CONNECTION

13 H.SYNC, H/V.SYNC GROUND

14 V.SYNC GROUND

15 SCL NO-CONNECTION

Macintosh with optional Adapter D-SUB 15 PMINI D-SUB 15 P

App. A Pin Assignments A - 1

App. B Signal Timing

Preset Signal Timing

Mode Resolution Horizontal

frequency(kHz) Vertical

frequency(Hz) Note

VGA350 640 x 350 31.5 70

VGA400 640 x 400 31.5 70

VGA480 640 x 480 31.5 60

800x600@60 800 x 600 37.9 60

Mac(640x480) 640 x 480 35.0 67

EVGA350@84 640 x 350 37.9 84

EVGA400@84 640 x 400 37.9 84

VESA640x480@75 640 x 480 37.5 75

XGA(8514/A) 1024 x 768 35.5 87

VESA800x600@75 800 x 600 46.9 75

VESA640x480@85 640 x 480 43.3 85

800x600@72 800 x 600 48.1 72

Mac(832x624) 832 x 624 49.7 75

800x600@85 800 x 600 53.7 85

1024x768@70 1024 x 768 56.5 70

1024x768@75 1024 x 768 60.0 75

1280x1024@60 1280 x 1024 64.0 60

1024x768@85 1024 x 768 68.7 85 only A700

A - 2 App. B Signal Timing

C&C for Human Potential

JC-1576VMB

JC-1736VMB/B-1/R

Printed in China

78132102

C&C for Human Potential

JC-1576VMB

JC-1736VMB/B-1/R

Printed in Malaysia

78132411

Nec A500 Jc 1576Vmb Users Manual A500/A700 User's

JC-1576VMB to the manual 8fc63db1-8672-43ec-a079-c88bbb1dfad2

Navigation menu

Versions of this User Manual:

Views

Navigation
