User manual

EN - Instructions and warnings for installation and use

IT - Istruzioni ed avvertenze per l’installazione e l’uso

FR - Instructions et avertissements pour l’installation et l’utilisation

ES - Instrucciones y advertencias para la instalación y el uso

DE - Installierungs-und Gebrauchsanleitungen und Hinweise

PL -Instrukcjeiostrzeżeniadoinstalacjiiużytkowania

NL - Aanwijzingen en aanbe-velingen voor installatie en gebruik

Wind sensor

NEMO VIBE 0682

1 – English

ENGLISH

1 - GENERAL WARNINGS

■ Important safety instructions: observe these instructions - improper instal-

lation can result in serious injury. ■ For personal safety it is important to ob-

serve these instructions. ■ Keep these instructions. ■ All installation procedures,

connections, programming and maintenance of the product must be performed exclu-

sively by a qualified technician! ■ The sensor is not a safety device capable of eliminat-

ing damage to the awning due to strong winds (indeed, a simple power failure can pre-

vent the awning being automatically retracted). The sensor is rather part of an automa-

tion capable of protecting the awning and facilitating its use. ■ The manufacturer is not

responsible for damage due to atmospheric events undetected by the device’s sen-

sors. ■ Never apply modifications to any part of the device. Operations other than as

specified can only cause malfunctions. The manufacturer declines all liability for dam-

age caused by makeshift modifications to the product. ■ Handle the product with care,

making sure not to crush, strike or drop it. ■ Never place the device near sources of

heat and never expose to naked flames. This may damage it and cause malfunctions.

■ The product is not intended for use by persons (including children) with reduced

physical, sensory or mental capacities, nor by anyone with insufficient experience or

familiarity. ■ Make sure that children do not play with the product. ■ We recommend

that you check the condition of the batteries after long periods of inactivity, particular-

ly after the winter. If they are flat, they need to be replaced - please refer to section 7.

2 - PRODUCT DESCRIPTION AND INTENDED USE

The product is a wind sensor intended for use in automation systems for awnings with

Nice tubular motors and control units. Any other use is to be considered improper

and is strictly prohibited! Nice declines all liability for damage resulting from improper

useoftheproductandotherthanasspecifiedinthismanual.•Thesensorisequipped

with an integrated radio transmitter and autonomous power supply with two batteries.

The product functions by detecting in real time any vibrations in the end part of the awn-

ing, generated by the force of the wind. When the value detected by the sensor exceeds

the set intervention threshold, the sensor sends a “radio signal” to the receiver on the

motor, which in turn issues a command for an UP manoeuvre.

3 - PRELIMINARY INSTALLATION CHECKS AND PRODUCT

APPLICATION LIMITS

■ Read the technical specifications provided in the chapter “Product technical speci-

fications” to check the application limits of the sensor. ■ The sensor is not compatible

with older motors manufactured before June 2004 and with TT0 control units. ■ In fa-

vourableconditions(intheopen)thesensor’sradiorangereachesupto100m.Cau-

English – 2

tion! – Check that the zone is clear of other wireless devices transmitting on the same

frequency, such as alarms, wireless headsets, etc.: they can further reduce the range

or even block the transmissions of the device to the motor. ■ Ensure that the surfaces

selected for installation are solid and guarantee a stable fixture. ■ Make sure that the

sensor is protected against accidental impact.

4 - PRODUCT INSTALLATION

Caution! – Before installing the sensor, make sure that the sensor cannot be damaged

or crushed when the awning enters the UPPER limit switch at the end of the closing

manoeuvre.

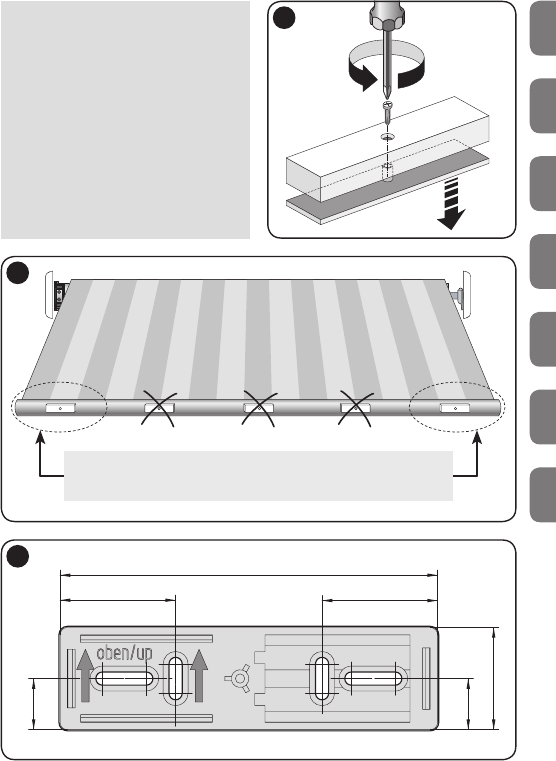

■ 01. Open the sensor by undoing the screw on the upper shell (fig. 1). ■ 02. Impor-

tant – Nemo Vibe must be installed on the outer face of the front bar of the awning (fig.

2); the sensor can also be installed on the inner face of the same bar, as long as it does

nothindertotalclosingoftheawning.•Thesensormustbepositionednear the right-

hand or left-hand corner of the front bar of the awning (fig. 2). ■ 03. Secure the upper

shell of the sensor (the one with the electronics) on the bar of the awning, using a strip

of double-sided tape, so that it can easily be moved during programming, if it is neces-

sary to improve radio communication with the motor. ■ 04. Perform sensor memorisa-

tion (section 5) and system calibration (section 6). ■ 05. Mark the position of the sensor

on the bar of the awning; then remove the sensor and the strip of double-sided tape. ■

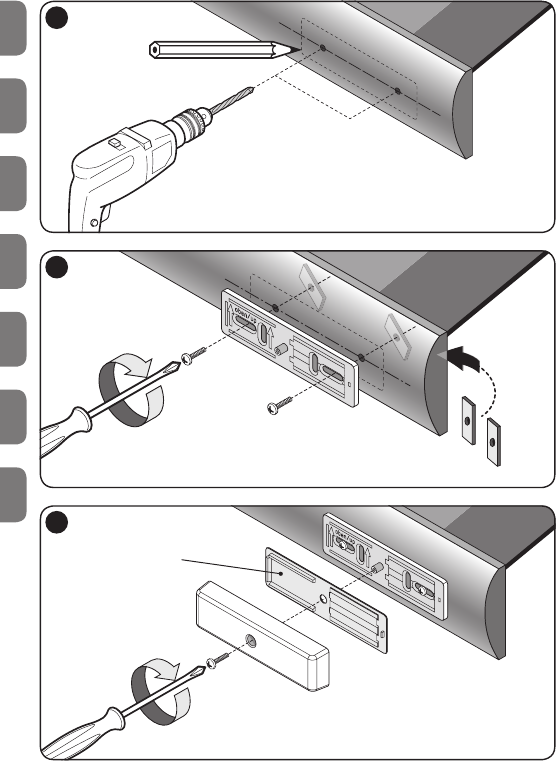

06.Removethesealfromthelowerbaseofthesensor;•securethisbaseintheposi-

tion marked on the bar (fig. 3, 4, 5, 6). Caution! – Final securing of the sensor requires

drilling the front bar of the awning. ■ 07. Finally, replace the seal on the base, place the

upper shell of the sensor on top and secure it with the screw provided.

5 - MEMORIZING THE SENSOR IN THE MOTOR RECEIVER

As for any other transmitter, the wind sensor’s radio code must be memorized in the

receiver of the motor it controls, so that the sensor can send wireless commands. To

memorise the sensor follow the “Mode I” procedure described in the manual of the tu-

bular motor or associated receiver. Alternatively the following memorisation procedure

can be used.

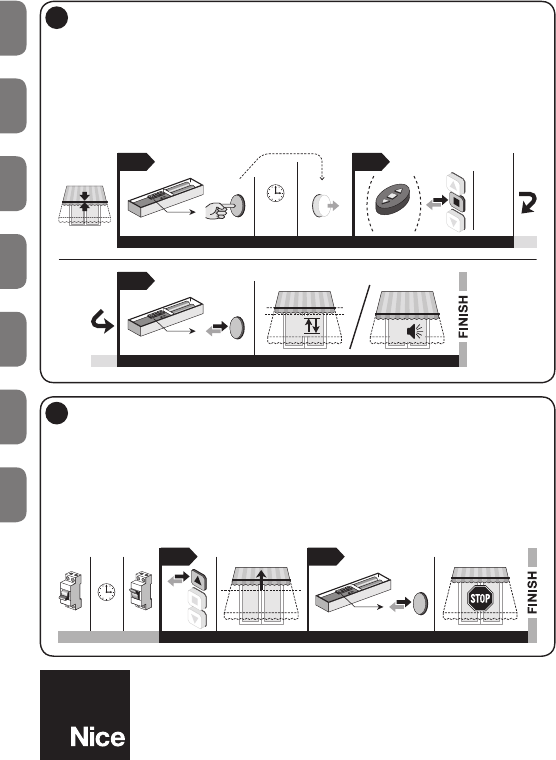

•Procedureformemorisingadditionaltransmittersusinganalready

memorisedtransmitter(fig.8)

Caution – This procedure may only be used if one or more radio codes have already

been memorized in the tubular motor.

■ 01. Hold down for 10 seconds button “P” (fig. 7) of the new sensor. ■ 02. Press the

button of a previously memorized transmitter 3 times (slowly). ■ 03. Press the again the

button “P” of the sensor to be memorized and check that the motor emits 3 signals(*)

(= memorization successful). Note – If the memory is full, the motor emits 6 signals(*),

notifying the user that memorisation of the new sensor is not possible.

(*) – The signals may be “beeps” or small movements (depending on the motor model).

3 – English

•Checkingthatthesensorhasbeenmemorized(fig.9)

■ 01. Shut off electrical power to the motor; wait for 2 seconds and restore power. ■

02. Send a command to the system and, while it is executing, press sensor button “P”.

Now, check that the motor immediately stops (= sensor memorized).

6 - CALIBRATING THE SENSOR

Once the sensor have been memorized, must be calibrated as follows.

6.1-Regulatingthesensibilitytothewind

The sensor is provided with a calibration which is pre-set in the factory (see the value in

Table A). Nevertheless, after installation and implementation, it is absolutely necessary

to regulate the sensibility of the awning to the wind, based on local wind conditions.

Very important! – During this operation, there must be absolutely NO wind. You

can then regulate the sensibility in the following way.

■ 01. Command the awning to be fully opened. After the awning has stopped moving,

wait 40 seconds before moving on to the next step! ■ 02. Before modifying the fac-

tory base settings, you need to check whether these settings may be OK as they are.

Then, shake the front bar of the awning manually to make it vibrate strongly (the force

of the action must be comparable to that produced by gusts of wind). ■ 03. Based on

the result (too sensitive/not sensitive enough), you must modify the factory base set-

tings on the threshold selector (see fig. 7 and Table A). ■ 04. Lastly, repeat the test

conducted in point 2.

––––– Notes to the procedure –––––

■ If necessary, repeat the procedure several times until you find the best setting. ■ Eve-

ry new setting must be verified again, as described in point 2. ■ After every forced clos-

ing of the awning, due to a “wind alarm”, you can only command the awning to open

fully again after a timeout of about 5 minutes. Also in this case, after the awning has

stopped moving, you need to wait 40 seconds before moving on to the next step!

Table A - Setting the wind threshold

(note1) 012345 6 7 8 9 A B C D E F

(note3) 1234567812345678

(note2) 4455667844556678

Note1–Positionofthe“Threshold”trimmer ( 4 = value set in the factory).

Note2–Thresholdvaluewiththeawningopenandstill.

Note3–Thresholdvalueduringmovementoftheawning.

English – 4

6.2-Protectingtheawningwhenitismoving

The awning is protected against the wind, even during the extension and retraction

movements. During these movements, the system uses a threshold value a little high-

er than that set (see the value in Table A). Caution! – This function must be checked

every time a new threshold value is set.

6.3-Timeoutaftera“windalarm”

If the awning has closed due to a “wind alarm”, it can only be opened again after a

timeout of about 5 minutes. During this timeout, any command for opening will be

stopped automatically.

6.4-Detectionof“lowbatterycharge”

When the sensor detects the low battery charge condition, it sends a dummy “wind

alarm” message so that the system sends a command to raise the awning for safety

purposes. The message will be sent to the motor periodically (about once every 30

minutes, for at least 24 hours, until the batteries are flat) and will make the awning

close. Then the sensor will no longer function correctly until the batteries are changed.

Note - after a “wind alarm”, it can only be opened again after a timeout of about 5 min-

utes. During this timeout, any command for opening will be stopped automatically and

the batteries (section 7) may be replaced during this pause.

7 - BATTERY REPLACEMENT

The batteries should last about 2 years. To change them, make sure you switch off

the power supply to the motor; then undo the screw on the upper shell of the sen-

sor (the one with the electronics – fig. 1) and replace the batteries.

8 - BASIC TROUBLESHOOTING

If a “wind alarm” is sent and the system sends a command to raise the awning,

but the wind is absent: check the battery voltage and if it is lower than 1.35 V, you

should replace the batteries.

5 – English

EC DECLARATION OF CONFORMITY

Nice S.p.A. hereby declares that the products: Nemo Vibe are compliant with

the essential requisites and other pertinent provisions of directive 1999/5/CE.

The CE declaration of conformity can be viewed and printed out at www.nicefo-

ryou.com or may be requested directly form Nice S.p.A.

Mr. Mauro Sordini (Chief Executive Officer)

PRODUCT DISPOSAL

•Thisproductisanintegralpartoftheautomationandmustthereforebescrapped

together with it, in the same way as indicated in the automation’s instruction manual.

• Dispose of the product packaging material in compliance with established local leg-

islation. •Disposal of spent batteries. Caution! – Spent batteries can

contain polluting substances. Do not dispose of them as normal unsorted

waste (see symbol), but use recycling disposal methods as required by

local regulations.

TECHNICAL CHARACTERISTICS OF THE PRODUCT

■ Operating voltage: 3V Dc ■ Power: two batteries (2 x 1,5V, AA, LR6) ■ Temper-

ature range: -20°C ÷ +60°C ■ Degree of protection: IP 44 ■ Radio frequency:

433.92 MHz ■ Dimensions (mm): 130 x 36 x h 22

–––––––

Notesontechnicalspecifications: • The transmitter’s range may be affected by oth-

er devices operating nearby and at the same frequency (e.g. wireless headsets, alarm

systems, etc.), which interfere with it. In the event of strong interference, Nice cannot

guarantee the effective range of their devices. • All technical specifications stated herein

refer to an ambient temperature of 20° C (± 5° C). • Nice S.p.A. reserves the right to

apply modifications to the product at any time when deemed necessary, maintaining

the same intended use and functionality.

Italiano – 1

ITALIANO

Istruzioni originali e complete

1 - AVVERTENZE GENERALI

■ Istruzioni importanti per la sicurezza: attenersi alle istruzioni in quanto

un’installazione impropria può provocare gravi ferite. ■ Per la sicurezza delle

persone è importante rispettare queste istruzioni. ■ Conservare queste istru-

zioni. ■ Tutte le operazioni di installazione, di collegamento, di programmazione e di

manutenzione del dispositivo devono es sere effettuate esclusivamente da un tecnico

qualificato! ■ Il sensore non è da considerarsi un dispositivo di sicurezza che elimi-

na i guasti alla tenda per effetto del vento forte (di fatto, un banale blackout elettrico

renderebbe impossibile il ritiro automatico della tenda). Il sensore va considerato par-

te di un’automazione utile alla salvaguardia della tenda e al confort per il suo uso. ■ Il

produttore declina ogni responsabilità per i danni materiali che dovessero verificarsi a

causa di eventi atmosferici non rilevati dai sensori del dispositivo. ■ Non eseguire mo-

difiche su nessuna parte del dispositivo. Operazioni non permesse possono causare

solo malfunzionamenti. Il costruttore declina ogni responsabilità per danni derivanti da

modifiche arbitrarie al prodotto. ■ Maneggiare con cura il prodotto evitando azioni che

possano danneggiarlo come, ad esempio, schiacciamenti, urti, cadute, eccetera. ■

Non mettere il dispositivo vicino a fonti di calore né esporlo a fiamme libere. Tali azioni

possono danneggiarlo ed essere causa di malfunzionamenti. ■ Il prodotto non è desti-

nato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali

o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza. ■ Con-

trollare che bambini non giochino con il prodotto. ■ Si raccomanda di verificare lo stato

delle batterie dopo lunghi periodi di inattività, in particolare dopo la stagione invernale.

Se sono scariche, sostituirle facendo riferimento al capitolo 7.

2 - DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO

Il presente prodotto è un sensore vento destinato agli impianti di automatizzazione per

tende da sole che adottano centrali e motori tubolari Nice. Ogni altro uso è da consi-

derarsi improprio e vietato! Nice non risponde dei danni risultanti da un uso impro-

priodelprodotto,diversodaquantoprevistonelpresentemanuale.•Ilsensoreèdota-

to di un trasmettitore radio integrato e di un’alimentazione autonoma con due batterie. Il

funzionamento del prodotto si basa sul rilevamento in tempo reale delle vibrazioni della

parte terminale della tenda, generate dall’azione del vento. Quando il valore rilevato dal

sensore supera la soglia d’intervento impostata, il sensore trasmette un “segnale ra-

dio” al ricevitore del motore, che a sua volta, comanda una manovra di Salita.

2 – Italiano

3 - VERIFICHE PRELIMINARI ALL’INSTALLAZIONE E LIMITI

D’IMPIEGO DEL PRODOTTO

■ Leggere i dati tecnici riportati nel capitolo “Caratteristiche tecniche del prodotto” per

valutare i limiti d’impiego del sensore. ■ Il sensore non è compatibile con i vecchi mo-

tori prodotti prima del giugno 2004 e con le Centrali di comando TT0. ■ In condizioni

favorevoli (in campo aperto) la portata radio del sensore arriva fino a 100 m. Attenzio-

ne! – Accertarsi che nella zona non vi siano altri dispositivi radio che trasmettono alla

stessa frequenza come, ad esempio, allarmi, radiocuffie, eccetera: l’azione di questi

dispositivi potrebbe ridurre ulteriormente la portata o addirittura bloccare la comuni-

cazione tra il sensore e il motore. ■ Accertarsi che la superficie prescelta per l’installa-

zione sia di materiale solido e possa garantire un fissaggio stabile. ■ Accertarsi che il

sensore sia collocato in una posizione protetta da urti accidentali.

4 - INSTALLAZIONE DEL PRODOTTO

Attenzione! – Prima di installare il sensore assicurarsi che questo non possa essere

danneggiato o schiacciato quando la tenda rientra nel finecorsa ALTO, al termine del-

la manovra di chiusura.

■ 01. Aprire il sensore svitando la vite sul guscio superiore (fig. 1). ■ 02. Importante

– Nemo Vibe deve essere installato sulla faccia esterna della barra anteriore della ten-

da (fig. 2); il sensore può essere installato anche sulla faccia interna della stessa barra,

purchénonostacolilachiusuratotaledellatenda.•Ilsensoredeveessereposiziona-

to in prossimità dell’angolo destro o sinistro della barra anteriore della tenda (fig. 2).

■ 03. Fissare il guscio superiore del sensore (quello con l’elettronica), sulla barra della

tenda, utilizzando una striscia di nastro biadesivo, in modo che possa essere spostato

facilmente durante la programmazione, qualora fosse necessario migliorare la comu-

nicazione radio con il motore. ■ 04. Eseguire la memorizzazione del sensore (capitolo

5) e la taratura del sistema (capitolo 6). ■ 05. Segnare la posizione del sensore sul-

la barra della tenda; quindi rimuovere il sensore e la striscia di nastro biadesivo. ■ 06.

Rimuoverelaguarnizionedallabaseinferioredelsensore;•fissarequestabasenella

posizione segnata sulla barra, utilizzando le viti e le staffe in dotazione (fig. 3, 4, 5, 6).

Attenzione! – Il fissaggio definitivo del sensore prevede la foratura della barra anteriore

della tenda. ■ 07. Infine, rimettere la guarnizione sulla base, appoggiarvi sopra il guscio

superiore del sensore e fissarlo con la vite in dotazione.

5 - MEMORIZZAZIONE DEL SENSORE NEL RICEVITORE

DEL MOTORE

Come per qualsiasi trasmettitore, anche per il presente sensore è necessario memo-

rizzare il suo codice radio nel ricevitore del motore da comandare, in modo che il sen-

sore possa inviare i comandi “via radio”. Per memorizzare il sensore occorre utilizzare

la procedura “Modo I” descritta nel manuale del motore tubolare o del ricevitore abbi-

nato. In alternativa è possibile usare anche la seguente procedura di memorizzazione.

Italiano – 3

Tabella A - Impostazione della soglia vento

(nota1) 012345 6 7 8 9 A B C D E F

(nota3) 1234567812345678

(nota2) 4455667844556678

Nota1–Posizionedeltrimmer“Soglia” ( 4 = valore impostato in fabbrica).

Nota2–Valoredellasogliacontendaapertaeferma.

Nota3–Valoredellasogliaduranteilmovimentodellatenda.

•Proceduradimemorizzazionediulterioritrasmettitoriconuntra-

smettitoregiàmemorizzato(fig.8)

Avvertenza – Questa procedura può essere usata soltanto se nel motore tubolare so-

no già memorizzati uno o più codici radio.

■ 01. Mantenere premuto per 10 secondi il tasto “P” (fig. 7) del nuovo sensore da me-

morizzare. ■ 02. Premere per 3 volte (lentamente) il tasto di un vecchio trasmettitore

già memorizzato nel motore. ■ 03. Premere di nuovo il tasto “P” del sensore da me-

morizzare e accertarsi che il motore emetta 3 segnalazioni(*) (= memorizzazione avve-

nuta). Avvertenza – Se la memoria è piena, il motore emette 6 segnalazioni(*) che in-

dicano l’impossibilità di memorizzare il nuovo sensore.

(*) – Le segnalazioni possono essere dei suoni (beep) oppure dei piccoli movimenti (di-

pendono dal modello del motore).

•Verificadell’avvenutamemorizzazionedelsensore(fig.9)

■ 01. Togliere l’alimentazione elettrica al motore; attendere 2 secondi e ridare l’alimen-

tazione. ■ 02. Comandare una manovra e, durante la sua esecuzione, premere il tasto

“P” sul sensore. Quindi, accertarsi che il motore arresti immediatamente la manovra (=

sensore memorizzato).

6 - TARATURA DEL SENSORE

Al termine della procedura di memorizzazione è necessario tarare il sensore effettuan-

do le seguenti procedure.

6.1-Regolazionedellasensibilitàalvento

Il sensore viene fornito con una taratura base effettuata in fabbrica (vedere il valore nel-

la Tabella A). Tuttavia, dopo l’installazione e la messa in servizio è assolutamente ne-

cessario regolare la sensibilità della tenda al vento, in funzione delle condizioni locali

del vento. Molto importante! – Durante questa operazione NON ci deve essere

vento. Quindi regolare la sensibilità nel modo seguente.

4 – Italiano

■ 01. Comandare l’apertura totale della tenda. Dal momento in cui la tenda si ferma,

attendere 40 secondi prima di eseguire il passo successivo! ■ 02. Prima di modifica-

re le impostazioni base di fabbrica è necessario verificare se queste impostazioni sono

OK così come sono. Quindi, scuotere manualmente la barra anteriore della tenda in

modo da farla vibrare fortemente (la forza dell’azione deve essere paragonabile a quel-

la prodotta dalle raffiche di vento). ■ 03. A seconda del risultato (troppo sensibile/poco

sensibile), modificare l’impostazione base di fabbrica del selettore di soglia (vedere la

fig. 7 e la Tabella A). ■ 04. Infine, ripetere la verifica compiuta al punto 2.

––––– Note alla procedura –––––

■ Se necessario, ripetere più volte la procedura fino a trovare l’impostazione ottimale.

■ Ogni nuova impostazione deve essere verificata nuovamente, come descritto al pun-

to 2. ■ Dopo ogni chiusura forzata della tenda, a causa di un “allarme vento”, è possi-

bile comandare un’apertura totale della tenda solo dopo un timeout di circa 5 minuti.

Anche in questo caso, dal momento in cui la tenda si ferma, è necessario attendere

40 secondi prima di eseguire il passo successivo!

6.2-Protezionedellatendaquandoèinmovimento

La tenda è tutelata contro il vento anche durante il movimento di estensione e ritrazio-

ne. Durante questi movimenti il sistema utilizza un valore di soglia un po’ più alto rispet-

to a quello impostato (vedere il valore nella Tabella A). Attenzione! – Questa funzio-

ne deve essere controllata ogni volta che viene impostato un nuovo valore di soglia.

6.3-Timeoutdopoun“allarmevento”

Se la tenda è rientrata a causa di un “allarme vento”, una nuova apertura sarà possibi-

le solo dopo un’attesa di circa 5 minuti. Durante questo timeout, qualsiasi comando di

apertura verrà fermato automaticamente.

6.4-Rilevazionedellostatodi“batteriascarica”

Quando il sensore rileva lo stato di batteria scarica invia un messaggio fittizio di “allar-

me vento”, in modo che il sistema metta in sicurezza la tenda comandando una mano-

vra di salita. Il messaggio verrà inviato periodicamente al motore (ogni 30 minuti circa,

per almeno 24 ore, fino ad esaurimento delle batterie) e farà rientrare la tenda. Quindi

il sensore non funzionerà più correttamente fino al cambio delle batterie. Nota - dopo

un “allarme vento”, una nuova apertura della tenda sarà possibile solo dopo un’attesa

di circa 5 minuti. Durante questo timeout, qualsiasi comando di apertura verrà fermato

automaticamente e l’eventuale sostituzione delle batterie (capitolo 7) potrà essere ef-

fettuata durante questa pausa.

7 - SOSTITUZIONE DELLE BATTERIE

La durata delle batterie è di circa 2 anni. Per sostituirle, togliere tassativamente la

corrente al motore; quindi svitare la vite sul guscio superiore del sensore (quello con

l’elettronica – fig. 1) e sostituire le batterie.

Italiano – 5

8 - COSA FARE SE ...

Se dopo un “allarme vento” il sistema comanda una manovra di salita della

tenda, ma il vento è assente: verificare la tensione delle batterie e, se questa è più

bassa di 1,35 V, sostituire le batterie.

SMALTIMENTO DEL PRODOTTO

•Questoprodottoèparteintegrantedell’automazione,edunque,deveesseresmaltito

insieme con essa, applicando gli stessi criteri riportati nel manuale istruzioni dell’au-

tomazione. • Il materiale dell’imballaggio del prodotto deve es sere smaltito nel pie-

no rispetto della normativa presente a livello locale. •Smaltimentodelle

batterie scariche. Attenzione! – Le batterie scariche possono contenere

sostanze inquinanti. Pertanto non gettarle nei rifiuti comuni (vedere simbolo)

ma utilizzare i metodi di raccolta differenziata previsti dai regolamenti locali.

CARATTERISTICHE TECNICHE DEL PRODOTTO

■ Tensione di esercizio: 3V Dc ■ Alimentazione: due batterie (2 x 1,5V, AA, LR6)

■ Temperatura di funzionamento: -20°C ÷ +60°C ■ Grado di protezione: IP 44

■ Frequenza radio: 433.92 MHz ■ Dimensioni (mm): 130 x 36 x h 22

–––––––

Noteallecaratteristichetecniche: • La portata dei trasmettitori può essere influen-

zata da altri dispositivi che operano nelle vicinanze alla stessa frequenza del trasmet-

titore (ad esempio radiocuffie, sistemi di allarme, ecc.), provocando interferenze con il

ricevitore. Nei casi di forti interferenze, Nice non può offrire nessuna garanzia circa la

reale portata dei propri dispositivi radio. • Tutte le caratteristiche tecniche riportate,

sono riferite ad una temperatura ambientale di 20°C (± 5°C). • Nice S.p.a. si riserva il

diritto di apportare modifiche al prodotto, in qualsiasi momento lo riterrà necessario,

mantenendone la stessa destinazione d’uso e le funzionalità.

DICHIARAZIONE CE DI CONFORMITÀ

Con la presente, Nice S.p.A. dichiara che i prodotti: Nemo Vibe sono confor-

mi ai requisiti essenziali ed alle altre disposizioni pertinenti, stabilite dalla direttiva

1999/5/CE. La dichiarazione di conformità CE può essere consultata e stam-

pata nel sito www.niceforyou.com oppure può essere richiesta a Nice S.p.A.

Ing. Mauro Sordini (Amministratore delegato)

1 – Français

FRANÇAIS

1 - RECOMMANDATIONS GÉNÉRALES

■ Consignes de sécurité importantes : suivre les instructions car l’installa-

tion incorrecte peut provoquer des blessures graves. ■ Pour la sécurité des

personnes, il faut respecter ces instructions. ■ Conservez ces instructions. ■

Toutes les opérations d’installation, de connexion, de programmation et de mainte-

nancedudispositifdoiventêtreeffectuéesexclusivementparuntechnicienqualifié!

■ Le capteur n’est pas considéré comme un dispositif de sécurité qui élimine les pro-

blèmes du store suite à un vent fort (en fait, une simple panne de courant rend impos-

sible le retrait automatique du store). Le capteur fait partie d’un automatisme qui sert à

protéger le store et à faciliter son utilisation. ■ Le fabricant n’assume aucune respon-

sabilité en ce qui concerne les dommages matériels qui peuvent survenir en raison de

phénomènes météorologiques non détectés par les capteurs du dispositif. ■ Ne pas ef-

fectuer de modifications sur une partie quelconque du dispositif. Les opérations non au-

torisées ne peuvent que provoquer des problèmes de fonctionnement. Le constructeur

décline toute responsabilité pour les dommages dérivant de modifications arbitraires

au produit. ■ Manipuler le produit avec précaution en évitant les actions qui pourraient

l’endommager, comme, par exemple, les écrasements, les chocs, les chutes, etc. ■

Ne pas mettre le dispositif à proximité de fortes sources de chaleur et ne pas l’expo-

ser à des flammes vives. Ces actions peuvent l’endommager et être cause de mauvais

fonctionnement. ■ Le produit n’est pas destiné à être utilisé par des personnes (notam-

ment des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites,

ou manquant d’expérience ou de connaissance. ■ Faire en sorte que les enfants ne

jouent pas avec le produit. ■ Il est recommandé de vérifier l’état des piles après de

longues périodes d’inactivité, notamment après l’hiver. Si elles sont épuisées, les rem-

placer, consulter le chapitre 7.

2 - DESCRIPTION DU PRODUIT ET APPLICATION

Ce produit est un capteur vent destiné à des installations d’automatisation pour stores

qui adoptent des logiques de commande et des moteurs tubulaires Nice. Toute autre

utilisationdoitêtreconsidéréecommeimpropreetinterdite! Nice ne répond

pas des dommages résultant d’une utilisation impropre des produits, différente de ce

quiestprévudansleprésentguide.•Lecapteurestdotéd’unémetteurradiointé-

gré et d’une alimentation autonome avec deux piles. Le fonctionnement du produit est

fondé sur la détection en temps réel des vibrations de la partie terminale du store, gé-

nérées par l’action du vent. Lorsque la valeur détectée par le capteur dépasse le seuil

de déclenchement paramétré, le capteurtransmetun«signalradio»aurécepteurdu

moteur qui, à son tour, commande une manœuvre de Montée.

Français – 2

3 - CONTRÔLES AVANT L’INSTALLATION ET LIMITES

DU PRODUIT

■ Lire les données techniques figurant dans le chapitre « Caractéristiques techniques

duproduit»pourévaluerleslimitesd’utilisationdu capteur. ■ Le capteur avec les

anciens moteurs produits avant juin 2004 ou avec les logiques de commande TT0. ■

Dans des conditions favorables (en espace libre), la portée radio du capteur peut at-

teindreles100m.Attention! – S’assurer qu’il n’y a pas dans la zone d’autres disposi-

tifs radio qui émettent sur la même fréquence, par exemple, des alarmes, des casques

radio,etc.:l’actiondecesdispositifspourraitréduireencorelaportéeoumêmeblo-

quer la communication entre le capteur et le moteur. ■ Vérifier que la surface choisie

pour l’installation est constituée d’un matériau solide et peut garantir une fixation stable.

■ Vérifier que le capteur est placé dans une position protégée des chocs accidentels.

4 - INSTALLATION DU PRODUIT

Attention! – Avant d’installer le capteur, s’assurer qu’il ne risque pas d’être endom-

magé ou écrasé lorsque le store rentre dans le fin de course HAUT, à la fin de la ma-

nœuvre de fermeture.

■ 01. Ouvrir le capteur en dévissant la vis située sur la coque supérieure (fig. 1). ■ 02.

Important – Le Nemo Vibe doit être installé sur la face extérieure de la barre avant du

store (fig. 2);lecapteurpeutaussiêtreinstallésurlafaceintérieuredecettemême

barre,àconditionqu’iln’entravepaslafermeturetotaledustore.•Lecapteurdoitêtre

positionné à proximité de l’angle droit ou gauche de la barre avant du store (fig. 2). ■

03. Fixer la coque supérieure du capteur (celle qui contient l’électronique) sur la barre

du store, en utilisant une bande de ruban adhésif double face, de manière à ce qu’elle

puisse être facilement déplacée pendant la programmation, au cas où il serait néces-

saire d’améliorer la communication radio avec le moteur. ■ 04. Procéder à la mémori-

sation du capteur (chapitre 5) et au calibrage du système (chapitre 6). ■ 05. Marquer

la position du capteur sur la barre du store puis retirer le capteur et la bande de ruban

adhésif double face. ■ 06.Retirerlejointdelabaseinférieureducapteur;•fixercette

base dans la position marquée sur la barre en utilisant les vis et les pattes de fixation

fournies (fig. 3, 4, 5, 6). Attention! – La fixation définitive du capteur nécessite le per-

çage de la barre avant du store. ■ 07. Enfin, remettre le joint sur la base, poser la coque

supérieure du capteur dessus et le fixer à l’aide de la vis fournie.

5 - MÉMORISATION DU CAPTEUR DANS LE RÉCEPTEUR

DU MOTEUR

Comme avec n’importe quel émetteur, même pour ce capteur, il faut mémoriser son

code radio dans le récepteur du moteur à commander, de telle sorte que le capteur

peut envoyer les commandes via radio. Pour mémoriser le capteur, il faut suivre la pro-

cédure«ModeI»décritedansleguidedumoteurtubulaireoudurécepteurassocié.En

alternative, il est possible d’utiliser également la procédure suivante de mémorisation.

•Procéduredemémorisationd’émetteurssupplémentairesavecun

3 – Français

émetteurdéjàmémorisé(fig.8)

Recommandation – Cette procédure ne peut être utilisée que si un ou plusieurs codes

radio sont déjà mémorisés dans le moteur tubulaire.

■ 01. Maintenir enfoncé pendant 10 secondes la touche « P»(fig. 7) du nouveau cap-

teur à mémoriser. ■ 02. Appuyer 3 fois (lentement) sur la touche d’un vieil émetteur déjà

mémorisé dans le moteur. ■ 03. Appuyer de nouveau sur la touche « P»ducapteur à

mémoriser et vérifier que le moteur émet 3 signaux(*) (= mémorisation effectuée). Aver-

tissement – Si la mémoire est pleine, le moteur émet 6 signalisations(*) qui indiquent

l’impossibilité de mémoriser le nouveau capteur.

(*)– Les signalisations peuvent être sonores (bip) ou par petits mouvements (selon le

modèle du moteur).

•Vérificationdelamémorisationducapteur(fig.9)

■ 01. Débranche l’alimentation du moteur, attendre 2 secondes avant de rétablir le

courant. ■ 02. Commander une manœuvre, et lors de son exécution, appuyer sur la

touche « P»surlecapteur.Puis,s’assurerquelemoteurs’arrêteimmédiatementla

manœuvre (= capteur mémorisé).

6 - ÉTALONNAGE DE CAPTEUR

À la fin de la procédure de mémorisation, il faut étalonner le capteur en effectuant les

opérations suivantes.

6.1-Réglagedelasensibilitéauvent

Le capteur est fourni avec un calibrage de base effectué en usine (voir la valeur dans

le Tableau A). Il est toutefois absolument nécessaire, après l’installation et la mise en

service, de régler la sensibilité du store au vent, en fonction des conditions de vent lo-

cales. Trèsimportant!–Pendantcetteopération,ilNEdoitPASyavoirdevent.

Régler la sensibilité de la manière suivante.

■ 01. Commander l’ouverture totale du store. À partir du moment où le store s’arrête,

attendre 40 secondesavantdepasseràl’étapesuivante! ■ 02. Avant de modifier

Tableau A - Réglage du seuil de vent

(note1) 012345 6 7 8 9 A B C D E F

(note3) 1234567812345678

(note2) 4455667844556678

Note1–Positiondutrimmer«Seuil»( 4 = valeur paramétrée en usine).

Note2–Valeurduseuilavecstoreouvertetàl’arrêt.

Note3–Valeurduseuilpendantledéplacementdustore.

Français – 4

les réglages de base réalisés en usine, il faut vérifier s’ils conviennent tels qu’ils sont.

Ensuite, secouer manuellement la barre avant du store de manière à la faire vibrer for-

tement (la force de l’action doit être comparable à celle produite par les rafales de vent).

■ 03. Selon le résultat (trop sensible/peu sensible), modifier le réglage de base d’usine

du sélecteur de seuil (voir la fig. 7 et le Tableau A). ■ 04. Enfin, répéter la vérification

effectuée au point 2.

––––– Notes sur la procédure –––––

■ Si nécessaire, répéter plusieurs fois la procédure jusqu’à ce que vous trouviez

le réglage optimal. ■ Chaque nouveau réglage doit être vérifié à nouveau, en sui-

vant les instructions du point 2. ■ Après chaque fermeture forcée du store à cause

d’une«alerteauvent»,iln’estpossibledecommanderuneouverturetotaledustore

qu’après un délai d’environ 5 minutes. Là aussi, à partir du moment où le store s’arrête,

il faut attendre 40 secondesavantdepasseràl’étapesuivante!

6.2-Protectiondustorelorsqu’ilestenmouvement

Le store est également protégé contre le vent lors de ses mouvements d’extension

et de rétraction. Lors de ces mouvements, le système utilise une valeur de seuil un

peu plus élevée que celle paramétrée (voir la valeur dans le Tableau A). Attention!

– Cette fonction doit être contrôlée à chaque fois qu’une nouvelle valeur de seuil est

paramétrée.

6.3-Délaid’attenteaprèsune«alerteauvent»

Silestoreaétémontéàcaused’une«alerteauvent»,unenouvelledescentenesera

possible qu’après un délai d’attente d’environ 5 minutes. Pendant ce délai d’attente,

toute commande de descente sera automatiquement arrêtée.

6.4-Indicationdel’état«pileépuisée»

Quand le capteur détecte un état de pile épuiséeilenvoieunmessagefictifd’«alerteau

vent»,afinquelesystèmemettelestoreensécuritéencommandantunemanœuvre

de montée. Le message est envoyé périodiquement au moteur (toutes les 30 minutes

environ, pendant au moins 24 heures, jusqu’à épuisement des piles) et il fera monter le

store. Le capteur ne fonctionnera donc plus correctement jusqu’au changement des

piles. Remarque-aprèsune«alerteauvent»,unenouvelledescentedustorene

sera possible qu’après un délai d’attente d’environ 5 minutes. Pendant ce délai d’at-

tente, toute commande de descente sera automatiquement arrêtée et le remplace-

ment éventuel des piles (chapitre 7) pourra être effectué pendant cette pause.

7 - REMPLACEMENT DES PILES

La durée des piles est d’environ 2 ans. Pour les remplacer, il est obligatoire de cou-

perl’alimentationdumoteur; ensuite, dévisser la vis sur la coque supérieure du

capteur (celle qui contient l’électronique – fig. 1) et remplacer les piles.

5 – Français

DÉCLARATION DE CONFORMITÉ CE

Parlaprésente,NiceSpAdéclarequelesproduits:Nemo Vibe sont conformes

aux conditions requises essentielles et aux autres dispositions pertinentes visées

à la directive 1999/5/CE. La déclaration de conformité CE peut être consul-

tée et imprimée sur le site www.niceforyou.com ou bien peut être demandée

à Nice S.p.A.

Ing. Mauro Sordini (Chief Executive Officer)

8 - QUE FAIRE SI ...

Siaprèsune«alerteauvent»,lesystèmecommandeunemanœuvredemon-

tée du store, mais sans qu’il y ait de vent : vérifier la tension des piles et, si cette

dernière est inférieure à 1,35 V, changer les piles.

MISE AU REBUT DU PRODUIT

•Ceproduitestpartieintégrantedel’automatismeet,parconséquent,doitêtreéliminé

avec ce dernier, en appliquant les mêmes critères indiqués dans le manuel d’instruction

de l’automatisme. • Les matériaux de l’emballage du produit doivent être mis au rebut

dans le plein respect des normes locales en vigueur. •Mise au rebut des

pilesdéchargées.Attention! - Les piles déchargées peuvent contenir

des substances polluantes. Il ne faut donc pas les jeter dans les déchets

ménagers (voir symbole) mais adopter les méthodes de tri sélectif prévues

par les règlements locaux.

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

■ Tension de fonctionnement: 3V Dc ■ Alimentation : deux batteries (2 x 1,5V,

AA, LR6) ■ Température d’utilisation : -20°C ÷ +60°C ■ Indicedeprotection:IP

44 ■ Fréquence radio : 433.92 MHz ■ Dimensions (mm): 130 x 36 x h 22

–––––––

Notesafférentesauxcaractéristiquestechniques: • La portée des émetteurs

peut être affectée par d’autres dispositifs fonctionnant à proximité de l’émetteur à la

même fréquence (par exemple les casques radio, les systèmes d’alarme, etc.), en pro-

voquant des interférences avec le récepteur. En cas d’interférences, Nice ne peut offrir

aucune garantie sur la portée réelle de ses dispositifs radio. • Toutes les caractéris-

tiques techniques indiquées se réfèrent à une température ambiante de 20°C (± 5°C).

• Nice S.p.A. se réserve le droit d’apporter des modifications au produit à tout moment

si elle le juge nécessaire, en garantissant, dans tous les cas, les mêmes fonctions et le

même type d’utilisation prévu.

Español – 1

ESPAÑOL

1 - ADVERTENCIAS GENERALES

■ Instrucciones importantes para la seguridad: atenerse a las instrucciones;

una instalación inadecuada puede provocar lesiones graves. ■ Para la seguri-

dad de las personas es importante respetar estas instrucciones. ■ Conservar

estas instrucciones. ■ Todas las operaciones de instalación, conexión, programa-

ción y mantenimiento del dispositivo deben ser llevadas a cabo exclusivamente por un

técnico cualificado. ■ El sensor no se debe considerar como un dispositivo de segu-

ridad capaz de prevenir fallos del toldo en caso de viento fuerte (de hecho, un simple

corte de suministro eléctrico imposibilitaría el retiro automático del toldo). El sensor se

debe considerar como parte de una automatización útil para proteger el toldo y faci-

litar el uso de éste. ■ El fabricante se exime de cualquier responsabilidad en caso de

daños materiales causados por fenómenos atmosféricos no detectados por los sen-

sores del dispositivo. ■ No modifique ninguna parte del dispositivo. Las operaciones

no permitidas pueden provocar desperfectos de funcionamiento. El fabricante declina

toda responsabilidad por daños causados por modificaciones arbitrarias al producto.

■ Manipule con cuidado el producto evitando aplastarlo, golpearlo o dejarlo caer, etc.

■ No coloque el dispositivo cerca de fuentes de calor ni lo exponga al fuego. Podría

averiarse y provocar desperfectos de funcionamiento. ■ El producto no puede ser uti-

lizado por niños ni por personas con capacidades físicas, sensoriales o mentales redu-

cidas, o bien carentes de experiencia o de conocimiento. ■ Controle que los niños no

jueguen con el producto. ■ Se recomienda verificar el estado de las baterías después

de períodos de inactividad prolongados, especialmente después del invierno. Si están

descargadas, sustituirlas siguiendo las instrucciones del capítulo 7.

2 - DESCRIPCIÓN DEL PRODUCTO Y DESTINO DE USO

Este producto es un sensor viento para instalaciones de automatización de toldos

que utilicen centrales y motores tubulares Nice. ¡Cualquier otra utilización debe

considerarse inadecuada y está prohibida! Nice no responde de los daños que

pudieran surgir si el producto se utilizara de una manera inadecuada y diferente de la

indicadaenestemanual.•Elsensorestádotadodetransmisorradiointegradoyali-

mentación autónoma con dos baterías. El funcionamiento del producto se basa en la

medición en tiempo real de las vibraciones de la parte terminal del toldo, generadas por

la acción del viento. Cuando el valor medido por el sensor supera el umbral de inter-

vención configurado, el sensor transmite una “señal de radio” al receptor del motor,

que a su vez acciona un movimiento de Subida.

2 – Español

3 - CONTROLES PRELIMINARES A LA INSTALACIÓN Y

LÍMITES DE UTILIZACIÓN DEL PRODUCTO

■ Leer los datos técnicos del capítulo “Características técnicas del producto” para eva-

luar los límites de utilización del sensor. ■ El sensor no es compatible con los motores

fabricados antes de junio de 2004 ni con las centrales de mando TT0. ■ En condicio-

nes favorables (en campo abierto) el alcance radio del sensor alcanza los 100 m. ¡Aten-

ción! – Asegurarse de que en la zona no haya otros dispositivos radio que transmitan

a la misma frecuencia, como alarmas, auriculares, etc.: la acción de estos dispositivos

podría reducir ulteriormente el alcance o bloquear la comunicación entre el sensor y el

motor. ■ Asegurarse de que la superficie escogida para la instalación sea de material

sólido y garantice una fijación estable. ■ Asegurarse de que el sensor quede colocado

en una posición segura y protegida de golpes accidentales.

4 - INSTALACIÓN DEL PRODUCTO

¡Atención! – Antes de instalar el sensor, asegurarse de que no se vaya a dañar o

aplastar cuando, al cierre del toldo, éste alcance el tope superior.

■ 01. Abrir el sensor desenroscando el tornillo de la tapa superior (fig. 1). ■ 02. Im-

portante – Nemo Vibe se debe instalar sobre la cara externa de la barra delantera del

toldo (fig. 2); también se puede instalar sobre la cara interna de la barra pero con la

condicióndequenoobstaculiceelcierretotaldeltoldo.•Elsensorsedebesituarcer-

ca del ángulo derecho o izquierdo de la barra delantera del toldo (fig. 2). ■ 03. Fijar la

tapa superior del sensor (que contiene la electrónica) sobre la barra del toldo, utilizan-

do una tira de cinta biadhesiva, de modo que pueda desplazarse fácilmente duran-

te la programación, en el caso de que fuera necesario mejorar la comunicación radio

con el motor. ■ 04. Efectuar la memorización del sensor (capítulo 5) y la calibración

del sistema (capítulo 6). ■ 05. Marcar la posición del sensor sobre la barra del toldo y

quitar el sensor y la tira de cinta biadhesiva. ■ 06. Sacar la junta de la base inferior del

sensor;•fijarlabaseenlaposiciónmarcadasobrelabarra,utilizandolostornillosy

las bridas suministrados de serie (fig. 3, 4, 5, 6). ¡Atención! – La fijación definitiva del

sensor requiere la perforación de la barra delantera del toldo. ■ 07. Por último, colo-

car la junta en la base, apoyar encima la tapa superior del sensor y fijarla con el torni-

llo suministrado.

5 - MEMORIZACIÓN DEL SENSOR EN EL RECEPTOR

DEL MOTOR

Al igual que para cualquier transmisor, también para este sensor es necesario memori-

zar su código de radio en el receptor del motor a accionar, a fin de que el sensor pue-

da enviar los mandos “vía radio”. Para memorizar el sensor hay que seguir el procedi-

miento “Modo I” descrito en el manual del motor tubular o del receptor combinado. Co-

mo alternativa es posible utilizar también el siguiente procedimiento de memorización.

Español – 3

•Memorizacióndeotrostransmisoresconuntransmisoryamemo-

rizado(fig.8)

Advertencia – Este procedimiento se puede utilizar sólo si en el motor tubular ya están

memorizados uno o varios códigos radio.

■ 01. Mantener pulsada 10 segundos la tecla “P” (fig. 7) del nuevo sensor a memori-

zar. ■ 02. Pulsar 3 veces (lentamente) la tecla de un transmisor ya memorizado en el

motor. ■ 03. Pulsar de nuevo la tecla “P” del sensor a memorizar y asegurarse de que

el motor emita 3 señales(*) (= memorización efectiva). Advertencia – Si la memoria

está llena, el motor emite 6 señales(*) que indican que es imposible memori-

zar el nuevo sensor.

(*)– Las señales pueden ser sonidos o pequeños movimientos (depende del modelo

de motor).

•Verificacióndelamemorizaciónefectivadelsensor(fig.9)

■ 01. Desconectar la alimentación eléctrica del motor; esperar 2 segundos y reconec-

tarla. ■ 02. Lanzar una maniobra y durante su ejecución pulsar la tecla “P” del sensor.

Asegurarse de que el motor pare inmediatamente la maniobra (= sensor memorizado).

6 - CALIBRACIÓN DEL SENSOR

Al final del procedimiento de memorización es necesario calibrar el sensor como se

indica a continuación.

6.1-Regulacióndelasensibilidadalviento

El sensor se suministra con una calibración básica de fábrica (ver el valor en la Tabla

A). Sin embargo, después de la instalación y la puesta en servicio, es necesario regu-

lar la sensibilidad del toldo al viento, según las condiciones locales del viento. ¡Muy

importante! – Durante esta operación NO debe haber viento. La sensibilidad se

regula de la siguiente manera.

Tabla A - Configuración del umbral de viento

(nota1) 012345 6 7 8 9 A B C D E F

(nota3) 1234567812345678

(nota2) 4455667844556678

Nota1–Posicióndeltrimmer“Umbral”( 4 = valor programado de fábrica).

Nota2–Valordelumbralconeltoldoabiertoyparado.

Nota3–Valordelumbralduranteelmovimientodeltoldo.

4 – Español

■ 01. Ejecutar el mando de apertura total del toldo. Cuando el toldo se detenga, es-

perar 40 segundos antes de ejecutar el paso siguiente. ■ 02. Antes de cambiar los

ajustes de fábrica, verificar si son correctos o si es realmente necesario cambiarlos.

Sacudir a mano la barra delantera del toldo para hacerla vibrar fuerte (la fuerza de esta

acción debe ser comparable a la fuerza de las ráfagas de viento). ■ 03. Según el resul-

tado (demasiado sensible/poco sensible), cambiar el ajuste básico de fábrica del selec-

tor de umbral (ver fig. 7 y tabla A). ■ 04. Por último, repetir la verificación del punto 2.

––––– Notas sobre el procedimiento –––––

■ Si es necesario, repetir varias veces el procedimiento hasta lograr el ajuste óptimo.

■ Cada nuevo ajuste se deberá verificar como se indicó en el punto 2. ■ Después de

cada cierre forzado del toldo a causa de una “alarma viento”, será posible ejecutar un

mando de apertura total del toldo sólo después de aproximadamente 5 minutos. Tam-

bién en este caso, desde el momento en que el toldo se cierre, será necesario espe-

rar 40 segundos antes de ejecutar el paso siguiente.

6.2-Proteccióndeltoldoenmovimiento

El toldo está protegido del viento incluso durante el movimiento de extensión y retrac-

ción. Durante estos movimientos, el sistema utiliza un valor de umbral algo superior al

valor programado (ver el valor en la Tabla A). ¡Atención! – Esta función se debe con-

trolar cada vez que se programa un nuevo valor de umbral.

6.3-Timeoutdespuésde“alarmaviento”

Si el toldo se cierra por una “alarma viento”, la apertura será posible nuevamente só-

lo después de aproximadamente 5 minutos. Durante este lapso, cualquier mando de

apertura será detenido automáticamente.

6.4-Deteccióndelestadode“bateríadescargada”

Al detectar el estado de batería descargada, el sensor envía un mensaje ficticio de

“alarma viento” para que el sistema ponga el toldo en seguridad con un mando de su-

bida. El mensaje se envía al motor periódicamente (cada 30 minutos durante al menos

24 horas, hasta agotar las baterías) y determina la retracción del toldo. En lo sucesivo,

el sensor no funcionará correctamente hasta que no se cambien las baterías. Nota -

Después de una “alarma viento”, la apertura del toldo será posible nuevamente sólo

después de aproximadamente 5 minutos. En dicho lapso, cualquier mando de aper-

tura será detenido automáticamente; durante esta pausa será posible sustituir las ba-

terías (capítulo 7).

7 - SUSTITUCIÓN DE LAS BATERÍAS

La duración de las baterías es de aproximadamente 2 años. Para sustituirlas, es in-

dispensable desconectar la alimentación eléctrica del motor; desenroscar el

tornillo de la tapa superior del sensor (que contiene la electrónica – fig. 1) y cambiar

las baterías.

Español – 5

DECLARACIÓN DE CONFORMIDAD CE

Con la presente, Nice S.p.A. declara que los productos: Nemo Vibe están en

conformidad con los requisitos esenciales y con las otras disposiciones perti-

nentes, establecidas por la directiva 1999/5/CE. La declaración de conformi-

dad CE se puede consultar en el sitio www.niceforyou.com o se puede solici-

tar a Nice S.p.A.

Ing. Mauro Sordini (Chief Executive Officer)

8 - QUÉ HACER SI ...

Si después de una “alarma viento” el sistema da un mando de subida del toldo

pero no hay viento: verificar la tensión de las baterías; si es inferior a 1,35 V, sustituir

las baterías.

ELIMINACIÓN DEL PRODUCTO

•Esteproductoformapartedelaautomatizacióny,porconsiguiente,debeeliminarse

junto con ella, aplicando los mismos criterios indicados en el manual de instrucciones

de la automatización. • El material de embalaje del producto debe ser eliminado res-

petando las normativas locales. •Eliminación de las baterías descar-

gadas. ¡Atención! – Las baterías descargadas pueden contener sustan-

cias contaminantes. No eliminarlas junto con los desechos comunes (ver

el símbolo). Seguir el procedimiento de recogida selectiva establecido por

los reglamentos locales.

CARACTERÍSTICAS TÉCNICAS DEL PRODUCTO

■ Tensión de servicio: 3V Dc ■ Alimentación: dos baterías (2 x 1,5V, AA, LR6) ■

Temperatura de uso: -20 °C ÷ +60 °C ■ Grado de protección: IP 44 ■ Frecuen-

cia radio: 433.92 MHz ■ Dimensiones (mm): 130 x 36 x a 22

––––––

Notassobrelascaracterísticastécnicas: • La capacidad de los transmisores

puede verse influida por otros dispositivos que operan en su cercanía a la misma fre-

cuencia del transmisor (por ejemplo, auriculares, sistemas de alarma, etc.) y provocan

interferencias con el receptor. En caso de interferencias fuertes, Nice no ofrece ningu-

na garantía sobre el alcance real de sus dispositivos radio. • Todas las características

técnicas indicadas se refieren a una temperatura de 20°C (± 5°C). • Nice S.p.a. se

reserva el derecho de modificar el producto en cualquier momento, manteniendo la

misma función y el mismo uso previsto.

1 – Deutsch

DEUTSCH

1 - ALLGEMEINE HINWEISE

■ Wichtige Sicherheitshinweise: Befolgen Sie die Anweisungen, da eine fal-

sche Installation Verletzungen hervorrufen kann. ■ Für die Sicherheit der Per-

sonen ist es wichtig, diese Anweisungen zu befolgen. ■ Bitte diese Anleitung

gut aufbewahren. ■ Alle Installierungen, Anschlüsse, Programmierungen und War-

tungen der Vorrichtung dürfen nur durch qualifiziertes Personal ausgeführt werden! ■

Der Sensor ist keine Sicherheitsvorrichtung, die Schäden an der Markise durch starken

Wind ausschließt. (Vielmehr kann ein banaler Stromausfall das automatische Einfahren

der Markise verhindern). Der Sensor ist als Bestandteil der Automatisierung zu betrach-

ten, der dem Schutz der Markise und einem höheren Benutzerkomfort dient. ■ Der

Hersteller lehnt jede Verantwortung für Schäden durch Wettereinflüsse ab, die nicht

von der Vorrichtung erfasst wurden. ■ Keine Änderungen an den Teilen der Vorrich-

tung ausführen. Nicht erlaubte Vorgänge können mangelhafte Funktionen hervorrufen.

Der Hersteller lehnt jede Verantwortung für Schäden durch willkürlich ausgeführte Än-

derungen des Produkts ab. ■ Das Produkt vorsichtig behandeln und Quetschungen,

Stöße und Herunterfallen vermeiden, damit es nicht beschädigt wird. ■ Die Vorrichtung

nicht in die Nähe von Wärmequellen bringen oder offenen Flammen aussetzen. Dies

könnte sie beschädigen und zu einer mangelhaften Funktion führen. ■ Das Produkt

darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung bzw. Kenntnis ver-

wendet werden. ■ Kontrollieren, dass Kinder nicht mit dem Produkt spielen. ■ Nach

längerem Nichtgebrauch muss der Zustand der Batterien überprüft werden, insbeson-

dere nach dem Winter. Sind die Batterien leer, müssen Sie gemäß der Anweisungen in

Kapitel 7 ausgetauscht werden.

2 - PRODUKTBESCHREIBUNG UND EINSATZZWECK

Das vorliegende Produkt ist ein Windsensor für Automatisierungen von Markisen wel-

che Steuerungen und Rohrmotoren von Nice verwenden. Jede andere Verwendung

ist als falsch anzusehen und somit verboten! Nice ist nicht für Schäden durch ei-

ne falsche Anwendung des Produkts verantwortlich, die nicht den Vorschriften dieses

Handbuchsentspricht.•DerSensorverfügtübereinenintegriertenFunksenderund

eine autonome Versorgung mit zwei Batterien. Die Funktionsweise basiert auf der Er-

fassung in Echtzeit der vom Wind erzeugten Vibrationen im oberen Markisenbereich.

Wenn der vom Sensor ermittelte Wert den eingegebenen Grenzwert überschreitet,

sendet der Sensor ein „Funksignal“ an den Empfänger des Motors, der das Hochfah-

ren der Markise veranlasst.

Deutsch – 2

3 - PRÜFUNGEN VOR DER INSTALLIERUNG UND ANWEN-

DUNGSBESCHRÄNKUNGEN DES PRODUKTS

■ Die technischen Daten im Kapitel „Technische Eigenschaften des Produkts“ lesen,

um die Anwendungsbeschränkungen des Sensors zu bewerten. ■ Der Sensor ist evtl.

nicht mit Motoren und TT0 Steuerungen kompatibel, die vor Juni 2004 hergestellt wur-

den. ■ Unter günstigen Bedingungen (im freiem Feld) beträgt die Funkreichweite des

Sensors bis zu 100 m. Achtung! – Sicherstellen, dass in der Umgebung keine weite-

ren Funkeinrichtungen vorhanden sind, die auf derselben Frequenz senden, wie z. B.

Alarmanlagen, Funkkopfhörer u. Ä.. Die Wirkung dieser Geräte kann die Reichweite

noch weiter einschränken oder die Kommunikation zwischen Sensor und Motor sogar

unmöglich machen. ■ Prüfen, ob die zur Installierung gewählte Oberfläche solide ist

und eine stabile Befestigung gewährleistet. ■ Prüfen, ob der Sensor an einer vor Stö-

ßen geschützten Stelle angebracht ist.

4 - INSTALLATION DES PRODUKTES

Achtung! – Vergewissern Sie sich vor der Montage des Sensors, dass dieser nicht be-

schädigt oder zerdrückt werden kann, wenn die Markise die HOHE Endschalterpositi-

on bei Beendigung der Schließbewegung einnimmt.

■ 01. Die Schraube im oberen Gehäuseteil lösen und den Sensor öffnen (Abb. 1). ■

02. Wichtig – Nemo Vibe muss an der Außenseite des vorderen Markisenprofils instal-

liert werden (Abb. 2). Der Sensor kann an der Innenseite des Profils installiert werden,

wennerdasSchließenderMarkisenichtbehindert.•DerSensormussin der Nähe der

rechten oder linken Ecke des vorderen Markisenprofils angebracht werden (Abb. 2). ■

03. Das obere Gehäuseteil des Sensors (das die Elektronik enthält) so mit einem Stück

doppelseitigem Klebeband am Markisenprofil befestigen, dass es bei der Programmie-

rung problemlos versetzt werden kann, falls man die Funkübertragung zum Motor ver-

bessern muss. ■ 04. Das Speichern des Sensors (Kapitel 5) und die Kalibrierung des

Systems (Kapitel 6) durchführen. ■ 05. Die Position des Sensors am Markisenprofil an-

zeichnen, dann den Sensor und das doppelseitige Klebeband abnehmen. ■ 06. Die

DichtungvonderUnterseitedesSensorsentfernen.•DenSensormitderUnterseite

an die markierte Stelle am Profil ansetzen und mit den beiliegenden Schrauben und

Befestigungselementen fixieren (Abb. 3, 4, 5 und 6). Achtung! – Zur definitiven Befes-

tigung des Sensors muss das vordere Markisenprofil aufgebohrt werden. ■ 07. Dann

die Dichtung auf die Unterseite auflegen, darauf das obere Sensorgehäuse ansetzen

und mit der beiliegenden Schraube fixieren.

5 - SPEICHERUNG DES SENSORS IM MOTOREMPFÄNGER

Wie bei einem beliebigen Sender ist es auch bei dem vorliegenden Sensor sein Funk-

code im Empfänger des zu steuernden Motors zu speichern, damit der Sensor die

Befehle „per Funk“ senden kann. Zur Speicherung des Sensors muss das Verfahren

„Modus I“ befolgt werden, das im Handbuch des Rohrmotors oder des zugehörigen

Empfängers beschrieben ist. Alternativ ist es auch möglich, eines der folgenden Spei-

cherverfahren auszuführen.

3 – Deutsch

•VorgehensweisezumSpeichernweitererSendermiteinemschon

gespeichertenSender(Abb.8)

Hinweis – Dieses Verfahren kann nur verwendet werden, wenn im Rohrmotor schon

ein oder mehrere Funkcodes gespeichert sind.

■ 01. Die Taste „P“ (Abb. 7) des neuen zu speichernden Sensors 10 Sekunden lang

gedrückt halten. ■ 02. Drei Mal (langsam) die Taste eines alten schon im Motor ge-

speicherten Senders drücken. ■ 03. Die Taste „P“ des zu speichernden Sensors er-

neut drücken und prüfen, dass der Motor 3 Alarmmeldungen abgibt(*) (= Speicherung

erfolgreich). Hinweis – Wenn der Speicher voll ist, gibt der Motor 6 Alarmmeldungen(*)

ab, die anzeigen, dass der neue Sensor nicht gespeichert werden kann.

(*) – Die Meldungen können Signaltöne oder kleine Bewegungen (abhängig vom Mo-

tormodell) sein.

•ÜberprüfungdererfolgreichenSpeicherungdesMotors(Abb.9)

■ 01. Den Motor von der Stromversorgung trennen; 2 Sekunden warten und wieder an

den Strom anschließen. ■ 02. Eine Bewegung ausführen lassen und währenddessen

die Taste „P“ auf dem Sensor drücken. Danach überprüfen, dass der Motor die Bewe-

gung sofort unterbricht (= Sensor gespeichert).

6 - EICHUNG DES SENSOR

Am Ende des Speichervorgangs müssen des Sensor auf folgende Weise kalibriert werden.

6.1-EinstellungderWindempfindlichkeit

Der Sensor wird mit einer werkseitigen Basiseichung geliefert (siehe Wert in der Tabel-

le A). Nach der Montage und Inbetriebnahme ist es dennoch unbedingt erforderlich,

die Windempfindlichkeit der Markise je nach den lokalen Windbedingungen einzustel-

len. Äußerst wichtig! – Während dieses Vorgangs darf KEIN Wind wehen. Die

Empfindlichkeit wird auf folgende Weise eingestellt:

■ 01. Die völlige Öffnung der Markise steuern. Ab dem Zeitpunkt, wo die Markise

stoppt, 40 Sekunden warten, bevor der nächste Schritt ausgeübt wird! ■ 02. Vor Än-

derung der werkseitigen Basiseinstellungen sollten Sie prüfen, ob diese Einstellungen

Tabelle A - Einstellung der Windschwelle

(Hinweis1) 012345 6 7 8 9 A B C D E F

(Hinweis3) 1234567812345678

(Hinweis2) 4455667844556678

Hinweis1–PositiondesTrimmers„Grenzwert“(4 = Werkseitig eingegebener Wert).

Hinweis2–WertdesGrenzwertesmitgeöffneterundstillstehenderMarkise.

Hinweis3–WertdesGrenzwerteswährendderBewegungderMarkise.

Deutsch – 4

vielleicht für Ihre Gegebenheiten passend sind. Anschließend das vordere Markisen-

profil mit der Hand schütteln und in starke Schwingungen versetzen; die Wirkung sollte

einem heftigen Windstoß entsprechen. ■ 03. Je nach dem Ergebnis (zu empfindlich/

nicht empfindlich genug) die werkseitige Einstellung des Grenzwert-Wahlschalters än-

dern (Siehe Abb. 7 und Tabelle A). ■ 04. Anschließend die unter Punkt 2 ausgeführte

Prüfung wiederholen.

––––– Hinweise zum Verfahren –––––

■ Falls erforderlich, das Verfahren mehrmals wiederholen, bis die optimale Einstellung

gefunden wird. ■ Jede neue Einstellung muss erneut geprüft werden, wie unter Punkt

2 beschrieben. ■ Nach jeder forcierten Schließung der Markise aufgrund eines Win-

dalarms kann die erneute, völlige Öffnung der Markise nur nach einem Timeout von et-

wa 5 Minuten gesteuert werden. Auch in diesem Fall muss ab dem Zeitpunkt, wo die

Markise stoppt, 40 Sekunden gewartet werden, bevor der nächste Schritt ausgeübt

werden kann!

6.2-SchutzderMarkisebeiBewegung

Die Markise ist auch während der Aus- und Einfahrbewegungen vor Wind geschützt.

Während dieser Bewegungen benutzt das System einen höheren Grenzwert als den

eingegebenen (siehe Wert in der Tabelle A). Achtung! – Diese Funktion muss jedes

Mal, wenn ein neuer Grenzwert eingegeben wird, überprüft werden.

6.3-Zeitabschaltungnacheinem„Windalarm“

Wenn die Markise aufgrund eines Windalarms eingefahren wurde, ist die erneute Öff-

nung nur nach einem Timeout von etwa 5 Minuten möglich. Während des Timeouts

wird jeder Öffnungsbefehl automatsich angehalten.

6.4-ErfassungdesZustandes„Batterienleer“

Sobald der Sensor feststellt, dass die Batterien leer sind, sendet er einen fiktiven „Win-

dalarm“, damit das System die Markise zur Sicherheit einfährt. Die Meldung wird re-

gelmäßig an den Motor gesendet (etwa alle 30 Minuten über 24 Stunden bis zur kom-

pletten Entladung der Batterie) und verursacht das Einfahren der Markise. Der Sensor

funktioniert also nicht korrekt, bis die Batterien ausgetauscht werden. Hinweis - nach

einem „Windalarm“ kann die Markise erst nach einer Wartezeit von etwa 5 Minuten

wieder geöffnet werden. Während dieses Timeout wird jeder Versuch, die Markise zu

öffnen, automatisch angehalten und der eventuelle Austausch der Batterien (Kapitel 7)

kann während dieser Pause durchgeführt werden.

7 - AUSTAUSCH DER BATTERIEN

Die Batterie hat eine Lebensdauer von etwa 2 Jahren. Um sie auszutauschen, den Mo-

tor gänzlich vom Strom abtrennen; Danach die Schraube im oberen Sensorgehäuse

lösen (das die Elektronik enthält - Abb. 1) und die Batterien auswechseln.

5 – Deutsch

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Nice S.p.A., dass die Produkte: Nemo Vibe den wesentlichen

Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie

1999/5/EG entsprechen. Die EG-Konformitätserklärung kann auf der Website

www.niceforyou.com eingesehen und ausgedruckt oder von Nice S.p.A. ange-

fordert werden.

Ing. Mauro Sordini (Chief Executive Officer)

8 - WAS TUN, WENN ...

Die Markise wird infolge eines „Windalarms“ eingefahren, aber es ist kein Wind

vorhanden: die Spannung der Batterien prüfen. Liegt dies unter 1,35 V müssen sie

ausgetauscht werden.

ENTSORGUNG DES PRODUKTS

•DiesesProduktisteinvervollständigenderTeilderAutomatisierungundmusssomit

gemeinsam mit dieser entsorgt werden; dabei die in der Gebrauchsanleitung der Au-

tomatisierunggenanntenKriterienbeachten.•DasVerpackungsmaterialdesProdukts

muss bei vollständiger Einhaltung der örtlich geltenden Vorschriften entsorgt werden.

•Entsorgung der leeren Batterien. Achtung! – Leere Batterien können

umweltschädigende Stoffe enthalten. Die Batterien deshalb nicht in den

Hausmüll (siehe Symbol) geben, sondern den örtlichen Vorschriften ent-

sprechend durch getrennte Abfallsammlung entsorgen.

TECHNISCHE EIGENSCHAFTEN DES PRODUKTS

■ Betriebsspannung: 3V Dc ■ Versorgung: zwei Batterien (2 x 1,5V, AA, LR6) ■

Betriebstemperatur: -20°C ÷ +60°C ■ Schutzart: IP 44 ■ Funkfrequenz: 433.92

MHz ■ Abmessungen (mm): 130 x 36 x h 22

–––––––

AnmerkungzudentechnischenMerkmalen: • Die Reichweite der Sender kann

von anderen Geräten in der Nähe beeinflusst werden, die mit derselben Frequenz des

Senders arbeiten (z.B. Funkkopfhörer, Alarmanlagen etc.) und Interferenzen mit dem

Empfänger erzeugen können. Im Falle starker Interferenzen kann Nice keine Garantie

der effektiven Reichweite seiner Vorrichtungen bieten. • Alle angegebenen technischen

Merkmale beziehen sich auf eine Temperatur von 20°C (± 5°C). • Nice S.p.a. behält sich

das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen,

wobei dieselben Funktionalitäten und Einsatzzweck beibehalten werden.

Polski – 1

POLSKI

1 - OGÓLNE ZALECENIA

■Ważneinstrukcjebezpieczeństwa:postępowaćzgodniezewskazówkami,

ponieważnieprawidłowainstalacjamożespowodowaćpoważneobrażeniacia-

ła.■Wceluzapewnieniabezpieczeństwaosóbnależypostępowaćzgodnieze

wskazówkami. ■Należyprzechowywaćniniejsząinstrukcję w celuprzyszłej

konsultacji. ■ Wszystkieoperacjeinstalacji,podłączania,programowaniaikonserwa-

cjiurządzeniamusząbyćwykonywanewyłącznieprzezwykwalifikowanegotechnika!

■Czujnikniejesturządzeniembezpieczeństwa,zapobiegającymuszkodzeniumarki-

zynaskuteksilnegowiatru(banalnaprzerwawdostawieenergiiuniemożliwiautoma-

tycznewciągnięciemarkizy).Czujnikjestczęściąautomatyki,przydatnądoochrony

markizyikomfortu jej użytkowania. ■ Producent zrzeka sięwszelkiejodpowiedzial-

nościzaszkodyponiesionewwynikuwystąpieniazjawiskatmosferycznychniestwier-

dzonychprzezurządzenie. ■Niewykonywać modyfikacji żadnej części urządzenia.

Operacjeniedozwolonemogąwyłączniepowodowaćnieprawidłowefunkcjonowanie.

Producentzrzekasięwszelkiejodpowiedzialnościzaszkody,wynikającezsamowolnie

wykonywanychmodyfikacjiurządzenia.■Delikatnieobchodzićsięzurządzeniemuni-

kającdziałań,któremogłybyjeuszkodzić,naprzykład,zgniatania,uderzenia,upadku,

itp. ■ Nieumieszczaćurządzeniawpobliżuźródełciepłainienarażaćgonadziałanie

wolnychpłomieni.Tedziałaniamogąjeuszkodzićistaćsięprzyczynąnieprawidłowe-

go funkcjonowania. ■ Produktniejestprzeznaczonydoobsługiprzezosoby(wtym

dzieci)oograniczonychzdolnościachfizycznych,zmysłowychbądźumysłowychlub

przezosobynieposiadająceodpowiedniegodoświadczeniaiwiedzy.■Niepozwalać

dzieciombawićsięurządzeniem.■Podługichokresachnieaktywności,szczególnie

pookresiezimowym,zalecasięsprawdzeniestanuakumulatorów.Jeżeliakumulatory

sąrozładowane,należyjewymienićwsposóbopisanywrozdziale7.

2 - OPIS PRODUKTU I JEGO PRZEZNACZENIE

Niniejszy produkt jest czujnikiem wiatruprzeznaczonymdlainstalacjisłużącychdo

automatyzacjimarkizwktórychwykorzystywanesącentraleorazsilnikiruroweNice.

Każdeinnezastosowaniejestniewłaściweizabronione! Firma Nice nie odpo-

wiadazaszkodywynikającezniewłaściwegoużywaniaurządzenia,odmiennegood

przewidzianegowniniejszejinstrukcji.•Czujnikposiadawbudowanynadajnikradiowy

iautonomicznezasilanieprzyużyciudwóchakumulatorów.Funkcjonowanieurządzenia

opierasięnawykrywaniudrgańkońcowejczęścimarkizywywołanychdziałaniemwia-

truwczasierzeczywistym.Wprzypadku,kiedywartośćodczytanaprzezczujnikprze-

kracza ustawionyprógdziałania, czujnikprzekazuje„sygnałradiowy”doodbiornika

silnika, który z kolei steruje manewrem Podnoszenia.

2 – Polski

3 - KONTROLEWSTĘPNEINSTALACJIIOGRANICZENIA

ZASTOSOWANIAURZĄDZENIA

■Abyocenićograniczeniazastosowaniaczujnikanależyprzeczytaćdanetechniczne

podanewrozdziale”Parametrytechniczneurządzenia”. ■ Czujnik nie jest kompatybilny

zestarymisilnikami,wyprodukowanymidomiesiącaczerwca2004rokuizcentralami

sterującymiTT0.■Wsprzyjającychwarunkach(naotwartejprzestrzeni)zasięgradio-

wyczujnikaosiąganawet100m.Uwaga!–Upewnićsię,żeniewystępująwokolicy

inneurządzeniaradiowe,którepracująnatejsamejczęstotliwości,takiejakalarmy,

słuchawkiradiowe,itp.:działanietychurządzeńmogłobyjeszczebardziejograniczyć

zasięglubzablokowaćkomunikacjęmiędzyczujnikiemisilnikiem. ■Sprawdzić, czy wy-

branawstępniepowierzchniaprzeznaczonadomontażuurządzeniajesttrwałaimoże

zagwarantowaćstabilneprzymocowanie.■Upewnićsię,żeczujnikzostałzamontowa-

nywpołożeniuzabezpieczonymprzedprzypadkowymizderzeniami.

4 - INSTALOWANIE PRODUKTU

Uwaga! – Przed zainstalowaniem czujnika należy się upewnić, że nie zostanie on

uszkodzonylubzgnieciony,gdymarkizapowrócinapozycjęWYSOKĄ,pozakończe-

niumanewruzamknięcia.

■ 01.Otworzyćczujnik,odkręcającśrubęwgórnejczęściobudowy(rys. 1). ■ 02.

Ważne–NależyzainstalowaćNemoVibenazewnętrznejstronieprzedniejlistwymar-

kizy (rys.2);czujnikmożebyćinstalowanyrównieżnawewnętrznejstronielistwy;waż-

ne,bynieograniczałcałkowitegozamknięciamarkizy.•Należyustawićczujnikw pobli-

żuprawegolublewegonarożnikaprzedniejlistwymarkizy (rys. 2). ■ 03.Przymocować

górnączęściobudowyczujnika(zesprzętemelektronicznym)dolistwymarkizyprzy

użyciupaskataśmyobustronnieklejącej,wtakisposób,bymożnająbyłozłatwością

przesunąćpodczasprogramowaniawraziekoniecznościpoprawykomunikacjiradio-

wej czujnika z silnikiem. ■ 04.Dokonaćwczytania czujnika(rozdział5)ikalibracji syste-

mu(rozdział6).■ 05.Oznaczyćpołożenieczujnikanalistwiemarkizy;następniewyjąć

czujnikipasektaśmyobustronnieklejącej.■ 06.Wyjąćuszczelkęzdolnejpodstawy

czujnika;•przymocowaćpodstawęwpozycjioznaczonejnalistwieprzyużyciuzałą-

czonychśrubiuchwytów(rys. 3, 4, 5, 6). Uwaga! – Ostateczne zamocowanie czuj-

nika wymaga nawiercenia przedniej listwy markizy. ■ 07.Nakoniec,nałożyćuszczel-

kęnapodstawę,oprzećnaniejgórnączęśćobudowyczujnikaiprzymocowaćjąprzy

użyciuzałączonychśrub.

5 - WCZYTYWANIE CZUJNIKA DO ODBIORNIKA SILNIKA

Tak,jakwprzypadkukażdegoinnegonadajnika,takrównieżwprzypadkuniniejszego

czujnikanależywczytaćkodradiowydoodbiornikasterowanegosilnika,abyczujnik

mógłprzekazywać”poleceniadrogąradiową”.Abywczytaćczujnik,należyzastoso-

waćprocedurę”TrybI”,opisanąwinstrukcjisilnikarurowegolubwinstrukcjipołączo-

negoznimodbiornika.Jestrównieżmożliwewykorzystywanienastępującychproce-

dur wczytywania.

Polski – 3

•Procedurawczytywaniadodatkowychnadajników z wcześniej

wczytanymnadajnikiem(rys.8)

Ostrzeżenie–Taproceduramożebyćużytawyłącznie,gdydosilnikarurowegozostał

wcześniejwczytanyjedenlubkilkakodówradiowych.

■ 01.Przytrzymaćwciśniętyprzez10sekundprzycisk”P” (rys. 7) nowego czujnika do

wczytania. ■ 02.Nacisnąć3razy(powoli)przyciskstaregonadajnikawcześniejwczy-

tanego silnika. ■ 03.Nacisnąćponownieprzycisk”P” czujnika do wczytania i upew-

nićsię,żeczujnikwyda3sygnały(*) (= wczytanie wykonane). Uwaga–Jeżelipamięć

jestpełna,silnikwyda6sygnałów(*),którebędąsygnalizowaćniemożnośćwczytania

nowego czujnika.

(*) – Sygnały mogą mieć postać dźwięków lub niewielkich ruchów (w zależności od mo-

delu silnika).

•Kontrolawczytaniaczujnika(rys.9)

■ 01.Odłączyćzasilanieelektryczneodsilnika;odczekać2sekundyiponowniepodłą-

czyćzasilanie.■ 02.Zlecićmanewri,podczasjegowykonania,nacisnąćprzycisk”P”

naczujniku.Następnie,upewnićsię,żenastąpiłonatychmiastowezatrzymaniemanew-

ru przez silnik (= czujnik zapamiętany).

6 - KALIBRACJA CZUJNIKA

Pozakończeniuprocedurywczytywania,należywykalibrowaćczujnika,wykonującna-

stępująceprocedury.

6.1-Regulacjaczułościnawiatr

Dostarczanyczujnikjestwstępniewykalibrowany(patrzwartośćwTabeli A).Wkaż-

dymrazie,pozakończeniumontażuiwprowadzeniudoużytkunależywyregulować

czułośćmarkizynadziałaniewiatru,wzależnościodmiejscowychwarunkówwiatru.

Bardzoważne!–PodczastegodziałaniawiatrNIEmożebyćobecny.Następ-

nie,należywyregulowaćczułośćwnastępującysposób.

Tabela A - Ustawianie progu wiatru

(uwaga1) 012345 6 7 8 9 A B C D E F

(uwaga3) 1234567812345678

(uwaga2) 4455667844556678

Uwaga1–Położenieprogramatora„Próg”( 4 = wartość ustawiona fabrycznie).

Uwaga2–Wartośćproguprzyotwartejizatrzymanejmarkizie.

Uwaga3–Wartośćprogupodczasruchumarkizy.

4 – Polski

■ 01.Zlecićcałkowiteotwarciemarkizy.Pozatrzymaniumarkizy,odczekać40se-

kund przed wykonaniem kolejnego kroku! ■ 02.Przeddokonaniemzmianyustawień

fabrycznych,należysprawdzić,czyustawieniafabryczneniesąprawidłowe.Następ-

nie,potrząsnąćręcznieprzedniąlistwąmarkizywsposóbtaki,bywystąpiłysilnedrga-

nia(siładziałaniamusibyćporównywalnadosiływywołanejprzezpodmuchwiatru).

■ 03.Wzależnościodwyniku(zbytdużaczułość/zbytmałaczułość),należyzmienić

ustawieniafabryczneprzełącznikaprogu(patrzrys. 7 i Tabela A). ■ 04. Na koniec,

powtórzyćkontrolęprzeprowadzonąwpunkcie2.

––––– Uwagi na temat procedury –––––

■Wraziekonieczności,powtórzyćkilkakrotnieproceduręażdoodnalezieniaoptymal-

nychustawień.■Każdenoweustawieniemusibyćponowniesprawdzonewsposób

opisany w punkcie 2. ■Pokażdymwymuszonymzamknięciumarkizynaskutek„alar-

muwiatru”,całkowiteotwarciemarkizymożebyćzleconedopieropoupływieokoło5

minut.Równieżwtymprzypadku,pozatrzymaniumarkizy,należyodczekać40se-

kund przed wykonaniem kolejnego kroku!

6.2-Ochronamarkizywruchu

MarkizajestchronionaprzedwiatremrównieżpodczasruchuOtwieraniaiZamykania.

Podczastychruchów,systemwykorzystujewartośćprogowąniecowyższąodusta-

wionej(patrzwartośćwTabeli A). Uwaga! – Funkcjatamusibyćkontrolowanaza

każdymrazem,gdyzostanieustawionanowawartośćprogowa.

6.3-Czasoczekiwaniapowystąpieniu„alarmuwiatru”

Jeżelimarkizazostałazamkniętanaskutekwystąpienia„alarmuwiatru”,jejotwarcie

jest możliwe wyłącznie po upływie czasu oczekiwania wynoszącego około 5 minut.

Podczastegoczasuoczekiwania,wszystkiepoleceniaotwarciazostanąautomatycz-

nie zatrzymane.

6.4-Odczytstanu„rozładowanegoakumulatora”

Gdy czujnik odczyta stan rozładowanego akumulatora, zostanie przesłany komuni-

kat„alarmwiatru”,wtakisposób,bysystemzabezpieczyłmarkizę,wydającpolece-

niepodniesienia.Komunikatbędziewysyłanydosilnikaokresowo(co30minut,przez

przynajmniej24godziny,ażdowyczerpaniaakumulatorów)ispowodujezamknięcie

markizy.Czujnikniebędzieprawidłowopracowałażdowymianyakumulatorów.Uwa-

ga-powystąpieniu„alarmuwiatru”,ponowneotwarciemarkizybędziemożliwedo-

pieropoupływie5minut.Wtymczasieoczekiwania,jakiekolwiek polecenie otwar-

ciazostanieautomatyczniezatrzymaneimożnawtedydokonaćewentualnejwymiany

akumulatorów(rozdział7).

7 - WYMIANA AKUMULATORÓW

Żywotnośćakumulatorawynosiokoło2lat.Wceludokonaniawymianynależyodłą-

czyćzasilaniesilnika;następnie,odkręcićśrubęwgórnejczęściobudowyczujnika

(zesprzętemelektronicznym–rys. 1)iwymienićakumulatory.

Polski – 5

DEKLARACJAZGODNOŚCIWE

Niniejszym,spółkaNiceS.p.A.deklaruje,żeprodukty:Nemo Vibesązgodnez

podstawowymi wymogami i innymi postanowieniami ustanowionymi przez dy-

rektywę:1999/5/WE.DeklaracjazgodnościWEjestdostępnadowgląduiwy-

drukunastroniewww.niceforyou.comlubwspółceNiceS.p.A.

Inż.Mauro Sordini (Chief Executive Officer)

8-COZROBIĆ,JEŚLI...

Jeżeli po wyświetleniu „alarmu wiatru”, system zleci manewr podnoszenia

markizy, ale wiatr nie jest obecny:sprawdzićnapięcieakumulatorów,jeżelijestono

niższeod1,35V,należywymienićakumulatory.

UTYLIZACJAURZĄDZENIA

•Tourządzeniejestintegralnączęściąautomatu,dlategoteżpowinnozostaćzlikwi-

dowanerazemznim,stosująctakiesamekryteria,jakte,zamieszczonewinstrukcji

automatyki. •Materiałopakowaniaurządzeniamusibyćzlikwidowanyzgodniezod-

powiednimiprzepisamiobowiązującyminadanymterytorium.•Utylizacjazużytych

akumulatorów. Uwaga!–Rozładowanyakumulatormożezawieraćsub-

stancjezanieczyszczające.Ztegowzględu,nienależygowyrzucaćdozwy-

kłychodpadów(zgodniezzamieszczonympowyżejsymbolem),alenależy

zastosowaćmetodyselektywnejzbiórkiodpadówprzewidzianelokalnymi

przepisami.

PARAMETRYTECHNICZNEURZĄDZENIA

■ Napięciepracy: 3V Dc ■ Zasilanie: dwie baterie (2 x 1,5V, AA, LR6) ■ Tempe-

ratura eksploatacji: -20°C ÷ +60°C ■ Stopieńochrony: IP 44 ■ Częstotliwości

radiowych: 433.92 MHz ■ Wymiary (mm): 130 x 36 x w 22

–––––––

Uwaginatematparametrówtechnicznych: • Sprawność nadajników może być

zakłócona przez inne urządzenia działające w pobliżu z tą samą częstotliwością (na

przykład słuchawki radiowe, systemy alarmowe, itp.), powodując zakłócenia podczas

odbioru. W razie występowania silnych zakłóceń, Nice nie może dać żadnej gwarancji

na rzeczywiste działanie produkowanych urządzeń radiowych. • Wszystkie wskazane

parametry techniczne dotyczą temperatury środowiskowej 20°C (± 5°C). • Nice S.p.a.

zastrzega sobie prawo do wnoszenia zmian produktu w którymkolwiek momencie i bez

uprzedniego powiadomienia, gwarantując przewidzianą funkcjonalność i przeznaczenie

użytkowania.

1 – Nederlands

NEDERLANDS

1 - ALGEMENE AANBEVELINGEN

■ Belangrijke veiligheidsinstructies: neem de instructies in acht, een oneigen-

lijke installatie kan immers leiden tot zware letsels. ■ Voor de veiligheid van

de betrokken personen is het belangrijk deze aanwijzingen op te volgen. ■

Bewaar deze instructies. ■ Alle werkzaamheden in verband met de installatie, de

aansluiting, de programmering en het onderhoud van de inrichting mogen uitsluitend

worden uitgevoerd door een gekwalificeerde technicus! ■ De sensor mag niet be-

schouwd worden als een veiligheidsinrichting die schade aan de zonwering als gevolg

van sterke wind kan voorkomen (het is bijvoorbeeld al genoeg dat de stroom uitvalt om

het automatisch optrekken van de zonwering onmogelijk te maken). De sensor dient

beschouwd te worden als deel van een automatisering dat bijdraagt aan het gebruiks-

comfort en nuttig is ter bescherming van de zonwering. ■ De producent aanvaardt

geen aansprakelijkheid voor materiële schade die zou kunnen optreden als gevolg van

niet door de sensoren van de inrichting gedetecteerde weersomstandigheden. ■ Voer

geen wijzigingen uit op onderdelen van de inrichting. Niet-toegestane handelingen zul-

len slechts storingen in de werking veroorzaken. De fabrikant aanvaardt geen aanspra-

kelijkheid voor schade die het gevolg is van op willekeurige wijze gewijzigde inrichtin-

gen. ■ Behandel het product met de nodige voorzichtigheid en vermijd handelingen die

het zouden kunnen beschadigen zoals samendrukking, schokken, vallen, ... ■ Plaats

de inrichting niet in de buurt van warmtebronnen en stel hem niet bloot aan open vuur.

Dit kan leiden tot beschadigingen en storingen in de werking. ■ Het product is niet ge-

schikt om gebruikt te worden door personen (kinderen inbegrepen) met fysieke, zin-

tuiglijke of mentale beperkingen of die onvoldoende kennis en/of ervaring hebben. ■

Laat kinderen niet met het product spelen. ■ Het is raadzaam om de staat van de bat-

terijen na lange periodes van inactiviteit, en in het bijzonder na de winter te controleren.

Als ze leeg zijn, dient u ze te vervangen (zie hoofdstuk 7).

2 - BESCHRIJVING VAN HET PRODUCT EN GEBRUIKSBE-

STEMMING

Dit product is een windsensor, bestemd voor automatiseringsinstallaties voor zon-

newering die besturingseenheden en buismotoren van Nice gebruiken. Ieder ander

gebruik dient als oneigenlijk en dus als verboden te worden beschouwd! Nice

is niet aansprakelijk voor schade die het gevolg is van een oneigenlijk gebruik van het

product,andersdanindezehandleidingisvoorzien.•Desensorisvoorzienvaneen

ingebouwde radiozender en een autonome voeding op twee batterijen. De werking van

het product is gebaseerd op de realtime detectie van de trillingen van het uiteinde van

het scherm die onder invloed van de wind worden gegenereerd. Wanneer de door de

sensor gedetecteerde waarde de ingestelde activeringsdrempel overschrijdt, stuurt

de sensor een “radiosignaal” naar de ontvanger van de motor, die op zijn beurt een ma-

noeuvre Omhoog aanstuurt.

Nederlands – 2

3 - CONTROLES VOORAFGAAND AAN DE INSTALLATIE EN

GEBRUIKSLIMIETEN VAN HET PRODUCT

■ Lees de technische gegevens uit het hoofdstuk “Technische kenmerken van het pro-

duct” door om de gebruikslimieten van de sensor te kennen. ■ De sensor is niet com-

patibel met oude motoren van voor juni 2004 en met de Besturingseenheden TT0. ■

Bij gunstige condities (in open veld) bedraagt het radiobereik van de sensor tot 100 m.

Opgelet! – Verzeker u ervan dat er in het gebied geen andere radiosignaalapparaten

aanwezig zijn die dezelfde frequentie uitzenden, bv. alarminstallaties, draadloze kopte-

lefoons, enz.: de werking van dergelijke inrichtingen kunnen het bereik nog verder ver-

kleinen of zelfs de communicatie tussen de sensor en de motor blokkeren. ■ Contro-

leer of het voor de installatie gekozen oppervlak van stevig materiaal is dat een stabiele

bevestiging kan verzekeren. ■ Controleer of de sensor opgesteld is op een plaats waar

hij beschermd is tegen accidentele schokken.

4 - INSTALLATIE VAN HET PRODUCT

Let op! – Voordat u de sensor installeert, moet u zich ervan vergewissen dat deze niet

beschadigd of verbrijzeld kan worden wanneer het scherm aan het eind van het sluit-

manoeuvre terugkeert naar de bovenste eindaanslag.

■ 01. Open de sensor door de schroef op de bovenste behuizing los te draaien (fig.

1). ■ 02. Belangrijk – Nemo Vibe moet worden geïnstalleerd op de buitenzijde van de

stang vooraan op het scherm (fig. 2); de sensor kan tevens worden geïnstalleerd op

de binnenzijde van deze stang, mits dit de volledige sluiting van het scherm niet verhin-

dert.•Desensormoetwordengeplaatstindenabijheidvan de rechter of linker hoek

van de stang vooraan op het scherm (fig. 2). ■ 03. Bevestig de bovenste behuizing

van de sensor (behuizing met de elektronica) op de stang van het scherm, met behulp

van een strook dubbelzijdige kleefband, zodat dit deel makkelijk kan worden verplaatst

tijdens de programmering, mocht het nodig zijn de radiocommunicatie met de motor te

ontvangen. ■ 04. Voer de geheugenopslag van de sensor uit (hoofdstuk 5) en de ijking

van het systeem (hoofdstuk 6). ■ 05. Duid de positie van de sensor aan op de stang

van het scherm; verwijder vervolgens de sensor en de strook dubbelzijdige kleefband.

■ 06.Verwijderdepakkingvandeonderstebasisvandesensor;•bevestigdezeba-

sis in de positie aangeduid op de stang met behulp van de bijgeleverde schroeven en

beugels (fig. 3, 4, 5, 6). Let op! – De definitieve bevestiging van de sensor vereist de

doorboring van de stang vooraan op het scherm. ■ 07. Plaats tot slot de pakking terug

op de basis, plaats de bovenste behuizing van de sensor er bovenop en bevestig deze

met behulp van de bijgeleverde schroef.

5 - OPSLAG VAN DE SENSOR IN DE ONTVANGER VAN

DE MOTOR

Net als voor eender welke andere ontvanger is het ook voor deze sensor noodzakelijk

de radiocode ervan op te slaan in de ontvanger van de motor die moet worden aan-

gestuurd, zodat de sensor “via radio” instructies kan verzenden. Om de sensor op te

slaan, dient u de procedure “Modus I”, beschreven in de handleiding van de buismotor

3 – Nederlands

of van de bijbehorende ontvanger, te volgen. Als alternatief is het ook mogelijk de vol-

gende opslagprocedure te gebruiken.

•Procedurevooropslagvanvolgendezenderswanneererreeds

eenzenderisopgeslagen(afb.8)

Waarschuwing – Deze procedure kan alleen worden gebruikt als er in de buismotor al

één of meer radiocodes zijn opgeslagen.

■ 01. Houd gedurende 10 seconden de toets “P” (afb. 7) van de nieuwe sensor die

moet worden opgeslagen, ingedrukt. ■ 02. Druk 3 maal (langzaam) op de toets van

een oude zender die al opgeslagen is in de motor. ■ 03. Druk opnieuw op de toets

“P” van de sensor die moet worden opgeslagen en controleer of de motor 3 signale-

ringen geeft(*) (= opslag gerealiseerd). Waarschuwing – Als het geheugen vol is, geeft

de motor 6 signaleringen(*) die aangeven dat het niet mogelijk is om de nieuwe sen-

sor op te slaan.

(*) – De signaleringen kunnen geluiden (pieptoon) of korte bewegingen zijn (afhankelijk

van het model van de motor).

•Controleophetaldannietopslaanvandesensor(afb.9)

■ 01. Schakel de elektrische voeding naar de motor uit; wacht 2 seconden en schakel

de voeding opnieuw in. ■ 02. Regel een manoeuvre en druk tijdens de uitvoering ervan

op de toets “P” van de sensor. Controleer vervolgens of de motor het manoeuvre on-

middellijk stopzet (= sensor opgeslagen).

6 - IJKEN VAN DE SENSOR

Na de opslagprocedure moeten de sensor geijkt worden; volg daartoe de volgende

procedures.

6.1-Regelingvandewindgevoeligheid

De sensor wordt geleverd met fabrieksinstellingen (zie de waarde in Tabel A). Maar na

de installatie en de inbedrijfstelling is het toch absoluut noodzakelijk om de windge-

voeligheid van het scherm af te stellen in functie van de lokale windcondities. Erg be-

langrijk! – Tijdens deze handeling mag het NIET waaien. Regel de gevoeligheid

vervolgens als volgt.

Tabel A - Instelling van de “wind”-drempel

(opm.1) 012345 6 7 8 9 A B C D E F

(opm.3) 1234567812345678

(opm.2) 4455667844556678

Opm.1–Standvandetrimmer“Drempel”( 4 = in de fabriek ingestelde waarde).

Opm.2–Waardevandedrempelbijgeopendenstilstaandscherm.

Opm.3–Waardevandedrempelbijbewegendscherm.

Nederlands – 4

■ 01. Geef de instructie om het scherm volledig te openen. Zodra het scherm tot stil-

stand komt, wacht u 40 seconden alvorens de volgende stap uit te voeren! ■ 02.

Voordat u de fabrieksinstellingen wijzigt, moet u nagaan of deze instellingen OK zijn zo-

als ze werden vastgelegd. Neem vervolgens de stang vooraan op het scherm beet met

de handen en schud er hard aan zodat het hevig trilt (met een kracht die analoog is aan

een windstoot). ■ 03. Afhankelijk van het resultaat (te gevoelig/weinig gevoelig)wijzigt u

de fabrieksinstellingen van de drempelschakelaar (zie fig. 7 en Tabel A). ■ 04. Tot slot

herhaalt u de controle uit punt 2.

––––– Opmerkingen bij de procedure –––––

■ Indien nodig, herhaalt u de procedure meerdere malen totdat de instelling optimaal

is. ■ Na iedere instelling moet deze opnieuw worden gecontroleerd, zoals beschreven

in punt 2. ■ Na iedere gedwongen sluiting van het scherm omwille van een “windalarm”

kunt u pas na een time-out van ongeveer 5 minuten opnieuw de instructie gegeven om

het scherm volledig te openen. Ook in dit geval moet u, zodra het scherm tot stilstand

komt, 40 seconden wachten alvorens de volgende stap uit te voeren!

6.2-Beschermingvanhetschermterwijlhetinbewegingis

Het scherm is ook beschermd tegen de wind terwijl het geopend of gesloten wordt.

Tijdens deze bewegingen gebruikt het systeem een drempelwaarde die iets hoger ligt

dan de ingestelde waarde (zie de waarde in Tabel A). Let op! – Deze functie moet

worden gecontroleerd telkens wanneer een nieuwe drempelwaarde wordt ingesteld.

6.3-Time-outnaeen“windalarm”

Als het scherm door een “windalarm” is dichtgegaan, zal het pas na een wachttijd van

ongeveer 5 minuten opnieuw geopend kunnen worden. Tijdens deze time-out zal ie-

dere openingsinstructie automatisch worden tegengehouden.

6.4-Detectievandestatus“batterijleeg”

Wanneer de sensor de status batterij leeg detecteert, wordt een fictieve “windalarm”-

melding verstuurd zodat het systeem het scherm beveiligt door een manoeuvre Om-

hoog als instructie te verzenden. De melding zal periodiek naar de motor worden ge-

stuurd (ongeveer om de 30 minuten, gedurende minstens 24 uur, totdat de batterijen

leeg zijn) en het scherm laten dichtgaan. Daarna zal de sensor niet langer correct wer-

ken totdat de batterijen vervangen zijn. Opm. - Na een “windalarm” zal het scherm pas

na een wachttijd van ongeveer 5 minuten opnieuw geopend kunnen worden. Tijdens

deze time-out zal iedere openingsinstructie automatisch worden tegengehouden en

kunnen de batterijen eventueel worden vervangen (zie hoofdstuk 7).

7 - VERVANGEN VAN DE BATTERIJEN

De batterijen hebben een levensduur van ongeveer 2 jaar. Om de batterijen te vervan-

gen, moet u de stroomtoevoer naar de motor onderbreken; draai vervolgens de

schroef op de bovenste behuizing van de sensor (behuizing met de elektronica – fig.

1) los en verwijder de batterijen.

5 – Nederlands

8 - WAT TE DOEN ALS ...

Als het systeem na een “windalarm” de instructie geeft om het hek omhoog te

laten komen, maar er is geen wind: controleer de spanning van de batterijen; als die

minder is dan 1,35 V, moet u de batterijen vervangen.

AFDANKEN VAN HET PRODUCT

•Ditproductmaaktintegraaldeeluitvandeautomatiseringenmoetdanooksamen

met de automatisering worden afgedankt. Neem daarbij dezelfde criteria in acht als de

criteria vermeld in de instructiehandleiding van de automatisering. • Het verpakkings-

materiaal van het product moet overeenkomstig de plaatselijk geldende voorschriften

als afval worden verwerkt. •Afdanking van de lege batterijen. Let op!

– De batterijen kunnen vervuilende stoffen bevatten. Daarom mogen ze niet

met het gewone huisvuil weggegooid worden (zie symbool), maar moet

u de methoden voor gescheiden inzameling volgen die in de plaatselijke

voorschriften voorzien zijn.

TECHNISCHE GEGEVENS VAN HET PRODUCT

■ Bedrijfsspanning: 3V Dc ■ Voeding: twee batterijen (2 x 1,5V, AA, LR6) ■ Be-

drijfstemperatuur: -20°C ÷ +60°C ■ Beschermingsgraad: IP 44 ■ Radiofre-

quentie: 433.92 MHz ■ Afmetingen (mm): 130 x 36 x h 22

–––––––

Opmerkingenm.b.t.detechnischegegevens: • Het bereik van de zenders kan

worden beïnvloed door andere inrichtingen die in de omgeving daarvan op dezelfde

frequentie werken als de zender (bijvoorbeeld koptelefoons, alarmsystemen e.d.) waar-

door er interferentie met de ontvanger ontstaat. In geval van sterke interferentie kan

Nice geen enkele garantie bieden met betrekking tot het daadwerkelijke bereik van haar

radiografische inrichtingen. • Alle vermelde technische specificaties hebben betrekking

op een omgevingstemperatuur van 20°C (± 5°C). • Nice S.p.A. behoudt zich het recht

voor om, op elk moment dat dit noodzakelijk wordt geacht, wijzigingen aan het product

aan te brengen, waarbij hoe dan ook de gebruiksbestemming en de functionaliteit er-

van gelijk blijven.

EG-VERKLARING VAN OVEREENSTEMMING

Nice S.p.A. verklaart hierbij dat de producten: Nemo Vibe voldoen aan de es-

sentiële vereisten en de overige relevante voorschriften, van de richtlijn 1999/5/

EG. De EG-Verklaring van overeenstemming kan op de website www.nicefo-

ryou.com worden geraadpleegd en afgedrukt of worden aangevraagd bij Nice

S.p.A.

Ing. Mauro Sordini (Chief Executive Officer)

ENITFRESDEPLNL

129

17,5

39,5

17,5

EN - Appendix

IT - Appendice

FR - Appendice

ES - Apéndice

DE - Anhang

PL-Załącznik

NL - Bijlage

EN-Preferableposition•IT-Posizionepreferibile•FR - Position préférée

• ES - Posición preferible • DE - Optimale Position •PL - Zalecane

położenie•NL - Te verkiezen stand

NL PL DE ES FR IT EN

(rubber)

ENITFRESDEPLNL

III

ENGLISH –– A - Switch for regulating the threshold. B - Command for simulat-

ing the presence of wind. C - Command for simulating the absence of wind. D -

Command for programming.

ITALIANO –– A - Switch per la regolazione della soglia. B - Comando per simu-

lare l’esistenza del vento. C - Comando per simulare la mancanza del vento. D -

Comando per la programmazione.

FRANÇAIS –– A - Sélecteur de réglage du seuil. B - Commande permettant de

simuler la présence de vent. C - Commande permettant de simuler l’absence de

vent. D - Commande de programmation.

ESPAÑOL –– A - Mando de regulación del umbral. B - Mando para simular pre-

sencia de viento. C - Mando para simular ausencia de viento. D - Mando de pro-

gramación.

DEUTSCH –– A - Switch für die Einstellung des Grenzwertes. B - Befehl zur Si-

mulation von Wind. C - Befehl zur Simulation von Windstille. D - Steuerung für

die Programmierung.

POLSKI –– A-Przełącznik regulacjiprogu.B - Polecenie do symulacji obec-

nościwiatru.C - Polecenie do symulacji braku wiatru. D - Polecenie do progra-

mowania.

NEDERLANDS –– A - Schakelaar voor de regeling van de drempelwaarde B -

Instructie om aanwezigheid van wind te simuleren. C - Instructie om afwezigheid

van wind te simuleren. D - Instructie voor programmering.

B C D

NL PL DE ES FR IT EN

sec. Old

01 02

“P”“P”

X 3

“P”

01 02

sec. ON

OFF

“P”

EN - Memorizing the sensor in the motor receiver

IT - Memorizzazione del sensore nel ricevitore del motore

FR - Mémorisation du capteur dans le récepteur du moteur

ES - Memorización del sensor en el receptor del motor

DE - Speicherung des sensors im motorempfänger

PL - Wczytywanie czujnika do odbiornika silnika

NL - Opslag van de sensor in de ontvanger van de motor

EN - Checking that the sensor has been memorized

IT - Verifica dell’avvenuta memorizzazione del sensore

FR - Vérification de la mémorisation du capteur

ES - Verificación de la memorización efectiva del sensor

DE - Überprüfung der erfolgreichen Speicherung des Motors

PL - Kontrola wczytania czujnika

NL - Controle op het al dan niet opslaan van de sensor

IS0333A01MM_14-01-2015

www.niceforyou.com

Nice SpA

Oderzo TV Italia

info@niceforyou.com

Nice S p A NEMOVBU Remote Control Transmitter User Manual

Nice S.p.A. Remote Control Transmitter

Contents

User manual

Navigation menu

Namespaces

Views

Navigation
