PORTABLE 12/24 VOLTS DC

REFRIGERATOR/FREEZER

NRF30

NRF45

NRF60

INSTALLATION AND OWNER’S

MANUAL

Service Information

If service or parts are required, contact the nearest Norcold Service Center. To nd an

authorized Norcold Service Center near you, please telephone the Norcold Customer

Support Dept. at 800-543-1219 (option-1) or visit our web site at www.norcold.com.

Norcold Customer Support Dept.

Telephone : 800-543-1219

Fax : 937-497-3183

Web Site: www.norcold.com

Model No. Serial No.

Printed in China

03/02/2011

Part No. 634244 G

2

NORCOLD AC/DC Models - Two Year Limited Warranty Policy

Norcold, Inc. warrants that when properly installed and placed under normal service and use

its refrigeration equipment is free from defects in material and workmanship for two years

commencing from the original date of purchase of the new equipment.

Limitations of Warranty

1. This warranty is the only warranty for a Norcold AC/DC refrigerator. This warranty does

not extend to glassware, electric light bulbs, and replaceable fuses.

2. This warranty does not apply to parts and assemblies that have been subjected to misuse,

improper installation, abnormal service, transit damage, recharging of cooling system,

accident, re, improper repair, tampering or abuse.

3. Irrespective of the nature of the warranty protection offered or claimed, the period of

warranty shall in no case extend beyond two years commencing from the original date of

purchase of the new equipment.

Limitation of Remedy

1. The responsibility of NORCOLD under this or any warranty is limited to the repair or

replacement (at NORCOLD’S option) of the defective part or assembly.

2. In no event and under no circumstances shall NORCOLD be responsible under this

Limited Warranty for any other charge whatsoever, including but not limited to charges or

claims for labor, lost business, lost time, lost prots, loss of use, or any kind of incidental

or consequential damages, however denominated or described. The remedy under this

warranty is limited to repair or replacement.

3. Some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above exclusion may not apply to you.

Disclaimer of Other Warranties

This warranty is expressly in lieu of all other warranties either expressed or implied. All other

warranties, expressed or implied, including any warranty of merchantability or tness for a

particular purpose, are hereby disclaimed and excluded.

Legal Rights

This warranty gives you specic legal rights, and you may have other legal rights which vary

from state to state.

3

Safety Awareness

Read this manual carefully and understand the contents before you install the refrigerator/

freezer.

Be aware of possible safety hazards when you see the safety alert symbol on the

refrigerator/freezer and in this manual. A signal word follows the safety alert symbol and

identies the danger of the hazard. Carefully read the descriptions of these signal words to

fully know their meanings. They are for your safety.

WARNING: This signal word means a hazard, which if ignored, can cause

dangerous personal injury, death, or much property damage.

CAUTION: This signal word means a hazard, which if ignored, can cause small

personal injury or much property damage.

Model No. and Serial No.

The model number and serial number are on a label which is on the bottom of the

refrigerator/freezer.

General

This portable refrigerator/freezer is to be used in vehicles such your car, boat, trailer, or

camper for the refrigerated or frozen storage of food, drinks, medicines, etc.

The refrigerator/freezer should be placed on a level and solid surface. The compressor

has shock mounts to allow the refrigerator/freezer operation during transit.

Be sure the refrigerator/freezer is not in direct sunlight or near a gas stove, a heater,

or other heat-generating appliances. Avoid placing your refrigerator/freezer in an area

where it could be accidentally splashed or sprayed with water which could enter the

electrical compartment of the refrigerator/freezer.

Your refrigerator/freezer was thoroughly cleaned before shipment from the factory. It is

advisable, however, to clean the interior once more before using. Wipe the interior with a

cloth and warm water. Then wipe with a dry cloth.

Operation

The battery voltage varies with the type of vehicle. Most American cars and boats use a

12 volt system. A 12/24 volt battery with a negative ground is necessary to operate the

refrigerator/freezer. This refrigerator/freezer operates on 12/24 volts DC from a battery in

your car, boat, trailer, camper, etc. The refrigerator/freezer circuitry identies the operating

voltage. The refrigerator/freezer will operate in ambient temperatures of between 14° F

(-10°C) and 109°F (43°C) and in a maximum relative humidity of 90%. The refrigerator/

freezer will also operate continuously at a maximum angle of 20° off of level.

4

WARNING: Never store combustible materials near the refrigerator/freezer. Storing

combustible materials near the refrigerator/freezer creates a safety hazard and also

decreases the ventilation of the cooling system which decreases the refrigerator/

freezer performance.

CAUTION: Do not touch the liner or other metal parts inside the refrigerator/freezer

cabinet with wet hands because they can freeze to the refrigerator/freezer.

WARNING: Always disconnect all power sources from the refrigerator/freezer

when doing routine maintenance. Have service work done only by a qualied service

technician.

Start the Refrigerator/freezer

1. Put the square plug end of the DC

power cord into the DC connector of the

refrigerator/freezer (see Art02215).

2. Put the cigarette lighter plug end of the DC

power cord into the cigarette lighter of the

vehicle.

3. Put the power switch in the “ON” position.

4. Put the Low Battery Shut-off Switch in the

desired position.

- Position 3 is the recommended position.

5. When using the AC/DC converter to operate the refrigerator/freezer, make sure that the

Low Battery Shut-off Switch is in either position 1 or 3.

- The refrigerator/freezer will NOT operate if Low Battery Shut-off Switch is in position 2.

I

O

ON

OFF

1 2 3

Switch off 10.7 V 11.6V 10.4V

Switch on 11.6V 12.5V 11.3V

12/24V = DC

Art02215

12 VDC

off voltage 10.7V - on voltage 11.6V

off voltage 11.6V - on voltage 12.5V

off voltage 10.4V - on voltage 11.3V

Low

Battery

Shut-off

Switch

1

2

3

24 VDC

off voltage 22.6V - on voltage 24.0V

off voltage 24.2V - on voltage 25.2V

off voltage 21.8V - on voltage 23.2V

!

!

5

Set theTemperature

The Temperature Setting Panel (see Art02216) has two modes of operation, the Factory

setting mode and the Memory setting mode. In both modes, you may set the controls to

maintain the temperature, in the center part of the refrigerator/freezer, between -13°F -(25°C)

and 108°F (42°C).

Push and hold both the up arrow and

the “set” button for a few seconds to

change the temperature display back

and forth between Fahrenheit (°F) and

Celsius (°C).

Factory setting mode

Each time that you turn the refrigerator/freezer “ON”, the temperature setting is 5°F

(-15°C). If you wish to change the temperature setting:

- Press and hold the “set” button for 2 seconds.

- Press and hold either the up or down arrow until the desired temperature appears in

the window.

- Release the up or down arrow to select the temperature setting.

Memory setting mode

The rst time that you turn the refrigerator/freezer “ON”, the temperature setting is 5°F

(-15°C). If you wish to change the temperature setting:

- Press and hold the “set” button for 2 seconds.

- Press and hold either the up or down arrow until the desired temperature appears in

the window.

- Release the up or down arrow to select the temperature setting.

- Press and hold the “set” button for 2 seconds.

- The next time that you turn the refrigerator/freezer “ON”, the temperature setting will

be at this same setting, unless you choose to change it.

NOTE: The refrigerator/freezer has a delay protection feature to avoid overloading the

vehicle at start-up. The temperature shown in the window should change within the

rst 15 minutes of operation.

When not using the refrigerator/freezer, remove the DC power cord from the cigarette lighter

to prevent discharge of the battery.

Art02216

▲ ▼

Set

Power

Error

° F

° C

6

Over cooling drains your vehicle battery

When the ambient temperature is between 70°F (21°C)and 90°F, (32°C) keep the

temperature setting at about 40°F (4°C) to avoid an excessive drain of the battery. When

making ice, or storing frozen foods, change the temperature setting to about 25°F (-4°C).

Check the Battery Charge Level

If the DC voltage to the refrigerator/freezer is less than 10.7 volts, the cooling performance of

the refrigerator/freezer will immediately decrease. Make sure that the battery is fully charged.

A fully charged battery will have a specic gravity reading of between 1.260 and 1.280. The

battery voltage is best indicated when the refrigerator/freezer is “ON” and the battery charging

system is “OFF”. Charge the battery when the specic gravity reading is less than 1.200.

NOTE: Never use a battery charger or a rectier, etc. instead of the cigarette light adapter to

operate the refrigerator/freezer on DC power. These electrical devices cause high

ripples or surge voltages which can damage the refrigerator/freezer.

Never use a commercial inverter or converter to operate the refrigerator/freezer on AC

power. These electrical devices do not hold the constant frequency that is necessary

for the refrigerator/freezer.

Only use a “quick charger” on the vehicle battery if the power switch is turned to

“OFF”. If a “quick charger” is used on the battery while the power switch is “ON”,

damage to the refrigerator/freezer can occur.

Cooling Unit Basics

The cooling unit of your Norcold refrigerator/freezer makes heat. This heat must be removed

quickly and efciently in order for the refrigerator/freezer to have its maximum cooling

performance. When the refrigerator/freezer is in an enclosed space, the temperature within

the space will rise quickly and will reduce the cooling performance of the refrigerator/freezer.

Continued operation at high temperatures can damage the refrigerator/freezer compressor

and other components.

A free ow of air (ventilation) through the refrigerator/freezer condenser coils and around

the compressor is necessary for the refrigerator/freezer to operate correctly. While Norcold

refrigerator/freezers are made to operate in more severe conditions than typical household

refrigerator/freezers, you should not operate the refrigerator/freezer in high ambient

temperatures. This will result in poor performance and possible food spoilage.

7

Convection Basics

When ventilating an enclosed space, consider the facts of natural convection, that cool air

falls and warm air rises. The ideal ventilation design will use natural convection and provide

a path for cool air to enter below the refrigerator/freezer and warmer air to exit above the

refrigerator/freezer. The design of the refrigerator/freezer allows this to occur if there is

a ventilation opening above the refrigerator/freezer. The heat created by the refrigerator/

freezer can then ow freely out of the enclosed space rather than be trapped within it.

Ventilation for Norcold Portable Refrigerator/Freezers

For the maximum cooling efciency and the lowest power

consumption, use the following guidelines. These are

especially important when using the refrigerator/freezer

under a counter or in an enclosed space.

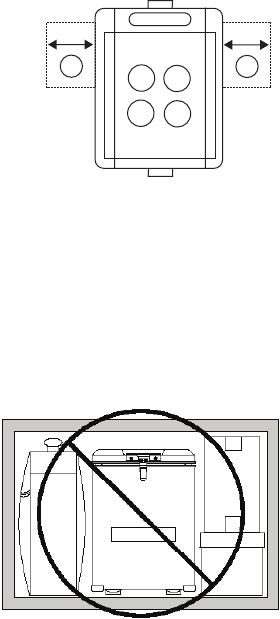

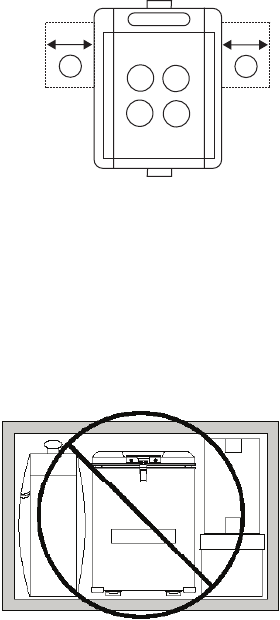

- Make sure that there are at least 4 inches (102 mm)

of clearance [10] from the vents on each side of the

compressor compartment (See Art02218).

- When using the refrigerator/freezer in an enclosed

space such as an RV basement, make sure that

there are at least 48 square inches (310 square

cm) of ventilation area above the compressor

compartment. Less than 48 square inches

(310 square cm) of ventilation area will result in

poor refrigeration performance, continuous compressor operation, and a shortened

refrigerator/freezer life.

- The ventilation area should open into the living area of the vehicle

Storage

When storing portable refrigerator/freezers, make

sure that there are no obstructions (luggage, etc.)

around the refrigerator/freezer while it is operating

(See Art02219). Make sure that there is adequate

ventilation space to the refrigerator/freezer. Locate

the ventilation space in an area that allows natural

convection through the refrigerator/freezer condenser

coils and around the compressor.

10 10

Art02218

Art02219

8

Storing Food

Store fresh foods in covered dishes, in plastic bags, in foil wrap, etc. to prevent them from

becoming dry and from transferring odors to other stored foods.

Store frozen food for several days if it stays fully frozen. If frozen food is allowed to thaw, DO

NOT attempt to refreeze it. Since liquids expand as they freeze, do not freeze liquids in glass

containers as this may cause the glass container to break.

Defrosting

It is normal for frost to collect on the liner inside the refrigerator/freezer. Excess frost

decreases the cooling performance of the refrigerator/freezer. Defrost the refrigerator/freezer

as necessary.

CAUTION: Do not use sharp objects, a hair dryer, a heat gun, etc. to defrost the

refrigerator/freezer. Damage to the interior of the refrigerator/freezer can occur.

- Turn the power switch to the “OFF” position.

- Remove all food from the refrigerator/freezer.

- Put dry towels (etc.) inside the refrigerator/freezer to absorb the excess water.

- Remove the wet towels (etc.) and dry the inside of the refrigerator/freezer

- Restart the refrigerator/freezer and set the temperature.

- Put the food in the refrigerator/freezer.

Cleaning

A good time to clean the refrigerator/freezer is just after you defrost it.

Clean the inside of the refrigerator/freezer as often as necessary to avoid food odors:

- Remove all food from the refrigerator/freezer.

NOTE: Do not use abrasive cleaners, chemicals, or scouring pads because they can

damage the inside of the refrigerator/freezer.

- Wash the inside of the refrigerator/freezer and the door gasket with a solution of liquid

dish detergent and warm water.

- Rinse with clean water and dry.

9

Troubleshooting

Indicator Lights

Power light is on.

Error light is off.

Power light is off.

Error light is off.

Power light is on.

Error light ashes

one time.

Power light is on.

Error light ashes

two times.

Power light is on.

Error light ashes

three times.

Power light is on.

Error light ashes

continually.

Solution

Normal operating condition.

Check the 10 Amp glass that is located

in the cigarette lighter plug body of the

power cord.

Turn the refrigerator/freezer “OFF”, or

choose the voltage setting again, or

the voltage to the refrigerator/freezer

is low.

* When using the AC/DC converter to

operate the refrigerator/freezer, make

sure that the Low Battery Shut-off

Switch is in either position 1 or 3

Check the fan.

Ambient temperature is more than the

normal operating temperature, or the

refrigerator/freezer air-intake vent is

obstructed.

Ambient temperature is more than the

normal operating temperature, or the

refrigerator/freezer air-intake vent is

obstructed.

Problem

No problems.

The refrigerator/

freezer has no

power.

The voltage is

wrong.

The current is

wrong (or fan

current is wrong).

Fan speed is

wrong.

The temperature is

wrong.

10

Refrigerator/freezer Specication Data

Capacity (gross)

Dimensions

(H x L x W)

Voltage

Average power

consumption

Temperature

range

Weight

Refrigerant

Refrigeration

capacity

Other features

Model NRF-30

7.9 Gal (30 l)

15.6 in (397mm) x

22.0 in (560 mm) x

15.7 in (400mm)

12/24 VDC @ ≤ 4.0

A ± 10 %

≤ 45W + 15 %

46°F (8°C) to ≥ 0°F

(-18°C)

(variable by

electronic

thermostat)

Net: 39.6 lb (19 kg)

R134a

Temperature of 0°F

(-18°C) in 2 hours

(under the standard

running condition

and rated load)

Digital temperature

control panel.

Compressor torque

and fan speed

adjust automatically.

Model NRF-45

11.8 Gal (45 l)

16.9 in (430mm) x

25.5 in (650mm) x

15.7 in (400mm)

12/24 VDC @ ≤ 5.0

A ± 10 %

≤ 50W + 15 %

46°F (8°C) to ≥ 0°F

(-18°C)

(variable by

electronic

thermostat)

Net: 44.0 lb (20 kg)

R134a

Temperature of

3.2°F (-16°C) in 2

hours (under the

standard running

condition and rated

load)

Digital temperature

control panel.

Compressor torque

and fan speed

adjust automatically.

Model NRF-60

15.6 Gal (59 l)

20.4 in (520mm) x

25.5 in (650mm) x

15.7 in (400mm)

12/24 VDC @ ≤ 5.5

A ± 10 %

≤ 55W + 15 %

46°F (8°C) to ≥ 0°F

(-18°C)

(variable by

electronic

thermostat)

Net: 49.6 lb (22.5 kg)

R134a

Temperature of 3.2°F

(-15°C) in 2 hours

(under the standard

running condition

and rated load)

Digital temperature

control panel.

Compressor torque

and fan speed adjust

automatically.

11

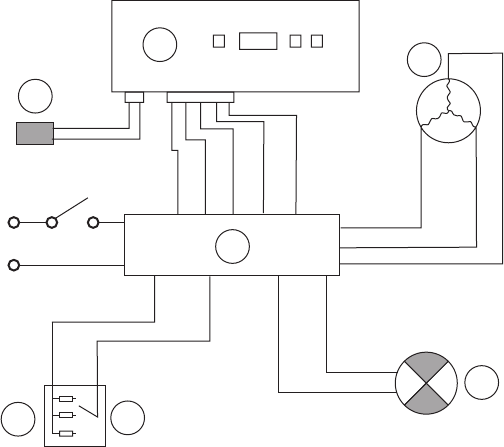

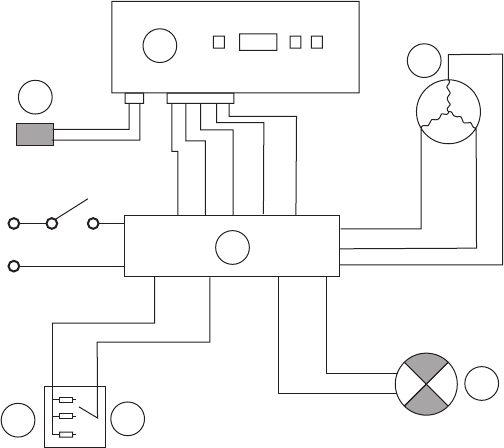

Wiring Diagram

(See Art02278)

1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Operation and control board

2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compressor

3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compressor control unit

4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Temperature sensor

5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Switch

6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Low voltage shut-off

7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fan

1

2

3

4

5

6

7

Art02278

-

DC 12V / 24V

S1 S3S2

SDTC+5V

F+

C

P

+

RÉFRIGÉRATEUR/CONGÉLATEUR

12/24 VOLTS C.C. PORTATIF

NRF30

NRF45

NRF60

MANUEL D'INSTALLATION

ET D'UTILISATION

En cas de besoin

En cas de besoin d'entretien ou de pièces de rechange, entrer en rapport avec le Centre

des services à la clientèle le plus proche de Norcold. Pour trouver le centre Norcold le

plus proche, prière de téléphoner au Service après-vente Norcold, au 800-543-1219

(option 1) ou de rendre visite à notre site Web, www.norcold.com.

Service après-vente Norcold

Téléphone : 800-543-1219

Télécopieur : 937-497-3183

Site Web : www.norcold.com

N° de modèle N° de série

Imprimé en Chine

03/02/2011

Réf. 634244 G

2

Modèles C.A./C.C. NORCOLD - Garantie limitée de deux ans

Norcold, Inc. garantit son matériel de réfrigération contre tout vice de matériel et de

fabrication pendant une période de deux ans à compter de la date d'achat d'origine du

matériel neuf, à condition que ledit matériel soit correctement installé et maintenu dans des

conditions normales d'utilisation.

Restrictions de la garantie

1. La présente garantie est la seule applicable à un réfrigérateur c.a./c.c. Norcold. Elle ne

couvre pas la verrerie, les ampoules électriques et les fusibles remplaçables.

2. La présente garantie ne s'applique pas aux pièces et ensembles qui ont fait l'objet d'une

mauvaise utilisation, d'une installation incorrecte, d'un entretien décient, de dommages

de transport, de recharge du système frigorique, d'un accident, d'un incendie, d'une

réparation inappropriée, d'une intervention intempestive ou d'un usage abusif.

3. Quelle que soit la nature de la protection offerte ou réclamée en vertu de la garantie,

celle-ci ne saura en aucun lieu s'appliquer pendant plus de deux ans après la date d'achat

d'origine du matériel neuf.

Restriction du recours

1. La responsabilité de NORCOLD en vertu de la présente garantie ou de toute autre

garantie se limite à la réparation ou au remplacement (au gré de NORCOLD) de la pièce

ou de l'ensemble présentant le défaut.

2. NORCOLD décline toute responsabilité en vertu de la présente garantie limitée pour ce qui

est des autres frais y compris, mais sans s'y limiter, frais ou demandes d'indemnité au titre

de main-d'oeuvre, perte d'exploitation, temps mort, manque à gagner, perte d'emploi ou

tous dommages accessoires ou indirects, quelle qu'en soit l'appellation ou la description.

La présente garantie offre comme unique recours la réparation ou le remplacement.

3. L'exclusion ou la restriction des dommages accessoires ou indirects n'étant pas autorisée

dans toutes les circonscriptions, les clauses restrictives ci-dessus ne s'appliquent pas à

tous les utilisateurs.

Déni d'autres garanties

La présente garantie remplace et annule toute autre garantie expresse ou tacite. Toutes

les autres garanties, qu'elles soient expresses ou tacites, y compris les garanties de

commercialisation ou d'adaptation à un but particulier, sont rejetées et exclues par la

présente.

Droits juridiques

La présente garantie confère des droits juridiques particuliers auxquels peuvent s'ajouter

d'autres droits variant selon les circonscriptions.

3

Signalisation de la sécurité

Lire soigneusement ce manuel et en assimiler le contenu avant d'installer le réfrigérateur/

congélateur.

Prendre conscience des risques pour la sécurité signalés par le symbole de mise en garde

sur le réfrigérateur/congélateur et dans ce manuel. Le symbole de mise en garde est suivi

d'un terme précisant la nature du risque en question. Lire soigneusement la description de

ces termes de signalement pour apprendre à les différencier. C'est une question de sécurité

personnelle.

MISE EN GARDE : Ce terme de signalement indique un danger qui, s'il n'est pas

pris en compte, peut causer une blessure grave, la mort ou d'importants dégâts

matériels.

AVERTISSEMENT : Ce terme de signalement indique un danger qui, s'il n'est pas

pris en compte, peut causer une blessure légère ou d'importants dégâts matériels.

N° de modèle et n° de série

Le numéro de modèle et le numéro de série gurent sur une étiquette apposée au bas du

réfrigérateur/congélateur.

Généralités

Ce réfrigérateur/congélateur portatif est conçu pour permettre la conservation de produits

alimentaires, boissons, médicaments, etc. réfrigérés ou surgelés dans des véhicules tels

qu'une voiture, un bateau, ou une caravane tractée ou automotrice.

Le réfrigérateur/congélateur doit être placé sur une surface résistante et de niveau. Le

compresseur est muni de supports amortisseurs, ce qui permet le fonctionnement du

réfrigérateur/congélateur pendant le déplacement du véhicule.

S’assurer que le réfrigérateur/congélateur ne se trouve pas exposé directement aux

rayons du soleil, ni près d’une cuisinière à gaz, d’un radiateur de chauffage ou d’un autre

appareil ménager qui dégage de la chaleur. Éviter de placer le réfrigérateur/congélateur

dans un endroit où il pourrait être éclaboussé ou arrosé accidentellement par de l'eau qui

risquerait de pénétrer dans son boîtier électrique.

Le réfrigérateur/congélateur a été soigneusement nettoyé avant d'être expédié de l'usine.

Il est cependant conseillé d'en nettoyer l'intérieur une fois de plus avant de l'utiliser.

Essuyer l'intérieur avec un chiffon imbibé d'eau chaude puis l'essuyer avec un chiffon

sec.

Utilisation

La tension de batterie varie suivant le type de véhicule. La plupart des voitures et bateaux

américains utilisent un système de 12 volts. Une batterie de 12/24 volts à masse négative est

nécessaire pour faire fonctionner le réfrigérateur/congélateur. Ce réfrigérateur/congélateur

fonctionne sur le courant continu de 12/24 volts venant d'une batterie de la voiture, du

bateau, ou de la caravane tractée ou automotrice, etc. La circuiterie du réfrigérateur/

congélateur identie la tension de fonctionnement. Le réfrigérateur/congélateur peut

fonctionner à des températures ambiantes allant de 14 à 109 °F (-10 à 43 °C) et à une

humidité relative maximum de 90 %. Le réfrigérateur/congélateur peut également fonctionner

sans s'arrêter à une inclinaison maximum de 20° par rapport à l'horizontale.

4

MISE EN GARDE : Ne jamais entreposer de matières combustibles près du

réfrigérateur/congélateur. L’entreposage de matières combustibles près du

réfrigérateur/congélateur présente un risque pour la sécurité et diminue également

la ventilation du système frigorique, ce qui diminue les performances de l’appareil.

AVERTISSEMENT : Ne pas toucher la cuve interne ou d'autres pièces métalliques

à l'intérieur de la caisse du réfrigérateur/congélateur avec des mains mouillées ; elles

risqueraient d'adhérer à l'appareil.

MISE EN GARDE : Toujours débrancher le réfrigérateur/congélateur de toutes

les sources d'alimentation électrique lors des opérations d'entretien courant. Faire

effectuer l'entretien uniquement par un technicien qualié.

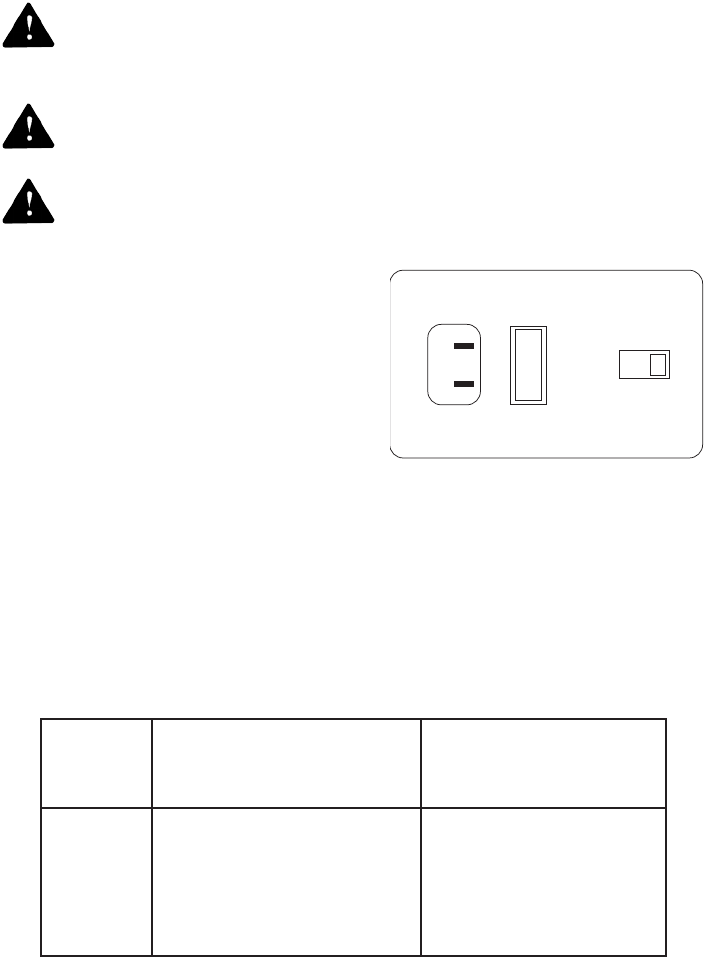

Mise en marche du réfrigérateur/congélateur

1. Brancher la che carrée du cordon

d'alimentation en courant continu dans le

connecteur c.c. du réfrigérateur/congélateur

(voir Art02215).

2. Brancher la che pour allume-cigarette du

cordon d'alimentation en courant continu

dans l'allume-cigarette du véhicule.

3. Placer l'interrupteur d'alimentation en

position « ON » (marche).

4. Placer l'interrupteur d'arrêt pour tension de

batterie insufsante dans la position désirée.

- La position 3 est celle qui est recommandée.

5. Lorsque le convertisseur c.a/c.c. est employé pour l’alimentation du réfrigérateur/

congélateur, s’assurer que l’interrupteur d’arrêt pour tension de batterie insufsante est

en position 1 ou 3.

- Le réfrigérateur/congélateur ne pourra PAS fonctionner si l’interrupteur d’arrêt pour

tension de batterie insufsante se trouve en position 2.

Interrupteur

d'arrêt pour

tension de batterie

insufsante

12 V c.c. 24 V c.c.

1tension d'arrêt 10,7 V -

tension de marche 11,6 V

tension d'arrêt 22,6 V -

tension de marche 24,0 V

2tension d'arrêt 11,6 V -

tension de marche 12,5 V

tension d'arrêt 24,2 V -

tension de marche 25,2 V

3tension d'arrêt 10,4 V -

tension de marche 11,3 V

tension d'arrêt 21,8 V -

tension de marche 23,2 V

I

O

ON

OFF

1 2 3

Switch off 10.7 V 11.6V 10.4V

Switch on 11.6V 12.5V 11.3V

12/24V = DC

Art02215

5

Réglage de la température

Le panneau de réglage de température (voir Art02216) fonctionne dans deux modes, celui

de réglage à l'usine et celui de réglage en mémoire. Il est possible dans les deux modes de

régler les commandes pour qu'elles maintiennent, dans la partie centrale du réfrigérateur/

congélateur, une température de -13 à 108 °F (-25 à 42 °C).

Appuyer sur le èche vers le haut et le

bouton « set » (réglage) et les maintenir

enfoncées pendant quelques secondes

pour faire alterner l’afchage de la

température entre Fahrenheit (°F) et

Celsius (°C).

Mode de réglage à l'usine

Chaque fois qu'on met le réfrigérateur/congélateur en marche, la température est réglée

à 5 °F (-15 °C). Si on souhaite modier le réglage de température :

- Appuyer sur le bouton « set » (réglage) et le maintenir enfoncé pendant

2 secondes.

- Appuyer sur la èche vers le haut ou vers le bas et la maintenir enfoncée jusqu'à ce

que la température désirée s'afche.

- Relâcher la èche vers le haut ou vers le bas pour sélectionner le réglage de

température.

Mode de réglage en mémoire

La première fois qu'on met le réfrigérateur/congélateur en marche, la température est

réglée à 5 °F (-15 °C). Si on souhaite modier le réglage de température :

- Appuyer sur le bouton « set » (réglage) et le maintenir enfoncé pendant

2 secondes.

- Appuyer sur la èche vers le haut ou vers le bas et la maintenir enfoncée jusqu'à ce

que la température désirée s'afche.

- Relâcher la èche vers le haut ou vers le bas pour sélectionner le réglage de

température.

- Appuyer sur le bouton « set » (réglage) et le maintenir enfoncé pendant

2 secondes.

- Lors de la mise en marche suivante du réfrigérateur/congélateur, le réglage de

température reste le même à moins qu'on choisisse de le modier.

REMARQUE : Le réfrigérateur/congélateur offre une fonction de protection par

temporisation pour éviter une surcharge électrique du véhicule à la mise

en marche. La température afchée doit changer dans les 15 minutes qui

suivent la mise en marche.

Lorsque le réfrigérateur/congélateur n'est pas en service, débrancher le cordon

d'alimentation en courant continu de l'allume-cigarette pour éviter de décharger la batterie.

Art02216

▲ ▼

Set

Power

Error

° F

° C

6

Une réfrigération excessive décharge la batterie du véhicule

Lorsque la température ambiante est comprise entre 70 et 90 °F (21 et 32 °C), maintenir

la température réglée à 40 °F (4 °C) environ pour éviter une décharge excessive de la

batterie. Lorsqu'on produit des glaçons ou qu'on conserve des aliments surgelés, régler la

température à 25 °F (-4 °C) environ.

Vérication du niveau de charge de la batterie

Si la tension du courant continu alimentant le réfrigérateur/congélateur est inférieure à 10,7 volts,

les performances de refroidissement de l'appareil baissent immédiatement. S'assurer que la

batterie est complètement chargée.

Sur une batterie à pleine charge, la gravité spécique est comprise entre 1,260 à 1,280. Il est

recommandé de vérier la tension de batterie lorsque le réfrigérateur/congélateur est en marche

et que le système de charge de batterie est désactivé. Charger la batterie lorsque la gravité

spécique est inférieure à 1,200.

REMARQUE : Ne jamais utiliser de chargeur de batterie ni de redresseur, etc. à la place

de l’adaptateur d’allume-cigarette pour faire fonctionner le réfrigérateur/

congélateur sur courant continu. Ces équipements électriques produisent

des ondulations résiduelles importantes ou des surtensions qui peuvent

endommager le réfrigérateur/congélateur.

Ne jamais utiliser un onduleur ou convertisseur du commerce pour

faire fonctionner le réfrigérateur/congélateur sur courant alternatif. Ces

équipements électriques ne maintiennent pas la fréquence constante

nécessaire pour le réfrigérateur/congélateur.

N'utiliser un « chargeur rapide » sur la batterie du véhicule que si

l'interrupteur d'alimentation est en position « OFF » (arrêt). Si un

« chargeur rapide » est utilisé sur la batterie alors que l'interrupteur

d'alimentation est en position « ON » (marche), le réfrigérateur/

congélateur risque d'être endommagé.

Principes du frigorifère

Le frigorifère du réfrigérateur/congélateur Norcold produit de la chaleur. Pour obtenir les

meilleures performances de refroidissement possibles du réfrigérateur/congélateur, cette

chaleur doit être éliminée rapidement et efcacement. Lorsque le réfrigérateur/congélateur

se trouve dans un espace clos, la température de cet espace augmente rapidement et

diminue les performances de refroidissement de l'appareil. Une utilisation continue à des

températures élevées peut endommager le compresseur du réfrigérateur/congélateur et

d'autres composants.

Pour assurer le bon fonctionnement du réfrigérateur/congélateur, il est nécessaire que

l'air s'écoule librement (ventilation) dans les serpentins du condenseur du réfrigérateur/

congélateur et autour du compresseur. Bien que les réfrigérateurs/congélateurs Norcold

soient conçus pour fonctionner dans des conditions plus rigoureuses que les appareils

ménagers habituels, ils ne doivent pas être utilisés à des températures ambiantes élevées.

Les performances qui en résulteraient seraient insatisfaisantes, et une détérioration des

aliments serait possible.

7

Principes de convection

Pour ventiler un espace clos, ne pas oublier les principes de convection naturelle, c'est-à-

dire que l'air frais descend et que l'air chaud monte. Pour obtenir la meilleure ventilation

possible, utiliser la convection naturelle et prévoir l'acheminement de l'air frais de telle sorte

qu'il entre en dessous du réfrigérateur/congélateur, et celui de l'air chaud pour qu'il puisse

sortir au-dessus du réfrigérateur/congélateur. Le réfrigérateur/congélateur est conçu de

façon à permettre une telle conguration si un trou de ventilation est prévu au-dessus du

réfrigérateur/congélateur. La chaleur générée par le réfrigérateur/congélateur peut alors

s'écouler librement hors de l'espace clos, plutôt que d'y rester prise.

Ventilation pour les réfrigérateurs/congélateurs

portatifs Norcold

Observer les principes directeurs suivants pour obtenir

le meilleur refroidissement possible et pour réduire au

maximum la consommation d'électricité. Ces principes

sont particulièrement importants si le réfrigérateur/

congélateur est employé sous un comptoir ou dans

un espace clos.

- Veiller à conserver au moins 4 po (102 mm) de

dégagement [10] par rapport aux bouches de

ventilation de chaque côté du compartiment du

compresseur (voir Art02218).

- Si le réfrigérateur/congélateur est employé dans un espace clos, par exemple dans

le sous-sol d'un véhicule de plaisance, s'assurer qu'il y a une zone de ventilation d'au

moins 48 po2 (310 cm2) au-dessus du compartiment du compresseur. Une zone de

ventilation de moins de 48 po2 (310 mm2) entraînera des performances insatisfaisantes

de réfrigération, un fonctionnement continu du compresseur et une durée de vie réduite

pour le réfrigérateur/congélateur.

- Cette zone de ventilation doit comporter une

ouverture qui donne dans la zone habitable

du véhicule

Entreposage

Lors de l'entreposage de réfrigérateurs/congélateurs

portatifs, s'assurer que rien (bagages, etc.) ne

bloque le réfrigérateur/congélateur lorsqu'il est en

marche (voir Art02219). S'assurer qu'un espace de

ventilation sufsant est fourni pour le réfrigérateur/

congélateur. Prévoir l'espace de ventilation dans

une zone qui permettra une convection naturelle

dans les serpentins du condenseur du réfrigérateur/

congélateur et autour du compresseur.

10 10

Art02218

Art02219

8

Conservation des produits alimentaires

Conserver les denrées fraîches dans des plats recouverts, des sacs en plastique, des

papillotes, etc. pour les empêcher de sécher et éviter les odeurs.

Conserver les surgelés pendant plusieurs jours s'ils peuvent rester complètement congelés.

NE PAS recongeler des surgelés qui ont décongelé. Les liquides se dilatent lorsqu'ils gèlent ;

par conséquent, ne pas congeler des liquides dans des récipients en verre car ces derniers

risqueraient alors de se briser.

Dégivrage

Il est normal que du givre s'accumule sur la cuve interne du réfrigérateur/congélateur. Un

réfrigérateur/congélateur trop givré risque de ne pas donner d'aussi bons résultats. Dégivrer

le réfrigérateur/congélateur aussi souvent que nécessaire.

AVERTISSEMENT : Ne pas utiliser d'objets coupants, de sèche-cheveux, de pistolet

thermique, etc. pour dégivrer le réfrigérateur/congélateur an de ne pas risquer

d'endommager l'intérieur de celui-ci.

- Placer l'interrupteur d'alimentation en position « OFF » (arrêt).

- Sortir tous les aliments du réfrigérateur/congélateur.

- Placer des serviettes sèches (etc.) à l'intérieur du réfrigérateur/congélateur pour

absorber l'excédent d'eau.

- Enlever les serviettes mouillées (etc.) et sécher l'intérieur du réfrigérateur/congélateur

- Remettre le réfrigérateur/congélateur en marche et régler la température.

- Remettre les aliments dans le réfrigérateur/congélateur.

Nettoyage

Il est conseillé de nettoyer le réfrigérateur/congélateur juste après l'avoir dégivré.

Nettoyer l'intérieur du réfrigérateur/congélateur aussi souvent que nécessaire pour éviter les

odeurs :

- Sortir tous les aliments du réfrigérateur/congélateur.

REMARQUE : Ne pas se servir de produits de nettoyage abrasifs, de produits chimiques

ou de tampons à récurer car ils risquent d'endommager l'intérieur du

réfrigérateur/congélateur.

- Laver l'intérieur du réfrigérateur/congélateur et le joint de la porte avec un mélange de

détergent liquide pour vaisselle et d'eau chaude.

- Rincer à l'eau propre et sécher.

9

Dépannage

Voyants Problème Solution

Le voyant d'alimentation

est allumé.

Le voyant d'erreur est

éteint.

Aucun problème. État de marche normal.

Le voyant d'alimentation

est éteint.

Le voyant d'erreur est

éteint.

Le réfrigérateur/

congélateur est hors

tension.

Vérier le fusible 10 A

à tube de verre qui se

trouve dans le corps de la

che pour allume-cigarette

du cordon d'alimentation.

Le voyant d'alimentation

est allumé. Le voyant

d'erreur clignote une fois.

La tension est incorrecte. Placer l'interrupteur du

réfrigérateur/congélateur

en position « OFF »

(arrêt), ou sélectionner de

nouveau la tension, ou

la tension alimentant le

réfrigérateur/congélateur

est basse.

* Lorsque le convertisseur

c.a/c.c. est employé

pour l’alimentation du

réfrigérateur/congélateur,

s’assurer que l’interrupteur

d’arrêt pour tension de

batterie insufsante est en

position 1 ou 3.

Le voyant d'alimentation

est allumé. Le voyant

d'erreur clignote deux fois.

Le courant est incorrect

(ou le courant alimentant

le ventilateur est

incorrect).

Vérier le ventilateur.

Le voyant d'alimentation

est allumé.

Le voyant d'erreur clignote

trois fois.

La vitesse du ventilateur

est incorrecte. La température ambiante

est supérieure à la

température normale de

fonctionnement ou la

prise d'air du réfrigérateur/

congélateur est obstruée.

Le voyant d'alimentation

est allumé. Le voyant

d'erreur clignote

constamment.

La température est

incorrecte. La température ambiante

est supérieure à la

température normale de

fonctionnement ou la

prise d'air du réfrigérateur/

congélateur est obstruée.

10

Caractéristiques techniques du réfrigérateur/congélateur

Modèle NRF-30 Modèle NRF-45 Modèle NRF-60

Contenance (brute) 7,9 gal (30 l) 11,8 gal (45 l) 15,6 gal (59 l)

Dimensions

(H x L x l)

15,6 po (397mm) x

22,0 po (560mm) x

15,7 po (400 mm)

16,9 po (430mm) x

25,5 po (650 mm) x

15,7 po (400 mm)

20,4 po (520) x

25,5 po (650 mm) x

15,7 po (400 mm)

Tension 12/24 V c.c. à ≤ 4,0 A

± 10 %

12/24 V c.c. à ≤ 5,0 A

± 10 %

12/24 V c.c. à ≤ 5,5 A

± 10 %

Consommation

moyenne

d'électricité

≤ 45 W + 15 % ≤ 50 W + 15 % ≤ 55 W + 15 %

Plage de

température

46 °F (8 °C) à ≥ 0 °F

(-18 °C)

(variable par

thermostat

électronique)

46 °F (8 °C) à ≥ 0 °F

(-18 °C)

(variable par

thermostat

électronique)

46 °F (8 °C) à ≥ 0 °F

(-18 °C)

(variable par

thermostat

électronique)

Poids Net : 39,6 lb (19 kg) Net : 44,0 lb (20 kg) Net : 49,6 lb (22.5 kg)

Fluide frigorigène R134a R134a R134a

Capacité de

réfrigération

Température de 0 °F

(-18 °C) en 2 heures

(dans les conditions

de marche normales

sous la charge

nominale)

Température de

3,2 °F (-16 °C) en

2 heures (dans les

conditions de marche

normales sous la

charge nominale)

Température de 3,2 °F

(-15 °C) en 2 heures

(dans les conditions

de marche normales

sous la charge

nominale)

Autres

caractéristiques

Tableau de

commande numérique

de température.

Le couple du

compresseur

et la vitesse du

ventilateur se règlent

automatiquement.

Tableau de

commande

numérique de

température.

Le couple du

compresseur

et la vitesse du

ventilateur se règlent

automatiquement.

Tableau de

commande numérique

de température.

Le couple du

compresseur

et la vitesse du

ventilateur se règlent

automatiquement.

11

Graphique de câblage

(Voir Art02278)

1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tableau d’utilisation et de commande

2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compresseur

3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Module de commande de compresseur

4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sonde de température

5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur

6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur d’arrêt pour tension insufsante

7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ventilateur

1

2

3

4

5

6

7

Art02278

-

DC 12V / 24V

S1 S3S2

SDTC+5V

F+

C

P

+

REFRIGERADOR/CONGELADOR

PORTÁTIL DE 12/24 VCC

NRF30

NRF45

NRF60

MANUAL DE INSTALACIÓN

Y DEL USUARIO

Información de servicio

En caso de necesitar servicio o piezas de repuesto, comuníquese con el Centro de ser-

vicio Norcold más cercano. Para encontrar un Centro de servicio Norcold autorizado en

su localidad, llame al Depto. de atención al cliente de Norcold al 800-543-1219 (opción

1) o visite nuestro sitio Web en www.norcold.com.

Depto. de atención al cliente de Norcold

Teléfono: 800-543-1219

Fax: 937-497-3183

Sitio Web: www.norcold.com

N° de modelo N° de serie

Printed in China

03/02/2011

N° de pieza 634244 G

2

Modelos CA/CC NORCOLD - Póliza de garantía limitada de

dos años

Durante dos años a partir de la fecha de compra original del equipo nuevo, siempre y cuando

se haya instalado correctamente y puesto en servicio y uso normal, Norcold, Inc. garantiza

que su equipo de refrigeración está libre de defectos en el material y fabricación.

Limitaciones de la garantía

1. Esta garantía es la única garantía para un refrigerador CA/CC de Norcold. Esta garantía

no cubre los artículos de cristal, bombillas eléctricas y fusibles reemplazables.

2. Esta garantía no cubre las piezas y conjuntos que hayan estado sujetos a maltrato,

instalación incorrecta, servicio anormal, daño durante el transporte, recarga del sistema

de enfriamiento, accidente, incendio, reparación indebida, alteración o abuso.

3. Independientemente de la naturaleza de la protección de garantía ofrecida o reclamada,

el período de garantía en ningún caso se extenderá más allá de dos años a contar de la

fecha original de compra del equipo nuevo.

Limitación de los recursos

1. La responsabilidad de NORCOLD bajo esta o cualquier garantía está limitada a la

reparación o reemplazo (a opción de NORCOLD) de la pieza o conjunto defectuoso.

2. En ningún caso y de ninguna manera será NORCOLD responsable bajo esta garantía

limitada de ningún otro cargo en absoluto, incluyendo sin estar limitado a cargos o

reclamos por mano de obra, pérdida de negocios, pérdida de tiempo, pérdida de

ganancias, pérdida de uso, o cualquier clase de daños incidentales o consecuentes,

comoquiera que se le denomine o describa. El recurso bajo esta garantía está limitado

a reparación o reemplazo.

3. Algunos estados no permiten la exclusión o limitación de daños incidentales o

consecuentes, por lo tanto es posible que la exclusión arriba mencionada no se aplique

a usted.

Denegación de otras garantías

Esta garantía es expresamente en lugar de cualquier otra garantía ya sea expresa o

implícita. Todas las demás garantías, expresas o implícitas, incluida cualquier garantía

de comerciabilidad o idoneidad para un propósito en particular, quedan por la presente

excluidas y denegadas.

Derechos legales

Esta garantía otorga al usuario ciertos derechos legales especícos, y es posible que el

usuario tenga otros derechos legales, los cuales varían de un estado a otro.

3

Información sobre seguridad

Lea este manual con mucha atención y comprenda el contenido antes de instalar el

refrigerado/congelador.

Sea consciente de los posibles riesgos de seguridad cuando vea el símbolo de alerta de

seguridad en el refrigerador/congelador y en este manual. Después del símbolo de alerta de

seguridad se encuentra una palabra que identica el peligro del riesgo. Lea atentamente las

descripciones de estas palabras para conocer completamente sus signicados. Están allí

para su seguridad.

ADVERTENCIA: Esta palabra signica un riesgo que, si no se toma en cuenta,

puede causar lesiones personales peligrosas, muerte o daño de propiedad grave.

PRECAUCIÓN: Esta palabra signica un riesgo que, si no se toma en cuenta, puede

causar lesiones personales leves o daño de propiedad grave.

N° de modelo y N° de serie

El número de modelo y número de serie se encuentran en una etiqueta ubicada en la

parte inferior del refrigerador/congelador.

Generalidades

Este refrigerador/congelador portátil está diseñado para usarse en vehículos tales como su

automóvil, embarcación, caravana o vehículo recreativo para el almacenamiento refrigerado

o congelado de alimentos, bebidas, medicinas, etc.

El refrigerador/congelador deberá colocarse sobre una supercie plana y rme. El

compresor tiene amortiguadores para permitir que el refrigerador/congelador funcione

durante el transporte.

Asegúrese que el refrigerador/congelador no esté expuesto a la luz solar directa y que

no se coloque cerca de una estufa a gas, un calefactor u otros artefactos que generen

calor. Evite colocar su refrigerador/congelador en un lugar donde podría ser salpicado

o rociado con agua accidentalmente ya que ésta podría introducirse al compartimiento

eléctrico del refrigerador/congelador.

Su refrigerador/congelador fue limpiado a fondo antes de salir de la fábrica. Sin embargo,

se recomienda limpiar el interior una vez más antes de usarlo. Limpie el interior con un

paño y agua tibia. Después pásele un paño seco.

Funcionamiento

El voltaje de la batería varía con el tipo de vehículo. La mayoría de los automóviles y

embarcaciones estadounidenses usan un sistema de 12 voltios. Se necesita una batería

de 12/24 voltios con negativo a tierra para hacer funcionar el refrigerador/congelador. Este

refrigerador/congelador funciona con corriente de 12/24 VCC de una batería en su automóvil,

embarcación, caravana, vehículo recreativo, etc. La circuitería del refrigerador/congelador

identica el voltaje de funcionamiento. El refrigerador/congelador funcionará en temperaturas

ambiente entre 14°F (-10°C) y 109°F (43°C) y a una humedad relativa máxima de 90%. El

refrigerador/congelador también funcionará de forma continua a un ángulo máximo de 20°

de desnivel.

4

ADVERTENCIA: Nunca almacene materiales combustibles cerca del refrigerador/

congelador. Si se almacenan materiales combustibles cerca del refrigerador/

congelador se crea un riesgo de seguridad y también disminuye la ventilación del

sistema de enfriamiento lo que perjudica el rendimiento del artefacto.

PRECAUCIÓN: No toque el forro u otras partes metálicas dentro del gabinete del

refrigerador/congelador con las manos húmedas porque pueden quedar congeladas

al refrigerador/congelador.

ADVERTENCIA: Siempre desconecte todas las fuentes de suministro eléctrico del

refrigerador/congelador cuando haga trabajos de mantenimiento de rutina. Pida que

el trabajo de servicio lo haga solamente un técnico calicado.

Encendido del refrigerador/congelador

1. Meta el extremo de enchufe cuadrado del

cordón eléctrico de CC en el conector de

CC del refrigerador/congelador (vea la

ilustración Art02215).

2. Meta el extremo de enchufe para

encendedor de cigarrillos del cordón

eléctrico de CC en el encendedor de

cigarrillos del vehículo.

3. Ponga el interruptor eléctrico en la posición

“ON” (encendido).

4. Ponga el interruptor de corte por batería descargada en la posición que desea.

- La posición 3 es la recomendada.

5. Cuando se usa el convertidor CA/CC para hacer funcionar el refrigerador/congelador,

asegúrese que el interruptor de corte por batería descargada está en la posición 1 ó 3.

- El refrigerador/congelador NO funciona si el interruptor de corte por batería

descargada está en la posición 2.

Interruptor

de corte

por batería

descargada

12 VCC 24 VCC

1voltaje de apagado 10,7 V -

voltaje de encendido 11,6 V

voltaje de apagado 22,6 V -

voltaje de encendido 24,0 V

2voltaje de apagado 11,6 V -

voltaje de encendido 12,5 V

voltaje de apagado 24,2 V -

voltaje de encendido 25,2 V

3voltaje de apagado 10,4 V -

voltaje de encendido 11,3 V

voltaje de apagado 21,8 V -

voltaje de encendido 23,2 V

I

O

ON

OFF

1 2 3

Switch off 10.7 V 11.6V 10.4V

Switch on 11.6V 12.5V 11.3V

12/24V = DC

Art02215

5

Ajuste de la temperatura

El tablero de ajuste de temperatura (vea la ilustración Art02216) tiene dos modos de

funcionamiento: el modo de ajuste de fábrica y el modo de ajuste con memoria. En ambos

modos, se puede ajustar los controles para mantener la temperatura, en la parte central del

refrigerador/congelador, entre -13°F (-25°C) y 108°F (42°C).

Mantenga pulsadas las teclas de echa

arriba y el botón SET (ajustar) por unos

cuantos segundos para cambiar la

indicación de temperatura entre grados

Fahrenheit (°F) y centígrados (°C).

Modo de ajuste de fábrica

Cada vez que se encienda el refrigerador/congelador, el ajuste de temperatura es 5°F

(-15°C). Si se desea cambiar el ajuste de temperatura:

- Mantenga oprimido el botón SET (ajustar) por 2 segundos.

- Mantenga oprimida la echa hacia arriba o hacia abajo hasta que aparezca la

temperatura deseada en la ventanilla.

- Suelte la echa hacia arriba o hacia abajo para seleccionar el ajuste de

temperatura.

Modo de ajuste con memoria

La primera vez que se enciende el refrigerador/congelador, el ajuste de temperatura es

5°F (-15°C). Si se desea cambiar el ajuste de temperatura:

- Mantenga oprimido el botón SET (ajustar) por 2 segundos.

- Mantenga oprimida la echa hacia arriba o hacia abajo hasta que aparezca la

temperatura deseada en la ventanilla.

- Suelte la echa hacia arriba o hacia abajo para seleccionar el ajuste de

temperatura.

- Mantenga oprimido el botón SET (ajustar) por 2 segundos.

- La próxima vez que se enciende el refrigerador/congelador, la temperatura estará

ajustada a este mismo valor, salvo que se elija cambiarlo.

NOTA: El refrigerador/congelador tiene un función de protección de retardo para evitar

la sobrecarga del vehículo durante el arranque. La temperatura indicada en la

ventanilla deberá cambiar dentro de los primeros 15 minutos de funcionamiento.

Cuando el refrigerador/congelador no está en uso, desenchufe el cordón eléctrico de CC del

encendedor de cigarrillos para evitar que la batería se descargue.

Art02216

▲ ▼

Set

Power

Error

° F

° C

6

El enfriamiento excesivo agota la batería de su vehículo

Cuando la temperatura ambiente es entre 70°F (21°C) y 90°F (32°C), mantenga la

temperatura ajustada a aproximadamente 40°F (4°C) para evitar la descarga excesiva de la

batería. Para hacer hielo, o guardar alimentos congelados, cambie el ajuste de temperatura

a aproximadamente 25°F (-4°C).

Revisión del nivel de carga de la batería

Si el voltaje de CC al refrigerador/congelador es menor que 10,7 voltios, el rendimiento de

enfriamiento del refrigerador/congelador disminuirá inmediatamente. Verique que la batería

esté completamente cargada.

Una batería completamente cargada dará una indicación de gravedad especíca entre 1,260

y 1,280. Se obtiene una mejor indicación de voltaje de la batería cuando el refrigerador está

encendido y el sistema de carga de la batería está apagado. Cargue la batería cuando la

gravedad especíca es menor que 1,200.

NOTA: NOTA: Nunca use un cargador de baterías o un recticador, etc. en lugar del adaptador

de encendedor de cigarrillos para hacer funcionar el refrigerador/congelador con

alimentación de CC. Estos dispositivos eléctricos causan altas uctuaciones de voltaje

o sobrevoltajes transitorios que pueden dañar el refrigerador/congelador.

Nunca use un inversor o convertidor comercial para hacer funcionar el refrigerador/

congelador con alimentación de CA. Estos dispositivos eléctricos no mantienen la

frecuencia constante que se necesita para el refrigerador/congelador.

Use un cargador rápido en la batería del vehículo únicamente si el interruptor

eléctrico está en la posición “OFF” (apagado). Si se usa un cargador rápido en la

batería mientras el interruptor eléctrico está encendido, se puede ocasionar daño

al refrigerador/congelador.

Información básica de la unidad de enfriamiento

La unidad de enfriamiento de su refrigerador/congelador Norcold genera calor. Es

indispensable extraer rápida y ecientemente este calor para que el refrigerador/congelador

brinde su rendimiento máximo de enfriamiento. Cuando el refrigerador/congelador está en

un espacio cerrado, la temperatura dentro de ese espacio aumenta rápidamente y reduce

el rendimiento de enfriamiento del refrigerador/congelador. El uso continuo a temperaturas

altas puede dañar el compresor y otros componentes del refrigerador/congelador.

Se necesita que el aire uya libremente (ventilación) a través del serpentín del condensador

del refrigerador/congelador para que funcione correctamente. Si bien los refrigeradores/

congeladores Norcold están hechos para funcionar en condiciones más severas que los

refrigeradores/congeladores de uso doméstico típicos, no se los debe usar a temperaturas

ambiente altas. Esto resultará en rendimiento deciente y alimentos echados a perder.

7

Principios básicos de la convección

Cuando se ventila un espacio cerrado, tome en consideración las características de la

convección natural, que el aire frío desciende y el aire caliente asciende. El diseño de

ventilación ideal usa convección natural y proporciona un paso para que el aire frío entre por

debajo del refrigerador/congelador y el aire caliente salga por encima del mismo. El diseño

del refrigerador/congelador permite que esto ocurra siempre y cuando exista una abertura de

ventilación encima de él. El calor generado por el refrigerador/congelador entonces puede

salir libremente del espacio cerrado en vez de quedar atrapado en su interior.

Ventilación para los refrigeradores/congeladores

portátiles Norcold

Para obtener el máximo rendimiento de enfriamiento y

el más bajo consumo de energía, observe las pautas

siguientes. Éstas son especialmente importantes cuando

el refrigerador/congelador está colocado debajo de un

mostrador o en un espacio cerrado.

- Verique que haya un espacio [10] de al menos

4 pulg (102 mm) desde las aberturas de ventilación

en cada lado del compartimiento del compresor

(vea la ilustración Art02218).

- Cuando se use el refrigerador/congelador en un

espacio cerrado tal como el sótano de un vehículo

recreativo, verique que haya al menos 48 pulg2 (310 cm2) de espacio de ventilación

encima del compartimiento del compresor. Menos de 48 pulg2 (310 cm2) de espacio de

ventilación resultará en rendimiento de refrigeración deciente, funcionamiento continuo

del compresor y una vida útil más corta del refrigerador/congelador.

- El espacio de ventilación debe estar abierto hacia el área habitable del vehículo

Almacenamiento

Cuando se almacena el refrigerador/congelador,

verique que no haya nada ninguna obstrucción

(maletas, etc.) alrededor del mismo mientras está

funcionando (vea la ilustración Art02219). Verique

que haya un espacio de ventilación adecuado hacia

el refrigerador/congelador. Ubique el espacio de

ventilación en un lugar que permita la convección

natural a través del serpentín del condensador del

refrigerador/congelador y alrededor del compresor.

10 10

Art02218

Art02219

8

Almacenamiento de alimentos

Guarde los alimentos frescos en platos cubiertos, bolsas de plástico, envueltos en papel de

aluminio, etc. para evitar que se sequen y también que se transeran olores de un alimento

guardado a otro.

Guarde los alimentos congelados por varios días siempre que permanezcan completamente

congelados. Si se deja que se los alimentos descongelen, NO intente volver a congelarlos.

Ya que los líquidos se expanden cuando se congelan, no los congele en envases de vidrio

porque éstos podrían quebrarse a causa de ello.

Descongelación

Es normal que se acumule escarcha en el revestimiento dentro del refrigerador/congelador.

El exceso de escarcha reduce el rendimiento de enfriamiento del refrigerador/congelador.

Descongele el refrigerador/congelador según sea necesario.

PRECAUCIÓN: No use objetos alados, un secador de pelo, una pistola de aire

caliente, etc. para descongelar el refrigerador/congelador. Se puede dañar el interior

del refrigerador/congelador.

- Ponga el interruptor eléctrico en la posición “OFF” (apagado).

- Saque todos los alimentos del refrigerador/congelador.

- Coloque toallas (etc.) secas dentro del refrigerador/congelador para absorber el agua

sobrante.

- Retire las toallas (etc.) mojadas y seque el interior del refrigerador/congelador.

- Encienda el refrigerador/congelador y ajuste la temperatura.

- Coloque los alimentos en el refrigerador/congelador.

Limpieza

Un buen momento para limpiar el refrigerador/congelador es inmediatamente después de

descongelarlo.

Limpie el interior del refrigerador/congelador tan a menudo como sea necesario para evitar

olores de los alimentos:

- Saque todos los alimentos del refrigerador/congelador.

NOTA: No use limpiadores abrasivos, productos químicos o esponjas de fregar porque

pueden dañar el interior del refrigerador/congelador.

- Lave el interior del refrigerador/congelador y la empaquetadura de la puerta con una

solución de agua tibia y detergente líquido para platos.

- Enjuague con agua limpia y seque.

9

Localización de averías

Luces indicadoras Problema Solución

La luz de alimentación

está iluminada.

La luz de error está

apagada.

Ningún problema. Condición de funcionamiento

normal.

La luz de alimentación

está apagada.

La luz de error está

apagada.

No llega energía

eléctrica al

refrigerador/

congelador.

Revise el cristal de 10 A en el

cuerpo del enchufe del cordón

eléctrico que se conecta al

encendedor de cigarrillos.

La luz de alimentación

está iluminada. La luz de

error destella una vez.

El voltaje es

incorrecto. Apague el refrigerador/congelador,

o vuelva a elegir el ajuste de

voltaje, o el voltaje al refrigerador/

congelador es bajo.

* Cuando se usa el convertidor

CA/CC para hacer funcionar el

refrigerador/congelador, asegúrese

que el interruptor de corte por

batería descargada está en la

posición 1 ó 3.

La luz de alimentación

está iluminada. La luz de

error destella dos veces.

La corriente

es incorrecta

(o la corriente

al ventilador es

incorrecta).

Revise el ventilador.

La luz de alimentación

está iluminada.

La luz de error destella

tres veces.

La velocidad del

ventilador es

incorrecta.

La temperatura ambiente

es superior a la temperatura

normal de funcionamiento, o la

abertura de admisión de aire

del refrigerador/congelador

está obstruida.

La luz de alimentación

está iluminada. La luz de

error destella de forma

continua.

La temperatura

es incorrecta. La temperatura ambiente

es superior a la temperatura

normal de funcionamiento, o la

abertura de admisión de aire

del refrigerador/congelador

está obstruida.

10

Especicaciones del refrigerador/congelador

Modelo NRF-30 Modelo NRF-45 Modelo NRF-60

Capacidad

(bruta)

7,9 gal (30 l) 11,8 gal (45 l) 15,6 gal (59 l)

Dimensiones

(al x l x an)

15,6 pulg (397 mm) x

22,0 pulg (560 mm) x

15,7 pulg (400 mm)

16,9 pulg (430 mm) x

25,5 pulg (650 mm) x

15,7 pulg (400 mm)

20,4 pulg (520 mm) x

25,5 pulg (650 mm) x

15,7 pulg (400 mm)

Voltaje 12/24 VCC a ≤4,0 A

± 10%

12/24 VCC a ≤5,0 A

± 10%

12/24 VCC a ≤5,5 A

± 10%

Consumo

de energía

promedio

≤45 W + 15% ≤50 W + 15% ≤55 W + 15%

Gama de

temperatura

46°F (8°C) a ≥0°F

(-18°C)

(variable mediante

termostato

electrónico)

46°F (8°C) a ≥0°F

(-18°C)

(variable mediante

termostato

electrónico)

46°F (8°C) a ≥0°F

(-18°C)

(variable mediante

termostato

electrónico)

Peso Neto: 39,6 lb (19 kg) Neto: 44,0 lb (20 kg) Neto: 49,6 lb (22,5

kg)

Refrigerante R134a R134a R134a

Capacidad de

refrigeración

Temperatura de 0°F

(-18°C) en 2 horas

(en condiciones

de funcionamiento

normales con carga

nominal)

Temperatura de 3,2°F

(-16°C) en 2 horas

(en condiciones

de funcionamiento

normales con carga

nominal)

Temperatura de 3,2°F

(-15°C) en 2 horas

(en condiciones

de funcionamiento

normales con carga

nominal)

Otras

características

Tablero de control

de temperatura

digital. Ajuste

automático de par

motor del compresor

y velocidad del

ventilador.

Tablero de control

de temperatura

digital. Ajuste

automático de par

motor del compresor

y velocidad del

ventilador.

Tablero de control

de temperatura

digital. Ajuste

automático de par

motor del compresor

y velocidad del

ventilador.

11

Diagrama de alambrado

(vea la ilustración Art02278)

1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tablero de uso y control

2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compresor

3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Unidad de control del compresor

4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sensor de temperatura

5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interruptor

6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interruptor de corte por voltaje bajo

7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ventilador

1

2

3

4

5

6

7

Art02278

-

DC 12V / 24V

S1 S3S2

SDTC+5V

F+

C

P

+
