User manual_module
Confidential
OLYMPUS
1/13
WYAAAVDXA
-
O
1
Bluetooth® + Wireless LAN Module
IEEE802.11b/g/n
Bluetooth® 3.0
WYAAAVDXA-O1
Please note that this manual should not be provided to end-users.
（１）Scope
適用
This manual (“Manual”) applies to the hybrid IC “WYAAAVDXA-O1” for use Wireless LAN and
Bluetooth® Module (“Product”) manufactured under the name of OLYMPUS IMAGING. CORP. (“OLYMPUS”)
本取扱説明書は、オリンパスイメージング(“弊社”)の名のもとに製造される Wireless LAN, Bluetooth®用ハ
イブリッド IC “WYAAAVDXA-O1” (“本製品”)に適用する。
（２）Description
内 容
① Part Number : WYAAAVDXA-O1
品 名 : WYAAAVDXA-O1
② Function : Radio frequency transceiver Module (IEEE802.11bgn ,Bluetooth®3.0 s standard conformity)
機 能 : 無線通信モジュール（IEEE802.11bgn
規格準拠）（Bluetooth®3.0
規格準拠）
③ Application : IC recorder
用 途 : IC レコーダー
④ Structure : Hybrid IC loaded with silicon and Gallium arsenide monolithic semiconductor
構 造 : ガリウムヒ素 モノリシック半導体を用いた混成集積回路
Containment of hazardous substance in this Product
*This product conforms to RoHS Directive (2002/95/EC).
本製品内の環境物質含有
*RoHS 指令(2002/95/EC)に適合しています。

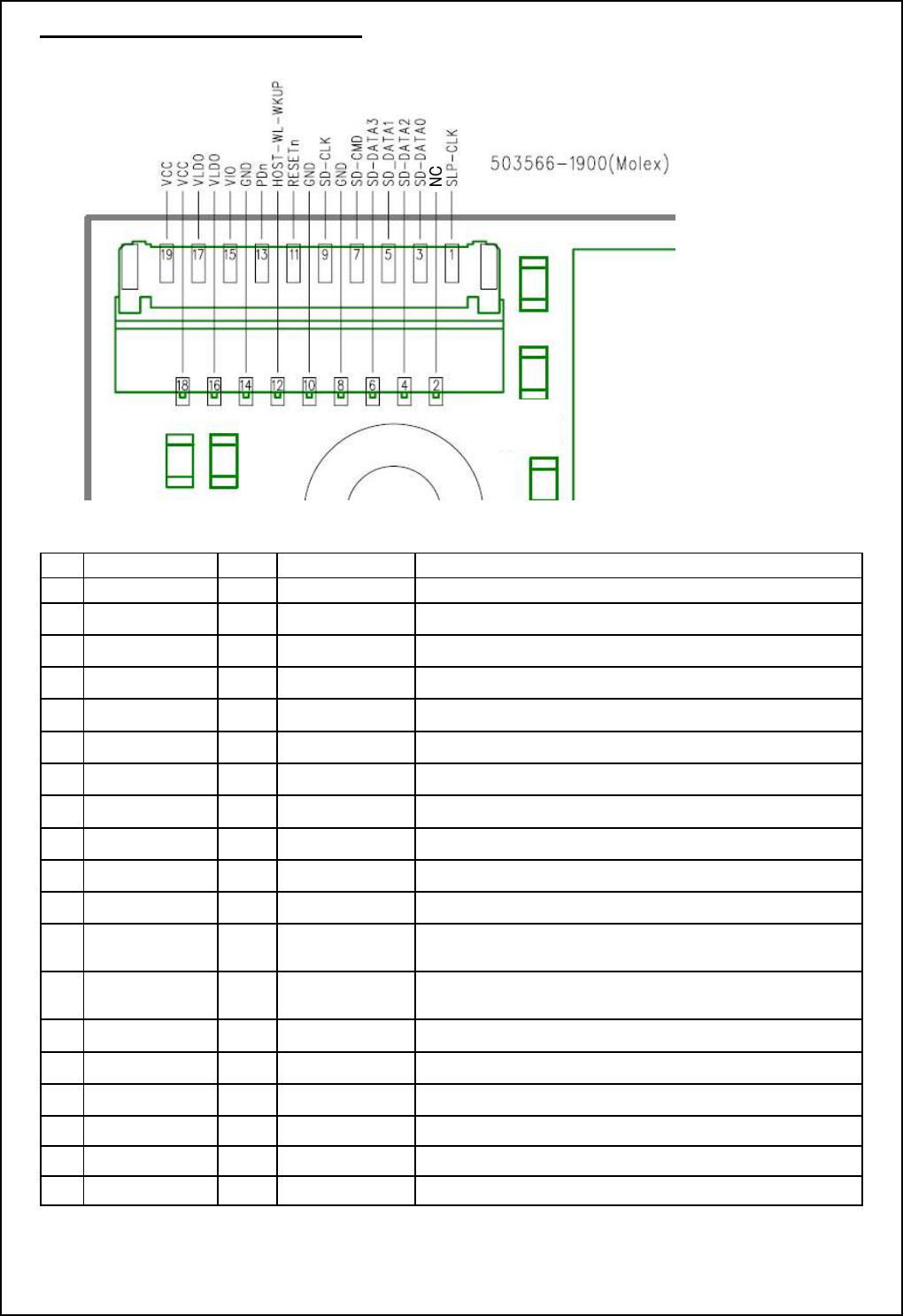

⑤ Terminal : Data input-output : 19pin FPC Connector
503566-1900 (MOLEX)
電 極 : データ入出力 : 19 ピン FPC コネクタ
503566-1900 (MOLEX)

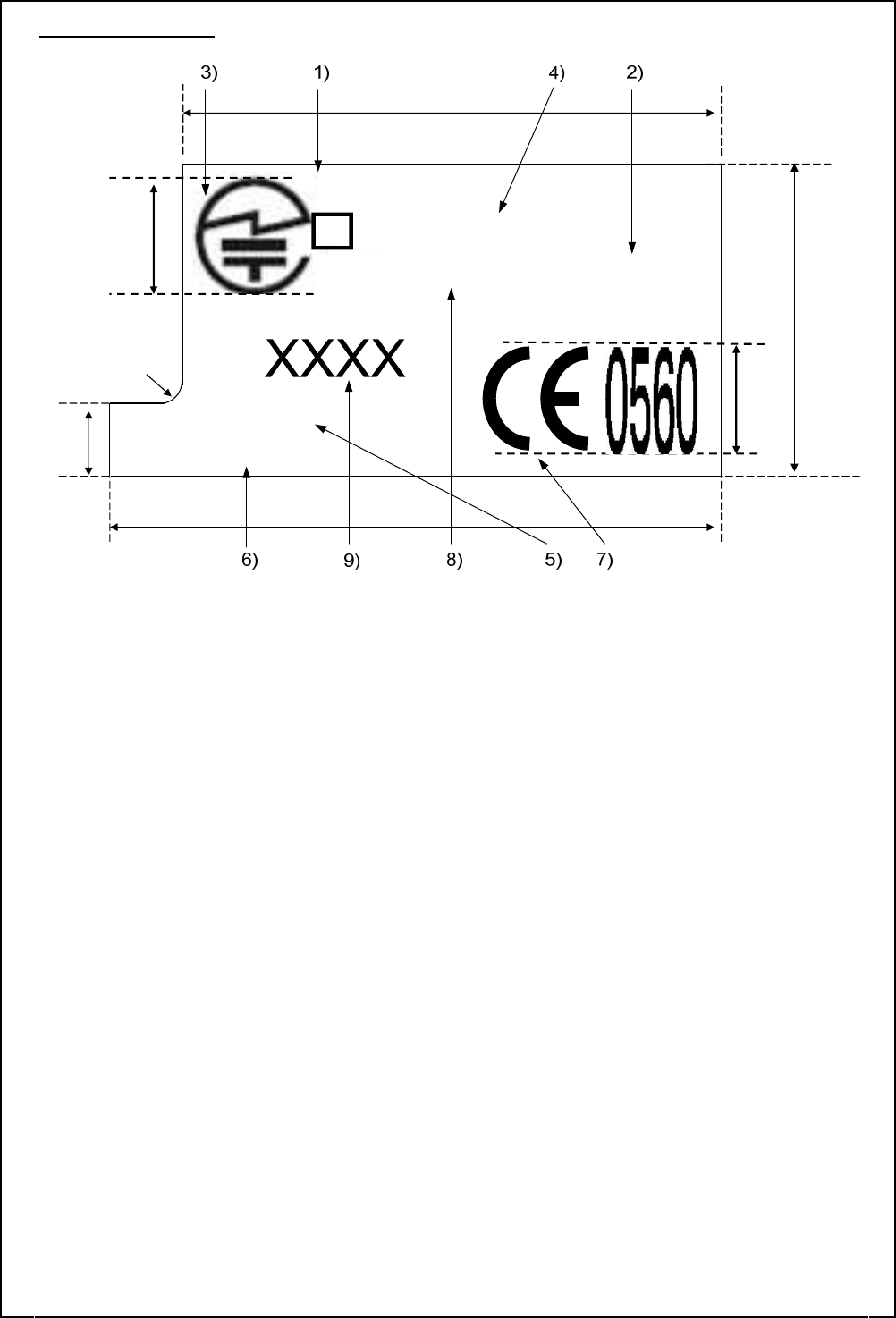

⑥ Appearance: Label on the bottom side
外 装 : 無外装
基板裏面にラベル貼付
2/13
⑦ Notes :
その他 :
a. Limitation of Warranty
保証
i) OLYMPUS provides warranties only if the Product is operated under the condition set forth in this
Specification.
Please note that OLYMPUS shall not be liable for any defect and/or malfunction arising from use of the
Product under the terms and conditions other than the operating conditions hereof. In addition when this
Product is used under environmental conditions such as over voltage which are not guaranteed, it may be
destroyed in short mode. To ensure the security of customer’s product, please add an extra fuse or/and a
protection circuit for over voltage.
本製品の保証使用条件は本仕様書の通りです。
本保証条件以外の条件で御使用になった結果発生した不良・不具合につきましては、弊社は責任を負い
兼ねますので御了承下さい。また､過電圧等本保証条件以外の条件で御使用になった場合､ショートモー
ドで破壊する場合があります。安全性の確保のために、フューズや過電流保護回路等の追加をお願い致
します。
ii) This Product is designed for use in products which comply with IEEE802.11bgn ,Bluetooth®Specifications.
OLYMPUS disclaims and is not responsible for any liability concerning infringement by this Product under
any intellectual property right owned by third party in case the customer uses this Product in any product
which does not comply with IEEE802.11bgn ,Bluetooth® Specifications (the “non-complying products”).
Furthermore, OLYMPUS warrants only that this Product complies with this Specification and does not grant
any other warranty including warranty for application of the non-complying products.
本製品はIEEE802.11bgn, ,Bluetooth®の規格に従って製造された製品であり、本製品の用途がIEEE8
02.11bgn, Bluetooth®規格以外もしくは当該規格に従わない製品への使用の場合、弊社は第三者の知
的財産権の侵害に基づくいかなる責任を負いません。また、弊社は本製品が本仕様書に準拠するこ
とのみを保証するもので、上記IEEE802.11bgn, Bluetooth®規格外製品への応用についての保証等い
かなる保証を行うものではありません。
b. Instruction for Use (CAUTION)
使用上の注意事項
i) Because Product is not designed for radiation durability, please refrain from exposing Product to radiation in
the use.
本製品は、耐放射線設計をしておりませんので、放射線のストレスを受ける環境下での使用は避
けて下さい。
ii) Communication between this Product and other might not be established nor maintained depending upon
radio environment or operating condition of this Product and other products with wireless technology.
本製品と本製品又は他製品の通信は、周囲の電波環境及び機器環境により確立又は維持し難くな
ることがあります。
iii) This Product operates in the unlicensed ISM band at 2.4GHz. In case this Product is used around the other
wireless devices which operate in same frequency band of this Product, there is a possibility that interference
occurs between this Product and such other devices. If such interference occurs, please stop the operation of
other devices or relocate this Product before using this Product or do not use this Product around the other
wireless devices.
本製品は 2.4GHz 帯の周波数を使用しています。本製品を本製品と同じ周波数を使用した他の無
線機器の周辺でご使用になりますと、本製品とかかる他の無線機器との間で電波干渉が発生する
可能性があります。電波干渉が発生した場合、他の無線機器を停止するか、本製品の使用場所を
変えるなど電波干渉の生じない環境でご使用下さい。
3
/13
iv) This Product mentioned in this Specification is manufactured for use in IC recorder. Before using this
product in any special equipment (such as medical equipment, space equipment, air craft, disaster
prevention equipment), where higher safety and reliability are duly required, the applicability suitability, or
fitness for particular purpose of this Product must be fully evaluated by the customer at its sole risk to ensure
correct and safety operation of those special equipments. Also, evaluation of the safety function of this
Product even for use in general electronics equipment shall be thoroughly made and when necessary, a
protective circuit shall be added in design stage, all at the customer’s sole risk.
本仕様書に記載されている本製品は、IC レコーダー用として製造されております。従って、高度
の安全性や信頼性が求められる医療用機器、宇宙用機器、あるいは防災機器等にお使いになると
きには、本製品の適用可能性、相応性、特定目的に対する適合性をお客様の独自の責任で十分に
評価、検討され、御判断下さい。又、一般機器において御使用になる場合にも、お客様の独自の
責任で十分な安全性評価を実施され、必要に応じて設計時に保護回路等を追加してください。
v) Japan Regulatory Information
日本規制情報
This product with a specific antenna is a radio system approved for Type Approval.
Please follow the instructions below on designing your product.
本製品は、特定アンテナとの組み合わせにおいて工事設計認証を受けた無線設備です。
御社製品に搭載される場合、下記内容を遵守願います。
a) This module is certified by Type Approval as the device which has SDIO Interface.
Please do not use other purposes except that of certified.
Please contact OLYMPUS for more details of purposes of this product.
本モジュールの用途は、SDIO インターフェイスを持つ装置として工事設計認証を受けていま
す。規定されている用途以外の機器へは使用しないで下さい。
用途の詳細につきましては、弊社までお問い合わせ願います。
b) Please notify clearly below sentences, on your product or in the product manual.
御社製品あるいはマニュアルに下記文言を明示願います。
This product has a radio system which was approved as a radio station in a low power data
communication system based on the Radio Law.
Name of the radio system: 001-A03429
本製品には、電波法に基づく小電力データ通信システムの無線局として、工事設計認証を受け
た無線設備を内蔵しています。
無線設備名：001-A03429
vi) IC Regulatory Information
IC 規制情報
a) This device complies with Industry Canada licence-exempt RSS standards.
Operation is subject to the following two conditions: (1) this device may not cause
interference, and (2) this device must accept any interference, including interference that may
cause undesired operation of the device.
Le present appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisee aux deux conditions suivantes : (1) l'appareil ne
doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioelectrique subi, meme si le brouillage est susceptible d'en compromettre le fonctionnement.
本装置はIC ライセンスを免除された RSS 標準に準じております。
動作は下記の 2条件に従います。
(1) 本装置は、妨害波の原因とはなりません。
(2) 本装置は、好ましくない装置動作の原因となるどのような妨害波を受信した場合も受け入れま
す。
4/13
b) This product is certified as type of the portable device with Industry Canada in the specific
host platform only. To maintain compliance with SAR requirement, please use within
specification of this product. Please refer the following for more details.
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.47
Body-worn :1.13
Ce produit est certifié comme l’appareil portable avec industrie Canada seulement pour les
plat-forme specifique. Pour maintenir l’acquiescement à l’exigence de SAR, utilisez dans
specification de ce produit. Faites référence à suivre pour les details.
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.47
Body-worn :1.13
本製品はセットのプラットフォームを限定することで、ポータブルデバイスとして認証を受けて
おります。本製品を組み込む際には SAR 要件遵守の為、本製品の仕様範囲内で使用下さい。詳
細については下記を参照下さい。
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.47
Body-worn :1.13
c) Please notify certified ID by either one of the following method on your product.
Specifiez ID certifiée dans votre produit par une de méthode suivante.
本製品を組み込む製品には、認証ID を下記いずれかの方法で記載をお願いします。
-Contains Transmitter module IC : 4763E-A01
-Contains IC : 4763E-A01
d) Please include following or similar statement into user manual of your host equipment
installs this product. The statement in French should be available for the user manual in
Canadian area.
Incluez suivre ou déclaration semblable dans utilisateur manuel de votre matériel de l'hôte
installe ce produit, s'il vous plaît. La déclaration en français devrait être disponible pour
l'utilisateur manuel dans région canadienne.
本製品を組込むホスト装置のユーザーマニュアルへ、以下もしくは同様の文章の記載をお願いし
ます。カナダ向けユーザーマニュアルでは、フランス語での表記が要求されます。
d)-1.
DS-F1 is equipped with WLAN / Bluetooth device with IC and FCC ID:
-FCC ID: YSKA01
-IC: 4763E-A01
DS-F1 est équipé d'un appareil WLAN / Bluetooth avec l'identifiant FCC et Canada suivant:
-FCC ID: YSKA01
-IC: 4763E-A01
DS-F1 は以下 認証ID 取得済みWLAN/Bluetooth 装置を搭載しています：
-FCC ID: YSKA01
-IC: 4763E-A01
5/13
d)-2.
(1)This device may not cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.
(1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout
brouillage
radiolectrique subi, mme si le brouillage est susceptible d'en compromettre le
fonctionnement.
(1)本装置は、有害な妨害波の原因とはなりません。
(2)本製品は好ましくない装置作動の原因となる、どのような妨害波を受信した場合も受け入れます。
d)-3.
DS-F1 with the WLAN/Bluetooth device has been tested to SAR and complies to FCC and IC
exposure requirements for portable devices. SAR testing has been done at distance of 0 cm
from the body.
DS-F1 avec l'appareil W-LAN/Bluetooth a été testé aux SAR et est conforme aux exigences des
FCC et IC exposition pour les appareils portables.
Le test SAR a été fait à distance de 0cm du corps.
DS-F1 はWLAN/Bluetooth 装置を搭載しており、SAR 試験を実施し、ポータブル装置における
FCC、及び IC 人体被ばく要求に適合しました。SAR 試験は人体から 0㎝の距離で実施されまし
た。
vii) FCC Regulatory Information
FCC 規制情報
a) This device complies with part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
本装置はFCC 規則第15 章に準拠しています。動作は下記の 2条件に従います。
(1) 本装置は有害な妨害波の原因とはなりません。
(2) 本装置は好ましくない装置動作の原因となるどのような妨害波を受信した場合も受け入れます。
b) CAUTION: changes or modifications not expressly approved by the party responsible for
compliance could void the use’s authority to operate the equipment
適合に責任を持つ当事者によって承認されていない変更や改造は、装置運用の認定が無効となります。
c) This product is certified as type of the portable device with the FCC Rules in the specific host
platform only. To maintain compliance with SAR requirement, please use within specification
of this product. Please refer the following for more details.
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.47
Body-worn :1.13
本製品はセットのプラットフォームを限定することで、ポータブルデバイスとして認証を受けておりま
す。本製品を組み込む際にはSAR要件遵守の為、本製品の仕様範囲内で使用下さい。詳細については下記
をご参照下さい。
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.47
Body-worn :1.13
6/13
d) Please notify certified ID by either one of the following method on your product.
本製品を組み込む製品には、認証ID を下記いずれかの方法で記載をお願いします。
-Contains Transmitter Module FCC ID: YSKA01
-Contains FCC ID: YSKA01
e ) C A U T I O N : T o m a i n t a i n c o m p l i a n c e w i t h F C C ’ s R F e x p o s u r e g u i d e l i n e s , u s e o n l y t h e
s u p p l i e d
antenna.Unauthorized antenna, modification, or attachments could damage the transmitter
and may violate FCC regulations.
注意事項：FCC のRF 被ばくガイドラインへの適合維持の為、供給されたアンテナのみを使用し
てください。
許可されないアンテナ、改修、取り付けは、送信機を損傷し、FCC 規定違反となる可能性が御座
います。
f) Please include following or similar statement into user manual of your host equipment installs
this product.
本製品を組込むホスト装置のユーザーマニュアルへ、以下もしくは同様の文章の記載をお願いし
ます。
f)-1.
DS-F1 is equipped with WLAN/Bluetooth device with IC and FCC ID:
-FCC ID: YSKA01
-IC: 4763E-A01
DS-F1 は以下 認証ID 取得済みWLAN/Bluetooth 装置を搭載しています：
-FCC ID: YSKA01
-IC: 4763E-A01
f)-2.
(1)This device may not cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.
(1)本装置は、有害な妨害波の原因とはなりません。
(2)本製品は好ましくない装置作動の原因となる、どのような妨害波を受信した場合も受け入れます。
f)-3.
DS-F1 with the WLAN/Bluetooth device has been tested to SAR and complies to FCC and IC
exposure requirements for portable devices. SAR testing has been done at distance of 0 cm
from the body.
DS-F1 はWLAN/Bluetooth 装置を搭載しており、SAR 試験を実施し、ポータブル装置における
FCC、及び IC 人体被ばく要求に適合しました。SAR 試験は人体から 0㎝の距離で実施されまし
た。
7/13
f)-4.
CAUTION: To maintain compliance with FCC’s RF exposure guidelines, use only the
supplied antenna.
Unauthorized antenna, modification, or attachments could damage the transmitter and may
violate FCC regulations.
注意事項：FCC のRF 被ばくガイドラインへの適合維持の為、供給されたアンテナのみを使用し
てください。
許可されないアンテナ、改修、取り付けは、送信機を損傷し、FCC 規定違反となる可能性が御座
います。
viii) CE Regulatory Information
CE 規制情報
a) Compliance with Human Exposure requirement has been demonstrated as condition follows.
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.166
Body-worn :0.331
以下の条件において Human Exposure の要求への適合を確認しています。
Model. No. 1gSAR[W / kg] (MAX)
DS-F1 Head :0.166
Body-worn :0.331
b)Every host equipments installing this product need to conduct SAR test and demonstrate
compliance with human exposure requirement before use.
本製品を組み込むホスト装置は、SAR 試験を実施し、Human Exposure の要求に適合していること
を確認し、使用してください。
c)OLYMPUS declares that this product is in compliance with the essential requirements and
other relevant provisions of Directive 1999/5/EC.
弊社は、本製品 WYAAAVDXA-O1 は 1999/5/EC 指令 (R&TTE 指令)に定められる必須要件、及び
関連条項に適合している事を宣言します。
8/13
Българин
[Bulgarian]
С настоящето [OLYMPUS] декларира, че [WYAAAVDXA-O1] отговаря на съществените
изисквания и другите приложими изисквания на Директива 1999/5/ЕС.
Česky
[Czech]
[OLYMPUS] tímto prohlašuje, že tento [WYAAAVDXA-O1] je ve shodě se základními požadavky a
dalšími příslušnými ustanoveními směrnice 1999/5/ES.
Dansk
[Danish]
Undertegnede [OLYMPUS] erklærer herved, at følgende udstyr [WYAAAVDXA-O1] overholder de
væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.
Deutsch
[German]
Hiermit erklärt [OLYMPUS], dass sich das Gerät [WYAAAVDXA-O1] in Übereinstimmung mit
den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie
1999/5/EG befindet.
Eesti
[Estonian]
Käesolevaga kinnitab [OLYMPUS] seadme [WYAAAVDXA-O1] vastavust direktiivi 1999/5/EÜ
põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele.
English
Hereby, [OLYMPUS], declares that this [WYAAAVDXA-O1] is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.
Español
[Spanish]
Por medio de la presente [OLYMPUS] declara que el [WYAAAVDXA-O1] cumple con los requisitos
esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Ελληνική
[Greek]
ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ [OLYMPUS] ∆ΗΛΩΝΕΙ ΟΤΙ [WYAAAVDXA-O1] ΣΥΜΜΟΡΦΩΝΕΤΑΙ
ΠΡΟΣ ΤΙΣ ΟΥΣΙΩ∆ΕΙΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ∆ΙΑΤΑΞΕΙΣ ΤΗΣ Ο∆ΗΓΙΑΣ
1999/5/ΕΚ.
Français
[French]
Par la présente [OLYMPUS] déclare que l'appareil [WYAAAVDXA-O1] est conforme aux
exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Italiano
[Italian]
Con la presente [OLYMPUS] dichiara che questo [WYAAAVDXA-O1] è conforme ai requisiti
essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
Latviski
[Latvian]
Ar šo [OLYMPUS] deklarē, ka [WYAAAVDXA-O1] atbilst Direktīvas 1999/5/EK būtiskajām
prasībām un citiem ar to saistītajiem noteikumiem.
Lietuvių
[Lithuanian]
Šiuo [OLYMPUS] deklaruoja, kad šis [WYAAAVDXA-O1] atitinka esminius reikalavimus ir kitas
1999/5/EB Direktyvos nuostatas.
Nederlands
[Dutch]
Hierbij verklaart [OLYMPUS] dat het toestel [WYAAAVDXA-O1] in overeenstemming is met de
essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
Malti
[Maltese]
Hawnhekk, [OLYMPUS], jiddikjara li dan [WYAAAVDXA-O1] jikkonforma mal-ħtiġijiet essenzjali
u ma provvedimenti oħrajn relevanti li hemm fid-Dirrettiva 1999/5/EC.
Magyar
[Hungarian]
Alulírott, [OLYMPUS] nyilatkozom, hogy a [WYAAAVDXA-O1] megfelel a vonatkozó alapvetõ
követelményeknek és az 1999/5/EC irányelv egyéb elõírásainak.
Polski
[Polish]
Niniejszym [OLYMPUS] oświadcza, że [WYAAAVDXA-O1] jest zgodny z zasadniczymi wymogami
oraz pozostałymi stosownymi postanowieniami Dyrektywy 1999/5/EC.
Português
[Portuguese]
[OLYMPUS] declara que este [WYAAAVDXA-O1] está conforme com os requisitos essenciais e
outras disposições da Directiva 1999/5/CE.
Român
[Romanian]
Prin prezenta, [OLYMPUS], declară că aparatul [WYAAAVDXA-O1] este în conformitate cu
cerinţele esenţiale şi cu alte prevederi pertinente ale Directivei 1999/5/CE.
Slovensko
[Slovenian]
[OLYMPUS] izjavlja, da je ta [WYAAAVDXA-O1] v skladu z bistvenimi zahtevami in ostalimi
relevantnimi določili direktive 1999/5/ES.
Slovensky
[Slovak]
[OLYMPUS] týmto vyhlasuje, že [WYAAAVDXA-O1] spĺňa základné požiadavky a všetky príslušné
ustanovenia Smernice 1999/5/ES.
Suomi
[Finnish]
[OLYMPUS] vakuuttaa täten että [WYAAAVDXA-O1] tyyppinen laite on direktiivin 1999/5/EY
oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.
Svenska
[Swedish]
Härmed intygar [OLYMPUS] att denna [WYAAAVDXA-O1] står I överensstämmelse med de
väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.
9/13
Absolute maximum ratings
Rating
Item Symbol Min. Typ. Max.
Unit Remark
Supply voltage1 VCC -0.3 5.0
Supply voltage2 VIO -0.3 4.0
Supply voltage3 VLDO -0.3 5.0
V
Storage temperature range Tstg -30 100 Degrees C
Operation temperature range Topr -10 25 80 Degrees C
Recommendation operating range
Rating
Item Symbol Min. Typ. Max. Unit Remark
Supply voltage1 VCC 3.0 3.3 3.6
Supply voltage2 VIO 1.62/2.97
1.8/3.3 1.98/3.63
Supply voltage3 VLDO 2.1 3.3 3.6
V
10/13

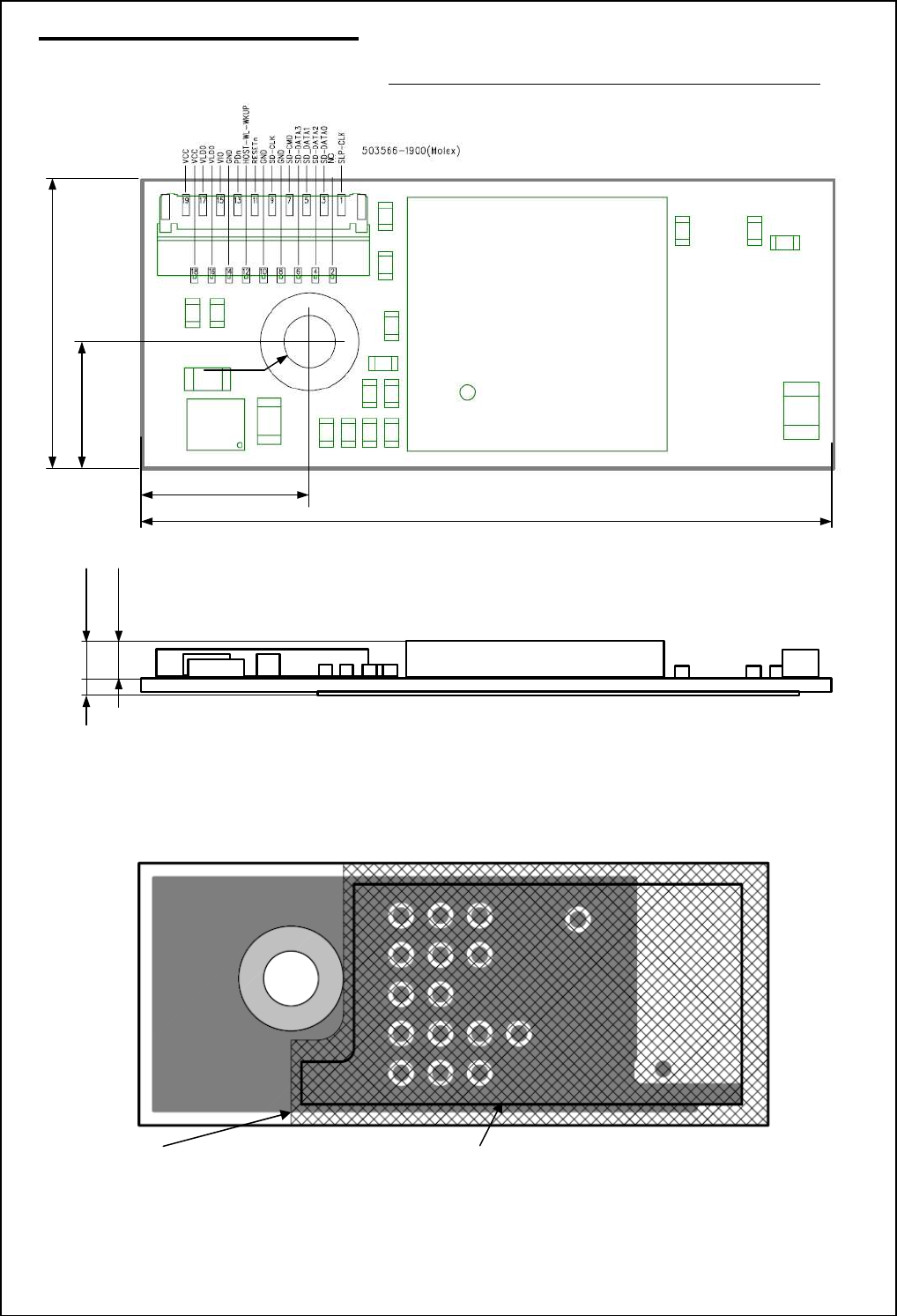

Outline ・
・・
・ Appearance
Unit: mm, Tolerances unless otherwise specified: ±0.2mm
10
24
Φ1.8±0.1
5.8±0.1
4.4±0.1
1.4(MAX)
2.1(MAX)
Label aria(bottom view)
Label outline
Label aria
WYSBCVGX
A
XXXX
11/13
Label outline
FCC ID : YSKA01
FCC ID : YSKA01FCC ID : YSKA01
FCC ID : YSKA01
IC : 4763E
IC : 4763EIC : 4763E
IC : 4763E-
--
-A01
A01A01
A01
R
001
001001
001-
--
-A03429
A03429A03429
A03429
Made in CHINA
Made in CHINAMade in CHINA
Made in CHINA OLYMPUS
OLYMPUSOLYMPUS
OLYMPUS
IMAGING CORP.
IMAGING CORP.IMAGING CORP.
IMAGING CORP.
14.8mm
8.6mm
16.8mm
2.0mm
R0.5mm
3mm
MODEL : WYAAAVDXA
MODEL : WYAAAVDXAMODEL : WYAAAVDXA
MODEL : WYAAAVDXA-
--
-O1
O1O1
O1
3mm
Material：PET / Label color ：White / Printing ：Black
材質 ：PET / ラベル色 ：白 / 印字 ：黒
Indication Label description
1) Model ：WYAAAVDXA-O1
2) Manufacture ：OLYMPUS IMAGING CORP.
3) Japan logo mark ：Specified logo mark
4) Japan ID ：001-A03429
5) IC ID ：4763E-A01
6) FCC ID ：YSKA01
7) R&TTE CE mark ：Specified CE mark CE0560
8) Country of origin ：Made in CHINA
9) Product Lot number ：XXXX(Year, month, date and Classification)
12/13
Terminal layout drawing
No.
Pin Name I/O I/O Vol-lvl Description
1 SLP_CLK I 1.8V
Sleep clock input (32.768kHz)
2 NC - - No Connect
3 SD_DATA0 I/O VIO SDIO DATA0
4 SD_DATA2 I/O VIO SDIO DATA2
5 SD_DATA1 I/O VIO SDIO DATA1
6 SD_DATA3 I/O VIO SDIO DATA3
7 SD_CMD I/O VIO SDIO Command
8 GND - GND GND
9 SD_CLK I VIO SDIO CLOCK
10
GND - GND GND
11
RESETn I VIO Reset (active low). Pulled up to VIO.
12
HOST-WL-WKU
P O VIO WLAN -> Host wakeup
13
PDn I VIO Power Down (H: normal operation, L: power down).
Pulled up to VIO.
14
GND - GND GND
15
VIO I VIO 1.8V/3.3V I/O Power Supply
16
VLDO I VLDO LDO Supply Voltage
17
VLDO I VLDO LDO Supply Voltage
18
VCC I VCC Main Supply Voltage
19
VCC I VCC Main Supply Voltage
(TOP VIEW)
13/13
