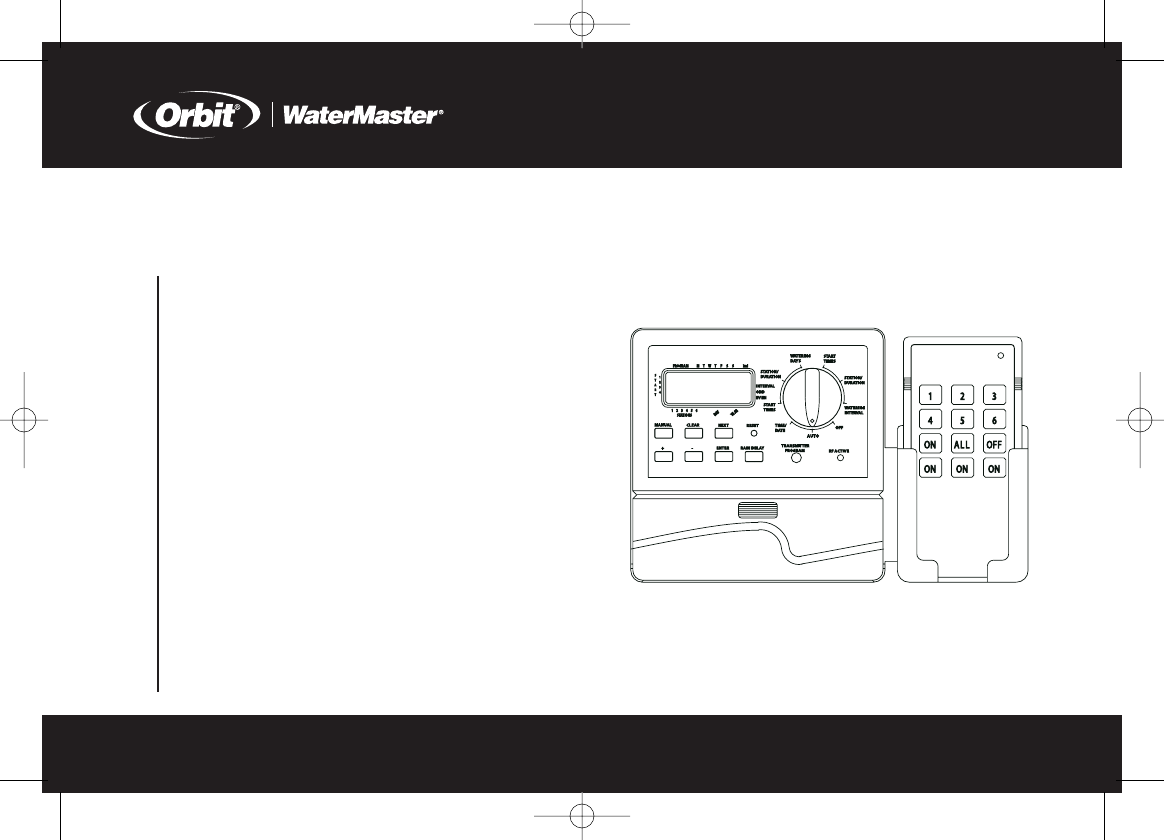

Thank you for selecting an Orbit®Sprinkler Controller. Orbit®designers

have combined the simplicity of mechanical switches with the accuracy

of digital electronics to give you a Controller that is both easy to program

and extremely versatile. The Orbit®Controller provides convenience and

flexibility, letting you run a fully automatic, semi-automatic, or a manual

watering program for all your watering needs. This Controller also adds

the convenience and flexibility of, wireless remote control.

Please read this manual completely before you begin to program and use

the Controller. A few of the most notable design features include:

Arm Chair Programmable

By inserting two AA alkaline batteries you may program the timer prior to

installing it in its permanent location.

Wireless Remote Control

With the use of the wireless remote transmitter, the Controller can be

operated via wireless remote control, up to 200 feet from the controller.

You may initiate a manual watering cycle of 2, 10, 30 or 60 minutes for all

or any individual station. This feature is useful for maintenance, repairs

and system start-up and shut-down. The Controller allows up to 6 inde-

pendent transmitters. The convenient LED light on the Controller face

verifies wireless transmission.

Fail-Safe Program/Non-Volatile Program Memory

If the Timer loses AC power, the existing program will not be lost. After

the AC power returns, the Timer will recall the last program into memory

and there will be no need to re-program. If both the AC power is lost and

the batteries are dead or missing, the user will only need to reset the time

and date; all other program settings are held in non-volatile memory, and

there is no need for re-entry.

Fuse

The 0.75 amp slow-blow fuse provides circuit protection. For replace-

ment, use WaterMaster 0.75 amp fuse or equivalent.

Features of the Timer

1. Reset Button

The reset button clears the time and date but does not remove the factory

installed fail-safe program. To prevent an accidental reset, the button is

recessed into the panel and must be pressed with a small pointed object

such as a pen or pencil tip.

2. Digital Display

A large LCD (Liquid Crystal Display) shows the time of day and indicates

many of the programming settings. The display is completely interactive

with all other controls.

3. Programming Keys

The Timer has seven push button keys for setup and program entry.

Working in conjunction with the rotary dial, the keys are used to set the

time of day, watering time, watering days, start times, and other func-

tions.

4. Rotary Dial

The heart of the Timer is the rotary dial. This makes it easy to see which

function is currently selected and/or in which mode the Timer is set to

operate.

SECTION ONE

Introduction

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 5

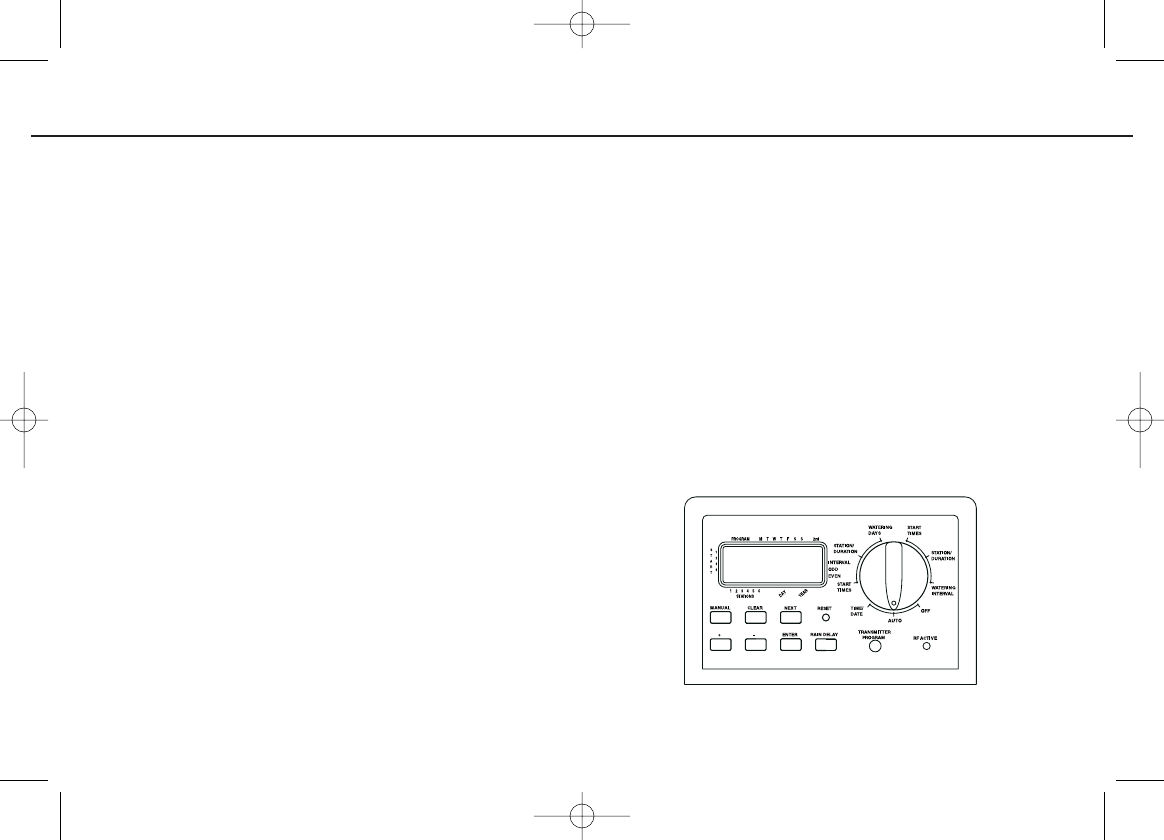

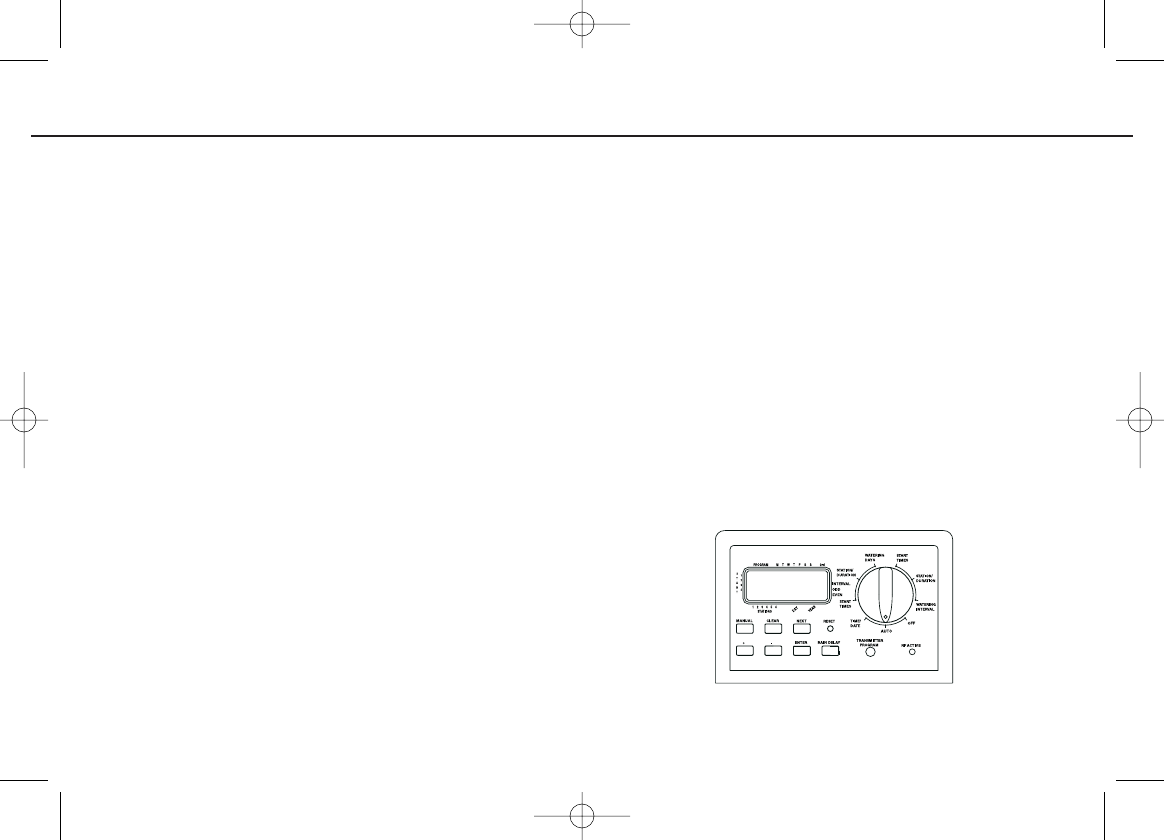

Figure 1: Location of Controls on the Timer

Notable Programming Features

Two Watering Programs

The Timer gives you the option of using any or all of these independent

programs: Note that each station can independently be set to either A or

B or both A and B programs.

Program A—Days

This program lets you schedule selected stations to water on specific

days of the week or to water every 2nd day. Program-A repeats itself

continuously in successive weeks.

Program B—Interval, Odd, Even

Provides two options: One for odd or even day watering or one for inter-

vals ranging from everyday to every 28th day. This feature is designed to

meet the growing needs and restrictions imposed by local governments

and to conserve water. The Timer automatically calculates odd and even

days (by date) for each month and makes adjustments for leap years to

provide true odd and even watering through the year 2100.

Start-Time Stacking

The Timer has the intelligence to “stack” start times that overlap. If you

enter two or more start times that overlap (in the same or in different pro-

grams), the Timer will not activate two stations at the same time. Instead,

the Timer activates the first station and then activates the next station(s)

in sequence after the first station finishes its preset watering duration.

The Timer will NOT stack to the next calendar day. This prevents the

Timer from violating an odd or even day watering schedule.

Manual and Semi-Automatic Modes

The Timer gives you a number of manual and semi-automatic modes for

flexibility in watering. You can override the Timer’s automatic program-

ming in a variety of ways.

SECTION TWO

Getting Started

Programming the Timer can be accomplished in just a few basic steps.

Before you begin programming, it is important to install the battery, set

the time of day and date, and establish a watering plan.

Install the Batteries

The Timer requires two AA batteries to maintain the time and date in case

of AC power loss. In a typical installation, fully charged batteries should

provide sufficient power for approximately one year of operation.

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 6

To access the battery compartment sliding lower front cover down.

Insert two AA alkaline batteries into the battery compartment.

Return the battery cover to its closed position.

NOTE: if you have the model 57586 remove the lower shroud by pulling

toward you and then remove cover as instructed above.

Weak or missing batteries can cause the time and date to be erased after

a power failure. If this happens, you will need to install fully charged bat-

teries and re-enter the time and date. All other program settings will be

maintained in non-volatile memory.

Set the Time of Day and Date

If this is the first time the Timer has been programmed, you should press

the small recessed button labeled RESET. Pressing RESET does not affect

the factory installed fail-safe program [See Figure 2].

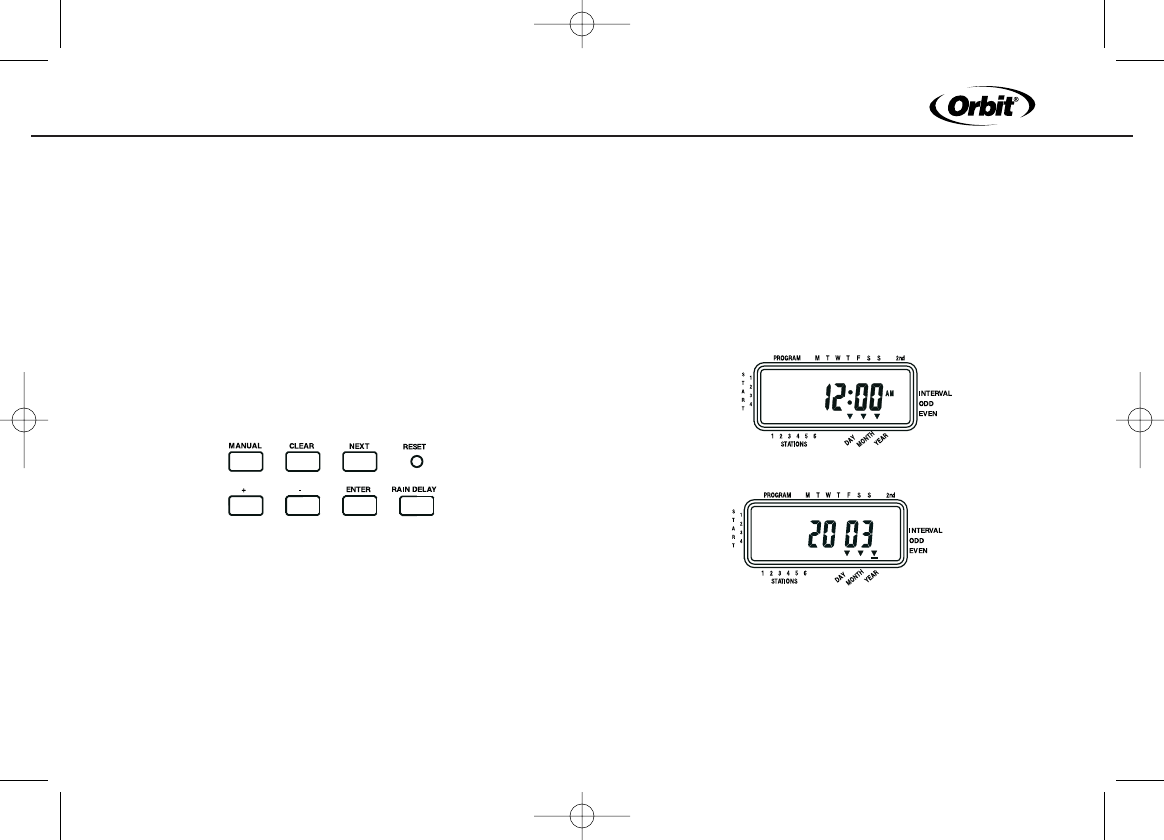

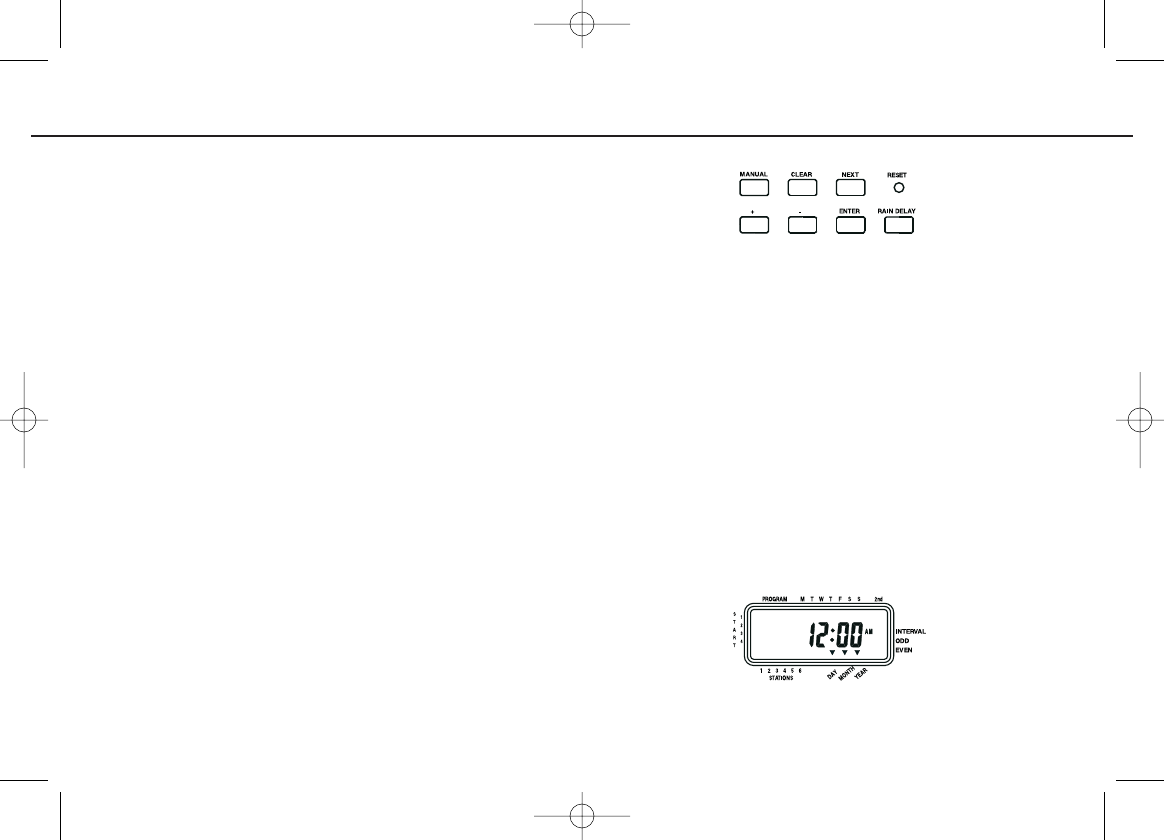

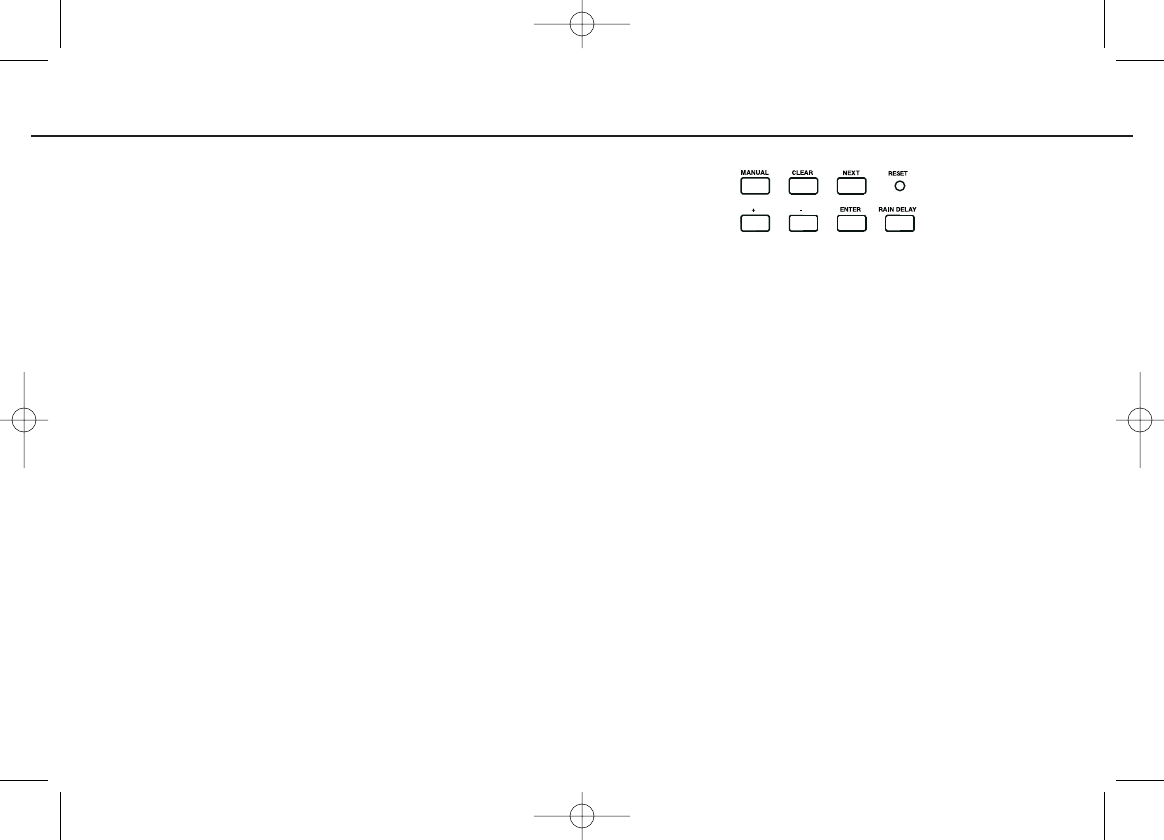

Figure 2: Programming Keys

Do not press the reset button again unless you want to completely

remove all your programming.

Turn the rotary dial to the Time/Date position.

12:00 AM will appear in the display with three arrows pointing to the

year (Y), month (M), and day (D) [See Figure 3].

Press and hold the + key to advance the clock to the correct time of

day. Use the – key to go in reverse. When the correct time of day

is reached, press the enter key to lock in the time.

To increase or decrease more rapidly, hold down either the +or –keys

until the display goes into rapid advance mode.

A blinking cursor will appear above the arrow for the year (Y), month

(M), or date (D) when programming [See Figure 4].

Use the + and – buttons to set the correct year, then press ENTER.

Use the + and – buttons to set the correct month, then press ENTER.

Use the + and – buttons to set the correct day of the week, then

press ENTER.

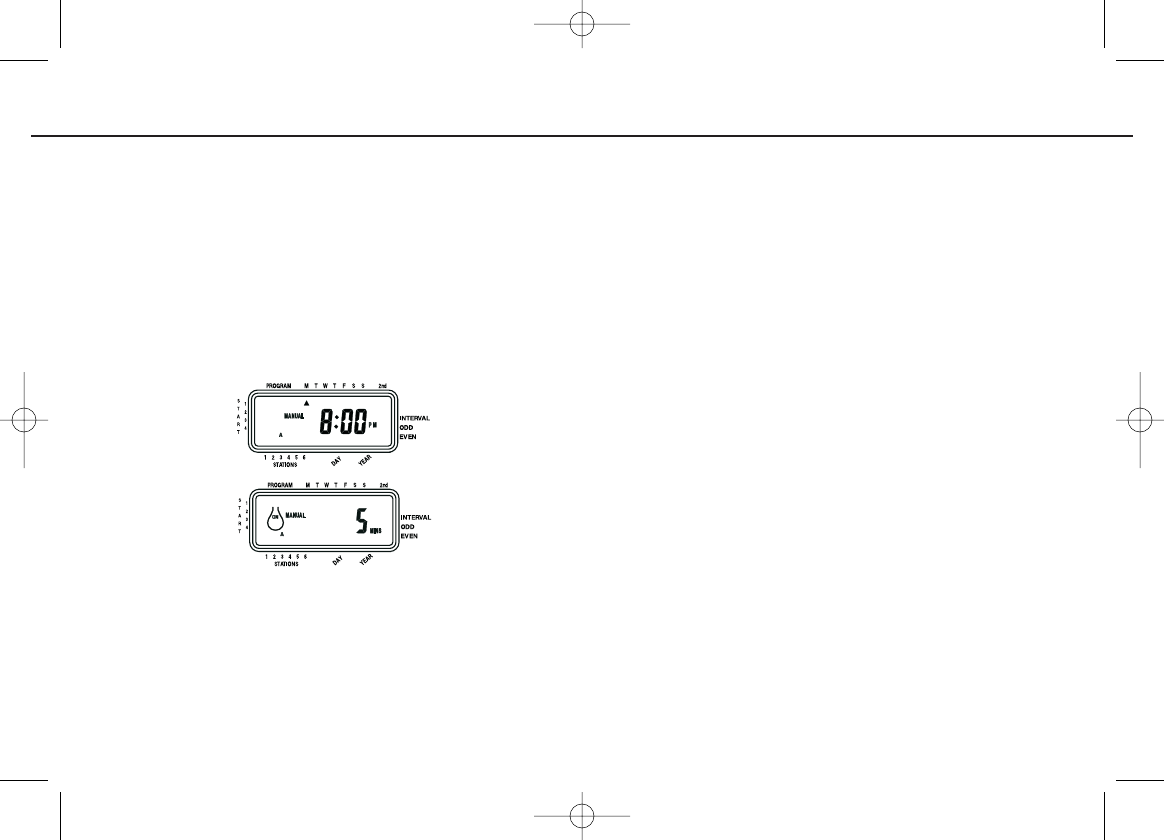

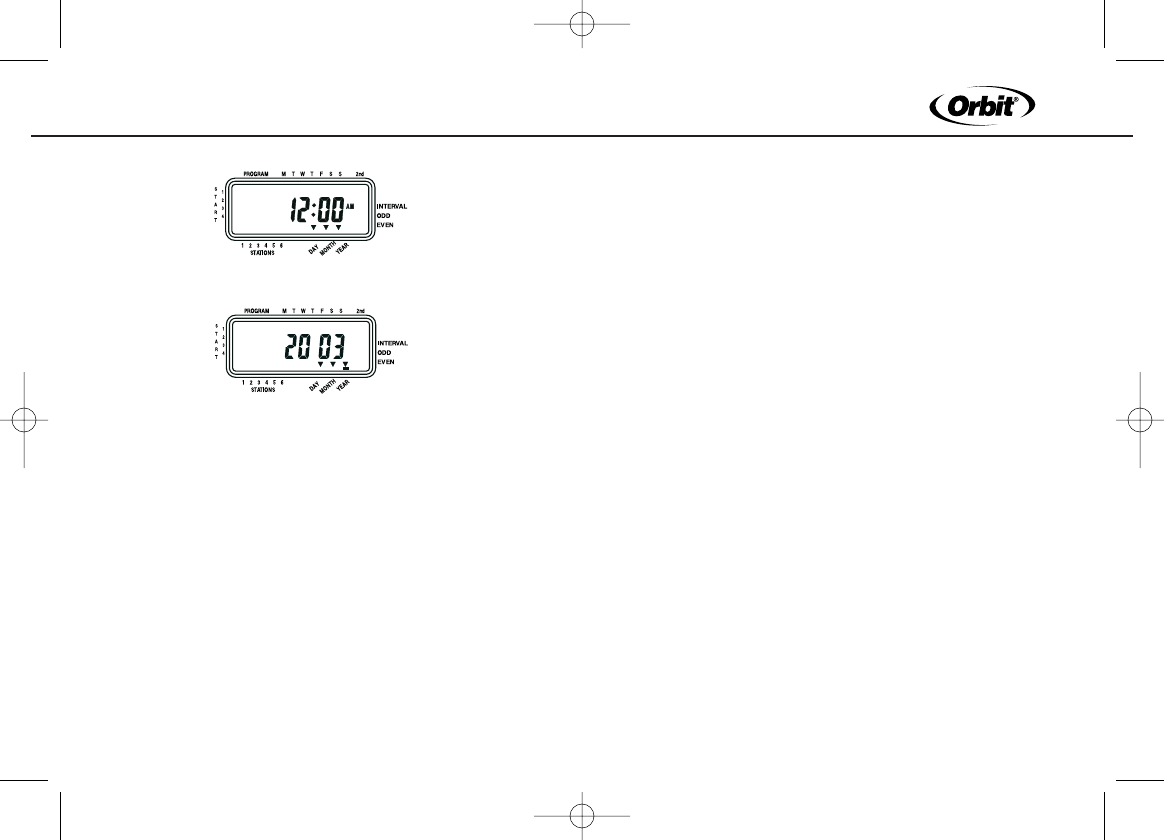

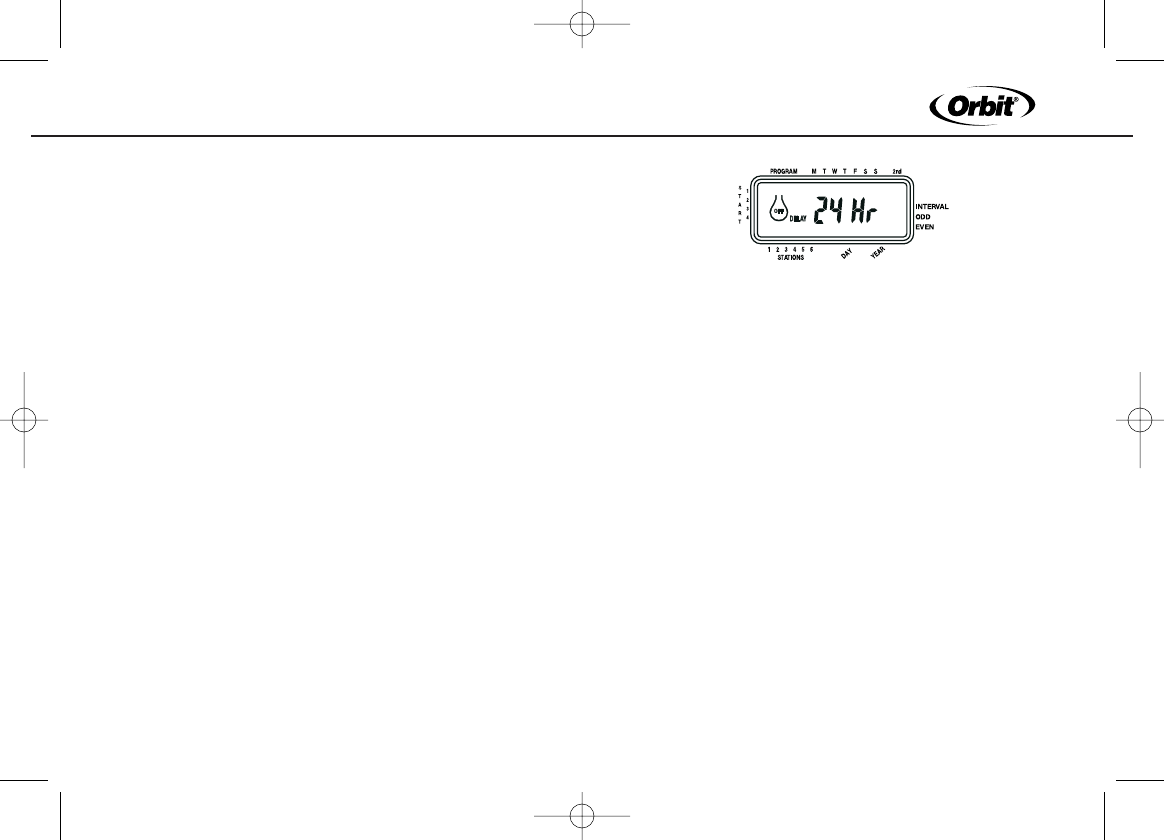

Figure 3: LCD Display with Surrounding Information

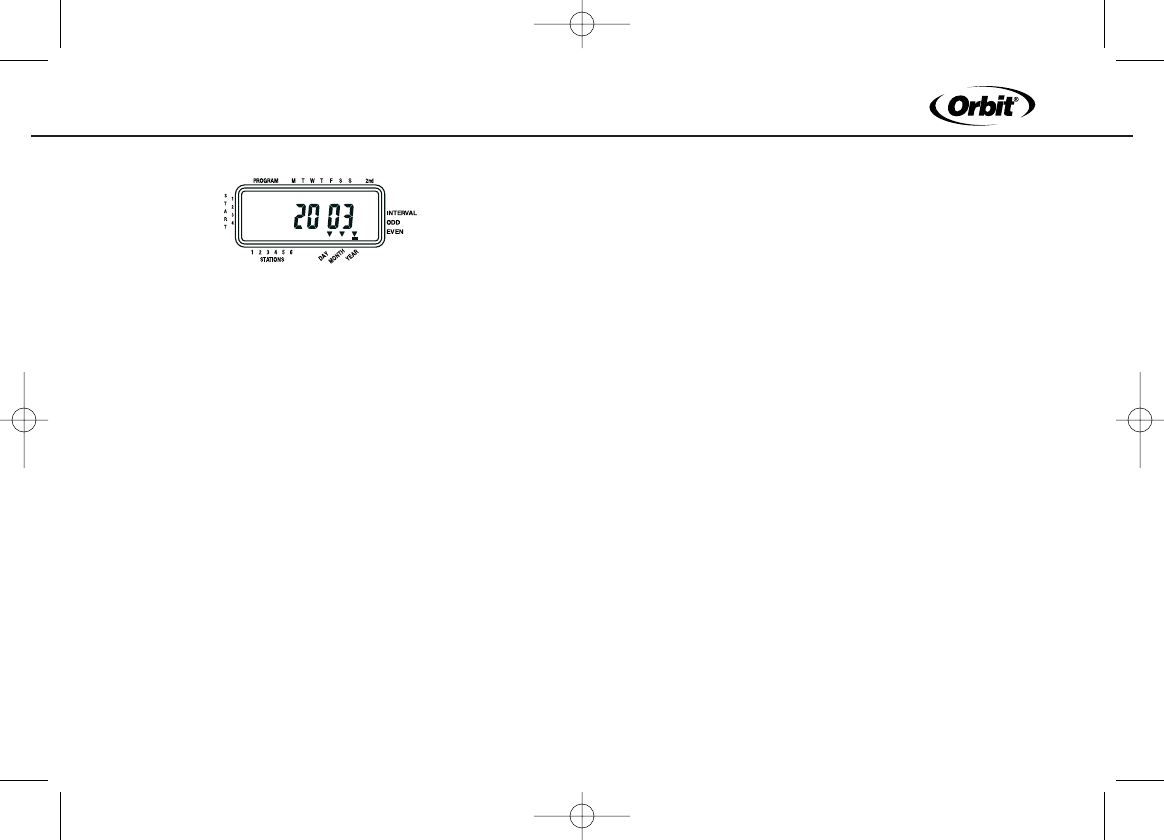

Figure 4

CAUTION: If a watering schedule is not entered into the Timer, the factory

installed fail-safe program will turn on each station every day for 10 min-

utes. To avoid accidental valve activation, either:

1) turn the rotary dial to OFF

2) enter a watering schedule

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 7

Establish a Watering Plan

To help you visualize how best to program the Timer, it might be helpful to

make a watering plan on paper. This will help you establish which days

and times you want to water.

SECTION THREE

Programming

The Timer has two programs you can setup to control a variety of water-

ing plans. Depending on your needs, you can use either or both programs.

Enter the Watering Schedule in Any Order

You have the option of entering your watering schedule in whatever order

you like. This feature makes it very easy to review and change your water-

ing schedule. Your settings can be changed at any time—while you’re set-

ting up the initial schedule, or after years of operation.

Start Times for Program A or B

Note: A start time is the time of day that the program begins watering the

first station, and all other stations will then follow in sequence. There are

not separate start times for each station. Start times do not correspond to

specific stations. If you enter more than one start time, all stations pro-

grammed to operate will water again (in sequence).

The way you set the start time is the same for both programs.Turn the

rotary dial to the Start Times position in the program that you want to

set up. The display will show an A or B depending on which program

you have selected.

The display will show – – :– –, and a blinking cursor in START 1location

[See Figure 5].

Set the time you want to begin watering for start time 1 using the +

or –keys, then press the ENTER key. The display will advance to

START 2. For additional start times, simply repeat this procedure by

using the +and –keys to enter the time, then press ENTER.

Remember, Each start time will activate all stations that are programmed

to operate. There are not separate start times for each station. Start times

do not correspond to specific stations.

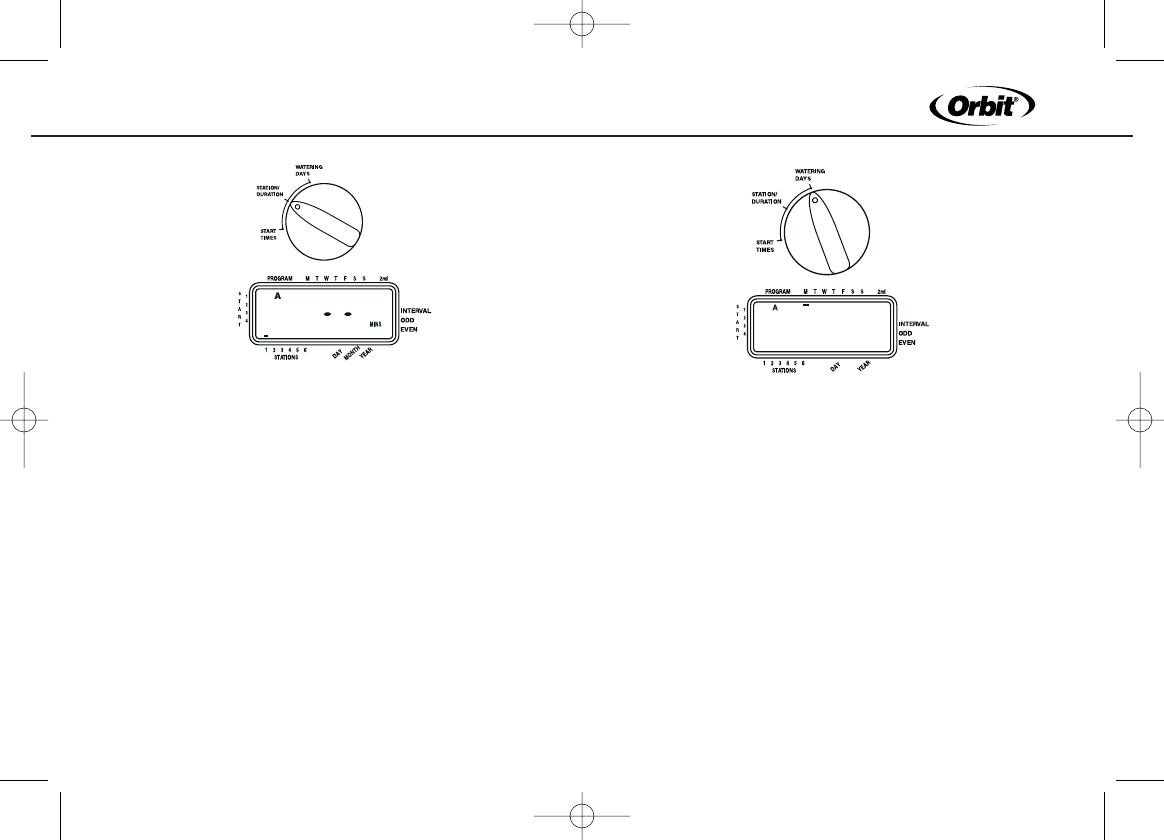

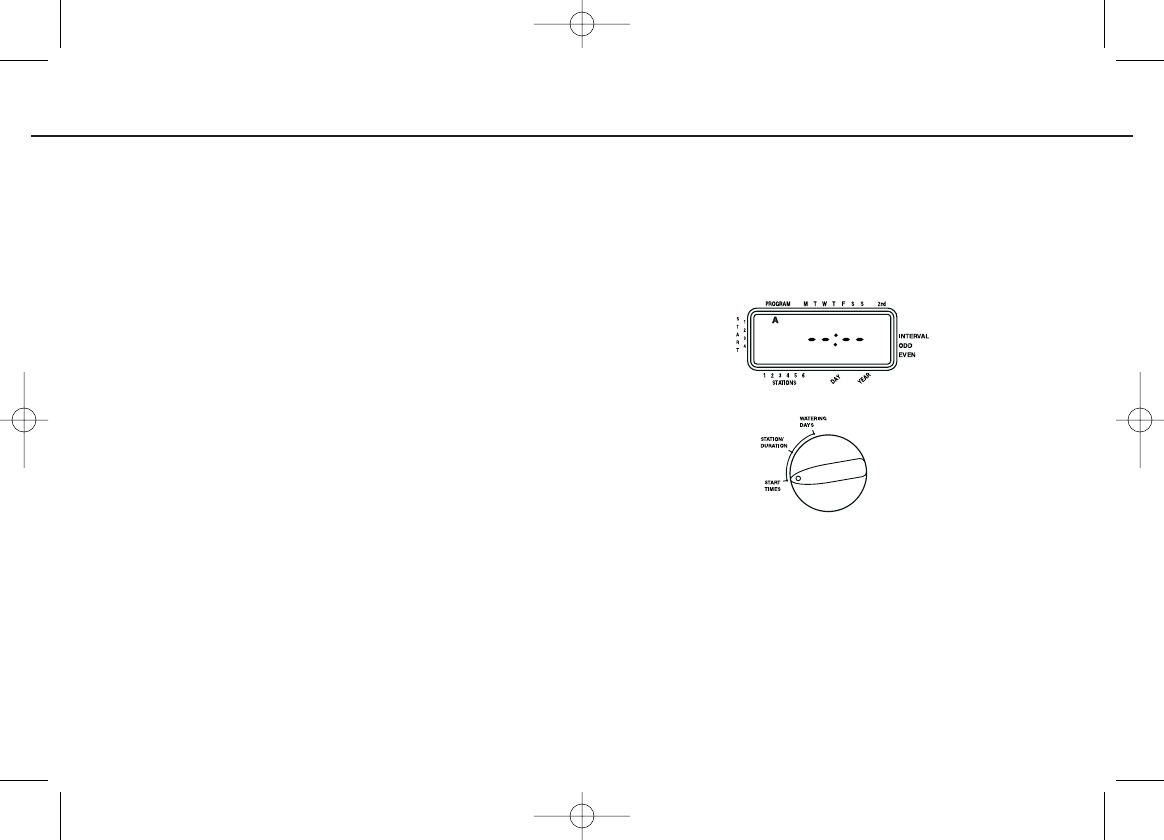

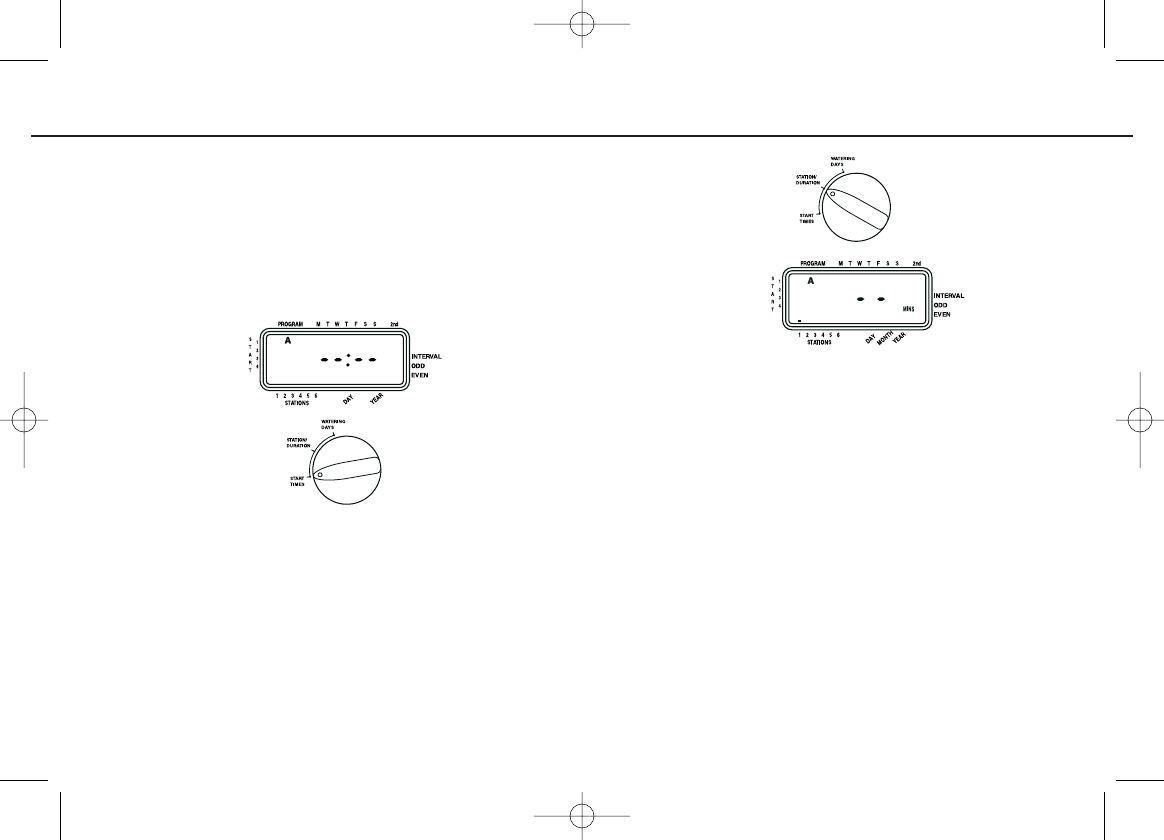

Figure 5: LCD Display with Start Time

Watering Durations for Program A or B

Note: Both programs require watering durations to be programmed.

Turn the rotary dial to the Station Duration position in either the A or

B program. The display will show which program you have select-

ed with an “A” or “B” and the - - MINS and the cursor blinking at

station “1” [See Figure 6].

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 8

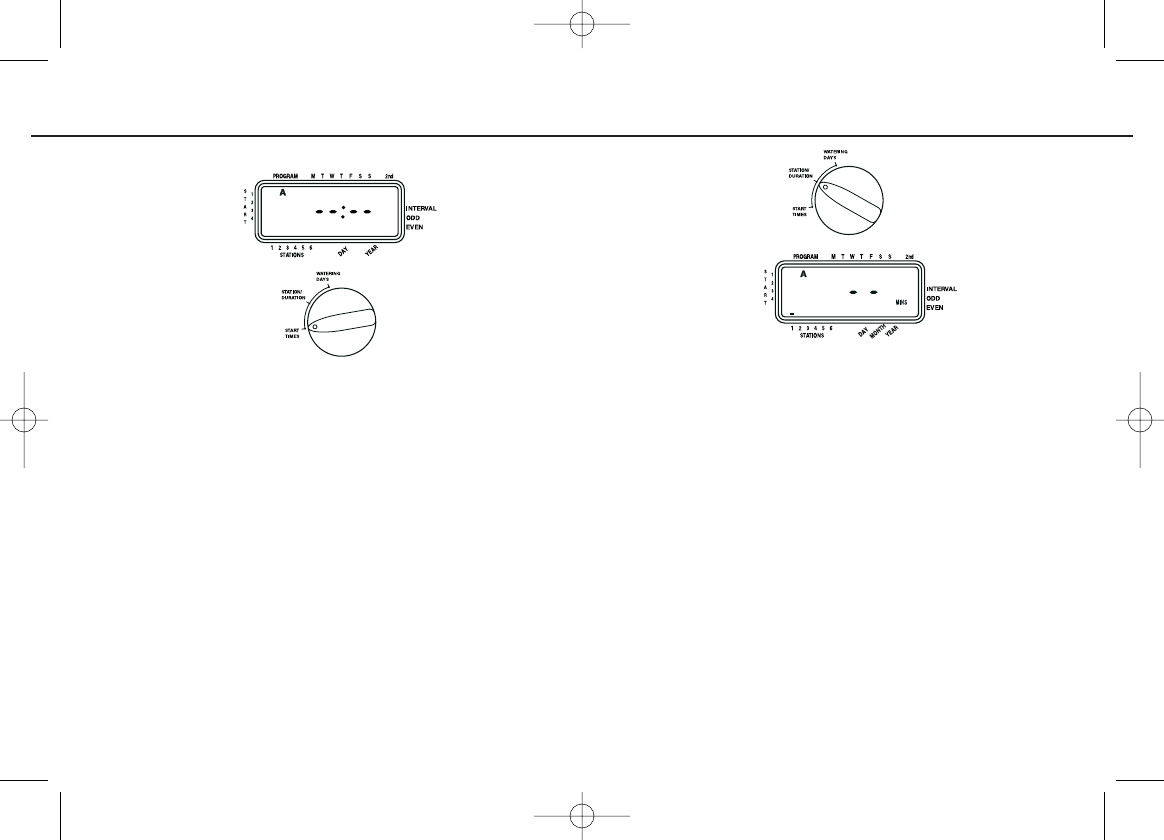

Figure 6: Station Duration for Program A

 You can set the watering duration from 1 to 99 minutes. Press and

hold the + key to advance the number of minutes, or use the - key to

go in reverse, then press enter. When the minutes are set, a solid

“A” or “B” will appear over station 1 and the cursor will advance to

station 2 and continue blinking

Simply repeat these steps to set watering durations for stations 2

through 6 (or 2 - 12).

To skip a station, press the Next key.

To erase previously programmed watering durations, press the Clear

key.

Assigning Watering Days for Program A

Turn the rotary dial to Watering Days in program A. The display will

show an "A" and the cursor will blink under the days of week M, T, W,

T, F, S, S Monday, Tuesday, etc [See Figure 7 ].

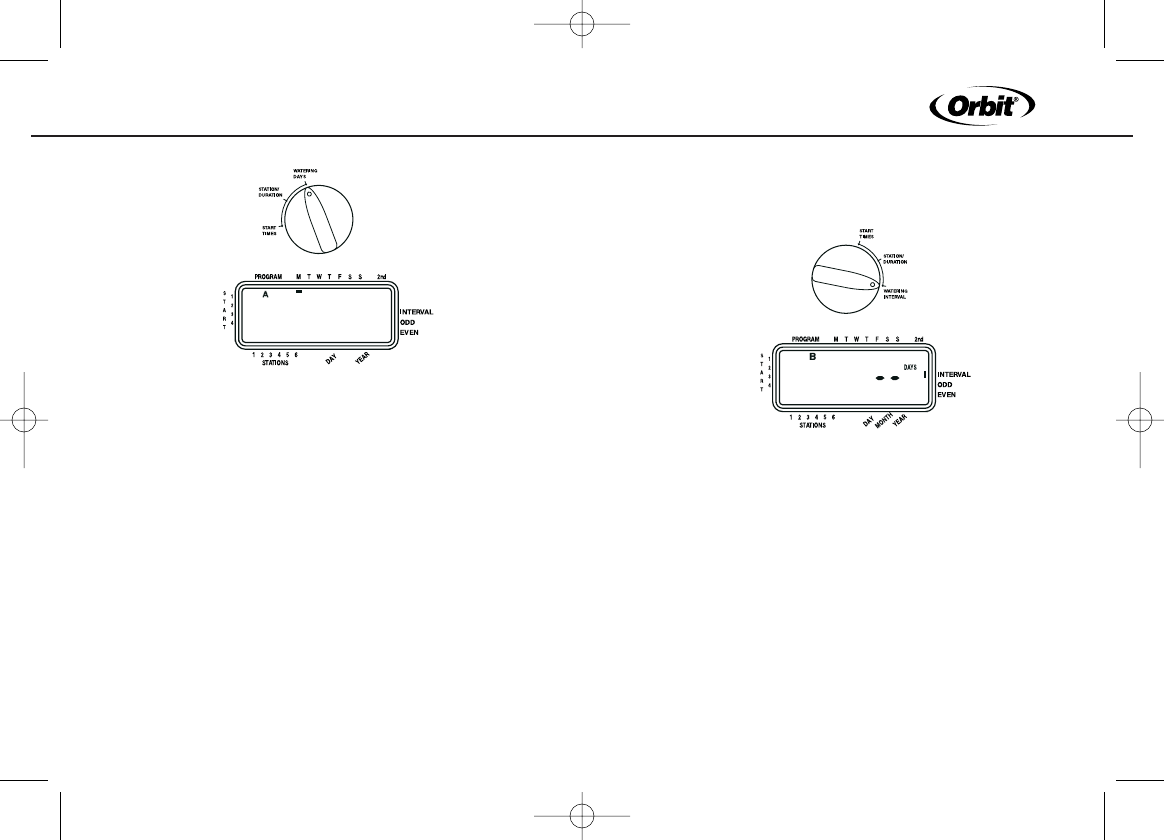

Figure 7: LCD Display with Watering Days

 Press enter to activate watering on Monday. An arrow appears

under M and the cursor will advance to Tuesday (“T”), press enter to

activate watering on this day. Repeat these steps for all days of the

week.

To skip a day, press next.

To delete a previously entered day, press clear.

If you want to water every second day, press the next key to

advance the cursor to “2nd”, then press

Note: If you choose to water every 2nd day, you cannot set specific days

of the week for watering.

Assigning Watering Intervals for Program B

Program B is used to water at specific intervals between days (1 to 28), or

on odd or even calender dates. The Timer has a leap-year compensator

and will ensure conformance to the odd and even schedule through the

year 2100.

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 9

 Turn the rotary dial to Watering Interval. The cursor will blink to the

left of the word Interval [See Figure 8].

Figure 8: LCD Display with Watering Interval

 Press and hold the + or - keys to select the number of days between

watering. Example: If you want to water once every 10 days, set the

interval at 10.

 To activate the watering interval, press enter.

Note: If an interval of “3” is entered today, the Timer will water for the

first time today, and then again every “3” days.

 To select odd or even day watering, press next. The cursor will move

to either the odd or even setting, then press enter.

 To erase a schedule, press clear. To enter a new schedule, press

next.

Reviewing and Changing Your Program

The Orbit Timer lets you easily review a complete watering plan.

For example, to review Program-A watering start times, simply turn the

rotary dial to the Start Times position in Program-A and check the times

that have been entered. Using the next key, you can advance through the

schedule without fear of disturbing any programming.

If you want to change the start times, watering days, or interval, simply

follow the directions for that program.

After reviewing or changing a watering schedule, remember to turn the

rotary dial back to auto if you want the Timer to automatically follow your

program.

Ready for Automatic Operation

After programming is complete, turn the rotary dial to auto

[See Figure 9].

The Timer is now fully programmed and ready to use in the automatic

mode. In automatic mode, each program will operate sequentially, start-

ing with Program-A.

Figure 9: Ready for Automatic Operation.

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 10

SECTION FOUR

Semi-Automatic and Manual

Operation

The Orbit Timer has the ability to override the automatic program without

disturbing the preset program.

Using the Semi-Automatic Mode (All stations cycle once both

A & B programs)

Turn the rotary dial to auto, then press the manual key. The display

will show “AB”, “MANUAL”, and “ALL” will be blinking [See Figure

10]. This indicates all six (or twelve) stations in the A and B pro-

grams will semi-automatically water for their assigned durations in

sequence.

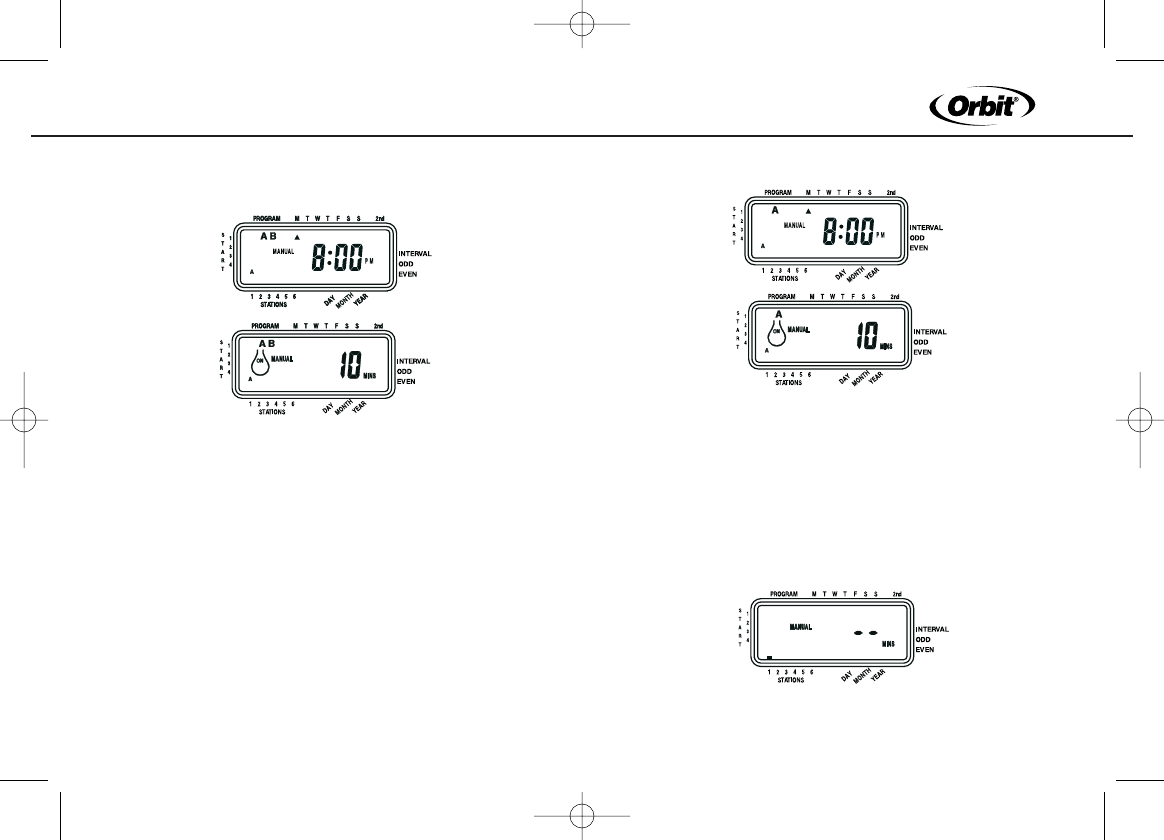

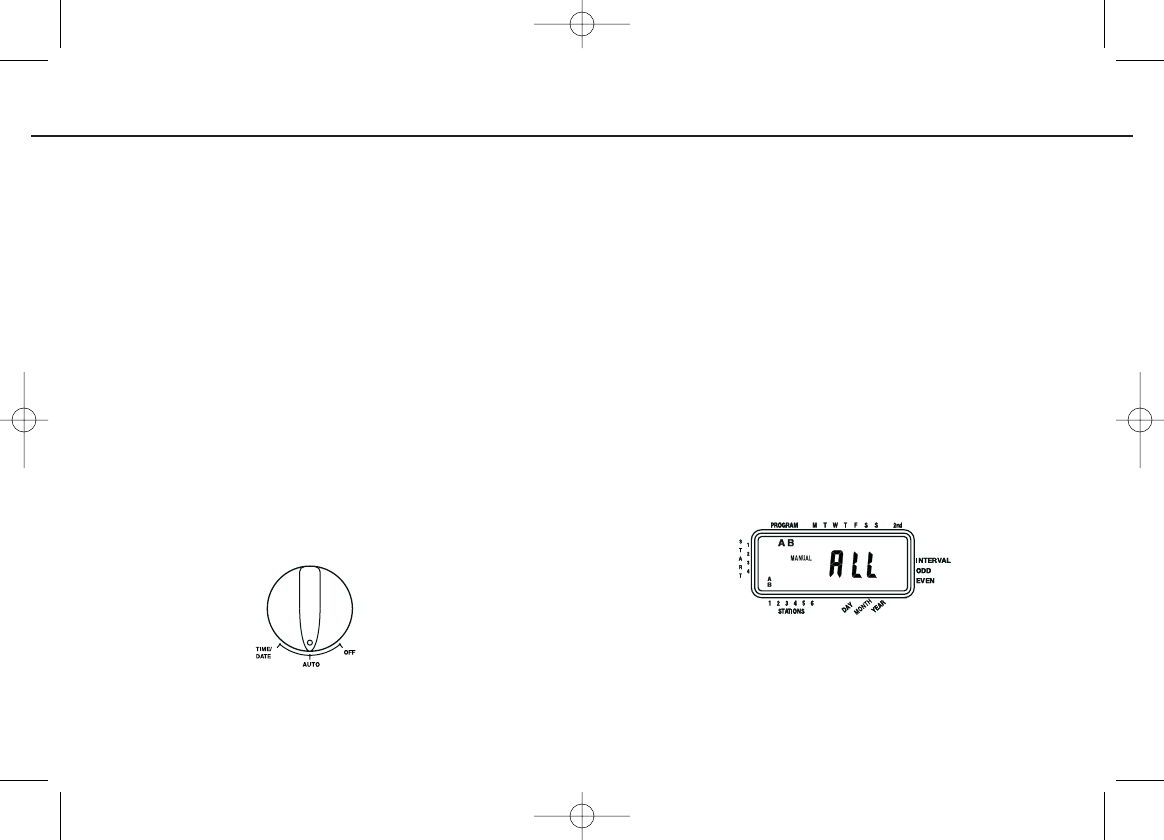

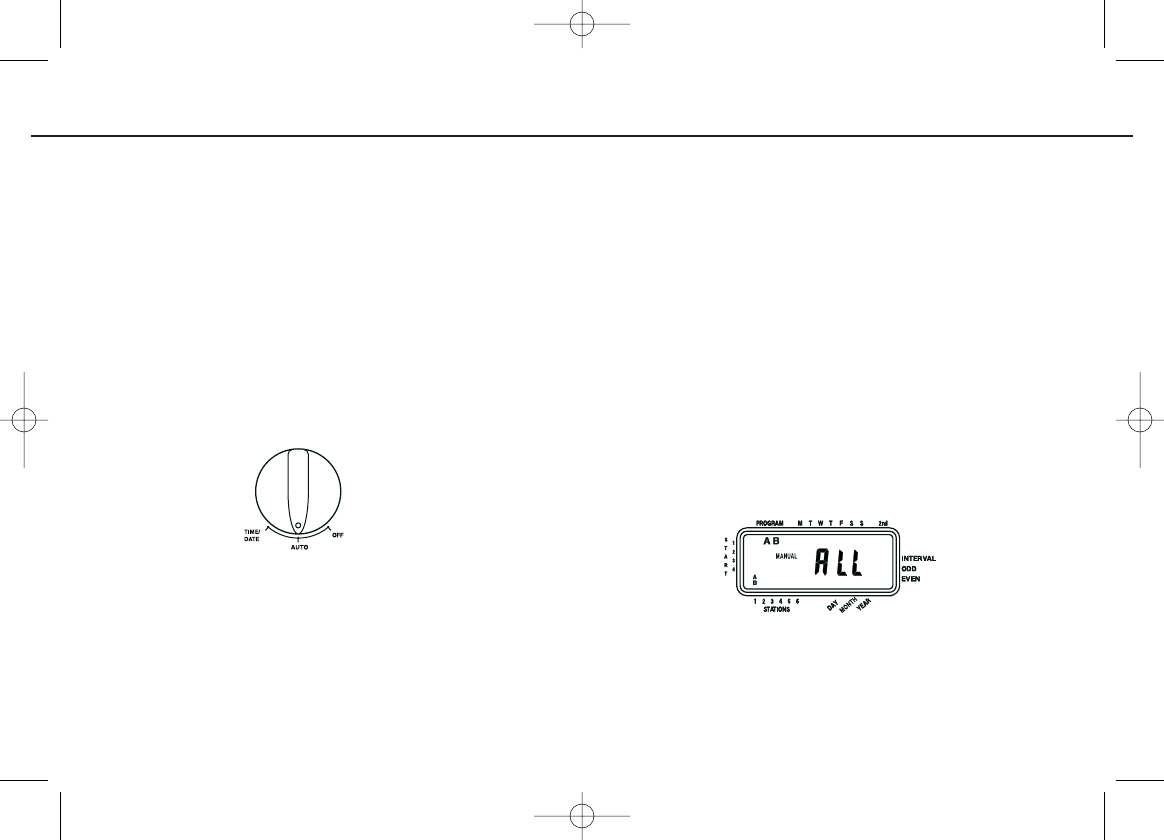

Figure 10: Semi-Automatic Watering for Stations

Assigned to A and B Programs

To activate the assigned water durations in the A and B programs for

each station, press enter.

Assigned to A and B Programs

Note: Water durations assigned to station 1 in program A will water first,

then move to station 1 in program B before advancing to the second sta-

tion and will continue alternating. Only those stations assigned a water-

ing duration will water when using the manual or semi-automatic mode

[See Figure 11].

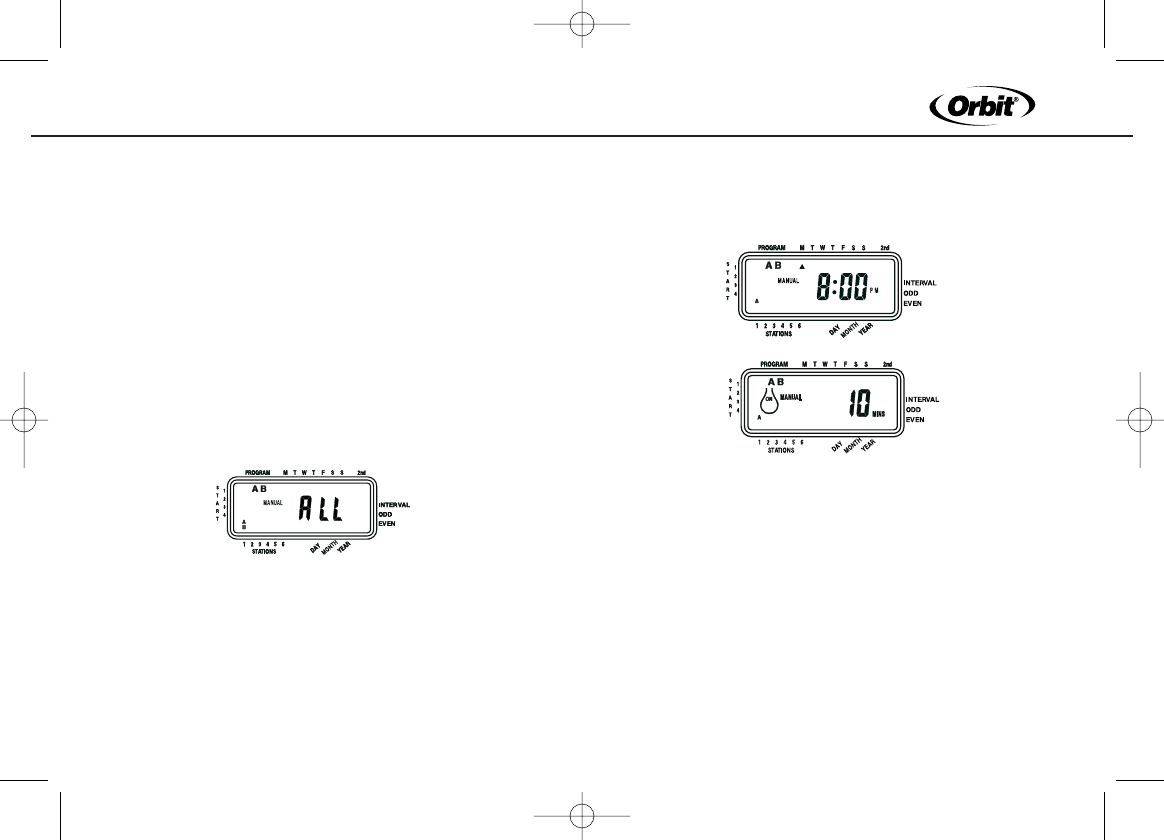

Figure 11: Semi-Automatic Watering Entered for A and B Programs,

All Stations

All Stations (All stations cycle once, A program only)

To activate each stations assigned watering durations for the A pro-

gram only, press the manual key, followed by the next key. This will acti-

vate stations with assigned watering durations in the A program only.

To initiate this semi-automatic watering, press enter [See Figure 12].

(All stations cycle once, B program only)

To activate each stations assigned watering durations for the B pro-

gram only, press the manual key, followed by pressing the next key

two distinct times. This will activate only those stations with

assigned watering durations in the B program only. To initiate this

semi-automatic watering, press enter.

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 11

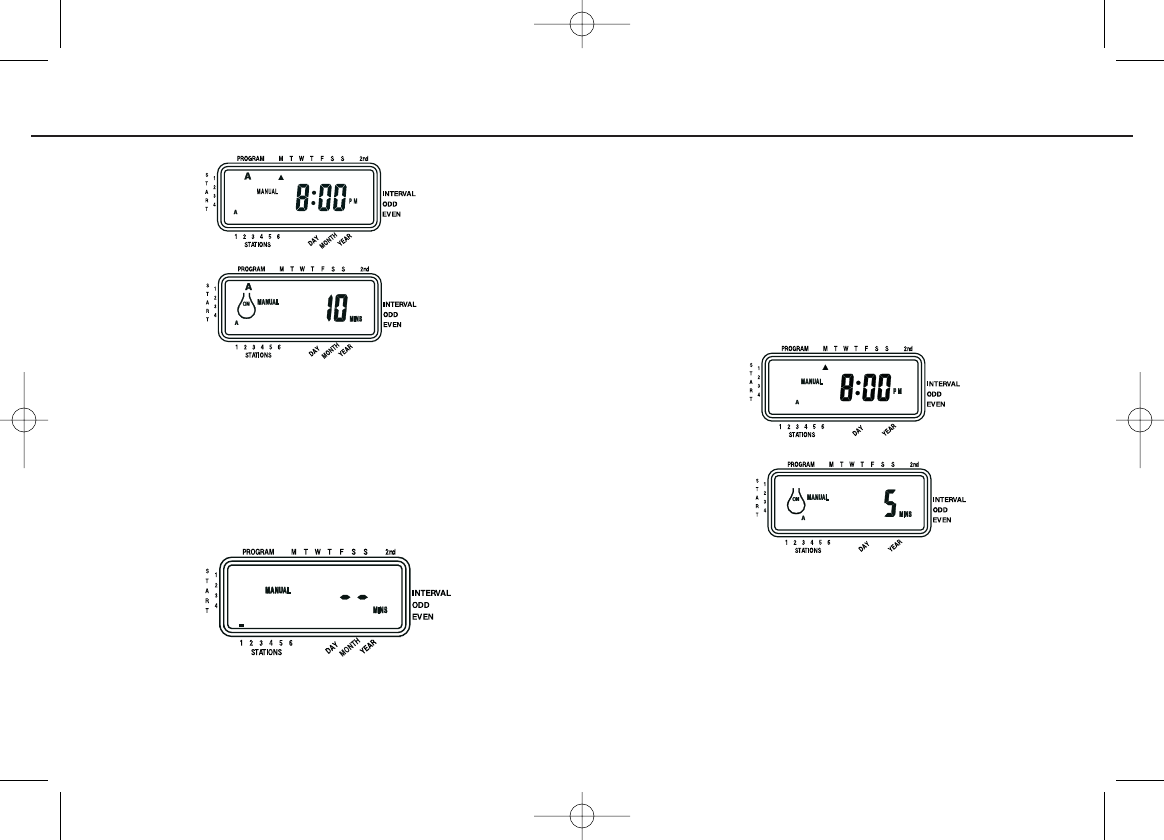

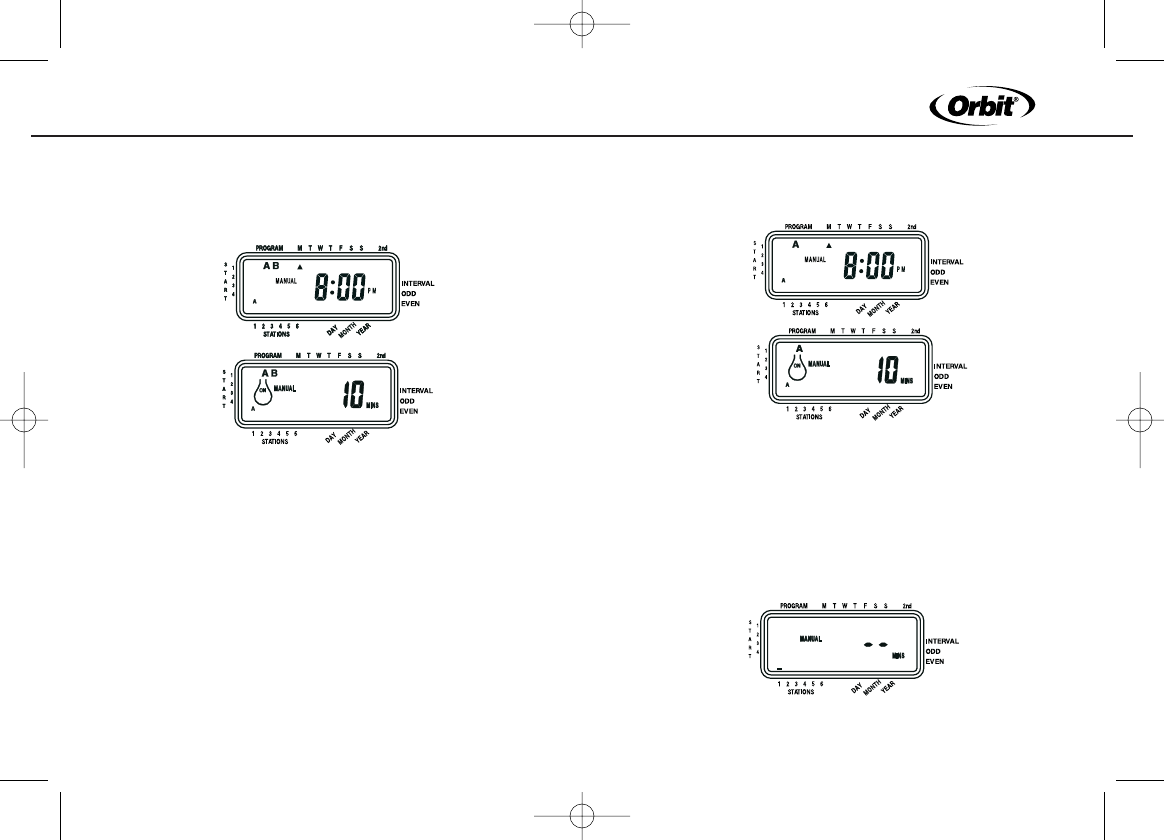

Figure12: Manual Watering in Either the Aor B Program Only

Using Manual Operation

The manual operation mode allows you to set durations in any of the six

stations from 1 to 99 minutes.

Turn the rotary dial to auto.

Press the manual key. Then press next three times. The display will

show a blinking cursor on station 1 along with - - MINS [See Figure 13].

Figure 13

To set the number of minutes for watering duration, press and hold the

+ key to advance to desired number of watering minutes. Use the -

key to go in reverse. Press enter to begin watering.

To skip a station, press next until the cursor is blinking over the station

number you wish to program. Example: To set station 3 for five min-

utes, press the manual key; then press the next key five times to

select the manual operation mode and advance to watering for station

3; using the + or - key, set the manual watering duration to five min-

utes; then press enter [See Figure 14].

Figure 14: Manual Watering Station 3 for Five Minutes

Note: After the manual key has been pushed, if a selection is not made

within 60 seconds the display returns to the time of day.

Interrupting or Halting Timer Output

The Timer has several built-in features that allow the user to momentarily

interrupt or halt the electrical output to the station valves.

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 12

To momentarily interrupt the electrical output to the stations, press

the off/auto resume button on the hand held wireless transmitter.

This is useful for making a quick repair or pattern adjustment in the

sprinkler system. To restart the electrical output, simply press the

off/auto resume button once again. NOTE: The program will return

where it would have, had the interruption not occurred. For instance,

the Timer does not try to recapture any automatic watering which is

lost due to the interruption.

To halt or discontinue semi-automatic or manual watering, press the

clear key once. The Timer will revert to your original automatic

watering plan.

Using the User Selectable Rain Delay Mode

To stop automatic watering for 24, 48, or 72 hours, use the rain delay

mode key.

With the rotary dial set to auto, press the rain delay key once. The

Timer will force a 24-hour interruption of all scheduled watering.

After 24 hours, the Timer will automatically return to its initial water-

ing schedule.

To increase the rain delay to 48 or 72 hours simply press the rain

delay key again until the desired delay time is displayed.

To cancel the rain delay mode, press clear [See Figure 15].

Note: While in rain delay mode, the timer will display the remaining

hours (counting down) to the end of the accepted delay alternating

with the current time and date. No other key besides clear is accept-

ed while the Timer is in the rain delay mode. (Wireless operation is

still possible)

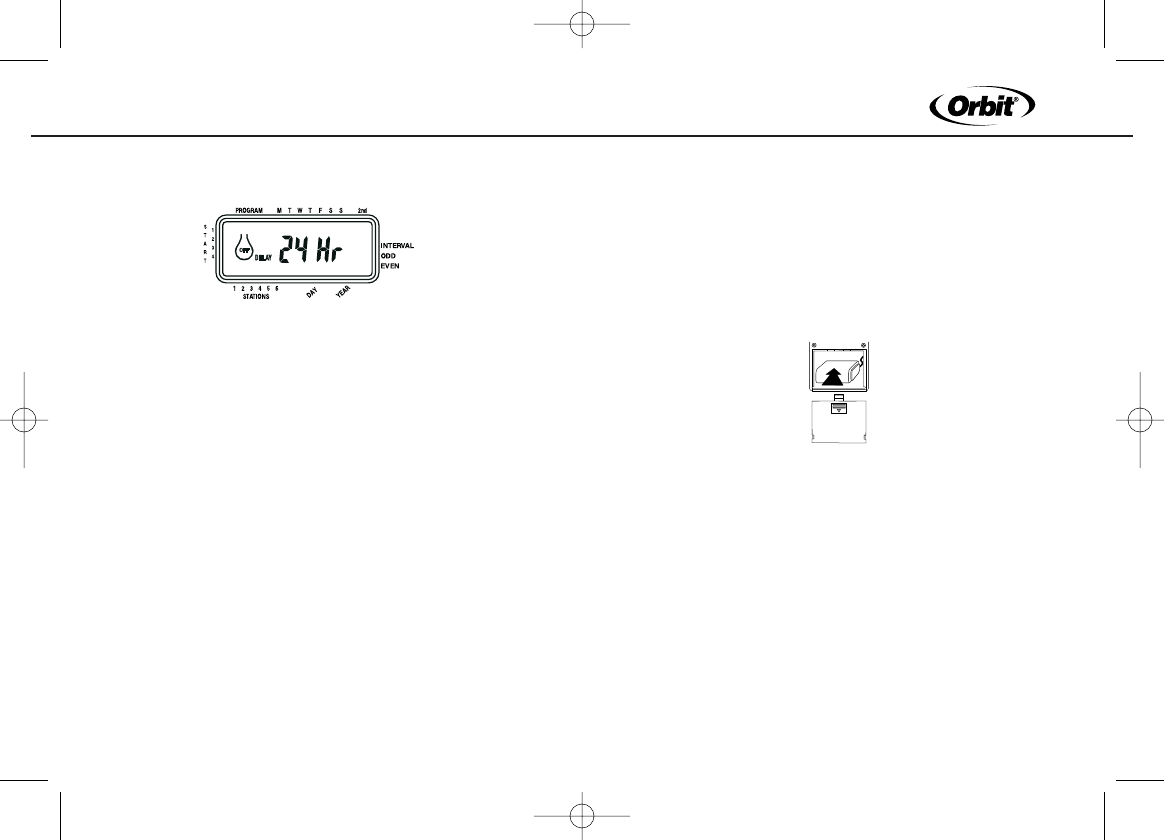

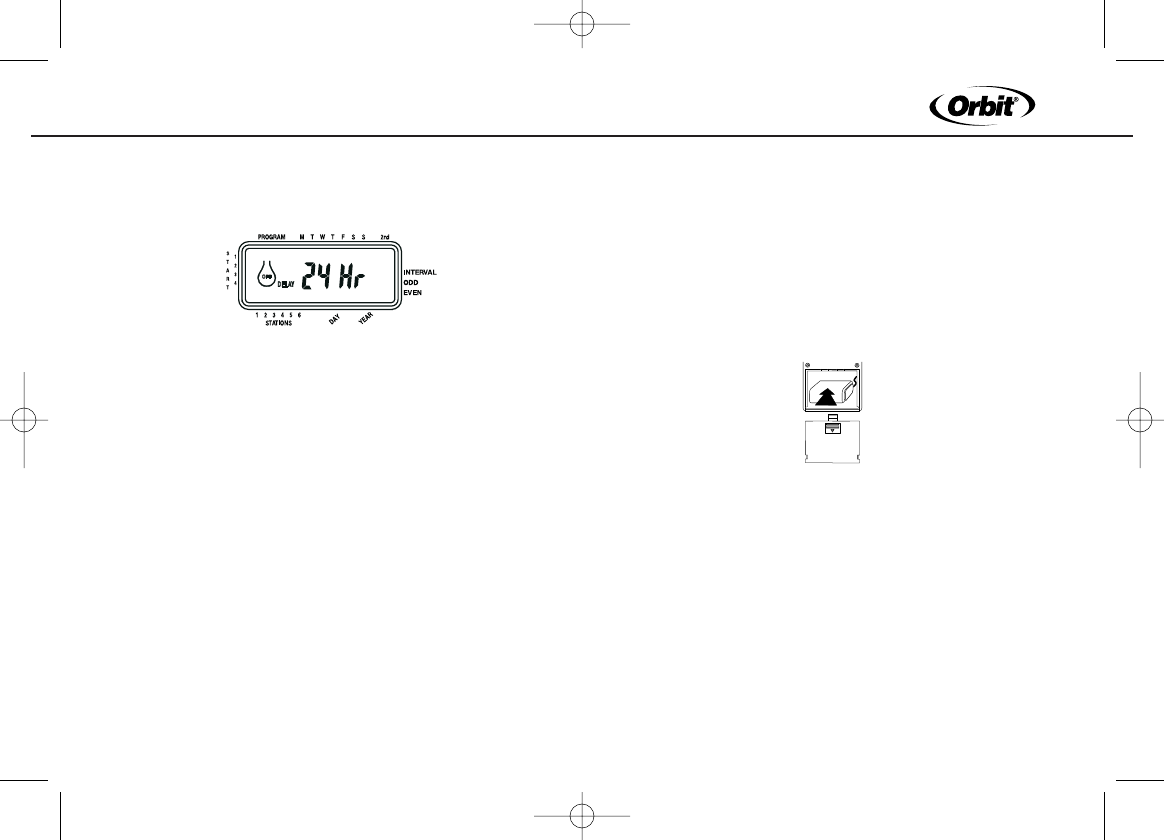

Figure 15: Display Showing Rain Delay

Complete System Shut Down

To shut the system down, turn the rotary dial to the off position. The

Timer remains programmed but will not water.

SECTION FIVE

Using Remote

Features

Setting up the Wireless Features

The Wireless Remote features of the Timer allow you to operate the Timer

from up to 200 feet away using the hand held Wireless Transmitter. You

can turn on all stations or a specific station, for a number of minutes. This

feature is especially helpful in troubleshooting, making adjustments and

repairs, performing additional watering, and for start-up and shut-down of

the sprinkler system.

First, install a 9-volt alkaline battery into the hand held Transmitter

[see Figure 16]. To test the battery, press the off/auto resume button

on the Transmitter. The red light on the Transmitter will light up for

two seconds, and three audible beeps will be heard. After sustained

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 13

use (approx. one year) the battery will weaken, and the red light will

dim. Replace the battery when the light begins to dim or if the operat-

ing distance begins to lessen.

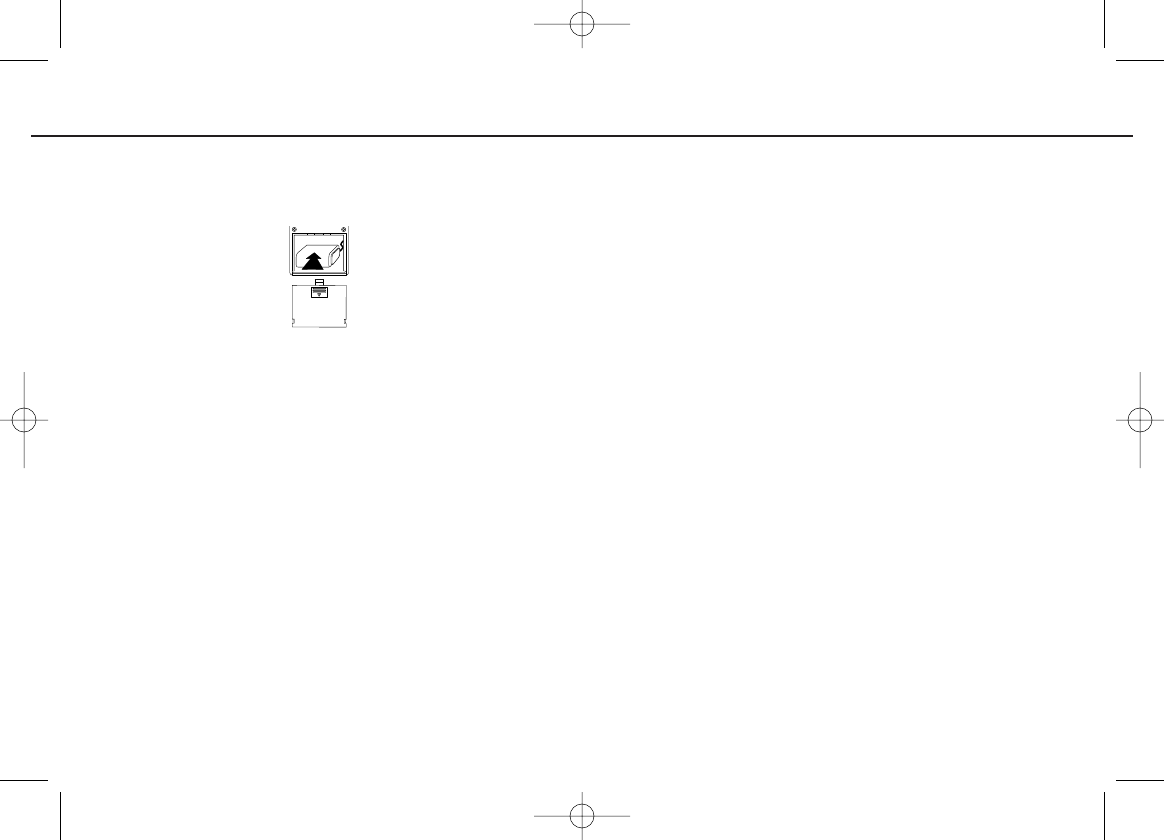

Figure 16: Installing Transmitter Battery

To test the wireless system, hold the Transmitter near the Timer (the

Timer must have the transformer installed) and press the off/auto

resume button on the Transmitter. If powered correctly, the red light

on the face of the Timer (labeled RF Active) will flash several times,

as will the red light on the Transmitter. NOTE: If the Transmitter and

Timer do not respond accordingly, check power sources. It may also

be necessary to program the Transmitter to the Timer (see

Programming the Transmitter).

Operating the Timer Using the Wireless Features

The wireless feature allows you to perform semi-automatic timed water-

ing cycles. The normal automatic program of the Timer and the wireless

feature operates independently. However, the wireless operation has pri-

ority over any other Timer program.

(To turn on one station for a specific watering duration using the wireless

Transmitter)

Press the desired station button on the Transmitter (number 1, 2, 3,

etc.). The Transmitter will beep once, and the red light will turn on

[See Figure 17].

Press the desired watering duration on button (choose 2, 10, 30, or 60

minute durations). The Transmitter will beep three times to confirm

the command. The Timer’s red light will flash several times to

acknowledge receipt of the wireless signal [See Figure 17]. During

wireless watering, the Timer display will show the active station

being watered (an “A” above the station number), show remote, and

count down the number of minutes remaining for that station.

Note that the on button must be pressed within 10 seconds of the

desired station button (while the red indicator light is still lit) or you

will need to repeat the steps.

NOTE: The wireless watering has priority over any other Timer func-

tion (including automatic, semi-automatic, or manual). If the wireless

feature interrupts a functioning automatic program, the wireless

watering will occur, and afterwards the Timer will revert back to the

automatic program. However, any time occurring during the wireless

watering will be lost. The wireless feature will also override the rain

delay, or Timer off modes.

To stop wireless watering , simply press the off/auto resume button

on the Transmitter.

(To turn on all stations for a specific watering duration using the wireless

Transmitter)

Press the all button on the Transmitter. The Transmitter will beep

once, and the red light will turn on [See Figure 17].

Press the desired watering duration on button (choose 2, 10, 30, or 60

minute durations). The Transmitter will beep three times to confirm

the command. The Timer’s red light will flash several times to

acknowledge receipt of the wireless signal [See Figure 17]. During

wireless watering, the Timer display will show the active station

being watered (an “A” above the station number), show remote, and

count down the number of minutes remaining for each station. Note

that each station will be activated, regardless of the programming in

the Timer.

To stop wireless watering, simply press the off button on the

Transmitter.

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 14

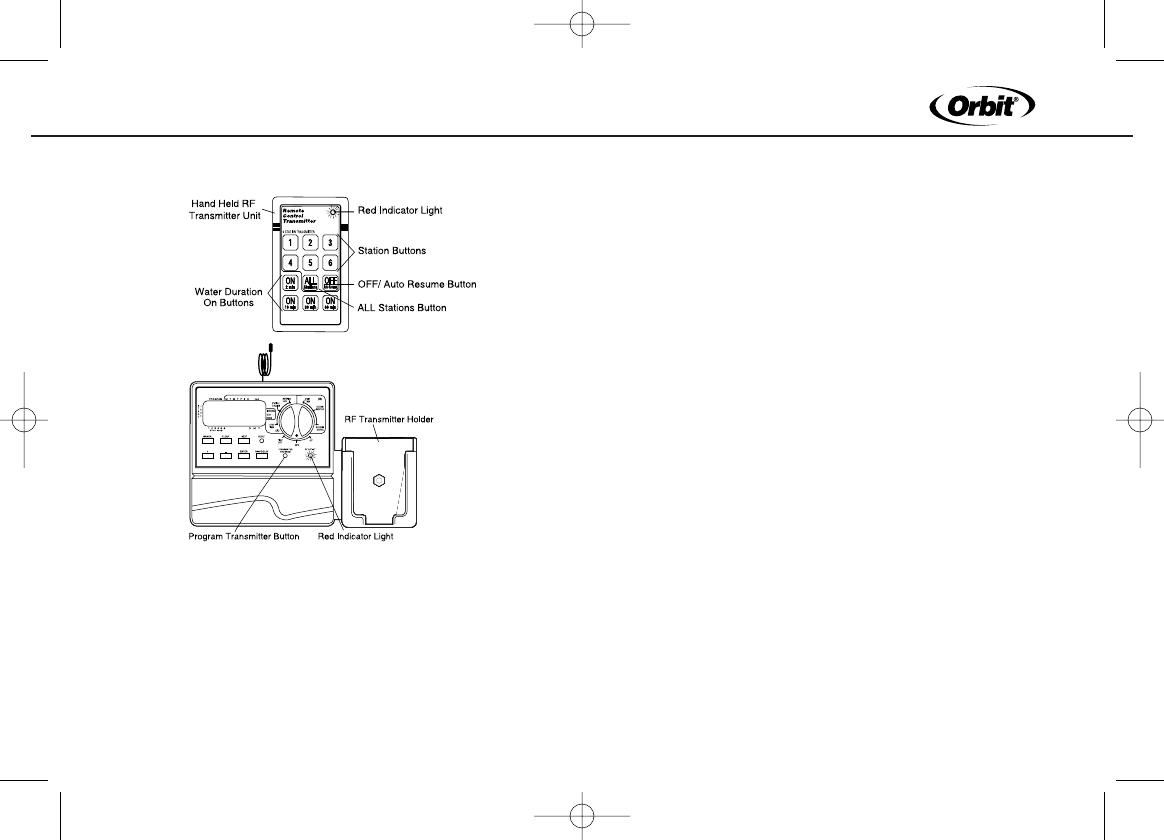

Figure 17: Watering Using Wireless Remote Features

(Notes About Using the Wireless Remote Features)

Remember that the wireless features have priority over normal Timer

operations. Although the Timer will return to the automatic program,

the time spent during an wireless cycle will be lost. For this reason,

interrupting a currently running automatic (or semi-automatic or

manual) program may cause some stations of the currently running

automatic program not to water at this time.

The wireless watering features do not “Stack” as do the Timer pro-

grams. A new wireless command will cancel the currently running

wireless command.

After sustained use (approx. one year) the hand held Transmitter bat-

tery will weaken, and the red light will dim. Replace the battery when

the light begins to dim or if the operating distance begins to lessen.

If the Transmitter and Timer do not respond appropriately, check power

sources. It may also be necessary to program the Transmitter to the Timer

(see Programming the Transmitter below).

The normal distance your Transmitter will operate is 200 feet line of

sight. The range is reduced when transmitting through walls, shrub-

bery, metal siding, etc. For best results hold the Transmitter above

your head or immediately in front of you.

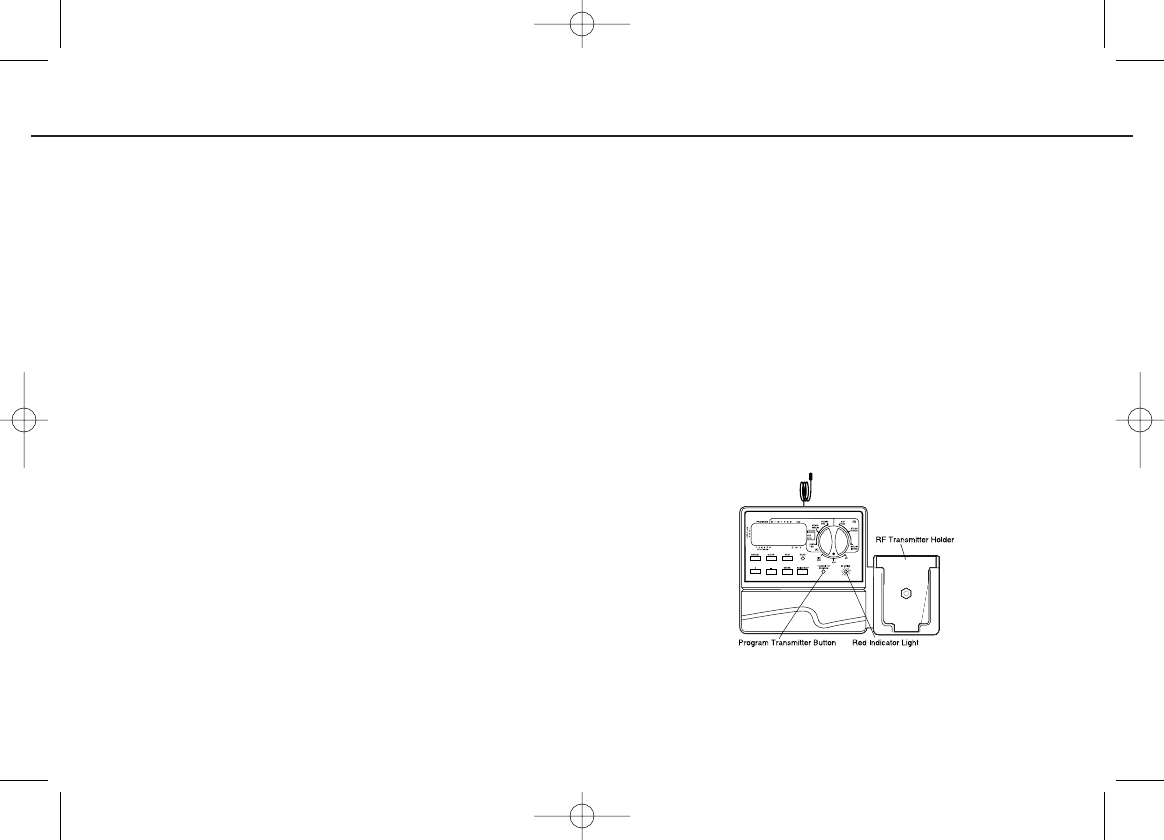

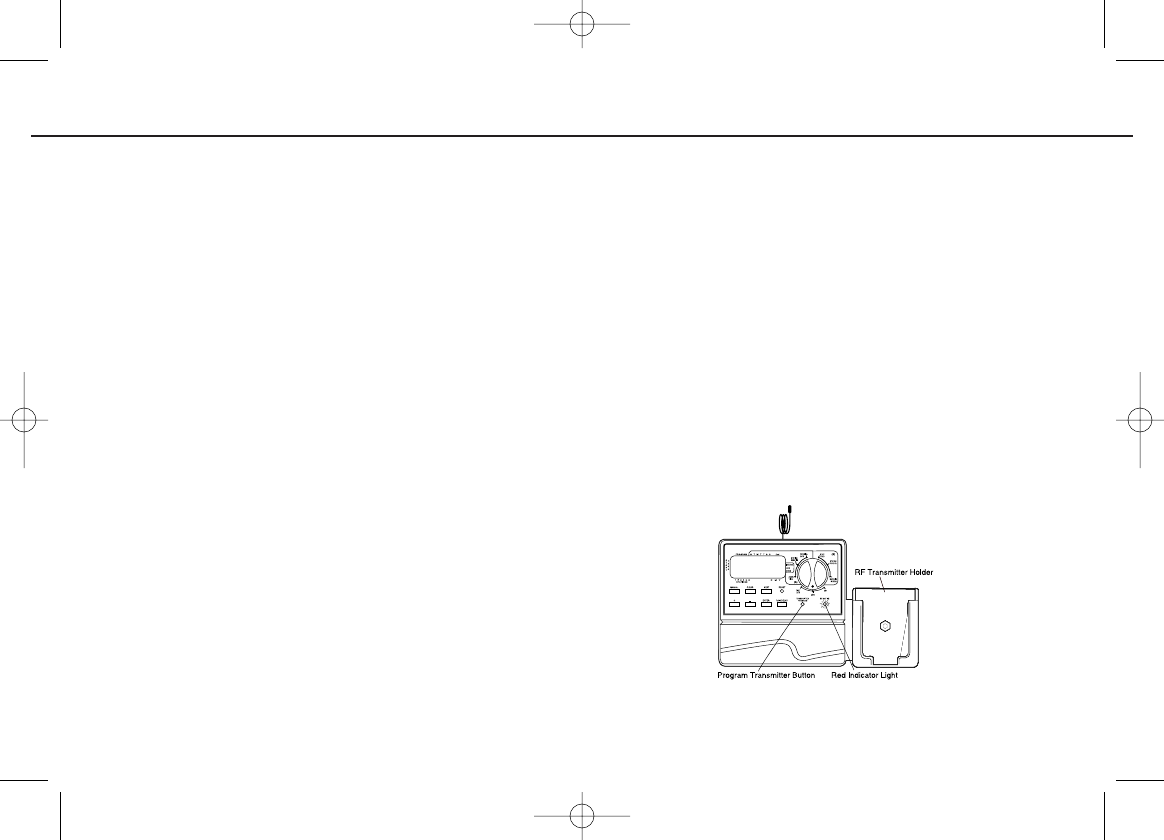

Programming the Transmitter

It may not be necessary to use this procedure for models sold with a

Transmitter included, since the Transmitter and Timer have already been

programmed to work together. However, if you replace your Transmitter

or add additional Transmitters (up to six per receiver) you must code the

Transmitter to the Timer. To program the Transmitter:

While holding the Transmitter in one hand, press and release the

transmitter program button found to the right of the RAIN DELAY but-

ton. The red indicator light on the Timer will turn on. Press the off

button on the Transmitter. The Transmitter will beep three times and

the red indicator light on the Timer will blink, indicating the program

coding is complete.

Repeat Steps 1 and 2 for up to six transmitters.

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 15

Why You May Want Additional Transmitters

Security: Your gardener can work on your watering system while

your home and garage are locked.

Convenience: Your neighbor or friend can check your watering sys-

tem if you are on vacation. It may also be convenient to have a sepa-

rate Transmitter in more than one location (garage, kitchen, etc.).

Loss: If you misplace or lose your Transmitter, you have a back-up.

SECTION SIX

Installation

Timer Location

Select a location near a standard electrical outlet. Avoid using an

outlet controlled by an On/Off switch.

The timer should not be exposed to the weather or operated at tem-

peratures below 32° or above 113° Fahrenheit. (0° c + 45° c)

Installation works best inside a garage or protected area. The Timer

should not be mounted outdoors.

Note: The distance that the Transmitter and Timer will operate at is

approximately 200 feet line of sight. This distance can be affected by

obstacles such as walls, automobiles, metal siding, etc. To achieve the

maximum amount of range, mount the Timer as high on the wall as is

convenient for operation and service.

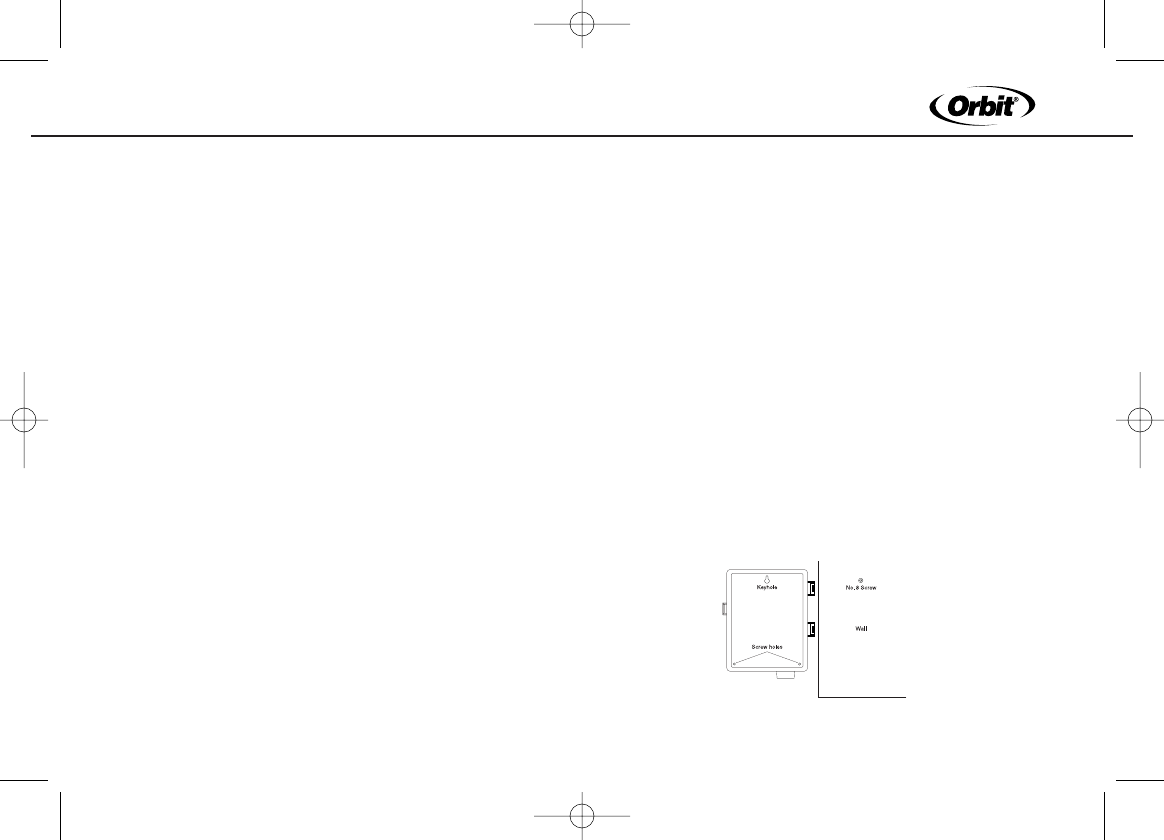

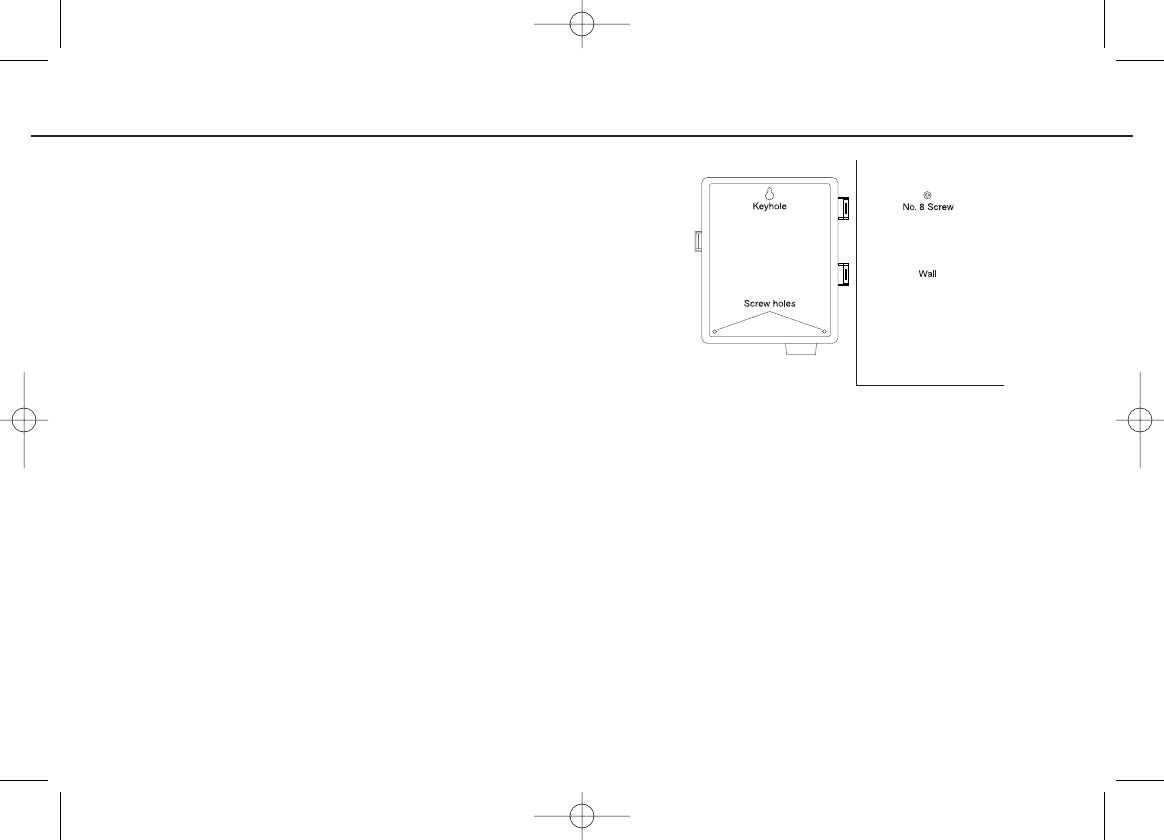

Figure 18: Mounting the Timer

Mounting the Timer

Screw a No. 8 screw at eye level leaving the screw head extended

out from the wall about 1/8 inch. Use expanding anchors in plaster

or masonry if necessary.

Slip the keyhole in the back of the timer over the extended screw.

Screw a No. 8 screw through each of the two holes at the bottom of

the timer box into the wall [See Figure 18].

Install two AA batteries, and re-enter the time and date

as required.

Wiring the Electric Valves

If the distance between the timer and valves is under 700 feet, use

WaterMaster sprinkler wire or 20 gauge plastic jacketed thermostat

wire to connect the timer to the valves. If the distance is over 700

feet, use 16 gauge wire. The wire can be buried in the ground; how-

ever, for more protection wires can be pulled through PVC pipe and

buried underground. Be careful to avoid burying the wires in loca-

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 16

tions where they could be damaged by digging or trenching in the

future.

Each valve has two wires. One wire is to be connected as the com-

mon. The common wires for all the valves can be connected togeth-

er to one common wire going to the timer. The other valve wire is to

be connected to the specific station wire that will control that valve

[See Figure 19].

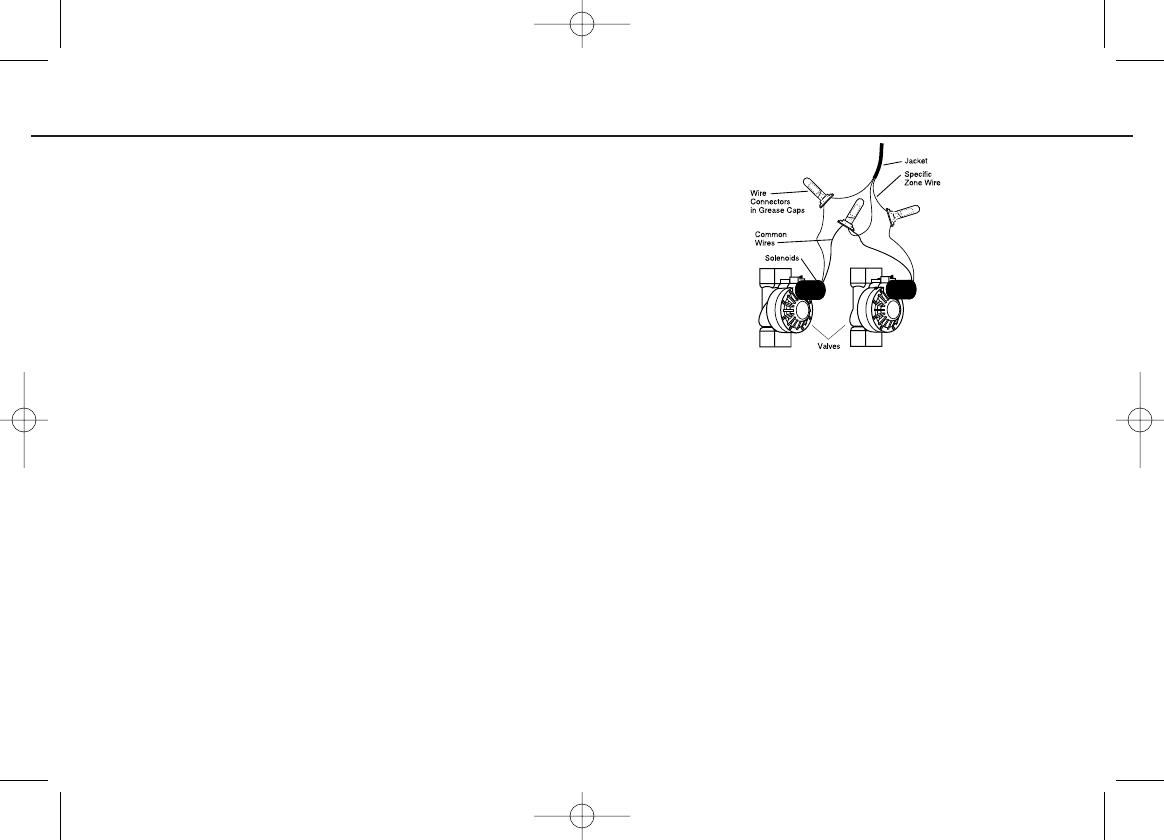

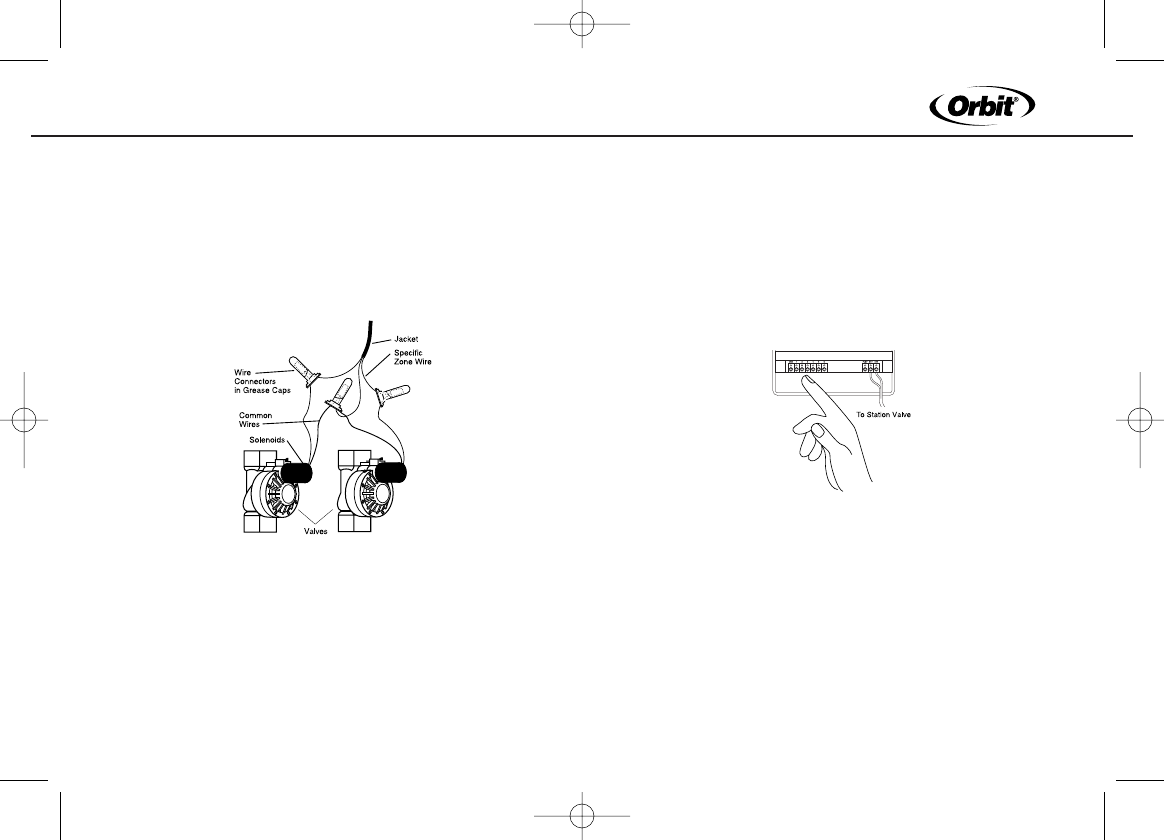

Figure 19: Wiring Valves

All wires should be joined together using wire nuts, solder, or vinyl

tape. For additional protection to waterproof connections a

WaterMaster® grease cap can be used.

To avoid electrical hazards, only one valve should be connected to

each station.

Connecting Valve Wires to the Timer

Remove cover by sliding it down.

Determine which valve you want to connect to which station.

Connect each valve wire to its station terminal (labeled 1-6 or 1-12)

by inserting the bare wire.

It may be necessary to “open” the terminal to allow for wire insertion

or removal. To do this, simply take a Phillips screwdriver and turn the

screw two to three turns counter clockwise. After inserting wire turn

the screw clockwise. Do not over tighten.

Connect the common wire to the terminal labeled “com” [See Figure 20].

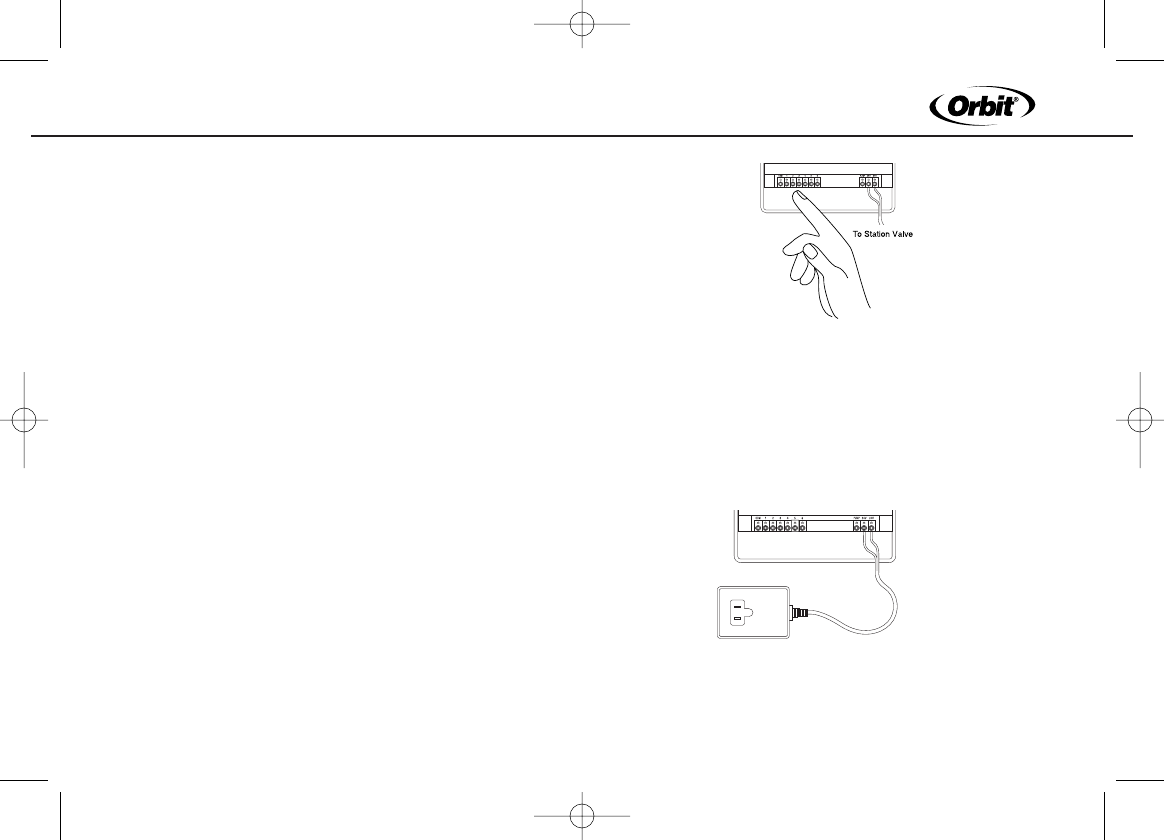

Figure 20: Connecting Valve Wires

Connecting Pump Start or Master Valve to the Timer

Connect one wire to the terminal marked “pump.”

Hook the second wire to the terminal marked “com.” The two wires

should then be hooked up to a master valve or pump start relay rated

at 24 volts AC input (coil side). Refer to local codes. A qualified elec-

trician may be required to install a pump start relay.

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 17

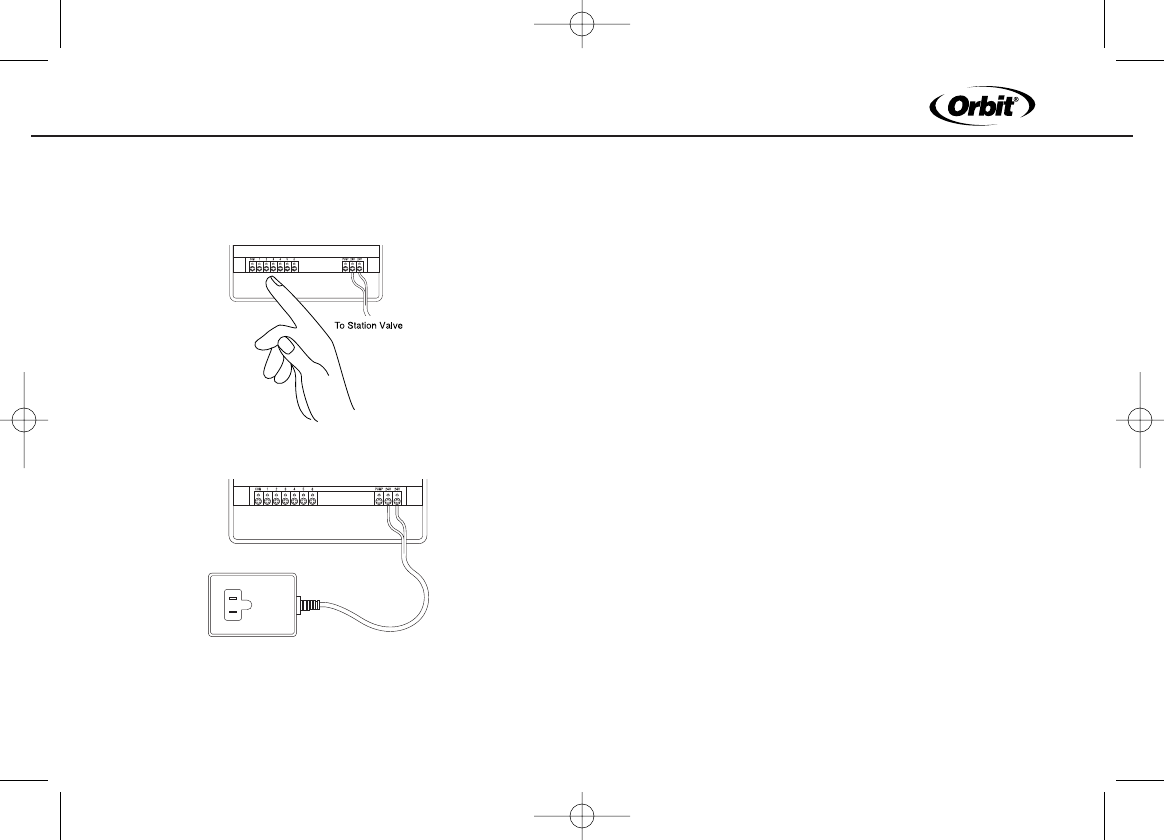

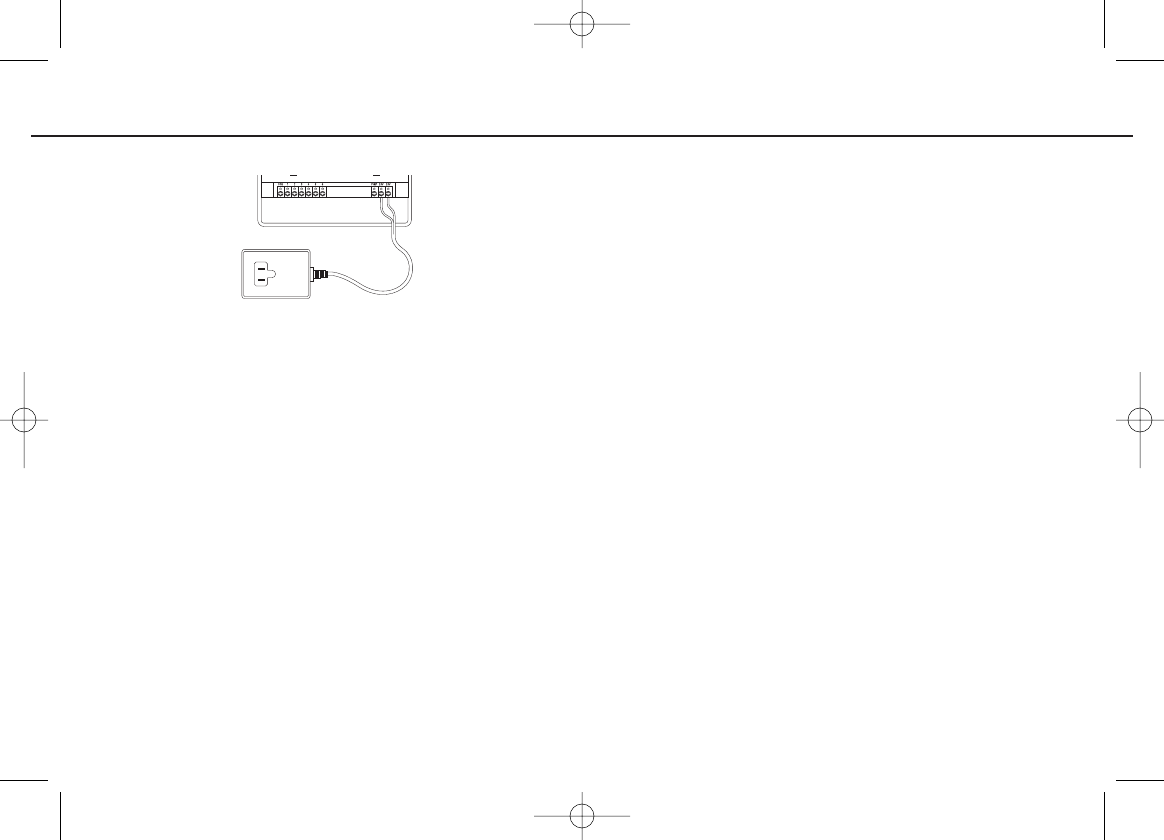

Figure 21: Connecting Pump Start and Transformer

Connecting the Transformer

With the cover off, find the two terminal holes labeled “24vac.”

Make sure the transformer is not plugged in. Insert one of the two

power leads from the transformer into each terminal.

Plug in transformer [See Figure 21].

WARNING: DO NOT LINK TWO OR MORE TIMERS TOGETHER WITH ONE

TRANSFORMER.

Slide the cover back on until it snaps.

Trouble Shooting

Problem/Possible Causes

One or more valves do not turn on:

1. Faulty solenoid.

2. Wire broken or not connected.

3. Flow control stem screwed down, shutting valve off.

4. Programming is incorrect.

Stations turn on when they are not supposed to:

1. Water pressure is too high.

2. More than one start time is programmed.

One station is stuck on and will not shut off:

1. Faulty valve.

2. Particles of dirt or debris stuck in valve.

3. Valve diaphragm faulty.

All valves do not turn on:

1. Transformer defective or not connected.

2. Programming is incorrect.

3. The fuse is blown.

Timer will not power up:

1. The fuse is blown.

2. Transformer not plugged into an operational AC outlet.

Valves continue to turn on and off when they are not programmed to:

1. More than one start time is programmed with

overlapping schedules.

2. Excessive pressure.

ENGLISH

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 18

Fuse blows repeatedly:

1. Short in wiring or solenoids.

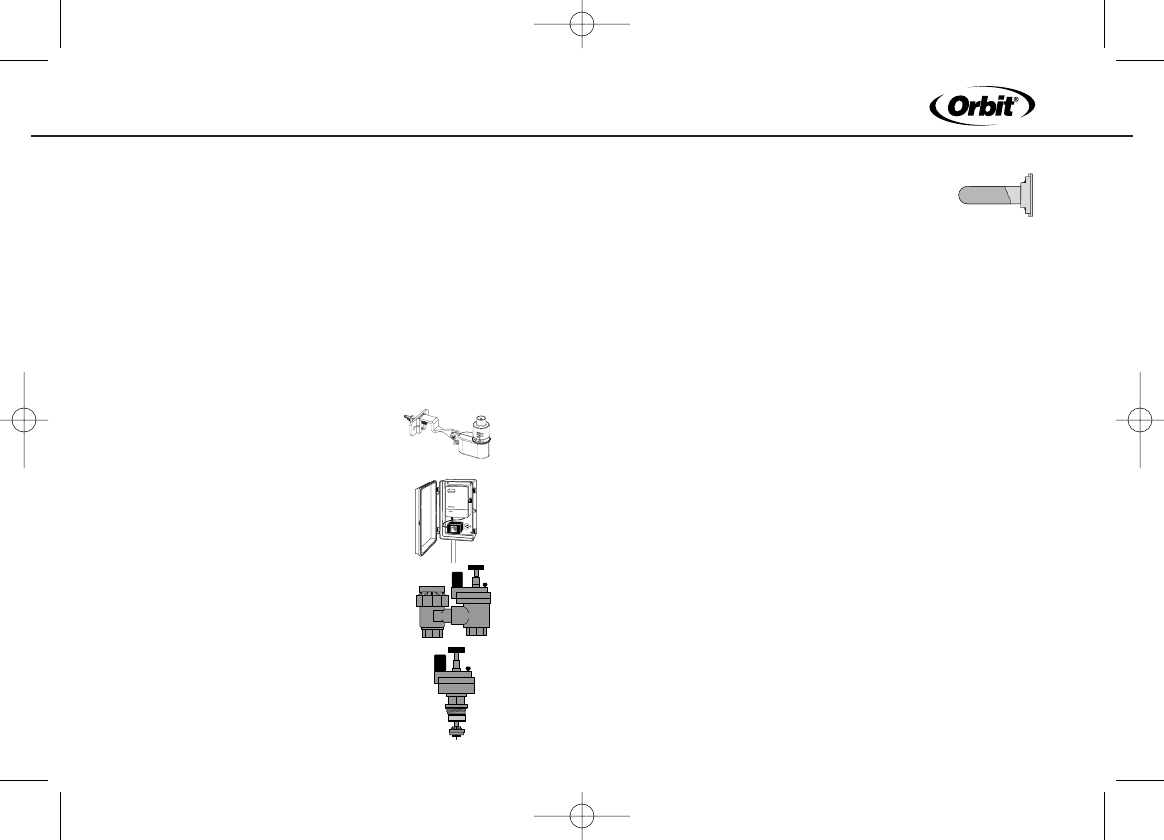

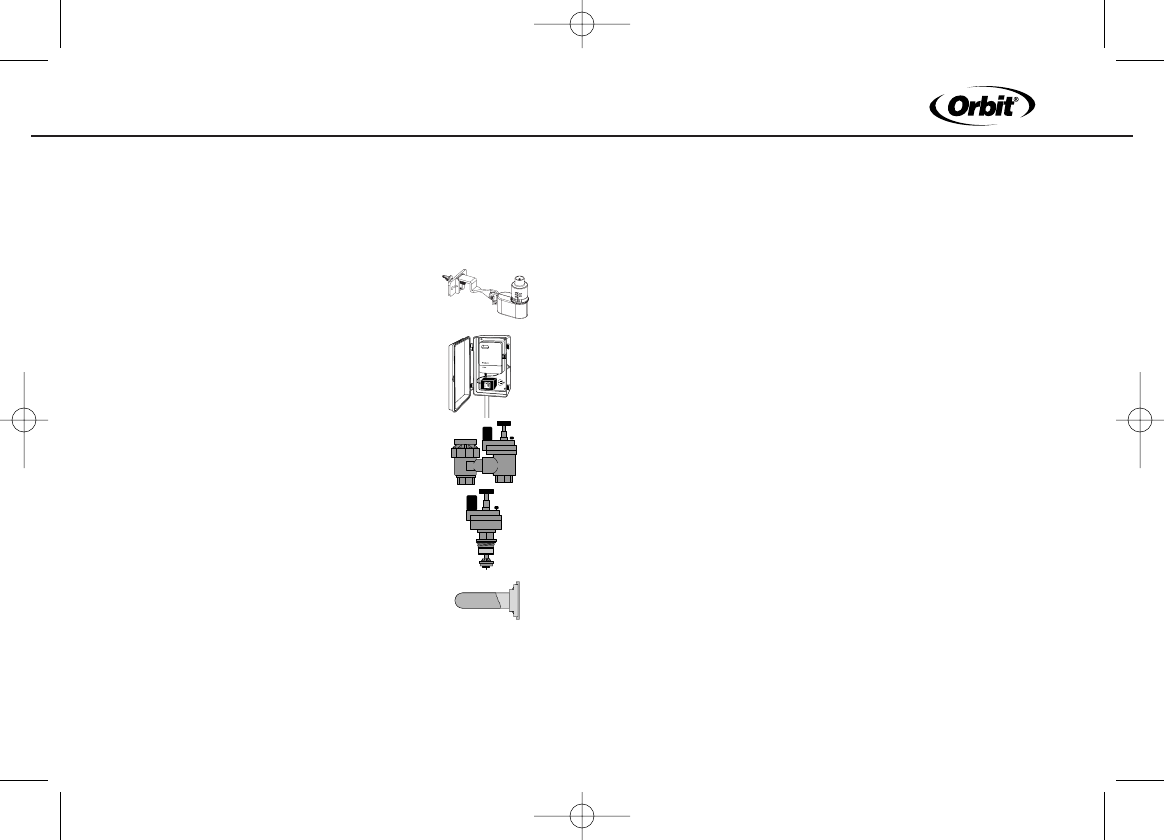

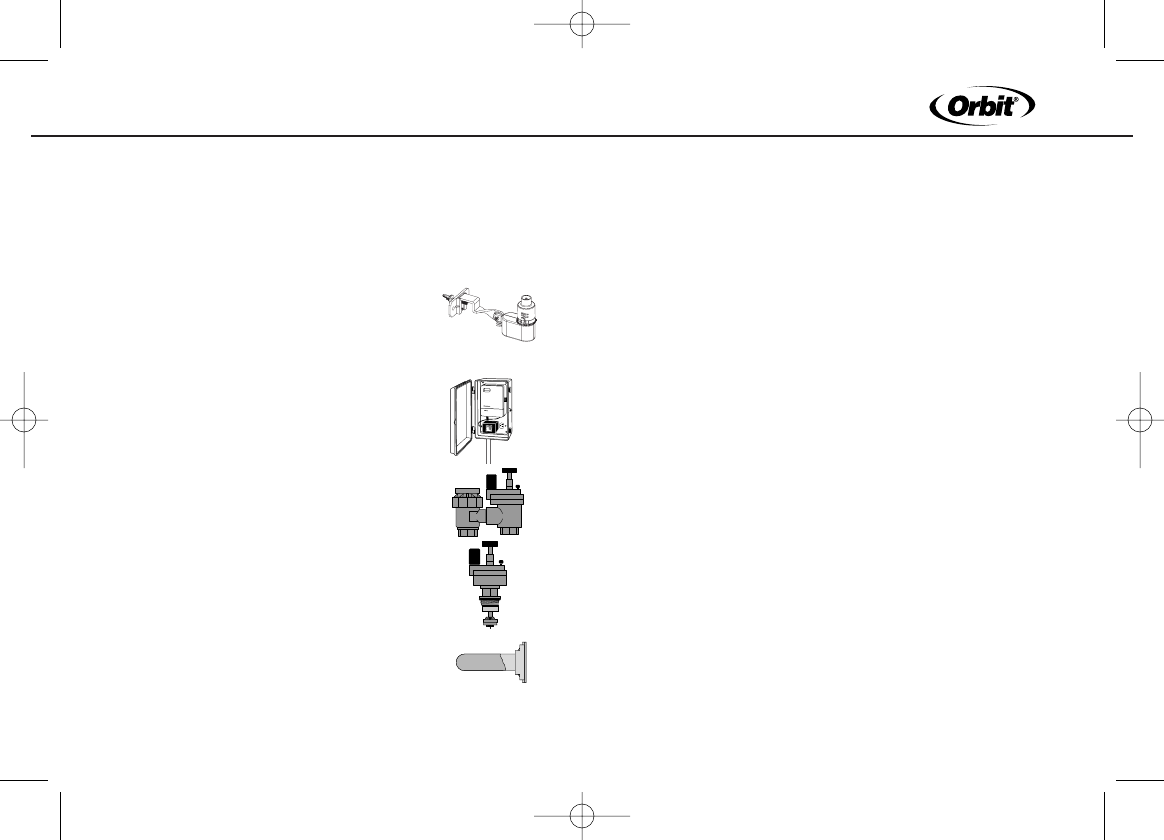

Other Quality Products and Accessories

Automatic Rain Shut-Off

For automatic rain shut-off, contact your Orbit®dealer

to purchase an Orbit®model 57098 automatic rain shut-

off switch. The rain shut-off easily connects to the

Timer and prevents over-watering during rainy periods.

Weather Resistant Timer Box

Allows outdoor installation of most brands of indoor

mount timers, UL listed.

Automatic Valves

Durable, non-corrosive plastic construction, automatic

valves are available in anti-siphon or straight valves,

with safe, low voltage.

Automatic Converters

Durable non-corrosive plastic construction, converts most

brands of plastic or brass valves to automatic.

Grease Caps

Protects low voltage wires from corrosion or shorts. Questions?

Please call toll-free

1-800-488-6156

Orbit®Irrigation Products Inc.

845 North Overland Rd. • North Salt Lake, Utah 84054

www.orbitonline.com

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 19

SECCIÓN UNO

Introducción

Gracias por seleccionar un Controlador para aspersores de Orbit®. Los

diseñadores de Orbit® han combinado la simplicidad de interruptores

mecánicos con la exactitud de elementos electrónicos digitales para pro-

porcionarle un Controlador que es tanto fácil de programar como

extremadamente versátil. El Controlador de Orbit® proporciona conve-

niencia y flexibilidad, permitiéndole hacer uso de un programa de riego

completamente automático, semi-automático o manual, para satisfacer

todas sus necesidades de riego. Este Controlador también incorpora la

conveniencia y la flexibilidad del control remoto inalámbrico.

Sírvase leer todo este manual antes de empezar a programar y a usar el

Regulador. Entre algunas de las más notables características del diseño

se incluyen las siguientes:

Simplicidad en diseño

Haciendo girar el dial a cualquiera de las nueve posiciones, usted puede

examinar la programación o hacer cambios con facilidad.

Programación a control remoto

Insertando dos baterías (pilas) alcalinas AA usted puede programar el

Controlador antes de instalarlo en la ubicación permanente.

Control remoto inalámbrico

Con el uso del transmisor remoto inalámbrico, el Controlador puede hac-

erse funcionar por medio del control remoto inalámbrico, a una distancia

máxima de 200 pies (60 metros) del controlador. Usted puede iniciar un

ciclo de riego manual de 2, 10, 30 ó 60 minutos, para todas las estaciones

o para cada una en forma individual. Es excelente para mantenimiento,

reparaciones y para encender y apagar el sistema. El Controlador per-

mite que se use hasta un máximo de 6 transmisores independientes. La

conveniente luz LED que está en el frente del Controlador verifica la

transmisión inalámbrica.

Programa de protección contra fallas/Memoria no volátil del programa

Si el Regulador se queda sin corriente (CA), no se perderá el programa

existente. Una vez que se recupere la corriente, el Regulador volverá a

utilizar el último programa que tuviera en la memoria, de manera que no

habrá necesidad de reprogramar. En el caso de que se perdiera la corri-

ente (CA) y las baterías se acabaran o hicieran falta, el usuario sólo ten-

drá que volver a fijar la hora y la fecha; los demás valores del programa

se tendrán en la memoria no volátil y no habrá necesidad de entrarse de

nuevo.

Fusible

El Fusible de Fusi.n lenta de 0.75 amperios protégé el circuito. Cuando

tenga quecambiarlo, use un fusible WaterMaster de 0,75 amperios o uno

equivalente.

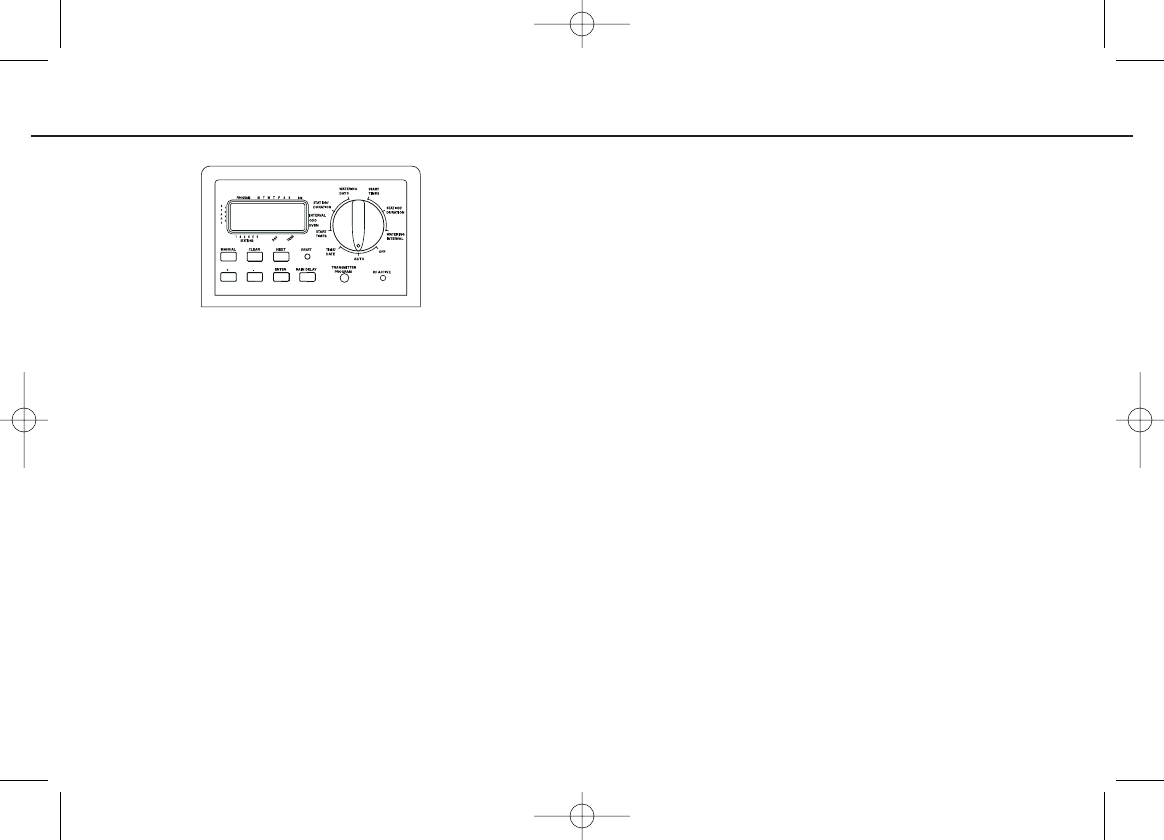

Ilustración 1: Ubicación de controles en el Regulador

1. Pantalla digital

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 20

Una pantalla grande LCD muestra la hora del día e indica la mayoría de

los valores de programación. Existe reciprocidad completa entre la pan-

talla y TODAS los demás controles.

2. Teclas de programación

El Regulador tiene siete teclas para la programación. Cuando se usan en

conjunto con el selector giratorio, las teclas pueden fijar la hora del día,

la hora de riego, los días de riego, las horas de inicio y otras funciones.

3. Selector giratorio

El elemento principal del Regulador es el selector giratorio. Este elemen-

to tipo dial facilita ver cuál de las funciones se ha seleccionado actual-

mente y/o en qué modo se ha fijado el Regulador para su funcionamiento.

4. Botón para reposicionar

El botón para reposicionar borra la hora y la fecha pero no quita el pro-

grama de protección contra fallas instalado por la fábrica. Para evitar

que se hagan accidentalmente cambios, el botón está incrustado en el

panel y se debe oprimir con un objeto pequeño puntiagudo, como la

punta de un lapicero o de un lápiz.

Funciones importantes de programación

Dos programas de riego--Resumen

El Regulador le da la opción de usar cualquiera o TODAS estos progra-

mas independientes: Tenga en cuenta que cada estación se puede fijar

independientemente ya sea en los programas A o B o en los dos A y B.

Programa-A

Este programa le permite programar estaciones seleccionadas para

regar en días específicos de la semana o para regar cada segundo día.

El programa A se repite continuamente en semanas sucesivas.

Programa-B

Proporciona dos opciones: Una para el riego en días pares o impares o

para intervalos que van de entre el riego diario a cada 28 días. Esta car-

acterística está diseñada para satisfacer las continuas necesidades y

restricciones impuestas por los gobiernos locales con el objeto de con-

servar agua. El Regulador calcula automáticamente los días pares e

impares (por fecha) para cada mes y hace los ajustes necesarios en el

caso de años bisiestos, para proporcionar el riego exacto en dichos días

hasta el año 2100.

Acumulación de horas de inicio

El Regulador está diseñado para "acumular" horas de inicio que se sobre-

pongan. Si usted entra dos o más horas de inicio que se sobrepongan

(en el mismo o en diferentes programas), el Regulador no activará dos

estaciones al mismo tiempo. Al contrario, el Regulador activará en

secuencia la primera estación y luego la(s) siguiente(s), tan pronto como

la primera estación termine el período de duración de riego preestableci-

do.

El Regulador NO acumula hasta el día de calendario siguiente. Esto evita

que el Regulador viole el horario de riego de días pares o impares.

Modos manual y semiautomático

El regulador le proporciona cierto número de modos de operación manu-

al y semiautomática para dar flexibilidad de riego. Usted puede anular la

programación automática del Regulador en distintas maneras.

SECCIÓN DOS

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 21

Para comenzar

La programación del Regulador se puede lograr siguiendo simplemente

algunos pasos básicos. Antes de iniciar la programación, es importante

instalar la batería, fijar la hora del día y la fecha y establecer un plan de

riego.

Instalación de baterías

El Regulador necesita dos baterías AA para mantener la hora y la fecha

en caso de que haya un corto de electricidad. En una instalación típica,

las baterías completamente cargadas deben proporcionar suficiente

energía para funcionar aproximadamente por un año.

Quite la tapa o cubierta de la terminal.

Inserte dos baterías AA en el compartimiento para baterías.

Vuelva a cerrar la cubierta de la terminal.

Baterías descargadas o la falta de ellas pueden hacer que la hora y la

fecha se borren después de un corto de electricidad. Si esto sucede,

usted tendrá que instalar baterías completamente cargadas y volver a

entrar la hora y la fecha. TODAS los demás valores del programa se

mantendrán en la memoria no volátil.

Para fijar la hora del día y la fecha

Si esta es la primera vez que se ha programado el Regulador, usted debe

oprimir el pequeño botón que está incrustado y que está marcado con el

nombre REPOSICIONAR. El oprimir REPOSICIONAR no afectará el programa de

protección contra fallas instalado por la fábrica [Vea la ilustración 2].

Ilustración 2: Teclas de programación

Haga girar el dial a la posición hora/fecha.



pantalla se leerá 12:00 AM con tres flechas señalando el año (Y), el

mes (M), y el día (D) [Vea la ilustración 3].

Oprima y sotenga la tecla del signo + para hacer avanzar el reloj

hasta la hora correcta del día. Use la tecla del signo - para ir hacia

atrás. Cuando se llegue a la hora correcta del día, oprima la tecla

ENTRADA para fijar la hora.

Para aumentar o disminuir con mayor rapidez, mantenga oprimida la

tecla del signo + o la del signo -, hasta que la pantalla pase al modo

de avance rápido.

Al programar, un cursor intermitente aparecerá sobre la flecha para

determinar el año (Y), el mes (M) o la fecha (D) [Vea la ilustración 4].

Use las teclas + y - para fijar el año correcto y luego pulse ENTRADA.

Use las teclas + y - para fijar el mes correcto y luego pulse ENTRADA.

Use las teclas + y - para fijar la fecha correcta y luego pulse ENTRADA.

Ilustración 3: Pantalla LCD con información correspondiente

lus-

tración 4

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 22

ADVERTENCIA: Si no se entra un programa de riego en el Regulador, el

programa de protección contra fallas instalado por la fábrica encenderá

cada estación TODAS los días por diez minutos. Para evitar la activación

accidental de la válvula, siga cualquiera de los pasos siguientes:

1) haga girar el dial a APAGADO

2) entre un programa de riego

Para establecer un plan de riego

Para ayudarle a visualizar la mejor manera de programar el Regulador,

sería de gran ayuda trazar un plan de riego. Esto le ayudará a establecer

los días y las horas en que desee regar.

SECCIÓN TRES

Programación

El Regulador tiene dos programas que usted puede fijar para controlar

toda una variedad de planes de riego. Según sus necesidades, usted

puede usar cualquiera de los programas o los dos.

Para entrar el programa de riego en cualquier secuencia

Usted tiene la opción de entrar el programa de riego en la secuencia que

desee. Esta característica facilita el examinar y cambiar el programa de

riego. Los valores pueden cambiarse en cualquier momento, cuando

esté fijando el programa inicial, o después de años de funcionamiento.

Horas de inicio para el programa A o el B

Nota: Una hora de inicio se refiere a la hora del día en que el programa

comienza el riego en la primera estación, siguiendo las demás estaciones

en secuencia. Cada estación no tiene horas de inicio distintas. Las

horas de inicio no corresponden a estaciones específicas. Si usted entra

más de una hora de inicio, todas las estaciones programadas volverán a

regar (en secuencia).

La manera en que usted fije la hora de inicio es la misma para los dos

programas. Haga girar el dial a la posición de Horas de inicio del pro-

grama que desee fijar. La pantalla mostrará una A o una B, según el

programa que haya seleccionado.

En la pantalla se leerá --:--, y aparecerá un cursor intermitente en la posi-

ción Inicio 1 [Vea la ilustración 5].

Fije la hora en que desee iniciar el riego para la hora de inicio 1,

usando las teclas + o -, luego oprima la techa ENTRADA. La pantalla

avanzará hasta Inicio 2. En el caso de desear horas de inicio adi-

cionales, simplemente repita este procedimiento usando las teclas + y

- para entrar la hora, luego oprima ENTRADA.

Recuerde que cada hora de inicio activará todas las estaciones que se hayan

programado para funcionar. Cada estación no cuenta con horas de inicio

distintas. Las horas de inicio no corresponden a estaciones específicas.

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 23



dí

Ilustración 5:

Pantalla LCD con hora de inicio

Duración de riego para el programa A o el B

Nota: Los dos programas requieren que se programe la duración de riego

para cada una.

Haga girar el dial a la posición Duración de estación ya sea en el pro-

gram A o en el B. La pantalla mostrará el programa que usted haya

seleccionado con una "A" o una "B" y los - - MINS y el cursor intermi-

tente en la estación "1" [Vea la ilustración 6].

Ilustración

6: Duración de la estación para el programa A

Usted puede fijar la duración del riego de 1 a 99 minutos. Oprima y

mantenga oprimida la tecla + para aumentar el número de minutos, o

use la tecla - para disminuir, y luego oprima ENTRADA. Cuando se

hayan fijado los minutos, aparecerá una "A" o una "B" sobre la

estación 1 y el cursor avanzará hasta la estación 2 y continuará

parpadeando.

Simplemente repita estos pasos para fijar las duraciones de riego

para las estaciones 2 a 6.

Para pasar por alto una estación, oprima la tecla Siguiente.

Para borrar períodos de duración de riego programados previamente,

oprima la tecla BORRAR.

Asignación de días de riego para el programa A

Haga girar el dial a Días de riego en el programa A. La pantalla

mostrará una "A" y el cursor parpadeará debajo de los días de la sem-

ana M, T, W, T, F, S, S (lunes, martes, etc.) [Vea la ilustración 7].

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 24

Ilustración 7:

Pantalla LCD con días de riego

Oprima ENTRADA para activar el riego el lunes. Debajo de la M apare-

cerá una flecha y el cursor avanzará hasta el martes ("T"); oprima

ENTRADA para activar el riego en dicho día. Repita estos pasos para

TODAS los días de la semana.

Para pasar por alto un día, oprima SIGUIENTE.

Para borrar un día que se haya entrado previamente, oprima BORRAR.

Si desea regar cada dos días, oprima la tecla SIGUIENTE para avanzar el

cursor hasta "2nd", luego oprima ENTRADA.

Nota: Si usted decide regar cada dos días, no puede fijar días específicos

de la semana para el riego.

Asignación de intervalos de riego para el programa B

El programa B se usa para regar durante intervalos específicos entre

días (1 a 28), o en fechas pares o impares del calendario. El Regulador

tiene un compensador para años bisiestos y asegurará que se siga el

plan de días pares e impares hasta el año 2100.

Haga girar el dial a Intervalo de riego. El cursor parpadeará a la

izquierda de la palabra Interval [Vea la ilustración 8].

Ilustración 8: Pantalla LCD con intervalo de riego

Oprima y mantenga en esa posición las teclas + o - para seleccionar

el número de días entre riego. Por ejemplo, si usted desea regar una

vez cada 10 días, fije el intervalo en 10.

Para activar el intervalo de riego, oprima ENTRADA.

Nota: Si hoy se entra un intervalo de "3", el Regulador regará por primera

vez hoy, y de nuevo regará cada "3" días.

Para borrar un programa, oprima BORRAR. Para entrar un nuevo pro-

grama, oprima SIGUIENTE.

Repaso y cambio del programa

El Regulador de Orbit le permite repasar un plan de riego completo.

Por ejemplo, para repasar las horas de comienzo de riego del programa

A, simplemente haga girar el dial a la posición de Horas de inicio en el

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 25



programa A y compruebe las horas que se hayan entrado. Usando la

tecla SIGUIENTE, usted puede avanzar por todo el programa sin temor a

cambiar la programación.

Si usted desea cambiar las horas de inicio, los días de riego o los interva-

los, simplemente siga las instrucciones para ese programa.

Después de repasar o de cambiar un programa de riego, no olvide volver

a pasar a AUTO el dial, si desea que el Regulador siga automáticamente su

programa.

Listo para la operación automática

Después de que se haya completado la programación, haga girar a AUTO

el dial [Vea la ilustración 9].

El Regulador está entonces completamente programado y listo para

usarse en el modo automático. En este modo, cada programa funcionará

en secuencia, empezando con el programa A.

Ilustración 9: Listo para la operación automática

SECCIÓN CUATRO

Operación semiautomática y

manual

El Regulador de Orbit tiene la habilidad de borrar el programa automático

sin cambiar el programa preestablecido.

Uso del modo semiautomático

(Todas las estaciones pasan por un ciclo los dos programas A y B)

Haga girar el dial a AUTO, luego oprima la tecla MANUAL. La pantalla

mostrará "AB", "MANUAL" y "TODAS" aparecerá intermitente [vea la

ilustración 10]. Esto indica que todas las seis (o doce) estaciones en

los programas A y B regarán de una manera semiautomática durante

los períodos asignados en secuencia.

Para activar los períodos asignados de riego en los programas A y B

para cada estación, oprima ENTRADA.

Ilustración 10: Riego semiautomático para las estaciones asignadas a

los programas A y B

Nota: Los períodos de duración de riego asignados a la estación 1 en el

programa A, ocurren primero, luego pasan a la estación 1 en el programa

B, antes de avanzar a la segunda estación y continuarán alternándose.

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 26

Sólo las estaciones a las que se les asignaran períodos de riego, regarán

cuando se usen los modos manual o semiautomático [Vea la ilustración 11].

Ilustración 11: Riego semiautomático designado para los programas A y

B y todas las estaciones

(Todas las estaciones pasan una vez por un ciclo, programa

A sólamente)

Para activar cada una de las estaciones asignadas períodos de riego

para el programa A únicamente, oprima la tecla manual, seguida por

la tecla siguiente. Esto activará las estaciones con períodos de riego

asignados únicamente en el programa A. Para iniciar el riego semiau-

tomático, oprima entrada [Vea la ilustración 12].

(Todas las estaciones pasan una vez por un ciclo, programa

B sólamente)

Para activar cada una de las estaciones asignadas períodos de riego

para el programa B únicamente, oprima la tecla manual, enseguida

oprima la tecla siguiente dos veces. Esto activará las estaciones con

períodos de riego asignados únicamente en el programa B. Para ini-

ciar el riego semiautomático, oprima entrada.

Ilustración 12: Riego manual ya sea en

el programa A o en el B únicamente

Uso de la operación manual

El modo de operación manual le permite fijar períodos de duración en

cualquiera de las seis estaciones, de 1 a 99 minutos.

Haga girar el dial a AUTO.

Oprima la tecla MANUAL. Luego oprima SIGUIENTE tres veces. La

pantalla mostrará un cursor intermitente en la estación 1 junto con --

MINS [Vea la ilustración 13].

Ilustración 13

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 27

Para fijar el número de minutos que dure el riego, oprima y mantega

oprimida la tecla + para avanzar hasta el número deseado de minutos

de riego. Use la tecla - para ir hacia atrás o en reversa. Oprima

ENTRADA para empezar el riego.

Para pasar por alto una estación, oprima SIGUIENTE hasta que el cursor

esté intermitente sobre el número de estación que desee programar. Por

ejemplo, para fijar la estación 3 por cinco minutos, oprima la tecla MANUAL,

luego oprima cinco veces la tecla SIGUIENTE para seleccionar el modo de

operación manual y avanzar hasta el riego para la estación 3; usando la

tecla + o la -, fije en cinco minutos la duración del riego manual, luego opri-

ma ENTRADA [Vea la ilustración 14].

Ilustración 14: Riego manual de la estación 3 por cinco minutos

Nota: Tras oprimir la tecla MANUAL, si no se hace una selección dentro

de 60 segundos, la pantalla vuelve a la hora del día.

Interrupción de la potencia generada por el Regulador

El Regulador tiene varias funciones integradas que le permiten al usuario

interrumpir momentáneamente la potencia eléctrica generada a las

válvulas de la estación.

Para interrumpir momentáneamente la potencia eléctrica generada a

las estaciones, oprima el botón APAGADO/REANUDADO AUTO del transmisor

inalámbrico que se sostiene con la mano. Esto es útil cuando se

desea hacer una reparación rápida o un ajuste en el sistema de roci-

adores. Para reiniciar la generación de potencia eléctrica, simple-

mente vuelva a oprimir una vez más el botón apagado/reanudado

auto.

NOTA: El programa volverá a donde debería estar, si la interrupción no

hubiera ocurrido. Por ejemplo, el Regulador no trata de recobrar ningún

riego automático que se perdiera debido a la interrupción.

Para interrumpir o descontinuar el riego semiautomático o manual,

oprima una vez la tecla BORRAR. El Regulador volverá al plan de riego

automático original.

Uso del modo de demora de lluvia que el usuario puede seleccionar

Para detener el riego automático por 24, 48 ó 72 horas, use la tecla para

activar el modo DEMORA DE LLUVIA.

Teniendo en AUTO el dial giratorio, pulse una sola vez la tecla DEMORA

DE LLUVIA. El Regulador forzará una interrupción de 24 horas de todo

riego programado. Después de 24 horas, el Regulador volverá

automáticamente a su programa inicial de riego.

Para aumentar la demora de lluvia a 48 ó 72 horas simplemente opri-

ma de nuevo la tecla DEMORA DE LLUVIA hasta que la hora de demora

deseada aparezca en la pantalla.

Para cancelar el modo de demora de lluvia, oprima BORRAR [Vea la

ilustración 15].

Nota: Mientras se encuentre en el modo de demora de lluvia, el regu-

lador dejará ver las horas que quedan (contando hacia abajo) hasta el

final de la demora aceptada, alternando con la hora y la fecha actuales.

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 28

Además de borrar,no se acepta ninguna otra tecla mientras el Regulador

esté en el modo de demora de lluvia.

Ilustración 15: Pantalla que muestra la demora de lluvia

Interrupción completa del sistema

Para interrumpir el sistema, haga girar el dial a la posición APAGADO. El

Regulador continúa programado pero no regará.

SECCIÓN CINCO

Uso de las características del

control remoto

Disposición de las funciones del inalámbrico

Las funciones del control remoto inalámbrico del Regulador le permiten

hacer funcionar el Regulador desde una distancia máxima de 200 pies (60

metros), usando el transmisor inalámbrico que se usa con la mano.

Usted puede encender todas las estaciones o una en particular, por cier-

to número de minutos. Esta función es útil, particularmente en la solu-

ción de problemas, para hacer ajustes o reparaciones, para realizar riego

adicional y para encender y apagar el sistema de riego.

Primero, instale una batería alcalina de 9 voltios en el Transmisor de

mano [vea la ilustración 16]. Para examinar la batería, oprima el

botón APAGADO/REANUDADO AUTO en el Transmisor. La luz roja del

Transmisor se encenderá por un período de dos segundos, y se

escucharán tres sonidos acústicos. Después de uso continuo (aprox.

un año), la batería se debilitirá, y la luz roja será ténue. Cambie la

batería cuando la luz llegue a este nivel o si empieza a disminuir la

distancia de operación.

Ilustración 16: Instalación de batería de Transmisor

Para examinar el sistema inalámbrico, sostenga el Transmisor cerca

del Regulador (el Regulador debe tener instalado el transformador) y

oprima el botón APAGADO/REANUDADO AUTO en el Transmisor. Si está

debidamente alimentado de energía, la luz roja que está en el lado

frontal del Regulador (marcada FR Activo destellará varias veces, al

igual que la luz roja del Transmisor. NOTA: Si el Transmisor y el

Regular no responden como es debido, examine las fuentes de

energía. Tal vez haya necesidad de programar también el Transmisor

al Regulador (vea Programación del Transmisor).

Operación del Regulador usando las funciones del inalámbrico

La función de inalámbrico le permite realizar ciclos de riego de progra-

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 29



mación semiautomática. El programa normal automático del Regulador y

la función de inalámbrico funcionan independientemente. Sin embargo,

el funcionamiento inalámbrico tiene prioridad sobre cualquier otro pro-

grama del Regulador.

(Para activar una estación por un período específico de riego usando el

Transmisor inalámbrico)

Oprima el botón de la estación deseada en el Transmisor (número 1, 2,

3, etc.). El Transmisor emitirá una sola señal acústica y la luz roja se

encenderá [Vea la ilustración 17].

Oprima el botón ENCENDIDO para el período deseado de riego (selec-

cione los períodos de duración de 2, 10, 30 ó 60 minutos). El

Transmisor emitirá tres señales acústicas para confirmar el mandato.

La luz roja del Regulador se dejará ver intermitente varias veces para

indicar que ha recibido la señal del inalámbrico [Vea la ilustración 17].

Durante el riego inalámbrico, la pantalla del Regulador mostrará la

estación activa que se está regando (una "A" aparecerá sobre el

número de estación), indicará REMOTO y contará en forma descendente

el número de minutos que quedan en esa estación.

Recuerde que el botón de ENCENDIDO se debe oprimir dentro de 10

segundos del botón de la estación deseada (mientras que todavía

esté encendida la luz roja) o tendrá que repetir los pasos.

NOTA: El riego usando el inalámbrico tiene prioridad sobre cualquier

otra función del Regulador (incluyendo los modos automático, semi-

automático o manual). Si la función de inalámbrico interrumpe un

programa de funcionamiento automático, el riego por inalámbrico

ocurrirá, y de ahí en adelante el Regulador volverá al programa

automático. Sin embargo, cualquier tiempo que pase durante el riego

por inalámbrico se perderá. La función del inalámbrico también bor-

rará la demora de lluvia o los modos APAGADO del Regulador.

Para interrumpir el riego por inalámbrico, simplemente oprima en el

Transmisor el botón APAGADO/REANUDADO AUTO.

(Para activar todas las estaciones por un período específico de riego

usando el Transmisor inalámbrico)

Oprima en el Transmisor el botón TODAS. El Transmisor emitirá una vez una

señal acústica y la luz roja se encenderá [Vea la ilustración 17].

Oprima el botón ENCENDIDO del período de riego deseado (seleccione

períodos de 2, 10, 30 ó 60 minutos). El Transmisor emitirá tres señales

acústicas para confirmar el mandato. La luz roja del Transmisor se

verá intermitente varias veces para indicar que ha recibido la señal

del inalámbrico [Vea la ilustración 17]. Durante el riego por inalámbri-

co, la pantalla del Regulador mostrará la estación activa que se está

regando (una "A" aparecerá sobre el número de estación), indicará

REMOTO y contará en forma descendente el número de minutos que

quedan en esa estación. Se debe tener en cuenta que cada estación

se activará, a pesar de la programación en el Regulador.

Para interrumpir el riego por inalámbrico, simplemente oprima el

botón APAGADO en el Transmisor

ustración 17: Riego usando las funciones del control remoto inalámbrico

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 30

(Notas sobre el uso de las funciones del control remoto inalámbrico)

Recuerde que las funciones del inalámbrico tienen prioridad sobre las

operaciones normales del Regulador. Aunque el Regulador vuelva al

programa automático, el tiempo que se pase durante un ciclo por

inalámbrico se perderá. Debido a esto, el interrumpir un programa

que esté en actividad (semiautomático o manual) puede causar que

algunas de las estaciones del programa que esté activado en ese

momento no rieguen.

Las funciones de riego por inalámbrico no "acumulan" como lo hacen

los programas del Regulador. Un nuevo mandato del inalámbrico can-

celará el mandato que esté funcionando en ese momento.

Después de uso continuo (aprox. un año), la batería se debilitirá, y la

luz roja será ténue. Cambie la batería cuando la luz llegue a este

nivel o si empieza a disminuir la distancia de operación.

Si el Transmisor y el Regulador no responden de la manera debida,

examine las fuentes de alimentación de energía. Tal vez sea también

necesario programar el Transmisor al Regulador (vea Programación

del Transmisor a continuación).

La distancia normal para el funcionamiento del Transmisor es de 200

pies (60 metros). Esta distancia se reduce cuando se transmite a

través de paredes, arbustos, forros metálicos, etc. Para que la trans-

misión sea de mejores resultados, sostenga el Transmisor sobre la

cabeza o frente a usted.

Programación del Transmisor

Tal vez no sea necesario usar este procedimiento para modelos que

se vendan con un Transmisor incluido, ya que el Transmisor y el

Regulador ya han sido programados para funcionar de manera acoplada.

Sin embargo, si usted cambia el Transmisor o agrega Transmisores adi-

cionales (hasta un máximo de seis por receptor), debe codificar el

Transmisor al Regulador. Para programar el Transmisor:

Mientras sostiene con una mano el Transmisor, oprima y suelte el botón

PROGRAMA DEL TRANSMISOR. El indicado luminoso rojo del Regulador

se encenderá. Oprima el botón APAGADO del Transmisor. El Transmisor

emitirá tres señales acústicas y el indi-cador luminoso rojo del Regulador

parpadeará, indicando que la codificación del programa se ha completa-

do.

Repita los pasos 1 y 2 para un máximo de seis transmisores.

Razones por las que quisiera Transmisores adicionales

Seguridad: Su jardinero podrá trabajar con el sistema de riego mien-

tras su casa esté bajo llave.

Conveniencia: Su vecino o amigo puede prestar atención a su sistema

de riego mientras ustes de encuentre de vacaciones. Tal vez sea tam-

bién conveniente tener un Transmisor diferente en más de una ubi-

cación (garage, cocina, etc.).

Pérdida: Si pierde o confunde en algún lugar el Transmisor, ten-drá un

substituto.

SECCIÓN SEIS

Instalación

Ubicación del Regulador

Seleccione un lugar junto a un tomacorriente. Evite usar un tomacor-

riente controlado por un interruptor de encendido/apagado (On/Off).

El regulador no debe estar expuesto a la interperie ni se debe operar

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 31



en temperaturas menores de 32 ni mayores de 113 Fahrenheit. (0 c + 45 c).

La instalación tiene mejores resultados en un garaje o en una área

protegida. No se debe instalar un Regulador a la interperie.

Nota: La distancia para el funcionamiento del Transmisor y del Regulador

es de aproximadamente 200 pies (60 metros). Esta distancia se puede ver

afectada por obstáculos como paredes, automóviles, forros metálicos,

etc. Para obtener la máxima distancia de operación, monte el Regulador

en la pared, en un lugar tan alto como lo permita la conveniencia de

operación y funcionamiento.

Ilustración 18: Montaje del Regulador

Montaje del Regulador

Atornille un tornillo No. 8 a nivel de la vista, dejando la cabeza

del tornillo salida de la pared aproximadamente 1/8 de pulgada (0,32

cm). Si es necesario, use sujetadores de expansión

para argamasa.

Deslice el ojo de la cerradura que está en la parte de atrás del regu-

lador sobre el tornillo extendido.

Atornille contra la pared un tornillo N. 8 en cada uno de los dos agu-

jeros que están en la parte inferior de la caja del regulador [Vea ilus-

tración 18].

Instale dos baterías AA y vuelva a entrar la hora y la fecha según se

requiera.

Instalación de las válvulas eléctricas

Si la distancia entre el regulador y las válvulas es de menos de 700

pies (213 metros), use alambre para rociadores WaterMaster o alam-

bre para termostato de cubierta plástica de calibre 20 para conectar

el regulador a las válvulas. Si la distancia es de más de 213 metros,

use alambre de calibre 16. El alambre se puede enterrar en el suelo;

sin embargo, para mayor protección, el alambre se puede pasar por

tubo PVC y luego enterrar en el suelo. Asegúrese de no enterrar el

alambre en ubicaciones donde se pueda dañar debido a excaba-

ciones que se pudieran hacer en el futuro.

Ilustración 19: Instalación de válvulas

Cada válvula tiene dos alambres. Uno debe conectarse como el

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 32

alambre común. Los alambres comúnes para todas las válvulas

pueden conectarse juntos a uno de los alambres comúnes que vayan

a la válvula. El otro alambre de válvula se debe conectar al alambre

de la estación específica que controlará esa válvula [Vea la ilus-

tración 19].

TODOS los alambres deben unirse por medio de tuercas para alam-

bre, soldadura o cinta de vinilo. Para protección adicional en caso de

conexiones a prueba de agua se puede usar un casquillo aislante de

grasa WaterMaster®.

Para evitar daños eléctricos, sólo debe conectarse una válvula

a cada estación.

Conexión de alambres de válvula al Regulador

Quite la tapa, deslizándola.

Decida cuál de las válvulas desea conectar a cuál estación. Conecte

cada alambre de válvula a su propia terminal de estación (marcadas 1-

6 ó 1-12) insertando el alambre descubierto.

Tal vez haya necesidad de abrir la terminal para permitir la inserción o

la extracción del alambre. Para hacerlo, simplemente oprima hacia

arriba en el tabulador ubicado en la parte de arriba de la terminal.

Conecte el cable común a la terminal marcada "COM" [Vea la ilus-

tración 20].

Ilustración 20: Conexión de alambres de válvula

Conexión de arranque de bomba o válvula principal al Regulador

Conecte un alambre a la terminal marcada "PUMP" (BOMBA).

Conecte el segundo alambre a la terminal marcada "COM". Los dos alam-

bres de deben entonces conectar a una válvula princi-pal o relé de

arranque de bomba, clasificada con una entrada de 24 voltios de CA

(lado de bobina). Refiérase a códigos locales. Tal vez haya necesidad

de utilizar los servicios de un electricista capacitado para instalar un

relé de arranque de bomba.

Ilustración 21: Conexión de arranque de bomba y transformador

Conexión del transformador

Tras quitar la tapa, busque los dos agujeros de terminal marcados

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 33

"24VAC". Asegúrese de que el transformador no esté conectado.

Inserte uno de los dos conductores de alimentación desde el transfor-

mador a cada una de las terminales.

Conecte el transformador [Vea la ilustración 21].

ADVERTENCIA: NO CONECTE DOS O MáS REGULADORES JUNTOS CON

UN TRANSFORMADOR.

Vuelva a colocar la tapa hasta que el chasquido indique que ha

quedado asegurada.

Solución de problemas

Problemas/Posibles causas

Una o más válvulas no encienden:

1. Solenoide defectuoso.

2. Alambre roto o sin conectar.

3. Tubo de control de flujo atornillado, apagando válvula.

4.Programación incorrecta.

Las estaciones se encienden cuando no deberían:

1. La presión de agua es muy alta.

2. Se ha programado más de una hora de inicio.

Una estación ha quedado trabada en encendido y no se apaga:

1. Válvula defectuosa.

2. Partículas de mugre o desecho estancadas en la válvula.

3. Diafragma de la válvula defectuoso.

Todas las válvulas no se encienden:

1. Transformador defectuoso o desconectado.

2. Programación incorrecta.

3. Se quemó el fusible.

El Regulador no enciende:

1. Se quemó el fusible.

2. Transformador no está enchufado en un tomacorriente que funciona.

Válvulas continúan encendiéndose y apagándose cuando no están

programadas para hacerlo:

1. Se ha programado más de una hora de inicio con programas super-

puestos.

2. Excesiva presión.

Repentinamente se quema un fusible:

1. Corto en conexión o solenoides.

ESPAÑOL

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 34

Otros productos y assesorios de

calidad

Apagador automático de lluvia

Para un apagador automático de lluvia, comuníquese

con el distribuidor de Orbit®para comprar un inter-rup-

tor de apagado automático de lluvia modelo 57098. El

apagador de lluvia se conecta fácilmente al Regulador

y evita que se riegue más de lo necesario durante

períodos de lluvia.

Caja de Regulador para proteger contra la interperie

Permite que se haga la instalación a la interperie de la

mayoría de las marcas de reguladores que son para

montaje interno y que aparecen en la lista UL.

Válvulas automáticas

Válvulas automáticas de construcción plástica anticor-

rosiva, se tienen disponibles en anti-sifón o rectas, con

voltaje bajo y seguro.

Convertidores automáticos

De construcción plástica anticorrosiva, convierte en

automáticas la mayoría de las marcas de válvulas de plás-

tico o de bronce.

Casquillos aislantes de grasa

Protege alambres de bajo voltaje contra la corrosión o

cortos.

¿Preguntas?

Sírvase llamar gratuitamente al

1-800-488-6156

Orbit®Irrigation Products Inc.

845 North Overland Rd. • North Salt Lake, Utah 84054

www.orbitonline.com

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 35

SECTION UN

Introduction

Merci pour votre choix du contrôleur pour système d'arrosage Orbit con-

trôleur. Les concepteurs d'Orbit ont associé la simplicité d'interrupteurs

mécaniques à la précision d'équipements électroniques numériques pour

vous présenter un contrôleur tout à la fois facile à programmer et très

souple. Le contrôleur Orbit offre facilité et flexibilité et vous permet d'u-

tiliser un programme d'arrosage complètement automatique, semi-

automatique ou manuel pour tous vos besoins en arrosage. Ce contrôleur

ajoute également la commodité et la flexibilité d'un contrôleur à distance

sans fil.

Veuillez lire ce manuel complètement avant de commencer à programmer

et utiliser le programmateur. Voici certaines des caractéristiques de con-

ception les plus remarquables:

Simplicité

En positionnant le commutateur sur l'un des neuf réglages, vous pouvez

réviser la programmation ou effectuer des modifications.

Programmable dans votre fauteuil

Insérer deux piles alcalines AA pour permettre la programmation du pro-

grammateur avant son installation dans son emplacement permanent.

Contrôle sans fil à distance

Grâce à l'utilisation d'un émetteur, le contrôleur peut être utilisé par un

contrôle sans fil, à une distance allant jusqu'à 60 mètres. Vous pouvez ini-

tier un cycle d'arrosage manuel de 2, 10, 30 ou 60 minutes, pour une sta-

tion ou pour la totalité des stations. Ce dispositif est excellent pour l'en-

tretien, les réparations ainsi que la mise en marche et l'arrêt du système.

Le contrôleur permet l'utilisation d'1 à 6 émetteurs indépendants. Le voy-

ant pratique DEL sur le devant du contrôleur vérifie les transmissions

sans fil.

Programme permanent/Mémoire de programme non volatile

Si le courant CA activant le programmateur est coupé, le programme

existant ne sera pas perdu. Une fois le programmateur de nouveau sous

tension (courant CA), il rappellera le dernier programme qui se trouvait en

mémoire et il ne sera pas nécessaire de reprogrammer. Si le courant CA

est interrompu et les piles sont plates ou absentes, l'utilisateur devra

uniquement régler de nouveau l'heure et la date; tous les autres réglages

du programme sont gardés en mémoire non volatile, et aucun réglage

supplémentaire ne devra être entré de nouveau.

Fusible

Un fusible protège la source d’alimentation electrique du régulateur. Si

un fusible grille, il peut-être remplacé en ouvrant le boîtier d’alimentation

electrique.

Figure 1: Emplacement des commandes sur le programmateur

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 36

1. Affichage digital Un grand LCD (affichage à cristaux liquides) indique

l'heure actuelle ainsi que plusieurs des réglages de programmation.

L'affichage est complètement interactif avec tous les autres

contrôles.

2. Touches de programmation Le programmateur a sept bouton-poussoirs

pour le réglage et la programmation. Les boutons, utilisés conjointe-

ment au sélecteur rotatif, sont employés pour régler l'heure actuelle,

l'heure d'arrosage, les jours d'arrosage, les heures de démarrages et

autres fonctions.

3. Sélecteur rotatif Le sélecteur rotatif est le coeur du programmateur.

Simple commutateur à cadran, il permet de voir quelle fonction est

sélectionnée et/ou le mode d'opération du programmateur.

4. Bouton de réinitialisation Le bouton de réinitialisation efface

l'heure et la date mais ne retire pas le programme permanent installé

à l'usine. Afin d'empêcher toute réinitialisation accidentelle, le bouton

est placé dans un enfoncement du panneau et doit être pressé à

l'aide d'un objet pointu tel que la pointe d'un crayon ou d'un stylobille.

Caractéristiques de programmation remarquables

Deux programmes d'arrosage - Résumé

Le programmateur présente l'option d'utilisation de chacun de ces pro-

grammes indépendants ou de tous les deux. Il faut noter que chaque sta-

tion peut être réglée indépendamment pour le programme A ou B ou pour

les deux programmes simultanément.

Programme A

Ce programme vous laisse organiser l'arrosage des stations sélection-

nées durant certains jours spécifiques ou un arrosage tous les deux jours.

Le programme A se répète continuellement de semaine en semaine.

Programme B

Offre deux options: Une option présentant un arrosage durant les jours

pairs ou impairs ou une option présentant des intervalles d'1 à 28 jours.

Cette caractéristique est conçue pour satisfaire les besoins croissants et

les restrictions imposées par les gouvernements locaux ainsi que pour

conserver l'eau. Le programmateur calcule automatiquement les jours

pairs et impairs (par date) pour chaque mois et effectue les ajustements

nécessaires pour les années bissextiles afin de présenter un arrosage à

jours pairs ou impairs réels jusqu'à l'an 2100.

Empilage des temps de démarrage

Le programmateur a l'"intelligence" d'"empiler" (c'est-à-dire qu'elle mettra

à la suite l'un de l'autre) des temps de démarrage qui se chevauchent. Si

vous entrez deux ou plusieurs temps de démarrages qui se chevauchent

(que ce soit dans un programme identique ou différent), le programma-

teur n'activera pas deux stations simultanément. Dans une situation ou

des temps de démarrages se chevauchent, le programmateur activera la

première station et activera ensuite la(les) station(s) suivante(s) succes-

sivement lorsque l'arrosage de la première station sera terminé.

Le programmateur n'empilera PAS jusqu'au prochain jour. Cela empêche

le programmateur d'enfreindre le programme d'arrosage en jours pairs

ou impairs.

Modes manuel et semi-automatique

Le programmateur vous offre un certain nombre de modes manuels et

semi-automatiques pour permettre une flexibilité des arrosages. Vous

pouvez outrepasser la programmation automatique du programmateur de

plusieurs manières.

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 37

SECTION DEUX

Pour commencer

La programmation du programmateur peut être accomplie par une série

de quelques étapes de base. Avant de commencer la programmation, il

est important d'installer les piles, de régler l'heure actuelle et d'établir un

programme d'arrosage.

Installation des piles

Le programmateur requiert deux piles AA pour maintenir l'heure et la

date en cas d'une perte de courant CA. Dans une installation typique, des

piles complètement chargées devraient fournir un courant suffisant pour

environ une année de fonctionnement.

Retirer le couvercle du bornier

Insérer deux piles AA dans le compartiment pour

piles.

Remettre le couvercle du bornier dans sa position fermée.

Des batteries plates ou manquantes peuvent provoquer l'effacement de

l'heure et de la date en cas d'une panne de courant. Dans ce cas, vous

devrez installer des piles complètement chargées et entrer de nouveau

l'heure et la date. Tous les autres réglages du programme seront main-

tenus en mémoire non volatile.

Régler l'heure et la date

S'il s'agit de la première programmation du programmateur, vous devriez

presser sur le bouton, situé dans le petit enfoncement, nommé

Réinitialisation ("Reset"). Lorsque vous appuyez sur ce bouton, le pro-

gramme permanent installé en usine n'est pas affecté (voir figure 2).

Figure 2: Touches de programmation

Positionner le commutateur sur Heure/Date.

12:00 apparaîtra sur l'écran avec trois flèches pointant sur l'année (A),

le mois (M) et le jour (J) (Voir figure 3).

Presser sur la touche + et la maintenir enfoncée pour avancer

les aiguilles de l'horloge pour indiquer le temps réel. Utiliser la touche

(-) pour reculer les aiguilles de l'horloge. Lorsque l'heure réelle est

indiquée, appuyer sur la touche ENTER pour enregistrer l'heure.

Pour avancer ou reculer les aiguilles plus rapidement, maintenir la

touche + ou la touche - jusqu'à ce que l'affichage se place en mode d'a-

vancement rapide.

Un curseur clignotant apparaîtra au-dessus de la flèche représentant

l'année (A), le mois (M) ou la date (D) lors de la programmation (voir

figure 4).

Utiliser les touches + et - pour indiquer l'année actuelle, ensuite

appuyer sur ENTER.

Utiliser les touches + et - pour indiquer le mois actuel, ensuite appuy-

er sur ENTER.

Utiliser les touches + et - pour indiquer la date actuelle, ensuite

appuyer sur ENTER.

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 38

Figure 3: Affichage LCD avec informations

Figure 4

ATTENTION: Si un programme d'arrosage n'est pas entré dans le pro-

grammateur, le programme permanent installé en usine activera chaque

station tous les jours pendant 10 minutes. Pour éviter l'activation acci-

dentelle d'une vanne, il faut soit:

1) positionner le commutateur sur ARRET

2) entrer un programme d'arrosage

Etablir un programme d'arrosage

Pour vous aider à visualiser la meilleure façon de programmer le pro-

grammateur, il serait efficace de faire un plan d'arrosage sur papier. Cela

vous aidera à établir quels jours et à quelles heures vous désirez arroser.

SECTION TROIS

Programmation

Le programmateur a deux programmes que vous pouvez régler pour con-

trôler divers plans d'arrosage. Selon vos besoins, vous pouvez utiliser soit

un programme ou les deux.

Entrer le programme d'arrosage en ordre

Vous avez l'option d'entrer le programme d'arrosage dans l'ordre que

vous désirez. Cette caractéristique facilite la révision et la modification

du plan d'arrosage. Vos réglages peuvent être changés à tout moment,

lorsque vous régler le programme initial, ou après des années de fonc-

tionnement.

Heures de démarrage pour le programme A ou B

Note: Une heure de démarrage est l'heure à laquelle le programme com-

mence l'arrosage de la première station, et toutes les autres stations

suivent alors en série. Il n'y a pas d'heures de démarrage séparés pour

chaque station. Les heures de démarrage ne correspondent pas à des

stations spécifiques. Si vous entrez plus d'une heure de démarrage,

toutes les stations programmées pour fonctionner seront arrosées de

nouveau (successivement).

 La manière selon laquelle vous réglez l'heure de démarrage est iden-

tique pour les deux programmes. Positionner le commutateur sur

Heures de démarrage dans le programme sélectionné.

L'écran indiquera alors --;--, et un curseur clignotant sur l'emplacement

Démarrage 1 (voir Figure 5).

Sélectionner l'heure désirée pour le commencement de l'arrosage

TRF230792 57096-27T rC.qxd 3/13/03 3:46 PM Page 39



pour l'heure de démarrage 1, en utilisant les touches + et -, ensuite

presser sur la toucher enter. L'affichage indiquera Démarrage 2. Pour

des heures de démarrage supplémentaires, répéter simplement cette

procédure en utilisant les touches + et - et presser ensuite sur enter.

Il faut se rappeler que chaque heure de démarrage activera toutes les

stations programmées à fonctionner. Il n'existe pas d'heures de

démarrages séparées pour chaque station. Les heures de démarrages

ne correspondent pas à des stations spécifiques.

Figure 5: Affichage LCD avec heure de démarrage

Durée d'arrosage pour le programme A ou B

Note: les deux programmes requièrent la programmation des durées

d'arrosage.

 Positionner le commutateur sur Station/Duree dans le programme A ou

B. L'affichage indiquera par un "A" ou un "B" le programme sélectionné

et les --MINS et le curseur clignotant à la station "1" (voir la Figure 6).

Figure 6: Durée station pour programme A.

 Vous pouvez régler la durée d'arrosage entre 1 et 99 minutes. Appuyer

sur la touche + et la maintenir enfoncée pour avancer le nombre de

minutes, ou utiliser la touche - pour diminuer le nombre, ensuite

appuyer sur ENTER. Lorsque le nombre de minutes est réglé, un "A" ou

un "B" fixe apparaîtra sur la station 1 et le curseur se placera sur la

station 2 et continuera à clignoter.

Répéter simplement ces étapes pour régler la durée d'arrosage pour

les stations 2 à 6.

Pour sauter une station, appuyer sur la touche ENTER.

Pour effacer les durées d'arrosage programmées antérieurement,

appuyer sur la touche EFFACER.

Attribution des jours d'arrosage pour le programme A

Positionner le commutateur sur Jours d'arrosage en programme A.

L'affichage indiquera un "A" et le curseur clignotera sous les jours de

la semaine L, M, M, J, V, S, D (Lundi, Mardi, etc.) [voir Figure 7].

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 40

Figure 7: Affichage LCD avec jours d'arrosage

Appuyer sur ENTER pour activer l'arrosage le lundi. Une flèche apparaît

sous L et le curseur se placera sur Mardi ("M"), appuyer sur ENTER

pour activer l'arrosage ce jour. Répéter ces étapes pour tous les jours

de la semaine.

Pour sauter un jour, appuyer sur SUIVANT.

Pour effacer un jour entré antérieurement, appuyer sur EFFACER.

Pour arroser tous les deux jours, appuyer sur la touche SUIVANT pour

placer le curseur sur "2ième" ensuite appuyer sur ENTER.

Note: Si vous choisissez d'arroser tous les deux jours, vous ne pouvez

pas sélectionner de jours spécifiques pour l'arrosage.

Attribution d'intervalles d'arrosage pour le programme B

Le programme B est utilisé pour arroser à des intervalles de jours choisis

(de 1 à 28) ou les jours pairs ou impairs. Le programmateur possède un

compensateur pour années bissextiles et adaptera l'arrosage au pro-

gramme à jours pairs et impairs jusqu'à l'année 2100.

Positionner le commutateur sur Intervalle d'arrosage. Le curseur clig-

notera à la gauche du mot Intervalle [Voir Figure 8].

Figure 8: Affichage LCD avec intervalle d'arrosage

Utiliser les touches + ou - pour sélectionner le nombre de jours entre

arrosages. Exemple: Si vous désirez arroser une fois tous les 10 jours,

réglez l'intervalle à 10.

Pour activer l'intervalle d'arrosage, appuyer sur ENTER.

Note: Si un intervalle "3" est entré aujourd'hui, le programmateur

enclenchera l'arrosage aujourd'hui pour la première fois et ensuite tous

les "3" jours.

Pour sélectionner un arrosage durant les jours pairs ou impairs,

appuyer sur SUIVANT. Le curseur se placera sur le réglage pair ou

impair, ensuite appuyer sur ENTER.

Pour effacer un plan d'arrosage, appuyer sur EFFACER. Pour entrer un

nouveau plan, appuyer sur SUIVANT.

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 41



Révision et modification de votre programme

Le programmateur Orbit vous permet de réviser facilement un plan com-

plet d'arrosage.

Par exemple, pour réviser les heures de démarrage d'arrosages en pro-

gramme A, positionner simplement le commutateur sur Heures de démar-

rage en programme A et vérifier les heures de démarrage programmées.

A l'aide de la touche SUIVANT, vous pouvez visionner le plan sans craindre

de perturber la programmation.

Si vous désirez changer les heures de démarrage, les jours d'arrosage ou

les intervalles, suivez simplement les directives pour

ce programme.

Après la révision ou la modification d'un plan d'arrosage, il faut se rap-

peler de positionner le commutateur de nouveau sur AUTO, si vous désirez

que le programmateur suive automatiquement votre programme.

Prêt pour un fonctionnement automatique

Une fois la programmation terminée, positionner le commutateur sur AUTO

[Voir Figure 9].

Le programmateur est maintenant complètement programmé et prêt à

être utilisé en mode automatique. En mode automatique, chaque pro-

gramme fonctionne en série, en commençant par le programme A.

Figure 9: Prêt pour un fonctionnement automatique

SECTION QUATRE

Fonctionnements manuel et

semi-automatique

Le programmateur Orbit a la capacité d'outrepasser le programme

automatique sans déranger le programme préétabli.

Utilisation du mode semi-automatique

(Toutes les stations font une fois le cycle des programmes A et B)

Positionner le commutateur sur AUTO, ensuite appuyer sur la touche

MANUEL. "AB", "MANUEL" seront affichés et "TOUS" clignotera [Voir

Figure 10]. Cela indique que toutes les six (ou douze) stations dans les

programmes A et B seront arrosées semi-automatiquement pendant

les durées assignées en série.

Pour activer les durées d'arrosage assignées en programme A et B

pour chaque station, appuyer sur ENTER.

Figure 10: Arrosage semi-automatique pour les stations assignées aux

programmes A et B

Note: L'arrosage commencera par les durées d'arrosage assignées à la

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 42

station 1 en programme A, ensuite passera à la station 1 en programme B

avant de passer à la deuxième station et continuera en alternant. Seuls

les stations auxquelles une durée d'arrosage a été assignée seront

arrosées en mode manuel ou semi-automatique [Voir Figure 11].

Figure 11: Arrosage semi-automatique entré pour les programmes A et B,

toutes les stations

(Toutes les stations font une fois le cycle du programme A uniquement)

Pour activer chaque station à laquelle une durée d'arrosage a été

assignée pour le programme A uniquement, appuyer sur la touche

MANUEL, et ensuite sur la touche SUIVANT. Cela activera les stations

auxquelles des durées d'arrosage ont été attribuées en programme A

uniquement. Pour initier l'arrosage semi-automatique, appuyer sur

ENTER [Voir Figure 12].

(Toutes les stations font une fois le cycle du programme B uniquement)

Pour activer chaque station à laquelle une durée d'arrosage a été

attribuée pour le programme B uniquement, appuyer sur la touche

MANUEL, et ensuite, appuyer sur la touche SUIVANT deux fois. Cette

procédure permettra d'activer seulement les stations pour lesquelles

une durée d'arrosage a été attribuée, en programme B uniquement.

Pour engager cet arrosage semi-automatique, appuyer sur ENTER.

Figure 12: Arrosage manuel en programme A ou B uniquement

Utilisation du système Manuel

Le mode de fonctionnement manuel vous permet de régler des durées

d'arrosage pour chacune des six stations, entre 1 et 99 minutes.

Positionner le commutateur sur AUTO.

Appuyer sur la touche MANUEL. Ensuite, appuyer sur SUIVANT trois fois.

Un curseur clignotant s'affichera sur la station 1 avec l'indication --

MINS [Voir Figure 13].

Figure 13

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 43

Pour régler le nombre de minutes pour la durée d'arrosage, il faut

appuyer sur la touche + et la maintenir enfoncée jusqu'à ce que le

nombre de minutes désiré soit atteint. Il faut utiliser la touche - pour

diminuer le nombre de minutes. Appuyer sur ENTER pour commencer

l'arrosage.

Pour sauter une station, appuyer sur la touche SUIVANT jusqu'à ce que

le curseur clignote au-dessus du numéro de la station que vous

voulez programmer. Par exemple: pour régler la station 3 pour une

durée de cinq minutes, appuyer sur la touche MANUEL, et ensuite

appuyer sur la touche SUIVANT cinq fois pour sélectionner le mode de

fonctionnement manuel et avancer à l'arrosage pour la station 3; à

l'aide des touches + et -, régler la durée d'arrosage manuel à cinq

minutes; ensuite appuyer sur ENTER [Voir Figure 14].

Figure 14: Arrosage manuel de la station 3 pendant cinq minutes

Note: Une fois la touche MANUEL enfoncée, si une option n'est pas sélec-

tionnée dans les 60 secondes, l'affichage retourne à l'indication de

l'heure actuelle.

Interruption ou arrêt des signaux sortant du programmateur

Le programmateur a plusieurs caractéristiques incorporées qui permet-

tent à l'utilisateur d'interrompre ou d'arrêter momentanément les signaux

électriques sortant vers les vannes de la station.

Pour interrompre momentanément les signaux sortant vers les sta-

tions, appuyer sur le bouton ARRET/AUTO REDEMARRER situé sur le con-

trôleur portatif. Cela facilite les réparations rapides ou les change-

ments de disposition du système d'arrosage. Pour redémarrer les sig-

naux électriques sortants, appuyer simplement de nouveau sur le bou-

ton ARRET/AUTO REDEMARRER. NOTE: Le programme retournera au point

où il se serait trouvé s'il n'y avait pas eu d'interruption. Par exemple,

le programmateur n'essaye pas de rattraper le temps d'arrosage

automatique perdu à cause de l'interruption.

Pour interrompre ou arrêter un arrosage manuel ou semi-automa-

tique, appuyer sur la touche EFFACER une fois. Le programmateur

retournera à son programme initial d'arrosage automatique.

Utilisation du mode de délai pluie sélectionnable par l'utilisateur

Pour arrêter l'arrosage automatique pendant 24, 48 ou 72 heures, il faut

utiliser la touche du mode DELAI PLUIE.

Le commutateur étant positionné sur AUTO, appuyer sur la touche DELAI

PLUIE une fois. Le programmateur imposera une interruption de 24

heures de tout arrosage programmé. Après 24 heures, le programma-

teur retournera automatiquement au programme d'arrosage initial.

Pour augmenter le délai pluie jusqu'à 48 ou 72 heures, il suffit simple-

ment d'appuyer sur la touche DELAI PLUIE de nouveau jusqu'à ce que la

durée du délai désiré s'affiche.

Pour effacer le mode délai pluie, appuyer sur EFFACER [Voir Figure 15].

Note: Lorsque le mode de délai pluie est activé, le programmateur

affichera les heures restant (compte à rebours) jusqu'à la fin du délai

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 44

demandé, en alternant avec l'heure actuelle et la date. A l'exception

d'EFFACER, aucune touche n'est acceptée lorsque le programmateur est

en mode de délai pluie.

Figure 15: Affichage illustrant le mode Délai pluie

Arrêt complet du système

Pour arrêter le système complètement, positionner le commutateur sur

arret. Le programmateur restera programmé mais n'activera aucun

arrosage.

SECTION CINQ

Utilisation des fonctions de

contrôle à distance

Réglage des fonctions de contrôle sans fil

Les fonctions de contrôle sans fil du programmateur vous permettent

d'activer le programmateur à partir d'une distance allant jusqu'à 60

mètres grâce à l'émetteur sans fil portatif. Vous pouvez activer toutes les

stations ou une station spécifique pendant un certain nombre de minutes.

Cette caractéristique est tout spécialement utile en cas de dépannage,

réglage et réparation ainsi que pour un arrosage supplémentaire et pour

la mise en marche et l'arrêt du système d'arrosage.

Premièrement, installer une pile alcaline de 9 volts dans l'émetteur

portatif [Voir Figure 16]. Pour tester la pile, appuyer sur le bouton

ARRET/AUTO REDEMARRER situé sur l'émetteur. Le voyant rouge de l'émet-

teur s'allumera pendant 2 secondes et trois bips sonores résonneront.

Après une utilisation intense (environ un an), la pile sera faible et le

voyant rouge faiblira également. Remplacer la pile lorsque le voyant

commence à s'atténuer ou si la distance d'utilisation commence à

diminuer.

Figure 16: Installation de la pile de l'émetteur

Pour tester le système sans fil, maintenir l'émetteur près du programma-

teur (le programmateur doit avoir un transformateur installé) et appuyer

sur le bouton ARRET/AUTO REDEMARRER situé sur l'émetteur. Si le voyant,

désigné par RF actif et situé sur le programmateur, reçoit une tension

suffisante, il clignotera plusieurs fois, de même que le voyant rouge

situé sur l'émetteur.NOTE: Si l'émetteur et le programmateur ne répon-

dent pas de manière appropriée, il faut vérifier les sources de courant. Il

peut également s'avérer nécessaire de programmer l'émetteur sur le

programmateur (voir Programmation de l'émetteur en page 7).

Fonctionnement du programmateur à l'aide du dispositif sans fil

Le dispositif sans fil vous permet d'effectuer des cycles d'arrosages

semi-automatiques d'une durée déterminée. Le programme normal

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 45



automatique du programmateur et le dispositif sans fil fonctionnent

indépendamment. Cependant, le dispositif sans fil a priorité sur tout autre

programme du programmateur.

(Pour activer une station pour une durée spécifique d'arrosage à l'aide

de l'émetteur sans fil)

Appuyer sur le bouton de la station désirée sur l'émetteur (numéro 1,

2, 3, etc.). L'émetteur émettra un son et le voyant rouge s'allumera

[Voir Figure 17].

Appuyer sur le bouton MARCHE pour la durée d'arrosage désirée

(choisir entre les durées de 2, 10, 30 ou 60 minutes). L'émetteur émet-

tra trois sons pour confirmer la commande. Le voyant rouge du pro-

grammateur clignotera plusieurs fois pour confirmer la réception du

signal sans fil [Voir Figure 17]. Pendant un arrosage sans fil, l'écran du

programmateur affichera la station active qui arrose (un "A" au-dessus

du numéro de la station), affichera ADISTANCE, et fera le décompte du

nombre de minutes restants pour l'arrosage de cette station.

Il faut remarquer que le bouton MARCHE doit être enfoncé dans les 10

secondes après le numéro de la station (alors que le voyant rouge est

encore allumé) sinon il sera nécessaire de répéter les étapes.

NOTE: L'arrosage sans fil a priorité sur tout autre fonction du pro-

grammateur (y compris automatique, semi-automatique ou manuel).

Si le dispositif sans fil interrompt un programme automatique en

cours, l'arrosage commandé par le dispositif sans fil sera activé, et

ensuite le programmateur retournera à son programme automatique.

Cependant, la durée de l'arrosage sans fil sera perdue en ce qui con-

cerne le programme d'arrosage automatique. Le dispositif sans fil

aura également priorité sur le délai pluie ou les modes ARRET du pro-

grammateur.

Pour arrêter l'arrosage sans fil, appuyer simplement sur le bouton

ARRET/AUTO REDEMARRAGE situé sur l'émetteur.

(Pour activer toutes les stations pendant une durée spécifique d'arrosage

à l'aide de l'émetteur sans fil)

Appuyer sur le bouton TOUTES sur l'émetteur. L'émetteur émettra un

son et le voyant rouge s'allumera [Voir Figure 17].

Appuyer sur le bouton MARCHE pour la durée d'arrosage désirée

(choisir entre les durées de 2, 10, 30 ou 60 minutes). L'émetteur émet-

tra trois sons pour confirmer la commande. Le voyant rouge du pro-

grammateur clignotera plusieurs fois pour confirmer la réception du

signal sans fil [Voir Figure 17]. Pendant un arrosage sans fil, l'écran du

programmateur affichera la station active qui arrose (un "A" au-dessus

du numéro de la station), affichera A DISTANCE, et fera le décompte du

nombre de minutes restants pour l'arrosage de chaque station. Il faut

remarquer que chaque station sera activée, quel que soit la program-

mation du programmateur.

Pour arrêter un arrosage commandé par le dispositif sans fil, appuyer

simplement sur le bouton ARRET situé sur l'émetteur.

Figure 17: Arrosage à l'aide du dispositif sans fil

(Notes relatives à l'utilisation du dispositif sans fil)

Il faut se rappeler la priorité du dispositif sans fil sur les fonctions nor-

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 46

males du programmateur. Bien que le programmateur retourne au

programme automatique, le temps écoulé durant l'utilisation du cycle

sans fil est perdu. Pour cette raison, l'interruption d'un programme

automatique (ou semi-automatique) en cours peut faire que les sta-

tions en cours d'arrosage automatique ne soient pas arrosées à ce

moment.

Le dispositif d'arrosage sans fil n'"empile" pas comme le font les pro-

grammes du programmateur. Une nouvelle commande sans fil efface

la commande sans fil en cours.

Après une utilisation intense (environ un an), la pile sera faible et le

voyant rouge faiblira également. Remplacer la pile lorsque le voyant

commence à s'atténuer ou si la distance d'utilisation commence à

diminuer.

Si l'émetteur et le programmateur ne répondent pas de manière

appropriée, il faut vérifier les sources de courant. Il peut également

s'avérer nécessaire de programmer l'émetteur sur le programmateur

(voir Programmation de l'émetteur ci-dessous).

La distance normale de fonctionnement de l'émetteur est de 60

mètres sans obstacle. Cette distance est réduite lorsque la transmis-

sion s'effectue à travers un mur, des buissons, des barrières

métalliques, etc. Pour obtenir de meilleurs résultats, il faut maintenir

l'émetteur au-dessus de votre tête ou directement devant vous.

SECTION SIX

Installation

Emplacement du programmateur

Il est préférable de choisir un emplacement près d'une prise électrique

standard et d'éviter l'utilisation d'une prise contrôlée par un interrupteur.

Le programmateur ne devrait pas être exposée aux intempéries ou

être située dans un emplacement dont la température peut descendre

à moins de 0 degrés C ou s'élever à plus de 45 degrés Celsius (-32 et

+113 degrés Fahrenheit).

Il est préférable d'installer le programmateur dans le garage ou dans un

endroit protégé. Le programmateur ne devrait pas être installé à l'ex-

térieur.

Note: La distance d'utilisation entre l'émetteur et le programmateur est

d'environ 60 mètres sans obstacle. Cependant cette distance peut être

diminuée par des obstacles tels que murs, automobiles, revêtements

métalliques, etc. Pour obtenir un résultat maximum, il faut monter le pro-

grammateur aussi haut que possible sur le mur de manière à pouvoir être

atteinte facilement également en cas d'utilisation et d'entretien.

Figure 18: Montage du programmateur

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 47



Montage du programmateur

Visser une vis No. 8 au niveau des yeux de manière à ce que la tête

de la vis dépasse le mur d'environ 3mm. Utiliser des attaches à

écartement pour plâtre ou maçonnerie si nécessaire.

Glisser le trou de serrure à l'arrière du programmateur, au-dessus de

la vis qui dépasse.

Visser une vis No. 8 à travers chacun des deux trous au bas du boîtier

du programmateur et dans le mur [Voir Figure 16].

nstaller deux piles AA et programmer de nouveau l'heure et la date

comme requis.

Câblage des vannes électriques

Si la distance entre le programmateur et les vannes est inférieure à

210 mètres (700 pieds), il faut utiliser les câbles pour systèmes d'ar-

rosage WaterMaster ou un câble à gaine plastique pour thermostat

de calibre 20 pour connecter le programmateur aux vannes. Si la dis-

tance est supérieure à 210 mètres, utiliser un câble de calibre 16. Le

câble peut être enterré dans le sol. Cependant, pour plus de protec-

tion, on peut passer les câbles à travers des tuyaux en PVC enterrés

dans le sol. Il faut bien s'assurer d'éviter d'enterrer les fils dans un

endroit dans lequel ils pourraient être endommagés suite à de futurs

travaux de terrassement.

Figure 19: Câblage des vannes

Chaque vanne a deux fils. L'un des fils doit être connecté en tant que

conducteur neutre. Les conducteurs neutres de toutes les vannes

peuvent être connectés ensemble à un conducteur neutre allant au

programmateur. L'autre fil doit être connecté en tant que fil de station

spécifique qui contrôlera cette vanne [Voir Figure 17].

Tous les fils doivent être joints à l'aide d'écrous de câblage, de

soudure ou de ruban adhésif en vinyle. Pour une protection supplé-

mentaire, on peut imperméabiliser les connections à l'aide d'un capu-

chon à graisse WaterMaster.

Pour éviter tout danger de choc électrique, il faut connecter une seule

vanne à chaque station.

Connexion des fils de vannes au programmateur

Retirer le couvercle en le glissant vers le bas.

Déterminer quelle vanne vous désirez connecter à une certaine sta-

tion. Connecter chaque fil de la vanne à la borne de sa station

(indiqué 1-6 ou 1-12) en insérant le fil dénudé.

Il peut s'avérer nécessaire d'ouvrir la borne pour permettre l'insertion

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 48

ou le retrait d'un fil. A cette fin, appuyer simplement vers le haut sur la

patte située au haut de la borne.

Connecter le conducteur neutre à la borne désignée par COM [Voir

Figure 18].

Figure 20: Connexion des fils des vannes

Figure 21: Connexion du relais de démarrage

de pompe et du transformateur

Connexion du transformateur

Le couvercle étant retiré, il faut trouver les deux orifices de la borne

désignés par 24VCA. Veiller à ce que le transformateur ne soit pas

sous tension. Insérer l'une des deux amenées de courant du transfor-

mateur dans chaque borne.

Mettre le transformateur sous tension. [Voir Figure 19].

ATTENTION: NE PAS ATTACHER DEUX OU PLUSIEURS PROGRAMMA-

TEURS A UN TRANSFORMATEUR.

Glisser le couvercle jusqu'à ce qu'il s'enclenche.

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 49

Dépannage

Problèmes et causes possibles

Une vanne ou plusieurs ne s'active(nt) pas:

1. Solénoïde défectueux.

2. Fil cassé ou non connecté.

3. Tige de contrôle du flux vissée trop loin, bloquant ainsi la vanne.

4. Programmation incorrecte.

Les stations s'activent alors qu'elles ne le devraient pas

1. Pression de l'eau trop élevée.

2. Deux ou plusieurs heures de démarrage sont

programmées.

Une des stations est bloquée et ne s'arrête plus:

1. Vanne défectueuse

2. Particules de saleté ou débris coincés dans la vanne.

3. Diaphragme de la vanne défectueux.

Toutes les vannes ne s’ouvrent pas:

1. Le transformateur n’est pas connecté ou il est

défectueux.

2. La programmation est incorrecte.

3. Un fusible est grillé.

Le programmateur ne s'active pas:

1. Un fusible est grillé.

2. Le transformateur n'est pas connecté à une prise CA fonctionnelle.

Les vannes continuent à s'allumer et à s'arrêter sans avoir été program-

mées à cet effet:

1. Plus d'une heure de démarrage est programmé avec des

plans se chevauchant.

2. Pression excessive.

Les fusibles sont souvent grillés:

1. Court-circuit dans le câblage ou les solénoides.

FRANCAIS

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 50

Autres accessoires et produits

de qualité

Système d'arrêt automatique lors de temps pluvieux

Pour obtenir un système d'arrêt automatique lors de temps pluvieux, con-

tacter votre détaillant Orbit pour acheter l'interrupteur, modèle Orbit

57091, pour arrêt automatique lors de temps pluvieux. Cet interrupteur se

connecte facilement au programmateur et empêche un arrosage inutile

durant les périodes pluvieuses.

Boîtier du programmateur résistant aux

intempéries

Ce boîtier permet une installation extérieure de la

plupart des programmateurs de marques diverses

à montage intérieur, classés UL.

Vannes automatiques

Des vannes automatiques solides, en plastique

non corrosif, sont disponibles en options anti-

siphon ou normale avec une tension basse sans

danger.

Convertisseurs automatiques

Des convertisseurs solides, en plastique non cor-

rosif, convertissent les vannes en plastique ou en

laiton de la plupart des marques en vannes automa-

tiques.

Capuchons à graisse

Protègent les fils de basse tension contre la corrosion

ou les courts-circuits.

Question?

Veuillez contacter:

Orbit®Irrigation Products Inc.

845 North Overland Rd. • North Salt Lake, Utah 84054

www.orbitonline.com

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 51

Model 57096, 57586, 57592

Orbit®Irrigation Products Inc. • 845 N. Overland Rd.

North Salt Lake, Utah 84054 USA

http://www.orbitonline.com

800-488-6156

801-299-5555

EN/ES/FR

PN 57096-24T REV C

TRF230792 57096-27T rC.qxd 3/13/03 3:47 PM Page 52

Orbit Irrigation Product 57592WT2RF Water Timer with Remote Controller (Transmitter) User Manual WTM230036 57096 manual

Orbit Irrigation Product Inc. Water Timer with Remote Controller (Transmitter) WTM230036 57096 manual

User Manual

Navigation menu

Namespaces

Views

Navigation
