User Manual for Car Mounter CF WEB184

1
Car Mounter
Auto monter
䔺䕑῵ഫ
カーマウンター
ENGLISH OPERATING INSTRUCTIONS .......................2
DEUTSCH BEDIENUNGSANLEITUNG ...........................5
FRANÇAIS INSTRUCTIONS D’UTILISATION ..................9
ㅔԧЁ᭛ Փ⫼䇈ᯢк ....................................................13
ⅺ㋤ʑᄽ ᪡԰ᣛफ ........................................................16
䚐ạ㛨 㦤㣅G㫴㾜㉐ ................................................... 19
日本語 取扱説明書 ....................................................22
Model No. CF-WEB184 Series
ൟোCF-WEB184 ㋏߫
WEB184.indd 1WEB184.indd 1 2006/11/01 9:27:312006/11/01 9:27:31
2
ENGLISH
CF-18 series

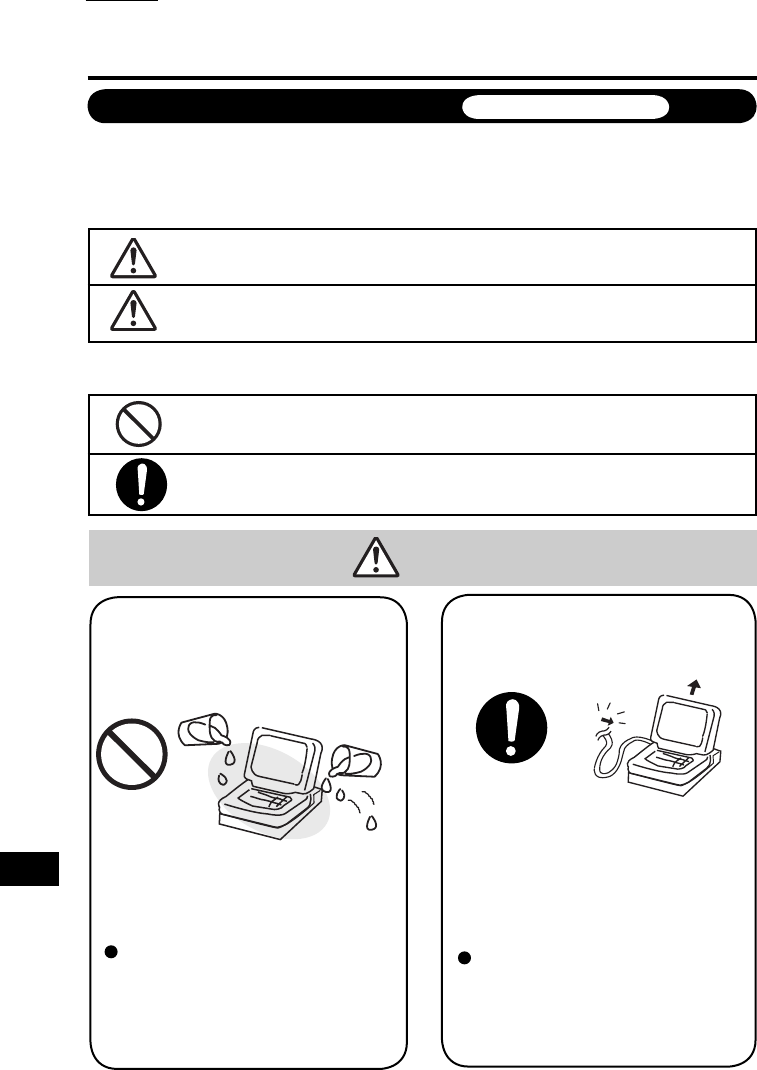

Precautions for Operating the Car Mounter
Do Not Place Containers of Liquid or
Metal Objects on Top of This Product
If water or other liquid spills, or if
paper clips, coins, or foreign matter
get inside this product, fi re or electric
shock may result.
If foreign matter has found its way
inside, immediately turn the power off
and unplug the car plug and remove
the computer from this product. Then
contact your technical support offi ce.
If a Malfunction Occurs,
Immediately Unplug the Car Plug
and Remove the Computer From
this product
• This product is damaged
• Foreign object inside this product
• Smoke emitted
• Unusual smell emitted
• Unusually hot
Continuing to use this product
while any of these conditions are present
may result in fi re or electric shock.
• If a malfunction occurs, immediately
unplug the car plug and remove the
computer from this product. Then,
contact your technical support offi ce.
Do Not Touch This Product and
Cable When It Starts Thundering
Electric shock may result.
Use Only the Specifi ed Car Adaptor
With This Product
Using a car adaptor other than the
one supplied.
Do not connect a telephone line, or
a network cable other than the one
specifi ed, to the LAN port.
If the LAN port is connected to a
network such as the ones listed below,
a fi re or electric shock may result.
• Networks other than 100BASE-TX
or 10BASE-T
• Phone lines (IP phone (Internet
Protocol Telephone), conventional
external telephone lines, internal
phone lines (on-premise switches),
digital public phones, etc.)
Avoid a Lot of Water, Moisture,
Steam, Dust, Oily Vapors, etc.
Otherwise, possibly resulting in fi re or
electric shock.
Information on Disposal for Users of Waste Electrical & Electronic Equipment
(private households)
This symbol on the products and/or accompanying documents means
that used electrical and electronic products should not be mixed with
general household waste.
Please dispose of this item only in designated national waste
electronic collection schemes, and not in the ordinary dust bin.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer
or supplier for further information.
Information on Disposal in other Countries outside the European Union
This symbol is only valid in the European Union.
If you wish to discard this product, please contact your local authorities or dealer
and ask for the correct method of disposal.
<For Australia and New Zealand>
Warning
This is a class A product. In a domestic environment this product may cause radio
interference in which case the user may be required to take adequate measures.
WEB184.indd 2WEB184.indd 2 2006/11/01 9:27:322006/11/01 9:27:32
3

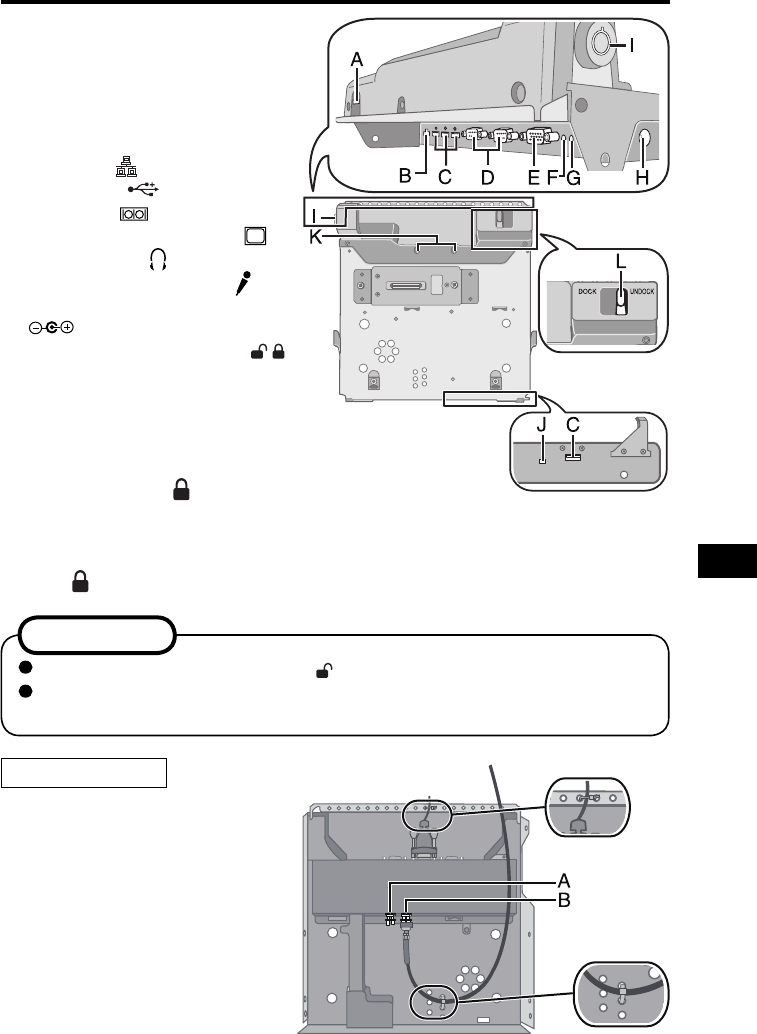

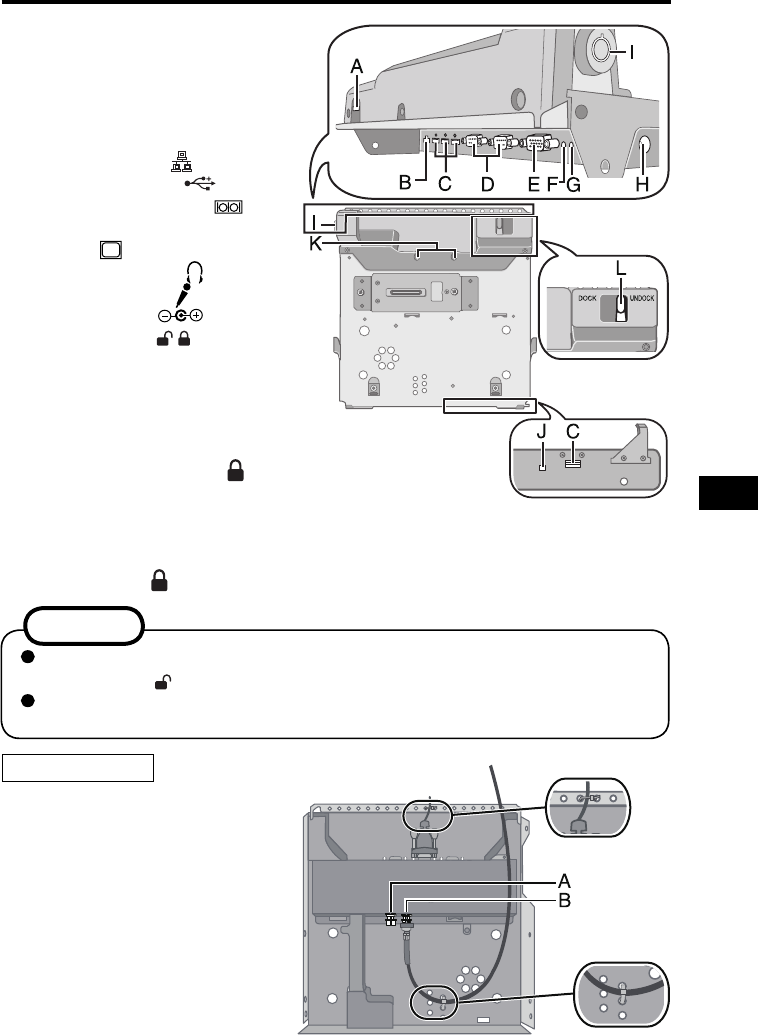

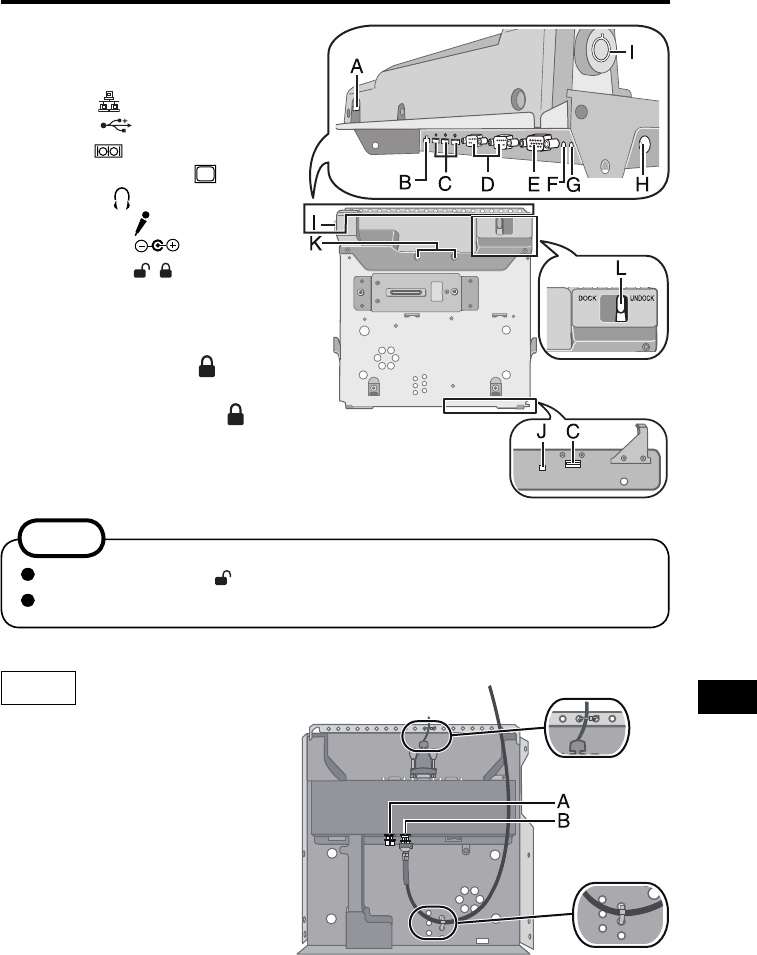

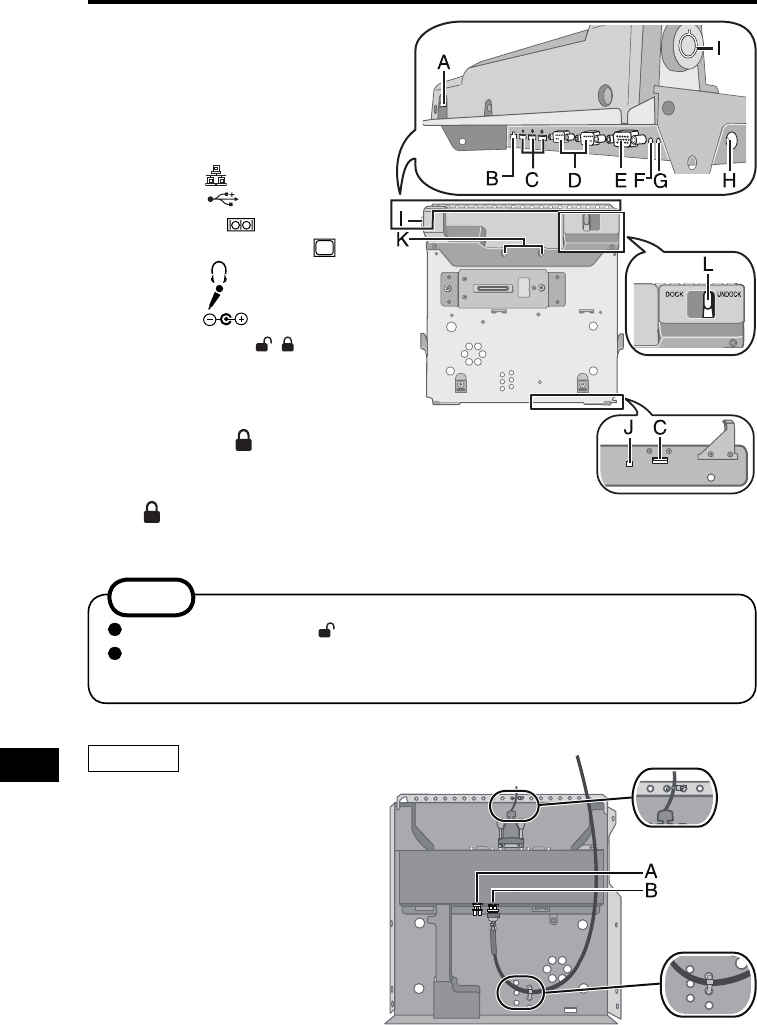

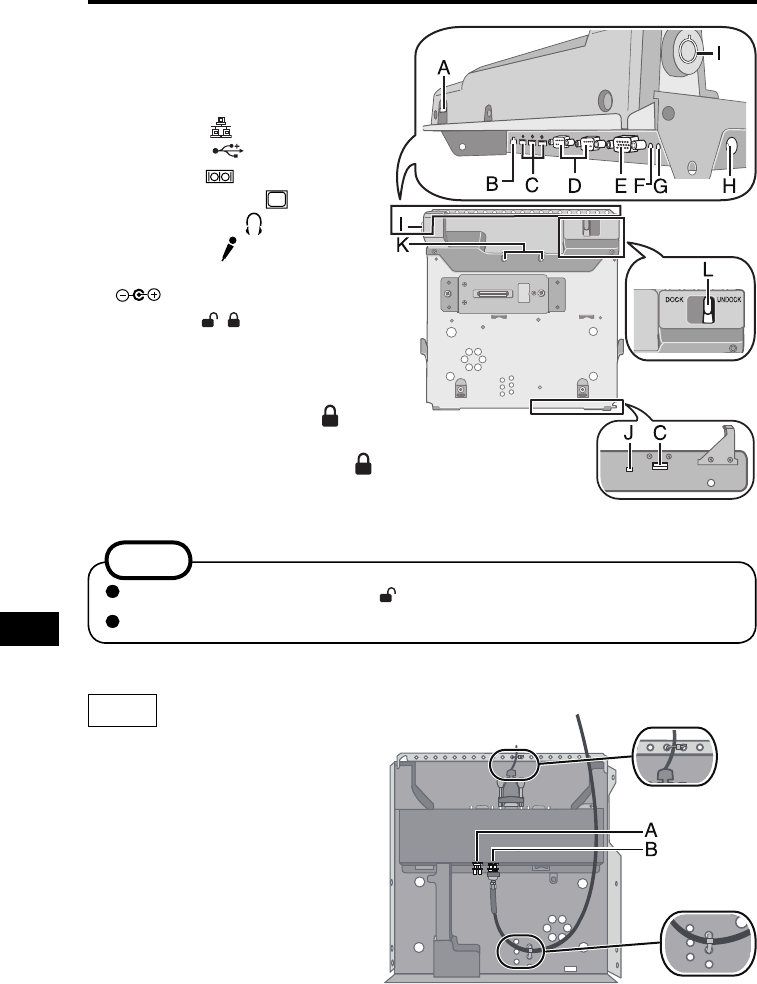

Description of Parts
A. Security lock
LOCK
You can connect a Kensington
cable. Refer to the instruction
manual of the cable.
B. LAN port
C. USB port
D. Serial port
E. External display port
F. Headphone jack
G. Microphone jack
H. DC-IN jack DC IN 16V
I. Key insertion slot
J. Dock indicator
DOCKED
K. Latch
L. Lever
DOCK UNDOCK
The lever is locked when the
key is inserted and turned
toward side. When the
computer has been installed,
be absolutely sure to lock
this lever by turning the key
toward side.
NOTE
The lock was turned to side in the default setting.
When installing the computer, confi rm that the lever is slid toward
the UNDOCK side.
Bottom Side
A. External wireless WAN
antenna port WWAN (optional)
B. External wireless LAN/GPS
antenna port WLAN/GPS
(optional)
WEB184.indd 3WEB184.indd 3 2006/11/01 9:27:332006/11/01 9:27:33
4

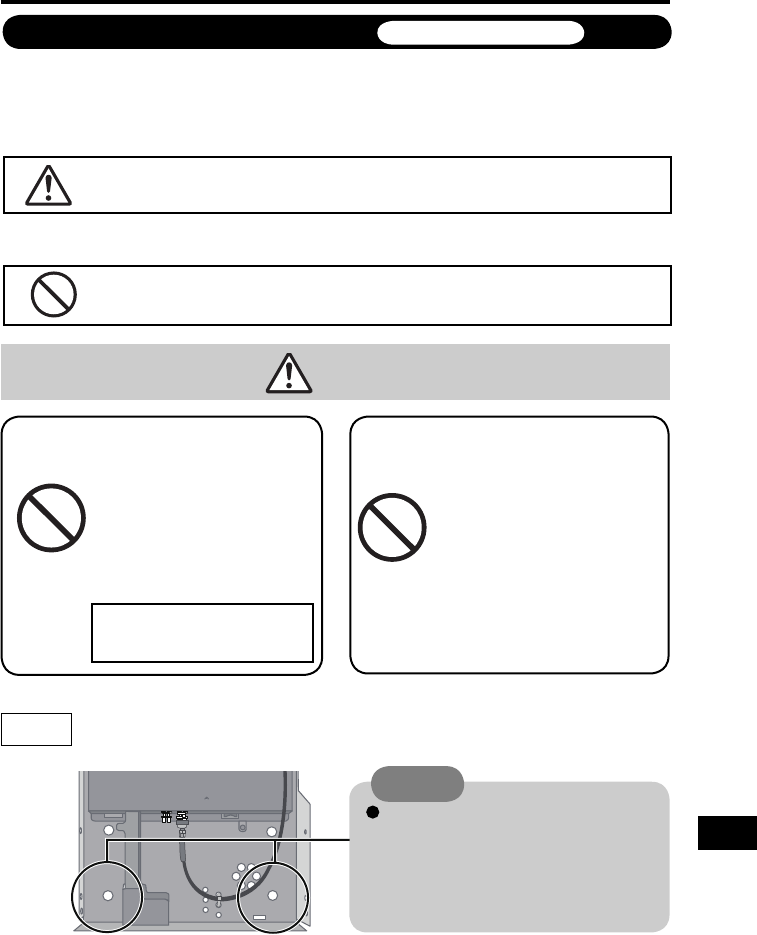

Installation holes are provided in the areas indicated by the arrows in the fi gure above.
Precautions for Installing the Car Mounter
Do Not Install This Product in
Unstable State
If balance of the computer is lost, it
may fall over or drop, resulting in an
injury.
Do Not Install This Product
Wherever There is a Lot of Water,
Moisture, Steam, Dust, Oily Vapors,
etc.
Otherwise, possibly resulting in fi re or
electric shock.

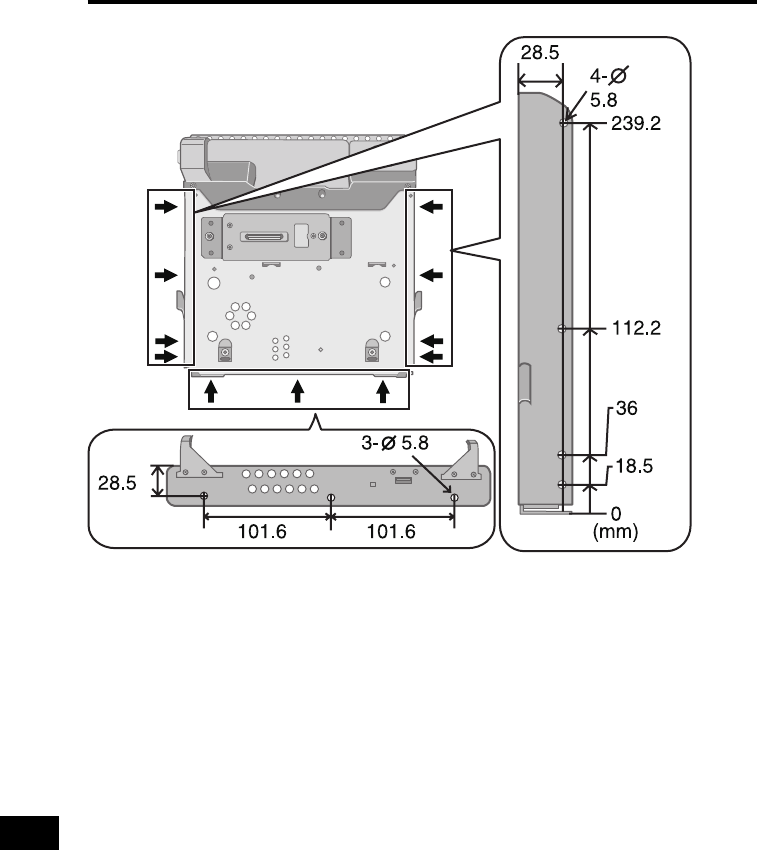

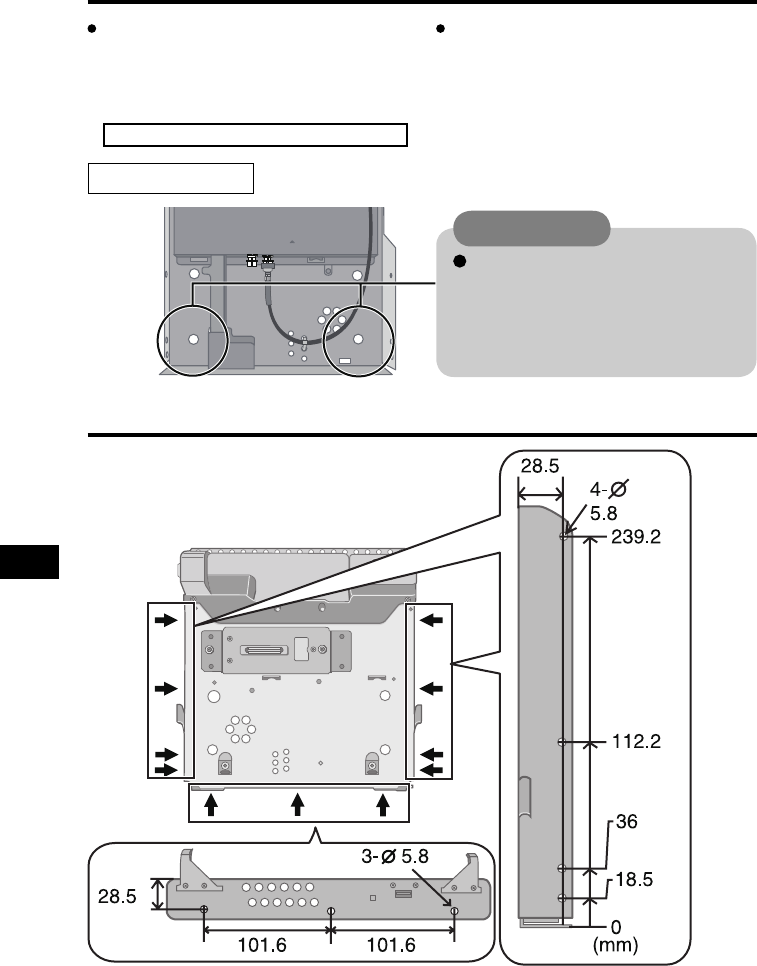

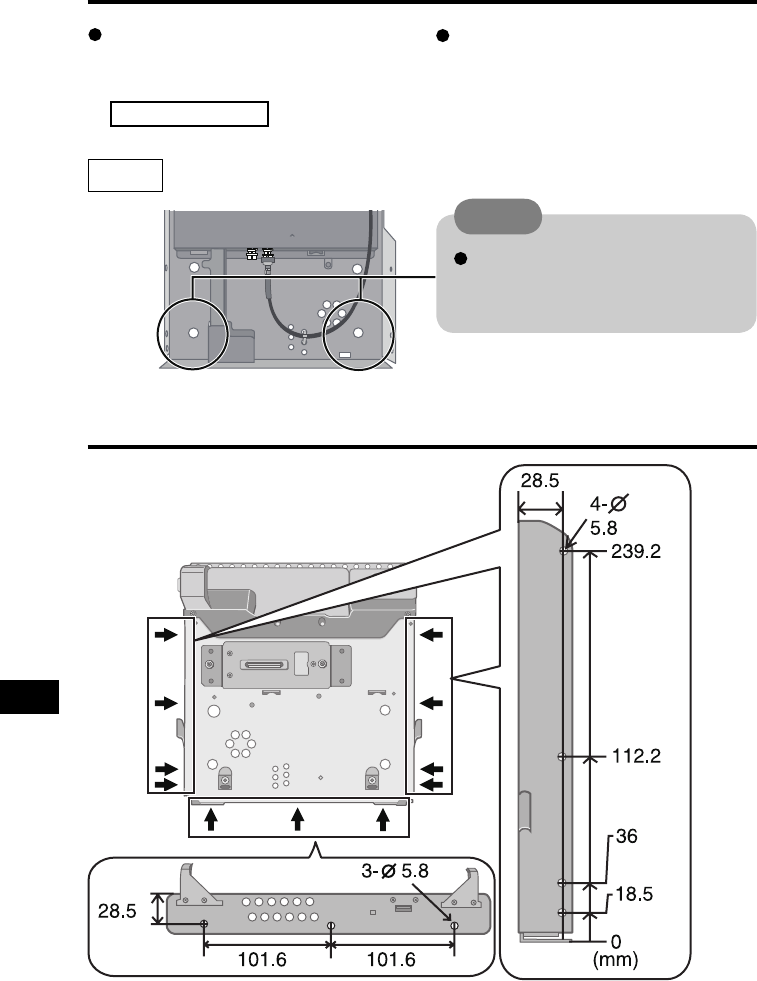

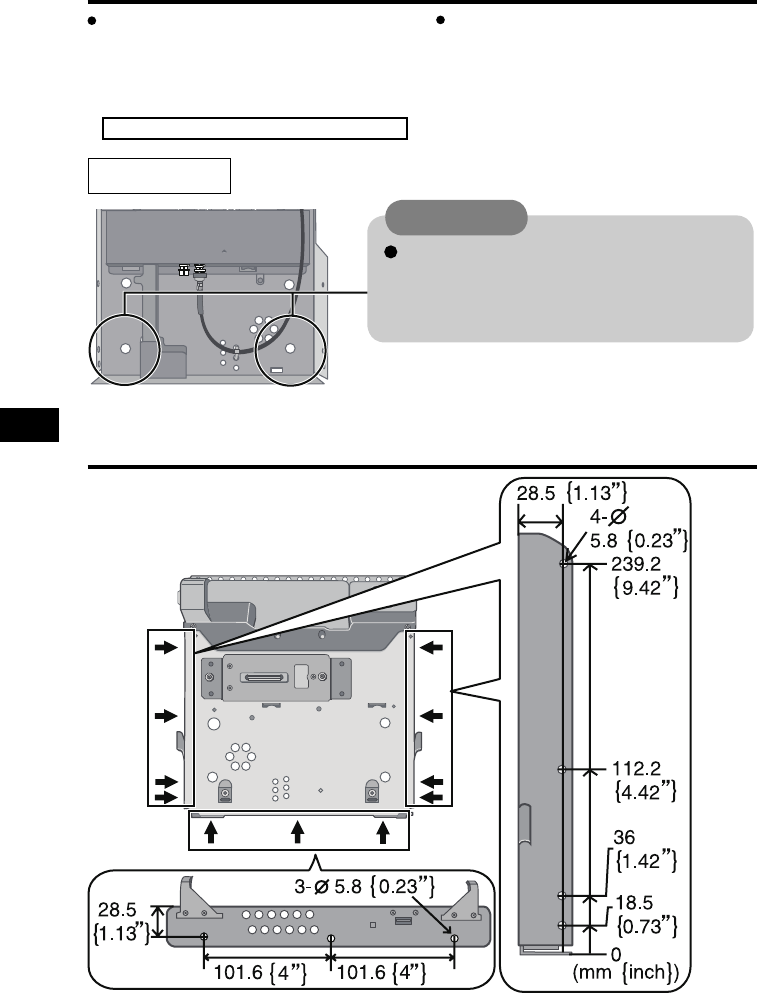

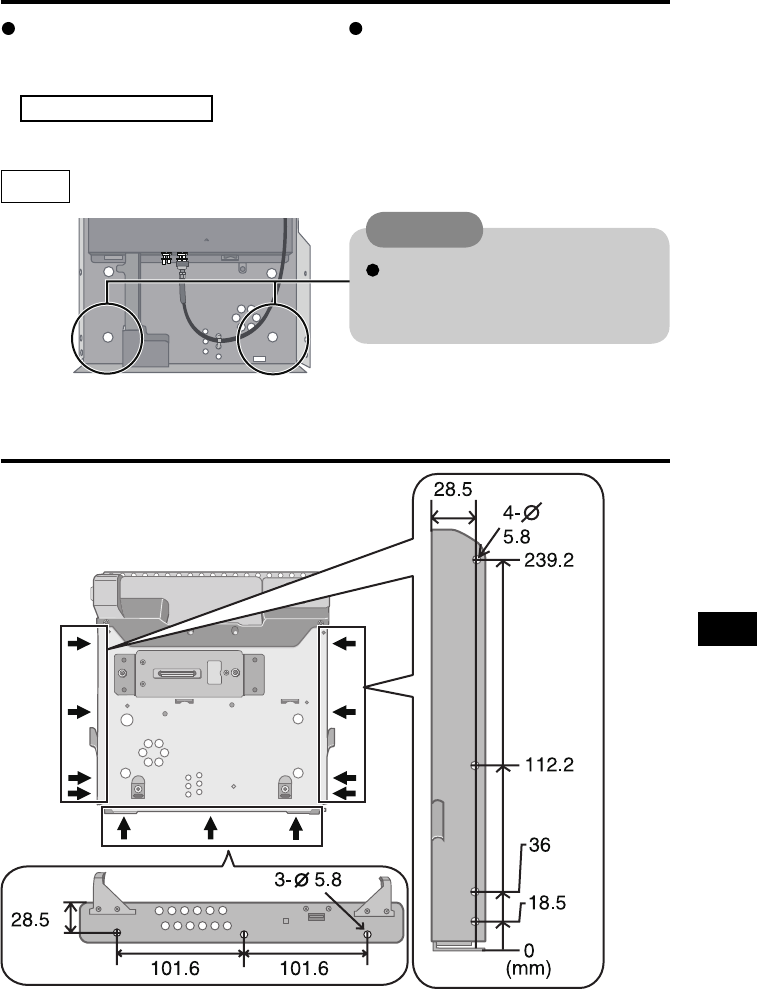

Dimensional Drawing
Bottom Side
The ends of the screws are protrud-
ing. Take care to protect your fi ngers,
etc. from their sharp points when in-
stalling the Car Mounter.
CAUTION
Install the Car Mounter horizontally.
WEB184.indd 4WEB184.indd 4 2006/11/01 9:27:332006/11/01 9:27:33
5
DEUTSCH
CF-18-Serie
Vorsichtmaßnahmen beim Einsatz der Fahrzeughalterung
Stellen Sie keine Behälter mit Flüs-
sigkeit oder Metallobjekte auf dem
Produkt ab
Falls Wasser oder sonstige Flüssig-
keiten, Büroklammern, Münzen oder
Fremdkörper in das Produkt geraten,
besteht Brand- und Stromschlag-
gefahr. Wenn Fremdkörper hinein-
gelangen sollten, schalten Sie das
Gerät sofort aus, entfernen Sie das
Fahrzeugnetzteil und trennen Sie die
Verbindung zwischen Computer und
dem Produkt. Wenden Sie sich an-
schließend an den technischen Kun-
dendienst.
Entfernen Sie beim Auftreten ei-
ner Fehlfunktion unverzüglich das
Fahrzeugnetzteil und trennen Sie
die Verbindung zwischen Computer
und dem Produkt
• Produkt ist beschädigt
• Fremdkörper im Produkt
• Rauchentwicklung
• Ungewöhnlicher Geruch
• Ungewöhnlich heiß
Bei Weiterverwendung des Produkts
unter den oben aufgeführten
Bedingungen besteht Brand- oder
Stromschlaggefahr.
Entfernen Sie beim Auftreten einer
Fehlfunktion unverzüglich das
Fahrzeugnetzteil und trennen Sie
die Verbindung zwischen Computer
und dem Produkt. Wenden Sie sich
anschließend an den technischen
Kundendienst.
Berühren Sie bei Gewittern weder
das Produkt noch daran ange-
schlossene Kabel
Es besteht Stromschlaggefahr.
Verwenden Sie nur das angegebene
Fahrzeugnetzteil für das Produkt
Die Verwendung eines anderen Fahr-
zeugnetzteils als des mitgelieferten
kann zu einem Brand führen.
Schließen Sie niemals Telefonkabel
oder von unseren Empfehlungen
abweichende Netzwerkkabel an den
LAN-Anschluss an.
Falls Sie den LAN-Anschluss mit
einem anderen Netzwerk (wie mit
den nachstehend aufgeführten)
verbinden, besteht Brand- und
Stromschlaggefahr.
• Von 100BASE-TX oder 10BASE-T
abweichende Netzwerke
• Telefonleitungen (IP-Telefon
(Internettelefon), Telefonkabel,
interne Telefonleitungen
(Telefonanlagen), öffentliche
Digitaltelefone usw.)
Wasser, Feuchtigkeit, Dampf, Staub,
ölige Dämpfe usw. vermeiden
Dies kann zu Bränden oder
elektrischen Schlägen führen.
WEB184.indd 5WEB184.indd 5 2006/11/01 9:27:342006/11/01 9:27:34
6
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen
Geräten (private Haushalte)
Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-
Gruppe wurde ihr Produkt aus hochwertigen Materialien und
Komponenten entwickelt und hergestellt, die recycelbar und wieder
verwendbar sind.
Dieses Symbol auf Produkten und/oder begleitenden Dokumenten
bedeutet, dass elektrische und elektronische Produkte am Ende ihrer
Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung
und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.
Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.
Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und
verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich
aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer
ergeben könnten.
Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof
erhalten Sie bei Ihrer Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische
und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie
bereit.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol ist nur in der Europäischen Union gültig.
WEB184.indd 6WEB184.indd 6 2006/11/01 9:27:342006/11/01 9:27:34
7

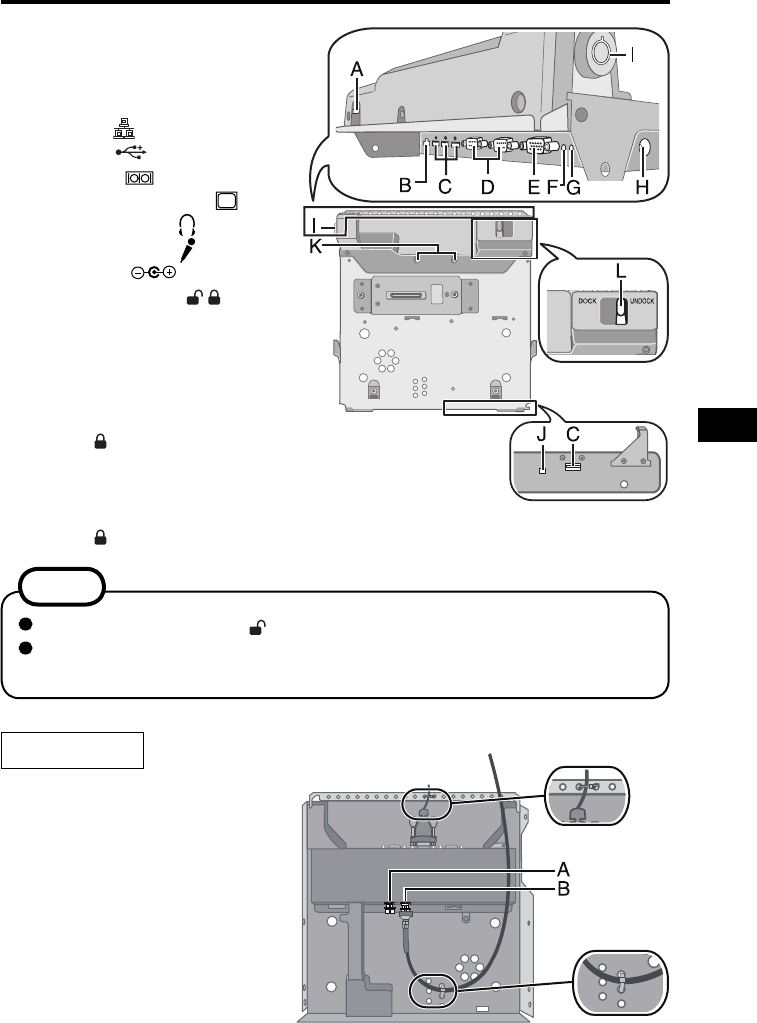

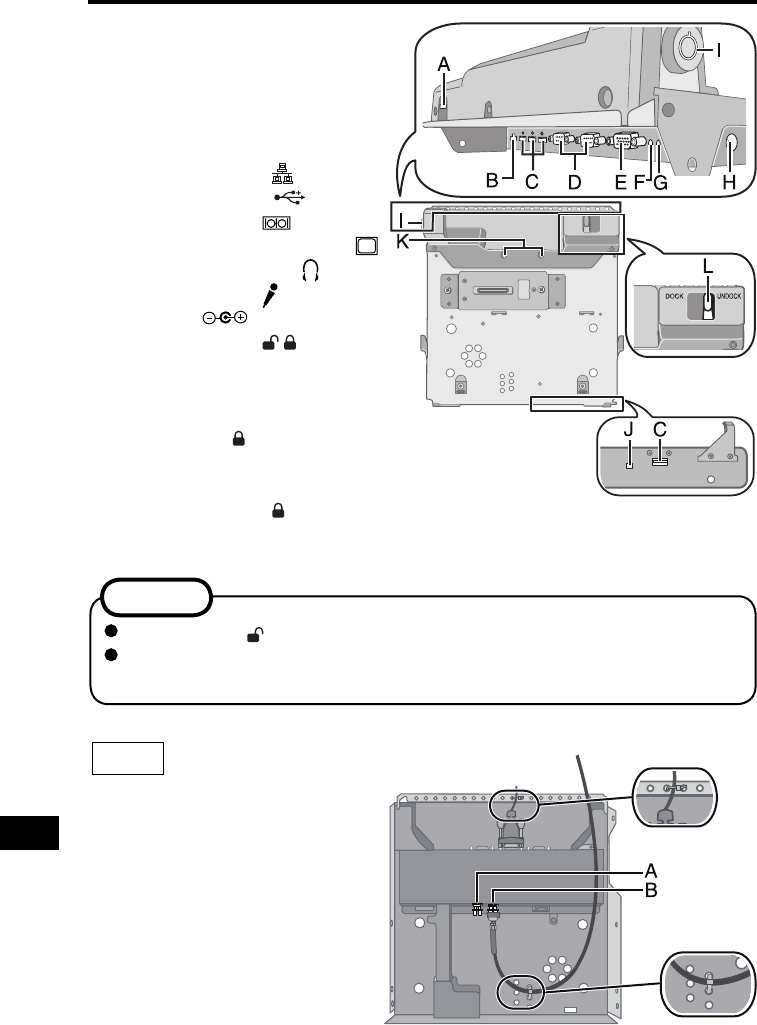

Beschreibung der Komponenten
HINWEIS
A. Sicherheitsschloss
LOCK
Ein Sicherungskabel kann
angeschlossen werden.
Weitere Informationen
fi nden Sie im mit dem Kabel
gelieferten Handbuch.
B. LAN-Anschluss
C. USB-Anschlüsse
D. Serielle Schnittstelle
E. Anschluss für externes
Display
F. Kopfhörerbuchse
G. Mikrofonbuchse
H.
Netzteilbuchse
DC IN 16V
I. Schlüsselloch
J. Dock-Anzeige
DOCKED
K. Raste
L. Hebel
DOCK UNDOCK
Der Hebel ist arretiert, wenn
der Schlüssel eingesteckt ist
und sich in der Stellung
befi ndet. Achten Sie nach der
Installation des Computers un-
bedingt darauf, diesen Hebel
durch Drehen des Schlüssels
in die Stellung
zu arretieren.
Vor der Auslieferung aus dem Herstellerwerk wurde das Schloss in
die Stellung gebracht.
Vergewissern Sie sich bei der Installation des Computers, dass der
Hebel auf die Seite UNDOCK geschoben ist.
Untere Seite
A. Anschluss für externe
Wireless WAN-Antenne
WWAN (optional)
B. Anschluss für externe
Wireless LAN/GPS-Antenne
WLAN/GPS (optional)
WEB184.indd 7WEB184.indd 7 2006/11/01 9:27:342006/11/01 9:27:34
8
Montagelöcher befi nden sich an den Stellen, die in der obigen Abbildung
durch Pfeile gekennzeichnet sind.
Die Enden der Schrauben
stehen hervor. Bitte gehen
Sie beim Einbau mit großer
Sorgfalt vor, um eine Verlet-
zung von Fingern usw. an
den scharfen Spitzen zu ver-
meiden.
VORSICHT

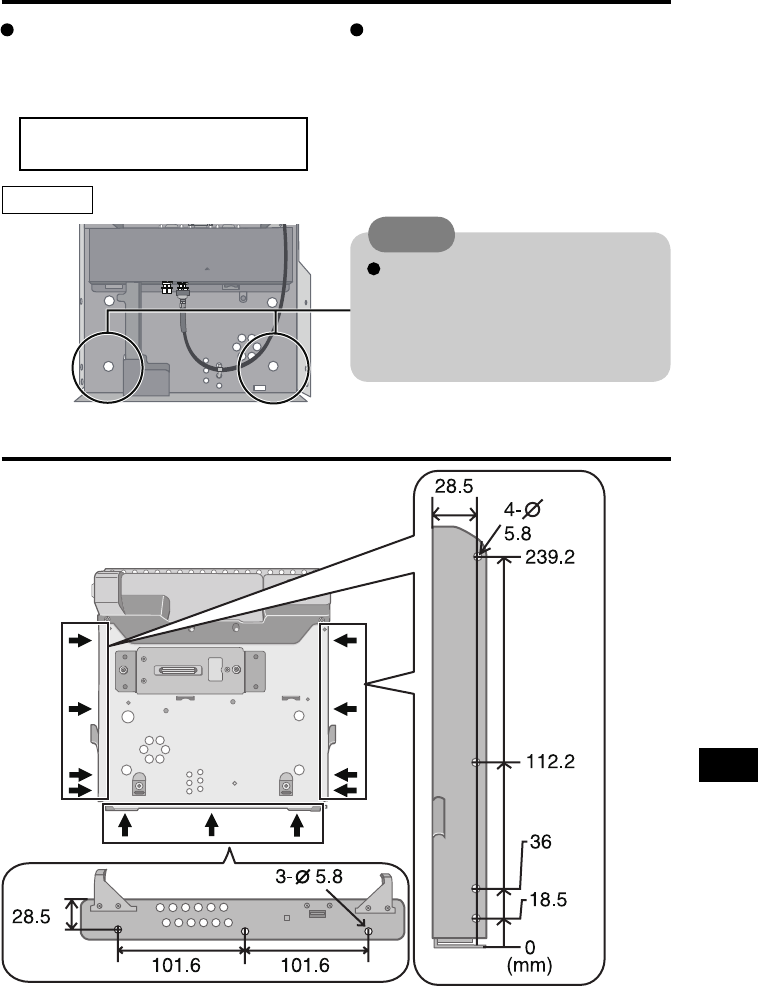

Maßzeichnung
Stellen Sie das Produkt nicht in in-
stabilem Zustand ab
Wenn der Computer umfällt oder
herunterfällt, kann es zu Verletzungen
kommen.
Stellen Sie das Produkt nicht in der
Umgebung von Wasser, Feuchtig-
keit, Dampf, Staub, öligen Dämpfen
usw. auf
Dies kann zu Bränden oder
elektrischen Schlägen führen.
Untere Seite
Vorsichtshinweise zum Einbau der Automontage-Vorrichtung
Installieren Sie die Automontage-
Vorrichtung waagerecht.
WEB184.indd 8WEB184.indd 8 2006/11/01 9:27:352006/11/01 9:27:35
9
Ne pas placer d’objets métalliques
ou contenant du liquide au-dessus
de ce produit
Si de l’eau ou d’autres liquides se
déversent ou si des trombones,
des pièces ou des corps étrangers
pénètrent dans ce produit, un incendie
ou une décharge électrique est possible.
Si un corps étranger a pénétré dans
ce produit, mettre immédiatement
celui-ci hors tension puis débrancher la
fi che et déconnecter l’ordinateur de ce
produit. Contacter ensuite l’assistance
technique.
En cas de dysfonctionnement,
débrancher immédiatement la fi che
et déconnecter l’ordinateur de ce
produit.
• Ce produit est endommagé
• Présence de corps étrangers dans
ce produit
• Émission de fumée
• Émission d’une odeur inhabituelle
• Dégagement de chaleur inhabituelle
Continuer à utiliser ce produit si l’une
des conditions ci-dessus est remplie
peut provoquer un incendie ou une
décharge électrique.
En cas de dysfonctionnement,
débrancher immédiatement la fi che
et déconnecter l’ordinateur de ce
produit. Contacter ensuite l’assistance
technique.
Ne pas toucher ce produit ni le câble
en cas d’orage
Vous risquez de vous électrocuter.
N’utiliser que l’adaptateur pour
véhicule spécifi é pour ce produit
Utiliser un adaptateur pour véhicule autre
que celui fourni risque de provoquer un
incendie.
Ne connectez pas au port pour
réseau local un câble téléphonique
ou un câble réseau autre que ceux
spécifi és.
La connexion pour port de réseau
local à un des réseaux répertoriés ci-
dessous pourrait entraîner un incendie
ou une décharge électrique.
• Réseaux autres que 100BASE-TX ou
10BASE-T
• Lignes téléphoniques : téléphones
IP (Internet Protocol), lignes
téléphoniques classiques, lignes
internes (commutateurs sur les
lieux), téléphones publiques
numériques, etc.
Eviter le contact de l‘eau, de
l’humidité, de la vapeur, de la
poussière, des vapeurs graisseuses,
etc.
Sinon, un incendie ou une décharge
électrique sont possibles.
FRANÇAIS
Série CF-18
Précautions d’utilisation de auto monter
WEB184.indd 9WEB184.indd 9 2006/11/01 9:27:352006/11/01 9:27:35
10
Informations relatives à l’évacuation des déchets, destinées aux
utilisateurs d’appareils électriques et électroniques (appareils
ménagers domestiques)
Lorsque ce symbole figure sur les produits et/ou les
documents qui les accompagnent, cela signifie que les
appareils électriques et électroniques ne doivent pas être jetés
avec les ordures ménagères.
Pour que ces produits subissent un traitement, une
récupération et un recyclage appropriés, envoyez-les dans
les points de collecte désignés, où ils peuvent être déposés gratuitement.
Dans certains pays, il est possible de renvoyer les produits au revendeur
local en cas d’achat d’un produit équivalent.
En éliminant correctement ce produit, vous contribuerez à la conservation
des ressources vitales et à la prévention des éventuels effets négatifs sur
l’environnement et la santé humaine qui pourraient survenir dans le cas
contraire.
Afi n de connaître le point de collecte le plus proche, veuillez contacter vos
autorités locales.
Des sanctions peuvent être appliquées en cas d’élimination incorrecte de
ces déchets, conformément à la législation nationale.
Utilisateurs professionnels de l’Union européenne
Pour en savoir plus sur l’élimination des appareils électriques et
électroniques, contactez votre revendeur ou fournisseur.
Informations sur l’évacuation des déchets dans les pays ne faisant
pas partie de l’Union européenne
Ce symbole n’est reconnu que dans l’Union européenne.
Pour supprimer ce produit, contactez les autorités locales ou votre
revendeur afi n de connaître la procédure d’élimination à suivre.
WEB184.indd 10WEB184.indd 10 2006/11/01 9:27:362006/11/01 9:27:36
11
Description des pièces
A. Verrouillage de sécurité LOCK
Il est possible de connecter
un câble. Pour obtenir de
plus amples informations,
veuillez lire le manuel qui est
fourni avec le câble.
B. Port LAN
C. Ports USB
D. Port série
E. Port pour écran externe
F. Prise casque
G. Prise pour microphone
H. Fiche pour alimentation C.C.
DC IN 16V
I. Fente d’insertion de la clé
J. Indicateur d’ancrage
DOCKED
K. Loquet
L. Levier DOCK UNDOCK
Le levier se verrouille
lorsque la clé est insérée et
tournée du côté . Une fois
l’ordinateur installé, il faut
absolument verrouiller ce
levier, en tournant la clé du
côté .
Le verrou a été tourné du côté en usine avant l’expédition.
Lors de l’installation de l’ordinateur, s’assurer que le levier est glissé
vers le côté UNDOCK.
REMARQUE
A. Port pour antenne WAN
sans fi l externe WWAN
(en option)
B. Port pour antenne LAN sans
fi l/GPS externe WLAN/GPS
(en option)
Côté Inférieur
WEB184.indd 11WEB184.indd 11 2006/11/01 9:27:362006/11/01 9:27:36
12

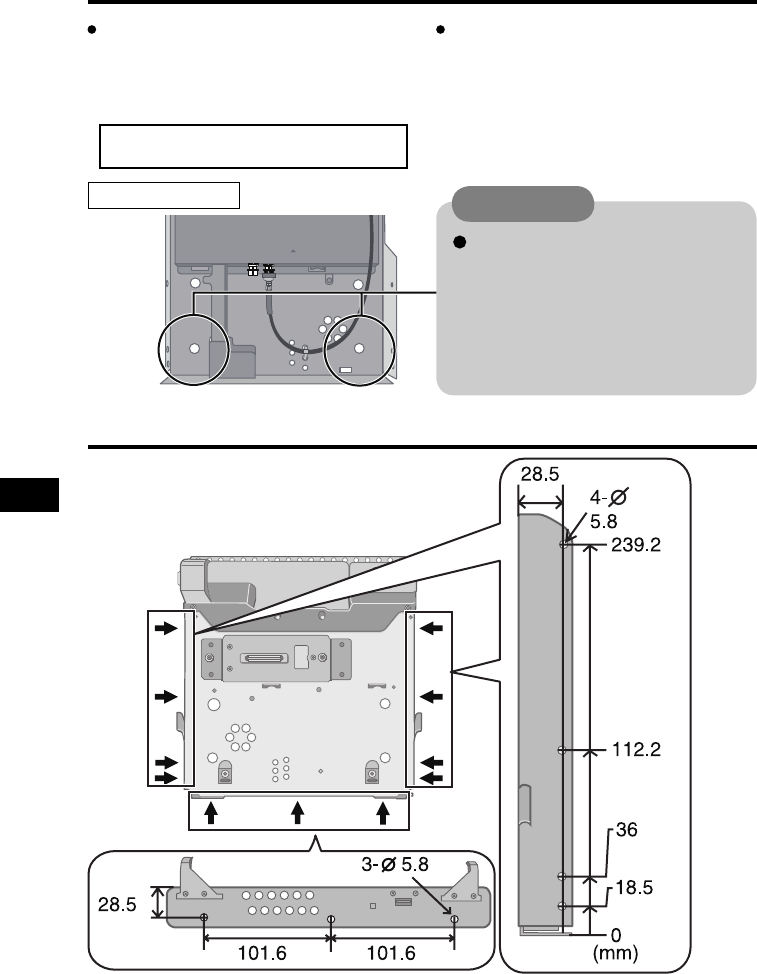

Des orifi ces d’installation sont prévus dans les sections indiquées par les
fl èches sur la fi gure ci-dessus.
L’extrémité des vis dépasse.
Prenez garde de vous blesser
les doigts, etc., contre leurs
pointes aiguisées lorsque
vous les installez.
ATTENTION
Ne pas installer ce produit en
présence d’eau, d’humidité, de
vapeur, de poussière, de vapeurs
graisseuses, etc.
Sinon, un incendie ou une décharge
électrique sont possibles.
Ne pas installer ce produit sur un
support instable
Si l’ordinateur est déséquilibré, il
risque de tomber et d’entraîner des
blessures.
Précautions à prendre pour l’installation de l’Auto monter
Plan coté
Côté Inférieur
Installer l’Auto monter horizontalement.
WEB184.indd 12WEB184.indd 12 2006/11/01 9:27:362006/11/01 9:27:36
13
ㅔԧЁ᭛
CF-18㋏߫
䔺䕑῵ഫ᪡԰⊼ᛣџ乍
೼⃻ⲳҹ໪݊ᅗ೑ᆊⱘᑳ⠽໘㕂ֵᙃ
ℸヺোҙ೼⃻ⲳ᳝ᬜDŽ
བᵰ㽕ᑳᓗℸѻકˈ䇋Ϣᔧഄᴎᵘ៪㒣䫔ଚ㘨㋏ˈ㦋পℷ⹂ⱘ
ᑳᓗᮍ⊩DŽ
ϡᕫᇚⲯ᳝⎆ԧ៪䞥ሲ⠽ԧⱘᆍ఼
ᬒ೼ᴀકϞ
བ∈៪݊Ҫ⎆ԧ⑙ߎˈ៪㒌ሥǃ⹀
Ꮥ៪݊Ҫᓖ⠽䖯ܹᴀકݙ䚼ˈ߭ৃ
㛑ᓩ䍋☿♒៪㾺⬉DŽབ᳝ᓖ⠽䖯ܹˈ
ᑨゟे݇䯁⬉⑤ᑊᢨϟ≑䔺ᦦ༈ˈ
✊ৢҢᴀકϞপϟ䅵ㅫᴎDŽᑊϢᡔ
ᴃᬃᣕ䚼䮼㘨㋏DŽ
㢹᳝ᬙ䱰থ⫳ˈ䇋ゟेᢨϟ≑䔺ᦦ
༈ˈᑊҢᴀકЁপߎ䅵ㅫᴎ
噝䅵ㅫᴎᴀકফᤳ
噝䅵ㅫᴎᴀકݙ᳝ᓖ⠽
噝ᬒߎ⚳䳒
噝ᬒߎᓖੇ
噝䖛⛁
থ⫳Ϟ䗄ᚙމПϔᯊˈབ㒻㓁Փ⫼
ᴀકˈ߭ৃ㛑ᓩ䍋☿♒៪㾺⬉DŽ
བথ⫳ᬙ䱰ˈᑨゟेᢨϟ≑䔺ᦦ༈ˈ
ᑊҢᴀકЁপߎ䅵ㅫᴎDŽ✊ৢϢᡔ
ᴃᬃᣕ䚼䮼㘨㋏DŽ
ᠧ䳋ᯊˈߛ࣓㾺ᩌᴀકঞ⬉㓚
ৃ㛑Ӯᇐ㟈⬉ߏDŽ
ࡵᖙ೼ᴀકϞՓ⫼ᣛᅮⱘ≑䔺䗖䜡
఼
 བՓ⫼䴲ॳ㺙ⱘ≑䔺䗖䜡఼ˈৃ㛑
ᓩ䍋☿♒DŽ
䇋࣓೼ሔඳ㔥ッষϞ䖲᥹ᣛᅮ䖲㒓
ҹ໪ⱘ⬉䆱㒓៪㔥㒓DŽ
བᵰᇚϟ߫㔥㒰Ϣሔඳ㔥ッষⳌ
䖲ˈ߭ৃ㛑Ӯᇐ㟈☿♒៪⬉ߏDŽ
噝
100BASE-TX ៪10BASE-T ҹ໪
ⱘ㔥㒰
噝⬉䆱㒓˄
IP ⬉䆱˄
Internet ण䆂
⬉䆱˅ǃ᱂䗮໪䚼⬉䆱㒓ǃݙ䚼⬉
䆱㒓˄
on-premise ᓔ݇˅ǃ᭄ᄫ
݀⫼⬉䆱ㄝ˅
䙓ܡ᳝໻䞣∈ǃ⑓⇨ǃ㪌≑ǃ♄ᇬǃ
⊍≑ㄝⱘ⦃๗
৺߭ৃ㛑ᓩ䍋☿♒៪㾺⬉DŽ
䖯ষଚ˖ᵒϟ⬉఼˄Ё೑˅᳝䰤݀ৌ
࣫ҀᏖᳱ䰇ऎܝढ䏃⬆  ো੠Ш໻ॺ&ᑻሖ
ᵒϟ⬉఼ѻϮ᷾ᓣӮ⼒᮹ᴀࠊ䗴
᮹ᴀ໻䯾ᑰᅜষᏖܿѥϰ⬎ ϕⳂ ⬾  ো
WEB184.indd 13WEB184.indd 13 2006/11/01 9:27:372006/11/01 9:27:37
14
䳊ӊৡ⿄
⊼ᛣ
A. ᅝܼ䫕
LOCK
ৃ䖲᥹ Kensington䩶㓚DŽ
᳝݇䖯ϔℽֵᙃ  䇋খ䯙⬉㓚
᠔䰘ⱘ䇈ᯢ᠟ݠDŽ
B. LANッষ
C. USBッষ
D. І㸠ッষ
E. ໪᥹ᰒ⼎఼ッষ
F. ༈᠈㘇ᴎᦦᄨ
G. 呺ܟ亢ᦦᄨ
H. DC-IN˄Ⳉ⌕䕧ܹ˅ᦦᄨ
DC IN 16V
I.
䩹࣭ᦦῑ
 
J. DOCK ᣛ⼎♃DOCKED
K. ᦦ䫔
L. ᥻ࠊᴚ
DOCK UNDOCK
ᦦܹ䩹࣭ᑊᇚ݊ᮟ৥ջ
ᯊ䫕ᅮ᥻ࠊᴚDŽᅝ㺙њ䅵ㅫ
ᴎᯊˈ䇋ࡵᖙᇚ䩹࣭ᮟ৥
ջ䫕ᅮ䆹᥻ࠊᴚDŽ
ℸ䫕೼ߎॖࠡᏆ㹿乘ܜᮟ৥ ջDŽ
೼ᅝ㺙䅵ㅫᴎࠡˈ䇋⹂䅸ᇚ᥻ࠊᴚ⒥৥ UNDOCK ջDŽ
A. ໪᥹᮴㒓 WAN ໽㒓ッষ
WWAN 䗝䌁
B. ໪᥹᮴㒓 LAN/GPS ໽㒓ッ
ষ WLAN/GPS䗝䌁
ᑩ䚼
WEB184.indd 14WEB184.indd 14 2006/11/01 9:27:392006/11/01 9:27:39
15
㶎䩝᳿ッさߎDŽᅝ㺙䔺䕑῵ഫ
ᯊ䇋ᇣᖗֱᡸ᠟ᣛㄝˈҹܡ㹿
䫤߽ⱘᇪッߦӸDŽ
ᦤկⱘᅝ㺙ᄨԡѢϞ೒ㆁ༈᠔⼎ऎඳDŽ
⊼ᛣџ乍
ᑩ䚼
ᅝ㺙䔺䕑῵ഫⱘ⊼ᛣџ乍
ϡᕫ೼ϡ〇ᅮ⢊ᗕϟᅝ㺙ᴀકDŽ
བ䅵ㅫᴎ༅এᑇ㸵ˈৃ㛑㗏צ៪ഴ
㨑ˈҢ㗠䗴៤ӸᆇDŽ
ϡᕫ೼᳝໻䞣∈ǃ⑓⇨ǃ㪌≑ǃ♄
ᇬǃ⊍≑ㄝⱘ⦃๗Ёᅝ㺙ᴀકDŽ
৺߭ৃ㛑ᓩ䍋☿♒៪㾺⬉DŽ
ሎᇌ೒
䇋∈ᑇᅝ㺙䔺䕑῵ഫ。
WEB184.indd 15WEB184.indd 15 2006/11/01 9:27:392006/11/01 9:27:39
16
ᓿᲴ˫कߡ૊᱿ፑ⇦⫏⤻
቏Ὢ⚦ף⳺ᮢᅠᓿᲴߡ૊ȯ
ॖᓥʎፑ቏ᮟٴŊ⦼⊓⃘ᯍ߸ᄎಓ܈̤໣⃻⺨ۄŊᙛ⥴ᔌᷨ᱿
ፑ⇦ᅞᘍȯ
ⅺ㋤ʑᄽ
CF-18 ₇Ӭ
Ⰷᮢი҂ࡣಚႽ̳ᘜาʶㅮ
⦼խ༴⡶ሷ᚝㋤໣᱿ૌݽ໣⸉଼
᧎㋤ᄍ߱቏ᮟٴʀㄇȯ
ॖኞሷᖛ໣Ң઩᚝㋤މӷヅ〉Ŋ
໣ሷ₣ଫȮᶶ౬໣ᯌ᧎ͯҘӷ቏
ᮟٴ⡹ㄇŊሷר⋱ⳍໞ⬚ᢜ໣⤯
ヅȯ
␵ᱹ᫠ሷᯌ᧎ͯҘ⡹ㄇŊ⣬Ἴ֯
〦࿚ヅ᜺ŊཥӛᗋⰇတㆊʏഺ቏
ᮟٴʀབྷʁヅ〉ȯᤋര⎞༬⠛ᄄ
ိሺՖ⚠⊓⃘ȯ
ᱹᮝᄑゃᆹŊ⣬Ἴ֯ཥӛᗋⰇတ
ㆊŊʏഺ቏ᮟٴབྷʁヅ〉
ƣ ቏ᮟٴヅ〉ံࣺ
ƣ ᯌ᧎ͯҘ቏ᮟٴヅ〉
ƣ ҭᤞ
ƣ ᯌ౑ᖎػ
ƣ ᯌ౑ᱹᥖ
ӛ᫠˫ʀ෼ᗼᆹ␵↧↲͐ᮢ቏ᮟ
ٴŊר⋱ሳⳍ⬚ᢜ໣⤯ヅȯ
ᱹᮝᄑゃᆹŊ⣬Ἴ֯ཥӛᗋⰇတㆊŊ
ʏഺ቏ᮟٴབྷʁヅ〉ȯᤋര⎞༬⠛
ᄄိሺՖ⚠⊓⃘ȯ
༌チᆹŊʈխ࿲⤯቏ᮟٴדヅ↿ȯ
ר⋱ⳍໞ⤯ヅาकȯ
቏ᮟٴף⋱͐ᮢ྆હ᱿ᗋⰇⱧ࿲
ݽ
͐ᮢ㄄らᑨݽ໽え᱿ᗋⰇⱧ࿲ݽ
ר⋱ⳍໞ⬚ᢜȯ
⦼խ૽ヅ⥾ℬ໣྆હ⣳ጁʠक᱿
ℐ⭰ℬ࿲⎏ LAN ⳇΒࡎʀȯ
ॖኞ૽ LAN ⳇΒࡎⳐ࿲⎏ʁⲩʠ
ℐ⭰Ŋ૽ר⋱଄⎐⬚ᢜ໣ヅႻʠ
าकȯ
ƣ
100BASE-TX ໣ 10BASE-T
˫कʠℐ⭰
ƣ ヅ⥾ℬ (IP ヅ⥾ ( ℐもℐ⭰ヅ
⥾ )ȮЗ⃥क࿲ೣヅ⥾ℬȮҙ࿲
ೣヅ⥾ℬ ( ҙ೘⿭〦 )Ȯᄲ̤
ヅ⥾ᾀᾀ )
ⴍ҉ሷബघᖛȮᠪᖎȮ╯ᖎȮᢝࢴȮ
ᗴᖎᾀ᱿߸ᅞ
!؋ԅŊר⋱ⳍໞ⬚ᢜ໣⤯ヅȯ
⨸ب͐ᮢ≛Ř
Ⳇᆯᮬㆩ᱿⫏⤻ᮟٴŊ߱ଡ̦᱿᭔ࣀʑ͐ᮢᆹŊר⋱ሳⳍໞૼ㆒౸ჟȯ߱
ⳆỚ෼ᗼʁŊ͐ᮢ≛ሳ⡕⣬ᖣ࿮חኽˀ⳺ᯍ᱿ଃᾋȯ
WEB184.indd 16WEB184.indd 16 2006/11/01 9:27:402006/11/01 9:27:40
17
ダ˴׻ờ
ᘜา
A. મҚ⽁
LOCK
෨ר˫Ⳑ࿲
Kensington Ⳑ࿲
ℬȯ⦼א〇Ⳑ࿲ℬ⦦ᆙ༆ҩȯ
B. LAN ࡎ
C. USB ࡎ
D. ಍Ӭࡎ
E. क࿲ㆴḻݽⳐ࿲ࡎ
F. ≸ᑨတઋ
G. 㓤҇ㆺတઋ
H. DC-IN
တઋ DC IN 16V
I.
⿑սတҘᐥ
J. Dock ྆ḻᥨ DOCKED
K. ⽁ዤ
L. Ⳑጥ
DOCK UNDOCK
ᯍ⿑սတҘʈⱧ׿ ᆹŊ֯
ר⽁હⳐጥȯヅ〉મ⡶રໞ
രŊՖൕ૽⿑սⱧ׿ Ŋ⽁
હᔍⳐጥȯ
ᔍ⽁఩߱׆ೇⱧ׿ ȯ
મ⡶ヅ〉ᆹŊ⦼ᷨ⦓఩૽Ⳑጥ᝱׿ UNDOCKȯ
A. क࿲ᤀℬೊࡍℐ⭰टℬⳐ࿲
ࡎ WWAN ( ⴆ⫵⚦ )
B.
क࿲ᤀℬ LAN/GPS टℬⳐ࿲ࡎ
WLAN/GPS ( ⴆ⫵⚦ )
ಎⵒ
WEB184.indd 17WEB184.indd 17 2006/11/01 9:27:432006/11/01 9:27:43
18
મ⡶ઋ̤ᅠʀߧᾺㆊ྆ḻ֒ࡍȯ
ಎⵒ
➦⃦቎Ὁሳഐໞәӛȯમ⡶ი
҂ݽᆹŊ⦼ଅൔ༆྆Ŋ˫҉⡕
➦⃦ଊ⺤᱿቎ὉӿЛȯ
ଅൔ
ი҂ݽમ⡶ᘜาʶㅮ
խ߱ʃỻહ᱿ᨊ๗ʁમ⡶቏ᮟٴȯ
┋ɺヅ〉द׏౹⠣Ŋר⋱≒⣰໣
࿚┛≟ⳍໞЛેȯ
խ߱ሷബघᖛȮᠪᖎȮ╯ᖎȮᢝࢴȮ
ᗴᖎᾀ᱿߸ᅞમ⡶቏ᮟٴȯ
؋ԅŊר⋱ⳍໞ⬚ᢜ໣⤯ヅȯ
ଙ૸ߧ
ᖛ౹મ⡶ი҂ݽȯ
WEB184.indd 18WEB184.indd 18 2006/11/01 9:27:442006/11/01 9:27:44
19
䚐ạ㛨
CF-18G㐐⫠㪼
㾨ٻ⫼㟨䉤ٻ㇠㟝ٻ㐐ٻ㡔㢌㇠䚡
EU ᴴٻ㙸␀ٻٻạᴴ㜄㉐ٻ㥐䖼㡸ٻٻ䔄ὤ䚌⥘⏈ٻᷱ㟤
㧊G₆䢎⓪GEUG㠦ⰢG䟊╏䞿┞┺ U
㧊G㩲䛞㦚G䘦₆䞮⩺ⳊG 㰖㡃G₆ὖ㧊⋮G ╖Ⰲ㩦㠦G㡆⧓䞮㎪㍲G㢂
⹪⯎G䘦₆G⹿⻫㦚Gⶎ㦮䞮㕃㔲㡺 U
⸬G㥐䖼G㠸㜄GⱰ⸅㢨⇌G Ἴ㋁GⱰ㷨
⪰G▄㫴G⫼㐡㐐㝘 U
ⶒ㧊⋮G㞷㼊ṖG㘵㞚㰖Ệ⋮G㫛㧊G
㫆ṗ SG☯㩚G❇ὒGṯ㦖G㧊ⶒ㰞㧊G
⽎G㩲䛞G⌊⿖⪲G✺㠊ṖⳊG䢪㨂⋮G
Ṧ㩚G㌂ἶṖG⹲㌳䞶G㑮G㧞㔋┞┺ U
⌊⿖⪲G㧊ⶒ㰞㧊G✺㠊ṚGἓ㤆G
㯟㔲G㩚㤦㦚G⊞G䤚G䃊G䝢⩂⁎⯒G
ヒἶG䅊䜾䎆⯒G⽎G㩲䛞㠦㍲G
⿚Ⰲ䞮㕃㔲㡺 UG⁎⩆G┺㦢G₆㑶G
㰖㤦G㎒䎆㠦Gⶎ㦮䞮㕃㔲㡺 U
㣅┍㜄G㢨ㇵ㢨G㢼㡰⮨G㪽㐐G 㾨G䙀
⤠Ἤ⪰G⾰ḔG䀨䘜䉤⪰G⸬G㥐䖼㜄
㉐G⺸⫠䚌㐡㐐㝘 U
ˍG⽎G㩲䛞㧊G㏦㌗♲Gἓ㤆
ˍGG⽎G㩲䛞G⌊⿖㠦G㧊ⶒ㰞㧊G✺㠊ṚG
ἓ㤆
ˍG㡆₆ṖG⋮⓪Gἓ㤆
ˍG㧊㌗䞲G⌚㌞ṖG⋮⓪Gἓ㤆
ˍG㰖⋮䂮ỢG⥾Ệ㤊Gἓ㤆
㥚㢖Gṯ㦖G㌗䌲㠦㍲G⽎G㩲䛞㦚G
Ἒ㏣G㌂㣿䞮ⳊG䢪㨂⋮GṦ㩚G
㌂ἶṖG⹲㌳䞶G㑮G㧞㔋┞┺ U
㧧☯㠦G㧊㌗㧊G㧞㦒ⳊG㯟㔲G
䃊G䝢⩂⁎⯒GヒἶG䅊䜾䎆⯒G
⽎G㩲䛞㠦㍲G⿚Ⰲ䞮㕃㔲㡺 UG
⁎⩆G┺㦢G₆㑶G㰖㤦G㎒䎆㠦G
ⶎ㦮䞮㕃㔲㡺 UG
ⶼᵐᴴG㾔G⚀G⸬G 㥐䖼ḰG䀴㢨⽈㡸G
⬀㫴㫴G⫼㐡㐐㝘 UG
Ṧ㩚G㌂ἶ㦮G㤦㧎㧊G♿┞┺ U
⸬G㥐䖼㜄G㫴㥉═G㾨G 㛨⑅䉤⬀G㇠
㟝䚌㐡㐐㝘 U
G䅊䜾䎆㢖G䞾℮G㩲Ὃ♮⓪G䃊G㠊╧
䎆⋮Gw 㠦㍲G㰖㤦䞮⓪G䃊G
㠊╧䎆G㧊㣎㦮Gộ㦚G㌂㣿䞶Gἓ㤆G
䢪㨂ṖG⹲㌳䞶G㑮G㧞㔋┞┺ U͑
⣐G䔠䏬㜄G㤸䞈㉔㢨⇌G㫴㥉═GᶷG
㢨㞬㢌G≘䏬㠀䆠G䀴㢨⽈㡸G㜤ᷤ䚌
㫴G⫼㐡㐐㝘 U
⧲G䙂䔎⯒G㞚⧮㢖Gṯ㦖G⍺䔎㤢䋂
㠦G㡆ἆ䞮ⳊG䢪㨂G⡦⓪G Ṧ㩚G㌂ἶ
ṖG⹲㌳䞶G㑮G㧞㔋┞┺ U
ˍ100BASE-TXG⡦⓪G10BASE-T 㧊
㣎㦮G⍺䔎㤢䋂
ˍ
G
㩚䢪㍶GTGIPG㩚䢪 O 㧎䎆⎍G䝚⪲
䏶䆲G㩚䢪 PSG₆㫊G㣎⿖G㩚䢪㍶ SG
⌊⿖G㩚䢪㍶ O ㌂⌊Gᾦ䢮 PSG❪㰖
䎎GὋ㭧G㩚䢪G❇
㏩䚐Gḧ SG⭰㫴ᴴG⬂㡴Gḧ SGὤ⪸㫸G
ḧ㡴G䙰䚌㐡㐐㝘 U
⁎⩝㰖G㞠㦚Gἓ㤆G䢪㨂⋮GṦ㩚G
㌂ἶṖG⹲㌳䞶G㑮G㧞㔋┞┺ U
WEB184.indd 19WEB184.indd 19 2006/11/01 9:27:452006/11/01 9:27:45
20
⺴䖼G㉘⮹
㨰
A. ⸨㙼G㣔Ἴ
LOCK
Kensington 䅖㧊な㦚G㡆ἆ䞶G
㑮G㧞㔋┞┺ UG⽊┺G㌗㎎䞲G㩫
⽊⓪G䅖㧊なὒG䞾℮G㩲Ὃ♮⓪GG
ⰺⓊ㠒㦚G㺎㫆䞮㔲₆G⹪⧣┞
┺ UGG
B. LAN 䔠䏬
C. USB 䔠䏬
D. 㐐⫠㛰 䔠䏬
E. 㞬⺴G♈㏘䙀⤼㢨 䔠䏬
F. 䜘☐䔤 㵹
G. ⫼㢨䆠G㣡
H. DC-IN 㵹G DC IN 16V
I. 㜨㌔Gㇱ㢹G㏠⦣G
J. ⓸䇭G䖐㐐☥ DOCKED
K. ᶬ㌔
L. ⤼ⶸٻ
DOCK UNDOCK
㡊㐶⯒G⍹ἶG G㴓㦒⪲G☢Ⰲ
ⳊG⩞⻚ṖG㧶ₗ┞┺ UG䅊䜾䎆
⯒G㍺䂮䞲G ἓ㤆G⹮✲㔲G㡊㐶
⯒G G㴓㦒⪲G☢⩺G⩞⻚⯒G㧶
⁎㕃㔲㡺 U
㧦ⶒ㐶⓪G₆⽎㩗㦒⪲ 㴓㦒⪲G☢㞚ṚG㌗䌲⪲G㿲ἶ♿┞┺ U
䅊䜾䎆⯒G㍺䂮䞶Gἓ㤆 SG⩞⻚ṖG UNDOCKG㴓㦒⪲G⹖⩺G㧞⓪㰖G䢫㧎
䞮㕃㔲㡺 U
A. 㞬⺴Gⱨ㉔GWANG㙼䊀⇌G䔠䏬
WWAN (㝩㊌ )
B. 㞬⺴Gⱨ㉔GLAN/GPSG㙼䊀⇌G
䔠䏬 WLAN/GPS (㝩㊌ )
㙸⣌⮨
WEB184.indd 20WEB184.indd 20 2006/11/01 9:27:522006/11/01 9:27:52
21
G ṗG ⋮㌂G ⊳G ⿖⿚㦖G ☢㿲♮㠊G
㧞㔋┞┺ UG㹾⨟㣿GỆ䂮╖⯒G
㍺䂮䞶G ➢G ⋮㌂G ⊳㦮G ⋶䃊⪲
㤊G ⿖⿚㠦G ㏦Ṗ⧓G ❇㦚G ┺䂮
㰖G㞠☚⪳G㭒㦮䞮㕃㔲㡺 U
㥚G⁎Ⱂ㠦G䢪㌊䚲⪲G䚲㔲♲G⿖⿚㠦G㍺䂮㣿Gῂⲣ㧊G㧞㔋┞┺ U
㙸⣌⮨
㨰㢌
㢹㷨GἬ⫰
⸬G㥐䖼㡸G⺼㙼㥉䚐G㠸㾌㜄G㉘㾌
䚌㫴G⫼㐡㐐㝘 U
⿞㞞㩫䞲G㥚䂮㠦㍲⓪G䅊䜾䎆ṖG
⟾㠊㪎G㏦㌗♶G㑮G㧞㔋┞┺ U
㏩䚐Gḧ SG⭰㫴ᴴG⬂㡴Gḧ SGὤ⪸㫸G
ḧ㜄G⸬G㥐䖼㡸G㉘㾌䚌㫴G⫼㐡㐐
㝘U
⁎⩝㰖G㞠㦚Gἓ㤆G䢪㨂⋮GṦ㩚G
㌂ἶṖG⹲㌳䞶G㑮G㧞㔋┞┺ U
㵜⣽㟝ٻᶤ㾌␴ٻ㉘㾌ٻ㐐㢌ٻ㨰㢌㇠䚡
㹾⨟㣿GỆ䂮╖⯒G㑮䘟㦒⪲G㍺䂮
䞮㕃㔲㡺 U
WEB184.indd 21WEB184.indd 21 2006/11/01 9:27:572006/11/01 9:27:57
22
日本語
CF-18 シリーズ
カーマウンター操作時のお願い
このような絵表示は、してはいけない「禁止」内容
です。
■ お守りいただく内容の種類を、次の絵表示で、説明しています。（下記
は絵表示の一例です。）
お使いになる人や他の人への危害、財産への損害を未然に防止するため、
必ずお守りいただくことを、次のように説明しています。
■表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度
を、次の表示で区分し、説明しています。
この表示の欄は、「死亡または重傷などを負う可能
性が想定される」内容です。
注意 この表示の欄は、「傷害を負う可能性または物質的
損害のみが発生する可能性が想定される」内容です。
警告
禁止
水などの液体がこぼれたり、ク
リップ、コインなどの異物が中
に入ったりすると、火災・感電
の原因になります。
内部に異物が入った場合は、
すぐにカープラグを抜き、コ
ンピューター本体を本機から
取り外してください。その後、
販売店にご相談ください。
本機の上に水などの液体
が入った容器や金属物を
置かない
警告
異常が起きたらすぐにカー
プラグを抜き、コンピュー
ター本体を取り外す
・本機が破損した
・本機内に異物が入った
・煙が出ている
・異臭がする   
・異常に熱い
などの異常状態のまま使用する
と、火災・感電の原因になります。
異常が起きたら、すぐにカー
プラグを抜き、コンピュー
ター本体を本機から取り外
してください。その後、販
売店にご相談ください。
 安全上のご注意 必ずお守りください
このような絵表示は、必ず実行していただく「強制」
内容です。
WEB184.indd 22WEB184.indd 22 2006/11/01 9:27:592006/11/01 9:27:59
23
感電の原因になります。
雷が鳴りはじめたら、本
機やケーブルに触れない
接触禁止
警告
必ず指定のカーアダプター
を使用する
指定以外のカーアダプ
ターを使用すると、火
災の原因になることが
あります。
ヨーロッパ連合以外の国の廃棄処分に関する情報
この記号はヨーロッパ連合内でのみ有効です。
本製品を廃棄したい場合は、日本国内の法律等に従って廃
棄処理をしてください。
火災・感電の原因と
なることがあります。
水、湿気、湯気、ほこり、油
煙等の多い場所を避ける
禁止
注意
LAN
コネクターに以下
のようなネットワーク
や回線を接続すると、
火災・感電の原因にな
ることがあります。
LAN コネクターに電話
回線や指定以外のネット
ワークを接続しない
100 BASE-TX、10 BASE-T
以外のネットワーク
電話回線（IP 電話、一般電話
回線、内線電話回線（構内交
換機）、デジタル公衆電話など）
禁止
WEB184.indd 23WEB184.indd 23 2006/11/01 9:28:002006/11/01 9:28:00
24
各部の名称
お知らせ
工場出荷時は 側へアンロックされています。
コンピューターを取り付けるときは、レバーが UNDOCK 側へスラ
イドされていることを確認してください。
A. セキュリティロック LOCK
ケンジントン社製のセキュリ
ティ用ケーブルを接続するこ
とができます。接続のしかた
はケーブルに付属の説明書を
ご覧ください。
B. LAN コネクター
C. USB コネクター
D. シリアルポート
E.
外部ディスプレイコネクター
F. オーディオ出力端子
G. マイク入力端子
H. 電源端子 DC IN 16V
I. キー挿し込み口
J.
接続状態表示ランプ
DOCKED
K. ラッチ
L. レバー
DOCK UNDOCK
キーを挿し 側へ回すとレ
バーはロックされます。コン
ピューターを取り付けていると
きは、必ずキーを 側に回して
レバーをロックしてください。
A. 外部無線 WAN アンテナポー
ト WWAN（オプション）
B. 外部無線LAN/GPS アンテ
ナポート WLAN/GPS（オプ
ション）
背面
WEB184.indd 24WEB184.indd 24 2006/11/01 9:28:012006/11/01 9:28:01
25
ネジの先が突き出ています。
カーマウンターを取り付ける
ときは、とがったところで指
などを傷つけないようにして
ください。
お願い
カーマウンター取り付け時のお願い
このような絵表示は、してはいけない「禁止」内容
です。
■ お守りいただく内容の種類を、次の絵表示で、説明しています。（下記
は絵表示の一例です。）
お使いになる人や他の人への危害、財産への損害を未然に防止するため、
必ずお守りいただくことを、次のように説明しています。
■表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度
を、次の表示で区分し、説明しています。
注意 この表示の欄は、「傷害を負う可能性または物質的
損害のみが発生する可能性が想定される」内容です。
 安全上のご注意 必ずお守りください
火災・感電の原因と
なることがあります。
水、湿気、湯気、ほこり、油
煙等の多い場所に設置しない
禁止
パソコンのバランスが
くずれて倒れたり、落
下したりして、けがの
原因になることがあり
ます。
水平になるように設置
してください。
不安定な場所に設置しない
禁止
注意
背面
WEB184.indd 25WEB184.indd 25 2006/11/01 9:28:012006/11/01 9:28:01
26
上図の矢印で示す位置に取り付け用のネジ穴があります。
寸法図
WEB184.indd 26WEB184.indd 26 2006/11/01 9:28:022006/11/01 9:28:02
27
Memo
WEB184.indd 27WEB184.indd 27 2006/11/01 9:28:022006/11/01 9:28:02
28
松下電器産業株式会社 IT プロダクツ事業部
〒570-0021 大阪府守口市八雲東町一丁目 10 番12 号
© 2006 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
この取扱説明書は、再生紙を使用しています。
Printed in Japan FJ1006-1116
DFQX5614ZB
コンピューター本体の「取扱説明書」をご覧ください。
 保証とアフターサービス
Matsushita Electric Industrial Co., Ltd.
Web Site : http://panasonic.net
WEB184.indd 28WEB184.indd 28 2006/11/01 9:28:022006/11/01 9:28:02

Navigation menu
