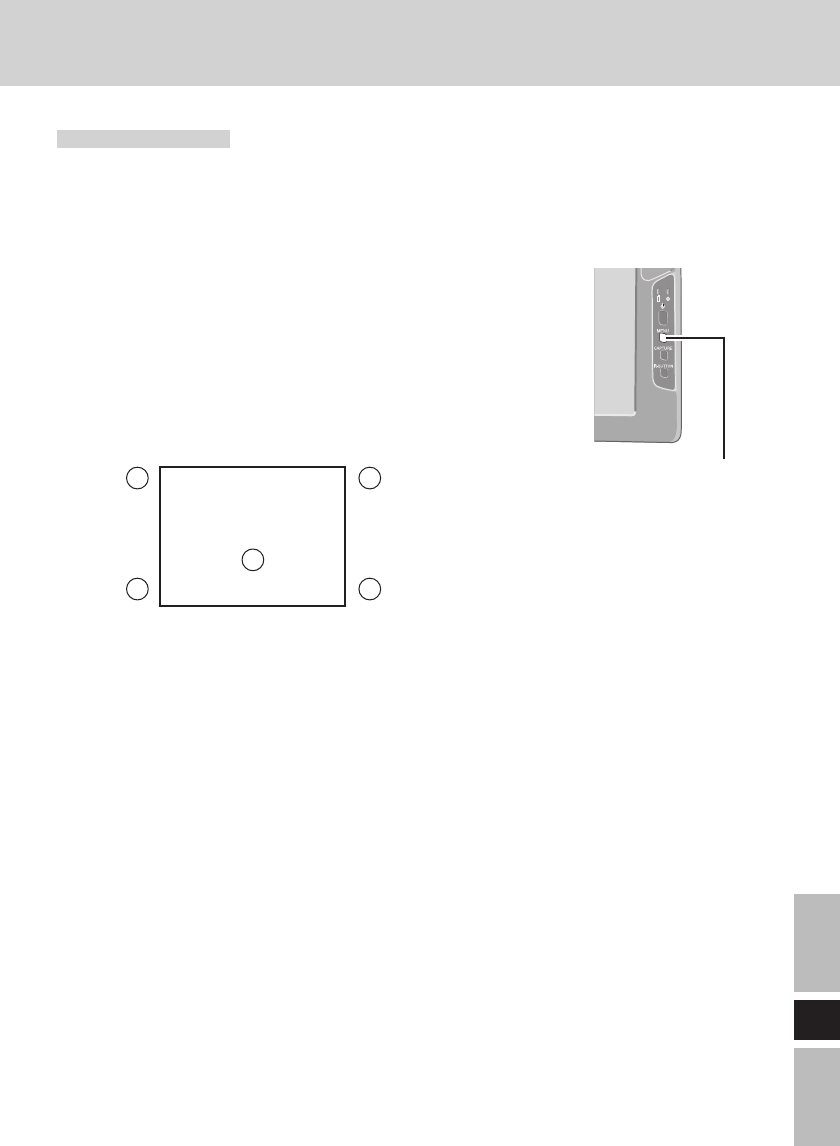

Berührungsempfindlicher Bildschirm .............. 53

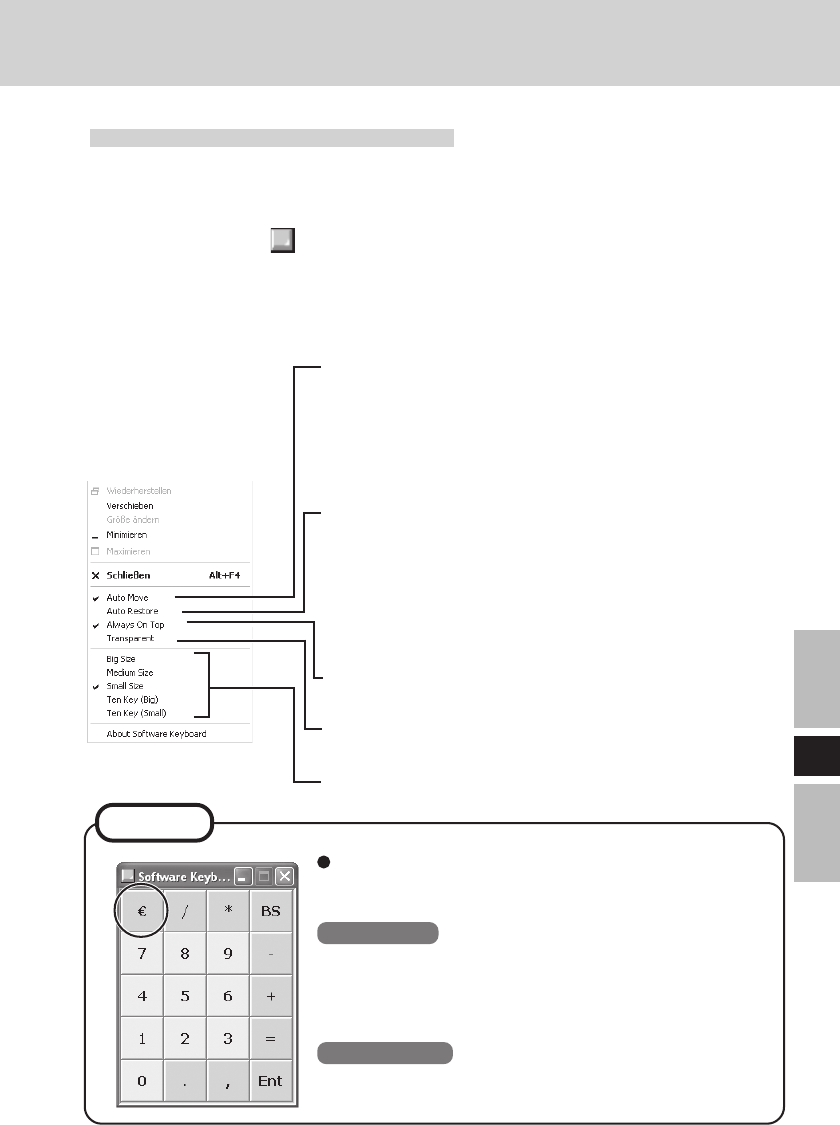

Software-Tastatur............................................... 56

Batteriestrom ...................................................... 58

Einstellen des drahtlosen Displays .................. 62

Änderung der Einstellungen des drahtlosen Displays .

Bildschirmerfassung.......................................... 69

Störungsbeseitigung ......................................... 70

Technisch Daten ................................................ 72

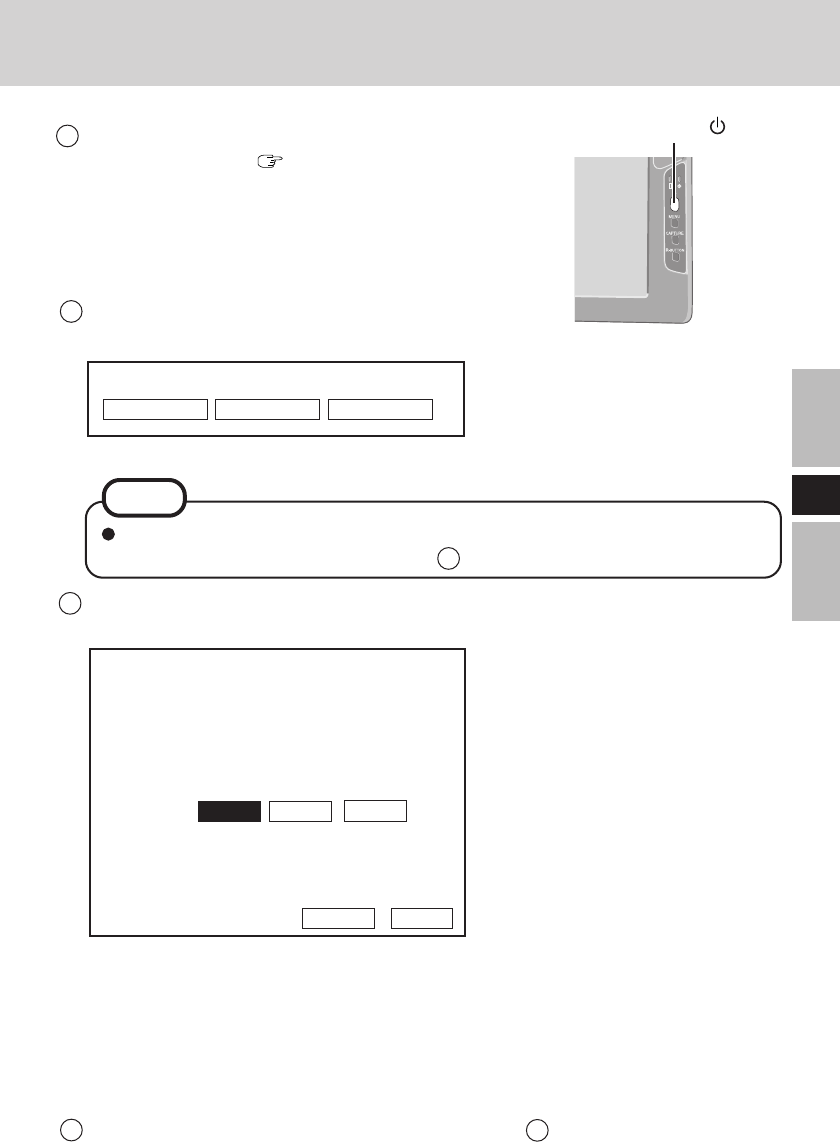

First-time Operation ........................................... 14

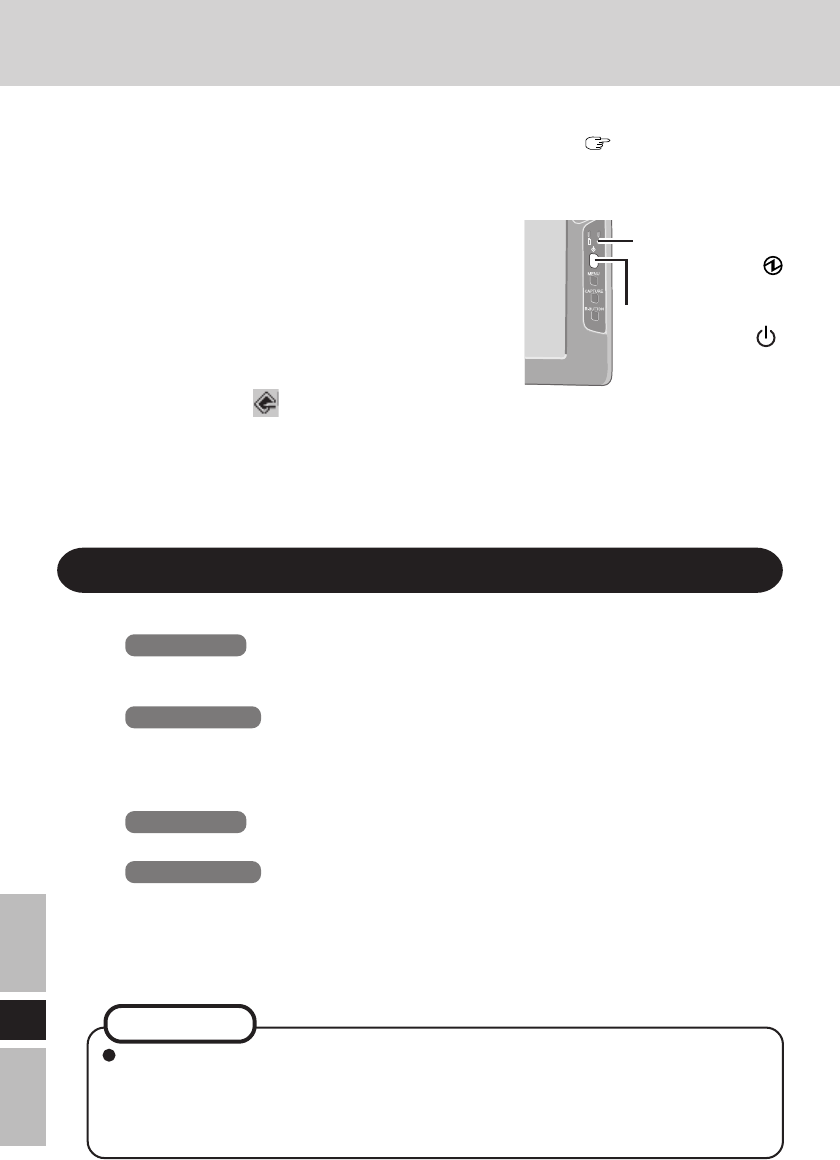

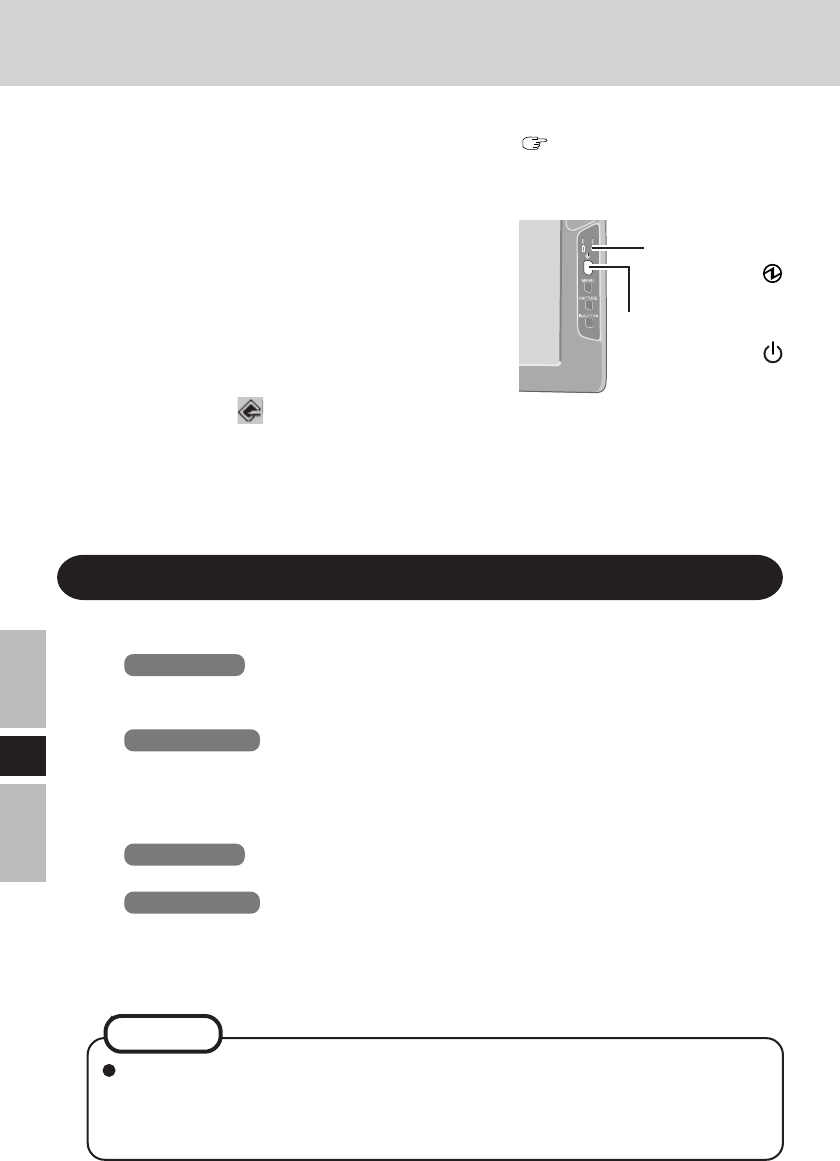

Starting Up/Shutting Down ................................ 20

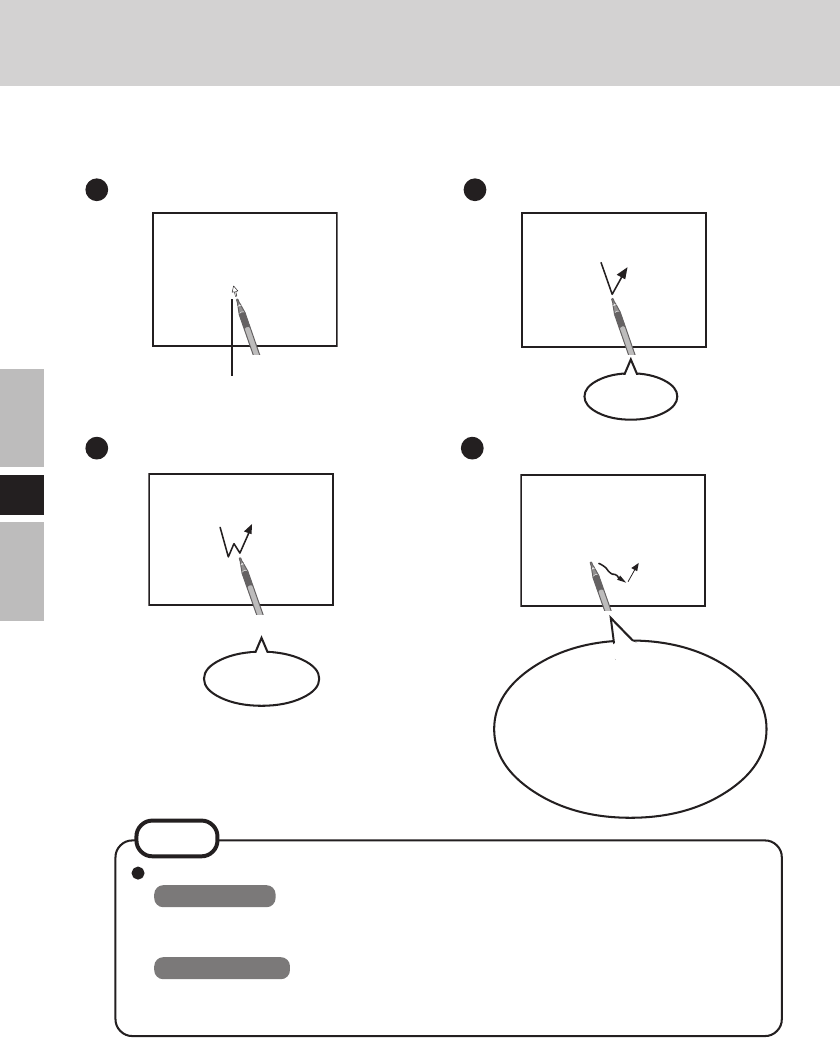

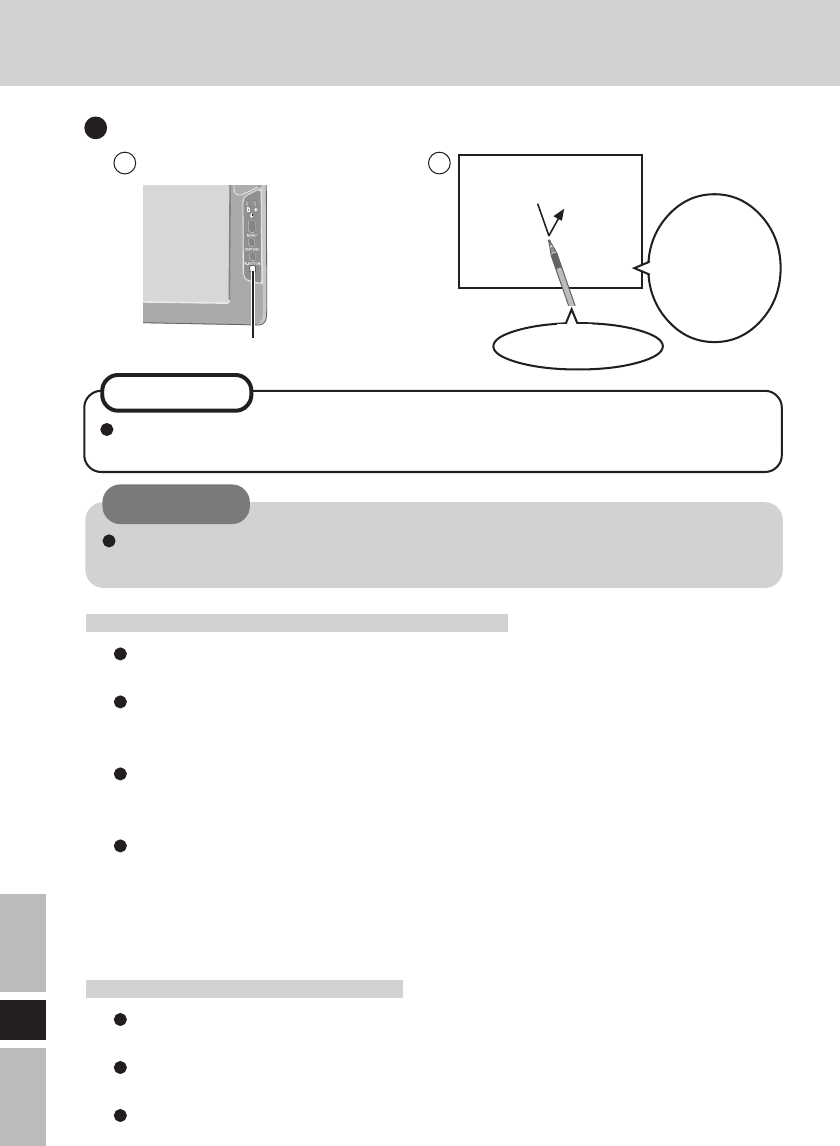

Touchscreen ....................................................... 22

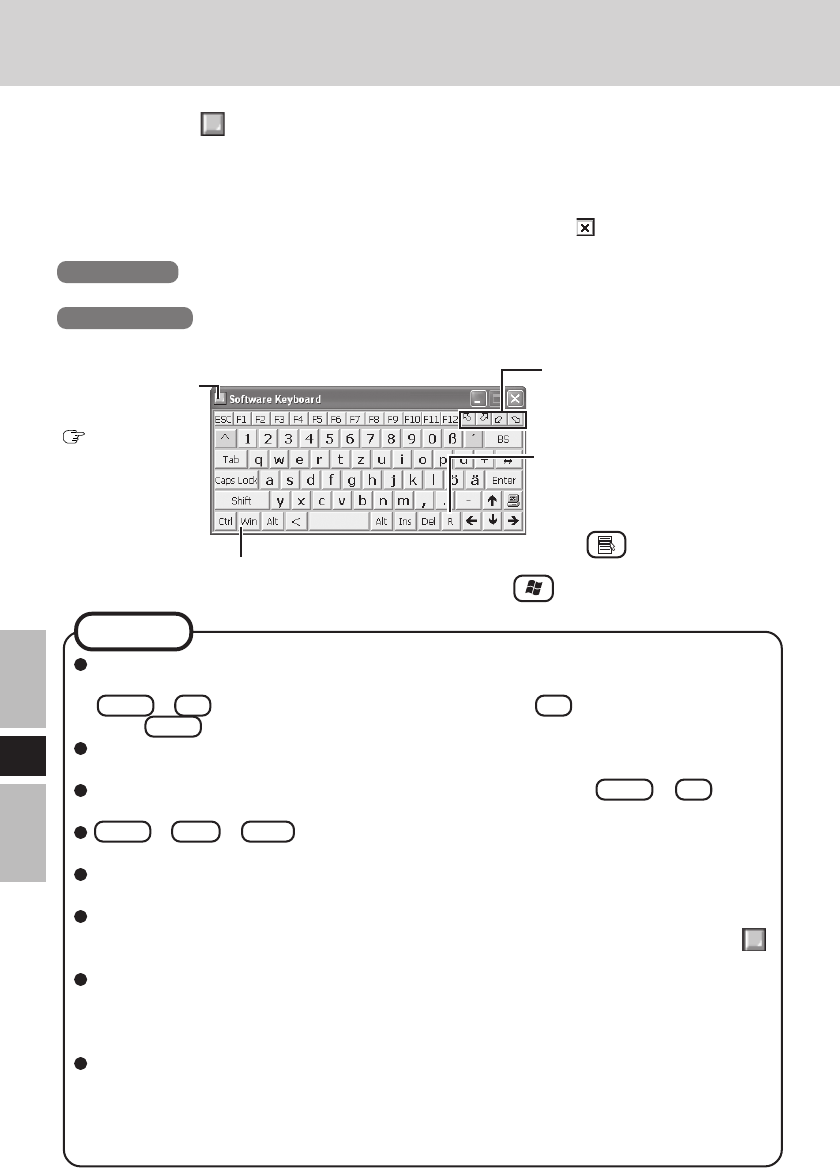

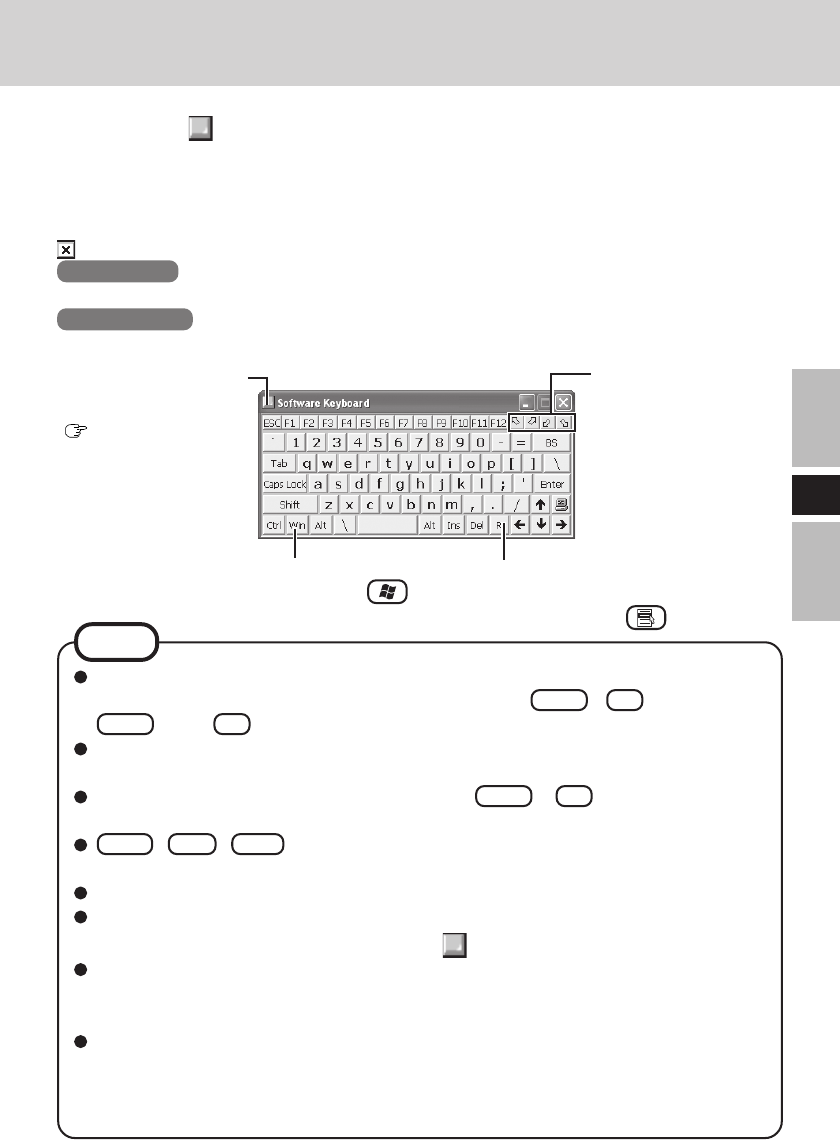

Software Keyboard ............................................ 25

Battery Power ..................................................... 27

Setting the Wireless Display ............................. 31

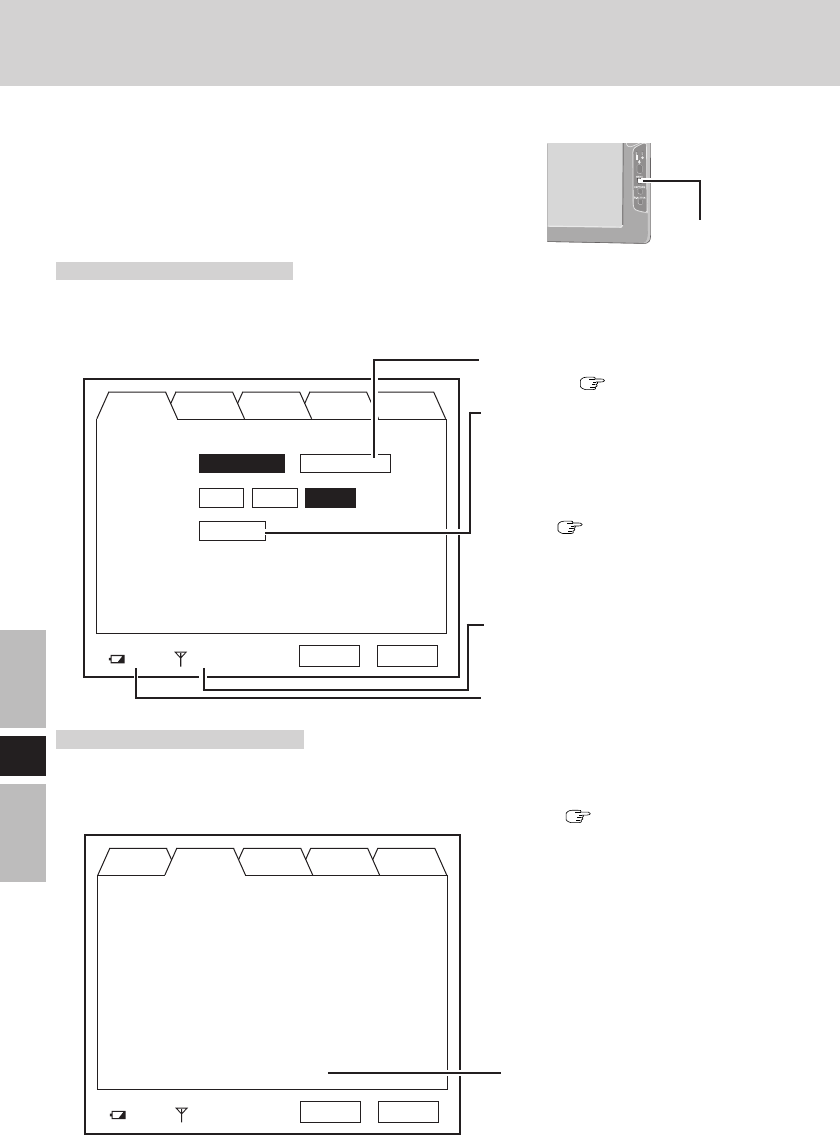

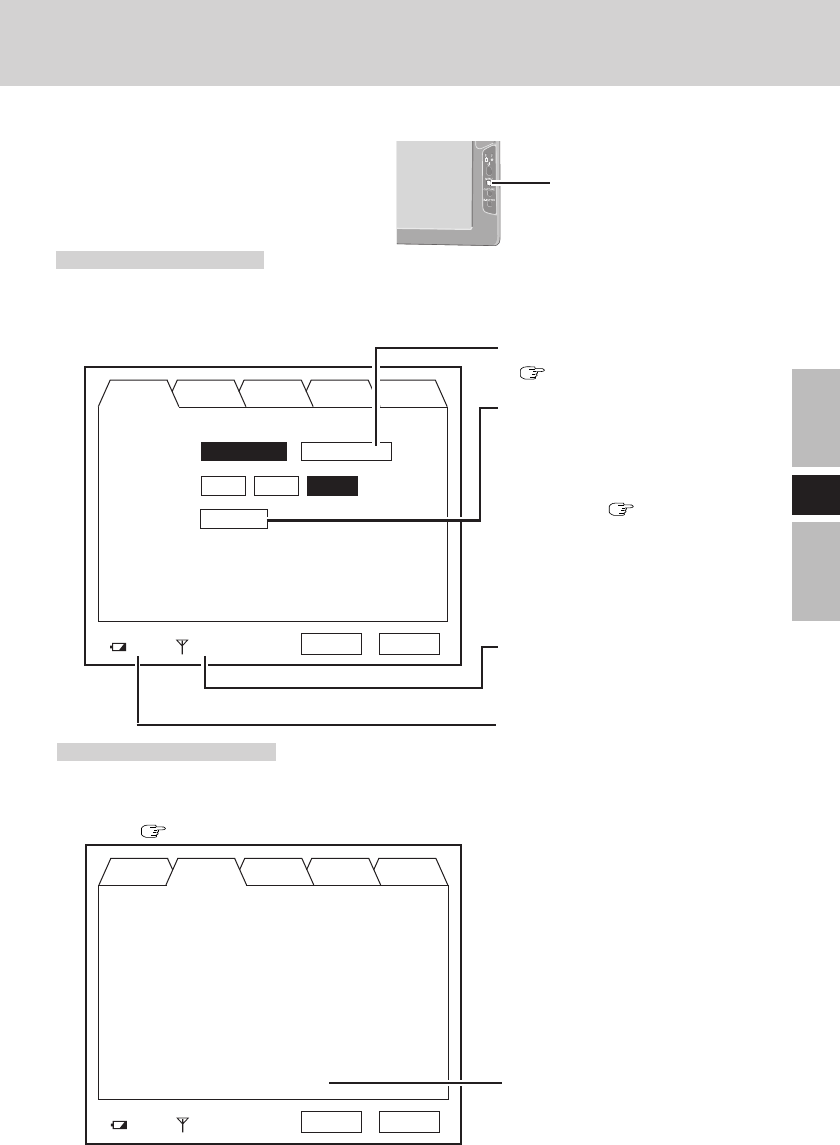

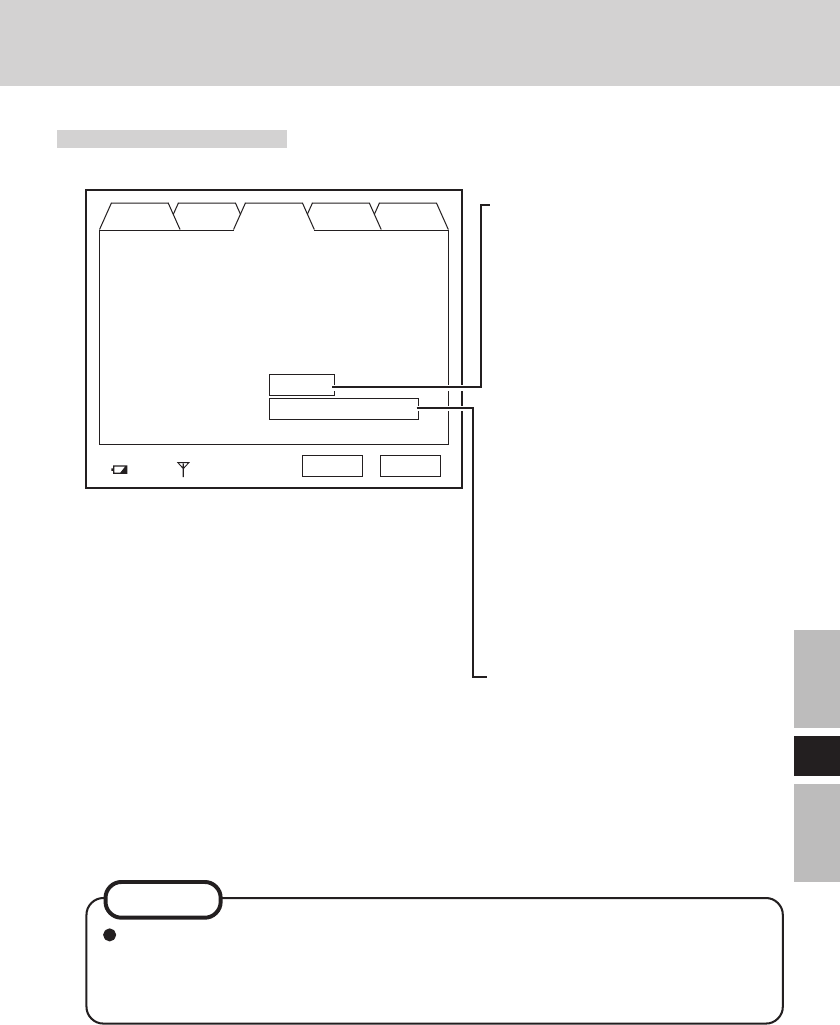

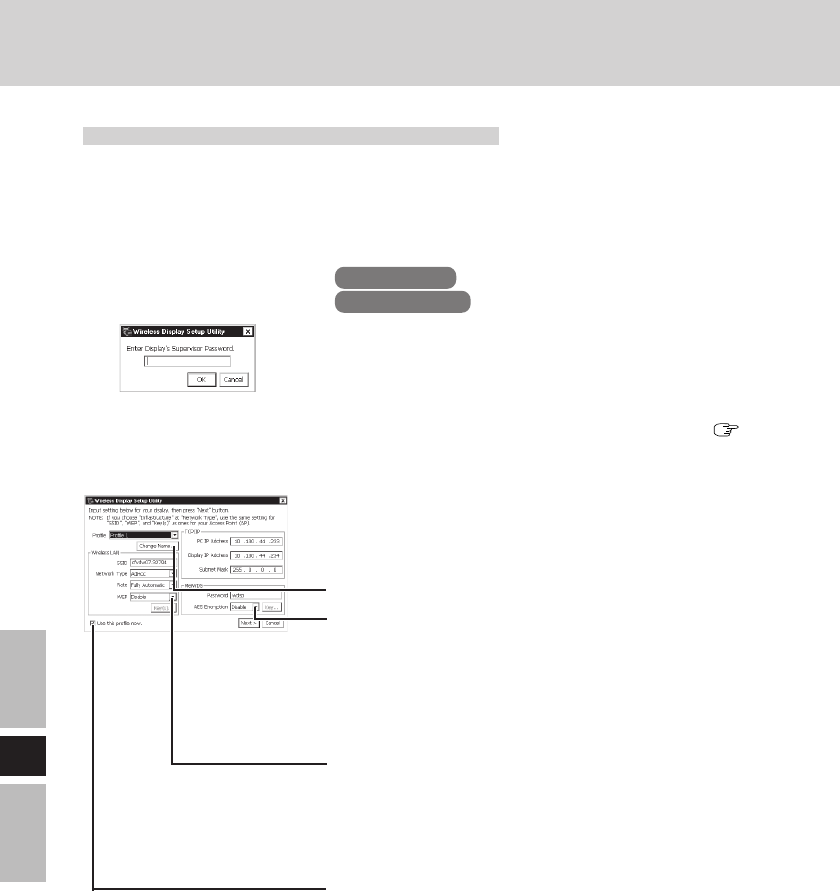

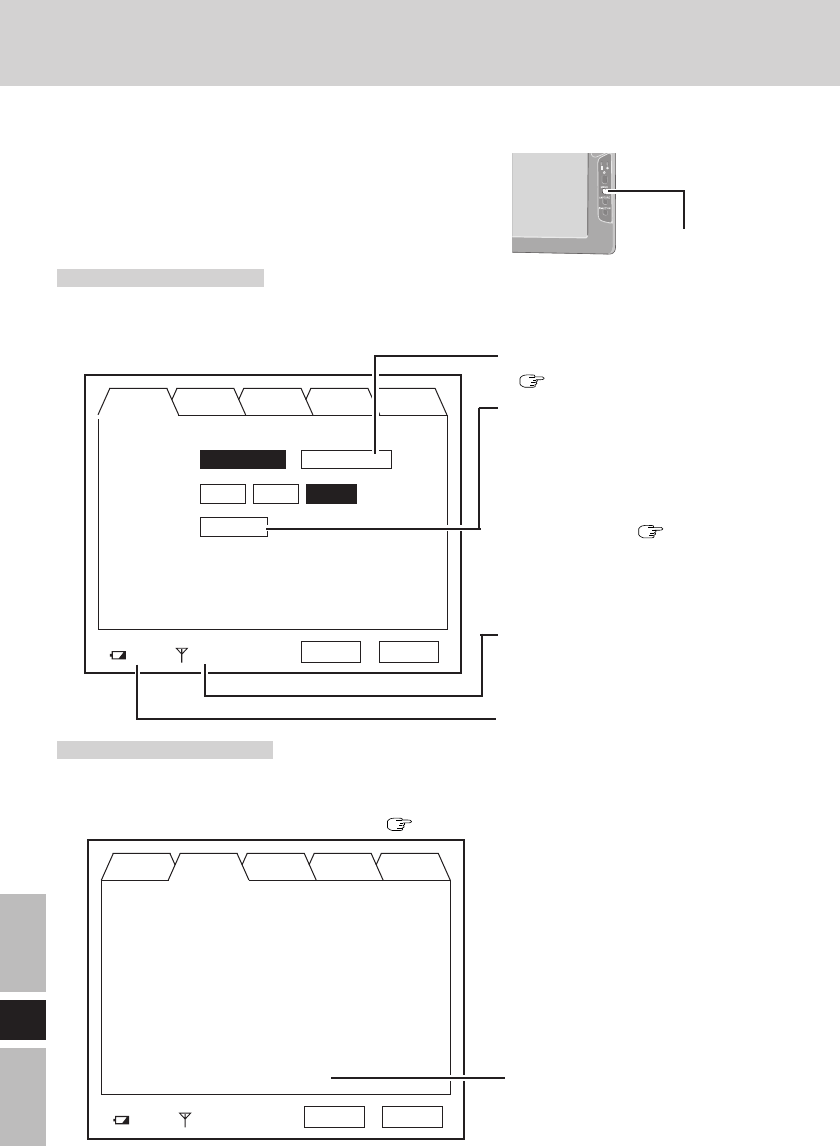

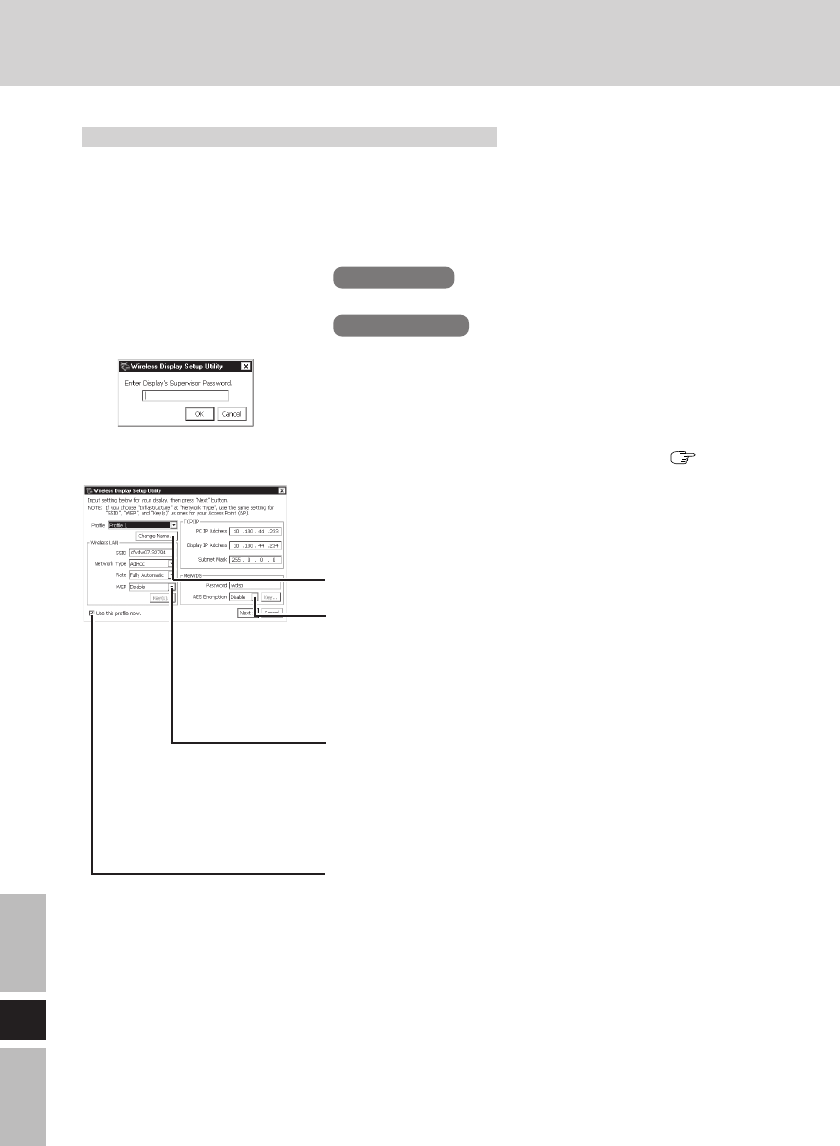

Changing the Wireless Display Settings .......... 35

Capturing the Screen ......................................... 38

Troubleshooting ................................................. 39

Specifications ..................................................... 41

OPERATING INSTRUCTIONS

DEUTSCH

ENGLISH

MODE D’EMPLOI

FRANÇAIS

Première utilisation ............................................ 74

Mise en marche/Arrêt ......................................... 81

Ecran tactile ........................................................ 83

Clavier logiciel .................................................... 86

Alimentation par batterie ................................... 88

Configuration de l'écran déporté sans fil ......... 92

Modification des paramètres de l’écran déporté sans fil ...

Capture de l’écran .............................................. 99

Dépannage ........................................................ 100

Spécifications ................................................... 102

Wireless Display

Drahtloses Display

Ecran Déporté Sans Fil

CF-VDW07BH

OPERATING INSTRUCTIONS

BEDIENUNGSANLEITUNG

MODE D’EMPLOI

Information to the User

This product and your Health

This product, like other radio devices, emits radio frequency electromagnetic energy. The

level of energy emitted by this product however is far much less than the electromagnetic

energy emitted by wireless devices like for example mobile phones.

Because this product operates within the guidelines found in radio frequency safety stan-

dards and recommendations, we believe this product is safe for use by consumers. These

standards and recommendations reflect the consensus of the scientific community and result

from deliberations of panels and committees of scientists who continually review and inter-

pret the extensive research literature.

In some situations or environments, the use of this product may be restricted by the propri-

etor of the building or responsible representatives of the organization. These situations may

for example include:

Using this product on board of airplanes, or

In any other environment where the risk of interference to other devices or services is

perceived or identified as harmful.

If you are uncertain of the policy that applies on the use of wireless devices in a specific

organization or environment (e.g. airports), you are encouraged to ask for authorization to

use this product prior to turning on the product.

Regulatory Information

We are not responsible for any radio or television interference caused by unauthorized modi-

fication of this product. The correction of interference caused by such unauthorized modifi-

cation will be the responsibility of the user. We and its authorized resellers or distributors are

not liable for damage or violation of government regulations that may arise from failing to

comply with these guidelines.

Declaration of Conformity (DoC)

“Hereby, we and Panasonic Service Europe GmbH (PSE), declares

that this Personal Computer is in compliance with the essential re-

quirements and other relevant provisions of the Directive 1999/5/EC.”

Hint:

If you want to get a copy of the original DoC of our products which relates to the R&TTE,

please contact to our web address: http://doc.panasonic-tc.de

-------------------------------------------------------------------------------------------------------------

Compliance Notice - CE Mark

This equipment is in conformance with the requirements of the European Council Directive

listed below:

73/23/EEC Low Voltage Directive with amendment 93/68/EEC

89/336/EEC EMC Directive with amendments 92/31/EEC and 93/68/EEC

1999/5/EC

-------------------------------------------------------------------------------------------------------------

Informationen für den Benutzer

Dieses Produkt und Ihre Gesundheit

Wie viele andere Radiogeräte strahlt auch dieses Gerät hochfrequente elektromagnetische

Energie aus. Jedoch ist der Pegel der von diesem Gerät ausgestrahlten Energie viel niedriger

als die elektromagnetische Energie, die von drahtlosen Geräten, wie zum Beispiel

Mobiltelefonen, ausgestrahlt wird.

Da dieses Gerät die Richtlinien für die Sicherheitsnormen und Empfehlungen für Geräte mit

Hochfrequenzausstrahlung beachtet, sind wir der Überzeugung, dass das Gerät kein

Gesundheitsrisiko für die Benutzer darstellt. Die erwähnten Normen und Empfehlungen

spiegeln den Konsensus der wissenschaftlichen Gemeinschaft (Scientific Community) wider

und resultieren aus den Erörterungen von wissenschaftlichen Gremien und Konferenzen,

die die umfangreiche Forschungsliteratur kontinuierlich durchforsten. In gewissen Situationen

oder Umgebungen kann die Verwendung dieses Produktes durch den Hauseigentümer oder

den verantwortlichen Stellvertreter einer Organisation eingeschränkt werden. Dies gilt

möglicherweise in den folgenden Situationen:

Bei Verwendung dieses Produktes an Bord von Flugzeugen, oder

In anderen Umgebungen, in denen der Gebrauch des Gerätes das Risiko von Funkstörungen

anderer Geräte in sich birgt oder in denen der Gebrauch des Gerätes störend wirken kann.

Falls Sie nicht sicher sind, welche Regelungen in den einzelnen Fällen und Umgebungen

(beispielsweise auf einem Flughafen) für den Gebrauch von drahtlosen Geräten gelten,

erkundigen Sie sich hierüber bei den zuständigen Stellen, bevor Sie dieses Gerät einschalten.

Regulative Information

Wir sind unter keinen Umständen für Radio- und Fernsehstörungen verantwortlich, die auf

die nicht genehmigte Abänderung dieses Produkts zurückzuführen sind. Die Behebung der

Störungen, die durch die nicht genehmigte Abänderung dieses Produktes verursacht werden,

fallt in den Verantwortungsbereich des Benutzers. Weder wir selbst noch die von uns

autorisierten Verkäufer bzw. Vertriebe haften für Schäden oder Verstöße gegen die gesetzlichen

Verordnungen, die auf die Nichtbefolgung dieser Vorschriften zurückzuführen sind.

-------------------------------------------------------------------------------------------------------------

Konformitätserklärung - CE-Zeichen

Dieses Gerät erfüllt die Anforderungen der unten aufgeführten Richtlinien des Europäischen Rates:

73/23/EWG Niederspannungsrichtlinie (revidiert durch 93/68/EWG)

89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit (revidiert durch 92/31/

EWG und 93/68/EWG)

1999/5/EC

-------------------------------------------------------------------------------------------------------------

Konformitätserklärung (Declaration of Conformity, DoC)

“Wir und die Panasonic Service Europe GmbH (PSE) erklären hiermit,

dass dieser Personal Computer den Anforderungen und anderen

relevanten Bedingungen der EG-Richtlinie 1999/5/EG entspricht.”

Hinweis:

Wenn Sie eine Kopie der Original-Konformitätserklärung in Bezug auf die R & TTE-

Richtlinie erhalten möchten, besuchen Sie unsere Webseite: http://doc.panasonic-tc.de

Informations destinées à l’utilisateur

Cet appareil et votre santé

Cet appareil, comme les autres dispositifs radio, émet une énergie électromagnétique de fréquence

radio. Le niveau d’énergie émis par cet appareil est cependant bien inférieur à l’énergie électromagnétique

émise par certains dispositifs sans fil comme, par exemple, les téléphones portables.

Cet appareil fonctionnant dans les limites des directives concernant les normes et

recommandations de sécurité des fréquences radio, nous pensons que l’utilisation de cet

appareil ne pose aucun risque pour les consommateurs. Ces normes et recommandations

reflètent le consensus de la communauté scientifique et découlent des délibérations de com-

missions et comités de scientifiques qui examinent continuellement et interprètent les docu-

ments de travaux approfondis. Dans certaines situations ou certains lieux, l’utilisation de cet

appareil peut être restreinte par le propriétaire du bâtiment ou les responsables de

l’organisation. Par exemple, ces situations peuvent inclure :

L’utilisation de cet appareil à bord d’un avion, ou

Dans un autre milieu où le risque d’interférence avec d’autres dispositifs ou services est

perçu ou identifié comme nuisible.

Si vous n’êtes pas sûr de la politique qui s’applique à l’utilisation de dispositifs sans fil dans

une organisation ou lieu spécifique (un aéroport, par exemple), il est conseillé de demander

l’autorisation d’utiliser cet appareil avant de le mettre sous tension.

Informations sur la réglementation

Nous ne serons pas tenus responsables de parasites radioélectriques ou de télévision provoqués par

une modification non autorisée de cet appareil. La rectification des parasites provoqués par une telle

modification non autorisée sera la responsabilité de l’utilisateur. Nous, et les revendeurs ou distributeurs

mandatés de l’appareil ne seront pas tenus responsables de dommages ou violations de règlements

gouvernementaux qui peuvent se produire du fait du non respect de ces directives.

Déclaration de conformité

“Par le présent document, nous et le Panasonic Service Europe GmbH (PSE),

déclarons que cet ordinateur personnel est conforme aux prescriptions

fondamentales et aux autres dispositions appropriées de la Directive 1999/5/EC.”

Suggestion:

Si vous souhaitez obtenir une copie de l’exemplaire original de la Déclaration de Conformité

de nos produits qui ont un rapport avec les R&TTE, veuillez vous rendre sur notre site Web

à l’adresse: http://doc.panasonic-tc.de

Pour la France

Bande de fréquences restreinte: Lors de l’utilisation de cet appareil sur le territoire français,

vous ne pouvez le faire qu’en utilisant les bandes de fréquences 10 et 11 (respectivement

2.457 MHz et 2.462 MHz). L’utilisation de cet appareil sur une autre bande prise en charge

par celui-ci est interdite. Une utilisation à l’extérieur n’est pas autorisée.

-------------------------------------------------------------------------------------------------------------

Avis de conformité - Marque CE

Cet équipement est conforme aux spécifications des Directives de la Commission Européenne

mentionnées ci-dessous:

73/23/EEC Directive sur la basse tension y compris la modification 93/68/EEC

89/336/EEC Directive CEM y compris les modifications 92/31/EEC et 93/68/EEC

1999/5/EC

-------------------------------------------------------------------------------------------------------------

Federal Communications Commission

Radio Frequency Interference Statement

Note: This equipment has been tested and found

to comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable

protection against harmful interference in a

residential installation. This equipment generates,

uses and can radiate radio frequency energy and,

if not installed and used in accordance with the

instructions, may cause harmful interference to

radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does cause

harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to

try to correct the interference by one or more of

the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equip-

ment and receiver.

Connect the equipment into an outlet on a

circuit different from that to which the re-

ceiver is connected.

Consult the Panasonic Service Center or an

experienced radio/TV technician for help.

Warning

To assure continued compliance, use only

shielded interface cables when connecting to a

computer or peripheral. Also, any changes or

modifications not expressly approved by the

party responsible for compliance could void the

user’s authority to operate this equipment.

This device complies with Part 15 of the FCC

For U.S.A.

For Canada

Industry Canada

This product complies with RSS210 of Industry Canada.

Operation is subject to the following two conditions:

(1) this device may not cause interference, and

(2) this device must accept any interference, including interference that may cause undes-

ired operation of the device.

Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful

interference, and

(2) This device must accept any interference

received, including interference that may

cause undesired operation.

Responsible Party: Matsushita Electric

Corporation of America

One Panasonic Way

Secaucus, NJ 07094

Tel No: 1-800-LAPTOP-5

(1-800-527-8675)

FCC RF Exposure Warning:

This equipment complies with FCC radiation

exposure limits set forth for an uncontrolled

environment.

This equipment must be installed and oper-

ated in accordance with provided instruc-

tions.

This transmitter must not be co-located or

operated in conjunction with any other an-

tenna or transmitter.

Notice for the products using LCD

This product uses one or more fluorescent

lamps containing a small amount of mercury.

It also contains lead in some components.

Disposal of these materials may be regulated

in your community due to environmental

considerations. For disposal or recycling in-

formation please contact your local authori-

ties, or the Electronics Industries Alliance:

<http://www.eiae.org.>

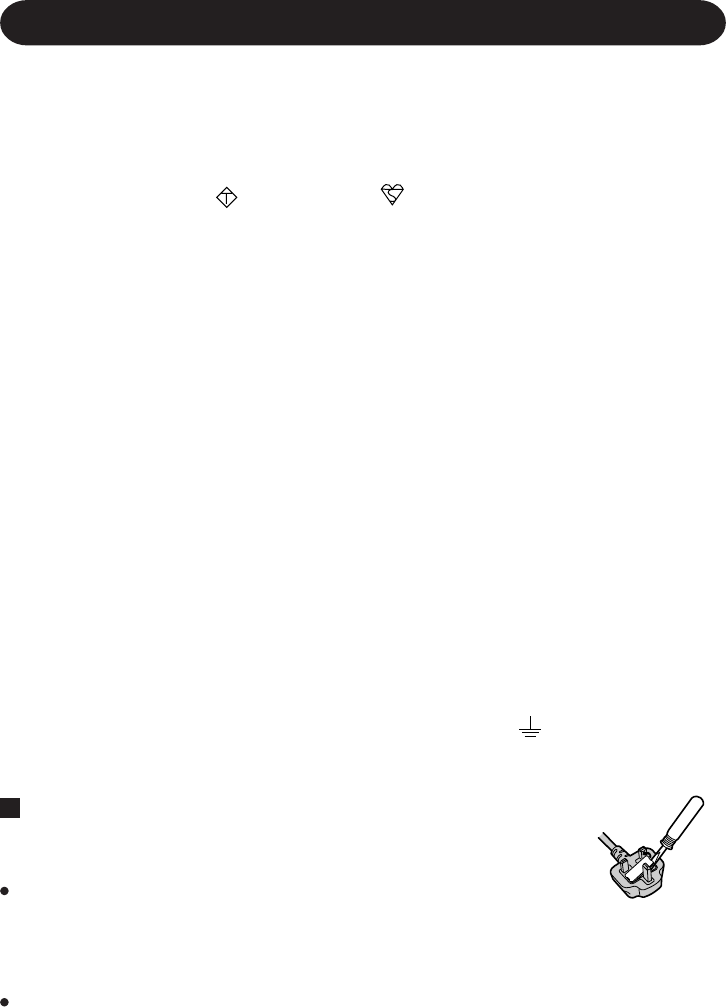

FOR YOUR SAFETY PLEASE READ THE FOLLOWING TEXT CAREFULLY

This appliance is supplied with a moulded three pin mains plug for your safety and convenience.

A 3 amp fuse is fitted in this plug.

Should the fuse need to be replaced please ensure that the replacement fuse has a rating of 3

amps and that it is approved by ASTA or BSI to BS 1362.

Check for the ASTA mark

A S A

or the BSI mark on the body of the fuse.

If the plug contains a removable fuse cover you must ensure that it is refitted when the fuse

is replaced.

If you lose the fuse cover the plug must not be used until a replacement cover is obtained.

A replacement fuse cover can be purchased from your local Panasonic Dealer.

IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET IN

YOUR HOME THEN THE FUSE SHOULD BE REMOVED AND THE PLUG CUT OFF

AND DISPOSED OF SAFELY.

THERE IS A DANGER OF SEVERE ELECTRICAL SHOCK IF THE CUT OFF PLUG IS

INSERTED INTO ANY 13 AMP SOCKET.

If a new plug is to be fitted please observe the wiring code as shown below.

If in any doubt please consult a qualified electrician.

Important

The wires in this mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live

As the colours of the wires in the mains lead of this apparatus may not correspond with the

coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured Blue must be connected to the terminal which is marked with the

letter N or coloured BLACK.

The wire which is coloured Brown must be connected to the terminal which is marked with

the letter L or coloured RED.

Under no circumstances should either of these wires be connected to the earth terminal of

the three pin plug, marked with the letter E or the Earth Symbol .

The mains plug on this equipment must be used to disconnect the mains power.

Please ensure that a socket outlet is available near the equipment and shall be easily accessible.

How to replace the fuse

Open the fuse compartment with a screwdriver and replace the fuse.

Warnings

This equipment is not designed for connection to an IT power system.

(An IT system is a system having no direct connections between live parts and Earth; the

exposed-conducive-parts of the electrical installation are earthed.

An IT system is not permitted where the computer is directly connected to public supply

systems in the U.K.)

Disconnect the mains plug from the supply socket when the computer is not in use.

This equipment is produced to BS800/1983.

For U.K.

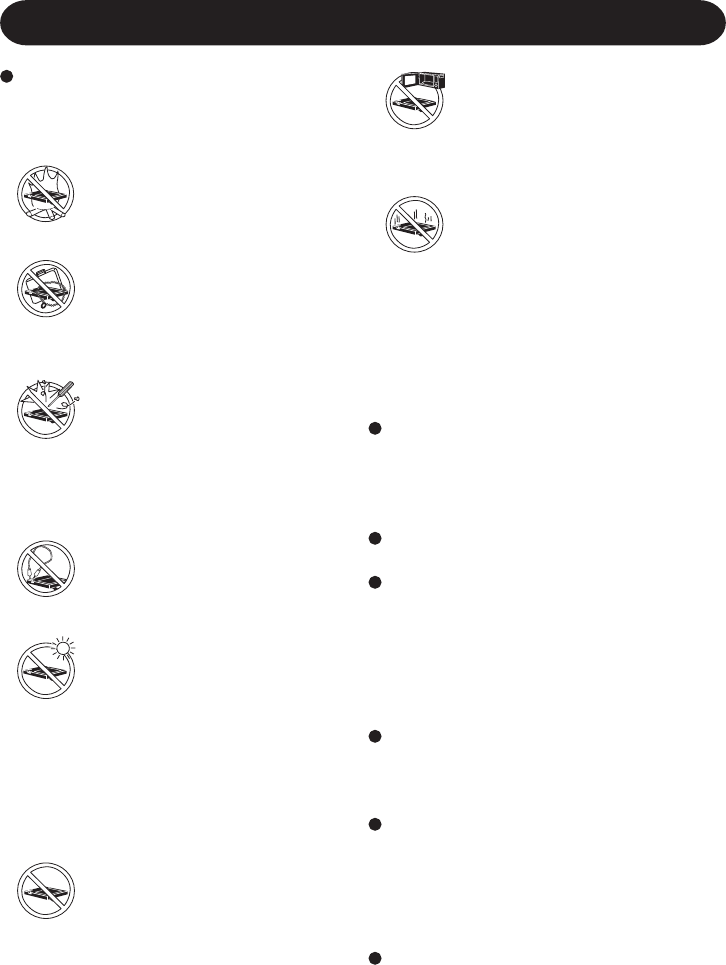

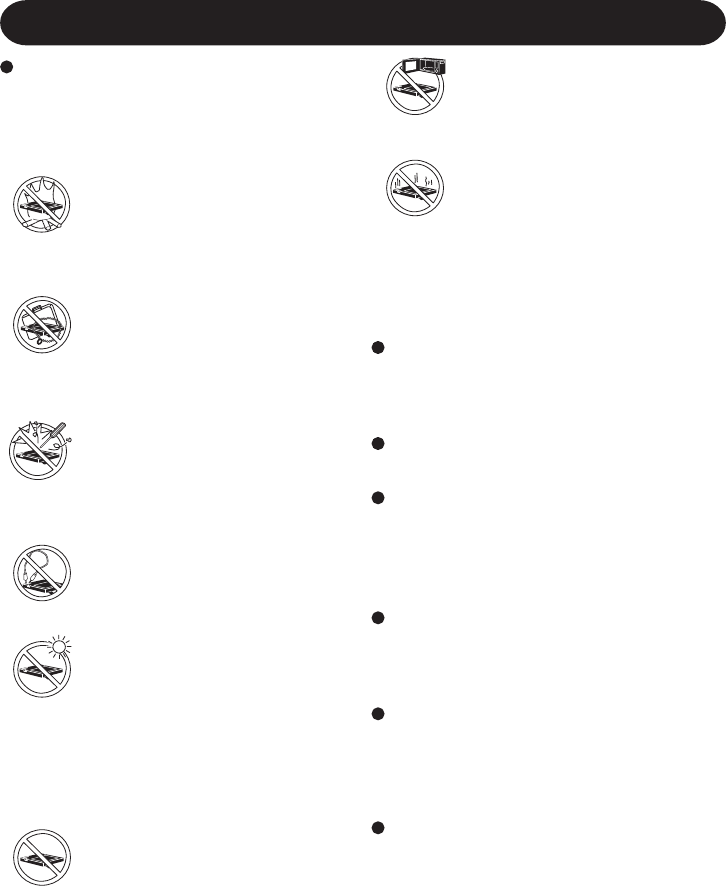

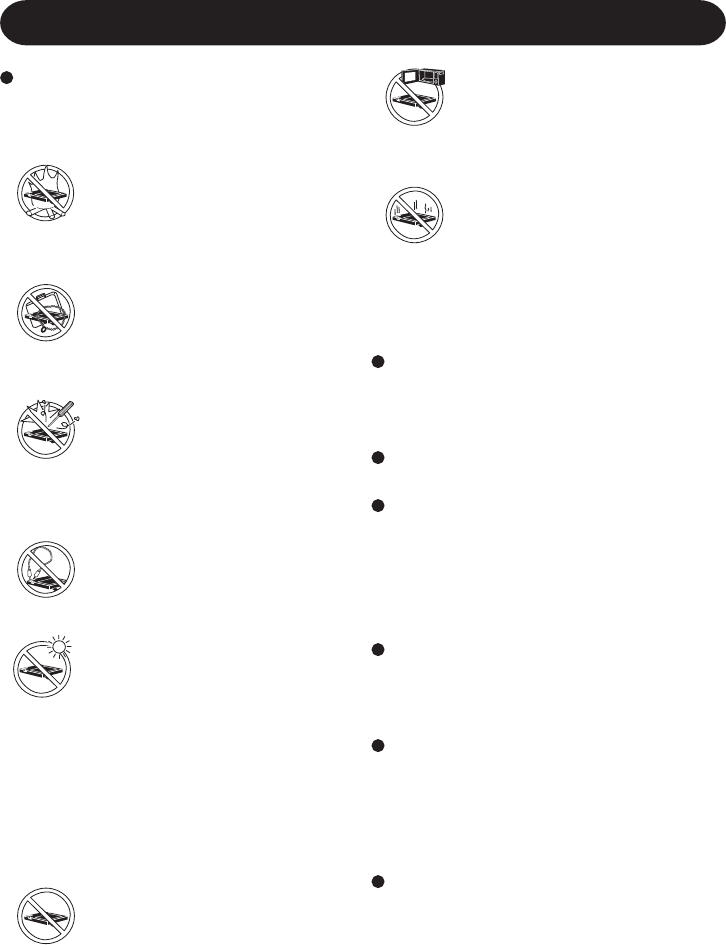

Care should be exercised with regard to the

following in order to avoid the possibility

of overheating, fire, or damage.

Avoid Heat

Do not throw the battery pack

into a fire or expose it to exces-

sive heat.

Keep Articles Away

Do not place the battery pack to-

gether with articles such as neck-

laces or hairpins when carrying or

storing.

Do Not Disassemble

Do not insert sharp objects into the

battery pack, expose it to bumps

or shocks, deform, disassemble, or

modify it.

Do Not Short

Do not short the positive (+) and

negative (-) contacts.

Avoid Extreme Heat, Cold and

Direct Sunlight

Do not charge, use or leave the

battery pack for extended periods

where it will be exposed to direct

sunlight, in a hot place (in an au-

tomobile on a sunny day, for ex-

ample), or in a cold place.

Do Not Use With Any Other

Equipment

The battery pack is rechargeable

and was intended for the specified

equipment or charger. Do not use

it with a equipment other than the

one for which it was designed.

Precautions (Battery Pack)

Do not touch the terminals on the battery

pack. The battery pack may no longer func-

tion properly if the contacts are dirty or

damaged.

Do not expose the battery pack to water, or

allow it to become wet.

If the battery pack will not be used for a

long period of time (a month or more),

charge or discharge (use) the battery pack

until the remaining battery level becomes

30% to 40% and store it in a cool, dry place.

This equipment prevents overcharging of

the battery by recharging only when the

remaining power is less than approx. 95%

of capacity.

The battery pack is not charged when the

equipment is first purchased. Be sure to

charge it before using it for the first time.

When the AC adaptor is connected to the

equipment, charging begins automatically.

Should the battery leak and the fluid get into

your eyes, do not rub your eyes. Immedi-

ately flush your eyes with clear water and

see a doctor for medical treatment as soon

as possible.

Do Not Put into a Microwave

Do not put the battery pack into a

microwave oven or a pressurized

chamber.

Stop Using

Should the battery emit an abnor-

mal odor, become hot to the touch,

become discolored, change shape,

or become in any way different

from normal, remove it from the

equipment and stop using it.

[Illustration in this manual]

Windows XP indicates Microsoft® Windows® XP Professional Operating System.

Windows 2000 indicates Microsoft® Windows® 2000 Professional Operating System.

The “CD/DVD drive” is a description about drives, such as DVD-ROM, CD-ROM, CD-

R/RW, and DVD-ROM & CD-R/RW drives.

Windows XP screens are used in this manual when no specific OS notes are required.

Windows XP

The procedure in this manual uses the method or view of the Windows XP default setting

(not Classic view or Classic Start menu etc.).

Microsoft®, MS-DOS® and Windows® are registered trademarks of Microsoft Corporation

in the United States and/or other countries.

RSA BSAFE Crypto-C of RSA Security Inc. has been installed.

BSAFE and RSA are registered trademarks of RSA Security Inc. in the United States and

other countries.

Panasonic® is a registered trademark of Matsushita Electric Industrial Co., Ltd.

NOTE

The battery pack may become warm during recharging or normal use. This is com-

pletely normal.

Recharging will not commence outside of the allowable temperature range (0 °C to

45 °C {32°F to 113 °F}) page 27. Once the allowable range requirement is

satisfied, charging begins automatically. Note that the recharging time varies based

on the usage conditions. (Recharging takes longer than usual when the temperature is

10 °C {50 °F} or less.)

If the temperature is low, the operating time is shortened. Only use the equipment

within the allowable temperature range.

The battery pack is a consumable item. If the amount of time the equipment can be run

off a particular battery pack becomes dramatically shorter and repeated recharging do

not restore its performance, the battery pack should be replaced with a new one.

When a spare battery pack is to be carried in a pocket or bag, it is recommended that

it be placed in a plastic bag so that its contacts are protected.

Always power off the equipment when it is not in use. Leaving the equipment on

when the AC adaptor is not connected will exhaust the remaining battery capacity.

Precaution

Avoiding low-temperature burns

Avoid more than casual contact with any heat producing area of the equipment,

AC adaptor, and any option or accessory you use with it. Even low heat, if

warmer than body temperature, can cause a burn, if the skin is exposed to the

heat source for a long enough period of time.

Nicht in einen Mikrowellenofen

legen

Die Batteriepackung nicht in einen

Mikrowellenofen oder eine

Druckkammer legen.

Verwendung unterbrechen

Sollte die Batterie einen

ungewöhnlichen Geruch abgeben,

sich warm anfühlen, sich

verfärben, ihre Form ändern oder

auf irgendeine andere Art und

Weise vom normalen Zustand

abweichen, ist sie aus dem Gerät

zu entfernen und nicht weiter zu

verwenden.

Die Anschlußklemmen der Batteriepackung

nicht berühren. Die Batteriepackung

funktioniert ggf. nicht vorschriftsmäßig,

wenn die Kontakte schmutzig oder

beschädigt sind.

Die Batteriepackung keinem Wasser aussetzen

und ebenfalls vermeiden, daß sie naß wird.

Falls die Batteriepackung für längere Zeit

nicht verwendet wird (einen Monat oder

mehr), die Batteriepackung aufladen oder

entleeren (benutzen), bis der verbleibende

Batterieladestand 30 bis 40% beträgt, dann

an einem kühlen, trockenen Ort

aufbewahren.

Dieses Gerät verhindert, daß die Batterie

überladen wird, indem nur dann aufgeladen

wird, wenn die verbleibende Ladeleistung

weniger als ca. 95% beträgt.

Die Batteriepackung ist beim Kauf Ihres Gerätes

nicht aufgeladen. Sicherstellen, daß die Batterie

aufgeladen wird, bevor sie zum ersten Mal

benutzt wird. Wenn der Wechselstromadapter

an das Gerät angeschlossen ist, wird automatisch

aufgeladen.

Sollte ein Leck an der Batterie auftreten und

Flüssigkeit gerät in Ihre Augen, die Augen

nicht reiben. Die Augen sofort mit sauberem

Wasser ausspülen und umgehend ärztliche

Hilfe ersuchen.

In Bezug auf Folgendes ist mit Vorsicht

vorzugehen, um die Möglichkeit einer

Überhitzung des Gerätes, eines Brandes bzw.

einer Beschädigung des Gerätes zu vermeiden.

Hitze vermeiden

Batteriepackungen nicht in ein

offenes Feuer werfen oder

übermäßiger Hitze aussetzen.

Von Metallartikeln fernhalten

Die Batteriepackungen nicht

zusammen mit Artikeln wie

beispielsweise Halsbändern oder

Haarnadeln aufbewahren oder tragen.

Nicht zerlegen

Keine scharfen Objekte in die

Batteriepackung ein-führen oder die

Batteriepackung Stößen oder

ruckartigen Bewegungen aussetzen,

die Batteriepackung verformen,

zerlegen oder modifizieren.

Keinen Kurzschluß verursachen

Keinen Kurzschluß an den

positiven (+) und negati-ven (-)

Kontakten verursachen.

Extreme Hitze, Kälte und

direkte Sonnenein-wirkung

vermeiden

Die Batteriepackung nicht für längere

Zeitspannen dort aufbewahren,

verwenden oder lagern, wo sie direktem

Sonnenlicht ausgesetzt ist, oder an

einem warmen Ort (z.B. in einem

Kraftfahrzeug an einem warmen Tag)

oder an einem kalten Ort.

Mit keinem anderen Gerät

verwenden

Die Batteriepackung ist aufladbar

und ist für das spezifizierte Gerät

oder das Ladegerät vorge-sehen.

Nicht für ein Gerät abgesehen von

dem Gerät, für das die

Batteriepackung konzipiert wurde,

verwenden.

Vorsichtsmaßnahmen (Batteriepackung)

[Illustration im Manual]

Windows XP steht fur das Microsoft® Windows® XP Professional Betriebssystem.

Windows 2000 steht fur das Microsoft® Windows® 2000 Professional Betriebssystem.

Der Begriff „CD/DVD-Laufwerk“ bezieht sich auf Laufwerke wie DVD-ROM, CD-

ROM, CD-R / RW; kurz: Auf Laufwerke mit optischen Datenträgern.

Wenn keine betriebssystemspezifischen Angaben erforderlich sind, werden Windows

XP-Bildschirmabbildungen (Screenshots) verwendet.

Windows XP

Die Abläufe in diesem Handbuch beziehen sich auf Standard-Verfahren bzw. die Standard-

Ansicht von Windows XP (nicht klassische Ansicht oder klassisches Startmenü etc.).

Microsoft®, MS-DOS® und Windows® sind eingetragene Warenzeichen von Microsoft Cor-

poration in den USA und/oder anderen Landern.

Die Anwendung RSA BSAFE Crypto-C der Firma RSA Security Inc. ist in diesem Gerät installiert.

BSAFE und RSA sind eingetragene Warenzeichen der Firma RSA Security Inc. in den USA

und in anderen Ländern.

Panasonic® ist ein eingetragenes Warenzeichen der Firma Matsushita Electric Industrial Co., Ltd.

Die Batteriepackung wird ggf. während des Aufladens oder der normalen Verwendung

warm. Dies ist vollkommen normal.

Das Aufladen wird außerhalb des erlaubten Temperaturbereiches nicht erfolgen (0 °C

bis 45 °C) Seite 58. Nachdem die erlaubte Bereichsanforderung erfüllt wurde,

beginnt das Aufladen automatisch. Es wird darauf hingewiesen, daß die Aufladezeit

je nach den Benutzungsbedingungen unterschiedlich ist. (Das Aufladen dauert länger

als normal, wenn die Temperatur 10 °C oder weniger beträgt.)

Wenn die Temperatur niedrig ist, wird die Betriebszeit gekürzt. Das Gerät nur innerhalb

des erlaubten Temperaturbereiches benutzen.

Die Batteriepackung ist ein Verbrauchsartikel. Wenn die Zeitspanne, innerhalb der

das Gerät anhand einer spezifischen Batteriepackung betrieben werden kann, besonders

kurz wird und wiederholtes Aufladen die Leistung nicht verbessert, dann muß die

Batteriepackung durch eine neue ersetzt werden.

Wenn eine Ersatzbatteriepackung in einer Jacken- oder Brieftasche getragen werden

soll, dann wird empfohlen, diese Packung in einem Kunststoffbeutel aufzuheben, so

daß ihre Kontakte geschützt sind.

Das Gerät, wenn es nicht verwendet wird, stets ausschalten. Falls das Gerät

eingeschaltet bleibt, während der Wechselstromadapter nicht angeschlossen ist, wird

die übrige Batterieleistung aufgebraucht.

HINWEIS

Vorsichtsmaßnahme

Niedertemperatur-Verbrennungen vermeiden

Mehr als vorübergehenden Kontakt mit jeglichen wärmeerzeugenden Bereichen

des Gerätes, des Wechselstromadapters und jeglichen Optionen oder Zubehör,

das hiermit verwendet wird, vermeiden. Selbst geringe Wärme, wenn diese

wärmer als die Körpertemperatur ist, kann Verbrennungen verursachen, wenn

die Haut einer solchen Wärmequelle lange genug ausgesetzt wird.

Ne mettez pas la batterie dans

un four à micro-ondes

Ne mettez pas la batterie dans un

four à micro-ondes ou dans une

chambre de compression.

En cas de problème, arrêtez

d’utiliser la batterie

Si la batterie émettait une odeur

anormale, devenait chaude au

toucher, se décolorait, se déformait

ou changeait d’aspect, enlevez-la

de l’appareil et ne l’utilisez plus.

Ne touchez pas les bornes de la batterie.

La batterie risque de ne pas fonctionner

normalement si les bornes sont sales ou

endommagées.

N’exposez pas la batterie à l’eau et ne la

mouillez pas.

Si vous n’utilisez pas la batterie pendant

une période prolongée, (un mois voire

plus), chargez ou déchargez (utilisez) la

batterie jusqu’à ce que sa capacité restante

se situe entre 30% et 40% et gardez-la dans

un endroit frais et sec.

Cet appareil protège la batterie d’une

éventuelle surchage en commençant la

charge uniquement lorsque la capacité de la

batterie tombe en dessous de 95% environ.

Au moment de l’achat de l’appareil, la

batterie n’est pas chargée. Veillez à la

charger avant d’utiliser l’appareil pour la

première fois. Lorsque l’adaptateur secteur

est branché sur l’appareil, la charge démarre

automatiquement.

Suite à une fuite de la batterie, si du liquide

entrait dans vos yeux, ne frottez pas vos

yeux. Rincez immédiatement vos yeux à

l’eau claire et consultez un docteur le plus

vite possible pour recevoir des soins

médicaux.

Respectez attentivement les consignes

suivantes afin d’éviter la possibilité de

surchauffe, d’incendie ou de dégât.

Tenez la batterie à l’ácart de la

chaleur

Ne jetez pas la batterie au feu ou

ne la soumettez pas à une chaleur

excessive.

Tenez à l’ácart d’objets divers

Ne placez pas la batterie avec des

objets tels que des colliers ou des

épingles à cheveux pendant le

transport ou le rangement.

Ne démontez pas la batterie

N’insérez pas d’objets pointus

dans la pile. Ne la soumettez pas

aux secousses ou aux chocs. Ne la

démontez pas et n’y apportez

aucune modification.

Ne pas court-circuiter

Ne mettez pas la borne positive (+)

en court-circuit avec la borne

negative (-).

Evitez la chaleur et le froid

extrêmes ainsi que la lumière

directe du soleil

Ne chargez pas, n’utilisez pas ou

ne laissez pas la batterie pendant

des périodes prolongées à des em-

placements où elle sera exposée à

la lumière directe du soleil, dans

un endroit chaud (par ex. dans une

voiture par temps ensoleillé), ou

dans un endroit froid.

N’utilisez pas la batterie sur un

autre appareil

La batterie est rechargeable et est

conçue pour un appareil ou

chargeur spécifique. Ne l’utilisez

pas sur un appareil différent de

celui qui lui est attribué.

Précautions concernant la batterie

[Illustrations de ce manuel]

WindowsXP représente le système d’exploitation Microsoft® Windows® XP Professional.

Windows 2000 représente le système d’exploitation Microsoft® Windows® 2000 Professional.

“Lecteur CD/DVD” est une description sur les lecteurs tels que le lecteur de DVD-ROM, le

lecteur de CD-ROM, le lecteur de CD-R/RW, les lecteurs de DVD-ROM & CD-R/RW.

Les écrans qui sont représentés dans ce manuel, lorsqu’ aucune remarque spécifique sur

les écrans affichés n’est nécessaire, sont ceux de Windows XP.

Windows XP

La procédure dans ce manuel utilise la méthode ou visualisation des réglages par défaut

de Windows XP (Pas Visualisation normale ou menu Démarrer Normal, etc.).

Microsoft®, MS-DOS® et Windows® sont des marques déposées de Microsoft Corporation

aux États-Unis et/ou dans d’autres pays.

RSA BSAFE Crypto-C de RSA Security Inc. a été installé.

BSAFE et RSA sont des marques déposées de RSA Security Inc. aux Etats-Unis et dans

d’autres pays.

Panasonic® est une marque déposée de Matsushita Electric Industrial Co., Ltd.

La batterie peut devenir chaude pendant la charge ou l’utilisation normale. Il s’agit

d’un phénomène tout à fait normal.

La batterie ne se chargera pas si la température ne se situe pas entre 0 °C et 45 °C (

page 88). Lorsque la température retourne dans les limites autorisées, la charge com-

mence automatiquement. Il est important de noter que le temps de charge varie en

fonction des conditions d’utilisation. (La charge dure plus longtemps lorsque la

température est de 10 °C ou moins.)

Lorsque la température est basse, le temps de fonctionnement est plus court. N’utilisez

l’appareil que dans les limites de températures autorisées.

La batterie est un produit à durée de vie limitée. Si le temps d’utilisation de la batterie

par l’appareil se réduit considérablement et si les performances ne sont pas améliorées

même après avoir rechargé à plusieurs reprises la batterie, elle devra être remplacée

par une nouvelle batterie.

Lorsque vous transportez des batteries de rechange dans un bagage, nous vous

recommandons de les mettre dans un sac plastique pour protéger les bornes.

Mettez toujours l’appareil hors tension lorsque vous ne l’utilisez pas. Si vous laissez

l’appareil sous tension alors que l’adaptateur secteur n’est pas branché, vous utiliserez

la capacité restante de la batterie.

REMARQUE

Précaution

Evitez les brûlures à basse température

Evitez tout contact prolongé avec des zones de l’appareil dégageant de la chaleur

comme l’adaptateur secteur et tout autre option ou accessoire que vous utilisez

avec l’appareil. Même les basses températures (si supérieures à la température

corporelle) peuvent provoquer des brûlures si la peau est exposée à une source

de chaleur pendant une période suffisamment longue.

Thank you for purchasing the wireless display for the Panasonic toughbook computer se-

ries.

This wireless display features a touchscreen function, which makes computer operation

possible by simply touching the surface of the wireless display.

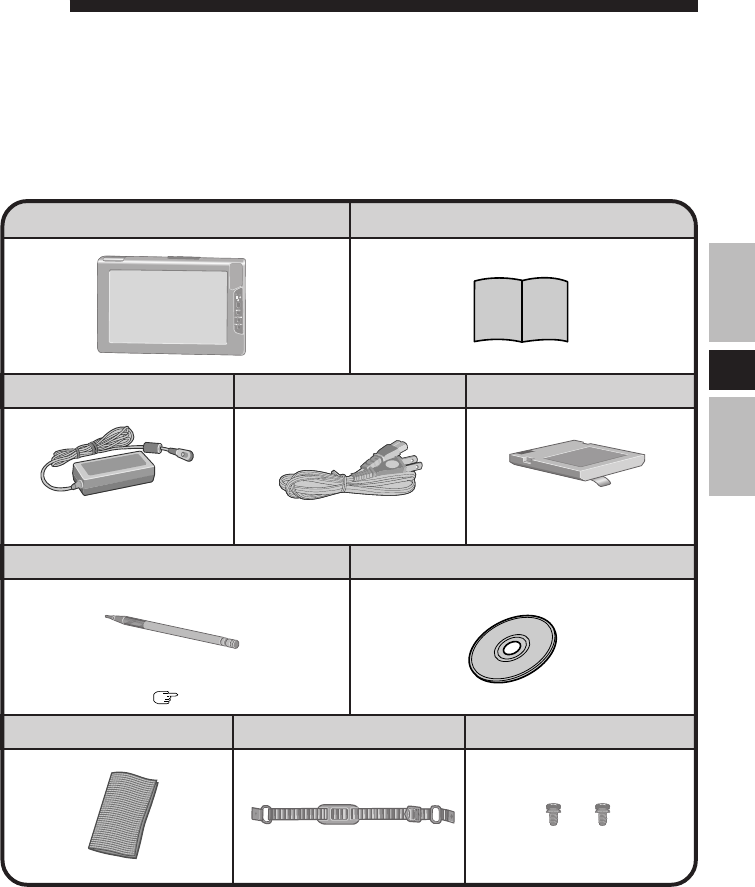

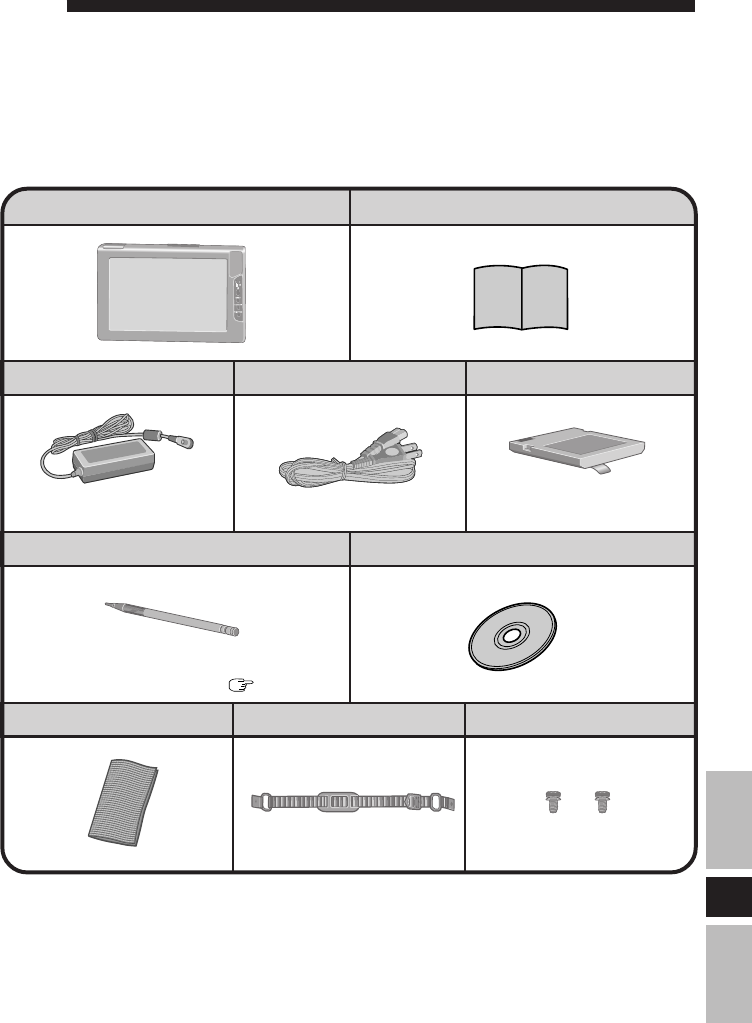

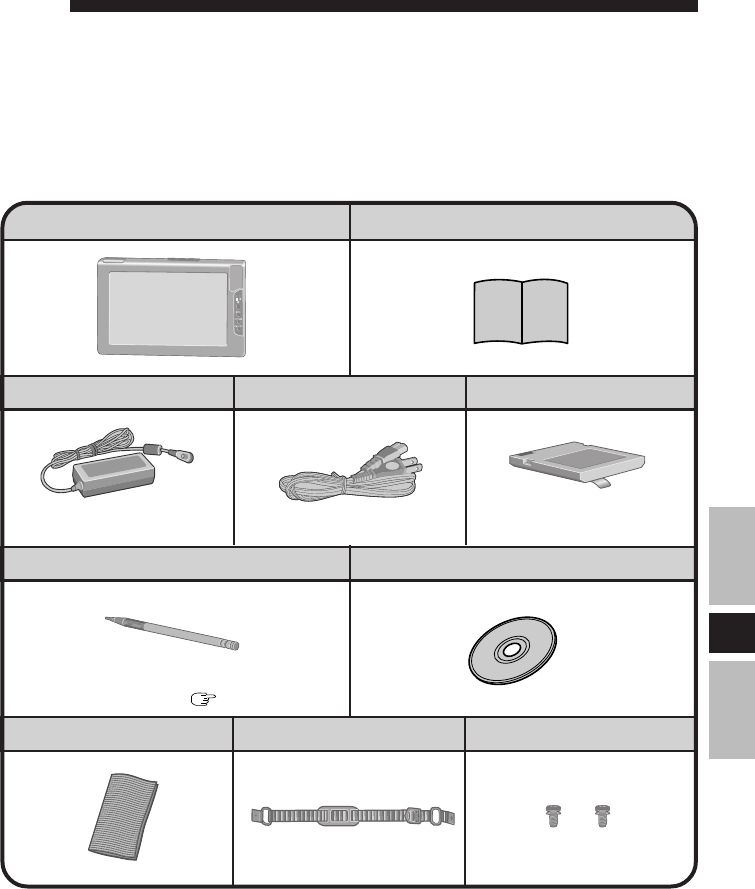

Operating Instructions ............ 1Wireless Display........................ 1

ENGLISH

Model No : CF-VZSU21Model No : CF-AA1639A

Battery Pack ......... 1

AC Adaptor ........... 1 AC Cord ................ 1

The stylus is in the wireless display at the

time of purchase. ( page 22)

Stylus ......................................... 1 CD-ROM ..................................... 1

Soft Cloth .............. 1 Strap...................... 1 Screws .................. 2

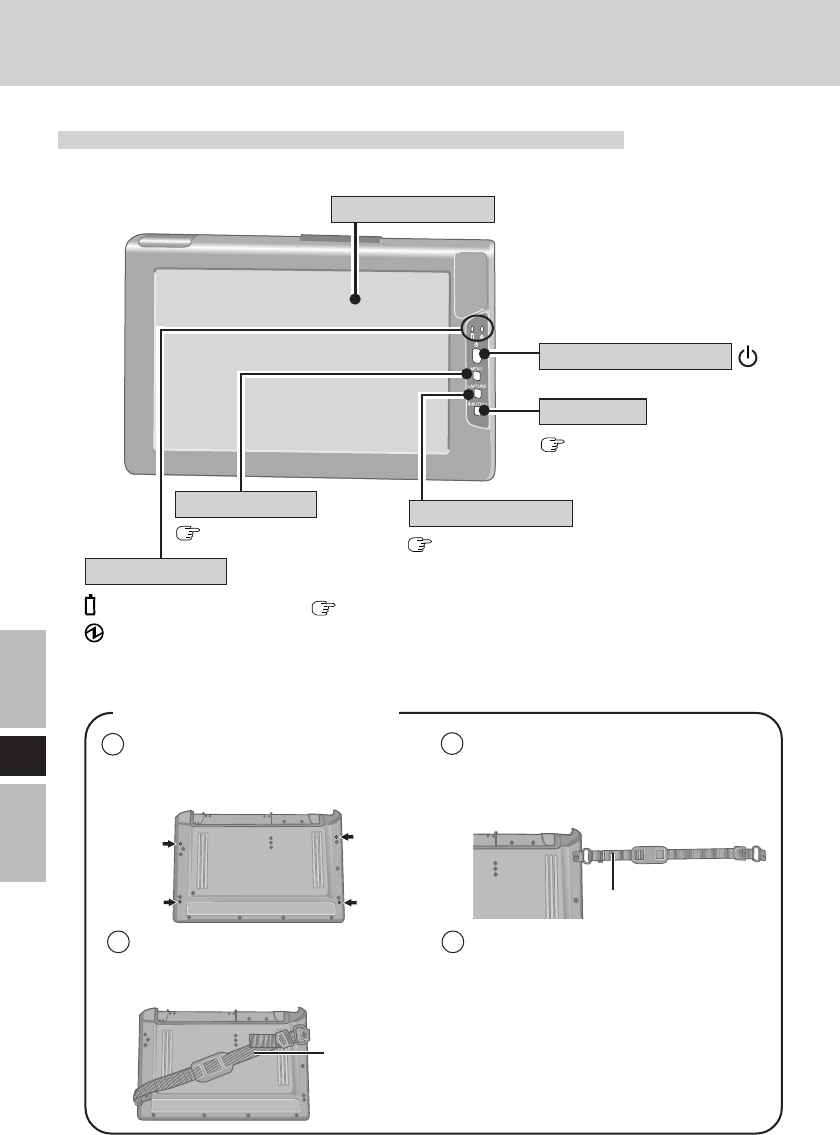

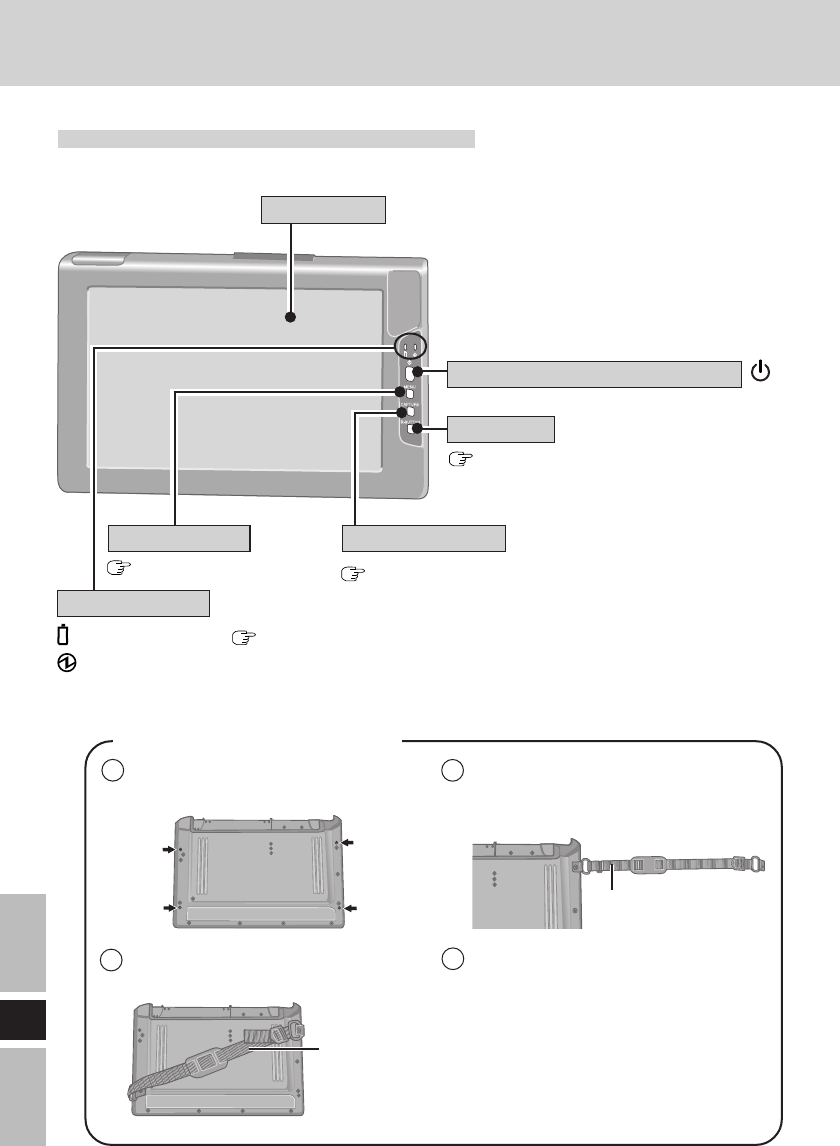

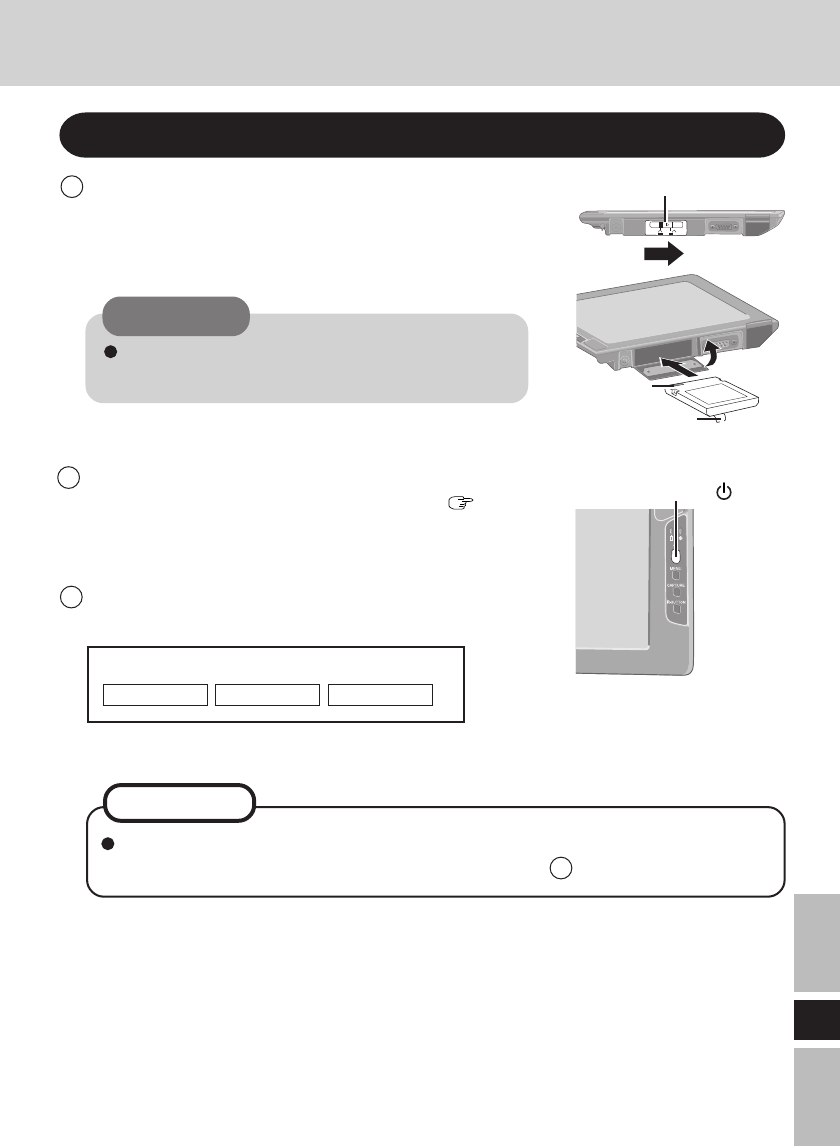

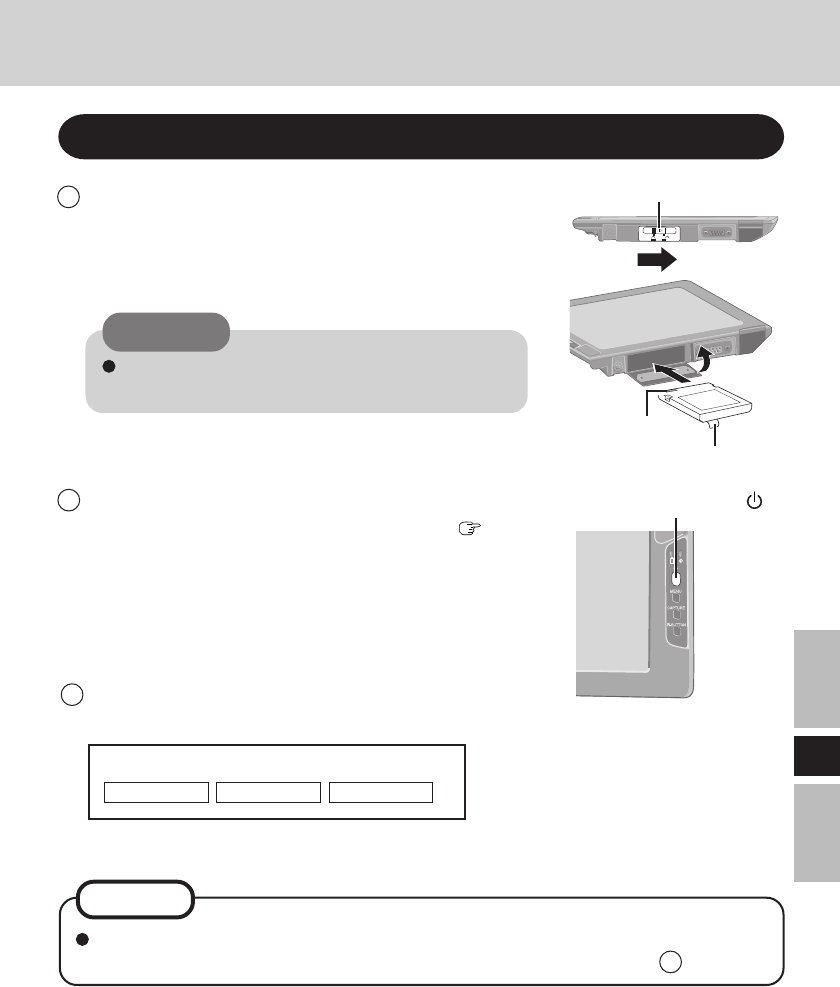

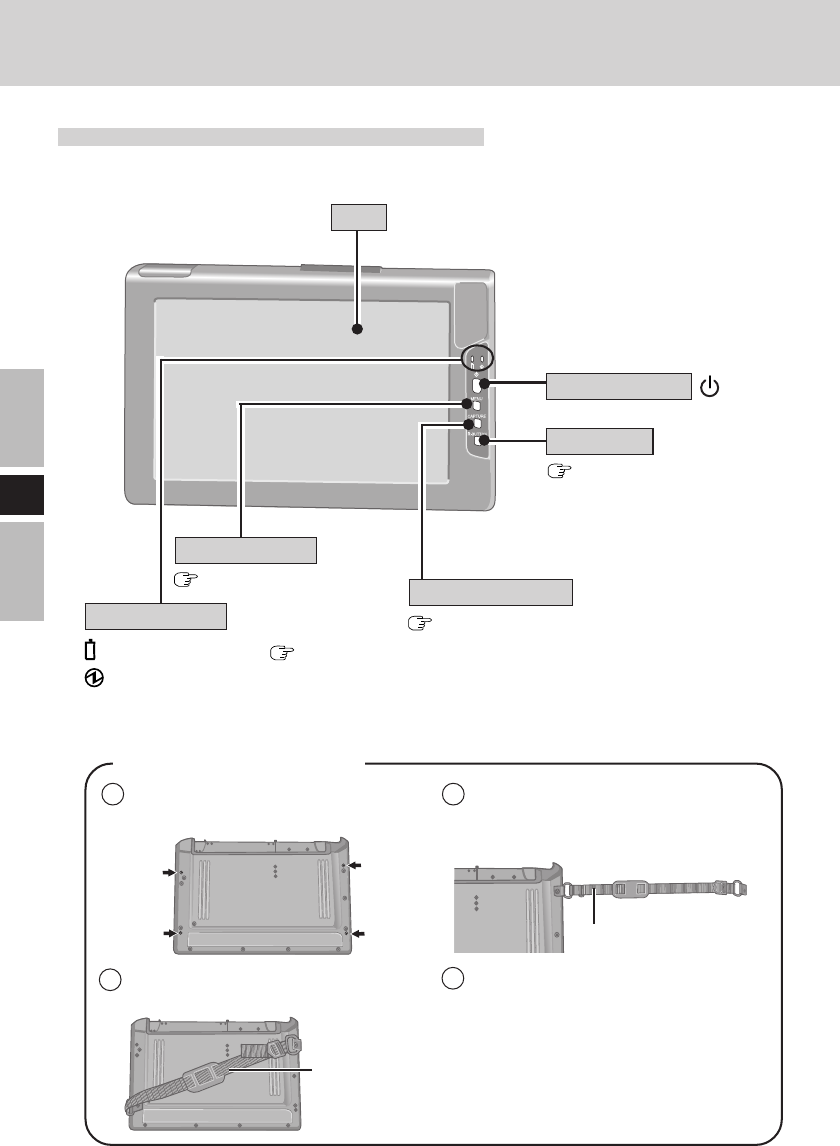

First-time Operation

<Front>

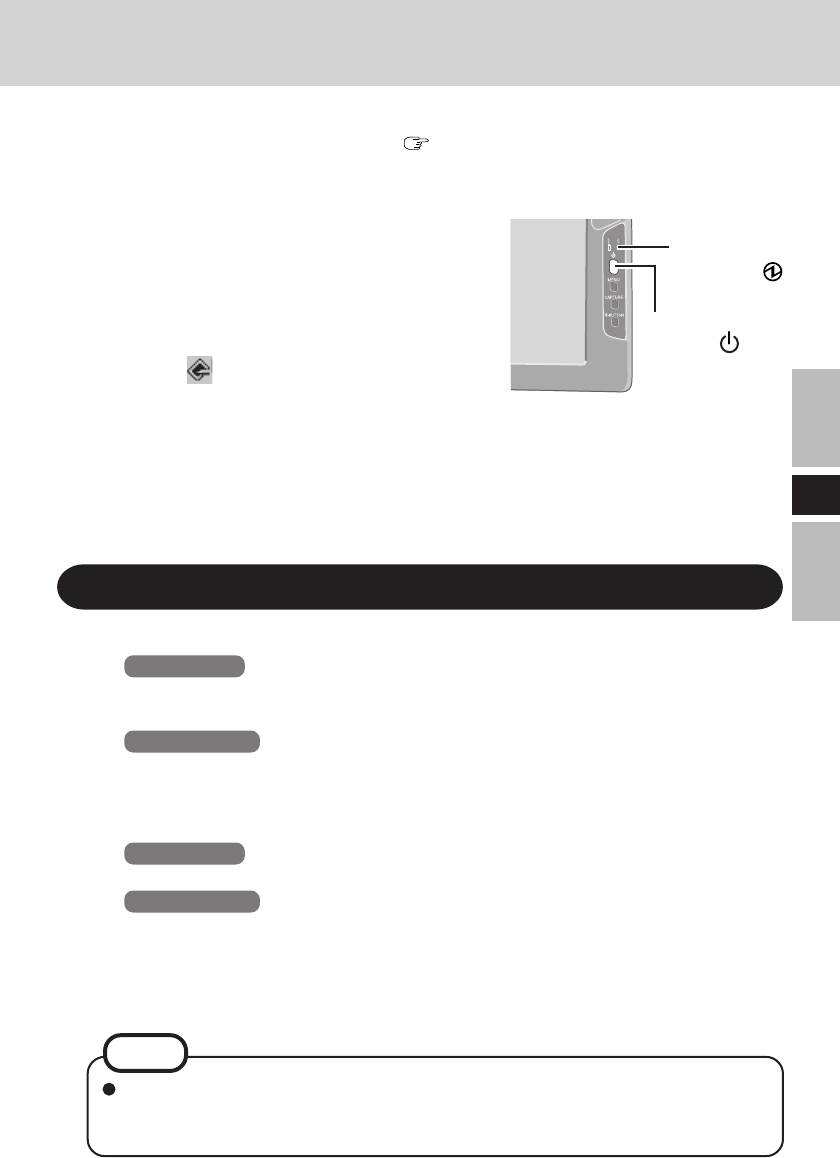

Power Switch

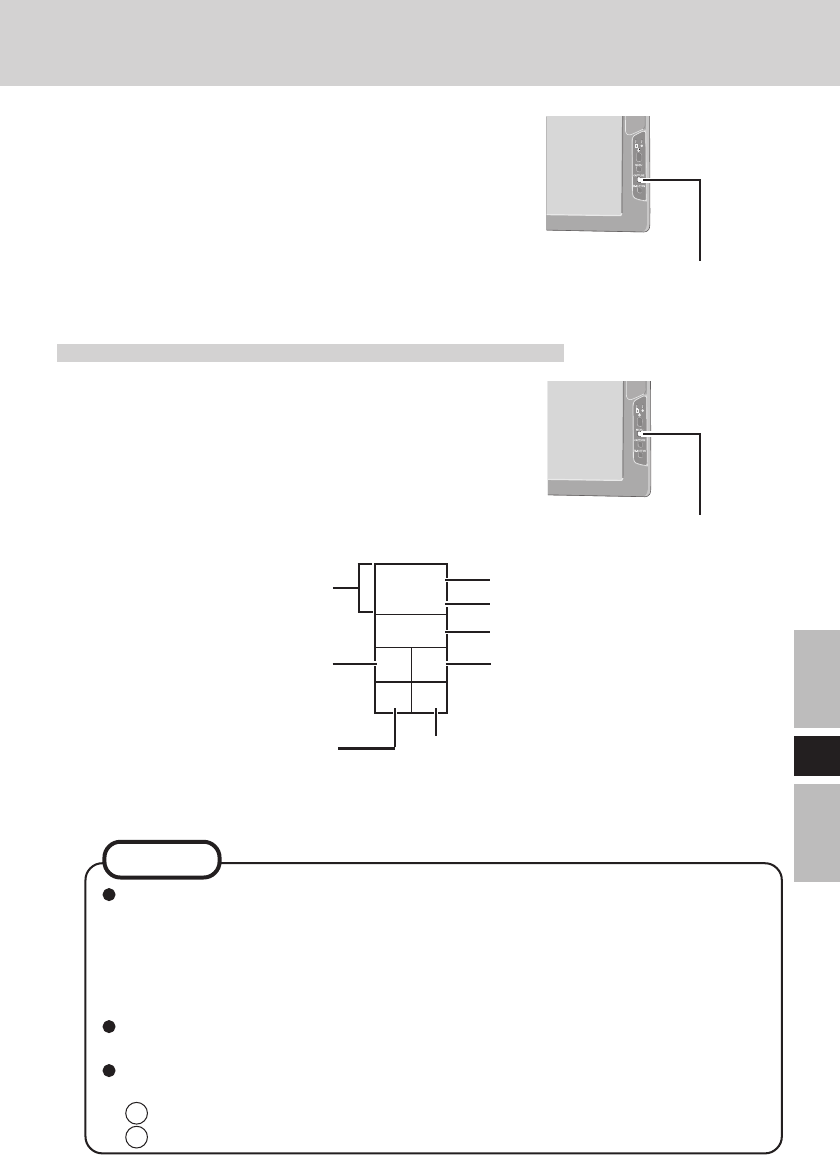

Battery pack status page 27

Power status

Not lit: Power off

Green: Power on

LCD

page 38

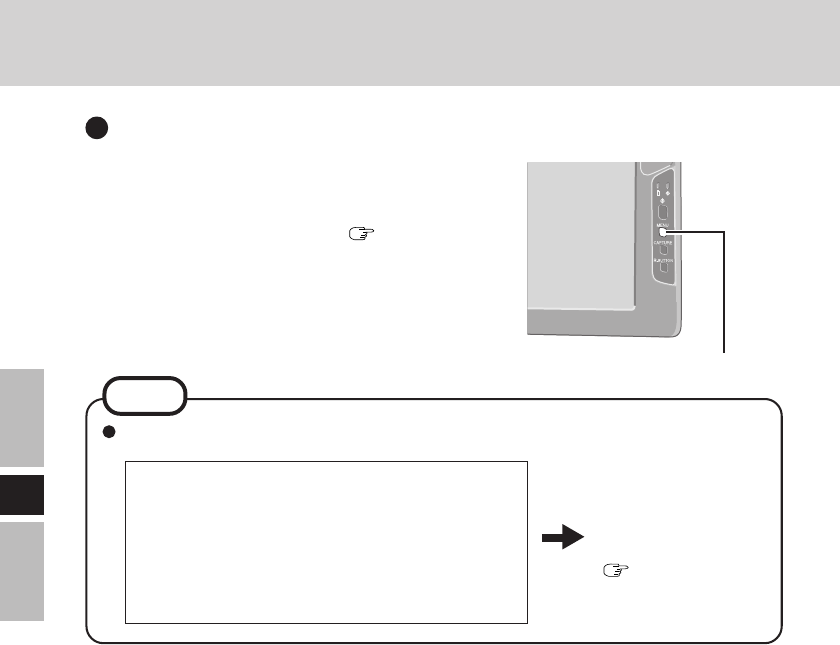

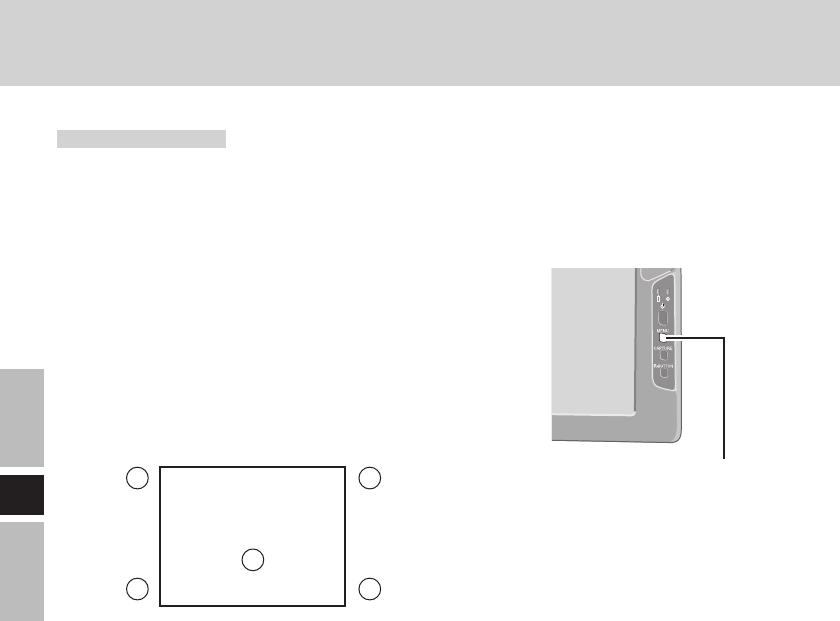

Capture Button

Menu Button

LED Indicator

page 23

R-Button

R-BUTTON

CAPTURE

page 31

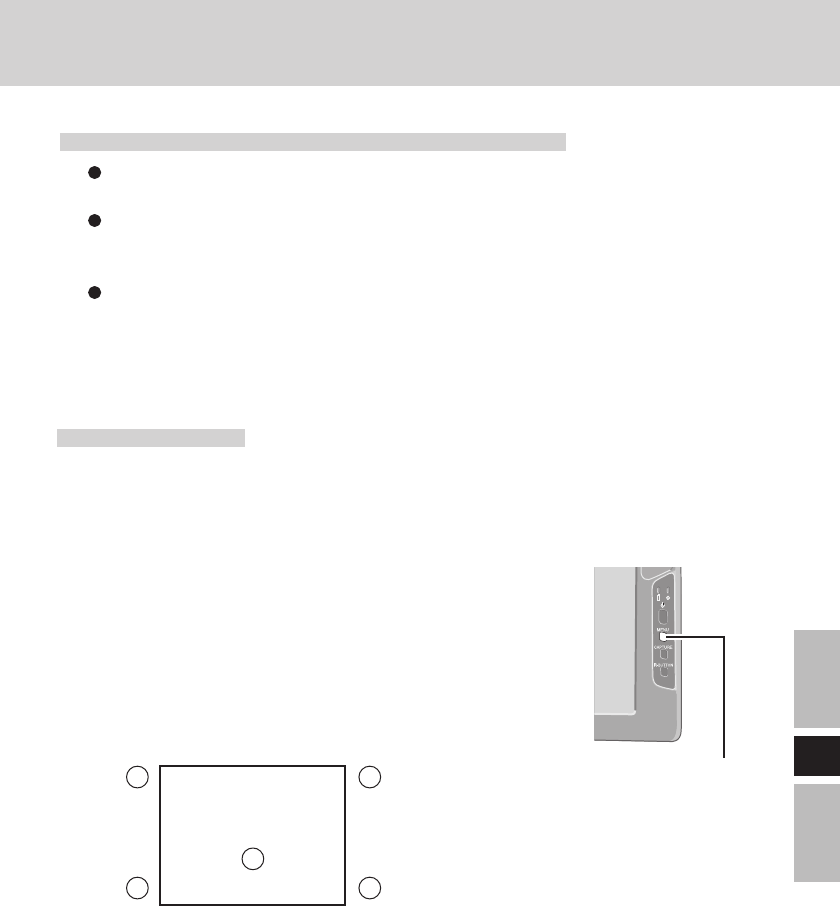

1Select two screw holes from the fol-

lowing four holes.

2Adjust the strap to its maximum

length. Attach one side of the strap and

fasten the screw.

3Attach the other side of the strap and

fasten the screw.

4Adjust the length of the strap as de-

sired.

outside part of

the strap

inside part of the strap

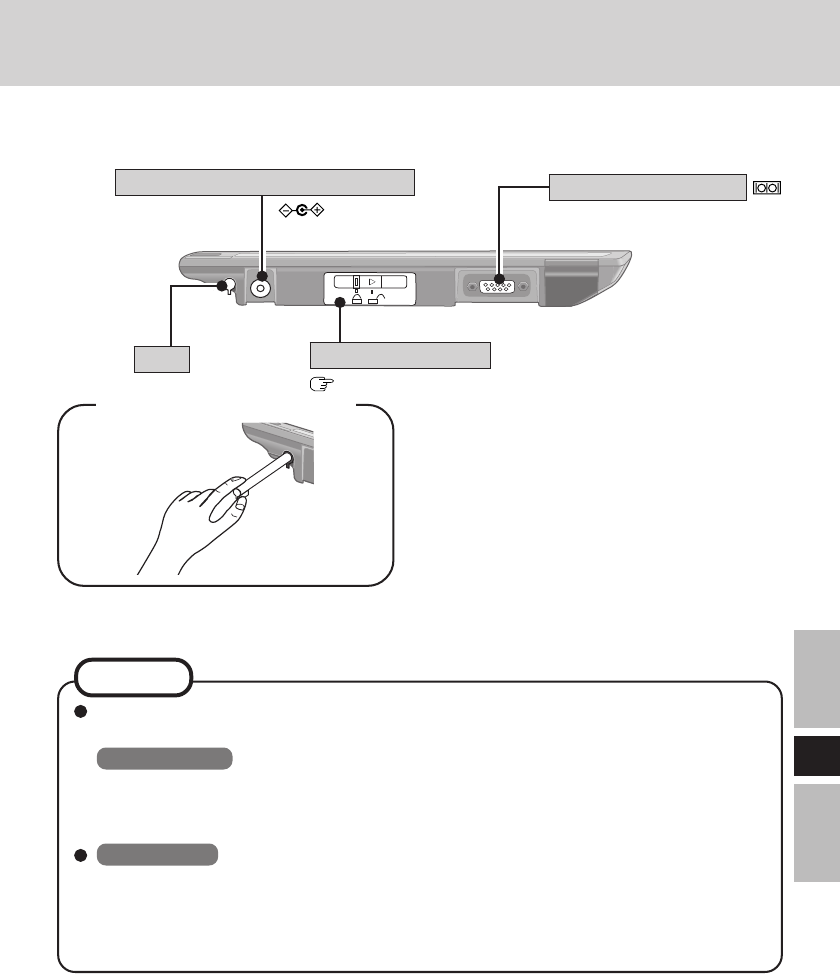

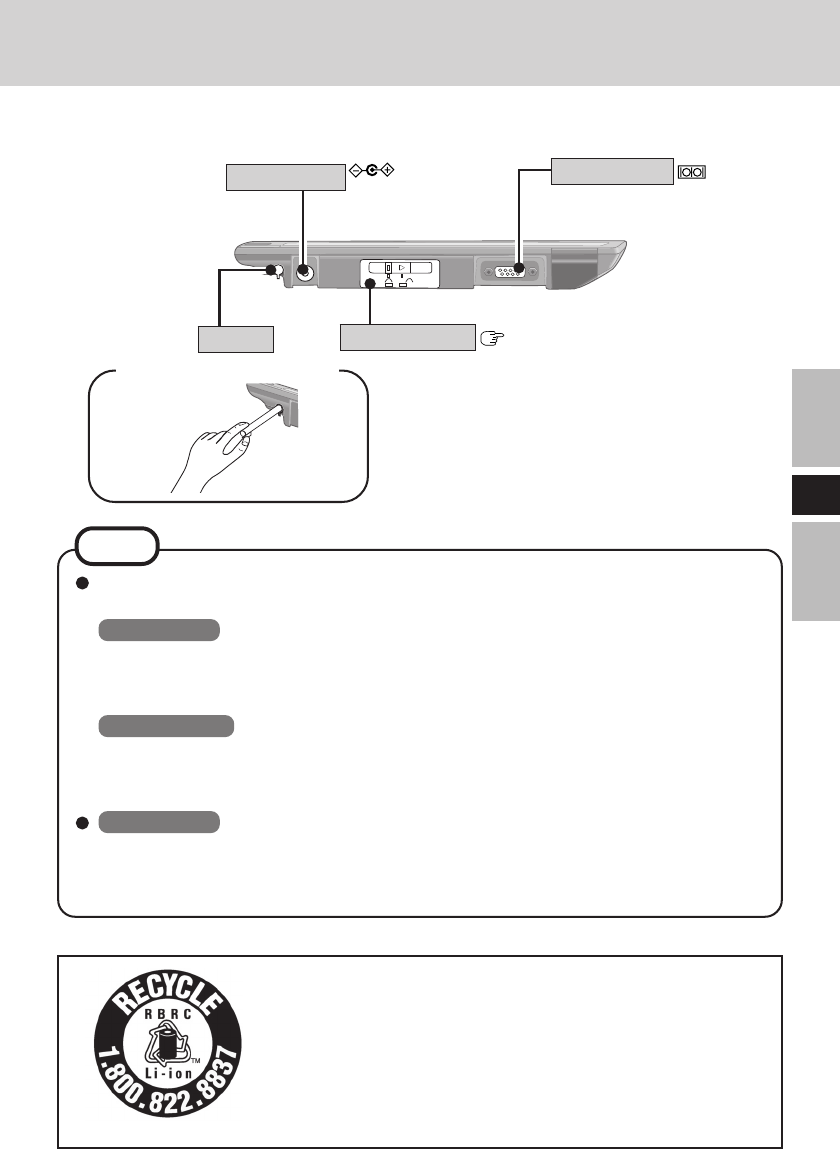

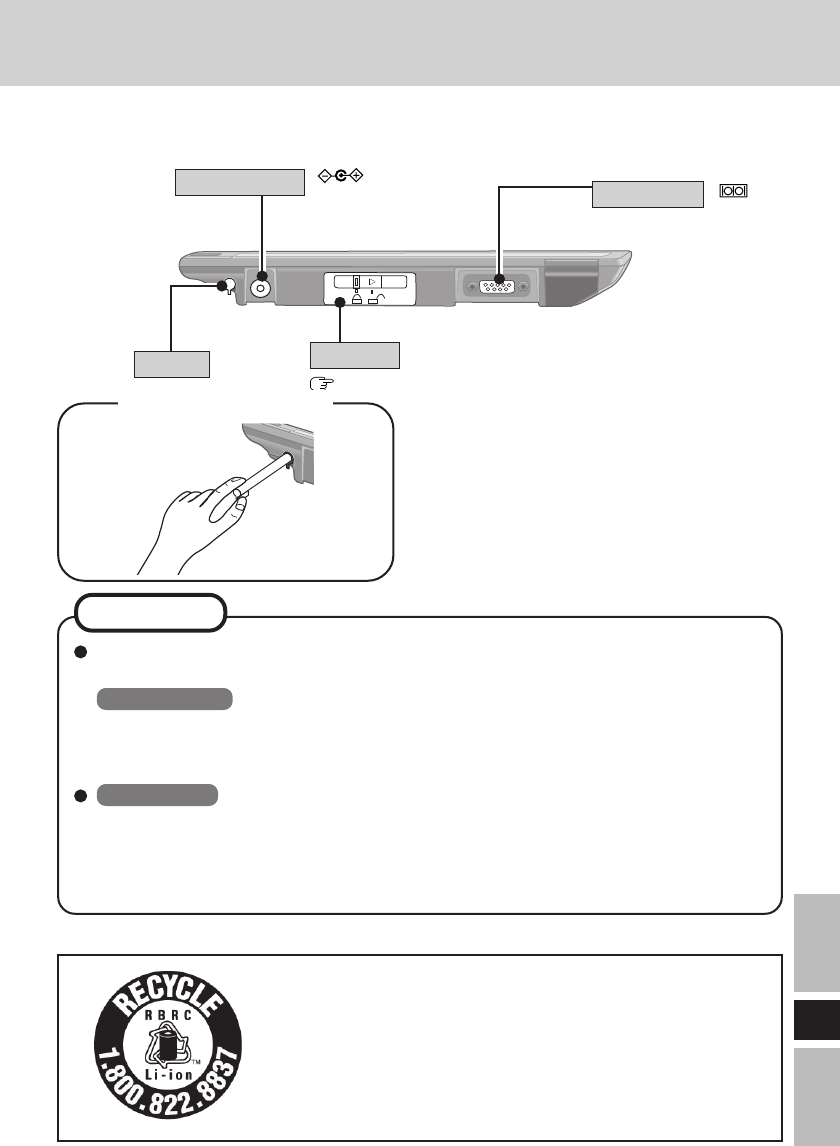

Names and Functions of Parts

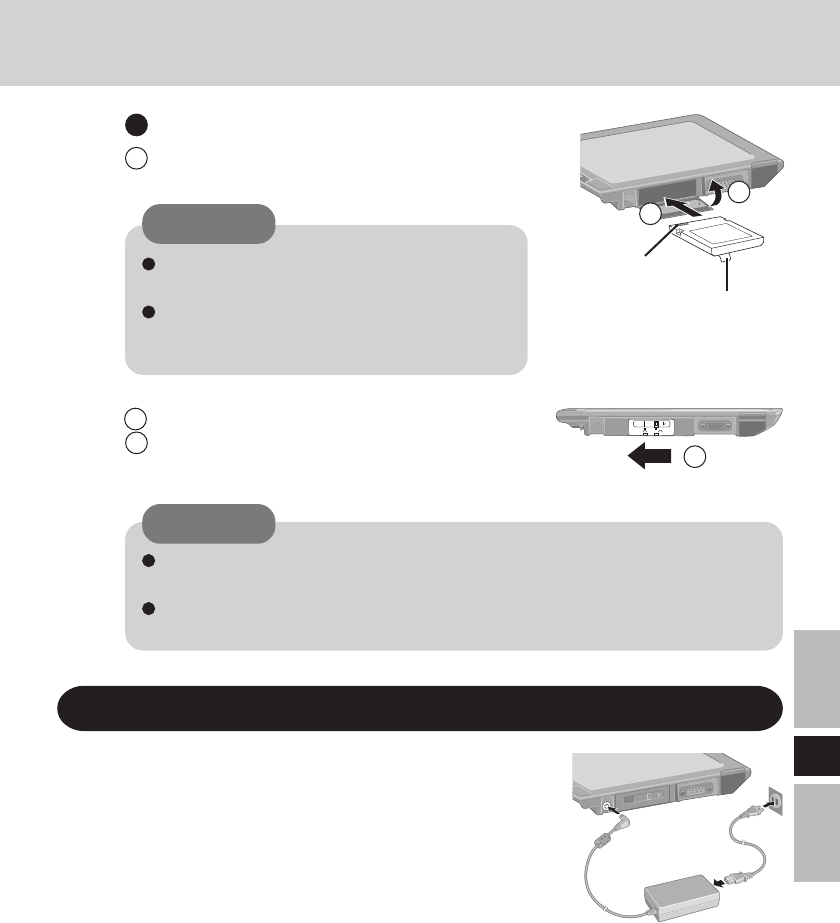

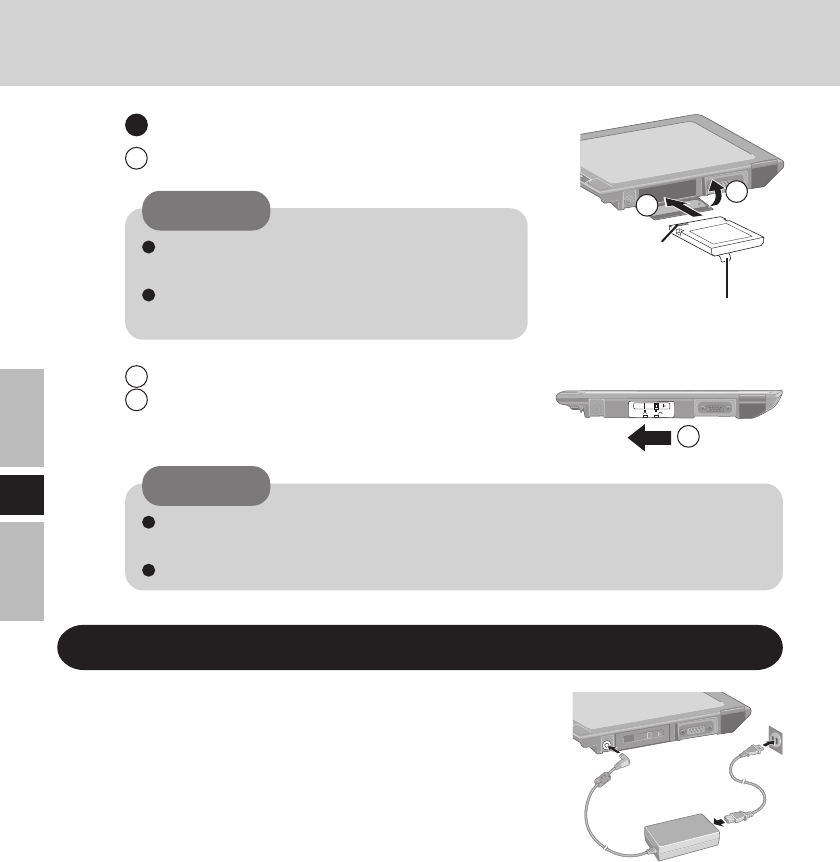

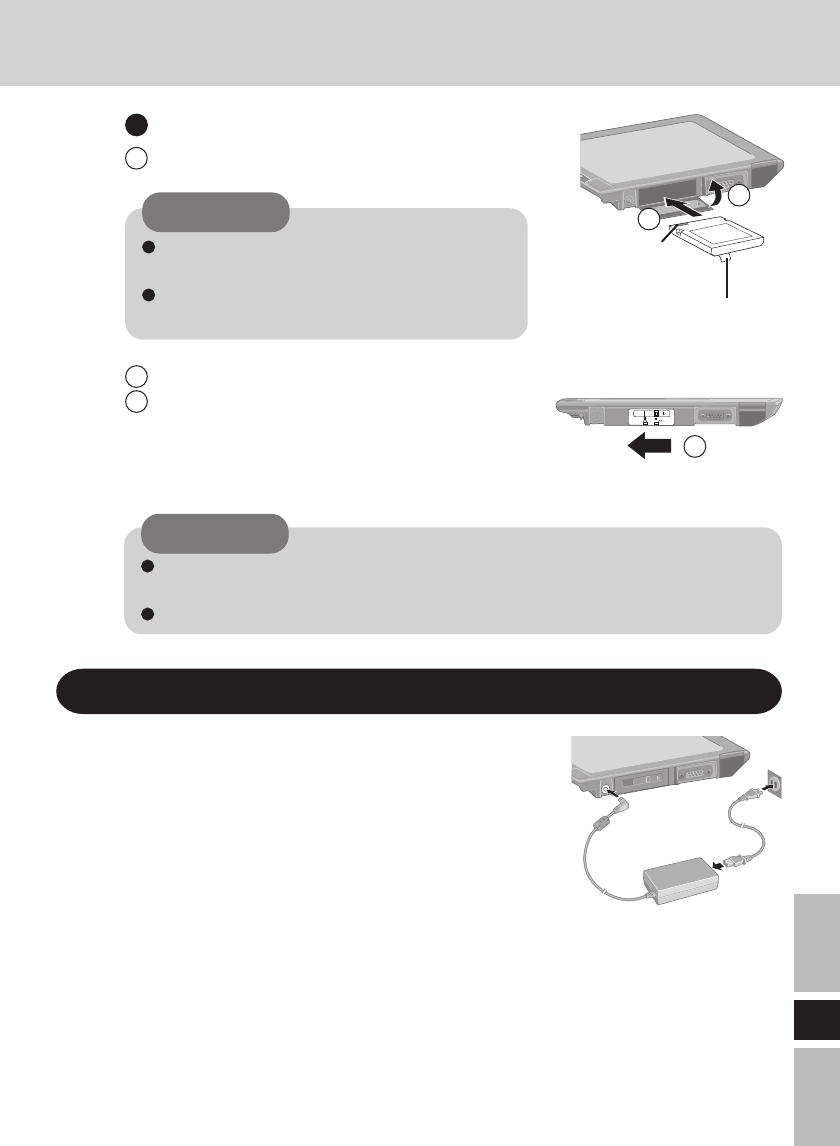

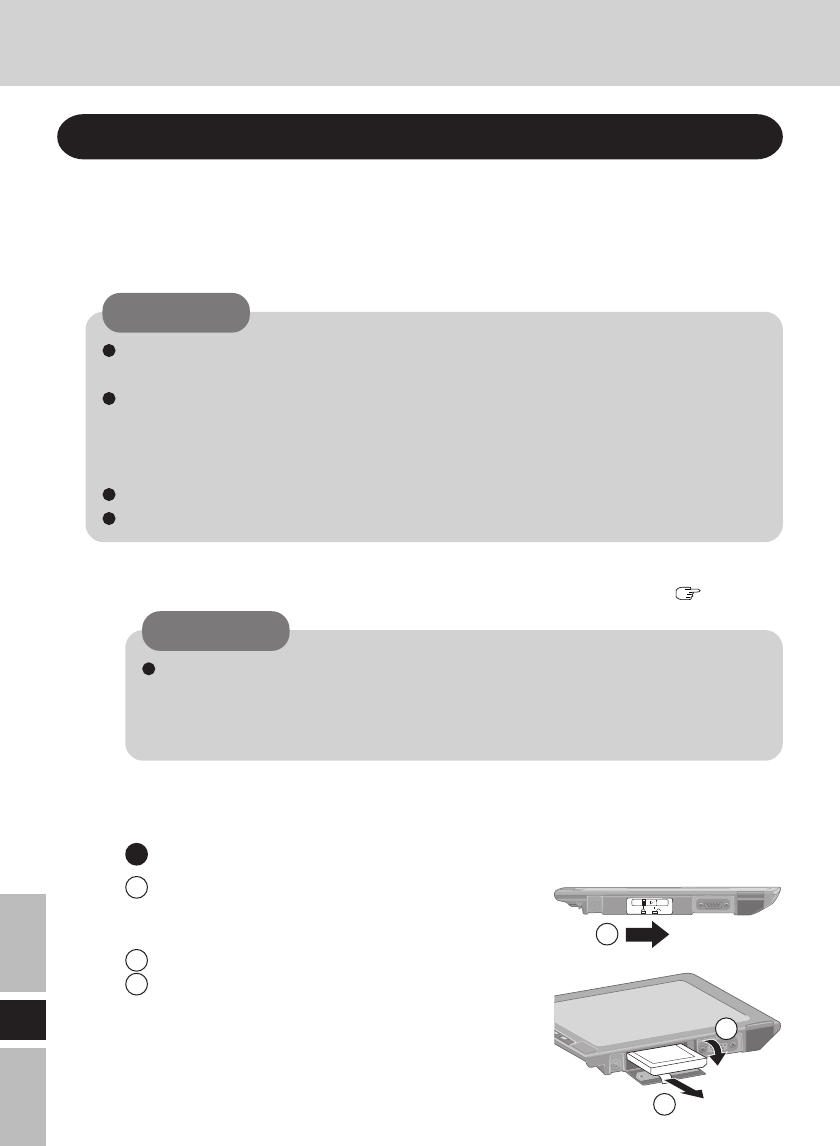

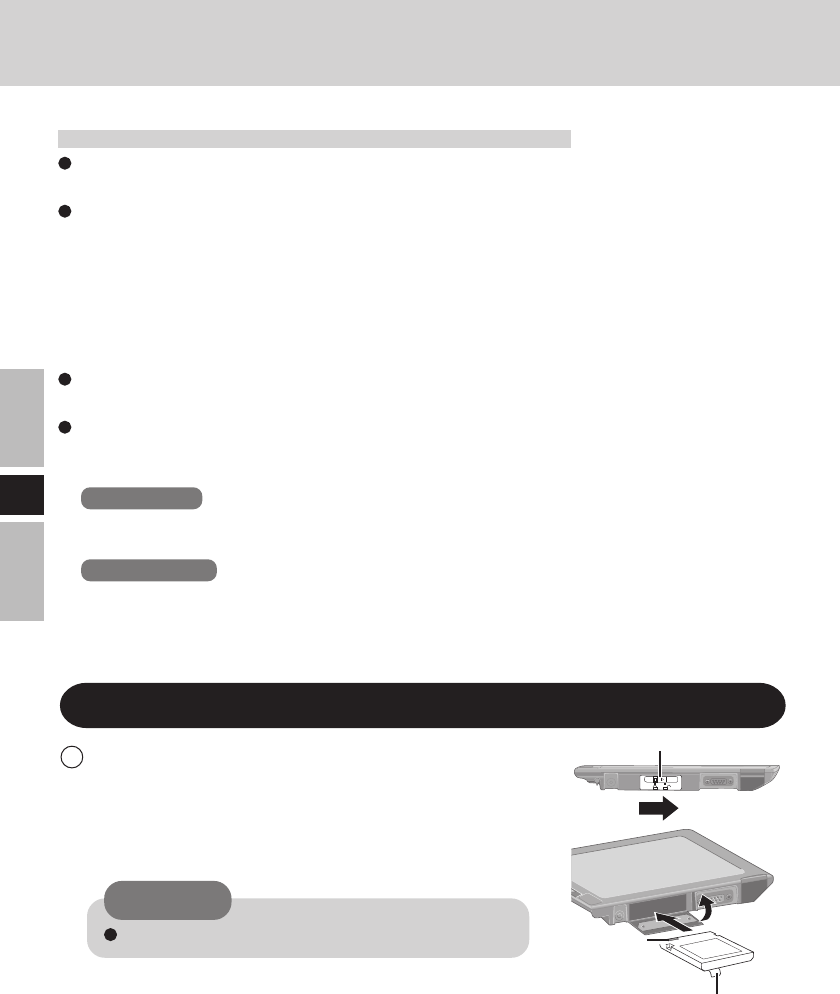

Battery Pack

DC-IN Jack DC-IN 15.6V

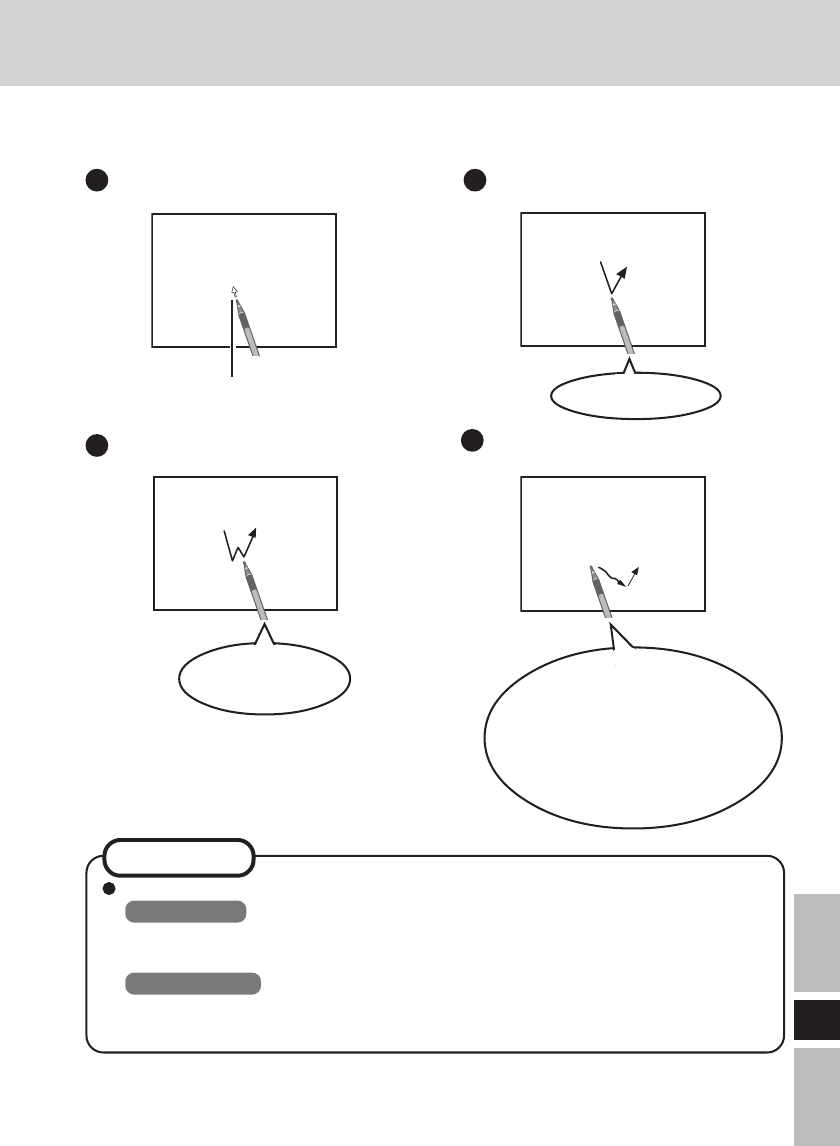

Stylus page 29

A lithium ion battery that is recyclable powers the product you

have purchased. Please call 1-800-8-BATTERY for information

on how to recycle this battery.

L’appareil que vous vous êtes procuré est alimenté par une batterie

au lithium-ion. Pour des renseignements sur le recyclage de la

batterie, veuillez composer le 1-800-8-BATTERY.

NOTE

Select [Disabled] with the following procedure.

Windows XP

[Start] - [Control Panel] - [Performance and Maintenance] - [System] - [Hardware] -

[Device Manager] - [Network adapters] - [PRISM2 IEEE 802.11 PC CARD Adapter]

- [Advanced] - [Driver based IBSS]

Windows 2000

[Start] - [Settings] - [Control Panel] - [System] - [Hardware] - [Device Manager] -

[Network adapters] - [PRISM2 IEEE 802.11 PC CARD Adapter] - [Advanced] -

[Driver based IBSS]

Windows XP

When you are using the computer with Windows XP Service Pack 2, select [Off (not

recommended)] in [start] - [Control Panel] - [Network and Internet Connections] -

[Change Windows Firewall settings] - [General] and then turn Windows Firewall off.

Serial Port

First-time Operation

Install MeiWDS Program/Software Keyboard

Install MeiWDS program:

1Place the CD-ROM attached to the wireless display into the CD/DVD drive.

2Windows XP

Select [start] - [Run], input [L:\meiwds\setup.exe]*1 and select [OK]. Follow the on-

screen instructions.

Windows 2000

Select [Start] - [Run], input [L:\meiwds\setup.exe]*1 and select [OK]. Follow the on-

screen instructions.

3Restart the computer.

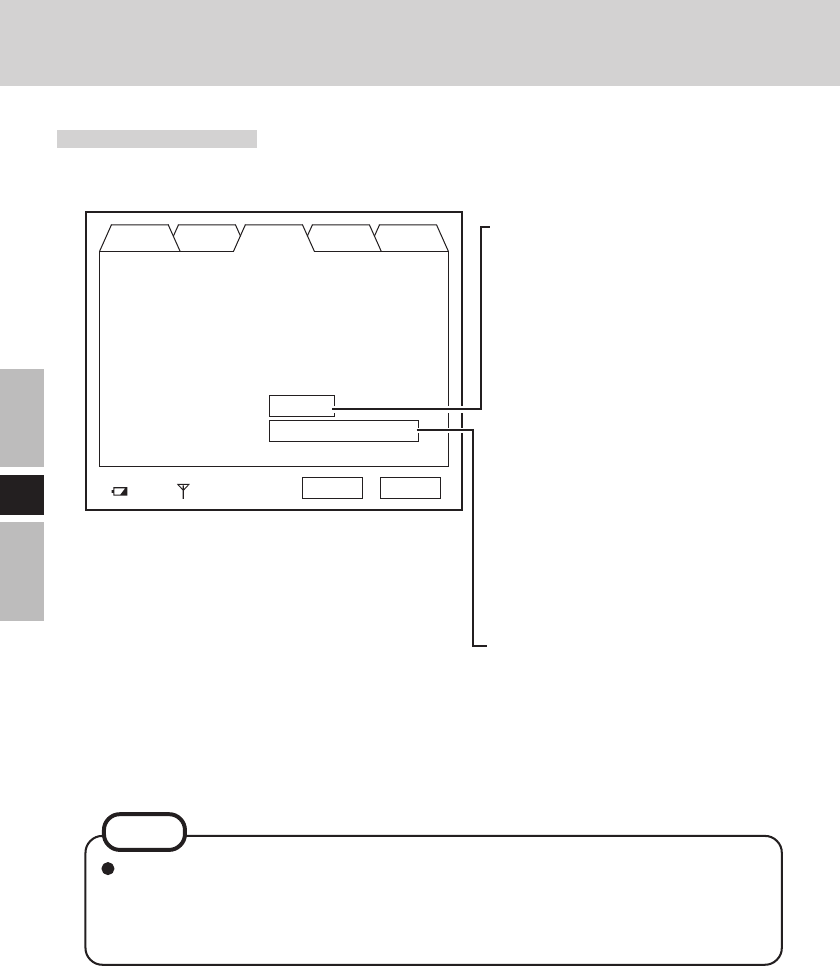

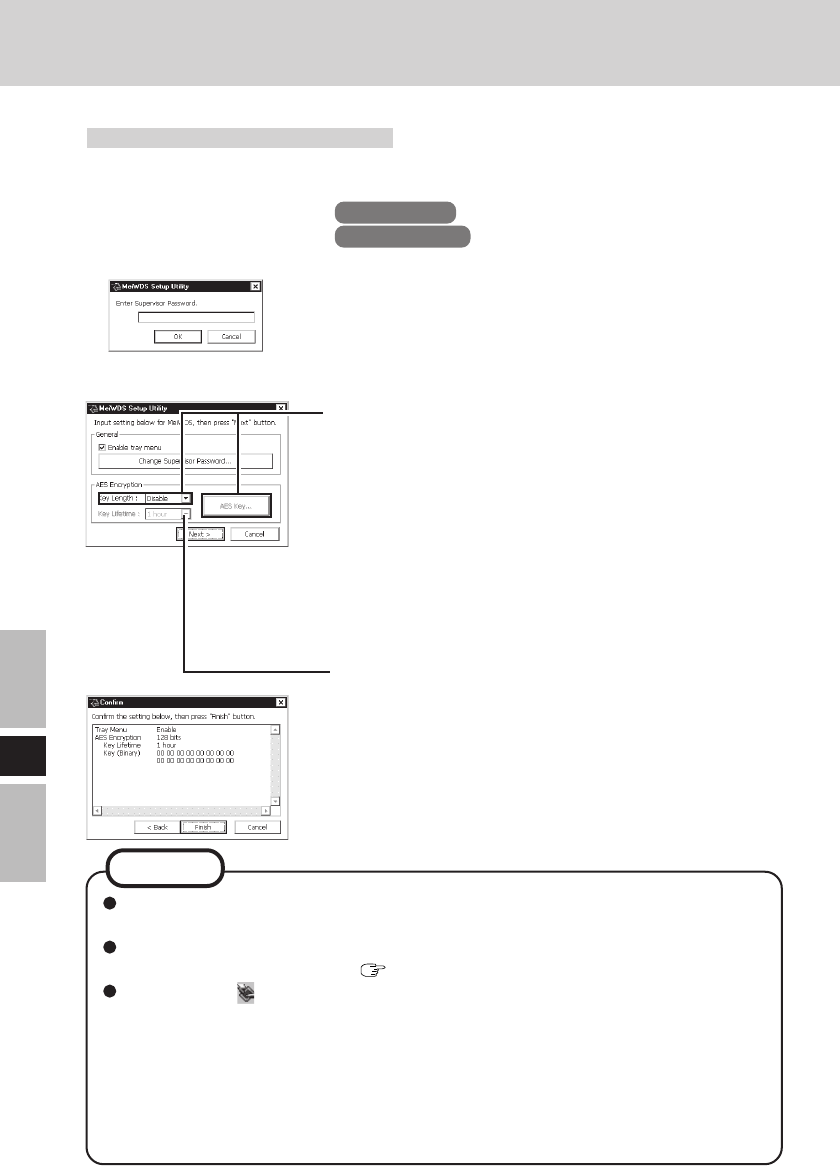

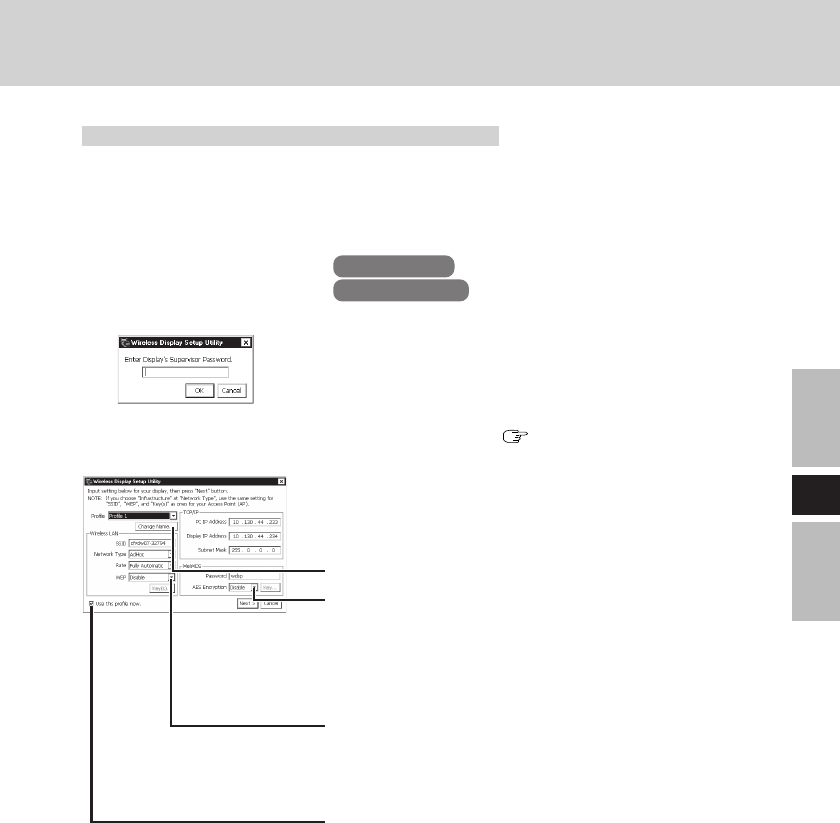

4After restart, the Wireless Display Setup Utility (MeiWDS) icon will appear on

the taskbar.

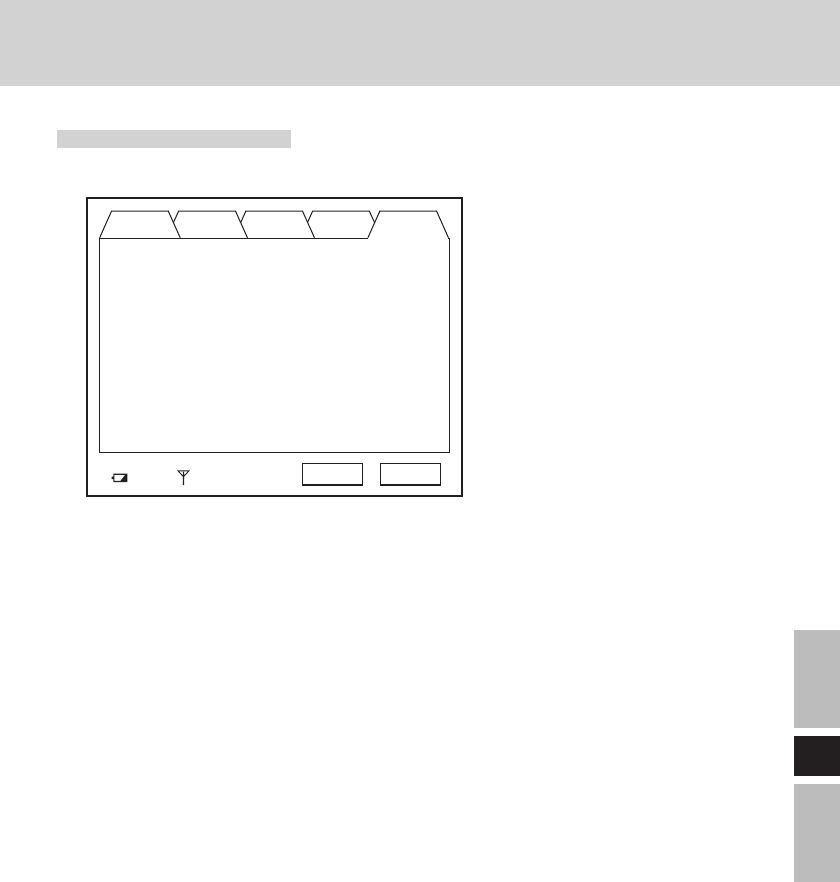

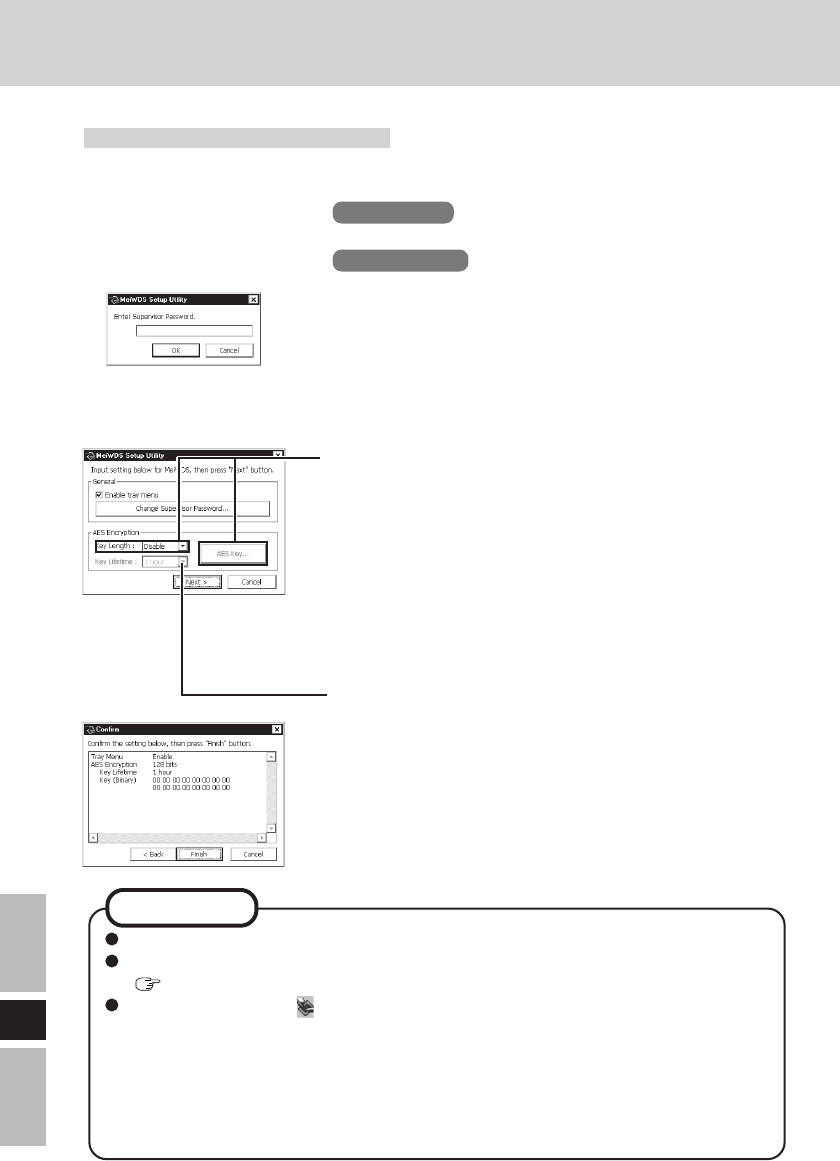

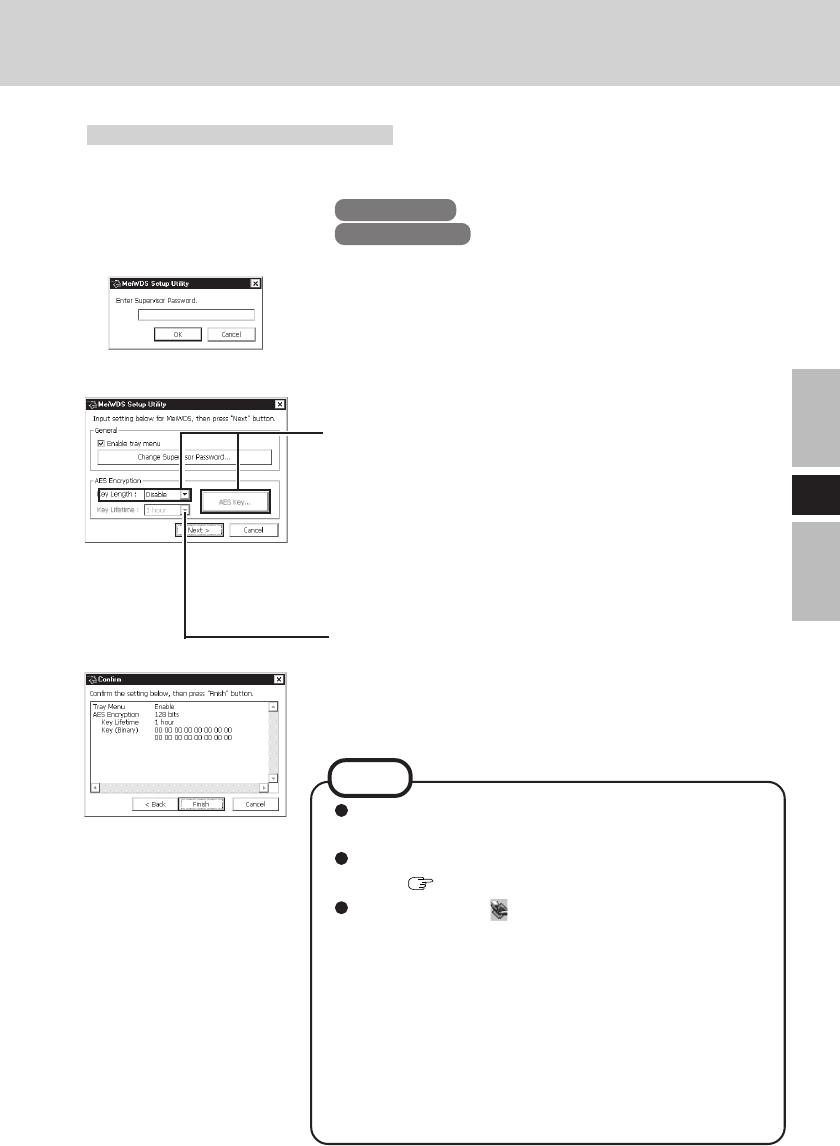

For information on how to use MeiWDS: page 37

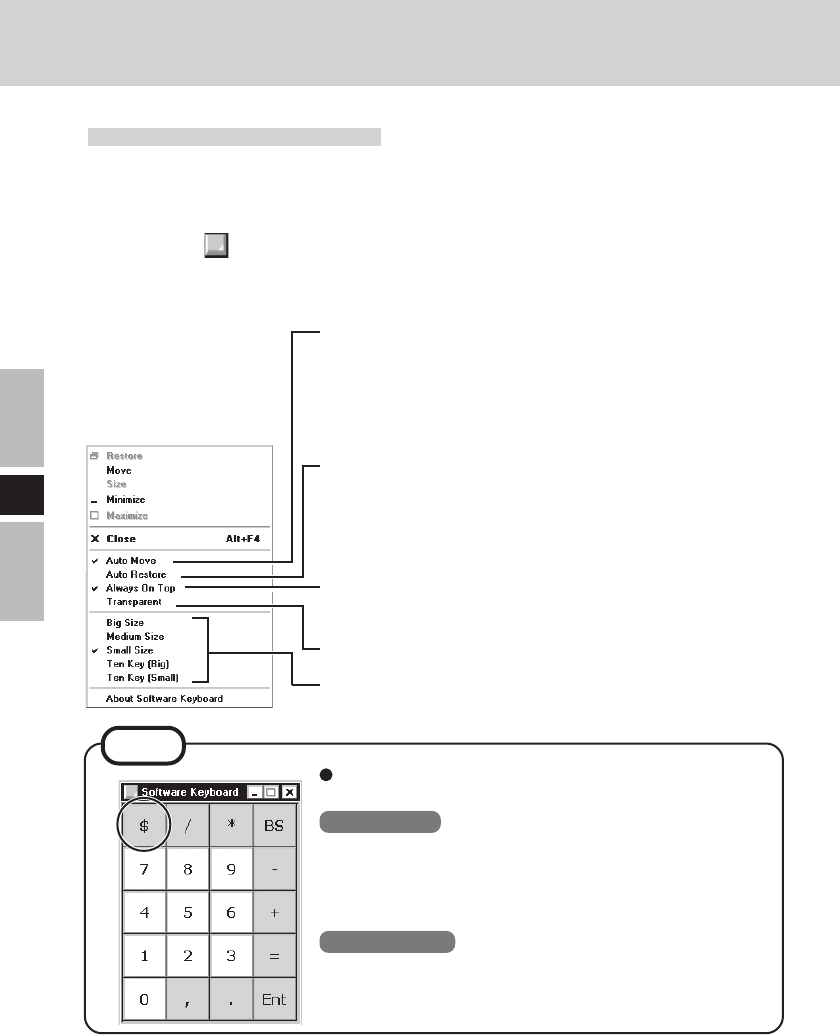

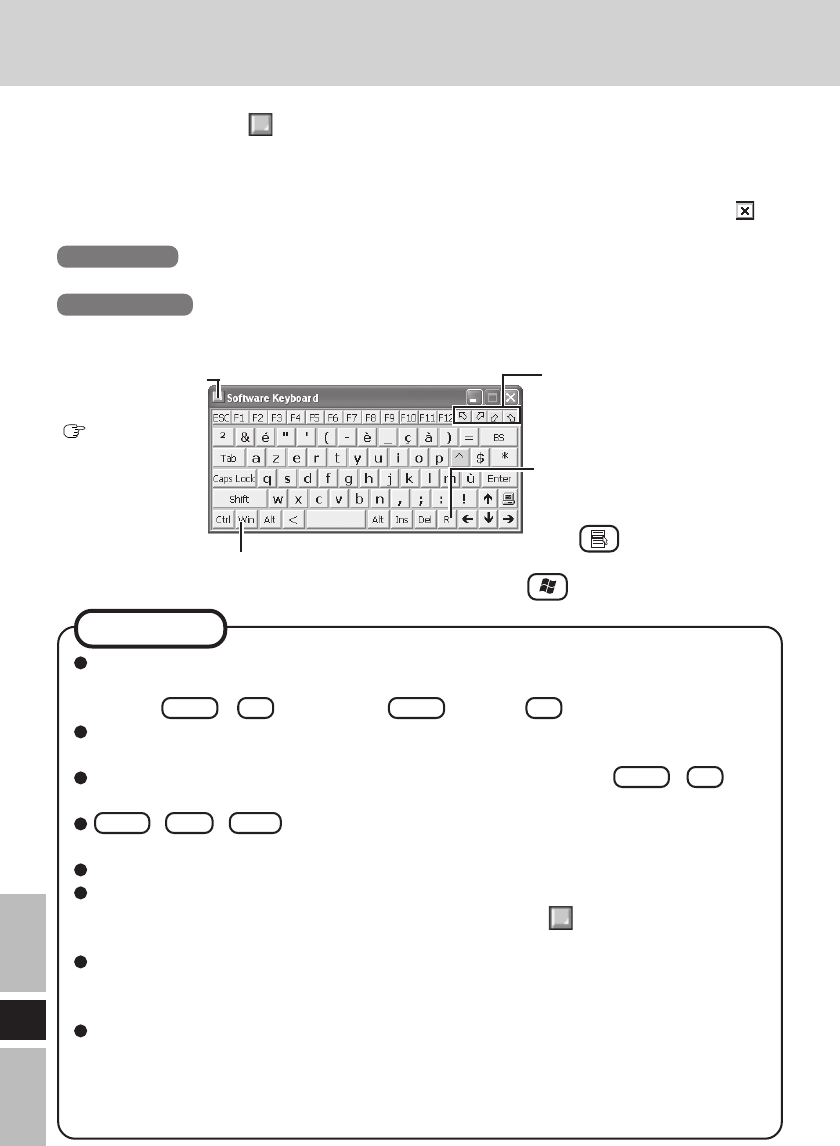

Install Software Keyboard:

1Place the CD-ROM attached to the wireless display into the CD/DVD drive.

2Windows XP

Select [start] - [Run], input [L:\softkb\setup.exe]*1 and select [OK]. Follow the on-

screen instructions.

Windows 2000

Select [Start] - [Run], input [L:\softkb\setup.exe]*1 and select [OK]. Follow the on-

screen instructions.

For information on how to use software keyboard: page 25

*1 “L:” is the drive letter of the CD/DVD drive. Change this to match the drive letter on your own

computer.

CAUTION

Prepare the CD-ROM, which is attached to the wireless display, and the CD/DVD drive.

Install the software to the computer compatible to the wireless LAN.

Windows XP

The Fast User Switching function is not supported.

If the Fast User Switching function is turned on, the [MeiWDS] screen will appear

when starting the computer. When the screen appears, select [OK], and remove

the check mark from [Use Fast User Switching] in [start] - [Control Panel] - [User

Accounts] - [Change the way users log on or off] and then select [Apply Options].

The screen will not appear, and the Fast User Switching function will be turned

off.

NOTE

When using the serial port of the wireless display, install the driver by following steps.

Windows XP

Select [start] - [Control Panel] - [Printers and Other Hardware].

Select [Add Hardware] from [See Also], then select [Next].

Select [Yes, I have already connected the hardware], then select [Next].

Select [Add a new hardware device], then select [Next].

Select [Install the hardware that I manually select from a list (Advanced)], then select [Next].

Select [Ports (COM & LPT)], then select [Next].

Select [Have Disk...], then select [Browse...].

Select [c:\Program Files\Panasonic\WLserial\wdserial], then select [Open], and then select [OK].

Select [WDSP COM Port], then select [Next].

Select [Next], then select [Finish].

Restart the computer.

Confirm [WDSP COM Port (COMx)] is displayed under [Ports (COM & LPT)] in [De-

vice Manager].

Windows 2000

Select [Start] - [Settings] - [Control Panel] - [Add/Remove Hardware], then select [Next].

Select [Add/Troubleshoot a device], then select [Next].

Select [Add a new device], then select [Next].

Select [No, I want to select the hardware from a list], then select [Next].

Select [Ports (COM & LPT)], then select [Next].

Select [Have Disk...], then select [Browse...].

Select [c:\Program Files\Panasonic\WLserial\wdserial], then select [Open], and then select [OK].

Select [WDSP COM Port], then select [Next].

Select [Next], then select [Finish].

Restart the computer.

Confirm [WDSP COM Port (COMx)] is displayed under [Ports (COM & LPT)] in [De-

vice Manager].

Install the Serial Port Driver of the Wireless Display

When uninstalling the driver for the serial port of the wireless display, follow the

steps below.

Windows XP

Select [start] - [Control Panel] - [Performance and Maintenance] - [System] - [Hard-

ware] - [Device Manager] - [Ports (COM & LPT)], right-click [WDSP COM Port

(COMx)] and then select [Uninstall].

Windows 2000

Select [Start] - [Settings] - [Control Panel] - [Add/Remove Hardware], then remove

[WDSP COM Port (COMx)] by following the on-screen instructions.

NOTE

(To next page)

Connector

Latch

Tab

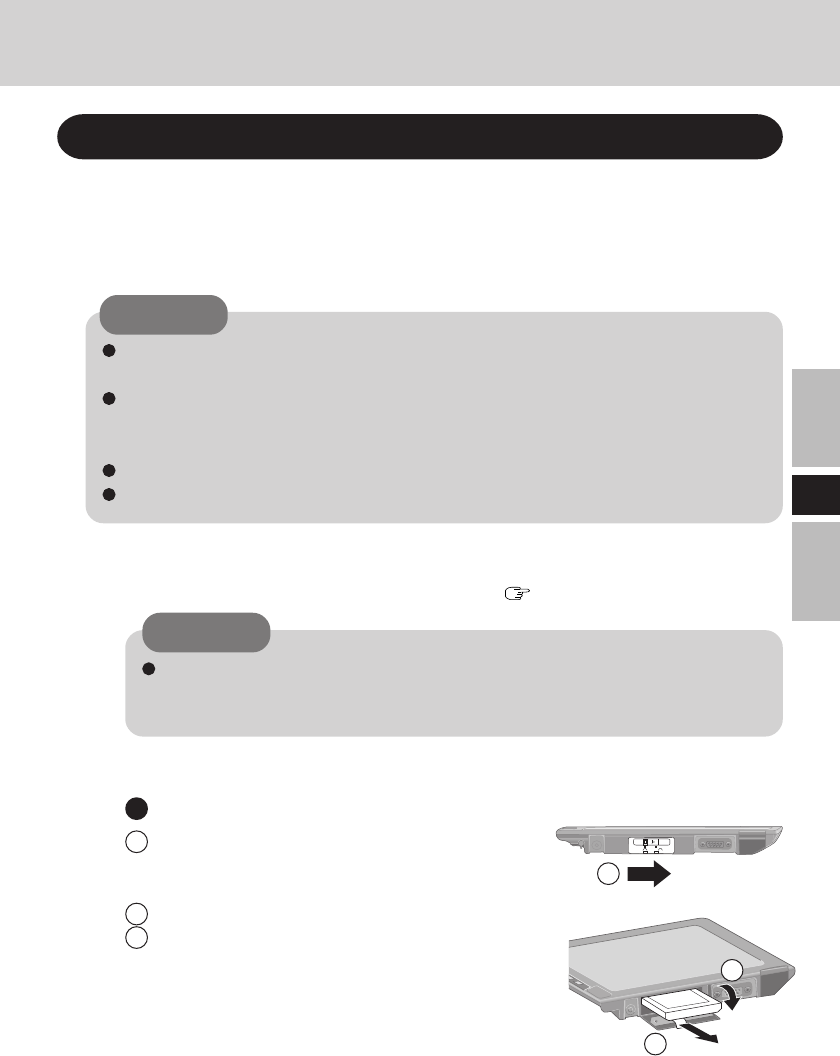

1Slide the latch to the right, and open the cover, then in-

sert the battery pack in the wireless display. After in-

serting the battery pack, close the cover, then slide the

latch to the left.

Setup the Wireless Display

First-time Operation

Limitation when using the serial port

When the wireless display is not connected to the computer, the serial port of the wireless

display cannot be used.

There are some serial devices and applications that will not work. This is because the

serial port of the wireless display operates through a virtual serial port.

• Devices or device drivers that start up and carry out port operation confirmation before

connection establishment of the wireless display

For example: Serial mouse devices

• Non-virtual port applications

For example: MS-DOS applications

When a device driver is not automatically installed, follow the instructions of the opera-

tions manual included with the device (e.g., insert a disc and install the driver).

Match the COM port number to the number that is displayed in [WDSP COM Port (COMx)]

with the following procedure. For example, if [WDSP COM Port (COM6)] is displayed,

set the serial port to [COM6].

Windows XP

[start] - [Control Panel] - [Performance and Maintenance] - [System] - [Hardware] -

[Device Manager] - [Ports (COM & LPT)]

Windows 2000

[Start] - [Settings] - [Control Panel] - [System] - [Hardware] - [Device Manager] -

[Ports (COM & LPT)]

Be sure to insert the battery pack as illustrated.

CAUTION

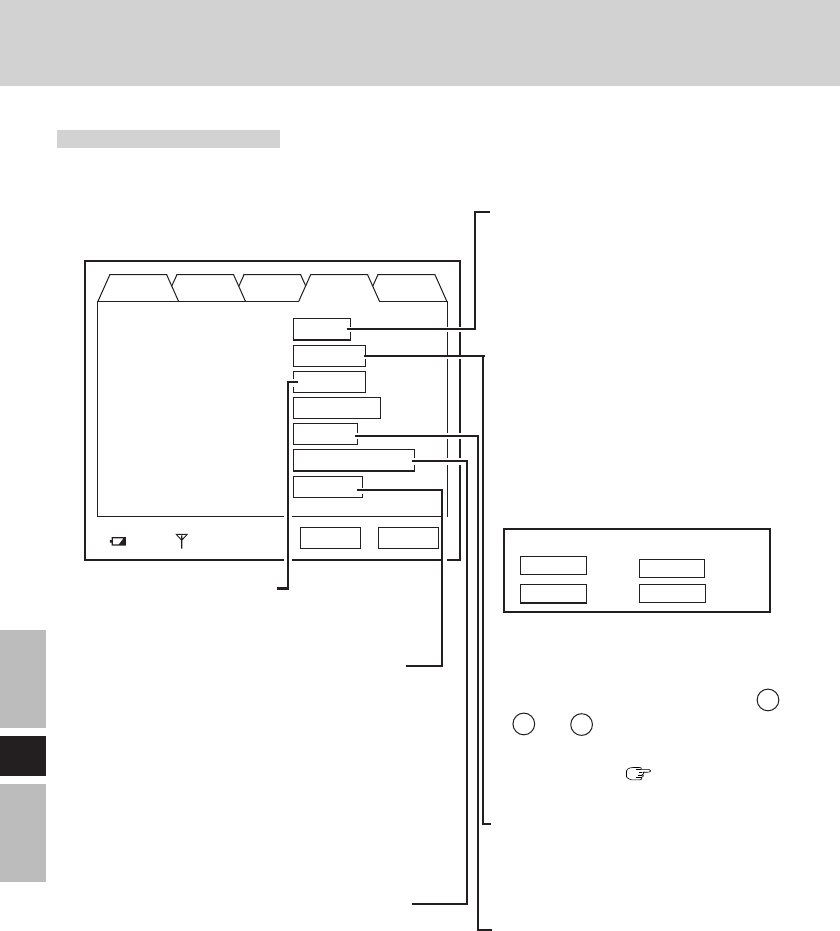

4This screen should appear.

Set the computer’s parameters for wireless LAN functions and TCP/IP.

Set Network Type, SSID, WEP Encryption, IP Address, and NetMask according to the

above screen. (In the above settings, Network Type is shown as “AdHoc” in some cases,

while a term such as “Peer-to-Peer Group” is used here.)

2Connect the wireless display to a power outlet and turn on

the wireless display. ( page 21)

Select network type.

AdHoc Infrastructure Cancel

Change setting on host PC to the following

value, reboot the host PC, then select

"Connect" below.

Connect Cancel

Wireless LAN card

Network Type : AdHoc

SSID : cfvdw07-17498

WEP Encryption : disable

TCP/IP Class A Class B Class C

IP Address : 10. 98.185.105

NetMask : 255. 0. 0. 0

MeiWDS

AES Encryption : disable

Password : wdsp

This screen is a sample.

AES : Advanced Encryption Standard

3This screen should appear.

Select [AdHoc].

Power Switch

The wireless display will turn off automatically after 10 minutes have elapsed. In

this case, start the procedure from step 2 .

NOTE

5Select [Connect] on <Wireless display screen> of step 4 .

Starting Up/Shutting Down

Starting Up

Do not maximize the Command Prompt screen. Once maximized, the connection

with the wireless display is interrupted and the screen cannot be returned to its origi-

nal size.

1Turn off the computer, then connect the port replicator, external display and

external keyboard.

2Turn on the computer and then press Alt + Enter in the MS-DOS mode to

return the window to its original size.

Press Alt + Enter on the computer.

If a computer establishes a connection with the wireless display while operating in

a display mode other than that shown below, the display mode of the computer

will change to 800 x 600 (16-bit). The wireless display cannot connect to a com-

puter with no 800 x 600 (16-bit) setting.

Resolution: 800 x 600

Color Mode: 16-bit color

If the connection with the wireless display is cut, the computer will return to its

original display mode. In this case, the colors displayed on the screen may change

if the color mode is changed (from 16-bit to 24-bit or vice versa).

If a change is made to the display mode of a computer connecting to the wireless display,

the connection will be cut, so we recommend not using software such as a screen saver.

All of the contents displayed on the wireless display may not be the same as what

was displayed on the LCD of the computer.

Some applications that use hardware-based drawing functions, etc., might not be displayed.

Some applications that perform frequent screen updating (such as video playback appli-

cations) might not be shown on the wireless display or might be shown as static images.

Some 16-bit applications may not work properly.

The screen display might be unable to reflect a change in the cursor's shape.

The handwritten input of characters or pictures (via drawing) is not possible on

the wireless display. (The wireless display will be unable to keep up with the

processing speed and the picture data will differ from the expected output.)

Windows XP

If many user accounts are created, some of accounts may not be displayed on the

logon screen if the screen size is changed. We recommend not using the Welcome

screen, and removing the check mark from [Use the Welcome screen] in [Start] -

[Control Panel] - [User Accounts] - [Change the way users log on or off].

CAUTION

Shutting Down

Display the shut down screen.

Windows XP

After saving important data and closing each application, select [Turn Off Com-

puter] from [start].

Windows 2000

After saving important data and closing each application, select [Shut Down] from [Start].

Confirm shut down.

Windows XP

Select [Turn Off].

Windows 2000

Select [OK] after selecting [Shut down].

When [Windows is shutting down] is displayed, select [Ok].

Your computer and the wireless display will power off automatically.

Turn on your computer. ( Operating Instructions of the computer)

After confirming the “DISPLAY

READY” indicator has lit, turn

on the wireless display.

<When using a laptop other than the

CF-07 series computer>

After has been displayed on

the taskbar, turn on the wireless

display.

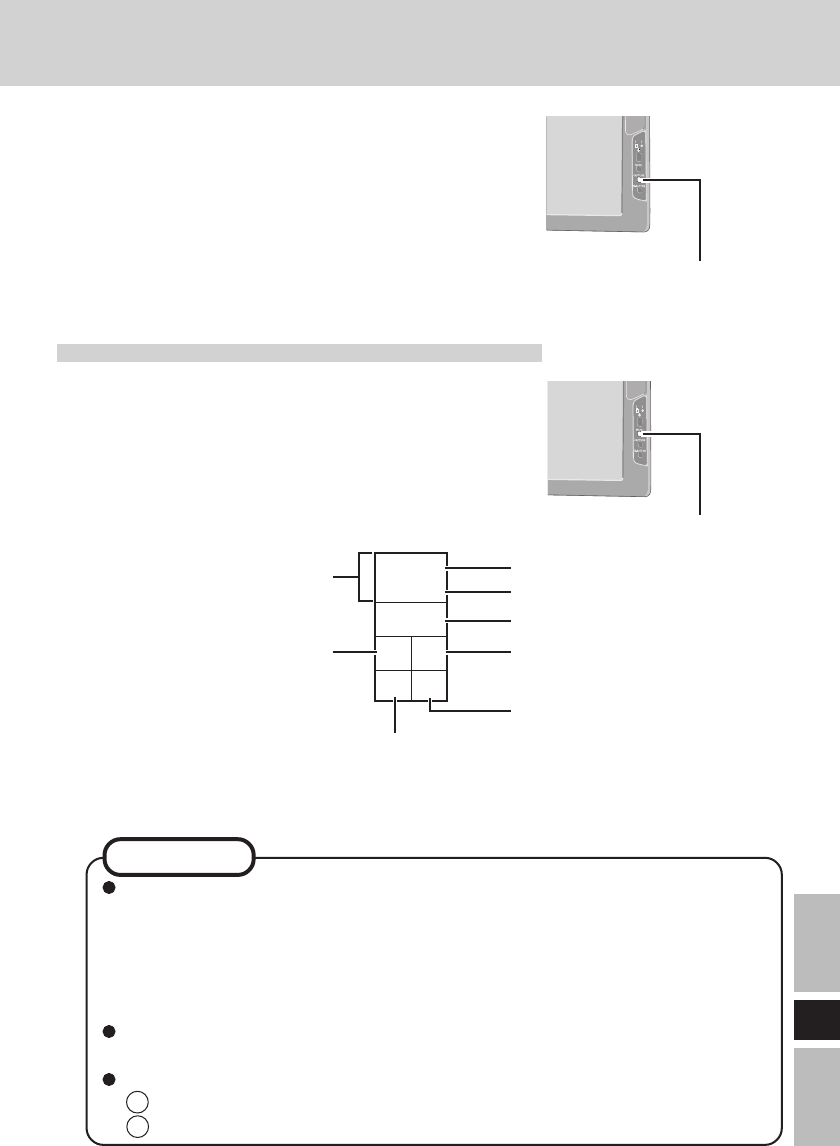

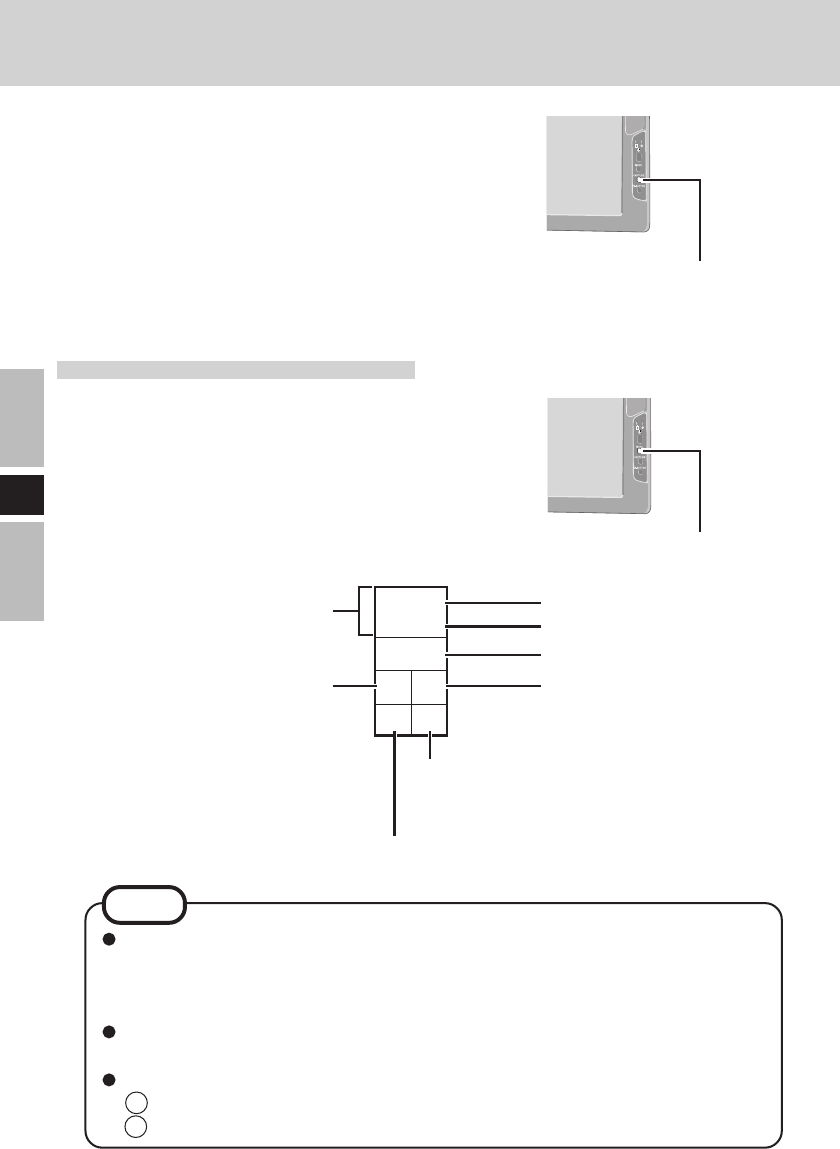

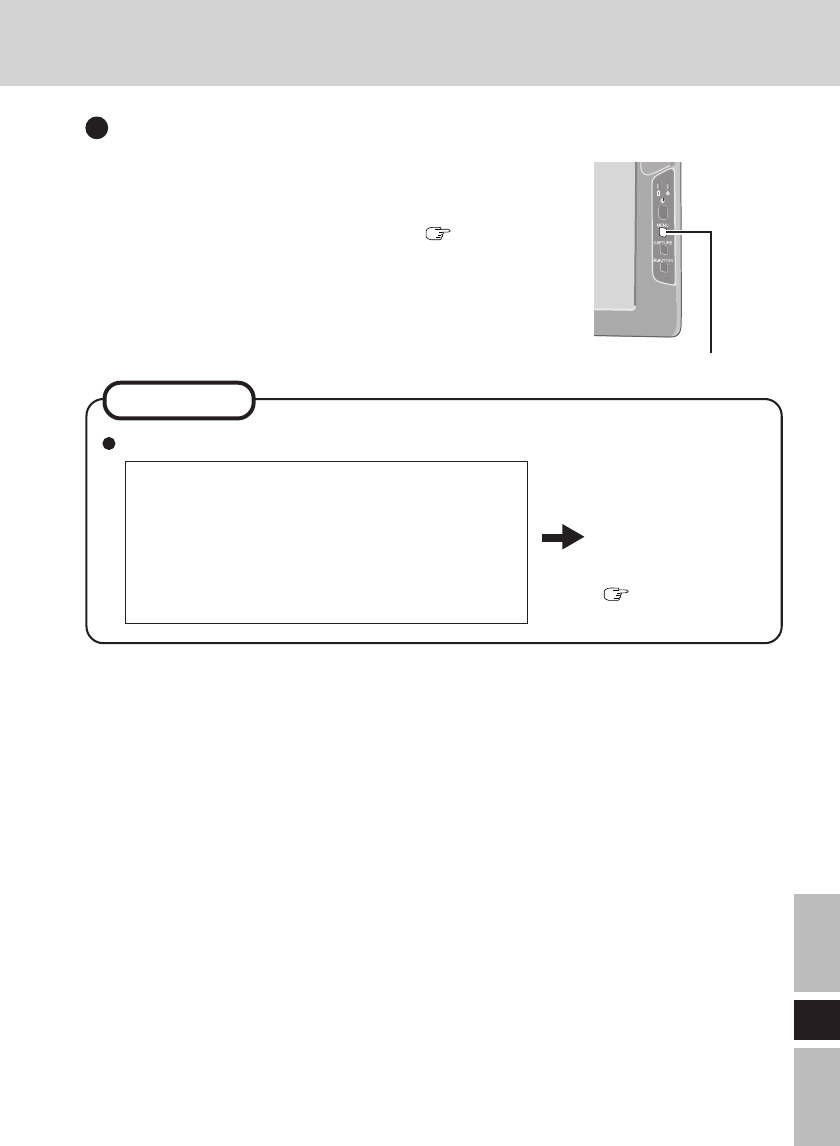

Press the power switch and hold it down for approximately three seconds until the

power indicator turns on before releasing it.

Select your application.

Power

Switch

Power

Indicator

When your computer and the wireless display do not power off using the above proce-

dure, “PC in standby” may be displayed though the computer is not in standby mode.

In this case, select [Ok]. The wireless display will power off automatically.

NOTE

Touchscreen

The wireless display is equipped with a touchscreen function allowing you to perform the

same operations as the mouse by touching the surface of the display with the stylus.

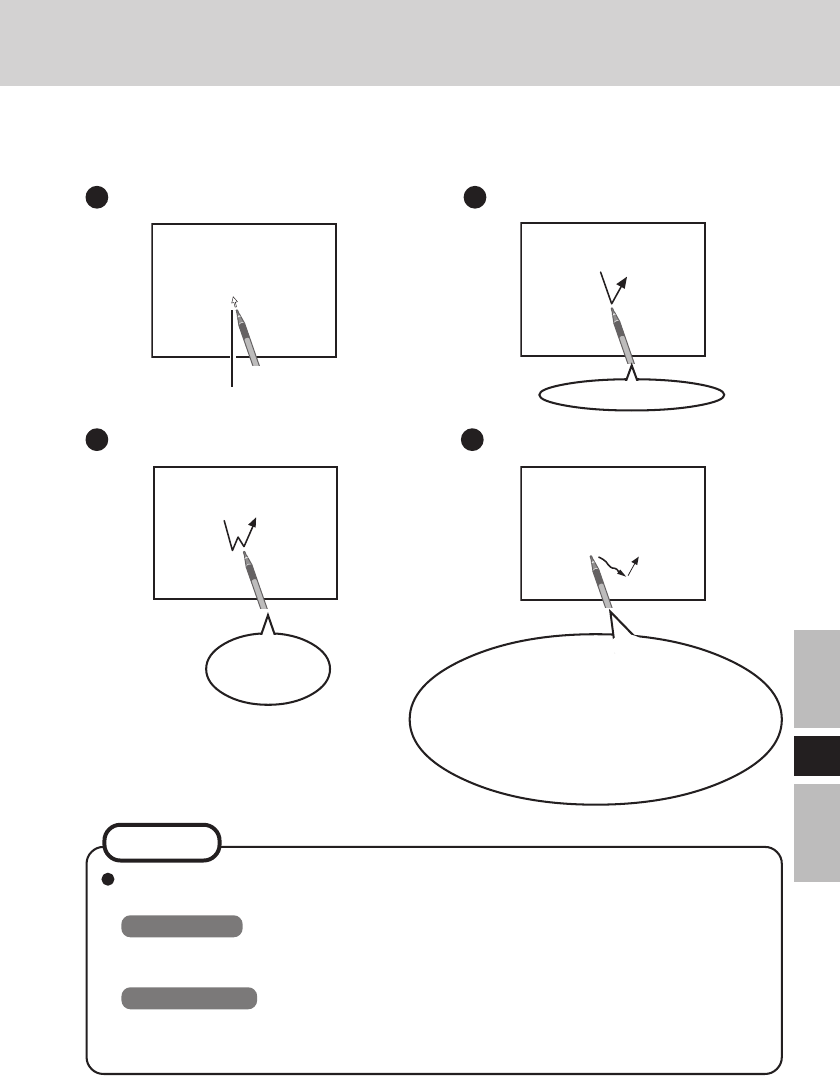

Moving the cursor Clicking

Double-clicking Dragging

Touch and hold the object

(i. e. file or icon), move your

stylus on the surface (drag-

ging the object to the de-

sired location), then release

your stylus.

Two quick

taps

One tap

The double-clicking speed can be set in the following procedure.

Windows XP

[start] - [Control Panel] - [Printers and Other Hardware] - [Mouse] - [Buttons]

- [Double-click Speed]

Windows 2000

[Start] - [Settings] - [Control Panel] - [Mouse] - [Buttons] - [Double-click

Speed]

Cursor

NOTE

The touchscreen function can not be used in the MS-DOS mode and when using

the full screen in [Command Prompt].

Handling the Touchscreen

Use the stylus included with the wireless display. Do not use an implement other

than the stylus that comes with the wireless display.

Do not place any object on the surface or press down forcefully with sharp-pointed

objects (e.g., nails), or hard objects that can leave marks (e.g., pencils and ball

point pens).

Do not operate the computer when such things as dust are on the screen. Do not

allow substances such as oil to contact the LCD. The cursor may not work prop-

erly in such cases.

When the touchscreen becomes dirty:

Wipe lightly to remove dirty areas by using a dry soft cloth (included).

Do not use benzene or thinner, or disinfectant-type alcohol.

(For more information, refer to “Suggestions About Cleaning the LCD Surface”

that comes with the soft cloth.)

Handling the Stylus

Clean the stylus tip and screen prior to operation. Foreign particles can scratch the

screen and impede the operation of the stylus.

Use the accessory stylus only on the wireless display screen. Using it for any other

purpose may damage the stylus and scratch the screen.

Do not use pencils, implements with sharp tips or hard objects for screen opera-

tions. The screen may be damaged as a result.

CAUTION

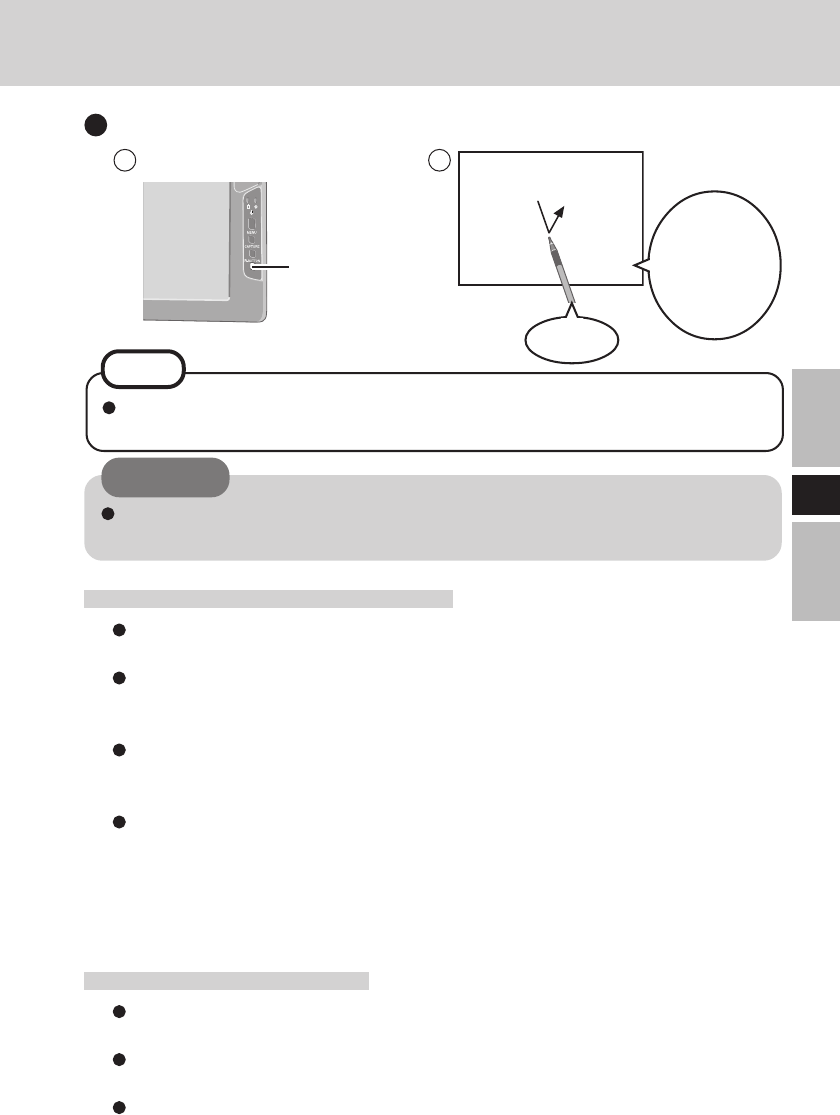

Right-Clicking

Press R-button.

1 2

When “R” is

displayed on

the right-

lower corner

R-Button

One tap

NOTE

If the R-button is pressed again when setting right-clicking function to be enabled,

the right-clicking function will be set to be disabled.

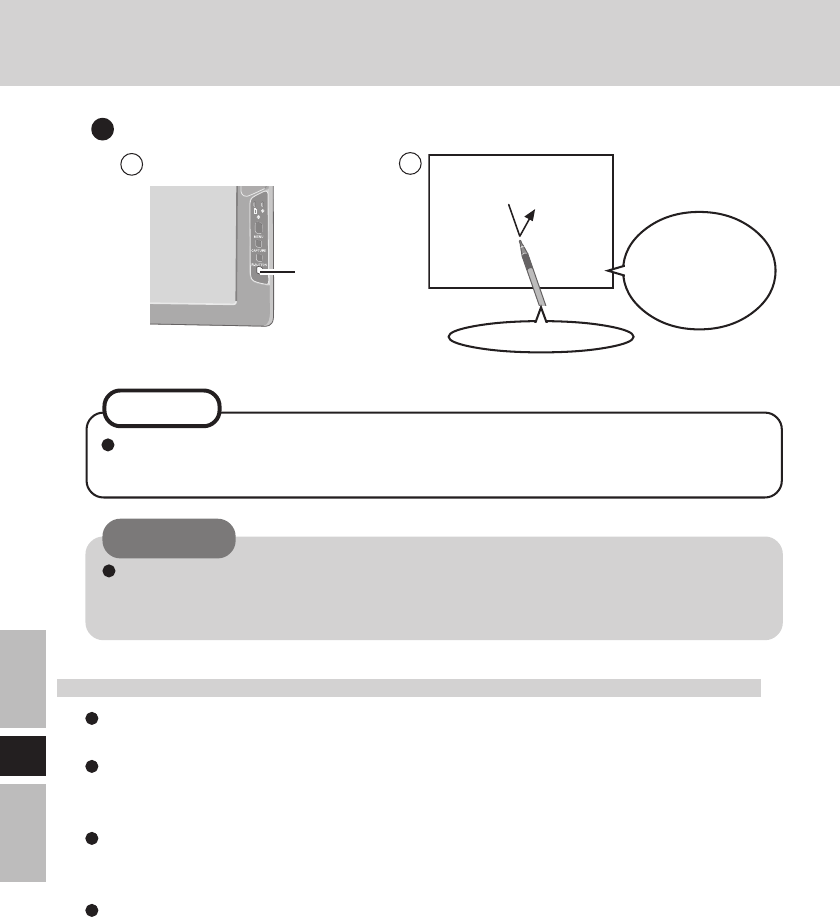

Calibration

Run the calibration setup when the cursor and the stylus touches do not appear to agree.

Press Menu button.

Select [Option].

Select [Calibration].

Touch the five “×” marks on the calibration screen.

Menu Button

1 2

××

3 4

Touchscreen

Software Keyboard

When selecting [ Software Keyboard] on the taskbar or when the character input box of an

application is selected, the software keyboard shown below automatically starts up, and char-

acters can be input by using the software keyboard.

We recommend leaving the software keyboard as an icon instead of closing the software key-

board when it is not being used. The software keyboard will no longer start up automatically if

is selected to close the keyboard. In this case, it can be restarted in the following procedure.

Windows XP

[start] - [All Programs] - [Panasonic] - [Software Keyboard]

Windows 2000

[Start] - [Programs] - [Panasonic] - [Software Keyboard]

The action is the same as a right mouse

button click.

(The same function as .)

One tap : Use as the short cut key.

Two quick taps : The same function as .

The software keyboard

will be moved to the

four corners of the

screen.

The system menu is dis-

played.

( page 26)

If you want to press short cut key, after pressing one key, press the second key in a

continuous manner. For example, if you want to type Ctrl + C , after pressing

Ctrl , press C .

If a keyboard is connected to the computer, all operations on the keyboard are not

reflected on the software keyboard.

When using two or more keys in combination ( Ctrl + C etc.), use the internal

keyboard or the software keyboard alone.

Ctrl + Alt + Del cannot be input through the software keyboard. (Except when

logging on).

Characters cannot be input through the software keyboard in the MS-DOS mode.

For some applications, the software keyboard remains as an icon even when the charac-

ter input box is selected. In this case, select [ Software Keyboard] on the taskbar.

If you want to use the keyboard for a non-text-input application (e.g., Windows ex-

plorer), first display the software keyboard and then select the application. Following

these steps, you can use the keys of the software keyboard.

Before shutting down and then restarting Windows, be sure to save all data. If an

attempt is made to shut down the computer while data is being edited, a message will

appear asking whether to save the current data or not. In such cases, return to Win-

dows, save all data, and then shut down the computer.

NOTE

Software Keyboard

Changing the Settings

You can change the keyboard size, switch the keyboard to the numeric keypad, or change

other settings using the system menu.

Select (on the top left corner of the software keyboard).

Add a check mark to the function you want to use.

The software keyboard moves automatically so as not to hide

the window currently selected. (It will not move if there is

no place that it can move to.) Also, the software keyboard

will move to the topmost position on the display when the

computer changes to input mode.

If the software keyboard has been minimized on the taskbar,

it will automatically be restored and will move to the top-

most position on the display when the computer changes to

input mode. Depending on the application, this function

may not work.

Select the keyboard/keypad.

Set the software keyboard to the topmost position on the

display.

Set the software keyboard to transparent display.

NOTE

The currency symbols displayed on the numeric key-

pad are set using the following menu.

Windows XP : [start] - [Control Panel] - [Date, Time,

Language, and Regional Options] -

[Regional and Language Options] -

[Regional Options] - [Customize] -

[Currency] - [Currency symbol]

Windows 2000 : [Start] - [Settings] - [Control Panel] -

[Regional Options] - [Currency] -

[Currency symbol]

Battery Power

Battery Status

Charging

Fully-charged

Battery charge is low (the charge is less than approx. 9%

capacity)

Battery pack or charger may not be working properly.

Quickly remove the battery pack and disconnect the AC

adaptor, then connect them again. If the problem persists,

contact Panasonic Technical Support.

Unable to recharge due to violation of temperature limits.

(The ambient temperature is outside the allowable range. Once

the allowable range requirement is satisfied, charging begins

automatically.)

Battery is discharging to prescribed charging level in high

temperature mode.

Battery pack is not connected or charging not being performed.

*1 When the AC adaptor is connected.

Use the Battery Indicator to Check on the Battery Status

NOTE

Battery Indicator

Orange*1

Green*1

Red

Blinking red*1

Blinking orange*1

Blinking green

Not lit

This wireless display prevents overcharging of the battery by recharging only when

the remaining power is less than approx. 95% of capacity after the battery is fully

charged.

Battery Power

Getting a detailed reading

Press Menu button.

Select [Battery]. ( page 32)

• The battery indicator light remains red.

• The battery remaining displays 99% and the

indicator light is orange for a long period of

time.

• Low battery warning appears after a short pe-

riod of time.

Perform the “Refresh

Battery” utility.

( page 32)

The actual remaining battery capacity and the displayed indication may differ.

Menu Button

NOTE

Replacing the Battery Pack

When the charge provided by your battery pack is supplied for only a short period of

time, even after fully charging according to the instructions, it may be time to replace

your battery pack. The battery pack is a consumable item and therefore will require

replacement (CF-VZSU21).

Do not touch the terminals on the battery pack. The battery pack may no longer

function properly if the contacts are dirty or damaged.

The battery pack is not charged when the wireless display is first purchased. Be

sure to charge it before using it for the first time. When the AC adaptor is con-

nected to the wireless display, charging begins automatically.

Use only the specified battery pack (CF-VZSU21) with your wireless display.

Be sure the power has been turned off before proceeding.

Power off your wireless display. ( page 21)

Replace the battery pack with another one while the AC adaptor is connected,

and do not disconnect the AC adaptor until the new battery has been fully

charged. Image data saved on the wireless display may be lost.

Taking out the battery pack

1Slide the latch.

2Open the cover.

3Pull the tab on the battery pack and remove it

from the wireless display.

CAUTION

Inserting a battery pack

1Firmly attach the battery pack to the connector.

Be sure to insert the battery pack as illus-

trated.

Be sure to the battery pack is properly con-

nected to the connector.

2Close the cover.

3Slide the latch to the left.

CAUTION

For an improperly attached cover, your battery pack may fall out while you

are carrying around your wireless display.

Be sure the tab does not get caught when closing the cover.

Tab

Connector

Charging the Battery Pack

Connect the wireless display to a power outlet.

Charging begins automatically.

CAUTION

Battery Power

Mode : Connect OfflineView

Backlight : LOW MID HIGH

Profile : Profile 1

Setting the Wireless Display

Menu Button

Press Menu button.

The setting menus are displayed.

General Menu

By selecting [General], you can change the mode setting, the backlight setting and the

profile setting.

You can establish the settings for the wireless display.

General Wireless Battery Option Version

Default settings

100% Excellent OK Cancel

The saved screen is displayed.

( page 38)

Electronic wave conditions (Excel-

lent, Good, Poor, Associated, Scan-

ning)

Remaining battery charge

General Wireless Battery Option Version

Network Type : AdHoc

SSID : cfvdw07-17498

Channel : 11

TxRate mode : Fully Automatic

WEP Encryption : disable

Rate (Tx/Rx) : 11Mbps / 11Mbps

Display IP : 10. 98. 185. 106

PC IP : 10. 98. 185. 105

Net Mask : 255. 0. 0. 0

AES Encryption : disable

100% Excellent OK Cancel

Wireless Menu

By selecting [Wireless], the wireless settings (for connection with the computer) and

current state are displayed (cannot be changed). To change the settings shown on this

menu: page 35

The profile name will be displayed.

When setting a profile, a wireless

display can be connected to an-

other computer. Up to four profiles

can be set. ( page 33)

After selecting the profile, select

[Connect], and the connection will

be taken place using the profile.

This screen is a sample.

The display will indicate whether

AES Encryption is set to be en-

abled or disabled.

Set the high temperature mode func-

tion to [Normal temperature] or

[High temperature].

When using the wireless display in a

high-temperature environment, be

sure to set the wireless display in the

high-temperature mode.

Setting the Wireless Display

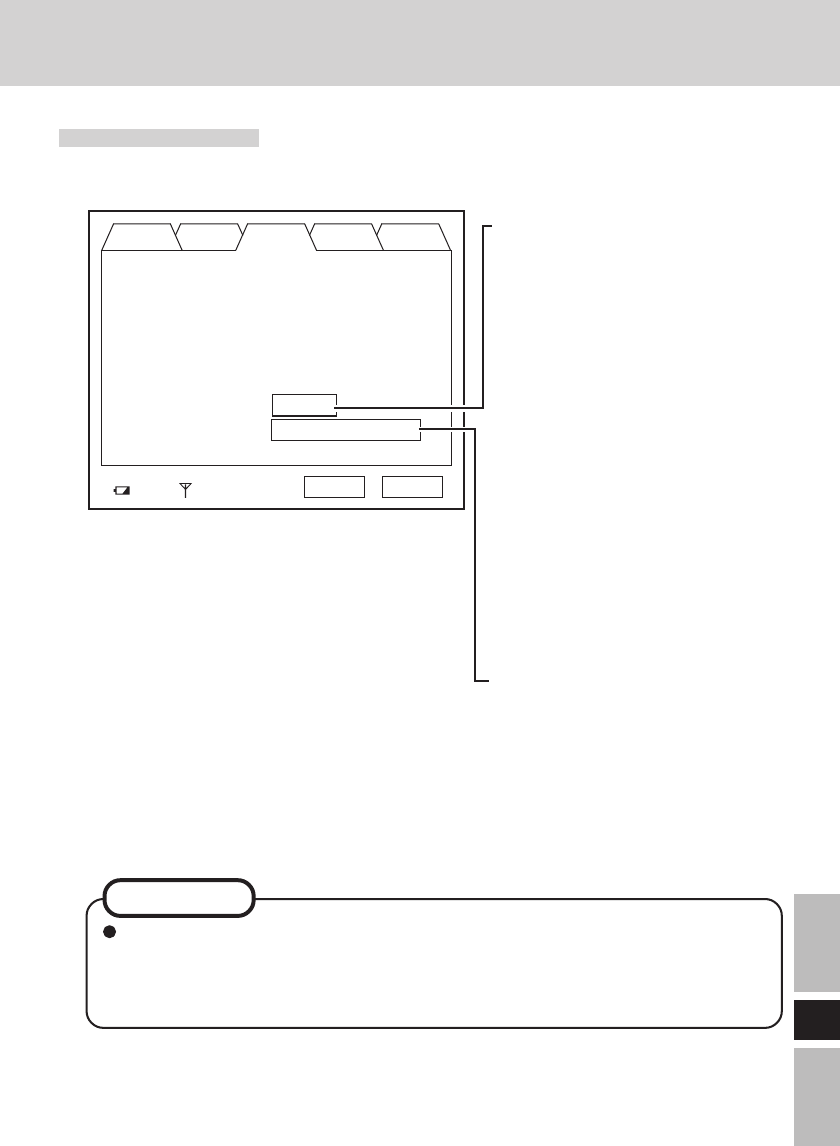

Battery Menu

By selecting [Battery], the battery status will be displayed.

General Wireless Battery Option Version

100% Excellent OK Cancel

Run the refresh battery.

When the confirmation message is

displayed, select [Yes].

Once the battery indicator turns green,

the battery pack will be completely

discharged, the computer will power

off automatically, and then charging

will commence. It takes approximately

2 hours until the power automatically

goes off through the complete dis-

charge of the battery from the fully

charged state.

Allow the battery pack to charge un-

til the battery indicator turns green.

(While charging, the backlight is

turned off automatically.)

NOTE

The battery will not be refreshed correctly in the following cases.

• When the power of the wireless display is cut.

• When the electric power becomes disconnected (e.g., electrical outage, acci-

dental removal of the AC adaptor, etc.).

This screen is a sample.

Status : Full Charge

Voltage : 8154mV

Current : 0mA

Temperature : 26.2 °C (79.2 °F)

Remain : 100%

Error : None

Refresh Battery : Execute

Environment : Normal temperature

Option Menu

By selecting [Option], you can establish the individual settings for the wireless display.

General Wireless Battery Option Version

100% Excellent OK Cancel

Default settings

Change the password that is input to

run the wireless display.

Set the resume function to [Normal

resume] or [Quick resume], then se-

lect [OK].

Normal Resume:

The wireless connection is dis-

abled during display off.

Quick Resume:

Only the screen is turned off dur-

ing display off.

If there is no input from the

touchscreen or button for a certain in-

terval of time, the display may be

turned off.

Set the interval of time to [30 sec],

[1 min], [2 min], [5 min], [10 min],

[20 min], [30 min] or [disable], then

select [OK].

Wireless Connection : Setup

Power on Password : Change

Supervisor Password : Change

Touchscreen : Calibration

LCD Off Timer : 30 min

LCD Off Mode : Normal resume

Power Off Timer : disable

Set or change the Super-

visor Password.

Change the settings of the wireless

connection in the following proce-

dure.

Select [Setup].

Enter the Supervisor Password,

then select [Enter].

Select the profile that has been set

on the following screen, then se-

lect [OK].

Set the network by the same pro-

cedure as 3 , 4 and 5 of “Setup

the Wireless Display” ( page

19).

Select profile.

Profile 1 Profile 2

Profile 3 Profile 4

If there is no input from the

touchscreen or button for a certain in-

terval of time, the power may be

turned off.

Set the interval of time to [30 sec],

[1 min], [2 min], [5 min], [10 min],

[20 min], [30 min] or [disable], then

select [OK].

This screen is a sample.

Version Menu

By selecting [Version], the version information will be displayed.

General Wireless Battery Option Version

Model No. : CF-VDW07Bxx

Firmware : Vx.xxLxxx

Wireless Controller : xx. xx. xx. xx

Serial No. : xxxxxxxxxx

100% Excellent OK Cancel

“x” will change depending on the configura-

tion of the wireless display.

Setting the Wireless Display

You can set the wireless display properties as follows.

Select [Wireless Display Setup Utility] in the following

procedure.

Windows XP [start] - [All Programs] - [Panasonic]

Windows 2000 [Start] - [Programs] - [Panasonic]

Enter the Supervisor Password.

The Supervisor Password is not set at the time of the pur-

chase.

Press the Menu button, select [Option], then set the Su-

pervisor Password. ( page 33)

Set the wireless display settings, TCP/IP and WEP.

You can set them for each profile.

Wireless Display Setup Utility

Changing the Wireless Display Settings

Change the profile name.

Change AES Encryption.

<When setting AES Encryption to something other than

[Disable]>

Select [Key], and set AES Key using phrase or binary,

then select [OK].

Change WEP Encryption.

Select [Key(s)], and set WEP Key(s), then select [OK].

When adding the check mark here, the MeiWDS profile

setting (one profile only), such as the password or AES

Encryption, is also set to the computer connected to the

wireless display.

After finalizing the settings, select [Next], then select

[OK].

(If another screen is displayed after selecting [OK], se-

lect [OK].)

(To next page)

Changing the Wireless Display Settings

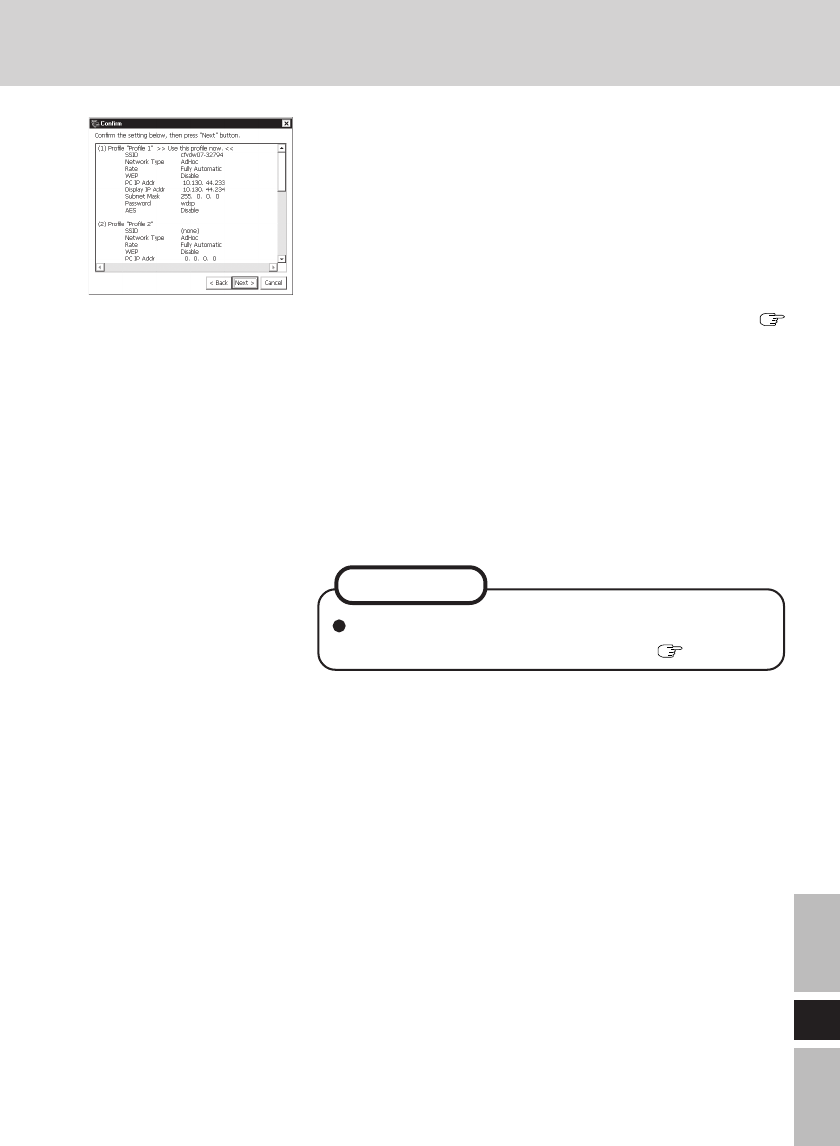

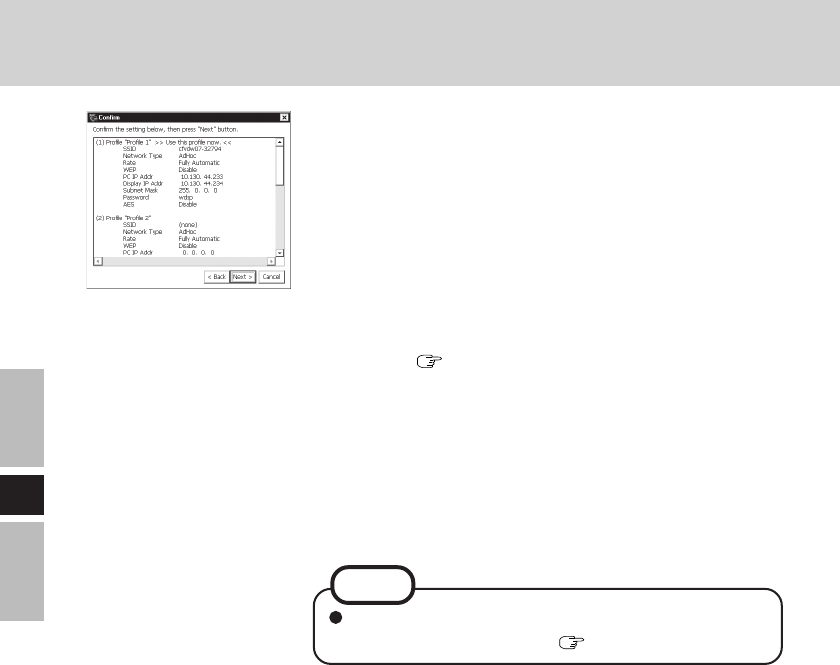

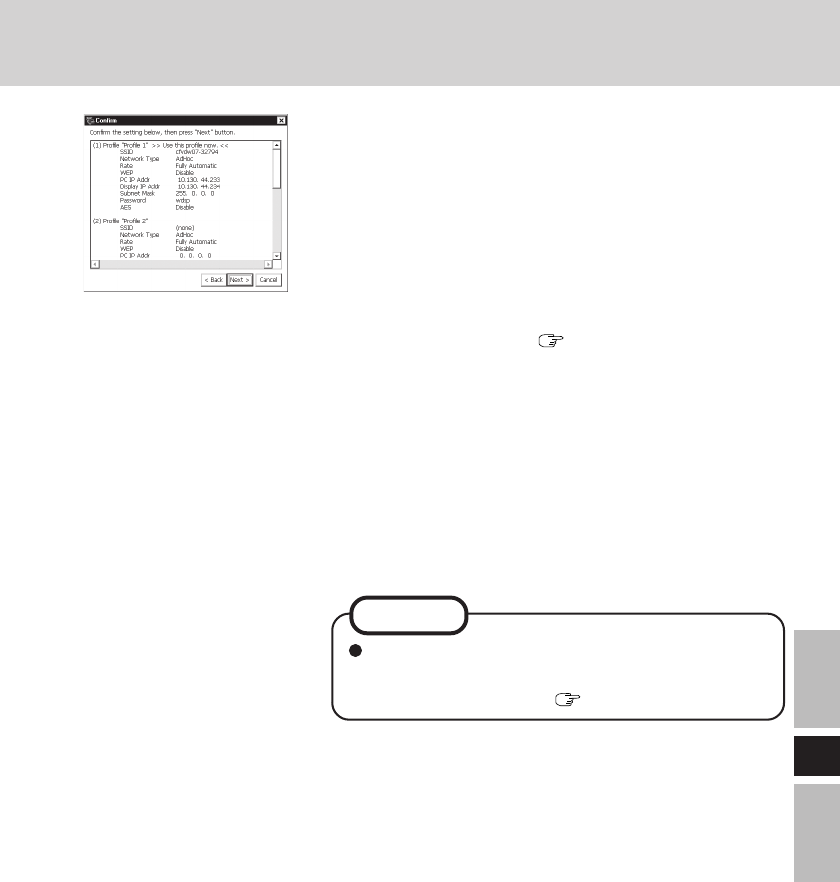

At the confirmation screen, select [Next].

The message “These settings will be sent to your display”

will then be displayed. Select [OK].

<When adding the check mark for [Use this profile now]

in step

( page 35)>

[Set up your PC] screen will be displayed.

Enter the Wireless LAN and TCP/IP settings shown on

the screen to your computer, then select [Finish].

<When removing the check mark from [Use this profile

now] in step

[Completed] screen will be displayed.

Select [Finish].

The MeiWDS and the wireless display cannot simul-

taneously make settings. ( page 37)

NOTE

Select [MeiWDS Setup Utility] in the following proce-

dure.

Windows XP [start] - [All Programs] - [Panasonic]

Windows 2000 [Start] - [Programs] - [Panasonic]

Enter the Supervisor Password, then select [OK].

In the default setting, the Supervisor Password is set to

“supervisor”.

Set the password and AES Encryption settings, then se-

lect [Next].

If the setting between the computer and wireless dis-

play does not confirm (e.g., the display has changed to

another one.), set it again in the following procedure.

Set AES Key Length.

<When setting AES Encryption to something other than

[Disable]>

Select [AES Key], and set the AES Key(s) using phrase

or binary, then select [OK].

Set AES Key Lifetime.

On the confirmation screen, select [Finish].

On the confirmation screen, select [OK] and then restart

the computer.

The MeiWDS and the wireless display cannot simul-

taneously make settings.

Set the AES Key setting after setting the wireless dis-

play. ( page 35)

When selecting on the taskbar, the menu is dis-

played.

[Password] and [Exit MeiWDS] are enabled when

adding the check mark for [Enable tray menu] in the

MeiWDS Setup Utility.

·Password : Set the same password as that is

set in [Option] menu.

·About MeiWDS : The software version and copy-

right are displayed.

·Exit MeiWDS : Exit the program.

NOTE

MeiWDS Setup Utility

No 016

Total 038

Capturing the Screen

Capture Button

If you want to playback the currently displayed screen later,

you can save the screen data onto the memory (up to 100

images)*1.

*1The number of the data that can be saved is different according

to the image.

Press Capture button.

The currently displayed screen is saved, and is added at the

end of the already-saved images.

Displaying Saved Images

Menu Button

Press Menu button.

Select [General] - [OfflineView], then

select [OK].

The saved image and the following panel will be

displayed. <Panel>

Displaying the previous

image (high-speed mode)

Image number

The number of images saved

Delete the image data

Displaying the next image

(high-speed mode)

Displaying the next image

(The same operation is possible by pressing the

Capture button.)

Displaying the previous image

(The same operation is possible by pressing the R-Button.)

When the power is cut by an operation other than pressing the power switch (e.g.,

when the wireless display is running on battery and the battery is inadvertently

taken out, or when the AC adaptor is accidentally pulled out from the power outlet

and no battery is in the wireless display), all saved images are lost.

Only the screen image is displayed, and operations such as input and selection

cannot be performed on the screen.

To close an image that has been saved and display the previous screen:

1Press Menu button.

2Select [General] - [Connect], then select [OK].

Delete

<< >>

< >

Moving to the four cor-

ners of the screen

NOTE

No display after

powering on

An afterimage appears

“Connection timeout” is

displayed

“No server found” is

displayed

“Authentication failed” is

displayed

“Too many clients” is

displayed

Troubleshooting

Has the computer or wireless display been set to the

power-saving mode?

To resume operation of your computer from the

condition the power of the display is off (for energy

conservation purposes), touch the screen.

If an image is displayed for a prolonged period of time,

an afterimage may appear. Set the screensaver.

Confirm the IP address, subnet mask, network type,

and SSID settings on both the computer and the

wireless display.

Confirm the operation of the wireless LAN on the

computer.

If your computer and the wireless display do not power

off normally due to a reason such as a network error, it

may take two or three minutes to reconnect.

Wait for a moment, then connect again.

Put the wireless display close to the computer.

Confirm that is on the taskbar.

Confirm the IP address of the computer that has been

set on the wireless display.

Confirm the password for both the computer and the

wireless display.

Disconnect the wireless display during operation and

reestablish the connection.

When a problem occurs, refer to this page. If a problem appears to be related to a software

application, read the software related manual. If you still cannot troubleshoot the problem,

contact Panasonic Technical Support.

(To next page)

“Illegal data received” or

“Initial image receiving

timeout” is displayed

Software keyboard has

been closed

An afterimage appears

(i.e., green, red, and blue

dots remain on the

display) or there are dots

not displaying the correct

colors

Confirm whether the network is working properly or

not.

Confirm the AES key length setting with the following

procedure.

Windows XP

[start] - [All Programs] - [Panasonic] - [MeiWDS Setup

Utility]

Windows 2000

[Start] - [Programs] - [Panasonic] - [MeiWDS Setup

Utility]

Press the Menu button, select [Wireless], and confirm

the AES Encryption setting.

Restart the computer.

Select [Software Keyboard] with the following

procedure.

Windows XP

[start] - [All Programs] - [Panasonic]

Windows 2000

[Start] - [Programs] - [Panasonic]

High-precision and advanced technologies are

necessary in the production of color liquid crystal

displays (color LCDs). Therefore, if 0.002% or less of

the picture elements either fail to light or remain

constantly lit (that is, more than 99.998% of elements

are functioning properly), no defect is considered to

exist.

Troubleshooting

Model No.

LCD Type

Displayed Colors

Touchscreen

Interface Serial Port

Battery Packs

Operating Time*

Charging Time*

AC Adaptor*2Input

Output

Power Consumption*3

Environment Operation

Storage

Physical Dimensions

(W × H × D)

Weight

Specifications

CF-VDW07BH

8.4 Type (TFT)

256 colors (800 × 600 dots)

Anti-Reflection, Stylus (included) touch capable

Dsub 9-pin male

Li-ion 7.4 V, 1.7 Ah

Approx. 1.5 h - 2.5 h

Power On: Approx. 5.0 h

Power Off: Approx. 2.0 h

100 V - 240 V AC, 50 Hz / 60 Hz

15.6 V DC, 3.85 A

Approx. 12 W*4 / Approx. 20 W*5

Temperature: 5 °C to 35 °C {41 °F to 95 °F}

Humidity: 30% to 80% RH

(No condensation)

Temperature: -20 °C to 60 °C {-4 °F to 140 °F}

Humidity: 30% to 90% RH

(No condensation)

222 mm × 162 mm × 12.5 mm - 29.5 mm

{8.7 " × 6.4 " × 0.5 " - 1.2 "}

Approx. 710 g {1.57 lb.}

*1Varies depending on the usage conditions.

*2<Only for North America>

The AC adaptor is compatible with power sources up to 240 V AC adaptor.

This computer is supplied with a 125 V AC compatible AC cord.

*3Approx. 1.5 W when the battery pack is fully charged (or not being charged) and the computer is

off.

*4Rated power consumption.

*5Maximum when recharging.

Memo

Vielen Dank für den Kauf des drahtlosen Displays für den Computer der Reihe Panasonic

Toughbook.

Dieses drahtlose Display bietet eine Touchscreen-Funktion, die die Bedienung des Comput-

ers einfach durch die Berührung des berührungsempfindlichen Bildschirms des drahtlosen

Displays ermöglicht.

DEUTSCH

Bedienungsanleitung .............. 1Drahtloses Display .................... 1

Modell-Nr. : CF-VZSU21Modell-Nr. : CF-AA1639A

Batteriepackung ... 1

Netzadapter ..........1 Netzkabel .............. 1

Der Stift befindet sich bei der Auslieferung

im drahtlosen Display. ( Seite 53)

Stift ............................................. 1 CD-ROM ..................................... 1

Tuch ......................1 Gurt .......................1 Schrauben ............2

Erste Inbetriebnahme

Ein/Aus- Schalter

Batteriepackungs-Status Seite 58

Spannungs-Status

Leuchtet nicht: Ausschaltzustand

Grün: Einschaltzustand

LCD-Bildschirm

Seite 69

Erfassungstaste

Menü-Taste

Betriebs-LED

Seite 54

R-Taste

R-BUTTON

CAPTURE

Seite 62

1Wählen Sie die gewünschten zwei

Schraubenlöchern aus den folgenden

vier Löchern aus.

2Stellen Sie den Gurt auf seine

maximale Länge ein. Befestigen Sie

eine Seite des Gurtes, und ziehen Sie

die Schraube fest.

3Befestigen Sie die andere Seite des

Gurtes, und ziehen Sie die Schraube

fest.

4Stellen Sie die Gurtlänge wie

gewünscht ein.

Außenseite

des Gurtes

Innenseite des Gurtes

Bezeichnungen und Funktionen der Teile

Serieller Anschluß

Batteriepackung

Gleichstrom-Eingangsbuchse

DC-IN 15.6V

Stift

Seite 60

HINWEIS

Wählen Sie im [Disabled] im folgenden Verfahren.

Windows 2000

[Start] - [Einstellungen] - [Systemsteuerung] - [System] - [Hardware] - [Geräte-Man-

ager] - [Netzwerkadapter] - [PRISM2 IEEE 802.11 PC CARD Adapter] - [Erweiterte

Einstellungen] - [Driver based IBSS]

Windows XP

Wenn Sie einen Computer mit dem Windows XP Service Pack 2 verwenden, wählen

Sie [Inaktiv (nicht empfohlen)] in [Start] - [Systemsteuerung] - [Nezwerk- und

Internetverbindungen] - [Windows-Firewalleinstellungen ändern] - [Allgemein], und

schalten Sie den Windows-Firewall dann aus.

Erste Inbetriebnahme

Installation des MeiWDS-Programms/der Software-Tastatur

Installation des MeiWDS-Programms:

1Legen Sie die mit dem drahtlosen Display mitgelieferte CD-ROM in das CD/DVD-

Laufwerk ein.

2Wählen Sie [Start] - [Ausführen], geben Sie [L:\meiwds\setup.exe]*1 ein, und wählen

Sie [OK]. Folgen Sie den Anweisungen auf dem Bildschirm.

3Führen Sie einen Neustart des Computers durch.

4Nach dem Neustart wird das Symbol des Installations-Dienstprogramms für das

drahtlose Display (MeiWDS) in der Taskleiste angezeigt.

Informationen zur Verwendung des MeiWDS-Programms finden Sie auf Seite 68.

Installation der Software-Tastatur:

1Legen Sie die mit dem drahtlosen Display mitgelieferte CD-ROM in das CD/DVD-

Laufwerk ein.

2Wählen Sie [Start] - [Ausführen], geben Sie [L:\softkb\setup.exe]*1 ein, und wählen

Sie [OK]. Folgen Sie den Anweisungen auf dem Bildschirm.

Informationen zur Verwendung der Software-Tastatur finden Sie auf Seite 56.

*1 „L:“ bezeichnet das Laufwerk. Sie können das Laufwerk nach Belieben ändern.

CAUTION

Bereiten Sie die mit dem drahtlosen Display mitgelieferte CD-ROM und das CD/

DVD-Laufwerk vor.

Installieren Sie die Software auf einem Computer, der mit dem drahtlosen Netzwerk

kompatibel ist.

HINWEIS

Windows XP

Die Benutzer-Schnellumschaltungsfunktion wird nicht unterstützt.

Wenn die Benutzer-Schnellumschaltungsfunktion eingeschaltet ist, erscheint der

Bildschirm [MeiWDS] beim Einschalten des Computers. Wenn dieser Bildschirm

erscheint, wählen Sie [OK] und entfernen Sie das Kontrollzeichen aus [Schnelle

Benutzerumschaltung verwenden] in [Start] - [Systemsteuerung] - [Benutzerkonten] -

[Art der Benutzeranmeldung ändern], und wählen Sie dann [Optionen übernehmen].

Der Bildschirm wird nicht angezeigt, und die Benutzer-Schnellumschaltungsfunktion

wird ausgeschaltet.

Führen Sie die folgenden Schritte durch, um den Treiber bei Verwendung der seriellen

Schnittstelle des drahtlosen Displays zu installieren.

Windows XP

Wählen Sie [Start] - [Systemsteuerung] - [Drucker und andere Hardware].

Wählen Sie [Hardware] aus [Siehe Auch] und dann [Weiter].

Wählen Sie [Ja, die Hardware wurde bereits angeschlossen] und dann [Weiter].

Wählen Sie [Neue hardware hinzufügen] und dann [Weiter].

Wählen Sie [Hardware manuell aus einer Liste wählen und installieren (für fortgeschrittene

Benutzer)] und dann [Weiter].

Wählen Sie [Anschlüsse (COM und LPT)] und dann [Weiter].

Wählen Sie [Datenträger…] und dann [Durchsuchen…].

Wählen Sie [c:\Programme\Panasonic\WLserial\wdserial] dann [Öffnen] und dann [OK].

Wählen Sie [WDSP COM Port] und dann [Weiter].

Wählen Sie [Weiter] und dann [Fertig stellen].

Führen Sie einen Neustart des Computers durch.

Bestätigen Sie, daß [WDSP COM Port (COMx)] unter [Anschlüsse (COM und LPT) ] in

[Geräte-Manager] angezeigt wird.

Windows 2000

Wählen Sie [Start] - [Einstellungen] - [Systemsteuerung] - [Hardware] und dann [Weiter].

Wählen Sie [Gerät hinzufügen bzw. Problem beheben] und dann [Weiter].

Wählen Sie [Neues Gerät hinzufügen] und dann [Weiter].

Wählen Sie [Nein, die Hardwarekomponenten selbst in der Liste auswählen] und dann

[Weiter].

Wählen Sie [Anschlüsse (COM und LPT) ] dann [Weiter].

Wählen Sie [Datenträger…] und dann [Durchsuchen…].

Wählen Sie [c:\Program Files\Panasonic\WLserial\wdserial] dann [Öffnen] und dann [OK].

Wählen Sie [WDSP COM Port] und dann [Weiter].

Wählen Sie [Weiter] und dann [Fertig stellen].

Führen Sie einen Neustart des Computers durch.

Bestätigen Sie, daß [WDSP COM Port (COMx)] unter [Anschlüsse (COM und LPT)] in

[Geräte-Manager] angezeigt wird.

Installieren Sie den seriellen Anschlusstreiber des drahtlosen Displays

(Fortsetzung auf der nächsten Seite)

Erste Inbetriebnahme

Einschränkungen bei der Verwendung der seriellen Schnittstelle

Wenn das drahtlose Display nicht an einen Computer angeschlossen ist, kann die serielle

Schnittstelle des drahtlosen Displays nicht verwendet werden.

Es gibt Geräte mit seriellem Anschluß sowie Anwendungen, die nicht mit diesem Gerät

funktionieren. Dies ist der Fall, weil die serielle Schnittstelle des drahtlosen Displays über

eine virtuelle serielle Schnittstelle funktioniert.

• Geräte und Geräte-Treiber, die den Betrieb starten und die Bestätigung des

Anschlußstellenbetriebs durchführen, bevor der Anschluß des drahtlosen Displays

hergestellt ist

Zum Beispiel: Mäuse mit seriellem Anschluß

• Anwendungen mit nicht virtuellen Anschlußstellen

Zum Beispiel: MS-DOS-Anwendungen Anwendungen

Wenn ein Geräte-Treiber nicht automatisch installiert wird, führen Sie die Anweisungen

durch, die in der mit dem Gerät mitgelieferten Bedienungsanleitung aufgelistet sind (z.B.,

setzen Sie die Disc ein und installieren Sie den Treiber).

Wählen Sie die Nummer des COM-Ports so, dass sie der in [WDSP COM Port (COMx)]

angezeigten Nummer gleich ist, indem Sie das folgende Verfahren durchführen. Falls

beispielsweise [WDSP COM Port (COM6)] angezeigt wird, wählen Sie den seriellen

Anschluß [COM6].

Windows XP

[Start] - [Systemsteuerung] - [Leistung und Wartung] - [System] - [Hardware] - [Geräte-

Manager] - [Anschlüsse (COM und LPT)]

Windows 2000

[Start] - [Einstellungen] - [Systemsteuerung] - [Hardware]- [Geräte-Manager] -

[Anschlüsse (COM und LPT)]

HINWEIS

Führen Sie die folgenden Schritte durch, um den Treiber bei Verwendung der seriellen

Schnittstelle des drahtlosen Displays zu entfernen.

Windows XP

Wählen Sie [Start] - [Systemsteuerung] - [Leistung und Wartung] - [System] - [Hard-

ware] - [Geräte-Manager] - [Anschlüsse (COM und LPT)], rechtsklicken Sie auf

[WDSP COM Port (COMx)], und entfernen Sie dann [Deinstallieren].

Windows 2000

Wählen Sie [Start] - [Einstellungen] - [Systemsteuerung] - [Hardware], und löschen

Sie dann [WDSP COM Port (COMx)], indem Sie die Anleitungen auf dem Bildschirm

befolgen.

1Schieben Sie die Sperrvorrichtung nach rechts, öffnen

Sie die Abdeckung und setzen Sie die Batteriepackung

in das drahtlose Display ein. Nach Einsetzen der

Batteriepackung, schließen Sie die Abdeckung und

schieben Sie die Sperrvorrichtung nach links.

Einstellen des drahtlosen Displays

Achten Sie darauf, die Batteriepackung wie

gezeigt einzufuhren.

CAUTION

2Schließen Sie das drahtlose Display an eine Netzsteckdose

an und schalten Sie das drahtlose Display ein. ( Seite 52)

Select network type.

AdHoc Infrastructure Cancel

3Dieser Bildschirm sollte angezeigt werden.

Wahlen Sie [AdHoc].

Ein/Aus- Schalter

(Fortsetzung auf der nächsten Seite)

Anschlussstecker

Sperrvorrichtung

Lasche

HINWEIS

Nach Verstreichen von 10 Minuten schaltet sich das drahtlose Display automatisch

aus. In einem solchen Fall beginnen Sie das Verfahren dann ab Schritt 2 .

4Dieser Bildschirm sollte angezeigt werden.

Stellen Sie die Parameter des Computers für die Funktionen des drahtlosen lokalen

Netzwerks und TCP/IP ein.

Stellen Sie Network Type (Netzwerkart), SSID, WEP Encryption (WEP-Verschlüsselung),

IP Address (IP-Adresse) und NetMask (Netzmaske) entsprechend dem obigen Bildschirm

ein. (In den obigen Einstellungen wird die Netzwerkart als „AdHoc“ angezeigt, und in

einigen Fällen wird der Begriff „Peer-to-Peer-Group“ (Gruppe von Gleichwertigen)

verwendet.)

5Wählen Sie [Connect] in <Drahtloser Displaybildschirm> von Schritt 4 .

AES: Advanced Encryption Standard (erweiterter Verschlüsselungsstandard)

Erste Inbetriebnahme

Change setting on host PC to the following

value, reboot the host PC, then select

"Connect" below.

Connect Cancel

Wireless LAN card

Network Type : AdHoc

SSID : cfvdw07-17498

WEP Encryption : disable

TCP/IP Class A Class B Class C

IP Address : 10. 98.185.105

NetMask : 255. 0. 0. 0

MeiWDS

AES Encryption : disable

Password : wdsp

Dieser Bildschirm dient als Muster.

Starten/Abschalten

Starten

Maximieren Sie den Eingabeaufforderung (Conmmand Prompt)-Bildschirm nicht. Wenn

der Bildschirm maximiert wird, wird die Verbindung des drahtlosen Displays unterbrochen

und der Bildschirm kann nicht auf seine Ausgangsgröße zurückgestellt werden.

1Schalten Sie den Computer aus, und schließen Sie dann den Portreplikator, das externe

Display und der externen Tastatur an.

2Schalten Sie den Computer ein, und drücken Sie dann die Tasten Alt +

Eingabe im MS-DOS-Modus, um das Fenster auf seine Ausgangsgröße

zurückzustellen.

Drücken Sie die Tasten Alt + Eingabe auf dem Computer.

Falls der Computer eine Verbindung mit dem drahtlosen Display herstellt, während ein

Displaymodus verwendet wird, der von dem unten aufgelisteten Modus verschieden ist,

wechselt der Displaymodus des Computers auf eine Auflösung von 800 x 600 Bildpunkten

(16 Bit). Das drahtlose Display kann nicht an einen Computer angeschlossen werden, der

die Auflösung von 800 x 600 Bildpunkten (16 Bit) nicht ermöglicht.

Auflösung: 800 x 600 Bildpunkte

Farbmodus: 16-Bit-Farbe

Falls die Verbindung mit dem drahtlosen Display unterbrochen wird, schaltet der Com-

puter auf den ursprünglichen Displaymodus zurück. In diesem Fall können die auf dem

Bildschirm angezeigten Farben sich ändern, falls der Farbmodus (von 16 Bit auf 24 Bit

und umgekehrt) wechselt.

Falls der Displaymodus des Computers geändert wird, während dieser mit dem drahtlosen

Display verbunden ist, wird die Verbindung unterbrochen, weshalb wir empfehlen, keine

Software wie etwa einen Bildschirmschoner zu verwenden.

Unter Umständen werden einige Anwendungen, die eine Zeichnungsfunktion auf Hard-

ware-Basis verwenden usw., nicht angezeigt.

Unter Umständen werden einige Anwendungen, die eine Zeichnungsfunktion auf Hard-

ware-Basis verwenden usw., nicht angezeigt.

Einige Anwendungen, die die Bildschirmauffrischung häufig durchführen (beispielsweise

Videowiedergabe-Anwendungen) werden unter Umständen nicht auf dem drahtlosen Dis-

play angezeigt, oder sie werden als statische Bilder angezeigt.

Einige 16-Bit-Anwendungen funktionieren möglicherweise nicht einwandfrei.

Das Display kann eine Änderung in der Form des Cursors unter Umständen nicht anzeigen.

Die Eingabe von handschriftlichen Buchstaben oder von Zeichnungen (über die

Zeichnungsfunktion) ist auf diesem drahtlosen Display nicht möglich. (Das drahtlose Dis-

play kann mit der Verarbeitungsgeschwindigkeit nicht Schritt halten, und die Bilddaten

sind von der erwarteten Ausgabe verschieden.)

Windows XP

Falls viele Benutzerkontos erstellt wurden, werden einige davon u. U. nicht auf dem

Anmeldungsbildschirm angezeigt, falls die Bildschirmgröße geändert wird. Wir empfehlen

daher, den Willkommensbildschirm nicht zu verwenden und das Kontrollzeichen aus

[Willkommenseite verwenden] in [Start] - [Systemsteuerung] - [Benutzerkonten] - [Art

der Benutzeranmeldung ändern] löschen sollten.

VORSICHT

Abschalten

Bringen Sie den Ausschalt-Bildschirm zur Anzeige.

Windows XP

Nachdem Sie die wichtigen Daten gespeichert und die einzelnen Anwendungen

geschlossen haben, wählen Sie [Ausschalten] im [Start]-Menü.

Windows 2000

Nachdem Sie die wichtigen Daten gespeichert und die einzelnen Anwendungen

geschlossen haben, wählen Sie [Beenden] im [Start]-Menü.

Bestätigen Sie die Abschaltung.

Windows XP

Wählen Sie [Ausschalten].

Windows 2000

Wählen Sie [OK], nachdem Sie [Herunterfahren] gewählt haben.

Wenn [Windows is shutting down] angezeigt wird, wählen Sie [Ok].

Ihr Computer und das drahtlose Display schalten sich automatisch aus.

Schalten Sie Ihren Computer ein. ( Bedienungsanleitung des

Computers)

Nachdem Sie sich davon überzeugt

haben, dass die Displaystatusanzeige

leuchtet, schalten Sie das drahtlose Dis-

play ein.

<Bei Verwendung eines Computers, der

nicht zur Reihe CF-07 gehört>

Nachdem im Aufgabenbalken angezeigt wurde, schalten

Sie das drahtlose Display ein.

Drücken Sie den Ein/Aus-Schalter und halten Sie ihn ungefähr drei Sekunden lang

gedrückt, bis sich die Stromanzeige einschaltet. Lassen Sie den Schalter dann los.

Wählen Sie die gewünschte Anwendung.

Ein/Aus- Schalter

Stromanzeige

Wenn sich der Computer und das drahtlose Display nicht mit Hilfe des obigen

Verfahrens ausschalten, kann „PC in standby“ angezeigt werden, obwohl sich der

Computer nicht im Bereitschaftsmodus befindet. Wählen Sie in diesem Fall [Ok].

Das drahtlose Display schaltet sich automatisch aus.

HINWEIS

Starten/Abschalten

Berührungsempfindlicher Bildschirm

Das drahtlose Display ist mit einem berührungsempfindlichen Bildschirm ausgestattet, der

Ihnen die Durchführung der selben Bedienungsvorgänge wie eine Maus ermöglicht, indem

Sie statt dessen die Display-Oberfläche mit dem Stift berühren.

Bewegen des Cursors Klicken

Doppelklicken Ziehen und Ablegen

Einmal antippen

Cursor

Den Stift auf das gewünschte Objekt

(z.B. Datei oder Symbol) legen, den

Stift über die Bildschirmoberfläche

ziehen (um das Objekt in die

gewünschte Position zu bringen) und

dann loslassen.

Zweimal kurz

antippen

Die Doppelklick-Geschwindigkeit kann mit Hilfe des folgenden Verfahrens

eingestellt werden.

Windows XP

[Start] - [Systemsteuerung] - [Drucker und andere Hardware] - [Maus] - [Tap and

Buttons] - [Double-click Speed]

Windows 2000

[Start] - [Einstellungen] - [Systemsteuerung] - [Maus] - [Tap and Buttons] - [Double-

click Speed]

HINWEIS

Berührungsempfindlicher Bildschirm

Hinweise zur Handhabung des berührungsempfindlichen Bildschirms

Den mitgelieferten Stift für das drahtlose Display verwenden. Für dieses Display sollte

nur der mit dem drahtlosen Display mitgelieferte Stift verwendet werden.

Keinerlei Gegenstände auf die Oberfläche des Bildschirms legen und nicht mit spitzen

Gegenständen (z.B. Nägeln) oder harten Gegenständen, die Kratzer verursachen können

(z.B. Bleistift oder Kugelschreiber), Druck auf die Bildschirmoberfläche ausüben.

Den Computer nicht betreiben, wenn sich Staub auf dem Bildschirm angesammelt hat,

und Kontakt mit Substanzen vermeiden, die den berührungsempfindlichen Bildschirm

verunreinigen können, z.B. Öl. Anderenfalls arbeitet der Cursor u.U. nicht einwandfrei.

Bei einer Verschmutzung des berührungsempfindlichen Bildschirms:

Die Schmutzflecken mit einem trockenen, weichen Tuch oder einem Stück Gaze

abreiben.

Auf keinen Fall Benzin, Farbverdünner oder Desinfektionsmittel-Alkohol zum Reinigen

verwenden.

(Für weitere Informationen siehe die Anleitungen unter „Empfehlungen zur Reinigung

der LCD-Oberfläche“, die mit dem weichen Tuch mitgeliefert werden.)

VORSICHT

Klicken mit der rechten Maus

Drücken Sie die R-Taste.

Wenn “R” in

der unteren

rechten Ecke

angezeigt wird

R-Taste

Einmal antippen

Die Touchscreen-Funktion kann im MS-DOS-Modus und bei Wahl des vollen

Bildschirms im Fenster [Eingabeaufforderung](Command Prompt) nicht verwendet

werden.

Falls Sie die R-Taste bei der Einstellung des „Aktiviert“-Zustands der

Rechtsklickfunktion erneut drücken, wird die Rechtsklickfunktion deaktiviert.

HINWEIS

Kalibrierung

Bestimmen Sie die Kalibrierungseinstellung, wenn der Cursor und die Berührung durch

den Stift nicht übereinstimmen.

Menü-Taste

1 2

××

3 4

Drücken Sie die Menü-Taste.

Wählen Sie [Option].

Wählen Sie [Calibration].

Berühren Sie die fünf “x” Markierungen auf dem

Kalibrierungsbildschirm.

Hinweise zur Handhabung des Stifts

Die Stiftspitze und den Bildschirm vor der Verwendung reinigen. Fremdkörper können

zu Kratzern auf dem Bildschirm führen und den Betrieb des Stifts beeinträchtigen.

Den mitgelieferten Stift nur auf dem Bildschirm des drahtlosen Displays verwenden.

Falls der Stift auch für andere Zwecke verwendet wird, kann er beschädigt werden und

den Bildschirm zerkratzen.

Auf keinen Fall Bleistifte, Stifte mit einem spitzen Ende oder harte Gegenstände für

die Bildschirm-Bedienungsvorgänge verwenden. Anderenfalls könnte der Bildschirm

zerkratzt werden.

Falls Sie die Kurzverfahrens-Taste drücken möchten, nachdem Sie eine Taste gedrückt

haben, drücken Sie die zweite Taste in Aufeinanderfolge. Falls Sie beispielsweise

Ctrl + C tippen möchten, drücken Sie die Taste C nach dem Drücken der

Taste Ctrl .

Falls eine externe Tastatur an den Computer angeschlossen ist, werden nicht alle

Bedienungsvorgänge auf dieser externen Tastatur auch auf der Software-Tastatur angezeigt.

Wenn Sie zwei oder mehrere Tasten gemeinsam verwenden ( Ctrl + C usw.),

verwenden Sie nur die interne Tastatur oder die Software-Tastatur.

Ctrl + Alt + Del kann nicht über die Software-Tastatur eingegeben werden

(außer beim Anmelden).

Die Schriftzeichen können im MS-DOS-Modus nicht über die Software-Tastatur

eingegeben werden.

Bei einigen Anwendungen bleibt die Software-Tastatur als Symbol angezeigt, selbst

wenn der Schriftzeichen-Eingabekasten gewählt wird. Wählen Sie in diesem Fall [

Software Keyboard] im Aufgabenbalken.

Falls Sie die Tastatur für andere Anwendungszwecke als die Schriftzeicheneingabe

verwenden möchten (z.B. für Windows Explorer), bringen Sie zuerst die Software-

Tastatur zur Anzeige, und wählen Sie dann die Anwendung. Unter Durchführung dieser

Schritte können Sie die Tasten der Software-Tastatur verwenden.

Bevor Sie das Betriebssystem Windows ausschalten und dann erneut einschalten, speichern

Sie zuerst alle Daten. Falls Sie versuchen, den Computer auszuschalten, während die Daten

bearbeitet werden, erscheint eine Meldung, die Sie fragt, ob Sie die aktuellen Daten speichern

möchten. Schalten Sie in diesem Fall auf das Betriebssystem Windows zurück, speichern Sie

alle Daten, und schalten Sie den Computer dann aus.

HINWEIS

Software-Tastatur

Bei der Wahl von [ Software Keyboard] im Aufgabenbalken, oder wenn der Schriftzeichen-

Eingabekasten einer Anwendung gewählt wird, erscheint die unten gezeigte Software-Tastatur

automatisch, mit deren Hilfe die Schriftzeichen eingegeben werden können.

Wir empfehlen Ihnen, die Software-Tastatur als Symbol eingeschaltet zu lassen, anstatt sie

wieder zu schließen, wenn sie nicht verwendet wird. Das Software-Tastatur wird nämlich

nicht mehr automatisch gestartet, falls sie durch Berühren von geschlossen wurde. In

diesem Fall kann ein Neustart mithilfe des folgenden Verfahrens durchgeführt werden.

Windows XP

[Start] - [Alle Programme] - [Panasonic] - [Software Keyboard]

Windows 2000

[Start] - [Programme] - [Panasonic] - [Software Keyboard]

Das Berühren dieser Taste hat

dieselbe Wirkung wie ein Klick

auf die rechte Maustaste.

(Dieselbe Funktion wie die

Taste .)

Einmal antippen : Verwendung als eine Kurzverfahrens-Taste.

Zweimal kurz antippen : Dieselbe Funktion wie die Taste .

Die Software-Tastatur wird an

die vier Ecken des Bildschirm

verschoben.

Das System-Menü

wird angezeigt.

( Seite 57)

Ändern der Einstellungen

Mit Hilfe des System-Menüs können Sie die Tastaturgröße ändern, die Tastatur auf die

numerische Tastatur umschalten oder andere Einstellungen ändern.

Wählen Sie (in der oberen linken Ecke der Software-

Tastatur).

Versehen Sie die zu verwendende Funktion mit einem

Kontrollzeichen.

Die Software-Tastatur wird automatisch verschoben, so dass

sie das gegenwärtig gewählte Fenster nicht verdeckt. (Sie

wird nicht verschoben, falls kein Platz vorhanden ist, an

den sie verschoben werden kann.) Außerdem wird die Soft-

ware-Tastatur auf dem Display in den Vordergrund gehoben,

wenn der Computer auf den Eingabemodus umschaltet.

Falls die Software-Tastatur in der Taskleiste minimiert

wurde, wird sie automatisch auf ihre ursprüngliche Größe

zurückgesetzt und auf dem Display in den Vordergrund

gehoben, wenn der Computer auf den Eingabemodus

umschaltet. Je nach der Anwendung kann es vorkommen,

dass diese Funktion nicht verwendet werden kann.

Wählen Sie die Tastatur/Zifferntasten.

Heben Sie die Software-Tastatur auf dem Display in den

Vordergrund.

Stellen Sie die Software-Tastatur auf die transparente

Anzeige ein.

Die auf der Zifferntastatur angezeigten

Währungssymbole werden mithilfe des folgenden

Menüs eingestellt.

Windows XP : [Start] - [Systemsteuerung] - [Datums-,

Zeit-, Sprach- und Reigionaleinstellungen]

- [Regions- und Sprachoptionen] -

[Regionale Einstellungen] - [Anpassen] -

[Währung] - [Währungssymbol]

Windows 2000 : [Start] - [Einstellungen] -

[Systemsteuerung] - [Ländereinstellungen]

- [Währung] - [Währungssymbol]

HINWEIS

Batteriestrom

Batterie-Status

Wird geladen

Voll geladen

Die Batterie ist erschöpft (die Ladung beträgt weniger als ca.

9% der vollen Ladung)

Die Batteriepackung oder das Ladegerät funktioniert

möglicherweise nicht richtig. Entfernen Sie die

Batteriepackung umgehend, und trennen Sie den Netzadapter

ab. Schließen Sie sie dann wieder an. Falls das Problem

weiterhin besteht, wenden Sie sich an eine Panasonic-

Kundendienststelle.

Die Batteriepackung kann nicht geladen werden, da die

Temperatur die zulässigen Grenzwerte überschritten hat. (Die

Umgebungstemperatur liegt außerhalb des zulässigen

Bereichs. Sobald sich die Temperatur wieder innerhalb des

zulässigen Bereichs befindet, beginnt der Ladevorgang

automatisch.)

Im Hochtemperaturmodus wird die Batterie auf die

vorgeschriebene Ladungsstufe entladen.

Die Batteriepackung ist nicht angeschlossen, oder der

Ladevorgang findet nicht statt.

*1 Wenn der Netzadapter angeschlossen ist.

Verwenden Sie die Batterie-Anzeige, um den Batterie-

Status zu überprüfen

HINWEIS

Batterie-Anzeige

Orange*1

Grün*1

Rot

Blinkt rot*1

Blinkt orange*1

Blinkt grün

Leuchtet nicht

Dieses drahtlose Display verhindert ein Überladen der Batterie, da der Ladevorgang

nur durchgeführt wird, wenn die restliche Leistung weniger als ca. 95% der Leistung

der Batterie, die voll geladen wurde, beträgt.

Um ein genaues Ablesen zu ermöglichen.

Drücken Sie die Menü-Taste.

Wählen Sie [Battery] ( Seite 63)

• Die Batterie-Anzeigeleuchte bleibt rot.

• Die restliche Batterieladung wird über einen

längeren Zeitraum als 99% angezeigt, und die

Lampe leuchtet orangefarben.

• Nach einem kurzen Zeitraum erscheint eine

Warnanzeige für geringe Batterieladung.

Führen Sie das

Verfahren “Refresh

Battery” durch.

( Seite 63)

Menü-Taste

HINWEIS

Die tatsächlich verbleibende Batterieladung und die angezeigte Ladung können

verschieden sein.

Batteriestrom

Ersetzen der Batteriepackung

Wenn die Batteriepackung nach kurzer Zeit nicht mehr ausreichend Strom liefert, selbst

nachdem es vorschriftsgemäß voll geladen wurde, muss es möglicherweise ersetzt werden.

Die Batteriepackung ist ein Verbrauchsteil und muss daher von Zeit zu Zeit durch eine

andere Batteriepackung (CF-VZSU21) ersetzt werden.

Achten Sie darauf, die Klemmen der Batteriepackung nicht zu berühren. Die

Batteriepackung funktioniert möglicherweise nicht mehr, falls die Kontakte

schmutzig oder beschädigt sind.

Beim ursprünglichen Erwerb des drahtlosen Displays ist die Batteriepackung nicht

geladen. Achten Sie daher darauf, die Batteriepackung vor der ersten

Inbetriebnahme des Computers zu laden. Wenn ein Netzadapter an das drahtlose

Display angeschlossen wird, beginnt der Ladevorgang automatisch.

Verwenden Sie nur die angegebene Batteriepackung (CF-VZSU21) mit Ihrem

drahtlosen Display.

Vergewissern Sie sich, dass der Strom ausgeschaltet ist, bevor Sie fortfahren.

Schalten Sie das drahtlose Display aus ( Seite 52)

Herausnehmen der Batteriepackung

1Verschieben Sie Sperrvorrichtung.

2Öffnen Sie dann die Abdeckung.

3Ziehen Sie die Batteriepackung an der Lasche

aus dem drahtlosen Display heraus.

VORSICHT

Ersetzen Sie die Batteriepackung durch eine andere, während der Netzadapter

angeschlossen ist, und trennen Sie den Netzadapter nicht ab, bis die neue

Batteriepackung vollständig geladen ist. Anderenfalls können die auf dem

drahtlosen Display gespeicherten Bilddaten verloren gehen.

Einsetzen einer Batteriepackung

1Befestigen Sie die Batteriepackung sicher an der

Anschlussklemme an.

Achten Sie darauf, die Batteriepackung wie

gezeigt einzuführen.

Achten Sie darauf, dass die Batteriepackung

richtig an die Anschlussklemme

angeschlossen ist.

2Schließen Sie die Abdeckung.

3Schieben Sie die Sperrvorrichtung nach links.

Falls die Abdeckung nicht angebracht ist, kann die Batteriepackung

herausfallen, während Sie das drahtlose Display an einen anderen Ort tragen.

Achten Sie darauf, dass die Lasche nicht eingeklemmt wird, wenn Sie die

Abdeckung schließen.

Lasche

Anschlussstecker

Laden der Batteriepackung

Schließen Sie das drahtlose Display an eine

Netzsteckdose an.

Der Ladevorgang beginnt automatisch.

VORSICHT

Einstellen des drahtlosen Displays

Drücken Sie die Menü-Taste.

Die Einstellungsmenüs werden angezeigt.

„General“-Menü

Nach Wahl von [General] können Sie die Einstellungen von Modus,

Hintergrundbeleuchtung und Profil ändern.

Sie können die Einstellungen für das drahtlose Display durchführen.

Menü-Taste

Mode : Connect OfflineView

Backlight : LOW MID HIGH

Profile : Profile 1

General Wireless Battery Option Version

Einstellungsvorgaben

100% Excellent OK Cancel

Der Speicherungsbildschirm wird

angezeigt. ( Seite 69)

Zustand der elektronischen Wellen

(Excellent, Good, Poor, Associated,

Scanning)

Restliche Batterieladung

Der Profilname wird angezeigt.

Beim Einstellen eines Profils kann ein

drahtloses Display an einen anderen

Computer angeschlossen werden. Bis

zu vier Profile können eingestellt

werden ( Seite 64).

Wählen Sie [Connect] nach der Wahl des

Profils, dann erfolgt der Anschluss unter

Verwendung des gewählten Profils.

„Wireless“-Menü

Indem Sie [Wireless] wählen, werden die Einstellung für den drahtlosen Anschluss (an

den Computer) und der aktuelle Zustand angezeigt (dies kann nicht geändert werden).

Um die in diesem Menü gezeigten Einstellungen zu ändern: Seite 66

General Wireless Battery Option Version

Network Type : AdHoc

SSID : cfvdw07-17498

Channel : 11

TxRate mode : Fully Automatic

WEP Encryption : disable

Rate (Tx/Rx) : 11Mbps / 11Mbps

Display IP : 10. 98. 185. 106

PC IP : 10. 98. 185. 105

Net Mask : 255. 0. 0. 0

AES Encryption : disable

100% Excellent OK Cancel

Dieser Bildschirm dient als Muster.

Das Display zeigt an, ob die AES-

Verschlüsselung aktiviert oder

deaktiviert ist.

Einstellen des drahtlosen Displays

Stellen Sie die Funktion für hohe

Temperatur auf [Normal tempera-

ture] oder auf [High temperature] ein.

Wenn Sie das drahtlose Display in

einer Umgebung mit hoher

Temperatur verwenden, stellen Sie es

immer auf den Modus für hohe

Temperatur ein.

„Battery“-Menü

Indem Sie [Battery] wählen, wird der Batterie-Status angezeigt.

General Wireless Battery Option Version

100% Excellent OK Cancel

Verwenden Sie die Auffrischbatterie.

Wenn die Bestätigungsmeldung

angezeigt wird, wählen Sie [Yes].

Nach Wechseln der Batterie-

Anzeigeleuchte auf Grün, die

Batteriepackung wird vollständig

entladen, der Computer schaltet sich

automatisch aus, und der

Ladevorgang beginnt. Es dauert

ungefähr zwei Stunden, bis die

Batterie infolge ihrer vollständigen

Entladung keinen Strom mehr

liefert, nachdem Sie voll geladen

wurde.

Setzen Sie den Ladevorgang der

Batterie fort, bis die Batterie-

Anzeigeleuchte auf Grün wechselt.

(Während des Ladevorgangs wird

die Hintergrundbeleuchtung

automatisch ausgeschaltet.)

Dieser Bildschirm dient als Muster.

Status : Full Charge

Voltage : 8154mV

Current : 0mA

Temperature : 26.2 °C (79.2 °F)

Remain : 100%

Error : None

Refresh Battery : Execute

Environment : Normal temperature

Die Batterie wird in den folgenden Fällen nicht richtig aufgefrischt.

• Wenn die Stromversorgung des drahtlosen Displays unterbrochen wird.

• Wenn die Netzstromversorgung unterbrochen wird (z.B. Stromausfall,

versehentliches Abtrennen des Netzadapters usw.)

HINWEIS

Einstellen des drahtlosen Displays

„Option“-Menü

Indem Sie [Option] wählen, können Sie die einzelnen Einstellungen für das drahtlose

Display durchführen.

General Wireless Battery Option Version

100% Excellent OK Cancel

Einstellungsvorgaben

Ändern Sie das Passwort, das

eingegeben wurde, um das drahtlose

Display zu verwenden.

Stellen Sie die Fortsetzungsfunktion auf

[Normal resume] oder [Quick resume] ein,

wählen Sie [OK].

Normal Resume:

Der drahtlose Anschluss wird

unterbrochen, wenn keine Anzeige

erfolgt.

Quick Resume:

Nur der Bildschirm wird

ausgeschaltet, wenn keine Anzeige

erfolgt.

Falls für eine gewisse Zeit kein

Eingang vom Berührungsfeld oder von

einer Taste erfolgt, kann sich das Dis-

play automatisch ausschalten.

Wählen Sie die Zeit, bis zum

Ausschalten des Displays unter den

folgenden Einstellungen aus: [30 sec], [1

min], [2 min], [5 min], [10 min], [20 min],

[30 min] bzw. [disable], wählen Sie

[OK].

Wireless Connection : Setup

Power on Password : Change

Supervisor Password : Change

Touchscreen : Calibration

LCD Off Timer : 30 min

LCD Off Mode : Normal resume

Power Off Timer : disable

Stellen Sie das Supervi-

sor-Passwort ein bzw.

ändern Sie es ab.

Ändern Sie die Einstellungen des

Funkanschlusses, indem Sie das

folgende Verfahren durchführen.

Wählen Sie [Setup].

<Falls Supervisor-Passwort

eingestellt wurde>

Geben Sie das Supervisor-

Passwort ein, und wählen Sie dann

[Enter].

Wählen Sie das Profil, das im

folgenden Bildschirm eingestellt

wurde, und wählen Sie dann [OK].

Stellen Sie das Netzwerk durch

dasselbe Verfahren ein, wie in 3 ,

4 und 5 im Abschnitt „Einstellen

des drahtlosen Displays“

beschrieben ( Seite 49).

Select profile.

Profile 1 Profile 2

Profile 3 Profile 4

Falls für eine gewisse Zeit kein Eingang

vom Berührungsfeld oder von einer Taste

erfolgt, kann sich das Display

automatisch ausschalten.

Wählen Sie die Zeit, bis zum Ausschalten

des Displays unter den folgenden

Einstellungen aus: [30 sec], [1 min], [2

min], [5 min], [10 min], [20 min], [30

min] bzw. [disable], wählen Sie [OK].

Dieser Bildschirm dient als Muster.

„Version“-Menü

Indem Sie [Version] wählen, wird die Versions-Information angezeigt.

General Wireless Battery Option Version

Model No. : CF-VDW07Bxx

Firmware : Vx.xxLxxx

Wireless Controller : xx. xx. xx. xx

Serial No. : xxxxxxxxxx

100% Excellent OK Cancel

„x“ ändert sich entsprechend der

Konfiguration des drahtlosen Displays.

Sie können die Eigenschaften des drahtlosen Displays wie

folgt einstellen.

Wählen Sie im [Wireless Display Setup Utility] im

folgenden Verfahren.

Windows XP [Start] - [Alle Programme] - [Panasonic]

Windows 2000 [Start] - [Programme] - [Panasonic]

Geben Sie das Supervisor-Passwort ein.

Das Supervisor-Passwort ist bei Erwerb des Displays nicht

eingestellt.

Drücken Sie die Menü-Taste, wählen Sie [Option], und

stellen Sie dann das Supervisor-Passwort ein. ( Seite

64)

Führen Sie die Einstellungen für das drahtlose Display,

TCP/IP und WEP durch.

Sie können diese Einstellungen für jedes Profil

durchführen.

Wireless Display Setup Utility

Änderung der Einstellungen des drahtlosen Displays

Ändern Sie den Profilnamen.

Ändern Sie die AES-Verschlüsselung.

<Wenn Sie beim Einstellen der AES-Verschlüsselung eine

andere Einstellung als [Disable] wählen>

Wählen Sie [Key], stellen Sie den AES-Schlüssel mit Hilfe

einer Wort- oder Zahlengruppe ein, und wählen Sie dann

[OK].

Ändern Sie die WEP-Verschlüsselung.

<Wenn Sie beim Einstellen der WEP-Verschlüsselung

eine andere Einstellung als [Disable] wählen>

Wählen Sie [Key(s)], stellen Sie die WEP-Schlüssel ein,

und wählen Sie dann [OK].

Wenn Sie hier ein Kontrollzeichen setzen, wird die

Einstellung des MeiWDS-Profils (nur ein Profil), wie etwa

das Passwort oder die AES-Verschlüsselung, auch im

Computer, der an das drahtlose Display angeschlossen

ist, eingestellt.

Nachdem Sie die Einstellungen abgeschlossen haben,

wählen Sie [Next] und dann [OK].

(Falls nach der Wahl von [OK] ein anderer Bildschirm

angezeigt wird, wählen Sie [OK].)

Wählen Sie [Next] im Bestätigungsbildschirm.

Die Meldung „These settings will be sent to your dis-

play“ wird angezeigt. Wählen Sie [OK].

<Beim Hinzufügen des Kontrollzeichens für [Use this

profile now] in Schritt

( Seite 66)>

Der Bildschirm [Set up your PC] wird angezeigt.

Geben Sie die LAN- und TCP/IP-Einstellungen des

drahtlosen Displays, die auf dem Bildschirm angezeigt

werden, in Ihrem Computer ein, und wählen Sie dann

[Finish].

<Beim Entfernen des Kontrollzeichens für [Use this pro-

file now] in Schritt

Der Bildschirm [Completed] wird angezeigt.

Wählen Sie [Finish].

Die Einstellungen für MeiWDS und für das

drahtlose Display können nicht gleichzeitig

durchgeführt werden. ( Seite 68)

HINWEIS

Wählen Sie im [MeiWDS Setup Utility] im folgenden

Verfahren.

Windows XP [Start] - [Alle Programme] - [Panasonic]

Windows 2000 [Start] - [Programme] - [Panasonic]

Geben Sie das Supervisor-Passwort ein, und wählen Sie [OK].

In der Vorgabeeinstellung ist das Supervisor-Passwort auf

„supervisor“ eingestellt.

Geben Sie das Passwort und die Einstellungen für die AES-

Verschlüsselung ein, und wählen Sie [Next].

Falls die Einstellungen zwischen dem Computer und

dem drahtlosen Display nicht übereinstimmen (z. B.,

weil das Display gewechselt wurde), stellen Sie sie mit

Hilfe des folgenden Verfahrens erneut ein.

Stellen Sie die Länge des AES-Schlüssels ein.

<Wenn Sie beim Einstellen der AES-Verschlüsselung eine

andere Einstellung als [Disable] wählen>

Wählen Sie [AES Key], stellen Sie die AES-Schlüssel mit

Hilfe einer Wort- oder Zahlengruppe ein, und wählen Sie

dann [OK].

Stellen Sie die Lebensdauer des AES-Schlüssels ein.

Wählen Sie [Finish] im Bestätigungsbildschirm.

Wählen Sie [OK] im Bestätigungsbildschirm, und führen

Sie dann einen Neustart des Computers durch.

MeiWDS Setup Utility

Änderung der Einstellungen des drahtlosen Displays

Die Einstellungen für MeiWDS und für das drahtlose Display können nicht

gleichzeitig durchgeführt werden.

Stellen Sie den AES-Schlüssel ein, nachdem Sie die Einstellungen für das drahtlose

Display durchgeführt haben ( Seite 66).

Nachdem Sie in der Startleiste gewählt haben, wird das Menü angezeigt.

[Password] und [Exit MeiWDS] werden aktiviert, wenn Sie das Kontrollzeichen

für [Enable tray menu] im Installations-Dienstprogramm für MeiWDS hinzufügen.

· Password : Stellen Sie dasselbe Passwort ein, das im Menü [Option]

eingestellt wurde.

· About MeiWDS : Die Software-Version und die Urheberrechte werden

angezeigt.

· Exit MeiWDS : Verlassen Sie das Programm.

HINWEIS

No 016

Total 038

Bildschirmerfassung

Falls Sie den gegenwärtig angezeigten Bildschirm später

wiedergeben möchten, können Sie die Bildschirmdaten

speichern (bis zu 100 Bilder)*1.

*1Die Anzahl der Daten, die gespeichert werden können, ist je

nach Bild verschieden.

Drücken Sie die Erfassungstaste.

Der gegenwärtig angezeigte Bildschirm wird gespeichert und

an das Ende der bereits gespeicherten Bilder angehängt.

Anzeigen von gespeicherten Bildern

Drücken Sie die Menü-Taste.

Wählen Sie [Genaral] - [OfflineView],

und wählen Sie dann [OK].

Das gespeicherte Bild und die folgende Schalttafel

werden angezeigt. <Schalttafel>

Anzeige des vorherigen Bildes

(Hochgeschwindigkeitsmodus)

Bildnummer

Anzahl der gespeicherten Bilder

Löschen der gespeicherten Daten

Anzeige des nächsten Bildes

(Hochgeschwindigkeitsmodus)

Anzeige des nächsten Bildes

(Der gleiche Vorgang kann auch durch

Drücken der Erfassungstaste durchgeführt

werden.)

Wenn die Stromversorgung durch einen anderen Vorgang als dem Drücken des

Netzschalters unterbrochen wurde (beispielsweise, falls das drahtlose Display mit

Strom von der Batterie betrieben wurde und die Batterie versehentlich

herausgenommen wurde, oder wenn ein Netzadapter versehentlich aus der

Steckdose gezogen wurde und sich keine Batterie im drahtlosen Display befindet),

gehen alle gespeicherten Bilder verloren.

Nur das Bildschirmbild wird angezeigt, und die Betriebsvorgänge wie Eingabe

und Wahlvorgänge können nicht auf dem Bildschirm durchgeführt werden.

Um ein gespeichertes Bild zu schließen und auf die Anzeige des vorherigen

Bildschirms zurückzukehren:

1Drücken Sie die Menü-Taste.

2Wählen Sie [General] - [Connect], und wählen Sie dann [OK].

Delete

<< >>

< >

Verschiebung in die vier

Ecken des Bildschirms

HINWEIS

Menü-Taste

Erfassungstaste

Anzeige des vorherigen Bildes

(Der gleiche Vorgang kann auch durch

Drücken der R-Taste durchgeführt

werden.)

Keine Bildschirmanzeige

nach dem Einschalten

Ein Nachbild erscheint

„Connection timeout“

wird angezeigt

„No server found“ wird

angezeigt

„Authentication failed“

wird angezeigt

„Too many clients“ wird

angezeigt

Störungsbeseitigung

Wurde der Computer oder das drahtlose Display auf

Energiesparmodus geschaltet?

Um den Betrieb Ihres Computers fortzusetzen, wenn

die Display-Stromversorgung ausgeschaltet ist (um

Strom zu sparen), berühren Sie einfach den Bildschirm.

Wenn ein Bild lange Zeit über auf dem Bildschirm

verbleibt, erscheint u.U. ein Nachbild. Stellen Sie den

Bildschirmschoner ein.

Bestätigen Sie die IP-Adresse, die Subnet-Maske, den

Netzwerk-Typ und die SSID-Einstellungen sowohl auf

dem Computer als auch auf dem drahtlosen Display.

Bestätigen Sie den Betrieb des lokalen Netzwerks auf

dem Computer.

Falls sich Ihr Computer und das drahtlose Display nicht

normal ausschalten, z. B. auf Grund eines

Netzwerkfehlers, kann es zwei oder drei Minuten

dauern, um den Anschluss erneut herzustellen.

Warten Sie einen Moment, und führen Sie den

Anschluss dann erneut durch.

Stellen Sie das drahtlose Display näher zum Computer

auf.

Bestätigen Sie, dass im Aufgabenbalken angezeigt

ist.

Bestätigen Sie die IP-Adresse des Computers, der an

das drahtlose Display angeschlossen ist.

Bestätigen Sie das Passwort sowohl für den Computer

als auch für das drahtlose Display.

Trennen Sie das drahtlose Display während des

Betriebs ab, und schließen Sie es dann erneut an.

Bei Auftreten einer Störung bitte die nachstehende Tabelle konsultieren. Falls die Störung

mit einem Anwendungsprogramm in Verbindung steht, bitte auch im Handbuch des

betreffenden Programms nachschlagen. Lässt sich eine Störung anhand der Hinweise der

Tabelle nicht beseitigen, bitte Kontakt mit dem Panasonic-Kundendienst aufnehmen.

„Illegal data received“

oder „Initial image

receiving timeout“ wird

angezeigt

Die Software-Tastatur

wurde geschlossen

Ein Nachbild erscheint

(grüne, rote und blaue

Punkte bleiben auf dem

Bildschirm zurück),

oder m a n c h e B i l d p

u n k t e erscheinen in

den falschen Farben

Überprüfen Sie, ob das Netzwerk richtig funktioniert

oder nicht.

Bestätigen Sie die Einstellungen der Länge des AES-

Schlüssels, indem Sie das folgende Verfahren

durchführen.

Windows XP

[Start] - [Alle Programme] - [Panasonic] - [MeiWDS

Setup Utility]

Windows 2000

[Start] - [Programme] - [Panasonic] - [MeiWDS Setup

Utility]

Drücken Sie die Menü-Taste, wählen Sie [Wireless]

und bestätigen Sie die Einstellung der AES-

Verschlüsselung.

Führen Sie einen Neustart des Computers durch.

Wählen Sie im [Software Keyboard] im folgenden

Verfahren.

Windows XP

[Start] - [Alle Programme] - [Panasonic]

Windows 2000

[Start] - [Programme] - [Panasonic]

Bei der Hochpräzisions-Fertigung von Farb-

Flüssigkristallbildschirmen (Farb-LCD-Monitoren)

werden fortschrittliche Technologien eingesetzt. Als

Faustregel gilt, dass keinerlei Defekt vorliegt, wenn

mehr als 99,998 % aller Bildpunkte einwandfrei

funktionieren (d.h. 0,002 % oder weniger der

Bildpunkte entweder nicht aufleuchten oder ständig

leuchten).

Technisch Daten

*1Ist je nach den Verwendungsbedingungen verschieden.

*2<Nur für Nordamerika>

Das Netzteil kann mit Spannungsquellen bis 240 VAC verwendet werden. Der Computer wird mit

einem Netzkabel für 125 VAC ausgeliefert.

*3Ca 1,5 W, wenn die Batteriepackung voll geladen ist (oder nicht geladen wird) und der Computer

ausgeschaltet ist.

*4Nennleistungsaufnahme

*5Maximal während des Ladevorgangs

Modell-Nr.

LCD- Typ

Bildschirm

Angezeigte Farben

Berührungsempfindlicher

Bildschirm

Schnittstelle Serieller Port

Batteriepackung

Betriebszeit

Ladezeit

Netzdapter*2Eingang

Ausgang

Leistungsaufnahme*3

Betrieb

Lagerung

Abmessungen

(Breite × Höhe × Tiefe)

Gewicht

CF-VDW07BH

8,4-Typ (TFT)

256 Farben (800 x 600 Bildpunkte)

Antireflex, berührbar mit dem Stift (mitgeliefert)

9-polige D-sub-Stiftbuchse

Li-Ion 7,4 V, 1,7 Ah

Ca. 1,5 bis 2,5 Stunden

Stromzufuhr Ein

Ca. 5,0 Stunden

Stromzufuhr Aus: Ca. 2,0 Stunden

100 V - 240 V Netzstrom, 50/60 Hz

15,6 V Gleichstrom, 3,85 A

Ca. 12 W*4 / Ca. 20 W*5

Temperatur : 5 °C bis 35 °C

Luftfeuchtigkeit : 30% bis 80% RH (ohne

Kondensation)

Temperatur : -20 °C bis 60 °C

Luftfeuchtigkeit: 30% bis 90% RH (ohne

Kondensation)

222 mm × 162 mm × 12,5 mm - 29,5 mm

Ca. 710 g

Zulässige

Umgebungs-

bedingungen

Nous vous remercions d’avoir porté votre choix sur l’écran déporté sans fil pour la série

d’ordinateurs Toughbook Panasonic.

Cet écran déporté sans fil comporte une fonction d’écran tactile qui permet une utilisation de

l’ordinateur en touchant simplement la surface de l’écran déporté sans fil.

FRANÇAIS

Mode d’emploi.......................... 1Ecran Déporté Sans Fil ............ 1

N° de modèle : CF-VZSU21N° de modèle : CF-AA1639A

Batterie .................1

Adaptateur Secteur ..

1Cordon Secteur ....1

Au moment de l’expédition, le stylet se trouve

dans l’écran déporté sans fil. ( page 84)

Stylet .......................................... 1 CD-ROM ..................................... 1

Chiffon doux.........1 Courroie ................1 Vis ......................... 2

Commutateur d’alimentation

Etat de la batterie page 88

Etat d’alimentation

Eteint: Appareil hors tension

Vert: Appareil en marche

Écran LCD

page 99

Bouton CaptureBouton Menu

Témoin à DEL

page 84

Bouton R

R-BUTTON

CAPTURE

page 92

1Sélectionnez deux des quatre orifices

de vis suivants.

2Ajustez la courroie à sa longueur

maximum. Mettez en place un côté de

la courroie et serrez la vis.

3Mettez en place l’autre côté de la

courroie et serrez la vis.

4Ajustez la courroie sur la longueur

désirée.

Partie

extérieure de

la courroie

Partie intérieure de la

courroie

Première utilisation

Noms et fonctions des pièces

Port Série

Batterie

Prise DC-IN DC-IN 15.6V

Stylet page 90

REMARQUE

Sélectionnez [Disabled] dans la procédure qui suit.

Windows 2000

[Démarrer] - [Paramètres] - [Panneau de configuration] -[Système] - [Matériel] -

[Gestionnaire de périphériques] - [Network adapters] - [PRISM2 IEEE 802.11 PC

CARD Adapter] - [Avancé] - [Driver based IBSS]

Windows XP

Si vous avez installé Windows XP Service Pack 2 sur l’ordinateur utilisé, sélectionnez

[Désactivé (non recommandé)] dans [démarrer] - [Panneau de configuration] -

[Connexions réseau et Internet] - [Modifier les paramètres du Pare-feu Windows] -

[Général] puis désactivez le coupe-feu de Windows.

A lithium ion battery that is recyclable powers the product you

have purchased. Please call 1-800-8-BATTERY for information

on how to recycle this battery.

L’appareil que vous vous êtes procuré est alimenté par une batterie

au lithium-ion. Pour des renseignements sur le recyclage de la

batterie, veuillez composer le 1-800-8-BATTERY.

Première utilisation

Installez le programme MeiWDS et le clavier logiciel

Installez le programme MeiWDS :

1Placez le CD-ROM qui accompagne cet écran déporté sans fil dans le lecteur CD/DVD.

2Windows XP

Sélectionnez [démarrer] - [Exécuter], saisissez [L:\meiwds\setup.exe]*1 et

sélectionnez [OK]. Suivez les instructions à l’écran.

Windows 2000

Sélectionnez [Démarrer] - [Exécuter], saisissez [L:\meiwds\setup.exe]*1 et

sélectionnez [OK]. Suivez les instructions à l’écran.

3Redémarrez l’ordinateur.

4Après le redémarrage, l’icône de l’utilitaire de configuration de l’écran déporté sans

fil (MeiWDS) apparaîtra sur la barre des tâches.

Pour plus de détails sur l’utilisation de MeiWDS: page 98

Installez le clavier logiciel :

1Placez le CD-ROM qui accompagne cet écran déporté sans fil dans le lecteur CD/DVD.

2Windows XP

Sélectionnez [démarrer] - [Exécuter], saisissez [L:\softkb\setup.exe]*1 et sélectionnez

[OK]. Suivez les instructions à l’écran.

Windows 2000

Sélectionnez [Démarrer] - [Exécuter], saisissez [L:\softkb\setup.exe]*1 et sélectionnez

[OK]. Suivez les instructions à l’écran.

Pour plus de détails sur l’utilisation du clavier logiciel: page 86

*1 “L:” est la lettre du lecteur. Vous pouvez changer cette lettre selon vos préférences.

ATTENTION

Préparez le CD-ROM qui accompagne l’écran déporté sans fil, et le lecteur CD/DVD.

Installez le logiciel sur un ordinateur compatible avec le réseau local (LAN) sans fil.

REMARQUE

Windows XP

La fonction Bascule rapide utilisateur n’est pas prise en charge.

Si la fonction Bascule rapide utilisateur est activée, l’écran [MeiWDS] apparaîtra

au démarrage de l’ordinateur. Lorsque l’écran apparaît, sélectionnez [OK] et

décochez [Utiliser la Bascule rapide utilisateur] dans [démarrer] - [Panneau de

configuration] - [Comptes d’utilisateurs] - [Modifier la manière dont les utilisateurs

ouvrent et ferment une session], puis sélectionnez [Appliquer les options]. L’écran

n’apparaîtra plus et la fonction Bascule rapide utilisateur sera désactivée.

Pour utiliser le port série de l’écran déporté sans fil, installez le pilote en procédant comme suit:

Windows XP

Sélectionnez [démarrer] - [Panneau de configuration] - [Imprimantes et autres

périphériques].

Sélectionnez [Ajout de matériel] dans [Voir aussi], puis [Suivant].

Sélectionnez [Oui, j’ai déjà connecté le matériel], puis [Suivant].

Sélectionnez [Ajouter un nouveau périphérique matériel], puis [Suivant].

Sélectionnez [Installer le matériel que je sélectionne manuellement dans la liste (utiliseur

expérimenté)], puis [Suivant].

Sélectionnez [Ports (COM et LPT)], puis [Suivant].

Sélectionnez [Disque fourni...], puis [Parcourir...].

Sélectionnez [c:\Program Files\Panasonic\WLserial\wdserial], puis [Ouvrir] et [OK].

Sélectionnez [WDSP COM Port], puis [Suivant].

Sélectionnez [Suivant], puis [Terminer].

Redémarrez l’ordinateur.

Assurez-vous que [WDSP COM Port (COMx)] est affiché sous [Ports (COM et LPT)]

dans [Gestionnaire de périphériques].

Windows 2000

Sélectionnez [Démarrer] - [Paramètres] - [Panneau de configuration] - [Ajout/Suppres-

sion de matériel], puis [Suivant].

Sélectionnez [Ajouter/Dépanner un périphérique], puis [Suivant].

Sélectionnez [Ajouter un nouveau périphérique], puis [Suivant].

Sélectionnez [Non, je veux choisir le matériel à partir d’une liste], puis [Suivant].

Sélectionnez [Ports (COM et LPT)], puis [Suivant].

Sélectionnez [Disque fourni...], puis [Parcourir...].

Sélectionnez [c:\Program Files\Panasonic\WLserial\wdserial], puis [Ouvrir] et [OK].

Sélectionnez [WDSP COM Port], puis [Suivant].

Sélectionnez [Suivant], puis [Terminer].

Redémarrez l’ordinateur.

Assurez-vous que [WDSP COM Port (COMx)] est affiché sous [Ports (COM et LPT)]

dans [Gestionnaire de périphériques].

Installez le pilote de port série de l’écran déporté sans fil

(Suite page suivante)

Première utilisation

Limitations lors de l’utilisation du port série

Lorsque l’écran déporté sans fil n’est pas connecté à un ordinateur, le port série de l’écran

déporté sans fil ne peut pas être utilisé.

Certains périphériques série et applications ne fonctionneront pas. Cela parce que le port

série de l’ecran déporté sans fil fonctionne par un port série virtuel.

• Périphériques ou pilotes de périphériques qui démarrent et effectuent une confirma-

tion de fonctionnement du port avant d’etablir la connexion de l’ecran déporté sans fil.

Par exemple: Souris série

• Applications à port non virtuel

Par exemple: MS-DOS applications

Lorsque le pilote de périphérique n’est pas installé automatiquement, suivez les instruc-

tions du mode d’emploi fourni avec le périphérique (c’est-à-dire introduisez la disquette

et installez le pilote).

Procédez comme suit pour faire correspondre le numéro de port COM avec le numéro qui

s’affiche dans [WDSP COM Port (COMx)]. Par exemple, si [WDSP COM Port (COM6)]

est affiché, réglez le port série sur [COM6].

Windows XP

[démarrer] - [Panneau de configuration] - [Performances et maintenance] - [Système] -

[Matériel] - [Gestionnaire de périphériques] - [Ports (COM et LPT)]

Windows 2000

[Démarrer] - [Paramètres] - [Panneau de configuration] - [Système] - [Matériel] -

[Gestionnaire de périphériques] - [Ports (COM et LPT)]

REMARQUE

Pour désinstaller le pilote pour le port série de l’écran déporté sans fil, procédez

comme suit:

Windows XP

Sélectionnez [démarrer] - [Panneau de configuration] - [Performances et mainte-

nance] - [Système] - [Matériel] - [Gestionnaire de périphériques] - [Ports (COM et

LPT)], cliquez avec le bouton droit de la souris sur [WDSP COM Port (COMx)],

puis supprimez [Désinstaller].

Windows 2000

Sélectionnez [Démarrer] - [Paramètres] - [Panneau de configuration] - [Ajout/Sup-

pression de matériel], puis supprimez [WDSP COM Port (COMx)] en suivant les

instructions à l’écran.

2Raccordez l’écran déporté sans fil à une prise électrique et

mettez l’écran déporté sans fil sous tension. ( page 82)

Select network type.

AdHoc Infrastructure Cancel

3Cet écran apparaît.

Selectionnez [AdHoc].

Commutateur

d’alimentation

1Faites glisser le verrou vers la droite, ouvrez le couvercle,

puis insérez la batterie dans l’écran déporté sans fil.

Après avoir inséré la batterie, fermez le couvercle, puis

faites glisser le verrou vers la gauche.

Configuration de l’écran déporté sans fil

Connecteur

Verrou

Languette

<Écran déporté sans fil (affichage)>

REMARQUE

L’écran déporté sans fil se met automatiquement hors tension au bout de 10 min-

utes. Dans ce cas, commencez la procédure à l’étape 2 .

(Suite page suivante)

ATTENTION

Assurez-vous d’introduire la batterie comme

illustré.

4Cet écran apparaît.

Spécifiez les paramètres de l’ordinateur pour les fonctions de réseau local sans fil et pour

TCP/IP.

Spécifiez les réglages pour Network Type (type de réseau), SSID, WEP Encryption

(cryptage WEP), IP Address (adresse IP) et NetMask (masque réseau) conformément à

l’écran ci-dessus. (Dans les réglages ci-dessus, “AdHoc” est indiqué pour le réglage de

Network Type, mais dans certains cas le terme “Peer-to-Peer Group” est utilisé ici.)

AES : Advanced Encryption Standard (norme avancée de chiffrement)

Première utilisation

5Selectionnez [Connect] dans <Écran déporté sans fil (affichage)> a l’étape 4 .

<Écran déporté sans fil (affichage)>

Change setting on host PC to the following

value, reboot the host PC, then select

"Connect" below.

Connect Cancel

Wireless LAN card

Network Type : AdHoc

SSID : cfvdw07-17498

WEP Encryption : disable

TCP/IP Class A Class B Class C

IP Address : 10. 98.185.105

NetMask : 255. 0. 0. 0

MeiWDS

AES Encryption : disable

Password : wdsp

Cet écran est un exemple.

Mise en marche/Arrêt

Mise en marche

Ne passez pas en plein écran Invite de commandes (Command Prompt). Une fois

en plein écran, la connexion avec l’écran déporté sans fil est interrompue et l’écran

ne peut pas être ramené à sa taille d’origine.

1Mettez l’ordinateur hors tension, puis connectez le duplicateur de ports, l’écran

externe et le clavier externe.

2Mettez l’ordinateur sous tension, puis appuyez sur Alt + Entrée en mode MS-

DOS pour ramener la fenêtre à sa taille d'origine.

Appuyez sur Alt + Entrée de l’ordinateur.

Si un ordinateur établit une connexion avec l’écran déporté sans fil alors qu’il

fonctionne dans un mode d’affichage autre que celui indiqué ci-dessous, le mode

d’affichage de l’ordinateur change en 800 x 600 (16 bits). L’écran déporté sans fil

ne peut pas se connecter à un ordinateur n’ayant pas de réglage 800 x 600 (16 bits).

Résolution: 800 x 600

Mode couleur: Couleur 16 bits

Si la connexion avec l’écran déporté sans fil est interrompue, l’ordinateur revient

à son mode d’affichage d’origine. Dans ce cas, les couleurs affichées sur l’écran

peuvent changer si le mode couleur est changé (de 16 bits à 24 bits ou vice versa).

Si un changement est apporté au mode d’affichage d’un ordinateur connecté à

l’écran déporté sans fil, la connexion s’interrompt. Il est donc recommandé de ne

pas utiliser un logiciel tel q’un écran de veille.

Il se peut que le contenu affiché sur l’écran déporté sans fil ne soit pas toujours

identique à celui qui était affiché sur l’écran à cristaux liquides de l’ordinateur.

Certaines applications qui utilisent des fonctions de dessin basées sur matériel,

etc. peuvent ne pas s’afficher.

Certaines applications qui effectuent fréquemment une mise à jour d’écran (comme

des applications de lecture vidéo) peuvent ne pas s’afficher sur l’écran déporté

sans fil ou peuvent être affichées comme images statiques.

Certaines applications 16 bits peuvent ne pas fonctionner correctement.

Il peut être impossible de refléter un changement de la forme du curseur sur

l’affichage de l’écran.

L’introduction manuscrite de caractères ou d’images (par dessin) n’est pas pos-

sible sur l’écran déporté sans fil. (L’écran déporté sans fil ne peut pas prendre en

charge la vitesse de traitement et les données d’image seront différentes de la

sortie attendue.)

Windows XP

Si plusieurs comptes d’utilisateurs ont été créés, il se peut que certains comptes

ne s’affichent pas sur l’écran d’ouverture de session si la taille de l’écran a été

modifiée. Il est recommandé de ne pas utiliser l’écran d’accueil, et de décocher la

case [Utiliser l’écran d’accueil] dans [démarrer] - [Panneau de configuration] -

[Comptes d’utilisateurs] - [Modifier la manière dont les utilisateurs ouvrent et

ferment une session].

ATTENTION

Arrêt

Affichez l’écran d’arrêt.

Windows XP

Après avoir enregistré les données importantes et fermé toutes les applications,

sélectionnez [Arrêter l’ordinateur] dans le menu [démarrer].

Windows 2000

Après avoir enregistré les données importantes et fermé toutes les applications,

sélectionnez [Arrêter] dans le menu [Démarrer].

Confirmez l’arrêt.

Windows XP

Sélectionnez [Arrêter].

Windows 2000

Sélectionnez [OK] après avoir sélectionné [Arrêter le système].

Lorsque [Windows is shutting down] est affiché,

sélectionnez [Ok].

Votre ordinateur et l’écran déporté sans fil se mettent automatiquement hors tension.

Mettez votre ordinateur sous tension. ( Mode d’emploi de

l’ordinateur)

Après avoir vérifié que le

témoin d’état d’écran est

allumé, mettez l’écran déporté

sans fil sous tension.

<Lors de l’utilisation d’un ordinateur

autre que de la série CF-07>

Après que s’est affiché sur la barre de tâches, mettez

l’écran déporté sans fil sous tension.

Appuyez sur le commutateur d’alimentation et maintenez-le enfoncé pendant environ

trois secondes jusqu’à ce que le témoin d’alimentation s’allume avant de le relâcher.

Sélectionnez l'application.

Commutateur

d’alimentation

Témoin

d’alimentation

Mise en marche/Arrêt

Lorsque l’ordinateur et l’écran déporté sans fil ne se mettent pas hors tension au

moyen de la procédure ci-dessus, “PC in standby” peut s’afficher bien que

l’ordinateur ne soit pas en mode de veille.

Dans ce cas, sélectionnez [Ok]. L’écran déporté sans fil se met automatiquement

hors tension.

REMARQUE

Ecran tactile

L’écran déporté sans fil est équipé d’une fonction d’écran tactile qui vous permet d’effectuer

les mêmes opérations que la souris en touchant la surface de l’écran avec le stylet.

Déplacement du curseur Cliquage

Double-clic Glisser

La vitesse du double-clic peut être réglée en procédant comme suit.

Windows XP

[démarrer] - [Panneau de configuration] - [Imprimantes et autres périphériques]

- [Souris] - [Tap and Bottons] - [Double-click Speed].

Windows 2000

[Démarrer] - [Paramètres] - [Panneau de configuration] - [Souris] - [Tap and

Bottons] - [Double-click Speed]

Curseur

REMARQUE

Deux tapotements

rapides

Tapotement simple

Touchez l’objet (c.-à-d. un fichier

ou une icône) sans retirer le

stylet et déplacez le stylet sur

la surface (ceci déplace l’objet

à l’emplacement voulu), puis

retirez le stylet.

Ecran tactile

La fonction d’écran tactile ne peut pas être utilisée en mode MS-DOS et lors de

l’utilisation du plein écran dans [Invite de commandes](Command Prompt).

Manipulation de l’écran tactile

Utiliser le stylet fourni avec l’écran déporté sans fil. Ne pas utiliser d’objet autre

que le stylet qui est fourni avec l’écran déporté sans fil.

Ne pas placer d’objets sur la surface de l’écran et ne pas appuyer avec force avec

des objets pointus (p. ex., des clous), ou des objets durs susceptibles de laisser des

marques (p. ex., crayons et stylos).

Ne pas utiliser l’ordinateur quand de la poussière séjourne sur l’écran et éviter le

contact de toute substance salissante, telle que de l’huile, sur l’écran tactile. Le

curseur risque alors de ne pas fonctionner correctement.

Quand l’écran tactile est sale :

Nettoyer les parties souillées au moyen d’un chiffon doux sec tel que de la gaze.

Ne pas utiliser de benzène, de diluant ou d’alcool du type désinfectant.

(Pour plus d’informations, se reporter à “Suggestions pour nettoyer la surface de

l’affichage à cristaux liquides (LCD)” fourni avec le chiffon doux.)

Manipulation du stylet

Nettoyer la pointe du stylet et l’écran avant l’utilisation. Des particules étrangères

peuvent rayer l’écran et gêner le fonctionnement du stylet.

N’utiliser le stylet accessoire que sur l’écran déporté sans fil. Une utilisation à

d’autres fins peut endommager le stylet et rayer l’écran.

Ne pas utiliser de crayons, d’objets durs ou à pointe affilée pour les opérations sur

l’écran. Cela pourrait endommager l’écran.

ATTENTION

Clic droit

Appuyez sur le bouton R.

1 2

Lorsque “R”

est affiché

dans le coin

droit

inférieur

Bouton R Tapotement simple

Si vous appuyez à nouveau sur le bouton R pendant l’activation de la fonction de

clic droit, ladite fonction sera désactivée.

REMARQUE

Etalonnage

Définissez la configuration d’étalonnage lorsque le curseur et les touchers du stylet

paraissent ne pas coïncider.

Appuyez sur le bouton Menu.

Sélectionnez [Option].

Sélectionnez [Calibration].

Touchez les cinq marques “x” sur l’écran d’étalonnage.

1 2

××

3 4

Bouton Menu

Si vous voulez appuyer sur une touche de raccourci, après avoir appuyé sur une

touche, appuyez sur la seconde de manière continue. Par exemple, si vous voulez

utiliser Ctrl + C , appuyez sur Ctrl puis sur C .

Si un clavier externe est connecté à l’ordinateur, toutes les opérations sur le clavier

externe ne sont pas reflétées sur le clavier logiciel.

Lorsque vous utilisez une combinaison de deux touches ou plus ( Ctrl + C etc.),

utilisez uniquement le clavier interne ou le clavier logiciel.

Ctrl + Alt + Del ne peuvent pas être introduits par le clavier logiciel. (Sauf lors

de l’ouverture de session).

Des caractères ne peuvent pas être introduits par le clavier logiciel en mode MS-DOS.

Pour certaines applications, le clavier logiciel reste comme icône même lorsque la

zone de texte est sélectionnée. Dans ce cas, sélectionnez [ Software Keyboard] sur

la barre de tâches.

Si vous voulez utiliser le clavier pour une application d’introduction autre que de texte

(Explorateur Windows par exemple), affichez tout d’abord le clavier logiciel, puis

sélectionnez l’application. Vous pouvez alors utiliser les touches du clavier logiciel.

Avant d’arrêter puis de redémarrer Windows, enregistrez toujours toutes les données.

Si vous essayez d’arrêter l’ordinateur pendant que des données sont en cours d’édition,

un message apparaît demandant l’enregistrement ou non des données actuelles. Dans

ce cas, retournez dans Windows, enregistrez toutes les données puis arrêtez

l’ordinateur.

REMARQUE

Clavier logiciel

Lors de la sélection de [ Software Keyboard] sur la barre de tâches ou lorsque la zone de

texte d’une application est sélectionnée, le clavier logiciel illustré ci-dessous s’affiche

automatiquement et les caractères peuvent être introduits au moyen de ce clavier.

Nous recommandons de laisser le clavier logiciel sous forme d’icône au lieu de le fermer

lorsqu’il n’est pas utilisé. Le clavier logiciel ne démarre plus automatiquement si est

sélectionné pour le fermer. Dans ce cas, il peut être redémarré en procédant comme suit.

Windows XP

[démarrer] - [Tous les Programmes] - [Panasonic] - [Software Keyboard].

Windows 2000

[Démarrer] - [Programmes] - [Panasonic] - [Software Keyboard].

L’action est la même qu’un clic

droit de la souris.

(La même fonction que la tou-

che .)

Tapotement simple : Utilisez comme touche de raccourci.

Deux tapotements rapides : La même fonction que la touche .

Le clavier logiciel est déplacé

aux quatre coins de l’écran.

Le menu de système

est affiché.

( page 87)

Modification des paramètres

Vous pouvez changer la taille du clavier, commuter entre le clavier et le pavé numérique,

ou changer d’autres paramètres au moyen du menu système.

Sélectionnez (dans le coin supérieur gauche du clavier

logiciel).

Cochez la fonction que vous désirez utiliser.

Le clavier logiciel se déplace automatiquement de façon à

ne pas cacher la fenêtre actuellement sélectionnée. (Il ne

se déplace pas s’il n’y a aucun espace libre.) De plus, le

clavier logiciel se déplace à l’avant-plan de l’écran lorsque

l’ordinateur change en mode d’entrée.

Si le clavier logiciel a été réduit sur la barre des tâches, il

est alors automatiquement rétabli et se déplace à l’avant-

plan de l’écran lorsque l’ordinateur change en mode

d’entrée. Avec certaines applications il se peut que cette

fonction soit inopérante.

Sélectionnez le clavier/pavé.

Réglez le clavier logiciel pour qu’il soit à l’avant-plan sur

l’écran.

Réglez le clavier logiciel pour qu’il soit transparent.

REMARQUE

La spécification des symboles de monnaie affichés sur

le pavé numérique s’effectue au moyen du menu

suivant.

Windows XP : [démarrer] - [Panneau de configura-

tion] - [Options régionales, date, heure

et langue] - [Options régionales et

linguistiques] - [Options régionales]

- [Personnaliser] - [Symbole

monétaire] - [Symbole monétaire]

Windows 2000 : [Démarrer] - [Paramètres] - [Panneau

de configuration] - [Options

régionales] - [Symbole monétaire] -

[Symbole monétaire]

Alimentation par batterie

Etat de la batterie

En charge

Entièrement chargée

La charge de la batterie est faible (la charge est inférieure à

environ 9% de la capacité)

La batterie ou le chargeur peut ne pas fonctionner

correctement.

Retirez la batterie et déconnectez l’adaptateur secteur

rapidement, puis connectez-les de nouveau. Si le problème

persiste, contactez le Support technique Panasonic.

Recharge impossible du fait d’une violation des limites de

température.

(La température ambiante est hors de la plage admissible.

Une fois que la condition de plage admissible est satisfaite,

la charge commence automatiquement.)

La batterie se décharge jusqu’au niveau de charge prescrit

en mode température élevée.

La batterie n’est pas connectée ou la charge n’est pas en cours.

Utilisez le témoin de batterie pour vérifier l’état de la batterie

Cet écran déporté sans fil empêche une surcharge de la batterie en ne rechargeant

que lorsque la charge restante est inférieure à environ 95% de la capacité après

que la batterie est complètement chargée.

REMARQUE

*1 Lorsque l’adaptateur secteur est connecté.

Témoin de batterie

Orange*1

Vert*1

Rouge

Rouge clignotant*1

Orange clignotant*1

Vert clignotant

Eteint

Pour obtenir une indication détaillée

Appuyez sur le bouton Menu.

Sélectionnez [Battery]. ( page 93)

• Le témoin de batterie reste allumé en rouge.

• L’affichage de batterie restante est de 99% et

la couleur du témoin est orange pendant une

période de temps prolongée.

• Un avertissement de batterie faible apparaît

après une courte période de temps.

Exécutez le programme

utilitaire “Refresh Bat-

tery”.

( page 93)

La capacité de batterie réelle restant et l’indication affichée peuvent être différentes.

REMARQUE

Bouton Menu

Alimentation par batterie

Remplacement de la batterie

Lorsque la charge fournie par votre batterie n’est disponible que pendant une courte

période de temps, même après une charge complète conformément aux instructions, il

peut être temps de remplacer votre batterie. La batterie est un élément consommable et il

est donc nécessaire de la remplacer (CF-VZSU21).

Ne touchez pas les bornes de la batterie. La batterie peut ne plus fonctionner

correctement si les contacts sont sales ou endommagés.

La batterie n’est pas chargée lors de l’achat de l’écran déporté sans fil. Chargez-

la toujours avant de l’utiliser pour la première fois. La charge commence

automatiquement lorsque l’adaptateur secteur est connecté à l’écran déporté sans

fil.

N’utilisez que la batterie spécifiée (CF-VZSU21) avec l’écran déporté sans fil.

Assurez-vous que l’alimentation a été coupée avant de continuer.

Mettez hors tension votre écran déporté sans fil. ( page 82)

Remplacez la batterie par une autre pendant que l’adaptateur secteur est

connecté et ne déconnectez pas l’adaptateur secteur avant que la batterie

neuve soit complètement chargée. Les données d’image enregistrées sur

l’écran déporté sans fil pourraient être perdues.

Retrait de la batterie

1Faites glisser le verrou.

2Ouvrez le couvercle.

3Tirez la languette sur la batterie et retirez-la de

l’écran déporté sans fil.

ATTENTION

Introduction d’une batterie

1Fixez fermement la batterie au connecteur.

Assurez-vous d’introduire la batterie comme

illustré.

Assurez-vous que la batterie est

correctement raccordée au connecteur.

2Fermez le couvercle.

3Faites glisser le verrou vers la gauche.

Si vous fermez mal le couvercle, la batterie peut tomber pendant que vous

transportez l’écran déporté sans fil.

Faites attention de ne pas coincer la languette en fermant le couvercle.

Languette

Connecteur

Charge de la batterie

Raccordez l’écran déporté sans fil à une prise électrique.

La charge commence automatiquement.

ATTENTION

Configuration de l’écran déporté sans fil

Appuyez sur le bouton Menu.

Les menus de configuration s’affichent.

Menu General

En sélectionnant [General], vous pouvez modifier le paramètre de mode, le paramètre

d’éclairage arrière et le paramètre de profil.

Vous pouvez régler les paramètres pour l’écran déporté sans fil.

Bouton Menu

Mode : Connect OfflineView

Backlight : LOW MID HIGH

Profile : Profile 1

General Wireless Battery Option Version

Paramètres par défaut

100% Excellent OK Cancel

L’écran enregistré est affiché.

( page 99)

Conditions de l’onde électronique

(Excellent, Good, Poor, Associ-

ated, Scanning)

Le nom de profil s’affiche.

Lors du réglage d’un profil, un

écran déporté sans fil peut être

connecté à un autre ordinateur. Il

est possible de régler jusqu’à

quatre profils. ( page 94)

Après avoir sélectionné le profil,

sélectionnez [Connect], et la

connexion s’établira avec le profil.

Charge restante de la batterie

Menu Wireless

En sélectionnant [Wireless], les paramètres de la fonction sans fil (pour la connexion à

l’ordinateur) et l’état actuel sont affichés (ne peuvent pas être changés). Pour modifier

les paramètres indiqués sur ce menu: page 96

General Wireless Battery Option Version

Network Type : AdHoc

SSID : cfvdw07-17498

Channel : 11

TxRate mode : Fully Automatic

WEP Encryption : disable

Rate (Tx/Rx) : 11Mbps / 11Mbps

Display IP : 10. 98. 185. 106

PC IP : 10. 98. 185. 105

Net Mask : 255. 0. 0. 0

AES Encryption : disable

100% Excellent OK Cancel

Cet écran est un exemple.

L’affichage indiquera que le

cryptage AES est activé ou

désactivé.

Réglez la fonction du mode de

température élevée sur [Normal tem-

perature] ou [High temperature].

Lors de l’utilisation de l’écran

déporté sans fil dans un milieu

ambiant où la température est élevée,

réglez toujours l’écran déporté sans

fil en mode de température élevée.

Menu Battery

En sélectionnant [Battery], l’état de la batterie est affiché.

General Wireless Battery Option Version

100% Excellent OK Cancel

Rafraîchissez la batterie.

Lorsque le message de confirmation

est affiché, sélectionnez [Yes].

Une fois le témoin de batterie

devenu vert, la batterie sera

complètement déchargée,

l’ordinateur se mettra hors tension

automatiquement, puis la charge

commencera. Il faut environ 2

heures avant que l’alimentation se

coupe automatiquement par

décharge complète de la batterie

depuis l’état de charge complète.

Laissez la batterie se charger jusqu'à ce

que le témoin de batterie devienne vert.

(Pendant la charge, l’éclairage

arrière est automatiquement

désactivé.)

Cet écran est un exemple.

Status : Full Charge

Voltage : 8154mV

Current : 0mA

Temperature : 26.2 °C (79.2 °F)

Remain : 100%

Error : None

Refresh Battery : Execute

Environment : Normal temperature

La batterie ne sera pas rafraîchie correctement dans les cas suivants.

• Lorsque l’alimentation de l’écran déporté sans fil est coupée.

• Lorsque l’alimentation électrique est déconnectée (par exemple, panne de cou-

rant, retrait accidentel de l’adaptateur secteur, etc.).

REMARQUE

Configuration de l’écran déporté sans fil

Menu Option

En sélectionnant [Option], vous pouvez régler les paramètres individuels pour l’écran

déporté sans fil.

General Wireless Battery Option Version

100% Excellent OK Cancel

Paramètres par défaut

Changez le mot de passe à saisir pour

utiliser l’écran déporté sans fil.

Réglez la fonction de reprise sur

[Normal resume] ou [Quick resume],

sélectionnez [OK].

Normal Resume:

La connexion sans fil est mise

hors service pendant que

l’affichage est désactivé.

Quick Resume:

Seul l’écran est éteint pendant

que l’affichage est désactivé.

S’il n’y a pas d’introduction depuis

l’écran tactile ou un bouton pendant

un certain temps, l’affichage peut

s’éteindre.

Réglez le temps sur [30 sec], [1 min],

[2 min], [5 min], [10 min], [20 min],

[30 min] ou [disable], sélectionnez

[OK].

Wireless Connection : Setup

Power on Password : Change

Supervisor Password : Change

Touchscreen : Calibration

LCD Off Timer : 30 min

LCD Off Mode : Normal resume

Power Off Timer : disable

Spécifiez ou changez

le mot de passe de

superviseur.

Procédez comme suit pour modifier

les paramètres de la connexion sans

fil.

Sélectionnez [Setup].

<Si le mot de passe de superviseur

a été spécifié>

Saisissez le mot de passe de

superviseur, puis sélectionnez

[Enter].

Sélectionnez le profil spécifié sur

l’écran suivant, puis sélectionnez

[OK].

Réglez le réseau en suivant la

même procédure qu’en 3 , 4 et

5 de “Configuration de l’écran

déporté sans fil” ( page 79).

S’il n’y a pas d’introduction depuis

l’écran tactile ou un bouton pendant

un certain temps, l’alimentation peut

être coupée.

Réglez le temps sur [30 sec], [1 min],

[2 min], [5 min], [10 min], [20 min],

[30 min] ou [disable], sélectionnez

[OK].

<Écran déporté sans fil (affichage)>

Select profile.

Profile 1 Profile 2

Profile 3 Profile 4

Cet écran est un exemple.

Menu Version

En sélectionnant [Version], les informations de version s’afficheront.

General Wireless Battery Option Version

Model No. : CF-VDW07Bxx

Firmware : Vx.xxLxxx

Wireless Controller : xx. xx. xx. xx

Serial No. : xxxxxxxxxx

100% Excellent OK Cancel

“x” varie selon la configuration de l’écran

déporté sans fil.

Vous pouvez régler les propriétés de l’écran déporté sans fil

comme suit.

Sélectionnez [Wireless Display Setup Utility] dans la

procédure qui suit.

Windows XP [démarrer] - [Tous les Programmes] -

[Panasonic]

Windows 2000 [Démarrer] - [Programmes] - [Panasonic]

Saisissez le mot de passe de superviseur.

Le mot de passe de superviseur n’est pas spécifié au mo-

ment de l’achat.

Appuyez sur le bouton Menu, sélectionnez [Option], puis

spécifiez le mot de passe de superviseur. ( page 94)

Réglez les paramètres de l’écran déporté sans fil, TCP/IP

et WEP.

Vous pouvez les régler pour chacun des profils.

Wireless Display Setup Utility

Modification des paramètres de l’écran déporté sans fil

Changez le nom de profil.

Changez le cryptage AES.

<Lors du réglage du cryptage AES sur autre chose que

[Disable]>

Sélectionnez [Key], et réglez la clé AES avec “phrase”

ou “binary”, puis sélectionnez [OK].

Changez le cryptage WEP.

<Lors du réglage du cryptage WEP sur autre chose que

[Disable]>

Sélectionnez [Key(s)], et réglez la (les) clé(s) WEP, puis

sélectionnez [OK].

Lorsque cette case est cochée, le réglage de profil

MeiWDS (un profil seulement), tel que le mot de passe

ou le cryptage AES, est également appliqué à l’ordinateur

connecté à l’écran déporté sans fil.

Après la finalisation des paramètres, sélectionnez [Next],

puis sélectionnez [OK].

(Si un autre écran s’affiche après la sélection de [OK],

sélectionnez [OK].)

Dans l’écran de confirmation, sélectionnez [Next].

Le message “These settings will be sent to your display”

s’affichera alors. Sélectionnez [OK].

<Si vous cochez [Use this profile now] à l’étape

(

page 96)>

L’écran [Set up your PC] s’affichera.

Saisissez les paramètres de Wireless LAN et TCP/IP

affichés sur l’écran de l’ordinateur, puis sélectionnez [Fin-

ish].

<Si vous décochez [Use this profile now] à l’étape

L’écran [Completed] s’affichera.

Sélectionnez [Finish].

REMARQUE

Il n’est pas possible de régler en même temps le

MeiWDS et l’écran déporté sans fil. ( page 98)

Sélectionnez [MeiWDS Setup Utility] dans la procédure

qui suit.

Windows XP [démarrer] - [Tous les Programmes] -

[Panasonic]

Windows 2000 [Démarrer] - [Programmes] - [Panasonic]

Saisissez le mot de passe de superviseur, puis sélectionnez

[OK].

Le mot de passe de superviseur est réglé par défaut sur

“supervisor”.

Spécifiez le mot de passe et les paramètres du cryptage

AES, puis sélectionnez [Next].

Si le réglage effectué entre l’ordinateur et l’écran

déporté sans fil n’est pas confirmé (p. ex. l’affichage a

été remplacé par un autre), procédez comme suit pour

recommencer le réglage.

Spécifiez la longueur de la clé AES.

<Lors du réglage du cryptage AES sur autre chose que

[Disable]>

Sélectionnez [AES Key], et réglez la (les) clé(s) AES avec

“phrase” ou “binary”, puis sélectionnez [OK].

Spécifiez la durée de vie de la clé AES.

Dans l’écran de confirmation, sélectionnez [Finish].

Dans l’écran de confirmation, sélectionnez [OK] puis

redémarrez l’ordinateur.

MeiWDS Setup Utility

Modification des paramètres de l’écran déporté sans fil

Il n’est pas possible de régler en même temps le MeiWDS et l’écran déporté sans fil.

Spécifiez le paramètre de la clé AES après avoir réglé l’écran déporté sans fil.

( page 96)

Si vous sélectionnez sur la barre de tâches, le menu s’affiche.

[Password] et [Exit MeiWDS] sont activés si vous cochez [Enable tray menu]

dans l’utilitaire de configuration de MeiWDS.

· Password : Spécifiez le même mot de passe que celui spécifié dans le

menu [Option].

· About MeiWDS : La version du logiciel et le copyright s’affichent.

· Exit MeiWDS : Pour quitter le programme.

REMARQUE

No 016

Total 038

Capture de l’écran

Si vous voulez voir plus tard l’écran actuellement affiché,

vous pouvez enregistrer les données d’écran dans la mémoire

(jusqu’à 100 images)*1.

*1Le nombre de données qui peut être enregistré est différent selon

les images.

Appuyez sur le bouton Capture.

L’écran actuellement affiché est enregistré et est ajouté à la

fin des images déjà enregistrées.

Affichage des images enregistrées

Appuyez sur le bouton Menu.

Sélectionnez [General] – [OfflineView],

puis sélectionnez [OK].

L’image enregistrée et le panneau suivant seront

affichés. <Panneau>

Affichage de l’image

précédente (mode grande

vitesse)

Numéro de l’image

Nombre d’images enregistrées

Affichage de l’image suivante

(mode grande vitesse)

Affichage de l’image suivante

(La même opération est possible

en appuyant sur le bouton Cap-

ture.)

Affichage de l’image précédente

(La même opération est possible en

appuyant sur le bouton R.)

Lorsque l’alimentation est coupée par une opération autre qu’une pression sur le

commutateur d’alimentation (par exemple, lorsque l’écran déporté sans fil

fonctionne sur batterie et que la batterie est retirée par inadvertance, ou lorsque

l’adaptateur secteur est débranché accidentellement de la prise électrique et

qu’aucune batterie ne se trouve dans l’écran déporté sans fil), toutes les images

enregistrées sont perdues.

Seule l’image d’écran est affichée et des opérations comme l’introduction et la

sélection ne peuvent pas être effectuées sur l’écran.

Pour fermer une image qui a été enregistrée et afficher l’écran précédent:

1Appuyez sur le bouton Menu.

2Sélectionnez [General] - [Connect], puis sélectionnez [OK].

Delete

<< >>

< >

Déplacement aux quatre

coins de l'écran

REMARQUE

Effacement des données d’image

Bouton Capture

Bouton Menu

100

Aucun affichage après

la mise sous tension

Une image latente

apparaît

“Connection timeout”

est affiché

“No server found” est

affiché

“Authentication failed”

est affiché

“Too many clients” est

affiché

Dépannage

L’ordinateur ou l’écran déporté sans fil a-t-il été réglé

en mode économie d’énergie ?

Pour utiliser l’ordinateur depuis l’état d’affichage

désactivé (à des fins de conservation d’énergie),

touchez l’écran.

Si une image est affichée pendant une période de temps

prolongée, il est possible qu’une image latente

apparaisse. Activez l’écran de veille.

Confirmez l’adresse IP, le masque de sous-réseau, le

type de réseau et les paramètres SSID de l’ordinateur

et de l’écran déporté sans fil.

Confirmez le fonctionnement du LAN sans fil de

l’ordinateur.

Si l’ordinateur et l’écran déporté sans fil ne se mettent

pas hors tension de façon normale pour une raison telle

qu’une erreur de réseau, le rétablissement de la

connexion peut prendre deux ou trois minutes.

Patientez un moment, puis connectez à nouveau.

Placez l’écran déporté sans fil près de l’ordinateur.

Confirmez que se trouve sur la barre de tâches.

Confirmez l’adresse IP de l’ordinateur qui a été réglée

sur l’écran déporté sans fil.

Confirmez le mot de passe pour l’ordinateur et l’écran

déporté sans fil.

Déconnectez l’écran déporté sans fil pendant le

fonctionnement et rétablissez la connexion.

En cas de problème, référez-vous à cette page. Si le problème semble lié à une application

logicielle, lisez le manuel se rapportant au logiciel. Si vous n’arrivez toujours pas à remédier

au problème, contactez le Support technique Panasonic.

101

“Illegal data received”

ou “Initial image

receiving timeout” est

affiché

Le clavier logiciel a été

fermé

Une image latente

apparaît (c.-à-d., des

points verts, rouges et

bleus restent sur

l’affichage) ou certains

points n’affichent pas les

bonnes couleurs

Confirmez si le réseau fonctionne correctement ou non.

Procédez comme suit pour vérifier le paramètre de

longueur de clé AES.

Windows XP

[démarrer] - [Tous les Programmes] - [Panasonic] -

[MeiWDS Setup Utility]

Windows 2000

[Démarrer] - [Programmes] - [Panasonic] - [MeiWDS

Setup Utility]

Appuyez sur le bouton Menu, sélectionnez [Wireless],

et vérifiez le paramètre du cryptage AES.

Redémarrez l’ordinateur.

Sélectionnez [Software Keyboard] dans la procédure

qui suit.

Windows XP

[démarrer] - [Tous les Programmes] - [Panasonic]

Windows 2000

[Démarrer] - [Programmes] - [Panasonic]

La production d’affichages à cristaux liquides en

couleurs fait appel à des technologies évoluées de haute

précision. En conséquence, si 0,002% ou moins des

éléments d’image soit ne s’allument pas, soit restent

constamment allumés, (autrement dit, si plus de

99,998% des éléments fonctionnent correctement), le

fonctionnement est jugé normal.

102

Spécifications

*1Varie selon les conditions d’utilisation.

*2<Uniquement pour les États-Unis>

L’adaptateur secteur est compatible avec les sources d’alimentation acceptant un adaptateur secteur

jusqu’à 240 V. Cet ordinateur est fourni avec un câble pour alimentation secteur pour 125 V.

*3Environ 1,5 W lorsque la batterie est complètement chargée (ou n’est pas en train d’être chargée)

et que l’ordinateur est hors tension.

*4Consommation nominale.

*5Maximum pendant la charge.

N° de modèle

Écran LCD Type

Couleurs affichées

Écran tactile

Interface Port Série

Batterie

Temps de fonctionnements

Temps de charge*

Adaptateur Entrée

Secteur*2Sortie

Consommation de

puissance*3

Condition En marche

d’utilisation

À l’arrêt

Dimensions Physiques

(largeur × hauteur × profondeur)

Poids

CF-VDW07BH

Type 8,4 (TFT)

256 colors (800 × 600 dots)

Anti-reflets, capacité de toucher au stylet (fourni)

Mâle 9 broches D

Li-ion 7,4 V, 1,7 Ah

Environ 1,5 h - 2,5 h

Allumé

Environ 5,0 h

Éteint: Environ 2,0 h

100 V - 240 V CA, 50 Hz / 60 Hz

15,6 V CC, 3,85 A

Environ 12 W*4 / Environ 20 W*5

Température: 5 °C à 35 °C {41 °F à 95 °F}

Humidité: 30% à 80% RH (sans condensation)

Température: -20 °C à 60 °C {-4 °F à 140 °F}

Humidité: 30% à 80% RH (sans condensation)

222 mm × 162 mm × 12,5 mm - 29,5 mm

Environ 710 g

103

Mémo

Printed in Japan FJ0804-0

DFQX5473ZA

Addendum

This addendum explains the cases where the operation of the computer differs from that in

the Operating Instructions and the Reference Manual.

Replace the “FCC RF Exposure Warning” with the following.

The specifications are the same as CF-29ETKGZKM except below.

Replace the “Wireless LAN” in the Reference Manual with the following.

Read Me First

FCC RF Exposure Warning:

zThis equipment complies with FCC radiation exposure limits set forth for an uncontrolled

environment.

zThis equipment has been approved for mobile operation, and unless otherwise advised

in separate supplemental instructions for individual wireless transmitter(s), requires

minimum 20 cm spacing be provided between antenna(s)and all person's body

(excluding extremities of hands, wrist and feet) during wireless modes of operation.

zThis transmitter must not be co-located or operated in conjunction with any other

antenna or transmitter.

zThis equipment is provided with PC Card slot that could be used with wireless

transmitters, which will be specifically recommended when they become available.

Other third-party wireless transmitters have not been RF exposure evaluated for use

with this computer and may not comply with FCC RF exposure requirements.

Specifications

Interface Wireless LAN IEEE 802.11b compliant Frequency 2.4 GHz band

Wireless LAN

If you use a wireless LAN, you can use a network without cable connections.

CAUTION

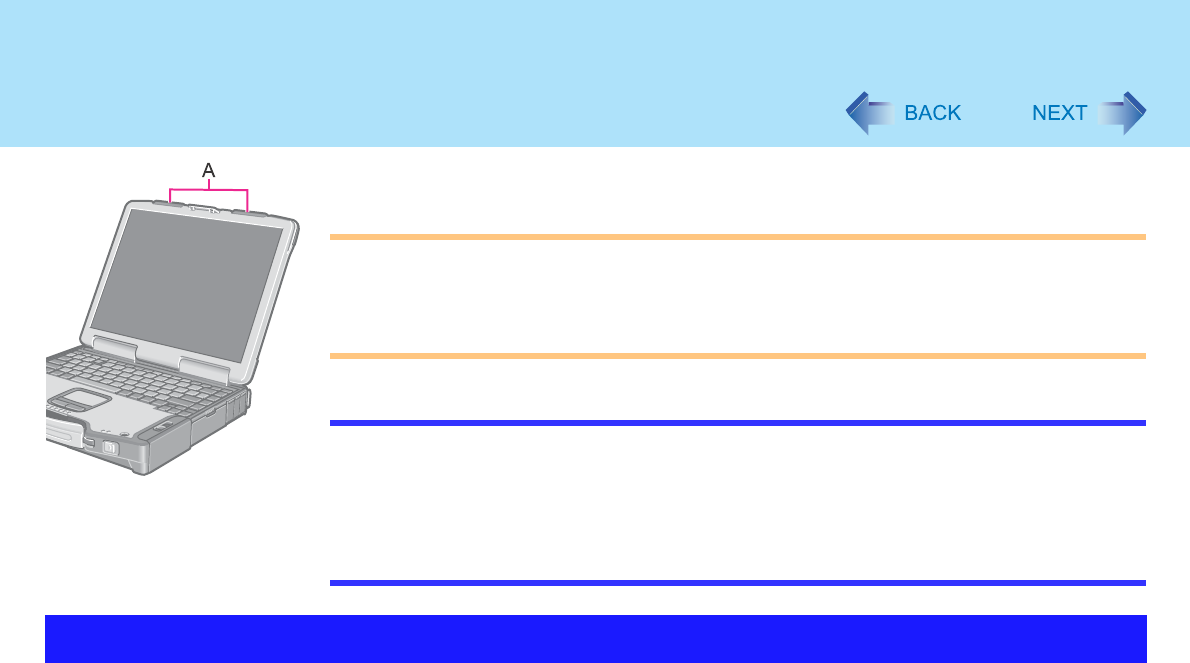

zCommunication is performed through the wireless LAN antenna (A). Do not block the

antenna area with your hand or otherwise interfere with the passage of the radio

signals.

zDo not use the Fast User Switching function. The wireless LAN cannot be used.

NOTE

zThe communication speeds and distances differ depending on the devices that

support the wireless LAN, the installation environment and other ambient conditions.

zOne characteristic of radio waves is that their transmission rate tends to drop as the

communication distance increases. It is recommended that the devices supporting

the wireless LAN be used in close vicinity to each other.

zThe rate may drop while a microwave oven is being used.

Do not use wireless LAN on airplanes, in hospitals, or in other

locations where wireless LAN signals may affect the operation

of devices in the vicinity.

zIf you intend to use the computer in the environments described above, turn the wireless

LAN off using the following method:

ADouble click the Aironet Client Utility (ACU) icon on the desktop.

BSelect [Commands] - [Radio Off].

To prevent theft of data or unauthorized access to the hard disk

via a wireless LAN.

z If you plan to use wireless LAN functions, we recommend that you do so only after

making the appropriate security settings, such as for data encryption.

Precautions

Wireless LAN

We recommend turning the wireless LAN off when it is not used

or out of range (Îpage 2).

zIf you leave the wireless LAN on, the battery's operating time is shortened.

To use the wireless LAN, set the profile using the following procedure.

The settings will vary for different network environments depending on the network system

being used. For more details, ask your system administrator or the person in charge of the

network.

CAUTION

zSet profiles for each user using the following procedure.

1Double click the Aironet Client Utility (ACU) icon on the desktop.

2Select [Commands] - [Profile Manager].

3Select [Add] in Profile Management.

4Enter the profile name.

5Enter the SSID and make necessary settings, then select [OK].

6Select the profile you have set and select [Apply].

7Select [OK].

Open the Intel PROSet using either of the following procedures.

ADouble-click the Aironet Client Utility (ACU) icon on the desktop.

BSelect [Commands] - [Status].

The Settings

Check the Communication Status

Wireless LAN

For more information about how to use the Aironet Client Utility (ACU), refer to [Help] in the

menu bar.

If the function fails to operate correctly

Read the operating instructions for the access point carefully and check the settings.

The access point fails to be displayed in [Available Networks]

zThis computer uses channels 1 through 11*1. Check the channel being used by the

access point.

*1 In the case of wireless communications, the frequency band being used can be divided into

segments, so that different communications can be conducted on each band segment. A "Channel"

refers to the individual frequency bandwidth divisions.

The access point cannot be accessed

zThe network key setting may not conform to the access point.

Check the network key setting of the access point and, if necessary, set it again correctly.

zDepending on the access point and settings, access may not be accepted unless the

computer's MAC address is registered beforehand. In this case, check the computer's

MAC address using the following procedure and register it according to the operating

instructions of the access point.

ADisplay [Command Prompt].

Select [start] - [All Programs] - [Accessories] - [Command Prompt].

BInput [ipconfig /all], and press

Enter

CMake a note of the 12-digit string of alphanumerics displayed on the wireless

LAN's "Physical Address" line. Then input [exit], and press

Enter

The IP address of the access point is wrong

zFollowing the operating instructions of the access point, set the IP address of the access

point again correctly.
