Panasonic MC UG383 UG383_C01ZDFJ2 User Manual To The Cff023f6 B741 44f4 4142 5e5b5e2d2c11

User Manual: Panasonic MC-UG383 to the manual

Open the PDF directly: View PDF .
Page Count: 44

TABLE OF CONTENTS
CONSUMER INFORMATION
IMPORTANT SAFETY INSTRUCTIONS
PARTS IDENTIFICATION
ASSEMBLY
- Attaching Handle
FEATURES

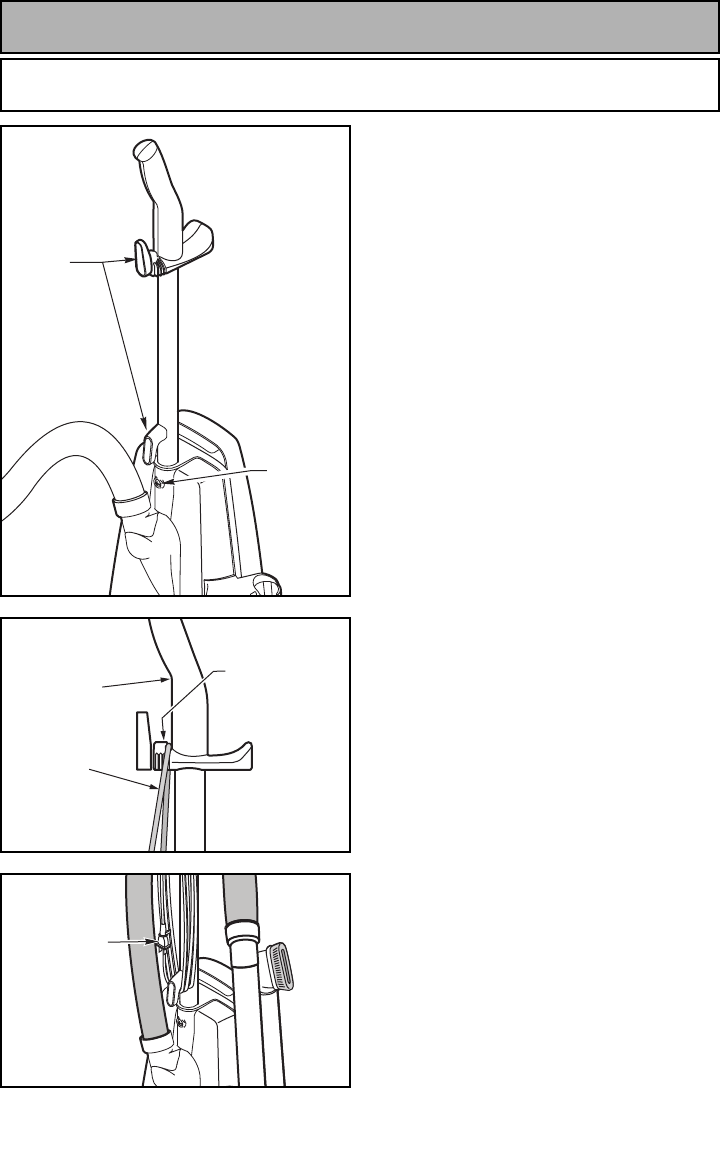

- Using Cord Hook
- Automatic Self-Adjusting Nozzle
- Edge Cleaning
- Motor Protector
- Thermal Protector
TO OPERATE VACUUM CLEANER
- Power Cord
- ON-OFF Switch
- Handle Adjustments
ROUTINE CARE OF VACUUM CLEANER
- Cleaning Secondary Foam Filter
- Changing Dust Bag
- Removing and Installing Lower Plate
- Replacing Headlight Bulb
- Replacing Belt
- Cleaning Agitator
- Replacing Agitator
- Agitator Assembly
- Cleaning Exterior
- Removing Clogs
BEFORE REQUESTING SERVICE
WARRANTY
WHAT TO DO WHEN SERVICE IS NEEDED
Renseignements importants
Importantes mesuresde sécurité
Nomenclature
Assemblage
- Montage du manche
Caractéristiques
- Crochet de rangement du cordon
- Tête d’aspiration autoréglable
- Nettoyage latéral
- Protecteur du moteur
- Protecteur thermique
Fonctionnement
- Cordon d’alimentation
- Interrupteur
- Réglage de l’inclinaisondu manche
Entretien de l’aspirateur
- Nettoyage du filtresecondaire en mousse
- Remplacement du sacà poussière
- Retrait et installationde la plaque inférieure
- Remplacement de l’ampoulede la lampe
- Remplacement de la courroie
- Nettoyage de l’agitateur
- Remplacement de l’agitateur
- Assemblage de l’agitateur
- Nettoyage du boîtier
- Dégagement des obstructions
Guide de dépannage
Garantie
Service après-vente
Información para consumidor
Instrucciones importantesde seguridad
Identificación de piezas
Montaje
- Colocación del mango
Características
- Uso del sujetador del cordón
- Boquilla de ajuste automático
- Limpieza para orillas
- Protector de motor
- Protector termal
Para operar la aspiradora
- Cordón eléctrico
- Control ON-OFF
- Ajustes del mango
Rutina para el cudado de su aspiradora
- Limpieza del segundo filtrode goma espuma
- Cambio de la bolsa de polvo
- Quitando e insertandola base inferior
- Cambio de la bombilla
- Cambio de la correa
- Limpieza del agitador
- Cambio del agitador
- Montaje de agitador
- Limpieza del exterior
- Quitando los residuosde basura en los conductos
Antes de pedir servicio
Garantía
Cuando necesita servicio

Before operating your vacuum cleaner,

please read these instructions completely.

Avant d’utiliser l’appareil, il est recommandé

de lire attentivement ce manuel.

Antes de usar su aspiradora, lea

completamente estas instrucciones por favor.

VACUUM CLEANER

Aspirateur

Aspiradora

MC-UG383

Operating Instructions

Manuel d’utilisation

Instrucciones de operación

Printed in China

ACØ1ZDFJZØØØ Imprimé en Chine

CØ1ZDFJ2ØØØØ

Impreso en China

- 44 -

PANASONIC CONSUMER ELECTRONICS COMPANY

DIVISION OF MATSUSHITA ELECTRIC CORPORATION OF AMERICA

One Panasonic Way

Secaucus, New Jersey 07094

World Wide Web Address

http://www.panasonic.com

If your Panasonic Vacuum Cleaner needs service, look in the Yellow Pages of the telephone book under

HOME APPLIANCE SERVICE for your nearest Panasonic Services Company (“PASC”) Factory Servicenter,

or PASC authorized Servicenter, or call, 1-800-211-PANA (7262) toll-free to find a convenient Servicenter. DO

NOT send the product to the Executive or Regional Sales offices.They are NOTequipped to make repairs.

If you ship the product

Carefully pack and send it prepaid, adequately insured and preferably in the original carton. Attach a

postage-paid letter to the outside of the carton, which contains a description of your complaint. DO NOT

send the product to the Executive or Regional Sales Offices.They are NOT equipped to make repairs.

CCuuaannddoo nneecceessiittaa sseerrvviicciioo

WHAT TO DO WHEN SERVICE IS NEEDED

Si su aspiradora Panasonic necesita servicio, busque el Centro de Servicio Panasonic o un Centro de Servicio

PASC autorizado más cercano bajo "Servicio de Eléctrodomésticos" en las páginas amarillas de la guía de

teléfonos o llame gratis al 1-800-211-PANA (7262) para encontrar un centro de servicio conveniente. No mande el

producto a las Executive o Regional Sales Offices.No están equipadas para arreglar estos productos.

Si manda el producto

Empaquete con cuidado en el cartón original si posible y mándelo prepagado y con seguro suficiente. Ponga una

carta con sellos en la que describe su problema con el producto en el exterior del cartón. No mande el producto a

las Executive o Regional Sales Offices.No están equipadas para arreglar estos productos.

WARRANTY SERVICE

For product operation and information assistance, please contact your Dealer or our Customer Care Centre at:

Telephone #: (905) 624-5505 or 1-800-561-5505 Fax #: (905) 238-2360 Web: www.panasonic.ca

For product repairs, please contact one of the following:

• Your Dealer who will inform you of an authorized Servicentre nearest you.

• Our Customer Care Centre at (905) 624-5505 or www.panasonic.ca

• A Panasonic Factory Servicentre listed on the warranty page.

RRÉÉPPAARRAATTIIOONN SSOOUUSS GGAARRAANNTTIIEE

PPoouurr ddee ll''aaiiddee ssuurr llee ffoonnccttiioonnnneemmeenntt ddee ll''aappppaarreeiill oouu ppoouurr ttoouuttee ddeemmaannddee dd''iinnffoorrmmaattiioonn,,veuillez contacter votre détaillant

ou notre service à la clientèle au :

N° de téléphone : (905) 624-5505 N° de télécopieur : (905) 238-2360 Site Internet : www.panasonic.ca

PPoouurr llaa rrééppaarraattiioonn ddeess aappppaarreeiillss,,veuillez consulter :

• votre détaillant, lequel pourra vous renseigner sur le centre de service agréé le plus près de votre domicile ;

• notre service à la clientèle au (905) 624-5505 ou www.panasonic.ca;

• un de nos centres de service indiqué sur la page de garantie.

What to do when service is needed

Service après-vente

(Canada)

PANAMEX COMPANY

DIVISION OF PANASONIC CORPORATION OF NORTH AMERICA

One Panasonic Way

Secaucus, New Jersey 07094

World Wide Web Address

http://www.panasonic.com

- 43 -

Please read IMPORTANT SAFETY INSTRUCTIONS on page 5 before

use. Read and understand all instructions.

TO OUR VALUED CUSTOMER

We are very pleased to welcome you to the Panasonic family of products. Thank you for

purchasing this product. Our intent is that you become one of our many satisfied customers.

Proper assembly and safe use of your vacuum cleaner are your responsibilities.Your vacuum

cleaner is intended only for household use. The vacuum cleaner should be stored in a dry,

indoor area. Read the Operating Instructions carefully for important use and safety

information.

Special care is required when vacuuming certain types of carpet or floor covering. Always

check the carpet or floor covering manufacturer's recommended cleaning instructions before

vacuuming.

PLEASE PAY CLOSE ATTENTION TO ALL

WARNING AND CAUTION STATEMENTS.

WARNING

TO AVOID ELECTRICAL SHOCK

Never vacuum damp or wet surfaces or liquids.

DO NOT store vacuum cleaner outdoors.

Replace worn or frayed power cord immediately.

Unplug from outlet when not in use and before servicing.

TO AVOID ACCIDENTS

Except for hand-held cleaners, keep vacuum cleaner on floor – not chairs, tables, steps, stairs, etc.

Store vacuum cleaner promptly after each use to prevent accidents such as tripping over power cord or

vacuum cleaner.

Use vacuum cleaner and accessories only in a manner intended by the manufacturer.

The use of an extension cord is not recommended.

CONSUMER INFORMATION

WARNING

WARNING statements are designed to alert you to the

possibility of personal injury, loss of human life, and/or

damage to the vacuum cleaner and/or personal

property if the instructions given are not followed.

CAUTION statements are designed to alert you to the

possibility of damage to the vacuum cleaner and/or

personal property if the instructions given are not

followed.

CAUTION

- 2 -

- 42 -

Porter une attention particulière à tous les

avertissements et à toutes les mises en garde.

AVERTISSEMENT

POUR PRÉVENIR LE RISQUE DE CHOCS ÉLECTRIQUES

Ne jamais utiliser l’aspirateur sur une surface humide ou pour aspirer des liquides.

Ne jamais ranger l’appareil à l’extérieur.

Remplacer immédiatement tout cordon d’alimentation usé ou éraillé.

Débrancher l’appareil de la prise secteur après usage et avant tout entretien.

POUR PRÉVENIR LE RISQUE D’ACCIDENTS

À l'exception des aspirateurs à main, garder l'appareil au sol. NE PAS l'utiliser sur des chaises ou des

tables ni le passer sur des marches ou dans un escalier, par exemple.

Ranger l'appareil après usage afin de prévenir les risques de trébucher sur le cordon ou l'appareil.

Utiliser l'appareil et les accessoires de la manière recommandée.

Il n'est pas recommandé d'utiliser un cordon prolongateur.

Renseignements importants

Il est recommandé de lire la section IMPORTANTES MESURES DE

SÉCURITÉ à la page 6 avant d’utiliser l’appareil. S’assurer de lire et

de bien comprendre toutes les instructions du présent manuel.

À NOTRE CLIENTÈLE

Nous vous souhaitons la bienvenue parmi la grande famille des clients des appareils Panasonic.

Nous vous remercions d’avoir arrêté votre choix sur cet appareil. Nous n’avons qu’un seul but :

votre entière satisfaction.

L'assemblage approprié et l'utilisation adéquate de l'aspirateur sont la responsabilité

de l'utilisateur. Cet aspirateur est destiné à un usage domestique seulement. Le ranger

dans un endroit sec ; NE PAS le laisser à l'extérieur. Lire attentivement le présent manuel

et prendre connaissance des mesures de sécurité qui y sont exposées.

Des soins particuliers sont nécessaires lors du nettoyage de certains genres de tapis ou de

surfaces. Toujours vérifier les recommandations de nettoyage du fabricant du tapis ou de la

surface avant de passer l'aspirateur.

ATTENTION

Les AVERTISSEMENTS préviennent

d’un risque de blessures corporelles

graves, voire mortelles, ou de

dommages à des biens personnels ou

à l’appareil en cas de non-respect des

instructions.

Les mentions ATTENTION avisent d’un

risque de dommage à l’appareil ou à

des biens personnels en cas de non-

respect des instructions.

AVERTISSEMENT

Une division de Panasonic Corporation of North America.

TToouuss ddrrooiittss rréésseerrvvééss

- 3 -

Garantía

GGaarraannttííaa ddee llaa

aassppiirraaddoorraa ddee PPaannaassoonniicc

((UUnniitteedd SSttaatteess))

Panasonic Consumer Electronics Company o Panasonic Sales Company (colectivamente referido

como garante) arreglará este producto gratis con piezas nuevas o restauradas en los Estados

Unidos o Puerto Rico por un año de la fecha de compra original en caso de un defecto en las

materials o en el montaje del producto.

EEssttaa ggaarraannttííaa eexxcclluuyyee aammbbooss eell llaabboorr yy llaass ppiieezzaass ppaarraa llaass ssiigguuiieenntteess ppiieezzaass qquuee rreeqquuiieerreenn eell

ccaammbbiioo nnoorrmmaall: las bolsas para polvo, los filtros, las correas, las bombillas, los cepillos para

agitador, y las pilas (si están incluídas).

En los Estados Unidos puede llevar este producto para darle servicio durante el perído de garantía

a Panasonic Services Company (PASC) Factory Servicenter. Busque este nombre en el guìa

Servicenter. O llame gratis al 1-800-211-PANA (7262) para localizar un Centro PASC autorizado. En

Puerto Rico, lleve o mande por correo este producto a la Panasonic Sales Company local durante

el período de garantía. Busque el número de teléfono en el guìa Servicenter.

Se ofrece únicamente la garantía al comprador original. Se necesitan el recibo de compra u otra

prueba de la fecha de compra para obtener asistencia incluída en la garantía.

Esta garantía incluye únicamente los defectos en materials o en el montaje que ocurre durante el

uso normal y no incluye el daño causado por transporte o problemas que son causados por

productos que no son Panasonic o problemas que resultan en los accidentes, el mal uso, el abuso,

el descuidado, el manejo malo, la aplicación mala, la instalción mala, la operación inapropriada, el

cuidado malo, la alteración, la modificación de este producto, o el uso comerical como en hoteles,

oficinas, restaurantes, o alquilar para uso, o arreglado por alguien que no está autorizado por

Panasonic, o daños resultados por los actos de Dios.

LLíímmiitteess yy eexxcclluussiioonneess::

No hay garantías espresadas excepto las descritas arriba. El garante no será responsable de los

daños incidentales o consiguientes resultados del uso de este producto o violación de esta

garantía. Todas las garantías expresadas o implícitas incluso las garantías de comercio y del

propósito particular están limitadas por el período de garantía descrito arriba.

Algunos estados no permiten el límite o la exclusión de daños incidentales o consiguientes ni límite

del tiempo de la garantía por eso los límites o exclusiones descritos arriba no le son aplicables a

usted.

Esta garantía le da ciertos derechos legales y es posible que usted tenga otros derechos que

varían de estado a estado. Si un problema con este problema ocurre durante o después del período

de la garantía, puede informarse en su tienda o a su Centro de Servicio. Si el problema no se

resuelve a su satisfacción, escriba al Consumer Affairs Department en la dirección incluída en la

última página de este manual.

- 41 -

AADDVVEERRTTEENNCCIIAA

PPAARRAA EEVVIITTAARR CCHHOOQQUUEE EELLÉÉCCTTRRIICCOO

Nunca pase la aspiradora en las superficies húmedas o mojadas ni aspire los líquidos.

No mantenga la aspiradora a la intemperie.

Cambio en seguida un cordón eléctrico gastado o raído.

Desconéctela cuando lo la está usando y antes de darle servicio.

PPAARRAA EEVVIITTAARR AACCCCIIDDEENNTTEESS

Excepto las aspiradoras a mano, mantenga la aspiradora sobre el suelo – no sobre las sillas, las mesas, los

escalones, las escaleras, etc.

Mantenga la aspiradora en un lugar seguro en seguida después de cada uso para evitar accidentes como

tropiezo con cordón eléctrico o con aspiradora.

Use la aspiradora y los accesorios únicamente en manera descrita en este manual.

No recomiende un cordón eléctrico adicional.

Información para el consumidor

PPoorr ffaavvoorr,, lleeaa ““IInnssttrruucccciioonneess iimmppoorrttaanntteess ddee sseegguurriiddaadd”” eenn llaa ppáággiinnaa 77 aanntteess ddee

uussaarr ssuu aassppiirraaddoorraa.. LLeeaa yy ccoommpprreennddaa ttooddaass llaass iinnssttrruucccciioonneess..

AA NNUUEESSTTRROO EESSTTIIMMAADDOO CCOONNSSUUMMIIDDOORR

Nos da mucho gusto a presentarle a la familia de productos de Panasonic. Le damos las gracias por

comprar este producto. Estamos resueltos a hacerle uno de nuestros muchos consumidores

satisfechos.

MMoonnttaajjee ccoorrrreeccttoo yy uussoo sseegguurroo ddee ssuu aassppiirraaddoorraa ssoonn ssuuss rreessppoonnssaabbiilliiddaaeess.. SSuu aassppiirraaddoorraa eessttáá

ffaabbrriiccaaddaa ppaarraa eell uussoo ddee ddoommiicciilliioo úúnniiccaammeennttee.. DDeebbee gguuaarrddaarr llaa aassppiirraaddoorraa eenn uunn lluuggaarr sseeccoo yy ddeebbaajjoo

ddee tteecchhoo.. LLeeaa llaass ““IInnssttrruucccciioonneess ddee ooppeerraacciióónn”” ccoonn ccuuiiddaaddoo ppaarraa llaa iinnffoorrmmaacciióónn iimmppoorrttaannttee ddee uussoo yy

llaa iinnffoorrmmaacciióónn ddee sseegguurriiddaadd..

SSee rreeqquuiieerree eell ccuuiiddaaddoo eessppeecciiaall ccuuaannddoo ppaassaa llaa aassppiirraaddoorraa ssoobbrree cciieerrttaass ccllaasseess ddee aallffoommbbrraa oo

ccuubbiieerrttaa ddee ppiissoo.. SSiieemmpprree rreevviissee llaass iinnssttrruucccciioonneess ddee llaa lliimmppiieezzaa rreeccoommeennddaaddaa ddee ffaabbrriiccaannttee ppaarraa llaa

aallffoommbbrraa oo llaa ccuubbiieerrttaa ddee ppiissoo aanntteess ddee ppaassaarr llaa aassppiirraaddoorraa..

PPrreessttee mmuucchhaa aatteenncciióónn ppoorr ffaavvoorr aa ttooddooss

llooss aavviissooss yy aa ttooddaass llaass aaddvveerrtteenncciiaass

AADDVVEERRTTEENNCCIIAA

Las secciones AADDVVEERRTTEENNCCIIAAestán incluídas

para llamarle atención a la posibilidad de la

lesión corporal, la pérdida de vida humana,

y/o el daño a la aspiradora y/o el daño a las

propiedades personales si las instrucciones

dadas no están seguidas.

Las secciones CCUUIIDDAADDOOestán incluídas para

llamarle atención a la posibilidad del daño a la

aspiradora, y/o del daño a las propiedades

personales si las instrucciones dadas no

están seguidas.

CCUUIIDDAADDOO

- 4 -

Division of Panasonic Corporation of North America.

TTooddooss llooss ddeerreecchhooss eessttáánn rreesseerrvvaaddooss..

Garantie

Panasonic Canada Inc.

Certificat de garantie limitée Panasonic

Panasonic Canada Inc. garantit cet appareil contre tout vice de fabrication et accepte, le cas échéant, de remédier à

toute défectuosité pendant la période indiquée ci-dessous et commençant à partir de la date d'achat original.

Aspirateurs - Un (1) an, pièces et main-d'oeuvre

LIMITATIONS ET EXCLUSIONS

Cette garantie n'est valide que pour les appareils achetés au Canada et ne couvre pas les dommages résultant d'une

installation incorrecte, d'un usage abusif ou impropre ainsi que ceux découlant d'un accident en transit ou de

manipulation. De plus, si l'appareil a été altéré ou transformé de façon à modifier l'usage pour lequel il a été conçu ou

utilisé à des fins commerciales, cette garantie devient nulle et sans effet. Les brosses, les courroies, les ampoules

électriques, les filtres et les sacs à poussière ne sont pas couverts par cette garantie.

Cette garantie est octroyée à l'utilisateur original seulement. La facture ou autre preuve de la date d'achat original sera

exigée pour toute réparation sous le couvert de cette garantie.

CETTE GARANTIE LIMITÉE ET EXPRESSE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE,

INCLUANT LES GARANTIES IMPLICITES DU CARACTÈRE ADÉQUAT POUR LA COMMERCIALISATION ET UN

USAGE PARTICULIER. PANASONIC N'AURA D'OBLIGATION EN AUCUNE CIRCONSTANCE POUR TOUT

DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF.

Certaines juridictions ne reconnaissent pas les exclusions ou limitations de dommages indirects ou consécutifs, ou les

exclusions de garanties implicites. Dans de tels cas, les limitations stipulées ci-dessus peuvent ne pas être applicables.

RÉPARATION SOUS GARANTIE

Pour de l'aide sur le fonctionnement de l'appareil, veuillez contacter

notre service à la clientèle au : N° de téléphone : (905) 624-5505

Ligne sans frais : 1-800-561-5505

N° de télécopieur : (905) 238-2360

Lien courriel : " Contactez-nous " à www.panasonic.ca

Pour la réparation des appareils, veuillez consulter notre site www.panasonic.ca pour connaître le centre de service

agréé le plus près de votre domicile :

Lien : " Centres de service " sous " support à la clientèle "

Expédition de l'appareil à un centre de service

Emballer soigneusement l'appareil, de préférence dans le carton d'origine,

et l'expédier port payé et assuré au centre de service.

Inclure la description détaillée de la panne et la preuve de la date d'achat original.

- 40 -

Read all instructions in this manual before assembling or using your vacuum cleaner.

WARNING

To reduce the risk of fire, electrical shock, injury: When using your vacuum cleaner,

basic precautions should always be followed, including the following:

1. Use your vacuum cleaner only as described in this manual. Use only with Panasonic

recommended attachments.

2. Disconnect electrical supply before servicing or cleaning out the brush area. Failure

to do so could result in electrical shock or the brush suddenly starting.

3. Do not leave vacuum cleaner when plugged in. Unplug from outlet when not in use

and before servicing.

4. To reduce the risk of electrical shock - Do not use outdoors or on wet surfaces.

5. Do not allow to be used as a toy. Close attention is necessary when used by or near

children.

6. Do not use with a damaged cord or plug. If vacuum cleaner is not working as it

should, has been dropped, damaged, left outdoors, or dropped in water, return it to a

Panasonic Service Center.

7. Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord

around sharp edges or corners. Do not run vacuum cleaner over cord. Keep cord

away from heated surfaces.

8. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

9. Do not handle plug or vacuum cleaner with wet hands.

10. Do not put any objects into openings.

11. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that

may reduce air flow.

12. Keep hair, loose clothing, fingers, and all parts of body away from openings and

moving parts.

13. Turn off all controls before unplugging.

14. Use extra care when cleaning on stairs. Do not put on chairs, tables, etc. Keep on floor.

15. Do not use vacuum cleaner to pick up flammable or combustible liquids (gasoline,

cleaning fluid, perfumes, etc.), or use in areas where they may be present. The fumes

from these substances can create a fire hazard or explosion.

16. Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot

ashes.

17. Do not use vacuum cleaner without dust bag and/or filters in place.

18. Do not operate vacuum cleaner without the belt access door properly installed (if

applicable).

19. Unplug before connecting Air Turbine. (if applicable).

20. You are responsible for making sure that your vacuum cleaner is not used by anyone

unable to operate it properly.

SAVE THESE INSTRUCTIONS

THIS VACUUM CLEANER IS INTENDED FOR HOUSEHOLD USE ONLY

NOTE: Before you plug in your Panasonic vacuum cleaner, make sure that the voltage

indicated on the rating plate located at the back of the vacuum cleaner is the same as your

local electrical supply.

IMPORTANT SAFETY INSTRUCTIONS

- 5 -

WARRANTY

Panasonic Canada Inc.

PANASONIC PRODUCT - LIMITED WARRANTY

Panasonic Canada Inc. warrants this product to be free from defects in material and workmanship and agrees to remedy

any such defect for a period as stated below from the date of original purchase.

Vacuum Cleaner - One (1) year, parts and labour

LIMITATIONS AND EXCLUSIONS

This warranty does not apply to products purchased outside Canada or to any product which has been improperly

installed, subjected to usage for which the product was not designed, misused or abused, damaged during shipping, or

which has been altered or repaired in any way that affects the reliability or detracts from the performance, nor does it

cover any product which is used commercially. Parts such as disposable dust bags, filters, belts, light bulbs and agitator

brushes are also excluded from coverage under this warranty. A purchase receipt or other proof of date of original

purchase is required before warranty service is performed.

THIS EXPRESS, LIMITED WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,

INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

IN NO EVENT WILL PANASONIC CANADA INC. BE LIABLE FOR ANY SPECIAL, INDIRECT OR CONSEQUENTIAL

DAMAGES.

In certain instances, some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages,

or the exclusion of implied warranties, so the above limitations and exclusions may not be applicable.

WARRANTY SERVICE

FOR PRODUCT OPERATION ASSISTANCE, please contact:

Our Customer Care Centre: Telephone #: (905) 624-5505

1-800 #: 1-800-561-5505

Fax #: (905) 238-2360

Email link: "Contact Us" on www.panasonic.ca

FOR PRODUCT REPAIRS, please locate your nearest Authorized Servicentre at www.panasonic.ca :

Link : "ServicentresTM locator" under "Customer support"

IF YOU SHIP THE PRODUCT TO A SERVICENTRE

Carefully pack and send prepaid, adequately insured and preferably in the original carton.

Include details of the defect claimed, and proof of date of original purchase.

- 6 - - 39 -

Importantes mesures de sécurité

Lire toutes les instructions se trouvant dans ce manuel avant d'assembler ou d'utiliser cet aspirateur.

AVERTISSEMENT

Afin de réduire les risques d'incendie, de chocs électriques ou de lésions corporelles, il est

important de suivre des précautions générales lors de l'utilisation de l'aspirateur, comprenant

celles énumérées ci-dessous :

1. Utiliser l'aspirateur tel que décrit dans le présent manuel. Utiliser seulement les accessoires

recommandés par Panasonic.

2. Débrancher l'appareil avant l'entretien ou le nettoyage de la région de l'agitateur. Le non-respect de

cette directive pourrait provoquer un choc électrique ou l'amorçage soudain de l'agitateur.

3. Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.Toujours le débrancher après usage et

avant d'effectuer tout entretien.

4. Afin d'éviter tout risque de chocs électriques, ne pas utiliser l'appareil à l'extérieur ou sur une surface

mouillée.

5. Ne jamais laisser des enfants jouer avec l'appareil. Exercer une surveillance si l'appareil est utilisé par

ou près des enfants.

6. Ne jamais utiliser l'appareil si son cordon d'alimentation ou sa fiche est endommagé. Si l'appareil ne

semble pas fonctionner normalement, a été laissé à l'extérieur, est tombé dans l'eau ou a subi tout

dommage que ce soit, le confier à un centre de service Panasonic agréé.

7. Ne pas tirer sur le cordon d'alimentation, l'utiliser comme poignée, le coincer entre une porte ou le

laisser frotter contre des bords ou coins coupants. Ne pas passer l'aspirateur sur le cordon

d'alimentation et le garder éloigné de toute source de chaleur.

8. Ne pas débrancher l'appareil en tirant sur le cordon. Pour débrancher, tirer sur la fiche.

9. Ne pas toucher à l'appareil ou à la fiche avec les mains mouillées.

10. Ne jamais laisser pénétrer d'objets par les ouvertures.

11. Avant d'utiliser l'appareil, s'assurer qu'aucune ouverture ne soit bouchée, recouverte de poussière, de

peluche ou de toute matière pouvant empêcher ou réduire la circulation de l'air.

12. Ne jamais approcher vêtements, doigts, cheveux, etc. de toute ouverture ou de toute pièce

mécanique.

13. Couper le contact avant de débrancher le cordon d'alimentation.

14. Faire preuve de prudence lors du nettoyage dans des escaliers. Ne pas déposer l'aspirateur sur des

chaises, tables, etc. Le laisser sur le plancher.

15. Ne pas aspirer des liquides inflammables ou combustibles, comme de l'essence, des liquides

nettoyants, parfums, etc. et ne pas faire fonctionner dans des endroits où peuvent se trouver de tels

liquides. Les émanations de telles substances pourraient causer un risque d'incendie ou d'explosion.

16. Ne jamais aspirer des matières brûlantes ou fumantes telles que cigarettes, allumettes ou cendres

chaudes.

17. Ne jamais utiliser l'appareil sans le sac à poussière et(ou) les filtres en place.

18. Ne pas faire fonctionner l'aspirateur si le couvercle d'accès de la courroie n'est pas installé

correctement. (S'il y a lieu).

19. Débrancher l'appareil avant de connecter la brosse à turbine à air. (S'il y a lieu).

20. Vous êtes responsable de vous assurer que l'aspirateur n'est pas utilisé par une personne incapable

de le faire fonctionner correctement.

Conserver ce manuel d’utilisation

Cet aspirateur est destiné à un usage domestique seulement.

Remarque : Avant de brancher l'aspirateur, vérifier que la tension du secteur corresponde à celle de

l'appareil, indiquée sur la plaque signalétique à l'arrière de l'appareil.

WARRANTY

Panasonic Vacuum Cleaner

Limited Warranty

(United States)

Panasonic Consumer Electronics Company (collectively referred to as “the warrantor”) will repair

this product with new or refurbished parts free of charge, in the U.S.A. or Puerto Rico for one (1)

year from the date of original purchase in the event of a defect in materials or workmanship.

This Limited Warranty Excludes both Labor and Parts for the following items which require

normal replacement: Disposable Dust Bag, Filters, Belts, Light Bulbs, Agitator Brushes and

Batteries (if supplied).

Carry-in or mail-in service in the U.S.A. can be obtained during the warranty period by contacting a

Panasonic Services Company (PASC) Factory Servicenter listed in the Servicenter Directory. Or

call, toll-free, 1-800-211-PANA (7262) to locate a PASC Authorized Servicenter. Carry-in or mail-in

service in Puerto Rico can be obtained during the warranty period by calling the local Panasonic

Sales Company telephone number listed in the Servicenter Directory.

This warranty is extended only to the original purchaser. A purchase receipt or other proof of date of

original purchase will be required before warranty performance is rendered.

This warranty only covers failures due to defects in materials and workmanship which occur during

normal use and does not cover damages which occur in shipment, or failures which are caused by

products not supplied by the warrantor, or failures which result from accident, misuse, abuse,

neglect, mishandling, misapplication, faulty installation, improper operation or maintenance,

alteration, modification, power line surge, improper voltage supply, lightning damage, commercial

use such as hotel, office, restaurant or other business or rental use of the product, or service by

anyone other than a PASC Authorized Servicenter, or damage that is attributable to acts of God.

LIMITS AND EXCLUSIONS:

There are no express warranties except as listed above.

THE WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES

RESULTING FROM THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS

WARRANTY. ALL EXPRESS AND IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE

APPLICABLE WARRANTY PERIOD SET FORTH ABOVE.

Some states do not allow the exclusion or limitation of incidental or consequential damages, or

limitations on how long an implied warranty lasts, so the above exclusions or limitations may not

apply to you.

This warranty gives you specific legal rights and you may also have other rights which vary from

state to state. If a problem with this product develops during or after the warranty period, you may

contact your dealer or Servicenter. If the problem is not handled to your satisfaction, then write to

the Consumer Affairs Department at the listed address on the back cover.

- 7 -- 38 -

Instrucciones importantes de seguridad

Lea todas las instrucciones antes de usar esta aspiradora.

AADDVVEERRTTEENNCCIIAA

Para reducir el riesgo de incendio, choque eléctrico o lesión corporal:

Cuando use su aspiradora, debe seguir las instrucciones incluso las siguientes:

11..UUsseesu aspiradora solamente como se describe en este manual. Use solamente

con accesorios Panasonic recomendados.

22..DDeessccoonneecctteela fuente de electricidad antes de hacer el servicio o limpiar el área

del cepillo. La falla de hacer esto puede resultar en choque eléctrico o en el

arranque súbito del cepillo.

33..NNoodeje la aspiradora cuando está enchufada. Desenchúfela del tomacorriente

cuando no está en uso y antes de hacer el servicio..

44..PPaarraareducir el riesgo de choque eléctrico - NNoola use afuera o sobre superficies

mojadas.

55..NNoo permita que se la use como un juguete. Gran atención es necesaria cuando

es usada por o cerca de niños.

66..NNoola use con un cordón o tomacorriente dañados. Si la aspiradora no está

trabajando como debe, ha sido volteada, dañada, dejada afuera, o dejada caer

en el agua, retórnela a un Centro de Servicio Panasonic.

77..NNootire o arrastre del cordón, use el cordón como una manija, cierre una puerta

sobre el cordón, o tire del cordón alrededor de bordes afilados o esquinas. No

pase la aspiradora sobre el cordón. Mantenga el cordón lejos de superficies

calientes.

88..NNoodesenchufe tirando del cordón. Para desenchufar, tome la ficha, no el cordón.

99..NNootome la ficha o la aspiradora con las manos mojadas.

1100..NNooponga ningún objeto en las aberturas.

1111..NNoola use con ninguna abertura bloqueada; manténgala libre de polvo, hilachas,

pelo, y cualquier cosa que pueda reducir la circulación de aire.

1122..MMaanntteennggaalos cabellos, ropas sueltas, dedos, y todas las partes del cuerpo lejos

de las aberturas y partes movibles.

1133..AAppaagguueetodos los controles antes de desenchufar.

1144..UUssee pprreeccaauucciióónn eexxttrraa cuando esté limpiando escaleras. No la coloque sobre sillas,

mesas, etc. Manténgala sobre el piso.

1155..NNoouse la aspiradora para levantar líquidos inflamables o combustibles (gasolina,

fluido de limpiar, perfumes, etc.), o use en áreas donde pueden estar presentes. Los

vapores de estas substancias pueden crear un peligro de incendio o explosión.

1166..NNoolevante nada que esté ardiendo o soltando humo, tal como cigarrillos,

fósforos, o cenizas calientes.

1177..NNoouse la aspiradora sin la bolsa para el polvo y/o filtros en su lugar.

1188..NNooopere la aspiradora sin la puerta de acceso a la correa propiamente instalada (si

es aplicable).

1199..DDeesseenncchhuuffeeantes de conectar el Handi-mate Jr. (si es aplicable).

2200..UUsstteeddes responsable por estar seguro que su aspiradora no es usada por alguien

incapaz de operarla apropiadamente.

GGuuaarrddee eessttaass iinnssttrruucccciioonneess

EEssttaa aassppiirraaddoorraa eessttáá rreeccoommeennddaaddaa ppaarraa uussoo ddoommééssttiiccoo uunniiccaammeennttee..

NNoottaa:: Antes de conectar su aspiradora Panasonic, asegúrese de que el voltaje indicado

en el voltímetro en la parte posterior de la aspiradora sea del mismo voltaje que el de su

casa.

Antes de pedir servicio

PPRROOBBLLEEMMAACCAAUUSSAA PPOOSSIIBBLLEESSOOLLUUCCIIÓÓNN PPOOSSIIBBLLEE

LLaa aassppiirraaddoorraa 11..Está desconectada del enchufe. 11..Conecte bien. Aprete el control

nnoo ffuunncciioonnaa..ON-OFF a la posición “ON”.

22..El control ON-OFF no está en 22..Prete el control ON-OFF a la

la posición “ON”. posición “ON”.

33..Cortacircuitos botado o fusible 33..Reestablezca el cortacircuitos

quemado en el tablero de o cambie el fusible.

servicio de la residencia.

NNoo aassppiirraa ssaattiiss--11..Bolsa para polvo llena. 11..Cambie la bolsa de polvo.

ffaaccttoorriiaammeennttee..22..Correa rota. 22..Cambie la correa.

33..Manguera o boquilla atascada. 33..Revise la manguera o la boquilla.

44..Manguera no está bien insertada. 44..Inserte bien la manguera.

55..Agitador desgastado. 55..Cambie el agitador.

66..La cubierta de polvo no está 66..Cierre bien la cubierta de polvo.

bien cerrada.

LLaa bbaassuurraa ddee11.. La bolsa no está bien cerrada. 11..Cierre bien la bolsa.

ssaallee ddee llaa bboollssaa

ppaarraa ppoollvvoo..22..Bolsa rota. 22..Cambie la bolsa.

CCoonnssuullttee eessttee ccuuaaddrroo ppaarraa eennccoonnttrraarr ssoolluucciioonneess qquuee uusstteedd mmiissmmoo ppuueeddee rreeaalliizzaarr

ccuuaannddoo tteennggaa pprroobblleemmaass mmeennoorreess ddee rreennddiimmiieennttoo.. CCuuaallqquuiieerr sseerrvviicciioo qquuee

nneecceessiittaa aappaarrttee ddee oottrrooss ddeessccrriittooss eenn eessttee mmaannuuaall ttiieennee qquuee sseerr hheecchhoo ppoorr uunn

rreepprreesseennttaannttee ddee sseerrvviicciioo aauuttoorriizzaaddoo..

AADDVVEERRTTEENNCCIIAA

PPeelliiggrroo ddee cchhooqquuee eellééccttrriiccoo yy lleessiióónn ppeerrssoonnaall..

DDeessccoonneeccttee llaa aassppiirraaddoorraa aanntteess ddee ddaarrllee sseerrvviicciioo oo lliimmppiiaarrllaa.. DDee lloo ccoonnttrraarriioo ppooddrrííaa pprroodduucciirrssee uunn

cchhooqquuee eellééccttrriiccoo oo ccaauussaarr lleessiióónn ppeerrssoonnaall ssii llaa aassppiirraaddoorraa aarrrraannccaa ddee rreeppeennttee..

- 8 - - 37 -

TABLE OF CONTENTS

CONSUMER INFORMATION .................................................................................................... 2

IMPORTANT SAFETY INSTRUCTIONS....................................................................................5

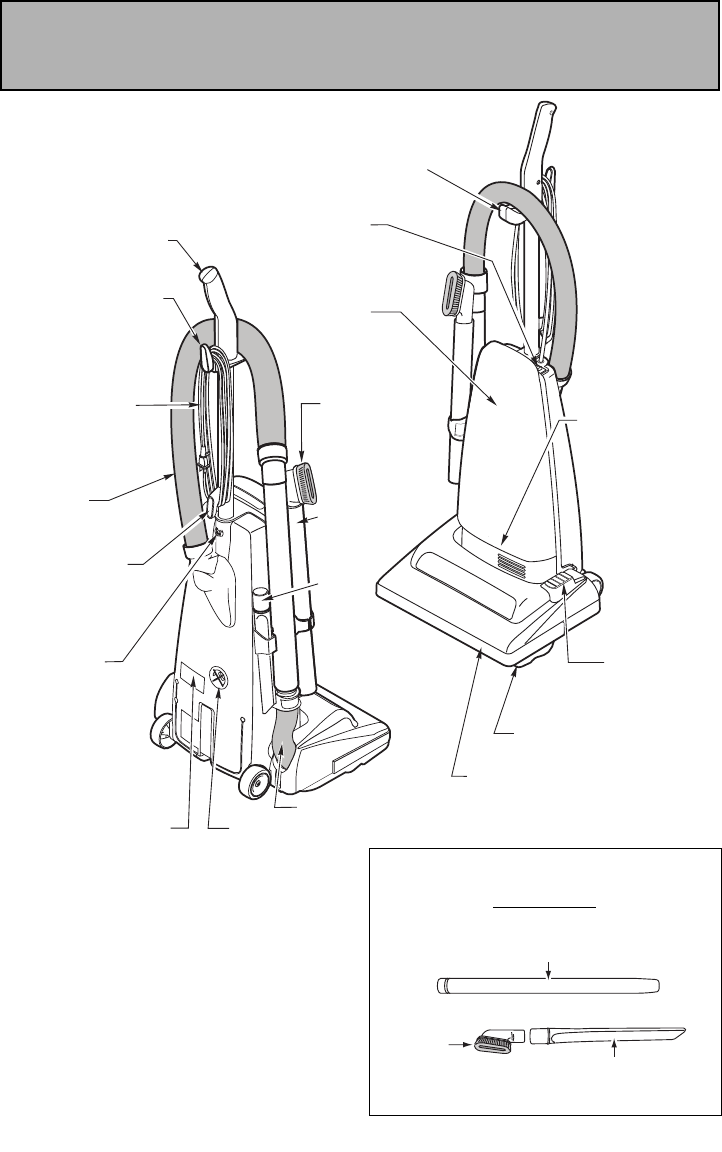

PARTS IDENTIFICATION........................................................................................................ 10

ASSEMBLY...............................................................................................................................12

Attaching Handle................................................................................................................ 12

FEATURES .............................................................................................................................. 14

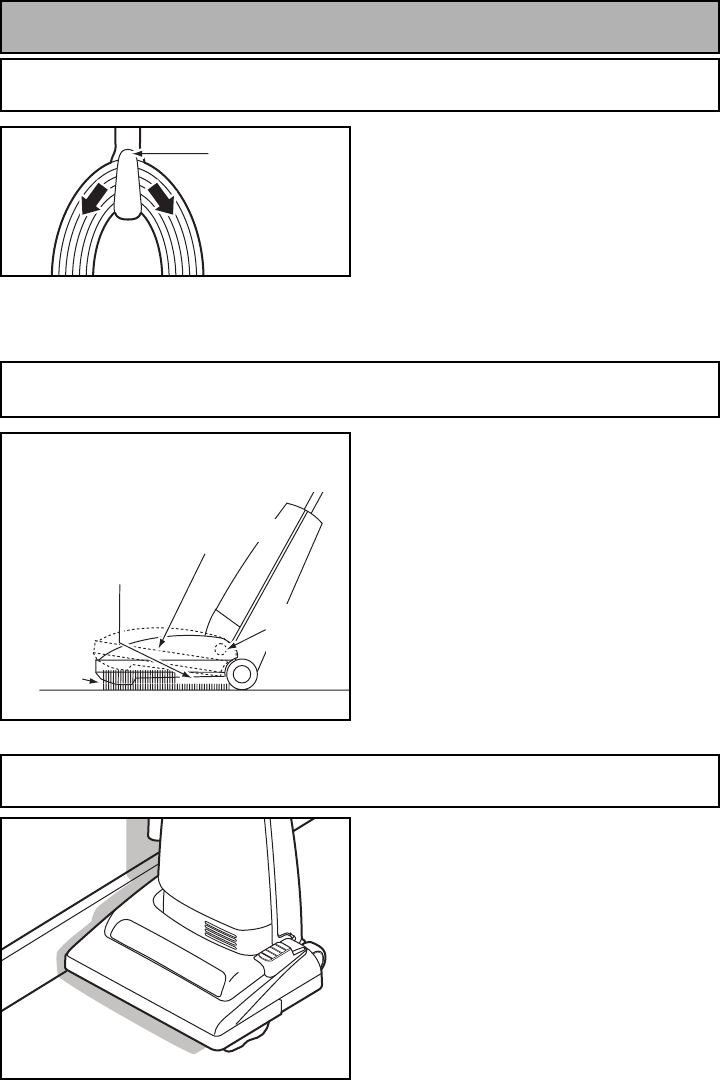

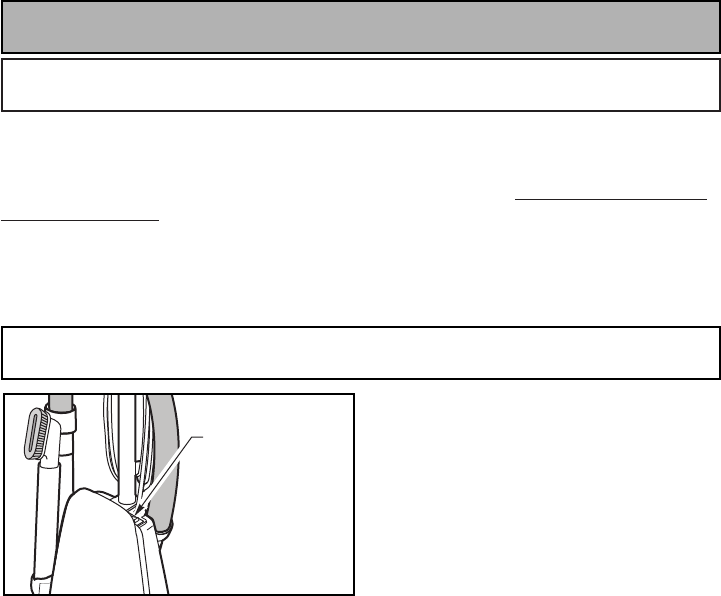

Using Cord Hook................................................................................................................ 14

Automatic Self-Adjusting Nozzle...................................................................................... 14

Edge Cleaning .................................................................................................................... 14

Motor Protector .................................................................................................................. 16

Thermal Protector................................................................................................................16

TO OPERATE VACUUM CLEANER.........................................................................................18

Power Cord ........................................................................................................................ 18

ON-OFF Switch.................................................................................................................. 18

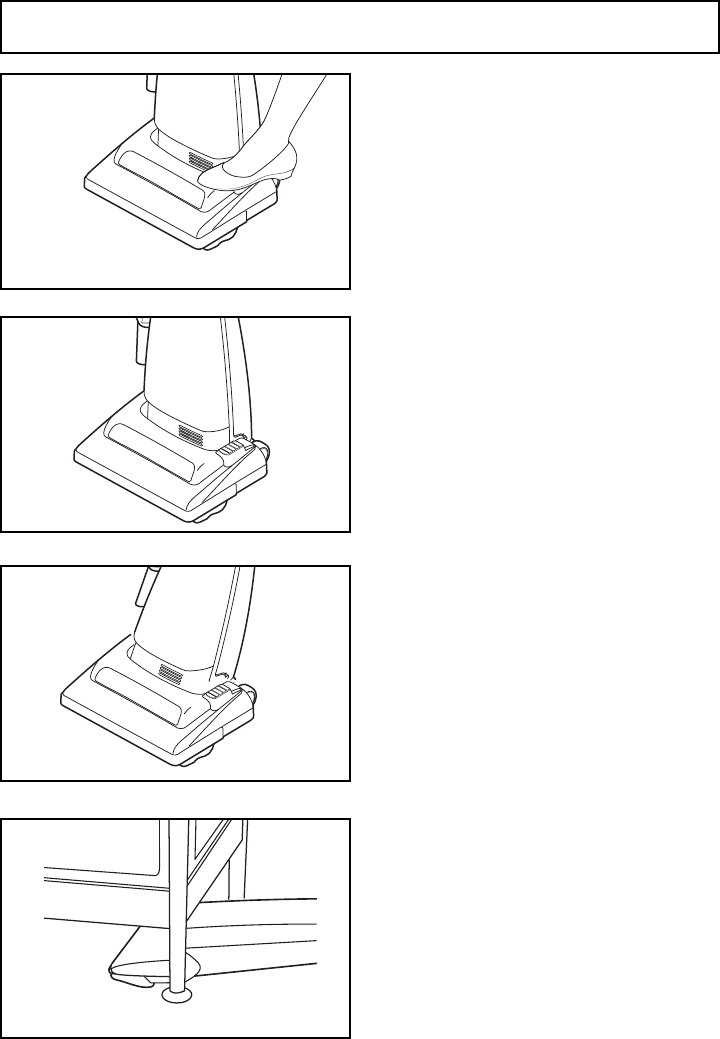

Handle Adjustments ......................................................................................................... 20

ROUTINE CARE OF VACUUM CLEANER .............................................................................22

Cleaning Secondary Foam Filter .......................................................................................22

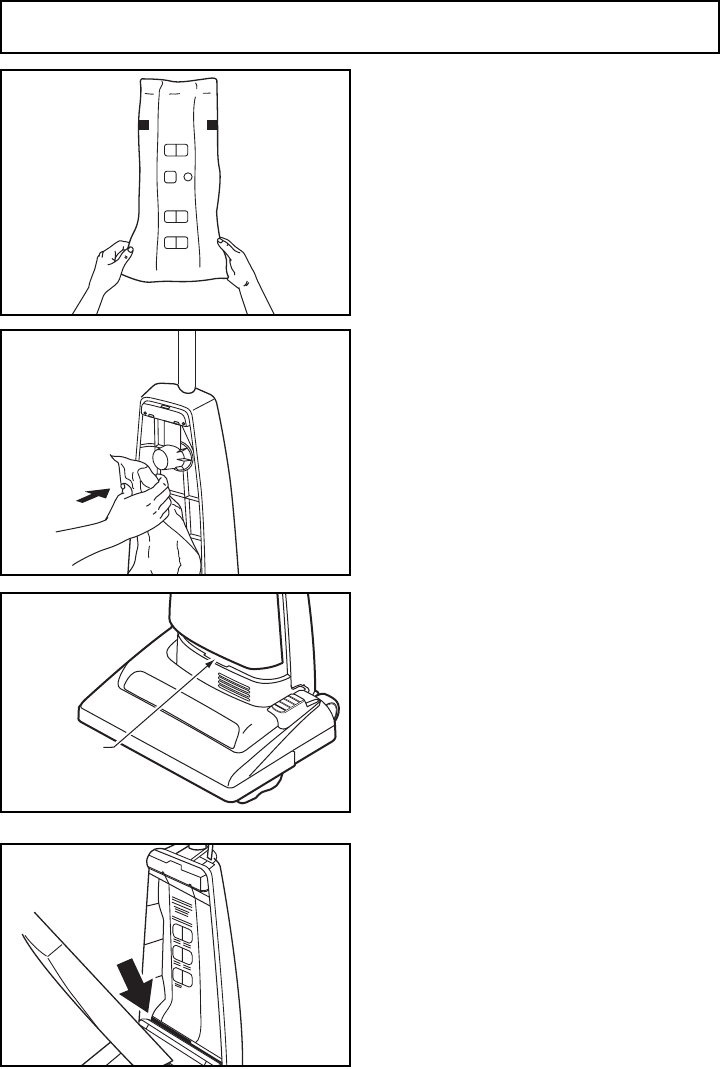

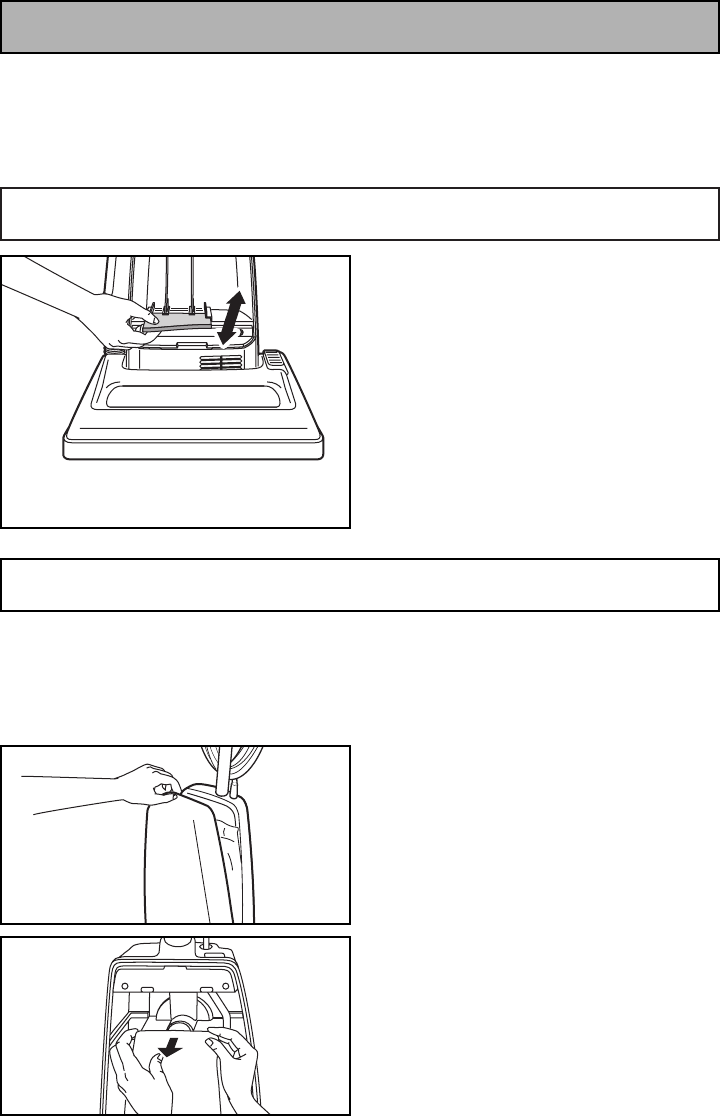

Changing Dust Bag....................................................................................................... 22,24

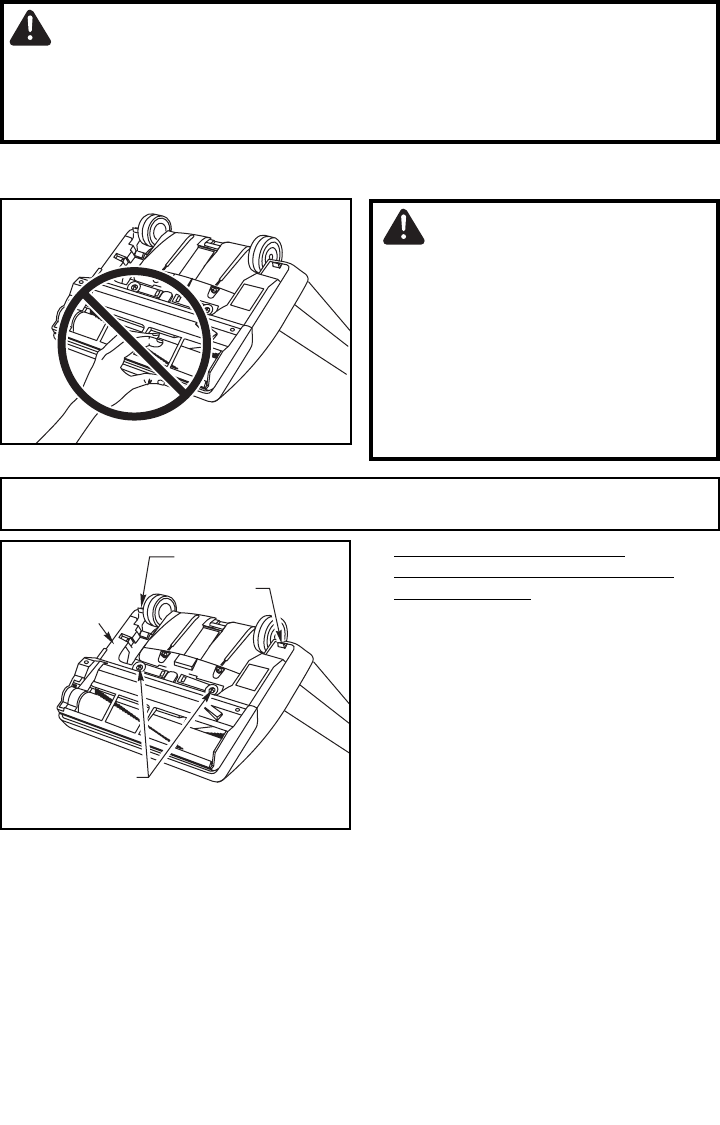

Removing and Installing Lower Plate ...............................................................................26

Replacing Headlight Bulb.................................................................................................. 28

Replacing Belt .................................................................................................................... 28

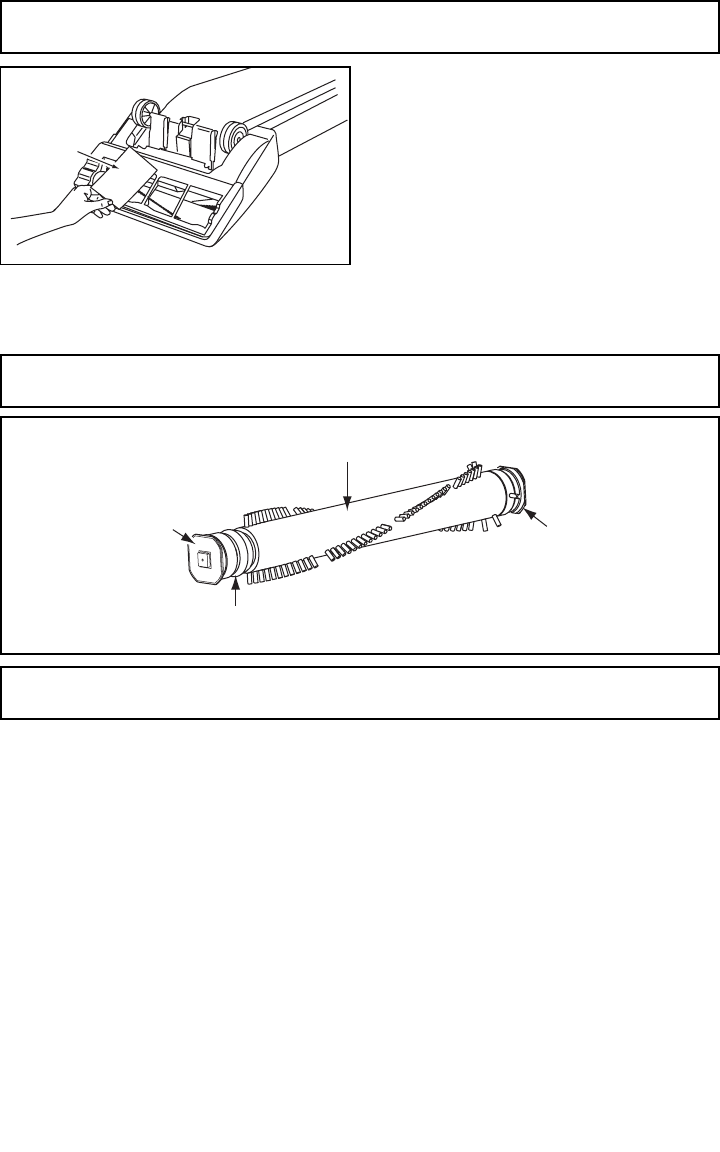

Cleaning Agitator ................................................................................................................30

Replacing Agitator ..............................................................................................................32

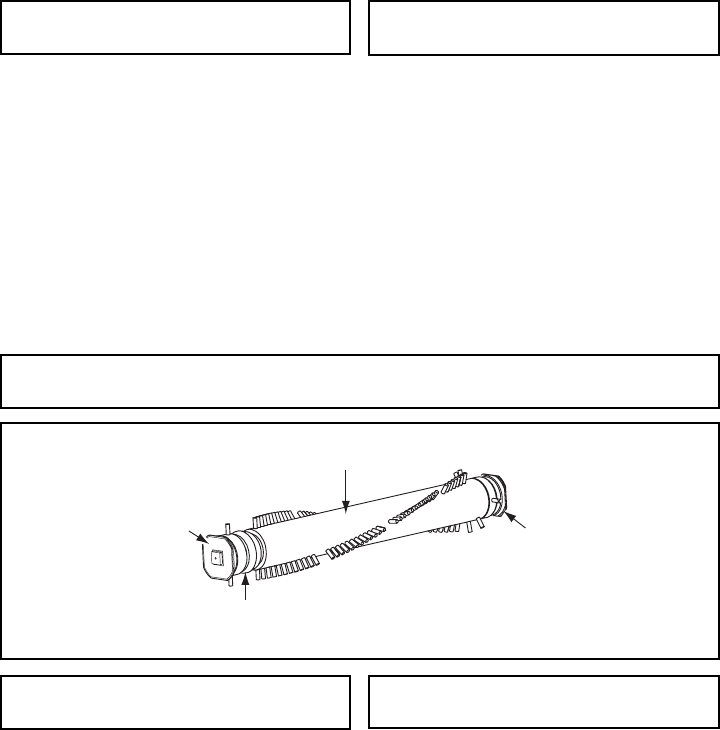

Agitator Assembly...............................................................................................................32

Cleaning Exterior.................................................................................................................32

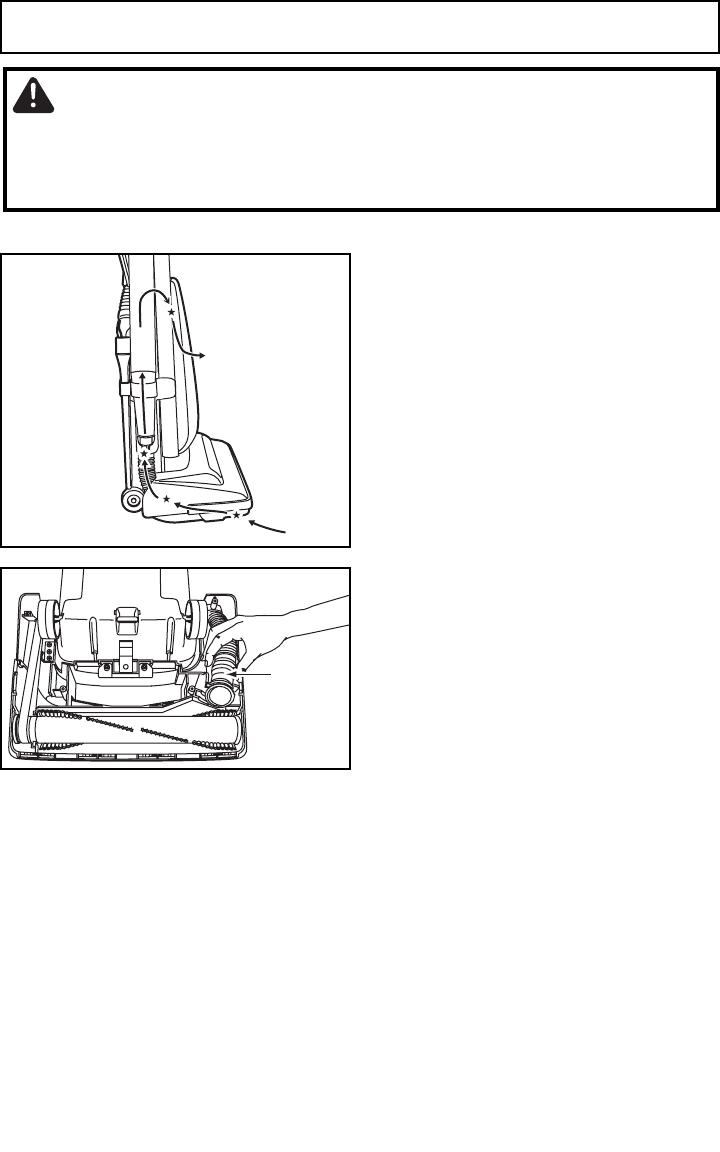

Removing Clogs................................................................................................................. 34

BEFORE REQUESTING SERVICE..........................................................................................36

WARRANTY .......................................................................................................................39,40

WHAT TO DO WHEN SERVICE IS NEEDED.......................................................................... 44

Guide de dépannage

Se reporter au tableau ci-dessous pour résoudre tout problème mineur

éventuel. Confier toute réparation à un technicien qualifié.

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

L’aspirateur 1. Le cordon d’alimentation 1. Brancher le cordon d’alimentation.

ne fonctionne est débranché. Mettre l’interrupteur à la position

pas. ON.

2. L’interrupteur est à la position OFF. 2. Mettre l’interrupteur à la position

ON.

3. Le disjoncteur s’est déclenché 3. Réenclencher le disjoncteur

ou un fusible a sauté. ou remplacer le fusible.

L’aspirateur 1. Le sac à poussière est plein ou 1. Remplacer le sac.

offre un piètre obstrué.

rendement. 2. La courroie est brisée. 2. Remplacer la courroie.

3. Le tuyau ou la tête d’aspiration 3. Dégager l’obstruction.

est obstrué.

4. Le tuyau n’est pas inséré à fond. 4. Insérer le tuyau correctement.

5. Les brosses sont usées. 5. Remplacer l’agitateur.

6. Le couvercle du logement du sac 6. Remettre le couvercle

à poussière n’est pas bien fermé. correctement en place.

De la poussière 1. Le sac n’est pas installé 1. Remettre le sac en place

s’échappe correctement. correctement.

du sac. 2. Le sac est déchiré. 2. Remplacer le sac.

AVERTISSEMENT

Risque de chocs électriques ou lésions corporelles.

Débrancher avant d’entretenir ou de nettoyer l’appareil. L’omission de débrancher pourrait

provoquer des chocs électriques ou des lésions corporelles du fait que l’aspirateur se met-

trait soudainement en marche.

Información para consumidor

.................. 4

Instrucciones importantes

de seguridad

............................................ 7

Identificación de piezas

.................... 10-11

Montaje

.................................................. 13

Colocación del mango

...................... 13

Características

...................................... 15

Uso del sujetador del cordón

..............15

Boquilla de ajuste automático

.......... 15

Limpieza para orillas

.......................... 15

Protector de motor

............................ 17

Protector termal

....................................17

Para operar la aspiradora

........................ 19

Cordón eléctrico

................................ 19

Control ON-OFF

................................ 19

Ajustes del mango

............................ 21

Rutina para el cudado de su aspiradora

Limpieza del segundo filtro

de goma espuma

.............................. 23

Cambio de la bolsa de polvo

........ 23,25

Quitando e insertando

la base inferior

.................................. 27

Cambio de la bombilla

...................... 29

Cambio de la correa

.......................... 29

Limpieza del agitador

...................... 31

Cambio del agitador

.......................... 33

Montaje de agitador ..............................

Limpieza del exterior

........................ 33

Quitando los residuos

de basura en los conductos

.............. 35

Antes de pedir servicio

.......................... 36

Garantía

.................................................. 40

Cuando necesita servicio

...... back cover

Tabla de contenido

Table des matières

Renseignements importants .................... 3

Importantes mesures

de sécurité ................................................ 6

Nomenclature .................................... 10-11

Assemblage .......................................... 13

Montage du manche .......................... 13

Caractéristiques .................................... 15

Crochet de rangement du cordon ........15

Tête d’aspiration autoréglable .......... 15

Nettoyage latéral ................................ 15

Protecteur du moteur ........................ 17

Protecteur thermique ............................17

Fonctionnement ...................................... 19

Cordon d’alimentation ........................ 19

Interrupteur ........................................ 19

Réglage de l’inclinaison

du manche ........................................ 21

Entretien de l’aspirateur ........................ 23

Nettoyage du filtre

secondaire en mousse ...................... 23

Remplacement du sac

à poussière .................................. 23, 25

Retrait et installation

de la plaque inférieure ...................... 27

Remplacement de l’ampoule

de la lampe ........................................ 29

Remplacement de la courroie .... 29, 31

Nettoyage de l’agitateur .................... 31

Remplacement de l’agitateur ............ 33

Assemblage de l’agitateur ....................33

Nettoyage du boîtier .......................... 33

Dégagement des obstructions .......... 35

Guide de dépannage .............................. 37

Garantie .................................................. 41

Service après-vente .............................. 44

- 9 -- 36 -

BEFORE REQUESTING SERVICE

Review this chart to find do-it-yourself solutions for minor performance

problems. Any service needed, other than those described in these

Operating Instructions, should be performed by an authorized service

representative.

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Vacuum cleaner 1. Unplugged at wall outlet. 1. Plug in firmly. Push ON-OFF

will not run. switch to On.

2. ON-OFF switch not turned on. 2. Push ON-OFF switch to ON.

3. Tripped circuit breaker/blown 3. Reset circuit breaker or replace

fuse at household service panel. fuse.

Poor job of dirt 1. Full or clogged dust bag. 1. Change bag.

pickup. 2. Broken belt. 2. Replace belt.

3. Clogged hose or nozzle. 3. Clean hose or nozzle area.

4. Hose not inserted fully. 4. Insert hose.

5. Worn agitator. 5. Replace agitator.

6. Dust cover improperly installed. 6. Properly install dust cover.

Dust escapes 1. Bag improperly installed. 1. Properly install bag.

the paper bag. 2. Bag torn. 2. Replace bag.

WARNING Electrical Shock or Personal Injury Hazard

Disconnect the electrical supply before servicing or cleaning the vacuum cleaner.

Failure to do so could result in electrical shock or personal injury from vacuum

cleaner suddenly starting.

- 10 -

Furniture

Guard

Pare-chocs

Protector de meubles

Hose Holder

Porte-tuyau

Soporte para

la manguera

Wand

Tube

Tubo

Dusting

Brush

Brosse à

épousseter

Cepillo para

sacudir

Handle

Mango

Manche

Cord Hook

Crochet de

rangement

du cordon

Sujetador

del cordón

Hose

Tuyau

Manguera

Power Cord

Cordon

d’alimentation

Cordón

electrico

Cord Hook

Crochet de

rangement

du cordon

Sujetador

del cordón

Handle

Screw

Vis du

manche

Tornillo de

mango

Crevice

Tool

Suceur

plat

Herramienta

para hendiduras

Short Hose

Tuyau court

Manguera corta

Rating Plate

Plaque

signalétique

Voltimetro

Motor

Protector

Protecteur

du moteur

Protector

de motor

On-Off

Switch

Interrupteur

Interruptor de

encendido-apagado

Dust Cover

(Dust Bag Inside)

Couvercle du sac

à poussière

Cubierta de bolsa

(Bolsa está adentro)

Belt (inside)

Courroie

Correa

Foot Step

for Handle

Release

Levier de

dégagement

du manche

Pedal de

liberación

del mango

Motor Safety

Filter

(Inside Dust

Cover)

Filtre du moteur

(Sous le couvercle)

Filtro para el cuidado

de el motor

PARTS IDENTIFICATION

Nomenclature

IIddeennttiiffiiccaacciióónn ddee ppiieezzaass

ATTACHMENTS

Accessoires

Accessorios

Crevice Tool

Suceur plat

Herramienta para

hendiduras

Dusting

Brush

Brosse à

épousseter

Cepillo para

secudor

Wand

Tube

Tubo

- 35 -

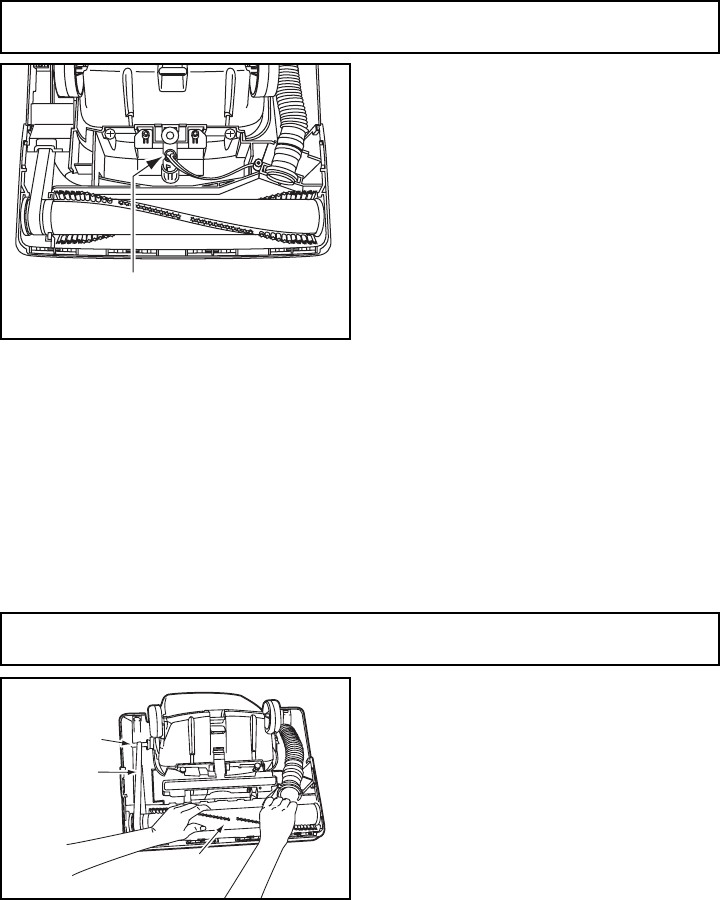

Quitando los residuos de basura en

los conductos

Dégagement des obstructions

La manguera situada en la parte posterior

de la aspiradora lleva el polvo de la boquilla

hasta la bolsa de polvo. Si hay residuos en

la manguera:

➢Desenchufe la aspiradora.

➢

Revisar ocasionalmente cada área

marcada con estrellas por residuos de

basura.

➢Desconecte la manguera de la

manguera corta y revise por residuos en

la manguera.

➢Inspeccionar los extremos de la

manguera y limpiarlos de alguna

obstrucción.

➢Reinstalar la manguera y el plato

inferior.

➢

Prender la aspiradora con la manguera

desconectada estirarla y encogerla para

remover los residuos de basura.

➢Si los residuos de basura continúan

apagar la aspiradora y desconectar a esta.

➢

Voltea la aspiradora y destapa la parte

inferior.

➢Quite la base inferior. Levante hacia

arriba para quitar la manguera corta de

la boquilla.

➢Revise el extremo de la manguera y

quite los obstáculos. Reemplace la

manguera corta. Reemplace la base

inferior.

S'assurer de garder les passages d'air

propres pour garantir de meilleurs résultats

de nettoyage.

➢Débrancher l’aspirateur.

➢Vérifier périodiquement qu'il n'y a pas

d'obstruction aux endroits indiqués par

un " * ".

➢Retirer le tuyau de la tête d'aspiration et

vérifier qu'il n'y a pas d'obstruction.

➢Examiner le tuyau et en dégager toute

obstruction.

➢Remettre le tuyau et la plaque inférieure

en place.

➢Brancher l'aspirateur et le mettre en

marche. Retirer le tuyau et l'étirer dans

un mouvement d'accordéon pour

dégager toute obstruction.

➢S'il y a toujours obstruction, arrêter

l'aspirateur et le débrancher.

➢Retourner l'aspirateur afin d'exposer son

dessous.

➢Retirer la plaque inférieure. Retirer le

tuyau court de la tête d'aspiration du

boîtier en le soulevant.

➢Vérifier le tuyau et éliminer toute

obstruction. Remettre le tuyau court de

la tête d'aspiration et la plaque inférieure

en place.

AVERTISSEMENT

Risque de chocs électriques ou de lésions

corporelles.

Débrancher avant d’entretenir ou de nettoyer l’appa-

reil. L’omission de débrancher pourrait provoquer des

chocs électriques ou des lésions corporelles du fait

que l’aspirateur se mettrait soudainement en marche.

AADDVVEERRTTEENNCCIIAA

Peligro de choque eléctrico y lesión personal.

Desconecte la aspiradora antes de darle servicio

o limpiarla. De lo contrario podría producirse un

choque eléctrico o causar lesión personal si la

aspiradora arranca de repente.

- 11 -

VVoollttaajjeePPrrootteeccttoorr ddee mmoottoorr

EExxtteennssiióónn ddee ccoorrddóónn

HHeerrrraammiieennttaass

120V c.a. (60Hz)

Si 7,6 m (25 pi) Si

Power Motor Protector Cord Length Tools

120V AC(60Hz)

Yes 7.6 m (25 Ft.) Yes

Alimentation Protecteur du moteur Longueur du cordon Accessoires

120V c.a. (60Hz)

Oui 7,6 m (25 pi) Oui

FEATURE CHART

DDiiaaggrraammaa ddee ccaarraacctteerrííssttiiccaass

Tableau des caractéristiques

- 34 -

+Hose

Tuyau

Manguera

Removing Clogs

For best cleaning results, keep the airflow

passage clear.

➢➢Unplug vacuum cleaner.

➢➢

Check each starred area occasionally

for clogs.

➢➢

Disconnect the hose from the nozzle

hose and check the hose for clogging.

➢➢Inspect hose end and clear any

obstructions.

➢➢Reinstall hose and lower plate.

➢➢

While running the

vacuum cleaner

with the hose disconnected, stretch

the hose in and out to remove the clog.

➢➢I

f the clog still exists, turn the vacuum

cleaner OFF and unplug the power

cord.

➢➢

Turn the vacuum cleaner over,

exposing the underside.

➢➢

Remove the lower plate. Remove the

short nozzle hose from the housing by

lifting it straight up.

➢➢

Inspect the hose end and clear it of any

obstructions. Reinstall the short

nozzle hose and lower plate.

WARNING Electrical Shock or Personal Injury Hazard

Disconnect the electrical supply before servicing or cleaning the vacuum cleaner.

Failure to do so could result in electrical shock or personal injury from vacuum

cleaner suddenly starting.

- 12 -

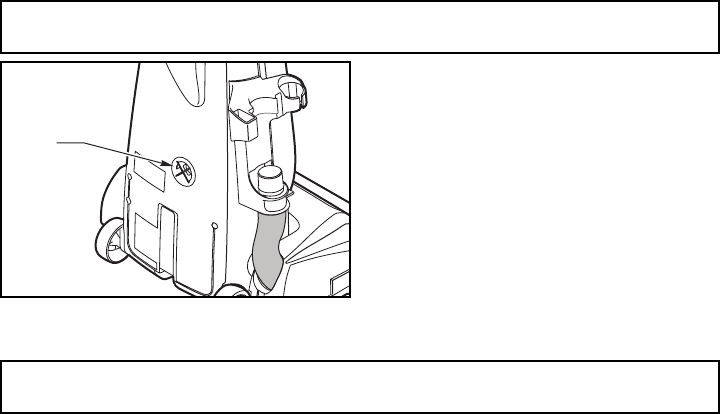

Attaching Handle

ASSEMBLY

Cord

Hooks

Crochets de

rangement

du cordon

Sujetador

del cordón

Handle

Screw

Vis du

manche

Tornillo

de mango

Handle

Power

Cord

Manche

Mango

Cordon

d’alimentation

Cordón

electrico

Locking

Notch

Encoche

de verrou

Hendidura

de fijación

Plug Head

Fiche

Enchufe

➢➢DO NOT plug in until assembly is

complete.

➢➢Remove handle screw.

➢➢Insert handle with cord hooks to the

back of the vacuum cleaner.

➢➢Insert screw.

➢➢Tighten screw.

➢➢Push power cord into cord clip.

➢➢Wrap power cord around cord hooks.

➢➢Secure retainer (plug head) to power

cord.

- 33 -

Cambio del agitador

Remplacement de l’agitateur

➢Cuando las cerdas del cepillo del

agitador estén gastadas y no toquen

una tarjeta puesta por la base inferior, se

debe cambiar el agitador.

➢Quite la base inferior y el agitador.

➢Coloque la correa sobre la polea de

correa en la nueva unidad de cepillo.

➢Reinstale el agitator y la base inferior.

➢Remplacer l'agitateur lorsque les poils

de la brosse ne touchent pas la surface

d'une carte tenue contre la plaque

inférieure.

➢Retirer la plaque inférieure et l’agitateur.

➢Enrouler la courroie autour de la poulie

de la courroie de rechange.

➢Remettre l’agitateur et la plaque

inférieure en place.

Assemblage de l’agitateur /

Montaje de agitador

Bouchon

Tapas del

extremo

Poulie de la

courroie

Polea para

correa

Agitateur

Unidad del

cepillo

Bouchon

Tapas del

extremo

Limpieza del exterior

Nettoyage du boîtier

➢Débrancher le cordon d’alimentation de

la prise murale.

➢Nettoyer l’extérieur à l’aide d’un chiffon

propre et doux qui a été trempé dans

une solution de détergent doux et d’eau,

puis essoré.

➢Ne pas laisser couler d’eau sur

l’aspirateur et bien essuyer après le

nettoyage.

➢Ne pas mettre les accessoires au lave-

vaisselle ou dans une lessiveuse.

➢Les laver à l’eau tiède savonneuse, puis

rincer et sécher à l’air.

➢Ne pas utiliser les accessoires s’ils sont

mouillés.

➢Desenchufe de la toma en la pared.

➢Limpie la parte exterior con un trapo

suave y limpio que se ha metido en una

solución de detergente líquido y agua y

se ha escurrido hasta que esté seco.

➢No deje caer el agua en la aspiradora,

seque con un trapo después de

limpiarla.

➢No limpie las herramientas en el

lavaplatos ni en la lavadora de ropa.

➢Lave las herramientas en la tibia agua

con jabón, enjuague y seque al aire.

➢No use las herramientas si están

mojados.

- 13 -

➢No enchufe hasta que el montaje esté

completo.

➢Quite el tornillo del mango.

➢Meta el mango con los sujetadores del

cordón en la parte posterior de la

aspiradora.

➢Instale el tornillo.

➢Apriete el tornillo.

➢Empuje el cordón eléctrico hacia el

soporte del cordón.

➢Envuelva el cordón eléctrico alrededor

de los sujetadores del cordón.

➢Asegure la clavija en el cordón eléctrico.

➢Ne brancher qu’une fois l’assemblage

terminé.

➢Retirer la vis du manche.

➢Insérer le manche avec les crochets de

rangement du cordon à l'arrière de

l'aspirateur.

➢Insérer la vis.

➢Serrer la vis.

➢Insérer le cordon d’alimentation à

l’intérieur du crochet.

➢Enrouler le cordon autour des crochets.

➢Fixer la fiche au cordon d’alimentation à

l’aide de son agrafe.

Colocación del mango

Montaje

Assemblage

Montage du manche

- 32 -

➢➢When the bristles on the agitator are

worn so that they do not touch a card

held across the lower plate, the

agitator should be replaced.

➢➢Remove lower plate and agitator.

➢➢Position belt over belt pulley on the

new agitator.

➢➢Reinstall agitator and lower plate.

Brush Unit

End Cap

Belt Pulley

End Cap

Card

Carte

Tarjeta

Agitator Assembly

Replacing Agitator

Cleaning Exterior

➢➢Unplug cord from wall outlet.

➢➢Clean exterior using a clean, soft cloth that has been dipped in a solution of mild

liquid detergent and water and wrung dry.

➢➢DO NOT drip water on vacuum cleaner, wipe dry after cleaning.

➢➢DO NOT clean tools in dishwasher or clothes washer.

➢➢Wash tools in warm, soapy water, rinse and air dry.

➢➢DO NOT use tools if they are wet.

- 14 -

➢➢Detach plug head from power cord.

➢➢Rotate cord hook down to release

cord.

➢➢Return the cord hook to the upright

position before attempting to rewind

the cord.

Cord Hook

Crochet de

rangement

du cordon

Sujetador

del cordon

Using Cord Hook

FEATURES

Automatic Self-Adjusting Nozzle

➢➢The nozzle of your Panasonic upright

vacuum cleaner automatically

adjusts to any carpet pile height.

➢➢Feature allows nozzle to float evenly

over carpet pile surfaces.

➢➢No manual adjustments required.

Shallow

Pile Carpet

Moquette à

poils courts

Alfombra de

pelo corto

Deep Pile

Carpet

Moquette à

poils longs

Alfombra de

pelo largo

Nozzle

Tête d'aspiration

Boquilla

Pivot Point

Point

d’articulation

Botónde

liberación

➢➢Edge cleaning feature enables

improved cleaning of carpets near

walls and furniture.

Edge Cleaning

- 31 -

➢Quite la correa gastada o rota.

➢Envuelva la correa nueva (Panasonic

Type UB8 solamente) en el eje del

motor y la polea de cepillo, véase el

diagrama para envolver la correa.

➢Reinstale el agitador en las ranuras del

compartimento de la boquilla.

➢Después de instalar el agitador, ruede a

mano para que asegure que la correa

no esté torcida ni apretada y que

rueden libremente todas las piezas

rodantes.

➢Reinstale la base inferior.

➢Retirer la courroie brisée ou usée.

➢Enrouler la nouvelle courroie (de type

UB8 Panasonic seulement) autour de

l’arbre du moteur et de la poulie de la

courroie, comme le montre l’illustration.

➢Remettre l’agitateur dans les ouvertures

de la tête d’aspiration.

➢Une fois l’agitateur en place, le faire

tourner avec la main pour s’assurer que

la courroie n’est pas tordue et que

toutes les pièces mobiles tournent

librement.

➢Remettre la plaque inférieure en place.

➢Limpie el agitador después de cada

cinco utilizaciones y cada vez que se

cambia la correa.

➢Quite la base inferior.

➢Corte con unas tijeras el pelo de

alfombra y la pelusa envueltos en el

agitador.

➢Quite el agitador.

➢Quite los hilos o los residuos ubicados

en los tapas del extremo, en las

arandelas o en el eje del agitador.

➢Reinstale el agitador y la base inferior.

Limpieza del agitador

Nettoyage de l’agitateur

➢Nettoyer l’agitateur après cinq usages

et après chaque changement de la

courroie.

➢Retirer la plaque inférieure.

➢Couper toute fibre ou peluche enroulée

autour de l’agitateur avec une paire de

ciseaux.

➢Retirer l’agitateur.

➢Dégager toute ficelle, corde ou débris

pouvant se trouver sur les bouchons, les

rondelles ou l'arbre de l'agitateur.

➢Remettre l’agitateur et la plaque

inférieure en place.

Cambio de la correa

Remplacement de la courroie

- 15 -

Uso del sujetador del cordón

Características

Caractéristiques

Crochet de rangement du cordon

➢Desconecte el clavija del cordón

eléctrico.

➢Ruede hacia abajo el sujetador del

cordón para librerarlo.

➢Devuelva el gancho del cordón a la

posición vertical antes de tratar de

rebobinar el cordón.

➢Détacher la fiche fixée au cordon

d'alimentation.

➢Tourner le crochet vers le bas pour

libérer le cordon.

➢Ramener le crochet vers le haut avant

de ranger le cordon d’alimentation.

Boquilla de ajuste automático

Tête d’aspiration autoréglable

➢La boquilla de su aspiradora vertical

Panasonic se ajusta automáticamente

a la altura de cualquier pelo de

alfombra.

➢La característica permite que la

boquilla flote fácilmente en las

superficies del pelo de alfombra.

➢No se requieren los ajustes manuales.

➢Cet aspirateur Panasonic incorpore un

dispositif qui règle automatiquement la

hauteur des brosses selon la longueur

des fibres de la moquette.

➢L’aspirateur peut donc passer facilement

d’une moquette à l’autre.

➢Aucun réglage par l’utilisateur n’est

requis.

Limpieza para orillas

Nettoyage latéral

➢Use la característica de limpieza para

orillas para aspirar con facilidad cerca

de las paredes y los muebles.

➢Cette caractéristique facilite le

nettoyage de moquettes le long des

plinthes ou des meubles.

- 30 -

Cleaning Agitator

End Cap

Bouchon

Tapa del extremo

Groove

Ranura

Ouverture

Replacing Belt

Agitator

Agitateur

Agitador

Belt

Courroie

Correa

Motor Shaft

Arbre d’entraînment

du moteur

Eje del motor

➢➢Remove worn or broken belt.

➢➢Loop new belt (Panasonic Type UB8

only) around motor shaft and belt

pulley; see illustration for correct belt

routing.

➢➢Reinstall agitator back into nozzle

housing grooves.

➢➢After reinstalling the agitator, turn it

by hand to make sure that belt is not

twisted or pinched and that all

rotating parts turn freely.

➢➢Reinstall lower plate.

➢➢Clean agitator after every five uses

and every time the belt is replaced.

➢➢Remove lower plate.

➢➢Cut off any carpet pile and lint

entangled around agitator with a pair

of scissors.

➢➢Remove agitator.

➢➢Remove any string or debris located

on the end caps.

➢➢Reinstall agitator and lower plate.

- 16 -

Motor

Protector

Protecteur

du moteur

Protector

del motor

Motor Protector

➢➢The motor protector automatically

opens to provide cooling air to the

motor when a clog occurs or when

dust bag needs changing.

➢➢Motor protector may open when

using tools.

➢➢If motor protector opens, the vacuum

cleaner will make a slightly different

sound.

Note: Do not block motor protector.

➢➢If a clog prevents the normal flow of air to the motor, the thermal protector turns the

motor off automatically to allow the motor to cool in order to prevent possible

damage to the vacuum cleaner.

➢➢To correct problem, turn off and unplug vacuum cleaner, remove clogs, and/or

clean/replace filters.

➢➢Replace full bag if necessary.

➢➢Wait approximately thirty (30) minutes, plug vacuum cleaner in, turn on to see if

thermal protector has reset.Thermal protector will not reset if vacuum cleaner is not

turned off even if vacuum cleaner cools down.

Thermal Protector

- 29 -

Cambio de la correa

Remplacement de la courroie

➢Quite la base inferior.

➢Al levantar con cuidado quite el

agitador.

➢Retirer la plaque inférieure.

➢Retirer l’agitateur en le soulevant avec

précaution.

Cambio de la bombilla

Remplacement de l’ampoule

de la lampe

➢Quite la base inferior.

➢Quite el casquillo de portabombillas, y

garre el casquillo portalámparas y

levante al moverlo hacia trasera y

delantera.

➢Quite la bombilla vieja del casquillo

portalámparas al empujar hacia adentro

y rodar en el sentido contrario de las

agujas de reloj al mismo tiempo.

➢Reemplace la bombilla empujando

hacia adentro y rodando en el sentido

de las agujas de reloj al mismo tiempo.

➢Use solamente una bombilla de 130 V

AC-15 vatios o de menos voltios.

➢Reemplace el casquillo portalámparas

en el montaje de boquilla empujándolo

hacia abajo en la ranura y instale otra

vez el casquillo de portabombillas.

➢Reemplace la base inferior.

➢Retirer la plaque inférieure.

➢Retirer la vis de la douille, puis retirer la

douille en la tirant vers le haut et en la

balançant de l'avant à l'arrière.

➢Enlever l’ampoule en la poussant dans

la douille et en la tournant dans le sens

anti-horaire.

➢Installer la nouvelle ampoule en la

poussant dans la douille et en la

tournant dans le sens horaire.

➢Ne pas utiliser une ampoule de plus de

130 V c.a.-15 W.

➢Remettre la douille en place dans le

boîtier en la poussant dans la fente de

montage et remettre la vis en place.

➢Remettre la plaque inférieure.

➢Se abre automáticamente para proveer

el aire fresco al motor cuando hay unos

residuos o cuando es necesario

cambiar la bolsa de polvo.

➢El protector de motor se pudiera abrir

cuando se utilizan los acsesorios.

➢Si se abre el protector del motor, la

aspiradora hará un sonido poquito

diferente.

NNoottaa:: No obstruye el protector de motor.

Protector de motor

Protecteur du moteur

➢La soupape s'ouvre automatiquement

pour refroidir le moteur en cas

d'obstruction ou lorsque le sac à

poussière est plein.

➢La soupape peut s’ouvrir aussi lors de

l’utilisation des accessoires.

➢Si la soupape devait s'ouvrir, le bruit

normalement émis par l'aspirateur sera

quelque peu différent.

Remarque : Ne pas bloquer le protecteur

du moteur.

- 17 -

Protector termal

Protecteur thermique

➢

Si una obstrucción impide el flujo normal

de aire al motor, el protector termal apaga

el motor automáticamente para permitir

que el motor se enfríe a fin de evitar

posibles daños a la aspiradora.

➢

Para corregir, apague y desenchufe la

aspiradora, saque las obstrucciones, y/o

limpie/cambiar los filtros.

➢

Reemplace toda la bolsa si es necesario.

➢

Espere unos treinta (30) minutos, enchufe

la aspiradora, encienda para ver si el

protector termal han encendido. El

protector termal no se enciende si la

aspiradora no está apagada aunque la

aspiradora se enfría.

➢Si une obstruction empêche

l'écoulement normal de l'air au moteur,

le protecteur thermique coupe

automatiquement le moteur afin de lui

permettre de se refroidir ainsi évitant

des dommages potentiels à l'aspirateur.

➢Pour corriger ce problème, arrêter

l’aspirateur et le débrancher, enlever les

obstructions, et nettoyer/remplacer les

filtres.

➢Si nécessaire, remplacer le sac à poussière.

➢Après un délai d'environ 30 minutes,

rebrancher l'aspirateur et le mettre en

marche pour vérifier si le protecteur

thermique s'est réarmé. Ce protecteur

thermique ne peut se réarmer si

l'aspirateur n'a pas été mis à l'arrêt, et ce,

même s'il s'est refroidi.

- 28 -

➢➢Remove lower plate.

➢➢Remove agitator by carefully lifting

out.

Motor Drive

Shaft

Arbre du moteur

Eje del motor

Belt

Courroie

Correa

Agitator

Agitateur

Agitador

Replacing Belt

Replacing Headlight Bulb

Bulb Socket Assembly

Assemblage de la lampe

Casquillo portalámparas

➢➢Remove lower plate.

➢➢Remove bulb socket screw, grasp the

bulb socket assembly and pull

upward while moving it back and

forth.

➢➢Remove old bulb from the bulb socket

assembly by pushing in while turning

counter-clockwise.

➢➢Replace bulb by pushing in while

turning clockwise.

➢➢Only use a bulb rated 130 V AC-15

Watts or less.

➢➢Reinstall bulb socket assembly into

nozzle housing by pushing it back

down into slot and reinstall bulb

socket screw.

➢➢Reinstall lower plate.

- 18 -

NOTE:To reduce the risk of electrical shock, this vacuum cleaner has a polarized

plug, one blade is wider than the other.This plug will fit in a polarized outlet only

one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not

fit, contact a qualified electrician to install the proper outlet. DO NOT CHANGE THE

PLUG IN ANY WAY. Only use outlets near the floor.

Power Cord

TO OPERATE VACUUM CLEANER

On-Off

Switch

Interrupteur

Interruptor de

encendido-apagado

ON-OFF Switch

➢➢Ensure ON-OFF switch is OFF.

➢➢Plug the power cord into 120V outlet.

➢➢ON position turns vacuum cleaner

on.

➢➢OFF position turns vacuum cleaner

off.

Quitando e insertando la base inferior

Retrait et installation de la plaque

inférieure

➢

Desenchufe la aspiradora de la toma de

pared antes de hacerles servicio a las

piezas.

➢Siempre coloque un papel debajo de la

boquilla para proteger el suelo cada vez

se quita la base inferior.

➢Coloque el mango en la posición vertical

y vuelque la aspiradora para exponer la

base inferior.

➢Quite las dos (2) tornillos para liberar la

placa inferior.

➢Quite la base inferior y quite los residuos

que exista en el área de la correa.

➢Para reinstalar la base inferior,

enganche el extremo delantero de la

base inferior en las ranuras en el

montaje delantero de la boquilla.

➢Oprima la placa inferior en su lugar y

meta de nuevo los dos (2) tornillos.

➢Avant de remplacer quelque pièce que

ce soit, débrancher l’aspirateur.

➢Lors du retrait de la plaque, protéger le

plancher en plaçant du papier sous la

tête d’aspiration.

➢Mettre le manche à sa position verticale

et retourner l’aspirateur afin d’exposer

son dessous.

➢Retirer les deux (2) vis et pousser les

loquets vers le bas pour dégager la

plaque inférieure.

➢Retirer la plaque inférieure et tout résidu

se trouvant autour de la courroie.

➢Remettre la plaque inférieure en place

en accrochant son devant dans les

fentes avant de la tête d’aspiration.

➢Appuyer sur la plaque inférieure, insérer

les loquets jusqu’à un clic soit émis, puis

remettre les deux (2) vis.

AVERTISSEMENT

Risque de chocs électriques ou de lésions

corporelles.

Débrancher avant d’entretenir ou de nettoyer l’appa-

reil. L’omission de débrancher pourrait provoquer des

chocs électriques ou des lésions corporelles du fait

que l’aspirateur se mettrait soudainement en marche.

AADDVVEERRTTEENNCCIIAA

Peligro de choque eléctrico y lesión personal.

Desconecte la aspiradora antes de darle servicio

o limpiarla. De lo contrario podría producirse un

choque eléctrico o causar lesión personal si la

aspiradora arranca de repente.

ATTENTION

Pièces mobiles ! Pour réduire le risque

de blessures, ne touchez pas la brosse

quand l'aspirateur est allumé. Entrer en

contact avec la brosse tandis qu'il tourne

peut couper, meurtrir ou causer d'autres

dommages. Débranchez toujours de la

sortie électrique avant l'entretien.

Faites attention en fonctionnant près de

petits enfants.

CUIDADO

¡Partes en movimiento! Para reducir el

riesgo de daños corporales, no toque el

agitador cuando la aspiradora está

encendida. El tocar el agitador mientras

que está girando puede cortar,

contusionar o causar otras lesiones.

Siempre desconecte del tomacorriente

antes de dar mantenimiento.

Tenga cuidado al aspirar cerca de niños

pequeños.

- 27 -

- 19 -

Cordón eléctrico

Para operar la aspiradora

Fonctionnement

Cordon d’alimentation

NNoottaa::Para reducir el riesgo de choque

eléctrico, esta aspiradora cuenta con una

clavija polarizada, uno de los contactos es

más ancho que el otro. La clavija sólo

puede insertarse de una manera en el

enchufe. Si la clavija no cabe bien en el

enchufe, inviértala. Si aún no cabe, llame a

un electrista para que instale un enchufe

correcto. No altere la clavija de ninguna

manera. Use solamente las tomas de

pared cercas del suelo.

Remarque : Afin de prévenir tout risque de

chocs électriques, cet appareil est muni

d'une fiche secteur polarisée (lames de

largeur différente). Cette fiche ne peut être

branchée dans une prise polarisée que

dans un sens. Si elle ne peut être insérée

entièrement dans la prise, la renverser. Si

elle ne peut toujours pas être insérée, con-

tacter un électricien pour changer la prise

de courant. Ne pas modifier la fiche. Ne

brancher que dans une prise se trouvant

près du sol.

➢

Asegúrese de que el control ON-OFF

esté en la posición OFF.

➢

Enchufe el cordón eléctrico en una

toma de pared de 120 V.

➢

La posición ON enciende la aspiradora.

➢

La posición OFF apaga la aspiradora

➢S’assurer que l’interrupteur est à la

position « OFF ».

➢Brancher le cordon d’alimentation dans

une prise secteur de 120 V.

➢Pour mettre l’aspirateur en marche,

mettre l’interrupteur à la position

« ON ».

➢Pour couper le contact, mettre

l’interrupteur à la position « OFF ».

Interrupteur

Control ON-OFF

Two Screws

Deux vis

Dos tornillos

Latches

Lenguetas

Loquets

Lower Plate

Plaque

inférieure

Base inferior

Removing and Installing Lower Plate

➢➢Before servicing any parts,

disconnect vacuum cleaner from

electrical outlet.

➢➢Place paper under nozzle anytime

lower plate is removed to protect

floor.

➢➢Place handle in upright position and

turn vacuum cleaner over to expose

lower plate.

➢➢Remove two (2) screws and press

latches downward to release lower

plate.

➢➢Remove lower plate and remove any

residue that may exist in belt area.

➢➢Reinstall lower plate by hooking front

end of lower plate into slots on front

of nozzle housing.

➢➢Press lower plate into place, snap

latches into place, and reinstall two

(2) screws.

WARNING Electrical Shock or Personal Injury Hazard

Disconnect the electrical supply before servicing or cleaning the vacuum cleaner.

Failure to do so could result in electrical shock or personal injury from vacuum

cleaner suddenly starting.

CAUTION

Moving parts! To reduce the risk of

personal injury, DO NOT touch the

agitator when vacuum cleaner is on.

Contacting the agitator while it is

rotating can cut, bruise or cause

other injuries. Always unplug from

electrical outlet before servicing.

Use caution when operating near

small children.

- 26 -

- 20 -

➢➢Step on handle release foot step to

change handle position.

➢➢Use low position for cleaning under

furniture.

➢➢Move vacuum cleaner to middle

position for normal use.

➢➢Move vacuum cleaner to upright

position for storage and tool use.

Handle Adjustments

- 25 -

➢

Ruede la cubierta de polvo hasta la

posición cerrada y apriétela en su lugar

sin apretar la bolsa de polvo.

➢

Reinstale la lengüeta en el extremo de

la cubierta de polvo en la ranura en el

compartimento de polvo para que la

cubierta ruede hasta la posición

cerrada.

➢

Extienda la nueva bolsa de polvo

teniendo cuidado de no romper la

bolsa.

➢

Teniendo la parte de cartón y

empujando hacia atrás instale la nueva

bolsa de polvo en el soporte para la

bolsa.

➢Appuyer sur le couvercle et le fermer

sans coincer le sac.

➢Insérer la languette en bas du couvercle

dans l’ouverture du boîtier du sac à

poussière pour permettre au couvercle

de se refermer.

➢Déplier le nouveau sac à poussière en

prenant soin de ne pas le déchirer.

➢Fixer le nouveau sac au support en le

tenant par sa partie cartonnée et en le

poussant.

Cambio de la bolsa para polvo

Remplacement du sac à poussière

- 21 -

Ajustes del mango

➢

Pise en el pedal de liberación del

mango para cambiar la posición del

mango.

➢Avec le pied, appuyer sur la pédale de

réglage de l’inclinaison du manche pour

mettre le manche à la position désirée.

Réglage de l’inclinaison du manche

➢

Mueva la aspiradora a la posición

vertical para el almacenamiento y el

uso de las herramientas.

➢

Mueva la aspiradora a la posición

mediana para el uso normal.

➢

La posición baja para limpiar debajo de

los muebles.

➢La position à plat s’utilise pour le

nettoyage sous les meubles.

➢La position à l’angle s’utilise pour le

nettoyage normal.

➢Sélectionner la position verticale lors de

l’utilisation des accessoires ou le

rangement de l’aspirateur.

- 24 -

➢➢Press dust cover into place without

pinching dust bag.

➢➢Reinsert tab on end of dust cover

into groove on dust compartment to

allow cover to rotate closed.

Groove

Ranura

Ouverture

➢➢Spread out new dust bag, taking care

not to tear bag.

➢➢Attach new dust bag onto bag holder

by holding cardboard portion and

pushing back.

Changing Dust Bag

- 22 -

Cleaning Secondary Foam Filter

ROUTINE CARE OF VACUUM CLEANER

Performing the following tasks will keep your new Panasonic vacuum cleaner

operating at peak performance levels and will ensure these high levels for years to

come. Check the BEFORE REQUESTING SERVICE section in this manual for

recommendations on performing some of these tasks to help solve various

problems that may occur.

➢➢Secondary foam filter protects motor.

➢➢Check filter when installing a new

dust bag.

➢➢If dirty, pull filter from bottom of dust

compartment and clean by rinsing in

water.

➢➢When dry, slide filter back into place.

➢➢Ensure filter is fully inserted under

plastic rib projections.

Always operate vacuum cleaner with genuine Panasonic Type U3 Standard or U6

Electrostatic dust bags installed. Panasonic dust bags may be purchased through

any authorized Panasonic dealer or ordered from service company.

Changing Dust Bag

➢➢Pull outward on dust cover grip to

remove the dust cover.

➢➢Remove dust bag by grasping

cardboard portion and pulling out.

- 23 -

Siguiendo las instrucciones dadas, su nueva

aspiradora Panasonic funcionará al nivel máximo

y continuará funcionando por mucho años en el

futuro. Lea la sección “Antes de pedir servicio” en

este manual para las recomendaciones para

arreglar unos problemas que puedan ocurrir.

Rutina para el cuidado

de la aspiradora

Entretien de l’aspirateur

Les tâches décrites ci-dessous vous permettront

de tirer un rendement optimal de votre aspirateur

de longues années durant. Se reporter au

“Guide de dépannage” pour les mesures à

prendre en cas de problèmes.

Limpieza del segundo filtro de goma

espuma

Nettoyage du filtre secondaire en

mousse

➢El segundo filtro de goma espuma

protege el motor.

➢Al instalar una nueva bolsa de polvo

revise el filtro.

➢Si esta sucio, jale del filtro del fondo del

compartimento de polvo y límpielo

enjuagando con agua.

➢Cuando esté seco deslice el filtro a su

lugar.

➢Asegúrese de que el filtro está

instalado debajo de las lengüetas

plásticas.

➢Le filtre secondaire en mousse protège

le moteur.

➢Vérifier le filtre lors du remplacement du

sac à poussière.

➢Si le filtre est sale, le retirer du fond du

logement du sac à poussière et le rincer

à l’eau.

➢Une fois sec, remettre le filtre en place.

➢S’assurer que le filtre est bien inséré

sous les rainures en plastique.

Siempre opere la aspiradora con las bolsas

Panasonic Type U3 Standard U6 Electrostatic

instaladas. Se puede comprar las bolsas de

polvo en cualquier vendedor autorizado

Panasonic o mandar de una compañía de

servicio.

Cambio de la bolsa para polvo

Remplacement du sac à poussière

➢Empuje hacia afuera en la cubierta de

polvo para quitarla.

➢

Agarre la parte de cartón de la bolsa y

empuje hacia afuera para quitar la bolsa

de polvo.

➢Tirer sur la poignée du couvercle du sac

à poussière.

➢Retirer le sac à poussière en le tenant

par sa partie cartonnée et en le tirant

vers soi.

N’utiliser l’aspirateur qu’avec un sac à poussière

Panasonic de type U3 standard ou U6

électrostatique. Consulter un détaillant ou un

centre de service Panasonic agréé pour l’achat

de ces sacs à poussière.

- 22 -

Cleaning Secondary Foam Filter

ROUTINE CARE OF VACUUM CLEANER

Performing the following tasks will keep your new Panasonic vacuum cleaner

operating at peak performance levels and will ensure these high levels for years to

come. Check the BEFORE REQUESTING SERVICE section in this manual for

recommendations on performing some of these tasks to help solve various

problems that may occur.

➢➢Secondary foam filter protects motor.

➢➢Check filter when installing a new

dust bag.

➢➢If dirty, pull filter from bottom of dust

compartment and clean by rinsing in

water.

➢➢When dry, slide filter back into place.

➢➢Ensure filter is fully inserted under

plastic rib projections.

Always operate vacuum cleaner with genuine Panasonic Type U3 Standard or U6

Electrostatic dust bags installed. Panasonic dust bags may be purchased through

any authorized Panasonic dealer or ordered from service company.

Changing Dust Bag

➢➢Pull outward on dust cover grip to

remove the dust cover.

➢➢Remove dust bag by grasping

cardboard portion and pulling out.

- 23 -

Siguiendo las instrucciones dadas, su nueva

aspiradora Panasonic funcionará al nivel máximo

y continuará funcionando por mucho años en el

futuro. Lea la sección “Antes de pedir servicio” en

este manual para las recomendaciones para

arreglar unos problemas que puedan ocurrir.

Rutina para el cuidado

de la aspiradora

Entretien de l’aspirateur

Les tâches décrites ci-dessous vous permettront

de tirer un rendement optimal de votre aspirateur

de longues années durant. Se reporter au

“Guide de dépannage” pour les mesures à

prendre en cas de problèmes.

Limpieza del segundo filtro de goma

espuma

Nettoyage du filtre secondaire en

mousse

➢El segundo filtro de goma espuma

protege el motor.

➢Al instalar una nueva bolsa de polvo

revise el filtro.

➢Si esta sucio, jale del filtro del fondo del

compartimento de polvo y límpielo

enjuagando con agua.

➢Cuando esté seco deslice el filtro a su

lugar.

➢Asegúrese de que el filtro está

instalado debajo de las lengüetas

plásticas.

➢Le filtre secondaire en mousse protège

le moteur.

➢Vérifier le filtre lors du remplacement du

sac à poussière.

➢Si le filtre est sale, le retirer du fond du

logement du sac à poussière et le rincer

à l’eau.

➢Une fois sec, remettre le filtre en place.

➢S’assurer que le filtre est bien inséré

sous les rainures en plastique.

Siempre opere la aspiradora con las bolsas

Panasonic Type U3 Standard U6 Electrostatic

instaladas. Se puede comprar las bolsas de

polvo en cualquier vendedor autorizado

Panasonic o mandar de una compañía de

servicio.

Cambio de la bolsa para polvo

Remplacement du sac à poussière

➢Empuje hacia afuera en la cubierta de

polvo para quitarla.

➢

Agarre la parte de cartón de la bolsa y

empuje hacia afuera para quitar la bolsa

de polvo.

➢Tirer sur la poignée du couvercle du sac

à poussière.

➢Retirer le sac à poussière en le tenant

par sa partie cartonnée et en le tirant

vers soi.

N’utiliser l’aspirateur qu’avec un sac à poussière

Panasonic de type U3 standard ou U6

électrostatique. Consulter un détaillant ou un

centre de service Panasonic agréé pour l’achat

de ces sacs à poussière.

- 21 -

Ajustes del mango

➢

Pise en el pedal de liberación del

mango para cambiar la posición del

mango.

➢Avec le pied, appuyer sur la pédale de

réglage de l’inclinaison du manche pour

mettre le manche à la position désirée.

Réglage de l’inclinaison du manche

➢

Mueva la aspiradora a la posición

vertical para el almacenamiento y el

uso de las herramientas.

➢

Mueva la aspiradora a la posición

mediana para el uso normal.

➢

La posición baja para limpiar debajo de

los muebles.

➢La position à plat s’utilise pour le

nettoyage sous les meubles.

➢La position à l’angle s’utilise pour le

nettoyage normal.

➢Sélectionner la position verticale lors de

l’utilisation des accessoires ou le

rangement de l’aspirateur.

- 24 -

➢➢Press dust cover into place without

pinching dust bag.

➢➢Reinsert tab on end of dust cover

into groove on dust compartment to

allow cover to rotate closed.

Groove

Ranura

Ouverture

➢➢Spread out new dust bag, taking care

not to tear bag.

➢➢Attach new dust bag onto bag holder

by holding cardboard portion and

pushing back.

Changing Dust Bag

- 20 -

➢➢Step on handle release foot step to

change handle position.

➢➢Use low position for cleaning under

furniture.

➢➢Move vacuum cleaner to middle

position for normal use.

➢➢Move vacuum cleaner to upright

position for storage and tool use.

Handle Adjustments

- 25 -

➢

Ruede la cubierta de polvo hasta la

posición cerrada y apriétela en su lugar

sin apretar la bolsa de polvo.

➢

Reinstale la lengüeta en el extremo de

la cubierta de polvo en la ranura en el

compartimento de polvo para que la

cubierta ruede hasta la posición

cerrada.

➢

Extienda la nueva bolsa de polvo

teniendo cuidado de no romper la

bolsa.

➢

Teniendo la parte de cartón y

empujando hacia atrás instale la nueva

bolsa de polvo en el soporte para la

bolsa.

➢Appuyer sur le couvercle et le fermer

sans coincer le sac.

➢Insérer la languette en bas du couvercle

dans l’ouverture du boîtier du sac à

poussière pour permettre au couvercle

de se refermer.

➢Déplier le nouveau sac à poussière en

prenant soin de ne pas le déchirer.

➢Fixer le nouveau sac au support en le

tenant par sa partie cartonnée et en le

poussant.

Cambio de la bolsa para polvo

Remplacement du sac à poussière

- 19 -

Cordón eléctrico

Para operar la aspiradora

Fonctionnement

Cordon d’alimentation

NNoottaa::Para reducir el riesgo de choque

eléctrico, esta aspiradora cuenta con una

clavija polarizada, uno de los contactos es

más ancho que el otro. La clavija sólo

puede insertarse de una manera en el

enchufe. Si la clavija no cabe bien en el

enchufe, inviértala. Si aún no cabe, llame a

un electrista para que instale un enchufe

correcto. No altere la clavija de ninguna

manera. Use solamente las tomas de

pared cercas del suelo.

Remarque : Afin de prévenir tout risque de

chocs électriques, cet appareil est muni

d'une fiche secteur polarisée (lames de

largeur différente). Cette fiche ne peut être

branchée dans une prise polarisée que

dans un sens. Si elle ne peut être insérée

entièrement dans la prise, la renverser. Si

elle ne peut toujours pas être insérée, con-

tacter un électricien pour changer la prise

de courant. Ne pas modifier la fiche. Ne

brancher que dans une prise se trouvant

près du sol.

➢

Asegúrese de que el control ON-OFF

esté en la posición OFF.

➢

Enchufe el cordón eléctrico en una

toma de pared de 120 V.

➢

La posición ON enciende la aspiradora.

➢

La posición OFF apaga la aspiradora

➢S’assurer que l’interrupteur est à la

position « OFF ».

➢Brancher le cordon d’alimentation dans

une prise secteur de 120 V.

➢Pour mettre l’aspirateur en marche,

mettre l’interrupteur à la position

« ON ».

➢Pour couper le contact, mettre

l’interrupteur à la position « OFF ».

Interrupteur

Control ON-OFF

Two Screws

Deux vis

Dos tornillos

Latches

Lenguetas

Loquets

Lower Plate

Plaque

inférieure

Base inferior

Removing and Installing Lower Plate

➢➢Before servicing any parts,

disconnect vacuum cleaner from

electrical outlet.

➢➢Place paper under nozzle anytime

lower plate is removed to protect

floor.

➢➢Place handle in upright position and

turn vacuum cleaner over to expose

lower plate.

➢➢Remove two (2) screws and press

latches downward to release lower

plate.

➢➢Remove lower plate and remove any

residue that may exist in belt area.

➢➢Reinstall lower plate by hooking front

end of lower plate into slots on front

of nozzle housing.

➢➢Press lower plate into place, snap

latches into place, and reinstall two

(2) screws.

WARNING Electrical Shock or Personal Injury Hazard

Disconnect the electrical supply before servicing or cleaning the vacuum cleaner.

Failure to do so could result in electrical shock or personal injury from vacuum

cleaner suddenly starting.

CAUTION

Moving parts! To reduce the risk of

personal injury, DO NOT touch the

agitator when vacuum cleaner is on.

Contacting the agitator while it is

rotating can cut, bruise or cause

other injuries. Always unplug from

electrical outlet before servicing.

Use caution when operating near

small children.

- 26 -

- 18 -

NOTE:To reduce the risk of electrical shock, this vacuum cleaner has a polarized

plug, one blade is wider than the other.This plug will fit in a polarized outlet only

one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not

fit, contact a qualified electrician to install the proper outlet. DO NOT CHANGE THE

PLUG IN ANY WAY. Only use outlets near the floor.

Power Cord

TO OPERATE VACUUM CLEANER

On-Off

Switch

Interrupteur

Interruptor de

encendido-apagado

ON-OFF Switch

➢➢Ensure ON-OFF switch is OFF.

➢➢Plug the power cord into 120V outlet.

➢➢ON position turns vacuum cleaner

on.

➢➢OFF position turns vacuum cleaner

off.

Quitando e insertando la base inferior

Retrait et installation de la plaque

inférieure

➢

Desenchufe la aspiradora de la toma de

pared antes de hacerles servicio a las

piezas.

➢Siempre coloque un papel debajo de la

boquilla para proteger el suelo cada vez

se quita la base inferior.

➢Coloque el mango en la posición vertical

y vuelque la aspiradora para exponer la

base inferior.

➢Quite las dos (2) tornillos para liberar la

placa inferior.

➢Quite la base inferior y quite los residuos

que exista en el área de la correa.

➢Para reinstalar la base inferior,

enganche el extremo delantero de la

base inferior en las ranuras en el

montaje delantero de la boquilla.

➢Oprima la placa inferior en su lugar y

meta de nuevo los dos (2) tornillos.

➢Avant de remplacer quelque pièce que

ce soit, débrancher l’aspirateur.

➢Lors du retrait de la plaque, protéger le

plancher en plaçant du papier sous la

tête d’aspiration.

➢Mettre le manche à sa position verticale

et retourner l’aspirateur afin d’exposer

son dessous.

➢Retirer les deux (2) vis et pousser les

loquets vers le bas pour dégager la

plaque inférieure.

➢Retirer la plaque inférieure et tout résidu

se trouvant autour de la courroie.

➢Remettre la plaque inférieure en place

en accrochant son devant dans les

fentes avant de la tête d’aspiration.

➢Appuyer sur la plaque inférieure, insérer

les loquets jusqu’à un clic soit émis, puis

remettre les deux (2) vis.

AVERTISSEMENT

Risque de chocs électriques ou de lésions

corporelles.

Débrancher avant d’entretenir ou de nettoyer l’appa-

reil. L’omission de débrancher pourrait provoquer des

chocs électriques ou des lésions corporelles du fait

que l’aspirateur se mettrait soudainement en marche.

AADDVVEERRTTEENNCCIIAA

Peligro de choque eléctrico y lesión personal.

Desconecte la aspiradora antes de darle servicio

o limpiarla. De lo contrario podría producirse un

choque eléctrico o causar lesión personal si la

aspiradora arranca de repente.

ATTENTION

Pièces mobiles ! Pour réduire le risque

de blessures, ne touchez pas la brosse

quand l'aspirateur est allumé. Entrer en

contact avec la brosse tandis qu'il tourne

peut couper, meurtrir ou causer d'autres

dommages. Débranchez toujours de la

sortie électrique avant l'entretien.

Faites attention en fonctionnant près de

petits enfants.

CUIDADO

¡Partes en movimiento! Para reducir el

riesgo de daños corporales, no toque el

agitador cuando la aspiradora está

encendida. El tocar el agitador mientras

que está girando puede cortar,

contusionar o causar otras lesiones.

Siempre desconecte del tomacorriente

antes de dar mantenimiento.

Tenga cuidado al aspirar cerca de niños

pequeños.

- 27 -

➢Se abre automáticamente para proveer

el aire fresco al motor cuando hay unos

residuos o cuando es necesario

cambiar la bolsa de polvo.

➢El protector de motor se pudiera abrir

cuando se utilizan los acsesorios.

➢Si se abre el protector del motor, la

aspiradora hará un sonido poquito

diferente.

NNoottaa:: No obstruye el protector de motor.

Protector de motor

Protecteur du moteur

➢La soupape s'ouvre automatiquement

pour refroidir le moteur en cas

d'obstruction ou lorsque le sac à

poussière est plein.

➢La soupape peut s’ouvrir aussi lors de

l’utilisation des accessoires.

➢Si la soupape devait s'ouvrir, le bruit

normalement émis par l'aspirateur sera

quelque peu différent.

Remarque : Ne pas bloquer le protecteur

du moteur.

- 17 -

Protector termal

Protecteur thermique

➢

Si una obstrucción impide el flujo normal

de aire al motor, el protector termal apaga

el motor automáticamente para permitir

que el motor se enfríe a fin de evitar

posibles daños a la aspiradora.

➢

Para corregir, apague y desenchufe la

aspiradora, saque las obstrucciones, y/o

limpie/cambiar los filtros.

➢

Reemplace toda la bolsa si es necesario.

➢

Espere unos treinta (30) minutos, enchufe

la aspiradora, encienda para ver si el

protector termal han encendido. El

protector termal no se enciende si la

aspiradora no está apagada aunque la

aspiradora se enfría.

➢Si une obstruction empêche

l'écoulement normal de l'air au moteur,

le protecteur thermique coupe

automatiquement le moteur afin de lui

permettre de se refroidir ainsi évitant

des dommages potentiels à l'aspirateur.

➢Pour corriger ce problème, arrêter

l’aspirateur et le débrancher, enlever les

obstructions, et nettoyer/remplacer les

filtres.

➢Si nécessaire, remplacer le sac à poussière.

➢Après un délai d'environ 30 minutes,

rebrancher l'aspirateur et le mettre en

marche pour vérifier si le protecteur

thermique s'est réarmé. Ce protecteur

thermique ne peut se réarmer si

l'aspirateur n'a pas été mis à l'arrêt, et ce,

même s'il s'est refroidi.

- 28 -

➢➢Remove lower plate.

➢➢Remove agitator by carefully lifting

out.

Motor Drive

Shaft

Arbre du moteur

Eje del motor

Belt

Courroie

Correa

Agitator

Agitateur

Agitador

Replacing Belt

Replacing Headlight Bulb

Bulb Socket Assembly

Assemblage de la lampe

Casquillo portalámparas

➢➢Remove lower plate.

➢➢Remove bulb socket screw, grasp the

bulb socket assembly and pull

upward while moving it back and

forth.

➢➢Remove old bulb from the bulb socket

assembly by pushing in while turning

counter-clockwise.

➢➢Replace bulb by pushing in while

turning clockwise.

➢➢Only use a bulb rated 130 V AC-15

Watts or less.

➢➢Reinstall bulb socket assembly into

nozzle housing by pushing it back

down into slot and reinstall bulb

socket screw.

➢➢Reinstall lower plate.

- 16 -

Motor

Protector

Protecteur

du moteur

Protector

del motor

Motor Protector

➢➢The motor protector automatically

opens to provide cooling air to the

motor when a clog occurs or when

dust bag needs changing.

➢➢Motor protector may open when

using tools.

➢➢If motor protector opens, the vacuum

cleaner will make a slightly different

sound.

Note: Do not block motor protector.

➢➢If a clog prevents the normal flow of air to the motor, the thermal protector turns the

motor off automatically to allow the motor to cool in order to prevent possible

damage to the vacuum cleaner.

➢➢To correct problem, turn off and unplug vacuum cleaner, remove clogs, and/or

clean/replace filters.

➢➢Replace full bag if necessary.

➢➢Wait approximately thirty (30) minutes, plug vacuum cleaner in, turn on to see if

thermal protector has reset.Thermal protector will not reset if vacuum cleaner is not

turned off even if vacuum cleaner cools down.

Thermal Protector

- 29 -

Cambio de la correa

Remplacement de la courroie

➢Quite la base inferior.

➢Al levantar con cuidado quite el

agitador.

➢Retirer la plaque inférieure.

➢Retirer l’agitateur en le soulevant avec

précaution.

Cambio de la bombilla

Remplacement de l’ampoule

de la lampe

➢Quite la base inferior.

➢Quite el casquillo de portabombillas, y

garre el casquillo portalámparas y

levante al moverlo hacia trasera y

delantera.

➢Quite la bombilla vieja del casquillo

portalámparas al empujar hacia adentro

y rodar en el sentido contrario de las

agujas de reloj al mismo tiempo.

➢Reemplace la bombilla empujando

hacia adentro y rodando en el sentido

de las agujas de reloj al mismo tiempo.

➢Use solamente una bombilla de 130 V

AC-15 vatios o de menos voltios.

➢Reemplace el casquillo portalámparas

en el montaje de boquilla empujándolo

hacia abajo en la ranura y instale otra

vez el casquillo de portabombillas.

➢Reemplace la base inferior.

➢Retirer la plaque inférieure.

➢Retirer la vis de la douille, puis retirer la

douille en la tirant vers le haut et en la

balançant de l'avant à l'arrière.

➢Enlever l’ampoule en la poussant dans

la douille et en la tournant dans le sens

anti-horaire.

➢Installer la nouvelle ampoule en la

poussant dans la douille et en la

tournant dans le sens horaire.

➢Ne pas utiliser une ampoule de plus de

130 V c.a.-15 W.

➢Remettre la douille en place dans le

boîtier en la poussant dans la fente de

montage et remettre la vis en place.

➢Remettre la plaque inférieure.

- 15 -

Uso del sujetador del cordón

Características

Caractéristiques

Crochet de rangement du cordon

➢Desconecte el clavija del cordón

eléctrico.

➢Ruede hacia abajo el sujetador del

cordón para librerarlo.

➢Devuelva el gancho del cordón a la

posición vertical antes de tratar de

rebobinar el cordón.

➢Détacher la fiche fixée au cordon

d'alimentation.

➢Tourner le crochet vers le bas pour

libérer le cordon.

➢Ramener le crochet vers le haut avant

de ranger le cordon d’alimentation.

Boquilla de ajuste automático

Tête d’aspiration autoréglable

➢La boquilla de su aspiradora vertical

Panasonic se ajusta automáticamente

a la altura de cualquier pelo de

alfombra.

➢La característica permite que la

boquilla flote fácilmente en las

superficies del pelo de alfombra.

➢No se requieren los ajustes manuales.

➢Cet aspirateur Panasonic incorpore un

dispositif qui règle automatiquement la

hauteur des brosses selon la longueur

des fibres de la moquette.

➢L’aspirateur peut donc passer facilement

d’une moquette à l’autre.

➢Aucun réglage par l’utilisateur n’est

requis.

Limpieza para orillas

Nettoyage latéral

➢Use la característica de limpieza para

orillas para aspirar con facilidad cerca

de las paredes y los muebles.

➢Cette caractéristique facilite le

nettoyage de moquettes le long des

plinthes ou des meubles.

- 30 -

Cleaning Agitator

End Cap

Bouchon

Tapa del extremo

Groove

Ranura

Ouverture

Replacing Belt

Agitator

Agitateur

Agitador

Belt

Courroie

Correa

Motor Shaft

Arbre d’entraînment

du moteur

Eje del motor

➢➢Remove worn or broken belt.

➢➢Loop new belt (Panasonic Type UB8

only) around motor shaft and belt

pulley; see illustration for correct belt

routing.

➢➢Reinstall agitator back into nozzle

housing grooves.

➢➢After reinstalling the agitator, turn it

by hand to make sure that belt is not

twisted or pinched and that all

rotating parts turn freely.

➢➢Reinstall lower plate.

➢➢Clean agitator after every five uses

and every time the belt is replaced.

➢➢Remove lower plate.

➢➢Cut off any carpet pile and lint

entangled around agitator with a pair

of scissors.

➢➢Remove agitator.

➢➢Remove any string or debris located

on the end caps.

➢➢Reinstall agitator and lower plate.

- 14 -

➢➢Detach plug head from power cord.

➢➢Rotate cord hook down to release

cord.

➢➢Return the cord hook to the upright

position before attempting to rewind

the cord.

Cord Hook

Crochet de

rangement

du cordon

Sujetador

del cordon

Using Cord Hook

FEATURES

Automatic Self-Adjusting Nozzle

➢➢The nozzle of your Panasonic upright

vacuum cleaner automatically

adjusts to any carpet pile height.

➢➢Feature allows nozzle to float evenly

over carpet pile surfaces.

➢➢No manual adjustments required.

Shallow

Pile Carpet

Moquette à

poils courts

Alfombra de

pelo corto

Deep Pile

Carpet

Moquette à

poils longs

Alfombra de

pelo largo

Nozzle

Tête d'aspiration

Boquilla

Pivot Point

Point

d’articulation

Botónde

liberación

➢➢Edge cleaning feature enables

improved cleaning of carpets near

walls and furniture.

Edge Cleaning

- 31 -

➢Quite la correa gastada o rota.

➢Envuelva la correa nueva (Panasonic

Type UB8 solamente) en el eje del

motor y la polea de cepillo, véase el

diagrama para envolver la correa.

➢Reinstale el agitador en las ranuras del

compartimento de la boquilla.

➢Después de instalar el agitador, ruede a

mano para que asegure que la correa

no esté torcida ni apretada y que

rueden libremente todas las piezas

rodantes.

➢Reinstale la base inferior.

➢Retirer la courroie brisée ou usée.

➢Enrouler la nouvelle courroie (de type

UB8 Panasonic seulement) autour de

l’arbre du moteur et de la poulie de la

courroie, comme le montre l’illustration.

➢Remettre l’agitateur dans les ouvertures

de la tête d’aspiration.

➢Une fois l’agitateur en place, le faire

tourner avec la main pour s’assurer que

la courroie n’est pas tordue et que

toutes les pièces mobiles tournent

librement.

➢Remettre la plaque inférieure en place.

➢Limpie el agitador después de cada

cinco utilizaciones y cada vez que se

cambia la correa.

➢Quite la base inferior.

➢Corte con unas tijeras el pelo de

alfombra y la pelusa envueltos en el

agitador.

➢Quite el agitador.

➢Quite los hilos o los residuos ubicados

en los tapas del extremo, en las

arandelas o en el eje del agitador.

➢Reinstale el agitador y la base inferior.

Limpieza del agitador

Nettoyage de l’agitateur

➢Nettoyer l’agitateur après cinq usages

et après chaque changement de la

courroie.

➢Retirer la plaque inférieure.

➢Couper toute fibre ou peluche enroulée

autour de l’agitateur avec une paire de

ciseaux.

➢Retirer l’agitateur.

➢Dégager toute ficelle, corde ou débris

pouvant se trouver sur les bouchons, les

rondelles ou l'arbre de l'agitateur.

➢Remettre l’agitateur et la plaque

inférieure en place.

Cambio de la correa

Remplacement de la courroie

- 13 -

➢No enchufe hasta que el montaje esté

completo.

➢Quite el tornillo del mango.

➢Meta el mango con los sujetadores del

cordón en la parte posterior de la

aspiradora.

➢Instale el tornillo.

➢Apriete el tornillo.

➢Empuje el cordón eléctrico hacia el

soporte del cordón.

➢Envuelva el cordón eléctrico alrededor

de los sujetadores del cordón.

➢Asegure la clavija en el cordón eléctrico.

➢Ne brancher qu’une fois l’assemblage

terminé.

➢Retirer la vis du manche.

➢Insérer le manche avec les crochets de

rangement du cordon à l'arrière de

l'aspirateur.

➢Insérer la vis.

➢Serrer la vis.

➢Insérer le cordon d’alimentation à

l’intérieur du crochet.

➢Enrouler le cordon autour des crochets.

➢Fixer la fiche au cordon d’alimentation à

l’aide de son agrafe.

Colocación del mango

Montaje

Assemblage

Montage du manche

- 32 -

➢➢When the bristles on the agitator are

worn so that they do not touch a card

held across the lower plate, the

agitator should be replaced.

➢➢Remove lower plate and agitator.

➢➢Position belt over belt pulley on the

new agitator.

➢➢Reinstall agitator and lower plate.

Brush Unit

End Cap

Belt Pulley

End Cap

Card

Carte

Tarjeta

Agitator Assembly

Replacing Agitator

Cleaning Exterior

➢➢Unplug cord from wall outlet.

➢➢Clean exterior using a clean, soft cloth that has been dipped in a solution of mild

liquid detergent and water and wrung dry.

➢➢DO NOT drip water on vacuum cleaner, wipe dry after cleaning.

➢➢DO NOT clean tools in dishwasher or clothes washer.

➢➢Wash tools in warm, soapy water, rinse and air dry.

➢➢DO NOT use tools if they are wet.

- 12 -

Attaching Handle

ASSEMBLY

Cord

Hooks

Crochets de

rangement

du cordon

Sujetador

del cordón

Handle

Screw

Vis du

manche

Tornillo

de mango

Handle

Power

Cord

Manche

Mango

Cordon

d’alimentation

Cordón

electrico

Locking

Notch

Encoche

de verrou

Hendidura

de fijación

Plug Head

Fiche

Enchufe

➢➢DO NOT plug in until assembly is

complete.

➢➢Remove handle screw.

➢➢Insert handle with cord hooks to the

back of the vacuum cleaner.

➢➢Insert screw.

➢➢Tighten screw.

➢➢Push power cord into cord clip.

➢➢Wrap power cord around cord hooks.

➢➢Secure retainer (plug head) to power

cord.

- 33 -

Cambio del agitador

Remplacement de l’agitateur

➢Cuando las cerdas del cepillo del

agitador estén gastadas y no toquen

una tarjeta puesta por la base inferior, se

debe cambiar el agitador.

➢Quite la base inferior y el agitador.

➢Coloque la correa sobre la polea de

correa en la nueva unidad de cepillo.

➢Reinstale el agitator y la base inferior.

➢Remplacer l'agitateur lorsque les poils

de la brosse ne touchent pas la surface

d'une carte tenue contre la plaque

inférieure.

➢Retirer la plaque inférieure et l’agitateur.

➢Enrouler la courroie autour de la poulie

de la courroie de rechange.

➢Remettre l’agitateur et la plaque

inférieure en place.

Assemblage de l’agitateur /

Montaje de agitador

Bouchon

Tapas del

extremo

Poulie de la

courroie

Polea para

correa

Agitateur

Unidad del

cepillo

Bouchon

Tapas del

extremo

Limpieza del exterior

Nettoyage du boîtier

➢Débrancher le cordon d’alimentation de

la prise murale.

➢Nettoyer l’extérieur à l’aide d’un chiffon

propre et doux qui a été trempé dans

une solution de détergent doux et d’eau,

puis essoré.

➢Ne pas laisser couler d’eau sur

l’aspirateur et bien essuyer après le

nettoyage.

➢Ne pas mettre les accessoires au lave-

vaisselle ou dans une lessiveuse.

➢Les laver à l’eau tiède savonneuse, puis

rincer et sécher à l’air.

➢Ne pas utiliser les accessoires s’ils sont

mouillés.

➢Desenchufe de la toma en la pared.

➢Limpie la parte exterior con un trapo

suave y limpio que se ha metido en una

solución de detergente líquido y agua y

se ha escurrido hasta que esté seco.

➢No deje caer el agua en la aspiradora,

seque con un trapo después de

limpiarla.

➢No limpie las herramientas en el

lavaplatos ni en la lavadora de ropa.

➢Lave las herramientas en la tibia agua

con jabón, enjuague y seque al aire.

➢No use las herramientas si están

mojados.

- 11 -

VVoollttaajjeePPrrootteeccttoorr ddee mmoottoorr

EExxtteennssiióónn ddee ccoorrddóónn

HHeerrrraammiieennttaass

120V c.a. (60Hz)

Si 7,6 m (25 pi) Si

Power Motor Protector Cord Length Tools

120V AC(60Hz)

Yes 7.6 m (25 Ft.) Yes

Alimentation Protecteur du moteur Longueur du cordon Accessoires

120V c.a. (60Hz)

Oui 7,6 m (25 pi) Oui

FEATURE CHART

DDiiaaggrraammaa ddee ccaarraacctteerrííssttiiccaass

Tableau des caractéristiques

- 34 -

+Hose

Tuyau

Manguera

Removing Clogs

For best cleaning results, keep the airflow

passage clear.

➢➢Unplug vacuum cleaner.

➢➢

Check each starred area occasionally

for clogs.

➢➢

Disconnect the hose from the nozzle

hose and check the hose for clogging.

➢➢Inspect hose end and clear any

obstructions.

➢➢Reinstall hose and lower plate.

➢➢

While running the

vacuum cleaner

with the hose disconnected, stretch

the hose in and out to remove the clog.

➢➢I

f the clog still exists, turn the vacuum

cleaner OFF and unplug the power

cord.

➢➢

Turn the vacuum cleaner over,

exposing the underside.

➢➢

Remove the lower plate. Remove the

short nozzle hose from the housing by

lifting it straight up.

➢➢

Inspect the hose end and clear it of any

obstructions. Reinstall the short

nozzle hose and lower plate.

WARNING Electrical Shock or Personal Injury Hazard

Disconnect the electrical supply before servicing or cleaning the vacuum cleaner.

Failure to do so could result in electrical shock or personal injury from vacuum

cleaner suddenly starting.

- 10 -

Furniture

Guard

Pare-chocs

Protector de meubles

Hose Holder

Porte-tuyau

Soporte para

la manguera

Wand

Tube

Tubo

Dusting

Brush

Brosse à

épousseter

Cepillo para

sacudir

Handle

Mango

Manche

Cord Hook

Crochet de

rangement

du cordon

Sujetador

del cordón

Hose

Tuyau

Manguera

Power Cord

Cordon

d’alimentation

Cordón

electrico

Cord Hook

Crochet de

rangement

du cordon

Sujetador

del cordón

Handle

Screw

Vis du

manche

Tornillo de

mango

Crevice

Tool

Suceur

plat

Herramienta

para hendiduras

Short Hose

Tuyau court

Manguera corta

Rating Plate

Plaque

signalétique

Voltimetro

Motor

Protector

Protecteur

du moteur

Protector

de motor

On-Off

Switch

Interrupteur

Interruptor de

encendido-apagado

Dust Cover

(Dust Bag Inside)

Couvercle du sac

à poussière

Cubierta de bolsa

(Bolsa está adentro)

Belt (inside)

Courroie

Correa

Foot Step

for Handle

Release

Levier de

dégagement

du manche

Pedal de

liberación

del mango

Motor Safety

Filter

(Inside Dust

Cover)

Filtre du moteur

(Sous le couvercle)

Filtro para el cuidado

de el motor

PARTS IDENTIFICATION

Nomenclature

IIddeennttiiffiiccaacciióónn ddee ppiieezzaass

ATTACHMENTS

Accessoires

Accessorios

Crevice Tool

Suceur plat

Herramienta para

hendiduras

Dusting

Brush

Brosse à

épousseter

Cepillo para

secudor

Wand

Tube

Tubo

- 35 -

Quitando los residuos de basura en

los conductos

Dégagement des obstructions

La manguera situada en la parte posterior

de la aspiradora lleva el polvo de la boquilla

hasta la bolsa de polvo. Si hay residuos en

la manguera:

➢Desenchufe la aspiradora.

➢

Revisar ocasionalmente cada área

marcada con estrellas por residuos de

basura.

➢Desconecte la manguera de la

manguera corta y revise por residuos en

la manguera.

➢Inspeccionar los extremos de la

manguera y limpiarlos de alguna

obstrucción.

➢Reinstalar la manguera y el plato

inferior.

➢

Prender la aspiradora con la manguera

desconectada estirarla y encogerla para

remover los residuos de basura.

➢Si los residuos de basura continúan

apagar la aspiradora y desconectar a esta.

➢

Voltea la aspiradora y destapa la parte

inferior.

➢Quite la base inferior. Levante hacia

arriba para quitar la manguera corta de

la boquilla.

➢Revise el extremo de la manguera y

quite los obstáculos. Reemplace la

manguera corta. Reemplace la base

inferior.

S'assurer de garder les passages d'air

propres pour garantir de meilleurs résultats

de nettoyage.

➢Débrancher l’aspirateur.

➢Vérifier périodiquement qu'il n'y a pas

d'obstruction aux endroits indiqués par

un " * ".

➢Retirer le tuyau de la tête d'aspiration et

vérifier qu'il n'y a pas d'obstruction.

➢Examiner le tuyau et en dégager toute

obstruction.

➢Remettre le tuyau et la plaque inférieure

en place.

➢Brancher l'aspirateur et le mettre en

marche. Retirer le tuyau et l'étirer dans

un mouvement d'accordéon pour

dégager toute obstruction.

➢S'il y a toujours obstruction, arrêter

l'aspirateur et le débrancher.

➢Retourner l'aspirateur afin d'exposer son

dessous.

➢Retirer la plaque inférieure. Retirer le

tuyau court de la tête d'aspiration du

boîtier en le soulevant.

➢Vérifier le tuyau et éliminer toute

obstruction. Remettre le tuyau court de

la tête d'aspiration et la plaque inférieure

en place.

AVERTISSEMENT

Risque de chocs électriques ou de lésions

corporelles.

Débrancher avant d’entretenir ou de nettoyer l’appa-

reil. L’omission de débrancher pourrait provoquer des

chocs électriques ou des lésions corporelles du fait

que l’aspirateur se mettrait soudainement en marche.

AADDVVEERRTTEENNCCIIAA

Peligro de choque eléctrico y lesión personal.

Desconecte la aspiradora antes de darle servicio

o limpiarla. De lo contrario podría producirse un

choque eléctrico o causar lesión personal si la

aspiradora arranca de repente.

Información para consumidor

.................. 4

Instrucciones importantes

de seguridad

............................................ 7

Identificación de piezas

.................... 10-11

Montaje

.................................................. 13

Colocación del mango

...................... 13

Características

...................................... 15

Uso del sujetador del cordón

..............15

Boquilla de ajuste automático

.......... 15

Limpieza para orillas

.......................... 15

Protector de motor

............................ 17

Protector termal

....................................17

Para operar la aspiradora

........................ 19

Cordón eléctrico

................................ 19

Control ON-OFF

................................ 19

Ajustes del mango

............................ 21

Rutina para el cudado de su aspiradora

Limpieza del segundo filtro

de goma espuma

.............................. 23

Cambio de la bolsa de polvo

........ 23,25

Quitando e insertando

la base inferior

.................................. 27

Cambio de la bombilla

...................... 29

Cambio de la correa

.......................... 29

Limpieza del agitador

...................... 31

Cambio del agitador

.......................... 33

Montaje de agitador ..............................

Limpieza del exterior

........................ 33

Quitando los residuos

de basura en los conductos

.............. 35

Antes de pedir servicio

.......................... 36

Garantía

.................................................. 40

Cuando necesita servicio

...... back cover

Tabla de contenido

Table des matières

Renseignements importants .................... 3

Importantes mesures

de sécurité ................................................ 6

Nomenclature .................................... 10-11

Assemblage .......................................... 13

Montage du manche .......................... 13

Caractéristiques .................................... 15

Crochet de rangement du cordon ........15

Tête d’aspiration autoréglable .......... 15

Nettoyage latéral ................................ 15

Protecteur du moteur ........................ 17

Protecteur thermique ............................17

Fonctionnement ...................................... 19

Cordon d’alimentation ........................ 19

Interrupteur ........................................ 19

Réglage de l’inclinaison

du manche ........................................ 21

Entretien de l’aspirateur ........................ 23

Nettoyage du filtre

secondaire en mousse ...................... 23

Remplacement du sac

à poussière .................................. 23, 25

Retrait et installation

de la plaque inférieure ...................... 27

Remplacement de l’ampoule

de la lampe ........................................ 29

Remplacement de la courroie .... 29, 31

Nettoyage de l’agitateur .................... 31

Remplacement de l’agitateur ............ 33

Assemblage de l’agitateur ....................33

Nettoyage du boîtier .......................... 33

Dégagement des obstructions .......... 35

Guide de dépannage .............................. 37

Garantie .................................................. 41

Service après-vente .............................. 44

- 9 -- 36 -

BEFORE REQUESTING SERVICE

Review this chart to find do-it-yourself solutions for minor performance

problems. Any service needed, other than those described in these

Operating Instructions, should be performed by an authorized service

representative.

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Vacuum cleaner 1. Unplugged at wall outlet. 1. Plug in firmly. Push ON-OFF

will not run. switch to On.

2. ON-OFF switch not turned on. 2. Push ON-OFF switch to ON.

3. Tripped circuit breaker/blown 3. Reset circuit breaker or replace

fuse at household service panel. fuse.

Poor job of dirt 1. Full or clogged dust bag. 1. Change bag.

pickup. 2. Broken belt. 2. Replace belt.

3. Clogged hose or nozzle. 3. Clean hose or nozzle area.

4. Hose not inserted fully. 4. Insert hose.

5. Worn agitator. 5. Replace agitator.

6. Dust cover improperly installed. 6. Properly install dust cover.

Dust escapes 1. Bag improperly installed. 1. Properly install bag.

the paper bag. 2. Bag torn. 2. Replace bag.

WARNING Electrical Shock or Personal Injury Hazard

Disconnect the electrical supply before servicing or cleaning the vacuum cleaner.

Failure to do so could result in electrical shock or personal injury from vacuum

cleaner suddenly starting.
