RP-WH5000

ENGLISH

ESPAÑOL

PORTUGUÊS

Digital Cordless Surround Headphones

Auriculares inalámbricos digitales de

sonido ambiental

Auscultadores Surround Digital Sem Fio

Operating Instructions

Instrucciones de funcionamiento

Manual de instruções

Before connecting, operating or adjusting this

product, please read the instructions completely.

Please keep this manual for future reference.

Antes de conectar, operar o ajustar este producto,

sírvase leer estas instrucciones completamente.

Guarde este manual.

Antes de ligar, utilizar ou regular este produto,leia

com cuidado estas instruções até ao fim. Guarde o

manual para consultas futuras.

PPX RQT8164-P

Model No.

32

3

RQT8164 ENGLISH

2

RQT8164

Table of contents

IMPORTANT SAFETY INSTRUCTIONS

....3

Features...................................................4

Precautions.............................................4

Listening caution....................................5

Control reference guide.........................5

Power Supply Preparations : Headphones

..............................................................7

Using the rechargeable batteries (supplied)

.....7

Using dry cell batteries (not included) ...........9

Connections............................................9

Connecting digital equipment........................9

Connecting analog equipment ....................10

Manufactured under license from Digital Theater Systems, Inc. U.S. Pat. No's. 5,451,942;

5,956,674; 5,974,380; 5,978,762; 6,487,535 and other U.S. and world-wide patents issued and

pending. "DTS" and "DTS Virtual" are trademarks of Digital Theater Systems, Inc. Copyright 1996,

2003 Digital Theater Systems, Inc. All Rights Reserved.

Manufactured under license from Dolby Laboratories.

"DOLBY", "PRO LOGIC" and the double-D symbol are trademarks of Dolby Laboratories.

Dear customer

Thank you for purchasing this product.

For optimum performance and safety, please read these instructions carefully.

WARNING:

TO REDUCE THE RISK OF FIRE,

ELECTRIC SHOCK OR PRODUCT

DAMAGE, DO NOT EXPOSE THIS

APPARATUS TO RAIN, MOISTURE,

DRIPPING OR SPLASHING AND THAT NO

OBJECTS FILLED WITH LIQUIDS, SUCH

AS VASES, SHALL BE PLACED ON THE

APPARATUS.

Marking sign is located on bottom of the unit.

User memo:

DATE OF PURCHASE

DEALER NAME

DEALER ADDRESS

TELEPHONE NUMBER

A nickel metal hydride battery that

is recyclable powers the product

you have purchased.

Please call 1-800-8-BATTERY for

information on how to recycle this

battery.

The socket outlet shall be installed near the

equipment and easily accessible or the mains

plug or an appliance coupler shall remain

readily operable.

Placement of transmitter and headphones

............................................................11

Using the transmitter and headphones

...12

Selecting the surround field................15

Troubleshooting guide.........................16

Maintenance..........................................19

Product service.....................................19

Specifications .......................................19

This product may receive radio interference

caused by mobile telephones during use. If

such interference is apparent, please

increase separation between the product and

the mobile telephone.

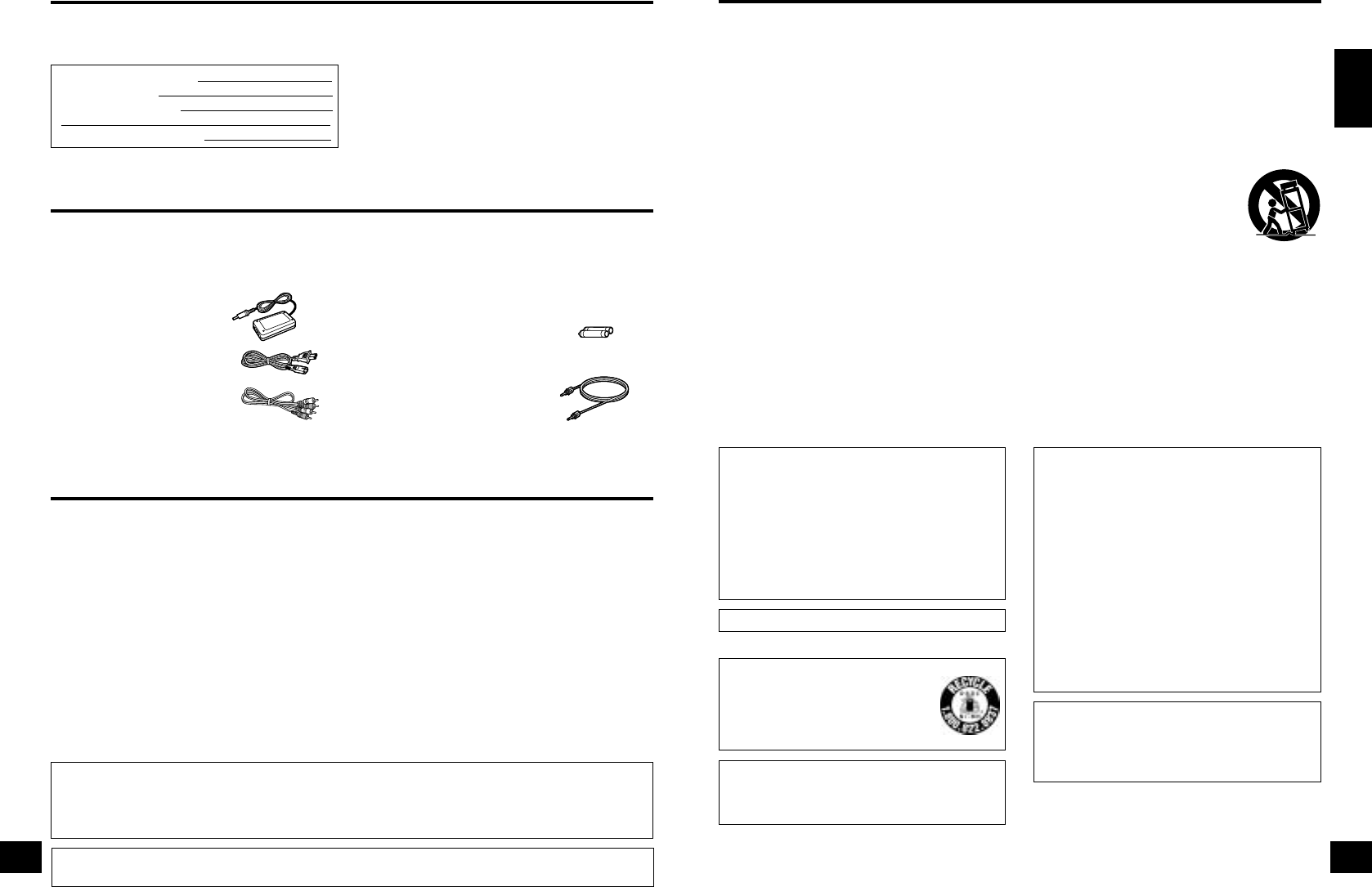

Supplied Accessories

Use numbers indicated in parentheses when asking for replacement parts. “As of February 2005”

(Only for U.S.A.)

To order accessories contact 1-800-332-5368 or the website (http://www.pasc.panasonic.com).

Please check and identify the supplied accessories.

• AC adaptor (RFX5176)

...................................1

• AC adaptor power cord

(K2CA2CA00025) ......1

• Audio cable

(K2KA4CA00002)

(Approximately 1.5 meters (5 ft.))

...................................1

• Nickel-metal hydride

rechargeable batteries

(RFKFHR162SA4)

...................................1 (2 Batteries)

• Optical digital cable

(K7CXJFA00001)

(Approximately 2 meters (6.5 ft.))

...................................1

Replacement parts may differ from the above.

IMPORTANT SAFETY INSTRUCTIONS

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in

accordance with the manufacturer’s

instructions.

8)

Do not install near any heat sources such as

radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce heat.

9)

Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two

blades with one wider than the other. A

grounding-type plug has two blades and a third

grounding prong. The wide blade or the third

prong are provided for your safety. If the provided

plug does not fit into your outlet, consult an

electrician for replacement of the obsolete outlet.

10) Protect the power cord from being walked on

or pinched particularly at plugs, convenience

receptacles, and the point where they exit

from the apparatus.

11) Only use attachments/accessories specified

by the manufacturer.

12)

Use only with the cart, stand,

tripod, bracket, or table

specified by the manufacturer,

or sold with the apparatus.

When a cart is used, use

caution when moving the

cart/apparatus combination to

avoid injury from tip-over.

13) Unplug this apparatus during lightning storms

or when unused for long periods of time.

14) Refer all servicing to qualified service

personnel. Servicing is required when the

apparatus has been damaged in any way,

such as power-supply cord or plug is

damaged, liquid has been spilled or objects

have fallen into the apparatus, the apparatus

has been exposed to rain or moisture, does

not operate normally, or has been dropped.

Read these operating instructions carefully before using the unit. Follow the safety instructions on the

unit and the applicable safety instructions listed below. Keep these operating instructions handy for

future reference.

AC adaptor

This AC adaptor operates on AC between

110 V and 240 V.

BUT

• In the U.S.A. and Canada, the AC power

supply cord must be connected to a 120 V

AC power supply only.

• When connecting to an AC supply outside of

the U.S.A. or Canada, use a plug adaptor to

suit the AC outlet configuration.

• When connecting to a supply of greater than

AC 125 V, ensure the cord you use is suited

to the voltage of the AC supply and the rated

current of the AC adaptor.

• Contact an electrical parts distributor for

assistance in selecting a suitable AC plug

adaptor or AC cord set.

THE FOLLWING APPLIES ONLY IN THE U.S.A.

54

5

RQT8164 ENGLISH

4

RQT8164

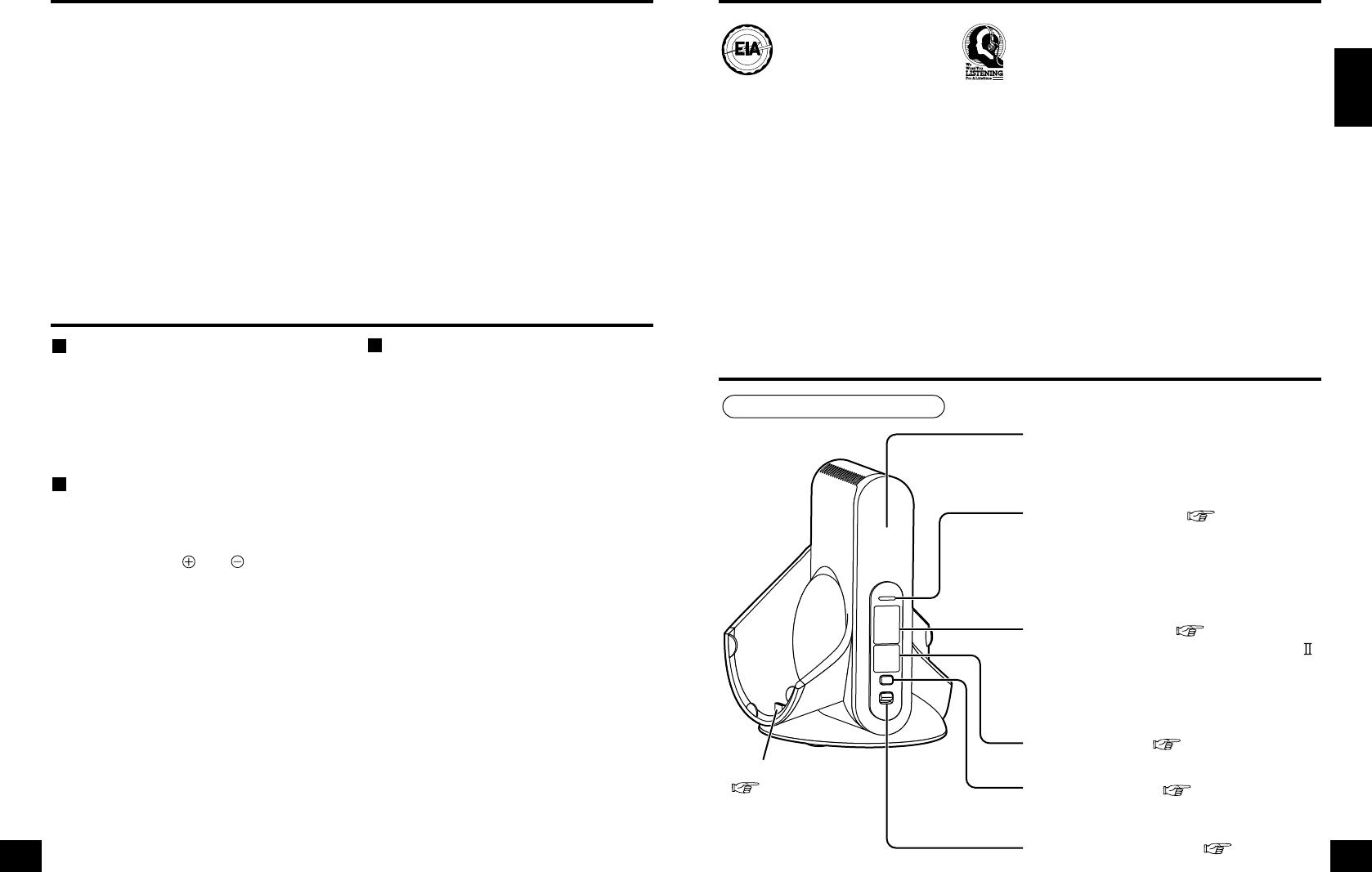

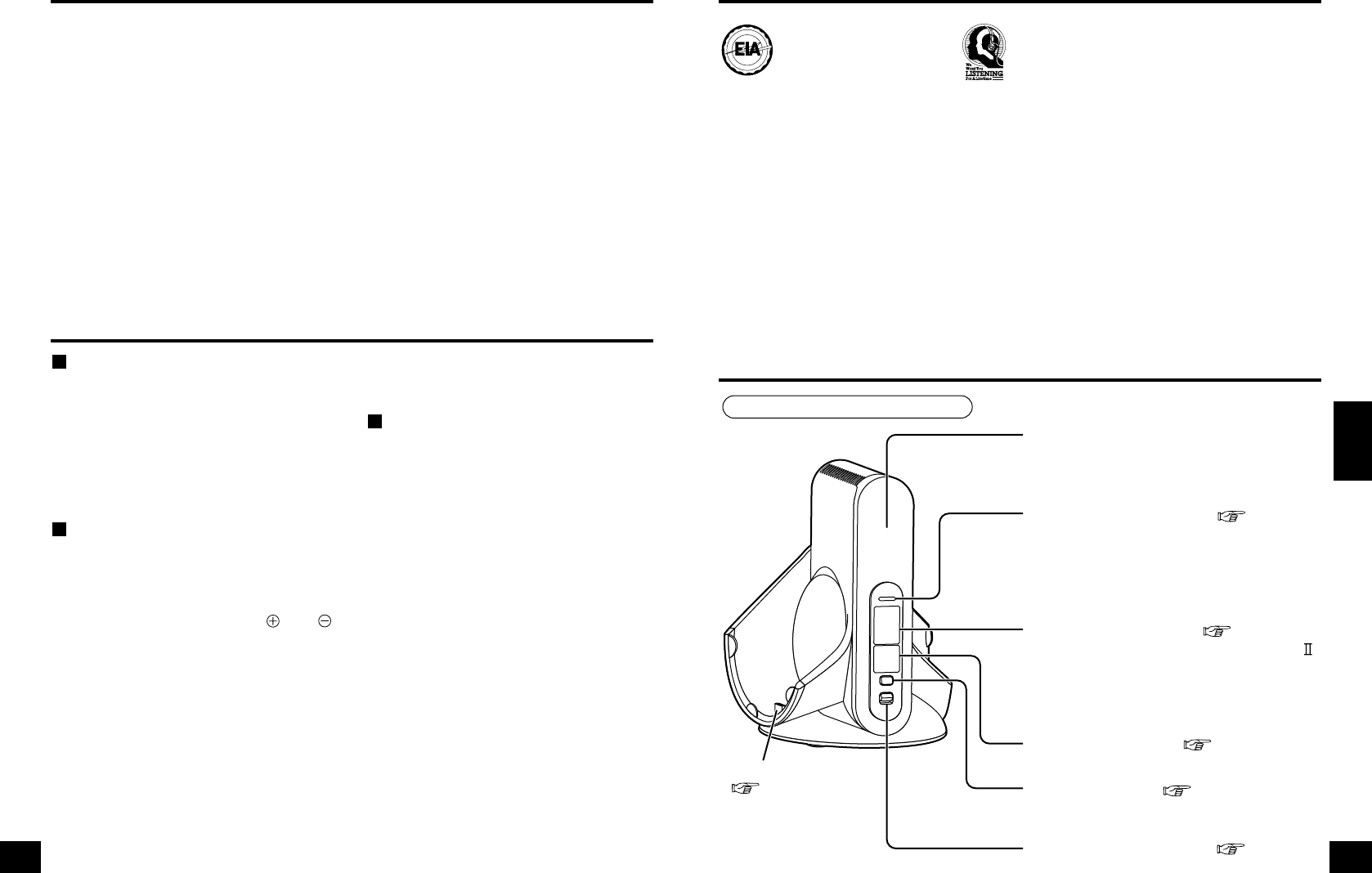

Control reference guide

Transmitter’s front panel

Infra-red signal transmission window

Place the transmitter where the infra-red signal

transmission window can be seen with no

obstruction.

POWER/CHARGE lamp ( page 8)

• It glows green when infra-red rays are being

emitted.

• It turns red when the headphones are being

charged.

• It goes out when charging is complete or infra-

red rays stop being emitted.

DECODE MODE lamp ( pages 12-13)

(DOLBY DIGITAL, DOLBY PRO LOGIC ,

DTS, MPEG-2 AAC)

The transmitter automatically distinguishes the

recording method of the input signal and the

DECODE MODE lamp lights.

SURROUND lamp ( page 15)

(MUSIC, CINEMA, VOICE)

SURROUND button ( page 15)

Switch between MUSIC, CINEMA and VOICE in

SURROUND MODE.

DIGITAL ANALOG control ( page 12)

Switch between digital and analog input.

( page 8)

Features

The RP-WH5000 is a digital cordless surround headphones system using digital infrared transmission.

You can enjoy multi-channel surround sound when you listen with the headphones.

• The headphones are compatible with Dolby Digital, Dolby Pro Logic II, DTS, Dolby Digital Surround

EX and DTS- ES.

• The headphones are compatible with the MPEG-2 AAC audio format.

• The headphones use digital transmission and an infra-red system that is resistant to external noise.

• The headphones are charged by simply placing them on the transmitter.

• The headphones have a wide infra-red reception range of up to approximately 8 meters (26 ft.).

• The headband has a free adjusting mechanism eliminating the need for headband adjustment.

• The headphones have an AUTO POWER ON/OFF function which automatically turns on the power

when the headphones are put on and turns it off when the headphones are removed.

• A single volume control adjusts both the right and left volume of the headphones.

• The headphones are powered by either the supplied nickel-metal hydride rechargeable batteries or

“LR6, AA” alkaline dry cell batteries (not included).

• The MUTING function cuts noise if the headphones are used outside their effective range.

• If no audio signal is input for more than approximately 5 minutes, the infra-red rays being emitted from

the transmitter automatically stop to save power consumption.

Precautions

AC adaptor

Handle the AC adaptor carefully. Improper

handling is dangerous.

• Do not touch it with wet hands.

• Do not place heavy objects on top of it.

• Do not forcibly bend it.

Be sure to connect only the AC adaptor

provided with the unit.

Batteries

• The rechargeable battery can be recharged

about 500 times. If it’s operating time

becomes extremely short, have it replaced

at a local dealer.

• Align the poles ( and ) properly when

inserting the battery.

• Do not mix old and new batteries or

different types of batteries.

• Do not recharge ordinary dry cell batteries.

• Do not throw into fire, short-circuit,

disassemble, or subject to excessive heat.

• Remove all the batteries if the set will not be

used for a long period of time.

• Do not peel off the covering on batteries

and do not use if the covering has been

peeled off.

Mishandling of batteries can cause

electrolyte leakage which can damage items

the fluid contacts and may cause a fire.

If electrolyte leaks from the battery, consult

your dealer.

Wash thoroughly with water if electrolyte

comes in contact with any part of your body.

The unit

Locations

Avoid placing the unit in the following

locations

• Places with high temperatures such as near

heating appliances or places directly

exposed to sunlight

• Places with a lot of dust

• On top of unstable carts or inclined surfaces

• Places with excessive vibration

• Bathrooms and other moisture-prone places

Using the unit

• Do not drop, hit or otherwise subject the

transmitter or headphones to strong shocks

of any kind. This may damage them.

• Do not expose the unit to water or other

liquids as it may damage it.

Headphones

• Listen to the headphones at a volume that

will allow you to hear someone calling you

and be able to reply even when using them

in a place with a lot of noise.

• Discontinue use if you experience

discomfort. Continued use may cause

rashes or other allergic reactions.

Listening caution

Selecting fine audio equipment such as the unit

you’ve just purchased is only the start of your

musical enjoyment. Now it’s time to consider how

you can maximize the fun and excitement your

equipment offers. This manufacturer and the

Electronic Industries Association’s Consumer

Electronics Group want you to get the most out of

your equipment by playing it at a safe level. One

that lets the sound come through loud and clear

without annoying blaring or distortion–and, most

importantly, without affecting your sensitive

hearing.

We recommend that you avoid prolonged

exposure to excessive noise.

Sound can be deceiving. Over time your hearing

“comfort level” adapts to higher volumes of

sound. So what sounds “normal” can actually be

loud and harmful to your hearing.

Guard against this by setting your equipment at a

safe level BEFORE your hearing adapts.

To establish a safe level:

• Start your volume control at a low setting.

• Slowly increase the sound until you can hear it

comfortably and clearly, and without distortion.

Once you have established a comfortable sound

level:

• Set the dial and leave it there.

Taking a minute to do this now will help to

prevent hearing damage or loss in the future.

After all, we want you listening for a lifetime.

E

L

E

C

T

R

O

N

I

C

I

N

D

U

S

T

R

I

E

S

•

A

S

S

O

C

I

A

T

I

O

N

•

EST. 1924

Charging terminal

7

7

RQT8164

Power Supply Preparations : Headphones

ENGLISH

6

RQT8164

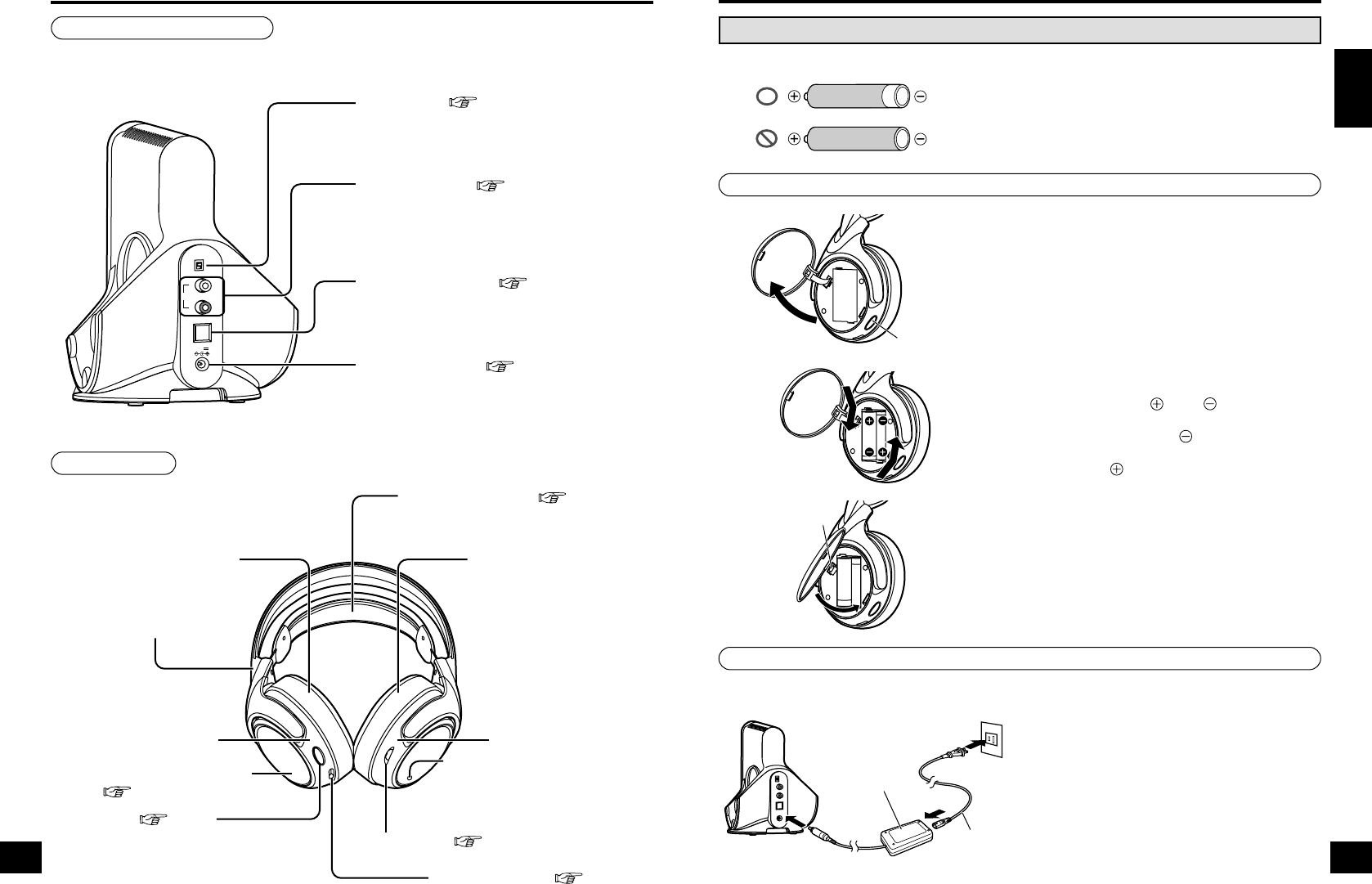

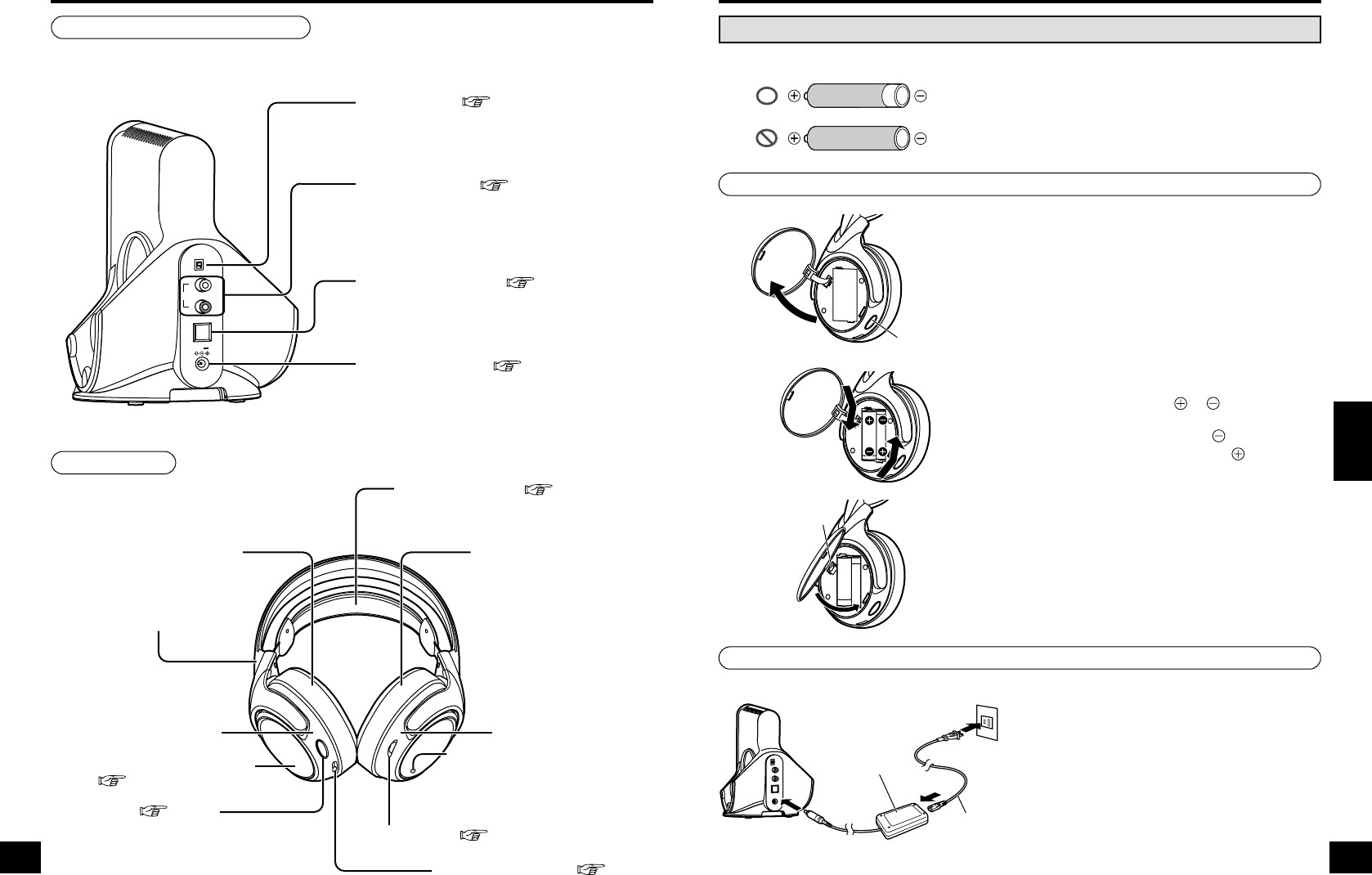

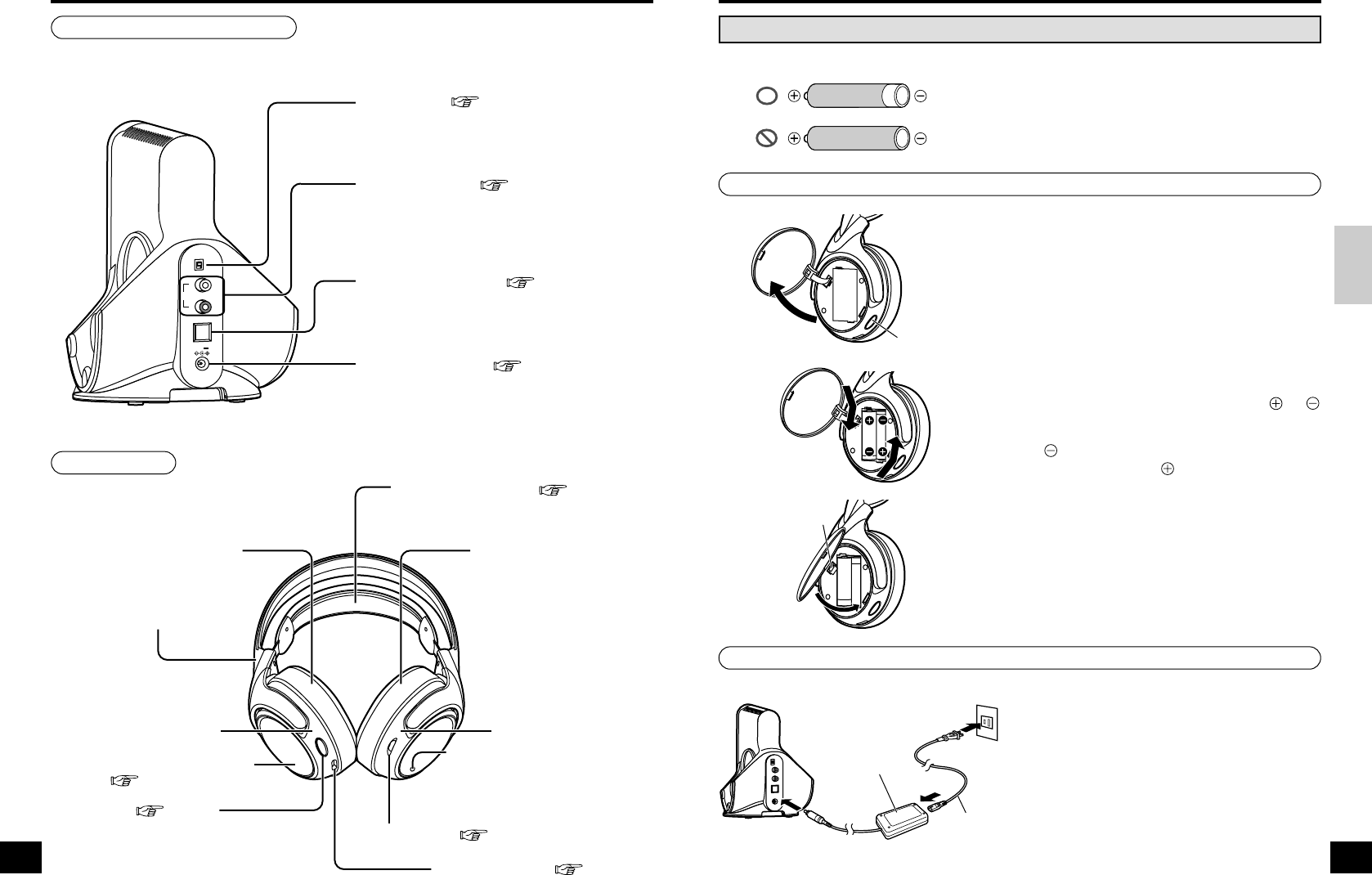

Control reference guide

6

Transmitter’s rear panel

Headphones

ATT

L

LINE IN

DIGITAL IN

R

0 dB

-8 dB

OPT

DC IN 6V

ATT control ( page 11)

Switch to [0 dB] when sound from an analog

input is low. The standard setting is [-8 dB].

LINE IN terminal ( page 10)

To connect to the audio out terminals of AV

equipment such as a video cassette recorder or

television (sold separately).

DIGITAL IN terminal ( page 9)

To connect to digital equipment such as a DVD

player (sold separately).

DC-IN 6V terminal ( page 7)

To connect to the supplied AC adapter.

(Use only the supplied AC adapter. Use of other

AC adapters with, for example, a different plug

polarity is dangerous and can damage the unit)

Free-adjusting band ( pages 8,14)

The power turns on automatically when

you put on the free-adjusting band.

Ear pad (left) Ear pad (right)

Infra-red

signal sensor

Located on both left and right

sides of the headphones.

Left housing

Battery compartment lid

( page 7)

BATT button ( page 7)

Press to open the battery compartment lid.

Use the supplied rechargeable

batteries or “R6/LR6, AA” dry cell

batteries. Charging terminal ( page 8)

VOL control ( page 12)

To adjust the volume.

POWER lamp

Pull up the free-adjusting band and

check that the POWER lamp glows

red. You can now use the headphones.

Right housing

Using the rechargeable batteries (supplied)

The supplied rechargeable batteries must be charged before using this unit.

Inserting the supplied nickel-metal hydride rechargeable batteries

1Press [BATT] on the right housing. The

battery compartment lid will open.

Do not take off the battery lid.

2Insert the supplied nickel-metal hydride

rechargeable batteries.

• Align the poles and correctly when

inserting.

• Push down on the pole spring when

inserting.

Remove the pole first when removing.

3Close the battery compartment lid.

Insert the rib in the hole and close the battery

compartment lid.

Push until it locks.

Charging

1Connect the AC adapter (supplied) to the

transmitter.

Nickel-metal hydride rechargeable batteries

Use the supplied batteries or replacement batteries

(

RFKFHR162SA4

).

Dry cell batteries

You cannot charge dry cell batteries.

BATT button

Rib

Transmitter To household AC outlet

AC adapter

(supplied) AC120 V

AC adapter

power cord

(supplied)

To DC-IN 6V terminal

9

9

RQT8164 ENGLISH

8

RQT8164

Power Supply Preparations : Headphones

8

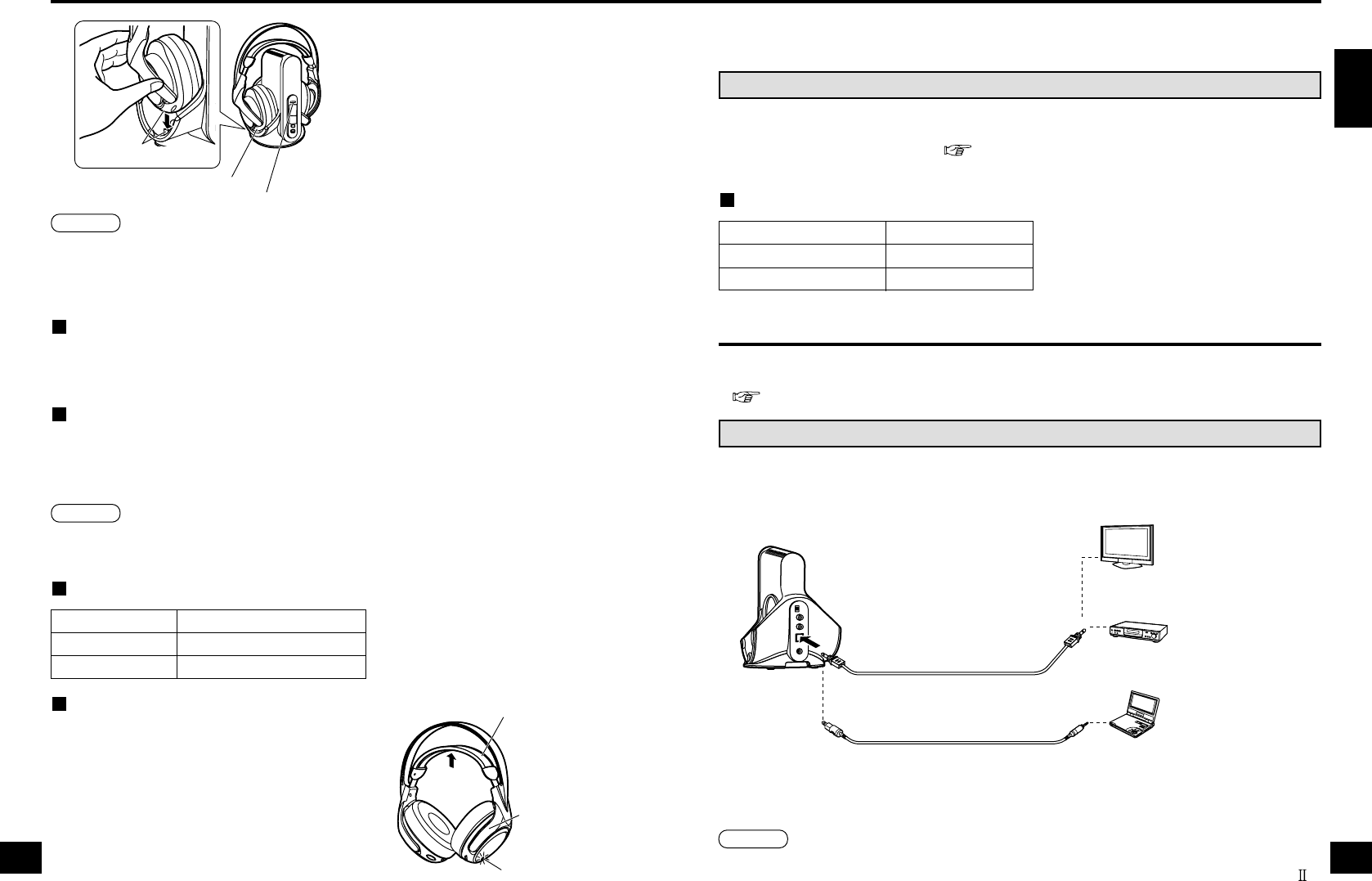

2Put the headphones on the transmitter

making sure that the charging terminals

are in contact with each other.

• The POWER/CHARGE lamp on the transmitter

glows red.

• The lamp goes out when the batteries are fully

charged. It takes approximately 16 hours to

charge the supplied batteries.

• When putting the headphones on the

transmitter, hold the left and right housings in

each hand and put the headphones straight

down onto the transmitter.

• During charging the transmitter is turned off automatically.

• Disconnect the AC adapter from the power outlet if the unit is not going to be used for a long time. This unit

consumes a small amount of power (approximately 1.3 W) if the AC adapter is connected, even when it is turned off.

• Do not attempt to charge dry cell batteries.

• Charge the batteries in an environment with an ambient temperature between 0 ˚C (32 ˚F) and 40 ˚C (104 ˚F).

If the POWER/CHARGE lamp does not light up

Check that the left and right sides of the headphones are correctly placed on the left and right sides

of the transmitter.

Check that the charging terminals on the headphones and transmitter are touching each other.

Adjust them if they are not touching.

To charge the batteries after using the headphones

Put the headphones back on the transmitter. The POWER/CHARGE lamp glows red. The DECODE

MODE lamp goes out approximately 1-2 seconds later and charging begins. It takes approximately

16 hours to charge the supplied batteries. The unit’s internal timer will stop charging when the

batteries are fully charged so leaving the headphones on the transmitter will not cause battery

overcharging or damage to the unit.

NOTE

• The charging takes approximately 16 hours even if the batteries are not fully discharged.

• If you take the headphones off the transmitter while charging or after charging has finished, the charging will again

take approximately 16 hours when you put the headphones on the transmitter.

NOTE

Charging and operating times

Charging time

Approx. 1 hour

Approx. 16 hours*2

Operating time*1

Approx. 1 hour 15 minutes*3

Approx. 20 hours*3

*1At 1 kHz, 1 mW+1 mW output.

*2Time required to fully charge from empty.

*3Operating times may differ depending on the

temperature of the surrounding environment

and operating conditions.

To check the remaining battery

power

Pull up the free-adjusting band and check if the

POWER lamp on the right housing is dim or

flashing. This means that the batteries have run

down and should be replaced or charged.

If the sound is distorted, intermittent or there is

excessive background noise the batteries should

also be replaced or charged.

Service life for rechargeable batteries

If the duration of use for the supplied nickel-metal hydride rechargeable batteries is half the usual time

after charging, the batteries have reached the end of their service life. Replace them with new batteries.

Using dry cell batteries (not included)

Use “R6/LR6, AA” dry-cell batteries.

Put the batteries into the headphones in the same way as described in [Inserting the supplied nickel-

metal hydride rechargeable batteries]( page 7).

You cannot charge dry cell batteries even if you put the headphones on the transmitter.

Operating times for dry cell batteries

Battery type

Alkaline battery

Manganese dry cell battery

Operating time*1

Approx. 34 hours*2

Approx. 12 hours*2

*1At 1 kHz, 1 mW + 1 mW output.

*2Operating times may differ depending on the

temperature of the surrounding environment

and operating conditions.

Connections

Optical digital cable (optical mini plug) (not included)

When connecting the optical DIGITAL AUDIO OUT terminal of, for example, a portable DVD player or

portable CD player to the transmitter’s DIGITAL IN terminal, use the optional digital cable (mini plug to

angular plug) or similar.

• Before connecting, turn off the digital or analog equipment.

• After connecting the digital or analog equipment to the transmitter, connect the AC adapter supplied.

( page 7 [Charging] step 1)

Connecting digital equipment

Use the supplied optical digital cable to connect a television or DVD player’s optical DIGITAL AUDIO

OUT terminal*1to the transmitter’s DIGITAL IN terminal*2.

*1Operation is not guaranteed when connecting to a computer’s optical DIGITAL AUDIO OUT terminal.

*2

When the connected equipment supports PCM output only, the surround sound will become DOLBY PRO LOGIC .

NOTE

Charging terminals

Left housing

POWER/CHARGE lamp

Free-adjusting band

Right housing

POWER lamp

Transmitter

Optical digital cable

(supplied)

Remove the plug caps and insert

the cable firmly into the correct

terminals.

Optical digital cable

(not included)

Television with an optical

DIGITAL AUDIO OUT terminal

Equipment such as a DVD

recorder with an optical

DIGITAL AUDIO OUT terminal

Equipment such as a portable

DVD recorder with an optical mini

DIGITAL AUDIO OUT terminal

DIGITAL IN

terminal

11

11

RQT8164 ENGLISH

10

RQT8164

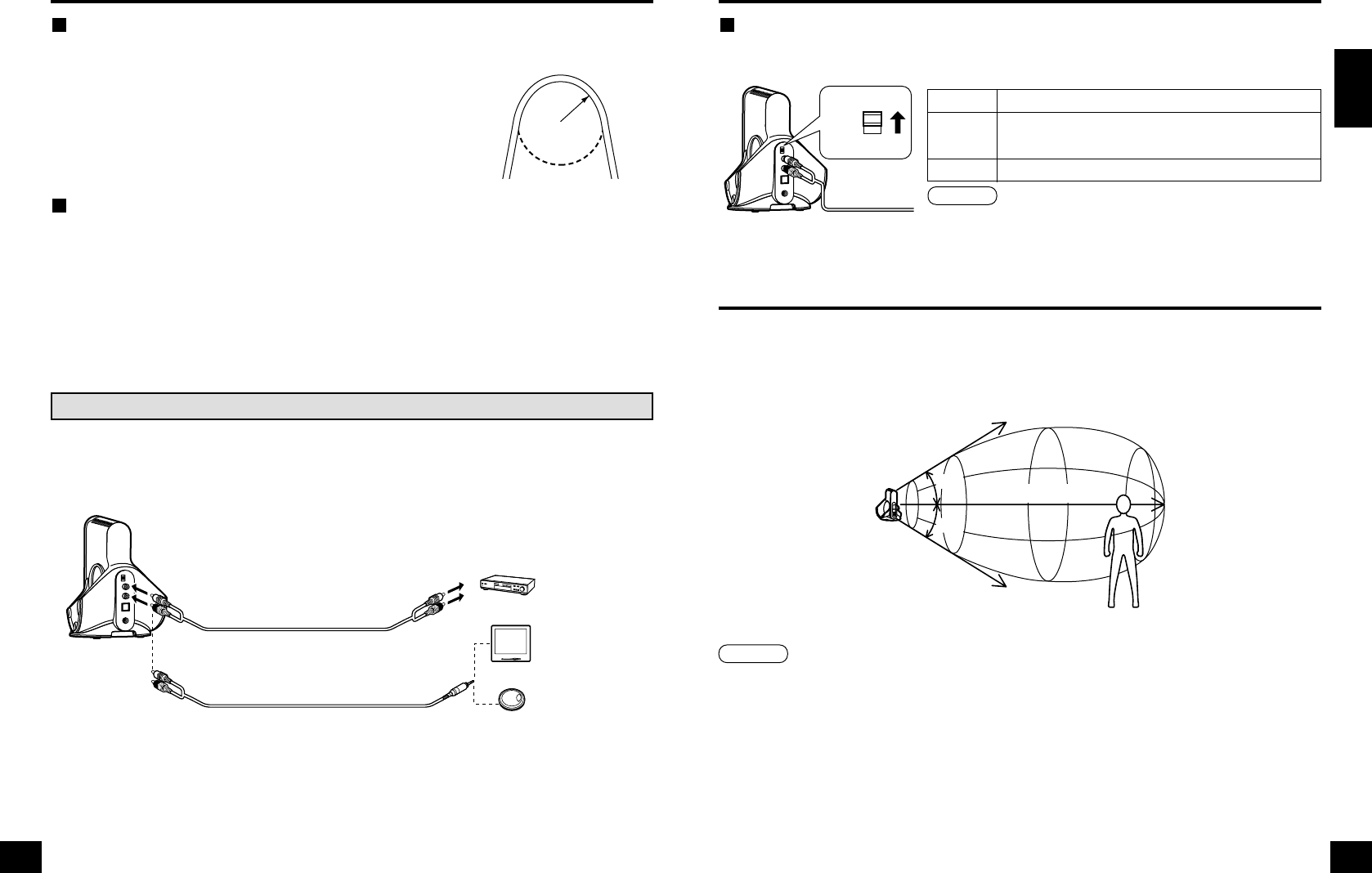

Connections

10

25 mm

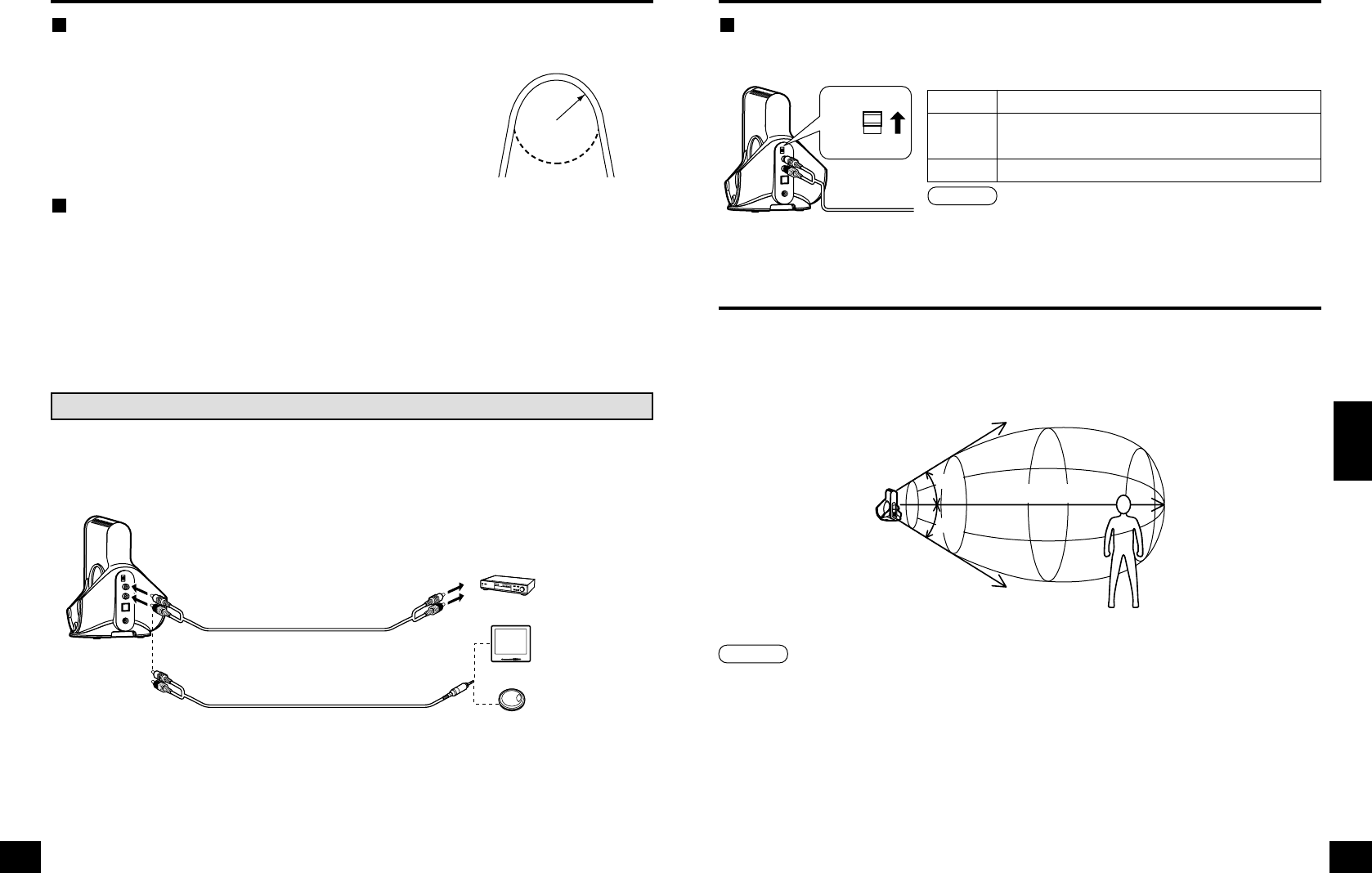

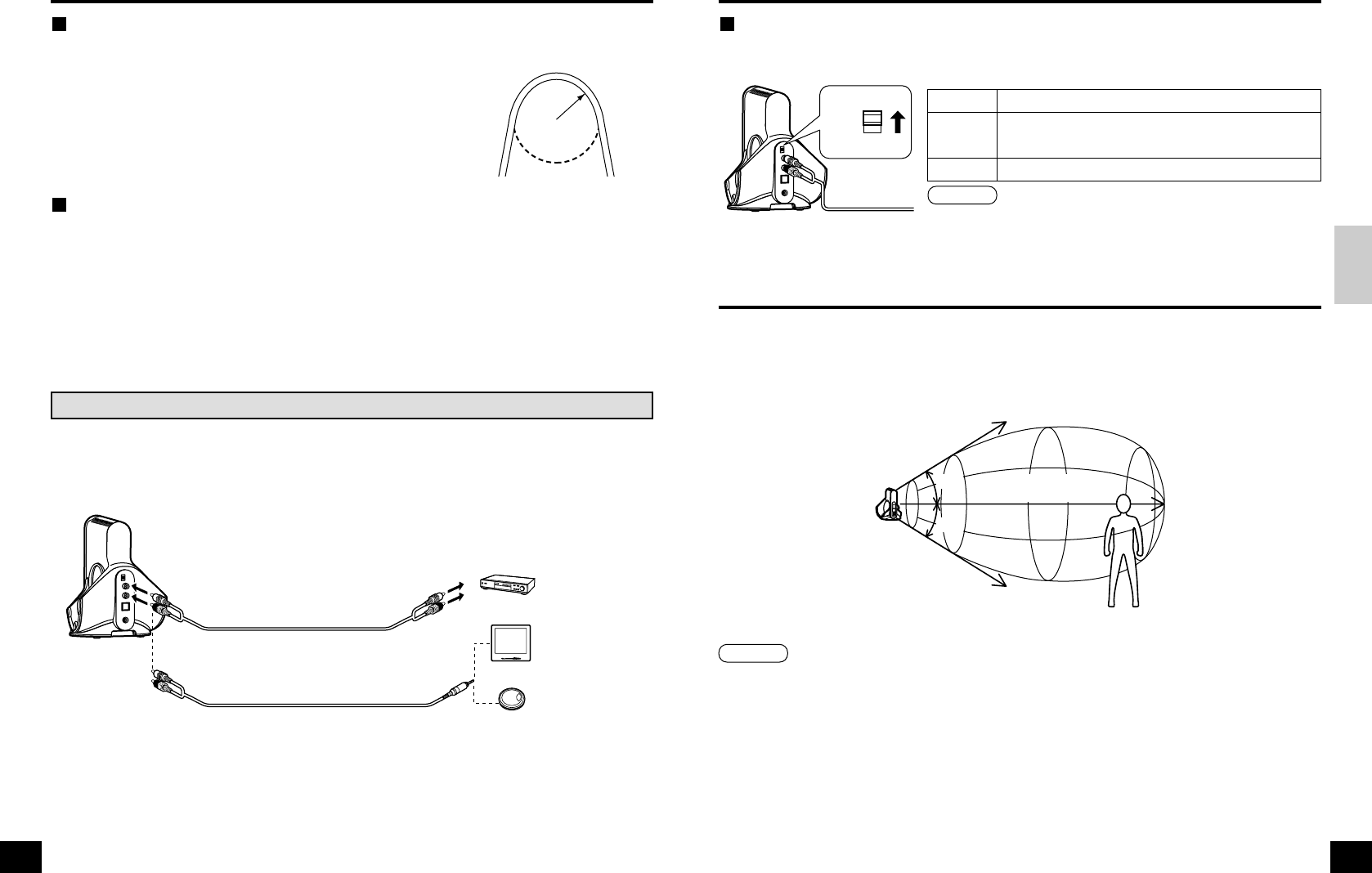

Using an optical digital cable

• Do not let falling objects subject the optical digital cable to

vibration or shock.

• Hold the plugs in your hands and carefully connect or

disconnect the optical digital cable.

• If the ends of the optical digital cable become dirty or dusty,

efficiency will decrease.

Keep them clean.

• For safety reasons, attach plug caps and do not bend the

optical digital cable too much.

Sound types

• A DTS compatible DVD player is necessary to play DVD discs recorded in DTS.

(Refer to your DVD player’s operating instructions for further details.)

• There may be some noise emitted during functions such as rewinding and fast forwarding with a

DTS format DVD. This does not indicate a problem with the unit.

• If [OFF] has been selected for the DVD player’s DTS digital setting, sound may not be output even

when DTS output is selected in the DVD menu.

• When connecting a DVD player and this unit with an analog connection, sound may not be output.

Change to a digital connection if this happens.

Audio cable (not included) (mini pin plug)

Use the audio cable (stereo mini plug to 2-pin plug) or similar to connect the transmitter’s LINE IN

terminal to a stereo mini headphone jack. On the television or portable AV equipment. If the output level

from the television or portable AV equipment is set to low, there may be unwanted noise. Set the

volume so the sound is not distorted.

Connecting analog equipment

When connecting the AUDIO OUT terminals of a video cassette player, television and so on to the

transmitter’s LINE IN (L/R), use an audio cable.

ATT Control

When the sound is low with an analog connection, switch the ATT (attenuator) control on the

Transmitter’s rear panel to [0 dB].

ATT

0 dB

-8 dB

Position

0 dB

–8 dB

Source

Equipment with a low output level such as televisions

and portable equipment

Other equipment (setting at shipment)

• Reduce the volume before switching the ATT control.

• If the analog sound input is distorted (there may also be noise), switch the

ATT control to [-8 dB].

NOTE

Placement of transmitter and headphones

45˚

45˚

This unit uses infra-red rays so use the headphones where you can see the transmitter. The

approximate range of the infra-red rays between the transmitter (infra-red signal transmission window)

and the headphones (infra-red signal sensor) is shown below. Please stay within these ranges.

• Infra-red rays cannot pass through walls, glass and so on.

• If the headphones are used at the outer limits of the above ranges there will be an increase in static. There may also

be static if there are any obstacles between the transmitter and the headphones. This is caused by the infra-red rays

and does not indicate a problem with the unit.

• Do not cover the infra-red signal transmission window with your hands or hair.

• The placement of the transmitter, and the location where it is used, will affect what is heard on the headphones. Place

the transmitter in a position where it is easy to hear the sound coming from the headphones

• Do not expose the transmitter or headphones to direct sunlight. This can cause the sound to be cut-off.

• Do not expose the transmitter or headphones to light from a plasma display. If static occurs move the transmitter and

headphones at least 1m (3.3 ft.) from the plasma display.

• Using more than one transmitter at the same time can cause interference.

NOTE

The optical digital cable’s

minimum bending radius

is 25 mm.

Transmitter

Audio cable (not included)

Audio cable (supplied)

To AUDIO OUT terminal

Video cassette

recorder etc.

Television

Portable AV equipment

AUDIO-L

(L,white)

AUDIO-L

(L,white)

AUDIO-R

(R,red)

AUDIO-R

(R,red)

To LINE IN terminal

Transmitter

Approx. 2 m

(6.5 ft.)

Approx. 2 m

(6.5 ft.)

Infra-red rays

Approx. 8 m (26 ft.)

13

13

RQT8164 ENGLISH

12

RQT8164

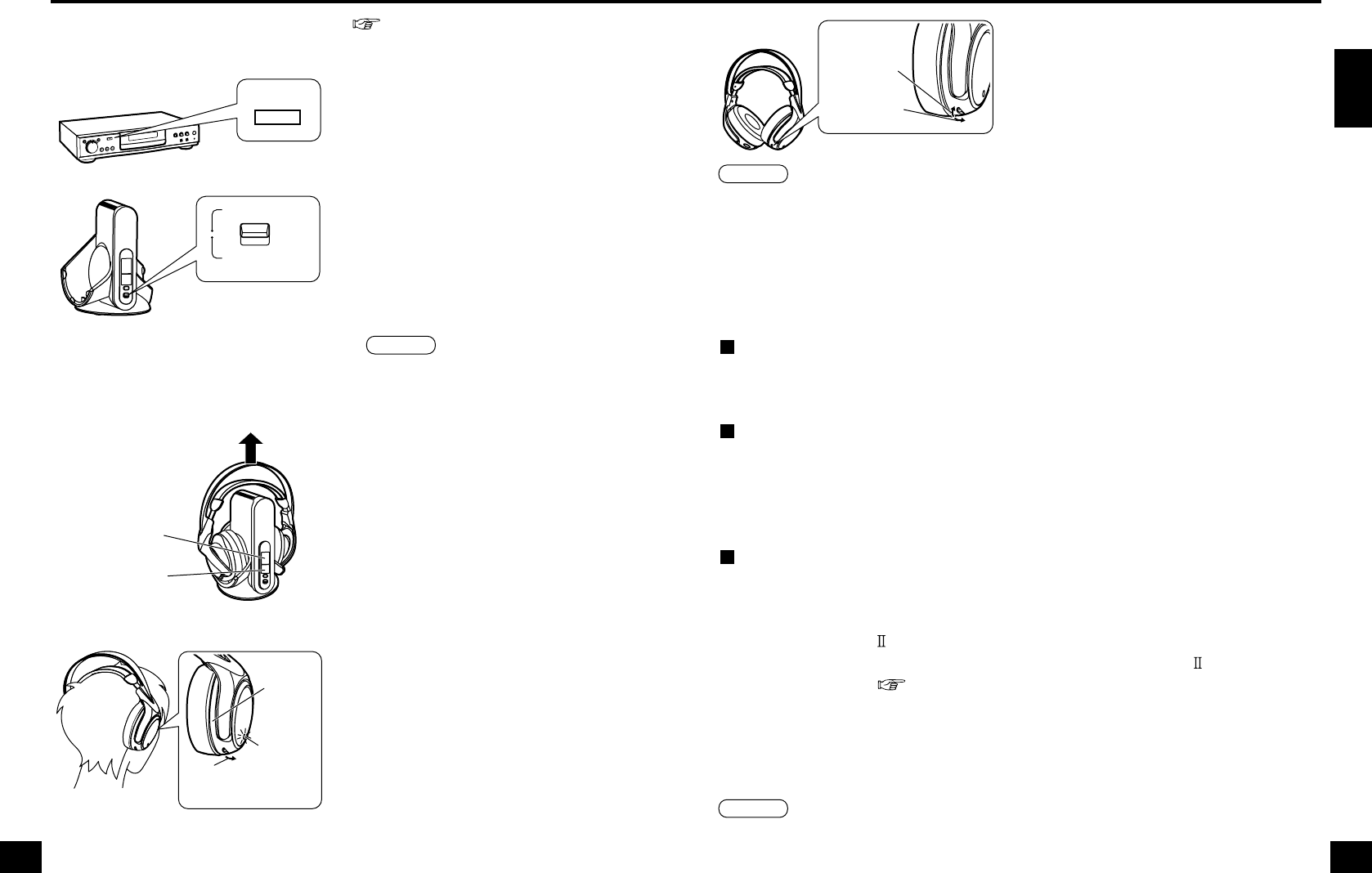

Using the transmitter and headphones

12

Before using the transmitter, read [Connections]( pages 9-11) and ensure that it is connected

correctly.

1Turn on the equipment connected to the

transmitter.

3Take the headphones off the transmitter.

The transmitter’s power automatically turns on

and the infra-red signal transmission window

lights. The DECODE MODE lamp and

SURROUND lamp will light approximately 5

seconds later to indicate the audio signal being

input from the connected AV equipment and the

mode selected with the SURROUND button.

4Reduce the volume on the headphones

and then put them on.

The POWER lamp on the right housing glows red

and the power automatically turns on. Make sure

that the headphones are facing so that the right

housing (R) goes over the right ear and the left

housing (L) over the left ear. Then put the

headphones straight down onto your head.

Doing this will ensure that the auto power on/off

function works correctly.

POWER

2Select [DIGITAL/ANALOG].

DIGITAL :To hear sound from equipment

connected to the transmitter’s

DIGITAL IN terminal.

ANALOG :To hear sound from equipment

connected to the transmitter’s LINE

IN terminal.

DIGITAL

ANALOG

• With dual sound sources (MAIN/SUB), select the

desired sound on the player or television connected

through the LINE IN terminal.

NOTE

5Start play on the equipment selected in

step 2.

6Adjust the volume on the VOL control.

• When watching movies, be careful not to turn up the volume too high during quiet scenes. The movie may suddenly

switch to a very noisy scene and you could damage your ears.

• If you disconnect the AC adapter from the transmitter before taking off the headphones, there may be static.

• When adjusting the volume be careful not to cover the infra-red signal sensor with your hand. This may cause the

MUTING function to come on thus preventing volume adjustment.

• When any function other than [PLAY] -such as fast-forward or rewind -is selected on the equipment connected using

the DIGITAL IN terminal, the DECODE LAMP may not light correctly. If [PLAY] is selected, it will however light

correctly.

Time required for mode changes

The actual time required for the unit to change to a particular mode after it has been selected using

the slide switch on the transmitter, may vary between individual modes. This is due to different

internal systems being used to change to different modes.

When you are unable to hear any sound from the headphones

(MUTING function)

If the headphones are used outside the range of the infra-red rays, or the infra-red rays are

obstructed, reception will decline and the MUTING function will come on. No sound will then be

heard from the headphones. If this happens, move nearer to the transmitter. The MUTING function

will automatically switch off when the infra-red rays stop being obstructed.

DECODE MODE lamp

The transmitter automatically distinguishes the recording method of the input signal and this lamp

lights as shown below. When switching to DOLBY DIGITAL/DTS and so on, do so on the connected

equipment e.g. the DVD player.

• DOLBY DIGITAL : Signals recorded in DOLBY DIGITAL format.

• DOLBY PRO LOGIC : Analog input signals, digital input signals (PCM 2-channel signals) and

DOLBY DIGITAL 2-channel signals treated as DOLBY PRO LOGIC . (Select [OFF] in

SURROUND MODE ( page 15) to stop this).

• DTS : Signals recorded in DTS format.

• MPEG-2 AAC : One of the audio compression formats defined by the MPEG-2 standard.

Advanced audio coding is used for the sound in digital televisions.

NOTE

NOTE

DVD player and so on

DECODE MODE

lamp

SURROUND lamp

Right

housing

POWER

lamp

VOL

reduce the volume

VOL

to increase

the volume

to decrease

the volume

1514

15

RQT8164

Selecting the surround field

ENGLISH

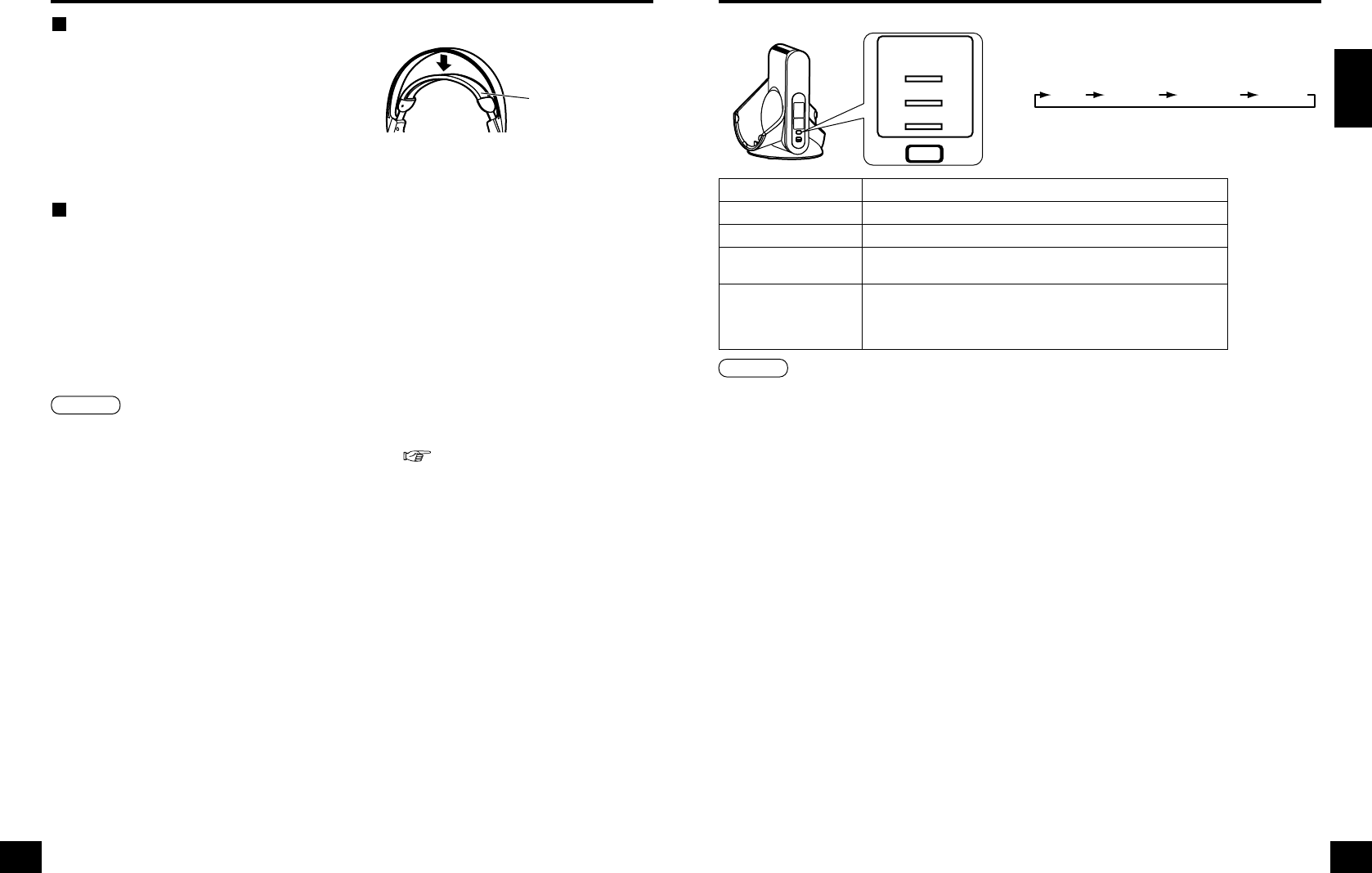

Using the transmitter and headphones

14

RQT8164

When you remove the headphones,

the power turns off automatically

(Auto power on/off function).

Do not pull up the free-adjusting band when not

using the headphones. This may cause the auto

power on/off function to switch the headphones

back on and battery power to run down.

If no audio signal is received at the transmitter for more than 5 minutes

(approximately)

The infra-red rays being emitted from the transmitter automatically stop and the transmitter’s

POWER/CHARGE lamp goes out. These infra-red rays start being emitted again when an audio

signal is received. When the input audio (analog only) continues to be very low for more than 5

minutes (approximately), the infra-red rays being emitted from the transmitter may stop. If this

happens, increase the volume level on the connected equipment and decrease the volume level on

the headphones.

If a noise signal is input from equipment connected by the LINE IN terminal, the output of infra-red

rays may be stopped.

• The brightness of the transmitter’s infra-red signal transmission window may not be uniform. This will not effect, for

example, the range of the infra-red rays.

• Use the headphones within the range of the infra-red rays ( page 11 [Placement of transmitter and

headphones]).

• The actual location of the sound may be difficult to recognize with music and audio only sources such as music CDs.

• This unit simulates an average person’s HRTF*. However individual differences in human’s HRTF means that the

effect of this system will vary between individuals.

*An abbreviation for Head Related Transfer Function.

NOTE

When playing sports game sources. Reproduces the

excitement of being in a stadium at a noisy sports scene

while making the sound of the announcer or commentator

easier to hear.

VOICE

Press and hold [SURROUND] to select

the desired surround mode.

Press and hold

SURROUND

MUSIC

CINEMA

VOICE

OFF MUSIC CINEMA VOICE

• Depending on the signal being input, volume may vary when changing between surround modes.

• There is no surround effect when playing a monaural source.

• The SURROUND lamp for the selected

mode will come on.

• This will go off, if [OFF] is selected.

NOTE

Surround mode Surround mode and suitable input source

When playing movie sources for greater audio impact.

Creates a feeling close to being actually part of the scene.

When playing music sources for enhanced acoustics.

For normal headphone playOFF

MUSIC

CINEMA

Free-adjusting

band

17

17

RQT8164 ENGLISH

16

RQT8164

Troubleshooting guide

16

Before requesting service, make the below checks. If you are in doubt about some of the check points,

or if the remedies indicated in the chart do not solve the problem, refer to the “Product information” on

page 19.

Take both the headphones and the transmitter when you visit your dealer.

Problem

No sound.

Sound is low

Possible cause and suggested remedy

Check that the transmitter and the AV equipment are connected

( pages 9-11).

Turn on the AV equipment connected to the transmitter and start play on it

( pages 12-13). Check that the POWER/CHARGE lamp glows green

( page 5).

Check that the transmitter’s DIGITAL ANALOG control is set correctly for

the connected equipment ( page 12).

Switch the transmitter’s ATT control to “0 dB” ( page 11).

If the transmitter is connected to the headphone jack, turn up the volume

on the connected equipment ( page 10).

Turn up the volume on the headphones ( page 13).

The MUTING function is activated ( page 13).

• Check that there are no obstacles between the transmitter and the

headphones.

• Use the headphones near the transmitter.

• Change the position and angle of the transmitter.

If there is a plasma display near the unit, move the unit at least 1m (3.3 ft.)

from the plasma display ( page 11).

The headphones’ POWER lamp dims, flashes or goes off ( page 8).

• The rechargeable batteries have run down. Recharge them or replace the

dry cell batteries with new ones. If the POWER lamp is still off, take the

unit to your dealer.

You are playing a DTS audio track on a DVD player that is not compatible

with DTS ( page 10).

• Use a DTS compatible DVD player or select a PCM or Dolby Digital track.

You are playing a DVD recorded in DTS audio on a DVD player (includes

game machines) when “OFF” has been selected for the DVD player’s DTS

digital output setting ( page 10).

• Set the DVD player’s DTS digital output setting to “ON”.

You are playing a DVD recorded in DTS audio on a DVD player (includes

game machines) connected to this unit with an analog connection (

page 10).

• Change to a digital connection. (Analog sound may not be output from the

DVD player.)

Check that the AC adapter is connected to the transmitter ( page 7).

Problem

Sound is distorted,

intermittent or there

is excessive

background noise.

No surround effect

Possible cause and suggested remedy

Switch the transmitter’s ATT control to “-8dB ” ( page 11).

If the transmitter is connected to the headphone jack, reduce the volume

on the connected equipment ( page 10).

Set “CINEMA”, “MUSIC” or “VOICE” on the transmitter’s SURROUND

button when playing a DTS source.

Use the headphones near the transmitter ( page 11). (As you move

away from the transmitter, there will be more noise. This is inherent in

infra-red ray communication and does not mean that there is a problem

with the unit.)

Check that there are no obstacles between the transmitter and the

headphones ( page 11).

Check that the infra-red signal transmission window is not covered with

your hands or hair ( page 11).

If there is a plasma display near the unit, move the unit at least 1m (3.3 ft.)

from the plasma display ( page 11).

If you use the transmitter or headphones by a window exposed to direct

sunlight, draw the curtains or blinds to shut out the direct sunlight. Use the

transmitter or headphones away from direct sunlight ( page 11).

Change the position and angle of the transmitter ( page 11).

When you have another transmitter, check if more than one transmitter is

being used at the same time ( page 11).

• Turn off the other transmitter or move it to a place outside the range of

this unit’s transmitter.

Set “CINEMA”, “MUSIC” or “VOICE” on the transmitter’s SURROUND

button ( page 15).

The input audio signal is not multichannel. There is no surround effect

when playing a monaural source ( page 15).

The headphones’ POWER lamp dims, flashes or goes off. Sound is distorted,

intermittent or there is excessive background noise ( page 8).

• The rechargeable batteries have run down. Recharge them or replace the

dry cell batteries with new ones. If the POWER lamp is still off, take the

unit to your dealer.

The DOLBY

DIGITAL lamp does

not light.

You are playing a signal that is not recorded in DOLBY DIGITAL format.

The chapter being played is not DOLBY DIGITAL format.

You have selected “PCM” for the audio digital output setting on the DVD

player (includes game machines).

Select “Dolby Digital/PCM” or “Dolby Digital” if the DVD player has an

internal Dolby Digital decoder.

1918

ENGLISH

19

RQT8164

18

RQT8164

Product service

Problem

The DOLBY PRO

LOGIC II lamp does

not light.

The DOLBY PRO

LOGIC II lamp lights

The DTS lamp

does not light.

Cannot charge

Infra-red

ray output does not

stop.

Possible cause and suggested remedy

You have set the transmitter’s SURROUND button to “OFF” ( page

13).

There are no analog input signals, digital input signals (PCM) or Dolby

Digital 2-channel signals being input.

There are analog input signals, digital input signals (PCM) or Dolby Digital

2-channel signals being input.

The DVD player is not DTS compatible ( page 10).

• Use a DTS compatible DVD player.

You have selected “OFF” for the DVD player’s DTS digital output setting

( page 10).

• Set the DVD player’s DTS digital output setting to “ON”.

You are playing a signal that is not recorded in DTS format.

The chapter being played is not DTS format.

Dry cell batteries are inserted ( page 9).

• Insert the supplied nickel-metal hydride rechargeable batteries.

Nickel-metal hydride rechargeable batteries other than those supplied are

inserted.

• Insert the supplied nickel-metal hydride rechargeable batteries or nickel-

metal hydride rechargeable batteries with the same product number

( page 7).

A noise signal is being received from the connected equipment.

• Turn off the power on the connected equipment.

The POWER/CHARGE lamp on the transmitter is not on ( page 8).

• Check that the headphones are put on the transmitter correctly.

Maintenance

To clean this unit, wipe with a soft, dry cloth.

• Never use alcohol, paint thinner, or benzine to clean this unit.

• Before using chemically treated cloth, read the instructions that came with the cloth carefully.

Troubleshooting guide

Specifications

Do not attempt to remove the cover(s) or repair the unit yourself. Refer servicing to qualified personnel

only.

For product service, product information or assistance with product operation, refer to the servicenter

directory.

Product information

Transmitter (RP-WH5000T)

Decoder function Dolby Digital

Dolby Pro Logic II

DTS

MPEG-2 AAC

Surround function OFF

CINEMA

MUSIC

VOICE

Modulation system Digital infrared transmission

Transmitting frequency 3.75 MHz

Transmitting distance 8 m (26 ft.) (approx.)

Frequency response 18 Hz – 22,000 Hz

Distortion factor Less than 0.1% (1 kHz)

Audio input

Optical digital input (TOS Link type) x1

Analog input (RCA type, left/right) x1

Power supply

DC 6 V (using AC adapter, included)

Dimensions (WxHxD)

147 mm x197 mm x147 mm

(5–13/16 in. x 7–3/4 in. x 5–13/16 in.)

Mass 334 g (11.8 oz.) (approx.)

Headphones (RP-WH5000H)

Frequency response 18 Hz – 22,000 Hz

Power supply

Supplied rechargeable nickel-metal hydride

batteries or commercially available (size AA)

batteries

Mass

312 g(11.0 oz.) (approx.), including supplied

rechargeable nickel-metal hydride batteries

AC Adapter (RFX5176)

Input AC 110-240 V, 50/60 Hz

Output DC 6 V, 1 A

Power consumption 10 W

Power consumption of the AC adapter in

standby mode

(when connected to the transmitter)

approx. 1.3 W

Specifications are subject to change without notice.

Mass and dimensions are approximate.

NOTE

3

RQT8164 ESPAÑOL

21

2

RQT8164

20

Índice

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

........................................3

Características........................................4

Precauciones ..........................................4

Cuidados al escuchar ...........................5

Guía de referencia de los controles .....5

Preparativos para el suministro de

alimentación: Auriculares

.......................7

Utilizando baterías (suministradas)...............7

Utilizando pilas secas (no incluidas) .............9

Conexiones .............................................9

Conexión de un equipo digital ......................9

Fabricado bajo licencia de Digital Theater Systems, Inc. con patentes de los EE.UU. números

5,451, 942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 y otras patentes emitidas y pendientes en

los EE.UU. y en todo el mundo. "DTS" y "DTS Virtual" son marcas de fábrica de Digital Theater

Systems, Inc. Copyright 1996, 2003 Digital Theater Systems, Inc. Todos los derechos reservados.

Fabricado bajo licencia de Dolby Laboratories.

"DOLBY", "PRO LOGIC" y el símbolo de la doble D son marcas de fábrica de Dolby Laboratories.

Estimado cliente

Muchísimas gracias por haber adquirido este aparato.

Lea con atención estas instrucciones para obtener las máximas prestaciones y seguridad.

AVISO:

PARA REDUCIR EL RIESGO DE

INCENDIOS, DESCARGAS ELÉCTRICAS O

DAÑOS EN ESTE APARATO, NO LO

EXPONGA A LA LLUVIA, HUMEDAD,

GOTEO NI SALPICADURAS, Y NO

COLOQUE ENCIMA DE ÉL OBJETOS QUE

CONTENGAN LÍQUIDOS COMO, POR

EJEMPLO, FLOREROS.

La marca de seguridad se encuentra en la

parte inferior de la unidad.

Anotaciones del usuario:

FECHA DE ADQUISICIÓN

NOMBRE DEL CONCESIONARIO

DIRECCIÓN DEL CONCESIONARIO

NÚMERO DE TELÉFONO

El aparato que ha adquirido

funciona con una pila recargable

de níquel metal hidruro (NiMH)

reciclable.

Si desea información sobre cómo

reciclar está pila, puede llamar al

teléfono 1-800-8-BATTERY.

El equipo deberá colocarse cerca de la toma

de CA, y a la clavija del cable de alimentación

deberá poder accederse fácilmente en el

caso de que se produzca un problema.

Conexión de un equipo analógico ..............10

Colocación del transmisor y los auriculares

............................................................11

Utilización del transmisor y los auriculares

............................................................12

Selección del campo de sonido

ambiental ..............................................15

Guía para la solución de problemas ..16

Mantenimiento ......................................19

Servicio técnico del producto ............19

Especificaciones ..................................19

Este producto puede tener interferencias

causadas por teléfonos móviles durante su

utilización. Si tales interferencias resultan

evidentes, aumente la separación entre el

producto y el teléfono móvil.

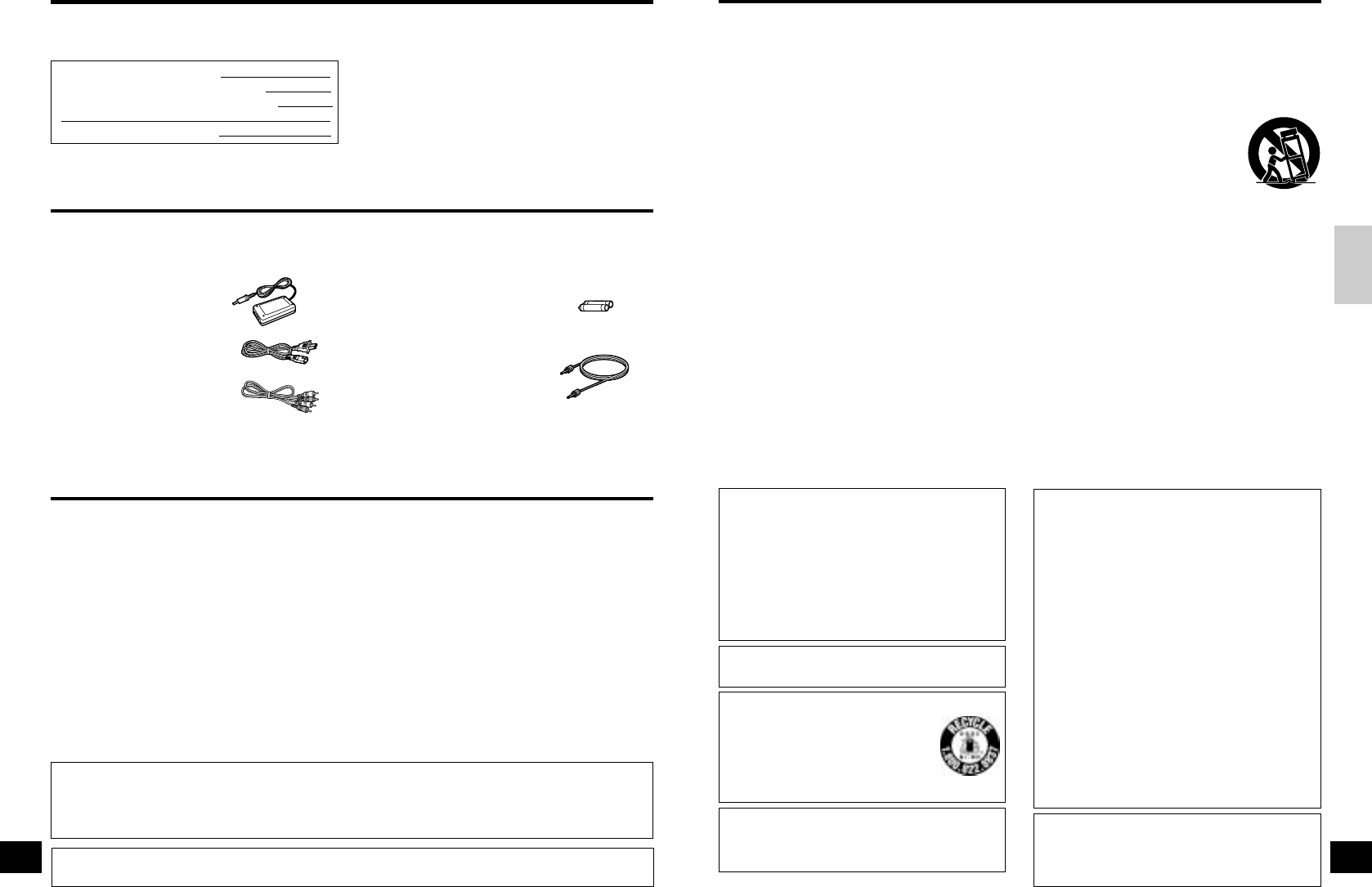

Accesorios suministrados

Utilice los números indicados entre paréntesis cuando solicite piezas de recambio. “A partir de Febrero de

2005”

Verifique e identifique los accesorios suministrados.

• Adaptador de CA

(RFX5176) .................1

• Cable de alimentación

del adaptador de CA

(K2CA2CA00025) ......1

• Cable de audio

(K2KA4CA00002)

(1,5 metros (5 pies) aproximadamente)

...................................1

• Baterías de níquel-hidruro

de metal

(RFKFHR162SA4)

...................................1 (2 Baterías)

• Cable óptico digital

(K7CXJFA00001)

(2 metros (6,5 pies)

aproximadamente)

...................................1

Las piezas de recambio pueden ser diferentes de

las indicadas arriba.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1) Lea estas instrucciones.

2) Guarde estas instrucciones.

3) Preste atención a todas las advertencias.

4) Siga todas las instrucciones.

5) No utilice este aparato cerca del agua.

6) Limpie con un paño seco solamente.

7)No tape ninguna de las aberturas de

ventilación. Haga la instalación según las

instrucciones del fabricante.

8)

No instale la unidad cerca de fuentes de calor

tales como radiadores, salidas de aire caliente,

estufas u otros aparatos (incluyendo

amplificadores) que produzcan calor.

9)

No anule la seguridad de la clavija polarizada o

con conexión a tierra. Una clavija polarizada

tiene dos patillas, una más ancha que la otra.

Una clavija con conexión a tierra tiene dos

patillas y un tercer contacto de conexión a tierra.

La patilla ancha o el tercer contacto han sido

provistos para su seguridad. Si la clavija

suministrada no puede conectarse a la toma de

corriente, consulte a un electricista para que le

cambie la toma de corriente obsoleta.

10) Proteja el cable de alimentación para que no

sea pisado ni pellizcado, particularmente en

las clavijas, en los receptáculos y en el punto

por donde sale del aparato.

11) Utilice solamente los accesorios

especificados por el fabricante.

12)

Utilice solamente el aparato

con el carrito, soporte, trípode,

ménsula o mesa especificado

por el fabricante, o vendido

con el aparato. Cuando utilice

un carrito, tenga cuidado al

mover la combinación del

carrito y el aparato para evitar

lesionarse si se voltea.

13) Desenchufe este aparato durante las

tormentas eléctricas o cuando no vaya a ser

utilizado durante periodos largos de tiempo.

14) Solicite todas las reparaciones a personal de

servicio cualificado. Las reparaciones serán

necesarias cuando el aparato haya sido

dañado de cualquier forma como, por

ejemplo, cuando el cable de alimentación o

su clavija estén estropeados, cuando se

hayan derramado líquidos o hayan caído

objetos en el interior del aparato, cuando

éste haya estado expuesto a la lluvia o a la

humedad, no funcione normalmente o se

haya caído.

Lea cuidadosamente estas instrucciones de funcionamiento antes de utilizar la unidad. Siga las

instrucciones de seguridad de la unidad y las instrucciones de seguridad aplicables listadas más abajo.

Guarde estas instrucciones de funcionamiento a mano por si necesita consultarlas en el futuro.

Adaptador de CA

Este adaptador de CA funciona con CA de

entre 110 V y 240 V.

SIN EMBARGO:

• En los EE.UU. y Canadá, el cable de

alimentación de CA deberá conectarse

solamente a una fuente de alimentación de

CA de 120 V.

• Cuando conecte el aparato a una fuente de

alimentación fuera de los EE.UU. o Canadá,

utilice un adaptador para clavija adecuado a

la configuración de la toma de CA.

• Cuando conecte a una fuente de

alimentación de CA de más de 125 V,

asegúrese de que el cable que utilice sea

apropiado para la tensión de la fuente de

alimentación de CA y para la corriente

nominal del adaptador de CA.

• Póngase en contacto con un distribuidor de

piezas eléctricas para que le ayude a

seleccionar un adaptador para clavija de CA

o juego de cable de CA apropiado.

5

RQT8164 ESPAÑOL

23

Cuidados al escuchar

4

RQT8164

22

Características

Guía de referencia de los controles

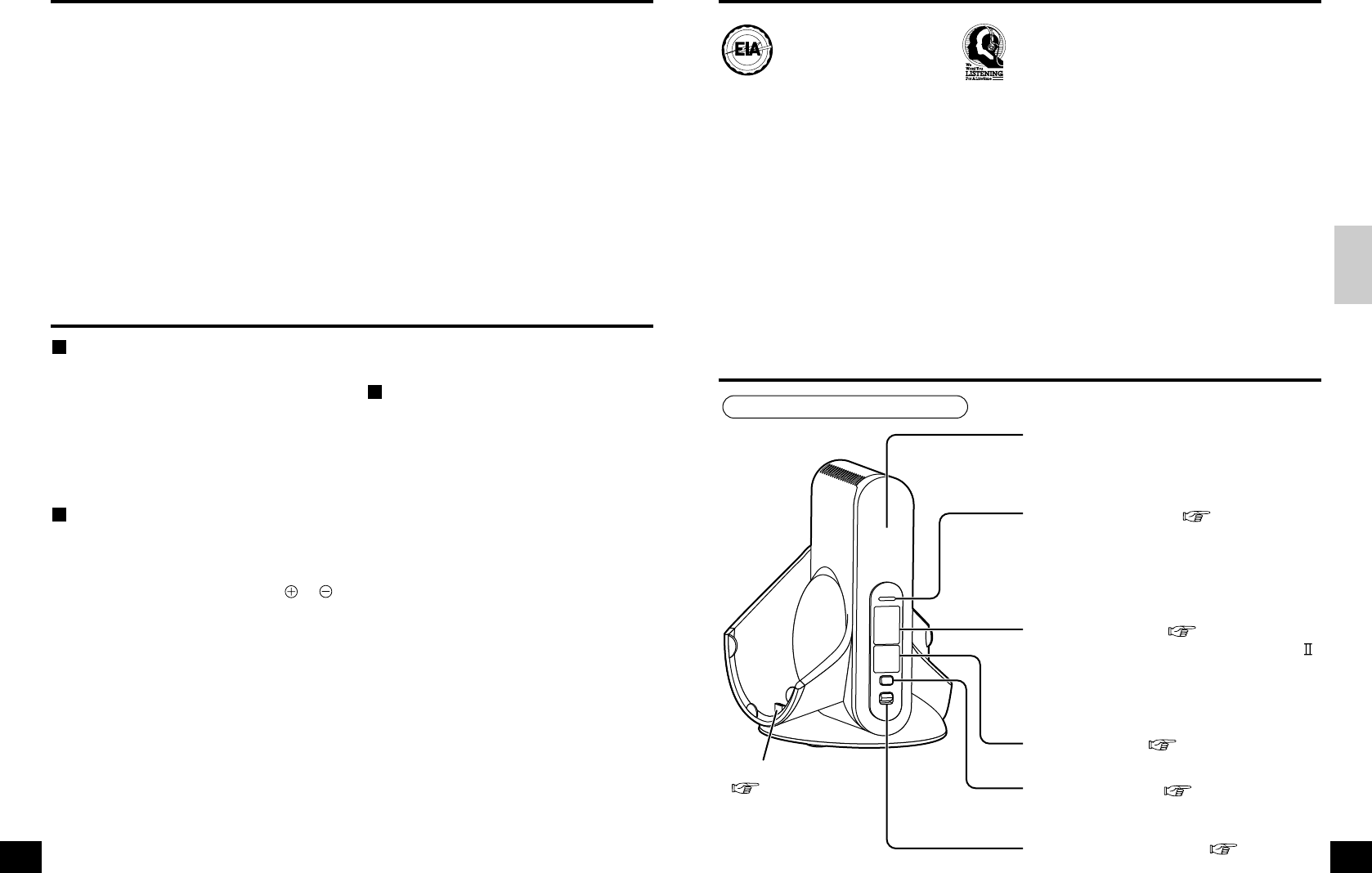

Panel frontal del transmisor

Ventana de transmisión de señales infrarrojas

Coloque el transmisor donde la ventana de

transmisión de señales infrarrojas pueda verse

sin ninguna obstrucción.

Luz POWER/CHARGE (página 8)

•Se enciende en color verde cuando se emiten

rayos infrarrojos.

• Se pone roja cuando los auriculares están

siendo cargados.

• Se apaga cuando se termina la carga o los

rayos infrarrojos dejan de ser emitidos.

Luz DECODE MODE (páginas 12-13)

(DOLBY DIGITAL, DOLBY PRO LOGIC ,

DTS, MPEG-2 AAC)

El transmisor distingue automáticamente el

método de grabación de la señal de entrada y la

luz DECODE MODE se enciende.

Luz SURROUND (página 15)

(MUSIC, CINEMA, VOICE)

Botón SURROUND (página 15)

Cambia entre MUSIC, CINEMA y VOICE en

SURROUND MODE.

Control DIGITAL ANALOG (página 12)

Cambia entre entrada digital y analógica.

(página 8)

El modelo RP-WH5000 es un sistema de auriculares inalámbricos digitales de sonido ambiental que

utiliza la transmisión infrarroja digital.

Cuando escucha con estos auriculares puede disfrutar de un sonido ambiental de múltiples canales.

• Los auriculares son compatibles con Dolby Digital, Dolby Pro Logic II, DTS, Dolby Digital Surround EX

y DTS-ES.

• Los auriculares son compatibles con el formato de audio MPEG-2 AAC.

• Los auriculares utilizan transmisión digital y un sistema de infrarrojos resistente a los ruidos externos.

• Los auriculares se cargan colocándolos simplemente en el transmisor.

• Los auriculares tienen un amplio margen de recepción de infrarrojos que abarca 8 metros (26 pies)

aproximadamente.

• La banda de la cabeza tiene un mecanismo de ajuste libre que elimina la necesidad de tener que

ajustarla.

• Los auriculares tienen una función de encendido/apagado automático mediante la cual é stos se

encienden al ponerlos en la cabeza y se apagan al quitarlos.

• Un solo control de volumen ajusta el volumen de los auriculares derecho e izquierdo.

• Los auriculares pueden funcionar con las baterías de níquel-hidruro de metal suministradas o con

pilas secas alcalinas “LR6, AA” (no incluidas).

• La función de silenciamiento corta el ruido si los auriculares se utilizan fuera de su alcance efectivo.

• Si no se introducen señales de audio durante más de 5 minutos aproximadamente, los rayos

infrarrojos empiezan a emitirse automáticamente desde el transmisor para ahorrar energía.

Precauciones

Adaptador de CA

Maneje cuidadosamente el adaptador de CA.

Manejarlo de forma incorrecta puede ser

peligroso.

• No lo toque con las manos mojadas.

• No ponga objetos pesados encima de él.

• No lo doble a la fuerza.

Asegúrese de conectar solamente el

adaptador de CA suministrado con esta

unidad.

Baterías

• Las baterías se pueden cargar unas 500

veces. Si su tiempo de funcionamiento se

reduce considerablemente, acuda a su

concesionario local para que las reemplace.

• Alinee correctamente los polos ( y )

cuando introduzca las baterías.

• No mezcla baterías viejas y nuevas ni

tampoco baterías de tipos diferentes.

• No intente cargar las pilas secas

convencionales.

• No las tire al fuego, cortocircuite, desarme

ni exponga a un calor excesivo.

• Quite todas las baterías si el aparato no va

a ser utilizado durante un periodo largo de

tiempo.

• No pele la cubierta de las baterías ni utilice

baterías si su cubierta ha sido pelada.

El manejo incorrecto de las baterías puede

causar fugas de electrólito, y éste a su vez

podría dañar los objetos con los que entra en

contacto y podría causar un incendio.

Consulte a su concesionario si se escapa

electrólito de las baterías.

Si cualquier parte de su cuerpo toca el

electrólito, lave a fondo la parte afectada con

agua.

Esta unidad

Lugares de instalación

Evite colocar la unidad en los lugares

siguientes:

• Lugares con altas temperaturas como, por

ejemplo, cerca de aparatos de calefacción o

lugares expuesto directamente a la luz

solar.

• Lugares con mucho polvo.

• Encima de carritos inestables o superficies

inclinadas.

• Lugares donde la vibración es excesiva.

• Cuartos de baño y otros lugares propensos

a la formación de humedad.

Utilización de la unidad

• No deje caer, golpee o someta el

transmisor o los auriculares a golpes

fuertes de ninguna clase porque podrían

estropearse.

• No exponga la unidad al agua ni a otros

líquidos porque podría dañarse.

Auriculares

• Escuche con los auriculares ajustados a un

volumen que le permita oír a alguien que le

llame y que usted pueda contestar incluso

cuando los utilice en un lugar con mucho

ruido.

• Deje de utilizar los auriculares si le causan

molestias. La utilización continua puede

causar sarpullidos u otras reacciones

alérgicas.

Seleccionar un equipo de audio excelente como

esta unidad que usted acaba de adquirir sólo es

el comienzo para disfrutar de la música. Ahora es

el momento de considerar cómo maximizar la

diversión y el entusiasmo que su equipo ofrece.

Este fabricante y el Grupo de Electrónica para el

Consumidor de la Asociación de la Industria

Electrónica quieren que usted obtenga el máximo

rendimiento de su equipo utilizándolo de una

forma segura. Una forma que permita al sonido

salir alto y claro, sin molestas estridencias ni

distorsiones, y lo que es más importante, sin

afectar la sensibilidad de sus oídos.

Le recomendamos que no se exponga a los

ruidos excesivamente altos durante mucho

tiempo.

El sonido puede ser engañoso. Con el paso del

tiempo, su “nivel de confort auditivo” se adapta a

los volúmenes más altos del sonido. Así que el

sonido que parece “normal” puede ser en

realidad alto y dañino para sus oídos.

Protéjase contra esto ajustando su equipo a un

nivel seguro ANTES de que sus oídos se

adapten a un volumen alto.

Para establecer un nivel seguro:

• Empiece a controlar el volumen con un ajuste

bajo.

• Suba lentamente el volumen hasta que pueda

oír el sonido confortable y claramente, y sin

distorsión.

Una vez que haya establecido un nivel de sonido

confortable:

•Fije el dial y déjelo en esa posición.

Dedicar un minuto a hacer esto ahora le ayudará

a no lesionar sus oídos ni a perder oído en el

futuro. Después de todo, queremos que usted

conserve su buen oído toda su vida.

E

L

E

C

T

R

O

N

I

C

I

N

D

U

S

T

R

I

E

S

•

A

S

S

O

C

I

A

T

I

O

N

•

EST. 1924

Terminal de carga

7

RQT8164 ESPAÑOL

25

Preparativos para el suministro de alimentación: Auriculares

6

RQT8164

24

Guía de referencia de los controles

Panel trasero del transmisor

Auriculares

ATT

L

LINE IN

DIGITAL IN

R

0 dB

-8 dB

OPT

DC IN 6V

Control ATT (página 11)

Póngalo en [0 dB] cuando el sonido de una

entrada analógica sea bajo. El ajuste estándar es

[-8 dB].

Terminal LINE IN (página 10)

Para conectar a los terminales de salida de audio

de un equipo AV tal como una videograbadora o

un televisor (vendidos separadamente).

Terminal DIGITAL IN (página 9)

Para conectar a un equipo digital tal como un

reproductor de DVD (vendido separadamente).

Terminal DC-IN 6V (página 7)

Para conectar al adaptador de CA suministrado.

(Utilice solamente el adaptador de CA

suministrado. La utilización de otros adaptadores

de CA con, por ejemplo, una polaridad de clavija

diferente puede ser peligroso y dañar la unidad.)

Banda de ajuste libre (páginas 8,14)

Los auriculares se encienden

automáticamente cuando usted se pone la

banda de ajuste libre en la cabeza.

Almohadilla auricular

(izquierda) Almohadilla auricular

(derecha)

Sensor de señales infrarrojas

Situado en los lados derecho e

izquierdo de los auriculares.

Caja izquierda

Tapa del compartimiento de las

baterías (página 7)

Botón BATT (página 7)

Púlselo para abrir la tapa del

compartimiento de las baterías. Utilice

las baterías suministradas o pilas

secas “R6/LR6, AA”

.

Terminal de carga (página 8)

Control VOL (página 12)

Para ajustar el volumen.

Luz POWER

Tire hacia arriba de la banda de

ajuste libre y verifique que la luz

POWER se encienda en color rojo.

Ahora podrá utilizar los auriculares.

Caja derecha

Utilizando baterías (suministradas)

Las baterías suministradas deberán cargarse antes de utilizar esta unidad.

Introducción de las baterías de níquel-hidruro de metal suministradas

1Pulse [BATT] en la caja derecha. La tapa

del compartimiento de las baterías se

abrirá.

No quite la tapa del compartimiento de las

baterías.

2Introduzca las baterías de níquel-hidruro

de metal suministradas.

• Alinee correctamente los polos y

cuando las introduzca.

• Empuje hacia abajo contra el resorte del polo

cuando las introduzca.

Quite primero el polo cuando las quite.

3Cierre la tapa del compartimiento de las

baterías.

Introduzca el saliente en el agujero y cierre la

tapa del compartimiento de las baterías.

Empuje hasta que quede cerrada.

Carga

1Conecte el adaptador de CA

(suministrado) al transmisor.

Baterías de níquel-hidruro de metal

Utilice las baterías suministradas o baterías de

recambio (

RFKFHR162SA4

).

Pilas secas

Las pilas secas no se pueden cargar.

Botón BATT

Saliente

Transmisor A la toma de CA

Adaptador

de CA

(suministrado) 120 V CA

Cable de

alimentación del

adaptador de CA

(suministrado)

Al terminal DC-IN 6V

Preparativos para el suministro de alimentación: Auriculares

9

RQT8164 ESPAÑOL

27

8

RQT8164

26

2Ponga los auriculares en el transmisor

asegurándose de que los terminales de

carga estén en contacto entre sí.

• La luz POWER/CHARGE del transmisor se

enciende en color rojo.

• La luz se apaga cuando las baterías están

completamente cargadas. Las baterías

suministradas tardan en cargarse 16 horas

aproximadamente.

• Cuando ponga los auriculares en el transmisor,

sujete las cajas derecha e izquierda en cada

mano y coloque los auriculares bajándolos

rectamente sobre el transmisor.

• El transmisor se apaga automáticamente durante la carga.

• Desconecte el adaptador de CA de la toma de corriente si la unidad no va a ser utilizada durante mucho tiempo. Esta

unidad, aunque se encuentre apagada, consume una pequeña cantidad de energía (1,3 W aproximadamente) si el

adaptador de CA permanece conectado.

• No intente cargar pilas secas.

• Cargue las baterías en un ambiente donde la temperatura ambiental se encuentre entre 0 ˚C y 40 ˚C.

Si la luz POWER/CHARGE no se enciende

Verifique que los lados derecho e izquierdo de los auriculares estén colocados correctamente en

los lados derecho e izquierdo del transmisor.

Verifique que los terminales de carga de los auriculares y del transmisor estén en contacto entre sí.

Ajústelos para que estén en contacto.

Para cargar las baterías después de utilizar los auriculares

Vuelva a poner los auriculares en el transmisor. La luz POWER/CHARGE se enciende en color

rojo. La luz DECODE MODE se apaga 1-2 segundos después y comienza la carga. Las baterías

suministradas tardan en cargarse 16 horas aproximadamente. El temporizador interno de la unidad

detendrá la carga cuando las baterías estén completamente cargadas, así que dejar los auriculares

en el transmisor no causará ninguna sobrecarga de las baterías ni dañará la unidad.

NOTA

• La carga de las baterías, aunque éstas no estén completamente descargadas, tarda 16 horas aproximadamente.

• Si retira los auriculares del transmisor durante la carga o después de terminar ésta, la carga volverá a tardar 16

horas aproximadamente cuando usted ponga los auriculares en el transmisor.

NOTA

Carga y tiempos de funcionamiento

Tiempo de carga

1 hora aprox.

16 horas aprox.*2

Tiempo de funcionamiento*1

1 hora y 15 minutos aprox.*3

20 horas aprox.*3

*1A 1 kHz, salida de 1 mW + 1 mW.

*2Tiempo necesario para que se carguen

completamente estando descargadas.

*3Los tiempos de funcionamiento pueden

cambiar dependiendo de la temperatura

ambiental y de las condiciones de

funcionamiento.

Para verificar la energía restante de

las baterías

Tire hacia arriba de la banda de ajuste libre y

verifique si la luz POWER de la caja derecha está

apagada o parpadeando. Esto significa que las

baterías se han agotado y deberán ser

reemplazadas o cargadas.

Si el sonido sale distorsionado o de forma

intermitente, o si el ruido de fondo es excesivo,

las baterías deberán ser reemplazadas o

cargadas.

Duración de servicio de las baterías

Si el tiempo de utilización de las baterías de níquel-hidruro de metal suministradas se reduce a la mitad

del tiempo de utilización normal después de la carga, las baterías habrán alcanzado el final de su

duración de servicio. Reemplace las baterías por otras nuevas.

Utilizando pilas secas (no incluidas)

Utilice pilas secas “R6/LR6, AA”.

Ponga las pilas en los auriculares de la misma forma que la descrita en [Introducción de las baterías de

níquel-hidruro de metal suministradas] ( página 7).

No podrá cargar las pilas secas aunque usted ponga los auriculares en el transmisor.

Tiempos de funcionamiento con las pilas secas

Tipo de pila

Pila alcalina

Pila seca de manganeso

Tiempo de funcionamiento*1

34 horas aprox.*2

12 horas aprox.*2

*1A 1 kHz, salida de 1 mW + 1 mW.

*2Los tiempos de funcionamiento pueden

cambiar dependiendo de la temperatura

ambiental y de las condiciones de

funcionamiento.

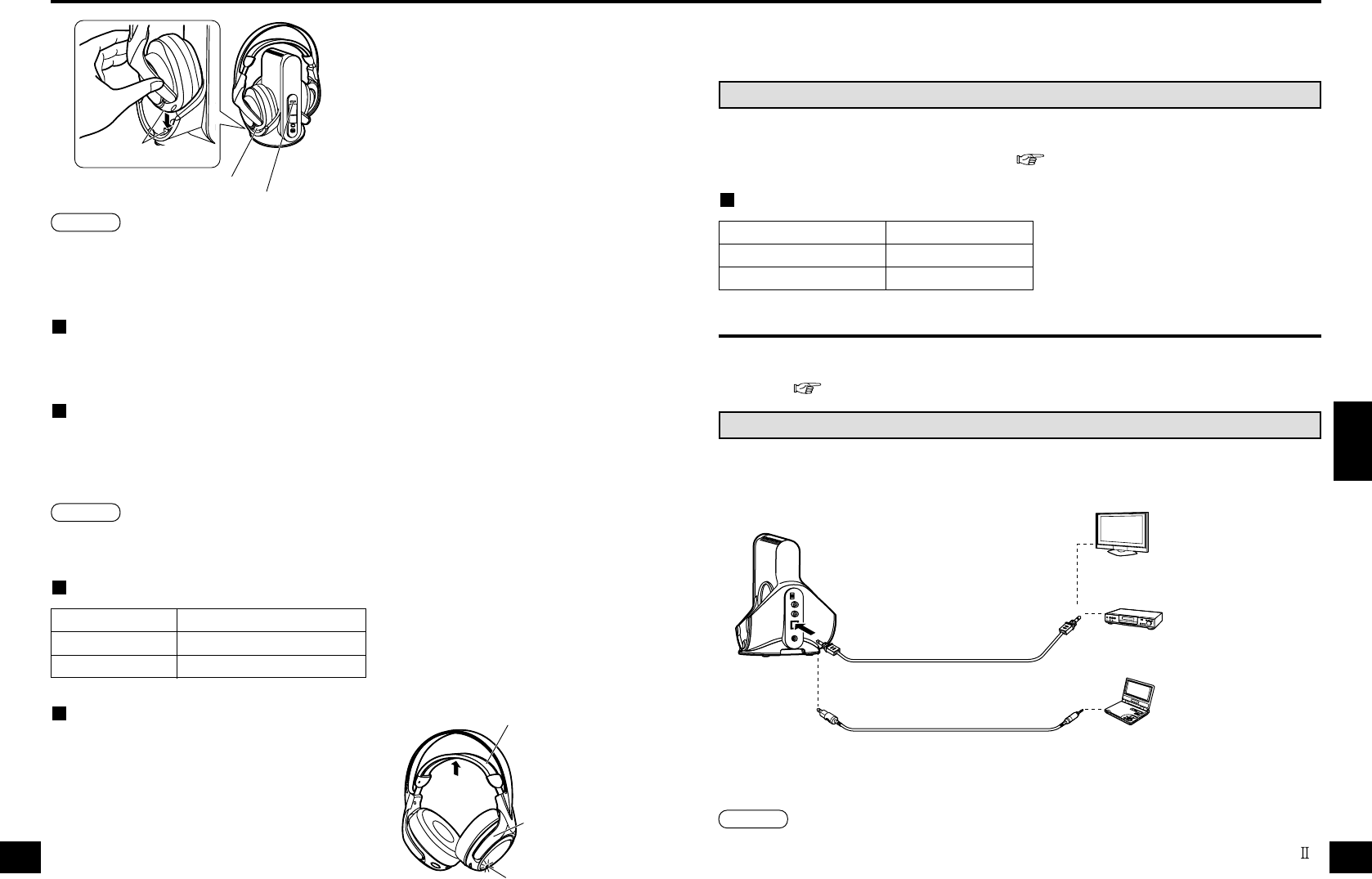

Conexiones

Cable óptico digital (miniclavija óptica) (no incluida)

Cuando conecte el terminal DIGITAL AUDIO OUT óptico de, por ejemplo, un reproductor de DVD

portátil o un reproductor de CD portátil al terminal DIGITAL IN del transmisor, utilice el cable opcional

(miniclavija a clavija angular) o similar.

• Antes de conectar, apague el equipo digital o analógico.

• Después de conectar el equipo digital o analógico al transmisor, conecte el adaptador de CA

suministrado. ( página 7 [Carga] paso 1)

Conexión de un equipo digital

Utilice el cable óptico digital suministrado para conectar el terminal DIGITAL AUDIO OUT óptico*1de un

televisor o reproductor de DVD al terminal DIGITAL IN*2del transmisor.

*1El funcionamiento no está garantizado cuando se conecta a un terminal DIGITAL AUDIO OUT óptico de una

computadora.

*2

Cuando el equipo conectado soporte la salida PCM solamente, el sonido ambiental se convertirá en DOLBY PRO

LOGIC .

NOTA

Terminales de carga

Caja izquierda

Luz POWER/CHARGE

Banda de ajuste libre

Caja derecha

Luz POWER

Transmisor

Cable óptico digital

(suministrado)

Quite las tapas de las clavijas e

inserte firmemente el cable en los

terminales correctos.

Cable óptico digital

(no incluido)

Televisor con un terminal

DIGITAL AUDIO OUT óptico

Equipo tal como una grabadora

de DVD con un terminal

DIGITAL AUDIO OUT óptico

Equipo tal como una grabadora de

DVD portátil con un miniterminal

DIGITAL AUDIO OUT óptico

Terminal

DIGITAL IN

11

RQT8164 ESPAÑOL

29

10

RQT8164

28

Conexiones

Utilizando un cable óptico digital

• No permita que haya objetos que al caer puedan exponer el

cable óptico digital a vibraciones o golpes.

• Sujete las clavijas en sus manos y conecte o desconecte

cuidadosamente el cable óptico digital.

• Si los extremos del cable óptico digital se ensucian o acumulan

polvo, su eficiencia se reducirá.

Manténgalos limpios.

• Por razones de seguridad, coloque tapas en las clavijas y no

doble demasiado el cable óptico digital.

Tipos de sonidos

• Para reproducir discos DVD grabados en DTS se necesita un reproductor de DVD compatible con

DTS.

(Consulte las instrucciones de funcionamiento de su reproductor de DVD para conocer más

detalles.)

• Durante algunas funciones como, por ejemplo, el retroceso y el avance rápidos con un DVD del

formato DTS puede que se produzcan algunos ruidos. Esto no indica que exista un problema con

la unidad.

• Si se ha seleccionado [OFF] para el ajuste digital DTS del reproductor de DVD, el sonido puede

que no salga a pesar de seleccionar la salida DTS en el menú DVD.

• Cuando se conecte un reproductor de DVD y esta unidad empleando una conexión analógica,

puede que no salga el sonido. Si pasa esto, cambie a una conexión digital.

Cable de audio (no incluido) (miniclavija)

Utilice el cable de audio (miniclavija estéreo a clavija de 2 contactos) o similar para conectar el terminal

LIN IN del transmisor a la minitoma estéreo de auricular. En el televisor o en el equipo AV portátil, si el

nivel de salida del televisor o del equipo AV portátil está bajo, puede que se produzca un ruido molesto.

Ajuste el volumen de forma que no se distorsione el sonido.

Conexión de un equipo analógico

Cuando conecte los terminales AUDIO OUT de una videograbadora, televisor, etc., a LINE IN (L/R) del

transmisor, utilice un cable de audio.

Control ATT

Cuando el sonido esté bajo con una conexión analógica, ponga el control ATT (atenuador) del

panel trasero del transmisor en [0 dB].

ATT

0 dB

-8 dB

Posición

0 dB

–8 dB

Fuente

Equipo con un nivel de salida bajo como, por ejemplo,

televisores o equipos portátiles

Otro equipo (ajuste de fábrica)

• Reduzca el volumen antes de cambiar de posición del control ATT.

• Si la entrada del sonido analógico se distorsiona (también habrá ruido),

ponga el control ATT en [-8 dB].

NOTA

Colocación del transmisor y los auriculares

Esta unidad utiliza rayos infrarrojos, así que utilice los auriculares donde pueda ver el transmisor. El

alcance aproximado de los rayos infrarrojos entre el transmisor (ventana de transmisión de señales

infrarrojas) y los auriculares (sensor de señales infrarrojas) se muestran abajo. No sobrepase estos

márgenes.

• Los rayos infrarrojos no pueden pasar a través de las paredes, cristales, etc.

• Si los altavoces se utilizan en los límites exteriores de los márgenes de arriba habrá un aumento de estática.

También habrá estática si hay algún obstáculo entre el transmisor y los auriculares. Esto lo causan los rayos

infrarrojos y no indica ningún problema con la unidad.

• No tape la ventana de transmisión de señales infrarrojas con las manos o con los cabellos.

• La colocación del transmisor, y la ubicación donde éste se utilice, afectará a lo que se oiga con los auriculares.

Coloque el transmisor en una posición donde sea fácil oír el sonido procedente de los auriculares.

• No exponga el transmisor ni los auriculares a la luz solar directa. Esto puede causar interrupciones en el sonido.

• No exponga el transmisor ni los auriculares a la luz de una pantalla de plasma. Si se produce estática, separe el

transmisor y los auriculares a 1 m (3,3 pies) como mínimo de la pantalla de plasma.

• La utilización de más de un transmisor al mismo tiempo puede causar interferencias.

NOTA

25 mm

45˚

45˚

El margen de doblación

del cable óptico digital es

de 25 mm.

Transmisor

Cable de audio

(no incluido)

Cable de audio

(suministrada)

Al terminal AUDIO OUT

Videograbadora,

etc.

Televisor

Equipo de AV portátil

AUDIO-L

(L, blanco)

AUDIO-L

(L, blanco)

AUDIO-R

(R, rojo)

AUDIO-R

(R, rojo)

Al terminal LINE IN

Transmisor

2 m (6,5 pies)

aproximadamente

2 m (6,5 pies)

aproximadamente

Rayos infrarrojos

8 m (26 pies)

aproximadamente

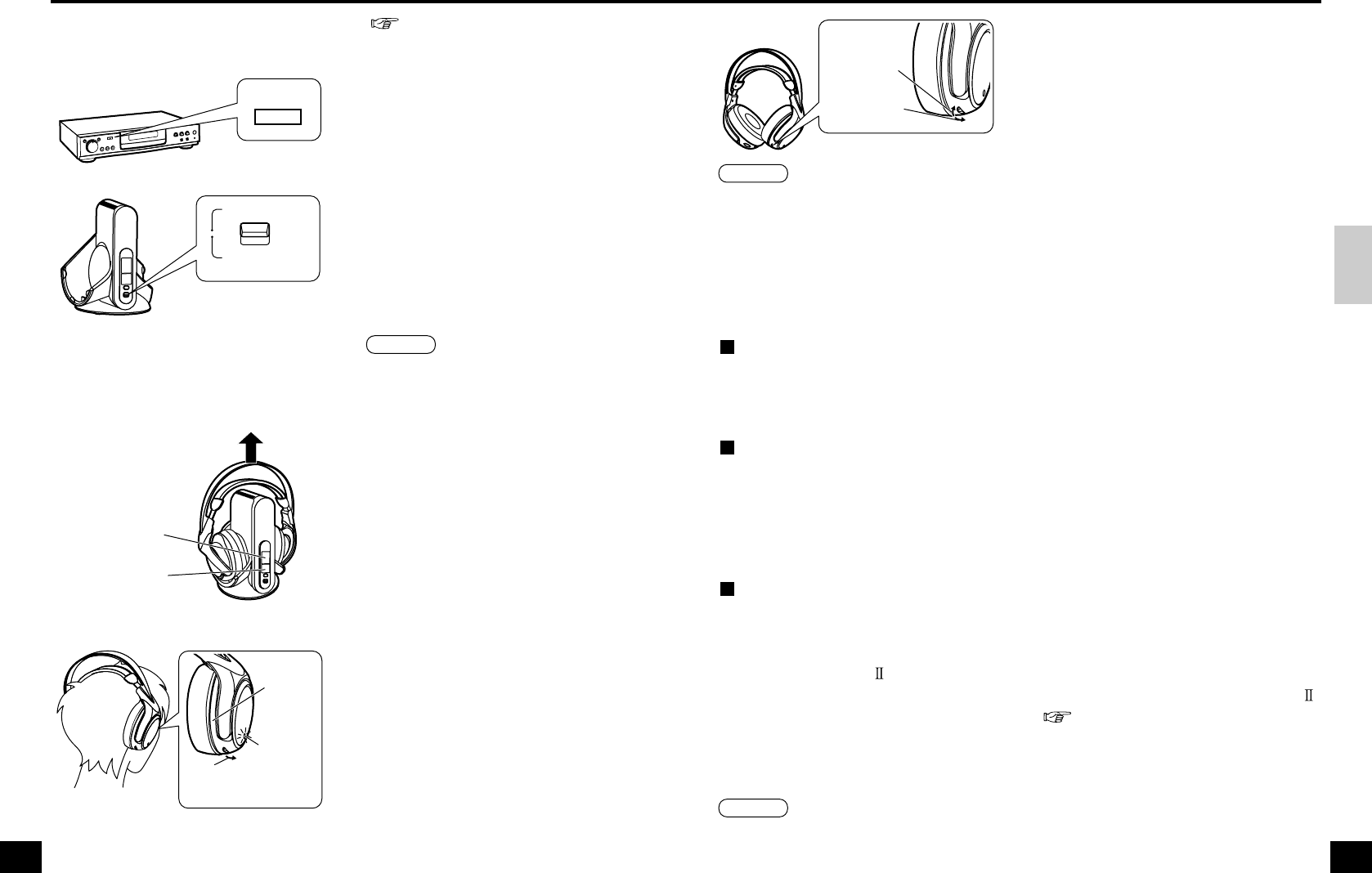

Utilización del transmisor y los auriculares

13

RQT8164 ESPAÑOL

31

12

RQT8164

30

Antes de utilizar el transmisor, lea [Conexiones] ( páginas 9-11) y asegúrese de que esté

conectado correctamente.

1Encienda el equipo conectado al

transmisor.

3Retire los auriculares del transmisor.

El transmisor se enciende automáticamente y la

ventana de transmisión de señales infrarrojas se

enciende también. La luz DECODE MODE y la

luz SURROUND se encenderán 5 segundos

después aproximadamente para indicar la señal

de audio que está siendo introducida desde el

equipo AV conectado y el modo seleccionado

con el botón SURROUND.

4Reduzca el volumen de los auriculares y

luego póngaselos.

La luz POWER de la caja derecha se enciende

en color rojo y los auriculares se encienden

automáticamente. Asegúrese de orientar los

auriculares de forma que la caja derecha (R)

quede sobre el oído derecho y la caja izquierda

(L) sobre el oído izquierdo. Y luego póngase los

auriculares bajándolos rectos por su cabeza.

Esto asegurará que la función de

encendido/apagado automático funcione

correctamente.

2Seleccione [DIGITAL/ANALOG].

DIGITAL :Para oír el sonido procedente del

equipo conectado al terminal

DIGITAL IN del transmisor.

ANALOG :Para oír el sonido procedente del

equipo conectado al terminal LINE

IN del transmisor.

DIGITAL

ANALOG

• Con fuentes de dos sonidos (MAIN/SUB), seleccione

el sonido deseado en el reproductor o en el televisor

conectado a través del terminal LINE IN.

NOTA

5Inicie la reproducción en el equipo

seleccionado en el paso 2.

6Ajuste el volumen con el control VOL.

• Cuando vea películas, tenga cuidado de no poner el volumen demasiado alto en las escenas silenciosas. La película

podría cambiar repentinamente a una escena muy ruidosa y usted podría dañarse los oídos.

• Si desconecta el adaptador de CA del transmisor antes de quitarse los auriculares podrá haber estática.

• Cuando ajuste el volumen tenga cuidado para no tapar el sensor de señales infrarrojas con su mano. Esto podría

activar la función de silenciamiento e impedir por lo tanto el ajuste del volumen.

• Cuando se seleccione cualquier función que no sea [PLAY] –como el avance o el retroceso rápidos– en el equipo

conectado utilizando el terminal DIGITAL IN, la luz DECODE puede que no se encienda correctamente. Sin

embargo, si se selecciona [PLAY], la luz se encenderá correctamente.

Tiempo necesario para el cambio de modos

El tiempo real necesario para que la unidad cambie a un modo particular, después de haber sido

seleccionado éste con el selector deslizante del transmisor, puede cambiar entre modos

individuales. Esto se debe a los diferentes sistemas internos utilizados para cambiar a modos

diferentes.

Cuando no pueda oír ningún sonido procedente de los auriculares

(Función de silenciamiento)

Si los auriculares se utilizan fuera del alcance de los rayos infrarrojos, o si los rayos infrarrojos

están obstruidos, la recepción se reducirá y se activará la función de silenciamiento. Entonces no

se oirá ningún sonido procedente de los auriculares. Si pasa esto, acérquese al transmisor. La

función de silenciamiento se desactivará automáticamente cuando los rayos infrarrojos dejen de

estar obstruidos.

Luz DECODE MODE

El transmisor distingue automáticamente el método de grabación de la señal de entrada y esta luz

se enciende como se muestra más abajo. Cuando se cambie a DOLBY DIGITAL/DTS, etc., hágalo

en el equipo conectado; en el reproductor de DVD, por ejemplo.

• DOLBY DIGITAL: Señales grabadas en el formato DOLBY DIGITAL.

• DOLBY PRO LOGIC : Señales de entrada analógicas, señales de entrada digitales (señales de

2 canales PCM) y señales de 2 canales DOLBY DIGITAL tratadas como DOLBY PRO LOGIC .

(Seleccione [OFF] en Modo de sonido ambiental ( página 15) para detener esto).

• DTS: Señales grabadas en el formato DTS.

• MPEG-2 AAC: Uno de los formatos de compresión de audio definidos por la norma MPEG-2. Para

el sonido de los televisores digitales se utiliza la codificación de audio avanzada.

NOTA

NOTA

POWER

Reproductor de DVD, etc.

Luz DECODE

MODE

Luz SURROUND

Caja

derecha

Luz

POWER

VOL

Reduce el volumen

VOL

Para

aumentar el

volumen

Para reducir

el volumen

Modo de sonido ambiental Modo de sonido ambiental y fuente de entrada apropiada

15

RQT8164 ESPAÑOL

33

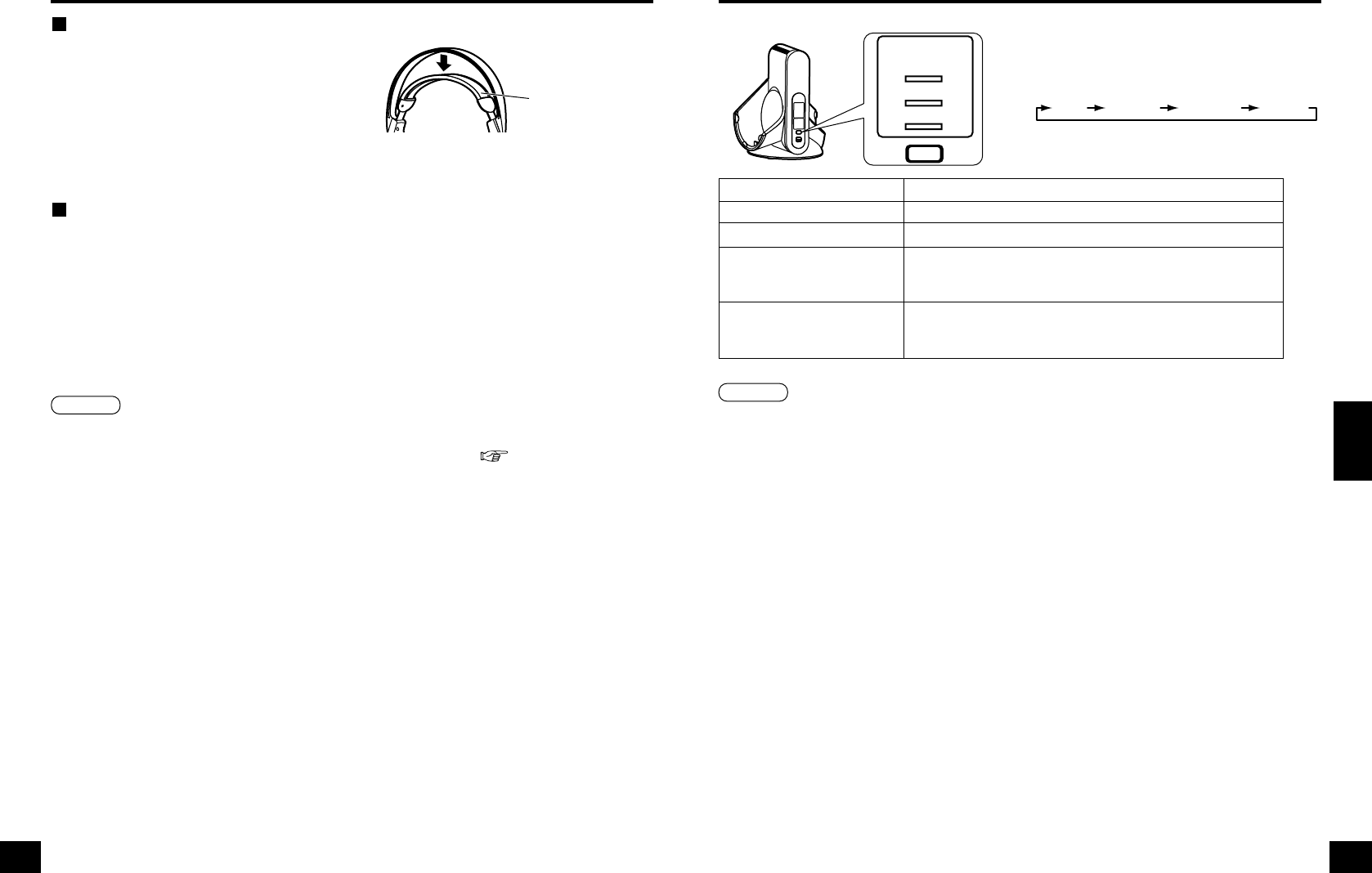

Selección del campo de sonido ambiental

14

RQT8164

32

Utilización del transmisor y los auriculares

Cuando se quite los auriculares,

éstos se apagarán automáticamente

(función de encendido/apagado

automático).

No tire hacia arriba de la banda de ajuste libre

cuando no utilice los auriculares. Esto puede ser

la causa de que se active la función de

encendido/apagado automático y vuelvan a

encenderse los auriculares, agotándose por

consiguiente la batería.

Si no se recibe señal de audio en el transmisor durante más de 5 minutos

(aproximadamente)

Los rayos infrarrojos que se emiten desde el transmisor dejan de emitirse automáticamente y la luz

POWER/CHARGE del transmisor se apaga. Estos rayos infrarrojos empiezan a emitirse de nuevo

cuando se recibe una señal de audio. Cuando el audio de entrada (analógico solamente) continúa

siendo muy bajo durante más de 5 minutos aproximadamente, los rayos infrarrojos que se emiten

desde el transmisor pueden dejar de emitirse. Si pasa esto, aumente el nivel del volumen en el

equipo conectado y disminúyalo en los auriculares.

Si se introduce una señal de ruido procedente del equipo conectado mediante el terminal LINE IN,

la salida de los rayos infrarrojos podrá detenerse.

• El brillo de la ventana de transmisión de señales infrarrojas del transmisor tal vez no sea uniforme. Esto no afectará,

por ejemplo, al alcance de los rayos infrarrojos.

• Utilice los auriculares dentro del alcance de los rayos infrarrojos ( página 11 [Colocación del transmisor y los

auriculares]).

• La ubicación real del sonido puede ser difícil de reconocer con fuentes de música y sonido solamente como, por

ejemplo, los CDs de música.

• Esta unidad simula la HRTF* de una persona normal. Sin embargo, las diferencias en la HRTF del ser humano

significan que los efectos de este sistema serán diferentes según cada individuo.

*Siglas en inglés de Head Related Transfer Function (función de transmisión referente al cabezal).

NOTA

Para cuando se reproducen fuentes de acontecimientos

deportivos. Reproduce la emoción de estar en un estadio, en

una escena deportiva ruidosa, mientras que permite escuchar

fácil y claramente al presentador o comentarista.

VOICE

Mantenga pulsado [SURROUND] para

seleccionar el modo de sonido

ambiental deseado.

Mantenga pulsado

SURROUND

MUSIC

CINEMA

VOICE

OFF MUSIC CINEMA VOICE

• Dependiendo de la señal que está siendo introducida, el volumen puede cambiar cuando se hacen cambios entre los

modos de sonido ambiental.

• Cuando se reproducen fuentes mono no existe efecto de sonido ambiental.

• La luz SURROUND para el modo

seleccionado se encenderá.

• Ésta se apagará si se selecciona [OFF].

NOTA

Para aumentar el impacto del sonido cuando se reproducen

fuentes de películas. Crea una sensación parecida a la de

estar realmente presente en la escena.

Para realzar la acústica cuando se reproducen fuentes de música.

Para utilizar los auriculares con una reproducción normal.OFF

MUSIC

CINEMA

Banda de ajuste

libre

Guía para la solución de problemas

17

RQT8164 ESPAÑOL

35

16

RQT8164

34

ESPAÑOL

Haga las verificaciones indicadas abajo antes de solicitar el servicio de reparaciones. Si tiene alguna

duda acerca de los puntos de verificación, o si los remedios indicados en la tabla no solucionan el

problema, consulte “Información del producto” en la página 19.

Cuando acuda a su concesionario, lleve los auriculares y el transmisor.

Problema

No hay sonido.

El sonido está bajo.

Causa posible y remedio sugerido

Verifique que el transmisor y el equipo AV estén conectados

(páginas 9-11).

Encienda el equipo AV conectado al transmisor e inicie la reproducción en

él ( páginas 12-13). Verifique que la luz POWER/CHARGE se

encienda en color verde ( página 5).

Verifique que el control DIGITAL ANALOG del transmisor esté ajustado

correctamente para el equipo conectado ( página 12).

Ponga el control ATT del transmisor en “0 dB” (página 11).

Si el transmisor está conectado a la toma de auriculares, suba el volumen

en el equipo conectado ( página 10).

Suba el volumen en los auriculares ( página 13).

La función de silenciamiento está activada ( página 13).

• Verifique que no haya obstáculos entre el transmisor y los auriculares.

• Utilice los auriculares cerca del transmisor.

• Cambie la posición y el ángulo del transmisor.

Si hay una pantalla de plasma cerca de la unidad, separe la unidad un

mínimo de 1 m (3,3 pies) de la pantalla de plasma ( página 11).

La luz POWER de los auriculares pierde intensidad, parpadea o se apaga

(página 8).

• Las baterías se han agotado. Cárguelas o cambie las pilas secas por

otras nuevas. Si la luz POWER está aún apagada, lleve la unidad a su

concesionario.

Está reproduciendo una pista de audio DTS en un reproductor de DVD que

no es compatible con DTS ( página 10).

• Utilice un reproductor de DVD compatible con DTS o seleccione una

pista PCM o Dolby Digital.

Está reproduciendo un DVD grabado en audio DTS en un reproductor de

DVD (incluye consolas de videojuegos) cuando se ha seleccionado “OFF”

para el ajuste de salida digital DTS del reproductor de DVD ( página 10).

• Ponga el ajuste de salida digital DTS del reproductor de DVD en “ON”.

Está reproduciendo un DVD grabado en audio DTS en un reproductor de

DVD (incluye consolas de videojuegos) conectado a esta unidad mediante

una conexión analógica ( página 10).

• Cambie a una conexión digital. (El sonido analógico puede que no salga

del reproductor de DVD.)

Verifique que el adaptador de CA esté conectado al transmisor ( página 7).

Problema

El sonido está

distorsionado, sale

de forma

intermitente o hay

un ruido de fondo

excesivo.

No hay efecto de

sonido ambiental.

Causa posible y remedio sugerido

Ponga el control ATT del transmisor en “-8dB ” (página 11).

Si el transmisor está conectado a la toma de auriculares, baje el volumen

en el equipo conectado ( página 10).

Elija “CINEMA”, “MUSIC” o “VOICE” con el botón SURROUND del

transmisor cuando reproduzca una fuente DTS.

Utilice los auriculares cerca del transmisor ( página 11). (Al alejarse

del transmisor, el ruido aumentará. Esto es inherente a la comunicación

por rayos infrarrojos y no significa que haya un problema con esta unidad.)

Verifique que no haya obstáculos entre el transmisor y los auriculares

(página 11).

Verifique que la ventana de transmisión de señales infrarrojas no esté

tapada con sus manos o cabellos ( página 11).

Si hay una pantalla de plasma cerca de la unidad, separe la unidad a un

mínimo de 1 m (3,3 pies) de la pantalla de plasma ( página 11).

Si utiliza el transmisor o los auriculares cerca de una ventana expuesta a

la luz solar directa, cierre las cortinas o persianas para que no entre la luz

solar directa. Utilice el transmisor o los auriculares alejados de la luz solar

directa ( página 11).

Cambie la posición y el ángulo del transmisor ( página 11).

Cuando tenga otra transmisor, verifique que no esté utilizando más de un

transmisor al mismo tiempo ( página 11).

• Apague el otro transmisor o vaya a un lugar que esté fuera del alcance

del transmisor de esta unidad.

Elija “CINEMA”, “MUSIC” o “VOICE” con el botón SURROUND del

transmisor ( página 15).

La señal de audio de entrada no es multicanal. Cuando se reproduce una

fuente mono no hay efecto de sonido ambiental ( página 15).

La luz POWER de los auriculares pierde intensidad, parpadea o se apaga. El

sonido está distorsionado, sale de forma intermitente o hay un ruido de fondo

excesivo ( página 8).

• Las baterías se han agotado. Cárguelas o cambie las pilas secas por

otras nuevas. Si la luz POWER está aún apagada, lleve la unidad a su

concesionario.

La luz DOLBY

DIGITAL no se

enciende.

Está reproduciendo una señal que no ha sido grabada en el formato DOLBY

DIGITAL.

El capítulo que está siendo reproducido no es del formato DOLBY

DIGITAL.

Ha seleccionado “PCM” para el ajuste de salida digital de audio en el

reproductor de DVD (incluye consola de videojuegos).

Seleccione “Dolby Digital/PCM” o “Dolby Digital” si el reproductor de DVD

tiene un decodificador Dolby Digital interno.

ESPAÑOL

19

RQT8164

37

Mantenimiento

18

RQT8164

36

Guía para la solución de problemas

Servicio técnico del producto

Problema

La luz DOLBY PRO

LOGIC II no se

enciende.

La luz DOLBY PRO

LOGIC

II

se enciende.

La luz DTS no se

enciende.

No se pueden

cargar las baterías.

La salida de rayos

infrarrojos no se

detiene.

Causa posible y remedio sugerido

Ha puesto el botón SURROUND del transmisor en “OFF” (página

13).

No se están introduciendo señales de entrada analógica, señales de

entrada digital (PCM) o señales de 2 canales Dolby Digital.

Se están introduciendo señales de entrada analógica, señales de entrada

digital (PCM) o señales de 2 canales Dolby Digital.

El reproductor de DVD no es compatible con DTS ( página 10).

• Utilice un reproductor de DVD compatible con DTS.

Ha seleccionado “OFF” para el ajuste de salida digital DTS del reproductor

de DVD ( página 10).

• Ponga el ajuste de salida digital DTS del reproductor de DVD en “ON”.

Está reproduciendo una señal que no está grabada en el formato DTS.

El capítulo que está siendo reproducido no es del formato DTS.

Hay pilas secas introducidas ( página 9).

• Introduzca las baterías de níquel-hidruro de metal suministradas.

Se encuentran introducidas baterías de níquel-hidruro de metal que no son

las suministradas.

• Introduzca las baterías de níquel-hidruro de metal suministradas o

baterías de níquel-hidruro de metal que tengan el mismo número de

producto ( página 7).

Se recibe una señal de ruido procedente del equipo conectado.

• Apague el equipo conectado.

La luz POWER/CHARGE del transmisor no está encendida ( página 8).

• Verifique que los auriculares estén colocados correctamente en el

transmisor.

Para limpiar esta unidad, pase por ella un paño blando y seco.

• No utilice nunca alcohol, diluyente de pintura o bencina para limpiar esta unidad.

• Antes de utilizar un paño tratado químicamente, lea cuidadosamente las instrucciones que lo

acompañan.

Especificaciones

No intente retirar la(s) cubierta(s) ni reparar la unidad usted mismo.

Solicite el servicio al personal cualificado solamente.

En cuanto al servicio, información o asistencia relacionados con el producto, consulte el directorio de

centros de servicio.

Información del producto

Transmisor (RP-WH5000T)

Función de decodificador Dolby Digital

Dolby Pro Logic II

DTS

MPEG-2 AAC

Función de sonido ambiental OFF

CINEMA

MUSIC

VOICE

Sistema de modulación

Transmisión por infrarrojos digital

Frecuencia de transmisión 3,75 MHz

Distancia de transmisión 8 m (26 pies) (aprox.)

Respuesta de frecuencia 18 Hz - 22.000 Hz

Factor de distorsiónMenos de 0,1% (1 kHz)

Entrada de audio

1 entrada digital óptica (Tipo TOS Link)

1 entrada analógica (tipo RCA, izquierda/derecha)

Alimentación

6 V CC (utilizando adaptador de CA, incluido)

Dimensiones (An xAl xProf)

147 mm x197 mm x147 mm

(5–3/16" x 7–3/4" x 5–3/16")

Peso 334 g(11,8 onza) (aprox.)

Auriculares (RP-WH5000H)

Respuesta de frecuencia 18 Hz - 22.000 Hz

Alimentación

Baterías de níquel-hidruro de metal

suministradas o pilas de venta en el comercio

(tamaño AA)

Peso 312 g(11,0 onza) (aprox.), incluyendo las

baterías de níquel-hidruro de metal

suministradas

Adaptador de CA (RFX5176)

Entrada 110-240 V CA, 50/60 Hz

Salida 6 V CC, 1 A

Consumo 10 W

Consumo del adaptador de CA en el modo

de espera

(cuando está conectado al transmisor)

1,3 W aprox.

Las especificaciones están sujetas a cambios sin previo

aviso.

Los pesos y las dimensiones son aproximados.

NOTA

3

RQT8164

INSTRUÇÕES IMPORTANTES SOBRE SEGURANÇA

PORTUGUÊS

39

2

RQT8164

Caro cliente

38

Sumário

INSTRUÇÕES IMPORTANTES SOBRE

SEGURANÇA

..........................................3

Características........................................4

Precauções .............................................4

Cuidados ao ouvir .................................5

Guia de referência dos controles ........5

Preparativos para o fornecimento de

energia: Auscultadores

..........................7

Usar pilhas recarregáveis (fornecidas)

............7

Usar pilhas secas (não fornecidas)

..................9

Conexões ................................................9

Fabricado sob licença de Digital Theater Systems, Inc. Patentes americanas nºs. 5,451,942;

5,956,674; 5,974,380; 5,978,762; 6,487,535 e outras patentes publicadas nos Estados Unidos

bem como patentes publicadas mundialmente e patentes pendentes. "DTS" e "DTS Virtual" são

marcas registradas de Digital Theater Systems, Inc. Copyright 1996, 2003 Digital Theater

Systems, Inc. Todos os direitos reservados.

Fabricado sob licença da Dolby Laboratories.

"DOLBY", "PRO LOGIC" e o símbolo de D duplo são marcas registradas de Dolby Laboratories.

Obrigado por ter adquirido este produto.

Para melhor desempenho e segurança, leia estas instruções com cuidado.

AVISO:

PARA REDUZIR O RISCO DE INCÊNDIO,

CHOQUE ELÉTRICO OU AVARIAS, NÃO

EXPONHA O APARELHO À CHUVA,

UMIDADE, PINGOS OU SALPICOS NEM

COLOQUE EM CIMA DELE OBJETOS COM

LÍQUIDOS COMO, POR EXEMPLO,

UM JARRO.

O sinal da marca encontra-se no fundo da

unidade.

Memo para o utilizador:

DATA DE COMPRA

NOME DO AGENTE

ENDEREÇO DO AGENTE

NÚMERO DE TELEFONE

O aparelho adquirido funciona com

pilhas recarregáveis de níquel-

metal-hidreto. Por favor, ligue para

1-800-8-BATTERY para

informações sobre como reciclar as

pilhas.

O aparelho deve ser instalado próximo à

tomada de CA e o plugue de alimentação

deve estar posicionada em um local de fácil

acesso caso haja algum problema.

Conectar equipamento digital .......................9

Conectar equipamento analógico ...............10

Posicionamento do transmissor e dos

auscultadores

.........................................11

Usar o transmissor e os auscultadores

............................................................12

Selecionar o campo surround ............15

Guia para solução de problemas .......16

Manutenção...........................................19

Assistência técnica ao produto .........19

Especificações......................................19

Este produto pode estar sujeito a

interferências de rádio provocadas pelo

telefone móvel durante a sua utilização. Se

detectar essas interferências, afaste o

telefone móvel do produto.

Acessórios fornecidos

Utilize os números indicados em parêntesis quando solicitando peças de reposição. “A partir de Fevereiro de

2005”

Verificar e identificar os acessórios fornecidos.

• Adaptador CA

(RFX5176) .................1

• Cabo de alimentação

para o adaptador CA

(K2CA2CA00025) ......1

• Cabo de áudio

(K2KA4CA00002)

(aprox. 1,5 metros (5 pés))

...................................1

• Pilhas recarregáveis de

níquel-metal-hidreto

(RFKFHR162SA4)

...................................1 (2 Pilhas)

• Cabo óptico digital

(K7CXJFA00001)

(aprox. 2 metros (6,5 pés))

...................................1

As peças de reposição podem ser diferentes das

ilustradas acima.

1) Leia estas instruções.

2) Guarde estas instruções.

3) Observe todas as advertências.

4) Siga todas as instruções.

5) Não utilize o aparelho perto de água.

6) Limpe somente com um pano seco.

7)Não obstrua as aberturas de ventilação.

Instale de acordo com as instruções do

fabricante.

8)

Não instale perto de fontes de calor tais como

radiadores, saídas de ar quente, fogões e outros

aparelhos que produzem calor (inclusive

amplificadores).

9)

Não anule o propósito de segurança do plugue

polarizado ou plugue para aterramento. Um

plugue polarizado tem dois pinos, sendo que um

é mais ancho que o outro. Um plugue para

aterramento tem dois pinos mais um terceiro

para aterrar. O pino mais ancho ou o terceiro

pino são fornecidos para sua segurança. Se o

plugue fornecido não for compatível com a

tomada, contate um eletricista para trocar a

tomada obsoleta.

10) Proteja o cabo de alimentação e evite que o

mesmo seja pisado ou preso em plugues,

nas tomadas convenientes e no ponto onde

sai do aparelho.

11) Utilize somente os acessórios especificados

pelo fabricante.

12)

Utilize somente com o

carrinho, suporte, tripé,

console ou mesa especificada

pelo fabricante ou à venda

com o aparelho. Se usar um

carrinho, tenha cuidado

quando movimentando ambos

o carrinho e o aparelho para

evitar que tombem e cause

ferimentos.

13) Desconecte o aparelho durante temporal

com relâmpagos ou quando não for usá-lo

por um longo período de tempo.

14) Leve o aparelho para ser consertado por

pessoal técnico qualificado. É necessário

consertar sempre que o aparelho sofra

qualquer dano, como quando o cabo de

alimentação ou plugue estiver danificado, se

cair água ou qualquer outro objeto dentro do

aparelho, se o aparelho for exposto à chuva

ou umidade, se não funcionar devidamente

ou se o aparelho cair.

Leia cuidadosamente este manual de instruções antes de usar o aparelho. Siga as instruções de

segurança no aparelho bem como as instruções de segurança pertinentes listadas abaixo. Mantenha

este manual à mão para futuras referências.

Adaptador CA

Este adaptador funciona com CA entre 110 V

e 240 V.

MAS

• Nos Estados Unidos e Canadá, o cabo de

alimentação de CA deve ser ligado somente

a uma tomada de CA de 120 V.

• Quando ligar a uma tomada de CA fora dos

Estados Unidos ou Canadá, utilize um

adaptador de plugue que seja compatível

com a configuração da tomada de CA.

• Quando ligar a uma tomada que seja

superior a 125 V CA, certifique-se de que o

cabo seja compatível com a tensão do

fornecimento de CA e a corrente nominal do

adaptador CA.

• Contate um distribuidor de peças elétricas

para obter assistência ao selecionar um

plugue CA compatível ou um conjunto de

cabo de CA.

5

RQT8164

Cuidados ao ouvir

PORTUGUÊS

41

4

RQT8164

Características

40

Guia de referência dos controles

Painel frontal do transmissor

Janela de transmissão de sinais

infravermelhos

Coloque o transmissor onde a janela de

transmissão de sinais infravermelhos possa ser

vista sem obstruções.

Lâmpada POWER/CHARGE (pág. 8)

•Acende-se em verde quando emitindo raios

infravermelhos.

• Acende-se em vermelho quando os

auscultadores estão sendo carregados.

• Apaga-se quando a carga estiver completa ou

quando pára de emitir raios infravermelhos.

Lâmpada DECODE MODE (págs. 12 a 13)

(DOLBY DIGITAL, DOLBY PRO LOGIC ,

DTS, MPEG-2 AAC)

O transmissor distingue automaticamente o

método de gravação dos sinais de entrada e a

lâmpada DECODE MODE acende-se.

Lâmpada SURROUND (pág. 15)

(MUSIC, CINEMA, VOICE)

Botão SURROUND (pág. 15)

Altera entre MUSIC, CINEMA e VOICE em

SURROUND MODE.

Controle DIGITAL ANALOG (pág. 12)

Altera entre a entrada digital e analógica.

(pág. 8)

RP-WH5000 é um sistema de auscultadores surround digital sem fio que utiliza transmissão digital de

infravermelhos.

Pode-se desfrutar de múltiplos canais de som surround quando ouvindo com os auscultadores.

• Os auscultadores são compatíveis com Dolby Digital, Dolby Pro Logic II, DTS, Dolby Digital Surround

EX e DTS- ES.

• Os auscultadores são compatíveis com o formato de áudio MPEG-2 AAC.

• Os auscultadores usam transmissão digital e um sistema de infravermelhos que é resistente ao ruído

externo.

• Os auscultadores são carregados simplesmente colocando-os no transmissor.

• Os auscultadores têm um alcance extenso de recepção de infravermelhos de aproximadamente 8

metros (26 pés).

• O aro de cabeça possui um mecanismo auto-ajustável que elimina a necessidade de o ajustar.

• Os auscultadores têm uma função de ligação e desligação automática que liga a alimentação

automaticamente ao colocá-los e a desliga ao retirá-los.

• Um único controle do volume regula ambos o volume direito e esquerdo dos auscultadores.

• Os auscultadores funcionam com pilhas recarregáveis de níquel-metal-hidreto ou pilhas secas

alcalinas “LR6, AA” (não fornecido).

• A função de silenciamento elimina ruídos se os auscultadores forem usados fora do alcance efetivo.

• Se não entrar nenhum sinal de áudio por mais de aproximadamente 5 minutos, os raios

infravermelhos sendo emitidos do transmissor são interrompidos automaticamente para reduzir o

consumo de energia.

Precauções

Adaptador CA

Manuseia o adaptador CA cuidadosamente.

O manuseio inadequado pode ser muito

perigoso.

• Não o toque com as mãos molhadas.

• Não coloque objetos pesados sobre o

mesmo.

• Não entorte-o forçosamente.

Conecte apenas o adaptador CA fornecido

com este aparelho.

Pilhas

• As pilhas recarregáveis podem ser

recarregadas cerca de 500 vezes. Se o

tempo de funcionamento tornar-se

extremamente curto, solicite ao

representante local para trocá-las.

• Alinhe as polaridades ( e )

devidamente quando colocando as pilhas.

• Não misture pilhas novas com pilhas

usadas nem pilhas de tipos diferentes.

• Não recarregue pilhas secas

convencionais.

• Não jogue no fogo, faça curto-circuito,

desmonte, nem as sujeite a calor

excessivo.

• Remova todas as pilhas se não for usar o

aparelho por um longo período de tempo.

• Não descasque a cobertura das pilhas e

não use-as se estiverem descascadas.

Manipular as pilhas incorretamente pode

causar o vazamento de eletrólito, que pode

danificar objetos que entrem em contato com

o fluído ou pode ainda causar um incêndio.

Se houver vazamento de eletrólito da pilha,

consulte o representante.

Se eletrólito entrar em contato com a pele,

lave muito bem com água.

O aparelho

Localização

Evite colocar o aparelho nos seguintes

localizações:

• Locais com temperatura muito alta, tal

como próximo a aparelhos de aquecimento

ou lugares expostos diretamente à luz

solar.

• Locais com muita poeira.

• Sobre carrinhos instáveis ou superfícies

inclinadas.

• Locais com vibração excessiva.

• Banheiros ou outros locais sujeitos à

umidade.

Uso do aparelho

• Não derrube, bata nem submeta o

transmissor e os auscultadores a qualquer

tipo de impacto forte, pois pode danificá-los.

•

Não exponha o aparelho à água ou qualquer

outro líquido, pois pode danificá-lo.

Auscultadores

• Ouça em um volume que lhe permita ouvir

alguém chamando-o e que possa

responder mesmo quando usando os

auscultadores num lugar com bastante

barulho.

• Retire os auscultadores se tiver uma

sensação incomodativa. Uma utilização

constante pode provocar irritações ou

outras reacções alérgicas.

Escolher um equipamento de áudio de boa

qualidade tal como este aparelho que acaba de

adquirir é só o começo do seu prazer em ouvir

música. Agora é importante considerar como

maximizar a satisfação e o prazer que o aparelho

oferece. O fabricante e o grupo de eletrônica do

consumidor da associação das indústrias

eletrônicas (Electronic Industries Association's

Consumer Electronics Group) querem que você

aproveite ao máximo do seu aparelho, ouvindo

num nível seguro. Um nível que faz com o som

saia claro e nítido sem distorções irritantes e,

principalmente, sem afetar a sua audição

sensitiva.

É recomendável evitar a exposição prolongada a

ruídos excessivos.

O som pode enganar. Com o passar do tempo, o

seu "nível confortável de audição" se adapta a

volumes mais altos de som. Assim, o que soa

“normal” pode na verdade ser alto e perigoso

para a sua audição.

Proteja-se contra esse perigo regulando o seu

aparelho num nível seguro ANTES que a sua

audição se adapte.

Para estabelecer um nível seguro:

• Inicie com o controle VOL num ajuste baixo.

• Aumente o som devagar até que possa ouvir

clara e confortavelmente e sem distorção.

Uma vez estabelecido um nível de som

confortável:

• Regule o controle e deixe-o naquela posição.

Fazer isso agora o ajudará a prevenir contra

problemas ou perda de audição no futuro. Afinal,

queremos que você continue ouvindo para

sempre.

E

L

E

C

T

R

O

N

I

C

I

N

D

U

S

T

R

I

E

S

•

A

S

S

O

C

I

A

T

I

O

N

•

EST. 1924

Terminal para carregar

7

RQT8164

Preparativos para o fornecimento de energia: Auscultadores

PORTUGUÊS

43

6

RQT8164

Guia de referência dos controles

42

Painel traseiro do transmissor

Auscultadores

ATT

L

LINE IN

DIGITAL IN

R

0 dB

-8 dB

OPT

DC IN 6V

Controle ATT (pág. 11)

Altere para [0 dB] quando o som de uma entrada

analógica for baixo. A regulação normal é [-8 dB].

Terminal LINE IN (pág. 10)

Para ligar aos terminais de saída de áudio de

aparelhos audiovisuais tais como um

videocassete ou televisor (vendidos

separadamente).

Terminal DIGITAL IN (pág. 9)

Para ligar a aparelhos digitais como um leitor de

DVD (vendido separadamente).

Terminal DC-IN 6V (pág. 7)

Para ligar o adaptador CA fornecido.

(Utilize apenas o adaptador CA fornecido. O uso

de outros adaptadores CA com polaridade de

plugue diferente, por exemplo, é perigoso e pode

danificar o aparelho.)

Aro auto-ajustável (págs. 8 e 14)

A alimentação é ligada automaticamente ao

colocar o aro auto-ajustável.

Almofada da orelha

(esquerda) Almofada da orelha (direita)

Sensor de sinais infravermelhos

Localizado nos lados direito e

esquerdo dos auscultadores.

Caixa esquerda

Tampa do compartimento das

pilhas (pág. 7)

Botão BATT (pág. 7)

Pressione para abrir a tampa do

compartimento das pilhas.

Utilize as pilhas recarregáveis fornecidas

ou pilhas secas “R6/LR6, AA”

.

Terminal para carregar (pág. 8)

Controle VOL (pág. 12)

Para regular o volume.

Lâmpada POWER

Puxe o aro auto-ajustável para cima

e verifique se a lâmpada POWER

acende-se em vermelho. Agora você

pode usar os auscultadores.

Caixa direita

Usar pilhas recarregáveis (fornecidas)

As pilhas recarregáveis fornecidas devem ser carregadas antes de usar este aparelho.

Colocação das pilhas recarregáveis de níquel-metal-hidreto fornecidas

1Pressione [BATT] na caixa direita. A

tampa do compartimento das pilhas

abrirá.

Não retire a tampa das pilhas.

2Coloque as pilhas recarregáveis de

níquel-metal-hidreto fornecidas.

• Alinhe as polaridades e corretamente ao

colocá-las.

• Aperte a mola da polaridade para colocar.

Para retirar, remova a polaridade primeiro.

3Feche a tampa do compartimento das

pilhas.

Insira a nervura no orifício e feche a tampa do

compartimento das pilhas.

Empurre até travar.

Carregamento

1Ligue o adaptador CA (fornecido) ao

transmissor.

Pilhas recarregáveis de níquel-metal-hidreto

Utilize as pilhas fornecidas ou de reposição

(

RFKFHR162SA4

).

Pilhas secas

Não é possível carregar pilhas secas.

Botão BATT

Nervura

Transmissor À tomada de CA

Adaptador CA

(fornecido) 120 V CA

Cabo de

alimentação do

adaptador CA

(fornecido)

Ao terminal DC-IN 6 V

Preparativos para o fornecimento de energia: Auscultadores

9

RQT8164

PORTUGUÊS

45

8

RQT8164

44

2Coloque os auscultadores no

transmissor, verificando se os terminais

para carga estão em contato.

• A lâmpada POWER/CHARGE do transmissor

acende-se em vermelho.

• A lâmpada apaga-se quando as pilhas

estiverem completamente carregadas. Leva

mais ou menos 16 horas para carregar as

pilhas fornecidas.

• Para por os auscultadores no transmissor,

segure as caixas direita e esquerda em cada

mão e coloque os auscultadores diretamente

sobre o transmissor.

• O transmissor é desligado automaticamente durante o carregamento.

• Desligue o adaptador CA da tomada de energia se não for usar o aparelho por um longo período de tempo. Este

aparelho consome um pouco de energia (aprox. 1,3 W) se o adaptador CA estiver conectado, mesmo quando está

desligado.

• Não tente carregar pilhas secas.

• Carregue as pilhas em um local com temperatura ambiente entre 0 ˚C e 40 ˚C.

Se lâmpada POWER/CHARGE não acender

Verifique se os lados direito e esquerdo dos auscultadores estão colocados corretamente nos lados

direito e esquerdo do transmissor.

Verifique se os terminais para carregar dos auscultadores e do transmissor estão em contato.

Ajuste-os se não estiverem em contanto.

Para carregar as pilhas após usar os auscultadores

Coloque os auscultadores de volta no transmissor. A lâmpada POWER/CHARGE acende-se em

vermelho. A lâmpada DECODE MODE apaga-se depois de 1 a 2 segundos e o carregamento é

começado. Leva mais ou menos 16 horas para carregar as pilhas fornecidas. O temporizador interno do

aparelho pára de carregar quando as pilhas estiverem completamente carregadas e, portanto, deixar os

auscultadores no transmissor não causa o sobrecarregamento nem danifica o aparelho.

NOTA

• Leva mais ou menos 16 horas para carregar, mesmo se as pilhas não estiverem totalmente descarregadas.

• Se retirar os auscultadores do transmissor enquanto carregando ou após terminar de carregar, levará mais ou

menos 16 horas outra vez para carregar quando colocar os auscultadores no transmissor.

NOTA

Tempos para carregar e de funcionamento

Tempo para carregar

Aprox. 1 hora

Aprox. 16 horas.*2

Tempo de funcionamento*1

Aprox. 1 hora e 15 minutos*3

Aprox. 20 horas*3

*1Em saída de 1 kHz, 1 mW + 1 mW.

*2Tempo necessário para carregar

completamente quando descarregadas.

*3O tempo de funcionamento varia dependendo

da temperatura ambiente e das condições de

operação.

Verificar a carga restante das pilhas

Puxe para cima o aro auto-ajustável e verifique se

a lâmpada POWER na caixa direita está débil ou

piscando. Isso significa que as pilhas estão

descarregadas e devem ser substituídas ou

carregadas.

Se o som apresentar distorção, for intermitente ou

se houver ruído de fundo excessivo, deve-se

trocar ou carregar as pilhas.

Vida útil das pilhas recarregáveis

Se o tempo de duração das pilhas recarregáveis de níquel-metal-hidreto fornecidas for a metade do

tempo normal após recarregar, significa que as pilhas chegaram ao fim de sua vida útil. Troque-as por

pilhas novas.

Usar pilhas secas (não fornecidas)

Utilize pilhas secas “R6/LR6, AA”.

Colocação das pilhas nos auscultadores da mesma forma que descrito em [Colocação das pilhas

recarregáveis de níquel-metal-hidreto fornecidas] ( pág. 7).

Não é possível carregar as pilhas secas, mesmo que coloque os auscultadores no transmissor.

Tempos de funcionamento para pilhas secas

Tipo de pilha

Pilha alcalina

Pilha seca de manganês

Tempo de funcionamento*1

Aprox. 34 horas*2

Aprox. 12 horas*2

*1Em saída de 1 kHz, 1 mW + 1 mW.

*2O tempo de funcionamento varia dependendo

da temperatura ambiente e das condições de

operação.

Conexões

Cabo óptico digital (míni plugue óptico) (não fornecido)

Para conectar o terminal óptico DIGITAL AUDIO OUT de um leitor de CD ou leitor de DVD portátil, por

exemplo, ao terminal DIGITAL IN do transmissor, utilize o cabo opcional (míni plugue a plugue angular)

ou semelhante.

• Desligue o equipamento digital ou analógico antes de conectar.

• Depois de conectar o equipamento digital ou analógico ao transmissor, conecte o adaptador CA

fornecido. ( pág. 7 [Carregamento] passo 1)

Conectar equipamento digital

Utilize o cabo óptico digital fornecido para conectar o terminal DIGITAL AUDIO OUT*1de um televisor

ou leitor de DVD ao terminal DIGITAL IN*2do transmissor.

*1O funcionamento não é garantido quando conectando ao terminal óptico DIGITAL AUDIO OUT de um computador.

*2

Se o equipamento conectado for compatível somente com saída PCM, o som surround será DOLBY PRO LOGIC .

NOTA

Terminais para carregar

Caixa esquerda

Lâmpada POWER/CHARGE

Aro auto-ajustável

Caixa direita

Lâmpada POWER

Transmissor

Cabo óptico digital (fornecido)

Remova a cobertura do plugue e

coloque o cabo firmemente nos

terminais corretos.

Cabo óptico digital

(não fornecido)

Televisor com um terminal

óptico DIGITAL AUDIO OUT

Equipamento como gravador

de DVD com um terminal óptico

DIGITAL AUDIO OUT

Equipamento como gravador de

DVD portátil com um míni terminal

óptico DIGITAL AUDIO OUT

Terminal

DIGITAL IN

11

RQT8164

PORTUGUÊS

47

10

RQT8164

Conexões

46

Utilizar um cabo óptico digital

• Evite que objetos caiam sobre o cabo óptico digital

submetendo-o a vibração e impactos.

• Segure nos plugues e conecte ou desconecte o cabo óptico

digital cuidadosamente.

• Se as extremidades do cabo óptico digital ficarem sujas ou

empoeiradas, a eficiência diminui.

Mantenha-as sempre limpas.

• Por motivos de segurança, afixe as coberturas dos plugues e

não entorte o cabo óptico digital demais.

Tipos de som

• É necessário um leitor de DVD compatível com DTS para reproduzir DVDs gravados com sistema

DTS.

(Consulte o manual de instruções do seu leitor de DVD para maiores detalhes.)

• Pode ser que ouça ruídos emitidos durante funções tais como avanço ou retrocesso rápido com

um DVD de formato DTS. Isso não quer dizer que há problemas com o aparelho.

• Se selecionar [OFF] para a configuração digital do DTS do leitor de DVD, não será possível ouvir

o som mesmo que selecionar saída DTS no menu DVD.

• Se ligar o leitor de DVD e este aparelho através de conexão analógica, pode acontecer de não

ouvir o som. Se isso ocorrer, mude para conexão digital.

Cabo de áudio (não fornecido) (míni plugue de pino)

Utilize o cabo de áudio (míni plugue estéreo ao plugue de 2 pinos) ou semelhante para conectar o

terminal LINE IN do transmissor à míni tomada estéreo para auscultadores ao televisor ou a outro

equipamento audiovisual portátil. Se o nível de saída do televisor ou equipamento audiovisual portátil

estiver regulado para baixo, pode ser que ouça ruídos indesejados. Regule o volume de forma que não

haja distorção do som.

Conectar equipamento analógico

Para conectar os terminais AUDIO OUT de um videocassete, televisor, etc. à tomada LINE IN (L/R) do

transmissor, utilize uma cabo de áudio.

Controle ATT

Se o som for baixo com conexão analógica, coloque o controle ATT (atenuador), localizado no

painel traseiro do transmissor, na posição [0 dB].

ATT

0 dB

-8 dB

Posição

0 dB

–8 dB

Fonte

Aparelhos com nível baixo de saída, como televisores

e equipamentos portáteis.

Outros aparelhos (configuração de fábrica)

• Reduza o volume antes de alterar o controle ATT.

• Se ocorrer distorção do som da entrada analógica (pode haver ruído

também), mude o controle ATT para a posição [-8 dB].

NOTA

Posicionamento do transmissor e dos auscultadores

Este aparelho utiliza raios infravermelhos e, portanto, utilize os auscultadores onde possa ver o

transmissor. A distância de alcance aproximada dos raios infravermelhos entre o transmissor (janela de

transmissão de sinais infravermelhos) e os auscultadores (sensor de sinais infravermelhos) é mostrada

abaixo. Utilize os auscultadores dentro dessas distâncias.

• Os raios infravermelhos não passam por paredes, vidros, etc.

• Se usar os auscultadores nos limites extremos das distâncias acima, haverá um aumento de estática. Também pode

ocorrer estática se houver qualquer obstáculo entre o transmissor e os auscultadores. Isso ocorre devido aos raios

infravermelhos e não significa que há problemas com o aparelho.

• Não cubra a janela de transmissão de sinais infravermelhos com as mãos ou cabelos.

• O posicionamento e a localização onde o transmissor é usado afeta o que é ouvido através dos auscultadores.

Coloque o transmissor num local onde seja fácil de ouvir o som vindo dos auscultadores.

• Não exponha o transmissor ou os auscultadores à luz solar direta. Isso pode causar interrupção do som.

• Não exponha o transmissor ou os auscultadores à luz do monitor de plasma. Se ocorrer estática, afaste o

transmissor e os auscultadores pelo menos 1 m (3,3 pés) do monitor de plasma.

• Usar mais de um transmissor ao mesmo tempo pode causar interferência.

NOTA

25 mm

45˚

45˚

O raio mínimo de

curvatura do cabo óptico

digital é 25 mm.

Transmissor

Cabo de áudio

(não fornecido)

Cabo de áudio

(fornecido)

Ao terminal AUDIO OUT

Videocassete,

etc.

Televisor

Equipamento audiovisual

portátil

AUDIO-L

(L, branco)

AUDIO-L

(L, branco)

AUDIO-R

(R, vermelho)

AUDIO-R

(R, vermelho)

Ao terminal LINE IN

Transmissor

Aprox. 2 m

(6,5 pés)

Aprox. 2 m

(6,5 pés)

Raios infravermelhos

Aprox. 8 m (26 pés)

Usar o transmissor e os auscultadores

13

RQT8164

PORTUGUÊS

49

12

RQT8164

48

Antes de usar o transmissor, leia [Conexões] ( págs. 9-11) e certifique-se de conectá-lo

corretamente.

1Ligue o aparelho conectado ao

transmissor.

3Retire os auscultadores do transmissor.

O transmissor é automaticamente ligado e a

janela de transmissão do sinal infravermelho

acende-se. A lâmpada DECODE MODE e a

lâmpada SURROUND se acendem depois de

uns 5 segundos para indicar o sinal de áudio

sendo recebido do equipamento audiovisual

conectado e o modo selecionado por meio do

botão SURROUND.

4Reduza o volume dos auscultadores e

coloque-os para usar.

A lâmpada POWER na caixa direita acende-se

em vermelho e o aparelho é ligado

automaticamente. Confirme a posição dos

auscultadores tal que a caixa direita (R) fique

sobre o ouvido direito e a caixa esquerda (L)

sobre o ouvido esquerdo. Coloque, então, os

auscultadores na cabeça. Isso fará com que a

função de ligação/desligação automática

funcione corretamente.

2Selecione [DIGITAL/ANALOG].

DIGITAL :Para ouvir o som do equipamento

conectado ao terminal DIGITAL IN

do transmissor.

ANALOG :Para ouvir o som do equipamento

conectado ao terminal LINE IN do

transmissor.

DIGITAL

ANALOG

• No caso de fontes sonoras duplas (MAIN/SUB),

selecione o som desejado no leitor ou televisor

conectado através do terminal LINE IN.

NOTA

5Inicie a reprodução no equipamento

selecionado no passo 2.

6Regule o volume com o controle VOL.

• Quando assistindo filmes, lembre-se de não aumentar o volume demais durante cenas silenciadas. O filme pode

passar para uma cena de sons muitos altos de repente, o que poderia prejudicar a sua audição.

• Se desconectar o adaptador CA do transmissor antes de tirar os auscultadores pode gerar estática.

• Ao regular o volume, tenha cuidado para não cobrir o sensor de sinal infravermelhos com a mão. Isso pode ativar a

função de silenciamento e impossibilitar a regulação do volume.

• Se selecionar qualquer função diferente de [PLAY], tal como avanço ou retrocesso rápido no equipamento conectado

usando o terminal DIGITAL IN, a lâmpada DECODE pode não acender devidamente. No entanto, se selecionar

[PLAY], ela acenderá corretamente.

Tempo necessário para mudança de modos

O tempo real necessário para que o aparelho mude para um modo específico, após selecionar com

o interruptor deslizante do transmissor, varia de acordo com cada modo. Isso é devido aos

diferentes sistemas internos sendo utilizados para alterar os modos.

Se não ouvir nenhum som dos auscultadores

(função de silenciamento)

Se usar os auscultadores além da distância de alcance dos raios infravermelhos ou se os raios

infravermelhos forem obstruídos, a recepção diminui a função de silenciamento é ativada. Não se

ouvirá nenhum som dos auscultadores. Se isso ocorrer, aproxime-se ao transmissor. A função de

silenciamento será desativada automaticamente quando receber os raios infravermelhos.

Lâmpada DECODE MODE

O transmissor distingue automaticamente o método de gravação do sinal de entrada e a lâmpada

acende-se como indicado abaixo. Para mudar para DOLBY DIGITAL/DTS, etc., faça a mudança no

equipamento conectado, como no leitor de DVD.

• DOLBY DIGITAL: Sinais gravados em formato DOLBY DIGITAL.

• DOLBY PRO LOGIC : Sinais de entrada analógica, sinais de entrada digital (sinais PCM de 2

canais) e sinais DOLBY DIGITAL de 2 canais são tratados como DOLBY PRO LOGIC .

(Selecione [OFF] no modo SURROUND ( pág. 15) para interromper esse processo.)

• DTS: Sinais gravados em formato DTS.

• MPEG-2 AAC: Um dos formatos de compressão de áudio definidos pelo standard MPEG-2.

A codificação avançada de áudio é utilizada para o som em televisores digitais.

NOTA

NOTA

POWER

Leitor de DVD, etc.

Lâmpada

DECODE MODE

Lâmpada

SURROUND

Caixa

direita

Lâmpada

POWER

VOL

reduze o volume

VOL

para

aumentar o

volume

para diminuir

o volume

15

RQT8164

Selecionar o campo surround

PORTUGUÊS

51

14

RQT8164

Usar o transmissor e os auscultadores

50

Modo surround Modo surround e fonte de entrada apropriada

Ao tirar os auscultadores, eles se

desligam automaticamente (função

de ligação/desligação automática).

Não puxe o aro auto-ajustável se não estiver

usando os auscultadores, pois a função de

ligação/desligação automática pode ser ativada e

ligar os auscultadores de novo, gastando a carga

das pilhas.

Se o transmissor não receber nenhum sinal de áudio por mais de 5

minutos (aproximadamente)

Os raios infravermelhos sendo emitidos pelo transmissor são interrompidos automaticamente e a

lâmpada POWER/CHARGE se apaga. Os raios infravermelhos começam a ser emitidos outra vez

se receber um sinal de áudio. Se o áudio recebido (somente analógico) continua a ser muito baixo

por mais de 5 minutos aproximadamente, os raios infravermelhos sendo emitidos pelo transmissor

podem ser interrompidos. Se isso ocorrer, aumente o nível do volume do equipamento conectado e

diminua o nível de volume dos auscultadores.

Se um sinal de ruído entrar pelo terminal LINE IN do equipamento conectado, a saída de raios

infravermelhos pode ser interrompida.

• O brilho da janela de transmissão do sinal infravermelho pode ser inconstante. Contudo, isso não afeta a distância

de alcance dos raios infravermelhos, por exemplo.

• Utilize os auscultadores dentro da distância de alcance dos raios infravermelhos ( pág. 11 [Posicionamento do

transmissor e dos auscultadores]).

• A localização real do som pode ser difícil de ser reconhecida apenas através de fontes sonoras tal como CDs de

música.

• Este aparelho simula o HRTF* de uma pessoa média. No entanto, as diferenças individuais no HRTF do ser humano

significa que o efeito desse sistema será diferente para cada indivíduo.

*A abreviação de Head Related Transfer Function (função de transferência relativa à cabeça).

NOTA

Quando reproduzindo fontes esportivas. Reproduz o

sensação de estar num estádio dentro de uma cena esportiva

animada enquanto facilita ouvir as palavras do comentarista.

VOICE

Mantenha pressionado [SURROUND]

para selecionar o modo surround

desejado.

Mantenha pressionado

SURROUND

MUSIC

CINEMA

VOICE

OFF MUSIC CINEMA VOICE

• O volume pode variar quando alterando entre os modos surround, dependendo do sinal de entrada.

• Não há efeito surround quando reproduz uma fonte monofônica.

• A lâmpada SURROUND do modo

selecionado acende-se.

• Se apagará se selecionar [OFF].

NOTA

Quando reproduzindo fontes cinematográficas para um maior

impacto sonoro. Cria a sensação de ser praticamente parte

da cena.

Quando reproduzindo fontes musicais para acústica intensificada.

Para reprodução normal de auscultadores.OFF

MUSIC

CINEMA

Aro auto-ajustável

Guia para solução de problemas

17

RQT8164

PORTUGUÊS

53

16

RQT8164

52

Antes de solicitar assistência técnica, verifique os pontos abaixo. Se tiver dúvidas sobre alguns dos

pontos de verificação ou se as soluções oferecidas na tabela não resolverem o problema, consulte

“Informações sobre o produto” na página 19.

Leve os auscultadores e o transmissor ao representante.

Problema

Não ouve-se o

som.

O som é muito

baixo.

Causa provável e solução sugerida

Verifique se o transmissor e o equipamento audiovisual estão conectados

(págs. 9 a 11).

Ligue o equipamento audiovisual conectado ao transmissor e inicie a

reprodução ( págs. 12 a 13). Verifique se a lâmpada

POWER/CHARGE acende-se em verde ( pág. 5).

Verifique se o controle DIGITAL ANALOG do transmissor está regulado

corretamente no equipamento conectado ( pág. 12).

Mude o controle ATT do transmissor para “0 dB” (pág. 11).

Se o transmissor estiver conectado à tomada dos auscultadores, aumente

o volume do equipamento conectado. ( pág. 10).

Aumente o volume dos auscultadores ( pág. 13).

A função de silenciamento está ativada ( pág. 13).

• Verifique se não há obstáculos entre o transmissor e os auscultadores.

• Utilize os auscultadores perto do transmissor.

• Mude a posição e o ângulo do transmissor.

Se houver um monitor plasma perto do aparelho, afaste o aparelho pelo

menos 1 m (3,3 pés) do monitor plasma ( pág. 11).

A lâmpada POWER dos auscultadores escurece, pisca ou se apaga

(pág. 8).

• As pilhas recarregáveis estão esgotadas. Recarregue-as ou troque as

pilhas secas por novas. Se a lâmpada POWER continuar desligada, leve

o aparelho ao seu representante.

Você está reproduzindo uma faixa de áudio DTS num leitor de DVD

incompatível com DTS ( pág. 10).

• Utilize um leitor de DVD compatível com DTS ou selecione uma faixa

PCM ou Dolby Digital.

Você está reproduzindo um DVD gravado em áudio DTS num leitor de DVD

(inclusive máquinas de jogos) com a saída digital DTS do leitor de DVD

ajustada em “OFF” (pág. 10).

• Ajuste a saída digital DTS do leitor de DVD em “ON”.

Você está reproduzindo um DVD gravado em áudio DTS num leitor de

DVD (inclusive máquinas de jogos) ligado a esse aparelho com conexão

analógica ( pág. 10).

• Mude para conexão digital. (O leitor de DVD não reproduz som

analógico.)

Verifique se o adaptador CA está conectado ao transmissor ( pág. 7).

Problema

Ouve-se som com

distorção,

intermitente ou com

ruído de fundo

excessivo.

Não há efeito

surround.

Causa provável e solução sugerida

Mude o controle ATT do transmissor para “-8dB” (pág. 11).

Se o transmissor estiver conectado à tomada dos auscultadores, diminua

o volume do equipamento conectado ( pág. 10).

Ajuste o botão SURROUND do transmissor em “CINEMA”, “MUSIC” ou

“VOICE” para reproduzir uma fonte DTS.

Utilize os auscultadores perto do transmissor ( pág. 11). (À medida

que afastar-se do transmissor, haverá mais ruído. Isso é natural em

comunicação através de raios infravermelhos e não significa que há

problemas com o aparelho.)

Verifique se não há obstáculos entre o transmissor e os auscultadores

(pág. 11).

Verifique se a janela de transmissão de sinais infravermelhos não está

coberta por sua mão ou cabelos ( pág. 11).

Se houver um monitor plasma perto do aparelho, afaste o aparelho pelo

menos 1 m (3,3 pés) do monitor plasma ( pág. 11).

Se usar o transmissor ou os auscultadores próximo a uma janela exposta

à luz solar direta, feche a cortina ou a veneziana para bloquear a luz solar.

Não utilize o transmissor ou os auscultadores sob a luz solar direta (

pág. 11).

Mude a posição e o ângulo do transmissor ( pág. 11).

Se tiver outro transmissor, verifique se mais de um transmissor está sendo

usado ao mesmo tempo ( pág. 11).

• Desligue o outro transmissor ou coloque-o fora da distância de alcance

do transmissor do aparelho.

Ajuste o botão SURROUND do transmissor em “CINEMA”, “MUSIC” ou

“VOICE” ( pág. 15).

O sinal de áudio de entrada não é multicanal. Não há efeito surround

quando reproduz uma fonte monofônica ( pág. 15).

A lâmpada POWER dos auscultadores escurece, pisca ou se apaga.

Ouve-se som com distorção, intermitente ou com ruído de fundo excessivo

(pág. 8).

• As pilhas recarregáveis estão esgotadas. Recarregue-as ou troque as

pilhas secas por novas. Se a lâmpada POWER continuar desligada, leve

o aparelho ao seu representante.

A lâmpada DOLBY

DIGITAL não

acende.

Você está reproduzindo um sinal que não foi gravado no formato DOLBY

DIGITAL.

O capítulo sendo reproduzido não está em de formato DOLBY DIGITAL.

O ajuste da saída de áudio digital no leitor de DVD (inclusive máquinas de

jogos) é “PCM”.

Selecione “Dolby Digital/PCM” ou “Dolby Digital” se o leitor de DVD possui

um decodificador interno Dolby Digital.

19

RQT8164

Manutenção

PORTUGUÊS

55

18

RQT8164

Guia para solução de problemas

54

Assistência técnica ao produto

Problema

A lâmpada DOLBY

PRO LOGIC II não

se acende.

A lâmpada DOLBY

PRO LOGIC II acende.

A lâmpada DTS

não acende.

Não é possível

carregar as pilhas.

A emissão de raios

infravermelhos não

pára.

Causa provável e solução sugerida

O botão SURROUND do transmissor está em “OFF” (pág. 13).

O aparelho não está recebendo sinais de entrada analógica, sinais de

entrada digital (PCM) ou sinais de 2 canais Dolby Digital.

O aparelho está recebendo sinais de entrada analógica, sinais de entrada

digital (PCM) ou sinais de 2 canais Dolby Digital.

O leitor de DVD não é compatível com DTS ( pág. 10).

• Utilize um leitor de DVD compatível com DTS.

O ajuste da saída digital DTS do leitor de DVD está em “OFF” (pág.

10).

• Ajuste a saída digital DTS do leitor de DVD em “ON”.

Você está reproduzindo um sinal que não foi gravado em formato DTS.

O capítulo sendo reproduzido não está em formato DTS.

Estão colocadas pilhas secas ( pág. 9).

• Coloque as pilhas recarregáveis de níquel-metal-hidreto fornecidas.

Estão colocadas pilhas recarregáveis de níquel-metal-hidreto diferentes

das fornecidas.

• Coloque as pilhas recarregáveis de níquel-metal-hidreto fornecidas ou

pilhas recarregáveis de níquel-metal-hidreto com o mesmo número de

produto ( pág. 7).

Um sinal de ruído está sendo recebido pelo equipamento conectado.

• Apague o equipamento conectado.

A lâmpada POWER/CHARGE do transmissor não está acesa ( pág. 8).

• Verifique se os auscultadores estão colocados corretamente no

transmissor.

Utilize um pano macio e seco para limpar o aparelho.

• Nunca utilize álcool, diluente ou benzina para limpar o aparelho.

• Antes de usar panos quimicamente tratados, leia cuidadosamente as instruções que os acompanham.

Especificações

Não tente retirar a(s) tampa(s) ou reparar o aparelho.

A assistência só deve ser efectuada por pessoal qualificado.

Para obter assistência, informações ou ajuda sobre a utilização do produto, consulte a lista de centros

de assistência.

Informações sobre o produto

Transmissor (RP-WH5000T)

Função de decodificador Dolby Digital

Dolby Pro Logic II

DTS

MPEG-2 AAC

Função surround OFF

CINEMA

MUSIC

VOICE

Sistema de modulação

Transmissão digital de infravermelhos

Freqüência de transmissão 3,75 MHz

Distância de transmissão 8 m (26 pés) (aprox.)

Resposta de freqüência 18 Hz - 22.000 Hz

Fator de distorçãoMenos de 0,1% (1 kHz)

Entrada de áudio

1 entrada digital óptica (tipo TOS Link)

1 entrada analógica (tipo RCA, esquerda/direita)

Fornecimento de alimentação

6 V CC (usando o adaptador CA, fornecido)

Dimensões (L x A x P)

147 mm x197 mm x147 mm

(5–13/16 pol. x 7–3/4 pol. x 5–13/16 pol.)

Peso 334 g(11,8 onças) (aprox.)

Auscultadores (RP-WH5000H)

Resposta de freqüência 18 Hz - 22.000 Hz

Fornecimento de alimentação

Pilhas recarregáveis de níquel-metal-hidreto

fornecidas ou pilhas à venda no mercado

(tamanho AA)

Peso 312 g(11,0 onças) (aprox.) com as pilhas

recarregáveis de níquel-metal-hidreto fornecidas

Adaptador CA (RFX5176)

Entrada 110 – 240 V CA, 50/60 Hz

Saída 6 V CC, 1 A

Consumo de potência 10 W

Consumo de potência do adaptador CA no

modo de espera

(quando conectado ao transmissor)

aprox. 1,3 W

As características estão sujeitas a alteração sem aviso

prévio.

Os valores do peso e as dimensões são aproximados.

NOTA

THE FOLLOWING APPLIES ONLY IN THE U.S.A.

CAUTION:

This equipment has been tested and found to

comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide

reasonable protection against harmful

interference in a residential installation. This

equipment generates, uses and can radiate

radio frequency energy and, if not installed

and used in accordance with the instructions,

may cause harmful interference to radio

communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or

television reception, which can be determined

by turning the equipment off and on, the user

is encouraged to try to correct the interference

by one or more of the following measures:

Panasonic Consumer Electronics Company,

Division of Panasonic Corporation of North America

One Panasonic Way Secaucus,

New Jersey 07094

http://www.panasonic.com

Panasonic Puerto Rico, Inc.

Ave. 65 de Infantería, Km. 9.5

San Gabriel Industrial Park, Carolina,

Puerto Rico 00985

En

RQT8164-P

M0205TK0

Sp

Pr

•Reorient or relocate the receiving antenna.

•Increase the separation between the

equipment and receiver.

•

Connect the equipment into an outlet on a

circuit different from that to which the receiver

is connected.

•Consult the dealer or an experienced

radio/TV technician for help.

Any unauthorized changes or modifications to

this equipment would void the user’s authority

to operate this device.

This device complies with Part 15 of the FCC

Rules. Operation is subject to the following

two conditions: (1) This device may not cause

harmful interference, and (2) this device must

accept any interference received, including

interference that may cause undesired

operation.

© 2005 Matsushita Electric Industrial Co., Ltd.

Printed in China/Impreso en China/Impresso em China

Matsushita Electric Industrial Co., Ltd.

Corporate Management Division for the Americas

Sales Office for North America

Tokyo Panasonic Sales Section

32nd Floor, World Trade Center 4-1, Hamamatsu-cho, 2-Chome, Minato-Ku, Tokyo 105-6132, Japan
