Paradox Security Systems MGDCTXP2 Door Contact Transmitter User Manual MG DCTXP2 Instructions Instrucciones

Paradox Security Systems Door Contact Transmitter MG DCTXP2 Instructions Instrucciones

User manual

MGDCTXP2-TI03
780 Industriel Blvd., Saint-Eustache
(Quebec) J7R 5V3 CANADA
Tel.: (450) 491-7444
Fax: (450) 491-2313
www.paradox.ca
Printed in Canada - 01/2006
Instructions
Instrucciones
Wireless 2-Zone Door
Contact
(Universal Transmitter)
MG-DCTXP2
V3.0
No se debe cortar,
doblar o alterar la
antena. Evitar
ubicar el contacto de
puerta cerca de o sobre
metal pues esto podría
afectar la transmisión
AAA
AAA JP2
JP1
Ubicación y Montaje
Debe haber una distancia de por lo menos
30cm (1ft) entre cada transmisor y 1.5m
(5ft) entre los transmisores y el receptor.
Puentes
JP1 ON Normalmente Abierto
Entrada Universal / de Interruptor de Lámina
abierto = señal de “zona abierta”
cerrado = señal de “zona cerrada”
JP1 OFF Normalmente Cerrado
Entrada Universal / de Interruptor de Lámina
abierto = señal de “zona cerrada”
cerrado = señal de “zona abierta”
JP2 SIN USAR
Modo de Aprendizaje
El Modo de Aprendizaje permite transmitir el número de serie de
cada entrada. Para acceder al Modo de Aprendizaje, abrir la
cubierta del contacto y esperar que las luces LED dejen de
parpadear.
Entrada Número de
Serie Confirmación
Visual
Entrada 1 (interruptor de
lámina): Pulsar y soltar una
vez el interruptor
antisabotaje.
SN
(e.g. 240 000)
La luz LED
parpadea cuatro
veces.
Entrada 2 (transmisor
universal): Pulsar y soltar
dos veces el interruptor
antisabotaje al interior de un
segundo.
SN+1
(e.g. 240 001)
La luz LED
parpadea
rápidamente dos
veces en cuatro
ocasiones.
Español
El MG-DCTXP2 puede aceptar dos
entradas simultáneamente (entrada de
interruptor de lámina y universal).
Transmite dos números de serie diferentes
(NS), uno por cada entrada, los que son
siempre NS y NS+1(e.g. 240 000 & 240
001). Un interruptor u otro dispositivo de
seguridad puede ser conectado a los
terminales de entrada de transmisor
universal para obtener transmisión
inalámbrica del estado de abierto/cerrado
del dispositivo.
Prueba de la Unidad
1. Efectuar una prueba de fuerza de la
señal antes de terminar la instalación. Si
la transmisión es débil, mover el
transmisor tan sólo unos pocos
centímetros para mejorar la recepción.
2. Verificar si la batería ha sido insertada
correctamente.
3. Asignar el contacto de puerta a un
receptor Magellan.
4. Abrir y cerrar la puerta o ventana
asignada para comprobar el buen
funcionamiento.
Anti-
sabotaje
Encendido de la Unidad
Insertar dos baterías alcalinas “AAA”, verificando la correcta polaridad. Luego de haber
insertado las baterías, se inicia una secuencia de encendido (10 y 20 seg.) durante la cual
el contacto de puerta no detectará una zona abierta o un sabotaje.
Cambio de Baterías
Para cambiar las baterías:
1. Sacar las baterías usadas.
2. Pulsar y soltar varias veces el interruptor anti-sabotaje.
3. Esperar 60 segundos para reinicializar la unidad..
Batería Baja
El contacto de puerta efectúa una prueba de batería cada 12 horas. Si el voltaje es menor
que 2.3V por cuatro pruebas de baterías consecutivas (48 horas), la luz LED roja parpadea
a intervalos de 5 segundos y el MG-DCTXP2 transmite una señal de batería baja.

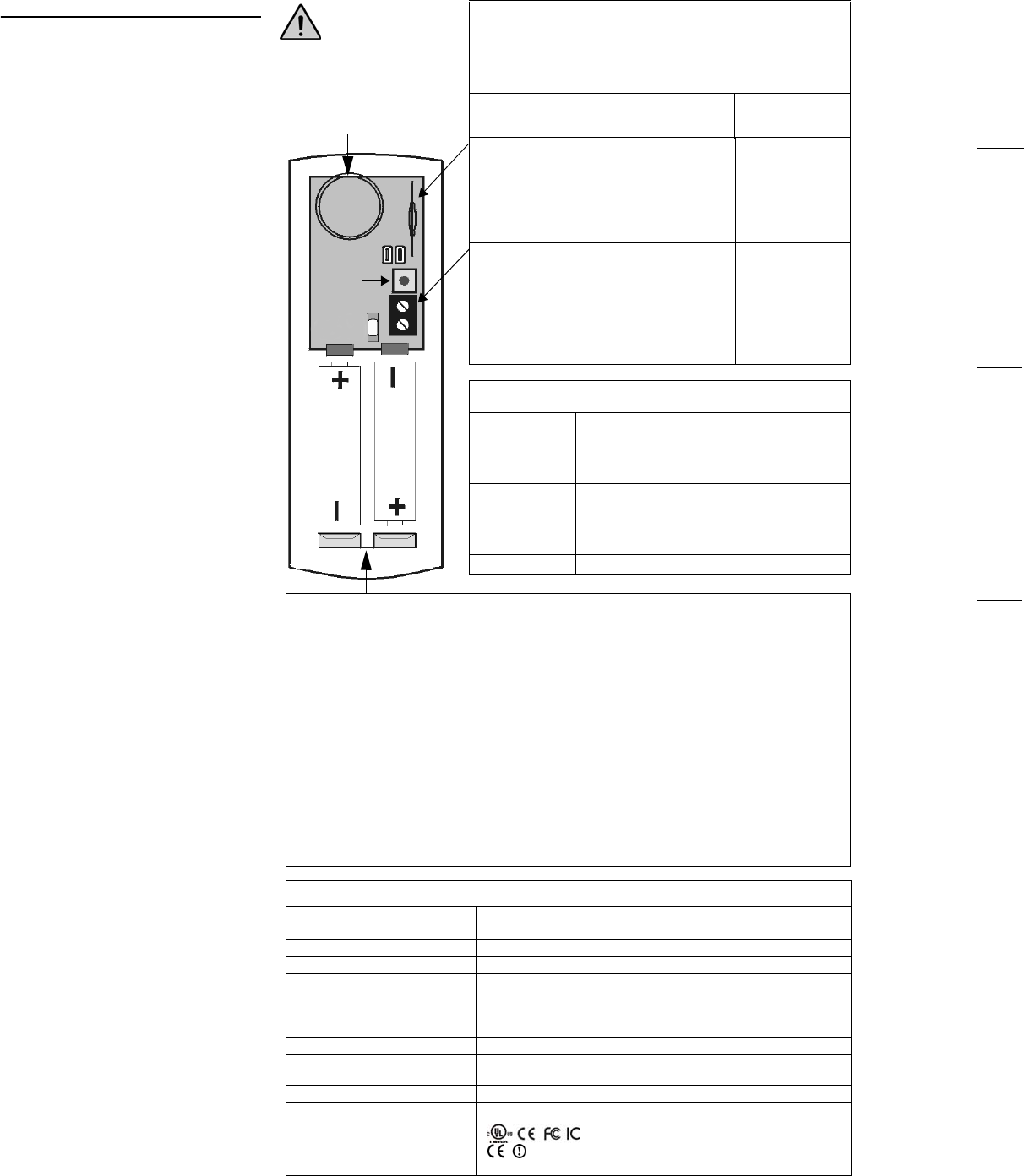

Do not cut, bend or
alter the antenna.
Avoid mounting
the door contact near or on
metal as this may affect
transmission.
AAA
AAA JP2
JP1
Location & Mounting
There should be at least 30cm (1ft) between
each transmitter and 1.5m (5ft) between the
transmitters and the receiver.
Jumpers
JP1 ON Normally Open
Reed Switch/Universal Input:
open = “zone open” signal
closed = “zone closed” signal
JP1 OFF Normally Closed
Reed Switch/Universal Input:
open = “zone closed” signal
closed = “zone open” signal
JP2 NOT USED
Learn Mode
Learn Mode allows you to transmit the serial numbers of each
input. To enter Learn Mode, open the cover and wait until the
LED stops flashing.
Input Serial
Number Visual
Confirmation
Input 1 (reed switch):
Press and release the anti-
tamper switch once.
SN
(e.g. 240 000)
The LED will flash
once four times.
Input 2 (universal
transmitter): Press and
release the anti-tamper
switch twice within one
second.
SN+1
(e.g. 240 001)
The LED will flash
twice rapidly four
times.
English
The MG-DCTXP2 can support two inputs
simultaneously (reed switch & universal
input). It transmits two different serial
numbers (SN), one for each input, which
are always SN and SN+1(e.g. 240 000 &
240 001). A switch or other security device
can be connected to the universal
transmitter input terminals to provide
wireless transmission of the device's open/
closed status.
Testing the Unit
1. Perform a signal strength test before
finalizing installation. If the transmission
is weak, relocate the transmitter by a few
inches to improve reception.
2. Verify that the batteries are inserted
properly.
3. Assign the door contact to a Magellan
receiver.
4. Open and close the assigned door/
window to verify proper operation.
Anti-
Tamper
Powering the Unit
Verify proper polarity and insert two alkaline “AAA” batteries. After inserting batteries, a
power up sequence will begin (10-20 seconds) during which the door contact will not
detect an open zone or tamper.
Replacing the Batteries
To replace batteries:
1. Remove the old batteries.
2. Press and release the anti-tamper switch several times.
3. Wait 60 seconds to reinitialize the unit.
Low Battery
The door contact performs a battery test every 12 hours. If the voltage is below 2.3V
after four consecutive battery tests (48 hrs.), the red LED will flash at 5 second intervals
and the MG-DCTXP2 will transmit a low battery signal.
Technical Specifications
Reed switch w/magnet One (high sensitivity) with a standard gap of 1cm (0.4”) from magnet
Input Response Time 45 ms
RF frequency 433MHz or 868MHz
Power 3.0Vdc (Two “AAA” Alkaline batteries)*
Battery life Up to three years**
Range (typical in a residential
environment) Spectra 1759MG: 45m (150ft)
MG-6060/MG-6030: 30m (100ft)
MG-RCV3: 60m (200ft)
Anti-tamper switch Yes
Compatibility Spectra 1759MG, Magellan console (MG-6060/MG-6030), and MG-
RCV3
Dimensions 11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Operating temperature 0°C to 49°C (32°F to 120°F)
Approvals 433MHz
868MHz
Compliant to all EU and EFTA countries except Greece
according to RTT&E directive.
Especificaciones Técnicas
Interruptor de lámina con imán Uno (de alta sensibilidad) con espacio estándar de 1cm (0.4”) del imán
Tiempo de Repuesta de Entrada 45 ms
Frecuencia RF 433MHz ó 868MHz
Alimentación 3.0Vcc (Dos baterías Alcalinas “AAA”)*
Vida útil de la batería Hasta tres años**
Alcance (típico en un ambiente
residencial) Spectra 1759MG: 45m (150ft)
MG-6060/MG-6030: 30m (100ft)
MG-RCV3: 60m (200ft)
Interruptor antisabotaje
Compatibilidad Spectra 1759MG, consola Magellan (MG-6060/MG-6030), y MG-RCV3
Dimensiones 11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Temperatura de funcionamiento 0°C a 49°C (32°F a 120°F)
Homologaciones 433MHz
868MHz
Cumple con todos los países de la UE y EFTA excepto
Grecia, de acuerdo a las directivas de RTT&E.
Specifications may change without prior notice.
Approvals pending. For the latest information on product approvals visit our website at www.paradox.ca.
*The warranty does not apply to the batteries provided with the unit.
** Battery life depends on the traffic through the protected zone.
Changes or modifications on equipment not expressly approved by the Paradox Security Systems could void the user's authority to operate the equipment.
Magellan is a trademark or registered trademark of Paradox Security Systems Ltd. and its affiliates in Canada, the United States and other countries. All rights reserved. Specifications
may change without prior notice. One or more of the following patents may apply: 6215399, 6111256, 5751803, 5721542, 5287111, 5119069, 5077549, 5920259 5886632. Canadian and
international patents may also apply. © 2005-2006 Paradox Security Systems Ltd.
FCC ID: KDYMGDCTXP
CANADA: 2438A-MGDCTXP
This device complies with part 15 of the FCC rules. Operation is subject to the following conditions: (1) This device may not cause harmful interference and (2) This device must accept
any interence recieved, including interference that may cause undesired operation.
Warranty: For complete warranty information on this product please refer to the MG-6060/MG-6030 reference manuals, together with the Limited Warranty Statement found on the
website www.paradox.ca/terms. Your use of the Paradox product signifies your acceptance of all warranty terms and conditions.
Las especificaciones pueden cambiar sin previo aviso.
Homologaciones pendientes. Para información actualizada respecto a la homologación de productos visitar nuestro sitio web en www.paradox.ca.
*La garantía no se aplica a las baterías entregadas con la unidad.
** La vida de la batería depende del tráfico en la zona protegida.
Todo cambio o modificación en el equipo que no haya sido claramente aprobado por Paradox Security Systems puede anular la autorización del usuario para operar este equipo.
Magellan es una marca de comercio o marca registrada de Paradox Security Systems Ltd. y de sus afiliados en Canadá, Estados Unidos y /o otros países. Todos los derechos
reservados. Las especificaciones pueden cambiar sin previo aviso. Una o más de las siguientes patentes podría aplicarse: 6215399, 6111256, 5751803, 5721542, 5287111, 5119069,
5077549, 5920259 5886632. Patentes canadienses e internacionales también podrían aplicarse. © 2005-2006 Paradox Security Systems Ltd.
ID de FCC: KDYMGDCTXP
CANADÁ: 2438A-MGDCTXP
Este dispositivo cumple con la Parte 15 de los reglamentos FCC. Su operación está sujeta a las dos condiciones siguientes: (1) este dispositivo no debe causar severa interferencia, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que podrían causar un funcionamiento no deseado.
Garantía: Para una información detallada acerca de la garantía de este producto consultar los manuales de MG-6060/MG-6030, y la Declaración de Garantía Limitada (en inglés) que
se encuentra en el sitio web de paradox: www.paradox.ca/terms. El uso de este producto Paradox significa la aceptación de todos los términos y condiciones de la garantía.
Spécifications sujettes à changement sans préavis.
Approbations en instance. Pour les renseignements les plus récents sur l’approbation des produits, visitez notre site Web au www.paradox.ca.
*La garantie ne s’applique pas aux batteries alcalines fournies avec l’unité.
** La durée de vie des batteries varie selon le trafic dans la zone protégée.
Tout changement ou toute modification apporté(e) au produit sans l'autorisation expresse de Systèmes de sécurité Paradox pourrait annuler les droits de l’utilisateur lui permettant de
faire fonctionner le produit.
Magellan est une marque de commerce ou une marque de commerce déposée de Systèmes de sécurité Paradox Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans
d’autres pays. Tous droits réservés. Spécifications sujettes à changement sans préavis. Un ou plusieurs des brevets suivants peuvent s’appliquer : 6215399, 6111256, 5751803,
5721542, 5287111, 5119069, 5077549, 5920259 5886632. Des brevets canadiens et internationaux peuvent aussi s’appliquer. © Systèmes de sécurité Paradox Ltée, 2005-2006.
Identification de la Commission fédérale des communications (FCC) : KDYMGDCTXP
CANADA : 2438A-MGDCTXP
Ce dispositif est conforme à la Partie 15 des règles de la FCC. Son fonctionnement est subordonné aux conditions suivantes : (1) Ce dispositif ne devrait pas entraîner de brouillage
préjudiciable, et (2) Ce dispositif doit accepter toute interférence reçue, y compris les types d’interférence pouvant entraîner un fonctionnement indésirable.
Garantie : Pour tous les renseignements sur la garantie de ce produit, se référer aux manuels de référence des consoles MG-6060/MG-6030, ainsi qu’aux Déclarations sur les garanties
restreintes qui se trouvent sur le site Web, au www.paradox.ca/terms. L’utilisation de ce produit Paradox signifie l’acceptation de toutes les modalités et conditions de la garantie.
Ne pas couper,
courber ou altérer
l’antenne. Éviter
d’installer le contact de porte
près d’une surface métallique
ou sur une surface
métallique, car cela pourrait
nuire à la transmission.
AAA
AAA JP2
JP1
Emplacement et montage
Un espace d’au moins 30 cm (1 pi) devrait
être laissé entre chaque émetteur, et de
1,5 m (5 pi) entre les émetteurs et le
récepteur.
Cavaliers
JP1 INSTALLÉ
(ON) normalement ouvert
commutateur à lames/entrée universelle :
ouvert = signal « zone ouverte »
fermé = signal « zone fermée »
JP1
DÉSINSTALLÉ
(OFF)
normalement fermé
commutateur à lames/entrée universelle :
ouvert = signal « zone fermée »
fermé = signal « zone ouverte »
JP2 INUTILISÉ
Mode d’apprentissage
Le Mode d'apprentissage permet la transmission du numéro
de série de chacune des entrées. Pour entrer en mode
d’apprentissage, ouvrir le couvercle et attendre que la DEL
cesse de clignoter.
Entrée Numéro de série Confirmation
visuelle
Entrée 1
(commutateur à
lames) : appuyer sur
l’interrupteur de
sécurité et le
relâcher une fois.
NS
(par ex. : 240 000)
La DEL clignote à
quatre reprises,
une fois.
Entrée 2 (émetteur
universel) : appuyer
sur l’interrupteur de
sécurité et le
relâcher à deux
reprises à l'intérieur
d'une seconde.
NS+1
(par ex. : 240 001)
La DEL clignote
rapidement à
quatre reprises,
deux fois.
Français

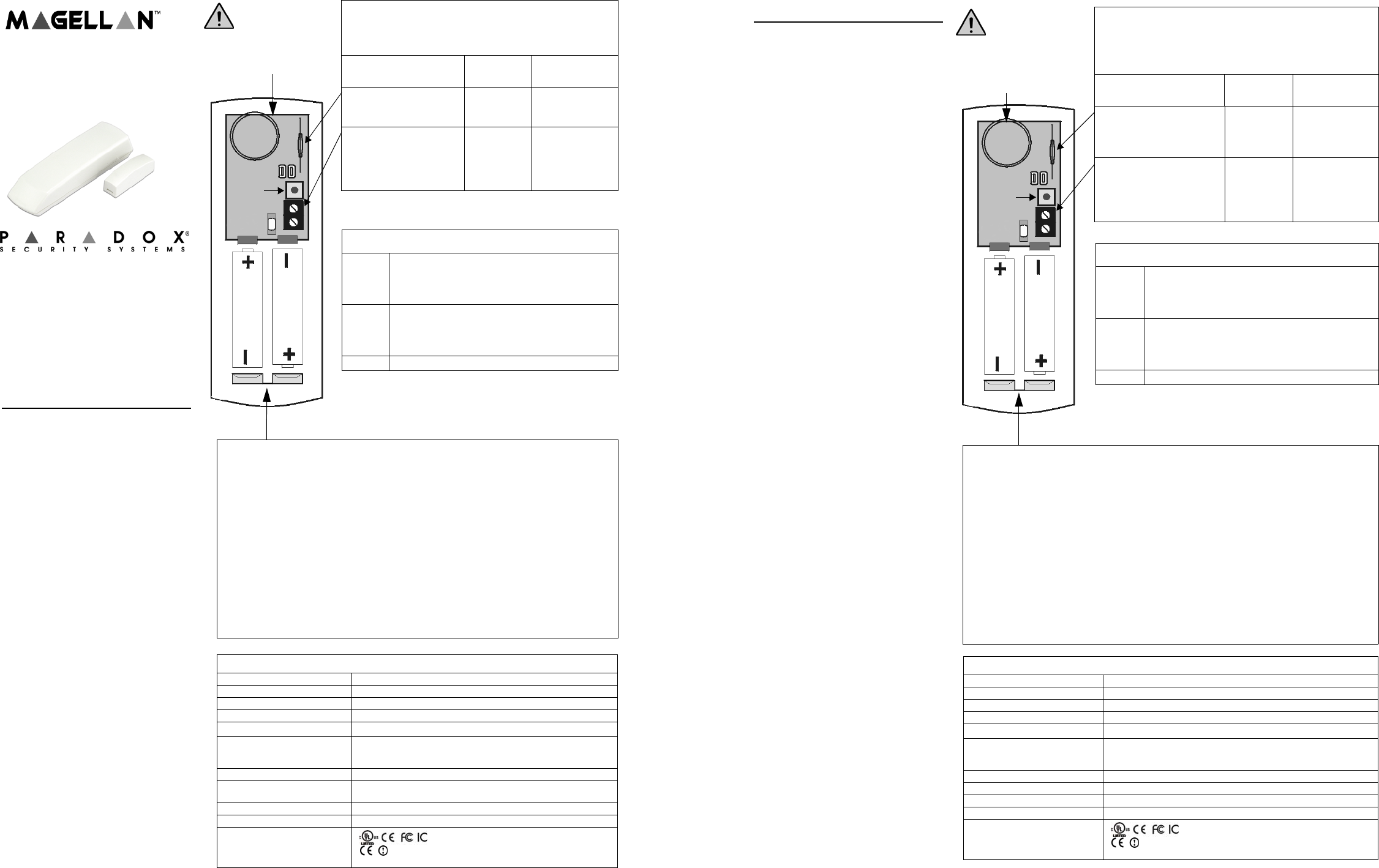

Le MG-DCTXP2 peut accepter deux
entrées simultanément (commutateur à
lames et entrée universelle). Il transmet
deux différents numéros de série (NS), un
pour chaque entrée, qui sont toujours NS et
NS+1 (par ex. : 240 000 et 240 001). Un
interrupteur ou tout autre dispositif de
sécurité peut être raccordé aux bornes
d’entrée de l’émetteur universel afin de
fournir une transmission sans fil de l’état
ouvert/fermé du dispositif.
Vérification de l’unité
1. Effectuer une vérification de la puissance
du signal avant de finaliser l'installation.
Si la transmission est faible, déplacer
l’émetteur de quelques pouces afin
d’améliorer la réception.
2. S'assurer que les batteries sont insérées
correctement.
3. Assigner le contact de porte à un
récepteur Magellan.
4. Ouvrir et fermer la porte/fenêtre
assignée pour vérifier le bon
fonctionnement.
Mise sous tension de l’unité
En respectant la polarité, insérer deux batteries alcalines « AAA ». Après l’insertion des
batteries, l’unité amorce une séquence de mise sous tension (de 10 à 20 secondes) pendant
laquelle le contact de porte ne détecte pas d’ouverture de zone ni de sabotage.
Remplacement des batteries
Pour remplacer les batteries :
1. Retirer les anciennes batteries.
2. Appuyer sur l’interrupteur de sécurité et le relâcher à plusieurs reprises.
3. Attendre 60 secondes et réinitialiser l’unité.
Batterie faible
Le contact de porte effectue une vérification de la batterie toutes les 12 heures. Si après
quatre vérifications consécutives de la batterie (48 heures), la tension est sous 2,3 V, la DEL
rouge clignote à un intervalle de 5 secondes et le MG-DCTXP2 transmet un signal de batte-
rie faible.
interrupteur
de sécurité
Spécifications techniques
Commutateur à lames avec aimant un (haute sensibilité) avec écart standard de 1 cm (0,4 po) de l'aimant
Temps de réponse de l'entrée 45 ms
Fréquence RF 433 MHz ou 868 MHz
Alimentation 3,0 Vc.c. (deux batteries alcalines « AAA »)*
Durée de vie des batteries jusqu’à trois ans **
Portée (représentative dans un
environnement résidentiel) Spectra 1759MG : 45 m (150 pi)
MG-6060/MG-6030 : 30 m (100 pi)
MG-RCV3 : 60 m (200 pi)
Interrupteur de sécurité oui
Compatibilité Spectra 1759MG, consoles Magellan (MG-6060/MG-6030), et MG-
RCV3
Dimensions 11 cm X 3,2 cm X 2,5 cm (4, 4 po X 1,3 po X 1,0 po)
Température de fonctionnement 0 °C à 49 °C (32 °F à 120 °F)
Approbations 433 MHz
868 MHz
Conforme à tous les pays de l’UE et de l’EFTA, sauf la Grèce,
d’après les directives RTT&E .

Navigation menu
