Users guide
OMNDCT1-BI01
Thank you for choosing the
Paradox® Omnia™ OMN-DCT1
Wireless Door Contact for your
professional security applications.
You have selected one of the most
advanced wireless door contacts
available on the market today.
Every wireless door contact is
100% quality-control tested using
computerized test equipment,
guaranteeing proper operation and
unit durability. The OMN-DCT1
Wireless Door Contact includes the
following:

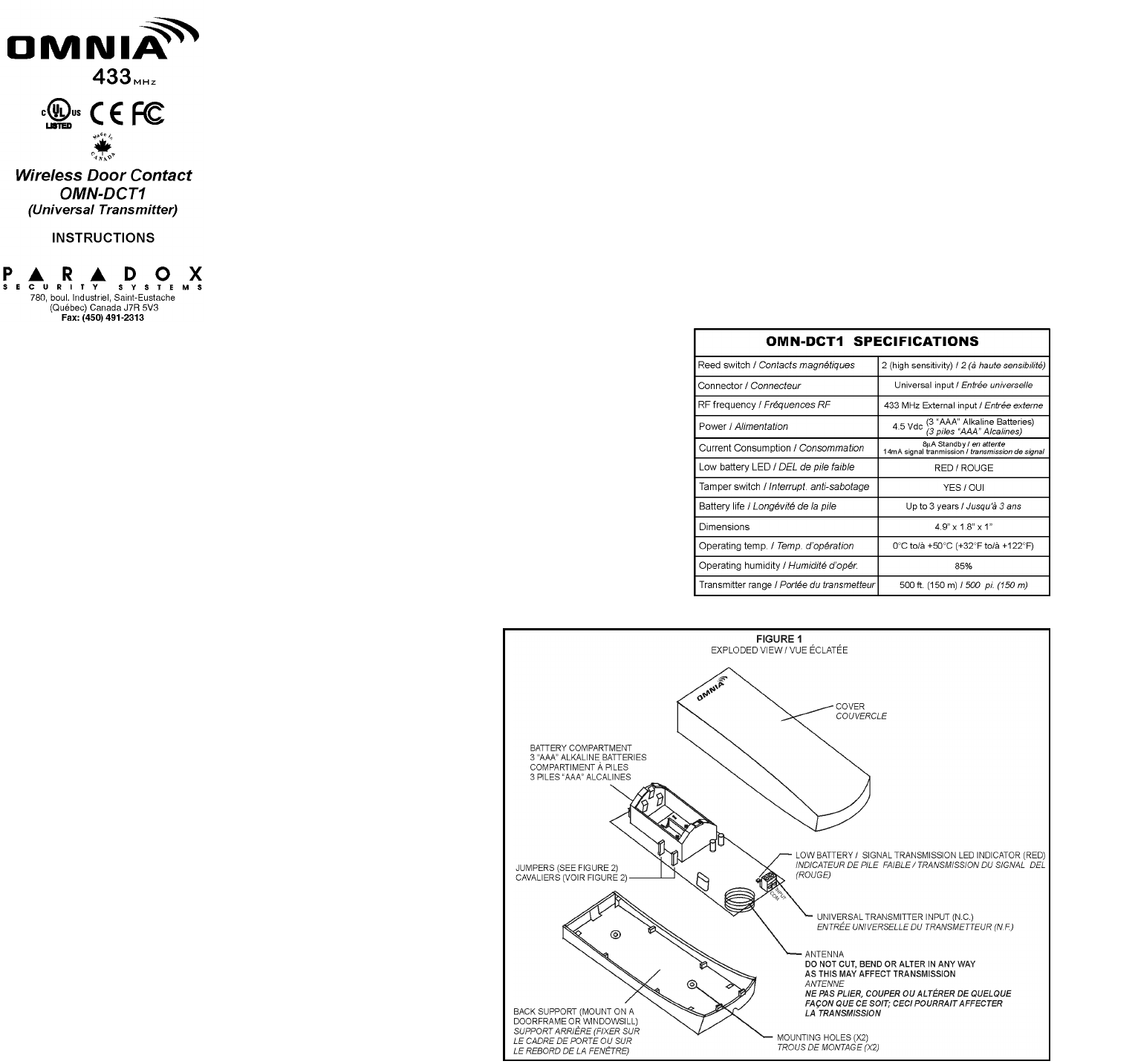

•Two high sensitivity reed switches
•Universal transmitter input
•Low battery / signal transmission
red LED indicator
•Built-in antenna
•Tamper switch
•Three “AAA” alkaline batteries
(included)
•Range: 500 ft (150m)
LOCATION & MOUNTING
The door contact is used to protect
doors and windows along the
perimeter. Typically, a magnet is
mounted on a door or window and
the transmitter is mounted on the
door frame or windowsill. When
installing transmitters, please be
sure there is at least 1ft (30cm)
between each transmitter and 5 feet
(1.5m) between the transmitters
and the receiver. When the magnet
moves approximately a half an inch
from the reed switch, the transmitter
will send an open zone signal.
When the magnet returns to within
a half an inch of the reed switch, the
transmitter will send a zone restore
signal. The transmitter comes with

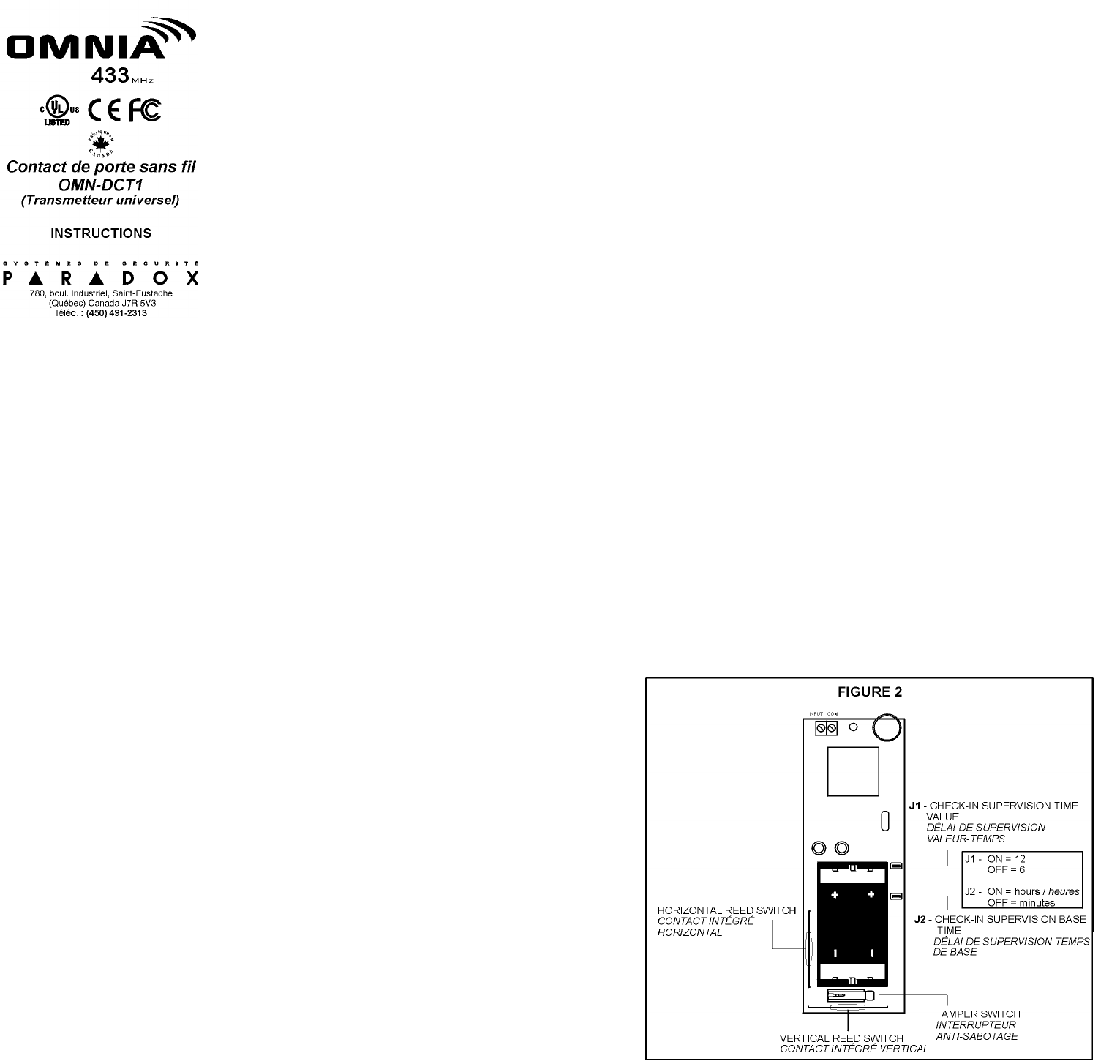

two reed switches allowing you to
place the transmitter either
vertically or horizontally (refer to
Figure 2 on the reverse side of
these instructions). Simply place
the magnet in line with the reed
switch you wish to use. The other
reed switch and the universal
transmitter input (see below) will
automatically be disabled.
WARNING:
Do not cut, bend or alter the
antenna. Avoid mounting the door
contact near or on metal as this
may affect transmission.
UNIVERSAL TRANSMITTER
INPUT
The door contact can also be used
as a universal transmitter. A switch
or other security device can be
connected to the universal
transmitter input terminals in order
to provide wireless transmission of
the device's open/closed status to
the receiver. If one of the reed
switches is being used, the
universal transmitter input will be
disabled.
JUMPERS
The door contact is equipped with
two jumpers used to set the Check-
in Supervision mode of the door
contact. Refer to Figure 2 on the
reverse side of these instructions
for jumper locations.
WARNING:
After changing jumper settings,
you must reset the unit. To reset
the unit, remove the batteries,
press and release the tamper
switch (refer to Figure 2 on reverse
side) and wait 60 seconds. Re-
insert the batteries while verifying
proper polarity.
J1 - Check-in Supervision Time
Value
ON = 12 (default)
OFF = 6
J2 - Check-in Supervision Base
Time
ON = hours (default)
OFF = minutes
For example, to obtain a check-in
Supervision Timer of 6 hours, set
J1= OFF and J2=ON.
WARNING:
Use the same supervision setting
as in the Omnia Wireless Receiver
module.
POWERING THE UNIT
Verifying proper polarity, insert
three “AAA” batteries into the door
contact’s battery compartment. To
replace the batteries, remove the
old batteries, then press and
release the tamper switch (refer to
Figure 2 on the reverse side of
these instructions) and wait 60
seconds in order to re-initialize the
unit. Insert new batteries while
verifying proper polarity.
WARNING:
After inserting the batteries in the
door contact, a power-up sequence
will begin (lasting 10-20 seconds)
during which the door contact will
not detect an open zone or tamper.
SIGNAL STRENGTH TEST
In order to verify the receiver's
reception of the door contact’s
signal, perform a signal strength
test as described in the Omnia
Receiver Module’s Reference and
Installation Manual before finalizing
the installation of the door contact.
Prior to performing the test, verify
that the batteries have been
installed in order to power the door
contact. Also, verify that the door
contact has been assigned to a
zone according to the instructions
provided in the Omnia Receiver
Module’s Reference and Installation
Manual. If the transmission is weak,
relocating the transmitter by a few
inches can greatly improve the
reception.
RED LED INDICATOR
The red LED indicates the following:
Low Battery
The door contact performs a battery
test every 12 hours and if a battery
voltage of 3.1V or less is detected
during this test, the red LED will
flash at 5 second intervals.
Signal Transmission
The red LED indicator light will blink
rapidly when the door contact
transmits a signal to the Receiver.
FUNCTIONAL TEST
Once all door contacts have been
installed and a signal strength test
performed, set the control panel in
"Installer Test Mode" (see
appropriate Paradox Control
Panel’s Reference and Installation
manual). Open and close all doors
and windows. When a door or
window is opened, the bell will
squawk to indicate that it is
functioning.
WARRANTY
The Seller warrants its products to be free from
defects in materials and workmanship under
normal use for a period of one year. Except as
specifically stated herein, all express or implied
warranties whatsoever, statutory or otherwise,
including without limitation, any implied warranty of
merchantability and fitness for a particular purpose,
are expressly excluded. Because Seller does not
install or connect the products and because the
products may be used in conjunction with products
not manufactured by Seller, Seller cannot
guarantee the performance of the security system.
Seller obligation and liability under this warranty is
expressly limited to repairing or replacing, at
Seller's option, any product not meeting the
specifications. In no event shall the Seller be liable
to the buyer or any other person for any loss or
damages whether direct or indirect or
consequential or incidental, including without
limitation, any damages for lost profits, stolen
goods, or claims by any other party caused by
defective goods or otherwise arising from the
improper, incorrect or otherwise faulty installation
or use of the merchandise sold.
Note: The warranty does not apply to the
Alkaline batteries provided with the unit.
PRINTED IN CANADA - 08/01
OMNDCT1-BI01
Merci d’avoir choisi le contact de
porte sans fil OmniaMC OMN-DCT1
de Paradox® pour vos applications
de sécurité professionnelles. Vous
avez choisi le contact de porte sans
fil le plus avancé offert
présentement sur le marché.
Chaque contact de porte est soumis
à un contrôle de qualité effectué par
des équipements de vérification
informatisés garantissant à 100 %
une performance supérieure. Le
contact de porte sans fil Omnia
OMN-DCT1 comprend les
caractéristiques suivantes :
•Deux contacts à activation
magnétique intégré à haute
sensibilité
•Entrée universelle de
transmission
•Indicateur de pile faible/
transmission du signal : voyant
DEL rouge
•Antenne intégrée
•Interrupteur anti-sabotage
•Trois piles “AAA” alcaline
(incluses)
•Portée : 500 pi (150 m)
EMPLACEMENT ET MON-
TAGE
Le contact de porte est utilisé pour
protéger les portes et les fenêtres
d’un bâtiment. Généralement un
aimant est installé sur la porte ou la
fenêtre et le transmetteur est
installé sur le cadre de la porte ou le
rebord de la fenêtre. Pour éviter des
interférences, s’assurer de
respecter un minimum de 1 pied (30
cm) entre chaque transmetteur et
de 5 pieds (1,5 m) entre des
transmetteurs et un récepteur.
Lorsque l’aimant s’éloigne
d’approximativement un demi-
pouce du contact intégré, le
transmetteur transmet un signal
d’ouverture de zone. Lorsque
l’aimant revient à sa position initiale,
soit moins d’un demi-pouce du
contact intégré, le transmetteur
transmet un signal de
rétablissement de la zone. Le
transmetteur est muni de deux
contacts à activation magnétique
intégrés, ce qui vous permet de le
positionner à la verticale ou à
l’horizontale. Positionnez
simplement l’aimant vis-à-vis le
contact intégré que vous désirez
utiliser (voir Figure 2). L’autre
contact intégré et l’entrée
universelle seront désactivés
automatiquement.
AVERTTISSEMENT :
Évitez de plier, de couper, d’altérer
l’antenne ou d’installer le
transmetteur sur ou près d’une
surface métallique; la transmission
pourrait en être affectée.
ENTRÉE UNIVERSELLE
Le contact de porte sans fil peut
également être utilisé comme
transmetteur universel pour relier
un bouton ou autre dispositif de
sécurité afin de transmettre son
ouverture et fermeture au
récepteur. Pour ce faire, reliez le
dispositif sur les bornes de l’entrée
universelle. Si l’un des contacts
intégrés est utilisé, l’entrée
universelle sera désactivée.
CAVALIERS
Le contact de porte Paradox est
muni de deux cavaliers utilisés pour
régler le Délai de supervision
valeur-temps du contact de porte.
Référez-vous à la Figure 2 pour
connaître l’emplacement des
cavaliers.
AVERTISSEMENT :
Après avoir changé le réglage des
cavaliers, vous devez ré-initialiser
l’unité. Pour ce faire, retirez les
piles, appuyez et relâchez le
commutateur anti-sabotage (voir
Figure 2) et attendez 60 secondes.
Insérez ensuite les piles en
respectant la polarité.
J1 - Délai de supervision valeur-
temps
Installé = 12 (par défaut)
Non installé = 6
J2 - Délai de supervision temps
de base
Installé = heures (par défaut)
Non installé = minutes
Par exemple, pour obtenir un Délai
de supervision de 6 heures,
désinstallez le J1 et installez le J2.
AVERTISSEMENT :
Utilisez le même réglage de
supervision qui est programmé
dans le récepteur sans fil Omnia.
MISE EN FONCTION
Insérez 3 piles “AAA” à l’intérieur du
compartiment prévu à cet effet en
respectant la polarité. Pour
remplacer les piles, retirez les piles
hors d’usage, appuyez et relâchez
le commutateur anti-sabotage (voir
Figure 2) et attendez 60 secondes
afin de ré-initialiser l’unité. Insérez
ensuite les nouvelles piles en
respectant la polarité.
AVERTISSEMENT :
Après avoir inséré les piles dans le
contact de porte, une mise sous
tension sera effectuée (d’une durée
de 10 à 20 secondes). Lors de
celle-ci, le détecteur ne détectera
aucune zone ouverte ou sabotée.
VÉRIFICATION DE L’INTEN-
SITÉ DU SIGNAL
Avant de finaliser l’installation du
contact de porte, vérifiez l’intensité
du signal tel que décrit dans le
Manuel d’installation et de
référence du récepteur sans fil
Omnia. Avant d’exécuter cette
vérification, assurez-vous que les
piles sont installées dans le
compartiment de piles du contact
de porte. Vérifiez également que le
contact de porte a été assigné à
une zone selon les instructions
fournies dans le Manuel
d’installation et de référence du
récepteur sans fil Omnia. Si la
transmission est de faible
intensité, la réception peu
fortement être améliorée en
déplaçant le transmetteur quelque
peu.
INDICATEUR DEL ROUGE
Le voyant DEL rouge indique les
états suivants :
Pile faible
Le détecteur de mouvement
effectue une vérification de la pile
à tous les 12 heures. Si une
tension de 3,1 V ou moins est
détectée, le voyant DEL rouge
clignotera à un intervalle de 5
secondes.
Transmission du signal
Le voyant DEL rouge clignotera
rapidement lorsque le détecteur
de mouvement transmet un signal
au récepteur.
VÉRIFICATION DU FONC-
TIONNEMENT
Lorsque tous les contacts de porte
ont été installés et que la
vérification de l’intensité des
signaux a été exécutée, réglez le
panneau de contrôle en mode
“Vérification de l’installateur”
(veuillez consulter le Manuel
d’instructions et de référence du
panneau de contrôle Paradox
approprié). Ouvrez et refermez
toutes les portes et les fenêtres.
Lorsqu’une porte ou une fenêtre est
ouverte, la sirène retentit pour
indiquer que tout fonctionne
normalement.
GARANTIE
Le Vendeur garantit pour une
période d’une année que ses
produits ne comportent aucun
défaut de pièce ou de main-
d’oeuvre, si utilisés dans des
conditions normales. Sauf ce qui
est expressément prévu par les
présentes, toutes autres garanties,
expresses ou implicites, légales ou
autrement, se rapportant à la
qualité de la marchandise, y
compris sans limiter ce qui précède,
toutes les garanties implicites de
qualité marchande et d’adaptation à
des fins particulières, sont exclues.
Le Vendeur ne peut garantir la
performance du système de
sécurité parce que le Vendeur
n’installe pas et ne raccorde pas les
produits et parce que les produits
peuvent être utilisés conjointement
avec des produits qui ne sont pas
fabriqués par le Vendeur.
L’obligation et la responsabilité du
Vendeur en vertu de la présente
garantie sont expressément
limitées à la réparation ou au
remplacement, au choix du
Vendeur, de tout produit ne
rencontrant pas les spécifications.
Dans tous les cas, le Vendeur ne
sera pas tenu responsable envers
l’acheteur ou toute autre personne,
en cas de dommages de quelque
sorte, directs ou indirects, ou
conséquents ou accidentels, y
compris sans limiter ce qui précède,
les pertes de profits, les biens volés
ou des réclamations par des tiers,
causés par des produits défectueux
ou autrement résultant d’une
installation ou usage impropre,
incorrect ou autrement défectueux
de la marchandise vendue.
Note: La présente garantie ne
s’applique pas aux piles alcalines
fournies avec cette unité.
IMPRIMÉ AU CANADA - 08/01
