Parkside Pabs 18 A1 Users Manual 54357_par_Akku Bohrschrauber_content_LB4

pabs18a1 6fb79501-d5f6-4d36-8a47-9aa77a96744f Parkside Cordless Drill PABS 18 A1 User Guide |

2015-01-05

: Parkside Parkside-Pabs-18-A1-Users-Manual-161840 parkside-pabs-18-a1-users-manual-161840 parkside pdf

Open the PDF directly: View PDF .
Page Count: 79

AKU VRTACÍ ŠROUBOVÁK

Pokyny pro obsluhu a bezpečnostní pokyny

Překlad originálního provozního návodu

AKUMULÁTOROVÝ VŔTACÍ SKRUTKOVAČ

Pokyny pre obsluhu a bezpečnostné pokyny

Preklad originálneho návodu na obsluhu

WIERTARKO-WKRĘTARKA AKUMULATOROWA

Wskazówki dotyczące obsługi i bezpieczeństwa

Tłumaczenie oryginalnej instrukcji obsługi

CORDLESS DRILL

Operation and Safety Notes

Translation of original operation manual

AKUMOLATORSKI VRTALNI VIJAČNIK

Navodila za upravljanje in varnostna opozorila

Prevod originalnega navodila za uporabo

AKKUS FÚRÓ-CSAVAROZÓ

Kezelési és biztonsági utalások

Az originál használati utasítás fordítása

AKKU-BOHRSCHRAUBER

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

CORDLESS DRILL PABS 18 A1

GB Operation and Safety Notes Page 5

PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 15

HU Kezelési és biztonsági utalások Oldal 27

SI Navodila za upravljanje in varnostna opozorila Stran 37

CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 49

SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 59

DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 69

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the

device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi

funkcjami urządzenia.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik

funkcióját.

Pred branjem stran s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen

Funktionen des Gerätes vertraut.

A B C D

1211

9 8

5 GB

Table of contents

Introduction

Intended purpose ..........................................................................................................Page 6

Equipment Components ................................................................................................Page 6

Scope of delivery ..........................................................................................................Page 7

Technical Data ..............................................................................................................Page 7

General safety advice for electrical power tools .................. Page 7

1. Workplace safety .....................................................................................................Page 8

2. Electrical safety .........................................................................................................Page 8

3. Personal safety ..........................................................................................................Page 8

4. Careful handling and use of electrical power tools ...............................................Page 9

5. Use and handling of the cordless electrical power tool ........................................Page 9

Safety advice relating to cordless drill drivers ............................................................Page 10

Attention - Service lines! ................................................................................................Page 10

Original ancillaries / accessories .................................................................................Page 10

Before first use

Charging the battery pack ...........................................................................................Page 10

Insertion / removal of a battery pack into the appliance ............................................Page 11

Checking battery status ................................................................................................Page 11

Changing tools ..............................................................................................................Page 11

Torque pre-selection ......................................................................................................Page 11

2 Gear Drive .................................................................................................................Page 11

Preparing the tool for use

Switching ON /OFF ......................................................................................................Page 12

Adjusting the speed ......................................................................................................Page 12

Switching direction of rotation .....................................................................................Page 12

Tips and Tricks ...............................................................................................................Page 12

Cleaning and Maintenance ........................................................................Page 13

Service .........................................................................................................................Page 13

Warranty ................................................................................................................... Page 13

Disposal ......................................................................................................................Page 13

Declaration of Conformity / Manufacturer..................................Page 14

6 GB

Introduction

Cordless drill PABS 18 A1

 Introduction

Before you use it for the ﬁrst time, it is es-

sential that you make yourself fully familiar

with the functions of the appliance and

ﬁnd out how to correctly handle electrically powered

tools. To do this, read the following operating instruc-

tions carefully. Retain these instructions for future

reference. Additionally, pass them on to whoever

might acquire the appliance at a future date.

 Intended purpose

This appliance is designed for drilling and screwing

into wood, plastic and metal. Use the appliance only

as described and only for the purposes indicated.

Any other uses, and modiﬁcations to the appliance,

are deemed to be improper usage and may result

in serious physical injury. The manufacturer accepts

no responsibility for damage(s) resulting from

improper usage. The appliance is not intended for

commercial use.

 Equipment Components

1 Gear selector switch

2 Button - Battery condition / Battery display LED

3 Direction of rotation switch / lock

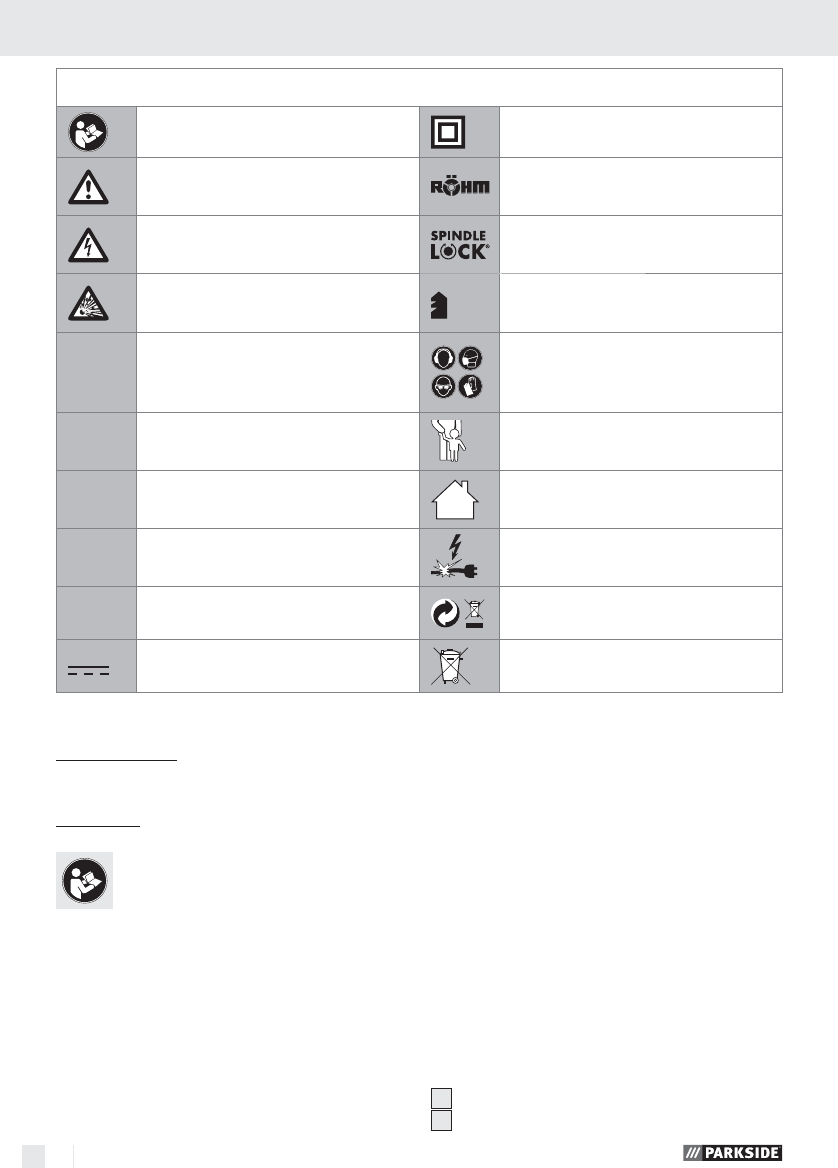

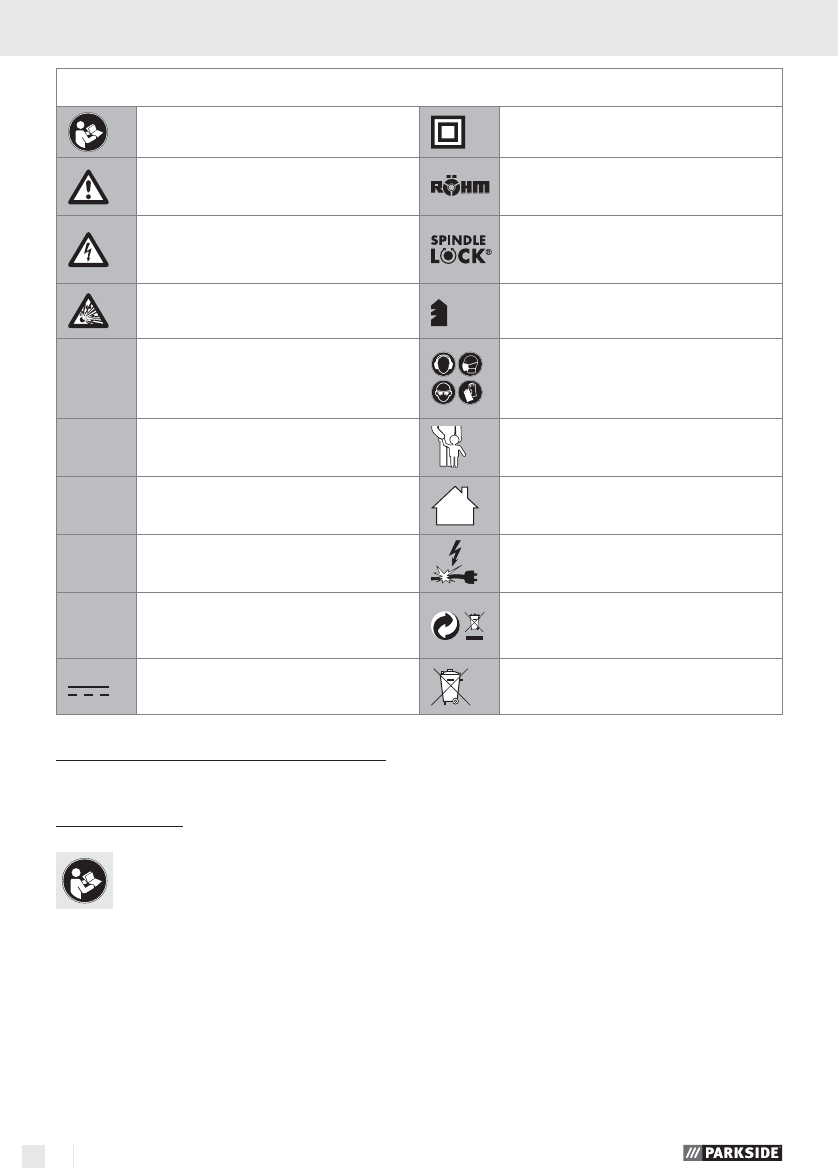

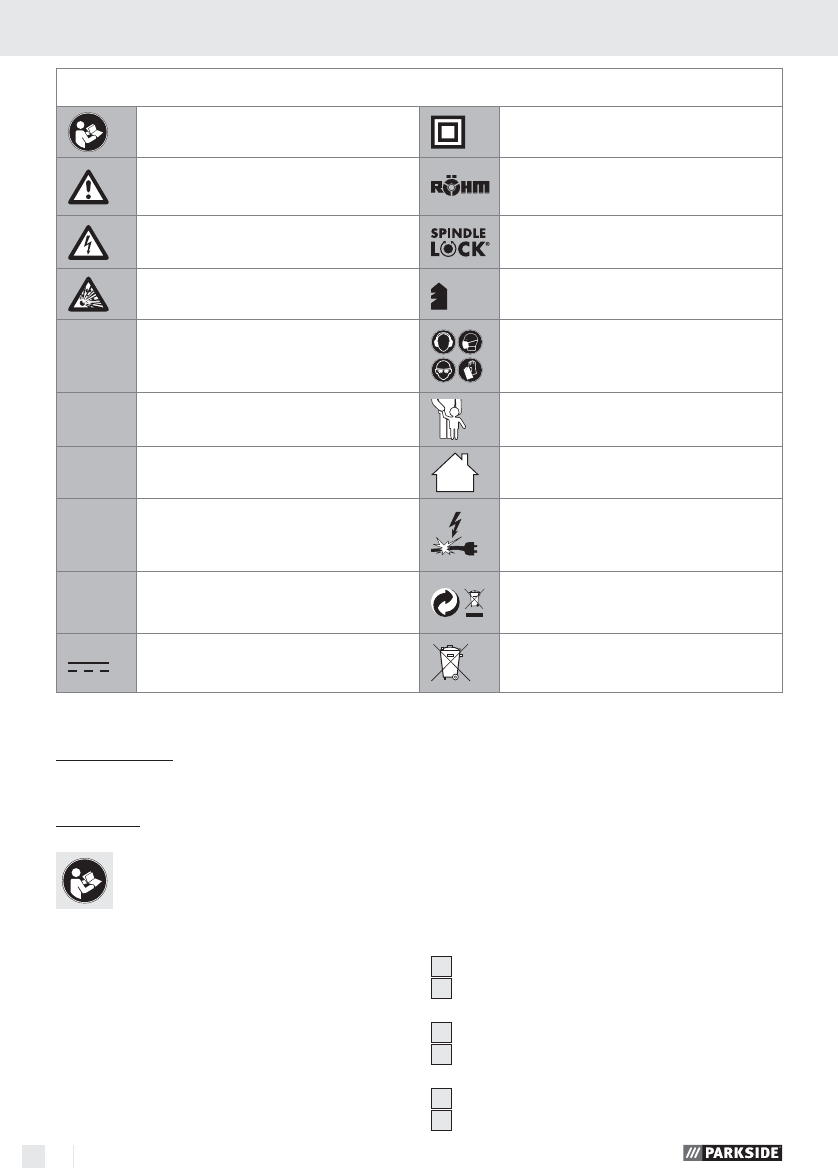

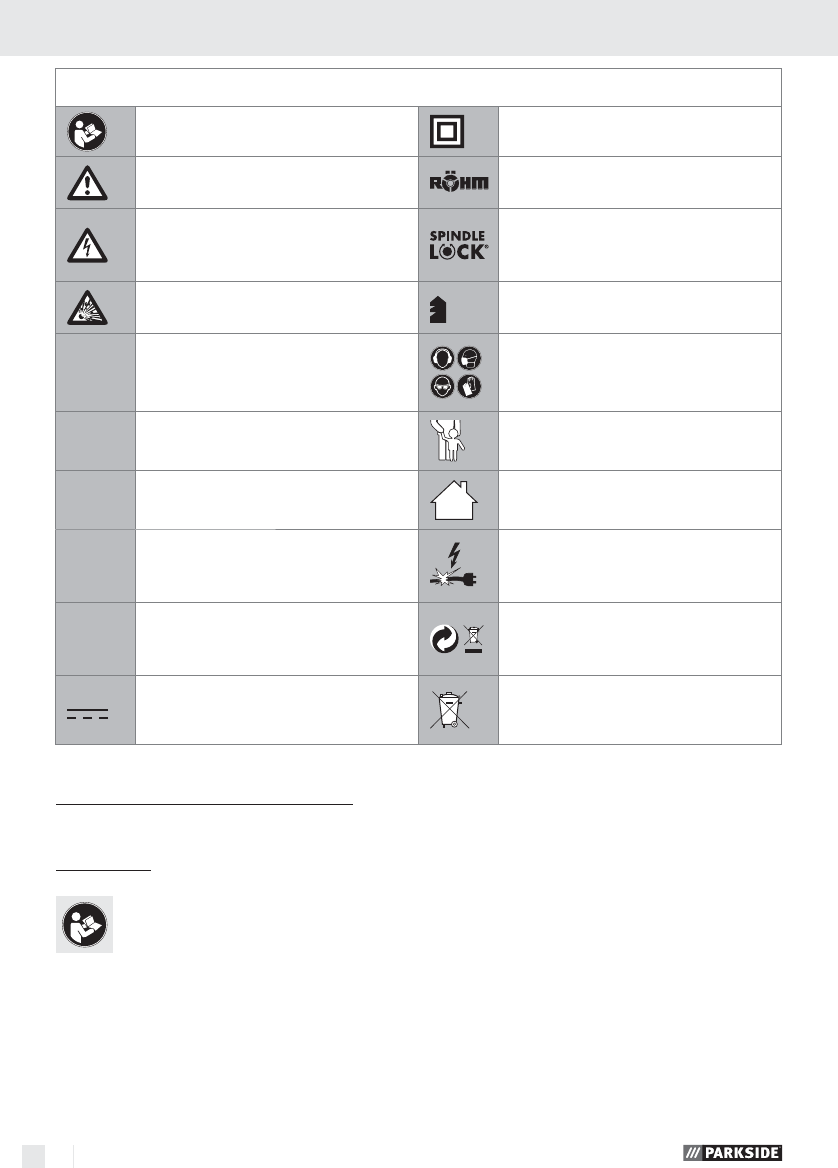

The following pictograms are used in these operating instructions / on the device:

Read instruction manual! Safety class II

Observe caution and safety notes! Drill chuck, Made In Germany

Caution – electric shock!

Danger to life! Spindle lock

Explosive material! Drill setting (torque preselect)

WWatts (Eﬀective power) Wear hearing protection, dust

protection mask, protective glasses

and protective gloves.

n0Design no-load speed Keep children away from electrical

power tools!

V~Voltage For indoor use only!

Ah Amp (Battery capacity) Check that the device, mains lead

and plug are in good condition!

Nm Newton metre (torque) Dispose packaging and appliance in

an environmentally-friendly way!

DC (current and voltage type) Do not dispose of rechargeable

batteries with your household refuse!

7 GB

4 ON / OFF Switch / R.P.M. regulator

5 Bit storage

6 Button for battery release

7 Battery pack

8 Torque pre-selector

9 Drill chuck

10 Fast charger

11 Green charge-control LED

12 Red charge-control LED

 Scope of delivery

1 Cordless drill with rechargeable battery pack

1 Double bit

1 Fast charger

1 Carry case

1 Directions for use

 Technical Data

PABS 18 A1 Cordless drill:

Nominal voltage: 18 V DC

Idle-running speed: 1st gear: max. 400 min-1

Idle-running speed: 2nd gear: max. 1300 min-1

Drill chuck

clamping range: max. 10 mm

Maximum

drill diameter: Steel: 10 mm,

Wood: 30 mm

Max. torque: 20 Nm

PABS 18 A1-1 Battery Pack:

Nominal voltage: 18 V

Capacity: 1.5 Ah

Energy content: 27 Wh

PABS 18 A1-2 Fast Battery Charger:

INPUT

Nominal voltage: 230 V~ 50 Hz

Nominal output: 70 W

OUTPUT

Nominal voltage: 18 V

Charging current max. 2600 mA

Charging time: approx. 60 min

Protection class: II /

Noise and vibration data:

Measured values for noise are determined in accor-

dance with EN 60745. The A-weighted noise level

of the electrical power tool are typically:

Sound pressure level: 66 dB(A)

Sound power level: 77 dB(A)

Uncertainty K: 3 dB

Wear ear protection!

Total vibration (vector sum of three directions) is

calculated in accordance with EN 60745:

Drilling in metal: Vibration emission value

ah, D = 1.944 m / s2,

uncertainty K = 1.5 m / s2,

Screwing: Vibration emission value

ah = 2.101 m / s2,

uncertainty K = 1.5 m / s2.

WARNING!

The vibration level given in these

instructions has been measured in accordance with

a standardised measurement procedure speciﬁed

in EN 60745 and can be used to compare devices.

Diﬀerent uses of the device give rise to diﬀerent

vibration levels and in many cases they may exceed

the values given in these instructions. It is easy to

underestimate the vibration load if the electrical

power tool is used regularly in particular circum

stances.

Note: If you wish to make an accurate assessment

of the vibration loads experienced during a particular

period of working, you should also take into account

the intervening periods of time when the device is

switched oﬀ or is running but is not actually in use.

This can result in a much lower vibration load over

the whole of the period of working.

General safety advice for

electrical power tools

WARNING!

Read all the safety advice

and instructions! Failure to observe the safety

advice and instructions may result in electric shock,

ﬁre and / or serious injury.

Introduction / General safety advice for electrical power tools

8 GB

General safety advice for electrical power tools

Keep all the safety advice and instructions

in a safe place for future reference!

The term “electrical tool” used in the safety advice

refers to electrical tools powered by mains electrici-

ty (by means of a mains lead) and electrical tools

mains lead).

1. Workplace safety

a) Keep your working area clean and

well lit. Untidy or poorly lit working areas

can lead to accidents.

b) Do not work with the device

in potentially explosive envi-

ronments in which there are

inflammable liquids, gases or dusts.

Electrical power tools create sparks, which can

ignite dusts or fumes.

c) Keep children and other

people away while you are

operating the electrical tool.

Distractions can cause you to lose control of

the device.

2. Electrical safety

The mains plug on the device must match

the mains socket. The plug must not

be modified in any way. Do not use

an adapter plug with devices fitted

with a protective earth. Unmodiﬁed

plugs and matching sockets reduce the risk of

electric shock.

b) Avoid touching earthed surfaces such

as pipes, radiators, ovens and refrig-

erators with any part of your body.

There is an increased risk of electric shock if

your body is earthed

c) Keep the device away from rain or

moisture. Water entering an electrical device

increases the risk of electric shock.

d) Do not use the mains lead for

any purpose for which it was

not intended, e.g. to carry the

device, to hang up the device or to pull

the mains plug out of the mains socket.

Keep the mains lead away from heat,

oil, sharp edges or moving parts of the

device. Damaged or tangled mains leads

increase the risk of electric shock.

e) When working outdoors with an

electrical power tool always use ex-

tension cables that are also approved

for use outdoors. The use of an extension

cable suitable for outdoor use reduces the risk

of electric shock.

f) Use a residual current device (RCD)

for protection if operating the electri-

cal power tool in a moist environment

is unavoidable. The use of an RCD reduces

the risk of electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed

with caution. Do not use the device if

you are tired or under the influence of

drugs, alcohol or medication. One mo

ment

of carelessness when using the device can lead

to serious injury.

b) Wear personal protective

equipment and always wear

safety glasses. The wearing of

personal protective equipment such as dust

masks, non-slip safety shoes, safety helmets or

ear protectors, appropriate to the type of elec-

trical power tool used and work undertaken,

reduces the risk of injury.

c) Avoid unintentional operation of the

device. Check that the electrical power

tool is switched off before you connect

it to the mains, pick it up or carry it.

Accidents can happen if you carry the device

with your ﬁnger on the ON / OFF switch or with

the device switched on.

d) Remove any setting tools or spanners

before you switch the device on. A tool

or spanner left attached to a rotating part of a

device can lead to injury.

9 GB

General safety advice for electrical power tools

e) Avoid placing your body in an unnat-

ural position. Keep proper footing

and balance at all times. By doing this

you will be in a better position to control the

device in unforeseen circumstances.

f) Wear suitable clothing. Do not wear

loose clothing or jewellery. Keep your

hair, clothing and gloves clear of mov-

ing parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

g) If vacuum dust extraction and collection

devices are fitted do not forget to

check

that they are properly connected and

correctly used. The use of these devices

reduces the hazard presented by dust.

Careful handling and use

of electrical power tools

a) Do not overload the device. Always

use an electrical power tool that is

intended for the task you are under-

taking. By using the right electrical power

tool for the job you will work more safely and

achieve a better result.

b) Do not use an electrical power tool if

its switch is defective. An electrical power

tool that can no longer be switched on and oﬀ

is dangerous and must be repaired.

c) Pull the mains plug out of the socket

and / or remove the rechargeable bat-

tery before you make any adjustments

to the device, change accessories or

when the device is put away. This pre-

caution is intended to prevent the device from

unintentionally starting.

d) When not in use always ensure that

electrical power tools are kept out of

reach of children. Do not let anyone use

the device if he or she is not familiar

with it or has not read the instructions

and advice. Electrical power tools are dan-

gerous when they are used by inexperienced

people.

e) Look after the device carefully. Check

that moving parts are working prop-

erly and move freely. Check for any

parts that are broken or damaged

enough to detrimentally affect the

functioning of the device. Have dam-

aged parts repaired before you use

the device. Many accidents have their origins

in poorly maintained electrical power tools.

f) Keep cutting tools clean and sharp.

Carefully maintained cutting tools with sharp

cutting edges are less likely to jam and are

easier to control.

g) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance

with these instructions and advice, and

the stipulations drawn up for this par-

ticular type of device. In doing this, take

into account the working conditions

and the task in hand. The use of electrical

power tools for purposes other than those in-

tended can lead to dangerous situations.

5. Use and handling of the cord-

less electrical power tool

a) Charge a rechargeable battery unit

using only the charger recommended

by the manufacturer. Chargers are often

designed for a particular type of rechargeable

battery unit. There is the danger of ﬁre if other

types of rechargeable battery units are used.

b) Only the rechargeable battery units

supplied are to be used with an elec-

trical power tool. The use of other recharge-

able battery units may lead to the danger of

injury or ﬁre.

c) When they are not being used, store

rechargeable battery units away from

paperclips, coins, keys. nails, screws

or other small metal objects that could

cause the contacts to be bridged. Short-

circuiting the contacts of a rechargeable battery

unit may result in heat damage or ﬁre.

Fluids may leak out of rechargeable

battery units if they are misused. If

this happens, avoid contact with the

ﬂuid. If contact occurs, ﬂush the aﬀect-

10 GB

General safety advice for electrical power tools / Before first use

ed area with water. Seek additional

medical help if any of the ﬂuid gets

into your eyes. Escaping battery ﬂuid may

cause skin irritation or burns.

Safety advice relating

to cordless drill drivers

 Securely support the workpiece. A workpiece

held in a clamp or vice is kept more securely in

place than one held by your hand.

WARNING!

POISONOUS DUSTS!

Harmful / noxious dusts generated from your

work represent a risk to the health of the person

operating the device and to anyone near the

work area.

Wear safety glasses and a dust

mask!

 Do not drill any material containing

asbestos. Asbestos is a known carcinogen.

 Hold the electrical power tool ﬁrmly.

High reaction torques may occur momentarily

during tightening or loosening of screws.

 If the inserted tool jams, switch oﬀ the

electrical power tool immediately. Be

prepared for high reaction torques as they may

cause kickback. The inserted tool may jam if

the electrical power tool is overloaded or is

held at an angle to the workpiece.

WARNING!

The inserted tool may

strike concealed electricity cables,

therefore when working you must

hold the electrical power tool by the

insulated handle areas only. Contact

with a live wire means that the metal parts of

the electrical power tools may become live and

this can result in an electric shock.

 Before you carry out any tasks on the

device, transport or store it, make sure

that the direction of rotation switch is

in the middle position (lock). To prevent

the device from starting up unintentionally.

 Children or persons who lack the knowledge or

experience to use the device or whose physical,

sensory or intellectual capacities are limited

must never be allowed to use the device without

supervision or instruction by a person responsi-

ble for their safety. Children must never be

allowed to play with the device.

 Attention - Service lines!

DANGER! Take steps to ensure that

you do not hit upon any service lines

(electricity, gas, water) when work-

ing with electrical appliances. Check, if

need be with a service line detector, before

you start to cut or bore into a surface.

 Original ancillaries /

accessories

 Use only the ancillaries and accessories

that are detailed in the operating

instructions. The use of ancillaries and ac-

cessories other than those recommended in the

operating instructions could lead to an in-

creased risk of personal injury for you.

 Before ﬁrst use

 Charging the battery pack



WARNING!

DANGER OF ELECTRIC

SHOCK! Before cleaning or servicing the

charging station or the battery pack always

ensure that the plug is not in the mains socket.

Note! A new battery pack, or one that has not

been in use for an extended period, must be charged

up before the ﬁrst / renewed usage.

The battery pack attains its full capacity after ca.

3-5 charging cycles.

CAUTION! Always ensure the plug is removed

from the mains socket before inserting a battery pack

into, or removing one from, the charging station.

 Never charge the battery pack if the ambient

temperature is less than 10 °C or greater than

40 °C.

11 GB

Before first use

1. Insert the battery pack 7 into the quick-

charger 10 (see Fig. C).

2. Insert the power plug into the socket. The now

glowing red charging control LED 12 indicates

that the charging process has begun. The red

charging control LED 12 extinguishes as soon

as the battery pack is fully charged.

3. The green charging control LED 11 signals to

you that the charging process is complete and

the battery pack 7 is ready for service.

 Never charge the battery pack for a second time

immediately after a fast charging process has

been completed. This can give rise to the battery

pack becoming overcharged and to a reduced

service life of the battery and charging station.

 Switch the charger oﬀ for at least 15 minutes

between two successive charging procedures.

Remove the power plug from the wall socket.

 Insertion / removal of a battery

pack into the appliance

Ensure that the appliance is switched oﬀ before in-

serting the battery. The insertion of a battery into an

electrical appliance that is switched on can lead to

accidents.

Inserting the battery pack:

 Bring the rotation direction switch 3 into the

middle position (Locked) and insert the battery

pack 7 into the handle until it engages.

Removing the rechargeable battery pack:

 Press the release button 6 and remove the

rechargeable battery pack

 Checking battery status

 To check the battery status, press the battery

LED button 2 (see also Fig.). The status or re-

sidual capacity will be indicated in the battery

LED 2 as follows:

GREEN / RED / ORANGE = maximum charge /

capacity

RED / ORANGE = medium charge / capacity

RED = weak charge – recharge battery

 Changing tools

Your cordless electric drill / screwdriver has a fully

automatic spindle lock and is ﬁtted with an

enclosed keyless chuck incorporating the latest

technology from ”Made in Germany”.

Once the motor has come to a halt, the drive shaft

is automatically locked, so that the chuck 9 can

be opened simply by turning it .

After you have inserted the required bit and ﬁxed it

in place by turning the chuck , you can immedi-

ately continue working. The spindle lock releases

itself automatically when the motor is started (by

operation of the ON / OFF switch 4).

 Torque pre-selection

You can adjust the torque by using 8 torque pre-

selection. The torque levels regulate a range of up

to ca. 8 Nm.

 Select a low setting for small screws, soft work

material.

 Select a high setting for large screws, hard

work materials and for the extraction of screws.

 For drilling, push the selector to the setting for

drilling, in that you adjust the torque pre-selector

to the position .

 For drilling tasks, also push the gear selector

switch 1 to the front (Position: 2).

 2 Gear Drive

CAUTION! Move the gear selector switch 1

only after the device has come to a standstill.

Failure to observe this advice may result in damage

to the device.

12 GB

Before first use / Preparing the tool for use

In the ﬁrst gear (Gear selector switch 1

in Position: 1)

A speed of up to approx. 400 rpm can be achieved

and a high torque. This setting is intended for use

with all screwing tasks and for accessories.

In the second gear (Gear selector switch 1

in Position: 2)

It achieves a speed of up to approx. 1300 rpm, for

the carrying out of drilling tasks.

 Preparing the tool for use

 Switching ON /OFF

Switching on:

 To start the appliance squeeze on the ON /

OFF switch 4 and then keep it pressed down.

Switching off:

 To stop the appliance, release the ON / OFF

switch 4.

 Adjusting the speed

The ON / OFF switch 4 has a variable speed

regulator.

The ON / OFF switch 4 has a variable speed

control device. Slight pressure on the ON / OFF

switch 4 will cause the rotation speed to slow down.

With increased pressure, the rotational speed will

increase.

Note: The integrated engine brake means that the

device will come to a fast standstill.

 Switching direction of rotation

 To switch the direction of rotation, push the

direction of rotation switch 3 to either the

right or to the left.

 Tips and Tricks

 Before you use the appliance, check to see

that the screw or drill bit is properly ﬁtted, i.e.

located centrally in the chuck.

 Screw bits are designated with their dimensions

and their shape. If you are unsure, always try

the particular screw bit out to see whether it sits

in the screw head without any free play.

Torque:

 Smaller screws and bits in particular can be

easily damaged if you adjust the appliance

with too high a torque and/or rotation speed.

Hard screwdriving conditions (into metal):

 Particularly high torques can occur, for example

with metal screws tightened by socket tool bits.

Select a lower rotation speed.

Soft screwdriving conditions (e.g. into

soft wood):

 You should also select a low speed in order not

to damage the wood workpiece surface through

contact with the metal screw head. Use a coun-

tersinker.

When drilling into wood, metal and other

materials, take note of the following advice:

 With small diameter drill bits use a high drill

speed. For large diameter drill bits, use a low

drill speed.

 For hard materials, select a low drill speed.

For soft materials, select a high drill speed.

 Secure or ﬁx down the workpiece (if possible)

in a clamp or vice.

 Mark the intended position of the hole with a

centre punch or a nail and select a low drill speed

for drilling.

 Take the rotating drill bit out of the hole frequently

so that swarf or drill dust can be re-moved and

the hole and tool is ventilated.

Drilling in metal:

 Use a metal drill bit (HSS). For the best results,

you should cool the bit with oil. Metal drill bits

can also be used to drill into plastic.

13 GB

Drilling in stone:

 Use a circular shafted masonry drill bit with a

hardened metal tip.

Drilling in wood:

 Normally you should use a wood drill with a

centring point. For deep holes, use an auger type

bit. For large diameter holes, use a forstner bit.

You can screw small screws into soft wood

without the need for pre-drilling.

 Cleaning and Maintenance

CAUTION! Place the direction of rotation

switch 3 into the middle position before carry-

ing out any tasks on the device, e.g. changing

tools or maintenance, or before transporting or

storing the device. Inadvertent operation of the

ON / OFF switch 4 may result in injury.

 Pull the mains lead out of the mains socket eve-

ry time and remove the battery before you clean

or maintain the device.

The Cordless drill is maintenance-free.

 Always keep the device clean, dry and free of

oil or grease.

 Clean the device immediately after you have

ﬁnished using it.

 Do not allow any liquids to enter the device.

Use a cloth to clean the housing. Never use

petrol, solvents or cleaning agents that might

attack plastic.

 Service

WARNING!

Have your device

repaired at the service centre or by

qualified specialist personnel using

original manufacturer parts only. This

will ensure that your device remains safe to use.

WARNING!

If the plug or lead needs

to be replaced, always have the

replacement carried out by the manu-

facturer or its service centre. This will

ensure that your device remains safe to use.



Warranty

The warranty for this appliance is for 3

years from the date of purchase. The ap-

pliance has been manufactured with care

and meticulously examined before deliv-

ery. Please retain your receipt as proof

of purchase. In the event of a warranty

claim, please make contact by telephone

with our Service Department. Only in this

way can a post-free despatch for your

goods be assured.

The warranty covers only claims for material and

maufacturing defects, but not for transport damage,

for wearing parts or for damage to fragile compo-

nents, e.g. buttons or batteries. This product is for

private use only and is not intended for commercial

use.

The warranty is void in the case of abusive and im-

proper handling, use of force and internal tamper-

ing not carried out by our authorized service branch.

Your statutory rights are not restricted in any way

by this warranty.

The warranty period will not be extended by repairs

made unter warranty. This applies also to replaced

and repaired parts. Any damage and defects extant

on purchase must be reported immediately after

unpacking the appliance, at the latest, two days after

the purchase date. Repairs made after the expiration

of the warranty period are subject to payment.

DES UK LTD

Tel.: 0871 5000 700 (£ 0.10 / minute)

e-mail: support.uk@kompernass.com

 Disposal

The packaging comprises exclusively en-

vironmentally-friendly material. Dispose

of it in your local recycling containers.

Preparing the tool … / Cleaning and Maintenance / Service / Warranty / Disposal

14 GB

Do not dispose of electrical

appliances with your domestic

waste!

According to the European Directive 2002 / 96 / EC,

concerning used electrical and electronic appliances

and its implementation in national law, superannu-

ated electrical appliances must be collected and

disposed of via an environmentally suitable recy-

cling facility.

Do not dispose of rechargeable

batteries with your household

refuse!

Defective or worn out rechargeable batteries must

be recycled according to Directive 2006 / 66 / EC.

Dispose of batteries and appliances over the existing

collection facilities.

Your local communal or municipal authorities can

provide information on how to dispose of the worn

out appliance.

 Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, the person responsible for

documents: Mr Felix Becker, Burgstr. 21, D-44867

Bochum, Germany, hereby declare that this product

complies with the following standards, normative

documents and EU directives:

Machinery Directive

(2006 / 42 / EC)

EU Low Voltage Directive

(2006 / 95 / EC)

Electromagnetic Compatibility

(2004 / 108 / EC)

Applicable harmonized standards

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Type / Appliance Designation:

Cordless drill PABS 18 A1

Date of manufacture (DOM): 07 - 2010

Serial number: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- Managing Director-

We reserve the right to make technical

modiﬁcations in the course of further development.

Disposal / Declaration of Conformity / Manufacturer

15 PL

Spis zawartości

Wstęp

Przeznaczenie ...............................................................................................................Strona 16

Wyposażenie ................................................................................................................Strona 17

Zakres dostawy .............................................................................................................Strona 17

Dane techniczne ...........................................................................................................Strona 17

Ogólne wskazówki bezpieczeństwa dla

elektronarzędzi

1. Bezpieczeństwo miejsca pracy ................................................................................Strona 18

2. Bezpieczeństwo elektryczne ....................................................................................Strona 18

3. Bezpieczeństwo osób ..............................................................................................Strona 19

4. Staranne obchodzenie się i użytkowanie narzędzi elektrycznych........................Strona 19

5. Używanie i obchodzenie się z narzędziem akumulatorowym ..............................Strona 20

Wskazówki dotyczące bezpieczeństwa dla wiertarkowkrętarek

akumulatorowych .......................................................................................................... Strona 20

Uwaga na przewody! ..................................................................................................Strona 21

Oryginalne akcesoria / dodatkowy sprzęt ..................................................................Strona 21

Przed uruchomieniem

Ładowanie akumulatora ...............................................................................................Strona 21

Zakładanie / zdejmowanie akumulatora z urządzenia .............................................Strona 21

Kontrala stanu akumulatora .........................................................................................Strona 22

Zmiana narzędzi ...........................................................................................................Strona 22

Nastawienie momentu obrotowego ............................................................................Strona 22

Przekładania 2-biegowa ..............................................................................................Strona 22

Uruchomienie

Włączenie / Wyłączenie ..............................................................................................Strona 22

Ustawienie prędkości ....................................................................................................Strona 22

Zmiana kierunku obrotów ............................................................................................Strona 23

Wskazówki i porady ....................................................................................................Strona 23

Konserwacja i czyszczenie.........................................................................Strona 23

Serwis ..........................................................................................................................Strona 24

Gwarancja ...............................................................................................................Strona 24

Usuwanie ..................................................................................................................Strona 24

Deklaracja zgodności / Producent .......................................................Strona 25

16 PL

Wstęp

Wiertarko-wkrętarka

Akumulatorowa PABS 18 A1



Wstęp

Przed pierwszym uruchomieniem urzą-

dzenia zapoznaj się z jego funkcjami

oraz ogólnymi zasadami prawidłowej

obsługi elektronarzędzi. Przeczytaj niniejszą instrukcję

obsługi. Instrukcję obsługi przechowuj zawsze w

bezpiecznym miejscu. W przypadku przekazania

urządzenia następnej osobie, nie zapomnij dołą-

czyć również instrukcji obsługi.



Przeznaczenie

To urządzenie jest przeznaczone do wiercenia i

wkręcania w drewno, plastik i metal. Urządzenie

należy stosować zgodnie z opisem i w podanych

zakresach użytkowania. Jakiekolwiek inne użycie

lub zmiany urządzenia uważane są za niezgodne

z przeznaczeniem i kryją w sobie poważne nie-

bezpieczeństwo wypadku. Producent nie bierze

na siebie żadnej odpowiedzialności w przypadku

powstania szkody, wynikającej z użytkowania

urządzenia w sposób całkowicie niezgodny z

przeznaczeniem. Urządzenie nie nadaje się do

celów komercyjnych.

W niniejszej instrukcji obsługi urządzenia zastosowano następujące piktogramy:

Przeczytaj instrukcję obsługi! Klasa bezpieczeństwa II

Przestrzegaj wskazówek

ostrzegawczych i bezpieczeństwa! Uchwyt wiertarski ‘Made in

Germany’

Ostrzeżenie przed porażeniem

prądem elektrycznym! Zagrożenie

dla życia! Blokada wrzeciona

Niebezpieczeństwo wybuchu! Stopień wiertarski

(dobór momentu obrotowego)

WWatt (Moc skuteczna) Zakładać okulary ochronne,

ochronniki słuchu, maskę

przeciwpyłową i rękawice ochronne.

Wymiarowa liczba obrotów

biegu luzem Dzieci trzymać z daleka od

narzędzia elektrycznego!

V~Volt (Napięcie przemienne) Tylko do użytku w pomieszczeniach

wewnętrznych!

Ah ampero (Pojemność akumulatora) Zwracać uwagę na nienaruszony stan

urządzenia, kabla sieciowego oraz

wtyczki sieciowej!

Nm Niutonometr (moment obrotowy) Opakowanie i urządzenie przekaż

do utylizacji zgodnie z przepisami o

ochronie środowiska!

Prąd stały (rodzaj prądu i napięcia) Nie wyrzucać akumulatorów do

odpadów i śmieci z gospodarstw

domowych.

17 PL

Wstęp



Wyposażenie

1 Przełącznik zmiany biegu

2 Przycisk „Stan naładowania akumulatora” /

Dioda gotowości akumulatora

3 Przełącznik kierunku obrotów

4 WŁĄCZNIK / WYŁĄCZNIK / Regulacja

prędkości obrotowej

5 Wnęka na końcówki

6 Przycisk odblokowania akumulatora

7 Zestaw akumulatorów

8 Nastawienie momentu obrotowego

9 Uchwyt wiertarski

10 Ładowarka

11 Zielona dioda kontrolna

12 Czerwona dioda kontrolna



Zakres dostawy

1 Wiertarko-wkrętarka akumulatorowa z

pakietem akumulatorόw

1 Bit podwόjny

1 Ładowarka szybkiego ładowania

1 Walizka do transportu i przechowywania

1 Instrukcja obsługi



Dane techniczne

PABS 18 A1 Wiertarko-wkrętarka

Akumulatorowa:

Napięcie znamionowe: 18 V DC

Liczba obrotόw biegu

jałowego: 1. bieg: maks. 400 min-1

Liczba obrotόw biegu

jałowego: 2. bieg: maks. 1300 min-1

Zakres naprężenia

uchwytu wiertarki: maks. 10 mm

Maksymalny

przekrόj odwiertu: stal: 10 mm,

drewno: 30 mm

Maks. moment obrotowy: 20 Nm

PABS 18 A1-1 Akumulator:

Napięcie nominalne: 18 V

Pojemność: 1,5 Ah

Zawartość energetyczna: 27 Wh

PABS 18 A1-2 Ładowarka akumulatorowa:

WEJŚCIE / INPUT

Napięcie nominalne: 230 V~ 50 Hz

Moc znamionowa: 70 W

WYJŚCIE / OUTPUT

Napięcie nominalne: 18 V

Prąd ładowania: maks. 2600 mA

Czas ładowania: ok. 60 min

Klasa ochrony: II /

Informacje dotyczące hałasu i wibracji:

Wartość pomiarowa hałasu wyznaczona zgodnie

z EN 60745. Poziom hałasu elektronarzędzia wg

oceny A wynosi typowo:

Poziom ciśnienia hałasu: 66 dB(A)

Pozom mocy hałasu: 77 dB(A)

Niepewność pomiaru K: 3 dB

Zakładać ochronniki słuchu!

Sumaryczne wartości drgań (suma wektorów

z trzech kierunków) wyznaczone zgodnie z

EN 60745:

Wiercenie w metalu: Wartość emisji drgań

ah, D = 1,944 m / s2,

Niepewność K = 1,5 m / s2,

Wkręcanie śrub: Wartość emisji drgań

ah = 2,101 m / s2,

Niepewność K = 1,5 m / s2.

OSTRZEŻENIE! Podany w niniejszych in-

strukcjach poziom drgań wyznaczony został za

pomocą metody pomiarowej określonej w normie

EN 60745 i może zostać użyty do porównania

urządzeń.

Poziom wibracji będzie się różnił w zależności od

zastosowania elektronarzędzia i w niektórych

przypadkach może przekroczyć wartość podaną

w niniejszej instrukcji. Obciążenie drganiami może

być mniej uciążliwe, jeśli elektronarzędzie będzie

regularnie trzymane w ten sposób.

Wskazówka: Celem dokładnego oszacowania

obciążenia wibracjami w okresie określonego

18 PL

Wstęp / Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

okresu czasu pracy należy uwzględnić również te

okresy, w których urządzenie jest wyłączone lub

wprawdzie jest włączone, ale w rzeczywistości nie

pracuje. Może to przyczynić się do znacznej reduk-

cji obciążenia wibracjami w całym okresie czasu

pracy.

Ogólne wskazówki

bezpieczeństwa dla

elektronarzędzi

OSTRZEŻENIE! Przeczytaj wszystkie

wskazówki dotyczące bezpieczeństwa

oraz instrukcje! Zaniedbania w przestrzeganiu

wskazówek dotyczących bezpieczeństwa oraz w

przestrzeganiu instrukcji mogą spowodować pora-

żenie prądem elektrycznym, pożar i / lub ciężkie

obrażenia ciała.

Przechowuj na przyszłość wszystkie

wskazówki dotyczące bezpieczeństwa

oraz instrukcje!

Używany we wskazówkach dotyczących bezpie-

czeństwa termin „narzędzie elektryczne“ odnosi się

do narzędzi elektrycznych zasilanych z sieci (z ka-

blem sieciowym) oraz do narzędzi elektrycznych

zasilanych

z akumulatorów (bez kabla sieciowego).

1. Bezpieczeństwo miejsca pracy

a) Utrzymywać stanowisko pracy w czy-

stości i dobrze oświetlone. Nieporządek

i nieoświetlone obszary robocze mogą prowa-

dzić do wypadków.

b) Nie pracuj przy użyciu urzą-

dzenia w otoczeniu zagrożo-

nym eksplozją, w którym

znajdują się palne ciecze, gazy lub

pyły. Urządzenia elektryczne wytwarzają

iskry, które mogą zapalić pył lub pary.

c) Podczas użytkowania urzą-

dzenia elektrycznego trzymaj

dzieci i inne osoby z daleka

od urządzenia. Przy odchyleniu możesz

stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk sieciowy urządzenia musi

pasować do wtykowego gniazdka

sieciowego. W żaden sposób nie wol-

no zmieniać wtyku sieciowego urzą-

dzenia. Nie używaj żadnych wtyków

adapterowych razem z urządzeniami

wyposażonymi w uziemienie ochron

ne.

Niezmienione wtyki sieciowe i pasujące wtykowe

gniazdka sieciowe zmniejszają ryzyko poraże-

nia prądem elektrycznym.

b) Unikaj kontaktu fizycznego z powier-

zchniami uziemionymi takimi jak

powierzchnie rur, grzejników, kuchni

elektrycznych i lodówek. Istnieje podwyż-

szone niebezpieczeństwo porażenia prądem

elektrycznym, gdy twoje ciało jest uziemione.

c) Trzymaj urządzenie z daleka od desz-

czu i wilgoci. Wniknięcie wody do urządzenia

elektrycznego zwiększa ryzyko porażenia prą-

dem elektrycznym.

Nie używaj kabla sieciowego w

sposób sprzeczny z jego prze-

znaczeniem, tj. do noszenia

urządzenia, zawieszania urzą dzenie

lub do wyciągania wtyku sieciowego

z wtykowego gniazdka sieciowego.

Trzymaj kabel z daleka od gorąca,

oleju, ostrych krawędzi lub porusza-

jących się części urządzeń. Uszkodzone

lub poplątane kable zwiększają ryzyko pora-

żenia prądem elektrycznym.

Gdy pracujesz z urządzeniem elektrycz-

nym na dworze używaj wyłącznie

przedłużaczy, które są dopuszczone

również do pracy na dworze. Użycie

przedłużacza przystosowanego do stosowania

na dworze zmniejsza ryzyko porażenia prądem

elektrycznym.

f) Jeśli praca elektronarzędzia w otocze-

niu wilgotnym jest nie do uniknięcia,

należy zastosować wyłącznik prądu

uszkodzeniowego. Zastosowanie wyłącz-

nika prądu uszkodzeniowego zapobiega nie-

bezpieczeństwu porażenia prądem elektrycz

nym.

19 PL

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

3. Bezpieczeństwo osób

a) Bądź stale uważny, zwracaj uwagę

na to co robisz i postępuj rozsądnie w

trakcie pracy z narzędziem elektrycz-

nym. Nie używaj narzędzia, gdy jesteś

zmęczony lub znajdujesz się pod

wpływem narkotyków, alkoholu lub

lekarstw. Chwila nieuwagi przy użytkowaniu

urządzenia może prowadzić do poważnych

obrażeń ciała.

b) Noś osobiste wyposażenie

ochronne i zawsze okulary

ochronne. Noszenie osobistego

wyposażenia ochronnego takiego jak maska

przeciwpyłowa, buty antypoślizgowe, kask

ochronny lub ochrona słuchu stosownie do

sposobu użytkowania narzędzia elektrycznego

zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia.

Upewnij się, że narzędzie elektryczne

jest wyłączone zanim podłączysz je

do zasilania prądowego, uchwycisz je

lub będziesz je przenosił. Jeżeli podczas

przenoszenia urządzenia będziesz trzymał

palec na przełączniku WŁĄCZ. / WYŁĄCZ.

lub jeżeli urządzenie jest włączone, to może

to prowadzić do nieszczęśliwych wypadków.

d) Usuń narzędzia do nastawiania urzą-

dzenia lub klucze płaskie zanim włą-

czysz urządzenie. Narzędzie lub klucz,

który znajduje się w obracającej się części

urządzenia może prowadzić do obrażeń ciała.

e) Unikaj nienormalnej postawy ciała.

Zadbaj o pewne stanowisko i w każdej

chwili utrzymuj równowagę. Dzięki temu

będziesz mógł lepiej kontrolować urządzenie,

zwłaszcza w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie noś ob-

szernej odzieży ani biżuterii. Trzymaj

włosy, odzież i rękawice z daleka od

poruszających się części. Luźna odzież,

biżuteria lub długie włosy mogą zostać uchwy-

cone przez poruszające się części.

g) Jeżeli zostaną zamontowane urzą-

dzenia do odsysania i wychwytywania

pyłu, to upewnij się, że są one podłą-

czone i że będą prawidłowo używane.

Używanie tych urządzeń zmniejsza zagrożenie

wywoływane pyłem.

Staranne obchodzenie

się i użytkowanie narzędzi

elektrycznych

a) Nie przeciążaj urządzenia. Używaj do

swojej pracy przeznaczonego do niej

narzędzia elektrycznego. Za pomocą odpo

wiedniego narzędzia elektrycznego pracujesz

lepiej i bezpieczniej w danym zakresie robót.

b) Nie używaj żadnego narzędzia elek-

trycznego, którego przełącznik jest

uszkodzony. Narzędzie elektryczne, które

nie daje się już więcej włączyć lub wyłączyć,

jest niebezpieczne i musi zostać naprawione.

c) Proszę usunąć wtyczkę z gniazdka

oraz / lub usunąć akumulator, zanim

rozpoczną państwo ustawienie urzą-

dzenia, wymianę części lub w przy-

padku odłożenia urządzenia. Niniejsze

przedsięwzięcie zapobiega niekontrolowanemu

rozruchowi niniejszego narzędzia elektrycznego.

d) Przechowuj nieużywane narzędzia

elektryczne poza zasięgiem dzieci. Nie

pozwól na użytkowanie urządzenia

osobom, które nie są z nim obznajo-

mione lub nie przeczytały niniejszych

instrukcji. Narzędzia elektryczne są niebez-

pieczne, gdy są używane przez osoby niedo-

świadczone.

e) Pielęgnuj starannie urządzenie.

Sprawdź, czy ruchome części urzą-

dzenia funkcjonują nienagannie i nie

zakleszczają się, czy części urządzenia

nie są złamane lub uszkodzone w ta-

kim stopniu, że funkcjonowanie urzą-

dzenia jest uszczuplone. Zleć naprawę

uszkodzonych części przed użyciem

urządzenia. Przyczyną wielu wypadków są

źle konserwowane narzędzia elektryczne.

f) Utrzymuj narzędzia tnące w stanie

ostrym i czystym. Starannie pielęgnowane

narzędzia tnące o ostrych krawędziach tną-

cych mniej zakleszczają się i dają się łatwiej

prowadzić.

20 PL

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

g) Używaj narzędzia elektrycznego,

osprzętu, narzędzi wymiennych itp.

odpowiednio do niniejszych instrukcji

i w taki sposób, jaki jest zalecany dla

tego specjalnego typu urządzenia.

Uwzględniaj przy tym warunki robo-

cze i wykonywane czynności. Użycie

narzędzi elektrycznych do innych zastosowań

niż to przewidziano może prowadzić do nie-

bezpiecznych sytuacji.

5. Używanie i obchodzenie się z

narzędziem akumulatorowym

a) Ładuj akumulatory wyłącznie w tych

ładowarkach, które są zalecane przez

producenta. Dla ładowarki, która nadaje się

do określonego rodzaju akumulatorów istnieje

zagrożenie pożarowe, gdy będzie ona używana

z innymi akumulatorami.

b) W narzędziach elektrycznych stosuj

wyłącznie przewidziane dla nich aku-

mulatory. Używanie innych akumulatorów

może prowadzić do obrażeń ciała i zagrożenia

pożarowego.

c) Nieużywane akumulatory trzymaj z

daleka od spinaczy biurowych, monet,

kluczy, gwoździ śrub oraz innych ma-

łych przedmiotów metalowych, które

mogłyby spowodować zmostkowanie

styków akumulatora. Skutkiem zawarcia

styków akumulatora mogą być oparzenia lub

pożar.

W przypadku nieprawidłowego za-

stosowania akumulatora może z niego

wyciec ciecz. Unikaj kontaktu z nią.

W razie przypadkowego kontaktu

spłucz ją wodą. Jeżeli ta ciecz dostanie

się do oka, to dodatkowo skorzystaj

z pomocy lekarskiej. Wyciekła ciecz aku-

mulatorowa może prowadzić do podrażnień

skóry lub oparzeń.

Wskazówki dotyczące

bezpieczeństwa dla

wiertarkowkrętarek

akumulatorowych

 Zabezpiecz przedmiot obrabiany. Przedmiot

obrabiany przytrzymywany za pomocą urzą-

dzenia mocującego lub imadła jest trzymany

pewniej niż ręką.

OSTRZEŻENIE! TRUJĄCE PYŁY!

Powstające wskutek obróbki szkodliwe / trujące

pyły stanowią zagrożenie dla zdrowia dla osoby

obsługującej urządzenie lub osób znajdujących

się w pobliżu.

Noś okulary ochronne i maskę prze-

ciwpyłową!

 Nie obrabiaj materiału zawierającego

azbest. Azbest jest uznawany za rakotwórczy.

 Trzymaj mocno narzędzie elektryczne.

Przy dokręcaniu lub luzowaniu śrub mogą krót-

kotrwale wystąpić duże momenty reakcji.

 Wyłączaj natychmiast narzędzie elek-

tryczne, gdy założone do niego na-

rzędzie zablokuje się. Bądź przygotowany

na duże momenty reakcji, które powodują

odrzut. Założone narzędzie zablokuje się, gdy

narzędzie elektryczne zostanie przeciążone lub

ustawi się skośnie w przedmiocie obrabianym.

OSTRZEŻENIE! Chwytaj narzędzie

elektryczne wyłącznie za izolowane

powierzchnie chwytne, gdy wykonu-

jesz roboty, w trakcie których założone

narzędzie może natraﬁć na ukryte

przewody prądowe. Styczność z przewo-

dem pod napięciem spowoduje, że części me-

talowe narzędzia elektrycznego również znajdą

się pod napięciem, co prowadzi do porażenia

prądem elektrycznym

 Przy robotach na urządzeniu oraz w

trakcie transportu względnie prze-

chowywania urządzenia ustawiaj

przełącznik kierunku obrotów w po-

zycji środkowej (blokada). W ten sposób

zapobiegniesz niezamierzonemu rozruchowi

narzędzia elektrycznego.

 Dzieciom lub osobom, którym brak wiedzy lub

doświadczenia w obchodzeniu się z urządze-

21 PL

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi / Przed uruchomieniem

niem oraz osobom, które są ograniczone pod

względem ich ﬁzycznych, sensorycznych lub

duchownych zdolności, nie wolno obsługiwać

urządzenia bez nadzoru lub wskazówek osoby

odpowiedzialnej za ich bezpieczeństwo. Dzieci

muszą być nadzorowane, aby nie bawiły się

urządzeniem.



Uwaga na przewody!

NIEBEZPIECZEŃSTWO! Podczas pracy

przy użyciu urządzenia upewnij się,

że nie ma zagrożenia natraﬁenia na

przewody elektryczne, gazowe lub

wodno-kanalizacyjne. Przed nawierceniem

otworu w ścianie lub inną obróbką sprawdź

przyrządem do wykrywania przewodów, czy

w ścianie nie znajdują się żadne przeszkody.



Oryginalne akcesoria /

dodatkowy sprzęt

 Korzystaj zawsze z akcesoriów i

dodatkowego sprzętu, podanego w

instrukcji użytkowania. Korzystanie z in-

nych narzędzi lub akcesoriów, niż podano w

instrukcji obsługi może doprowadzić do obrażeń.



Przed uruchomieniem



Ładowanie akumulatora

 OSTRZEŻENIE! NIEBEZPIECZEŃ-

TWO PORAŻENIA PRĄDEM ELEKTRYCZ-

NYM!

Przed przystąpieniem do czyszczenia

lub konserwacji ładowarki lub akumulatora wy-

ciągnij wtyczkę z gniazdka zasilania.

Wskazówka! Nowy lub dawno nieużywany

akumulator przed pierwszym / ponownym użyciem

musi być naładowany.

Akumulator uzyskuje pełną pojemność po 3 do 5

cyklach ładowania.

OSTROŻNIE! Przed wyjęciem wzgl. założe-

niem akumulatora w ładowarce wyciągaj zawsze

wtyczkę z gniazdka.

 Ładuj akumulator tylko wtedy gdy temperatura

nie spada poniżej 10 °C lub nie wzrasta po-

wyżej 40 °C.

1. Załóż pakiet akumulatorowy 7 do szybkiej

ładowarki 10 (zobacz Rysunek C).

2. Podłącz wtyczkę do gniazdka zasilania. Czer-

wona dioda ładowania 12 wskazuje rozpo-

częcie ładowania. Czerwona dioda wyłącza

się 12 jeśli akumulator zostanie całkowicie

naładowany.

3. Zielona dioda 11 sygnalizuje zakończenie ła-

dowania i akumulator 7 jest gotowy do użycia.

 Nigdy nie ładuj tego samego akumulatora

bezpośrednio po poprzednim zakończeniu jego

ładowania. Może to doprowadzić do przeła-

dowania i zmniejszenia żywotności akumulatora

i ładowarki.

 Między kolejnymi ładowaniami wyłącz zawsze

ładowarkę na co najmniej 15 minut. W tym

celu wyciągać wtyczkę z gniazdka.



Zakładanie / zdejmowanie

akumulatora z urządzenia

Przed założeniem akumulatora upewnij się, że

urządzenie jest wyłączone. Zakładanie akumulatora

do włączonego elektronarzędzia może wiązać się

z niebezpieczeństwem wypadku.

Zakładanie akumulatora:

 Przełącznik zmiany kierunku obrotów 3

ustaw w położeniu zablokowania i włóż aku-

mulator 7 w uchwyt.

Wyjąć pakiet akumulatorόw:

 Proszę nacisnąć przycisk do zwolnienia zasu-

wy 6 oraz wyjąć pakiet akumulatorόw.

22 PL

Przed uruchomieniem / Uruchomienie



Kontrala stanu akumulatora

 W celu przeprowadzenia kontroli stanu akumu-

latora należy przycisnąć przycisk Akku-LED 2

(zobacz rόwnież rys.). Stan względnie pozo-

stała wydajność zostaje wskazana na Akku-

-LED 2 następująco:

ZIELONO / CZERWONO / POMARAŃCZO-

O = maksymalne naładowanie/wydajność

CZERWONO / POMARAŃCZOWO = średnie

naładowanie/wydajność

CZERWONO = słabe naładowanie–nałado-

wać akumulatory



Zmiana narzędzi

Wiertarko-wkrętarka akumulatorowa jest wyposa-

żone we w pełni automatyczną blokadę trzpienia

oraz w wysokiej jakości chwyt wiertarski

produkcji niemieckiej .

Zatrzymanie silnika powoduje unieruchomienie ca-

łego układu przeniesienia napędu, pozwalającego

na otwarcie uchwytu szybkomocującego 9 po-

przez obrót .

Po założeniu odpowiedniego narzędzia i za-

blokowaniu uchwytu wiertarskiego poprzez obrót,

możesz od razu przystąpić do dalszej pracy. Blo-

kada trzpienia zwalnia się automatycznie wraz z

uruchomieniem silnika (naciśnięcie przycisku

WŁĄCZNIK / WYŁĄCZNIK 4).



Nastawienie momentu

obrotowego

Za pośrednictwem nastawienia momentu obroto-

wego 8 możesz ustawić odpowiednią siłę obro-

tów. Zakresy momentów obrotowych sięgają do

około 8 Nm.

 Niski zakres wybieraj do niewielkich śrub i

miękkich materiałów.

 Wysoki zakres wybieraj do dużych śrub, twar-

dych materiałów wzgl. wykręcania śrub.

 Do prac związanych z wierceniem wybierz

odpowiedni zakres, ustawiają położenie nasta-

wienia momentu obrotowego .

 W przypadku wykonywania wiercenia przestaw

również przełącznik wybierakowy biegu 1

do przodu (położenie: 2).



Przekładania 2-biegowa

OSTROŻNIE! Naciskaj przełącznik wybiera-

kowy biegów 1 wyłącznie w stanie zatrzymanym

urządzenia. W przeciwnym razie grozi uszkodze-

nie urządzenia.

Na pierwszym biegu (przełącznik

wybierakowy 1 w położeniu: 1)

uzyskasz prędkość obrotową 400 obr. / min. oraz

wysoki moment obrotowy. To usta-wienie jest prze-

znaczone do wszelkiego rodzaju wkręcania, jak

również do użycia akcesoriów.

Na drugim biegu (przełącznik wybiera-

kowy 1 w położeniu: 2)

uzyskasz prędkość obrotową 1300 obr. / min.

pozwalającą na wiercenie otworów.



Uruchomienie



Włączenie / Wyłączenie

Włączanie:

 W celu uruchomienia urządzenia naciśnij przy-

cisk WŁĄCZNIK / WYŁĄCZNIK 4 i przytrzy-

maj go w położeniu naciśnięcia.

Wyłączanie:

 W celu wyłączenia urządzenia zwolnij przycisk

WŁĄCZNIK / WYŁĄCZNIK 4.



Ustawienie prędkości

WŁĄCZNIK / WYŁĄCZNIK 4 jest zintegrowany z

przełącznikiem regulacji prędkości.

23 PL

Uruchomienie / Konserwacja i czyszczenie

Przycisk WŁĄCZNIK / WYŁĄCZNIK 4 dysponuje

zmienną regulacją prędkości. Lekkie naciśnięcie na

przycisk WŁĄCZNIK / WYŁĄCZNIK 4 wywołuje

mniejszą liczbę obrotową. Ze wzrastającym naci-

skiem wzrasta liczba obrotowa.

Wskazόwka: Zintegrowany hamulec silnika

umożliwia szybkie zatrzymanie.



Zmiana kierunku obrotów

 Zmień kierunek obrotów, przestawiając poło-

żenie przełącznika 3 w prawo lub w lewo.



Wskazówki i porady

 Przed przystąpieniem do pracy sprawdź, czy

wiertło lub końcówka są prawidłowo przymo-

cowane, tzn. równo zablokowane w uchwycie.

 Końcówki do wkręcania są posiadają ozna-

czenia pod względem wymiaru i kształtu. Jeśli

nie znasz rozmiaru końcówki, przed rozpoczę-

ciem wkręcania sprawdź, czy końcówka bę-

dzie pasowała do łba wkrętu.

Moment obrotowy:

 Wyjątkowo małe wkręty i końcówki mogą ulec

uszkodzeniu, jeśli ustawisz zbyt wysoki moment

obrotowy lub / zbyt wysoką prędkość obrotową

w maszynie.

Twarde dokręcanie (w metal):

 Wyjątkowo wysokie momenty obrotowe uzyskuje

się np. w metalowych połączeniach śrubowych

przy użyciu nasadek do kluczy nasadowych.

Wybierz niską prędkość obrotową.

Miękkie dokręcanie (np. w drewno):

 Również w tym przypadku wybieraj mniejszą

prędkość obrotową, aby przykładowo nie

uszkodzić powierzchni drewnianej podczas

styczności z metalowym łbem wkrętu. Użyj

pogłębiacza.

Podczas wiercenia w drewnie, metalu

oraz pozostałych materiałach pamiętaj:

 W przypadku małych średnic wierteł używaj

wysoką prędkość obrotową, a w przypadku

większych średnic wierteł niską prędkość obro-

tową.

 W przypadku twardych materiałów stosuj niż-

szą prędkość obrotową, a w przypadku mięk-

kich materiałów wyższą prędkość obrotową.

 Przedmiot obrabiany zabezpiecz lub zablokuj

(jeśli jest to możliwe) w urządzeniu ustalającym.

 Punktakiem lub gwoździem zaznacz punkt

nawiercenia otworu i wybierz początkowo niską

prędkość obrotową.

 W celu usunięcia wiórów z otworu oraz schło-

dzenia miejsca wiercenia, wyciągaj wielokrot-

nie wiertło z wierconego otworu.

Wiercenia w metalu:

 Używaj wyłącznie wiertła do wiercenia w metalu

(HSS). W celu uzyskania lep-szych rezultatów

wiertło możesz schłodzić olejem. Wiertłami do

metali możesz również wiercić otwory w plastiku.

Wiercenia w kamieniu:

 Używaj wyłącznie wierteł kamieniar- skich z

węglików spiekanych.

Wiercenie w drewnie:

 Używaj wiertel do drewna z kłem centrującym,

do wiercenia głębszych otworów używaj „wierteł

krętych”, do wiercenia otworów o większych

średnicach używaj wierteł cylindrycznych. Do

wkręcania małych wkrętów w miękkie drewno

nie musisz nawiercać otworów.



Konserwacja i czyszczenie

OSTROŻNIE! Przed wszelkimi robotami na

urządzeniu, na przykład przed wymianą narzę-

dzia lub konserwacją oraz w trakcie transportu

lub przechowywania urządzenia ustawiaj

przełącznik kierunku obrotów 3 w pozycji

środkowej. W przeciwnym razie przy niezamie-

rzonym naciśnięciu przełącznika WŁĄCZNIK /

WYŁĄCZNIK 4 istnieje niebezpieczeństwo

obrażeń ciała.

24 PL

Konserwacja i czyszczenie / Serwis / Gwarancja / Usuwanie

 Przed wszelkimi robotami czyszczącymi i kon-

serwacyjnymi wyciągnij wtyczkę sieciową z sie-

ciowego gniazdka wtykowego oraz wyjmij

akumulator.

Wiertarko-wkrętarka akumulatorowa jest urządze-

niem bezobsługowym.

 Urządzenie musi być stale czyste, suche oraz

wolne od oleju i smarów.

 Czyść urządzenie bezpośrednio po zakończeniu

pracy.

 Do wnętrza urządzenia nie mogą się dostać

żadne ciecze. Do czyszczenia obudowy używaj

szmatki. Nigdy nie używaj benzyny, rozpusz-

czalników lub oczyszczaczy, które atakują

tworzywo sztuczne.



Serwis

OSTRZEŻENIE! Zlecaj naprawę

urządzeń punktowi serwisowemu lub

fachowcowi-elektrykowi i wyłącznie

przy użyciu oryginalnych części za-

miennych. W ten sposób będzie zapewnio-

ne, że bezpieczeństwo urządzenia pozostanie

zachowane.

OSTRZEŻENIE! Wymianę wtyczki lub

przewodu sieciowego zawsze zlecaj

producentowi urządzenia lub jego

służbie serwisowej. W ten sposób będzie

zapewnione, że bezpieczeństwo urządzenia

pozostanie zachowane.



Gwarancja

Urządzenie objęte jest dwuletnią gwaran-

cją, licząc od daty zakupu. Urządzenie

zostało starannie wyprodukowane i

poddane skrupulatnej kontroli przed wy-

syłką. Paragon należy zachować jako

dowód dokonania zakupu. W przypadku

roszczeń gwarancyjnych należy skontak-

tować się telefonicznie z serwisem. Tylko

w ten sposób można zagwarantować bez-

płatną wysyłkę zakupionego produktu.

Gwarancja obejmuje wyłącznie wady materiałowe

i fabryczne, natomiast nie obejmuje szkód powstałych

podczas transportu, części ulegających zużyciu ani

uszkodzeń części łatwo łamliwych, np. wyłączników, aku-

mulatorów. Produkt przeznaczony jest wyłącznie do użyt-

ku domowego, a nie do zastosowań profesjonalnych.

Gwarancja traci ważność w przypadku niewłaściwe-

go używania urządzenia, używania niezgodnego

z przeznaczeniem, użycia siły lub ingerencji w urzą-

dzenie dokonywanej poza naszymi autoryzowanymi

punktami serwisowymi. Niniejsza gwarancja nie

ogranicza ustawowych praw nabywcy urządzenia.

Okres gwarancji nie ulega wydłużeniu o czas trwania

usługi gwarancyjnej. Dotyczy to również wymienio-

nych i naprawionych części. Szkody i wady zauwa-

żone już w chwili zakupu należy zgłosić od razu po

rozpakowaniu, nie później niż po upływie dwóch dni

od daty zakupu. Po upływie okresu gwarancyjnego

wszystkie naprawy będą wykonywane płatnie.

Kompernass Service Polska

Tel.: 022 / 3972212

e-mail: support.pl@kompernass.com



Usuwanie

Opakowanie składa się w całości z ma-

teriałów przyjaznych środowisku natu-

ralnemu. Wyrzucaj je zawsze do odpo-

wiednich kontenerów na odpady

nadające się do recyklingu.

Nigdy nie wyrzucaj elektro-

narzędzi razem z innymi

odpadkami domowymi!

Zgodnie z Dyrektywą Europejską 2002 / 96 / EC

o zużytych urządzeniach elektrycznych i elektro-

nicznych i zastosowaniem jej w prawie krajowym

zużyte elektro- narzędzia muszą być składowane

od-dzielnie z przeznaczeniem do ponownego prze-

tworzenia w sposób przyjazny dla środowiska.

25 PL

Usuwanie / Deklaracja zgodności / Producent

Nie wyrzucać akumulatorów do

odpadów i śmieci z gospodarstw

domowych!

Uszkodzone lub zużyte akumulatory muszą być

poddawane recyklingowi zgodnie z dyrektywą

2006 / 66 / EC.

Akumulatory i / lub urządzenie oddawaj zawsze

do autoryzowanych punków zbiórki odpadów.

Skontaktuj się z najbliższym urzędem gminy w celu

uzyskania informacji na temat możliwości utylizacji

urządzenia.



Deklaracja zgodności /

Producent

My, Kompernaß GmbH, osoba odpowiedzialna

za dokumentację: pan Felix Becker, Burgstr. 21,

D-44867 Bochum, Niemcy, niniejszym oświadczamy,

iż produkt ten spełnia wymagania następujących

norm, dokumentów normatywnych i dyrektyw WE:

Dyrektywa maszynowa

(2006 / 42 / EC)

Dyrektywa niskonapięciowa UE

(2006 / 95 / EC)

Kompatybilność elektromagnetyczna

(2004 / 108 / EC)

Stosowane normy zharmonizowane

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Typ / Opis urządzenia:

Wiertarko-wkrętarka Akumulatorowa PABS 18 A1

Date of manufacture (DOM): 07 - 2010

Numer seryjny: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- Dyrektor -

Zmiany techniczne wynikające z rozwoju

zastrzeżone.

27 HU

Tartalomjegyzék

Bevezetés

Rendeltetésszerű használat ..........................................................................................Oldal 28

Felszereltség .................................................................................................................Oldal 28

A szállítmány tartalma ..................................................................................................Oldal 29

Műszaki adatok ............................................................................................................Oldal 29

Elektromos szerszámokra vonatkozó általános

biztonsági tudnivalók

1. A munkahely biztonsága..........................................................................................Oldal 30

2. Elektromos biztonsága .............................................................................................Oldal 30

3. Személyek biztonsága .............................................................................................Oldal 30

4. Az elektromos szerszámokkal való gondos járás és azok gondos használata ...Oldal 31

5. Az akkus szerszám alkalmazása és kezelése ........................................................Oldal 31

Az akkus-fúrócsavarozóra vonatkozó biztonsági tudnivalók .....................................Oldal 32

Vigyázat! Vezetékek! ....................................................................................................Oldal 32

Eredeti tartozékok /kiegészítő készülékek ...................................................................Oldal 32

Üzembevétel előtt

Az akkumulátor csomag töltése ...................................................................................Oldal 33

Az akkumulátor csomag behelyezése és kivétele.......................................................Oldal 33

Az akkuállapot megvizsgálása ....................................................................................Oldal 33

Szerszámcsere ..............................................................................................................Oldal 33

Forgatónyomaték kiválasztása ....................................................................................Oldal 34

2-fokozatú meghajtás ...................................................................................................Oldal 34

Üzembevétel

Be és kikapcsolás ..........................................................................................................Oldal 34

A sebesség beállítása ...................................................................................................Oldal 34

A fordulatirány átkapcsolása .......................................................................................Oldal 34

Tippek és trükkök ...........................................................................................................Oldal 34

Karbantartás és tisztítás ..............................................................................Oldal 35

Szervíz .........................................................................................................................Oldal 35

Garancia ....................................................................................................................Oldal 35

Hulladékleadás ...................................................................................................Oldal 36

Konformitásnyilatkozat / Gyártó .........................................................Oldal 36

28 HU

Bevezetés

Akkus fúró-csavarozó PABS 18 A1

 Bevezetés

Az első üzembevétel előtt tanulmányozza

át a készülék funkcióit és tájékozódjon az

elektro-mos szerszámok helyes haszná-

latáról. Olvassa el az alábbi használati útmutatót.

Őrizze meg ezt a leírást. A készülék harmadik sze-

mélynek történő továbbadásakor adja a készülékhez

valamennyi leírást is.

 Rendeltetésszerű használat

A készülék fa, műanyag és fém fúrására és csava-

rozására való. Csak a leírtak szerint és a megadott

célokra használja a készüléket.

A készülék minden más felhasználása vagy átalakí-

tása nem rendeltetésszerűnek minősül és balesetve-

szélyes. A nem rendeltetésszerű használatból eredő

károkért a gyártó nem vállal felelősséget. Nem

alkalmas kereskedelmi használatra.

 Felszereltség

1 fokozatállító kapcsoló

2 akkumulátor állapotkijelző gombja / akkumulátor

kijelző LED

Ebben a Használati utasításban / a készüléken a következő piktogrammokat használtuk:

Olvassa el a kezelési utasítást Védelmi osztály II

Vegye ﬁgyelembe a ﬁgyelmeztető és

a biztonsági utasításokat! Fúrótokmány, Made In Germany

Vigyázat, elektromos áramütés

veszélye! Életveszély! Tengelyrögzítés

Robbanásveszély! Fúrásfokozat

(forgatónyomaték beállítás)

WWatt (Teljesítmény) Viseljen hallásvédőt, porvédő álarcot,

védőszemüveget és védőkesztyűt.

n0Névleges üresjárati fordulatszám Tartsa a gyerekeket távol az elektro-

mos szerszámoktól!

V~Volt (Váltóáram) Csak beltéri használatra való!

Ah Amper (Akku-kapacitás) Sérült hálózati kábelnél vagy – dugó-

nál áramütés általi életveszély áll

fenn!

Nm Newtonméter (forgatónyomaték) Környzetbarát módon távolítsa

el a csomagolóanyagot!

Egyenáram (áram- és feszültségfajta) Ne dobja az elemeket / akkukat

a háztartási szemétbe!

29 HU

Bevezetés

3 fordulatirány váltó / retesz

4 ki- és bekapcsoló / forgásszámszabá-lyozás

5 bittartó

6 az akkumulátor kioldógombja

7 akkumulátor csomag

8 forgatónyomaték kiválasztása

9 fúrótokmány

10 gyorstöltő

11 zöld töltésellenőrző LED

12 piros töltésellenőrző LED

 A szállítmány tartalma

1 akkus fúró-csavarozó akku-csomaggal

1 dupla-bit

1 gyorstöltő készülék

1 hordozó koﬀer

1 Használati útmutató

 Műszaki adatok

PABS 18 A1 akkus fúró-csavarozó:

Névleges feszültség: 18 V DC

Üresjárati fordulatszám: 1. menet: max. 400 min-1

Üresjárati fordulatszám: 2. menet: max. 1300 min-1

Fúrótokmány befogó

tartománya: max. 10 mm

Maximális

fúró-átmérő: Acélhoz: 10 mm,

Fákhoz: 30 mm

Max. forgató nyomaték: 20 Nm

PABS 18 A1-1 akku-csomag:

Névleges feszültség: 18 V

Kapazitás: 1,5 Ah

Energia tartalom: 27 Wh

PABS 18 A1-2 gyorstöltő készülék:

BEMENET / INPUT

Névleges feszültség: 230 V~ 50 Hz

Névleges teljesítmény: 70 W

KIMENET / OUTPUT

Névleges feszültség: 18 V

Töltő áram: max. 2600 mA

Feltöltési idő: ca. 60 min

Védettségi osztály: II /

Zajszint- / rezgésinformációk:

A hangszint mért értékeit az EN 60745 szabvány-

nak megfelelően állapították meg. Az elektromos

szerszám A-kiemelés szerinti hangszintje tipikusan

a következő:

Hangnyomásszint: 66 dB(A)

Hangteljesítményszint: 77 dB(A)

Bizonytalansági tényező K: 3 dB

Viseljen hallásvédőt!

Rezgés-összértékek (három irány vektoriális összege)

az EN 60745 szerint megállapítva:

Fémbe való fúrásnál: Rezgésemisszió értéke

ah, D= 1,944 m / s2,

Bizonytalansági tényező

K= 1,5 m / s2,

Csavarozásnál: Rezgésemisszió értéke

ah= 2,101 m / s2,

Bizonytalansági tényező

K= 1,5 m / s2.

FIGYELMEZTETÉS! Az ebben az utasításban

megadott rezgésszintet egy EN 60745-ben meg-

szabott mérési eljárásnak megfelelően mérték és

az a készülékek összehasonlítására felhasználható.

A rezgésszint az elektromos készülék felhasználá-

sának a módjától függően változhat és az értéke

egyes esetekben az ebben az utasításban megadott

értékeket túllépheti. A rezgésterhelést alá lehet

becsülni, ha az elektromos szerszámot rendszeresen

ilyen módon használják.

Utalás: A rezgésterhelésnek egy bizonyos

munkaidőszak időtartama alatti pontos felbecsülésére

azokat az időket is ﬁgyelembe kell venni, amelyek

alatt a készülék ki van kapcsolva, vagy habár jár,

valójában nem használják. Ez a teljes munkaidőszak

alatti rezgésterhelést jelentősen lecsökkentheti.

30 HU

Elektromos szerszámokra vonatkozó általános biztonsági tudnivalók

Elektromos szerszámokra

vonatkozó általános

biztonsági tudnivalók

FIGYELMEZTETÉS!

Olvassa el az összes

biztonsági tudnivalókat és utasításokat!

A biztonsági tudnivalók és utasítások betartásánál

elkövetett mulasztások áramütéseket, tűz kitörését

és / vagy súlyos sérüléseket okozhatnak.

Őrizze meg a jövő számára a biztonsági

tudnivalókat és utasításokat!

A biztonsági tudnivalókban alkalmazott „elektro-

mos szerszám“ fogalom a hálózatról üzemeltetett

elektromos szerszámokra (hálózati kábellel) és

Akkukkal üzemeltetett elektromos szerszámokra

(hálózati kábelek nélküli) vonatkozik.

1. A munkahely biztonsága

a) Tartsa a munka környékét tisztán és

jól megvilágítva. Rendetlenség és kivilágí-

tatlan munkakörnyezet balesetekhez vezethet.

b) Ne dolgozzon a készülékkel

robbanásveszélyes környe-

zetben, amelyben gyúlékony

folyadékok, gázak vagy porok talál-

hatók. Az elektromos készülékek szikrákat

hoznak létre, amelyek a porokat vagy a gőzö-

ket meggyújthatják.

c) Tartsa a gyerekeket és más

személyeket is az elektro-

mos szerszámok használata

közben távol. Ha a ﬁgyelme elterelődik

elveszítheti a készülék feletti uralmát.

2. Elektromos biztonsága

a) A készülék csatlakozó dugójának

találni kell a dugaljzatba. A dugót

semmilyen módon sem szabad

megváltoztatni. Ne alkalmazzon

adapterdugót védőföldeléses készü-

lékekkel együtt. Változatlan és találó

dugaljzatok csökkentik az áramütés veszélyét.

b) Kerülje el a testrészeinek a földelt

felületekkel, mint pld. csövekkel, fűtő-

testekkel, tűzhelyekkel és hűtőszekré-

nyekkel való érintkezését. Az áramütés

veszélye nagyobb, ha a teste földelve van.

c) Tartsa a készüléket esőtől vagy ned-

vességtől távol. Víznek a készülékbe való

behatolása megnöveli az áramütés kockázatát.

d) Ne használja a készülék ká-

belét a rendeltetésétől eltérő-

en a készülék hordozására,

felakasztására, vagy a hálózati dugó-

nak a dugaljzatból való kihúzására.

Tartsa a kábelt hőtől, olajtól, éles szé-

lektől, vagy mozgásban levő készülék-

részektől távol. Sérült, vagy összekuszálodott

kábelek növelik az áramütés kockázatát.

e) Ha egy ekektromos készülékkel a

szabadban dolgozik, csak olyan hosz-

szabbító kábeleket használjon, ame-

lyek külterületre is engedélyezettek.

A külterületre engedélyezett kábel alkalmazá-

sa csökkenti az áramütés kockázatát.

f) Ha az elektromos szerszámnak nedves

környezetben való üzemeltetése nem

kerülhető el, alkalmazzon hibaáram

védőkapcsolót. A hibaáram védőkapcsoló

alkalmazása csökkenti az áramütés kockázatát.

3. Személyek biztonsága

a) Egy elektromos szerszámmal való

munka végzése során legyen mindig

figyelmes, ügyeljen arra, amit tesz és

járjon el mindig meggondoltan. Ne

használja a készüléket ha fáradt, vagy

ha drogok, alkohol, vagy orvosságok

hatása alatt áll. A készülék használata

közben már egy pillanat ﬁgyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelsze-

reléseket és mindig védő-

szemüveget. A személyi

védőfelszereléseknek mint pld. porvédő álarc-

nak, csúszásbiztos cipőnek, védősisaknak

vagy hallásvédőnek az elektromos szerszám

31 HU

Elektromos szerszámokra vonatkozó általános biztonsági tudnivalók

alkalmazásának a módja és alkalmazása sze-

rinti viselése, csökkenti a sérülések veszélyét.

c) Kerülje el a nem szándékos üzembe-

vételt. Bizonyosodjon meg róla, hogy

az elektromos szerszám ki van kap-

csolva mielőtt azt az áramellátáshoz

csatlkoztatja, felemeli vagy hordozza.

Ha a készülék hordozása közben az ujját a

BE- / KI-kapcsolón tartja, vagy a készülék be

van kapcsolva, az balesetekhez vezethet.

d) Mielőtt a készüléket bekapcsolná,

távolítsa el a beállító szerszámokat,

vagy csavarkulcsokat. Egy forgásban

levő készülékrészben található szerszám vagy

kulcs sérülésekhez vezethet.

e) Kerülje el a szokatlan testartásokat.

Gondoskodjon róla, hogy biztosan

álljon és mindenkor tartsa meg az

egyensúlyát. Ezáltal, különösen a váratlan

szituációk előállása esetén, a készüléket job-

ban ellenőrizheti.

f) Viseljen megfelelő ruházatot. Ne vi-

seljen laza ruházatot, vagy ékszereket.

Tartsa a haját, a ruházatát és a kesz-

tyűjét távol a mozgó részektől. A laza

ruházatot, az ékszereket, vagy a hosszú hajat

a mozgásban levő részek elkaphatják.

g) Ha porelszívó vagy felfogó berendezé-

seket szereltek fel, bizonyosodjon meg

róla, hogy azok csatlakoztatva vannak

e és hogy az alkalmazásuk helyes e.

Ezeknek a berendezéseknek az alkalmazása

csökkenti a porok általi veszélyeztetéseket.

Az elektromos szerszámokkal

való gondos járás és azok

gondos használata

a) A készüléket ne terhelje túl. A munká-

jához használja az arra a célra való

elektromos szerszámot. A találó elektro-

mos szerszámmal a megadott teljesítménytarto-

mányban jobban és biztonságosabban dolgo

zik.

b) Ne használjon olyan elektromos szer-

számot, amelynek a kapcsolója hibás.

Egy elektromos szerszám, amelyet nem lehet be-

és kikapcsolni veszélyes és azt meg kell javíttatni.

c) Mielőtt a készülék beállításait elvégzi,

tartozékrészeket cserél vagy a készü-

léket elteszi, húzza ki a csatlakozó

dugót a csatlakozó dugaljzatból és /

vagy távolítsa el az akkut. Ez az óvin-

tézkedés meggátolja az elektromos szerszám

véletlenszerű beindítását.

d) Tárolja a nem használatban levő elek-

tromos készülékeket a gyerekek

hatótávolságán kívül. Ne hagyja,

hogy a készüléket olyan személyek

használják, akik a készülék haszná-

latában nem jártasok, vagy ezeket

az utasításokat nem olvasták el. Az

elektromos szerszámok veszélyesek, ha tapasz-

talatlan személyek használják.

e) Ápolja gondosan a készüléket. Ellen-

őrizze, hogy a mozgó készülékrészek

kifogástalanul működnek e, nem

akadnak e, részek nem törtek e el,

vagy nem érte azokat olyan károso-

dás, amely a készülék működését be-

folyásolja. A készülék használata

előtt javíttassa meg a megkárosodott

részeket. Sok baleset oka az elektromos

szerszámok rosszul végzett karbantartása.

f) Tartsa a vágószerszámokat élesen és

tisztán. Az éles vágószélekkel rendelkező

gondosan ápolt vágószerszámok kevésbbé

szorulnak be és könnyebb azoknak vezetni.

g) Alkalmazza az elektromos szerszámot,

a tartozékokat, a betétszerszámokat

stb. Ennek az utasításnak megfelelően

és úgy, ahogy azokat ennek a speciális

készüléknek azt előírták. Eközben ve-

gye figyelembe a munkafeltételeket

és az elvégzendő tevékenységet. Az

elektromos szerszámoknak az előírt alkalma-

zásoktól eltérő használata veszélyes helyze-

tekhez vezethet.

5. Az akkus szerszám

alkalmazása és kezelése

a) Az akkukat csak azokban a feltöltő

készülékekben töltse fel, amelyeket a

gyártó ajánlott. Az olyan feltöltő készülékek

32 HU

Elektromos szerszámokra vonatkozó általános biztonsági tudnivalók

számára, amely egy bizonyos akku-fajta feltöl-

tésére alkalmas, tűzveszély állhat elő, ha azt

más akkuk feltöltésére használják.

b) Az elektromos szerszámokban csak a

számukra előírt akkukat használják.

Más akkuk használata sérülésekhez, és tűzve-

szélyhez vezethet.

c) Tartsa távol a nem használatban levő

akkukat irodakapcsoktól, érméktől,

kulcsoktól, csavaroktól vagy egyéb kis

fémtárgyaktól, amelyek a kapcsok

áthidalását okozhatják. Az akkuk kapcsai

közötti rövidzárlatnak a következményei égési

sérülések, vagy tűz kitörése lehet.

d) Hibás alkalmazás esetén az akkuból

folyadék léphet ki. Kerülje el az azzal

való érintkezést. Ha véletlenül mégis

hozzáérne, öblítse le az érintett testré-

szét vízzel. Ha a folyadék a szemébe

kerül, akkor az előbb leírtakon kívül

vegyen orvosi segítséget ígénybe. A ki-

folyó akku-folyadék a bőr irritációjához, vagy

égési sérüléséhez vezethet.

Az akkus-fúrócsavarozóra

vonatkozó biztonsági

tudnivalók

 Biztosítsa a munkadarabot. Egy szorító szerke-

zettel, vagy satuval rögzített munkadarab biz-

tosabban áll, mintha azt a kezével tartaná.

FIGYELMEZTETÉS! MÉRGEZŐ POROK!

A megmunkálás alatt keletkezett káros / mérgező

porok veszélyeztetik a kezelő személy, vagy a

közelben tartozkodó személyek egészségét.

Viseljen védőszemüveget és porvé-

dő álarcot!

 Azbeszttartalmú anyagokat ne mun-

káljon meg. Az azbeszt rákkeltő hatásúnak

számit.

 Tartsa szorosan az elektromos szer-

számot. Csavarok meghúzásakor és kioldá-

sakor rövid idő alatt magas reakció nyomatékok

jöhetnek létre.

 Azonnal kapcsolja ki az elektromos

szerszámot, ha a betétszerszám el

akad.

Készüljön fel rá, hogy magas reakció nyomaté-

kok jöhetnek létre, amelyek visszarúgást eredmé-

nyeznek, A betétszerszám akkor akadhat el, ha

az elektromos szerszámot túlterhelik, vagy ha

az a munkadarabba beszorul.

FIGYELMEZTETÉS! Ha olyan munkákat

végez, amelyek folyamán rejtett villa-

mos vezetékekre bukkanhat az elekt-

romos szerszámoknak csak a szigetelt

fogantyúfelületeit fogja meg. Áramvezető

vezetékekkel való érintkezés az elektromos

szerszám fémrészeit feszültség alá helyezi és

az áramütéshez vezet.

 A készüléken végzendő munkáknál,

valamint szállításnál ill. tárolásnál

helyezze a forgási irány átkapcsolót

a középső helyzetbe (reteszelés). Ezál-

tal megakadályozza az elektromos szerszám

nem szándékos beindítását.

 Ez a készülék nem arra készült,hogy korlátozott

pszihikai, szenzórikus vagy szellemi képessé-

gekkel rendelkező, vagy tapasztalattal és /

vagy tudással nem rendelkező személyek (gye-

rekeket beleértve) használják, kivéve ha rájuk

egy a biztonságukért felelős személy felügyel,

vagy ha tőle utasításokban részesülnek arra

vonatkozóan, hogy a készüléket hogyan kell

használni. A gyerekekre felügyelni kell annak

a biztosítására, hogy a készülékkel ne játszhas-

sanak.

 Vigyázat! Vezetékek!

VESZÉLY! Győződjön meg róla, hogy

nem érint áram-, gáz- vagy vízvezeté-

ket, ha elektromos szerszámmal

dolgzik. Ha szükséges, vezetékkeresővel el-

lenőrizze, mielőtt falba kezdene fúrni vagy vésni.

 Eredeti tartozékok /

kiegészítő készülékek

 Csak olyan tartozékot és kiegészítő

ké-szüléket használjon, amely meg

van adva a használati útmutatóban.

33 HU

Elektromos szerszámokra vonatkozó általános biztonsági … / Üzembevétel előtt

A használati útmutatóban ajánlottól eltérő szer-

szám vagy tartozék használata balesetveszélyt

jelenthet az Ön számára.

 Üzembevétel előtt

 Az akkumulátor csomag töltése

 FIGYELMEZTETÉS! ÁRAMÜTÉSVE-

SZÉLY! A töltő és az akkumulátor csomag

tisztítása és karbantartása előtt húzza ki hálózati

csatlakozót.

Utalás! Új vagy régen nem használt akkumulátor

csomagot az első / ismételt használat előtt fel kell

tölteni.

Az akkumulátor csomag teljes kapacitását kb. 3-5

töltési ciklus után éri el.

VIGYÁZAT! Mindig húzza ki a hálózati csat-

lakozót, mielőtt kiveszi az akkumulátor csomagot a

töltőből vagy ha belehelyezi.

 Soha ne töltse fel az akkumulátor csomagot,

ha a környezet hőmérséklete 10 °C alatt vagy

40 °C felett van.

1. Helyezze az akku-csomagot 7 a gyors feltöltő

készülékbe 10 (lásd a C ábrát).

2. Dugja be a csatlakozót a konnektorba. A vilá-

gító piros töltésellenőrző LED 12 jelzi a töltés

megkezdését. A piros töltésellenőrző LED 12

kialszik, mihelyt az akkumulátor csomag fel

van töltve.

3. A zöld töltésellenőrző LED 11 azt jelzi Önnek,

hogy a töltési folyamat befejeződött és az ak-

kumulátor csomag 7 üzemkész állapotban van.

 Soha ne töltsön fel még egyszer akkumulátor

csomagot közvetlenül a gyors-töltés után. Fenn-

áll annak a veszélye, hogy az akkumulátor

csomag túltöltődik és ezáltal az akkumulátor és

a töltő élettartama lerövidül.

 Egymásután következő töltések között legalább

15 percre kapcsolja ki a töltőt. Húzza ki a há-

lózati kapcsolót.

 Az akkumulátor csomag

behelyezése és kivétele

Bizonyosodjon meg róla, hogy a készülék ki van

kapcsolva, mielőtt belehe-lyezné az akkumulátort.

Balesetet okozhat, ha az akkumulátort a bekapcsolt

állapotban lévő elektromos szerszámba teszi bele.

Az akkumulátor csomag behelyezése:

 Állítsa a fordulatirány váltókapcsolóját 3 rete-

szelő helyzetbe és pattintsa be az akkumulátor

csomagot 7 a nyélbe.

Akku-csomag kivétele:

 Nyomja meg a reteszkioldó gombot 6 és

vegye ki az Akku-csomagot.

 Az akkuállapot megvizsgálása

 Az akkuállapot megvizsgálásához nyomja

meg az Akku-LED gombot 2 (lásd az ábrát).

Az akku állapotát ill. a maradék teljesítményét

az Akku-LED 2 a következőképpen jelzi:

ZÖLD / PIROS / NARANCS = maximális töl-

tés / teljesítmény

PIROS / NARANCS = közepes töltés / teljesítmény

PIROS = gyenge töltés – az akkut tölteni kell

 Szerszámcsere

Az akkumulátoros fúrócsavarozónak teljesen auto-

matikus orsórögzítője van és egyhüvelyes

„Made in Germany“ fúrófejjel van ellátva.

A motor szünetelésekor a meghajtószál el van rete-

szelve, így a gyorsan berakható fúrófejet 9 csava-

rással lehet kinyitni.

A kívánt szerszám behelyezése és a fúrófej csava-

rással történő rögzítése után azonnal folytathat-

ja a munkát. Az orsórögzítés automatikusan kioldódik

a motor indításával (a KI / BE kapcsoló működteté-

sével 4).

34 HU

Üzembevétel előtt / Üzembevétel

 Forgatónyomaték kiválasztása

A forgatónyomaték kiválasztásával 8 állíthatja be

a forgatóerőt. A forgatónyomaték fokozatai a tarto-

mány kb. 8 Nm-ig szabályozzák.

 Kis csavarokhoz és puha munkaanyaghoz

válasszon alacsony fokozatot.

 Nagy csavarokhoz, kemény munkadarabokhoz

ill. csavarok kicsavarozásához válasszon nagy

fokozatot.

 Válassza ki a fúrási munkákhoz a fúrási foko-

zatot a forgatónyomaték kiválasztásának

helyzetbe való állításával.

 Fúráshoz a fokozatválasztó kapcsolót 1 is tolja

előre (2-es helyzet).

 2-fokozatú meghajtás

VIGYÁZAT! A sebesség kiválasztó kapcsolót

1 csak a készülék nyugalmi helyzetében működ-

tesse. Ellenkező esetben a készülék megkárosodhat.

Első fokozatban (fokozatválasztó

kapcsoló 1 1-es helyzetben)

kb. 400 min-1 fordulatszámot és magas forgatónyo-

matékot ér el. Ez a beállítás valamennyi csavarozási

munkálathoz alkalmas, de a tartozékok használa-

tához is.

Második fokozatban (fokozatválasztó

kapcsoló 1 2-es helyzetben)

kb. 1300 min-1 fordulatszámot ér el fúrási munkála-

tokhoz.

 Üzembevétel

 Be és kikapcsolás

Bekapcsolás:

 A készülék üzembevételéhez nyomja meg a

BE / KI kapcsolót 4 és tartsa lenyomva.

Kikapcsolás:

 A készülék kikapcsolásához engedje el a

BE / KI kapcsolót 4.

 A sebesség beállítása

A BE / KI kapcsoló 4 változtatható fokozat-

szabályozással rendelkezik.

A BE- / KI-kapcsoló 4 változó sebességszabály-

zással rendelkezik. A BE- / KI-kapcsolóra 4 gyako-

rolt enyhe nyomás alacsony fordulatszámot ered-

ményez. Növekvő nyomással a fordulatszám is

növekszik.

Utalás: Az integrált motorfék gyors leállásról gon-

doskodik.

 A fordulatirány átkapcsolása

 A fordulatirányt úgy lehet megváltoztatni, ha a

fordulatirány kapcsolóját 3 jobbra vagy balra

nyomja el.

 Tippek és trükkök

 Üzemeltetés előtt ellenőrizze, hogy a csavarozó

ill. fúróbetét helyesen van-e beillesztve, azaz

középpontosan helyezkedik-e el a fúrótok-

mányban.

 A csavar bitek méretük és formájuk szerint van-

nak megjelölve. Ha bizonytalan, előtte mindig

próbálja ki, hogy a bit pontosan illeszkedik-e a

csavarfejbe.

Forgatónyomaték:

 Kifejezetten a kis csavarok és bitek megsérül-

hetnek, ha túl nagy forgatónyomatékot vagy /

és túl magas fordulatszámot állít be a gépen.

Kemény csavarozási eset (fémbe):

 Különösen magas forgatónyomaték pl.

dugókulcsbetéttel történő fémcsavarozáskor

állhat elő. Válasszon alacsony fordulatszámot.

Puha csavarozási eset ( pld. puhafába):

 Itt is alacsony fordulatszámmal csavarozzon,

nehogy megsértse pl. a fafelületet a fém csa-

varfejjel érintkezve. Használjon süllyesztőt.

35 HU

Üzembevétel / Karbantartás és tisztítás / Szervíz / Garancia

Fába, fémbe és más anyagokba való csa-

varozásnál mindenképp figyelembe kell

venni:

 Kis fúróátmérő esetén nagy fordulatszámot és

nagy fúróátmérő esetén alacsony fordulatszá-

mot válasszon.

 Kemény anyagok esetén alacsony, puha anya-

goknál magas fordulatszámot válasszon.

 Biztosítsa vagy erősítse (amennyiben lehetséges)

a munkadarabot feszítőszerkezetbe.

 J

elölje meg azt a helyet pontozóval vagy szegg

el,

ahol fúrni szeretne és a fúrás elején alacsony

fordulatszámot válasszon.

 A forgó fúrófejet többször húzza ki a fúrt lyuk-

ból, hogy kiszedje a forgácsot és furatlisztet,

valamint hogy szellőztesse a furatot.

Fém fúrása:

 Használjon fémfúró fejet (HSS). A legjobb

eredmény elérése érdekében olaj-jal hűtse a

fúrófejet. A fém fúrófejet műanyag fúrására is

használhatja.

Kő fúrása:

 Keményfémbevonatú kőfúró fejet használjon.

Fa fúrása:

 Hasznájon centrírozóhegyű fafúrófejet, mély

furatokhoz használjon spirálfúrót, nagy furatát-

mérőhöz pedig Forstner fúrót. Puha fába a kis

csavarokat előfúrás nélkül közvetlenül be tudja

hajtani.

 Karbantartás és tisztítás

VIGYÁZAT! A készüléken végzendő minden

munka, pld. szerszámcsere vagy karbantartás

előtt, valamint szállításnál ill. tárolásnál helyezze

a forgási irány átkapcsolót 3 a középső hely-

zetbe. Ellenkező esetben a BE- / KI-kapcsoló 4

nem szándékos működtetése esetén sérülésve-

szély fenyeget.

 Minden tisztítási és karbantartási munka előtt húz-

za ki a hálózati dugót a dugaljzatból és vegye

ki a készülékből az akkut.

Az akkumulátoros fúrócsavarozó nem igényel

karbantartást.

 A készüléknek mindig tisztának, száraznak és

olaj, vagy zsírmentesnek kell lenni.

 Közvetlenül a munka befejezése után tisztítsa

meg a készüléket.

 Folyadékoknak nem szabad a készülék belse-

jébe jutni. A ház tisztításához használjon egy

törlőrongyot. Sohase alkalmazzon benzint,

oldószereket vagy tisztítószereket, amelyek a

műanyagokat megtámadják.

 Szervíz

FIGYELMEZTETÉS! Hagyja a készülé-

két a szervizzel, vagy egy elektromos

szakemberrel és csak originál csereal-

katrészek alkalmazásával javíttatni.

Ezáltal bíztosítja, hogy a készülék biztonságos-

sága megmaradjon.

FIGYELMEZTETÉS! A hálózati dugó,

vagy a hálózati vezeték cseréjét

végeztesse mindig a készülék gyártó-

jával, vagy a vevőszolgálatával. Ezál-

tal bíztosítja, hogy a készülék biztonságossága

megmaradjon.



Garancia

A készülékre 3 év garanciát adunk a vá-

sárlás dátumától számítva. A készüléket

gondosan gyártottuk, és szállítás előtt

lelkiismeretesen ellenőriztük. Kérjük, a

vásárlás igazolására őrizze meg a pénz-

tári blokkot. Kérjük, garanciaigény ese-

tén vegye fel a kapcsolatot telefonon az

Ön közelében lévő szervizzel. Csak eb-

ben az esetben garantálhatjuk, hogy

ingyen tudja beküldeni az árut.

A garancia csak anyag- és gyártási hibára vonat-

kozik, nem pedig szállítási kárra, kopásra vagy tö-

rékeny részek (pl. kapcsoló vagy elem) sérülésére.

A termék kizárólag magánhasználatra, nem üzleti

használatra készült.

36 HU

Garancia / Hulladékleadás / Konformitásnyilatkozat / Gyártó

A garancia érvényét veszti visszaélésszerű vagy

szakavatatlan kezelés, erőszak alkalmazása vagy

olyan beavatkozások esetén, amelyeket nem enge-

délyeztetett szervizelő üzleteink hajtottak végre. Az

ön törvényes jogait ez a garancia nem korlátozza.

A garanciaidő nem hosszabbodik a jótállással. Ez

a kicserélt vagy javított alkatrészekre is érvényes.

Az esetlegesen már a megvételkor meglévő káro-

kat és hiányosságokat azonnal kicsomagolás után,

legkésőbb két nappal a vétel dátumától számítva

jelezni kell. A garanciális idő lejárta után esedékes

javítások térítéskötelesek.

Kompernass Service Hungary

Tel.: 06 40 104680

e-mail: support.hu@kompernass.com

 Hulladékleadás

A csomagolás kizárólag környezetbarát

anyagokból áll. A helyi

hulladékújrahasznosító tartályokba

tegye be.

Ne dobja az elektromos gépet

a háztartási hulladékba!

A régi elektromos és elektronikai készülékekről ren-

delkező 2002 / 96 / EC Európai Irányelv értelmében

és nemzeti jogban való alkalmazása értelmében

az elhasznált villamos szerszámokat külön kell

gyűjteni és környezetbarát újrahasznosítási helyen

kell leadni.

Ne dobja az akkukat a

háztartási szemétbe!

Az elromlott vagy elhasznált akkumulátorokat az

2006 / 66 / EC irányelv szerint újra kell hasznosítani.

Az akkumulátort és / vagy a készüléket a lehetséges

gyűjtőhelyeken adja le.

A helyi vagy városi önkormányzat tájékoztatást ad

Önnek a régi készülék eltávolításának lehetőségeiről.

 Konformitásnyilatkozat /

Gyártó

Mi, a Kompernaß GmbH, dokumentációkért felelős:

Úr Felix Becker, Burgstr. 21, D-44867 Bochum, Né-

metország, ezúton nyilatkozzuk, hogy a termék a

következő szabványoknak, szabványos okiratoknak

és EG-irányelveknek megfelel:

Gépészeti irányelv

(2006 / 42 / EC)

EG-alacsonyfeszültség-irányelv

(2006 / 95 / EC)

Elektromagnetikus összeférhetőség

(2004 / 108 / EC)

Alkalmazott összehangolt szabványok

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Típus / A készülék megnevezése:

Akkus fúró-csavarozó PABS 18 A1

Date of manufacture (DOM): 07 - 2010

Sorozatszám: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- Üzletvezető -

Fenntartjuk a jogot a továbbfejlesztés érdekében

történő műszaki módosításokra.

37 SI

Kazalo

Uvod

Uporaba v skladu z določili .........................................................................................Stran 38

Oprema .........................................................................................................................Stran 38

Obseg dobavnega seta ...............................................................................................Stran 39

Tehnični podatki ............................................................................................................Stran 39

Splošna varnostna navodila za električno orodje

1. Varnost na delovnem mestu .....................................................................................Stran 40

2. Električna varnost ......................................................................................................Stran 40

3. Varnost oseb .............................................................................................................Stran 40

4. Skrbno ravnanje in uporaba električnega orodja ..................................................Stran 41

5. Uporaba akumulatorskega orodja in ravnanje z njim ...........................................Stran 41

Varnostna navodila za akumulatorski vrtalnik ............................................................Stran 42

Pozor napeljave! ...........................................................................................................Stran 42

Originalna oprema / originalne dodatne naprave .....................................................Stran 42

Pred začetkom obratovanja

Polnjenje akumulatorja .................................................................................................Stran 42

Vstavljanje akumulatorja v napravo / odstranjevanje akumulatorja iz naprave .......Stran 43

Preverjanje stanja baterij ..............................................................................................Stran 43

Menjava orodja ............................................................................................................Stran 43

Predizbira navora .........................................................................................................Stran 43

Menjalnik z dvema prestavama ...................................................................................Stran 43

Začetek obratovanja

Vklop / izklop.................................................................................................................Stran 44

Nastavitev hitrosti ..........................................................................................................Stran 44

Preklapljanje smeri vrtenja ............................................................................................Stran 44

Nasveti in triki ................................................................................................................Stran 44

Vzdrževanje in čiščenje ................................................................................. Stran 45

Servis ............................................................................................................................Stran 45

Garancija ................................................................................................................... Stran 45

Odstranjevanje ....................................................................................................Stran 45

Izjava o skladnosti / Izdelovalec ........................................................... Stran 46

Garancijski list ......................................................................................................Stran 47

38 SI

Uvod

Akumolatorski vrtalni vijačnik

PABS 18 A1



Uvod

Pred prvim začetkom obratovanja se

obvezno seznanite s funkcijami naprave

in se informirajte o pravilnem rokovanju

z elektri nim orodjem. Preberite naslednja navodila

za uporabo. Ta navodila dobro shranite. e napravo

predate tretjim osebam, jim zraven izročite tudi vse

dokumente.



Uporaba v skladu z določili

Ta naprava je namenjena za vrtanje in vijačenje v les,

plastiko in kovino. Napravo uporabljajte samo skla-

dno z opisom in le za navedena področja uporabe.

Kakršnakoli drugačna uporaba ali sprememba

naprave ni v skladu z določili in predstavlja znatno

nevarnost nesreč. Za škodo, nastalo pri uporabi, ki

ni v skladu z določili, izdelovalec ne prevzame

jamstva. Naprava ni namenjena za profesionalno

uporabo.



Oprema

1 stikalo za izbiro prestav

2 tipka za prikaz stanja akumulatorja / LED

prikazovalnik akumulatorja

3 stikalo za izbiro smeri vrtenja / blokada

4 stikalo za VKLOP / IZKLOP / regulator števila

vrtljajev

5 shramba za vijačni nastavek

6 tipka za sprostitev akumulatorja

V tem navodilu za upravljanje / na napravi so uporabljeni naslednji piktogrami:

Navodila za uporabo preberite! Razred zaščite II

Upoštevajte opozorila in varnostne

napotke! vpenjalna glava, Made In Germany

Pozor, nevarnost električnega udara!

Smrtna nevarnost! gumb za aretiranje vretena

Nevarnost eksplozije vrtalna stopnja (predizbira navora)

WWatt (Delovna moč) Nosite zaščitna očala, ščitnike

sluha, protiprašno zaščitno masko

in zaščitne rokavice.

n0osnovno število vrtljajev v prostem teku Otroci naj se držijo stran od

električnega orodja!

V~Volti (Izmenična napetost) Samo za uporabo v notranjih prostorih!

Ah Amperska ura (Kapaciteta akum.) Pazite na nepoškodovanost naprave,

kabla za priključitev na omrežje in

vtičnice!

Nm Newtonmeter (navor) Embalažo in napravo odstranite

okolju prijazno!

enosmerni tok (vrsta toka in napetosti) Akumulatorskih baterij ne mečite med

gospodinjske odpadke!

39 SI

Uvod

7 akumulator

8 predizbira navora

9 vpenjalna glava

10 polnilnik za hitro polnjenje

11 zelena kontrolna LED lučka

12 rdeča kontrolna LED lučka



Obseg dobavnega seta

1 baterijski vrtalni izvijač s setom baterij

1 dvojni bit-nastavek za izvijač

1 polnilnik za hitro polnjenje

1 prenosni kovček

1 navodilo za uporabo



Tehnični podatki

PABS 18 A1 Akumulatorski vrtalnik:

Nazivna napetost: 18VDC

Število vrtljajev v

praznem teku: 1. prestava: max. 400 min-1

Število vrtljajev v

praznem teku: 2. prestava: max. 1300 min-1

Napenjalno področje

vpenjalne glave: max. 10 mm

Maksimalni premer

vrtanja: jeklo: 10 mm,

les: 30 mm

Maksimalni vrtilni

moment: 20 Nm

PABS 18 A1-1 Akumulator:

Nazivna napetost: 18 V

Kapaciteta: 1,5 Ah

Energija: 27 Wh

PABS 18 A1-2 Polnilnik za hitro polnjenje

akumulatorja:

VHOD / INPUT

Nazivna napetost: 230 V~ 50 Hz

Nazivna moč: 70 W

IZHOD / OUTPUT

Nazivna napetost: 18 V

Polnilni tok: max. 2600 mA

Trajanje polnjenja: ca. 60 min

Zaščitni razred: II /

Podatki o hrupu in vibracijah:

Izmerjena vrednost za hrup določena v skladu z

EN 60745. Raven hrupa električnega orodja po

A-vrednotenju tipično znaša:

Nivo zvočnega tlaka: 66 dB(A)

Nivo hrupa: 77 dB(A)

Negotovost K: 3 dB

Uporabljajte zaščitne glušnike!

Skupne vrednosti nihanja (vektorska vsota treh smeri)

določene v skladu z EN 60745:

Vrtanje v kovine: emisijska vrednost nihanja

ah, D = 1,944 m / s2,

nesigurnost K = 1,5 m / s2.

Vijaki: emisijska vrednost nihanja

ah = 2,101 m / s2,

nesigurnost K = 1,5 m / s2.

OPOZORILO! Nivo nihanja, ki je naveden v

teh navodilih, je bil merjen skladno z merilnim

postopkom, normiranim po standardu EN 60745, in

se ga lahko uporablja za primerjavo naprav.

Nivo nihanja se bo spreminjal skladno z uporabo

električnega orodja in lahko v nekaterih primerih leži

nad vrednostjo, navedeno v teh navodilih. Kadar se

električno orodje redno uporablja na tak način, bi

nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme-

nitve med določenim delovnim obdobjem je treba

upoštevati tudi čase, v katerih je naprava izkloplje-

na in sicer teče, vendar pa ni dejansko v uporabi.

To lahko nihajno obremenitev preko celotnega ča-

sov-nega obdobja občutno zmanjša.

40 SI

Splošna varnostna navodila za električno orodje

Splošna varnostna navodi-

la za električno orodje

OPOZORILO! Preberite varnostna

opozorila in navodila! Neupoštevanje varno-

stnih opozoril in navodil lahko vodi do povzročitve

električnega udara, požara in / ali hudih poškodb.

Vsa varnostna opozorila in navodila shra-

nite za uporabo v prihodnje!

V varnostnih navodilih uporabljeni pojem »električno

orodje« se nanaša na električno orodje na omrežni

pogon (s kablom za priključitev na omrežje) in na

električno orodje na akumulatorski pogon (brez

kabla za priključitev na omrežje).

1. Varnost na delovnem mestu

a) Delovno območje naj bo vedno čisto

in dobro osvetljeno. Nered in neosvetljena

delovna področja so lahko vzrok za nezgode.

b) Z orodjem ne delajte v

okolici, kjer obstaja nevar-

nost eksplozije in v kateri

se nahajajo vnetljive tekočine, plini

ali prah. Električna orodja proizvajajo iskri-

ce, ki bi lahko povzročile vžig prahu ali pare.

c) Poskrbite, da bodo otroci in

druge osebe med uporabo

električnega orodja dovolj

oddaljene od mesta uporabe. Če vaša

pozornost ni v celoti usmerjena na delo, lahko

izgubite nadzor nad orodjem.

2. Električna varnost

Priključni vtič mora ustrezati električni

vtičnici. Vtiča v nobenem primeru ne

smete spreminjati. Skupaj z ozemljenimi

stroji ne uporabljajte dodatnih nastav-

kov vtiča. Originalen nespremenjen vtič in

ustrezna vtičnica zmanjšata tveganje električ-

nega udara.

b) Preprečite telesni stik z ozemljenimi

površinami, kot so cevi, grelci, štedil-

niki in hladilniki. Obstaja povečano tveganje

električnega udara, če je vaše telo ozemljeno.

c) Preprečite stik orodja z vodo ali vlago.

Vdor vode v električno orodje poveča tveganje

električnega udara.

d) Kabla ne uporabljajte za

nošenje orodja, za obešanje

orodja ali za vlečenje vtiča iz

vtičnice. Kabel zavarujte pred vročino,

olji, ostrimi robovi ali gibljivim delom

orodja. Poškodovani ali zavozlani kabli po-

večajo tveganje električnega udara.

e) Kadar z električnim orodjem delate na

prostem, uporabljajte samo električne

podaljške, ki so primerni in namenjeni

uporabi na prostem. Uporaba električnega

podaljška, ki je izdelan za uporabo na prostem,

zmanjša tveganje električnega udara.

f) Če se uporabi električnega orodja v

vlažnem okolju ne da izogniti, upora-

bljajte zaščitno stikalo za okvarni tok.

Uporaba zaščitnega stikala za okvarni tok

zmanjša tveganje električnega udara.

3. Varnost oseb

a) Ves čas bodite pozorni, pazite, kaj de-

late in pri delu z električnim orodjem

ravnajte razumno. Orodja ne upora-

bljajte, če ste utrujeni ali če ste

pod

vplivom droge, alkohola ali zdravil

Trenutek nepozornosti med uporabo orodja

lahko povzroči resne poškodbe.

b) Vedno uporabljajte osebno

zaščitno opremo in vedno

zaščitna očala. Uporaba osebne

zaščitne opreme kot so maska za prah, delov-

ni čevlji z zaščito proti drsenju, zaščitna čelada

ali zaščita sluha, odvisno od načina uporabe

električnega orodja, zmanjšuje tveganje na-

stanka poškodb.

c) Preprečite nenameren vklop naprave.

Prepričajte se, da je električno orodje

izklopljeno, preden ga priključite na

oskrbo s tokom, dvignete ali nosite.

Če imate pri nošenju naprave prst na stikalu

41 SI

Splošna varnostna navodila za električno orodje

za VKLOP / IZKLOP ali je naprava vklopljena,

to lahko vodi do povzročitve nesreč.

d) Pred vklopom orodja odstranite vsa

orodja, ki jih potrebujete za nastavitve

in vse vijačne ključe. Orodje ali ključ v

vrtečem se delu orodja bi lahko povzročil po-

škodbe.

e) Izogibajte se abnormalni telesni drži.

Skrbite za varno stojišče in pazite na

ravnotežje. Na ta način lahko napravo, še

posebno v nepričakovanih situacijah, bolje

kontrolirate.

f) Oblečeni bodite v primerna oblačila.

Ne nosite širokih oblačil ali nakita.

Poskrbite, da v bližino vrtečih se de-

lov stroja ne pridejo lasje, oblačila in

rokavice. Ohlapna oblačila, nakit ali dolgi

lasje bi se lahko ujeli v premikajoče se dele.

g) Kadar je vgrajena oprema za odsesa-

vanje ali prestrezanje prahu, se pre-

pričajte, da je oprema priključena in

pravilno uporabljena. Uporaba opreme

zmanjša ogrožanje zaradi prahu.

Skrbno ravnanje in uporaba

električnega orodja

a) Naprave ne preobremenjujte. Za vaše

delo uporabljajte za to namenjeno

električno orodje. Z ustreznim električnim

orodjem boste v določenem območju zmoglji-

vosti delali bolje in bolj varno.

b) Ne uporabljajte električnega orodja,

čigar stikalo je defektno. Električno orod

je,

ki se ne da več vklopiti ali izklopiti, je nevarno

in ga je treba dati v popravilo.

c) Preden izvajate nastavitve na napravi,

zamenjujete dele opreme ali napravo

daste iz rok, izvlecite električni vtič iz

vtičnice in / ali odstranite akumulator.

Ti previdnosti ukrepi preprečujejo nenameren

zagon električnega orodja.

d) Neuporabljano električno orodje hra-

nite zunaj dosega otrok. Osebam, ki z

napravo niso seznanjene ali niso pre-

brale teh navodil, uporabe naprave

ne dovolite. Električno orodje je nevarno, če

ga uporabljajo neizkušene osebe.

e) Napravo skrbno negujte. Kontrolirajte,

če premikajoči se deli naprave brezhib-

no delujejo in se ne zatikajo, če so deli

naprave odlomljeni ali poškodovani,

ter da delovanje naprave ni ovirano.

Poškodovane dele dajte pred ponov-

no uporabo naprave v popravilo. Vzrok

za mnoge nesreče je slabo vzdrževano elek-

trično orodje.

f) Poskrbite, da bodo rezalna orodja

vedno ostra in čista. Skrbno vzdrževana

rezalna orodja z ostrimi rezili se ne zatikajo in

so lažje vodljiva.

g) Električna orodja, dodatno opremo,

nastavke itd. uporabljajte v skladu z

navodili za uporabo in na način, ki je

predpisan posebej za ta specialni tip

stroja. Vedno upoštevajte delovne po-

goje in vrsto dela, ki ga želite opraviti.

Uporaba električnih orodij v namene, ki se razli-

kujejo od namenov, ki jih je predvidel proizva-

jalec, lahko povzroči nastanek nevarnih situacij.

5. Uporaba akumulatorskega

orodja in ravnanje z njim

a) Akumulatorje polnite samo v polnilnih

napravah, ki jih je priporočil izdelova-

lec. Za polnilno napravo, ki je namenjena za

določeno vrsto akumulatorjev, obstaja nevarnost

požara, če se jo uporablja z drugimi akumulatorji.

b) V električnem orodju uporabljajte samo

akumulatorje, ki so za to namenjeni.

Uporaba drugih akumulatorjev lahko vodi do

povzročitve poškodb in nevarnosti požara.

c) Akumulatorje, katerih ne uporabljate,

hranite stran od pisarniških sponk,

kovancev, ključev, žebljev, vijakov ali

drugih majhnih kovinskih predmetov,

ki bi lahko povzročili premostitev kon-

taktov. Kratki stik med kontakti akumulatorja

ima lahko za posledico povzročitev opeklin ali

požara.

d) V primeru napačne uporabe lahko iz

akumulatorja izteče tekočina. Izogi

bajte

42 SI

Splošna varnostna navodila za električno orodje / Pred začetkom obratovanja

se kontaktu s to tekočino. V primeru

naključnega kontakta prizadeto mesto

sperite z vodo. Če tekočine pride v oči,

dodatno poiščite tudi zdravniško po

moč.

Tekočina, ki izteka iz akumulatorja, lahko pov-

zroči draženje kože ali opekline.

Varnostna navodila za

akumulatorski vrtalnik

 Obdelovanec zavarujte. V vpenjalni pripravi

ali primežu pritrjeni obdelovanec je bolj varno

ﬁksiran, kot v vaši roki.

OPOZORILO! STRUPEN PRAH!

Škodljiv / strupen prah, ki nastaja pri obdelova-

nju materialov, predstavlja ogrožanje zdravja

za osebe, ki upravljajo napravo ali se nahajajo

v njeni bližini.

Nosite zaščitna očala in protiprašno

zaščitno masko!

 Ne obdelujte materiala, ki vsebuje

azbest. Azbest velja za kancerogeno snov.

 Električno orodje dobro držite. Pri prite-

govanju in odvijanju vijakov lahko za kratek

čas pride do visokih reaktivnih momentov.

 Električno orodje takoj izklopite, če se

vstavljeno orodje zablokira. Bodite pri-

pravljeni na visoke reaktivne momente, ki lahko

povzročijo povratni udarec. Vstavljeno orodje

se zablokira, če je električno orodje preobre-

menjeno ali se zatakne v obdelovancu.

OPOZORILO! Pri delu, kjer z vstavlje-

nim orodjem lahko zadenete ob skrito

električno napeljavo, električno orodje

prijemajte samo za izolirane držalne

površine in ročaje. Kontakt z napeljavo, ki

je pod napetostjo, postavi tudi kovinske dele

električnega orodja pod napetost in vodi do

električnega udara.

 Pri delu na napravi kot tudi transportu

oz. shranjevanju stikalo za preklaplja-

nje smeri vrtenja postavite v srednji

položaj (blokada). Na ta način preprečite

nenameren zagon električnega orodja.

 Ta naprava ni namenjena za to, da jo upora-

bljajo osebe (vključno z otroci), ki so omejene

v telesnih, senzoričnih ali duševnih zmogljivo-

stih ali jim primanjkuje izkušenj in / ali znanja,

razen v primeru, če jih nadzira oseba, odgo-

vorna za njihovo varnost, ali pa so od te osebe

dobili navodila o tem, kako se napravo upora-

blja. Otroke je treba nadzorovati, da se prepri-

čate, da se ne igrajo z napravo.



Pozor napeljave!

NEVARNOST! Kadar delate z električ-

nim orodjem, se prepričajte, da ne

morete zadeti v električno, plinsko ali

vodovodno napeljavo. Preden začnete z

vrtanjem v steno, steno evtl. prekontrolirajte z

napravo za iskanje napeljav.



Originalna oprema /

originalne dodatne naprave

 Uporabljajte samo dodatno opremo

in dodatne naprave, ki so navedene

v navodilu za uporabo. Uporaba drugih

orodij ali opreme, kot je navedeno v navodilu

za uporabo, lahko za vas predstavlja nevar-

nost poškodb.



Pred začetkom obratovanja



Polnjenje akumulatorja

 OPOZORILO! NEVARNOST UDARA

ELEKTRIČNEGA TOKA! Za čiščenje ali

vzdrževanje polnilnika ali akumulatorja vedno

izvlecite električni vtič.

Opozorilo! Akumulator, ki je nov ali ga dolgo

časa niste uporabljali, je treba pred prvo / ponovno

uporabo napolniti.

Akumulator svojo polno kapaciteto polnjenja doseže

po ca. 3-5 ciklusih polnjenja.

POZOR! Preden akumulator vzamete ven iz

polnilnika oz. ga vstavite v polnilnik, vedno izvlecite

električni vtič.

43 SI

Pred začetkom obratovanja

 Akumulatorja nikoli ne polnite, kadar tempera-

tura okolice leži pod 10 °C ali nad 40 °C.

1. Akumulatorsko enoto

7 vstavite v polnilno

napravo za hitro polnjenje 10 (glejte sl. C).

2. Električni vtič vtaknite v vtičnico. Rdeča kontrol-

na LED lučka 12 , ki zdaj sveti, prikazuje začetek

postopka polnjenja. Rdeča kontrolna LED lučka

12 se ugasne, takoj ko je akumulator napolnjen.

3. Zelena kontrolna LED lučka 11 signalizira, da

je postopek polnjenja končan in je akumulator

7 pripravljen za uporabo.

 Akumulatorja direktno po hitrem polnjenju nikoli

ne polnite še drugič. Obstaja nevarnost, da bo

akumulator napolnjen preveč, s tem pa se nje-

gova življenjska doba skrajša.

 Polnilnik med zaporednimi procesi polnjenja

za najmanj 15 minut izklopite. V ta namen

električni vtič potegnite iz vtičnice.



Vstavljanje akumulatorja v

napravo / odstranjevanje

akumulatorja iz naprave

Prepričajte se, da je naprava izklopljena, preden

akumulator vstavite. Vstavljanje akumulatorja v

električno orodje, ki je vklopljeno, lahko vodi do

povzročitve nesreč.

Vstavljanje akumulatorja:

 Stikalo za izbiro smeri vrtenja 3 postavite v

položaj za blokado in poskrbite, da se akumu-

lator 7 zaskoči v držalu.

Odstranitev seta baterij:

 Pritisnite tipko za odklepanje 6 in odstranite

set baterij.



Preverjanje stanja baterij

 Če želite preveriti stanje baterij, pritisnite tipko

baterija-LED 2 (glej sliko). Stanje baterije ozi-

roma podatek o njeni zmogljivosti prikazuje

baterija -LED 2 sledeče:

ZELENA / RDEČA / ORANŽNA = maksimalno

polnjenje / zmogljivost

RDEČA / ORANŽNA = srednje polnjenje /

zmogljivost

RDEČA = šibko polnjenje - baterijo je potrebno

napolniti



Menjava orodja

Vaš akumulatorski vrtalnik ima avtomatsko aretiranje

vretena in je opremljeno z vpenjalno glavo

z eno vpenjalno tulko „Made in Germany“ znamke

Pri mirovanju motorja se pogonska gred zablokira,

tako da lahko hitrovpenjalno glavo 9 z vrtenjem

odprete.

Po tem, ko ste vstavili želeno orodje in ga z vrtenjem

vpenjalne glave pritrdili, lahko takoj nadaljujete

z delom. Z zagonom motorja (pritiskom na stikalo

za VKLOP / IZKLOP 4) se aretiranje vretena avto-

matsko sprosti.



Predizbira navora

S predizbiro navora 8 lahko nastavite moč vrtenja.

Stopnje navora regulirajo območje do ca. 8 Nm.

 Izberite nizko stopnjo za majhne vijake, mehke

materiale.

 Izberite visoko stopnjo za velike vijake, trde

materiale oz. pri odvijanju vijakov.

 Za vrtalna dela izberite vrtalno stopnjo, tako da

predizbiro navora postavite v položaj .

 Za vrtalna dela stikalo za izbiro prestav 1

porinite naprej (položaj: 2).



Menjalnik z dvema

prestavama

POZOR! Stikalo za izbiro prestav 1 pritisnite

samo takrat, ko naprava miruje. V nasprotnem pri-

meru grozi nevarnost poškodb naprave.

44 SI

Pred začetkom obratovanja / Začetek obratovanja

V prvi prestavi (stikalo za izbiro prestav 1

v položaju: 1)

dosežete število vrtljajev ca. 400 min-1 in velik navor.

Ta nastavitev je primerna za vsa vijačna dela, pa

tudi za uporabo opreme.

V drugi prestavi (stikalo za izbiro prestav

v položaju: 2)

dosežete število vrtljajev ca. 1300 min-1 za izvajanje

vrtalnih del.



Začetek obratovanja



Vklop / izklop

Vklop:

 Za zagon naprave pritisnite stikalo za

VKLOP / IZKLOP 4 in ga držite pritisnjenega.

Izklop:

 Za izklop naprave stikalo za VKLOP / IZKLOP 4

spustite.



Nastavitev hitrosti

Stikalo za VKLOP / IZKLOP 4 razpolaga s spre-

menljivim reguliranjem hitrosti.

Stikalo za VKLOP / IZKLOP 4 omogoča različno

nastavljanje hitrosti. Z rahlim pritiskom na stikalo za

VKLOP / IZKLOP 4 aktivirate nizko število vrtljajev.

Če bolj močno pritisnete na stikalo, pa se postopo-

ma poveča tudi število vrtljajev.

Opozorilo: Integrirana zavora motorja omogoča

hitrejšo zaustavitev.



Preklapljanje smeri vrtenja

 Smer vrtenja zamenjate tako, da stikalo za

izbiro smeri vrtenja 3 do konca pritisnete v

desno oz. levo.



Nasveti in triki

 Pred uporabo prekontrolirajte, če je vijačni oz.

vrtalni vložek pravilno nameščen, to pomeni,

da se nahaja centrirano v vpenjalni glavi.

 Vijačni nastavki so označeni z dimenzijami in

obliko. Če niste sigurni, vedno najprej preizkusite,

če se vijačni nastavek tesno prilega v glavo vijaka.

Navor:

 Še posebno manjši vijaki in vijačni nastavki se

lahko poškodujejo, če na napravi nastavite preve-

lik navor ali / in previsoko število vrtljajev.

Trd padec vijaka (v kovini):

 Posebno velik navor nastane npr. pri vijačenju

kovin z uporabo nasadnih ključev. Izberite nizko

število vrtljajev.

Mehek padec vijaka ( npr. v mehkem lesu):

 Tudi tu vijačite z nizkim številom vrtljajem, da

npr. površine lesa pri stiku z glavo kovinskega

vijaka ne poškodujete. Uporabljajte globilnik.

Pri vrtanju v les, kovino in druge materiale

obvezno upoštevajte:

 Pri majhnem premeru svedrov uporabljajte visoko

število vrtljajev in pri velikem premeru svedrov

nizko število vrtljajev.

 Pri trdih materialih izberite nizko število vrtljajev,

pri mehkih materialih pa visoko število vrtljajev.

 Obdelovanec zavarujte ali pritrdite (če je mo-

goče) v vpenjalni pripravi.

 Mesto, na katerem želite vrtati, je treba označiti

s pomočjo točkala ali žeblja in za navrtanje

izbrati nizko število vrtljajev.

 Vrteči se sveder večkrat potegnite iz vrtine, da

odstranite ostružke ali izvrtanine in izvrtano

luknjo prezračite.

Vrtanje v kovine:

 Uporabljajte svedre za kovino (HSS). Za dose-

go najboljših rezultatov je treba sveder hladiti

z oljem. Svedre za kovino lahko uporabljate

tudi za vrtanje v plastiko.

45 SI

Začetek obratovanja / Vzdrževanje in čiščenje / Servis / Garancija / Odstranjevanje

Vrtanje v kamnine:

 Uporabljajte svedre za kamen z rezili iz trde

kovine.

Vrtanje v les:

 Uporabljajte svedre za les s konico za centrira-

nje, za globoke vrtine uporabljajte »kačaste

svedre«, za velike premere vrtin uporabljajte

posebne svedre velikih premerov. Majhne vija-

ke lahko v mehek les privijete direktno, brez

predhodnega vrtanja.



Vzdrževanje in čiščenje

POZOR! Pred vsemi deli na napravi, npr.

zamenjavi orodja ali vzdrževanju kot tudi tran-

sportu ali shranjevanju naprave, stikalo za pre-

klapljanje smeri vrtenja 3 postavite v srednji

položaj. V nasprotnem primeru pri nenamernem

pritisku na stikalo za VKLOP / IZKLOP 4 obstaja

nevarnost poškodb.

 Pred vsemi čistilnimi in vzdrževalnimi deli

električni vtič izvlecite iz vtičnice in akumulator

vzemite iz naprave.

Električni vrtalni vijačnik ne terja vzdrževanja.

 Naprava mora biti vedno čista, suha in očiščena

olj ali maziv.

 Napravo očistite neposredno po zaključku del.

 Tekočine ne smejo prodreti v notranjost naprave.

Za čiščenje ohišja uporabljajte krpo. Nikoli ne

uporabljajte bencina, topil ali čistil, ki poškodu-

jejo plastiko.



Servis

OPOZORILO! Vaše naprave dajte v

popravilo servisni službi ali strokovn-

jaku za električne naprave, popravilo

pa naj poteka samo z originalnimi na-

domestnimi deli. Na ta način se zagotovi,

da varnost naprave ostane ohranjena.

OPOZORILO! Zamenjavo vtiča ali

priključne napeljave naj vedno opravi

izdelovalec naprave ali njegova služba

za pomoč strankam. Na ta način se zago-

tovi, da varnost naprave ostane ohranjena.



Garancija

Ta naprava ima 3 leta garancije od datuma

nakupa. Naprava je bila skrbno izdelana

in pred dobavo natančno preverjena.

Prosimo, da blagajniški račun shranite

kot dokazilo o nakupu. V primeru uvelja-

vljanja garancije se po telefonu obrnite

na svojo servisno službo. Samo tako je

zagotovljeno brezplačno pošiljanje vaše-

ga izdelka.

Garancija velja le za napake pri materialu ali izde-

lavi, ne pa tudi za poškodbe pri transportu, potrošne

dele ali za poškodbe lomljivih delov, npr. stikal ali

akumulatorjev. Izdelek je namenjen izključno za

zasebno in ne za poslovno uporabo.

V primeru zlorabe ali nepravilnega ravnanja, pri

uporabi sile ter pri posegih, ki jih ni izvedla naša

pooblaščena servisna poslovalnica, garancija pre-

neha veljati. Vaših zakonskih pravic ta garancija ne

omejuje.

Jamstvo ne podaljša garancijske dobe. To velja tudi

za zamenjane in popravljene dele. Morebitne po

škod-

be in pomanjkljivosti, ki obstajajo že pri nakupu, je

treba javiti takoj po razpakiranju, najpozneje pa

dva dni po datumu nakupa.Popravila po preteku

garancijske dobe je treba plačati.

Birotehnika

Phone: +386 (0) 2 522 16 66

Fax: +386 (0) 2 531 17 40

e-mail: support.si@kompernass.com



Odstranjevanje

Embalaža sestoji izključno iz okolju pri-

jaznih materialov. Odvrzite jo v krajevne

zbiralnike za recikliranje.

46 SI

Odstranjevanje / Izjava o skladnosti / Izdelovalec

Električnega orodja ne mečite

med hišne odpadke!

V skladu z evropsko direktivo 2002 / 96 / EC o

starih električnih napravah in njenim izvajanjem v

narodnem pravu je treba električno orodje zbirati

ločeno in vrniti v naravi primerno ponovno predelavo.

Akumulatorjev ne mečite

med hišne odpadke!

Pokvarjene ali dotrajane akumulatorje je treba

reciklirati v skladu z direktivo 2006 / 66 / EC.

Akumulator in / ali napravo oddajte na enem od

ponujenih zbirnih mest.

Vse o možnostih za odstranjevanje odsluženih na-

prav boste izvedeli pri vaši občinski ali mestni upravi.



Izjava o skladnosti /

Izdelovalec

Mi, podjetje Kompernaß GmbH, za dokumente od-

govorna oseba: gospod Felix Becker, Burgstr. 21,

D-44867 Bochum, Nemčija, izjavljamo, da je ta iz-

delek skladen z naslednjimi normativi, normativnimi

dokumenti in direktivami ES:

Direktiva o strojih

(2006 / 42 / EC)

EU nizkonapetostna direktiva

(2006 / 95 / EC)

Elektromagnetna kompatibilnost

(2004 / 108 / EC)

Uporabljeni harmonizirani standardi

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Oznaka tipa / naprave:

Akumolatorski vrtalni vijačnik PABS 18 A1

Date of manufacture (DOM): 07 - 2010

Serijska številka: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- direktor -

V smislu nadaljnjega razvoja si pridržujemo

pravico do tehničnih sprememb.

47 SI

Garancijski list

1. S tem garancijskim listom jamčimo Kompernaß

GmbH, da bo izdelek v garancijskem roku ob

normalni in pravilni uporabi brezhibno deloval in

se zavezujemo, da bomo ob izpolnjenih spodaj

navedenih pogojih odpravili morebitne pomanj-

kljivosti in okvare zaradi napak v materialu ali

izdelavi oz. po svoji presoji izdelek zamenjali ali

vrnili kupnino.

2. Za tovarniške napake in napake v materialu

dajemo 3 letno garancijo od datuma nakupa.

3. Kupec je dolžan okvaro javiti pooblaščenemu

servisu oz. se informirati o nadaljnih postopkih

na zgoraj navedeni telefonski številki. Svetujemo

vam, da pred tem natančno preberete navodila

o sestavi in uporabi izdelka.

4. Kupec je dolžan pooblaščenemu servisu predloži-

ti garancijski list in račun, kot potrdilo in dokazilo

o nakupu.

5. V primeru, da proizvod popravlja nepooblaščeni

servis ali oseba, kupec ne more uveljavljati zah-

tevkov iz te garancije.

6. Vzroki za okvaro oz. nedelovanje izdelka morajo

biti lastnosti stvari same, in ne vzroki, ki so zunaj

proizvajalčeve oz. prodajalčeve sfere. Kupec ne

more uveljavljati zahtevkov iz te garancije, če se

ni držal priloženih navodil za sestavo in uporabo

izdelka ali, če je izdelek kakorkoli spremenjen

ali nepravilno vzdrževan.

7. Jamčimo servisiranje in rezervne dele za dobo,

ki je minimalno zahtevana s strani zakonodaje.

8. Obrabni deli oz. potrošni material so izvzeti iz

garancije.

9. Vsi potrebni podatki za uveljaljanje garancije se

nahajajo na dveh ločenih dokumentih (garancijski

list, račun).

Kompernaß GmbH

Burgstraße 21

D-44867 Bochum

+386 (0) 2 522 16 66

Garancijski list

Prodajalec:

Lidl d.o.o.k.d., Žeje pri Komendi 100, SI-1218 Komenda

49 CZ

Seznam obsahu

Úvod

Účel použití ...................................................................................................................Strana 50

Vybavení ........................................................................................................................Strana 50

Rozsah dodávky ...........................................................................................................Strana 51

Technická data ..............................................................................................................Strana 51

Všeobecné bezpečnostní pokyny pro

elektrické nástroje ............................................................................................Strana 51

1. Bezpečnost na pracovišti .........................................................................................Strana 52

2. Elektrická bezpečnost ...............................................................................................Strana 52

3. Bezpečnost osob ......................................................................................................Strana 52

4. Pečlivé zacházení selektrickými nástroji a jejich použití .......................................Strana 53

5. Použití nástroje s akumulátorem a zacházení s ním ...............................................Strana 53

Bezpečnostní pokyny pro akumulátorový vrtací šroubovák .......................................Strana 53

Pozor na rozvody! ........................................................................................................Strana 54

Originální příslušenství / přídavná zařízení .................................................................Strana 54

Před uvedením do provozu

Nabíjení pouzdra s bateriemi ......................................................................................Strana 54

Vložení / vyjmutí pouzdra s bateriemi do / ze zařízení ..............................................Strana 55

Přezkoušejte stav akumulátoru .....................................................................................Strana 55

Výměna nástrojů ...........................................................................................................Strana 55

Předvolba točivého momentu .......................................................................................Strana 55

Dvourychlostní pohon ...................................................................................................Strana 55

Uvedení do provozu

Zapnutí / vypnutí ............................................................................................................Strana 55

Nastavení rychlosti ........................................................................................................Strana 56

Přepínání směru otáčení ...............................................................................................Strana 56

Tipy a triky .....................................................................................................................Strana 56

Údržba a čištění ...................................................................................................Strana 56

Servis ............................................................................................................................Strana 57

Záruka ......................................................................................................................... Strana 57

Likvidace .................................................................................................................... Strana 57

Prohlášení o shodnosti / Výrobce .........................................................Strana 58

50 CZ

Úvod

Aku vrtací šroubovák PABS 18 A1



Úvod

Před prvním spuštěním zařízení se se-

znamte s funkcemi zařízení a informujte

se na správné zacházení s elektrickými

zařízeními. Pro tento účel čtěte následující návod k

obsluze. Tento návod dobře uschovejte. Při předávání

zařízení třetím osobám předávejte i tyto podklady.



Účel použití

Toto zařízení je určeno k vrtání a šroubo-vání do

dřeva, umělé hmoty a kovů. Zařízení používejte

pouze předepsaným způsobem a v uvedených

oblastech použití. Jakékoli jiné použití nebo úprava

přístroje jsou zakázány a představují závažné

nebezpečí poranění. Na škody, které vznik-nou z

použití, jež neodpovídá účelu použití, neposkytuje

výrobce žádnou záruku. Není určeno pro použití v

živnostenské sféře.



Vybavení

1 přepínač rychlostí

2 tlačítko stavu akumulátoru /

LED displeje akumulátoru

3 přepínač směru otáčení / zablokování

4 spínač ZAP / VYP / regulace frekvence otáček

5 ukládání břitů

6 tlačítko pro odblokování akumulátoru

7 pouzdro s bateriemi

V tomto návodu k obsluze / na zařízení jsou použity následující piktogramy:

Čtěte návod k obsluze! Třída ochrany II

Dodržujte bezpečnostní pokyny

a řiďte se upozorněními! Sklíčidlo vrtáku, Made In Germany

Pozor na zranění elektrickým proudem!

Nebezpečí smrtelného úrazu! Aretace vřetena

Nebezpečí výbuchu! Vrtací stupeň

(předvolba točivého momentu)

WWattů (Příkon) Noste ochranné brýle, ochranu slu-

chu, ochrannou masku proti prachu a

ochranné rukavice.

n0Stanovený počet otáček naprázdno Chraňte elektrický nástroj před dětmi!

V~Voltů (Střídavé napětí) Jen k použití ve vnitřních místnostech!

Ampérhodiny (kapacita akumulátoru)

Dbejte na to, aby bylo zařízení, síťový

kabel a síťová zástrčka nepoškozené!

Nm Newtonmetr (točivý moment) Obal i přístroj nechte zlikvidovat v

souladu s předpisy o ochraně

životního prostředí!

Stejnosměrný proud

(druh proudu a napětí) Akumulátorové články neodhazujte do

domácího odpadu!

51 CZ

Úvod / Všeobecné bezpečnostní pokyny pro elektrické nástroje

8 předvolba točivého momentu

9 sklíčidlo vrtáku

10 rychlonabíječka

11 zelená kontrolka nabíjení LED

12 červená kontrolka nabíjení LED



Rozsah dodávky

1 akumulátorový vrtací šroubovák a

akumulátorovým modulem

1 dvojitý bit

1 rychlá nabíječka

1 kufřík k nošení

1 návod k obsluze



Technická data

PABS 18 A1 Aku vrtací šroubovák:

Jmenovité napětí: 18 V DC

Počet otáček naprázdno: 1. chod: max. 400 min-1

Počet otáček naprázdno: 2. chod: max. 1300 min-1

Upínací rozsah sklíčidla: max. 10 mm

Maximální průměr vrtáku: ocel: 10 mm,

dřevo: 30 mm

Max. točivý model: 20 Nm

PABS 18 A1-1 I pouzdro s bateriemi:

Jmenovité napětí: 18 V

Kapacita: 1,5 Ah

Energetický obsah: 27 Wh

PABS 18 A1-2 Rychlonabíječka akumulátoru:

VSTUP / INPUT

Jmenovité napětí: 230 V~ 50 Hz

Jmenovitý výkon: 70 W

VÝSTUP / OUTPUT

Jmenovité napětí: 18 V

Nabíjecí proud: max. 2600 mA

Délka nabíjení: cca 60 min.

Třída ochrany: II /

Informace o hluku a vibracích:

Naměřená hodnota pro hluk podle EN 60745.

Úroveň hluku elektrického nástroje ohodnocená A

činí podle typu:

Hladina akustického tlaku: 66 dB(A)

Hladina akustického výkonu: 77 dB(A)

Nejistota K: 3 dB

Noste ochranu sluchu!

Celkové hodnoty vibrací (vektorový součet třech

směrů) byly zjištěny podle EN 60745:

Vrtání v kovu: Hodnota vibračních emisí

ah, D = 1,944 m / s2,

nejistota K = 1,5 m / s2,

Šrouby: Hodnota vibračních emisí

ah = 2,101 m / s2,

nejistota K = 1,5 m / s2.

VÝSTRAHA!

Hladina vibrací udaní v těchto

návodech byla naměřena měřicí metodou normo-

vanou podle EN 60745 a lze ji použít pro srovnání

zařízení.

Hladina vibrací se mění podle použití elektrického

nástroje a může v mnohých případech přesahovat

hodnotu udanou v těchto návodech. Zátěž vibracemi

by mohla být podceněna, používá-li se elektrického

nástroje pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibracemi

během určité pracovní časové oblasti by se měly vzít

na zřetel i doby, v nichž je zařízení vypnuto, nebo

je-li zařízení v chodu, avšak není skutečně použito.

Tím lze zatížení vibracemi přes celou pracovní časo-

vou oblast zřetelně zredukovat.

Všeobecné bezpečnostní

pokyny pro elektrické

nástroje

VÝSTRAHA!

Přečtěte si všechny bez-

pečnostní pokyny a návody! Zanedbání při

dodržování bezpečnostních pokynů a návodů mo-

hou způsobit úraz elektrickým proudem, požár

a / nebo těžká poranění.

Uschovejte všechny bezpečnostní pokyny

a návody pro budoucnost!

52 CZ

Všeobecné bezpečnostní pokyny pro elektrické nástroje

Pojem „elek

trický nástroj“ uvedený v bezpečnost

ních

pokynech se vztahuje na elektrické nástroje napájené

ze sítě (se sˇiťovým ka

belem) a na elektrické nástroje

napájené

akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Svou pracovní oblast udržujte tak, aby

byla čistá a dobře osvětlená. Nepořádek

a neosvětlené pracovní oblasti mohou vést k

úrazům.

b) Nepracujte se zařízením v

okolí ohroženém výbuchem,

v němž se nacházejí kapaliny,

plyny nebo prachy. Elektrické nástroje vy-

rábějí jiskry, které mohou zapálit prach nebo

páry.

c) Elektrické nástroje během

používání chraňte před dětmi

a jinými osobami. Při rozptýlení

byste mohli ztratit kontrolu nad zařízením.

2. Elektrická bezpečnost

a) Síťová zástrčka zařízení se musí hodit

do zásuvky. Zástrčka se nesmí žádný

způsobem změnit. Nepoužívejte zás-

trčky s adaptérem společně a se zaří-

zeními sochranným uzemněním.

Nezměněné zástrčky a lícující zásuvky snižují

riziko úrazu elektrickým proudem.

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou potr

ubí,

topení, sporáky a chladničky. Existuje

zvýšené riziko úrazu elektrickým proudem, je-li

vaše tělo uzemněno.

c) Zařízení chraňte před deštěm nebo

vlhkem. Vniknutí vody do elektrického zaří-

zení zvyšuje riziko úrazu elektrickým proudem.

d) Kabel nepoužívejte knestano-

venému účelu jako je nošení

zařízení, pověšení nebo

vytáhnutí zástrčky ze zásuvky. Chraňte

kabel před horkem, olejem, ostrými

hranami nebo se pohybujícími díly

zařízení. Poškozené nebo zapletené kabely

zvyšují riziko úrazu elektrickým proudem.

e) Při práci selektrickým nástrojem ven-

ku použijte jen prodlužovací kabely,

které jsou povoleny pro vnější oblast.

Použití prodlužovacího kabelu povoleného pro

vnější oblast snižuje riziko úrazu elektrickým

proudem.

f) Nelze-li se vyhnout provozu elektrické-

ho nástroje ve vlhkém okolí, použijte

ochranný spínač proti chybnému prou-

du. Použití ochranného spínače proti chybnému

proudu snižujte riziko úrazu elektrickým proudem.

3. Bezpečnost osob

Buďte neustále pozorní, dbejte na to, c

činíte a dejte se s rozumem do práce s

elektrickým nástrojem. Nikdy nepou-

žívejte zařízení, jste-li unaveni nebo

pod vlivem drog, alkoholu a léků.

Už okamžik nepozornosti při použití zařízení

může vést kzávažným poraněním.

b) Noste osobní ochranné vyba-

vení a vždy ochranné brýle.

Nošení osobního ochranného vyba-

vení, jako je maska proti prachu, protiskluzná

bezpečnostní obuv, ochranná přilba nebo

ochrana proti sluchu, vzávislosti na druhu a

použití elektrického nástroje, zmenšuje riziko

poranění.

c) Zabraňte nechtěnému uvedení do pro-

vozu. Před připojením k napájecímu

napětí, před upnutím a nošením elek-

trického nástroje se ujistěte, že je vy-

pnut. Máte-li při nošení zařízení prst na spínači

ZAP / VYP nebo je zařízení zapnuto, může

dojít k úrazům.

d) Před zapnutím zařízení odstraňte na-

stavovací nářadí nebo šroubováky.

Nástroj nebo šroubovák, který se nachází v

rotujícím dílu zařízení může způsobit poranění.

Vyhněte se neobvyklému držení hlavy.

Pečujte vždy o bezpečnou stabilní

polohu a udržujte neustále rovnováhu.

Tím můžete zařízení zejména vneočekávaných

situacích lépe kontrolovat.

53 CZ

Všeobecné bezpečnostní pokyny pro elektrické nástroje

f) Noste vhodný oděv. Nenoste volný

oděv nebo šperky. Chraňte vlasy, oděv

a rukavice před pohyblivými díly. Volný

oděv, šperk nebo vlasy mohou být zachyceny

samopohyblivými díly.

g) Jsou-li namontována zařízení k vysá-

vání a zachycování prachu, ujistěte se,

že jsou tato připojena a správně pou-

žita. Správné použití těchto zařízení snižuje

ohrožení prachem.

Pečlivé zacházení selektrickými

nástroji a jejich použití

a) Zařízení nepřetěžujte. Pro práci pou-

žijte ktomu určených elektrických

nástrojů. S vhodným elektrickým nástrojem

pracujete lépe a bezpečněji v udaném výkon-

nostním rozsahu.

b) Nepoužívejte elektrický nástroj, jehož

vypínač je defektní. Elektrický nástroj, který

nelze zapínat a vypínat, je nebezpečný a musí

se opravit.

c) Vytáhněte zástrčku ze zásuvky a /

nebo odstraňte akumulátor, předtím

než provedete nastavení zařízení, vy-

měníte díly příslušenství nebo zařízení

odložíte. To opatření zabrání neuvědomělému

spuštění elektrospotřebiče.

d) Nepoužité elektrické nástroje skladujte

tak, aby byly z dosahu dětí. Zařízení

nenechejte používat osobami, které s

ním nejsou seznámeny nebo které si

nepřečetly tyto návody. Elektrické nástroje

jsou nebezpečné, používají- li je nezkušené osoby.

e) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zařízení

a neuvázly-li, jsou-li díly zlomené nebo

poškozené, takže je funkce zařízení

ohrožena. Před použitím zařízení ne-

chejte poškozené díly opravit. Příčina

mnohých úrazů tkví ve špatně udržovaných

elektrických nástrojích.

f) Udržujte řezací nástroje ostré a čisté.

Pečlivě ošetřované řezací nástroje s ostrými

řeznými hranami neuvíznou tak často a lze je

snadněji vést.

g) Použijte elektrické nástroje, příslušen-

tví, náhradní nástroje atd. podle těch

návodů a tak, jak je pro tento speciál-

ní typ nástroje předepsáno.Přitom

přihlédněte k pracovním podmínkám

a prováděné činnosti. Použití elektrických

nástrojů pro jiná než určená použití může vést

k nebezpečným situacím.

5. Použití nástroje s akumulátorem

a zacházení s ním

a) Akumulátorové články nabíjejte jen

v nabíječkách, které byly výrobcem

doporučeny. Pro nabíječku, která se hodí

pro určitý druh akumulátoru, existuje nebezpe-

čí požáru, použije-li s jiným akumulátorem.

b) Použijte jen akumulátorů do elektric-

kých nástrojů k tomu určených. Použití

jiných akumulátorů může vést k poranění a

nebezpečí požáru.

c) Chraňte nepoužívaný akumulátor od

kancelářských sponek, mincí, klíčů,

hřebíků, šroubů nebo jiných drobných

kovových předmětů, které by mohly

způsobit přemostění kontaktů. Zkrat

mezi kontakty akumulátoru může způsobit

popáleniny nebo oheň.

Při chybném použití může z akumulá-

toru vystoupit kapalina. Vyhněte se

kontaktu s tím. Při náhodném kontaktu

opláchněte vodou. Dostane-li kapalina

do očí, požadujte navíc lékařskou po-

moc. Vystupující kapalina z akumulátoru může

způsobit podráždění pokožky nebo popáleniny.

Bezpečnostní pokyny

pro akumulátorový

vrtací šroubovák

 Zajistěte obrobek. Supínacími zařízeními nebo

svěrákem je upevněný obrobek bezpečněji

držen než vaší rukou.

VÝSTRAHA!

JEDOVATÉ PRACHY!

Zpracováním vzniklých škodlivých / jedovatých

54 CZ

Všeobecné bezpečnostní pokyny pro elektrické … / Před uvedením do provozu

prachů představuje ohrožení zdraví pro obslu-

hující osoby nebo osoby vyskytující se v blízkosti.

Noste proto ochranné brýle a

ochrannou masku proti prachu!

 Nezpracujte materiál obsahující azbest.

Azbest platí jako materiál vyvolávající rakovinu.

 Držte pevně elektrický nástroj. Při uta-

žení a uvolnění šroubů se mohou krátkodobě

vyskytnout reakční momenty.

 Jakmile je použitý nástroj zablokovaný,

okamžitě elektrický nástroj vypněte.

Buďte připraveni na velké reakční momenty,

které způsobí zpětný ráz. Použitý nástroj se

zablokuje, jeli elektrický nástroj přetížen nebo

pootočený ke zpracovávanému obrobku.

VÝSTRAHA!

Elektrický nástroj držte

jen na izolovaných úchytných plochách,

konáte-li práce, při nichž by se použí-

vaný nástroj mohl dotknout skrytých

proudových vodičů. Při kontaktu s vodičem

pod napětím jsou i pod napětím kovové části

dílů přístrojů, což způsobí úraz elektrickým

proudem.

 Při práci se zařízením, jakož i při pře-

pravě, popř. skladování uveďte pře-

pínač směru otáčení do střední polohy

(zablokování). Tak zabráníte nechtěnému

rozběhu elektrického nástroje.

 Děti a osoby, které nemají dostatečnou znalost

a zkušenost se zacházením se zařízením, nebo

jejichž tělesné, senzorické nebo duševní schop-

nosti jsou omezeny, nesmějí zařízení používat

bez dohledu nebo návodu osoby zodpovědné

za jejich bezpečnost. Je třeba dávat pozor na

děti, aby si se zařízením nehrály.



Pozor na rozvody!

NEBEZPEČÍ! Ujistěte se, že při práci s

elektrickým zařízením nenarazíte na

rozvody elektřiny, plynu nebo vody.

Dříve než začnete vrtat do zdi nebo ji trhat,

proveďte kontrolu zkoušečkou.



Originální příslušenství /

přídavná zařízení

 Používejte pouze příslušenství a pří-

davná zařízení, která jsou uvedena v

pokynech k použití. Používání jiných pří-

davných zařízení nebo jiného příslušenství, než

je uvedeno v návodu k obsluze, pro Vás může

znamenat nebezpečí úrazu.



Před uvedením do provozu



Nabíjení pouzdra s bateriemi



VÝSTRAHA!

NEBEZPEČÍ ÚRAZU

ELEKTRICKÝM PROUDEM! Před čištěním

nebo údržbou nabíječky nebo pouzdra s bate-

riemi vytáhněte vždy zástrčku ze sítě.

Upozornění! Nové nebo dlouho nepoužívané

pouzdro s bateriemi se musí před prvním / opětov-

ným použitím znovu nabít.

Své plné kapacity dosáhne pouzdro s bateriemi po

ca 3-5 nabíjecích cyklech.

POZOR! Než pouzdro s bateriemi vytáhnete

z nabíječky nebo je do ní vložíte, vytáhněte vždy

zástrčku ze sítě.

 Pouzdro s bateriemi nenabíjejte, je-li okolní tep-

lota nižší než 10 °C nebo vyšší než 40 °C.

1. Akumulátorový modul

7 vsaďte do rychlé

nabíječky 10 (viz obr. C).

2. Zastrčte zástrčku do zásuvky. Červená kontrolka

nabíjení LED 12 , která indikuje začátek nabíjení.

Červená kontrolka nabíjení LED 12 zhasne,

jakmile je pouzdro s bateriemi nabité.

3. Zelená kontrolka nabíjení LED 11 Vám signali-

zuje, že nabíjení je u konce a pouzdro s bateri-

emi 7 je připraveno k použití.

 Pouzdro s bateriemi nikdy nenabíjejte bezpro-

středně po rychlonabíjení ještě podruhé. Hrozí

nebezpečí, že se pouzdro s bateriemi nabije příliš,

čímž se zkrátí životnost akumulátoru a nabíječky.

55 CZ

Před uvedením do provozu / Uvedení do provozu

 Mezi po sobě následujícími nabíjeními vypínejte

nabíječku alespoň na 15 minut. Vytáhněte síťo-

vou zástrčku ze zásuvky.



Vložení / vyjmutí pouzdra

s bateriemi do / ze zařízení

Ujistěte se, že zařízení je vypnuté, než do něj vložíte

akumulátor. Vložení akumulátoru do elektrického

nástroje, který je zapnutý, může způsobit zranění.

Vložení pouzdra s bateriemi:

 Uveďte přepínač směru otáčení 3 do polohy

zablokování a pouzdro s bateriemi 7 nechte

zaklapnout do úchytu.

Odejmutí akumulátorového modulu:

 Stiskněte tlačítko k odblokování 6 a odejměte

akumulátorový modul.



Přezkoušejte stav

akumulátoru

 K přezkoušení stavu akumulátoru stiskněte tla-

čítko LED akumulátoru 2 (viz také obr.). Stav,

popř. zbytkový výkon se zobrazí následovně v

LED akumulátoru 2:

ZELENÁ / ČERVENÁ / ORANŽOVÁ = maximální

nabíjení / výkon

ČERVENÁ / ORANŽOVÁ = střední náboj / výkon

ČERVENÁ = slabý náboj – nabijte akumulátor



Výměna nástrojů

Vrtací šroubovák má plně automatickou aretaci vře-

tene a je vybaven jednopouzdrovým sklíčidlem

„Made in Germany“ .

Je-li motor v klidu, větev pohonu se automaticky

zablokuje, takže rychloupínací sklíčidlo 9 můžete

otevřít otáčením.

Po upnutí požadovaného nástroje a utažení sklíčidla

vrtáku můžete okamžitě pokračovat v práci.

Aretace vřetene se automaticky uvolní spuštěním

motoru (aktivace spínače ZAP / VYP 4).



Předvolba točivého momentu

Pomocí předvolby točivého momentu 8 můžete

nastavit otáčivou sílu. Stupně točivého momentu

regulují rozsah do ca 8 Nm.

 Zvolte nižší stupeň pro malé šrouby, měkké

materiály.

 Zvolte vyšší stupeň pro velké šrouby, tvrdé

materiály, resp. při vyšroubovávání šroubů.

 Při vrtacích pracích zvolte stupeň vrtání tak, že

předvolbu točivého momentu nastavíte do

polohy.

 Při vrtacích pracích posuňte také přepínač

rychlosti 1 dopředu (poloha: 2).



Dvourychlostní pohon

POZOR! Volič chodu 1 stiskněte jen za kli-

dového stavu zařízení. Jinak hrozí poškození zařízení.

V první rychlosti (přepínač rychlosti 1 v

poloze: 1)

dosáhnete frekvence otáček ca 400 min-1 a vysoký

točivý moment. Toto nastavení je vhodné pro veškerá

šroubování, ale také k použití příslušenství.

Ve druhé rychlosti (přepínač rychlosti 1

v poloze: 2)

dosáhnete frekvence otáček ca 1300 min-1 pro

provádění vrtacích prací.



Uvedení do provozu



Zapnutí / vypnutí

Zapínání:

 Pro spuštění zařízení stiskněte spínač

ZAP / VYP 4 a držte jej stisknutý.

56 CZ

Uvedení do provozu / Údržba a čištění

Vypínání:

 Pro vypnutí zařízení uvolněte spínač

ZAP / VYP 4.



Nastavení rychlosti

Spínač ZAP / VYP 4 disponuje variabilní regulací

rychlosti.

Přepínač ZAP / VYP 4 disponuje proměnnou regu-

lací otáček. Lehké stisknutí spínače ZAP / VYP 4

způsobí nízký počet otáček. S přibývajícím tlakem

se počet otáček zvýší.

Upozornění: Integrovaná brzda motoru pečuje

o rychlý klidový stav.



Přepínání směru otáčení

 Směr otáčení změníte tak, že přepínač směru

otáčení 3 stisknete směrem doprava, resp.

doleva.



Tipy a triky

 Před spuštěním zkontrolujte, zda je šroubovací

nebo vrtací vložka správně umístěna, tzn. zda

sedí uprostřed sklíčidla vrtáku.

 Šroubovací břity jsou charakteristické svými

mírami a svým tvarem. Nejste-li si jistí, vyzkou-

šejte nejprve, zda je břit umístěn ve šroubovací

hlavě bez vůle.

Točivý moment:

 Speciálně menší šrouby a břity se mohou

poškodit, pokud nastavíte příliš vysoký točivý

moment a / nebo příliš velkou frekvenci otáček

na stroji.

Tvrdý šroubovací spád (v kovu):

 Zvlášť vysoké točivé momenty vznikají např. u

kovových šroubových spojů při použití vložek

nástrčných klíčů. Zvolte nižší frekvenci otáček.

Měkký šroubovací spád (např. v měkkém

dřevě):

 I zde šroubujte při nízké frekvenci otáček, aby

se nepoškodily např. dřevěné povrchy při

kontaktu se šroubovací hlavou z kovu. Použijte

záhlubník.

Při vrtání do dřeva, kovů a jiných materiá-

lů dodržujte bezpodmínečně tyto pokyny:

 U malého průměru vrtáku používejte vysokou

frekvenci otáček a u velkého průměru vrtáku

nízkou frekvenci otáček.

 U tvrdých materiálů vybírejte nízkou frekvenci

otáček, u měkkého materiálu vysokou frekvenci

otáček.

 Obrobek zajistěte nebo upevněte (je-li to možné)

do upínacího zařízení.

 Označte místo, na němž se má vrtat, důlčíkem

nebo hřebíkem a k navrtání zvolte nízkou frek-

venci otáček.

 Rotující vrták vytáhněte několikrát z vrtaného

otvoru, abyste odstranili odštěpky nebo vrtnou

moučku a abyste otvor odvzdušnili.

Vrtání do kovu:

 Používejte vrták na kov z vysoce výkonné řezné

oceli (HSS). Chcete-li dosáhnout nejlepších

výsledků, měli byste vrták chladit olejem. Vrták

na kov se může použít i k vrtání do umělé hmoty.

Vrtání do horniny:

 Použijte vrták na horninu osazený tvrdým kovem.

Vrtání do dřeva:

 Použijte vrták do dřeva s vycentrovanou špičkou.

U hlubokých otvorů používejte „šroubovitý vrták”,

u vel-kých průměrů Forstnerův vrták. Malé šrouby

v měkkém dřevě můžete přímo zašroubovat i

bez předvrtání.



Údržba a čištění

POZOR! Před veškerými pracemi na zařízení,

např. výměně nástroje nebo údržbě, jakož i při

přepravě nebo skladování zařízení, uveďte

přepínač otáčení 3 do střední polohy. Při

57 CZ

Údržba a čištění / Servis / Záruka / Likvidace

nechtěném stisknutí spínače ZAP / VYP 4 jinak

existuje nebezpečí poranění.

 Před všemi čisticími a údržbářskými pracemi

vytáhněte síťovou zástrčku ze zásuvky a ode-

jměte akumulátor.

Vrtací šroubovák s akumulátorem nevyžaduje údržbu.

 Zařízení musí být neustále v čistotě, suché a

bez skvrn olejů a maziv.

 Přímo po ukončení práce zařízení vyčistěte.

 Do vnitřku přístroje se nesmí dostat kapaliny.

K čistění pouzdra používejte tkaniny. Nikdy ne-

používejte benzinu, rozpouštědel nebo čističů,

které působí agresivně na umělou hmotu.



Servis

VÝSTRAHA!

Zařízení nechejte opravit

jen místem servisu nebo odbornou

elektrickou dílnou a jen s originálními

náhradními díly. Tím se zajistí, že bezpeč-

nost zařízení zůstane zachována.

VÝSTRAHA!

Výměnu zástrčky nebo

síťového kabelu nechejte vždy provést

výrobcem zařízení nebo jeho servisem.

Tím se zajistí, že bezpečnost zařízení zůstane

zachována.



Záruka

Na tento přístroj platí tříletá záruka od

data zakoupení. Přístroj byl vyroben s

nejvyšší pečlivostí a před odesláním pro-

šel výstupní kontrolou. Uschovejte si,

prosím, pokladní lístek jako doklad o ná-

kupu. V případě uplatňování záruky kon-

taktujte telefonicky Vaší servisní službu.

Pouze tak může být zajištěno bezplatné

zaslání Vašeho zboží.

Záruka se vztahuje pouze na chyby materiálu nebo

výrobní závady, ale ne na škody,vzniklé při přepra-

vě, ne na součásti, podléhající rychlému opotřebení

nebo na poškození křehkých dílů, jako jsou např.

spínače nebo akumulátory. Výrobek je určen pou-

ze pro privátní použití, ne průmyslové.

Při nesprávném a neodborném využívání, při použití

násilí a při zásazích, které nebyly provedeny našimi

autorizovanými servisními provozovnami, záruční

nároky zanikají. Vaše práva vyplývající ze zákona

touto zárukou nejsou omezena.

Záruční doba se zárukou neprodlouží. Toto platí také

pro náhradní díly a opravené součásti. Případné

škody a vady, existující už při koupi, se musí hlásit

ihned po vybalení, nejpozději však do dvou dnů

od data nákupu. Po uplynutí záruční doby se pro-

vedené opravy musí zaplatit.

Ing. Martin Šimák, zprostředkovatel

servisu výrobků Kompernass

Hotline: 800 400 235

Fax: 271 722 939

e-mail: support.cz@kompernass.com



Likvidace

Obal je složen výhradně z ekologických

materiálů. Ukládejte jej do místních

recyklačních nádob.

Elektrické nástroje neodhazujte

do domovního odpadu!

V souladu s Evropskou směrnicí 2002 / 96 / EC o

odpadních elektrických a elektronických zařízeních

a jejím převedením do národního práva musí být

vysloužilé elektrické spotřebiče shromažďovány

odděleně a odevzdány do ekologických sběren k

recyklaci.

Akumulátorové články neodha-

zujte do domácího odpadu!

Vadné nebo vysloužilé akumulátory musí být podle

směrnice 2006 / 66 / EC recyklovány.

Akumulátor a / nebo zařízení odevzdejte do pří-

slušných sběren.

58 CZ

Likvidace / Prohlášení o shodnosti / Výrobce

Informace o možnostech likvidace vysloužilého

přístroje Vám podá obecní nebo městská správa.



Prohlášení o shodnosti /

Výrobce

My, Kompernaß GmbH, pracovník zodpovědný za

dokumentaci: pan Felix Becker, Burgstr. 21, D-44867

Bochum, Německo, tímto prohlašujeme pro tento

výrobek shodu s následujícími normami, normativní-

mi dokumenty a směrnicemi ES.

Směrnice o strojích

(2006 / 42 / EC)

Elektrická zařízení nízkého napětí

(2006 / 95 / EC)

Elektromagnetická snášenlivost

(2004 / 108 / EC)

Použité sladěné normy

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Typ/označení zařízení:

Aku vrtací šroubovák PABS 18 A1

Date of manufacture (DOM): 07 - 2010

Sériové číslo: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- Jednatel -

Technické změny ve smyslu dalšího vývoje jsou

vyhrazeny.

59 SK

Zoznam obsahu

Úvod

Používanie zodpovedajúce účelu ................................................................................Strana 60

Výbava ..........................................................................................................................Strana 60

Obsah dodávky ............................................................................................................Strana 61

Technické údaje ............................................................................................................Strana 61

Všeobecné bezpečnostné pokyny

pre elektrické nástroje

1. Bezpečnosť pracovného miesta...............................................................................Strana 62

2. Elektrická bezpečnosť...............................................................................................Strana 62

3. Bezpečnosť osôb ......................................................................................................Strana 62

4. Bezpečná manipulácia a používanie elektrických nástrojov .................................Strana 63

5. Použitie a údržba akumulátorového nástroja .........................................................Strana 63

Bezpečnostné pokyny pre akumulátorový skrutkovač................................................Strana 64

Pozor na vedenia! .........................................................................................................Strana 64

Originálne príslušenstvo a prídavné zariadenia .........................................................Strana 64

Pred uvedením do činnosti

Nabite akumulátor ........................................................................................................Strana 65

Nasadenie a vybratie aku-mulátora z prístroja ..........................................................Strana 65

Kontrola stavu akumulátora .........................................................................................Strana 65

Výmena náradia ...........................................................................................................Strana 65

Predvoľba krútiaceho momentu ...................................................................................Strana 65

2-stupňová prevodovka ................................................................................................Strana 66

Uvedenie do činnosti

Zapnutie a vypnutie ......................................................................................................Strana 66

Nastavenie otáčok ........................................................................................................Strana 66

Prepínanie smeru otáčania ...........................................................................................Strana 66

Tipy a triky .....................................................................................................................Strana 66

Údržba a čistenie ................................................................................................Strana 67

Servis ............................................................................................................................Strana 67

Záruśná lehota .....................................................................................................Strana 67

Likvidácia ..................................................................................................................Strana 68

Vyhlásenie o zhode / Vyhlásenie výrobcu ...................................Strana 68

60 SK

Úvod

Akumulátorový vŕtací skrutkovač

PABS 18 A1



Úvod

Pred prvým uvedením do prevádzky sa

oboznámte s funkciami prístroja a poin-

formujte sa o správnom zaobchádzaní s

elektrickým náradím. Za tým účelom si prečítajte

nasledujúci návod na používanie. Dobre si uscho-

vajte tento návod. Pri odovzdávaní prístroja tretej

osobe odovzdajte s prístrojom aj všetky podklady.



Používanie

zodpovedajúce účelu

Tento prístroj je určený na vŕtanie a skrut-kovanie

do dreva, umelej hmoty a kovu. Prístroj používajte

iba tak, ako je opísané a iba v tých oblastiach

použitia, ktoré sú uvedené. Akýkoľvek iný spôsob

používania alebo prebudovanie prístroja sa pova-

žuje za nezodpovedajúce určeniu a je skrytým

zdrojom nebezpečenstva úrazu. Za škody vzniknuté

používaním, ktoré je v rozpore s deklarovaným

účelom, nepreberá výrobca žiadnu záruku. Nie je

určený na komerčné používanie.



Výbava

1 prepínač prevodového stupňa

2 tlačidlo stav akumulátora / indikátor LED

V tomto návode na obsluhu / na prístroji sú použité nasledujúce piktogramy:

Prečítajte si návod na používanie! Trieda ochrany (Krytie) II

Dbajte na výstražné a

bezpečnostné pokyny! Upínacie skľučovadlo,

Vyrobené v Nemecku

Pozor na úraz elektrickým prúdom!

Smrteľné nebezpečenstvo! Aretácia vretena

Nebezpečenstvo výbuchu! Stupeň vŕtania

(predvoľba krútiaceho momentu)

WWatt (Užitočný výkon) Noste ochranné okuliare,

ochranu sluchu, masku proti

prachu aochranné rukavice.

n0Menovité otáčky pri voľnobehu Elektrické náradie držte mimo

dosahu detí!

V~Volt (Striedavé napätie) Len na použitie vo vnútorných

priestoroch!

Ah ampér (kapacita akumulátora) Dbajte na neporušenosť prístroja,

sieťového kábla a zástrčky!

Nm Newtonmeter (krútiaci moment) Balenie prístroja a prístroj zlikvidujte

ekologickým spôsobom!

Jednosmerný prúd

(druh prúdu anapätia) Neodhadzujte akumulátory do domo-

vého odpadu!

61 SK

Úvod

3 prepínač smeru otáčania / poistka

4 vypínač / regulácia otáčok

5 zásobník bitov

6 tlačidlo na uvoľnenie akumulátora

7 akumulátor

8 predvoľba krútiaceho momentu

9 upínacie skľučovadlo

10 rýchlonabíjačka

11 zelená kontrolka nabíjania LED

12 červená kontrolka nabíjania LED



Obsah dodávky

1 akumulátorový vŕtací skrutkovač s

akumulátorovým blokom

1 dvojitý bit

1 rýchlonabíjačka

1 prenosný kufrík

1 návod na obsluhu



Technické údaje

PABS 18 A1 Akumulátorový vŕtací

skrutkovač:

Menovité napätie: 18 V DC

Otáčky naprázdno: 1. stupeň: max. 400 min-1

Otáčky naprázdno: 2. stupeň: max. 1300 min-1

Rozsah upínania

upínadla vrtáka: max. 10 mm

Maximálny

priemer vŕtania: oceľ: 10 mm,

drevo: 30 mm

Max. krútiaci moment: 20 Nm

PABS 18 A1-1 Akumulátor:

Menovité napätie: 18 V

Kapacita: 1,5 Ah

Energetický obsah: 27 Wh

PABS 18 A1-2 Rýchlonabíjačka akumulá-

tora:

VSTUP / INPUT

Sieťové napätie: 230 V~50 Hz

Menovitý výkon: 70 W

VÝSTUP / OUTPUT

Menovité napätie: 18 V

Nabíjací prúd: max. 2600 mA

Doba nabíjania: asi 60 min

Trieda ochrany: II /

Informácie o hluku avibráciách:

Nameraná hodnota pre hluk bola zistená podľa

EN 60745. Hladina hluku elektrického prístroja

ohodnotená ako A predstavuje štandardne:

Hladina akustického tlaku: 66 dB(A)

Hladina akustického výkonu: 77 dB(A)

Odchýlka K: 3 dB

Nosiť ochranu sluchu!

Celkové hodnoty vibrácií (suma vektorov v troch

smeroch) boli určené podľa normy EN 60745:

Vŕtanie do kovu: Emisná hodnota vibrácií

ah, D = 1,944 m / s2,

Odchýlka K = 1,5 m / s2,

Skrutky: Emisná hodnota vibrácií

ah = 2,101 m / s2,

Odchýlka K = 1,5 m / s2,

VAROVANIE! Hladina vibrácií udaných v

týchto pokynoch bola nameraná pomocou mera-

cieho postupu normovaného v EN 60745 a môže

sa použiť na porovnanie prístrojov.

Hladina vibrácií sa zmení podľa použitého elektric-

kého prístroja a v niektorých prípadoch môže byť

vyššia ako hodnota stanovená v týchto pokynoch.

Môže dôjsť k podceneniu vibračnej záťaže, ak sa

elektrické náradie bežne používa týmto spôsobom.

Upozornenie: Pre presný odhad kmitavého

namáhania počas doby určitej pracovnej činnosti

by sa mali zohľadniť aj časy, keď je prístroj vypnutý

resp. je síce zapnutý, ale sa s ním v skutočnosti

nepracuje. Toto môže výrazne zredukovať kmitavé

namáhanie počas celej doby pracovnej činnosti.

62 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje

Všeobecné bezpečnostné

pokyny pre elektrické

nástroje

VAROVANIE! Prečítajte si všetky bez-

pečnostné pokyny a predpisy! Nedbanli-

vosť pri dodržiavaní bezpečnostných pokynov a

predpisov môže zapríčiniť zásah elektrickým prú-

dom, požiar a / alebo ťažké úrazy.

Uschovajte všetky bezpečnostné pokyny

a predpisy pre prípad použitia v budúc-

nosti!

Pojem „elektrické náradie“ používaný v bezpeč-

nostných pokynoch Sa vzťahuje na elektrické nára-

die napájané zo siete (so sieťovým káblom) a na

elektrické náradie napájané z akumulátorov (bez

sieťového kábla).

1. Bezpečnosť pracovného miesta

a) Svoje pracovné miesto udržiavajte

čisté a zabezpečte dobré osvetlenie.

Neporiadok aneosvetlené pracovné oblasti

môžu viesť k úrazom.

b) S prístrojom nepracujte v

prostredí ohrozenom výbu-

chom, vktorom sa nachádza-

jú horľavé kvapaliny, plyny alebo

prach. Elektrické náradie vytvára iskry, ktoré

môžu zapáliť prach alebo výpary.

c) Počas používania elektrické-

ho náradia zamedzte prístup

deťom ainým osobám.

Odvrátenie pozornosti môže znamenať stratu

kontroly nad zariadením.

2. Elektrická bezpečnosť

a) Sieťová zástrčka prístroja musí byť

zladená so zásuvkou. Sieťová zástrčka

sa nesmie nijako upravovať. Nepouží-

vajte adaptéry spolu sprístrojmi vy-

bavenými ochranným uzemnením.

Neupravované sieťové zástrčky avhodné zá-

suvky znižujú riziko zásahu elektrickým prúdom.

b) Zabráňte telesnému kontaktu suzem-

nenými povrchmi, napr. u rúr, vykuro-

vacích zariadení, sporákov a chladni-

čiek. Ak je vaše telo uzemnené, existuje

zvýšené riziko zásahu elektrickým prúdom.

c) Prístroj chráňte pred dažďom alebo

vlhkosťou. Vniknutie vody do elektrického

prístroja zvyšuje riziko zásahu elektrickým

prúdom.

d) Kábel nepoužívajte na nose-

nie avešanie prístroja, alebo

na vyťahovanie sieťovej

zástrčky zo zásuvky. Kábel chráňte

pred vysokými teplotami, olejom,

ostrými hranami alebo pohybujúcimi

sa časťami prístroja. Poškodené alebo

zamotané káble zvyšujú riziko zásahu elektric-

kým prúdom.

e) Ak pracujete s elektrickým náradím

vonku, používajte iba také predlžo-

vacie káble, ktoré sú schválené aj pre

exteriéry. Používanie predlžovacieho kábla

vhodného pre exteriéry znižuje riziko zásahu

elektrickým prúdom.

f) Ak sa nedá zabrániť prevádzke

elektrického prístroja vo vlhkom

prostredí, použite ochranný vypínač

proti chybnému prúdu. Použitie tohto

vypínača znižuje riziko zásahu elektrickým

prúdom.

3. Bezpečnosť osôb

a) Buďte vždy opatrní, dávajte pozor na

to, čo robíte akpráci selektrickým

náradím pristupujte s rozvahou. Prí-

stroj nepoužívajte vtedy, ak ste una-

vení, alebo ak ste pod vplyvom drog,

alkoholu či medikamentov. Jediný mo-

ment nepozornosti pri používaní prístroja môže

viesť kzávažným poraneniam.

b) Noste osobný ochranný

výstroj avždy používajte

ochranné okuliare. Nosenie

63 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje

osobného ochranného výstroja, ako je respirátor,

protišmyková bezpečnostná obuv, ochranná

prilba alebo ochrana sluchu, vzávislosti od

druhu apoužitia elektrického náradia, znižuje

riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do

prevádzky. Uistite sa, že je elektrický

prístroj vypnutý, skôr ako ho budete

zapájať na zdroj prúdu, chytať alebo

prenášať. Ak máte pri prenose prístroja prst

na spínači ZAP / VYP alebo je prístroj zapnutý,

môže to viesť k nehodám.

d) Skôr než prístroj zapnete, odstráňte

nastavovacie náradie alebo skrutko-

vý kľúč. Náradie alebo kľúč, ktorý sa na-

chádza votáčajúcej sa časti prístroja, môže

viesť k poraneniam.

e) Zabráňte neprirodzenému držaniu

tela. Zabezpečte si stabilný postoj a

vždy udržiavajte rovnováhu. Takto

môžete mať prístroj najmä v nečakaných situá-

ciách lepšie pod kontrolou.

f) Noste vhodný odev. Nenoste široké

oblečenie alebo ozdoby. Vlasy, oble-

čenie arukavice držte čím ďalej od

pohybujúcich sa častí. Voľné oblečenie,

ozdoby alebo dlhé vlasy sa môžu zachytiť do

pohybujúcich sa častí.

g) Keď montujete zariadenia na odsáva-

nie a zachytávanie prachu, uistite sa,

či sú napojené asprávne používané.

Použitie týchto zariadení znižuje ohrozenia

prachom.

Bezpečná manipulácia a použí-

vanie elektrických nástrojov

a) Prístroj nepreťažujte. Pre svoju prácu

používajte len vhodné elektrické nástro-

je. Pomocou vhodného elektrického nástroja

pracujete lepšie a bezpečnejšie vuvedenej

pracovnej oblasti.

b) Nepoužívajte žiadny elektrický nástroj,

ktorého prepínač je poškodený. Elek-

trický nástroj, ktorý nie je možné zapnúť alebo

vypnúť, je nebezpečný a musí byť opravený.

c) Vytiahnite zástrčku zo zásuvky a /

alebo vyberte akumulátor pred vyko-

naním nastavení na náradí, výmenou

príslušenstva alebo odložením náradia.

Toto bezpečnostné opatrenie zabraňuje neú-

myselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické nástroje

uschovajte mimo dosahu detí.

Prístroj

nesmú používať osoby,

ktoré nie sú s

nimi oboznámené alebo ktoré nečítali

tieto pokyny. Elektrické nástroje sú nebez-

pečné, ak ich používajú neskúsené osoby.

e) O prístroj sa dôkladne starajte. Kon-

trolujte, či bezchybne fungujú pohyb-

livé časti prístroja a či nie sú zaseknuté,

či nie sú zlomené niektoré časti alebo

poškodené tak, že negatívne ovplyv-

ňujú funkčnosť prístroja. Pred použí-

vaním prístroja musia byť poškodené

časti opravené. Príčinou mnohých úrazov

je práve zlá údržba elektrických nástrojov.

f) Rezné nástroje udržiavajte ostré a

čisté. Starostlivo ošetrované rezné nástroje s

ostrými reznými hranami sa menej zasekávajú

a dajú sa ľahšie viesť.

g) Elektrické náradie, príslušenstvo,

vkladané nástroje, atď. používajte

v súlade s týmito pokynmi a tak, ako

je to predpísané pre tento špeciálny

typ prístroja. Pritom zohľadnite pra-

covné podmienky a vykonávanú

činnosť. Používanie elektrického náradia na

iné než vyhradené účely môže viesť k nebez-

pečným situáciám.

5. Použitie a údržba akumuláto-

rového nástroja

a) Akumulátory nabíjajte len v nabíjacích

zariadeniach, ktoré odporúča výrobca.

Pre nabíjacie zariadenie, ktoré je vhodné len

pre určitý typ akumulátorov, vzniká riziko vzni-

ku požiaru, ak sa používa s inými akumulátormi.

b) Pre elektrické nástroje používajte len

tie akumulátory, ktoré sú na to určené.

Používanie iných akumulátorov môže viesť k

vzniku poranení alebo požiaru.

64 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje

c) Nepoužívané akumulátory sa nesmú

nachádzať vblízkosti kancelárskych

svoriek, mincí, kľúčov, klincov, skrutiek

alebo iných malých kovových predme-

tov, pretože môže prísť kneželanému

premosteniu kontaktov. Skrat medzi kon-

taktmi akumulátora môže mať za následok

vznik popálenín alebo požiaru.

Vprípade použitia na nesprávny účel

môže zakumulátora vytiecť kvapalina.

Zabráňte kontaktu stouto kvapalinou.

Vprípade náhodného kontaktu po-

stihnuté miesto opláchnite vodou. Ak

sa táto kvapalina dostane do očí, vy-

hľadajte odbornú lekársku pomoc.

Unikajúca kvapalina zakumulátora môže spô-

sobiť podráždenie pokožky alebo popáleniny.

Bezpečnostné pokyny pre

akumulátorový skrutkovač

 Zabezpečte obrobok. Obrobok, ktorý je pridr-

žiavaný upínacími prvkami alebo zverákom, je

bezpečnejší ako ten, ktorý pridržiavate len rukou.

VAROVANIE! TOXICKÉ PRACHY!

Škodlivé / toxické prachy, ktoré vznikajú pri

práci sakumulátorovým skrutkovačom, predsta-

vujú ohrozenie zdravia osoby, ktorá prístroj

priamo používa, alebo osôb, ktoré sa nachá-

dzajú vblízkosti zariadenia.

Pri práci noste ochranné okuliare

amasku proti prachu!

 Vžiadnom prípade neopracovávajte

materiál, ktorý obsahuje azbest. Azbest

je rakovinotvorná látka.

 Elektrický nástroj pevne držte. Pri uťa-

hovaní apovoľovaní skrutiek môže na krátku

dobu prísť kvysokým reakčným momentom.

 Elektrický prístroj okamžite vypnite,

ak je blokovaný vložený nástroj. Dajte

pozor na vysoké reakčné momenty, pretože

môžu spôsobiť spätný náraz. Vložený nástroj

je blokovaný vtom prípade, ak je elektrický

nástroj preťažený alebo ak sa spriečil vopra-

covávanom obrobku.

VAROVANIE! Elektrický nástroj chyťte

do rúk len za izolovanú plochu ruko-

väte vprípade, že vykonávate práce,

pri ktorých vložený nástroj môže za-

siahnuť skryté prúdové vodiče. Kontakt

svodičom, ktorý vedie napätie, spôsobí, že

pod napätím budú aj kovové časti elektrického

nástroja, čo môže viesť kúrazu elektrickým

prúdom.

 Pri práci na prístroji, ako aj pri pre-

prave alebo uskladnení pretočte

prepínač smeru otáčania do strednej

pozície (blokovanie). Týmto spôsobom

zabránite neúmyselnému nábehu elektrického

nástroja.

 Toto zariadenie nie je určené na to, aby ho

používali osoby (vrátane detí) s obmedzenými

fyzickými, senzorickými alebo duševnými schop-

nosťami alebo s nedostatočnými skúsenosťami

či znalosťami, s výnimkou prípadov, ak sú pod

dozorom osoby zodpovednej za ich bezpečnosť

alebo od nej získali inštrukcie, ako sa zariadenie

používa. Deti by mali byť pod dozorom, aby sa

zabezpečilo, že sa so zariadením nebudú hrať.



Pozor na vedenia!

NEBEZPEČENSTVO! Ubezpečte sa, že

pri práci s elektrickým náradím nena-

razíte na elektrické vedenia, vedenia

plynu alebo vody. Pred vŕtaním alebo píle-

ním steny prípadne skontrolujte hľadačom vedení.



Originálne príslušenstvo

a prídavné zariadenia

 Používajte len príslušenstvo a prídavné

zariadenia, ktoré sú uvedené v tomto

návode na používanie. Používanie iných

nástavcov alebo príslušenstva než je uvedené v

návode na používanie môže znamenať nebez-

pečenstvo poranenia.

65 SK

Pred uvedením do činnosti



Pred uvedením do činnosti



Nabite akumulátor

 VAROVANIE! NEBEZPEČENSTVO

ZÁSAHU ELEKTRICKÝM PRÚDOM!

Pred čistením alebo údržbou nabíjačky alebo

akumulátora vždy vytiahnite zástrčku zo siete.

Upozornenie! Nový alebo dlho nepoužívaný

akumulátor sa musí pred prvým alebo novým pou-

žitím nabiť.

Plnú kapacitu dosiahne akumulátor po asi 3-5

nabíjacích cykloch.

POZOR! Vždy vytiahnite zástrčku, keď nasa-

dzujete alebo vyberáte akumulátor z nabíjačky.

 Nikdy nenabíjajte akumulátor, keď je teplota

okolia pod 10 °C alebo nad 40 °C.

1. Vložte akumulátor

7 do rýchlonabíjacieho

zariadenia 10 (pozrite obrázok C).

2. Zasuňte zástrčku do zásuvky. Červená kontrolka

nabíjania LED 12 ukazuje začiatok nabíjania.

Červená kontrolka LED 12 zhasne, keď je aku-

mulátor nabitý.

3. Zelená kontrolka LED 11 signalizuje, že je

nabíjanie skončené a akumulátor 7 pripravený

na použitie.

 Nikdy nenabíjajte akumulátor druhý-krát ihneď

po rýchlonabíjaní. Hrozí nebezpečenstvo, že

akumulátor prebi-jete a skrátite tým životnosť

aku-mulátora a nabíjačky.

 Nabíjačku vypnite medzi po sebe idúcimi nabí-

janiami aspoň na 15 minút. Pritom vytiahnite

zástrčku.



Nasadenie a vybratie

aku-mulátora z prístroja

Zabezpečte, aby bol prístroj vypnutý predtým než

nasadíte akumulátor. Nasadenie akumulátora do

elektrického náradia, ktoré je zapnuté, môže viesť

k nehodám.

Nasadenie akumulátora:

 Dajte prepínač smeru otáčania 3 do polohy

poistky a nechajte akumulátor 7 zaklapnúť

do rukoväte.

Odobratie akumulátorového bloku:

 Stlačte tlačidlo odblokovania 6 a odoberte

akumulátorový blok.



Kontrola stavu akumulátora

 Pri kontrole stavu akumulátora stlačte tlačidlo

LED akumulátora 2 (pozri taktiež obr.). Stav,

resp. zvyškový výkon sa na LED akumulátora 2

zobrazí nasledovne:

ZELENÁ / ČERVENÁ / ORANŽOVÁ = maximá

lne

nabitie / výkon

ČERVENÁ / ORANŽOVÁ = priemerné nabitie /

výkon

ČERVENÁ = slabé nabitie – nabiť akumulátor



Výmena náradia

Akumulátorový vŕtací skrutkovač má plno-automa-

tickú aretáciu vretena a je vybavený upí-

nadlom „Made in Germany“ od .

Pri zastavení motora sa pohon zaistí, takže môžete

rýchloupínadlo 9 otvoriť otočením .

Po nasadení požadovaného nástroja a jeho zaistení

otočením upínadla , môžete ihneď pracovať ďalej.

Aretácia vretena sa uvoľní automaticky s rozbehom

motora (stlačením vypínača 4).



Predvoľba krútiaceho momentu

Predvoľbou krútiaceho momentu 8 môžete nastaviť

silu. Stupne krútiaceho momentu regulujú v rozsahu

asi do 8 Nm.

 Nižšie stupne zvoľte pre malé skrutky a mäkké

materiály.

 Vyššie stupne zvoľte pre veľké skrutky, tvrdé

materiály, príp. pri vyskrutko-vávaní.

66 SK

Pred uvedením do činnosti / Uvedenie do činnosti

 Pre vŕtanie zvoľte stupeň vŕtanie tak, že pred-

voľbu krútiaceho momentu dáte do polohy .

 Pri vŕtaní posuňte aj prepínač prevodu 1

vpred (poloha: 2).



2-stupňová prevodovka

POZOR! Spínač pre voľbu prevodového stup-

ňa 1 prepínajte len vtom prípade, ak je prístroj

odstavený. Vopačnom prípade hrozí poškodenie

prístroja.

Na prvý stupeň (prepínač 1 v polohe: 1)

dosiahnete otáčky asi 400 min-1 a vysoký krútiaci

moment. Toto nastavenie sa hodí na všetko skrutko-

vanie, ale aj na používa-nie príslušenstva.

Na druhý stupeň (prepínač 1 v polohe: 2)

dosiahnete otáčky asi 1300 min-1 vhodné na vŕtanie.



Uvedenie do činnosti



Zapnutie a vypnutie

Zapnutie:

 Na uvedenie prístroja do prevádzky stlačte

vypínač 4 a držte ho stlačený.

Vypnutie:

 Prístroj vypnete uvoľnením vypínača 4.



Nastavenie otáčok

Vypínač 4 má aj meniteľnú reguláciu otáčok.

Spínač ZAP / VYP 4 je vybavený variabilnou regu-

láciou rýchlosti. Jemný tlak na spínač ZAP / VYP 4

spôsobí nízke otáčky. S narastajúcim tlakom sa

otáčky zvyšujú.

Upozornenie: Integrovaná motorová brzda za-

bezpečuje rýchle zastavenie.



Prepínanie smeru otáčania

 Smer otáčania zmeníte tým, že prepínač smeru

otáčania 3 pretlačíte doprava alebo doľava.



Tipy a triky

 Kontrolu pred zapnutím, či je skrutko-vací alebo

vŕtací násadec správne nasadený, t. j. či je

upevnený v strede upínadla.

 Skrutkovacie bity sú označené tvarom aj veľko-

sťou. Ak ste si nie istí, vždy najprv vyskúšajte, či

bit sedí bez vôle v hlave skrutky.

Krútiaci moment:

 Hlavne menšie skrutky a bity sa môžu poškodiť,

ak použijete príliš vysoký krútiaci moment alebo

nastavíte vysoké otáčky.

Tvrdé skrutkovanie (do kovu):

 Obzvlášť vysoké krútiace momenty bývajú pri

zoskrutkovaní kovov s použitím násadkových

kľúčov. Zvoľte nízke otáčky.

Mäkké skrutkovanie (napr. do mäkkého

dreva):

 Aj tu skrutkujte s nízkymi otáčkami, aby ste

nepoškodili napr. povrch dreva pri styku s kovo-

vou hlavou skrutky. Použite záhlbník.

Pri vŕtaní do dreva, kovu a iných materi-

álov dajte bezpodmienečne pozor na:

 Pri malom priemere vrtáka používajte vysoké

otáčky a pri veľkom priemere vrtáka nízke otáčky.

 Pri tvrdých materiáloch voľte nízke otáčky, pri

mäkkých materiáloch vysoké.

 Zaistite alebo upevnite (ak sa dá) obrobok do

upínacieho zariadenia.

 Označte si miesto, kde sa má vŕtať jamkovačom

alebo klincom a na predvŕtanie zvoľte nízke

otáčky.

 Niekoľkokrát vytiahnite otáčajúci sa vrták z

diery, aby sa odstránili piliny a vrták vetral.

Vŕtanie do kovu:

 Používajte vrtáky do kovu (HSS). Pre najlepšie

výsledky by ste mali vrták chladiť olejom. Vrtá-

67 SK

Uvedenie do činnosti / Údržba a čistenie / Servis / Záruśná lehota

ky do kovu môžete použiť aj na vŕtanie do

umelej hmoty.

Vŕtanie do kameňa:

 Používajte vrtáky na kameň osadené

tvrdým kovom.

Vŕtanie do dreva:

 Používajte vrtáky do dreva s vystre- ďovacou

špičkou, na hlboké vŕtanie použite špirálový

vrták, na veľké prie-mery Forstnerov vrták. Malé

skrutky môžete do mäkkého dreva zaskrutkovať

aj priamo, bez predvŕtavania.



Údržba a čistenie

POZOR! Pred každou prácou na prístroji,

napríklad pri zmene vloženého nástroja alebo

pri vykonávaní údržby, ako aj pri preprave

alebo uskladnení prístroja prepnite spínač 3

na zmenu smeru otáčania do strednej pozície.

Vopačnom prípade vznikápri neúmyselnom

stlačení spínača ZAP / VYP 4 riziko poranenia.

 Pred začiatkom čistenia alebo vykonávania

prác údržby vytiahnite sieťový konektor zo zá-

suvky avyberte akumulátor.

Akumulátorový vŕtací skrutkovač je bezúdržbový.

 Prístroj musí byť vždy čistý, suchý abez prítom-

nosti oleja alebo mastiacich tukov.

 Prístroj čistite ihneď po ukončení práce.

 Do vnútorných častí prístroja sa nesmú dostať

žiadne kvapaliny. Na čistenie telesa prístroja

používajte handru. Na čistenie nikdy nepouží-

vajte benzín, rozpúšťadlo alebo čistiaci pros-

triedok, ktorý poškodzujú plasty.



Servis

VAROVANIE! Prístroje nechajte

opraviť vservisnom stredisku alebo

odborníkom zoblasti elektrotechniky,

ktorí používajú na opravy len origi-

nálne náhradné diely. Tým zabezpečíte,

že zostane zachovaná bezpečnosť prístroja.

VAROVANIE! Výmenu konektora

alebo sieťových vodičov vždy nechaj-

te vykonať u výrobcu prístroja alebo

u jeho zákazníckej služby. Tým zabezpe-

číte, že zostane zachovaná bezpečnosť prístroja.

 Záruśná lehota

Na tento prístroj máte trojročnú záruku od

dátumu nákupu. Prístroj bol starostlivo

vyrobený a pred expedíciou dôkladne

vyskúšaný. Uschovajte si, prosím, účtenku

ako dôkaz o nákupe. V prípade uplatňo-

vania záruky sa spojte s opravovňou

telefonicky. Len tak sa dá zabezpečiť

bezplatné zaslanie tovaru.

Záruka platí len na chyby materiálu a výroby, nie

na poškodenia spôsobené prepravou, opotrebením

ani na poškodenia krehkých častí, ako sú spínače

alebo akumulátory. Výrobok je určený výlučne na

súkromné používanie a nie na komerčné účely.

Záruka prestáva platiť pri zaobchádzaní nezodpo-

vedajúcom účelu, pri neprimeranom zaobchádzaní,

pri používaní násilia a pri zásahoch, ktoré neurobil

nami autorizovaný servis. Práva vyplývajúce zo zá-

kona nie sú touto zárukou obmedzené.

Záručná doba sa nepredlžuje o dobu trvania záruč-

ných opráv. To platí aj na vymenené alebo opravené

diely. Prípadné poškodenia a nedostatky zistené už

pri nákupe musíte ohlásiť ihneď po vybalení, najne-

skoršie však do dvoch dní od dátumu zakúpenia. V

prípade opráv spadajúcich do obdobia po uplynu-

tí záručnej doby ste povinní uhradiť vzniknuté náklady.

Kompernass Service Slowakia

Tel. 0850 00 10 16 (0,075 EUR/Min.)

e-mail: support.sk@kompernass.com

68 SK

Likvidácia / Vyhlásenie o zhode / Vyhlásenie výrobcu



Likvidácia

Balenie sa skladá výlučne z mate-riálov,

ktoré neškodia životnému prostrediu.

Zlikvidujte ho v miest-nych odpadových

nádobách.

Nevyhadzujte elektrické nára-

die do bežného domového

odpadu!

Podľa európskej smernice 2002 / 96 / EC o starých

elektro- a elektronických zariadeniach a jej zapra-

covania do národného práva sa musí opotrebované

elektrické náradie zbierať oddelene a ekologicky

spracovať.

Neodhadzujte akumulátory

do domového odpadu!

Chybné alebo použité akumulátory sa musia podľa

smernice 2006 / 66 / EC recyklovať.

Akumulátor a prístroj odovzdajte v miest-nych zber-

ných zariadeniach.

Možnosti likvidácie nepotrebného prístroja zistíte

na miestnej alebo mestskej správe.



Vyhlásenie o zhode /

Vyhlásenie výrobcu

My, Kompernaß GmbH, osoba zodpovedná za

dokumenty: pán Felix Becker, Burgstr. 21, D-44867

Bochum, Nemecko, týmto vyhlasujeme, že tento

výrobok sa zhoduje s nasledujúcimi normami, nor-

matívnymi dokumentmi a smernicami ES:

Smernica o strojoch

(2006 / 42 / EC)

Smernica pre nízke napätie

(2006 / 95 / EC)

Elektromagnetická zlučiteľnosť

(2004 / 108 / EC)

Aplikované harmonizované normy

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Typ / Označenie prístroja:

Akumulátorový vŕtací skrutkovač PABS 18 A1

Date of manufacture (DOM): 07 - 2010

Sériové číslo: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- obchodný riaditeľ -

Technické zmeny vyvolané ďalším vývojom sú

vyhradené.

69 DE/AT/CH

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch .................................................................................Seite 70

Ausstattung ....................................................................................................................Seite 71

Lieferumfang ..................................................................................................................Seite 71

Technische Daten ..........................................................................................................Seite 71

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit ..............................................................................................Seite 72

2. Elektrische Sicherheit ................................................................................................Seite 72

3. Sicherheit von Personen ...........................................................................................Seite 72

4. Verwendung und Behandlung des Elektrowerkzeugs ............................................Seite 73

5. Verwendung und Behandlung des Akkuwerkzeugs ...............................................Seite 74

Sicherheitshinweise für Akku-Bohrschrauber ...............................................................Seite 74

Achtung Leitungen! .......................................................................................................Seite 74

Originalzubehör / -zusatzgeräte ..................................................................................Seite 75

Vor der Inbetriebnahme

Akku-Pack laden ............................................................................................................Seite 75

Akku-Pack ins Gerät einsetzen / entnehmen ................................................................Seite 75

Akkuzustand prüfen ......................................................................................................Seite 75

Werkzeuge wechseln ...................................................................................................Seite 75

Drehmomentvorwahl ..................................................................................................... Seite 76

2-Gang Getriebe ..........................................................................................................Seite 76

Inbetriebnahme

Ein- / Ausschalten...........................................................................................................Seite 76

Geschwindigkeit einstellen ...........................................................................................Seite 76

Drehrichtung umschalten ..............................................................................................Seite 76

Tipps und Tricks .............................................................................................................Seite 76

Wartung und Reinigung ...............................................................................Seite 77

Service .........................................................................................................................Seite 77

Garantie .....................................................................................................................Seite 78

Entsorgung ...............................................................................................................Seite 78

Konformitätserklärung / Hersteller ....................................................Seite 79

70 DE/AT/CH

Einleitung

Akku-Bohrschrauber PABS 18 A1



Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen.

Lesen Sie die nachfolgende Bedienungsanleitung.

Bewahren Sie diese Anleitung auf. Händigen Sie

alle Unterlagen bei Weitergabe des Gerätes an

Dritte aus.



Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz,

Kunststoﬀ und Metall bestimmt. Benutzen Sie das

Gerät nur wie beschrieben und für die angegebenen

Einsatzbereiche. Jede andere Verwendung oder

Veränderung des Gerätes gilt als nicht bestimmungs-

gemäß und birgt erhebliche Unfallgefahren. Für

aus bestimmungswidriger Verwendung entstandene

Schäden übernimmt der Hersteller keine Haftung.

Nicht für den gewerblichen Einsatz bestimmt.

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:

Bedienungsanleitung lesen! Schutzklasse II

Warn- und Sicherheitshinweise

beachten! Schnellspannbohrfutter

Vorsicht vor elektrischem Schlag!

Lebensgefahr! Spindelarretierung

Explosionsgefahr! Bohrstufe

WWatt (Wirkleistung) Tragen Sie einen Gehörschutz, eine

Atem- / Staubschutzmaske, eine

Schutzbrille und Schutzhandschuhe.

n0Bemessungs-Leerlaufdrehzahl Kinder vom Elektrowerkzeug

fernhalten!

V~Volt (Wechselspannung) Nur zur Verwendung in Innenräumen!

Ah Ampere-Stunde (Akku-Kapazität)! Auf Unversehrtheit von Gerät,

Netzkabel und Netzstecker achten!

Nm Newtonmeter (Drehmoment) Entsorgen Sie Verpackung und Gerät

umweltgerecht!

Gleichstrom

(Strom- und Spannungsart)

Werfen Sie Akkus nicht in

den Hausmüll!

71 DE/AT/CH

Einleitung



Ausstattung

1 Gangwahlschalter

2 Taste Akkuzustand / Akku-Display-LED

3 Drehrichtungsumschalter / Sperre

4 EIN- / AUS-Schalter / Drehzahlregulierung

5 Bitgarage

6 Taste zur Entriegelung des Akkus

7 Akku-Pack

8 Drehmomentvorwahl

9 Schnellspannbohrfutter

10 Schnell-Ladegerät

11 Grüne Ladekontroll-LED

12 Rote Ladekontroll-LED



Lieferumfang

1 Akku-Bohrschrauber mit Akku-Pack

1 Doppelbit

1 Schnell-Ladegerät

1 Tragekoﬀer

1 Bedienungsanleitung



Technische Daten

PABS 18 A1 Akku-Bohrschrauber:

Nennspannung: 18 V DC

Leerlaufdrehzahl: 1. Gang: max. 400 min-1

Leerlaufdrehzahl: 2. Gang: max. 1300 min-1

Bohrfutterspannbereich: max. 10 mm

Maximaler

Bohrdurchmesser: Stahl: 10 mm,

Holz: 30 mm

Max. Drehmoment: 20 Nm

PABS 18 A1-1 Akku-Pack:

Nennspannung: 18 V

Kapazität: 1,5 Ah

Energiegehalt: 27 Wh

PABS 18 A1-2 Schnell-Ladegerät:

EINGANG / INPUT

Nennspannung: 230 V~ 50 Hz

Nennleistung: 70 W

AUSGANG / OUTPUT

Nennspannung: 18 V

Ladestrom: max. 2600 mA

Ladedauer: ca. 60 min

Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend

EN 60745. Der A-bewertete Geräuschpegel des

Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 66 dB(A)

Schallleistungspegel: 77 dB(A)

Unsicherheit K: 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

ah, D= 1,944 m / s2,

Unsicherheit K= 1,5 m / s2,

Schrauben: Schwingungsemissionswert

ah= 2,101 m / s2,

Unsicherheit K= 1,5 m / s2.

WARNUNG!

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

einem in EN 60745 genormten Messverfahren

gemessen worden und kann für den Gerätevergleich

verwendet werden. Der Schwingungspegel wird

sich entsprechend dem Einsatz des Elektrowerk-

zeugs verändern und kann in manchen Fällen über

dem in diesen Anweisungen angegebenen Wert lie-

gen. Die Schwingungsbelastung könnte unter-

schätzt werden, wenn das Elektrowerkzeug regel-

mäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten

Arbeitszeitraumes sollten auch die Zeiten berück-

sichtigt werden, in denen das Gerät abgeschaltet

ist oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

72 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Allgemeine

Sicherheitshinweise

für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und

Anweisungen können elektrischen Schlag, Brand

und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Elektrowerk

zeuge (mit Netzkabel) und auf akkube-

triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektro-

werkzeug nicht in explosions-

gefährdeter Umgebung, in

der sich brennbare Flüssigkeiten, Gase

oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benut-

zung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberﬂächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

d) Zweckentfremden Sie das

Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzu-

hängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen

Kanten oder sich bewegenden Gerä-

teteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den

Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich

geeigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit

Vernunft an die Arbeit mit einem Elek-

trowerkzeug. Benutzen Sie kein Elektro-

werkzeug, wenn Sie müde sind oder

unter dem Einﬂuss von Drogen, Alko-

hol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutz-

ausrüstung und immer eine

Schutzbrille. Das Tragen persön-

73 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

licher Schutzausrüstung wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von

Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschal-

tet ist, bevor Sie es an die Stromver-

sorgung anschließen, es aufnehmen

oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter ha

ben

oder das Gerät bereits eingeschaltet an die

Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden

Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen

erfasst werden.

g) Wenn Staubabsaug- und -auﬀangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese

angeschlossen sind und richtig ver-

wendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch

Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und / oder entfernen Sie den

Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln

oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeab-

sichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit diesem

nicht vertraut sind oder diese Anwei-

sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg-

liche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen

oder so beschädigt sind, dass die Funk-

tion des Elektrowerkzeuges beeinträch-

tigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepﬂegte Schneid-

werkzeuge mit scharfen Schneidkanten verklem-

men sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeits-

bedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeuge

für andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

74 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

5. Verwendung und Behandlung

des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen

werden. Für ein Ladegerät, das für eine

bestimmte Art von Akkus geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus

verwendet wird.

b) Verwenden Sie nur die dafür vorgese-

henen Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku

fern von Büroklammern, Münzen,

Schlüsseln, Nägeln, Schrauben oder

anderen kleinen Metallgegenständen,

die eine Überbrückung der Kontakte

verursachen könnten. Ein Kurzschluss zwi-

schen den Akkukontakten kann Verbrennungen

oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssig-

keit aus dem Akku austreten. Vermei

den

Sie den Kontakt damit. Bei zufälligem

Kontakt mit Wasser abspülen. Wenn

die Flüssigkeit in die Augen kommt,

nehmen Sie zusätzlich ärztliche Hilfe

in Anspruch. Austretende Akkuﬂüssigkeit

kann zu Hautreizungen oder Verbrennungen

führen.

Sicherheitshinweise für

Akku-Bohrschrauber

 Sichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit Ihrer Hand.

WARNUNG!

GIFTIGE

STÄUBE!

Die durch die Bearbeitung entstehenden

schädlichen / giftigen Stäube stellen eine

Gesundheitsgefährdung für die Bedienperson

oder in der Nähe beﬁndliche Personen dar.

Tragen Sie Schutzbrille und

Staubmaske!

 Bearbeiten Sie kein asbesthaltiges

Material. Asbest gilt als krebserregend.

 Halten Sie das Elektrowerkzeug fest.

Beim Festziehen und Lösen von Schrauben kön

nen

kurzfristig hohe Reaktionsmomente auftreten.

 Schalten Sie das Elektrowerkzeug so-

fort aus, wenn das Einsatzwerkzeug

blockiert. Seien Sie auf hohe Reaktionsmo

mente

gefasst, die einen Rückschlag verursachen. Das

Einsatzwerkzeug blockiert, wenn das Elektro-

werkzeug überlastet wird oder es im zu bear-

beitenden Werkstück verkantet.

WARNUNG! Fassen Sie das Elektro-

werkzeug nur an den isolierten Griffflä-

chen an, wenn Sie Arbeiten ausführen,

bei denen das Einsatzwerkzeug ver-

borgene Stromleitungen treffen kann.

Kontakt mit einer spannungsführenden Leitung

setzt auch Metallteile des Elektrowerkzeuges

unter Spannung und führt zu einem elektrischen

Schlag.

 Bei Arbeiten am Gerät, sowie Transport

bzw. Aufbewahrung bringen Sie den

Drehrichtungsumschalter in die Mittel-

position (Sperre). So verhindern Sie unbe-

absichtigtes Anlaufen des Elektrowerkzeuges.

 Dieses Gerät ist nicht dafür bestimmt, durch Per-

sonen (einschließlich Kinder) mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeit

oder mangels Erfahrung und / oder mangels

Wissen benutzt zu werden, es sei denn, sie

werden durch eine für ihre Sicherheit zuständige

Person beaufsichtigt oder erhielten von ihr An-

weisungen, wie das Gerät zu benutzen ist. Kinder

sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.



Achtung Leitungen!

GEFAHR! Vergewissern Sie sich, dass

Sie nicht auf Strom-, Gas- oder Wasser-

leitungen stoßen, wenn Sie mit einem

Elektrowerkzeug arbeiten. Prüfen Sie

ggf. mit einem Leitungssucher, bevor Sie in eine

Wand bohren bzw. aufschlitzen.

75 DE/AT/CH



Originalzubehör / -zusatzgeräte

 Benutzen Sie nur Zubehör und Zusatz-

geräte, die in der Gebrauchsanweisung

angegeben sind. Der Gebrauch anderer als

in der Bedienungsanleitung empfohlener Ein-

satzwerkzeuge oder anderen Zubehörs kann

eine Verletzungsgefahr für Sie bedeuten.



Vor der Inbetriebnahme



Akku-Pack laden

 WARNUNG!

STROMSCHLAGGE-

FAHR! Ziehen Sie vor Reinigung und Wartung von

Ladegerät oder Akku-Pack immer den Netzstecker.

Hinweis! Ein neuer oder lange Zeit nicht genutzter

Akku-Pack muss vor der ersten / erneuten Benutzung

aufgeladen werden.

Seine volle Kapazität erreicht der Akku-Pack nach

ca. 3-5 Ladezyklen.

VORSICHT! Ziehen Sie immer den Netzstecker,

bevor Sie den Akku-Pack aus dem Ladegerät

nehmen bzw. einsetzen.

 Laden Sie den Akku-Pack nie, wenn die

Umgebungstemperatur unterhalb 10 °C oder

oberhalb 40 °C liegt.

1. Setzen Sie den Akku-Pack 7 in das Schnell-

Ladegerät 10 ein (siehe Abb. C).

2. Stecken Sie den Netzstecker in die Steckdose.

Die nun leuchtende rote Ladekontroll-LED 12

zeigt den Beginn des Ladevorgangs an. Die

rote Ladekontroll-LED 12 erlischt, sobald der

Akku-Pack geladen ist.

3. Die grüne Ladekontroll-LED 11 signalisiert

Ihnen, dass der Ladevorgang abgeschlossen

und der Akku-Pack 7 einsatzbereit ist.

 Laden Sie einen Akku-Pack niemals unmittelbar

nach dem Schnell-Ladevorgang ein zweites

Mal auf. Es besteht die Gefahr, dass der Akku-

Pack überladen und dadurch die Lebensdauer

von Akku und Ladegerät verringert wird.

 Schalten Sie das Ladegerät zwischen aufeinan-

derfolgenden Ladevorgängen für mindestens

15 Minuten ab. Ziehen Sie dazu den Netzstecker.



Akku-Pack ins Gerät

einsetzen / entnehmen

Stellen Sie sicher, dass das Gerät ausgeschaltet ist,

bevor Sie den Akku einsetzen. Das Einsetzen eines

Akkus in ein Elektrowerkzeug, das eingeschaltet ist,

kann zu Unfällen führen.

Akku-Pack einsetzen:

 Bringen Sie den Drehrichtungsumschalter 3 in

Position Sperre und lassen Sie den Akku-Pack 7

in den Griﬀ einrasten.

Akku-Pack entnehmen:

 Drücken Sie die Taste zur Entriegelung 6 und

entnehmen Sie den Akku-Pack.



Akkuzustand prüfen

 Drücken Sie zum Prüfen des Akkuzustands

die Taste Akku-LED 2 (siehe auch Abb.). Der

Zustand bzw. die Restleistung wird in der Akku-

LED 2 wie folgt angezeigt:

GRÜN / ROT / ORANGE = maximale Ladung /

Leistung

ROT / ORANGE = mittlere Ladung / Leistung

ROT = schwache Ladung – Akku auﬂaden



Werkzeuge wechseln

Ihr Akku-Bohrschrauber hat eine vollautomatische

Spindelarretierung und ist mit einem einhül-

sigen Bohrfutter „Made in Germany“ von

ausgestattet.

Beim Stillstand des Motors wird der Antriebsstrang

verriegelt, so dass Sie das Schnellspannbohrfutter 9

durch Drehen öﬀnen können.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Vor der Inbetriebnahme

76 DE/AT/CH

Vor der Inbetriebnahme / Inbetriebnahme

Nachdem Sie das gewünschte Werkzeug eingesetzt

und durch Drehen des Bohrfutters festgespannt

haben, können Sie sofort weiter arbeiten. Die Spin-

delarretierung löst sich automatisch mit Starten des

Motors (Betätigung des EIN- / AUS-Schalters 4).



Drehmomentvorwahl

Sie können über die Drehmomentvorwahl 8 die

Drehkraft einstellen. Die Drehmomentstufen regeln

den Bereich bis ca. 8 Nm.

 Wählen Sie eine niedrige Stufe für kleine

Schrauben, bzw. weiche Werkstoﬀe.

 Wählen Sie eine hohe Stufe für große Schrauben,

harte Werkstoﬀe, bzw. beim Herausdrehen von

Schrauben.

 Wählen Sie für Bohrarbeiten die Bohrstufe,

indem Sie die Drehmomentvorwahl in die

Position einstellen.

 Schieben Sie für Bohrarbeiten auch den Gang-

wahlschalter 1 nach vorne (Position: 2).



2-Gang Getriebe

VORSICHT! Betätigen Sie den Gangwahl-

schalter 1 nur bei Stillstand des Gerätes.

Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter 1 in

Position: 1)

erreichen Sie eine Drehzahl von ca. 400 min-1 und

ein hohes Drehmoment. Diese Einstellung eignet

sich für alle Schraubarbeiten, aber auch zur Ver-

wendung von Zubehör.

Im zweiten Gang (Gangwahlschalter 1

in Position: 2)

erreichen Sie eine Drehzahl von ca. 1300 min-1 zur

Durchführung von Bohrarbeiten.



Inbetriebnahme



Ein- / Ausschalten

Einschalten:

 Drücken Sie zur Inbetriebnahme des Gerätes

den EIN- / AUS-Schalter 4 und halten Sie ihn

gedrückt.

Ausschalten:

 Lassen Sie zum Ausschalten des Gerätes den

EIN- / AUS-Schalter 4 los.



Geschwindigkeit einstellen

Der EIN- / AUS-Schalter 4 verfügt über eine varia-

ble Geschwindigkeitsregelung.

Der EIN- / AUS-Schalter 4 verfügt über eine variable

Geschwindigkeitsregelung. Leichter Druck auf den

EIN- / AUS-Schalter 4 bewirkt eine niedrige Dreh-

zahl. Mit zunehmendem Druck erhöht sich die

Drehzahl.

Hinweis: Die integrierte Motorbremse sorgt für

einen schnellen Stillstand.



Drehrichtung umschalten

 Wechseln Sie die Drehrichtung, indem Sie den

Drehrichtungsumschalter 3 nach rechts bzw.

links durchdrücken.



Tipps und Tricks

 Überprüfen Sie vor dem Betrieb, ob der

Schraub- bzw. Bohreinsatz korrekt angebracht

ist, d.h. zentriert im Bohrfutter sitzt.

 Schraub-Bits sind mit ihren Maßen und der

Form gekennzeichnet. Falls Sie sich unsicher

sind probieren Sie immer zuerst aus, ob das Bit

ohne Spiel im Schraubkopf sitzt.

77 DE/AT/CH

Drehmoment:

 Speziell kleinere Schrauben und Bits können

beschädigt werden, wenn Sie ein zu hohen

Drehmoment oder / und eine zu hohe Drehzahl

an der Maschine einstellen.

Harter Schraubfall (in Metall):

 Besonders hohe Drehmomente entstehen z.B.

bei Metallverschraubungen unter Verwendung

von Steckschlüsseleinsätzen. Wählen Sie eine

niedrige Drehzahl.

Weicher Schraubfall ( z.B. in Weichholz):

 Schrauben Sie auch hier mit geringer Drehzahl,

um z.B. die Holzoberﬂäche beim Kontakt mit

dem Schraubkopf aus Metall nicht zu beschä-

digen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen

Materialien unbedingt berücksichtigen:

 Benutzen Sie bei kleinem Bohrer-Durchmesser

eine hohe Drehzahl und bei großem Bohrer-

Durchmesser eine niedrige Drehzahl.

 Wählen Sie bei harten Materialien eine niedrige

Drehzahl, bei weichem Material eine hohe

Drehzahl.

 Sichern oder befestigen Sie (wenn möglich)

das Werkstück in einer Spannvorrichtung.

 Markieren Sie die Stelle, an der gebohrt werden

soll mit einem Körner oder einem Nagel und

wählen Sie zum Anbohren eine niedrige Dreh-

zahl.

 Ziehen Sie den drehenden Bohrer mehrmals

aus dem Bohrloch, um Späne oder Bohrmehl

zu entfernen und es zu lüften.

Bohren in Metall:

 Verwenden Sie Metallbohrer (HSS). Für beste

Ergebnisse sollten Sie den Bohrer mit Öl kühlen.

Metallbohrer können Sie auch zum Bohren in

Kunststoﬀ verwenden.

Bohren in Gestein:

 Verwenden Sie einen Hartmetallbestückten

Steinbohrer.

Bohren in Holz:

 Verwenden Sie einen Holzbohrer mit Zentrier-

spitze, für tiefe Bohrungen verwenden Sie einen

„Schlangenbohrer”, für großen Bohr-Durchmes-

ser einen Forstner-Bohrer. Kleine Schrauben in

weichem Holz können Sie auch ohne Vorbohren

direkt eindrehen.



Wartung und Reinigung

VORSICHT! Bringen Sie vor sämtlichen Arbeiten

am Gerät, z.B. Werkzeugwechsel oder Wartung,

sowie beim Transport oder der Aufbewahrung

des Gerätes den Drehrichtungsumschalter 3

in Mittelstellung. Bei unabsichtlicher Betätigung

des EIN- / AUS-Schalters 4 besteht ansonsten

Verletzungsgefahr.

 Ziehen Sie vor allen Reinigungs- und Wartungs-

arbeiten den Netzstecker aus der Steckdose

und entnehmen Sie den Akku.

Der Akku-Bohrschrauber ist wartungsfrei.

 Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

 Reinigen Sie das Gerät direkt nach Abschluss

der Arbeit.

 Es dürfen keine Flüssigkeiten in das Innere des

Gerätes gelangen. Verwenden Sie zum Reini-

gen des Gehäuses ein Tuch. Verwenden Sie

niemals Benzin, Lösungsmittel oder Reiniger,

die Kunststoﬀ angreifen.



Service

WARNUNG! Lassen Sie Ihre Geräte

von der Servicestelle oder einer Elek-

trofachkraft und nur mit Original-

Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes

erhalten bleibt.

WARNUNG! Lassen Sie den Austausch

des Steckers oder der Netzleitung im-

mer vom Hersteller des Gerätes oder

seinem Kundendienst ausführen. Damit

Inbetriebnahme / Wartung und Reinigung / Service

78 DE/AT/CH

wird sichergestellt, dass die Sicherheit des

Gerätes erhalten bleibt.



Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga-

rantie ab Kaufdatum. Das Gerät wurde

sorgfältig produziert und vor Anlieferung

gewissenhaft geprüft. Bitte bewahren Sie

den Kassenbon als Nachweis für den Kauf

auf. Bitte setzen Sie sich im Garantiefall mit

Ihrer Servicestelle telefonisch in Verbin

dung.

Nur so kann eine kostenlose Einsendung

Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fa-

brikationsfehler, nicht aber für Transportschäden,

Verschleißteile oder für Beschädigungen an zer-

brechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht

für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand-

lung, Gewaltanwendung und bei Eingriﬀen, die nicht

von unserer autorisierten Service-Niederlassung

vorgenommen wurden, erlischt die Garantie. Ihre

gesetzlichen Rechte werden durch diese Garantie

nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht

verlängert. Dies gilt auch für ersetzte und reparierte

Teile. Eventuell schon beim Kauf vorhandene Schäden

und Mängel müssen sofort nach dem Auspacken

gemeldet werden, spätestens aber zwei Tage nach

Kaufdatum. Nach Ablauf der Garantiezeit anfallende

Reparaturen sind kostenpﬂichtig.

Schraven

Service- und Dienstleistungs GmbH

Tel.: + 49 (0) 180 5 008107

(0,14 € / Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 € / Min.)

Fax: +49 (0) 2832 3532

e-mail: support.de@kompernass.com

Kompernaß Service Österreich

Tel.: 0820 899 913 (0,20 EUR/Min.)

e-mail: support.at@kompernass.com

Kompernaß Service Switzerland

Tel.: 0848 000 525

(max. 0,0807 CHF/Min.)

e-mail: support.ch@kompernass.com



Entsorgung

Die Verpackung besteht aus umwelt-

freundlichen Materialien, die Sie über

die örtlichen Recyclingstellen entsorgen

können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC

über Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektro-

werkzeuge getrennt gesammelt und einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht in

den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß

Richtlinie 2006 / 66 / EC recycelt werden.

Geben Sie Akku und / oder Gerät über die ange-

botenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Service / Garantie / Entsorgung

79 DE/AT/CH



Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Dokumentenverantwort-

licher: Herr Felix Becker, Burgstr. 21, D-44867

Bochum, Deutschland, erklären hiermit dass dieses

Produkt mit den folgenden Normen, normativen

Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006 / 42 / EC)

EG-Niederspannungsrichtlinie

(2006 / 95 / EC)

Elektromagnetische Verträglichkeit

(2004 / 108 / EC)

angewandte harmonisierte Normen

EN 55014-1:2006, EN 55014-2:1997+A1

EN 60745-1:2009

EN 60745-2-1:2003+A11+A1+A12

EN 60745-2-2:2003+A11+A1+A12

IEC 60745-1:2006, IEC 60745-2-1:2003+A1

IEC 60745-2-2:2003+A1

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004, EN 61000-3-2:2006

EN 61000-3-3:1995+A1+A2, EN 62233:2008

Typ / Gerätebezeichnung:

Akku-Bohrschrauber PABS 18 A1

Herstellungsjahr: 07 - 2010

Seriennummer: IAN 54357

Bochum, 31.07.2010

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der

Weiterentwicklung sind vorbehalten.

Konformitätserklärung / Hersteller

IAN 54357

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum

Last Information Update · Stan informacji

Információk állása · Stanje informacij · Stav

informací · Stav informácií · Stand der Informationen:

07 / 2010 · Ident.-No.: PABS 18 A1072010-4 4

Parkside Pabs 18 A1 Users Manual 54357_par_Akku Bohrschrauber_content_LB4

pabs18a1 6fb79501-d5f6-4d36-8a47-9aa77a96744f Parkside Cordless Drill PABS 18 A1 User Guide |

Navigation menu

Versions of this User Manual:

Views

Navigation
