PFSP 100

 FARBSPRITZPISTOLE 

 Bedienungs- und Sicherheitshinweise

 PISTOLET NATRYSKOWY DO FARB 

 Wskazówki dotyczące obsługi i bezpieczeństwa

 PIŠTOLA ZA BRIZGANJE BARVE 

 Navodila za upravljanje in varnostna opozorila  STŘÍKACÍ PISTOLE 

 Pokyny pro obsluhu a bezpečnostní pokyny

 STRIEKACIA PIŠTOľ 

 Pokyny pre obsluhu a bezpečnostné pokyny  PIŠTOLJ ZA ŠTRCANJE BOJE 

 Upute za posluživanje i za Vašu sigurnost

 PAINT SPRAY GUN 

 Operation and Safety Notes

37666_PAINT SPRAY GUN_Cover_LB4 (ohne HU).indd 3 12.10.09 16:48

GB  Operation and Safety Notes  Page  5

PL  Wskazówki dotyczące obsługi i bezpieczeństwa  Strona  13

SI  Navodila za upravljanje in varnostna opozorila  Stran  23

CZ  Pokyny pro obsluhu a bezpečnostní pokyny  Strana  31

SK  Pokyny pre obsluhu a bezpečnostné pokyny  Strana  39

HR  Upute za posluživanje i za Vašu sigurnost  Stranica  47

DE / AT / CH  Bedienungs- und Sicherheitshinweise  Seite  55

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the 

device.

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z 

wszystkimi funkcjami urządzenia. 

Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Rasklopite prije čitanja obije stranice sa slikama i nakon toga se upoznajte sa svim funkcijama uređaja.

   

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend 

mit allen Funktionen des Gerätes vertraut.

 PISTOLET NATRYSKOWY DO FARB 

 Wskazówki dotyczące obsługi i bezpieczeństwa

37666_PAINT SPRAY GUN_Cover_LB4 (ohne HU).indd 4 12.10.09 16:48

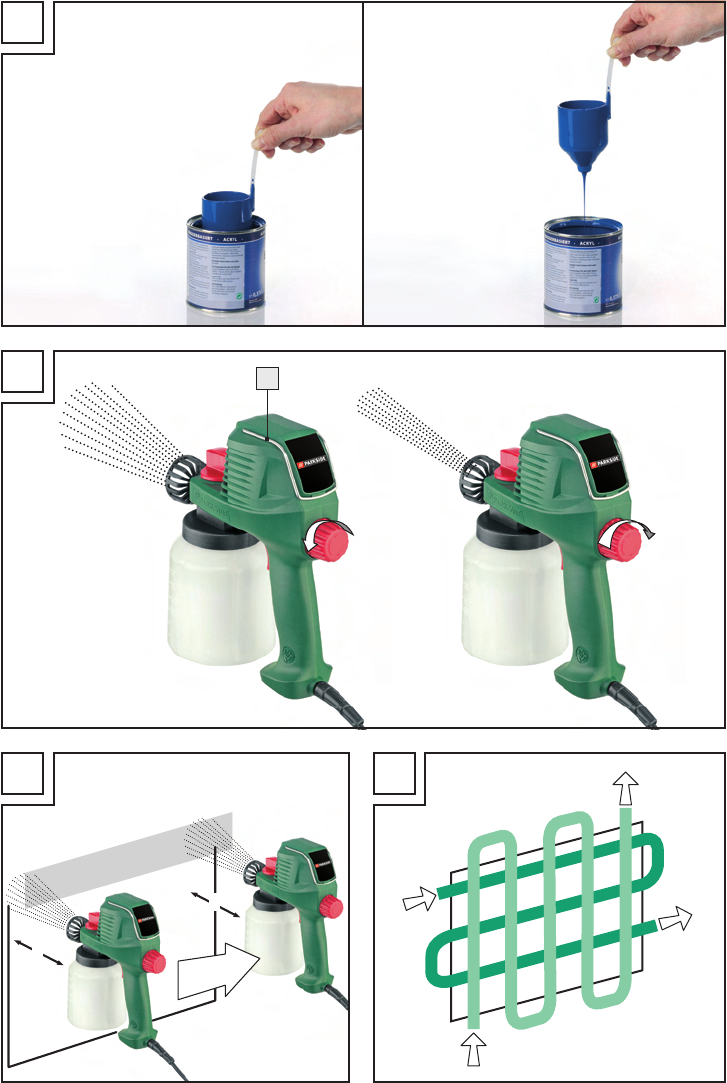

A1 2

8

9 10

35

6

7

4

B

1113 12

8 9

37666_PAINT SPRAY GUN_Cover_LB4 (ohne HU).indd 5 12.10.09 16:48

FE

D14

C

x

x

37666_PAINT SPRAY GUN_Cover_LB4 (ohne HU).indd 8 12.10.09 16:48

5 GB

Table of contents

Introduction

Proper use .....................................................................................................................Page 6

Features and equipment ...............................................................................................Page 6

Included items ...............................................................................................................Page 6

Technical data ...............................................................................................................Page 7

General safety advice for electrical power tools

1. Workplace safety .....................................................................................................Page 7

2. Electrical safety ........................................................................................................Page 7

3. Personal safety .........................................................................................................Page 8

4. Careful handling and use of electrical power tools ..............................................Page 8

Additional safety advice for paint spray guns ...........................................................Page 9

Advice on use

DIN-sec / Viscosity ........................................................................................................Page 9

Preparing the sprayed medium ...................................................................................Page 9

Preparing the surface to be sprayed ..........................................................................Page 10

Bringing into use

Selecting the nozzle .....................................................................................................Page 10

Switching ON / OFF .....................................................................................................Page 10

Spraying process ..........................................................................................................Page 10

Maintenance and cleaning ........................................................................Page 11

Service centre .......................................................................................................Page 11

Warranty ..................................................................................................................Page 11

Disposal ......................................................................................................................Page 12

Declaration of Conformity / Manufacturer..................................Page 13

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 5 12.10.09 15:29

6 GB

Introduction

Paint spray gun

Q Introduction

Please make sure that you familiarise

yourself fully with the way the electrical

power tool works before you use it for

the first time and that you understand how to handle

electrical power tools correctly. To help you do this,

please read the accompanying instructions for use.

Keep these instructions in a safe place. If you pass

the electrical power tool on to anyone else, please

ensure that you also pass on all the documentation.

Q Proper use

This device is intended for applying paints and var-

nishes. You can use the device to apply a sprayed

medium with a viscosity up to 80-DIN-sec. Any other

use or modification shall be deemed to be improper

use and could give rise to considerable risk of acci

dent.

We will not accept liability for loss or damage aris-

ing from improper use. The device is intended for

private, domestic use only.

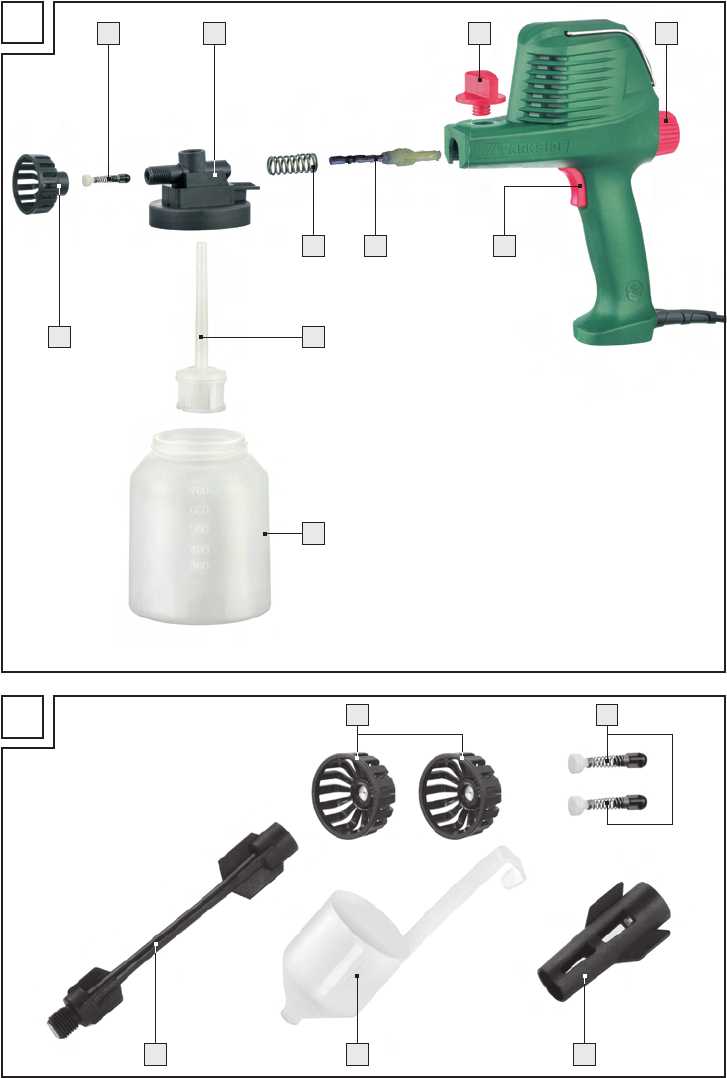

Q Features and equipment

1 Attachment screw

2 Regulator button

3 ON / OFF switch

4 Pump piston

5 Spring

6 Suction tube

7 Paint cup

8 Nozzle

9 Suction-pressure valve

10 Pump housing

11 Cleaning nozzle

12 Measuring cup

13 Nozzle extension

14 Metal stirrup

Q Included items

1 Paint spray gun

2 Nozzles* 1 x 0.6, 1 x 0.8 mm

2 Suction pressure valves*

1 Cleaning nozzle

1 Nozzle extension

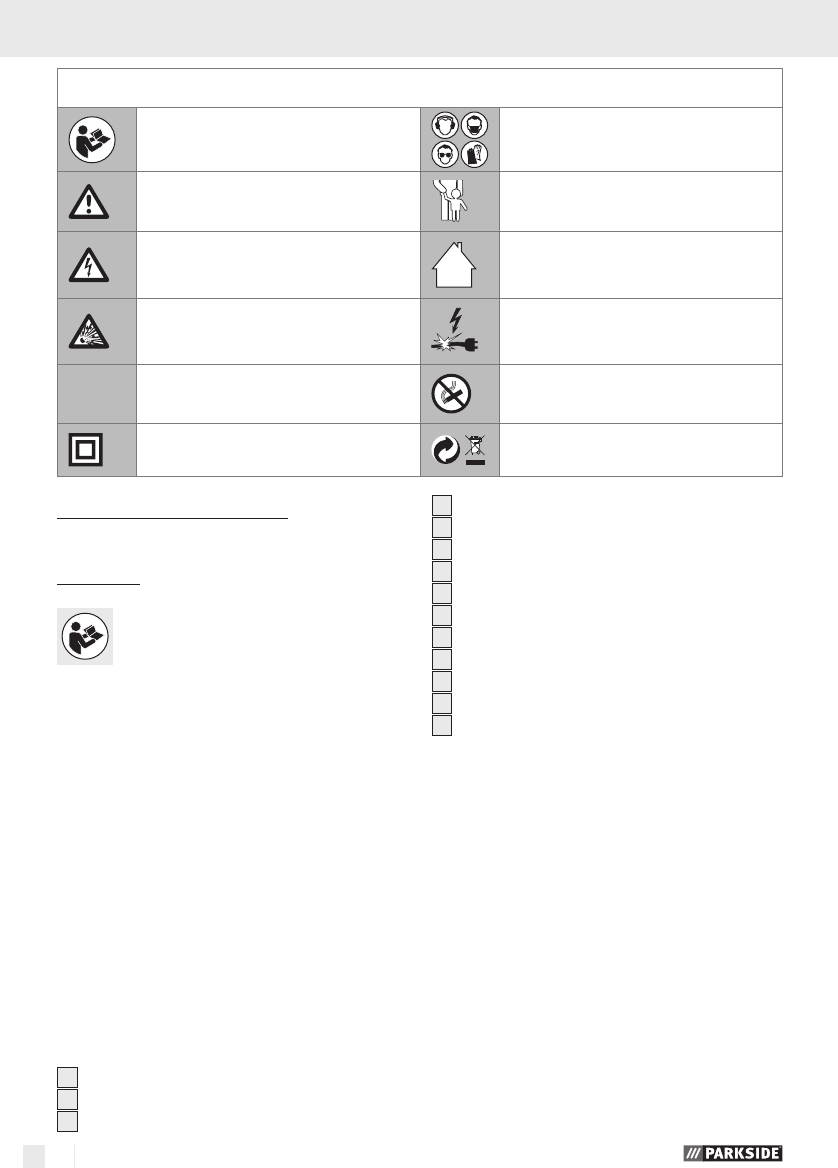

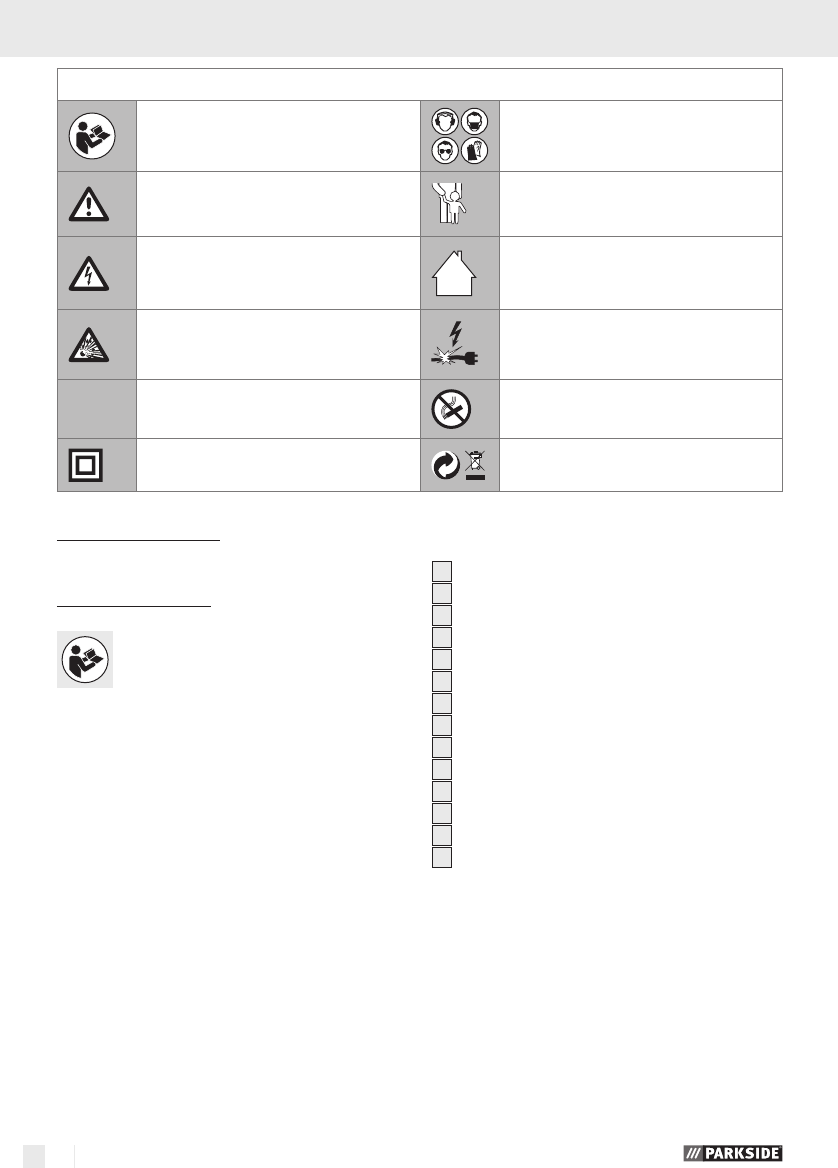

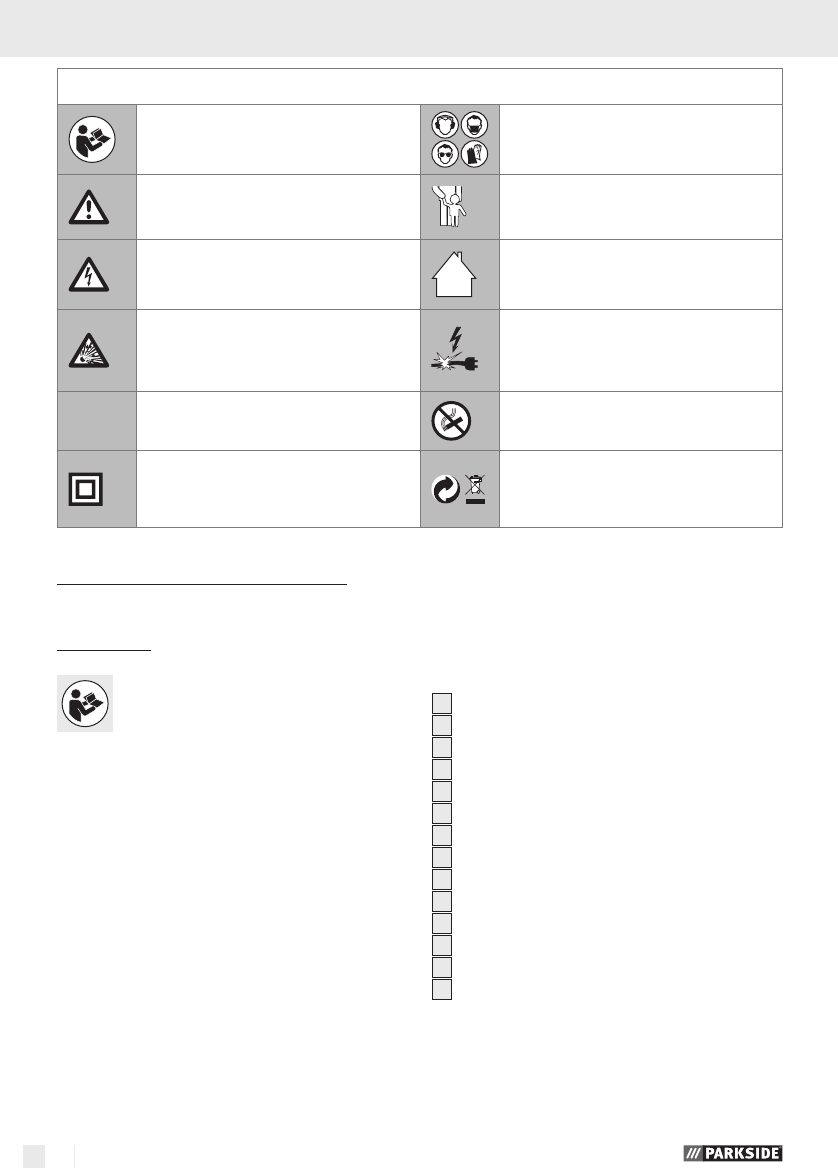

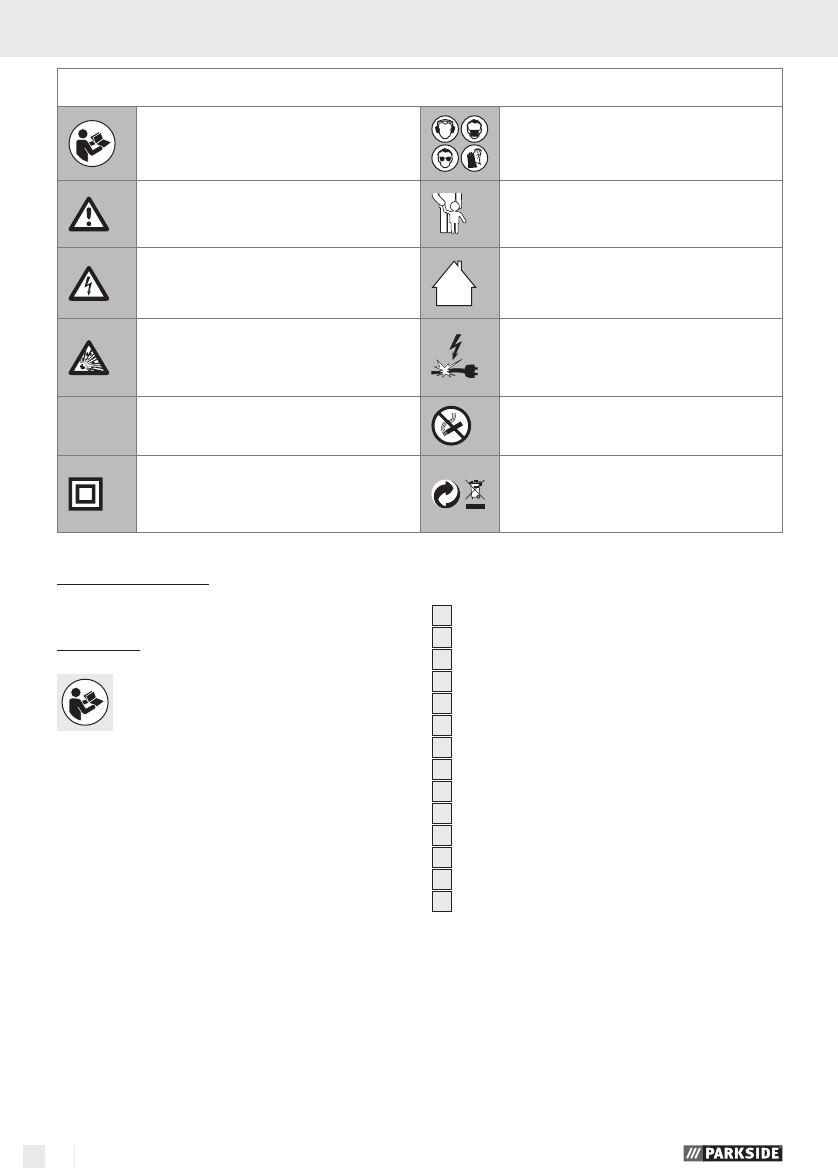

The following icons / symbols are used in this instruction manual:

Read instruction manual! Wear hearing protection, dust

protection mask, protective glasses

and protective gloves.

Observe caution and safety notes! Keep children away from

electrical power tools!

Caution – electric shock!

Danger to life! For indoor use only!

Explosive material! Check that the device, mains lead

and plug are in good condition!

WWatts (Effective power) No smoking!

Safety class II Dispose packaging and appliance in

an environmentally-friendly way!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 6 12.10.09 15:29

7 GB

Introduction / General safety advice for electrical power tools

1 Measuring cup

1 Operating instructions

* 1 x prefitted

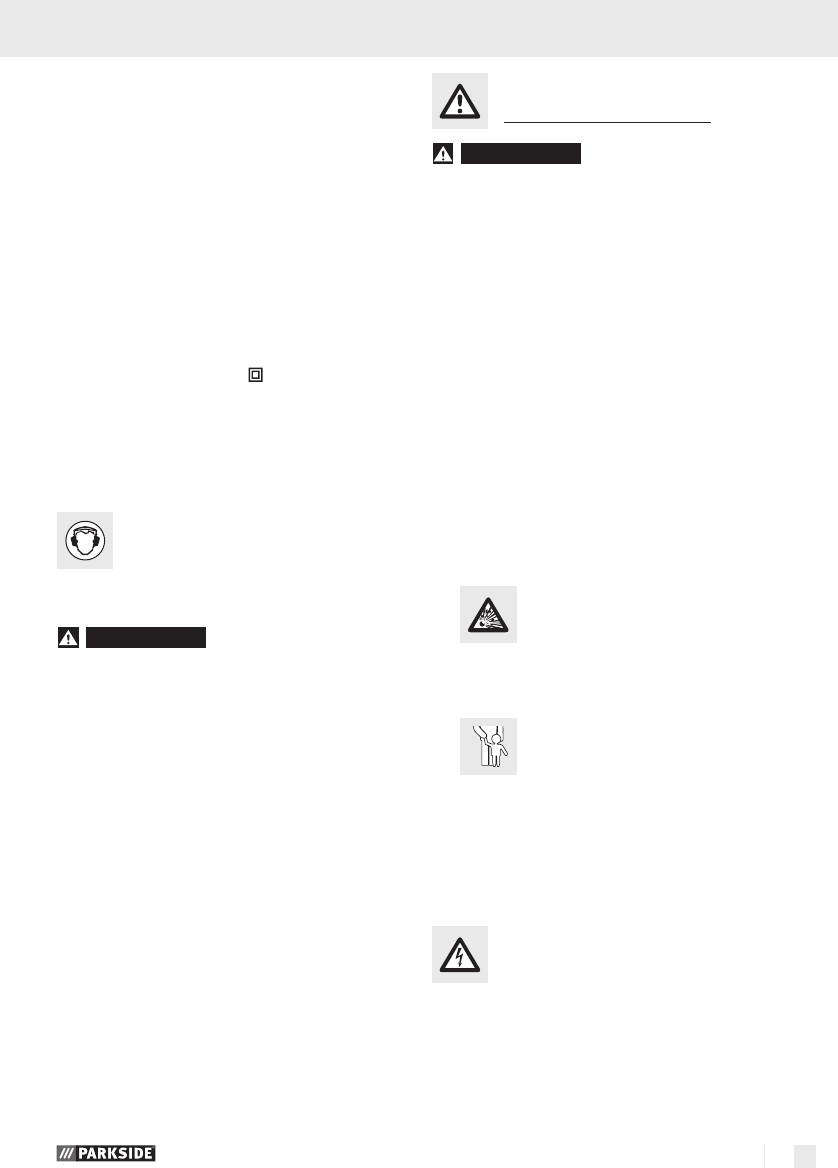

Q Technical data

Rated power: 100 W

Delivery capacity: 320 ml / min (water)

Viscosity capacity: max. 80 DIN-sec

Pressure: max. 140 bar

Paint cup: 750 ml

Protection class: II /

Noise and vibration data:

The sound pressure level (A-weighted) of the device

is typically 93.9 dB (A). Uncertainty K = 3 dB. The

sound level while working can exceed 106.9 dB (A).

Wear ear protection!

Weighted acceleration, typical: 6.5 m / s2

WARNING! The vibration level given in these

instructions has been measured in accordance with

a standardised measurement procedure and can

be used to compare devices.

Different uses of the device give rise to different

vibration levels and in many cases they may exceed

the values given in these instructions. In some cir-

cumstances it is easy to underestimate the vibration

load if the electrical power tool is used regularly.

Note: If you wish to make an accurate assessment

of the vibration loads experienced during a particular

period of working, you should also take into account

the intervening periods of time when the device is

switched off or is running but is not actually in use.

This can result in a much lower vibration load over

the whole of the period of working.

General safety advice for

electrical power tools

WARNING! Read all the safety advice

and instructions! Failure to observe the safety

advice and instructions may result in electric shock,

fire and / or serious injury.

KEEP ALL THE SAFETY ADVICE AND INSTRUC-

TIONS IN A SAFE PLACE FOR FUTURE REFER-

ENCE! THE TERM “ELECTRICAL TOOL” USED

IN THE SAFETY ADVICE REFERS TO ELECTRICAL

TOOLS POWERED BY MAINS ELECTRICITY (BY

MEANS OF A MAINS LEAD) AND ELECTRICAL

TOOLS POWERED BY RECHARGEABLE BATTER-

IES (WITHOUT A MAINS LEAD).

1. Workplace safety

a) Keep your working area clean and

well lit. Untidy or poorly lit working areas

can lead to accidents.

b) Do not work with the device

in potentially explosive envi-

ronments in which there are

inflammable liquids, gases or dusts.

Electrical power tools create sparks, which can

ignite dusts or fumes.

c) Keep children and other

people away while you are

operating the electrical tool.

Distractions can cause you to lose control of

the device.

2. Electrical safety

To avoid danger to life from

electric shock:

a)

The mains plug on the device must match

the mains socket. The plug must not

be modified in any way. Do not use

an adapter plug with devices fitted

with a protective earth. Unmodified

plugs and matching sockets reduce the risk of

electric shock.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 7 12.10.09 15:29

8 GB

General safety advice for electrical power tools

b) Avoid touching earthed surfaces such

as pipes, radiators, ovens and refrig-

erators with any part of your body.

There is an increased risk of electric shock if

your body is earthed

.

c) Keep the device away from rain or

moisture. Water entering an electrical device

increases the risk of electric shock.

d) Do not use the mains lead for

any purpose for which it was

not intended, e.g. to carry the

device, to hang up the device or to pull

the mains plug out of the mains socket.

Keep the mains lead away from heat,

oil, sharp edges or moving parts of the

device. Damaged or tangled mains leads

increase the risk of electric shock.

e) When working outdoors with an elec-

trical power tool always use extension

cables that are also approved for use

outdoors. The use of an extension cable suit-

able for outdoor use reduces the risk of electric

shock.

f) Use a residual current device (RCD) for

protection if operating the electrical

power tool in a moist environment is

unavoidable. The use of an RCD reduces

the risk of electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed

with caution. Do not use the device if

you are tired or under the influence of

drugs, alcohol or medication. One mo

ment

of carelessness when using the device can lead

to serious injury.

b) Wear personal protective

equipment and always wear

safety glasses. The wearing of

personal protective equipment such as dust

masks, non-slip safety shoes, safety helmets or

ear protectors, appropriate to the type of elec-

trical power tool used and work undertaken,

reduces the risk of injury.

c) Avoid unintentional operation of the

device. Check that the electrical power

tool is switched off before you connect

it to the mains, pick it up or carry it.

Accidents can happen if you carry the device

with your finger on the ON / OFF switch or with

the device switched on.

d) Remove any setting tools or spanners

before you switch the device on. A tool

or spanner left attached to a rotating part of a

device can lead to injury.

e) Avoid placing your body in an unnat-

ural position. Keep proper footing

and balance at all times. By doing this

you will be in a better position to control the

device in unforeseen circumstances.

f) Wear suitable clothing. Do not wear

loose clothing or jewellery. Keep your

hair, clothing and gloves clear of mov-

ing parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

g) If vacuum dust extraction and collection

devices are fitted do not forget to

check

that they are properly connected

and

correctly used. The use of these devices re-

duces the hazard presented by dust.

4. Careful handling and use

of electrical power tools

a) Do not overload the device. Always

use an electrical power tool that is

intended for the task you are under-

taking. By using the right electrical power

tool for the job you will work more safely and

achieve a better result.

b) Do not use an electrical power tool if

its switch is defective. An electrical power

tool that can no longer be switched on and off

is dangerous and must be repaired.

c) Pull the mains plug out of the socket

before you make any adjustments to

the device, change accessories or when

the device is put away. This precaution is

intended to prevent you from unintentionally

starting the device.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 8 12.10.09 15:29

9 GB

d) When not in use always ensure that

electrical power tools are kept out of

reach of children. Do not let anyone use

the device if he or she is not familiar

with it or has not read the instructions

and advice. Electrical power tools are danger-

ous when they are used by inexperienced people.

e) Look after the device carefully. Check

that moving parts are working prop-

erly and move freely. Check for any

parts that are broken or damaged

enough to detrimentally affect the

functioning of the device. Have dam-

aged parts repaired before you use

the device. Many accidents have their origins

in poorly maintained electrical power tools.

f) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance

with these instructions and advice,

and the stipulations drawn up for this

particular type of device. In doing this,

take into account the working condi-

tions and the task in hand. The use of

electrical power tools for purposes other than

those intended can lead to dangerous situations.

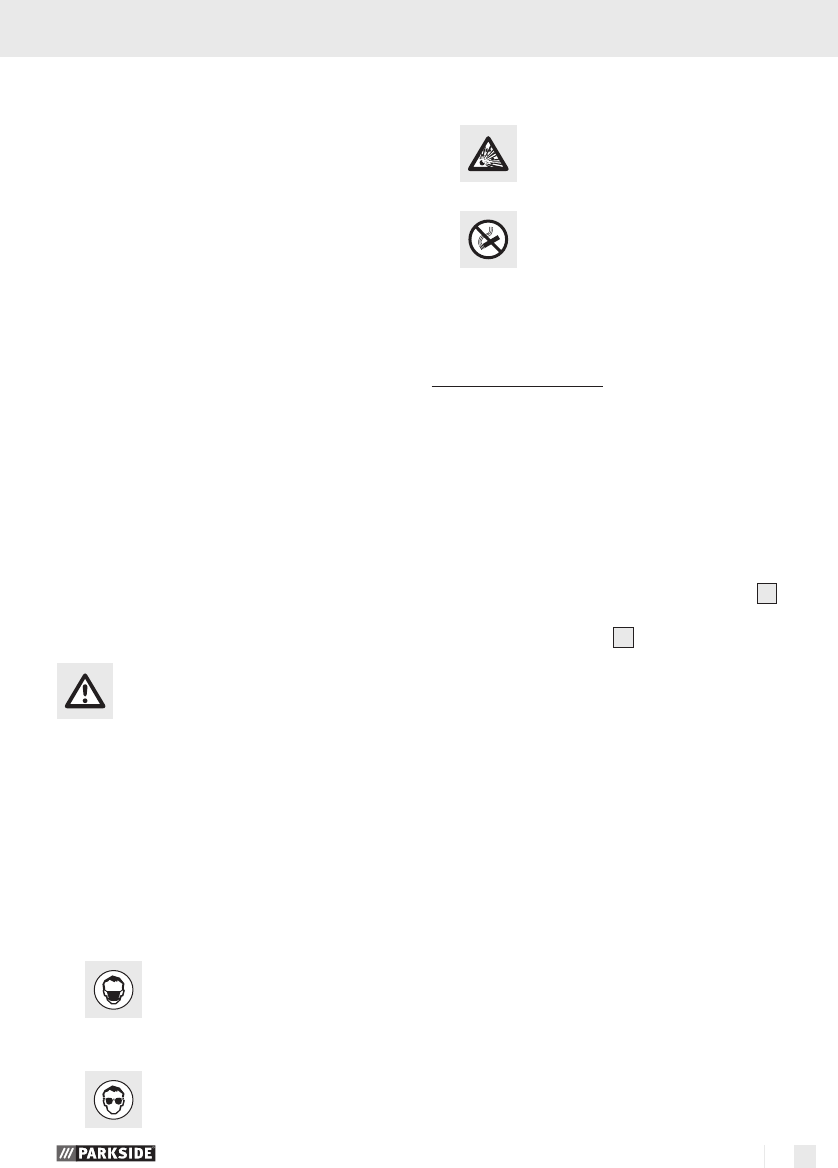

Additional safety advice

for paint spray guns

J The spray gun must never be used for

spraying inflammable substances.

Spray guns must never be cleaned

using inflammable solvents.

J If you do not know the level of danger

a substance presents, do not spray it.

J Precise observation of the hazard

warnings, information and data

sheets available from the sprayed

medium manufacturer is essential.

J Wear a breathing / dust mask!

The inhalation of paint mist and sol-

vent vapour is hazardous to health.

J Work in adequately ventilated

spaces only.

J Wear protective glasses!

J Never aim the spray at living

creatures.

J DANGER OF EXPLOSION! Do

not use the device in environments

containing gases, open flames, fires

or gas-operated water heaters.

J NO SMOKING!

J Paint and solvents (thinners) must

have a flashpoint above 21°C.

Q Advice on use

Q

DIN-sec / Viscosity

The Parkside paint spray gun PFSP 100 can be

used to apply sprayed media with a viscosity up to

80 DIN-sec. Viscosity is determined in a simplified

measuring procedure using the supplied measuring

cup (see Fig. C).

1. Immerse and fill the supplied measuring cup 12

to the top with the medium to be sprayed.

2. Lift the measuring cup 12 out of the medium

to be sprayed and let the liquid flow out (see

Figure C).

3. Measure the time in seconds it takes for the

flow of liquid out of the measuring cup to cease.

This time is the “DIN-seconds (DIN-s)” value of

viscosity.

4. If the value is too high, incrementally add and

mix in small quantities of a thinner compatible

with the medium to be sprayed. Proceed in ac-

cordance with the section about “Preparing the

sprayed medium”.

5. Remeasure the DIN-seconds value.

Repeat this procedure until a value is obtained

that complies with the values in the table.

Q

Preparing the sprayed medium

NOTE: Most paints, varnishes etc. in the shops

are intended to be applied by brush not spray. To

achieve the best spraying result, you should prepare

your paint or varnish etc. in accordance with DIN

General safety advice for electrical power tools / Advice on use

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 9 12.10.09 15:29

10 GB

guidelines to achieve a suitable viscosity (see table).

Use a suitable thinner to achieve the required

thinning of the medium.

J Never exceed the maximum viscosity for the

device. The sprayed medium must not be too

thick for the spraying process, otherwise it

could clog up the device.

J Ensure that the sprayed medium and the thinner

are compatible with one another. If the wrong

thinner is used, it can lead to lumps forming

which may clog up the device. Never mix nitro-

thinners with synthetic resin paint.

J Consult the sprayed medium manufacturer’s

documentation for information about suitable

thinners (water, solvents).

1. Thoroughly mix the unthinned sprayed medium

and bring it to average room temperature

(20 - 22 °C).

Do not increase the temperature to change the

viscosity.

2. Add a suitable thinner.

3. Test the viscosity as described above (see Fig. C).

NOTE: Never use nitro-thinners to thin synthetic

resin paint!

Example of

material

DIN guidance

value

Car body paint 16-20 DIN-sec

Acrylic paint 25-30 DIN-sec

Synthetic resin paint 25-30 DIN-sec

Primer 25-30 DIN-sec

Wood impregnation 25-30 DIN-sec

Glaze 25-30 DIN-sec

Hammer finish paint 30-35 DIN-sec*

Emulsion paint 40-80 DIN-sec

* This device cannot be used to spray media contain-

ing discrete particles / solids. The abrasive effect

of these media shortens pump and valve life.

Q Preparing the surface

to be sprayed

The surface to be sprayed must be clean, dry and

free of grease.

j Roughen smooth surfaces and remove any

abraded dust.

j Always cover the surrounding area around the

surface to be sprayed. The spray cloud may

contaminate the surrounding area.

Q Bringing into use

Q Selecting the nozzle

Nozzle Use

Nozzle, 0.6 mm all paints, varnishes

Nozzle, 0.8 mm thick-flowing sprayed

media

Cleaning nozzle a thinner, harder spray

for spot-cleaning of sur-

faces

Nozzle extension for spraying in high or

low, more difficult to

reach corners

Q Switching ON / OFF

Switching on:

j To start the electrical power tool, press the

ON / OFF switch 3 and keep it pressed.

Switching off:

j To switch off the electrical power tool, release

the ON / OFF switch 3.

Q Spraying process

1. You can vary the spray by adjusting the regulator

button 2 (see Fig. D). The spray is correctly

set when no drops are formed and the gun

produces a fine, consistent spray pattern.

2. Do not switch the device on or off while it is

over the surface to be sprayed. Instead, start

Advice on use / Bringing into use

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 10 12.10.09 15:29

11 GB

and stop the spraying process approximately

10 cm outside the surface to be sprayed.

NOTE: The distance between the nozzle and

the workpiece depends on the material being

sprayed (approx. 20 to 35 cm spraying dis-

tance, depending on the spray cone and the

desired amount of material to be applied).

j Use the device in a horizontal orientation only

(as shown in Fig. D).

j Carry out a trial in each case to determine the

most effective spraying distance.

j Start with a longer distance.

3. Spray corners or small decorative details first

using short bursts of spray.

Then go on to the actual spraying process.

4. The spray process should follow the sequence

shown in Fig. E – keep the spray gun moving

parallel to the surface

– Do not incline the spray gun

– Move the spray gun at a constant speed

– Apply the sprayed medium as thinly as possible

– The layer(s) of sprayed medium need(s) to

be allowed to dry for some time before you

apply the next coat Fig. F) at right angles to

the previous coat.

5. Do not allow the paint cup 7 to empty com-

pletely while spraying – drops may form!

Q Maintenance and cleaning

General advice:

1. WARNING! Pull out the mains plug be-

fore you carry out any tasks on the spray gun.

Do the same when you take a break from spraying.

2. After each use, spray thinners (in the open

air only – danger of explosion!) or

water through the device.

3. To protect from rust after cleaning, you can

spray sewing machine oil through the device.

4. WARNING! DANGER TO LIFE

THROUGH ELECTRIC SHOCK! Never im-

merse the device in the cleaning medium.

5. Never use inflammable solvents to clean the

device.

6. Use a dry cloth to clean the housing. Never

use petrol, solvents or cleaning agents that

might attack plastic.

Cleaning instructions:

1. Unscrew the attachment screw 1, see Fig. A.

2. Take off the pump housing 10 downwards.

3. Unscrew nozzle 8 and remove the suction-

pressure valve 9.

4. Take the pump piston 4 and spring 5 out of

the pump housing 10.

5. Clean parts 4, 5, 8, 9 with thinners.

6. Fit the components back in reverse order.

TIP: After use or cleaning, hang up the electrical

power tool from the metal stirrup 14 .

Q Service centre

J WARNING! Have your electrical

power tool repaired only by qualified

specialist personnel using original man-

ufacturer parts only. This will ensure that

your electrical power tool remains safe to use.

J WARNING! If the plug or mains

lead needs to be

replaced, always

have the replacement

carried out by

the manufacturer or its service centre.

This will ensure that your electrical power tool

remains safe to use.

Q

Warranty

This appliance is guaranteed for 3 years

from the date of purchase. It has been care-

fully produced and meti-culously checked

before delivery. Please keep your receipt

as proof of purchase. Contact your service

centre by telephone in case of questions

pertaining to the warranty. Your goods

can

be transmitted free of cost only in this

manner. This warranty applies only to the

initial

purchaser and is non-transferable.

The warranty covers only material or manufactur-

ing faults, not normal wear or damage to fragile

parts such as switches or rechargeable batteries.

The appliance is intended solely for private, not

commercial, use.

Bringing into use / Maintenance and cleaning / Service centre / Warranty

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 11 12.10.09 15:29

12 GB

If this product has been subjected to improper or in-

appropriate handling, abuse, or interventions not

carried out by one of our authorised sales and

service outlets, the warranty will be considered void.

This warranty does not affect your statutory rights.

GB

DES UK LTD

Tel.: 0871 5000 700 (£ 0,10 / minute)

e-mail: support.uk@kompernass.com

Q Disposal

The packaging is wholly composed of

environmentally-friendly materials that can

be disposed of at a local recycling centre.

Do not dispose of electrical

power tools with the household

rubbish!

In accordance with European Directive

2002 / 96 / EC (covering waste electrical and elec-

tronic equipment) and its transposition into national

legislation, worn out electrical power tools must be

collected separately and taken for environmentally

compatible recycling.

Contact your local refuse disposal authority for

more details of how to dispose of your worn out

electrical devices.

Environmental compatibility and

disposal of materials:

j Paint, varnishes etc. are special wastes which

must be disposed of in the appropriate manner.

j Observe the regulations applicable in your area.

j Observe the manufacturer’s instructions.

j Environmentally damaging chemicals must not

be allowed to enter the soil, groundwater or

watercourses.

j Carrying out spraying at the edge of water-

courses or adjoining areas (catchments) is

therefore prohibited.

j Consider their environmental compatibility

when buying paints, varnishes etc.

Q Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Germany, declare that this

product complies with the following EU directives:

Machinery Directive

(98 / 37 / EC)

EU Low Voltage Directive

(2006 / 95 / EC)

Electromagnetic Compatibility

(2004 / 108 / EC)

Type / Machine designation:

Paint spray gun

Bochum, 31.10.2009

Hans Kompernaß

- Managing Director -

We reserve the right to make technical modifications

in the course of product development.

Warranty / Disposal / Declaration of Conformity / Manufacturer

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 12 12.10.09 15:29

13 PL

Spis zawartości

Wstęp

Użycie zgodne z przeznaczeniem .............................................................................Strona 14

Wyposażenie ................................................................................................................Strona 14

Zakres dostawy ............................................................................................................Strona 14

Dane techniczne ...........................................................................................................Strona 15

Ogólne wskazówki bezpieczeństwa dla

elektronarzędzi

1. Bezpieczeństwo miejsca pracy...............................................................................Strona 15

2. Bezpieczeństwo elektryczne ..................................................................................Strona 16

3. Bezpieczeństwo osób ..............................................................................................Strona 16

4. Staranne obchodzenie się i użytkowanie narzędzi elektrycznych .....................Strona 17

Uzupełniające wskazówki bezpieczeństwa dotyczące pistoletów

natryskowych do farby ................................................................................................Strona 17

Wskazówki robocze

Lepkość / DIN-Sek. .......................................................................................................Strona 18

Przygotowanie materiału natryskowego ....................................................................Strona 18

Przygotowanie natryskiwanej powierzchni ...............................................................Strona 19

Uruchomienie

Dobór dyszy .................................................................................................................Strona 19

Włączanie / Wyłączanie .............................................................................................Strona 19

Natryskiwanie ...............................................................................................................Strona 19

Konserwacja i czyszczenie ........................................................................Strona 19

Serwis ..........................................................................................................................Strona 20

Gwarancja ...............................................................................................................Strona 20

Utylizacja ..................................................................................................................Strona 20

Deklaracja zgodności / Producent ......................................................Strona 21

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 13 12.10.09 15:29

14 PL

Wstęp

Pistolet natryskowy do farb

Q Wstęp

Przed pierwszym uruchomieniem należy

zapoznać się z działaniem oraz z pra-

widłowym obchodzeniem się z elektro-

narzędziami. W tym celu należy przeczytać poniższą

instrukcję obsługi. Starannie przechowywać niniej-

szą instrukcję. W razie przekazania elektronarzędzia

osobom trzecim należy przekazać im również

wszelkie związane z nim dokumenty.

Q Użycie zgodne z

przeznaczeniem

Urządzenie to przeznaczone jest do nanoszenia farb

i lakierów. Urządzeniem tym można natryskiwać

materiały o lepkości do 80-DIN-sek. Każde inne

użycie lub zmiany dokonane na urządzeniu uważane

są za niezgodne z przeznaczeniem i powodują

znaczne zagrożenie wypadkiem. Za szkody po-

wstałe na skutek użycia niezgodnego z przeznacze-

niem nie ponosimy żadnej odpowiedzialności.

Urządzenie przeznaczone jest do użytku prywatnego.

Q Wyposażenie

1 Śruba ustalająca

2 Pokrętło regulacyjne

3 Wyłącznik

4 Tłok pompy

5 Sprężyna

6 Rura zasysająca

7 Kubek na farbę

8 Dysza

9 Zawór ssący i tłoczący

10 Obudowa pompy

11 Dysza czyszcząca

12 Kubek pomiarowy

13 Przedłużenie dyszy

14 Wieszak metalowy

Q Zakres dostawy

1 Pistolet natryskowy do farb

2 Dysze* 1 x 0,6, 1 x 0,8 mm

W niniejszej instrukcji obsługi urządzenia zastosowano następujące piktogramy:

Przeczytaj instrukcję obsługi! Zakładać okulary ochronne,

ochronniki słuchu, maskę

przeciwpyłową i rękawice ochronne.

Przestrzegaj wskazówek

ostrzegawczych i bezpieczeństwa! Dzieci trzymać z daleka od narzędzia

elektrycznego!

Ostrzeżenie przed porażeniem prądem

elektrycznym! Zagrożenie dla życia! Tylko do użytku w pomieszczeniach

wewnętrznych!

Niebezpieczeństwo wybuchu! Zwracać uwagę na nienaruszony stan

urządzenia, kabla sieciowego oraz

wtyczki sieciowej!

WWatt (moc skuteczna) Palenie wzbronione!

Klasa bezpieczeństwa II Opakowanie i urządzenie przekaż

do utylizacji zgodnie z przepisami o

ochronie środowiska!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 14 12.10.09 15:29

15 PL

2 Zawory ssąco-tłoczące*

1 Dysza czyszcząca

1 Przedłużenie dyszy

1 Kubek pomiarowy

1 Instrukcja obsługi

* 1 x zamontowane

Q Dane techniczne

Moc znamionowa: 100 W

Wydajność tłoczenia: 320 ml / min (woda)

Lepkość materiału

natryskiwanego: maks. 80 DIN-sec

Ciśnienie: maks. 140 bar

Kubek z farbą: 750 ml

Klasa ochrony: II /

Informacje na temat hałasu i wibracji:

Poziom ciśnienia hałasu urządzenia wg oceny A

wynosi typowo 93,9 dB (A). Niepewność K = 3 dB.

Poziom hałasu podczas pracy może przekroczyć

106,9 dB (A).

Zakładać ochronę słuchu!

Ocenione przyśpieszenie, w sposób typowy:

6,5 m / s2

OSTRZEŻENIE! Podany w instrukcjach

poziom wibracji został zmierzony zgodnie ze znor-

malizowaną metodą pomiarową i może być użyty

do porównania urządzeń.

Poziom wibracji będzie się zmieniać odpowiednio do

zastosowania elektronarzędzia i może przekraczać

w niektórych wypadkach wartość podaną w niniej-

szych instrukcjach. Obciążenie wibracjami może

być niedowartościowane, jeśli urządzenie jest

używane w ten sposób.

Wskazówka: Dla dokładnego oszacowania

obciążenia wibracjami w określonym okresie czasu

należy również uwzględnić okresy wyłączenia

urządzenia lub okresy, w których urządzenie

wprawdzie jest włączone, lecz nie jest w faktycznym

użyciu. Może to wyraźnie zredukować obciążenie

wibracjami w całym okresie czasu pracy.

Ogólne wskazówki

bezpieczeństwa dla

elektronarzędzi

OSTRZEŻENIE! Przeczytaj wszystkie

wskazówki dotyczące bezpieczeństwa

oraz instrukcje! Zaniedbania w przestrzeganiu

wskazówek dotyczących bezpieczeństwa oraz w

przestrzeganiu instrukcji mogą spowodować pora-

żenie prądem elektrycznym, pożar i / lub ciężkie

obrażenia ciała.

PRzECHOWUj NA PRzYSzłOść WSzYSTKIE

WSKAzóWKI DOTYCząCE BEzPIECzEńSTWA

ORAz INSTRUKCjE! UŻYWANY WE WSKA-

zóWKACH DOTYCząCYCH BEzPIECzEńSTWA

TERMIN „NARzĘDzIE ELEKTRYCzNE“ ODNOSI

SIĘ DO NARzĘDzI ELEKTRYCzNYCH zASILA-

NYCH z SIECI (z KABLEM SIECIOWYM) ORAz

DO NARzĘDzI ELEKTRYCzNYCH zASILANYCH

z AKUMULATORóW (BEz KABLA SIECIOWEGO).

1. Bezpieczeństwo miejsca pracy

a) Utrzymywać stanowisko pracy w czy-

stości i dobrze oświetlone. Nieporządek

i nieoświetlone obszary robocze mogą prowa-

dzić do wypadków.

b) Nie pracuj przy użyciu urzą-

dzenia w otoczeniu zagrożo-

nym eksplozją, w którym

znajdują się palne ciecze, gazy lub

pyły. Urządzenia elektryczne wytwarzają

iskry, które mogą zapalić pył lub pary.

c) Podczas użytkowania urzą-

dzenia elektrycznego trzymaj

dzieci i inne osoby z daleka

od urządzenia. Przy odchyleniu możesz

stracić kontrolę nad urządzeniem.

Wstęp / Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 15 12.10.09 15:29

16 PL

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

2. Bezpieczeństwo elektryczne

Unikaj niebezpieczeństwa

utraty życia wskutek porażenia

prądem elektrycznym:

a) Wtyk sieciowy urządzenia musi

pasować do wtykowego gniazdka

sieciowego. W żaden sposób nie wol-

no zmieniać wtyku sieciowego urzą-

dzenia. Nie używaj żadnych wtyków

adapterowych razem z urządzeniami

wyposażonymi w uziemienie ochron-

ne. Niezmienione wtyki sieciowe i pasujące

wtykowe gniazdka sieciowe zmniejszają

ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu fizycznego z powier-

zchniami uziemionymi takimi jak

powierzchnie rur, grzejników, kuchni

elektrycznych i lodówek. Istnieje podwyż-

szone niebezpieczeństwo porażenia prądem

elektrycznym, gdy twoje ciało jest uziemione.

c) Trzymaj urządzenie z daleka od desz-

czu i wilgoci. Wniknięcie wody do urządze-

nia elektrycznego zwiększa ryzyko porażenia

prądem elektrycznym.

d)

Nie używaj kabla sieciowego w

sposób sprzeczny z jego prze-

znaczeniem, tj. do nosze-

nia urządzenia, zawieszania urzą

dzenie lub do wyciągania wtyku sie-

ciowego z wtykowego gniazdka sie-

ciowego. Trzymaj kabel z daleka od

gorąca, oleju, ostrych krawędzi lub

poruszających się części urządzeń.

Uszkodzone lub poplątane kable zwiększają

ryzyko porażenia prądem elektrycznym.

e)

Gdy pracujesz z urządzeniem elektrycz-

nym na dworze używaj wyłącznie

przedłużaczy, które są dopuszczone

również do pracy na dworze. Użycie

przedłużacza przystosowanego do stosowania

na dworze zmniejsza ryzyko porażenia prądem

elektrycznym.

f) Jeśli praca elektronarzędzia w otocze-

niu wilgotnym jest nie do uniknięcia,

należy zastosować wyłącznik prądu

uszkodzeniowego. Zastosowanie wyłącz-

nika prądu uszkodzeniowego zapobiega nie-

bezpieczeństwu porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Bądź stale uważny, zwracaj uwagę

na to co robisz i postępuj rozsądnie w

trakcie pracy z narzędziem elektrycz-

nym. Nie używaj narzędzia, gdy je-

steś zmęczony lub znajdujesz się pod

wpływem narkotyków, alkoholu lub

lekarstw. Chwila nieuwagi przy użytkowaniu

urządzenia może prowadzić do poważnych

obrażeń ciała.

b) Noś osobiste wyposażenie

ochronne i zawsze okulary

ochronne. Noszenie osobistego

wyposażenia ochronnego takiego jak maska

przeciwpyłowa, buty antypoślizgowe, kask

ochronny lub ochrona słuchu stosownie do

sposobu użytkowania narzędzia elektrycznego

zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia.

Upewnij się, że narzędzie elektryczne

jest wyłączone zanim podłączysz je

do zasilania prądowego, uchwycisz je

lub będziesz je przenosił. Jeżeli podczas

przenoszenia urządzenia będziesz trzymał

palec na przełączniku WŁĄCZ / WYŁĄCZ. lub

jeżeli urządzenie jest włączone, to może to

prowadzić do nieszczęśliwych wypadków.

d) Usuń narzędzia do nastawiania urzą-

dzenia lub klucze płaskie zanim włą-

czysz urządzenie. Narzędzie lub klucz, który

znajduje się w obracającej się części urządze-

nia może prowadzić do obrażeń ciała.

e) Unikaj nienormalnej postawy ciała.

Zadbaj o pewne stanowisko i w każ-

dej chwili utrzymuj równowagę. Dzięki

temu będziesz mógł lepiej kontrolować urządze-

nie, zwłaszcza w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie noś ob-

szernej odzieży ani biżuterii. Trzymaj

włosy, odzież i rękawice z daleka od

poruszających się części. Luźna odzież,

biżuteria lub długie włosy mogą zostać uchwy-

cone przez poruszające się części.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 16 12.10.09 15:29

17 PL

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

g) Jeżeli zostaną zamontowane urzą-

dzenia do odsysania i wychwytywania

pyłu, to upewnij się, że są one podłą-

czone i że będą prawidłowo używane.

Używanie tych urządzeń zmniejsza zagrożenie

wywoływane pyłem.

4. Staranne obchodzenie się

i użytkowanie narzędzi

elektrycznych

a) Nie przeciążaj urządzenia. Używaj

do swojej pracy przeznaczonego do

niej narzędzia elektrycznego. Za

pomocą odpowiedniego narzędzia elektrycz-

nego pracujesz lepiej i bezpieczniej w danym

zakresie robót.

b) Nie używaj żadnego narzędzia elek-

trycznego, którego przełącznik jest

uszkodzony. Narzędzie elektryczne, które

nie daje się już więcej włączyć lub wyłączyć,

jest niebezpieczne i musi zostać naprawione.

c) Wyciągnij wtyk sieciowy z wtykowe-

go gniazda sieciowego zanim doko

nasz

nastaw urządzenia, wymienisz części

osprzętu lub odłożysz urządzenie. Ten

środek ostrożności zapobiega niezamierzonemu

startowi urządzenia.

d) Przechowuj nieużywane narzędzia

elektryczne poza zasięgiem dzieci. Nie

pozwól na użytkowanie urządzenia

osobom, które nie są z nim obznajo-

mione lub nie przeczytały niniejszych

instrukcji. Narzędzia elektryczne są niebez-

pieczne, gdy są używane przez osoby niedo-

świadczone.

e) Pielęgnuj starannie urządzenie.

Sprawdź, czy ruchome części urzą-

dzenia funkcjonują nienagannie i nie

zakleszczają się, czy części urządzenia

nie są złamane lub uszkodzone w

takim stopniu, że funkcjonowanie

urządzenia jest uszczuplone. Zleć na-

prawę uszkodzonych części przed

użyciem urządzenia. Przyczyną wielu

wypadków są źle konserwowane narzędzia

elektryczne.

f) Używaj narzędzia elektrycznego,

osprzętu, narzędzi wymiennych itp.

odpowiednio do niniejszych instrukcji

i w taki sposób, jaki jest zalecany dla

tego specjalnego typu urządzenia.

Uwzględniaj przy tym warunki robo-

cze i wykonywane czynności. Użycie

narzędzi elektrycznych do innych zastosowań

niż to przewidziano może prowadzić do nie-

bezpiecznych sytuacji.

Uzupełniające wskazówki

bezpieczeństwa dotyczące

pistoletów natryskowych

do farby

J Pistoletu natryskowego nie wolno

używać do natrysku substancji pal

nych.

Nie wolno myć pistoletów natrysko-

wych w palnych rozpuszczalnikach.

J Nie wolno natryskiwać substancji,

których stopień niebezpieczeństwa

nie jest znany.

J Należy dokładnie przestrzegać

wskazówek dotyczących zagrożeń,

informacji i kart informacyjnych pro-

ducentów farb wzgl. substancji natry-

skiwanych.

J Zakładać maskę do ochrony

dróg oddechowych! Wdychanie

mgły z farby i par rozpuszczalników

jest szkodliwe dla zdrowia.

J Pracować tylko w wystarczająco

wentylowanych pomieszczeniach.

J Noś okulary ochronne!

J Nie należy nigdy kierować strumienia

rozpylania na ludzi i zwierzęta.

J NIEBEZPIECZEŃSTWO WYBU-

CHU! W otoczeniu, w którym znajdują

się gazy / otwarte płomienie / ogień /

podgrzewacze wody na gaz nie wolno

używać urządzenia.

J PALENIE WZBRONIONE!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 17 12.10.09 15:29

18 PL

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi / Wskazówki robocze

J Lakiery i rozpuszczalniki (rozcieńcze-

nie) winny posiadać punkt zapłonu

powyżej 21 °C.

Q Wskazówki robocze

Q Lepkość / DIN-Sek.

Za pomocą pistoletu Parkside PFSP 100 można

natryskiwać materiały do maksymalnej lepkości

80 DIN-sek. Lepkość (płynność) wyznacza się za

pomocą uproszczonej metody pomiarowej przy uży-

ciu załączonego kubka pomiarowego (patrz Rys. C).

1. Nabrać do dostarczonego kubka pomiarowe-

go 12 równo z brzegiem natryskiwaną ciecz.

2. Podnieść kubek pomiarowy 12 nad powierzch-

nię natryskiwanej cieczy i odczekać aż nabra-

na ciecz wycieknie (patrz Rys. C).

3. Zmierzyć czas wycieku w sekundach do chwili,

gdy strumień wyciekającej cieczy ulegnie prze-

rwaniu.

Czas ten zwany jest „sekundy DIN (DIN-y)“.

4. W przypadku zbyt dużej wartości dodawać

stopniowo do natryskiwanej cieczy odpowiedni

środek rozcieńczający i wymieszać. Postępować

przy tym zgodnie z rozdziałem „Przygotowanie

materiału do natrysku“.

5. Ponownie zmierzyć sekundy DIN.

Powtarzać czynność tak długo, dopóki nie

zostaną osiągnięte wartości podane w tabeli.

Q Przygotowanie materiału

natryskowego

WSKAZÓWKA: Ogólnie dostępne w handlu

lakiery, farby… przygotowane są najczęściej do

nakładania pędzlem, a nie do natrysku. Dla uzy-

skania właściwych wyników pracy należy ustawić

lepkość lakierów, farb… zgodnie z wytyczną DIN

(patrz Tabela).

Potrzebne rozcieńczenie uzyskuje się za pomocą

odpowiedniego rozcieńczalnika.

J Nie należy przekraczać maksymalnej wartości

lepkości dla tego urządzenia. Materiał natry-

skiwany nie może być zbyt gęsty dla procesu

natrysku. W przeciwnym razie urządzenie

może ulec zatkaniu.

J Zwracać uwagę na to, by materiał natryskiwa-

ny i rozcieńczalnik były odpowiednie dla siebie.

W przypadku użycia niewłaściwego rozcień-

czalnika powstają grudki, które prowadzą do

zatkania urządzenia. Nie należy nigdy mieszać

lakierów na bazie sztucznych żywic z rozcień-

czalnikiem nitro.

J Informacje o odpowiednim rozcieńczalniku

(woda, rozpuszczalnik) zawarte są w kartach

informacyjnych producenta dotyczących dane-

go materiału natryskiwanego.

1. Gruntownie wymieszać nierozcieńczony mate-

riał natryskiwany i doprowadzić do przeciętnej

temperatury pokojowej (20–22 °C).

Nie należy zmieniać lepkości poprzez dodat-

kowe ogrzewanie.

2. Dodać odpowiedni rozcieńczalnik.

3. Sprawdzić lepkość jak opisano powyżej (patrz

Rys. C).

WSKAZÓWKA: Lakiery ze sztucznej żywicy

rozcieńczać rozcieńczalnikiem nitro!

Przykład materiału Wytyczne DIN

Lakier samochodowy 16-20 DIN-sek.

Lakier akrylowy 25-30 DIN-sek.

Lakier ze sztucznej żywicy 25-30 DIN-sek.

Gruntowanie 25-30 DIN-sek.

Impregnacja drewna 25-30 DIN-sek.

Lazura 25-30 DIN-sek.

Lakier młotkowy 30-35 DIN-sek.*

Farba dyspersyjna 40-80 DIN-sek.

* Nie wolno natryskiwać materiałów ziarnistych /

zawierających cząsteczki. Ich oddziaływanie

ścierające skraca żywotność pompy i zaworu.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 18 12.10.09 15:29

19 PL

Wskazówki robocze / Uruchomienie / Konserwacja i czyszczenie

Q Przygotowanie

natryskiwanej powierzchni

Natryskiwana powierzchnia winna być czysta,

sucha i wolna od tłuszczu.

j Zmatowić gładkie powierzchnie i usunąć

następnie pył szlifowania.

j Przykryć starannie otoczenie powierzchni

natryskiwania. Mgła pochodząca z natrysku

może zanieczyścić otoczenie.

Q Uruchomienie

Q Dobór dyszy

Dysza Zastosowanie

Dysza 0,6 mm wszystkie farby, lakiery

Dysza 0,8 mm gęste ciecze

natryskiwane

Dysza do czyszczenia cienki, mocny strumień,

do punktowego czysz-

czenia powierzchni

Przedłużenie dyszy natryskiwanie do góry

lub w dół do trudno

dostępnych miejsc

Q Włączanie / Wyłączanie

Włączanie:

j Celem uruchomienia elektronarzędzia należy

nacisnąć i przytrzymać w stanie naciśnietym

WŁĄCZNIK / WYŁĄCZNIK 3.

Wyłączanie:

j Celem wyłączenia elektronarzędzia należy

zwolnić WŁĄCZNIK / WYŁĄCZNIK 3 elek-

tronarzędzia.

Q Natryskiwanie

1. Poprzez przestawienie śruby regulacyjnej 2,

można wyregulować strumień natrysku (patrz

Rys. D). Strumień jest wtedy prawidłowo

ustawiony, gdy nie tworzą się żadne krople, a

natrysk jest drobny i regularny.

2. Nie należy włączać / wyłączać wyłącznika

nad natryskiwaną powierzchnią, lecz rozpo-

czynać i kończyć proces natrysku około 10 cm

poza powierzchnią natryskiwaną.

WSKAZÓWKA: Odstęp dyszy do po

wierzchni

natryskiwanej zależy od materiału natryskiwa-

nego (odstęp natryskiwania ok. 20 do 35 cm

w zależności od stożka natrysku i żądanej gru-

bości powłoki).

j Pistoletu używać tylko w pozycji poziomej (jak

na Rys. D).

j Odpowiednią odległość do powierzchni natry-

skiwanej wyznaczyć w trakcie prób.

j Rozpoczynać zawsze od większej odległości.

3. Najpierw natryskiwać naroża lub małe orna-

menty małymi impulsami natrysku.

Następnie dokonać właściwej operacji natrysku.

4. Natryskiwać zgodnie z Rys. E – prowadzić

przy tym pistolet natryskowy równolegle do

powierzchni natrysku:

– nie przechylać

– prowadzić pistolet z równomierną szybkością

– nakładać materiał możliwie jak najcieniej

– warstwa farby wymaga przerwy na wy-

schnięcie zanim nałoży się drugą warstwę

(patrz Rys. F).

5. Nie wytryskiwać farby do końca z kubka 7 –

zaczną się tworzyć krople!

Q Konserwacja i czyszczenie

Wskazówki ogólne:

1. OSTRZEŻENIE! Wyciągnąć wtyczkę z

gniazdka, również podczas przerw w pracy i

podczas prac na urządzeniu.

2. Po każdym użyciu przepuścić przez pistolet

rozcieńczalnik (tylko na zewnątrz – nie-

bezpieczeństwo eksplozji!) wzgl. wodę.

3. Dla zabezpieczenia przed korozją po

czyszczeniu przez pistolet przepuścić olej do

maszyn do szycia.

4. OSTRZEŻENIE! NIEBEZPIECZEŃ-

STWO UTRATY ŻYCIA WSKUTEK PO-

RAŻENIA PRĄDEM ELEKTRYCZNYM!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 19 12.10.09 15:29

20 PL

Konserwacja i czyszczenie / Serwis / Gwarancja / Utylizacja

Nie zanurzać nigdy pistoletu w środku czysz-

czącym.

5. Pistoletu nie można myć za pomocą palnych

rozpuszczalników.

6. Do czyszczenia obudowy używać suchej

szmatki. Nigdy nie używać benzyny, rozpusz-

czalników lub środków czyszczących, które

mogą uszkodzić tworzywa sztuczne.

Wskazówki odnośnie czyszczenia:

1. Odkręcić śrubę ustalającą 1, patrz Rys. A.

2. Ściągnąć w dół obudowę 10.

3. Odkręcić dyszę 8 i wyjąć zawór ssąco-tło-

czący 9.

4. Wyjąć tłok pompy 4 i sprężynę 5 z korpusu

pompy 10 .

5. Oczyścić elementy 4, 5, 8, 9 za pomo-

cą rozpuszczalnika.

6. Zamontować elementy w odwrotnej kolejności.

PORADA: Po użyciu lub myciu zawiesić elektro-

narzędzie na wieszaku metalowym 14 .

Q Serwis

J OSTRZEŻENIE! Naprawę elektro-

narzędzie może wykonywać tylko

wykwalifikowany personel i tylko przy

użyciu oryginalnych części zamiennych.

W ten sposób zapewnia się utrzymanie bez-

pieczeństwa elektronarzędzia.

J OSTRZEŻENIE! Wymianę wtyczki

lub przewodu zasilającego należy

zlecać zawsze wytwórcy urządzenia

lub jego służbie serwisowej. W ten spo-

sób zapewnia się utrzymanie bezpieczeństwa

elektronarzędzia.

Q

Gwarancja

Okres gwarancji dla tego urządzenia

wynosi 3 lata od daty zakupu. Urządzenie

zostało starannie wyprodukowane i

dokładnie sprawdzone przed dostawą.

Należy zachować paragon kasowy jako

potwierdzenie zakupu. Chcąc skorzystać

z gwarancji należy skontaktować się

telefonicznie z Państwa placówką serwi-

sową. Tylko wtedy można zagwaranto

wać

bezpłatne wysłanie Państwa artykułu.

Niniejsza gwarancja dotyczy tylko

pierwszego nabywcy i nie może być

przenoszona na inne osoby.

Gwarancja obejmuje tylko wady materiałowe i

produkcyjne, nie dotyczy jednak części ulegają-

cych zuźyciu lub uszkodzeń kruchych części, np.

przełczników ani akumulatorów. Produkt przezna-

czony jest wyłcznie do uźytku domowego, a nie

do zastosowań przemysłowych i profesjonalnych.

Gwarancja wygasa w razie niewłaściwego lub nie-

zgodnego z instrukcją użycia, zastosowania prze-

mocy lub w przypadku ingerencji, nie podjźtych

przez autoryzowaną placówkź serwisową. Niniejsza

gwarancja nie narusza Państwa praw ustawowych.

PL

Kompernass Service Polska

ul. Strycharska 4

26-600 Radom

Tel.: 048 360 91 40

048 360 94 32

Faks: 048 384 65 38

048 369 93 63

E-mail: support.pl@kompernass.com

Q Utylizacja

Opakowanie składa się z materiałów

nieszkodliwych dla środowiska, które

można usuwać w miejscowych firmach

recyklingowych.

Elektronarzędzi nie można

wyrzucać do domowych

kubłów na śmieci!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 20 12.10.09 15:29

21 PL

Utylizacja / Deklaracja zgodności / Producent

Zgodnie z europejską dyrektywą 2002 / 96 / EC o

zużytych urządzeniach elektrycznych i elektronicz-

nych oraz dostosowanego prawa krajowego zużyte

elektronarzędzia winny być zbierane osobno i

dostarczane do zgodnego z wymogami ochrony

środowiska przerobu z ponownym wykorzystaniem

materiałów.

O możliwościach utylizacji wysłużonego sprzętu

należy dowiadywać się we właściwych zarządach

gminnych i miejskich.

Nieszkodliwość dla środowiska

i utylizacja materiałów:

j Farby, lakiery… są odpadami specjalnymi,

które należy odpowiednio utylizować.

j Przestrzegać miejscowych przepisów.

j Przestrzegać wskazówek producenta.

j Chemikalia szkodliwe dla środowiska nie mogą

przedostać się do ziemi, wód gruntowych lub

wód powierzchniowych.

j Stąd też niedopuszczalne jest wykonywanie

prac malarskich na brzegach wód lub w ich

pobliżu (tereny dopływów).

j Podczas zakupów farb, lakierów… zwracać

uwagę na nieszkodliwość dla środowiska.

Q

Deklaracja zgodności /

Producent

My, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Niemcy, oświadczamy niniejszym,

iż produkt ten został wyprodukowany zgodnie z

następującymi dyrektywami WE:

Dyrektywa maszynowa

(98 / 37 / EC)

Dyrektywa niskonapięciowa WE

(2006 / 95 / EC)

Kompatybilność elektromagnetyczna

(2004 / 108 /EC)

Typ maszyny / Typ:

Pistolet natryskowy do farb

Bochum, 31.10.2009

Hans Kompernaß

- Prezes -

Zmiany techniczne w sensie dalszego rozwijania

produktu są zastrzeżone.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 21 12.10.09 15:29

22

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 22 12.10.09 15:29

23 SI

Kazalo

Uvod

Uporaba v skladu z določili ........................................................................................Stran 24

Oprema .........................................................................................................................Stran 24

Obseg dobave .............................................................................................................Stran 24

Tehnični podatki ............................................................................................................Stran 25

Splošna varnostna navodila za električno orodje

1. Varnost na delovnem mestu .....................................................................................Stran 25

2. Električna varnost .....................................................................................................Stran 25

3. Varnost oseb .............................................................................................................Stran 26

4. Skrbno ravnanje in uporaba električnega orodja .................................................Stran 26

Dopolnilna varnostna opozorila za brizgalne pištole za nanašanje barv ..............Stran 27

Navodila za delo

Sekunde DIN / viskoznost ............................................................................................Stran 27

Priprava snovi za brizganje .........................................................................................Stran 27

Pripravljanje površine za pršenje ................................................................................Stran 28

Začetek uporabe

Izbira šobe ....................................................................................................................Stran 28

Vklop/izklop .................................................................................................................Stran 28

Postopek brizganja .......................................................................................................Stran 28

Vzdrževanje in čiščenje ................................................................................Stran 29

Servis ............................................................................................................................Stran 29

Garancija ..................................................................................................................Stran 29

Odstranjevanje ....................................................................................................Stran 30

Izjava o skladnosti / Izdelovalec ..........................................................Stran 30

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 23 12.10.09 15:29

24 SI

Uvod

Pištola za brizganje barve

Q Uvod

Pred prvim začetkom uporabe se obve-

zno seznanite s funkcijami električnega

orodja in se informirajte o pravilnem

rokovanju z električnim orodjem. V ta namen pre-

berite naslednje navodilo za uporabo. To navodilo

dobro shranite. Če električno orodje odstopite no-

vemu lastniku, mu izročite tudi vse dokumente.

Q

Uporaba v skladu z določili

Ta naprava je primerna za nanašanje barv in lakov.

Z napravo lahko obdelujete snovi za brizganje do

največ 80 sekund DIN. Kakršnakoli drugačna upo-

raba ali sprememba naprave ni v skladu z določili

in predstavlja znatno nevarnost nesreč. Za škodo,

nastalo pri uporabi, ki ni v skladu z določili, ne pre-

vzamemo jamstva. Naprava je namenjena samo

za privatno uporabo.

Q

Oprema

1 vijak za fiksiranje

2 regulacijski gumb

3 stikalo za VKLOP / IZKLOP

4 bat črpalke

5 vzmet

6 sesalna cev

7 posoda za barvo

8 šoba

9 sesalni / tlačni ventil

10 ohišje črpalke

11 šoba za čiščenje

12 merilna posoda

13 podaljšek šobe

14 kovinsko streme

Q

Obseg dobave

1 pištola za brizganje barve

2 šobe* 1 x 0,6 mm, 1 x 0,8 mm

2 sesalni / tlačni ventili*

1 šoba za čiščenje

1 podaljšek šobe

V teh navodilih za uporabo se uporabljajo sledeči piktogrami / simboli:

Navodila za uporabo preberite! Nosite zaščitna očala, ščitnike sluha,

protiprašno zaščitno masko in

zaščitne rokavice.

Upoštevajte opozorila in

varnostne napotke! Otroci naj se držijo stran od

električnega orodja!

Pozor, nevarnost električnega udara!

Smrtna nevarnost! Samo za uporabo v notranjih

prostorih!

Nevarnost eksplozije Pazite na nepoškodovanost naprave,

kabla za priključitev na omrežje in

vtičnice!

WWatt (delovna moč) Prepovedano kaditi!

Razred zaščite II Embalažo in napravo odstranite

okolju prijazno!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 24 12.10.09 15:29

25 SI

Uvod / Splošna varnostna navodila za električno orodje

1 merilna posoda

1 navodilo za uporabo

* 1 x predmontirano

Q

Tehnični podatki

Nazivna moč: 100 W

Zmogljivost brizganja: 320 ml / min (voda)

Viskozno območje: največ 80 sekund DIN

Tlak: največ 140 bar

Posoda za barvo: 750 ml

Zaščitni razred: II /

Podatki o hrupu in vibracijah:

Nivo zvočnega tlaka naprave po A-vrednotenju

tipično znaša 93,9 dB (A). Negotovost K=3 dB.

Nivo hrupa pri delu lahko presega 106,9 dB (A).

Uporabljajte zaščitne glušnike!

Ocenjeni pospešek, tipično: 6,5 m / s2.

OPOZORILO! Nivo nihanja, ki je naveden

v teh navodilih, je bil merjen skladno z normiranim

merilnim postopkom in se ga lahko uporablja za

primerjavo naprav.

Nivo nihanja se bo spreminjal skladno z uporabo

električnega orodja in lahko v nekaterih primerih

leži nad vrednostjo, navedeno v teh navodilih.

Kadar se električno orodje redno uporablja na tak

način, bi nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme-

nitve med določenim delovnim časom je treba

upoštevati tudi čas, v katerem je naprava izklopljena

ali sicer teče, vendar pa dejansko ni v uporabi. To

lahko nihajno obremenitev glede na celotni delovni

čas občutno zmanjša.

Splošna varnostna navodila

za električno orodje

OPOZORILO! Preberite varnostna

opozorila in navodila! Neupoštevanje varno-

stnih opozoril in navodil lahko vodi do povzročitve

električnega udara, požara in / ali hudih poškodb.

VSA VARNOSTNA OPOzORILA IN NAVODILA

SHRANITE zA UPORABO V PRIHODNjE! V VAR-

NOSTNIH NAVODILIH UPORABLjENI POjEM »ELE-

KTRIČNO ORODjE« SE NANAŠA NA ELEKTRIČ-

NO

ORODjE NA OMREŽNI POGON (S KABLOM

zA PRIKLjUČITEV NA OMREŽjE) IN NA ELEKTRIČ-

NO ORODjE NA AKUMULATORSKI POGON

(BREz KABLA zA PRIKLjUČITEV NA OMREŽjE).

1. Varnost na delovnem mestu

a) Delovno območje naj bo vedno čisto

in dobro osvetljeno. Nered in neosvetljena

delovna področja so lahko vzrok za nezgode.

b) Z orodjem ne delajte v

okolici, kjer obstaja nevar-

nost eksplozije in v kateri

se nahajajo vnetljive tekočine, plini

ali prah. Električna orodja proizvajajo iskri-

ce, ki bi lahko povzročile vžig prahu ali pare.

c) Poskrbite, da bodo otroci in

druge osebe med uporabo

električnega orodja dovolj

oddaljene od mesta uporabe. Če vaša

pozornost ni v celoti usmerjena na delo, lahko

izgubite nadzor nad orodjem.

2. Električna varnost

Izogibajte se življenjski nevarno-

sti zaradi električnega udara:

a)

Priključni vtič mora ustrezati električni

vtičnici. Vtiča v nobenem primeru ne

smete spreminjati. Skupaj z ozemljenimi

stroji ne uporabljajte dodatnih nastav-

kov vtiča. Originalen nespremenjen vtič in

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 25 12.10.09 15:29

26 SI

Splošna varnostna navodila za električno orodje

ustrezna vtičnica zmanjšata tveganje električ-

nega udara.

b) Preprečite telesni stik z ozemljenimi

površinami, kot so cevi, grelci, štedil-

niki in hladilniki. Obstaja povečano tveganje

električnega udara, če je vaše telo ozemljeno.

c) Preprečite stik orodja z vodo ali vla-

go. Vdor vode v električno orodje poveča tve-

ganje električnega udara.

d) Kabla ne uporabljajte za

nošenje orodja, za obešanje

orodja ali za vlečenje vtiča iz

vtičnice. Kabel zavarujte pred vročino,

olji, ostrimi robovi ali gibljivim delom

orodja. Poškodovani ali zavozlani kabli pove-

čajo tveganje električnega udara.

e) Kadar z električnim orodjem delate na

prostem, uporabljajte samo električne

podaljške, ki so primerni in namenjeni

uporabi na prostem. Uporaba električnega

podaljška, ki je izdelan za uporabo na prostem,

zmanjša tveganje električnega udara.

f) Če se uporabi električnega orodja v

vlažnem okolju ne da izogniti, upora-

bljajte zaščitno stikalo za okvarni tok.

Uporaba zaščitnega stikala za okvarni tok

zmanjša tveganje električnega udara.

3. Varnost oseb

a) Ves čas bodite pozorni, pazite, kaj de-

late in pri delu z električnim orodjem

ravnajte razumno. Orodja ne upora-

bljajte, če ste utrujeni ali če ste pod

vplivom droge, alkohola ali zdravil.

Trenutek nepozornosti med uporabo orodja

lahko povzroči resne poškodbe.

b) Vedno uporabljajte osebno

zaščitno opremo in vedno

zaščitna očala. Uporaba osebne

zaščitne opreme kot so maska za prah, delovni

čevlji z zaščito proti drsenju, zaščitna čelada

ali zaščita sluha, odvisno od načina uporabe

električnega orodja, zmanjšuje tveganje na-

stanka poškodb.

c) Preprečite nenameren vklop naprave.

Prepričajte se, da je električno orodje

izklopljeno, preden ga priključite na

oskrbo s tokom, dvignete ali nosite. Če

imate pri nošenju naprave prst na stikalu za

VKLOP / IZKLOP ali je naprava vklopljena, to

lahko vodi do povzročitve nesreč.

d) Pred vklopom orodja odstranite vsa

orodja, ki jih potrebujete za nastavitve

in vse vijačne ključe. Orodje ali ključ v vr-

tečem se delu orodja bi lahko povzročil poškodbe.

e) Izogibajte se abnormalni telesni drži.

Skrbite za varno stojišče in pazite na

ravnotežje. Na ta način lahko napravo, še

posebno v nepričakovanih situacijah, bolje

kontrolirate.

f) Oblečeni bodite v primerna oblačila.

Ne nosite širokih oblačil ali nakita.

Poskrbite, da v bližino vrtečih se

delov stroja ne pridejo lasje, oblačila

in rokavice. Ohlapna oblačila, nakit ali dol-

gi lasje bi se lahko ujeli v premikajoče se dele.

g) Kadar je vgrajena oprema za odsesa-

vanje ali prestrezanje prahu, se pre-

pričajte, da je oprema priključena in

pravilno uporabljena. Uporaba opreme

zmanjša ogrožanje zaradi prahu.

4.

Skrbno ravnanje in uporaba

električnega orodja

a) Naprave ne preobremenjujte. Za vaše

delo uporabljajte za to namenjeno

električno orodje. Z ustreznim električnim

orodjem boste v določenem območju zmoglji-

vosti delali bolje in bolj varno.

b) Ne uporabljajte električnega orodja,

čigar stikalo je defektno. Električno orodje,

ki se ne da več vklopiti ali izklopiti, je nevarno

in ga je treba dati v popravilo.

c) Preden izvajate nastavitve na napra-

vi, zamenjujete dele opreme ali

napravo daste iz rok, izvlecite elek-

trični vtič iz vtičnice. Ti previdnosti ukrepi

preprečujejo nenameren zagon naprave.

d) Neuporabljano električno orodje hra-

nite zunaj dosega otrok. Osebam, ki z

napravo niso seznanjene ali niso pre-

brale teh navodil, uporabe naprave ne

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 26 12.10.09 15:29

27 SI

Splošna varnostna navodila za električno orodje / Navodila za delo

dovolite. Električno orodje je nevarno, če ga

uporabljajo neizkušene osebe.

e) Napravo skrbno negujte. Kontrolirajte,

če premikajoči se deli naprave brez-

hibno delujejo in se ne zatikajo, če so

deli naprave odlomljeni ali poškodo-

vani, ter da delovanje naprave ni ovi-

rano. Poškodovane dele dajte pred

ponovno uporabo naprave v popravilo

.

Vzrok za mnoge nesreče je slabo vzdrževano

električno orodje.

f) Električna orodja, dodatno opremo,

nastavke itd. uporabljajte v skladu z

navodili za uporabo in na način, ki je

predpisan posebej za ta specialni tip

stroja. Vedno upoštevajte delovne po-

goje in vrsto dela, ki ga želite opraviti.

Uporaba električnih orodij v namene, ki se raz-

likujejo od namenov, ki jih je predvidel proizva-

jalec, lahko povzroči nastanek nevarnih situacij.

Dopolnilna varnostna opo-

zorila za brizgalne pištole

za nanašanje barv

J Brizgalne pištole se ne sme uporablja-

ti za pršenje vnetljivih snovi. Brizgalnih

pištol se ne sme čistiti z vnetljivimi topili.

J Ne pršite snovi, katerih nevarnost ni

znana.

J Natančno upoštevajte vsa opozorila

o nevarnostih, informacije in podat-

kovne liste izdelovalcev barv oz.

sredstev za pršenje.

J Nosite zaščitno dihalno

masko! Vdihovanje barvne megle

in hlapov topil je zdravju škodljivo.

J Delajte samo v zadostno zračenih

prostorih.

J Nosite zaščitna očala!

J Curka brizgalne pištole nikoli ne

usmerjajte v živa bitja.

J NEVARNOST EKSPLOZIJE!

V okolju, v katerem se nahajajo plini /

odprti plameni / ogenj / plinski grelniki

vode, se naprave ne sme uporabljati.

J PREPOVEDANO KADITI!

J Laki in topila (razredčila) morajo

imeti vnetišče nad 21°C.

Q

Navodila za delo

Q

Sekunde DIN / viskoznost

Z brizgalno pištolo za nanašanje barv Parkside

PFSP 100 lahko nanašate snovi za brizganje do

največ 80 sekund DIN (viskoznost). Viskoznost

(židkost) se določa v poenostavljenem merilnem

postopku s priloženo merilno posodo (glejte sl. C).

1. Z zraven dobavljenim merilnim kozarcem 12

do roba zajemite snov za pršenje.

2. Merilni kozarec 12 dvignite iz snovi za pršenje

in pustite, da tekočina izteče (glejte sl. C).

3. Merite čas pretoka v sekundah, dokler se tok

tekočine ne prekine. Ta čas se imenuje »DIN-

sekunde (DIN-s)«.

4. Pri previsoki vrednosti snovi za pršenje posto-

poma in v majhnih količinah dodajajte ustrezno

razredčilo in mešanico premešajte. V ta namen

ravnajte v skladu s poglavjem »Pripravljanje

snovi za pršenje«.

5. Ponovno izmerite DIN-sekunde. Postopek pona-

vljajte toliko časa, da dosežete vrednosti, nave-

dene v tabeli.

Q

Priprava snovi za brizganje

OPOZORILO: Laki, barve itd., ki jih je mogoče

dobiti v trgovinah, so največkrat prirejeni za pleska-

nje in ne za brizganje. Za doseganje pravilnih de-

lovnih rezultatov je treba viskoznost lakov, barv itd.

prirediti skladno z direktivo DIN (glejte preglednico).

Potrebno razredčitev boste dosegli s primernim

razredčilom.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 27 12.10.09 15:29

28 SI

Navodila za delo / Začetek uporabe

J Ne prekoračite maksimalne vrednosti viskozno-

sti za napravo. Snov za pršenje za postopek

nanašanja ne sme biti pregosta. V nasprotnem

primeru se lahko naprava zamaši.

J Pazite na to, da se snov za pršenje in razredči-

lo medsebojno ujemata. V primeru uporabe

napačnega razredčila nastajajo kepice, ki na-

pravo zamašijo. Lakov na osnovi umetnih smol

nikoli ne mešajte z nitro razredčili.

J Informacije o ustreznem razredčevanju (voda,

razredčilo) razberite iz konkretnih podatkov

proizvajalca snovi za pršenje.

1. Nerazredčeno snov za pršenje temeljito pre-

mešajte in jo ogrejte na povprečno sobno

temperaturo (20-22°C).

Viskoznosti ne spreminjajte z dodatnim segre-

vanjem.

2. Dodajte ustrezno razredčilo.

3. Preverite viskoznost, kot je opisano zgoraj

(glejte sl. C).

Opozorilo: Lakov na osnovi umetnih smol ne

prirejajte z nitro razredčili!

Primer materiala Smernica DIN

Avtomobilski lak 16-20 DIN-sec

Akrilni lak 25-30 DIN-sec

Lak na osnovi

umetnih smol 25-30 DIN-sec

Osnovni premaz 25-30 DIN-sec

Impregniranje lesa 25-30 DIN-sec

Lazura 25-30 DIN-sec

Lak za kovine 30-35 DIN-sec*

Disperzijska barva 40-80 DIN-sec

* Zrnatih izdelkov / izdelkov, ki vsebujejo delce, se

sme pršiti. Njihov smirkov učinek skrajša življenj-

sko dobo črpalke in ventila.

Q

Pripravljanje površine

za pršenje

Površina za pršenje mora biti čista, suha in nemastna.

j Gladke površine obrusite in nato odstranite

brusilni prah.

j Okolico površine za pršenje temeljito prekrijte.

Pršilna meglica lahko onesnaži okolico.

Q

Začetek uporabe

Q Izbira šobe

Šoba Uporaba

šoba 0,6 mm vse barve, laki

šoba 0,8 mm gostotekoče snovi

za pršenje

šoba za čiščenje tanek, močan curek za

punktualno čiščenje

površin

podaljšek šobe pršenje navzgor ali na-

vzdol za težko dostopne

kote

Q

Vklop/izklop

Vklop:

j Za zagon električnega orodja pritisnite stikalo

za VKLOP / IZKLOP 3 in ga držite pritisnjenega.

Izklop:

j Za izklop električnega orodja stikalo za

VKLOP / IZKLOP 3 spustite.

Q Postopek brizganja

1. S prestavljanjem regulacijskega gumba 2

lahko nastavite curek brizganja (glejte sl. D).

Curek je pravilno nastavljen takrat, kadar se ne

tvorijo kapljice in je brizgana površina čista in

enakomerna.

2. Naprave ne vklopite/izklopite nad površino za

pršenje, temveč postopek pršenja začnite in

končajte pribl. 10 cm zunaj površine za pršenje.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 28 12.10.09 15:29

29 SI

Začetek uporabe / Vzdrževanje in čiščenje / Servis / Garancija

OPOZORILO: Razdalja šobe do obdelovan-

ca je odvisna od materiala za pršenje (pribl.

20 do 35 cm razdalja pri pršenju, odvisno od

konusa pršenja in želenega nanosa materiala).

j Aparat uporabljajte izključno v vodoravni pozi-

ciji (kot je prikazano na sliki D).

j S pomočjo preskusa določite konkretno smotrno

oddaljenost od površine za pršenje.

j Najprej začnite z večjo razdaljo.

3. Najprej pršite kote ali majhne okraske s kratki-

mi brizgi.

Nato izvedite dejanski postopek pršenja.

4. Postopek brizganja opravite skladno s sl. E –

brizgalno pištolo pri tem vodite vzporedno s

površino:

– ne vijugajte,

– brizgalno pištolo vodite z enakomerno hitrostjo,

– snov za brizganje nanašajte v tako tankem

sloju kot je le mogoče,

– med posameznimi barvnimi nanosi je potreben

premor za sušenje, preden navzkrižno

nanesete naslednji sloj (glejte sl. F).

5. Posode z barvo 7 ne izpraznite do konca –

nastajajo kapljice!

Q Vzdrževanje in čiščenje

Splošna navodila:

1. OPOZORILO! Potegnite vtič iz vtičnice,

tudi med premori in pri delu na napravi.

2. Po vsaki uporabi skozi napravo brizgajte

razredčilo (samo na prostem – nevar-

nost eksplozije!) oz. vodo.

3. Za zaščito pred rjo lahko po čiščenju skozi

napravo brizgate olje za šivalne stroje.

4. OPOZORILO! ŽIVLJENJSKA NE-

VARNOST ZARADI UDARA ELEKTRIČ-

NEGA TOKA! Naprave nikoli na pomakajte v

čistilna sredstva.

5. Naprave se ne sme čistiti z vnetljivimi topili.

6. Za čiščenje ohišja uporabljajte suho krpo.

Nikoli ne uporabljajte bencina, topil ali čistilnih

sredstev, ki lahko poškodujejo plastiko.

Navodila za čiščenje:

1. Odvijte vijak za fiksiranje 1, glejte sl. A.

2. Ohišje črpalke 10 vzemite navzdol.

3. Odvijte šobo 8 in vzemite ven sesalni/tlačni

ventil 9.

4. Bat črpalke 4 in vzmet 5 vzemite iz ohišja

črpalke 10 .

5. Konstrukcijske dele 4, 5, 8, 9 očistite z

razredčilom.

6. Dele naprave v obratnem vrstnem redu zopet

montirajte.

Nasvet: Električno orodje po uporabi ali čiščenju

obesite na kovinsko streme 14 .

Q Servis

J OPOZORILO! Električno orodje

dajte v popravilo samo kvalificirane-

mu strokovnemu osebju in samo z

uporabo originalnih nadomestnih

delov. S tem se zagotovi, da varnost električ-

nega orodja ostane ohranjena.

J OPOZORILO!

Zamenjavo električ-

nega

vtiča ali priključne napeljave ve-

dno dajte v delo izdelovalcu naprave

ali njegovi službi za pomoč strankam.

S tem se zagotovi, da varnost električnega

orodja ostane ohranjena.

Q Garancija

Za to napravo prejmete 3 leta garancije

od datuma nakupa. Naprava je bila ve

stno

izdelana in pred dobavo skrbno prever-

jena. Prosimo, shranite blagajniški račun

kot dokazilo o nakupu. Prosimo vas, da

se v primeru uveljavljanja garancije po

telefonu obrnete na svojo servisno poslo-

valnico. Samo tako vam lahko zagotovimo

brezplačno pošiljanje vašega izdelka.

Garancijska storitev velja samo za napake v mate-

rialu ter pri izdelavi, ne velja pa za dele, ki so pod-

vrženi obrabi, ali za poškodbe lomljivih delov, npr.

stikal ali akumulatorjev. Izdelek je namenjen izključ-

no za osebno uporabo in ne za obrtne namene.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 29 12.10.09 15:29

30 SI

Garancija / Odstranjevanje / Izjava o skladnosti / Izdelovalec

V primerih zlorabe in nepravilne uporabe, uporabe

sile ter pri posegih, ki niso bili izvedeni v naši poo-

blaščeni servisni poslovalnici, garancija preneha

veljati. Vaših zakonskih pravic ta garancija ne ome-

juje. Ta garancija velja samo za prvega kupca in ni

prenosljiva.

SI

Birotehnika

Tkalčec Zlatko Andrija s.p.

Lendavska ulica 23

9000 Murska Sobota (Slovenija)

Phone: +386 (0) 2 522 16 66

Fax: +386 (0) 2 531 17 40

e-mail: support.si@kompernass.com

Q Odstranjevanje

Embalaža sestoji iz naravi prijaznih

materialov, ki jih lahko odvržete v lokalne

zbiralnike za recikliranje odpadkov.

Električnega orodja ne mečite

med hišne odpadke!

V skladu z evropsko direktivo 2002 / 96 / EC o

starih električnih napravah in njenim izvajanjem v

narodnem pravu je treba električno orodje zbirati

ločeno in vrniti v naravi primerno ponovno predelavo.

Vse o možnostih za odstranjevanje odsluženih

naprav boste izvedeli pri vaši občinski ali mestni

upravi.

Okoljska neoporečnost in

odstranjevanje materiala:

j Barva laki itd. so posebni odpadki, ki jih je

treba ustrezno odstraniti.

j Upoštevajte krajevne predpise.

j Upoštevajte navodila izdelovalca.

j Okolju škodljive kemikalije ne smejo prodreti v

zemljo, podtalnico ali zaiti v vodotoke.

j Brizgalna dela na robu vodotokov ali na

sosednjih površinah (povodje) zaradi tega niso

dovoljena.

j Pri nakupu barv, lakov itd. pazite na njihovo

okoljsko neoporečnost.

Q Izjava o skladnosti /

Izdelovalec

Mi, podjetje Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Nemčija, izjavljamo, da je ta

izdelek skladen s sledečimi direktivami EC:

Direktiva o strojih

(98 / 37 / EC)

Direktiva ES o nizkonapetostni električni

opremi (2006 / 95 / EC)

Elektromagnetna kompatibilnost

(2004 / 108 / EC)

Tip / Oznaka naprave:

Pištola za brizganje barve

Bochum, 31.10.2009

Hans Kompernaß

- Direktor -

Pridržujemo si pravico do tehničnih sprememb.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 30 12.10.09 15:29

31 CZ

Seznam obsahu

Úvod

Použití ke stanovenému účelu ......................................................................................Strana 32

Vybavení........................................................................................................................Strana 32

Rozsah dodávky ...........................................................................................................Strana 32

Technické údaje ............................................................................................................Strana 33

Všeobecné bezpečnostní pokyny pro

elektrické nástroje

1. Bezpečnost na pracovišti.........................................................................................Strana 33

2. Elektrická bezpečnost ..............................................................................................Strana 33

3. Bezpečnost osob ......................................................................................................Strana 34

4. Pečlivé zacházení selektrickými nástroji a jejich použití .....................................Strana 34

Doplňující bezpečnostní pokyny pro stříkací pistole na barvu .................................Strana 35

Pracovní pokyny

DIN-Sec / viskozita .......................................................................................................Strana 35

Předzpracování stříkacího materiálu ..........................................................................Strana 35

Příprava stříkané plochy ..............................................................................................Strana 36

Uvedení do provozu

Volba trysky ..................................................................................................................Strana 36

Zapínání / vypínání .......................................................................................................Strana 36

Stříkací postup ..............................................................................................................Strana 36

Údržba a čistění ..................................................................................................Strana 37

Servis ............................................................................................................................Strana 37

Záruka .........................................................................................................................Strana 37

Zlikvidování ...........................................................................................................Strana 38

Prohlášení o shodnosti / Výrobce ........................................................Strana 38

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 31 12.10.09 15:29

32 CZ

Úvod

Stříkací pistole

Q Úvod

Před prvním uvedením do provozu se las-

kavě bezpodmínečně seznamte s funkcemi

elektrického nástroje a informujte se o

správném zacházení s ním. Přečtěte si následující

návod k obsluze. Tento návod si dobře uschovejte.

Všechny podklady vydejte dále s předáním elektric-

kého nástroje třetímu.

Q

Použití ke stanovenému účelu

Toto zařízení se hodí k nanášení barev a laků. Zaří-

zením můžete zpracovat stříkací materiál až do

maximálně 80-DIN-sec. Kterékoliv jiné použití nebo

změna zařízení neplatí jako použití ke stanovenému

účelu a skrývá značná nebezpečí. Za škody vzniklé

z použití k nestanovenému účelu nepřevezmeme ru-

čení. Zařízení je výhradně určeno k soukromému

použití.

Q

Vybavení

1 Nastavovací šroub

2 Regulační knoflík

3 Přepínač ZAP / VYP

4 Píst čerpadla

5 Pružina

6 Sací trubka

7 Pohárek na barvu

8 Tryska

9 Sací tlakový ventil

10 Těleso čerpadla

11 Čisticí tryska

12 Odměrka

13 Prodloužení trysky

14 Kovový třmen

Q

Rozsah dodávky

1 stříkací pistole

2 trysky* 1 x 0,6, 1 x 0,8 mm

2 sací tlakové ventily*

1 čisticí tryska

1 prodloužení trysky

V tomto návodu k obsluze / na zařízení jsou použity následující piktogramy:

Čtěte návod k obsluze! Noste ochranné brýle, ochranu

sluchu, ochrannou masku proti

prachu a ochranné rukavice.

Dodržujte bezpečnostní pokyny

a řiďte se upozorněními! Chraňte elektrický nástroj před dětmi!

Pozor na zranění elektrickým proudem!

Nebezpečí smrtelného úrazu! Jen k použití ve vnitřních místnostech!

Nebezpečí výbuchu! Dbejte na to, aby bylo zařízení, síťový

kabel a síťová zástrčka nepoškozené!

WWattů (příkon) Kouření zakázáno!

Třída ochrany II Obal i přístroj nechte zlikvidovat v

souladu s předpisy o ochraně životního

prostředí!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 32 12.10.09 15:29

33 CZ

Úvod / Všeobecné bezpečnostní pokyny pro elektrické nástroje

1 odměrka

1 návod kobsluze

* 1 x předmontováno

Q

Technické údaje

Jmenovitý výkon: 100 W

Čerpací výkon: 320 ml / min (voda)

Výkon viskozity: max. 80 DIN-sec

Tlak: max. 140 barů

Pohárek na barvu: 750 ml

Ochranná třída: II /

Informace o hluku a vibracích:

Úroveň hluku zařízení ohodnocená A činí vzhledem

k typu 93,9 dB (A). Nejistota K = 3 dB. Hladinu

hluku při práci lze překročit 106,9 dB (A).

Noste ochranu sluchu!

Vyhodnocené zrychlení, typické. 6,5 m / s2

VÝSTRAHA!

Hladina vibrací udaná v těchto

návodech byla naměřena normovanou měřicí

metodou a lze ji použít pro srovnání přístrojů.

Hladina vibrací se mění podle použití elektrického

nástroje a může v mnohých případech přesahovat

hodnotu udanou v těchto návodech. Zátěž vibracemi

by mohla být podceněna, používá-li se elektrického

nástroje pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibracemi

během určité pracovní časové oblasti by se měly

vzít na zřetel i doby, v nichž je zařízení vypnuto

nebo je-li zařízení v chodu, avšak není skutečně

použito. To může zatížení vibracemi přes celou

pracovní dobu značně snížit.

Všeobecné bezpečnostní

pokyny pro elektrické

nástroje

VÝSTRAHA!

Přečtěte si všechny

bezpečnostní pokyny a návody! Zanedbání

při dodržování bezpečnostních pokynů a návodů

mohou způsobit úraz elektrickým proudem, požár

a / nebo těžká poranění.

USCHOVEjTE VŠECHNY BEzPEČNOSTNÍ POKYNY

A NÁVODY PRO BUDOUCNOST! POjEM „ELEK-

TRICKÝ NÁSTROj“ UVEDENÝ V BEzPEČNOST-

NÍCH POKYNECH SE VzTAHUjE NA ELEKTRICKÉ

NÁSTROjE NAPÁjENÉ zE SÍTĚ (SE SˇIŤOVÝM KA-

BELEM) A NA ELEKTRICKÉ NÁSTROjE NAPÁjENÉ

AKUMULÁTOREM (BEz SÍŤOVÉHO KABELU).

1. Bezpečnost na pracovišti

a) Svou pracovní oblast udržujte tak,

aby byla čistá a dobře osvětlená. Ne-

pořádek a neosvětlené pracovní oblasti mohou

vést kúrazům.

b) Nepracujte se zařízením v

okolí ohroženém výbuchem,

v němž se nacházejí kapaliny,

plyny nebo prachy. Elektrické nástroje vyrá-

bějí jiskry, které mohou zapálit prach nebo páry.

c) Elektrické nástroje během

používání chraňte před dětmi

a jinými osobami. Při rozptýlení

byste mohli ztratit kontrolu nad zařízením.

2. Elektrická bezpečnost

Zabraňte ohrožení života v

důsledku úrazu elektrickým

proudem:

a) Síťová zástrčka zařízení se musí hodit

do zásuvky. Zástrčka se nesmí žád-

ným způsobem změnit. Nepoužívejte

zástrčky s adaptérem společně a se

zařízeními sochranným uzemněním.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 33 12.10.09 15:29

34 CZ

Všeobecné bezpečnostní pokyny pro elektrické nástroje

Nezměněné zástrčky a lícující zásuvky snižují

riziko úrazu elektrickým proudem.

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou potru-

bí, topení, sporáky a chladničky. Existuje

zvýšené riziko úrazu elektrickým proudem, je-li

vaše tělo uzemněno.

c) Zařízení chraňte před deštěm nebo

vlhkem. Vniknutí vody do elektrického zaříze-

ní zvyšuje riziko úrazu elektrickým proudem.

d) Kabel nepoužívejte knesta-

novenému účelu jako je noše-

ní zařízení, pověšení nebo

vytáhnutí zástrčky ze zásuvky. Chraň-

te kabel před horkem, olejem, ostrými

hranami nebo se pohybujícími díly

zařízení. Poškozené nebo zapletené kabely

zvyšují riziko úrazu elektrickým proudem.

e) Při práci selektrickým nástrojem ven-

ku použijte jen prodlužovací kabely,

které jsou povoleny pro vnější oblast.

Použití prodlužovacího kabelu povoleného pro

vnější oblast snižuje riziko úrazu elektrickým

proudem.

f) Nelze-li se vyhnout provozu elektric-

kého nástroje ve vlhkém okolí, použijte

ochranný spínač proti chybnému prou-

du. Použití ochranného spínače proti chybnému

proudu snižujte riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, dbejte na to,

co činíte a dejte se s rozumem do prá-

ce s elektrickým nástrojem. Nikdy

nepoužívejte zařízení, jste-li unaveni

nebo pod vlivem drog, alkoholu a

léků. Už okamžik nepozornosti při použití

zařízení může vést kzávažným poraněním.

b) Noste osobní ochranné vyba-

vení a vždy ochranné brýle.

Nošení osobního ochranného

vybavení, jako je maska proti prachu, pro-

tiskluzná bezpečnostní obuv, ochranná přilba

nebo ochrana proti sluchu, vzávislosti na

druhu a použití elektrického nástroje, zmenšuje

riziko poranění.

c) Zabraňte nechtěnému uvedení do

provozu. Před připojením k napájecí-

mu napětí, před upnutím a nošením

elektrického nástroje se ujistěte, že je

vypnut. Máte-li při nošení zařízení prst na

spínači ZAP / VYP nebo je zařízení zapnuto,

může dojít k úrazům.

d) Před zapnutím zařízení odstraňte na-

stavovací nářadí nebo šroubováky.

Nástroj nebo šroubovák, který se nachází vro-

tujícím dílu zařízení může způsobit poranění.

e)

Vyhněte se neobvyklému držení hlavy.

Pečujte vždy o bezpečnou stabilní po-

lohu a udržujte neustále rovnováhu.

Tím můžete zařízení zejména vneočekávaných

situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volný

oděv nebo šperky. Chraňte vlasy, oděv

a rukavice před pohyblivými díly. Volný

oděv, šperk nebo vlasy mohou být zachyceny

samopohyblivými díly.

g) Jsou-li namontována zařízení k vysá-

vání a zachycování prachu, ujistěte se,

že jsou tato připojena a správně pou-

žita. Správné použití těchto zařízení snižuje

ohrožení prachem.

4. Pečlivé zacházení selektrickými

nástroji a jejich použití

a) Zařízení nepřetěžujte. Pro práci pou

žijte

ktomu určených elektrických nástrojů.

S vhodným elektrickým nástrojem pracujete lépe

a bezpečněji v udaném výkonnostním rozsahu.

b) Nepoužívejte elektrický nástroj, jehož

vypínač je defektní. Elektrický nástroj, který

nelze zapínat a vypínat, je nebezpečný a musí

se opravit.

c) Před nastavením zařízení, výměně dílů

příslušenství nebo odstavením zaříze-

ní vytáhněte zástrčku ze zásuvky. Toto

preventivní opatření brání nechtěnému spuštění

zařízení.

d) Nepoužité elektrické nástroje skladuj-

te tak, aby byly z dosahu dětí. Zařízení

nenechejte používat osobami, které s

ním nejsou seznámeny nebo které si

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 34 12.10.09 15:29

35 CZ

Všeobecné bezpečnostní pokyny pro elektrické nástroje / Pracovní pokyny

nepřečetly tyto návody. Elektrické nástroje

jsou nebezpečné, používají- li je nezkušené

osoby.

e) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zařízení

a neuvázly-li, jsou-li díly zlomené nebo

poškozené, takže je funkce zařízení

ohrožena. Před použitím zařízení ne-

chejte poškozené díly opravit. Příčina

mnohých úrazů tkví ve špatně udržovaných elek-

trických nástrojích.

f) Použijte elektrické nástroje, příslušen-

ství, náhradní nástroje atd. podle

těchto

návodů a tak, jak je pro tento speciál-

ní typ nástroje předepsáno. Přitom

přihlédněte k pracovním podmínkám

a prováděné činnosti. Použití elektrických

nástrojů pro jiná než určená použití může vést

k nebezpečným situacím.

Doplňující bezpečnostní

pokyny pro stříkací pistole

na barvu

J Stříkací pistole se nesmí použít k roz-

prašování hořlavých látek. Stříkací pis-

tole se nesmí čistit hořlavými ředidly.

J Nikdy nerozprašujte látky, jejichž

nebezpečnost není známa.

J Dbejte laskavě na informace o nebez-

pečí, na technická osvědčení a infor

mace

vydaná výrobci barev, popř. stříkacích

prostředků.

J Noste ochranu dýchacích

cest! Vdechnutí mlhy barvy a páry

ředidel jsou zdravíškodlivé.

J Pracujte jen v dostatečně větraných

místnostech.

J Noste ochranné brýle!

J Rozprašovacím paprskem nemiřte

na živočichy.

J NEBEZPEČÍ EXPLOZE! V okolí, v

němž se nacházejí plyny / otevřené

plameny / oheň / plynem poháněná

zařízení na přípravu vody, se nesmí zařízení

používat.

J KOUŘENÍ ZAKÁZÁNO!

J Laky a rozpouštědla (ředění) musí mít

zápalný bod přesahující 21 °C.

Q Pracovní pokyny

Q

DIN-Sec / viskozita

S pistolí na stříkání barev Parkside PFSP 100 můžete

zpracovat stříkací materiál do max. 80 DIN-sec.

(viskozita). Viskozitu (houževnatá kapalina) lze určit

zjednodušenou měřicí metodou přiloženou odměr-

kou (viz obr. C).

1. Naberte dodanou měrku 12 po okraj postřiko-

vým prostředkem.

2. Nazvedněte měrku 12 z postřikového prostředku

a nechejte vytéci kapalinu (viz obr. C).

3. Změřte průběžný čas ve vteřinách, až se proud

kapaliny odtrhne.

Tento čas se nazývá „vteřiny DIN (DIN-s)“.

4. Při vysoké hodnotě přidejte po krocích v nepa-

trném množství k postřikovému prostředku vhodné

ředidlo a smíchejte je. K tomu postupujte podle

kapitoly „Příprava postřikového prostředku “.

5. Změřte znovu vteřiny DIN.

Postup opakujte tak dlouho, pokud se nedosáhne

hodnoty udané v tabulce.

Q

Předzpracování

stříkacího materiálu

UPOZORNĚNÍ: Laky, barvy… obdržitelné v ob-

chodě jsou většinou vyrobeny k natírání a ne ke

stříkání. Pro správný výsledek práce byste měli vis-

kozitu laků, barev… nastavit podle směrnice DIN

(viz tabulku).

Nezbytné zředění dosáhnete vhodným ředidlem.

J

Nepřekročte maximální hodnotu viskozity pro

zařízení. Postřikový prostředek nesmí být pro

stříkací postup příliš hustý. Jinak se může zaří-

zení ucpat.

J

Dbejte na to, aby se postřikový prostředek a

ředidlo k sobě hodily. Při použití chybného ře-

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 35 12.10.09 15:29

36 CZ

Pracovní pokyny / Uvedení do provozu

didla vzniknou hrudky, které zařízení ucpou.

Syntetické laky nikdy nesmíchejte s nitroředidlem.

J

Informace o vhodném ředění (voda, ředidlo)

jsou uvedeny v příslušných údajích výrobce k

postřikovému prostředku.

1. Nezředěný postřikový prostředek důkladně

promíchejte a naneste jej při střední teplotě

místnosti (20 - 22 °C).

Viskozitu neměňte přídavným ohřátím.

2. Přidejte k tomu ředidlo.

3. Viskozitu přezkoušejte tak, jak je popsáno výše

(viz. C).

UPOZORNĚNÍ: Syntetické laky nikdy neustavujte

nitroředidlem!

Příklad materiálu Směrné

hodnoty DIN

Autolak 16-20 DIN-sec

Akrylový lak 25-30 DIN-sec

Syntetický lak 25-30 DIN-sec

Základní lak 25-30 DIN-sec

Impregnace dřeva 25-30 DIN-sec

Lazura 25-30 DIN-sec

Tepaný smalt 30-35 DIN-sec*

Disperzní barv 40-80 DIN-sec

* Zrnité / pigment obsahující výrobky se nesmějí

stříkat. Jejich smirkové působení zkracuje životnost

čerpadla a ventilu.

Q Příprava stříkané plochy

Stříkaná plocha musí být čistá, suchá a bez

mastných skvrn.

j Hladké plochy zdrsněte a pak odstraňte

brusný prach.

j Okolí stříkané plochy důkladně přikryjte.

Rozprášená mlha může znečisti okolí.

Q Uvedení do provozu

Q Volba trysky

Tryska Použití

Tryska 0,6 mm veškeré barvy, laky

Tryska 0,8 mm hustý postřikový

prostředek

Čisticí tryska slabý, tvrdý proud, k

bodovému čištění ploch

Prodloužení trysky stříkání nahoru nebo

dolů pro obtížně pří-

stupné rohy

Q

Zapínání / vypínání

Zapínání:

j K uvedení elektrického nástroje do provozu

stiskněte spínač ZAP / VYP 3 a držte jej stisknutý.

Vypínání:

j Uvolněte spínač elektrického nástroje

ZAP / VYP 3.

Q Stříkací postup

1. Přestavením regulačního knoflíku 2, můžete

nastavit stříkací paprsek (viz obr. D). Paprsek je

správně nastaven tehdy, netvoří-li se kapičky a

stříkání je jemné a pravidelné.

2. Zařízení nezapínejte / nevypínejte přes stříkanou

plochu, nýbrž začněte a ukončete stříkací postup

cca. 10 cm mimo stříkanou plochu.

UPOZORNĚNÍ: Odstup trysky k obrobku zá-

visí na postřikovém prostředku (stříkací odstup

cca. 20 až 35 cm v závislosti na stříkacím kuželu

a žádoucím nánosu materiálu.

j Použijte zařízení jen ve vodorovné poloze

(jako na obr. D).

j Vyšetřete účelnou vzdálenost ke stříkané ploše

pokusem.

j Začněte nejprve při větší vzdálenosti.

3. Postříkejte nejprve rohy nebo drobné ozdoby

malým stříkacím rázem.

Pak vykonejte vlastní stříkací postup.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 36 12.10.09 15:29

37 CZ

Uvedení do provozu / Údržba a čistění / Servis / Záruka

4. Stříkací postup vykonejte podle obr. E – stříkací

pistoli přitom veďte rovnoběžně s plochou

– nevykývněte

– stříkací pistoli veďte s rovnoměrnou rychlostí

– stříkaný materiál naneste tak slabě, jak to lze

– vrstva (vrstvy) barvy potřebuje přestávku k

oschnutí, předtím než křížem nanesete další

vrstvu (viz obr. F).

5. Nestříkejte, až je nádoba prázdná 7 – tak

vznikají kapky!

Q Údržba a čistění

Všeobecné pokyny:

1.

VÝSTRAHA!

Síťovou zástrčku vytáhněte i

při přestávkách a práci na zařízení.

2. Po každém použití ředidlo (jen venku–

nebezpečí exploze!), popř. vodu stříkejte

zařízením.

3. K ochraně proti korozi můžete po čištění

prostříkat olej na šicí stroje.

4.

VÝSTRAHA!

NEBEZPEČÍ OHROŽENÍ

ŽIVOTA ÚRAZEM ELEKTRICKÝM PROU-

DEM! Nikdy neponořujte zařízení do čisticího

prostředku

5. Zařízení se nesmí čistit hořlavými ředidly.

6. K čistění pouzdra používejte suchou tkaninu.

Nepoužívejte benzinu, rozpouštědel nebo čisti-

čů, které působí agresivně na umělou hmotu.

Pokyny k čištění:

1. Nastavovací šroub odšroubujte 1, viz obr. A.

2. Těleso čerpadla 10 odejměte dolů.

3. Trysku 8 odšroubujte a sací tlakový ventil 9

odejměte.

4. Píst čerpadla 4 a pružinu 5 z tělesa čerpa-

dla 10 odejměte.

5. Očistěte konstrukční díly 4, 5, 8, 9

ředidly.

6. Konstrukční díly znovu smontujte v opačném

pořadí.

TIP: Zavěste elektrický nástroj po použití nebo

čištění na kovový třmen 14.

Q Servis

J

VÝSTRAHA!

Nechejte svůj elektric-

ký nástroj jen opravovat kvalifikova-

ným odborným personálem a jen s

originálními náhradními díly. Tím je

zajištěno, že se dodrží bezpečnost elektrického

nástroje.

J

VÝSTRAHA!

Výměnu zástrčky nebo

síťového kabelu nechejte vždy provést

výrobcem zařízení nebo jeho servisem.

Tím je zajištěno, že se dodrží bezpečnost elek-

trického nástroje.

Q

Záruka

Na přístroj dostáváte záruku v trvání 3 let

od data zakoupení. Přístroj byl vyroben

pečlivě a před dodáním svědomitě vy-

zkoušen. Uschovejte si, prosím, pokladní

lístek jako doklad o nákupu. V případě

záruky se prosím spojte telefonicky s Va-

ším servisním střediskem. Jen tak můžeme

zaručit bezplatné odeslání Vašeho zboží.

Poskytnutí záruky platí pouze na závady materiálu

nebo výrobní chyby, ne však na díly podléhající

opotřebení nebo napoškození křehkých dílů, např.

vypínače nebo baterie. Výrobek je určen pouze

pro privátní použití, ne průmyslové.

Záruka zaniká v případě neúčelového a neodbor-

ného zacházení, použití násilí a v případě zásahů,

které nebudou provedeny námi autorizovanou ser-

visní pobočkou. Vaše zákonná práva nejsou touto

zárukou omezena.

CZ

Ing. Martin Šimák, zprostředkovatel

servisu výrobků Kompernass

Malešické nám.1

108 00 Praha 10

Hotline: 800 400 235

Fax: 271 722 939

e-mail: support.cz@kompernass.com

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 37 12.10.09 15:29

38 CZ

Zlikvidování / Prohlášení o shodnosti / Výrobce

Q Zlikvidování

Obal se skládá z ekologicky vhodných

materiálů, které můžete zlikvidovat v

místních recyklačních střediscích.

Elektrické nástroje neodhazujte

do domácího smetí!

Podle Evropské směrnice 2002 / 96 / EC o elektric-

kých a elektronických vysloužilých přístrojích a

realizace národního práva se musí opotřebované

elektrické přístroje odděleně sebrat a odevzdat k

ekologicky vhodnému opětnému zužitkování.

O možnostech ke zlikvidování vysloužilých přístrojů

se dozvíte ve správě Vaší obce či města.

Ekologická vhodnost a zlikvidování

materiálu:

j Bary, laky… jsou zvláštním odpadem, které se

musí příslušně zlikvidovat.

j Dbejte na místní předpisy.

j Dbejte na předpisy výrobce.

j Ekologicky škodlivé chemikálie nesmějí vniknout

do země, podzemní vody nebo do vodstva.

j Stříkací práce na okrají vodstva nebo přilehlých

ploch (povodí) nejsou proto přípustné.

j Dbejte při koupi barev. laků… na jejich

ekologickou vhodnost.

Q Prohlášení o shodnosti /

Výrobce

My, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Německo, tímto prohlašujeme pro

tento výrobek shodu s následujícími směrnicemi EU:

Směrnice o strojích

(98 / 37 / EC)

Směrnice ES o bezpečnosti elektrického

zařízení nízkého napětí

(2006 / 95 / EC)

Elektromagnetická kompatibilita

(2004 / 108 / EC)

Značka / Název stoje:

Stříkací pistole

Bochum, 31.10.2009

Hans Kompernaß

- vedoucí obchodu -

Technické změny ve smyslu dalšího vývoje

jsou vyhrazeny.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 38 12.10.09 15:29

39 SK

Zoznam obsahu

Úvod

Použitie prístroja v súlade s určením ...........................................................................Strana 40

Vybavenie prístroja.......................................................................................................Strana 40

Obsah dodávky ............................................................................................................Strana 40

Technické údaje ............................................................................................................Strana 41

Všeobecné bezpečnostné pokyny

pre elektrické nástroje

1. Bezpečnosť pracovného miesta..............................................................................Strana 41

2. Elektrická bezpečnosť .............................................................................................Strana 41

3. Bezpečnosť osôb .....................................................................................................Strana 42

4. Bezpečná manipulácia a používanie elektrických nástrojov ...............................Strana 42

Doplňujúce bezpečnostné upozornenia pre pištole na striekanie farby .................Strana 43

Pracovné pokyny

DIN sekundy / viskozita ...............................................................................................Strana 43

Príprava zmesi na striekanie ........................................................................................Strana 44

Príprava striekanej plochy ............................................................................................Strana 44

Uvedenie do prevádzky

Výber dýzy ....................................................................................................................Strana 44

Zapnutie / vypnutie .......................................................................................................Strana 44

Postup pri striekaní ........................................................................................................Strana 44

Údržba a čistenie ...............................................................................................Strana 45

Servis ............................................................................................................................Strana 45

Záruśná lehota .....................................................................................................Strana 45

Likvidácia .................................................................................................................Strana 46

Vyhlásenie o zhode / Vyhlásenie výrobcu ..................................Strana 46

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 39 12.10.09 15:29

40 SK

Úvod

Striekacia pištoľ

Q Úvod

Pred prvým uvedením do prevádzky sa

oboznámte s funkciami elektrického

nástroja a informujte sa o správnom

zaobchádzaní s elektrickými nástrojmi. Za týmto

účelom si prečítajte nasledujúci návod na obsluhu.

Tento návod dôkladne uschovajte. Ak elektrický ná-

stroj odovzdávate ďalšej osobe, priložte k nemu aj

všetky podklady.

Q

Použitie prístroja v

súlade s určením

Tento nástroj je vhodný na nanášanie farieb a lakov.

Stýmto prístrojom môžete striekať farbu na materiál

až do maximálnej hodnoty streku 80 DIN sekúnd.

Akékoľvek iné použitie azmena tohto prístroja je

vrozpore s určením apredstavuje vysoké nebezpe-

čenstvo úrazu. Za škody spôsobené nevhodným

použitím prístroja nepreberáme žiadnu záruku.

Prístroj je určený výlučne na súkromné použitie.

Q

Vybavenie prístroja

1 fixačná skrutka

2 regulačný ventil

3 tlačidlo vypnutia a zapnutia

4 piest vstrekovacieho čerpadla

5 zarážka

6 nasávacia rúrka

7 nádobka na farbu

8 tryska

9 odsávací tlakový ventil

10 čerpadlo

11 čistiaca tryska

12 odmerka

13 predĺženie trysky

14 kovová rukoväť

Q

Obsah dodávky

1 striekacia pištoľ

2 trysky* 1 x 0,6, 1 x 0,8 mm

2 odsávacie tlakové ventily*

1 čistiaca tryska

1 predĺženie trysky

V tomto návode na obsluhu / na prístroji sú použité nasledujúce piktogramy:

Prečítajte si návod na používanie! Noste ochranné okuliare, ochranu

sluchu, masku proti prachu

aochranné rukavice.

Dbajte na výstražné a bezpečnostné

pokyny! Elektrické náradie držte mimo

dosahu detí!

Pozor na úraz elektrickým prúdom!

Smrteľné nebezpečenstvo! Len na použitie vo vnútorných

priestoroch!

Nebezpečenstvo výbuchu! Dbajte na neporušenosť prístroja,

sieťového kábla a zástrčky!

WWatt (užitočný výkon) Fajčenie zakázané!

Trieda ochrany (Krytie) II Balenie prístroja a prístroj zlikvidujte

ekologickým spôsobom!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 40 12.10.09 15:29

41 SK

Úvod / Všeobecné bezpečnostné pokyny pre elektrické nástroje

1 odmerka

1 návod na použitie

* 1 x predmontované

Q

Technické údaje

Menovitý výkon : 100 W

Výkon čerpadla: 320 ml / min. (voda)

Výkon viskozity: max. 80 DIN sekúnd

Tlak: max. 140 bar

Nádobka na farbu: 750 ml

Trieda ochrany: II /

Informácie ohluku a vibráciách:

Hladina akustického zvuku bola stanovená ako

Aazvyčajne dosahuje úroveň 93,9 dB (A).

Odchýlka K = 3 dB. Hladina hluku počas prevádzky

prístroja môže prekročiť 106,9 dB (A).

Používajte ochranu sluchu!

Vyhodnotené zrýchlenie zvyčajne: 6,5 m / s2

VAROVANIE! Hladina vibrácií uvedená

vtomto návode zodpovedá meraciemu postupu

vsúlade snormou a môže byť použitá na porovna-

nie s prístrojom. Hladina vibrácií sa bude meniť

vzávislosti od použitia prístroja avniektorých

prípadoch môže byť nad uvedenou hodnotou.

Záťaž vibráciami by sa mohla podceniť, ak by

satento elektrický nástroj používal pravidelne

takýmto spôsobom.

Upozornenie: Pre presný odhad záťaže

vibráciami počas istého pracovného času by sa

mal zohľadňovať aj čas, počas ktorého je prístroj

vypnutý alebo čas, počas ktorého prístroj síce beží,

ale nie je vskutočnej prevádzke. Takýmto spôsobom

môžete počas prevádzky prístroja zreteľne znížiť

záťaž vibráciami.

Všeobecné bezpečnostné

pokyny pre elektrické

nástroje

VAROVANIE! Prečítajte si všetky bez-

pečnostné pokyny a predpisy! Nedbanlivosť

pri dodržiavaní bezpečnostných pokynov a predpisov

môže zapríčiniť zásah elektrickým prúdom, požiar

a / alebo ťažké úrazy.

USCHOVAjTE VŠETKY BEzPEČNOSTNÉ POKY-

NY A PREDPISY PRE PRÍPAD POUŽITIA V BU-

DÚCNOSTI! POjEM „ELEKTRICKÉ NÁRADIE“

POUŽÍVANÝ V BEzPEČNOSTNÝCH POKYNOCH

SA VzŤAHUjE NA ELEKTRICKÉ NÁRADIE NA-

PÁjANÉ zO SIETE (SO SIEŤOVÝM KÁBLOM) A

NA ELEKTRICKÉ NÁRADIE NAPÁjANÉ z AKU-

MULÁTOROV (BEz SIEŤOVÉHO KÁBLA).

1. Bezpečnosť pracovného miesta

a) Svoje pracovné miesto udržiavajte

čisté a zabezpečte dobré osvetlenie.

Neporiadok aneosvetlené pracovné oblasti

môžu viesť k úrazom.

b) S prístrojom nepracujte

vprostredí ohrozenom výbu-

chom, vktorom sa nachádza-

jú horľavé kvapaliny, plyny alebo

prach. Elektrické náradie vytvára iskry, ktoré

môžu zapáliť prach alebo výpary.

c) Počas používania elektrického

náradia zamedzte prístup

deťom ainým osobám. Od-

vrátenie pozornosti môže znamenať stratu

kontroly nad zariadením.

2. Elektrická bezpečnosť

Zabráňte vzniku ohrozenia

života elektrickým prúdom:

a) Sieťová zástrčka prístroja musí byť

zladená so zásuvkou. Sieťová zástrčka

sa nesmie nijako upravovať. Nepouží-

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 41 12.10.09 15:29

42 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje

vajte adaptéry spolu sprístrojmi vy-

bavenými ochranným uzemnením.

Neupravované sieťové zástrčky avhodné zá-

suvky znižujú riziko zásahu elektrickým prúdom.

b) Zabráňte telesnému kontaktu suzem-

nenými povrchmi, napr. u rúr, vykuro-

vacích zariadení, sporákov a chladni-

čiek. Ak je vaše telo uzemnené, existuje zvýšené

riziko zásahu elektrickým prúdom.

c) Prístroj chráňte pred dažďom alebo

vlhkosťou. Vniknutie vody do elektrického prí-

stroja zvyšuje riziko zásahu elektrickým prúdom.

d) Kábel nepoužívajte na nose-

nie avešanie prístroja, alebo

na vyťahovanie sieťovej

zástrčky zo zásuvky. Kábel chráňte

pred vysokými teplotami, olejom,

ostrými hranami alebo pohybujúcimi

sa časťami prístroja. Poškodené alebo za-

motané káble zvyšujú riziko zásahu elektrickým

prúdom.

e) Ak pracujete s elektrickým náradím

vonku, používajte iba také predlžo-

vacie káble, ktoré sú schválené aj pre

exteriéry. Používanie predlžovacieho kábla

vhodného pre exteriéry znižuje riziko zásahu

elektrickým prúdom.

f) Ak sa nedá zabrániť prevádzke elek-

trického prístroja vo vlhkom prostredí,

použite ochranný vypínač proti chyb-

nému prúdu. Použitie tohto vypínača znižuje

riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy opatrní, dávajte pozor na

to, čo robíte akpráci selektrickým

náradím pristupujte s rozvahou. Prístroj

nepoužívajte vtedy, ak ste unavení,

alebo ak ste pod vplyvom drog, alko-

holu či medikamentov. Jediný moment

nepozornosti pri používaní prístroja môže viesť

kzávažným poraneniam.

b) Noste osobný ochranný

výstroj avždy používajte

ochranné okuliare. Nosenie

osobného ochranného výstroja, ako je respirátor,

protišmyková bezpečnostná obuv, ochranná

prilba alebo ochrana sluchu, vzávislosti od

druhu apoužitia elektrického náradia, znižuje

riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do

prevádzky. Uistite sa, že je elektrický

prístroj vypnutý, skôr ako ho budete

zapájať na zdroj prúdu, chytať alebo

prenášať. Ak máte pri prenose prístroja prst

na spínači ZAP / VYP alebo je prístroj zapnutý,

môže to viesť k nehodám.

d) Skôr než prístroj zapnete, odstráňte

nastavovacie náradie alebo skrutkový

kľúč. Náradie alebo kľúč, ktorý sa nachádza

votáčajúcej sa časti prístroja, môže viesť k

poraneniam.

e) Zabráňte neprirodzenému držaniu

tela. Zabezpečte si stabilný postoj a

vždy udržiavajte rovnováhu. Takto

môžete mať prístroj najmä v nečakaných situá-

ciách lepšie pod kontrolou.

f) Noste vhodný odev. Nenoste široké

oblečenie alebo ozdoby. Vlasy, oble-

čenie arukavice držte čím ďalej od

pohybujúcich sa častí. Voľné oblečenie,

ozdoby alebo dlhé vlasy sa môžu zachytiť do

pohybujúcich sa častí.

g) Keď montujete zariadenia na odsáva-

nie a zachytávanie prachu, uistite sa,

či sú napojené asprávne používané.

Použitie týchto zariadení znižuje ohrozenia

prachom.

4. Bezpečná manipulácia a použí-

vanie elektrických nástrojov

a) Prístroj nepreťažujte. Pre svoju prácu

používajte len vhodné elektrické ná-

stroje. Pomocou vhodného elektrického nástroja

pracujete lepšie a bezpečnejšie vuvedenej

pracovnej oblasti.

b) Nepoužívajte žiadny elektrický nástroj,

ktorého prepínač je poškodený. Elek-

trický nástroj, ktorý nie je možné zapnúť alebo

vypnúť, je nebezpečný a musí byť opravený.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 42 12.10.09 15:29

43 SK

Všeobecné bezpečnostné pokyny pre elektrické nástroje / Pracovné pokyny

c) Vytiahnite zástrčku zo zásuvky pred

tým,

ako začnete s nastavovaním prístroja,

výmenou príslušenstva alebo rozlože-

ním prístroja. Tieto preventívne opatrenia

zabránia neúmyselnému štartu prístroja.

d) Nepoužívané elektrické nástroje

uschovajte mimo dosahu detí.

Prístroj

nesmú používať osoby,

ktoré nie sú s

nimi oboznámené alebo ktoré nečítali

tieto pokyny. Elektrické nástroje sú nebez-

pečné, ak ich používajú neskúsené osoby.

e) O prístroj sa dôkladne starajte. Kon-

trolujte, či bezchybne fungujú pohyb-

livé časti prístroja a či nie sú zaseknuté,

či nie sú zlomené niektoré časti alebo

poškodené tak, že negatívne ovplyv-

ňujú funkčnosť prístroja. Pred použí-

vaním prístroja musia byť poškodené

časti opravené. Príčinou mnohých úrazov je

práve zlá údržba elektrických nástrojov.

f) Elektrické náradie, príslušenstvo,

vkladané nástroje, atď. používajte v

súlade s týmito pokynmi a tak, ako je

to predpísané pre tento špeciálny typ

prístroja. Pritom zohľadnite pracovné

podmienky a vykonávanú činnosť. Pou-

žívanie elektrického náradia na iné než vyhrade-

né účely môže viesť k nebezpečným situáciám.

Doplňujúce bezpečnostné

upozornenia pre pištole

na striekanie farby

J Striekacia pištoľ sa nesmie používať

na rozprašovanie horľavých látok.

Striekacie pištole sa nesmú čistiť hor-

ľavými rozpúšťadlami.

J Nerozprašujte žiadne látky, ktorých

nebezpečnosť nepoznáte.

J Prísne sa riaďte bezpečnostnými upo-

zorneniami, informáciami a kartami

údajov od výrobcu farieb, resp.

prostriedkov na striekanie.

J Používajte ochranu dýchania!

Vdychovanie rozstreku farby, ako aj

výparov zrozpúšťadiel je zdraviu

škodlivé.

J Pracujte iba vdobre vetraných

miestnostiach.

J Noste ochranné okuliare!

J Pištoľ nikdy nesmie smerovať na

osoby a zvieratá.

J NEBEZPEČENSTVO VÝBUCHU!

Prístroj sa nesmie používať v blízkos-

tiplynov / otvorených plameňov /

ohňa / plynových ohrievačov vody.

J FAJČENIE ZAKÁZANÉ!

J Laky arozpúšťadlá (riedidlá) musia

mať bod vzplanutia nad 21°C.

Q Pracovné pokyny

Q DIN sekundy / viskozita

So striekacou pištoľou Parkside PFSP 100 môžete

spracovať farbu až do maximálnej hodnoty 80 DIN

sek. (viskozita). Viskozita (hustota) sa určuje zjed-

nodušeným spôsobom merania pomocou priloženej

odmerky (pozri obr. C).

1. Dodanú odmerku 12 naplňte až po okraj ma-

teriálom na striekanie.

2. Vyberte odmerku 12 z materiálu na striekanie

a nechajte vytiecť kvapalinu (pozri obr. C).

3. Odmerajte čas v sekundách až do prerušenia

prúdu kvapaliny.

Tento čas sa nazýva „DIN-sekundy (DIN-s)“.

4. Ak je hodnota príliš vysoká, pridajte k materiálu

na striekanie postupne v malých množstvách

vhodné riedidlo a zamiešajte ho. Pritom postu-

pujte v súlade s kapitolou „Príprava materiálu

na striekanie“.

5. Znovu odmerajte DIN-sekundy.

Postup opakujte dovtedy, kým nedosiahnete

hodnoty uvedené v tabuľke.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 43 12.10.09 15:29

44 SK

Pracovné pokyny / Uvedenie do prevádzky

Q Príprava zmesi na striekanie

UPOZORNENIE: Zvyčajne nájdeme vpredajniach

farby, laky apod., ktoré sú určené na natieranie a

maľovanie, nie však na striekanie. Pre požadovaný

výsledok práce by ste sa mali riadiť viskozitou lakov,

farieb apod. podľa predpísanej hodnoty DIN (po-

zri tabuľku).

Želané zriedenie dosiahnete použitím vhodného

riedidla.

J Neprekračujte maximálnu hodnotu viskozity pre

nástroj. Materiál na striekanie nesmie byť pri

striekaní príliš hustý. Inak sa nástroj môže upchať.

J Dbajte na to, aby bol materiál na striekanie

kompatibilný s riedidlom. Pri použití nesprávneho

riedidla vzniknú hrudky, ktoré nástroj upchajú.

Laky na báze syntetickej živice nikdy nezmieša-

vajte s nitroriedidlami.

J Informácie o vhodnom riedidle (voda, rozpúš-

ťadlo) získate z príslušných údajov výrobcu o

materiáli na striekanie.

1. Nezriedený materiál na striekanie dôkladne

premiešajte a uveďte ho na priemernú izbovú

teplotu (20 - 22 °C).

Viskozitu nemeňte dodatočným zahrievaním.

2. Pridajte vhodné riedidlo.

3. Skontrolujte viskozitu podľa popisu vyššie

(pozri obr. C).

UPOZORNENIE: Syntetické laky nesmiete riediť

riedidlom sobsahom dusíka!

Príklad materiálu Predpísaná

hodnota DIN

Lak na auto 16-20 DIN sek.

Akrylový lak 25-30 DIN sek.

Syntetický lak 25-30 DIN sek.

Základný náter 25-30 DIN sek.

Impregnovanie dreva 25-30 DIN sek.

Lazúra 25-30 DIN sek.

Lak napodobňujúci

tepaný kov 30-35 DIN sek.*

Disperzná farba 40-80 DIN sek.

* Zrnité výrobky / výrobky obsahujúce telieska na

nesmú striekať. Ich brúsny účinok skracuje životnosť

pumpy a ventilu.

Q Príprava striekanej plochy

Striekaná plocha musí byť čistá, suchá a odmastená.

j Hladké plochy zdrsnite a nakoniec odstráňte

brúsny prach.

j Okolie striekanej plochy dôkladne zakryte.

Poprašok hmly môže znečistiť okolie.

Q Uvedenie do prevádzky

Q Výber dýzy

Dýza Použitie

Dýza 0,6 mm všetky farby, laky

Dýza 0,8 mm hustý materiál

na striekanie

Čistiaca dýza tenký, tvrdý prúd, na

bodové čistenie plôch

Nadstavec dýzy striekanie smerom na-

hor alebo nadol pre

ťažko prístupné rohy

Q

Zapnutie / vypnutie

Zapnutie:

j Pre uvedenie elektrického nástroja do prevádzky

stlačte spínač ZAP / VYP 3 a podržte ho stla-

čený.

Vypnutie:

j Pre vypnutie elektrického nástroja pustite spínač

ZAP / VYP 3.

Q

Postup pri striekaní

1. Nastavením regulačného ventilu 2 môžete

nastaviť prúd striekania (pozri obr. D). Prúd je

nastavený správne vtedy, ak sa netvoria

kvapôčky astriekanie je jemné arovnomerné.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 44 12.10.09 15:30

45 SK

Uvedenie do prevádzky / Údržba ačistenie / Servis / Záruśná lehota

2. Nástroj nezapínajte / nevypínajte nad strieka-

nou plochou, ale striekanie začnite a ukončite

cca 10 cm mimo striekanej plochy.

UPOZORNENIE: Vzdialenosť medzi dýzou

a obrábaným predmetom závisí od materiálu

na striekanie (vzdialenosť pri striekaní cca 20

až 35 cm podľa striekacieho kužeľa a zvolené-

ho nánosu materiálu).

j Prístroj používajte iba vo vodorovnej polohe

(ako na obr. D).

j Príslušnú vhodnú vzdialenosť od striekanej plo-

chy stanovte na základe pokusu.

j Najskôr začnite s väčšou vzdialenosťou.

3. Najskôr nastriekajte rohy alebo malé dekorácie

s malými impulzmi striekania.

Následne vykonajte samotné striekanie.

4. Striekanie plochy vykonávajte podľa obr. E –

striekaciu pištoľ pritom veďte paralelne k

ploche, ktorú striekate

– prístrojom netočte

– pri striekaní dodržiavajte rovnakú rýchlosť

– snažte sa striekať plochy natenko

– arebná vrstva potrebuje najprv uschnúť, až

potom nanášajte ďalšiu vrstvu (pozri obr. F).

5. Farbu v nádobke sa nesnažte vystriekať 7 až

do dna – môžu sa vytvoriť kvapôčky!

Q Údržba a čistenie

Všeobecné údaje:

1. VAROVANIE! Vytiahnite zástrčku, aj

počas prestávok apri prácach na prístroji.

2. Po každom použití prepláchnite prístroj riedidlom

(ak nehrozí nebezpečenstvo výbuchu)

alebo vodou.

3. Ako ochranu proti korózii môžete prístroj

prepláchnuť olejom do šijacieho stroja.

4. VAROVANIE! NEBEZPEČENSTVO

OHROZENIA ŽIVOTA V DÔSLEDKU

ZÁSAHU ELEKTRICKÝM PRÚDOM!

Prístroj nesmie byť nikdy ponorený do čistiace-

ho prostriedku!

5. Prístroj nesmie byť nikdy čistený horľavými

rozpúšťadlami!

6. Na čistenie krytu používajte suchú handričku.

Nikdy nepoužívajte benzín, rozpúšťadlá alebo

čistiace prostriedky, ktoré napádajú umelú hmotu.

Návod na čistenie prístroja:

1. Odskrutkujte fixačnú skrutku 1 – pozri obr. A.

2. Čerpadlo 10 odoberte smerom nadol.

3. Odskrutkujte trysku 8 aodoberte odsávací

tlakový ventil 9.

4. Z telesa čerpadla 10 odoberte piest

čerpadla 4 a pružinu 5.

5. Diely 4, 5, 8, 9 vyčistite riedidlom.

6. Súčiastky namontujte do prístroja vopačnom

poradí.

TIP: Elektrický nástroj zaveste po použití alebo

čistení za kovovú rukoväť 14.

Q Servis

J VAROVANIE! Opravou svojho

elektrického nástroja poverte len

kvalifikovaný odborný personál a

používajte pritom iba originálne ná-

hradné diely. Tým zabezpečíte zachovanie

bezpečnosti elektrického nástroja.

J VAROVANIE! Výmenu zástrčky

alebo sieťového vedenia nechajte

vždy vykonať výrobcom prístroja

alebo jeho zákazníckej službe. Tým za-

bezpečíte zachovanie bezpečnosti elektrického

nástroja.

Q

Záruśná lehota

Na toto zariadenie poskytujeme 3 ročnú

záručnú lehotu, ktorá sa ráta odo dňa

zakúpenia. Zariadenie bolo starostlivo

vyrobené a pred odoslaním bolo dôkladne

skontrolované. Uschovajte si pokladničný

blok ako doklad o kúpe. Ak nastane zá-

ručný prípad, spojte sa prosím telefonicky

so servisným strediskom. Len tak je možné

zabezpečiť bezplatné zaslanie vášho

tovaru. Tato záruka platí iba pre prvého

kupujúceho a je neprenosná.

Záruka platí iba pre vady materiálu a výrobné zá-

vady, nie však pre časti podliehajúce opotrebení

alebo pre poškodenie ľahko rozbitných častí, napr.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 45 12.10.09 15:30

46 SK

Záruśná lehota / Likvidácia / Vyhlásenie o zhode / Vyhlásenie výrobcu

spínačov alebo batérie. Výrobok je určený iba pre

súkromnú potrebu, nie pre podnikateľskú činnosť.

V prípade zneužitia alebo neodbornej manipulácie,

v prípade užívania pri použití hrubej sily a v prípa-

de oprav, ktoré neurobila naša servisná pobočka s

oprávnením, sa platnosť záruky ruší. Táto záruka

neobmedzuje vaše zákonné práva.

SK

Kompernass Service Slowakia

Tel.: +421 0850 00 10 16

(0,075 EUR/min.)

e-mail: support.sk@kompernass.com

Q Likvidácia

Obal pozostáva z ekologických materi-

álov, ktoré sa môžu dať recyklovať ma

miestnych recyklačných staniciach.

Elektrické prístroje neodhadzujte

do domového odpadu!

Podľa európskej smernice 2002 / 96 / EC o odpade

z elektrických a elektronických zariadení a aplikácii

tejto smernice v národnom práce sa musia použité

elektrické prístroje zbierať osobitne a musia sa

odovzdať na ekologickú recykláciu.

Informácie o možnostiach likvidácie starých prístrojov

získate na vašom obecnom alebo mestskom úrade.

Záťaž pre životné prostredie a

likvidácia materiálu:

j Farby, laky apod. sú špeciálny odpad, ktorý

sa musí likvidovať podľa príslušných predpisov.

j Pri likvidácii sa riaďte platnými predpismi.

j Riaďte sa pokynmi výrobcu.

j Chemikálie škodlivé pre životné prostredie sa

nesmú vžiadnom prípade dostať do pôdy,

spodnej vody ani do vodných tokov.

j Použitie prístroja vblízkosti vodných tokov alebo

ich okolí (povodie) je zuvedeného dôvodu ne-

prípustné.

j Pri nákupe farieb, lakov apod. si vyberte také

zloženie, ktoré nezaťažuje životné prostredie.

Q Vyhlásenie o zhode /

Vyhlásenie výrobcu

My, firma Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Nemecko, týmto vyhlasujeme,

že tento výrobok je vzhode s nasledujúcimi smer-

nicami EC:

Smernica o strojoch

(98 / 37 / EC)

Smernica ES onízkonapäťových strojoch

(2006 / 95 / EC)

Elektromagnetická znášanlivosť

(2004 / 108 / EC)

Model stroja / Typ:

Striekacia pištoľ

Bochum, 31.10.2009

Hans Kompernaß

- konateľ -

Technické zmeny vzmysle ďalšieho vývoja

sú vyhradené.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 46 12.10.09 15:30

47 HR

Popis sadržaja

Uvod

Namjenska uporaba ..................................................................................................Stranica 48

Oprema .......................................................................................................................Stranica 48

Opseg pošiljke ............................................................................................................Stranica 48

Tehnički podaci ...........................................................................................................Stranica 49

Opće sigurnosne upute za električni alat

1. Sigurnost na radnom mjestu ..................................................................................Stranica 49

2. Električna sigurnost ................................................................................................Stranica 49

3. Sigurnost osoba .....................................................................................................Stranica 50

4. Pažljivo postupanje s električnim uređajima i njihovo korištenje ........................Stranica 50

Dopunske sigurnosne napomene za pištolje za prskanje boje ..............................Stranica 51

Radne upute

DIN-sek / Viskoznost ...................................................................................................Stranica 51

Priprema tvari za prskanje .........................................................................................Stranica 51

Pripremanje površine za prskanje .............................................................................Stranica 52

Pokretanje

Odabrati sapnicu .......................................................................................................Stranica 52

Uključivanje- / Isključivanje ........................................................................................Stranica 52

Postupak prskanja .......................................................................................................Stranica 52

Održavanje i čišćenje ...................................................................................Stranica 53

Servis ..........................................................................................................................Stranica 53

Jamstveni list .......................................................................................................Stranica 53

Zbrinjavanje .........................................................................................................Stranica 54

Objašnjenje konformnosti / Proizvođač ......................................Stranica 54

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 47 12.10.09 15:30

48 HR

Uvod

Pištolj za štrcanje boje

Q Uvod

Prije prvog pokretanja upoznajte se s funk-

cijama električnog alata i informirajte se o

pravilnom ophođenju električnim alatima.

Za to pročitajte slijedeću uputu za uporabu. Dobro

sačuvajte ovu uputu za uporabu. Pri predaji električ-

nog alata trećim osobama predajte i sve dokumente.

Q

Namjenska uporaba

Ovaj uređaj je prikladan za nanošenje boja i lakova.

Njime možete nanositi boju sve do najviše 80-DIN-

sek. Svaka druga uporaba ili promjena uređaja,

smatrat će se nenamjenskom i može uzrokovati znatnu

opasnost od nezgoda. Za štete nastale od nenamjen-

ske uporabe, ne preuzima se nikakva odgovornost.

Uređaj je isključivo namijenjen u privatne svrhe.

Q

Oprema

1 zaporni vijak

2 regulacijsko dugme

3 sklopka za UKLJUČIVANJE

4 klip pumpe

5 pero

6 usisna cijev

7 spremnik za boju

8 sapnica

9 usisno tlačni ventil

10 kućište pumpe

11 sapnica za pročišćavanje

12 mjerna posuda

13 produženje sapnice

14 metalni luk

Q

Opseg pošiljke

1 pištolj za štrcanje boje

2 sapnice* 1 x 0,6, 1 x 0,8 mm

2 usisno tlačna ventila*

1 sapnica za pročišćavanje

1 produženje sapnice

1 mjerna posuda

1 upute za uporabu

* 1 x prethodno montirano

U ovim uputama za rukovanje će slijedeći piktogrami /simboli biti korišteni:

Čitati upute za rukovanje! Nosite zaštitne naočale, zaštitu za

uši, zaštitnu masku i zaštitne rukavice.

Obratiti pažnju na upozoravajuće i

sigurnosne upute! Držite djecu podalje od električnog

alata!

Čuvajte se strujnog udara! Opasan

električni napon – Opasnost po život! Isključivo namijenjeno za uporabu u

unutarnjim prostorijama!

Opasnost od eksplozije! Vodite računa o tome, da se ne ošteti

uređaj, mrežni kabel i utikač!

WW (efektivna snaga) Zabranjeno pušenje!

Zaštitna klasa II Materijal ambalaže i uređaj zbrinite

na način neškodljiv za okoliš!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 48 12.10.09 15:30

49 HR

Uvod / Opće sigurnosne upute za električni alat

Q

Tehnički podaci

Nazivni napon: 100 W

Radni učinak: 320 ml / min (voda)

Viskozni učinak: najviše 80 DIN-sek

Tlak: najviše 140 bari

Spremnik za boju: 750 ml

Klasa zaštite: II /

Informacije o buki i vibraciji:

A-ocjenjena razina zvučnog tlaka uređaja iznosi

karakteristično 93,9 dB (A). Nesigurnost K=3 dB.

Razina buke za vrijeme rada može prelaziti

106,9 dB (A).

Nosite zaštitu za sluh!

Ocjenjeno ubrzanje, karakteristično: 6,5 m / s2

UPOZORENJE! Mjerena razina titranja,

navedena u ovim uputa sukladna je normiranom

postupku mjerenja i može poslužiti za usporedbu

uređaja. Razina titranja mijenjat će se, ovisno o

namjeni električnog alata, te u ponekim slučajevima

može ležati iznad vrijednosti navedene u ovim upu-

tama. Titrajno opterećenje može biti podcjenjeno

ako se električni alat redovito rabi na takav način.

Uputa: Za točnu procjenu titrajnog opterećenja

za određeno vrijeme rada, potrebno je također uzeti

u obzir vrijeme za koje je uređaj isključen ili uključen,

ali se ne rabi. Isto može znatno smanjiti titrajno

opterećenje tijekom ukupnog radnog vremena.

Opće sigurnosne upute

za električni alat

UPOZORENJE! Pročitajte sigurnosne

upute kao i sve ostale upute! U slučaju ne

pridržavanja sigurnosnih uputa kao i ostalih uputa,

prijeti opasnost od strujnog udara, požara i / ili teš-

kih ozljeda.

SAČUVAjTE SVE SIGURNOSNE UPUTE KAO I

SVE OSTALE UPUTE zA UBUDUćE! U SIGUR-

NOSNIM UPUTA RABLjENI IzRAz „ELEKTRIČNI

ALAT“ ODNOSI SE NA ELEKTRIČNE UREĐAjE

SA MREŽNIM POGONOM (SA MREŽNIM KA-

BELOM) I NA ELEKTRIČNI ALAT SA AKUMULA-

TORSKIM POGONOM (BEz MREŽNOG KABELA).

1. Sigurnost na radnom mjestu

a)

Vodite uvijek računa o tome, da Vaše

radno mjesto bude čisto i dobro os-

vjetljeno.

Nered i ne osvjetljeno područje

rada, može uzrokovati nezgode.

b) Ne rabite stroj u području

gdje prijeti opasnost od ek-

splozije, gdje se nalaze

zapaljive tekućine, plinovi ili prašine.

Električni alati proizvode iskre, koje mogu za-

paliti prašinu ili pare.

c)

Za

vrijeme uporabe elek

trič-

nog alata, držite djecu i druge

osobe izvan dohvata istoga.

U slučaju nepažnje, možete izgubiti kontrolu

nad strojem.

2. Električna sigurnost

Ne dovodite sebe i druge

u životnu opasnost uslijed

električnog udara:

a) Mrežni utikač uređaja mora odgova-

rati utičnici. Utikač se ni na kakav

način ne smije mijenjati. Ne koristite

adapterske utičnice zajedno s zaštitno

uzemljenim uređajima. Neizmijenjeni

utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

b) Izbjegavajte dodir tijela s uzemljenim

površinama kao što su cijevi, radijato-

ri, pećnice i hladnjaci. Postoji povećana

opasnost od električnog udara ukoliko je vaše

tijelo uzemljeno.

c) Uređaj držite podalje od kiše i vlage.

Prodiranje vode u unutrašnjost uređaja poveća-

va opasnost električnog udara.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 49 12.10.09 15:30

50 HR

Opće sigurnosne upute za električni alat

d) Ne koristite kabel u neke

druge svrhe, npr. za nošenje

uređaja, vješanje uređaja ili

za izvlačenje utikača iz utičnice. Kabel

držite podalje od topline, ulja, oštrih

rubova i pokretnih dijelova uređaja.

Oštećeni ili spetljani kabel ili utikač povećava

rizik električnog udara.

e) Kod rada na otvorenome koristite

samo produžni kabel koji je dozvoljen

za korištenje na otvorenome. Upotreba

produžnog kabla namijenjenog za korištenje

na otvorenome smanjuje rizik električnog udara.

f) Ako je korištenje električnog alata u

vlažnim prostorima neizbježno, rabite

zaštitnu strujnu sklopku. Korištenje zaštit-

ne strujne sklopke, smanjuje rizik strujnog udara.

3. Sigurnost osoba

a) Budite uvijek pozorni, vodite računa

o tome što radite i razumno pristupite

radu s električnim alatom. Ne rabite

stroj, ako ste umorni ili pod utjecajem

droga, alkohola ili lijekova. Jedan trenu-

tak nepažnje za vrijeme korištenja stroja, može

uzrokovati teške ozljede.

b) Nosite osobnu zaštitnu opre-

mu i uvijek zaštitne očale.

Korištenje osobne zaštitne opreme,

kao maske za prašinu, protuklizne zaštitne

cipele, zaštitnu kacigu ili štitnik za uši, ovisno o

vrsti i uporabi električnog alata, smanjuje rizik

od ozljeda.

c) Spriječite slučajno uključenje. Uvjerite

se u to, da je električni alat isključen,

prije uključenja na struju, podizanja

ili nošenja. Ako pri nošenju uređaja držite prst

na sklopki za UKLJUČENJE / ISKLJUČENJE ili ako

je uređaj uključen, prijeti opasnost od nezgode.

d) Prije uključenja stroja, uklonite alat

za podešavanje ili vijčani ključ. Alat ili

ključ, koji se nalazi u rotirajućem dijelu stroja,

može prouzročiti ozljede.

e) Izbjegavajte nenaravan polažaj tijela.

Vodite računa o tome da sigurno stoji-

te na tlu i održavate vlastitu ravnotežu.

Na taj način bolje možete kontrolirati uređaj,

posebno u neočekivanim situacijama.

f) Nosite prikladnu odjeću. Ne nosite

široku odjeću ili nakit. Držite kosu,

odjeću i rukavice dalje od pomičnih

dijelova. Opuštena odjeća, nakit ili duga kosa

mogu biti zahvaćeni od pomičnih dijelova.

g) Ako se montira uređaje za usisavanje

i prihvaćanje prašine, uvjerite se u to

d

a su priključeni i da se pravilno koriste

.

Uporaba tih uređaja, smanjuje ugrožavanje od

prašine.

4.

Pažljivo postupanje s

električnim uređajima i

njihovo korištenje

a) Nemojte uređaj preopterećivati.

Koristite onaj električni uređaj koji

odgovara za Vaš rad. S odgovarajućim

električnim uređajem bolje i sigurnije ćete raditi

u navedenom području rada.

b) Ne koristite električni uređaj s nei-

spravnim prekidačem. Električni uređaj

koji se više ne može uključiti i isključiti opasan

je i treba ga dati popraviti.

c) Izvucite utikač iz utičnice prije nego

obavljate namještanje na uređaju,

prije nego zamijenjujete dijelove pri-

bora ili prije nego pospremite uređaj.

Ova mjera opreza spriječava nenamjerno

pokretanje uređaja.

d) Čuvajte ne korišteni električni uređaj

tako da nije na dohvatu djeci. Ne

dopustite da uređaj koriste osobe

koje s njim nisu upoznate ili koje nisu

pročitale upute. Električni alati su opasni

kada ih korite osobe bez iskustva.

e) Pažljivo održavajte uređaj. Kontroli-

rajte da li pokretni dijelovi uređaja

besprijekorno funkcioniraju i da ne

zapinju, da dijelovi nisu slomljeni ili

tako oštećeni da je funkcija uređaja

upitna. Molimo da oštećene dijelove

dadete popraviti prije korištenja ure-

đaja. Brojne nesreće imaju uzrok zbog loše

održavanih električnih alata.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 50 12.10.09 15:30

51 HR

Opće sigurnosne upute za električni alat / Radne upute

f) Rabite električni alat, opremu i ugrad-

ni alat, itd. sukladno ovim uputama i

na način kako je propisano za ovaj

posebni tip uređaja. Pri tome uzmite

u obzir radne uvjete i rad koji se izvo-

di. Uporaba električnog alata za drugu osim

predviđene primjene, može uzrokovati opasne

situacije.

Dopunske sigurnosne

napomene za pištolje za

prskanje boje

J Pištolj za prskanje boje ne smije se

koristiti za prskanje zapaljivih tvari.

Pištolji za prskanje boje ne smiju se

ispirati zapaljivim razrjeđivačima.

J Ne prskati ikakve stvari za koje opa-

snost nije poznata.

J Molimo da se točno pridržavate na-

pomena za opasnosti, informacija i

podatkovnih listova proizvođača boje

odnosno proizvođača sredstva za pr-

skanje.

J Nosite masku za zaštitu od

prašine! Udihavanje magle od boje

i plinova od razrijeđivača štetni su za

zdravlje.

J Radite isključivo u dostatno prozrače-

nim prostorijama.

J Nosite zaštitne očale!

J Ne usmjeravajte nikad mlaz prema

živim bićima.

J OPASNOST OD EKSPLOZIJE!

Zabranjeno je korištenje uređaja u

blizini plinova / plamena / vatre / pri-

premnika tople vode koji rade na plin.

J ZABRANJENO PUŠENJE!

J Plamište lakova i razrjeđivača (razrje-

đenje) treba ležati iznad 21°C.

Q Radne upute

Q

DIN-sek / Viskoznost

Pomoću Parkside pištolja za prskanje boje PFSP 100

možete nanositi boju sve do najviše 80-DIN-sek.

(viskoznost). Viskoznost (viskozna kapljevina) odre-

điva se u postupku pojednostavnjenog mjerenja

pomoću priložene mjerne posude (vidite prikaz C).

1. Nagrabite priloženu čašu za mjerenje 12 do

ruba sa sredstvom za prskanje.

2. Podignite čašu za mjerenje 12 iz sredstva za

prskanje i pustite da tekućina istječe (vidi pri-

kaz C).

3. Mjerite vrijeme protoka u sekundama dok tok

tekućine ne prekine. Ovo vrijeme se naziva

„DIN-sekunde (DIN-s)“.

4. Kod previsoke vrijednosti dodajte razrjeđivač

koji odgovara sredstvu za prskanje i to postepe-

no u malim količinama. Stoga postupajte prema

poglavlju “Pripremiti sredstvo za prskanje”.

5. Ponovno mjerite DIN-sekunde. Ponovite taj po-

stupak dok ne postignete vrijednosti iz tabele.

Q

Priprema tvari za prskanje

UPUTA: Lakovi, boje,… koje se može kupiti u trgo-

vini su uglavnom namijenjeni za premazivanje, a ne

za prskanje. Za besprijekorni radni rezultat, potreb-

no je namjestiti viskoznost lakova, boja… sukladno

DIN-smjernici (vidite tabelu).

Potrebno razrjeđenje postižete pomoću odgovara-

jućeg razrjeđivača.

J Ne prekoračite maksimalnu vrijednost visko-

znost za ovaj uređaj. Sredstvo za prskanje ne

smije biti pregusto za postupak prskanja. U su-

protnome će se uređaj začepiti.

J Pazite na to da sredstvo za prskanje i razrjeđi-

vač odgovaraju jedno drugome. Kod korištenja

krivog razrjeđivača nastaju kvržice koje mogu

začepiti uređaj. Lakove na bazi umjetne smole

nikada ne miješati s nitrorazrjeđivačem.

J Informacije o odgovarajućem razrjeđivaču

(voda, razrjeđivač) vidite u dotičnim podacima

proizvođača sredstva za prskanje.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 51 12.10.09 15:30

52 HR

Radne upute / Pokretanje

1. Dobro promiješajte nerazrijeđeno sredstvo za

prskanje i postignite srednju sobnu temperaturu

(20-22 °C).

Ne mijenjajte viskoznost dodatnim zagrijava-

njem.

2. Dodajte prikladno sredstvo za razrjeđivanje.

3. Provjerite viskoznost kao što je gore opisano

(vidi prikaz C).

Uputa: Ne namjestite lak od umjetne smole nikad

sa nitrorazrjeđivačem!

Primjer materijala DIN smjernica

Lak za automobile 16-20 DIN-sec

Akrilni lak 25-30 DIN-sec

Lak od umjetne smole 25-30 DIN-sec

Osnovni nalič 25-30 DIN-sec

Impregnacija drveta 25-30 DIN-sec

Lazura 25-30 DIN-sec

Lak otporan na udar

čekićem

30-35 DIN-sec*

Disperzijska boja 40-80 DIN-sec

* Zrnate / fabrikati s tijelima ne smiju se prskati.

Njihovo brusno djelovanje smanjuje životni vijek

pumpe i ventila.

Q Pripremanje površine

za prskanje

Površina za prskanje mora biti čista, suha i nemasna.

j Ravne površine učinite hrapavima i uklonite

potom prašinu od brušenja.

j Okolinu površine za prskanje dobro pokrijte.

Maglica prskanja može onečistiti okolinu.

Q Pokretanje

Q Odabrati sapnicu

Sapnica Korištenje

Spanica 0,6 mm Sve boje, lakovi

Sapnica Korištenje

Sapnica 0,8 mm gusto sredstvo za

prskanje

Sapnica za čišćenje Tanak, tvrd mlaz za

točkasto čišćenje

površina

Produžetak sapnice Prskanje prema gore ili

dolje kod teško dostup-

nih kutova

Q

Uključivanje- / Isključivanje

Uključivanje:

j Za uključivanje električnog alata pritisnite i

držite prekidač za UKLJUČIVANJE / ISKLJUČI-

VANJE 3.

Isključivanje:

j Za isključivanje električnog alata pustite preki-

dač za UKLJUČIVANJE / ISKLJUČIVANJE 3.

Q Postupak prskanja

1. Pomoću premještanja regulacijskog dugmeta 2,

možete namjestiti mlaz (vidite prikaz D). Mlaz

je pravilno namješten, kad se više ne stvaraju

kapljice i kad je prskanje fino i ravnomjerno.

2. Ne isključujte / uključujte uređaj iznad površine

za prskanje, već počnite i završite postupak pr-

skanje tek ca. 10 cm izvan površine za prskanje.

NAPOMENA: Razmak sapnice do komada

za prskanje je ovisan od materijala prskanja

(ca. 20 do 35 cm razmak prskanja ovisno o

stošcu prskanja i željenom nanosu materijala).

j Rabite uređaj isključivo u vodoravnom položaju

(sukladno prikazu D).

j Pokusom utvrdite svrhoviti razmak do površine

prskanja.

j Počnite prvo kraćim razmakom.

3. Prskajte prvo kutove ili male ukrase i to sitnim

prskanjem.

Potom izvedite postupak prskanja.

4. Izvodite postupak prskanja sukladno prikazu E

– pri tome držite pištolj paralelno prema

površini koju obrađujete

– ne zaokrećite

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 52 12.10.09 15:30

53 HR

Pokretanje / Održavanje i čišćenje / Servis / Jamstveni list

– vodite pištolj za prskanje boje uvijek sa

jednakom brzinom

– nanesite tvar koju prskate u što tanjem sloju

– slojevima boje potrebno je vrijeme sušenja,

prije nego što ukriž nanosite slijedeći sloj

(vidite prikaz F).

5. Ne ispraznite u potpunosti posudu 7 tijekom

prskanja – inače se stvaraju kapi!

Q Održavanje i čišćenje

Opće upute:

1. UPOZORENJE! Izvucite mrežni utikač,

također za vrijeme stanki i radova na uređaju.

2. Nakon svake uporabe, prskajte razrjeđivač

(samo u prirodi–opasnost od

eksplozije!) tj. vodu kroz uređaj.

3. Nakon čišćenja možete prskati ulje za šivaće

strojeve kroz uređaj, kao zaštitu protiv hrđe.

4. UPOZORENJE! OPASNOST PO ŽI-

VOT OD STRUJNOG UDARA! Nikad ne

uranjajte uređaj u razrjeđivače.

5. Zabranjeno je čišćenje uređaja sa zapaljivim

razrjeđivačima.

6. Za čišćenje kućišta koristite suhu krpu. nikada

ne koristite benzin, razrjeđivač ili deterdžent

koji napada plastiku.

Upute za čišćenje:

1. Odvijte zaporni vijak 1, vidite prikaz A.

2. Otklonite kućište pumpe 10 u pravcu prema

dolje.

3. Odvijte sapnicu 8 i otklonite usisno tlačni

ventil 9.

4. Izvucite klip pumpe 4 i pero 5 iz kućišta

pumpe 10 .

5. Čistite sve sastavne dijelove 4, 5, 8, 9 sa

razrjeđivačem.

6. Montirajte sastavne dijelove ponovo u

obratnom redoslijedu.

Savjet: Po završetku korištenja ili po čišćenju

objesite električni alat na metalnom luku 14.

Q Servis

J UPOZORENJE! Neka Vaš električ-

ni alat popravlja samo kvalificirano

stručno osoblje s originalnim zamjen-

skim dijelovima. Time će se osigurati da se

održava sigurnost električnog alata.

J UPOZORENJE! Zamjenu utikača

ili mrežnih vodova neka izvodi uvijek

proizvođač ili korisnička služba. Time

će se osigurati da se održava sigurnost električ-

nog alata.

Q Jamstveni list

Na ovaj uređaj dajemo jamstvo u trajanju

3 godine od datuma kupnje. Ovo jamstvo

vrijedi za područje Republike Hrvatske.

Uređaj je pažljivo proizveden i prije ispo-

ruke brižljivo kontroliran. Jamčimo da će

raditi bez greške uzrokovane eventualnom

lošom izradom i lošim materijalima. Svi

eventualno nastali kvarovi bit će besplat-

no otklonjeni u ovlaštenom servisu. Jam-

stvo se priznaje samo uz predočenje ra

čuna.

Molimo Vas da se

u slučaju kvara telefon-

ski povežete s ovlaštenim servi

som. Samo

tako možete besplatno ostvariti svoja

jamstvena prava.

Jamstvo vrijedi samo za greške u materijalu i izradi,

a ne za potrošne dijelove ili za oštećenja lomljivih

dijelova, npr. prekidača ili baterija. Uređaj je nami-

jenjen isključivo za privatnu, a ne za gospodarsku

upotrebu.

U slučaju zloupotrebe ili nenamjenske upotrebe,

primjene sile, kao i u slučaju zahvata koji nisu nači-

njeni od strane ovlaštenog servisa jamstvo prestaje

vrijediti. Ovo jamstvo ne utječe na potrošačka prava

u odnosu na prodavača važeća u državi kupnje.

Proizvođač:

Kompernaß GmbH

Burgstraße 21

D-44867 Bochum (Germany)

Njemačka

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 53 12.10.09 15:30

54 HR

Jamstveni list / Zbrinjavanje / Objašnjenje konformnosti / Proizvođač

HR

Ovlašteni servis:

Microtec sistemi d.o.o.

Koprivnička 27 a

10000 Zagreb

Tel.: 01/3692-008

email: support.hr@kompernass.com

Proizvođač:

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, Njemačka

Uvoznik

Lidl Hrvatska d.o.o. k.d.,

p.p. 61

10020 Novi Zagreb

Q Zbrinjavanje

Ambalaža se sastoji od okolini primjere-

nih materijala koju možete zbrinuti u

mjesnim stanicama za reciklažu.

Električni alat ne bacajte u

kućni otpad!

Sukladno europskim smjernicama 2002 / 96 / EC

o starim električnim i elektroničkim uređajima i nji-

hovo provođenje u nacionalno pravo, stari se elek-

trični uređaji moraju odvojeno sakupljati kao bi se

ponovno upotrijebili.

O mogućnostima zbrinjavanja isluženih uređaja sa-

znat ćete u vašoj općini ili gradskoj upravi.

Podnošljivost za okoliš i otklanjanje

materijala:

j Boje, lakovi… su specijalni otpad i isti je

potrebno odgovarajuće otkloniti.

j Vodite računa o lokalnim propisima.

j Vodite računa o uputama proizvođača

j Kemikalije koje ugrožavaju okoliš ne smiju

prodirati u zemlju, podzemne vode ili vode.

j Iz toga razloga, zabranjeno je prskanje u

blizini voda ili u neposrednom okruženju.

j Pri kupnji boja, lakova… vodite računa o

njihovoj podnošljivosti za okoliš.

Q Objašnjenje konformnosti /

Proizvođač

Mi, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Njemačka, dajemo za ovaj pro-

izvod suglasnost sa slijedećim EC smjernicama:

Strojne smjernice

(98 / 37 / EC)

EG- niskonaponske smjernice

(2006 / 95 / EC)

Elektromagnetska kompatibilnost

(2004 / 108/ EC)

Tip / Naziv uređaja:

Pištolj za štrcanje boje

Bochum, 31.10.2009

Hans Kompernaß

- Direktor -

Pridržavamo pravo tehničkih izmjena u smislu

daljnjeg razvoja.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 54 12.10.09 15:30

55 DE/AT/CH

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch .................................................................................Seite 56

Ausstattung .....................................................................................................................Seite 56

Lieferumfang ..................................................................................................................Seite 56

Technische Daten ...........................................................................................................Seite 57

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit ..............................................................................................Seite 57

2. Elektrische Sicherheit ................................................................................................Seite 57

3. Sicherheit von Personen ............................................................................................Seite 58

4. Verwendung und Behandlung des Elektrowerkzeugs ...........................................Seite 59

Ergänzende Sicherheitshinweise für Farbspritzpistolen .............................................Seite 59

Arbeitshinweise

DIN-Sec / Viskosität .......................................................................................................Seite 59

Spritzgut vorbereiten ..................................................................................................... Seite 60

Spritzfläche vorbereiten ................................................................................................Seite 60

Inbetriebnahme

Düse wählen ..................................................................................................................Seite 60

Ein- / Ausschalten ...........................................................................................................Seite 61

Spritzvorgang ................................................................................................................Seite 61

Wartung und Reinigung ................................................................................Seite 61

Service ..........................................................................................................................Seite 62

Garantie ......................................................................................................................Seite 62

Entsorgung................................................................................................................Seite 62

Konformitätserklärung / Hersteller ....................................................Seite 63

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 55 12.10.09 15:30

56 DE/AT/CH

Einleitung

Farbspritzpistole

Q Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Elektro-

werkzeuges vertraut und informieren Sie

sich über den richtigen Umgang mit Elektrowerkzeu

gen.

Lesen Sie hierzu die nachfolgende Bedienungsan-

leitung. Bewahren Sie diese Anleitung gut auf.

Händigen Sie alle Unterlagen bei Weitergabe des

Elektrowerkzeuges an Dritte ebenfalls aus.

Q Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Auftragen von Farben und La-

cken geeignet. Sie können mit dem Gerät Spritzgut

bis maximal 80-DIN-sec. verarbeiten. Jede andere

Verwendung oder Veränderung des Gerätes gilt

als nicht bestimmungsgemäß und birgt erhebliche

Unfallgefahren. Für aus bestimmungswidriger Ver-

wendung entstandene Schäden übernehmen wir

keine Haftung. Das Gerät ist nur für den privaten

Einsatz bestimmt.

Q Ausstattung

1 Feststellschraube

2 Regulierknopf

3 EIN- / AUS-Schalter

4 Pumpenkolben

5 Feder

6 Saugrohr

7 Farbbecher

8 Düse

9 Saug-Druck-Ventil

10 Pumpengehäuse

11 Reinigungsdüse

12 Messbecher

13 Düsenverlängerung

14 Metallbügel

Q Lieferumfang

1 Farbspritzpistole

2 Düsen* 1 x 0,6 mm, 1 x 0,8 mm

2 Saug-Druck-Ventile*

1 Reinigungsdüse

1 Düsenverlängerung

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:

Bedienungsanleitung lesen! Tragen Sie einen Gehörschutz, eine

Atem- / Staubschutzmaske, eine

Schutzbrille und Schutzhandschuhe.

Warn- und Sicherheitshinweise

beachten! Kinder vom Elektrowerkzeug

fernhalten!

Vorsicht vor elektrischem Schlag!

Lebensgefahr! Nur zur Verwendung in Innenräumen!

Explosionsgefahr! Lebensgefahr durch elektrischen

Schlag bei beschädigtem Netzkabel

oder -stecker!

WWatt (Wirkleistung) Rauchen verboten!

Schutzklasse II Entsorgen Sie Verpackung und Gerät

umweltgerecht!

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 56 12.10.09 15:30

57 DE/AT/CH

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1 Messbecher

1 Bedienungsanleitung

* 1 x vormontiert

Q Technische Daten

Nennleistung : 100 W

Förderleistung: 320 ml / min (Wasser)

Viskositätsleistung: max. 80 DIN-sec

Druck: max. 140 bar

Farbbecher: 750 ml

Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Der A-bewertete Schalldruckpegel des Gerätes

beträgt typischerweise 93,9 dB (A). Unsicherheit

K = 3 dB. Der Geräuschpegel beim Arbeiten kann

106,9 dB (A) überschreiten.

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise: 6,5 m / s2

WARNUNG! Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

einem genormten Messverfahren gemessen worden

und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend

dem Einsatz des Elektrowerkzeugs verändern und

kann in manchen Fällen über dem in diesen Anwei-

sungen angegebenen Wert liegen. Die Schwingungs-

belastung könnte unterschätzt werden, wenn das

Elektrowerkzeug regelmäßig in solcher Weise ver-

wendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten

Arbeitszeitraumes sollten auch die Zeiten berück-

sichtigt werden, in denen das Gerät abgeschaltet

ist oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine

Sicherheitshinweise

für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicher-

heitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshin-

weise und Anweisungen können elektrischen Schlag,

Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FüR DIE zUKUNFT AUF.

DER IN DEN SICHERHEITSHINWEISEN VERWEN-

DETE BEGRIFF „ELEKTROWERKzEUG“ BEzIEHT

SICH AUF NETzBETRIEBENE ELEKTROWERK

zEUGE

(MIT NETzKABEL) UND AUF AKKUBETRIEBENE

ELEKTROWERKzEUGE (OHNE NETzKABEL).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektro-

werkzeug nicht in explosions-

gefährdeter Umgebung, in

der sich brennbare Flüssigkeiten, Gase

oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Be-

nutzung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr

durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 57 12.10.09 15:30

58 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Adapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

d) Zweckentfremden Sie das

Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzu-

hängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen

Kanten oder sich bewegenden Gerä-

teteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den

Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich

geeigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten

Sie darauf, was Sie tun und gehen Sie

mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen,

Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutz-

ausrüstung und immer eine

Schutzbrille. Das Tragen persön-

licher Schutzausrüstung wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von

Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie

sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die

Stromversorgung anschließen, es auf-

nehmen oder tragen. Wenn Sie beim

Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät bereits einge-

schaltet an die Stromversorgung anschließen,

kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen

erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese

angeschlossen sind und richtig ver-

wendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch

Staub verringern.

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 58 12.10.09 15:30

59 DE/AT/CH

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln

oder das Gerät weglegen. Diese Vor-

sichtsmaßnahme verhindert den unbeabsich-

tigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit diesem

nicht vertraut sind oder diese Anwei-

sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg-

liche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen

oder so beschädigt sind, dass die Funk-

tion des Elektrowerkzeuges beeinträch-

tigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

f) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeits-

bedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeu-

gen für andere als die vorgesehenen Anwen-

dungen kann zu gefährlichen Situationen führen.

Ergänzende

Sicherheitshinweise

für Farbspritzpistolen

J Die Spritzpistole darf nicht zum Sprühen

brennbarer Stoffe verwendet werden.

Spritzpistolen dürfen nicht mit brenn-

baren Lösungsmitteln gereinigt werden.

J Keinerlei Stoffe versprühen, von denen

die Gefährlichkeit nicht bekannt ist.

J Gefahrenhinweise, Informationen und

Datenblätter des Farben- bzw. Spritz-

mittelherstellers bitte genau beachten.

J Tragen Sie einen Atemschutz!

Das Einatmen des Farbnebels und

Lösungsmitteldämpfe ist gesundheits-

schädlich.

J Arbeiten Sie nur in ausreichend

belüfteten Räumen.

J Tragen Sie eine Schutzbrille!

J Sprühstrahl nie auf Lebewesen richten.

J EXPLOSIONSGEFAHR! In einer

Umgebung in der sich Gase / offene

Flammen / Feuer / gasbetriebene

Warmwasserbereiter befinden darf das Elektro-

werkzeug nicht benutzt werden.

J RAUCHEN VERBOTEN!

J Lacke und Lösungsmittel (Verdünnung)

müssen einen Flammpunkt von über

21°C haben.

Q Arbeitshinweise

Q DIN-Sec / Viskosität

Mit der Parkside Farbspritzpistole PFSP 100 können

Sie Spritzgut bis max. 80 DIN-sec. (Viskosität)

verarbeiten. Die Viskosität (Zähflüssigkeit) wird in

einem vereinfachten Messverfahren mit dem beilie-

genden Messbecher bestimmt (siehe Abb. C).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Arbeitshinweise

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 59 12.10.09 15:30

60 DE/AT/CH

1. Schöpfen Sie den mitgelieferten Messbecher 12

randvoll mit dem Spritzgut.

2. Heben Sie den Messbecher 12 aus dem

Spritzgut heraus und lassen Sie die Flüssigkeit

auslaufen (siehe Abbildung C).

3. Messen Sie die Durchlaufzeit in Sekunden

bis der Strom der Flüssigkeit abreißt.

Diese Zeit nennt man „DIN-Sekunden (DIN-s)“.

4. Fügen Sie bei einem zu hohen Wert das zum

Spritzgut passende Verdünnungsmittel in geringen

Mengen schrittweise zu und mischen Sie es.

Gehen Sie hierzu gemäß Kapitel „Spritzgut

vorbereiten“ vor.

5. Messen Sie die DIN-Sekunden erneut.

Wiederholen Sie den Vorgang so lange, bis

die in der Tabelle angegebenen Werte erreicht

werden.

Q Spritzgut vorbereiten

HINWEIS: Die im Handel erhältlichen Lacke, Far-

ben,… sind meistens zum Streichen und nicht zum

Spritzen eingestellt. Für ein korrektes Arbeitsergebnis

sollten Sie die Viskosität der Lacke, Farben,… gemäß

DIN-Richtlinie einstellen (siehe Tabelle).

Die notwendige Verdünnung erreichen Sie mit dem

geeigneten Verdünnungsmittel.

J Überschreiten Sie den maximalen Viskositäts-

wert für das Gerät nicht. Das Spritzgut darf für

den Spritzvorgang nicht zu dick sein. Andern-

falls kann das Gerät verstopfen.

J Achten Sie darauf, dass Spritzgut und Verdün-

nung zueinander passen. Bei Verwendung der

falschen Verdünnung entstehen Klumpen, die

das Gerät verstopfen. Kunstharzlacke nie mit

Nitroverdünnung mischen.

J Entnehmen Sie Informationen über die pas-

sende Verdünnung (Wasser, Lösungsmittel) den

jeweiligen Herstellerangaben zum Spritzgut.

1. Mischen Sie das unverdünnte Spritzgut gründ-

lich durch und bringen Sie es auf mittlere

Raumtemperatur (20–22 °C).

Verändern Sie die Viskosität nicht durch zusätz-

liches Erwärmen.

2. Geben Sie ein geeignetes Verdünnungsmittel

hinzu.

3. Prüfen Sie die Viskosität wie zuvor beschrieben

(siehe Abb. C).

HINWEIS: Kunstharzlacke nie mit Nitroverdün-

nung einstellen!

Materialbeispiel DIN Richtlinie

Autolack 16-20 DIN-sec

Acryllack 25-30 DIN-sec

Kunstharzlack 25-30 DIN-sec

Grundierung 25-30 DIN-sec

Holzimprägnierung 25-30 DIN-sec

Lasur 25-30 DIN-sec

Hammerschlaglack 30-35 DIN-sec*

Dispersionsfarbe 40-80 DIN-sec

* Körnige / körperhaltige Fabrikate dürfen nicht

gespritzt werden. Deren schmirgelnde Wirkung

verkürzt die Lebensdauer von Pumpe und Ventil.

Q Spritzfläche vorbereiten

Die Spritzfläche muss sauber, trocken und fettfrei sein.

j Rauhen Sie glatte Flächen auf und entfernen

Sie anschließend den Schleifstaub.

j Decken Sie die Umgebung der Spritzfläche

gründlich ab. Der Sprühnebel kann das Umfeld

verunreinigen.

Q Inbetriebnahme

Q Düse wählen

Düse Verwendung

Düse 0,6 mm sämtliche Farben, Lacke

Düse 0,8 mm dickflüssiges Spritzgut

Reinigungsdüse dünner, harter Strahl,

zur punktuellen Reini-

gung von Flächen

Arbeitshinweise / Inbetriebnahme

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 60 12.10.09 15:30

61 DE/AT/CH

Düse Verwendung

Düsenverlängerung Spritzen nach oben

oder unten für schwer

zugängliche Ecken

Q Ein- / Ausschalten

Einschalten:

j Drücken Sie zur Inbetriebnahme des Elektro-

werkzeuges den EIN- / AUS-Schalter 3 und

halten Sie ihn gedrückt.

Ausschalten:

j Lassen Sie zum Ausschalten des Elektrowerk-

zeuges den EIN- / AUS-Schalter 3 los.

Q Spritzvorgang

1. Durch Verstellen des Regulierknopfes 2, können

Sie den Spritzstrahl einstellen (siehe Abb. D).

Der Strahl ist dann richtig eingestellt, wenn sich

keine Tröpfchen bilden und das Spritzbild fein

und regelmäßig ist.

2. Schalten Sie das Gerät nicht über der Spritzflä-

che ein /

aus, sondern beginnen und beenden

Sie den Spritzvorgang ca. 10 cm

außerhalb

der Spritzfläche.

HINWEIS: Der Abstand der Düse zum Werk-

stück ist abhängig vom Spritzmaterial (ca. 20

bis 35 cm Spritzabstand je nach Spritzkegel

und gewünschtem Materialauftrag).

j Verwenden Sie das Gerät nur in waagerechter

Position (wie in Abb. D).

j Ermitteln Sie die jeweils zweckmäßige Entfer-

nung zur Spritzfläche durch einen Versuch.

j Beginnen Sie zuerst bei einer größeren Distanz.

3. Spritzen Sie zuerst Ecken oder kleine Verzie-

rungen mit kleinen Spritzstößen.

Führen Sie danach den eigentlichen Spritzvor-

gang durch.

4. Führen Sie den Spritzvorgang gemäß Abb. E

durch – führen Sie die Spritzpistole dabei parallel

zur Fläche

– nicht schwenken

– die Spritzpistole mit gleichbleibender

Geschwindigkeit führen

– das Spritzgut so dünn wie möglich auftragen

– die Farbschichte(n) benötigen eine Trocken-

pause, bevor Sie kreuzweise die nächste

Schicht auftragen (siehe Abb. F).

5. Farbbecher 7 nicht leerspritzen – es entstehen

Tropfen!

Q Wartung und Reinigung

Allgemeine Hinweise:

1. WARNUNG! Netzstecker ziehen, auch

bei Pausen und Arbeiten am Gerät.

2. Nach jedem Gebrauch Verdünner (nur im

Freien–Explosionsgefahr!) bzw. Wasser

durch das Gerät spritzen.

3. Zum Rostschutz können Sie nach der Reinigung

Nähmaschinenöl durchspritzen.

4. WARNUNG! LEBENSGEFAHR

DURCH ELEKTRISCHEN SCHLAG! Nie

das Gerät in Reinigungsmittel tauchen.

5. Das Gerät darf nicht mit brennbaren Lösungs-

mitteln gereinigt werden.

6. Verwenden Sie zum Reinigen des Gehäuses

ein trockenes Tuch. Verwenden Sie niemals

Benzin, Lösungsmittel oder Reiniger, die Kunst-

stoff angreifen.

Reinigungshinweise:

1. Feststellschraube 1 abschrauben, siehe Abb. A.

2. Pumpengehäuse 10 nach unten abnehmen.

3. Düse 8 abschrauben und Saug-Druck-Ventil 9

entnehmen.

4. Pumpenkolben 4 und Feder 5 aus dem

Pumpengehäuse 10 nehmen.

5. Reinigen Sie die Bauteile 4, 5, 8, 9 mit

Verdünnungsmittel.

6. Bauteile in umgekehrter Reihenfolge wieder

montieren.

TIPP: Hängen Sie das Elektrowerkzeug nach Ge-

brauch, oder Reinigung am Metallbügel 14 auf.

Inbetriebnahme / Wartung und Reinigung

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 61 12.10.09 15:30

62 DE/AT/CH

Q Service

J WARNUNG! Lassen Sie Ihr Elek-

trowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Originaler-

satzteilen reparieren. Damit wird sicher-

gestellt, dass die Sicherheit des Elektrowerkzeugs

erhalten bleibt.

J WARNUNG! Lassen Sie den

Austausch des Steckers oder der An-

schlussleitung immer vom Hersteller

des Elektrowerkzeugs oder seinem

Kundendienst ausführen. Damit wird

sichergestellt, dass die Sicherheit des Elektro-

werkzeugs erhalten bleibt.

Q Garantie

Sie erhalten auf dieses Gerät 3 Jahre

Garantie ab Kaufdatum. Das Gerät wurde

sorgfältig produziert und vor Anlieferung

gewissenhaft geprüft. Bitte bewahren Sie

den Kassenbon als Nachweis für den Kauf

auf. Bitte setzen Sie sich im Garantiefall

mit Ihrer Servicestelle telefonisch in Ver-

bindung. Nur so kann eine kostenlose

Einsendung Ihrer Ware gewährleistet wer-

den. Diese Garantie gilt nur gegenüber

dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fa-

brikationsfehler, nicht aber für Verschleißteile oder

für Beschädigungen an zerbrechlichen Teilen, z.B.

Schalter oder Akkus. Das Produkt ist lediglich für

den privaten und nicht für den gewerblichen Ge-

brauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand-

lung, Gewaltanwendung und bei Eingriffen, die

nicht von unserer autorisierten Service-Niederlassung

vorgenommen wurden, erlischt die Garantie. Ihre

gesetzlichen Rechte werden durch diese Garantie

nicht eingeschränkt.

DE

Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

47623 Kevelaer, Germany

Tel.: +49 (0) 180 5 008107

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preise aus den

Mobilfunknetzen)

Fax: +49 (0) 2832 3532

e-mail: support.de@kompernass.com

AT

Kompernass Service Österreich

Tel.: 0820 899 913 (0,20 EUR/min.)

e-mail: support.at@kompernass.com

CH

Kompernass Service Switzerland

Tel.: +41 (0) 848 000 525

(max. 0,0807 CHF/min.)

e-mail: support.ch@kompernass.com

Q Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen

Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC

über Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektro-

werkzeuge getrennt gesammelt und einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Service / Garantie / Entsorgung

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 62 12.10.09 15:30

63 DE/AT/CH

Umweltverträglichkeit und

Materialentsorgung:

j Farben, Lacke… sind Sondermüll, den Sie

entsprechend entsorgen müssen.

j Beachten Sie die örtlichen Vorschriften.

j Beachten Sie die Hinweise des Herstellers.

j Umweltschädliche Chemikalien dürfen nicht ins

Erdreich, Grundwasser oder in die Gewässer

gelangen.

j Spritzarbeiten am Rande von Gewässern oder

deren benachbarten Flächen (Einzugsgebiet)

sind daher unzulässig.

j Achten Sie beim Kauf von Farben, Lacken…

auf deren Umweltverträglichkeit.

Q Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Deutschland, erklären

hiermit für dieses Produkt die Übereinstimmung

mit folgenden EG-Richtlinien:

Maschinenrichtlinie

(98 / 37 / EC)

EG-Niederspannungsrichtlinie

(2006 / 95 / EC)

Elektromagnetische Verträglichkeit

(2004 / 108 / EC)

Typ / Gerätebezeichnung:

Farbspritzpistole

Bochum, 31.10.2009

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der

Weiterentwicklung sind vorbehalten.

Entsorgung / Konformitätserklärung / Hersteller

37666_PAINT SPRAY GUN_Content_LB4 (ohne HU).indd 63 12.10.09 15:30

 IAN 37666

 KOMPERNASS GMBH

 Burgstraße 21

 D-44867 Bochum 

 

 

 

© by ORFGEN Marketing

 

 

Last Information Update · Stan informacji · Stanje informacij · Stav informací 

Stav informácií · Stanje informacija · Stand der Informationen: 10 / 2009 

Ident.-No.: PFSP100102009-GB / PL / SI / CZ / SK / HR / DE / AT / CH

37666_PAINT SPRAY GUN_Cover_LB4 (ohne HU).indd 2 12.10.09 16:48
