DREIECKSCHLEIFER

Kompernaß GmbH

Burgstraße 21

44867 Bochum (Germany)

Last Information Update · Stan informacji · Információk állása

Stanje informacij · Stav informací · Stav informácií · Stanje informacija ·

Stand der Informationen: 04 / 2008 · Ident.-No.: PFSPS150042008-4

GB Operation and Safety Notes Page 5

PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 13

HU Kezelési és biztonsági utalások Oldal 21

SI Navodila za upravljanje in varnostna opozorila Stran 29

CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 37

SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 45

HR Upute za posluživanje i za Vašu sigurnost Stranica 53

DE / AT Bedienungs- und Sicherheitshinweise Seite 61

PAINT SPRAY GUN

PFSPS150

Barvna Brizgalna pištola

Navodila za upravljanje in varnostna opozorila

Festékszóró pisztoly

Kezelési és biztonsági utalások

striekacia pištoľ

Pokyny pre obsluhu a bezpečnostné pokyny

stříkací pistole na Barvu

Pokyny pro obsluhu a bezpečnostní pokyny

pistolet natryskowy

do FarBy

Wskazówki dotyczące obsługi i bezpieczeństwa

paint spray gun

Operation and Safety Notes

pištolj za Boju

Upute za posluživanje i za Vašu sigurnost FarBspritzpistole

Bedienungs- und Sicherheitshinweise

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z

wszystkimi funkcjami urządzenia.

Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék

mindegyik funkcióját.

Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Rasklopite prije čitanja obije stranice sa slikama i nakon toga se upoznajte sa svim funkcijama uređaja.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend

mit allen Funktionen des Gerätes vertraut.

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of

the device.

F

x

x

E

A1 2

8

910

345

6

7

C

B9

1113 12

D

85

5 GB

Table of Content

Introduction

Proper use .....................................................................................................................Page 6

Features and equipment ...............................................................................................Page 6

Included items ...............................................................................................................Page 7

Technical data ...............................................................................................................Page 7

General safety advice

1. Your working area ....................................................................................................Page 7

2. Electrical safety ........................................................................................................Page 8

3. Personal safety .........................................................................................................Page 8

4. Use and handling of the electrical power tool ......................................................Page 8

Safety advice relating specifically to paint spray guns .............................................Page 9

Advice on use

DIN-sec / Viscosity ........................................................................................................Page 9

Preparing the sprayed medium ...................................................................................Page 9

Switching On/Off ........................................................................................................Page 10

Spraying process ..........................................................................................................Page 10

Servicing and cleaning .................................................................................Page 10

Disposal ......................................................................................................................Page 10

Information

Service centre ...............................................................................................................Page 11

Declaration of Conformity / Manufacturer ................................................................Page 11

6 GB

Paint spray gun PFSPS 150

Q Introduction

Please make sure you familiarise yourself

fully with the way the device works before

you

use it for the first time and that you

understand how to handle electrical power tools

correctly. To help you do this please read the

accompanying operating instructions. Keep these

instructions in a safe place. If you pass the device

on to anyone else, please ensure that you also

pass on all the documentation.

Q Proper use

This device is intended for the application of paints,

varnishes etc. in a private (non-commercial) envi-

ronment. You can use the device to apply a sprayed

medium with a viscosity up to 100-DIN-sec. Any

other use or modification shall be deemed to be

improper use and could give rise to considerable

risk of accident. We will not accept liability for loss

or damage arising from improper use. The device is

intended for private, domestic use only.

Q Features and equipment

1 Attachment screw

2 Regulator button

3 On / Off switch

4 Pump piston

5 Spring

6 Suction tube

7 Paint cup

8 Nozzle

9 Suction-pressure valve

10 Pump housing

11 Cleaning nozzle

12 Measuring cup

13 Nozzle extension

Introduction

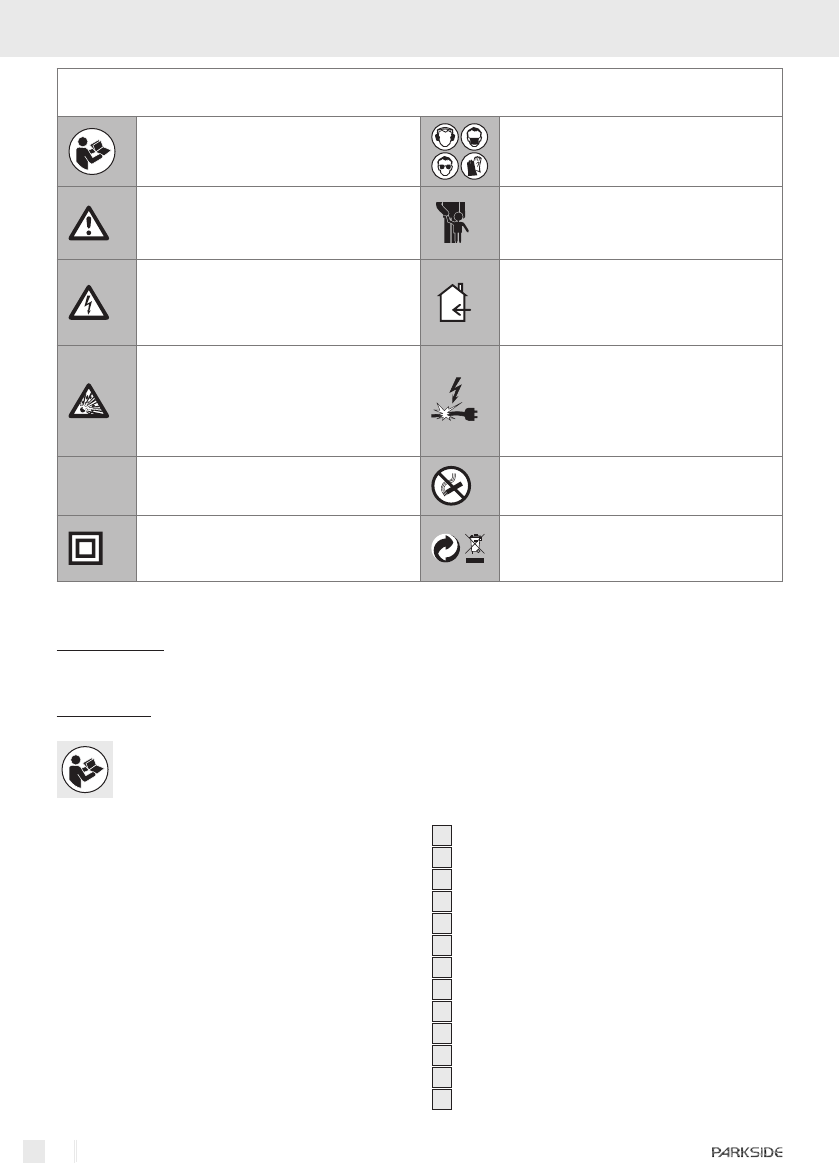

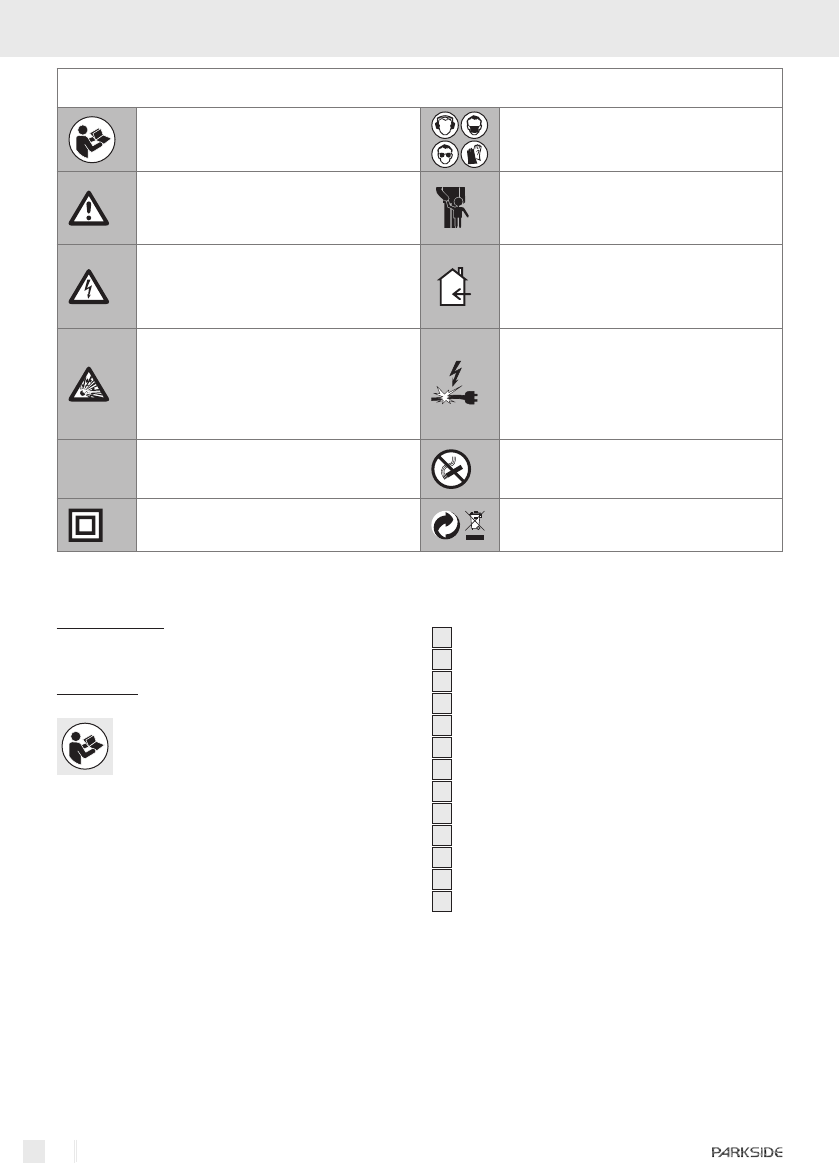

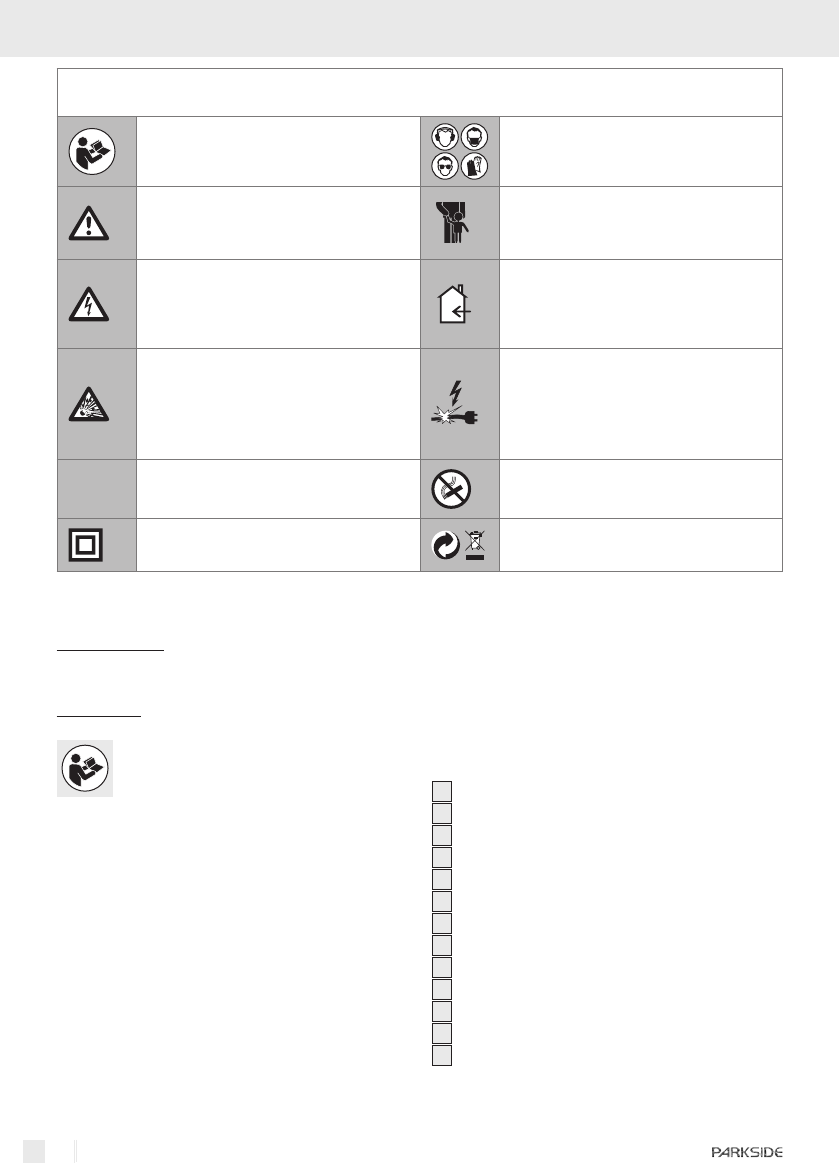

The following icons / symbols are used in this instruction manual:

Read instruction manual! Wear hearing protection, dust protection

mask, protective glasses and

protective gloves.

Observe caution and safety notes! Keep children and other unauthorised

personnel at a safe distance when

using electrical tools.

Caution – electric shock!

Dangerous electric current –

danger to life!

Keep the device away from rain or

moisture. Water entering an electrical

device increases the risk of electric shock.

Explosive material!

Damaged appliances, power cables

and power plugs mean potentially fa-

tal risks from electric shock. Regularly

check the condition of the appliance,

the power cables and the power plugs.

WWatts (Effective power) No smoking!

Safety class II Dispose packaging and appliance in

an environmentally-friendly way!

7 GB

Q Included items

1 Electric paint spray gun

3 Nozzles* 1 x 0.6, 2 x 0.8 mm

3 Suction pressure valves*

2 Springs*

1 Cleaning nozzle

1 Nozzle extension

1 Measuring cup

1 Operating instructions

1 Booklet covering „warranty and service“

* 1 x prefitted

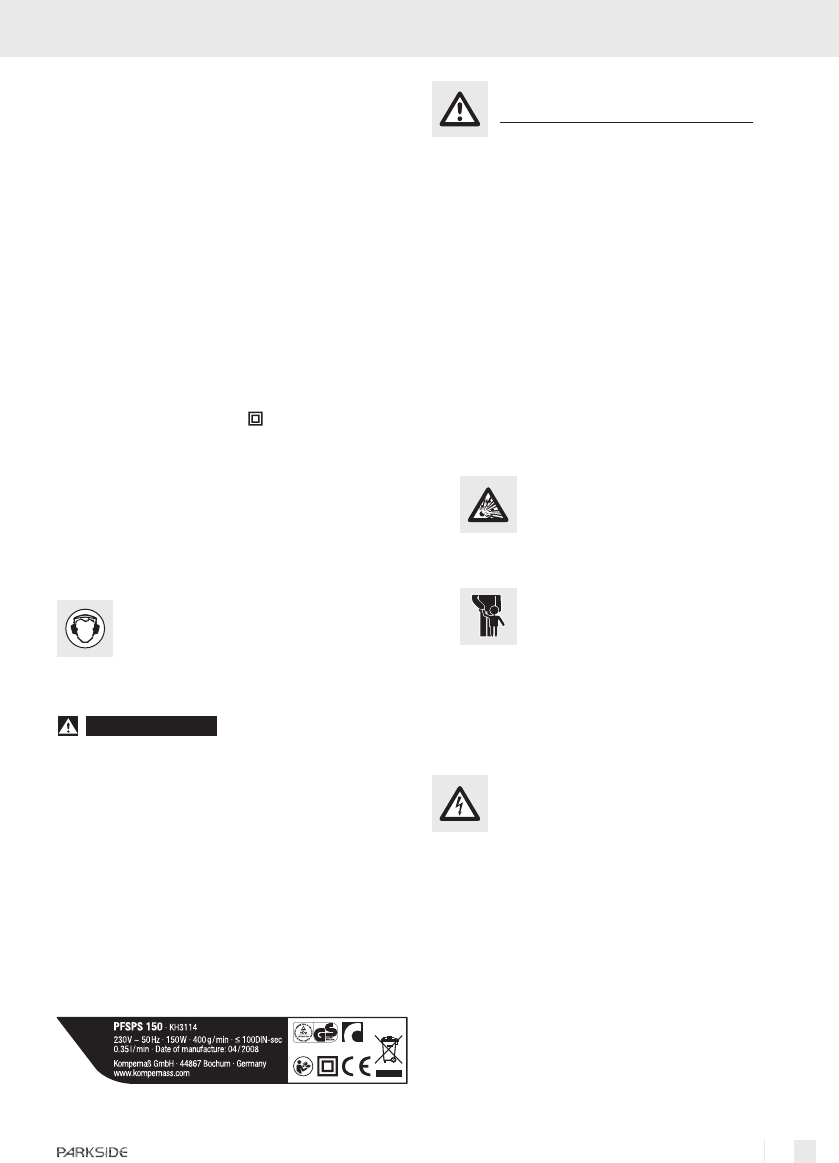

Technical data

Rated power: 150 W

Delivery capacity: 400 g / min (water)

Viscosity capacity: max. 100 DIN-sec

Pressure: max. 250 bar

Paint cup: 0.7 litre

Protection class: II /

Noise and vibration data:

The sound pressure level (A-weighted) of the

device is typically 93.9 dB (A).

Uncertainty K=3 dB.

The sound level while working can exceed

106.9 dB (A).

Wear ear protection!

Weighted acceleration, typical: 6.5 m / s2

WARNING! The vibration level given in these

instructions has been measured in accordance with

a standardised measurement procedure and can

be used to compare devices.

Different uses of the device give rise to different

vibration levels and in many cases they may exceed

the values given in these instructions. In some cir-

cumstances it is easy to underestimate the vibration

load if the electrical power tool is used regularly.

Note: If you wish to make an accurate assessment

of the vibration loads experienced during a particular

period of working, you should also take into account

the intervening periods of time when the device is

switched off or is running but is not actually in use.

This can result in a much lower vibration load over

the whole of the period of working.

General safety advice

J CAUTION! Please read all the instructions

and advice. Failure to observe the instructions

and advice given below may result in electric

shock, fire and/or serious injury.

MAKE SURE THAT YOU KEEP THESE INSTRUC-

TIONS AND SAFETY ADVICE IN A SAFE PLACE.

1. Your working area

a) Keep your working area clean and

clutter-free. Untidy or poorly lit working

areas can lead to accidents.

b) Do not work with the device

in potentially explosive envi-

ronments in which there are

inflammable liquids, gases or dusts.

Electrical power tools create sparks which can

ignite dusts or fumes.

c) Keep children and other peo-

ple away while you are op-

erating the electrical power

t o o l . Distractions can cause you to lose

control of the device.

Introduction / General safety advice

8 GB

2. Electrical safety

To avoid danger to life from

electric shock:

a) The mains plug on the device must

match the mains socket. The plug

must not be modified in any way.

Do not use an adapter plug with

devices fitted with a protective earth.

Unmodified plugs and matching sockets

reduce the risk of electric shock.

b) Avoid touching earthed surfaces such

as pipes, radiators, ovens and refrig-

erators with any part of your body.

There is an increased risk of electric shock if

your body is earthed.

c) Keep the device away from

rain or moisture. Water entering

an electrical device increases the risk

of electric shock.

d) Do not use the mains lead for

any purpose for which it was

not intended, e.g. to carry

the device, to hang up the device or

to pull the mains plug out of the mains

socket. Keep the lead away from

heat, oil, sharp edges or moving

parts of the device. Damaged or tangled

mains leads increase the risk of electric shock.

e) When working outdoors with an

electrical power tool always use ex-

tension cables that are also approved

for use outdoors. The use of an extension

cable suitable for outdoor use reduces the risk

of electric shock.

f) Use a residual current device (RCD) for

protection if operating the electrical

power tool in a moist environment is

unavoidable. The use of an RCD reduces

the risk of electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed

with caution. Do not use the device if

you are tired or under the influence

of drugs, alcohol or medication. One

moment of carelessness when using the device

can lead to serious injury.

b) Wear personal protective

equipment and always wear

safety glasses. The wearing of

personal protective equipment such as dust

masks, non-slip safety shoes, safety helmets or

ear protectors, appropriate to the type of elec-

trical power tool used and work undertaken,

reduces the risk of injury.

c) Avoid unintentional operation of the

device. Make sure that the switch is in

the “OFF” position before you insert

the mains plug into the mains socket.

Accidents can happen if you carry the device

with your finger on the switch or you have

already switched the device on before you

connect it to the mains.

d) Remove any setting tools or spanners

before you switch the device on. A

tool or spanner left attached to a rotating part

of a device can lead to injury.

e) Do not overestimate your own abili-

ties. Keep proper footing and balance

at all times. By doing this you will be in a

better position to control the device, especially

in unforeseen circumstances.

f) Wear suitable clothing.

Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and

gloves clear of moving parts. Loose

clothing, jewellery or long hair can become

trapped in moving parts.

4. Use and handling of the

electrical power tool

a) Do not overload the device. Always

use an electrical power tool that is

intended for the task you are under-

taking. By using the right electrical power

tool for the job you will work more safely and

achieve a better result.

General safety advice

9 GB

b) Do not use an electrical power tool if

its switch is defective. An electrical

power tool that can no longer be switched on

and off is dangerous and must be repaired.

c) When not in use always ensure that

electrical power tools are kept out of

reach of children. Do not let anyone

use the device if he or she is not famil-

iar with it or has not read the instruc-

tions and advice.

Electrical power tools are dangerous when

they are used by inexperienced people.

d) Look after the device carefully.

Check that moving parts are working

properly and move freely. Check for

any parts that are broken or damaged

enough to detrimentally affect the

functioning of the device. Have dam-

aged parts repaired before you use

the device. Many accidents have their origins

in poorly maintained electrical power tools.

e) Use the electrical power tool, acces-

sories, inserted tools etc. in accordance

with these instructions and advice,

and the stipulations drawn up for this

particular type of device. In doing

this, take into account the working

conditions and the task in hand. The

use of electrical power tools for purposes other

than those intended can lead to dangerous

situations.

Safety advice relating spe-

cifically to paint spray guns

J Wear a breathing/dust mask!

The inhalation of paint mist and sol-

vent vapour is hazardous to health.

J Work in adequately ventilated spaces only.

J If you do not know how dangerous a sub-

stance is, do not spray it.

J Never aim the spray at living creatures.

J Danger of explosion! Do not

use the device in environments con-

taining gases, open flames, fires or

gas-operated water heaters.

J No smoking!

J Easily flammable or explosive liquids (e.g.

petrol, spirit) must not be sprayed or used for

cleaning.

J Paint and solvents (thinners) must have a flash-

point above 21°C.

J Precise observation of the hazard warnings,

information and data sheets available from the

sprayed medium manufacturer is essential.

Q Advice on use

Q 

DIN-sec / Viscosity

The Parkside paint spray gun PFSPS 150 can be

used to apply sprayed media with a viscosity up to

100 DIN-sec. Viscosity is determined in a simplified

measuring procedure using the supplied measuring

cup (see Fig. C).

1. Fill the measuring cup up to the rim with the

sprayed medium.

2. Measure how long in seconds it takes to flow out.

3. This time is the DIN-seconds value of viscosity.

Q 

Preparing the sprayed medium

Most paints, varnishes etc. in the shops are intended

to be applied by brush not spray. To achieve the

best spraying result, you should prepare your paint

or varnish etc. in accordance with DIN guidelines

to achieve a suitable viscosity (see table).

Use a suitable thinner to achieve the required

thinning of the medium.

1. Thoroughly mix through unthinned sprayed

medium at 20 °C.

2. Add a suitable thinner.

3. Test the viscosity as described above, see Fig. C.

Note: Never use nitro-thinners to thin synthetic

resin paint!

General safety advice / Advice on use

10 GB

Example of

material

DIN guidance

value

Car body paint 16-20 DIN-sec

Acrylic paint 25-30 DIN-sec

Synthetic resin paint 25-30 DIN-sec

Primer 25-30 DIN-sec

Q Switching On/Off

Switching on

j To start the device, press the ON/OFF switch

3 and keep it pressed.

Switching off

j To switch off the device, release the ON/OFF

switch 3.

Q Spraying process

The surface to be sprayed must be clean, dry and

free of grease.

Observe the safety advice!

1. You can vary the spray by adjusting the regulator

button 2 (see Fig. D). The spray is correctly

set when no drops are formed and the gun

produces a fine, consistent spray pattern.

2. Do not switch the device on or off over the

area being sprayed. Begin and end the spray

process approx. 10 cm beyond the area being

sprayed.

3. The spray process should follow the sequence

shown in Fig. E – keep the spray gun moving

parallel to the surface

– Do not incline the spray gun

– Move the spray gun at a constant speed

– Apply the sprayed medium as thinly as possible

– The layer(s) of sprayed medium need(s) to

be allowed to dry for some time before you

apply the next coat Fig. F) at right angles to

the previous coat.

4. Do not allow the paint cup to empty complete-

ly while spraying – drops may form!

Q Maintenance and cleaning

General advice

1. WARNING! Pull out the mains plug be-

fore you carry out any tasks on the spray gun.

Do the same when you take a break from spraying.

2. After each use, spray thinners (in the open

air only – danger of explosion!) or

water through the device.

3. To protect from rust after cleaning, you can

spray sewing machine oil through the device.

4. WARNING! Never immerse the device

in the cleaning medium.

5. Never use inflammable solvents to clean the

device.

Cleaning instructions

1. Unscrew the attachment screw 1, see Fig. A.

2. Take off the pump housing 10 downwards.

3. Unscrew nozzle 8 and remove the suction-

pressure valve 9.

4. Take the pump piston 4 and spring 5 out of

the pump housing 10.

5. Clean parts 4, 5, 8, 9 with thinners.

6. Fit the components back in reverse order.

Q Disposal

The packaging is wholly composed of

environmentally-friendly materials that can

be disposed of at a local recycling centre.

Do not dispose of electrical

power tools with the household

rubbish!

In accordance with European Directive 2002 / 96 / EC

(covering waste electrical and electronic equipment)

and its transposition into national legislation, worn

out electrical power tools must be collected separately

and taken for environmentally compatible recycling.

Contact your local refuse disposal authority for

more details of how to dispose of your worn out

electrical devices.

Advice on use / Maintenance and cleaning / Disposal

11 GB

Environmental compatibility and

disposal of materials

j Paint, varnishes etc. are special wastes which

must be disposed of in the appropriate manner.

j Observe the regulations applicable in your area.

j Observe the manufacturer’s instructions.

j Environmentally damaging chemicals must not

be allowed to enter the soil, groundwater or

watercourses.

j Carrying out spraying at the edge of water-

courses or adjoining areas (catchments) is

therefore prohibited.

j Consider their environmental compatibility

when buying paints, varnishes etc.

QInformation

Q Service centre

The service centre for your country is shown in the

warranty documentation.

WARNING! Have your device

repaired only by qualified specialist

personnel using original manufactur-

er parts only. This will ensure that your

device remains safe to use.

WARNING! If the plug or mains lead

needs to be

replaced, always have the

replacement

carried out by the manu-

facturer or its service centre. This will

ensure that your device remains safe to use.

Q Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Germany, declare that this

product complies with the following EU directives:

Machinery Directive (98 / 37 / EC)

EU Low Voltage Directive (2006 / 95 / EC)

Electromagnetic Compatibility

(2004 / 108 / EC)

Type / Machine designation:

Paint spray gun PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- Managing Director -

We reserve the right to make technical modifications in the course

of product development.

Disposal / Information

12

13 PL

Wstęp

Użycie zgodne z przeznaczeniem .........................................................................Strona 14

Wyposażenie .............................................................................................................Strona 14

Zakres dostawy .........................................................................................................Strona 15

Dane techniczne ........................................................................................................Strona 15

Ogólne wskazówki bezpieczeństwa

1. Stanowisko pracy .................................................................................................Strona 15

2. Bezpieczeństwo elektryczne ..............................................................................Strona 16

3. Bezpieczeństwo osób ..........................................................................................Strona 16

4. Zastosowanie i obchodzenie się z elektronarzędziami ...................................Strona 17

Specyficzne wskazówki bezpieczeństwa odnoszące się do

pistoletów atryskowych farby ..................................................................................Strona 17

Wskazówki robocze

Lepkość / DIN- Sek. ...................................................................................................Strona 17

Przygotowanie materiału natryskowego ................................................................Strona 18

Włączanie/ Wyłączanie .........................................................................................Strona 18

Natryskiwanie ............................................................................................................Strona 18

Konserwacja i czyszczenie .....................................................................Strona 18

Utylizacja ...............................................................................................................Strona 19

Informacje

Serwis ........................................................................................................................Strona 19

Deklaracja zgodności / Producent ...........................................................................Strona 19

Spis zawartości

14 PL

Pistolet natryskowy do farby

PFSPS 150

Q Wstęp

Przed pierwszym uruchomieniem należy

zapoznać się z działaniem urządzenia i

nauczyć się właściwego obchodzenia się

z elektronarzędziami. W tym celu należy przeczytać

poniższą instrukcję. Instrukcję należy starannie

przechowywać. W razie przekazania urządzenia

osobom trzecim należy dać również niniejszą

instrukcję obsługi

QUżycie zgodne z

przeznaczeniem

Urządzenie to przeznaczone jest do nanoszenia farb,

lakierów itd. w użytku prywatnym. Urządzeniem

tym można natryskiwać materiały o lepkości do

100-DIN-sek. Każde inne użycie lub zmiany doko-

nane na urządzeniu uważane są za niezgodne z

przeznaczeniem i powodują znaczne zagrożenie

wypadkiem. Za szkody powstałe na skutek użycia

niezgodnego z przeznaczeniem nie ponosimy żad-

nej odpowiedzialności. Urządzenie przeznaczone

jest do użytku prywatnego.

QWyposażenie

1 Śruba ustalająca

2 Pokrętło regulacyjne

3 Wyłącznik

4 Tłok pompy

5 Sprężyna

6 Rura zasysająca

7 Kubek na farbę

8 Dysza

9 Zawór ssący i tłoczący

10 Obudowa pompy

11 Dysza czyszcząca

12 Kubek pomiarowy

13 Przedłużenie dyszy

Wstęp

W niniejszej instrukcji obsługi zastosowano następujące znaki / symbole:

Przeczytaj instrukcję obsługi! Zakładać okulary ochronne,

ochronniki słuchu, maskę

przeciwpyłową i rękawice ochronne.

Przestrzegaj wskazówek

ostrzegawczych i bezpieczeństwa!

W czasie użytkowania urządzenia

dopilnuj, aby w pobliżu nie przebywa-

ły dzieci ani żadne inne osoby.

Ostrzeżenie przed porażeniem prądem

elektrycznym! Niebezpieczne napięcie

elektryczne - zagrożenie dla życia!

Chronić urządzenie przed deszczem i

wilgocią. Przedostanie się wody do wnę-

trza elektronarzędzia zwiększa niebez-

pieczeństwo porażenia prądowego.

Niebezpieczeństwo wybuchu!

Uszkodzenie urządzenia, kabla sie-

ciowego lub wtyczki sieciowej zwięk-

sza ryzyko porażenia prądem elek-

trycznym. Regularnie sprawdzaj stan

urządzenia, kabla sieciowego, wtyczki.

WWatt (moc skuteczna) Palenie wzbronione!

Elektronarzędzie klasy ochrony II;

podwójna izolacja ochronna

Opakowanie i urządzenie przekaż

do utylizacji zgodnie z przepisami o

ochronie środowiska!

15 PL

QZakres dostawy

1 Elektryczny pistolet natryskowy farby

3 Dysze* 1 x 0,6, 2 x 0,8 mm

3 Zawory ssąco-tłoczące*

2 Sprężyny*

1 Dysza czyszcząca

1 Przedłużenie dyszy

1 Kubek pomiarowy

1 Instrukcja obsługi

1 Książeczka „Gwarancja i serwis“

* 1 x zamontowane

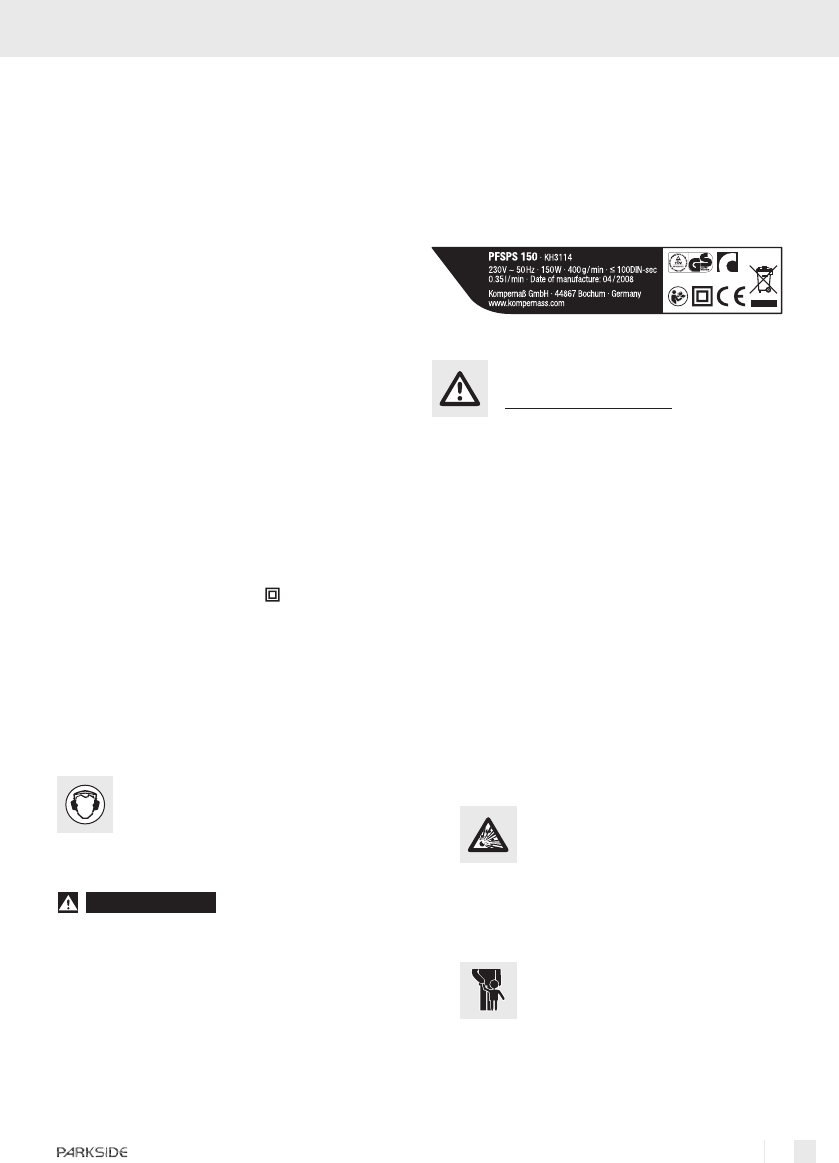

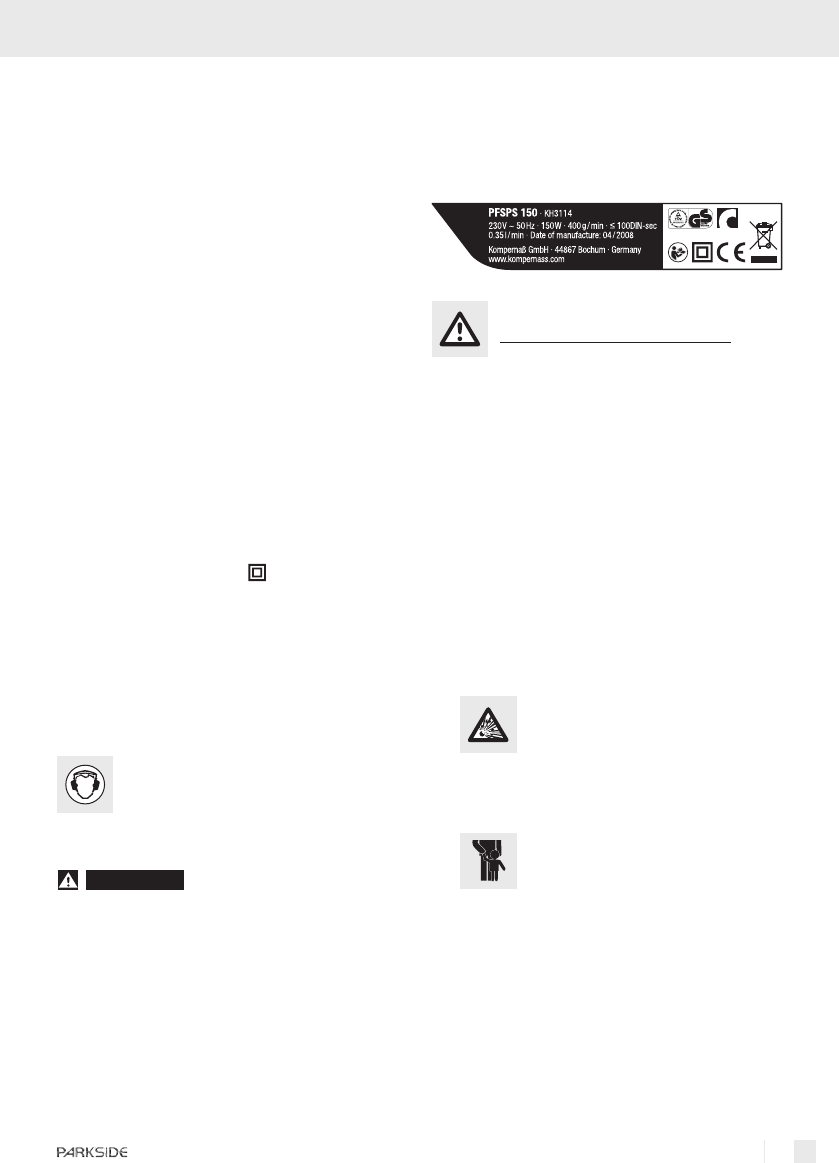

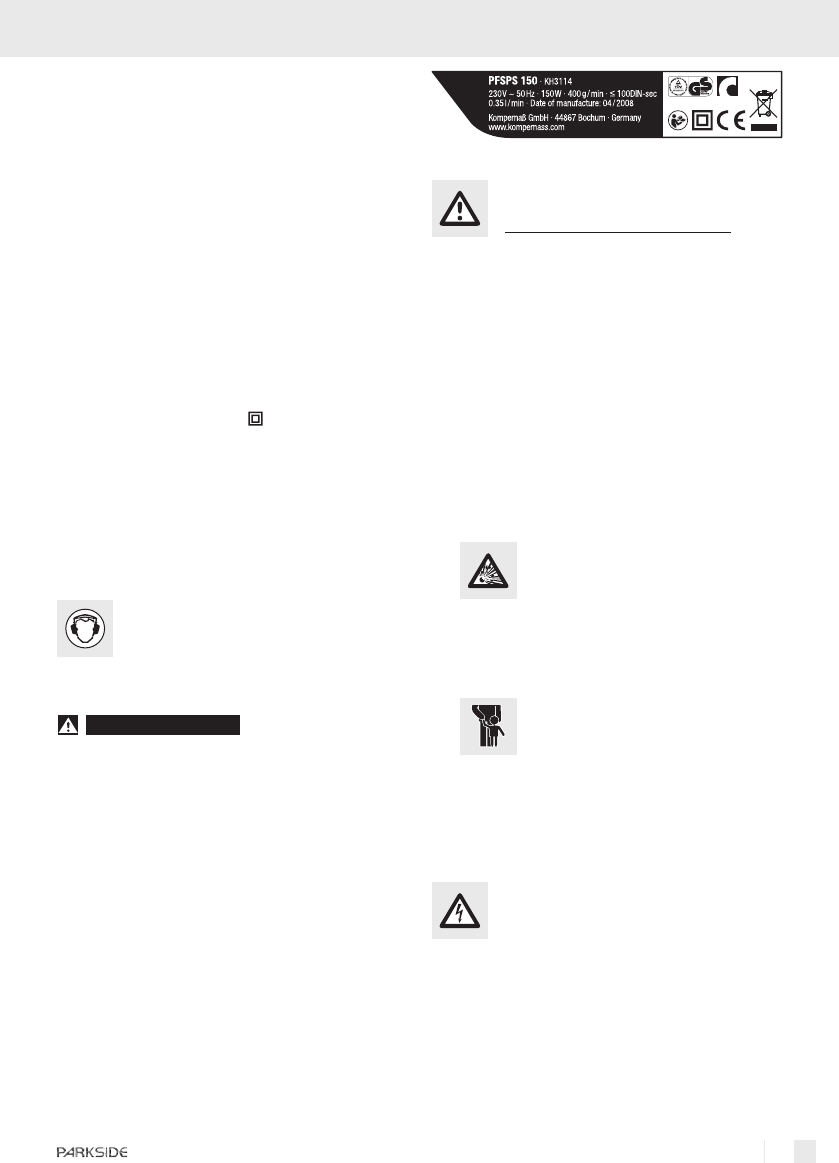

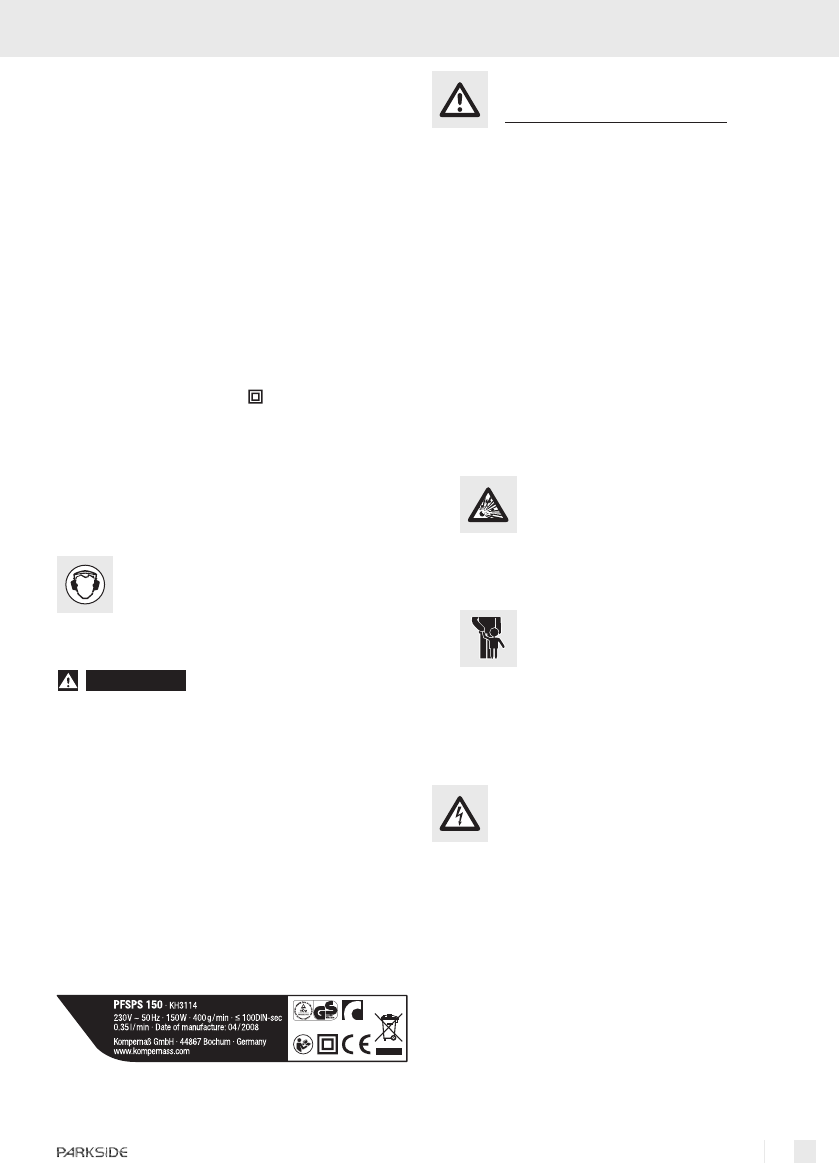

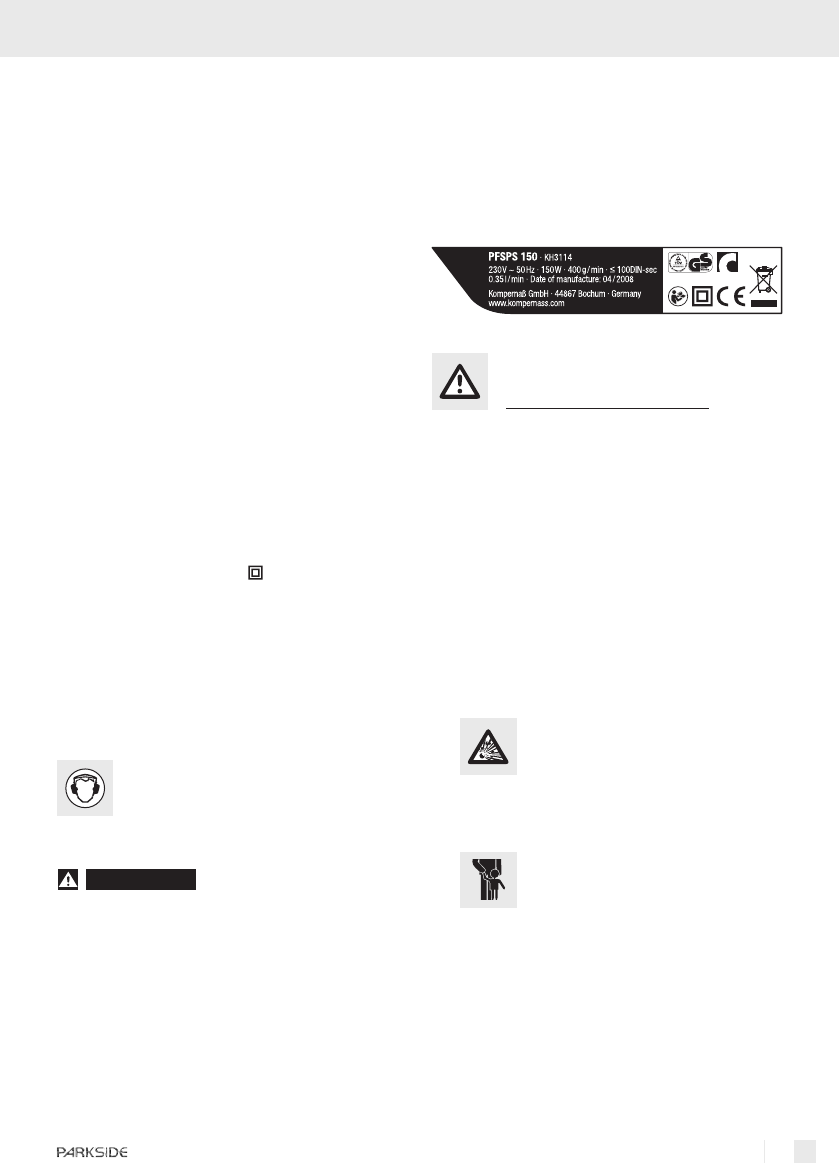

QDane techniczne

Moc znamionowa: 150 W

Wydajność tłoczenia: 400 g / min (woda)

Lepkość materiału

natryskiwanego: maks. 100 DIN-sec

Ciśnienie: maks. 250 bar

Kubek z farbą: 0,7 litr

Klasa ochrony: II /

Informacje na temat hałasu i wibracji:

Poziom ciśnienia hałasu urządzenia wg oceny A

wynosi typowo 93,9 dB (A).

Niepewność K=3 dB.

Poziom hałasu podczas pracy może przekroczyć

106,9 dB (A).

Zakładać ochronę słuchu!

Ocenione przyśpieszenie, w sposób typowy: 6,5 m / s2

OSTRZEŻENIE! Podany w instrukcjach

poziom wibracji został zmierzony zgodnie ze znor-

malizowaną metodą pomiarową i może być użyty

do porównania urządzeń.

Poziom wibracji będzie się zmieniać odpowiednio do

zastosowania elektronarzędzia i może przekraczać

w niektórych wypadkach wartość podaną w niniej-

szych instrukcjach. Obciążenie wibracjami może

być niedowartościowane, jeśli urządzenie jest

używane w ten sposób.

Wskazówka: Dla dokładnego oszacowania

obciążenia wibracjami w określonym okresie czasu

należy również uwzględnić okresy wyłączenia

urządzenia lub okresy, w których urządzenie

wprawdzie jest włączone, lecz nie jest w faktycz-

nym użyciu. Może to wyraźnie zredukować obcią-

żenie wibracjami w całym okresie czasu pracy.

Ogólne wskazówki

bezpieczeństwa

J OSTROŻNIE! Należy przeczytać wszystkie

instrukcje. Nieprzestrzeganie wymienionych

poniżej instrukcji może spowodować porażenie

prądem elektrycznym, pożar i / lub ciężkie

obrażenia.

PROSZĘ STARANNIE PRZECHOWYWAĆ

NINIEJSZĄ INSTRUKCJĘ.

1. Stanowisko pracy

a) Utrzymywać stanowisko pracy w

czystości i w należytym porządku.

Nieporządek i nieoświetlone obszary robocze

mogą prowadzić do powstania wypadków.

b) Nie wolno pracować z urzą-

dzeniem w obszarach zagro-

żonych wybuchem, w obsza-

rach, w których znajdują się ciecze

palne, gazy lub pyły. Elektronarzędzia

wytwarzają iskry, od których mogą się zapalić

pary lub pył.

c) Podczas używania elektro-

narzędzia w pobliżu nie mogą

przebywać dzieci i inne osoby.

W razie odwrócenia uwagi można stracić pa-

nowanie nad urządzeniem.

Wstęp / Ogólne wskazówki bezpieczeństwa

16 PL

2. Bezpieczeństwo elektryczne

Unikać zagrożenia życia na

skutek porażenia prądem

elektrycznym:

a) Wtyczka podłączeniowa urządzenia

winna zawsze pasować do gniazd-

ka. Wtyczki nie można w żaden spo-

sób zmieniać.

Nie używać żadnych wtyczek ada-

pterowych z urządzeniami z uziemie-

niem ochronnym. Niezmienione wtyczki i

pasujące gniazdka zmniejszają ryzyko poraże-

nia prądem elektrycznym.

b) Unikać zetknięcia się ciała z uziemio-

nymi powierzchniami jak rury,

ogrzewania, piece i lodówki. W przy-

padku uziemienia ciała zwiększa się niebez-

pieczeństwo porażenia prądowego.

c) Unikać kontaktu urządzenia

z deszczem lub wilgocią. Prze-

dostanie się wody do urządzenia

elektrycznego zwiększa niebezpieczeństwo

porażenia prądowego.

d)

Nie wykorzystywać kabla

niezgodnie z przeznaczeniem

do noszenia lub zawieszania

urządzenia lub do wyciągania wtyczki

z gniazdka. Trzymać kabel z daleka

od źródeł gorąca, oleju, ostrych kra-

wędzi lub ruchomych części urządze-

nia. Uszkodzone lub poplątane kable zwięk-

szają ryzyko porażenia prądem elektrycznym.

e) Podczas pracy z urządzeniem na

zewnątrz, należy używać tylko

przedłużaczy dopuszczonych do

używania na zewnątrz. Użycie przedłu-

żacza nadającego się na zewnątrz zmniejsza

ryzyko porażenia prądem elektrycznym.

f) Jeśli stosowanie elektronarzędzia w

wilgotnym otoczeniu jest nie do unik-

nięcia, należy zastosować wyłącznik

ochronny prądu uszkodzeniowego.

Użycie wyłącznika ochronnego prądu uszko-

dzeniowego zmniejsza ryzyko porażenia

prądowego.

3. Bezpieczeństwo osób

a) Należy być zawsze uważnym, zwra-

cać uwagę na to co się robi, i podcho-

dzić z rozwagą do pracy z elektrona-

rzędziami. Nie należy pracować z

urządzeniem, jeśli się jest zmęczonym,

pod wpływem narkotyków, alkoholu

lub lekarstw. Moment nieuwagi może

prowadzić do poważnych obrażeń.

b) Należy zakładać osobiste

wyposażenie ochronne i za-

wsze okulary ochronne.

Zakładanie osobistego wyposażenia ochron-

nego jak maska przeciwpyłowa, buty ochronne

przeciwpoślizgowe, kask ochronny lub ochrona

słuchu, w zależności od rodzaju elektronarzę-

dzia zmniejsza ryzyko odniesienia obrażeń.

c)

Unikać niezamierzonego uruchomienia.

Upewnić się, czy wyłącznik znajduje

się w położeniu „Wyłączone“ zanim

włoży się wtyczkę do gniazdka. Jeśli

podczas przenoszenia urządzenia trzyma się

palce na wyłączniku lub podłącza się do sieci

uprzednio włączone urządzenie, może to

prowadzić do wypadków.

d) Usunąć wszystkie narzędzia regula-

cyjne lub śrubokręty zanim włączy

się urządzenie. Narzędzie lub klucz znajdu-

jący się w obracającym się elemencie urządze-

nia może doprowadzić do powstania obrażeń.

e) Nie należy siebie nigdy przeceniać.

Dbać o pewną postawę i w każdej

chwili utrzymywać równowagę. W

ten sposób można lepiej panować nad urzą-

dzeniem w nieoczekiwanych sytuacjach.

f) Zakładać odpowiednie ubranie

robocze.

Nie nosić żadnych luźnych ubrań lub

biżuterii. Trzymać włosy, ubranie,

rękawice z dala od wirujących części.

Luźne ubranie, biżuteria lub długie włosy

mogą zostać pochwycone przez poruszające

się części.

Ogólne wskazówki bezpieczeństwa

17 PL

4. Zastosowanie i obchodzenie

się z elektronarzędziami

a) Nie należy przeciążać urządzenia.

Stosować odpowiednie elektrona-

rzędzie do danej pracy. Za pomocą

odpowiednio dostosowanego urządzenia pra-

cuje się lepiej, bezpieczniej w podanym zakre-

sie mocy.

b) Nie należy używać elektronarzędzia,

którego wyłącznik jest uszkodzony.

Elektronarzędzie, którego nie można włączyć

lub wyłączyć jest niebezpieczne i winno być

naprawione.

c) Przechowywać nieużywane elektro-

narzędzia w miejscu niedostępnym

dla dzieci. Nie należy dopuszczać do

pracy z elektronarzędziem osób, które

nie są z nim zaznajomione lub nie

czytały niniejszych instrukcji obsługi.

Elektronarzędzia są niebezpieczne, jeśli są

używane przez osoby niedoświadczone.

d) Starannie dbać o elektronarzędzie.

Kontrolować, czy ruchome elementy

urządzenia należycie działają, nie

zakleszczają się, czy części nie są

pęknięte lub uszkodzone i czy dzia-

łanie urządzenia nie jest wadliwe.

Uszkodzone części należy naprawić

przed użyciem urządzenia. Wiele

wypadków spowodowanych jest źle konserwo-

wanym elektronarzędziem.

e) Stosować elektronarzędzia, wypo-

sażenie i narzędzia robocze itd.

odpowiednio do niniejszych instrukcji

tak, jak to jest przepisane dla tego

specjalnego typu urządzenia.

Należy przy tym uwzględniać warunki

pracy i wykonywaną czynność. Uży-

cie elektronarzędzi do celów innych niż jest to

przewidziane może prowadzić do zaistnienia

niebezpiecznych sytuacji.

Specyficzne wskazówki

bezpieczeństwa odnoszą-

ce się do pistoletów

atryskowych farby

J Zakładać maskę do ochrony

dróg oddechowych! Wdychanie

mgły z farby i par rozpuszczalników

jest szkodliwe dla zdrowia.

J Pracować tylko w wystarczająco wentylowanych

pomieszczeniach.

J Nie należy rozpylać materiałów, których

stopień szkodliwości nie jest znany.

J Nie należy nigdy kierować strumienia rozpyla-

nia na ludzi i zwierzęta.

J Niebezpieczeństwo wybuchu!

W otoczeniu, w którym znajdują się

gazy/otwarte płomienie/ogień/

podgrzewacze wody na gaz nie wolno

używać urządzenia.

J Palenie wzbronione!

J Łatwopalne lub wybuchowe ciecze (np. benzyna,

spiritus) nie mogą być używane ani do natry-

skiwania ani też do czyszczenia.

J Lakiery i rozpuszczalniki (rozcieńczenie) winny

posiadać punkt zapłonu powyżej 21 °C.

J Dokładnie przestrzegać wskazówek odnośnie

zagrożeń, informacji i kart danych producenta

farb wzgl. materiałów natryskiwanych.

Q Wskazówki robocze

QLepkość / DIN- Sek.

Za pomocą pistoletu Parkside PFSPS 150 można

natryskiwać materiały do maksymalnej lepkości

100 DIN- sek. Lepkość (płynność) wyznacza się za

pomocą uproszczonej metody pomiarowej przy uży-

ciu załączonego kubka pomiarowego (patrz Rys. C).

1. Napełnić kubek pomiarowy materiałem

natryskiwanym po brzegi.

2. Zmierzyć czas wypływu w sekundach.

3. Czas ten nazywany jest sekundami DIN.

Ogólne wskazówki bezpieczeństwa / Wskazówki robocze

18 PL

QPrzygotowanie materiału

natryskowego

Ogólnie dostępne w handlu lakiery, farby… przy-

gotowane są najczęściej do nakładania pędzlem,

a nie do natrysku. Dla uzyskania właściwych wyni-

ków pracy należy ustawić lepkość lakierów, farb…

zgodnie z wytyczną DIN (patrz Tabela).

Potrzebne rozcieńczenie uzyskuje się za pomocą

odpowiedniego rozcieńczalnika.

1. Dobrze wymieszać nierozcieńczony materiał

do natrysku w temperaturze 20 °C.

2. Dodać odpowiedniego rozcieńczalnika.

3. Sprawdzić lepkość jak podano powyżej,

patrz Rys. C.

Wskazówka: Lakiery ze sztucznej żywicy

rozcieńczać rozcieńczalnikiem nitro!

Przykład materiału Wytyczne DIN

Lakier samochodowy 16-20 DIN- sek.

Lakier akrylowy 25-30 DIN- sek.

Lakier ze sztucznej żywicy 25-30 DIN- sek.

Gruntowanie 25-30 DIN- sek.

QWłączanie/ Wyłączanie

Włączanie

j Celem uruchomienia urządzenia nacisnąć i

trzymać naciśnięty wyłącznik WŁ./WYŁ. 3.

Wyłączanie

j Celem wyłączenia urządzenia zwolnić

wyłącznik WŁ./WYŁ. 3.

QNatryskiwanie

Powierzchnia natrysku winna być czysta, sucha i

wolna od tłuszczu.

Przestrzegać wskazówek bezpieczeństwa

1. Poprzez przestawienie śruby regulacyjnej 2,

można wyregulować strumień natrysku (patrz

Rys. D). Strumień jest wtedy prawidłowo

ustawiony, gdy nie tworzą się żadne krople, a

natrysk jest drobny i regularny.

2. Nie włączać / wyłączać pistoletu nad po-

wierzchnią natrysku, lecz rozpoczynać natryski-

wanie ok. 10 cm poza powierzchnią natrysku.

3. Natryskiwać zgodnie z Rys. E – prowadzić

przy tym pistolet natryskowy równolegle do

powierzchni natrysku:

– nie przechylać

– prowadzić pistolet z równomierną szybkością

– nakładać materiał możliwie jak najcieniej

– warstwa farby wymaga przerwy na wy-

schnięcie zanim nałoży się drugą warstwę

(patrz Rys. F).

4. Nie wytryskiwać farby do końca z kubka –

zaczną się tworzyć krople!

Q Konserwacja i czyszczenie

Wskazówki ogólne

1. OSTRZEŻENIE! Wyciągnąć wtyczkę z

gniazdka, również podczas przerw w pracy i

podczas prac na urządzeniu.

2. Po każdym użyciu przepuścić przez pistolet

rozcieńczalnik (tylko na zewnątrz – nie-

bezpieczeństwo eksplozji!) wzgl. wodę.

3. Dla zabezpieczenia przed korozją po

czyszczeniu przez pistolet przepuścić olej do

maszyn do szycia.

4. OSTRZEŻENIE! Nie zanurzać nigdy

pistoletu w środku czyszczącym.

5. Pistoletu nie można myć za pomocą palnych

rozpuszczalników.

Wskazówki odnośnie czyszczenia

1. Odkręcić śrubę ustalającą 1, patrz Rys. A.

2. Ściągnąć w dół obudowę 10.

3. Odkręcić dyszę 8 i wyjąć zawór ssąco-tło-

czący 9.

4. Wyjąć tłok pompy 4 i sprężynę 5 z korpusu

pompy 10.

5. Oczyścić elementy 4, 5, 8, 9 za pomo-

cą rozpuszczalnika.

6. Zamontować elementy w odwrotnej kolejności.

Wskazówki robocze / Konserwacja i czyszczenie

19 PL

Q Utylizacja

Opakowanie składa się z materiałów nieszko-

dliwych dla środowiska, które można usuwać

w miejscowych firmach recyklingowych.

Elektronarzędzi nie można

wyrzucać do domowych

kubłów na śmieci!

Zgodnie z europejską dyrektywą 2002 / 96 / EG o

zużytych urządzeniach elektrycznych i elektronicz-

nych oraz dostosowanego prawa krajowego zużyte

elektronarzędzia winny być zbierane osobno i

dostarczane do zgodnego z wymogami ochrony

środowiska przerobu z ponownym wykorzystaniem

materiałów.

O możliwościach utylizacji wysłużonego sprzętu

należy dowiadywać się we właściwych zarządach

gminnych i miejskich.

Nieszkodliwość dla środowiska

i utylizacja materiałów

j Farby, lakiery… są odpadami specjalnymi,

które należy odpowiednio utylizować.

j Przestrzegać miejscowych przepisów.

j Przestrzegać wskazówek producenta.

j Chemikalia szkodliwe dla środowiska nie mogą

przedostać się do ziemi, wód gruntowych lub

wód powierzchniowych.

j Stąd też niedopuszczalne jest wykonywanie

prac malarskich na brzegach wód lub w ich

pobliżu (tereny dopływów).

j Podczas zakupów farb, lakierów… zwracać

uwagę na nieszkodliwość dla środowiska.

Q Informacje

Q Serwis

Właściwy punkt serwisowy odnośnego kraju podany

jest w dokumentach gwarancyjnych.

OSTRZEŻENIE! Urządzenie oddawać

do naprawy tylko wykwalifikowa-

nemu personelowi fachowemu i

tylko z użyciem oryginalnych części

zamiennych. To sposób na zapewnienie

bezpieczeństwa urządzenia.

OSTRZEŻENIE! Wymianę wtyczki

lub przewodu zasilającego należy

zlecać zawsze wytwórcy urządzenia

lub jego służbie serwisowej. Ten sposób

gwarantuje zapewnienie bezpieczeństwa urzą-

dzenia.

Q 

Deklaracja zgodności /

Producent

My, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Niemcy, oświadczamy niniej-

szym, iż produkt ten został wyprodukowany zgod-

nie z następującymi dyrektywami WE:

Dyrektywa maszynowa (98 / 37 / EC)

Dyrektywa niskonapięciowa WE

(2006 / 95 / EC)

Kompatybilność elektromagnetyczna

(2004 / 108 /EC)

Typ maszyny / Typ:

Pistolet natryskowy do farby PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- Prezes -

Zmiany techniczne w sensie dalszego rozwijania produktu

są zastrzeżone.

Utylizacja / Informacje

20

21 HU

Sicherheit / Bedienung

Tartalomjegyzék

Bevezetés

Rendeltetésszerű használat ......................................................................................Oldal 22

Felszerelés ..................................................................................................................Oldal 22

A szállítmány tartalma...............................................................................................Oldal 22

Műszaki adatok .........................................................................................................Oldal 23

Általános biztonsági tudnivalók

1. Munkahely .............................................................................................................Oldal 23

2. Elektromos biztonság ............................................................................................Oldal 23

3. Személyek biztonsága .........................................................................................Oldal 24

4. Az elektromos szerszámok alkalmazása és kezelése .......................................Oldal 24

Készülékspecifikus biztonsági tudnivalók festékszóró pisztolyok számára .........Oldal 25

A munkára vonatkozó tudnivalók

DIN-mp / viszkozitás .................................................................................................Oldal 25

A kiszórnivaló anyag előkészítése ...........................................................................Oldal 25

Be- / Kikapcsolás ......................................................................................................Oldal 26

Szórási eljárás ............................................................................................................Oldal 26

Karbantartás és tisztítás ..........................................................................Oldal 26

Mentesítés .............................................................................................................Oldal 26

Információk

Szerviz ........................................................................................................................Oldal 27

Konformitásnyilatkozat / Gyártó ..............................................................................Oldal 27

22 HU

PFSPS 150 festékszóró pisztoly

Q Bevezetés

Az első üzembevétel előtt ismerkedjen

meg a készülék funkcióival és informálód-

jon az elektromos szerszámokkal való

helyes járásról. Ehhez olvassa el a következő Haszná-

lati utasítást. Őrizze meg jól ezt az utasítást. A készü-

lék továbbadása esetén harmadiknak kézbesítse vele

együtt annak a teljes dokumentációját is.

Q 

Rendeltetésszerű használat

Ez a készülék privát környezetben festékek, lakkok,

stb. felvitelére alkalmas. A készülékkel maximálisan

100-DIN-mp viszkozitású kiszórandó szereket lehet

feldolgozni. Minden más alkalmazás, vagy a készü-

lék megváltoztatása nem rendeltetésszerűnek számit

és jelentős baleseveszélyeket rejt magában. A rendel-

tetésétől eltérő alkalmazásból származó károkért nem

állunk jót. A készülék csak privát használatra készült.

Q 

Felszerelés

1 Rögzítő csavar

2 Szabályozó gomb

3 Be-Ki-kapcsoló

4 A szivattyú dugattyúja

5 Rugó

6 Szívócső

7 Festéktartály

8 Fúvóka

9 Szívás-nyomás-szelep

10 Szivattyú ház

11 Tisztító fúvóka

12 Mérőedény

13 Fúvóka hosszabbító

Q 

A szállítmány tartalma

1 Elektromos festékszóró pisztoly

3 Fúvóka* 1 x 0,6, 2 x 0,8 mm

3 Szívás-nyomás-szelep*

2 Rugó*

1 Tisztító fúvóka

Bevezetés

A használati útmutatóban az alábbi piktogrammokat / jeleket használjuk:

Olvassa el a kezelési útmutatót! Viseljen védőszemüveget, hallásvédőt,

porvédő álarcot és védőkesztyűt.

Vegye figyelembe a figyelmeztető és

a biztonsági utasításokat!

Az elektromos szerszám használata

közben tartsa távol a gyermekeket és

más személyeket.

Vigyázat, elektromos áramütés

veszélye! Veszélyes elektromos

feszültség – letveszély!

Tartsa a készüléket esőtől vagy

nedvességtől távol. Víznek az elektro-

mos készülékekbe való behatolása

növeli az áramütés kockázatát.

Robbanásveszély!

A sérült készülék, hálózati vezeték vagy

csatlakozó elektromos áramütés okozta

veszélyt hordoz magában. Rendszere-

sen ellenőrizze a készülék, hálózati ve-

zeték és a hálózati csatlakozó állapotát.

WWatt (teljesítmény) Dohányozni tilos!

II védelmi osztályos elektromos

szerszám Környzetbarát módon távolítsa el a

csomagolóanyagot!

23 HU

1 Fúvóka hosszabbító

1 Mérőpohár

1 Használati utasítás

1 „Garancia és szerviz“ füzet

* 1 x előre felszerelt

Q 

Műszaki adatok

Névleges teljesítmény : 150 W

Kiszórási teljesítmény: 400 g / perc (víz)

Viskozitás: max. 100 DIN-mp

Nyomás: max. 250 bar

Festéktartály: 0,7 Liter

Védettségi osztály: II /

Zaj- és rezgés-információk:

A készülék A-értékelés szerinti zajnyomásszintje

tipikusan 93,9 dB (A).

Biztonytalanság K=3 dB.

Munka közben a zajszint túllépheti a

106,9 dB (A)-t.

Viseljen hallásvédőt!

Értékelt gyorsulás, tipikusan: 6,5 m / s2

FIGYELMEZTETÉS! Az ebben az utasításban

megadott rezgésszintet egy szabványos mérési

eljárással mérték, és felhasználható a készülékek

összehasonlítására.

A rezgésszint az elektromos szerszám használatának

megfelelően megváltozik és bizonyos esetekben az

utasításban megadott érték felett lesz. A rezgéster-

helést alá lehet becsülni, ha az elektromos szerszá-

mot rendszeresen ilyen módon alkalmazzák.

Utalás: Egy bizonyos munkaidőszak rezgésterhe-

lésének a pontos felbecsülésére azokat az idősza-

kokat is figyelembe kell venni, amelyekben a

készülék ki van kapcsolva, vagy esetleg be van

kapcsolva, de valójában nem használják. Ez a

teljes munkaidőszak rezgésterhelését jelentősen

lecsökkentheti.

Általános

biztonsági tudnivalók

J VIGYÁZAT! Mindegyik utasítást el kell olvasni.

A következőkben felsorolt utasítások betartásá-

nál elkövetett hibák áramütést, tűz kitörését

és / vagy súlyos sérüléseket okozhatnak.

ŐRIZZE MEG JÓL EZEKET AZ UTASÍTÁSOKAT.

1. Munkahely

a) Tartsa a munka környékét tisztán és

rendben. Rendetlenség és kivilágítatlan mun-

kakörnyezetek balesetekhez vezethetnek.

b) Ne dolgozzon a készülékkel

robbanásveszélyes környezet-

ben, amelyekben gyúlékony

folyadékok, gázok vagy porok talál-

hatók. Az elektromos szerszámok szikrákat

hoznak létre, amelyek a porokat, vagy a

gőzöket meggyújthatják.

c)  Az elektromos szerszámok

használata közben tartsa a

gyerekeket és más személye-

ket távol. A figyelmének az elterelődése

esetén elveszítheti a készülék feletti ellenőrzést.

2. Elektromos biztonság

Kerülje el az áramütés általi

életveszélyt:

a) A csatlakozó dugónak találni kell a

csatlakozó dugaljzatba. A csatlakozó

dugót semmilyen módon se szabad

megváltoztatni. Védőföldeléses ké-

szülékekkel együtt ne alkalmazzon

adapterdugót. Változatlan csatlakozó

dugók és találó csatlakozó dugaljzatok

Bevezetés / Általános biztonsági tudnivalók

24 HU

csökkentik az áramütés kockázatát.

b) Kerülje el a testének földelt felüle-

tekkel, mint pld. csövekkel, fűtőtes-

tekkel, tűzhelyekkel és hűtőszekré-

nyekkel való érintkezését. Az áramütés

kockázata nagyobb, ha a teste földelt.

c) Tartsa a készüléket esőtől és

nedvességtől távol. A víznek a

készülékbe való behatolása növeli

az áramütés kockázatát.

d) Ne használja a kábelt a ren-

deltetésétől eltérő célokra,

pld. a készülék hordozására,

azzal való felakasztására, vagy a

dugónak a dugaljzatból való kihúzá-

sára. Tartsa a kábelt hőtől, olajtól,

éles szélektől, vagy mozgásban levő

készülékrészektől távol. Sérült vagy ösz-

szegabalyodott kábelek növelik az áramütés

kockázatát.

e) Ha egy elektromos szerszámmal a

szabadban dolgozik, csak olyan

hosszabbító kábeleket használjon,

amelyek külterületre engedélyezettek.

Külterületre alkalmas hosszabbító kábel hasz-

nálata csökkenti az áramütés kockázatát.

f) Ha az elektromos szerszám nedves

környezetben való üzemelése nem

kerülhető el, alkalmazzon hibaáram-

védőkapcsolót. A hibaáram védőkapcsoló

alkalmazása csökkenti az áramütés kockázatát.

3. Személyek biztonsága

a) Legyen mindig figyelmes, ügyeljen

arra, amit tesz és kezdje el körülte-

kintően az elektromos szerszámmal

való munkát. Ne használja a készüléket

ha fáradt, vagy ha drogok, alkohol,

vagy gyógyszerek hatása alatt áll.

A készülék használata közben már egyetlen

pillanat figyelmetlenség is komoly sérülésekhez

vezethet.

b) Viseljen személyes védőfel-

szerelést és mindig védő-

szemüveget. A személyes

védőfelszerelések, mint pld. porvédő álarc,

csúszásbiztos cipő, védősisak, vagy hallásvédő

viselése, az elektromos szerszám fajtája és

használatának a módja szerint, csökkenti a

sérülések kockázatát.

c) Kerülje el a nem szándékos üzembe-

vételt. Bizonyosodjon meg róla, hogy

mielőtt a csatlakozó dugót a

dugaljzatba dugja, a kapcsoló a

„KI“-helyzetben álljon. Ha a készülék

hordozása közben az ujját a kapcsolón tartja,

vagy a készüléket az áramellátáshoz bekapcsolt

állapotban csatlakoztatja, az balesetekhez

vezethet.

d) Távolítsa el a beállító szerszámokat,

vagy a csavarkulcsokat mielőtt a

készüléket bekapcsolja. Az a szerszám

vagy kulcs amely egy forgó készülékrészben

áll, sérüléseket okozhat.

e) Ne értékelje túl magát. Gondoskodjon

egy biztos állásról és tartsa meg

mindig az egyensúlyát. Ezáltal a készü-

léket a váratlan helyzetekben könnyebben az

ellenőrzése alatt tartja.

f) Viseljen megfelelő ruházatot.

Ne viseljen bő ruházatot vagy éksze-

reket. Tartsa a haját, a ruházatát és

a kesztyűjét a mozgásban levő

részektől távol. A mozgásban levő részek

a laza ruházatot, az ékszereket vagy a hosszú

hajat elkaphatják.

4. Az elektromos szerszámok

alkalmazása és kezelése

a) Ne terhelje túl a készüléket. A mun-

kához használja az arra való elekt-

romos szerszámot. A találó elektromos

szerszámmal a megadott teljesítmény tartomány-

ban jobban és biztonságosabban dolgozik.

b) Ne használjon olyan elektromos

szerszámot, amelynek a kapcsolója

hibás. Az olyan elektromos szerszám, amelyet

nem lehet többé be- és kikapcsolni, veszélyes

és meg kell azt javíttatni.

c) Tárolja a nem használatban levő

Általános biztonsági tudnivalók

25 HU

elektromos szerszámokat a gyerekek

hatótávolságán kívül. Ne hagyja,

hogy a készüléket olyan személyek

használják, akik nem ismerik annak

a használatát, vagy nem olvasták el

ezeket az utasításokat.

Az elektromos szerszámok veszélyesek, ha azt

tapasztalatlan személyek használják.

d) Ápolja gondosan a készüléket. Ellen-

őrizze, hogy a mozgó részek kifogás-

talanul működnek e és nem szorulnak,

hogy részek nem törtek e el vagy nem

érte őket olyan károsodás, amely a

készülék működését befolyásolja. A

használat előtt javíttassa meg a sérült

részeket. Sok baleset oka az elektromos

szerszámok rosszul végzett karbantartása.

e) Használja az elektromos szerszámo-

kat, a tartozékait és a betétszerszá-

mokat stb. ezeknek az utasításoknak

megfelelően és úgy, ahogyan azt

ennek a speciális készüléktípusnak

előírták.

Eközben vegye figyelembe a munka-

feltételeket és a végzendő munkát.

Az elektromos szerszámoknak a megszabottak-

tól eltérő alkalmazásai veszélyes helyzetekhez

vezethetnek.

Készülékspecifikus bizton-

sági tudnivalók festékszóró

pisztolyok számára

J Viseljen légzésvédőt!

A festékköd és az oldószer-gőzök

belélegzése káros az egésszégre.

J Csak elégségesen szellőztetett helyiségekben

dolgozzon.

J Ne szórjon olyan anyagokat, amelyeknek a

veszélyessége ismeretlen.

J Ne irányítsa a szórási sugarat élőlényekre.

J Robbanásveszély! Egy olyan

környezetben, amelyekben gázok /

nyilt lángok / tűz / gázzal üzemeltetett

vízmelegítők találhatók, a készüléket nem sza-

bad használni.

J Dohányozni tilos!

J Gyúlékony vagy robbanékony folyadékokat

(pld. benzin, szesz) nem szabad se szórásra

se pedig tisztításra használni.

J A lakkoknak és oldószereknek (hígító) 21 °C

feletti lobbanáspontja kell legyen.

J Tartsa be pontosan a festék ill. szórnivaló

szerek gyártóinak a figyelmeztető utasításait,

információit és adatlapjait.

Q A munkára vonatkozó

tudnivalók

Q 

DIN-mp / viszkozitás

A PFSPS 150 Parkside festékszóró pisztollyal max.

100 DIN-mp-es. (viszkozitás) kiszórnivaló anyagot

lehet feldolgozni. A viszkozitást (sűrűnfolyosság)

egy leegyszerűsített mérési eljárással a mellékelt

mérőpohárral lehet megállapítani (lásd a C ábrát).

1. Merítsen a kiszórnivaló anyagból egy teli

mérőpohárral.

2. Mérje meg a kifolyási időt másodpercben.

3. Ezt az időt nevezik DIN-másodpercnek.

Q 

A kiszórnivaló anyag

előkészítése

A kereskedelemben kapható lakkokat, festékeket …

többnyire mázolásra és nem szórásra készítették.

Jó munkaeredmények eléréséhez állítsa be a DIN-

irányelv szerint alakkok, festékek… viszkozítását

(lásd a táblázatot).

A szükséges hígítást az arra való hígítószerrel

érheti el.

1. A hígítatlan kiszórnivalót 20 °C hőmérsékleten

kavarja jól össze.

2. Tegye hozzá a megfelelő hígítószert.

3. Vizsgálja meg a viszkozitást a fentebb leírtak

szerint, lásd a C ábrát.

Általános biztonsági tudnivalók / A munkára vonatkozó tudnivalók

26 HU

Utalás: Műgyanta lakkokat sohase hígítson

nitro-hígítóval!

Anyagpélda DIN irányérték

Autolakk 16-20 DIN-mp

Akrillack 25-30 DIN-mp

Műgyanta lakk 25-30 DIN-mp

Alapozás 25-30 DIN-mp

Q Be- / Kikapcsolás

Bekapcsolás

j A készülék üzembevételéhez nyomja meg a

BE- / KI-kapcsolót 3 és tartsa azt lenyomva.

Kikapcsolás

j A készülék kikapcsolásához engedje el a

BE- / KI-kapcsolót 3.

Q Szórási eljárás

A beszórandó felület tiszta, száraz és zsírmentes

kell legyen.

Vegye figyelembe a biztonsági

utasításokat

1. A szabályozógomb 2 segítségével, beállíthat-

ja a szórási sugarat (lásd a D ábrát). A sugár

akkor van helyesen beállítva, ha cseppek nem

képződnek és a szórási kép finom és egyenletes.

2. Ne kapcsolja be / ki a készüléket a beszórandó

felület felett, hanem kezdje el és fejezze be a

szórási eljárást kb. 10 cm-el a beszórandó

felületen kívül.

3. Végezze a szórási eljárást a E ábra szerint –

közben vezesse a szórópisztolyt a felülettel

párhuzamosan

– a szórópisztolyt ne forgassa

– vezesse a szórópisztolyt egyenletes

sebességgel

– a beszórnivaló anyagot amennyire csak

lehet, vékony rétegben fújja rá

– a festékrétegnek (festékrétegeknek) száradási

időre van szüksége, mielőtt keresztirányban

a következő réteget felviszi (lásd az F ábrát).

4. A festéket ne szórja a tartály kiürüléséig –

cseppek keletkeznek!

Q Karbantartás és tisztítás

Általános tudnivalók

1. FIGYELMEZTETÉS! Szüneteknél és a

készüléken végzendő munkákhoz is, húzza ki a

hálózati dugót.

2. Minden egyes használat után szórjon a készü-

léken keresztül hígítót (csak a szabadban–

robbanásveszély!) ill. vizet.

3. Rozsdával szembeni védelemhez szórjon

varrógépolajat a készüléken keresztül.

4. FIGYELMEZTETÉS! Sohase merítse a

készüléket tisztítószerekbe.

5. A készüléket nem szabad gyúlékony oldósze-

rekkel tisztítani.

Tisztításra vonatkozó utasítások

1. Csavarja le a rögzítő csavart 1,

(lásd az A ábrát).

2. Vegye le lefelé a szivattyú házát 10.

3. Csavarja le a fúvókát 8 és vegye le a

szívás-nyomás-szelepet 9.

4. Vegye ki a szivattyú házából 10 a szivattyú

dugattyúját 4 és a rugót 5.

5. Tisztítsa meg a 4, 5, 8, 9 alkotó

elemeket hígítószerrel.

6. Szerelje vissza fordított sorrendben az alkotó

elemeket.

Q Mentesítés

A csomagolás környezetbarát anyagok-

ból áll, amelyeket a helyi újraértékesítési

helyeken mentesíthet.

Ne dobja az elektromos szer-

számokat a háztartási szemétbe!

Az elektromos és elektronikus régi készülékekről szó-

ló 2002 / 96 / EG europai irányelv és annak a nem-

A munkára vonatkozó tudnivalók / Karbantartás és tisztítás / Mentesítés

27 HU

zeti jogszabályokba való átültetése szerint az elhasz-

nált elektromos szerszámokat külön kell összegyűjteni

és egy környezetbarát újraértékesítéshez eljuttatni.

A kiszolgált készülék mentesítésének a lehetőségeit

községe, vagy városa illetékes hivatalánál tudhatja

meg.

Környezeti összeférhetőség és

anyagmentesítés

j A festékek, lakkok … különleges szemetek,

amelyeket ennek megfelelően kell mentesíteni.

j Vegye figyelembe a helyi előírásokat.

j Vegye figyelembe a gyártó utasításait.

j A környezetre káros vegyszereknek nem szabad

a földbe, a talajvízbe vagy a vizekbe jutni.

j Ezért vizek partján, vagy az azokkal szomszé-

dos területeken (vízgyűjtő területek) a szórási

munkák nem engedélyetettek.

j A festékek, lakkok… vásárlásánál vegye figye-

lembe azoknak a környezeti összeférhetőségét.

QInformációk

QSzerviz

Országa illetékes szervizét a garancia-dokumentá-

cióból nézheti ki.

FIGYELMEZTETÉS! A készülékét csak

szakképzett szakemberrel és originál

cserealkatrészekkel javíttassa. Ezáltal

biztosítja, hogy a készülékének a biztonsága

megmarad.

FIGYELMEZTETÉS! A hálózati dugó,

vagy a hálózati vezeték cseréjét

mindig a gyártóval, vagy annak a

vevőszolgálatával végeztesse. Ezáltal

biztosítja, hogy a készülékének a biztonsága

megmarad.

Q Konformitásnyilatkozat /

Gyártó

Mi, a Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Németország, ezúton

nyilatkozzuk, hogy ez a termék megfelel a

következő EG-irányelveknek:

Gépészeti irányelv (98 / 37 / EG)

EG-alacsonyfeszültség-irányelv

(2006 / 95 / EG)

Elektromagnetikus összeférhetőség

(2004 / 108 / EG)

Géptípus / Típus:

PFSPS 150 festékszóró pisztoly

Bochum, 30.04.2008

Hans Kompernaß

- Üzletvezető -

Fenntartjuk a jogot a műszaki továbbfejlesztés érdekében történő

változtatásokra.

Mentesítés / Információk

28

29 SI

Uvod

Uporaba v skladu z določili ........................................................................................Stran 30

Oprema .........................................................................................................................Stran 30

Obseg dobave .............................................................................................................Stran 30

Tehnični podatki ............................................................................................................Stran 31

Splošna varnostna navodila

1. Delovno mesto ..........................................................................................................Stran 31

2. Električna varnost .....................................................................................................Stran 31

3. Varnost oseb .............................................................................................................Stran 32

4. Uporaba električnega orodja in ravnanje z njim ..................................................Stran 32

Za brizgalno pištolo za nanašanje barv specifična varnostna navodila ................Stran 33

Navodila za delo

Sekunde DIN / viskoznost ............................................................................................Stran 33

Priprava snovi za brizganje .........................................................................................Stran 33

Vklop / izklop ................................................................................................................Stran 33

Postopek brizganja .......................................................................................................Stran 34

Vzdrževanje in čiščenje ................................................................................Stran 34

Odstranjevanje ....................................................................................................Stran 34

Informacije

Servis .............................................................................................................................Stran 34

Izjava o skladnosti / izdelovalec .................................................................................Stran 35

Kazalo

30 SI

Brizgalna pištola za nanašanje

barv PFSPS 150

Q Uvod

Pred prvim začetkom obratovanja se

obvezno seznanite s funkcijami naprave

in se informirajte o pravilnem rokovanju

z električnim orodjem. V ta namen preberite sledeča

navodila za uporabo. Ta navodila dobro shranite.

Če napravo predate tretjim osebam, jim zraven

izročite tudi vse dokumente.

Q 

Uporaba v skladu z določili

Ta naprava je primerna za nanašanje barv, lakov

itd. v privatnem okolju. Z napravo lahko obdelujete

snovi za brizganje do največ 100 sekund DIN.

Kakršnakoli drugačna uporaba ali sprememba na-

prave ni v skladu z določili in predstavlja znatno

nevarnost nesreč. Za škodo, nastalo pri uporabi,

ki ni v skladu z določili, ne prevzamemo jamstva.

Naprava je namenjena samo za privatno uporabo.

Q 

Oprema

1 vijak za fiksiranje

2 regulacijski gumb

3 stikalo za vklop / izklop

4 bat črpalke

5 vzmet

6 sesalna cev

7 posoda za barvo

8 šoba

9 sesalni / tlačni ventil

10 ohišje črpalke

11 šoba za čiščenje

12 merilna posoda

13 podaljšek šobe

Q 

Obseg dobave

1 električna brizgalna pištola za nanašanje barv

3 šobe* 1 x 0,6 mm, 2 x 0,8 mm

3 sesalni/tlačni ventili*

2 vzmeti*

1 šoba za čiščenje

1 podaljšek šobe

Uvod

V teh navodilih za uporabo se uporabljajo sledeči piktogrami / simboli:

Navodila za uporabo preberite! Nosite zaščitna očala, ščitnike sluha,

protiprašno zaščitno masko in

zaščitne rokavice.

Upoštevajte opozorila in

varnostne napotke! Otrok in drugih oseb med uporabo

električnega orodja ne pustite blizu.

Pozor, nevarnost električnega udara!

Nevarna električna napetost – smrtna

nevarnost!

Napravo zavarujte pred dežjem in mo-

kroto. Vdor vode v električno napravo

zviša tveganje za udar električnega toka.

Nevarnost eksplozije

Poškodovana naprava, omrežni kabel

ali vtič pomenijo smrtno nevarnost

zaradi električnega udara. Redno

preverjajte stanje naprave, omrežne-

ga kabla, omrežnega vtiča.

WWatt (delovna moč) Prepovedano kaditi!

Električno orodje zaščitnega razreda

II; dvojno izolirano Embalažo in napravo odstranite

okolju prijazno!

31 SI

1 merilna posoda

1 navodilo za uporabo

1 knjižica „Garancija in servis“

* 1 x predmontirano

Q 

Tehnični podatki

Nazivna moč: 150 W

Zmogljivost brizganja: 400 g / min (voda)

Viskozno območje: največ 100 sekund DIN

Tlak: največ 250 bar

Posoda za barvo: 0,7 litra

Zaščitni razred: II /

Podatki o hrupu in vibracijah:

Nivo zvočnega tlaka naprave po A-vrednotenju

tipično znaša 93,9 dB (A).

Negotovost K=3 dB.

Nivo hrupa pri delu lahko presega 106,9 dB (A).

Uporabljajte zaščitne glušnike!

Ocenjeni pospešek, tipično: 6,5 m / s2.

OPOZORILO! Nivo nihanja, ki je naveden

v teh navodilih, je bil merjen skladno z normiranim

merilnim postopkom in se ga lahko uporablja za

primerjavo naprav.

Nivo nihanja se bo spreminjal skladno z uporabo

električnega orodja in lahko v nekaterih primerih

leži nad vrednostjo, navedeno v teh navodilih.

Kadar se električno orodje redno uporablja na tak

način, bi nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme-

nitve med določenim delovnim časom je treba

upoštevati tudi čas, v katerem je naprava izklopljena

ali sicer teče, vendar pa dejansko ni v uporabi. To

lahko nihajno obremenitev glede na celotni delovni

čas občutno zmanjša.

Splošna varnostna navodila

J POZOR! Prebrati je treba celotna navodila.

Napake pri upoštevanju navodil, navedenih v

nadaljevanju, lahko povzročijo udar električnega

toka, požar in / ali hude poškodbe.

TA NAVODILA DOBRO SHRANITE.

1. Delovno mesto

a) Delovno območje naj bo čisto in po-

spravljeno. Nered in neosvetljena delovna

območja lahko vodijo do povzročitve nesreč.

b) Z napravo ne delajte v poten-

cialno eksplozivnem okolju, v

katerem se nahajajo vnetljive

tekočine, vnetljivi plini ali vnetljiv

prah. Električna orodja povzročajo iskre, ki

lahko zanetijo prah ali hlape.

c)  Otrok in drugih oseb med

uporabo električnega orodja

ne pustite zraven. Če niste

pozorni, lahko izgubite nadzor nad napravo.

2. Električna varnost

Izogibajte se življenjski nevar-

nosti zaradi električnega udara:

a) Priključni vtič naprave se mora prile-

gati v vtičnico. Vtiča se ne sme na

noben način spreminjati. Skupaj z

zaščitno ozemljenimi napravami ne

uporabljajte adapterskih vtičev.

Nespremenjeni vtiči in ustrezne vtičnice zmanj-

šujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z oze-

mljenimi površinami, kot so cevi, grelne

naprave, štedilniki in hladilniki. Kadar

je vaše telo ozemljeno, obstaja povečano

tveganje za udar električnega toka.

Uvod / Splošna varnostna navodila

32 SI

c) Napravo zavarujte pred dež-

jem in mokroto. Vdor vode v

električno napravo zviša

tveganje za udar električnega toka.

d) Kabla ne uporabljajte za dru-

ge namene, npr. za nošenje

ali obešanje naprave ali za

vlečenje električnega vtiča iz vtičnice.

Kabel zavarujte pred vročino, olji, ostrimi robovi

ali premikajočimi se deli naprave. Poškodovani

ali zamotani kabel poveča tveganje za udar

električnega toka.

e) Če z električnim orodjem delate na

prostem, uporabljajte samo podalj-

ševalne kable, ki so dovoljeni za

uporabo v zunanjih prostorih. Uporaba

podaljševalnega kabla, primernega za uporabo

v zunanjih prostorih, zmanjšuje tveganje za

udar električnega toka.

f) Če se uporabi električnega orodja v

vlažnem okolju ne da izogniti, upo-

rabljajte stikalo za okvarni tok. Upo-

raba stikala za okvarni tok zmanjša tveganje

za udar električnega toka.

3. Varnost oseb

a) Vedno bodite pozorni in pazite na to,

kaj delate, in delo z električnim orod-

jem opravljajte s pametjo. Naprave

ne uporabljajte, kadar ste utrujeni

ali pod vplivom drog, alkohola ali

zdravil. En sam trenutek nepazljivosti pri

uporabi naprave lahko vodi do povzročitve

resnih poškodb.

b) Nosite osebno zaščitno opre-

mo in vedno zaščitna očala.

Nošenje osebne zaščitne opreme kot

so protiprašna maska, nedrsljiva zaščitna obutev,

zaščitna čelada ali zaščitnega glušnika, odvisno

od vrste in načina uporabe električnega orodja,

zmanjšuje tveganje za povzročitev poškodb.

c) Preprečite nenameren zagon naprave.

Prepričajte se, da je stikalo v položaju

za IZKLOP, preden električni vtič

vtaknete v vtičnico. Kadar se pri nošenju

naprave vaš prst nahaja na stikalu ali kadar že

vklopljeno napravo priključite na oskrbo z elek-

tričnim tokom, lahko to vodi do povzročitve nesreč.

d) Orodja za nastavitev ali vijačne ključe

odstranite, preden napravo vklopite.

Orodja ali ključi, ki se nahajajo v enem od

vrtečih se delov naprave, lahko vodijo do

povzročitve poškodb.

e) Ne precenjujte svojih zmožnosti.

Skrbite za varno stojišče in vedno

ohranjajte ravnotežje. Na ta način lahko

napravo v nepričakovanih situacijah bolje

kontrolirate.

f) Nosite primerna oblačila.

Ne nosite širokih oblačil ali nakita.

Lase, oblačila in rokavice zavarujte

pred premikajočimi se deli. Ohlapna

oblačila, nakit ali dolge lase lahko premikajoči

se deli naprave zagrabijo.

4. Uporaba električnega orodja

in ravnanje z njim

a) Naprave ne preobremenjujte. Za vaše

delo uporabljajte za to namenjeno

električno orodje. Z ustreznim električnim

orodjem boste v določenem območju zmoglji-

vosti delali bolje in bolj varno.

b) Ne uporabljajte električnega orodja,

čigar stikalo je defektno. Električno

orodje, ki se ne da več vklopiti ali izklopiti, je

nevarno in ga je treba dati v popravilo.

c) Neuporabljano električno orodje

hranite zunaj dosega otrok. Osebam,

ki z napravo niso seznanjene ali niso

prebrale teh navodil, uporabe

naprave ne dovolite. Električno orodje je

nevarno, če ga uporabljajo neizkušene osebe.

d) Napravo skrbno negujte. Kontroli-

rajte, če premikajoči se deli naprave

brezhibno delujejo in se ne zatikajo,

če so deli naprave odlomljeni ali po-

škodovani, ter da delovanje naprave

ni ovirano. Poškodovane dele dajte

pred ponovno uporabo naprave v

popravilo. Vzrok za mnoge nesreče je

Splošna varnostna navodila

33 SI

slabo vzdrževano električno orodje.

e) Električno orodje, dodatno opremo,

uporabljeno orodje itd. uporabljajte

skladno s temi navodili in tako, kot je

predpisano za posamezni specialni

tip naprave.

Pri tem upoštevajte delovne pogoje

in delo, ki ga nameravate opravljati.

Uporaba električnega orodja za druge namene

uporabe od predvidenih, lahko vodi do pov-

zročitve nevarnih situacij.

Za brizgalno pištolo za

nanašanje barv specifična

varnostna navodila

J Nosite zaščitno dihalno

masko! Vdihovanje barvne megle

in hlapov topil je zdravju škodljivo.

J Delajte samo v zadostno zračenih prostorih.

J Ne brizgajte snovi, katerih nevarnost je neznana.

J Curka brizgalne pištole nikoli ne usmerjajte v

živa bitja.

J Nevarnost eksplozije! V okolju,

v katerem se nahajajo plini / odprti

plameni / ogenj / plinski grelniki

vode, se naprave ne sme uporabljati.

J Prepovedano kaditi!

J Lahko vnetljivih ali eksplozivnih tekočin (npr.

bencina, špirita) se ne sme niti brizgati niti

uporabljati za čiščenje.

J Laki in topila (razredčila) morajo imeti vnetišče

nad 21 °C.

J Natančno upoštevajte vsa opozorila o nevar-

nostih, informacije in podatkovne liste izdelo-

valcev barv oz. sredstev za brizganje.

Q 

Navodila za delo

Q 

Sekunde DIN / viskoznost

Z brizgalno pištolo za nanašanje barv Parkside

PFSPS 150 lahko nanašate snovi za brizganje do

največ 100 sekund DIN (viskoznost). Viskoznost

(židkost) se določa v poenostavljenem merilnem

postopku s priloženo merilno posodo (glejte sl. C).

1. Z merilno posodo do roba zajemite snov za

brizganje.

2. Merite čas iztekanja v sekundah.

3. Ta čas se imenuje sekunde DIN.

Q 

Priprava snovi za brizganje

Laki, barve itd., ki jih je mogoče dobiti v trgovinah,

so največkrat prirejeni za pleskanje in ne za bri-

zganje. Za doseganje pravilnih delovnih rezultatov

je treba viskoznost lakov, barv itd. prirediti skladno

z direktivo DIN (glejte preglednico).

Potrebno razredčitev boste dosegli s primernim

razredčilom.

1. Nerazredčeno snov za brizganje pri 20 °C

dobro premešajte.

2. Dodajte primerno razredčilo.

3. Testirajte viskoznost, kot je opisano zgoraj,

glejte sl. C.

Opozorilo: Lakov na osnovi umetnih smol ne

prirejajte z nitro razredčili!

Primer materiala Orientacijske

vrednosti DIN

avtomobilski lak 16-20 sek. DIN

akrilni lak 25-30 sek. DIN

lak na osnovi umetnih smol 25-30 sek. DIN

osnovni premaz 25-30 sek. DIN

Q 

Vklop/izklop

Vklop

j Za zagon naprave pritisnite stikalo za

VKLOP / IZKLOP 3 in ga držite pritisnjenega.

Izklop

j Za izklop naprave stikalo za VKLOP / IZKLOP

3 spustite.

Splošna varnostna navodila / Navodila za delo

34 SI

QPostopek brizganja

Površina za brizganje mora biti čista, suha in nema-

stna.

Upoštevajte varnostna navodila.

1. S prestavljanjem regulacijskega gumba 2

lahko nastavite curek brizganja (glejte sl. D).

Curek je pravilno nastavljen takrat, kadar se ne

tvorijo kapljice in je brizgana površina čista in

enakomerna.

2. Naprave ne vklopite / izklopite nad brizgano

površino, temveč postopek brizganja začnite in

končajte pribl. 10 cm zunaj površine brizganja.

3. Postopek brizganja opravite skladno s sl. E –

brizgalno pištolo pri tem vodite vzporedno s

površino:

– ne vijugajte,

– brizgalno pištolo vodite z enakomerno hitrostjo,

– snov za brizganje nanašajte v tako tankem

sloju kot je le mogoče,

– med posameznimi barvnimi nanosi je potreben

premor za sušenje, preden navzkrižno

nanesete naslednji sloj (glejte sl. F).

4. Posode z barvo ne izpraznite do konca –

nastajajo kapljice!

Q Vzdrževanje in čiščenje

Splošna navodila

1. OPOZORILO! Potegnite vtič iz vtičnice,

tudi med premori in pri delu na napravi.

2. Po vsaki uporabi skozi napravo brizgajte

razredčilo (samo na prostem – nevar-

nost eksplozije!) oz. vodo.

3. Za zaščito pred rjo lahko po čiščenju skozi

napravo brizgate olje za šivalne stroje.

4. OPOZORILO! Naprave nikoli na poma-

kajte v čistilna sredstva.

5. Naprave se ne sme čistiti z vnetljivimi topili.

Navodila za čiščenje

1. Odvijte vijak za fiksiranje 1, glejte sl. A.

2. Ohišje črpalke 10 vzemite navzdol.

3. Odvijte šobo 8 in vzemite ven sesalni/tlačni

ventil 9.

4. Bat črpalke 4 in vzmet 5 vzemite iz ohišja

črpalke 10.

5. Konstrukcijske dele 4, 5, 8, 9 očistite z

razredčilom.

6. Dele naprave v obratnem vrstnem redu zopet

montirajte.

Q Odstranjevanje

Embalaža sestoji iz naravi prijaznih

materialov, ki jih lahko odvržete v lokalne

zbiralnike za recikliranje odpadkov.

Električnega orodja ne mečite

med hišne odpadke!

V skladu z evropsko direktivo 2002 / 96 / ES o

starih električnih napravah in njenim izvajanjem v

narodnem pravu je treba električno orodje zbirati

ločeno in vrniti v naravi primerno ponovno predelavo.

Vse o možnostih za odstranjevanje odsluženih

naprav boste izvedeli pri vaši občinski ali mestni

upravi.

Okoljska neoporečnost in odstranjevanje

materiala

j Barva laki itd. so posebni odpadki, ki jih je

treba ustrezno odstraniti.

j Upoštevajte krajevne predpise.

j Upoštevajte navodila izdelovalca.

j Okolju škodljive kemikalije ne smejo prodreti v

zemljo, podtalnico ali zaiti v vodotoke.

j Brizgalna dela na robu vodotokov ali na

sosednjih površinah (povodje) zaradi tega niso

dovoljena.

j Pri nakupu barv, lakov itd. pazite na njihovo

okoljsko neoporečnost.

QInformacije

QServis

Pristojno servisno mesto v vaši državi je navedeno

v dokumentaciji o garanciji.

Navodila za delo / Vzdrževanje in čiščenje / Odstranjevanje / Informacije

35 SI

OPOZORILO! Napravo dajte v

popravilo samo kvalificiranemu stro-

kovnemu osebju in samo z uporabo

originalnih nadomestnih delov. S tem

se zagotovi, da varnost naprave ostane

ohranjena.

OPOZORILO!

Zamenjavo električnega

vtiča ali priključne napeljave vedno

dajte v delo izdelovalcu naprave ali

njegovi službi za pomoč strankam. S

tem se zagotovi, da varnost naprave ostane

ohranjena.

Q Izjava o skladnosti /

izdelovalec

Mi, podjetje Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Nemčija, izjavljamo, da je ta

izdelek skladen s sledečimi direktivami ES:

Direktiva o strojih (98 / 37 / ES)

Direktiva ES o nizkonapetostni električni

opremi (2006 / 95 / ES)

Elektromagnetna kompatibilnost

(2004 / 108 / ES)

Tip / Oznaka naprave:

Brizgalna pištola za nanašanje barv PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- Direktor -

Pridržujemo si pravico do tehničnih sprememb.

Informacije

36

37 CZ

Sicherheit / Bedienung

Úvod

Použití ke stanovenému účelu ...................................................................................Strana 38

Vybavení.....................................................................................................................Strana 38

Rozsah dodávky ........................................................................................................Strana 38

Technické údaje .........................................................................................................Strana 39

Všeobecné bezpečnostní pokyny

1. Pracoviště ...............................................................................................................Strana 39

2. Elektrická bezpečnost ...........................................................................................Strana 39

3. Bezpečnost osob ...................................................................................................Strana 40

4. Použití elektrického nástroje a zacházení s ním .................................................Strana 40

Bezpečnostní pokyny pro stříkací pistole na barvu specifické pro zařízení ........Strana 41

Pracovní pokyny

DIN-Sec / viskozita ....................................................................................................Strana 41

Předzpracování stříkacího materiálu .......................................................................Strana 41

Zapínání / vypínání ..................................................................................................Strana 41

Stříkací postup ...........................................................................................................Strana 42

Údržba a čistění ...............................................................................................Strana 42

Zlikvidování ........................................................................................................Strana 42

Informace

Servis ..........................................................................................................................Strana 42

Prohlášení o shodnosti / výrobce .............................................................................Strana 43

Seznam obsahu

38 CZ

Stříkací pistole na barvu

PFSPS 150

Q Úvod

Před prvním uvedením do provozu se

laskavě bezpodmínečně seznamte s

funkcemi stroje a informujte se o správném

zacházení s elektrickými nástroji. K tomu si přečtěte

následující návod k obsluze. Tento návod dobře

uschovejte. Všechny podklady rovněž vydejte při

předání zařízení třetímu.

Q 

Použití ke stanovenému účelu

Toto zařízení se hodí k nanášení barev, laků atd. v

soukromé oblasti. Zařízením můžete zpracovat stří-

kací materiál až do maximálně 100-DIN-sec. Které-

koliv jiné použití nebo změna zařízení neplatí jako

použití ke stanovenému účelu a skrývá značná ne-

bezpečí. Za škody vzniklé z použití k nestanovenému

účelu nepřevezmeme ručení. Zařízení je výhradně

určeno k soukromému použití.

Q 

Vybavení

1 Nastavovací šroub

2 Regulační knoflík

3 Přepínač Zap / Vyp

4 Píst čerpadla

5 Pružina

6 Sací trubka

7 Pohárek na barvu

8 Tryska

9 Sací tlakový ventil

10 Těleso čerpadla

11 Čisticí tryska

12 Odměrka

13 Prodloužení trysky

Q 

Rozsah dodávky

1 elektrická stříkací pistole na barvu

3 trysky* 1 x 0,6, 2 x 0,8 mm

3 sací tlakové ventily

2 pružiny*

1 čisticí tryska

1 prodloužení trysky

Úvod

V tomto návodu k obsluze se používají následující piktogramy / symboly:

Čtěte návod k obsluze! Noste ochranné brýle, ochranu

sluchu, ochrannou masku proti

prachu a ochranné rukavice.

Dodržujte bezpečnostní pokyny a řiď-

te se upozorněními!

Nedovolte dětem ani jiným osobám,

aby se přibližovaly k elektrickému

nástroji v době, kdy jej používáte.

Pozor na zranění elektrickým prou-

dem! Nebezpečné elektrické napětí –

nebezpečí smrtelného úrazu!

Zařízení chraňte před deštěm nebo

vlhkem. Vniknutí vody do elektrického

zařízení zvyšuje riziko úrazu

elektrickým proudem.

Nebezpečí výbuchu!

Poškozený přístroj, síťový kabel nebo

zástrčka představují riziko ohrožení

života elektrickým proudem. Pravidel-

ně kontrolujte stav zařízení, síťového

kabelu, síťové zástrčky.

WWattů (příkon) Kouření zakázáno!

Elektrické nářadí ochranné třídy II;

dvojitá ochranná izolace

Obal i přístroj nechte zlikvidovat v

souladu s předpisy o ochraně životního

prostředí!

39 CZ

1 odměrka

1 návod k obsluze

1 sešit “Záruka a servis”

* 1 x předmontováno

Q 

Technické údaje

Jmenovitý výkon: 150 W

Čerpací výkon: 400 g / min (voda)

Výkon viskozity: max. 100 DIN-sec

Tlak: max. 250 barů

Pohárek na barvu: 0,7 litrů

Ochranná třída: II /

Informace o hluku a vibracích:

Úroveň hluku zařízení ohodnocená A

činí vzhledem k typu 93,9 dB (A).

Nejistota K=3 dB.

Hladinu hluku při práci lze překročit 106,9 dB (A).

Noste ochranu sluchu!

Vyhodnocené zrychlení, typické. 6,5 m / s2

VÝSTRAHA!

Hladina vibrací udaná v těchto

návodech byla naměřena normovanou měřicí

metodou a lze ji použít pro srovnání přístrojů.

Hladina vibrací se mění podle použití elektrického

nástroje a může v mnohých případech přesahovat

hodnotu udanou v těchto návodech. Zátěž vibracemi

by mohla být podceněna, používá-li se elektrického

nástroje pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibracemi

během určité pracovní časové oblasti by se měly

vzít na zřetel i doby, v nichž je zařízení vypnuto

nebo je-li zařízení v chodu, avšak není skutečně

použito. To může zatížení vibracemi přes celou

pracovní dobu značně snížit.



Všeobecné

bezpečnostní pokyny

J POZOR! Je zapotřebí si přečíst veškeré návody.

Chyby u dodržování níže uvedených návodů

mohou způsobit úraz elektrickým proudem,

požár a / nebo těžká poranění.

TYTO NÁVODY DOBŘE USCHOVEJTE.

1. Pracoviště

a) Svou pracovní oblast udržujte tak,

aby byla čistá a uklizená. Nepořádek

a neosvětlené pracovní oblasti mohou vést

k úrazům.

b) Nepracujte se zařízením

v okolí ohroženém výbuchem,

v němž se nacházejí hořlavé

kapaliny, plyny nebo prachy. Elektrické

nástroje vyrábějí jiskry, které mohou zapálit

prach nebo páry.

c) Elektrické nástroje během

používání chraňte před dětmi

a jinými osobami. Při rozptýlení

byste mohli ztratit kontrolu nad zařízením.

2. Elektrická bezpečnost

Zabraňte ohrožení života v

důsledku úrazu elektrickým

proudem:

a) Síťová zástrčka se musí hodit do

zásuvky. Zástrčka se nesmí žádným

způsobem změnit. Nepoužívejte

zástrčky s adaptérem společně se

zařízeními s ochranným uzemněním.

Nezměněné zástrčky a lícující zásuvky snižují

riziko úrazu elektrickým proudem.

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou po-

trubí, topení, sporáky a chladničky.

Existuje zvýšené riziko úrazu elektrickým

Úvod / Všeobecné bezpečnostní pokyny

40 CZ

proudem, je-li vaše tělo uzemněno.

c) Zařízení chraňte před deštěm

nebo vlhkem. Vniknutí vody do

elektrického zařízení zvyšuje

riziko úrazu elektrickým proudem.

d) Nepoužívejte kabel k jiným

účelům, k nošení, zavěšení

zařízení nebo abyste vytáhli

zástrčku ze zásuvky. Chraňte kabel

před horkem, olejem, ostrými hranami

nebo se pohybujícími díly zařízení.

Poškozené nebo zapletené kabely zvyšují

riziko úrazu elektrickým proudem.

e) Při práci s elektrickým nástrojem ven-

ku použijte jen prodlužovací kabely,

které jsou povoleny pro vnější oblast.

Použití prodlužovacího kabelu povoleného pro

vnější oblast snižuje riziko úrazu elektrickým

proudem.

f) Nelze-li se vyhnout provozu elektric-

kého nástroje ve vlhkém okolí, pou-

žijte ochranný spínač proti chybnému

proudu. Použití ochranného spínače proti

chybnému proudu snižujte riziko úrazu

elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, dbejte na to,

co činíte a dejte se s rozumem do práce

s elektrickým nástrojem. Nikdy ne-

používejte zařízení, jste-li unaveni nebo

pod vlivem drog, alkoholu a léků. Už

okamžik nepozornosti při použití zařízení může

vést k závažným poraněním.

b) Noste osobní ochranné vyba-

vení a vždy ochranné brýle.

Nošení osobního ochranného vybavení,

jako je maska proti prachu, protiskluzná bez-

pečnostní obuv, ochranná přilba nebo ochrana

proti sluchu, vždy podle druhu a použití elek-

trického nástroje, zmenšuje riziko poranění.

c) Zabraňte nechtěnému uvedení do

provozu. Před zastrčením zástrčky do

zásuvky se ujistěte se, že se spínač

nachází v poloze „VYP“. Máte-li při

nošení zařízení prst na spínači nebo připojili-li

jste už zařízení k zásobování proudem, může

dojít k úrazům.

d) Před zapnutím zařízení odstraňte

nastavovací nářadí nebo šroubováky.

Nástroj nebo šroubovák, který se nachází v ro-

tujícím dílu zařízení může způsobit poranění.

e) Nepřeceňte se. Pečujte vždy o bezpeč-

nou stabilní polohu a udržujte neustále

rovnováhu. Tím můžete zařízení zejména v

neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv.

Nenoste volný oděv nebo šperky.

Chraňte vlasy, oděv a rukavice před

pohyblivými díly. Volný oděv, šperk nebo

vlasy mohou být zachyceny samopohyblivými díly.

4. Použití elektrického nástroje

a zacházení s ním

a) Zařízení nepřetěžujte. Pro práci

použijte k tomu určených elektrických

nástrojů. S vhodným elektrickým nástrojem

pracujete lépe a bezpečněji v udaném výkon-

nostním rozsahu.

b) Nepoužívejte elektrický nástroj,

jehož vypínač je defektní. Elektrický

nástroj, který nelze zapínat a vypínat, je

nebezpečný a musí se opravit.

c)

Nepoužité elektrické nástroje skladujte

tak, aby byly z dosahu dětí. Zařízení

nenechejte používat osobami, které

s ním nejsou seznámeny nebo které

si nepřečetly tyto návody.

Elektrické nástroje jsou nebezpečné, používají-li

je nezkušené osoby.

d) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zaří-

zení a neuvázly-li, jsou-li díly zlomené

nebo poškozené, takže je funkce

zařízení ohrožena. Před použitím

zařízení nechejte poškozené díly

opravit. Příčina mnohých úrazů tkví ve

špatně udržovaných elektrických nástrojích.

e) Použijte elektrické nástroje, příslu-

šenství, náhradní nástroje atd. podle

Všeobecné bezpečnostní pokyny

41 CZ

těchto návodů a tak, jak je pro tento

speciální typ nástroje předepsáno.

Přitom přihlédněte k pracovním pod-

mínkám a prováděné činnosti. Použití

elektrických nástrojů pro jiná než určená

použití může vést k nebezpečným situacím.

Bezpečnostní pokyny pro

stříkací pistole na barvu

specifické pro zařízení

J Noste ochranu dýchacích

cest! Vdechnutí mlhy barvy a páry

ředidel jsou zdravíškodlivé.

J Pracujte jen v dostatečně větraných místnostech.

J Nerozprašujte látky, jejichž nebezpečnost vám

není známá.

J Rozprašovacím paprskem nemiřte na živočichy.

J Nebezpečí exploze! V okolí, v

němž se nacházejí plyny / otevřené

plameny / oheň / plynem poháněná

zařízení na přípravu vody, se nesmí zařízení

používat.

J Kouření zakázáno!

J Snadno zápalné nebo explozivní kapaliny (např.

benzin, líh) nestříkejte ani nepoužívejte k čištění.

J Laky a rozpouštědla (ředění) musí mít zápalný

bod přesahující 21 °C.

J Dbejte laskavě přesně na upozornění na

nebezpečí, informace a technická osvědčení

výrobce barev, popř. stříkacího prostředku.

Q Pracovní pokyny

Q 

DIN-Sec / viskozita

S pistolí na stříkání barev Parkside PFSPS 150 mů-

žete zpracovat stříkací materiál do max. 100 DIN-

sec. (viskozita). Viskozitu (houževnatá kapalina) lze

určit zjednodušenou měřicí metodou přiloženou

odměrkou (viz obr. C).

1. Odměrku načerpejte stříkacím materiálem až

na okraj.

2. Změřte dobu vytečení ve vteřinách.

3. Tento čas se nazývá DIN-vteřiny.

Q 

Předzpracování stříkacího

materiálu

Laky, barvy… obdržitelné v obchodě jsou většinou

vyrobeny k natírání a ne ke stříkání. Pro správný

výsledek práce byste měli viskozitu laků, barev…

nastavit podle směrnice DIN (viz tabulku).

Nezbytné zředění dosáhnete vhodným ředidlem.

1. Nezředěný stříkací materiál dobře promíchejte

při 20 °C.

2. Přádejte ředidlo.

3. Přezkoušejte viskozitu tak, jak je nahoře

popsáno, viz obr. C.

Upozornění: Syntetické laky nikdy neustavujte

nitroředidlem!

Příklad materiálu Směrné

hodnoty DIN

Autolak 16 DIN-sec

Akrylový lak 25-30 DIN-sec

Syntetický lak 25-30 DIN-sec

Základní lak 25-30 DIN-sec

Q 

Zapínání / vypínání

Zapínání

j K uvedení do provozu zařízení stiskněte

spínač ZAP VYP 3 a držte jej stisknutý.

Vypínání

j K vypínání zařízení spínač ZAP / VYP 3

uvolněte.

Všeobecné bezpečnostní pokyny / Pracovní pokyny

42 CZ

Q Stříkací postup

Stříkaná plocha by měla být čistá, suchá a bez

mastných skvrn.

Dbejte laskavě na bezpečnostní pokyny.

1. Přestavením regulačního knoflíku 2, můžete

nastavit stříkací paprsek (viz obr. D). Paprsek je

správně nastaven tehdy, netvoří-li se kapičky a

stříkání je jemné a pravidelné.

2. Zařízení nezapínejte / nevypínejte přes stříka-

nou plochu, nýbrž stříkací postup začněte a

ukončete cca. 10 cm vně stříkací plochy.

3. Stříkací postup vykonejte podle obr. E – stříkací

pistoli přitom veďte rovnoběžně s plochou

– nevykývněte

– stříkací pistoli veďte s rovnoměrnou rychlostí

– stříkaný materiál naneste tak slabě, jak to lze

– vrstva (vrstvy) barvy potřebuje přestávku k

oschnutí, předtím než křížem nanesete další

vrstvu (viz obr. F).

4. Nestříkejte, až je nádoba prázdná – tak

vznikají kapky!

Q Údržba a čistění

Všeobecné pokyny

1.

VÝSTRAHA!

Síťovou zástrčku vytáhněte i

při přestávkách a práci na zařízení.

2. Po každém použití ředidlo (jen venku–

nebezpečí exploze!), popř. vodu stříkejte

zařízením.

3. K ochraně proti korozi můžete po čištění

prostříkat olej na šicí stroje.

4.

VÝSTRAHA!

Nikdy neponořujte zařízení

do čisticího prostředku

5. Zařízení se nesmí čistit hořlavými ředidly.

Pokyny k čištění

1. Nastavovací šroub odšroubujte 1, viz obr. A.

2. Těleso čerpadla 10 odejměte dolů.

3. Trysku 8 odšroubujte a sací tlakový ventil 9

odejměte.

4. Píst čerpadla 4 a pružinu 5 z tělesa čerpa-

dla 10 odejměte.

5. Očistěte konstrukční díly 4, 5, 8, 9

ředidly.

6. Konstrukční díly znovu smontujte v opačném

pořadí.

Q Zlikvidování

Obal se skládá z ekologicky vhodných

materiálů, které můžete zlikvidovat v

místních recyklačních střediscích.

Elektrické nástroje neodhazujte

do domácího smetí!

Podle Evropské směrnice 2002 / 96/ES o elektric-

kých a elektronických vysloužilých přístrojích a rea-

lizace národního práva se musí opotřebované elek-

trické přístroje odděleně sebrat a odevzdat k

ekologicky vhodnému opětnému zužitkování.

O možnostech ke zlikvidování vysloužilých přístrojů

se dozvíte ve správě Vaší obce či města.

Ekologická vhodnost a zlikvidování

materiálu

j Bary, laky… jsou zvláštním odpadem, které se

musí příslušně zlikvidovat.

j Dbejte na místní předpisy.

j Dbejte na předpisy výrobce.

j Ekologicky škodlivé chemikálie nesmějí vniknout

do země, podzemní vody nebo do vodstva.

j Stříkací práce na okrají vodstva nebo přilehlých

ploch (povodí) nejsou proto přípustné.

j Dbejte při koupi barev. laků… na jejich

ekologickou vhodnost.

QInformace

QServis

Příslušné místo servisu vaší země naleznete laskavě

v záručních dokumentech.

VÝSTRAHA!

Vaše zařízení nechejte

opravit jen kvalifikovaným odborným

Všeobecné bezpečnostní pokyny / Údržba a čistění / Zlikvidování / Informace

43 CZ

personálem a jen s originálními ná-

hradními díly. Tím se zajistí, že bezpečnost

zařízení zůstane zachována.

VÝSTRAHA!

Výměnu zástrčky nebo

síťového kabelu nechejte vždy pro-

vést výrobcem zařízení nebo jeho

servisem. Tím se zajistí, že bezpečnost

zařízení zůstane zachována.

Q Prohlášení o shodnosti /

výrobce

My, Kompernaß mbH, Burgstr. 21,

44867 Bochum, Německo, tímto prohlašujeme pro

tento výrobek shodu s následujícími směrnicemi EU:

Směrnice o strojích (98 / 37 / ES)

Směrnice ES o bezpečnosti elektrického

zařízení nízkého napětí (2006 / 95 / ES)

Elektromagnetická kompatibilita

(2004 / 108 / ES)

Značka / Název stoje:

Stříkací pistole na barvu PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- vedoucí obchodu -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

Informace

44

45 SK

Sicherheit / Bedienung

Úvod

Použitie prístroja v súlade s určením ........................................................................Strana 46

Vybavenie prístroja ..................................................................................................Strana 46

Obsah dodávky .........................................................................................................Strana 47

Technické údaje .........................................................................................................Strana 47

Všeobecné bezpečnostné predpisy

1. Pracovné miesto ....................................................................................................Strana 47

2. Elektrická bezpečnosť ...........................................................................................Strana 48

3. Bezpečnosť osôb ..................................................................................................Strana 48

4. Použitie a zaobchádzanie s elektrickým náradím ............................................Strana 48

Bezpečnostné predpisy špecifické pre striekacie pištole ......................................Strana 49

Pracovné pokyny

DIN sekundy / viskozita ............................................................................................Strana 49

Príprava zmesi na striekanie .....................................................................................Strana 49

Zapnutie / vypnutie ...................................................................................................Strana 50

Postup pri striekaní .....................................................................................................Strana 50

Údržba a čistenie ............................................................................................Strana 50

Likvidácia ..............................................................................................................Strana 50

Informácie

Servis ..........................................................................................................................Strana 51

Vyhlásenie o zhode / vyhlásenie výrobcu ...............................................................Strana 51

Zoznam obsahu

46 SK

Striekacia pištoľ na farbu

PFSPS 150

Q Úvod

Pred prvým uvedením do prevádzky

sa oboznámte s funkciami prístroja a in-

formujte sa o správnom zaobchádzaní

s elektrickými prístrojmi. K tomu si prečítajte nasle-

dujúci návod na obsluhu. Tento návod dobre

uschovajte. Rovnako odovzdajte všetky podklady

pri postúpení prístroja ďalším osobám.

Q 

Použitie prístroja v súlade

s určením

Tento prístroj je vhodný na nanášanie farieb, lakov

atď. v domácom prostredí. S týmto prístrojom

môžete striekať farbu na materiál až do maximál-

nej hodnoty streku 100 DIN sekúnd. Akékoľvek iné

použitie a zmena tohto prístroja je v rozpore s

určením a predstavuje vysoké nebezpečenstvo

úrazu. Za škody spôsobené nevhodným použitím

prístroja nepreberáme žiadnu záruku. Prístroj je

určený výlučne na súkromné použitie.

Q 

Vybavenie prístroja

1 fixačná skrutka

2 regulačný ventil

3 tlačidlo vypnutia a zapnutia

4 piest vstrekovacieho čerpadla

5 zarážka

6 nasávacia rúrka

7 nádobka na farbu

8 tryska

9 odsávací tlakový ventil

10 čerpadlo

11 čistiaca tryska

12 odmerka

13 predĺženie trysky

Úvod

V tomto návode na používanie sú použité nasledujúce piktogramy a symboly:

Prečítajte si návod na používanie! Noste ochranné okuliare, ochranu

sluchu, masku proti prachu

a ochranné rukavice.

Dbajte na výstražné a bezpečnostné

pokyny!

Pri práci s elektrickým náradím

udržiavajte deti a iné osoby v

dostatočnom odstupe.

Pozor na úraz elektrickým prúdom!

Nebezpečné elektrické napätie –

smrteľné nebezpečenstvo!

Chráňte prístroj pred dažďom a

vlhkosťou. Preniknutie vody do

elektrického prístroja zvyšuje riziko,

zásahu elektrickým prúdom.

Nebezpečenstvo výbuchu!

Poškodený prístroj, sieťová šnúra

alebo zástrčka znamenajú smrteľné

nebezpečenstvo úrazu elektrickým

prúdom. Pravidelne kontrolujte stav

prístroja, sieťovej šnúry a zástrčky.

WWatt (užitočný výkon) Fajčenie zakázané!

Elektrické náradie ochrannej triedy II;

dvojitá ochranná izolácia Balenie prístroja a prístroj zlikvidujte

ekologickým spôsobom!

47 SK

Q 

Obsah dodávky

1 elektrická pištoľ na striekanie farby

3 trysky* 1 x 0,6, 2 x 0,8mm

3 odsávacie tlakové ventily*

2 zarážky*

1 čistiaca tryska

1 predĺženie trysky

1 odmerka

1 návod na použitie

1 zošit „Záruka a servis“

* 1 x predmontované

Q 

Technické údaje

Menovitý výkon : 150 W

Výkon čerpadla: 400 g / min (voda)

Výkon viskozity: max. 100 DIN sekúnd

Tlak: max. 250 bar

Nádobka na farbu: 0,7l

Trieda ochrany: II / &

Informácie o hluku a vibráciách:

Hladina akustického zvuku bola stanovená ako

A a zvyčajne dosahuje úroveň 93,9 dB (A).

Odchýlka K=3 dB.

Hladina hluku počas prevádzky prístroja môže

prekročiť 106,9 dB (A).

Používajte ochranu sluchu!

Vyhodnotené zrýchlenie zvyčajne: 6,5 m / s2

VAROVANIE! Hladina vibrácií uvedená

v tomto návode zodpovedá meraciemu postupu

v súlade s normou a môže byť použitá na porovna-

nie s prístrojom. Hladina vibrácií sa bude meniť

v závislosti od použitia prístroja a v niektorých

prípadoch môže byť nad uvedenou hodnotou.

Záťaž vibráciami by sa mohla podceniť, ak by

sa tento elektrický nástroj používal pravidelne

takýmto spôsobom.

Upozornenie: Pre presný odhad záťaže

vibráciami počas istého pracovného času by sa

mal zohľadňovať aj čas, počas ktorého je prístroj

vypnutý alebo čas, počas ktorého prístroj síce beží,

ale nie je v skutočnej prevádzke. Takýmto spôsobom

môžete počas prevádzky prístroja zreteľne znížiť

záťaž vibráciami.

Všeobecné bezpečnostné

predpisy

J POZOR! Pred uvedením prístroja do prevádzky

si prečítajte všetky informácie a inštrukcie!

Nedodržiavanie následne uvedených inštrukcií

môže zapríčiniť zasiahnutie elektrickým

prúdom, požiar a / alebo ťažké úrazy.

TIETO POKYNY DOBRE USCHOVAJTE.

1. Pracovné miesto

a) Miesto, kde používate tento prístroj,

udržiavajte čisté a upratané. Neporiadok

a neosvetlené pracovné plochy môžu zapríčiniť

nehody.

b) Prístroj nepoužívajte v prostre-

dí s nebezpečenstvom výbu-

chu, kde sa nachádzajú

horľavé kvapaliny, plyny alebo

prachy. Elektrické náradie počas prevádzky

vyrába iskry, ktoré môžu spôsobiť vznietenie

prachu alebo výparov.

c)  Prístroj prevádzkujte mimo

dosahu detí a iných osôb.

Akékoľvek rozptýlenie počas práce

s prístrojom môže viesť k strate kontroly nad ním.

Úvod / Všeobecné bezpečnostné predpisy

48 SK

2. Elektrická bezpečnosť

Vyhýbajte sa ohrozeniu života

zásahom elektrickým prúdom.

a) Pripojovacia zástrčka prístroja musí

byť kompatibilná so zásuvkou. Zá-

strčka sa nesmie žiadnym spôsobom

upravovať.

S uzemnenými prístrojmi nesmiete

používať žiadne adaptérové zástrč-

ky. Nezmenené zástrčky a vhodné zásuvky

znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu

s uzemnenými plochami ako sú rúr-

ky, vykurovacie zariadenia, sporá-

ky a chladničky. Keď je vaše telo uzemne-

né, vzniká zvýšené riziko zásahu elektrickým

prúdom.

c) Prístroj chráňte pred vodou a

vlhkosťou. Preniknutie vody do

prístroja zvyšuje riziko zásahu

elektrickým prúdom.

d) Kábel sa nesmie používať na

iné účely, ako je určený, napr.

na prenos prístroja, jeho

zavesenie alebo vytiahnutie zástrčky

zo zásuvky. Kábel chráňte pred

tepelnými zdrojmi, olejom, ostrými

hranami alebo pohyblivými časťami

prístroja. Akékoľvek poškodenie alebo za-

uzlenie kábla zvyšuje riziko zásahu elektrickým

prúdom.

e) Ak s prístrojom pracujete vonku,

používajte predlžovacie káble vhodné

na prácu vo vonkajšom prostredí.

Používanie predlžovacieho kábla vhodného

na prácu vo vonkajšom prostredí znižuje riziko

zásahu elektrickým prúdom.

f) Ak nemôžete zabrániť prevádzke

elektrického náradia vo vlhkom

prostredí, v takom prípade používajte

ochranný spínač proti chybnému

prúdu. Takýmto spôsobom znížite riziko

zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy pozorní, dbajte na to, čo

robíte a pracujte rozumne. Prístroj

nepoužívajte, ak ste unavení alebo

ak ste pod vplyvom liekov, alkoholu

alebo drog. Stačí chvíľka nepozornosti

a môže to spôsobiť vážne poranenia.

b) Pri práci s prístrojom použí-

vajte ochranné pomôcky

a ochranné okuliare. Používanie

ochranných pomôcok, ako je protiprachová

maska, protišmykové ochranné rukavice, ochranná

helma alebo ochrana sluchu, ktoré si zvolíte

podľa druhu pracovnej činnosti, znižujú riziko

poranení.

c) Zabráňte neúmyselnému zapnutiu

prístroja. Pred zapojením zástrčky do

zásuvky sa ubezpečte, že je tlačidlo

zapnutia v polohe AUS (vypnuté). Ak

máte počas prenosu prístroja prst na tlačidle

zapnutia alebo ak už zapnutý prístroj zapájate

do zásuvky, môže to viesť k nehodám.

d) Pred zapnutím prístroja odstráňte

nastavovacie náradia a skrutkovače.

Akékoľvek takéto náradie alebo skrutkovač

nachádzajúci sa v pohyblivej časti prístroja

môže zapríčiniť poranenia.

e) Nepreceňujte sa! Počas prevádzky

prístroja dbajte o pevný postoj

a rovnováhu. Takýmto spôsobom môžete

mať nad prístrojom lepšiu kontrolu.

f) Pri práci s prístrojom noste vhodný

odev.

Nenoste široké oblečenie a šperky.

Vlasy, odev a rukavice držte mimo

pohyblivých častí prístroja. Voľné oble-

čenie, šperky alebo rozpustené dlhé vlasy

môžu byť zachytené pohyblivými časťami prí-

stroja.

4. Použitie a zaobchádzanie

s elektrickým náradím

a) Prístroj nepreťažujte. Pri práci používajte

vhodné elektrické náradie, čím zlepšíte svoju

Všeobecné bezpečnostné predpisy

49 SK

prácu a urobíte ju bezpečnejšou.

b) Elektrické náradie nepoužívajte, ak

je jeho tlačidlo zapnutia a vypnutia

poškodené. Takéto náradie je nebezpečné

a musí sa nechať opraviť.

c) Elektrické náradie, ktoré nepoužívate,

skladujte mimo dosahu detí. Prístroj

nedávajte do užívania osobám, ktoré

s jeho prevádzkou nie sú oboznámené

alebo osobám, ktoré nečítali návod

na použitie a bezpečnostné predpisy.

Elektrické náradie je v rukách neskúsených

osôb nebezpečné.

d) Prístroj starostlivo udržiavajte. Kon-

trolujte pohyblivé časti prístroja kvôli

ich bezchybnému fungovaniu, a to či

sa nezasekávajú, nie sú zlomené alebo

poškodené, čo by mohlo viesť k po-

škodeniu prístroja. Poškodené časti

prístroja nechajte najprv opraviť, až

potom ich použite. Mnoho nehôd bolo

zapríčinených použitím poškodených alebo

zle fungujúcich súčastí elektrického náradia.

e) Používajte iba také elektrické náradie,

príslušenstvo, nadstavce a pod., ktoré

sú predpísané pre tento špeciálny typ

prístroja. Počas prevádzky prístroja

berte ohľad na pracovné podmienky

a druh vykonávanej práce. Používanie

elektrického náradia na iné ako predpísané

použitie môže viesť k vzniku nebezpečných

situácií.

Bezpečnostné predpisy

špecifické pre striekacie

pištole

J Používajte ochranu dýchania!

Vdychovanie rozstreku farby, ako aj

výparov z rozpúšťadiel je zdraviu

škodlivé.

J Pracujte iba v dobre vetraných miestnostiach.

J Nestriekajte látky, ktorých nebezpečný účinok

nepoznáte.

J Pištoľ nikdy nesmie smerovať na osoby a

zvieratá.

J Nebezpečenstvo výbuchu!

Prístroj sa nesmie používať v blízkos-

ti plynov / otvorených plameňov /

ohňa / plynových ohrievačov vody.

J Fajčenie zakázané!

J Pri striekaní alebo čistení nepoužívajte ľahko

horľavé alebo výbušné kvapaliny (napr.

benzín, lieh a pod.).

J Laky a rozpúšťadlá (riedidlá) musia mať bod

vzplanutia nad 21°C.

J Riaďte sa presne pokynmi ohľadom bezpečnosti

práce s prístrojom, informáciami a údajmi

o zložení farieb resp. údajmi výrobcu postreko-

vých prostriedkov.

Q Pracovné pokyny

Q DIN sekundy / viskozita

So striekacou pištoľou Parkside PFSPS 150 môžete

spracovať farbu až do maximálnej hodnoty 100

DIN sek. (viskozita). Viskozita (hustota) sa určuje

zjednodušeným spôsobom merania pomocou

priloženej odmerky (pozri obr. C).

1. Odmerku naplňte až po okraj.

2. Dobu výtoku merajte v sekundách.

3. Tento čas sa nazýva DIN sekundy.

Q Príprava zmesi na striekanie

Zvyčajne nájdeme v predajniach farby, laky

a pod., ktoré sú určené na natieranie a maľovanie,

nie však na striekanie. Pre požadovaný výsledok

práce by ste sa mali riadiť viskozitou lakov, farieb

a pod. podľa predpísanej hodnoty DIN (pozri

tabuľku).

Želané zriedenie dosiahnete použitím vhodného

riedidla.

1. Neriedenú zmes dobre premiešajte pri teplote

20 °C.

2. Pridajte vhodné riedidlo.

Všeobecné bezpečnostné predpisy / Pracovné pokyny

50 SK

3. Podľa vyššie uvedeného postupu odmerajte

viskozitu, pozri obr. C.

Upozornenie: Syntetické laky nesmiete riediť

riedidlom s obsahom dusíka!

Príklad materiálu Predpísaná

hodnota DIN

Lak na auto 16-20 DIN sek.

Akrylový lak 25-30 DIN sek.

Syntetický lak 25-30 DIN sek.

Základný náter 25-30 DIN sek.

Q 

Zapnutie / vypnutie

Zapnutie

j Stlačte tlačidlo zapnutia prístroja 3 a držte

ho stlačené.

Vypnutie

j Pustite tlačidlo zapnutia prístroja 3.

Q 

Postup pri striekaní

Plocha, ktorú chcete nastriekať, musí byť čistá,

suchá a zbavená mastnoty.

Dbajte na bezpečnostné predpisy

1. Nastavením regulačného ventilu 2 môžete

nastaviť prúd striekania (pozri obr. D). Prúd je

nastavený správne vtedy, ak sa netvoria

kvapôčky a striekanie je jemné a rovnomerné.

2. Prístroj nezapínajte ani nevypínajte nad plo-

chou, ktorú striekate alebo chcete striekať.

Urobte tak približne 10 cm od danej plochy.

3. Striekanie plochy vykonávajte podľa obr. E –

striekaciu pištoľ pritom veďte paralelne k

ploche, ktorú striekate

– prístrojom netočte

– pri striekaní dodržiavajte rovnakú rýchlosť

– snažte sa striekať plochy natenko

– arebná vrstva potrebuje najprv uschnúť, až

potom nanášajte ďalšiu vrstvu (pozri obr. F).

4. Farbu v nádobke sa nesnažte vystriekať až do

dna – môžu sa vytvoriť kvapôčky!

Q Údržba a čistenie

Všeobecné údaje

1. VAROVANIE! Vytiahnite zástrčku, aj

počas prestávok a pri prácach na prístroji.

2. Po každom použití prepláchnite prístroj riedidlom

(ak nehrozí nebezpečenstvo

výbuchu) alebo vodou.

3. Ako ochranu proti korózii môžete prístroj

prepláchnuť olejom do šijacieho stroja.

4. VAROVANIE! Prístroj nesmie byť nikdy

ponorený do čistiaceho prostriedku!

5. Prístroj nesmie byť nikdy čistený horľavými

rozpúšťadlami!

Návod na čistenie prístroja

1. Odskrutkujte fixačnú skrutku 1 – pozri obr. A.

2. Čerpadlo 10 odoberte smerom nadol.

3. Odskrutkujte trysku 8 a odoberte odsávací

tlakový ventil 9.

4. Z telesa čerpadla 10 odoberte piest

čerpadla 4 a pružinu 5.

5. Diely 4, 5, 8, 9 vyčistite riedidlom.

6. Súčiastky namontujte do prístroja v opačnom

poradí.

Q Likvidácia

Obal pozostáva z ekologických materi-

álov, ktoré sa môžu dať recyklovať ma

miestnych recyklačných staniciach.

Elektrické prístroje neodhadzujte

do domového odpadu!

Podľa európskej smernice 2002 / 96 / ES o odpade

z elektrických a elektronických zariadení a aplikácii

tejto smernice v národnom práce sa musia použité

elektrické prístroje zbierať osobitne a musia sa

odovzdať na ekologickú recykláciu.

Pracovné pokyny / Údržba a čistenie / Likvidácia

51 SK

Informácie o možnostiach likvidácie starých prístrojov

získate na vašom obecnom alebo mestskom úrade.

Záťaž pre životné prostredie a likvidácia

materiálu

j Farby, laky a pod. sú špeciálny odpad, ktorý

sa musí likvidovať podľa príslušných predpisov.

j Pri likvidácii sa riaďte platnými predpismi.

j Riaďte sa pokynmi výrobcu.

j Chemikálie škodlivé pre životné prostredie sa

nesmú v žiadnom prípade dostať do pôdy,

spodnej vody ani do vodných tokov.

j Použitie prístroja v blízkosti vodných tokov alebo

ich okolí (povodie) je z uvedeného dôvodu

neprípustné.

j Pri nákupe farieb, lakov a pod. si vyberte také

zloženie, ktoré nezaťažuje životné prostredie.

QInformácie

QServis

Príslušné servisné miesto vo Vašej krajine si zistite,

prosím, zo záručných podkladov.

VAROVANIE! Nechajte vaše prístroje

opravovať len kvalifikovaným odbor-

ným personálom a iba s podmienkou

použitia originálnych náhradných

dielov. Tým sa zaručí, že bezpečnosť prístro-

ja zostane zachovaná.

VAROVANIE! Výmenu zástrčky

alebo sieťového vedenia nechajte

vždy vykonať výrobcom prístroja

alebo jeho zákazníckej službe. Tým sa

zaručí, že bezpečnosť prístroja zostane

zachovaná.

Q Vyhlásenie o zhode /

vyhlásenie výrobcu

My, firma Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Nemecko, týmto vyhlasujeme,

že tento výrobok je v zhode s nasledujúcimi smer-

nicami ES:

Smernica o strojoch (98 / 37 / ES)

Smernica ES o nízkonapäťových strojoch

(2006 / 95 / ES)

Elektromagnetická znášanlivosť

(2004 / 108 / ES)

Model stroja / Typ:

Striekacia pištoľ na farbu PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- konateľ -

Technické zmeny v zmysle ďalšieho vývoja sú vyhradené.

Likvidácia / Informácie

52

53 HR

Sicherheit / Bedienung

Uvod

Namjenska uporaba ..............................................................................................Stranica 54

Oprema ...................................................................................................................Stranica 54

Opseg pošiljke ........................................................................................................ Stranica 54

Tehnički podaci .......................................................................................................Stranica 55

Opće upute za sigurnost

1. Radno mjesto ...................................................................................................... Stranica 55

2. Električna sigurnost ............................................................................................ Stranica 55

3. Osobna sigurnost ............................................................................................... Stranica 56

4. Uporaba električnog alata i način rukovanja s istim ......................................Stranica 56

Karakteristične sigurnosne upute za pištolj za prskanje boje ............................. Stranica 57

Radne upute

DIN-sek / Viskoznost ............................................................................................... Stranica 57

Priprema tvari za prskanje .....................................................................................Stranica 57

Uključivanje- / Isključivanje ....................................................................................Stranica 57

Postupak prskanja ...................................................................................................Stranica 58

Održavanje i čišćenje ...............................................................................Stranica 58

Zbrinjavanje .....................................................................................................Stranica 58

Informacije

Servis .......................................................................................................................Stranica 59

Objašnjenje konformnosti / Proizvođač ................................................................ Stranica 59

Popis sadržaja

54 HR

Pištolj za prskanje boje

PFSPS 150

Q Uvod

Prije prvog korištenja upoznajte se sa

svim funkcijama uređaja i informirajte se

o pravilnom rukovanju s električnim

uređajem. K tome pročitajte slijedeće upute za kori-

štenje. Dobro čuvajte ove upute. U slučaju prodaje

uređaja proslijedite sve dokumente na treću osobu.

Q 

Namjenska uporaba

Ovaj uređaj je namijenjen za nanošenje boja,

lakova, itd. u privatne svrhe. Njime možete nanositi

boju sve do najviše 100-DIN-sek. Svaka druga

uporaba ili promjena uređaja, smatrat će se nena-

mjenskom i može uzrokovati znatnu opasnost od

nezgoda. Za štete nastale od nenamjenske uporabe,

ne preuzima se nikakva odgovornost. Uređaj je

isključivo namijenjen u privatne svrhe.

Q 

Oprema

1 zaporni vijak

2 regulacijsko dugme

3 sklopka za UKLJUČIVANJE

4 klip pumpe

5 pero

6 usisna cijev

7 spremnik za boju

8 sapnica

9 usisno tlačni ventil

10 kućište pumpe

11 sapnica za pročišćavanje

12 mjerna posuda

13 produženje sapnice

Q 

Opseg pošiljke

1 električni pištolj za prskanje boje

3 sapnice* 1 x 0,6, 2 x 0,8 mm

3 usisno tlačna ventila*

2 pera*

1 sapnica za pročišćavanje

Uvod

U ovim uputama za rukovanje će slijedeći piktogrami /simboli biti korišteni:

Čitati upute za rukovanje! Nosite zaštitne naočale, zaštitu za

uši, zaštitnu masku i zaštitne rukavice.

Obratiti pažnju na upozoravajuće i

sigurnosne upute!

Djecu i druge osobe za vrijeme

rukovanja električnim uređajima držite

na odstojanju.

Čuvajte se strujnog udara! Opasan

električni napon – Opasnost po život!

Uređaj držite podalje od kiše i vlage.

Prodiranje vode u unutrašnjost uređa-

ja povećava opasnost električnog

udara.

Opasnost od eksplozije!

Oštećen uređaj, mrežni kabel ili mrež-

ni utikač uvjetuju opasnost po život od

strujnog udara. Redovno kontrolirajte

stanje uređaja, mrežnog kabela i

mrežnog utikača.

WW (efektivna snaga) Zabranjeno pušenje!

Električni alat zaštitne klase II,

dvostruko zaštitno izolirano Materijal ambalaže i uređaj zbrinite

na način neškodljiv za okoliš!

55 HR

1 produženje sapnice

1 mjerna posuda

1 upute za uporabu

1 priručnik „Garancija i servis“

* 1 x prethodno montirano

Q 

Tehnički podaci

Nazivni napon: 150 W

Radni učinak: 400 g / min (voda)

Viskozni učinak: najviše 100 DIN-sek

Tlak: najviše 250 bari

Spremnik za boju: 0,7 litara

Klasa zaštite: II /

Informacije o buki i vibraciji:

A-ocjenjena razina zvučnog tlaka uređaja iznosi

karakteristično 93,9 dB (A).

Nesigurnost K=3 dB.

Razina buke za vrijeme rada može prelaziti

106,9 dB (A).

Nosite zaštitu za sluh!

Ocjenjeno ubrzanje, karakteristično: 6,5 m / s2

UPOZORENJE! Mjerena razina titranja,

navedena u ovim uputa sukladna je normiranom

postupku mjerenja i može poslužiti za usporedbu

uređaja. Razina titranja mijenjat će se, ovisno o

namjeni električnog alata, te u ponekim slučajevima

može ležati iznad vrijednosti navedene u ovim upu-

tama. Titrajno opterećenje može biti podcjenjeno

ako se električni alat redovito rabi na takav način.

Uputa: Za točnu procjenu titrajnog opterećenja

za određeno vrijeme rada, potrebno je također uzeti

u obzir vrijeme za koje je uređaj isključen ili uključen,

ali se ne rabi. Isto može znatno smanjiti titrajno

opterećenje tijekom ukupnog radnog vremena.

Opće upute za sigurnost

J OPREZ! Potrebno je pročitati sve upute.

Pogreške u pridržavanju uputa koje slijede,

mogu prouzrokovati strujni udar, požar i / ili

teške ozljede.

DOBRO SAČUVAJTE OVE UPUTE.

1. Radno mjesto

a) Održavajte Vaše radno mjesto uvijek

čisto i pospremljeno. Nered i nedostatno

osvjetljeno radno mjesto, može prouzrokovati

nezgode.

b) Ne rabite uređaj na mjestima

gdje prijeti opasnost od eksplo-

zije,

gdje se nalaze zapaljive

tekućine, plinovi ili prašine. Električni alat

stvara iskre, koje mogu zapaliti prašine ili pare.

c)



Držite djecu i ostale osobe

podalje od električnog alata

za vrijeme korištenja. Ako

Vam skrene pažnja, prijeti opasnost da izgubite

kontrolu nad strojem.

2. Električna sigurnost

Spriječite opasnost po život od

strujnog udara:

a) Priključni utikač uređaja treba odgo-

varati u utičnicu. Zabranjene su bilo

kakve promjene na utikaču. Ne rabite

adapterske utikače zajedno sa zaštit-

nim uzemljenim uređajima. Nepromije-

njene utikače i odgovarajuće utičnice smanjuju

rizik od strujnog udara.

b) Izbjegavajte dodir tijela sa uzemljenim

površinama, kao cijevima, grijalicama,

štednjacima ili hladnjacima. Postoji

povećani rizik od strujnog udara, ako je Vaše

tijelo uzemljeno.

Uvod / Opće upute za sigurnost

56 HR

c) Držite uređaj podalje od kiše

ili vlage. Prodiranje vode u električni

uređaj povećava rizik od strujnog

udara.

d) Ne rabite kabel protunamjen-

ski, za nošenje i vješanje ure-

đaja ili za izvlačenje utikača

iz utičnice. Držite kabel podalje od

vrućine, ulja, oštrih rubova ili pomičnih

dijelova uređaja. Oštećeni ili zamršeni

kabeli povećavaju rizik od strujnog udara.

e) Ako radite sa električnim alatom u

prirodi, rabite isključivo produžne

kabele, koji su dopušteni za vanjsku

uporabu. Uporaba produžnog kabela, koji

je dopušten za vanjsku uporabu, smanjuje rizik

od strujnog udara.

f) Ako je uporaba električnog alata na

vlažnim mjestima neizbježna, rabite

zaštitnu sklopku za struju neujedna-

čenog napona. Uporaba zaštitne sklopke

za struju neujednačenog napona smanjuje

rizik od strujnog udara.

3. Osobna sigurnost

a) Budite uvijek pozorni, vodite računa

o tome što radite i pristupite razu-

mno radu sa električnim alatom. Ne

rabite uređaj, ako ste umorni ili pod

utjecajem droga, alkohola ili lijeko-

va. Jedan trenutak nepažnje tijekom korištenja

uređaja može prouzrokovati ozbiljne ozljede.

b)

Nosite osobnu zaštitnu opremu

i zaštitne očale. Nošenje osobne

zaštitne opreme, kao npr. maske za

zaštitu od prašine, protuklizne sigurnosne po-

stole, kacige ili zaštite za sluh, smanjuje se ovisno

o primjeni električnog alata rizik od ozljeda.

c) Izbjegavajte slučajno uključenje

uređaja. Prije izvlačenja utikača iz

utičnice, provjerite dali je sklopka

postavljena na poziciji „ISKLJUČENO“.

Prijeti opasnost od nezgode, ako tijekom noše-

nja uređaja držite prst na sklopki uređaja, ili

ako je uređaj već uključen.

d) Prije uključenja uređaja, otklonite

postavni alat ili vijčani ključ. Alat ili

ključ koji se nalazi u rotirajućem dijelu uređaja,

može prouzrokovati ozljede.

e) Ne precjenjujte se. Vodite računa da

sigurno stojite na tlu i da uvijek odr-

žavate vlastitu ravnotežu. Na taj način

bolje kontrolirate uređaj u neočekivanim situa-

cijama.

f) Nosite prikladnu odjeću.

Ne nosite široku odjeću ili nakit. Drži-

te kosu, odjeću i rukavice podalje od

pomičnih dijelova. Opuštena odjeća,

nakit ili duga kosa mogu biti zahvaćeni od

pomičnih dijelova.

4. Uporaba električnog alata i

način rukovanja s istim

a) Ne preopterećujte uređaj. Rabite

električni alata koji je namjenjen za

Vaš rad. Sa odgovarajućim alatom radite

bolje i sigurnije u navedenom području rada.

b) Ne rabite električni alat sa kvarnom

sklopkom. Električni uređaj koji se nemože

više uključivati ili isključivati, opasan je i treba

se predati na popravak.

c) Držite nekorišteni električni uređaj

izvan dječjeg dohvata. Ne dozvolite

korištenje uređaja osobama, koje

nisu upoznate sa uređajem ili nisu

pročitale ove upute.

Električni alat je opasan, ako se neiskusne

osobe služe njime.

d) Brižljivo njegujte uređaj. Kontrolirajte

dali pomični dijelovi uređaja bespri-

jekorno funkcioniraju i da nisu uklje-

šteni, dali su dijelovi polomljeni ili u

tolikoj mjeri oštećeni, da smetaju

funkciji uređaja. Prije uporabe, pre-

dajte oštećene dijelove na popravak.

Mnoge nezgode izazvane su od loše održava-

nog električnog alata.

e) Rabite električni alat, pribor, postavni

alat itd. sukladno ovim uputama i

na način kako je za ovaj posebni tip

Opće upute za sigurnost

57 HR

uređaja propisano.

Pri tome vodite računa o uvjetima

rada i o radnom postupku. Protunamjenska

uporaba električnog alata može prouzrokovati

opasne situacije.

Karakteristične sigurnosne

upute za pištolj za

prskanje boje

J Nosite masku za zaštitu od

prašine! Udihavanje magle od

boje i plinova od razrijeđivača štetni

su za zdravlje.

J Radite isključivo u dostatno prozračenim

prostorijama.

J Ne prskajte tvari, ako nije poznata opasnost

koju prouzrokuju.

J Ne usmjeravajte nikad mlaz prema živim bićima.

J Opasnost od eksplozije! Za-

branjeno je korištenje uređaja u blizini

plinova / plamena / vatre / pripremnika

tople vode koji rade na plin.

J Zabranjeno pušenje!

J Ne prskajte lako zapaljive ili eksplozivne

tekućine (npr. benzin, špirit), te ne rabite iste za

čišćenje.

J Plamište lakova i razrjeđivača (razrjeđenje)

treba ležati iznad 21 °C.

J Molimo strogo se pridržavajte uputa o mogućim

opasnostima, te informacija i priručnika sa

podacima o bojama, tj. proizvođača sredstva

za prskanje.

Q Radne upute

Q 

DIN-sek / Viskoznost

Pomoću Parkside pištolja za prskanje boje PFSPS 150

možete nanositi boju sve do najviše 100-DIN-sek.

(viskoznost). Viskoznost (viskozna kapljevina) odre-

điva se u postupku pojednostavnjenog mjerenja

pomoću priložene mjerne posude (vidite prikaz C).

1. Napunite mjernu posudu sve do ruba sa tekući-

nom koju namjeravate prskati.

2. Mjerite vrijeme samozaustavljanja u sekundama.

3. To vrijeme naziva se DIN-sekunde.

Q 

Priprema tvari za prskanje

Lakovi, boje,… koje se može kupiti u trgovini su

uglavnom namijenjeni za premazivanje, a ne za

prskanje. Za besprijekorni radni rezultat, potrebno

je namjestiti viskoznost lakova, boja… sukladno

DIN-smjernici (vidite tabelu).

Potrebno razrjeđenje postižete pomoću odgovara-

jućeg razrjeđivača.

1. Nerazrjeđenu tvar za prskanje dobro

promješajte na 20 °C.

2. Dodajte odgovarajući razrjeđivač.

3. Provjerite viskoznost sukladno gornjem opisu,

vidite prikaz C.

Uputa: Ne namjestite lak od umjetne smole nikad

sa nitrorazrjeđivačem!

Primjer materijala DIN smjernice

Lak za automobile 16-20 DIN-sek

Akrilni lak 25-30 DIN-sek

Lak od umjetne smole 25-30 DIN-sek

Osnovni nalič 25-30 DIN-sek

Q 

Uključivanje- / Isključivanje

Uključivanje

j Za postavljanje uređaja u pogon, pritisnite

sklopku za UKLJUČIVANJE- / ISKLJUČIVANJE

3 i držite istu pritisnutu.

Isključivanje

j Za isključivanje uređaja, otpustite sklopku za

UKLJUČIVANJE- / ISKLJUČIVANJE 3.

Opće upute za sigurnost / Radne upute

58 HR

Q Postupak prskanja

Površina koju prskate treba biti čista, suha i oslobo-

đena od masti.

Vodite računa o sigurnosnim uputama

1. Pomoću premještanja regulacijskog dugmeta 2,

možete namjestiti mlaz (vidite prikaz D). Mlaz

je pravilno namješten, kad se više ne stvaraju

kapljice i kad je prskanje fino i ravnomjerno.

2. Ne uključujte / isključujte uređaj iznad površine

koju se prska, već započnite postupak prskanja

cca. 10 cm izvan površine koju namjeravate

prskati i završite postupak prskanja također

izvan nje.

3. Izvodite postupak prskanja sukladno prikazu E

– pri tome držite pištolj paralelno prema

površini koju obrađujete

– ne zaokrećite

– vodite pištolj za prskanje boje uvijek sa

jednakom brzinom

– nanesite tvar koju prskate u što tanjem sloju

– slojevima boje potrebno je vrijeme sušenja,

prije nego što ukriž nanosite slijedeći sloj

(vidite prikaz F).

4. Ne ispraznite u potpunosti posudu tijekom

prskanja – inače se stvaraju kapi!

QOdržavanje i čišćenje

Opće upute

1. UPOZORENJE! Izvucite mrežni utikač,

također za vrijeme stanki i radova na uređaju.

2. Nakon svake uporabe, prskajte razrjeđivač

(samo u prirodi–opasnost od

eksplozije!) tj. vodu kroz uređaj.

3. Nakon čišćenja možete prskati ulje za šivaće

strojeve kroz uređaj, kao zaštitu protiv hrđe.

4. UPOZORENJE! Nikad ne uranjajte

uređaj u razrjeđivače.

5. Zabranjeno je čišćenje uređaja sa zapaljivim

razrjeđivačima.

Upute za čišćenje

1. Odvijte zaporni vijak 1, vidite prikaz A.

2. Otklonite kućište pumpe 10 u pravcu prema

dolje.

3. Odvijte sapnicu 8 i otklonite usisno tlačni

ventil 9.

4. Izvucite klip pumpe 4 i pero 5 iz kućišta

pumpe 10.

5. Čistite sve sastavne dijelove 4, 5, 8, 9 sa

razrjeđivačem.

6. Montirajte sastavne dijelove ponovo u

obratnom redoslijedu.

Q Zbrinjavanje

Ambalaža se sastoji od okolini primjere-

nih materijala koju možete zbrinuti u

mjesnim stanicama za reciklažu.

Električni alat ne bacajte u

kućni otpad!

Sukladno europskim smjernicama 2002 / 96 / EG

o starim električnim i elektroničkim uređajima i nji-

hovo provođenje u nacionalno pravo, stari se elek-

trični uređaji moraju odvojeno sakupljati kao bi se

ponovno upotrijebili.

O mogućnostima zbrinjavanja isluženih uređaja sa-

znat ćete u vašoj općini ili gradskoj upravi.

Podnošljivost za okoliš i otklanjanje

materijala

j Boje, lakovi… su specijalni otpad i isti je

potrebno odgovarajuće otkloniti.

j Vodite računa o lokalnim propisima.

j Vodite računa o uputama proizvođača

j Kemikalije koje ugrožavaju okoliš ne smiju

prodirati u zemlju, podzemne vode ili vode.

j Iz toga razloga, zabranjeno je prskanje u

blizini voda ili u neposrednom okruženju.

j Pri kupnji boja, lakova… vodite računa o

njihovoj podnošljivosti za okoliš.

Radne upute / Održavanje i čišćenje / Zbrinjavanje

59 HR

QInformacije

QServis

Koje je ovlašteno servisno mjesto u vašoj zemlji

pročitajte u jamstvenom listu.

UPOZORENJE! Vaše uređaje dajte

popraviti samo od strane kvalificira-

nih osoba i s originalnim zamjenskim

dijelovima. Time ćete zadržati sigurnost

vaših uređaja.

UPOZORENJE! Zamjenu utikača ili

mrežnih vodova neka izvodi uvijek

proizvođač ili korisnička služba. Time

ćete zadržati sigurnost vaših uređaja.

Q Objašnjenje konformnosti /

Proizvođač

Mi, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Njemačka, dajemo za ovaj proi-

zvod suglasnost sa slijedećim EG smjernicama:

Strojne smjernice (98 / 37 / EG)

EG- niskonaponske smjernice

(2006 / 95 / E G )

Elektromagnetska kompatibilnost

(2004 / 108/ EG)

Tip / Naziv uređaja:

Pištolj za prskanje boje PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- Direktor -

Pridržavamo pravo tehničkih izmjena u smislu daljnjeg razvoja.

Informacije

60

61 DE/AT

Sicherheit / Bedienung

Einleitung

Bestimmungsgemäßer Gebrauch ................................................................................Seite 62

Ausstattung ....................................................................................................................Seite 62

Lieferumfang .................................................................................................................Seite 63

Technische Daten ..........................................................................................................Seite 63

Allgemeine Sicherheitshinweise

1. Arbeitsplatz...............................................................................................................Seite 63

2. Elektrische Sicherheit ...............................................................................................Seite 64

3. Sicherheit von Personen ...........................................................................................Seite 64

4. Verwendung und Behandlung des Elektrowerkzeugs ..........................................Seite 64

Gerätespezifische Sicherheitshinweise für Farbspritzpistolen ..................................Seite 65

Arbeitshinweise

DIN-Sec / Viskosität ......................................................................................................Seite 65

Spritzgut vorbereiten ....................................................................................................Seite 65

Ein- / Ausschalten .........................................................................................................Seite 66

Spritzvorgang ...............................................................................................................Seite 66

Wartung und Reinigung ...............................................................................Seite 66

Entsorgung...............................................................................................................Seite 66

Informationen

Service ...........................................................................................................................Seite 67

Konformitätserklärung / Hersteller...............................................................................Seite 67

Inhaltsverzeichnis

62 DE/AT

Farbspritzpistole PFSPS 150

Q Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen

Sie hierzu die nachfolgende Bedienungsanleitung.

Bewahren Sie diese Anleitung gut auf. Händigen

Sie alle Unterlagen bei Weitergabe des Gerätes

an Dritte ebenfalls aus.

QBestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Auftragen von Farben, Lacken, etc.

im privaten Umfeld geeignet. Sie können mit dem

Gerät Spritzgut bis maximal 100-DIN-sec. verarbeiten.

Jede andere Verwendung oder Veränderung des

Gerätes gilt als nicht bestimmungsgemäß und birgt

erhebliche Unfallgefahren. Für aus bestimmungs-

widriger Verwendung entstandene Schäden über-

nehmen wir keine Haftung. Das Gerät ist nur für

den privaten Einsatz bestimmt.

Q Ausstattung

1 Feststellschraube

2 Regulierknopf

3 Ein-Ausschalter

4 Pumpenkolben

5 Feder

6 Saugrohr

7 Farbbecher

8 Düse

9 Saug-Druck-Ventil

10 Pumpengehäuse

11 Reinigungsdüse

12 Messbecher

13 Düsenverlängerung

Einleitung

In dieser Bedienungsanleitung werden folgende Piktogramme /

Symbole verwendet:

Bedienungsanleitung lesen! Tragen Sie einen Gehörschutz, eine

Atem- / Staubschutzmaske, Schutz-

handschuhe und eine Schutzbrille.

Warn- und Sicherheitshinweise beachten!

Halten Sie Kinder und andere Per-

sonen während der Benutzung des

Elektrowerkzeugs fern.

Vorsicht vor elektrischem Schlag!

Gefährliche elektrische Spannung –

Lebensgefahr!

Halten Sie das Gerät von Regen oder

Nässe fern. Das Eindringen von Was-

ser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

Explosionsgefahr!

Ein beschädigtes Gerät, Netzkabel oder

Netzstecker bedeuten Lebensgefahr

durch elektrischen Schlag. Kontrollieren

Sie regelmäßig den Zustand von Gerät,

Netzkabel, Netzstecker.

WWatt (Wirkleistung) Rauchen verboten!

Schutzklasse II Entsorgen Sie Verpackung und Gerät

umweltgerecht!

63 DE/AT

Q Lieferumfang

1 Elektrische Farbspritzpistole

3 Düsen* 1 x 0,6, 2 x 0,8 mm

3 Saug-Druck-Ventile*

2 Federn*

1 Reinigungsdüse

1 Düsenverlängerung

1 Messbecher

1 Bedienungsanleitung

1 Heft „Garantie und Service“

* 1 x vormontiert

Q Technische Daten

Nennleistung : 150 W

Förderleistung: 400 g / min (Wasser)

Viskositätsleistung: max. 100 DIN-sec

Druck: max. 250 bar

Farbbecher: 0,7 Liter

Schutzklasse: II /

Geräusch- und Vibrationsinformationen:

Der A-bewertete Schalldruckpegel des Gerätes

beträgt typischerweise 93,9 dB (A).

Unsicherheit K=3 dB.

Der Geräuschpegel beim Arbeiten kann 106,9 dB (A)

überschreiten.

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise: 6,5 m / s2

WARNUNG! Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

einem genormten Messverfahren gemessen worden

und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend

dem Einsatz des Elektrowerkzeugs verändern und

kann in manchen Fällen über dem in diesen Anwei-

sungen angegebenen Wert liegen. Die Schwingungs-

belastung könnte unterschätzt werden, wenn das

Elektrowerkzeug regelmäßig in solcher Weise ver-

wendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten

Arbeitszeitraumes sollten auch die Zeiten berück-

sichtigt werden, in denen das Gerät abgeschaltet

ist oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine

Sicherheitshinweise

J

VORSICHT

! Sämtliche Anweisungen sind zu lesen.

Fehler bei der Einhaltung der nachstehend aufgeführ-

ten Anweisungen können elektrischen Schlag, Brand

und / oder schwere Verletzungen verursachen.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

1. Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber

und aufgeräumt. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät

nicht in explosionsgefährdeter

Umgebung, in der sich brenn-

bare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benut-

zung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

Einleitung / Allgemeine Sicherheitshinweise

64 DE/AT

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr

durch elektrischen Schlag:

a) Der Anschlussstecker des Gerätes muss

in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden.

Verwenden Sie keine Adapterstecker ge-

meinsam mit schutzgeerdeten Geräten.

Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c)

Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen

von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d)

Zweckentfremden Sie das Kabel

nicht, um das Gerät zu tragen,

aufzuhängen oder um den

Stecker aus der Steckdose zu ziehen.

Halten Sie das Kabel fern von Hitze, Öl,

scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Ka-

bel erhöhen das Risiko eines elektrischen Schlages.

e)

Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Außen-

bereich zugelassen sind. Die Anwendung eines

für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

f)

Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehlerstrom-

schutzschalters vermindert das Risiko eines

elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit

Vernunft an die Arbeit mit einem Elek-

trowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter

dem Einfluss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Un-

achtsamkeit beim Gebrauch des Gerätes kann zu

ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz-

ausrüstung und immer eine

Schutzbrille. Das Tragen persönlicher

Schutzausrüstung wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehör-

schutz, je nach Art und Einsatz des Elektrowerk-

zeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass der Schalter in der „AUS“-Position

ist, bevor Sie den Stecker in die Steckdose

stecken. Wenn Sie beim Tragen des Gerätes

den Finger am Schalter haben oder das Gerät

bereits eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Ge-

rät einschalten. Ein Werkzeug oder Schlüs-

sel, der sich in einem drehenden Geräteteil

befindet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie

für einen sicheren Stand und halten Sie

jederzeit das Gleichgewicht. Dadurch kön-

nen Sie das Gerät in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder

Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewe-

genden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegen-

den Teilen erfasst werden.

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

Allgemeine Sicherheitshinweise

65 DE/AT

passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

c) Bewahren Sie unbenutzte Elektro-

werkzeuge außerhalb der Reichweite

von Kindern auf. Lassen Sie Personen

das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

d)

Pflegen Sie das Gerät mit Sorgfalt. Kon-

trollieren Sie, ob bewegliche Geräteteile

einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des

Gerätes beeinträchtigt ist. Lassen Sie

beschädigte Teile vor dem Einsatz des

Gerätes reparieren. Viele Unfälle haben ihre

Ursache in schlecht gewarteten Elektrowerkzeugen.

e)Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen

und so, wie es für diesen speziellen

Gerätetyp vorgeschrieben ist.

Berücksichtigen Sie dabei die Arbeits-

bedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

Gerätespezifische

Sicherheitshinweise für

Farbspritzpistolen

J Tragen Sie einen Atemschutz!

Das Einatmen des Farbnebels und

Lösungsmitteldämpfe ist gesundheits-

schädlich.

J

Arbeiten Sie nur in ausreichend belüfteten Räumen.

J

Versprühen Sie keine Stoffe, deren Gefährlichkeit

unbekannt ist.

J Sprühstrahl nie auf Lebewesen richten.

J Explosionsgefahr! In einer

Umgebung in der sich Gase / offene

Flammen / Feuer / gasbetriebene

Warmwasserbereiter befinden darf das Gerät

nicht benutzt werden.

J Rauchen verboten!

J Leicht brennbare oder explosive Flüssigkeiten

(z.B. Benzin, Spiritus) weder spritzen noch zur

Reinigung verwenden.

J Lacke und Lösungsmittel (Verdünnung) müssen

einen Flammpunkt von über 21°C haben.

J Gefahrenhinweise, Informationen und Daten-

blätter des Farben- bzw. Spritzmittelherstellers

bitte genau beachten.

Q Arbeitshinweise

Q DIN-Sec / Viskosität

Mit der Parkside Farbspritzpistole PFSPS 150 können

Sie Spritzgut bis max. 100 DIN-sec. (Viskosität)

verarbeiten. Die Viskosität (Zähflüssigkeit) wird in

einem vereinfachten Messverfahren mit dem beilie-

genden Messbecher bestimmt (siehe Abb. C).

1. Den Messbecher mit dem Spritzgut randvoll

schöpfen.

2. Die Auslaufzeit in Sekunden messen.

3. Diese Zeit nennt man DIN-Sekunden.

Q Spritzgut vorbereiten

Die im Handel erhältlichen Lacke, Farben… sind

meistens zum Streichen und nicht zum Spritzen einge-

stellt. Für ein korrektes Arbeitsergebnis sollten Sie die

Viskosität der Lacke, Farben… gemäß DIN-Richtlinie

einstellen (siehe Tabelle).

Die notwendige Verdünnung erreichen Sie mit dem

geeigneten Verdünnungsmittel.

1. Unverdünntes Spritzgut bei 20 °C gut durch-

mischen.

2. Geeignetes Verdünnungsmittel zugeben.

Allgemeine Sicherheitshinweise / Arbeitshinweise

66 DE/AT

3. Die Viskosität wie oben beschrieben prüfen,

siehe Abb. C.

Hinweis: Kunstharzlacke nie mit Nitroverdünnung

einstellen!

Materialbeispiel DIN Richtwerte

Autolack 16-20 DIN-sec

Acryllack 25-30 DIN-sec

Kunstharzlack 25-30 DIN-sec

Grundierung 25-30 DIN-sec

Q Ein- / Ausschalten

Einschalten

j Drücken Sie zur Inbetriebnahme des Gerätes

den EIN- / AUS-Schalter 3 und halten Sie ihn

gedrückt.

Ausschalten

j Lassen Sie zum Ausschalten des Gerätes den

EIN- / AUS-Schalter 3 los.

Q Spritzvorgang

Die Spritzfläche muss sauber, trocken und fettfrei sein.

Beachten Sie die Sicherheitshinweise

1. Durch Verstellen des Regulierknopfes 2, können

Sie den Spritzstrahl einstellen (siehe Abb. D).

Der Strahl ist dann richtig eingestellt, wenn sich

keine Tröpfchen bilden und das Spritzbild fein

und regelmäßig ist.

2. Das Gerät nicht über der Spritzfläche ein /

ausschalten sondern den Spritzvorgang ca. 10 cm

außerhalb der Spritzfläche beginnen und be-

enden lassen.

3. Den Spritzvorgang gemäß Abb. E durchführen –

die Spritzpistole dabei parallel zur Fläche führen

– nicht schwenken

– die Spritzpistole mit gleichbleibender

Geschwindigkeit führen

– das Spritzgut so dünn wie möglich auftragen

– die Farbschichte(n) benötigen eine Trocken-

pause, bevor Sie kreuzweise die nächste

Schicht auftragen (siehe Abb. F).

4. Behälter nicht leerspritzen – es entstehen Tropfen!

Q Wartung und Reinigung

Allgemeine Hinweise

1. WARNUNG! Netzstecker ziehen, auch

bei Pausen und Arbeiten am Gerät.

2. Nach jedem Gebrauch Verdünner (nur im

Freien–Explosionsgefahr!) bzw. Wasser

durch das Gerät spritzen.

3. Zum Rostschutz können Sie nach der Reinigung

Nähmaschinenöl durchspritzen.

4. WARNUNG! LEBENSGEFAHR

DURCH ELEKTRISCHEN SCHLAG! Nie

das Gerät in Reinigungsmittel tauchen.

5. Das Gerät darf nicht mit brennbaren Lösungs-

mitteln gereinigt werden.

Reinigungshinweise

1. Feststellschraube 1 abschrauben, siehe Abb. A.

2. Pumpengehäuse 10 nach unten abnehmen.

3. Düse 8 abschrauben und Saug-Druck-Ventil

9 entnehmen.

4. Pumpenkolben 4 und Feder 5 aus dem

Pumpengehäuse 10 nehmen.

5. Reinigen Sie die Bauteile 4, 5, 8, 9 mit

Verdünnungsmittel.

6. Bauteile in umgekehrter Reihenfolge wieder

montieren.

Q Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen

Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EG

über Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektro-

Arbeitshinweise / Wartung und Reinigung / Entsorgung

67 DE/AT

werkzeuge getrennt gesammelt und einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Umweltverträglichkeit und Materialent-

sorgung

j Farben, Lacke… sind Sondermüll, den Sie

entsprechend entsorgen müssen.

j Beachten Sie die örtlichen Vorschriften.

j Beachten Sie die Hinweise des Herstellers

j Umweltschädliche Chemikalien dürfen nicht ins

Erdreich, Grundwasser oder in die Gewässer

gelangen.

j Spritzarbeiten am Rande von Gewässern oder

deren benachbarten Flächen (Einzugsgebiet)

sind daher unzulässig.

j Achten Sie beim Kauf von Farben, Lacken…

auf deren Umweltverträglichkeit.

Q Informationen

QService

Die zuständige Servicestelle Ihres Landes entnehmen

Sie bitte den Garantieunterlagen.

WARNUNG! Lassen Sie Ihr Gerät nur

von qualifiziertem Fachpersonal und

nur mit Originalersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit

des Gerätes erhalten bleibt.

WARNUNG!

Lassen Sie den Austausch

des Netzsteckers oder der Anschluss-

leitung immer vom Hersteller des

Elektrowerkzeugs oder seinem

Kundendienst ausführen. Damit wird

sichergestellt, dass die Sicherheit des Gerätes

erhalten bleibt.

QKonformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Burgstr. 21,

44867 Bochum, Deutschland, erklären hiermit für

dieses Produkt die Übereinstimmung mit folgenden

EG-Richtlinien:

Maschinenrichtlinie (98 / 37 / EG)

EG-Niederspannungsrichtlinie

(2006 / 95 / EG)

Elektromagnetische Verträglichkeit

(2004 / 108 / EG)

Typ / Gerätebezeichnung:

Parkside Farbspritzpistole PFSPS 150

Bochum, 30.04.2008

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung

sind vorbehalten.

Entsorgung / Informationen
