Автомобильная охранная система

с функцией дистанционного запуска

двигателя и 2-сторонней связью

Jaguar EZ-Three

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Что необходимо помнить при установке автосигнализации:

Перед началом установки автосигнализации

♦ Перед установкой автосигнализации, пожалуйста, полностью прочитайте данную Инструкцию. Уста-

новка автосигнализации требует подключения ко многим штатным системам автомобиля. Многие но-

вые автомобили имеют низковольтные или мультиплексные системы, которые могут быть поврежде-

ны при использовании низкоомных проверочных приборов, например, проверочных ламп или логиче-

ских пробников (которые используются для тестирования компьютеров). Для проверки всех штатных

цепей автомобиля перед подключением устанавливаемой системы используйте только высококаче-

ственный цифровой мультиметр.

♦ Если в автомобиле установлена автомагнитола с запрограммированным кодом, никогда не отсоеди-

няйте аккумуляторную батарею. Также постарайтесь не отсоединять аккумуляторную батарею, если

автомобиль оборудован пневматической подушкой безопасности. Многие системы обеспечения безо-

пасности, использующие пневматические подушки, после отключения питания будут показывать опре-

деленный код диагностики с помощью предупреждающих индикаторных лампочек. После отсоедине-

ния аккумуляторной батареи необходимо стереть данный код ошибки, из памяти процессора управле-

ния электронными системами автомобиля, что может потребовать обращения в автосервис или в сер-

тифицированный сервисный центр.

♦ Выберите вместе с пользователем место для установки светодиодного индикатора состояния систе-

мы и кнопочного переключателя Valet.

♦ Снимите предохранитель цепи питания внутрисалонного освещения автомобиля. Это позволит пре-

дотвратить случайный разряд аккумуляторной батареи.

♦ Опустите стёкла дверей автомобиля, чтобы случайно не оказаться запертым в салоне при монтаже

автосигнализации.

После установки автосигнализации

Проверьте все функции автосигнализации.

При проверке автосигнализации не забывайте, что она имеет функцию защиты от повторных ложных

срабатываний, которая позволяет временно отключать повторно срабатывающие зоны охраны в тече-

ние определенного промежутка времени. При этом будет казаться, что данная зона охраны не работает.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

2

Программируемые функции системы

Данная система имеет 27 программируемых функций. Для удобства программирования эти функции

распределены между двумя раздельными меню. 2-е меню программируемых функций содержит функ-

ции, относящиеся к работе системы дистанционного запуска двигателя.

Список программируемых функций системы приведен ниже.

Для программирования функций системы:

1) При выключенном зажигании нажмите и отпустите кнопочный переключатель Valet:

- 5 раз (для входа в 1-е меню программируемых функций) или

- 6 раз (для входа во 2-е меню программируемых функций).

2) Включите зажигание.

3) Вы услышите 5 коротких сигналов сирены, подтверждающих вход в режим программирования функ-

ций 1-го меню, или 6 коротких сигналов сирены, подтверждающих вход в режим программирования

функций 2-го меню.

4) Для выбора той или иной функции в любом из меню, нажмите и отпустите кнопочный переключа-

тель Valet количество раз, соответствующее номеру выбранной функции. После каждого нажатия

СИД системы и сирена будет включаться число раз, соответствующее номеру выбранной функции.

Каждым 5 нажатиям кнопки Valet соответствует 1 длинный сигнал сирены:

Номер

функций

Сигналы

сирены

Номер

функций

Сигналы

сирены

Номер

функций

Сигналы

сирены

1 1 короткий 6 1 длинный +

1 короткий

11 2 длинных +

1 короткий

2 2 коротких 7 1 длинный +

2 коротких

12 2 длинных +

2 коротких

3 3 коротких 8 1 длинный +

3 коротких

13 2 длинных +

3 коротких

4 4 коротких 9 1 длинный +

4 коротких

14 2 длинных +

4 коротких

5 1 длинный 10 2 длинных 15 3 длинных

5) В течение 10 секунд нажмите и отпустите одну из кнопок передатчика для выбора желаемого со-

стояния функции. Сирена и брелок-передатчик с 2-сторонней связью подадут 1, 2, 3 или звуковых 4

сигнала, а на дисплее передатчика будет показан номер и выбранное состояние программируемой

функции.

6) Для перехода к следующей функции – нажмите и отпустите кнопочный переключатель Valet количе-

ство раз, равное разнице между номером выбранной функции и номером следующей функции (на-

пример, для перехода от функции # 2 к функции # 4 надо нажать и отпустить кнопочный переключа-

тель Valet 2 раза). При нажатии кнопочного переключателя Valet еще раз после выбора функции #

15 Вы вновь перейдете к программированию функции # 1.

Для выхода из режима программирования - включите зажигание или подождите 10 секунд. Указате-

ли поворота включатся 5 раз, подтверждая, что система вышла из режима программирования.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

3

1-Е МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

(заводские установки выделены жирным шрифтом)

Нажать кнопку

№ Функция

(1 сигнал

сирены)

(2 сигнала

сирены)

(3 сигнала

сирены)

дваж

д

ы*

(4 сигнала

сирены)

Длительность импульса

запирания замков дверей 0.8 с 3.6 с двойной им-

пульс

(2 х 0.8 с)

30 с

1

Длительность импульса

отпирания замков дверей 0.8 с 3.6 с 0.8 с 0.8 с

Автоматическое запира-

ние дверей

при нажатии пе-

дали тормоза

при включении

зажигания

выключено выключено

2

Автоматическое отпира-

ние дверей

при выключении

зажигания

при выключении

зажигания

при выключе-

нии зажига-

ния

выключено

3 Задержка включения зон

охраны при включении

режима охраны

60 с без задержки 30 секунд 5 секунд

Автоматическое (пассив-

ное) включение охраны

включено с за-

пиранием две-

рей

включено с запи-

ранием дверей

включено без

запирания

дверей

включено без

запирания

дверей

4

Дополнительный датчик 2-уровненый два 1-уровневых 2-уровненый два 1-уровневых

5 Автоматический переза-

пуск системы

включен с за-

пиранием две-

рей

включен без за-

пирания дверей

выключен выключен

6 Длительность импульса

сигнала сирены (клаксона)

100 мс

(сирена)

50 мс

(сирена)

50 мс

(клаксон)

20 мс

(клаксон)

7 Световая индикация от-

крытых дверей

10 секунд 20 секунд 30 секунд Выключена

8 Режим Anti-HiJack с активизацией

блокировки

двигателя при

нажатии педа-

ли тормоза

с активизацией

блокировки дви-

гателя при вклю-

чении режима

тревоги

выключен выключен

9 Персональный код отклю-

чения системы

без кода 1-значный пер-

сональный код

2-значный

персональный

код

3-значный

персональ-

ный код

10 Блокировка двигателя при включен-

ном режиме

охраны без ис-

пользования

цифровых ра-

диореле

при выключен-

ном режиме ох-

раны без исполь-

зования цифро-

вых радиореле

при включен-

ном режиме

охраны с ис-

пользованием

цифровых

радиореле

при выклю-

ченном ре-

жиме охраны

с использо-

ванием циф-

ровых ра-

диореле

11 Функция 2-step AVP (сня-

тие системы с охраны в 2

этапа)

выключено включено включено включено

12 Режим работы Синего про-

вода системы

автоматический таймерный вы-

ход для управления внутриса-

лонным освещением при выклю-

чении охраны

автоматический таймерный

выход для управления закры-

ванием окон автомобиля при

включении охраны

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

4

Нажать кнопку

№ Функция

(1 сигнал

сирены)

(2 сигнала

сирены)

(3 сигнала

сирены)

дваж

д

ы*

(4 сигнала

сирены)

13 Режим работы дополни-

тельного канала 1 (Жел-

тый / Черный провод)

отпирание

багажника

(импульсный

0,8 с.)

1…60 сек. (с от-

ключением дат-

чика удара)

1…60 сек.

(без отключе-

ния датчика

удара)

постоянный

(“защелка”)

14 Режим работы дополни-

тельного канала 2 (Жел-

тый / Красный провод)

выход для от-

пирания всех

дверей

1…60 сек. (с от-

ключением дат-

чика удара)

1…60 сек.

(без отключе-

ния датчика

удара)

постоянный

(“защелка”)

15 Режим работы дополни-

тельного канала 3 (Жел-

тый / Белый провод)

импульсный

0,8 с.

1…60 сек. (с от-

ключением дат-

чика удара)

1…60 сек.

(без отключе-

ния датчика

удара)

поддержка

зажигания

* необходимо нажать кнопку передатчика 1 раз длинным нажатием (до подачи звукового сигнала)

и 1 раз коротким.

2-Е МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

(заводские установки выделены жирным шрифтом)

Нажать кнопку

№ Функция

(1 сигнал

сирены)

(2 сигнала

сирены)

(3 сигнала

сирены)

дваж

д

ы*

(4 сигнала

сирены)

1 Режим “Турбо” 1 минута 2 минуты 3 минуты 4 минуты

2 Время работы двигателя

после дистанционного /

автоматического запуска

10 минут 20 минут 30 минут без ограни-

чения по

времени

3 Интервалы автоматиче-

ского запуска двигателя

по таймеру

2 часа 3 часа 4 часа 24 часа

4 Температура автоматиче-

ского запуска двигателя – 50 C – 100 C – 180 C – 250 C

5 Автоматическое запира-

ние дверей и включение

охраны при дистанцион-

ном запуске (для АКПП)

включено выключено выключено выключено

6 Состояние указателей

поворота при работаю-

щем двигателе

мигают горят постоянно не горят не горят

7 Автоматическое повтор-

ное запирание дверей при

остановке двигателя в

режиме охраны

включено выключено выключено выключено

8 Функция Синего силового

провода

вариант 1

(дублирует ра-

боту выхода

включения

цепи ACC)

вариант 2

(выход для

включения 2-й

цепи зажигания)

вариант 3

режим кнопки

старт/стоп

вариант 4

1 импульс

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

5

Нажать кнопку

№ Функция

(1 сигнал

сирены)

(2 сигнала

сирены)

(3 сигнала

сирены)

дваж

д

ы*

(4 сигнала

сирены)

9 Максимальное время про-

крутки стартера при пер-

вом запуске двигателя

(см. ниже)

0,8 с 1,4 с 2,0 с 3,6 с

10 Задержка включения

стартера после включе-

ния зажигания

6 с (бензино-

вый двигатель)

7 с (дизельный

двигатель)

9 с (дизель-

ный двига-

тель)

12 с (дизель-

ный двига-

тель)

11 Контроль работы двига-

теля

По шуму По генерато-

ру (+)

По генера-

тору (-)

По тахо-

метру

12 Включение поддержки

зажигания при работаю-

щем двигателе

Автоматически

при выключе-

нии зажигания

ключом

При нажатии

кнопки пере-

датчика при ра-

ботающем дви-

гателе

При нажатии

кнопки пе-

редатчика при

работающем

двигателе

При нажатии

кнопки

передатчика

при рабо-

тающем дви-

гателе

Восстановление заводских установок программируемых функций:

Данная функция позволяет восстановить заводские настройки всех программируемых функций (выде-

ленные в таблице жирным шрифтом):

1. При выключенном зажигании нажмите и отпустите кнопку Valet:

- 9 раз для восстановления заводских установок функций 1-го меню или

- 10 раз для восстановления заводских установок функций 2-го меню.

2. Включите зажигание. Сирена соответственно подаст 9 сигналов, подтверждая вход в режима вос-

становления заводских установок функций 1-го меню, или 10 сигналов, подтверждая вход в режима

восстановления заводских установок функций 2-го меню.

3. Нажмите кнопку Valet 1 раз. Сирена подаст 1 сигнал.

4. Нажмите и отпустите кнопку передатчика (кнопку 1). Сирена подаст 1 короткий сигнал, подтвер-

ждающий восстановление заводских установок программируемых функций.

Для выхода из режима выключите зажигание. Указатели поворота мигнут 5 раз и брелок-передатчик с 2-

сторонней связью подаст мелодичный сигнал, подтверждая, что система вышла из режима восстанов-

ления заводских настроек.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

6

Рекомендации по размещению и монтажу компонентов системы

Данная система может быть установлена на автомобили с напряжением аккумулятора 12В и массой

на корпусе.

Центральный блок системы разместите в салоне в скрытом месте, предпочтительнее под прибор-

ной панелью - в этом случае длина соединительных проводов будет минимальной. Для предотвраще-

ния попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание

капель воды по проводам внутрь корпуса. Закрепите блок на плоской поверхности с помощью винтов-

саморезов или двухстороннего скотча так, чтобы исключить его перемещение при вибрациях.

Внешний модуль приемопередающей антенны закрепите на лобовом стекле автомобиля макси-

мально высоко и так, чтобы от антенны до металлических деталей кузова было не менее 5 см. В этом

случае обеспечивается максимальная дальность действия брелков. Так же при установке следует

учесть, что измеритель температуры салона находится в этом модуле, поэтому размещать модуль нуж-

но как можно дальше от источников тепла и избегать попадания на него солнечных лучей. В противном

случае показания температуры могут отличаться от реальной температуры в салоне.

Датчик удара жестко закрепите в салоне автомобиля, обеспечив доступ к его регулировкам.

Выносной датчик температуры двигателя закрепите на корпусе двигателя или других железных

частях, примыкающим к двигателю. Правильно выбранное место расположения датчика в значительной

степени определяет корректность считывания системой истинной температуры двигателя и тем самым,

способствует своевременному запуску двигателя по температуре.

Светодиодный индикатор (СИД) системы закрепите на видном месте на приборной панели.

Сервисную кнопку Valet установите в скрытом, но доступном пользователю месте.

При установке кнопочных выключателей под капотом и в багажнике проверьте правильность их

работы. При закрытом капоте или багажнике зазор между контактами в выключателе должен быть не

менее 3 мм. Неправильная установка кнопочных выключателей часто является причиной ложных сра-

батываний системы.

Рекомендации по прокладке и подключению проводов

Прокладку проводов производите как можно дальше от источников электрических помех: катушки за-

жигания, высоковольтных проводов и т.п. Обратите внимание на то, чтобы провода не соприкасались с

движущимися частями конструкции автомобиля - педалями, рулевыми тягами и т.п. Старайтесь при ус-

тановке минимизировать длину проводов.

Монтаж соединений электропроводки сигнализации необходимо производить при отсоединенном ак-

кумуляторе автомобиля.

Внимание! Если автомобиль оборудован воздушной подушкой или имеет закодированный приемник,

при отключении питания руководствуйтесь инструкцией по эксплуатации автомобиля или приемника.

Все неразъемные соединения выполняйте с помощью пайки и хорошо изолируйте.

Все сильноточные цепи (питание, указатели поворота, управление замками дверей и т.д.) должны

быть обязательно защищены плавкими предохранителями соответствующего номинала.

Центральный блок и другие компоненты сигнализации подключайте к разъемам кабелей только по-

сле завершения монтажа. Монтаж сигнализации производите в соответствии со схемой подключения.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

7

КОМПЛЕКТ ПОСТАВКИ СИСТЕМЫ:

1. Основной блок системы 1 шт.

2. Передатчик с ЖК-дисплеем и 2-сторонней связью 1 шт.

3. Передатчик без обратной связи 1 шт.

4. Модуль приемопередающей антенны с кнопкой вызова водителя, встроенным дат-

чиком температуры (для измерения температуры в салоне автомобиля) и соедини-

тельным кабелем

1 шт.

5. Двухуровневый датчик удара с соединительным кабелем 1 шт.

6. Внешний датчик температуры 1 шт.

7. Светодиодный индикатор (СИД) с соединительным кабелем 1 шт.

8. Кнопочный переключатель Valet с соединительным кабелем 1 шт.

9. Концевой выключатель кнопочного типа 1 шт.

10. Комплект проводки с 18-контактным разъемом для подсоединения к основному

разъему на блоке системы

1 шт.

11. Комплект проводки с 6-контактным разъемом для подсоединения к разъему управ-

ления электроприводами замков дверей автомобиля

1 шт.

12. Комплект проводки с 6-контактным силовым разъемом системы дистанционного

запуска двигателя

1 шт.

13. Элемент питания 3В типа CR2032 (установлен в односторонний передатчик) 1 шт.

14. Элемент питания 1,5В типа ААА 1 шт.

15. Наклейки на стекло автомобиля 2 шт.

16. Руководство по установке 1 шт.

17. Руководство пользователя 1 шт.

18. Гарантийный талон 1 шт.

19. Памятка пользователя 1 шт.

20 Индивидуальная потребительская тара 1 компл.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

8

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ:

Основной 18-контактный разъем (верхний ряд)

Провод Куда подсоединяется

ОРАНЖЕВЫЙ/СЕРЫЙ К отрицательному триггеру капота (-)

СИНИЙ/ЧЕРНЫЙ К отрицательному триггеру двери (-)

ОРАНЖЕВЫЙ/ФИОЛЕ-

ТОВЫЙ

К ручному (стояночному) тормозу или к педали тормоза (-).

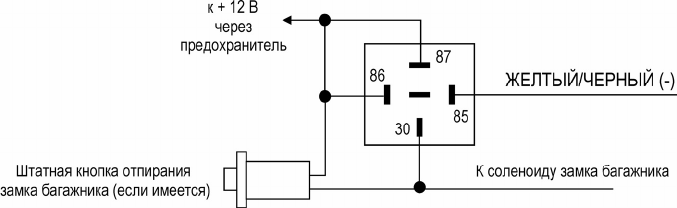

ЖЕЛТЫЙ/ЧЕРНЫЙ Выход 1-го канала (к дополнительному реле отпирания замка багажни-

ка или к дополнительным аксессуарам) (-300мА), см. схему подключе-

ния

ЖЕЛТЫЙ/БЕЛЫЙ Выход 3-го канала (-300мА)

СЕРЫЙ К сирене (+); максимальный ток нагрузки выхода 2А

ЧЕРНЫЙ/БЕЛЫЙ Выход “состояния” (-)

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ К цепи управления указателями поворота (+), максимальный ток на-

грузки выхода 7,5А

ЗЕЛЕНЫЙ/ЧЕРНЫЙ К цепи управления указателями поворота (+), максимальный ток на-

грузки выхода 7,5А

Основной 18-контактный разъем (нижний ряд)

Провод Куда подсоединяется

ЧЕРНЫЙ К отрицательной клемме аккумулятора / к “массе” автомобиля

ОРАНЖЕВЫЙ/БЕЛЫЙ К отрицательному триггеру багажника (-)

СИНИЙ/КРАСНЫЙ К положительному триггеру двери (+)

СЕРЫЙ/ЧЕРНЫЙ К выходу генератора или к проводу тахометра (вход контроля работы

двигателя) (-)

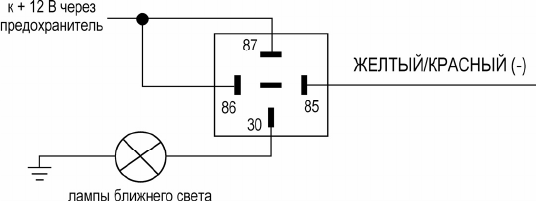

ЖЕЛТЫЙ/КРАСНЫЙ Выход 2-го канала (-300мА)

Петля ЧЕРНОГО провода Выбор ручной или автоматической коробки передач

РОЗОВЫЙ Выход “состояния” при работающем двигателе для обхода штатной

охранной системы (-).

СИНИЙ Дополнительный программируемый выход (-300мА) для управления

внутрисалонным освещением или закрыванием окон автомобиля, см.

схему подключения.

ЧЕРНЫЙ/КРАСНЫЙ К реле дополнительной блокировки стартера (или зажигания) (-300мА),

см. схему подключения.

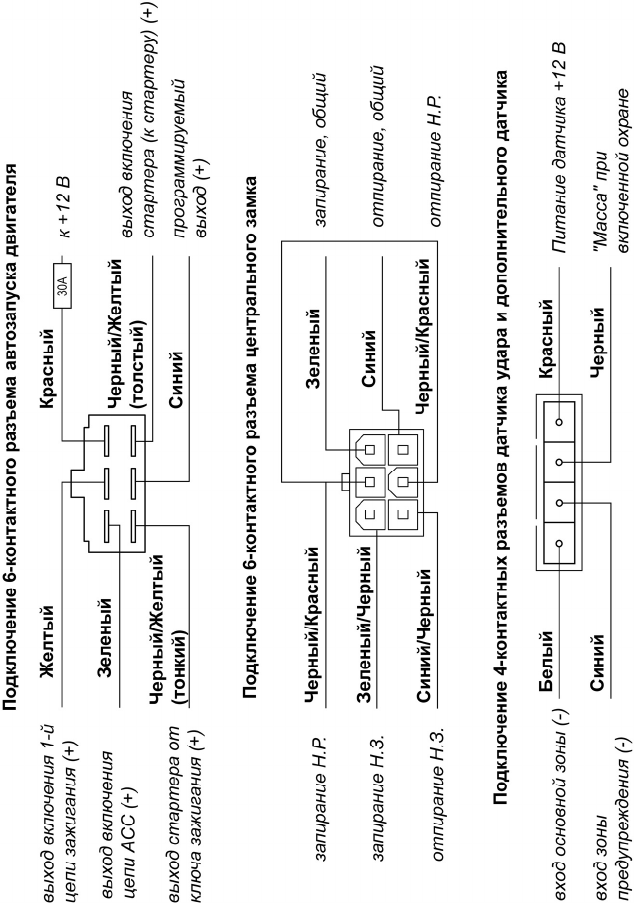

6-контактный силовой разъем системы дистанционного запуска (верхний ряд)

Провод Куда подсоединяется

ЗЕЛЕНЫЙ К клемме АСС замка зажигания (выход включения цепи АСС)

ЖЕЛТЫЙ К клемме 15 замка зажигания (выход включения 1-й цепи зажигания / вход

цепи зажигания)

КРАСНЫЙ К положительной клемме аккумулятора (+12В)

6-контактный силовой разъем системы дистанционного запуска (нижний ряд)

Провод Куда подсоединяется

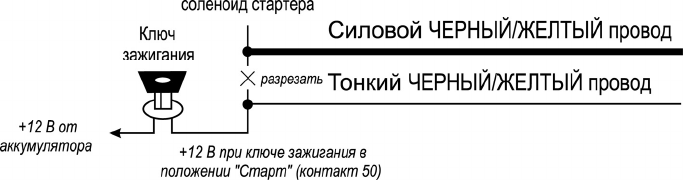

ЧЕРНЫЙ/ЖЕЛТЫЙ К клемме 50/1 замка зажигания (выход управления блокировкой стартера,

см. схему подключения)

СИНИЙ Программируемый выход включения ACC, 2-й цепи зажигания, режима

кнопки старт/стоп или отключения штатной сигнализации (иммобилайзе-

ра)

ЧЕРНЫЙ/ЖЕЛТЫЙ

(силовой)

Выход управления включением и блокировкой стартера (см. схему под-

ключения)

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

9

6-контактный разъем для подключения замков дверей (верхний ряд)

Провод Куда подсоединяется

ЗЕЛЕНЫЙ/ЧЕРНЫЙ Импульс запирания, Н.З. контакт реле

ЧЕРНЫЙ/КРАСНЫЙ Импульс запирания, Н.Р. контакт реле (соединен с ЧЕРНЫМ/КРАСНЫМ

проводом нижнего ряда)

ЗЕЛЕНЫЙ Общий провод запирания

6-контактный разъем для подключения замков дверей (нижний ряд)

Провод Куда подсоединяется

СИНИЙ/ЧЕРНЫЙ Импульс отпирания, Н.З. контакт реле

ЧЕРНЫЙ/КРАСНЫЙ Импульс отпирания, Н.Р. контакт реле (соединен с ЧЕРНЫМ/КРАСНЫМ

проводом верхнего ряда)

СИНИЙ Общий провод отпирания

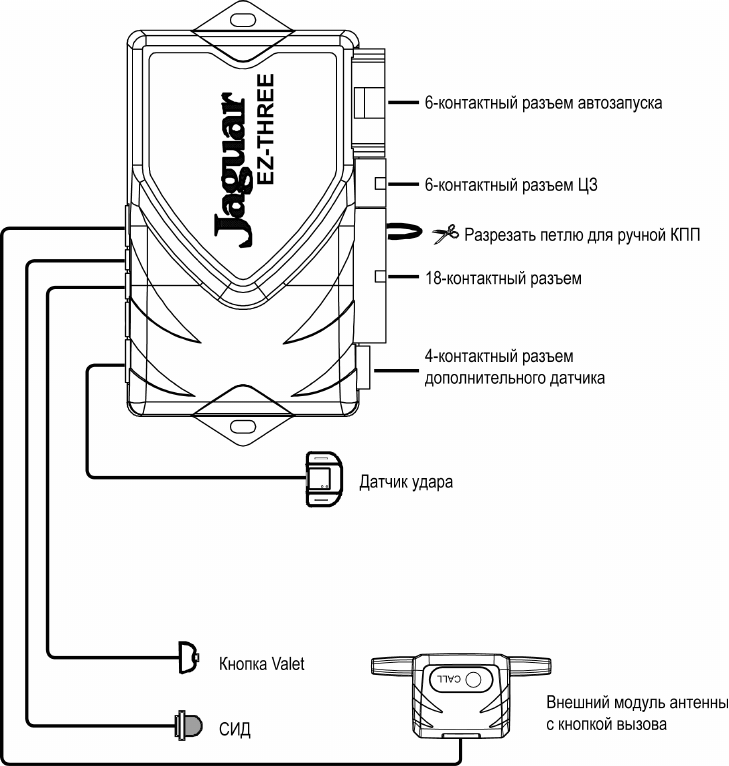

Функции дополнительных разъемов на основном блоке системы

Разъем Подсоединение/Функция

5-контактный Белый Разъем для подключения внешнего приемопередающего

модуля с антенной

2-контактный Черный Светодиодный Индикатор (СИД)

2-контактный Черный Переключатель Valet

4-контактный Черный Датчик удара*

4-контактный Черный Дополнительный датчик*

* Подключение датчика удара и дополнительного датчика

Датчик удара и дополнительный датчик подключаются к центральному блоку с помощью 4-

проводных кабелей, входящих в комплект сигнализации или датчика. Потенциал “масса” на дополни-

тельный датчик подается синхронно с появлением сигнала на Черном/Белом проводе сигнализации.

После подключения дополнительного датчика нужно запрограммировать функцию 1.4 согласно требуе-

мому алгоритму обработки сигналов дополнительного датчика.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

10

18-КОНТАКТНЫЙ РАЗЪЕМ СИСТЕМЫ:

ЧЕРНЫЙ провод: минус питания, соедините с “массой” автомобиля, обеспечив хороший контакт.

ОРАНЖЕВЫЙ/СЕРЫЙ провод:

a) Основная функция Оранжевого/Серого провода системы – отрицательных вход триггера капота. Под-

ключите Оранжевый/Серый провод к концевому выключателю капота, замыкающемуся на “массу” при

открывании капота.

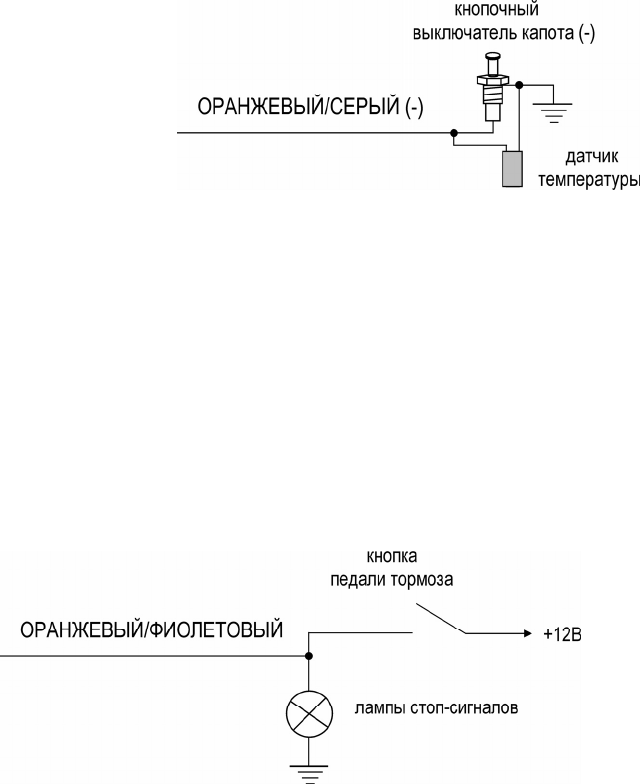

b) Оранжевый/Серый провод может также использоваться для подключения датчика температуры.

В этом случае при закрытом ка-

поте система сможет получать

информацию о температуре под

капотом автомобиля и сможет

использовать ее при автомати-

ческом запуске двигателя по

датчику температуры. Подключи-

те датчик температуры как пока-

зано на схеме. Для правильного

контроля температуры вход кно-

почных выключателей капота не

должен подключаться к лампе

подсветки капота соединенной с

полюсом +12В.

ОРАНЖЕВЫЙ/БЕЛЫЙ провод - подключите к концевому выключателю багажника, замыкающемуся на

“массу” при открывании багажника.

СИНИЙ/ЧЕРНЫЙ провод: подключите к концевым выключателям дверей, замыкающимся на “массу”

при открывании дверей.

СИНИЙ/КРАСНЫЙ провод - подключите к концевым выключателям дверей, замыкающимся на +12В

при открывании дверей.

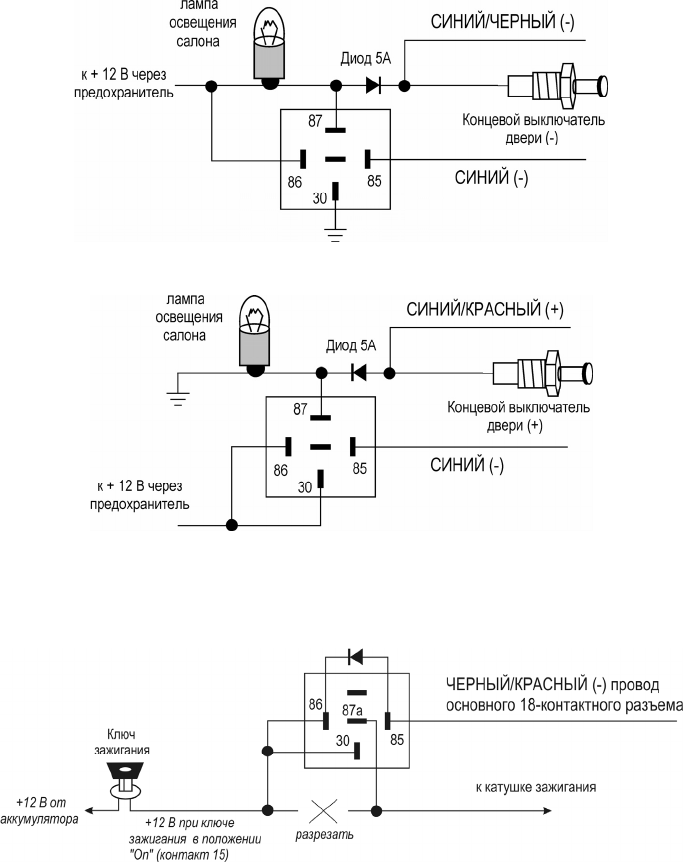

ОРАНЖЕВЫЙ/ФИОЛЕТОВЫЙ провод: данный вход системы используется как отрицательный вход

контроля состояния ручного (стояночного) тормоза или педали тормоза. При наличии положительного

потенциала на этом проводе дистанционный и автоматический запуски двигателя будут невозможны.

Возникновение положительного потенциала на этом проводе в режиме запущенного дистанционно или

автоматически двигателя – вызовет немедленную остановку двигателя. Схемы подключения приведены

ниже:

В автомобиле с автоматической коробкой передач подсоедините Оранжевый/Фиолетовый

провод к проводу, идущему от стоп-сигналов автомобиля, который замыкается на +12В при

нажатии педали тормоза:

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

11

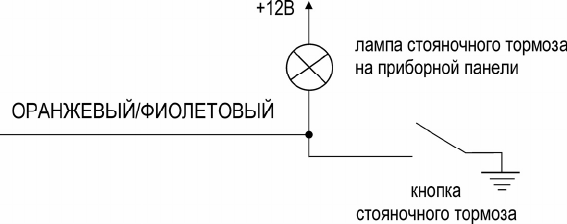

В автомобиле с ручной коробкой передач подсоедините Оранжевый/Фиолетовый провод к

проводу, замыкающемся на массу при взведении ручного тормоза:

СЕРЫЙ/ЧЕРНЫЙ провод: - вход контроля работы двигателя.

Подключение Серого/Черного провода необходимо для контроля работы двигателя при дистанционном

или автоматическом запуске. Контроль работы двигателя может производиться либо по сигналу на вы-

ходе генератора, либо по шуму в бортовой сети автомобиля (заводская установка), либо по сигналу на

штатном проводе тахометра (программируемая функция # 2.11).

Входное сопротивление входа не менее 200 кОм.

a) При использовании Серого/Черного провода для контроля двигателя по сигналу на выходе генерато-

ра успешный запуск двигателя будет контролироваться по изменению напряжения на выходе генерато-

ра после успешного запуска двигателя. Подсоедините Серый/Черный провод к проводу, идущему от ге-

нератора к индикаторной лампе разряда батареи или к индикаторной лампе давления масла, располо-

женной на приборной панели.

ВНИМАНИЕ: После подключения системы указатели поворота включатся 3 раза. После этого поверни-

те ключ зажигания в положение «ВКЛ» (ON) на 10...15 с, затем выключите зажигание. Система запомнит

полярность сигнала генератора на момент пуска стартера. После программирования полярности сигна-

ла генератора стартер будет выключаться при изменении сигнала на выходе генератора, совпадающим

по времени с началом работы двигателя, не дожидаясь истечения максимального запрограммированно-

го времени прокрутки стартера (0,8 с, 1,4 с, 2,0 с или 3,6 с, программируемая функция # 2.9).

b) При контроле работы двигателя по пульсациям напряжения бортовой сети («шуму») Серо/Черный

провод не подключается и его необходимо изолировать.

c) При контроле работы двигателя по сигналу тахометра необходимо подключать Серый/Черный провод

к таходатчику автомобиля, если имеется такая возможность. В этом случае диагностика запуска двига-

теля будет проводиться по изменению частоты сигнала тахометра и система будет автоматически вы-

ключать стартер одновременно с началом работы двигателя, не дожидаясь истечения максимального

времени прокрутки стартера 3,6 с.

ВНИМАНИЕ: Мы настоятельно рекомендуем проверить правильность подключения Серого/Черного

провода к проводу тахометра автомобиля с помощью следующего тестового режима:

1. Подсоедините Красный провод 6-контактного силового разъема к питанию +12В.

2. Подсоедините Черный провод 18-контактного разъема системы к «массе».

3. Подсоедините Серый/Черный провод 18-контактного разъема системы к проводу тахометра.

4. Запустите двигатель с помощью ключа зажигания.

5. Если СИД системы начнет равномерно мигать, то это значит, что Серый/Черный провод системы

подключен правильно.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

12

ЖЕЛТЫЙ/ЧЕРНЫЙ провод: отрицательный выход 1-го канала системы для дистанционного отпирания

электрического замка крышки багажника (если автомобиль им оборудован). Длительность импульса вы-

ходного сигнала 0,8 с (заводская установка). Выход данного канала может быть также запрограммиро-

ван как таймерный от 1 до 60 секунд (с отключением датчиков системы или без отключения датчиков)

или “постоянный” (“защелка”) см. программирование функции # 1.13 Максимальный ток нагрузки 300мА,

для подключения требуется дополнительное реле. Схема подключения приведена ниже:

ЖЕЛТЫЙ/КРАСНЫЙ провод: отрицательный выход 2-го канала системы для реализации функции от-

пирания дверей в 2 этапа или для дистанционного управления дополнительными устройствами. Макси-

мальный ток нагрузки 300мА, для подключения требуется дополнительное реле. Длительность импуль-

са выходного сигнала программируется как импульсный 0,8 с, таймерный от 1 до 60 секунд (с отключе-

нием датчиков системы или без отключения датчиков) или “постоянный ” (“защелка”) см. программиро-

вание функции # 1.14.

ЖЕЛТЫЙ/БЕЛЫЙ провод: отрицательный выход 3-го канала системы для дистанционного управления

дополнительными устройствами. Максимальный ток нагрузки 300мА, для подключения требуется до-

полнительное реле. Длительность импульса выходного сигнала программируется как импульсный 0,8 с,

таймерный от 1 до 60 секунд (с отключением датчиков системы или без отключения датчиков) или “по-

стоянный ” (“защелка”) см. программирование функции # 1.15.

Короткая петля ЧЕРНОГО провода: выбор ручной или автоматической коробки передач. При автома-

тической КПП петля должна быть сохранена. При ручной КПП петля должна быть разрезана.

СЕРЫЙ провод: положительный выход для подключения к сирене. Максимальный ток нагрузки 2А.

РОЗОВЫЙ провод: отрицательный выход состояния. Выход активизируется при запуске двигателя и

включении режима турботаймера и может быть использован для обхода штатных цепей блокировки на

время работы двигателя. Подключение данного провода также может быть необходимо в том случае,

если в автомобиле более двух цепей зажигания. Максимальный ток нагрузки 300мА, для подключения

требуется дополнительное реле.

ЧЕРНЫЙ/БЕЛЫЙ провод: отрицательный выход “состояния” системы (“минус на охране”), замыкается

на «массу» автоматически при включении режима охраны, при включении режима иммобилайзера, ре-

жима Anti-HiJack и при дистанционном или автоматическом запуске двигателя.

Максимальный ток нагрузки 300мА, для подключения требуется дополнительное реле.

СИНИЙ провод: отрицательный дополнительный программируемый таймерный выход для управления

внутрисалонным освещением (заводская установка) или для управления закрыванием окон автомобиля

(см. программирование функции # 1.12).

Максимальный ток нагрузки 300мА, для подключения требуется дополнительное реле.

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод: подключите к лампам указателей поворота или габаритных огней. Мак-

симальный ток нагрузки выхода 7,5А.

ЧЕРНЫЙ/КРАСНЫЙ провод: отрицательный выход для дополнительной блокировки двигателя НР ре-

ле (“минус при выключенной охране”).

Максимальный ток нагрузки 300мА, для подключения необходимо дополнительное реле.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

13

Черный/Красный провод может быть также запрограммирован как отрицательный выход для дополни-

тельной блокировки двигателя НЗ реле (“минус на охране”) (см. программируемую функцию # 1.10).

ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод: подключите к лампам указателей поворота или габаритных огней. Макси-

мальный ток нагрузки выхода 7,5А.

СИЛОВОЙ 6-КОНТАКТНЫЙ РАЗЪЕМ СИСТЕМЫ:

ЗЕЛЕНЫЙ провод: выход включения цепи ACC (+)

Подключите Зеленый провод 6-контактного силового разъема системы к проводу, идущему от замка за-

жигания, который подает питание на аксессуары (дополнительное оборудование автомобиля, например,

на систему климат-контроля). На данном проводе должно быть питание +12 В, когда ключ зажигания

находится в положениях “ВКЛ” (“ON”) и “ACC”, и напряжение 0В, когда ключ зажигания находится в по-

ложениях “ВЫКЛ.” ("OFF") и "ЗАПУСК" (CRANK).

При необходимости Зеленый провод может быть подключен не ко всей цепи питания аксессуаров (до-

полнительного оборудования), а к штатному проводу питания какого-либо конкретного устройства (на-

пример, только к цепи питания кондиционера или отопителя).

ЖЕЛТЫЙ провод: выход включения 1-й (основной) цепи зажигания (+) / вход +12В от замка зажи-

гания

Подсоедините Желтый провод 6-контактного силового разъема системы к штатному проводу зажигания

автомобиля, на котором имеется питание +12 В, когда ключ зажигания находится в положениях “ВКЛ”

(“ON”) и "ЗАПУСК" (CRANK), и напряжение 0В, когда ключ зажигания находится в положениях “ВЫКЛ.”

("OFF") и “ACC” (клемма 15/1 замка зажигания).

ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то Жел-

тый провод 6-контактного силового разъема системы должен быть подключен к проводу, идущему

от замка зажигания, между местом установки дополнительного реле блокировки и катушкой зажи-

гания.

КРАСНЫЙ провод: сильноточный вход питания +12В

Красный провод используется для подачи тока во все цепи, питаемые с помощью встроенных реле

системы запуска двигателя, подключите его к положительной клемме аккумулятора через предохрани-

тель 30А.

Силовой ЧЕРНЫЙ/ЖЕЛТЫЙ провод и тонкий ЧЕРНЫЙ/ЖЕЛТЫЙ: выход управления включением

и блокировкой стартера (+)

Черныe/Желтыe проводa одновременно выполняют функцию включения стартера при дистанционном

или автоматическом запуске двигателя, и функцию блокировки стартера в режиме охраны.

Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗА-

ПУСК”, и напряжение 0В, когда ключ зажигания находится в любом другом положении).

Подсоедините часть обрезанного провода, идущую от стартера, к силовому Черному/Желтому проводу

6-контактного силового разъема системы. Подсоедините часть обрезанного провода, идущую от замка

зажигания, к тонкому Черному/Желтому проводу.

Максимальный ток встроенного реле блокировки/включения стартера – 25/30А.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

14

СИНИЙ провод: программируемый выход включения ACC, 2-й цепи зажигания, режима кнопки

старт/стоп или отключения штатной сигнализации (иммобилайзера)

a) Штатная функция Синего провода – выход включения цепи ACC. Подключите Синий провод 6-

контактного силового разъема системы к штатному проводу питания цепи ACC автомобиля. Синий про-

вод будет дублировать работу Зеленого провода 6-контактного силового разъема (выход включения

ACC).

b) Вы также можете запрограммировать данный выход системы для выполнения следующих функ-

ций (программируемая функция # 2.8) – в зависимости от состояния данной функции выход Синего про-

вода:

- будет дублировать работу Желтого провода (выход включения зажигания), или

- будет включать режим запуска двигателя автомобиля оснащенного кнопкой старт/стоп, или

- будет активизирован один раз в течение одного цикла запуска двигателя при первой попытке запус-

ка стартера синхронно с появлением сигнала на выходе АСС и останется активным до момента первого

включения стартера.

Подсоедините Синий провод 6-контактного силового разъема системы к клемме замка зажигания,

соответствующей выбранному алгоритму работы данного выхода.

ПОДСОЕДИНЕНИЕ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ

Перед подключением системы к штатным электроприводам замков дверей необходимо определить тип

штатной системы центрального замка. Для этого – выньте выключатель дверного замка из панели две-

ри водителя и протестируйте провода, идущие от выключателя.

3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ОТРИЦАТЕЛЬНОЙ

ПОЛЯРНОСТЬЮ

Если от выключателя идет 3 провода, один из которых постоянно замкнут на массу (независимо от по-

ложения выключателя), а из двух других проводов один будет замыкаться на массу при переводе вы-

ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на массу при переводе выклю-

чателя в положение «Unlock» («Открыто») – Вы имеете дело с 3-проводной системой с отрицательной

полярностью.

♦ В автомобилях такого типа ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы НЕ использу-

ются.

♦ ЧЕРНЫЕ/КРАСНЫЕ провода системы должны быть подсоединены к «массе».

♦ Подсоедините ЗЕЛЕНЫЙ провод к штатному проводу запирания автомобиля.

♦ Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.

3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПОЛОЖИТЕЛЬНОЙ

ПОЛЯРНОСТЬЮ

Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от по-

ложения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе вы-

ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на +12В при переводе выклю-

чателя в положение «Unlock» («Открыто») – Вы имеете дело с 3-проводной системой с положительной

полярностью. Подсоедините систему как показано на схеме.

♦ В автомобилях такого типа ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы НЕ использу-

ются.

♦ ЧЕРНЫЕ/КРАСНЫЕ провода системы должны быть подсоединены к +12В.

♦ Подсоедините ЗЕЛЕНЫЙ провод к штатному проводу запирания автомобиля.

♦ Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

15

5- или 4-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПЕРЕМЕННОЙ

ПОЛЯРНОСТЬЮ

Если от выключателя идет 5 проводов (или 4) – в данном автомобиле установлена штатная система

центрального замка с переменной полярностью управляющего импульса. В таких системах нет штатных

реле или собственно модуля центрального замка т.к. +12В подается непосредственно от выключателя

на электроприводы замков и, к тому же, обеспечивается обратный выход на массу.

Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положе-

ния выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положе-

ния выключателя. Из двух оставшихся проводов – один будет замыкаться на +12В при переводе вы-

ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на +12В при переводе выклю-

чателя в положение «Unlock» («Открыто»).

♦ В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выклю-

чателя замков дверей («Master»), находящегося в водительской двери, к выключателям замков дру-

гих дверей, а затем к электроприводам замков.

♦ Перережьте штатный провод запирания, идущий от главного выключателя, и подсоедините ЗЕЛЕ-

НЫЙ провод к той части перерезанного провода, которая идет к выключателям других дверей и к

электроприводам замков. Подсоедините ЗЕЛЁНЫЙ/ЧЕРНЫЙ провод к другой части перерезанного

провода запирания, которая идет к главному выключателю.

♦ Перережьте штатный провод отпирания, идущий от главного выключателя, и подсоедините СИНИЙ

провод к той части перерезанного провода, которая идет к выключателям других дверей и к элек-

троприводам замков. Подсоедините СИНИЙ/ЧЁРНЫЙ провод к другой части перерезанного провода

отпирания, которая идет к главному выключателю.

♦ Подсоедините ЧЕРНЫЕ/КРАСНЫЕ провода системы к +12В.

ВАКУУМНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА

На автомобилях марки Mercedes-Benz или Audi используется вакуумная система центрального замка.

Она имеет электровыключатели (встроенные в пневмоприводы), которые подают +12В или массу на

пневмонасос. Эти выключатели работают при запирании и отпирании дверей изнутри или ключом сна-

ружи автомобиля. Полярность выключателей определяет, будет ли насос создавать давление или раз-

ряжение.

Подсоединение может выполняться либо под декоративной накладкой (панелью) слева от водителя,

либо непосредственно на пневмонасосе, который обычно установлен в багажнике или под задним си-

деньем.

♦ Соедините ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ провода системы друг с другом и заизолируйте соедине-

ние.

♦ Подсоедините ЧЕРНЫЙ/КРАСНЫЙ провод реле отпирания к +12В.

♦ Подсоедините ЧЕРНЫЙ/КРАСНЫЙ провод реле запирания к «массе».

♦ Перережьте провод, идущий от электровыключателя к пневмонасосу (компрессору). Подсоедините

СИНИЙ/ЧЁРНЫЙ провод системы к той части перерезанного провода, которая идет к электровы-

ключателю.

♦ Подсоедините ЗЕЛЕНЫЙ провод системы к другой части перерезанного провода, которая идет к

пневмонасосу (компрессору).

Примечание. В автомобилях выпуска 1989 г. (или ранее) пневмонасос работает около 3 секунд. При

установке системы на такие автомобили необходимо будет запрограммировать длительность импульса,

подаваемого на замки дверей, на 3.5 секунды (программируемая функция № 1.1)

1-ПРОВОДНАЯ СИСТЕМА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ

Если автомобиль марки Nissan, Mitsubishi или Lotus и в двери нет переключателя – необходимо найти

провод, идущий из двери водителя, который замкнут на массу, если двери автомобиля открыты, и «ра-

зомкнут» (0В), если двери закрыты.

♦ В автомобилях данного типа ЧЕРНЫЙ/КРАСНЫЙ провод реле запирания и СИНИЙ/ЧЁРНЫЙ провод

НЕ используются.

♦ Подсоедините ЧЕРНЫЙ/КРАСНЫЙ провод реле отпирания к «массе».

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

16

♦ Перережьте провод, идущий от электропривода в двери водителя к штатному модулю центрального

замка и подсоедините ЗЕЛЁНЫЙ/ЧЕРНЫЙ провод системы к той части перерезанного провода, ко-

торая идет к электроприводу в двери водителя.

♦ Подсоедините СИНИЙ и ЗЕЛЕНЫЙ провода системы к другой части перерезанного провода, кото-

рая идет к штатному модулю центрального замка.

УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ

Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы може-

те установить дополнительные электроприводы и подсоединить их к системе следующим образом:

♦ Подсоедините ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы к «массе».

♦ Подсоедините ЧЕРНЫЕ/КРАСНЫЕ провода к +12В.

♦ Подсоедините СИНИЙ провод к СИНЕМУ проводу отпирания электропривода.

♦ Подсоедините ЗЕЛЕНЫЙ провод к ЗЕЛЕНОМУ проводу запирания электропривода.

ДВОЙНОЙ ИМПУЛЬС ОТПИРАНИЯ. ФУНКЦИЯ «КОМФОРТ»

а) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного

отрицательного импульсного сигнала для отпирания дверей. В этом случае необходимо соответствую-

щим образом запрограммировать функцию # 1.1.

b) Ряд современных автомобилей оборудован штатной системой “Комфорт”, которая обеспечивает за-

пирание всех дверей и закрывание всех окон и люка при запирании замка двери водителя ключом и

удерживании его в замке в течение определенного времени.

Если функция # 1.1 запрограммирована соответствующим образом, то при постановке системы на ох-

рану с помощью передатчика система будет подавать импульс запирания 30 секунд.

ОТПИРАНИЕ ДВЕРЕЙ В 2 ЭТАПА ПРИ ВЫКЛЮЧЕНИИ ОХРАНЫ

Желтый/Красный провод системы может быть запрограммирован как “отрицательный выход для отпи-

рания всех дверей” (программируемая функция # 1.14). В этом случае Желтый/Красный провод уже бо-

лее не будет замыкаться на “массу” при последовательном нажатии кнопок и передатчика. Вме-

сто этого Желтый/Красный провод будет замыкаться на “массу” на 0,7 с при повторном нажатии кнопки

передатчика после выключения охраны.

Подсоединение: Для реализации данной функции необходимо будет подсоединить Синий провод от-

пирания 6-контактного разъема системы только к электроприводу, установленному в двери водителя.

Подсоедините Желтый/Красный провод 18-контактного разъема, запрограммированный как “отрица-

тельный выход для отпирания всех дверей” (программируемая функция # 1.14), используя, при необхо-

димости, дополнительные реле, к проводам отпирания всех остальных дверей.

ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОВОДОВ СИСТЕМЫ

Подключение цепи управления внутрисалонным освещением автомобиля

Синий провод 18-контактного разъема системы может использоваться для подключения к внутриса-

лонному освещению и реализации функции «вежливой подсветки салона». Длительность включения

данного выхода может быть запрограммирована на любой промежуток времени от 1 с до 60 с (програм-

мируемая функция # 1.12). Максимальная нагрузка выхода – 300мА, при подключении необходимо ис-

пользовать дополнительное реле.

Подсоедините Синий провод 18-контактного разъема системы к контакту # 85 дополнительного 30А

реле и подсоедините контакт # 86 реле к +12В через предохранитель. Подсоедините остальные контак-

ты реле в соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на

схемах. Максимальная нагрузка – 300мА. Примеры схем подключения показаны на схемах ниже

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

17

При отрицательных концевых выключателях дверей:

При положительных концевых выключателях дверей:

Подключение дополнительной цепи блокировки двигателя

Черный/Красный провод 18-контактного разъема системы может использоваться для дополнитель-

ной блокировки двигателя с использованием НЗ (нормально-замкнутого) или НР (нормально-

разомкнутого) реле (программируемая функция 1.10), заводская установка – использование НЗ реле как

показано на схеме ниже:

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

18

Подключение к фарам ближнего света

Вы можете использовать выход дополнительного канала системы (Желтый/Черный, Жел-

тый/Красный или Желтый/Белый провод) для подключения к фарам ближнего света и реализации функ-

ции “световая дорожка”. Длительность включения данного выхода может быть запрограммирована на

любой промежуток времени от 1 с до 60 с или как “постоянный” (“защелка”) (программируемая функция

# 1.13, 1.14 или 1.15, в зависимости от того, какой выход системы используется).. В этом случае при

включении канала фары ближнего света будут включаться на запрограммированное время или до от-

ключения канала с помощью передатчика, освещая путь от автомобиля. Максимальная нагрузка выхода

– 300 мА, при подключении необходимо использовать дополнительное реле. На схеме ниже показано

подключение на примере Желтого/Красного провода:

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

19

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ:

Несущая частота передачи радиосигнала 433,92 МГц

Максимальный радиус действия брелка в режиме передатчика 600 м*

Максимальный радиус действия брелка в режиме пейджера 1800 м*

Максимальный радиус действия брелка без обратной связи 15 м*

Номинальное напряжение питания +12В постоянного тока

Номиналы предохранителей:

- на Красном проводе 16-контактного разъема 15А

- на Зеленом проводе 6-контактного разъема 10А

- на Синем проводе 6-контактного разъема 10А

- на Зеленом /Черном проводе 16-контактного разъема 7,5А

- на Зеленом /Жёлтом проводе 16-контактного разъема 7,5А

Потребление тока при выключенном зажигании <15мА

Постановка на охрану через 5/30/60 секунд после нажа-

тия кнопки передатчика

Автоматическая повторная постановка на охрану через 30 секунд после снятия с

режима охраны

Количество индицируемых зон охраны 7

Триггеры системы: (-) триггер двери

(+) триггер двери

(-) триггер багажника

(-) триггер капота

(-) триггер ручного тормоза

вход зажигания

датчик удара

дополнительный датчик

зона предупреждения

Максимальное количество передатчиков 4

Количество кодовых комбинаций 1.8 x 1024 с динамическим изме-

нением кода

Предельно допустимые параметры:

Напряжение питания Не менее 9В, не более 18В

Диапазон рабочих температур (основной блок системы) От -40 градусов C до +85 граду-

сов C

Макс. ток нагрузки реле указателей поворота: Не более 15A (2 x 7,5A)

Макс. импульсный ток нагрузки реле запирания: Не более 20A

Макс. импульсный ток нагрузки реле отпирания: Не более 20A

Макс. импульсный ток нагрузки реле блокировки/включения

стартера

Не более 25/30А

Макс. ток нагрузки выхода блокировки/включения зажигания: Не более 300мА

Макс. ток нагрузки выхода 1-го канала системы: Не более 300мА

Макс. ток нагрузки выхода 2-го канала системы: Не более 300мА

Макс. ток нагрузки выхода 3-го канала системы: Не более 300мА

Макс. ток нагрузки выхода 4-го канала системы: Не более 300мА

Макс. ток нагрузки выхода Серого провода системы (выход на

сирену):

Не более 2А

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

20

Программирование новых передатчиков системы

Внимание: При программировании новых или дополнительных передатчиков, все коды ранее запро-

граммированных передатчиков будут стерты из памяти системы. Это предотвратит несанкционирован-

ное программирование дополнительных передатчиков.

Для программирования передатчиков (максимум 4 передатчика):

1. Нажмите и отпустите кнопочный переключатель Valet 7 раз при выключенном зажигании и при вы-

ключенной охране.

2. В течение 5 секунд включите зажигание.

3. Вы услышите 7 сигналов сирены, подтверждающих, что система вошла в режим программирования

новых передатчиков.

4. В течение 10 секунд после подтверждающих сигналов сирены нажмите и удерживайте одновременно

кнопку и кнопку 1-го передатчика. Сирена подаст один сигнал, подтверждая, что код 1-го пере-

датчика введен в память системы.

5. В течение 10 секунд после подтверждающего сигнала сирены нажмите и удерживайте одновременно

кнопку и кнопку следующего (2-го) передатчика. Сирена подаст два сигнала, подтверждая, что

код 2-го передатчика введен в память системы.

6. В течение 10 секунд после подтверждающих сигналов сирены нажмите и удерживайте одновременно

кнопку и кнопку следующего (3-го) передатчика. Сирена подаст три сигнала, подтверждая, что

код 3-го передатчика введен в память системы.

7. В течение 10 секунд после подтверждающих сигналов сирены нажмите и удерживайте одновременно

кнопку и кнопку следующего (4-го) передатчика. Сирена подаст четыре сигнала, подтверждая,

что код 4-го передатчика введен в память системы.

Для выхода из режима программирования - выключите зажигание или подождите 10 секунд, система

также автоматически выйдет из режима программирования и указатели поворота включатся 5 раз.

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

21

СХЕМЫ ПОДКЛЮЧЕНИЙ

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

22

Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.

23

Подключение проводов 18-контактного разъема
